Как устранить дребезг ручки КПП Приоры

После выпуска автомобиля многие владельцы стали замечать, что рычаг КПП Приоры начинает дребезжать точно также, как и на автомобилях прошлых годов ВАЗ 2108-2010. Все дело в однотипной конструкции привода управления коробкой передач. Расскажем, как убрать вибрации ручки КПП ВАЗ 2170.
Вибрация рычага КПП показана на примере автомобиля ВАЗ 2110 (на Lada Priora точно также):


Если дребезга ручки КПП раньше не было, значит скорее всего можно обойтись ремкоплектом и заменой обоймы шаровой опоры ручки КПП (на рис №5). Также излишняя вибрация может быть из-за старых подушек КПП и двигателя.

Если ничего не помогает, значит переходим непосредственно к источнику дребезга — это металлическая дистанционная втулка (на рис №8). Именно она под действием вибраций ручки КПП издает дребезг.



Снятие дистанционной втулки КПП

Снять кожух ручки КПП (подцепить плоской отверткой). Снимать ручку КПП не нужно.
  1. Открутить гайку ключом «на 13»
  2. Открутить две гайки фиксирующей планки задней передачи, используя ключ «на 10».
  3. Открутить винт с помощью короткой крестовой насадки.
  4. Снять ось рычага переключения передач.

На фото показаны: дистанционная втулка рычага переключения передач (источник проблем) и ось рычага.

После доработки о которых пойдет речь далее, смазываем детали литолом и осуществляем сборку в обратной последовательности. При закручивании последней гайки «на 13» (пункт 1) нужно учитывать, что чем сильнее Вы ее затяните, тем тяжелее будет ходить ручка КПП.

Установка шайбы

Чтобы исключить дребезг металлической втулки КПП достаточно вырезать шайбу с наружним диаметром 27мм, и внутренним 9мм. Установить шайбу следует между самим рычагом коробки передач и кулисой. Пластмасс должен быть мягкий, чтобы при морозе не раскрошился и не дубел.


Замена втулки КПП на фторопластовую

Потребуется помощь токаря, который должен выточить новую втулку из фторопласта по схеме:

Кстати, весь необходимый материал должен быть тоже у него. Устанавливаем фторопластовую втулку на рычаг КПП взамен штатной металлической.

Подтачивание втулки ручки коробки передач

Чтобы не было дребезга рычага КПП нужно металлическую дистанционную втулку подпилить с каждого края на 2мм. Обильно смазываем литолом и устанавливаем в обратной последовательности.

Кстати, избавится от вибраций ручки КПП Приоры можно путем установки короткоходной кулисы.

Источник фото:


Ключевые слова:

Похожие материалы

xn—-8sbabr6ahc3e.xn--p1ai

Дребезжит ручка КПП на Приоре, как устранить?

После выпуска автомобиля многие владельцы стали замечать, что ручка коробки передач на Приоре начинает дребезжать точно также, как и на рычаг кпп на Лада Калина. Все дело в однотипной конструкции привода управления коробкой передач. Сегодня мы расскажем как самостоятельно убрать вибрацию рычага КПП на Лада Приора.

Если дребезга ручки КПП раньше не было, значит скорее всего можно обойтись ремкоплектом и заменой обоймы шаровой опоры ручки КПП (на рис №5). Также излишняя вибрация может быть из-за старых подушек КПП и двигателя.

Если ничего не помогает, значит переходим непосредственно к источнику дребезга – это металлическая дистанционная втулка (на рис №8). Именно она под действием вибраций ручки КПП издает дребезг.

Напомним, что в предыдущей статье мы рассматривали установку паука на Лада Приора. Паук даст автомобилю вторую жизнь, мощность двигателя станет значительно больше.

Пример вибрации ручки коробки передач на Приоре

Снятие дистанционной втулки коробки передач

Снимаем кожух ручки КПП (подцепить плоской отверткой).

1. Открутить гайку ключом “на 13”

2. Открутить две гайки фиксирующей планки задней передачи, используя ключ “на 10”.

3. Открутить винт с помощью короткой крестовой насадки.

4. Снять ось рычага переключения передач.

На фото показаны: дистанционная втулка рычага переключения передач (источник проблем) и ось рычага.

После доработки о которых пойдет речь далее, смазываем детали литолом и осуществляем сборку в обратной последовательности. При закручивании последней гайки “на 13” (пункт 1) нужно учитывать, что чем сильнее Вы ее затяните, тем тяжелее будет ходить ручка КПП.

Установка шайбы

Чтобы исключить дребезг металлической втулки КПП на Приоре достаточно вырезать шайбу с наружним диаметром 27 мм, и внутренним 9 мм. Установить шайбу следует между самим рычагом коробки передач и кулисой. Пластмасс должен быть мягкий, чтобы при морозе не раскрошился и не дубел.

Изменение втулки ручки коробки передач

Чтобы не было дребезга рычага КПП нужно металлическую дистанционную втулку подпилить с каждого края на 2мм. Обильно смазываем литолом и устанавливаем в обратной последовательности.

Еще как один вариант устранения дребезга КПП на Лада Приора – это установка короткоходой кулисы. Сделать все можно своими руками, все процессы подробно описаны в статье.

vazgarage.ru

Сборка и разборка рычага переключения передач Лада Приора

Рычаг переключения передач.

Ремонт коробки передач, порядок сборки и разборки коробки лада приора, порядок замены сальников в коробке автомобиля, этапы снятия и установки дисков сцепления лада приора. Обслуживание и ремонт трансмиссии лада 2170, 2172 приора. Привод колес. Замена сцепления ваз 2171.

Рычаг переключения передач должен свободно, без заеданий поворачиваться в шаровом шарнире. В противном случае проверьте и при необходимости замените шаровую опору и сферическую шайбу. Если после утапливания вниз до упора рычаг полностью не возвращается в исходное положение, проверьте и при необходимости замените пружину.

Снимите облицовку тоннеля пола (см. «Снятие и установка облицовок тоннеля пола»).

Вам потребуются: ключ «на 13», пассатижи с тонкими губками.

1. Извлеките ось рычага, пластмассовые и дистанционную втулки (см. «Замена втулок оси рычага переключения передач ваз 2170»).

2. Подденьте отверткой…

3. …и снимите стопорное кольцо.

4. Выньте шаровой шарнир с рычагом из обоймы.

5. Вытащите пружину из обоймы.

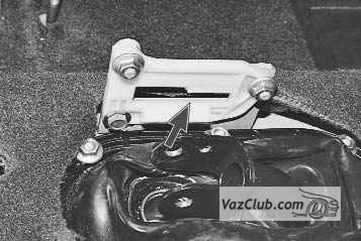

6. Осмотрите накладку кронштейна блокировки заднего хода…

7. …и пластмассовый упор оси. Замените детали, если они сломаны или на них заметны следы износа.

8. Для снятия накладки отверните две гайки и выверните один болт ее крепления.

9. Раздвинув сферическую шайбу, снимите шаровую опору ваз 2172.

10. Снимите сферическую шайбу со сферического пальца рычага.

11. Так выглядят детали рычага переключения передач лада приора.

12. Замените сломанные или сильно изношенные сферическую шайбу и шаровую опору.

  • 13. Замените сломанную или потерявшую упругость пружину ваз 2171.
  • 14. Соберите и установите рычаг переключения передач приора в обратном порядке, предварительно смазав шаровой палец рычага и внутреннюю полость обоймы консистентной смазкой.

15. При установке шаровой опоры обратите внимание на то, чтобы выступы на ней вошли в пазы сферической шайбы, тем самым…

16. …зафиксировав обойму в шайбе.
