Ремонт ЭУР на Лада Приора. Снятие, установка и основные поломки

Давно прошли те времена, когда управление автомобилем напоминало комплекс силовых упражнений для рук. Сегодня для того, чтобы повернуть руль, достаточно легкого касания ладонью, и все за счет использования электроусилителя руля. Конечно же, это устройство усложняет конструкцию, а чем сложнее устроена любая, не только техническая система, тем в большей степени она подвержена сбоям и поломкам.
Каждая Лада Приора оснащается электроусилителем руля (ЭУР), и сегодня мы расскажем, как диагностировать возникшие с ним проблемы и провести его демонтаж без обращения в автосервис.
Оглавление:
1 Проблемы с ЭУР Лада Приоры: признаки и причины
1.1 ЭУР отказал полностью
1.2 Нестабильная работа руля
1.3 Стук в руле
2 Снятие и установка ЭУР
2.1 Как снять руль?
2.2 Крышка монтажного блока и подрулевые переключатели
2.2 Процесс изъятия электроусилителя
3 Механические поломки ЭУР
4 Как сохранить подольше ЭУР в рабочем состоянии?

Проблемы с ЭУР Лада Приоры: признаки и причины

Предыдущие ВАЗовские модели снабжались гидроусилителем руля, который менее надежен, чем ЭУР. Тем не менее, электрический аналог этого устройства также подвержен возникновению неисправностей, которые нужно своевременно выявлять, иначе безопасность вождения будет под угрозой, не говоря уже о комфорте.
Во всех случаях, начиная движение, обращаем внимание на значок в виде руля с восклицательным знаком, который всякий раз вспыхивает на приборной доске, как только мы поворачиваем ключ зажигания. Если значок не гаснет, то это верный признак неполадки с усилителем.

ЭУР отказал полностью на Приоре

Бортовой компьютер при отказе ЭУР должен (как нам хотелось бы) высветить код неисправности устройства, которая привела к его отключению (коды ошибок, связанных с ЭУР, начинаются с литеры «С»).

Однако в некоторых случаях убедиться в отключении ЭУР можно лишь эмпирическим путем. Самый простой способ – это при выключенном двигателе попробовать покрутить руль. Затем двигатель включается, и снова проводится вращение руля. Если по ощущениям в обоих случаях требуется одинаковое физическое усилие, то с большой долей вероятности ЭУР отключился. Дальнейшее движение возможно только к месту проведения ремонта.
Случается, что отказ ЭУР и спидометра происходят одновременно. Вышедший из строя датчик скорости не дает сигнала системе, которая управляет усилителем руля исходя из показателей скорости. При этом проблема может крыться в повреждении проводки, соединяющей спидометр, датчик скорости и ЭУР. Если с ней все в порядке, то следует заменить датчик скорости.
В других случаях причиной отключения ЭУР становятся такие факторы, влекущие падение напряжения в электросистемах автомобиля:

  • загрязненные или пригоревшие контакты, нагар или окалина, препятствующие полноценной электропроводности;
  • повреждения изоляции проводки;
  • сбой в настойках блока питания;
  • слабый заряд аккумулятора.

Если усилителю не хватает напряжения, то компьютерная диагностика покажет ошибку С1013. Для полноценной работы рулевого усилителя Приоры ему требуется минимум 13,5 В напряжения. Поэтому первичную диагностику проблем с напряжением следует повести таким образом:

  • замерять напряжение на аккумуляторе. Возможно, его нужно просто зарядить;
  • если с АКБ все в порядке, то проверяется изоляция проводки и контактов на предмет короткого замыкания.

Диагностировать повреждение проводов и контактов может автоэлектрик.

Нестабильная работа руля

Случается, что во время езды по ровной дороге руль ни с того ни сего заваливается в сторону. И такой вариант намного опаснее, чем полный отказ ЭУР. В последнем случае машина слушается, и можно по крайней мере добраться до СТО, в то время как при непредсказуемой работе усилителя в любой момент можно вылететь с трассы или выехать на встречку.
В таких случаях требуется полностью отключить усилитель, вытащив соответствующий предохранитель (F5) из монтажного блока салона. Как до него добраться, стоит почитать в отдельной статье. Сразу скажем, что проблема может крыться далеко и не только предохранителе, и чтобы понять, что на самом деле является причиной такой работы ЭУР, диагностику придется выполнить только на СТО, т.

к. самостоятельно это сделать очень непросто.

Стук в руле на приоре

Чаще всего стук появляется из-за повреждений механической части рулевой системы (вала, рулевых реек и тяг, шаровых опор и т.д.). А вот на автомобилях Лада Калина и Гранта стук может быть связан с люфтом редукторного ЭУР, причем произведенного в Махачкале. Однако, если стук чувствуется и слышится на Приоре, то причину в ее рулевом усилителе нужно искать в последнюю очередь, поскольку автомобили ВАЗ 2170 редукторными, и тем более махачкалинскими ЭУР не комплектуются. А значит, обратить внимание надо на механическую часть ЭУР – вал, соединительные элементы, арматуру и другие детали, но уже после проверки остальных систем.

В случае же механических повреждений ЭУР, бортовой компьютер может вообще не показывать ошибок, из-за чего приходится производить демонтаж и даже разборку усилителя.

Снятие и установка ЭУР

Чтобы оценить состояние механической части ЭУР или его контактов, требуется полностью извлечь его наружу. При этом собственно усилитель вытащить нетрудно, трудно получить к нему доступ. Для этого придется демонтировать руль, рулевой кожух и замок зажигания, крышку монтажного блока и целый ряд прочих узлов, интерфейс которых выведен на руль.
Обо всем этот по порядку.

Как снять руль на Лада Приора?

Для того, чтобы снять руль, нужно приготовить:

  • торцовый ключ на 24 мм.;
  • 5-мм. шестигранный ключ;
  • плоскую и крестовую отвертки;
  • молоток;
  • зубило.

Кроме того, нужно обесточить автомобиль, отключив аккумулятор. Вообще этот пункт является обязательным при выполнении любых ремонтных работ. Дальнейший алгоритм представляет собой такую последовательность действий:

  1. руль выставляется прямо;
  2. крестовой отверткой выкручиваем 7 шурупов, удерживающих кожух руля;
  3. находим замок зажигания и ищем его провода, где он соединяется с другими. Рассоединяем их;
  4. теперь предстоит снять замок зажигания, отвинтив четыре крепко закрученных болта.
    Для этого с помощью молотка и зубила наносят косые удары по головке каждого болта против часовой стрелки, как бы пытаясь их открутить. Может даже не получиться, поэтому часто приходится пользоваться дрелью, чтобы их высверлить. Вообще, болты эти повторно не используются, и щадить их не нужно, т.к. при каждой установке замка применяют новые болты;
  5. когда все 4 болта откручены, замок зажигания можно снять;
  6. с помощью 6-гранного ключа откручиваются 2 крепления подушки безопасности на руле, после чего саму подушку нужно немного провернуть;
  7. подушка отсоединяется от руля, если ее потянуть на себя и одновременно поддеть снизу плоской отверткой, однако тащить ее сразу нельзя: чтобы убрать ее в сторону, нужно поддеть и отвести фиксатор колодки проводов, которыми подушка сообщается с рулем;
  8. когда колодка проводов снята, подушку убираем в сторону;
  9. далее плоской отверткой отсоединяем колодку проводов, идущих на сигнал;
  10. теперь открылось крепление руля к валу. С помощью цветного маркера или другого обозначения, отмечаем положение рулевого колеса на валу, которое соответствует его прямой ориентации;
  11. при помощи торцового ключа на 24 отдаем гайку, которой руль крепится на валу. При этом придется приложить силу, т.к. эта гайка затянута надежно;
  12. далее снимаем с вала руль, резко расшатывая или подбивая его из стороны в сторону, и после потягивая на себя.

Как видите, ничего сложного нет, кроме того, что требуются определенные физические усилия и грубые методы. Теперь дело за крышкой монтажного блока и подрулевыми переключателями.

Крышка монтажного блока и подрулевые переключатели

Вообще, релейно-предохранительных блоков на приоре три плюс один чисто предохранительный. Нас интересует крышка монтажного блока в салоне, который находится напротив левой ноги водителя.
Три замка крышки этого блока поворачиваются, в результате чего высвобождается нижняя часть крышки. Под ней мы находим рулевые переключатели, с помощью которых происходит указание поворотов, управление стеклоочистителями и связь с бортовым компьютером.

Отключаются они следующим образом:

  • Пластиковые фиксаторы каждого (левого и правого) переключателя сжимаются;
  • При сжатых фиксаторах каждый переключатель вынимается из гнезда;
  • Выворачиваем 4 винта крепления усилителя приборной панели и снимаем этот усилитель.
  • Отсоединяем колодку жгута проводов от катушки иммобилайзера.

Теперь остается заняться непосредственно усилителем руля.

Процесс изъятия электроусилителя

Для того, чтобы заняться непосредственно ЭУР, понадобятся головки на 8 и 13 мм., трещотка или вороток. Далее действуем следующим образом:

  1. С помощью 8-мм головки и трещотки отворачиваем контактную колодку и снимаем ее с вала;
  2. Отсоединяем все провода, ведущие к блоку управления ЭУР, обращая внимание на принцип работы проводных фиксаторов. Если с ним не разобраться, то фиксаторы можно повредить настолько, что потребуется замена этого элемента проводки;
  3. Находим карданный шарнир электроусилителя руля и головку стяжного болта на нем. Выкручиваем болт головкой на 13;
  4. С помощью молотка и зубила чуть расширяем стяжной хомут карданного соединения;
  5. Откручиваем 2 верхние гайки, которыми усилитель руля крепится к кузову;
  6. 2 нижние гайки не нужно откручивать полностью, достаточно провернуть их на 4 оборота, придерживая при этом ЭУР;
  7. После всего ЭУР можно, наконец, вынуть из кузова, сдернув с вала рулевой рейки.

Теперь у нас есть возможность полностью разобрать усилитель, произвести визуальную диагностику на предмет поломок, почистить и поставить обратно.
Установка отремонтированного или нового рулевого электроусилителя происходит в обратной последовательности. Перед этим важно проверить правильность расположения специальных пометок на защитном чехле, валу и крышке картера.
Конечно же, одно лишь снятие ЭУР не всегда дает возможность найти причину его неисправности, поскольку она может крыться в электротехнической части этого узла. В последнем случае понадобится тонкая диагностика на СТО, которую в гаражных условиях рядовой автомобилист вряд ли способен произвести.

Механические поломки ЭУР

Для чего, собственно, мы сняли ЭУР? Диагностика электротехнической части устройства не выявила проблем, а значит, нужно искать причину нарушений его работы в механике, которая может быть такой:

  • Износ или засорение элементов привода или червячного механизма;
  • Износ опорного подшипника червячного вала электропривода ЭУР;
  • Другие признаки, указывающие на разрушение или износ деталей ЭУР.

В таких случаях требуется заменить изношенную деталь, по возможности попытавшись разобраться с факторами, повлиявшими на такой результат работы усилителя, или, в критическом случае – купить новый электроусилитель.

Как сохранить подольше ЭУР в рабочем состоянии?

Несмотря на то, что самостоятельно снять ЭУР можно и в гаражных условиях, без специальных инструментов и особых навыков, процедура эта небыстрая, т.к. к данному устройству быстро подобраться не получится. Поэтому автомобилистов интересует простой вопрос – как избежать необходимости ремонтировать или менять ЭУР. Ответ очевиден – нужно продлить срок его службы.
Для этого придется придерживаться таких правил:

  • Никогда не трогаться с места, если руль находится в одном и крайних положениях. Надолго оставлять руль в таком положении тоже не рекомендуется даже без движения;
  • Не удерживать руль дольше 4-5 секунд в крайних положениях, даже если того требует парковка или разворот. Лучше совершать нужные маневры;
  • Обращать внимание на звуки, доносящиеся из электроусилителя;
  • Прочищать контакты и подвижные механизмы от загрязнений;
  • Обращать внимание на состояние проводки и клемм, если они попадаются на глаза в случае проверки других технических систем;
  • Почаще проводить диагностику этого узла.

Лада Приора: основные проблемы электроусилителя руля и их устранение


Одно из самых проблемных мест у Лады Приоры – это электроусилитель руля. Именно поэтому ремонт электроусилителя руля – частая проблема, с которой сталкиваются владельцы Приоры. Если вы обнаружили, что не работает ЭУР на Приоре, то сразу обращайтесь к специалисту или займитесь ремонтом сами. Чаще всего электроусилитель руля Приоры имеет две причины неисправности.

  • Как определить, что ЭУР нуждается в ремонте
  • Основные неисправности электроусилителя руля и их причины
  • Как выполнить ремонт ЭУР своими руками
    • ЭУР на Лада Приора: неисправности и способы устранения
  • Правила эксплуатации электроусилителя руля, продлеваем срок жизни ЭУР

Интересный факт! Электроусилитель рулевого управления был изобретен и внедрен в автомобиль еще в далеком 1990 году в Японии на заводах автоконцерна Тойота.

Как определить, что ЭУР нуждается в ремонте

Не работает электроусилитель на Приоре очень часто. Он отказывается работать как на новых автомобилях, так и на авто с пробегом.

При возникновении неполадок с электроусилителем на приборной панели загорается кнопка желтого цвета, на которой нарисован руль с восклицательным знаком. Эта кнопка извещает о неисправностях в работе или отказе от работы электроусилителя руля.

Управлять автомобилем можно и без помощи электроусилителя. Для этого лишь нужно вытащить предохранитель ЭУР, который расположен слева от руля. Неисправности ЭУР на Приоре не должны вас пугать, так как эта неисправность устраняется даже своими силами.

Основные неисправности электроусилителя руля и их причины

Отказывает электроусилитель руля на Приоре по таким причинам:

1.При включении зажигания ЭУР не проходит самоконтроль и сам отключается, чтобы не мешать водителю и не создавать аварийную ситуацию на дороге. В этом случае ремонт обойдется дорого.

2. Не работает электроусилитель руля на Приоре и по причине неисправности датчика скорости. ЭУР сканирует скорость автомобиля со спидометра, который получает данные от датчика скорости. Когда датчик ломается, он начинает выдавать неверную информацию. Тогда ЭУР самопроизвольно отключается, так как не знает точной скорости авто. В таком случае ремонт электроусилителя проводится путем замены датчика.

Если на Приоре не работает электроусилитель руля, вам сразу же даст об этом знать мигающая ошибка на приборной доске.

Как выполнить ремонт ЭУР своими руками

Электроусилитель руля Приоры имеет несколько причин неисправности и один путь их решения. Для ремонта вам понадобится:

  1. Головка на 8 и 13 мм
  2. Трещотка или вороток
  3. Удлинитель
  4. Молоток
  5. Зубило
ЭУР на Лада Приора: неисправности и способы устранения

Внимание! Перед началом ремонта рекомендуется отсоединить минусовую клемму от аккумуляторной батареи, чтобы обезопасить себя и автомобиль от короткого замыкания.

Сначала вам необходимо снять кожух рулевой колонки, далее снять замок зажигания и рулевое колесо. В случае с ЭУР на Приоре неисправности следует устранять шаг за шагом.

Далее с помощью головки на 8 мм и трещотки откручиваем и снимаем контактную группу. Ее нужно полностью снять с вала, чтобы она не мешалась. Далее нужно отсоединить провода питания от блока управления ЭУРом. Каждый штекер имеет свой фиксатор, поэтому работать нужно аккуратно, чтобы их не повредить .

Далее следует открутить стяжной болт у крепления кардана с рулевой рейкой. Зубилом и молотком немного расширьте стяжной “хомут” кардана.

После этого можно откручивать гайки крепления ЭУР к кузову. Две гайки находятся в передней части и еще две в нижней. Когда все гайки откручены, ЭУР нужно снять с вала рулевой рейки. Меняем его на новый и собираем механизм в обратном порядке.

Ремонт электроусилителя руля Приоры своими руками значительно сэкономит ваш бюджет.

Правила эксплуатации электроусилителя руля, продлеваем срок жизни ЭУР

Часто не работает ЭУР Приоры и по причине неправильного его использования. Для того, чтобы не отказал электроусилитель на Приоре, следует избегать простые правила:

  • Не оставлять рулевое колесо на долгое время в крайних положениях. Нельзя при крайнем положении руля резко трогаться с места.
  • При парковке или развороте авто не нужно удерживать руль в крайнем положении дольше 4-5 секунд.
  • Регулярный технический осмотр механизма ЭУР Приоры выявит неисправности и поможет сразу их устранить.
  • Следует обращать внимание на непонятные звуки, которые издает электроусилитель.

Подписывайтесь на наши ленты в таких социальных сетях как,
Facebook,
Вконтакте,
Instagram,
Twitter и
Telegram:
все самые интересные автомобильные события собранные в одном месте.

Роль электроусилителя в рулевом управлении ВАЗ 2170 Приора

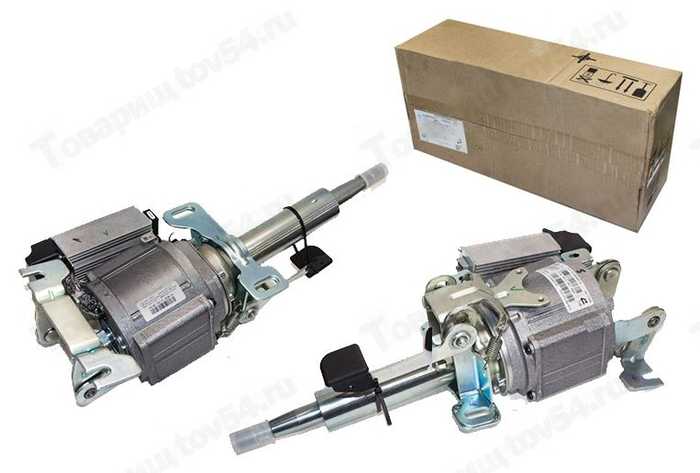

Электроусилитель Приоры в снятом виде

Ни для кого не секрет, что электрический способ управления играет немаловажную роль в обеспечении безопасности во время езды. ЭУР или ГУР Приора выполняет опцию понижения уровня нагрузки на руль во время его поворота. Ключевым преимуществом использования такого устройства ЭУР на Приоре является комфорт при передвижении в результате улучшенной обратной связи между рулем и колесами.

Электроусилитель представляет собой более современный и усовершенствованный узел, который не только проще в плане использования, но и не требует внедрения дополнительных магистралей для обеспечения работы. Кроме того, данное устройство не забирает мощность у силового агрегата. Главное достоинство ЭУР — не требует частого ТО и контроля жидкости в отличии от ГУР.

Но следует отметить, что такая система имеет несколько недостатков, один из них — довольно слабая обратная связь между дорожным покрытием и системой управления. В результате этого при езде по снегу могут появиться трудности. В отличие от Приор, иномарки оснащаются дополнительными механизмами и узлами блокировки и стабилизации, поэтому способ управления ЭУР в отечественном варианте является менее надежным. Помимо этого, на практике неисправный электроусилитель с плохой тягой — это достаточно распространенное явление.

Схема подключения узла

1 Роль электроусилителя в рулевом управлении ВАЗ 2170 Приора

Рулевое управление и исправность тормозных механизмов играет ключевую роль в обеспечении безопасности при передвижении на автомобиле. Именно поэтому при появлении малейшей неисправности этих узлов ее необходимо срочно устранить. На автомобилях иностранного производства гидроусилитель можно встретить начиная с моделей 80-х годов, что касается отечественного автопрома, то эра механических усилителей рулевого управления пришлась на середину 2000-х годов. Чуть позже, вместо привычных гидравлических усилителей на более современные модели ВАЗ стали устанавливаться электроусилители (начиная с поздних моделей ВАЗ 2114-2115).

Электроусилитель руля ВАЗ 2170 Приора

Рекомендуем ознакомиться

  • Чип-тюнинг лада приора
  • Усилитель руля на ВАЗ 2107 – повышаем комфорт в управлении автомобилем
  • Механическая блокировка рулевого колеса – простые средства для защиты от угона

Усилитель руля выполняет функцию снижения нагрузки и усилия на рулевом колесе при совершении маневра. Основным преимуществом усилителя является комфорт при движении за счет хорошей обратной связи между ведущих колес и рулевого управления во время маневрирования. Однако классический ГУР имеет и ряд недостатков, основной из которых – необходимость постоянно следить за исправностью трубок и уровнем жидкости в бачке гидроусилителя. Помимо этого механизм забирает часть тяги двигателя, что не всегда положительно сказывается на динамических характеристиках автомобиля.

Электроусилитель руля – более современный и продуманный механизм, который позволяет улучшать рулевое управление. ЭУР проще при эксплуатации, не требует дополнительных жидкостей и трубопроводов, не забирает мощность двигателя и обеспечивает максимальный комфорт. Однако и у этого механизма есть ряд недостатков, первый из которых – недостаточное количество обратной связи между дорожным полотном и системой управления. Из-за этого, например, на заснеженной дороге могут возникнуть определенные трудности, что нередко замечают владельцы ВАЗ Приора и других отечественных моделей. И если у иномарок, которые оснащены ЭУР, существуют дополнительные системы стабилизации и блокировки, то на моделях Приора, особенно на первых версиях, такие блокировки отсутствуют. Кроме того, электроусилитель на моделях ВАЗ 2170 Приора часто выходит из строя либо полностью, либо в каких-нибудь составных частях.

Неисправности

По механической части обычно выходит из строя валы, арматура или соединительные детали. В этой ситуации при вращении руля колеса остаются неподвижными. В целом ремонтируется здесь все довольно просто – путем замены пришедших в негодность деталей.

Поломка электромотора обычно требует покупки нового, так как восстановлению он не подлежит. Новый узел продается в любом крупном магазине, а установить его нетрудно и своими силами.

Когда выясняется, что произошел обрыв связи между контроллером и ЭУР, необходимо осмотреть разъемы. В данном случае внимание обращают на второй из них (первый, как ранее отмечалось, силовой). Туда же нужно лезть, если не поступают сигналы от датчиков распределительного и коленчатого валов. Если проводка перетерлась или у нее нарушена изоляция – придется заменить весь жгут. Он продается отдельно и стоит недорого. В противном случае нужно будет проверить все контакты и «прозвонить» их мультиметром.

Датчики проверяются заменой на заведомо рабочие. Неисправный контроллер не ремонтируется, потому нужно будет приобрести новый.

Замена ЭУР своими руками, пошаговая инструкция

  1. Возьмите головку на восемь, наденьте трещотку и снимите контактную группу.
  2. Полностью снимите с вала контактную группу, поскольку она будет мешать вам при разборе узла.
  3. Обратите внимание на блок серого цвета, отвечающий за управление ЭУР. Отсоедините от него проводку.
  4. На каждом штекере есть отдельный фиксатор. Тщательно изучите его конструкцию, поскольку при демонтаже можно легко его повредить. Тогда понадобится дополнительный ремонт.
  5. Затем найдите крепление кардана и рулевой рейки — разобщите их, для чего необходимо открутить болт.
  6. Ослабьте стяжку кардана, в этом деле вам помогут зубило и молоток. Теперь у вас появится доступ к креплениям ЭУР к кузову. Открутите четыре гайки — две спереди и две снизу.
  7. Придерживайте узел, во избежание его падения. Сдерните агрегат с рейки и полностью демонтируйте его.
  8. Установка нового устройства выполняется в обратной последовательности.

Распространенные неисправности и способы их устранения

С поломками устройств сталкиваются многие приороводы, в частности, речь идет о неисправности именно блока управления. Если блок управления системой работает некорректно или вышел из строя, на дисплее бортового компьютера появится соответствующая ошибка. Расшифровав ее, можно понять, что компьютер сообщает об отказе работы подключения ЭУР, что в большинстве случаев говорит о наличии проблем в пайке. В частности, речь идет о месте соединения платы усилителя с контроллером.

Данная неисправность решается либо путем замены системы у дилера, если авто на гарантии, либо путем ремонта. Если у вас нет опыта в чип-тюнинге или работы с электронными девайсами, то решение такой неисправности необходимо доверить профессионалам. Разумеется, для того, чтобы точно поставить «диагноз», потребуется провести компьютерную диагностику.

Часто случается такое, что происходят сбои в работе датчика скорости, что опять же, способствует появлению ошибки бортового компьютера. Такой тип неисправности можно решить путем перепрограммирования устройства либо заменой проводов в тех местах, где регулятор соединяется с контроллером. Если сам регулятор является нерабочим, то его придется заменить (автор видео — Алексей a-skorp).

Слишком низкий уровень напряжения в бортовой сети авто — это также распространенная проблема. В данном случае необходимо в первую очередь уделить внимание диагностике генераторного устройства либо проводки. Для проверки используйте тестер. В любом случае, если в работе системы обнаружены неполадки, необходимо произвести ремонт рулевой рейки своими руками. Эксплуатация авто с неработающим ЭУР не допускается до полного устранения проблемы.

Как определить механические повреждения ЭУР и рулевых механизмов?

Механическая диагностика осуществляется в том случае, если электроусилитель руля работает не нормально, но при этом бортовой компьютер не выдает ошибок. Чтобы произвести проверку механических повреждений, необходимо максимально провернуть рулевое колесо влево и вправо, мотор при этом должен быть заведен. Следует отметить, что при повороте рулевого колеса транспортное средство должно стоять на одном месте.

В том случае, если вы заметили, что при повороте руля необходимо приложить больше усилий, чем обычно, то это может свидетельствовать о выходе из строя деталей или компонентов усилителя. Но также это может говорить о поломке других элементов рулевой системы (видео о диагностике усилителя руля с помощью скрепки представлено ниже, автор видео — Гоша Вахромеев).

Чтобы точно выявить, что же послужило проблемой, потребуется провести более тщательную диагностику. Для этого транспортное средство в первую очередь нужно загнать на подъемник и поднять, при этом тщательно проверив на работоспособность все элементы ходовки. Проверке подлежат рейки, рулевые тяги и т.д. Такую процедуру можно без проблем провести на любом СТО либо же своими силами, но только если у вас есть подъемник и определенные навыки по диагностике. Есть вероятность того, что ремонт ЭУР не требуется, поскольку он сам по себе работоспособен, но требуется ремонт других элементов.

Чтоб не допустить появления неисправностей, связанных с электроусилителем, необходимо время от времени производить очистку системы, а также контактных узлов. Чтобы провести сервисное обслуживание самостоятельно, потребуется снять свой ЭУР, полностью разобрать его, произвести очистку и поставить обратно. Подробнее об этом мы расскажем ниже.

2 Диагностика и ремонт неисправностей усилителя руля на Приоре

Начиная с 2010 года стартовала программа импортозамещения, которая коснулась в том числе производителя автомобилей ВАЗ. Электроусилители руля стали поставляться отечественным заводом “Автоэлектроника” из Тулы вместо немецкого аналога фирмы Bosch. Нельзя говорить, что с последним у автвладельцев Приоры не возникало трудностей, однако при вводе в эксплуатацию новой версии автолюбители все чаще стали жаловаться на электронные ошибки блока управления ЭУР, которые иной раз полностью блокируют работу всего механизма.

Таким образом, если на экране бортового компьютера (заводского или встроенного) появляется ошибка, которая выглядит как отказ системы усилителя руля, скорее всего проблема в пайке в местах стыковки платы электроусилителя с основным автомобильным контроллером. Особенно это актуально для автомобилей 2011-2012 годов выпуска. Такую проблему можно решить по гарантии, в этом случае дилер обязан заменить механизм усилителя руля на новый. Однако если гарантия на автомобиль больше не распространяется, есть смысл обратиться к грамотным специалистам в области электроники (например, тем, кто занимается чип-тюнингом), чтобы провести качественную диагностику системы и по возможности постараться программным или механическим путем продлить жизнь электронной микросхеме.

Иногда даже при исправной микросхеме и надежной пайке сбивается работа датчика скорости, так как он связан напрямую с ЭУР и регулирует работу механизма в зависимости от скорости движения на конкретном участке.

Неисправный ЭУР Приоры

В таких случаях на модели ВАЗ Приора или Калина, как правило, гаснет приборная панель или тахометр, а компьютер сообщает, что электроусилитель руля отказал. Проблема без труда решается программными настройками, заменой проводки в местах соединения датчиков и контроллеров или заменой датчика скорости или датчика момента на ЭУР.

Еще одной причиной неисправности электроусилителя на Приоре, которая не зависит от заводского брака или проблем с платой и подключениями – это недостаточное напряжение бортовой сети в автомобиле. В таком случае следует обратить внимание на исправность проводки и генератора при помощи специального диагностического оборудования.

Следует отметить, что если электроусилитель руля неисправен, продолжать эксплуатацию автомобиля не рекомендуется, хотя на ходовые качества и динамику это никак не влияет. Дело в том, что со временем могут выйти из строя другие рулевые механизмы (рейка и т. д), которые связаны с ним, плюс не обеспечивается соответствующий комфорт и безопасность при движении.

Устройство

Основные составляющие ЭУР таковы:

  • электрическая часть;
  • механическая;
  • контроллер и периферия.

К первой принадлежит, в частности, электродвигатель.

Механическая часть состоит из:

  • деталей руля;
  • соединений;
  • входного и выходного валов;
  • кронштейна;
  • рычага регулировки наклона;
  • шпилек, болтов, гаек и пр.

Сюда же причисляется и рулевая рейка.

Как показала практика, чаще всего из строя выходят именно электронные приборы, то есть ЭБУ, датчики и соединяющие их распределительные клеммы.

Советы профи

Безусловно, самостоятельная замена ЭУР — мероприятие немного трудоемкое, однако совсем не сложное даже для начинающего автолюбителя. Удачи!

Как разобрать эур на приоре


Ремонт ЭУР на Лада Приора. Снятие, установка и основные поломки

Давно прошли те времена, когда управление автомобилем напоминало комплекс силовых упражнений для рук. Сегодня для того, чтобы повернуть руль, достаточно легкого касания ладонью, и все за счет использования электроусилителя руля. Конечно же, это устройство усложняет конструкцию, а чем сложнее устроена любая, не только техническая система, тем в большей степени она подвержена сбоям и поломкам.
Каждая Лада Приора оснащается электроусилителем руля (ЭУР), и сегодня мы расскажем, как диагностировать возникшие с ним проблемы и провести его демонтаж без обращения в автосервис.
Оглавление:
1 Проблемы с ЭУР Лада Приоры: признаки и причины
1.1 ЭУР отказал полностью
1.2 Нестабильная работа руля
1.3 Стук в руле
2 Снятие и установка ЭУР
2.1 Как снять руль?
2.2 Крышка монтажного блока и подрулевые переключатели
2.2 Процесс изъятия электроусилителя
3 Механические поломки ЭУР
4 Как сохранить подольше ЭУР в рабочем состоянии?

Проблемы с ЭУР Лада Приоры: признаки и причины

Предыдущие ВАЗовские модели снабжались гидроусилителем руля, который менее надежен, чем ЭУР. Тем не менее, электрический аналог этого устройства также подвержен возникновению неисправностей, которые нужно своевременно выявлять, иначе безопасность вождения будет под угрозой, не говоря уже о комфорте.
Во всех случаях, начиная движение, обращаем внимание на значок в виде руля с восклицательным знаком, который всякий раз вспыхивает на приборной доске, как только мы поворачиваем ключ зажигания. Если значок не гаснет, то это верный признак неполадки с усилителем.

ЭУР отказал полностью на Приоре

Бортовой компьютер при отказе ЭУР должен (как нам хотелось бы) высветить код неисправности устройства, которая привела к его отключению (коды ошибок, связанных с ЭУР, начинаются с литеры «С»).
Однако в некоторых случаях убедиться в отключении ЭУР можно лишь эмпирическим путем. Самый простой способ – это при выключенном двигателе попробовать покрутить руль. Затем двигатель включается, и снова проводится вращение руля. Если по ощущениям в обоих случаях требуется одинаковое физическое усилие, то с большой долей вероятности ЭУР отключился. Дальнейшее движение возможно только к месту проведения ремонта.
Случается, что отказ ЭУР и спидометра происходят одновременно. Вышедший из строя датчик скорости не дает сигнала системе, которая управляет усилителем руля исходя из показателей скорости. При этом проблема может крыться в повреждении проводки, соединяющей спидометр, датчик скорости и ЭУР. Если с ней все в порядке, то следует заменить датчик скорости.
В других случаях причиной отключения ЭУР становятся такие факторы, влекущие падение напряжения в электросистемах автомобиля:

  • загрязненные или пригоревшие контакты, нагар или окалина, препятствующие полноценной электропроводности;
  • повреждения изоляции проводки;
  • сбой в настойках блока питания;
  • слабый заряд аккумулятора.

Если усилителю не хватает напряжения, то компьютерная диагностика покажет ошибку С1013. Для полноценной работы рулевого усилителя Приоры ему требуется минимум 13,5 В напряжения. Поэтому первичную диагностику проблем с напряжением следует повести таким образом:

  • замерять напряжение на аккумуляторе. Возможно, его нужно просто зарядить;
  • если с АКБ все в порядке, то проверяется изоляция проводки и контактов на предмет короткого замыкания.

Диагностировать повреждение проводов и контактов может автоэлектрик.

Нестабильная работа руля

Случается, что во время езды по ровной дороге руль ни с того ни сего заваливается в сторону. И такой вариант намного опаснее, чем полный отказ ЭУР. В последнем случае машина слушается, и можно по крайней мере добраться до СТО, в то время как при непредсказуемой работе усилителя в любой момент можно вылететь с трассы или выехать на встречку.
В таких случаях требуется полностью отключить усилитель, вытащив соответствующий предохранитель (F5) из монтажного блока салона. Как до него добраться, стоит почитать в отдельной статье. Сразу скажем, что проблема может крыться далеко и не только предохранителе, и чтобы понять, что на самом деле является причиной такой работы ЭУР, диагностику придется выполнить только на СТО, т.к. самостоятельно это сделать очень непросто.

Стук в руле на приоре

Чаще всего стук появляется из-за повреждений механической части рулевой системы (вала, рулевых реек и тяг, шаровых опор и т.д.). А вот на автомобилях Лада Калина и Гранта стук может быть связан с люфтом редукторного ЭУР, причем произведенного в Махачкале. Однако, если стук чувствуется и слышится на Приоре, то причину в ее рулевом усилителе нужно искать в последнюю очередь, поскольку автомобили ВАЗ 2170 редукторными, и тем более махачкалинскими ЭУР не комплектуются. А значит, обратить внимание надо на механическую часть ЭУР – вал, соединительные элементы, арматуру и другие детали, но уже после проверки остальных систем.
В случае же механических повреждений ЭУР, бортовой компьютер может вообще не показывать ошибок, из-за чего приходится производить демонтаж и даже разборку усилителя.

Снятие и установка ЭУР

Чтобы оценить состояние механической части ЭУР или его контактов, требуется полностью извлечь его наружу. При этом собственно усилитель вытащить нетрудно, трудно получить к нему доступ. Для этого придется демонтировать руль, рулевой кожух и замок зажигания, крышку монтажного блока и целый ряд прочих узлов, интерфейс которых выведен на руль.
Обо всем этот по порядку.

Как снять руль на Лада Приора?

Для того, чтобы снять руль, нужно приготовить:

  • торцовый ключ на 24 мм.;
  • 5-мм. шестигранный ключ;
  • плоскую и крестовую отвертки;
  • молоток;
  • зубило.

Кроме того, нужно обесточить автомобиль, отключив аккумулятор. Вообще этот пункт является обязательным при выполнении любых ремонтных работ. Дальнейший алгоритм представляет собой такую последовательность действий:

  1. руль выставляется прямо;
  2. крестовой отверткой выкручиваем 7 шурупов, удерживающих кожух руля;
  3. находим замок зажигания и ищем его провода, где он соединяется с другими. Рассоединяем их;
  4. теперь предстоит снять замок зажигания, отвинтив четыре крепко закрученных болта. Для этого с помощью молотка и зубила наносят косые удары по головке каждого болта против часовой стрелки, как бы пытаясь их открутить. Может даже не получиться, поэтому часто приходится пользоваться дрелью, чтобы их высверлить. Вообще, болты эти повторно не используются, и щадить их не нужно, т.к. при каждой установке замка применяют новые болты;
  5. когда все 4 болта откручены, замок зажигания можно снять;
  6. с помощью 6-гранного ключа откручиваются 2 крепления подушки безопасности на руле, после чего саму подушку нужно немного провернуть;
  7. подушка отсоединяется от руля, если ее потянуть на себя и одновременно поддеть снизу плоской отверткой, однако тащить ее сразу нельзя: чтобы убрать ее в сторону, нужно поддеть и отвести фиксатор колодки проводов, которыми подушка сообщается с рулем;
  8. когда колодка проводов снята, подушку убираем в сторону;
  9. далее плоской отверткой отсоединяем колодку проводов, идущих на сигнал;
  10. теперь открылось крепление руля к валу. С помощью цветного маркера или другого обозначения, отмечаем положение рулевого колеса на валу, которое соответствует его прямой ориентации;
  11. при помощи торцового ключа на 24 отдаем гайку, которой руль крепится на валу. При этом придется приложить силу, т.к. эта гайка затянута надежно;
  12. далее снимаем с вала руль, резко расшатывая или подбивая его из стороны в сторону, и после потягивая на себя.

Как видите, ничего сложного нет, кроме того, что требуются определенные физические усилия и грубые методы. Теперь дело за крышкой монтажного блока и подрулевыми переключателями.

Крышка монтажного блока и подрулевые переключатели

Вообще, релейно-предохранительных блоков на приоре три плюс один чисто предохранительный. Нас интересует крышка монтажного блока в салоне, который находится напротив левой ноги водителя.
Три замка крышки этого блока поворачиваются, в результате чего высвобождается нижняя часть крышки. Под ней мы находим рулевые переключатели, с помощью которых происходит указание поворотов, управление стеклоочистителями и связь с бортовым компьютером. Отключаются они следующим образом:

  • Пластиковые фиксаторы каждого (левого и правого) переключателя сжимаются;
  • При сжатых фиксаторах каждый переключатель вынимается из гнезда;
  • Выворачиваем 4 винта крепления усилителя приборной панели и снимаем этот усилитель.
  • Отсоединяем колодку жгута проводов от катушки иммобилайзера.

Теперь остается заняться непосредственно усилителем руля.

Процесс изъятия электроусилителя

Для того, чтобы заняться непосредственно ЭУР, понадобятся головки на 8 и 13 мм., трещотка или вороток. Далее действуем следующим образом:

  1. С помощью 8-мм головки и трещотки отворачиваем контактную колодку и снимаем ее с вала;
  2. Отсоединяем все провода, ведущие к блоку управления ЭУР, обращая внимание на принцип работы проводных фиксаторов. Если с ним не разобраться, то фиксаторы можно повредить настолько, что потребуется замена этого элемента проводки;
  3. Находим карданный шарнир электроусилителя руля и головку стяжного болта на нем. Выкручиваем болт головкой на 13;
  4. С помощью молотка и зубила чуть расширяем стяжной хомут карданного соединения;
  5. Откручиваем 2 верхние гайки, которыми усилитель руля крепится к кузову;
  6. 2 нижние гайки не нужно откручивать полностью, достаточно провернуть их на 4 оборота, придерживая при этом ЭУР;
  7. После всего ЭУР можно, наконец, вынуть из кузова, сдернув с вала рулевой рейки.

Теперь у нас есть возможность полностью разобрать усилитель, произвести визуальную диагностику на предмет поломок, почистить и поставить обратно.
Установка отремонтированного или нового рулевого электроусилителя происходит в обратной последовательности. Перед этим важно проверить правильность расположения специальных пометок на защитном чехле, валу и крышке картера.
Конечно же, одно лишь снятие ЭУР не всегда дает возможность найти причину его неисправности, поскольку она может крыться в электротехнической части этого узла. В последнем случае понадобится тонкая диагностика на СТО, которую в гаражных условиях рядовой автомобилист вряд ли способен произвести.

Механические поломки ЭУР

Для чего, собственно, мы сняли ЭУР? Диагностика электротехнической части устройства не выявила проблем, а значит, нужно искать причину нарушений его работы в механике, которая может быть такой:

  • Износ или засорение элементов привода или червячного механизма;
  • Износ опорного подшипника червячного вала электропривода ЭУР;
  • Другие признаки, указывающие на разрушение или износ деталей ЭУР.

В таких случаях требуется заменить изношенную деталь, по возможности попытавшись разобраться с факторами, повлиявшими на такой результат работы усилителя, или, в критическом случае – купить новый электроусилитель.

Как сохранить подольше ЭУР в рабочем состоянии?

Несмотря на то, что самостоятельно снять ЭУР можно и в гаражных условиях, без специальных инструментов и особых навыков, процедура эта небыстрая, т.к. к данному устройству быстро подобраться не получится. Поэтому автомобилистов интересует простой вопрос – как избежать необходимости ремонтировать или менять ЭУР. Ответ очевиден – нужно продлить срок его службы.
Для этого придется придерживаться таких правил:

  • Никогда не трогаться с места, если руль находится в одном и крайних положениях. Надолго оставлять руль в таком положении тоже не рекомендуется даже без движения;
  • Не удерживать руль дольше 4-5 секунд в крайних положениях, даже если того требует парковка или разворот. Лучше совершать нужные маневры;
  • Обращать внимание на звуки, доносящиеся из электроусилителя;
  • Прочищать контакты и подвижные механизмы от загрязнений;
  • Обращать внимание на состояние проводки и клемм, если они попадаются на глаза в случае проверки других технических систем;
  • Почаще проводить диагностику этого узла.

vaz-russia.com

Ремонт ЭУР приора версия 646 — Лада 2110, 1.5 л., 2000 года на DRIVE2

Купил я через авито «исправный» ЭУР версия 646. Отвалил за него 9000р. Радовался, что такой дешевый усилитель купил. Отлично думаю.
Радость моя длилась не долго. Доставили очень быстро и дешево, спасибо ТК Энергия. Покрутив из стороны в сторону понял, что присутствует какой то посторонний стук. Хм думаю… странно.

Читаю в интернете кучу инфы как его проверить на столе. Тут понимаю, что все на много проще чем я думал. Для этого мне потребуется:

1. Лабораторный блок питания на 12 В 2А
2. Проводка от приоры на которой стоял ЭУР
3. Генератор, который может генерировать меандр с частотой 27 Гц – 800 об/мин.
4. Автомобильный сканер на шнурке ELM327
Все собираю как по схеме из интернета. Запускаю прогу что скачал в интернете позволяющую проверять работу ЭУР и о чудо. Все заработало. Датчики все работают. Режим «Компенсация». Ну, думаю огонь!

Подключение ЭУР на столе произвел по схеме

Потом, правда, все же решил его открыть, так как стук при вращении был. И как оказалось не зря. Все очень аккуратно разбираю, при этом фотографирую. Что куда и как. Делаю маркером метки.

Полный размер

Вал с отверстием 4 мм куда устанавливается штифт


Штифт соединяющий вал и торсион


Дохожу до штифта в валу на 4 мм. Пришлось его выпрессовывать. Все получилось аккуратно. И тут я понимаю, откуда шел стук! Это лопнул торсион.

Причина стука


Куча грязи на скользящих контактах. Возможная причина нестабильной работы ДМ


Но шлейф что идет от датчика момента на плату усилителя был целый, поэтому сигнал ДМ присутствовал. Понимаю, что это труп, я начинаю судорожно искать нерабочий ЭУР. Благо такой находится всего за 1500 в соседнем городе. Ура!

Разбираю его. Вытаскиваю из него ротор с торсионом, перепаиваю шлейф. Ну, дую все. Обратно заливаю все герметиком, подматываю ниткой и собираю ЭУР.

Полный размер

Плата усилителя ДМ


Подаю напряжение, подаю с генератора сигнал «обороты» тут происходит очень, на тот момент, для меня странная вещь. Двигатель все время начинает крутиться влево. И программа показывает уровень напряжения на датчике момента 1.8 В. Хотя в нулевом положении у 646 должно быть 2В. Тут же выключаю, начинаю анализировать происходящее. Опять разбираю. Достаю плату куда приходит шлейф. Счищаю герметик. Смотрю, как она устроена. Тут я понимаю что произошло. Все гениально и просто!

На плате стоит программируемый операционный усилитель PGA309 от TI и рядом память 24AA04 от Microchip. Почитав описание на операционной усилитель понимаю что сигнал приходящий с тензодатчика на торсионе он усиливает в столько раз сколько указано во внешней памяти + в памяти имеются данные по регулировке напряжения на выходе.

Плата усилителя ДМ


Раз уж пошел этим путем, нужно идти до конца.

Подал напряжение 5 В на скользящие контакты датчика момента. +5 – наружный контакт 0 – внутренний контакт. Произвел замер напряжения на выходе 1.797 В.

Отпаиваю шлейф от платы. Используя микроскоп, паяльными клещами выпаиваю микросхему памяти. Подпаиваю к каждой ножке проводок. Беру программатор скачиваю данные с памяти программы.
Беру протокол обмена данными между PGA309 и памятью из даташита на операционный усилитель.

Полный размер

Таблица данных для PGA309


Полный размер

Таблица данных для PGA309 (продолжение)


Подставляю в таблицу из даташита данные скаченные с памяти. Нахожу формулу, в которую загоняю данные скаченные из памяти и получаю значение напряжения 1.797 В.
Думаю Опа!
Вот это поворот!
Поменяв параметр регулировки нуля и пересчитав контрольную сумму я добился на выходе датчика момента напряжения 2.1 В. Хотя рассчитывал на ровно 2.0В.

Запаял память опять на плату.

Собрал все в обратной последовательности. Единственное что меня расстроило это то что пока туда сюда таскал, погнул усики (скользящие контакты) на плате усилителя ДМ. Кто знает, где их купить или может, у кого они валяются без дела? Мои работают, но при сборке вызывали сомнение.

Собранный двигатель с новым торсионом и калиброванным ДМ


В целом понравилась мне тема ковыряется с усилителями, поэтому решил купить уже не рабочий за 2000р и собрать его тоже.

Все подробно не расписывал, ибо не вижу в этом большого смысла, куча формул и таблиц. Думаю, ни кто все равно ничего не поймет.

Вывод один — датчик момента можно поменять на ЭУР версии 646 и 660, и тому я прямое доказательство.

www.drive2.ru

Замена Эур на приоре — Лада Приора Хэтчбек, 1.6 л., 2011 года на DRIVE2

Случилась как то не приятность, эур отключился. Потом с месяц работал нормально. Потом стал отключаться каждый раз при пуске двигателя. Диагностика через блок говорила что двигатель не исправен. Диагностика через опен диаг показывала ошибку »с1058 двигатель, замыкание фазных обмоток» с виду вроде как двигатель, но это не так. Нашел по этой теме человека по имени Юрий из Таганрога, который занимается ремонтом эур, он меня грамотно проконсультировал и приговорил блок. Начались поиски б/у эура. В области. Которые не увенчались никаким успехом. Кроме как таких же на половину рабочих или без блока управления. Нашел в Екб контору где от 5к могли попытаться отремонтировать. Плюнул, маленько подкопил маленько занял и разорился на новый. Заказывал у Кирилла в Тольятти. Обошёлся в 18200 плюс 420 доставка. Процесс установки в двух словах. Снимаем клемму АКБ, откручиваем два болта под шестигранник на 5 те что держат подушку безопасности в руле. Если она есть. Отодвигаем маленько подушку чем нибудь тонким отстегиваем защёлку колодки подушки. Снимаем подушку. Головкой на 24 скрываем гайку крепления руля. Отцепляем колодку сигнала и снимаем руль. Откручиваем болт на 10 на рулевом карданчике тот что крепит к рейке. Откручиваем две ближних гайки которые крепят сам эур к кузову, две дальние гайки ослабляем, можно не откручивать. Отцепляем все провода от цз и те что мешают. Ещё забыл за пластик рулевой колонки его тоже надо снять. Ну и можно извлекать Эур. После нужно будет снять с него подрулевой шлейф, замок и карданчик и переставить на новый эур. Шлейф штука хитрая в бж есть запись как поставить и не порвать. Ну в принципе и все.

Полный размер

Новый Эур

Полный размер


Фотки старого эура уже удалил. Стоял 702 версии. Народ говорит что дорого и выходят из положения разными способами, я решил купить новый. Не дёшево, но щас снова вождение в кайф.

Цена вопроса: 18 620 ₽ Пробег: 101 000 км

www.drive2.ru

Как выполнить ремонт электорусилителя руля на «Приоре»? — Рамблер/новости

Одно из самых проблемных мест у Лады Приоры — это электроусилитель руля. Именно поэтому ремонт электроусилителя руля — частая проблема, с которой сталкиваются владельцы Приоры. Если вы обнаружили, что не работает ЭУР на Приоре, то сразу обращайтесь к специалисту или займитесь ремонтом сами. Чаще всего электроусилитель руля Приоры имеет две причины неисправности.

Как определить, что ЭУР нуждается в ремонтеОсновные неисправности электроусилителя руля и их причиныКак выполнить ремонт ЭУР своими руками ЭУР на Лада Приора: неисправности и способы устраненияПравила эксплуатации электроусилителя руля, продлеваем срок жизни ЭУР Интересный факт! Электроусилитель рулевого управления был изобретен и внедрен в автомобиль еще в далеком 1990 году в Японии на заводах автоконцерна Тойота.

Как определить, что ЭУР нуждается в ремонте

Не работает электроусилитель на Приоре очень часто. Он отказывается работать как на новых автомобилях, так и на авто с пробегом.

При возникновении неполадок с электроусилителем на приборной панели загорается кнопка желтого цвета, на которой нарисован руль с восклицательным знаком. Эта кнопка извещает о неисправностях в работе или отказе от работы электроусилителя руля.

Управлять автомобилем можно и без помощи электроусилителя. Для этого лишь нужно вытащить предохранитель ЭУР, который расположен слева от руля. Неисправности ЭУР на Приоре не должны вас пугать, так как эта неисправность устраняется даже своими силами.

Основные неисправности электроусилителя руля и их причины

Отказывает электроусилитель руля на Приоре по таким причинам:

1. При включении зажигания ЭУР не проходит самоконтроль и сам отключается, чтобы не мешать водителю и не создавать аварийную ситуацию на дороге. В этом случае ремонт обойдется дорого.

2. Не работает электроусилитель руля на Приоре и по причине неисправности датчика скорости. ЭУР сканирует скорость автомобиля со спидометра, который получает данные от датчика скорости. Когда датчик ломается, он начинает выдавать неверную информацию. Тогда ЭУР самопроизвольно отключается, так как не знает точной скорости авто. В таком случае ремонт электроусилителя проводится путем замены датчика.

Если на Приоре не работает электроусилитель руля, вам сразу же даст об этом знать мигающая ошибка на приборной доске.

Как выполнить ремонт ЭУР своими руками

Электроусилитель руля Приоры имеет несколько причин неисправности и один путь их решения. Для ремонта вам понадобится:

Головка на 8 и 13 ммТрещотка или воротокУдлинительМолотокЗубило

ЭУР на Лада Приора: неисправности и способы устранения

Внимание! Перед началом ремонта рекомендуется отсоединить минусовую клемму от аккумуляторной батареи, чтобы обезопасить себя и автомобиль от короткого замыкания.

Сначала вам необходимо снять кожух рулевой колонки, далее снять замок зажигания и рулевое колесо. В случае с ЭУР на Приоре неисправности следует устранять шаг за шагом.

Далее с помощью головки на 8 мм и трещотки откручиваем и снимаем контактную группу. Ее нужно полностью снять с вала, чтобы она не мешалась. Далее нужно отсоединить провода питания от блока управления ЭУРом. Каждый штекер имеет свой фиксатор, поэтому работать нужно аккуратно, чтобы их не повредить.

Далее следует открутить стяжной болт у крепления кардана с рулевой рейкой. Зубилом и молотком немного расширьте стяжной «хомут» кардана.

После этого можно откручивать гайки крепления ЭУР к кузову. Две гайки находятся в передней части и еще две в нижней. Когда все гайки откручены, ЭУР нужно снять с вала рулевой рейки. Меняем его на новый и собираем механизм в обратном порядке.

Ремонт электроусилителя руля Приоры своими руками значительно сэкономит ваш бюджет.

Правила эксплуатации электроусилителя руля, продлеваем срок жизни ЭУР Часто не работает ЭУР Приоры и по причине неправильного его использования. Для того, чтобы не отказал электроусилитель на Приоре, следует избегать простые правила:

Не оставлять рулевое колесо на долгое время в крайних положениях. Нельзя при крайнем положении руля резко трогаться с места.

При парковке или развороте авто не нужно удерживать руль в крайнем положении дольше 4-5 секунд.

Регулярный технический осмотр механизма ЭУР Приоры выявит неисправности и поможет сразу их устранить.

Следует обращать внимание на непонятные звуки, которые издает электроусилитель.

Видео дня. Авиапарад в честь Дня Победы прошел в Москве

Читайте также

news.rambler.ru

ЭУР 3. Ремонт эур приора с заменой блока управления. — Лада 4×4 3D, 1.7 л., 1998 года на DRIVE2

Полный размер

Вполне логичным было бы после выяснения того, как купленный ЭУР не работает, вернуть себе деньги. Наивно предполагать, что у меня это получилось. В общем-то на такой результат я и не рассчитывал, поэтому купил второй ЭУР.

Тоже неработающий.

Хоть все было и не совсем так, но суть от этого не меняется. После того как убедился, что ЭУР не работает, я связался с продавцом. И очень удивился, что телефон еще доступен, и меня не послали сразу. Но совершенно не был удивлен, что никакого возврата, что денег нет и не будет. Зато он может мне подогнать другой наполовину рабочий эур с исправным блоком управления. Хоть что-то лучше, чем вообще ничего. Но и естественно появилась идея.

Идея взять рабочий блок управления и переставить его на эур с нерабочим блоком.

Встретились с продавцом, повыясняли отношения – типа эур был отличный, а я его сам спалил когда ставил и все такое, о чем мы уже препирались до этого по телефону – и забрал усилитель. В этот раз эур был протестирован тем же вечером.

Поставили на машину, подключили, лампочка чек руля зажглась, но руль легко не закрутился.

Методом скрепки проверили эур. Кто не знает – на приороусилителе в колодке замыкаются два разъема и эур переходит в диагностический режим и мигает лампой коды ошибок – гуглится «метод скрепки».
Сколько раз замыкали контакты, лампочка мигала все время по-разному. Или мы считали криво или ошибок много. Вот по-хорошему, именно так надо было сделать при покупке самого первого усилителя. Вместе с продавцом подключил, проверил работу и считал ошибки – не работает или ошибки страшные, то давай до свиданья.

А я следующим днем закинул оба нерабочих эура в багажник и поехал в Тольятти в специализированный сервис по их ремонту.

Полный размер

В сервисе в очередной раз выслушал, каким дебилом надо быть, чтоб купить нерабочий усилитель, а вместо того чтоб его вернуть, взять еще один нерабочий усилитель. И вообще, можно было сразу приехать сюда и купить эур в рабочем состоянии к тому же свежих модификаций. Кто же знал.

Правда не смотря на то что вдоль стены лежало штук двадцать эуров, все они ждали запчастей для ремонта. А запчасти они не с ваза, который видно из окна, а от трудолюбивых китайцев с али. Ваз не делает никаких расходников и запчастей для усилителей, а китайцы делают.

И хотя в наличие рабочих не было, а вся гора эуров у стены была уже с хозяевами, в том числе и из других городов, вполне можно было заказать и подождать пару-тройку недель. На покупки и поездки в соседний город в ремонт я потратил столько же времени, а денег больше.

Тем временем поставили на стенд и подключили к диагностике сначала один ЭУР, потом второй. Как и предполагал, на одном полностью нерабочий блок управления, а на втором блок работал, но выдавал кучу ошибок по датчикам, в том числе по датчику момента, который не меняется и не чинится.

Высказываю свою гениальную идею переставить рабочий блок на рабочий мотор. Я и сам бы мог переставить, но усилители разных версий и разъемы не подходят. Тут-то мне и говорят, то о чем я подозревал. Разъемы (который Х4) на моих блоках вер.646 и 660 разные не просто так, а специально чтобы их не переставляли, так как у них разное рабочее напряжение, рассчитаны на разные датчики и блоки сгорят, если их заменить. Типа защита от дурака. И это говорят человеку, купившему два нерабочих эура.

Полный размер

Вер.646 это самая первая модель, контактный датчик момента, квадратный разъем, блок ни с чем по разъему не взаимозаменяем. Вер.660 переходная, разъем плоский как на последних версиях, контактный датчик. В версиях 670, 702, 10301, 11001 бесконтактный датчик, и одинаковый плоский разъем как на 660.

Решили, что будут менять либо блок управления, либо само железо электромотора. Смотря что найдут, но все это только на следующей неделе и в рабочее время, так как приехал в пятницу поздно вечером.

И вот в понедельник звонок – запчастей нет и пока не предвидится. Или ждать или можно попробовать перепаять рабочий блок и поставить вместо неработающего. Но гарантий, что получится нет. Так я же так и предлагал, паяйте!

Звонка о результате ждал с опаской. С моей-то везучистью к эурам. Морально подготовился покупать третий эур.

Но как ни странно эксперимент прошел удачно, эур ожил. Так что в следующей части – про установку и впечатления.

А чтоб не думали, что я готов все неработающие железки скупить по цене рабочих – стоимость ремонта эура мне продавец компенсировал.

ГУР vs ЭУР

ЭУР 2. Авито — как купить кирпич вместо эура.

www.drive2.ru

Блок управления эур приора. Ремонт электроусилителя руля, установка электроусилителя руля для приоры своими руками

Если Вы стали счастливым обладателем LADA Приора, то периодически придется загонять ее в гараж и что-то дорабатывать своими руками. Частоя поломка это электроусилитель руля Приоры, проблема тут в сырости конструкции. А именно замена дорогой немецкой электросхемы, отечественной, которую конечно доработали, но сбои случаются.

Прежде чем начать ремонт электроусилителя руля Приоры стоит разобраться, что сломалось. Для начала нужно выяснить, при каких условиях ЭУР отказал. Причин по которым он вышел из строя может быть несколько:

  • после зарядки аккумулятора;
  • при повороте руля на большой угол;
  • в режиме парковки автомобиля;
  • при езде свыше 110км\ч.

Проблемы аккумулятора

Исходя из этого, можно сделать первые выводы о причине поломки. Частой причиной неисправности служит низкое напряжение в бортовой сети. Дело в том, что для функционирования усилителя нужно напряжение питания в 13,5B.

Первым делом тестируем аккумулятор, если с ним все в порядке, то разбираемся дальше. Возможно, проблема возникла, когда вы снимали АКБ для зарядки. Что бы электроусилитель снова заработал, выверните колеса в крайнее положение и обратно 5-6 раз, очень часто этого достаточно для возобновления работы.

Неисправность проводки

В случае, когда АКБ в порядке, смотрим проводку, сопутствующими фактороми могут служить погодные условия, мороз, дождь или жара. Если при смене погодных условий отключается электроусилитель руля на Приоре, то это явный признак неисправности проводки. Проверьте пропайку и изоляцию обмотки, возможно, возникает короткое замыкание.

Электроусилитель руля Приоры не работает постоянно. Максимальная нагрузка на электродвигатель приходиться на малой или полностью отсутствующей скорости, а минимальная при высокой. Так вот, у Приоры на скорости 110км/ч электроусилитель отключается полностью. При этом обратная связь на руль становиться максимальной. Электроусилитель руля «Калина» отключается уже при 60 км/ч.

Стучит руль при езде


Если у Вас слышен стук или скрип при езде, то вам нужно протянуть и смазать гайку. Что бы для нее добраться вам надо:

  • снять фартук под рулем, он держится на четырех саморезах;
  • снять рулевой кожух, он держится на трех саморезах;
  • протянуть и смазать гайку указанную на фотографии.

Ошибки микросхемы

Когда наблюдается ситуация, что колеса поворачиваются сами по себе, то причиной служит электронная начинка блока управления электроусилителем руля Приора. Как говорилось выше, в угоду экономии пожертвовали качеством. Сейчас ситуация с этим вроде как наладилась и все доработали, но если вдруг Вы почувствовали что руль начинает вести сам собой, отправляйтесь в ремонт.

Если вместе с электроусилителем руля вышел из строя и спидометр, тут надо смотреть датчик скорости. Он либо просто загрязнился, либо сломался. Тоже самое относится и к датчику момента, установленного на усилитель. Хорошо почистите их и проверьте работоспособность.

Не забывайте сбрасывать ошибки на бортовом компьютере, это можно сделать несколькими способами.

  1. Снимаете клемму с аккумулятора, ждете несколько секунд и ставите назад, ошибка должна пропасть.
  2. При помощи компьютера, соответствующий софт можно найти в интернете.

Местоположение блока предохранителей

Если у Вас подозрение, что сгорел предохранитель, и Вы хотите его проверить, то возникает вопрос: где находится предохранитель электроусилителя руля Приоры. Монтажный блок управления находиться слева от руля. Схема открытия его проста. Все что нужно, это повернуть на 90˚ три защелки и снять крышку, как показано на фото и Вы попали к мозговой начинке автомобиля.

Здесь можно проверить и поменять вышедший из строя предохранитель, после чего закрыть крышку, плотно прижав ее и обратно защелкнув на 90˚ в противоположную сторону три защелки.

Итог

Диагностику и небольшой ремонт электроусилителя руля Приоры можно провести своими руками. Для этого достаточно определить, что послужило причиной отказа и устранить проблему, следуя нашим советам. Полную же замену электроусилителя лучше доверить профессионалам.

На большинстве автомобилей Лада Приора с завода устанавливались электроусилители рулевого управления производства Автоэлектроника г. Калуга. Именно эти ЭУРы считаются вполне надежными и редко выходят из строя. Для сравнения, проблемы с усилителями производства Махачкала встречаются на порядок чаще.

Если по какой-либо из причин, вам необходимо заменить

tdconti55.ru

Снятие и установка ЭУР Приоры — «Клуб-Лада.рф»

Электроусилитель руля Приоры (ЭУР) снимается вместе с рулевой колонкой для замены или ремонта. Установку рекомендуется выполнять вместе с помощником.

Снятие электроусилителя руля ВАЗ 2170

Потребуется: Крестовая отвертка, накидной ключ «на 8», торцевой ключ «на 13».

Снять минусовую клемму с аккумулятора. Снять руль, декоративные накладки рулевой колонки и накладку панели приборов. Далее по порядку:

  1. Отвернуть 4 самореза с помощью крестовой отвертки, и снять нижнюю накладку панели.
  2. Отсоединить колодки с проводами от подрулевых переключателей и контактного кольца.
  3. Ослабить стяжной болт, используя накидной ключ «на 8». Разъединить колодки с проводами от замка зажигания.
  4. Сжать фиксаторы и отсоединить жгут с проводами от рулевой колонки.
  1. Сжать фиксаторы и отсоединить жгут с проводами в нижней части рулевой колонки.
  2. Освободить фиксаторы, и отсоединить 2 колодки с проводами от электроусилителя рулевого управления.
  3. Снять со шпильки крепления рулевой колонки декоративную шторку.
  4. Ослабить затяжку гаек нижнего крепления рулевой колонки, используя торцевой ключ «на 13». Отвернуть их на несколько оборотов.

Замечание:

Снять рулевую колонку можно в сборе с промежуточным валом, но снимать и устанавливать колонку удобнее, если разъединить промежуточный вал. Соединение фланцев карданных шарниров промежуточного вала помечать не нужно, их установка возможна только в одном положении.

Далее:

  1. Отвернуть гайку стяжного болта с помощью ключа «на 13» (он соединяет карданные шарниры промежуточного вала).
  2. Извлечь болт.
  3. Отвернуть левую гайку верхнего крепления рулевой колонки, используя торцевой ключ «на 13».
  4. Отвернуть правую гайку верхнего крепления рулевой колонки, используя торцевой ключ «на 13».
  1. Снять рулевую колонку Приоры в сборе.
  2. Отвернуть гайку стяжного болта фланца нижнего карданного шарнира и рулевого вала, используя ключ «на 13».
  3. Извлечь болт и снять карданный шарнир со шлицевого вала рулевого механизма.

Установка электроусилителя руля на Lada Priora

Установка рулевой колонки с ЭУР производится в обратной последовательности. Перед установкой убеждаемся, что паз на валу, метка на крышке картера рулевого механизма, и метки на защитном чехле расположены должным образом.

Расположение меток для установки рулевого вала:

1 — угловое углубление в крышке картера рулевого механизма; 2 — паз на валу рулевого механизма; 3 — крышка картера рулевого механизма; А — угловой выступ на защитном чехле; Б — вырез в кромке защитного чехла.

Проследите, чтобы метка А располагалась напротив углубления угловой формы (№1), которая расположена в крышке картера, а вал был повернут так, чтобы его паз (№2) располагался напротив метки Б.
Гайки стяжных болтов на фланцах промежуточного вала затягиваем моментом 23—28 Нм (2,3—2,8 кгсм).
Гайки крепления рулевой колонки затягиваем моментом 15—18,6 Нм (1,5-1,9 кгсм).


Устройство и схема электроусилителя руля Лада Приора

Элементы рулевого управления Lada Priora:

1 — правая рулевая тяга в сборе; 2 — правая опора рулевого механизма; 3 — скоба опоры рулевого механизма; 4 —  промежуточный карданный вал; 5 — электроусилитель; 6 — рулевое колесо; 7 — труба рулевой колонки; 8 — левая опора рулевого механизма; 9 — рулевой механизм; 10 — левая рулевая тяга в сборе

Рулевая колонка с электроусилителем рулевого управления Приоры:

1 — входной вал; 2 — труба колонки; 3 — кронштейн колонки; 4 — электроусилитель; 5 — блок управления электроусилителем; 6 — рычаг регулировки наклона рулевой колонки; 7 — стяжная шпилька; 8 — задний кронштейн электроусилителя; 9 — пружина; 10 — выходной вал; 11 — болт-ось; 12 — передний кронштейн электроусилителя; 13 — силовой разъем блока управления; 14 — управляющий разъем блока управления; 15 — гайка.


Ключевые слова:
Похожие материалы

xn—-8sbabr6ahc3e.xn--p1ai

Электроусилитель руля от Приоры. — Лада 2108, 1.6 л., 1985 года на DRIVE2

Начитавшись на одном из форумов про установку ЭУР от Приоры решил тоже установить. Процесс в принципе несложный и занял у меня два дня, но какой кайф я испытал выехав из гаража первый раз! Оно того стоило…

Итак по порядку.

На разборке автомобилей в соседнем городе Уфа был приобретён электроусилитель рулевого управления (дальше ЭУР) от автомобиля Приора; цена вопроса 4500 руб — просто повезло.


Занялся изготовлением переходной пластины, чертёж которой был взят с вышеуказанного форума.

Старая колонка с регулировкой наклона была снята и убрана на полку. Самое сложное в установке ЭУРа, на мой взгляд, оказалось изготовление промежуточного вала с двумя крестовинами на концах. Можно было и купить готовый, но в нашем городе это не возможно, в Уфе нигде не продают, а ждать три недели желания не было, да ещё и ценник как на золото. Вобщем был взят промвал от старого Фольцвагеновского микроавтобуса (за это спасибо Орлу — кто из моего города поймёт о ком я), представлявшего из себя полый овальный профиль и плотно входивший в него цельный штырь. Немецкие крестовины были отрезаны а на их место приварены вазовские с нужными шлицами .Так немцы старались обезопасить водителя при ДТП, рулевой вал просто складывается как телескоп и всё. У этой конструкции был ещё один плюс — длину нужного мне промвала я мог менять в считанные секунды без резки и сварки.

Переходная пластина закреплена на кузове штатными болтами, ЭУР прикручен к ней на четыре гайки М8, устанавливаем промвал между ЭУРом и шлицевым валом рулевой рейки, производим подключение силовых и управляющих проводов к соответствующим цепям автомобиля, насаживаем руль, запускаем двигатель и … офигеваем от вращени руля одним пальцем на месте в обе стороны.



Пришлось ещё немного повозиться с кожухами рулевой колонки и рулём, который стал выступать на 7 см в салон от штатного положения. На фото можно понять суть. Подрулевые переключатели тоже пришлось заменить на нового образца — штатные стали очень близко распологаться к рулю.

так было


так стало после отрезки лишнего и сварки

Вот в принципе и всё готово. Внеше никаких признаков установки усилителя — а он есть).



Цена вопроса: 5 500 ₽ Пробег: 200 000 км

www.drive2.ru

Отказал эур на приоре где искать причину. Решение проблем электроусилителя руля приоры

Вот уже на протяжении нескольких лет по поводу электроусилителя руля приора на страницах интернета и периодической печати идут горячие споры и «ломаются копья». Во многом это связано с тем, что у ряда обладателей этого, наиболее популярного образца отечественного автопрома, под влиянием ряда публикаций сложилось мнение, что электроусилитель руля (ЭУР) на моделях ваз 2170, 2171 и даже 2172, несет для водителей определенную опасность.

В связи с этим стоит разобраться, что из себя представляет данный электроагрегат управления, что принесла автолюбителям его установка и какие меры следует принимать в случае возникновения подозрений о его неправильной работе.

Следует сказать, что по мнению специалистов и, в том числе, опытных автолюбителей, благодаря наличию электроусилителя управление Приоры значительно облегчилось, особенно это заметно на небольших скоростях. Некоторые водители, привыкшие к более жестким усилиям на руле, даже считают, что управление стало слишком легким.

Впрочем, уже со скорости 80 км/ч усилие на руле начинает увеличиваться, а со 100 км/час помощь усилителя вообще прекращается. Кроме того замечено, что при быстром повороте, плечо руля стало как бы короче, хотя это ощущение следует считать субъективным — на практике поворот руля от упора до упора остался прежним. Особо хочется отметить, что тот, кто успел познакомиться с этим полезным агрегатом, вряд ли сознательно изъявит желание от него отказаться.

Разумеется, особого упоминания заслуживает тема надежности ЭУР на приоре. Действительно, несколько лет назад имелось достаточно много жалоб на возникновение различных неисправностей и дело доходило до того, что значительное количество машин отзывалось через официальных дилеров на заводы изготовители.

Впрочем, те автолюбители, которые всерьез заинтересовались этой темой, могут, при некотором желании, найти расследование журнала «За рулем» из которого становится ясно, что скандал трехлетней давности был связан с попыткой калужского завода «Автоэлектроника» своим решением заменить в одном из узлов ЭУРа дорогостоящую немецкую микросхему на электронную сборку собственного изготовления.

Такое «новаторское» решение и приводило к случаям самопроизвольного поворота руля в сторону. Сразу оговоримся, что «товарищей своевременно поправили» и теперь под капотами всех приор стоят доработанные и совершено надежные (согласно современной статистике) агрегаты.

Конечно, при всей надежности ЭУР приора, нельзя сказать, что он никогда отказывает и при возникновении подозрений настоятельно рекомендуется выполнить определенные действия. Прежде всего, следует два-три раза повернуть колеса автомобиля, как с неработающем, так и на запущенном двигателе.

При нормально работающем электроусилителе, вы почувствуете заметную разницу (при включенном двигателе электроусилитель значительно снизит усилие на руле). Не следует забывать и о возможности встроенной системы контроля, грамотный анализ кодов которой, способен значительно облегчить диагностику и понять почему в данный момент электроусилитель не работает и следует ли в данном случае выполнить замену одного из датчиков или все серьезнее и вам необходимо поменять основной блок управления ЭУРа.

Что касается ремонта блока управления ЭУР, то на сегодняшний день восстановить его исправность своими силами не удастся и менять его нужно целиком, в сборе. При этом данн

toyotamark2.ru

Ремонт электроусилителя руля Лада Калина

×
Статус
Данная статья устарела. Смотрите обновленный вариант здесь

Признаки неисправности электроусилителя руля

Зачастую электроусилитель руля (ЭУР) отказывается работать как на новых автомобилях Лада Калина, так и на автомобилях с большим пробегом. При возникновении проблем на приборной панели загорается ошибка желтого цвета в виде руля с восклицательным знаком. Она свидетельствует о неисправностях в работе или отказе электроусилителя руля. Следует иметь в виду, что желтый цвет говорит о том, что проблема не является критичной и управлять автомобилем можно и без помощи электроусилителя. В случае его отказа лучше вытащить предохранитель ЭУР, который находится слева от руля.

Ремонт электроусилителя руля калина необходимо проводить по разным причинам.

Основные причины неисправности электроусилителя руля:

  • Неисправности в самом электроусилителе руля. При включении зажигания ЭУР не проходит самоконтроля и сам отключается, чтобы не мешать водителю и не вызывать аварийных ситуаций на дороге. В такой ситуации ремонт обойдется достаточно дорого и при действующей гарантии лучше ей воспользоваться.
  • Неисправности датчика скорости, что является довольно частой причиной. В такой ситуации ремонт будет недорогим и можно будет сделать его самостоятельно. Дело в том, что работает ЭУР не с постоянным усилием, которое прилагается к рулевой рейки. Он работает на полную мощность только когда автомобиль едет на небольшой скорости или стоит на месте. Разгоняясь на автомобиле, электроусилитель руля уменьшает усилия на рулевую рейку, тем самым водитель может лучше контролировать ход автомобиля. Таким образом, чем выше скорость, тем меньше работает ЭУР, помогая этим водителю. ЭУР считывает скорость автомобиля со спидометра, который получает данные от датчика скорости. Иногда датчик ломается и выдает неверную информацию. В результате, ЭУР отключается, так как не знает скорости автомобиля. После этого на приборной панели загорается ошибка ЭУР. В таком случае, ремонт электроусилителя руля калина проводится путем замены датчика.

Чтобы избежать преждевременного ремонта электроусилителя руля калина следует проводить своевременную диагностику, для выявления проблем его функционирования и оценки его работоспособности.

Найти полезную информацию о ремонте рулевого управления вы можете здесь.

15.11.2012

Facebook

Twitter

Вконтакте

Одноклассники

Нашли ошибку? Выделите текст мышью и нажмите Ctrl+Enter

Была ли эта информация полезной?

Электроусилитель руля приора: неисправности, замена, ремонт — Другие статьи — Статьи

Вот уже на протяжении нескольких лет по поводу электроусилителя руля приора на страницах интернета и периодической печати идут горячие споры и «ломаются копья». Во многом это связано с тем, что у ряда обладателей этого, наиболее популярного образца отечественного автопрома, под влиянием ряда публикаций сложилось мнение, что электроусилитель руля (ЭУР) на моделях ваз 2170, 2171 и даже 2172, несет для водителей определенную опасность.

В связи с этим стоит разобраться, что из себя представляет данный электроагрегат управления, что принесла автолюбителям его установка и какие меры следует принимать в случае возникновения подозрений о его неправильной работе.

Следует сказать, что по мнению специалистов и, в том числе, опытных автолюбителей, благодаря наличию электроусилителя управление Приоры значительно облегчилось, особенно это заметно на небольших скоростях. Некоторые водители, привыкшие к более жестким усилиям на руле, даже считают, что управление стало слишком легким.

Впрочем, уже со скорости 80 км/ч усилие на руле начинает увеличиваться, а со 100 км/час помощь усилителя вообще прекращается. Кроме того замечено, что при быстром повороте, плечо руля стало как бы короче, хотя это ощущение следует считать субъективным — на практике поворот руля от упора до упора остался прежним. Особо хочется отметить, что тот, кто успел познакомиться с этим полезным агрегатом, вряд ли сознательно изъявит желание от него отказаться.

Разумеется, особого упоминания заслуживает тема надежности ЭУР на приоре. Действительно, несколько лет назад имелось достаточно много жалоб на возникновение различных неисправностей и дело доходило до того, что значительное количество машин отзывалось через официальных дилеров на заводы изготовители.

Такое «новаторское» решение и приводило к случаям самопроизвольного поворота руля в сторону. Сразу оговоримся, что «товарищей своевременно поправили» и теперь под капотами всех приор стоят доработанные и совершено надежные (согласно современной статистике) агрегаты.

Конечно, при всей надежности ЭУР приора, нельзя сказать, что он никогда отказывает и при возникновении подозрений настоятельно рекомендуется выполнить определенные действия. Прежде всего, следует два-три раза повернуть колеса автомобиля, как с неработающем, так и на запущенном двигателе.

Ремонт электроусилителя руля | 2rea.com

На современных транспортных средствах вместо привычных автомобилистам гидроусилителей можно обнаружить электроусилители руля, в справочной литературе зачастую называемые просто ЭУР. Сама по себе технология не нова, однако массовое оснащение новых автомобилей электроусилителем — это сравнительно молодая тенденция, поэтому даже опытные автовладельцы далеко не всегда знают, как поступать в случае обнаружения той или иной неисправности. ЭУР представляет собой надёжную, безопасную и неприхотливую систему, однако это вовсе не означает, что в нём ничего не может выйти из строя. При первом же подозрении на неисправность следует незамедлительно провести ремонт электроусилителя руля.

Ремонт электроусилителя руля. Преимущество ЭУР перед ГУР

Относительно гидроусилителя ЭУР имеет следующие преимущества:

  • компактность;
  • независимость от температурных перепадов;
  • экономичность;
  • несложное техническое обслуживание, простая настройка;
  • вариативность установки.

Один из основных недостатков системы заключается в сравнительно высокой стоимости ремонта при возникновении значительных неполадок. В большинстве случаев серьёзных затрат можно избежать, если своевременно обратиться в автосервис, не откладывая визит к специалистам в течение многих недель и месяцев.

В большинстве случаев качественно отремонтировать ЭУР своими силами не представляется возможным. Все проводимые мероприятия, включая полную замену системы, требуют непременного проведения предварительной диагностики. Чтобы ремонт электроусилителя руля не привёл к возникновению новых дефектов, следует сразу обращаться за помощью в специализированные автосервисы.

Хотите связаться с профессионалами, но не знаете, к кому обратиться? Тогда мы Вам поможем! Оставив на данном сайте заявку с указанием на ремонт электроусилителя руля и описанием характеристик автомобиля, Вы сможете найти компетентного специалиста в самые короткие сроки. Наша площадка работает по системе аукциона: множество автосервисов будет бороться за Ваш заказ, стараясь предложить наилучшие условия; конечный выбор же всегда остаётся за Вами!

Ремонт электроусилителя руля

Как правило, о факте неисправности ЭУР оперативно сообщает соответствующий индикатор, расположенный на приборной панели. Гидроусилитель в данном случае вполне может продолжать исправно функционировать, однако откладывать визит в специализированный автосервис не стоит: передвижение на автомобиле с неисправным ЭУР не только запрещено, но и опасно для жизни. Своевременно обратившись к специалистам, автовладелец сможет заказать профессиональную диагностику, которая позволит определить основную специфику неполадки.

Существенно потяжелевший руль — ещё один симптом, при обнаружении которого может потребоваться ремонт электроусилителя руля

Рассмотрим наиболее распространённые дефекты ЭУР, когда может потребоваться ремонт электроусилителя руля.

Поломка мотора электроусилителя. Вращение руля сопровождается беспрерывной работой мотора, позволяющего значительно снизить усилия водителя, поэтому поломки механизма вполне возможны. В большинстве случаев качественное проведение ремонтно-восстановительных мероприятий позволяет вернуть мотор в полностью исправное состояние, однако в сложных ситуациях проблему решить поможет только его замена.

Неисправность электронного блока управления. В ЭБУ включена электронная схема, которая отвечает за функционирование ЭУР, поэтому за поломкой одной системы может сразу же последовать неисправность другой.

Дефекты электропроводки. Обычно данная проблема возникает в случаях, когда была нарушена целостность отдельных разъёмов и соединений. Чтобы устранить такую неполадку, необходимо тщательно проверить состояние проводов и контактов.

Некоторые дефекты ЭУР может оказаться невозможно подтвердить без применения специального оборудования. Кроме того, однозначно подтвердить неисправность системы бывает очень сложно без наличия соответствующего опыта. При появлении первых подозрений на наличие неполадки ЭУР следует обратиться за помощью к квалифицированным специалистам.

Профессиональный ремонт электроусилителя руля

Поскольку самостоятельное проведение ремонта электроусилителя руля способно привести к возникновению лишь ещё более значительных дефектов, самодеятельность в вопросах ремонта ЭУР не рекомендуется.

Чтобы быстро найти в своём городе недорогой автосервис с хорошей репутацией, Вы всегда можете воспользоваться бесплатными услугами нашей интернет-площадки 2rea.com..

И в заключение видео, как происходит ремонт электроусилителя руля.

.

Другие услуги автосервисов:

Заявка в автосервис Загрузка…

Ремонт электроусилителя руля (ЭУР) Запорожье в Украине, ✅НИЗКИЕ ЦЕНЫ! Запись на СТО Autobooking.com

Этот сайт использует куки. Продолжая просматривать сайт, вы соглашаетесь с нашим использованием файлов cookie. Подтвердить

Toggle navigation Топ

СТО АВТОЛІКАР

1.5 км · город Запорожье, улица Брянская, 15

  • Ремонт электроусилителя руля (ЭУР): Цена договорная

Быстрая запись

Топ

СТО Авангард Сервис

1.6 км · город Запорожье, улица Антенная, 11

  • Ремонт электроусилителя руля (ЭУР): Цена договорная

Быстрая запись

Топ

СТО Митсубиси

5.5 км · проспект Моторостроителей, 190, Запорожье, Запорожская область

  • Ремонт электроусилителя руля (ЭУР): Цена договорная

Быстрая запись

Топ

СТО GARAGE- SERVICE

6.5 км · город Запорожье, улица Тульская,21

  • Ремонт электроусилителя руля (ЭУР): Цена договорная

Быстрая запись

Топ

СТО Trest Service Trans грузовое

9.4 км · город Запорожье, улица Братская улица, 47а

  • Ремонт электроусилителя руля (ЭУР): Цена договорная

Быстрая запись

Найдено 6 Автостанций

Дополнительные фильтры

ДистанцияОт дешевых к дорогимОт дорогих к дешевымРейтингАкция

 Доверяет Любые

Применить фильтры

Искать в этом районе

DeutschEnglishNederlandsPolskiРусскийУкраїнська

DeutschlandNederlandPolskaУкраїнаДругие страны

+38 044 221 0 466

пользователям



© 2021 autobooking все права защищены

вся информация на сайте размещена в ознакомительных целях

пользователям

мы в социальных сетях

mobile applications

Язык: DeutschEnglishNederlandsPolskiРусскийУкраїнська

Ваша страна: DeutschlandNederlandPolskaУкраїнаДругие страны

+38 044 221 0 466

24/7

© 2021 autobooking все права защищены

вся информация на сайте размещена в ознакомительных целях

×

логин в один клик

или

Согласитесь с Πpaвилaми для Πoльзoвaтeля и Πoлитиĸoй Koнфидициaльнocти (поставьте внизу галочку), чтобы зарегистрироваться через Facebook или Google

или

×

Изменить параметры поиска

×

Создать напоминание

×

Мы получили вашу заявку и уже обсуждаем все детали с выбранной СТО!

Важно! Autobooking — это сервис для онлайн-записи на СТО по всей Украине. Если по какой-то причине выбранный автосервис не окажет вам нужную услугу, обязательно звоните нам +380 044 221 0 466. Мы никогда не оставляем своих клиентов один на один с автомобильными вопросами — мы бесплатно подбираем СТО 24/7!

Команда Autobooking.com заботится о вас. Страховка авто ОСАГО по самой низкой цене!

Ремонт или замена электроусилителя руля (EPS)?

Когда следует ремонтировать или заменять электроусилитель руля (EPS)?

Электрический усилитель рулевого управления (EPS) может быть внедрен в новейшие автомобили по-разному. В настоящее время существует четыре различных типа, которые можно различить в зависимости от положения двигателя. К разным типам относятся поддержка стойки (C-EPS), поддержка шестерни (PEPS), прямой привод (D-EPS) и поддержка стойки (R-EPS). Auto Elect B.V.имеет в своей программе рулевые колонки и стойки всех типов.

Неисправности с электроусилителем рулевого управления (EPS) обычно начинаются с периодической неисправности, когда гидроусилитель рулевого управления иногда выходит из строя или не запускается. При этом возможно, что на приборной панели загорится аварийная лампа. Если игнорировать эти симптомы, гидроусилитель руля в конечном итоге выйдет из строя, а аварийная лампа на приборной панели будет гореть постоянно. Возможные причины и симптомы:

  • Неисправная система зарядки может привести к сохранению постоянного кода неисправности в электрическом блоке управления (ЭБУ) EPS. Вот почему важно проверить систему зарядки перед заменой рулевой колонки или стойки EPS.
  • Из-за износа подшипников в рулевой колонке или стойке EPS может возникать шум.
  • Коды неисправностей рулевой колонки или стойки EPS, которые нельзя удалить.

Чем Auto Elect B.V. может вам помочь?

Если EPS не работает соответствующим образом, возможна доработка. Специалисты Auto Elect B.V. рекомендуют как можно скорее решить проблемы с ЭПС. Езда с EPS, которая не функционирует соответствующим образом, опасна, и MOT отклоняется.Auto Elect B.V. может восстановить вашу рулевую колонку или стойку EPS и воспроизвести ее как новую. Пересмотр производится с особой тщательностью и исключительно с использованием деталей оригинального оборудования производителя (OEM), чтобы гарантировать качество. Все восстановленные рулевые колонки и стойки из пенополистирола полностью тестируются и калибруются на нашем испытательном стенде собственной разработки. Испытательный стенд позволяет имитировать соответствующие данные CAN-шины и K-линии без необходимости физического присутствия автомобиля. Преимущество этого в том, что рулевые колонки и стойки EPS изолированы и могут быть полностью протестированы на работоспособность.Вы можете отремонтировать рулевую колонку или рейку из EPS или заменить ее на такую ​​же, которая есть на нашем складе.

Стандарты качества и гарантийные условия

Все модернизированные рулевые колонки и стойки из пенополистирола Auto Elect B.V. соответствуют высоким стандартам качества. Рулевые колонки и стойки EPS проходят всесторонние испытания в самых суровых условиях и калибруются с помощью испытательного оборудования и инструментов собственной разработки. Мы предоставляем двухлетнюю гарантию на нашу продукцию.

Ремонт электроусилителя руля | Профи по обслуживанию автомобилей

Не секрет, что сегодня производители автомобилей стремятся сделать свои автомобили более экономичными.Федеральные предписания и потребительский спрос на более экономичные автомобили меняют взгляд автомобильных инженеров на конструкцию автомобилей. Один из способов достижения большего количества миль на галлон — это исключить дополнительные нагрузки двигателя. Основной вклад в эту нагрузку на аксессуары вносит насос гидроусилителя рулевого управления. Электроусилитель рулевого управления (EPS) является результатом отказа от насоса рулевого управления с гидроусилителем и радикально изменил методы диагностики и ремонта систем рулевого управления. Эти системы впервые появились на серийных гибридных автомобилях Toyota Prius в начале 2001 модельного года и с тех пор используются во многих других серийных автомобилях всех производителей.Хотя эти системы существуют уже более 10 лет, важно, чтобы мы знали, как они работают, чтобы исправить их с первого раза.

Можете ли вы вспомнить вождение своей первой машины с ручным управлением? Вы действительно запомните это, если бы у вас была одна из этих машин, и вам пришлось ее припарковать. Вы спросите, почему? Ну, потому что усилие на рулевом колесе больше всего на низких скоростях автомобиля. Думаю, именно поэтому на половине фотографий хот-роддеров 1950-х годов изображены мужчины и женщины, которые выглядят так, будто проводят много времени в тренажерном зале, поднимая тяжести.Рулевое управление с этими механическими коробками передач было настоящим испытанием! С другой стороны, усилие рулевого управления уменьшается с увеличением скорости автомобиля. Поэтому управлять старой МКПП

было намного проще.

Коробка передач

машина по трассе. Когда вы добавляете усилитель рулевого управления в уравнение, усилие, необходимое для поворота автомобиля при парковке или на низких скоростях, значительно уменьшается. Однако насос рулевого управления, который был прикреплен к двигателю с помощью приводного ремня, вращал насос независимо от скорости вращения колес.Что касается экономии топлива, то это неэффективный способ достижения рулевого управления с усилителем.

В системе EPS мы устраняем гидравлический насос и, в свою очередь, паразитную нагрузку на двигатель. Рейка и шестерня, с которыми мы все знакомы, остались в некоторой степени такими же, как и в предыдущих конструкциях, но усилитель мощности теперь обеспечивается с помощью либо двухпроводного щеточного двигателя постоянного тока, либо трехпроводного бесщеточного двигателя постоянного тока. Эти двигатели устанавливаются либо снаружи на рейку, либо могут быть встроены в саму рулевую рейку.Некоторые производители также используют размещение мотора на рулевой колонке. Двигатель постоянного тока — отличное решение для вспомогательных целей, но с точки зрения удобства обслуживания может быть довольно дорогостоящим. Проблемы с электродвигателем постоянного тока обычно приводят к замене основных компонентов, таких как колонка или рулевая рейка, хотя некоторые вспомогательные электродвигатели постоянного тока обслуживаются самостоятельно.

Для управления объемом помощи, которую обеспечивает двигатель постоянного тока, большинству этих систем требуется ЭБУ рулевого управления с усилителем, который будет изменять как направление вращения, так и силу тока, или ток, протекающий к двигателю, в зависимости от требований со стороны система.Как и в любом ЭБУ, будут входы и выходы. Обычно выходом здесь является двигатель. Входы в ЭБУ можно легко понять, если вспомнить старую машину с ручным управлением. Усилие рулевого управления больше на низком уровне

скорости автомобиля и меньше при более высоких скоростях автомобиля. ЭБУ рулевого управления получает сигнал скорости по шине CAN, чтобы определить, какой объем помощи должен быть обеспечен двигателю. ЭБУ также необходимо знать, в каком направлении вращать двигатель. Обычно это обеспечивается входом, например датчиком угла поворота рулевого колеса и / или датчиком крутящего момента.Усилие рулевого управления также может варьироваться в зависимости от дорожных условий, например, если вы едете по гравию, горячему асфальту или льду. Чтобы компенсировать эти условия, датчик крутящего момента измеряет усилие, необходимое для поворота колеса. Чем сложнее повернуть колесо, тем больше требуется помощи. В зависимости от типа используемого двигателя также может потребоваться ввод в ЭБУ для измерения характеристик двигателя. В частности, бесщеточным двигателям постоянного тока потребуется датчик для определения положения двигателя для управления двигателем.Большинство ЭБУ также контролируют потребление тока двигателем, чтобы предотвратить перегрев двигателя, когда рулевое колесо настроено против замков.

В целом система EPS сложна, но относительно проста для понимания. Благодаря достижениям в области инженерии, система ECU осуществляет мониторинг системы, что в долгосрочной перспективе сэкономит время технического специалиста на диагностике.

Приступаем к работе
Теперь, когда мы знаем основы работы системы и знакомы с основными компонентами (стойкой, ЭБУ и датчиками), давайте рассмотрим некоторые проблемы, которые вам придется решать при диагностике, обслуживании и ремонте этих устройств.

Диагностика неисправностей EPS — Прелесть передовых технологий заключается в том, что большинство производителей встроили средства самодиагностики в системы для мониторинга и ремонта системы. Диагностические коды неисправностей обычно хранятся в ЭБУ EPS и могут быть получены с помощью диагностического прибора для помощи в диагностике. Как всегда, коды неисправности — это не волшебная палочка, но они являются началом вашего пути к диагностике. Если устанавливается код неисправности, он обычно сопровождается сигнальной лампой на приборной панели в виде рулевого колеса или другого символа, в зависимости от производителя.После того, как вы отследите код неисправности, вам нужно будет применить свои навыки электрической диагностики. Знания об использовании сканирующего прибора, счетчика и основ электрооборудования имеют важное значение.

Failsafe Strategies — Жалобы на рулевое управление EPS часто аналогичны жалобам на потерю рулевого управления с гидроусилителем в автомобилях с гидроусилителем, поскольку клиент может жаловаться на повышенное усилие рулевого управления и / или отсутствие усилителя. Многие производители внедрили стратегии отказоустойчивости для системы EPS, что может привести к такому типу жалоб.Стратегия отказоустойчивости предназначена для установки системы по умолчанию в режим работы, который будет защищать водителя и пассажиров, а также саму систему EPS. В случае системы EPS код неисправности DTC в системе может активировать отказоустойчивый. Доступно несколько отказобезопасных режимов, включая отсутствие помощи и помощь, основанную на стратегии установленной мили в час. Обязательно обратитесь к описанию кодов неисправности в служебной информации. Это продвинутая система, и краткосрочная подписка на заводскую информацию может избавить вас от головной боли.

Калибровка датчика угла поворота рулевого колеса / крутящего момента — Наиболее распространенным сценарием технического обслуживания системы EPS является калибровка нулевой точки для датчика угла поворота рулевого колеса и / или датчика крутящего момента. Многие техники узнали об этом случайно. Чтобы система EPS работала должным образом, блоку управления EPS необходимо знать, когда рулевое колесо находится в положении «0» или в положении, в котором помощь не требуется. Это будет, когда колеса направлены прямо вперед, параллельно задним колесам.Эту калибровку необходимо выполнять при выполнении различных процедур или замене деталей, включая регулировку углов установки колес, замену узла рулевого механизма, рулевой колонки, ЭБУ EPS и других различных датчиков. Обязательно ознакомьтесь с сервисной информацией за год, марку и модель, над которыми вы работаете, чтобы проверить, нужно ли выполнять эту процедуру.

Запись вспомогательной карты — На автомобилях Toyota с EPS иногда необходимо записать вспомогательную карту в ЭБУ EPS, если код неисправности DTC 1581 устанавливается ПОСЛЕ выполнения калибровки нулевой точки.Для этого вам нужно будет использовать Techstream или диагностический прибор, способный получить доступ к этой функции. Чтобы выполнить эту функцию с помощью Techstream, войдите в следующие меню: Chassis / EMPS / Utility / Signal Check. При выполнении проверки сигнала вспомогательная карта записывается в ЭБУ EPS.

TSB и бюллетени — При любой диагностической процедуре проверка TSB должна быть частью вашей повседневной жизни. Практически для каждого производителя существует довольно много TSB, связанных с системой EPS.Обязательно внимательно проверьте информацию об обслуживании, прежде чем пытаться диагностировать неисправности EPS. Время — деньги, и TSB неоценимы для вашего диагностического процесса. Быстрый поиск новой поисковой системы iATN с использованием ключевого слова «EPS» обнаружит множество жалоб и исправлений EPS.

Связь — Система связи CAN используется системой EPS для быстрой передачи данных между ЭБУ. Например, скорость автомобиля и положение рулевого колеса. ЭБУ EPS должен видеть информацию о скорости автомобиля и системе контроля устойчивости.Почему именно контроль стабильности? Некоторые производители разработали программное обеспечение, которое использует систему рулевого управления, чтобы помочь преодолеть неконтролируемое состояние или занос, а также другие проблемы с контролем устойчивости. Понимание того, как работает система CAN и что делать при возникновении проблемы, связанной с CAN, — еще одна часть фундаментальных знаний, к которым современные технические специалисты должны быть готовы. Если вы подозреваете проблему со связью, поищите диагностические коды, начинающиеся с буквы «U». U-коды обычно появляются в результате сбоев связи.

Жалобы без кода — Часто клиент жалуется на проблему с рулевым управлением, которая не приводит к диагностическому кодексу неисправности. Такие автомобили следует управлять, чтобы определить, соответствует ли то, что чувствует покупатель, нормальному режиму работы (предполагаемая проблема) или это реальная проблема с системой. Например, очень распространенная жалоба на автомобили Toyota заключается в том, что в одном направлении легче повернуть, чем в другом. Еще одна распространенная жалоба заключается в том, что автомобиль хочет ехать в том или ином направлении.Мой старый школьный мозг подсказывал мне посмотреть на геометрию подвески или регулировку. Вы не согласны? Но на автомобиле с EPS это может быть так же просто, как некорректный датчик угла поворота рулевого колеса или датчик крутящего момента.

Теперь, когда вы коснулись поверхности EPS, прочитав эту статью, пора заняться домашним заданием. Я всегда говорю своим студентам, что то, что они изучают сегодня, — это только начало на пути к обучению на протяжении всей жизни. Ищите как можно больше информации по каждому предмету, и вы увидите плоды своего труда в своем сервисном отсеке.

Пример использования стойки рулевого управления с электронным усилителем

601-900

Ford F-150 — трудолюбивый автомобиль, на который рассчитывают многие владельцы. ежедневно на работу. Они просто не могут позволить себе оставаться без своего транспорта. на длительный ремонт, особенно на что-то вроде гидроусилителя руля отказ. Но когда рулевая рейка на этих моделях имеет проблемы, у владельцев не было выбора, кроме как заменить его на новый дорогой запчасть от дилера.

Рулевая рейка с гидроусилителем на F-150, начиная с 2009 года, не является традиционный узел рулевого управления с гидроусилителем. На самом деле нет жидкость ГУР вообще. Вместо этого он использует встроенный электродвигатель. в рулевой механизм для оказания необходимой помощи при колесо. Комбинируя механические компоненты с электронными управления, эта мехатронная система рулевого управления улучшает общую эффективность двигателя, так как он не перекачивает гидравлическую жидкость, даже когда автомобиль движется прямо.

«Мы уже заменили несколько таких стоек на F-150, и нам пришлось получить новые запчасти у дилеров для каждого из них. В системе просто недостаточно ядер, чтобы беспокоиться о попытках получить остаточный блок «.

Дэйв Стрикер, сертифицированный специалист ASE
Godshall’s Auto Service, Hatfield, PA

Рулевое управление с электроусилителем впервые появилось на рынке в 1990-х годах на ряде специальных автомобилей, но F-150 был одним из первых крупногабаритных полноразмерных автомобилей, в которых использовалась эта технология.Неудивительно, что в этой «рабочей лошадке» со временем начали проявляться недостатки первоначальной конструкции.

В случае электрической рулевой рейки влага и мусор могут проходить через уплотнения вала, вызывая выход из строя печатной платы. Мусор, который скапливается на приводном узле, также может привести к чрезмерной нагрузке на приводной двигатель, что приведет к появлению сигнальных ламп, требующих больших усилий. Когда это происходит, система возвращается к ручному рулевому управлению без посторонней помощи, с чем большинство водителей не готовы сталкиваться ежедневно, особенно при буксировке груза.

Восстановленные версии этих вышедших из строя стеллажей с оригинальным оборудованием предлагают более дешевую альтернативу новым запчастям дилерского центра, но нехватка сердечников означает ненадежную поставку стеллажей для ремонта.

«Мы уже заменили несколько таких стоек на F-150, и нам пришлось покупать новые запчасти для каждой из них», — говорит Дэйв Стрикер, техник в Godshall’s Auto Service в Хатфилде, штат Пенсильвания. «В системе просто недостаточно ядер, чтобы беспокоиться о попытках получить остаточную единицу.”

Учитывая высокий спрос и низкое предложение, компания Dorman решила инвестировать в совершенно новую сборку рулевой рейки, чтобы обеспечить широкую доступность.

«Переход на новую деталь также означал, что мы могли бы внести некоторые технические усовершенствования для устранения известных недостатков в конструкции оригинального оборудования», — сказал Нейт Бейли, менеджер по инновационным продуктам Dorman. «Мы подумали, почему бы не снизить вероятность неудачи в будущем, пока у нас есть такая возможность?»

Инженеры компании Dorman

определили, что основной причиной большинства отказов была вода и мусор, попавшие в сборку стойки и вызывающие электрические проблемы на печатной плате, или скопившийся мусор на приводном двигателе, создающий избыточное сопротивление в системе.

Для решения этих проблем мы переработали уплотнения вала, чтобы значительно уменьшить количество мусора и влаги, которые могут попасть в стойку, и разработали более прочную печатную плату с защитным покрытием для предотвращения электрических сбоев.

Модернизированная рулевая рейка Dorman OE FIX с электроусилителем также решает одну проблему, вызывающую сомнения у многих технических специалистов: установку сменной стойки на автомобиль.

Обычно установщик должен доставить автомобиль в автосалон, чтобы откалибровать сменную стойку или установить ее с помощью дорогостоящего диагностического прибора послепродажного обслуживания.Компания Dorman разработала эксклюзивный программный модуль plug-and-play для новой стойки. Установщик просто вставляет программатор в порт OBD автомобиля и следует инструкциям, чтобы убедиться, что стойка правильно адаптирована к автомобилю. «Этот одношаговый программный модуль будет спасением для большинства технических специалистов», — сказал Дэйв Стрикер из Godshall.

Благодаря усовершенствованию заводской конструкции, большей доступности и дополнительному удобству, исключающему затраты на программирование оригинального оборудования, новые стойки Dorman OE FIX EPS дают мастерским возможность правильно и легко ремонтировать автомобили своих клиентов.

Рулевая рейка с электронным усилителем

601-900
Форд Ф-150 2014-11

Посмотреть продукт

Проблема:

Оригинальная рейка рулевого управления с гидроусилителем выходит из строя, когда монтажная плата и привод в сборе загрязняются влагой и мусором, а замена в дилерских центрах требует дорогостоящего программирования.

Совершенно новая рулевая рейка с усилителем

Dorman включает улучшенные уплотнения, предотвращающие загрязнение в будущем, и бесплатный инструмент для программирования.

Семь основных проблем рулевой рейки, которые вы можете определить [с помощью видео!] • D S Auto

«Если он не сломан, не чините его».
Вот несколько советов, которые помогут вам понять, нужно ли вам ремонтировать рулевую рейку!

Не знаю, как вы, но в жизни я всегда изо всех сил стараюсь увести (каламбур) от проблем. Но эй, иногда наша рулевая рейка просто любит делать прямо противоположное. Как бы нам это ни не нравилось, проблема с рулевой рейкой, без сомнения, является одной из наиболее серьезных неисправностей, потому что она ответственна за изменение направления движения нашей машины.

Изношенная рулевая рейка может привести к потере частичного или полного контроля над рулевым колесом автомобиля, что может привести к аварии со смертельным исходом.

Само собой разумеется, что рулевая рейка — серьезная процедура технического обслуживания автомобиля и дорогостоящая. Это определенно не то, что вы хотите «сначала бука, а потом посмотреть, как получится». Итак, вопрос на миллион долларов заключается в следующем: как мы можем определить, нужен ли нам ремонт рулевой рейки , не снимая ее с машины ?

Хорошая новость в том, что это не так уж и сложно, если вы знаете, что искать.Фактически, вот 7 самых распространенных проблем с рулевой рейкой , которые вы можете идентифицировать сами: —

  • Утечка жидкости в рулевом управлении
  • Рулевое управление не отвечает
  • Вибрация рулевого колеса
  • Грохот при повороте
  • Жесткое рулевое колесо
  • Рулевое колесо не возвращается
  • Смертельное колебание

Но прежде чем мы углубимся в детали, нам понадобятся некоторые базовые знания по самой теме. В этой статье вы узнаете о:

Что такое рулевая рейка?

Рулевая рейка представляет собой набор реечной передачи , заключенный в металлический кожух.Они важны, потому что без них мы не можем изменить направление движения машины.

Электроусилитель рулевой рейки

Представьте себе это.

Когда мы хотим сделать разворот, мы вращаем рулевое колесо по часовой стрелке круговыми движениями. Задача рулевой рейки — преобразовать это вращательное движение в боковое движение через зубчатую рейку и ведущую шестерню. Поскольку рулевая рейка соединена с колесами автомобиля, когда она движется влево или вправо, колеса автомобиля тоже. Вот отличное видео, в котором все прекрасно резюмируется.

MSPhysics дает нам возможность взглянуть на внутреннюю работу рулевой рейки на 360 градусов.

Как вы можете видеть, наше рулевое колесо соединяется с набором валов и карданных шарниров внизу вашей напольной опоры, где оно, наконец, соприкасается с рулевой рейкой. Если вы хотите узнать больше о том, как это работает, я настоятельно рекомендую проверить, как работает рулевое управление.

За прошедшие годы мы стали свидетелями значительных улучшений конструкции рулевой рейки для повышения комфорта. В общем, мы эволюционировали от использования рулевой рейки без усилителя с усилителем , до рулевой рейки с гидроусилителем и, наконец, до рулевой рейки с электроусилителем .

Non-Power Assist Hydraulic Power Assist Electric Power Assist
Driver’s Effort YES YES YES
20ES 9020 Reduction
Дополнительная поддержка
(насос / двигатель)
НЕТ ДА ДА
Возможность программирования НЕТ НЕТ ДА

рулевой рейка в основном работает.Но есть нюанс! Рееки рулевого управления с гидроусилителем и рейки рулевого управления с электроусилителем поставляются с дополнительными компонентами, обеспечивающими дополнительную мощность поворота. В одном используется жидкость для гидравлического рулевого управления, а в другом — датчики и электродвигатель, которые обеспечивают дополнительный прирост мощности для управления автомобилем.

Зачем я вам все это рассказываю? Почему это важно?

Ну, потому что проблема с рулевой рейкой БУДЕТ различаться в зависимости от типа рулевой рейки .Различные части приведут к разному типу неисправностей, а это значит, что способ диагностики будет другим. Например, вы можете столкнуться с проблемой утечки жидкости в рейке рулевого управления с гидроусилителем, но не в рейке с электроусилителем. Крайне важно, чтобы мы сначала выяснили, какую рулевую рейку использует наша машина, прежде чем двигаться вперед.

Наконец, важно понять это утверждение, потому что диагностика автомобиля может быть очень непростым делом. Иногда вы можете столкнуться с очень редкой неисправностью, которая встречается ТОЛЬКО в определенной модели автомобиля.Иногда неисправная рулевая рейка может проявлять симптомы, очень похожие на симптомы другой неисправной детали. Со временем вы научитесь различать крошечные различия, которые отделяют одну ошибку от другой. На самом деле все сводится к опыту. Так что если сомневаетесь, проконсультируйтесь с вашим местным сервисным центром.

Без лишних слов, давайте перейдем непосредственно к основным признакам неисправности рулевой рейки.

Какие 7 основных проблем с рулевой рейкой?

Рулевая рейка не имеет окончательного срока службы. Это во многом зависит от конструкции рулевой рейки, модели автомобиля, поведения при вождении и состояния дороги. Для сравнения, мы видели рулевые рейки, вышедшие из строя в течение года, а также рулевые рейки, которые находились в идеальном рабочем состоянии даже через десять лет. Но, как правило, большинству водителей приходится менять их один или два раза на за все время владения автомобилем.

Если вам интересно, нужен ли вам ремонт рулевой рейки, мы собрали для вас top 7 проблем рулевой рейки .Если вы заметили какой-либо из перечисленных ниже симптомов, рекомендуется проверить или заменить его.

  • Утечка жидкости рулевого управления
  • Отсутствие реакции рулевого управления
  • Вибрация рулевого колеса
  • Грохот при повороте
  • Затянутый руль
  • Рулевое колесо не возвращается
  • Смертельное колебание

Проблема № 1: Утечка жидкости рулевого управления Утечка жидкости — один из наиболее частых и легко обнаруживаемых симптомов.

Источник

Изображение любезно предоставлено Nhohavan

Hide

Давайте начнем с самой простой проблемы рулевой рейки, которую можно определить — утечки жидкости рулевого управления.

Эта проблема с рулевой рейкой характерна только для рулевых реек с гидроусилителем, поскольку в рулевой рейке без усилителя и рулевых рейках с электроусилителем не используется жидкость для рулевого управления с гидроусилителем.

Итак, как узнать, есть ли утечка жидкости в рулевом управлении?

Что ж, если вы обнаружите масляное пятно на своей автостоянке, значит, что-то не так! Но держите лошадей, первое, что вам нужно сделать, это убедиться, что это действительно жидкость для рулевого управления.В вашем автомобиле много автомобильной жидкости (моторное масло, тормозная жидкость, трансмиссионная жидкость и т. Д.), И, возможно, это не жидкость для рулевого управления. Хотя да, у вас все еще есть утечка, и вам нужно ее исправить.

В любом случае, самый простой способ узнать наверняка — это взглянуть на бачок с жидкостью рулевого управления. Находится ли он в пределах оптимального уровня жидкости, указанного производителем автомобиля? Если он не соответствует отметкам «MIN» и «MAX» на резервуаре, спросите себя: «Когда я в последний раз доливал воду?» Жидкость для рулевого управления — это , а не , и вам нужно доливать ее каждые два месяца.Если он на исходе, вы можете заподозрить утечку жидкости в рулевом управлении.

Как показывает практика, если вам постоянно приходится доливать жидкость в рулевую систему каждый месяц или чаще, вы знаете, что есть утечка где-то .

А теперь большой ударение на слове «где-то». Потому что утечка жидкости рулевого управления не означает автоматически, что вам нужна новая рулевая рейка. Утечка может исходить из многих частей. Наиболее частые утечки жидкости рулевого управления происходят из…

  • Рулевая рейка
  • Насос рулевого управления
  • Резиновые шланги и трубки

Для проверки на утечку все, что вам нужно, это просто пара хороших глаз и знать, где искать.Если вы можете найти источник, вы знаете, что нужно исправить.

  • Дайте машине остыть не менее часа. Очень важно не обжечься.
  • Осмотрите пол и посмотрите, нет ли на нем капель жидкости.
  • Откройте капот и посмотрите, нет ли мокрых деталей.
  • Постарайтесь осмотреть детали, расположенные рядом с влажными компонентами, чтобы увидеть, не течет ли она из самой части или не капает ли сверху.
  • В противном случае поднимите машину домкратом. Подставьте камень к заднему колесу, чтобы он не катился.Помните, безопасность превыше всего.
  • Принесите фонарь и залезьте под машину.
  • Опять же, попробуйте найти влажные компоненты.
  • Вы также можете надеть перчатку и надавить на резиновые шланги, чтобы проверить, твердые ли они и шелушатся. Резина со временем теряет эластичность, что может привести к утечке. Если да, поменяйте.

Проблема № 2: Отсутствие реакции на рулевое управление

Вы можете заметить разницу с люфтом и без него?

Когда вы едете по дороге, постарайтесь почувствовать, реагирует ли ваша машина на рулевое колесо.Если вы поворачиваете руль (слегка), но ваша машина по-прежнему едет прямо, не меняя направления, у вас есть то, что мы называем — не реагирует на рулевое управление .

В Малайзии мы называем это «свободной игрой».

Если вы подозреваете, что у вас возникла проблема с рулевой рейкой, попробуйте выполнить следующие шаги для диагностики рулевой рейки.

  • Припаркуйте машину в безопасном месте.
  • После этого убедитесь, что колеса вашей машины стоят прямо. Для этого верните руль в исходное положение на 12 часов.
  • Включить зажигание.
  • Убедитесь, что у вас активирован ручной тормоз.
  • Затем вы можете покачивать рулевое колесо вперед и назад между 10 и 2 часами.
  • Попробуйте пощупать ваш руль. В определенном месте кажется слишком светлым?
  • Кроме того, когда ваш автомобиль неподвижен, я считаю полезным смотреть на колеса автомобиля, одновременно покачивая рулевое колесо. Посмотрите, двигаются ли колеса машины, когда вы поворачиваете руль.

Некоторым людям легче диагностировать, когда ваш автомобиль движется.Но опять же, не забывайте уделять приоритетное внимание безопасности.

  • Сначала выбери безопасную дорогу, чтобы проверить это. В идеале дорога должна быть прямой, широкой и просторной.
  • После этого убедитесь, что колеса вашей машины стоят прямо. Для этого верните руль в исходное положение на 12 часов.
  • Включите передачу «D» и двигайтесь медленно.
  • Затем вы можете покачивать рулевым колесом вперед и назад между 9 и 3 часами.
  • Попробуйте почувствовать, меняет ли рулевое колесо траекторию движения вашего автомобиля.

Если рулевое управление не реагирует на запросы, рулевое колесо будет очень легким. Рулевое колесо как будто отсоединено от автомобиля. Кроме того, ваша машина не изменит (или почти не изменит) направление движения.

Это раздражает и опасно управлять автомобилем, потому что вы не можете правильно изменить траекторию движения автомобиля по своему желанию. Нечувствительное рулевое управление обычно является результатом износа рулевой рейки. Для ремонта потребуются специальные инструменты и технические ноу-хау. Если у вас возникла эта проблема, обратитесь к ближайшему к вам специалисту по ремонту рулевой рейки.

Проблема № 3: Вибрация рулевого колеса

На видео показано дрожание рулевого колеса на скорости 65 миль в час, что, как полагают, является проблемой с кольцом в центре ступицы, а не с рулевой рейкой. Но полезно дать вам представление о том, как выглядит вибрация рулевого колеса.

Если вы чувствуете, что ваше рулевое колесо трясется, возможно, проблема в изношенной рулевой рейке.

Вибрация особенно заметна при движении по неровной дороге , как по строительной дороге.Вам не нужно увеличивать скорость, чтобы вибрация проявлялась, достаточно обычной скорости движения.

Быстрый совет.

Вы должны чувствовать большую часть тряски, исходящую от самого рулевого колеса. Не забывайте уделять очень пристальное внимание при диагностике, потому что дорога также неровная, и это также может вызвать тряску автомобиля. Люди часто путают это между двумя.

Итак, какие признаки вам следует искать?

Мы всегда стараемся обращать внимание на силу сотрясения.Некоторая вибрация — это всего лишь незначительная дрожь рулевого колеса, которую вы едва чувствуете, некоторые настолько сильны, что вам почти приходится крепко сжимать рулевое колесо, чтобы оно не двигалось. Также мы стараемся прислушиваться к любому сопутствующему шуму.

Проблема № 4: Дребезжащий шум при повороте

Грохот не представляет угрозы для жизни, но всегда полезно решить эту проблему.

Звук лязг или стук — еще один признак неисправности рулевой рейки.

Грохот будет звучать так, как будто кто-то стучит в вашу дверь, но из-под машины — «кок!». Думаю, это звучит немного жутко, если я так выразился, но я надеюсь, что вы уловили идею! Когда вы поворачиваете руль, постарайтесь прислушаться к этому стуку или лязганию. Обычно его можно услышать рядом с местом, где упирается ваша ступня.

Это не должно путать с быстрым щелчком , вызываемым приводным валом при повороте автомобиля. Стук должен один раз, а затем пауза перед новым стуком! В некоторых случаях вы можете услышать это снова, когда вернете рулевое колесо в исходное положение.Если вы это сделаете, вы можете начать подозревать, что у вас изношена рулевая рейка.

Однако стоит отметить, что диагностика только на основе шума может быть очень сложной задачей. Это связано с тем, что существует очень много разных типов шума и их источников, которые указывают на плохую стойку, крепление и т. Д. Это также зависит от модели вашего автомобиля и типа используемой рулевой рейки.

Если вы также заметили какой-либо из вышеперечисленных симптомов, это поможет точно угадать, неисправна ли ваша рулевая рейка.Этот лязгающий звук свидетельствует об износе рулевой рейки. Но мы рекомендуем вам посоветоваться с профессионалом, прежде чем ставить диагноз.

Проблема № 5: Жесткое рулевое колесо

Жесткое рулевое колесо бывает разных форм. Этот демонстрирует тугое рулевое колесо, особенно в одном направлении.

Рулевая рейка с гидроусилителем предназначена для облегчения и комфорта рулевого управления. Управлять автомобилем не составит труда, даже если он весит более 1000 кг! Если вам приходится бороться, чтобы повернуть рулевое колесо, очень вероятно, что вы находитесь в очень сложной ситуации (каламбур) — как проблема с рулевой рейкой.

Режим отказа тугого рулевого колеса наблюдается как в гидравлической, так и в электрической системе рулевого управления. Стоит отметить, что рулевая рейка здесь не может быть виновата. Это также может быть вызвано отказом насосов рулевого управления, электродвигателя, электроники и т. Д.

Интересный факт.

Есть разные типы герметичности. Это означает, что вы можете ощущать разную степень стеснения и при разных обстоятельствах. И это лишь некоторые из них: видео выше описывает герметичность только в одном направлении; Некоторая стянутость может ощущаться и сниматься; Некоторые ощущения стянутости намного тяжелее, чем другие.

Другой тип затяжки рулевого колеса может указывать на неисправности в различных компонентах. Самое поразительное в том, что иногда различия незначительны и трудно передать чувства словами. Но именно поэтому у нас есть специалисты по рулевым рейкам, которые помогут вам в этом. Хотя вам все же следует попытаться определить герметичность и сообщить об этом своему местному механику, потому что всегда полезно услышать мнение владельца автомобиля. В конце концов, вы лучше всех знакомы с автомобилем!

В любом случае, вот как можно проверить жесткость.

  • Сначала включите двигатель автомобиля.
  • Дайте двигателю поработать на холостом ходу в течение минуты, чтобы он прогрелся.
  • Затем переместите рулевое колесо из положения блокировки в положение блокировки 10 раз, чтобы прогреть систему рулевого управления с гидроусилителем.
  • Почувствуйте усилие рулевого управления. Запомните это в уме.
  • Держите ручной тормоз включенным, а передачу в положении «P».
  • Увеличьте число оборотов двигателя до 3000 ~ 4000 об / мин.
  • Переместите рулевое колесо от упора к упору.
  • Снова почувствуйте усилие рулевого управления.Еще раз отметьте это в уме.

Что ж, хорошая новость в том, что жесткое рулевое управление не приведет к полной остановке колеса. Вы по-прежнему можете водить машину, хотя для этого потребуется гораздо больше усилий. Однако он может стать опасным в зависимости от того, насколько он серьезен и насколько вы сильны.

Но в любом случае вам следует исправить это как можно скорее. Я действительно рекомендую, чтобы вы не ездили на дальние расстояния, пока вы не отремонтируете это из-за того, что мы называем «усталостью рулевого».Представьте себе, что вы поднимаете и держите чашку с водой, это так просто! Но попробуйте подержать его больше часа, он станет очень тяжелым, хотя его вес будет точно таким же, как и раньше.

Усталость накапливается экспоненциально со временем .

Езда на большие расстояния очень утомительна. Добавлять в это уравнение усталость руля — дело рискованное. Так что еще раз измените его перед поездкой на Пенанг!

Проблема № 6: Руль не возвращается

Невозвращение рулевого колеса может быть утомительным (не говоря уже об опасности!), Если вам постоянно приходится тянуть его назад вручную.

После поворота рулевого колеса оно должно вернуться в исходное положение на 12 часов.

Опять же, он может различаться по степени серьезности. Например, какое-то рулевое колесо вообще не возвращается; Некоторые вернутся, но только в положение «9 или 3 часа»; Некоторые возвращаются, но очень неровно и не гладко.

Вы увидите это больше в системе рулевого управления с гидроусилителем. Эта проблема с рулевой рейкой может быть вызвана засорением системы рулевого управления с усилителем или, возможно, даже проблемой несоосности автомобиля.Основываясь на прошлом опыте, вы будете удивлены, узнав, что рычаг управления также может вызывать эту проблему (хотя и редко).

Если вы хотите воспроизвести симптом, вы можете попробовать следующие шаги:

  • Сначала выйдите на просторную дорогу, чтобы проверить это.
  • Запустите двигатель.
  • Включите передачу «D» и двигайтесь медленно, не ускоряйтесь.
  • Убедитесь, что у вас достаточно места для маневрирования.
  • Поверните руль.
  • Отпустите, но будьте готовы схватить его снова (помните, что руль не возвращается).
  • Когда вы отпускаете, обратите внимание, как возвращается ваше рулевое колесо (если есть).
  • Возьмитесь за руль и отрегулируйте траекторию движения автомобиля.
  • Повторяйте, пока не будете уверены.

Проблема № 7: Смертельное колебание

Не пытайтесь управлять автомобилем, если у вашего автомобиля есть эта проблема.

Ой, мальчик … Либо у тебя сломано рулевое колесо, либо у тебя серьезная проблема с рулевой рейкой.Неважно, одержимы они или нет, я думаю, что это разумно, что мы НЕ водим машину в таком состоянии и немедленно вызываем вашего автомеханика (а не экзорциста).

Эта проблема чаще встречается в системе рулевого управления с электроусилителем и обычно требует замены, а не ремонта. Излишне говорить, что это будет стоить совсем немного.

Сколько времени занимает ремонт рулевой рейки?

Я бы рекомендовал выделить день (или два) на замену рулевой рейки.Разборка и установка рулевой рейки может быть очень трудоемкой. Для одной модели автомобиля требуется больше времени, чем для другой, потому что каждая конфигурация автомобиля настраивается по-своему. Все зависит от марки автомобиля, модели и года выпуска.

Кроме того, вы должны учитывать, доступны ли ваши механики и могут ли они получить детали рулевой рейки.

Замена рулевой рейки может быть сложной или безумно сложной.

Если вы любите быть в курсе дел, вы всегда можете посмотреть видео Toyota 4 Runner Steering Rack Replacement от EricTheCarGuy выше.Это поможет вам понять, что нужно делать. Опять же, это видео не является абсолютным и не должно использоваться в качестве руководства.

Ремонт и замена рулевой рейки — определенно непростая задача. Как большой я человек D-I-Y, я не рекомендую делать это самостоятельно, потому что ОЧЕНЬ МОЖНО пойти не так, если вы не будете знать, что делаете.

Что проверять после ремонта?

Есть несколько вещей, которые нельзя пропустить после замены рулевой рейки.В противном случае ваша машина не будет работать должным образом!

Прежде всего, не забудьте проверить уровень жидкости в рулевом управлении и убедиться, что он находится между рекомендованным производителем уровнем. Это связано с тем, что при замене рулевой рейки вытекает жидкость из рулевого управления. Без жидкости рулевая рейка не может нормально функционировать.

В дополнение к этому, убедитесь, что после замены рулевой рейки вы получите выравнивание автомобиля . В противном случае ваша машина не будет ехать прямо.Представьте, что вам нужно повернуть руль в положение «3 часа», чтобы машина двигалась прямо. Абсолютно чокнутый и определенно небезопасный!

Кроме того, я рекомендую держаться подальше от ручного выравнивания DIY дома , если вы не знаете, что делаете. В любом случае выравнивание автомобиля относительно дешево по сравнению с преимуществами, которые оно может принести! Приобрести его можно по скромной цене + -50 рупий.

«Твоя машина готова». Рулевая рейка — одна из самых дорогих, но и более ценных вещей в ремонте автомобилей.ОГРОМНЫЕ различия ощущаются до и после ремонта.

Итог

Рулевая рейка позволяет вашему автомобилю поворачивать и менять направление движения. Плохая рулевая рейка ухудшит ваше рулевое управление. Это ставит под угрозу вашу безопасность и безопасность окружающих на дороге. В некоторых случаях это может привести к несчастному случаю со смертельным исходом.

Если вы все еще не уверены, есть ли у вас проблема с рулевой рейкой, не стесняйтесь обращаться к D S Auto , чтобы получить надежную диагностику для системы рулевого управления вашего автомобиля.Основанная в 1991 году, мы являемся специалистами по ремонту, имеющими более чем двадцатилетний опыт работы практически со всеми моделями автомобилей в Малайзии!

В общем, хватит о нас. Мы хотели бы услышать от вас. Заменяли ли вы рулевую рейку раньше? В чем была проблема и как вы узнали, что у вас проблема с рулевой рейкой? Оставьте комментарий ниже, и мы свяжемся с вами.

А пока ездите безопасно и умно!

Что нужно знать о шумах насоса гидроусилителя рулевого управления

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Вероятно, вы не особо задумываетесь об управлении автомобилем. Все дело в мышечной памяти, и как только вы привыкнете к своей машине, вам не понадобится много мышц или умственных способностей, чтобы управлять ею. Так продолжалось до тех пор, пока насос гидроусилителя руля не начал издавать звуки.

Когда насос рулевого управления с гидроусилителем начинает выходить из строя, он сообщит вам об этом, издав визг или тихий стон при повороте рулевого колеса. Если вы что-то слышите, когда поворачиваете руль, значит, машина не поет вам песню, она дает вам понять, что вам будет гораздо труднее повернуть руль.

Конечно, гидроусилитель руля появился сравнительно недавно, по крайней мере, с точки зрения широкого распространения. До того, как он появился, люди управляли машинами просто отлично, хотя и с большим ворчанием. Вы можете ездить без насоса рулевого управления с гидроусилителем, но шум может продолжаться, и вы, вероятно, устанете постоянно дергать руль, когда захотите припарковаться. Редакторы The Drive знают это. Вот почему мы составили учебник по системам рулевого управления с гидроусилителем и насосам, приводящим их в действие.

Давайте нырнем.

Что такое гидроусилитель руля?

Гидравлический или электрический усилитель рулевого управления помогает водителю управлять автомобилем с меньшими усилиями. Системы обеспечивают большую помощь на более низких скоростях, когда труднее повернуть колесо, и меньшую помощь при движении автомобиля, когда рулевое колесо перемещается легче.

Гидравлические системы рулевого управления с усилителем используют мощность двигателя и ремень для питания насоса, который проталкивает жидкость рулевого управления с гидроусилителем через систему.Эта жидкость обеспечивает движение гидравлического поршня в рулевом механизме, что значительно снижает усилие, необходимое для поворота рулевого колеса.

В электроусилителе рулевого управления используется компьютер автомобиля и небольшой электродвигатель. Когда водитель поворачивает колесо, компьютер подает сигнал двигателю, чтобы помочь сдвинуть зубчатую рейку и шестерню.

Что вызывает шум в насосах гидроусилителя рулевого управления?

Если вы слышите шум при повороте рулевого колеса, визг при первом запуске автомобиля или стон, возможно, ваш насос гидроусилителя руля выходит из двери.

Low Fluid

Низкий уровень жидкости — наиболее частая причина шума усилителя рулевого управления. Бачок с жидкостью гидроусилителя руля небольшой, и многие люди не думают проверять его очень часто, поэтому для возникновения проблемы не потребуется большой потери жидкости.

Захваченный воздух

Если воздух может попасть в систему, это может вызвать шум и неожиданные вибрации при повороте рулевого колеса.

Насколько сложно заменить насос гидроусилителя рулевого управления?

Вам не нужно быть профессиональным механиком, чтобы заменить собственный насос гидроусилителя руля, но вам понадобится время и ровное место для работы.На замену насоса рулевого управления с гидроусилителем уйдет более четырех часов, а может и больше, если вы только начинаете свое техническое обслуживание автомобиля.

Условия использования гидроусилителя руля, которые вы должны знать

Получите образование!

Рулевое управление с усилителем

Рулевое управление с усилителем может иметь несколько различных форм, но его цель — помочь водителю и уменьшить усилие, необходимое для поворота колеса. В этом нет необходимости, поскольку многие автомобили в США не оснащались этой технологией до середины 1970-х годов.

Реечная шестерня

Реечная система рулевого управления состоит из круговой шестерни, известной как шестерня, и рейки, которая представляет собой линейную шестерню. Системы преобразуют вращательное движение в поступательное, которое, в свою очередь, приводит в движение колеса.

Жидкость

Жидкость для гидроусилителя руля — это гидравлическая жидкость, которая помогает передавать мощность от рулевого колеса на колеса. Большинство людей не думают о жидкости, поскольку она не является частью регулярного технического обслуживания, но когда пришло время промыть, обратитесь за помощью к механику.

Ограничитель потока

Ограничитель потока помогает снизить производительность насоса. Это увеличит уровень усилия рулевого управления, требуемого водителем, что должно дать больше ощущения руля и обратной связи.

Часто задаваемые вопросы о шуме насоса гидроусилителя рулевого управления

В. Могу ли я ехать с неисправным насосом?

А . Ты можешь. Помпа помогает поворачивать рулевое колесо, поэтому вам понадобится больше мускулов, чтобы повернуть машину без насоса рулевого управления с гидроусилителем.

В. Сколько стоит замена насоса гидроусилителя рулевого управления?

А .Средняя стоимость замены насоса гидроусилителя руля составляет от 500 до 700 долларов. Сама деталь составляет большую часть этого числа и стоит от 350 до 500 долларов.

В. Как долго должен прослужить мой насос гидроусилителя рулевого управления?

А . Срок годности насоса рулевого управления с гидроусилителем не установлен. Тем не менее, вы должны рассчитывать на замену насоса через 100 000 миль или около того. Некоторые живут дольше, а некоторые умирают гораздо быстрее.

В. Как проверить насос гидроусилителя рулевого управления?

А .Для проверки насоса рулевого управления с гидроусилителем требуется измеритель давления. Вам нужно будет запустить двигатель на холостом ходу и повернуть рулевое колесо, чтобы при этом записывать показания давления.

Давайте поговорим, прокомментируем ниже, чтобы поговорить с

редакторами Drive!

Мы здесь, чтобы быть экспертами во всем, что связано с практическими рекомендациями. Используйте нас, хвалите нас, кричите на нас. Оставьте комментарий ниже, и давайте поговорим! Вы также можете написать нам в Twitter или Instagram, вот наши профили.

Джонатон Кляйн: Twitter (@jonathon.klein), Instagram (@jonathon_klein)

Тони Маркович: Twitter (@T_Marko), Instagram (@t_marko)

Крис Тиг: Twitter (@TeagueDrives), Instagram (@TeagueDrives)

Видео

Инструмент и комплектующие для рулевых реек с гидроусилителем, насосов, шестерен по хорошей цене.

Тема восстановления автомобильных агрегатов до сих пор подробно не освещена. Мы твердо уверены, что есть как минимум два веских аргумента в пользу наших инструментов для обслуживания рулевой рейки. Причина первая: гораздо дешевле отремонтировать вышедший из строя блок, чем покупать новый, особенно, когда у вас есть инструменты, подходящие для той или иной конкретной неисправности.И вторая причина: с нашими инструментами для рулевых механизмов с гидроусилителем вы экономите свое время, обнаруживая неисправность и имея возможность сразу же восстановить ее, даже не выходя из строя. Все мы знаем, что в наше время время — самое дорогое, единственное, что невозможно купить или вернуть.

В основном мы производим инструменты для ремонта рулевых реек с гидроусилителем. Вы можете заказать фурнитуру и наборы инструментов, существенно облегчающие ремонт автомобильного агрегата. Также у нас есть несколько испытательных стендов для проверки стоек и даже промывки всей системы гидроусилителя руля.Также мы производим инструменты для ремонта насосов гидроусилителя руля. Монтаж и демонтаж ступиц и шкивов еще никогда не был таким простым. Кстати, вы можете убедиться в этом сами: мы проводим обучение работе с инструментами для рулевых реек с гидроусилителем. Вы можете посетить наш трехдневный курс по быстрому тестированию автомобильных агрегатов и правильному применению приборов. В первом нет необходимости, так как такие стенды имеют примерно одинаковый алгоритм работы. Тем не менее, последнее важно для обучения, потому что наши ремонтные комплекты реечного рулевого управления были изобретены нашей компанией, как и остальные наши инструменты.Поэтому рекомендуем выделить три дня, чтобы узнать, как они работают.

Одним из самых популярных инструментов является инструмент для снятия шкива насоса гидроусилителя рулевого управления, который используется для осторожного и быстрого демонтажа шкива насоса. Наши инструменты предохраняют автомобильные агрегаты от повреждений, продлевают срок их службы и обеспечивают качественный ремонт.

Посетите инструменты для генераторов, чтобы ознакомиться с инструментами, которые мы предлагаем для ремонта амортизаторов. Просмотрите файлы, прикрепленные к карточкам продуктов, посвященных компонентам гидроусилителя рулевого управления, чтобы просмотреть валы и роторы, которые можно отсортировать по конкретной модели автомобиля.

Ремонт гидроусилителя руля | Сервис гидроусилителя руля

Усилитель рулевого управления вашего автомобиля помогает вам управлять автомобилем, увеличивая усилие, необходимое для поворота рулевого колеса. Он уже много лет является стандартом современных автомобилей и постоянно совершенствуется. Для большинства систем доступны три гидравлические системы, в которых для работы используются жидкости, электрическая система, работающая с использованием электродвигателя, и гибридная система, в которой используется гидравлическая жидкость и электродвигатель.Все они работают хорошо и предоставляют водителям адекватную помощь в управлении транспортным средством.

Хотя может не иметь значения, какая система гидроусилителя рулевого управления установлена ​​в вашем автомобиле, все они требуют некоторой формы регулярного обслуживания и проверок. Гидравлические системы необходимо проверять на предмет уровней жидкости и утечек. Поскольку жидкость в гидравлической системе рулевого управления работает под высоким давлением, любые утечки могут серьезно ограничить функциональность системы. В полностью электрических системах проблемы могут возникнуть из-за износа таких деталей, как электропроводка, поломка двигателя, неисправности датчиков и отказа рулевого механизма.

Хотя вполне возможно управлять автомобилем с поврежденной системой рулевого управления, вы можете заметить, что ваша способность маневрировать на этом автомобиле невероятно ограничена, и поэтому такое вождение (хотя и возможно) не рекомендуется. Хотя проблемы, связанные с неисправной системой рулевого управления с гидроусилителем, могут быть не такими серьезными, как другие неисправности, с которыми может столкнуться ваш автомобиль в течение его срока службы, все же может быть шоком, когда автомобиль не реагирует так, как вы привыкли. Когда рулевое управление выходит из строя, автомобиль все еще может двигаться, но все усилия, необходимые для поворота колес, должны исходить от водителя.

Распространенные причины отказа рулевого управления включают потерю жидкости рулевого управления с гидроусилителем, повреждение гидравлических насосов, изношенную электрооборудование и разрыв серпантинного ремня (который приводит в движение двигатель гидравлического насоса). Если вам необходимо отремонтировать рулевую систему, вы можете позвонить в Lube Mobile по телефону 13 30 32, и мы отправим мобильного механика, который выполнит соответствующий ремонт автомобиля и вернет все в рабочее состояние.

Наем мобильного механика для решения проблем с рулевым управлением может сэкономить ваше время и деньги, так как вам не нужно будет организовывать транспортировку вашего автомобиля в мастерскую.В Lube Mobile мы можем выполнять регулярное обслуживание автомобилей и устранять многие другие проблемы, и все это с помощью наших мобильных авторемонтных мастерских. У нас работает более 190 механиков по всей Австралии, включая Сидней, Мельбурн, Брисбен, Аделаиду ​​и Перт. Для получения полного списка областей, которые мы обслуживаем, вы можете посетить наш веб-сайт или позвонить нам по телефону 13 30 32.

Как работает рулевая рейка с гидроусилителем?

Рейка рулевого управления с гидроусилителем работает с использованием жидкости под высоким давлением и ряда гидравлических поршней, которые толкают и тянут колесо в нужном направлении.Не вдаваясь в подробности, система использует гидравлическую жидкость и подходящий насос, чтобы сделать правильные настройки и помочь водителю в повороте автомобиля. Внутренняя работа устройства достаточно сложна, но в основном он работает за счет использования рулевой колонки, чтобы определять, куда должна идти жидкость, чтобы автомобиль поворачивался должным образом.

Как устранить утечку рулевой рейки с гидроусилителем?

В большинстве случаев вы можете не знать об утечке в системе рулевого управления до тех пор, пока у вас не пропадет мощность и рулевое управление вашего автомобиля не станет проблемой.В идеале вам следует регулярно проверять гидравлическую жидкость рулевого управления. Когда ваш автомобиль отремонтируют, они проверит это и сообщат вам, если возникнет проблема.

Перед устранением любой утечки необходимо провести расследование, чтобы выяснить, где возникает проблема. Система имеет много движущихся частей и соединений, хотя в большинстве случаев проблемы можно увидеть, поскольку она будет смазана гидравлической жидкостью. Одна из наиболее распространенных областей протечки рулевой рейки — это рулевые тяги.

Как только проблема обнаружена, механик может изучить ее и выбрать правильный курс действий. Они расскажут вам о масштабах проблемы и предложат лучший способ ее решения и что нужно сделать, чтобы у вас не было похожей проблемы. В Lube Mobile мы регулярно проводим проверки рулевого управления с усилителем и можем оказать вам помощь в любом ремонте рулевого управления.

Может ли неисправный насос гидроусилителя повредить зубчатую рейку и шестерню?

Короткий ответ — да. Если ваш насос гидроусилителя рулевого управления неисправен, он не будет работать правильно.Это может вызвать такие проблемы, как недостаточное распределение жидкости, и тогда детали внутри машины должны будут выполнять больше работы, чем обычно, и это может вызвать напряжение и, в конечном итоге, поломку.

Как и большинство частей автомобиля, одна небольшая проблема может легко превратиться в гораздо большую. Для правильной работы автомобилей им необходимо регулярное техническое обслуживание и уход, чтобы поддерживать их в наилучшем состоянии.

Если ваша машина старая и у вас не было ее очень долго, вы должны предположить, что предыдущий владелец не производил регулярный ремонт или обслуживание (хотя им, возможно, лучше было бы думать, что они этого не сделали) и зарезервируйте вашу машину для полная проверка.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
