Ремонт датчика положения дроссельной заслонки: Ремонт дпдз своими руками

Ошибки датчика положения дроссельной заслонки. Датчик дроссельной заслонки. Диагностика и ремонт датчика Проверка работы датчика дроссельной заслонки

Бывает так, что автомобиль начинает нестабильно работать или глохнуть на холостых оборотах. Причин такого поведения двигателя бывает много, но одной из них являются неисправности датчика положения дроссельной заслонки (ДПДЗ). В принципе, это явление довольно часто встречается, и вам может показаться сперва, что есть какая-то очень серьезная проблема с двигателем. Для того чтобы убедиться в том, что никакой серьезной поломки нет, а все дело в датчике дроссельной заслонки, необходимо проверить его исправность прежде, чем куда-либо обращаться.

ДПДЗ и проблемы с ним

Датчик представляет собой устройство, определяющее угол, на который повернута дроссельная заслонка. Это датчик, без которого ваш двигатель не смог бы корректно работать. Если говорить проще, то можно сказать, что он показывает, открыта заслонка, или нет.

К тому же следует учитывать, что от датчика во многом зависит, в какой момент будет происходить зажигание, а в случае если у вас автоматическая коробка передач, – насколько правильно она будет работать. Вот почему надо следить за этим датчиком.

Проблема с датчиком заключается в том, что когда присутствует неисправность датчика, она может быть закрыта, а «мозги» считают ее открытой, соответственно, начинают подавать большее количество топлива, что будет соответствовать подходящей воздушно-топливной смеси. Вследствие этого двигатель начинает переливать, и он глохнет.

Безусловно, мало приятного в том, когда мотор постоянно глохнет. Помимо того, есть еще одна проблема. Когда двигатель работает в таком режиме, это может вызвать его выход из строя. Если это случится, то поломка может быть очень дорогостоящей. Но даже если неисправность дроссельной заслонки не повлечет за собой более серьезные проблемы, то все равно станет бить по вашему карману, так как двигатель начнет потреблять гораздо больше топлива, чем это нужно.

Если вы хотите проверить, в порядке ли датчик, то вы должны знать, где он находится. Для того чтобы найти его, сначала отследите дроссельный патрубок. Как раз на нём и расположен датчик, соединенный с осью заслонки.

Признаки неисправности датчика

Чтобы вы смогли выявить неисправность датчика, вам нужно знать все симптомы, которые могут указывать на наличие этой проблемы:

  • Двигатель начинает глохнуть в тот момент, когда вы переключаете передачу. А точнее в момент, когда вы выключаете передачу во время движения.
  • Нестабильность оборотов на холостом ходу, причем независимо от того, в каком режиме работает двигатель.
  • Присутствие рывков, когда вы набираете скорость, даже если вы стараетесь делать это плавно.
  • Мотор начинает глохнуть, если вы неожиданно уберете ногу с газа.
  • Ощутимо снижается мощность двигателя.

Бывают случаи, когда на приборной панели может ненадолго загореться значок «check engine», про эту особенность вы узнаете немного дальше в статье. Как бы то ни было, в случае если вы заметили один или несколько из данных признаков, то лучше не затягивать и проверить состояние, в котором находится датчик.

Как осуществить проверку

В проверке нет ничего сложного, но стоит отметить, что нужно четко придерживаться некоторой последовательности, к тому же вам потребуется дополнительный прибор – тестер.

Небольшая справка относительно лампочки «check engine»: она напоминает вам о том, что в двигателе существует какая-то неисправность и вам необходимо выполнить проверку или же ремонт двигателя. По идее, она должна загореться при включении зажигания и затем тут же потухнуть. В случае если она не гаснет, это значит, что компьютер обнаружил некоторые проблемы. В данном случае, скорее всего, нужно обратиться к специалистам.

  • В первую очередь выключите зажигание. Еще раз убедитесь в том, что на приборной панели лампочка «check engine» не горит.
  • В случае если лампочка погасла, вы можете смело открыть капот и начинать проверку датчика.
  • Сначала проверьте, есть ли минус.
  • Далее проверьте, идет ли питание на датчик (учтите, что значения могут быть разные в зависимости от того, какое напряжение используется в автомобиле).
  • Не снимая датчик с места, подключите минус на «массу», а плюс к выходному контакту, который идет на ЭБУ.
  • Не трогая никоим образом заслонку, включите зажигание. Прибор при этом должен будет показать напряжение до 0,7 вольт.
  • После этого поверните ручку, полностью открыв дроссельную заслонку. В этом положении прибор должен показать не меньше 4 вольт.
  • Выключите зажигание.
  • С выключенным зажиганием надо опять подключиться к датчику.
  • Затем плавно и без рывков крутить сектор, в тоже время смотрите на то, какие показания дает прибор.
  • В случае если они медленно растут без каких-либо резких рывков и колебаний, все в порядке.
  • Но если нет – то это свидетельствует о том, что на дорожке резистора сформировались протертые места.

Обратите внимание на то, что данные показатели очень важны, ведь они влияют на то, правильно ли будет работать блок управления, отвечающий за уровень подачи топлива в инжекторы. Ведь могут быть ситуации, когда дроссельная заслонка закрыта, а компьютер воспринимает ее полностью открытой, или наоборот. И то и другое негативно сказывается на двигателе.

В случае если вы наблюдаете серьезные рывки, нужно будет поменять датчик.

В случае если вы поменяли датчик положения дроссельной заслонки, то после этого регулировка датчика не нужна. Для контроллера начальное положение – это тот момент, когда заслонка полностью закрыта.

Причины поломки датчика

К сожалению, вы не в силах избавить себя от всех поломок каких-либо механизмов и деталей или датчиков в машине. А что касается датчика, то существует несколько причин, почему он может выйти из строя:

  1. Ползунок с резистивным слоем утрачивает контакт. Это может быть вызвано сломанным наконечником, который задирается на подложке, в результате этого ломаются и все остальные. Стоит отметить, что в данном случае датчик может продолжить работать, пока у него еще есть резистивный слой. В результате этого сердечник окончательно выходит из строя. В случае если у вас есть эта неисправность датчика, то ее будет труднее выявить, потому как в нестабильной работе двигателя вы можете или другие причины.
  2. Не повышается линейное напряжение сигнала на выходе. Это может происходить из-за того, что напыление основы стирается до основания в том месте, где находится начало ползунка.

Обратите внимание, что если у вас существует неисправность ДПДЗ, то на приборной панели не должно появляться никаких дополнительных сигналов, потому что самодиагностика автомобиля не выявляет эту проблему, определить ее можно только по тем признакам, которые были перечислены выше.

И напоследок, выберите качественный датчик, если все же вам приходится его менять. Лучше не ставьте недорогой пленочно-резистивный датчик, потому как это может привести к тому, что он скоро перестанет корректно работать, и вы опять начнете замечать симптомы неисправности датчика при езде на автомобиле. Но еще хуже то, что очередная поломка ДПДЗ может, в свою очередь, нанести вред двигателю.

Лучшим вариантом будет бесконтактный датчик. Естественно, его цена намного выше, но зато вы можете быть уверены в том, что он будет служить вам долго и стабильно.

Подводя итоги, можно сделать вывод, что если вы заметили какие-нибудь симптомы, которые свидетельствуют о наличии проблемы с датчиком положения дроссельной заслонки, то проверка его состояния не будет слишком сложной операцией. Если все же, при проверке вы выявили, что датчик неисправный, то замените его. При этом лучше все-таки не экономить, ведь на качестве комплектующих к двигателю экономить нельзя. Любите свой автомобиль, и тогда он вам отплатит долгой службой и надежностью.

Видео

Инжекторная система впрыска топлива — самая распространенная и надежная. Работа двигателя внутреннего сгорания стабильна за счет использования множества датчиков: холостого хода, оборотов, положения заслонки дросселя или распределительного вала.

В отличие от карбюраторных систем, здесь нет трамблера (распределителя зажигания), а всю работу по раздаче искры свечам выполняет микроконтроллерный блок.

Этому блоку нужно «знать» очень много параметров, чтобы выдать вовремя искру и подать в цилиндры точную дозу топливной смеси. Для этой цели нужен датчик положения дроссельной заслонки (ДПДЗ). С его помощью электронный блок управления «понимает», на какую величину открыта заслонка. Как проверить датчик положения дроссельной заслонки самостоятельно, если он вышел из строя? Давайте обсудим.

Основные сведения о ДПДЗ

Среди всего разнообразия устройств можно выделить два типа ДПДЗ:

  • резистивные
  • бесконтактные.

На отечественных автомобилях широко используют датчики резистивного типа, которые долговечны и просты в устройстве. Свой ресурс они вырабатывают с лихвой, а очень низкая цена объясняет предпочтения автовладельцев в их сторону. Конструкция у прибора точно такая же, как у обычного переменного резистора.

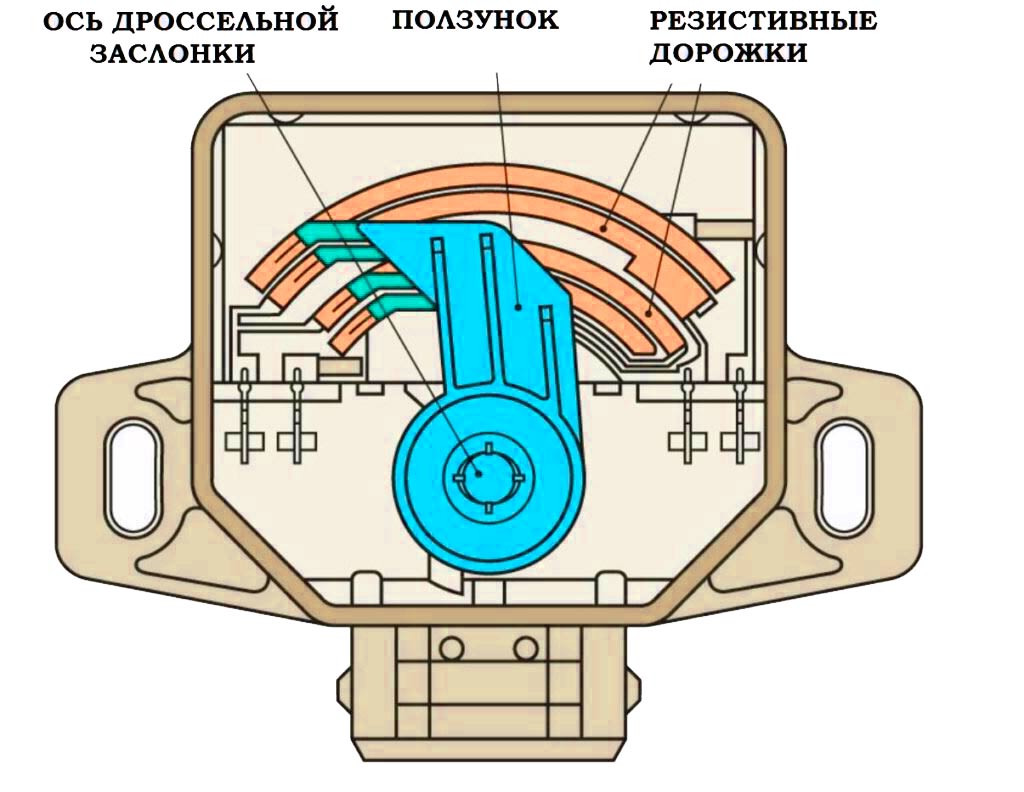

Ось ДПДЗ соединена с заслонкой и движется вместе с ней. При этом изменяется сопротивление между входом и выходом. Благодаря этому напряжение питания (5 В), проходя через резистор, изменяется – это и контролирует ЭБУ автомобиля.

У резистивных устройств есть один большой минус: непосредственно резистивный слой со временем истирается. Происходит это в крайнем положении, соответствующем холостому ходу. Как следствие, работа двигателя становится нестабильной, обороты «прыгают», иногда и вовсе происходит остановка двигателя. Бесконтактные ДПДЗ лишены этого недостатка, так как они работают на эффекте Холла.

Диагностика ДПДЗ

Зная принцип работы ДПДЗ и его устройство, можно понять, как проверить датчик положения дроссельной заслонки. Чтобы самостоятельно провести диагностику, вам потребуется:

  • отвертка
  • мультиметр
  • контрольная лампа.

Алгоритм работы при проведении диагностики:

  1. Включите зажигание и подключите мультиметр к сигнальному выводу.
  2. В первом крайнем положении, которое соответствует ХХ, напряжение не должно превышать 0,7 В.
  3. Проверните во второе крайнее положение (максимальное открытие), при этом напряжение не должно быть выше 4 В.

Для диагностики удобно использовать стрелочный вольтметр. Медленно вращайте заслонку и следите за изменением напряжения. Если есть скачки, и напряжение меняется неравномерно, то можно говорить о поломке ДПДЗ. Ремонтировать его невозможно, необходима лишь замена.

Можно снять датчик с автомобиля и проверить его с помощью омметра. Для этого между выводом «+» и сигнальным подключаете клеммы измерительного прибора (удобно диагностику проводить стрелочным омметром). Проворачивая ротор датчика, можно убедиться в целостности резистивного слоя.

Практически любое транспортное средство насчитывает в себе большое количество всевозможных механизмов и узлов. Поэтому когда неисправность касается даже небольшого агрегата, все это сулит серьезными проблемами для всей машины. Датчик положения дросcельной заслонки – один из таких небольших и в то же время очень значительных узлов в автомобиле. Рассмотрим его назначение, принцип работы и основные причины неисправностей, а также как с ними бороться.

В автомобильных двигателях внутреннего сгорания, работающих на бензине, неотъемлемой частью системы впуска является дросcельная заслонка. Главной задачей этого механизма является регулирование количества поступающего воздуха в камеры. Таким образом, она обеспечивает пропорциональное смешивание воздуха с топливом для достижения максимального результата при сгорании. Как и во многих других, в автомобилях марки Киа Спектра этот аппарат монтируется на участке между воздушным фильтром и коллектором впуска. Можно сказать, что его действие сродни воздушному клапану: в открытом состоянии достигается давление равное атмосферному, а в закрытом снижается до вакуума.

В компоненты датчика входят переменный, постоянный и однооборотный резисторы, суммарное сопротивление которых равняется приблизительно 8 кОм. Датчик положения дроссельной заслонки имеет два крайних вывода, на один из которых и поступает напряжение, подаваемое контроллером.

Второй вывод при этом запитан на массу. К контроллеру сигнал поступает через резистор, который передает фактическое положение заслонки на текущий момент. В зависимости от положения, передается сигнал, импульс которого варьируется в пределах 0,7 – 4 В.

Виды ДПДЗ

Как правило, различают два типа ДЗ: электрическая и механическая. Последняя используется обычно в недорогих автомобилях. Она состоит из следующих компонентов: регулятор холостого хода, корпус, датчик, дроссельная заслонка. Что касается корпуса, то он является частью системы охлаждения. Для обеспечения вентиляции картера и фильтрации бензиновых паров предусмотрена система, которая патрубками соединена с датчиком. Когда дроссельная заслонка находится в закрытом положении, при запуске или прогреве двигателя, регулятор холостого хода обеспечивает необходимую частоту оборотов коленчатого вала. РХХ обеспечивает подачу воздуха в систему впуска мимо перекрытой заслонки.

Датчик дроссельной заслонки электрического типа более популярен и используется в автомобилях последнего поколения. Этот вид наиболее продуктивен и имеет электронную систему управления, чем достигается наиболее идеальное значение крутящего момента, мощность увеличивается, а расход горючего снижается. В отличие от механической, тут отсутствует прямое взаимодействие между педалью газа и заслонкой, а регулирование холостого хода осуществляется путем изменения ее положения. Помимо этого электроника способна сама просчитывать оптимальное значение крутящего момента. Этот процесс осуществляется благодаря работе блока управления и входных датчиков. Именно благодаря датчикам и блоку управления осуществляются многие процессы связанные в конечном счете с регулированием подачи воздуха.

Этот модуль состоит из дроссельной заслонки, пружинного механизма, электродвигателя, редуктора, ДПДЗ и корпуса. Существует практика установки одновременно двух датчиков положения дроссельной заслонки. Это обусловлено исключительно предосторожностью, поскольку позволяет в случае неисправности одного, переключить работу на другой. В таком случае различают бесконтактный датчик положения дроссельной заслонки и со скользящим контактом. Пружинный механизм обеспечивает возвратное положение заслонки при аварийном режиме.

Симптомы неисправностей

Как и всякий механизм, ДПДЗ подвержен неисправностям. Проверка его состояния позволит определить поломку. В случае серьезных повреждений, потребуется его замена.

Для начала стоит обратить внимание на количество оборотов, совершаемых двигателем на холостом ходу. Если их значение скачет, тогда следует проверить исправность работы датчика. Возможно потребуется его замена. Еще один момент неисправности – при резком сбрасывании газа глохнет двигатель. Или же при разгоне скачет скорость, отсутствует отклик на нажатие педали газа, обороты двигателя находятся в пределах полторы – три тысячи. Все это свидетельствует о необходимости проверить работоспособность ДПДЗ, а в случае необходимости должна быть произведена замена либо целого узла, либо его компонентов.

Диагностика

Диагностика для любого автомобиля, как и для Киа в том числе, проводится одинаково. Все, что потребуется из инструментов – это мультиметр. Далее, необходимо завести авто и посмотреть не светится ли Чек энджин. Если все в порядке, глушим мотор, находим под капотом массу и снова заводим двигатель. Начинаем поиски минуса. Отыскиваем запитывающий провод. Следует проверить, поступает ли ток к датчику. Затем необходимо убедиться, что размыкание холостого хода функционирует исправно. Для этого к разъему датчика подсоединяем один из проводов нашего измерительного прибора, а вторым изменяем положение заслонки. Если все исправно, то значение прибора измениться. Если значение не поменялось, это говорит о неисправности переменного резистора и, возможно, необходима будет его замена.

Да Нет

Датчик дроссельной заслонки является важной деталью в любом автомобиле — этот механизм является связывающим звеном между контролером и дроссельной заслонкой. Он начинает свою работу сразу после того, как нажимается педаль «газа». Нарушение работы датчика дроссельной заслонки вызывает сбои в работе двигателя, так как контролер, который связывается с ним, регулирует подачу топлива с бака. Каждый водитель знает, что такие проблемы могут спровоцировать увеличение или уменьшение количества подаваемого топлива. В худшем случае автомобиль может выйти из строя, но, если вовремя выявить неполадки и устранить их, то можно избежать проблем с двигателем.

Где искать датчик заслонки?

Чтобы устранить неполадки, необходимо точно знать, где же располагается необходимый датчик дроссельной заслонки. Датчик находится в моторном отсеке машины, открыв капот, вы легко сможете найти это место. Ось дроссельной заслонки соединяет патрубок с непосредственным механизмом. Причинами для тревоги могут быть такие:

Такие признаки могут возникать, если один из подвижных сердечников вышел из строя, что спровоцировало нарушение в работе двигателя. При осмотре также обратите внимание на состояние напыления в ползунке. Если напыление исчезло или стало белым, тогда это может свидетельствовать о нарушении работы двигателя. Есть и другие причины возникновения проблем с контролем топлива, диагностировать их можно только с помощью специального оборудования, раздобыв которое, вы сами сможете справиться с данной работой.

Многие автомобилисты задаются вопросом о том, как проверить датчик положения дроссельной заслонки? Для этого вам понадобиться выделить немного времени и произвести такие операции:

  • включив зажигание, необходимо подключить вольтметр к механизму, чтобы проверить напряжение между ползунком и показателем «минус». Нормой является показание, соответствующее 0,7 В;
  • далее необходимо полностью открыть заслонку. Для этого вам необходимо провернуть пластиковый сектор, на этом участке показатель должен быть равен 4 В;
  • проверьте сопротивление между контактом ползунка и любым выводом, перед этим необходимо включить зажигание и вытянуть разъем;
  • медленно и плавно проворачивайте сектор, наблюдая за показателем вольтметра, стрелка должна двигаться равномерно и плавно, сбои в ходе стрелки свидетельствуют о поломке дроссельной заслонки.

Для того, чтобы избежать поломок, необходимо выбирать подходящие датчики дроссельной заслонки. Пленочно-резистивные дроссельные заслонки используются чаще всего. Именно такие датчики устанавливаются на заводах, но не всегда они являются подходящими. Универсальным вариантом является бесконтактный датчик дроссельной заслонки, этот механизм отлично справляется со своей работой и практически никогда не выходит из строя. Преимущество этого приспособления заключается в том, что он работает на магниторезистивной технологии, это помогает сократить вероятность поломок. Магнитные поля воздействуют на ось заслонки, меняя сопротивление, благодаря этому происходят изменения в показателях датчика. Данный тип дроссельной заслонки имеет высокую цену, но пользуясь им, вы поймете, что цена полностью оправдывает качество. Срок службы такого механизма гораздо дольше, чем у других видов. Используя бесконтактный регистратор дроссельной заслонки, можно избавиться от множества проблем. Современные технологии позволяют упростить уход за автомобилем, именно поэтому автомеханики советуют использовать магниторезистивные системы для регулирования подачи топлива в двигатель.

Принцип работы и строение

Датчик в своем строении имеет три вывода:

  • первый для подачи напряжения на другие уровни;
  • второй выполняет функцию соединения с основной массой;
  • третий считывает сигнал с блока управления мотором.

Закрытая дроссельная заслонка свидетельствует о минимальном напряжении на показателях датчика. Механизм работает как потенциометр.

Важным показателем дроссельной заслонки выступает размер воздуховода, именно эта величина решает главную роль в выборе того или иного датчика. Большой диаметр дроссельного канала будет способствовать уменьшению сопротивления в механизме, воздух будет поступать к двигателю в меньшей степени, а значит, работа мотора будет значительно лучше. Для профилактики необходимо периодически чистить каналы и саму заслонку, чтобы избежать неприятностей.

На рисунке можно увидеть схематическое соединение датчика положения дроссельной заслонки с центром управления двигателем. Как видим, механизм имеет три выхода, каждый из которых предназначается определенной цели.

Любые нарушения в данных соединениях могут привести к поломке, что в результате может отобразиться и на двигателе. Именно по этой схеме должны подсоединяться все элементы системы.

Проведение регулировочных процедур

Запомните, что процедура регулировки проводится исключительно на среднем уровне разъема с включенным зажиганием:


Распространенные неполадки датчика

Очень часто со временем, датчик дроссельной заслонки выходит из строя по причине неисправности подложки, которая покрыта резистивным слоем. Когда этот слой стирается или теряет свои свойства, датчик начинает барахлить. В этом случае необходимо заменить подложку, чтобы датчик мог без проблем считывать линейные движения внутри механизма.

Еще одной важной деталью является ползунок. Причиной неполадок может стать нарушение в контактах между ползунком и резистивным слоем. В результате этого на поверхности слоя образовываются задиры, которые мешают работе механизма.

Лучшим вариантом является полная замена старого датчика дроссельной заслонки на новый. Нет смысла менять отдельные детали, так как через определенный промежуток времени проблемы могут вернуться и устранить их будет сложнее. На такие модели авто, как ваз 2110, ваз 2114, 2112, вы без проблем сможете переустановить ДПДЗ.

Часто встречается проблема с окислением контактов. В этом случае может помочь специальная жидкость, которой необходимо обработать все имеющиеся контакты.

Бывает и так, что заслонка закрывается не до конца, в результате чего подача топлива может распределяться неравномерно и неправильно. С этой трудностью можно легко справиться, если немного подпилить крайние части механизма таким образом, чтобы заслонка плотно закрывалась с обеих сторон.

Многие автомобилисты, обнаружив разрывы в контактах или трещины в этом районе, прибегают к использованию токопроводящего клея. Конечно, на некоторое время работа механизма восстанавливается, но сам датчик уже никогда не станет прежним, поэтому целесообразней просто приобрести новое устройство, чтобы избежать проблем в будущем.

Большинство автомехаников используют пленочно-резисторные дроссельные заслонки, так как они имеют сравнительно невысокую стоимость и продаются во всех магазинах. Замена датчика — простая процедура, но требует внимания и рассудительности.

Процедура замены механизма

К операции замены датчика дроссельной заслонки нужно подойти внимательно и осознанно. Подготовьте все необходимые материалы и оборудование. Рассмотрим этапы замены датчика дроссельной заслонки:


Никогда не забывайте о том, что каждой машине необходима забота. Периодически прочищайте двигатель, проверяйте сопротивление контактов и уровень вибрации на необходимых участках. Всегда имейте в своем гараже всю необходимую измерительную технику. Изучив некоторые особенности строения своего авто, вы всегда сможете вовремя прийти к нему на помощь, если что-то пойдет не так. Лучше вовремя провести профилактику, чем потом тратить множество денег на ремонт автомобиля.

Датчик дроссельной заслонки — это очень тонкий и уязвимый механизм, поэтому нуждается в большом внимании, но если вы будете систематически проверять его состояние и прочищать контакты, то ваша машина прослужит вам долгую верную службу.

Терять ценное топливо не хочется никому, поэтому нужно всегда контролировать работу датчика заслонки. На СТО проверка может обойтись вам в копейку, в то время, как вы сами можете провести все необходимые процедуры у себя в гараже.

Купить датчик дроссельной заслонки для вас не составит труда. В любом специализированном магазине есть большой выбор подобных механизмов. По словам специалистов, проблемы с ДПДЗ встречаются довольно часто, именно поломки этого механизма служат причиной заглушки авто среди дороги. Чтобы этого не случилось, относитесь внимательно к своей машине и вовремя проводите профилактические работы.

Как известно, автомобиль ВАЗ 2110 выпускался с инжекторными и карбюраторными двигателями. Инжекторы оснащаются внушительным количеством датчиков, от работоспособности которых зависит функциональность важных агрегатов. Потому при их поломке могут возникать проблемы в работе двигаться, снижаться мощность, расти расход топлива и многое другое.

Ярким примером важного датчика является датчик положения дроссельной заслонки. Сегодня о нем поговорим более подробно.

Зачем он нужен

Датчик положения заслонки отвечает за определение текущего положения дросселя. В зависимости от этого, система подачи топлива меняет количество подаваемого горючего при том или ином режиме работы силового агрегата.

При возникновении проблем с ним можно обратиться на СТО, чтобы не тратить силы и нервы. Но на практике самостоятельно поменять ДПДЗ достаточно просто, плюс вы сэкономите приличную сумму денег.

Располагается искомый регулятор сбоку дроссельного патрубка на оси дроссельной заслонки.

Особенности работы

ДПДЗ по своей сути является переменным резистором, на один выход которого подается питание в 5 Вольт. Второй контакт связан с массой, а третий подключается к контроллеру.

Когда вы нажимаете на педаль газа, меняется напряжение. Датчик следит за показателями выходного напряжения на контроллере, тем самым регулирует и контролирует качество подаваемой топливовоздушной смеси. Это напрямую зависит от угла открытия самой заслонки.

Если по каким-то причинам этот регулятор выходит из строя, катастрофы не произойдет, поскольку временно его функции возьмет на себя другой датчик — массового расхода воздуха.

Это вовсе не означает, что ДПДЗ можно не менять. У каждого регулятора свои функции, потому перекладывать задачи ДПДЗ на ДМРВ не стоит.

Неисправности

Есть несколько характерных признаков неисправностей, за счет которых можно обнаружить, что с регулятором дроссельной заслонки возникли проблемы.

  • Высокие показатели холостого хода;
  • При выключении передачи двигатель может заглохнуть;
  • Когда автомобиль набирает обороты, машину дергает, чувствуются рывки;
  • Динамика разгона существенно ухудшается;
  • Возникают плавающие обороты на холостом ходу.

Следует отметить, что подобные признаки могут быть характерными и при выходе из строя других узлов — регулятора холостого хода или модуля зажигания, например. Потому предварительно нужно проверить ДПДЗ.

Проверка состояния регулятора

Далее поговорим о том, как можно проверить данный датчик заслонки дросселя. Мероприятие необходимое, поскольку оно позволяет понять, действительно ли все беды из-за него, либо проблемы возникли по причине отказа других элементов вашего автомобиля.

Не редко начинающие автовладельцы делают поспешные выводы, опираясь на первичные признаки поломки. Отсюда лишние ремонтные работы, затраты.

Для проверки текущего состояния датчика положения дроссельной заслонки вам необходимо:

  • Измерить показатели напряжение на выходе ползунка, включив при этом зажигание и разомкнув контакты холостого хода;
  • Если проверка показывает, что напряжение составляет более 0,7 вольт, тогда датчик действительно вышел из строя;
  • Откройте заслонку полностью. В нормальном состоянии показатели напряжения должны составлять не больше 4 вольт;
  • Замерьте переменный резистор на сопротивление;
  • Для этого подключается омметр или мультиметр в режиме омметра на питание и на выход;
  • Медленно начинайте поворачивать дроссельную заслонку;
  • Параллельно следите за показаниями на приборе;
  • Если по мере открытия заслонки сопротивление так же медленно меняется, тогда агрегат работает исправно.

Если вы обнаружили в ходе проверки, что датчик неисправен, его нужно только заменить. Ремонту он не подлежит.

Резистивный слой, по которому передвигается ползунок, под действием силы трения стирается со временем. Из-за этого регулятор начинает выдавать неправильные данные, изменяются характеристики подаваемой смеси, ухудшается работа двигателя.

Замена

На самом деле поменять этот датчик до безумия просто. Так что не спешите отправлять машину на станцию технического обслуживания. Все можно сделать своими руками, качество от этого не пострадает.

  1. Для демонтажа датчика положения дросселя сначала его нужно отыскать.
  2. Как мы уже отмечали, располагается искомый агрегат сбоку дроссельного патрубка на оси дроссельной заслонки.
  3. Отыскав элемент, возьмите в руки фигурную отвертку.
  4. С помощью этого нехитрого инструмента открутите пару болтов, которые удерживают устройство.
  5. Обратите особое внимание на прокладку, которая имеется в наличии под старым регулятором. Использовать ее повторно не рекомендуем, лучше сразу купить новую. Зачастую прокладка идет уже в комплекте с самим датчиком дросселя.
  6. Сняв старый датчик, можете немного зачистить место его установки, если там имеются загрязнения.
  7. Далее ставится новый датчик вместе с новенькой прокладкой из поролона и затягиваются болты.
  8. Старайтесь максимально до упора затянуть крепежные элементы, иначе в противном случае новый датчик дроссельной заслонки быстро потеряет свою эффективность. Придется заново проводить работы.
  9. Никаких настроек выполнять после замены не нужно.
  10. Нулевая отметка на контроллере позволит определить, что дроссель полностью закрыт.

Что выбрать?

При замене у многих уже более или менее опытных автовладельцев возникает вопрос, какой регулятор лучше установить. Ведь существует два типа.

Тип датчика

Особенности

Пленочно-резистивные

Такие датчики обычно устанавливаются заводом-изготовителем. Ресурс такого датчика положения заслонки дросселя составляет по заявлениям около 55 тысяч километров, но на практике приходится менять чаще

Бесконтактные

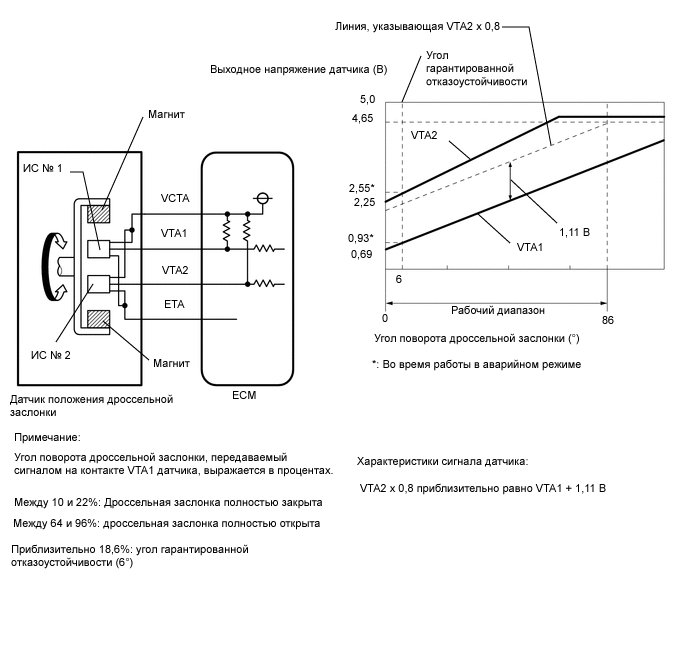

Работа такого устройства основана на магнитно-резистивном явлении, применяется элемент Холла. По стоимости он заметно выше первого варианта, однако менять его вряд ли придется. Ресурс огромный, надежность высокая

В погоне за экономией многие забывают про важность качества. А ведь именно оно должно стоять на первом месте при выборе запчастей при ремонте автомобиля.

ДПДЗ — важное, но легкое в замене устройство. На операцию по ремонту у вас уйдет не более часа даже при условии, что вы только начинаете постигать прелести самостоятельной починки автомобиля.

Но ни в коем случае не затягивайте с ремонтом датчика, иначе это может негативно сказаться на работе двигателя, его ресурсе и стоимости топлива, которое вы будете перерасходовать из-за некорректных данных от датчика на ЭБУ.

Как самостоятельно заменить датчик положения дроссельной заслонки

Конструкция современного автомобиля включает в себя множество элементов, это может быть и дорогая турбина, и копеечный датчик положения дроссельной заслонки. При этом стоимость детали вовсе не показывает ее значимость. Так, выход из строя указанного датчика может повлечь за собой нарушение работы двигателя и дорогой ремонт.



Ничего вечного еще не изобрели, и этот элемент тоже ломается. Чтобы совершить диагностику, замену какого-либо узла или детали, следует знать ее местоположение. ДПДЗ находится в моторном отсеке. Добраться до него не сложно, находится на корпусе дроссельной заслонки системы впрыска топлива двигателей ВАЗ.



Проверка датчика занимает буквально несколько минут. Выполняется она следующим образом:

— размыкаем контакты холостого хода;

— включаем зажигание;

— вольтметром замеряем на выходе ползунка величину напряжения.

Если полученное значение превышает показатель в 0,7 вольт, ДПДЗ, вероятнее всего, вышел из строя. Чтобы подтвердить свое подозрение (либо опровергнуть его), необходимо открыть (полностью) дроссельную заслонку и снова измерить напряжение. Его величина должна быть более 4 вольт. Если прибор показывает меньший вольтаж, Вам предстоит замена датчика.

         Вам потребуется фигурная отвертка.

Чтобы добраться до него, Вам необходимо выполнить следующие действия:

— Открываете капот.

— Отсоединяете провод от клеммы «минус» аккумуляторной батареи.

— Очень аккуратно отжимаете защелку из пластмассы на датчике.

— Отключаете провод, присоединенный к ДПДЗ.

— Фигурной отверткой откручиваете винты крепления (их два).

— Снимаете старый датчик положения дроссельной заслонки.

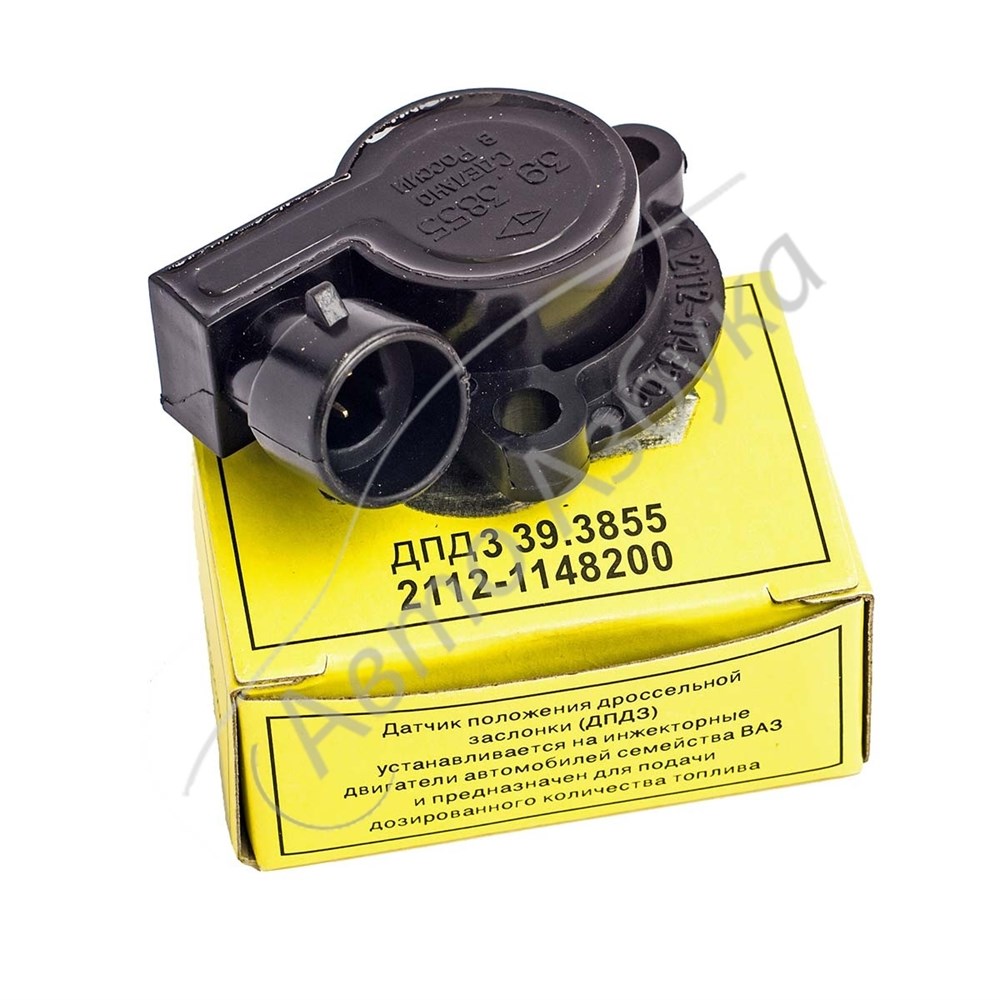

Датчик положения дроссельной заслонки 2112- 1148200, Вы можете приобрести у нас !

НЕ ТОРМОЗИ  —  ПОКУПАЙ ДЕШЕВЛЕ ! ! !



         Собираете всё в обратном порядке и с новым датчиком. Не забудьте подключить провод на датчик, подсоединить провод на клемму «минус» аккумуляторной батареи. Затем проверяете работу датчика. Удачи на дорогах.



У ВАС все ПОЛУЧИТСЯ

С интернет — Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.



Просто СРАВНИ и УБЕДИСЬ !!!

Вам так же будет полезна информация : Как выявить неполадку датчика положения дроссельной заслонки на автомобиле семейства ВАЗ 2108-2112 и их модификаций?

Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.

признаки неисправности, регулировка и ремонт

Для нормального функционирования мотора используется множество узлов и механизмов. Одним из таких элементов является дроссельная заслонка. Что представляет собой датчик положения дроссельной заслонки, какое его устройства и как определить его неисправность? Подробнее об этом устройстве мы расскажем ниже.

Что нужно знать о ДПДЗ

Где находится ДПДЗ ТПС, какие функции он выполняет и каковы симптомы неполадок? Перед тем, как найти поломку, предлагаем ознакомиться с основными характеристиками механизма и его принципом действия.

Предназначение и местонахождение

Итак, в чем заключается предназначение, и где находится датчик положения ДЗ? Непосредственно заслонка представляет собой конструктивный элемент впускной системы мотора. Она используется для регулировки объема поступающего воздушного потока, то есть благодаря ей формируется правильный состав горючей смеси. Предназначение датчика дроссельной заслонки заключается в передаче данных коллектора о состоянии пропускного клапана — оно может быть либо закрытым, либо открытым.

Схематическое устройство механизма

Где расположен ДПДЗ? Обычно эти устройства находятся в подкапотном отсеке, непосредственно на дроссельной магистрали. Они подключаются к оси заслонки. Если положение дроссельной заслонки не изменяется по каким-то причинам, это приведет к неправильному формированию топливовоздушной смеси, что, в свою очередь, отразится на работе двигателя.

Конструкция и принцип действия

По конструкции датчик дроссельной заслонки относится к типу резистивных приборов. Внутри устройства расположен специальный подвижный ползунок, который используется для перемещения по дугообразной плоскости. Эта плоскость совмещена с заслонкой. При нажатии на газ заслонка принимает открытое состояние, а сам токосъемник осуществляет вращение по поверхности резистивного устройства. В этот момент на потенциометре меняется сопротивление.

Принцип действия девайса довольно простой. При закрытом состоянии заслонки напряжение на ДПДЗ будет невысоким, но когда она открывается, это значение начинает расти. Самое высокое напряжение ДПДЗ появляется при открытой заслонке. С учетом данной информации блок управления автомобилем выбирает необходимый объем горючего для формирования топливовоздушной смеси (автор видео о симптомах поломки и замене регулятора — Иван Васильевич).

В зависимости от конструкции, в структуре механизма может использоваться магниторезистивный элемент. Такое девайс включает в свою конструкцию чувствительную составляющую, на нее устанавливается магнит, связанный с валом устройства. В результате того, что контакта между резистивным элементом и магнитом не будет, механизм является бесконтактным.

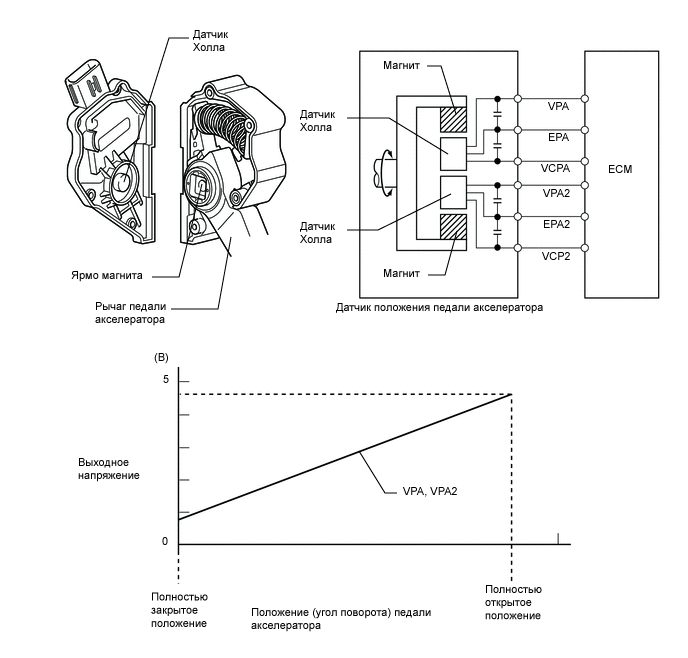

Бесконтактный датчик положения дроссельной заслонки функционирует немного по другому принципу. При открытии заслонки в механизме изменяется магнитное поле, в свою очередь, это способствует и изменению сопротивления чувствительной составляющей. Информация об этом также подается на управляющий узел, который формирует саму смесь.

Причины и первые признаки неисправности

Прежде чем заняться регулировкой, рекомендуем ознакомиться с причинами и признаками неисправности датчика.

Основные симптомы, которые указывают на то, что нужно осуществить регулировку или ремонт датчика положения дроссельной заслонки:

  1. Первостепенным признаком неисправности датчика положения дроссельной заслонки является нестабильная работа двигателя авто. Силовой агрегат может работать в нормальном режиме определенное время, но потом он внезапно будет глохнуть при переключении передач или езде накатом, на нейтральной скорости. В целом на холостых оборотах мотор будет функционировать нестабильно.
  2. При езде на первой или третьей передаче и нажатии на газ могут ощущаться провалы. Мощность двигателя может упасть, а затем она сама восстановится. Эти провалы могут ощущаться не системно, а периодически.
  3. Еще одним признаком неисправности датчика положения дроссельной заслонки является произвольная перегазовка, это происходит в тот момент, когда водитель жмет на газ. Также автомобиль в этом случае может и заглохнуть.
  4. Появление рывков, что особенно ощущается при наборе скорости. Как и другие симптомы, рывки могут то появляться, то исчезать (автор видео о диагностике устройства в гаражных условиях — канал Alex ZW).

Диагностика своими руками

Как проверить датчик положения дроссельной заслонки? Чтобы точно убедиться в том, что устройство нуждается в замене, при появлении первых признаков нужно произвести его диагностику.

Проверка датчика положения дроссельной заслонки осуществляется при помощи вольтметра:

  1. Для начала необходимо включить зажигание и, используя тестер, с помощью щупов определить напряжение между контактом «-» и ползунком. Если устройство рабочее, этот параметр должен быть не более 0.7 вольт.
  2. Затем вам необходимо полностью открыть заслонку, для этого проверните пластмассовый сектор и опять проверьте напряжение. В этом случае напряжение должно быть не меньше 4 вольт.
  3. Выполнив это, следует отключить зажигание и извлечь штекер. Между любым выводом и контактом ползунка производится диагностика сопротивления.
  4. Далее, медленно поворачивая заслонку, нужно следить за показаниями вольтметра, при рабочем устройстве они будут изменяться, причем стрелка на тестере должна перемещаться плавно. В том случае, если она движется с рывками, это говорит о неработоспособности ДПДЗ (автор видео о диагностике сопротивления регулятора — канал AndRamons).

Инструкция по регулировке и замене элемента

Регулировка

Как отрегулировать датчик положения дроссельной заслонки (процесс описан на примере моторов QG):

  1. В первую очередь нужно полностью разрядить вакуумное устройство, чтобы сделать это, его можно просто зажать, если есть возможность, то можно воспользоваться компрессором.
  2. Далее, необходимо отключить разъем девайса.
  3. Используя мультиметр, нужно проверить сопротивление между контактами 1 и 2. Щуп тестера толщиной 0,1 мм подключается к самому девайсу, а также к упорному болту. В результате подключения тестер должен показать наличие цепи, при этом параметр сопротивления на ней будет 0 Ом.
  4. На следующем этапе щуп на 0.25 мм ставится в аналогичное положение. Таким образом, электроцепь должна прерваться, соответственно, сопротивление на ней будет отсутствовать.

Для регулировки механизма следует ослабить болт, крепящий регулятор. Регулируя его положение путем вращения, вам нужно сделать так, чтобы при дальнейшей проверке тестер выдавал правильные значения, о которых мы рассказали выше. Когда регулировка будет завершена, ДПДЗ нужно надежно зафиксировать, затянув болт, и произвести диагностику показаний еще раз.

Фотогалерея «Регулировка своими руками»

1. К контактам ДПДЗ подключается тестер. 2. Снимаются показания и осуществляется регулировка.

Замена

Замена датчика положения дроссельной заслонки выполняется таким образом:

  1. Сначала необходимо отключить питание от ЭБУ двигателя.
  2. Затем следует выкрутить болт, крепящий устройство.
  3. Следующим этапом будет снятие старого и установка нового регулятора.
  4. Далее, ДПДЗ нужно подключить к ЭБУ, только после этого нужно включить питание.

Видео «Ремонт регулятора в гаражных условиях»

На видео ниже представлена наглядная инструкция по ремонту ДПДЗ на примере автомобиля BMW (автор ролика — канал altevaa TV).

Понравилась статья? Поделиться с друзьями:

Замена датчика положения дроссельной заслонки

Все инжекторные системы имеют множество датчиков, считывающих информацию о состоянии двигателя и его работоспособности. И датчик положения дроссельной заслонки (ДПДЗ) является одним из таковых. Он отвечает за считывание информации о положении педали газа, и угол, под которым будет открыта дроссельная заслонка. Исходя из этого, если датчик неисправен, происходит неверное считывание информации о положении педали газа, вследствие чего увеличивается расход топлива, и возникают перебои с работой двигателя. Длительность исправной работы датчика определить очень сложно, потому что он зависит от множества факторов.



Признаки выхода датчика из строя



Понять о выходе из строя датчика дроссельной заслонки можно по разным признакам. Это могут быть слишком большие обороты при холостом ходу, что является наиболее частым признаком неисправности. Также рывки при разгоне и езде указывают на проблему. Двигатель может неожиданно глохнуть на нейтральной. Не во всех случаях, но может послужить сигналом и горящий CHECK ENGINE.

Зачастую причиной поломки ДПДЗ служит стирание напыления основы ползунка. Также причиной неисправности может послужить изношенный сердечник. Как следствие, прочие наконечники приходят в негодность, и исчезает контакт между ползунком и резистивным слоем.



Диагностика датчика дроссельной заслонки



Диагностику ДПДЗ можно произвести самому, не используя услуги станций технического обслуживания. Для начала необходимо замерить напряжение между массой и контактом датчика, при этом включить зажигание (напряжение должно не превышать 0,7В). После этого поверните заслонку дросселя, открыв ее совсем.

Замерив показания напряжения, которые не должны превышать 4В. Следующим шагом выключите зажигание, а после измерьте сопротивление меж контактом ползунка и каким-либо выводом, открыв разъем. Постепенно поворачивая сектор, внимательно отмечайте напряжение, рост которого необходим плавный, без скачков. Если наблюдаются хоть какие-нибудь отклонения от указанных показаний, датчик необходимо заменять.



Замена ДПДЗ



Замена датчика полож. дрос. заслонки — достаточно несложная процедура, однако она имеет свои особенности, поэтому лучше доверить эту работу нам! Сперва необходимо отсоединить провод от минуса аккумулятора, следом отжать защелку и отключить от ДПДЗ колодку с проводами. Затем отсоединить старый датчик и, взяв новый ДПДЗ повторить процедуру в обратном порядке. Однако, если этот процесс вам показался трудным, то вам следует прямо сейчас записаться к нам и не переживать за собственный автомобиль!





Мы производим ремонт всех автомобилей, приведенных в списке ниже:



Volkswagen Audi BMW
TRANSPORTER A3 1 series
TOURAN A4 3 series
TOUAREG A5 5 series
TIGUAN A6 7 series
SHARAN A7 X1
POLO A8 X3
PASSAT CC Q3 X5
PASSAT Q5 X6
GOLF Q7 Z4











Ремонтные работы по электрике





Что следует знать о важном элементе авто — датчике положения дроссельной заслонки?

Любой более-менее опытный автолюбитель знает, что представляет собой датчик положения дроссельной заслонки (ДПДЗ или TPS) и какие функции он выполняет. Устройство может работать в двух положениях — открытом и закрытом. Часто бывает такое, что регулятор просто выходит из строя, доставляя этим неудобства водителю. Ниже мы рассмотрим устройство, причины поломок, а также процесс ремонта ДПДЗ.

Характеристика ДПДЗ

Для чего нужен датчик положения дроссельной заслонки, на что влияет, за что отвечает, как работает на холостых оборотах и где находится? Давайте в первую очередь разберем устройство регулятора.

Устройство

Устройство регулятора положения дроссельной заслонки

Датчик положения дроссельной заслонки относится к резистивным устройствам. Если вы разберете конструкцию регулятора, то сможете увидеть внутри подвижный ползунок. Этот ползунок перемещается по специальной поверхности, выполненной в дугообразной форме. Ось вращения токосъемника является совмещенной с самой заслонкой.

Когда водитель нажимает на педаль газа, положение дроссельной заслонки становится открытым, в этот момент токосъемник начинает перемещаться по поверхности резистивного компонента. Поэтому при перемещении изменяется и уровень сопротивления потенциометра.

Принцип работы

Что касается принципа работы ТПС. В тот момент, когда заслонка закрыта, уровень напряжения на регуляторе будет минимальным. Если же заслонка открывается, уровень этого параметра возрастает. Наибольший уровень напряжения достигается в результате полностью открытой ДЗ. Учитывая эти данные, которые датчик дроссельной заслонки передает блоку управления мотором, определяется наиболее оптимальный режим подачи топлива.

Место установки всех элементов заслонки

В некоторых случаях вместо потенциометра в конструкции ДПДЗ применяется специальный магниторезистивный регулятор. Это устройство состоит из чувствительного компонента, на который наносится специальный материал, а также непосредственно магнита, напрямую связанного с валом ДПДЗ. Такие регуляторы называются бесконтактными, поскольку между резистивным компонентом и магнитом отсутствует прямой контакт.

Бесконтактный ДПДЗ работает следующим образом: когда заслонка поворачивается, магнитное поле в регуляторе меняется. В этом случае меняется и уровень сопротивления чувствительного компонента — все эти данные считываются ЭБУ для определения дальнейших действий. В системе подачи топлива ДПДЗ выполняет очень важную функцию, поэтому за его работоспособностью всегда необходимо следить.

Причины и первые симптомы поломки

Если возникла необходимость настроить или отрегулировать контактный или бесконтактный ДПДЗ, для начала следует разобраться в причинах и симптомах неисправности. Поэтому предлагаем вам узнать, как проверить датчик положения дроссельной заслонки своими силами. По сути, то, что устройство вышло из строя, сможет определить любой автолюбитель, даже начинающий, главное — это знать об основных признака. Итак, какие существуют неисправности датчика положения дроссельной заслонки и как они проявляются?

Бесконтактный регулятор в разобранном виде
  1. Мотор транспортного средства начинает работать нестабильно. Какое-то время он функционирует нормально, после чего может просто заглохнуть на холостых оборотах.  На холостых оборотах ДВС, как правило, работает нестабильно, а при попытке снизить скорость с максимальной до холостого хода, агрегат глохнет.
  2. Еще один признак — когда водитель нажимает на педаль газа, машина сама по себе перегазовует либо, напротив, глохнет.
  3. Немаловажный признак — на первых или третьих скоростях машина как бы проваливается, резко теряется мощность, после чего может восстановиться сама.
  4. Рывки. Такой признак обычно проявляется в том случае, если сама заслонка находится в открытом состоянии.

Что касается провалов, то в этом случае настроить или отрегулировать устройство не получится — это все равно не поможет решить проблему. Такая неисправность обычно случается в том случае, если адаптация заслонки была выполнена неудачно или вместо оригинала ДПДЗ была установлена подделка.

Отдельно стоит сказать о подделках — неоригинальные устройства характерны тем, что они в большинстве случаев всегда зависят от температурного режима, поэтому им не помогает ни настройка, ни регулировка. Соответственно, если ДПДЗ будет нагреваться, уровень его питания также будет изменяться. Например, если при выключенном моторе регулятор показывает одно напряжение на выходе, то после прогрева агрегата данный параметр начнет быстро расти (автор видео — Иван Васильевич).

В свою очередь, блок управления не сможет своевременно реагировать на увеличение этого показателя, а это, так или иначе, отразится на функционировании машины, особенно при переключении скоростей. Если вы не уверены в работоспособности элемента, то проводится проверка датчика положения дроссельной заслонки. Прост отключите зажигание, после чего сразу запустите мотор — на блоке управления покажется последний параметр питания регулятор при закрытой заслонке. Если после повторного запуска мотор работает стабильно, то это свидетельствует о неполадках в работе ДПДЗ — эти действия помогут только на время исправить ситуацию, но заменить регулятор нужно как можно быстрее.

Руководство по ремонту и замене элемента

Регулировка

Ремонт датчика положения дроссельной заслонки — в принципе, дело не особо сложное, но для начала рекомендуем разобраться в вопросе регулировки. Процесс регулировки заключается в замере уровня сопротивления мультиметром на среднем контакте, во время регулировки зажигание должно быть включено.

Для того, чтобы произвести регулировку контактного или бесконтактного регулятора, выполните следующие действия (инструкция приведена на примере двигателей QG):

  1. Вакуумное устройство необходимо разрядить, для этого его можно зажать или использовать компрессор. Вакуумник есть не на всех автомобилях.
  2. Затем для регулировки отключается разъем датчика.
  3. Вам необходимо замерить цепь между первым и вторым контактом. Установите щуп толщиной 0.1 мм между упорным болтом и сами регулятором — прибор должен показать, что цепь есть, уровень сопротивления должен составить 0 Ом.
  4. Затем установите щуп 0,25 мм между в то же самое положение — в этом случае цепь может прерваться, сопротивления на ней не должно быть.

Если цепь прерывается на другом показателе, то устройству необходима регулировка. Чтобы правильно выполнить регулировку, ослабьте винт фиксации ДПДЦ с помощью гаечного ключа. Путем вращения регулятора необходимо добиться того, чтобы при замере вы получали соответствующие параметры. После регулировки и затяжки датчика необходимо проверить все параметры еще раз.

Если регулировка выполнена верно, то выполните следующие действий:

  1. Регулятор холостого хода необходимо переключить в положение OFF, при этом ключ в замке зажигания должен быть на ON. Разъем ДПДЗ отключается и опять подключается.
  2. Заведите мотор, оцените работу холостого хода. Если все в порядке, то регулировка произошла успешно.

Ремонт и замена

Что касается ремонта, то обычно это процедуре на контактных и бесконтактных датчиках подвергаются резистивные слои. Своими силами произвести ремонт невозможно, только с помощью оборудования на специализированных станциях, и то, не всегда.

Наиболее оптимальным вариантом будет замена датчика положения дроссельной заслонки и установка нового регулятора:

  1. Отключите питание от электронного блока мотора.
  2. Открутите все необходимые крепления и фиксаторы.
  3. Демонтируйте старый ДПДЗ и установите новый.
  4. Сначала новый датчик подключается к блоку управления, затем — включается питание. Такой порядок очень важен.

Самое главное — это приобрести оригинальный регулятор, поскольку при использовании менее качественных аналогов вы столкнетесь с вышеописанными проблемами. Покупайте устройства у дилеров или в магазинах, но не на рынках.

Видео «Процесс замены датчика в домашних условиях»

Как не допустить ошибок при замене ДПДЗ — узнайте из видео ниже (автор видео — Дмитрий Мазницын).

Извините, в настоящее время нет доступных опросов.

Диагностика и ремонт дроссельной заслонки на моторах GDI

Ремонт дроссельной заслонки на моторах GDI

Информация о материале
Автор: Владимир Бекренёв
Просмотров: 48459

Первые моторы GDI были оборудованы классическими дроссельными заслонками управляемыми тросиком. В качестве регулировки оборотов холостого хода и для компенсации нагрузок — применялся обходной канал с регулировочным винтом и шаговым мотором холостого хода. Позже в 1997 году вышли в серию моторы с заслонками – роботами. Роботизированные «электронные дроссели» существенно отличались от «тросовых». Разработчики отказались от физического управления тросиком открытием и закрытием воздушного канала. Водитель нажимал на педаль газа, а электромотор на синхронный угол открывал заслонку.

Такой узел был поистине революционным. Скажу больше, ММС внедрил полностью независимый электронный дроссель. У Toyota или Nissan электронный дроссель на первых моделях все же имел физическое тросовое управление,что давало, и при отключении узла в нештатных ситуациях, управлять заслонкой в районе 10%. У ММС это управление было реализовано при помощи изменения подачи топлива (с оговоркой на исправность датчика положения педали акселератора). На фотографиях примеры заслонок разных двигателей GDI.




Электронный дроссель позволил реализовать тонкое управление питания воздухом двигателя при различных режимах работы. Но, как и в любой системе в процессе эксплуатации выявилось множество недостатков, проблем и недоработок. Мы покажем и расскажем, как диагностировать электронный дроссель и правильно с наименьшими затратами исправлять его проблемы. Рассмотрим эти проблемы более детально.

Диагностика системы:

При эксплуатации происходит постепенное загрязнение дроссельной заслонки продуктами сгорания как по линии электромотора EGR, так и по линии вентиляции картера. При этом обороты мотора постепенно занижаются, двигатель на перекрестках, при резком сбросе газа, нередко останавливается. Владельцу автомобиля приходится балансировать между двумя педалями тормоза и газа,чтобы двигатель не заглох. Данная проблема выявляется на компьютерной диагностике — по изменению на сканере в текущих данных параметра положения дросселя . Данные сканера о положении TPS — пограничные значения для очистки TPS(Main) 750мв. На фото выстроенные параметры на мониторе сканера для анализа работы электронной дроссельной заслонки. Два канала датчиков TPS, APS, признак холостого хода, режим сгорания. По этим данным в графическом режиме можно протестировать работоспособность датчиков их настройку. Примеры параметров на экране монитора диагностического сканера.







При диагностировании и по показаниям сканера — загрязнение дросселя оценивается визуально по наличию в раструбе заслонки грязи (пыльномасляных отложений). Затем, для подтверждения данных, нужно проверить заслонку на заклинивание — нажать на заслонку до упора и отпустить.

Если заслонка не возвращается (прилипает) – то чистка заслонки такому мотору необходима.

Очистку можно производить как со снятием с мотора (при сильных отложениях), так и без снятия. Но без снятия есть большая вероятность (особенно не подготовленным механикам или просто водителям) загубить двигатель. Произойти это может, если налить достаточное количество очистителя в грязный коллектор. Очиститель может спровоцировать массовый отрыв отложений в коллекторе и последующее попадание кусков под впускной клапан (об этой проблеме будет рассказано далее).Для очистки применяют обычный «car cleaner» (очиститель карбюратора). На фотографиях примеры загрязнения заслонок с внешней и внутренней сторон.







После очистки необходима процедура обучения заслонки. Блок управления заслонкой должен сбросить старые настройки в начальное положение. «Прописка» (обучение заслонки) для автомобилей до 2003 года происходит без сканера. Нужно снять клемму АКБ на несколько минут, затем установить клемму, выключить все нагрузки (печка, фары) включить зажигание на 2-3 секунды и выключить зажигание — через минуту можно двигатель запускать. После этой процедуры в блоке заслонки останутся заводские данные. Автомобили после 2003 года прописываются при помощи диагностического сканера. Подключаем сканер — включаем зажигание и активируем процедуру Learned value reset. Эта процедура есть в дилерском сканере, но пока еще отсутствует в некоторых «мультимарочных» автосканерах.


После проведения процедуры «прописки» обороты мотора становятся адекватными. Нет повышенных, плавающих оборотов. Не происходит внезапных остановок мотора и дрожания.
Железная прокладка между дросселем и коллектором при правильном снятии может быть многоразовой. Прокладка имеет особый пружинный профиль. Если она не деформирована. А напыление на металле не нарушено, то прокладку можно использовать повторно без применения герметиков.

Проблемы дросселей и методы устранения.

При эксплуатации, нередки случаи отрыва осевого магнита заслонки. Это происходит по причине старения, повышенных вибраций, нагрузок, воздействия температуры и при загрязнении. Обороты мотора в такой ситуации становятся непредсказуемыми. Пропадают прогревные обороты, происходят частые остановки мотора, «застывание» оборотов на определенном уровне — часто на запредельно высоком уровне(2.5-3.0 тыс.об\мин), плавание оборотов и неадекватная реакция на педаль акселератора — все эти симптомы могут говорить совместно с ошибкой 95 (Malfunction in throttle valve control servo motor system 1st phase) (горящая лампа) об отрыве магнитов.




На заслонках с круговым магнитом определить срыв можно визуально или при помощи обычного компаса. На фото заслонка сильно приоткрыта. На следующем фото правильный угол открытия заслонки10-12гр относительно вертикальной оси.


На заслонках следующего поколения с трапециевидным сердечником процедура проверки аналогичная. Предварительно диагност должен проверить положение на сканере по параметрам датчика положения заслонки. Физически проверяют положение заслонки и её возврат при нажатии. Если нет пружинного возврата (при условии чистой заслонки) или заслонка стоит с большим углом открытия – значит, есть проблемы с магнитами.На круговом магните смещение определяют по заводским каплям клея. При смещении виден разрыв капли. Примеры срыва магнитов заслонок разных двигателей. Небольшое смещение — и сильное смещение.








Ремонт заключается в ориентации кругового магнита в правильном положении по прежним отметинам клея, либо по градусам совместно с компасом. И последующей фиксации магнита к сердечнику. Для ориентации демонтируют железный сердечник, магнит обматывают изолентой и пассатижами прокручивают магнит в нужном направлении.

Клей для фиксации может быть различным. Можно использовать обычный китайский «протекающий супер клей».

Потеря данных адаптации заслонки.

Как показывает практика — при любом отключении АКБ, чистке заслонки, либо простом шевелении диска заслонки рукой, или при сбое работы сторонней сигнализации (как пример — неправильное снятие с охраны нештатного иммобилайзера, метки)- происходит потеря данных адаптации заслонки. Блок управления теряет накопленные данные корректировки об углах открытия заслонки. Такая проблема решается проведением очистки и последующей процедурой адаптации и устранением причин сбоя. Важно отметить, что если сторонняя сигнализация отрубает питание с блока управления двигателем, сразу после выключения зажигания, то «прописать» в таком положении углы заслонки не получится. Блок управления заслонкой при каждом выключении зажигания тестирует её. Производя полное открытие, и закрытие заслонки — и только после этого отключает питание.

Регулировка датчика положения заслонки TPS.

Датчик положения дроссельной заслонки – это переменный резистор. Он изготовлен по технологии напыления на керамическую подложку резистивного слоя (дорожки). По слою двигается контакт. На фото примеры расположения датчиков на заслонках. И описание контактов для регулировки.




Для стабильности работы системы в датчике применены два канала. В процессе эксплуатации слой стирается или разрушается — работа блока дросселя нарушается. При замене датчика TPS его положение нужно правильно отрегулировать. Устанавливаем датчик на корпус, отключаем электромагнит, включаем зажигание — прижимаем диск до упора и выставляем показания на сканере или по вольтметру- 450мВ по второму каналу для двигателя 4G93(94). 520мВ для двигателя 4G63(64). Затем фиксируем положение датчика болтами. Выключаем зажигание, подключаем электромагнит. Далее стираем ошибки. И прописываем новые показания, обучением заслонки — как описывалось выше.

Поломка блока управления заслонки

На фото примеры блоков управления заслонками.


В моей практике были случаи, когда выходил из строя блок управления заслонкой. При этом предсказать поведение заслонки становилось невозможно. Происходит хаотичное движение заслонки (дрожание), а сама заслонка может издавать пищащий звук.

С такой неисправностью эксплуатировать автомобиль невозможно и просто опасно. Ремонт — это замена блока управления. Можно, конечно, попытаться исправить программу в процессоре заслонки, но без исходной программы и схемы вся эта затея из области фантастики.
В заключение отмечу:
Основные проблемы по заслонке возникают при ненадлежащем обслуживании мотора владельцами. Нужно понимать, что процесс напыления на заслонку отложений неизбежен. И поэтому нужно вовремя производить несложную процедуру очистки и процедуру последующей адаптации дроссельной заслонки.
Всем удачных ремонтов. Продолжение следует….



Добавлять комментарии могут только зарегистрированные пользователи.У вас нет прав оставлять комментарии.

Датчик положения дроссельной заслонки — все, что вам нужно знать

Что такое датчик положения дроссельной заслонки?

Датчик положения дроссельной заслонки измеряет открытие и закрытие дроссельной заслонки внутри корпуса дроссельной заслонки. Он рассматривается как датчик обратной связи для бортового компьютера в отношении команды водителя на акселератор, управления холостым ходом и потребности аксессуаров (переменный ток, гидроусилитель руля) при включении питания. Многие современные автомобили работают по технологии «fly-by-wire», при которой кабель от акселератора к дроссельной заслонке был устранен, и теперь компьютер управляет открытием и закрытием дроссельной заслонки в ответ на датчик положения акселератора.

Каковы симптомы неисправности датчика положения дроссельной заслонки?

Для большинства современных автомобилей с проводным приводом, когда бортовой компьютер либо теряет сигнал датчика положения дроссельной заслонки, либо чувствует, что он стал ненадежным или неустойчивым, компьютер переводит двигатель в аварийный режим. Здесь двигатель будет работать только на очень низких оборотах и ​​двигаться только на малых скоростях. Это защитное устройство для предотвращения катастрофического повреждения двигателя. Положение дроссельной заслонки обычно выходит из строя из-за износа со временем: стрелка датчика садится на наши любимые крейсерские скорости больше, чем на другие положения, и со временем эти участки изнашиваются до потери контакта (отсутствие напряжения).

Насколько серьезен неисправный датчик положения дроссельной заслонки?

Значимый. Хотя эта проблема не может оставить вас в ожидании эвакуатора, управлять автомобилем будет сложно. Лучше всего найти хорошего механика, который специализируется на проблемах впуска воздуха / управления подачей топлива, и назначить встречу как можно скорее. В большинстве случаев этот ремонт может быть выполнен в тот же день, однако некоторые детали могут быть доступны только по специальному заказу, больше времени может понадобиться. Лучше оставить машину и запланировать пару дней альтернативного вождения.

Получите смету услуг по замене датчика положения дроссельной заслонки в ближайших магазинах

Какова типичная стоимость замены датчика положения дроссельной заслонки?

  • Ориентировочная стоимость деталей $75–$150
  • Ориентировочная стоимость рабочей силы 70–175 долларов США

Ориентировочная общая стоимость $145–$325

Этот ремонт зависит от того, как производитель встроил датчик положения дроссельной заслонки в корпус дроссельной заслонки. В значительной части автомобилей датчик сменный.В этом случае датчики будут стоить от 75 до 150 долларов. В других автомобилях, особенно в европейских моделях, дроссельная заслонка должна быть заменена полностью из-за небольшого компьютера, встроенного в двигатель, который используется для открытия и закрытия дроссельной заслонки. Конечно, эти сборки поднимут цену в диапазоне от 300 до 500 долларов. Цены на установку будут низкими из-за легкого доступа к дроссельной заслонке, поэтому рассчитывайте заплатить от 50 до 75 долларов. Однако некоторые датчики и почти все узлы необходимо будет перепрограммировать, что добавит от 20 до 100 долларов к счету за установку.

Имейте в виду, что цены зависят от региона, марки и модели вашего автомобиля. Если вы еще этого не сделали, сэкономьте время, используя Openbay, чтобы сравнить цены и записаться на прием в квалифицированную ремонтную мастерскую в вашем районе.

Сервисная статья, написанная главным техником ASE

Получите оценки от ближайших магазинов

Ремонт датчика положения дроссельной заслонки

Датчик положения дроссельной заслонки в вашем автомобиле служит потенциометром (трехвыводной резистор со скользящим контактом, который образует регулируемый делитель напряжения, используемый для измерения электрического потенциала).Он посылает сигналы переменного напряжения на компьютер вашего автомобиля в зависимости от положения дроссельной заслонки. Датчик положения дроссельной заслонки предназначен для предоставления двигателю данных, необходимых для расчета правильной смеси топлива и воздуха, необходимой двигателю в определенный момент для оптимальной работы. Датчик положения дроссельной заслонки в вашем автомобиле посылает сигнал низкого напряжения, обычно менее 1 вольта, чтобы указать, что дроссельная заслонка полностью закрыта. Напряжение добавляется при открытии дроссельной заслонки.Максимальное количество вольт обычно составляет 5 вольт, что сообщает вашему основному компьютеру, что дроссельная заслонка полностью открыта.

Если у вашего автомобиля проблемы с ускорением, это может быть связано с неисправным датчиком положения дроссельной заслонки. Если датчик посылает в двигатель неверную информацию о положении дроссельной заслонки, двигатель не будет создавать необходимую воздушно-топливную смесь. Любое недопонимание между датчиком и двигателем может привести к тому, что ваш автомобиль будет колебаться во время ускорения, создавая ощущение раскачивания во время вождения.Изношенный датчик часто имеет «мертвые зоны». Эти «мертвые зоны» создают недопонимание каждый раз, когда потенциометр проходит их, создавая неравномерное и турбулентное ускорение. Наиболее распространенная «мертвая зона» находится чуть выше нормального положения холостого хода, поэтому автомобили часто кренятся вперед, когда вы впервые нажимаете на педаль газа. Если вы ищете датчик положения дроссельной заслонки на замену, в магазине «Купить автозапчасти» есть полный перечень датчиков для всех марок и моделей. Просто посетите наш интернет-магазин, чтобы найти правильный датчик положения дроссельной заслонки для вашего автомобиля.

Купить автозапчасти поможет вам правильно подобрать автомобиль, если вы выберете правильный год выпуска, марку и модель автомобиля. Благодаря лучшей в отрасли гарантии наши детали доступны по непревзойденным ценам. Мы также предлагаем бесплатную доставку для покупок на сумму более 99 долларов. Если у вас возникли проблемы с поиском детали, наша служба поддержки готова помочь вам: позвоните нам по телефону 1-888-907-7225 или оставьте нам электронное письмо по адресу [email protected]. Вы можете просмотреть наш широкий ассортимент тщательно протестированных запасных частей OEM и запасных частей для каждой марки и модели. Мы ценим ваши отзывы о наших услугах! Пожалуйста, не стесняйтесь оставлять нам онлайн-обзор.

Если в этом разделе нет нужной вам информации, отправьте нам сообщение в разделе поддержки.

Минуточку…

Пожалуйста, включите Cookies и перезагрузите страницу.

Этот процесс выполняется автоматически. Вскоре ваш браузер перенаправит вас на запрошенный вами контент.

Пожалуйста, подождите 5 секунд…

Перенаправление…

+((!+[]+(!![])+!![]+!![]+!![]+!![]+!![]+!![]+[])+ (!+[]+(!![])+!![])+(!+[]+(!![])+!![]+!![]+!![]+!![ ]+!![]+!![])+(!+[]-(!![]))+(!+[]+(!![])+!![]+!![]) +(+!![])+(!+[]+(!![])+!![]+!![]+!![]+!![])+(!+[]+( !![])+!![]+!![])+(!+[]+(!![])+!![]+!![]+!![]+!![]+ !![]))/+((!+[]+(!![])+!![]+!![]+!![]+!![]+!![]+!![ ]+!![]+[])+(!+[]+(!![])+!![]+!![]+!![])+(!+[]+(!![ ])+!![])+(!+[]+(!![])+!![]+!![]+!![]+!![]+!![])+(! +[]+(!![])+!![])+(!+[]+(!![])+!![]+!![]+!![]+!![]+ !![]+!![]+!![])+(!+[]+(!![])+!![]+!![]+!![]+!![])+ (!+[]+(!![])+!![]+!![]+!![])+(!+[]+(!![])+!![]+!![ ]+!![]+!![]+!![]+!![]+!![]))

+((!+[]+(!![])+!![]+ !![]+!![]+!![]+!![]+!![]+[])+(!+[]+(!![])+!![]+!![ ]+!![])+(!+[]+(!![])+!![]+!![]+!![]+!![]+!![]+!![] )+(!+[]+(!![])+!![]+!![]+!![])+(!+[]+(!![])+!![]+! ![]+!![]+!![]+!![]+!![]+!![])+(!+[]+(!![])+!![]+!! []+!![]+!![]+!![]+!![]+!![])+(!+[]+(!![])+!![]+!![ ]+!![])+(!+[]-(!![]))+(!+[]+(!![])+!![]))/+((!+[]+ (!![])+!![]+[])+(!+[]+(!![])+!![]+!![]+!![]+!![]+! ![])+(!+[]+(!![])+!![]+!![])+(!+[ ]+(!![])+!![]+!![]+!![]+!![]+!![]+!![])+(!+[]+(!![ ])+!![]+!![])+(!+[]+(!![])+!![])+(!+[]+(!![])+!![] +!![]+!![]+!![])+(!+[]+(!![])-[])+(!+[]+(!![])+!![ ]))

+((!+[]+(!![])+!![]+!![]+!![]+!![]+!![]+!![]+ [])+(+!![])+(!+[]+(!![])+!![]+!![]+!![]+!![]+!![]) +(!+[]+(!![])+!![]+!![]+!![])+(!+[]-(!![]))+(!+[]+ (!![])+!![]+!![])+(!+[]+(!![])-[])+(!+[]+(!![])+!! []+!![])+(!+[]+(!![])+!![]))/+((!+[]+(!![])+!![]+! ![]+!![]+!![]+!![]+!![]+[])+(!+[]+(!![])+!![]+!![] +!![]+!![]+!![]+!![])+(!+[]+(!![])+!![]+!![]+!![]+ !![]+!![]+!![])+(!+[]+(!![])+!![]+!![])+(!+[]-(!![ ]))+(!+[]+(!![])+!![]+!![]+!![]+!![]+!![]+!![]+!![ ])+(!+[]+(!![])+!![]+!![]+!![])+(!+[]+(!![])-[])+( !+[]+(!![])-[]))

Замена мобильного датчика положения дроссельной заслонки

Замена мобильного датчика положения дроссельной заслонки дома или в офисе

Датчик положения дроссельной заслонки (TPS) на большинстве автомобилей расположен в моторном отсеке. Он отправляет входные данные в электронную систему управления двигателем, чтобы можно было отрегулировать зажигание и момент впрыска топлива для правильной работы двигателя. Когда датчик положения дроссельной заслонки выходит из строя, ваш автомобиль может заглохнуть или работать с перебоями на холостом ходу, а также может споткнуться при ускорении. Датчик положения дроссельной заслонки также контролирует переключение передач. Если этот датчик перестанет работать, компьютер автомобиля не сможет рассчитать нужное количество топлива для впрыска в систему. Возможно, он не сможет переключать передачи.Ваш автомобиль не получит нужного количества энергии. Может даже не начаться. Также может загореться индикатор проверки двигателя, свидетельствующий о том, что вам необходимо проверить автомобиль.

Что такое замена датчика положения дроссельной заслонки?

Датчик положения дроссельной заслонки в вашем двигателе передает информацию о положении дроссельной заслонки в электронный модуль управления. Он состоит из механических частей, которые могут изнашиваться и требовать замены. Неисправный датчик положения дроссельной заслонки будет передавать неверные данные на компьютер вашего автомобиля и обычно приводит к плохой экономии топлива.

Как выполняется замена датчика положения дроссельной заслонки?

  1. Отсоедините отрицательный провод от аккумуляторной батареи, ослабив гайку зажима разводным ключом против часовой стрелки.
  2. Найдите датчик положения дроссельной заслонки.
  3. Отсоедините разъем жгута проводов от датчика положения дроссельной заслонки, нажав на выступы разъема и потянув его рукой.
  4. Снимите датчик положения дроссельной заслонки с корпуса дроссельной заслонки, вывернув отверткой два крепежных винта против часовой стрелки.
  5. Установите новый датчик положения дроссельной заслонки на корпус дроссельной заслонки с помощью оригинальных винтов, закрутив их отверткой по часовой стрелке.
  6. Наденьте разъем жгута проводов на датчик положения дроссельной заслонки, пока выступы не встанут на место.
  7. Подсоедините отрицательный кабель аккумуляторной батареи к отрицательной клемме и затяните гайку с помощью разводного ключа.

Рекомендации

При ремонте или замене датчика положения дроссельной заслонки необходимо сбросить минимальные обороты холостого хода до заводских значений и сбросить коды неисправностей.

Симптомы, указывающие на необходимость замены датчика положения дроссельной заслонки

  • Внезапная остановка двигателя без видимой причины
  • Необъяснимые толчки и рывки в автомобиле
  • Задержка при ускорении
  • Периодически мигает индикатор проверки двигателя без видимой причины
  • Резкое снижение расхода топлива
  • Внезапные скачки холостого хода
  • Трудности при переключении передач

Вождение автомобиля с запущенной заменой датчика положения дроссельной заслонки может привести к его поломке и возможной потере управления.Своевременно выполняйте замену датчика положения дроссельной заслонки. Если вы дочитали до этого места, значит, вы очень заботитесь о своей машине. Так что в следующий раз, когда вам понадобится обслуживание, ремонт или проверка, посетите сайт wrench.com. Вы можете записаться на удобное время для ремонта автомобиля с нашим опытным мобильным механиком.

5 признаков неисправности датчика положения дроссельной заслонки (стоимость замены)

Датчик положения дроссельной заслонки является очень важной частью двигателя автомобиля.

Чтобы двигатель знал, какое ускорение вы хотите и сколько вы даете, ему необходимо измерить угол корпуса дроссельной заслонки, чтобы согласовать его с впрыском топлива.

В этой статье обсуждаются некоторые из наиболее распространенных признаков повреждения или неисправности датчика положения дроссельной заслонки, а также стоимость его замены, если датчик положения дроссельной заслонки неисправен. Начнем с беглого взгляда на знаки:

.

Наиболее распространенным признаком неисправного датчика положения дроссельной заслонки (TPS) является плохое ускорение или неровный холостой ход, а также индикатор проверки двигателя на приборной панели. Если у вас автоматическая коробка передач, вы также можете заметить проблемы с переключением передач. Другие проблемы с управляемостью также распространены.

Поскольку датчик положения дроссельной заслонки является такой важной частью работы двигателя, это может привести к множеству различных симптомов.

Вот более подробный список из 5 наиболее распространенных признаков неисправности датчика положения дроссельной заслонки.

Неисправность датчика положения дроссельной заслонки (TPS) Симптомы

1. Плохое ускорение

Одним из наиболее частых признаков неисправности датчика положения дроссельной заслонки является запаздывание или плохое ускорение. Задержка ускорения означает, что существует значительная разница во времени между нажатием на педаль акселератора и фактическим ускорением автомобиля.

Если вы также заметили, что автомобиль дергается при ускорении, это может быть связано с повреждением датчика положения дроссельной заслонки.

2. Всплеск холостого хода

Термин «холостой ход» относится к работе двигателя, когда автомобиль фактически не движется. Если вы заметили, что ваш двигатель колеблется на холостом ходу, это может быть связано с нерегулярной топливно-воздушной смесью, что связано с неисправным датчиком положения дроссельной заслонки.

Если ECM не получает правильную информацию от датчика положения дроссельной заслонки, дроссельная заслонка не будет работать должным образом, что приведет к скачкам холостого хода.

3. Индикатор проверки двигателя

В автомобиле установлено несколько датчиков, и если один датчик не работает, загорается лампочка Check Engine.

Хотя индикатор проверки двигателя загорается по разным причинам, рекомендуется проверить датчик дроссельной заслонки, особенно если у вашего автомобиля плохое ускорение и скачки на холостом ходу.

Если индикатор проверки двигателя горит и связан с датчиком положения дроссельной заслонки, скорее всего, это код неисправности, связанный с датчиком в ЭБУ. Проверить можно сканером OBD2.

4. Внезапный рывок во время движения на высокой скорости

Если у вас есть корпус дроссельной заслонки с электроприводом, одним из наиболее опасных последствий неисправного датчика положения дроссельной заслонки является внезапное увеличение скорости при движении на высокой скорости по шоссе. Что происходит, так это то, что дроссельная заслонка в дроссельной заслонке может закрываться автоматически, и если водитель слишком сильно нажимает на педаль акселератора, заслонка внезапно открывается и дает автомобилю небольшой прирост скорости.

Это происходит, если датчик положения дроссельной заслонки поврежден и посылает неверный сигнал на дроссельную заслонку, в результате чего она резко открывается и закрывается.

5. Проблема с переключением передач

Плохой датчик положения дроссельной заслонки вызывает проблемы с ускорением, что, в свою очередь, вызывает проблемы с автоматической коробкой передач.

Датчик положения дроссельной заслонки также посылает информацию на блок управления АКПП. Если эта информация ошибочна, также может быть проблема с переключением передач вашей автоматической коробки передач.

Функция датчика положения дроссельной заслонки

Датчик положения дроссельной заслонки (TPS) является неотъемлемой частью системы управления подачей топлива автомобиля, поскольку он определяет угол наклона заслонки корпуса дроссельной заслонки.

Датчик положения дроссельной заслонки передает данные о положении дроссельной заслонки в модуль управления двигателем (ECM), и эта информация помогает определить, сколько топлива следует впрыскивать в двигатель в нужное время.

Датчик положения дроссельной заслонки может выйти из строя по ряду причин и, как следствие, повлиять на работоспособность и расход топлива автомобиля, он может значительно упасть.

Расположение датчика положения дроссельной заслонки

Датчик положения дроссельной заслонки расположен на корпусе дроссельной заслонки, поскольку он измеряет угол клапана корпуса дроссельной заслонки.

Если вы видите датчик с проводами к нему в том же направлении, что и ось корпуса дроссельной заслонки, скорее всего, это датчик положения дроссельной заслонки.

Если у вас новый автомобиль с электроприводом дроссельной заслонки, датчик положения дроссельной заслонки, скорее всего, встроен в корпус дроссельной заслонки и не может быть заменен отдельно.

Стоимость замены датчика положения дроссельной заслонки

Средняя стоимость замены датчика положения дроссельной заслонки составляет от 80 до 300 долларов США в зависимости от модели автомобиля и трудозатрат. Датчик положения дроссельной заслонки стоит от 30 до 100 долларов. Стоимость рабочей силы обычно составляет от 50 до 200 долларов в мастерской.

Если в вашем автомобиле установлена ​​электронная дроссельная заслонка, вполне возможно, что заменить только датчик положения невозможно — вам придется заменить весь корпус дроссельной заслонки, что может привести к дорогостоящим затратам в размере от 100 до 900 долларов США.

Стоимость работ сильно различается в зависимости от модели автомобиля, так как в одних автомобилях ее можно поменять за 5 минут, а в других это может занять несколько часов.

Помните, что после замены датчика положения дроссельной заслонки или корпуса дроссельной заслонки необходимо перепрограммировать/пересчитать угол дроссельной заслонки. Часто это можно сделать только с помощью правильных диагностических инструментов.

Каковы симптомы неисправного или неисправного датчика положения дроссельной заслонки?

Датчик положения дроссельной заслонки предназначен для обеспечения подачи в двигатель вашего автомобиля правильной топливно-воздушной смеси, чтобы автомобиль работал оптимально.Это важная часть системы управления подачей топлива в вашем автомобиле, она расположена на шпинделе/валу дроссельной заслонки.

Когда этот датчик не работает должным образом, вы будете испытывать явные симптомы, которые влияют на производительность или, лучше сказать, на неэффективность вашего автомобиля. Этот компонент необходимо заменить при первых признаках неисправности. В зависимости от того, что именно не так, неисправный датчик положения дроссельной заслонки может привести к тому, что вы либо застрянете на обочине, либо ваш автомобиль начнет неконтролируемо ускоряться.

Если датчик положения дроссельной заслонки автомобиля не работает должным образом, то и корпус дроссельной заслонки автомобиля не будет работать должным образом. Если оставить неисправный датчик положения дроссельной заслонки без присмотра, ваш автомобиль может сильно трястись. Это, в свою очередь, окажет сильное давление на двигатель и опору трансмиссии, что в конечном итоге приведет к его выходу из строя и потребует от вас дополнительных денег для устранения этих проблем.

Поэтому важно ознакомиться с некоторыми важными признаками того, что датчик положения дроссельной заслонки нуждается в замене:

  • Первым и, вероятно, наиболее очевидным признаком того, что что-то не так, будет включение индикатора проверки двигателя. , с перерывами.Этот знак может сопровождать несколько других признаков, которые подскажут вам о проблеме.

  • Ваш автомобиль будет ускоряться, но не превысит определенной скорости. Эта скорость обычно будет низкой, около 20-30 миль в час.

  • Ваш двигатель может заглохнуть, медленно работать на холостом ходу или давать пропуски зажигания, когда автомобиль стоит.

  • Автомобиль может ускоряться сам, колеблясь при ускорении или не имея мощности, когда вы пытаетесь ускориться.

  • Вы также можете испытывать трудности при переключении передач.

  • В результате неисправного датчика положения дроссельной заслонки может резко снизиться расход топлива вашего автомобиля.

Если вам нужна замена датчика положения дроссельной заслонки, позвоните в нашу автомастерскую сегодня!

Датчик положения дроссельной заслонки — Замена датчика положения дроссельной заслонки

Информация датчика положения дроссельной заслонки

Датчик положения дроссельной заслонки Beck Arnley считывает данные о плоском клапане дроссельной заслонки внутри двигателя автомобиля и передает их на бортовой компьютер.

Обращайтесь на сайт www.PartsGeek.com каждый раз, когда вам требуются высококачественные автомобильные детали, такие как датчик положения дроссельной заслонки Beck Arnley. Производители автомобилей-бестселлеров понимают неотъемлемую важность отличной производительности. Автолюбители, которые наслаждаются спортивными легковыми или грузовыми автомобилями, признают, что нет ничего более важного, чем установка новейших запасных частей. Производительность автомобиля зависит от многих факторов, включая высокое качество деталей. Датчик положения дроссельной заслонки автомобиля является критически важным компонентом, который преобразует информацию о движении дроссельной заслонки в электрические сигналы, чтобы ее мог использовать компьютер.Момент впрыска топлива двигателя контролируется датчиком положения дроссельной заслонки, и эффективность бензина автомобиля снизится, если он перестанет работать на должном уровне. Датчик положения дроссельной заслонки прикреплен к двигателю и обычно располагается на шпинделе дроссельной заслонки, чтобы он мог легко сканировать наклон дроссельной заслонки. Датчик положения дроссельной заслонки — это небольшой, но необходимый компонент двигателя, который отправляет информацию о частоте вращения двигателя автомобиля на встроенный блок управления двигателем. Датчик положения дроссельной заслонки автомобиля оказывает различное сопротивление дроссельной заслонке в дроссельной заслонке, что позволяет ему с большой точностью контролировать наклон клапана.Каждому автомобилю время от времени требуются запасные части, поэтому, если вам нужен датчик положения дроссельной заслонки Beck Arnley, PartsGeek.com — это место, где можно найти все детали, которые могут вам понадобиться.

Датчик положения дроссельной заслонки Bosch отслеживает показания о положении клапана, называемого «дроссельным клапаном», внутри двигателя автомобиля и отправляет их в электрический блок управления.

Когда вы заказываете датчик положения дроссельной заслонки Bosch у команды PartsGeek, вы можете быть уверены, что найдете детали самого высокого качества по лучшей цене. Поднимите свой автомобиль на непревзойденный уровень мощности и производительности с помощью высокопроизводительного оборудования. Производительность автомобиля складывается из нескольких факторов, включая качественные детали. Неважно, участвуете ли вы в гонках на своем автомобиле или просто любите управлять автомобилем с высокими эксплуатационными характеристиками, автозапчасти самого высокого качества жизненно важны. Датчик положения дроссельной заслонки вашего автомобиля — это небольшой, но важный компонент двигателя, который передает информацию о дроссельной заслонке автомобиля бортовому блоку управления двигателем. Датчик положения дроссельной заслонки вашего автомобиля посылает различное сопротивление дроссельной заслонке, что позволяет ему точно определять положение клапана.Датчик положения дроссельной заслонки получает информацию о положении дроссельной заслонки в двигателе автомобиля и передает ее на бортовой компьютер. Датчик положения дроссельной заслонки находится в моторном отсеке и обычно располагается на шпинделе дроссельной заслонки, поэтому он может легко сканировать наклон дроссельной заслонки. Датчик положения дроссельной заслонки — это важное устройство, которое преобразует угол наклона дроссельной заслонки в электрические сигналы, чтобы их мог использовать бортовой ЭБУ.

Датчик положения дроссельной заслонки Delphi считывает данные о положении плоского клапана в дроссельной заслонке внутри двигателя автомобиля и передает их на бортовой электрический блок управления.

Иногда самое сложное в ремонте вашего автомобиля или грузовика — это поиск надежного поставщика лучших деталей, таких как датчик положения дроссельной заслонки Delphi. Если вы выбрали этот высокопроизводительный автомобиль, потому что он обладал превосходной мощностью и производительностью, застрахуйте свое решение, используя только лучшие новые детали. Высочайшая управляемость достигается за счет одобренного заводом-изготовителем оборудования, предназначенного для улучшения двигателя и компонентов рулевого управления. Ваш Если у вас есть автомобиль, спроектированный для высокой производительности, он нуждается в деталях самого высокого качества. Датчик положения дроссельной заслонки собирает статистику о положении клапана, называемого «дроссельной заслонкой», внутри двигателя автомобиля и отправляет ее в бортовой ЭБУ. Датчик положения дроссельной заслонки вашего автомобиля прикреплен к двигателю и обычно расположен на шпинделе, удерживающем дроссельную заслонку, поэтому он может легко регистрировать положение дроссельной заслонки. Датчик положения дроссельной заслонки вашего автомобиля является важным устройством, которое преобразует наклон дроссельной заслонки в электрические сигналы, чтобы компьютер мог их прочитать.Датчик положения дроссельной заслонки — это малоизвестный, но необходимый компонент автомобильного двигателя, который отправляет показания дроссельной заслонки автомобиля в ЭБУ. Датчик положения дроссельной заслонки вашего автомобиля оказывает переменное сопротивление дроссельной заслонке в дроссельной заслонке, что позволяет ему с большой точностью определять положение заслонки. Ищете надежный поставщик выдающихся запчастей, таких как датчик положения дроссельной заслонки Delphi?

Автомобильный датчик положения дроссельной заслонки Denso оказывает различное сопротивление дроссельной заслонке, что позволяет ему с большой точностью проверять угол поворота клапана.

Нужные детали для работы, такие как датчик положения дроссельной заслонки Denso, находятся на расстоянии одного щелчка мыши, когда вы получаете их от PartsGeek. Превосходная мощность и ходовые качества поддерживаются высококачественными компонентами и аксессуарами. Позволяя вашему автомобилисту более полно расходовать топливо, рабочие детали обеспечивают более высокую мощность при одновременном сокращении избыточного расхода топлива. Чтобы увеличить мощность вашей поездки, добавьте некоторые из этих дополнительных устройств, специально разработанных для повышения производительности.Датчик положения дроссельной заслонки сканирует статистику положения дроссельной заслонки в двигателе автомобиля и передает ее на бортовой компьютер. Датчик положения дроссельной заслонки посылает различное сопротивление дроссельной заслонке в дроссельной заслонке, что позволяет более точно проверять положение заслонки. Датчик положения дроссельной заслонки вашего автомобиля является важным датчиком, который считывает информацию о наклоне дроссельной заслонки в электрические сигналы, чтобы ее можно было использовать бортовым электрическим блоком управления. Датчик положения дроссельной заслонки прикреплен к двигателю и обычно расположен на шпинделе, удерживающем дроссельную заслонку, поэтому он может легко определить наклон дроссельной заслонки. Момент впрыска топлива двигателя контролируется датчиком положения дроссельной заслонки, и топливная экономичность автомобиля снизится, если он не работает должным образом. Чтобы получить непревзойденное удовольствие от вашего автомобиля, обратите внимание на датчик положения дроссельной заслонки Denso.

Датчик положения дроссельной заслонки Dorma находится на двигателе и обычно расположен на шпинделе, который удерживает дроссельную заслонку, поэтому он может легко сканировать угол дроссельной заслонки.

Мы здесь, в PartsGeek, понимаем, что значит гордиться своим автомобилем, и поэтому мы стремимся помочь вам найти идеальный датчик положения дроссельной заслонки Dorman. Вашему автомобилю требуются лучшие из доступных запасных частей премиум-класса. Поднимите свой автомобиль на более высокий уровень мощности и производительности, используя элементы производительности. Вы выбрали легковой или грузовой автомобиль с оптимизированными характеристиками, чтобы воспользоваться преимуществами его превосходной мощности и производительности двигателя, защитить свои инвестиции, используя лучшие запасные части.Датчик положения дроссельной заслонки вашего автомобиля обеспечивает переменное сопротивление дроссельной заслонке, что позволяет ему с большой точностью проверять положение заслонки. Симптомы неисправного датчика положения дроссельной заслонки могут включать резкое вождение, изменение частоты вращения двигателя на холостом ходу, остановку и колебания, а также изменения скорости автомобиля во время движения. Датчик положения дроссельной заслонки — это важный датчик, который преобразует информацию о наклоне дроссельной заслонки в электрические сигналы, чтобы ее мог использовать электрический блок управления.Датчик положения дроссельной заслонки — это небольшой, но важный компонент автомобильного двигателя, который передает данные о частоте вращения двигателя автомобиля на встроенный компьютер. Датчик положения дроссельной заслонки вашего автомобиля находится на двигателе и обычно расположен на шпинделе дроссельной заслонки, поэтому он может легко регистрировать наклон дроссельной заслонки.

Датчик положения дроссельной заслонки Hella сканирует информацию о расположении клапана, называемого «дроссельным клапаном», внутри двигателя автомобиля и передает ее в бортовой ЭБУ.

Если вам нужен датчик положения дроссельной заслонки Hella, ремонт вашего автомобиля с использованием первоклассных запчастей всегда окупается в долгосрочной перспективе. Люди, которые наслаждаются оптимизированными транспортными средствами, знают, что абсолютно нет ничего важнее, чем установка самых лучших запасных частей для вашего автомобиля. Доведите свой автомобиль до превосходного уровня мощности и производительности с помощью высокопроизводительных деталей. Поддержите системы вашего автомобиля, установив самые выдающиеся высококачественные детали двигателя. Датчик положения дроссельной заслонки прикреплен к двигателю и обычно расположен на шпинделе дроссельной заслонки, поэтому он может легко определять наклон дроссельной заслонки. Датчик положения дроссельной заслонки регистрирует данные о положении заслонки дроссельной заслонки в двигателе транспортного средства и отправляет их в бортовой электрический блок управления. Свидетельством неисправности датчика положения дроссельной заслонки иногда является резкое вождение, рывки на холостом ходу, остановка двигателя и колебания, а также изменение частоты вращения двигателя во время движения. Датчик положения дроссельной заслонки вашего автомобиля или грузовика является важным датчиком, который сканирует информацию об наклоне дроссельной заслонки в электрические сигналы, чтобы ее можно было использовать бортовым ЭБУ.Датчик положения дроссельной заслонки вашего автомобиля или грузовика оказывает различное сопротивление дроссельной заслонке, что позволяет точно контролировать угол клапана. Обычно самое сложное в ремонте легкового или грузового автомобиля — найти надежный поставщик лучших деталей, таких как датчик положения дроссельной заслонки Hella.

Датчик положения дроссельной заслонки Mopar вашего автомобиля передает переменное сопротивление дроссельной заслонке, что позволяет ему контролировать положение заслонки с высокой точностью.

Автомобильные эксперты PartsGeek.Мы знаем, что значит любить свой автомобиль, поэтому мы поставили перед собой задачу помочь вам найти правильный датчик положения дроссельной заслонки Mopar. Люди, которые хотят получить максимум от своего автомобиля, понимают, что для технического обслуживания и ремонта следует использовать только самые качественные запасные части. Позволяя водителю более эффективно расходовать топливо, компоненты производительности повышают номинальную мощность и сокращают избыточный расход бензина. О Когда вы покупаете автомобиль, спроектированный для обеспечения высокой производительности, для него требуются автозапчасти самого высокого качества.Датчик положения дроссельной заслонки вашего автомобиля или грузовика является важным датчиком, который отслеживает информацию о наклоне дроссельной заслонки в электрические сигналы, чтобы ее можно было прочитать бортовым электрическим блоком управления. Датчик положения дроссельной заслонки вашего автомобиля — это небольшая, но важная часть двигателя автомобиля, которая передает информацию о частоте вращения двигателя автомобиля на бортовой компьютер. Датчик положения дроссельной заслонки автомобиля посылает переменное сопротивление на дроссельную заслонку, что позволяет ему с большой точностью контролировать наклон клапана.Свидетельством отказа датчика положения дроссельной заслонки может быть резкое вождение, изменение частоты вращения двигателя на холостом ходу, остановка двигателя и колебания, а также изменение частоты вращения двигателя во время движения. Датчик положения дроссельной заслонки собирает статистику о положении клапана в дроссельной заслонке внутри двигателя вашего автомобиля и отправляет ее в бортовой ЭБУ. Покупайте на сайте www.PartsGeek.com всякий раз, когда вам нужны высококачественные запчасти для легковых и грузовых автомобилей, такие как датчик положения дроссельной заслонки Mopar.

Автомобильный датчик положения дроссельной заслонки Motorcraft обеспечивает различное сопротивление дроссельной заслонке, что позволяет точно проверять положение заслонки.

Любому транспортному средству время от времени требуются запасные части, поэтому, когда вам нужен датчик положения дроссельной заслонки Motorcraft, PartsGeek. com — это то место, где можно найти то, что вам нужно. О Если вы владеете автомобилем, рассчитанным на максимальную производительность, для него требуются детали самого высокого качества. Люди, которые ценят производительность, понимают, что следует использовать только детали высшего качества. Поддержите компоненты вашего автомобиля, установив самые выдающиеся высококачественные компоненты двигателя. Датчик положения дроссельной заслонки вашего автомобиля находится на двигателе и почти всегда расположен на шпинделе, удерживающем дроссельную заслонку, поэтому он может легко регистрировать наклон дроссельной заслонки.Ваш датчик положения дроссельной заслонки — это малоизвестная, но важная часть автомобильного двигателя, которая передает информацию о частоте вращения двигателя автомобиля на бортовой компьютер. Датчик положения дроссельной заслонки собирает статистические данные о положении клапана, называемого «дроссельным клапаном», внутри двигателя автомобиля, и передает его в электрический блок управления. Автомобильный датчик положения дроссельной заслонки передает переменное сопротивление на дроссельную заслонку, что позволяет ему с большой точностью проверять угол наклона заслонки.Датчик положения дроссельной заслонки автомобиля является важной частью, которая преобразует движение дроссельной заслонки в электрические сигналы, чтобы их мог использовать ЭБУ. Каждому автомобилю время от времени потребуются запчасти, поэтому, когда вам нужен датчик положения дроссельной заслонки Motorcraft, PartsGeek — это то место, где можно найти то, что вам нужно.

Стандартный датчик положения дроссельной заслонки находится на двигателе и обычно располагается на шпинделе, удерживающем дроссельную заслонку, поэтому он может легко регистрировать наклон дроссельной заслонки.

Автомобиль на самом деле хорош настолько, насколько хороши детали, которые он использует, например, стандартный датчик положения дроссельной заслонки. Чтобы увеличить мощность двигателя вашего автомобиля, рассмотрите выбор этих дополнительных устройств, специально разработанных для повышения производительности. Поднимите свой автомобиль на превосходный уровень эксплуатации с элементами производительности. О Если у вас есть автомобиль, предназначенный для максимальной производительности, он требует автозапчастей самого высокого качества. Датчик положения дроссельной заслонки отслеживает данные о положении дроссельной заслонки в двигателе автомобиля и отправляет их в электрический блок управления.Датчик положения дроссельной заслонки находится в моторном отсеке и обычно расположен на шпинделе, удерживающем дроссельную заслонку, поэтому он может легко сканировать наклон дроссельной заслонки. Датчик положения дроссельной заслонки является важным компонентом, который считывает информацию об наклоне дроссельной заслонки в электрические сигналы, чтобы ее мог использовать электрический блок управления. Датчик положения дроссельной заслонки вашего автомобиля — это небольшая, но важная часть автомобильного двигателя, которая передает информацию от дроссельной заслонки автомобиля на встроенный блок управления двигателем. Датчик положения дроссельной заслонки автомобиля обеспечивает переменное сопротивление дроссельной заслонке, что позволяет ему точно определять положение клапана.

Датчик положения дроссельной заслонки

Вы знаете, что вашему автомобилю для работы двигателя требуется топливо, но вы можете не задумываться о сложном процессе, происходящем в двигателе внутреннего сгорания вашего автомобиля, когда речь идет о топливно-воздушной смеси. Ваш двигатель должен всегда иметь правильную смесь воздуха и топлива, чтобы работать правильно.Датчик положения дроссельной заслонки является частью системы управления подачей топлива вашего автомобиля, и без него воздушно-топливная смесь вашего двигателя не регулировалась бы должным образом. Если двигатель TPS выходит из строя, вам необходимо заменить его в кратчайшие сроки.

Если вам нужен новый датчик положения дроссельной заслонки, PartsGeek.com поможет вам. У нас есть ведущие производители двигателей TPS, такие как Standard Motor Products, Beck Arnley, Dorman, Genuine, Original Equipment, Delphi, Motorcraft, Bosch, Auto 7, Mopar, Walker и Denso. Если вы по ошибке заказали не ту деталь, вы можете отправить ее обратно в соответствии с нашей 30-дневной политикой возврата, потому что мы хотим убедиться, что вы получите именно то, что вам нужно для вашего автомобиля.

Что такое датчик положения дроссельной заслонки?

Датчик положения дроссельной заслонки — это, по определению, часть вашего автомобиля, которая определяет положение дроссельной заслонки. Система впрыска топлива вашего автомобиля должна отслеживать потребности двигателя в мощности, чтобы определить, сколько топлива необходимо для питания автомобиля. Данные, поступающие от TPS двигателя, объединяются с другими факторами, такими как массовый расход воздуха и скорость изменения положения дроссельной заслонки, а также с температурой воздуха и числом оборотов двигателя, чтобы определить, сколько топлива впрыскивать в двигатель.Если эта часть больше не работает должным образом, она не может предоставить системе впрыска топлива правильную информацию о том, сколько топлива нужно подать в двигатель, что часто приводит к проблемам с ускорением или остановкой двигателя.

Сколько стоит двигатель TPS?

Подавляющее большинство датчиков положения дроссельной заслонки стоят от 50 до 100 долларов. Однако, если ваш двигатель особенно большой, например, V6 или двигатель на дизельном топливе, TPS двигателя может стоить до 200 долларов или больше. Цена на правильный датчик положения дроссельной заслонки для вашего автомобиля зависит от самого двигателя.Просмотрите каталог запчастей PartsGeek.com, чтобы определить точную цену для вашего автомобиля или грузовика.

Что произойдет, если датчик положения дроссельной заслонки выйдет из строя?

Есть несколько признаков того, что TPS двигателя необходимо заменить. Поскольку эта деталь помогает системе впрыска топлива автомобиля регулировать топливную смесь в вашем автомобиле или грузовике, одним из первых признаков того, что она больше не работает должным образом, являются проблемы с ускорением вашего автомобиля или грузовика. Иногда автомобиль может даже ускоряться сам по себе, потому что датчик больше не точно определяет положение дроссельной заслонки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
