Регулятор напряжения своими руками для автомобиля – Электронный регулятор напряжения бортовой сети авто

Электронный регулятор напряжения бортовой сети авто

Электромеханический, в котором с помощью вибрирующих контактов изменяется ток в обмотке возбуждения генератора переменного тока. Работа вибрирующий контактов обеспечивается таким образом, чтобы с ростом напряжения бортовой сети уменьшался ток в обмотке возбуждения. Однако вибрационные регуляторы напряжения поддерживают напряжение с точностью 5-10%, из-за этого существенно снижается  долговечность аккумулятора и освети тельных ламп автомобиля.
Электронные регуляторы напряжения бортовой сети типа Я112 , которые в народе называют «шоколадка». Недостатки этого регулятора известны всем — низкая надежность, обусловленная низким коммутационным током 5А и местом установки прямо на генераторе, что ведет к перегреву регулятора и выходу его из строя. Точность поддержания напряжения остается, несмотря на электронную схему, очень низкой и составляет 5% от номинального напряжения.

Вот поэтому я решил сделать устройство, которое свободно от вышеизложенных недостатков. Регулятор прост в настройке, точность поддержания напряжения составляет 1% от номинального напряжения. Схема, приведенная на рис.1 прошла испытания на многих автомобилях, в том числе и грузовых в течение 2-х лет и показала очень хорошие результаты.


Рис.1.

Принцип работы

При включении замка зажигания напряжение +12В подается на схему электронного регулятора. Если напряжение, поступающее на стабилитрон VD1 с делителя напряжения R1R2 недостаточно для его пробоя, то транзисторы VT1, VT2 находятся в закрытом состоянии, а VT3 — в открытом. Через обмотку возбуждения протекает максимальный ток, выходное напряжение генератора начинает расти и при достижении 13,5 — 14,2В возникает пробой стабилитрона.

Благодаря этому открываются транзисторы VT1, VT2, соответственно транзистор VT3 закрывается, ток обмотки возбуждения уменьшается и снижается выходное напряжение генератора. Снижения выходного напряжения примерно на 0,05 — 0,12В достаточно, чтобы стабилитрон перешел в запертое состояние, после чего транзисторы VT1, VT2 закрываются, а транзистор VT3 открывается и через обмотку возбуждения снова начинает протекать ток. Этот процесс непрерывно повторяется с частотой 200 — 300 Гц, которая определяется инерционностью магнитного потока.

Конструкция

При изготовлении электронного регулятора, следует обратить особое внимание на отвод тепла от транзистора VT3. На этом транзисторе, работающем в ключевом режиме, 1ем не менее выделяется значительная мощность, поэтому его следует монтировать на радиаторе. Остальные детали можно разместить на печатной плате, прикрепленной к радиатору.

Таким образом, получается очень компактная конструкция. Резистор R6 должен быть мощностью не менее 2Вт. Диод VD2 должен иметь прямой ток около 2А и обратное напряжение не менее 400В, лучше всего подходит КД202Ж, но возможны и другие варианты. Транзисторы желательно применить те, которые указаны на принципиальной схеме, особенно VT3. Транзистор VT2 можно заменить на КТ814 с любыми буквенными индексами. Стабилитрон VD1 желательно установить серии КС с напряжением стабилизации 5,6-9В, (типа КС156А, КС358А, КС172А), при этом увеличится точность поддержания напряжения.

Настройка

Правильно собранный регулятор напряжения не нуждается в особой настройке и обеспечивает стабильность напряжения бортовой сети примерно 0,1 — 0,12В, при изменении числа оборотов двигателя от 800 до 5500 об/мин. Проще всего настройку производить на стенде, состоящем из регулируемого блока питания 0 — 17В и лампочки накаливания 12В 5-10Вт. Плюсовой выход блока питания подключают к клемме “+” регулятора, минусовой выход блока питания подключают к клемме «Общ”, а лампочку накаливания подключают к клемме «Ш» и клемме «Общ” регулятора.

Настройка сводится к подбору резистора R2, который изменяют в пределах 1-5 кОм, и добиваются порога срабатывания на уровне 14,2В. Это и есть поддерживаемое напряжение бортовой сети. Увеличивать его выше 14,5В нельзя, поскольку при этом резко сократится ресурс аккумуляторов.

xn—-7sbbil6bsrpx.xn--p1ai

Самодельный регулятор напряжения — MotoRegulator.com

Как я делал Реле-Регулятор (Реле зарядки) для мотоцикла.
Для начала отмечу, что нижеследующий текст является популистским и предназначен для людей, слабо разбирающихся в электронике, поэтому изобилует не совсем корректными сравнениями и упрощениями. Не надо тыкать мне в лицо учебником электротехники и учить меня законам Кирхгофа. Началось все с того, что ребята из дружественного мото-сервиса попросили меня срочно решить «проблемку с РР». Отказать ребятам было нельзя — свои, и я принялся изучать вопрос. Сначала выяснилось, что мотоциклетное РР — это совсем не то, что автомобильное.
Отличий два и все они очень серьёзны.
1) Авто — это стабилизатор.
Мото — это выпрямитель + стабилизатор .
2) Авто — регулирует напряжение на обмотке возбуждения генератора .
Мото — регулирует выходное напряжение генератора .
Есть мотоциклы с генераторами автомобильного типа, но их немного.
Вот тут надо сделать небольшое отступление на тему «что такое сила тока, напряжение, и стабилизатор напряжения». Электрический ток, как известно из школьного курса физики, это «направленное движение электронов». Вдаваться в подробности сейчас не будем, важно уяснить главное — у электрического тока есть множество параметров, но нам наиболее важны два из них — сила тока и напряжение. Ток измеряется в Амперах, а напряжение измеряется в Вольтах. Чтобы понять что это такое, представьте, что ваш провод это канал, а ток — вода текущая по нему. Так вот сила тока это скорость потока воды, а напряжение — уровень воды в канале. Для понимания дальнейшего текста этого хватит.
Теперь о стабилизаторах.
Заморачиваться на выпрямителях мы пока не будем — диод он диод и есть. Задача любого стабилизатора напряжения — получить напряжение, понизить его до заданного уровня и удерживать на этом уровне. По принципу действия стабилизаторы делятся на импульсные, линейные и шунтирующие. Шунтирующий стабилизатор «пускает лишнее напряжение мимо потребителя».
Простейший шунтирующий стабилизатор собирается из двух деталей — резистора и стабилитрона.

Стабилитрон, это такой забавный штук, который, когда напряжение меньше чем нужно, прикидывается что его (стабилитрона) нет (то есть якобы провод оборван), а когда напряжение больше, чем нужно, прикидывается проволочкой (то есть начинает свободно проводить ток). Представьте себе клапан с пружиной, вот принцип тот же. Работает это так. Вот напряжение, меньше чем нужно, стабилитрон ток не проводит, весь ток уходит потребителю. Воды мало, клапан закрыт. Вот напряжение почему-то повысилось и стало больше чем нужно. Стабилитрон начинает проводить ток, и все лишнее «проваливается» мимо потребителя через стабилитрон на массу. Воды много, клапан открылся и слил лишнюю воду. Таким образом, наше напряжение, наш «уровень воды» все время находится примерно на одном значении. Все бы ничего, но не бывает стабилитронов на большие токи. Этот клапан может быть только маленького диаметра. Поэтому сделать стабилизатор для большой силы тока только на стабилитроне — невозможно. Как с этим справляются расскажу позже.
Линейный стабилизатор действует по принципу: «при повышении напряжения ему создаются дополнительные трудности для прохождения». Лучшее сравнение — унитазный бачок. Уровень в бачке маленький — клапан открыт — вода наливается, уровень поднимается — поплавок тащит вверх, клапан закрывается, отверстие всё уже, уже, уже…. Уровень достиг нужного — клапан закрылся. Спустили воду — уровень упал — вода полилась, и всё по новой. Только быстро.
Приделываем к нашему стабилитрону транзистор.

Транзистор это и есть тот самый клапан в бачке. Напряжение маленькое — стабилитрон отключен (говорится «закрыт») — ток открывает транзистор — ток идет через транзистор к потребителю, напряжение повысилось — стабилитрон открылся — ток слился на массу — транзистор открывать уже нечем — он закрылся — отключил источник от потребителя. Ваша любимая «КРЕНка» и есть такой вот линейный стабилизатор, только схема внутри нее посложнее. И все бы ничего но, сам принцип линейного стабилизатора подразумевает «преобразование лишнего тока в тепло». Шунтирующий стабилизатор «пропускает через себя только лишнее». А линейный — всё. Поэтому греется он гораздо больше. И если заставить его стабилизировать большие токи, то
греться он будет быстрее чем остывать. И быстро сгорит. И никакие радиаторы не помогут. А в мотоциклах очень большие токи (я говорю о японцах). Поэтому тот кто советует «сделать РР для мотоцикла на КРЕНке» — бредит. Импульсный стабилизатор действует по похожему принципу, только у него нет промежуточных состояний. Он либо подключает, либо отключает источник от потребителя. Подробности в википедии.
Теперь вернёмся к нашим мотоциклам.
Итак для начала я попробовал собрать классический линейный стабилизатор. Да, да, я наступил на все грабли, на которые можно было наступить. 20-ти амперный тошибовский транзистор шарахнул так, что слышно было на улице. Тогда вместо классического «биполярного» транзистора я применил так называемый «полевой». Полевые транзисторы свободно оперируют большими токами не особо при этом нагреваясь.
Моя первая схема имела следующий вид.

Транзистор VT0 выполняет функцию «чем больше напряжение питания, тем меньше напряжение он выдаёт», микросхема DA1 — «дёргает напряжение, управляющее полевым транзистором, чем меньше напряжение на входе, тем реже дёргает» микросхема DA2 — усиливает напряжение, управляющее полевым тразистором, а то ему с DA1 мало, ну а полевой транзистор VT1 уже выполняет роль того самого клапана в бачке унитаза и питает весь мотоцикл. И ничего. Не перегревается. Эту схему я изготовил в единственном экземпляре, и она работала. О дальнейшей ее судьбе мне ничего не известно. Но судя по тому, что рекламаций мне не высказали, наверно работала она удовлетворительно. Однако это получается импульсный стабилизатор. И у него есть главный недостаток импульсного стабилизатора — большие пульсации. Грубо говоря, напряжение на его выходе не 13 вольт, как надо, а «то много, то мало, а в среднем то что надо». Если мой друг Вася выпил при мне две бутылки пива, а мне не дал ни одной, то теоретически, мы вместе выпили по бутылке пива каждый, а практически Васе пора бить морду. Я показал эту схему лишь для того, чтобы обозначить «этапы большого пути».
Но эту схему собирать не надо.
Именно из-за пульсаций. Мой коллега предложил аналогичную схему с меньшим количеством деталей, но работающую по тому же принципу.

Её тоже сделали. И она тоже работала. Но и это импульсный стабилизатор со всеми своими пульсациями, поэтому от этой схемы так же отказались. Что ж, я стал искать дальше. Очень скоро я обнаружил, что производители японских мотоциклов используют шунтирующие стабилизаторы, но ревностно хранят тайну их устройства.
Вот все что мне удалось найти, листая официальную документацию.

Содержимое «Integrated Circuit» остаётся загадкой. Однако главный принцип ясен — роль шунтирующего стабилизатора (то есть «клапана, сливающего лишнюю воду»), выполняет деталь под названием «тиристор». Это мощный электронный «клапан», который открывается, если на его управляющий контакт пустить ток, а закрывается когда ток через него падает до нуля(почти). Именно этим и занимается Integrated Circuit, осталось додуматься что же у него внутри? Поискав еще, я обнаружил, что не один я заморачиваюсь этой проблемой, и, в общем повторяю путь других людей. Вот только большинство людей остановились на одном и том же этапе — прицепили к тиристору стабилитрон. Попутно изыскатели еще и наделали других ошибок.
Так что я продолжаю показывать схемы, которые собирать не надо :
В этой схеме к стабилитрону зачем-то прилеплен конденсатор большой ёмкости.

Конденсатор большой ёмкости замедляет процесс «переключения напряжения туда-сюда», в линейном стабилизаторе он нужен, здесь же он только мешает стабилитрону нормально работать. Кроме того в этой схеме есть та же проблема, что и в следующей.
В этой схеме на первый взгляд все неплохо. Но тут уже начинается физика с математикой.

Как я уже говорил раньше «стабилитрон это клапан который не может быть слишком большим». Добавлю: слишком маленьким тоже. То есть — вот у вас стабилитрон который должен открываться при напряжении 13 вольт. Но кроме напряжения у нас есть понятие силы тока. Так вот у любого стабилитрона есть минимальный ток, меньше которого он еще не работает, и максимальный ток, больше которого он уже горит. Такой же параметр есть и у тиристора. И они не совпадают. Среднестатистический стабилитрон начинает работать с 5-ти миллиампер и сгорает, если ток выше 30-ти миллиампер. А тиристору, чтоб открыться нужно миллиампер 15. Одному. Но генератор мотоцикла трёхфазный — выдаёт ток с трёх точек. Поэтому тиристоров-то у нас три!
А в этой схеме вообще применены «более другие клапана» под названием «симистор». Симистору, чтоб открыться, в зависимости от модели, нужно от 30-ти до 70-ти миллиампер. Одному. Дальше все зависит от резистора под стабилитроном — если он маленький — стабилитрон сгорит. Если большой — тиристоры не будут нормально открываться. Есть стабилитроны которые держат до 100 миллиампер. Но они начинают работать только с 50-ти. Дело в том, что мотоциклетный генератор выдаёт очень большой разброс напряжений. На холостых это вольт 10, зато на полном газу — 60 вольт не предел. Вспоминаем закон ома «чем больше напряжение, тем больше сила тока». Считаем. 10 вольт генератора делим на 330 ом резистора — получаем 30 миллиампер тока. Обычный стабилитрон уже на пределе. Мощный еще даже не приготовился работать. 60 вольт генератора делим на те же 330 ом — получаем 180 миллиампер. Оно конечно, тиристоры сразу же, за микросекунду «уронят» напряжение обратно, но все же… все же… Может увеличить сопротивление ? Давайте попробуем.
60 / 1200 = 50 миллиампер.
Вроде нормально. Но 10 / 1200 = ?
То-то и оно.
Кроме того в этой схеме есть лишние детали. Следующую схему помещаю просто для коллекции — в ней та же проблема.
К тому же на ней честно написано «Не для сборки !»

А вот эта схема на первый взгляд лишена всех вышеперечисленных недостатков.

Тиристору надо 20 миллиампер ? Стабилитрон работает в разбросе 5-30? Пожалуйста — каждому тиристору свой стабилитрон. Все довольны. Но только вот какая засада — даже если детали сделаны на одном заводе, в один день и на одном станке, они все равно чуть-чуть разные. Вы купите три стабилитрона на 13 вольт, а реально получите один на 12.9 второй на 13 третий на 13.1 вольт. Та же история будет с резисторами — их сопротивление будет отличаться ом на 5-10 в разные стороны. Кроме того генератор изготовлен тоже людьми. И поэтому выдает не абсолютно одинаковые напряжения на каждой точке а чуть-чуть да разные. В итоге какой-то из трёх стабилитронов будет открываться чуть раньше остальных. И открывать тиристор. И на этот тиристор ляжет основная нагрузка. Большая часть «лишнего» напряжения будет «сливаться» через один тиристор и он быстро сдохнет от перенагрузки. То есть эта схема вполне работоспособна при условии максимальной одинаковости деталей. Иначе она будет сильно греться и быстро сгорит. Делаем вывод — стабилитрон должен быть один, общий, и рулить всеми тремя тиристорами одновременно, но между ним и тиристорами должно быть что-то еще, усиливающее ток.
Через некоторое время я нашел вот эту схему.

В принципе ее можно делать. Она будет работать как надо. Но я ее делать не стал. Я перфекционист. Транзисторы, предлагаемые тут, держат ток 100 миллиампер, причём тиристорами-симисторами управляет только один из них — правый — Q2. Если использовать симисторы — 90 миллиампер «съедаться» ими, еще немного уходит на взаимодействие со вторым транзистором, сколько остаётся запаса? Не люблю я так, чтоб впритык. А если взять транзисторы по мощнее, то стабилитрон их «не раскачает» как следует. Опять же — деталей в схеме много, паять ее долго и муторно. Надо двигаться дальше. Надо сказать что тогда я много спорил с автором одной из выше расположенных схем — Dingosobak-ой именно на счёт стабилитрона, и вот я, плюнув на всё, начинаю разрисовывать свой собственный вариант, но тут, Dingosobaka присылает мне схему которую получил от GogiII

Здесь все нормально, за исключением некоторых номиналов резисторов — резисторы R1 и R2 надо уменьшить килоОМ так до трёх, а то на опять-таки многострадальный стабилитрон идёт слишком маленький ток. (Схема требует пересчета многих номиналов, но ввиду её невостребованности делать это никто не собирается — поэтому относитесь к ней как к экспонату в музее). В этой схеме маленький стабилитрон «качает» маленький транзистор, маленький транзистор «качает» транзистор побольше, а большой транзистор «рулит» мощными симисторами — он свободно держит ток в 1000 миллиампер. То есть 1 ампер. Вот это я называю «запас» ! К тому времени схем накопилось много и надо было их как-то друг от друга отличать. Этой схеме я присвоил название исходная .
Эту схему я делал. Она работает. Её делали и другие люди. И она у них работает. На этом бы успокоиться, но — нет. Схема-то, для тех, кто «не в теме», сложная. И я стал искать пути упростить изготовление схемы без потери функциональности. Сначала я вознамерился приспособить автомобильное РР к мотоциклу. Исходил я из того что автомобильное РР по сути выполняет ту же функцию, что и Integrated Circuit, с той лишь разницей, что автомобильное РР управляет обмоткой возбуждения, а мотоциклетное — тиристорами-симисторами. Вот что в итоге у меня получилось:
Сначала собираем блок тиристоров-симисторов.

Затем берем автомобильное РР, выкусываем детальки, зачёркнутые крестиками, и впаиваем новые, отмеченные синим.
Внимание ! Нужно реле зарядки под названием 121.3702 . Всяческие 121.3702 -01 , 121.3702 -02 и 121.3702 -03 не годятся !

В зависимости от типа применяемых тиристоров-симисторов придётся подобрать тот резистор, что справа (как считать-подбирать резистор написано в конце статьи). По сути, мы просто собираем предыдущую схему GogiII-Dingosobaka, только с минимальными трудозатратами и максимальным использованием готовых изделий. Настроение было игривое, поэтому эта схема получила название брутальная . Эту схему я делал. Она работает. Её делали и другие люди. И она у них работает. Дальше я стал делать ту же схему но задался целью найти готовый Integrated Circuit не в виде «РР от жигулей», а в виде готовой законченной микросхемы. И нашёл. Аж три штуки.
Схема приобрела вот такой вид.

За красоту и аккуратность схема получила название гламурная. Эту схему я делал. Она работает. Её делали и другие люди. И она у них работает. Но тут-то и возник парадокс. Почти у каждого из вас есть дома такая микросхема. В музыкальном центре. Она управляет светодиодными индикаторами. Но кто-нибудь хоть раз видел магнитофон у которого сдох светодиодный индикатор ? Ну не горит она, эта микросхема. Не с чего ей гореть. А раз не горит, значит ее не покупают. А раз не покупают, значит не везут !
Копеечную микросхему купить практически невозможно ее нет в магазинах. Но именно эту схему я собрал себе как запасную. Родное РР у меня пока (тьху-тьху-тьху) живо. И я стал думать дальше. Во всех предыдущих схемах используются тиристоры. Можно использовать и симисторы. Но именно можно а не обязательно. Напомню принцип работы тиристора — на «палочку» подключили массу, на «треугольничек» — плюс, если на управляющий контакт подать плюс — тиристор откроется, если минус — закроется. Только так и никак иначе. Поэтому я не могу использовать с тиристорами очень распространённую микросхему TL431 (она же КРЕН19) — тиристоры, чтобы открыть их, надо подключать к плюсу, а TL431 подключает к минусу. Сначала я пошёл по проторённому пути, и воткнул между TL431 и тиристорами переходной транзистор.

Продолжая модную тогда тему «падонкаффскаго езыка» я назвал схему готичная. Эту схему я делал. Она работает. Её делали и другие люди. И она у них работает. Но (!) больше я этого делать не буду. Смысл ? Опять много деталей. Меняем шило на мыло. Ну раньше было два транзистора, теперь одна трёхногая микросхема и один транзистор. Разницы-то? Хотя в этой схеме можно вместо стабилитрона с резистором поставить один переменный резистор, тогда появится возможность плавно регулировать напряжение, но переменный резистор это ненадёжная деталь. Особенно в условиях мотоцикла. Спустя почти год (я сделал эту схему в июле 2007-го) ребята из Саратова практически повторили эту схему, применив хоть и другие, но аналогичные детали.

Схема хороша, но сохраняет главный недостаток — много деталей. Микросхема, которую применили саратовчане (так называемый «супервайзер»)держит совсем уж мизерный ток, поэтому они усилили ее дополнительным транзистором. (Вот что непонятно — неужели в Саратове микросхема TL431 это большая проблема чем применённая ими PST529 ?) Когда я начинал, я смотрел в сторону PST529 и подобных, но отказался от них потому что они требуют большого количества дополнительных деталей. А моя задача была — свести количество деталей к минимуму, сохранив достойную функциональность. Вот тут видно как мне предлагают микросхему типа «супервайзер» а я от неё отказываюсь.
Через несколько лет Dyn предложил свой вариант «готичной»:

И успешно её изготовил. Деталей опять много, но ему было не лень.(да, чего уж там — на две три детали то больше… Если кого то интересует изготовление этой схемы — по ссылке выше описание и там же указаны номиналы деталей. Только я немного ошибся — R6 R7 надо поменять местами. Dyn)
Ну а пока я, с подачи Dyn-a, стал изучать симисторы. И обнаружил принципиальное их отличие от тиристоров. А именно — им совершенно не обязательно «на палочку подключили массу, на треугольничек — плюс, открывать плюсом». Им вообще пофиг какая полярность куда подключена. Это резко меняло дело и открывало новые горизонты. Еще раз напомню — все предыдущие схемы рассчитаны под тиристоры . В них можно использовать симисторы, но не обязательно. А я сделал схему, которая будет работать только с симисторами. И в ней симисторы работают в удобном для себя режиме.
В итоге схема приняла такой вид.

В уже сложившейся традиции схема была названа зач0тная. Ещё раз отмечу — с этим вариантом Integrated circuit можно использовать только симисторы, тиристоры использовать нельзя ! И включаются эти симисторы не так как на всех предыдущих схемах.
То есть взять эту схемку и пришпилить к ней «силовой блок» из прeдыдущих схем — нельзя! Запас по току правда не очень велик — TL431 держит всего 150 миллиампер, но все же это вполне допустимо. Но, как уже отмечалось, я — перфекционист и всё люблю делать с запасом, поэтому я заменил TL431 на классический нижний ключ ULN2003. (Так же можно использовать аналог TD62083). Эта микросхема есть в продаже, работает в этой схеме в своём нормальном режиме и держит ток 500 миллиампер. C этой деталью схема упростилась уже до полного безобразия, а так как принцип не поменялся, получила название зач0тная-2. Эти схемы я делал и делаю до сих пор. И они работают. Их делают и другие люди. И у них эти схемы так же работают.



Некоторое время назад товарищ Poner предложил использовать вместо ключа оптореле.
Собраный им образец показал свою работоспособность, хотя и чуть худшие характеристики.


От себя добавлю, что не вижу причин, почему бы не использовать в качестве ключа любой подходящий полевой МОП транзистор (MOSFET) .

После прочтения всей этой моей писанины, у вас наверняка накопились вопросы. Постараюсь на них ответить.
Многие спрашивают, почему я пишу «тиристоры» а на схемах рисую симисторы BTA26 ?
Причина проста — из-за лени. Большинство тиристоров-симисторов нельзя использовать без прокладок и неметаллических винтов! А вот симисторы BTA16-24-26-41 — можно. Если же использовать другие тиристоры-симисторы (25TTS, BT152, BT225 и т. д.) то приходится ставить каждый на прокладку, да прикручивать его неметаллическим винтом, да следить, чтоб не замкнуло, это так лениво.
Так же многие спрашивают какие можно еще применять тиристоры-симисторы. Да в общем-то любые, рассчитанные на ток не меньше 20-ти ампер. Вот прям прийти в магазин и сказать «дайте мне три тиристора или симистора ампер на двадцать.» Вообще-то можно и меньше (10-15 ампер), но как уже отмечалось — лично я люблю все делать с запасом. Кроме того, чем на меньше ампер рассчитан тиристор-симистор тем больше он будет греться.
Только если использовать симисторы, то для схем «исходная», «гламурная», «брутальная» и «готичная» годятся не любые симисторы а только четырёхквадрантные (4Q). Ещё бывают трёхквадрантные (3Q или hi-com) и они для вышеназванных схем не годятся.
А вот для схем «зач0тная» и «зач0тная-2» не только подходят любые симисторы — и 4Q и 3Q, но 3Q даже предпочтительнее, так как будут меньше нагреваться.
Но самый лучший симистор для наших целей это конечно BTA26 (он же ВТА24 в другом корпусе). Он подходит ко всем схемам, надёжен и недорог.
К тому же выпускается в двух вариантах BTA26бла-бла-бла B это 4Q, а BTA26бла-бла-бла W это 3Q.
Кроме того, под неизвестно-какие тиристоры-симисторы потребуется пересчитать номиналы резисторов, иначе тиристоры-симисторы будут сильно греться и в итоге сгорят.
Разберём этот момент на примере симисторов BTA140.
Открываем даташыт (ссылка)
Ищем в таблицах параметр I GT (Gate Trigger Current) видим максимальное значение 35 миллиампер.
Чуть-чуть «откатываемся назад» от максимального значения, чтобы не грузить симистор, и считаем:
14 вольт / 0.03 ампер = 470 ом.
То есть в управляющем контакте одного симистора BTA140 должно быть 470 ом.
То есть если взять схему «зачотная», то все резисторы между микросхемой и симисторами должны быть по 470 ом.
Если взять схему «брутальная» — по 360 а общий резистор в переделанном РР от жигулей — 110 ом.
Единственно чего нельзя делать — это ставить один общий резистор на все три тиристора-симистора, а их управляющие контакты собирать в один пучок. Тогда между тиристорами-симисторами возникнут паразитные связи и всё пойдёт в разнос. У каждого тиристора-симистора должен быть свой «персональный» резистор хотя бы ом на 70, а остальное может быть общим.
Короче, купив тиристоры-симисторы, уточняйте все эти моменты по документации на сайте оллдаташыт !
Часто меня спрашивают какой стабилитрон нужно применять в схеме.
Стабилитронов много, и многие годятся, но нужно учитывать следующие моменты:
Стабилитрон нужен на правильный ток. То есть минимальный ток стабилитрона должен быть не больше 5-ти миллиампер, а максимальный — не меньше 15-ти. Причём эти токи взаимосвязаны, рабочий участок стабилитрона обычно равен 20-30 миллиампер, то есть если у стабилитрона максимальный ток 50 миллиампер, то его минимальный ток будет миллиампер 50-30=20, то есть такой стабилитрон не годится. В магазинах частенько обозначают стабилитроны по мощности, например «13 вольт 0.5 ватта».
Это значит, что максимальный ток стабилитрона 0.5W / 13v = 30 миллиампер. Значит у этого стабилитрона минимальный ток будет около 1 миллиампера, и такой стабилитрон подойдёт.
Стабилитрон нужен на правильное напряжение, то есть на 14 вольт. Вольт туда — вольт сюда на стабилитроне, аукнется полутора вольтами на выходе схемы. Если стабилитрона на 14 вольт под руками нет, можно набрать его из нескольких стабилитронов в сумме (7+7 6+8) или добавить нужное количество любых маломощных кремниевых диодов в прямом включении, из расчёта, что 1 диод добавляет к стабилитрону 0.7 вольта. Например к стабилитрону на 13 вольт нужен 1 диод вроде 1N400*, КД521 , КД522 , КД509 , КД510 итд. C тем же успехом вместо диода можно использовать второй такой же стабилитрон. С точки зрения сборки это даже предпочтительнее — взял два стабилитрона на 13 вольт, спаял метками друг к другу, воткнул в схему любой стороной, и вопрос закрыт.

Теперь пару слов о той части мотоциклетного РР о которой мы еще не говорили — о выпрямительной. Токи потребляемые мотоциклом исчисляются десятками ампер, поэтому диоды надо применять мощные. Если объем двигателя кубиков 400-600, то вполне хватит 30-ти амперных диодов. Я обычно применяю готовый 36-ти амперный диодный мост (сборка на 6 диодов) 36MT. Но если объём двигателя большой — 36МТ не справится. Зависимость проста — большой двигатель труднее крутить стартером, значит стартер ставится более мощный, чтоб его крутить нужен мощный аккумулятор, значит он потребляет большой ток при зарядке. Для того чтоб не рисковать надо использовать 40-ка а то и 50-ти амперные диоды. Например 40CTQ 50HQ 52CPQ и т. д.
Вот например вариант «зач0тной-2» на трёх 50-ти амперных мостах KBPC5006 (они же MB506) и трёх симисторах BTA41 (все резисторы по 300 ом).

Про себя я называю этот вариант Ever Est что в переводе с латыни означает «вечный». Еще одно замечание — по той же причине (большие токи) провода, которые используются, должны быть очень толстыми. Иначе будет «чота я спаял а оно не работает». Я использую провода сечением 2-3 миллиметра.
Ещё один важный момент — радиатор. Лучший радиатор — крышка канализационного люка прикрученная на траверсу. Радиатор от старой РР не годится — он маленький. В родных РР бескорпусные детали приварены к радиатору, этим достигается лучший тепловой контакт. Прикручивая обычные детали к неровной поверхности «родного» радиатора вы не добьётесь такого же хорошего теплового контакта. Поэтому радиатор должен быть большой (я использую примерно 8см на 10см с высотой рёбер 2см) и иметь хотя бы одну идеально ровную поверхность (туда вы прикрутите детали). Ну и о проверке — проверять схему можно только полностью подключенной! Если вы прицепите три провода от генератора, а плюс и минус никуда не подключив будете мерить тестером — вы ничего не увидите. Схема работает только в полном подключении (впрочем так же себя ведут и «родные» РР). Если вы боитесь за мотоцикл то проверяйте на заменителе (аккумулятор плюс лампочка).

Никогда, ни при каких обстоятельствах, категорически НЕЛЬЗЯ сдёргивать клемму с аккумулятора на работающем мотоцикле ! Это верный способ убить мозг! (если вы это уже делали и мозг до сих пор жив, вам просто повезло)
Пара фоток как это выглядит в реале:
(Но я вас умоляю — не надо делать РР по фоткам ! РР надо делать по схемам. А фотки я помещаю исключительно для подтверждения, что всё написанное выше не теоретические измышлизмы, а вполне реальная практика)



После сборки и проверки обязательно залить эпоксидкой! Иначе от вибрации у деталей поотваливаются «ножки». Причем быстро. В течение дня-двух. Вот собственно и всё.
Если будут вопросы — задавайте в разделе ниже, тот который «обсуждения». P.S. Как вы заметили, я постоянно обновляю этот постинг. Дело в том, что некоторые подробности, которые я сперва не описывал, для меня само-собой разумеющееся, а вот для многих читателей оказались непонятны. Поэтому как только я получаю вопрос — ответ на него я вношу в этот постинг. Так что не стесняйтесь, спрашивайте.
Часто задается вопрос родной регулятор мотоцикла шести контактный, все схемы пятиконтактные — как поступить?
В некоторых мотоциклах сделано так, что управляющая схема регулятора запитывается от замка зажигания. То есть при выключенном замке зажигания нет утечки тока через регулятор и аккумулятор через него не разряжается.
Таким образом на регулятор приходит шесть проводов. Три фазы (обычно желтых) из генератора. Минус (он же корпус мотоцикла). Плюс аккумулятора и плюс с замка зажигания.
Варианта два.
Либо плюнуть на все умности и оставить провод с замка зажигания не при делах. Только его изолировать от реальности тщательно. И поставить пятиконтактный регулятор. Это на случай , например, установки не родного регулятора.
Либо если вы сами собрали схему, то руководствуясь приложенным рисунком сделать разрыв между точками А и В. Точку А подать на провод идущий к замку зажигания. Точку В подать на провод идущий к аккумулятору.
Если же вас интересует обратный процес — установка шестиконтактного регулятора (купленного по случаю) в мотоцикл где на регулятор приходит лишь пять проводов, тогда все так же три фазы на генератор, затем найдите минус (прозвоните тестером — минус звонится на корпус регулятора накоротко),остальные два провода скрутить и на плюс.

Еще часто бывает что выходные провода дублируются. из регулятора выходит два минуса и два плюса. Это легко понять по одинаковому цвету пар проводов. Это другая история — не перепутайте.

Источник: moto-electro.ru
Для правильного восприятия текст отредактирован. Орфография и пунктуация сохранены. Все оригинальные ссылки сохранены. Фото перенесены на сервер.

motoregulator.com

Как можно сделать простой регулятор напряжения на 12 вольт своими руками

Генератор является самым важным устройством в системе регулирования. В систему регулирования напряжения входят следующие элементы: выпрямитель, генератор и аккумулятор.

Для создания регулятора напряжения на 12 вольт своими руками достаточно иметь схему регулятора напряжения и простые радиодетали. В этой схеме нет стабилизаторов.

Для этого устройства потребуются следующие радиодетали:

  1. два резистора;
  2. два конденсатора на 1 тыс. мкФ;
  3. один транзистор;
  4. четыре диода.

На транзистор лучше поставить систему охлаждения, чтобы он не перегревался от нагрузок. Транзистор можно поставить более мощный, тогда можно будет заряжать этим устройством небольшие аккумуляторы.

Регулятор напряжения генератора


Генератор преобразует электричество. Без генератора не работала бы вся бортовая система машины. К обмотке магнита подключён специальный датчик. Простые пружины являются задающим устройством. Для устройства сравнения используется маленький рычаг. Группа контактов играет роль исполнительного устройства. Постоянное сопротивление представляет собой орган регулировки, который часто используется в машинах.

Во время работы генератора на его выходе возникает ток. Возникший ток переходит в обмотку магнитного реле. В результате появляется магнитное поле и под его воздействием плечо рычага раздвигается. На него начинает действовать пружина, и играет роль сравнивающего устройства. Когда ток превышает положенные значения, на магнитном реле контакты раздвигаются. В это время отключается постоянное сопротивление в цепи. Меньший ток поступает на обмотку.

Как сделать регулятор для трансформатора своими руками?


Регулятор напряжения для трансформатора коммутирует переменный ток при помощи тиристора. Тиристор является полупроводниковым прибором и используется для преобразования энергии большой мощности. Его управление весьма специфическое, так как он открывается импульсом тока, но закроется, когда ток будет ниже точки удержания.

Принцип работы регулятора напряжения для трансформатора

Для представленной схемы потребуются следующие элементы:

  • C1 на 0,34мкФ на 17В;
  • два резистора на 10 000 Ом 2 вт;
  • третий резистор на 100 Ом;
  • четвёртый резистор на 32 000 Ом;
  • пятый резистор 3 4 00 Ом;
  • шестой резистор — 4 2 00 Ом;
  • седьмой резистор — 4 6 00 Ом;
  • Четыре диода — Д246А;
  • стабилитрон — Д814Д;
  • тиристор — КУ202Н;
  • транзистор — КТ361B;
  • транзистор — КТ315B.

Для схемы можно использовать отечественные радиодетали. Если четыре диода и тиристор поставить на охладители, тогда регулятор сможет давать нагрузку 9 ампер, когда в сети 220 вольт. В результате можно будет управлять током при нагрузке в 2,1 киловатт.

Силовых компонентов в схеме только два тиристора и диодный мост. Рассчитаны эти компоненты на ток в 9 ампер при 400 вольтах. Переменное электричество преобразуется в пульсирующее полярное электричество за счёт диодного моста. Тиристор отвечает за фазовое регулирование полупериодов. Пятнадцать вольт поступает на систему управления и ограничивается при помощи двух резисторов R 1, R 2 и одного стабилитрона VD 5.

Чтобы увеличить рассеиваемую мощность, используются последовательные резисторы. Сначала в месте соединения резистора R 6 и R 7 отсутствует ток, но затем оно увеличивается и на эмиттере VT 1 оно тоже увеличивается и после этого откроется транзистор. Два транзистора образуют слабый по мощности тиристор. Если ток поступает на базу перехода VT 1 больше допустимого значения, транзистор начинает открываться и отпирает VT 2. При этом VT 2 открывает тиристор.

Как сделать регулятор напряжения для ламп

Для того, чтобы лампа накаливания плавно начинала гореть ярче, и создаётся регулятор напряжения. В представленной схеме применяется недорогой микроконтроллер. В этой схеме можно использовать дискретные элементы. В представленной схеме применяются 2 кнопки для регулировки яркости лампы. В схеме используется одна лампа.

Рассмотрим, по какому принципу работает представленная схема. Как только ток начинает поступать на контакт Х1, напряжение за счёт элементов R 1, C 1, VD 2 и VD 3 выравнивается и уменьшается до 5,2 В. Конденсаторы C 2, C 3 представленные на схеме фильтруют его. Микропрограмма на микроконтроллере начинает опрашивать копки S. B. На выходных цепях микросхемы D 1 и резистора R 3 образуется прерывания, если напряжение от сети начинает проходить через ноль из-за этого срабатывает таймер TMRO на микроконтроллере, и начинается загрузка записанных данных.

Как только таймер перестаёт считать, возникает прерывание, из-за этого в порт GP 5 выдаётся импульс продолжительностью в 14 мкс. В результате на транзисторе при помощи импульса открывается ключ, а он открывает симистор. Его угол открывания начнёт постепенно меняться. Возможно, увидеть в результате постепенное увеличение напряжения. Кнопки S. B. влияют на открытие симистора в разные стороны.

Полученные данные записываются на память контролера в результате яркость будет увеличивать до записанного значения. Для подавления скачков напряжения выше заданной нормы используется R 2. В представленной схеме используется симистор VS 1 небольшой мощности. У него максимальный ток составляет 2 А.

Трёхуровневый регулятор напряжения

Ток проходит через диод, а напряжение снижается на 0,4 вольта, но во многом всё зависит от самого технических параметров диода. Когда оно падает, регулятор заставляет генератор выдавать ток большего значения. Диодная схема применяется для создания трёхуровневого регулятора напряжения. Единственная разница заключается в том, что для трёхуровневого регулятора напряжения понадобиться добавить переключатель и дополнительный диод.

Диод подойдёт любой рассчитанный на ток не меньше 6А. В результате получается вот такая схема. Если повернуть переключатель в одном положении появляется 14,1 вольт, второе положение переключателя даёт 15,3 вольта, третье положение даёт 14,7 вольт.

Регулятор напряжения на 12 вольт

instrument.guru

Простой Регулятор напряжения 12 вольт своими руками

5 частых вопросов, которые задают начинающие радиомеханики; 5 лучших транзисторов для регуляторов, тест на определение состава схемы

Регулятор электрического напряжения нужен для того, чтобы величина напряжения могла стабилизироваться. Он обеспечивает надежность работы и долговечность работы прибора.

Регулятор состоит из нескольких механизмов.

ТЕСТ:

Ответы на эти вопросы позволят узнать состав схемы регулятора напряжения 12 вольт и её сборку.

  1. Какое сопротивление должно быть у переменного резистора?

a) 10 кОм

b) 500 кОм

  1. Как нужно подключать провода?

a) 1 и 2 клемма – питание, 3 и 4 – нагрузка

b) 1 и 3 клемма – нагрузка, 2 и 4 — питание

  1. Нужно ли устанавливать радиатор?

a) Да

b) Нет

  1. Транзистор должен быть

a) КТ 815

b) Любой

Ответы:

Вариант 1. Сопротивление резистора 10 кОм – это стандарт для установки регулятора, провода в схеме подключаются по принципу: 1 и 2 клемма для питания, 3 и 4 для нагрузки – ток распределится правильно по нужным полюсам, радиатор устанавливать нужно – чтобы защитить от перегрева, транзистор использован КТ 815 – такой всегда подойдет. В таком варианте построенная схема сработает, регулятор станет работать.

Вариант 2.  Сопротивление 500 кОм – слишком высокое, будет нарушена плавность звука в работе, а может не сработать вообще, 1 и 3 клемма это нагрузка, 2 и 4 питание, радиатор нужен , в схеме, где стоял минус будет плюс, транзистор любой – действительно можно использовать какой угодно.Регулятор не заработает из-за того, что схема собрана, будет неправильно.

Вариант 3. Сопротивление 10кОм, провода – 1 и 2 для нагрузки, 3 и 4 для питания, резистор имеет сопротивление 2кОм, транзистор КТ 815. Прибор не сможет заработать, так как он сильно перегреется без радиатора.

Как соединить 5 частей регулятора на 12 вольт.

Переменный резистор 10кОм.

Это переменный резистор 10ком. Изменяет силу тока или напряжений в электрической цепи, увеличивает сопротивление. Именно им регулируется напряжение.

Радиатор. Нужен для того, чтобы охладить приборы в случае их перегрева.

Резистор на 1 ком. Снижает нагрузку с основного резистора.

Транзистор.  Прибор, увеличивает силу колебаний. В регуляторе он нужен, чтобы получить электрические колебания высокой частоты

2 проводка. Необходимы для того, чтобы по ним шел электрический ток.

Берем транзистор и резистор. У обоих есть 3 ответвления.

Проводятся две операции:

  1. Левый конец транзистора (делаем это алюминиевой частью вниз) присоединяем к концу, который находится в середине резистора.
  2. А ответвление середины транзистора соединяем с  правым у резистора. Их необходимо припаять друг к другу.

Первый провод  необходимо спаять с тем, что получилось во 2 операции.

Второй нужно спаять с оставшимся концом транзистора.

Прикручиваем к радиатору соединенный механизм.

Резистор на 1кОм припаиваем к крайним ножкам переменного резистора и транзистора.

Схема готова.

Регулятор скорости двигателя постоянного тока с помощью 2 конденсаторов на 14 вольт.

Практичность таких двигателей доказана, они используются в механических игрушках, вентиляторах и др. У них малый ток потребления, поэтому требуется стабилизация напряжения. Часто возникает необходимость подстройки частоты вращения или изменения скорости двигателя для корректировки выполнения цели, представленной какому – либо типу электродвигателя любой модели.

Эту задачу выполнит регулятор напряжения, который совместим с любым типом блока питания.

Чтобы это осуществить, надо изменить выходное напряжение, не требующее большого тока нагрузки.

Необходимые детали:

  1. 2 Конденсатора
  2. 2 переменных резистора

Соединяем части:

  1. Подключаем конденсаторы к самому регулятору.
  2. Первый резистор подключается с минусом регулятора, второй на массу.

Теперь менять скорость двигателя у прибора по желанию пользователя.

Регулятор напряжения на 14 вольт готов.

Простой регулятор напряжения 12 вольт

Регулятор оборотов 12 вольт для двигателя с тормозом.

Состав:

  • Реле – 12 вольт
  • Теристор КУ201
  • Трансформатор для запитки двигателя и реле
  • Транзистор КТ 815
  • Вентиль от дворников 2101
  • Конденсатор

Используется для регулировки подачи проволоки, поэтому в ней присутсвует тормоз двигателя, реализованный с помощью реле.

К реле подключаем 2 провода от блока питания. На реле подается плюс.

Всё остально подключается по принципу обычного регулятора.

Схема полностью обеспечила 12 вольт для двигателя.

Регулятор мощности на симисторе BTA 12-600

Симистор – полупроводниковый аппарат, причисляется к разновидности тиристора и используется в целях коммутации тока. Он  работает на переменном напряжении в отличие от динистора и обычного тиристора. От его параметра зависит вся мощность прибора.

Ответ на вопрос. Если схема собиралась бы на тиристоре, необходим был бы диод или диодный мост.

Для удобства схему можно собрать на печатной плате.

Плюс конденсатора нужно припаять к управляющему электроду симистора, он находится справа. Минус спаять с крайним третьим выводом, который находится слева.

К управляющему электроду симистора припаять резистор с номинальным сопротивлением 12 кОм. К этому резистору нужно присоединить подстрочный резистор. Оставшийся вывод нужно припаять к центральной ножке симистора.

К минусу конденсатора, который припаян к третьему выводу симистора необходимо прикрепить минус от выпрямительного моста.

Плюс выпрямительного моста к центральному выводу симистора и к той части, к которой симистор крепится на радиатор.

1 контакт от шнура с вилкой припаиваем к необходимому прибору. А 2 контакт к входу переменного напряжения на выпрямительном мосту.

Осталось припаять оставшийся контакт прибора с последним контактом выпрямительного моста.

Идет тестирование схемы.

Включаем схему в сеть. С помощью подстрочного резистора регулируется мощность прибора.

Мощность можно развить до 12 вольт для авто.

Динистор и 4 типа проводимости.

Это устройство, называется тригерным диодом. Обладает небольшой мощностью. В его внутренности нет электродов.

Динистор открывается при наборе напряжения. Скорость набора напряжения определяется конденсатором и резисторами. Вся регулировка производится через него. Работает на постоянном и переменном токе. Его можно не покупать, он находится в энергосберегающих лампах и его легко оттуда достать.

В схемах используется не часто, но чтобы не затрачивать деньги на диоды, применяют динистор.

Он содержит 4 типа: P N P N. Это сама электрическая проводимость. Между 2 прилегающими друг к другу областями образуется электронно-дырочный переход. В динистре таких переходов 3.

Схема:

Подключаем конденсатор. Он начинает заряжаться с помощью 1 резистора, напряжение почти равно тому, что в сети. Когда напряжение в конденсаторе достигнет уровня динистора, он включится. Прибор начинает работать. Не забываем про радиатор, иначе всё перегреется.

3 важных термина.

Регулятор напряжения – прибор, позволяющий на выходе подстраивать напряжение под устройство, для которого он необходим.

Схема для регулятора – рисунок, изображающий соединение частей устройства в одно целое.

Автомобильный генератор – устройство, в котором используется стабилизатор, обеспечивает превращение энергии коленчатого вала в электрическую.

7 основных схем для сборки регулятора.

СНИП

Использование 2 транзисторов. Как собрать стабилизатор тока.

Резистор 1кОм равен стабилизатору тока для нагрузки 10Ом. Главное условие – напряжение питания было стабилизированным. Ток зависит от напряжения по закону Ома. Сопротивление нагрузки намного меньше, чем сопротивление тока ограничивающего резистора.

Резистор 5 ватт, 510 Ом

Переменный резистор ППБ-3В , 47 Ом. Потребление – 53миллиампера.

Транзистор кт 815, установленный на радиаторе ток базы данного транзистора, задан резистором номиналом 4 и 7 кОм.

СНИП

СНИП

Еще важно знать

  1. На схеме стоит знак минуса, чтобы он был и в работе, то транзистор должен быть NPN структуры. Нельзя использовать PNP так как минус будет плюсом.
  2. Напряжение нужно постоянно регулировать
  3. Какая величина тока в нагрузке, это нужно знать, чтобы регулировать напряжение и прибор не переставал работать
  4. Если разность потенциалов будет больше 12 вольт на выходе, то значительно уменьшится уровень энергии.

Топ 5 транзисторов

Разные виды транзисторов применяются для разных целей, и существует необходимость его выбирать.

  • КТ 315. Поддерживает NPN структуру. Выпущен в 1967 году, но до сих пор используется. Работает в динамическом режиме, и в ключевом. Идеален для приборов малой мощности. Больше подходит для радиодеталей.
  • 2N3055. Лучше всего подходит для звуковых механизмов, усилителей. Работает в динамическом режиме. Спокойно используется для регулятора 12 вольт. Удобно крепится на радиатор. Работает на частотах до 3 МГц. Хоть транзистор и выдерживает только до 7 ампер, он вытягивает мощные нагрузки.
  • КП501. Производитель рассчитывал его на применение в телефонных аппаратах, механизмах связи и радиоэлектронике. Через него происходит управление приборами с минимальными затратами. Преобразует уровни сигнала.
  • Irf3205. Пригоден  для автомобилей, повышает высокочастотные инверторы. Поддерживает значительный уровень тока.
  • KT 815. Биполярен. Имеет структуру NPN. Работает с усилителями низкой частоты. Состоит из пластмассового корпуса. Подходит для импульсных устройств. Используется часто  в генераторных схемах. Транзистор сделан давно, по сей день работает. Даже есть шанс, что он находится в обычном доме, где лежат старые приборы, нужно только их разобрать и посмотреть, есть ли там.

3 ошибки и как их избежать.

  1. Ножки транзистора и резистора спаяны друг с другом полностью. Чтобы этого избежать, нужно внимательно читать инструкцию.
  2. Хоть и поставлен радиатор, перегрелся прибор.Это связано с тем, что во время того, как детали спаиваются, происходит перегрев. Для этого нужно, ножки транзистора держать пинцетом для отвода тепла.
  3. Реле не стало работать после починки. Выгоняет проволоку после того как отпустил кнопку. Проволока по инерции тянется. Значит, не работает электротормоз. Берем реле с хорошими контактами и подключаем к кнопке. Подключить провода для питания. Когда на реле не подается напряжение, контакты становятся замкнутыми, поэтому обмотка замыкается сама на себя. Когда на реле подается напряжение(плюс), меняются контакты в схеме и напряжение подается на мотор.

Ответы на 5 часто задаваемых вопросов

  • Почему входное напряжение выше, чем выходное?

По такому принципу работают все стабилизаторы, при таком типе работы напряжение приходит в норму и не скачет от условленных ей значений.

  • Может ли убить током при неполадке или ошибке?

Нет, не убьет током, напряжение в 12 вольт слишком мало, чтобы это произошло.

  • Нужен ли постоянный резистор? И если нужен, то, для каких целей?

Не обязательно, но используется. Он нужен для того, чтобы ограничить ток базы транзистора при крайнем левом положении переменного резистора. И также при его отсутствии может сгореть переменный.

  • Можно ли использовать схему КРЕН вместо резистора?

Если вместо переменного резистора включить регулируемую схему КРЕН, которую часто используют, то тоже получится регулятор напряжения. Но есть оплошность: низкий КПД. Из-за этого высокое собственное энергопотребление и тепловыделение.

  • Резистор горит, но ничего не крутится. Что делать?

Резистор обязательно 10кОм. Желательно использовать транзисторы КТ 315 (старой модели) – они желтого или оранжевого  цвета с буквенным обозначением.

elektro220v.ru

простые самодельные схемы для повторения

В электрических схемах для изменения уровня выходного сигнала используется регулятор напряжения. Основное его назначение — изменять подаваемую на нагрузку мощность. C помощью устройства управляют оборотами электродвигателей, уровнем освещённости, громкостью звука, нагревом приборов. В радиомагазинах можно приобрести готовое изделие, но несложно изготовить регулятор напряжения своими руками.

Описание устройства

Регулятором напряжения называется электронный прибор, служащий для повышения или понижения уровня выходного сигнала, в зависимости от величины разности потенциалов на его входе. То есть это устройство, с помощью которого можно управлять значением мощности, подводимой к нагрузке. При этом регулировать подаваемый уровень энергии можно как на реактивной, так и активной нагрузке.

Самым простым устройством, с помощью которого можно изменять уровень сигнала, считается реостат. Он представляет собой резистор, имеющий два вывода, один из которых подвижный. При перемещении ползункового вывода реостата изменяется сопротивление. Для этого он подключается параллельно нагрузке. Фактически это делитель напряжения, позволяющий регулировать величину разности потенциалов на нагрузке в пределах от нуля до значения, выдаваемого источником энергии.

Использование реостата ограничено мощностью, которую можно через него пропустить. Так как при больших значениях тока или напряжения он начинает сильно нагреваться и в итоге перегорает, поэтому на практике применение реостата ограничено. Его используют в параметрических стабилизаторах, элементах электрического фильтра, усилителях звука и регуляторах освещённости небольшой мощности.

Разновидности приборов

По виду выходного сигнала регуляторы разделяют на стабилизированные и нестабилизированные. Также они могут быть аналоговыми и цифровыми (интегральными). Первые строятся на основе тиристоров или операционных усилителей. Их управление осуществляется путём изменения параметров RC цепочки обратной связи. Совместно с ними для повышения мощности применяются биполярные или полевые транзисторы. Работа же интегральных устройств связана с использованием широтно-импульсной модуляции (ШИМ), поэтому в цифровой схемотехнике используются микроконтроллеры и силовые транзисторы, работающие в ключевом режиме.

При изготовлении самодельного регулятора напряжения могут быть использованы следующие элементы:

  • резисторы;
  • тиристоры или транзисторы;
  • цифровые или аналоговые интегральные микросхемы.

Первые два типа имеют несложные схемы и довольно просты к самостоятельной сборке. Их можно изготавливать без использования печатной платы с помощью навесного монтажа, в то время как импульсные регуляторы на основе микроконтроллеров требуют более обширных знаний в радиоэлектронике и программировании.

Характеристика регулятора

По своему виду приспособления могут изготавливаться в портативном или стационарном исполнении. Устанавливаются они в любом положении: вертикальном, потолочном, горизонтальном.

Устройства могут крепиться с использованием дин-рейки или встраиваться в различные блоки и приборы. Конструктивно регуляторы возможно изготовить как корпусными, так и без помещения в корпус.

К основным характеристикам устройств относят следующие параметры:

  1. Плавность регулировки. Обозначает минимальный шаг, с которым происходит изменение величины разности потенциалов на выходе. Чем он плавнее, тем точнее можно выставить значение напряжения на выходе.
  2. Рабочая мощность. Характеризуется значением силы тока, которое может пропускать через себя прибор продолжительное время без повреждения своих электронных связей.
  3. Максимальная мощность. Пиковая величина, которую кратковременно выдерживает устройство с сохранением своей работоспособности.
  4. Диапазон входного напряжения. Это значения входного сигнала, с которым устройство может работать.
  5. Диапазон изменяемого сигнала на выходе устройства. Обозначает значения разности потенциалов, которое может обеспечить устройство на выходе.
  6. Тип регулируемого сигнала. На вход устройства может подаваться как переменное, так и постоянное напряжение.
  7. Условия эксплуатации. Обозначает условия, при которых характеристики регулятора не изменяются.
  8. Способ управления. Выставление выходного уровня сигнала может осуществляться пользователем вручную или без его вмешательства.

Особенности изготовления

Изготовить регулирующее приспособление можно несколькими способами. Самый лёгкий -приобрести набор, содержащий уже готовую печатную плату и радиоэлементы, необходимые для сборки своими руками. Кроме них, набор содержит электрическую и принципиальную схему с описанием последовательности действий. Такие наборы называются KIT и предназначены для самых неопытных радиолюбителей.

Другой путь подразумевает самостоятельное приобретение радиокомпонентов и изготовление в случае необходимости печатной платы. Используя второй способ, можно будет сэкономить, но он занимает больше времени.

Существует множество схем разного уровня сложности для самостоятельного изготовления. Но чтобы сделать регулятор напряжения, кроме схемы, понадобится подготовить следующие инструменты, приборы и материалы:

  • паяльник;
  • мультиметр;
  • припой;
  • пинцет;
  • кусачки;
  • флюс;
  • технический спирт;
  • соединительные медные провода.

Если планируется собирать устройство, состоящее из 6 и более элементов, то целесообразно будет смастерить печатную плату. Для этого необходимо иметь фольгированный текстолит, хлорное железо и лазерный принтер.

Техника изготовления печатной платы в домашних условиях называется лазерно-утюжной (ЛУТ). Её суть заключается в распечатывании печатной платы на глянцевом листе бумаги, и переносом изображения на текстолит с помощью проглаживания утюгом. Затем плату погружают в раствор хлорного железа. В нём открытые участки меди растворяются, а закрытые с переведённым изображением формируют необходимые соединения.

При самостоятельном изготовлении прибора важно соблюдать осторожность и помнить про электробезопасность, особенно при работе с сетью переменного тока 220 В. Обычно правильно собранный регулятор из исправных радиодеталей не нуждается в настройке и сразу начинает работать.

Простые схемы

Для управления величиной выходного напряжения для слабо мощных устройств можно собрать простой регулятор напряжения на 2 деталях. Понадобится лишь транзистор и переменный резистор. Работа схемы проста: с помощью переменного резистора происходит индуцирование (отпирание транзистора).

Если управляющий вывод резистора находится в нижнем положении, то напряжение на выходе схемы равно нулю. А если вывод перемещается в верхнее положение, то транзистор максимально становится открытым, а уровень выходного сигнала будет равен напряжению источника питания за вычетом падения разности потенциалов на транзисторе.

При изменении сопротивления регулируется величина напряжения на выходе. В зависимости от типа транзистора изменяется и схема включения. Чем номинал переменного резистора будет меньше, тем регулировка будет плавней. Недостатком схемы является чрезмерный нагрев транзистора, поэтому чем больше будет разница между Uвх и Uвых, тем он будет сильнее нагреваться.

Такую схему удобно применять для регулировки вращения компьютерных вентиляторов или других слабых двигателей, а также светодиодов.

Симисторный вид

Для регулировки переменного напряжения используются симисторные регуляторы, с помощью которых можно управлять мощностью паяльника или лампочки. Собрав схему на недорогом и доступном симисторе BT136, можно изменять мощность нагрузки в пределах 100 ватт.

Для сборки схемы понадобится:

НаименованиеНоминалАналог
Резистор R1470 кОм
Резистор R210 кОм
Конденсатор С10,1 мкФ х. 400 В
Диод D11N40071SR35–1000A
Светодиод D2BL-B2134GBL-B4541Q
Динистор DN1DB3HT-32
Симистор DN2BT136КУ 208

Принцип работы регулятора заключается в следующем: через цепочку, состоящую из динистора DN1, конденсатора C1 и диода D1, ток поступает на симистор DN2, что приводит к его открытию. Момент открытия зависит от ёмкости C1, которая заряжается через резисторы R1 и R2. Соответственно, изменением сопротивления R1 управляется скорость заряда C1.

Несмотря на простоту, такая схема отлично справляется с регулировкой вольтажа нагревательных устройств, использующих вольфрамовую нить. Но так как такая схема не имеет обратной связи, использовать её для управления оборотами коллекторного электродвигателя нельзя.

Реле напряжения

Для автолюбителей важным элементом является устройство, поддерживающее напряжение бортовой сети в установленных пределах при изменении различных факторов, например, оборотов генератора, включении или выключении фар. Использующиеся для этого приборы работают по одинаковому принципу – стабилизация напряжения путём изменения тока возбуждения. Иными словами, если уровень сигнала на входе изменяется, то устройство уменьшает или увеличивает ток возбуждения.

Собранная схема своими руками реле-регулятора напряжения должна:

  • работать в широком диапазоне температур;
  • выдерживать скачки напряжения;
  • иметь возможность отключения во время запуска мотора;
  • обладать малым падением разности потенциалов.

Упрощённо принцип работы можно описать в следующем виде: при величине напряжения, превышающей установленное значение, ротор отключается, а при её нормализации запускается вновь. Основным элементом схемы является ШИМ стабилизатор LM 2576 ADJ.

Микросхема TC4420EPA предназначена для моментального переключения транзистора. С помощью резистора R3, конденсатора C1 и стабилитронов VD1, VD2 осуществляется защита микросхемы и полевого транзистора. Резисторы R1 и R2 задают опорное напряжение для стабилизатора. DD1 управляет работой полевого транзистора и ротора. Диод D2 используется для ограничения управляющего напряжения. Индуктивность L1 обеспечивает плавность разрядки ротора через диоды D4 и D5 при размыкании цепи.

Управляемый блок питания

Конструируя различные схемы, радиолюбители часто собирают источники напряжений. Спаяв регулятор постоянного напряжения своими руками, его можно будет использовать как управляемый блок питания в диапазоне от 0 до 12В.

Собираемый источник напряжения состоит из 2 частей: блока питания и параметрического регулятора напряжения. Первая часть изготавливается по классической схеме: понижающий трансформатор — выпрямительный блок. Типом используемого трансформатора, выпрямительных диодов и транзистора определяется мощность устройства. Переменное напряжение сети понижается в трансформаторе до 11 вольт, после чего попадает на диодный мост VD1, где становится постоянным. Конденсатор C1 используется как сглаживающий фильтр. Сигнал поступает на параметрический стабилизатор, состоящий из резистора R1 и стабилитрона VD2.

Параллельно стабилитрону подключён резистор R2, которым и изменяется уровень выходного напряжения. Транзисторы включены по упрощённой схеме эмиттерного повторителя, и при появлении на их переходах напряжения начинают работать в режиме усиления тока. То есть сигнал, снятый с R2, поступает на выход прибора через транзисторы, которые снижают его значение на величину своего насыщения. Таким образом, чем больше подаётся на них напряжение, тем сильнее они открываются и больше мощности поступает на выход.

Этот регулируемый блок питания может работать с нагрузкой до трёх ампер, то есть обеспечивать мощность до 30 ватт. Если есть опыт, то схема паяется навесным монтажом с использованием проводов любого сечения.

rusenergetics.ru

Доработка подключения регулятора напряжения генератора ВАЗ (доп.реле). Регулятор напряжения генератора своими руками схема

ГлавнаяСхемаРегулятор напряжения генератора своими руками схема

Доработка подключения регулятора напряжения генератора ВАЗ (доп.реле)

Доработка касается всех генераторов с регуляторами напряжения старого образца (РН 54.3702, РН 55.3702, РН 881.3702 и т.д.). Zver_042 с форума autolada.ru рассказывает, как установка дополнительного реле генератора позволит устранить просадки напряжения в бортовой сети при включении потребителей.

Штатная схема подключения регулятора напряжения генератора

Регуляторы напряжения (далее просто РН) генераторов 372.3701, 9402.3701, 5102.3771 и им подобных имеют совмещённую цепь питания и измерения напряжения (вывод D+). Вся нагрузка бортовой сети автомобиля подключена к силовому выпрямителю (шпилька В+ или вывод 30) генератора. Когда напряжение в бортовой сети начинает проседать, РН не пытается удержать его в заданных пределах, т.к. он подключен к дополнительным диодам. В итоге имеем проблему просадки напряжения при нагрузки даже на исправном генераторе и РН. Решить проблему можно с помощью установки дополнительного реле:

Схема подключения 4-х контактного реле регулятора напряжения


Описание схемы: При включении зажигания через контрольную лампу напряжение подаётся на обмотку реле. Поскольку вход D+ теперь коммутируется через контакты реле, и от доп. диодов он оторван, то напряжение в точке D в момент включения зажигания будет порядка 8В. Этого достаточно чтобы реле включилось, и D+ РН оказался подключен к шпильке В+ (+АКБ). После запуска двигателя генератор гарантированно возбуждается, и в точке D, подключенной к доп. диодам моста появится напряжение, вырабатываемое генератором, которое и будет удерживать реле в замкнутом состоянии до тех пор, пока работает двигатель, лампа на приборке при этом гаснет.

Истории наших читателей

«Гребаный таз!!!»

Осипов Михаил, ВАЗ 2112, стаж вождения 11 лет.

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как я вчера облажался. Еду домой с работы, подразогнался так нормально, уже практически доехал, как вдруг машину тряхнуло и двигатель погас. Как сейчас помню, открыл капот и побледнел от ужаса… как оказалось порвался ремень ГРМ. Ребята это П*3ДЕЦ… Нужен кап ремонт движка, денег нет, а работаю я таксистом, да-да я тот самый таксист, который приезжает к вам на развалюхе. Начал звонить по друзьям, чтобы одолжить денег на ремонт, но как это обычно бывает, именно в этот момент деньги у всех закончились, вот такие у меня друзья((

Ситуация казалось безвыходной, и выйти из нее мне помогла… не поверите, моя девушка. Нет, денег у нее тоже не было, но она посоветовала банк, который выдает до 15000 руб прямо на карту без всяких справок, документов и т.д. На ремонт движка мне не хватало около 8 тысяч. В общем оставил заявку на их сайте, и буквально через 15 мин деньги были у меня на карте сбера. Процент в этом банке совсем небольшой, относительно других, да и сам банк проверенный, в отличии других шарашкиных контор, которые разводят людей на бабки. Мало ли что, вдруг кому срочно понадобятся деньги, оставлю тут ссылку на этот банк. Машину отдал в ремонт, через пару дней будет как новенькая. Мне неделю потаксовать, чтобы вернуть долг, а вам советую вовремя менять ремень ГРМ, чтобы не попадать в такие ситуации как я.

Перейти на сайт банка>>

Преимещуства:

  • Простота схемы.
  • Можно запитать обмотку реле от любого провода, на котором появляется напряжение после включения зажигания. Дополнительная нагрузка в момент запуска, до возбуждения генератора, при этом составит около 180 мА (ток потребления обмотки).

Недостатки:

  • Лампа в приборке будет гореть в полнакала.
  • Если в приборке по цепи начального возбуждения стоит резистор на землю (его видно на фрагменте приборки в схеме), то вероятность включения реле при включении зажигания «под вопросом», так как обмотка будет шунтирована этим резистором.

  • Если реле залипнет, то после выключения зажигания РН (и обмотка ротора через него) останется подключен к +АКБ и будет потреблять ток в размере более 3А.

Как проверить наличие/отсутствие резистора в комбинации приборов? Нужно отсоединить от генератора колодку D (вывод 61 для генераторов 37 серии) и оставить его не подключенным. Если после включения зажигания контрольная лампа АКБ в приборной панеле загорится, значит резистор там есть, если гореть не будет, он отсутствует.

Схема подключения 5-х контактного реле регулятора напряжения

Описание схемы: При включении зажигания через контрольную лампу напряжение подаётся на НЗ (нормально замкнутые) контакты 88-30 реле, при этом РН получает начальное возбуждение почти по штатной схеме. Но так как вход D+ РН по схеме оторван от доп. диодов, то необходим ещё один диод между контактами реле 85-88 на схеме. Через него на время запуска генератора подключаются оторванные ранее доп. диоды, без этого генератор не возбудится на холостых оборотах. Этот диод и завершает картину запуска генератора по «штатной схеме», однако это не единственное его назначение.

xn—-7sbeb3bupph.xn--p1ai

Подключаем регулятор напряжения своими руками

Регуляторы напряжения
Современные автомобили не способны нормально функционировать без участия электрического тока. При этом, любой перепад в сети может стать причиной выхода из строя многих очень важных приборов и целых систем. Чтобы подобного не случилось, на каждом приборе обязательно устанавливаются предохранители. Но так как постоянной их заменой обойтись очень трудно, на автомобилях также используются регуляторы напряжения. Это устройство является наиболее важным в вопросе энергетической стабильности и безопасности автомобиля, однако и регулятор напряжения нередко выходит из строя. Его нужно либо ремонтировать, либо менять. В любом случае, вам необходимо знать о том, как подключить регулятор напряжения, о чем мы и расскажем в данной статье.

1. Что нужно для подключения?

Для начала давайте разберемся в том, зачем же нужен регулятор напряжения и какие функции он выполняет. Главная обязанность этого прибора – поддержка стабильного напряжения бортовой сети автомобиля, колебания которого могут происходить только в заданных пределах. При этом напряжение должно оставаться стабильным независимо от режима работы автомобиля, от нагрузки на электрическую сеть, перепадов температуры окружающей среды.

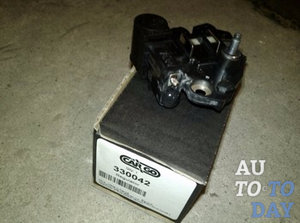

Регулятор напряжения

Расположен регулятор напряжения непосредственно на генераторе. К прибору также обязательно подключается провод «плюс» и целая колодка проводов. Для того чтобы регулятор не загрязнялся во время эксплуатации, его обязательно закрывают пластиковой крышкой, через которую проходит один-единственный вывод от регулятора.

Когда возникает необходимость в замене регулятора напряжения автомобиля?

Наиболее весомым поводом для замены регулятора напряжения может служить ситуация, когда он начал пропускать в бортовую сеть автомобиля переменный ток, то есть в сети начинаются резкие перепады. Ни для кого не секрет, что все это может в скором времени привести к перегоранию приборов, поэтому устранять неисправность регулятора необходимо без раздумий.

Нередки случаи, когда неисправность регулятора проявляется не в виде перепадов напряжения, а в виде либо его сильного понижения, либо сильного повышения. В первом случае причина также может скрываться в том, что аккумулятор был заряжен не полностью, хотя такое и случается редко. В такой ситуации приборы просто не смогут полноценно функционировать, к примеру, свет от фар будет очень слабым. Если же регулятор будет подавать в электрическую сеть очень высокий ток – с большой вероятностью перегорит почти вся проводка автомобиля (в лучшем случае перегорят предохранители, и цепь разомкнется, что позволит максимально обезвредить действие неисправного регулятора).

Однако, перед тем как проводить замену регулятора напряжения, необходимо окончательно убедиться в том, что он действительно неисправен. Для этого рекомендуется выполнить следующий ряд действий:

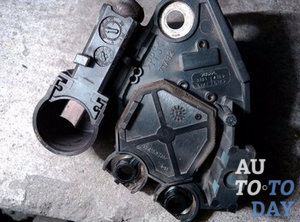

Регулятор напряжения
1. Ищем на своем автомобиле генератор, на котором находится необходимый нам регулятор напряжения. В первую очередь вам необходимо будет нейтрализовать резиновый чехол, под которым спрятан вывод «В+» (чехол можно просто отвести в сторону рукой). Этот плюсовой выход идет непосредственно от генератора к регулятору, и к нему необходимо будет подключить вольтметр. Массу подключаем ко второму проводу вольтметра, благодаря чему прибор сможет выдать показатель напряжения бортовой сети автомобиля.

2. После выполнения всех вышеописанных операций необходимо завести двигатель автомобиля и одновременно с этим включить фары. Дайте автомобилю поработать на холостом ходу примерно 15 минут, после чего сбросьте его работу до средних оборотов и замерьте, какое напряжение покажет вольтметр. В норме оно должно находиться в границах от 14,4 до 15,1 В. Если при этом напряжение не скачет, а находится либо на слишком высоком уровне, либо на слишком низком, – регулятор напряжения подлежит обязательной замене.

Что нужно для подключения нового прибора при осуществлении замены неработающего регулятора напряжения? Перечень необходимых материалов и инструментов будет очень коротким:

1. Непосредственно сам регулятор напряжения. Приобретать его необходимо с учетом всех характеристик прибора, который в данный момент установлен на вашем авто.

2. Набор комбинированных гаечных ключей.

3. Крестовая отвертка.

2. Замена регулятора напряжения своими руками

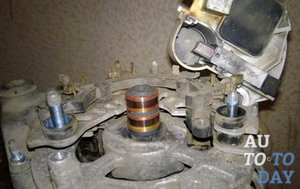

Генератор
«Родной» регулятор напряжения некоторых автомобилей (в частности, автомобилей ВАЗ) обладает одной очень важной особенностью: он выполнен в сборе вместе со щеткодержателем. Несмотря на то, что эти два прибора выполняют совершенно разные функции, они являют собой неразъемную конструкцию. Так что, если из строя вышел регулятор напряжения, снимать и ремонтировать придется два прибора в комплекте.

Несмотря на то, что механики допускают замену регулятора напряжения и в домашних условиях без профессионального вмешательства, все же они настоятельно советуют отнестись к этому делу со всей серьезностью и очень аккуратно выполнять все действия. Отдавайте себе отчет, что, по сути, вы будете работать с автомобильной электрикой, от которой зависит работоспособность практически всех остальных устройств. По этой же причине важно содержать бортовую сеть автомобиля в идеальной чистоте, на что также необходимо обратить внимание во время осуществления замены регулятора напряжения.

Непосредственно в том месте, где находится сам регулятор напряжения, нет никаких препятствий, поэтому осуществлению работ не будет ничто мешать. На автомобилях ВАЗ регулятор размещен под пластиковой крышкой генератора, при помощи которой вся контактная группа электроагрегата закрывается от воздействия внешней среды.

Весь дальнейший процесс замены будет заключаться в следующем:

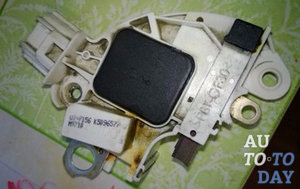

Старый регулятор
1. Отсоедините от аккумулятора все контактные провода, чтобы не допустить короткого замыкания и травм во время работы.

2. Найдите на автомобиле контактный провод и колодку, надетую на вывод генератора «D». Действуя очень внимательно и осторожно, отсоедините эту колодку от регулятора.

3. Защитный резиновый колпачок, через который проходит вывод «плюс», также снимите. Для этого при помощи гаечного ключа необходимо отвертеть саму гайку, которой внешние провода крепятся на контактной шпильке. После этого снимаем все провода со шпильки.

4. Теперь нам необходимо снять с регулятора защитную пластиковую крышку, для чего нужно отщелкнуть три зажима, которые находятся по ее сторонам. Без помощи плоской отвертки здесь не обойтись: отжимаем с ее использованием края по окружности. Не стоит при этом забывать о хрупкости пластика.

5. Сам регулятор напряжения обычно крепится к генератору при помощи двух винтов. Используя крестовую отвертку, выкрутите их.

6. Осуществляем отключение колодки проводов, которые идут к регулятору напряжения, после чего его корпус можно будет беспрепятственно извлечь (в случае с ВАЗ корпус будет извлекаться вместе со щетками).

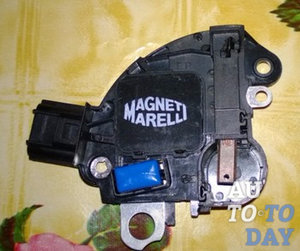

Новый регулятор
После изъятия прибора необходимо обязательно уделить время для зачистки всех контактов и проверить то, насколько они плотно закреплены. Если этого не сделать, то и новый прибор может очень скоро выйти из строя, что по понятным причинам крайне нежелательно.

Что же касается непосредственно замены регулятора напряжения, то в качестве нового устройства может выступать не только оригинальный прибор. Вместо него также допускается использование следующих устройств:

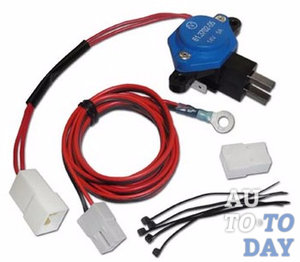

1. Регулятор напряжения «Ренато». Способен осуществлять контроль напряжения в пределах от 13,6 до 14,7 В. Подобное свойство будет зависеть от того, какая температура электролита в автомобильном аккумуляторе поддерживается во время работы. Для этого на аккумуляторную батарею специально устанавливается термодатчик, который при помощи провода соединяется с регулятором напряжения. Датчик продается в комплекте с устройством.

2. Трехуровневый регулятор напряжения. Это устройство позволяет максимально продлить срок службы аккумулятора автомобиля. Также, благодаря ему обеспечивается оптимальное напряжение генератора при разных условиях работы. В свою очередь, водитель сможет отметить и почувствовать более эффективную работу световых приборов автомобиля и системы отопления. В конструкции такого прибора имеется трехпозиционный переключатель, что позволяет ему работать в режиме «минимальный» (напряжение 13,6 В), в среднем режиме (14,2 В) и максимальном (14,6-14,7 В).

Регулятор напряжения «Ренато»
Выставлять регулятор в первую позицию рекомендуется при очень сложных условиях эксплуатации автомобиля – температуре выше 20°С, длительном подъеме или езде в условиях пробок. Второй режим выставляется, когда авто работает при температуре от 0 до 20°С и перед запуском двигатель был прогрет. Максимальный режим необходим для запуска автомобиля на холодном двигателе, когда его эксплуатация осуществляется в условиях низких температур, или когда сеть полностью загружена от включенных приборов.

Подключение регулятора напряжения автомобиля осуществляется обратным путем, как осуществлялся процесс его отключения автомобиля. В тех случаях, когда устанавливается неоригинальный прибор, установить его на место неисправного не получится, поскольку не совпадут размеры. Поэтому придется прикручивать его к корпусу автомобиля при помощи шурупов. Также придется придумывать специальную крышку, которая могла бы уберечь регулятор от попадания грязи и воды.

Кроме того, не забудьте надежно изолировать соединения всех проводов, которые подключаются к регулятору. Благодаря этому вы максимально обезопасите сам прибор от возможных перегораний. Не забывайте осуществлять периодическую проверку работоспособности нового прибора, чтобы он также не вышел из строя, и не пришлось снова покупать новый регулятор напряжения.

Подписывайтесь на наши ленты в
Facebook,
Вконтакте и
Instagram:
все самые интересные автомобильные события в одном месте.

auto.today

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
