Регулировка люфта рулевого колеса – Регулировка люфта рулевого механизма ВАЗ 2107

Как отрегулировать люфт в рулевом управлении, что такое суммарный люфт

Современный автомобиль представляет собой сложную совокупность узлов и механизмов, которые, к сожалению, подвержены износу. Особенно быстро изнашивается система управления рулевого колеса из-за того, что большинство ее узлов работают в экстремальных условиях, возникает неисправность, как люфт в рулевом управлении. В первую очередь нужно иметь в виду, что ее устранение не стоит откладывать в долгий ящик, так как речь идет о повреждении, связанном с опасностью для жизни не только водителя и пассажиров, но и других участников дорожного движения. И так, рассмотрим причины, из-за которых возникает данная неисправность, а также узнаем, как убрать суммарный люфт в рулевой колонке.

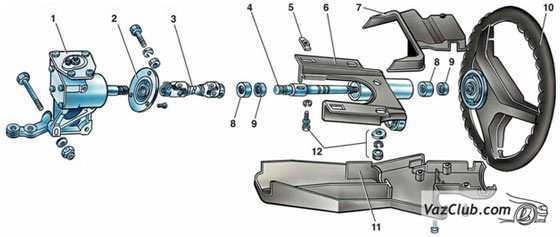

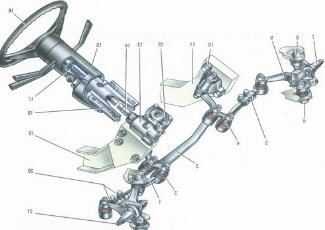

Конструкция рулевого управления

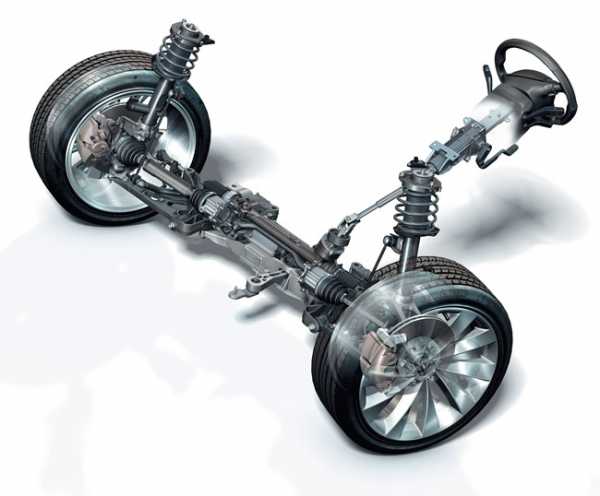

Конструкция системы рулевого управления движением в современных автомобилях практически одинакова для большинства выпускаемых моделей; имеются только непринципиальные отличия.

  1. Рулевое колесо.
  2. Промежуточный шарнир карданного типа.
  3. Рулевой механизм.
  4. Левая и правая тяги.
  5. Внутренние и наружные наконечники.
  6. Регулировочные тяги.

Принцип работы

Чтобы понять, что такое люфт руля, рассмотрим принцип работы систем рулевого управления в современном автомобиле. Рулевое колесо через карданный шарнир соединено с механизмом, представляющим собой полую (как правило, дюралюминиевую) трубу, внутри которой расположена зубчатая рейка, перемещаемая шестерней, соединённой с карданным шарниром. Зубчатая рейка через внутренние наконечники соединена с тягами, которые через наружные шарниры соединяются с рычагами поворотов на передних стойках подвески. Таким образом, всякое перемещение рейки приводит к повороту колес и любой люфт в рулевом управлении может привести к серьезным последствиям от запаздывания реакции на движение до полной потери управления автомобилем.

Причины, от которых возникает люфт в рулевом управлении:

  • плохая затяжка гайки крепления рулевого колеса;
  • износ шлицевых соединений;
  • износ карданных соединений промежуточного вала;

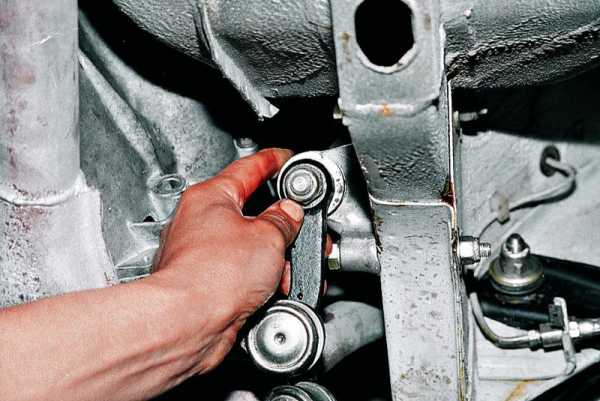

  • ослабление крепления рулевого механизма к кузову;
  • повышенный зазор между зубчатой рейкой и шестерней в механизме;
  • износ наконечников;
  • износ резинометаллических шарниров, крепящих тяги к механизму или ослабление их болтов крепления;
  • ослабление затяжки регулировочных тяг.

Люфт может сопровождаться стуком в рулевой колонке, что может говорить об износе деталей.

Причины люфта рулевого управления

Самостоятельно определить причины люфта автолюбителю довольно несложно. Для этого надо установить машину на ровную площадку, открыть капот, установить колеса в положение, соответствующее прямолинейному движению и резко поворачивая руль в обе стороны на небольшой угол (для этого Вам понадобится помощник) рукой прощупать все узлы, из-за неисправности которых возникает люфт в рулевом управлении. Ваша рука сразу почувствует неисправный узел по характерному сдвигу во время покачивания колеса.

Ослабление затяжки гайки

Самой «безобидной» причиной появления допустимого люфта руля является ослабление крепления рулевого колеса из-за отворачивания гайки его крепления. Для устранения этой неисправности достаточно снять его декоративную обшивку и торцовым ключом соответствующего размера затянуть гайку рекомендуемым моментом. На большинстве современных автомобилей в обшивке руля установлен модуль подушки безопасности, который надо будет демонтировать, чтобы обеспечить доступ к гайке крепления. Поэтому все работы необходимо проводить с особой тщательностью, отключив клеммы от аккумулятора.

Ослабление затяжки гайки крепления рулевого колеса ведет за собой более неприятную проблему – из-за проворачивания его на оси начинается износ шлицов в месте соединения, что приводит к потере управления. Ремонт, заключающийся в обязательной замене поврежденных деталей, в этом случае надо проводить незамедлительно. Износ карданных шарниров на промежуточном валу приводит к так называемому «эффекту зубчатого колеса», проявляющегося тем, что при вращении руля имеет место его периодическое затирание. Такая неисправность приводит к ухудшению управляемости машиной, особенно на высоких скоростях. В этом случае необходима замена промежуточного вала.

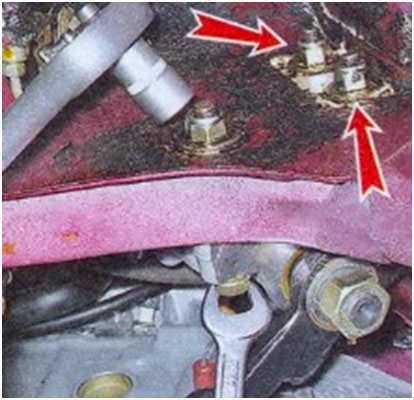

Еще одной причиной, вызывающей люфт руля является ослабление крепления рулевого механизма к кузову или осадка резиновых прокладок между рулевым механизмом и кузовом. При возникновении данной неприятности необходимо произвести подтяжку гаек крепления механизма, либо заменить изношенные резиновые детали. Повышенный зазор в шестернях рейки тоже не сулит ничего хорошего. Он появляется вследствие выработки поверхностей соприкосновения зубчатой рейки и шестерни. Также в этом механизме сравнительно часто увеличиваются зазоры между рейкой и направляющими. Причем процесс износа ускоряется в разы в случае нарушения целостности защитных пыльников.

Износ наконечников тяг

Особенно опасен люфт в рулевом управлении, причиной которого, является износ наружных наконечников тяг. Наконечники тяг, это, пожалуй, самое уязвимое место во всей системе управления. Происходит это оттого, что они работают в непростых условиях, постоянно подвергаясь воздействию воды, грязи и т.п.

Серьезность неисправности заключается в том, что в результате происходит значительное увеличение осевых и радиальных зазоров в шаровом сочленении наконечника, и, в конце концов, он разрушается, вследствие чего автомобиль теряет управление. Предсказать последствия такой неисправности, особенно на большой скорости, нетрудно. В таких случаях необходимо немедленно обратиться в автомастерскую для замены наконечников.

Внутренние концы тяг крепятся к рулевому механизму через запрессованные в их концы резинометаллические шарниры. В случае износа этих шарниров при поворачивании руля слышен характерный металлический стук. Для устранения этой неисправности нужно запрессовать в тяги новые. Эта работа требует наличия прессового оборудования, поэтому ее лучше проводить в условиях автосервиса. Либо происходит откручивание болтов, крепящих тяги к механизму. В этом случае, для уменьшения и устранения люфта достаточно эти болты затянуть моментом указанным изготовителем.

Как отрегулировать люфт руля

Ну и наконец, еще одной причиной вызывающей люфт в рулевом управлении является ослабление затяжки регулировочных тяг, которые предназначены для регулировки схождения колес автомобиля. Это есть следствие плохой затяжки болтов на этих тягах после регулировки угла схождения, и может привести к выскакиванию регулировочной тяги из наконечника.

На некоторых моделях современных автомобилей поворотные рычаги не приварены к стойкам подвески, а сочленены с помощью болтового соединения. Ослабление этих соединений также приводит к появлению описываемой неприятности. Чтобы исключить этот вариант при определении причины, приведшей к ней, нужно поднять переднюю часть автомобиля и сняв колеса проверить затяжку вышеуказанных соединений, тем самым будет выполнена регулировка рулевого управления.

Заключение

Как видно, подавляющее большинство причин, вызывающих появление люфта руля могут привести к очень серьезным, а подчас, даже фатальным последствиям. Чтобы предупредить возникновение такой неисправности необходимо периодически проводить осмотр всех узлов и механизмов рулевого управления. При этом особое внимание при осмотре нужно уделять проверке целостности резиновых пыльников на механизме и наконечниках тяг. Если выяснилось, что эти пыльники порваны, то надо как можно быстрее заменить их. Ну, а если окажется, что момент упущен, и исправить люфт уже нельзя, то мы не рекомендуется пытаться устранять его самостоятельно, Лучшим решением будет обратиться в автосервис, в котором профессиональные мастера проведут все необходимые работы.

automorum.ru

убираем люфт рулевого колеса |

Лишний раз говорить о том, какую роль играет в автомобиле рулевой механизм, наверное, не имеет смысла. Даже непосвященному понятно, насколько важно для любого транспортного средства рулевое управление. Это неотъемлемый элемент автомобиля, который стоит в одном ряду с мотором, колесами и топливной системой. Неисправности рулевого управления нередко становятся причиной многих серьезных ДТП и больших неприятностей для автомобилистов.

Учитывая большую значимость этого узла автомобиля, необходимо уделять ему должное внимание и постоянно следить за тем, в каком состоянии находится рулевой механизм, а в случае необходимости немедленно производить ремонт рулевого управления. Ни в коем случае нельзя затягивать или игнорировать даже самые, на первый взгляд, незначительные отклонения, поскольку даже они могут стать причиной весьма серьезных и плачевных последствий.

Регулировка рулевого управления не требует каких-то спец-инструментов, для этого достаточно будет лишь иметь:

1.  Динамометр;

2. Штангенциркуль;

3. Ну, и стандартный набор инструментов.

Если вы готовы, предлагаю приступить диагностике и регулировке рулевого механизма

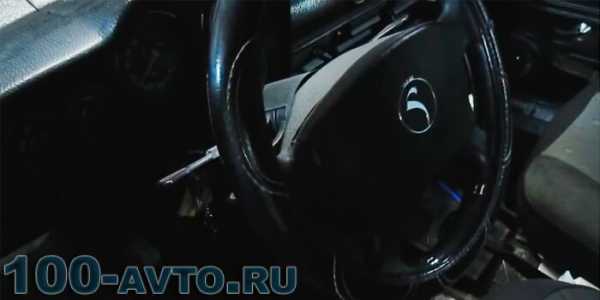

1. Прежде всего, необходимо проверить люфт рулевого колеса. Для тех, кто не в курсе, объясню, что такое рулевой люфт. Под этими словами имеется ввиду расстояние, которое руль преодолевает «свободно» до момента начала поворота колес. Задача  заключается в том, чтоб измерить люфт рулевого колеса при помощи ранее приготовленного штангенциркуля. Для того чтобы сделать это, необходимо зафиксировать его на весу в нижней или верхней позиции рулевого колеса. После этого следует сделать контрольную метку и сопоставить с ней начальную точку отсчетного механизма штангенциркуля. Рулевое колесо следует вывернуть до противоположной точки люфта. Затем нужно развести измерительное плечо, установив его на отмеченную ранее контрольную метку.

Теперь что касается допусков люфта. Оптимально допустимым принято считать рулевой люфт значение которого не превышает 35 мм, в случае если это значение больше — необходима регулировка рулевого управления, если не произвести ее вовремя, то вскоре автомобилю потребуется ремонт рулевого управления.

2. Регулировка рулевого управления осуществляется посредством настройки винтов дополнительного усиления карданных шарниров, которые есть на рулевом валу. Для того чтобы начать регулировку, следует найти регулировочный винт шарниров, после этого установить допустимое значение, таким образом чтобы люфт рулевого колеса был в рамках норм люфт, используя винты усилия.

3. Далее необходимо сделать полный оборот руля, закрепив на нем динамометр. Если рулевое управление, оснащено гидроусилителем, то его значение на динамометре должно соответствовать усилию равным 5 кг. Для механического рулевого механизма допустимое значение составляет от 6 до 10 кг, в зависимости от модели и марки автомобиля. Поэтому прежде чем начнется регулировка рулевого управления, следует ознакомиться с технической документацией автомобиля.

4. Рулевой механизм имеет шаровые шарниры на рулевых тягах, которые также необходимо регулировать, в случае если показатели слишком завышены. Правда для этого потребуется подъемник или эстакада, поскольку регулировать придется со стороны днища автомобиля. Если вы обнаружили, что шарниры порядком «раздолбаны», попытайтесь произвести подтяжку рулевых тяг и крепления шарниров.

Также не помешает проверить демпфер рулевой колонки, чтобы сделать это, вам опять-таки понадобится динамометр, усилие не должно превышать значения 5 кг.

Вот собственно и все. Надеюсь, следуя данной инструкции, у вас получится устранить неисправности рулевого управления, а также устранить рулевой люфт своими руками.

avtopulsar.ru

Снятие и ремонт рулевого колеса

Здравствуйте, уважаемые автолюбители! Скажите, если бы в салоне автомобиля стояло управление, как в танке – рычажное, вы бы чувствовали и называли бы себя полноправным водителем. Скорее всего, нет.

А, коль скоро рулевое управление автомобиля является той системой, без которой мы в полной мере не ощущаем себя водителями, то на повестке дня: ремонт рулевого колеса.

Любовь водителя к рулю отложена у нас на подсознательном уровне. Вы можете поулыбаться, но даже в «сонниках» написано: если вы видите, что кто-то отломал руль на вашем авто, значит, что вы находитесь в полной растерянности. Поэтому рулевое управление  автомобиля нам нужно содержать в полном порядке и уметь делать ремонт рулевой системы в рамках нашей компетенции.

Диагностика рулевого управления – куда повернуть руль для ремонта

Разборка насоса-дозатор рулевого управления

Признаки неисправностей рулевого управления, которые мы вам сейчас приведем, являются условно-правильными. Вы же прекрасно понимаете то, что точный диагноз можно поставить только после вскрытия… рулевого механизма. А для этого нам нужно знать, как снять рулевое колесо. Но, вначале о признаках неисправностей рулевого управления.

  • Руль «тяжелый» в обе стороны или во время быстрого вращения – в ГУР попал воздух, масло в бачке ГУРа недостаточно, либо слабый шкив, износился корпус рулевой рейки, плюс может быть нарушена регулировка  развал — схождения.
  • Руль «тяжелый» в центре означает износ корпуса рейки.
  • Руль «тяжелый» лишь в одну сторону говорит о выходе из строя золотников рейки.
  • Плохое возвращение руля в центральное положение – это могут быть неисправности в ходовой, нарушение развал-схождения колес, износ крестовины вала рулевой колонки либо износ рулевого механизма
  • Основной причиной вибрации руля является, чаще всего, нарушенная балансировка колес.
  • Люфт рулевого колеса означает: при покачивании руля вертикально – неисправность подшипников в ступицах, при покачивании руля горизонтально – рулевой наконечник требует замены. Допустимый люфт рулевого колеса вы увидите в мануале производителя к своему автомобилю.
  • Cтук в рулевой колонке при покачивании руля или во время движения – характерный признак, указывающий на люфт руля вызванный увеличением зазора между шестерней и зубчатой рулевой рейкой.

Регулировка люфта рулевого колеса

Итак, коль скоро речь пошла о люфте рулевого колеса. Люфт руля измеряется простым приспособлением – люфтомером. Стрелка его закрепляется на рулевое колесо, а шкала на рулевую колонку.

Люфт руля – это угол свободного вращения рулевого колеса без движения (поворота) передних колес. По ГОСТ РФ люфт руля допускается до 10 градусов. На стендах в сервисе, если вы ленитесь проверить люфт самостоятельно или нет люфтомера, применяется датчик люфта руля -датчик угла поворота руля.

Замена датчика угла поворота рулевого колеса

На многих моделях сейчас устанавливаются датчики угла поворота рулевого колеса. В случае выхода его из строя, производится замена датчика. В принципе, эту операцию можно провести самостоятельно.

В первую очередь нужно снять рулевое колесо. Как снять рулевое колесо вам подскажет мануал от производителя для конкретной модели авто.

Затем снимаем кожух рулевой колонки, блок комбинированного переключателя и переключтель стеклоочистителя. Корпус комбинированного переключателя меняется полностью и постарайтесь не ронять его, так как датчик очень чувствителен к сотрясениям.

Регулировка рулевого управления на примере автомобиля Volkswagen Polo

Цель регулировки – переместить упор рулевой рейки. Регулировка производится при помощи регулировочного винта, который расположен в торцевой крышке рулевого механизма.

  • Для доступа к регулировочному винту авто нужно поднять: на платформу либо на эстакаду.
  • Колеса автомобиля устанавливаются прямо и покачивания рулевого колеса влево-вправо должны показать вам стук в рулевом управлении.
  • Регулировочный винт вкручиваем, систематически проводя покачивания рулем. Стук пропал, значит нужно провести тест-драйв.

В случае, если руль тяжело возвращается, регулировочный винт нужно немного ослабить. И таким образом довести рулевое управление до нужного параметра: нет стука или явного люфта и руль свободно возвращается на место. Регулировку рулевого управления нужно проводить с помощником.

cartore.ru

люфт и другие неисправности. Как устранить или отрегулировать?

Рулевое управление – неотъемлемая часть любого автомобиля. Благодаря этому узлу транспортное средство может менять направление траектории движения. Система состоит из множества элементов. Главная составляющая – это рулевая рейка. Люфт ее недопустим. О неисправностях и признаках поломки данного механизма – далее в нашей статье.

Характеристика

Рулевое управление выполняет несколько функций:

  • Увеличивает усилия, что прилагаются к рулю.
  • Передает вращательный момент на колеса через привод.
  • Производит самостоятельный возврат руля в нейтральное положение.

Главная составляющая данного механизма – это редуктор. Он имеет свое передаточное число (у каждого автомобиля этот параметр разный). На данный момент используется реечный рулевой механизм. Ранее производителями использовался червячный и винтовой узел.

Почему рейка так популярна? Данный механизм отличается простым устройством и высоким КПД. Благодаря конструктивным особенностям, может устанавливаться на автомобили с передним и задним приводом, а также на машины с независимой подвеской.

Признаки неисправности

Как определить, что вышла из строя рулевая рейка? Люфт — не единственный признак. Так, при повороте руля водитель прикладывает больше усилий, чем требуется. Конечно, здесь есть свои нюансы (ведь различают приводы с усилителем и без). Так, на рулевом управлении с гидравлическим приводом вы заметите характерный гул насоса. Иногда это сопровождается утечкой рабочей жидкости из бачка. Что касается механических приводов, звук поворота останется прежним. Однако руль станет заметно более тугим. Это первый признак того, что вышла из строя рулевая рейка. Люфт при вращении колес может возникать на обоих типах привода – механическом и гидравлическом. Еще одна причина – течь сальника рейки. В этом случае на узле будут видны характерные потеки, как на фото ниже.

Это говорит о том, что механизм привода пришел в негодность. Проблема решается установкой нового сальника/пыльника либо заменой элемента в сборе.

Почему образуется люфт?

В большинстве случаев эта проблема связана с состоянием дорожного покрытия. Ведь каждую неровность на себя принимает не только подвеска, но и рулевой механизм. Так, при частой езде по ямам наблюдается люфт вала рулевой рейки. Многое зависит и от стиля вождения. Чтобы максимально сберечь рейку, нужно хорошо оттормаживаться перед ямами. Но и это не дает гарантию на то, что вскоре не появится люфт. Езда через лежачих полицейских, бетонные стыки и другие неровности просто гробят рейку. Нагрузка на редуктор возрастает в десятки раз. Спустя 10-15 лет на автомобиле появляются проблемы с рулевым управлением. Кстати, по достижении этого срока зарубежные автопроизводители рекомендуют менять рейку. Но проблема в том, что найти новую деталь на такой старый автомобиль очень трудно. А ремкомплекты не всегда спасают. Как устранить люфт в рулевой рейке? Один из верных способов – это так называемая подтяжка рулевого механизма. Конечно, ресурс редуктора от этого не увеличится. Однако на некоторое время вы можете забыть о постоянных дёрганьях руля и ездить с комфортом.

Какова норма

Производителями заложен стандарт, при котором люфт тяги рулевой рейки считается нормальным. Так, этот показатель составляет не больше десяти градусов. Измерить это можно на СТО, при помощи люфтометра. Данный инструмент представлен на фото ниже.

Устройство устанавливается на руль и на колеса. При их вращении определяется свободный зазор. Если он выше нормы (то есть больше десяти градусов), требуется регулировка люфта рулевой рейки. Эту операцию, в отличие от замеров, можно сделать своими руками. Ниже мы рассмотрим, как это сделать.

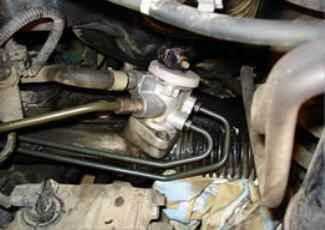

Как подтягивается рулевая рейка?

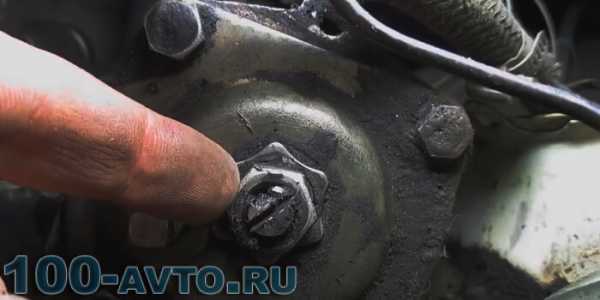

Люфт, который выше нормы, можно снизить путем регулировки редукторного механизма. Для этого подтягивают соответствующий винт. Он находится в торцевой крышке рейки. Для удобства используйте яму или эстакаду. В крайнем случае можно воспользоваться домкратом (в любом случае нам нужен доступ к рейке снизу автомобиля). Так, выставляем ровно передние колеса и приступаем к подтяжке.

Предварительно делаем метку и снимаем контргайку. Ключом на 18 поджимается рулевая рейка. Люфт должен постепенно уменьшаться. Важно не делать резких движений. Сперва закручиваем болт на 15-20 градусов. Проверяем реакцию руля. Если результат не удовлетворил, повторяем процедуру еще раз. В идеале после затяжки нужно произвести пробный заезд. Стук рейки должен пропасть, а при повороте руль должен легко возвращаться на свое место.

Подводные камни

С какими проблемами автомобилист может столкнуться, производя операции по подтяжке рулевого механизма? Первое – это угол поворота. Чем сильнее затянута рейка, тем меньше градус поворота передних колес. Соответственно, снижается маневренность автомобиля. Второй момент – это усилия, прилагаемые на вращение руля. Чем сильнее закручивается гайка, тем туже руль. Особенно это заметно на автомобилях с механическим типом привода (это отечественные «десятки», «тренашки» и иномарки начала 90-х годов). Что касается машин с гидроусилителем, здесь нагрузка возрастает на насос. Внутри системы увеличится давление жидкости. Возможно, потечет шланг или манжеты. Если вы чувствуете, что руль стал сильно тугим и слабо возвращается в нейтральное положение, необходимо ослабить гайку. Ездить на сильно затянутой рейке не рекомендуется. Это повлечет за собой износ ряда других элементов.

Эффективно ли?

Статистика говорит, что затяжка редуктора рулевой рейки действительно помогает убрать люфт. Однако в 20 процентах случаев проблема на этом не решается. Прежде всего это связано с большим износом самой передаточной пары привода.

Это зубчатая рейка и шестерни. Также причины люфта могут заключаться в износе шарниров рулевых тяг либо в ослабленном креплении рулевой сошки. Поэтому не всегда настройка рейки дает эффективный результат. Так, при наличии подобных симптомов специалисты рекомендуют проверить состояние узлов передней подвески. Не должно быть люфта на рулевых тягах, шаровой опоре и рычагах подвески. Заодно рекомендуется проверить амортизатор. Его шток должен исправно ходить. На подвеске типа «МакФерсон» его замена усложняется тем, что элемент идет в сборе с пружиной. Для ее демонтажа используется специальный пресс.

Заключение

Итак, мы выяснили, как убрать люфт в рулевой рейке, почему он возникает и какие есть подводные камни регулировки. Данный механизм напрямую влияет на безопасность движения. Поэтому при выявлении неисправности не стоит откладывать ремонт или регулировку рулевой рейки.

fb.ru

Снятие и ремонт рулевого колеса — регулировка люфта, замена датчика угла поворота рулевого колеса

Ремонт рулевого управления – диагностика, устранение люфта рулевого колеса и замена датчика положения рулевого колеса

Здравствуйте, уважаемые автолюбители! Скажите, если бы в салоне автомобиля стояло управление, как в танке – рычажное, вы бы чувствовали и называли бы себя полноправным водителем. Скорее всего, нет.

А, коль скоро рулевое управление автомобиля является той системой, без которой мы в полной мере не ощущаем себя водителями, то на повестке дня: ремонт рулевого колеса.

Любовь водителя к рулю отложена у нас на подсознательном уровне. Вы можете поулыбаться, но даже в «сонниках» написано: если вы видите, что кто-то отломал руль на вашем авто, значит, что вы находитесь в полной растерянности. Поэтому рулевое управление автомобиля нам нужно содержать в полном порядке и уметь делать ремонт рулевой системы в рамках нашей компетенции.

Диагностика рулевого управления – куда повернуть руль для ремонта

Признаки неисправностей рулевого управления, которые мы вам сейчас приведем, являются условно-правильными. Вы же прекрасно понимаете то, что точный диагноз можно поставить только после вскрытия… рулевого механизма. А для этого нам нужно знать, как снять рулевое колесо. Но, вначале о признаках неисправностей рулевого управления.

  • Руль «тяжелый» в обе стороны или во время быстрого вращения – в ГУР попал воздух, масло в бачке ГУРа недостаточно, либо слабый шкив, износился корпус рулевой рейки, плюс может быть нарушена регулировка развал — схождения .
  • Руль «тяжелый» в центре означает износ корпуса рейки.
  • Руль «тяжелый» лишь в одну сторону говорит о выходе из строя золотников рейки.
  • Плохое возвращение руля в центральное положение – это могут быть неисправности в ходовой, нарушение развал-схождения колес, износ крестовины вала рулевой колонки либо износ рулевого механизма
  • Основной причиной вибрации руля является, чаще всего, нарушенная балансировка колес.
  • Люфт рулевого колеса означает: при покачивании руля вертикально – неисправность подшипников в ступицах, при покачивании руля горизонтально – рулевой наконечник требует замены. Допустимый люфт рулевого колеса вы увидите в мануале производителя к своему автомобилю.
  • Cтук в рулевой колонке при покачивании руля или во время движения – характерный признак, указывающий на люфт руля вызванный увеличением зазора между шестерней и зубчатой рулевой рейкой .

Регулировка люфта рулевого колеса

Итак, коль скоро речь пошла о люфте рулевого колеса. Люфт руля измеряется простым приспособлением – люфтомером. Стрелка его закрепляется на рулевое колесо, а шкала на рулевую колонку.

Люфт руля – это угол свободного вращения рулевого колеса без движения (поворота) передних колес. По ГОСТ РФ люфт руля допускается до 10 градусов. На стендах в сервисе, если вы ленитесь проверить люфт самостоятельно или нет люфтомера, применяется датчик люфта руля -датчик угла поворота руля.

Замена датчика угла поворота рулевого колеса

На многих моделях сейчас устанавливаются датчики угла поворота рулевого колеса. В случае выхода его из строя, производится замена датчика. В принципе, эту операцию можно провести самостоятельно.

В первую очередь нужно снять рулевое колесо. Как снять рулевое колесо вам подскажет мануал от производителя для конкретной модели авто.

Затем снимаем кожух рулевой колонки, блок комбинированного переключателя и переключтель стеклоочистителя. Корпус комбинированного переключателя меняется полностью и постарайтесь не ронять его, так как датчик очень чувствителен к сотрясениям.

Регулировка рулевого управления на примере автомобиля Volkswagen Polo

Цель регулировки – переместить упор рулевой рейки. Регулировка производится при помощи регулировочного винта, который расположен в торцевой крышке рулевого механизма.

  • Для доступа к регулировочному винту авто нужно поднять: на платформу либо на эстакаду.
  • Колеса автомобиля устанавливаются прямо и покачивания рулевого колеса влево-вправо должны показать вам стук в рулевом управлении.
  • Регулировочный винт вкручиваем, систематически проводя покачивания рулем. Стук пропал, значит нужно провести тест-драйв.

В случае, если руль тяжело возвращается, регулировочный винт нужно немного ослабить. И таким образом довести рулевое управление до нужного параметра: нет стука или явного люфта и руль свободно возвращается на место. Регулировку рулевого управления нужно проводить с помощником.

http://cartore.ru

legkoe-delo.ru

Устраняем люфт рулевого колеса ваз 2109

Рулевая баранка ваз 2109

Люфт рулевого колеса ваз 21093 -2109 явление, с которым не стоит мириться. Когда увеличивается свободный ход руля, это затрудняет управление машиной, она с небольшим опозданием начинает реагировать на любое действия ее водителя.
Кроме этого, когда увеличенный ход, вам уже не удается исправить, регулируя рулевое колесо ваз 2109 и связанные с ним механизмы, это свидетельствует о неисправности механизмов рулевого управления (например, ослабление креплений корпуса рулевого механизма, повреждение рулевых тяг и связанного с ними маятникового рычага, возможен износ либо поломка их частей). Не пугайтесь, с помощью нашей статьи вы сможете все исправить.

Чем грозит такая неисправность

Все прекрасно знают, какую роль выполняет в машине рулевое управление, и важность поддержания этого механизма в исправном состоянии. Этот механизм по своей необходимости и важности не уступает мотору, топливной системе и колесам.
Стоит так же помнить, что неполадки с управлением машины становятся причинами ДТП, больших неприятностей и даже смерти людей. Поэтому вам необходимо уделять этому агрегату повышенное внимание и постоянно наблюдать за состоянием на ваз 2109 колеса рулевого, а при необходимости немедленно ремонтировать его и механизмы управления.
Игнорирование, либо затягивание с ремонтом самых незначительных отклонений в работе руля, могут стать причиной плачевных последствий. Помните, цена вопроса – ваша жизнь!

Инструменты для регулировки

Чтобы отрегулировать на ваз 2109 колесо рулевого управления, вам не потребуется специальных навыков либо инструментов, достаточно лишь иметь:

  • Штангенциркуль
  • Динамометр
  • Стандартные инструменты в наборе

Проверка люфта и регулировка руля

Теперь, когда все у нас готово, приступаем к проверке и регулировка руля своими руками:

  • Проверка люфта руля выполняется на машине, установленной на относительно ровной и не скользкой площадке
  • Устанавливаем передние колеса (вращая рулевую баранку) в положение, которое соответствует движению машины по прямой

Примечание: Когда при положении передних колес соответствующем прямолинейному движению машины, спицы рулевой баранки не в горизонтальном положении, это означает, что в машине либо нарушены регулировки углов постановки колес (развал-схождение), либо присутствуют дефекты в подвеске либо рулевом управлении

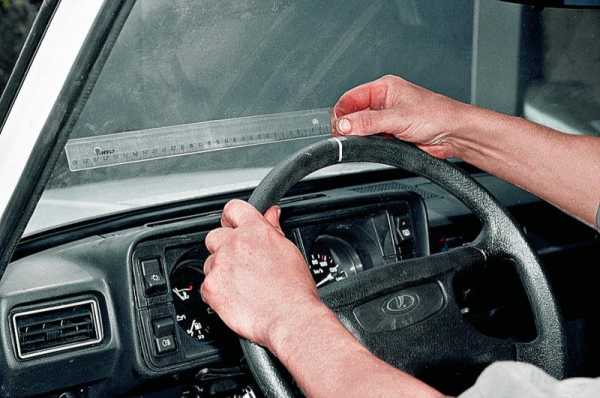

  • Сначала проверяем люфт рулевой баранки. Чтобы вы понимали, люфт баранки это расстояние, которое она проходит «свободно» до начала поворачивания колес
  • Наша задача  состоит в том, чтобы измерить этот люфт при помощи штангенциркуля, приготовленного нами ранее
  • Нам необходимо зафиксировать начало движения (люфта) в нижней либо верхней позиции рулевой баранки
  • Для этого вывешиваем передние колеса и вращаем руль пока не почувствуем начало свободного движения
  • После этого сделайте контрольную отметку (мелом, либо, намотав проволочку, как на фото ниже), это и будет начальная точка отсчета для механизма штангенциркуля
  • Затем рулевую баранку выкручиваем к противоположной точке люфта и тоже делаем отметку
  • Потом с помощью штангенциркуля, замеряем расстояние между точками люфта

Штангенциркулем замеряем расстояние между отметками

  • Инструкция по эксплуатации допускает люфт, не превышающий 35 миллиметров, в случае, когда значение люфта выше, необходимо отрегулировать на ваз 2109 рулевое колесо, и если не сделать регулировку своевременно, тогда вскоре потребуется ремонт либо полная замена агрегата.
  • Регулировка выполняется путем настройки винтов усиления шарниров карданчиков, которые имеются в рулевом валу

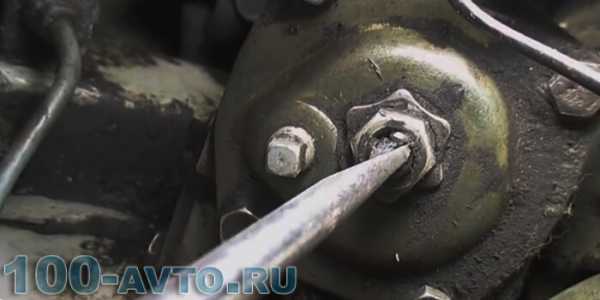

  • Чтобы приступить к регулировке, вам следует отыскать регулировочный винт карданных шарниров, после чего привести люфт к допустимому значению, вращая винты усилия
  • Затем необходимо сделать провернуть баранку на полный оборот, закрепив на ней динамометр
  • Для рулевого управления, оснащенного ГУР (гидроусилителем), значение по динамометру должно быть равно пяти килограммам
  • Если управление полностью механическое, тогда допустимое значение по динамометру от шести до десяти килограмм

Внимание: Прежде чем приступать к регулировке рулевого механизма следует внимательно ознакомиться с технической документацией машины

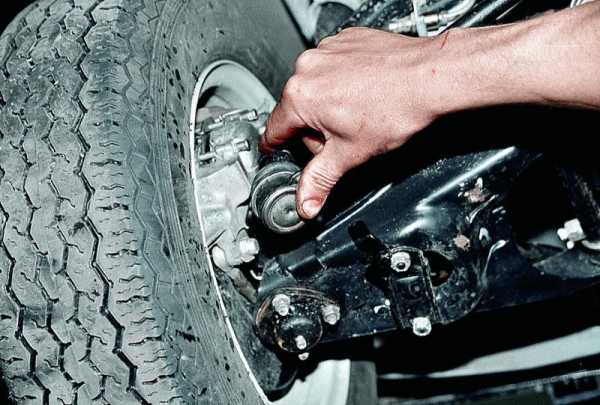

  • Механизм управления имеет шаровые шарниры, расположенные на рулевых тягах, их тоже необходимо будет отрегулировать, в случае, когда показатели люфта слишком сильно завышены

Шаровый шарнир на рулевой тяге

  • Для этого нам потребуется эстакада либо подъемник, поскольку детали, которые придется регулировать, расположены со стороны днища кузова автомобиля
  • Если при проверке обнаружили, что рулевые шарниры болтаются (разбиты) попытайтесь подтянуть рулевые тяги и крепления самих шарниров, если не получается, тогда шарниры надо заменить
  • Вам не помешает так же проверить усилие демпфера рулевой колонки, для этого снова пригодится динамометр, допустимое усилие не более 5киллограммов

Регулировка успешно закончена, поздравляю, это было совсем не трудно, однако иногда возникает необходимость снять рулевую баранку.

Снятие баранки

На ваз 2109 снятие рулевого колеса выполняется для замены его либо для выполнения ремонта, при котором баранка будет мешать, при снятии приборной панели, например. Чтобы ее снять вам потребуется всего лишь головка торцевая с удлинителем, чтобы открутить гайку, крепящую баранку к валу рулевому и плоская отвертка.
Порядок выполнения работы следующий:

  • Сначала вам необходимо отключить питание машины, поэтому отсоедините клеммы от аккумуляторной батареи
  • Затем, с помощью отвертки подденьте и снимите накладку сигнала
  • Воспользовавшись торцовой головкой с удлинителем, ослабьте затяжку гайки, крепящей рулевое колесо, и отверните ее, но не до конца, а пока гайка не окажется вровень с торцом вала

Снимаем накладку и торцовой головкой откручиваем гайку крепления баранки

Внимание:Если открутить гайку до конца и снять, то баранка может резко слететь с вала и при этом ударить в лицо. Она насажена на вал с хорошим усилием.

  • Теперь надо резкими ударами правой руки, сбить баранку с вала
  • После этого можно окончательно открутить гайку и снять баранку, предварительно не забудьте отсоединить провода питания от клеммы звукового сигнала
  • Когда руками сбить баранку не удается, можно воспользоваться бруском из древесины, который упираем в вал одним торцом, и наносим удары молотком по второму торцу
  • Вам понадобится помощник, который сидя за баранкой, будет тянуть ее вверх

Сбиваем баранку с вала ударами руки, откручиваем до конца гайку и снимаем руль

Процедура снятия баранки ваз 2109 завершена, после выполнения ремонта можете все собирать обратно, а наше видео поможет вам в снятии и регулировке.

masteravaza.ru

Как отрегулировать рулевую колонку

Как отрегулировать рулевую колонку

Вам понадобится

  • -Штангенциркуль;
  • -динамометр;
  • -универсальный набор инструментов для автомобиля.

Инструкция

Проверьте люфт рулевого колеса. Люфт рулевого колеса – это расстояние, на которое вращается руль, не поворачивая механизм поворота колес. Измерить его можно с помощью штангенциркуля. Зафиксируйте штангенциркуль на весу над рулевым колесом в нижней или верхней точке люфта. Поставьте контрольную точку на рулевом колесе и совместите начало отсчетного плеча штангенциркуля с этой точкой. Поверните руль до другой конечной точки люфта. Раздвиньте измерительное плечо штангенциркуля и совместите его с контрольной точкой, отмеченной на руле. Люфт более 35 мм считается недопустимым и подлежит регулировке.


Отрегулируйте люфт рулевого колеса. Регулировка люфта осуществляется путем дополнительного нагнетания усилия на карданные шарниры рулевого вала. Необходимо найти регулировочный винт шарниров и, регулируя усилие винтами, выставить допустимый люфт.

Закрепите динамометр на рулевом колесе и поверните руль на полный оборот. Показания динамометра для рулевого управления с гидроусилителем не должны превышать 4,5-5 кг. Для механического рулевого управления, в зависимости от марки и модели автомобиля этот показатель может колебаться от 6 до 10 кг. Смотрите техническую документацию на ваше авто. Проверьте и при необходимости отрегулируйте прикладываемое усилие для поворота руля. Для этих целей понадобится динамометр. Если у вас автомобиль снабжен гидроусилителем, заведите мотор вашего авто, дайте ему поработать 5 минут для того, чтобы жидкость гидроусилителя разогрелась до рабочей температуры. Если показания выше, отрегулируйте шаровые шарниры рулевых тяг. Для этого поставьте автомобиль на эстакаду, вам потребуется доступ со стороны дна. Найдите шарниры рулевых тяг и проверьте их крепление, подтяните крепление, если они «разболтаны». Повторно проверьте динамометром усилие прикладываемое при повороте руля. Если показания остались выше нормы (4,5-5 кг для автомобиля с гидроусилителем, 6-10 кг. для «механики») необходимо регулировать демпфер рулевой колонки в условиях автомастерской.

Обратите внимание

Даже при достаточной квалификации в регулировке рулевого управления, не пытайтесь отрегулировать демпфер рулевой колонки в кустарных условиях. Для этой процедуры необходимо специальное стендовое оборудование автомастерской.

Полезный совет

Если у вас под рукой нет специального динамометра, можно воспользоваться безменом. Всего лишь плавно тяните руль с его помощью со средней скоростью, с которой вы обычно поворачиваете руль и отметьте максимальное значение по шкале безмена.

www.kakprosto.ru

Рулевая колонка – выставляем удобное положение, чиним механизм + видео

В современных автомобилях нашла свое широкое применение регулируемая рулевая колонка. Этот элемент выполнен в виде специального кожуха, в котором расположен вал ведущего колеса. Для чего нужна функция регулировки, и как обращаться с этим механизмом, расскажем в данной статье.

Как устроена рулевая колонка?

К главным функциям данного механизма можно отнести:

  • обеспечение надежного крепления баранки;
  • передача всех усилий, прилагаемых к управляемому колесу;
  • забота о безопасности водителя в случае столкновения;
  • легкость управления и вращения вилки рулевого колеса.

Схема и устройство рулевой колонки включают вал, ведущую и ведомую шестерни. При вращении баранки усилие передается посредством ведущей шестеренки к ведомой, последняя же жестко закреплена с сошкой, которая, поворачиваясь, передает усилия на средний рычаг боковой тяги. Таким образом, и обеспечивается поворот колес автомобиля.

Регулировка рулевой колонки и возможные поломки механизма

Ремонт и регулировка рулевой колонки – не слишком сложная процедура, поэтому может осуществляться и самостоятельно. Для того чтобы отрегулировать положение руля, необходимо нажать на рычаг специального фиксатора, затем устанавливаете баранку в удобном для вас положении и отпускаете рычаг. Таким образом, баранка останется в нужном положении.

Автоматическая регулировка обеспечивается электронным устройством, которое, запомнив все настройки, воссоздает их, как только в авто сел водитель. При этом, когда вам необходимо выйти или зайти, происходит автоматическое отодвигание баранки. Обязательно помните, что регулировку нельзя осуществлять во время движения транспортного средства, так как это может привести к потере управления авто и стать причиной аварии. Установив рулевое колесо в нужном положении, обязательно проверьте, насколько надежно закреплен рычаг.

Колонка – это достаточно простой элемент, поэтому и поломок в нем может быть не так уж и много. Однако, ввиду всей ответственности, которая возложена на данный узел авто, игнорировать признаки приближающихся неисправностей не стоит.

Главным тревожным моментом может послужить стук в рулевой колонке. Это может свидетельствовать о возможных деформациях обшивки и облицовочных панелей, а также о том, что некоторые части блока переключателя пришли в негодность. Люфт рулевой колонки в плоскости говорит о том, что некоторые элементы кронштейна ослабли либо вообще износились. Об ослаблении же шлицевых соединений свидетельствует осевой люфт.

Как осуществить ремонт рулевой колонки?

Шлицевые соединения восстановлению не подлежат, и в этом случае необходима замена всей колонки. Для этого следует знать, как снять рулевую колонку. Делается это довольно просто. Прежде всего, необходимо отключить аккумуляторную батарею. Затем снимается непосредственно баранка авто и кожух рулевой колонки. Следующими демонтируются замок зажигания, а также переключатель, отвечающий за управление данной системой.

После того, как все элементы сняты, нужно открутить болты, крепящие кронштейн, некоторые из них демонтировать стандартным способом практически невозможно, поэтому их стоит высверлить. Дальше откручивается болт, соединяющий управляющий механизм и шлицевое соединение. И в последнюю очередь снимается вал рулевой колонки, предварительно демонтируйте его нижнее уплотнение. Устанавливается же новая колонка строго в обратном порядке, поэтому лучше складывать все снятые детали последовательно, дабы не возникла путаница.

В некоторых случаях необходима замена подшипника рулевой колонки. Для этого по вышеописанной схеме снимается кронштейн в сборе с валом и устанавливается в тиски, далее, выбив вал из кронштейна, вытаскиваем и сам подшипник. Затем, вставив обратно вал, необходимо выбить с помощью молотка и второй подшипник рулевой колонки. Новые подшипники устанавливаются узкими фланцами наружу и запрессовываются при помощи оправки до упора. Фиксируется вал, а далее запрессовывается и второй подшипник. Если в негодность пришла крестовина рулевой колонки, то замене подлежит вся деталь целиком.

carnovato.ru

Устройство и ремонт рулевой колонки на ВАЗ 2107

Одним из элементов автомобиля ВАЗ 2107, получившим в этой модели ряд улучшений в сравнении с предыдущими, является рулевая колонка. Чем же отличается ее устройство? В ВАЗ 2107 вал рулевой колонки состоит из двух частей, соединенных крестовиной. Благодаря такой конструкции значительно повышается безопасность водителя, так как в случае столкновения вал просто сгибается в месте шарнирного соединения, и не наносит серьезного вреда человеку. Также вал в ваз 2107 обзавелся подшипниками благодаря чему поворот руля требует намного меньше усилий.

Рулевая колонка ВАЗ 2107 состоит из вала с шарнирным соединением и редуктора с червячной передачей. Ремонт колонки – явление очень редкое. Если обеспечить своевременное техническое обслуживание этого узла, то он может никогда не понадобиться. К работам по техническому обслуживанию рулевой колонки относится смазка шарнира рулевого вала, подтягивание гайки крепления руля, замена масла и регулировка редуктора. Рассмотрим возможные проблемы, связанные с рулевой колонкой, и методы их устранения.

Скрип в колонке

Как правило, скрип возникает из-за недостаточной смазки деталей вала – подшипников или крестовины. Лечится смазыванием, особых трудностей не вызывает, ремонт не требуется.

Люфт рулевого колеса

Появление люфта руля может быть вызвано двумя причинами. Первая – отпущена гайка, крепящая рулевое колесо на валу. Если не подтянуть гайку вовремя, со временем повреждаются шлицы на руле и валу, и может потребоваться замена одной из этих деталей. Второй причиной может стать износ червячной передачи. Для устранения этой неисправности предусмотрен специальное устройство — регулировочный болт с контргайкой.

Для того чтобы отрегулировать червячную передачу отпускается гайка, с помощью отвертки винт проворачивается до устранения люфта, после чего гайка затягивается для предотвращения самопроизвольного выкручивания. Если регулировкой устранить люфт невозможно, значит, необходим ремонт редуктора и замена червячной пары.

Для предотвращения преждевременного износа деталей редуктора рекомендуется периодический контроль уровня масла и его замена. Контроль уровня производится следующим образом:

  • При помощи ключа на 8 выкручивается пробка заливного отверстия;
  • Отверткой или другим предметом проверяется уровень масла. Он должен быть на уровне с нижним краем заливного отверстия.
  • При необходимости, масло доливают при помощи специального нагнетателя, пока оно не начнет вытекать из отверстия.

Для замены масла откручивают винты крепления крышки редуктора, предварительно подставив под него емкость для сбора отработанного масла. Так как полное снятие крышки не требуется, она отодвигается в сторону и масло сливается. Эту операцию лучше выполнять на горячем двигателе. Теплое масло имеет большую текучесть и сливается быстрее. После того как все масло вытечет, крышка прикручивается на место и в редуктор заливается новое описанным выше способом.

Снятие редуктора

Устройство редуктора не позволяет выполнить его ремонт без снятия с автомобиля. Для того чтобы выполнить его снятие, необходимо:

  • Отсоединить наконечники рулевых тяг от редуктора. Сначала онирасшплинтовываются,  затем ключом на 22 откручиваются гайки и наконечники выпрессовываются при помощи специального съемника.
  • Раскрутить хомут, крепящий рулевой вал к редуктору.
  • Выкрутить три болта, которыми редуктор крепится к кузову автомобиля.

Устройство редуктора не должно вызвать особых затруднений при его ремонте. Следует лишь учесть, что изношенные элементы, называемые червячной парой, меняются оба одновременно. После этого обязательно выполняется регулировка.

comments powered by HyperComments

Возможно, вам будет интересно:

7vaz.ru

Регулировка рулевой колонки ВАЗ

Главной частью автомобиля, отвечающей за безопасность на дороге, является рулевая колонка. Она отвечает за нужное направление движения машины, и от её работы во многом зависит ваша жизнь и безопасность участников движения.

Поэтому следует внимательно следить за исправным состоянием редуктора, рулевых наконечников, шлицевых соединений. В «классических» моделях автомобилей «ВАЗ» применяется червячный редуктор. При вращении руля в редукторе вращается так называемый червяк и передает вращение ролику, который, в свою очередь, поворачивает рычаг, связанный с рулевыми тягами. Со временем заводские регулировки в зацеплении пары «червяк – ролик» нарушаются, и рулевое управление становится легким.

Одновременно увеличивается свободный ход руля. Свободный ход, или люфт, – это когда руль вращается, но не воздействует на колеса. Это обычно приводит к тому, что для того, чтобы повернуть колеса, требуется больший угол или люфт поворота рулевого колеса. Это особенно неудобно при езде по прямой, так как автомобиль начинает «рыскать» по шоссе. Не следует упускать время при появлении этой неисправности. Если запустить эту «болезнь», то придется менять весь редуктор и никакая регулировка уже не поможет. А редуктор в сборе довольно дорогостоящая деталь. К тому же отрегулировать зазор между червяком и роликом совсем несложно в гаражных условиях.

Для регулировки следует поднять капот моторного отсека, снять защитный колпачок, который защищает регулировочные детали. Под колпачком вы увидите контрящую гайку и регулировочный винт. Возьмите ключ гаечный на 19, шлицевую отвертку (плоскую) и попросите кого-нибудь вам помочь.

Полезный совет

Колеса у автомобиля должны быть установлены прямо.

Гаечным ключом отворачиваем на пол оборота гайку и отверткой вращаем винт.

При закручивании винта ролик будет прижиматься к червяку, и зазор уменьшится. В то время, пока вы будете заворачивать винт, ваш помощник будет покачивать руль и чувствовать, как уменьшается свободный ход. Он должен уменьшиться максимально, но руль должен вращаться легко. Как только вы добились нужного результата, то обязательно затяните контрящую гайку и опять проверьте люфт. Если люфт в норме и вращается руль легко, то проверните колеса до крайнего правого и левого положения. Не должно быть каких-то заеданий или заклиниваний. Не стоит чрезмерно уменьшать зазор, потому что возможны подклинивания рулевого управления, особенно в крайних положениях, что очень опасно в движении при прохождении поворотов.

В том случае, если регулировка не помогла, следует поменять редуктор целиком. Другие регулировки или замена каких-то частей редуктора обычно приводят только к лишним расходам.

Ниже вы можете просмотреть видео о том, как отрегулировать рулевую колонку ВАЗ своими руками.

100-avto.ru

autofluids.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
