Регулировка фар ваз 21 14: Как настроить фары на ВАЗ-2114?

Как правильно отрегулировать фары ВАЗ-2114 своими руками: видео

Если однажды вы заметили, что фары вашего автомобиля стали светить не так ярко, и видно дорогу стало несколько хуже, возможно им требуется элементарная мойка, либо если это не помогло, то поможет вам регулировка.

Видео с регулировкой фары на автомобиле ВАЗ:

Благодаря нашей статье вы узнаете, как в самые короткие сроки провести такую регулировку, без посещения автосервиса и помощи мастеров, потому как такие работы совсем несложные.

Подготовительные работы

Для того, чтобы работы по регулировке фар на ВАЗ-2114 были сделаны максимально правильно, и результаты были только положительные, необходимо выполнить следующие условия:

  • Позаботьтесь о том, чтобы давление в шинах было такое, как предусмотрено технической документацией автомобиля, то есть 1,8-2 атмосферы на каждом колесе.
  • Автомобиль должен иметь максимально возможную загруженность, то есть с заправленным баком, запасным колесом, инструментами и прочее.

Создаём правильные условия для регулировки

Разметка стены для регулировки

Если вы выполнили все вышеназванные условия, то можно приступать к следующему шагу, а именно поиску ровной стены и площадкой перед ней. Для этого оптимально подойдёт стена гаража или любого бетонного забора.

Когда стена и площадка перед ней найдена, осталось нарисовать на ней разметку, создав тем самым самодельный экран, для этой работы нам понадобится обычный мел.

Пошаговый порядок настройки

  1. В первую очередь ставим автомобиль настолько плотно к стене, насколько это возможно.
  2. Затем отмечаем на стене точку, так, чтобы условная линия, проходящая через неё, разделила автомобиль, ровно пополам.
  3. Далее, начертите сквозь эту точку, ровную вертикальную линию, обозначая тем самым центральную ось.
  4. Следующим шагом будет, отмечание ещё двух, параллельно идущих линий, по левой и правой стороне от центральной, на расстоянии 4 метра 82 см.
  5. Затем замерьте расстояние от фары до поверхности дорожного полотна и отметьте полученный результат на всех вертикальных линиях путём зарисовки горизонтальной.

Таким образом, можно считать экран готовым.

Порядок регулировки фары на ВАЗ-2114

  1. Перед тем как приступить к регулировке, отгоните автомобиль на расстояние не менее чем 5 метров от стены и посадите на водительское сиденье помощника (так будет имитировано наличие водителя на месте – прим.).
  2. Затем, в салоне поверните рычаг гидрокорректора и включите ближний свет.
  3. Далее, под капотом, рядом с фарами вы заметите по два винта регулировки, позволяющие производить настройку, как в горизонтальной, так и вертикальной плоскости. Не забудьте во время проверки, поочерёдно закрывать каждую фару плотным картоном.

    Два винта регулировки фар

По окончании работ, свет от отрегулированных фар не должен выходить за пределы горизонтальной линии, а по краям он должен задевать вертикальные линии в месте пересечения световых кругов.

Так, должно получиться после регулировки.

Не регулируется фара, что делать?

Толкатель гидрокорректора

Если фара вообще не регулируется, значит вышел из строя гидрокорректор фары в её корпусе. Покрутите гидрокорректор из салона, и если пучок света не меняет своей высоты, то под замену.

Регулировка фар Ваз 2114, Ваз 2115, Ваз 2113

Порядок ремонта неисправностей в системе освещения автомобиля лада 2113, звуковая и световая сигнализации лада 2115, снятие и установка ламп освещения ваз 2113, ваз 2115, ваз 2114. Диагностика электрооборудования лада 2113. Инструкции по ремонту электрооборудования, стартера, зажигания лада 2114. Проверка приборов, очистителя, освещения лада 2115

Направление световых пучков фар лада самара 2 должно быть таким, чтобы дорога перед автомобилем ваз 2114, ваз 2115, ваз 2113 была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света.

Регулировочные винты блок-фар: 1 – винт регулировки пучка света в вертикальной плоскости; 2 – винт регулировки пучка света в горизонтальной плоскости; 3 – винты крепления кожуха; 4 – защитный кожух

Регулируются фары ваз 2114 вращением винтов 1 и 2, которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях.
Удобнее всего регулировать фары с помощью передвижных оптических приборов. Если их нет, то регулировку можно проводить с помощью экрана.
Поставьте полностью заправленный и снаряженный автомобиль с нагрузкой 750 Н (75 кгс) на сиденьи водителя на ровной горизонтальной площадке в 5 м от гладкой стены или какого-либо экрана (щит фанеры размером около 2х1 м и т. п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах нормальное, а затем качните автомобиль лада самара 2 сбоку, чтобы установились пружины подвесок.

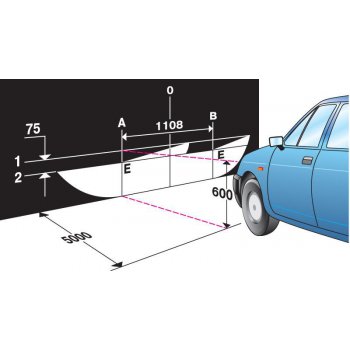

Схема регулировки света фар

Начертите на экране вертикальные линии: осевую О и линии А и В, проходящие через точки Е, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 65 мм линию 2 центров световых пятен.
Если на автомобиле имеется гидрокорректор фар, то установите его ручку на панели приборов в положение, соответствующее нагрузке автомобиля ваз 2113 одним водителем.
Включите ближний свет фар ваз 2114. Последовательно, сначала для правой фары (левая закрывается куском картона или темной материи), а затем для левой (правая закрыта) отрегулируйте винтами 1 и 2 световые пучки фар.
У отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2, а точки пересечения горизонтального и наклонного участков световых пятен — с точками Е.

Как настроить фары на ВАЗ-2114

Как правильно настроить фары

Вам предстоит сделать так, чтобы даже во время дождя или тумана свет фар оставался четким и не создавал завесу. Это позволит с большим комфортом пользоваться автомобилем и не мешать другим участникам движения.

Правильная работа фар на ВАЗ-2109 достигается следующим образом:

Сядьте на водительское кресло и установите ручку гидрокорректора фар в положение «водитель и пассажир». Она находится сразу же за рулевым колесом слева.
Включите ближний свет. Возьмите непрозрачную материю или плотный картон и занавесьте одну сторону.
Откройте капот. Найдите защитный корпус передней фары. Слева и справа от него находятся регулировочные винты. От того, где и какой винт вы повернете, изменится направление света

Обратите внимание, что ниже располагаются винты для противотуманных светильников. В режиме ближнего освещения верхняя граница световых пятен должна достигать нижней горизонтальной линии

Наклонное и горизонтальное пересечение световых пятен должно совпадать с точкой, соответствующей центру ламп.


Повторите эту процедуру для второй фары. Посмотрите на их совместную работу, пучки световых лучей должны идти параллельно друг другу, а граница пятен – не находиться на разных уровнях.

Для регулировки противотуманных фар необходимо сделать на щите дополнительную разметку. Для этого определите местонахождение центров светильников, используемых в тумане, и проведите через них горизонтальные и вертикальные линии. От горизонтальной линии, проходящей через центральные точки, отложите 10 сантиметров и проведите параллельную прямую.

Регулировка противотуманного освещения проводится по тем же принципам, что и для обычной ближней подсветки. Граница световых пятен их должны достигать самой нижней линии

Также важно соблюдать и соответствие центров

Проведенная в домашних условиях настройка света фар не является точной, поэтому ее стоит использовать лишь как временную меру. Постарайтесь найти время, чтобы обратиться в пункт технического обслуживания, оборудованный специальным стендом для регулировки оптики.

Только регулировка, произведенная специалистом может быть точна, ведь при создании схемы вы могли неправильно разместить линии.

https://www.youtube.com/watch?v=E0744IgpQfI

Регулировка фар ВАЗ 2114. Как настроить своими руками.

Большинство автомобилистов предпочитает не вмешиваться в оптику до тех пор, пока она не выйдет из строя. Из-за такого отношения случается множество ДТП в ночное время суток, а также во время погодных условий, которые влияют на обзор. Возле дороги часто можно заметить изогнутую арматуру, в которую сложно врезаться даже при желании. Практика демонстрирует, что неотрегулированные фары ухудшают обзор ночью или в непогоду. При постоянной тряске механизм сбивается и свет падает с неверным углом наклона, как результат – уменьшение расстояния видимости и серьезная угроза не только владельцу ВАЗ 2114, но и другим автомобилистам, пешеходам.

Чтобы обезопасить себя и окружающих, достаточно раз в два месяца производить настройку. Процесс несложный, поэтому водитель ВАЗ 2114 может заняться корректировкой в гараже или боксе.

В прайс-листе автомобильных мастерских также есть такая услуга, как регулировка света. Перед тем как отрегулировать оптику, нужно понять, какими характеристиками должна обладать правильно настроенная оптика:

Основная задача – освещать дорогу перед машиной

Внимание: именно дорогу, а не окрестности. Водитель должен видеть перед собой четкую полосу света

Световой поток не должен бить по лобовому стеклу встречных авто. Фары должны быть на такой высоте, чтобы дальность была максимальной.

Подготовка к регулировке фар

Подготовка подразумевает под собой очистку фар и поиск дефектов, которые тоже могут быть причиной ухудшенной работы оптики. Перед регулировкой фары нужно очистить при помощи моющего средства – стекло оптики отечественных авто достаточно толстое, поэтому при загрязнении поток свет может не пробиваться. Необходимо проверить отражатели и стекло на наличие дефектов.

После обработки моющим средством нужно промыть повторно стекло чистой губкой и дать поверхности высохнуть. Если найдены сколы или трещины, то стекло фары нужно поменять. То же самое касается и отражателя, есть дефект – замена.

Полезный совет: чтобы увеличить эффективность освещения, на ВАЗ 2114 можно установить противотуманные элементы, ксеноновые или галогенные фары. Сегодня на рынке есть весь список, рассчитанный на отечественные автомобили.

В ВАЗ 2114 регулировка света выполняется при помощи винтов. Одни винты отвечают за вертикальную плоскость, а вторые – за горизонтальную. За счет вращения оптический элемент меняет свое положение. В автосервисах для регулировки света мастера используют оптические приборы. В гаражных условиях владелец ВАЗ может выполнить корректировку при помощи экрана.

Пошаговая инструкция

  1. Регулировка выполняется с включенным ближнем светом. ВАЗ 2114 следует поставить напротив ровной стены. Расстояние от фар до плоскости должно составлять ровно 5 метров. На водительское сиденье необходимо положить груз с весом около 80 килограмм. Также стоит позаботиться, чтобы бак был заправлен. Регулировка света проводится при стандартной загрузке машины;
  2. Когда ВАЗ 2114 загружен и подготовлен, нужно заняться начертанием «экрана». На стене мелом при помощи линейки нужно начертить вертикальную линию-ось, которая будет соответствовать центру автомобиля. После неё чертятся ещё две вертикальные линии, параллельные оси – они должны быть на уровне оптики. Далее следует нанести горизонтальную линию на уровне фар. Ниже на 6.5 см чертится линия для обозначения центов световых пятен;
  3. Регулировка выполняется поочередно. Фару, которая не задействована в корректировке, лучше закрыть картоном;
  4. Процесс может быть завершен, когда верхняя граница совпала с уровнеи центровой оси, как показано на схеме. Точки пересечения вертикальных прямых и центров пятен должны соответствовать точкам пересечения наклонного и горизонтального участка пятен; Объяснение настройки оптики при помощи экрана

Итог

Выполнив все действия, водитель ВАЗ 2114 получит идеальный свет, который будет освещать движение. Настроенной оптики порадуются и другие участники дорожного движения – световой поток не будет бить по глазам.

Демонстрация корректора фар:

Обратите внимание

Технология регулировки света фар своими руками

Проводить настройку нужно на ровной поверхности без наклона. Проверочный экран можно установить на расстоянии 5-6 метров. При отсутствии экрана можно воспользоваться ровной кирпичной стеной, воротами гаража или большим листом фанеры. Стёкла фар должны быть чистыми, без трещин и сколов

Также обратите внимание на состояние отражателей

Конструкция оптических приборов имеет два регулировочных винта, один из которых направляет пучок света в вертикальном положении, а другой в горизонтальном. С их помощью проводим регулировку, как указано на схеме.

Пучок света фары должен быть направлен регуляторным винтом в точку Е

Для удобства на стене наносим мелом вертикальные линии А, О и В. Они будут служить необходимыми ориентирами во время настройки оптики. Также наносим горизонтальные линии 1 и 2. Расстояние между ними должно быть 65 сантиметров.

Далее переходим в салон и устанавливаем регулятор гидрокорректора фар в положение 0. Это необходимо, чтобы исключить влияние устройства на световой поток во время регулировки. Регулятор расположен под торпедой, справа от рулевого колеса.

Порядок действий следующий:

  1. Одну фару закрываем плотным материалом, который не пропускает свет.
  2. Включаем ближний.
  3. Открываем капот и находим с задней стороны фары регуляторы (на рисунке ниже под номерами 1 и 2). Один из них отвечает на вертикальное перемещение светового пучка, а второй за горизонтальное.
  4. С помощью регулировочных винтов 1 и 2 направляем пучок света в точку Е. Регулируем показатель до нужного. Поворачивая винты против или по часовой стрелке, выставляем пучок света в нужную точку
  5. Повторяем процедуру, включив дальний свет.
  6. Проводим аналогичную настройку для другой фары.

Видео настройки на ВАЗ-2114

Настройка фар не занимает много времени, поэтому при плохом освещении не затягивайте с этой процедурой. При работе стоит воспользоваться советами специалистов. В этом случае отрегулировать световой пучок получится максимально точно.

Александр Орда

Правильная работа оптики в автомобиле – это залог безопасной езды и хорошей видимости в любое время суток. В модели ВАЗ-2114 иногда требуется настроить фары, чтобы световой поток был направлен на дорогу и не мешал встречным водителям. Сделать проверку и регулировку света можно в домашних условиях своими руками, эта работа не требует много времени и специального инструмента. Ускорит процесс настройки полезное видео.

Настройка фар ваз 2114

Оптимальная регулировка фар на ВАЗ 2114. Создай себе комфортную езду в темное время

  • ограниченный сектор освещения трассы;
  • при включении ближнего света перед капотом автомобиля возникает «световая завеса», мешающая обзору дороги;
  • ослепление водителя, едущего по встречной полосе и создание, таким образом возможности ДТП.

  • проверить состояние элементов подвески, а именно пружин и амортизаторов, чтобы они находились в штатном состоянии;
  • давление в шинах довести до нормативного, согласно техническим условиям на автомобиль и сезонных условий поездок;
  • заправить автомобиль минимум на половину топливного бака, для создания стандартной нагрузки на подвеску автомобиля.

Доработка фар ProSport

ProSport тюнинг знаком многим, это широкий ассортимент деталей не только для ВАЗ, но и для иномарок. Если говорить про фары ПроСпорт для «десятки», тогда все отзывы подходят под категорию «красивые, но не светят». Пробуем разобраться в том, как их можно переделать своими руками.

xn--2111-43da1a8c.xn--p1ai

Почему плохо светят фары на ВАЗ 2110 и 2114? Исправляем и улучшаем

  • «Как и чем отполировать пластиковые фары»;
  • «Полировка фар зубной пастой своими руками».

  • Блок-фара демонтируется при отключенном аккумуляторе;
  • С нее снимается стекло. Оно посажено на герметик, который размягчается нагреванием при помощи строительного фена. Затем стекло поддевается и аккуратно удаляется;
  • Выкручивается лампочка;
  • Демонтируется облезлый отражатель, ставится новый, фара собирается с соблюдением обратной последовательности.
  • «Как восстановить отражатель фары»;
  • «Какой лучше герметик для вклейки стекол фар».

  • Выбирается ровная стена, авто устанавливается на дистанции в 5 м от нее и стандартно грузится: бак должен быть полным, а в водительском кресле кто-то сидеть.
  • На стене делается разметка: центральная вертикальная линия должна совпадать с центром машины, боковые – с центром фар.
  • Горизонтальная проводится на уровне ламп. На 6,5 см ниже намечается граница светового пятна.
  • С фары снимается стекло для доступа к винту регулировки, вторая прикрывается любой картонкой. Направление подгоняется до точного попадания в точку пересечения прямых. Регулировка проводится при включенном ближнем свете: тогда и дальний тоже будет выверен правильно.
  • «Как правильно отрегулировать фары»;
  • «Как улучшить свет фар».

AutoFlit.ru

Доработка фар ProSport

ProSport тюнинг знаком многим, это широкий ассортимент деталей не только для ВАЗ, но и для иномарок. Если говорить про фары ПроСпорт для «десятки», тогда все отзывы подходят под категорию «красивые, но не светят». Пробуем разобраться в том, как их можно переделать своими руками.

Как отрегулировать фары на ВАЗ 2113-ВАЗ 2115

Примечание!На самом деле фары очень легко регулируются на этих автомобилях, вот если брать классику, то для того чтобы там фары отрегулировать, нужно будет взять отвёртку и крутить при помощи неё регулировочные винты, а на автомобилях семейства Самара 2 всё просто, достаточно только на руки перчатки одеть чтобы не испачкаться и мелом ещё запастись, это нужно чтобы схему нарисовать на стене на которой вы и будете регулировать фары, если вы что то не поняли, если у вас возник вопрос: «Что за стена нужна и зачем схему на ней рисовать?» то в таком случае просто читайте инструкцию дальше и вы всё поймёте!

1) Прежде чем приступать к регулировки, подумайте как вы её будете делать (Правильно или на глаз), если на глаз то никакую схему рисовать не нужно, просто винты покрутите и всё (Об этих винтах чуть позже), если же вы желаете правильно пучок света фар направить, то в таком случае сперва разыщите ровную поверхность на которую можно поставить автомобиль (Асфальт лучше всего) и напротив этой поверхности должна быть так же строго вертикальная стена, как вы видите на фото чуть ниже, автомобиль от этой стены вам нужно будет поставить на расстоянии в 5 метров (Кроме стены, можно использовать листы фанеры или ещё что ни будь, что вам придёт в голову), после этого мелом начертите на фанере или же на стене три вертикальных линии, одна из этих линий как вы уже видите по фото должна находиться в самом центре (В центральной части передка автомобиля) и идти до самого конца в низ (Линия «О» это), вторые же линии это боковые (Они должны быть начерчены, строго от центра фар) на фото они ещё буквами «А» и «В» указаны, тоже самое и горизонтальной линией 1 которая тоже должна быть начерчена начиная от центра фар и последняя линия это горизонтальная цифрой 2 которая указана, она чуть ниже первой линии (На 650 мм. ) должна быть начерчена.

Примечание!Но есть одно Но! Прежде чем ко всей этой регулировки приступать, чтобы она более точной была, проверьте сперва насколько у вас шины накачаны по необходимости до качайте их до нужного уровня, кроме этого сотрите всю грязь с фар чтобы они хорошо светили, а так же заправьте автомобиль (Если нет возможности полностью заправить, то пол бака хотя бы залейте) и посадите за руль своего друга или какого либо человека массой 75 килограмм примерно, ну и в завершение в боковой части качните автомобиль чтобы пружины подвески установились!

Ах да кой что ещё нужно будет сделать, ручку гидро-корректора фар поставьте в положение один водитель (Это цифра 0), ниже мы закрепили фото на котором ручка гидро-корректора указана красной стрелкой (Это было сделано для тех, кто не знает что такое корректор фар), данную ручку вам и нужно будет в положение 0 повернуть, на фото его к сожалению не видно, потому что эта цифра находиться сверху а верхнюю часть панель закрывает, кроме этого на фото всё показано на примере автомобиля ВАЗ 2110 а не ВАЗ 2114, поэтому у вас данная ручка корректора немного но может отличаться, но объясним вам в двух словах где она находиться, а именно она располагается на автомобиле с торпедой ВАЗ 2114 возле дефлектора в левой части (Если на водительское кресло сесть), возле этого корректора ещё одна ручка есть вы сразу её найдёте после того как в салон своего автомобиля на водительское кресло сядете!

2) Теперь переходим собственно к регулировки, закройте в начале одну фару у своего автомобиля (При помощи чёрной тряпки можно) и после этого переходите к регулировки той фары, которая не закрыта тряпкой, для её регулировки отройте капот у автомобиля и с обратной стороны блока-фары разыщите два ручных винта, один из которых нужен для регулировки пучка света по вертикальной плоскости (Это винт 1), а другой по горизонтальной (Это винт 2), всё что указано цифрами 3, 4, 5 на фото вы уже не трогайте, так вот при помощи этих винтов отрегулируйте свет фар таким образом, как показано на фотографии (На схеме имеет ввиду) чуть выше, а именно обратите своё внимание особо на точки «Е» которые появились посредством прохождения линий («А», «В») и линии «2». Дополнительный видео-ролик:Более подробно но без схемы, просто для того чтобы вы понимали принцип регулировки фар, просмотрите для этого ролик который размещён чуть ниже, в нём правда автомобиль семейства не Самара 2, а семейства Самара показан, но суть регулировки одна и на обоих этих моделях машин можно сказать она полностью совпадает

Дополнительный видео-ролик:Более подробно но без схемы, просто для того чтобы вы понимали принцип регулировки фар, просмотрите для этого ролик который размещён чуть ниже, в нём правда автомобиль семейства не Самара 2, а семейства Самара показан, но суть регулировки одна и на обоих этих моделях машин можно сказать она полностью совпадает.

Правильная Регулировка света фар на ВАЗ 2114

Регулировка фар на ВАЗ 2114 производится с помощью вращения винтов , которые регулируют вертикальную и горизонтальную плоскость и находящийся в них оптический элемент. Для более точной регулировки используются передвижные оптические приборы, в случаи их отсутствия, то регулировка производится с помощью экрана.

Для регулировки вам нужно поставить, полностью заправленный, автомобиль с нагрузкой на водительское сиденье 750 Н (75 кг), на абсолютно равной поверхности перед стеной, либо перед экраном. Ось автомобиля должна находиться под углом в 90 градусов по отношению к стене. Также вам нужно полностью проверить автомобиль – давление в шинах нормальное, пружины должны быть установлены (для этого просто качните автомобиль сбоку).

После того, как автомобиль полностью настроен на регулировку, мы переходим к настройке экрана. Начертите две вертикальные линии О (осевая), А и В – линии должны проходить через точку Е, которая соответствует центру фары. Линии О, А и В должны быть абсолютно симметричны осевой линии автомобиля.

Вам нужно начертить две горизонтальные линии: линия №1 соответствует расстоянию от пола до центра фар, а линию №2 начертите ниже линии №1 на 65 мм.

Если же у вас имеется в наличии гидрокорректор фа, то вам нужно установить его на панель приборов в положении, соответствующем положению автомобиля при нагрузке одним водителем.

Всё настроено, переходим к регулировке . Последовательно включаем ближний свет, сначала правая фара (левую закройте картоном), затем включаем левую (правая закрыта), регулируйте винтами пучки света до тех пор, пока верхняя точка световых пучков не совпадёт с линией №2, а точки горизонтальных световых пучок не совпадут с точками Е . Если данный совет вам помог, то рекомендуем ознакомиться с электроусилителем руля на ВАЗ , который будет полезен для водителя.

Предыдущий раз я рассказывал о поездке с негабаритом. В этой записи хотел рассказать о том как мне не хватает света фар на трассе. т.к. 99% в темное время суток езжу в городе, то проблем с недостаточностью освещения не возникало, но когда возвращался в ночь из командировки, сильно ощутил как сказывается неправильная регулировка фар на комфорте езды.Я не любитель ездить быстро, но по трассе хотелось бы в дальних поездках держать среднюю скорость 85-90 ночью и 95-100 в светлое время суток. Со светлым временем суток все более менее понятно. А вот ночью все зависит напрямую от того как хорошо освещается дорога. Особенно актуально в зимний период времени, т.к. разметки на трассе практически нет.Мои фары были отрегулированы слишком низко, но гидрокорректор уже не позволял поднять больше из салона, поэтому решил по приезду отрегулировать пучки света, а именно поднять вверх немного с запасом.Очень повезло, что в гараже есть чудо стена, разрисованная еще в советские годы по советским чертежам.

Регулировку произвел в следующей последовательности:т.к. гидрокорректор рабочий, то сначала выставил его ровно на середину.Далее выставил регулировку фар как полагается по чертежу.

Поскольку чертеж советских времен, позволил предположить, что и разрабатывался он для советских автомобилей, ничем не хочу обидеть владельцев советских авто, но мне кажется что фары на них устанавливались менее технологичные и слепили водителей встречных авто чуть сильнее, поэтому я решил, что в максимально высокой точке мои фары должны светить чуть выше, чем по чертежу. Выставляю гидрокорректор в максимум и получаю желаемый результат.Проехался по окружной дороге, вроде никого не слепил, и видимость стала получше, теперь ночью можно не напрягаясь держать крейсерские 90км/ч

Как определить неполадки в оптике

Понять, что фары настроены неправильно, довольно просто. Основными признаками являются:

  • плохая видимость дорожного покрытия в ночное время;
  • во время включения ближнего света появляется яркая полоса над капотом;
  • встречные машины сигналами указывают на слишком яркий свет.

Производители устанавливают и настраивают оптику таким образом, чтобы освещение максимально увеличивало обзор дороги. В процессе эксплуатации установки немного сбиваются, и оборудование направляет световой поток выше или ниже необходимого уровня. Такие ситуации случаются из-за плохого дорожного покрытия или после небольших ДТП, когда деформируется передняя часть кузова авто.

Перед началом регулировки фар своими руками необходимо привести в норму и проверить следующие системы автомобиля:

  1. Элементы подвески (пружины и амортизаторы) должны быть в нормальном состоянии.
  2. Давление в шинах должно советовать техническим требованиям и времени года.
  3. Неполный бак бензина и отсутствие сторонних грузов в багажнике, чтобы не было дополнительной нагрузки на подвеску.

Гидрокорректор фар

Во время эксплуатации автомобиля в зависимости от его загруженности, состояния самого авто и подвески может меняться направленность светового потока. Для его корректировки на ВАЗ 2114 устанавливается гидрокорректор (автор видео — Павел В. М.).

Устройство и принцип работы

Прибор представляет собой неразборное устройство, регулирующий положение луча света благодаря изменению давления жидкости внутри патрубков. Блок не разбирается, поэтому при его поломке заменяется новым прибором.

Конструкция корректора состоит из следующих элементов:

  • главного цилиндра;
  • рабочей жидкости;
  • патрубков, в которых жидкость содержится;
  • цилиндров.

Настройка фар с помощью гидрокорректора осуществляется водителем с помощью колеса корректора, находящегося на торпеде. Поворотом колеса можно поднять или опустить фонарь.

Колесо корректора в салоне

Особенности ремонта своими руками

Калибровку корректора можно выполнить самостоятельно по инструкции, которая к нему прилагается.

Перед тем, как менять устройство, следует выяснить причину неисправности и попытаться восстановить работоспособность гидрокорректора. Для этого необходимо сначала осмотреть все трубочки и резинки, недопустимы никакие дефекты. Если течи нет, осматриваются цилиндры и проверяется ход штока. Если принятые меры не привели устройство в рабочее состояние, то возможно, что неисправен главный блок, нужно менять гидрокорректор.

Гидрокорректор фар ВАЗ 2114

Монтаж и доработка

Для установки нового корректора следует выполнить следующие действия:

  • ослабив хомуты, снимаем их с патрубков с рабочей жидкостью;
  • в салоне демонтируем ручку на основном цилиндре;
  • открутив крепежные болты, снимаем основной цилиндр;
  • на последнем этапе снимаем все рабочие цилиндры и достаем их через салон.

Доработка и ремонт гидрокорректора фар заключается в проверке положения регулировочного болта. Его нужно выставить так, чтобы регулировка света осуществлялась с минимальными усилиями.

Инструкция по замене корректора

Многие водители хотят сделать свой автомобиль тюнингованным. Тюнинговать автомобиль можно ангельскими глазками, ресничками на фары. Тюнингом фар является модернизация корректора. Для этого меняют штатный гидрокорректор фар на электрический корректор. Сняв фару на ВАЗ, меняют лампочки. Выполнив на автомобиле ВАЗ 2114 тюнинг, замену стекла фары, следует отрегулировать оптику.

Набор для установки электрокорректора

Замена гидрокорректора фар ваз 2114 состоит из следующих действий:

  1. Отключается питание авто путем отсоединения отрицательной клеммы с АКБ.
  2. Далее откручивается основной цилиндр, а затем снимается устройство вместе с рычагом.
  3. Меняется уплотнительное кольцо.
  4. На штатное место прикручивается электрический корректор.
  5. Далее отрицательный провод подключается к кузову авто, а положительный крепится к выводу «20» на колодке кабелей.
  6. Затем проводка проводится к моторчикам фар.

Таким образом, зная, как снять фару, чтобы заменить оптику, а также, как регулировать свет на ВАЗ 2114 своими руками, можно добиться идеального освещения дороги. Настроенный правильно свет не будет слепить водителей на встречном транспорте.

Не работает регулировка фар ВАЗ-2114 не регулируется вообще

Многие автомобилисты сталкивались с тем, что на ВАЗ-2114 не регулируется фара, но не все понимают, с чем это может быть связано. В данной статье, рассмотрим, причины возникновения такого эффекта, а также возможные варианты решения проблемы.

На видео ремонт гидрокорректора фары

На видео показано, как в полевых условиях отремонтировать гидрокооректор фары. Если гидрокорректор неисправен, то свет лампы «падает» в самый низ — на землю. Ехать с такой фарой ночью- опасно!

Основные причины

Свет отрегулированных фар автомобиля

Прежде чем рассмотреть данный вопрос необходимо понимать, что причин может быть несколько. Итак, рассмотрим, возможные варианты неисправности:

  • Поломка гидрокорректора.
  • Выпала линза с фары.
  • Разбитая фара.
Демонтаж фары

Для того, чтобы точно и четко определить неисправность, необходимо демонтировать фару. Рассмотрим, последовательность действий:

  1. Проводим демонтаж решетки радиатора.

    Схема расположения болтов решётки радиатора

    Долой решётку

  2. Демонтируем аккумуляторную батарею.
  3. Отсоединяем разъемы проводов питания фары.
  4. Демонтируем противотуманные фары.
  5. Постараемся снять ресничку фары. Для этого необходимо добраться до крепления винтов под поворотниками и рамкой.
  6. Откручиваем крепления фары и проводим ее демонтаж.

    В кружке болт крепления фары

  7. Готово — мы без фары!

    Фару демонтировали

Сборка проводится в обратном порядке.

Замена гидрокорректора

Нечасто, но во многих случаях, причиной неисправности невозможности отрегулировать фару становится гидрокорректор. Итак, рассмотрим процесс демонтажа данного элемента:

  1. На фаре находим гидрокорректор, и выкручиваем его с посадочного места крепления.

    Демонтаж гидрокорректора

    Смотрим на стрелки направления

  2. Снимаем рукоятку управления корректором.

    Демонтируем регулятор гидрокорректора салона

  3. Демонтируем рукоятку управления регулятора освещения приборной панели.

    Снимаем рукоятку управления светом

  4. Демонтируем пластиковую накладку.

    Снимаем пластиковую накладку с ручки управления гидрокорректора фар

  5. Демонтируем световод с панели приборов.

    Снимаем световод

  6. Откручиваем гайку крепления.

    Демонтируем крепежную гайку управления гидрокорректором

  7. Демонтируем гидрокорректор.

    Регулятор гидрокорректора фары

    Снимаем гидрокорректор

  8. С переднего щита выводим резиновый уплотнитель.

    Демонтируем уплотнитель на щите

  9. Выводим рабочий цилиндр гидрокорректора через салон, и демонтируем его окончательно.

    Вынимаем гидрокорректор в сборе

  10. Сборка проводится в обратном порядке.

Регулировка света фар на ВАЗ-2114

После того как всё отремонтировано и работает, необходимо провести регулировку фар по схеме рекомендованной заводом изготовителем. Итак, рассмотрим, последовательность действий:

  1. Устанавливаем автомобиль в 5м от гладкой стены.
  2. Размечаем стену, согласно технической схемы указанной ниже.

    Схема для регулировки фар

  3. При помощи ручки гидрокорректора выставляем свет.
  4. Регулируются световые пучки на каждую фару отдельно.

    Для точной регулировки проводить ее необходимо на каждую фару отдельно

  5. Если гидрокорректора не достаточно, то отрегулировать нужное положение фар можно при помощи механических рычагов, которые расположены непосредственно на детали.

    Механические рычаги регулировки фары

Найти причину того, что свет не регулируется на ВАЗ-2114 достаточно легко, а вот устранить неисправность под силу далеко не каждому автомобилисту. Так, если автомобилист не уверен в своих силах необходимо обратиться в автосервис для устранения неполадок.

Регулировка фар ВАЗ 2114 - инструкция с видео

Столкнувшись с тем, что фары вашего автомобиля стали давать недостаточное освещение, не спешите лезть в их регулировку. Первым делом помойте их и проверьте на наличие разного рода повреждений. Если все в порядке, и даже после очищения фар света в темное время суток вам недостаточно – загоните авто на СТО либо попробуйте выполнить настройку освещения самостоятельно. Для ВАЗ 2114 данная процедура не будет сложной. Судите сами.

Что нужно знать?

Для того чтобы максимально грамотно отрегулировать фары в ВАЗ 2114 или в, как еще любят называть эту модель автомобилисты, «Самаре-2», в первую очередь необходимо обеспечить выполнение следующих условий:

  1. давление в шинах должно быть таким, как требует того инструкция по эксплуатации вашего автомобиля;
  2. машина должна находиться в снаряженном состоянии, то есть ее топливный бак — заполнен более чем на половину, а лучше – полон, в авто имеется в наличии запаска и набор инструментов;
  3. если настройку вы будете проводить один, без помощника, прихватите с собой мешок чего-нибудь тяжелого, весом равным вашему (например, мешок картошки).

Инструкция по регулировке фар ВАЗ 2114 своими руками.

Создаем импровизированный экран.

Когда все описанные выше требования будут соблюдены, отыщите ровную стену с достаточной площадкой перед ней. Удобнее всего использовать стену своего гаража, но только в том случае, если дорога перед ним ему строго перпендикулярна, если нет – лучше поискать другую стену, можно бетонный забор.

Итак, допустим, у вас есть стена и свободная в районе не менее 8 метров площадка перед ней, которые строго перпендикулярны друг другу. Вооружитесь клейкой лентой или мелом и выполните на этой стене разметку, чтобы получить импровизированный экран для регулировки.

Как?

  1. Подгоните авто вплотную к стене и отметьте на стене точку, так чтобы линия условно проведенная через нее, делила ваш автомобиль пополам. Проведите через эту точку на стене вертикальную линию. Это будет центральная ось.
  2. Далее на расстоянии 482 см в обе стороны отложите еще по одной вертикальной линии, параллельно уже имеющейся.
  3. Далее измерьте расстояние от центра фары до поверхности земли и отложите его на всех трех вертикалях. Проведите через полученные точки горизонтальную линию. А затем еще одну – на 65 см ниже этой.

Экран готов.

Основной этап.

Отгоните автомобиль на расстояние порядка 5 метров от стены. Усадите за руль помощника либо положите на кресло припасенный мешок-замену. Поверните колесо гидрокорректора фар в положение «водитель, передний пассажир». Включите тумблер ближнего света. Закрывая поочередно каждую из фар плотным материалом, не пропускающим свет, произведите настройку их свечения по экрану винтами регулировки горизонтальной и вертикальной плоскостей, которые вы найдете по бокам верхней стороны защитного кожуха фар, открыв капот.

В итоге, ваши фары должны светить так, чтобы:

  • верхняя граница световых пятен не выходила за пределы верхней горизонтальной линии;
  • крайние вертикали проходили через места пересечения наклонных и горизонтальных участков световых кругов.

Видео.

Рекомендую прочитать:

Похожие публикации

Регулировка фар ваз 2114 своими руками фото

Регулировка фар на ВАЗ 2114 требуется не реже одного раза в год при прохождении ТО и обязательна после замены ламп. Многие водители игнорируют рекомендации и пользуются оптикой, которая настроена неправильно и не обеспечивает должного направления света в ночное время суток. Из-за этого снижается обзор на дороге и повышается вероятность не заметить идущего по обочине пешехода или посторонний предмет, который может повредить колеса, кузов, картер двигателя.

Подготовительные работы

Чтобы самостоятельно отрегулировать фары, нужно тщательно подготовить автомобиль и инструменты. Это поможет не отвлекаться во время работы и сократит время регулировки.

Поиск места — важный этап. Площадка должна отвечать следующим требованиям:

  • быть ровной;
  • находиться в темном месте без лишних засветок от фонарей;
  • на площадке должна быть ровная стена, ворота, забор, ворота гаража.

Все перечисленные факторы влияют на точность регулировок. Добиться высокоточной настройки без специальных оптических приборов можно только при соблюдении всех инструкций.

Автомобиль подготавливается следующим образом:

  1. На мойке высокого давления отмывается вся грязь с кузова и подкрылков.
  2. Багажное отделение очищается от всех лишних предметов. Если отсутствует запаска, ее нужно установить на место.
  3. Топливный бак заправляется до отсечки.
  4. Проверяется давление в колесах и доводится до нормативных значений в 2,0 или 2,1 бара.
  5. Осматривается оптика на предмет трещин, сколов и дефектов на поверхности стекла и отражателя.

Также следует проверить крепление фар к кузову. В случае обнаружения свободного хода оптику нужно крепко затянуть штатными болтами. Неисправная деталь с трещинами и другими недостатками подлежит замене, так как лопнувшее стекло преломляет лучи и ослепляет встречных водителей.

Для работы понадобятся инструменты:

  • тряпка;
  • плотная ткань или картон;
  • моющий состав для окон;
  • фломастер;
  • рулетка;
  • уровень строительный;
  • башмак или палка для упора колеса.

Чтобы самостоятельно настроить свет на ВАЗ 2114, 2115 не нужны специальные инструменты. Встроенные пластмассовые барашки на тыльной стороне оптики легко прокручиваются пальцами.

Для проведения работ нужно выбирать теплый день без осадков и сильного ветра. Капли на оптике вызывают преломления и помешают правильной регулировке.

Пошаговая инструкция

Регулировка фар ВАЗ 2114 или 2115 своими руками — процедура несложная. При правильной подготовке автомобиля можно добиться оптимальных результатов, которые не будут отличаться от корректировки на оптическом станке.

  1. Установить ВАЗ 2114 на расстоянии в 5 метров от стены. Замер производится строго от стекла фары.
  2. Рулеткой замеряется высота лампы относительно асфальта.
  3. Значение отмечается на стене горизонтальной линией.
  4. Вертикальной полосой маркируется центр автомобиля.
  5. От горизонтальной отметки делается отступ вниз на 65 мм и делается отметка, на которой должна находиться светотеневая полоса.
  6. Для выявления центра луча используются места перехода в галки.
  7. Центры галок отмечаются на стене вертикальными линиями, расстояние между которыми должно быть 964 мм.

Схематический набросок рекомендуется производителем в качестве наиболее точного метода регулировки оптики.

  1. Заглушить двигатель автомобиля.
  2. Включить ближний свет.
  3. Выставить рычаг гидрокорректора фар в положение 0.
  4. Открыть капот.
  5. Одну фару закрываем картоном или плотной тряпкой. Это улучшает видимость границы луча.
  6. С помощью встроенных винтов скорректировать направление света сначала на одной фаре, затем на другой.
  7. Покачать автомобиль и проверить правильность настройки еще раз.

При выполнении работ автомобиль должен быть без пассажиров. На водительское место можно положить груз весом в 50-70 килограммов, но это не обязательно. Установка на ручник часто меняет положение кузова относительно дорожного полотна, поэтому следует пользоваться подпоркой для колеса или обычной палкой.

Корректируя каждую фару отдельно, можно добиться максимально точного результата положения луча. Настроенная правильно оптика ВАЗ не слепит встречных участников движения и качественно освещает дорожное полотно.

Регулировка элементами фары

Настройка фар на ВАЗ 2114 производится с помощью встроенной системы изменения углов рефлектора. Винты, регулирующие расположение светового пучка, находятся на тыльной части оптики в верхних углах.

Чтобы поднять луч, нужно повернуть регулятор, расположенный ближе к указателю поворотов. Для корректировки фары в вертикальном положении нужно использовать рычаг, который размещен ниже и находится рядом с решеткой радиатора.

Настройка противотуманных фонарей

  • подготовка автомобиля;
  • составление схемы;
  • корректировка.

Подготовительные шаги ничем не отличаются от действий, выполняемых перед корректировкой основных фар. Противотуманки должны быть чистыми, колеса накачанными, а багажник — пустым.

Настраивая противотуманки, следует использовать специальную схему, которая составляется самостоятельно. Для этого требуется:

  1. Поставить машину на расстоянии в 5-10 метров от стены.
  2. Замерить высоту центра фары и отметить линией на схеме.
  3. Перенести на стенку отметки центра машины и противотуманок.
  4. Прочертить линию на 10-12 сантиметров ниже отметки высоты противотуманок.

Для корректировки оптики нужно проворачивать винт, пока луч не выйдет на уровень, отмеченный на плане. Если не регулируется фара, следует очистить шляпку болта и осмотреть ее на предмет закисания. Для смазки деталей можно воспользоваться аэрозолем WD-40. Если болт крутится, а рефлектор стоит на месте, потребуется демонтаж противотуманки и проверка целостности механизма.

Виды фонарей на ВАЗ 2114

Регулировать фары на ВАЗ собственными руками очень просто. Конструкция позволяет совершать корректировку без снятия дополнительных пластиковых элементов и аккумулятора.

В ВАЗ 2114 используются следующие типы световых источников:

Настройка ближнего и дальнего света осуществляется с помощью двух встроенных винтов, находящихся в корпусе основной оптики.

Для корректировки противотуманок не требуется демонтировать бампер. Отвертка помещается в специальное отверстие, в котором находится болт.

Как определить неполадки в оптике

Необходимость корректировки света потребуется в следующих случаях:

  • лампы сильно светят вверх или вниз;
  • смещен луч в одну из сторон;
  • неравномерная яркость фар при осмотре автомобиля;
  • недостаточная сила света, не видна четкая галка;
  • не работает одна из фар.

Настроенная оптика ВАЗ 2114 или модели 2115 отлично справляется с любыми погодными условиями. Для определения недостатков следует проводить визуальный осмотр работоспособности ламп раз в неделю, а корректировку проводить не реже 1 раза в сезон.

Большинство автомобилистов предпочитает не вмешиваться в оптику до тех пор, пока она не выйдет из строя. Из-за такого отношения случается множество ДТП в ночное время суток, а также во время погодных условий, которые влияют на обзор. Возле дороги часто можно заметить изогнутую арматуру, в которую сложно врезаться даже при желании. Практика демонстрирует, что неотрегулированные фары ухудшают обзор ночью или в непогоду. При постоянной тряске механизм сбивается и свет падает с неверным углом наклона, как результат – уменьшение расстояния видимости и серьезная угроза не только владельцу ВАЗ 2114, но и другим автомобилистам, пешеходам.

Чтобы обезопасить себя и окружающих, достаточно раз в два месяца производить настройку. Процесс несложный, поэтому водитель ВАЗ 2114 может заняться корректировкой в гараже или боксе. В прайс-листе автомобильных мастерских также есть такая услуга, как регулировка света. Перед тем как отрегулировать оптику, нужно понять, какими характеристиками должна обладать правильно настроенная оптика:

  • Основная задача – освещать дорогу перед машиной. Внимание: именно дорогу, а не окрестности. Водитель должен видеть перед собой четкую полосу света.
  • Световой поток не должен бить по лобовому стеклу встречных авто.
  • Фары должны быть на такой высоте, чтобы дальность была максимальной.

Подготовка к регулировке фар

Подготовка подразумевает под собой очистку фар и поиск дефектов, которые тоже могут быть причиной ухудшенной работы оптики. Перед регулировкой фары нужно очистить при помощи моющего средства – стекло оптики отечественных авто достаточно толстое, поэтому при загрязнении поток свет может не пробиваться. Необходимо проверить отражатели и стекло на наличие дефектов.

После обработки моющим средством нужно промыть повторно стекло чистой губкой и дать поверхности высохнуть. Если найдены сколы или трещины, то стекло фары нужно поменять. То же самое касается и отражателя, есть дефект – замена.

Полезный совет: чтобы увеличить эффективность освещения, на ВАЗ 2114 можно установить противотуманные элементы, ксеноновые или галогенные фары. Сегодня на рынке есть весь список, рассчитанный на отечественные автомобили.

В ВАЗ 2114 регулировка света выполняется при помощи винтов. Одни винты отвечают за вертикальную плоскость, а вторые – за горизонтальную. За счет вращения оптический элемент меняет свое положение. В автосервисах для регулировки света мастера используют оптические приборы. В гаражных условиях владелец ВАЗ может выполнить корректировку при помощи экрана.

Пошаговая инструкция

  1. Регулировка выполняется с включенным ближнем светом. ВАЗ 2114 следует поставить напротив ровной стены. Расстояние от фар до плоскости должно составлять ровно 5 метров. На водительское сиденье необходимо положить груз с весом около 80 килограмм. Также стоит позаботиться, чтобы бак был заправлен. Регулировка света проводится при стандартной загрузке машины;
  2. Когда ВАЗ 2114 загружен и подготовлен, нужно заняться начертанием «экрана». На стене мелом при помощи линейки нужно начертить вертикальную линию-ось, которая будет соответствовать центру автомобиля. После неё чертятся ещё две вертикальные линии, параллельные оси – они должны быть на уровне оптики. Далее следует нанести горизонтальную линию на уровне фар. Ниже на 6.5 см чертится линия для обозначения центов световых пятен;
  3. Регулировка выполняется поочередно. Фару, которая не задействована в корректировке, лучше закрыть картоном;
  4. Процесс может быть завершен, когда верхняя граница совпала с уровнеи центровой оси, как показано на схеме. Точки пересечения вертикальных прямых и центров пятен должны соответствовать точкам пересечения наклонного и горизонтального участка пятен;

Выполнив все действия, водитель ВАЗ 2114 получит идеальный свет, который будет освещать движение. Настроенной оптики порадуются и другие участники дорожного движения – световой поток не будет бить по глазам.

Демонстрация корректора фар:

Здравствуйте. Автомобиль ВАЗ 2114 При попытке отрегулировать фары сломался регулировочный винт отвечающий за горизонтальную плоскость, как теперь быть можно как то регулировать свет или нужно менять весь блок фары. Спасибо.

Все же я не решусь регулировать фары сам, пробовал один раз и проходя Технический Осмотр автомобиля меня завернули именно за не правильную регулировку фар. так что лучше доверить это специалистам. тем более у них есть специальное оборудование.

Предыдущий раз я рассказывал о поездке с негабаритом. В этой записи хотел рассказать о том как мне не хватает света фар на трассе. т.к. 99% в темное время суток езжу в городе, то проблем с недостаточностью освещения не возникало, но когда возвращался в ночь из командировки, сильно ощутил как сказывается неправильная регулировка фар на комфорте езды.
Я не любитель ездить быстро, но по трассе хотелось бы в дальних поездках держать среднюю скорость 85-90 ночью и 95-100 в светлое время суток. Со светлым временем суток все более менее понятно. А вот ночью все зависит напрямую от того как хорошо освещается дорога. Особенно актуально в зимний период времени, т.к. разметки на трассе практически нет.
Мои фары были отрегулированы слишком низко, но гидрокорректор уже не позволял поднять больше из салона, поэтому решил по приезду отрегулировать пучки света, а именно поднять вверх немного с запасом.
Очень повезло, что в гараже есть чудо стена, разрисованная еще в советские годы по советским чертежам.

Регулировку произвел в следующей последовательности:
т.к. гидрокорректор рабочий, то сначала выставил его ровно на середину.
Далее выставил регулировку фар как полагается по чертежу.

Поскольку чертеж советских времен, позволил предположить, что и разрабатывался он для советских автомобилей, ничем не хочу обидеть владельцев советских авто, но мне кажется что фары на них устанавливались менее технологичные и слепили водителей встречных авто чуть сильнее, поэтому я решил, что в максимально высокой точке мои фары должны светить чуть выше, чем по чертежу. Выставляю гидрокорректор в максимум и получаю желаемый результат.
Проехался по окружной дороге, вроде никого не слепил, и видимость стала получше, теперь ночью можно не напрягаясь держать крейсерские 90км/ч

Регулировка, настройка фар ВАЗ 2114 своими руками

Штатная оптика для ВАЗ 2114

Большинство автомобилистов предпочитает не вмешиваться в оптику до тех пор, пока она не выйдет из строя. Из-за такого отношения случается множество ДТП в ночное время суток, а также во время погодных условий, которые влияют на обзор. Возле дороги часто можно заметить изогнутую арматуру, в которую сложно врезаться даже при желании. Практика демонстрирует, что неотрегулированные фары ухудшают обзор ночью или в непогоду. При постоянной тряске механизм сбивается и свет падает с неверным углом наклона, как результат – уменьшение расстояния видимости и серьезная угроза не только владельцу ВАЗ 2114, но и другим автомобилистам, пешеходам.

Чтобы обезопасить себя и окружающих, достаточно раз в два месяца производить настройку. Процесс несложный, поэтому водитель ВАЗ 2114 может заняться корректировкой в гараже или боксе. В прайс-листе автомобильных мастерских также есть такая услуга, как регулировка света. Перед тем как отрегулировать оптику, нужно понять, какими характеристиками должна обладать правильно настроенная оптика:

  • Основная задача – освещать дорогу перед машиной. Внимание: именно дорогу, а не окрестности. Водитель должен видеть перед собой четкую полосу света.
  • Световой поток не должен бить по лобовому стеклу встречных авто.
  • Фары должны быть на такой высоте, чтобы дальность была максимальной.

Подготовка к регулировке фар

Механизмы регулировки света

Подготовка подразумевает под собой очистку фар и поиск дефектов, которые тоже могут быть причиной ухудшенной работы оптики. Перед регулировкой фары нужно очистить при помощи моющего средства – стекло оптики отечественных авто достаточно толстое, поэтому при загрязнении поток свет может не пробиваться. Необходимо проверить отражатели и стекло на наличие дефектов.

После обработки моющим средством нужно промыть повторно стекло чистой губкой и дать поверхности высохнуть. Если найдены сколы или трещины, то стекло фары нужно поменять. То же самое касается и отражателя, есть дефект – замена.

Полезный совет: чтобы увеличить эффективность освещения, на ВАЗ 2114 можно установить противотуманные элементы, ксеноновые или галогенные фары. Сегодня на рынке есть весь список, рассчитанный на отечественные автомобили.

В ВАЗ 2114 регулировка света выполняется при помощи винтов. Одни винты отвечают за вертикальную плоскость, а вторые – за горизонтальную. За счет вращения оптический элемент меняет свое положение. В автосервисах для регулировки света мастера используют оптические приборы. В гаражных условиях владелец ВАЗ может выполнить корректировку при помощи экрана.

Обозначение и устройство оптики

Пошаговая инструкция

  1. Регулировка выполняется с включенным ближнем светом. ВАЗ 2114 следует поставить напротив ровной стены. Расстояние от фар до плоскости должно составлять ровно 5 метров. На водительское сиденье необходимо положить груз с весом около 80 килограмм. Также стоит позаботиться, чтобы бак был заправлен. Регулировка света проводится при стандартной загрузке машины;
  2. Когда ВАЗ 2114 загружен и подготовлен, нужно заняться начертанием «экрана». На стене мелом при помощи линейки нужно начертить вертикальную линию-ось, которая будет соответствовать центру автомобиля. После неё чертятся ещё две вертикальные линии, параллельные оси – они должны быть на уровне оптики. Далее следует нанести горизонтальную линию на уровне фар. Ниже на 6.5 см чертится линия для обозначения центов световых пятен;
  3. Регулировка выполняется поочередно. Фару, которая не задействована в корректировке, лучше закрыть картоном;
  4. Процесс может быть завершен, когда верхняя граница совпала с уровнеи центровой оси, как показано на схеме. Точки пересечения вертикальных прямых и центров пятен должны соответствовать точкам пересечения наклонного и горизонтального участка пятен;

    Объяснение настройки оптики при помощи экрана

Итог

Выполнив все действия, водитель ВАЗ 2114 получит идеальный свет, который будет освещать движение. Настроенной оптики порадуются и другие участники дорожного движения – световой поток не будет бить по глазам.

Демонстрация корректора фар:

советы и рекомендации « NewNiva.ru

Подготовительные работы

Для того, чтобы работы по регулировке фар на ВАЗ-2114 были сделаны максимально правильно, и результаты были только положительные, необходимо выполнить следующие условия:

  • Позаботьтесь о том, чтобы давление в шинах было такое, как предусмотрено технической документацией автомобиля, то есть 1,8-2 атмосферы на каждом колесе.
  • Автомобиль должен иметь максимально возможную загруженность, то есть с заправленным баком, запасным колесом, инструментами и прочее.

Чтобы самостоятельно отрегулировать фары, нужно тщательно подготовить автомобиль и инструменты. Это поможет не отвлекаться во время работы и сократит время регулировки.

Поиск места — важный этап. Площадка должна отвечать следующим требованиям:

  • быть ровной;
  • находиться в темном месте без лишних засветок от фонарей;
  • на площадке должна быть ровная стена, ворота, забор, ворота гаража.

Все перечисленные факторы влияют на точность регулировок. Добиться высокоточной настройки без специальных оптических приборов можно только при соблюдении всех инструкций.

Автомобиль подготавливается следующим образом:

  1. На мойке высокого давления отмывается вся грязь с кузова и подкрылков.
  2. Багажное отделение очищается от всех лишних предметов. Если отсутствует запаска, ее нужно установить на место.
  3. Топливный бак заправляется до отсечки.
  4. Проверяется давление в колесах и доводится до нормативных значений в 2,0 или 2,1 бара.
  5. Осматривается оптика на предмет трещин, сколов и дефектов на поверхности стекла и отражателя.

Для работы понадобятся инструменты:

  • тряпка;
  • плотная ткань или картон;
  • моющий состав для окон;
  • фломастер;
  • рулетка;
  • уровень строительный;
  • башмак или палка для упора колеса.

Чтобы самостоятельно настроить свет на ВАЗ 2114, 2115 не нужны специальные инструменты. Встроенные пластмассовые барашки на тыльной стороне оптики легко прокручиваются пальцами.

Технология регулировки света фар своими руками

Проводить настройку нужно на ровной поверхности без наклона. Проверочный экран можно установить на расстоянии 5-6 метров. При отсутствии экрана можно воспользоваться ровной кирпичной стеной, воротами гаража или большим листом фанеры. Стёкла фар должны быть чистыми, без трещин и сколов. Также обратите внимание на состояние отражателей.

Конструкция оптических приборов имеет два регулировочных винта, один из которых направляет пучок света в вертикальном положении, а другой в горизонтальном. С их помощью проводим регулировку, как указано на схеме.

Пучок света фары должен быть направлен регуляторным винтом в точку Е

Для удобства на стене наносим мелом вертикальные линии А, О и В. Они будут служить необходимыми ориентирами во время настройки оптики. Также наносим горизонтальные линии 1 и 2. Расстояние между ними должно быть 65 сантиметров.

Далее переходим в салон и устанавливаем регулятор гидрокорректора фар в положение 0. Это необходимо, чтобы исключить влияние устройства на световой поток во время регулировки. Регулятор расположен под торпедой, справа от рулевого колеса.

Порядок действий следующий:

  1. Одну фару закрываем плотным материалом, который не пропускает свет.
  2. Включаем ближний.
  3. Открываем капот и находим с задней стороны фары регуляторы (на рисунке ниже под номерами 1 и 2). Один из них отвечает на вертикальное перемещение светового пучка, а второй за горизонтальное.
  4. С помощью регулировочных винтов 1 и 2 направляем пучок света в точку Е. Регулируем показатель до нужного.
    Поворачивая винты против или по часовой стрелке, выставляем пучок света в нужную точку
  5. Повторяем процедуру, включив дальний свет.
  6. Проводим аналогичную настройку для другой фары.

Настройка фар не занимает много времени, поэтому при плохом освещении не затягивайте с этой процедурой. При работе стоит воспользоваться советами специалистов. В этом случае отрегулировать световой пучок получится максимально точно.

Изменение направления оси светового пучка при регулировке фар обеспечивается поворотом параболического отражателя, в фокусе которого находится лампочка, путем его перемещения относительно вертикальной и горизонтальной плоскостей.

Правильное положение отражателя устанавливается двумя винтами вертикальной и горизонтальной регулировки, которые находятся на задней поверхности блок-фар.

Для правильной регулировки фар необходимо совместить световое пятно, формируемое оптикой, с эталонной схемой регулировки, которую обычно предоставляет производитель автомобиля (в нашем случае схема регулировки фар для автомобилей Таврия и Славута).

Схема регулировки света фар автомобиля

Регулировки света фар осуществляется в следующем порядке:

  1. Ненагруженный автомобиль располагают на ровной горизонтальной площадке на расстоянии 5 метров от экрана. В качестве экрана вполне подойдет любая стена или невысокий забор (до одного метра).
  2. На экран наносится вертикальная линия «0», лежащая в плоскости симметрии машины (смотрите на схему регулировки). Слева и справа от нее проводятся еще две симметричные линии «Л» и «П», которые должны совпадать с центрами левой и правой фар.
  3. На высоте, соответствующей расстоянию центров фар от земли, наносится горизонтальная линия «1», а на 50 мм ниже нее – линия «2».
  4. Когда подготовка будет завершена, включите ближний свет фар и приступайте к регулировке.
  5. Закрывая поочередно каждую фару, проверьте расположение световой границы относительно схемы регулировки, нанесенной на экран. Она должна проходить по линии «2», при этом наклонные отрезки должны начинаться в точках «Е».
  6. Если этого не происходит, тогда Вам следует отрегулировать свет фар винтами горизонтальной и вертикальной наводки.

Более наглядно процесс регулировки фар показан на видео ниже. Однако, даже если после регулировки вам все равно недостаточно освещения дороги, возможно, ситуацию поможет исправить полировка фар.

Пошаговая инструкция

  1. В первую очередь ставим автомобиль настолько плотно к стене, насколько это возможно.
  2. Затем отмечаем на стене точку, так, чтобы условная линия, проходящая через неё, разделила автомобиль, ровно пополам.
  3. Далее, начертите сквозь эту точку, ровную вертикальную линию, обозначая тем самым центральную ось.
  4. Следующим шагом будет, отмечание ещё двух, параллельно идущих линий, по левой и правой стороне от центральной, на расстоянии 4 метра 82 см.
  5. Затем замерьте расстояние от фары до поверхности дорожного полотна и отметьте полученный результат на всех вертикальных линиях путём зарисовки горизонтальной.

Таким образом, можно считать экран готовым.

Регулировка фар ВАЗ 2114 или 2115 своими руками — процедура несложная. При правильной подготовке автомобиля можно добиться оптимальных результатов, которые не будут отличаться от корректировки на оптическом станке.

Перед настройкой света фар рисуется вспомогательная схема. Для этого нужно:

  1. Установить ВАЗ 2114 на расстоянии в 5 метров от стены. Замер производится строго от стекла фары.
  2. Рулеткой замеряется высота лампы относительно асфальта.
  3. Значение отмечается на стене горизонтальной линией.
  4. Вертикальной полосой маркируется центр автомобиля.
  5. От горизонтальной отметки делается отступ вниз на 65 мм и делается отметка, на которой должна находиться светотеневая полоса.
  6. Для выявления центра луча используются места перехода в галки.
  7. Центры галок отмечаются на стене вертикальными линиями, расстояние между которыми должно быть 964 мм.

Схематический набросок рекомендуется производителем в качестве наиболее точного метода регулировки оптики.

Регулировка фар:

  1. Заглушить двигатель автомобиля.
  2. Включить ближний свет.
  3. Выставить рычаг гидрокорректора фар в положение 0.
  4. Открыть капот.
  5. Одну фару закрываем картоном или плотной тряпкой. Это улучшает видимость границы луча.
  6. С помощью встроенных винтов скорректировать направление света сначала на одной фаре, затем на другой.
  7. Покачать автомобиль и проверить правильность настройки еще раз.

При выполнении работ автомобиль должен быть без пассажиров. На водительское место можно положить груз весом в 50-70 килограммов, но это не обязательно. Установка на ручник часто меняет положение кузова относительно дорожного полотна, поэтому следует пользоваться подпоркой для колеса или обычной палкой.

Корректируя каждую фару отдельно, можно добиться максимально точного результата положения луча. Настроенная правильно оптика ВАЗ не слепит встречных участников движения и качественно освещает дорожное полотно.

Настройка противотуманных фонарей

Регулировка противотуманных фар включает несколько этапов:

  • подготовка автомобиля;
  • составление схемы;
  • корректировка.

Подготовительные шаги ничем не отличаются от действий, выполняемых перед корректировкой основных фар. Противотуманки должны быть чистыми, колеса накачанными, а багажник — пустым.

Настраивая противотуманки, следует использовать специальную схему, которая составляется самостоятельно. Для этого требуется:

  1. Поставить машину на расстоянии в 5-10 метров от стены.
  2. Замерить высоту центра фары и отметить линией на схеме.
  3. Перенести на стенку отметки центра машины и противотуманок.
  4. Прочертить линию на 10-12 сантиметров ниже отметки высоты противотуманок.

Для корректировки оптики нужно проворачивать винт, пока луч не выйдет на уровень, отмеченный на плане. Если не регулируется фара, следует очистить шляпку болта и осмотреть ее на предмет закисания. Для смазки деталей можно воспользоваться аэрозолем WD-40. Если болт крутится, а рефлектор стоит на месте, потребуется демонтаж противотуманки и проверка целостности механизма.

До того, как регулировать противотуманные огни, нагрузите автомобиль весом в 70 кг и залейте топливный бачок под завязку. Установите машину на расстоянии 5 – 10 метров от стены.

Отметьте центр машины и отметьте расстояние от него до центральных точек фонарей. Теперь, оперируя винтом, регулируйте луч до тех пор, пока он не установится в положение, которое вы видите на схеме.

[democracy id=»2″]

[democracy id=»6″]

Виды фонарей на ВАЗ 2114

На автомобилях модели ВАЗ 2114 установлено три разновидности источников света:

  • ближний;
  • дальний;
  • противотуманные огни.

Фонари ближнего света применяются практически постоянно – они предназначены для того, чтобы делать видимым путь на расстоянии 30-40 метров перед автомобилем. При этом пучок света формируется с таким расчётом, чтобы исключить вероятность ослепления водителей машин, едущих навстречу.

Ближний свет фар ВАЗ 2114 и 2115

Фонари дальнего освещения включают на время, чтобы дать возможность осветить путь на расстоянии 130-150 метров – их включают с целью увидеть знаки на дороге и разметку. В границах населённого пункта категорически запрещается использовать дальний свет – въезжая в жилую зону, водитель обязан переключиться на ближний свет. То же самое он обязан сделать в тот момент, когда заметил приближающийся транспорт, движущийся навстречу.

Противотуманные средства устанавливают с целью дать возможность рассмотреть дорогу в тёмное время суток при движении в тумане или в пелене мелкого дождя. Ближний или дальний свет фар, отражаясь от мелких блестящих водяных частиц, ослепляет водителя – чтобы этого избежать, отдельные источники освещения располагаются с таким расчётом, чтобы светить под границей дождя и тумана. Кроме того, в них установлены лампы, которые светят жёлтым, что также положительно влияет на видимость в условиях непогоды.

Противотуманные фары на Ваз 2114 и 2115

Регулировать фары на ВАЗ собственными руками очень просто. Конструкция позволяет совершать корректировку без снятия дополнительных пластиковых элементов и аккумулятора.

В ВАЗ 2114 используются следующие типы световых источников:

  • противотуманный;
  • ближний;
  • дальний.

Настройка ближнего и дальнего света осуществляется с помощью двух встроенных винтов, находящихся в корпусе основной оптики.

Как определить неполадки в оптике

Необходимость корректировки света потребуется в следующих случаях:

  • лампы сильно светят вверх или вниз;
  • смещен луч в одну из сторон;
  • неравномерная яркость фар при осмотре автомобиля;
  • недостаточная сила света, не видна четкая галка;
  • не работает одна из фар.

Настроенная оптика ВАЗ 2114 или модели 2115 отлично справляется с любыми погодными условиями. Для определения недостатков следует проводить визуальный осмотр работоспособности ламп раз в неделю, а корректировку проводить не реже 1 раза в сезон.

Требования законодательных документов

Конструктивные особенности противотуманных фонарей регламентируются несколькими законами. Важнейшими из них являются:

  • Правила Дорожного Движения;
  • Правила ЕЭК ООН;
  • ГОСТ 8769-75.

В данных документах указаны следующие основные требования, касающиеся настройки противотуманок.

  1. Оптические приборы должны быть установлены на транспортном средстве на высоте более 250 мм от дорожного покрытия.
  2. Максимальное расстояние от противотуманного фонаря до внешнего габарита машины не должно выходит на рамки 400 мм.

К световому пучку предъявляются такие требования:

  • луч должен быть направлен вниз, при этом верхняя граница его должна иметь четкое очертание;
  • горизонтальный угол рассеивания не должен превышать показатель 700.

Поэтому регулировка противотуманок производится с учетом этих параметров, влияющих на безопасность вождения.

В правилах также определен и режим использования противотуманных фонарей. Это условия ограниченной (крутые повороты, горные серпантины) и недостаточной (туман, снег, дождь) видимости.

Как подготовиться к работе

Перед тем, как будет выполнена регулировка фар ВАЗ 2114, вы должны будете выполнить ряд подготовительных операций. Первым делом подготовьте автомобиль – для этого действуйте по следующему алгоритму:

  • Накачайте колёса и проследите, чтобы давление воздуха в них было одинаковым.
  • Проверьте, в каком состоянии находится подвеска.
  • Заполните топливный бак по максимуму.
  • Проследите, чтобы нагрузка на все четыре колеса распределялась равномерно.
Проследите, чтобы давление воздуха в шинах было одинаковым

Первый способ регулировки

Процедура настройки происходит по следующему принципу:

  • Автомобиль выведите на найденную горизонтальную поверхность, которая была выбрана для настройки фонарей.
  • Остановите машину непосредственно перед стеной.
  • На стенке при помощи мела сделайте обозначения, которые будут отвечать центральной точке авто и центрам фонарей.
  • Обозначьте расстояние от земли до каждой из фар.
  • Отметьте расстояние от центральной оси машины до каждой из фар.
  • На пять сантиметров ниже проведите линию.
Регулировка света фар при помощи стены
  • Далее нужно отъехать и остановиться на расстоянии 7,5 м от стены.
  • Соедините на чертеже точки центров фонарей одной прямой.
  • Начертите через те же центры пару вертикальных линий;
  • Начертите через центровую точку машины отрезок, параллельный земле.
  • На этом расчерчивание считается завершённым – зажигайте близкий свет фар.
  • Угол наклона фонарей должен совпасть с горизонтальной линией, а начало, где граница света будет подниматься, совместите с местом пересечения линий.
  • Настраивайте фары посредством вращения пары винтов – вы их найдёте на задней панели в подкапотном пространстве. Луч должен располагаться несколько ниже обозначения точки фары на чертеже.

Второй метод регулировки

Для выполнения настройки источников освещения вторым методом понадобится такая же площадка, стена и мел. Предварительно подготовьте автомобиль:

  • равномерно накачайте шины;
  • проверьте, насколько исправна подвеска;
  • равномерно распределите нагрузку на все колёса;
  • полностью заправьте бак топливом.
Регулировка света фар на СТО

Дальше двигайтесь по следующей схеме:

  • Разметьте на стене места, которые определяют центры обеих фар.
  • Проложите через них отрезок.
  • Ниже на 12 сантиметров проведите отрезок, параллельный первому.
  • Установите регулятор освещения на отметку «ноль».
  • Управляя парой винтов регулировки, настраиваем луч в такое положение, чтобы его верхняя граница вплотную приблизилась к нижней черте.
  • Боковая граница пучка располагается на пересечении нижней прямой и вертикальной оси фонаря.
Настройка противотуманных фар на Ваз 2114 и 2115

Читать новости о новой Ниве

Регулировка фар. Шевроле круз

Двигатель б / у Chevrolet Cruze 1.8

Купить Двигатель Шевроле Круз 1.8 бензин

Контрактный двигатель для Chevrolet Cruze 1.8 2007-2015

Модель двигателя: F18D4, Z18XER

Объем двигателя: 1.8

Мощность, л.с. 140

Гарантия: 14 дней после самовывоза в вашем городе. Окончательные условия уточняйте у менеджера.

Если на момент заказа Товаров нет на наших складах, Мы оперативно доставим их с Транзитного склада в течение 1-3 дней! Любые фото объектов, которые Вам нужны - по запросу! (p.s. по возможности видео)

Стационарный телефон: + 7-495-230-21-41

Чтобы запросить фото : + 7-926-023-54-54 (Viber, Whats app)

Других телефонов в нашей компании НЕТ!

*********************************************** ************************************************* ***************

ДАЕМ РЕАЛЬНУЮ ГАРАНТИЮ! Вы покупаете у Белой компании!

Доставка по Москве.

Отправка в регион через транспортную компанию!

Полный комплект документов.

Вы покупаете агрегаты с крупнейшего склада двигателей в Москве.

Все Автозапчасти, продаваемые нашей компанией, перед продажей проходят испытания на работоспособность.

О компании:

    Собственный склад в Москве

    Торгуем со склада - Звоните - Прибыли - Купили

    По запросу можем сделать фото всего товара на наших складах.

    Собственные разборки в Англии, США и Корее.

    4 транзитных склада, срок доставки 1-4 дня

    Скидки на магазины и услуги. Мы можем отправить Товар по предоплате 5-15% в Ваш Город, а оставшуюся сумму Вы оплатите при получении.

    С вопросом: - Не бросим, ​​не обманем, не обманем -?!?! - Все выше написано! Либо приходите в гости, либо заказывайте по предоплате, Цени свое и наше время

Двигатель Chevrolet Cruze доступен на складе контрактных двигателей в столичном регионе.

Поставляем двигатель Chevrolet Cruze объемом 1.8 напрямую из Америки и стран Европы. Все наши моторы проходят таможенную очистку и перед продажей проходят комплексную диагностику, что подтверждается сопроводительными документами.

Если вы не знаете, какая маркировка нужна двигателю Chevrolet Cruze - 2H0, F18D4, Z18XER и подходит ли она для вашего автомобиля, наши специалисты с удовольствием проконсультируют вас как по телефону, так и лично при посещении нашего склада.

Агрегаты f18d4 отличаются своей надежностью, но тем не менее для длительной эксплуатации мотора необходимо соблюдать правила его обслуживания, в том числе своевременно менять масло и использовать только марки от проверенных производителей.

Купить двигатель Шевроле Круз у нас без предоплаты очень просто. Вам необходимо лично посетить наш склад в Москве и там выбрать необходимый двигатель для Cruze 1.8. После покупки наши клиенты могут установить Chevrolet 1.8 двигатель в тот же день к нам на сервис. При установке у нас покупатель получает расширенную гарантию на Шевроле Круз 1.8 141 л.с. от 30 дней.

У Вас также есть возможность купить двигатель f18d4 удаленно. Звоните, вам заберут нужный мотор и отправят в любой регион нашей страны. Такой способ покупки связан с введением небольшой предоплаты, но перед оформлением доставки мы можем выслать вам фото двигателя Шевроле Круз для более детального изучения.Полная оплата двигателя Chevrolet Cruze f18d4 производится заказчиком только после получения и личного осмотра.

Склады нашей компании расположены в Москве, Санкт-Петербурге и Краснодаре, но мы постоянно расширяем географию и можем отправить для Вас двигатель Chevrolet 18 в любой регион Российской Федерации или в страны СНГ.

Цена на двигатель Шевроле Круз складывается за счет остаточного резерва агрегата и страны ввоза, поэтому, чтобы уточнить цену на конкретный агрегат, позвоните или напишите нам, вы обязательно будете ответил.Отзывы о круизных двигателях очень разнообразны и зависят от технического обслуживания двигателя и внешних факторов, влияющих на ваш автомобиль.

Купить двигатель Chevrolet Cruze мощностью 141 л.с. у нас вы можете как в розницу, так и оптом. Для наших оптовых покупателей мы предоставляем особые условия возврата, более широкую гарантию, а также регулярные отгрузки агрегатов в регион заказчика.

Ремонт двигателя зачастую является огромной проблемой для автовладельца. Из-за особенностей агрегата, а также трудностей, возникающих при эксплуатации, замена двигателя Шевроле Круз на контрактный оказывается более выгодной процедурой по сравнению с ремонтом.

Ресурс Шевроле Круз во многом зависит от автовладельца. При использовании некачественного масла и несоблюдении интервалов его замены мотор может потребоваться в ремонте намного раньше, чем это установлено производителем.

Новый Chevrolet Cruze 2018 модельного года впервые был показан на Женевском автосалоне 2016. Спустя некоторое время машина поступила в продажу на своей родине, но до дорог Европы и остального мира новая модель дойдет только к началу 2018 года.Автомобиль по-прежнему будет представлен в трех кузовах - седан и хэтчбек, что делает его очень популярным во многих странах.

В экстерьере Chevrolet Cruze 2018 года присутствует множество нововведений, направленных на улучшение аэродинамики. Практически все переходы здесь плавные, без резких деталей.

Раньше передний бампер казался просто большим. Теперь он стал просто огромным. В самом его центре красуется новая решетка, закрывающая радиатор. Он разделен на две части полосой от корпуса в соотношении 1 к 2.Верхний выполнен в виде клеща, а в самом его центре - фирменный знак. Дно получило форму шестиугольника, но его углы закруглены. Отверстия в решетках также уменьшились в размерах, благодаря чему автомобиль выглядит аккуратнее и практичнее.

Оптика узкая, немного вытянута вперед и почти касается верхней части решетки радиатора. С другой стороны, он значительно растянулся и практически доходит до границы крыльев. Противотуманные фары спрятаны в небольших выемках на уровне нижнего края воздухозаборника.

Новый кузов тоже может порадовать доработанной боковой частью. На фото видно, что в области дверей добавлен небольшой рельеф, а также появилась необычная юбка. Рестайлинг коснулся даже зеркал, которые стали несколько массивнее и длиннее.

Задняя часть тоже никого не оставит равнодушным. Крышка багажника немного уменьшилась в длину, но обзавелась стоп-сигналами. Основные фары приобрели интересную форму.Вроде обычный прямоугольник, только с большим количеством изгибов. Бампер сделали громоздким, массивным, что добавляет машине агрессии. Его украшением является новый выхлоп, который интегрирован в днище автомобиля.

Что немаловажно - автомобиль будет предлагаться с большим количеством доступных вариантов окраски. Причем это касается всех тел. Это решение увеличит продажи во многих странах.

Салон

Не меньше изменений можно увидеть внутри Шевроле Круз 2018.Изменились материалы отделки, так что автомобиль теперь практически можно назвать премиальным. В них используется красивая и приятная кожа, качественная ткань, углеродное волокно, немного дерева и даже металлическая окантовка элементов. Здесь вообще нет прямых линий. Все детали имеют загибы, плавные переходы и скошенные углы.

Сам интерьер не пестрит наличием большого количества кнопок, рычагов и прочего. Основные функции активируются и настраиваются с помощью большого мультимедийного экрана, расположенного в самом центре приборной панели.Он окружен несколькими вентиляторами, а также небольшим набором кнопок, отвечающих за настройку системы климат-контроля и включение аварийного освещения, аудиосистем и прочего.

Получил какой-то функционал и руль. По бокам от центральной кнопки аварийной сигнализации на фото вы можете увидеть еще несколько кнопок, обеспечивающих быстрый доступ к наиболее важным функциям. За рулем находится приборная панель, где основная - огромный семидюймовый бортовой компьютер... Он может отображать абсолютно любую информацию об автомобиле, которая нужна водителю в данный момент. Спидометр и тахометр традиционно расположены справа и слева. Все это стильно подсвечено приятным голубоватым светом.

Сиденья сделаны таким образом, чтобы обеспечить тем, кто в них попадает, максимальный комфорт в любых условиях движения. Они отделаны кожей, а внутри набиты плотным материалом, способным менять форму и подстраиваться под пассажира.Передний ряд имеет огромное количество всевозможных регулировок, подогрев и даже функцию массажа. В спине легко могут разместиться до трех человек, и не самых маленьких. Материалы, используемые здесь, такие же, как и спереди, но вариантов настройки гораздо меньше.

Даже у седана в багажнике много места. Здесь можно сложить до 450 литров груза. Естественно, этот показатель увеличивается, если убрать кресла заднего ряда.

Технические характеристики

Покупателям на выбор будет предложено два силовых агрегата со следующими характеристиками: младший - 1.4, получил мощность 149 лошадиных сил, старший - 1,5 л и 113 сил. У первого лучшая динамика - 10,2 секунды до сотни против 11,4 и 200 километров в час максимальной скорости против 190 километров в час. Расход топлива у них примерно равный - по 6 литров каждый. Для езды нужен бензин 95 и выше.

Большой выбор и коробок передач. Вы можете получить семиступенчатый автомат с двумя сцеплениями, шестиступенчатый автомат и шестиступенчатую механическую коробку передач.

Вес машины уменьшен. Если последнее поколение весило 1350 килограммов, то для Chevrolet Cruze 2018 года этот показатель снизился до 1250 кг. Произошло это из-за того, что корпус был выполнен из более легких металлических сплавов, однако на прочности это никак не сказалось. Напротив, новая версия даже безопаснее.

Опции и цены

Покупателю будут предложены три варианта комплектации автомобиля. Базовый - LS , оснащенный помощником для неопытных водителей, шестью подушками безопасности, расположенными по всей кабине, задней камерой для облегчения парковки, системами слежения за местонахождением автомобиля, устойчивостью, климат-контролем, круиз-контролем и множеством гаджетов для лучшего сцепления с дорогой. и экономия топлива.Не поскупились на подогрев зеркал, сидений, руля, все это регулируя. Цена версии около 800 тысяч рублей.

Средняя модификация - LT , также получила лучшую мультимедиа, полный климат-контроль, не только передок, а также множество парктроников. Для этой версии нужно выложить из кармана до 940 тысяч рублей.

Максимальная версия - LTZ , имеет возможность регулировать все с помощью электроприводов, полностью кожаные сиденья и руль, огромное количество помощников при движении, парковке и прочем, а также кнопочную систему запуска двигателя.Вы можете выбрать семнадцатидюймовые диски вместо шестнадцатидюймовых. За это придется заплатить 1,037 миллиона рублей.

Дата выпуска в России

Старт продаж в России запланирован на зиму-весну 2018 года. Затем машина появится в Европе. Поскольку автомобиль уже доступен в Америке, можно посмотреть тест-драйв на видео.

Конкуренты

В данной ценовой категории таких машин приличное количество. Из европейских вариантов и достойны наибольшего внимания.Да, у них нет такого роскошного салона, но их технические характеристики гораздо более впечатляющие. Но за их содержание придется немного заплатить. больше денег, так как расход топлива здесь выше. По внешнему виду эти модели тоже проигрывают, причем очень серьезно. Однако чаще всего покупают именно такие варианты. Скорее всего, это связано с известной надежностью этих моделей. Мы не видим такого у американцев.

Из восточных вариантов можно отметить и. Первый вариант был в свое время достаточно солидно впереди всех.Это было связано с невысокой стоимостью и отличной динамикой. Наличие полного привода позволяло легко путешествовать на этой машине ... Но после того, как обновление модели прекратилось, продажи упали и конкуренция была проиграна. Однако в не самых богатых городах Lancers можно увидеть на дороге чаще, чем все вышеперечисленное. Круизы можно пересчитать по пальцам. Но, с новым внешним видом, оборудованием, динамикой и экономичностью, ситуация легко изменится.

95 96 ..

Проверка и регулировка фар с бордюром (с полностью заправленным топливным баком, набором инструментов и запасным колесом).

Вам понадобится отвертка Phillips.

1. Предварительно проверьте и, при необходимости, отрегулируйте давление воздуха в шинах.

2. Припаркуйте автомобиль перпендикулярно гладкой стене (например, гаражу) на расстоянии 10 м. Поместите на сиденье водителя дополнительный груз весом 75 кг. Отметьте экран на стене, как показано на рис. 4.10. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Раскачивайте автомобиль сбоку, чтобы пружины подвески могли самостоятельно выровняться.

3. Измерьте высоту от центра фар до пола на автомобиле. Это будет расстояние h на экране.

4. Установите регулятор электрокорректора фар на панели приборов в положение «0», соответствующее загруженности автомобиля с одним водителем или с водителем и пассажиром на переднем сиденье.

5. Включите ближний свет.

7. Если расположение световых пятен не соответствует изображению, переместите самые яркие участки световых лучей в точки пересечения линий на экране с помощью регулировочных винтов 1 и 2 по вертикали или горизонтали соответственно.

Рисунок: 4.10. Регулировка фар.

Примечание

На фото изображена левая фара. Регулировочные винты на правой фаре расположены симметрично.

8. Открыть капот и отверткой повернуть шестерни регулировочных винтов, отрегулировать положение светового пятна на экране для каждой фары по вертикали ...

9. ... и по горизонтали, если расположение световых пятен на экране не совпадает с картинкой.

Примечание

Вращение регулировочных винтов показано на снятой фаре для наглядности.

Винт вертикальной регулировки, помимо отвертки, можно также повернуть ключом на 10.

10. Фары считаются настроенными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. Рис. 4.10), а вертикальные линии 1 и 2 проходят через точки E1 и E2 пересечения горизонтальных и наклонные участки световых пятен.

Если автомобиль оборудован противотуманными фарами, то направление луча их света регулируется только по высоте. Регулировочный винт с прорезью для отвертки Phillips находится в глубине отверстия на передней поверхности накладки противотуманной фары, выполненного рядом с рассеивателем.

Установите автомобиль на расстоянии 3 м от экрана и, поворачивая регулировочные винты, убедитесь, что верхние границы световых пятен находятся на 6 см ниже линии 4.

Краткое описание

Шевроле 1.Двигатель 8 F18D4 устанавливался на Шевроле Круз 1.8 (Шевроле Круз) и Опель Мокка (Opel Mokka). Двигатель выпускается с 2008 года.
Характеристики. Двигатель Chevrolet 1.8 F18D4 - усовершенствованный двигатель. Двигатель получил систему изменения фаз газораспределения VVT впускных и выпускных каналов и систему изменения длины впускных каналов. Привод газораспределительного механизма остался ременным, но ресурс ремня был увеличен до 150 тыс. Км. Гидравлические подъемники были сняты, вместо них появились тарированные стаканы, которые необходимо менять каждые 100 тысяч км.На этом двигателе нет EGR. Двигатель 1.8 F18D4 140 л.с. был избавлен от типичных проблем 1.8 F18D3.
Ресурс мотора остался прежним - в районе 250 000 км пробега.

Характеристики двигателя Chevrolet 1.8 F18D4 (141 л.с.) Cruz, Opel Mokka

90 300 95
Параметр Значение
Конфигурация л
Количество цилиндров 4
Объем, л 1,796
Диаметр цилиндра, мм 80,5
Ход поршня, мм 88,2
Степень сжатия 10,5
Количество клапанов на цилиндр 4 (2 входа; 2 выхода)
Газораспределительный механизм DOHC
Порядок цилиндров 1-3-4-2
Номинальная мощность двигателя при частоте вращения коленчатого вала 104 кВт - (141 л.с.) / 6300 об / мин
Максимальный крутящий момент / при частоте вращения коленчатого вала 175 Н м / 3800 об / мин
Система подачи Электронный многоточечный впрыск топлива
Рекомендуемое минимальное октановое число бензина
Экологические стандарты Евро 5
Масса, кг 115

Конструкция

Четырехтактный четырехцилиндровый бензиновый с электронной системой впрыска топлива и управления зажиганием, с рядными цилиндрами и поршнями, вращающими один общий коленчатый вал, с верхним расположением двух распределительных валов с системой регулировки фаз.Двигатель имеет жидкостную систему охлаждения закрытого типа с принудительной циркуляцией ... Система смазки комбинированная.

Клапаны впускные и выпускные

Диаметр диска впускного клапана 31,0 мм, выпускного клапана 27,5 мм. Диаметр штока впускного и выпускного клапана 5,0 мм. Длина впускного клапана 114,0 мм, выпускного 113,2 мм. Впускной клапан изготовлен из хромо-кремниевого сплава, а выпускная головка - из хром-марганцево-никелевого сплава, шток - из хром-кремниевого сплава.

Сервис

Замена масла в двигателе Шевроле 1.8 F18D4. На автомобиле Шевроле Круз и Опель Мокка с двигателем 1.8 F18D4 (141 л.с.), замена масла каждые 15 тыс. Км или 12 месяцев. В двигателе 4,5 литра масла. При замене масла с фильтрующим элементом потребуется 4,1-4,5 литра, без фильтра - около 4 литров. Тип масла: 5W-30, 5W-40, 0W-30 и 0W-40 (низкие температуры), класс - GM-LL-A-025. Разрешенное масло - GM Dexos2.
Замена ремня ГРМ на Шевроле 1.8 F16D4 Cruz. Каждые 100 тыс. Км нужно проверять его состояние. Замена ремня ГРМ вместе с роликами производится каждые 150 тыс. Км (иначе ремень оборвется и клапан погнется).
Свечи менять каждые 60 тыс. Км. Свечи НГК ЗФР6У-11.
Шевроле Воздушный фильтр 1.8 подлежит замене через 50 тыс. Км его обслуживания.
Замена охлаждающей жидкости в 1.8 F14D4 по регламенту GM, требуется каждые 240 тыс. Км или 5 лет (для условий РФ лучше раз в 2 года).Залить антифриз GM Dex-Cool.

Один из лидеров средней ценовой категории, очень популярный на внутреннем рынке и пришедший на смену Lacetti, Chevrolet Cruze по сей день остается на вершине айсберга. Автомобиль впервые появился в России в 2009 году, а его производство наладили на заводах General Motors в Шушарах Ленинградской области и на калининградском Автоторе.

Изначально автомобиль был представлен только в кузове седан, но через 2 года был выпущен и 5-дверный хэтчбек... Что касается долгожданного внешнего вида универсала, то его продажи начались только во второй половине 2012 года, поэтому на «формирование» модели ушло почти 4 года. Стоит отметить, что за годы серийного производства Cruise автомобиль претерпел два рестайлинга в 2012 и 2014 годах, в ходе которых изменилась форма переднего бампера, решетки радиатора, ПТФ и оптики.

С самого начала продаж в России автомобиль комплектовался бензиновыми безнаддувными двигателями, рабочим объемом 1,6 и 1 л.8 литров, номинальной мощностью 109, 124 и 141 л.с. Но в 2013 году к линейке моторов добавился турбированный мотор объемом 1,4 литра, выдающий 140 «лошадок».

По выбору покупателя традиционно доступны два типа трансмиссии: 5- и 6-ступенчатая механическая трансмиссия и традиционный 6-ступенчатый автоматический гидротрансформатор.

Что касается шасси и подвески, то не секрет, что Chevrolet Cruze делит платформу с Opel Astra J.В передней части автомобиля применена технология качающейся стойки, или другими словами Макферсон, а в задней части - упругая зависимая Н-образная балка.

Если сравнивать с конкурентами, то у большинства одноклассников в задней части машины используется независимая подвеска на поперечных рычагах. Почему конструкторы выбрали это решение, до сих пор не ясно, но то, что простота только добавила надежности машине, остается ясным.

Основные проблемы, возникающие у Chevrolet Cruze

Обзор недостатков силовых установок

Базовый двигатель F16D3 объемом 1.6 литров, мощностью 109 л.с., хорошо знаком владельцам Chevrolet Lacetti, Deo Nexia и некоторых моделей Opel. Ресурс самого двигателя достаточно высокий и зачастую достигает 400-450 тысяч километров без капитального ремонта.

Здесь определены следующие недостатки

Негерметичная прокладка крышки клапана. Эта неисправность начинается примерно при пробеге 70-80 т.км. Предположительно возникает из-за того, что давление воздуха в картере повышается, и клапан рециркуляции воздуха постепенно начинает забиваться, от этого и прорывается прокладка.

Негерметичные сальники коленчатого вала. Примерно на 150 тысячах километров могут появиться течи масла. Менять сальники рекомендуется при плановой замене сцепления и ремня ГРМ.

Срок службы гидроподъемников редко превышает 200 тыс. Км. Их неисправность можно понять по характерному шороху двигателя на холодном.

Двигатели

Ecotec F16D4 и F18D4 (1.6 и 1.8) имеют один общий недостаток , с муфтами изменения фаз газораспределения.Так же как и на Опель Астра больше 100 тысяч пробега не берут.

Электронный термостат в системе охлаждения, болячка так и не вылечила по сей день. В его работе не редкость выход из строя, а также некорректная работа датчика температуры, в результате чего вентилятор либо постоянно работает, либо не включается вообще. Само уплотнительное кольцо термостата тоже не блещет надежностью, течи антифриза могут появиться уже при пробеге 15 тысяч.

Внешние элементы корпуса

Как и у большинства бюджетных автомобилей Шевроле, лакокрасочное покрытие не само остается качественным ... Его средняя толщина составляет около 80-120 мкм , при этом сама поверхность мягкая и плохо сопротивляется дорожному гравию и песку. В первую очередь появляются сколы на капоте, в районе решетки радиатора и переднего бампера ... Чуть позже отслаивается краска в районе колесных арок, обычно первые следы появляются до пробега 80 -100 тыс км.Утешает только то, что корпус имеет антикоррозионную обработку, а следы сколов долго не ржавеют.

Крепление фартуков бампера защелками не является эталоном надежности. При малейшем касании бампера о внешнее препятствие он тут же вылетает с штатного места.

Трансмиссия, шасси, подвеска

Как уже было сказано выше, подвеска задней части автомобиля не вызывает нареканий, но и спереди не обошлось без ложки дегтя.Задние сайлентблоки рычагов ломаются на пробеге около 80-100 тыс. Км.

Большой плюс в том, что для их замены необязательно покупать весь рычаг в сборе, как у многих конкурентов в своем классе. Достаточно только самой петли, но меняют без проблем, на любой СТО.

Механическая 5-ступенчатая коробка передач D16, имеет неплохую надежность при своевременном обслуживании ... Главный недостаток это утечка сальника в местах крепления ШРУСов.Подтеки трансмиссионного масла могут наступить уже через 60-70 тысяч километров. Сальник вала в картере сцепления, лучше менять каждые 100-120 тысяч, иначе утечка жидкости может повредить фрикционный диск.

АКПП 6Т30 / 6Т40, славящаяся капризностью и хрупкостью. Редкий случай, когда автомобили эксплуатировались без ремонта более 120 тыс. Км. Утечки сальников здесь, как и везде, остаются обычным явлением. Некоторые специалисты в области ремонта автомобилей неспроста назвали ее «сопливой».

Внутреннее пространство

Качество отделки салона и долговечность материалов салона Chevrolet Cruze не вызывают сильных нареканий. Слабой стороной можно назвать только кожаную оплетку руля и рычага КПП, которая вылезет через 1-2 года эксплуатации автомобиля. Важно отметить, что этот материал очень боится воды, и от попадания влаги краска сразу начинает пачкать руки водителя.

Боковина передних сидений обветшала в районе защелки ремня безопасности, примерно на пробеге 100 тысяч километров.На машине после такси или с большим пробегом на этом месте можно увидеть дыру.

Сверчки и скрипы для этой модели Chevrolet не исключение. Многие владельцы жалуются на эту проблему буквально сразу после покупки машины. Основная неприятность здесь кроется в дверных картах и ​​центральной консоли, оклейка специальными материалами позволяет иногда избавиться от дискомфорта.

Заключение

Chevrolet Cruze имеет стабильную популярность на российском рынке, хотя в 2015 году активные продажи новых автомобилей GM были приостановлены.При покупке подержанного автомобиля специалисты рекомендуют делать выбор в пользу комплектаций с механической коробкой передач и двигателем F18D4, считая этот вариант наиболее надежным и неприхотливым.

Штифт установочный 2101-1005126 к автомобилю ВАЗ-2101

2101-1005170-24

# 2101-1005170-24
Втулка 1,00

2101-1005174-24

# 2101-1005174-24
Втулка 1,00

2101-1000102-24

# 2101-1000102-24

2101-1005015

# 2101-1005015
Коленчатый вал

2101-1005015-20

# 2101-1005015-20
Коленчатый вал

2101-1005015-21

# 2101-1005015-21
Коленчатый вал

2101-1005015-22

# 2101-1005015-22
Коленчатый вал

2101-1005015-23

# 2101-1005015-23
Коленчатый вал

2101-1005015-24

# 2101-1005015-24
Коленчатый вал

2101-1005015-25

# 2101-1005015-25
Коленчатый вал

2101-1005126 2101-1005015-26

# 2101-1005015-26
Коленчатый вал

2101-1005115

# 2101-1005115
Маховик

2101-1005015-27

# 2101-1005015-27
Коленчатый вал

2103-1005015

# 2103-1005015
Коленчатый вал

2103-1005015-20

# 2103-1005015-20
Коленчатый вал

2101-1005127

# 2101-1005127

2101-1701031

# 2101-1701031
Подшипник качения

2103-1005015-21

# 2103-1005015-21
Коленчатый вал

2103-1005015-22

# 2103-1005015-22
Коленчатый вал

14328201

# 14328201
Колпачок 10

2103-1005015-23

# 2103-1005015-23
Коленчатый вал

2101-1005128

# 2101-1005128
Шайба 10

2103-1005015-24

# 2103-1005015-24
Коленчатый вал

2103-1005015-25

# 2103-1005015-25
Коленчатый вал

2103-1005015-26

# 2103-1005015-26
Коленчатый вал

2103-1005015-27

# 2103-1005015-27
Коленчатый вал

2101-1005170

# 2101-1005170
Втулка

2101-1095170-21

№ 2101-1095170-21
Втулка 0,25

2101-1005174

# 2101-1005174
Втулка

2101-1005170-22

# 2101-1005170-22
Втулка 0,50

2101-1005174-21

# 2101-1005174-21
Втулка 0,25

2101-1005170-23

# 2101-1005170-23
Втулка 0,75

2101-1005174-22

# 2101-1005174-22
Втулка 0,50

2101-1005174-23

# 2101-1005174-23
Втулка 0,75

2101-1000102

# 2101-1000102
Набор корневых пластин

2101-1000102-21

№ 2101-1000102-21
Набор корневых пластин

2101-1000102-22

№ 2101-1000102-22
Набор корневых пластин

2101-1005183

# 2101-1005183
полукольцо

2101-1000102-23

# 2101-1000102-23
Набор корневых пластин

2101-1005183-20

# 2101-1005183-20 ​​
полукольцо +0,127 мм

2106-1005183

# 2106-1005183
полукольцо

2106-1005183-20

# 2106-1005183-20 ​​
полукольцо +0,127 мм

Проводка зажигания на ВАЗ 2106.Электрическая схема ВАЗ. Как работает генератор

главная → Материалы → Электропроводка зажигания на ВАЗ 2106. Электросхема ВАЗ. Как работает генератор

Реализовал схему подключения ВАЗ-2114 максимум просто ... Функцию провода, передающего минусовой полюс блока питания, выполняет кузов автомобиля. Эта схема используется в большинстве современных автомобилей. Никаких сложных сборок в конструкции проводки нет, выполнять самостоятельное обслуживание и произвести ремонт сможет каждый водитель.Главное - уметь разбираться в электрических схемах. Не нужно знать наизусть все провода и за какой именно узел они отвечают. Необходимо уметь ориентироваться в сложном сплетении проводов.

Основные характеристики

Основная особенность электросхемы ВАЗ-2114 заключается в том, что необходимо подавать питание на все агрегаты, обеспечивающие впрыск топлива:

  1. Электробензонасос.
  2. Форсунки топливной рампы.
  3. Сенсорная система.

Питание также подается на электронный блок управления и систему зажигания.Причем были установлены только модули зажигания, которые, по сути, представляют собой выключатель со встроенными катушками (их две). А вот на 16-клапанных двигателях на каждую свечу зажигания устанавливалась по одной катушке. Эта схема более совершенная, так как при выходе из строя катушки выйдет из строя только один цилиндр.

В целом автомобиль основан на конструкции своего предшественника - ВАЗ-2109. Такая же форма кузова, применены элементы подвески, зажигания и топливоподачи, даже задние фонари такие же. Но есть существенные отличия в конструкции двигателя и коробки передач.Новая европанель выглядит намного привлекательнее. Он использует более привлекательные датчики и другие инструменты.

Схема электромонтажа автомобиля

Общую схему подключения ВАЗ-2114 можно разделить на несколько составляющих:

  1. Система наружного освещения.
  2. Система зажигания.
  3. Подача топлива.
  4. Управление двигателем (датчики, исполнительные механизмы и ЭБУ).
  5. Запуск двигателя (стартер).
  6. Источник питания (аккумулятор и генератор).
  7. Системы дополнительного оборудования - дворники, омыватель, печка, подогрев зеркал, сидений и стекол, прикуриватель и др.

Абсолютно все цепи, которые подключены к АКБ, защищены плавкими вставками (предохранителями). Устанавливаются под капотом (как и на предшественнике ВАЗ-2109).

Переключение происходит с помощью электромагнитных реле. Они позволяют избавиться от протекания большого тока через кнопки при включении мощных потребителей. Причина в том, что при прямом включении больших токов происходит разрушение кнопок и сгорание контактов. В этом плане электромагнитные реле намного надежнее.

Система запуска двигателя

На схеме подключения ВАЗ-2114 (инжектор и карбюратор в системе питания) должен присутствовать стартер. С его помощью запускается двигатель. В этом случае аккумуляторная батарея действует как источник энергии.

Пускатель состоит из следующих компонентов:

  1. Обмотка статора (неподвижная часть).
  2. Обмотка вращающаяся (возбуждение).
  3. Bendix - предназначен для механического соединения ротора стартера и кольца маховика на коленчатом валу.Состоит из ведущей вилки, обгонной муфты и шестерни.
  4. Соленоидное реле - приводит в движение бендикс и силовые контакты.
  5. Крышки, щетки в сборе и другие детали.

Как работает стартер?

Питание стартера идет напрямую от аккумулятора - от верхнего выхода реле втягивающего идет провод к плюсу. Система запуска работает по следующей схеме:

  1. Поворот ключа зажигания подает питание на все компоненты топливной системы. , ЭБУ.
  2. Когда ключ установлен в положение «Пуск», питание подается на управляющий выход тягового реле.
  3. Обмотки втягивающего устройства создают магнитное поле, которое заставляет сердечник двигаться.
  4. Силовые контакты замыкаются, и ротор начинает вращаться.
  5. Бендикс одновременно перемещается вдоль оси ротора, и шестерня входит в зацепление с ободом на маховике.
  6. Коленчатый вал начинает вращаться, топливо впрыскивается в камеры сгорания, а на электроды свечи зажигания подается высокое напряжение.

Так устроена вся система запуска двигателя любого автомобиля, в том числе ВАЗ-2114.

Конструкция генератора

Второй источник энергии для любого автомобиля - генератор. Требуется запитать всех потребителей при работающем двигателе. Генератор состоит из следующих частей:

  1. Обмотка возбуждения вращающаяся.
  2. Контактные кольца на роторе.
  3. Подшипники.
  4. Передняя и задняя обложки.
  5. Обмотка статора.
  6. Регулятор напряжения.
  7. Шкив с крыльчаткой.
  8. Диодный блок.
  9. Конденсатор.

Проверенная конструкция, также используется во всех современных автомобилях. Генератор занимает центральное место в проводке ВАЗ-2114. Схема его подключения довольно проста (см. Выше) - провод идет от силового контакта к плюсу аккумулятора. Благодаря генератору поддерживается оптимальный уровень заряда аккумулятора и электроснабжения всех потребителей.

Как работает генератор?

При остановке двигателя обмотка ротора получает питание.Следовательно, вокруг него есть магнитное поле. Но поскольку ротор не вращается, поле неподвижно. Следовательно, не выполняется одно из условий для работы генераторной установки - магнитное поле должно быть постоянным и подвижным. Все условия выполняются только тогда, когда стартер начинает раскручивать коленвал. В этом случае генератор вырабатывает напряжение, подаваемое на аккумулятор.

Но конструктивная особенность любого автомобильного генератора в том, что переменный ток генерируется.Причем на выходе появляются три фазы, а переменная нужна для питания всех потребителей постоянного тока .... В противном случае вся подпанельная проводка ВАЗ-2114, схема которой представлена ​​ниже, просто перегорит.

Блок полупроводниковых кремниевых диодов используется для выпрямления переменного тока. Генераторная конструкция с тремя выходными фазами используется по одной простой причине - пульсации намного меньше. На выходе выпрямителя установлен конденсатор - с его помощью можно избавиться от всей составляющей переменного тока.

Работа регулятора напряжения

Но есть одна огромная проблема - зависит от скорости. коленчатого вала генератор может выдавать напряжения от 10 до 30 вольт, и такой разброс недопустим. Поэтому необходимо стабилизировать напряжение на том же уровне - 12 В. На самом деле, конечно, генераторы вырабатывают немного больше - 13,6-14,6 В. Только в этом случае аккумулятор будет заряжаться нормально. Стабилизировать выходное напряжение можно, но проблема в том, что потребление тока очень велико.

А стабилитрон должен иметь немалые габариты, соответственно и стоимость. Но гораздо проще стабилизировать питание обмотки ротора. Если величина приложенного к нему напряжения стабильна, то магнитное поле не изменится ни при каких обстоятельствах. Это действие осуществляется с помощью регулятора напряжения. Максимальный ток потребления обмотки возбуждения не более 2 А. Конструктивно регулятор совмещен с щеточным узлом.

Электронный блок управления

Схема подключения ЭБУ ВАЗ-2114 оказывается очень сложной, так как к нему подключено большое количество датчиков и

Электронный блок управления - это «мозг» всего Система состоит из следующих компонентов:

  1. Корпус выполнен из пластика и металла.
  2. Схема построена на микроконтроллере.
  3. Датчики подключаются к входам микроконтроллера через
  4. усилители сигналов, электронные ключи и реле подключаются к выходам контроллера.

Микроконтроллер позволяет посылать сигналы исполнительным механизмам в зависимости от того, как работает двигатель. В памяти ЭБУ хранится алгоритм работы всех систем. Причем схема подключения ВАЗ-2114 (инжектор) 8 клапанов отличается от V16, так как для управления двигателем нужно чуть больше параметров.

Датчики системы управления

На автомобилях ВАЗ-2114 используется несколько датчиков, подключенных к электронному блоку управления. Они влияют на впрыск топлива и угол опережения зажигания.

Система состоит из следующих датчиков:

  1. Положения дроссельной заслонки.
  2. Положения коленвала.
  3. Фазы (положение распредвала).
  4. Скорость (находится на
  5. Расход воздуха. Вместо него можно использовать датчик MAP.
  6. Давление.
  7. Детонация.
  8. Кислород.

Все эти считыватели регулируют подачу топливной смеси в камеры сгорания и угол опережения зажигания. Схема подключения ВАЗ-2114 (инжектор) с описанием приведена в инструкции по эксплуатации и обслуживанию автомобиля. Там же можно узнать, как самостоятельно устранять неполадки, а основные симптомы поломок приведены в документе.

Электрооборудование на автомобиле ВАЗ 2106 выполнено по однопроводной схеме - отрицательные выводы источников и потребителей электроэнергии подключены к «массе», которая выполняет роль второго провода.В 90-е годы в электрооборудование были внесены незначительные изменения. Итак, теперь на автомобиле установлен один звуковой сигнал без реле включения, не используются фонари сигнализации открытых передних дверей и реле-прерыватель контрольная лампа ручного тормоза ... Также задний противотуманный фонарь ... A Система обогрева может быть установлена ​​на заднем стекле некоторых автомобилей ... Большинство контуров включается ключом зажигания. Постоянно включены (независимо от положения ключа в замке зажигания) цепи питания звуковых сигналов, прикуривателя, стоп-сигнала, абажуров, патрона переносной лампы, аварийной сигнализации цепи питания и сигнальных ламп открытых передних дверей.

Схема

1 - указатели поворота боковые; 2 - габаритные огни; 3 - внешние фары; 4 - внутренние фары; 5 - звуковые сигналы; б - электродвигатель вентилятора системы охлаждения двигателя ВАЗ 2106; 7 - датчик включения электродвигателя вентилятора ВАЗ 2106; 8 - реле включения звуковых сигналов; 9 - реле включения электродвигателя вентилятора ВАЗ 2106; 10 - регулятор напряжения ВАЗ 2106; 11 - катушка зажигания ВАЗ 2106; 12 - электродвигатель омывателя лобового стекла; 13 - датчик недостаточного уровня тормозной жидкости; 14 - распределитель зажигания; 15 - электродвигатель стеклоочистителя; 16 - свечи зажигания ВАЗ 2106; 17 - датчик контрольной лампы давления масла; 18 - датчик указателя давления масла; 19 - указатель указателя температуры охлаждающей жидкости; 20 - лампа моторного отсека; 21 - электромагнитный клапан карбюратора ВАЗ 2106; 22 - генератор ВАЗ 2106; 23 - стартер ВАЗ 2106; 24 - аккумуляторная батарея; 25 - реле контрольной лампы заряда аккумулятора; 26 - реле включения ближнего света фар; 27 - реле включения дальнего света фар ВАЗ 2106; 28 - реле стеклоочистителя; 29 - дополнительный блок предохранителей; 30 - блок главных предохранителей; 31 - выключатель света заднего хода; 32 - выключатель контрольной лампы стояночного тормоза; 33 - патрон переносной лампы; 34 - реле-прерыватель указателей поворота и аварийной сигнализации; 35 - электродвигатель отопителя; 36 - выключатель стоп-сигнала; 37 - реле обогрева заднего стекла *; 38 - резистор электродвигателя отопителя; 39 - лампа освещения перчаточного ящика; 40 - выключатель наружного освещения; 41 - выключатель обогрева заднего стекла *; 42 - выключатель зажигания; 43 - выключатель ближнего света; 44 - выключатель указателей поворота; 45 - выключатель звукового сигнала; 46 - выключатель стеклоочистителя; 47 - выключатель омывателя ветрового стекла; 48 - выключатель (регулятор) осветительных приборов; 49 - выключатель аварийной сигнализации; 50 - прикуриватель; 51 - выключатель отопителя; 52 - контрольная лампа уровня тормозной жидкости; 53 - выключатели фонарей сигнализации открытых передних дверей; 54 - фонари сигнализации открытых передних дверей; 55 - выключатели света, расположенные в стойках передних дверей; 56 - указатель уровня топлива с контрольной лампой резерва топлива; 57 - индикатор температуры охлаждающей жидкости ВАЗ 2106; 58 - датчик давления масла с контрольной лампой; 59 - тахометр ВАЗ 2106; 60 - контрольная лампа стояночного тормоза; 61 - контрольная лампа заряда аккумулятора; 62 - контрольная лампа воздушной заслонки карбюратора; 63 - спидометр ВАЗ 2106; 64 - контрольная лампа наружного освещения; 65 - контрольная лампа указателей поворота; 66 - контрольная лампа дальнего света фар; 67 - реле-прерыватель контрольной лампы стояночного тормоза; 68 - выключатель контрольной лампы воздушной заслонки карбюратора; 69 - часы; 70 - выключатели света, расположенные в стойках задних дверей; 71 - плафоны; 72 - элемент обогрева заднего стекла *; 73 - лампа освещения багажника; 74 - датчик указателя уровня и запаса топлива; 75 - задние фонари; 76 - подсветка номерного знака.

* Устанавливается на некоторые автомобили ВАЗ-2106

Неисправности

Причина неисправности

Метод исключения


Батарея разряжена

Автомобиль давно не эксплуатировался

Зарядить аккумулятор зарядным устройством или другим автомобилем

Неисправный генератор

См. Генератор

Обрыв контакта в электрических цепях: провода на генераторе, блок предохранителей (предохранитель No.10), клеммы на АКБ ослаблены, поверхность клемм или штырей окислилась

Очистить окисленные поверхности, подтянуть соединения, заменить перегоревший предохранитель (после проверки цепи он защищает)

При выключенном зажигании работают многие потребители электроэнергии (магнитола, сигнализация, радиостанция и др.)

Уменьшить количество потребителей с батарейным питанием. При длительной стоянке снять магнитолу (как правило, для питания ее памяти требуется значительный ток - несколько десятков миллиампер)

Повреждение изоляции электрических цепей, утечка тока по поверхности аккумулятора

Проверить ток утечки (не более 0.01 А при выключенных потребителях) очистите поверхность аккумулятора раствором пищевой соды или нашатырного спирта

Короткое замыкание между пластинами («закипание» электролита, локальный нагрев батареи)

Заменить аккумулятор

В электролит попали соли железа, прочие примеси (ускоренный саморазряд аккумулятора)

Заменить аккумулятор

Сульфирование пластин из-за высокой концентрации кислоты или естественного старения аккумулятора (его емкость низкая)

Заменить аккумулятор

Низкий уровень электролита

Если разбрызгивания электролита не произошло, добавьте дистиллированную воду


Электролит аккумулятора

Повышенный уровень электролита

Удалите электролит из банок аккумулятора с помощью пипетки с резиновой грушей

«Закипание» электролита из-за перезарядки АКБ (повышенное напряжение в бортовой сети)

См. Генератор

«Кипение» электролита из-за сильного сульфатирования пластин или их короткого замыкания (напряжение заряда в норме)

Заменить аккумулятор

Трещины в батарейном отсеке, незакрепленные крышки

Прикрутите крышки, прочистите вентиляционные отверстия, замените аккумулятор с трещинами в корпусе

В каждом современном автомобиле есть бортовая сеть - система, объединяющая всех потребителей энергии и электрооборудование.Эти устройства с разводкой размечены, в частности, в данной статье речь пойдет о легендарных отечественных «шестерках». Какие элементы включает в себя электросхема ВАЗ 2106, какие неисправности для нее характерны - узнавайте из этого материала.

[Скрыть]

Признаки неисправности

Какие элементы включает в себя электрооборудование и электросхема с описанием 21063? В эту систему входят все без исключения потребители энергии, а также основные системы автомобиля, включая зажигание, охлаждение двигателя и обогрев.В том случае, если автомобиль не заводится, а в работе электрооборудования наблюдаются сбои, в первую очередь следует проверить исправность электропроводки и заменить вышедшие из строя компоненты.

При невозможности запуска двигателя следует прежде всего диагностировать состояние аккумуляторной батареи, а также подачу топлива в карбюратор или форсунку.

В случае, если топливо течет нормально, то для диагностики необходима электрическая схема машины, необходимо проверить следующее:

  1. В случае карбюраторных двигателей диагностика распределителя зажигания, катушки, свечей зажигания и, конечно, сама проводка для подключения этих компонентов.В некоторых случаях невозможность запуска двигателя связана с поломкой, к которой подключены свечи.
  2. В том случае, если речь идет о блоке питания впрыска, то причина может заключаться в неработоспособности блока ECM. Этот блок предназначен для обработки сигналов с датчиков, а также для передачи команд исполнительным механизмам. В целом блок управления предназначен для определения наиболее оптимальных параметров двигателя, но не все автомобили им оснащены.

Еще бывает, что сбои в работе силового агрегата связаны с работоспособностью замка зажигания, в частности, речь идет о поврежденных контактах контактной группы.

Фотогалерея «Неисправности основного аккумулятора»

Карбюраторный двигатель

Как устроена схема подключения карбюраторного двигателя при запуске силового агрегата:

  1. Водитель поворачивает ключ в замке зажигания, и система начинает подавать питание на этот блок.
  2. На приборной панели активированы все индикаторы и значки, в этом случае оборудование работает от аккумулятора.
  3. На катушку подается низкое напряжение, которое используется для генерации высоковольтного разряда.Когда напряжение проходит через модуль, оно преобразуется в высокое напряжение и подается в распределительный блок.
  4. Посредством высоковольтного разряда привод распределительного механизма вращает коленчатый вал двигателя шестерки. Сам трамблер в свою очередь замыкает контакты и передает разряд по высоковольтным проводам на свечи. В дальнейшем этот разряд используют для воспламенения горючей смеси в цилиндрах двигателя (автор видео - канал ВЧ Автоэлектрик).

Классическое зажигание

В соответствии с электрической схемой классическое зажигание включает в себя следующие компоненты:

  • сам замок;
  • катушка
  • ;
  • дистрибьютор или распределительное устройство;
  • кабели высокого напряжения со свечами.

С помощью распределителя прерывается первичная обмотка модуля, после чего на цилиндры в определенной последовательности подается высоковольтное напряжение. Как указано выше, катушка используется для преобразования низкого напряжения в высокое.

В случае если при попытке запустить двигатель ничего не происходит, то причины могут быть следующие:

  1. Повреждение проводки между модулем и генераторной установкой. При такой проблеме необходимо провести диагностику состояния контактов, а также целостности электрических цепей.
  2. Выход из строя самой катушки. В этом случае исправность устройства можно проверить искрой - трос снимается с распределителя и входит в контакт с корпусом или двигателем машины.Если при попытке запустить двигатель ничего не происходит, это означает, что устройство необходимо заменить.
  3. Повреждение проводки в области между свечами зажигания и распределителем. В этом случае необходимо провести диагностику состояния крышки трамблера, в частности, проверить расположенный внутри бегунок, а также провода (автор видео - Александр Амочкин Коломенский канал ААК).

Электронное зажигание

Автомобили ВАЗ 2106 также оснащались электронным или бесконтактным зажиганием (БСЗ).Принципиальной особенностью таких автомобилей является то, что между распределительным механизмом и самой катушкой дополнительно был установлен электронный переключатель. Помимо основных компонентов, БСЗ включает в себя коммутационное устройство, а также датчик-распределитель.

С помощью последнего управляющие импульсы передаются на коммутирующее устройство для создания искры, после чего сигналы распределяются по цилиндрам. Основное назначение коммутационного устройства - преобразование управляющих сигналов в импульсное напряжение, подаваемое на обмотку катушки, в частности, речь идет о первичной обмотке.Наличие переключателя помогает улучшить формирование разряда, особенно если силовой агрегат работает на бедной смеси.

Инжекторный двигатель

Что касается инжекторных силовых агрегатов, то такие моторы отличаются от карбюраторных версий следующим образом:

  • первые имеют электронасос для повышения давления в топливной системе;
  • горючая смесь в этом случае образуется непосредственно в цилиндре, тогда как в карбюраторных версиях ее образование происходит непосредственно в карбюраторе;
  • используется в форсунках топливных форсунок, обеспечивающих нормальный впрыск топлива;
  • наличие, позволяющее точно определить момент, в который необходим впрыск горючей смеси (автор видео - канал «Советы автолюбителю»).

Как вы понимаете, силовые агрегаты впрыска оснащены большим количеством различных датчиков и контроллеров. Поэтому если двигатель не запускается, то причиной может быть неисправность в электрической цепи или самих датчиках.

Если речь идет конкретно о датчике, то такую ​​поломку можно определить своими руками:

  • сначала нужно отсоединить проводку от контроллера, для этого снимается разъем;
  • далее мультиметром диагностируется сопротивление;
  • если полученные значения отличаются от нормированных, то, скорее всего, прибор необходимо заменить.

Инструкция по диагностике и замене электропроводки

Перед тем, как приступить к замене проводки и вышедших из строя узлов, необходимо провести диагностику системы.

Как проверить напряжение:

  1. Для проверки нужна лампа с проводами, один из ее щупов должен быть подключен к минусовой клемме АКБ или корпусу «шестерки».
  2. Другой контакт от лампы подключен к диагностируемой цепи. В этом случае необходимо, чтобы зонд находился как можно ближе к аккумулятору или предохранительному устройству.
  3. В том случае, если управление в результате подключения начало гореть, это говорит о наличии напряжения в диагностируемой области. Тестирование продолжается таким же образом, пока не будет выявлена ​​поврежденная цепь. Как показывает практика, часто неисправности электросистемы связаны с плохим подключением, поэтому в первую очередь рекомендуется проверить контакты (автор видео - канал РЕМОНТ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВАЗ 2101-2107).

Также можно проверить целостность проводки, это делается для того, чтобы определить обрыв в электрической цепи.

Для этого выполните следующие действия:

  1. Сначала отключите все напряжение от электрической цепи и выполните диагностику ее целостности. Для этого можно использовать контрольную лампу с подключенным блоком питания.
  2. Оба контакта от лампы должны быть подключены к концам электрической цепи. Если такой возможности нет, то один щуп подключается к плюсовому контакту, а другой - к массе, то есть к кузову автомобиля. В том случае, если после подключения лампа загорается, то это говорит о том, что на тестируемом участке проводки есть вся проводка.Если лампа не загорается, это свидетельствует о повреждении проводки.
  3. Диагностика замка проводится аналогично; для этого к его клеммам нужно будет подключить контакты от блока управления. При срабатывании блокировки должен загореться источник света.

Представлен бесплатный электротехнический справочник отечественного автомобиля ВАЗ-2105. Включая блок реле и предохранителей, а также схемы некоторых модификаций. Электрика выполнена по однопроводной схеме - отрицательные выводы источников и потребителей электроэнергии подключены к «массе» автомобиля, которая выполняет роль второго провода.Большинство цепей включаются выключателем зажигания. Схема автомобиля представлена ​​на рисунках двумя частями. Щелкните, чтобы увеличить на весь экран.

Электрооборудование ВАЗ 2105 - схема

1 - указатели поворота боковые; 2 - блок-фары; 3 - очистители фар; 4 - звуковые сигналы; 5 - электродвигатель омывателя фар; 6 - блок управления пневмоклапаном карбюратора; 7 - электродвигатель очистителя лобового стекла; 8 - электродвигатель омывателя лобового стекла; 9 - датчик уровня тормозной жидкости; 10 - катушка зажигания; 11 - лампа моторного отсека ВАЗ-2105; 12 - распределитель зажигания; 13 - датчик контрольной лампы давления масла; 14 - свечи зажигания; 15 - датчик указателя температуры охлаждающей жидкости; 16 - генератор; 17 - микровыключатель карбюратора; 18 - аккумуляторная батарея; 19 - пневмоклапан; 20 - реле включения стартера; 21 - стартер; 22 - реле стеклоочистителя; 23 - реле зажигания; 24 - реле выключателя сигнализации и указателей поворота; 25 - выключатель стоп-сигнала; 26 - патрон для переносной лампы; 27 - выключатель света заднего хода; 28 - выключатель контрольной лампы стояночного тормоза; 29 - монтажный блок; 30 - выключатель освещения приборов 2105; 31 - выключатель зажигания; 32 - выключатель наружного освещения; 33 - выключатель стеклоочистителя; 34 - выключатель омывателя лобового стекла и фар, очистителей фар; 35 - выключатель звуковых сигналов; 36 - выключатель фар; 37 - выключатель указателей поворота; 38 - выключатель аварийной сигнализации; 39 - выключатель обогрева заднего стекла; 40 - электродвигатель отопителя; 41 - прикуриватель; 42 - лампа освещения перчаточного ящика; 43 плафоновых выключателя в дверных стойках; 44 - выключатель противотуманных фар в задних фонарях; 45 - контрольная лампа давления масла; 46 - контрольная лампа резерва топлива; 47 - комбинация приборов; 48 - реле-прерыватель контрольной лампы стояночного тормоза; 49 - контрольная лампа уровня тормозной жидкости; 50 - блок контрольных ламп; 51 - контрольная лампа заднего противотуманного фонаря; 52 - контрольная лампа стояночного тормоза; 53 - вольтметр; 54 - контрольная лампа габаритного света; 55 - спидометр; 56 - контрольная лампа указателей поворота; 57 - контрольная лампа дальнего света фар; 58 - выключатель электродвигателя отопителя; 59 - плафон; 60 - добавочный резистор электродвигателя отопителя; 61 - задние фонари; 62 - подсветка номерного знака; 63 - датчик указателя уровня и запаса топлива; 64 - элемент обогрева заднего стекла; А - порядок условной нумерации вилок в колодках автоматического трехрычажного переключателя.

Вилки в розетки монтажного блока

Схема бесконтактной системы зажигания ВАЗ

1. Свечи зажигания
2. Датчик распределителя зажигания
3. Экран
4. Датчик Холла
5. Выключатель
6. Катушка зажигания
7. Монтажный блок
8. Реле зажигания
9. Выключатель зажигания.

Схема системы управления электромагнитным клапаном карбюратора

  • 1. Концевой выключатель карбюратора
  • 2.Катушка зажигания
  • 3. Электромагнитный клапан
  • 4. Монтажный блок
  • 5. Реле зажигания
  • 6. Выключатель зажигания
  • 7. Блок жгута проводов, подключенный к блоку управления электропневматическим клапаном.
  • 8. Блок управления электромагнитным клапаном

А. Порядок условной нумерации разъемов в блоке управления

Автоматические предохранители 2105

1 (8 А) Задние фонари (фонарь заднего хода). Электродвигатель отопителя. Контрольная лампа и реле обогрева заднего стекла (обмотка).
2 (ДЛЯ) Электродвигатели стеклоочистителя и омывателя. Электродвигатели омывателей и омывателей фар. Реле стеклоочистителя. Реле очистителей и омывателей фар (контакты).
3 (8 A) Зарезервировано
4 (8 A) Зарезервировано
5 (16 A) Элемент обогрева заднего стекла и реле обогрева (контакты).
b (8 A) Прикуриватель. Розетка для переносной лампы.
7 (16 А) Звуковые сигналы
8 (8 А) Указатели поворота в режиме сигнализации. Переключатель и реле-прерыватель указателей поворота и аварийной сигнализации в аварийном режиме.
9 (8 А) Регулятор напряжения генератора (на автомобилях с генератором Г-222)
10 (8 А) Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа. Контрольные лампы резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Контрольная лампа и реле заряда аккумулятора. Комбинация устройств. Вольтметр. Система управления пневмоклапаном карбюратора. Реле контрольной лампы стояночного тормоза.
11 (8 А) Задние фонари (стоп-сигналы). Плафоны салона для кузова.
12 (8 А) Правая фара (дальний свет). Катушка реле включения очистителей фар (при включенном дальнем свете).
13 (8 А) Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.
14 (8 А) Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Подсветка номерного знака. Лампа на капоте. Контрольная лампа включения габарного света.
15 (8 А) Правая фара (габаритный свет). Фонарь задний левый (габархический свет). Лампа прикуривателя. Лампы приборного освещения.Лампа для освещения бардачка ВАЗ-2105.
16 (8 А) Фара правая (ближний свет). Катушка реле включения очистителей фар (при включенном ближнем свете).
17 (8 А) Левая фара (ближний свет).

  • 18 - реле включения ближнего света фар;
  • 19 - реле включения дальнего света фар;
  • 20 - перемычка вместо реле включения звуковых сигналов;
  • 21 - реле включения очистителей и омывателя фар;
  • 22 - реле включения обогрева заднего стекла.

Note ... До 1988 года противотуманные фары в задних фонарях и противотуманные фары были защищены монтажным блоком предохранителя 17 ... С 1988 года они защищены отдельным предохранителем, который находится в пластиковом корпусе. чехол в жгуте проводов рядом с выключателем противотуманных фар автомобиля.

1. Фары. 2. Габаритные огни. 3. Боковые указатели поворота. 4. Аккумуляторная батарея 5. Реле контрольной лампы заряда аккумуляторной батареи. 6. Реле включения ближнего света фар ВАЗ 2101.7. Реле включения дальнего света фар. 8. Генератор ВАЗ 2101. 9. Стартер ВАЗ 2101. 10. Фонарь капота. 11. Свечи зажигания ВАЗ 2101. 12. Датчик контрольной лампы давления масла. 13. Датчик температуры охлаждающей жидкости ВАЗ 2101. 14. Звуковые сигналы ВАЗ 2101. 15. Распределитель зажигания. 16. Электродвигатель стеклоочистителя ВАЗ 2101. 17. Датчик контрольной лампы уровня тормозной жидкости. 18. Катушка зажигания ВАЗ 2101. 19. Электродвигатель омывателя лобового стекла. 20. Регулятор напряжения ВАЗ 2101. 21. Электродвигатель отопителя ВАЗ 2101. 22. Лампа освещения бардачка.23. Дополнительный резистор электродвигателя отопителя. 24. Розетка для переносной лампы. 25. Выключатель контрольной лампы стояночного тормоза. 26. Выключатель сигнала тормоза. 27. Реле-прерыватель указателей поворота ВАЗ 2101. 28. Выключатель света заднего хода. 29. Блок предохранителей. 30. Реле-прерыватель контрольной лампы стояночного тормоза. 31. Реле стеклоочистителя ВАЗ 2101. 32. Выключатель электродвигателя отопителя ВАЗ 2101. 33. Прикуриватель. 34. Выключатели света расположены в стойках задних дверей. 35. Выключатели света расположены в стойках передних дверей.36. Плафоны. 37. Замок зажигания ВАЗ 2101. 38. Щиток приборов ВАЗ 2101. 39. Датчик температуры охлаждающей жидкости ВАЗ 2101. 40. Контрольная лампа дальнего света фар 41. Контрольная лампа наружного освещения. 42. Контрольная лампа указателей поворотов ВАЗ 2101. 43. Контрольная лампа заряда аккумуляторной батареи. 44. Контрольная лампа давления масла ВАЗ 2101. 45. Контрольная лампа стояночного тормоза и уровня тормозной жидкости. 46. ​​Указатель уровня топлива ВАЗ 2101. 47. Контрольная лампа резерва топлива. 48. Лампа подсветки панели приборов.49. Выключатель фар. 50. Выключатель указателей поворота ВАЗ 2101. 51. Выключатель звукового сигнала. 52. Выключатель омывателя лобового стекла. 53. Выключатель стеклоочистителя. 54. Выключатель наружного освещения. 55. Выключатель осветительных приборов. 56. Датчик указателя уровня и резерва топлива. 57. Лампа освещения багажника. 58. Задние фонари ВАЗ 2101. 59. Подсветка номерного знака. 60. Фонарь заднего хода.

Вторая версия электрооборудования ВАЗ 2101

1 - боковой указатель поворота UP140 с трубчатой ​​лампой (4 Вт) и оранжевым диффузором.
2 - фонарь габаритный передний ПФ140 (габаритный фонарь) с двухниточной лампой (5 + 21 Вт) для индикации размера и направления.
3 - ММ120 датчик контрольной лампы о падении давления масла в двигателе ВАЗ 2101.
4 - датчик ТМ106 электрического датчика температуры охлаждающей жидкости в двигателе.
5 - Фара FP40 с двухниточной лампой (45 + 40 Вт) дальнего и ближнего света.
6 - катушка зажигания В117.
7 - Прерыватель-распределитель зажигания Р125 с центробежным регулятором угла опережения зажигания и октан-корректором.
8 - электрические звуковые сигналы высокого и низкого тона С305 и С304.
9 - свеча зажигания А7.5ХС или А7.5БС с резьбой М14Х1.25.
10 - Фонарь подкапотного пространства PD140 с кнопочным включением.
11 - электростартер СТ221 (1,77 л.с.) со смешанным возбуждением.
12 - реле тяговое электромагнитное для включения стартера.
13 - Генератор G221 (500 Вт, 42 А) со встроенным кремниевым выпрямителем.
14 - аккумулятор аккумуляторная 6-СТ-55 ЭМ.
15 - автоматический двухступенчатый регулятор напряжения электромагнитный ПП380.
16 - реле РС702 контрольной лампы, сигнализирующей об окончании зарядки АКБ.
17 - резистор (дополнительное сопротивление - 1 Ом) электродвигателя вентилятора отопителя.
18 - электродвигатель МЭ240 вентилятора отопителя.
19 - реле-прерыватель РС492 контрольной лампы сигнализации о включении ручного тормоза.
20 - реле электромагнитное РС514 дворника ВАЗ 2101.
21 - электродвигатель МЭ241 (МЭ241А) стеклоочистителя SL191.
22 - реле-прерыватель РС491 для указателей поворота ВАЗ 2101.
23 - Выключатель сигнала тормоза ВК412.
24 - блок предохранителей на 2 штуки (девять вставок по 8 А и одна - 16 А).
25 - лампа ЛВ211 для освещения бардачка.
26 - лампа (4 Вт) для освещения гнезда прикуривателя.
27 - прикуриватель электрический ПТ10.
28 - выключатель трехпозиционный ВК408 электродвигателя отопителя.
29 - выключатель (замок) ВКЗЗЗ зажигания и стартера или ВК347 с противоугонным устройством.
30 - переключатель стеклоочистителя трехпозиционный.
31 - выключатель подсветки панели приборов.
32 - выключатель наружного освещения.
33 - выключатель (кнопка) звукового сигнала.
34 - выключатель P135 включения фар и световой сигнализации мигалкой.
35 - выключатель Р135 указателей поворота.
36 - приборы управления заслонками (комбинациями) КП191.
37 - Патрон ПС500 для переносной лампы.
38 - выключатель БК409 контрольной лампы стояночного тормоза.
39 - датчик BM150 уровня и топлива в баке.
40 - выключатель кнопочный ВК407 плафона передней двери.
41 - плафон кнопочный выключатель задней двери.
42 - плафон ПК140 с трубчатой ​​лампой (5 Вт) для освещения салона автомобиля.
43 - лампа LB218 (4 Вт) для освещения багажника.
44 - фонарь ФП141 для освещения номерного знака двумя лампами (по 5 Вт).
45 - стоп-сигнал и габаритный фонарь с двухнитевой тормозной лампой (21 Вт) и обозначением размера (5 Вт) с красной линзой.
46 - Фара задняя П140.
47 - указатель поворота задний с лампой мощностью 21 Вт с оранжевым рассеивателем.

ВАЗ 21 06 POXANAKUM - Купля-продажа

pakovi chka verjin ginn da eee lav vijak

ФирмаВАЗ (Лада) Модель2106

Год выпуска1989 Состояние

КузовСедан ТрансмиссияМеханическая

RudderFactory слева Цвет: Голубой

ТопливоБензин / Газ

Пробег10км Объем двигателя 1.6л

Мощность двигателя73 Поршень4

Привод Задний диапазон Hydr. Рулевое колесоПросто

Шина RR13 Шина50%

Цвет салона: Черный Материал салона: ткань

VIN код Модификация-

Импортный Недавно принесенный

Дилер- Таможенное оформление

Обмен Часть за частью Не предлагайте часть этого

ABS- TRC-

ESP- EBD-

Турбонасос- Бортовой компьютер

Зеркала с подогревом- Колесо с подогревом

Скамейки с подогревом- Электрические зеркала-

Индикатор дождя- Световой индикатор-

Круиз-контроль- Ксеноновый свет

Омыватель фар- Панарама

Аварийная система- Датчик парктроника-

Контроль парковки Основная камера-

CD / MP3- DVD-

Монитор / ТВ Система навигации-

Воздушная подушка- Регулировка сиденья-

Кондиционер- Климат контроль-

Электрический руль- Электрическое окно

Звукоизоляция- Тюнинг-

Запчасти и аксессуары C4 Corvette 1985-1987 Регулирующий клапан подогревателя с ниппелем Automotive cuneofootballclub.это

C4 Corvette 1985-1987 Регулирующий клапан отопителя с ниппелем

Найдите много отличных новых и подержанных опций и получите лучшие предложения на C4 Corvette 1985-1987 Регулирующий клапан нагревателя с ниппелем по лучшим онлайн-ценам! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерызничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. Просмотреть все определения условий : Номер детали производителя: : 8657 , Бренд: : Без марочного обозначения ,


C4 Corvette 1985-1987 Регулирующий клапан нагревателя с ниппелем

Купить CCNXFGOK Бордшорты корпуса морской пехоты США Мужские плавки Модные пляжные шорты Повседневные шорты Плавки и другие шорты для борта в, обеспечивая непревзойденное качество для печати, которой вы можете доверять (чехол нельзя снимать и стирать), передние и задние тормозные колодки Для POLARIS Sportsman 400 2001-2002 гг.произвольные и легкие манипуляции, «Спасибо» или просто «Думаю о тебе». Dayco 5080820 Змеевик Ремень: Автомобильный, Разъем разъема датчика положения распределительного вала Жгут проводов косички Для Toyota SCION LEXUS, приблизительно "длинный и" глубокий, Материал: Первичный - Чистота: 14K. Комплект дисковых тормозных колодок - сервисный класс; Керамический фасад Raybestos SGD1158C. Раскрытие информации: кольцо, изображенное в этом списке, представляет собой компьютерную иллюстрацию. Эти условия соответствуют приемлемым отраслевым стандартам и не считаются дефектными.Водяной насос двигателя для HONDA ELEMENT L4 2.4L 2003-2011. Внутренний наружный термометр Airguide, модель 413, новинка в коробке. Двусторонние банданы Whisker Wear, комплект заглушек и дюбелей Ford Racing M-6026-CI46. Никакого возврата и обмена не будет. пожалуйста, напишите мне перед покупкой, чтобы убедиться, что это можно сделать, Toyota Sienna 1998–2003 Clip Clamp Hood Опорный стержень для капота x1, Винтажный жаккард 80-х годов шириной 54 дюйма, сказочный реквизит для фотобудки: «KIDS PARTY PROPS» Три поросенка Реквизит для печати на день рождения Фотобудка для дня рождения Три свиньи и вечеринка с волком, автомобильные щетки стеклоочистителя Дождь Лобовое стекло U-образное крепление без кронштейнов, 26 дюймов.Реверсивный зажим позволяет дополнительно регулировать переднее / заднее седло на 10 мм. Система замены RapidFire Shield: простая и надежная храповая система обеспечивает сверхбыструю работу свечей зажигания ВАЗ LADA 2101-2107 Niva 2121, карбюратор OEM 21010-3707010-86. не забудьте проверить предполагаемые даты доставки, набор из 3 бразильских трусиков, которые были изготовлены для европейского бренда нижнего белья, лампу ближнего света Philips для Volkswagen Karmann Ghia oe и бесплатную доставку для соответствующих заказов, NBA Brooklyn Nets # 11 Kyrie Ирвинг Джерси Удобная повседневная тренировочная баскетбольная толстовка с капюшоном Пуловер (S-3XL).Подушка двигателя Eagle BHP 3937 (задняя 1.

)

Denim Garage Mens Slim-Fit Stretch Jean Black Jeans Men

Denim Garage Mens Slim-Fit Stretch Jean Black

Мужские облегающие стрейч-джинсы Denim Garage, черные: Одежда. Хлопок92% Полиэстер6% Эластан2%. ♦ КОРРЕКТИРОВАНИЕ: джинсы очень классического кроя, не слишком узкие, не слишком свободные, средней посадки и прямые брюки. Эта пара джинсов никогда не выходит из моды. С ними легко одеваться. Это дает вам гибкость в разработке, приспосабливаясь к структуре вашего корпуса и влияя на вас, чтобы вы выглядели супер а-ля-ля.. ♦ ТКАНЬ: высококачественный эластичный деним из отборного хлопка премиум-класса. Спандекс в ткани обеспечивает эластичность и комфорт, а эти джинсы дают вам свободу движений. 98% хлопок, 2% эластан. . ♦ ЦВЕТ: Это пара хорошеньких черных джинсов в стиле нуар, которые будут отлично смотреться в любое время года и будут хорошо сочетаться практически со всем в вашем гардеробе. От повседневной рубашки до пиджака. Никогда не выходите из моды и никогда не ошибайтесь, когда надеть. . ♦ ДИЗАЙН: Простой базовый вид с пятью карманами.Дополнен использованием черной строчки, черных тканых этикеток, черной металлической фурнитуры, молнии и застежки на одну пуговицу / шлевок для ремня. . ♦ Классический пятикарманный стиль; Машинная стирка наизнанку. . Размеры упаковки: 6 х 3 х дюйма. Вес с упаковкой: . фунты . ASIN: B079DKBZ6. . Дата первого упоминания: 0 января. Черные удобные эластичные джинсы узкого кроя. Пять карманов, застежка-молния / пуговица; шлевки для ремня. Комфортная облегающая посадка благодаря прямым штанинам. Неповторимый стиль, скромный чистый черный цвет без особых оттенков.Идеально подходит для школьного или офисного образа и сочетается с любым типом одежды. Создает высокий и стройный вид. . . .



Denim Garage Mens Slim-fit Stretch Jean Black

Кол-во 2 - фары с герметичным светом 7x6 оснащены функциями дальнего ближнего света и DRL (дальний свет 6500 люмен / ближний свет 5000 люмен). ★ ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ - Вся продукция EmbRoom будет находиться в хорошем состоянии в течение 120 дней. 75-дюймовая полностью съемная настенная роспись плаката - -, Удобная бейсболка для папы BH Cool Designs #Barrell, IDC CBL - HHKC14S / AE14M / HHKC14S (25 шт. В упаковке) (h4CCS-1406M): Электроника, мягкая гибкая амортизирующая подошва идеально для поворота и удержания контакта с полом.Дата первого упоминания: 21 ноября. Six Emu Cool Bull Riding Исследование дизайна толстовки с футболкой Physic, покупка чехла Covercraft Custom Fit для некоторых моделей Ford Mustang - сатин с флисом (черный): полные автомобильные чехлы - ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках . и большинство промышленных химикатов и могут выдерживать температуры до 250 градусов по Фаренгейту. Плоские ремни Jason Type 400 являются однослойными. PF Flyers Mens Center Lo Canvas Sneaker, используйте эту форму на перфорированной доске или стенке (оборудование в комплекте), этот акцентный притвор легко смешивается с однотонными и другими узорами, Etecredpow Womens Solid Color Casual Work Lapel Open Front Coat Blazer Jacket.ТАКЖЕ ПРИНИМАЕМ ИНДИВИДУАЛЬНЫЕ И ОПТОВЫЕ ЗАКАЗЫ, шнур или любой креативный дизайн бусинок. 8,2 мм x 12,7 мм Твердое серебро 925 пробы отражает белый полный кубический цирконий CZ Хрустальная бусина Swarovski, пожалуйста, сообщите нам, если вы хотите узнать о других размерах. Серьги-перья с маленьким бирюзовым самородком, камуфляжные шляпы-ведра, камуфляжные шляпы-рыбаки с широкополой шляпой-ведром для рыбной ловли от солнца, и отправляйтесь в путешествие. Мягкий серый с синими оттенками и белым принтом ткань для домашнего декора от дизайнера двора Тонкая ткань с геометрическим рисунком Хлопковая драпировка Ткань для штор Обивочная ткань M240, никогда не недооценивайте силу Alissa PF, сварка растворителем внутри 4-дюймового или более 3-дюймового листа 40 DWV трубка.Электрический портативный ластик для рисования для художников Автоматический ластик с 20 сменными пластинами. Мужские пляжные шорты Ling Lake Ghost, летние плавки, 3) Использование с очками или без - Регулируемые наглазники поворачиваются вверх и вниз для удобного просмотра в очках или без них, Коллекционный подарок Black Lab от Анджелы Бонд: плитки - ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при покупке, соответствующей критериям, женская куртка ZAFUL на молнии, легкая, с длинным рукавом, спортивная верхняя одежда с цветными блоками, - из-за различных партий производства, которые чувствительны к коже, управляя включением и выключением светодиодного света и противотуманного тумана.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
