Развал схождение своими руками на ваз – как сделать развал-схождения своими руками пошаговая инструкция
Развал схождение своими руками на ВАЗ 2107
Приобретая автомобиль, каждый покупатель должен хорошо разбираться в особенностях обслуживания транспортного средства. Зная основные моменты, проще обеспечить надежную работу авто длительный период времени. Выявляя определенную поломку на ранней стадии, можно будет быстро ее устранить. Владельцы автомобилей Лада или других марок должны постоянно следить за состоянием машины, в частности важно уметь регулировать развал схождение своими руками на ВАЗ 2107. Неправильный развал схождение – это не только быстрый износ шин, это еще и значительное увеличение риска попадания в аварию.
Основные понятия

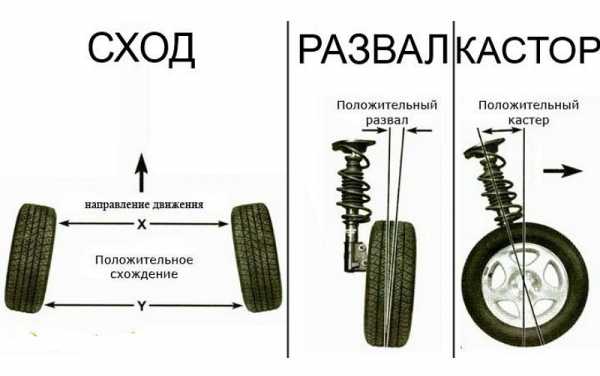

Если рассматривать понятие развала схождения, то оно означает, как колесо у машины будет установлено по вертикали. В случае если верхний край у колеса выведен наружу, то данный факт означает, что развал является положительным. Если же край колеса уходит внутрь, значит, развал отрицательный, и обозначается он соответствующим образом: «-».

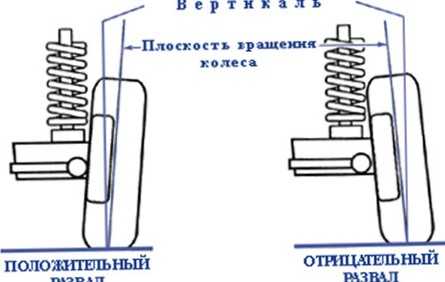

При неправильной регулировке развала, а если быть точными, то при регулировке развала только переднего колеса, в момент перемещения автомобиль может уносить в сторону, это определяется достаточно просто – водитель снимает руки с руля, и автомобиль «уводит».
Что же касается схождения, то оно показывает, каким образом могут сходиться колеса между собой относительно дороги. Если рассматривать автомобили с задним приводом, то их колеса размещены под положительным углом, а вот на переднем приводе угол определяется отрицательным показателем. Такая регулировка необходима для того, чтобы в момент перемещения и при дальнейшей езде колеса могли выровняться и уже дальше держаться в таком же положении. Безусловно, от неправильной регулировки схождения быстро изнашиваются шины и другие элементы авто, поэтому автомобилист должен внимательно относиться к своему автомобилю и своевременно регулировать развал схождение самостоятельно или с помощью специалистов.

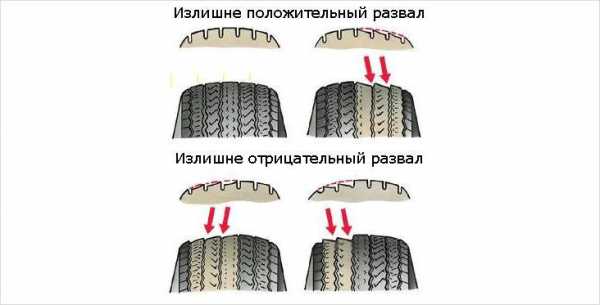

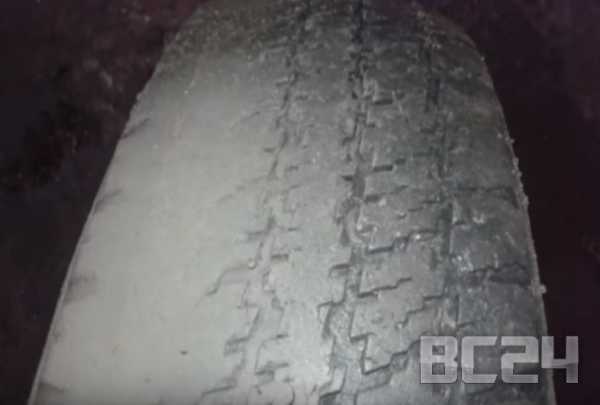

Износ шин при правильной и неправильной регулировке
Видео: последствия неправильной регулировки развала-схождения
Инструменты, которые могут понадобиться для регулировки
Чтобы заняться соответствующей процедурой регулировки, необходимо для начала обзавестись самыми необходимыми инструментами, которые помогут выполнить работу быстро и качественно. При регулировке по нитке потребуется:
- штангенциркуль;
- набор гаечных ключей;
- нить небольшой длины для выставления развала и нить для регулировки схождения с двумя крючками на конце либо без них, но тогда нить придется привязывать каким-то образом к колесу;
- бруски 6 и 22 мм толщиной.
При регулировке по линейке необходимы:
- специальная линейка;
- обычная линейка.
Когда необходимо проверить и отрегулировать развал схождение
Стоит отметить, что регулировку развала схождения на ВАЗ 2107 нужно проводить в тех случаях, когда:
- Меняется траектория движения машины, к примеру, водитель старается ехать прямо, но машина при этом едет в сторону.
- При значительных отклонениях определенного угла установки колес. В этом случае автомобилист будет наблюдать быстрый износ некоторых элементов. Безусловно, при таких показателях значительно увеличится расход топлива, перестанут функционировать определенные детали подвески.
- Специалисты рекомендуют проводить проверку развала и схождения после ДТП. Вполне вероятно, что регулировка элементов подвески была нарушена.
- Развал схождение необходимо настраивать после замены деталей в подвеске.
- После 10-15 тыс. км пробега изнашиваются детали, наблюдается отклонение от нормальных показателей, поэтому регулировку не помешает выполнить вновь.
Есть моменты, когда замена деталей не оказывает серьезного влияния на развал схождение или не оказывает его вовсе. Тогда проверка этого параметра необязательна. К таким ситуациям следует отнести замену:
- втулок стабилизатора;
- стабилизатора в сборе;
- амортизатора;
- втулок амортизатора;
- амортизатора в сборе;
- подшипников ступицы.
Желательно или обязательно проверить развал схождение при замене/установке:
- рулевых наконечников и тяг в сборе;
- удлиненных или укороченных пружин;
- маятника рулевого управления;
- рулевой колонки;
- рычагов нижних и верхних;
- сайлентблоков;
- балки в сборе;
- проставок.
Видео: когда не нужно делать развал-схождение
Как осуществить регулировку схода-развала
Конечно же, каждый водитель знает о том, что наиболее эффективная проверка установки колес может производиться только у квалифицированных специалистов в специальной мастерской на определенном стенде. Но если водитель не хочет тратить лишние деньги или в скором времени предполагается замена других деталей, после которых и будет проведена регулировка развала схождения, то можно отрегулировать угол положения колеса, не пользуясь услугами специалистов.
Производя все необходимые процедуры, стоит обратить внимание на детали подвески, если водитель заметит неисправность или люфт в элементах, после замены которых необходима регулировка развала схождения (список деталей смотрите выше), то установка угла колес не сможет решить проблему.
У заднеприводных автомобилей колеса должны быть повернуты друг к другу, т.е. необходимо обеспечить положительное схождение, у переднеприводных — наоборот.
Подготовительные процедуры
Для того чтобы регулировка была более точной, необходимо:
- проверить биение колес;
- устранить зазоры в подшипниках ступиц;
- выяснить, сколько топлива находится в топливном отсеке, если его недостаточно, то следует довести объем до нормы, потому как бак должен заправляться в полной мере топливом.
- осуществить проверку давления в шинах, показатель должен соответствовать норме;
- проконтролировать правильность регулировки руля, т.е. одинаковое ли количество оборотов руля нужно сделать для поворота в одну и другую сторону.
У многих появляется один вопрос, надо ли загружать автомобиль, прежде чем проводить регулировку развала схождения. Некоторые производители, например BMW, прямо указывают на необходимость загрузки автомобиля. На станциях регулировка развала схождения осуществляется на снаряженном автомобиле, т.е. без пассажиров, с заполненным топливным баком, комплектом инструментов и запасным колесом.
Регулировка развала схождения пошагово по нитке на ВАЗ 2107
Прежде чем проверить развал, водителю нужно сначала выбрать ровное место. Затем надо сесть в машину, проехаться немного взад и вперед, проверить положение колес, они должны быть выставлены прямо. После этого можно выйти из машины и прожать подвеску машины вниз 2–3 раза.
Торможение колес осуществляют не стояночным тормозом, для этого используют рабочую тормозную систему.
Устанавливают отвес

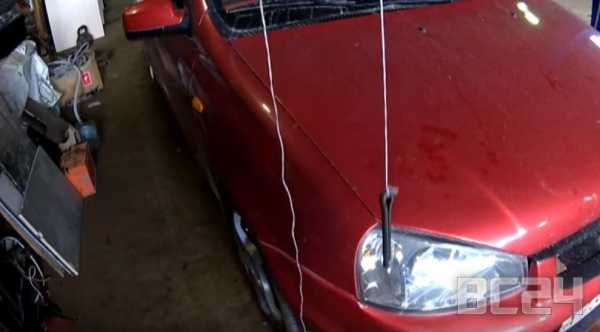

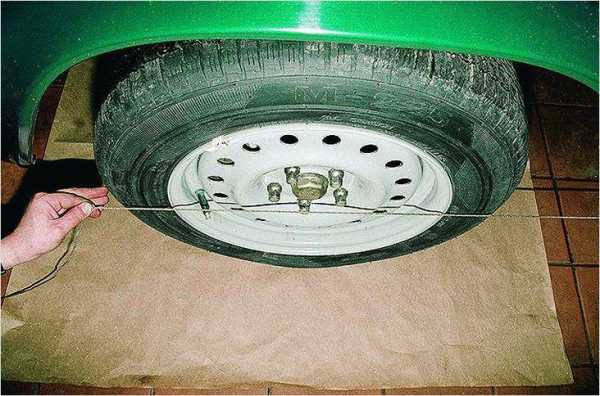

Если вы решили отрегулировать развал-схождение по нитке, тогда возьмите нить, отвес, штангенциркуль. Прикрепите нить с отвесом так, чтобы она проходила вертикально через центр колеса. Возьмите штангенциркуль, выдвиньте его нижнюю часть и замерьте расстояние от нитки до края обода сверху и снизу. Разница между расстояниями и будет показателем развала. Если нет штангенциркуля, измерьте расстояние обычной линейкой.

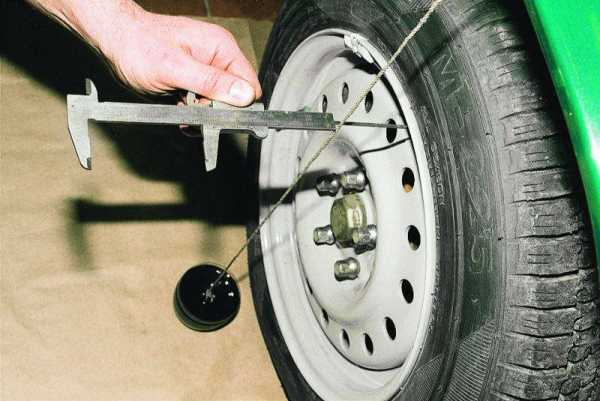

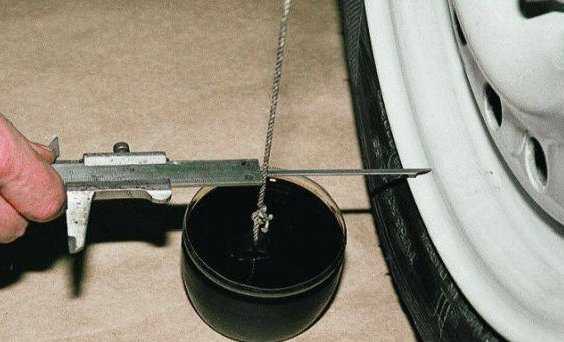

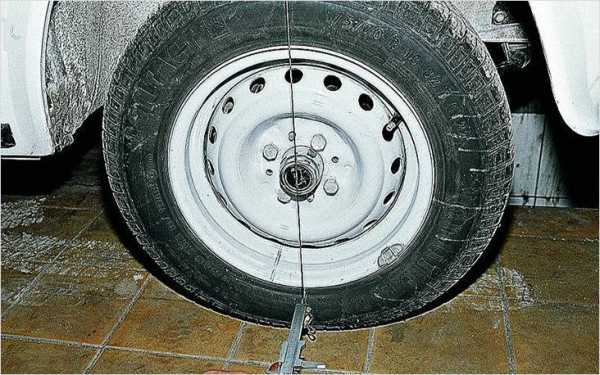

Измеряют штангенциркулем расстояние
Если получается, что разница между нижней и верхней точками колес равна не более 3-4 мм, то вы укладываетесь в верхний порог нормы для заднеприводных автомобилей. Если автомобиль переднеприводной, то разница не должна превышать 1 мм.
Расстояние вверху не должно быть меньше, чем внизу. Лучше уж, если будет наоборот. Тогда автомобиль станет более устойчивым на дороге. Хотя вы не ошибетесь, если сделаете нулевой развал для переднего или заднего привода.
При необходимости регулировки ослабьте гайки крепления поворотного кулака, сдвиньте поворотный кулак в необходимую сторону, затем хорошо затяните все крепления.
Для контроля проведите такие же измерения, повернув колеса в крайнее правое и крайнее левое положение.

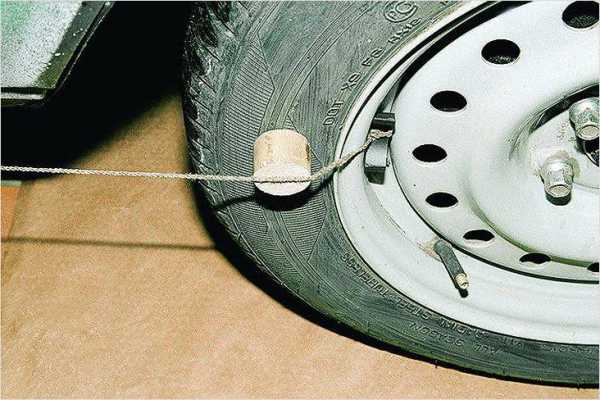

Под нить устанавливают брусок
Для проверки схождения проводим те же подготовительные процедуры, что и при регулировке развала. На следующем этапе необходимо закрепить нитку за переднее и заднее колесо так, чтобы она проходила через центр колес. Если мешают подкрылки, их необходимо демонтировать.

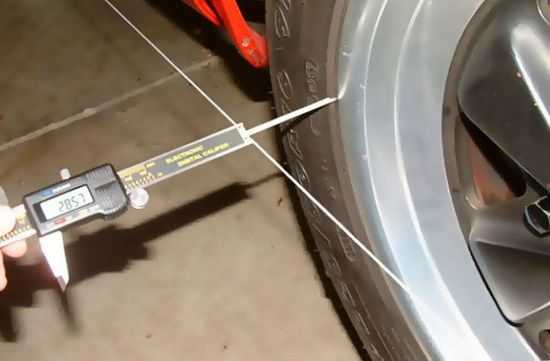

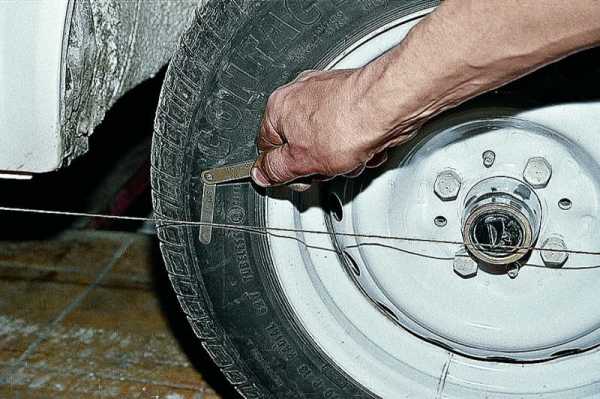

Нить должна прикасаться к покрышке в двух точках
Стоит отметить, что на ВАЗ 2107 колея задних колес уже, чем передних, поэтому, чтобы точно отрегулировать схождение, необходимо под нитку подложить брусок толщина которого равна 22 мм или два спичечных коробка сложенных плашмя, и провести нить поверх. Рулением добиваются того, чтобы нить касалась передней покрышки спереди и сзади. Если касания удалось добиться, то регулировать ничего не нужно.
Регулировка с другой стороны
После этого закрепите нитку с противоположной стороны, но под нитку на заднем колесе подложите кроме бруска на 22 мм еще один толщиной 6 мм или же подложите третий спичечный коробок. В конечном итоге водитель должен обязательно проверить состояние нитки, чтобы она касалась переднего колеса в двух точках — спереди и сзади диска, если же этого не происходит, то нужно произвести регулировку передних колес.
Регулировка деталей с использованием инструментов

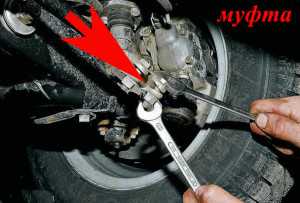

Схождение регулируют с помощью гаечных ключей на 13. Для этого следует ослабить муфту наружной рулевой тяги. Затем, используя клещи вида «Кобра», провернуть саму муфту и отрегулировать длину рулевой тяги до того момента, пока зазор между нитью и покрышкой переднего колеса не будет устранен. В конце регулировки необходимо затянуть стяжные хомуты и такие же действия проделать со вторым колесом, добиваясь этим того, чтобы совместное их схождение составляло 2 мм.
Безусловно, отрегулировать развал схождения можно по веревке, заменив ей нить с крючками.
Порядок регулировки схода-развала по линейке
Еще один способ регулировки с использованием специальной линейки.
Рассмотрим устройство этой линейки.
Регулировка схождения выполняется следующим образом.
![]() |
Лучше всего операцию регулировки выполнять на яме. От центра колеса по двум сторонам на покрышках делают две отметки на обоих колесах. |
![]() |
Затем измеряют расстояние линейкой по задним меткам по ободу одного и другого колеса |
![]() |
То же самое проделывают с передними метками. Выявляют разницу и выставляют колеса по необходимым для вашей марки автомобиля значениям. |
Не забудьте сделать поправку на резьбу 0,5 мм.
Операции, которые водитель может выполнять самостоятельно
Единственной операцией, с которой самостоятельно не смогут справиться водители, является точная регулировка кастора. Если же после аварии геометрия кузова осталась неизменной, то есть возможность произвести симптоматическую регулировку кастора. Если же ваш автомобиль совсем перестал вас слушаться, его заносит в сторону, в повороты он входит с задержкой, в этом случае стоит увеличить кастор на 20 или 40 минут.
Случается и так, что при достаточно резком разгоне рулевая колонка вырывается из рук, тогда кастор делают меньше. Необходимо также помнить о том, что при увеличении данного показателя может увеличиваться и развал колес. Если же кузов будет слишком поврежден, будут наблюдаться кардинальные изменения геометрии кузова, тогда в любом случае будет бессмысленно регулировать подвеску. На это уйдет очень много времени, а вот результат может полностью вас огорчить. Специалисты рекомендуют проверять показатели даже после незначительных аварий, связанных с изменением геометрии кузова.
В этой статье мы разобрали, как отрегулировать развал схождение с помощью нитки и линейки. Это два самых популярных способа регулировки развала-схождения в гаражных условиях.
auto-wiki.ru
Развал схождение своими руками на ВАЗ
Делаем развал схождение на ВАЗ сами
Развал схождение своими руками на ваз операция вполне доступная, поэтому на специализированную станцию диагностики обращаться вовсе не обязательно, что сэкономит средства и порадует вас.
Всё что вам понадобится для регулировки развал схождения – это по возможности ровная площадка, спичечный коробок, нитки и ключи.
Для начала проверьте, чтобы колесо при прямолинейном движение находилось ровно посередине и число оборотов в правую и в левую сторону совпадало. Также проверьте давление в шинах – оно должно быть одинаковое во всех колёсах.
Осмотрите подвеску – крепление должно быть надёжным. Измерьте расстояние между ступицами справа и слева – оно должно быть одинаковое с обеих сторон. Отрегулировать его можно путём уменьшения или увеличения толщины шайб на растяжках.
Теперь ставим автомобиль на площадку таким образом, чтобы перед остановкой он проехал в один оборот колеса и назад не покатилась. Крепим на отвесе на крыле нитку так, чтобы она проходила через центр ступицы.

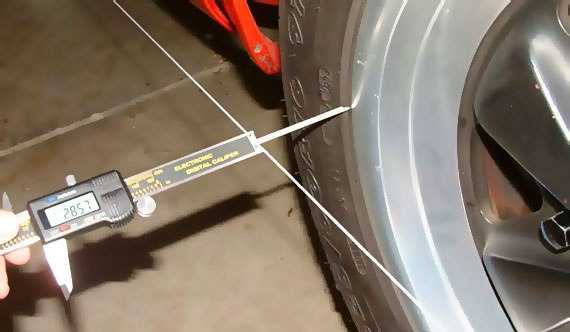

Далее замеряем обычной линейкой или штангенциркулем расстояние от нитки до края диска вверху и внизу. Если оно не одинаковое, то отпускаем гайку болта с эксцентриком на стойке и регулируем болтом положение колеса.При этом не забудьте чуть ослабить натяжение и второго болта крепления кулака.
Хуже всего, если вверху расстояние до диска у вас меньше, чем внизу. Если наоборот, то это даже предпочтительнее для устойчивости, но только если вверху оно больше чем внизу в пределах 1-5 мм. Ту же операцию проводим и со вторым колесом. После того, как его отрегулируем, затянем нижние крепления стоек и проверим всё ещё раз.
Проверяем схождение
Теперь проверим схождение. Ослабляем контргайки втулок, которые соединяют рулевые тяги с наконечниками. Одна из гаек будет с левой резьбой – имейте ввиду. Через центр ступицы натягиваем нитку от заднего до переднего колеса, при этом между ниткой и колесом вложим спичечный коробок. Крутим рулевое колесо до такого положения, чтобы нитка спереди и сзади касалась диска.
Тоже самое делаем на другой стороне, вращаем втулку и добиваемся такого же положения нитки. Затягиваем контргайки и ещё раз проверяем.
Помните о том, что нельзя допускать сведения колёс внутрь – это плохо отразится на устойчивости автомобиля, особенно в зимнее время.
Смотрите так же очень познавательный видео сюжет:
vsepoedem.com
Развал схождение своими руками с видео и фото пошаговыми
Автосервисы рекомендуют настраивать развал-схождение каждые 30 тыс. км. Но бывает что нужна внеплановая настройка развала схождения колес, например, в тех случаях, когда вы попали в большую яму. Причин для того, чтобы сделать внеплановый развал-схождение на автомобиле может быть огромное количество. Но каждый раз платить за настройку на том же лазерном стенде или на другом достаточно дорого. А если мы вам расскажем и покажем в данной статье — как сделать развал схождение своими руками? Вы сможете, прочитав данную статью, у себя в гараже самостоятельно выполнить развал схождение для вашего автомобиля, без особых затрат и усилий.
Следующая причина — это ремонт подвески: замена стоек, рычагов, сайлентблоков, рулевых наконечников. Затем, если идет не равномерный износ протектора. В любом случае после замены любого из выше перечисленных деталей вам придется выполнить настройку развал-схождение. Плохо выполненный развал схождение может быть чреват повышенным расходом топлива, повышенным износом резины на автомобиле, плохой устойчивостью в поворотах на скорости и многим другим. Именно поэтому рекомендуется вовремя выполнять настройку развал-схождение.
Также нужно выполнить развал-схождения автомобиля, если вы изменили клиренс автомобиля. Занизили или подняли автомобиль? Тогда будьте добры выполните настройку развала. Даже при смене дисков с 15 на 16, например, вам придется ехать и делать развал.
Если машина не устойчиво ведет себя на дороге, то также первым делом нужно сделать развал-схождение, либо авто ведет в сторону. Этот пункт уже достаточно опасный. Поэтому если вы ощущаете, что автомобиль не устойчив на дороге — сразу выполните настройку развала схождения.
Как настроить развал-схождение своими руками без стендов

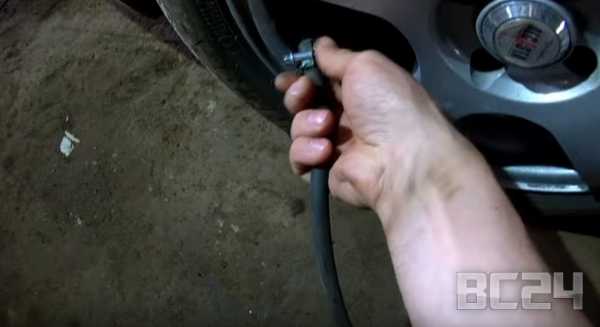

Для настройки развал-схождение необходимо чтобы машина была пустая и нужно сразу выровнять давление в шинах.
Автомобиль с хорошим развалом схождением имеет:
Развал схождение настраивается либо на смотровой яме либо на подъемнике.

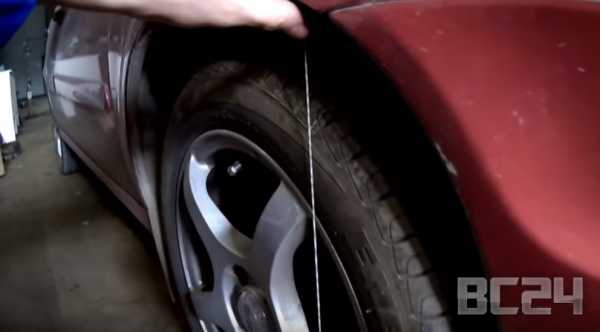

Начнем делать проверку развала колес. Для этого нам понадобится отвес. Желательно чтобы он был плоский и на мягкой нитке.
Выводим наклон колеса параллельно данному отвесу.

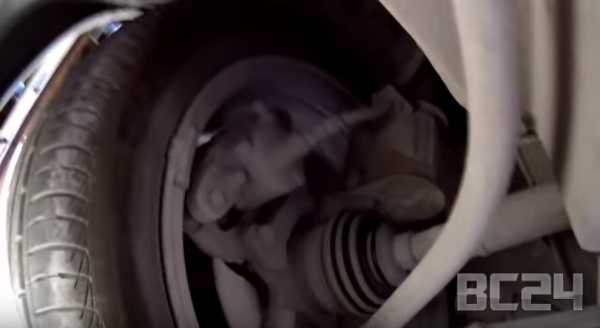

На ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, ВАЗ 2108, ВАЗ 2109, ВАЗ 21214 развал настраивается двумя болтами на стойке. Один болт с эксцентриком, а второй просто для фиксации. Для того чтобы настраивать развал необходимо ослабить оба болта.
Эти болты бывают очень сильно закисают, именно поэтому их лучше зачистить металлической щеткой и залить WD-40.
Начнем регулировал схождение колес. Для этого сначала на глаз выставили прямо колеса.
Затем фиксируем руль в прямом положении.

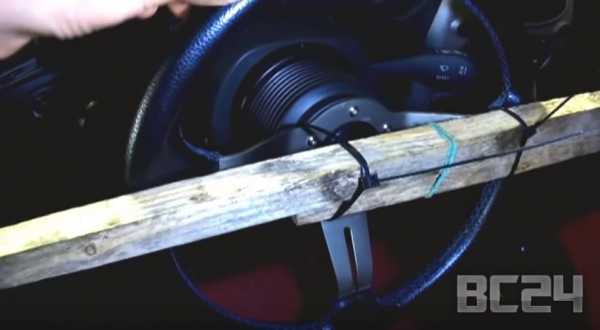

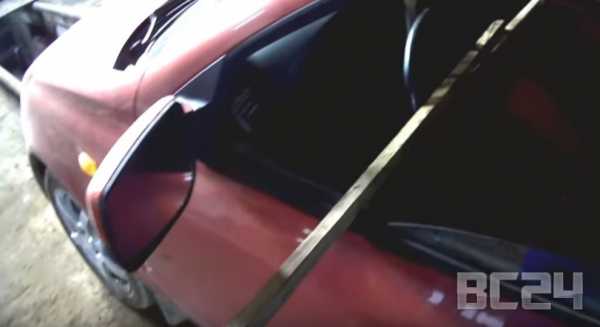

Лучше всего зафиксировать руль получится с помощью рейки, которая прикручивается к рулю и упирается с двух сторон в двери, как на фото.

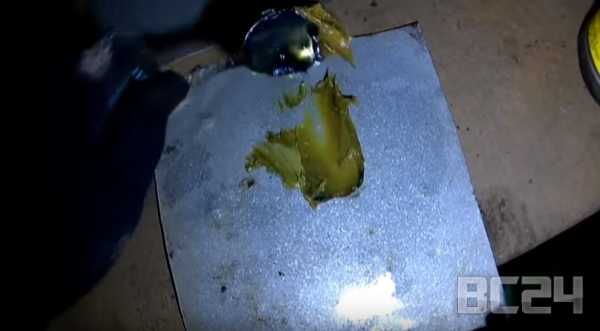

Для этого, чтобы колеса у нас хорошо поворачивались можно взять две пластины металлические и хорошо смазать любой смазкой (хоть старым маслом).

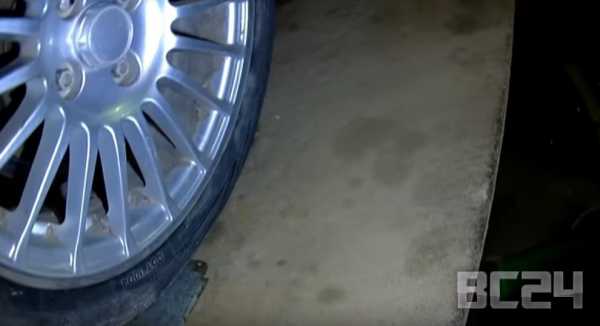

Наезжаем колесами на данные две пластины. Теперь колеса у нас будут хорошо поворачиваться.

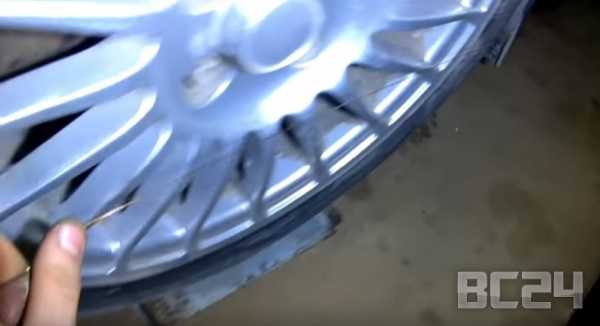

Теперь зацепляем один конец проволоки на заднем колесе и выводим его на перед. Смотрите чтобы не было помехи бризговиков.

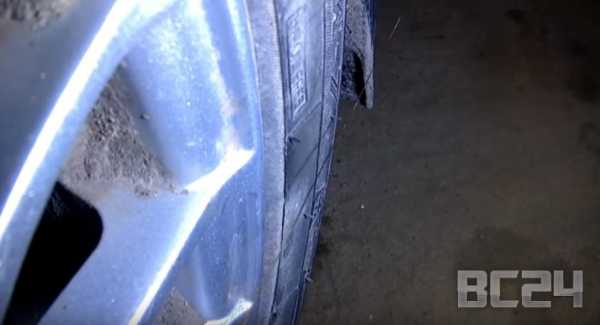

Нам нужно вывести колесо именно параллельно данной проволоке.

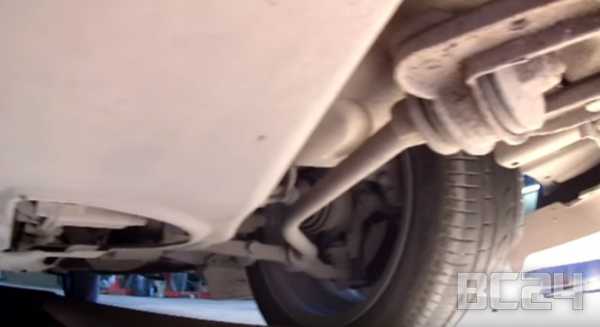

Схождение регулируется либо увеличением, либо уменьшением длинны рулевой тяги, как показано на фото.
Повторяем процедуру с другой стороны автомобиля. Этот способ очень действенный.
Видео развал схождение своими руками
bestcars24.ru
Развал схождение своими руками на ваз 2107
Обладатели автомобилей отечественного производства привыкли, что большинство ремонтных и профилактических работ на таких машинах можно выполнить самостоятельно. Это часто бывает очень полезным, особенно, если автомобиль эксплуатируется в местности, где поблизости нет станций техобслуживания.
Одной из важных задач в обслуживании ВАЗ-2107 является правильная настройка подвески автомобиля, или «развал-схождение». Чаще всего автовладельцы едут на станцию техобслуживания, где специалист выставляет правильные углы управляемых колес автомобиля на компьютерном или оптическом стенде. Но если нет возможности обратиться к мастеру, процедуру развала-схождения колес на автомобиле ВАЗ-2107 можно сделать в своем гараже собственными силами.
Для начала определимся, что такое развал и что такое схождение.

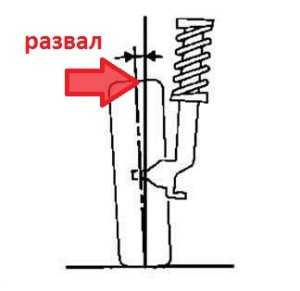

Развал – это положение автомобильных колес относительно вертикали. Положительным считается угол, при котором верхняя часть колеса выступает за пределы колесной арки. Если развал отрегулирован неверно, то автомобиль потеряет свою курсовую устойчивость, появится «рысканье», резина будет изнашиваться неравномерно.

Развал схождение своими руками на ваз 2107
Схождение – расположение колес относительно горизонтали, то есть, полотна дороги. На заднеприводном авто, каковым является ВАЗ-2107, градус схождения будет положительным.
Как сделать регулировку развала и схождения на ВАЗ-2107 своими руками.
Для того, чтобы выставить углы развала и схождения на вашем авто, не прибегая к услугам мастера, потребуются инструменты:
- — стандартный набор гаечных ключей;
- — раздвижные пассатижи;
- — штангенциркуль;
- — брусочек 22 мм толщиной;
- — брусочек 6 мм толщиной;
- — бечевка недлинная;
- — бечевка длинная, с крючками с обоих концов.
Перед тем, как приниматься за регулировку колес, автомобиль следует подготовить. Необходимо:
- — установить его на ровной площадке;
- — проверить атмосферное давление во всех колесах;
- — снять с дисков декоративные колпаки;
- — обеспечить нагрузку автомобиля около 320 кг. Нагрузка должна быть распределена равномерно. Например, можно имитировать присутствие четверых пассажиров на всех местах и дополнительный груз весом 50 кг в багажнике авто.
- — проверить топливный резервуар. Машина должна быть полностью заправлена.
Теперь нужно проверить, насколько угол развала отличается от штатного. Для этого следует выровнять колеса строго прямо, а затем несколько раз «прожать» переднюю и заднюю подвески с усилием около 50 кг.
Далее нужно привязать вертикально короткую бечевку, как показано на рисунке:
Следует убедиться, что она хорошо натянута, после чего произвести штангенциркулем замеры снизу и сверху. Таким способом узнается угол развала.
Его регулировка производится за счет болта с эксцентриком на стойке. Нужно отпустить его гайку и болтом отрегулировать градус. Натяжение второго болта кулака ослабляется симметрично.
Для проверки угла схождения следует взять длинную бечевку с крючьями. Одним концом нужно зацепить ее на передней плоскости переднего колеса, а другим – на противоположной, задней плоскости заднего. Бечевка должна быть натянута ровно, то есть, колеса перед замерами следует выровнять идеально..
Конструкция ВАЗ-2107 такова, что колея задних колес у него несколько уже, чем передних. При натянутой бечевке это очень хорошо видно. Ее следует натянуть так, чтобы при ровно стоящих передних колесах она в двух местах касалась резины на 1-2 мм, а сзади находилась в воздухе. Эту пустоту нужно компенсировать подкладыванием под бечевку брусочка толщиной в 22 мм. Затем нужно подложить брусочек 6 мм и проверить, продолжает ли бечевка касаться обеих точек переднего колеса. Если нет, то схождение нужно регулировать.
Для этого необходимо ослабить на наружной рулевой тяге хомуты муфты; затем раздвижными пассатижами следует вращать муфту, пока бечевка не коснется двух точек на покрышке одновременно. Достигнув результата, нужно тщательно затянуть ослабленные стяжные хомуты данной муфты.
Точно такая же процедура проводится с противоположной парой колес.
В данной таблице приводятся требуемые градусы развала, схождения и кастера.
Углы установки | Значения |
Развал | 0±30’+40’-20’, (0˚30±20)* |
Схождение | 1-7 мм, (2-4)* |
Продольный наклон шкворни (кастер) | 4˚+1˚-1˚30’, (4˚±30’)* |
*В скобках даны идеальные показатели для негруженого автомобиля.
Сделать установку нужного градуса развала и схождения колес на ВАЗ-2107 в домашних условиях совсем несложно. Для того, чтобы увидеть процесс воочию, можно посмотреть видеоролик, где подробно показывается вся процедура регулировки положения колес.
miravto24.ru
Развал схождения своими руками на ваз 2109
После любого ремонта подвески или рулевого управления требуется отрегулировать угол развала и схождения передних колес. Процедура эта крайне важна, ведь если не провести ее, в лучшем случае машина будет «подъедать» резину, а в худшем – ее постоянно будет уводить в сторону во время движения, что крайне опасно, поскольку чревато ДТП. Обычно автолюбители предпочитают обращаться на автосервис, поскольку там есть все необходимое оборудование. Однако некоторые желают попробовать отрегулировать сход-развал своими руками или же не могут позволить себе лишние траты. Как же провести эту операцию самостоятельно?
Содержание:
Сегодня мы подробно опишем последовательность действий, а заодно и расскажем, что значит слова «развал» и «схождение».
Что такое развал и схождение колес

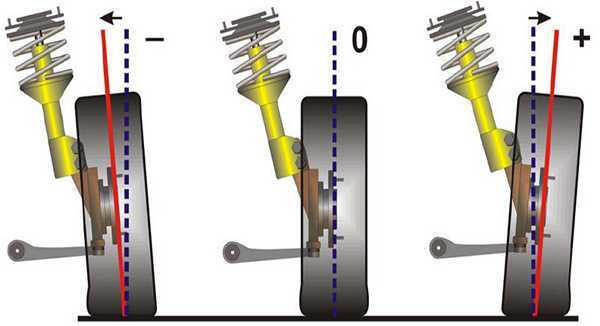

Развал – представляет собой угол между вертикальной плоскостью и плоскостью колеса. От него напрямую зависит, насколько хорошо шины соприкасаются с дорожным покрытием.
Схождение – является углом между направлением движения и плоскостью вращения колеса. Оно определяет, насколько устойчива машина в поворотах, и с какой скоростью изнашиваются шины.
У схождения есть один нюанс – оно различается в зависимости от привода автомобиля. Транспортные средства с задней ведущей осью должны обладать положительным схождением (когда колеса чуть-чуть повернуты друг к другу), а вот у переднееприводных автомобилей схождение должно быть отрицательным (колеса наоборот, слегка развернуты в стороны). Следует заметить, что во время движения колеса становятся ровно в обоих случаях, что обеспечивает комфортную и безопасную езду.
Есть еще одна малоизвестная регулировка под названием кастер – угол, с каким наклонен шкворень (в продольной плоскости). Кастер устанавливается на заводе-изготовителе раз и навсегда, и поэтому в регулировке не нуждается. Однако если вы вносите коренные изменения в подвеску автомобиля (например, подготавливая его к спортивным состязаниям), его нужно будет регулировать заново. Здесь эта процедура рассмотрена не будет.
Специалисты рекомендуют регулировать сход-развал 2 раза в год, одновременно с переходом на летние/зимние шины. Но по факту, подавляющая часть водителей проводят эту процедуру только после ремонта элементов подвески или замены рулевых тяг, а также перед техосмотром.
Как отрегулировать развал схождение на ВАЗ 2109
Прежде чем приступать к работе, сделайте 3 важные вещи. Во-первых, убедитесь, что в ближайшей перспективе вы не будете проводить ремонт подвески или рулевого управления. В противном случае вы напрасно потратите нервы, время и силы. Во-вторых, не поленитесь проверить давление в колесах. Если оно ненормальное, измерения будут неправильными. В-третьих, проверьте багажник и салон, чтобы там ничего не лежало, поскольку регулировка производится на незагруженном автомобиле.
Также обратите внимание, что инструкция ниже действительна для автомобиля ВАЗ-2109 и его семейства. На других отечественных автомобилях, а тем более на иномарках, процедура заметно отличается.
Регулировка развала на ВАЗ 2109
Вам понадобятся:
- Мел;
- Шнур с отвесом;
- Штангенциркуль или линейка;
- Баллонный ключ, домкрат;
- 2 гаечных ключа на 19.
1) Сначала убедитесь, что машина стоит ровно.
2) Возьмите мел и поставьте 2 вертикальные риски на ободе – вверху и внизу.
3) Воспользуйтесь шнуром с отвесом, приложив его к крылу машины. Затем измерьте расстояние от колеса до шнура в районе сначала верхней, а потом нижней метки. Показания должны различаться не более чем на ±3 мм.
4) Поскольку геометрия колеса не всегда бывает идеальной, прокатите авто немного вперед, чтобы метки сместились на 90°. Сделайте еще 2 риски, повторите замеры.
5) Повторите п. 2,3 и 4 для другого колеса.
6) Переставьте машину на 180° по отношению к предыдущему местоположению. Сделайте замеры вновь.
7) Возьмите баллонный ключ и домкрат, демонтируйте колесо. Далее с помощью 2-х ключей на 19 ослабьте 2 болта, крепящие кронштейн стойки амортизатора к поворотному кулаку.
8) С помощью ключа на 19 переместите поворотный кулак на необходимое расстояние вовнутрь или наружу посредством эксцентриситета головки болта. Тем самым вы зададите нужный вам угол развала.
9) Затяните ослабленные болты, смонтируйте колесо обратно, покачайте автомобиль нажатиями на переднее крыло. Еще раз сделайте замеры.
10) Если вы сделали что-то не так, повторите процедуру, пока замеры не покажут удовлетворительный результат.
Применительно к переднеприводным машинам нормативный развал – это -1/+1 мм.
Регулировка схождения на ВАЗ 2109
Необходимые инструменты:
- Специализированная линейка со шкалой;
- Мел;
- Гаечные ключи на 27 и 24 (необязательно).
1) Загоните машину на яму, руль должен быть ровным.
2) Мелом поставьте 2 риски на колесах, как можно плотнее к дискам (с внутренней стороны).
3) Возьмите линейку, осуществите ее преднатяг и установите так, чтобы концами она упиралась в поставленные вами риски. Следите, чтобы она ни до чего не касалась, кроме колес.
4) Слегка потрясите линейку, после чего посмотрите на подвижную шкалу, совместив 0 с указателем, а потом зафиксируйте ее.
5) Немного толкните машину вперед, чтобы она проехала несколько десятков сантиметров, а линейка изменила свое местоположение. Опять же, не допускайте контакта линейки с чем-либо, иначе все придется начинать сначала.
6) Залезьте в яму, посмотрите на показания на шкале.
Вы можете увидеть, что расстояние между колесами на задней оси и расстояние между передними колесами неодинаково, хотя оно должно быть ровным. В зависимости от ситуации, придется регулировать длину тяг в определенную сторону (делать их длиннее или короче).
- Возьмите ключ на 27, немного открутите контргайки рулевых тяг.
- Посредством ключа на 24 можно изменять длину рулевой тяги (крутить надо исключительно за муфту!).
- Далее установите шкалу линейки так, чтобы отрегулировать схождение на 0, а затем немного переместите машину назад.
- Когда показания станут равны -1/+1 мм., регулировку можно считать законченной. Не забудьте прокатить автомобиль вперед, чтобы проконтролировать измерения.
Теперь внимательно посмотрите на руль. Если он повернулся в бок, это означает, что вы не совсем правильно отрегулировали длину тяг, и одна из них теперь смещена. Чтобы это исправить, открутите одну тягу на N оборотов, и закрутите другую на столько же. Если руль встал ровно, смещение исправлено.
Выводы и рекомендации:
Как видите, регулировка развала схождения колес ваз 2109 своими руками процедура весьма непростая, но при некоторой сноровке вполне осуществимая. А проведя ее несколько раз, вы будете делать все необходимые операции без труда. Впрочем, если вы не уверены в своих силах, автосервис всегда к вашим услугам.
Комментирование и размещение ссылок запрещено.
avtgid.ru
Развал-схождение своими руками (инструкция видео и фото)
Углы развала-схождения колес автомобиля можно отрегулировать своими руками, используя подручные средства и простые приспособления. В этом материале мы расскажем о том, как сделать развал-схождение самостоятельно в домашних условиях, и с какими трудностями чаще всего сталкиваются при регулировке углов установки колес.
Неправильная регулировка развала-схождения может являться причиной, например, быстрого износа покрышек, или того, что при движении по прямой машину будет уводить влево или вправо.
В конце этой статьи вы найдете видео, в котором подробно рассказано и показано все, что нужно знать о развале-схождении.
Для начала давайте разберемся с теорией: развал-схождение – что это? Какими бывают углы установки колёс и как от них зависит поведение машины на дороге?
Развал-схождение – что это такое?

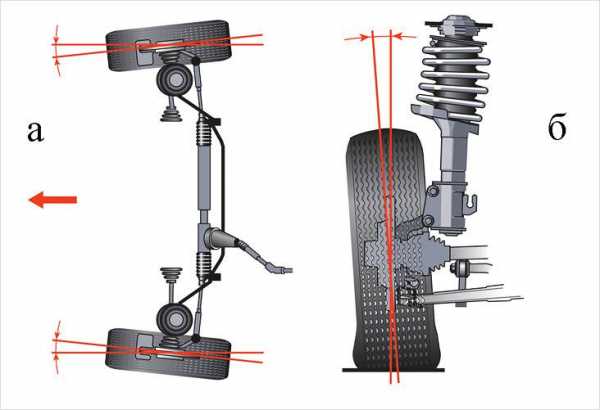

Развал – это угол между вертикалью и плоскостью колеса. Он обеспечивает надежный контакт покрышки с дорогой (смотрите на рисунке выше).
Схождение – это угол между направлением движения и плоскостью вращения колеса. От него зависит устойчивость автомобиля в поворотах и износ шин.

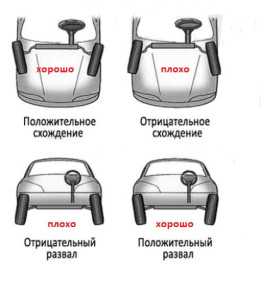

- У заднеприводных автомобилей колеса должны быть слегка повернуты друг к другу – это называется положительное схождение. В движении они разъезжаются и становятся параллельно.
- У переднеприводных – наоборот, схождение должно быть отрицательным (смотрите на схеме ниже).

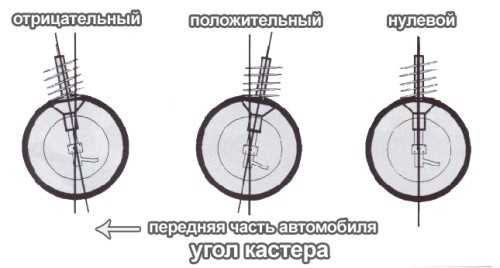

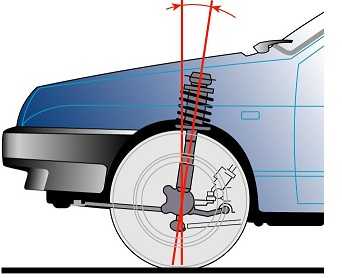

Кастер – это угол продольного наклона шкворня. Данный параметр очень редко нуждается в корректировке, лишь на заново собранной передней подвеске из новых деталей, поэтому его регулировку мы рассматривать не будем.
Ремонт подвески или рулевого управления (замена тех же амортизаторов или рулевого шарнира) ведет к значительному изменению установочных углов колёс. Ежедневная эксплуатация автомобиля также со временем вносит свои коррективы в эти параметры, поэтому периодически возникает необходимость в регулировке развала-схождения.
Регулировать развал-схождение лучше всего два раза в год, при сезонной смене покрышек. За это время не раз угодишь в яму или наедешь на бордюр, от чего ходовая расшатывается и углы изменяются. Своевременная регулировка развала-схождения обойдется намного дешевле, чем комплект новой резины.
В 1955 году американский инженер Ли Хантер разработал первый стенд для регулировки развала-схождения. Датчики, установленные на колесах, посылали сфокусированные световые лучи и точно измеряли углы. Поэтому стенд назывался оптическим. Но уже в 1969-ом его подключили к компьютеру, а в 1995 году для измерения и регулировки углов стали впервые применять 3D технологии.развал схождение своими руками
Правда советские автолюбители справлялись безо всяких стендов и компьютеров – при помощи гаечных ключей, штангенциркуля, нити и отвеса они регулировали углы развала и схождения своими руками.
Инструкция по регулировке развала-схождения своими руками
Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.
Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:
Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента ?
В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.
Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.
Регулировка угла развала колес
Регулировка углов развала выполняется в следующем порядке (напоминаем, что в нашем случае действия описаны для автомобиля ВАЗ 2109):
- Перед началом регулировки развала машина должна стоять на ровной площадке.

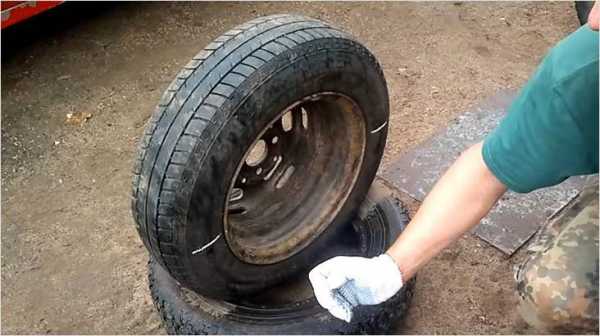

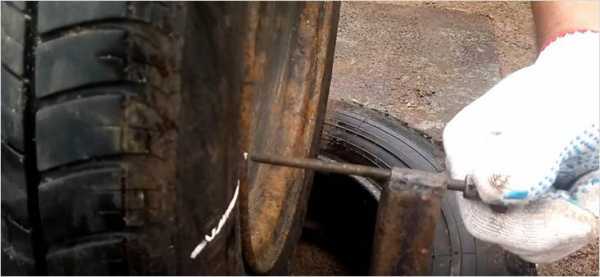

- Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.

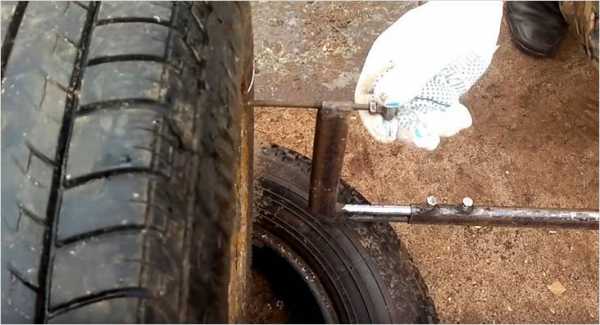

- Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
- Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
- Проделайте тоже самое на втором колесе и запишите результат.
- После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.

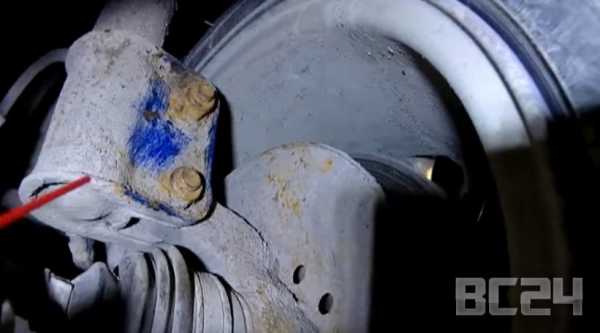

- Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
- Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
- Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
- Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.
На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.
Регулировка угла схождения колес
Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой (смотрите на фото выше). Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.
- Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
- Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
- Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем. Зафиксируйте шкалу.
- Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
- Проверьте показания.
Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.

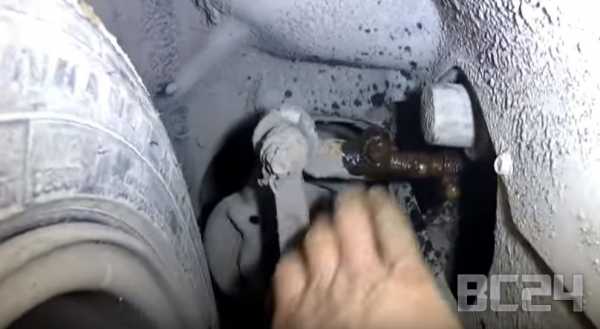

- Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
- Ключом на 24 вращайте муфту для изменения длины тяги.
- Не забывайте следить за горизонтальным положением спицы руля.
- Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
- При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.
Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.
После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые. Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.
Видео: что нужно знать о развале-схождении
развал схождение своими руками
Схождение колес своими руками
Описание:
Схождение колес своими руками
Ответ просто: от их схождения или развала. Регулировка схода развала колес может быть произведена в автомастерских, но вполне возможно решить эту проблему и своими руками.
Как сделать развал схождение колес своими руками…. Или линейка регулировки угла схождения колес. А ведь не так уж и давно, развал схождение своими руками являлась обыденной технологической операцией.
Лёгкая линейка, для регулировки схождения колес своими руками, любой машины)
Описание:
Развал, можно простым уровнем или отвесом отрегулировать, а схождение не получиться нужна линейка конструктивно она очень проста и сделать можно ее из чего угодно, притом регулируется схождение ей довольно точно, не хуже 3Д а если мастер на СТО БАЛБЕС их там хватает, то линейка Дедовский метод является лучшим инструментом, по самой регулировке схождения, притом выставить можно в ноли)) про регулировку развала и схождения расскажу, в следующем видио) Честно не так просто рассказать иногда проще сделать) Кадр 20))
Про телефон промолчу каждый раз после записи хочу его выбросить)
qrx.com.ua
Как отрегулировать развал схождение своими руками на ВАЗ 2107: основные этапы
Эксплуатационный износ элементов подвески, а также многочисленные удары по причине неровностей дорожного полотна способны изменить архитектуру ее геометрических связей. Собственно, любые манипуляции с компонентами рулевого управления или подвески также влекут за собой потребность настройки параметров конструкции. Владельцы отечественных автомобилей Lada успели на практике отработать успешную программу по отладке узлов шасси, тем самым обеспечивая безупречную управляемость и безопасность.
Зачем нужна регулировка своими руками развала схождения передних колес на Lada 2107?
Нарушения в настройке колес формируют целый букет негативных последствий, которые напрямую влияют на уровень управляемости авто:
- Неадекватная реакция машины на повороты руля – уход колес с выбранной траектории, занос и потеря курсовой устойчивости.
- Износ компонентов передней подвески: подшипников в ступицах и шарнирных соединений.
- Повышенный износ покрышек.
Несвоевременно проведенный развал схождение своими руками на ВАЗ 2107, может повлечь замену опор или их подшипников, а значит, и ощутимые финансовые траты. Не добавит оптимизма и фактор испорченных покрышек, которые при неправильных углах теряют свои качества буквально за несколько месяцев. Нельзя забывать о процедуре корректировки кастора в случае проведения ремонта кузова после аварии или смены деталей передней подвески.
Рекомендации производителя
Современные автолюбители уже подзабыли нормативы проведения ТО на «семерке», а зря. Согласно рекомендациям производителя корректировка величин установки колес проводится через 10 000 км пробега, при этом значения углов должны соответствовать следующим показателям:
- Угол развала колес – 4°30’+20′ или 0°5’+20′ при ненагруженной машине.
- Схождение колес – для груженого авто 2-4 мм или 3-5 мм при ненагруженной машине.
- Кастор – 4°±30′ на груженой машине или 3°±30′ для порожнего авто.
Подготовительный этап и схема наладки углов установки передних колес на Lada 2107
Сбалансированные диски, шины с оптимальным давлением воздуха и ровная площадка – это далеко не полный список необходимых условий, когда регулировка развала схождения колес своими руками пройдет без ошибок. Не менее важны, казалось бы, незначительные факторы:
- Отсутствие чрезмерного люфта в узлах передней подвески.
- Нормальный свободный ход рулевого управления.
- Уровень затяжки соединений ходовой части.
- Исправное состояние амортизационной системы.
Чтобы настройка ходовой части была корректной, желательно нагрузить машину: на каждое кресло положить по 60-70 кг, а в багажник – 40-50 кг. Собственно, регулировки можно выполнять и на порожнем авто, но назвать ее точной вряд ли возможно. Геометрия, установленная в документации производителя, выполняется по схеме: кастор – развал – схождение.
Руль выставляется в направлении прямолинейного вектора движения, после чего следует покачать кузов машины со стороны каждого колеса, чтобы выбрать люфты подвески. Перед тем, как приступить к установке своими руками величин развал схождения на автомобиле ВАЗ 2107, нужно проверить уровень горючего в топливном баке, и при необходимости долить до полного состояния. Также не забываем снять декоративные колпаки на дисках.
Необходимые инструменты и оборудование
Для самостоятельной работы по выставлению углов расположения колес следует подготовить:
- Набор гаечных ключей и раздвижные пассатижи.
- Штангенциркуль или измерительная рулетка.
- Бечевка длиной 3 метра с крючками на концах.
- Отвес и деревянные бруски толщиной 22 и 6 мм.
Настраиваем угол кастора
Корректировка кастора всегда предваряет установку углов передних колес. Работы производятся с использованием спецшаблонов, при этом важно учитывать следующие моменты:
- Погрешность угловых показателей кастора между левой и правой стороной авто не должна превышать 30′.
- П-образные шайбы монтируются пазом вниз.

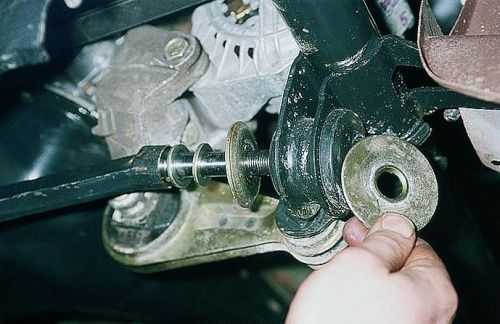

Процедура настройки выполняется методом перестановки шайб на болтах, которые фиксируют нижний рычаг относительно его оси (на торцах). Увеличить угол можно путем установки шайбы на болт, расположенный ближе к салону.
Как отрегулировать своими руками развал схождение на автомобиле ВАЗ 2107: ключевые моменты
Юстировка параметров положения колес трудно выполнить самому, поэтому лучше воспользоваться услугами хорошего помощника. Но даже, если не удалось найти такого, то не стоит отчаиваться – неспешно действуя по перечисленным пунктам, вам удастся реализовать настроечные операции в полном объеме.
Установка угла развала
Чтобы произвести своими руками регулировку развала или схождения передних колес на Lada достаточно выполнить несколько нехитрых операций. Для измерения фактических величин следует взять отвес и штангенциркуль. Дальнейшие действия производятся согласно следующей схеме:
- Приставить бечевку отвеса к верхней точке боковины покрышки.
- Измерить штангенциркулем расстояние от обода диска до бечевки в нижней и верхней точках.
- Определить разность полученных результатов. Например, если разница между цифрами в нижней и верхней точках составляет 3 мм, то это говорит о том, что угол развала составляет 30°.
Технология изменения угла развала состоит в установке или демонтаже шайб на двух болтах, которые закручены радиально в ось нижнего рычага. Добавив или убрав шайбу толщиной 0,5 мм, корректируемый угол изменится на 7-9′. Важно знать, что угол кастора при этом остается без изменений.
Установка угла схождения
Параметр представляет собой фактор отклонения вектора вращения колеса от градиента прямолинейного движения. В цифрах этот промежуток выражается 2-4 мм при полностью загруженном авто и 3-5 мм – при пустом. Определение данных показателей осуществляется при помощи бечевки с двумя крючками:
- Зафиксировать рулевую колонку в прямолинейном направлении.

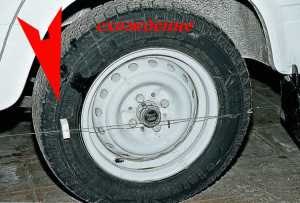

- Установить и натянуть бечевку, закрепив крючки за края внутреннего обода переднего и заднего дисков на уровне их осей.
- Установить брусок толщиной 28 мм между бечевкой и боковой частью заднего колеса, которая ближе к передней оси. При этом в обеих точках передней покрышки на уровне бечевки должен быть промежуток 2 мм.
В случае, когда условие не выполняется, нужно выполнить настройку своими руками угла развала и схождения на автомобиле ВАЗ 2107 при помощи корректировки муфт рулевых тяг:
- Ослабить фиксирующие узлы на муфте тяги, используя ключи «на 13».
- Отвернуть или завернуть муфту на требуемую величину.
- Закрутить стяжки наконечников.
Подведем итоги
Устанавливать правильную геометрию передней подвески нужно на ровной площадке при помощи следующих инструментов:
- Шаблон для определения угла кастора.
- Отвес и бечевка с крючками.
- Штангенциркуль или линейка.
- Брусок толщиной 28 мм.
- Комплект ключей.
Отрегулировав кастор методом перестановки шайб, можно приступать к настройке углов положения передних колес в следующей последовательности: юстировка развала за счет добавления/удаления шайб и наладка схождения путем вращения соединений рулевых тяг.
autobann.su
