Рампа топливная – Что такое топливная рампа в автомобильном двигателе?

Что такое топливная рампа в автомобильном двигателе?

топливная рампа Топливная система автомобиля состоит из множества важных деталей и узлов, среди которых обязательным элементом является топливная рампа. Так же, как и ТНВД, она «перешла» к бензиновым силовым установкам от дизельного мотора, и теперь работа системы без нее просто невозможна. Так чем же примечателен этот элемент, и как, в случае необходимости, снять топливную рампу? Об этом читайте дальше.

Топливная рампа двигателя: как устроена и где ее искать?

Топливная рампа (или, как ее еще называют, «рейка») силового агрегата представлена в виде отрезка полой трубки, концы которой закрыты с двух сторон и имеют отводы для подсоединения трубок меньшего диаметра. Именно через эти трубки топливо поступает к форсункам, размещенным на ней. Также на ней установлен регулятор давления. В большинстве случаев топливную рампу можно найти на впускном коллекторе мотора, к которому она крепится посредством двух болтов. Топливо, попадающее внутрь рампы, перемещается через форсунки во впускную трубу. Помимо отводящих трубок, в данной конструкции также присутствует отверстие и запорный штуцер (с его помощью регулируется уровень давления в системе подачи топлива), к которому для контроля давления присоединяется манометр.

Рампа

Зачастую рампу изготавливают из стальной трубы, способной справляться с высоким давлением (например, в случае с дизельным силовым агрегатом, оборудованным системой «common rail», оно может быть очень значительным). Основным предназначением топливной рампы является подача и распределение топлива по форсункам, которые, к слову, нередко загрязняются. Прежде чем их заменить или почистить, а также в случае необходимости замены регулятора давления, сначала придется демонтировать топливную рампу форсунок.

Снятие топливной рампы

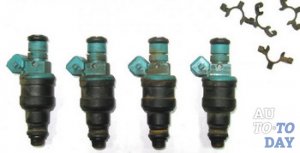

Форсунки Форсунки инжекторного мотора рекомендуется очищать примерно раз в 40 000 км пробега.
Слишком загрязненные элементы способствуют повышенному расходу бензина, вялому разгону и скачку оборотов холостого хода. Естественно, при проявлении малейших признаков неисправности указанных деталей топливную раму придется демонтировать, причем это действие всегда нужно выполнять очень осторожно, так как всегда существует вероятность повреждения распылителей форсунок или контактов разъемов. Также стоит избегать попадания грязи в открытые каналы и трубопроводы, ведь после обратной сборки она, несомненно, окажется в форсунках, из-за чего понадобится их полная промывка.

Инструмент для снятия

Прежде чем детально разбираться в вопросе снятия рампы и форсунок, необходимо подготовить соответствующий инструментарий. Помимо стандартного набора автомеханика (гаечных, ключей, отверток, тисков и т.д.), вам понадобится торцовая головка на «8», бокорезы или просто острый нож. Однако если вы планируете еще и форсунки очистить, тогда также нужно подготовить специальное средство для чистки карбюратора (примерно два баллончика), тормозной шланг, изоленту, пластиковые хомутки для электрической проводки, кусок двухжильного провода и лампочку на 12 В.

А знаете ли вы? Инжекторная система подачи топлива попала в массовое использование, начиная с 1980 года, когда начала устанавливаться на бензиновых двигателях автомобилей.
Процесс снятия

Весь процесс демонтажа топливной рампы разделяют на несколько последовательных этапов.

Снятие рампыВ первую очередь, вам нужно снизить давление в системе питания и отсоединить от АКБ «минусовую» клемму. Затем следует сжать фиксатор колодки, удерживающий жгут проводов форсунки, и разъединить колодку с форсункой (точно так же колодка жгута отсоединяется от остальных форсунок). Кроме того, указанная деталь отсоединяется и от датчиков детонации, датчика концентрации кислорода в выхлопных газах, датчика положения дросселя, температуры и давления воздуха во впускном трубопроводе, а также от датчика температуры охлаждающей жидкости и от регулятора холостого хода. При этом жгут проводов необходимо отодвинуть от силового агрегата. Дальше надо будет отсоединить замок хомута крепления топливного шланга от штуцера топливной рампы. На этом этапе уже не должно возникать проблем с тем, как снять топливный шланг с рампы, ведь после демонтажа креплений он легко отсоединяется от штуцера.

Обратите внимание! Выполняя указанные действия, лучше подложить под место соединения шланга тряпку, которая впитает в себя остатки топлива, так как вполне вероятно, что оно вытечет из рампы.

Также нужно разомкнуть пластмассовый хомут, который играет роль соединительного элемента между рампой и направляющей маслоизмерительного щупа. На следующем этапе нужно вывернуть правый и левый крепежные болты, фиксирующие топливную рампу возле впускного трубопровода, и демонтировать саму рампу, вытаскивая форсунки из отверстий впускного трубопровода.

Форсунки Если, снимая топливную рампу, вы обнаружите, что какая-то форсунка осталась внутри впускной трубы двигателя, необходимо будет заменить ее уплотнительные кольца и фиксатор. В случае необходимости форсунки с рамы можно снять. Уплотнительные элементы форсунок рекомендуется менять при каждом снятии (или разборке) топливной рампы.

В завершение работы снятый элемент возвращается на свое место, а все детали собираются в обратном порядке. Уплотнительные кольца форсунок следует хорошенько смазать моторным маслом. После обратного подсоединения топливного шланга не забудьте проверить герметичность его соединения с рампой, а также герметичность уплотнителей форсунок.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

auto.today

Что такое топливная рампа


Что такое топливная рампа в автомобильном двигателе?

Топливная система автомобиля состоит из множества важных деталей и узлов, среди которых обязательным элементом является топливная рампа. Так же, как и ТНВД, она «перешла» к бензиновым силовым установкам от дизельного мотора, и теперь работа системы без нее просто невозможна. Так чем же примечателен этот элемент, и как, в случае необходимости, снять топливную рампу? Об этом читайте дальше.

Топливная рампа двигателя: как устроена и где ее искать?

Топливная рампа (или, как ее еще называют, «рейка») силового агрегата представлена в виде отрезка полой трубки, концы которой закрыты с двух сторон и имеют отводы для подсоединения трубок меньшего диаметра. Именно через эти трубки топливо поступает к форсункам, размещенным на ней. Также на ней установлен регулятор давления. В большинстве случаев топливную рампу можно найти на впускном коллекторе мотора, к которому она крепится посредством двух болтов. Топливо, попадающее внутрь рампы, перемещается через форсунки во впускную трубу. Помимо отводящих трубок, в данной конструкции также присутствует отверстие и запорный штуцер (с его помощью регулируется уровень давления в системе подачи топлива), к которому для контроля давления присоединяется манометр.

Зачастую рампу изготавливают из стальной трубы, способной справляться с высоким давлением (например, в случае с дизельным силовым агрегатом, оборудованным системой «common rail», оно может быть очень значительным). Основным предназначением топливной рампы является подача и распределение топлива по форсункам, которые, к слову, нередко загрязняются. Прежде чем их заменить или почистить, а также в случае необходимости замены регулятора давления, сначала придется демонтировать топливную рампу форсунок.

Интересный факт! Под термином «инжектор» принято понимать либо «форсунку», либо всю систему впрыска автомобиля.

Снятие топливной рампы

Форсунки инжекторного мотора рекомендуется очищать примерно раз в 40 000 км пробега. Слишком загрязненные элементы способствуют повышенному расходу бензина, вялому разгону и скачку оборотов холостого хода. Естественно, при проявлении малейших признаков неисправности указанных деталей топливную раму придется демонтировать, причем это действие всегда нужно выполнять очень осторожно, так как всегда существует вероятность повреждения распылителей форсунок или контактов разъемов. Также стоит избегать попадания грязи в открытые каналы и трубопроводы, ведь после обратной сборки она, несомненно, окажется в форсунках, из-за чего понадобится их полная промывка.

Инструмент для снятия

Прежде чем детально разбираться в вопросе снятия рампы и форсунок, необходимо подготовить соответствующий инструментарий. Помимо стандартного набора автомеханика (гаечных, ключей, отверток, тисков и т.д.), вам понадобится торцовая головка на «8», бокорезы или просто острый нож. Однако если вы планируете еще и форсунки очистить, тогда также нужно подготовить специальное средство для чистки карбюратора (примерно два баллончика), тормозной шланг, изоленту, пластиковые хомутки для электрической проводки, кусок двухжильного провода и лампочку на 12 В.

А знаете ли вы? Инжекторная система подачи топлива попала в массовое использование, начиная с 1980 года, когда начала устанавливаться на бензиновых двигателях автомобилей.

Процесс снятия

Весь процесс демонтажа топливной рампы разделяют на несколько последовательных этапов.

В первую очередь, вам нужно снизить давление в системе питания и отсоединить от АКБ «минусовую» клемму. Затем следует сжать фиксатор колодки, удерживающий жгут проводов форсунки, и разъединить колодку с форсункой (точно так же колодка жгута отсоединяется от остальных форсунок). Кроме того, указанная деталь отсоединяется и от датчиков детонации, датчика концентрации кислорода в выхлопных газах, датчика положения дросселя, температуры и давления воздуха во впускном трубопроводе, а также от датчика температуры охлаждающей жидкости и от регулятора холостого хода. При этом жгут проводов необходимо отодвинуть от силового агрегата. Дальше надо будет отсоединить замок хомута крепления топливного шланга от штуцера топливной рампы. На этом этапе уже не должно возникать проблем с тем, как снять топливный шланг с рампы, ведь после демонтажа креплений он легко отсоединяется от штуцера.

Обратите внимание! Выполняя указанные действия, лучше подложить под место соединения шланга тряпку, которая впитает в себя остатки топлива, так как вполне вероятно, что оно вытечет из рампы. Также нужно разомкнуть пластмассовый хомут, который играет роль соединительного элемента между рампой и направляющей маслоизмерительного щупа. На следующем этапе нужно вывернуть правый и левый крепежные болты, фиксирующие топливную рампу возле впускного трубопровода, и демонтировать саму рампу, вытаскивая форсунки из отверстий впускного трубопровода.

Если, снимая топливную рампу, вы обнаружите, что какая-то форсунка осталась внутри впускной трубы двигателя, необходимо будет заменить ее уплотнительные кольца и фиксатор. В случае необходимости форсунки с рамы можно снять. Уплотнительные элементы форсунок рекомендуется менять при каждом снятии (или разборке) топливной рампы.

В завершение работы снятый элемент возвращается на свое место, а все детали собираются в обратном порядке. Уплотнительные кольца форсунок следует хорошенько смазать моторным маслом. После обратного подсоединения топливного шланга не забудьте проверить герметичность его соединения с рампой, а также герметичность уплотнителей форсунок.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?

auto.today

Что такое топливная рампа

Автор КакПросто!

Топливная рампа представляет собой трубку из коррозионно-стойкой стали, предназначенную для подачи топлива под давлением и его последующего распределения между форсунками. Рампа имеет специальный штуцер для присоединения манометра, с помощью которого осуществляется контроль давления.

Основу конструкции топливной рампы составляет трубка круглого или прямоугольного сечения, закрепляемая на впускном коллекторе двигателя с помощью болтовых соединений. Рампа служит для подвода находящегося под давлением топлива с его последующим распределением между форсунками, количество которых зависит от числа цилиндров в блоке. Форсунки могут как закрепляться непосредственно на рампе, так и находиться на расстоянии, при этом подача топлива осуществляется по отдельным трубкам.

Топливная рампа является неотъемлемым элементом системы впрыска практически всех современных автомобильных двигателей. Впервые топливная рампа была применена на дизельных двигателях, в которых было необходимо обеспечить впрыск топлива под давлением. В распространенных ранее карбюраторных двигателях в установке рампы не было

www.autofluids.ru

Что такое топливная рампа ? Запчасти и аксессуары

Основу конструкции топливной рампы составляет трубка круглого или прямоугольного сечения, закрепляемая на впускном коллекторе двигателя с помощью болтовых соединений. Рампа служит для подвода находящегося под давлением топлива с его последующим распределением между форсунками, количество которых зависит от числа цилиндров в блоке. Форсунки могут как закрепляться непосредственно на рампе, так и находиться на расстоянии, при этом подача топлива осуществляется по отдельным трубкам.

Топливная рампа является неотъемлемым элементом системы впрыска практически всех современных автомобильных двигателей. Впервые топливная рампа была применена на дизельных двигателях, в которых было необходимо обеспечить впрыск топлива под давлением. В распространенных ранее карбюраторных двигателях в установке рампы не было необходимости, так как подачи топлива под давлением не требовалось.

Давление находящегося в рампе топлива контролируют с помощью манометра, присоединяемого с помощью специального штуцера, отверстие для которого предусмотрено в ее конструкции. В обычном положении штуцер закрыт с помощью пробки, защищающей его резьбу от загрязнения. Контроль давления в рампе осуществляется во время осмотров технического состояния автомобиля.

Для улучшения распыления топлива, в некоторых двигателях конструкция топливной рампы предусматривает возможность его предварительного прогрева. Также на рампе расположены штуцеры для подачи и слива топлива.

Материалом для изготовления топливной рампы служит легированная сталь, обеспечивающая защиту контактирующей с топливом внутренней полости от коррозии. После изготовления рампа проходит обязательную проверку на способность выдерживать избыточное давление.

Для осмотра и дефектации топливной рампы может потребоваться ее снятие с двигателя. В этом случае выполняется отключение подачи топлива, после чего производится отсоединение топливоподающего шланга. Затем снимается сливной шланг, что позволяет демонтировать рампу с корпуса, открутив гаечным ключом крепежные болты. Далее с предельной осторожностью снимаются форсунки, штуцера которых предусмотрительно закрываются защитными заглушками. После осмотра и устранения выявленных дефектов рампа монтируется на двигатель в обратном порядке.

www.kakprosto.ru

Глава 5 — Топливная система

Топливная система (система питания топливом) предназначена для питания двигателя автомобиля топливом, а также его хранения и очистки.

Топливная система автомобиля состоит из:

  • топливный бак;
  • топливный насос;
  • датчик указателя запаса топлива;
  • топливный фильтр;
  • топливопроводы;
  • система впрыска.

Схематичное устройство топливной системы представлено на рисунке ниже:

1 – кронштейн крепления шлангов; 2 – электробензонасос; 3 – наливная труба; 4 – топливный бак; 5 – отводящая трубка топливной рампы; 6 – подводящая трубка топливной рампы; 7 – форсунка; 8 – топливная рампа; 9 – регулятор давления топлива; 10 – кронштейн крепления топливного фильтра; 11 – топливный фильтр; 12 – топливные шланги; 13 – топливные трубки

Принцип работы:

whatisvehicle.wordpress.com

Автословарь: что такое топливная рампа?

Топливная рампа (или топливная рейка) — это специальная трубка, которая служит для подачи топлива и распределения его между форсунками. Топливо в рампе находится под давлением.

Изначально, в эпоху карбюраторов, такого элемента не было предусмотрено в конструкции автомобильных двигателей — не было необходимости подавать топливо под давлением. С развитием технологий и усовершенствованием бензиновых двигателей, данный элемент перекочевал из дизельных автомобилей и стал неизменной частью конструкции.

Особенности конструкции и расположения

Главная задача топливной рампы — это доставка и распределение топлива между форсунками двигателя. При этом, как уже было сказано, топливо должно содержаться там под давлением. Для того, чтобы обеспечить долгий срок службы, топливную рампу изготавливают из специальной коррозионно-стойкой стали.

В конструкции большинства топливных реек предусмотрен специальный штуцер для присоединения манометра. которым производится контроль давления. Кроме того, на топливной рампе может располагаться отдельный клапан для слива топлива при ремонте и обслуживании.

Топливная рампа располагается на впускном коллекторе двигателя и имеет надёжное болтовое крепление. Форсунки могут быть соединены с рампой как непосредственно напрямую, так и через отводящие трубки.

Процесс эксплуатации и основные неисправности

Из-за простоты конструкции и применяемых материалов, топливная рампа имеет очень длинный срок службы. Основным типом неисправности является потеря герметичности, которая приводит к падению давления и подтеканию топлива. Причинами возникновения неисправностей могут быть механическое повреждение или естественный процесс старения. Особенно это касается мест соединения рампы с другими элементами топливной системы. Выявление неисправностей происходит путём проведения тщательного визуального осмотра.

Производить снятие/установку топливной рампы лучше всего в условиях автосервиса — так как в этом случае выше вероятность соблюдения технологического процесс. Особенное внимание при обращении с топливной рампой следует уделять местам соединения — не допускать попадания загрязнений внутрь рампы и не промывать в агрессивных средах (чтобы не повредить уплотнительные элементы соединений).

Подбирать топливную рампу нужно только в оригинальном каталоге. А при проценке и выборе аналогов нужно особое внимание уделять качественным и проверенным брендам.


sibal-auto.ru

Что такое топливная рампа в автомобильном двигателе?

Что собой представляет топливная рампа?

Топливная система автомобиля состоит из множества важных деталей и узлов, среди которых обязательным элементом является топливная рампа. Так же, как и ТНВД, она «перешла» к бензиновым силовым установкам от дизельного мотора, и теперь работа системы без нее просто невозможна. Так чем же примечателен этот элемент, и как, в случае необходимости, снять топливную рампу? Об этом читайте дальше.

Топливная рампа двигателя: как устроена и где ее искать?

Топливная рампа (или, как ее еще называют, «рейка») силового агрегата представлена в виде отрезка полой трубки, концы которой закрыты с двух сторон и имеют отводы для подсоединения трубок меньшего диаметра. Именно через эти трубки топливо поступает к форсункам. размещенным на ней. Также на ней установлен регулятор давления. В большинстве случаев топливную рампу можно найти на впускном коллекторе мотора, к которому она крепится посредством двух болтов. Топливо, попадающее внутрь рампы, перемещается через форсунки во впускную трубу. Помимо отводящих трубок, в данной конструкции также присутствует отверстие и запорный штуцер (с его помощью регулируется уровень давления в системе подачи топлива ), к которому для контроля давления присоединяется манометр.

Зачастую рампу изготавливают из стальной трубы, способной справляться с высоким давлением (например, в случае с дизельным силовым агрегатом, оборудованным системой «common rail», оно может быть очень значительным). Основным предназначением топливной рампы является подача и распределение топлива по форсункам, которые, к слову, нередко загрязняются. Прежде чем их заменить или почистить, а также в случае необходимости замены регулятора давления, сначала придется демонтировать топливную рампу форсунок.

Снятие топливной рампы

Форсунки инжекторного мотора рекомендуется очищать примерно раз в 40 000 км пробега. Слишком загрязненные элементы способствуют повышенному расходу бензина. вялому разгону и скачку оборотов холостого хода. Естественно, при проявлении малейших признаков неисправности указанных деталей топливную раму придется демонтировать, причем это действие всегда нужно выполнять очень осторожно, так как всегда существует вероятность повреждения распылителей форсунок или контактов разъемов. Также стоит избегать попадания грязи в открытые каналы и трубопроводы, ведь после обратной сборки она, несомненно, окажется в форсунках, из-за чего понадобится их полная промывка.

Инструмент для снятия

Прежде чем детально разбираться в вопросе снятия рампы и форсунок, необходимо подготовить соответствующий инструментарий. Помимо стандартного набора автомеханика (гаечных, ключей, отверток, тисков и т.д.), вам понадобится торцовая головка на «8», бокорезы или просто острый нож. Однако если вы планируете еще и форсунки очистить, тогда также нужно подготовить специальное средство для чистки карбюратора (примерно два баллончика), тормозной шланг, изоленту, пластиковые хомутки для электрической проводки, кусок двухжильного провода и лампочку на 12 В.

А знаете ли вы?Инжекторная система подачи топлива попала в массовое использование, начиная с 1980 года, когда начала устанавливаться на бензиновых двигателях автомобилей.

Процесс снятия

Весь процесс демонтажа топливной рампы разделяют на несколько последовательных этапов.

В первую очередь, вам нужно снизить давление в системе питания и отсоединить от АКБ «минусовую» клемму. Затем следует сжать фиксатор колодки, удерживающий жгут проводов форсунки, и разъединить колодку с форсункой (точно так же колодка жгута отсоединяется от остальных форсунок). Кроме того, указанная деталь отсоединяется и от датчиков детонации, датчика концентрации кислорода в выхлопных газах, датчика положения дросселя, температуры и давления воздуха во впускном трубопроводе, а также от датчика температуры охлаждающей жидкости и от регулятора холостого хода. При этом жгут проводов необходимо отодвинуть от силового агрегата. Дальше надо будет отсоединить замок хомута крепления топливного шланга от штуцера топливной рампы. На этом этапе уже не должно возникать проблем с тем, как снять топливный шланг с рампы, ведь после демонтажа креплений он легко отсоединяется от штуцера.

Обратите внимание!Выполняя указанные действия, лучше подложить под место соединения шланга тряпку, которая впитает в себя остатки топлива, так как вполне вероятно, что оно вытечет из рампы. Также нужно разомкнуть пластмассовый хомут, который играет роль соединительного элемента между рампой и направляющей маслоизмерительного щупа. На следующем этапе нужно вывернуть правый и левый крепежные болты, фиксирующие топливную рампу возле впускного трубопровода, и демонтировать саму рампу, вытаскивая форсунки из отверстий впускного трубопровода.

Если, снимая топливную рампу, вы обнаружите, что какая-то форсунка осталась внутри впускной трубы двигателя, необходимо будет заменить ее уплотнительные кольца и фиксатор. В случае необходимости форсунки с рамы можно снять. Уплотнительные элементы форсунок рекомендуется менять при каждом снятии (или разборке) топливной рампы.

В завершение работы снятый элемент возвращается на свое место, а все детали собираются в обратном порядке. Уплотнительные кольца форсунок следует хорошенько смазать моторным маслом. После обратного подсоединения топливного шланга не забудьте проверить герметичность его соединения с рампой, а также герметичность уплотнителей форсунок.

http://auto.today

legkoe-delo.ru

Что такое топливная рампа в авто?

Топливная рампа является трубкой для изготовления которой используется коррозионно-стойкая сталь, которая предназначена для того чтобы подавать топливо под давлением и далее распределять его между форсунками. На рампе установлен специальный штуцер, куда подсоединяется манометр, которым контролируется давление.

В основе конструкции рампы трубка, имеющая круглое или прямоугольное сечение, которая крепится на впускном коллекторе мотора болтовыми соединениями. Рампа предназначена, чтобы подводить находящееся под давлением топливо, чтобы затем распределять его между форсунками, число которых определяется количеством цилиндров блока. Форсунки могут крепиться прямо к рампе, или располагаться на некотором расстоянии, подача топлива при этом будет происходить по отдельным трубкам.

Рампа топливная это важный элемент системы впрыска, установленная практически на любом современном двигателе. Впервые топливную рампу использовали на дизельном моторе, где требовалось обеспечить впрыск горючего под давлением. Распространенные в то время карбюраторные моторы не нуждались в использовании рампы, так как им не требовалась подача горючего под давлением.

Давление топлива, которое находиться в топливной рампе контролируется манометром, соединяемым специальным штуцером, для установки которого в ее конструкции предусмотрено отверстие. При обычном расположении штуцер закрыт пробкой, которая обеспечивает защиту его резьбы от грязи. Давление в рампе контролируется при осмотре технического состояния машины.

Чтобы улучшить распыление топлива, на некоторых моторах конструкцией топливной рампы предусматривается возможность произвести ее предварительный прогрев. Кроме того на рампе производиться установка штуцеров осуществляющих подачу и слив горючего.

Изготовление

Топливная рампа изготавливается из легированной стали, которой обеспечивается защита от коррозии внутренней полости, которая контактирует с топливом. После того как рампа будет изготовлена проводится обязательная проверка на выдержку избыточного давления.

Эксплуатация топливной рампы

Чтобы осмотреть и дефектировать топливную рампу ее необходимо демонтировать с мотора. В данном случае отключается подача топлива, затем отсоединяется топливоподающий шланг. Далее производится снятие сливного шланга, благодаря чему можно произвести демонтаж рампы с корпуса после откручивания крепежных болтов гаечным ключом. Затем предельно осторожно осуществляется снятие форсунок, штуцера которых необходимо закрыть с помощью защитных заглушек. Закончив осмотр и устранив выявленные дефекты рампу следует установить на двигателе в обратной последовательности.

avtovoprosi.ru
