Проверка авто аккумулятора нагрузочной вилкой – таблица показаний, принцип работы, как сделать (схема), видео

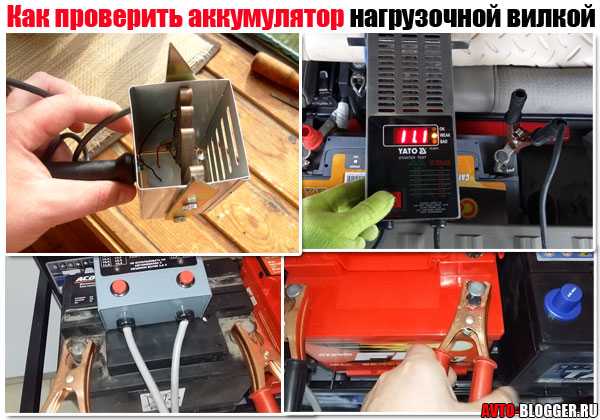

Как проверить аккумулятор нагрузочной вилкой. На автомобиле, полезно при покупке + видео

Рано или поздно аккумуляторная батарея выходит из строя. Это может быть по разным причинам, например сульфатация пластин или же осыпание активной массы, да много чего. И знаете такой АКБ может вести себя не предсказуемо, то есть в теплые дни он может запускать двигатель легко и просто, но стоит немного похолодать, например утром, он будет крутить сложно (либо вообще не крутить)! Сразу лезут мысли, в чем дело? Может быть АКБ, может быть генератор, или еще что-нибудь. Но как показывает практика если вашему авто 4 – 5 лет то это скорее всего батарея, и вот ее нужно проверять и при необходимости менять. А как это сделать, как проверить аккумулятор? Спокойно для этого есть «нагрузочная вилка» …

СОДЕРЖАНИЕ СТАТЬИ

Знаете проверка аккумулятора, особенно при покупке Б/У автомобиля — ЖЕЛАТЕЛЬНА! Как обстоят дела у нас в России — продаю я автомобиль, а у соседа АКБ уже на «подходе» (иногда запускает – иногда нет), вы просто перекидываете их местами, сосед вам еще и денежку дает и все в «шоколаде», кроме ВАС! Вам уже при первых холодах нужно будет «метаться» и искать себе новую батарею. Такой вот бизнес по-русски. А вот если проверить АКБ нагрузочной вилкой при покупке, картина сразу станет ясна. Вот вам и дополнительная скидка, требуйте от продавца.

Что изначально проверить на автомобиле?

В самом начале хочется отметить такие особенности, прежде чем списывать батарею, нужно проверить:

Зачастую из строя, изначально, выходит генератор или присутствуют большие утечки тока, что впоследствии приводит к сильным разрядам АКБ и может спровоцировать его досрочную смерть. Поэтому проверять ОБЯЗАТЕЛЬНО эти пункты!

Однако если у вас здесь все нормально, то есть и уровень электролита, и бортовая сеть ведет себя нормально, нет ни утечек, генератор работает хорошо. А в одной банке вы увидели — что она

мутная или черная, значит время пришло (хотя банки могут быть и светлыми). Но все равно чтобы убедиться что дело именно в аккумуляторе, нужно его проверить и желательно под нагрузкой.

Нагрузочная вилка

Это специальное устройство, которое работает с напряжениями 12 и 24 Вольта. Основные назначения — это измерение напряжения и уровень заряженности или я бы даже сказал исправности аккумулятора. По сути ничего сложного в нем нет, есть два провода плюсовой и минусовой с двумя клеммами. Внутри находится нагрузка, обычно это либо резистор высокой мощности, либо обычная спираль, сделанная из тугоплавкого металла.

Если нагрузка не сменная, то она может колебаться в пределах 100 – 200 Ампер. Однако бывают нагрузочные вилки, в которых нагрузку вы можете выбирать — либо программно, либо физически путем установки различных резисторов

Также на корпусе в обязательном порядке имеется вольтметр, он нужен не только для измерения напряжения без нагрузки, но и для отображения поведения батареи под нагрузкой. Раньше вольтметры были обычные стрелочные, сейчас все больше они цифровые с различными функциями.

Многие автомобилисты думают — что «нагрузочная вилка», должна быть в форме вилки (уж извините за «тавтологию»). Но сейчас это не так, раньше она действительно была похожа на этот столовый прибор, только с двумя зубьями – плюс и минус. Но сейчас форм факторов, может быть несколько:

• Старый вариант, когда действительно похожа на вилку (с двумя зубами).

• Один зуб (шип) и один провод. Например, минусовая клемма имеет провод с «крокодилом» вы просто подсоединяете его к аккумулятору, а зубом или шипом упираетесь в плюсовую клемму.
• Две клеммы. Это современные нагрузочные вилки, есть два провода с крокодилами, именно их подсоединяем к клеммам и меряем нужное напряжение или нагрузку.

Собственно все элементарно. Итак, так как же проверять, сам процесс.

Как проверить аккумулятор

Собственно тут все просто, процесс банален. Вилка создает нагрузку в 100 – 200 Ампер (редко видел до 250 А) на аккумулятор, то есть это такая имитация нагрузки стартера. Напряжение должно проседать до определенного значения, после окончания нагрузки оно должно восстановиться почти полностью.

Нагружают как обычно 5 – 6 секунд (обычно достаточно для запуска двигателя). И по показаниям можно сделать вывод держит нагрузку батарея или нет. Также современные вилки могут проверить замкнута банка или нет.

Показания во время 5 секундной нагрузки:

Показания вольтметра, В	Процент заряженности, %
> 10,2	100
9,6	75
9	50
8,4	25
< 7,8	0

Кстати таким же образом можно проверить ваш боевой АКБ, просто нагрузите его вилкой и посмотрите какой заряд он будет выдавать. И следуя таблице, вы можете понять в каком он состоянии. Нужно ли его подзарядить или нет, нужно ли ему делать десульфатацию или банка у него не рабочая. Собственно нагрузочная вилка очень нужный прибор.Бывает и такое что вилка показывает «L» (LOW) – это очень низкий заряд батареи, именно такой у меня на видео внизу. Скорее всего, произошло замыкание одной из банок, либо осыпание активной массы. Если напряжение после проверки не восстанавливается до 12,4 – 12,7 Вольта, а как в моем случае 11,4 Вольта (да еще при нагрузке отображается «L»), то скорее всего проблема в одной из банок.

Как пользоваться нагрузочной вилкой

Это очень просто и может справиться почти каждый. Вилка это переносное устройство и ей можно воспользоваться хоть под капотом вашего автомобиля, не снимая аккумулятор.

Однако стоит помнить, использование должно быть в пределах от + 20 до + 25 градусов Цельсия В ИДЕАЛЕ (мы проверяли при + 15 градусов). Холодную батарею лучше не проверять!  Это важно, потому как вы ее можете очень сильно разрядить, что чревато глубоким разрядом.

Из этого следует, либо теплый гараж (если снимать не хотите), либо лучше снять и принести домой, ну или в специальное помещение. Все же не все аккумуляторы можно заряжать дома.

Подсоединяем плюс вилки (обычно это красный провод) к плюсу АКБ, соответственно минус (черный провод) к минусу.

Вилка должна включиться и показать вам напряжение. Даже «дохлые» аккумуляторы, могут показывать от 12,4 до 12,7 Вольт, что вроде как является нормой.

После специальной кнопкой (бывает «надавливанием» – нужно надавить плюсовой штырь) нужно подать нагрузку на аккумулятор – в ТЕЧЕНИЕ 5 СЕКУНД ЭТО ВАЖНО! Как я писал выше, нагрузка может составлять 100 – 200 Ампер, ОЧЕНЬ МНОГО!

За это время заряд нормальной батареи упадет не ниже 10,2В, затем после 5 секунд нагрузки он опять, довольно быстро восполнится до 12,4 – 12,8В.

Если батарея дохлая — то заряд может упасть ниже 6 – 7В, да и восстанавливаться будет очень долго. Иногда не сможет восстановиться больше 11 – 11,5В. Лично у меня, как я писал выше, не восстанавливался больше 11,4, а при нагрузки вилкой уходил в дикий «АУТ» (горит «L»). Скорее всего банка посыпалась. И даже после долгой зарядки происходить будет тоже самое.

Собственно вот такая вот легкая проверка, кстати даже если показывает 9,6В то это разряд до 75%, это не так страшно, так что эта батарея также боевая просто ее нужно подзарядить.

Сейчас видео версия, смотрим.

НА этом заканчиваю, думаю моя статья была вам полезна, читайте наш АВТОБЛОГ, подписывайтесь на обновления канала на YOUTUBE.

avto-blogger.ru

Как проверить аккумулятор нагрузочной вилкой при покупке, видео

Аккумуляторная батарея (АКБ) обеспечивает питанием электрические системы и приборы транспортного средства. Если своевременно не проводить техническое обслуживание батареи, ее долговечность может значительно сократиться. В регламент технического обслуживания входит периодическая проверка состояния аккумулятора нагрузочной вилкой. Вилка позволяет проверить степень заряда АКБ, т.е. полноту заряда или глубину разряда. Нагрузочные вилки отличаются разнообразием конструкций, но все они позволяют проверить работоспособность и состояние АКБ.

Нагрузочная вилка и ее конструкция

Нагрузочная вилка по праву считается просто необходимым для водителей устройством, и приобрести ее можно в любом магазине для автолюбителей. Обычные модели нагрузочных вилок рассчитаны на проверку аккумуляторов напряжением 12 В, хотя есть и универсальные устройства, с проверкой батарей напряжением 24 В.

Обычно нагрузочная вилка состоит из стрелочного или цифрового вольтметра, мощного нагрузочного резистора (сопротивления), кабеля и штыря. Вольтметр встроен в металлический корпус, туда же встроены одно или два нагрузочных резистора сопротивлением порядка 0,1 Ом в форме спиралей.

К плюсовому выводу нагрузочной вилки подсоединен кабель значительного сечения с клеммой, а отрицательный вывод подключен к металлическому штырю (щупу) на задней стенке нагрузочной вилки.

Аккумуляторы малой емкости проверяют одной нагрузочной спиралью, при большой емкости подключают вторую спираль. Обычно нагрузочная вилка подобной конструкции рассчитана на аккумуляторы емкостью до 190 Ач и обеспечивает ток нагрузки порядка 100-200 ампер (редко 250 А), что имитирует нагрузку АКБ стартером при пуске двигателя. Нагрузочные вилки подобной конструкции наиболее простые, но и они позволяют проверить степень заряда батареи. Более сложные устройства снабжены амперметром, что позволяет измерить множество характеристик электрической цепи транспортного средства.

Нагрузочная вилка рассчитана на работу в диапазоне температур среды от +1 °С до +35 °С (есть и модели для работы при температурах от -30 °С до +60 °С). При эксплуатации нагрузочной вилки необходимо придерживаться инструкции по работе с вилкой и соблюдать правила техники безопасности. При проверке батареи с применением нагрузки спирали вилки и металлический штырь нагреваются до опасной температуры.

Проверка состояния заряда АКБ нагрузочной вилкой

Проверка осуществляется в 2 этапа. Первый этап – проверка без нагрузки, второй – под нагрузкой.

Проверка АКБ без нагрузки

Перед замером необходимо полностью отключить АКБ от зарядного устройства или автомобиля. С момента последней работы двигателя должно пройти не менее 7 часов. Лучше всего проверять батарею после ночного простоя. В батарее должен быть нормальный уровень электролита, при недостаточном уровне следует восполнить потери дистиллированной водой.

Нагрузочная вилка переносное устройство, ею можно пользоваться, не снимая батареи с автомобиля, под капотом. Но не следует проверять холодную батарею, оптимальная температура при проверке не ниже 20 °С. При более низкой температуре батарею для проверки следует снять и занести в теплое помещение.

При проверке батареи все пробки на батарее должны быть ввернуты. Кабель с клеммой нагрузочной вилки (положительный вывод) подключается к положительному полюсу АКБ, а металлическим штырем (отрицательный вывод) касаются отрицательного полюса АКБ. На табло вольтметра появляется значение напряжения батареи, которое характеризует степень заряда батареи. В таблице приведены значения напряжений аккумулятора на холостом ходу и соответствующий им уровень заряда батареи.

Показания вольтметра без нагрузки, В	Уровень заряда аккумулятора, %
12,6-12,9	100
12,3-12,6	75
12,1-12,3	50
11,8-12,1	25
11,5-11,8	0

К следующему этапу проверки — проверке под нагрузкой, следует прибегать только при заряде АКБ на 100%.

Проверка АКБ под нагрузкой

Под нагрузкой батарея проверяется только при условии стопроцентного ее заряда (показания вольтметра находятся в пределах от 12,6 до 12,9 В).

Прежде всего, подключите нагрузку, согласно инструкции по эксплуатации нагрузочной вилки. Далее подключите нагрузочную вилку так, как это делалось при проверке батареи без нагрузки. Следует иметь в виду, что при касании штырем нагрузочной вилки отрицательного полюса батареи появится искрение – через место контакта протекает большой ток.

И еще одно обстоятельство – если при измерении напряжения без нагрузки время подключения вилки к АКБ большого значения не имеет (аккумулятор работает вхолостую), то при измерении под нагрузкой показания необходимо снимать только на пятой секунде подключения, и немедленно после этого вилку отключить. Допускать подключения нагрузки на более чем 5 секунд не следует.

При измерении напряжения АКБ под нагрузкой на табло нагрузочной вилки высветится это напряжение, оно при полностью исправном и заряженном больше чем на половину аккумуляторе должно составлять 9 В или более. При меньшем напряжении следует зарядить батарею и измерить напряжение под нагрузкой еще раз. Если и в подобном случае добиться удовлетворительного показания не удастся, батарея неисправна и подлежит утилизации.

Если АКБ не полностью заряжена, по показаниям вольтметра устройства под нагрузкой можно по таблице оценить процент заряженности батареи.

Показания вольтметра под нагрузкой, В	Уровень заряда аккумулятора, %
>10,2	100
9,6	75
9,0	50
8,4	25
<7,8	0

Если после проверки батареи под нагрузкой проверить напряжение без нагрузки, и оно не восстановится до 12,4-12,7 В, возможна проблема с одной из банок АКБ.

Часто измерять напряжение аккумулятора под нагрузкой не следует, поскольку частый разряд большим током может привести к ухудшению его состояния. При проведении измерения не следует касаться руками металлического штыря, поскольку он сильно нагревается при протекании по нему нагрузочного тока. Между отдельными измерениями следует делать перерыв в 3-5 минут, чтобы штырь успевал остыть.

Нагрузочную вилку можно приобрести в автомобильном магазине либо сделать самостоятельно, поскольку это достаточно простое устройство. При этом это устройство настолько важно, что обойтись без него в процессе эксплуатации транспортного средства и батареи невозможно.

Видео: как проверить аккумулятор

​

Понравилась статья? Поделитесь ссылкой с друзьями в социальных сетях!

Интересные материалы

turboracing.ru

Как проверить аккумулятор без нагрузочной вилки: три способа

Оценку работоспособности аккумулятора сложно качественно провести без нагрузочной вилки. Показания бортового компьютера не помогут, так как они искажены. Однако, не каждый автовладелец постоянно проверяет АКБ и держит этот прибор, или чрезвычайные обстоятельства требуют срочного измерения в его отсутствие. Определить состояние батареи возможно либо на автосервисе, либо если заменить это устройство на другое.

Проверка аккумуляторной батареи мультиметром

Наиболее точные показания даёт мультиметр. Как и при работе с нагрузочной вилкой измерения проводятся в два этапа: под напряжением и без него. По результатам определяют характеристики источника питания машины, и автовладелец получает исчерпывающую информацию. Процедура проверки аккумулятора состоит из шести шагов.

• Установить режим замера постоянного напряжения.
• Задать диапазон, превышающий максимум автомобильного источника питания.
• Чёрный зажим подсоединить к минусу АКБ.
• Красный — к гнезду с плюсом.
• Подождать зафиксированных величин.
• Разомкнуть собранную цепь.

Процесс можно посмотреть здесь:

В принципе, с помощью мультиметра получают данные о напряжении, силе тока и сопротивлении. Проверка АКБ потребует только первого показателя. Но, кроме него, прибор позволит определить ёмкость. Есть три способа сделать замеры:

• при нагрузке;
• при работающем автомобиле и дополнительных потребителях;
• при заглушённом двигателе.

Подобные действия можно осуществить и вольтметром. Приборы просты и дёшево стоят. Но они не единственный вариант проверки аккумулятора, если нет нагрузочной вилки.

Как узнать заряд АКБ по плотности рабочей жидкости и «зелёному окошку»

Метод определения характеристик смеси батареи работает только с обслуживаемыми источниками питания. Он хорош для обладателей автомобилей с таким типом аккумуляторов, так как многим из них приходится иметь дело с электролитом. Обычно в арсенале владельца такой машины найдётся чем определить плотность жидкости. Служит для этой цели ареометр.

Чтобы получить значение, прибор погружается в рабочую смесь через отверстие банки. Проба набирается при помощи груши. По шкале на колбе определяют плотность. Соответствующая отметка указывается верхним уровнем электролита. Для проверки разряженности нужно вычислить насколько полученный результат меньше номинального показателя. Каждые 0,01 г/л соответствуют потере около пяти или шести процентов. Для удобства можно воспользоваться таблицей.

Плотность при 100% заряде, г/см куб.	Плотность при разряде, г/см куб.
	25%	50%
1,29	1,25	1,21
1,28	1,24	1,20
1,26	1,22	1,18
1,24	1,20	1,16
1,22	1,18	1,14

Различная номинальная плотность объясняется разной температурой окружающей среды. Чем вторая выше, тем первая ниже. Рассмотрим, как проверить аккумулятор автомобиля с помощью ареометра. Для начала нужно знать характеристики рабочей жидкости. Наиболее распространённая величина — 1,27 г/см куб. Например, уровень электролита в колбе установился на делении 1,23. Разница получается 0,04 г/л. 0,04/0,01=4. 4*5=20% около 20 процентов — столько составляет потеря энергии.

Допустимая степень разряженности не превышает 50%. Если проверка аккумулятора показала величину меньше, то его достаточно только подзарядить. Но от температуры при измерении плотность меняется. На это надо делать соответствующую поправку.

• При температуре от -55 до -45 уменьшить на 0,05 г/л;
• От -40 °C до -25 °C — на 0,04 г/л;
• От -25 °C до 11 °C — на 0,03 г/л;
• От -10 °C до -4 °C — на 0,02 г/л;
• От 5 °C до 19 °C — на 0,01 г/л;
• От 20 °C до 30 °C не меняется
• От 31 °C до 45 °C увеличить на 0,01 г/л;
• От 46 °C до 60 °C — на 0,02 г/л.

Есть альтернативный вариант, как проверить автомобильный источник питания не обслуживаемого типа. Он также не универсален. Существуют АКБ, оборудованные встроенным индикатором, который называют «зелёным окошком». Находится последний сбоку или по центру прибора.

Это наиболее удобно — не требуется никаких дополнительных устройств и действий. Но не всем понравится цена вопроса. Аккумулятор без встроенного индикатора дешевле почти на 30 процентов. Возможно, выгоднее приобрести недорогой вольтметр. Если же автовладелец обладатель такого типа, то оценить состояние батареи можно, заглянув под капот. Цветовой сигнал означает следующее:

• зелёный — полный заряд;
• белый — низкий уровень рабочей жидкости;
• чёрный — требуется подзарядка.

Выглядит это так:

Как проводятся измерения мультиметром под нагрузкой и без

Измерение АКБ под нагрузкой проводится при заведённом двигателе. Полученное напряжение должно быть в пределах от 13,5 до 14 В. Результат больше верхней границы может нормализоваться в течение десяти минут. Такой показатель часто говорит об интенсивной работе генератора при разряженной батарее, например, после простоя при низкой температуре.

Когда автомобильный аккумулятор достигнет оптимального состояния, напряжение опустится до нужного уровня. Однако, если первое не происходит, то начинается перезаряд. Он же грозит выкипанием электролита. Последствием становится преждевременный износ пластин и сокращение срока службы АКБ.

Если в результате проверки аккумулятора выяснилось недостаточное напряжение, то он не заряжается до конца. Рекомендуется повторить измерение, выключив всю постороннюю электронику или очистив клеммы от окиси. Теперь величина должна быть как минимум 13,5 В, в крайнем случае — 13 В. Цифры меньше указанных при соблюдении описанных условий свидетельствуют о неисправном генераторе.

Аналогичный способ под нагрузкой без остальных потребителей электроэнергии позволит быстро оценить работоспособность автомобильной батареи. Рекомендуется предварительно зарядить последнюю для большей точности. Процесс проводится в несколько этапов.

1. Выключается всё бортовое оборудование.
2. Подсоединяется мультиметр. Напряжение обычно составляет не менее 13,5 В.
3. Включаются фары.
4. Делается замер. Величина должна упасть на 0,1 или 0,2 В.
5. По одному запускается остальная электроника.
6. После каждого включения фиксируются показания мультиметра.

Все в порядке, если нет серьёзных потерь. Значительные изменения свидетельствуют об износе щёток и плохом функционировании генератора. При максимальном количестве потребителей электричества напряжение исправного прибора не опускается ниже 12,8 В. В противном случае АКБ разряжается и его остаётся только менять.

Мультиметр используют, как и нагрузочную вилку для измерения при выключенном двигателе. Процесс отличается от описанных ранее разницей в показаниях в зависимости от простоя. Аккумулятор заглушённого целую ночь автомобиля выдаст одно напряжение, а только что остановившегося — второе. Наибольшая польза будет от показаний, снятых перед поездкой.

Существует всего лишь три достоверных способа оценить работоспособность АКБ, если в наличие нет нагрузочной вилки. Из них универсальным является только применение мультиметра или вольтметра. Измерение плотности возможно лишь для обслуживаемого типа, а встроенный индикатор есть далеко не у всех. Расскажите в комментариях какой способ вы предпочитаете для проверки аккумулятора и почему он лучше остальных.

akkumulyatoravto.ru

Проверка аккумулятора мультиметром, нагрузочной вилкой

Хороший аккумулятор — важная составляющая бесперебойной и беспроблемной работы любого современного устройства. Особенно это важно для автомобилей, так как аккумулятор, переставший работать посреди дороги, может ощутимо осложнить жизнь и водителю, и пассажирам. Проверка аккумулятора — несложное, не требующее специальных навыков действие, которое поможет избежать подобных казусов. Знания о том, как проверить аккумулятор автомобиля на работоспособность, пригодятся при покупке подержанного авто, батарейки с рук или выборе АКБ в магазине, не внушающем особого доверия, при выявлении причин неработоспособности какого-либо устройства.

Сейчас существует три основных вида аккумуляторов: свинцово-кислотные, литиевые и щелочные. Из них чаще всего требуется проверить АКБ на свинцово-кислотной основе, так как этот тип источников питания обычно используется в автомобилях, мотоциклах и мопедах.

Время наибольшей уязвимости такой батареи — зима, так как электролит, состоящий из смеси серной кислоты и воды, чувствителен к холоду, и исправность аккумулятора может оказаться под угрозой. Не стоит забывать и о том, что сочетание отрицательной температуры и глубокого разряда могут прикончить батарею в кратчайшие сроки. Поэтому лучше не пренебрегать проверкой заряда аккумулятора и его работоспособности, тем более, что это не самая сложная процедура, в отличие от того, как проверить аккумулятор автомобиля на замыкание.

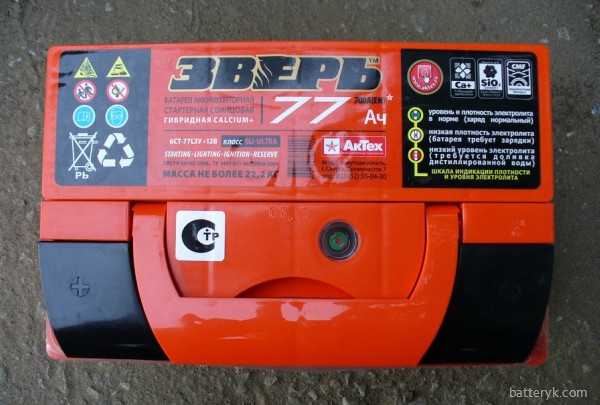

Индикатор

Существует три распространенных способа проверки того, достаточное ли количество энергии находится в аккумуляторе автомобиля. Все методы можно применить в домашних условиях при соблюдении техники безопасности. Первый и самый простой подойдет только счастливым обладателям необслуживаемых устройств, оснащенных специальным индикатором (этот же способ используется для оценки уровня электролита). Для этого достаточно открыть капот и посмотреть на АКБ.

Там расположены три индикатора:

• зеленый — все хорошо, устройство заряжено, электролит в норме;
• черный — на автомобиле разряжается аккумулятор;
• белый — электролита недостаточно для корректной работы.

Дальше источник питания нужно подзарядить или пополнить в нем уровень электролита. Или же обратиться в сервис, если автовладелец против применения народных методов к машине.

Такие источники питания дороже обслуживаемых и требуют установки очень хорошего генератора, так как чувствительны к перепаду напряжения.

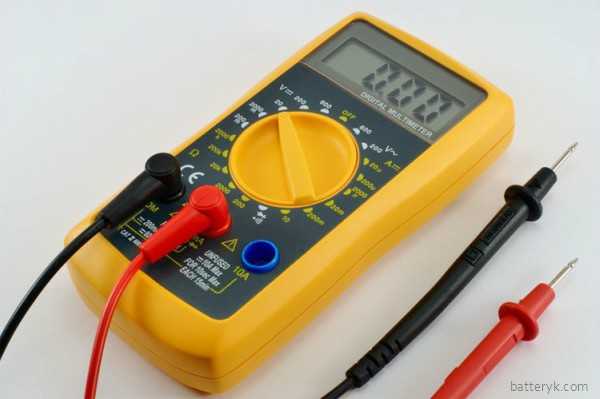

Мультиметр

Метод №2 тоже не требует особых усилий. Это использование прибора для проверки состояния аккумуляторной батареи. Прибор этот называется мультиметром и в базовой комплектации сочетает в себе функции вольтмера, амперметра и омметра. В дорогих моделях еще больше функций, но эти три — базовые, их вполне достаточно, чтобы оценить уровень заряда АКБ. Обычно мультиметр — компактное портативное устройство, приобрести которое можно без особых проблем в любом специализированном магазине.

Перед проверкой аккумулятора мультиметром нужно внимательно осмотреть корпус устройства. Если обнаружены потеки электролита — места утечек заряда, скорее всего, будут именно там. Отклоняясь от темы, стоит отметить, что пыль, грязь и потеки масла и электролита в принципе не способствуют улучшению работоспособности батареи. Лучше потратить немного времени, регулярно протирая корпус устройства, чем постоянно его подзаряжать.

После проверки внешнего вида аккумулятора можно приступать к измерению заряда. Основная задача автовладельца при использовании мультимера — правильно подсоединить его к проверяемой АКБ и выбрать нужный режим.

Если диагностика производится на неработающем аккумуляторе автомобиля, порядок действий будет таким:

1. Выключить все потребители энергии.
2. Выставить режим вольтмера.
3. Прикоснуться красным щупом к положительной клемме, черным — к отрицательной. Иногда провода бывают одинакового цвета, но даже если перепутать, каким куда прикасаться, ничего страшного не случится. В таком случае число окажется отрицательным, но цифры будут верными.
4. Оценить полученный результат диагностирования, высветившийся на экране.

Примерная таблица результатов будет выглядеть так:

• 12,5–13,2 В — аккумулятор заряжен на 100%;
• 12,1–12,4 В — половинный заряд;
• 11,7 В — АКБ успел разрядиться почти полностью.

Проверка аккумулятора мультиметром при работающем двигателе используется реже, такая методика диагностики АКБ покажет заряд, передающийся на батарею от генератора, и исправность устройства, регулирующего напряжение. Если эти данные тоже нужны, то порядок действий будет таким же.

Таблица результатов:

• 13,5–14,0 — все в порядке;
• 14,2 — обычно означает, что АКБ разряжен, в холодное время этот показатель может наблюдаться в первые 10-15 минут работы;
• меньше 13,4 — батарея не способна полностью зарядиться.

Если по каким-то причинам возможно измерить только напряжение автомобильного аккумулятора, эти данные могут помочь определить уровень его заряда. Эти показатели будут не так точны, но оценить ситуацию помогут. Начинать тестирование нужно, выключив все потребители электричества, но включив двигатель. Нормальный показатель при такой нагрузке — 13,6 В. Дальше нужно по очереди включать потребители (фары, освещение, магнитолу и др.). Напряжение должно постепенно падать на очень маленькие величины (0,1–0,2). Резкие скачки этого параметра — показатель некорректной работы генератора. Идеальное значение при всех работающих электроприборах — 12,8–13,0. Меньший результат достоверно показывает низкий уровень заряда и возможный износ аккумулятора.

Нагрузочная вилка

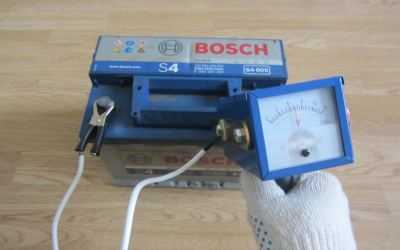

Проверка аккумулятора на работоспособность методом нагрузочной вилки требует наличия специального прибора, имеющего менее широкое распространение, чем мультиметр. Он создает батарее нагрузку, аналогичную той, которую она испытывает при работе. Диагностика аккумулятора под нагрузкой позволяет получить, пожалуй, самые объективные данные об изношенности АКБ и уровне заряда. Сама нагрузочная вилка состоит из вольтиметра, клемм и нагрузки. Эту полезную вещь можно приобрести в магазине или собрать собственноручно.

Во втором случае схема сборки устройства выглядит так:

1. Убедиться в наличии доступа к отдельным банкам аккумулятора. Вычислить необходимую нагрузку по формуле R=U/I. R — сопротивление, U — напряжение, I — сила тока. Все необходимые данные можно взять в инструкции к АКБ. Обратите внимание — формула рассчитывается отдельно на каждую банку.
2. Выбрать резистор, рассчитав его мощность с помощью формулы P=UI. P — мощность. Эта деталь обязательно должна быть изготовлена из проволоки.
3. Клеммы и провода, использующиеся для проверки АКБ нагрузочной вилкой, должны быть достаточно прочными, чтобы выдержать ток необходимой мощности. Все места соединений должны быть надежно запаяны. Расстояние между клеммами рекомендуется сделать равным расстоянию между полюсами батареи.
4. Подключить вольтметр, заизолировать места соединений, сделать жесткий каркас из огнеупорного материала, не проводящего электричество.

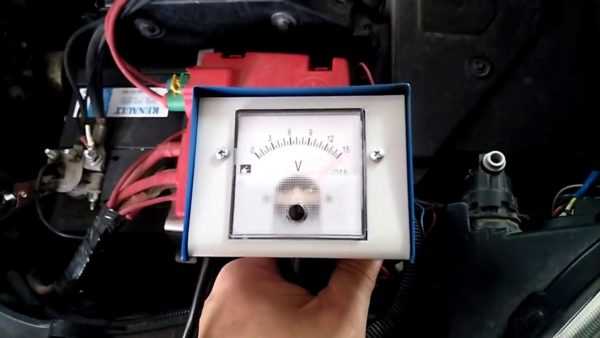

Проверка аккумулятора нагрузочной вилкой может проводиться под нагрузкой и без нее. В первом случае батарея должна быть полностью заряжена. Тогда до подачи нагрузки прибор покажет от 12,6 до 12,9 В. Если этого не произошло — АКБ нужно зарядить. Возможна ситуация, когда заряд полон, но требуемых цифр все равно не появляется. Это надежный признак того, что одна или несколько банок безнадежно испорчены.

Если все в порядке и правильные показатели появились, нужно включить нагрузку и на пятой секунде измерить напряжение. Идеальный показатель — 10,2 В. Число меньше 9 — показатель изношенности батареи. Необходимо точно соблюдать время подачи нагрузки и снятия показаний. После пяти секунд работы нагрузочной вилки будет получен самый достоверный результат. Для более наглядного понимания, как собрать устройство и воспользоваться им для проверки аккумуляторной батареи, можно посмотреть обучающее видео.

Электролит — важная составляющая любой АКБ. При его недостаточно высоком уровне батарея может безвозвратно испортиться, при слишком высоком — окисляются клеммы, может быть поврежден двигатель. Проверка уровня электролита в аккумуляторе может производиться разными способами. Все зависит от конструктивных особенностей нуждающегося в проверке источника питания.

Все, что было сказано выше о необслуживаемых, в полной мере относится и к измерению количества электролита. На других моделях часто бывает шкала, показывающая текущий уровень заполнения батареи, максимальное и минимальное количество электролита, необходимого для корректной работы.

Проще всего провести проверку аккумулятора автомобиля визуально, открутив крышки банок и заглянув внутрь. Иногда производители оставляют часть корпуса прозрачной. Более надежный метод — использование специальной полой стеклянной трубочки небольшого диаметра. Ее опускают внутрь каждой банки до упора на дно и достают, предварительно зажав пальцем отверстие. Так можно получить самые точные данные о количестве водного раствора серной кислоты внутри банок. Проводя эту процедуру, главное не забыть о том, что в трубочке окажется крайне едкое вещество, и допускать его попадания на кожу и одежду не рекомендуется.

Проверка плотности электролита в аккумуляторе — важная процедура, которая дает представление не только о состоянии батареи, но и об уровне заряда (косвенно). Чтобы определить соотношение воды и серной кислоты понадобится прибор, называемый ареометром (более точное название — денсиметр). Состоит он из колбы с грушей на конце, внутри которой есть резервуар с дробью или ртутью.

Проверкой плотности электролита в аккумуляторе нужно заниматься спустя два часа после его полной зарядки. Так же, как и уровень, плотность раствора проверяют отдельно в каждой банке. Для этого нужно открыть емкость, набрать столько электролита, сколько нужно, чтобы поплавок поднялся, отметить результат на нанесенной на колбу шкале. Правильные цифры — 1,27-1,29 г/см^3. Для разных банок допустимы разные показатели. Если результат выше нормы — добавить туда дистиллированной воды, при слишком низких показателях — забрать часть электролита и добавить раствор с нормальной плотностью. Подробнее о плотности аккумулятора зимой и летом →

Проверка технического состояния аккумуляторных батарей нужна не только для автомобилей. Источники питания, обслуживающие другую технику, особенно долго находившиеся в нерабочем состоянии, также нужно проверять перед эксплуатацией. Для щелочных АКБ часто применяется такая же нагрузочная вилка, как и для кислотных.

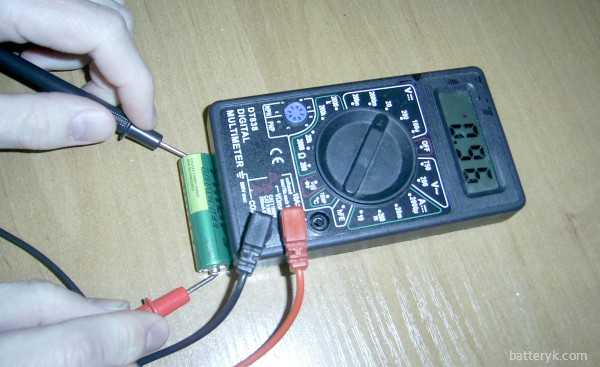

Чтобы проверить емкость литиевой батарейки, можно или воспользоваться специальным тестером, или проверять аккумулятор под нагрузкой, используя подходящий резистор. Далее нужно довести его до полной разрядки, подбирая и записывая напряжение и силы тока. Результатом испытаний является график, показывающий реальную емкость АКБ. Обратите внимание: этот метод подходит для технически подкованных пользователей.

Итак, при покупке свинцово-кислотных аккумуляторов в непроверенном магазине или с рук обязательно нужно внимательно изучить приобретаемую вещь. Во-первых, важен тщательный визуальный осмотр. Потеки, трещины, иные механические повреждения — повод отказаться от покупки. В дальнейшем они могут оказаться причиной полной неработоспособности батареи.

Во-вторых, нужна проверка напряжения на клеммах аккумулятора автомобиля. Для 12 В АКБ этот параметр должен быть не менее 13–13,5 В. Если ниже — это разряженный источник питания, и покупать его не рекомендуется. Вы имеете право попросить продавца проверить новый аккумулятор в магазине, чтобы точно знать, какое у него состояние.

И напоследок о дате выпуска. За рубежом эта информация важной не считается, но в России, особенно, если покупать у непроверенного продавца, лучше обращать внимание и на неё. Единых стандартов нанесения этой маркировки не существует, так что, возможно, придется поискать. На аккумуляторы заграничных производителей, попавшие в Россию законным путем, обязательно дается гарантия от 12 до 24 месяцев, поэтому после приобретения нового товара стоит хранить гарантийный талон с печатью магазина и чек до тех пор, пока не истечет время обслуживания.

batteryk.com

Как проверить аккумулятор нагрузочной вилкой и без неё

Измерение нагрузочной вилкой

Есть множество способов проверить аккумулятор по различным критериям – ёмкость, заряд, плотность, но измерения могут производиться различными приборами. Одно из устройств, позволяющее максимально точно измерить показатели АКБ, без лишних проблем и ненужных действий – нагрузочная вилка. Пользоваться таким оборудованием умеют не все, поэтому необходимо знать, как правильно проверить аккумулятор вилкой.

Способ, в сравнении с измерением мультиметром, является более простым, и позволяет проверить автомобильный аккумулятор с нагрузкой и без. Это даёт полное представление, о работе и состоянии АКБ, при небольшой затрате времени и сил.

Содержание статьи:

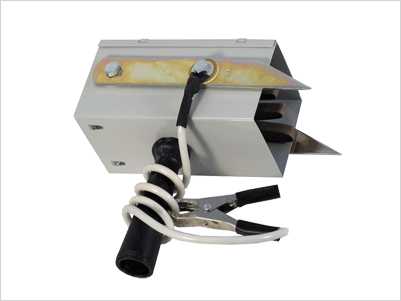

Вилка

Является прибором, с простой, но в то же время надёжной и безотказной конструкцией. Представляет собой вольтметр, выступающий в роли измерителя, и нагрузочный резистор, позволяющий испытывать батарею под нагрузкой.

Корпус состоит из штыря, корпуса и зажимного устройства, служащего для соединения с АКБ.

В некоторых нагрузочных вилках существуют дополнительные разъёмы. Они служат для увеличения нагрузки при необходимости. Имеется одна спираль, но когда появляется необходимость производить замеры АКБ большой ёмкости – количество спиралей может быть увеличено.

Эксплуатация и внешние факторы

Нагрузочная вилка

Чтобы правильно проверить аккумулятор автомобиля нагрузочной вилкой, необходимо подключить клемму прибора к «плюсу» аккумулятора, а измерительный штырь прибора, подключается к «минусу».

Несмотря на всю лёгкость, необходимо изучить правила по эксплуатации прибора, которая идёт в комплекте с оборудованием.

При использовании необходимо помнить, что вилка имеет минимальный температурный режим в +20^оС, а АКБ не должен быть холодным. При несоблюдении требований возможен «глубокий разряд» батареи. Учитывая вышеперечисленные критерии нужно запомнить, что проверить аккумулятор автомобиля вилкой, не снимая его с авто (но этого делать, крайне не рекомендуется, и лучше снять АКБ), можно только в тёплом климате. При несоответствии температуры, лучше не пытаться снять показатели, не снимая батарею с АКБ.

Важно: нужно соблюдать все правила предосторожности и технику безопасности при эксплуатации устройства – несоблюдение может привести к травмам! Необходимо помнить, что штырь при подаче нагрузки, может нагреваться!

Проверка

Измерения нагрузочной вилкой проводятся в два этапа:

Без нагрузки

Проверка АКБ

Позволяет проверить аккумулятор нагрузочной вилкой в состоянии покоя: измерить заряд и другие показатели аккумулятора.

Осуществляется в несколько шагов:

1. Извлечение аккумулятора из машины. Батареей нельзя пользоваться минимум 7 часов. Только после этого можно начинать измерения.
2. Нагрузочная вилка подключается плюсовыми клеммами к аккумулятору. Минусы не соединяются.
3. Путём прикосновения штыря (минуса) к отрицательной клемме снимаются показания заряда АКБ. На экране устройства должны высветиться показания заряда, обозначающие:

• 6-13 В – полный заряд;
• 3-12.5 – 75-80% заряда;
• 1-12.2 – 45-55%;
• 7-12В – 20-30%;
• Менее 11.7 В – батарея разряжена.

Внимание: если АКБ заряжен не полностью, то производить замеры с нагрузкой нельзя! Дальнейшие замеры проводятся только при 100% заряде!

Нагрузка

Проверка производится с особым вниманием. Чтобы не допустить ошибок, нужно изучить инструкцию по эксплуатации.

клеммы прибора и АКБ

Происходят замеры в следующем порядке:

1. На приборе подключается дополнительная нагрузка (как это делается, указано в инструкции к прибору).
2. Соединяются положительные клеммы прибора и АКБ.
3. Соприкосновение штыря и отрицательной клеммы (не более 5 секунд).
4. Снятие показаний с дисплея вилки. Значение напряжения имеет определённые рамки:

• Значение больше 9В – аккумулятор полностью заряжен, исправен, и готов к работе.
• Меньше 9В – требуется повторный заряд батареи, после чего необходимо повторно провести измерения с нагрузкой. Если, напряжение осталось меньше девяти Вольт – необходимо заменить АКБ (батарея пришла в негодность).

Силовая вилка для АКБ

Внимание: снятие показаний с помощью вилки может отрицательно повлиять на состояние батареи из-за того, что создаётся дополнительная нагрузка.

Также стоит помнить, что при контакте штыря с отрицательной клеммой возможно искрение – это считается допустимым явлением.

Как произвести измерение аккумулятора нагрузочной вилкой, можно увидеть на видео.

Другие способы

Проверка аккумуляторной батареи

Существуют методы проверить аккумулятор без нагрузочной вилки: мультиметр или с помощью индикатора заряда, который устанавливается на большинство современных аккумуляторов.

Но измерение мультиметром не является самым точным, и поэтому при снятии показателей возможна погрешность, которая может привести к ошибкам в эксплуатации.

Индикаторы являются показателем более точным, чем измерение мультиметром, но их минус в том, что нельзя определить точный заряд АКБ. Индикаторы цветовые – поэтому, с их помощью, возможно, определить только несколько стадий заряда автомобильного аккумулятора, а не точное значение.

Итогом напрашивается вывод: несмотря на существование других способов измерения заряда АКБ, нагрузочная вилка – один из лучших инструментов. Без вилки замеры производить, возможно, но гарантировать точность вычислений и правдивость показателей тяжело. А это значит, что автовладелец может ошибиться, и вовремя не принять меры к устранению неполадок с аккумулятором, что приведёт к проблемам с эксплуатацией всего авто.

akkuminfo.ru

таблица показаний при проверке АКБ

Часто возникает ситуация, при которой поворот ключа зажигания авто не дает никаких результатов, машина просто не заводится. Частой причиной такой ситуации является севшая аккумуляторная батарея, которая является главным элементом цепи электропитания транспорта.

Но, что делать, если аккумулятор был недавно приобретен, и не мог так быстро выйти из строя? Для проверки батареи и установления неисправности, на помощь придет специальное устройство, о нём и пойдёт речь. В данной статье мы расскажем вам, как пользоваться нагрузочной вилкой для аккумулятора .

Принцип работы

Нагрузочная вилка – это специальный прибор, который оценивает общую работоспособность автомобильного аккумулятора, а также контролирует напряжение в местах выхода под нагрузкой, при разомкнутой цепи. По сути – это тестер для аккумулятора. Нагрузочная вилка, зачастую, незаменима при ремонте электрики автомобиля, поэтому рекомендуем вам изучить данную статью, и взять себе на вооружение это техническое средство.

Основной функцией данного прибора – это контроль напряжения. Измерения могут проводиться как при разомкнутой цепи, так и при аккумуляторе под нагрузкой. Наряду с этим, он определяет еще ряд параметров, а именно:

• ресурс аккумуляторной батареи;
• сохранность резервов электроэнергии АКБ;
• степень заряда аккумулятора;
• выходное напряжение, выдаваемое генератором;
• наличие замыкания между пластинами источника питания;
• сульфацию пластин и другие параметры АКБ.

Нагрузочная вилка, при замерах, создает такую же нагрузку, как и при работе электрической цепи.

Как правильно проверить аккумулятор?

Замер показаний тестером состоит из двух этапов. Первоначально измеряются показания вольтметра без нагрузочного сопротивления. На втором этапе, нагрузочное сопротивление включается. Полученные результаты сравниваются, и на их основании делается вывод о состоянии аккумулятора.

Перед тем, как приступить к замерам аккумулятора этим прибором, внимательно ознакомьтесь с некоторыми правилами:

1. Двигатель не должен работать как минимум 6 часов перед проверкой. Лучше всего снимать показания после того, как машина простояла ночь в гараже (на улице).
2. Уровень электролита должен быть в норме. Это касается каждой банки. Если его уровень ниже нормы, доведите до нормы, путем добавления дистиллированной воды.
3. Плотность электролита должна быть в пределах 1,27 гр/см3 при умеренном климате и в пределах 1,34 гр/см3 в условиях пониженной температуры (мороза)
4. Все пробки батареи должны быть плотно закручены.
5. Не подключайте измерительную вилку к АКБ более, чем на 10 секунд – это может вывести ее из строя.
6. Клеммы аккумулятора должны быть полностью очищены от окиси.
7. Для легкового авто подойдет использование одной спирали сопротивления, так как аккумуляторы таких машин небольшой емкости. Для АКБ грузовых авто и спецтехники придется использовать две спирали сопротивления, так как батареи в таком транспорте повышенной емкости, не 12v  а 24v.

Измерение под нагрузкой

Правильная проверка аккумулятора осуществляется двумя способами: без нагрузки и с нагрузкой. Изначально рассмотрим вариант с нагрузкой.

Измерять данным способом показания, можно только в случае неполной (75% и ниже) зарядки аккумулятора. Частое измерение таким способом негативным образом влияет на состояние батареи, поэтому не рекомендуется проводить его часто. Проверка АКБ под нагрузкой дает информацию об общей исправности источника питания.

Порядок действий выглядит следующим образом:

1. В заглушенной машине включите на несколько минут фары, затем отключите их и через пару минут можно приступать к снятию измерений.
2. Подсоедините минусовой провод к клемме «минус» на аккумуляторе, а плюсовой с подсоединенным правым электродом – к клемме «плюс» на 5-7 секунд, за время которых вы должны определить значение, которое показал вольтметр.
3. Сравните показания с таблицей, приведенной внизу данной статьи.

Важно! При снятии замеров, непременно произойдет нагревание штекера, поэтому повторное снятие показаний возможно только через 10-15 минут. Также, при контакте электрода с клеммой появятся искры – это тоже нормальное явление, которого не стоит опасаться.

Проверка АКБ без нагрузки

Очень полезная процедура, которая поможет автолюбителю определить, нужна батареи подзарядка или нет, причем это можно сделать в любом месте.

Порядок действий следующий:

1. Включите на 3-5 минут фары автомобиля на ближнем свете, после чего выключите их и подождите 1-2 минуты.
2. К предварительно очищенным клеммам АКБ подсоединяется прибор, при правильном сочетании полярности. Минусовой провод – к клемме «минус» на батареи, а плюсовым проводом с подсоединенным к нему электродом (левым) – к клемме «плюс».
3. Запоминаем показания и сравниваем их с таблицей, описанной ниже.

Данный способ помогает с легкостью определить уровень заряда батареи вашего авто, главное – не перепутать полярность подсоединения нагрузочной вилки к клеммам источника питания.

Таблица показаний прибора и их расшифровка

Уровень заряда аккумулятора	Показания вольтметра при нагрузке (Вольт)	Показания вольтметра без нагрузки (Вольт)
100 %	10,2	12,7 и более
75 %	9,6	12,5
50 %	9,1	12,3
25 %	8,4	12,1
0 % (полностью разряжен)	7,8 и меньше	11,9 и меньше

Внимание! Если напряжение батареи быстро падает – это означает, что в ней имеется определенный дефект, то есть она попросту неисправна.

Из данной таблицы следует:

• 100% заряд батареи свидетельствует о ее стабильной работе, подзаряжать не нужно. Можно проверить плотность электролита гидрометром. АКБ полностью исправен.
• 75% заряда АКБ свидетельствует о стабильности ее работы (если цифровые значения не «скачут»). Аккумулятор может стабильно работать, но необходимо его подзарядить.
• 50% заряд аккумулятора свидетельствует о его разрядке или нестабильной работе. Проверьте плотность электролита, если значение выше 1,27 гр/см3 – скорее всего, неисправна одна или несколько ячеек АКБ; ниже 1,27 гр/см3 – подзарядите батарею, после чего произведите замеры. Если значения не изменились, возможна потеря активного материала или сульфатация. АКБ требует ремонта или замены.
• 25% уровень заряда может свидетельствовать как о сильной разрядке, так и о неисправности. Для быстрой проверки прибор, затем посмотрите реакцию вольтметра. Если уровень напряжения возвращается к уровню без нагрузки в течение нескольких секунд, возможна неисправность аккумулятора. Если возврат уровня напряжения происходит медленно, значит, АКБ сильно разряжен и требует операций по восстановлению заряда.
• 0% уровень заряда аккумулятора свидетельствует о полной разрядке или неисправности источника питания. Зарядите его и снимите замер еще раз, если результат не изменился, то есть, нагрузочная вилка показывает значение 7,8 Вольт и меньше при нагрузке или 11,9 Вольт без нагрузки, то ваш АКБ неисправен;

Внимание! При показаниях в 100 % без нагрузки, а при подключении под нагрузкой, показания отклоняются от нормы (например, нагрузочная вилка показывает 50 % или 25 % заряда) – это свидетельствует о сульфатации или коротком замыкании между пластинами.

Одной из причин по которой аккумулятор не получает полноценный заряд, является некорректная работа генератора. Проверить его работоспособность довольно просто, при помощи нагрузочной вилки.

Для этого нужно завести автомобиль и при работающем двигателе, включенных фарах и отопительных приборах, произвести замер на клеймах. Показания при проверке свидетельствуют о следующем:

• 13,7 Вольт и ниже – недостаточный заряд. Причины: замыкание на массу обмоток статора или ротор; межвитковое замыкание; неисправность диодного моста; неисправно реле регулятора.
• 13,7-14,5 Вольт – это нормальная работа генератора, неисправности не выявлены.
• 14,5 Вольт и выше – идет перезаряд. Генератор неисправен.

Полезное видео

Подробная видеоинструкция по использованию нагрузочной вилки



Заключение

Из данной статьи вы узнали, как правильно измерить напряжение источника питания автомобиля, в нашем случае – это аккумулятор. Если результат замеров показал отрицательные результаты (50 %, 25 % или менее), не стоит расстраиваться и бежать в магазин за новой АКБ. Зарядите батарею полностью и измерьте показания еще раз. Показания не изменились – покупка нового источника питания неизбежна.

akkummaster.com

Проверка аккумулятора нагрузочной вилкой

Важность аккумуляторной батареи сложно переоценить. Это без преувеличения наиболее полезный элемент, отвечающий за питание всех приборов и систем автомобиля. Есть лишь один минус — потенциальный риск выхода из строя.

Нагрузочная вилка предназначена для проверки аккумулятора

Хотя, при грамотной эксплуатации и своевременной диагностике можно максимально продлить ресурс АКБ и исключить неприятные моменты. Один из способов — проверка аккумулятора нагрузочной вилкой.

Что это за устройство?

Нагрузочная вилка — специальный прибор, позволяющий с точностью определить уровень заряда АКБ (для 12-вольного источника питания). Преимущество вилки — простота применения, доступность и точность показаний. Приобрести устройство можно в любом магазине автозапчастей.

Еще один плюс диагностического устройства — простота исполнения. Основные конструктивные элементы вилки — измеритель напряжения (обычный вольтметр), нагрузочный резистор (должен иметь большую мощность), штырь и пара щупов.

Устройства, которые продаются в магазинах на рынке, часто имеют простейший вид — металлической кожух со встроенным измерительным прибором и нагрузочные спирали (может быть одна или несколько). К «плюсовому» выводу подключается проводник с сечением от 4 кв. мм, а к «минусу» — штырь из металла, который установлен на задней части кожуха измерительного прибора.

С обратной стороны изделия есть зажимное устройство, необходимое для коммутации прибора с АКБ автомобиля. В ряде приборов на задней панели смонтированы специальные гайки, необходимые для прикручивания под них дополнительной нагрузки.

Использование нагрузочной вилки для проверки аккумулятора, как правило, производится с одной нагрузочной спиралью. Если АКБ имеет повышенную емкость, то может понадобиться дополнительная спираль.

Стоит отметить, что описанный выше вариант исполнения вилки является наиболее простым. Сегодня есть и более сложные устройства для проверки источника питания автомобиля. К примеру, продаются приборы со встроенными амперметрами. Их преимущества — возможность измерения много большей группы электрических параметров.

Перед началом работ обязательно изучите особенности устройства и почитайте, как пользоваться нагрузочной вилкой. Если к устройству прилагается инструкция, то четко следуйте рекомендациям и соблюдайте правила безопасности. Особое внимание уделяйте металлическому штырю, который во время работы может перегреваться.

Как производить проверку?

Перед тем как проверить аккумулятор нагрузочной вилкой, внимательно изучите основные рекомендации диагностики. Процесс производится в два этапа. Сначала источник питания тестируется без нагрузки. После на АКБ навешивается сопротивление, и проверка производится вновь.

Рассмотрим каждый из этапов более подробно:

Проверка без нагрузки. Особенность метода — снятия показателей уровня заряда АКБ без подключения дополнительного резистора.

1. Перед началом работ полностью отсоедините АКБ.

2. Убедитесь, что с момента отключения мотора прошло не меньше 7 часов. Важно, чтобы АКБ вообще не работал в течение этого времени (при этом чем дольше не используется перед проверкой источник питания, тем лучше). Далее алгоритм действий следующий.

3. Прибор (без подключения дополнительных спиралей) коммутируйте с проверяемым источником питания. Подключайте устройства таким образом, чтобы «плюс» нагрузочной вилки оказался на «плюсе» АКБ.

4. С помощью металлического штыря («минуса» вилки) касайтесь «отрицательного» вывода источника питания автомобиля.

Проверка аккумулятора нагрузочной вилкой

5. Сморите на цифровые показания прибора и оценивайте результат. По возникшему параметру можно судить об уровне заряда аккумулятора и его состоянии. В частности, можно понять, заряжен ли АКБ до 100% или же разряжен до «нуля». Если измерения подтвердили полный заряд источника питания, то стоит перейти к следующему этапу.

6. Анализ параметров производится на основании следующих параметров.При уровне напряжения от:

• 12,6 до 12,9 Вольт можно делать вывод о заряде в 100%;
• 12,3-12,6 Вольт — 75%;
• 12,1-12,3 Вольт — 50%;
• 11,8-12,1 Вольт — 25%.

Если напряжение на приборе находится на уровне от 11,5 до 11,8 Вольт, то это сигнализирует о полном разряде АКБ.

Проверка аккумулятора под нагрузкой. Данный метод актуален в том случае, если при первой проверке источник питания показал максимальный заряд.

Здесь действуйте по следующему алгоритму:

1. Подключайте дополнительное сопротивление (нагрузку) с учетом рекомендаций, указанных в инструкции по эксплуатации прибора.

2. Повторяйте все действия, которые проводились при проверке АКБ без дополнительной нагрузки.

3. Учтите, что время работы устройства с подключением сопротивления не должно быть больше пяти секунд. При этом уровень напряжения необходимо фиксировать как раз на последней секунде измерений.

В момент прикосновения «минусового» штыря к «минусу» АКБ могут появиться искры. Это явление нормально и не несет в себе ничего необычного.

4. Оцените параметры, которые будут отражены на приборе. Если напряжение превышает параметр девять вольт, то можно говорить об исправности и полной зарядке источника питания. Если напряжение ниже девяти вольт, то необходимо повторно произвести цикл зарядки и провести измерения еще раз.

5. В случае когда и после повторной зарядки АКБ не держит напряжение под нагрузкой, ее необходимо утилизировать и отправляться в магазин за новым источником питания.

О чем нужно знать?

При проверке АКБ описываемым выше способом учтите несколько важных моментов:

1. Проверка АКБ под нагрузкой (с подключением сопротивления) может только ухудшить состояние устройства. Это объясняется тем, что аккумулятор получает дополнительную нагрузку.

2. При выполнении работ металлический штырь измерительного прибора может перегреваться (иногда очень сильно). Следовательно, при снятии напряжения берегите кожные покровы от воздействия раскаленного металла (в противном случае ожогов не избежать).

3. Между каждым измерением должна быть небольшая пауза, продолжительностью около пяти минут. Это необходимо, чтобы штырь проверочного устройства немного остыл.

4. В период проверки пробки на АКБ (если он обслуживаемый) оставляйте открытыми.

5. При наличии определенных навыков и комплектующих нагрузочную вилку можно сделать своими руками.

Несмотря на простоту конструкции, нагрузочная вилка является одним из самых точных приборов для определения уровня заряда и общего состояния АКБ. Такое устройство обязательно должно стоять в гараже каждого ответственного автолюбителя.

remontavtovaz.ru
