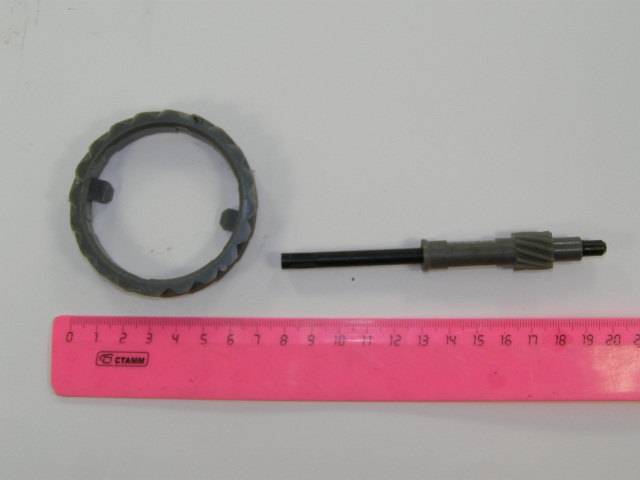

На фото — замена шестерен спидометра ВАЗ 2109, шум-колес.рф.

спидометр в ВАЗ 21074 инжектор?см.

2108-3802820-10 Привод спидометра ВАЗ-2108 z=11 АвтоВАЗ.

Замена привода спидометра.

проверяем датчик скорости. Видео «Наглядная инструкция по замене ДС в домашних условиях»

Спидометр – это важный элемент в машинах, а также нескольких других транспортных средств, так как он необходим для слежения за скоростью, чтобы не нарушить правила ПДД. Но это не последняя функция этого устройства.

Все возможные спидометры обладают скоростным магнитным узлом, благодаря вращению магнитов, образовывается поток, он передвигается через катушку тем самым способствуя индукции вихревых токов. Они, тем самым, начинают создавать еще магнитные поля. Они действуют между собой, стрелка устройства передвигается по шкале частоты, с помощью этого вращается магнит.

Все спидометры делятся на три категории.

  • Механические спидометры.
  • Электромеханические спидометры.
  • Электронные спидометры.

Механические спидометры. В спидометре такого типа процесс измерения скоростного режима и индикация происходит благодаря механическому устройству. В качестве датчиков используется шестеренка, которая соединяется со второстепенным валом КПП, в качестве этого выступает узел скорости с указателем стрелки и счетчик барабана. Раньше использовали спидометры в виде барабана и ленты. Но их перестали применять уже достаточно давно.

Электромеханические спидометры. В этих приборах измерение скорости проходит с помощью разных электронных или электромеханических датчиков, которые подключены к КПП. Индикация скорости происходит благодаря миллиамперметру или скоростному узлу механического спидометра, а индикация расстояния — счетным барабаном, которая приводит в движение шаговый электромотор.

Электронные спидометры. Это развитие новых электромеханических спидометров, главным отличием считается замена одометра — в электронном устройстве он полностью цифровой.

Как снять привод спидометра своими руками – инструкция

ВАЗ 2110

  1. Подпираем башмаки противооткатки заднего колеса, потом нужно поддомкратить перед машины, а затем устанавливаем его на подпорки.
  2. На модели с тросовым приводом спидометра извлечь крепежный палец и отсоединить трос от привода шестерни.
  3. Вывернуть крепежный болт и снять его вместе с термозащитным экраном.
  4. Извлечь привод с шестеренкой из картера и снять ее с кольца уплотнителя.
  5. Шестеренку можно извлечь из картера коробки передач, обязательно проверяйте состояние шестеренки, в случае выявления дефектов нужно произвести замену.
  6. Если выявились признаки износа или повреждений шестерни следует проверять состояние шестеренки.
  7. Чтобы извлечь шестерню, освободите ее из трансмиссии. Затем нужно вывернуть крепежный болт и снять кожух ведущей шестерни. Затем следует извлечь ведущую шестеренку, снять все регулировочные шайбы.

ВАЗ 2107

  1. С помощью ключа «на 13» надо открутить болт хомута крепления приемной трубы глушителя.
  2. Берем ключ «на 10» и отворачиваем гайку крепления привода.
  3. Ключом «на 13» отвернем две гайки крепления поперечины.
  4. Затем нужно опустить заднюю часть коробки передач.
  5. Отрезок трубы надо сместить вправо и затем снять привод спидометра из отверстия картера.

ВАЗ 2114

  1. ДС выкручиваем против часовой стрелки.
  2. После того как сняли ДС, то проверьте привод датчика скорости ВАЗ 2114.
  1. С помощью ключа на «10» откручиваем гайку и вытаскиваем ее.
  2. После того как сняли привод надо проверить состояние кольца и если надо, то замените его.

ВАЗ 2115

  1. Сначала надо снять с автомобиля патрубок с корпусом фильтра.
  2. Очистить поверхность коробки щеткой из металла вокруг датчика.
  3. Затем смыть грязь, при помощи очистителя и протереть поверхность.
  4. Придерживаем датчик, используя при этом ключ на 22.
  5. Далее остается снять сам датчик.

Частые причины поломки привода спидометра

  • Долгий срок службы — у каждого устройства есть свой срок работы.
  • Что-то упало на датчик и повредило его соединение.
  • Пересохли провода или просто отошел контакт, который не дает прибору работать.
  • Сложная конструктивная особенность использования, увеличенное количество влажности и постоянное загрязнение пространства под капотом.
  • Установка прибора плохого качества или покупка дешевого датчика скорости без специальных качеств и характеристик.

Датчик скорости автомобиля (сокращённо ДСА) предназначен для передачи импульсов текущей скорости автомобиля на контролёр.

Контролёр в свою очередь с помощью импульсов датчика скорости контролирует работу двигателя на холостом ходу, и с помощью РХХ регулирует подачу воздуха в обход дроссельной заслонке. Частота сигнала датчика скорости прямо пропорциональна текущей скорости автомобиля.

Так же стоит отметить, что рабочий датчик экономит наше топливо следующим образом:

  1. Контролёр получает следующие данные от датчика скорости: текущая скорость 100 км/ч.
  2. Контролёр получает данные от : датчик положения закрыт (не жмём на педаль газа).

На основании полученных данных, контролёр воспринимает данную ситуацию как «торможение двигателем», и отключает систему подачи топлива. Иными словами, при закрытом дросселе, контролёр не даёт подачу топлива до 20км/ч. И это далеко не единственная функция датчика скорости.

Как датчик скорости определяет текущую скорость автомобиля?

Как упоминалось ранее, датчик скорости передаёт импульсы (6004 импульса на 1 км). Исходя из этого соотношения, можно вычислить скорость по временному интервалу между импульсами датчика.

Помимо контроллёра, импульсами датчика пользуется спидометр автомобиля, где и отображается скорость.

Где находится датчик скорости (ДС) на ВАЗ 2114?

Датчик скорости находится на верхней части . А подлезть к нему можно следующим образом:

  • Открываем капот.
  • Для удобства снимаем адсорбер (можно и не снимать).
  • Подлезаем в район внутреннего правого шруса и натыкаемся на провод, идущий к коробке. Он нас приведёт к датчику скорости (под дроссельным узлом).

Признаки неисправности датчика

  1. Неровный холостой ход, глохнет на холостом ходу.
  2. Не работает или плохо работает спидометр.
  3. Высокий расход бензина.
  4. Упала тяга двигателя.

Ошибка датчика скорости

На samarу идёт 6-ти импульсный датчик скорости под номером 2111-3843010.
При неправильной работы датчика, неисправной цепи, на бортовом компьютере и при диагностике выскакивает ошибка:

Чаще всего, проводки датчика никак не закреплены и просто болтаются. Поэтому встречается очень много случаев с обрывом проводов, поэтому, перед заменой, обратите внимание на цепь датчика.

Какой датчик скорости лучше?

Обычный заводской датчик скорости 2111-3843010 имеет в своём составе пластиковый шток, который часто ломается. Поэтому, целесобразнее, заменить на датчик скорости с металлическим штоком, но вам придётся столкнуться с заменой разъёма.

Как проверить датчик скорости?

Датчик скорости имеет 3-х контактную группу: 1 – заземление, 2 – импульсный сигнал, 3 – напряжение тока. Проверку нужно начинать с наличия массы на контакте 1, затем смотрим наличие напряжения на 3-ем контакте (12в), проверяем импульс на контакте 2 при вращении ведущих колёс со скоростью не менее 5 км/ч. 1 и 3 контакты можно прозвонить. Нерабочий датчик нужно заменить:

На автомобилях ВАЗ-2114 датчик скорости имеет очень большое значение. Именно с его помощью происходит корректировка состава топливной смеси и угла опережения зажигания. А также при наличии усилителя рулевого управления — включение и отключение этого механизма.

На карбюраторных автомобилях использовалась тросиковая система передачи данных о скорости. На инжекторных машинах применяются датчики, которые вырабатывают электрический сигнал, необходимый для подачи на спидометр и блок управления двигателем.

Как устроен датчик?

Самые первые датчики, которые устанавливались на инжекторных автомобилях, монтировали в приборной панели. Привод спидометра осуществлялся все так же при помощи механической передачи вращения. Это очень неудобно, так как всё равно вся система продолжала функционировать на механических устройствах. Намного лучше были датчики второго поколения.

Здесь уже не было механической передачи, но имелся один недостаток — соединение с механической коробкой делалось при помощи шестерни. Она была очень ненадёжной, часто выходила из строя. В третьем поколении датчиков использовались устройства, работающие на эффекте Холла. Они надежнее и долговечнее, нежели предшественники. Устанавливается датчик скорости ВАЗ-2114 непосредственно на

За что отвечает датчик скорости?

Это устройство необходимо для того, чтобы обеспечить нормальное функционирование двигателя в различных режимах работы. Подключение датчика скорости ВАЗ-2114 осуществляется к электронному микроконтроллерному блоку управления и спидометру. Исправный датчик вырабатывает сигнал, причем его величина зависит от скорости движения автомобиля.

При этом электронный блок управления позволяет обеспечить нормальную работу исполнительных устройств, в частности, регулятора холостого хода. Все электронные приборы нуждаются в своевременном осмотре и контроле работоспособности. Если у вас не работает спидометр, то это вовсе не означает, что неисправен датчик скорости. Обязательно проверьте работоспособность самого спидометра. Вполне возможно, что поломка кроется именно в нём.

Как определить, что неисправен датчик

Если у вас на автомобиле установлен бортовой компьютер, то электронный блок управления обязательно выдаст ошибку, которая появится на дисплее. Всего имеется две ошибки:

  1. Р0503 — сигнал от датчика скорости прерывается. Вполне возможно, что причина такого поведения — плохой контакт в соединительных проводах.
  2. Р0500 — сигнала от датчика скорости нет совсем. В этом случае может быть как поломка прибора, так и обрыв провода, которым соединяется датчик с электронным блоком управления.

Обязательно перед заменой датчика убедитесь в том, что все провода, которыми он подключён к системе, находятся в исправном состоянии.

Внешние признаки поломки

Также вы можете заметить следующие признаки, которые характерны при поломке датчика скорости:

  1. Существенно снижается мощность двигателя.
  2. Повышается расход бензина, причём заметно.
  3. Обороты при работе двигателя на холостом ходу неустойчивы. Иногда двигатель глохнет, если не нажать педаль газа.
  4. Спидометр не работает либо функционирует неустойчиво.

Все эти признаки нельзя отнести однозначно к датчику скорости. Ведь подобные симптомы проявляются и при выходе из строя других приборов и исполнительных механизмов.

Диагностика датчика

Выполнить диагностику можно несколькими способами. Если вы заподозрили поломку датчика ВАЗ-2114, необходимо подать напряжение на прибор, а на выходе подключить мультиметр. Вращая ось датчика с разной скоростью, наблюдайте за изменением напряжения. Чем выше скорость вращения, тем больше величина напряжения.

Если вы не хотите демонтировать датчик, то можно при помощи домкрата приподнять одно колесо. Включите пятую скорость и постепенно раскручивайте колесо. Если напряжение увеличивается постепенно, то прибор в исправном состоянии. Но намного лучше окажется диагностика путем установки заведомо исправного датчика.

Замена

Выполнить замену датчика скорости ВАЗ-2114 можно очень быстро, для этого лучше всего воспользоваться смотровой ямой или эстакадой. Процедура выполнения работ следующая:

  1. Отключите от аккумулятора минусовую клемму.
  2. Очистите всю поверхность вокруг датчика на коробке передач.
  3. Отсоедините колодку, отжав фиксатор.
  4. Выкрутите датчик, вращая его против часовой стрелки. Для демонтажа можно использовать ключ на «21».

Если имеется поломка в приводе, то его необходимо вытянуть. Для этого выкручиваете ключом на «10» гайку. Аккуратно вынимайте привод, внимательно следите за тем, чтобы внутрь коробки не упал шток. При необходимости нужно заменить уплотнительное кольцо. Если неисправен шток, обязательно установите новый и соберите привод. Новый датчик скорости нужно установить, закручивая его по часовой стрелке. После этого подключаете провода и проводите испытания.

Датчик скорости ВАЗ 2114 – один из важнейших элементов электронной системы управления «сердцем» автомобиля. Именно от его показаний зависит, сколько топлива будет подаваться, сколько воздуха пойдет в обход дроссельной заслонки при движении на холостом ходу, каковы будут показания спидометра и пр.

Где находится датчик скорости на ВАЗ 2114?

Как и во многих других инжекторных автомобилях, датчик скорости ВАЗ 2114 находится в верхней части корпуса КПП, недалеко от щупа уровня моторного масла. Подобраться к нему можно с двух сторон: сверху, открыв капот и отсоединив адсорбер, и снизу, используя для удобства смотровую яму.

Принцип работы датчика скорости.

В основу работы любого современного датчика скорости заложен эффект Холла, то есть взаимодействие электрического и магнитных полей, провоцирующие создание на полупроводниковой пластине разности потенциалов – напряжения Холла. При движении названное напряжение преобразуется в частотно-импульсный сигнал, который поступает на контроллер. По интервалу времени между данными импульсами и рассчитывается скорость движения авто.

Неисправности датчика скорости ВАЗ 2114.

Как правило, о неисправности датчика скорости свидетельствуют:

  • «лежащая» на нуле стрелка спидометра;
  • снижение мощности мотора;
  • повышенный расход топлива;
  • проблемы с движением на холостом ходу и, конечно, же ошибки Р0500 (отсутствующий сигнал датчика скорости) и Р0503 (прерывающийся сигнал).

Большая часть из них пусть и не является прямым указанием на поломку датчика скорости, но на необходимость его проверки указывает определенно.

Как проверить датчик скорости ВАЗ 2114?

Проверять датчик скорости на автомобилях отечественного производства можно разными способами: без снятия датчика с автомобиля и с ним.

В первом случае все довольно просто:

У исправного датчика будут отчетливо видно изменение импульсного сигнала – в пределах 0,5-10В.

Во втором случае проделываете все то же самое, только вольтметр заменяете контрольной лампочкой. При вращении колеса лампочка должна моргать.

Последний вариант проверки датчика скорости ВАЗ 2114 предполагает под собой снятие датчика с автомобиля (о том, как это сделать, читайте ниже) и подключение к нему вольтметра и питания по следующей схеме.

Предназначением датчика скорости (ДС) автомобиля является передача импульсов текущей скорости машины на контроллер. Полученные импульсы позволяют устройству осуществлять контроль над работой двигателя на холостом ходу и посредством РХХ регулировать подачу воздуха в обход дроссельной заслонки. Показатель частоты сигналов датчика скорости прямо пропорционален текущей скорости автомобиля.

Датчик скорости ваз 2114 подключён к спидометру и контроллеру через монтажный блок, который располагается в моторном отсеке. В электрическую сеть ДС входит и предохранитель, который устанавливается внутри салона на реле вентилятора печки.

Процесс определения скорости

Первоначально осуществляется передача импульсов на контроллер (6004 импульса на 1 километр). На основании полученных данных регулятором вычисляется скорость с учетом интервала времени между импульсами измерителя (они также нужны для обеспечения работы спидометра).

Признаки необходимости замены

  • Значительное снижения тяги двигателя;
  • нестабильная работа спидометра либо полный выход его из строя;
  • возрастание расхода топлива;
  • автомобиль глохнет на холостом ходу или чувствуется неравномерность холостого хода.

Если бортовым компьютером определяется неисправность в линиях датчика скорости, то на его экране могут появиться следующие обозначения:

  • Р0500 . Данная ошибка свидетельствует о том, что сигнал от датчика скорости не поступает.
  • Р0503 . Такую ошибку можно увидеть, если сигнал от ДС поступает прерывисто и неустойчиво.

Расположение датчика скорости на ВАЗ 2114

Данное устройство находится на корпусе коробки передач в верхней ее части. Для получения доступа к нему требуется открыть капот, затем снять адсорбер, чтобы было удобней добраться до датчика скорости. После этого нужно подлезть в область правого ШРУСа, чтобы найти провод, который ведет к измерителю скорости (он проходит под узлом дроссельных заслонок). Найти датчик можно вблизи щупа для проверки уровня масла в коробке передач.

Как выбрать датчик скорости для ВАЗ 2114

В стандартную комплектацию автомобиля входит датчик № 2111-3843010, отличительной чертой которого является наличие пластикового штока. Вследствие этого данное устройство достаточно часто выходит из строя. Поэтому иногда автовладельцы приобретают ДС с металлическим штоком, что влечет за собой необходимость замены разъема.

Проверка работоспособности

1 вариант

Осуществляется проверка наличия контактов в цепях и на приборах, целостности проводки в электрической цепи ДС. Для этого требуется ее «прозвонить».

2 вариант

Автомобиль устанавливается на ровную площадку, фиксируется механическими колодками, после чего нужно посредством домкрата поднять левое переднее колесо. Вольтметр подключается к контактам ДС, а руками следует начать вращение поднятого колеса. Когда колесо начнет раскручиваться, нужно внимательно наблюдать за показаниями вольтметра. Если на приборе отображается падение напряжения и частоты, то это свидетельствует о неисправности датчика.

3 вариант

Для данного способа потребуется наличие «контрольной лампочки». После поднятия домкратом левого колеса нужно присоединить к контактам ДС контактные провода «контрольной лампочки». Если при раскручивании колеса лампочка загорелась, то устройство работает в нормальном режиме.

4 вариант

Замена

Все работы производятся только на холодном двигателе, чтобы исключить вероятность получения ожоговой травмы. При снятии неисправного ДС следует быть осторожными, чтобы шток не попал внутрь коробки, так как для его извлечение придется снимать и разбирать коробку передач. Для замены рекомендуется взять ключи на 10 и 21, накидной на 14, а также новый датчик скорости ВАЗ 2114.

Также стоит проверить провода на обрыв, ведь зачастую рвутся сами контакты, которые находятся в так называемом «свободном полете». Для их проверки потребуются плоскогубцы, плоская и крестовая отвертки. И, конечно, настоятельно рекомендуется отсоединить аккумулятор.

Место установки датчика желательно очистить от мусора и грязи. Как только достали до датчика, нужно снять с него колодку проводов, для чего зажимается пружинный фиксатор. Выкручивание датчика осуществляется против часовой стрелки, затем устройство достается руками. В тех случаях, когда выкрутить ДС руками не получается, то стоит воспользоваться ключом на 21.

Бывает, что старый шток ломается, тогда возникает необходимость в снятии привода. Гайка откручивается ключом на 10 и вынимается вместе с шайбой. В тех случаях, когда привод невозможно вытащить, его нужно расшатать при помощи накидного ключа на 14, после чего он обычно вытаскивается. После снятия привода обязательно следует проверить состояние уплотнительного кольца и посмотреть, нуждается ли оно в замене.

Для установки нового датчика скорости требуется произвести все вышеперечисленные действия в обратной последовательности. Устанавливая устройство, нужно направить штырь внутрь паза датчика, чтобы быть уверенным в его надежной фиксации. Закручивается датчик по часовой стрелке без чрезмерного зажимания. Это обусловлено тем, что пластмассовый корпус изделия может легко сломаться. На этом установка завершена.

Спидометр, привод спидометра, как работает спидометр, основные неисправности и ремонт.

Автолюбители, если они действительно любят свою машину, стараются все новинки гаджетов вставить в свое транспортное средство, тем самым пытаются усовершенствовать свой автомобиль. Электронный привод спидометра — один из элементов усовершенствования собственной машины.

Спидометр, какие бывают спидометры

Спидометры бывают механическими и электронными и устанавливаются на все транспортные средства. как то:

-грузовые автомобили, легковые автомобили, мотоциклы и мотороллеры и на разнообразную спецтехнику.

Слово спидометр имеет в своем корне, как английскую часть слова — скорость, так и греческую — меряю, измеряю.

В задачу данного прибора входит, определить скорость движения и отмерить километраж пробега.

Электронный спидометр, установленный на современных автомобилях, в отличии от механического спидометра, зарекомендовал себя, как надежный и точный механизм измерения скорости и расстояния.

Электронный спидометр считается достаточно дорогим прибором и работа такого спидометра строго фиксируется.

Все данные по скорости и пробегу считываются не только с колес и эти данные хранятся в энергонезависимой памяти, причем имеется несколько точек хранения памяти.

Спидометр, как он устроен

Так как существуют правила движения на дорогах, в частности езда на отдельных участках с различными ограничениями скоростного режима — спидометр, тот механизм, который должен следить за скоростью технического средства, а к техническим средствам относятся не только автомобили и автобусы, но и мотоциклы и мопеды.

И на каждом из средств передвижения должен стоять спидометр. Кроме задачи определить скорость, спидометр показывает и пройденное расстояние. Спидометр состоит из нескольких частей, сюда можно отнести трос привода и гибкий вал.

Эти основные части спидометра осуществляют передачу вращательного движения от трансмиссии на сам прибор спидометра. На приборной панели автомобиля водитель видит текущие значения, а цифры получаются за счет работы основных частей спидометра с приводом, который находится в коробке переключения передач.

Спидометр имеет в наличии скоростные магнитные узлы. Вращение магнита создает поток частиц, этот поток проходит сквозь катушку и в катушке создается индукция вихревых токов.

Вихревые токи создают еще одно магнитное поле, совокупность магнитных полей создают взаимодействие и стрелка прибора движется пропорционально частоте вращения магнита.

Специальный редуктор, находящийся в спидометре, обеспечивает правильный подбор передаточного числа.

Специальный редуктор заднеприводных автомобилей осуществляет контроль за работой вторичного вала.

А на переднеприводных автомобилях, контроль ведется от датчика, который установлен на левом переднем колесе.

И если погрешность работы спидометра заднеприводных автомобилей зависит от размера покрышек, то погрешность спидометра переднеприводных автомобилей зависит не только от размера покрышек но и от закругления дороги.

Спидометр, неисправности привода спидометра

Если стрелка спидометра не отвечает на изменения скорости машины, значит есть неполадки у привода спидометра и требуется ремонт.

Причин неисправностей привода спидометра может быть несколько:

-возможно просто ослабла гайка, которая крепит гибкий вал к приводу спидометра. В этом случае, делается самый элементарный ремонт, который заключается в необходимости подтягивания гайки;

-а возможен обрыв гибкого вала;

-возможен выход из строя самого механизма, который расположен на приборной панели машины;

-возможно загрязнение посадочного отверстия коробки передач;

-возможно произведен неправильный монтаж прибора;

-возможно просто ослабли все крепления;

-если стрелка прибора зашкалила, значит произошел разрыв пружины, к таком случае спидометр меняется полностью;

-если слышен рычащий шум, значит необходимо смазать гибкий трос;

-если спидометр постоянно врет, если показатели не соответствуют настоящей скорости, вероятнее всего, трос неправильно прикрепили к валу;

-возможно просто спидометр не отрегулирован, придется произвести регулировку.

Спидометр, как отремонтировать привод спидометра своими руками

Если вы решили произвести ремонт привода спидометра своими руками, в первую очередь изучите руководство по эксплуатации автомобиля и найдите место установки механизма спидометра на вашем автомобиле.

Вам придется произвести демонтаж привода спидометра в случае замены уплотнительного кольца, шестерни или корпуса.

И если на автомобилях ВАЗ механизм привода спидометра расположен так, что извлечь его можно довольно легко, то с иномаркой придется попотеть. После того, как вы изучили руководство по эксплуатации и нашли сам механизм, открутите болт крепления, который крепит этот механизм к самой коробке передач, подденьте его отверткой и снимите узел.

Внимательно осмотрите шестерню и её посадочное гнездо, в гнезде расположен конец гибкой тяги спидометра.

При осмотре не должно быть обнаружено никаких дефектов и грязи.

Если при осмотре корпуса коробки обнаружены маслянистые пятна, значит необходимо заменить уплотнительное кольцо.

Для того, чтобы добраться до уплотнительного кольца, придется снять ведомую шестерню привода спидометра и только после этого вы доберетесь до уплотнителя и сможете его заменить.

Теперь необходимо все собрать в обратном порядке, но до сбора необходимо все запчасти хорошо отмыть в керосине.

Установка датчика скорости на ваз 2114. Почему не работает спидометр на четверке: проверить датчик скорости

Когда-то скорость автомобиля измерялась с помощью механического устройства, колесо вращалось тросом, который поворачивал спидометр, в результате водитель ориентировался на то, с какой скоростью он двигался.

Сейчас «механику» заменили на электронику, поэтому показания с колес совсем другие. Был изобретен так называемый датчик скорости автомобиля ( DSA ), принцип работы которого основан на эффекте «Холла». Про эффект холла мы рассказывали в статье:

Датчик посылает на контроллер электромагнитные импульсы, которые обрабатываются и на основе полученных данных производится точный расчет скорости автомобиля. Работает он следующим образом: как мы уже говорили, всего за один километр DSA отправляет импульсов порядка 6004, чем быстрее движется автомобиль, тем короче будет интервал между импульсами. Таким образом, электронный контроллер производит подсчет, исходя из временного интервала между каждым новым импульсом.

Датчик скорости, собственно, и находится на, возле правого ШРУСа. Чтобы снять ДСА, нужно залезть под машину.

В этой статье мы расскажем как проверить датчик скорости в домашних условиях на примере ВАЗ 2114.

Признаки неисправности датчика скорости:

  • Плавающие обороты холостого хода;
  • Двигатель глохнет;
  • Не работает спидометр во время движения автомобиля;
  • Ошибки, которые появляются на панели приборов;
  • Потеря мощности двигателя.

Основные причины неисправности ДСА

Основная «болячка» при которой пропадает сигнал с датчика скорости — плохой контакт или его отсутствие. Как правило, причина кроется в обрыве провода или нарушении целостности разъема, поэтому если вы заметили неисправность в датчике скорости, в первую очередь проверьте вышеперечисленные элементы. Проверьте сопротивление в цепи заземления, оно должно быть в пределах 1 Ом. Если неисправность не обнаружена, проверьте датчик скорости ВАЗ 2114 подробнее, как это сделать читайте ниже.

Как проверить ДСА своими руками? Способы проверки датчика скорости в домашних условиях

Первым делом снимаем датчик скорости. Датчик скорости ВАЗ 2114 имеет три контакта: 1 – масса, 2 – импульсный сигнал, 3 – текущее напряжение. DSA проверка ничего сложного, нужно проверить массу на 1-м контакте, затем убедиться в наличии напряжения на 3-м контакте (должно быть 12 В), в конце — следует проверить импульс 2-го контакта , при вращении ведущих колес. Скорость вращения должна быть не менее 3-5 км/ч. Кроме того, можно прозвонить 1-й и 3-й контакты.

Альтернативный способ проверки ДСА в домашних условиях (без снятия ДСА)

  1. Домкратим переднее колесо (если у вас переднеприводная машина).
  2. Необходимо подключить к контактам датчика вольтметр и максимально раскрутить колесо, после чего можно будет снять показания с прибора. Если во время проверки вы обнаружите, что напряжение и частота увеличиваются, скорее всего, датчик исправен.

Проверка датчика скорости с помощью контрольной лампы

Этот способ для тех, у кого нет вольтметра.

  1. Так же как и в предыдущем случае нужно домкратить автомобиль, а точнее ведущие колеса.
  2. Отсоедините импульсный провод.
  3. Включите зажигание.
  4. Подсоедините один провод к плюсу, а другой к сигнальному разъему.
  5. Подсоедините концы проводов к управлению и сильно покрутите колесо. Если индикатор мигает, датчик работает.

Если после проверок вы обнаружили, что датчик неисправен, замените ДСА самостоятельно или обратитесь за помощью на СТО.

На карбюраторные версии автомобилей отечественного производителя АвтоВАЗ устанавливаются спидометры, оснащенные механическим приводом. Он располагался непосредственно в картере коробки передач, и по вращающемуся тросу данные о скорости передавались на приборную панель.

С приходом на ВАЗ 2114 инжекторных двигателей автомобили стали оснащаться электронными спидометрами.Информация о скорости поступает от соответствующего датчика скорости.

На современных ДС используется так называемый эффект Холла.

Об эффекте Холла

Суть этого эффекта заключается в появлении разности потенциалов при взаимодействии электрического и магнитного полей. В этом случае электрическое поле протекает через магнитное, где находится полупроводниковая пластина. Именно на нем формируется разность потенциалов напряжения Холла.

На практике эффект применялся следующим образом.При движении напряжение Холла преобразуется в частотно-импульсный сигнал, который передается на контроллер. Чем выше скорость движения, тем выше становится частота этого сигнала. Из расчетов удалось определить, что датчик выдает 6004 импульса на 1 км дороги. По промежуткам между импульсами датчик вычисляет скорость автомобиля.

Для выполнения каких-либо работ с ДС сначала нужно определить, где он находится. Расположение датчика скорости – верхняя часть картера коробки передач.Добраться до него можно через моторный отсек или снизу, если поставить машину на яму.

Функции

  1. Передача информации на приборную панель, а именно на спидометр, о скорости автомобиля.
  2. Поддержание оптимальной работы регулятора холостого хода.
  3. Передача данных на электронный блок управления для поддержания оптимальной скорости в зависимости от режима движения.

ДС подключается к спидометру и контроллеру посредством монтажного блока, расположенного в моторном отсеке. А внутри автомобиля, прямо на реле вентилятора отопителя стоит предохранитель датчика.

Ошибки и признаки неисправности

Если устройство начинает работать некорректно или выходит из строя, следует обратить внимание на экран бортового компьютера. Диагностика ошибок позволит определить, что ДС перестал функционировать должным образом и следует принять меры по устранению поломки

Если на приборной панели появляются эти коды ошибок, обязательно проверьте электрическую цепь на предмет окисления или повреждения целостности контактов.Часто именно из-за этого ДС перестает передавать информацию.

Но есть и другие признаки, по которым можно определить, что ДС вышел из строя:

  • На приборной панели спидометр показывает неверные данные скорости или вообще не двигается;
  • При небольшом газе обороты плавают, двигатель глохнет сам по себе;
  • Увеличивается расход топлива;
  • Мощность двигателя значительно снижена.

Эти признаки могут указывать на проблемы с другими системами. Но если вы обнаружили один из характерных признаков поломки ДС, плюс появился один из двух кодов ошибок на бортовом компьютере, то проблема кроется именно в датчике скорости.

Функциональная проверка

Не спешите заменять устройство, пока не убедитесь, что виной тому именно вышедший из строя датчик.

Проверка выполняется несколькими способами. Какой из них вам больше по душе — решайте сами.

Перед этим обязательно проверьте состояние проводки, контактов.Если они окислились или заржавели, есть обрывы цепи, то сам ДС вполне может быть исправен. Нужно просто вернуть проводку и контакты в работоспособное состояние. Если проверка показала, что все цело и проблем с контактами нет, то диагностируйте датчик скорости.

  1. Если не хотите снимать ДС, то поставьте автомобиль на ровную поверхность, зафиксируйте блоками и поднимите домкратом левое переднее колесо. Подсоедините вольтметр к контактам датчика и начните крутить колесо руками.В этом случае посмотрите на данные вольтметра. Если напряжение увеличивается с частотой пропорционально увеличению скорости вращения колеса, ДС работает нормально.
  2. Другой метод также не требует снятия измерительного прибора. Но для этого вам понадобится контрольная лампа. Поднимите домкратом левое переднее колесо и подключите контрольную лампу к контактам ДС. Затем поверните колесо вручную. Если лампа горит, датчик исправен.
  3. Третий способ предполагает разборку датчика и последующую проверку входного и выходного напряжения.Прибором для измерения показателей послужит вольтметр.
  4. Четвертый способ активно используют те, кто предпочитает ремонтировать автомобиль своими руками. Здесь надо проверить привод датчика. Для этого домкратом поднимается колесо, а датчик снимается. Нащупайте диск DS, а затем начните вращать колесо. Пальцами вы можете почувствовать вращение привода. Если заеданий нет, все крутится ровно, то привод исправен.

При обнаружении выхода из строя ДС единственным правильным решением является его удаление и замена на новый датчик.

Определив, что ваш ДС уже отработал свое, можно переходить к процедуре замены.

Замена

Даже если у вас есть опыт авторемонта, вам ни разу не приходилось менять датчик скорости, рекомендуем посмотреть обучающее видео об этом, заглянуть в руководство по эксплуатации вашего ВАЗ 2114.

Запаситесь необходимым набором инструментов и материалов:

  • Ключи 21, 14, 10 мм;
  • Ветошь сухая для очистки картера коробки передач;
  • Новый ДС.

Что касается нового датчика скорости, то его легко найти по каталожному номеру — 2111-3843010. Его ориентировочная стоимость сегодня составляет около 300 рублей.

Начало работы.

  1. Устройство можно заменить через моторный отсек. Но этот вариант вызывает определенные неудобства из-за гофрированной трубки от воздушного фильтра и адсорбера, которые мешают комфортному доступу к нужному объекту. Снять их можно, но тогда открутить датчик все равно будет проблематично.
  2. Чтобы избежать лишних демонтажных работ и облегчить себе задачу, заезжайте на яму и добирайтесь до ДС снизу.
  3. Искомое устройство находится непосредственно на картере коробки передач над карданом кулисы. Загляните в область щупа, чтобы проверить количество масла в коробке передач. Здесь вы найдете DS.
  4. После въезда на яму подождите некоторое время, пока корпус двигателя остынет. Откройте капот, чтобы ускорить процесс охлаждения.Не закрывайте при начале работы. Это обеспечит дополнительное освещение.
  5. Отсоедините минусовую клемму от аккумулятора вашего ВАЗ 2114.
  6. Найдите нужный датчик, сухой тряпкой удалите всю грязь, скопившуюся на картере коробки передач. Не обязательно чистить всю коробку, достаточно очистить участок, где находится ДС.
  7. Отсоедините контакты, сняв колодку проводки. Для этого достаточно нажать на пружинную защелку.
  8. DS следует откручивать осторожно, двигаясь против часовой стрелки.
  9. Не всегда возможно снять датчик вручную, так как налипшая грязь имеет свойство прилипать. Используйте гаечный ключ на 21 мм, чтобы снять DS с места.
  10. После демонтажа ДС проверьте состояние накопителя. Как именно это сделать, мы уже сказали.
  11. При поломке штока придется полностью демонтировать привод.
  12. Ключом на 10 мм откручивается крепежная гайка, снимается вместе с шайбой.
  13. С помощью гаечного ключа на 14 мм немного ослабьте привод в его гнезде, что затем позволит осторожно извлечь его из гнезда.
  14. Убедитесь, что шток не попал в коробку. В противном случае придется демонтировать коробку передач и разбирать ее. И это трудная задача.
  15. Проверьте состояние уплотнительного кольца. Специалисты советуют менять его вне зависимости от степени износа.
  16. Замените шток, переустановите привод и соберите в обратном порядке.
  17. Новый датчик аккуратно вкручивается в гнездо, уже по часовой стрелке.
  18. Вернуть клеммы с проводами, соединить контакты и проверить работу устройства.

ДС следует вкручивать максимально аккуратно, так как корпус датчика выполнен из пластика. Его очень легко повредить.

Заменить такое устройство, как ДС, несложно. Соблюдайте последовательность операций, действуйте осторожно и используйте качественные запасные части. Плюс не забудьте предварительно убедиться, что виноват ДС. В противном случае работа может оказаться напрасной.

Все переднеприводные автомобили ВАЗ с инжекторными двигателями, такие как 2114 и им подобные, оснащены датчиками скорости.То есть теперь скорость автомобиля определяется именно его показаниями, а не механическим воздействием тросика спидометра, как это было раньше.

Довольно часто владельцы ВАЗ 2114-2115 сталкиваются с такой проблемой, когда стрелка спидометра начинает ходить в произвольном порядке, либо данные скорости заметно отличаются от реальных. При этом первая причина, по которой могут возникнуть данные проблемы, – это выход из строя датчика скорости.

Датчик скорости на автомобиле Лада Самара находится в верхней части картера коробки передач.Но добраться туда легко не так просто.

Для того, чтобы его заменить, идеальным вариантом будет заехать на смотровую яму и проделать всю эту операцию из-под машины. Чтобы все выглядело более наглядно, ниже будет представлено фотоописание всей работы.

Фотоотчет по замене датчика скорости на ВАЗ 2115-2115

Итак, первым делом отключаем клемму от минусовой клеммы на аккумуляторе. Для этого понадобится ключ на 10 или головка с небольшой ручкой.Когда вы с этим справились, можно двигаться дальше. Отсоедините вилку питания от датчика.

На фото вид снизу:

Чтобы разъединить этот блок со жгутом проводов, нужно сжать металлические зажимы и потянуть этот узел вверх:

Теперь выворачиваем старый датчик из корпуса редуктора, для чего может понадобиться рожковый ключ на 22 мм. Хотя в большинстве случаев все прекрасно откручивается руками. Затем берем новую деталь и устанавливаем ее в обратном порядке.

Как видите, старый датчик подключался напрямую к штекеру, а в новом есть как бы удлинитель с проводом, но особой разницы в них нет.

Что касается стоимости этих деталей, то цена нового датчика скорости на модель ВАЗ 2114-2115 может составлять около 350 рублей за самый дешевый вариант отечественного производства.

Если двигатель вашего автомобиля глохнет в режиме холостого хода, скорее всего вам требуется замена датчика скорости ВАЗ 2114.Хотя не стоит торопиться, эта проблема может быть связана не только с измерителем скорости, причина может крыться и в: ДМРВ (датчик массового расхода воздуха), ДПДЗ (датчик положения дроссельной заслонки), РХХ (регулятор холостого хода), ДПКВ (датчик положения коленчатого вала).
Если спидометр работает нестабильно или не работает спидометр, увеличился расход топлива, упала тяга двигателя, то стоит проверить спидометр. Замена своими руками – задача посильная каждому, так как требует минимум инструмента и ничего больше.
На современные автомобили в наше время все чаще устанавливаются инжекторные двигатели. Все процессы регулируются и контролируются встроенным компьютером, в который от контроллеров поступают данные о работе всех агрегатов автомобиля.

Неисправный контроллер выдает неверные данные, что приводит к неисправности ЭБУ и всех систем автомобиля.
Эти контроллеры включают DSA, который мы рассматриваем:

  • Измеритель скорости автомобиля (сокращенно ДСА) необходим для передачи регулятору специальных импульсов скорости автомобиля.
  • Регулятор с помощью импульсов счетчика контролирует устойчивую работу двигателя в режиме холостого хода, а с помощью РХХ регулирует подачу воздуха, направленную в обход дроссельной заслонки.
  • Частота сигналов счетчика прямо пропорциональна скорости автомобиля.

Важно отметить, что работающий счетчик экономит ваш газ таким образом:

  • Контроллер получает от спидометра следующие данные: скорость автомобиля — 100 км/ч.
  • Регулятор получает данные от ДПДЗ: положение — закрыто (на газ не давить).
  • Регулятор воспринимает такую ​​ситуацию — «торможение двигателем», исходя из полученных данных.
  • Поэтому он перекрывает подачу топлива.
  • Другими словами, при закрытой дроссельной заслонке регулятор не подает топливо до 20 км/ч.
  • И это не единственная полезная функция измерителя скорости.

Как датчик определяет скорость автомобиля

Итак:

  • Как было сказано чуть ранее, счетчик скорости передает свои импульсы (на 1 километр — 6004 импульса)
  • На основании этого соотношения регулятор рассчитывает скорость по интервалу времени между импульсами счетчика
  • В дополнение к регулятору спидометр на передней части автомобиля использует импульсы счетчика, он отображает скорость

Где находится датчик скорости на ваз 2114

Указатель скорости расположен на верхней части картера коробки передач.
Чтобы добраться до него, вам нужно выполнить следующие действия:

  • Откройте капот.
  • Снимите адсорбер, исключительно для удобства (его снимать не нужно).
  • Ползите в район правого ШРУСа и найдите там провод, ведущий к коробке. Это провод к измерителю скорости (проходит под дроссельной заслонкой, см. фото ниже).

Признаки неисправности счетчика

Итак:

  • Неравномерный холостой ход или глохнет на холостом ходу.
  • Плохо работает или не работает спидометр.
  • Повышенный расход бензина.
  • Тяга двигателя падает.

Для справки: Каталожный номер датчика для Самары (самары) 6-импульсного измерителя скорости номер 2111-3843010.

Ошибки измерителя скорости

При неисправности счетчика, или неисправной цепи, на бортовом компьютере при диагностике выскакивает ошибка:

  • P0500 — Нет сигнала от датчика скорости автомобиля.
  • P0503 — прерывистый сигнал датчика скорости.

Причина чаще всего кроется в проводке счетчика, они просто болтаются и не закреплены. Поэтому нередки случаи обрыва проводов, перед заменой обязательно проверьте цепь счетчика.

Какой лучше выбрать

Штатный заводской датчик № 2111-3843010 имеет слабый пластиковый стержень, поэтому часто ломается … Целесообразнее для этого заменить его датчиком с металлическим стержнем, но тогда вы столкнетесь с заменой соединитель.

Как проверить, работает ли он

Итак:

  • Датчик имеет три группы контактов: первый контакт — масса, второй — импульсный сигнал, третий — напряжение.
  • Начинаем проверку с наличия массы на первом контакте, затем наличие напряжения на третьем контакте (12 вольт).
  • Проверяем импульс второго контакта при пробуксовке ведущих колес не менее 5 км/ч.
  • Первый и третий контакты «звонят»

Неисправный датчик необходимо заменить.

Замена датчика скорости на ВАЗ 2114

Датчик не отличается надежностью и долговечностью, поэтому владельцы ВАЗ 2114 меняют несколько раз в год, поэтому при замене своими руками цена вопроса значительно снижается, наша подробная инструкция вам в помощь.

Внимание: помимо самого датчика, ломаются контакты, которые к нему подходят, и довольно часто, потому что болтаются неплотно. При снятии будьте осторожны, чтобы не уронить шток внутрь коробки, иначе придется научиться снимать и разбирать редуктор

Необходимый инструмент

Нам понадобится:

  • ключ на 10 и 21 и кольцо на 14 (может пригодится).
  • новый датчик.

Работы выполняем на холодном двигателе, чтобы не обжечь руки:

  • Откройте капот, ключом на 10 снимите клеммы аккумулятора.
  • Находим местонахождение датчика: он находится рядом со щупом проверки уровня масла на коробке передач.
  • Снимаем адсорбер, чтобы удобнее было откручивать счетчик (откручиваем гайки и просто откладываем в сторону).
  • Дотягиваемся рукой до датчика и снимаем с него колодку проводов, придерживая пальцами за пружинную скобу.
  • Откручиваем датчик против часовой стрелки и вынимаем.
  • Если не получается открутить вручную, используйте ключ на 21.

  • В случае поломки старого штока необходимо снять привод.
  • Ключом на 10 отверните гайку и снимите ее вместе с шайбой.
  • Если диск не выдвигается, используйте колпачок на 14 и ослабьте его.
  • Расшатав — вынимаем.
  • Будьте осторожны, не забывайте, если вы уроните шток в коробку, вам придется его снимать и разбирать.

  • Если привод был снят, проверьте состояние уплотнительного кольца, возможно, его необходимо заменить.
  • Установка осуществляется в обратном порядке.
  • При установке нового датчика важно, чтобы его штифт попал внутрь полого штифта втулки.
  • Осторожно снимите втулку, при необходимости используйте ключ на 10.
  • Аккуратно вверните сам датчик (вращая его по часовой стрелке).
  • Учтите, что корпус датчика сделан из пластика и его легко сломать.

Замена успешно завершена. Как оказалось, это совсем не сложно.
Можно дополнительно посмотреть как производится замена датчика скорости ВАЗ 2114 видео.

Обслуживание и ремонт автомобиля стоит недешево, особенно если вы обратились за помощью в сервисный центр. В этой статье мы расскажем, как можно самостоятельно заменить датчик скорости ВАЗ 2114.

Признаки неисправности датчика скорости

Итак, вы заметили, что перестал работать спидометр и стрелка на нем не двигается, расход бензина превышает норму.Это значит, что пришло время ремонта датчика скорости ВАЗ. Для этого необязательно обращаться в автосервис, ведь можно заняться делом самостоятельно. Для начала нужно подробно узнать, как правильно производится замена этой детали.

Функция датчика заключается в передаче сигнала на специальный контроллер, который регулирует работу двигателя на холостом ходу. В результате корректируется подача воздуха, которая направлена ​​в обход дроссельной заслонки.

Расположение датчика

Самостоятельно найти это устройство в ВАЗ 2114 совершенно несложно: оно находится на коробке передач.Для этого нужно открыть капот на машине и найти провод, который ведет к этой самой коробке. Этот провод также ведет к измерителю скорости.

Бывает так, что причина поломки кроется в неплотно закрепленной или плохо закрепленной проводке, поэтому перед заменой нужно это проверить. Для этого вам понадобятся следующие инструменты:

  • Отвертка (плоская и крестообразная).
  • Обычные плоскогубцы.

Если провода в порядке, то причина кроется в поломке самого датчика.

Как удалить?

  1. Откройте капот и ключом на 10 снимите массу с аккумулятора;
  2. Удаление канистры сделает процесс замены более удобным. Делается это очень быстро: откручиваем гайки и откладываем в сторону, чтобы не мешал работе;
  3. Снимите блок вместе с проводами. Это требует зажима фиксатора;
  4. Удалите устройство. Вам нужно аккуратно повернуть его против часовой стрелки, пока он не открутится. Затем вынимаем датчик при помощи ключа на 21;
  5. Место его установки необходимо очистить от грязи и мусора.

Инструкции по установке

  • Перед заменой сломанного датчика на новый имейте в виду, что корпус устройства выполнен из пластика, поэтому важно быть очень осторожным, чтобы не сломать его.
  • Для правильной установки устройства скорости ВАЗ 2114 необходимо, чтобы паз устройства точно входил в паз втулки. В противном случае он не сможет правильно зафиксироваться и сесть на место.
  • Последний шаг — надежное удержание.Для этого осторожно поверните датчик по часовой стрелке. Главное не переусердствовать и не сломать новое устройство.

На этом замена устройства завершена. Стоит ли обращаться в сервисный центр и сколько денег вы сэкономите, сделав это самостоятельно, думайте сами.

замена и диагностика своими руками

Датчик скорости ВАЗ-2114 очень важен. Это регулировка состава топливной смеси и угла опережения зажигания.А с гидроусилителем – включение и выключение этого механизма.

Для бензиновых автомобилей используется тросовая система передачи данных о скорости. В инжекторных машинах в качестве датчиков используются датчики, которые вырабатывают электрический сигнал, необходимый для подачи на спидометр и блок управления двигателем.

Как датчик?

Первые датчики, которые устанавливались на инжекторные автомобили, крепились в приборной панели. Привод спидометра по-прежнему осуществлялся посредством механической передачи вращения.Это очень неудобно, так как все равно вся система продолжала управлять механическими устройствами. Гораздо лучше оказались датчики второго поколения.

Механической трансмиссии больше не было, но был один недостаток — связь с МКПП осуществлялась через шестерню. Она была очень ненадежной, часто выходила из строя. В датчиках третьего поколения используются приборы на эффекте Холла. Они более надежны и долговечны, чем предшественники. Установите датчик скорости ВАЗ-2114 прямо на коробку передач.

За что отвечает датчик скорости?

Это устройство необходимо для того, чтобы обеспечить нормальную работу двигателя в различных режимах работы. Подключение датчика скорости ВАЗ-2114 осуществляется подключением электронного микроконтроллера к блоку управления и спидометру. Хороший датчик выдает сигнал, и его величина зависит от скорости автомобиля.

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля.Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот самые частые причины, которые приводят к расходу масла в дв…

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, данная система состоит из семи…

При этом электронный блок управления позволяет обеспечить нормальную работу исполнительных механизмов, в частности, РХХ. Все электронные устройства нуждаются в своевременном осмотре и контроле за исправностью. Если у вас не работает спидометр, это не значит, что неисправен датчик скорости. Обязательно проверьте работоспособность спидометра. Не исключено, что неисправность кроется в нем.

Как определить, что неисправен датчик

Если Ваш автомобиль оснащен бортовым компьютером, электронный блок управления выдаст ошибку, которая появится на дисплее. Ошибок две:

  1. Р0503 — прерывается сигнал с датчика скорости. Не исключено, что причина такого поведения — плохой контакт в соединительных проводах.
  2. Р0500 — сигнала с датчика скорости нет вообще. В этом случае может быть пробой и провода, соединяющего датчик с электронным блоком управления.

Обязательно перед заменой датчика убедитесь, что все провода, которыми он подключен к системе, находятся в исправном состоянии.

Внешние признаки неисправности

Также можно заметить следующие признаки, характерные при неисправности датчика скорости:

  1. Значительно снижена мощность двигателя.
  2. Увеличивает расход бензина, причем заметно.
  3. Обороты на холостом ходу двигателя нестабильны. Иногда двигатель глохнет, если не нажимать на педаль газа.
  4. Спидометр не работает или работает нестабильно.

Все эти симптомы нельзя отнести однозначно к датчику скорости. Потому такие симптомы и при выходе из строя других устройств и исполнительных механизмов.

Диагностический датчик

Выполните диагностику несколькими способами. При подозрении на поломку датчика ВАЗ-2114 необходимо подать напряжение на прибор, а выход подключить к мультиметру. Вращая ось датчика с разной скоростью, наблюдают за изменением напряжения.Чем выше скорость, тем больше напряжение.

Если вы не хотите разбирать датчик, вы можете использовать домкрат, чтобы поднять одно колесо. Включите пятую скорость и постепенно ускоряйте руль. Если напряжение увеличивается постепенно, то прибор исправен. Но гораздо лучше будет диагностика путем установки заведомо исправного датчика.

Замена

Выполнить замену датчика скорости ВАЗ-2114 можно очень быстро, лучше использовать смотровую яму или эстакаду.Порядок выполнения работ следующий:

  1. Отсоединить минусовую клемму аккумулятора.
  2. Очистите всю поверхность вокруг датчика на коробке передач.
  3. Отсоедините разъем, нажав на фиксатор.
  4. Снимите датчик, повернув его против часовой стрелки. Для разборки можно использовать ключ на «21».

Если обрыв в приводе, его надо вытащить. Для этого отверните ключом гайку «на 10». Аккуратно снимите привод, внимательно следите за тем, чтобы внутренние ящики не упали на шток.При необходимости замените уплотнительное кольцо. Если неисправный шток, обязательно установите новый и соберите привод. Новый датчик скорости нужно установить, вращая его по часовой стрелке. Затем подключите провода и проверьте.

Распиновка датчика скорости. Распиновка датчика скорости ВАЗ и схема подключения дс Схема подключения датчика скорости

Во время движения автомобиля датчик скорости ВАЗ 2107 (форсунка) формирует данные о скорости, отправляемые в электронный блок управления двигателем.Его выход из строя вызывает ошибки управления впрыском и приводит к падению мощности двигателя и увеличению расхода топлива. Проверить и заменить датчик можно самостоятельно. Для этого понадобится гараж со смотровой ямой, шлицевая отвертка, ключ на 22 и мультиметр или контрольная лампа.

Принцип работы датчика скорости ВАЗ 2107

Датчик скорости основан на эффекте Холла, описывающем возникновение электрических импульсов при помещении проводника постоянного тока в магнитное поле.Датчик вырабатывает импульсы при вращении выходного вала коробки передач ВАЗ 2107. За время прохождения автомобилем километра датчик скорости ВАЗ 2107 выдает около 6000 импульсов, частота которых позволяет определить текущую скорость.

Где находится датчик скорости ВАЗ 2107

Датчик крепится к коробке передач в механизме привода троса спидометра. Чтобы снять и проверить его, придется отсоединить трос спидометра коробки передач.

Признаки неисправности

Основным признаком проблем в работе датчика является выдача бортовым компьютером соответствующего кода ошибки.Неисправности могут проявляться другими признаками:

  • повышенный расход топлива;
  • плохая тяга двигателя;
  • нерабочий или рабочий с большой погрешностью спидометр;
  • нестабильный холостой ход.

Внимание! Эти четыре симптома могут быть вызваны проблемами с другими частями автомобиля.

Причины неисправности датчика

Конструкция датчика достаточно надежна. Причиной поломки обычно является окисление контактов на датчике или обрыв проводов, которые идут от датчика к ЭБУ двигателя.
Контакты осмотреть, при необходимости очистить и смазать «Литолом». Начинать поиск обрыва проводов лучше с мест возле вилки. Там они часто гнутся, соответственно перетираются и ломаются. При этом стоит проверить заземление датчика. Сопротивление в его сети должно быть порядка 1 Ом. Если повреждений не обнаружено, необходимо проверить сам датчик скорости. Для этого вам придется снять его с автомобиля.

Как снять датчик скорости ВАЗ 2107

Для демонтажа датчика скорости необходимо выполнить следующие операции:

Датчик скорости ВАЗ 2107 можно проверить с помощью мультиметра или «контрольки».Для установки датчика необходимо проделать вышеперечисленные действия в обратном порядке.

Проверка датчика скорости

Самый простой способ проверить датчик скорости — установить на его место новый. Цена детали невысокая, поэтому это самый простой и быстрый способ убедиться, что она работает или ломается. Если нового датчика скорости ВАЗ 2107 под рукой нет, следует сначала проверить старый, а потом идти в магазин за новым.
Для проверки работы датчика скорости вам понадобится небольшая пластиковая трубка диаметром, соответствующим толщине оси датчика, и вольтметр (мультиметр).Проверка выполняется в следующей последовательности:

  • подключить вольтметр к выходу датчика, подающего электрические сигналы, и к массе автомобиля;
  • наденьте трубку на ось датчика;
  • повернуть трубку.

По мере вращения трубки напряжение на выходе датчика должно возрастать пропорционально скорости вращения. Если этого не произошло, необходимо заменить датчик скорости ВАЗ 2107.

Совет: таким же образом можно проверить датчик скорости прямо на машине. Для этого нужно вывесить одно из ведущих колес, подключить вольтметр к выходу датчика и «массе» и начать вращать колеса. Если напряжение и импульсы появляются, датчик исправен.

Вместо вольтметра можно использовать контрольную лампу. В этом случае при проверке работоспособности необходимо подать напряжение на плюсовой вывод датчика скорости. Если лампа мигает при вращении датчика, проблема не в датчике. Придется проверить и другие узлы и детали «семерки», которые могут повлиять на работу ЭБУ двигателя.

Каждый автомобиль, независимо от его класса, производителя или страны происхождения, должен иметь систему, отвечающую за отображение скорости и количества пройденных километров. ВАЗ 2110 не исключение. Но только на инъекциях.

В моделях с карбюратором

для спидометра используется механическая тросовая система, поэтому здесь нет датчика скорости. Он просто не нужен.

Что это за

Работа датчика скорости огромна. Он сообщает электронному блоку управления информацию о правильной подаче топлива, определяет и устанавливает угол опережения зажигания, отвечает за качество топливовоздушной смеси.

Датчик собирает все виды данных и передает их в виде сигналов на электронный блок управления. Там информация проверяется, вносятся соответствующие коррективы в работу инжекторного двигателя.

Признаки неисправности

Если на вашем автомобиле не работает одометр, датчик спидометра функционирует с определенными рывками, или выдает данные, не соответствующие действительности, вероятно, прибор вышел из строя.

Проблема может заключаться в том, что нарушена схема подключения, есть нарушения в электрической цепи, не работает разъем.Кроме того, часто проблемой становится распиновка датчика скорости, которую перепутали в процессе сборки.

Косвенным признаком неисправности является то, что автомобиль глохнет на холостом ходу.

Вы, как водитель, легко заметите наличие неверных показаний на спидометре, а также обратите внимание на сигнальную лампочку, требующую проверки двигателя (Check Engine). При обнаружении подобных явлений можно не сомневаться в необходимости замены датчика скорости.

Поиск поломки

Чтобы приступить к устранению проблемы, сначала нужно найти устройство. По фото можно определить, как внешне выглядит датчик скорости на ВАЗ 2110.

Что касается его расположения, ищите в моторном отсеке в непосредственной близости от выпускного коллектора. Откровенно говорят, что место, где он установлен, нельзя назвать идеальным. Все дело в коллекторе. При движении автомобиля коллектор нагревается. Об него трутся провода датчика, что со временем приводит к неисправностям, короткому замыканию.

А как проверить датчик скорости на автомобиле ВАЗ 2110? В первую очередь визуально. Обязательно убедитесь в отсутствии обрыва кабеля. Часто проблемы с устройством возникают именно из-за него.

Проверив устройство визуально, и не определив наличие поломок, это говорит нам о неисправности самого элемента. Эта проблема решается его заменой.

Подготовительные работы

Грамотная замена датчика скорости на ВАЗ 2110 подразумевает обязательную покупку нового устройства, соответствующего всем требованиям вашего автомобиля.

По сути, есть два основных правила, которым нужно следовать при покупке устройства.

  1. Выберите датчик с разъемами внутри разъема, помеченного -, A и +. Обычно там используются обозначения 1,2 и 3. Принципиальной разницы между ними нет, просто распиновать именно с такой маркировкой будет намного проще. Именно неправильное подключение часто становится причиной того, что приходится обращаться за помощью на СТО. А это совсем другие финансовые затраты.
  2. Стержень элемента должен быть изготовлен из металла. Если стебель пластиковый, то прослужит около 6 месяцев. Регулярная замена не в ваших интересах. Но не забудьте проверить металлический стержень на люфт, правильность вращения и наличие шайбы в упаковке.

Замена

Теперь к вопросу как производить замены. Для этого демонтируем старое устройство и подключаем на его место новое. Пошагово ваши действия следующие:

  • Снимите отрицательный провод с аккумулятора, что обесточит автомобиль;
  • Теперь отсоедините провода от датчика и обязательно запомните в каком виде была распиновка;
  • Устройство разбирается простым отвинчиванием вручную. Обычно вам не нужно использовать какие-либо инструменты. Но если устройство сидит плотно, то используйте клавиши на 22 или 21 мм. В зависимости от модификации вашей «десятки» конструкция датчика может немного отличаться;
  • Параллельно советуем проверить проводку;
  • Сняв счетчик, открутить крепежную гайку, удерживающую провод, идущий к редуктору;
  • Аккуратно извлекайте, чтобы не уронить шток в коробку. Если это произойдет, то придется полностью разбирать КПП.Это явно не в ваших интересах;
  • Новое устройство с резиновым кольцом необходимо смазать трансмиссионной жидкостью, чтобы фиксация на новом месте была максимально надежной;
  • Сборка осуществляется в обратном порядке;
  • Обратите особое внимание на распиновку. Подключить мультиметр при включенном зажигании. Если прибор показал «минус», значит, вы подключили провод к плюсу, чего делать категорически нельзя. Вот почему изначально мы советовали использовать датчик без маркировки 1, 2 и 3.

Если не удалось избежать использования нового устройства с неудобными маркировками 1, 2 и 3, то запомните важную деталь распиновки:

  • 1 соответствует «+»;
  • 2 указывает на выходной сигнал;
  • 3 означает «-«.

Завершив замену элемента, не забудьте проверить устройство в действии. Для этого можно вывесить передние колеса, либо просто покататься на машине по местности. Если спидометр и одометр показывают правильную информацию, вашу рукотворную работу можно считать успешной.

На автомобилях с карбюраторным ДВС, при отсутствии сложной автоматики двигателя и бортового контроллера, принцип работы спидометра ВАЗ 2114 был достаточно прост, т.к. спидометр механический. От привода, который был на МКПП, по кабелю сигнал поступал прямо на спидометр и фиксировал текущую скорость.

С установкой инжекторных двигателей и необходимостью очень точного взаимодействия многих параметров для обеспечения расчетного впрыска топлива возникла необходимость в большом количестве дополнительных электронных датчиков, среди которых появился датчик скорости. Изменился и принцип работы спидометра ВАЗ 2114, он стал электронным.

Первые датчики скорости (ДС), которые устанавливались на новые инжекторные машины, больше не используются. Они объединили электрический датчик и трос привода спидометра. Второе поколение ДС избавилось от троса спидометра, стали устанавливать электрический спидометр, но эти датчики скорости имели зубчатое соединение при установке на МКПП.

Третье поколение – датчик скорости импульса на эффекте Холла.Цена датчика скорости на ВАЗ 2114 отличается в зависимости от модификации устройства.

Заключается в том, что при взаимодействии магнитного и электрического полей, когда электрическое поле определенным образом протекает через магнитное, в котором находится полупроводниковая пластина, на нем возникает разность потенциалов, так называемое напряжение Холла .

Этот эффект получил практическое применение в ДС тем, что при движении это напряжение преобразуется в частотно-импульсный сигнал, который передается на контроллер. Чем выше скорость движения, тем выше частота сигнала. Подсчитано, что ДС производит 6004 импульса на один километр своего пути. На основе интервала между этими импульсами контроллер рассчитывает скорость автомобиля.

Датчик скорости в общей схеме датчиков и приборов

Нетрудно догадаться, где находится датчик скорости на ВАЗ 2114. Ведь он выполняет в том числе и функцию определения скорости движения.Конструктивно привод спидометра остался на прежнем месте, поэтому датчик скорости ВАЗ 2114 находится на МКПП сверху, в районе правого ШРУСа. Наилучший доступ к ДС можно получить снизу, поставив машину на смотровую яму.

Схема подключения датчика скорости ВАЗ 2114 достаточно проста. В общей электроцепи автомобиля питание осуществляется через средний предохранитель, номиналом 7,5 А, который находится на реле электровентилятора печки, в салоне.На комбинации приборов в передней панели выходной штекер с адресом — «ДС», а «контроллер управления двигателем» имеет одну цифру — «9».

На что влияет датчик скорости? Он напрямую связан с контроллером и электронным спидометром. В рабочем состоянии ДС выдает необходимую информацию о текущей скорости, обеспечивает нормальную работу регулятора холостого хода и поддерживает обороты двигателя в оптимальном режиме за счет формирования адекватных сигналов в ЭБУ.

Поскольку электронные устройства подвержены различным внешним воздействиям, приводящим к сбоям в работе всей системы, необходимо внимательно относиться к профилактическим осмотрам и контролю за их работоспособностью. Так вот, есть мнение, что если не работает спидометр на ВАЗ 2114, то однозначно вышел из строя датчик скорости. Однако существуют методики управления электронным спидометром. С помощью специального оборудования на стенде можно определить его производительность.

Три измерения производятся на скоростях — 40, 80 и 120 км/ч:

  • при этом показания спидометра в км/ч должны быть соответственно — «40.35 — 44», «81,38 — 85», «122,07 — 127»;
  • и номинальная частота входного сигнала в Гц — «66,66», «133,33», «200».

Признаки неисправности датчика скорости

В процессе эксплуатации автомобиля с электронным бортовым устройством многие автомобилисты сталкивались с ситуацией, когда в блоке ошибок загорается тот или иной сигнал, часто бывает так, что после выключения двигателя и повторного запуска этот сигнал не появляется опять же поэтому у российских водителей иногда вырабатывается недоверие к показаниям этого блока ЭБУ.Тем не менее, каждый водитель должен знать, какие ошибки, свидетельствующие о проблемах с ДС, загораются на дисплее бортового компьютера.

  1. P0500 отсутствие сигнала с датчика скорости.
  2. P0503 Перемежающийся сигнал датчика скорости.

Действительно, довольно часто причиной появления таких сигналов являются проблемы в ослабленных контактах или даже обрывы проводов ДС. Нужно учитывать, где находится датчик скорости на ВАЗ 2114.МКПП при работе испытывает сильную вибрацию, поэтому особое внимание необходимо уделить профилактическому осмотру этого датчика.

Помимо появления сигналов об ошибках на дисплее БК могут появляться и другие признаки неисправности ДС, специалисты относятся к таким признакам:

  1. Нестабильные, «гуляющие» обороты холостого хода, возможно самопроизвольное отключение ДВС при не нажатой педали газа.
  2. Спидометр на ВАЗ 2114 работает нестабильно или вообще не работает.
  3. Значительно увеличен расход топлива.
  4. Уменьшена мощность двигателя.

Конечно это не однозначный диагноз ДС, могут быть и другие причины, например проблемы с топливной системой. Однако следует проверить работоспособность ДС. И первое, что нужно сделать, это прозвонить цепи и убедиться в исправности проводки. Убедитесь, что есть заземление и на контактах присутствует сигнал 12 В.

Существует несколько известных способов проверки работоспособности ДС:

  • снять проблемный датчик.Используйте вольтметр для измерения выходного напряжения и частоты сигнала. Для этого на ось датчика наденьте пластиковые трубки и раскатайте корпус до скорости 3-5 км/ч. Чем быстрее вращается датчик, тем выше напряжение и частота;
  • второй способ не требует снятия датчика.

Поддомкратьте переднее колесо, чтобы его можно было раскрутить. Подключить вольтметр к контактам датчика. Покрутите колесо и снимите показания с прибора, если напряжение и частота увеличиваются, адекватно вращению, то с датчиком все в порядке.

  • Третий способ предполагает проверку «контролем» или лампочкой.

Поднимите переднее колесо домрата, чтобы его можно было повернуть. Сначала отсоедините импульсный провод от датчика. Включите зажигание. Найдите «плюс» и «минус» по «управлению». Подсоедините «управление» к проводу «Сигнал» и покрутите колесо. При нормальной работе датчика должен загореться «минус». Если нет инструмента управления, то можно использовать лампочку. Для этого к нему нужно подключить провода.

Подключите один провод к плюсу аккумулятора, а другой к разъему «Сигнал». Крути колесо. Если лампочка мигает, то датчик исправен.

  • автолюбители отработали методику проверки привода постоянного тока.

Для этого нужно поднять одно колесо на домкрате и снять датчик скорости. Почувствуйте привод датчика и поверните колесо. Когда диск работает нормально, вы можете почувствовать его вращение пальцами. А если заеданий нет, то с приводом все в порядке.

Если в результате проверки установлено, что датчик скорости не работает, то необходимо его снять и заменить на новый. Эта запчасть не является дефицитной, поэтому можно легко узнать, сколько стоит датчик скорости на ВАЗ 2114.

Любой существующий в мире автомобиль обязательно оборудован специальной системой, предназначенной для измерения скорости транспортного средства и передачи этой информации в ЭБУ. На карбюраторных автомобилях применяется тросовая (механическая) система спидометра, вследствие чего датчик скорости здесь не требуется.Поэтому на ВАЗ 2110, 2111 и 2112 она устанавливается только на инжекторные автомобили – эта система электронная и отвечает за контроль работы силового агрегата. Замена датчика скорости – довольно трудоемкое мероприятие, но совсем не сложное. Подробнее об этом далее в статье.

Назначение данного устройства — «установка» угла опережения зажигания, контроль за качеством топливной смеси и корректировка подачи топлива. Датчик собирает много информации для инжекторного двигателя, такую ​​как частота вращения двигателя, уровень детонации, скорость и так далее, и передает цифровые сигналы на электронный блок.В свою очередь, здесь проверяются эти данные и вносятся соответствующие коррективы в работу форсунки. Обычно датчик скорости находится под капотом, в моторном отсеке, возле выпускного коллектора.

Признаки неисправности датчика скорости

Если вдруг отказывается работать одометр, а спидометр «врёт» по отношению к пробегу и скорости, или работает рывками, это свидетельствует о неправильной работе датчика скорости или его привода.Также могут быть сбои в электрической цепи, перепутана распиновка, выходит из строя разъем и так далее. Кроме того, то, что автомобиль глохнет на холостом ходу, также может свидетельствовать о неисправности датчика скорости, но на это может быть масса других причин. Конечно, если спидометр дает заведомо ложные показания, а на панели приборов горит лампа «CHECK ENGINE», то причина в вышедшем из строя датчике скорости.

Диагностика датчика скорости

Первый способ диагностики датчика скорости:


Второй способ диагностики датчика скорости:


Обратите внимание, что данные методы проверки подходят только для датчиков скорости, использующих в своей работе эффект Холла.

Контроллер датчика, как купить новый контроллер, на что нужно обратить внимание при покупке

При выборе нового датчика скорости обратите внимание на следующие моменты: желательно, чтобы разъемы внутри блока имели обозначения — «-«, «А», «+», вместо стандартных «1», «2» , «3». На самом деле это не имеет принципиального значения, но распиновка в этом случае будет проведена быстрее и, главное, правильно.

Еще один важный момент — отдавайте предпочтение аппарату с металлическим стержнем, так как он прослужит более полугода, «отпущенный» на пластиковый.Обязательно проверьте, снабжен ли шток шайбой, как он вращается и есть ли у него люфты.


Инструменты, устройства и расходные материалы

  1. Ключи на «21» и «22».
  2. Трансмиссионное масло.
  3. Новый контроллер.

Подготовительные работы, как добраться до контроллера и заменить его на новый


Распиновка проводки, на что обратить особое внимание при использовании мультиметра в работе

Обратите внимание на распиновку внутри колодки.При включенном зажигании с помощью мультиметра определяем, к какому разъему какой провод подключен. Если вы подключили провод к «плюсовому» разъему, а мультиметр показывает «минус», то вам следует срочно поменять полярность. Поэтому желательно брать блок с соответствующими обозначениями. Но если такого нет, можно взять обычный. В данном случае распиновка такая — 1 это «+», 2 это «выход сигнала, а 3 это «-«.

На последнем этапе не забудьте проверить привод, а также работу автомобиля в целом при вывешивании колес или во время движения автомобиля.

Датчик скорости — элемент электронной системы управления автомобилем. От его показаний зависит, сколько будет подано топлива, сколько воздуха будет в обход дроссельной заслонки на холостом ходу, каковы будут показания спидометра.

Датчик скорости автомобиля ВАЗ основан на применении, то есть от устройства передается поток импульсов, частота которых пропорциональна значению скорости автомобиля. Электроника автомобиля, анализируя поступающие данные, выбирает необходимые обороты холостого хода и подает сигнал на устройство, регулирующее обороты холостого хода двигателя, что оптимизирует состав воздушно-капельной смеси, поступающей в камеру сгорания, минуя дроссельную заслонку клапан.

При прохождении расстояния в один километр датчик скорости передает в ЭБУ более 6000 импульсов. По параметрам временного анализа межимпульсных сигналов бортовой компьютер передает данные на приборную панель, определяя тем самым показания спидометра.

Как и на многих других автомобилях, датчик скорости ВАЗ находится в верхней части картера коробки передач, недалеко от щупа уровня масла в двигателе. Добраться до него можно с двух сторон: сверху, открыв капот и отсоединив адсорбер, и снизу, воспользовавшись для удобства смотровой ямой.

Распиновка DC 2109, 2110, 2112, 2114, 2115

Если разбираться с подключением датчика скорости, то там следующая распиновка, которой следует придерживаться. При этом для понимания сути работы ДС важно изучить принципиальную схему датчика, которая прилагается к данной статье.

Заводской датчик скорости автомобиля ВАЗ выпускается с некоторыми отличиями в подключении к колодочному разъему. Разъем квадратной формы используется в электронных комплексах Bosh.Круглый разъем используется в электронных системах January 4 и GM.

При подключении датчика выбирать устройства с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на контактах блока) вместо цифровых обозначений типа «1», «2», « 3”. Кроме того, предпочтение следует отдавать устройствам со штоком металлического типа, так как пластиковые штока очень недолговечны.

Как проверить датчик скорости ВАЗ

Вышедший из строя датчик спидометра на автомобиле ВАЗ определяется просто – в этом случае спидометр перестает работать, он также может подавать какие-то признаки жизни, но при этом демонстрировать неверную информацию.

Используя трубку, плоскогубцы или другой удобный инструмент, поверните ось датчика. При этом вы должны увидеть изменяющиеся показания вольтметра: чем выше скорость, тем выше напряжение (от 0,5 до 10 В). Если этого не происходит, датчик требует замены.

Замена датчика скорости автомобиля

Что касается его расположения, то ищите ДС в моторном отсеке в непосредственной близости от выпускного коллектора. Честно говоря, место, где он установлен, нельзя назвать идеальным.При движении автомобиля коллектор нагревается. Об него трутся провода датчика, что со временем приводит к неисправностям, короткому замыканию. Поэтому специалисты рекомендуют первым делом качественно заизолировать проводку, а также использовать какие-то зажимы, чтобы провода не соприкасались с коллектором. Это значительно продлевает срок его службы.

Если проверка показала, что ДС неисправен, необходимо заменить его. Ремонт датчиков и подобных мелких электронных устройств — дело неблагодарное.В гаражных условиях это сделать вряд ли получится, и единственное, что можно сделать, это почистить контакты от окисления (с этим проблема).

Нет разницы инжекторная у вас машина или карбюраторная с европанелью — подключение датчика скорости к комбинации приборов идентично.

Замена датчика скорости ВАЗ: пошаговая инструкция:

  1. Заехать в яму — снизу работать будет удобнее — и подождать, пока двигатель остынет.
  2. Отключите питание автомобиля, сняв провод с отрицательной клеммы аккумуляторной батареи. После этого не закрывайте капот, это обеспечит вам освещение.
  3. Найдите датчик скорости на КПП. Очистите его и все рядом с ним тряпкой от грязи.
  4. Нажав на пружинную скобу, отсоедините колодку проводки от датчика.
  5. Демонтируйте сам датчик, открутив его против часовой стрелки — пальцами или рожковым ключом на «22».
  6. Аккуратно, чтобы ничего не сломать, заменить снятую деталь на новую. Подведите к нему колодку проводов и процедуру замены датчика скорости можно считать завершенной.

Как правильно подключить новый DS? Здесь важно, чтобы шток прибора правильно попал в фиксирующую втулку, иначе на датчик не будет передаваться вращение. Если датчик сел в посадочное место с первого раза, значит все на месте, а если что-то не дает ему сдвинуться, значит шток не попал во втулку.

ВАЗ 2114: сцепление (регулировка и замена)

На автомобиле ВАЗ 2114 сцепление однодисковое, как и на большинстве автомобилей. Ресурс его элементов большой, но все зависит от манеры вождения. К сожалению, рынок просто переполнен некачественной продукцией. И всегда есть шанс нарваться на неприятную деталь. И не важно, отечественный или импортный производитель указан на упаковке. Стоит отметить, что в том случае, если у вас в машине установлен стандартный двигатель, никакого тюнинга вы не видели, то лучше всего будет работать сцепление.Не переплачивайте за эмблему именитого производителя, разницу вряд ли почувствуете.

Клатч

Основным элементом сцепления в любом автомобиле является корзина, она играет роль ведущего диска. Корзина устанавливается непосредственно на маховик двигателя внутреннего сгорания. В автомобиле ВАЗ 2114 крепление производится с помощью 6 болтов. Обратите внимание, что при установке ведущего диска необходимо затягивать крест-накрест. Это позволит избежать перекоса.Корзина сцепления имеет пружинящие лепестки, убирающиеся своими краями в выжимной подшипник. Необходимо отрегулировать сцепление ВАЗ 2114, чтобы нормально функционировал выжимной подшипник.

Выжимной подшипник и ведомый диск

Это еще один элемент механизма сцепления. При нем усилие передается от вилки, установленной в картере, на лепестки корзины. Вилка приводится в движение кабелем от педали. Ведомый диск установлен внутри корзины и соединен с первичным валом при помощи шлицев.Оснащен фрикционными накладками. Срок его службы может быть разным, в зависимости от того, как вы ездите. Вот и все, элементов не очень много, а если менять сцепление, то лучше всего установить все новое. Не стоит сразу менять ведомый диск, как это делают многие. Намного эффективнее заменить комплект сцепления. И после этого необходимо провести регулировку сцепления ВАЗ 2114.

Как работает сцепление

Позволяет отключать коробку передач и двигатель во время переключения передач.Кроме того, с его помощью осуществляется плавный старт с места. Если бы его не было, то старт машины был бы очень резким. Давайте смоделируем простую ситуацию, с которой каждый автомобилист сталкивается много раз в день. Вы запускаете двигатель и готовитесь к поездке. Для этого нажимаешь на педаль ВАЗ 2114. Сцепление начинает работать. До этого первичный вал коробки передач был жестко соединен с коленчатым валом двигателя. После этого на лепестки корзины начинает воздействовать выжимной подшипник. Происходит увеличение зазора между ведомым диском и рабочей поверхностью корзины.

При увеличении зазора передача крутящего момента прекращается. Соответственно машина не едет. Теперь вы очень медленно нажимаете на педаль. Происходит обратное явление, при котором зазор между ведомым диском и корзиной постепенно уменьшается. Частично начинает передавать крутящий момент на первичный вал коробки передач. Как следствие, автомобиль начинает двигаться, ведомый диск сцепления ВАЗ 2114 полностью прилипает к поверхности корзины. Во время переключения передач также необходимо развести валы коробки и двигателя.Это позволяет сделать переход с одной скорости на другую более плавным и незаметным для водителя и пассажиров.

Подготовка к замене

А теперь немного о том, как заменить диск сцепления ВАЗ 2114 и другие элементы. Конечно, без специнструмента, ямы или подъемника эта процедура займет очень много времени. Но если не торопиться, то это будет самый приемлемый вариант, ведь замена на СТО по цене сравнима со стоимостью комплекта сцепления.Итак, нужно снять коробку передач. Без этого не обойтись, но на автомобилях ВАЗ 2108-21099, а также 2113-2115 можно немного схитрить.

Чтобы не снимать всю коробку, можно вместо верхних болтов вкрутить длинные болты, на которых, как на салазках, двигать редуктор. Задача упростится, но ненамного. На этапе подготовки нужно зафиксировать машину, чтобы она не двигалась с места. Затем полностью опустошите коробку. Если она нуждается в замене, то подготовьте к заправке свежую трансмиссию.Передние колеса должны быть вывешены. Предварительно ослабьте болты их креплений. Отсоедините скобу, на которой установлен край троса. Кстати, на этом кронштейне закручиванием или подкручиванием гаек регулируется сцепление ВАЗ 2114. Но самое интересное начинается дальше.

Что нужно сделать перед снятием коробки

Отключите аккумулятор от источника питания. Сделать это придется вам, так как потребуется снять стартер, который жестко соединен проводом большого сечения с плюсовой клеммой аккумулятора ВАЗ 2114.Сцепление для замены нужно проделать большую работу. Как вы догадались, следующим шагом будет отсоединение стартера от проводки. Ключом на «13» скручиваем кабель питания, руками тянем разъем с втягивающего реле. После этого тем же ключом на «13» необходимо открутить все три гайки, которыми производится крепление картера стартера к картеру сцепления. Но перед этим нужно избавиться от воздушного фильтра, полностью его демонтировать, так как он будет мешать. Можно даже сказать, что основным инструментом на этапе подготовки является ключ на «13».С его помощью закручиваем гайку, которая крепится к минусовому проводу.

Заодно избавьтесь от троса привода спидометра, так как поменять сцепление на ВАЗ 2114 можно только после полного или частичного снятия коробки передач. После этого нужно проделать некоторые манипуляции под автомобилем. В частности, отсоедините разъем задней передачи, отсоедините тягу и вал коробки передач. Также необходимо будет открутить шаровые опоры и снять палец рулевого наконечника со шкворня.После этого нужно поочередно вытаскивать гранаты из редуктора. После удаления первого, на его место необходимо поставить заглушку. Теперь дело за мелочью. Открутите шпильки трех подушек и болты, которыми коробка притянута к двигателю. Только теперь можно снять КПП или переключить.

Особенности установки новинки

О том, какое сцепление на ВАЗ 2114 лучше подойдет, было сказано ранее. Но вы имеете право экспериментировать.После снятия коробки в первую очередь необходимо вытащить старый выжимной подшипник с первичного вала. Новый нужно покрыть слоем смазки, желательно ШРУСом, так как его параметры намного лучше, чем у Литол-24. Применяется исключительно для механизмов, находящихся постоянно в движении и под нагрузкой. Обратите внимание на состояние вилки сцепления. Если необходимо заменить втулки, обязательно сделайте это.

Замена дисков сцепления

Старая корзина аккуратно снимается, болты можно использовать для любых целей, но переустанавливать в механизм сцепления не нужно.Обязательно купите новые. Сначала ставится ведомый диск, внутри него размещается направляющая втулка. Сверху установлена ​​корзина, все отверстия в ней совмещены с теми, что на маховике. Вот так собираются узлы на ВАЗ 2114. Муфта, однако, на всех машинах различается одинаково.

Лечишь новые болты и затягиваешь их крест-накрест. Только после этого можно снимать направляющую втулку. Вот и все, установка элементов окончена, времени ушло совсем немного.Гораздо дольше идет подготовка и сборка. Учтите, что перед первой поездкой нужно отрегулировать сцепление. Но пока о первой поездке говорить рано, нужно установить коробку на свое место и не забыть поставить на место трос сцепления ВАЗ 2114. Сборка производится в порядке, обратном снятию всех деталей. Главное не забыть установить все элементы. Заливайте масло только после того, как оба ШРУСа будут на месте. Заодно оцените состояние их пыльников.

Заключение

Вот и все, теперь вы знаете, как самостоятельно поменять сцепление на автомобиле ВАЗ 2114. Данную инструкцию можно использовать для всех переднеприводных автомобилей семейства ВАЗ. К счастью, конструкция полностью идентична, а вот в самих элементах могут быть отличия. Чем мощнее двигатель, тем надежнее будет корзина сцепления или диск, выжимной подшипник. Старайтесь не давать большие обороты двигателю при выжатом сцеплении, чтобы увеличить его ресурс.К сожалению, езда по пробкам сокращает срок службы, поэтому лучше включать нейтральную передачу, а не нажатием на педаль сцепления ВАЗ 2114 и удерживанием ее.

Geschwindegkeetssensor ВАЗ-2114: Ersatz and Diagnosmethoden mat Ären eegenen Hänn — Gesellschaft

Geschwindegkeetssensor ВАЗ-2114: Ersatz and Diagnosmethoden mat Ären eegenen Hänn — Gesellschaft

Вдыхание:

Op ВАЗ-2114 Autoen ass de Vitessensor ganz wichteg. Et ass mat senger Hëllef datt d’Zesummesetzung vun der Brennstoffmëschung an den Zündungszäit ugepasst ginn.An och a Präsenz vun der Kraaftleedung — aktivéiert deaktivéiert dëse Mechanismus.

Déi vergaser Autoen hunn e Kabelgeschwindegkeets-Transmissiounssystem benotzt. Injektiounsmaschinne benotze Sensoren déi en elektrescht Signal generéieren DAT néideg ass fir de Speedometer and d’Motorkontrollunitéit z’iessen.

Wéi funktionnéiert de Sensor?

Déi alleréischt Sensoren, dei op Injektiounsgefierer installéiert goufen, goufen am Dashboard montéiert. De Speedometer Drive gouf nach ëmmer mat enger mechanescher Rotatiounsiwwerdroung duerchgefouert.Dëst ass ganz onbequem, well de ganze System funktionnéiert souwisou op mechanesch Geräter. Déi zweet Generatioun Sensoren ware vill besser.

Et war net mei eng mechanesch Iwwerdroung, awer et war een Nodeel — d ‘{textend} Verbindung mat der mechanescher Këscht gouf mat engem Gang gemaach. Si war ganz onzouverlässeg, dacks net an der Rei. Déi drëtt Generatioun vu Sensore benotzt Hall-Effekt Geräter. Si si méi zouverléisseg a mi haltbar wéi hir Virgänger. На ВАЗ-2114 Geschwindeg установлен датчик, установленный прямо на крышке.

Fir wat ass de Vitessensor verantwortlech?

Dësen Apparat ass noutwendeg fir de normale Funktionéiere vum Motor a verschiddene Betribsmodi ze garantéieren. ВАЗ-2114 Geschwindegkeetssensor ass mat enger elektronescher Mikrokontroller Kontrollunitéit and enge Спидометр verbonne ginn. E funktionnéierte Sensor generéiert e Signal, a säi Wäert hänkt vun der Geschwindegeschwindegkeet of.

An dësem Fall erlaabt d’elektronesch Kontrollunitéit den normale Betrib vun den Aktuatoren, besonnesch de Leerlaufgeschwindegkeetscontroller.All elektronesch Geräter brauche fristgerecht Inspektioun Performance Iwwerwaachung. Wann Äre Спидометр net funktionnéiert, heescht dat guer net datt de Geschwindegkeetssensor deekt ass. Получите доступ к спидометру, который не контролируется. Et ass méiglech datt den Zerfall dra läit.


Лучшее решение для сенсора

Wann Dir en Bordcomputer op Ärem Auto installéiert Hutt, Da Gett d’Elektronesch Kontrollunitéit definitiv e Feeler deen um Display steet.Et ginn zwee Feeler am Ganzen:

  1. P0503 — De {textend} Signal vum Geschwindegkeetssensor gëtt ënnerbrach. Et ass méiglech datt de Grond fir dëst Verhalen e schlechte Kontakt an de Verbindungsleitungen ass.
  2. P0500 — {textend} и получите сигнал датчика Vitessensor. An dësem Fall kann et e Pann vum Apparat sinn e Paus am Drot, deen de Sensor mat der elektronescher Steuereinheet verbënnt.

Ier Dir de Sensor ersetzt, git sécher datt all d’Dréit, déi en un de System verbannen, an engem gudden Zousstand sinn.

Extern Zeeche vu Broch

Och Dir kënnt folgend Schëlder bemierken déi typesch sinn wann de Geschwindegkeetssensor futti geet:

  1. Motorkraaft ass wesentlech reduzéiert.
  2. De Bensinverbrauch klëmmt, däitlech.
  3. D’Motortraumgeschwindegkeet ass onbestänneg. Heiansdo wäert de Motor Stoppen wann Dir de Gaspedal net dréckt.
  4. Функционал спидометра нетто или заднее вкл.

All dës Zeeche kënnen net eenzegaarteg dem Geschwindegkeetssensor zougeschriwwe ginn.Не все, ähnlech Symptomer erschéngen wann aner Apparater an Actuatoren falen.



Sensor Diagnostik

Et gi verschidde Weeër fir Diagnos ze maachen. Wann Dir de Verdacht open Zerfall vum VAZ-2114 Sensor hutt, musst Dir Spannung fir den Apparat liwweren, an e Multimeter um Output verbannen. Wärend d’Sensorachs mat verschiddene Geschwindegkeete rotéiert, observéiert d’Spannungsännerung. Wat mei héich d’Rotatiounsgeschwindegkeet ass, wat de Spannungswert mei héich ass.

Wann Dir de Sensor net demotéiere wëllt, kënnt Dir en Jack benotze fir een Rad eropzesetzen. Maacht de fënnefte Gang un a dréit d’Rad нет и нет. Wann d’Spannung graduell eropgeet, ass den Apparat an engem gudden Zousand. Awer et wäert vill besser sinn ze diagnostizéieren andeems en e bekannte gudde Sensor installéiert ass.

Ersatz

De VAZ-2114 Geschwindegkeetssensor ka ganz séier ersat ginn, dofir ass et am beschten en Iwwerblécklokal oder eng Uewerkuer ze benotzen.D’Aarbechtsprozedur ass wéi follegt:

  1. Trennt den отрицательный терминал vun der Batterie.
  2. Propper de ganze Beräich ronderëm de Sensor op der Transmissioun.
  3. Trennt de Block andeems Dir op de Schlëssel dréckt.
  4. Schrauwt de Sensor aus andeems en e géint den Auer dréit. Fir Demontage kënnt Dir de Schlëssel op «21» benotzen.

Wann et en Zerfall am Drive ass, da muss enerausgezu ginn. Fir dëst ze maachen, schrauwen d’Mutter mat engem Schlëssel «10».Huelt den Aktuator virsiichteg ewech a gitt sicher datt de Stamm net an d’Këscht fällt. Ersetzt den O-Rank wann néideg. Wann de Stamm futti ass, gitt sécher en neien ze installéieren an den Aktuator ze montéieren. En neie Geschwindegkeetssensor muss installéiert ginn andeems en am A dréint. Duerno verbannen d’Drähten a testen.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
