Датчик кислорода приора признаки неисправности

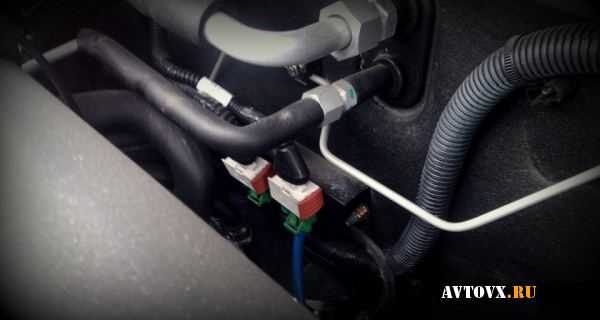

Где находится и неисправности датчика кислорода Лады Приора

Управляющий датчик кислорода (коротко УДК) в Ладе Приора осуществляет фиксацию данных о кислороде, который содержится в выпускных газах, когда этот газ поступает из двигателя в нейтрализатор каталитического вида. Речь идет о системе выпуска отработанных газов в автомобиле.

Система контроля двигателем работает на электронной основе и высчитывает сразу несколько важных значений:

  • сколько расходуется воздуха;
  • количество вращений коленвала;
  • температурный режим охлаждающей жидкости или антифриза;
  • как располагается дроссельная заслонка, особенности местонахождения момента и фар, отопителя, звука.

Когда машина работает в режиме повышенной мощности, запуска, показания УДК в Лада Приора не имеют никакого значения. Эти показания берутся во внимание только когда нагрузка равномерная, также с их помощью удается откорректировать топливо-воздушную смесь или продолжительность впрыска топлива, при этом учитываются другие ранее не учтенные факторы. Благодаря исправной работе датчика кислорода, получается добиться качественной топливо-воздушной массы.

Принцип функциональности датчика кислорода на Приоре

Осматривая деталь, обратите внимание, что конструкция не разборная, а цельная, вместе с проводами и панелью с контактами. Находится датчик на корпусе трубы приемного формата катколлектора. Уменьшение и увеличение объема кислорода в выпускных газах меняет уровень опорного сигнала, а затем этот запрос обрабатывается контроллером.

В итоге топливо-воздушная масса либо обогащается, либо обедняется. В памяти борткомпьютера автомобиля Лада Приора фиксируется последний набор сведений, что позволяет следовать в следующий раз отлаженной схеме.

Причины неисправности датчика кислорода

Специалисты называют целый ряд причин, почему устройство в Ладе Приора может выйти из строя:

  1. Если в состав бензина входит этил с соединениями свинца, УДК становится неисправным «за 4 бака».
  2. Нельзя применять силиконовые герметики, они тоже приводят к сбоям в работе датчика кислорода. Однако не путайте со сборкой, предполагающей использование герметиков при отсутствии соприкосновения с системами питания, выпуска, вентиляционных приспособлений – в этом случае никакого вреда не будет.
  3. Избегайте попадания на контакты панели и керамический изолятор влаги и смазочных веществ.
  4. Не допускайте механических повреждений корпуса, проводов, колодки и контактов.

Как определить неисправность датчика кислорода

Прежде чем ремонтировать или менять в Приоре неисправный датчик кислорода, следует определиться с видом неисправности:

  1. Если бортовой журнал показывает код Р0030 или Р0032, оставляет желать лучшего нагреватель.
  2. Возможно, все дело в цепи нагревающей детали или самого датчика.

Определить точную причину поможет проведение несложных манипуляций, следуйте пошаговому руководству:

Как определить состояние датчика кислорода в автомобиле Лада Приора

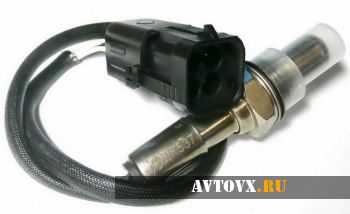

Штатный датчик кислорода (лямбда зонд) Приора используется для корректировки состава воздушно-топливной смеси в системе впрыска инжекторных двигателей с обратной подачей. Часто спрашивают, где располагаются датчики кислорода? Местоположение этого электронного химического устройства – на верхней части приемника глушителя выхлопной системы транспортного средства.

Принцип действия датчика кислорода

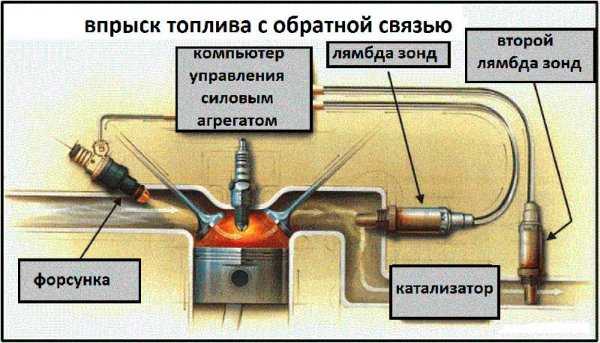

Принцип действия кислородного датчика на Приоре следующий: для коррекции параметров времени прохождения электронных сигналов системы впрыска учитываются данные о составе оксигена (кислорода) в выхлопных газах. Именно эти данные и представляет датчик концентрации кислорода Приора, который, вступает в химическую реакцию с выхлопными газами транспортного средства.

В ходе протекания этой электрохимической реакции создается разность потенциалов на выходных контактах прибора. Изменения падения напряжения определяет содержание кислорода и качество воздушно-топливной смеси. Изменения происходят в параметрах от 0,1 В, что указывает на повышенное содержание оксигена и обедненную смесь и до 0,9 В, означающее на низкое содержание кислорода и обогащенную консистенцию.

Для оптимальной эксплуатации транспортного средства температурное значение датчика кислорода, цена которого доступна большинству российских автолюбителей, должна быть не меньше 300°С. С учетом этого, для динамичного нагревания прибора после запуска силовой установки в датчик кислорода на Приоре интегрирован компонент нагревательного типа.

Фиксируя напряжение на выходе прибора, контроллер выбирает командный сигнал для коррекции топливно-воздушной смеси на компоненты распыления топливной системы. При показаниях обедненной смеси, т.е. разность потенциалов находится на минимальном значении, контроллер командует обогатить поступающую консистенцию, а при параметрах обогащенной смеси, т.е. при максимальных значениях разности потенциалов поступает команда на ее обеднение.

Вкратце, штатный датчик кислорода (лямбда зонд) дает возможность оценить концентрацию неизрасходованного оксигена в отработанной смеси, а на основании этих исследований бортовой компьютер изменяет консистенцию топливно-воздушной смеси. Возникающие неисправности датчика кислорода влекут за собой некорректную эксплуатацию силовой установки автомобиля. Часто на форумах автолюбителей встречается вопрос, какой датчик кислорода на Приоре установлен? Для автомобиля Лада Приора для установки приемлем только датчик BOSCH LS6537.

Как проверить датчик концентрации кислорода

Проверить датчик кислорода, можно только при наличии осциллографа. Другие приборы смогут лишь косвенно доказать в Приоре признаки неисправности, причем на основе достаточно сложных тестов. В автомобиле признаки неисправности датчика кислорода следующие:

  • повышение расхода горючего;
  • понижение динамики работы мотора;
  • нестабильная частота холостых оборотов силовой установки;
  • дефекты нейтрализатора каталитического типа.

Такие неисправности кислородного датчика, в основном, определяют круг дефектов этого электрохимического устройства. Кроме того, ошибка, высвечивающая на дисплее ЭБУ, может быть напрямую связана с дефектами электрической цепи нагревателя. Из-за того, что датчик кислорода (лямбда зонд) приора не получит достаточную степень нагрева, бортовой компьютер будет выдавать некорректные импульсы. Смесь топлива будет не соответствовать требуемой концентрации, из-за чего будет наблюдаться перерасход топлива, неустойчивая работа холостого хода мотора, автомобиль будет терять динамичность и т.д.

По достижению датчиком кислорода (лямбда зондом) Приора требуемого температурного значения, все признаки некорректной работы силовой установки самоустраняются. Максимальный ресурс эксплуатации датчика концентрации кислорода в практическом вождении доходит до 100-150 тыс. км, но межремонтный сервисный срок эксплуатации истекает за время пробега расстояния в 60-80 тыс. км.

Штатный датчик кислорода Приора работает в следующем режиме: после включения силовой установки автомобиля прибор, находящийся в коллекторе выпуска отработанных газов, начинает нагреваться, поэтому включается не сразу. Его функционал начинает действовать при достижении температурного значения выше 360° по Цельсию. Для увеличения скорости нагревания в прибор интегрирован нагреватель электрического типа. Поэтому датчик концентрации кислорода обременен электропроводкой для цепи сигнала и нагрева.

Реакция прибора, а, следовательно, и его показания, направлена на разность между концентрацией оксигена в выхлопе транспортного средства и его содержанием в атмосферном воздухе, что трансформируется в выходной показатель разности потенциалов. Т.к. оксиген полностью не сгорает даже в отработанных газах и присутствует в камере катализатора, то для верной оценки применяют другое аналогичное устройство, расположенное за катализационной камерой.

В первые минуты старта мотора бортовой компьютер производит коррекцию топливно-воздушной смеси по средним показателем. По нагреванию датчика концентрации кислорода Приора до рабочей температуры блок электроники инсталлирует его в генеральную схему эксплуатации ТС.

Датчик кислорода на Приоре: назначение, причины поломки и методы решения проблем

Нормализация подачи топлива в двигатель и проверка состояния выхлопных газов производится при помощи специального датчика. Он применяется при исследования разницы между составом кислорода в выхлопных газах и в окружающей атмосфере.

Устанавливается элемент на все современные авто, позволяя им уменьшать выброс вредных веществ. Новая Приора датчик кислорода также имеет, поэтому о данном компоненте владелец транспорта должен знать всю информацию.

Принцип работы датчика кислорода

Для оценки состава выхлопных газов элемент подвергается нагреванию. Для этого в нем находится специальный элемент, который работает за счет подведения к системе управления авто. В более простых моделях лямбда зонда использовался принцип самостоятельного прогрева при проходе отработанных газов. Но такой тип работы является не самым эффективным.

Замена элемента производится через каждые 70-90 тыс. км пробега. Изначально производители заявляют о нормальной работоспособности элемента на целых 100-150 км. Но это не совсем так: проходящие газы оставляют на поверхности датчика мельчайшие частицы, вследствие чего на нем образуется нагар.

Это может приводить к сбою в проведении оценки и тем самым к некорректному функционированию и элемента, и двигателя. И поскольку, для Приора цена датчик кислорода средняя или высокая, то и его замена потребует некоторых вложений.

К чему приводят проблемы в работе датчика кислорода Приоры?

Неправильная оценка приводит к передаче в двигатель непо

ladafakt.ru

Датчик кислорода на Приоре: назначение, причины поломки и методы решения проблем

Нормализация подачи топлива в двигатель и проверка состояния выхлопных газов производится при помощи специального датчика. Он применяется при исследования разницы между составом кислорода в выхлопных газах и в окружающей атмосфере.

Устанавливается элемент на все современные авто, позволяя им уменьшать выброс вредных веществ. Новая Приора датчик кислорода также имеет, поэтому о данном компоненте владелец транспорта должен знать всю информацию.

Принцип работы датчика кислорода

Для оценки состава выхлопных газов элемент подвергается нагреванию. Для этого в нем находится специальный элемент, который работает за счет подведения к системе управления авто. В более простых моделях лямбда зонда использовался принцип самостоятельного прогрева при проходе отработанных газов. Но такой тип работы является не самым эффективным.

Замена элемента производится через каждые 70-90 тыс. км пробега. Изначально производители заявляют о нормальной работоспособности элемента на целых 100-150 км. Но это не совсем так: проходящие газы оставляют на поверхности датчика мельчайшие частицы, вследствие чего на нем образуется нагар.

Это может приводить к сбою в проведении оценки и тем самым к некорректному функционированию и элемента, и двигателя. И поскольку, для Приора цена датчик кислорода средняя или высокая, то и его замена потребует некоторых вложений.

К чему приводят проблемы в работе датчика кислорода Приоры?

Неправильная оценка приводит к передаче в двигатель неподходящей смеси. Затрудненная работа мотора может быть незаметна при начальных проблемах. Но когда датчик будет сильно загрязнен или в цепи контактов возникнут нарушения, последствия становятся явными. К наиболее распространенным явлениям при сбоях в работе лямбда зонда можно отнести:

1. Обороты двигателя на холостых становятся нестабильными.

2. Машина глохнет или просто не едет.

3. Расход топлива значительно повышается.

4. Нестабильная работа мотора в первые 5-10 минут после запуска.

Если первопричина не будет решена, работа двигателя с неправильной смесью приведет к серьезным нарушениям. Весьма возможна и поломка самого мотора с необходимостью его капитального ремонта или полноценной замены.

Поэтому при появлении указанных проблем установка нового датчика или нормализация соединений цепи являются обязательными. В первую очередь, владельцу необходимо выявить основную причину и далее приступить к восстановлению авто.

Как выявить и исключить неполадки в работе датчика кислорода Приоры?

Проверка работы осуществляется при помощи осциллографа. Визуально оценить состояние тоже можно, но точность определенных проблем будет минимальной.

При осмотре датчика следует обратить внимание на объем нагара. Если слой ровный и очень темный, то, скорее всего лямбда зонд следует заменить. Средняя и высокая цена датчика кислорода Приора не должна препятствовать провести ремонт лямбда зонда. В противном случае, владельцу понадобится большее вложение средств на восстановление двигателя.

Очистка керамического стержня может проводиться несколькими способами. Первый из них заключается в химическом воздействии на нагар и его отмывании специальным составом. Второй более простой и заключается в прогревании и резком охлаждении керамического стержня. Правда, второй способ менее эффективный, поэтому использовать его следует лишь в крайних случаях.

Для проведения химической очистки понадобится приобрести ортофосфорную кислоту, которая не оставляет пленку. Иначе нагар на датчике будет появляться снова. Защитные колпачки необходимо на время снять, а точнее аккуратно срезать. Далее примерно на 15-20 минут керамический стержень погружается в кислоту, а после просто высыхает.

Для второго способа можно использовать переносную горелку. Над ней стержень держится буквально пару минут, потом перемещается в холод.

Если под рукой нет подходящего переносного холодильника или создать холод не предоставляется возможным, тогда датчик просто на пару минут убирается от огня. При нескольких повторениях процедуры нагар просто отпадает от стержня. После того как работа выполнена, на место устанавливаются колпачки и аккуратно завариваются в местах разреза.

Особенности замены датчика кислорода на Приоре

В случаях, когда датчик концентрации кислорода Приора и после чистки не решил проблемы с двигателем, необходимо проводить установку нового элемента. Она выполняется довольно просто.

Но если владелец решил провести очередную замену после пробега авто в 90 тыс. км, то ему нужно помнить о возможно возникновении проблем при снятии контроллера. Решаются они несколькими способами.

Из-за сильного нагара датчик можно прикипеть к креплению. Тогда исполнителю понадобится обработать соединение составом WD-40 или же слегка простучать датчик и крепление.

Не менее действенным способом может стать прогрев элементов при помощи горелки или любого другого инструмента. Если после всех попыток на Приора датчик концентрации кислорода не снимается, следует хорошо прогреть авто, а затем уже снимать элемент.

Замена датчика обычно занимает 30 минут. Поэтому, затягивать с работой или откладывать ее не стоит. После установки нового контроллера, проблемы с двигателем исчезнут, а расход топлива нормализуется. Пренебрегать ненормальным функционированием лямбда зонда нельзя. Он может привести к серьезной поломке авто и потребности срочного ремонта мотора.

Если, потребуется не только восстановление работоспособности отдельных элементов  выхлопной системы, но и комплексная ее настройка, можно обратится в мастерскую VIHLOP-SYSTEM, которая осуществляет ремонт глушителей в ЮАО Москвы.

priorapro.ru

признаки неисправности («Приора», «Шкода Октавия», «Рено-Меган 2», «Форд-Фокус 2»)

В данной статье будет рассказано о том, что такое лямбда-зонд, признаки неисправности этого узла рассмотрим также. Его еще называют датчиком содержания кислорода. Устанавливается он в выпускном тракте автомобильного двигателя внутреннего сгорания. Причем ставится этот датчик как на бензиновые, так и на дизельные моторы.

Основные сведения о кислородном датчике

Лямбда-зонд похож по принципу своего функционирования на гальванический элемент, состоящий из твердого керамического электролита на основе циркония. Также произведено легирование керамики при помощи оксида иттрия. Сверху находится напыление тонким слоем с использованием платины. Получается так, что один электрод воспринимает выхлопной газ, в то время как другой – воздух из атмосферы. Именно за счет этого происходит сравнение параметров работавшего газа с нормальным атмосферным воздухом. Также стоит отметить, что наиболее эффективная работа осуществляется при температуре свыше 300 градусов. Именно при таком нагреве электролит из циркония начинает проводить ток. И теперь пришло время узнать о том, что влияет на то, как работает лямбда-зонд. Признаки неисправности «Приора», например, позволит определить даже на слух.

Принцип работы лямбда-зонда

Благодаря тому что имеется разница в массовом содержании кислорода, на электродах датчика появляется выходное напряжение. Чтобы повысить чувствительность прибора при низкой температуре, например во время запуска двигателя, необходимо использовать принудительный нагрев. Электрическая спираль расположена в керамическом теле лямбда-зонда. Она имеет подключение к бортовой сети автомобиля. Есть еще элемент датчика кислорода, в основе которого лежит диоксид титана. Он меняет свое сопротивление при работе двигателя. Именно по такому принципу работает лямбда-зонд. Признаки неисправности VW Golf 3 такие же, как и в отечественных автомобилях.

Работа датчика кислорода

В момент, когда происходит запуск и прогрев мотора, двигатель функционирует без данных, поступающих с лямбда-зонда. Вся коррекция топливовоздушной смеси происходит по данным, полученным с других устройств. В частности, это датчики положения заслонки в дросселе, температуры двигателя, частоты вращения коленвала. Главная особенность лямбда-зонда на основе циркония – это то, что при незначительном отклонении от нормы содержания кислорода при анализе состава топливной смеси происходит существенное изменение выходного напряжения в диапазоне 0,1-0,9 Вольт.

Титановые датчики кислорода

Имеются также датчики, изготовленные из двуокиси титана. Тогда, когда происходит изменение массовой доли кислорода в выхлопных газах, они постепенно изменяют сопротивление по объему. Генерация напряжения у датчиков такой конструкции не происходит. Они намного сложнее, нежели циркониевые, используются на очень дорогих автомобилях, например BMW, Nissan, «Ягуаре». На бюджетных автомобилях устройства на основе титана, как правило, не используются, так как имеют большую стоимость. На автомобилях среднего и низкого класса более дешевый циркониевый используется лямбда-зонд. Признаки неисправности «Рено-Меган 2» проявляет такие, которые ничем не отличаются от присутствующих на отечественных автомобилях.

Различия лямбда-зондов

Стоит заметить, что принципы работы у датчиков кислорода одинаковы, не зависят от того, кто производитель. Разница лишь в том, какие размеры корпуса этих элементов. Также может быть несколько иное подключение, зачастую имеется отличие в разъеме. Все датчики, как было сказано выше, имеют подогрев либо нет. Следовательно, различаются они по количеству проводов для подключения. По материалам различия идут следующие: либо циркониевые, либо титановые. В последних вывод нагревателя всегда имеет красный цвет. Также существуют виды для дизельных двигателей. Они более широкополосные. Нельзя установить на бензиновый мотор такой лямбда зонд. Признаки неисправности («Шкода-Октавия» также интересует многих автомобилистов) сопровождаются выводом кода ошибки с кратким описанием.

Почему выходит из строя лямбда-зонд

Очень часто причиной преждевременного выхода из строя является низкое качество бензина. Железо и свинец, которые могут присутствовать в плохом бензине, моментально забивают электроды из платины. Следовательно, выходит из строя датчик кислорода, он не может нормально снять все показания. Если маслосъемные кольца имеют сильную выработку, то в выхлопную трубу будет попадать некоторое количество масла. Это также является причиной преждевременного выхода из строя датчика кислорода. Даже если вдруг случайно на датчик кислорода попало немного растворителя или моющего средства, можно сразу же говорить о том, что он сломался. Он не переживает попадания таких растворов. Разрушение лямбда-зонда происходит в случае, когда в выпускной системе происходят хлопки. Керамика очень хрупкая, поэтому такие резкие удары могут разрушить ее. При неправильной установке угла зажигания либо при чрезмерно обогащенной топливовоздушной смеси происходит сильный нагрев корпуса датчика. Это становится причиной преждевременного выхода из строя.

Менее популярные причины поломки

Обратите внимание, что при монтаже лямбда-зонда нельзя использовать различные герметики, которые имеют в своей основе силикон. Также можно разрушить лямбда-зонд, если много раз пытаться завести двигатель, делая малые паузы между попытками. При условии что двигатель не заводится. Это обязательно приведет к тому, что топливовоздушная смесь будет скапливаться в выхлопной системе. Спустя некоторое время она воспламенится и создаст мощную взрывную волну. Даже некачественный контакт либо же короткое замыкание в выходной цепи, способные разрушить устройство. Общий ресурс элементов колеблется в диапазоне 30..70 тысяч километров пробега. Во многом зависит он от того, в каких условиях происходит эксплуатация. Наибольший срок службы у датчиков, у которых присутствует дополнительный подогрев. На большей части иномарок применяется такой конструкции лямбда-зонд. Признаки неисправности, («Форд-Фокус 2» или же «Шкода» находятся в вашем владении) одинаковы. Поэтому диагностировать можно и самостоятельно, если правильно распознать все симптомы.

Частые поломки датчика

Среди популярнейших поломок можно отметить неработающий нагревательный элемент, а также потерю чувствительности. Вследствие последнего быстродействие устройства уменьшается. Самое главное – старайтесь не заменять лямбда-зонд никакими имитаторами. Электронный блок управления не сможет распознать чужой сигнал. Следовательно, коррекция топливной смеси по этому имитатору происходить не будет. Обратите внимание, что в случае, если датчик кислорода успешно работал в условиях нашей страны (некачественного бензина), причем срок его службы уже явно более трех лет, то к диагносту можно даже не обращаться. Сразу необходимо заменить лямбда-зонд. Признаки неисправности «Шкода» проявляет отчетливо при пробеге свыше 70 тыс. км. Некоторые же модели датчиков кислорода и вовсе могут иметь ресурс чуть более 30 тысяч километров.

Как определить, что датчик неисправен

Если присутствует нестабильная работа мотора на низких оборотах, такое чувство, как будто бы двигатель «троит». И при этом повышается расход бензина, ухудшается динамика автомобиля. Зачастую слышны потрескивания, доносящиеся от катализатора после того, как вы заглушите двигатель. Также возможно повышение (значительное) температуры самого катализатора. Иногда происходит такой его нагрев, что металл попросту раскаляется. В некоторых автомобилях о неисправности также можно судить по контрольной лампе Check Engine. Только, к сожалению, не все системы электронного управления позволяют выявить и указать неисправность этого элемента.

fb.ru

Датчик кислорода Приора — проверка элемента



Штатный датчик кислорода (лямбда зонд) Приора используется для корректировки состава воздушно-топливной смеси в системе впрыска инжекторных двигателей с обратной подачей. Часто спрашивают, где располагаются датчики кислорода? Местоположение этого электронного химического устройства – на верхней части приемника глушителя выхлопной системы транспортного средства.




Принцип действия кислородного датчика на Приоре следующий: для коррекции параметров времени прохождения электронных сигналов системы впрыска учитываются данные о составе оксигена (кислорода) в выхлопных газах. Именно эти данные и представляет датчик концентрации кислорода Приора, который, вступает в химическую реакцию с выхлопными газами транспортного средства.



В ходе протекания этой электрохимической реакции создается разность потенциалов на выходных контактах прибора. Изменения падения напряжения определяет содержание кислорода и качество воздушно-топливной смеси. Изменения происходят в параметрах от 0,1 В, что указывает на повышенное содержание оксигена и обедненную смесь и до 0,9 В, означающее на низкое содержание кислорода и обогащенную консистенцию.




Для оптимальной эксплуатации транспортного средства температурное значение датчика кислорода, цена которого доступна большинству российских автолюбителей, должна быть не меньше 300°С. С учетом этого, для динамичного нагревания прибора после запуска силовой установки в датчик кислорода на Приоре интегрирован компонент нагревательного типа.



Фиксируя напряжение на выходе прибора, контроллер выбирает командный сигнал для коррекции топливно-воздушной смеси на компоненты распыления топливной системы. При показаниях обедненной смеси, т.е. разность потенциалов находится на минимальном значении, контроллер командует обогатить поступающую консистенцию, а при параметрах обогащенной смеси, т.е. при максимальных значениях разности потенциалов поступает команда на ее обеднение.


Вкратце, штатный датчик кислорода (лямбда зонд) дает возможность оценить концентрацию неизрасходованного оксигена в отработанной смеси, а на основании этих исследований бортовой компьютер изменяет консистенцию топливно-воздушной смеси. Возникающие неисправности датчика кислорода влекут за собой некорректную эксплуатацию силовой установки автомобиля. Часто на форумах автолюбителей встречается вопрос, какой датчик кислорода на Приоре установлен? Для автомобиля Лада Приора для установки приемлем только датчик BOSCH LS6537.


Проверить датчик кислорода, можно только при наличии осциллографа. Другие приборы смогут лишь косвенно доказать в Приоре признаки неисправности, причем на основе достаточно сложных тестов. В автомобиле признаки неисправности датчика кислорода следующие:



  • повышение расхода горючего;
  • понижение динамики работы мотора;
  • нестабильная частота холостых оборотов силовой установки;
  • дефекты нейтрализатора каталитического типа.


Такие неисправности кислородного датчика, в основном, определяют круг дефектов этого электрохимического устройства. Кроме того, ошибка, высвечивающая на дисплее ЭБУ, может быть напрямую связана с дефектами электрической цепи нагревателя. Из-за того, что датчик кислорода (лямбда зонд) приора не получит достаточную степень нагрева, бортовой компьютер будет выдавать некорректные импульсы. Смесь топлива будет не соответствовать требуемой концентрации, из-за чего будет наблюдаться перерасход топлива, неустойчивая работа холостого хода мотора, автомобиль будет терять динамичность и т.д.




По достижению датчиком кислорода (лямбда зондом) Приора требуемого температурного значения, все признаки некорректной работы силовой установки самоустраняются. Максимальный ресурс эксплуатации датчика концентрации кислорода в практическом вождении доходит до 100-150 тыс. км, но межремонтный сервисный срок эксплуатации истекает за время пробега расстояния в 60-80 тыс. км.

Штатный датчик кислорода Приора работает в следующем режиме: после включения силовой установки автомобиля прибор, находящийся в коллекторе выпуска отработанных газов, начинает нагреваться, поэтому включается не сразу. Его функционал начинает действовать при достижении температурного значения выше 360° по Цельсию. Для увеличения скорости нагревания в прибор интегрирован нагреватель электрического типа. Поэтому датчик концентрации кислорода обременен электропроводкой для цепи сигнала и нагрева.


Реакция прибора, а, следовательно, и его показания, направлена на разность между концентрацией оксигена в выхлопе транспортного средства и его содержанием в атмосферном воздухе, что трансформируется в выходной показатель разности потенциалов. Т.к. оксиген полностью не сгорает даже в отработанных газах и присутствует в камере катализатора, то для верной оценки применяют другое аналогичное устройство, расположенное за катализационной камерой.



В первые минуты старта мотора бортовой компьютер производит коррекцию топливно-воздушной смеси по средним показателем. По нагреванию датчика концентрации кислорода Приора до рабочей температуры блок электроники инсталлирует его в генеральную схему эксплуатации ТС.

avtovx.ru

Лямбда зонд признаки неисправности на ВАЗ 2110, 2112, 2114, Лада ПРИОРА и другие авто

Если вы найдете ошибку в тексте, выделите её мышью и нажмите Ctrl+Enter. Спасибо.

За нормальную работу топливной системы автомобиля во многом отвечает лямбда зонд, в связи в этим, каждый водитель обязан знать, какие бывают признаки неисправности этого устройства.

Поэтому следует более подробно рассмотреть все, что касается данного датчика кислорода.

Итак, постоянная борьба за экологию и снижение выбросов вредных веществ привела к тому, что на автомобилях начали применяться инжекторные системы питания, которые благодаря использованию специальных датчиков более точно следят за дозировкой топлива и воздуха, чем в карбюраторных авто.

Содержание:

  1. Назначение датчика кислорода;
  2. Конструкция и принцип работы;
  3. Признаки неисправности;
  4. Виды лямбда зондов на разных авто;
  5. Семейство ВАЗ;
  6. Ford Focus 2;
  7. Skoda Octavia;

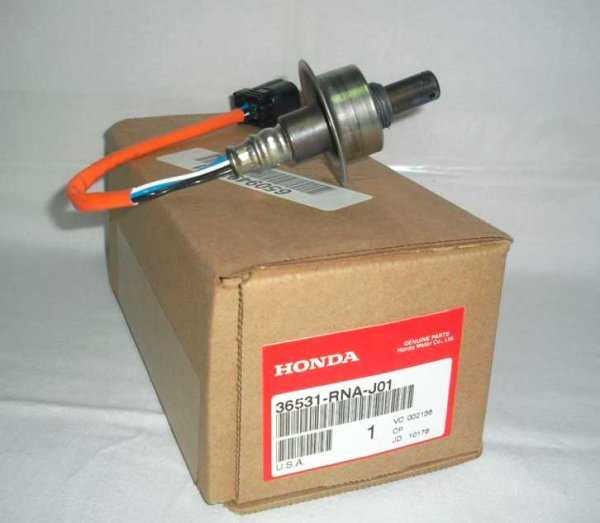

  8. Honda CR-V;
  9. Рено Логан;
  10. Подводим итоги.

Назначение датчика кислорода

Современные датчики, установленные в автомобиле, следят не только за топливом и воздухом, а еще и за выхлопными газами, а точнее, за наличием остаточного кислорода в них.

За этот параметр и отвечает лямбда зонд. Исходя из показаний данного датчика электронный блок корректирует количество подаваемых в цилиндры элементов топливной смеси.

Особенно без лямбда зонда не обойтись на авто, оснащенных каталитическими нейтрализаторами.

Данные устройства за счет химических реакций снижают количество вредных веществ в выхлопных газах, однако работают катализаторы в очень ограниченных условиях, нарушение которых приведет к быстрому выходу устройства из строя.

Так вот, чтобы условия для работы катализатора соблюдались, электронный блок управления должен очень точно дозировать воздух и топливо перед подачей в цилиндры, а делает он это исходя из количества остаточного кислорода, то есть из показаний лямбда зонда (датчика кислорода).

Вернуться к содержанию ^

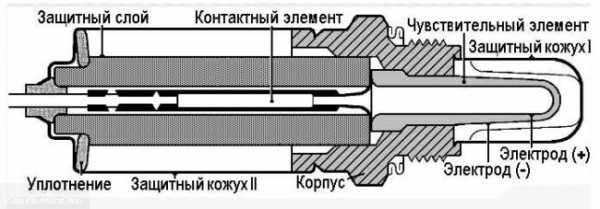

Немного о конструкции и принципе работы

Несмотря на то что данный датчик должен определять количество кислорода в выхлопных газах, устроен он не так уж и сложно и имеет малые габариты.

Основными рабочими элементами его являются два электрода – внешний и внутренний.

Чтобы обеспечить высокую чувствительность к молекулам кислорода, внешний электрод имеет напыление из платины.

Второй электрод является гальваническим элементом и выполнен из циркония.

Особенностью этого электрода является то, что рабочая температура, при которой он вступает в работу должна быть не менее 300 град.

Платина легко улавливает молекулы кислорода, при этом напряжение самого электрода меняется.

Разность напряжения между электродами электронный блок интерпретирует в процентные значения остатка кислорода.

Производятся два типа лямбда зондов, хотя внешне они не отличаются. Один из видов называется двухточечным – это сравнительно простой датчик, который способен только уловить отклонение количества кислорода от номинального значения.

Второй – широкополосные зонды, которые способны уже определить отклонение в процентном соотношении, что положительно сказывается на работе электронного блока, и как следствие самого двигателя.

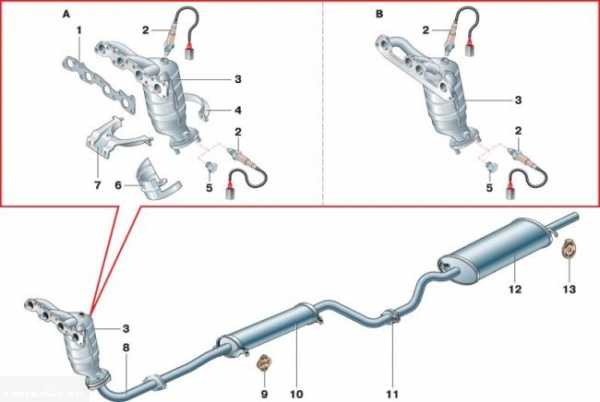

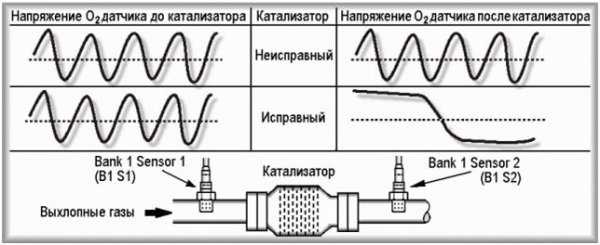

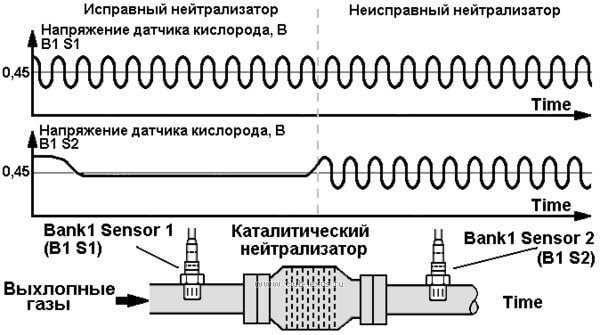

Автомобили, оснащенные катализатором, укомплектовываются двумя лямбда зондами – один снимает показания до катализатора, а второй – после.

На основе результатов показаний электронный блок определяет работоспособность катализатора.

Это коротко об устройстве кислородного датчика и его принципе действия.

Подробнее о лямбда-зонде можно почитать здесь.

Вернуться к содержанию ^

Признаки неисправности

Сейчас же рассмотрим сами неисправности кислородного датчика. В большинстве случаев о проблемах в работе лямбда зонда подскажет сам автомобиль.

Неработающий зонд скажется на:

  • динамике набора скорости;
  • неустойчивой работе силовой установке;
  • обороты мотора на холостом ходу будут сильно «плавать»;
  • потребление топлива значительно увеличится.

Если все это начало проявляться, то зачастую виной является лямбда зонд, и на него в первую очередь нужно обратить внимание.

Ну и обязательно загорится индикаторная лампа «Check Engine», хотя узнать, что причиной загорания этой лампы стал именно лямбда зонд можно будет только после диагностики электронного блока сканером.

После устранения всех неисправностей, связанных с лямбда зондом, про которые рассказано ниже, его нужно проверить, как это делать читайте здесь.

Основные неисправности.

Что же касается самих неисправностей этого датчика, то их условно можно подразделить на внешние и внутренние.

Внешние неисправности.

Их всего две – обрыв проводки, идущей к элементу (хотя данная неисправность и не касается самого датчика, но она влияет на его работоспособность), и сильный удар, приведший к повреждению корпуса и разрушению внутренних элементов его.

Обе эти неисправности зачастую происходят из-за агрессивной эксплуатации авто, к примеру, частая активная езда по бездорожью.

Внутренние неисправности.

Их несколько больше:

  • Нарушение герметичности корпуса датчика, приведший к проникновению воздуха или выхлопных газов внутрь лямбда зонда;
  • Значительное наслоение продуктов горения на рабочие поверхности датчика, из-за чего платина не способна уловить молекулы кислорода. Чаще всего происходит из-за использования топлива низкого качества;
  • Естественное старение датчика. Он работает в агрессивной среде, которая постепенно снижает работоспособность его вплоть до полного прекращения выполнения своих функций;
  • Воздействие очень высокой температуры может привести к перегреву датчика и нарушению его работоспособности. Чаще всего происходит из-за неисправности топливной системы или неквалифицированной доработки мотора.

Внешние неисправности, а также разгерметизация корпуса сказываются на работе мотора сразу же.

А вот внутренние неисправности оказывают свое воздействие на работоспособность силовой установки постепенно, по мере усугубления проблемы.

В некоторых ситуациях спасти ситуацию с лямбда зондом может его чистка, более подробней про это можно узнать здесь https://autotopik.ru/sovet/1112-kak-pochistit-lyambda-zond-v-domashnih-usloviyah.html.

Вернуться к содержанию ^

Виды лямбда зондов на разных авто

Теперь пройдемся по неисправностям данного датчика на разных марках автомобилей.

Семейство ВАЗ.

Первыми будут автомобили ВАЗ от 2110-212. На этих машинах с инжекторными моторами до 2004 года устанавливались лямбда зонды Bosch с идентификационным номером 0 258 005 133.

На более новых моделях данного семейства, а также на ВАЗ 2114-2115, Приора, Калина стали применять тоже датчики Bosch, но уже с номером 0 258 006 537.

Элементы, устанавливавшиеся до 2004 года, не имели подогревателей, поэтому в работу он вступал только после прогрева двигателя.

Сейчас же на данные авто устанавливаются лямбда зонды с подогревом, позволяющим значительно быстрее набрать датчику рабочую температуру.

Помимо основных признаков неисправности лямбда зонда на этих авто, существует еще два:

  • после останови двигателя из-под авто могут доноситься потрескивающие звуки;
  • выхлопные газы у авто меняются по запаху из-за большого количества несгоревшего топлива.

Вернуться к содержанию ^

Ford Focus 2.

На такой модели, как Ford Focus 2, маркировка и количество лямбда зондов зависит от силовой установки.

К примеру, на двигателях с 1,8 и 2,0 литра объема используется по два датчика.

Устанавливающийся датчик до катализатора имеет оригинальную маркировку 3М519F472FF, а лямбда зонд за катализатором — 3М519G444FF.

На двигателях объемом 1,4 и 1,6 литра тоже имелось по два датчика: первый — 3М519F472ВА, а второй — 3М519G444ВА.

На некоторых двигателях объемом 1,6 литра устанавливаются по два катализатора, поэтому количество датчиков у них – 4.

Два лямбда зонда, расположенных до катализаторов, имеют маркировку 3М519F472DA и 3М519F472ВС, а датчики после катализаторов — 3М519G444DA и 3М519G444СА.

И это только некоторые из маркировок датчиков, применяемых на Фокус 2.

Стоит отметить, что от тех же ВАЗовских датчиков производства Bosch с маркировкой 0 258 006 537 указанные датчики отличаются лишь разъемом для подключения проводки, а сами устройства идентичны.

Поэтому и особые признаки неисправности, кроме общепринятых, указаны выше.

Вернуться к содержанию ^

Skoda Octavia.

На Skoda Octavia концерн VAG устанавливает свои датчики кислорода с каталожным номерами 06A906262BR, 06A906262AJ и др.

Все зависит от силовой установки и года производства авто.

Но конструктивно у них отличия от тех же Bosch сводятся опять же только к разъему проводки. В остальном конструкция идентична и признаки неисправности тоже.

Вернуться к содержанию ^

Honda CR-V.

На автомобиле Honda CR-V тоже с завода установлены оригинальные лямбда зонды с каталожным номером 36531RNAJ01, но вместо них подойдет и производства Bosch, что указывает на то, что по конструкции все устройства практически одинаковы, и разница только в разъемах.

Вернуться к содержанию ^

Рено Логан.

На Рено Логан заводской лямбда зонд имеет каталожные номера 8200052063, 7700109844 и 8200495791. Отличаются они между собой по цвету оплетки проводов.

Примечательно, что данные датчики используются и на ВАЗовской Лада Ларгус.

Но конструкция, как и признаки неисправности этих датчиков не отличаются от описанных выше.

Вернуться к содержанию ^

Итог

Чтобы не вовремя не столкнуться с неисправным лямбда зондом, требуется периодическая проверка его работоспособности.

Диагностика зонда должна производится на специальном оборудовании – осциллографе, но некоторые довольствуются и проверкой мультиметром.

Выйти этот датчик из строя может в любое время, однако стоит учитывать, что многие оригинальные устройства можно заменить и на неоригинальные, главное, чтобы характеристики их были идентичными.

При правильном подходе выявить неисправность лямбда зонда не так уж и сложно, да и в замене его ничего трудного нет.

Вернуться к содержанию ^

Если в статье есть видео и оно не проигрывается, выделите любое слово мышью, нажмите Ctrl+Enter, в появившееся окно введите любое слово и нажмите «ОТПРАВИТЬ». Спасибо.

ПОДЕЛИТЬСЯ НОВОСТЬЮ С ДРУЗЬЯМИ:

autotopik.ru

Датчик кислорода ВАЗ-2112 16 клапанов: признаки неисправности

Наверное, почти все автолюбители слышали о датчике кислорода. Другими словами говоря – лямбда зонде. Как и любой автомобильный датчик, он имеет свойства изнашиваться, ломаться и выходить из строя. Так, какие же признаки неисправности данного элемента на 16-клапанном двигателе ВАЗ-2112?

Расположение датчика кислорода

Датчик кислорода расположен в выпускном коллекторе

Прежде чем перейти непосредственно к выяснению признаков, необходимо знать, где он расположен и за что отвечает. Лямбда зонд – это автомобильный датчик, который считывает с выхлопных газов количество выходящего кислорода и регулирует подачу топливной смеси.

Зачастую, месторасположение автопроизводители выбирают перед катализатором. В данном случае, датчик находится в выпускном коллекторе. Некоторые автомобильные критики считают, что такое расположение не совсем верное, поскольку зонд должен располагаться непосредственно перед катализатором.

Схема расположения датчика кислорода в системе выхлопа

Также, для доработки системы могут устанавливаться и использоваться датчики кислорода с обратной связью. Для этого после катализатора устанавливается еще один лямбда зонд, который подключается к электронному блоку управления. Сделано это для того, чтобы более точно считывать данные с отработанных выхлопных газов, регулировать топливную смесь и уменьшить расход горючего.

Замена и можно ли его отключить?

Неисправный лямбда-зонд

Заменить датчик кислорода достаточно просто, поскольку для этого требуется только отключить его от электропитания и выкрутить с выпускного коллектора. А вот с вопросом, можно ли ездить при отключенном датчике, все обстоит намного сложнее.

Выключенный лямбда зонд влечет за собой то, что ЭБУ в данном параметре переходит в аварийный режим работы и количество топлива, которое впрыскивается в цилиндры, будет колебаться. Так, бензиновая смесь будет то богатая, то бедная, что приведет к нестабильной работе силового агрегата и износу.

Схема расположения датчика кислорода с обратной связью

Признаки неисправности и коды ошибок

Итак, рассмотрим основные признаки неисправности датчика кислорода на 16-клапанном двигателе ВАЗ-2112:

  1. Увеличенный расход топлива.
  2. Провали на холостом ходу.
  3. Падение динамики и мощности двигателя.

    Конструктивные особенности датчика кислорода

Стоит отметить, что такими же причинами обладают и другие датчики, поэтому для получения более детального ответа, необходимо подключиться к электронному блоку управления двигателя и посмотреть какие именно ошибки выскочили.

Так, рассмотрим, какие ошибки вызваны именно неисправностью лямбда зонда:

Ошибка Р0130Неверный сигнал датчика кислорода 1
Ошибка Р0131Низкий уровень сигнала датчика кислорода 1
Ошибка Р0132Высокий уровень сигнала датчика коленвала 1
Ошибка Р0133Медленный отклик датчика кислорода 1
Ошибка Р0134Отсутствие сигнала датчика кислорода 1
Ошибка Р0135Неисправность нагревателя датчика кислорода 1
Ошибка Р0136Замыкание на землю датчика кислорода 2
Ошибка Р0137Низкий уровень сигнала датчика кислорода 2
Ошибка Р0138Высокий уровень сигнала датчика кислорода 2
Ошибка Р0140Обрыв датчика кислорода 2
Ошибка Р0141Неисправность нагревателя датчика кислорода 2
Ошибка Р1102Низкое сопротивление нагревателя датчика кислорода
Ошибка Р1115Неисправная цепь нагрева датчика кислорода

Выводы

Признаков неисправности датчика кислорода на 16-клапанном двигатели ВАЗ-2112 мало и для того, чтобы полностью убедиться в том, что не работает датчик кислорожа, необходимо подключиться к ЭБУ и посмотреть ошибки. Метод устранения неисправности один – замена датчика. Сделать это можно самостоятельно, поскольку в процессе ничего сложного нет.

carfrance.ru

Лямбда зонд (датчик кислорода) признаки неисправности


В процессе эксплуатации автомобиля возникают различные неисправности в топливной системе. Определить неисправность можно, обращая внимание на поведение машины в дорожных условиях. Но сначала нужно разобраться, какие типы топливных систем бывают, из каких узлов и деталей она состоит.


Виды топливных систем


Существуют дизельные и бензиновые двигатели. Они работают на разном топливе, соответственно, у них разные топливные системы.


У дизельных двигателей топливо из бака через трубки топливоподкачивающим насосом подается на ТНВД (топливный насос высокого давления), затем от ТНВД на форсунки. С форсунок топливо непосредственно поступает в цилиндр через впускной коллектор двигателя.


В бензиновых двигателях такого давления нет — для горения бензина не нужна такая высокая степень сжатия. Топливные системы бензиновых двигателей различаются по типу. Бывает система распределенного впрыска (инжектор), система одноточечного впрыска (моновпрыск) и карбюратор. Карбюраторные двигатели последнее время уже не выпускаются и доживают свои последние дни.


Детали топливной системы


Независимо от типа двигателя, любая топливная система состоит из топливного насоса, топливных трубок и непосредственно устройства, подающего топливо во впускной коллектор. Таким устройством почти всегда является форсунка, в карбюраторных двигателях эту роль выполняет карбюратор.


В современных двигателях применяют датчики, которые влияют на качество горючей смеси и на расход топлива. В составе инжектора и моновпрыска есть регулятор холостого хода и датчик положения дроссельной заслонки. Датчик расхода воздуха присутствует в инжекторах и современных дизельных системах. Кислородный датчик (лямбда-зонд) последние годы ставится практически на все типы двигателей.


Устройство и принцип действия кислородного датчика


Кислородный датчик (лямбда-зонд) находится в выхлопной системе автомобиля. От сложности конструкции могут быть установлены один или два датчика, встречается и большее количество. Если лямбда-зонд  предусмотрен один, то он находится на выпускном коллекторе.


Лямбда-зонд представляет собой керамический элемент в металлическом корпусе, на который через провода подается напряжение. Керамика в зависимости от качественного состава газов в выхлопной системе подает сигнал на блок управления. Управление расходом топлива настраивается согласно показаниям датчика.


Отчего кислородный датчик может выйти из строя


Самое банальное, из-за чего может выйти из строя лямбда-зонд – это механические повреждения. Допустим, машина побывала в ДТП. Нередко в наших российских условиях виновато качество топлива. Ни для кого не секрет, что бензин на заправках в России нередко «бодяжат».


Плохое состояние двигателя влияет на работоспособность датчика. Неисправная поршневая группа выбрасывает моторное масло в выхлопную систему, тем самым забивая керамику у «лямбды».


К перегреву датчика приводит неправильно отрегулированное зажигание. Из-за того же зажигания в глушителе могут появиться хлопки. Сильные хлопки разрушают лямбда-зонд.


Выводит из строя кислородный датчик тосол и тормозная жидкость, которые попадают на керамический изолятор. Это может происходить из-за течи жидкостей в тормозной системе и системе охлаждения.


Основные признаки неисправностей лямбда-зонда


Понять, исправен кислородный датчик или нет, можно по некоторым характерным признакам. Хотя, причина неполадки может быть и другая, для точного определения дефекта нужна профессиональная диагностика.


Неисправный кислородный датчик может быть, если:


  • — автомобиль по дороге передвигается с рывками,

  • — увеличился расход топлива,

  • — машина «тупит», плохо едет и набирает скорость,

  • — мотор работает неустойчиво на холостом ходу,

  • — сразу после остановки заметен характерный треск в районе нахождения «лямбды»,

  • — при внешнем осмотре датчика выясняется, что он нагрелся до раскаленного состояния (покраснел).


Если у датчика оборваны провода, то здесь нет сомнений — в таком состоянии он работать не будет. При наличии внешних повреждений можно сомневаться в работоспособности лямбда-зонд.


Еще контрольная лампа Chek Engine в салоне автомобиля сигнализирует о любых неполадках в электрике двигателя, но точно определить неисправность можно только с помощью компьютерной диагностики.


Замена кислородного датчика


Заменить лямбда-зонд на автомобиле очень просто, особенно, если датчик находится на выпускном коллекторе (к нему удобнее добраться). Лучше его менять на хорошо прогретом двигателе, так как холодный металл сжимается, и датчик нередко «прикипает» к коллектору.


Для замены нужно:


  • — заглушить двигатель и выключить зажигание,

  • — отсоединить провода у разъема,

  • — гаечным ключом (иногда требуется торцевой ключ) открутить неисправный датчик,

  • — вкрутить на место новый датчик до упора до упора, но без лишних усилий,

  • — соединить провода на разъеме.


Вот и все, довольно элементарно. Теперь с новым датчиком не будет никаких проблем.

avto-kuplya.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
