Замена лампочек в приборной панели ВАЗ 2114

Контролировать текущее состояние автомобиля помогает обратная связь от транспортного средства. Отечественные и зарубежные конструкторы выполнили ее в виде световых сигнальных индикаторов. Их в изобилии удастся обнаружить, рассматривая, например, щиток приборов ВАЗ 2114. Все огоньки разделены по группам и отображаются определенным цветом.

Необходимость в приборной панели

В зависимости от того, какое количество всевозможных жизненно важных систем установлено в транспортном средстве, от стольких элементов инженеры могут отводить дистанционную световую диагностику. Водителю легче и быстрее будет узнать о работоспособности авто в целом, если данные будут оперативно предоставляться непосредственно во время движения.

Важно понимать, что иногда скорость получения информации водителем о текущем состоянии машины в пути способна предотвратить ДТП.

Основываясь на показаниях приборной доски, водитель принимает решения по управлению транспортным средством.

Если же не горит подсветка панели приборов, то необходимо самостоятельно либо со сторонней помощью восстановить работоспособность модуля. Иначе в условиях потери информативности управление будет существенно осложнено либо полностью невозможно.

Автопроизводители обеспечивают собственный продукт эргономичными и максимально информативными панелями. При этом обеспечивается задача, при которой не допускается чрезмерная перегруженность световыми иконками. Все они должны быть максимально понятны и просты в прочтении.

О том, сколько лампочек располагать в каждой марке авто, решает сам производитель, так как единого стандарта в подобной ситуации не предусматривалось. Основными задачами, которые выполняет приборная панель, являются:

  • выводится актуальная информация о работе двигателя;
  • предоставляются данные о работоспособности важных систем безопасности;
  • контролируется целесообразность использования всех агрегатов в автомобиле;
  • указываются дополнительные факты, к котором относится ориентировочный запас топлива, время в пути и километраж, окружающая температура, текущее время и пр.

Под каждый световой индикатор подобрана соответствующая легко считывающаяся световая иконка.

Потенциальные проблемы

Перед тем как поменять лампочки на панели приборов ВАЗ 2114, стоит знать, что в этой марке автомобиля встречаются определенные сложности, характерные для большинства этих легковушек. С подобными проблемами пользователи могут встречаться спустя непродолжительный период эксплуатации.

Зачастую автовладелец в какой-то момент замечает, что не работает на приборной доске подсветка. Фактор может оказаться незаметным для тех, кто использует авто в дневное время, но для водителей, эксплуатирующих машину в ночной период, данное происшествие является критичным. Подобный фактор способен привести к ДТП либо провацированию аварийной ситуации на дороге.

Минимизировать потенциальную угрозу помогает своевременная замена лампочек в приборной панели ВАЗ 2114. Для выполнения операции придется демонтировать лицевую часть приборки, чтобы успешно добраться до нужных контактов.

Как своими руками разобрать панель

Для самостоятельного демонтажа придется выполнить некоторые операции в следующей последовательности:

  • В первую очередь понадобится крестовая отвертка, чтобы выкрутить три самореза, удерживающих основную планку.
  • Далее потребуется провести аналогичную операцию с пятью следующими саморезами, удерживающими каркас на кузове транспортного средства.
  • Важно откинуть минусовую клемму АКБ, а при наличии аудиосистемы отсоединяем ее от колодки общего пучка кабелей.
  • Во время разъединения жгута вынимаем кабель, отвечающий за подсветку пепельницы, и разъединяем штекер от прикуривателя.
  • Перед тем как снять панель приборов, удаляем рукоятки с рычагов, чему помогает плоская отвертка или аналогичные демонтажные приспособления.
  • Слегка оттянув на себя всю плоскость, удаляем рукоятку электровентилятора отопительного модуля.
  • Пара верхних и пара нижних саморезов должна быть выкручена около комбинации приборов.
  • На следующей стадии избавляемся от саморезов, расположенных за панелью.
  • Разъединяем накладку, которая фиксируется парой саморезов.
  • Убираем ее в сторону.
  • Каждый разъем проводов рекомендуем заранее намечать (паровать) сходными метками, чтобы впоследствии быстро и просто провести обратный монтаж.
  • Для выкручивания кронштейна рулевой колонки понадобится головка ключа на «8».
  • Светодиод зафиксирован саморезом с головкой под крестовую отвертку.
  • Вывинчиваем метизы, удерживающие блок управления отопительной системой.
  • По завершении снятия внешней атрибутики стоит избавиться от декоративной вставки.
  • Потом, используя ключ на 21, вывинчиваем гайку.
  • Вывинтив саморезы с мест крепления, демонтируем панель.

Этот способ помогает грамотно и аккуратно снять панель на ВАЗе, не поломав крепежные части или защелки. Для ремонта тыльная сторона будет полностью доступной. Сборка осуществляется в порядке, обратном разборке.

Расшифровка световых обозначений

Чтобы правильно и своевременно реагировать на сигналы от различных автомобильных систем, необходимо знать обозначение значков на панели приборов ВАЗ 2114. Их унификация помогает быстро сориентироваться даже интуитивно.

Разберем символы и их расшифровку более детально:

  • Машина с открытой дверью. Световой сигнал загорается в том случае, когда одна или несколько дверей на данный момент открыты.
  • Капля около канистры. Появляется символ при существенном понижении уровня масла в моторе, когда объем остается меньше допустимого.
  • Фонтан и «дворник». Индикатор оранжевого цвета горит при снижении объема омывающей жидкости до 1 л.
  • Символ термометра. Загорается оранжевый значок, когда в расширительном баке падает уровень охлаждающей жидкости.
  • Окружность с боковыми черточками. Проблемы с тормозной системой либо существенный износ колодок.
  • Перечеркнутая лампа. Стоит проверить работоспособность стопов или габаритов.
  • Пара стрелок вверху щитка. Загораются зеленым светом после включения поворотника в любую сторону и моргает до выключения водителем.
  • Фигурка, пристегнутая ремнями безопасности. Водитель либо один из пассажиров не пристегнут.
  • Треугольник. Красная фигурка моргает после включения кнопки аварийного сигнала.
  • Синяя лампа. Загорается значок при переключении фар на дальний свет.
  • Зеленая лампа. Светится после включения ближнего света.
  • Check Engine. Сигнал появляется на панели в зажженном виде при неполадках с мотором.
  • «P». Латинская буква станет светиться после включения ручного тормоза (поднятия ручника).
  • Иконка АКБ. Когда длительное время горит прямоугольник в виде аккумулятора, то стоит уделить внимание батарее либо генератору, так как отсутствует зарядка АКБ.
  • Восклицательный знак. Иконка станет видна, если требуется долить тормозной жидкости из-за падения ее объема ниже установленного производителем уровня.

Стоит учитывать, что вначале запуска мотора все иконки могут моргнуть одновременно. Поэтому водитель сможет выявить участки, где требуется заменить лампочку.

Монтаж новых ламп

Для правильной замены действуем по алгоритму:

  • При выявлении неисправности в каком-либо месте, вывинчиваем патрон полностью.
  • Следует учитывать направление вращения, ведь все резьбы – правые.
  • Не прикладываем значительного усилия, так как можно повредить посадочное гнездо.
  • Вынимаем неработающую лампу из выкрученного патрона.
  • В посадочное гнездо устанавливаем новую лампу либо светодиодный элемент с соблюдением полярности.

После установки элементов на свои места, необходимо проконтролировать их работоспособность. Для этого накидываем колодки, соединяя с соблюдением полярности. Если заметны какие-то следы коррозии или окисления в контактах, то рекомендуем их зачистить, чтобы обеспечить лучший контакт.

Интересное по теме:

загрузка.

..

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Перестала гореть подсветка панель приборов ваз 2114

Вдруг перестала работать подсветка приборной панели, поменяла предохранитель все ок, но через 2 дня он опять полетел.Разбираться времени не было, уезжала.сейчас вернулась и думаю, что делать. Понимаю что проблема скорее всего в проводке, раз напряжение скачет.
Интересует вопрос, что можно своими силами посмотреть, а то так в сервис не хочется.

Пробег: 108500 км

Лада 2114 2005 — поломка

Машины в продаже

Лада 2114 Самара, 2011

Лада 2114 Самара, 2003

Лада 2114 Самара, 2007

Лада 2114 Самара, 2010

Комментарии 7

такая же беда уже с неделю — сжег уже два преда. Первое подозрение было на левую фару, вчера разобрал нашел две проблемы — вывалилось крепление лампы ближнего света и оплавился диод габаритов, не уверен в этом ли проблема но после устранения пока вроде держится, преды на 10А.

Погода уже неделю сухая и жара. Вся сложность в том что пред горит не сразу а может день два продержатся поэтому искать или отключать что то бессмысленно в моем случае.

привет, нашел проблему? ?

Такая же проблема. На F10 все работает, кроме подсветки панели приборов. Что может быть?

привет всем у меня таз 2114 2004 года.проблема с электрикой вчера перестала светить понель приборов и передний левый габорит сегодня зделал поменял предохранитель габарит заработал а панель подсветки приборов не работает подумал регулятор прибавил сразу с горел предохранитель гдето замыкание

посмотри лампу на прикуривателе…из за нее скорее всего

Привет.
предохранитель F10 на 7,5 А.
Он отвечает за следующие сети: приборку, левые габариты(перед, зад), подсветку номера и подсветку кнопок салона.
Надо искать короткое замыкание.
Часто бывает горит или перетирается плата задней блок-фары.

Пробуй методом исключения: отключаешь поэтапно и смотришь, горит ли предохранитель:
убираешь лампочки габаритов, если перегорает,
отключаешь подсветку кнопок салона(откл. белый провод от крутилки яркости подсветки)
отключаешь подсветку номерного знака, потом отключаешь панель.

Либо второй вариант: берешь тестер и прозваниваешь все эти сети.
В этом случае тебе нужны будут схемы электрооборудования. Могу скинуть ссылки или выслать их.

У меня была подобная проблема. Выяснилось, что перетерся провод подсветки кнопки стеклоподъемника в водительской двери. (белый провод)

Ребят подскажите, почему, не работает подсветка приборки ваз 2114, лампочки хорошие, и даже кнопка габарит неподсвечивается и подсветка регулиоовки температуры.Не горит подсветка панели приборов ваз 2114.

Похожие статьи

19 comments on “ Не горит подсветка панели приборов ваз 2114. Не работает подсветка приборки ваз 2114 ”

предохранитель по моему…

Александр, все предохранители менял

Замок зажигание смотри!

Алексей, снимай приборку либо штекер отошел..там,либо штекер на кнопке..либо с платой что-то,у меня када на диоды менял все горело а потом половина потухла ни с того ни с сего. .оказалось диод с коротышом был и дорожку спалил..в итоге от другой дорожки от патрона проводами на соседнюю лампу запитывал патрон не рабочей лапмы,все короче как-то так)

Андрей, а что может быть не так в замке?
И какая связь между замком и подсветкой, я просто не спец в этих делах

не замечал ключ повернул подсветка ламп габарита и ближнего загорается??но хз причем тут подсветка приборки тада..начинать с этого думаю не стоит

Александр, там установлены не светодиоды, а родная приборка с лампами, она работала и просто как то сел в машину и заметил, что не горит, предохранители поменял, эффекта ноль(буду штекер кнопки смотреть), спасибо)

было такое на петнахе , там предохранитель сгорел на 7,5 амп , а у тебя хз , смотри замок зажигания тогда

Александр, нет, зажигание поворачиваешь и ничего вообще не подсвечивается, не габарит, не ближнего света

Все работает через замок, и посмотри обязательно блок предохранителей, там может банально отойти штекера и все потухник, а свет дальгий ближний горит?)

Алексей, ну разницы нет лампа диод)))это я просто лампы выдернул а в патроны диоды вставил))так симпотнее и цвет любой можешь себе подобрать цена вопроса 100р)главное чтоб ток был и горело все)а у тебя что то не приходит на приборку. .возможно все это ж авто ваз))

Андрей, да, свет работает, поворотники тоже

Александр, согласен, ладно, будем смотреть замок, и штекеры все, и предохранители еще разок

Алексей, да ты сначала кнопку поддешь и выдерни..там штекер сними даже если одет норм и поставь обратно..не поможет..снимать приборку нада..приборка и пред глюк один тока ловят если горит отдельный пред который на подсветку в салоне расчитан..и после этого не работают показания в окошках,одометр и часы вообщем,и подсветку в салоне нет само сабой..плафон не горит..а подсветка работает приборки..поэтому два варианта..кнопка или приборка..либо правда ключ зажигания..хотя я хз..без ключа и замка подсветка должна работать при включении габаритов..свет то вообще включается горит?все исправно?или габарит када отдельно тыкаешь горят габариты на фонарях-то??и советую кнопку новую купить..попробывать как вариант.возможно сама кнопка подпездывает..или отдельный контакт который за подсветку отвечает..так сказать запитывает ее)

Александр, да, все исправно, все работает, габариты, фары(дальний,ближний)
Спасибо за советы, как исправлю отпишусь в чем проблема была)

Алексей, ок))не за что)удачи в разбираниях тебе. .купи новую кнопку и поменяй…потом приборку проверь..если не поможет…знач в приборку лезь)а возможно и лампы погорели,но чтоб все разом наврятли))жду причину)

Алексей, два раза приборку написал..замок имел ввиду после приборки..

Александр, да я сначала не понял(2 раза приборка), Думаю в пятницу начну делать, так что на выходных дам ответ)

Алексей, Попробуй сначала штекеры все проверить и на блоке и на приборке если не поможет то проверь сам блок прозвони его от предохранителя до ножки на штекере! У меня на четырке такое было только еще и приборы не работали! Оказалось блок под замену. Можно было его конечно пропаять но я не стал замарачиваться.

Приборная панель – это первый указатель исправности автомобиля для водителя, а также способ управления разными бортовыми системами. Днем, по большому счету, подсветка приборки не нужна, а вот ночью – это необходимый компонент для безопасного управления автомобилем. Так, неисправность подсветки может привести даже к ДТП, поэтому при возникновении неисправности, ее необходимо устранить в кратчайшие сроки.

Пропала подсветка панели приборов, что делать?

Потухла приборная панель – страшный сон любого водителя, поскольку с исчезновением света могут последовать и другие неисправности, такие как неработающие приборы спидометра и других указателей.

Поэтому, стоит понимать, что если панели приборов не горит, то устранить эту проблему необходимо сразу , но не все автолюбители способны на это.

Стоит понимать, что если пропала подсветка, то проблема кроется, где-то в электрических цепях. Именно здесь необходимо искать неисправность. Для этого потребуются конструктивные знания бортовой цепи транспортного средства, тестер и попутные инструменты, такие как изолента, паяльник или другое. Конечно, не всегда удается устранить проблему местно, и приходится менять неисправные изделия полностью.

Причины неисправности

Где же все-таки кроется неисправность? Как говорилось ранее, стоит искать неполадки в электрических цепях. Рассмотрим, основные локации, где могут скрываться проблемы:

  • Предохранитель.
  • Лампочки подсветки и их электроцепь.
  • Проводка.
  • Неисправность в блоке предохранителей.
  • Повреждение платы.

Способы решения

Итак, когда все основные причины, так сказать – «на лицо», можно попробовать определить точное месторасположение поломки, а также устранить ее своими руками. Как всегда, стоит отметить, что если автомобилист не знает конструкции автомобиля или не уверен в своих силах, то рекомендуется обратиться в автосервис к специалистам.

Предохранитель

Общий вид сгоревшего предохранителя

Наверное, первой причиной всех неисправностей электрических цепей является пресловутый предохранитель.

Именно из него стоит начинать поиск неисправности. Чтобы узнать, какой по маркировке предохранитель отвечает за подсветку приборки, а также его месторасположение в монтажном блоке, стоит обратиться к технической документации. Также, на крышке предохранителей написано, какой элемент стоит проверить. Если предохранитель найден и заменен, а проблема не исчезла, то стоит очаг искать в другом месте.

Панель приборов Нивы 21214, 21213, 2121: описание обозначений

Во время модернизации автомобиля приборка Нивы 4х4 дорабатывалась и обновлялась. Щитки на авто версий 21214, 21213 и 2121 незначительно отличаются. Самые старые модификации на карбюраторе не разнятся от классических приборок ВАЗ. Инжекторные автомобили имеют более современный щиток, аналогичный переднеприводным Ладам десятого поколения.


Панель приборов Нива: описание ламп индикаторов


Для наиполнейшего описания взят щиток от самой распространенной версии ВАЗ 21213.

НомерОписание
3/4Индикаторы поворотов, включаются одновременно при активации аварийной сигнализации.
7Недостаточный уровень топлива в бензобаке.
8Габаритное освещение автомобиля включено.
9Аварийная ситуация в тормозной системе.
10Дальнее освещение головной оптики активировано.
12Монитор пробега автомобиля.
13Лампа «проверьте двигатель». Если индикатор загорелся – нужно тщательно проверить силовую установку.
14Лампочка включения аварийки.
15Дисплей часов.
16Если лампа загорелась, требуется проверить генератор и зарядку аккумуляторной батареи.
17Ручник активирован
18Уровень масла в двигателе критически снизился.
19В большинстве комплектаций – резервная лампа.


Также следует выделить цвета индикаторов автомобиля. Их можно разделить на три части.

  1. Зеленый/синий – индикаторы этих цветов указывают на нормальную работу узлов машины.
  2. Оранжевый/желтый – говорят водителю, что определенный агрегат требует внимания или обслуживания.
  3. Красный – самый опасный цвет. Если на приборке загорается такого цвета лампа, машину требуется срочно показать мастеру.

Восклицательный знак на панели Нивы

Означает, что в тормозной системе снизился уровень жидкости. Потребуется вскрыть крышку расширительного бачка и долить тормозуху до нужного уровня. Рекомендуется проверить магистраль на наличие протечек, износа колодок.

Приборка Нивы 2121


Щиток старого образца значительно отличается визуально от современных модификаций. Большинство лампочек, индикаторов и указателей имеют аналогичное значение.

Какая панель подходит на Ниву 2121

На классическую модель устанавливают современный щиток от более новых модификаций и машин десятого семейства ВАЗ типа 2110 и 2114.

Панель Нива 2131


Приборка полностью цифровая. Для облегчения интеграции используются аналогичные указатели, индикаторы и лампочки. Благодаря оцифровке панель более приятна на внешний вид и легче читается.

Щиток Нивы 21213


Переходное звено между классической и современной системой. Стрелочные индикаторы и указатели похожи на щиток ВАЗ 2105, что не нравится многим автолюбителям, и они желают ее сменить.

Какая панель подходит на Ниву 21213



Пользователи нередко ставят панели от авто ВАЗ 2114 или 2110. Здесь потребуется минимальное количество переделок и доработок. Контактные группы и клеммы проводки переустанавливаются под нужные пины. Потребуется доработка пластика и посадочного места.

Щиток Нива 21214


В версию, где установлен инжектор, производитель монтирует относительно современную приборку с небольшим дисплеем. Частично оцифрованный вариант легче считывается и имеет новый индикатор – лампочку пристегнутого ремня безопасности.

Какая панель подходит на Ниву 21214

На этой версии пользователи меняют приборку редко. Родная панель информативна и здесь может потребоваться только пересвет. Если водитель и решился на замену – выбирать нужно из авто десятой серии Лады.

Приборка Нивы Урбан


В версиях до 2021 года ставили щиток, изображенный выше. Панель получила множество спорных откликов от автолюбителей. Огромное сомнение вызывает необходимость наличия двух дисплеев, куда изготовитель не перенес основные индикаторы.

Отказала приборка на Ниве — причина

Для большинства классических версий актуальны проблемы.

  1. Перегорел соответствующий предохранитель. Обычно это вставка F2.
  2. Имеются проблемы с проводкой. В классических моделях авто подобные проблемы не редки. Здесь следует проверять провода на предмет повреждений изоляции, расшатывание, окисление контактных групп, обрывы.
  3. Повреждение приборки. Здесь следует проверить схему устройства на предмет поломок и наличия подгораний.

Если речь идет о современных модификациях с ЭБУ, поиск проблемы легче выполнить посредством компьютерной диагностики. Стандартные ошибки БК точно укажут на расположение неисправности.

Не горит панель приборов Нивы

Аналогично проверяется подсветка щитка. Если панель периодически моргает либо погасла только часть индикаторов — проверьте проводку. Здесь обычно окисляются контактные группы. Также возможно нарушение целостности изоляции, перегорание отдельных лампочек. Если подсветка погасла целиком — проверьте предохранитель освещения.

Нива: не работает приборка

Решить проблему можно несколькими путями.

  1. На версии с карбюратором следует проверить предохранитель и само устройство. Могут работать поворотники и остальные приборы машины.
  2. Если авто не заводится – неисправность вероятно произошла на инжекторной машине. Здесь потребуется выполнить компьютерную диагностику.

Итог

Приборка Нивы постоянно менялась и обновлялась. Доска, независимо от модификации информативна и легко воспринимается зрением.

Приборная панель Ваз 2114 — неисправности способы ремонта как разобрать

Поиск возможных причин, по которым может не работает панель приборов ВАЗ 2114, периодически беспокоит то одного, то другого владельца машин этой модели. Понятное дело, если не видишь ни одного параметра на торпеде, ехать можно только, как говорится, на ощупь. Правда, известны отдельные спецы, которые все же умудрялись как-то доползти до базы без всех показаний, однако следовать их примеру как-то не хочется.

Да и нужно ли самому создавать себе возможные неприятности и увеличивать риск возможного попадания в ДТП? Я думаю нет! В сегодняшней статье я хочу рассказать вам о возможных причинах возникновения неисправности приборной панели Ваз 2114, и дать некоторые способы ее самостоятельного ремонта.

Ваз 2114 – почему не работает приборная панель?

Почему не работает приборная панель Ваз 2114? Причин на самом деле может быть много, вот некоторые из них:

  1. Перегоревший предохранитель
  2. Сгоревшие дорожки на плате являются не ремонт пригодными. В данной ситуации всё решается установкой новой схемы. Пугаться этого не стоит, её стоимость не велика, а замену можно выполнить самостоятельно.
  3. Обрыв в электропроводке можно назвать наиболее сложным, неприятным и трудно определяемым вариантом поломки. В этом случае, питание на панель приборов или один из индикаторов не подаётся, и он перестаёт работать. Определение неисправности происходит с помощью мульти метра. Нужный провод перезванивается, определяется место разрыва или плохого контакта и при необходимости заменяется или зачищается.

Если внезапно пропало освещение приборной панели, проверьте рукоятку регулировки яркости лампы освещения. Вполне возможно, ребёнок, сидевший перед этим в вашем автомобиле выкрутил её, установив на минимум.

Приборная панель Ваз 2114 вышла из строя что делать?

Если на автомобиле ВАЗ-2114 на щитке приборов не работает ни один из установленных на нём указателей (спидометр, одометр, тахометр, указатели уровня топлива и температуры охлаждающей жидкости), то первое, что придётся сделать водителю, это проверить целостность предохранителя F3, который находится в монтажном блоке. Если он сгорел, то прежде, чем его заменить, нужно найти причину, из-за которой он перегорел, иначе у вновь поставленного нового предохранителя будет та же участь, что и у предыдущего. Наиболее часто, предохранители горят, в результате короткого замыкания.

Если даже предохранитель цел, то не поленитесь достать его и проверить состояние контактов. Бывают случаи, когда контакты окисляются, а электрическая цепь в этом месте, прерывается. Убедившись в целостности предохранителя, следующим шагом будет проверка реле зажигания, которое находится в салоне автомобиля слева от рулевой колонки. Оно закреплено на шпильке «вниз головой». В колодке, куда вставляется это реле, при помощи перемычки можно попытаться замкнуть силовые провода. Если при этом щиток приборов оживёт, то реле зажигания придётся заменить.

При исправности реле зажигания, вероятных причин не рабочего состояния щитка приборов, остаётся только две: замок зажигания и монтажный блок. До установки на автомобиле ВАЗ-2109 реле зажигания, контакты замка, подгорали довольно таки часто, и их приходилось зачищать, отсоединяя контактную группу от самого замка. После внесения изменений, в принцип подачи напряжения на замок зажигания, его контакты стали подгорать очень редко, но вероятность этого явления, все же осталась. На монтажном блоке, в его плате, могут перегорать дорожки, для того чтобы это увидеть монтажный блок придётся снять с автомобиля.

Кроме выше перечисленных причин, которые могут привести к отказу в работе щитка приборов, необходимо ещё и проверять надёжность крепления массового провода.

Снятие приборной панели Ваз 2114 – видео


Приборная панель Ваз 2114 – автотест

На некоторых автомобилях ВАЗ есть функция “проверка приборной панели”, которая позволяет стрелкам сделать полный оборот от начала до конца. Такой автотест приборки при включении зажигания есть на некоторых иномарках (nissan, subaru). В этой статье расскажем, как сделать автоматический тест панели приборов на ВАЗ. Начнем с того, что реализовать функцию проверки приборки при включении зажигания получится не на каждой модели. Если включить зажигание, удерживая кнопку сброса пробега и стрелки опишут дугу, тогда эта панель подойдет. Как правило такая калибровка стрелок приборки есть на моделях АвтоПрибор с одним окошком (однострочное), но опять же не на всех версиях.Чтобы доработать панель приборов Вам понадобится:

  1. Реле электромагнитное, малогабаритное (12В). Например, Tianbo HJR 1-2C.
  2. Транзистор КТ 503. Можно заменить практически любым npn структуры.
  3. Конденсатор 100мкф, электролитический (16В).
  4. Резисторы на 1ком, 6.8кома, 22кома.

Принцип работы схемы: реле, своими нормально замкнутыми контактами замыкает кнопку приборки. При включении зажигания схема дает начинает работать через пол секунды, а потом включает реле, которое размыкает кнопку.

Такой тест стрелок и индикаторов приборной панели есть уже на всех современных моделях. Единственное на разных образцах он действует по разному. Например, может быть 1 проход стрелок, или три, или пока кнопку не нажмешь, или даже проход только до половины шкал. Скорость стрелок приборной панели тоже зависит от производителя и версии приборки. Другими словами автотест – это автоматически наживающаяся кнопка теста при включении приборки. Если тест при стандартной проверке есть, то и при автотесте он будет. Поэтому сделать авто тест приборной панели Ваз 2114 не проблема.

Как разобрать приборную панель Ваз 2114

Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и устройством панели приборов на своей машине. В разобранном до винтиков состоянии она выглядит так:

Если внимательно изучить эту схему, то становится понятным как снять панель на ВАЗ 2114. Определив для себя порядок, можно приступать к процессу.

  1. Воспользовавшись крестообразной отверткой необходимо отвернуть три самореза, удерживающих левый экран консоли. Для удобства при этой работе лучше пользоваться отверткой с короткими ручкой и жалом.
  2. Снимая экран, осторожно вывести нижний край накладки из кронштейна кузова.
  3. Правый экран консоли крепится пятью саморезами. С помощью крестообразной отвертки осторожно открутить все саморезы, придерживая накладку рукой.
  4. Снять экран не допуская его зацепления за жгуты проводки, которая за ним скрывается.
  5. Отсоединить «массу» от аккумулятора, разъединив колодки.При наличии на автомобиле магнитолы отсоединить ее от основного пучка проводов, вытащив соединительную колодку. Если радиоприемника на автомобиле не установлено, то просто вытащить провода из панели, они должны быть закрыты заглушкой. Обязательно надо отключить прикуриватель и вытащить патрон с лампочкой подсветки пепельницы.
  6. Снять ручки с рычагов управления заслонками отопителя. Для облегчения процесса поддеть их плоской отверткой.
  7. Несмотря на кажущуюся простоту этого пункта, на снятие ручек с рычагов можно потратить очень много времени. Для этого приводится наглядный пример как это надо делать на снятом агрегате.
  8. Снять рукоятку электрического вентилятора отопителя просто потянув ее на себя.
  9. Саморезы с крестообразной головкой, крепящие панель приборов к кронштейнам справа и слева, отвернуть отверткой
  10. В окошке на панели приборов, где находится приборный блок имеется два самореза сверху и два снизу — под окошком. Надо вывернуть их, осводив накладку (2) и щиток (8).
  11. Вытащить заглушку и открутить саморез, находящийся за ней
  12. Убрать два самореза снизу удерживающие накладку и снять ее.
  13. Пометив провода подходящие к выключателям, отсоединить их.
  14. Открутить болты с кронштейна руля
  15. Ключом на «8» открутить саморезы нижнего крепления кронштейна.
  16. Открутить саморез под отвертку и снять световод.
  17. Убрать крепеж блока управления отоплением и вытащить патроны с обратной стороны блока.
  18. снять декоративную вставку, убрав все внешние детали.
  19. Гайки открутить ключом на «21».
  20. Убрать подсветку гидрокорректора.
  21. Верхнее и нижнее крепления панели открутить, с левой стороны удалить крепление к поперечине.
  22. Теперь можно выполнить снятие торпеды ВАЗ 2114.
  23. Установка производится в обратном порядке.

Для того, чтобы наглядно, в движении увидеть весь процесс, можно посмотреть видео как снять приборную панель на ВАЗ 2114.

Видео: Как снять приборную панель на Ваз 2114 своими руками

Панель приборов ваз 2114 – обозначение значков, кнопки

Панель приборов ваз 2114 считается основным элементом представленной информации, где отражается все техническое состояние автомобиля. Находится щиток приборов на ваз 2114 перед глазами водителя. Ведь именно за счет панели управления водитель может понять, что в автомобиле имеется неисправность, это так называемое связное устройство между водителем и автомобилем. Так как производство автомобилей не стоит на месте, то все время  добавляется новыми датчиками, кнопками и значками.

Всего здесь представлено несколько видов элементов:

  • Индикатор-лампочка, она будет сигнализировать о некоторых системах расходников, таких как топливо, тормозная жидкость, масло и многие другие.
  • Тахометр и спидометр.
  • А также узел переключения работы спидометра.

Точно к таким же системам управления можно отнести и рычаги переключения поворотников, ближнего и дальнего света, и многое другое.

Теперь стоит разобрать, все обозначения, представленные на панели управления более подробно. А также что обозначает тот или иной индикатор, и что необходимо делать, если они загораются. Но бывают случаи, когда  кнопки и лампочки выходят из строя, и их обязательно стоит ремонтировать, так как это основные связные, которые будут указывать на неисправность.

Главные элементы панели управления

Самое главное место в автомобиле отводится таким приборам как тахометр и спидометр, еще сюда можно отнести датчик топлива, температуры охлаждающей жидкости. И стоит разобрать эти приборы более подробно, чтобы все было понятно в дальнейшем.

Тахометр

Он представлен в виде устройства со стрелкой, его сигнал приходит на бортовой компьютер модели. На это устройство выводятся данные об оборотах автомобиля. Всего тахометр имеет 5 шкал, и цифры здесь имеет каждая вторая шкала, максимальное число оборотов составляет 80. Для того чтобы определить обороты необходимо число указанное на тахометре умножать на 100. Производители на устройстве указали максимальное число оборотов, при достижении которых двигатель автомобиля может выйти из строя. Под ним располагается небольшое окошко, где указывается время и температура воздуха на улице.

Спидометр

На ваз 2114 имеется индукционный стрелочный спидометр, он расположен с правой стороны приборной панели. На спидометре также имеются определенные деления, количество одного деления составляют 10 км. Всего автомобиль может развить скорость до 200 км/ч. Устройство будет работать за счет датчика, который измеряет скорость, и он располагается в коробке передач автомобиля. Но все спидометры, которые установлены на ваз 2114 будут выдавать погрешность в 5 км. Внизу под спидометром также находится электронное табло, где указываются точные данные о пробеге автомобиля, а также можно посмотреть пробег, который прошел автомобиль за определенный период времени. Обычно эти цифры указываются под общим пробегом. Но основной пробег так не скрутить, а  можно только сбить нижние показания при помощи ручки переключения, которая располагается рядом.

Указатель остатка топлива

Он находится в правой части приборной панели, также имеет элемент в виде стрелки, которая указывает на количество бензина в баке автомобиля. Всего датчик имеет три риски, где установлены цифры, они и будут указывать на количество бензина. Если стрелка находится на отметке 1, то это указывает на полный бак. Отметка ½ будет свидетельствовать о середине топливного бака. Также здесь есть сигнальная лампочка, которая укажет слишком низкий уровень бензина, и если стрелка находится на нем, то лучше всего заправить автомобиль.

Температурный датчик

Он показывает температуру охлаждающей жидкости в автомобиле, он также имеет определенную шкалу с 20 единицами. Минимум температуры это 50, а максимум это 130, но лучше не достигать максимума, так как это критично для автомобиля. Стоит помнить, что при закипании охлаждающей жидкости, необходимо срочно остановить автомобиль, и заглушить двигатель, в этом случае может выйти из строя двигатель. Бывает так, что датчик показывает неточную температуру или вообще ее не показывает, в этом случае проверяют электропроводку. Она очень часто окисляется, и датчик перестает показывать правильные данные, для чистки контактов используют растворитель. Но в некоторых случаях он полностью выходит из строя, поэтому его лучше заменить на новый.

Лампочки индикаторы

Вот теперь стоит обсудить такие лампочки индикаторы, которые имеют свое назначение и значки. Все лампочки установлены по всем правилам и нормам, предусмотренным в автомобиле. Но и тут есть определенные расхождения, так как все будет зависеть от модели и года выпуска автомобиля.

Индикатор уровня масла в двигателе. Если масло находится на критической отметке, то данная лампочка горит оранжевым цветом. Как только она загорелась, стоит незамедлительно, провести, долив масла в систему.
Лампочка омывателя, она покажет, когда стеклоомывающей жидкости в бачке будет слишком мало. Всего в такой бачок можно залить до 5 литров жидкости, лампочка может загореться, когда жидкости остается меньше литра.
Недостаток охлаждающей жидкости. Индикатор, который отвечает за количество охлаждающей жидкости в системе. Именно за ним необходимо более тщательно следить.
Двери не закрыты. Также панель приборов ваз 2114 имеет маленькие черточки под наклоном, они будут указывать, что двери автомобиля не закрыты.
Перегоревшие лампочки. Есть здесь индикатор на перегоревшие лампочки стоп сигналов, фар и других, если произошла поломка, то лампочка загорается также оранжевым цветом.
Износ тормозных колодок. Индикатор, указывающий на большой износ тормозных колодок, он будет гореть с момента нажатия на педаль тормоза и до тех пока не заглушить автомобиль.
Не пристегнутый ремень безопасности. В некоторых автомобилях этой марки, есть сигнализатор, который указывает на не пристегнутый ремень безопасности.

Все автомобили раннего производства имеют еще несколько дополнительных значков, которые отвечают за:

Внутри круга располагается буква Р, она будет обозначать, что включен ручной тормоз на автомобиле.
Есть своеобразный знак аккумуляторной батареи, если он загорелся, то стоит провести зарядку аккумулятора.

Также на приборной панели может загореться восклицательный знак, который укажет на маленькое количество тормозной жидкости в системе. В этом случае стоит проверить и долить до нужного уровня. Конечно, приборная панель ваз 2114 может указать на неполадки в двигателе автомобиля, на это будет указывать значок в виде двигателя. Но бывает так, что этот чек загорается, даже когда нет неисправностей, поэтому лучше сразу обратиться на ТО, чтобы провели диагностику.

Конечно, панель приборов ваз 2114 достаточно много показывает нужной информации, которая будет сигнализировать о неисправностях в автомобиле, а также водитель будет сразу понимать, что именно неисправно в машине.

Кнопки управления

По центру где, находится приборная панель на ваз 2114, есть также кнопки управления, они располагаются в один ряд и выполняют следующие функции:

Кнопки управления. Первый ряд

Первый ряд
  1. При помощи этой кнопки можно отключить или включить габаритные огни автомобиля, если габариты выключены, она будет гореть зеленым цветом.
  2. Также рядом располагается кнопка отключения и включения фар в автомобиле.
  3. Есть здесь на рычаге переключения поворотников, и включение дальнего света, на панели приборов он светится синим цветом.

Кнопки управления. Второй ряд

Второй ряд
  1. При нажатии на эту кнопку можно включить или выключить противотуманные фары спереди. Но перед тем как включить их сначала включают габариты.
  2. Далее идет кнопка включения и отключения задних противотуманок.
  3. Затем кнопка на выключении обогрева стекла заднего стекла на багажном отделении.

Стоит помнить, что выключатель не включится, пока не загорятся габаритные огни, а также при включенных фарах габариты гореть не будут.

Схема приборной панели

Панель приборов ваз 2114 представляет собой схему правильного подключения всех необходимых устройств и проводов к ним. Это так называемая электронная схема всех представленных в автомобиле электрических элементов. Обычно ее используют для того чтобы внести небольшие изменения в общую конфигурацию, а также поможет правильно отремонтировать или заменить вышедшее из строя устройство.

Всего на схеме представлено 26 соединений, чаще всего инструкция сразу указывается в книге обслуживания автомобиля. Если разобрать панель приборов ваз 2114, то можно увидеть два блока красного и белого цвета, а уже к этим блокам идет подключение необходимых элементов. Но подключение здесь должно производиться в определенном порядке.

Увеличить схему!

Панель приборов ваз 2114 и индикаторы на ней слишком тусклые, и в этом случае некоторые водители проводят тюнинг, то есть установку дополнительной подсветки.

Все это можно сделать своими руками, по определенной инструкции:

  1. Все старые лампочки меняют на новые светодиодные, но на них лучше всего установить термоусадку, чтобы свет был правильно расположен.
  2. Новые лампы подключают к проводам, работающим от печки. Но тут лучше использовать лампочки одного цвета. Чаще всего они бывают синими или красными.
  3. Также на сегодняшний день многие водители выбирают специальную люминесцентную ленту. Ею можно обклеить всю приборную панель, это поможет значительно обновить внешний вид панели. В некоторых случаях для тюнинга выбирают диодные лампочки.

В заключении можно сказать, что панель приборная на ваз 2114 представлено достаточно просто и понятно. И если сразу изучить все эти значки и кнопки, то можно сразу определить поломку, и все они не будут вызывать никаких трудностей.

То есть приборная панель ваз 2114 будет указывать на следующую полезную информацию:

  • Техническое состояние автомобиля, а также его безопасность в движении.
  • Наличие топлива и других смазочных и рабочих жидкостей.
  • Можно посмотреть динамику автомобиля.
  • И многая другая полезная информация.

Все это можно увидеть на приборах и значках в автомобиле, которые подсоединены к электронной схеме. Конечно, если какие то значки стали загораться в автомобиле, то нужно сразу реагировать, чтобы во время устранить неисправность.

Подключение к БИ БСК ВАЗ 2114 (15)

Подключение к БИ БСК ВАЗ 2114 (15) (Блок Индикации Бортовой Системы Контроля)
1ОранжевыйК предохранителю F16 (Клемма 15 замка зажигания)
2Не используется
3ЧерныйМасса
4БелыйК реле контроля исправности ламп
5Серый (сер/гол)К микровыключателю замка зажигания
6Бело-черныйК плафону освещения салона
7Серо-черныйК выключателям дверей пассажиров
8Серо-белыйК датчику уровня масла
9Розово-зеленыйК датчику уровня охлаждающей жидкости
10Розово-белыйК датчику уровня омывающей жидкости
11Черно-белыйК датчику непристегнутых ремней
12Розово-оранжевыйК датчикам тормозных колодок
13Голубой/белый (2 пр. )К выключателю двери водителя

Панель приборов | Автомобили ВАЗ-2115i

Расположение органов управления автомобилем соответствует нормам и правилам ЕЭК ООН. Для удобства пользования рукоятками, кнопками, выключателями и контрольными приборами, размещенными на панели приборов, на них нанесены символы функционального назначения.

На панели приборов (рис. 1.7) расположены следующие органы управления. 1 – рычаг переключателя указателей поворота и света фар. 2 – сопло обдува стекла передней двери. 3 – комбинация приборов. 4 – рулевое колесо. 5 – выключатель звуковых сигналов.

6 – выключатель аварийной сигнализации. При нажатии на кнопку включается мигающий свет всех указателей поворота и контрольной лампы в комбинации приборов. При повторном нажатии на кнопку сигнализация выключается:

7 – выключатель (замок) зажигания (рис. 1.8), объединенный с противоугонным устройством, расположен с правой стороны рулевой колонки. Ключ в замке может занимать одно из трех положений:

0 – «выключено». Все потребители выключены, ключ вынимается. При вынутом ключе срабатывает запирающий механизм противоугонного устройства. Для гарантированной блокировки вала рулевого управления поверните рулевое колесо вправо или влево до щелчка. Для выключения противоугонного устройства нужно вставить ключ в выключатель зажигания и, слегка поворачивая рулевое колесо вправо-влево, повернуть ключ в положение «I»;
I – «зажигание». Включено зажигание, ключ не вынимается, рулевое управление разблокировано;
II – «стартер». Ключ не вынимается, рулевое управление разблокировано. Достигается поворотом ключа по часовой стрелке с преодолением усилия пружины. В таком положении ключ не фиксируется — для работы стартера его нужно удерживать рукой. Выключатель зажигания оборудован блокировкой включения стартера при работающем двигателе. Для повторного включения стартера после неудачной попытки пуска переведите ключ из положения «I» в положение «0», а затем вновь в положение «II».

ПРЕДУПРЕЖДЕНИЕ
Не выключайте зажигание и не вынимайте ключ из замка во время движения — рулевое управление будет заблокировано и автомобиль станет неуправляемым.

8 – рычаг переключателя очистителей и омывателя ветрового стекла.

9 – датчик-сигнализатор иммобилизатора установлен на автомобиле с системой впрыска топлива, оснащенном электронной противоугонной системой, и предназначен для передачи секретного кода от рабочего кодового ключа через блок иммобилизатора на контроллер управления двигателем.

10 – блок сигнальных ламп бортовой системы контроля. В блоке установлены следующие лампы (рис. 1.9 ):

1 – сигнальная лампа аварийного падения уровня масла в картере двигателя. Загорается оранжевым светом, если уровень масла в картере двигателя опустился ниже метки «MIN» указателя;

2 – сигнальная лампа недостаточного уровня жидкости в бачке стеклоомывателя. Загорается оранжевым светом, если в бачке осталось менее 1 л омывающей жидкости;

3 – сигнальная лампа недостаточного уровня охлаждающей жидкости в расширительном бачке. Загорается оранжевым светом при снижении уровня охлаждающей жидкости на холодном двигателе ниже допустимого предела;

ПРИМЕЧАНИЯ
Перед доливкой масла в двигатель проверьте, не произошла ли его утечка из-за нарушения герметичности системы смазки двигателя. Перед доливкой жидкости проверьте герметичность системы охлаждения двигателя.

4 – сигнальная лампа незакрытых дверей. Загорается красным светом при незакрытой двери автомобиля;

5 – сигнальная лампа неисправности лампы стоп-сигналов или габаритных огней. Загорается красным светом в случае неисправности лампы стоп-сигнала при нажатии на педаль тормоза или какой-либо лампы габаритного огня при его включении;

6 – сигнальная лампа износа накладок колодок передних тормозов. Загорается оранжевым светом при нажатии на педаль тормоза и горит до выключения зажигания, если толщина накладок колодок передних тормозов уменьшилась до 1,5 мм;

7 – сигнальная лампа непристегнутых ремней безопасности. Загорается красным светом, если не пристегнуты ремни безопасности водителя.

11 – переключатель наружного освещения. В блоке переключателя установлены два механически связанных выключателя:
– выключатель габаритных огней 1. Последовательным нажатием клавиши выключателя включают и выключают габаритный свет в фарах и в задних фонарях, при включенном габаритном свете в клавише загорается контрольная лампа со светофильтром зеленого цвета;
– выключатель света фар 2. При нажатии на клавишу выключателя (фиксированное положение) включаются фары. При повторном нажатии на клавишу фары выключаются.

ПРИМЕЧАНИЕ
Механическая связь обоих выключателей исключает возможность включения фар без предварительного включения габаритных огней и, наоборот, не позволяет выключить габаритные огни при включенных фарах.

12 – блок клавишных выключателей включают в себя следующие:
– выключатель 1 передних противотуманных фар. Противотуманные фары включают нажатием на кнопку выключателя при нажатой кнопке выключателя габаритных огней, одновременно загорается контрольная лампа в кнопке. При повторном нажатии на кнопку противотуманные фары выключаются;
– выключатель 2 задних противотуманных фонарей. При нажатии на кнопку выключателя включаются задние противотуманные фонари, если включено наружное освещение. При повторном нажатии на кнопку задние противотуманные фонари выключаются;
– выключатель 3 обогрева стекла двери задка. При нажатии на кнопку выключателя включается обогрев стекла, одновременно загорается контрольная лампа в кнопке. При повторном нажатии на кнопку обогрев выключается.

13 – маршрутный компьютер, устанавливаемый на часть выпускаемых автомобилей, предназначен для измерения, накопления и вывода на цифровой дисплей одного из следующих параметров:
– текущего расхода топлива;
– среднего суммарного расхода топлива;
– средней скорости движения;
– пройденного пути;
– текущего времени;
– времени в пути.

14 – заглушка.

15 – контрольная лампа антиблокировочной системы (ABS) тормозов. Установлена вместо заглушки, если автомобиль укомплектован антиблокировочной системой.

16 – контрольная лампа состояния подушки безопасности. Установлена вместо заглушки, если автомобиль оборудован подушкой безопасности.

17 – центральные сопла системы вентиляции и отопления.

18 – крышка верхнего вещевого ящика. Для доступа к верхнему вещевому ящику при откинутой крышке нижнего вещего ящика нажмите на рычаг замка верхней крышки.

ПРИМЕЧАНИЕ
Рычаг замка расположен в верхней части ниши нижнего вещевого ящика.

19 – боковое сопло системы вентиляции и отопления салона.

20 – крышка нижнего вещевого ящика. чтобы открыть ее, прижмите рукоятку замков к ручке. Если включено наружное освещение, специальный фонарь подсвечивает внутреннюю часть вещевого ящика.

21 – журнальная полка.

22 – панель управления системой вентиляции и отопления.

23 – гнездо для радиоаппаратуры. Предусмотрена установка радиоаппаратуры, соответствующей по размерам и способу крепления международным стандартам.

24 – передняя пепельница.

25 – выключатель обогрева правого переднего сиденья.

26 – выключатель обогрева левого переднего сиденья.

27 – рычаг стояночного тормоза. Чтобы затормозить автомобиль стояночным тормозом, поднимите рычаг 2 до упора вверх — в комбинации приборов загорится контрольная лампа красного цвета. чтобы растормозить автомобиль, потяните рычаг немного вверх, нажмите на кнопку 1 на торце рукоятки рычага и опустите его до упора вниз — контрольная лампа должна погаснуть.

28 – рычаг переключения передач.

29 – прикуриватель. Для пользования прикуривателем нажмите на патрон до его фиксации и отпустите. Примерно через 20 с патрон автоматически возвращается в исходное положение, готовый к применению.

30 – переключатель электровентилятора отопителя.

31 – педаль акселератора.

32 – педаль тормоза.

33 – педаль сцепления.

34 – рукоятка регулировки угла наклона рулевой колонки.

35 – выключатель освещения панели приборов. Вращением рукоятки регулируют яркость освещения приборов и ламп подсветки выключателей, если включено наружное освещение.

36 – ручка управления гидрокорректором фар. Вращением ручки регулируют угол наклона пучка света фар таким образом, чтобы исключить ослепление водителей встречного транспорта. Положения ручки гидрокорректора соответствуют следующим вариантам загрузки автомобиля:

0 – один водитель;
1 – все места заняты;
2 – все места заняты и груз в багажном отделении;
3 – один водитель и груз в багажном отделении.

37 – рычаг привода замка капота.

38 – розетка подключения переносной лампы.

Не работает подсветка комбинации приборов калина

На днях столкнулся с такой проблемой — перестала гореть одна из ламп приборной панели Калины (подсветка стрелки тахометра). Не долго думая решил разобрать панель приборов и узнать, почему не горит подсветка. Оказалось все очень просто — перегорела лампочка. Теперь обо всем более подробно.

Сама панель приборов Калины снимается достаточно просто — нужно открутить последовательно открутить 4 самореза. Первые два крепят декоративную накладку, остальные два — саму приборку.

После того, как открутили болты нужно отсоединить жгут проводов, подключенный к задней части. Не спешите тянуть, он держится на защелке, сначала открываем замок, потом вытаскиваем разъем. Замок отщелкивается вверх, тянем за его левую часть.

Теперь можно вытаскивать саму приборку. Легче будет вытащить бочком в левую или правую сторону.

Замена ламп приборной панели Калины

После проведенных манипуляций осталось дело за малым — найти и вытащить перегоревшую лампу подсветки приборной панели и поставить на ее место новую.

Делается это довольно легко — прокручиваем лампу подсветки приборов против часовой стрелки и вытаскиваем. Так же само вставляем новую лампочку подсветки приборки, только уже будем вкручивать по часовой. После замены устанавливаем все в обратной последовательности, ничего сложного.

Панель приборов любого автомобиля предназначена для информирования водителя о техническом состоянии авто. Если в дневное время все датчики хорошо видны, то ночью для их нормального обозрения необходимо, чтобы работала подсветка. Бывают случаи, когда подсветка приборов на «Лада Калина» перестаёт функционировать и в тёмное время суток водителю сложно контролировать показания. Это не только создаёт неудобства управления, но и может привести к возникновению опасных ситуаций, когда водитель будет отвлекаться, чтобы разглядеть информацию на приборной панели.

Почему не горит подсветка панели приборов на «Лада Калина»

Во время эксплуатации «Лада Калина» могут возникать ситуации, когда пропадает подсветка приборной панели. Если такое случилось, то надо при первой возможности найти причину поломки и устранить её. Есть несколько причин исчезновения подсветки, но все они связаны с нарушением работы электросети автомобиля.

Демонтаж панели приборов

В большинстве случаев перед тем как установить причину исчезновения подсветки на приборной панели «Лада Калина», сначала нужно её демонтировать.

Для снятия панели приборов понадобятся следующие инструменты:

  • набор ключей;
  • крестовая и плоская отвёртка разной длины.

Порядок демонтажа панели приборов на «Лада Калина»:

  1. Отключают питание автомобиля. Чтобы во время проведения работ не допустить короткого замыкания, сначала надо отключить минусовую клемму от аккумулятора. Если этого не сделать, то есть вероятность выхода из строя электрооборудования.
  2. Опускают рулевую колонку в самое нижнее положение. Это позволит получить более свободный доступ к панели приборов.
  3. Откручивают два винта крепления накладки, для этого потребуется короткая отвёртка. Затем её аккуратно вытягивают, при этом надо преодолеть сопротивление пружинных фиксаторов. Необходимо пошатывать накладку и постепенно тянуть на себя.

Когда демонтаж приборной панели выполнен, можно переходить к диагностике и поиску причин, вызвавших её неисправность.

Видео: снятие приборного щитка

Сбилась регулировка яркости

Одно из самых первых действий, которые надо предпринять при исчезновении подсветки панели приборов, — проверка регулировки яркости. Сам водитель или его пассажир могут сбить настройку. На панели есть колесико, при помощи которого выставляется яркость освещения приборов. Если оно скручено на минимум, то подсветка может гореть очень слабо или вообще не светиться. Достаточно повернуть колесико и настроить яркость.

Проблемы с предохранителем

Следующим этапом поиска неисправности будет проверка предохранителей. Для этого надо воспользоваться технической документаций автомобиля и найти, где находится предохранитель, отвечающий за подсветку приборов. Блок с предохранителями расположен с левой стороны под крышкой с переключателями световых приборов.

Также назначение предохранителей написано на крышке и если хорошо присмотреться, то можно найти, где какой находится. Достаточно заменить нужный предохранитель и если проблема в нём, то подсветка приборов начнёт работать. На крышке предохранитель, отвечающий за подсветку приборов и освещение салона, обозначен F7.

Кроме этого, может повредиться гнездо, в которое вставляется предохранитель, или возникнуть поломка внутри самого блока. Чтобы сделать диагностику, придётся полностью снимать блок предохранителей. Если вышел из строя монтажный блок, то его надо заменить.

Проблемы с проводкой

Один из самых неприятных вариантов — нарушение в работе электропроводки автомобиля, которое приводит к выходу из строя подсветки приборного щитка. Это может произойти в результате обрыва провода. Чтобы его выявить, надо при помощи мультиметра проверить провода, отвечающие за питание подсветки приборки. Определить их можно на схеме электрооборудования автомобиля. После нахождения обрыва его устраняют и изолируют.

Кроме этого, причина может быть в окислённых контактах монтажного блока или колодок проводов. В таком случае отсоединяют колодку возле блока предохранителей и на приборной панели. После этого осматривают и при необходимости выполняют чистку контактов.

Проблемы с лампочками

Возможен вариант, когда подсветка приборного щитка пропала из-за вышедших из строя лампочек. Всего на приборном щитке «Лада Калина» 5 лампочек.

Заменить их самостоятельно несложно:

  1. Демонтированный приборный щиток переворачивают, так как лампочки находятся сзади.
  2. Вынимают лампочки и проверяют их работоспособность при помощи мультиметра. Патрон поворачивают против часовой стрелки. Если возникнут трудности с вытягиванием лампочки из гнезда руками, можно воспользоваться пассатижами.

Видео: замена лампочек

Сгорела плата

В некоторых случаях проблема с освещением приборной панели может быть связана с выходом из строя управляющей платы. Некоторые умельцы пытаются её восстанавливать при помощи паяльника, но это сложный процесс и он под силу только профессионалам. Обычно при выходе из строя такого элемента его меняют на новый.

Советы автолюбителей и рекомендации специалистов

Может происходить разрыв по цепи регулировки яркости подсветки. В реостате регулировки есть припаянная пружинка — она имеет свойство отваливаться. Можно просто поставить перемычку, т. е. обойти реостат, тогда не будет регулироваться яркость, или припаять её обратно — нужно будет снять реостат.

Ustov

http://autolada.ru/viewtopic.php?t=100217

Часто разбалтываются контакты ламп, да и горят они очень быстро. Я уже не одну поменял.

kompositor77

http://kalina-club.com.ua/forum/index.php?showtopic=6768

Лампочки подсветки приборов лучше сразу поставить светодиодные, они ненамного дороже, но пасмурным днём или при заходе солнца приборы читаются на ура.. Тем более что никаких переделок не надо, цоколёк подходит…

maxx

http://kalina-club.com.ua/forum/index.php?showtopic=6768

Всё можно сделать самому, все в основном так и делают, ничего сложного, главное, всё открутить не сломать, разъём отсоединить. И проверить лампочки, все ли целые, проверить контакты. Может лампочки некоторые перегорели и кажется, что хуже светит.

privatalex

http://kalina-club.com.ua/forum/index.php?showtopic=6768

У меня тоже была такая проблема. Подсветка непонятным образом то пропадала, то включалась снова. Всё дело в подсветке прикуривателя. Коротит контакт и мозги отключают подсветку. Открутил накладку под рычагом КПП и замотал изолентой провода возле прикуривателя. Всё ОК.

Роман Диденко

https://otvet.mail.ru/question/93393860

Там вертушка такая. Регулировка яркости щитка. Её надо покрутить, не поможет либо заменить либо снимают её совсем и сделать напрямую.

Такси Оса

https://otvet.mail.ru/question/93393860

Если подсветка приборов на «Лада Калина» перестала гореть, то с устранением проблемы затягивать нельзя. Делать это надо в ближайшие сроки. В большинстве случаев, на устранение возникшей проблемы придётся потратить максимум 30–50 минут.

Форум → Ford → Focus → Эксплуатация

Не горит подсветка щитка приборов

Я бы для начала проверил напряжение на регуляторе яркости освещения щитка приборов,на входе и на выходе.Простой лампочкой с двумя проводками Если напряжения нет(естественно при включенном освещении) то подключить регулятор к любому источнику на который подаётся напряжение.Искать плохой контакт можно до посинения а так если он восстановится то ток будет поступать по двум параллельным линиям,безо всякого вреда для проводки и потребителей тока.

C нами с 05.12.10

to Авто Вован: Поддерживаю только в одном — проверить регулятор освещенности.

Все остальное чревато замыканием в приборке.

to RDA58: Я Вам советую просто пропаять приборку.

C нами с 09.04.11

Но прежде чем её пропаивать я бы убедился что до неё доходит напряжение. А если мы на плюс подадим плюс из любого места -это не чем не грозит.

C нами с 09.04.11

Предохранитель цепи приборного щитка цел,а напряжение на нём есть,проверте и напишите.Тогда пойдём искать обрыв дальше и пожалуйста не молчите без вас ,вам помочь никто не сможет!

C нами с 05.12.10

Авто Вован: А если мы на плюс подадим плюс из любого места -это не чем не грозит. #

Есть много вариантов, куда потерялся плюс. Это в простейшей схеме (источник питания — выключатель-лампочка) подача питания с другого источника до выключателя ничем не грозит.

В автомобиле же, все гораздо сложнее. Подавая питание со стороны, вполне возможно нечаянно запитать что-то еще.

C нами с 09.04.11

Наверно мы зря здесь хлопочем,авторв данного вопроса эта проблема уже дпвно не беспокоит.

C нами с 05.02.11

to Авто Вован: Будем надеться что оставит свой отзыв.

C нами с 07.03.12

При включение света, подсветка понели приботов и подсветка регуляторов печки загорается и сразу тухнет и так каждый раз при включении света. В чем причина где искать?

C нами с 05.12.10

to Sanek_89: Ищите в нарушении контактов приборных разъемов. Возможно, придется пропаивать приборку.

C нами с 05.12.10


maksik2:
подскажите пожалуйста, что делать-пропала подсветка спидометра, тахометра и сигналов поворота на панели приборов, и с этим пропала звуковая сигнализация непристегнутого ремня безопасности, #

Начните с проверки предохранителей.

C нами с 05.02.11

to Sanek_89: Проверки предохранителя и контактов самой приборки. Начните с проверки блока предохранителей.

C нами с 01.07.12

to Messir: предохранители проверил, все целые. разобрал панель, протер. после этого иногда лампочки оживают, но не надолго

s1986pa: всем привет. погасла подсветка на приборе и др кнопок. выключаю габориты ,жду немножко,потом вкл габориты,подсветка вкл на пару секунд и опять выкл что это. #

Всё то же самое. Ненадёжный контакт в блоке предохранителей (самого предохранителя), или во входном разъёме приборки на переходе между ним и печатной платой.

Форум не экспертная комиссия. Все мнения и советы имеют рекомендательный характер. Ответственность за принятые решения по ремонту, лежит полностью на пользователе.

C нами с 29.12.14

А ГДЕ МНЕ ИХ ИСКАТЬ?

C нами с 29.12.14

под каким названием находиться этот предохранитель

Использование материалов сайта разрешается только с обязательной установкой активной гиперссылки на сайт AutoPeople.Ru рядом с опубликованным материалом, для печатных изданий — с формулировкой «по материалам интернет-сайта AUTOPEOPLE.RU»

Возрастные ограничения: 18+

  • Renault
  • Duster
  • Двигатель и его системы
  • Кузов и система отопления
  • Трансмиссия
  • Общее
  • Тормозная система
  • Подвеска
  • Электрика
  • Kaptur
  • Двигатель и его системы
  • Кузов и система отопления
  • Общее
  • Подвеска
  • Тормозная система
  • Logan
  • Двигатель и его системы
  • Общее
  • Кузов и система отопления
  • Подвеска
  • Тормозная система
  • Трансмиссия
  • Электрика
  • Megane
  • Двигатель и его системы
  • Комплектации
  • Кузов и система отопления
  • Топливо и ГСМ
  • Тормозная система
  • Трансмиссия
  • Ходовая
  • Электрооборудование
  • Symbol
  • Lada
  • Granta
  • Двигатель и его системы
  • Общее
  • Кузов и система отопления
  • Электрика
  • Тормозная система
  • Подвеска
  • Трансмиссия
  • Largus
  • Двигатель и его системы
  • Кузов и система отопления
  • Общее
  • Подвеска
  • Тормозная система
  • Трансмиссия
  • Электрика
  • Kalina
  • Двигатель и его системы
  • Кузов и система отопления
  • Общее
  • Подвеска
  • Тормозная система
  • Трансмиссия
  • Электрика
  • Vesta
  • Двигатель и его системы
  • Общее
  • Тормозная система
  • Priora
  • 2112
  • Двигатель и его системы
  • Кузов и система отопления
  • Общее
  • Подвеска
  • Тормозная система
  • Трансмиссия
  • Электрика
  • 2114
  • Двигатель и его системы
  • Кузов и система отопления
  • Общее
  • Подвеска
  • Тормозная система
  • Трансмиссия
  • Электрика
  • Fiat
  • Grande Punto
  • Chevrolet
  • Aveo
  • Cobalt
  • Lacetti
  • Lanos
  • Niva
  • Сервисы
  • Проверка комплектации по ВИН-коду Ситроен и Пежо
  • Код разблокировки магнитолы
  • Вопрос специалисту!
  • Расчёт окупаемости газового оборудования
  • Составление договора купли-продажи
  • Эксплуатация
  • ПДД
  • О проекте
  • CarFrance.ru » Lada » 2114 » Электрика » Почему на ВАЗ-2114 пропала подсветка панели приборов: не работает и не горит?

    Почему на ВАЗ-2114 пропала подсветка панели приборов: не работает и не горит?

    В последнее время стало модно устанавливать светодиодную подсветку приборной панели ВАЗа своими руками. При этом не все автолюбители правильно подключают её к бортовой сети. Это может стать причиной того, что свет погаснет в самый неподходящий момент. Так, стоит проверить контакты всей цепи подсветки.

    Бывали случаи что в результате кочек перегорали сразу все лампочки. В этом случае необходимо искать поломку в проводке, можно опять так встрять!

    Тоже самое касается и стандартных лампочек накаливания, которыми комплектуется автомобиль с завода. Так, обрыв или перегорание одного из световых элементов может привести к тому, что вся подсветка перестанет работать. Если прозвонить тестером всю цепь, то с легкостью можно найти обрыв в цепи.

    Самый неприятный и тяжелотестируемый элемент автомобиля остаётся проводка.

    Так, обрыв провода может привести к тому, что подсветка приборной панели перестанет получать питание, а соответственно гореть не будет.

    Для того чтобы устранить неисправность необходимо прозвонить мультиметром все провода. которые отвечают за подсветку приборки автомобиля. Так, любой, даже малозначительный провод, который оборвался, может привести к тому, что свет в приборной панели потухнет.

    Окисленные контакты в монтажном блоке.

    Ещё одной причиной неисправности могут стать окисленные колодки проводов.

    Соответственно контакта не будет, а не только свет в панели приборов не будет гореть, но и могут не работать остальные индикаторы, которые размещены здесь же. Для устранения неисправности придется отсоединить колодку проводов на блоке предохранителей и самой панели проборов. После этого зачистить контактную группу и подсоединить все обратно. Если все заработало, то причина была найдена.

    Предохранительный блок

    Еще один немаловажный элемент, который редко может выйти со строя – это монтажный блок.

    Так, перегорание может возникнуть непосредственно в ветвях самого блока или в посадочном гнезде. Для устранения неисправности придется демонтировать деталь с автомобиля и последовательно проверить при помощи тестера.

    Многие автомеханики делают диагностику непосредственно без снятия предохранительного блока. Но, это могут сделать только профессионалы, а вот рядовому автолюбителю придется снимать изделие. Если все-таки монтажный блок «умер», то предстоит замена элемента, поскольку ремонтировать его практически невозможно.

    Проверка контактной группы предохранителей на неисправность.

    Повреждена плата

    Ремонтно-диагностические операции платы приборной панели.

    Самым страшным, что может случиться и чего боится каждый автолюбитель – это сгорание приборной панели, а точнее управляемой платы.

    Здесь выход только один – замена, но многие автолюбители умудряются при помощи паяльника воскрешать такие элементы. Хотя, как показывает практика, в 50% случаев не на долго.

    Основная причина сгорания платы – это короткое замыкание. В данном случае, зачастую, горит место, где идет подключение проводки и самая уязвимая точка – подсветка. Если установлены лампы накаливания, то они будут темные или черные, а вот Led-подсветка перегорает в местах припоя к плате.

    Если пропал свет в приборной панели, то рекомендуется обратиться в автосервис, где все исправят или заменят быстро и качественно. Основной причиной по праву можно считать – короткое замыкание. и если не справился предохранитель, или импульс прошел раньше, чем он перегорел, то последствия могут быть самые разнообразные.

    Автолюбитель со стажем. Имею автомобильное образование, а именно: механик по ремонту двигателей. В начале карьеры была ВАЗ-2107, потом, БМВ 5-серии, Тойота Супра и праворульный МАРК-2. Сейчас в семье 2 автомобиля: Пежо 407 и Додж Челленджер 2016. Каждый автомобиль изучаю от «А» до «Я». Имею богатый опыт и стараюсь каждый ремонтировать своими руками.

    [Закрыто] Решено: Не горит подсветка приборной панели.

    Тема: Решено: Не горит подсветка приборной панели.

    Начну так. Раньше когда заводил машину, приборная то горела, то не горела, если быть точнее не горело все кроме указателей поворотников и лампы дальнего света(хотя дальний выключен, а когда включал дальний то лампочка выключалась.) При повороте ключа контрольные лампы всегда горят как положено. Тогда я эту проблему решал просто перещелкивая стеклоподьемниками(не знаю почему, но помогало, подстветка загоралась).
    Сейчас же перещелкивание перестало помогать))) и темнота на приборке надоела.
    Я снял приборку, поменял все лампочки, все они работают, проверил. Проверил все предохранители, все целы. Проверил регулятор яркости подстветки, тоже рабочий, подсоединял провода даже на прямую, таже фигня.
    Ну я не знаю что ещёёёёё. Скажите что может быть((( не хочу всю приборку менять(

    2 Ответ от

    Alevtina.Trofimova 2014-08-04 18:39:34
    • Alevtina.Trofimova
    • Бывалый
    • Неактивен
    • Откуда: Селты, УР
    • Регистрация: 2014-08-04
    • Сообщений: 169 Спасибо : 58
    • Авто: Ваз 21103
    Re: Решено: Не горит подсветка приборной панели.

    была такая же фигня, решил так: за блоком предохранителей есть колодки(сейчас уже не помню какую снимал), у меня клемма которая отвечает за подсветку болталась как г. о в проруби, поджал и все стало OK.

    3 Ответ от

    kostya.ishekov93 2014-08-04 19:58:08
    Re: Решено: Не горит подсветка приборной панели.

    была такая же фигня, решил так: за блоком предохранителей есть колодки(сейчас уже не помню какую снимал), у меня клемма которая отвечает за подсветку болталась как г. о в проруби, поджал и все стало OK.

    А можно чуточку поподробней, как эта клемма по виду или ещё чего)) спасибо огромное за ответ

    4 Ответ от

    Admin 2014-08-04 19:59:47
    • Admin
    • Администратор
    • Неактивен
    • Регистрация: 2012-02-20
    • Сообщений: 3,257 Спасибо : 622
    Re: Решено: Не горит подсветка приборной панели.

    5 Ответ от

    klimashov.roman 2014-08-04 20:10:54
    • klimashov.roman
    • Знаток
    • Неактивен
    • Откуда: г. Касимов
    • Регистрация: 2014-04-21
    • Сообщений: 737 Спасибо : 142
    • Авто: ГАЗель 33023 дв 405.22, 2.4 16кл 140л.с

    Re: Решено: Не горит подсветка приборной панели.

    100 пудов какая то колодка мозг канифолит. У меня не работал указатель топлива и вольт метр работал только при ударе по приборке и то не всегда, конечно не на 10 а на 07, но суть в основном у наших машин одинаковая, пропаял и поджал контакты и всё стало норм.

    6 Ответ от

    Alevtina.Trofimova 2014-08-05 05:00:37 (2014-08-05 05:04:26 отредактировано Alevtina.Trofimova)
    • Alevtina.Trofimova
    • Бывалый
    • Неактивен
    • Откуда: Селты, УР
    • Регистрация: 2014-08-04
    • Сообщений: 169 Спасибо : 58
    • Авто: Ваз 21103
    Re: Решено: Не горит подсветка приборной панели.

    если не ошибаюсь то это колодка Ш2, провод 6. Рад был помочь.

    Схема торпеды ВАЗ 2114. Кнопки, лампочки, значки, индикаторы

    .

    Панель приборов ВАЗ 2114 предназначена для информирования водителя о состоянии автомобиля. Начинающим автомобилистам стоит дороже узнать об особенностях и возможностях панели, потому что она позволяет обнаружить некоторые серьезные поломки. Кроме того, некоторые пользователи могут быть заинтересованы в настройке панелей, поэтому ниже будут даны советы о том, что стоит менять в салоне и как.

    Щитки приборов ВАЗ 2114 отображают информацию о состоянии важных рабочих узлов. Основная часть представляет собой информационный блок с двумя круглыми шкалами и несколькими индикаторами поменьше.

    1. Спидометр — правая круглая шкала на панели с отметками от 0 до 200 км / ч, которая показывает скорость автомобиля. Датчик устройства расположен в узле коробки передач и связан с дисплеем в салоне. Потому что находится окошко, в котором отображается пробег машины.

    2. Показатель справа от спидометра — уровень бензина в баке. Он имеет три основных деления — 1, ½ и 0. Единица — бак полон, ноль — пуст. Когда топливо на выходе, загорается оранжевый значок заправки.
    3. Тахометр — вторая большая круглая шкала, которая находится слева на панели. Отображает информацию о частоте вращения коленчатого вала — работе двигателя. Его норма — 3500-5500 оборотов в минуту, все это далее критическое значение, при котором происходит отказ двигателя в сборе.Индикатор под шкалой отображает температуру воздуха вокруг двигателя.
    4. Небольшой индикатор слева от тахометра — датчик температуры жидкости для охлаждения. Значения от 50 до 130 ° C, где значение 105 ° C и выше обозначает возможный перегрев двигателя.

    Индикаторы

    Индикаторы приборной панели ВАЗ 2114 Форсунка играет важную роль в осведомленности пользователя о неисправностях. Они помогают предотвратить ошибки в работе системы, поэтому важно знать, какой индикатор что означает.Как работает панель? При возникновении какой-либо проблемы датчик сразу отправляет информацию на панель, и водитель увидит вспышку оранжевого цвета.

    1. Первый значок — масляная лампа, обозначающая падение уровня масла в картере двигателя. Если масла недостаточно, загорится этот индикатор. Значок, похожий на фонтан, сигнализирует о недостаточном количестве охлаждающей жидкости. Если он загорелся, значит в баке меньше 1 литра.
    2. Купол с ключицей — если загорелся, значит охлаждающей жидкости в расширительном бачке недостаточно.
    3. Значок больше напоминает пряжку ремня, сообщает, что двери машины закрыты не до конца.
    4. Перечеркнутый список Лампочка — неисправны габаритные сигналы или стоп-сигналы. Скорее всего, потребуется отремонтировать одно из устройств.
    5. Круг с шестью пунктирными обозначениями — графическое обозначение неисправности в тормозной системе. Скорее всего, блоки стерлись, их нужно проверить и заменить.
    6. Значок с изображением человека и ремнями — это индикатор, обозначающий, что водитель не пристегивал ремень.

    Щиток аппарата 2114 более ранней версии имел еще несколько обозначений, например, аварийное давление масла, ручной тормоз, сигнал проверки двигателя Chek Engine и ряд других, обозначающих мелкие ошибки в работе, но не являющиеся в настоящее время используется.

    Плотовка

    На насосной панели приборов ВАЗ 2114 показан правильный порядок подключения проводов измерительных и информационных приборов, то есть это электронная схема панели приборов.Потребуется, если вы захотите внести какие-либо изменения в стандартную конфигурацию панели или отремонтировать и заменить детали. Для каждой модели автомобиля и конкретной панели приборов схема будет немного отличаться, например, схема на ВАЗ 2115 имеет существенные отличия от модели 2114.

    Схема состоит из 26 подключений, выполненных через электронную схему. Обычно схема должна идти в комплекте с руководством к автомобилю. Описание его работы сейчас не проблема.

    Внутри панели две площадки — красная и белая.Он будет подключен к приборам в определенной последовательности.

    В распиновке нет ничего сложного, если пользователь имеет базовые знания о правилах подключения проводов — плюс к плюсу, минус к минусу. Если в руках есть схема панели приборов, можно взять тюнинг отдельных приборов или всего комплекта так, чтобы приборная панель модели 2114 стала приятной в плане визуального восприятия.

    Возможности тюнинга

    Панель приборов 2114 выглядит довольно тускло, поэтому первым вариантом ее тюнинга может стать установка подсветки.Делается довольно просто:

    1. Тусклые лампы заменяют на светодиодные фонарики. Если вы хотите, чтобы свет от них падал равномерно, установите термоусадку на осветительные элементы.
    2. Провода для новых ламп подключены к питанию печки. Не стоит использовать много ярких цветов, но стрелку лучше всего подходит красный и его оттенки. Отличным аналогом станет синий цвет светодиодов.
    3. Флуоресцентная лента может быть второй подсветкой, которую можно прикрыть приборной панелью 2114 vase.Это позволит немного обновить и улучшить общий вид салона. Также можно заменить салонные лампы на диодные аналоги.

    Чтобы панель приборов на вазе имела более четкое визуальное восприятие, кнопки тоже надо сделать с подсветкой.

    Заключение по теме

    Панель приборов 2114 достаточно проста как в эксплуатации, так и в ремонте.

    Конечно, внешний вид оставляет желать лучшего, но это можно изменить, добавив некоторые визуальные эффекты.Последний вариант тюнинга — полная замена панели на Euro Engineer. Все, что нужно, уже установлено, остается только подключить несколько проводов и включить новую индикацию системы.

    Формирование индивидуальности отечественного автомобиля предусматривает достижение нескольких целей. Одно из них — обеспечение комфортной эксплуатации Его железного коня. Также персонализация снижает риски угона, потому что автомобиль выделяется среди потока, угонить проблематично, и впоследствии его легче обнаружить.Применяя тюнинг панели приборов ВАЗ 2114, автовладелец максимально настраивает машину.

    При такой переделке салона водителю удается настроить информативную приборную панель, подсвечивая нужные персональные световые индикаторы. Однако стоит учесть, что стоит такой декор довольно дорого. Сохранить получится, если все работы проделать своими руками.

    Важно не только выбрать панель в интернет-магазине, но и обеспечить ее грамотную установку на месте, предоставленном производителями.Действия, связанные со сборкой / разборкой, необходимо продумать заранее, чтобы минимизировать проблемы с установкой.

    Следует учитывать, что автомобили отлично поддаются внутреннему тюнингу, поэтому накладка на панели приборов ВАЗ 2114 от сторонних производителей обычно легко помещается в отведенное пространство.

    Схема работы в такой ситуации довольно проста:

    • Правильно разобрать заводскую панель. Рекомендуем использовать для этой установки схему из автомобильного атласа, выпущенного автопроизводителем.В процессе можно обойтись без каких-либо импульсов, ограничившись классическими отвертками и проходами.
    • На следующем этапе монтирую новый информационный блок перед водителем или полностью меняю торпеду по желанию, что будет значительно дороже, но в итоге даст более положительный эффект.
    • Сразу выбрасывать устаревшую панель не стоит, так как от нее могут понадобиться некоторые детали. Возможно будут созданы заглушки или элементы «родного» крепежа. Также новички могут быть повреждены в процессе установки, а замена найдется в старой панели.

    Перед началом всех работ мастер должен внимательно прочитать инструкцию по установке, предлагаемую производителем. Обычно в нем подробно описывается пошаговый алгоритм действий.

    Легкое обновление приборной панели

    На самом деле тюнинг ВАЗ 2114 оказывается не таким сложным, как может показаться поначалу. Существует широкий выбор моделей для переоборудования салона, поэтому каждый водитель может изменить пространство собственной машины на свой вкус.

    AMC.Автолюбителям, которые выберут эту модель, следует знать некоторые ее особенности:

    • Вы можете сами выбрать понравившийся производителем дизайн;
    • в комплекте есть указатель уровня масла, которого нет в традиционном «заводском» варианте исполнения, так как его внешний вид требовал от большого количества пользователей смены внешнего вида штатива на гроб;
    • Особый внешний вид
    • достигается подбором интересных цветовых решений и использованием хромированной окантовки на каждой шкале.

    Производитель также выпускает усовершенствованный вариант AMC-2.

    Pro-Sport. Вставка для панели приборов представлена ​​в оригинальном дизайне. Симпатичная разноцветная подсветка помогает быстро ориентироваться в инструментах. Производители выпускают модель в двух вариантах подложек:

    В связи с тем, что в автомобилях ВАЗ 2114 есть возможность устанавливать разную степень яркости, водитель может при желании настроить эту опцию. Недостатком конкретной модели является то, что предусмотрен только один цветовой вариант — синий.Постановка весов осуществляется после монтажных работ. В итоге получается симпатичный игрок в спортивном стиле.

    Улица Буря. Особенностью этой тюнинговой накладки является неординарное цветовое решение, при этом «Заводское» расположение приборов производителями не менялось. Основной акцент в дизайне сделан на цвете.

    Также используются вариации с подсветкой. В дневное время это яркая версия с красными символами, а при управлении водителем у водителя есть возможность переключать не только яркость, но и цвета.

    АМС-2. В обновленной версии драйверов накладки tunisy выделено центральное место для тахометра. Его производители переместились в самую заметную зону. Спидометр сдвинули влево. Белое поле, установленное за стрелками, придает спортивности и позволяет легко считывать данные, не задерживая обзор инструментов.

    В подсветке используется

    светодиодных элемента. Их плавная яркость помогает в ночное и вечернее время легко считывать текущие параметры.Важно учитывать, что установку следует проводить у более опытных мастеров, так как в процессе установки требуется значительная перепланировка части интерьера.

    Северный ветер. Дизайнерская модель отличается своим внешним видом от более распространенных аналогов. Специалисты-разработчики не внесли изменений в традиционное расположение инструментов. Однако даже при таком подходе им удалось обеспечить динамичность внешнего вида.

    Стильно смотрятся встроенные в панельные часы со спортивным оформлением.Цветовое решение щита зависит от используемых вставок.

    Тюнинг с использованием европы

    Одним из принципиальных способов переделки салона 14-й модели является установка европейца. Такое решение позволяет избавиться от ВАЗовских «болезней», к которым относятся такие факторы:

    • руль не имеет возможности регулировок;
    • branca перекрывает значительную часть устройств при управлении;
    • затруднения с видимостью в ночное время связаны с отражением на лобовом стекле работающей приборки;
    • не самых качественных материалов, через небольшой промежуток времени восприятие интерьера значительно ухудшается;
    • используемый пластик создает много скрипов, ударов и горошину небольшого промежутка после начала эксплуатации;
    • самопроизвольное открывание перчаточного ящика может быть связано с низким качеством используемого в конструкции замка;
    • прикольный салон Б.зимнее время Расположен с плохо продуманной системой вентиляции в салоне.

    Установка в салоне новой передней панели не только создает комфорт, но и решает множество практических задач. К ним относятся как вопросы шумоизоляции, так и удачная изоляция пространства.

    При производстве европанелей применяется высококачественный пластик. Также сборка оказывается без особых нареканий. Драйвер снабжен еще всевозможными коробками для самых маленьких и полками для современных гаджетов..

    Установка новинки занимает немного времени. Поэтому нужно дождаться машины после перепланировки.

    Самостоятельно разрабатывать подобные варианты конструкции с изменением конструкции не стоит. Это связано с тем, что после переделки приборов, например, спидометр или тахометр будут показывать неверные значения. Допускать этого не стоит, так как это может негативно сказаться на работе транспортного средства, поскольку в этом случае водитель вводит в заблуждение из-за неверных показаний, способных в конечном итоге привести к аварии.

    Подавляющее большинство водителей стремится изменить внешний вид панели приборов ВАЗ 2114. Сделав это, автомобилисты получают автомобиль, эксплуатировать который становится намного приятнее. При этом новые детали передней части салона не только привлекают внимание, но и делают вождение намного безопаснее.

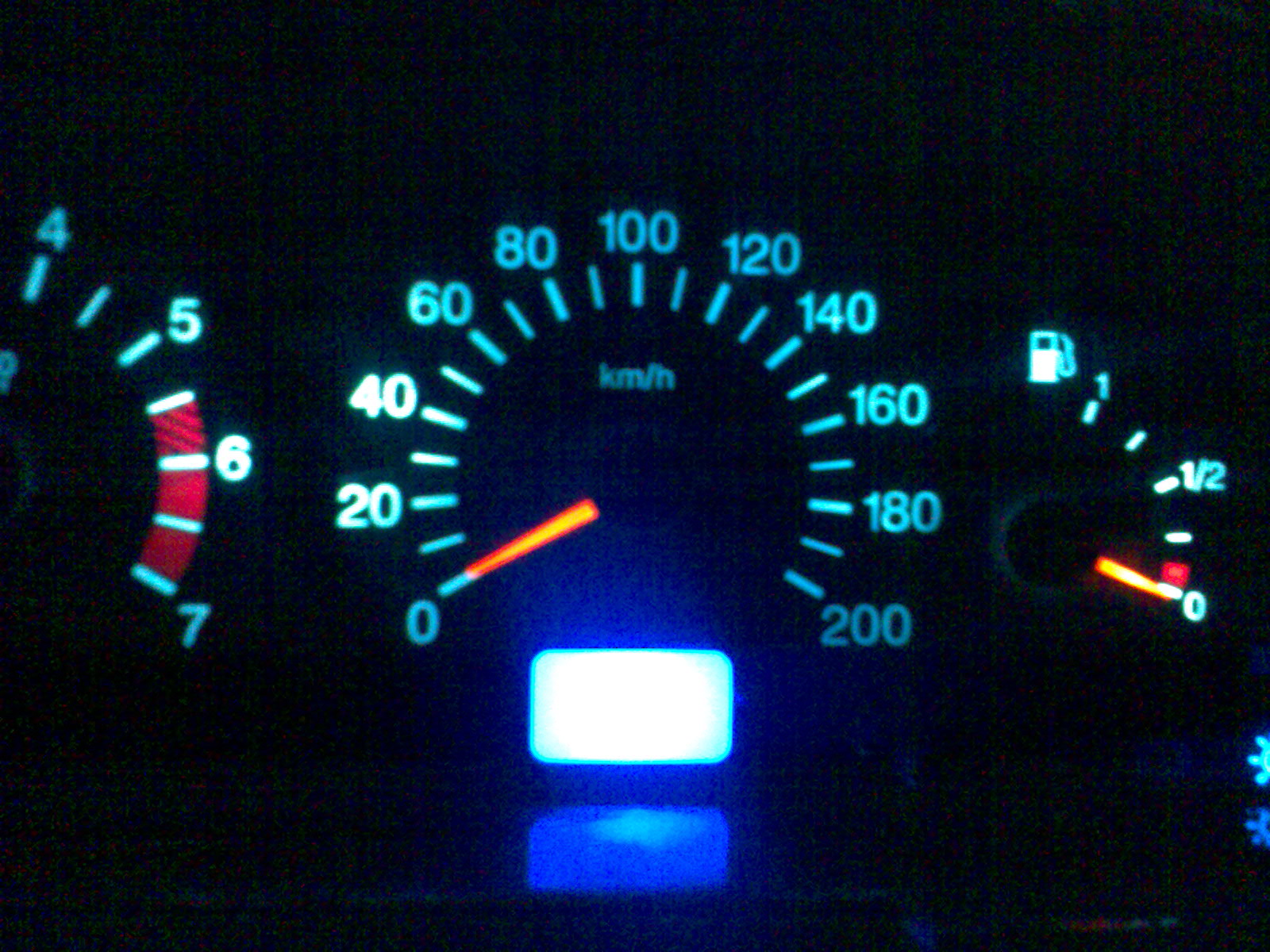

    1 Улучшение подсветки панели приборов ВАЗ 2114

    Как и в случае с другими моделями отечественных автомобилей Главное при модернизации панели приборов ВАЗ 2114 — визуальный эффект.Каждый владелец автомобиля хочет сделать свою машину не только оригинальной, но и уютной.

    Первым элементом усовершенствования, попадающим в поле зрения народных промыслов, является приборный щиток в салоне автомобиля. Вариантов тюнинга может быть масса. Но самое главное — это желание и фантазия самого водителя. Большинство. Простым способом обновления панели будет изменение подсветки инструментов.

    В начале работ по благоустройству необходимо подготовить рабочий материал. Для начала тюнинга панели приборов ВАЗ 2114 нужно полностью снять старую заслонку. Кроме того, потребуется демонтаж защитного стекла спидометра. После нужно снять стрелки устройства. Делать это нужно предельно аккуратно, так как детали очень хрупкие. Потом натянуть штатную накладку и поменять лампочки. В заводской комплектации они имели зеленый цвет. Можем заменить их деталями других оттенков.

    На завершающем этапе собираем конструкцию спидометра в обратном порядке.Устанавливаем облицовку, после чего производим установку защитного стекла устройства. Таким образом, мы провели настройку освещения Спидометра ВАЗ 2114, потратив на него всего 30 минут.

    Еще один элемент приборной панели автомобиля, который легко доработать сами приборы. Вообще в полной комплектации панель отечественного авто очень напоминает пародию на попугая: подсветка отопительного прибора желтая, кнопки зеленые, а все индикаторы оранжевые.Часто такое разнообразие цветов мешает комфортному вождению ночью, ведь все они сливаются в один непонятный цвет. В этом случае стрелки инструментов становятся практически незаметными. Чтобы исправить ситуацию, можно сделать стрелки настройки, установив красные светодиоды.

    Для этого разбираемся с панелью приборов ВАЗ 2114. Под каждой из стрелок аккуратно ставим по одному красному светодиоду и надеваем специальные термоусадки. Провода каждого из устройств выводим с внешней стороны панели, после чего связываем их с разводкой нагревателя.По окончании этого мы можем собрать щит в обратном порядке.

    После выполнения этой работы мы получили обновленную панель приборов ВАЗ 2114, стрелки которой светятся ярким, не размывающимся цветом, а вся передняя часть салона получила совершенно другой вид.

    2 Варианта Тюнинг Устройства Автомобиля Тюнинг

    Улучшение приборной панели ВАЗ 2114 сложными работами не назовешь. По сути, драйвера достаточно, чтобы купить уже готовый щиток, который потом нужно установить вместо штатного.Рассмотрим самые популярные варианты, пользующиеся спросом благодаря привлекательному внешнему виду.

    Самым распространенным пультом для тюнинга ВАЗ является модель AMS. . Этот щит имеет такие особенности:

    • широких вариантов оформления. Подходящие могут быть выбраны одним из одного;
    • На панели есть указатель количества масла, которого нет ни в одной штатной комплектации автомобиля. Устройство появилось после многочисленных запросов Заказчиков сменных панелей;
    • щиток имеет привлекательный вид за счет цветовой шкалы с серебряной окантовкой;
    • Есть возможность заказать панель приборов разных оттенков.

    Еще одна модель щита, пользующаяся большим спросом — панель PRO-SPORT . Изделие выполнено в виде накладки на обычное панно. Щит выполнен в светлых и темных тонах. Водитель может регулировать интенсивность подсветки. Правда, цвет у него только один — синий. Все устройства монтируются после установки самого щита. Он придает интерьеру автомобиля неповторимый вид.

    Очень хорошо на внутреннем рынке. Приборная панель AMS-2 зарекомендовала себя, центральным прибором в котором является тахометр.Все изделия имеют спортивный вид, который дополняют белые стрелки. Светодиоды используются для освещения панели. Устанавливать продукт может только профессионал. Не имея опыта работы с этой моделью щита, можно повредить торпеду.

    Последней в нашем обзоре будет модель Street Storm , отличительной чертой которой является впечатляющее цветовое оформление. При осмотре панно сразу можно заметить, что основной акцент производитель сделал на цвете изделия.Все устройства остались на своих местах. Особого внимания заслуживает подсветка щита. Днем передняя часть салона светится исключительно красным светом. Вечером водитель может изменить не только оттенок освещения, но и его интенсивность.

    Все перечисленные модели щитов стоят в районе 3-9 тысяч рублей. Заказать их можно разными способами: либо в Интернете, либо в магазине производителя.

    3 Европинель для ВАЗ 2114

    Загрязненные щиты европейского образца появились на нашем рынке сравнительно недавно.Однако им очень быстро удалось завоевать популярность у покупателей. Основные причины этого — креативный внешний вид, возможность устанавливать изделия без риска повредить дизайн. Однако основной причиной большого спроса на Equinopeli среди покупателей является материал, из которого он изготовлен. Это уже не сплошной неприятный пластик, который начинает греметь после первых трехсот километров пути. Щиток Евростандартов сделан из материала намного мягче и приятнее на ощупь и вид.Положительные эмоции вызывает и вентиляция салона с таким изделием.

    К недостаткам европанели можно отнести слишком тугое движение рычагов, практически незаметную торпеду и наличие ненужных ящиков для мелочей. Последние неудобны, так как через несколько тысяч километров пробег может просто отвалиться.

    Автомобильные самосвальные устройства современного легкового автомобиля — это самостоятельная часть салона автомобиля. И одна из важнейших составных частей, которая должна отвечать двум требованиям и решать две важные задачи.Обеспечивают высочайшую функциональность и создают ощущение эстетического удовлетворения, которое сочетается с осознанием комфорта, обеспечиваемого определенной панелью, благодаря удобно расположенным ящикам для одежды, подстаканникам, устройствам и кнопкам управления, а также приятному, не уставшему глазу, подсветка.

    Панель приборов ВАЗ 2114

    На автомобилях Самара 2 установлена ​​современная панель приборов ВАЗ 2114, которую еще называют «Европелла». Конструкторы поработали над ним, чтобы он имел хороший вид спереди, приятный внешний вид, сочетал информативность и эргономичность, и в то же время помог водителю справиться с обычными бытовыми потребностями.
    И это было в большинстве случаев возможно. Блок приборов и датчиков, установленный перед глазами водителя, за рулем, предоставляет ему максимально возможный объем информации:

    1. В центральной части расположены два стрелочных прибора, слева — указатель оборотов двигателя, с помощью которого водитель определяет, с какой нагрузкой он работает в той или иной точке питания, и при необходимости регулирует этот процесс, переключая скорости, в В окошке под стрелкой находятся цифровые часы.Справа — спидометр или указатель текущей скорости автомобиля, в окошке под стрелкой — цифровые показания километра, пройденного за весь период эксплуатации автомобиля и за последнюю поездку;
    2. Вверху между стрелочными приборами находится контрольная лампа указателей поворота с зелеными стрелками, показывающими влево и вправо;
    3. В нижней центральной части — красный треугольник «стоп сигнал», а под ним Check Engine красный сигнал состояния мотора двигателя по бортовому электронному устройству;
    4. В левой средней части блока приборов находится стрелочный индикатор температуры двигателя, или, как в литературе его называют, датчик температуры охлаждающей жидкости, над ним — значок, загорающийся при перегреве двигателя.Под ним — значки дроссельной заслонки, давления масла, включения ручных тормозов и аккумуляторной батареи;
    5. В правой средней части — стрелка индикатора наличия топлива в топливном баке, над ним значок полностью отфильтрованного бака, под ним значок минимального количества топлива в баке, а также значки — рядом свет, низкий уровень тормозной жидкости и дальний свет.

    Эргономичность обеспечивается удобным расположением инструментов и информационных иконок для визуального восприятия информации, а также клавиш, кнопок и рычагов для управления ими.В центральной части панели установлен штатный бортовой компьютер, как правило, это Gamma BC, Multitronics, Prestige или State. Место для его установки выбрано очень удачно, и с его помощью водитель получает расширенную информацию о состоянии операционных систем двигателя и агрегатов автомобиля.

    Эта информация отображается не только на дисплее БК, но и передается через другие контрольные или информационные лампы и знаки, расположенные на блоке приборов и в других местах приборной панели.Кроме того, на дисплее бортового компьютера отображается информация другого характера, например, время следующего осмотра или технического обслуживания.

    Удобно расположен закрывающийся перчаточный ящик, в котором есть подсветка и достаточно большая ниша под ней. В центральной бороде также есть ниша для хранения чего-либо и пепельница. Выходы воздуховодов достаточно удачны, что дает возможность эффективно продувать стекло и не допускает запотевания.

    В процессе эксплуатации автомобиля постоянно возникают проблемы с неисправностями или сбоями в различных системах.Чтобы добраться до некоторых из них необходимо снять панель ВАЗ 2114. Даже чтобы снять щиток приборов, нужно разобраться, как снять торпеду на ВАЗ 2114 (панель приборов).

    Кроме того, на ВАЗ 2114 панель нужно снимать полностью, если нужен ремонт воздуховодов и печки, или автовладелец хочет полностью поплакать и уплотнить сочленение конструкции панели, чтобы она не скрип.

    Как разобрать панель приборов на ВАЗ 2114

    Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и устройством панели приборов на своей машине.В разобранном на винт состоянии это выглядит так:

    Устройство приборной панели ВАЗ 2114

    Панель приборов и ее аксессуары:

    1 — Торпеда ВАЗ 2114, или — панель приборов, то есть основная часть всей конструкции, к которой крепится блок приборов, бортовой компьютер, рычаги управления печкой, блоки ключей и другие накладки и защелки;

    2 — накладка на панели приборов, имеет декоративную функцию, на ней также расположены выходы воздуховодов для обдува лобового стекла;

    3 — кронштейн;

    4 — заглушка;

    5 — корпус пепельницы;

    6 и 11 — ригели правая и левая;

    7 и 10 — правый и левый экраны консоли;

    8 — щиток приборной панели;

    9 — Центральный кронштейн.

    Если внимательно изучить эту схему, становится понятно, как снять панель на ВАЗ 2114. Решив для себя заказ, можно приступать к процессу.

    • с помощью крестообразной отвертки необходимо открутить три винта, которые удерживают левый экран консоли. Для удобства при этой работе лучше использовать отвертку с короткой ручкой и жалом.

    • снимая экран, осторожно снимаем нижний край накладки с кронштейна корпуса.
    • правый экран консоли крепится пятью винтами. С помощью крестообразной отвертки аккуратно откручиваем все винты, придерживая рукой ручку.

    • снимите экран, не позволяя ему зацепиться за жгуты проводов, которые спрятаны за ним.

    Отсоединить «массу» от АКБ, отсоединив колодки. При наличии автомобиля отсоединить его от главной балки проводов, потянув за соединительную колодку.Если магнитола на машине не установлена, то просто вытащите провода из панели, их нужно закрыть заглушкой. Обязательно выключите прикуриватель и вытащите патрон с лампочкой из пепельницы.

    • снять ручки с рычагов управления заслонкой отопителя. Чтобы облегчить процесс, надавите на них плоской отверткой.

    • Несмотря на кажущуюся простоту этого предмета, на снятие ручек с рычагов можно потратить много времени. Для этого дан наглядный пример, как это сделать на снятом блоке.

    На рычаге есть специальный выступ, при установке ручки он проделанное отверстие под этот выступ входит в зацепление с рычагом. Для этого при снятии ручки необходимо поддеть плоскую тонкую отвертку и приподнять защелку на ручке, освободив ее от выступа.

    • снимите ручку электровентилятора обогревателя, просто потянув ее за себя.

    Саморезом
    • с крестообразной головкой, крепящим панель приборов к кронштейнам справа и слева, откручиваем отверткой.

    • в окошке на панели приборов, где на приборной панели расположены два винта сверху и два снизу — под окном. Их необходимо вывернуть, сдвинув крышку (2) и щиток (8).

    • вытащите заглушку и открутите винты, которые находятся за ней.

    • выверните два винта снизу, удерживая накладку, и снимите ее.
    • поместив провода подходящие к выключателям, отсоедините их.

    • откручиваем болты от кронштейна рулевого управления.

    • ключом на «8» откручиваем винты нижнего крепления кронштейна.

    • откручиваем винты для отвертки и снимаем световод.
    • снимаем фиксатор блока управления обогревом и вытаскиваем патроны с задней стороны блока.

    • удалить декоративную вставку, удалив все внешние детали.
    • гаек для откручивания ключом на «21».
    • убрать подсветку гидрокорректора.
    • откручивается верхнее и нижнее крепление панели, с левой стороны снимается крепление к перекладине.

    • Теперь можно снять торпеду ВАЗ 2114.

    • установка производится в обратном порядке.

    Для того, чтобы наглядно, в движении увидеть весь процесс, можно посмотреть видео, как снимают приборную панель на ВАЗ 2114.

    Если у вас нет лишних денег на обращение в техобслуживание станции С тем, чтобы снять приборную панель, вы можете все сделать самостоятельно. Хотя указанный процесс не сложен, но все же нужно понимать, с какими действиями вам придется столкнуться.

    Панель приборов позволяет все распознать с течением времени. Полезная информация О состоянии авто. Именно поэтому, если Торпеда ВАЗ 2114 станет непригодной, к процессу замены придется отнестись со всей серьезностью, чтобы при последующей установке не забыть о присоединении какой-либо важной детали автомобиля.

    Стоимость новой панели колеблется в пределах 15000 рублей, это довольно ощутимая сумма. Конечно, бывают ситуации, когда замена просто необходима. В качестве примера можно привести аварию на дороге, в результате которой на панели появились большие трещины, мешающие ее качественному функционированию.

    Панель предварительного просмотра, особенности

    Купите в магазине фигурную отвертку и с ее помощью постепенно открутите винты, фиксирующие приборную панель.Это непосредственно три элемента, фиксирующие левый экран центральной консоли. Если не можете разобраться с их расположением, сосредоточьтесь на том месте, где находятся водительские педали. Выкрутите оба самореза, что находится под заглушкой или, если ранее была установлена ​​магнитола, то под ней.

    Тем, кто ездит недавно, необходимо знать, что вилка находится рядом с кнопкой включения прогрева заднего стекла Автомобиль ВАЗ. После этого с поверхности панели приборов выдернутся абсолютно все фишки.Лучше всего, если вы введете им в будущем полную замену. Он обеспечит лучшее крепление и не даст вам запутаться в деталях.

    При работе считайте, что они на прикуриватель и подсветку пепельницы. В обязательном порядке необходимо снять рулевую колонку. После завершения разборки снимается и руль. После этого столбик плавно опускается. Далее внутри слегка вдавливается вся оставшаяся самодостаточность и блок, отвечающий за управление обогревом автомобиля.

    Удалив все указанные элементы приборной панели, вам нужно будет открутить монтажный кронштейн. Это элемент, который переходит от пола автомобиля прямо к панели приборов. Учтите, что к нему также прикреплены держатель реле и предохранители впрыска топлива. Не забывайте, что необходимо также разобрать поперечную приставку.

    Нужно аккуратно поддеть, а затем удалить ручки, отвечающие за коррекцию фар и регулировку освещения в панели приборов, вытащить декоративную накладку и приступить к демонтажу светодиодной вставки.Все работы с панелью приборов следует проводить с максимальной осторожностью, чтобы не повредить рабочие элементы.

    В дальнейшем все гайки отворачиваются, а фишки, которые находятся в иммобилайзере и днище коробки, отключаются. После того, как вы удалили все сопутствующие элементы, аккуратно обращаясь к старой панели, потяните ее на себя. Только теперь вы можете приступить к установке нового дашборда. В этой задаче нет ничего сложного или трудоемкого, но вам все равно придется потратить определенное количество времени на установку.

    Модификации панелей, специальные детали

    У каждого владельца ВАЗ 2114 наступает момент, когда ему каждый день надоедает видеть заводской щиток приборов и возникает желание установить новую, улучшенную модификацию. Эта инструкция позволит максимально реализовать поставленную перед вами задачу, не обращаясь к точкам обслуживания.

    Если вы хотите, чтобы в вашем салоне все было на высшем уровне, обратите внимание на современные модели торпед, на которых спидометры выполнены в цифровом виде.Их производит и продает, правда по очень значительной цене, компания «Гамма». Однако стоимость окупается уникальными внешними данными, которые позволяют выполнить панель приборов таким образом, чтобы она соответствовала всем требованиям современного стиля.

    Если возник вопрос, где взять новую панель, то вариантов масса. Прежде всего, вы можете посетить рынки, специализированные автомобильные магазины, доски объявлений в Интернете и аукционы. В итоге вы найдете товар, который будет подходить как по качеству, так и по цене.

    В промежутке после того, как вы разобрали приборную панель, но еще не приступили к установке новой, подумайте о возможности ее украшения, чтобы придать ей максимальную индивидуальность. Не забывайте о старой панели, которую вы выучили с такой тщательностью. Если на нем не будет видимых трещин, можно будет продать в интернете примерно 1/3 стоимости новой торпеды.

    Таким образом, вы возвращаете часть потраченных денег на покупку новой детали в салоне автомобиля.Если вы всерьез задумываетесь, как сделать так, чтобы ваша панель не нравилась другим, прикрепите неоновую подсветку или выполните подсветку, которая поможет сделать штатную заводскую подсветку более разнообразной.

    Помните, что когда вы делаете застежку панели, особое внимание стоит уделять не только шкале и стрелкам, но и расположенным на ней кнопкам. Конечно, не обязательно лепить освещение там, где нужно, здесь также необходимо соблюдать строгие пропорции, ведь яркие огни в любом случае будут отвлекать вас на протяжении всей дорожки.Особенно, если при необходимости придется неоднократно кататься по сложным участкам трассы.

    Если вы хотите сделать панель идеальной, сделайте возможным более тщательную звукоизоляцию. Чтобы в автомобиле ВАЗ 2114 указанная работа заработала, вам понадобятся специальные материалы. Но лучше всего, если вы будете выполнять эту задачу параллельно с заменой панели. Ведь если вы уже установили новую версию, вам придется заново все обновлять.

    Чтобы произвести не только замену панели приборов, но и освежить внутреннюю отделку, придется либо обращаться на СТО, либо проводить тюнинг самостоятельно, полностью надеясь на свои силы.Это поможет сэкономить очень значительное количество времени и денег, которые пришлось бы потратить, отдав машину в профессиональную мастерскую. Удачи!

    Бортовой компьютер Персонал 112 Инструкция по эксплуатации. Бортовой компьютер автомобиля — лучший помощник в управлении важными параметрами. Меняем яркость подсветки

    Как установить и настроить бортовой компьютер на автомобиль ВАЗ 2115?

    Работа автомобильного двигателя, как известно, зависит от работоспособности и состояния многих механизмов и датчиков.А чтобы обеспечить их синхронную работу, позволяющую двигателю работать в наиболее оптимальном режиме, следите за бортовым компьютером (БК). Что такое БК, какова его цель и как установить бортовой компьютер на ВАЗ 2115. Ответы на эти вопросы вы найдете ниже.

    Характеристика БК

    Практически все современные автомобили оснащены этими устройствами. В результате значительных преимуществ, которыми комплектуется БК, к установке этого устройства прибегают многие отечественные автомобилисты, машины которых не оснащены компьютерами.

    Business Date, встреча

    Обычный БЦ «Потокашка» используется для:

    • выдачи информации о работе и состоянии основных блоков на приборную панель;
    • передача данных о работе определенных узлов в реальном времени;
    • получение информации о параметрах маршрута;
    • При необходимости с помощью данного устройства можно проверить состояние силового агрегата с последующим выводом комбинаций ошибок, присутствующих в его работе.

    базовые настройки

    Кратко об основных параметрах компьютера:

    1. Устройство демонстрирует скорость, с которой движется автомобиль. Также с его помощью вы можете определить остаток топлива в баке и время в пути через определенный интервал.
    2. BC показывает число оборотов двигателя.
    3. Благодаря этому устройству-драйверу вы всегда можете узнать о температуре, температуре в салоне, а также о температуре двигателя.
    4. Устройство определяет расход топлива в определенной местности, пройденные километры и количество километров, на которые автомобиль может передать оставшееся топливо.
    5. Кроме того, прибор позволяет определять уровень напряжения, присутствующего в бортовой сети ТС.
    6. Как указано выше, используя персонал Sun, вы можете определить возможные неисправности, присутствующие в блоке питания.
    7. Еще один параметр, определяемый компьютером, — это циклическая циркуляция воздушного потока.
    8. Средняя скорость автомобиля.
    9. Данные о времени, когда вам нужно сделать следующее к машинам.
    10. Информация о необходимости изменения определенных параметров в работе различных автокомпонентов.
    11. В зависимости от модели и данных, хранящихся в его памяти, устройство может рассчитать время, когда автовладелец заплатит за страховку.
    12. Разные данные от органайзера.

    Возможные неисправности

    Для начала рассмотрим признаки поломки БК:

    1. Нет сигналов о работе системы зажигания, впрыска или других исполнительных механизмов.
    2. Реакция на работу кислородного регулятора, ТУ, датчика дроссельной заслонки и др. Отсутствует.
    3. Нет связи с диагностическим оборудованием.
    4. Наличие физических повреждений. Выгорание радиоактивных элементов, повреждение проводов или ограждений и т. Д. (По видео. Павел Мылик).

    Станционный бортовой компьютер 2114

    Обзор бортового компьютера ВАЗ 2113. 2115 Маршрутный компьютер считывание значений Как сбросить

    Обычный

    Бортовой Компьютер 2114 Настройка и как отключить писк (зуммер)

    Обычный Бортовой компьютер 2114 Настройка и как отключить писк (зуммер) ) Обзор и настройка штатного бортового.

    Что касается причин, то их может быть много:

    1. Некорректная работа или сбои в работе высоковольтной составляющей системы зажигания. Проблема может заключаться в работе катушки, высоковольтных кабелей или расширителя.
    2. Влага на блоке управления.
    3. Неверное «освещение» авто с изношенным аккумулятором. Из машины с работающим двигателем.
    4. Принятие ошибки при ремонте электрической части или при установке противоугонной системы.
    5. Еще одна причина, по которой БК мог сломаться. Это отпускающая полярность при подключении аккумулятора, то есть плюс связан с минусом, а минус с плюсом.
    6. Включить пусковой узел при отключенном питании.
    7. Если проводились сварочные кузовные работы, причиной может быть упавший на проводку электрод или датчики автомобиля.

    Ошибки и их расшифровка

    Обозначения основных ошибок:

    • 2. Слишком большое напряжение в сети;
    • 3.Были проблемы с работой индикатора топлива;
    • 4. Произошло нарушение температурного режима двигателя;
    • 6. Двигатель перегрет, автомобиль необходимо остановить;
    • 7. Слишком низкий уровень моторного масла в системе смазки;
    • 8. Тормозная система вышла из строя;
    • 9. Аккумулятор разряжен.

    Инструкция по самостоятельному подключению

    Краткая инструкция по установке и подключению бортового компьютера:

    1. В первую очередь необходимо отключить электросеть автомобиля, это необходимо, так как в противном случае при подключении может произойти короткое замыкание .Чтобы выключить питание, отсоедините аккумулятор.
    2. Сначала разобрать автомагнитолу, а потом. Центральная консоль. Для консоли вы увидите место для установки БК, оно предусмотрено производителем. Сюда подведена вся необходимая проводка.
    3. Затем снимите заглушку. После этого вы можете увидеть жгут проводов, а также разъем. К БК нужно соединить все необходимые вилки. В частности, речь идет о кабеле питания от бортовой сети, источнике питания при включении зажигания на запуск БК, мощности общего освещения, массе и регуляторе уровня топлива.Также необходимо подключить диагностическую линию, если вы этого не сделаете, устройство не сможет диагностировать ошибки и отображать их на дисплее. Кроме того, после подключения устройство необходимо надежно зафиксировать. Это также важно, так как при плохом креплении самолет будет подвергаться вибрациям, возникающим при движении, а это, в свою очередь, может привести к его поломке.
    4. Установите на место центральную консоль с радиоприемником. На этом процедура установки завершена. Теперь осталось только настроить БК в соответствии с инструкцией по эксплуатации и протестировать его (автор видео — канал Flashter).

    Разборка

    Устройство разбирается по аналогичному принципу:

    1. Сначала для обесточивания бортовой сети необходимо отключить клеммы от АКБ.
    2. Затем демонтируется центральная консоль вместе с аудиосистемой.
    3. Через появившееся окно нужно будет отключить провода питания от компьютера.
    4. Затем устройство разбирается, и на место устанавливается центральная консоль с автомобильной стереосистемой.

    Что касается конкретных настроек, эта процедура будет отличаться в зависимости от типа и модели BC. Современный автомобильный рынок предлагает потребителям разные виды БК, отличающиеся ценой и функциональностью, а также производителя. Соответственно, из-за этого принцип установки устройства может быть разным. Чтобы правильно настроить компьютер, необходимо внимательно изучить инструкцию по эксплуатации, в ней будут отражены все основные моменты этого процесса.

    Бортовой компьютер автомобиля или мозг автомобиля — самый важный элемент управления и мониторинга производительности всех основных узлов автомобиля.БК сегодня ставят на все современные автомобили. Подробнее о принципе работы и разновидностях вы можете узнать из этого материала.

    [Скрыть]

    Описание бортового компьютера

    Какой бортовой компьютер в машине и какие задачи он выполняет? Для начала разберемся в некоторых теоретических моментах. БК — электронный узел, позволяющий реагировать и управлять разными процессами в работе разных автосистем. То есть благодаря БК водитель всегда сможет получать данные о работе тех или иных компонентов.Что такое бортовой компьютер, мы разобрались, теперь расскажем о его назначении.

    Что показывает бортовой компьютер:

    • прибор показывает расход бензина на разных режимах движения;
    • позволяет управлять форсунками, а также системой зажигания автомобиля;
    • производит управление трансмиссией;
    • может управлять различными дополнительными системами двусторонней связи, например, камерой заднего вида и т.д .;
    • позволяет определить уровень давления моторной жидкости, температуру антифриза;
    • регулирует уровень напряжения в электромобиле, контролирует заряд аккумулятора;
    • если автомобиль оборудован системой климат-контроля, управляет БК;
    • одна из основных опций — бортовой компьютер для автомобиля позволяет при необходимости считывать коды ошибок и выводить их на дисплей, чтобы водитель мог их расшифровать и узнать, где искать поломку.

    Принцип работы

    Принцип работы автомобильного БК для карбюраторных двигателей или вариантов впрыска особо не сложен. Устройство подключается к цепочке контроллеров и регуляторов, считывает необходимые данные, после чего обрабатывает полученную информацию. Для обработки используется специальное программное обеспечение. Например, если БК по схеме получает данные о расходе топлива, то программа позволит рассчитать возможный пробег на оставшемся объеме бензина.

    Все данные отображаются на экране, установленном в салоне автомобиля. Сам дисплей может быть цифровым, монохромным, цветным, четырех- или трехзначным. Как показывает практика, монохромного экрана с диагональю 2 дюйма достаточно, чтобы показать водителю более десяти параметров. Более современные варианты БК оснащены жидкокристаллическим экраном большой точности.

    Просмотры

    На сегодняшний день различают несколько типов БК:

    1. Универсальная версия Такое устройство совмещает в себе различные возможности, дает автовладельцу возможность не только управлять машиной, но и выходить в Интернет.Основное предназначение такого устройства — повышение комфорта автовладельца во время движения. Обычно универсальный бортовой компьютер имеет экран с диагональю 6-14 дюймов, клавиатуру можно подключить к более новым моделям. Следует отметить, что по своей конструкции такие БК очень похожи на обычные компьютерные ПК, но одной из особенностей устройств является низкая степень воспламенения от бортовой сети автомобиля.
    2. Маршрут. Маршрутный бортовой компьютер позволяет определять параметры движения автомобиля, при этом нет необходимости подключать его по GPS к спутнику.Тем не менее, новые модели в любом случае оснащены GPS-приемниками. С помощью этого устройства водитель сможет определить среднюю скорость машины, расход топлива, оставшееся расстояние до той или иной точки, пройденной километрами и т. Д. Кроме того, в зависимости от модели, которую вы устанавливаете в свой автомобиль, устройство может иметь функцию расчета расхода горючего при экстренном торможении или быстром разгоне. Обычно БК этого вида устанавливают в щитке управления.
    3. Менеджер и служба БК. Назначение таких компьютеров — определение поломки основных агрегатов автомобиля и предупреждение автовладельца. Как правило, такой БК является составной частью системы управления станком, но в зависимости от модели может быть самостоятельным устройством с обширным функционалом. При проверке автомобиля все комбинации ошибок сохраняются в памяти устройства и будут там до тех пор, пока ошибка не будет исправлена, а память не сброшена (автор видео — канал АвтоГСМ).

    Настройка БК

    Сделать бортовой компьютер своими руками — задача сложная для выполнения в домашних условиях. Для изготовления устройства понадобится много разных элементов, в том числе дисплей, микросхема, кнопки и т. Д. Сделать компьютер самостоятельно, не имея опыта сборки таких устройств — это невозможно, поэтому если вы хотите, чтобы устройство работало правильно , лучше заказать эту процедуру или купить новый БК.

    Если вы решили поставить на свой автомобиль бортовой компьютер для карбюраторных или инжекторных двигателей, то вам необходимо знать, как правильно настроен прибор:

    1. При необходимости всегда можно активировать опцию автоматической настройки — тогда прибор Сам приму желаемую комплектацию.
    2. Если этот вариант не подходит, то зайдите в меню «Настройки» — найдите нужный блок и выберите его. Следует отметить, что в этом случае БК должен быть настроен как основное устройство. Одна из важных ролей в настройке определяет выбор режима, за счет которого будут фиксироваться расходы на топливо.
    3. Выставляя этот параметр, у вас есть несколько вариантов. Один из них — линейная зависимость, в этом случае параметр всегда будет зависеть от блока управления. Если вы решили произвести настройку вручную, то для начала нужно составить таблицу расхода топлива.Учитывая эту информацию, BC произведет расчеты и выведет соответствующие параметры на экран.
    4. Кроме того, нужно будет определить параметры, которые начнут демонстрировать экран, в зависимости от модели их количество может быть разным. Отдельно выберите параметр, отвечающий за температуру включения вентилятора охлаждения мотора.

    Цена вопроса

    Минимальная стоимость БК от компании Мультитроникс будет в районе 130 руб.Более дорогие варианты могут стоить 7500 рублей.

    Извините, в настоящее время нет доступных опросов.

    Видео «Как сделать БК своими руками»

    Подробная схема изготовления инструкции представлена ​​на видео (автор — канал LibRal1973).

    На пассажирах «Десятой семьи» рядом с блоком индикации всегда установлены часы или компьютер. Теперь такие компьютеры называют «бортовыми компьютерами» (БК). Дисплей компьютера при выключенном зажигании показывает время, но это не единственная его функция! Перечислим все возможности бортового компьютера на ВАЗ-2112, и прилагаемая ВАЗ инструкция нам в этом поможет.В инструкции были скопированы таблицы, важные при настройке.

    О каком БК идет речь? Ответ виден на видео.

    Внешний вид лицевой панели показан на фото ниже. Вам необходимо запомнить основные клавиши: 1, 2, 3 и 5. Все функции разделены на три группы. Нажав кнопку 1, вы можете просмотреть функции первой группы. То же самое и с другими ключами.

    Конюшня БК для хэтчбека Лада-112

    Спрашивает, а зачем тебе кнопка 5? Находясь в любой из трех групп, эту кнопку используют дополнительные функции.Кстати, их два.

    В каждой группе дополнительные функции разные.

    Пример с прокруткой

    При выключении зажигания мы видим часы на дисплее. Попробуем включить зажигание и нажать 1. Саму кнопку можно нажимать сколько угодно раз — функция переключается циклически. Их три.

    Группа функций «Время»

    Если требуются дополнительные функции, нажмите кнопку 5.Мы рассмотрели, как пользоваться штатным бортовым компьютером на ВАЗ-2112, но инструкция подходит для любых «десятков».

    Работа БК в разных режимах

    Сказано выше как пользоваться БК в «временном» режиме. Группа «Время» первая, но есть еще две — «топливо», «путь». Предоставляем таблицу для них.

    Группа функций «Топливо»

    Выше приведена таблица для кнопок 2 и 5.

    Группа функций «Путь»

    Вот функции, включенные в кнопки 3, 5.

    Инструкции по программированию

    Будем менять разные настройки. А попробуйте включить будильник, поменять яркость подсветки и т. Д. Так, компьютерное программирование на ВАЗ-2112 упоминается также.

    Настроить датчик уровня топлива

    Бак сначала остается пустым. Включите функцию «Уровень топлива» (2-5) и нажмите кнопку 4 более двух секунд. Далее выполнить шаги:

    1. Нажмите кнопку 3 на одну секунду, пока не появится звуковой сигнал;
    2. Залейте в бак три литра топлива.Ждем 10-20 секунд и повторяем шаг 1;
    3. Повторяем шаги 1 и 2 до 39 литров прячем.

    Мы используем сигнал превышения скорости

    При нажатии кнопки 3 включается функция «средняя скорость». Нажимаем на кнопку 4. Далее кнопками 5 и 6 устанавливаем нужные числа. В конце нажмите кнопку 4.

    Для отключения опции используйте верхнее пороговое значение: 190 или 200 км / ч.

    Изменить яркость подсветки

    Используем функцию 1-3 «время с остановками».Нажмите кнопку 4. Клавиши 5 и 6 настроены. Нажмите кнопку 4.

    Будильник

    Перейдите в опцию «Будильник» (дополнительная функция в списке «Часы»). Нажмите кнопку 4. Далее установите значение часов (клавиши 5 и 6), нажмите кнопку 4, установите значение минут (клавиши 5 и 6). При нажатии на кнопку 4 включается будильник.

    Будильник в машину — вещь, которая вам нужна

    Осталось понять, как выключить будильник.Проделайте все шаги перед установкой значения часов, а затем нажмите кнопку 1. Будильник должен быть выключен!

    Как настроить календарь и часы

    Мы дошли до самой сложной главы. Сразу переходим к действию:


    Для быстрой настройки выполните шаги 1 и 2. Если затем нажать кнопку 1, показания часов округляются: было 13:57, и будет 14:00. Или иначе: было 14:05, будет 14:00.

    Наша редакция 2112 с Gamma GF 212 BC.Мы полностью ими довольны.

    Самым популярным нестандартным БК на ВАЗ-2110 является модель GAMMA GF 212.

    Его стоимость около 2500 рублей . Установка простая, вам просто нужно подключить к K-линии в диагностическом разъеме и вывести провод питания.

    Есть такие полезные функции, как задувание свечей и тд. Мы можем только рекомендовать его среди большого набора моделей, представленных на рынке.

    Прошло время, когда компьютерное слово вслух произносило единицы людей.Сегодня это устройство доступно почти в каждом доме и стало обычным устройством в автомобильной технике. Он стал незаменимым помощником для водителей, так как взял на себя выполнение функций по работе большинства агрегатов современных автомобилей.

    Назначение и основные функции

    Автомобили российского производства оснащены таким устройством. Так, например, штатный бортовой компьютер стал первенцем в семействе автомобилей Вазовский.Если мириться с простыми словами, то это автомобильный справочник на колесах. Ему нужен водитель, чтобы знать, что происходит как внутри машины, так и снаружи.

    Зачем устанавливать в машину

    Первые версии выполняли некоторые функции, это были:

    • Контроль наличия на транспортном средстве запаса топлива и расстояния, которое на нем можно преодолеть. Это поможет водителю вовремя принять правильное решение о дозаправке или прекращении движения;
    • Следит за работающим двигателем и способствует предотвращению его перегрева.

    Используйте более дорогие версии компьютеров, позволяющие диагностировать отдельные узлы и агрегаты.

    Они наделены способностью расшифровывать коды неисправностей, отображаемые контроллером, и это позволяет водителю:

    1. Быть своевременно в курсе проблем, возникших в той или иной системе машины, и правильно на них реагировать. Устранение проблемы в «зародыше», исключает дорогостоящий ремонт;
    2. Получите экономию от эксплуатации автомобиля.

    О его функциях

    Боковые ЭВМ ВАЗ 2114 наделены и выполняют такие основные функции:

    1. Отражать информацию о том, какие индикаторы имеют мгновенные параметры;
    2. Вывод в информационную панель текущей информации;
    3. Сообщаются параметры маршрута. Под ними понимают информацию о пробеге, среднем расходе топлива, времени в пути и другие данные;
    4. Возможность считывать коды ошибок и диагностировать мотор автомобиля.Это позволяет без долгих консультаций со «специалистами» получать информацию обо всех проблемах силового агрегата.

    Некоторые модели имеют дополнение к основным функциям, среди которых могут быть:

    • Информация о сроках следующего ТО машины;
    • Некоторые корректировки основных функций;
    • Контроль периода страхования;
    • Наличие функции органайзера;
    • Возможность установки параметров, при которых можно будет включить вентилятор в системе охлаждения.

    О принципах функционирования таких систем

    Карбюраторные машины ВАЗ 2109 оснащены приборами с функцией роутера. Установка инжекторных силовых установок ВАЗ 2114, ВАЗ 2115 и других моделей потребовала применения устройства совершенно иного типа. Большая часть его функциональных действий возложена на диагностику и управление работой практически всех устройств и систем автомобиля.

    В основу работы БК ВАЗ 2114 положен и имеет следующий принцип действия:

    1. Формирование сигналов с датчиков через блок управления, их обработка и выдача сообщений на дисплей, а также возможность вносить коррективы в другие системы;
    2. Обработка сигналов от систем, не управляемых контроллером.В случае возникновения нештатных ситуаций на информационном табло отображается соответствующий значок и подается звуковой сигнал.

    Как пользоваться такими приборами: краткая инструкция

    К установленным приборам прилагается инструкция на штатный бортовой компьютер ВАЗ 2114. Она подробно ее информирует и инструктирует владельцев машин о том, что нужно сделать так или иначе. Поговорим о том, как пользоваться бортовым компьютером ВАЗ 2114. Для грамотного использования необходимо:

    • Эти путевые компьютеры представляют собой очень сложные электронные устройства, наделенные более чем 500 различными функциональными задачами. Все это требует внимательного изучения этого устройства. В этом помогает инструкция по эксплуатации. Он хорошо изучен с включенным информационным табло;
    • Больше всего внимания при обучении следует уделять значкам и символам аварийных бригад.
    • Имеет кнопки, которыми управляет работа БК ВАЗ 2114. Необходимо изучить и запомнить правила работы с ними.

    При выборе таких устройств особых требований к ним нет.Выбранная модель должна поддерживать программы 2114. Сегодня стоимость бортового компьютера ВАЗ 2114 может составлять от 1500 до 4000 рублей. В интернет-магазинах вы можете найти еще больше этих товаров.

    Немедленно отображать все возможные коды ошибок на информационном табло не имеет смысла. Они не нужны, как в школе наизусть. Мы живем в век онлайн-технологий, находим обозначения этих кодов ошибок, распечатываем и берем с собой в автомат. В случае, если вы увидите персонажей на информационном табло, вы сможете быстро принять правильное решение.Продолжайте движение или обратитесь в службу технической поддержки. К сожалению, бывают случаи, когда бортовой компьютер по ошибке выдает сигнал опасности. Виновником в таких случаях может быть какой-то датчик или сам процессор. Никто не застрахован от неисправности электроники, но в большинстве случаев табло сигнализирует о достоверной информации.

    Ниже показаны основные возможные коды ошибок на этом аппарате. :

    • 2 — превышено напряжение питания;
    • 3 — проблемы с;
    • 4 — неисправность датчика, контролирующего температурный режим мотора;
    • 5 — неверный сигнал датчика температуры наружного воздуха;
    • 6 — сигнал перегретого мотора;
    • 7 — слишком низкая система смазки автомобиля;
    • 8 — Проблемы с тормозной системой;
    • 9 — аккумуляторная батарея.

    Вы должны реагировать на коды 4, 6 и 8, которые необходимо удалить, и только после этого продолжать работу. После устранения требуется перезагрузка процессора. Ошибки сбрасываются нажатием и удержанием клавиши суточного пробега.

    Что делать, когда БК перестает работать

    Иногда бывает, что не работает бортовой компьютер. Что в этом случае советуют специалисты? Для начала нужно определиться. Если совсем не подает «признаков жизни», то F3, который установлен в цепи питания процессора ВАЗ 2114.Если его замена не произвела «оживления» в его работе, проверьте соединительные разъемы.

    Описывать суть процесса ремонта столь сложного электронного изделия нет смысла, так как для этого, помимо наличия необходимых устройств и инструментов, необходимо иметь дополнительное образование в области электроники. .

    Компьютер сегодня является обычным устройством, с которым сталкивается большое количество людей как дома, так и в большом количестве транспортных средств.Конкретнее говорится о водителях автомобиля, компьютере или, как вы с ним знакомы, бортовой компьютер стал незаменимым для каждого из них, потому что только с ним вы можете взять под контроль работу большинства агрегатов.

    Видео о работе нештатного БК на ВАЗ-2114:

    Если говорить об автомобилях российского производства, то первенец в семействе АвтоВАЗов именно ВАЗ-2114 был установлен бортовой компьютер прямо с завода, который умел оповещать водителя обо всех происходящих событиях, как по дороге так и в салоне.Ниже в этой статье мы подробно разберем, зачем нужен бортовой компьютер, и разберем краткую инструкцию к нему.

    Стандартное место в панели приборов для бортового компьютера. На фото стоит вилка.

    Бортовой компьютер первой версии, устанавливаемый на ВАЗ-2114, даже имел некоторые функции, однако с легкостью следил за основными параметрами автомобиля:

    • Контроль топлива И его расчет о количестве пройденных километров — эта функция позволяет водителю заранее принять решение о заправке.
    • Контроль температуры охлаждающей жидкости — Эта функция исключает перегрев двигателя за счет своевременного информирования пользователя.
    • Диагностика индивидуальных жилетов автомобиля — позволяет с максимальной точностью, а главное мобильностью обнаруживать и устранять возникшие проблемы.

    Подробнее о функциях бортового компьютера

    Бортовые компьютеры ВАЗ-2114 способны отображать на своем рабочем экране следующую информацию:

    • Мгновенная производительность двигателя, его обороты, температура, соответствие действительности и средний расход топлива.
    • Информация о пробеге автомобиля, времени в пути.
    • Возможность безошибочно считывать ошибки, возникшие в системе, что позволит сразу определить, стоит ли устранять неисправность в автосервисе или можно все исправить своими руками.

    Современные бортовые компьютеры типа Multitronics — C340. И его собратья тоже умеют:

    • Контроль и информирование водителя о следующем техническом осмотре, страхование автомобиля, тем самым функция организатора.
    • Самостоятельно изменять параметры вентилятора, изменять уведомления о достаточной механизации температуры прогрева.
    • Есть возможность подключения парктроника.

    Обратите внимание, что для активации обеих других расширенных функций в вашем BC может потребоваться прошивка.

    Принцип работы БК на ВАЗ-2114

    Нестандартный бортовой компьютер

    Принцип работы бортового компьютера на первый взгляд покажется примитивным, однако на самом деле это технически сложное устройство, которое одновременно принимает, обрабатывает и при необходимости уведомляет о наличии неисправностей.Функция оповещения происходит на экране специальной пиктограммы и подачи определенного звукового сигнала.

    Краткое руководство пользователя

    Для всех бортовых компьютеров, поставляемых на ВАЗ-2114, есть свое руководство пользователя, а если его нет в бумажном варианте, то его можно легко найти в Интернете, просто чтобы узнать марку и модель автомобиля. устройство. Несмотря на то, что вариантов и моделей много, базовый функционал в них в принципе схож.

    Показания бортового компьютера.

    • Если вы собираетесь просто купить БК, то вам необходимо знать, подходит ли конкретная модель к ЭБУ вашего автомобиля. Как правило, вся информация уже есть у продавца, и сложностей в этом возникнуть не должно.
    • Лучше, прежде всего, при ознакомлении с бортовым компьютером обратить внимание на символы аварийных команд и визуальные значки, появляющиеся на дисплее.
    • Обратите внимание на расположение кнопок и правила работы с ними, чтобы оперативно реагировать на изменение параметров в движении (на некоторых моделях БК клавиши могут блокироваться при определенной скорости автомобиля — прим.).

    Коды ошибок ВАЗ-2114

    Так как ЭБУ на всех ВАЗ-2114 похож или, по крайней мере, похож, то напишите заранее, а уж тем более запоминать их нет никакого смысла, благо некоторые модели способны не только навести экран, но и озвучить все имеющиеся в машине проблемы.

    Лучшим вариантом определения и уточнения неисправностей станет распечатанный вариант кодов ошибок на ВАЗ-2114. Вы можете взять их на официальных сайтах заводов производителей БК для ВАЗ-2114, и ниже мы представим вам самые частые ошибки, которые встречаются на «четырнадцатом»:

    Коды Описание
    0102, 0103 Неправильный уровень сигнала индикатора контроля расхода воздуха.
    0112, 0113 Сигнал индикатора температуры воздуха на впуске необходим для замены элемента.
    0115-0118 Неправильный сигнал элемента измерения температуры Co. — Требуется замена датчика.
    0122, 0123 Помехи или некорректный сигнал контрольного индикатора положения дроссельной заслонки — элемент желательно заменить.
    0300 Бортовой компьютер (БК) выявил случайный или многократный проход зажигание — В этом случае автомобиль не может заводиться сразу.
    0201-0204 Зарегистрирован обрыв в цепи управления форсунками.
    0325 В бортовом компьютере зафиксирован кластер в цепи детонационного устройства.
    0327, 0328 Поломка датчика детонации необходима для замены прибора.
    0480 Неисправен вентилятор охлаждения — нужно заменить элемент.
    0505 — 0507 Имеются сбои в работе регулятора холостого хода, влияющие на количество оборотов (ниже или выше). Если возникает этот код, необходимо заменить регуляторы.
    0615-0617 В процессе диагностики выявлены защелки или замыкания в цепи реле стартера.
    230 Данный код ошибки означает поломку реле топливного насоса — прибор необходимо как можно скорее заменить.
    1602 Это один из наиболее часто встречающихся кодов при диагностике БК на предмет неисправности. Означает исчезновение напряжения бортовой сети на электронном блоке управления.

    Что делать если перестал работать БК

    Бывает, что БК перестает работать или информация, которую он должен передать и проанализировать, не передается. В первую очередь необходимо обратить внимание на целостность электрической цепи.А именно предохранитель F3 отвечает за его работоспособность, затем проверяет целостность проводов, идущих к блоку диагностики, и обеспечение его питания. Подключить бортовой компьютер к системе ВАЗ-2114 вы можете в этой статье.

    Описывать процесс текущего ремонта компьютера бессмысленно, потому что такие устройства не часто ломаются и мало обслуживаются, поэтому имеют технически сложные механизмы, требующие профессиональных инструментов и навыков.

    Устройство приборной панели ВАЗ 2114.Кнопки, лампочки, значки, индикаторы. Замена подсветки и цвета спидометра

    Хотя отечественные ВАЗ А по сложности конструкции узлов и агрегатов не дотягивают до современных иномарок, все же у них есть свои индикаторы, которые могут сигнализировать о той или иной неисправности. Разберем по порядку, что имеется в виду и как расшифровать значки на приборной панели автомобиля ВАЗ 2114.

    Стрелочные указатели

    Для начала разберем индикаторы со стрелками, так как на дашборде мы видим четыре.
    Индикатор №1 показывает температуру охлаждающей жидкости в двигателе автомобиля. Если стрелка находится в красном секторе, рекомендуется проверить уровень или другие элементы системы охлаждения (радиатор, помпа, термостат).
    Индикатор № 2 является тахометром и показывает скорость вращения коленчатого вала силового агрегата. Не раскручивайте двигатель на пределе мощности, когда стрелка уходит в красный сектор, это может отрицательно сказаться на его долговечности.
    Индикатор № 5 — спидометр. Показывает реальную скорость автомобиля, с которым он движется.Также в этой шкале есть электронный счетчик под цифрой 12 — счетчик километров, где верхние цифры — общий пробег, нижние — суточный.
    Ну и последний стрелок указатель номер 6 показывает количество топлива в баке. При нем есть индикатор резерва номер 7 с изображением бензоколона, он загорается при окончании бензина.

    Световые индикаторы на панели приборов ВАЗ 2114

    Пиктограммы на приборной панели под №3 и №4 указывают на включение сигнала влево и вправо соответственно.
    Пиктограмма № 8 сообщает водителю, какие габаритные огни и / или наружное освещение включены.
    Если загорелся значок на №9, на котором нарисован восклицательный знак, значит, проблема в работе тормозной системы автомобиля. В большинстве случаев это может быть низкий уровень. тормозная жидкость, Следите за жидкостью в бачок.
    Пиктограмма № 10, на которой нарисована фара, на что включен дальний свет фар.
    Кнопка №11 Рядом с жидкокристаллическим дисплеем служит для сброса суточного и установки часов.
    Значок №13 загорается при включении будильника.
    Индикатор № 14 «» При работающем двигателе сообщает о неисправности двигателя автомобиля.
    Жидкокристаллический дисплей №15 — показывает текущее время и температуру за бортом автомобиля.
    Индикатор № 16, изображающий аккумуляторную батарею, загорается при включении зажигания и гаснет после запуска двигателя. Если есть проблема с, генератор не работает — он может гореть или мигать.
    Значок №17 р в красном кружке, сигнализирует о включенном стояночном тормозе (ручнике).
    Индикатор № 18, который показывает красный кран, сигнализирует о недостаточном давлении масла в системе смазки двигателя. Следствие пониженное давление Также может быть низкий уровень масла.
    Индикатор №19, указывает положение воздушной заслонки, если на ВАЗ 2114 установлено

    Сегодня многие автолюбители интересуются тюнинговыми панелями ВАЗ 2114. Объясняется это его конструкцией, идеально подходящей для этого класса.

    В целом, если говорить о 2114-й модели, следует отметить, что это одна из последних, продуманных и исполненных моделей «семейства» ВАЗ.Для большинства вообще и выполнения салона в частности просто замена чехлов на сиденья.

    Однако это глубокое заблуждение, в салоне много предметов, которые можно красиво модернизировать. На протяжении всей истории марки ВАЗ 2114 считалось, что тюнинг салона — это масштабный, многоуровневый комплекс работ, который состоит из множества разноплановых действий по доработке различных элементов и, конечно же, среди прочего — панель приборов.

    Комплексная модернизация панели приборов ВАЗ-2114: первые шаги

    Чаще всего комплекс работ по доработке является важным и необходимым, но в то же время интересным и серьезным занятием. Основная задача — правильно выбрать детали и красиво их расположить. Все действия, которые касаются различных обновлений, всегда лучше продумывать навсегда, заранее.

    Как следствие, это позволит избежать ненужных ошибок и мешающей суеты. Верное решение Будет составлен план работы, которому вы будете следовать и благодаря которому вы не сделаете ошибок, и весь процесс будет для вас сплошным удовольствием.

    Настройку приборной панели можно производить в следующей последовательности:

    1. Для начала необходимо разобрать автомобильный «прибор». Как снимать должен знать каждый автолюбитель. Здесь нет ничего сложного, все достаточно понятно, а сам процесс не требует особых навыков или знаний.
    2. Затем нужно доработать элементы и детали. Нюансов всегда может быть много. Они зависят от того, что вы хотите изменить и улучшить в своей машине. Все следует продумать очень тщательно.
    3. В конце нужно установить переделанную, обновленную «панель» на место.

    Как легко обновить «приборку» ВАЗ 2114

    Доработка приборной панели модели 2114, на самом деле, не такой сложный, как может показаться поначалу, процесс. Купить такой «прибор» довольно просто. Следует продумать, какие варианты можно использовать владельцам для обновления гардероба ВАЗ 2114 (примеры на фото и видео).

    1. AMC. Эта модель имеет несколько особенностей.

    • для начала стоит отметить, что можно заказать его дизайн самостоятельно;
    • Панель укомплектована встроенным масляным указателем, которого нет в классическом исполнении.Появление его связано с очень настойчивыми просьбами многих автомобилистов об установке этой «составляющей» в штатную.
    • такая приборная панель выглядит интереснее за счет цветовых шкал с хромированной окантовкой.

    2. ПРО-СПОРТ. Эта «приборка» выполнена в виде накладки для панели приборов на представленной модели. Обновленный дизайн этого устройства придает им впечатляющий, совершенно новый вид. Возможны два варианта его исполнения: с яркой и темной спинкой.Подсветка панели ВАЗ 2114 имеет особую регулировку яркости, но цвет присутствует только один — синий. Накипная паста после установки вставок. Это придает этой элементной машине оригинальный вид.

    3. АМС-2. Центральным прибором стал тахометр, перенесенный слева в центр. Белые шкалы создают в общем виде спорта всю панель. Это позволяет быстро читать с него необходимую информацию. Подсветка переделана, используются светодиоды, с которыми в ночное время читать информацию несложно.Монтаж рекомендуется проводить квалифицированными специалистами, так как при его установке происходит значительная «перепланировка» классической модели.

    4. Улица Буря. Главной особенностью данной модели является ее цветовое оформление. В классическом расположении устройств ничего не изменилось,

    упор сделан на цветовую гамму. «Внешний вид» панели приборов претерпел определенные изменения, однако при этом ее стиль гармонично вписывается в существующий интерьер.Следует отметить еще одну особенность данной модели — это подсветка. Днем горит красными символами. В темноте он спокойно меняет не только яркость, но и цвет.

    5. «Северный ветер». Эта модель отличается внешним видом. Разработчики показали, что даже при стандартном расположении инструментов вся панель выглядит динамично и ярко. Это явно смотрится на спортивные черты характера. Цвет подсветки зависит от оттенка чешуек вставки.

    Тюнинг для удовольствия

    Главное в процессе модернизации любого автомобиля, чтобы он был эффективным.Каждому владельцу хочется, чтобы его машина выглядела оригинально и в то же время, чтобы в ней было уютно. Как ни странно, но панель приборов считается одной из любимых деталей любителей. Его можно модифицировать по-разному и, таким образом, выделить собственную машину из огромного количества подобных машин.

    На начальном этапе необходимо подготовить материал для работы. Замена панели ВАЗ 2114 или ее оригинальное обновление требует демонтажа штатной панели.Надо будет снять только безопасное стекло спидометра. Сломать не важно. После снятия защитного стекла нужно «деинсталлировать» стрелки-указатели.

    Важно соблюдать осторожность, потому что стрелы очень хрупкие. После этого вытаскиваем стандартный язычок. Затем нужно поменять лампочки. Стандарт имел зеленый цвет, покупной будет синий. Осуществляем замену штатных лампочек на покупные, потом проверяем, как они работают. После этого установите новую вкладку.

    Все это будет смотреться очень эффектно. По окончании устанавливаем указатель стрелки и защитное стекло. Если таким способом модифицировать свою машину, она будет смотреться очень красиво.

    Круглый свет: красиво и оригинально


    Рассматривая штатную «Вазовскую», приходишь в определенное уныние. Сама панель зеленая, подсветка ТЭНа желтая, кнопки зеленые, а индикация вообще оранжевая. Такое сочетание оттенков многих владельцев не устраивает, и часто они задумываются о полной измене интерьера автомобиля.

    Ехать ночью и при этом не видеть приборы — дело опасное и неблагодарное. В этой ситуации вы можете заставить каждую стрелку светиться с помощью красного светодиода. Для этого нужно разобрать щиток прибора, положить под стрелки вдоль красного светодиода и надеть на него специальную термоусадку. Это поможет не рассеять красный свет, он будет светить прямо.

    Провода от каждого нужно вывести по контуру щитка и дальше подобрать провода подсветки ТЭНа. После этого стрелки засияют насыщенным ярко-красным светом.

    Европантель на ВАЗ-2114

    Для начала возникает вопрос: а чем она хороша? Старая панель сделана, мягко говоря, быстро: руль перекрывает часть приборов, сама «приборка» отражается в стекле вестибюля Ночью, поворот, так дорога, в компьютерном квесте.

    Пластик, а точнее его качество, не выдерживает никакой критики. Пройдя несколько сотен километров, весь салон наполняется навязчивым скрипом и жутким ревом. Позже бардачок начинает открываться.Плохая вентиляция, зимой в машине холодно. Однако все эти проблемы решены. Однако стоит ли покупать машину и сразу думать о ремонте?

    Другое дело европеец. Она выглядит современно и модно. Материал мягче и богаче. Он, конечно, менее шумный. Вентиляция тоже на уровне.

    Везде войлок I. отечественной сборки. Рычаги управления движутся плотно, не доходят до краев прорезей. Есть и другие мелочи: где-то большой люфт, там еще что-то отваливается, бардачок иногда открывается сам по себе.Но по количеству и частоте он совершенно несравним со старым вариантом.

    Вдобавок душа греет несколько ящиков для мелочей. — Это современное и оригинальное решение многих проблем, связанных с «приборкой» отечественных автомобилей.

    Панель приборов автомобиля ВАЗ 2114 является основным информационным блоком автомобиля. Благодаря ему водитель получает информацию о техническом состоянии и работе всех узлов, приборов и датчиков машины, которые отображаются на схемах.В статье рассмотрены основные элементы панели, дана расшифровка, а также схема их расположения.

    [Скрыть]

    Составные панели

    Расположены на торпеде автомобиля, так что водитель может видеть все значки и индикаторы лампочек. Благодаря тюнингу автомобиля с инжектором пользоваться автографами (АП) стало удобнее. Чтобы эффективно использовать информацию с приборной панели, каждый водитель должен знать ее состав, сочетание, назначение и расположение всех кнопок и индикаторов.

    Основными элементами, расположенными на левой стороне панели, являются:

    1. Спидометр. На ВАЗ 2114 установлен индукционный спидометр, который выдает показания текущей скорости, полученные с датчика, расположенного в коробке передач. Масштаб устройства разделен на цену 10 км / ч и показывает скорость от 0 до 200 км / ч. Для спидометра допускается погрешность 5 км / ч. Под циферблатом по центру расположены две электронные надписи, отражающие информацию о пробеге автомобиля: общий и текущий.
    2. Тахометр. Рядом со спидометром слева тахометр. Он передает показания количества оборотов коленчатого вала в режиме реального времени. Эти данные он получает от бортового компьютера. Цифры указаны через каждые 10 единиц шкалы. Одно деление равно 5 единицам. Максимально возможное значение 80 единиц. Чтобы получить количество оборотов коленчатого вала, значение на тахометре умножается на 100. Например, 45 единиц означает, что коленчатый вал совершает 4500 оборотов в минуту.Диапазон от 55 до 60 заштрихован красным, предупреждая, что двигатель работает в тяжелых условиях и может сломаться в любой момент. Под тахометром посередине электроника показывает температуру окружающей среды и время.
    3. Указатель температуры охлаждающей жидкости (охлаждающей жидкости). С левой стороны тахометра отображается показание датчика температуры охлаждающей жидкости, расположенного рядом с термостатом и GBC. Оцифровка начинается с 50, деление 20 градусов, следующее число 90 и максимальное значение — 130 градусов.Если значение находится в пределах от 105 до 130 градусов, то нужно прекратить движение, выключить мотор и дать ему остыть, иначе мотор может закипеть.
    4. Указатель уровня топлива в бензобаке. Находится на правой стороне спидометра. Каждой из цифр соответствует свое обозначение: 0 — емкость пуста; 1/2 — бак наполовину заполнен; 1-полный бак (автор видео ИЗО))) Лента).

    В верхней части находится значок электронной заправки, это означает, что бак полностью заполнен.Правильный нижний угол. Такой же электронный значок горит оранжевым, если в баке осталось менее 6 литров бензина.

    Устройство панели приборов не сложно. Если вы хотите, чтобы автомобиль отличался от других, многие используют для этого тюнинг. С его помощью можно сделать салон уютным и эффектным. Чаще всего делают более яркую подсветку, выполняют вставки вагонки, деталей.


    Тюнинг приборки ВАЗ 2114

    Для того, чтобы произвести тюнинг подсветки и других частей панели, необходимо проделать несложные действия:

    • разобрать панель;
    • снимаем щиток;
    • произвести тюнинг предполагаемых деталей, подсветку, вставить дополнительные лампочки и детали;
    • Верните снятые детали на место.

    Настройка подсветки заключается в замене желтых индикаторов на яркие светодиоды.

    Индикаторные круги

    Обозначения на 2114 выполнены в соответствии с требованиями и стандартами. Они унифицированы, чтобы быть понятными для всех водителей. Обозначения индикаторов расположены внизу экрана.


    В таблице описаны обозначения, которые используются на схемах и на приборной панели.

    Изображение Обозначение
    Канистер с каплями Сигнализирует о том, что уровень масла в лодке КУЭ упал ниже минимально допустимого, значок красный.
    Стеклоочистители и фонтан Сообщает, что остаток промывочной жидкости в баке меньше одного литра. Индикатор загорится оранжевым.
    Термометр Горит оранжевым, если в расширительном бачке Недостаточный уровень охлаждающей жидкости.
    Авто с открытыми дверями Горит красным, если одна из дверей не закрыта.
    Значок перечеркнутой лампочки Означает, что есть проблемы со стоп-сигналами или габаритами.
    Круг с черточками по бокам Сигнализирует об износе колодки тормозной системы и неисправностях тормозов.
    Мужчина с ремнями безопасности Сообщает, что водитель или один из пассажиров не использует ремни безопасности.
    Две зеленые стрелки вверху щитка Соответствующие лампочки загораются при включении правого или левого указателя поворота.
    Красный треугольник Загорается при аварийной остановке.
    Check Engine Сигнализирует о перемещениях с двигателем. Горит красным.
    Лампочка синяя Загорается при включении
    Лампочка зеленая Загорается при включении ближнего света
    Обозначения, относящиеся к более ранней версии ВАЗ 2114
    Канистра с красными каплями жидкости Загорается, если давление масла не соответствует требованиям, то есть падает ниже необходимого уровня.
    Буква «P» в круге Загорается, если ручной тормоз выключен.
    Аккумулятор Горит, если аккумулятор разряжен.
    Восклицательный знак в круге Горит красным, если уровень тормозной жидкости недостаточен.

    Кнопки на приборной панели

    Кнопки также имеют определенное место в расположении точки доступа.


    Кнопки управления на ВАЗ 2114

    Каждая из них имеет свое назначение:

    1. Кнопка, расположенная справа от спидометра, позволяет переключать время и температуру на электронном дисплее.Если у вас есть более 5 секунд, когда автомобиль находится в одиночестве, текущие показания пробега будут сброшены.
    2. Справа над спидометром на щите комбинация двух кнопок. Кнопкой с изображением 2 голов включаются габаритные огни. Кнопка с одной фарой служит для включения ближнего света.
    3. Кнопка, на которой фара с наклонным ходом предназначена для включения переднего противотуманки.
    4. Кнопка с горизонтальным ходом, служит для включения заднего противотуманки.
    5. Кнопка с прямоугольником позволяет включить функцию, благодаря которой будет обогрев заднего стекла.

    Разобраться со всеми индикаторами, AP и кнопками несложно, имея схему расположения в инструкции по эксплуатации автомобиля. Эта статья поможет разобраться со всеми символами.

    Подводя итоги, можно сказать, что на следующей панели отражена следующая полезная информация:

    • технические характеристики автомобиля, степень его защищенности в момент движения;
    • наличие бензина, уровень рабочих жидкостей;
    • информация о динамике движения: обороты, коленчатый вал и т. Д.;
    • эксплуатация различных автомобильных устройств;
    • другая полезная информация, такая как время, температура и т. Д.

    Светодиодная панель приборов ВАЗ 2114

    Получить эту информацию позволяют различные датчики и измерительные приборы, включенные в электрические схемы автомобилей. Поскольку конструкция и схема подключения просты, его легко разобрать и собрать. Поэтому при желании можно выполнить тюнинг, сделать накладки, вставить дополнительные элементы, можно сделать подсветку из светодиодов.

    Если какие-либо индикаторы начинают выделяться на панели инструментов, вы должны немедленно на это отреагировать. Вовремя обнаруженная и устраненная неисправность сможет избежать проблем в пути и продлит срок эксплуатации автомобиля.

    Видео «Замена лампочек на панели приборов ВАЗ 2114»

    Видео Алексея Львова о том, как снять панель приборов и заменить лампочки.

    Приобретая новый или подержанный автомобиль, владелец первым делом должен разобраться, как именно управлять автомобилем и всеми его системами.Для этого следует знать развёртывание панели приборов на ВАЗ 2114, так как именно об этой машине сегодня мы и говорим.

    Предлагаем Вашему вниманию подробное описание Кнопки на приборной панели ВАЗ 2114, значки лампочек и других приборов и индикаторов.

    Базовые устройства и их расшифровка

    Конечно, наиболее значимыми устройствами на приборной панели являются:

    • Спидометр;
    • Тахометр;
    • Указатель температуры охлаждающей жидкости;
    • Указатель уровня топлива в баке.

    Рассмотрим подробнее.

    1. Спидометр. На ВАЗ 2114 предусмотрена установка индукционного спидометра, принимающего данные о скорости благодаря датчику, расположенному на коробке передач. Спидометр показывает текущую скорость автомобиля. Шкала разбита от 0 до 200 километров в час с шагом 10 километров в час. Такие устройства имеют погрешность не менее 5 километров в час. Внизу по центру спидометра есть дисплей с двумя строками.Она сообщает о текущем пробеге, а вторая — об общем пробеге, идеальном на этой машине.
    2. Тахометр. Находится слева от спидометра. Тахометр — это электронное устройство, которое принимает сигналы от бортового компьютера и отражает текущий оборот коленчатого вала. Шкала сделана с делением на 5 единиц. Оцифровка — каждые 10 единиц шкалы. Максимальная шкала тахометра — 80. Умножая это число на 100, получаем количество оборотов. Например, если на шкале 40, то коленчатый вал крутит 4000 оборотов в минуту.Диапазон от 55 до 60 имеет красный штрих, а 80 полностью окрашен в красный цвет. Это критические обороты, когда упали стрелки, до которых двигатель работает в экстремальных нагрузках и может выйти из строя. Внизу тахометра посередине отображается время и температура воздуха.
    3. Co. указатель температуры За температурой охлаждающей жидкости следует постоянно следить, ведь для этого на приборной панели предусмотрен соответствующий указатель. Он находится слева от тахометра, сообщает текущую температуру охлаждающей жидкости.Данные поступают с соответствующего датчика. Деление производится с шагом 20 градусов. Оцифровка начинается с 50, затем идет 90 и 130. Опасная зона начинается с отметки 105 градусов. Если стрелка окажется в этой зоне, двигатель нужно немедленно остановить, иначе будет перегрев и поломка.
    4. Указатель уровня топлива. Он расположен справа от спидометра. На шкале укажите цифры и изображения, которые означают:
      1. 0 — бак пустой;
      2. 1/2 — бак наполовину заполнен;
      3. полный бак;
      4. Изображение бензоколона вверху — бак заполнен максимумом;
      5. Изображение АЗС снизу вправо с оранжевой подсветкой — в баке осталось менее 6 литров топлива.

    Лампочки, значки индикаторов

    Имея фото значков перед собой, разобраться в их обозначении на панели приборов ВАЗ 2114 будет намного проще.

    Иконки выполнены в строгом соответствии со стандартами и требованиями, что дает возможность понять их назначение вне зависимости от модели, производителя. Все автомобильные компании Должны быть едиными обозначениями. Это дает возможность понять их суть каждому водителю.

    На ВАЗ 2114 с инжектором Двигатель последних версий Обозначения расположены внизу панели приборов. Предлагаем соответствующую таблицу с расшифровками.

    Изображение Обозначение
    Конфета иконка с жидкими каплями На изображении сообщается о снижении уровня масла в картере двигателя ниже допустимого, выделено красным цветом
    Значок дворника и фонтана Сообщает о недостаточном количестве промывочной жидкости.Если в стиральной машине осталось меньше литров, значок загорится оранжевым цветом
    Значок термометра Указывает на снижение уровня охлаждающей жидкости в расширительном бачке на холодном двигателе ниже допустимого. Горит оранжевым
    Значок машины с открытыми дверцами Сообщает, что некоторые двери не закрыты. Мелированный красный
    Значок перечеркнутой лампочки Сообщает о неисправности габаритов или стоп-сигналов
    Значок в виде круга с штрихами по бокам Говорит о неисправностях тормозов, заклинивании колодок
    Мужчина с ремнями безопасности Сообщает, что кто-то не пристегнул ремни.
    Икона с двумя зелеными стрелками Сигнал о включении левого или правого указателя поворота
    Значок Check Engine Горит красным при поиске неисправностей двигателя
    Значок синей лампочки говорит о разряде
    Значок зеленой лампочки Говорит о включении ближнего света.
    Обозначения предусмотрены в ВАЗ 2114 более ранних модификаций
    Красный значок канистры с каплями жидкости Сигнализирует о падении масла, значит аварийное давление масла
    Икона на букву «П» в круге Сигналы не выключены ручным тормозом
    Изображение батареи Загорается, когда аккумулятор разряжен

    Восклицательный знак в кружке

    Горит красным, сообщает о снижении уровня тормозной жидкости.

    Кнопки и их обозначение

    Теперь перейдем непосредственно к кнопкам, которые также имеют свое правое место на приборной панели ВАЗ 2114.

    1. Кнопка справа внизу относительно спидометра позволяет переключать температуру и время на цифровом дисплее. Если вы удерживаете его в течение 5 секунд, когда это полезно, текущие данные о беге будут сброшены.
    2. Двойная кнопка с двумя переключателями. Двухголовая кнопка включает габариты, а кнопка с одной головкой — средний свет.
    3. Кнопка с нарисованными под углом штрихами и головной частью включает передние противотуманные фары.
    4. Кнопка с горизонтальными штрихами включает задние противотуманные фары.
    5. Прямоугольная кнопка включает обогрев заднего стекла.

    На самом деле во всех кнопках, индикаторах и знаках разобраться несложно. Наше описание кнопок приборной панели ВАЗ 2114 даст возможность разобраться. Но лучше всего сесть в машину вместе с инструкцией и четко убедиться.

    Ни в коем случае не игнорируйте сообщения приборной панели. Если своевременно отреагировать на сигнал о пустом баке, например, можно вовремя его завернуть и не споткнуться посреди дороги.

    (PP), который, по сути, является связующим информационным блоком между транспортным средством и водителем. С развитием автомобильной техники приборку начали оснащать новыми индикаторами и датчиками, в частности, в этой статье мы поговорим об отечественных «четверках». К каким элементам относится панель приборов ВАЗ 2114, каким поломкам она подвергается и как поменять ПП — ищите ответы на эти вопросы ниже.

    [Скрыть]

    Описание и расположение индикаторов и приборов на панели

    Для начала ознакомимся с обозначениями и описанием значков и кнопок комбинации приборов в автомобиле ВАЗ 21140 инжектор или карбюратор. В последнее время владельцы ВАЗ 2107 часто ставят в свои машины тидтер из «каморок».

    Описание значков в них будет аналогично:

    1. Регулятор температуры антифриза в системе охлаждения также считается датчиком температуры двигателя.При оптимальной работе силового агрегата стрелка датчика не должна быть выше 90 градусов, допускаются незначительные отклонения. При завышенной температуре мотора следует провести диагностику системы охлаждения и самого двигателя. Кроме того, DRP может давать неверные значения.
    2. Тахометр. Это устройство принимает сигналы с датчика коленвала и выводит на приборку информацию о количестве оборотов двигателя.
    3. Световой указатель поворота.
    4. Правый поворот.Если эти два значка мигают слишком медленно или очень быстро, то вам необходимо проверить исправность лампочек, а также электрические соединения, возможно, ближе.
    5. Одним из основных приборов на приборной панели является спидометр, с его помощью водитель определяет скорость движения. Допускается незначительная ошибка в показаниях. Если значение слишком отличается от фактического, то, скорее всего, причина неисправности — датчик скорости.
    6. Регулятор уровня бензина в баке.
    7. Индикатор резерва топлива загорается в том случае, если объем бензина в баке составляет около 6-7 литров.
    8. Символ включения фары автомобиля загорается при включении габаритов и ближнего света.
    9. Эта лампочка на щитке приборов указывает на то, что тормозная система Car Works B. находится в аварийном режиме. Скорее всего, причина его появления связана с недостатком рабочей жидкости в баке.
    10. Символ включения дальнего освещения, горит синим.
    11. Эта кнопка используется для сброса суточного пробега.
    12. Одометр — счетчик, обозначающий пробег транспортного средства. Внизу указан суточный пробег, а вверху — общий.
    13. Символ включения световой сигнализации. Когда водитель включает аварийную, индикатор начинает гореть красным и мигать.
    14. Значок проверки, его внешний вид говорит о необходимости проверки работоспособности мотора. Причины этого могут быть установлены, начиная от неправильного соотношения топлива и воздуха при образовании горючей смеси и заканчивая выходом из строя тех или иных датчиков.Для выявления проблемы нужно обратиться к специалистам или самостоятельно протестировать двигатель с помощью компьютерной диагностики.
    15. Регулятор температуры за бортом, как и время. Используя кнопку сброса суточного пробега, поворачивая ее влево и вправо, вы можете переходить из одного температурного режима в другой.
    16. Значок разряда аккаунта, его появление скорее всего связано с тем, что аккумулятор автомобиля практически разряжен. В том случае, если индикатор горит слишком ярко или наоборот слабо светит, скорее всего, причина кроется в работе генераторного устройства.В частности, речь идет об ослаблении натяжения ремня привода, но также проблема может заключаться в неработоспособности генератора.
    17. Этот значок свидетельствует о включении ручных тормозов, загорается как на заведенном, так и на неработающем двигателе.
    18. Значок аварийного давления Моторная жидкость Внешний вид обычно связан с нехваткой масла в двигателе. Если индикатор горит после запуска силового агрегата, необходимо предварительно проверить объем расходных материалов в системе. Также причина может быть в некорректной работе масляного насоса.
    19. Значок резерва, если двигатель инжекторный. Если мы говорим о карбюраторном двигателе, это индикатор всасывания.

    Возможные неисправности: особенности и причины

    ПП является электронным узлом, поэтому, как и в любом другом устройстве, возможны неисправности.

    С какими проблемами может столкнуться автомобилист:

    1. Перестала гореть подсветка приборки, при этом все датчики и индикаторы работают в штатном режиме. При такой проблеме неисправность следует искать в предохранителе под маркировкой F16.Этот предохранитель срабатывает не только над подсветкой в ​​приборке, но и за поворотники, световую сигнализацию, а также фонари заднего хода. Поэтому, если повороты и аварии работают нормально, причину следует искать в обрыве электрочашей или коротком замыкании.
    2. Тахометр или спидометр работают неправильно. Как уже было сказано выше, в таких случаях необходимо в первую очередь проверить датчики — положение скесванала, а также скорость. Если датчики рабочие, возможно, проблема кроется в плохом контакте с электросетью автомобиля или повреждении соединительной проводки.
    3. Только не работает, все контроллеры исправно работают. При таких проблемах причина, скорее всего, в выходе из строя ламп на приборке, при их засорении прибор следует заменить на новые.
    4. Стрелка горит, а температура охлаждающей жидкости не поднимается или не поднимается до верхней точки. Если стрелка врет, то, скорее всего, причину нужно искать в датчиках и электрочайниках связи. ДЖД в «четверке» размещен в головке блока цилиндров, а регулятор уровня топлива находится в топливном насосе.
      Перед тем, как заменить устройство неудачным, нужно проверить работоспособность проводки подключения, а также контактов. Если стрелка поднялась в наивысшую точку, то, скорее всего, в электрочашках присутствует замыкание. Чтобы найти проблему, лучше воспользоваться услугами электрика.
    5. Если панель в целом работает нормально, но некоторые контроллеры работают некорректно или сбои, то причину следует искать в электронной схеме. Возможны неисправности процессора (автор видео — Сергей Кошкин).

    Инструкция по замене приборки своими руками

    Как поменять щит управления своими руками:

    1. Для начала отключаем аккумулятор от сети и крестовым походом откручиваем отверткой три винта. Эти саморезы фиксируют левый экран на центральной консоли.
    2. Демонтируется накладка, а также выступ, расположенный в ее нижней части, после чего его можно вывести из кронштейна.
    3. С помощью крестовой отвертки нужно будет открутить 5 саморезов, расположенных на правой накладке, после чего сам экран можно будет демонтировать.
    4. Далее от прикуривателя нужно отключить разъем с проводами, а также отсоединить колодку от лампочки этого устройства.
    5. Тогда нишу для мелочей нужно убрать, протолкнув ее изнутри. Отверткой с крестовым ходом нужно открутить два винта, после чего утопить блок диагностического разъема к самой панели.
    6. Возьмите отвертку и снимите рычаг переключателя вентилятора. Затем с помощью отвертки с плоским жалом вставьте инструмент между этим рычагом и ручкой, после чего последний можно будет демонтировать.
    7. Теперь той же крестовой отверткой нужно будет открутить два винта на приборной панели. Таким же образом закручиваются и расположенные внизу саморезы. После этого нужно нажать отверткой и демонтировать заглушку, а также открутить верхние винты накладки КПП. Затем закручиваются еще два винта, расположенные внизу.
    8. Саму аккуратную накладку нужно отвести немного в сторону. На этом этапе рекомендуем отметить подключенные провода к разъемам. Сами колодки можно затем отсоединить.Если нужно заменить накладку, то ее можно разобрать и поменять. Приборку разбирают и ремонтируют или меняют, после чего ставят в обратном порядке.

    Фотогалерея «Поменять ПП своими руками»

    Идеи по тюнингу и доработке щита

    Какие идеи по тюнингу можно использовать для апгрейда приборки:

    1. Купить новый электронный щит. Этот способ настройки считается одним из самых дорогих, особенно для его реализации, скорее всего, придется менять разъемы.Стоимость таких буксиров обычно высока.
    2. Приобретите или сделайте прошивки самостоятельно и установите их на весы датчиков в приборной панели. Такие вставки можно купить в интернет-магазинах или разработать самостоятельно. Существенным недостатком этого метода является необходимость полного демонтажа и разбора панели, а также отключения стрелок от датчиков. Этот способ один из самых простых.
    3. Установить светодиодные лампочки в подсветку прибора. В этом случае также необходимо будет разобрать дашборд, однако процесс реализации этого способа проще.Стрелки с датчиков демонтировать не нужно — нужно будет только отключить старые лампы и вместо них установить диод.
      При покупке новых светодиодов нужно быть внимательными, чтобы основание сменных источников света было идентичным. В том случае, если цоколи не совпадают, лампочки придется паять. Вместо отдельных ламп можно приобрести диодную ленту.
    4. Самый кропотливый софт и самый дешевый вариант с точки зрения стоимости — рисование стрелок, а также цифр и делений на датчиках люминесцентной краски.В сочетании с диодной подсветкой это улучшит яркость и контрастность приборной панели.

    Возможные причины и способы решения проблемы

    Ответ: При запуске двигателя вырубается магнетол

    Если у вас есть высшее образование и вы работаете с электроникой — обсуждайте?

    Да, наконечник может пойти даже от замкнутых проводов, от их вибрации, если один сломан, про дребезжание контактов слышали?

    Что, конденсатор там сглаживает пульсации напряжения (вы вообще знаете, какая у конденсатора емкость или они только у вас только на большие и маленькие, сравнил… пальцем), и не увеличивает свои статические значения, казалось на армейских грузовиках пусковые конденсаторы, Этот тоже включит стартер, схватив его, а я за тот, что в ЭБУ, завещание только составить первым . Если стоит мощный кондер в ЭБУ на входе в ЭБУ, то даже перед смертью не запихнет. Один бродяга подписал (конденсатор поставил) всегда нормально, сейчас работает на разборке. Хотя в нем нет фиг. Фигура прожжена в мозгу.

    Или вы всерьез думаете, что на Магну нужна сварочная проволока, чтобы вести в еду? Как вы думаете, это поможет с просадкой или мертвым акцептом?

    Это все колхоз, Кроилово ведет в хит… Я при том, что машина уже стоит на учете эта колхозная проводка, срываю на скручиваниях и соплях из ленты с конденсаторами и прочей хренью в перегоревшем. Набор слов при этом меняется только имя и количество переданных поколений его родственников. Открой уу … епрст … Короче, пока есть, ребята без работы не останутся, и я не боюсь кризиса.

    На полемику с вами некогда, работы много … так что без обид факты упрямые, я не претендую на истину в последнюю очередь, но вашим глазам я верю больше, чем вашему слову чушь .
    Я уважаю ваше мнение, я просто с ним не согласен, так что Звиняй, если куда он пропал …

    Нажмите, чтобы раскрыть …

    Не надо считать все блин колхозными руками, это неуважение, я не писал, что ставил на волшебника провода от сварки и конденсаторы от армейских грузовиков, конденсатор имеет напряжение на себе что он был заряжен (в моей машине напряжение 12 вольт) так что хвататься за него не опаснее колеса …
    колхозным не занимаюсь, все установлено красиво и грамотно, ничего плохого в доп питании не вижу источник.
    Многие пришли к тому, что «гаснет» музыка на движке мотора, а мне она не понравилась (да и магнитола думаю)
    Место под дополнительный аккумулятор нашел хорошее, встал как родной, тоже может к нему подключаться, а это уже лишняя преграда огорчению … цена вопроса 500р, а благо связка, даже не понимаю о чем идет речь.
    И вот, тут многие ищут варианты замены штатной головы (магнитолы), а я искал, теперь все смонтировано (голова, переходник питания штатного усилителя тюнера, усилок.Все упало в 18т.р.) и работает нормально. И это все без замены штатных Sabbuple и колонок
    Ride и balday, кому интересно могу выложить фоты

    Автолюбители неоднократно могли замечать, что в процессе запуска двигателя, а точнее включения стартера отключается автомагнитола. Аппарат буквально на несколько секунд выключается, а затем включается. Чаще всего такая ситуация наблюдается с нестандартными устройствами. Разберемся, что делать при выключении магнитолы при запуске двигателя.

    Принцип действия Магниттол

    АвтоГНИТОЛЫ давно стали неотъемлемой частью любых автомобилей. Нет исключений для таких вариантов, как УАЗ «Патриот», ВАЗ 2110-2114. Принцип работы любой автомагнитолы практически одинаков и не зависит от модели. Когда водитель садится в машину и включает зажигание, автоматически запускаются все системы, в том числе мультимедийные. Далее активируется стартер для запуска мотора. При этом задыхается подсветка приборов, а при запуске двигателя отключается магнитола.При запуске мотора мультимедийная система начинает нормально работать.

    Считается, что одна из причин такого поведения магнитолы в том, что мотор после запуска еще холодный. Как только двигатель прогревается, то при повторном трогании радио не отслеживает. В процессе запуска задействован автостартер. Он является потребителем большого количества электроэнергии — в момент запуска холодного двигателя в бортовой сети в автомобиле сильно падает напряжение и быстро не пропадает радио.

    Защитная система Магниттоле

    Для водителя основная задача — запустить двигатели. Поддержка любых других устройств уходит на задний план. Вся энергия, имеющаяся в аккумуляторе, используется для работы стартера. Магнитолету не хватает питания, и он отключается. Многие автолюбители по этому поводу очень нервничают, но это не минус, а плюс. Если при запуске двигателя выключить магнитолу, то напряжение низкое, и на нем устройство, особенно китайского «происхождения», может некорректно работать.Чтобы предотвратить серьезные сбои в схемах или программном обеспечении, система автоматически отключается — защитные механизмы.

    Когда машина уже проехала некоторое расстояние и двигатель был заглушен, при попытке перезапуска магнитола не выключается. Количество энергии увеличилось за счет подзарядки генератора АКБ.

    Производители учли эти моменты: большинство магнитол имеют так называемый порог срабатывания защитных функций. Нужно учитывать состояние батареи.

    Подключение магнитолы

    Одна из причин, по которой отключается запись магнитолы при запуске двигателя, это может быть подключение, а точнее схема, как это правильно сделать.

    Если подключить мультимедийное устройство последовательно по схеме, предложенной производителем, то при запуске двигателя при повороте ключа из положения ON в положение START на замке зажигания образуется прерывание питания.

    Решить эту проблему можно, если сохранить мультимедийное устройство прямо от аккумулятора.Однако есть и минусы в таком соединении: магнитола посадит анкб. Холодной зимней ночью радио может хватить и вовсе аккумулятор.

    Утечка тока в бортовой сети

    Если при запуске авто отключается магнитола, то проблемы могут быть в так называемых утечках тока. То есть при выключении зажигания есть потребители, которые разряжают аккумулятор. Ночью из-за этих протечек аккумулятор может полностью «сесть».Для того, чтобы решить проблему, нужно обнаружить утечку и найти ее виновницу. Также это может быть радио, сигнализация, центральный замок и другие системы.

    Провода

    Это еще одна причина, если радио отключается при запуске двигателя. Все дело может быть в проводах. Часто магнитолы подключаются тонкими некачественными проводами. У них нет достаточных характеристик и мультимедиа работает нестабильно.

    Решением проблемы может стать замена силовых проводов магнитолы на медные аналоги сечением 2.5 мм. Это позволяет вообще забыть о перезагрузках и выключениях Магнитола. Также музыка не отключается при увеличении громкости. Этот способ можно использовать для того, чтобы магнитола не выключалась при запуске, а работать она будет только с относительно новым аккумулятором.

    Стартер

    Иногда аккумулятор может вообще быть, и проблема способна спрятаться в стартере. В процессе эксплуатации последняя деталь подвергается износу. Если втулки стартера изношены, вал может застрять в них, и необходимо затратить больше энергии.Отсюда отключение большинства потребителей электроэнергии.

    Для устранения этой неисправности необходима ревизия стартера. Нужно проверить щетки, коллектор, заменить изношенные втулки, смазать механизмы. После такой доработки стартер будет работать как новый, а значит и напряжение ему потребуется уже меньше.

    Доработка магнитолы

    Автолюбители модифицируют свои магнитолы, если не учли момент. Для решения проблемы вам понадобятся 2 элемента — это конденсатор на 22000 МКФ с напряжением 25 В, а также диод на 10 А (диод нужно подбирать, исходя из номиналов предохранителей в магнитоле).На этой схеме диод будет выполнять роль клапана — он не даст запитать конденсатор на автосистеме автомобиля, а только запитает магнитолу.

    Схема простая. Между проводами питания магнитолы впаян конденсатор. На плюсовой провод плюсовой к «+» конденсатору припаял диод.

    Как это работает?

    Итак. Когда водитель заводит машину, стартер берет на себя большую часть напряжения, поэтому радио отключается при запуске двигателя.Чтобы мультимедийная система не отключилась, используется диод и конденсатор.

    Основное напряжение питания магнитолы проходит через диод и заряжает конденсатор. При включении зажигания напряжение будет проходить через диод и заряжать дополнительный конденсатор. При запуске стартера подаётся напряжение в бортовой сети. Диоды не дают выходить напряжению в конденсаторе в сеть — весь заряд уйдет на магнитолу, чтобы магнитола не выключилась при запуске двигателя.Для работы последнего в течение 5 секунд достаточно конденсатора на 470 мкФ.

    Другие решения решения

    Опытные автомобилисты рекомендуют другие варианты. Можно приобрести аккумулятор повышенной емкости, и тогда об этой неисправности можно забыть навсегда. Также можно приобрести более дешевые мультимедийные системы — они менее требовательны к качеству и стабильности. Если после пуска двигателя магнитолу выключить, есть возможность проверить проводку на предмет возможных ошибок.

    Заключение

    С помощью этих советов многие автомобилисты победили эту проблему. Многим помогает конденсатор и диод. Если конденсатор с диодом не помог, то нужно проверить проводку, стартер, работу генератора и поменять аккумулятор.

    Начнем с того, что при эксплуатации на многих автомобилях водители отмечают при запуске мотора ползание Магниттоле, выключение головного устройства ГУ на несколько секунд с последующим автоматическим включением и т. Д.Учтите, что это часто случается с ненормальной автомагнитолой, то есть когда головное устройство в стороннем автомобиле.

    В данном случае данная ситуация в подавляющем большинстве случаев не является неисправностью, но полностью исключать вероятность неисправностей не следует. В этой статье мы расскажем о том, почему двигатель выключается на заводе двигателя и включается подсветка приборной панели.

    Читайте в этой статье

    При запуске двигателя отключается магнитола: причины

    Итак, хозяин садится в машину, включает подсветку приборов и магнитолу, после чего поворачивает ключ в замке зажигания.При этом подсветка устройств более-менее дампинговая, а ГУ выключается и перезагружается до самого начала работы.

    Как правило, это происходит, если двигатель еще не прогрет. Если продолжать повторять запуски, но уже «на горячем» или после незначительного прогрева мотора, выключения магнитолы не происходит.

    Важно понимать, что в момент запуска силового агрегата задействован стартер. Это устройство на самом деле представляет собой электродвигатель, который забирает энергию для прокрутки.В то же время стартер является мощным потребителем энергии. Если просто, то во время стартера происходит резкое и довольно сильное снижение напряжения в бортовой сети автомобиля.

    Как работает кнопка запуска двигателя. Доступны варианты и решения для самостоятельной установки пусковых кнопок. Как установить саму кнопку запуска DVS.

  • Стартер щелкает и / или гудит, но двигатель не вращается. Основные причины поломок стартера, диагностика и устранение неисправностей своими руками.


  • Почему магнитола выключается при запуске двигателя? Этот вопрос беспокоит многих водителей. Эта проблема доставляет неудобства при эксплуатации автомагнитолы. Как правило, это происходит с нестандартными устройствами. И это не удивительно. Ведь голова автомобиля характеризует производитель.

    Выключение радио при запуске двигателя машины не является неисправностью техники. Эту неисправность можно быстро и просто устранить как самостоятельно, так и специалистами.Проблема сопровождается тем, что свет приборной панели теряет яркость, становится тусклым. Определив причины выхода из строя, можно восстановить качественную работу техники.

    Принцип работы прибора

    Магнитола давно стала неотъемлемой частью любого автомобиля. Не стали исключением и модели УАЗ Патриот, ВАЗ 2110, ВАЗ 2107, ВАЗ 2114. Принцип его работы у них практически одинаковый. Как только водитель сел в машину, она включает бытовую технику и мультимедийную систему.После этого вставляет ключ в замок зажигания и поворачивает его. Это приводит к тому, что стартер провоцирует работу двигателя и происходит следующая картина: подсветка приборов на несколько секунд тускнеет, и головное устройство перестает функционировать. Это явление исчезает, как только двигатель начинает работать.


    Магнетола для автомобилей

    Причина данной работы в том, что двигатель еще не прогрелся. После его устранения повторный запуск не приведет к таким проблемам. Если мотор предварительно запрограммирован, магнитола не выключается.Так как в этом процессе участвует стартер, что показано на фото ниже. Он потребляет большое количество энергии, что приводит к резкому снижению напряжения в бортовой системе автомобиля УАЗ патриот, ВАЗ 2110, ВАЗ 2107, ВАЗ 2114.

    Защитная функция Магнит — основная причина проблемы

    Завести двигатель — основная задача водителя. Поэтому поддержка других элементов уходит на второй план. В результате вся энергия уходит на провоцирование работы стартера.На радио больше ничего не остается, так как оно отключается автоматически. Эту способность можно отнести к ее преимуществам. Так как при низком напряжении устройство начнет некорректно работать. Чтобы этого не произошло, систему самостоятельно отключают. Он запускается его защитным механизмом.


    Как только машина УАЗ патриот, ВАЗ 2110, ВАЗ 2107, ВАЗ 2114 проехала несколько километров, и потребовалось еще раз завести, магнитола не выключается. По мере того как устройство получает необходимое количество напряжения.Производитель магнитолы отметил этот момент и установил порог, решающий срабатывание защитной функции. Также стоит учитывать состояние аккумулятора и уровень заряда аккумулятора. Это особенно важно в зимнее время года.

    Другие причины поиска неисправностей

    Если при запуске двигателя ВАЗ 2110 отключается магнитола, то расстраиваться не стоит. Такая ситуация не является признаком неисправности техники. Это вполне объяснимо и нормально.Убедитесь, что знание принципов работы автомагнитолы и связи ее автомобиля поможет. Поэтому не стоит спешить и отправлять технику в помойку или пытаться починить.


    Для начала нужно определить состояние аккумулятора. Его энергии должно хватить на выполнение различных задач за короткий период работы двигателя. В противном случае нужно будет разобраться с проблемами аккумулятора. Происходит следующее:

    • утечка энергии;
    • плохо заряжается от генератора;
    • заряд не накапливается.

    Проблема в генераторе

    Каждая из этих причин имеет свое логическое объяснение. Если мы говорим, что аккумулятор плохо заряжен от генератора, то виноват реле-регулятор. Не работает корректно, вполне логично, что устройство не получит достаточного количества энергии. В результате при запуске двигателя происходит сбой напряжения.

    При этом не забывайте, что к подобным неприятностям может привести и сам генератор. В основном это происходит, когда некоторые его элементы выходят из строя.Это характерно для такой ситуации для новых аккумуляторов. Сначала проблема менее выражена, но со временем становится более очевидной.

    Проблема в стартере

    Если магнитола отключается при запуске двигателя ВАЗ 2110, ВАЗ 2107, ВАЗ 2114 то причина может быть в стартере. Со временем использовать и этот предмет может выйти из строя. Начинает крутить, при работе слышны стук, щелчки и другие неприятные звуки. Это признак того, что элемент не работает должным образом.Мотор тяжело крутить и крутить.


    Все это приведет к тому, что стартеру для работы потребуется больше энергии, которую он забирает у аккумулятора. Таким образом, напряжение распределяется регулярно. При попытке запуска силового агрегата магнитола автоматически перезагружается. Для решения проблемы необходимо проверить стартер на исправность. В случае неисправности устраните их.

    Проблема с утечкой

    Если генератор и стартер проверены, а проблема остается, то причина в негерметичности.Магнитола отключается при запуске двигателя ВАЗ 2110, ВАЗ 2107, ВАЗ 2114, так как другое устройство приводит к разрядке АКБ. Чтобы выяснить точную причину данной проблемы, необходима помощь специалиста. Он быстро справляется со своей работой.

    Вероятность того, что магнитола неправильно подключена, мала, но есть. Следовательно, его не следует списывать со счетов. Надо проверить и момент. Убедитесь, что магнитола тоже исправна. Поскольку это может быть основной причиной проблемы.Важно учитывать, что это случается довольно редко.

    Если выключить магнитолу при запуске двигателя на холодном пуске, это случается редко, то волноваться не стоит. Это совершенно нормальное явление. Но постоянное отключение требует внимания водителя. Поскольку это явный признак выхода из строя некоторых механизмов или деталей в транспортном средстве.

    Для чтения 4 мин.

    Просмотры 5.1K.

    Иногда радио отключается при запуске двигателя.Есть несколько способов справиться с этой проблемой и сделать прослушивание музыки в машине более стабильным.

    Почему выключается

    При напряжении в бортовой сети при запуске двигателя ниже установленного предела автомагнитола выключается.

    На заводе двигатель на время компенсирует переднюю панель ресивера, а после выключения стартера и запуска мотора двигатель снова загорится, и работа устройства возобновится. Причин отключения автомагнита при запуске двигателя несколько.

    Защитная функция Магнитоле

    Этот механизм встроен в некоторые автомобильные плееры. Защита применяется, чтобы избежать функциональности устройства. Дело в том, что сильные скачки напряжения при работе на больших объемах могут привести к сбою настроек или вывода магнитолы из-за храбрости микросхемы. Благодаря защите штатная магнитола при установке двигателя не отключается, а только перезагружается. Все настройки, установленные пользователем, остаются прежними.


    Функция защиты автомагнита сработает, если напряжение аккумулятора упадет при запуске двигателя из-за недостаточного заряда или отрицательной температуры.

    Недостаточная емкость аккумулятора, не соответствующая параметрам автомобиля, также приводит к отключению магнитолы.

    Постоянное отключение головного устройства происходит из-за проблем в замке зажигания, если подключение к сети осуществляется через него. Это явление связано с возникновением сильного падения напряжения на изношенных или загрязненных контактах.

    Проблема в генераторе

    Еще одна причина, по которой отключается магнитола при запуске двигателя, это неисправность генератора. Проблемы могут возникнуть в регуляторе напряжения, конденсаторе и выпрямительном мосту. Из-за этих неисправностей заряд от генератора, получаемый при запуске двигателя, может отсутствовать или быть недостаточным для поддержания напряжения, необходимого для работы радиоприемника.

    См. «Замена прошивки в автомагнитоле Sony (Sony) Xav-65 и ее технические характеристики


    Также источником проблемы может быть поломка диодного моста или статора.

    Из-за этого неисправный генератор будет нагревать аккумулятор.

    Отсутствие свечения индикатора разряда батареи будет сигнализировать на панели приборов при повороте ключа зажигания или загорать такой же сигнализацией во время работы двигателя.

    Проблема в стартере

    Другой характерной причиной, из-за которой включается автомагнитола и другие световые приборы при запуске двигателя, является неисправность стартера. Это самый мощный потребитель энергии в автомобиле.


    При возникновении в нем неисправности будет постоянное отключение автомагнитолы. Настройки устройства также можно сбросить, если падение напряжения чрезмерно из-за проблем со стартером.

    Проблема с утечкой

    Утечка тока может происходить в различных частях проводки из-за повреждения изоляции или загрязнения корпуса батареи.


    От этого напряжения в бортовой сети при запуске мотора оно падает сильнее, чем при работе, что также приводит к отключению автомобиля при запуске автомобиля.

    Как сделать магнитолу

    Нужно проверить генератор и стартер. Замыкание в обмотках определяется по их потемнению или нагреву неисправных деталей и узлов. Утечку на батарейном отсеке можно обнаружить с помощью тестера. Для этого прикоснитесь одним щупом прибора к одной из клемм аккумулятора, а другим — к разным точкам корпуса. Отклонение стрелок укажет на наличие течи. Для его устранения следует протереть корпус автомобильного аккумулятора.Также тестер поможет более точно проверить стартер, генератор и проводку на наличие замыкания или утечки. Неисправные детали и узлы заменены.

    Панель управления бедствиями. Замена подсветки панели приборов своими руками

    На начальном этапе переделки собственного автомобиля нужно много внимания уделить тюнингу панели ВАЗ 2110. Многие десятки владельцев придерживаются позиции, что автомобиль не должен выкладываться из современных модных тенденций в мире четырехколесных скоростных «железных коней».

    Конечно, каждому хочется, чтобы его машина, несмотря на определенную потрепанность и и без того достаточно богатую историю марки ВАЗ 2110, красиво смотрелась, мощно «чувствовалась» и обеспечивала высокий комфорт в салоне всем пассажирам. В процессе движения в автомобиле многие пассажиры обращают внимание на приборы.

    Конечно же, оригинальные, с дизайнерскими эксклюзивными решениями, которые буквально трогают и восхищают, им всегда интереснее. Начать настройку нужно с поисковых панелей.Для установки такой детали придется проявить собственные умения и сноровку, если не хотите сдавать свою кровь в различных автосалонах.

    Более того, эта работа не требует использования специальных инструментов. Этого будет достаточно для использования PASSATIA и крестовой отвертки.

    Как создать новый дизайн приборной панели ВАЗ 2110

    Весь процесс обновления панели приборов не занимает много времени. Все, что вам нужно сделать, это демонтировать устаревшие «детали» и установить модернизированный образец.Как снять панель ВАЗ, вы можете узнать в разделе «Ремонт и эксплуатация автомобиля». Но об основных этапах следует напомнить:

    • для начала нужно отключить клеммы АКБ. Рулевое колесо следует опустить в нижнее положение.
    • необходимо отвернуть винты крепления облицовки панели.
    • далее отключите разъем слева, в данной ситуации речь идет о автоматическом выключателе внешнего обновления. Затем, используя Passati, следует получить доступ путем присоединения комбинации инструментов.
    • Далее — снимаем. Некоторые модели крепятся винтами M5. В конце концов, необходимо отключить разъемы.

    После этого можно установить новую панель в обратном порядке. Такое всегда будет вызывать восхищение у пассажиров и чувство собственной гордости.

    Яркое разнообразие цветов


    Сегодня режим смены подсветки приборной панели набирает фантастические обороты. Практически везде в автомобилях есть неоновая подсветка или внутренняя светодиодная подсветка.Однако все эти нововведения — самое дешевое удовольствие, которое еще не все для кармана. В противном случае речь идет о замене заводской подсветки на разноцветную.

    Вы, несомненно, можете воспользоваться готовыми вариантами тюнинга, но это будет стоить недешево. Лучше всего провести его своими руками. В этой ситуации главное иметь необходимые материалы и терпение. Для начала нужно разобрать «приборку». Необходимо снять защитное стекло. Далее снимаем стрелки.Для этого понадобится отвертка и жесткий картон.

    Надо положить под стрелку, а потом надавить отверткой. Затем аккуратно и медленно поднять ее нужно до верха. Далее снимаем субстрат. Для этого пригодится канцелярский нож. Его нужно сторонить между панелью и основанием и разрезать слой герметика по кругу. После удаления субстрата. Разбираем панель и приступаем.


    1. Удалите слой светофильтра с помощью канцелярского ножа.Светофильтр представляет собой слой цветной краски. Он наносится из-за подложки и дает цветную подсветку цифрам и прочему. Чтобы полностью избавиться от светофильтра, можно использовать ацетон или другую жидкость, содержащую спирт.


    2. Затем измените цвет подсветки. Для начала можно поменять подсветку одометра. Для этого вам нужно будет разобрать экран одометра, а затем снять синюю пленку и снять лампочку. Его следует заменить на универсальный многоцветный светодиод.Он может менять цвета. Светодиод прикрепляем к патрону штатной лампочки. Установите экран одометра на место.

    3. Теперь можно переходить к полной замене подсветки. Свежие светодиоды на «приборке» рамки. Такие светодиоды можно купить с переключателем цветов. Устанавливаем их на место и прикрепляем к штатным контактам подсветки приборки.


    4. Продолжайте. Теперь необходимо сделать так, чтобы у стрелков была возможность менять подсветку. Для этого удалите слой красной краски со стрелок.Для этой операции можно использовать канцелярский нож и ацетон. Когда стрелка будет очищена, ее можно будет покрасить белым лаком для ногтей. Главное, чтобы стрелка была белой, так как этот цвет передает цветочную гамму светодиодов.

    5. Перед заключительным этапом необходимо закрепить переключатель цветов светодиодов на панели. Такой переключатель можно установить, например, в правом нижнем углу «приборки». После этого можно будет установить все на место. Сначала монтируется подложка. Для большей надежности можно использовать герметик.После этого устанавливаем стрелки на место. Вставить защитное стекло. После этого любуемся результатом.






    Как красиво выделить кнопки панели WAZ 2110


    Проводя тюнинг панели представленного автомобиля, помимо прочего можно выделить кнопки «Приборка». Возьмем, к примеру, кнопку включения. Для начала вам придется его разобрать и разобрать. Для этого нужно потянуть за разные стороны его подвижную часть и корпус.

    После удлинения кнопки можно получить доступ к лампе накаливания. Если есть желание, можно забрать. Если вы не можете вытащить лампочку, следуйте следующему. Отверткой или ножом используем защелку с двух сторон. Перед нами появится переключатель выключателя. Здесь нам понадобится черная скобка. Подобно ей, мы спокойно распускаем весь механизм.

    Теперь вынуть лампу несложно, подойдет и пинцет. Теперь можно подключать фантазию. Вы можете приобрести светодиодную лампу любого цвета.При этом следует учитывать, что преимущество имеет контактный номер 6, а минус — №7. Полярность можно найти, если посмотреть на заднюю часть тела. Сюда вставляется башмак с проводами. Далее проверьте, как работает подсветка. Если все в порядке, переходите к следующей части.


    Избавьтесь от фильтра зеленого света. Его можно просверлить, проводить нужно аккуратно, чтобы сверло не прошло через всю конструкцию. В итоге снимаем светофильтр с конструкции и проверяем на работоспособность.

    Следует отметить, что практически все кнопки при желании можно доработать таким образом. Исключение составляет только положение минусового и плюсового контактов, за ними нужно следить электромолотками. Если схемы отсутствуют, смело можно найти ее фото в Интернете. Минусовой контакт обычно обозначают черным проводом, плюс — любым цветом.

    Чаще всего — белого цвета. Можно вспомнить, но контактные соединения лучше нарисовать или сфотографировать, в процессе сборки путаницы не возникнет.Процесс сборки нужно производить в обратной последовательности.


    Установка твиттеров в приборную панель ВАЗ 2110


    Наслаждайтесь установкой твитера на панель (высокочастотный динамик). Один из самых проблемных этапов — это сверление отверстий. Лобовое стекло мешает сверлить под прямым углом. Но без дерева без дрели не обойтись, ведь под пластиковой оболочкой металлическая полоса. В этой ситуации бумага должна быть сделана по шаблону или трафарету.

    С помощью ножа можно удалить мягкий участок панели (с внешней стороны — пластик, с внутренней — подобие поролона). Затем берем дрель и сверлим вокруг ранее отмеченного участка. Лучше использовать компактные сверла. Когда отверстие просверлено, следует зафиксировать неровные края. Для этого можно использовать специальные насадки для сверл.

    Просверлить нужно на расстоянии от приборов и датчиков. Стоит отметить, что на металлическую полосу могут попадаться провода или скобы.Установленный элемент твитера должен плотно входить в отверстие. Если есть определенная свобода, необходимо уплотнить этот участок герметиком. Провода от твитера можно протянуть по краям воздуховодов.

    Этот твитер является важным компонентом акустической системы, встроенной в автомобиль. Без такой детали звук и громкость звука не будут полноценными.


    Отечественная машина 2110 не может похвастаться качественной панелью. В сильный мороз или летнюю жару пластик часто начинает трескаться.Кроме того, его угол иногда выкапывают. «Приборка» этой машины состоит из трех частей: центральной, верхней и нижней пластиковой накладки. Угол чаще всего выкапывают: откручивая саморезы, притягивающие верхнюю накладку, или через то, что отошла ее мягкая часть от металлической части верхней накладки.

    На первое время нужно снять панель, иначе затянуть верхнюю облицовку не получится. Если развернута только софт-часть, то решений может быть несколько. Его можно наклеить, но крепко он не будет держаться, на пластиковый дефлектор воздуха.Другой вариант — можно замаскировать щель, которая образуется при выкапывании угла панели.

    Разрыв, несомненно, можно прикрыть проволокой. Укладывается внутрь при помощи отвертки. Вместо проволоки можно использовать уплотнитель фары. В этом случае можно вернуть уголок на место. Для приклеивания уголка используйте монтажную пену. Обшивка благодаря поролону будет держаться точно на металлическом корпусе, но сначала ее нужно очистить и обезжирить.

    Затем закладываем пену внутрь, влажной тряпкой убираем излишки пены.Зажимы для бумаги прижимной уголок. Сразу чистить пену не нужно. Подождите, пока он высохнет. После высыхания пены нужно ее окрасить маркером. Может показаться, что пена выпита, но на самом деле углы панели не потухнут.

    Теперь можно приступить к ремонту трещин на панели. Для этого используйте либо средство для ремонта пластика, либо перетяните вагонку материалом. Что касается первого варианта, то он самый простой, ведь при ремонте снимать облицовку не нужно.Убрать трещину можно с помощью специальной эпоксидной смолы.

    Также подходит для косбогеновой и холодной сварки. Чтобы трещина не выделялась, следует перекрасить приборную панель. При втором способе при нанесении этой автомобильной детали используется кожа или галька. Сначала трещину необходимо заштриховать. Если проблема находится в углу откопанной панели, то она не ведется.

    Если «приборка» потрескала, то полностью скрыть трещину и при этом не удалить ее довольно сложно.Если случай повлиял на ремонт, лучше сразу заменить его на эуфларий. Вы можете увидеть, как паять пластик.

    Стильная и современная накладка

    Скучная штатная панель (на видео) быстро годит многих владельцев ВАЗ 2110, но покупать альтернативу, которая оснащена компьютером и стоит больших денег, не желает. Что делать в такой ситуации? Есть отличный вариант, который позволит провести экономичный тюнинг своими руками. Один из самых простых способов — купить вагонку.

    Их без проблем можно найти в интернет-магазинах (представленные там фото дают общее представление о таких деталях). Для его установки необходимо снять «приборку» и осторожно потянуть стрелки. Устанавливая стрелки на место, следует убедиться, что их движению ничего не мешает. В противном случае придется все разбирать.

    Если в этом варианте тюнинга добавить подсветку шкалы и стрелок, то можно практически мгновенно превратить в неузнаваемую собственную машину.

    Как качественно провести шумоизоляцию панели ВАЗ 2110

    Ни для кого не секрет, что часто ВАЗ 2110 скрипит панелью. Устранение экранов еще называют шумоизоляцией. Этот процесс начинается с разборки «приборки» на три части, которые крепятся на болт. В качестве «антискрипта» можно использовать модель, а битопласт будет выполнять роль поглотителя шума.

    В местах соприкосновения с панелью следует использовать модель.Все отверстия от болтов модели нужно закрыть, чтобы исключить потерю воздушных потоков. Заднюю часть торпеды нужно спасти Битопласт.

    Его остатки можно вклеить внутрь. Читать еще нравится клеевая шумоизоляция. Часто экраны называют черным ящиком с предохранителями и бардачком. На дно последнего нужно уложить битопласт, а по бокам сохранить модель. Бока черного ящика, которые соприкасаются с панелью, должна быть проколота моделью.Следует отметить, что Битопласт при посадке выпит и проблем с установкой «приборки» возникнуть не должно.

    Ничто не может так радовать владельцев, как тишина и полное отсутствие различных надоедливых скрипов в машине. Комфорт в салоне, возникающий после шумоизоляции панели, вызывает только приятные ощущения.

    Свяжитесь с

    Одноклассники.

    Нашли ошибку? Выделите текст мышью и нажмите Ctrl + Enter

    Автомобильная панель приборов современного легкового автомобиля — это самостоятельная часть интерьера машины.Причем один из важнейших компонентов, который должен отвечать двум требованиям и решать две важные задачи. Обеспечивают высочайшую функциональность и создают ощущение эстетического удовлетворения, которое сочетается с осознанием комфорта, обеспечиваемого определенной панелью, благодаря удобно расположенным ящикам для одежды, подстаканникам, устройствам и кнопкам управления, а также приятному, не уставшему глазу, подсветка.

    Панель приборов ВАЗ 2114

    На автомобилях Самара 2 установлена ​​современная панель приборов ВАЗ 2114, которую еще называют «Европелла».Конструкторы поработали над ним, чтобы он имел хороший вид спереди, приятный внешний вид, сочетал информативность и эргономичность, и в то же время помог водителю справиться с обычными бытовыми потребностями.
    И это было в большинстве случаев возможно. Блок приборов и датчиков, установленный перед глазами водителя, за рулем, предоставляет ему максимально возможный объем информации:

    1. В центральной части расположены два стрелочных прибора, слева — указатель оборотов двигателя, по которому водитель определяет, с какой нагрузкой в ​​тот или иной момент работает силовой агрегат, и при необходимости регулирует этот процесс переключением скоростей. , в окошке под стрелкой — цифровые часы.Справа — спидометр или указатель текущей скорости автомобиля, в окошке под стрелкой — цифровые показания километра, пройденного за весь период эксплуатации автомобиля и за последнюю поездку;
    2. Вверху — контрольная лампа указателя поворота с зелеными стрелками влево и вправо;
    3. В нижней центральной части — красный треугольник «стоп сигнал», а под ним Check Engine красный сигнал состояния мотора двигателя по бортовому электронному устройству;
    4. В левой средней части блока приборов находится стрелочный индикатор температуры двигателя, или, как в литературе его называют, датчик температуры охлаждающей жидкости, над ним — значок, загорающийся при перегреве двигателя.Под ним — значки дроссельной заслонки, давления масла, усилителя тормоза и аккумулятора;
    5. В правой средней части — стрелка-указатель наличия топлива в топливном баке, над ним значок полностью отфильтрованного бака, под ним значок минимального количества топлива в баке, а также значки — ближний свет, низкий уровень тормозной жидкости и левый свет.

    Эргономичность обеспечивается удобным расположением инструментов и информационных иконок для визуального восприятия информации, а также клавиш, кнопок и рычагов для управления ими.В центральной части панели устанавливается штатный бортовой компьютер, как правило, это Gamma BC, «Multitronics», «Prestige» или «State». Место для его установки выбрано очень удачно, и с его помощью водитель получает расширенную информацию о состоянии операционных систем двигателя и агрегатов автомобиля.

    Эта информация отображается не только на дисплее БК, но и передается через другие контрольные или информационные лампы и знаки, расположенные на блоке приборов и в других местах приборной панели.Кроме того, на дисплее бортового компьютера отображается информация другого характера, например, время следующего осмотра или технического обслуживания.

    Удобно расположен закрывающийся перчаточный ящик, в котором есть подсветка и достаточно большая ниша под ней. В центральной бороде также есть ниша для хранения чего-либо и пепельница. Выходы воздуховодов достаточно удачны, что дает возможность эффективно продувать стекло и не допускает запотевания.

    В процессе эксплуатации автомобиля постоянно возникают проблемы с неисправностями или сбоями в различных системах.Чтобы добраться до некоторых из них необходимо снять панель ВАЗ 2114. Даже чтобы снять щиток приборов, нужно разобраться, как снять торпеду на ВАЗ 2114 (панель приборов).

    Кроме того, на ВАЗ 2114 панель нужно снимать полностью, если нужен ремонт воздуховодов и печки, или автовладелец хочет полностью поплакать и уплотнить сочленение конструкции панели, чтобы она не скрип.

    Как разобрать панель приборов на ВАЗ 2114

    Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и устройством панели приборов на своей машине.В разобранном на винт состоянии это выглядит так:

    Устройство приборной панели ВАЗ 2114

    Панель приборов и ее аксессуары:

    1 — Торпеда ВАЗ 2114, или — панель приборов, то есть основная часть всей конструкции, к которой крепится блок приборов, бортовой компьютер, рычаги управления печкой, блоки ключей и другие накладки и защелки;

    2 — накладка на панели приборов, имеет декоративную функцию, на ней также расположены выходы воздуховодов для обдува лобового стекла;

    3 — кронштейн;

    4 — заглушка;

    5 — корпус пепельницы;

    6 и 11 — ригели правая и левая;

    7 и 10 — правый и левый экраны консоли;

    8 — щиток приборной панели;

    9 — Центральный кронштейн.

    Если внимательно изучить эту схему, становится понятно, как снять панель на ВАЗ 2114. Решив для себя заказ, можно приступать к процессу.

    • с помощью крестообразной отвертки необходимо открутить три винта, которые удерживают левый экран консоли. Для удобства при этой работе лучше использовать отвертку с короткой ручкой и жалом.

    • снимая экран, осторожно снимаем нижний край накладки с кронштейна корпуса.
    • правый экран консоли крепится пятью винтами. С помощью крестообразной отвертки аккуратно откручиваем все винты, придерживая рукой ручку.

    • снимите экран, не позволяя ему зацепиться за жгуты проводов, которые спрятаны за ним.

    Отсоединить «массу» от АКБ, отсоединив колодки. При наличии автомобиля отсоединить его от главной балки проводов, потянув за соединительную колодку.Если магнитола на машине не установлена, то просто вытащите провода из панели, их нужно закрыть заглушкой. Обязательно выключите прикуриватель и вытащите патрон с лампочкой из пепельницы.

    • снять ручки с рычагов управления заслонкой отопителя. Чтобы облегчить процесс, надавите на них плоской отверткой.

    • Несмотря на кажущуюся простоту этого предмета, на снятие ручек с рычагов можно потратить много времени. Для этого дается наглядный пример того, как это нужно сделать на снятом блоке.

    На рычаге есть специальный выступ, при установке ручки он проделанное отверстие под этот выступ входит в зацепление с рычагом. Для этого при снятии ручки необходимо поддеть плоскую тонкую отвертку и приподнять защелку на ручке, освободив ее от выступа.

    • снимите ручку электровентилятора обогревателя, просто потянув ее за себя.

    Саморезом
    • с крестообразной головкой, крепящим панель приборов к кронштейнам справа и слева, откручиваем отверткой.

    • в окошке на панели приборов, где на приборной панели расположены два винта сверху и два снизу — под окном. Их необходимо вывернуть, сдвинув крышку (2) и щиток (8).

    • вытащите заглушку и открутите винты, которые находятся за ней.

    • выверните два винта снизу, удерживая накладку, и снимите ее.
    • поместив провода подходящие к выключателям, отсоедините их.

    • откручиваем болты от кронштейна рулевого управления.

    • ключом на «8» откручиваем винты нижнего крепления кронштейна.

    • откручиваем винты для отвертки и снимаем световод.
    • снимаем фиксатор блока управления обогревом и вытаскиваем картриджи с обратной стороны блока.

    • удалить декоративную вставку, удалив все внешние детали.
    • гаек для откручивания ключом на «21».
    • убрать подсветку гидрокорректора.
    • откручивается верхнее и нижнее крепление панели, с левой стороны снимается крепление к перекладине.

    • Теперь можно снять торпеду ВАЗ 2114.

    • установка производится в обратном порядке.

    Для того, чтобы наглядно, в движении увидеть весь процесс, можно посмотреть видео, как снимают приборную панель на ВАЗ 2114.

    Если на панели вашего автомобиля остановилась одна или несколько лампочек, либо стрелка спидометра не реагирует на увеличение скорости, то вам необходимо срочно диагностировать проблему. Снятие приборной панели автомобиля — это нехорошо, главное подойти к этому со всей ответственностью.

    Давайте посмотрим, как снимается панель на старой доброй машине ВАЗ 2107.

    Инструменты

    Что нам понадобится:

    • Плавательный халат и на плоской подошве.
    • Фонарь.
    • Блокнот и ручка.

    Запорная панель!

    Для начала нужно обесточить машину — снять клеммы с АКБ. Для удобства лучше снять руль. Рисуем клипсы сигнализации с четырех сторон и убираем в сторону. Ключом на 24 поворота рулевой болт. Чтобы исправить это, выньте ключ зажигания и проверьте руль — блокиратор сработает.

    Чтобы после проведения работ руль встал ровно на свое место, перед снятием поставьте его в такое положение, в котором колеса будут стоять прямо.

    Снятие декоративных элементов

    1. Маленькие пластиковые ручки на переключателе обогревателя не позволят вам снять панель. Чтобы удалить их, нужно немного отодвинуть их.
    2. Далее нужно снять сток суточного пробега.
    3. Чтобы перейти к самопрессовке фиксирующей панели, с правой стороны возле рычагов переключения обогрева снимите декоративную заглушку.

    Теперь снимать панель ничего не мешает, откручиваем саморез с перекрестным бранью и снимаем его в сторону.

    Перед тем, как снять приборную панель, положите на сиденье яркую тряпку или небольшой ящик. Туда нужно поставить все пластиковые детали и саморезы, чтобы не запутать салон.

    Инструкция

    Для свободного снятия необходимо вставить плоскую брань с правой стороны правой стороны и угрожающе, вывернув край так, чтобы его можно было проткнуть рукой. Хомуты не дадут ее свободно снять, а чтобы не сломать их, потяните панель в сторону пассажирского сиденья.Но просто осторожно, вам нужно будет отключить еще несколько деталей.

    Освободив щиток, нужно засунуть руку под панель и открутить гайку риса с тросиком спидометра. Раскрыв, вытащите и уберите в сторону. С левой стороны отсоедините сливной шланг. Он ничем не закреплен — просто потяните, он легко встряхнет. Используйте фонарик, чтобы вас было лучше видно.

    Перейду к самому ответственному — отключению проводов.Возьмите блокнот с ручкой и, вытащив клеммы, запишите — какого цвета, где он стоял, чтобы не перепутать при сборке.

    Теперь ничего не мешает — снимаем панель и проводим любые ремонтные работы. Собираем сборку в обратной последовательности.

    Видео

    Подробное видео обувь для понимания:

    Приборные панели в автомобиле со временем могут потребовать таких мер по уходу, как полная разборка и соответствующий ремонт / замена компонентов.Поэтому знание ее разборки будет очень полезно любому автомобилисту. В качестве примера можно рассмотреть автомобили марки ВАЗ — пусть будет 2114.

    Вам понадобится

    • — отвертки;
    • — перчатки хлопковые;
    • — Инструкция по эксплуатации автомобиля ВАЗ 2114.

    Инструкция

    Для начала нужно открыть капот и снять минусовую клемму с АКБ. Так вы обесточите бортовую сеть. Затем нужно демонтировать рулевые переключатели с переходниками.Снимаем и декоративные накладки, а также рычаги управления печкой в ​​салоне. Демонтаж панели приборов. Затем происходит вскрытие центрального кожуха рулевого колеса, откручивание гайки крепления руля к валу с последующим ее (рулевым) снятием.

    Опустите рулевую колонку до упора. Не отсоединяйте его от редуктора рулевого вала. Слева найдите пару шурупов, которыми крепится приборная панель. Они одни наверху, вторые внизу.С правой стороны тоже есть саморезы, расположенные аналогично — откручиваем.

    Далее идет разборка «ушей», крепление панели приборов и рулевой колонки. Осторожно снимите панель, а затем осторожно потяните ее на себя. Далее найдите блоки проводов, идущих к электронике. Вся проводка аккуратно отсоединена.

    Теперь вытащите приборную панель из салона, решив, как это будет удобнее сделать. Причем удобнее производить эту операцию через переднюю правую дверь автомобиля.С тыльной стороны снимаем воздуховоды, находим саморезы, удерживающие накладку. Этими саморезами снимаем язычки, которые держат накладку (их должно быть 3), после чего можно смело снимать ее с широкой коробки, а именно ее корпуса.

    Снятие левой и правой поперечин панели приборов вместе с кронштейнами. Корпус верхнего вещевого ящика тоже снимает не забывайте. Петли его крышки держат винты. Отвинтите их и снимите крышку.

    Сборка панели приборов производится в обратной последовательности.По окончании обучения в обязательном порядке необходимо проверить исправность работы приборной панели.

    Практически любой автомобилист рано или поздно приходит к выводу, что нужно вносить изменения в свой автомобиль. Часто это вызвано той или иной поломкой. Например, сломался спидометр или часть , панель . Заменить можно самостоятельно, но нужно демонтировать панель . Итак, как это сделать?

    Вам понадобится

    • Набор инструментов, перчатки хлопчатобумажные.

    Инструкция

    Решите, будете ли вы полностью разбирать панель или просто снимать облицовку внешней панели.Перед полным разбором панели необходимо снять минусовую клемму с АКБ, чтобы задержать машину.

    Перед разборкой панели выберите место. Для этого можно придумать гараж, но машину нужно поставить так, чтобы обеспечить хороший доступ света. Также позаботьтесь о наличии яркого фонарика, так как вам придется работать в местах, где мало света. Изучите инструкцию по эксплуатации вашего автомобиля, чтобы понять схему установки торпеды.

    Для начала нужно снять все внешние детали и накладки.Также снимаем руль. Для этого демонтируем центральную часть руля. Если у вас есть подушки безопасности, снимите ее и отсоедините все идущие к ней провода. После этого откручиваем центральную гайку. Теперь можно снять сам руль. Найдите все саморезы, на которых панель и открутите их. Обычно панель состоит из нескольких частей, поэтому их следует снимать, начиная с той, которая находится ближе к драйверу.

    Когда все внешние элементы торпеды демонтированы, можно приступать непосредственно к снятию самой торпеды.Для этого нужно аккуратно использовать отвертку. Следите за тем, чтобы не поцарапать и не повредить пластиковые торпеды. Разъединить аккуратно торпеду на несколько сантиметров, потом нужно отсоединить все воздуховоды печки. Теперь осталось только разобрать проводку, идущую к панели приборов и центральной консоли, на которой расположены кнопки. Перед разборкой следует пометить все провода во избежание путаницы. Когда панель Ничего не будет удерживать, аккуратно снимаем ее через правую переднюю дверь.

    Полезный совет

    Начинайте демонтаж панели только в том случае, если уверены в своих силах.

    Полезный совет

    Чтобы защитить руки от повреждений, работайте в хлопчатобумажных перчатках.

    Отметьте все блоки — чтобы не перепутали их при подключении.

    Отметили где все прикрутили и саморезы. Дело в том, что они разные, и неправильный выбор гнезда для самопрессовки может привести к его (гнезду) поломке, ведь оно пластиковое, а не металлическое.


    ВНИМАНИЕ, только сегодня!

    Все интересное

    Многие автовладельцы стараются обновить и улучшить своего железного коня. Улучшения коснулись не только внешнего вида, но и интерьера. Например, многих не устраивает передняя заводская карбоновая панель. Она может скрипеть или быть …

    Панель приборов газель, как и другие элементы автомобильного дизайна, со временем совершенствуется. Снять панель приборов, а затем установить новую несложно: даже стартовому автомобилисту можно сделать.Вам понадобится…

    В каждом автомобиле панель — одна из важнейших деталей интерьера. Именно на ней расположены кнопки и рычаги климат-контроля, света, сигнализации и других систем авто. Бывают случаи, когда замена панели на …

    Высокая панель в автомобиле ВАЗ 2109 считается самой загруженной. Владельцы данных автомобилей готовы потратить много времени на решение проблемы со скрипом. Снять высокую панель довольно сложно. Инструкции на 1 декабря начали снимать клеммы с…

    Карбоновая панель — это часть, наиболее подверженная механическому воздействию. Поэтому может потребоваться замена или ремонт. Демонтаж торпед лучше делать самому, чтобы не переплачивать в сервисе лишние деньги. …

    Панель приборов — одна из важнейших частей салона автомобиля. Со временем может потребоваться ремонт или замена. Каждому владельцу ВАЗ 2114 полезно знать, как снимается панель приборов на этой машине. Вам понадобится набор…

    Автомобиль Ford Focus отличается прочностью и надежностью. Но даже у такой машины иногда приборная панель приходит в полную негодность и требует замены или ремонта. Эту процедуру можно произвести самостоятельно, так как она ничем не отличается …

    Для тех, кто много времени проводит за рулем собственного автомобиля, очень важен микроклимат в салоне автомобиля. Поэтому необходимо, чтобы плита работала нормально. Но что делать, если требуется ремонт? В СТО для этой процедуры с…

    Для заядлого автомобилиста машина — это не только средство передвижения, но и определенное личное пространство, в котором он проводит часть своего времени. Поэтому водителю так важно и комфортно в собственном автомобиле. К сожалению, не всегда …

    Автомобиль — очень удобное и комфортное средство передвижения. Он позволяет свободно перемещаться по дорогам и быть в нужном месте в нужное время. Однако очень часто случаются мелкие неприятности — поломки. Например, остановил …

    Снимите щиток приборов (или приборную панель), необходимый для многих целей: поменяйте лампочки, сам щиток, приборы управления.Необходимо снять панель, провести ее тюнинг, а какие-то нечистые «специалисты» таким образом доберутся до счетчика и «покрутят» пробег. Самостоятельно карбюратор ВАЗ 2107, или инжектор, схема снятия одинакова.

    Ниже представлена ​​комбинация приборов для ВАЗ 2107 Форсунка:

    Разница в комбинации несущественная: при наличии форсунки добавляется неисправность системы управления двигателем:

    Символ загорается при Игнорировании, после идет устойчивый пуск вне.Постоянно горит или мигает, если неисправна форсунка, либо нарушена работа двигателя.

    Разберем последовательность действий по снятию панели.

    1. Помните: Практически все работы по обслуживанию электрических цепей в автомобиле ВАЗ 2107, да и в любом другом, начинаются с «обесточивания массы», или размыкания отрицательной части цепи, обслуживающей кузов. Для этого необходимо снять клемму со знаком «минус» с аккумуляторной батареи.
    2. Используя прямую прорезь с прямой прорезью, осторожно снимаем три заглушки с рычагов управления отопителем салона.Схема заказа удаления любая.
    3. Справа от рычагов видна заглушка с символом нагрева. Так что с тем же дивертерным способом. Удаление заглушки затруднений не вызывает. Под ним винт — саморез, крепящий правую сторону панели приборов. Откручиваем.
    4. Справа от тревожной кнопки находится утопленная ручка, которая «сбрасывает» суточный пробег. Вам нужно открутить и вытащить из нее гайку с шайбой, а саму ручку засунуть внутрь панели.
    5. Осторожно потяните за правую сторону панели рядом с рычагами обогревателя.
    6. Теперь нужно отсоединить трос привода спидометра. Надеваем филаментные перчатки, чтобы не испачкать руки маслом, и закручиваем гайку на кабеле. На линии имеется разрыв, он показан стрелкой.
    7. Снимаем шланг отвода вакуума с штуцера экономайзера. В ВАЗ 2107 он расположен с левой стороны панели приборов. Иногда имеет сопротивление, поэтому смело можно приложить силу.
    8. Важный момент! Перед отключением разноцветных колодок запомните маркировку и места стыковки или запишите, где они соединяются. Только после этого можно разблокировать разъемы. Если при сборке нарушится схема подключения, придется все разбирать.
    9. Заключительный этап: снятие щита. Операция завершена.

    При установке панели все действия производятся в обратной последовательности. Не забудьте перед установкой панели соединить все контакты, закинуть минусовую клемму на аккумулятор и включить зажигание.Так как если вы что-то забудете подключить, вам придется снова полностью снимать панель.

    После того, как вы сняли панель, вы можете произвести ее настройку. Например, изменить внешний вид циферблатов. Для этого сначала аккуратно снимите стрелки, при этом нужно постараться не вбивать ни ими, ни штифтами. Движение осуществляется только «вытягиванием» перпендикулярно плоскости циферблата (не забудьте перед удалением место, в котором стрелка «лежит» в нулевом положении).

    Следующим этапом наклеиваем новый циферблат, для хорошего качества поверхности наклейки необходимо обезжирить и аккуратно нанести наклейку.
    Также можно произвести настройку подсветки панели приборов, установив светодиоды на 12 В, ток 350 мА.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    2019 © Все права защищены. Карта сайта
