Иногда автолюбителю приходиться сталкиваться  с тем, что перестаёт работать то или иное электрооборудование автомобиля. Причиной часто может быть обычное перегорание предохранителя. Для быстрой замены неисправного предохранителя нужно знать, где они находятся, как они выглядят,  «вычислить» неисправные и правильно  заменить их.

Где находятся предохранители?

Ни в одном автомобиле предохранители не разбросаны по кузову, а находятся в определенном месте, в блоке предохранителей.

Блок предохранителей

Практически в любом автомобиле имеются два блока предохранителей и наш автомобиль не исключение. Как правило, первый располагается под капотом у левого стакана  (именуемый иногда чёрным ящиков в сокращении ЧЯ), второй – в салоне автомобиля под панелью, под центральной торпедой.

Схема предохранителей

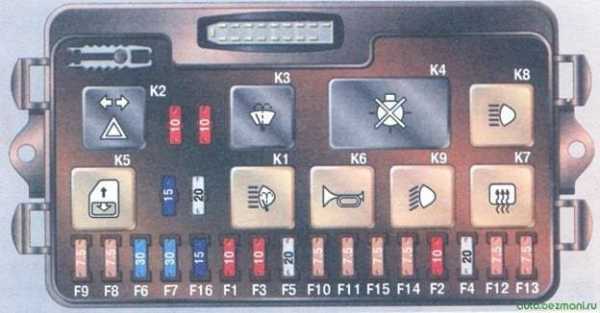

Схема предохранителей

  1. К1 –  реле очистителей фар.
  2. К2 —  реле указателей поворота и аварийной сигнализации.
  3. К3 — реле очистителя ветрового стекла.
  4. К4 — реле контроля исправности ламп.
  5. К5 — реле стеклоподъёмников.
  6. К6 — реле звуковых сигналов.
  7. К7 — реле обогрева заднего стекла.
  8. К8 — реле дальнего света фар.
  9. К9 — реле ближнего света фар.
  10. F1-F20 — плавкие предохранители.

Второй «блок» находится под торпедой со стороны передних пассажирских ног. Для доступа к нему нужно всего лишь открутить несколько креплений при помощи крестовой отвертки. Почему в кавычках, да потому что как такого блока нет, там находится ЭБУ (мозги) и 3 предохранителя + 3 реле.

Описание предохранителей и реле на ЭБУ

Порядок предохранителей сверху вниз

Предохранители на ЭБУ

  1. Предохранитель на топливный насос (15А).
  2. Предохранитель на реле электровентилятора радиатора, клапан продувки адсорбера, ДС, ДК, ДМРВ (7,5А).
  3. Предохранитель на электронный блок управления, модуль зажигания (7.5А).

Стоит отметить, что на первых моделях все предохранители около ЭБУ были номиналом в 15А.

Порядок реле сверху вниз

  1. Реле включения топливного насоса.
  2. Реле включения электровентилятора радиатора охлаждения.
  3. Главное реле.

Какой предохранитель сгорел?

В вашем авто, как и в любом другом находится довольно много предохранителей. И каждый  защищает определенную лампочку или прибор. Как же узнать, какой перегорел?

Всё просто! Например, если не работает стеклоочиститель, то вскрываем блок и ищем на крышке соответствующий значок.

Положение предохранителя в блоке соответствует положению рисунка на крышке.

Замена предохранителей

Чтобы получить доступ к предохранителям, надо снять крышку блока. Это легко можно сделать голыми руками: одной рукой нажимаем на защелку, другой – поднимаем крышку.

Как проверить предохранитель?

Далее нужно найти неисправный. Есть два способа (в зависимости от типа предохранителя).

Предохранители

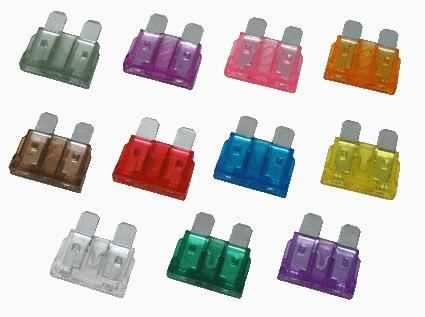

Мы либо просто вынимаем и смотрим – цела ли средняя часть (на фото – слева перегоревший, справа исправный).

Второй способ более точный. Дело в том что человеческий глаз может не заметить сгоревшую перемычку.

Делаем следующее: Включаем неработающую цепь (например габариты), не вынимая предохранитель смотрим напряжение на одном конце предохранителя, потом на другом. если на одном конце напряжение есть, а на другом конце -нет, то предохранитель сгорел.

Перегорает предохранитель

Если предохранители часто перегорают,  то это значит, что у вас имеются проблемы с проводкой, которые необходимо устранить. В таком случае лучше доверить проверку электрики специалисту.

vaz-2114-lada.ru

Блок предохранителей ваз 2114 для инжекторного двигателя

Данное устройство является основным в любой электрической цепи, потому что выполняет защитные функции. Представьте себе, провода, идущие на печку, внезапно замкнули и начинают стремительно нагреваться. Чтобы не было пожара, плавкая вставка этой цепи сгорает первой и снимает напряжение. Таким образом, любой предохранитель оберегает автомобиль.

Прежде чем ремонтировать какое-либо электрическое устройство своем автомобиле, посмотрите, цел ли его предохранитель, вполне возможно, что сам агрегат цел, а нужно всего лишь поменять предохранитель.

Чтобы получить доступ к монтажному блоку, необходимо открыть капот, а затем, найди черную коробку в углу пространства. Не перепутайте ее с воздушным фильтром, они имеют совершенно разные размеры, а соответственно, назначение. На концах коробки отстегните защелки, после этого поднимите верхнюю крышку. Перед вами предстанут все предохранители, а также электрические реле автомобиля ВАЗ 2114 инжектор.

Памятка

Начнем с реле.

K1 – Реле, которое включает очиститель фар

К2 – Реле указателей поворота, а также аварийной сигнализации

К3 – Реле дворников

К4 – Реле, которое определяет исправность ламп стоп-сигналов , а также габаритных огней

К5 – Реле активации стеклоподъемников

К6 – Реле звукового сигнала

К7 – Реле, замыкающее цепь обогрева заднего стекла

К8 – Реле включения дальнего света фар

К9 – Реле активации ближнего света фар

Все устройства, обозначающиеся буквой F – это предохранители. Ниже будет приведена расшифровка обозначений для каждого предохранителя.

F1 — номинальный ток вставки 10 А — лампы противотуманных огней, а также их сигнализатор.

F2 — ток  10  — все, что связано с аварийной сигнализацией, а также указателями поворотов.

F3 — ток 7,5  — плафоны освещения в салоне, багажнике, цепи бортового компьютера, подсветки зажигания и лампочек торможения, сигнальной лампочки «Check engine».

F4 — ток 20  — патрон подключения переносной лампы, а также обогрев заднего стекла.

F5 — ток 20  — звуковой сигнал и вентилятор системы охлаждения.

F6 — ток 30  — это цепь электростеклоподъемников и их переключатели с контактами.

F7 — ток 30  — защитное устройство трех электроагрегатов — отопителя, омывателя лобового стекла и очистителя фар. Кроме того, здесь же прикуриватель, освещение «бардачка» и обмотка переключателя обогрева остекления двери багажника.

F8 — ток 7,5  — это защита лампочки правой противотумки, расположенной впереди.

F9 — ток 7,5  — это защита лампочки левой противотуманки расположенной впереди.

F10 — ток 7,5  — защищает лампочки габаритов с левой стороны, госномера, подкапотного света, подсветки приборной доски и выключателей с рычагами отопления, а также сигнальной лампочки габаритов.

F11 — ток 7,5  — предохраняет лампочки габаритов правой стороны.

F12 — ток 7,5  — защитное устройство правой лампочки фары ближнего света.

F13 — ток 7,5  — защитное устройство левой лампочки фары ближнего света.

F14 — ток 7,5  — защищает левую фару дальнего света и сигнальную синюю лампочку включения дальнего света.

F15 — ток 7,5  — защищает правую фару дальнего света.

F16 — соответственно, 15  — предохраняет лампочки и переключатель-прерыватель поворотов и «аварийки», белую лампочку заднего хода, питание блока приборов, маршрутного компьютера, обмотку генератора (при запуске), лампочки сигнализирующие малое давление масла, тормозной жидкости и стояночного тормоза, разряд аккумуляторной батареи.



Все остальные предохранители выполняют запасную функцию и используются в случае выход из строя одного из основных. Кроме того в монтажном блоке имеется специальный инструмент, который позволяет достать реле или неисправный предохранитель, так как сделать это руками или пальцами очень проблематично. Под шифровкой X11 обозначается разъем подключения жгута проводов.

Стоит отметить, что в некоторых моделях «Самар», монтажный блок установлен прямо в салоне за торпедой автомобиля. Если вы не нашли его под капотом, имеет смысл найти специальную заглушку на корпусе панели.

Как видите, все довольно просто. Самое главное – сохранить себе эти обозначения и в случае неисправности, быстро найти предохранитель этой цепи. Желаем вам удачи на дорогах!

Видео по теме

Читайте так же

365drive.ru

Где находится блок предохранителей и как его заменить на ВАЗ 2114

Ни для кого не секрет, что блок предохранителей ВАЗ 2114 является основным компонентом системы проводки транспортного средства. Это устройство обладает определенной схемой и позволяет защитить всевозможные приборы систем авто, такие как прикуриватель, печку, бензонасос и прочие от неисправностей и перенапряжения. В этой статье мы ознакомим вас с основной информацией касательно места расположения и замены компонентов.

Где находится?

Включение реле или предохранителя прикуривателя, бензонасоса или печки осуществляется одновременно с прибором, который он защищает. В том случае, в проводке произошел скачок напряжения, вы услышите, как щелкнули плавкие предохранители (далее — ПП) или моргнула подсветка, вся нагрузка ляжет именно на реле.

В большинстве отечественных автомобилей, в том числе в ВАЗ 2114 используется однопроводная система цепи, которая применяется в большинстве транспортных средств. За любой прибор, подключенный к блоку, отвечает свой предохранитель, назначение которого заключается в его защите. Таким образом, транспортное средство защищается от потенциального перегрева цепи и, как следствие – возможного пожара.

Но не все приборы, в отличие от бензонасоса, прикуривателя или печки, подключаются к монтажному блоку. Иногда дополнительные устройства подключаются напрямую к аккумулятору. Так что если вы столкнулись с проблемой неработающего оборудования, в соответствии с электросхемой необходимо удостовериться в том, что проблема действительно заключается в вышедшем из строя предохранителе. Так что со схемой в любом случае ознакомиться надо.

Теперь что касается расположения устройства. Сам блок в автомобиле ВАЗ 2114 инжектор расположен в моторном отсеке, напротив панели приборов. Чтобы добраться до него, панель приборов снимать не обязательно, достаточно открыть капот и посмотреть под лобовое стекло со стороны водителя. Прямо напротив панели приборов вы увидите черный блок, скрытый пластиковой крышкой.

Осуществив демонтаж накладки, вы сможете увидеть блок, где находится несколько десятков предохранителей и самих реле. В соответствии с электросхемой, нанесенной на крышке, каждый элемент отвечает за работу того или иного оборудования. Более подробно схема рассмотрена ниже.

ОбозначениеФункция
К1Если авто оснащено системой промывки фар, то это резе отвечает за ее работу.
К2За работу поворотников или аварийного сигнала .
К3За электродвигатель системы очистки лобового стекла.
К5Если авто оборудовано электростеклоподъемниками, то это реле обеспечивает их функциональность.
К6Выход из строя этого компонента станет причиной неработающего клаксона.
К7Отвечает за функционирование системы обогрева заднего стекла.
К8 и К9Оба элемента обеспечивают работоспособность фонарей дальнего и ближнего света.

Также БП оснащены реле, отвечающим за работу ламп подсветки панели приборов. Если лампа не горит, это может быть связано с ПП. Обозначение всех компонентов соответствует схеме. Более подробное назначение предохранителей и реле, обеспечивающих функциональность прикуривателя, печки, бензонасоса, центрального замка и других устройств описано в таблице ниже.

Предохранитель №АмперыЗа что отвечает:
F110Задние противотуманки
F210Поворотники и аварийная сигнализация
F37.5Освещение салона
F420Обогрев заднего стекла
Плафон освещения подкапотного пространства
F520Звуковой сигнал
Вентилятор радиатора
F630Электростеклоподъемники
F730Омыватель лобового стекла
Прикуриватель
F87.5Правая противотуманная фара
F97.5Левая противотуманная фара
F107.5Габариты
Подкапотная лампа
Освещение номера
Освещение приборов
F117.5Габарит правой стороны автомобиля
F127.5Правая фара ближнего света
F137.5Левая фара ближнего света
F147.5Правая фара дальний
F157.5Левая фара дальний
F1615Лампы на приборной панели
F17Резервный
F18Резервный
F19Резервный
F20Резервный

Если в вашем авто перестал работать прикуриватель, печка, бензонасос , центральный замок или другое оборудование, то в соответствии со схемой в первую очередь надо проверить работоспособность реле и предохранителей. Расположение элементов вам уже известно, приступим к процессу замены. Итак, как правильно снять ПП из коробки и произвести замену?

  1. В первую очередь необходимо открыть капот и получить доступ к месту установки БП. Он расположен прямо перед водительским сиденьем. Поскольку любая работа по замене предохранителя прикуривателя, печки или бензонасоса должна осуществляться на выключенном аккумуляторе, клемму нужно заранее сбросить.
  2. Фиксаторы установки накладки следует поддеть, саму крышку после этого – снять.
  3. В соответствии со схемой определите место расположения вышедшего из строя ПП. Если элемент выгорел, на нем вы увидите обгоревшую плавкую нить, но это далеко не показатель, иногда деталь с виду целая, но по факту является не рабочей. Иногда причиной того, что не горит подсветка или не работает печка, является загрязнившееся посадочное гнездо или ржавчина в месте контакта. Иногда это является ощутимым препятствием для передачи напряжения между предохранителем и остальной цепью. Если проблема действительно заключается в этом, то замену ПП осуществлять не имеет смысла – необходимо произвести зачистку контактов и гнезда.
  4. Далее, если все же нужно произвести замену, используйте специальный пинцет, расположенный в корпусе монтажного блока. При помощи пинцета следует извлечь предохранитель, отвечающий за работоспособность того или иного устройства. При поломке реле компонент необходимо извлечь, потянув на себя и одновременно шатая из стороны в сторону.
  5. Для замены реле или предохранитель демонтируются и меняются на рабочие. Уделяйте внимание тому, чтобы деталь соответствовала номеру, который на ней отмечен. К примеру, если на сломавшемся элементе отмечено 15 Ампер, то именно таким номиналом должна обладать новая деталь.

После этого вам останется только закрыть пластмассовую крышку блока и еще раз проверить, как работает устройство. В том случае, если проблема заключалась действительно в поломке реле, то замена поможет все решить. Если у вас не горит панель приборов, а замена реле не помогла решить проблему, то необходимо прозванивать проводку.

Источник: http://avtozam.com/vaz/2114/opisanie-bloka-predohranitelei/

Оцените статью: Поделитесь с друзьями!

tuning-lada-2109.ru

Схема и расположение блока предохранителей

Чем современней стает автомобиль, тем больше в нем появляется разных дополнительных и заводских опций, улучшающих удобство водителя и пассажиров, а также, влияющих на управление машиной в целом. Как правило, все эти опции, берут энергию от аккумуляторной батареи.

Для работы каждого электроприбора в автомобиле, нужно определенное количество энергии. При повышении силы тока сверх нормы, прибор может сгореть. Поэтому, чтоб избежать подобной ситуации, предусмотрены предохранители. Они находятся в, так называемом, блоке предохранителей. Он имеется в каждой машине, в независимости от ее года выпуска. Мы же с Вами, как пример, рассмотрим блок предохранителей ваз 2114.

Назначение и расположение

Данный блок, в автомобиле Лада 2114, находится в подкапотном пространстве, со стороны левого крыла, под реле управления дворниками. В отличии от предыдущих моделей ВАЗ «классика», у которых все предохранители были на виду, на «четырнадцатой» модели, предохранители находились в коробочке, и закрывались специальной крышкой.

Расположение элемента

Чтоб добраться внутрь блока, нужно отодвинуть две защелки на крышке, и она без проблем откроется. На обратной стороне этой же крышки, нарисована схема подключения реле к блоку предохранителей, и их расположение на блоке.

При перегрузке любой из цепей напряжения, предохранитель, ответственный за данную цепь, перегорает, и напряжение перестает поступать к приборам. Состоит такой защитный элемент из пластиковой оболочки, контакта и вилки. Контакт рассчитан на определенную силу тока, которая определяется цифрой, находящейся на оболочке. При превышении данного показателя, он перегорает, и напряжение не поступает в данную цепь.

Подключение

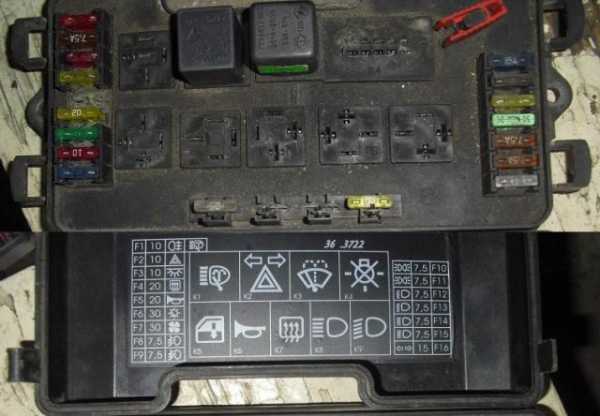

Схема, нарисованная на крыше блока, показывает: какой предохранитель, отвечает за то, или иное реле. Все реле на данной схеме, помечаются буквой «К», а цифра, которая идет в паре с буквой, показывает на прибор, за который ответственное это же реле.

Сами предохранители, помечены буквой «F», с цифрами от 1 до 16, что показывает их расположение в блоке. Для подключения каждого прибора, существует определенный порядок. Давайте рассмотрим его вместе, в виде таблички, где первая цифра – номер предохранителя, а вторая – максимальное допустимое количество ампер, на данный защитный элемент:

  • 1 (10 А) – задние противотуманные лампы, и индикатор их включения;
  • 2 (10 А) – оба указателя поворота, даже в режиме аварийной сигнализации;
  • 3 (7,5 А) – все лампочки освещения салона (передняя, боковые, подсветка замка зажигания и индикатор системы управления мотором), лампа освещения багажника. Также, у этой цепи подключается бортовой компьютер;
  • 4 (20 А) – система обогрева заднего стекла, и патрон, отвечающий за подключение переносной лампы;
  • 5 (20 А) – звуковой сигнал, и вентилятор кондиционера;
  • 6 (30 А) — привод стеклоподъемников;
  • 7 (30 А) – моторчик печки, омывателя переднего стекла и очистителя передней оптики. Также, отвечает за прикуриватель, и освещение бардачка;
  • 8 (7,5 А) – передняя правая противотуманка;
  • 9 (7,5 А) – передняя левая противотуманка;
  • 10 (7,5 А) – подсветка приборной панели, регулятор управления печкой и кондиционером, поворотники и габариты с левой стороны автомобиля, и подсветка номера;
  • 11 (7,5 А) – поворотники и габариты с правой стороны автомобиля;
  • 12 (7,5 А) – правая передняя фара ближнего освещения;
  • 13 (7,5 А) – левая передняя фара ближнего освещения;
  • 14 (7,5 А) – правая передняя фара дальнего освещения;
  • 15 (7,5 А) – левая передняя фара дальнего освещения;
  • 16 (30 А) – индикаторы приборной панели, фара заднего хода, и обмотка генератора.

Распиновка блока

Внимательно следите за подключением реле, согласно данной таблице, так как, если схема будет нарушена, то сразу после старта двигателя, сгорит либо предохранитель, либо неправильно подключенный прибор.

ВАЗ 2114 Инжектор

Поскольку модель 2114, выпускалась не только на карбюраторном двигателе, а и на моторе, типа инжектор, то схема подключения реле к элементам защиты несколько отличалось. Это объясняется тем, что при инжекторе, автомобиль имеет электрическую систему питания, каждый элемент которой, должен быть также защищен.

Отличие схемы блока предохранителей двигателя инжектор в том, что вместо 16 защитных элементов, на ней их располагается 20. От 1 до 16, отвечают за те же приборы, что и на карбюраторном двигателе, а вот с 16 до 20 – за все электрические приводы, системы подачи топлива.

Замена предохранителей, или их установка – дело довольно простое. Главное, ориентироваться по схеме, и правильно подключить реле, к соответствующему защитному элементу. Для этого, руководствуйтесь схемой, и пометкой на оболочке предохранителя, которая показывает максимальную допустимую силу тока.

vashalada.ru

Схема, расположение и значения предохранителей и реле на ВАЗ 2113, 2114, 2115

ВАЗ 2114 2115. Ремонт и обслуживание

Предохранители

Иногда автолюбителю приходиться сталкиваться с тем, что перестаёт работать то или иное электрооборудование автомобиля. Причиной часто может быть обычное перегорание предохранителя. Для быстрой замены неисправного предохранителя нужно знать, где они находятся, как они выглядят, «вычислить» неисправные и правильно заменить их.

Где находятся предохранители?

Ни в одном автомобиле предохранители не разбросаны по кузову, а находятся в определенном месте, в блоке предохранителей.

Практически в любом автомобиле имеются два блока предохранителей и наш автомобиль не исключение. Как правило, первый располагается под капотом у левого стакана (именуемый иногда чёрным ящиков в сокращении ЧЯ), второй – в салоне автомобиля под панелью, под центральной торпедой.

1) К1 – реле очистителей фар;

2) К2 – реле указателей поворота и аварийной сигнализации;

3) К3 – реле очистителя ветрового стекла;

4) К4 – реле контроля исправности ламп;

5) К5 – реле стеклоподъёмников;

6) К6 – реле звуковых сигналов;

7) К7 – реле обогрева заднего стекла;

8) К8 – реле дальнего света фар;

9) К9 – реле ближнего света фар;

10)F1-F20 – плавкие предохранители.

Второй “блок” находится под торпедой со стороны передних пассажирских ног. Для доступа к нему нужно всего лишь открутить несколько креплений при помощи крестовой отвертки. Почему в кавычках, да потому что как такогого блока нет, там находится ЭБУ (мозги) и 3 предохранителя + 3 реле.

Описание предохранителей и реле на ЭБУ

Порядок предохранителей с верху в низ:

1 – предохранитель на топливный насос (15А)

2- предохранитель на реле электровентилятора радиатора, клапан продувки адсорбера, ДС. ДК. ДМРВ (7,5А)

3 – предохранитель на электронный блок управления, модуль зажигания (7.5А)

Стоит отметить, что на первых моделях все предохранители окло ЭБУ были номиналом в 15А.

1 – Реле включения топливного насоса

2 – реле включения электровентилятора радиатора охлаждения

Какой предохранитель сгорел?

В вашем авто, как и в любом другом находится довольно много предохранителей. И каждый защищает определенную лампочку или прибор. Как же узнать, какой перегорел?

Всё просто! Например, если не работает стеклоочиститель. то вскрываем блок и ищем на крышке соответствующий значок. Положение предохранителя в блоке соответствует положению рисунка на крышке.

Чтобы получить доступ к предохранителям, надо снять крышку блока. Это легко можно сделать голыми руками: одной рукой нажимаем на защелку, другой – поднимаем крышку.

Как проверить предохранитель?

Далее нужно найти неисправный. Есть два способа (в зависимости от типа предохранителя).

Мы либо просто вынимаем и смотрим – цела ли средняя часть ( на фото – слева перегоревший, справа исправный)

Второй способ более точный. Дело в том что человеческий глаз может не заметить сгоревшую перемычку. Делаем следующее: Включаем неработающую цепь ( например габариты), не вынимая предохранитель смотрим напряжение на одном конце предохранителя, потом на другом. если на одном конце напряжение есть, а на другом конце -нет, то предохранитель сгорел.

Если предохранители часто перегорают, то это значит, что у вас имеются проблемы с проводкой, которые необходимо устранить. В таком случае лучше доверить проверку электрики специалисту.

Навигация по записям

Добрый вечер, после установки сигнализации перестали гореть противотуманные фары. Возможно они сразу же перегорели как только включил их. Так как у меня машина вся переделана (а именно машина от супер-авто, движок 1.6 от 10тки, приоровская ходовая, стоики также от приоры и т.п,) как я знаю, данная компания закупает обычную норму и переделывает ее полностью. Так, вот в норме отсутствую противотуманки, может они втыкнули слабые амперные предохранители. Если не ошибаюсь, на ваз 2114 нужны 7.5А предохранители f8 и f9 нужно заменить?

Здравствуйте! да, на 14 модель, на противотуманки нужны предохранители с 7.5 А, независимо от первоначальной комплектации (норма или люкс).
Если у вас перегорает предохранитель на 7,5а на обоих противотуманках то значит, что где то спрятался коротыш. – значит при установке где то что то не туда подключили ( скорее всего в монтажном блоке )
Если предохранители целые – то, я думаю что их просто забыли подключить сервисмены, когда устанавливали сигнализацию.

хочу поменятьна ваз2109 монтажный блок старого образца на новый. с предохранителями нового образца. какой номер блока. карбюратор

http://vaz-2114-lada.ru

legkoe-delo.ru

2115, где находится, какой отвечает, идет

Установленное в автомобилях акустическое оборудование подключается к бортовой электрической сети через защитные приспособления. Сгоревший предохранитель магнитолы на ВАЗ-2114 приводит к обесточиванию других приборов. Владелец автомобиля должен знать основные неисправности головного аудиоустройства, вызывающие выход из строя плавкой вставки, а также способы ремонта. Эти знания помогут самостоятельно справиться с проблемой, возникшей в пути.

За что отвечает и где находится

В ВАЗ-2114 не использовалась штатная акустическая система с заводским головным устройством, поэтому магнитолы устанавливались дилерскими центрами или владельцами автомобиля самостоятельно. Для подачи питания используется наиболее близко расположенный элемент с повышенным энергопотреблением — прикуриватель. Защита цепи осуществляется отдельным предохранителем номиналом 20-30 А, который находится в монтажной коробке, размещенной в блоке под капотом транспортного средства.

Для доступа к плавким вставкам и реле следует открыть пластиковый защитный кожух, который удерживается 2 защелками. Предохранитель, отвечающий за магнитолу, располагается в левом ряду на третьей позиции снизу (на схемах обозначен как F7), эта точка установки касается только блока 2114-3722010-60. Элемент, рассчитанный на ток до 30 А, обеспечивает защиту не только прикуривателя и магнитолы, но и электродвигателей вентилятора отопителя и провода рулевой трапеции, а также плафона подсветки перчаточного ящика и реле запуска обогрева заднего стекла.

При использовании коммутационного блока 2114-3722010-18 предохранитель размещен на третьей позиции справа. В этом случае номинал вставки составляет 20 А, изделие защищает систему электрического обогрева заднего стекла, розетку для коммутации переносной лампы или иного оборудования и прикуриватель.

При одновременном включении всех потребителей и магнитолы через плавкую вставку идет чрезмерный ток, который приводит к разрушению токопроводящей нити.

Использовать вставку с увеличенным номиналом запрещается, поскольку повышение силы тока приводит к нагреву кабелей и штекеров, не рассчитанных на повышенную мощность. Нагретые элементы оплавляют пластиковый корпус монтажной коробки и изоляцию, что вызывает замыкание и выход из строя всей электросхемы автомобиля.

В автомобильных магнитолах имеется штатный дополнительный предохранитель, размещенный рядом с коммутационной колодкой. Номинал изделия составляет 5-15 А, зависит от мощности усилителя и дополнительного оснащения, включенного в аудиоустройство.

Неисправности и их устранение

Причиной отказа магнитолы в автомобиле является выход из строя предохранителя или нарушение контакта из-за подгорания или окисления контактов. Для замены плавкой вставки требуется открыть крышку распределительной коробки. Извлечение предохранителя из монтажного гнезда производится специальным пластиковым пинцетом, который хранится внутри коробки реле. Пинцет надевается на корпус плавкой вставки, затем элемент вытягивается аккуратным движением вверх. Запасные плавкие вставки хранятся в монтажном блоке в отдельных ячейках.

Если новый предохранитель выходит из строя сразу после попытки включения головного устройства или иных потребителей, подключенных к цепи, то причиной неисправности является короткое замыкание в конструкции изделий. Распространенным дефектом является разбалтывание гнезда прикуривателя или замыкание нагревательной спирали. Поврежденный элемент не ремонтируется, требуется установка нового прикуривателя совместно с гнездом.

В автомобилях ВАЗ-2115 встречается дефект, связанный с разрушением токопроводящих дорожек в монтажном блоке. Неисправность возникает в результате попадания влаги внутрь. Ремонт заключается в восстановлении цепи посредством напаивания дорожки, рекомендуется замена модуля на новый.

Одновременно следует проверить состояние каналов для стока воды и резиновых уплотнителей капота.

Причиной перегорания предохранителя может быть короткое замыкание, возникающее из-за обрыва кабеля или перетирания изоляции о металлические кромки кузова. Поиск места обрыва осуществляется визуально или при помощи тестовой лампочки (или мультиметра). Допускается временное соединение проводов скруткой, но затем требуется заменить участок шнура новым элементом. Если такая замена невозможна, то фрагмент кабеля фиксируется при помощи металлических коммутационных гильз, которые закрываются термоусадочной трубкой.

Для регулировки параметров магнитолы используются кнопки, под которые попадает грязь или влага. Из-за этого нарушается контакт, и оборудование перестает реагировать на нажатия клавиш. Ремонт заключается в просушке фронтальной панели или головного устройства в сборе. Для удаления грязи требуется разобрать панель и промыть контакты специальным раствором. При разрушении резиновой прокладки требуется установка нового элемента.

Возможно повреждение микропереключателя, который размещается на печатной плате, деталь меняется в сервисном центре.

Встроенный проигрыватель компакт-дисков оснащен прецизионным приводом с электронным управлением, который выходит из строя из-за загрязнения механизмов или окисления контактов. Восстановление работоспособности выполняется в мастерской, рекомендуется приобретение нового головного устройства.

При пропадании части изображения на дисплее также следует обратиться в сервисную мастерскую. Вышедшие из строя диоды подсветки можно заменить самостоятельно в домашних условиях при наличии паяльного оборудования и навыков ремонта электроники. Для проведения работ требуется демонтаж магнитолы и разборка фронтальной панели. Поврежденные элементы выпаиваются и заменяются на детали с идентичными цветовыми и электрическими характеристиками. При монтаже требуется учитывать полярность установки диодов.

Причиной ухудшения приема радиосигналов является поврежденный кабель, соединяющий антенну и головное устройство. Для восстановления работоспособности требуется заменить шнур, который проходит под пластиковыми обшивками салона и панелью потолка.

autotuning.expert

Блок предохранителей ВАЗ 2114

Блок предохранителей ВАЗ 2114 один из главных элементов электрооборудования автомобиля ВАЗ 2114. Знание, где он находится, позволит провести быстрой ремонт, если вдруг один из предохранителей выйдет из строя.

Блок предохранителей ВАЗ 2114 находится в салоне под приборной панелью. Если его вскрыть и посмотреть, что там находится, то можно увидеть, что кроме предохранителей, там еще расположены и реле, отвечающие за работу многих систем автомобиля.

* К1 – реле очистителей фар

* К2 – реле указателей поворотников и аварийки

* К3 – реле очистителя ветрового стекла

* К4 – реле контроля исправности ламп

* К5 – реле электрических стеклоподъёмников

* К6 – реле клаксона

* К7 – реле обогрева заднего стекла

* К8 – реле дальнего света

* К9 – реле ближнего света

Здесь же на монтажном блоке ВАЗ 2114 располагаются и гнезда, в которые установлены в количестве 20 штук. Каждый предохранитель отвечает за определенную цепь, за определенную единицу, а то и нескольких единиц электрооборудования.

* F1 на 10 Ампер (А) задние противотуманки и лампа включения сигнализатора включения задних противотуманок

* F2 на 10 А лампы поворотников, реле поворота, аварийка, контрольная лампа аварийки

* F3 на 7,5 А плафоны освещения салона (оба) и багажника, подсветка зажигания, лампа контроля системы управления силовым агрегатом, лампы торможения, компьютер, если есть в наличии.

* F4 на 20 А переноска, реле и элемент обогрева заднего стекла

* F5 на 20 А звуковой сигнал и его реле, вентилятор системы охлаждения

* F6 на 30 А стеклоподъемники и их реле

* F7 на 30 А двигатель отопителя, очистителя фар, омывателя ветрового стекла, прикуриватель, лампочка освещения вещевого ящика, обмотка реле включения обогрева заднего стекла

* F8 на 7,5 А правая противотуманка

* F9 на 7,5 А левая противотуманка

* F10 на 7,5 А левый габарит, лампа сигнализирующая о включении габаритного огня, лампы освещения знака, подкапотного пространства, подсветки выключателей и приборов, выключатель освещения приборов

* F11 на 7,5 А правый габарит

* F12 на 7,5 А правый ближний свет

* F13 на 7,5 А левый ближний свет

* F14 на 7,5 А левый дальний и лампочка сигнализирующая о включении дальнего света фар

* F15 на 7,5 А правый дальний

* F16 на 30 А лампочка сигнализирующая о недостаточном давлении масла, уровня тормозной жидкости, включения стояночного тормоза, разряда аккумуляторной батареи, комбинация приборов, реле контроля исправности ламп, индикация систем контроля, лампы заднего хода, указатели поворота и их реле, а также аварийная сигнализация если включен режим поворота, компьютер, обмотка возбуждения генератора в момент запуска двигателя.

* Плюс еще 4 запасных предохранителя.

Знание, за что отвечает каждый предохранитель, позволяет выяснить какой предохранитель необходимо, прежде всего, проверить. Не работает правый ближний свет фар, смотрим F12, если не работает стеклоподъемник, просматриваем F6. К тому же на крышке монтажного блока предохранителей и реле ВАЗ 2114 есть подсказки.

Определить сгорел или нет предохранитель, можно визуально или прозвонив тестером. Если один и тот же предохранитель перегорает очень часто, то есть смысл задуматься, что с этой цепью не все в порядке. Если какая то цепь рассчитана на защиту предохранителей конкретного номинала, например 7,5 А, то при замене необходимо ставить плавкую вставку такого же номинала. Если поставить больший номинал, то может из строя выйти электрооборудование.
