Где находится реле вентилятора на Лада Калина: фото и видео
Автомобиль: Лада Калина.
Спрашивает: Абрамов Сергей.
Суть вопроса: не работает вентилятор охлаждения радиатора, грешу на реле вентилятора, где оно?
Здравствуйте, у меня перестал включаться вентилятор охлаждения радиатора. Думаю, что вышло из строя реле, но не знаю точно где оно расположено. Подскажите, пожалуйста!
А может быть это не реле вентилятора?
The following two tabs change content below.Для того, чтобы точно определить причину такой неисправности, необходимо в первую очередь проверить все контакты вентилятора на наличие окислов и следов ржавчины, также проводку на наличие обрывов и потёртостей.
Я просто болен автомобилями. Стараюсь подробно изучить каждый автомобиль, которым владел. Мне нравится ночная езда по улицам города. В своих автомобилях стараюсь осуществлять ремонт своими руками!
Реле и предохранитель вентилятора, где они?

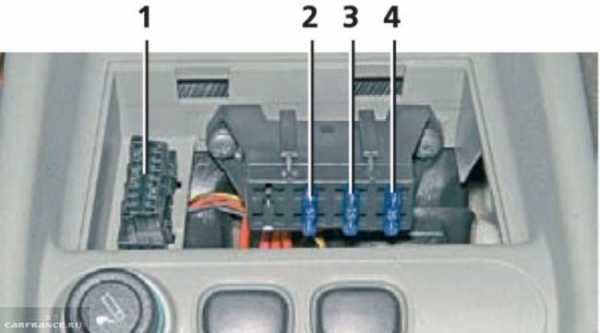

Дополнительный блок предохранителей отмечен стрелочкой на фото
Если эти манипуляции не принесли никакого успеха, то необходимо смотреть предохранитель и реле, отвечающие за работу вентилятора охлаждения.

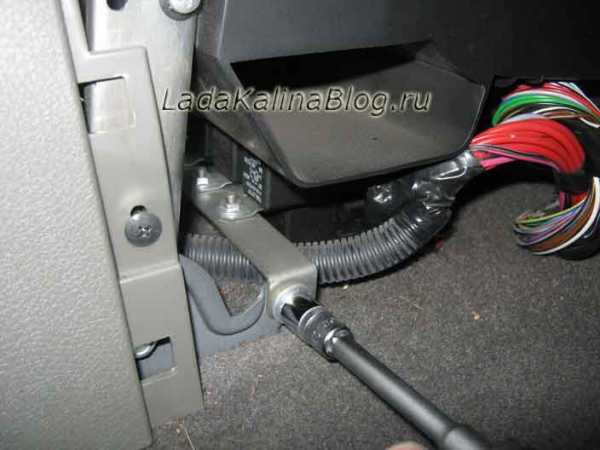

- Найти их не трудно, достаточно лишь открутить один болт, расположенный сбоку центральной консоли у левой ноги переднего пассажира.
- Когда декоративная накладка демонтирована, нам понадобится ключ на «10», чтобы убрать блок предохранителей с места фиксации и вывести его наружу.
- Эти работы могут вызвать некое неудобство, потому как к блоку реле подходят толстые жгуты проводов.
- Таким образом он выглядит после снятия, теперь только останется проверить их на работоспособность и установить все на место в обратном порядке.
Когда они демонтированы со своего места, можно с лёгкостью проводить с ними работы.

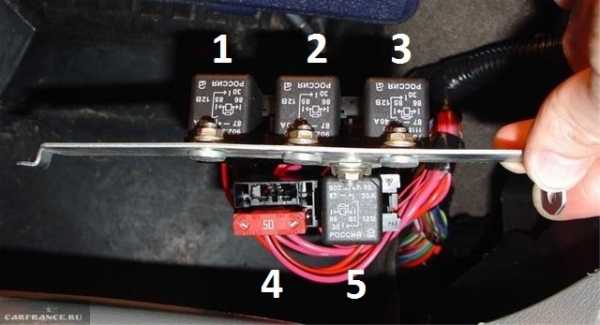

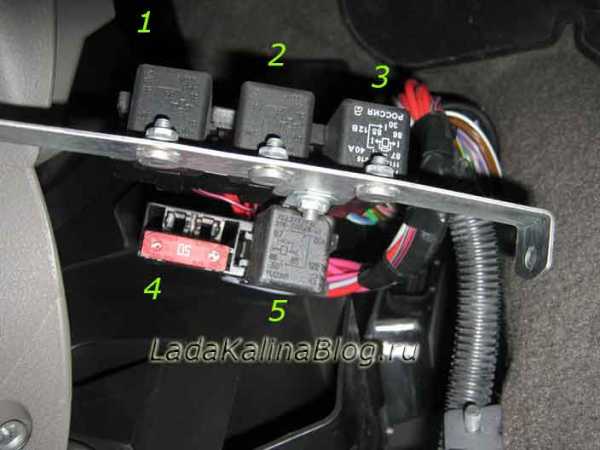

Обозначения:
- Реле включения вентилятора охлаждения на низкой скорости.
- Главное реле.
- Реле включения вентилятора охлаждения на высокой скорости.
- Предохранитель на 50 Ампер.
- Реле включения насоса (топливного).
carfrance.ru
Предохранитель вентилятора охлаждения калина где находится. Схема и расположение предохранителей Лада Калина ВАЗ-1117 ВАЗ-1118 и 1119
ГлавнаяРазноеПредохранитель вентилятора охлаждения калина где находитсяГде находятся предохранители на Лада Калина: фото, видео, схема
Как известно, предохранители защищают электроприборы от короткого замыкания. Но, не все автолюбители знают, где находится панель предохранителей у Лады Калины. Это обязательно нужно знать, поскольку первое, где ищутся неисправности именно это место.
Где находится панель предохранителей
Расшифровка монтажного блока предохранителей на Калине
У Лады Калины две панели предохранителей, которые расположены в разных местах. Обе находятся в салоне автомобиля, поэтому под капот не нужно лезть, чтобы заменить сгоревший элемент.
Основной блок предохранителей
Первая панель находится под ручками управления включения светом, слева от рулевого колеса. Но как до него добраться, чтобы ничего не сломать:
- Слева тянем на себя панель управления светом.

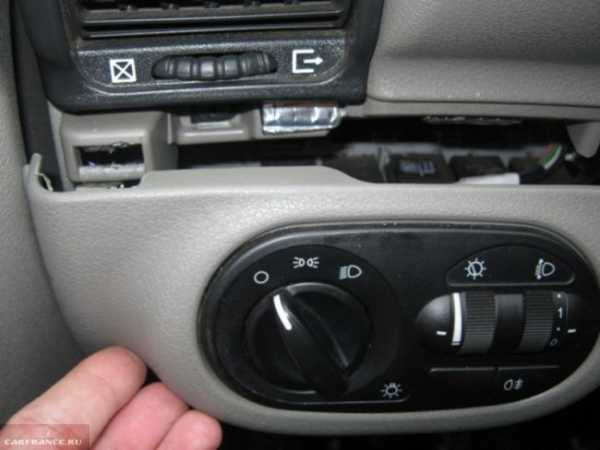

Отщелкиваем панель управления светом, чтобы добраться к предохранителям

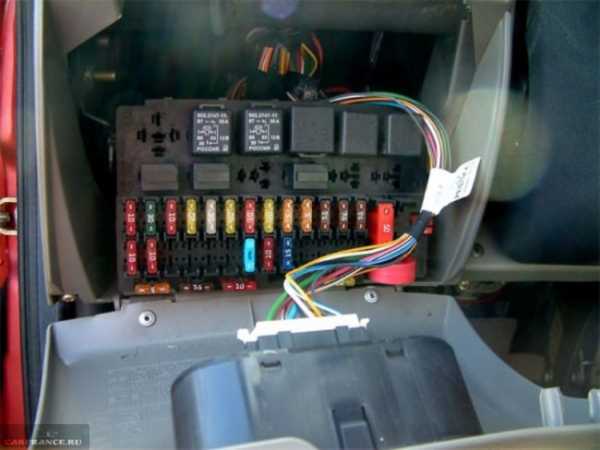

- Открыв крышку, увидим основной монтажный блок.

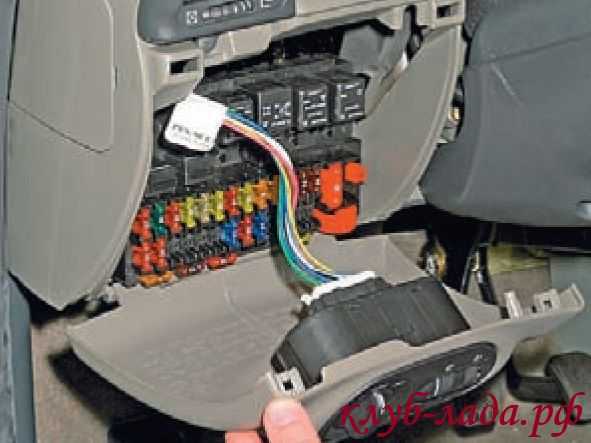

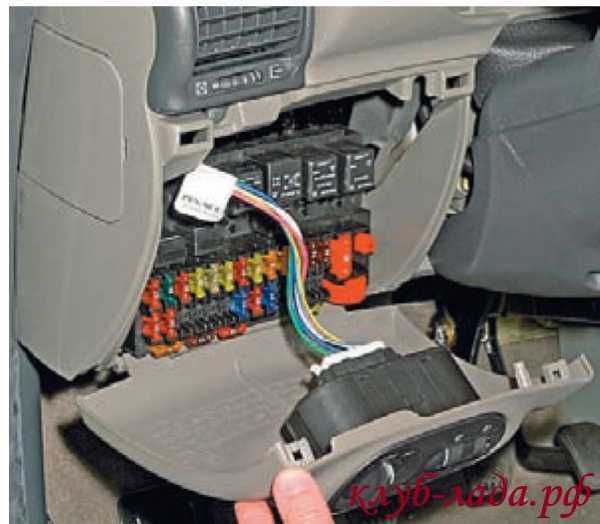

Панель предохранителей расположенная под регулятором света
Вспомогательный блок
Вспомогательный блок управления предохранителей находится в центральной консоли возле прикуривателя. Как его открыть:

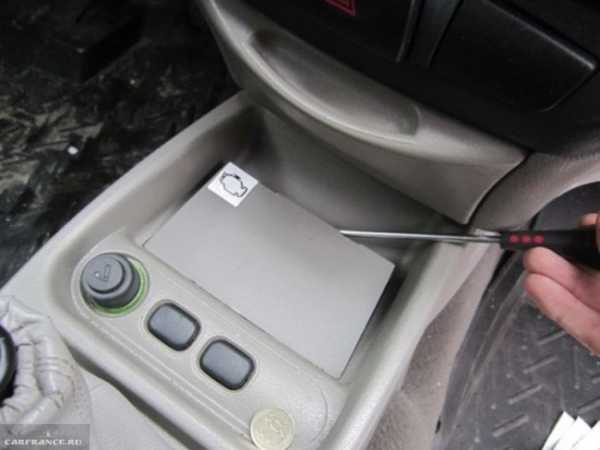

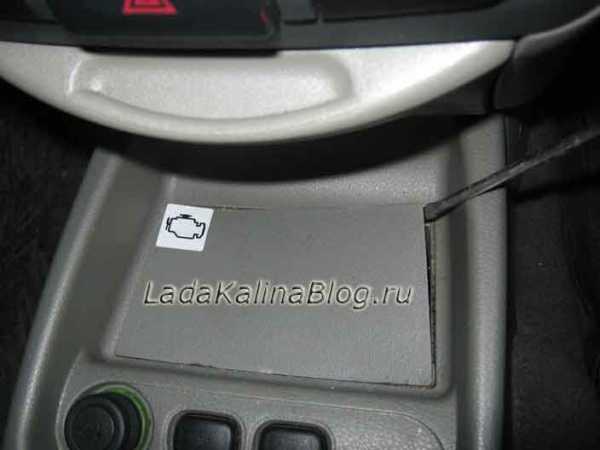

- Поддев, аккуратно отверткой крышку на консоли прижимаем ее в заднюю сторону.

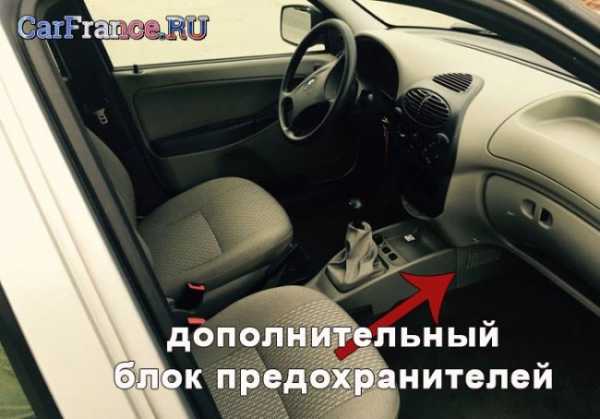

Дополнительный монтажный блок расположен на центральной консоле
- Теперь демонтируем крышку, где видно монтажный блок предохранителей двигателя.
Вид блок управления предохранителями двигателя Калина
Схемы панели предохранителей на Лада Калина
Рассмотрим, основные схемы блоков управления предохранителей и их подключения.

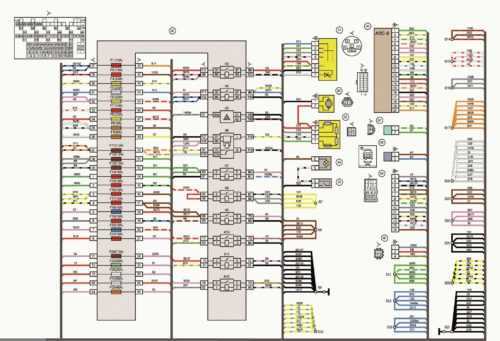

Схема подключения монтажного блока предохранителей Калина

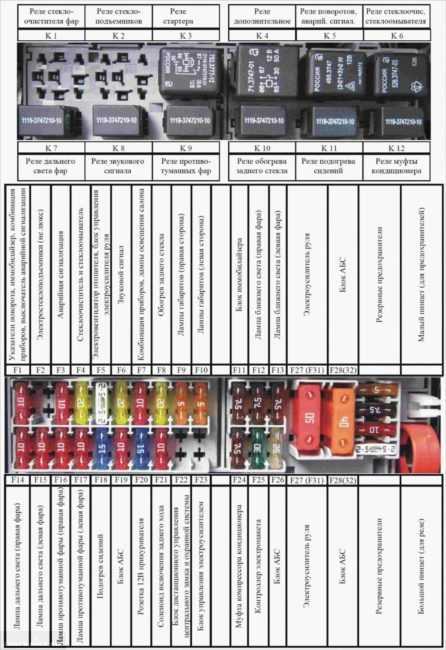

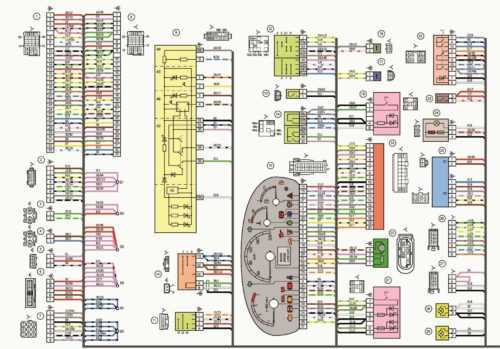

Схема предохранителей и их подключения в Калине
Выводы
Найти блок предохранителей на Ладе Калине достаточно легко. Конструкторы побеспокоились, чтобы доступ к нему был максимально хороший для пользователя автомобиля, поэтому замена элементов не займет много времени и сил, что становится идеальным вариантом для устранения неисправностей в пути.
carfrance.ru
Блок предохранителей Калины
 |
Проблемы с электрикой Калины встречаются также как и у любого другого автомобиля. Выяснять причины неисправностей принято с проверки предохранителей и реле. |
Монтажный блок Калины

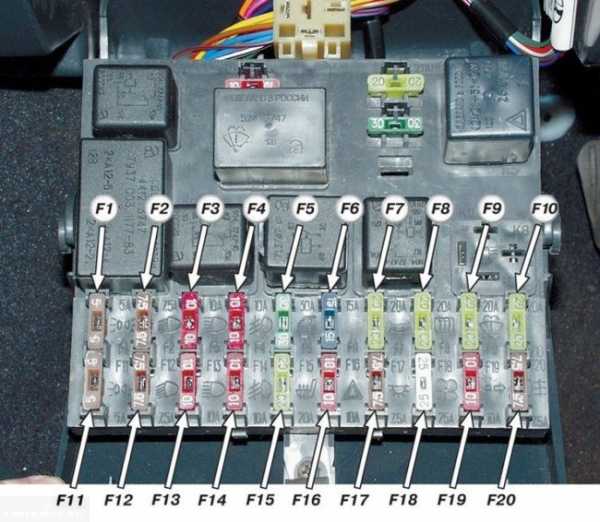

Монтажный блок реле и предохранителей располагается слева от рулевой колонки на панели приборов.
Перед заменой реле или предохранителей обязательно отсоедините минусовую клемму аккумулятора.
| F1(10) | Иммобилайзер, световые сигнализаторы и стрелочные указатели комбинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотов |
| F2 (30) | Цепи электростеклоподъемников |
| F3 (10) | Цепи аварийной сигнализации |
| F4 (20) | Очиститель ветрового стекла, цепь выключателя обогрева заднего стекла |
| F5 (25) | Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стекла |
| F6 (20) | Звуковой сигнал |
| F7 (10) | Жидкокристаллический индикатор комбинации приборов, выключатель и лампы сигналов торможения, освещение салона |
| F8 (20) | Элемент обогрева заднего стекла |
| F9 (5) | Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящика |
| F10 (5) | Лампы габаритного света в левой блок-фаре и левом фонаре, сигнализатор наружного освещения в комбинации приборов, лампы освещения номерного знака |
| F11 (7,5) | Цепи ламп противотуманного света в задних фонарях |
| F12 (7,5) | Лампа ближнего света (правая блок-фара), мотор-редуктор корректора света правой блок-фары |
| F13 (7,5) | Лампа ближнего света (левая блок-фара), мотор-редуктор корректора света левой блок-фары |
| F14 ( |
stil-avto66.ru
Предохранители топливного насоса и вентилятора охлаждения двигателя
Плавкие предохранители и реле топливного насоса и вентилятора охлаждения двигателя находятся не в основном блоке, а в дополнительном. Более того, их даже два. Один из них находится под крышкой возле рычага КПП, чуть ниже пепельницы. Открыть ее можно, просто поддев плоской отверткой:
Рассмотрим более детально, как все это выглядит и какой элемент за работу какого прибора отвечает:

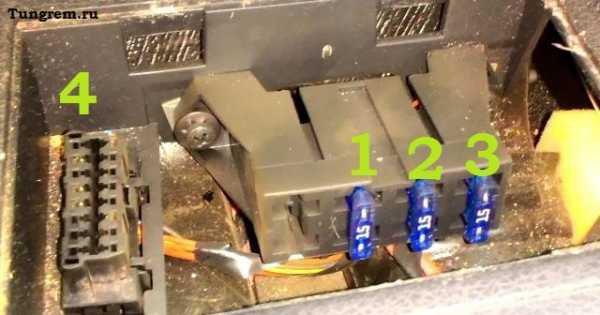

Цифры на картинке соответствуют приведенной ниже нумерации:
- Силовая цепь главного реле
- Топливный насос
- Цепь постоянного питания ЭБУ
- Разъем для диагностики ЭСУД
При выходе из строя одного их предохранителей, вынимаем его пинцетом и вставляем новый. Аккумуляторную батарею необходимо отключить на время проведения этих работ.
Второй дополнительный блок предохранителей и реле находится с правой стороны панели прибором в самом низу около воздуховода печки, под крышкой. Наглядно смотрите ниже на фото:

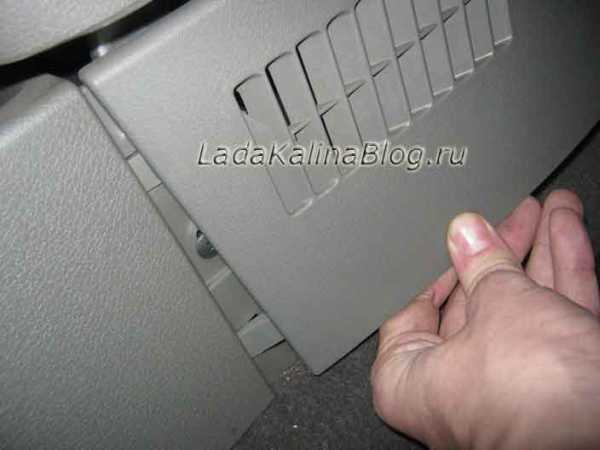

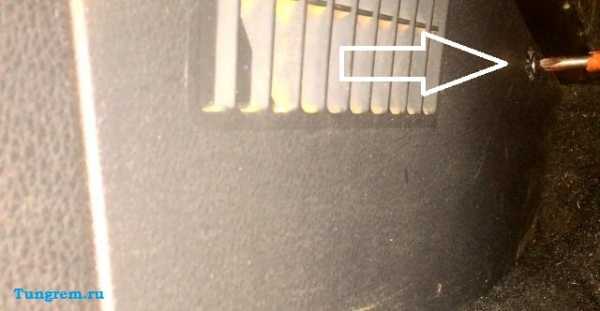

Сначала откручиваем шуруп, который находится в самом пром углу, а затем снимаем эту крышку полностью.
Теперь, чтобы снять этот блок реле, нам понадобится рожковый или торцовый ключ на 10.
После этого отводим в сторону провода и вынимаем аккуратно весь блок с реле и предохранителем. Вынимать его достаточно неудобно, так как будут мешаться довольно объемные жгуты проводов. Вот так он выглядит после снятия:

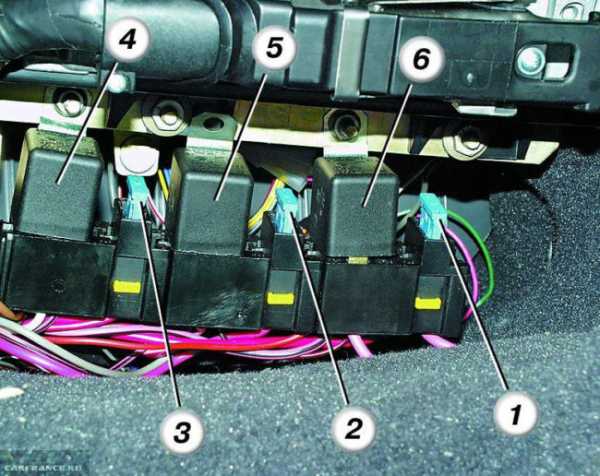

Теперь рассмотрим более подробно данный монтажный блок:

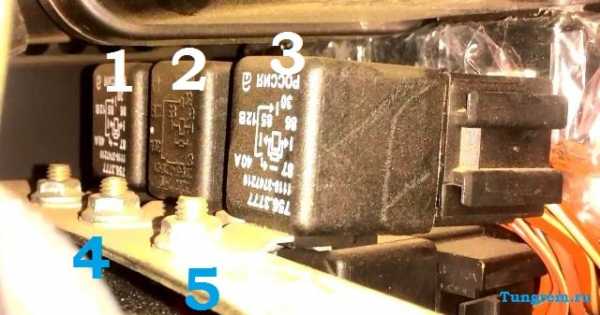

- Включение вентилятора охлаждения двигателя (низкая скорость)
- Главное реле
- включение вентилятора охлаждения двигателя (высокая скорость)
- предохранитель вентилятора
- реле включения топливного насоса
При выходе из строя одного из вышеприведенных элементов, вынимаем сгоревший и ставим на его место новый. Ставим обратно все в обратной последовательности.
ladakalinablog.ru
Предохранители топливного насоса и вентилятора охлаждения двигателя Lada Kalina
Предохранители и реле топливного насоса и вентилятора охлаждения двигателя находятся не там где основные предохранители, а в другом месте вернее даже в двух. Один находится около рычага коробки передач под пепельницей.

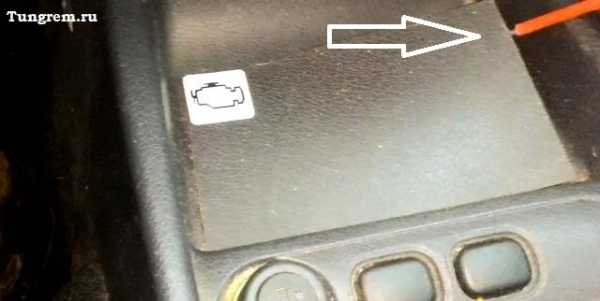

Открывается крышка легко и просто нужно просто ковырнуть плоской отвёрткой.
Рассматриваем более тщательно, как выглядит каждый элемент.
Под цифрой 1 это силовая цепь главного реле, под 2 это топливный насос,3-цепь постоянного питания ЭБУ,4-разъём для диагностики ЭСУД
Если из строя выходит один из предохранителей нужно вынуть его и вставить новый. Аккумулятор нужно отключить.
Следующий блок предохранителей находится справа панели около воздуховода печки. Подробнее можно увидеть на картинке.
Для начала откручиваем саморез,он находится в углу справа, а потом производим снятие крышки.
Для того чтобы снять блок реле нужно воспользоваться торцовым или рожковым ключом на 10.
После аккуратно сдвигаем провода и вытаскиваем блок с предохранителями. Сразу хочется отметить, что вытащить его не очень удобно мешаются провода, после снятия он выглядит, так как показано на картинке.

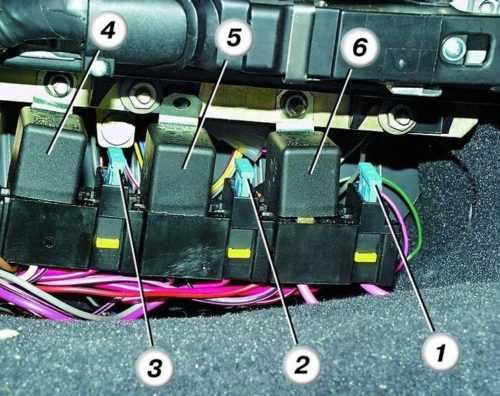

В данном монтажном блоке под номером 1 –это включение вентилятора охлаждения двигателя(маленькая скорость),под номером 2-главное реле, под номером 3 включение вентилятора охлаждения двигателя(большая скорость),под номером 4 предохранитель вентилятора, под номером 5 реле включения топливного насоса.
Если выходит из строя один из предохранителей, или реле, производим замену на новый. Сборку производим в обратном порядке.
Предохранители топливного насоса и вентилятора охлаждения двигателя Lada Kalina (ВИДЕО)
www.tungrem.ru
Реле включения вентилятора охлаждения ВАЗ-2110: фото, где находится
Автомобиль: ВАЗ-2110.
Спрашивает: Анисимов Александр.
Суть вопроса: Где находится реле включения вентилятора охлаждения?
Доброго времени суток! На моей десятке перестал работать вентилятор охлаждения. Предохранитель проверил, теперь советуют проверить реле. Подскажите, пожалуйста, где находится реле включения вентилятора охлаждения на инжекторной ВАЗ-2110?
The following two tabs change content below. Владею автомобилем Рено Меган 2, до этого были Ситроены и Пежо. Работаю в сервисной зоне дилерского центра, поэтому знаю устройство автомобиля «от и до». Вы можете всегда обратиться ко мне за советом.
Если в автомобиле перестают работать приборы или системы, надо проверить в первую очередь реле и предохранители. Это же относится и к вентилятору охлаждения на ВАЗ-2110.
За электродвигатель вентилятора системы охлаждения двигателя ВАЗ 2110 отвечает предохранитель F7.
Найти его достаточно просто. Располагается деталь в салоне возле ног пассажира спереди, где размещены и другие реле.
Реле находятся справа от центральной панели.
Чтобы проверить его работу, надо подключить вентилятор напрямую. Также можно поставить другое реле для диагностики.
carfrance.ru
Где находится реле вентилятора охлаждения ВАЗ-2112 16 клапанов
Автомобиль: ВАЗ-2112.
Спрашивает: Коробов Игорь.
Суть вопроса: Где находится реле вентилятора охлаждения радиатора, не могу найти в блоке предохранителей?
Добрый день, у меня перестал работать вентилятор. Не знаю, что смотреть, но хочу начать с реле. У меня нет сервисной книжки, и я не могу узнать это. Смотрел расшифровку на блоке предохранителей, ничего не нашёл. Подскажите, пожалуйста, где оно находится?
Расположение реле вентилятора в блоке с дополнительным реле
Когда перестают работать любые электроприборы в автомобиле, в первую очередь необходимо обращать внимание на работоспособность предохранителей и реле в их цепи. И реле вентилятора радиатора охлаждения не стало тому исключением.
The following two tabs change content below.Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.
Найти реле электровентилятора радиатора охлаждения очень просто, оно расположено вместе с дополнительными реле, слева от ног переднего пассажира.

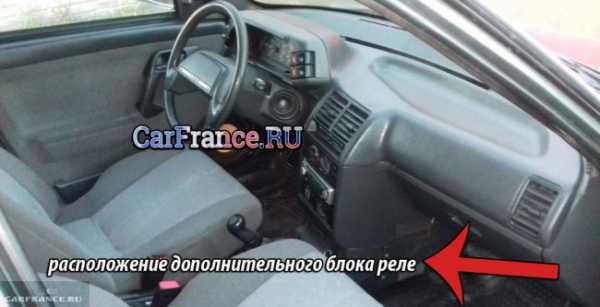

Расположение дополнительного блока реле в салоне автомобиля
Как правило, оно находится в блоке слева, на фото указано под цифрой «4».
Так расположены реле в этом блоке. Номер 4 — это реле включения вентилятора
Диагностика реле вентилятора
Для того, чтобы продиагностировать работоспособность цепи, подсоедините заведомо рабочее реле и проверьте, включается ли вентилятор охлаждения радиатора, или нет. Если это никаких успехов не принесло, то вам следует очень внимательно прочитать эту статью, где описаны всевозможные причины возникновения подобной неисправности.
carfrance.ru
Почему не работает вентилятор охлаждения
Здравствуйте, читатель блога RtiIvaz.ru. Сегодня узнаем, почему не работает вентилятор охлаждения двигателя, рассмотрим, как устроена схема включения и поговорим о причинах и способах устранения неполадок.
ПРИЧИНЫ ОТКЛЮЧЕНИЯ ВЕНТИЛЯТОРА
Иногда происходит следующая ситуация: двигатель работает, температура повышается, а электрический вентилятор охлаждения не работает. Стало быть, надо срочно искать причину, пока двигатель не закипел на дороге. В первую очередь проверяют предохранитель вентилятора охлаждения. Если он исправен, тогда надо проверить датчик вентилятора. Сделать это можно очень просто. Для этого надо включить зажигание, и отсоединив от датчика два провода, подключённые к нему соединить их между собой. Если после этого вентилятор заработал, значит, причина в датчике. Его следует заменить на новый.
Следующий шаг, надо проверить реле включения вентилятора охлаждения. Надо либо попробовать заменить его, либо новым или временно взять из другого узла такое же реле, например, сигнала. Такие реле используются во многих местах электрической цепи и автомобилях.
Если же и при этом не работает вентилятор охлаждения нужно проверить сам электровентилятор. Для этого нужно отключить зажигание и соблюдая полярность, подключить вентилятор напрямую к АКБ. Если при таком включении вентилятор заработал, выходит надо искать причину в электрической схеме автомобиля.
Пройтись по проводам, которые задействованы в этой схеме. Бывает так, что провод, где-то перебит или «сопля» появилась. Тогда стало быть надо соединить его и снова проверить включение вентилятора. А иногда бывает, что провод, где-то оголился и замыкает на массу.
Если и после этого не работает вентилятор, тогда уже надо обращаться к специалистам на СТО. Но это бывает в крайне редких случаях. Чаще всего происходят ситуации, описанные выше с датчиком включения вентилятора либо предохранителем или самим электровентилятором.
Предохранитель заменить, я думаю не такая сложная работа, и автолюбитель сможет поменять самостоятельно. В случае с самим вентилятором, немного сложнее, но заменить его тоже не такая уж и сложная работа. Замену датчика мы рассмотрим немного позднее, сначала рассмотрим схему включения датчика.
УСТРОЙСТВО СИСТЕМЫ ОХЛАЖДЕНИЯ С ЭЛЕКТРИЧЕСКИМ ВЕНТИЛЯТОРОМ
На рисунке ниже показан, как выглядит датчик включения вентилятора:
РИС.1. Внешний вид датчика включения вентилятора.
Выпускаются такие датчики под разные температуры срабатывания. Эти характеристики всегда указываются на их корпусе (см. фото). Обозначаются так! 92-87°С либо 87-82°С. Первая цифра указывает на температуру включения вентилятора, а вторая на температуру выключения.
Внутреннее строение можно рассмотреть на рисунке приведенном ниже:
РИС.2. Схематическое изображение внутреннего строения датчика включения вентилятора.
1.Неподвижный контакт. 2.Подвижный контакт. 3.Толкатель подвижного контакта. 4.Биметаллическая пластина. Характеристики биметаллической пластины настроены на определённую температуру, выгравированную на корпусе датчика.
Слева на рисунке показан датчик, температура охлаждающей жидкости которого не достигла требуемой величины. Контакты разомкнуты, и вентилятор при этом находится в выключенном состоянии.
С правой стороны на рисунке показано, что при достижении заданной температуры, биметаллическая пластина изгибается, тем самым двигая посредством толкателя подвижные контакты на соединение с неподвижными. Цепь замыкается, и напряжение подаётся на вентилятор охлаждения, включая его.
Электрическая схема включения вентилятора охлаждения показана на нижеследующем рисунке:
РИС.3. Электрическая схема включения вентилятора.
Вентилятор подключен через реле из-за того, что он потребляет большую мощность, а датчик рассчитан на малые токи. Реле тут нужно для того чтобы разгрузить цепь датчика вентилятора. Контакты датчика рассчитаны на малые токи, а вентилятор потребляет много энергии, поэтому здесь и нужно реле и желательно на больший ток.
Если без реле, напрямую подключить вентилятор через датчик, то его контакты быстро обгорят и соответственно датчик выйдет из строя. Особенно это будет чувствоваться летом, потому что в это время вентилятор охлаждения включается часто и работает дольше, чем зимой.
Как выглядит реле переключения показано на рисунке ниже:
РИС.4. Внешний вид коммутационного реле.
Здесь показано реле на 30 ампер. Но для вентилятора охлаждения основного радиатора лучше использовать реле более мощное. На 50, а лучше на 70 ампер. Внешне они выглядят точно так же просто размеры больше и контакты более широкие. Контакт 87а в данном реле нужно просто игнорировать, т. е. подключать его ни к чему. В нашей схеме он не нужен…
ЗАМЕНА ДАТЧИКА
Прежде чем начать работу по замене датчика, надо посмотреть его температуру срабатывания. И приобрести датчик с именно такими же характеристиками. Иначе вентилятор будет включаться либо слишком рано, или слишком поздно. Итак, автолюбитель! Вы приобрели датчик с нужными вам характеристиками, теперь можно с уверенностью приступать к работе по его замене.
- Отключаем одну из клемм АКБ. Это нужно чтобы обесточить электрическую схему автомобиля и случайно не произошло короткое замыкание в процессе замены.
- Сливаем охлаждающую жидкость из радиатора. Иначе при демонтаже датчика охл. жидкость вытечет, и надо будет покупать дополнительно для доливки. А это лишние финансовые расходы. Можно, конечно, и без слива жидкости заменить датчик. Но для этого нужна сноровка. Делается это в следующем порядке: Берём в одну руку новый датчик, а другой выкручиваем старый, при этом слегка прижимаем его к резьбе, чтобы жидкость не вытекала. Когда датчик уже выкрутился, убираем его, быстренько вставляем новый и закручиваем. Немаловажный момент, при этом — надо все это производить на остывшем радиаторе, чтобы не получить ожогов от горячей охлаждающей жидкости.
- Отсоединяем два провода, подключённые к датчику, и выкручиваем датчик. Для этого нам понадобится ключ на 30 мм.
- Наносим герметик на новый датчик и устанавливаем на своё место. После этого, лучше подождать около двух часов, чтобы герметик схватился. Здесь также можно использовать и фум — ленту, в этом случае не надо ждать пока схватится герметик, можно сразу заводить машину и проверять работу. Но с ней нужна определённая сноровка, и не каждый автолюбитель квалифицированно справится с ней. Поэтому лучше использовать герметик.
- Датчик не надо затягивать слишком сильно. Обычно этот датчик вкручивается в пластмассовый бачок радиатора. Поэтому надо быть осторожнее, иначе резьба в пластмассовом корпусе сорвётся и придётся либо менять радиатор, или думать, как выходить из положения!
- Следующий шаг – заливаем охлаждающую жидкость, заводим двигатель и ждём, когда поднимется его температура. Когда температура достигнет расчётного максимума, должен включиться электровентилятор. Если это произошло, значит, мы все сделали правильно и должны радоваться успешно проделанной работе. Если же нет, то надо продолжить поиски причины неисправности.
Если вы все заранее подготовили, то работа по замене датчика не займёт много времени. Я с соседом по гаражу, на его машине потратил примерно полчаса на замену.
На этом заканчиваю писать статью! Надеюсь, статья поможет, дорогой читатель блога RtiIvaz.ru. Желаю успехов в этой работе и главное, чтобы получили удовлетворение, правильно отремонтировав любимый автомобиль.
Можно еще почитать:
Подбор сальников по размерам и каталожным номерам
www.rtiivaz.ru
