Где находится реле стартера Лада Гранта и как его заменить
Необходимость в замене реле стартера может возникнуть в результате его поломки. Симптомы неправильно работающего реле заключаются в том, что стартер начинает работать с перебоями. При повороте ключа зажигания, стартер автомобиля запускается «через раз» или же и вовсе не работает. При возникновении данной ситуации начинать диагностику необходимо именно с контактного реле. Но где же оно находится и как проверить его работу? Подробнее об этом в этой статье.
Где находится реле стартера?
Реле стартера находится в блоке предохранителей. А блок предохранителей находится в салоне автомобиля слева от водителя рядом с МУС (модуль управления светом).

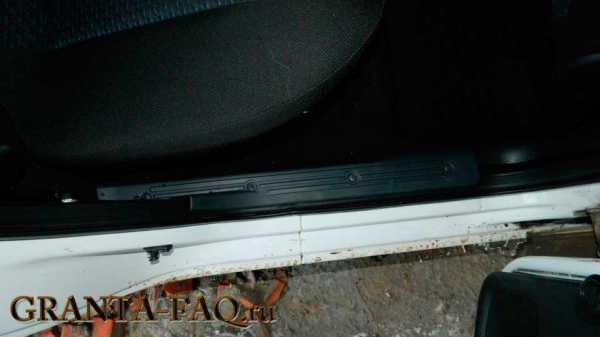

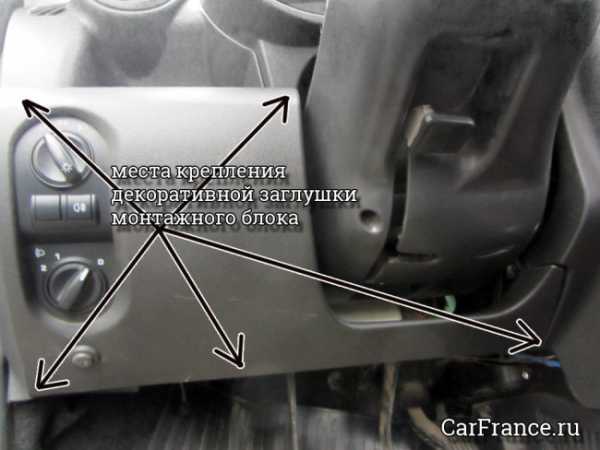

Месторасположение фиксаторов декоративной заглушки монтажного блока
Для того, чтобы добраться до блока предохранителей необходимо снять декоративную защитную панель. Как это сделать было показано на видео выше.

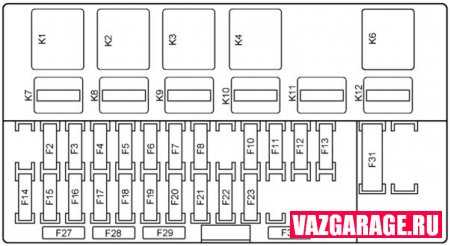

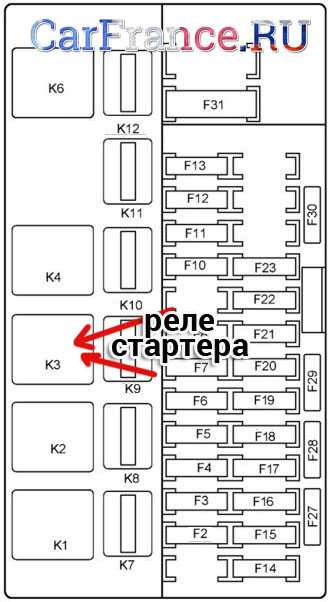

 Реле стартера на схеме блока предохранителей |  Блок предохранителей с нумерацией |
Диагностика контактного реле
Для проверки работы реле стартера необходимо его извлечь из монтажного блока и заменить на заведомо исправный, либо поставить перемычку. Можно попробовать замкнуть стартер напрямую отвёрткой.

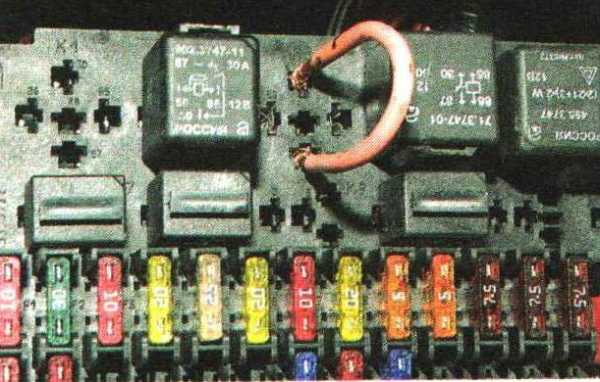

Использование перемычки из провода для проверки контактного реле
Если после замены контактного реле, стартер автомобиля стал работать, то неисправность была именно в «релешке». Если, наоборот, замена никаких результатов не принесла, значит «дело было не в бобине» и старое реле скорее всего рабочее.
Полезный совет на что можно временно заменить реле стартера
Если в поездке у Вас поломалось реле стартера, то его можно заменить на «реле обогрева заднего стекла». Они идентичные. Номер «реле обогрева заднего стекла» К10.
carfrance.ru
Монтажный блок Лада Гранта
| Монтажный блок (в народе «черный ящик») или блок предохранителей в Лада Гранта разделили на две части. Основной блок располагается по традиции в левой стороне панели, а второй закрыт в моторном отсеке. |

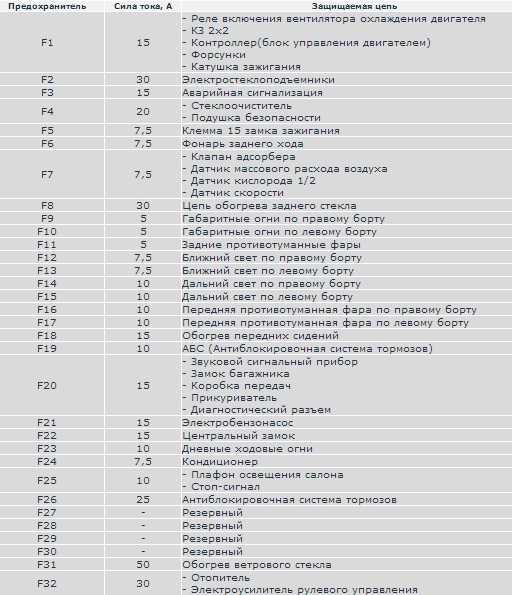

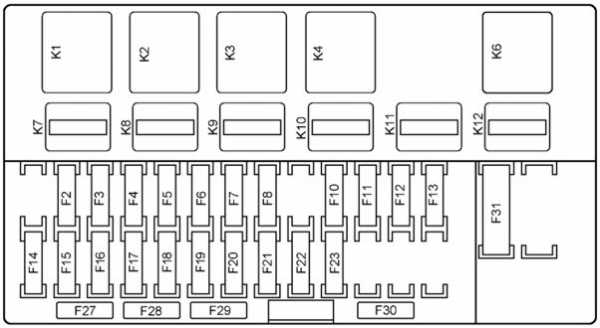

Описание предохранителей и реле в блоке предохранителей Лада Гранта (салон)
| Предохранители Лады Гранта имеют уменьшенный размер по сравнению с предшествующими моделями ВАЗ 2110, 2111-15. Кроме этого их количество увеличилось до 32-х. Далее описание предохранителей и реле: |  |
| Предохранитель | Сила тока, А | Защищаемая цепь |
| F1 | 15 | — Реле включения вентилятора охлаждения двигателя — КЗ 2х2 — Контроллер(блок управления двигателем) — Форсунки — Катушка зажигания |
| F2 | 30 | Электростеклоподъемники |
| F3 | 15 | Аварийная сигнализация |
| F4 | 20 | — Стеклоочиститель — Подушка безопасности |
| F5 | 7,5 | Клемма 15 замка зажигания |
| F6 | 7,5 | Фонарь заднего хода |
| F7 | 7,5 | — Клапан адсорбера — Датчик массового расхода воздуха — Датчик кислорода 1/2 — Датчик скорости |
| F8 | 30 | Цепь обогрева заднего стекла |
| F9 | 5 | Габаритные огни по правому борту |
| F10 | 5 | Габаритные огни по левому борту |
| F11 | 5 | Задние противотуманные фары |
| F12 | 7,5 | Ближний свет по правому борту |
| F13 | 7,5 | Ближний свет по левому борту |
| F14 | 10 | Дальний свет по правому борту |
| F15 | 10 | Дальний свет по левому борту |
| F16 | 10 | Передняя противотуманная фара по правому борту |
| F17 | 10 | Передняя противотуманная фара по левому борту |
| F18 | 15 | Обогрев передних сидений |
| F19 | 10 | АБС (Антиблокировочная система тормозов) |
| F20 | 15 | — Звуковой сигнальный прибор — Замок багажника — Коробка передач — Прикуриватель — Диагностический разъем |
| F21 | 15 | Электробензонасос |
| F22 | 15 | Центральный замок |
| F23 | 10 | Дневные ходовые огни |
| F24 | 7,5 | Кондиционер |
| F25 | 10 | — Плафон освещения салона — Стоп-сигнал |
| F26 | 25 | Антиблокировочная система тормозов |
| — | Резервный | |
| F28 | — | Резервный |
| F29 | — | Резервный |
| F30 | — | Резервный |
| F31 | 50 | Обогрев ветрового стекла |
| F32 | 30 | — Отопитель — Электроусилитель рулевого управления |

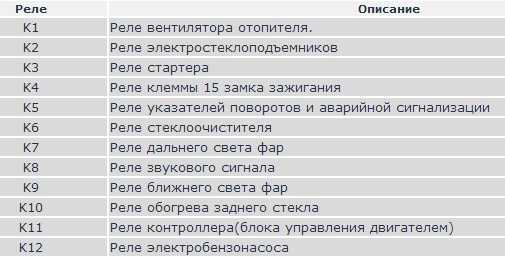

| Реле | Описание |
| K1 | Реле вентилятора отопителя. |
| K2 | Реле электростеклоподъемников |
| K3 | Реле стартера |
| K4 | Реле клеммы 15 замка зажигания |
| K5 | Реле указателей поворотов и аварийной сигнализации |
| K6 | Реле стеклоочистителя |
| K7 | Реле дальнего света фар |
| K8 | Реле звукового сигнала |
| K9 | Реле ближнего света фар |
| K10 | Реле обогрева заднего стекла |
| K11 | Реле контроллера(блока управления двигателем) |
| K12 | Реле электробензонасоса |

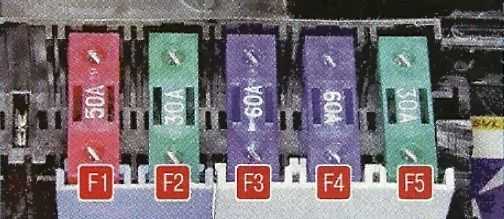

Описание предохранителей и реле в черном ящике Лада Гранта (моторный отсек)
| F1, 50A | Электроусилитель рулевого управления; |
| F2, 30A | Вентилятор отопителя |
| F3, 60A | Генератор |
| F4, 60A | Генератор |
| F5, 30A | Ближний свет фар. |
Ключевые слова:
Похожие материалы
xn—-8sbabr6ahc3e.xn--p1ai
Предохранители и реле — Лада Гранта тюнинг и ремонт
Предохранители и реле — Лада Гранта тюнинг и ремонтСлучайное фото
Обслуживание гранты
Предохранители и защищаемые цепи.
| Монтажный блок предохранителей на гранте находится в салоне слева от руля, рядом с блоком управления светом |
|
|
| Предохранитель | Ток, А | Защищаемая цепь |
| F1 | 15 | Бло управления двигателем (контроллер ЭБУ), форсунки, катушка зажигания, реле вентилятора системы охлаждения двигателя |
| F2 | 30 | Электростеклоподъемники |
| F3 | 15 | Аварийная сигнализация |
| F4 | 20 | Стеклоочиститель, подушки безопасности |
| F5 | 7,5 | Контакт «15» (плюс) замка зажигания |
| F6 | 7,5 | Фонарь заднего хода |
| F7 | 7,5 | Клапан адсорбера, датчик массового расхода воздуха, датчик скорости, датчик кислорода (лямбда-зонд) |
| F8 | 30 | Обогрев заднего стекла |
| F9 | 5 | Габаритные огни, правая сторона |
| F10 | 5 | Габаритные огни, левая сторона |
| F11 | 5 | Задние противотуманные фары |
| F12 | 7,5 | Ближний свет, правая сторона |
| F13 | 7,5 | Ближний свет, левая сторона |
| F14 | 10 | Дальний свет, правая сторона |
| F15 | 10 | Дальний свет, левая сторона |
| F16 | 10 | Передняя противотуманная фара, правая сторона |
| F17 | 10 | Передняя противотуманная фара, левая сторона |
| F18 | 15 | Обогрев передних сидений |
| F19 | 10 | Антиблокировочная система тормозов (ABS) |
| F20 | 15 | Звуковой сигнал, коробка передач, замок багажника, прикуриватель, диагностический разъем |
| F21 | 15 | Топливный насос |
| F22 | 15 | Центральный замок |
| F23 | 10 | Дневные ходовые огни |
| F24 | 7,5 | Кондиционер |
| F25 | 10 | Плафон освещения салона, стоп-сигнал |
| F26 | 25 | Антиблокировочная система тормозов (ABS) |
| F27 | Резерв | |
| F28 | Резерв | |
| F29 | Резерв | |
| F30 | Резерв | |
| F31 | 50 | Обогрев лобового стекла |
| F32 | 30 | Отопитель, электроусилитель руля (ЭУР) |

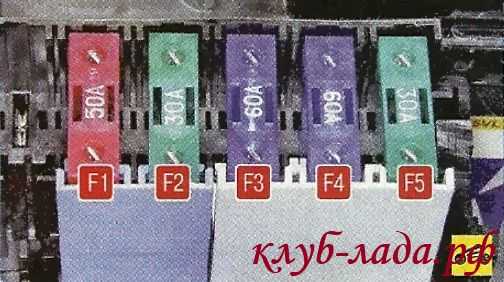

Также, в подкапотном пространстве гранты имеется дополнительный блок силовых предохранителей
 |
| Предохранитель | Ток, А | Защищаемая цепь |
| F1 | 50 | Электроусилитель рулевого управления (ЭУР) |
| F2 | 30 | Вентилятор отопителя |
| F3 | 60 | Генератор |
| F4 | 60 | Генератор |
| F5 | 30 | Ближний свет фар |
Внимание! Не допускается использовать предохранители с номиналом выше указанных в таблице.
Реле и управляемые цепи
| Реле | Наименование |
| K1 | Реле вентилятора отопителя |
| K2 | Реле электростеклоподъемников |
| K3 | Реле стартера |
| K4 | Реле контакта «15» (плюс) замка зажигания |
| K5 | Реле указателей поворота и аварийной сигнализации |
| K6 | Реле стеклоочистителя |
| K7 | Реле дальнего света фар |
| K8 | Реле звукового сигнала |
| K9 | Реле ближнего света фар |
| K10 | Реле обогрева заднего стекла |
| K11 | Реле блока управления двигателем (ЭБУ) |
| K12 | Реле топливного насоса |
Метки: предохранители гранты, реле гранты, блок реле и предохранителей гранты
Lada Granta FAQ — Справочник по Лада Гранта — советы, доработка, тюнинг, стайлинг, фото © 2013-2015
www.granta-faq.ru
Предохранители Лада Гранта (Монтажный блок)
Монтажный блок (в народе “черный ящик”) или блок предохранителей в Лада Гранта разделили на две части. Основной блок располагается по традиции в левой стороне панели, а второй закрыт в моторном отсеке.
Расположение цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Блок предохранителей и реле располагается в левой части панели приборов. В моторном отсеке находится блок силовых предохранителей, закрытый крышкой.

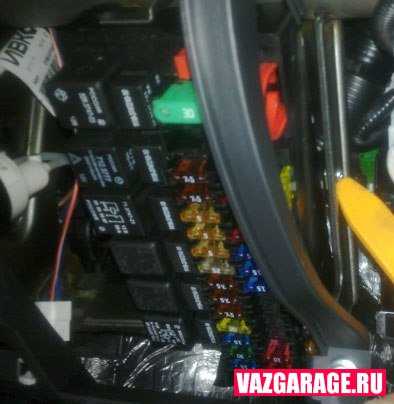

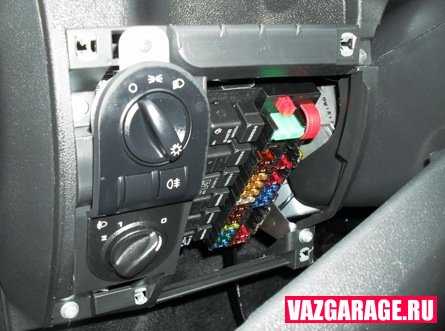

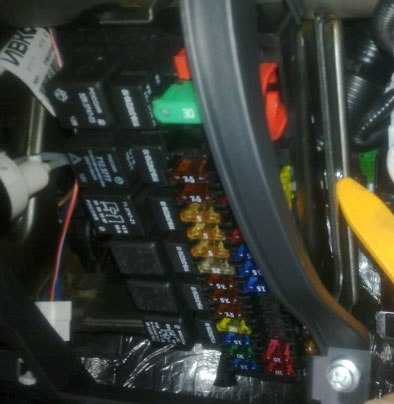

Расположение монтажного блока предохранителей Лада Гранта
Описание предохранителей и реле в блоке предохранителей Лада Гранта
Предохранитель – Сила тока (А) – Защищаемая цепь
F1 – 15 – Реле включения вентилятора охлаждения двигателя, КЗ 2х2, Контроллер(блок управления двигателем), Форсунки, Катушка зажигания.
F2 – 30 – Электростеклоподъемники.
F3 – 15 – Аварийная сигнализация.
F4 – 20 – Стеклоочиститель, Подушка безопасности.
F5 – 7,5 – Клемма 15 замка зажигания.
F6 – 7,5 – Фонарь заднего хода.
F7 – 7,5 – Клапан адсорбера, Датчик массового расхода воздуха, Датчик кислорода 1/2, Датчик скорости.
F8 – 30 – Цепь обогрева заднего стекла.
F9 – 5 – Габаритные огни по правому борту.
F10 – 5 – Габаритные огни по левому борту.
F11 – 5 – Задние противотуманные фары.
F12 – 7,5 – Ближний свет по правому борту.
F13 – 7,5 – Ближний свет по левому борту.
F14 – 10 – Дальний свет по правому борту.
F15 – 10 – Дальний свет по левому борту.
F16 – 10 – Передняя противотуманная фара по правому борту.
F17 – 10 – Передняя противотуманная фара по левому борту.
F18 – 15 – Обогрев передних сидений.
F19 – 10 – АБС (Антиблокировочная система тормозов).
F20 – 15 – Звуковой сигнальный прибор, Замок багажника, Коробка передач, Прикуриватель, Диагностический разъем.
F21 – 15 – Электробензонасос.
F22 – 15 – Центральный замок.
F23 – 10 – Дневные ходовые огни.
F24 – 7,5 – Кондиционер.
F25 – 10 – Плафон освещения салона, Стоп-сигнал.
F26 – 25 Антиблокировочная система тормозов.
F27 – Резервный.
F28 – Резервный.
F29 – Резервный.
F30 – Резервный.
F31 – 50 – Обогрев ветрового стекла.
F32 – 30 – Отопитель, Электроусилитель рулевого управления.
Реле – Описание
K1 – Реле вентилятора отопителя.
K2 – Реле электростеклоподъемников
K3 – Реле стартера
K4 – Реле клеммы 15 замка зажигания
K5 – Реле указателей поворотов и аварийной сигнализации
K6 – Реле стеклоочистителя
K7 – Реле дальнего света фар
K8 – Реле звукового сигнала
K9 – Реле ближнего света фар
K10 – Реле обогрева заднего стекла
K11 – Реле контроллера(блока управления двигателем)
K12 – Реле электробензонасоса
Напомним, что в предыдущей статье мы рассматривали установку бортового компьютера на Лада Гранта. Такой девайс поможет Вам отслеживать состояние автомобиля и вовремя предотвращать поломки в дороге.
vazgarage.ru
Проверка включения стартера Лада Гранта
Если при переводе ключа в замке зажигания в положение «II» стартер не работает — возможна неисправность, как самого стартера, так и цепи его включения.
Для проверки выключаем зажигание и отсоединяем колодку провода от вывода обмоток тягового реле стартера.
Стержнем отвертки перемыкаем вывод обмоток тягового реле и наконечник провода, соединенного с плюсовым выводом аккумуляторной батареи.
При проведении этой операции необходимо соблюдать осторожность, т. к. возможно искрообразование в зоне замыкания выводов. Не замкните отвертку на «массу» в момент замыкания выводов!
Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является нарушение в его цепи включения.
В противном случае неисправен стартер или его тяговое реле.
Если нет возможности устранить неисправность в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы), можно пустить двигатель и доехать до места ремонта.
Неисправность в цепи включения стартера может быть вызвана повреждением: реле стартера, силовой цепи или цепи управления реле контактной группы замка зажигания, для поиска неисправности в цепи включения стартера.
Вынимаем из монтажного блока реле стартера.
Для проверки реле стартера устанавливаем на его место заведомо исправное реле типа 902.3747-11. Для этого можно использовать соседнее реле стеклоподъемников.
Если с вновь установленным реле стартер включается, то реле стартера вышло из строя и его необходимо заменить.
В противном случае необходимо проверить силовую цепь и цепь управления реле стартера.
Для проверки силовой цепи вынимаем реле стартера из монтажного блока.
Вставляем перемычку (отрезок провода) в гнезда силовых контактов реле «30» и «87».
Переводим ключ в замке зажигания в положение «II» — «стартер».
Если стартер включится, силовая цепь исправна, если нет, то тестером
Проверяем подводится ли «+12 В» к гнезду «30» реле стартера при нахождении ключа в замке зажигания в положении «II».
При этом второй («минусовый»), щуп тестера можно подсоединить к болту крепления ограничителя открывания двери.
В том случае, если напряжение подводится к гнезду «30», тестером проверяем целостность цепи от гнезда «87» реле стартера до наконечника провода управления тяговым реле стартера.
Если же напряжение к гнезду «30» не подводится, проверяем цепь от вывода «50» замка зажигания до гнезда «30» реле. Если цепь исправна, необходимо заменить контактную группу замка зажигания.
В том случае, если силовая цепь стартера исправна, проверяем цепь управления реле стартером — для этого вставляем щуп тестера в гнездо «86» реле стартера, второй щуп тестера подсоединяем к «массе».
При включенном зажигания проверяем подводится ли «+12 В» от главного реле системы управления двигателем к гнезду «86» реле стартера.
Затем вставляем щупы тестера в гнездо «86» и «85» и проверяем есть ли «масса» в гнезде «85» реле соединенном с выводом «50» контроллера
В противном случае проверяем целостность цепей управления реле стартера от главного реле системы управления и вывода «50» контроллера – соответственно к гнездам «86» и «85» реле стартера.
autoruk.ru
Предохранители и реле в монтажных блоках Лады Гранта
- Подробности
- Родительская категория: Устройство и ремонт Lada Granta
- Категория: Электрооборудование Lada Granta
В автомобиле имеется два монтажных блока, один из них расположен слева от рулевой колонки в салоне. (рисунок 1)
Рисунок 1 (слева). Расположение монтажного блока с предохранителями и реле в салоне автомобиля Лада Гранта
Второй с силовыми предохранителями расположен в моторном отсеке. В статье будет рассказано о назначении предохранителей установленных в монтажных блоках, номинальном рабочем токе, а также о реле установленных в салонном монтажном блоке.
Предохранители устанавливаемые на автомобиль плавкие, одноразовые. Для удобства монтажа и демонтажа предохранителей лучше всего использовать пинцет.

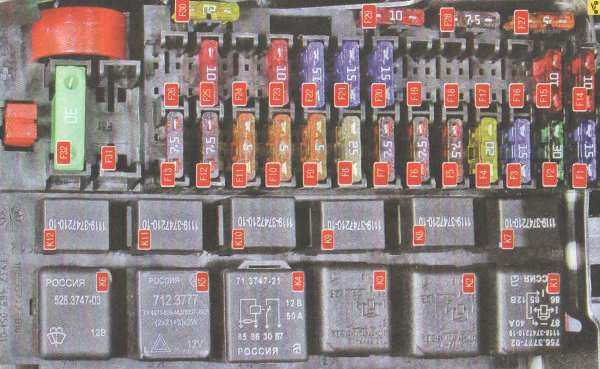

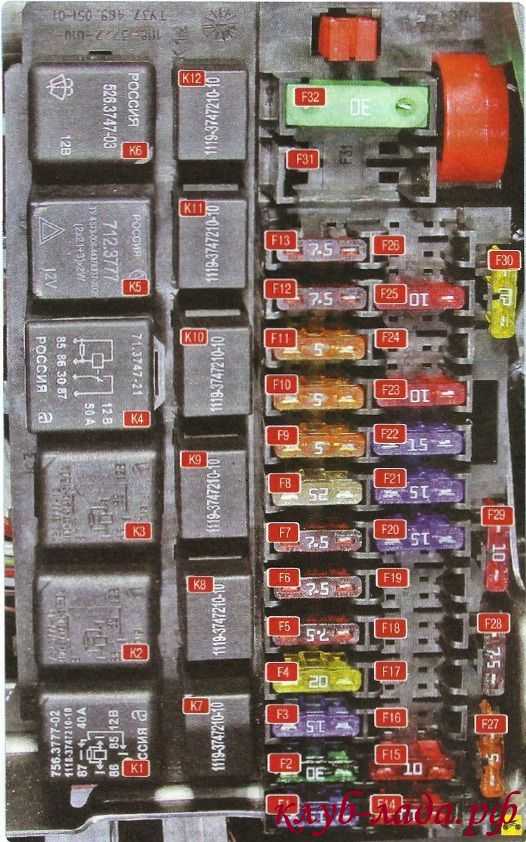

Рис. 2 Внешний вид предохранителей и реле в монтажном блоке.
Пинцет можно найти в монтажном блоке (на рисунке слева — красный), также здесь имеются места под запасные предохранители (верхний ряд на рисунке). Далее согласно обозначений рисунка, приведена таблица с расшифровкой характеристик и назначения предохранителей в автомобиле.
Таблица 1. Номер предохранителя и реле в монтажном блоке в салоне, с указанием номинального тока и питающейся через него цепи в автомобиле.
| номер предохранителя/реле | Ток, А | Цвет предохранителя | Предназначение установленных реле и предохранителей |
| F1 | 15 | Синий | ЭБУ (система питания, зажигания) |
| F2 | 30 | Зеленый | Стеклоподъемники |
| F3 | 15 | Синий | Аварийная сигнализация |
| F4 | 20 | Желтый | Стеклоочиститель, подушка безопасности |
| F5 | 7.5 | Коричневый | Плюс на замок зажишания |
| F6 | 7.5 | Коричневый | Задний ход |
| F7 | 7.5 | Коричневый | Датчики на двигателе |
| F8 | 30 | Зеленый | Обогрев заднего стекла |
| F9 | 5 | Оранжевый | габариты правые |
| F10 | 5 | Оранжевый | габариты левые |
| F11 | 5 | Оранжевый | противотуманка задняя |
| F12 | 7.5 | Коричневый | ближний правый |
| F13 | 7.5 | Коричневый | ближний левый |
| F14 | 10 | Красный | дальний правый |
| F15 | 10 | Красный | дальний левый |
| F16 | 10 | Красный | противотуманка правая передняя |
| F17 | 10 | Красный | противотуманка левая передняя |
| F18 | 15 | Синий | обогрев сидений |
| F19 | 10 | Красный | АБС |
| F20 | 15 | Синий | Звуковой сигнал (прикуриватель) |
| F21 | 15 | Синий | Топливный насос |
| F22 | 15 | Синий | Центральный замок |
| F23 | 10 | Красный | Дневные ходовые огни |
| F24 | 7.5 | Коричневый | Кондиционер |
| F25 | 10 | Красный | Освещение салона (плафон) |
| F26 | 25 | Бежевый | АБС |
| F27 | — | — | резерв |
| F28 | — | — | — |
| F29 | — | — | — |
| F30 | — | — | — |
| F31 | 50 | Красный | обогрев ветрового стекла |
| F32 | 30 | Зеленый | отопитель (печка) |
| K1 | — | — | реле вентилятора отопителя |
| K2 | — | — | реле стеклоподъемников |
| K3 | — | — | реле стартера |
| K4 | — | — | реле замка зажигания |
| K5 | — | — | реле указателей поворота и аварийки |
| K6 | — | — | реле стеклоочистителя |
| K7 | — | — | реле дальнего света |
| K8 | — | — | реле звукового сигнала |
| K9 | — | — | реле ближнего света фар |
| K10 | — | — | реле обогрева заднего стекла |
| K11 | — | — | реле блока управления двигателем |
| K12 | — | — | реле топливного насоса |
Второй блок с предохранителями установлен в моторном отсеке (см статью «Подкапотное пространство Лада Гранта», поз. 10 на рис.1)
Рис. 3 расположение предохранителей в силовом блоке
Таблица 2. Номер предохранителя в силовом блоке, с указанием номинального тока и питающейся через него цепи в автомобиле.
autosecret.net
Провода и предохранители | Лады Гранты
Электрооборудование в большинстве российских автомобилей выполнено по однопроводной схеме – присутствуют специальные выводы источников и потребителей электрического тока, которые соединены со всем кузовом автомобиля, выполняющего уже в свою очередь функцию второго провода.
Большое количество изделий электрооборудования Лады Гранты работает при уже включенном выключателе зажигания. Но есть такое электрооборудование, которое независимо от выключателя зажигания, может работать, это наружное освещение, сигналы торможения, сигнализация дальним светом фар, аварийная сигнализация, прикуриватель, радиоприёмник, но есть исключения, и другие. К тому же надо отметить то, что большое количество цепей питания подавляющего электрического оборудования автомобиля специально защищается плавкими предохранителями. Такими предохранителями не защищены только цепь заряда аккумуляторной батареи и ещё две цепи: генератора и пуска двигателя.
Мотнажный блок
Надо всегда внимательно выяснить причину сгорания того, почему же перегорел тот или иной провод, только после этого его стоит менять. При поиске разных неисправностей специалисты рекомендуют смотреть некоторые данные в разных таблицах, в которых могут быть указаны все цепи, которые защищаются предохранителями.
В таких таблицах обязательно указано назначение абсолютно каждого предохранителя. Но на некоторых автомобилях присутствуют дополнительные цепи, которые могут быть не указаны в таких таблицах.

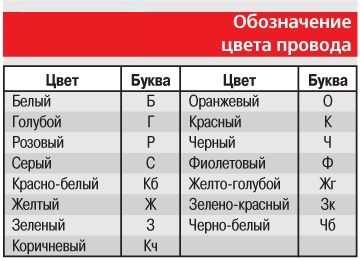

На всех подобных схемах, которые приведены в таблицах, в разделе «Электрооборудование», цвет того или иного провода всегда обозначается буквой, причем первая буква – это цвет данного провода, а вторая – это цвет полоски на данном проводе.
Большое количество вспомогательных реле, предохранителей находятся в специальном, отдельном блоке. Его называют монтажным блоком. Он встраивается в панель приборов, обязательно, с левой стороны от руля.
Таблица предохранителей Лады Гранты в монтажном блоке
Таблица описания используемых в реле монтажного блока
Блок управление в Ладе Гранте находится в салоне с левой стороны от руля.
Специалисты предупреждают водителей, которые хотят произвести ремонт своей машины, о том, что при любом ремонте системы электрооборудования необходимо отсоединять провод клеммы от «минуса» аккумулятора.
Предохранители и реле в моторном отсеке Лада Гранта
grantaremont.ru
