Как напрямую подключить магнитолу


АКБ, чтобы не сажала, подсоединить

В любом автомобиле отечественного или зарубежного производства имеется возможность установки радиоприемника или проигрывателя музыкальных композиций, который работает от бортовой сети. Для коммутации головного устройства применяются стандартные разъемы ISO или различные переходники. Для снижения тока утечки, способного разрядить батарею за 5-7 часов, владельцу машины необходимо знать, как подключить магнитолу напрямую к аккумулятору.

Способы подключения

Наиболее оптимальным способом является подключение магнитолы напрямую к АКБ, что позволяет снизить падение напряжения и защищает цепи питания при помощи встроенного предохранителя. Но минусом становится ускоренный разряд батареи, который происходит даже при выключенном головном устройстве.

В стандартном разъеме к магнитоле размещены 3 кабеля, отвечающих за подачу питания, цвета изоляции унифицированы для всех производителей. Красный и желтый провода, соединенные от аккумулятора вместе, дают возможность прослушивания музыки без включения зажигания. Черный провод подключается к точке, обеспечивающей подачу отрицательного питания. На кузовах автомобилей приварены специальные болты, которые используются для коммутации минусовых кабелей электрического оборудования.

Подаем плюс на магнитолу

Перед тем, как подсоединить кабель к клемме батареи, следует установить наконечник, который обеспечит надежный контакт в месте стыка. Наконечник крепится к клемме аккумулятора при помощи штатного болта. На кабеле устанавливается предохранитель, рассчитанный на ток 10-16 А, элемент размещается на удалении 200-250 мм от источника напряжения. Затем провод проходит через моторный отсек, а затем пропускается в салон автомобиля через штатный канал, предназначенный для жгутов электропроводки или сигнализации.

Если дополнительный кабель собирается из нескольких частей, то элементы соединяют клеммами, которые сверху закрыты изолятором.

Для защиты жгута от повреждений рекомендуется применение гофрированного пластикового рукава, который крепится хомутами к штатным электрическим магистралям.

Следует исключить контакт кабелей о горячие или подвижные элементы конструкции автомобиля. Выведенный в салон кабель оснащается металлическим штекером, который используется для подсоединения электропроводки магнитолы.

Через зажигание

Магнитола, чтобы не сажала аккумулятор, подключается через замок зажигания. При отключенном зажигании использовать головное устройство невозможно. Для коммутации используется питающий провод, защищенный изоляцией красного цвета. Дополнительный кабель желтого цвета выводится напрямую к клемме аккумулятора.

Если скроссировать оба провода в единую цепь, задействованную через замок, то каждый раз после выключения зажигания будут сбрасываться настройки.

Через кнопку

Использование отдельного переключателя для прерывания питания автомобильной магнитолы используется на транспортных средствах, оснащенных замком зажигания без позиции АСС. Идущий от головного устройства силовой провод с красной оболочкой припаивается к одному из выводов кнопки, другая клемма оснащается кабелем, идущим к батарее.

Кнопочный переключатель размещается на панели приборов или центральной консоли. Для начала работы с проигрывателем требуется нажать на селектор, ключ вставлять в гнездо замка зажигания не требуется.

К габаритам

В этом случае кабель с желтой изоляцией выводится к положительной клемме аккумулятора, а красный плюсовой жгут подключается к цепи габаритного освещения. Ближайшим местом для коммутации является лампа подсветки дополнительной розетки или перчаточного ящика.

При активации внешнего освещения напряжение подается и к магнитоле, но при погашенном свете включить оборудование не удастся. Преимуществом методики является возможность прослушивания радио без включения зажигания, но лампы габаритных огней дополнительно разряжают батарею.

Другие варианты подключения

Еще одним вариантом коммутации магнитолы является подача питания через дополнительный канал охранной сигнализации. В качестве коммутирующего устройства используется 5-контактное реле. Недостатком схемы является увеличение потребляемого тока в режиме покоя, поэтому в цепь вводятся дополнительные диоды. Номинал и количество элементов зависят от типа головного устройства и охранного комплекса.

Для подачи питания на контакты разъема магнитолы также используется прикуриватель или розетка, предназначенная для коммутации дополнительного оборудования. Положительный импульс питания подается на красный провод, желтый кабель выводится к батарее. На некоторых машинах питание на прикуриватель подается независимо от наличия и положения ключа в замке зажигания, что позволяет в любой момент включать проигрыватель.

Допускается коммутация магнитолы через диоды, которые устанавливаются в цепь красного провода (идущего через замок зажигания).

При повороте ключа на проигрыватель подается положительное напряжение, позволяющее включить оборудование. При обратном повороте ключа напряжение на замок зажигания не подается.

Второй диод применяется для ограничения подачи тока на выключенную магнитолу при работающем силовом агрегате.

На микроавтобусах и минивенах практикуется установка дополнительной магнитолы, расположенной в задней части салона. Для коммутации проигрывателя требуется вывести дополнительные штекеры, воспроизведение звука производится через отдельные громкоговорители, поскольку совместное использование узлов недопустимо.

Возможно использование отдельного переключателя, коммутирующего акустику к различным источникам звука.

Головное устройство монтируется в ящики для мелочей или ниши, которые дорабатываются под габариты изделия. Допускается изготовление индивидуального подиума, в котором размещается магнитола и колонки.

Настройка магнитолы

К основным настройкам головного устройства относят:

  • выбор языка меню;
  • отключение демонстрационной заставки;
  • программирование частот радиоприемника;
  • настройку параметров работы внешних проигрывателей, коммутируемых через порт AUX;
  • регулировку баланса между громкоговорителями;
  • установку параметров среза частот (доступно не для всех магнитол).

Если в конструкции акустической системы автомобиля используется дополнительный усилитель, то требуется отключить аналогичное устройство в магнитоле. Подобная манипуляция требуется не для всех устройств. Затем производится отдельная настройка параметров внешнего устройства (в соответствии с инструкцией). Настройки своими руками и установка не требуют специальных знаний, но если пользователь не уверен в собственных силах, то рекомендуется посещение сервисного центра, занимающегося монтажом акустических систем в автомобилях.

можно ли подсоединить автомагнитолу от АКБ, чтобы не сажала

Подключить магнитолу напрямую к аккумулятору можно самостоятельно, если изучить схему подсоединения. Для коммутации проигрывателя необходимо воспользоваться универсальными разъемами ISO, если устройство имеет стандартные входы, или переходниками, если у проигрывателя индивидуальный интерфейс.

Зачем подключать напрямую

Иногда после установки дополнительных динамиков в салоне ухудшается качество звука, воспроизводимого магнитолой. Проблема особенно ощутима при высокой громкости и низких частотах. Подключение магнитолы к аккумулятору помогает в решении этой проблемы.

Кроме того, такой способ минимизирует утечку тока, которая способна разрядить батарею за несколько часов.

Часто автомобилисты подключают головное устройство некорректно — через прикуриватель. Такой способ коммутации не позволяет задействовать все функции автомагнитолы. К тому же могут возникнуть проблемы при воспроизведении музыки: мигает дисплей, ухудшается качество звука. Поэтому специалисты рекомендуют подключать «+» к головному устройству от аккумулятора, что позволяет получить наилучшие показатели его электропитания.

Как подключить правильно

У автомагнитол есть 2 плюсовых провода:

  • желтый (силовой), отвечающий за память устройства;
  • красный (управляющий).

Оба кабеля подсоединяют к аккумулятору. Их объединяют возле выхода интерфейса, чтобы облегчить подсоединение к цепи предохранителя. Важно учитывать, что аппаратура будет потреблять ток в режиме ожидания. Если показатели оставить высокими, батарея разрядится за 6-8 часов «сна».

Еще одна важная сторона правильного подсоединения — безопасность. Коммутацию производят через предохранитель, что помогает избежать короткого замыкания. Кроме того, необходимо проследить за тем, чтобы используемые провода имели одинаковый диаметр.

Плюсы и минусы метода

Преимущества метода заключаются в простоте проводимых операций, а также в появлении возможности слушать музыку даже при выключенном зажигании.

Главный недостаток подключения магнитолы напрямую состоит в том, что проигрыватель будет сажать батарею даже в выключенном состоянии, т. к. в режиме ожидания он потребляет 0,2-1 А/ч в зависимости от модели. Поэтому такой способ подсоединения головного устройства не подходит владельцам старых аккумуляторов.

Альтернативные схемы подключения

Многих водителей интересует вопрос, можно ли выполнить подсоединение магнитолы так, чтобы она не сажала аккумулятор. Подключение, которое удовлетворяет это требование, производится через зажигание. Необходимо к выводу, отвечающему за электропитание контактной группы, подключить плюсовые провода аппаратуры. Этот метод неудобен тем, что при необходимости послушать радио придется включать мотор.

Подключение к АКБ через клавишу «Вкл./Выкл.» осуществляется проводом, идущим на «+», который подсоединяют через клавишу с 2 положениями. Такой метод является оптимальным для управления электропитанием аппаратуры. При необходимости оставить автомобиль на ночь или на более длительный период нужно отключить электропитание головного устройства, нажав клавишу. Ее чаще всего размещают на панели возле плеера.

Такая схема коммутации предоставляет возможность включать проигрыватель вне зависимости от того, включено ли зажигание.

Для следующего метода необходимо выбрать под торпедой кабель, который питается через габаритные огни. В большинстве моделей проще выполнить подключение через лампу освещения бардачка. Для этого к ней через реле подсоединяют красный кабель проигрывателя. Желтый вывод через предохранитель соединяют с источником электропитания. Если коммутация была выполнена этим методом, проигрыватель будет функционировать только при включенных фарах. При выключенных огнях текущая память магнитолы не стирается. С целью экономии энергии следует произвести монтаж светодиодов.

можно ли напрямую без провода

Существующие на сегодняшний день авто проигрыватели имеют огромный выбор по своим функциональным качествам, внешнему виду, стоимости и другим техническим, качественным и социальным параметрам. Но не зависимо от того, сколько стоит данное устройство, какими функциями и опциями оно обладает, то как качественно магнитола будет выполнять свои прямые обязанности.

А именно, воспроизведение звуковых и видео записей с разнообразных носителей такой информации, во многом зависит от того, как правильно подключено названное головное устройство к системе электропитания вашего автомобиля — аккумуляторной батареи.

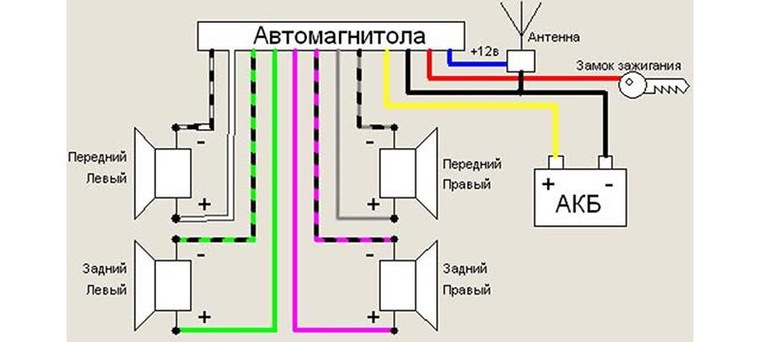

Схема

. Правильное подключение к электропитанию

Для подачи питания от аккумулятора на автомобильный приемник используется три основных провода: красного, черного и желтого цвета. Где:

  • Провод черный провод соответствует отрицательному заряду (минусу) аккумуляторной батареи.
  • Провод в желтой оплетке, положительному значению (плюсу) АКБ.
  • Красный — провод плюсового значения от замка зажигания легкового автомобиля.
  • Основной способом, в полной мере отвечающим на вопрос — как подключить магнитолу через аккумулятор правильно, является следующая схема:
  • Черный кабель подключается на любой удобный для этих целей, элемент кузова автомобиля, то есть на массу.

  • Желтый — не посредственно на плюсовой выход батареи. С промежуточной установкой предохранительного устройства на 10 — 20 Ампер.
  • Красный провод идет также на плюс, но уже замка зажигания.

Для таких подключений, следует подбирать медный, многожильный кабель с сечением не меньше 4 миллиметров в надежной изоляционной оплетке.

Возможные неприятности при неправильном подключении магнитолы к АКБ

Самым плачевным результатом полученным при не правильном соединение аккумулятора с авто проигрывателем, является возникновение короткого замыкания. Которое может не только полностью вывести из строя всю аудио систему, но и повредить другие электра цепи автомобиля.

Также при не верном подключении, возможна частичная или полная разрядка энергетической батареи. Низко качественное выполнение проигрывателем своих прямых функций — звуковые провалы в воспроизведение, посторонние шумы, хрипы и тому подобные нарушения.

Варианты подключения магнитолы

Существует несколько способов того, как подключать провода магнитолы к аккумулятору.

  • Подключение через замок зажигания.
  • Через специальную кнопку.
  • Напрямую от АКБ.

  • Подключение через управленческий блок сигнализации.
  • К габаритным сигналам автомобиля.
  • К домашней электросети 220 Вольт.

Подключение автомобильного проигрывателя через замок зажигания или кнопку

Данные подключения рекомендуется в качестве ответа на вопрос, как подключить магнитолу, чтобы не сажала аккумулятор.

Выполняется через замок зажигания следующим образом:

  • Желтый кабель (плюс), фиксируется на положительной клемме 12V автомобильного аккумулятора.
  • Красный питающий провод, подключается к зажиганию (замку).
  • Черный (масса), идет на кузовную деталь авто.

Данное подключение считается наиболее частым и рекомендуется специалистами. Положительные и отрицательные стороны такого способа подключения, обоюдны. То есть, батарея не разряжается находясь в состояние ожидания при стоянке машины. Но слушать музыку вы можете только при включенном зажигание.

Подключение через специальную кнопку.

Соединение проводов происходит по выше описанной схеме (зажигание), с одним исключением. Красный питающий провод подключается не на замок зажигания, а на промежуточную кнопку. С отводом кабеля от нее на положительную клемму батареи. Таким образом проигрывателем можно пользоваться не включая зажигания, а также полностью отключать его от энергоносителя (АКБ).

Вариант подключения авто магнитолы через систему сигнализации

Актуальна такая схема при дистанционном управление магнитолы в случае бесконтактного отключения. Отличительной особенностью данного способа является встраивание диода на участке электро цепи красного кабеля. И пяти контактных реле в желтый провод и кабель сигнализационного устройства. Такая схема не пользуется особой популярностью из — за пусть и не очень сложных, но все же дополнительных, электромонтажных работ.

Подключение магнитолы к аккумуляторам через габаритные огни

Интересный, но не очень понятный (во всяком случае для автора статьи) способ подключения. Осуществляется подсоединение через красный вывод проигрывателя провода, к проходящему под лицевой панелью (торпедой) кабелю питания габаритных сигналов. Или к лампе освещающей внутреннее пространство перчаточного ящика (бардачка). Желтый кабель при таком подключение через предохранитель идет на плюсовую клемму аккумуляторной батареи. Магнитолы при таком соединение работает только при включенном свете?!

Как подключить магнитолу к аккумулятору дома

Так как, автомобильный проигрыватель является мобильным устройством, то сфера его применения не заканчивается салоном автомобиля. Да и выбрасывать работающий приемник при замене его на новую ММС, достаточно жалко. В таких случаях, отличным решением будет подключение магнитолы к бытовой электро сети или старому, но рабочему аккумулятору, на даче или в гаражной мастерской. В качестве схемы подключения, можно выбрать вариант подсоединения через кнопку (тумблер). При отсутствии подходящей АКБ, ее можно заменить сетевым адаптером преобразующим стандартные 220 вольт, в необходимые для питания магнитолы 12В. Или же источником бесперебойного питания со встроенным 12 В аккумулятором. При таком подключение магнитола обеспечивается не только энергией, но и надежно защищается от возможных скачков напряжения.

Видео инструкция о том, как подключить магнитолу напрямую к аккумулятору 12V.

Как подключить магнитолу напрямую к аккумулятору – разные варианты

Магнитола – незаменимый атрибут любого современного автомобиля. Как правило, вместо штатного устройства покупается более функциональное оборудование. В любом случае магнитолу надо правильно подключить. Отметим, что существует несколько вариантов решения поставленной задачи. В этой статье мы перечислим основные методы подключения автомобильной магнитолы.

Почти все устройства этого типа сегодня комплектуются универсальным разъемом, благодаря которому с подключением справится даже начинающий автолюбитель. Также в продаже есть различные переходники, которые могут упростить задачу. Ещё один вариант – соединение проводов по цветовой схеме (обычно она идёт в комплекте с магнитолой).

Подключение к АКБ

Многие автомобилисты стремятся подключить магнитолу к аккумулятору напрямую. В таком случае вы сможете обеспечить устройство оптимальным питанием. Также это позволит вам слушать музыку без необходимости включения зажигания или специальной кнопки (эти способы рассмотрим чуть ниже).

Подача питания происходит через три основных провода – желтый, красный и черный.

  • красный провод – плюсовой, подключается к плюсовой клемме аккумулятора;
  • желтый провод – плюсовой, подключается к плюсовой клемме аккумулятора через предохранитель (10-20 А), отвечает за питание памяти настроек магнитолы;
  • черный провод – масса, подключается в любом удобном месте к кузову автомобиля или соединяется с другим аналогичным кабелем.

Важно! Не забывайте о предохранителе, во избежание короткого замыкания.

Недостатком прямого подключения магнитолы от аккумулятора является то, что во время простоя магнитолы очень часто потребляют энергию (особенно китайская продукция малоизвестных брендов). В итоге, в один прекрасный день двигатель вашего автомобиля может попросту не завестись из-за разрядившегося в ноль аккумулятора. Именно поэтому мы советуем выполнять подключение одним из приведенных ниже методов.

Оптимальные варианты подключения автомагнитолы:

  • через замок зажигания;
  • через кнопку;
  • через систему сигнализации.

Замок зажигания

Для решения проблемы с возможной разрядкой АКБ при длительных простоях большинство автовладельцев подключают магнитолу к замку зажигания. Необходимо найти провод, питающий контактную группу замка зажигания и прикрутить (припаять) к нему красный провод от магнитолы. Желтый провод при этом подключается к плюсовой клемме АКБ (чтобы настройки всегда хранились в памяти). Черный провод – на массу, как обычно. Послушать музыку с выключенным зажигании уже будет невозможно.

Отдельная кнопка

Один из наиболее подходящих вариантов подключения – вывод отдельной кнопки, которая будет отключать/включать питание автомагнитолы. В данном случае красный провод надо припаять не к проводу замка зажигания, а к одному из выводов кнопки. Второй вывод кнопки соединяется с аккумулятором. По сути, вы сами сможете управлять подачей питания. Перед ночной стоянкой надо просто нажать кнопку. Вы больше не будете зависеть от положения ключа в замке зажигания.

Вариант подключения через сигнализацию также имеет право на существование. Суть заключается в использовании контактных реле и диода. Эта схема не очень распространена, поэтому подробно останавливаться на ней мы не будем.

Выводы

Звуковая система в автомобиле нужна, ведь она делает поездки гораздо более комфортными. Мы рассмотрели самые популярные варианты подключения магнитолы к автомобильному аккумулятору. Какой из них выбрать – решать вам. В любом случае отметим, что делать всё нужно аккуратно, ведь речь идёт об электрической цепи. Пренебрегать правилами безопасности не стоит, поскольку короткое замыкание – не самое приятное явление, которое может иметь очень печальные последствия.

Лада 2109 Чернокрылка › Бортжурнал › Подключение магнитолы к замку зажигания или как аккумулятор садился за ночь

Доброго времени суток, друзья)

стукнул мороз и конечно же не обошлось без приключений)
Начинаю заводить красавицу с автозапуска(с 12 она заводилась без проблем в любые морозы), а тут хрен…
стартер крутит но движок молчит, пошла заводить с ключа. но и тут меня ждал промах…
Стартер еле крутит, конечно же про движок молчу…
Итог: сел аккумулятор.

Мало ли какие приключения могут быть в первые морозы, зарядила, на следующее утро та же история…Это уже ненормально!
стала думать, в голову пришло 2 варианта, либо плотность маленькая, либо утечка…
конечно же проверить утечку намного проще
Bimer56 одолжил мне тестер и понеслась
КАК ПРОВЕРИТЬ УТЕЧКУ:
1)снимаем минусовую клему
2)замыкаем цепь
главное правильно настроить тестер

Прочитала в интернете, что без нагрузки(тобишь заглушена, все выключено) должно быть 0. 03А
Пошла замерять, выдало, мать его целых 0.26А!
Мыслим дальше…пошла по интернету и наткнулась на очень частую беду — неправильное подключение магнилолы, если же нет пришлось бы весь блок перебирать искать…Опять же проще сперва проверить магнитолу…
Выдернула ее со всеми потрохами, отключила полностью ее, замерила, показало 0.03! ха! Вот и беда нашлась)))) аж легче на душе стало))))

Пошла читать в чем же беда…как ее устранить!
Оказывается все легко и просто…да бы не заморачиваться подключают напрямую, так скажем в обход замка зажигания
Схема правильного подключения:

у меня же и красный и желтый шли на аккумулятор, отсюда и беда
Было решено провести провод и подключить к замку…но тут другая беда…на какой провод кинуть то на замке…
пошла опять в интернет… нашла только обозначение проводов. около каждого есть определенные цифровые значения, выяснила что мне требуется провод с нумерацией 15
Но какого цвета нигде не обозначается! Такое впечатление, что ни одному из водителей 09,08,99 ни разу не требовалось знать это! нигде нет! сидела злая жутко…но тут то до меня дошло! Можно ж узнать у Tolibas. к счастью в наличии замки были! посмотрел, с значением 15 был синий с черной полосой провод! он мне и нужен был!))
Пошла развлекаться!
Предупреждаю, изолента была замерзшая и плохого качества, толком не клеилась, все переделаю! это временно!


Попробовала включить) все работает как часы! включаю зажигание-насос накачивает и включается магнитола. глушу магнитола выключается.
осталось проверить нет ли утечки.
Показало 0.03А…УРА! я ликую, прыгаю от радости)))

И да, небольшое отступление для тех кто постоянно спрашивают как светят фары
качество фото конечно плохое и не видно всю освещенную местность, но я скажу она больше чем на фото)))
светят ярко и это только ближний! меня полностью свет устраивает) а остальное решать вам)

Всем спасибо за внимание)))
постаралась все описать до мелочей, т.к сама очень мучалась поисками информации) надеюсь кому то запись поможет и сэкономит время)

Подключение магнитолы через кнопку — Лада Приора Хэтчбек, 1.

6 л., 2009 года на DRIVE2

Всем привет!
Недавно поставил магнитолу и столкнулся с такой проблемой, что полностью заряженный аккумулятор после 2 дней простоя садится в ноль.
Измерил потребление тока с магнитолой — 200 мА, и без — 50 мА. Магнитола даже со снятой панелькой кушает около 150 мА.

Полазив по форумам, нашел решение, включение и отключение магнитолы через кнопку.
В инструкции к Алпайнам написано, что надо подключать магнитолу через зажигание (так на многих иномарках сделано), но это неудобно, хочется слушать музыку и с выключенным зажиганием.
Если постоянный плюс подключить к зажиганию, то придется при каждом включении зажигания настраивать магнитолу. На иномарках для этого есть положение замка зажиганя ACC, как раз для магнитолы и других аксессуаров. На наших машинах такого нет, поэтому удобней всего подключать магнитолу полностью на постоянный плюс.Так что кнопка будет своеобразным положением замка зажигания ACC как на иномарках.

Магнитола подключена через два провода питания, это постоянный плюс от аккумулятора(память настроек) и красный провод от зажигания(ACC). В разрыв провода ACC включаю кнопку. В магазине нашел кнопку включения ПТФ.


Для удобства купил для неё штекер.


У кнопки 6 контактов: контакт 1 — вход 12В, контакт 2 и D — выход 12В на магнитолу, В — вход 12В с питания габаритов, взял от клавиши рециркуляции воздуха, А и С — масса, так же взял с соседней кнопки. Все спаял, изолировал.


При таком подключении кнопка будет подсвечиваться при включении габаритов, и при включении магнитолы будет гореть светодиод. Кнопку вставил за место заглушки на консоли.

На ночь — кнопку выключаю, настройки не сбиваются и аккум не садится.

Цена вопроса: 150 ₽ Пробег: 35 600 км

Как правильно подключить магнитолу своими руками

Вопрос установки новой автомобильной магнитолы возникает у широкого круга автолюбителей. Кто-то из автомобилистов стремится следовать моде и новым аудио стандартам, кто-то хочет увеличить мощность, а также добавить басов в звучании аудиосистемы, а кто-то просто-напросто меняет автомобильный проигрыватель только в случае его поломки. Так или иначе, каждому автомобилисту будет полезно знать и уметь применять на практике способы подключения автомагнитол любого стандарта и фирмы.

Как подключить новую автомагнитолу по стандарту маркировки ISO без скруток

В первую очередь необходимо чётко определиться, какая именно магнитола будет устанавливаться. От марки и модели конкретного устройства будет зависеть форма и распиновка порта магнитолы, к которому подключается специальный ISO штекер или ISO переходник, объединяющий задние и передние колонки, антенну, замок зажигания, аккумулятор, предохранитель и магнитолу в единую слаженную систему. Если штатный штекер вашего авто не подходит к разъёму магнитолы, то лучшее решение сложившийся проблемы несовместимости будет заключаться в покупке специального устройства – ISO адаптера или переходника, основной целью работы которого является безопасное соединение проводов аудиосистемы автомобиля без привлечения скруток. По сути, стандартная схема подключения автомобильной магнитолы среднего класса выглядит следующим образом.

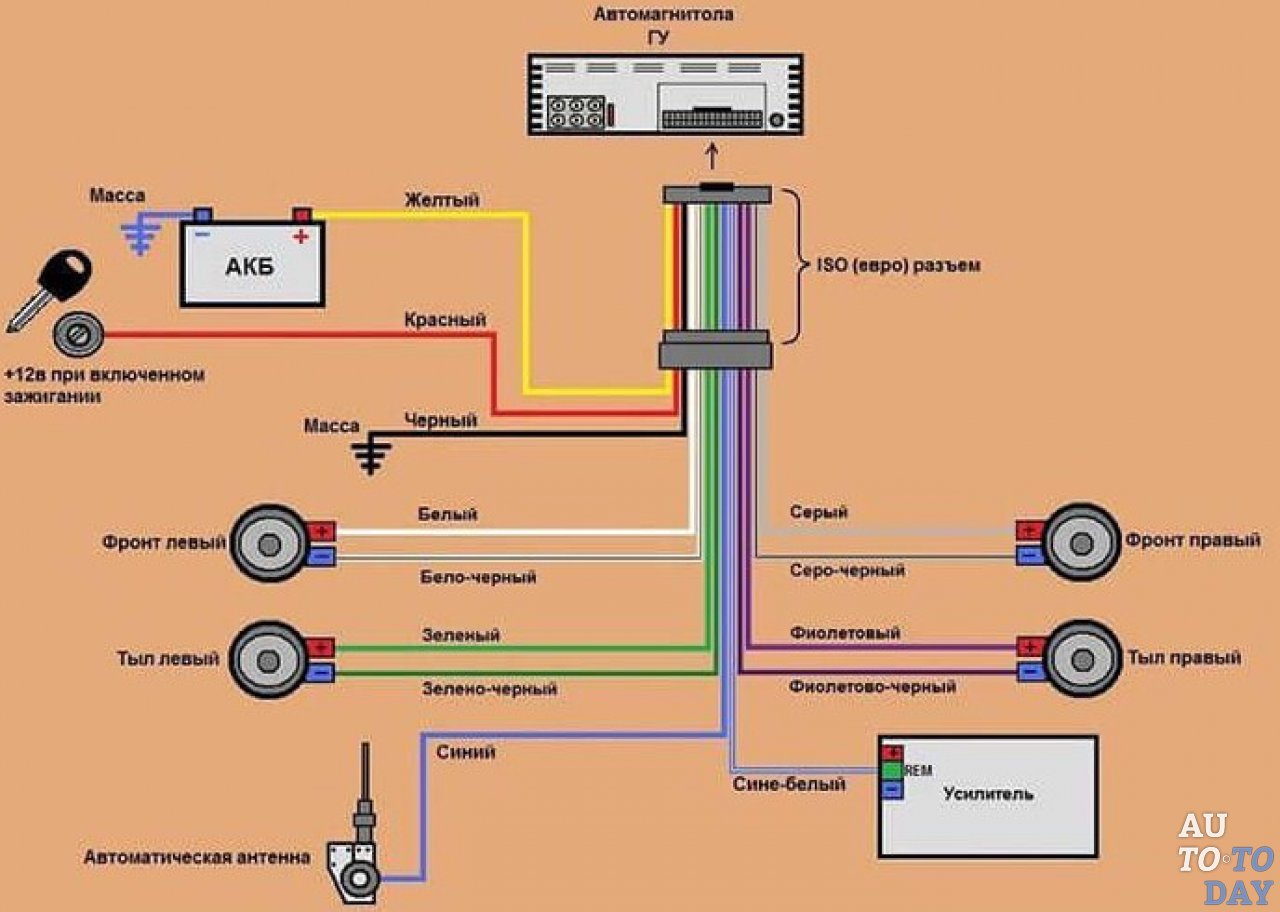

Стандартная схема подключения автомагнитолы

Описание работы коммутации магнитолы

Суть работы коммутации питания магнитолы очень проста: от минусовой клеммы аккумуляторной батареи чёрный кабель напрямую подключён к магнитоле (это масса), а плюсовой кабель от аккумулятора сначала идёт через предохранитель, а далее ток идёт на разветвление — питание +12 Вольт, которое постоянно подключено, а также на ключ зажигания, через который ток попадает на управляющую клемму AAC, выполненную, как правило, в виде красного провода. Замыкание красного и жёлтого проводов вызывает включение магнитолы. Некоторые автомобилисты преднамеренно скручивают красный и жёлтый провода, чтобы магнитола была включена даже в те моменты времени, когда ключ в замке зажигания находится в полностью выключенном положении. Несмотря на все очевидные достоинства этой народной хитрости, существует реальная опасность полностью разрядить аккумулятор.

Как подключить автомобильную магнитолу, если нет ISO переходника

По сути, нерешаемый задач не существует в принципе, а с автомобильной акустикой – тем более. Главное – разыскать в интернете распиновку всех штырьковых контактов разъёма вашей магнитолы. Как правило, все известные фирмы выкладывают в свободном доступе сервисные мануалы, инструкции, а также дата шиты к микросхемам. Как правило, после 10–15-минутного поиска в интернете у вас появится точная картинка распиновки всех штырьков по стандарту ISO. Условные обозначения для передних колонок: «FL+» и «FL-» является динамиком, расположенным слева от водительского кресла, «FR+» и «FR-» – это, естественно, правый динамик. Условные обозначения для задних колонок: «RL» – задний левый, а задний правый динамик обозначается как «RR». Подключение динамиков должно происходить в строгом соответствии с фазой, то есть в соответствии со значками «+» и «-». Если по какой-то причине вы не знаете, где «+» и «-» всех ваших динамиков, либо надпись стёрта на одном динамике, то проверить её не составит труда с помощью простой батарейки на 1.5В и пары проводов: соединяем батарейку к динамику и наблюдаем, куда двинется диффузор в момент подачи питания от батарейки. Промаркируйте пары контактов ваших колонок так, чтобы при подаче питания от батарейки 1.5 Вольт они бы однотипно выпячивались.

Как правильно подключить питание от аккумулятора

Главное – найти 3 контакта: GND, +12 и ACC. По сути, GND (масса) – минусовой провод от аккумулятора. Его можно соединить напрямую к аккумулятору без привлечения каких-либо выключателей и предохранителей. Линия +12 вольт уже требует защиты с помощью проволочного предохранителя. Также можно встретить другие обозначения линии +12: B+, BU, Batt. Линия ACC должна подключаться к плюсовой клемме аккумулятора и исключительно через контакты замка зажигания. Соединение линий +12 и AAC накоротко нежелательно, так как возникает опасность сильного разряда и износа аккумулятора.

Как подключить магнитолу, если неизвестна ни марка, ни разъем, ни распиновка

Самый сложный случай подключения магнитолы – это соединение старой магнитолы с другого автомобиля методом скруток проводов. Особенно процесс усложняется, если нет точной уверенности в расположении штырьков, которые отвечают за питание и колонки. Чтобы разобраться в подключении китайской NONAME магнитолы, необходимо чуть-чуть разбираться в ремонте сложной электронной аппаратуры, а также иметь простое измерительное оборудования и радиодетали. По сути, потребуется очень скромный набор: китайский мультиметр с функцией прозвонки, резистор 500 Ом, измерительные щупы, набор отвёрток. Первым делом необходимо осмотреть «мама»-разъем на магнитоле. Конструктивно штырьки, отвечающие за питание, должны быть значительно крупнее всех остальных. Линия массы (GND) определяется за пару секунд методом прозвонки на корпус. Второй толстый штырёк, как правило, является контактом +12. Для пуска магнитолы остаётся найти штырёк AAC. Проделайте следующие манипуляции: при включённом питании 12 Вольт на электродах GND и +12В, поочерёдно подавайте +12 Вольт через 500 Ом резистор на все оставшиеся штырьки по очереди. На определённом штырьке магнитола «оживёт». Это и будет контактом AAC. Далее, остаётся разузнать расположение выводов на динамики. По типовой схеме включения усилителя мощности звуковой частоты (УМЗЧ), выполненной на микросхеме семейства TDA или на её аналогах, можно точно определить ножки выходов усилителя. Это и будут наши аудиоканалы.

Как подключить магнитолу к аккумулятору напрямую дома

В любом автомобиле отечественного или зарубежного производства имеется возможность установки радиоприемника или проигрывателя музыкальных композиций, который работает от бортовой сети. Для коммутации головного устройства применяются стандартные разъемы ISO или различные переходники. Для снижения тока утечки, способного разрядить батарею за 5-7 часов, владельцу машины необходимо знать, как подключить магнитолу напрямую к аккумулятору.

Способы подключения

Наиболее оптимальным способом является подключение магнитолы напрямую к АКБ, что позволяет снизить падение напряжения и защищает цепи питания при помощи встроенного предохранителя. Но минусом становится ускоренный разряд батареи, который происходит даже при выключенном головном устройстве.

В стандартном разъеме к магнитоле размещены 3 кабеля, отвечающих за подачу питания, цвета изоляции унифицированы для всех производителей. Красный и желтый провода, соединенные от аккумулятора вместе, дают возможность прослушивания музыки без включения зажигания. Черный провод подключается к точке, обеспечивающей подачу отрицательного питания. На кузовах автомобилей приварены специальные болты, которые используются для коммутации минусовых кабелей электрического оборудования.

Подаем плюс на магнитолу

Перед тем, как подсоединить кабель к клемме батареи, следует установить наконечник, который обеспечит надежный контакт в месте стыка. Наконечник крепится к клемме аккумулятора при помощи штатного болта. На кабеле устанавливается предохранитель, рассчитанный на ток 10-16 А, элемент размещается на удалении 200-250 мм от источника напряжения. Затем провод проходит через моторный отсек, а затем пропускается в салон автомобиля через штатный канал, предназначенный для жгутов электропроводки или сигнализации.

Если дополнительный кабель собирается из нескольких частей, то элементы соединяют клеммами, которые сверху закрыты изолятором.

Для защиты жгута от повреждений рекомендуется применение гофрированного пластикового рукава, который крепится хомутами к штатным электрическим магистралям.

Следует исключить контакт кабелей о горячие или подвижные элементы конструкции автомобиля. Выведенный в салон кабель оснащается металлическим штекером, который используется для подсоединения электропроводки магнитолы.

Через зажигание

Магнитола, чтобы не сажала аккумулятор, подключается через замок зажигания. При отключенном зажигании использовать головное устройство невозможно. Для коммутации используется питающий провод, защищенный изоляцией красного цвета. Дополнительный кабель желтого цвета выводится напрямую к клемме аккумулятора.

Если скроссировать оба провода в единую цепь, задействованную через замок, то каждый раз после выключения зажигания будут сбрасываться настройки.

Через кнопку

Использование отдельного переключателя для прерывания питания автомобильной магнитолы используется на транспортных средствах, оснащенных замком зажигания без позиции АСС. Идущий от головного устройства силовой провод с красной оболочкой припаивается к одному из выводов кнопки, другая клемма оснащается кабелем, идущим к батарее.

Кнопочный переключатель размещается на панели приборов или центральной консоли. Для начала работы с проигрывателем требуется нажать на селектор, ключ вставлять в гнездо замка зажигания не требуется.

К габаритам

В этом случае кабель с желтой изоляцией выводится к положительной клемме аккумулятора, а красный плюсовой жгут подключается к цепи габаритного освещения. Ближайшим местом для коммутации является лампа подсветки дополнительной розетки или перчаточного ящика.

При активации внешнего освещения напряжение подается и к магнитоле, но при погашенном свете включить оборудование не удастся. Преимуществом методики является возможность прослушивания радио без включения зажигания, но лампы габаритных огней дополнительно разряжают батарею.

Другие варианты подключения

Еще одним вариантом коммутации магнитолы является подача питания через дополнительный канал охранной сигнализации. В качестве коммутирующего устройства используется 5-контактное реле. Недостатком схемы является увеличение потребляемого тока в режиме покоя, поэтому в цепь вводятся дополнительные диоды. Номинал и количество элементов зависят от типа головного устройства и охранного комплекса.

Для подачи питания на контакты разъема магнитолы также используется прикуриватель или розетка, предназначенная для коммутации дополнительного оборудования. Положительный импульс питания подается на красный провод, желтый кабель выводится к батарее. На некоторых машинах питание на прикуриватель подается независимо от наличия и положения ключа в замке зажигания, что позволяет в любой момент включать проигрыватель.

Допускается коммутация магнитолы через диоды, которые устанавливаются в цепь красного провода (идущего через замок зажигания).

При повороте ключа на проигрыватель подается положительное напряжение, позволяющее включить оборудование. При обратном повороте ключа напряжение на замок зажигания не подается. Второй диод применяется для ограничения подачи тока на выключенную магнитолу при работающем силовом агрегате.

На микроавтобусах и минивенах практикуется установка дополнительной магнитолы, расположенной в задней части салона. Для коммутации проигрывателя требуется вывести дополнительные штекеры, воспроизведение звука производится через отдельные громкоговорители, поскольку совместное использование узлов недопустимо.

Возможно использование отдельного переключателя, коммутирующего акустику к различным источникам звука.

Головное устройство монтируется в ящики для мелочей или ниши, которые дорабатываются под габариты изделия. Допускается изготовление индивидуального подиума, в котором размещается магнитола и колонки.

Настройка магнитолы

К основным настройкам головного устройства относят:

  • выбор языка меню;
  • отключение демонстрационной заставки;
  • программирование частот радиоприемника;
  • настройку параметров работы внешних проигрывателей, коммутируемых через порт AUX;
  • регулировку баланса между громкоговорителями;
  • установку параметров среза частот (доступно не для всех магнитол).

Если в конструкции акустической системы автомобиля используется дополнительный усилитель, то требуется отключить аналогичное устройство в магнитоле. Подобная манипуляция требуется не для всех устройств. Затем производится отдельная настройка параметров внешнего устройства (в соответствии с инструкцией). Настройки своими руками и установка не требуют специальных знаний, но если пользователь не уверен в собственных силах, то рекомендуется посещение сервисного центра, занимающегося монтажом акустических систем в автомобилях.

Многих из автолюбителей наверняка посещала мысль об эксплуатации автомобильной магнитолы дома, на даче или в гараже, чтобы получить возможность слушать музыку не только в салоне автомобиля. Возникает несколько вопросов: можно ли это сделать и как подключить автомагнитолу дома самостоятельно?

Хорошая магнитола как правило стоит гораздо дешевле любого музыкального центра, а при наличии многоканальных выходов, появляется возможность собрать полноценный домашний кинотеатр. Который будет обладать достойным качеством звучания, за скромную сумму, но уделить этому моменту немного своего времени всё же понадобится.

Почему мы используем блок питания от компьютера

Подключение магнитолы от блока питания компьютера это самый частый пример подключения магнитолы дома также вы можете использовать вместо блока питания, аккумулятор, но данный способ не очень удобен, так как он нуждается в постоянной подзарядке.

Использование блока питания это ещё один из самых бюджетных способов, можно приобрести Б/У блок питания, или использовать как донора старый компьютер. Перед подключением его нужно обязательно проверить на работоспособность, убедиться что он исправен, в случае обнаружения проблем блок необходимо отремонтировать или заменить. Для этого нам понадобится выполнить следующий алгоритм действий.

Осмотр и выявление неисправностей блока питания.

Если был приобретён новый БП то данный пункт можно смело пропускать.

  • Блок питания компьютера включить для проверки выходного напряжения. Убедиться что при подаче тока начинает крутиться кулер (вентилятор) установленный на задней части.

ВНИМАНИЕ. Перед началом следующих действий, убедитесь что вы отключили компьютерный блок от сети электропитания.

  • Вскрыть крышку и заглянуть внутрь блока, наверняка там будет много пыли, тщательно всё вытираем сухой тряпкой, также можно использовать пылесос.
  • После того как отчистили от грязи и пыли, тщательно осматриваем контакты платы на наличие дефектов и трещин на пайке.
  • Внимательно осматриваем конденсаторы расположенные на плате, если они вздутые, это говорит о том что блок неисправен, или жить ему осталось недолго. (конденсаторы обведены в красный кружок на картинке выше) Вздувшиеся конденсаторы необходимо заменить. Данный процесс требует осторожности, так как высоковольтные конденсаторы содержат остаточный заряд тока, от которого можно получить легкий , но весьма ощутимый электрический удар.
  • Собрать блок питания и приступить к подключению

Каким образом подключается магнитола к блоку питания?

Для подключения в домашних условиях потребуются необходимые материалы и оборудование:

  • источник питания компьютера, это и есть наш блок его мощность должна составлять 300-350 Ватт;
  • автомагнитола;
  • акустические колонки или динамики;
  • провода, имеющие сечение более 1. 5 мм.

Акустика должна быть качественной, устройство располагает четырехканальным выходом, к каждому выходу можно подключить по колонке. Для более громкого звука следует выбирать динамики с сопротивлением в 4 Ом, как правило это автомобильная акустика. Домашняя акустика имеет сопротивление 8ом.

Подключение автомобильной магнитолы к блоку питания компьютера заключает в себе несколько основных этапов:
  1. Подготавливаем магнитолу, разъем придётся обрезать, т.к. универсального переходника для подключения к блоку питания компьютера не существует, зачищаем провода.
  2. На блоке питания больше количество различных разъёмов, нам понадобится тот, к которому подключается жёсткий диск. К нему подходит четыре провода, желтый, красный, и два чёрных (фото разъёма есть ниже) .
  3. Теперь соединяем магнитолу наш блок питания, схема подключения следующая, у магнитолы скручиваем два провода жёлтый и красный (это оба плюса), и подключаем их к жёлтому проводу нашего БП, всю плюс мы подключили теперь нам необходимо соединить чёрный провод на магнитоле, и чёрный провод который подходит к фишке блока питания.
  4. Всё, питание к нашей магнитоле подключено, но БП отказывается включаться без материнской платы, сейчас мы его обманем, берём разъем который подключается к материнской плате (на данный разъем подходит больше всего проводов, фото разъёма есть ниже) ищем зелёный провод, для включения блока нам необходимо замкнуть его с любым чёрным проводом. Сделать это можно перемычкой. После этого замыкания наш БП начнёт подавать электричество на магнитолу.
  5. При наличии в блоке выключателя перемычку можно не вынимать, достаточно запаять черный и зеленый провода. Выключатель можно использовать для включения или отключения питания.
  6. Осталось только подключить акустику и наслаждаться своей любимой музыкой, аудиовыхода у магнитолы имеют следующие обозначения.-Провода левого переднего динамика имеют белый цвет, маркировка – FL. Минус имеет чёрную полосу.
    -Провода правого переднего динамика имеют серый цвет, маркировка – FR. Минус имеет чёрную полосу.
    -Провода левого заднего динамика имеют серый цвет, маркировка – RL. Минус имеет чёрную полосу.
    -Провода правого заднего динамика имеют фиолетовый цвет, маркировка – RR. Минус имеет чёрную полосу.У всех динамиков имеется две клемы, это плюс и минус. Подключаем вышеуказанные провода к нашим динамикам. Если вы используете динамики то для увеличения качества звука, для них необходимо сделать короб (как у колонки).
  7. Сбор всех устройств в единую сеть позволяет включить самодельную акустическую систему в розетку с напряжением 220В и наслаждаться музыкой. Самодельная акустическая система обеспечит наличие чистого, громкого и качественного звука без лишних затрат, а пульт управления обеспечит комфортное прослушивание.

Если после прочтения кажется что информации недостаточно, ознакомьтесь со статьей «как подключить магнитолу в автомобиле»

Видеоинструкция как подключить магнитолу через блок питания

Мы очень надеемся на то что в данной статье вы нашли ответы на свой вопрос, оцените пожалуйста статью по 5 бальной шкале, если у вас есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите об этом нам! Оставьте свой комментарий ниже. Это поможет сделать информацию на сайте ещё более полезной.

Музыка в автомобиле считается одним из главных показателей комфорта при езде. Поэтому многих автолюбителей сегодня интересует вопрос — как подключить магнитолу в машине своими силами и что для этого нужно? В этой статье мы расскажем обо всех разъемах и их маркировке, а также процедуре монтажа автомагнитолы своими руками.

Разъемы и их маркировка

Итак, чтобы правильно осуществить подключение автомобильной мультимедиа системы к аккумулятору машины или замку зажигания в домашних условиях, для начала следует разобраться с разъемами. В настоящее время большая часть автомагнитол обычно комплектуется двумя стандартными выходами, отмечающимися символами ISO. Каждый из них имеет восемь контактов, оснащенных специальным ключом.

Один из них потребляет линейный ток в амперах, то есть к нему следует подсоединить силовую цепь, представляющую собой соединительный элемент коричневого цвета, маркирующийся как А. Второй предназначен для подсоединения музыкальных колонок, обычно к нему подводят проводки черного цвета, и маркируется он буквой В.

Подключение штекера магнитолы в авто

Следует отметить, что в некоторых автомобилях для того, чтобы правильно подключить питание к сети, необходимо использовать нестандартные разъемы. Но такие элементы, как правило, маркируются одинаково, поэтому здесь есть несколько вариантов. Первый — это просто обрезать старый разъем и подключить к нему провода, затем смотать их изолентой, но такой вариант менее практичный. Оптимальным решением будет покупка специального переходника, при помощи которого можно сделать правильное подключение системы напрямую к батарее или через замок зажигания. В настоящее время приобрести такое устройство можно без проблем, тем более, что отечественный рынок предлагает покупателям огромный ассортимент.

Разъем «А»

Выход А — это силовой разъем, потребляющий линейный ток в амперах, позволяющий подключение к цепи питания и антенне. Пусть этот элемент оснащен восемью контактами, по факту в нем работает только четыре. К примеру, выход А4 предназначен для организации питания памяти мультимедиа системы линейным током в амперах, в которой хранится вся информация о конфигурации девайса. При отключении выхода устройство сбросит все настройки до заводских. Также сюда подходит красный проводок, идущий к АКБ через дополнительное реле и также проводящий линейный ток, измеряющий в амперах.

Выход, который идет на антенну медиа устройства, маркируется как А5, в нему подходит провод синего цвета. Этот провод также потребляет линейный ток, максимальное значение в этом случае равно 300 мили амперам. В том случае, если показатель линейного тока в амперах будет выше указанного, вероятен выход из строя усилительных каскадов, а также мультимедиа системы в целом (автор видео — Сергей Рыбкин).

А7 — это выход с проводом желтого цвета, предназначенный для обеспечения питания мультимедиа системы 220 вольт. Через этот компонент производится включение системы в целом. К клемме замка зажигания подходит этот провод через предохранитель, а от нее уже он идет на АКБ. При включении ключа в замке зажигания вы можете включить систему и слушать музыку или смотреть видео. Следует отметить, что правильное подключение питания к замку обеспечит надежную защиту батареи от ускоренного разряда. Ведь линейный ток потребляется и в режиме ожидания, поэтому вероятность разряда батареи очень велика.

Питание может быть организовано через специальный тумблер, установленный на центральной консоли в обход зажигания. Основным недостатком такого варианта является то, что для включения мультимедиа системы водителю придется каждый раз включать и отключать тумблер. Также этот тумблер может быть установлен параллельно зажиганию, то есть автомагнитолу можно будет подключить вне зависимости от того, установлен в замке зажигания ключ или нет. Такая схема также имеет свои недостатки, в этом случае управление осуществляется также водителем, и если человек просто забудет отключить систему, то АКБ со временем разрядится.

Наименование контактов разъемов и их расшифровка

Есть еще один вариант, как сделать схему. В этом случае необходимо установить обмотку реле в цепь управления противоугонной системой, при этом контактная группа монтируется в сеть питания магнитолы 220. Когда человек включает противоугонную систему, магнитола отключается автоматически. В настоящее время такой вариант подключения через выход сигнализации является одним из наиболее популярных среди наших водителей.

В разъеме А есть еще один выход — А8, он необходим для подключения мультимедиа системы к массе, здесь проходит провод черного цвета. Помните о том, что если подключить магнитолу 220 не правильно, то это может привести к некорректной работе или полному выходу из строя системы. Если вы спутаете цвета проводов, последствия могут быть плачевными. Поэтому перед тем, как подключить магнитолу 220, следует прозвонить все выходы питания.

Разъем «В»

Через выход В подключаются периферийные устройства, в частности, музыкальные колонки. Так как большая часть мультимедиа устройств рассчитана на подключение четырех динамиков, этот выход имеет восемь проводков. Сколько из них будет применяться для подключения — решать водителю. Выходы В1 и В2 сиреневого и черно-сиреневого цветов подключаются к задней правой колонке, причем В1 всегда идет на плюс, а В2 — на минус. К передней правой колонке подсоединяются выходы В3 и В4, с проводами серого и черно-серого цветов. Левые колонки подключаются по аналогичной схеме, для этого применяются выходы В5, В6, В7 и В8 (автор видео — Pavel Cherepnin).

Какие могут быть расширения?

Если вы планируете подсоединить профессиональное устройство через замок зажигания или напрямую к сети, то чтобы все сделать правильно, необходимо учитывать расширения, характерные для магнитолы 220. Благодаря данному функционалу устройство оснащается дополнительным функционалом, позволяющим сделать использование магнитолы более комфортным.

К примеру, это могут быть расширения:

  1. АNT. Это расширение будет полезно в том случае, если в машине есть выдвижная антенна. То есть при необходимости ее активировать вы можете просто дать команду устройству и антенна включится автоматически.
  2. REMOTE. Благодаря этой функции можно подсоединить к системе усилитель, соответственно, добиться лучшего звучания. Если ваше авто в принципе маленькое, то эта функция будет не особо полезной, так как в любом случае вы не сможете добиться нужного звукового фона.
  3. ILLUMINATION. С помощью этого расширения можно сделать так, чтобы яркость устройства была снижена во время езды и не отвлекала автомобилиста. Когда машина останавливается, система автоматически увеличит яркость дисплея.
  4. MUTE. Данное расширение включается только тогда, когда автолюбителю необходимо поговорить по мобильному телефону. Когда телефон звонит , система автоматически включает это расширение и динамики отключаются.

Схема подключения аудио-системы и проводки

Питание

Питание системы через замок зажигания или АКБ проходит по двум проводкам, каждый из которых оснащается специальной вставкой. Это необходимо для защиты акустического оборудования. В том случае, если линейный ток в амперах скачет и в работе устройства возникают сбои, между разъемами А7 и А8 можно установить дополнительный конденсатор. Это нужно сделать правильно, чтобы стабилизировать питание мультимедиа системы и предотвратить возможные перебои (автор видео — Michael MNS).

Монтаж автомагнитолы

Как подключить автомагнитолу 220 своими руками через замок зажигания? Для начала вам потребуется схема подключения автомагнитолы, которая должна идти в комплекте с системой. Также вместе с устройством вы получите инструкцию по монтажу, вам необходимо ее досконально изучить. Помимо этого, для начала следует проверить, есть ли в комплекте все крепления, которые потребуются в ходе монтажа.

В целом можно без проблем подсоединить все шлейфы для системы своими руками, сколько бы их не было, если правильно соблюдать действия, отмеченные в инструкции. Монтаж устройства в панель приборов не должен вызвать проблем, но при установке учтите, что необходим избежать образования больших зазоров и щелей. Со временем в проемы будет попадать пыль, которая осядет на системе и может привести к ее выходу из строя. Кроме того, эти щели будут способствовать появлению вибрации, а это, в свою очередь, также может отразиться на работе аудио-системы в целом.

Учтите момент: если в вашем авто уже была установлена магнитола, то при демонтаже старого устройства также следует избавиться от рамки. Подключение новой системы своими руками в старую рамку является нецелесообразным, так как это может спровоцировать неполный монтаж устройства. Используются только те рамки, которые идут в комплекте, в противном случае вибраций не избежать.

С соблюдением всех нюансов, описанных в этой статье, вы сможете произвести монтаж любого мультимедийного устройства. Здесь абсолютно не важна марка автомагнитолы, достаточно только изучить схему и правильно подключить все провода. При желании все сделать своими силами изучите видео, где подробно описан этот процесс.

Большинство автолюбителей справляются с этим процессом самостоятельно, но все же иногда происходят случаи, когда неправильное подключение контактов приводит к выходу из строя медиа-системы. Чтобы избежать этого, можно попробовать воспользоваться услугами специалиста. Тем более, если объективно оценить, стоимость такой услуги сегодня не особо высокая, зато вы сможете быть уверены в том, что магнитола будет подключена правильно.

Видео «Монтаж автомобильной аудио-системы в домашних условиях»

Подробнее о процессе монтажа автомобильной магнитолы вы можете узнать из видео ниже (автор видео — Maxim Sakulevich — О другом и о разном).

Как подключить автомагнитолу правильно своими руками (схема + видео)

Для начала стоит заметить, что неправильное подключение автомагнитолы может привести к получению некачественного звука слабой мощности или порче акустической системы. Если такое предостережение не пугает вас и есть огромное желание сделать все самому, тогда попробуем вместе разобраться в этом вопросе и понять, как правильно установить автомагнитолу. Для выполнения работы потребуется изолента, тестер и отвертка. По времени весь процесс установки может занимать от 5 минут до нескольких часов. Предложенные далее рекомендации применимы в 85% случаях сборки магнитолы.

Особенности монтажа

Стандартный ISO разъем современных магнитол

Автомобиль имеет несколько вариантов комплектации специальными разъемами и проводниками для установки аудиосистемы:

  1. Проводники в машине выведены на задние и фронтальные громкоговорители, при этом провода питания идут от аккумулятора, а плюсовой кабель оснащен отдельным предохранителем. Провода подключены к специальному разъему, который идентичен гнезду в магнитоле. Шнур от антенны также выведен и подходит к устанавливаемой аудиосистеме.
  2. Все необходимые провода для монтажа подведены и подключены к разъему, однако, штекер не подходит к гнезду автомагнитолы.
  3. В автомобиле отсутствуют проводники для громкоговорителей, а провода питания не выведены. Также провода могут быть в наличии, однако, неправильно подключены.

Подробно останавливаться на первом варианте не будем, поскольку здесь все понятно и требуется лишь соединить имеющиеся провода питания и вставить разъем. В любом случае необходимо обязательно проконтролировать, все ли готово для новой аудиосистемы и убедиться, что проводка и динамики соответствуют выдаваемой мощности магнитолы.

Рассмотри подробно второй вариант, когда разъем проводки автомобиля не совпадает с гнездом аудиосистемы. Проблема состоит в том, что практически каждая фирма устанавливает на свои магнитолы индивидуальные виды разъемов для подключения. Различные модели одного производителя могут иметь совершенно разные выходы. При этом чаще всего автомагнитола поставляется вместе с отдельным переходником под ISO стандарт.

Прежде чем выполнять какие-либо действия для устранения неполадки, необходимо окончательно убедиться, что переходника нет в комплекте или он не подходит. Из такой затруднительной ситуации можно выйти двумя способами:

  • Правильным и надежным вариантом будет приобретение ISO-переходника под электрическую разводку автомобиля. Проблем с поиском и приобретением точно не возникнет, поскольку сейчас на рынке их продается большое множество;

    Подобный ISO-переходник продается в любых магазинах автоаккустики

  • Этот метод нежелательный и не самый лучший, однако, как показывает практика, очень распространен среди технических центров и автомобилистов. Он предполагает демонтаж разъемов и скручивание проводов напрямую. Для начала стоит убедиться, что провода от магнитолы совпадают по цвету с определенными проводами на автомобильном разъеме. Если все нормально и они идентичны, тогда следует отключить аккумуляторную батарею и затем кусачками отсоединить разъем машины и аудиосистемы.

Для предотвращения путаницы разъем необходимо подсоединить к магнитоле и откусить оставшуюся часть. Соединение проводов аудиосистемы и автомобиля выполняется в соответствии с цветовой маркировки. Соединения лучше всего пропаять, а после этого изолировать с помощью термоусадочного кембрика.

В том случае, когда цвета проводов отличаются и не совпадают, потребуется осуществить их прозвонку, а также, скорее всего, нужно будет прокладывать недостающие провода.  Для выполнения этого действия следует вооружиться тестером или специальным мультиметром с пищалкой и отдельной батарейкой на 9 вольт.

Внимание! Любые манипуляции с проводкой осуществляются только при отключенном аккумуляторе!

Подробно останавливаться на процессе прозвонки мультиметром мы не будем. Рассмотрим, зачем нужна батарейка и как она применяется.

Если прозванивать громкоговорители и не отключать при этом от них проводов, должны звониться два провода. Это будет пара под конкретный динамик. Именно для определения их полярности понадобиться батарейка. Она подключается к паре проводов, а дальше необходимо следить за движением диффузора громкоговорителя.

Если диффузор двинулся наружу, значит, полярность выбрана правильно. Провод, который был подсоединен к плюсу батареи маркируется как «+», а к минусу – «-». Если диффузор втянулся, значит, полярность выбрана неправильно и пометить провода необходимо наоборот. Батарейка подключается к динамику всего на одну секунду.

Маркировка и цветовое обозначение проводов

Установка автомагнитолы своими руками потребует знаний о маркировке проводов:

  • Черный (обозначается GROUND или GND). Минус аккумуляторной батареи;
  • Красный (маркировка АCC или А+). Плюс замка зажигания;
  • Желтый (обозначается ВАТ или В+). Плюс от аккумуляторной батареи;
  • Белый с полосой (маркировка FL-). Минус переднего левого динамика;
  • Белый без полосы (обозначается FL+). Плюс переднего левого динамика;
  • Серый с полосой (маркировка FR-). Минус правого переднего динамика;
  • Серый без полосы (обозначается FR+). Плюс правого переднего динамика;
  • Зеленый с полосой (маркировка RL-). Минус левого заднего динамика;
  • Зеленый без полосы (обозначение RL+). Плюс левого заднего динамика;
  • Фиолетовый с полосой (маркировка RR-). Минус правого заднего динамика;
  • Фиолетовый без полосы (обозначение RR+). Плюс правого заднего динамика.

Помимо основных проводов аудиосистема может иметь и дополнительные, скажем синий с белой полосой или без полосы, который предназначен для подключения антенны, оранжевый – для включения подсветки и другие.

Как подключить автомагнитолу

Рассмотри в деталях вариант, когда установку и подключение аудиосистемы нужно выполнять с нуля. На первом этапе необходимо купить полный комплект проводов для подключения громкоговорителей и питания. Длина проводов зависит от особенностей автомобиля и выбранного способа монтажа. Лучше всего, когда они максимально короткие и не имеют дополнительных скруток. Хорошим решением будет приобретение медных многожильных проводов, имеющих силиконовую изоляцию. Их толщины должно хватать для обеспечения максимально эффективной работы аудиосистемы. Провода питания сечением 4 мм. кв. подойдут для автомагнитолы мощностью до 120 Вт. В этом случае проводов на динамики сечением 1-2 мм. кв. вполне достаточно.

Плюсовой провод питания должен иметь толщину не менее 4 кв.мм. и быть снабжен предохранителем

Зачастую в одном комплекте с громкоговорителями имеются соединительные провода, которые не соответствуют требуемой толщине.

Подключение динамиков

Современные аудиосистемы чаще всего рассчитаны на обслуживание 4-х динамиков. Это два задних громкоговорителя и два передних. Магнитолы, выдающие мощность 30 Вт и более на один канал, имеют четыре пары проводов. Для каждой пары характерна своя цветовая маркировка. Также в каждой связке есть провод без полосы (плюс) и с полосой (минус).

Не стоит путать полярность, хотя это и не так страшно. Категорически запрещено заземлять на массу провод с полосой (минус), который идет от магнитолы, поскольку он абсолютно не имеет отношения к общей массе автомобиля. Сами громкоговорители оснащены двумя клеммами (одна узкая, другая широкая). Магнитолы слабой мощности могут иметь только одни плюсовой провод на каждый динамик. В такой ситуации минус динамиков необходимо подключать на общий минус аудиосистемы. Плюсовой провод, идущий от автомагнитолы, крепится к широкой клемме, а минусовой – к узкой.

При подключении динамиков следите за полярностью, это позволит добиться лучшего звука

Правильной фазировке стоит уделить особое внимание. Если подключение плюсов и минусов правильно выполнено, то можно рассчитывать, что никаких проблем не возникнет, и аудиосистема будет работать исправно.  При этом может возникнуть ситуация, когда качество звучания  не соответствует требуемым ожиданиям. Звук есть, громкость отличная, однако, низкие частоты практически не ощущаются, а увеличение басов абсолютно ничего не меняет.

Описанные обстоятельства являются признаком неправильной фазировки. Необходимо будет очень внимательно проверить соединительные провода, и в тех местах, где необходимо, переподключить их.

Существует и другой более простой путь отследить правильность фазировки:

  1. Звук требуется перевести полностью на передние динамики, а дальше установить баланс на один динамик, например, на правый. Громкость нужно увеличить до максимальных показателей или до момента появления заметных искажений.
  2. Далее баланс следует перевести в среднее положение, тем самым распределив громкость равномерно между левым и правым динамиком. Если фазировка сделана правильно, то общая громкость значительно увеличится. Незначительное повышение громкости, отсутствие ее увеличения или полное исчезновение низких частот говорит о неправильной фазировке. Тогда нужно на одном динамике поменять местами провода. Идентичную процедуру следует повторить и на заднем ряде динамиков.

Схема подключения магнитолы

Практически все современные автомобильные магнитолы применяют для подачи питания три провода желтого, красного и черного цвета. Минусу аккумулятора соответствует черный провод. Желтый является плюсом аккумуляторной батареи и питает силовые потребители энергии. Если по определенным причинам желтый провод испортился, необходимо его полностью поменять на новый соответствующего сечения. Красный провод является плюсом замка зажигания.

Подробная схема подключения автомагнитолы

Для начала стоит разобраться с подключением черного и желтого провода. Многие автомобилисты подсоединяют черный провод в первый свободный болт на массу, а желтый подключается от замка зажигания или прикуривателя. На самом деле этот способ неправильный.

Подсоединив эти провода к аккумулятору можно получить качественный звук большой мощности. Сами провода лучше всего брать многожильные, медные толщиной от 4-х кв. мм. Отступив 30-40 см., на желтом проводе устанавливается предохранитель на 10-20 А с хорошей изоляцией. Плюсовое значение имеет и красный провод, однако, соединять его требуется с замком зажигания. А если быть предельно точным, он подключается к цепи, на которую подается напряжение в положении ключа ACC.

Бывает, что автолюбители подключают вместе желтый и красный провод. Преимуществом таких действий является то, что аудиосистема постоянно работает и не зависит от включения или выключения зажигания. Конечно, минусом в этом случае будет то, что магнитола все время находится в режиме ожидания. Это повлияет на работу аккумулятора. Скорость разряда батареи увеличится. Этот показатель зависит от каждой отдельно взятой магнитолы, поэтому конкретно рассчитать, как быстро будет посажена батарея достаточно проблематично.

Подключение антенны

Внешний вид активной внутрисалонной автомобильной антенны

Антенна бывает пассивного и активного вида. Подключить пассивную антенну очень просто. Для этого необходимо всего лишь вставить штекер в соответствующее гнездо. А вот с установкой активной антенны нужно немного потрудиться, поскольку к ней нужно подвести питание. У большей части современных автомагнитол предусмотрен специальный выход. Он представляет собой синий провод с белой полосой или без полосы, который имеет обозначение REM, ANT или AMP. Таких проводов иногда бывает два. Они отвечают за включение приборов, работающих только в момент использования аудиосистемы. В нашем примере именно антенна и является таким прибором.

Затронутый вопрос, как подключить магнитолу, и направление автозвука не просто является темой отдельной статьи. На самом деле это целая наука, для изучения которой существует огромное количество пособий, информации и книг. В предложенной статье мы постарались остановиться только на самых важных аспектах и деталях установки аудиосистемы.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Цвета проводов на магнитоле: схема подключения и обозначение


Качественный звук делает поездки на машине в разы приятнее, но перед тем как наслаждаться любимой музыкой, необходимо правильно подключить магнитолу. Данная процедура не является очень сложной, но в связи с тем, что каждый производитель автомобилей и магнитол использует свои разъемы, могут возникнуть некоторые трудности с установкой. На помощь придет подключение магнитолы по цвету проводов.

ISO разьем

Меры предосторожности

Нужно понимать, что неправильное подключение автомагнитолы может привести к неприятным последствиям:

  • Поломке магнитолы;
  • Ухудшению качества звука;
  • Короткому замыканию проводки;
  • В редких случаях при неправильном подключении магнитолы к аккумулятору можно быстро его разрядить. Иногда это может стать причиной возгорания.

Чтобы не тратить свое время, можно воспользоваться услугами автомастерской, однако при этом нужно быть готовым потратить определенную сумму, которую выставит сервис за подключение. К тому же стоит учитывать, что стоимость подключения автомагнитолы на иномарке (к примеру, Тойоте) будет выше. Учитывается и марка автомагнитолы. Так, магнитола Пионер (являющаяся самой распространенной и любимой у автомобилистов) будет стоить дешевле, чем магнитола Сони или Кенвуд.

Но если у автолюбителя есть желание разобраться в устройстве, возможность потратить пару часов и, что не менее важно, желание сэкономить приличную сумму денег, то далее в статье будет подробно описано, как подключить автомагнитолу по цветам проводов.

Как подключить магнитолу

Если инструкция или справочная этикетка утеряна, то перед правильным подключением автомагнитолы необходимо проверить назначение проводов при помощи тестера, подходящего источника тока и 12-вольтовой лампочки небольшой мощности. Вначале распознаются провода, предназначенные для подключения питания.

Эту процедуру также нужно сделать в случае, если они имеют другие цвета, чем по стандарту, или не оснащены предохранителями. Для безопасного определения можно использовать 9-вольтовую батарейку как источник питания. Ее минусовой полюс подключается к корпусу автомагнитолы. Положительный вывод батарейки подсоединяется поочередно к каждому кабелю автомагнитолы. На старой магнитоле также нужно нажать на выключатель или повернуть регулятор громкости.

В момент подключения к кабелю, предназначенному для подачи питания, между контактами проскочит слабая искра. Если батарейка полностью заряжена, то слабо засветится подсветка. На современных магнитолах правильность подключения цепи можно подтвердить, нажав кнопку Power. После этого включится питание.

Затем определяются провода, которые дают ток относительно минуса (корпуса магнитолы). Для этого подключается источник тока на 12 В к ранее распознанным контактам для подачи питания. В разрыв плюсового нужно включить предохранитель на 10 А в целях повышения безопасности.

Лампочка или тестер, рассчитанный на 15 В и более, подключается к корпусу магнитолы и поочередно к оставшимся шнурам после включения устройства. Если стрелка отклонится, а лампочка загорится, то провод предназначен для питания антенны или дистанционного управления усилителем. Все распознанные по цветам кабели необходимо пометить понятным образом.

Варианты устройства автомагнитолы

Все магнитолы производятся по стандартам той фирмы, которой они принадлежат. Вышеупомянутые Пионер, Кенвуд и Сони производятся в соответствии со стандартами своих компаний. Однако каждая из них имеет стандартный ISO-переходник. Аналогично на каждой машине имеется стандартный штекер под этот переходник.

Исходя из этого, может возникнуть одна из трех ситуаций:

  • Первый вариант является идеальным. В автомобиле выведены все провода. Все подключено согласно стандартам и выведено под ISO-разъем. Сложностей в данном случае не возникнет. Нужно только подключить этот разъем к магнитоле.
  • Второй случай, когда все провода выведены правильно, но разъем не подходит. В этом случае можно приобрести проводник, которых в специализированных магазинах продается великое множество, подключить магнитолу через проводник и наслаждаться качественным звуком.
  • Последний вариант: провода не выведены в один разъем или их вовсе нет.

Третий вариант является самым проблемным, и поэтому далее нужно рассмотреть именно его.

Советы для безопасной работы

Для долгой и качественной работы аудиосистемы в автомобиле необходимо детально знать структуру проводки автомобиля и иметь базовые навыки работы с электроникой. Несколько советов:

  • установить фазировку перед подключением динамиков;
  • прокладывать провода, откручивать/закручивать болтики, работать с инструментом неспешно и аккуратно;
  • не допускать регибов проводов;
  • по завершении работ замерить утечку тока мультиметром
  • использовать провода в соответствии с маркировкой.

Если все-таки принято решение заниматься установкой самостоятельно, лучше перед этим посмотреть, как это делают другие. В сети множество ознакомительных роликов, где опытные автоэлектрики собственноручно показывают технологию.

Сегодня практически каждый водитель, находясь в движении, наслаждается любимой музыкой. Производители автомобильной электроники создают все условия для комфортной езды, а сотни специалистов находят новые способы сделать прослушивание музыки приятным и экономичным. Благодаря самостоятельной установке магнитолы можно узнать несколько больше о своем транспортном средстве и расширить спектр своих навыков.

Магнитола – незаменимый атрибут любого современного автомобиля. Как правило, вместо штатного устройства покупается более функциональное оборудование. В любом случае магнитолу надо правильно подключить. Отметим, что существует несколько вариантов решения поставленной задачи. В этой статье мы перечислим основные методы подключения автомобильной магнитолы.

Почти все устройства этого типа сегодня комплектуются универсальным разъемом, благодаря которому с подключением справится даже начинающий автолюбитель. Также в продаже есть различные переходники, которые могут упростить задачу. Ещё один вариант – соединение проводов по цветовой схеме (обычно она идёт в комплекте с магнитолой).

Обозначение проводов по цветам

Для работы правильного подключения в обязательном порядке нужно знать цвета проводов и их обозначение. Схема проводов магнитолы по цветам представлена на фото. На всех авто и магнитолах (Пионер, Сони и Кенвуд и других) принято определенным цветом обозначать принадлежность провода. Стоит отметить, что провода магнитолы по цветам различаются и по наличию или отсутствию полоски. Так, все провода, имеющие полосу, являются минусом, а без полосы – плюсом.

  • Минус аккумулятора – черный;
  • Плюс аккумулятора – желтый;

  • Плюс зажигания – красный;
  • Левый передний динамик – белый и белый с полосой;
  • Правый передний динамик – серый и серый с полосой;
  • Левый задний динамик – зеленый и зеленый с полосой;
  • Правый задний динамик – фиолетовый с фиолетовой полосой;
  • Антенна – синий;
  • Усилитель – синий с полосой.

Установка в машину

Установка магнитолы начинается с демонтажа декоративных заглушек, закрывающих посадочное гнездо в центральной консоли. Для крепления головного устройства используются металлические обоймы, которые удерживаются в панели приборов отгибаемыми усиками. Если в машине применялась магнитола 1 Din-формата, а планируется установка оборудования с увеличенными габаритами, то из консоли извлекается ящик для мелких предметов. На части машин установить проигрыватель стандарта 2 Din невозможно или для размещения узла потребуется установка новой консоли.

Чтобы установить магнитолу вместо оригинального оборудования, необходимо смонтировать переходные кронштейны, позволяющие закрепить магнитофон к силовому каркасу приборной панели. Установка нештатной магнитолы предусматривает использование декоративной рамки, позволяющей вписать прямоугольную фронтальную панель в отверстие со скошенными кромками или скругленными углами (зависит от типа автомобиля). Дополнительный элемент монтируется своими руками и не требует доработки штатных деталей от машины.

Подключение динамиков

Подключение магнитолы к автомобилю, оснащенному штатной акустикой, не требует прокладки коммутационных кабелей. Владельцу потребуется напрямую соединить штекеры с ответными разъемами на головном устройстве или использовать переходник. Если одновременно с монтажом мультимедийного оборудования производится установка динамиков, то потребуется проложить сигнальные кабели. В зависимости от конструкции машины акустику устанавливают в дверях, панели приборов или полке, расположенной позади спинки заднего ряда сидений.

Для соединения акустики с головным устройством используется медный многожильный провод специального назначения, покрытый эластичным изолятором. На корпусе громкоговорителя расположены положительный и отрицательный контакты с обозначениями. Схема подключения автомагнитолы предусматривает подсоединение громкоговорителей с соблюдением полярности, соединять минусовые кабели в общую шину запрещено. Поскольку провода идут без фишки, то необходимо предусмотреть штекер, который обеспечит надежное подсоединение.

Подключение антенны

После того как подключились силовые кабели и коммутационные шнуры громкоговорителей, следует установить на место штекер антенны. На части машин кабель с колодкой сложен в глубине панели приборов, владельцу необходимо самому вытянуть шнур к месту монтажа. Штатные антенны оснащаются частотными фильтрами, устраняющими помехи и увеличивающими дистанцию приема сигналов от ретрансляторов. Заводской узел подключается при помощи штекера, который устанавливается в ответное гнездо на задней части автомобильной магнитолы.

Если автомобиль не оборудован антенной, то многие владельцы подключают устройство активного типа, которое крепится на ветровом стекле. Встроенный усилитель требует подачи питания, которое обеспечивается выходом в штекере проигрывателя, обозначенным символами AMP или REM. После подсоединения точка стыка защищается изоляционной лентой. На этом этапе процедура установки магнитолы в автомобиль заканчивается, владелец может протестировать работу оборудования.

Подключение автомагнитолы

При подключении магнитолы нужно строго соответствовать схеме. Для питания автомагнитолы нужно подключить желтый провод к плюсу аккумулятора. Черный провод выводится на массу, это заземление. Красный провод запитывается от замка зажигания. В идеале его нужно подключить так, чтобы он запитывался только тогда, когда ключ в положении АСС.

Поскольку сложности установки возникают именно при отсутствии ISO-переходника, то все провода должны быть зачищены и после заизолированы. Идеально подойдут многожильные медные провода с силиконовой изоляцией. По окончании прокладки проводов их можно объединить в стандартный переходник, но можно и заизолировать их с проводами магнитолы. Главное, чтобы цвет проводов магнитолы и автомобиля соответствовал друг другу.

Существует несколько других нежелательных вариантов подключения автомагнитолы к автомобилю. Большинство автомобилистов, не желая возиться с подключением желтого провода к аккумулятору, подключают его вместе с красным к замку зажигания. Это лишает магнитолу большей мощности и не позволяет получить качественный и мощный звук. Аналогично происходит при запитывании магнитолы от прикуривателя.

Бывает так, что подключение желтого и красного провода осуществляется на аккумулятор. Достоинства этого подключения заключаются в том, что магнитола постоянно находится в режиме ожидания и готова к работе. Однако такой способ быстро его сажает. Поэтому стоит задуматься, что важнее: независимая от замка зажигания работа магнитолы или долговременная работа аккумулятора?

Подключение колонок

Цвета проводов колонки магнитолы уже были описаны выше. Поэтому в соответствии с ними можно спокойно подключить любые колонки.

Сегодня почти все автомагнитолы ориентированы на 4 динамика: два спереди и два сзади. Стоит отметить, что мощная аудиосистема имеет вывод плюса и минуса к каждой колонке. Слабая же аудиосистема имеет вывод только плюса. Поэтому минус от колонки выводится на общую массу. Для получения более качественного звучания лучше всего соблюсти плюс и минус контактов.

Если после установки возникает некачественное звучание, существует простой и эффективный способ правильности подключения. Нужно перевести звук на передние колонки, после перевести звучание на одну колонку, к примеру, левую. Включить музыку на полную громкость до появления хрипов или искажений. После этого перевести звук на 2 передние колонки.

Если звук стал громче и остался качественным, то подключение осуществлено верно. Если изменений в громкости не произошло, или появились искажения, то нужно проверить, правильно ли подключены плюс и минус.

Как видно, подключение автомагнитолы по цвету проводов не является сложным и при внимательном подходе займет не более 2-3 часов.

Отдельная кнопка

Один из наиболее подходящих вариантов подключения – вывод отдельной кнопки, которая будет отключать/включать питание автомагнитолы. В данном случае красный провод надо припаять не к проводу замка зажигания, а к одному из выводов кнопки. Второй вывод кнопки соединяется с аккумулятором. По сути, вы сами сможете управлять подачей питания. Перед ночной стоянкой надо просто нажать кнопку. Вы больше не будете зависеть от положения ключа в замке зажигания.

Вариант подключения через сигнализацию также имеет право на существование. Суть заключается в использовании контактных реле и диода. Эта схема не очень распространена, поэтому подробно останавливаться на ней мы не будем.

Секреты правильного подключения магнитолы в автомобиле. Правильная установка магнитолы в машину, схема подключения

Рано или поздно, каждый владелец автомобиля приобретает акустическую систему или автомагнитолу. Многие доверяют подключение аппаратуры специалистам, однако, немало автолюбителей предпочитают делать это своими руками. Это совсем несложно, если известна схема подключения магнитолы и есть определенные технические навыки. В целом, вся процедура представляет стандартный набор операций, различающихся лишь в зависимости от модели.

Крепление и подключение автомагнитолы

Для выполнения подключения необходимо иметь тестер, набор отверток, изоляционный материал. После этого можно приступать к креплению автомагнитолы. Как правило, крепление производится по двум основным стандартам и нужно сразу разобраться, какой именно должен использоваться для автомобиля.

После того, как магнитола закреплена, выполняется ее подключение. В большинстве случаев, когда все разъемы совпадают, подключение автомагнитолы не составляет особого труда. Достаточно, просто соединить все разъемы между собой и проверить работоспособность аппаратуры.

Гораздо сложнее ситуация, когда все провода разведены как нужно, а разъемы не совпадают. В этих случаях практикуется использование специальных переходников, подходящих к нестандартным разъемам. В последнее время, такими переходниками автомагнитола комплектуется заранее. В исключительных случаях, приобретается полный комплект разъемов и производится их полная замена. Само подключение осуществляется по схеме, которая для большинства автомобилей является стандартной.

Стандартная схема подключения автомагнитолы

Как правило, схема разводки проводов имеется в инструкции по эксплуатации. Иногда, может быть промаркирована задняя панель магнитолы. Прежде всего, схема подключения магнитолы, предполагает соединение с источником питания. Обычно, это плюсовой провод желтого цвета, подключаемый к положительной клемме автомобильного аккумулятора. В некоторых случаях используется специальный провод, находящийся в салоне и постоянно подключенный к аккумулятору. Категорически запрещается подключаться к прикуривателю.

Провод массы имеет черный цвет. Достаточно надежно закрепить его с помощью винта внутри кузова автомобиля. Второй плюсовой провод красного цвета соединяется в замке зажигания с проводом, находящимся под напряжением при включении зажигания. Таким образом, автомагнитола будет работать только при включенном зажигании.

После подключения питания остается подключить динамики и окончательно проверить работоспособность автомагнитолы.

Установка и подключение автомагнитолы Пионер

На сегодняшний день практически в каждой семье есть собственное транспортное средство, значительно облегчающее жизнь человеку. Чтобы дорога в машине казалась менее скучной и обыденной, автомобилисты слушают радио по приемнику.

При этом многие автолюбители предпочитают самостоятельно покупать магнитолу для своего транспортного средства. И точно так же сами они производят установку и подключение автомагнитолы, не пользуясь при этом услугами специалистов. Безусловно, этот способ поможет сэкономить деньги, которые можно будет потратить опять же — на обустройство автомобиля. Однако кажущееся таким простым подключение автомагнитолы своими руками на деле не настолько легкое занятие. В данный статье мы поможем вам правильно установить магнитолу в свой автомобиль.

Схема подключения автомагнитолы своими руками

На сегодняшний день, у магнитол питание осуществляется с помощью желтого силового «плюса», подключенного к положительной клейме аккумулятора. Есть другой способ: магнитолу можно подключить к соответствующему проводу в салоне машины. Провод этот должен иметь постоянное подключение к аккумулятору и необходимое сечение. В любом случае, советуем не забывать о том, что у вас под рукой должна находиться инструкция, которая существенно облегчит подключение автомагнитолы.

Следующим необходимо подключить черный провод «массы» — его нужно закрепить на кузове автомобиля с помощью винта как на схеме подключения.

Другой «плюсовой» провод, который обычно представлен красным цветом, вы должны подключить к замку зажигания. С помощью такого подключения вы добьетесь того, что только во время непосредственного включения зажигания можно будет включить и саму магнитолу.

Если вы готовы рискнуть, то можно красный провод подключить вместе с желтым, что позволит включать магнитолу вне зависимости от положения замка зажигания. Однако риск заключается в том, что при подобном подключении автомагнитола будет все время в дежурном режиме, а это может привезти к нагрузке на аккумулятор автомобиля, например, во время стоянки.

Итак, с проводами питания покончено, теперь можно подключать динамики. Не забывайте о полярности – в случае ошибки магнитола может быть испорчена.

Следующим шагом должно стать подключение антенны. Если у вас в руках пассивная антенна, то ее подключение не займет времени – достаточно подключить штекер к соответствующему гнезду. Если же вы хотите подключить активную антенну, то очень важным окажется подведение от антенны дополнительного провода питания к контакту в магнитоле. И, как и в первом случае, необходимо подключение штекера.

Если вы все сделали правильно, то ваша автомагнитола, установленная своими руками, должна работать.

Инструкция подключения автомагнитолы своими руками

Правильное и своевременное подключение всех проводов автомагнитолы своими руками позволит вам не только долговременно использовать ее, но и сэкономит ваши средства. Ведь если заниматься подключением, не обращаясь к инструкции, то можно испортить и саму магнитолу, и навредить собственному автомобилю. В принципе, вы могли бы обратиться и к специалисту, если установка магнитолы собственноручно не входит в ваши планы, но знание инструкции подключения поможет вам проконтролировать работу мастера. Тем более что когда вы занимаетесь установкой и подключением самостоятельно, то сможете рассчитать свое время, потратив ровно столько, сколько будет необходимо для добросовестной работы.

Видео подключения автомагнитолы

Установка магнитолы в автомобиль — процедура творческая, однако совсем не сложная. Опытный автовладелец, имеющий хотя бы базовые знания основ электротехники, легко сможет самостоятельно подключить автомагнитолу. Об этом далее в статье.

Неправильное подключение, к чему приводят ошибки при подключении автомагнитолы

Неправильная установка или подключение автомагнитолы способно вызвать следующие проблемы:

  1. При выключении питания настройки автомагнитолы теряются.
  2. Если слушать музыку на высокой громкости, возникают значительные искажения звукового сигнала, магнитола начинает «заикаться» или самопроизвольно выключается.
  3. При стоянке магнитола потребляет большое количество электроэнергии, в результате чего аккумуляторная батарея все время разряжается, а при длительной стоянке автомобиля есть риск и вовсе не запустить мотор.

Все перечисленные выше проблемы в 90 процентов случаев возникают в результате неправильного подключения. Помните, что неправильное подключение автомагнитолы способно привести не только к вышеперечисленным неприятностям, а и к пожару в машине.

Автомагнитолы, классификация по способу установки

Современные автомагнитолы бывают следующих видов (по способу установки) — стационарные и встраиваемые.

  1. Обычно стационарные автомагнитолы монтируются изготовителями автомашин еще на сборочном конвейере. Нестандартные размеры и оригинальная форма эффективно защищают их от кражи.
  2. Встраиваемые автомагнитолы, как правило, комплектуются специальной шторкой или съемной лицевой панелью — устройства простые, однако не менее эффективные.

Разъёмы, подключение, маркировка

При самостоятельной установке автомагнитолы необходимо учитывать такие особенности:

  1. Подключайте магнитолу лишь в соответствии с инструкцией. Несоблюдение данного правила способно привести к ее выходу из строя либо даже к пожару. Не следует, при этом, использовать руководство по установке другой автомагнитолы, поскольку даже у одного изготовителя может отличаться маркировка проводов и штекеры зависимо от модели.
  2. Помните, что проводка множества отечественных ТС еще с советского времени рассчитана на установку радиоприемников и магнитол с механической настройкой — это способно создать дополнительные неудобства.

К примеру, в «Жигулях», напряжение постоянно подается на провод питания магнитолы, независимо от того, как расположен ключ в замке зажигания. Однако, при повороте ключа, электрическая цепь размыкается на доли секунды, чего иногда достаточно, чтобы стереть из памяти магнитолы все настройки.

Процедура установки магнитол различных производителей и типов фактически не отличается друг от друга. Контейнер без автомагнитолы монтируют в штатное гнездо, после чего фиксируют, отгибая металлические лепестки наружу по его периметру.

  1. Для подключения автомагнитолы в современных автомобилях предусмотрен разъем стандарта ISO. Для подключения в данном случае необходимо вставить соединительную колодку магнитолы в соответствующий ISO разъем вашей машины.
  2. В большинстве отечественных авто и более старых ТС разъем ISO конструкцией не предусмотрен. В таком случае, чтобы установить магнитолу нужно купить соответствующий разъем и подключить его самостоятельно. Как правило, на данных разъемах провода подписаны и промаркированы.

За подключение динамиков отвечают следующие провода:

  1. RR — Задний правый.
  2. RL — Задний левый.
  3. FR — Передний правый.
  4. FL — Передний левый.

При подключении динамиков к автомагнитоле необходимо соблюдать правильную полярность, в противном случае звучание будет плохое, поскольку акустика в данной ситуации будет работать в противофазе.

Для подключения динамиков необходимо использовать специальные акустические провода, которые, как правило, входят в комплектацию автомагнитолы.

С «массой» автомобиля нельзя соединять выводы, предназначенные для подключения акустики, иначе выход магнитолы из строя будет гарантирован.

Проводка, акустические провода и их маркировка

Основной этап подключения автомагнитолы — подключение питания. Именно здесь допускается большинство ошибок.

Питание магнитолы производится по трем проводам — черному, красному и желтому.

GND (черный) — в идеале подсоединяется к минусовой клемме аккумулятора. Однако допускается его соединение с кузовом автомобиля, в результате малой мощности автомагнитолы. Предварительно необходимо обеспечить хороший контакт, зачистив от окислов и грязи место соединения. Также можно применить смазку для контактов, защищающую их от окисления.

АСС (красный) — управление автомагнитолой от замка зажигания. Замки зажигания на многих автомобилях имеют положение АСС. При повороте ключа в данное положение, подается питание на розетку прикуривателя, обогреватель салона и автомагнитолу, однако система зажигания ТС при этом обесточена.

12 В (желтый) — главный провод питания. Встроенный усилитель питается именно от него, а также он предназначен для сохранения настроек магнитолы. Данный провод подключается посредством предохранителя напрямую к аккумуляторной батарее. Длина провода от аккумуляторной батареи до предохранителя не должна превышать 30 сантиметров.

Как выбрать проводку в зависимости от мощности

В системах, которые имеют мощность 30 Вт на канал и более, у каждого канала есть свой плюс и минус. Менять их местами или путать запрещено. Также нельзя производить заземление динамика, выводя, при этом, минус на корпус авто. Это может вызвать искажение звука. В магнитолах небольшой мощности, имеющих ручную радио настройку, в наличии может быть два либо четыре цветных провода, а парные с черной полоской могут отсутствовать. В данном случае для всех динамиков «минус» коммутируют с главным минусовым проводом магнитолы, который нужно вывести на корпус авто.

Соединительные провода входят в комплект фактически всех акустических систем. Однако это проверочные провода, а не монтажные. Они прилагаются для проверки динамиков при приобретении, а не для эксплуатации. Их сечение обычно не превышает 0,25 — 0,5 м²м. Данные провода можно применять лишь для вспомогательной акустики, когда диаметр установленного динамика 10-13 сантиметров, а его мощность — 15-20 Вт.

Для главных 40-100 Вт-ных динамиков, которые имеют диаметр 16 сантиметров и более, нужны специальные акустические провода, сечение которых от 1 до 4 м²м зависимо от мощности магнитолы и динамиков.

Качественная изоляция — электро и пожаро безопасность

Вся проводка должна быть хорошо заизолирована. Лучше выбрать силиконовый слой, поскольку он устойчив к перепадам температур и не трескается в морозное время. Грамотно уложите провода по салону авто, избегая силовых источников и прочих энергопотребителей. Не закручивайте их и не перегибайте под острым углом. Помните, они не должны контактировать с посторонними предметами (груз в багажнике, ноги и так далее) в салоне или перегибаться.

Динамики, установка, месторасположения для хорошей акустики

Перед монтажем акустической системы и до ее подключения, колонки следует установить так, чтобы задняя левая ось была направлена на пассажира, а правая — на водителя. Не закрывайте мембраны пакетами, коробками и другими сторонними предметами. Чтобы колонки полноценно звучали, они должны «дышать». Разные «пищалки» и твитеры желательно расположить на лобовом стекле подальше от низкочастотных помех, чтобы придать салону большего квадроэффекта.

Памятка для устанавливающих автомагнитолу

Двухкомпонентные системы стают все более распространенными. Их буферы желательно размещать в дверях или задних потолках, а не в панели приборов. А твитеры желательно расположить подальше и впереди.

За большой срок эксплуатации машины автолюбитель очень многое заменяет в ней . Обычно, это различные небольшие детали, но часто приходится делать и более дорогие покупки. Наиболее дорогостоящей покупкой принято считать качественную автомобильную магнитолу. В наше время тяжело себе представить транспортное средство без хорошей аудиосистемы, которая может помочь автолюбителям при поездках на дальние дистанции, а в темное время суток не дает уснуть за рулем.

При приобретении абсолютно новой машины на производстве уже сделана установка недорогой музыкальной системы, но существуют автомобили, которые не оборудуются ею. Когда покупается бывший в употреблении автомобиль, то в нем, скорее всего, установлена старая автомагнитола, которая совершенно не удовлетворяет современным требованиям. Современная автомобильная магнитола способна воспроизводить музыку из следующих носителей информации:

  • различные оптические диски;
  • SD устройства;
  • USB устройства;
  • поддерживает подключение и синхронизацию со смартфонами в качестве плеера;
  • оснащена aux входом.

Дополнительно в наиболее дорогостоящих автомагнитолах есть небольшой LCD дисплей, при помощи которого можно смотреть художественные фильмы, телевизионные каналы, следить за ситуацией на дороге и выполнять другие полезные действия. Подобные автомагнитолы имеют высокую цену , и для их подключения необходимо обратиться к опытным специалистам.

Однако большинство людей не могут себе позволить подобные модели аудиосистем и покупают более дешевые автомагнитолы. Когда есть хоть малейшие знания в электрическом оборудовании машины, присоединении проводов и большая аккуратность при работе, то можно самостоятельно подключить недорогую автомагнитолу. А также стоит ознакомиться, как настроить автомагнитолу своими руками.

Как заменить магнитолу в машине

Чтобы установить и подключить автомагнитолу будут необходимы такие инструменты и умения:

  • качественные пассатижи;
  • немного изоленты;
  • большая аккуратность при снятии мелких деталей панели и установке автомагнитолы.

Когда осуществляется замена устаревшей магнитолы на более новую, то особых проблем возникнуть не должно. Аудиоколонки уже находятся на своих местах, а провода проложены и подсоединены. Автолюбителю необходимо лишь проверить целостность проводки, подсоединение колонок и поменять автомагнитолу на панели машины.

Когда выполняется замена, то часто возникают небольшие трудности при подсоединении нового изделия, потому что разъемы автомагнитол бывают различные . В этом случае необходимо приобрести специализированный разъем. В данное время на рынке можно найти разные виды разъемов, поэтому автомобилисты быстро разрешат эту проблему. Довольно часто приобрести специальный адаптер можно в том месте, где была куплена сама магнитола. Бывают случаи, что разъем идет в комплекте с автомагнитолой. После подключения аудиосистему необходимо проверить и сделать первое включение.

Для установки магнитолы своими руками нужно тщательно подготовиться . Сначала стоит проложить электрическую проводку, которая обязана быть изготовлена специально для аудиосигналов из качественной меди сечением около 4 миллиметров. Динамики ставятся в необходимые места, которые предусмотрены заводскими рекомендациями. Когда подобных мест нет, то нужно сделать сквозные отверстия под колонки своими руками. Далее производится установка магнитолы в панель машины и ее подсоединение.

Как подключить магнитолу в машине

Автомагнитола подключение

Стоит рассмотреть наиболее популярные схемы подключения автомобильной магнитолы:

  • способ подключения от аккумуляторной батареи;
  • метод подключения от замка зажигания;
  • схема подключения магнитолы при применении кнопки вместо замка;
  • способ подключения через специальный блок управления автомобильной сигнализацией.

Почти в каждой автомагнитоле существует несколько плюсовых проводов , которые обозначаются желтым и красным цветом. Кабель желтого цвета всегда отвечает за наличие памяти и настройки автомагнитолы. Его нужно подключить к плюсу аккумуляторной батареи. Кабель красного цвета необходим для включения и выключения питания устройства. А также существует минусовой вывод черного цвета, который необходимо подключить к минусу аккумуляторной батареи или к корпусу автомобиля.

Как подключить магнитолу от замка зажигания автомобиля

Подобный метод рекомендуется в инструкции по эксплуатации к магнитоле, так как он наиболее приемлем, по мнению производителя. Однако в нем существует большой недостаток . Прослушивать музыку можно лишь при заведенном моторе или включенном зажигании.

Для того чтобы подсоединить автомагнитолу таким методом, нужно желтый кабель напрямую подсоединить к плюсу аккумуляторной батареи. Кабель красного цвета, который включает автомагнитолу, подсоединяют к замку зажигания, а черный кабель стоит подсоединить на массу машины. Такая схема подключения обеспечивает сохранность заряда аккумуляторной батареи в режиме ожидания устройства. Это очень важно при долгом времени стоянки транспортного средства.

Как подключить магнитолу от аккумуляторной батареи

Подобный метод наиболее популярен при подключении магнитолы . Кабель черного цвета нужно подсоединить к массе машины, а красный и желтый соединяются и подсоединяются к плюсу аккумуляторной батареи. При этом можно прослушивать музыку при отключенном замке зажигания. Однако этот метод способен привести к быстрой разрядке аккумулятора даже при отключенной магнитоле, потому что она потребляет до 1,2 ампер в час. Именно поэтому когда автолюбитель не фанат музыки или на автомобиле установлен старый аккумулятор, то стоит воздержаться от подобного метода подключения.

Как подключить автомагнитолу pioneer при применении кнопки вместо замка зажигания

Такой метод подключения автомагнитолы pioneer необходимо производить так же, как и при применении замка зажигания. Основное различие состоит в том, что кабель красного цвета подсоединяется не к замку, а к специальной кнопке, которая соединена с плюсовой клеммой аккумуляторной батареи. Преимуществом подобного метода является то, что есть возможность выключения питания автомагнитолы pioneer при простое машины, чтобы не было утечки электрического тока в аккумуляторе . Дополнительно слушать музыку можно при отключенном зажигании.

Как подключить магнитолу через специальный блок управления автомобильной сигнализацией

Довольно часто автолюбитель не помнит, выключил он музыку в транспортном средстве или нет. Решением этой проблемы является метод подключения устройства через блок управления автомобильной сигнализации. Подобный метод сокращает утечку электрического тока, потому что при включенной сигнализации автомагнитола будет отключена от питания.

Чтобы подключить автомагнитолу таким способом, необходимо иметь несколько диодов и 2 много контактных реле. Самую подробную электрическую схему стоит поискать в сети по определенной модели машины, типу сигнализации и магнитолы, потому что в различных автомобилях своя гамма цветов проводов . В каждом случае необходимо включить в электрическую цепь мощный предохранитель на 15 ампер. Часто он бывает уже предусмотрен в комплекте с автомагнитолой.

Как подключить динамики своими руками

К подобной работе необходимо относиться очень аккуратно и внимательно . При некачественном подключении будет ухудшаться звучание автомагнитолы. А также могут сломаться динамики или само устройство. Чтобы подключить мощные динамики, стоит приобрести специализированный многожильный акустический кабель. Динамики оснащены двумя клеммами, которые различаются по ширине. Широкая клемма идет к плюсу, а более узкая отвечает за массу.

Стоит делать наименьшую длину кабеля, потому что он имеет определенное сопротивление, которое способно сильно исказить звучание. Динамики необходимо подключать лишь согласно инструкции по эксплуатации, которая идет в комплекте с магнитолой. Нельзя делать дополнительные скрутки проводов. Для этой цели стоит применять специализированные разъемы для подсоединения кабеля к динамикам. Сейчас очень популярная квадроакустика. Другими словами, устанавливаются два мощных динамика сзади автомобиля и несколько небольших в дверях. Когда они правильно подключены, то есть возможность наслаждаться удивительным звучанием автомагнитолы.

Как подключить автомобильную антенну

В наше время ассортимент музыкальных произведений довольно большой и многие автолюбители не используют радио. Однако существуют люди, которые предпочитают слушать в автомобиле разные радиостанции. Когда транспортное средство не оборудовано заводской антенной, то стоит приобрести антенну активного типа, потому что установка обычной обойдется довольно дорого.

Установить антенну активного типа довольно легко. Ее необходимо прикрепить на лобовое стекло машины. А также ее нужно подсоединить к специализированному проводу на автомагнитоле, который окрашен в белый цвет и обозначается AMP или REM. Эта антенна оборудована кнопкой включения и выключения питания на активный усилитель. Он обеспечивает уверенный прием и помогает настраивать сигнал в любой местности.

Музыка в автомобиле считается одним из главных показателей комфорта при езде. Поэтому многих автолюбителей сегодня интересует вопрос — как подключить магнитолу в машине своими силами и что для этого нужно? В этой статье мы расскажем обо всех разъемах и их маркировке, а также процедуре монтажа автомагнитолы своими руками.

[ Скрыть ]

Разъемы и их маркировка

Итак, чтобы правильно осуществить подключение автомобильной мультимедиа системы к аккумулятору машины или замку зажигания в домашних условиях, для начала следует разобраться с разъемами. В настоящее время большая часть автомагнитол обычно комплектуется двумя стандартными выходами, отмечающимися символами ISO. Каждый из них имеет восемь контактов, оснащенных специальным ключом.

Один из них потребляет линейный ток в амперах, то есть к нему следует подсоединить силовую цепь, представляющую собой соединительный элемент коричневого цвета, маркирующийся как А. Второй предназначен для подсоединения музыкальных колонок, обычно к нему подводят проводки черного цвета, и маркируется он буквой В.

Следует отметить, что в некоторых автомобилях для того, чтобы правильно подключить питание к сети, необходимо использовать нестандартные разъемы. Но такие элементы, как правило, маркируются одинаково, поэтому здесь есть несколько вариантов. Первый — это просто обрезать старый разъем и подключить к нему провода, затем смотать их изолентой, но такой вариант менее практичный. Оптимальным решением будет покупка специального переходника, при помощи которого можно сделать правильное подключение системы напрямую к батарее или через замок зажигания. В настоящее время приобрести такое устройство можно без проблем, тем более, что отечественный рынок предлагает покупателям огромный ассортимент.

Разъем «А»

Выход А — это силовой разъем, потребляющий линейный ток в амперах, позволяющий подключение к цепи питания и антенне. Пусть этот элемент оснащен восемью контактами, по факту в нем работает только четыре. К примеру, выход А4 предназначен для организации питания памяти мультимедиа системы линейным током в амперах, в которой хранится вся информация о конфигурации девайса. При отключении выхода устройство сбросит все настройки до заводских. Также сюда подходит красный через дополнительное реле и также проводящий линейный ток, измеряющий в амперах.

Выход, который идет на антенну медиа устройства, маркируется как А5, в нему подходит провод синего цвета. Этот провод также потребляет линейный ток, максимальное значение в этом случае равно 300 мили амперам. В том случае, если показатель линейного тока в амперах будет выше указанного, вероятен выход из строя усилительных каскадов, а также мультимедиа системы в целом (автор видео — Сергей Рыбкин).

А7 — это выход с проводом желтого цвета, предназначенный для обеспечения питания мультимедиа системы 220 вольт. Через этот компонент производится включение системы в целом. К клемме замка зажигания подходит этот провод через предохранитель, а от нее уже он идет на АКБ. При включении ключа в замке зажигания вы можете включить систему и слушать музыку или смотреть видео. Следует отметить, что правильное подключение питания к замку обеспечит надежную защиту батареи от ускоренного разряда. Ведь линейный ток потребляется и в режиме ожидания, поэтому вероятность разряда батареи очень велика.

Питание может быть организовано через специальный тумблер, установленный на центральной консоли в обход зажигания. Основным недостатком такого варианта является то, что для включения мультимедиа системы водителю придется каждый раз включать и отключать тумблер. Также этот тумблер может быть установлен параллельно зажиганию, то есть автомагнитолу можно будет подключить вне зависимости от того, установлен в замке зажигания ключ или нет. Такая схема также имеет свои недостатки, в этом случае управление осуществляется также водителем, и если человек просто забудет отключить систему, то АКБ со временем разрядится.


Есть еще один вариант, как сделать схему. В этом случае необходимо установить обмотку реле в цепь управления противоугонной системой, при этом контактная группа монтируется в сеть питания магнитолы 220. Когда человек включает противоугонную систему, магнитола отключается автоматически. В настоящее время такой вариант подключения через выход сигнализации является одним из наиболее популярных среди наших водителей.

В разъеме А есть еще один выход — А8, он необходим для подключения мультимедиа системы к массе, здесь проходит провод черного цвета. Помните о том, что если подключить магнитолу 220 не правильно, то это может привести к некорректной работе или полному выходу из строя системы. Если вы спутаете цвета проводов, последствия могут быть плачевными. Поэтому перед тем, как подключить магнитолу 220, следует прозвонить все выходы питания.

Разъем «В»

Через выход В подключаются периферийные устройства, в частности, музыкальные колонки. Так как большая часть мультимедиа устройств рассчитана на подключение четырех динамиков, этот выход имеет восемь проводков. Сколько из них будет применяться для подключения — решать водителю. Выходы В1 и В2 сиреневого и черно-сиреневого цветов подключаются к задней правой колонке, причем В1 всегда идет на плюс, а В2 — на минус. К передней правой колонке подсоединяются выходы В3 и В4, с проводами серого и черно-серого цветов. Левые колонки подключаются по аналогичной схеме, для этого применяются выходы В5, В6, В7 и В8 (автор видео — Pavel Cherepnin).

Какие могут быть расширения?

Если вы планируете подсоединить профессиональное устройство через замок зажигания или напрямую к сети, то чтобы все сделать правильно, необходимо учитывать расширения, характерные для магнитолы 220. Благодаря данному функционалу устройство оснащается дополнительным функционалом, позволяющим сделать использование магнитолы более комфортным.

К примеру, это могут быть расширения:

  1. АNT. Это расширение будет полезно в том случае, если в машине есть выдвижная антенна. То есть при необходимости ее активировать вы можете просто дать команду устройству и антенна включится автоматически.
  2. REMOTE. Благодаря этой функции можно подсоединить к системе усилитель, соответственно, добиться лучшего звучания. Если ваше авто в принципе маленькое, то эта функция будет не особо полезной, так как в любом случае вы не сможете добиться нужного звукового фона.
  3. ILLUMINATION. С помощью этого расширения можно сделать так, чтобы яркость устройства была снижена во время езды и не отвлекала автомобилиста. Когда машина останавливается, система автоматически увеличит яркость дисплея.
  4. MUTE. Данное расширение включается только тогда, когда автолюбителю необходимо поговорить по мобильному телефону. Когда телефон звонит, система автоматически включает это расширение и динамики отключаются.

Питание

Питание системы через замок зажигания или АКБ проходит по двум проводкам, каждый из которых оснащается специальной вставкой. Это необходимо для защиты акустического оборудования. В том случае, если линейный ток в амперах скачет и в работе устройства возникают сбои, между разъемами А7 и А8 можно установить дополнительный конденсатор. Это нужно сделать правильно, чтобы стабилизировать питание мультимедиа системы и предотвратить возможные перебои (автор видео — Michael MNS).

Монтаж автомагнитолы

Как подключить автомагнитолу 220 своими руками через замок зажигания? Для начала вам потребуется схема подключения автомагнитолы, которая должна идти в комплекте с системой. Также вместе с устройством вы получите инструкцию по монтажу, вам необходимо ее досконально изучить. Помимо этого, для начала следует проверить, есть ли в комплекте все крепления, которые потребуются в ходе монтажа.

В целом можно без проблем подсоединить все шлейфы для системы своими руками, сколько бы их не было, если правильно соблюдать действия, отмеченные в инструкции. Монтаж устройства в панель приборов не должен вызвать проблем, но при установке учтите, что необходим избежать образования больших зазоров и щелей. Со временем в проемы будет попадать пыль, которая осядет на системе и может привести к ее выходу из строя. Кроме того, эти щели будут способствовать появлению вибрации, а это, в свою очередь, также может отразиться на работе аудио-системы в целом.

Учтите момент: если в вашем авто уже была , то при демонтаже старого устройства также следует избавиться от рамки. Подключение новой системы своими руками в старую рамку является нецелесообразным, так как это может спровоцировать неполный монтаж устройства. Используются только те рамки, которые идут в комплекте, в противном случае вибраций не избежать.

С соблюдением всех нюансов, описанных в этой статье, вы сможете произвести монтаж любого мультимедийного устройства. Здесь абсолютно не важна марка автомагнитолы, достаточно только изучить схему и правильно подключить все провода. При желании все сделать своими силами изучите видео, где подробно описан этот процесс.

Большинство автолюбителей справляются с этим процессом самостоятельно, но все же иногда происходят случаи, когда неправильное подключение контактов приводит к выходу из строя медиа-системы. Чтобы избежать этого, можно попробовать воспользоваться услугами специалиста. Тем более, если объективно оценить, стоимость такой услуги сегодня не особо высокая, зато вы сможете быть уверены в том, что магнитола будет подключена правильно.

Видео «Монтаж автомобильной аудио-системы в домашних условиях»

Подробнее о процессе монтажа вы можете узнать из видео ниже (автор видео — Maxim Sakulevich — О другом и о разном).

Подключение магнитолы в машине: основные схемы и способы, как установить и подключить колонки и антенну

Как подключать магнитолу в машине

За все время эксплуатации автомобиля владелец многое меняет в нем. Это может быть как разные мелкие аксессуары, так и более серьёзные покупки. К самой главной покупке можно отнести приобретение автомагнитолы. Наверно сейчас сложно представить автомобиль без аудиосистемы. Особенно она помогает при поездках на большие расстояние, водителям в ночное время помогает не уснуть за рулём.

Подключения и установка автомагнитолы

Даже при покупке нового автомобиля уже с завода устанавливают бюджетный вариант аудиосистемы, но есть и авто на которые не устанавливают. А если вы приобрели подержанное авто 10 лет, то там наверняка стоит старая магнитола, которая не удовлетворяет ваши требованием. В новой современной автомагнитолы ведь можно не только слушать музыку из таких носителей, как:

  • оптические диски CD/DVD;
  • SD накопители;
  • USB флеш накопители;
  • поддержка синхронизации и подключения телефона в качестве плеера;
  • aux вход.

Также в более дорогих моделях присутствует LCD дисплей, поддержка просмотра , просмотр TV каналов, система навигации и еще много интересных функций. Конечно, такие аудиосистемы стоят дороговато и потребуется помощь специалистов, чтобы произвести подключение. Но многим автолюбителям не по карману купить такие модели магнитол и выбирают более бюджетный вариант. Если имеется представление об электрооборудовании автомобиля, подключении проводов и немножко аккуратности в работе, то в силах произвести подключение своими руками.

Как подключить магнитолу в машине или заменить на новую?

Для проведения такого вида работ вам понадобится отвертка, пассатижи, мультиметр, изоляционная лента и аккуратность при демонтаже декоративных панелей и монтаже самой магнитолы. При замене автомагнитолы старой на новую не должно возникнуть трудностей. Колонки уже установлены в соответствующих местах, провода протянуты и подключены. Вам остается только проверить все провода на целостность, подключение аудиоколонок и заменить саму магнитолу в панели автомобиля.

При замене могут возникнуть трудности при подключении новой магнитолы. так как разъемы могут быть разные, то придется покупать специальный переходник. Сегодня большое разнообразие всяких переходников на базаре, поэтому с этим проблем у вас не будет. В большинстве случаев можно купить переходник там же, где покупали саму автомагнитолу. Также идет с некоторыми моделями в комплекте. После того как подключили магнитолу следует еще раз все проверить и провести первое включение проверить все ли работает.

При подключении магнитолы с нуля вам следует более тщательно подготовиться. Прежде всего, следует определиться с проводкой. Она должна быть специально для акустики с бескислородной медью сечением 2 — 4 мм кВ. Установить динамики в специально отведенные места, предусмотренные заводом-изготовителем. Если таких мест нет, придется самим делать отверстия под динамики. И в конце концов произвести монтаж автомагнитолы в панели автомобиля и само ее подключение.

Подключение автомагнитолы: схема подключения

  • метод подключения с помощью замка зажигания;
  • метод подключения прямо от аккумулятора;
  • схема подключения магнитолы при использовании кнопки вместо замка;
  • схема подключение через блок управления сигнализацией.

Практически в любой магнитоле есть два плюсовых провода. они чаще всего бывают двух цветов красного и желтого. Первый провод — «провод памяти» желтого цвета, отвечает за настройки и память магнитолы. Обычно его подключают к минусовой клемме аккумулятора напрямую. Красный — «силовой провод» служит для включения и отключения питания магнитолы. Есть также минусовой провод, обычно он черного цвета, его подключают к минусу, проще всего к корпусу авто.

Схема подключения с помощью замка зажигания

Такой способ рекомендуют в инструкции к автомагнитоле, он более безопасный по мнению специалистов. Но есть в нем и недостаток, слушать музыку можно только при включении зажигания или заведенном двигателе. Чтобы подключить по такой схеме, необходимо желтый провод (плюсовой) подключить напрямую на плюсовую клемму аккумулятора. Чёрный провод, отвечающий за включения магнитолы, подключить к замку зажигания, а минусовой провод подключить к массе автомобиля. При таком способе автомагнитола не садит аккумулятор в режиме ожидания при длительной стоянке.

Схема подключения напрямую к аккумулятору

Такой способ чаще всего используется при подключении автомагнитолы. Чёрный провод подключаем к массе автомобиля, а желтый и красный соединяем вместе и подключаем к плюсовой клемме аккумулятора. При таком подключении вы сможете слушать музыку даже при выключенном зажигании. Но такой способ приводит к разрядке АКБ даже при выключенной автомагнитоле. Магнитола потребляет в режиме ожидания от 0,2 до 1 А/ч. Поэтому если вы не меломан музыки или у вас старенький аккумулятор, то лучше воздержаться от такого способа подключения.

Способ подключения при помощи кнопки вместо замка зажигания

При таком способе подключение производим, как способом с использованием замка зажигания. Разница в том, что красный провод подключаем не к замку зажигания, а к кнопке, которая подключается к плюсу аккумулятора. Достоинством такого способа есть то, что можно отключать питание от магнитолы при длительной стоянке. чтобы не происходила утечка тока в аккумуляторе. И можно слушать музыку при выключенном зажигании.

Способ подключения с помощью сигнализации

Часто водитель думает, отключил я музыку в машине или нет на стоянке. Принцип заключается в том, что магнитола отключается и включается от сигнализации. Такой способ также уменьшает утечку тока, так как при включенной сигнализации магнитола отключена от питания. Для подключения потребуется два пяти контактных реле и пару диодов. Более подробную схему можно найти в интернете именно по своему автомобилю, сигнализации и магнитоле, так как в разных авто своя цветовая гамма проводов.

В любом из выше перечисленных способов нужно обязательно подключить в цепь предохранитель 10-20 А если, конечно, он не предусмотрен уже при покупке магнитолы.

Подключение динамиков

К такой процедуре следует отнестись ответственно и аккуратно. Ведь при неправильном подключение ухудшится звучание музыки. В лучшем случае может выйти из строя динамик, в худшем выйдет из строя сама магнитола.

Для подключения динамиков следует выбрать специальный многожильный акустический провод диаметром 2-4 мм 2. На динамиках, как правило, есть две клеммы: одна шире, другая уже. Та что шире идет к плюсу, та что уже идет минусу. Делайте минимальную длину проводов, так как они имеют сопротивление, которое искажает звук. Обязательно подключайте согласно инструкции, которая шла в комплекте с автомагнитолой. Не делайте лишние скрутки проводов, используйте специальные разъемы для подключения проводов к динамикам. В основном часто используют акустику 2Х2. То есть два больших динамика сзади и два маленьких по бокам в дверях. При правильном подключении можно насладиться приятным звучанием музыки.

Подключение антенны

Конечно, сейчас ассортимент музыки большой и некоторые люди просто не пользуются радио. Но есть автолюбители, которые любят послушать любимую радиостанцию в машине.

Если в вашем автомобиле нет штатной антенны, то лучший вариант — купить активную антенну. так как установка пассивной антенны выйдет вам в копеечку. Установка активной антенны достаточно проста. Ее просто надо приклеить на лобовое стекло автомобиля. Также ее надо подключить к специальному проводу на выходе в магнитоле, обычно он белого цвета и имеет обозначение AMP или REM. Активная антенна имеет также кнопочку включения и отключения питания на усилитель. Это значит что не будет проблем с сигналами в городе и за городом.

Кузнецов Пётр Викторович

http://elektro.guru

Подключение по цветам магнитолы


Схема подключения по цветам проводов на магнитоле

(11 оценок, среднее: 2,82 из 5) Загрузка…

Качественный звук делает поездки на машине в разы приятнее, но перед тем как наслаждаться любимой музыкой, необходимо правильно подключить магнитолу. Данная процедура не является очень сложной, но в связи с тем, что каждый производитель автомобилей и магнитол использует свои разъемы, могут возникнуть некоторые трудности с установкой. На помощь придет подключение магнитолы по цвету проводов.

ISO разьем

Меры предосторожности

Нужно понимать, что неправильное подключение автомагнитолы может привести к неприятным последствиям:

  • Поломке магнитолы;
  • Ухудшению качества звука;
  • Короткому замыканию проводки;
  • В редких случаях при неправильном подключении магнитолы к аккумулятору можно быстро его разрядить. Иногда это может стать причиной возгорания.

Чтобы не тратить свое время, можно воспользоваться услугами автомастерской, однако при этом нужно быть готовым потратить определенную сумму, которую выставит сервис за подключение. К тому же стоит учитывать, что стоимость подключения автомагнитолы на иномарке (к примеру, Тойоте) будет выше. Учитывается и марка автомагнитолы. Так, магнитола Пионер (являющаяся самой распространенной и любимой у автомобилистов) будет стоить дешевле, чем магнитола Сони или Кенвуд.

Но если у автолюбителя есть желание разобраться в устройстве, возможность потратить пару часов и, что не менее важно, желание сэкономить приличную сумму денег, то далее в статье будет подробно описано, как подключить автомагнитолу по цветам проводов.

Варианты устройства автомагнитолы

Все магнитолы производятся по стандартам той фирмы, которой они принадлежат. Вышеупомянутые Пионер, Кенвуд и Сони производятся в соответствии со стандартами своих компаний. Однако каждая из них имеет стандартный ISO-переходник. Аналогично на каждой машине имеется стандартный штекер под этот переходник.

Исходя из этого, может возникнуть одна из трех ситуаций:

  • Первый вариант является идеальным. В автомобиле выведены все провода. Все подключено согласно стандартам и выведено под ISO-разъем. Сложностей в данном случае не возникнет. Нужно только подключить этот разъем к магнитоле.
  • Второй случай, когда все провода выведены правильно, но разъем не подходит. В этом случае можно приобрести проводник, которых в специализированных магазинах продается великое множество, подключить магнитолу через проводник и наслаждаться качественным звуком.
  • Последний вариант: провода не выведены в один разъем или их вовсе нет.

Третий вариант является самым проблемным, и поэтому далее нужно рассмотреть именно его.

Обозначение проводов по цветам

Для работы правильного подключения в обязательном порядке нужно знать цвета проводов и их обозначение. Схема проводов магнитолы по цветам представлена на фото. На всех авто и магнитолах (Пионер, Сони и Кенвуд и других) принято определенным цветом обозначать принадлежность провода. Стоит отметить, что провода магнитолы по цветам различаются и по наличию или отсутствию полоски. Так, все провода, имеющие полосу, являются минусом, а без полосы – плюсом.

  • Минус аккумулятора – черный;
  • Плюс аккумулятора – желтый;

  • Плюс зажигания – красный;
  • Левый передний динамик – белый и белый с полосой;
  • Правый передний динамик – серый и серый с полосой;
  • Левый задний динамик – зеленый и зеленый с полосой;
  • Правый задний динамик – фиолетовый с фиолетовой полосой;
  • Антенна – синий;
  • Усилитель – синий с полосой.

Подключение автомагнитолы

При подключении магнитолы нужно строго соответствовать схеме. Для питания автомагнитолы нужно подключить желтый провод к плюсу аккумулятора. Черный провод выводится на массу, это заземление. Красный провод запитывается от замка зажигания. В идеале его нужно подключить так, чтобы он запитывался только тогда, когда ключ в положении АСС.

Поскольку сложности установки возникают именно при отсутствии ISO-переходника, то все провода должны быть зачищены и после заизолированы. Идеально подойдут многожильные медные провода с силиконовой изоляцией. По окончании прокладки проводов их можно объединить в стандартный переходник, но можно и заизолировать их с проводами магнитолы. Главное, чтобы цвет проводов магнитолы и автомобиля соответствовал друг другу.

Существует несколько других нежелательных вариантов подключения автомагнитолы к автомобилю. Большинство автомобилистов, не желая возиться с подключением желтого провода к аккумулятору, подключают его вместе с красным к замку зажигания. Это лишает магнитолу большей мощности и не позволяет получить качественный и мощный звук. Аналогично происходит при запитывании магнитолы от прикуривателя.

Бывает так, что подключение желтого и красного провода осуществляется на аккумулятор. Достоинства этого подключения заключаются в том, что магнитола постоянно находится в режиме ожидания и готова к работе. Однако такой способ быстро его сажает. Поэтому стоит задуматься, что важнее: независимая от замка зажигания работа магнитолы или долговременная работа аккумулятора?

Подключение колонок

Цвета проводов колонки магнитолы уже были описаны выше. Поэтому в соответствии с ними можно спокойно подключить любые колонки.

Сегодня почти все автомагнитолы ориентированы на 4 динамика: два спереди и два сзади. Стоит отметить, что мощная аудиосистема имеет вывод плюса и минуса к каждой колонке. Слабая же аудиосистема имеет вывод только плюса. Поэтому минус от колонки выводится на общую массу. Для получения более качественного звучания лучше всего соблюсти плюс и минус контактов.

Если после установки возникает некачественное звучание, существует простой и эффективный способ правильности подключения. Нужно перевести звук на передние колонки, после перевести звучание на одну колонку, к примеру, левую. Включить музыку на полную громкость до появления хрипов или искажений. После этого перевести звук на 2 передние колонки.

Если звук стал громче и остался качественным, то подключение осуществлено верно. Если изменений в громкости не произошло, или появились искажения, то нужно проверить, правильно ли подключены плюс и минус.

Как видно, подключение автомагнитолы по цвету проводов не является сложным и при внимательном подходе займет не более 2-3 часов.

Схема подключения автомагнитолы, распиновка разъема магнитолы, полярность динамиков для чайников

Если Вам попалась в руки автомагнитола которую необходимо установить, а схема подключения — распиновка отсутствует. Нужно обратить внимание на цвет проводов который идет от магнитолы. Цвет проводов разъема это стандарт ISO который соответствует всем головным устройствам.

Берем в руку на первый взгляд «страшный» пучок проводов и разбираемся, что означает и подключает каждый провод.

Черный – Минус Красный – Плюс постоянный Желтый – подключаем к замку зажигания – положение ON появляется плюс. Для любителей слушать музыку без ключа зажигания нужно  скрутить красный и желтый вместе и на постоянный плюс. Но имейте ввиду почти во всех магнитолах при таком включении и идет потребление 100-200ма тока Синий – при включенной магнитоле появляется плюс, слаботочный выход — подсветка

На китайских магнитолах красный и желтый провод может быть перепутан местами, после выключения зажигания настройки автомагнитолы будут сбрасываться.

4 выхода на колонки

Светлые провода – передняя акустика

Белые передние левая Серые передние правая

Темные провода – задняя акустика

Фиолетовые – задняя правая Зеленые – задняя левая

Определяем правильное расположение динамиков. Например к головному устройству подходит 8 проводов и понять какая колонка передняя или задняя достаточно трудно.

Берем обычную пальчиковую батарейку АА или ААА и подключаем на 1 сек к проводам каждой колонки. Динамик будет издавать скрип. Таким способом Вы с легкостью определите какой динамик, где находится слева или справа.

Как определить полярность динамиков

Также прижимаем провод к батарейки АА (на которой указан где -, а где +), если диффузор выдвинулся вверх, то полярность правильная, то есть провод который касается плюс на батарейке будет соответствовать плюсу на динамике.  Если диффузор динамика ушёл вниз, в этом случае плюс колонки будет на минусовом контакте батарейки.

Как правильно подключить (установить) магнитолу в автомобиле и схема подсоединения магнитофона по цветам проводов к автомобилю

Подключение магнитолы и ее установка может осуществляться разными способами. Эта процедура не вызовет особых затруднений.

Как установить автомагнитолу

Установка автомагнитолы чаще всего осуществляется в штатное место на передней панели автомобиля. В противном случае установка магнитолы выполняется с помощью специального крепления, которое можно сделать самому. Поскольку магнитолы 1 DIN наиболее распространены, посадочные места имеют высоту, подходящую для установки этих устройств. Под типоразмер 2 DIN потребуется дополнительная доработка приборной панели, чтобы установить в машину проигрыватель.

Следует проверить комплектацию устройства перед тем, как установить автомагнитолу, чтобы убедиться в наличии всех необходимых деталей. Установка штатной магнитолы производится с помощью специальной рамки, которая прилагается к устройству. Она используется для фиксации магнитолы в автомобиле. Вначале вынимается короб для мелких вещей, который стоит на штатном месте для монтажа. Затем вставляется метал лическая рамка.

При помощи прилагаемого специального инструмента следует подцепить и отогнуть фиксирующие язычки.

Следующий этап установки автомагнитолы своими руками — это закрепление на посадочном месте. На задней стенке некоторых устройств имеется отверстие с резьбой. В него вкручивается шпилька, с помощью которой можно дополнительно закрепить проигрыватель. Для этого следует с обратной стороны приборной панели прикрепить специальную планку.

Чтобы установить нештатную магнитолу, потребуется проверить, какое крепление используется и подходит ли оно под посадочное место. Если на боковых стенках устройства есть отверстия с резьбой, то установка магнитолы на автомобиль осуществляется путем прикручивания к приборной панели болтами.

Как правильно подключить автомагнитолу

Подключение автомагнитолы производится несколькими способами:

  • С применением коннектора ISO.
  • Без использования фишки путем сращивания проводов.
  • Путем непосредственного соединения проводов питания с клеммами аккумулятора.
  • Через замок зажигания либо отдельный переключатель.
  • Через охранную сигнализацию.

Схемы автомагнитол, которые помогают с правильным подключением, наносятся на этикетку на верхней крышке устройства. На них указывается цветовая маркировка проводов, установленная общепринятым стандартом:

  • красный — управление питанием;
  • желтый — питание памяти и усилителя;
  • черный — масса;
  • голубой с белой полосой — питание антенны с усилителем.

Для надежной фиксации проводку можно прицепить с помощью кабельных стяжек.

Подключение с фишкой и без фишки

Первый вариант подключения магнитолы к автомобилю подойдет при наличии соединителя ISO, который встроен в устройства, выпущенные недавно. Если магнитофон оснащен фирменным коннектором, то необходимо приобрести подходящий к нему переходник, который может оснащаться или нет дополнительной фишкой. В первом случае при наличии ответной части в автомобильной проводке коннекторы вставляются друг в друга.

В том случае, если фирменный переходник или сама магнитола не имеет фишку, присоединение кабеля осуществляется скручиванием или спайкой проводов. Последний вариант подключения без фишки гарантирует более надежное соединение. Схема автомагнитолы определяет назначение проводов по цветам и наличие дополнительных контактов. На некоторых автомобильных видеопроигрывателях предусмотрена парковочная линия. Она подключается к кнопке стояночного тормоза. Эта функция позволяет смотреть фильмы в машине, когда она стоит на ручном тормозе.

Напрямую к аккумулятору

Этот способ подключения применим для магнитол с высокой выходной мощностью, оснащенных сабвуфером, когда пропускная способность контактов замка зажигания становится недостаточной для надежной работы устройства. Также этот способ применяется в случае, когда при переходе через положение «Выкл.» замок зажигания обесточивает все подключенные к нему потребители, как на отечественных машинах. Кабель, присоединение которого осуществляется к аккумулятору, должен иметь толщину не менее 3 кв. мм.

Вначале кабели прокладываются в подкапотном пространстве вдали от горячих и вращающихся деталей. Для заведения проводов под приборную панель автомобиля следует использовать существующее отверстие, которое после установки магнитолы герметизируется для защиты от проникновения осадков.

Для подсоединения к клеммам аккумулятора на каждой из них откручивается гайка, после чего зачищенный конец провода от магнитолы заводится под болт, ставится на место и прикручивается.

Место крепления для защиты от коррозии обрабатывается препаратом WD-40.

В соответствии со схемой подключения магнитолы плюс от аккумулятора присоединяется к красному и желтому проводам, минус — к черному. В разрыв плюсового провода включается предохранитель номиналом не менее 10 А. Он обеспечивает дополнительную защиту от короткого замыкания и перегрузки.

Через замок зажигания

Подключение магнитолы в машине через замок зажигания позволяет избежать преждевременной разрядки аккумулятора при длительной стоянке благодаря отключению желтого провода магнитолы, отвечающего за питание во время работы устройства. Красный провод магнитолы подключается к источнику постоянного тока.

Желтый провод согласно схеме подключения автомагнитолы прикручивается к клемме замка зажигания, находящейся под напряжением в положении ключа «Зажигание включено». Это можно определить контрольной лампой. При таком способе пользоваться магнитолой получится только при включенном зажигании. В противном случае функциональность устройства ограничивается работой часов, извлечением CD и т.д.

Через кнопку вместо замка зажигания

Подключить в машине магнитолу можно также и через кнопку. С ее помощью можно отключать подачу питания на красный провод, если аудиоустройство долго не используется, чтобы избежать быстрой разрядки аккумулятора — так же, как через замок зажигания. Кнопка, которая должна фиксироваться во включенном положении, устанавливается в свободное место на приборной панели, предусмотренное производителем автомобиля.

Для подключения магнитолы через кнопку один ее вывод соединяется с любым проводом в бортовой сети, по которому идет «плюс», другой — с красным проводом устройства. Чтобы оно заработало, следует нажать на кнопку. Покидая машину на длительное время, следует отключать питание тумблером.

Через сигнализацию

С помощью этого способа можно сделать так, чтобы автомагнитола с механическим управлением включалась при срабатывании сигнализации, если штатная сирена вышла из строя. Чтобы правильно подключить магнитолу, потребуется дополнительное реле. Его обмотка подсоединяется к выводам, предназначенным для подключения сирены. Через контакты реле магнитола подключается к источнику тока.

После всех присоединений регулятор громкости поворачивается в максимальное положение. Если сигнализация сработает, магнитофон начнет громко воспроизводить запись. Чтобы можно было пользоваться магнитолой в стандартном режиме, следует установить дополнительный выключатель. Первый вывод соединяется с плюсовой клеммой аккумулятора, второй — с проводом магнитолы. Перед началом прослушивания выставляется комфортный уровень звука.

Подключение динамиков

Для подключения колонок используется акустический кабель с толщиной жил не менее 2 мм. Акустические выходы находятся на разъеме Б коннектора ISO. На все общие провода, соединенные внутри магнитолы с отрицательным полюсом, наносятся черные полоски. Эти провода соединяются с минусовыми выводами динамиков.

Соблюдение полярности необходимо для того, чтобы избежать противофазного включения динамиков. Из-за этого звук в машине может стать плоским и неестественным. Подключение автомагнитолы по схеме может осуществляться к 2 или 4 динамикам в зависимости от числа каналов встроенного в устройство усилителя.

По общепринятой маркировке провода колонок имеют следующие цвета:

  • передний левый динамик — белый;
  • передний правый — серый;
  • задний левый — зеленый;
  • задний правый — фиолетовый.

Возможные проблемы и как их решить

Во время использования магнитолы могут возникать проблемы, вызванные ошибками при подключении. Например, устройство не будет включаться из-за неправильного подсоединения цепей питания. При наличии предохранителя он перегорит в случае, если произошло короткое замыкание из-за небрежного обращения или подсоединения проводов питания к выводам колонок или сервисных устройств.

Чтобы решить эту проблему, следует выключить магнитолу, снять ее, осмотреть проводку и проверить подсоединение по цветам проводов. Затем подключенные неверно провода отсоединяются и вновь подключаются в соответствии с их назначением.

Если после включения устройства отсутствует звук, то следует поставить регулятор громкости в положение, отличающееся от нуля. Если магнитола внезапно отключается или высвечивается на дисплее сообщение об ошибке, то имеется утечка или короткое замыкание в акустической проводке. Чтобы справиться с этой проблемой, проверяется целостность изоляции и расположение проводов. Поврежденные кабели заменяются и отводятся от горячих и острых предметов.

Как подключить магнитолу в машине: Инструкция, видео, схема

Вы решили подключить магнитолу самостоятельно, но увидев количество проводов, которые выходят из неё испугались что не справитесь? На самом деле ничего страшного здесь нет, и в данной статье мы разберемся, как подключить магнитолу в машине.

С чем можно столкнуться при не правильном подключении автомобильной магнитолы?

Нельзя сказать, что для правильной установки магнитолы совсем не нужно обладать никакими умениями. Желательно иметь хотя бы начальный опыт подключения электротехнических устройств, но это не является обязательным условием, следуя инструкции, выполнить установку сможет человек и без какого-либо опыта. Чтобы понять, все ли было сделано правильно, стоит проследить за работой магнитолы. Признаком допущения ошибки будет наличие следующих факторов:

  • Выключается магнитола при увеличении громкости.
  • При выключении зажигания сбиваются настройки магнитолы.
  • Магнитола садит аккумулятор в выключенном состоянии.
  • Звуковой сигнал заметно искажается, особенно при прослушивании на высокой громкости.

В очень редких ситуациях виноват не тот, кто подключал, а продавец, который продал некачественное изделие. Конечно, этот вариант исключать нельзя, но перепроверить схему подключения все же потребуется.

Размер и виды автомобильных магнитол

Универсальные магнитолы имеют стандартный размер, он может быть 1 – DIN (высота 5 см, ширина 18 см.) и 2 DIN. (высота 10 см, ширина 18 см.) Если вы меняете магнитолу с большой на маленькую (с 1 –DIN, на 2 – DIN) вам понадобится докупить специальный кармашек,  который будет закрывать недостающий дин. По подключению данные магнитолы имеют все одинаковый разъём его название ISO или ещё его называют евро разъём.

Магнитола размером 1 -DIN Магнитола размером 2 — DIN Карман для установки магнитолы 1 -DIN

Штатные магнитолы устанавливаются на автомобили с завода, и имеют нестандартный размер, в данном случае есть два варианта установки магнитолы. Первый самый простой, вы приобретаете такую же штатную магнитолу и устанавливаете её, она подходит по размером и подключается к штатным разъёмам. Но стоимость данных магнитол зачастую имеет неадекватную цену. А если вы нашли бюджетный вариант, то с вероятностью 100% это будет китай, который не особо славится качеством звучания, и надёжностью. Второй вариант заключается в установке «Универсальной» магнитолы за место штатной, но для этого вам понадобятся переходная рамка, которая является переходником со штатных размеров магнитолы на универсальные, т.е. 1 или 2-DIN. рамка выполняет декоративную роль, закрывая лишние отверстия.

Если в вашей 2 дин магнитоле есть ЖК дисплей значит к ней можно подключить камеру заднего вида, а как это сделать мы подробно рассмотрели в «этой статье»

Подсказка для владельцев TOYOTA. У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. В данном случае вам можно поискать “Проставки для магнитол Toyota” они размером по 1 см. и вы без проблем сможете установить магнитолу стандартного размера, т.е. 2 – DIN, для установки 1 – DIN вам ещё потребуется докупить кармашек.

Подключение магнитолы.

Автомобилей существует много, и у каждого из них может использоваться свой набор разъемов для подключения такой техники. По большому счету, есть три варианта:

  1. Вариант первый, самый благоприятный. У вас в автомобиле уже имеется фишка, к которой всё правильно подключено, т.е. все динамики, силовые провода, антенные выведенные на эту фишку, и  всё правильно подключено. Такое встречается но, к сожалению очень редко. Это говорит о том, что вам повезло, вы просто подключаете к данной фишке свою новенькую магнитолу, и всё у вас работает.
  2. Нужные провода проведены и подключены, при этом, гнездо у магнитолы отличается от штекера автомобиля.
  3. Отсутствует вывод проводов питания или же это было сделано неправильно.

С первым пунктом примерно все понятно. Когда гнездо устройства не совпадает с разъемом, то потребуется использовать переходник. Несмотря на то, что эти разъемы чаще всего являются индивидуальными для каждой модели, многие фирмы практикуют поставку отдельного переходника ISO. Если же и переходника нет или же его формат в данном случае не подходит, можно или приобрести такой переходник или скрутить провода самостоятельно. Разумеется, второй шаг более долгий, сложный и рискованный. Занимаются подобным лишь технические центры, имеющие опыт подобных процедур, поэтому перед тем, как подключить магнитолу в машине таким образом, нужно очень хорошо все обдумать.

Подключение переходника ISO — Toyota

Если же есть желание выполнить скрутку самому, нужно проверить соответствие проводов на магнитоле и разъеме машины. Только при совпадении цветов можно сделать отключение аккумулятора и отсоединение разъема авто и аудиосистемы.

Как подключить автомагнитолу и не запутаться в проводах? Рекомендуется откусывать оставшуюся часть, после присоединения разъема к магнитоле. Все соединения пропаиваются и изолируются.При несоответствии проводов потребуется их прозвонка при помощи тестера или мультиметра, а также 9-ти вольтной, батарейки еще может понадобиться прокладка тех проводов, которых не хватает для подключения. Прозвон необходим для определения полярности пары проводов. При тестировании громкоговорителя подключаются провода к батарейке, после чего нужно смотреть на положение диффузора – если он выдвинулся, значит полярность корректная, если втянулся- нужно полярность исправить на правильную. Таким образом, помечается каждый провод.

Расшифровка цветового обозначения проводов

1. В черный цвет окрашивается минус аккумулятора, провод имеет маркировку GND. 2. Плюс аккумулятора всегда желтый, обозначается маркировкой BAT. 3. Плюс замка зажигания обозначается АCC и имеет красный цвет. 4. Провода левого переднего динамика имеют белый цвет, маркировка – FL. Минус имеет полосу. 5. Провода правого переднего динамика имеют серый цвет, маркировка – FR. Минус имеет полосу. 6. Провода левого заднего динамика имеют серый цвет, маркировка – RL. Минус имеет полосу.

7. Провода правого заднего динамика имеют фиолетовый цвет, маркировка – RR. Минус имеет полосу.

Также хочется отметить что, много кто устанавливает автомагнитолу дома, или в гараже от 220В, как правильно это сделать можно прочитать «здесь»

Как правильно подключить автомагнитолу?

Для начала необходимо приобрести все необходимые провода. Провода должны быть из чистой бескислородной меди и иметь силиконовую илоляцию. Желтый и чёрный провод это силовые провода, сечение этих проводов должно быть более 2.5мм.  Для акустических проводов и аац (красный) подойдут провода сечением  1.2мм. и более. Старайтесь избегать большого количества скруток, идеальный вариант где их вообще не будет, т.к. скрутки добавляют лишнее сопротивление а это негативным образом влияет на качество звучания и громкость.

Схема подключения магнитолы и динамиков

Все магнитолы имеют черный провод для минуса аккумулятора, желтый для плюса аккумулятора и красный для плюса замка зажигания. Схема подключения автомагнитолы такая — сначала лучше подключать желтый и черный провод, причем, к аккумулятору, что позволит получить качественное звучание.

Обязательно потребуется установить предохранитель, на расстоянии в 40 см. Предохранитель должен соответствовать минимальному значению в 10 А. Красный же провод подключается к цепи, которая питается после поворота ключа ACC. При подключении красного и желтого провода вместе на плюс аккумулятора, магнитола не будет зависеть от зажигания, но аккумулятор будет быстрее разряжаться.  Мощные магнитолы имеют четыре пары проводов, у каждой из которых своя маркировка. При подключении магнитолы в машину может быть ошибочно определена полярность — ничего страшного тут не случится, в отличие от заземления на минус к массе. Динамики имеют или две клеммы, в основном схема подключения динамиков такая: широкая клемма это плюс, а узкая – минус.

Видео как подключить авто магнитолу

Заключение

Рекомендуется перед тем, как произойдет окончательная установка магнитолы своими руками, прослушать магнитолу. Защелкивать до упора устройство следует только тогда, когда магнитола работает нормально.

Мы очень надеемся на то что в данной статье вы нашли ответы на свой вопрос, оцените пожалуйста статью по 5 бальной шкале, если у вас есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите об этом нам! Оставьте свой комментарий ниже. Это поможет сделать информацию на сайте ещё более полезной.

Автоклуб ВАЗ 2101

Drish-Ivanovich (33), vadimtts (57), Ariadex (43), Demons (40), egege (42), Юрий Нипрун (35), jamcax (30), виктор флексеевич (62), avi04 (29), bibon71 (50), Тазы Валят!!! (30), Mafi (37), SABOTAG (41), Ivan JZ (33), Konstans (30), alex.under (41), Ярослав НАГА (31), ttt160414 (52), denys.marin (35), vovan5 (52), morpheus_s (36), fhorse (42), Thom (31), Борис61 (61), leaner (41), kumroma (53), Nors (37), maxmb (42), termitius (41), PeammaMayom (48), Kviklik (29), nikshe (42), knight011 (35), _TOM_ (39), Pirat833 (38), AndreyGolubev414 (55), promdom (39), promax (30), vudz70 (52), Mivit (43), Shuminaxer (39), Lёva (39), TSI (77), Санч (40), varoba (36), muromec77 (45), lego1 (43), Vipos (31), BoSSoR (32), дрончик (37)

Можете ли вы подключить радио прямо к аккумулятору?

Когда вы подключаете вашу автомобильную стереосистему напрямую к автомобильному аккумулятору , рекомендуется вам использовать предохранитель для защиты радио . Остальные провода предназначены для подключения автомобильных динамиков или штекеров RCA к внешним усилителям. 3) Теперь вам понадобятся две металлические клеммы, которые идут над батареей постов.

Нажмите, чтобы увидеть полный ответ.

Более того, как подключить автомобильную магнитолу напрямую к аккумулятору?

Соедините радиостанцию ​​ с батареей , сначала прикрепив зажим типа «крокодил» положительными проводами к положительной клемме батареи , а затем прикрепив отрицательный провод к отрицательной клемме. Включите автомобильную стереосистему , чтобы управлять ею.

Аналогично, куда подключается желтый провод автомобильной магнитолы? Красный провод — это для 12-вольтового зажигания, который можно подключить к магнитоле .Желтый провод это 12 вольтовая батарея провод , который также должен быть подключен к магнитоле для питания. Окончательный провод , черный провод , это провод заземления . Этот провод , подключенный к стереосистеме , поможет заземлить его.

Принимая это во внимание, какого цвета провод питания на автомобильной стереосистеме?

Типичный головной блок проволоки
функция типичные цвета проволоки
памяти / константы 12V (+) Yellow
коммутатор / аксессуар RED
MOOND Черный

Как проверить автомагнитолу дома?

Вы можете быстро протестировать автомобильную стереосистему с помощью нескольких тестовых проводов, запасного динамика и источника питания.

  1. Отрежьте четыре 2-футовых перемычки из рулона электрического провода.
  2. Установите стереосистему экраном вниз к себе.
  3. Присоедините конец одной перемычки к положительному проводу тестового динамика с помощью зажима типа «крокодил».

Держатели и разъемы для батареек — Детское радио

Батареи, держатели, разъемы и клеммы

Аккумуляторные держатели, вероятно, являются ахиллесовой пятой старых портативных радиоприемников. Старые батареи были склонны к утечке коррозионной слизи, которая образует изолирующий изолятор на металлических частях, предотвращая контакт между батареей и клеммами.Грязные или поврежденные клеммы заглушат радио.

Влажность и особенно воздействие соленого морского воздуха также могут добавить к смеси ржавчины. показанное здесь радио с металлическим держателем ячейки является крайним примером.

Вы должны спросить себя:

  • Мне действительно нужно это радио, чтобы играть?
  • Готов ли я выполнять другую работу, если проблема с батареей окажется лишь частью проблемы?
  • Могу ли я даже добраться до поврежденных контактов аккумулятора?
  • Можно ли почистить контакты, не разрушая их?
  • Могу ли я купить или изготовить металлические детали или держатели батарей?

Первое испытание радио

Чтобы увидеть, будет ли радио воспроизводиться после устранения проблемы с контактами батареи, попробуйте временно подключить заведомо исправную батарею или источник питания постоянного тока с помощью зажимов типа «крокодил», чтобы обойти поврежденный металл.Будьте осторожны, чтобы соответствовать правильному напряжению и полярности набора, если вы пытаетесь это сделать.

Очистка контактов.

Возможно, вы сможете очистить существующие контакты, если большая часть металла все еще цела.

Начните с шлифовки или спиливания беспорядка. Помогает проволочная щетка.

Паста, приготовленная из уксуса и пищевой соды, иногда может помочь размягчить налет. Нанесите пасту зубной щеткой и дайте ей немного постоять. Осторожно смойте очиститель.

Замачивание контактов в среде CLR также может работать.Гидроксид калия в щелочных батареях токсичен. Это может повредить ваши глаза, повредить кожу и вызвать проблемы с дыханием. При устранении течи щелочной батареи работайте только в хорошо проветриваемом помещении. Наденьте защитные очки и резиновые перчатки.

Когда ничего не помогает, достаньте дремель и тщательно отшлифуйте . Не повредите пластик!

Замена контактов аккумулятора

Иногда вам потребуется заменить контакты, а не просто почистить их.Mouser.com — один из моих любимых источников запчастей для аккумуляторов. Они имеют широкий ассортимент, в том числе многие предметы от Keystone, которые, если не всегда являются точной заменой, часто могут быть изменены по размеру. Проверь их.

Съемные держатели батарей: Внимание!

Много раз вы найдете радиоприемники с разъемами, которые выглядят так, как будто они предназначены для современных вездесущих прямоугольных 9-вольтовых батарей. К сожалению, это не всегда так! Иногда эти батарейные защелки в радиоприемнике предназначались для подключения к держателям батарей, таким как показанный здесь шестивольтовый аккумуляторный блок с четырьмя батареями AA.Есть и другие держатели с такими же защелками, в которые помещаются восемь батареек на 12 вольт и так далее.

Если вы приобрели радиоприемник с защелками на 9 вольт, но без держателя батареи, , а не , предполагайте, что для радио требуется прямоугольная 9-вольтовая батарея. Возможно, ему понадобится держатель, подобный показанному здесь, который обеспечивает только 6 вольт. Или может понадобиться 12-вольтовый держатель с восемью ячейками. Не зная требуемого напряжения, вы можете подать достаточно высокое напряжение, чтобы повредить радио, или настолько низкое, что радио не будет работать должным образом.

Решение проблем с аккумулятором Oddball

Посмотрите, есть ли на этикетке внутри вашего радио какие-либо подсказки. Если у вас есть руководство пользователя или сервисная документация, ознакомьтесь с ними. В крайнем случае поищите подсказки в Интернете. RadioMuseum.org — прекрасный источник информации.

Импровизируйте

Иногда нужно проявить творческий подход. Зенит и Сони например часто делали необычные держатели. Замены сегодня нет. Аккумуляторная трубка в этом настольном наборе имеет решающее значение.Они часто исчезают. Оказывается, продаваемые в хозяйственных магазинах разъемные пластиковые крышки для защиты карнизов для душевых занавесок (такие как здесь) можно использовать.

Адаптеры для батарей

Во многих старинных радиоприемниках и других коллекционных электронных устройствах используются маленькие круглые 9-вольтовые батареи или большие дорогие 9-вольтовые изделия. Такие свежие батареи трудно или невозможно найти, и они часто стоят совсем немного.

Вы можете купить или изготовить адаптеры  подобные тем, которые я делаю и продаю в своем магазине eBay.

Они позволяют использовать недорогие современные батарейки вместо старинных копий. Они обеспечивают 9 вольт при правильной полярности для вашего радио или других устройств.

Возможно, вам придется внести небольшие изменения во внутреннюю часть некоторых радиостанций, чтобы современные батареи подходили к ним. Образцы инструкций включены в наборы адаптеров, которые я продаю.

Старые круглые и большие квадратные батареи имеют контакты большего размера, чем те, которые используются сегодня. Адаптеры должны преобразовывать большие контакты в сегодняшние меньшие с правильной полярностью для вашего радио или других устройств.

Все труднее найти большие защелкивающиеся разъемы, используемые в этих адаптерах. Возможно, вы захотите приобрести более одного из этих адаптеров или запас защелок, пока есть возможность.

Круглая батарея 9 В Примеры включают:

Eveready 226, Neda 1600, Burgess P6M, Mallory M-1600, Philco P91, RCA VS300, Bright Star 0918, Marathon 1600A, Sears 6418 и 6421, Ward 62-96, Wizzard 7D7600 и Zenith Z226.

Радиостанции

, в которых использовались батареи

Round , включают:

Авиакомпания GEN1106A, GTM-1108A, GEN-1112A; Арвин 8576, 9577D; Астра СТР-620; Аврора ТПР-806; Капри ТР600, ТР700; Краун М600ТР, ТР-400, ТР810; Эксель МХТ-6, 6Т-2; Дженерал Электрик ПБ815, ПБ816, ПБ30, ПБ831; Праздник БЖБ-6; Кикусуи ТР-602; Лифко Радио; Радио Марвелтон; Моторола Х14, Х15; Онкио ТР-110; RCA 7BT9, 8BT7, 8BT8, 8BT9, 9BT9; Сильвертон Сирс 211, 212, 213, 8204, 8206, 8208, 9202, 9203, 9204, 9205; Виктор ТА-2750; Вестингауз H587P7, H588P7, H589P7, H610P5, H611P5, H612P5, H617P7, H618P7, H619P7H651P6, H652P6, H653P6, H693P8, H694P8, H695P8; Юко АК-100, АК-400 и другие.

Большая Батарея 9 В Примеры включают:

Eveready 266, NEDA 1600, Burgess P6M, Mallory M-1600, Philco P91, RCA VS300A, Ray-O-Vac 1600, Sears 6418 и 6421, Ward 62-96, Wizard 7D7600, Zenith Z226 и другие.

Радиоприемники с большими батареями включают:

Bulova 260 Series, Dewald L-414 и M-414, General Electric (GE) P805, P806, P807, P809, P815, P816 и Sonic TR-4, TR-500, TR-66.

Индивидуальные заводские держатели батарей

Во многих старинных радиоприемниках, таких как Regency TR-5C и других коллекционных электронных устройствах, используется устаревшая версия 4.Батарейки 5 вольт с защелками. Свежие батарейки найти невозможно, а если бы они были в наличии, то стоили бы дороже, чем адаптер для батареек ААА. Продаю переходник вот такого вида:

Устаревшие примеры аккумуляторов на 4,5 В включают:

Neda 1610, Burgess 2Z3, Mallory M-1610, RCA VS324 и другие.

Радиостанции

, в которых использовались батареи 4,5 В, включают:

Regency TR-5C, TR-5B, TR-5C, TR-8A и другие.

Показанный здесь адаптер позволяет использовать три недорогих современных батареи типа AAA.Он обеспечивает 4,5 вольта при правильной полярности для вашего радио или других устройств. Переключатель On/Off защищает батареи и радио во время установки и удаления адаптера.

Вместо этого заменить разъемы?

Иногда, если вам не нужно поддерживать «аутентичность» радиоприемника и иметь базовые навыки пайки, вы можете просто заменить старые большие разъемы современным 9-вольтовым разъемом с защелкой.

Либо снимите радиостанцию ​​и отпаяйте провода старого разъема, либо обрежьте и соедините провода, как показано здесь.Используйте термоусадочную трубку или изоленту для изоляции паяных соединений. Сохраните старые детали на случай, если вы захотите восстановить исходное состояние комплекта.

Что ты думаешь?

У вас есть советы и опыт, которыми вы могли бы поделиться? Вопросы? Предлагаете исправления или дополнения? Оставьте комментарий ниже. Я рассмотрю комментарии и опубликую или включу наиболее полезные из них. Ваш адрес электронной почты необходим, если вы решите оставить комментарий, но он не будет разглашен.

Может ли автомобильный радиоприемник разрядить аккумулятор? Настройка с выключенным двигателем

Скорее всего, как и большинство обычных водителей, вы во многом полагаетесь на радио, когда находитесь за рулем.Но может ли автомобильное радио разрядить аккумулятор? Сегодня мы ответим на этот важный вопрос и, надеюсь, успокоим вас.

Радио в машине — это не просто источник развлечений; это также ваш билет на обновления новостей в режиме реального времени, прогнозы погоды и информацию о дорожном движении.

В зависимости от типа вашей радиосистемы вы даже можете использовать это устройство в качестве решения GPS, которое поможет вам добраться туда, куда вы хотите.

Единственная проблема? И вашему автомобилю, и вашему радио требуется какая-то энергия для работы.

Когда вы оставляете в автомобиле включенным отопление или кондиционер, вы можете постепенно разряжать аккумулятор. Итак, что произойдет, если вы оставите радио включенным с выключенным двигателем?

Вот что вам нужно знать о прослушивании радио при выключенном двигателе.

Может ли автомобильное радио разряжать аккумулятор?

Различные компоненты вашего автомобиля получают питание от аккумулятора. Когда ваш автомобиль включен, он вырабатывает энергию через двигатель.Когда двигатель выключен, вы полагаетесь на ограниченный запас энергии от аккумуляторной батареи вашего автомобиля.

Теоретически это означает, что использование любого устройства с батарейным питанием в вашем автомобиле, от автомобильного радиоприемника до обогревателя и вентиляторов, может в конечном итоге разрядить аккумулятор. Однако маловероятно, что ваша батарея будет быстро разряжаться.

Большинство радиоприемников не потребляют много энергии, поэтому разрядка аккумулятора более вероятна, если вы используете более интенсивные аксессуары, такие как лампы и вентиляторы.

Время, в течение которого вы можете работать с радио при выключенном двигателе, зависит от используемого аудиооборудования. Двухдиновое радио с доступом к видеоконтенту, потоковой передаче музыки и GPS потребляет больше энергии, чем стандартное автомобильное радио.

Мощные динамики и сабвуфер разряжают аккумулятор, поскольку требуют больше энергии для работы.

Прослушивание радио при выключенном двигателе

Как это работает

Чтобы понять, как автомобильное радио влияет на аккумулятор, важно знать, как оно работает.Представьте аккумулятор в вашем автомобиле в виде ведра с водой. Когда вы запускаете свой двигатель, вы вырабатываете энергию, которая постоянно наполняет ведро.

Даже если вы используете энергию, вы пополняете ее, когда используете свой автомобиль.

Когда вы выключаете двигатель (генератор), вы больше не производите энергию, но по-прежнему используете ее при доступе к электрическим компонентам, например к спутниковому радио в автомобиле. Чем больше вы вытягиваете энергии из ведра, тем больше вероятность того, что ваша батарея разрядится до нуля.

Прослушивание радио при выключенном двигателе в течение короткого времени не должно сильно влиять на аккумулятор. Если ваш автомобильный аккумулятор находится в хорошем состоянии, вы сможете без проблем слушать радио часами и снова садиться в машину, когда захотите.

Как долго работает автомобильный аккумулятор при включенном радио?

Время, в течение которого вы можете работать с радио при выключенном двигателе, зависит от вашего автомобиля. Если у вас есть мощный аккумулятор в хорошем состоянии, вы можете часами слушать свои устройства без проблем.Если ваш автомобильный аккумулятор немного устарел, у вас больше шансов столкнуться с потенциальными проблемами.

Прежде чем вы начнете использовать радио при выключенном двигателе, подумайте о характере вашей машины. В старых автомобилях, как правило, выпущенных до 1960-х годов, для запуска радио может потребоваться дополнительная мощность. Если у вас более старая машина, вам может быть сложно одновременно запустить радио и двигатель.

Если у вас старая машина и вы беспокоитесь о батарее, попробуйте выключить радио, прежде чем включать зажигание.Это зарезервирует больше энергии для вашего автомобиля, чтобы снова начать движение.

Новые автомобили должны легко воспроизводить радио в течение не менее 10-15 часов без разрядки аккумулятора. Если ваш автомобильный аккумулятор разрядится в течение нескольких часов после прослушивания музыки, возможно, вам следует обратиться к механику. Быстрый разряд батареи может быть признаком необходимости полной замены батареи.

Что делать с разряженным аккумулятором

Включение радиоприемника при выключенном двигателе в автомобиле теоретически может привести к разрядке аккумулятора, даже если это маловероятно для большинства современных автомобилей.Если ваш автомобиль отказывается заводиться после того, как вы несколько часов слушали радио при выключенном двигателе, возможно, у вас возникла проблема.

Наилучшим вариантом обычно будет подключение аккумуляторной батареи вашего автомобиля. Для этого вам понадобится набор соединительных кабелей и автомобиль с заряженным аккумулятором.

Если вы осмотрите свой автомобиль и заметите проблемы с аккумулятором, не бросайте его. Любые признаки протекающей батареи указывают на то, что ваша батарея может быть чрезвычайно опасной в использовании. Вместо этого вам нужно обратиться к профессионалу, чтобы осмотреть автомобиль.

Если вы переживаете, что автомобильное радио может разрядить аккумулятор, не забудьте выключить его, прежде чем пытаться завести автомобиль. Это позволит сосредоточить энергию на том месте, где она вам нужна больше всего.

Как оставить радио включенным, когда машина выключена

Слушать радио в машине с выключенным двигателем невероятно просто. Перед тем, как выключить двигатель, поставьте машину на нейтраль. Вы также можете перевести автомобиль в вспомогательный режим, выключив двигатель и нажав кнопку, чтобы завести автомобиль, когда ваша нога не находится на тормозах.

Чтобы избежать проблем с аккумулятором во время прослушивания радио, регулярно проводите техосмотр автомобиля. Вы можете посетить механика, чтобы убедиться, что ваша батарея в хорошем состоянии.

См. также

Если вы когда-либо оказывались в ситуации, когда вы замечали, что ваше радио постоянно разряжает автомобиль, это верный признак того, что что-то не так.

Вы также должны убедиться, что автомобильное радио, которое вы покупаете, энергоэффективно и профессионально установлено.Одна из распространенных причин, по которой радио может повредить работе вашего автомобиля, заключается в том, что вы неправильно подключили систему.

Если вы не знаете, как установить новую радиостанцию ​​самостоятельно, обратитесь за помощью к профессионалу, который сэкономит вам много времени и денег.

Может ли автомобильная стереосистема разряжать аккумулятор, когда она выключена?

Если вы выключите радио вместе с двигателем, когда автомобиль остановится, это не должно повлиять на аккумулятор. Точно так же, как ваши домашние приборы не потребляют электричество, когда они выключены, аксессуары в вашем автомобиле также перестают потреблять энергию, когда они выключены.

Если вы замечаете проблемы с аккумулятором, даже когда радио и другие устройства выключены, то это признак того, что с вашим автомобилем что-то не так. Эта проблема может быть связана с неправильной установкой автомобильного радиоприемника или неисправностью проводов.

Обратитесь к специалисту, если у вас есть какие-либо проблемы с аккумулятором вашего автомобиля. Эксплуатация автомобиля с неисправной аккумуляторной батареей может быть очень опасной.

Следите за своей машиной и радиоприемником

Все мы любим слушать радио в машине.Иногда это означает прослушивание любимых песен во время вождения. В других случаях вы можете просто слушать радио, сидя на парковке или ожидая кого-то с выключенным двигателем.

Прослушивание радио с выключенным двигателем в современном автомобиле не должно влиять на аккумулятор автомобиля. Несмотря на то, что вы используете энергию, утечка настолько мала, что ваш автомобиль не должен от этого страдать. Это особенно верно, если вы используете автомобильное радио с низким энергопотреблением.

Однако, если вы заметили какие-либо проблемы с работой аккумулятора или потреблением энергии радио, обратитесь за профессиональной помощью. Лучший способ защитить как свой автомобиль, так и радиоприемник — обеспечить должный уход за ними.

Это означает вложение средств в регулярное техническое обслуживание, правильную установку радио и даже периодические проверки, когда это необходимо.

Radio Fidelity: Из любви к радио.

Проверьте эти отличные автомобильные радиоприемники на Amazon:

Как использовать литиевые батареи для источника питания радиолюбителя

Аккумуляторы Battle Born 21 июня 2021 г.

Радиолюбители

иногда могут показаться волшебством.Они позволяют вам путешествовать по миру прямо со своего кресла, соединяя вас с людьми, находящимися за тысячи километров в экзотических местах. К сожалению, без надежного источника питания любительского радио ваша система не уведет вас далеко. Введите литиевые батареи — отличный выбор для радиолюбительских батарей.

Читайте дальше, пока мы подробно рассмотрим, как сделать переключатель!

Что такое любительское радио?

Радиолюбители

эксплуатируются любителями и энтузиастами, способными отправлять и принимать радиопередачи по всему миру.По своей сути радиолюбительская система состоит из передатчика, приемника и антенны. В некоторых установках вместо этого будет выбран приемопередатчик, который объединяет приемник и передатчик в одно целое.

Термин «любитель» возник в начале 20-го века как оскорбление для радиолюбителей, но в итоге прижился. Некоторые части радиочастотного спектра отведены для радиолюбителей. Радиолюбители могут вести некоммерческое вещание и общаться с людьми прямо через улицу или по всему миру.

Какие существуют варианты портативных источников питания для любительского радиооборудования?

Операторы любительского вещания, вещающие из дома, вероятно, имеют легкий доступ к электропитанию, подключаясь непосредственно к стенной розетке. Большинству радиоприемников требуется источник питания 12 В, и для подключения к бытовой сети переменного тока можно использовать преобразователь. Тем, кто ищет более портативную или резервную установку питания, нужно будет выбрать вариант питания на ходу. Наиболее распространенными вариантами являются генераторы, аккумуляторы и солнечная энергия.

Газовые генераторы

могут быстро и легко обеспечить электроэнергию.Однако они тяжелые, могут быть шумными и ненадежными. Ни один из них не идеален для операторов радиолюбителей, которые находятся в движении.

Solar — отличный вариант, популярность которого растет из-за растущего интереса к автономным установкам. Как следует из названия, солнечные энергетические системы полагаются на солнце для производства электроэнергии. Таким образом, установки на солнечной энергии также включают в себя аккумуляторную систему, чтобы вы могли использовать радиолюбительскую радиостанцию ​​после захода солнца. Необходимость в солнечных панелях и батареях делает этот вариант одним из самых дорогих.

Аккумуляторы

— отличный вариант для питания радиолюбительской системы. Аккумуляторы для радиолюбителей на 12 В тихие, портативные и могут подключаться к генераторам, электросети или системе солнечной энергии. Эта гибкость обеспечивает возобновляемую автономную опцию, которая позволяет вам использовать радиолюбительскую радиостанцию ​​в любом месте и в любое время.

Каковы преимущества использования литиевой батареи с радиолюбителем?

Использование аккумуляторов для питания вашей портативной радиолюбительской системы — отличный выбор для обеспечения постоянного и надежного источника питания.Есть несколько различных вариантов аккумуляторов для радиолюбителей, но лучшим является литиевый аккумулятор. Давайте посмотрим на преимущества использования литиевой батареи для радиолюбителей.

Надежность

После зарядки литиевые батареи будут терять только около 2-3% накопленной энергии в месяц, когда вы их не используете. Таким образом, полностью заряженная батарея может храниться более двух лет и при этом оставаться заряженной. Это особенно полезно для операторов радиолюбителей, которые не могут регулярно использовать свою портативную систему.

Кроме того, ваш литиевый аккумулятор для радиолюбителей, вероятно, прослужит вам более десяти лет и тысяч циклов зарядки. Такие производители, как Battle Born, предлагают 10-летнюю гарантию на все свои литиевые батареи.

Лучше работает при низких температурах

Все аккумуляторы лучше работают при умеренных температурах. Однако с понижением температуры преимущества литиевых батарей становятся очевидными, поскольку они значительно превосходят традиционные свинцово-кислотные в холодную погоду.Основное ограничение для литиевых батарей заключается в том, что они обычно не принимают заряд ниже 32 градусов по Фаренгейту. Однако при температурах ниже точки замерзания литиевые батареи все еще могут разряжаться и обеспечивать питание радиолюбителей. Например, наши литиевые батареи могут безопасно обеспечивать питание при температурах до -4 градусов по Фаренгейту, не вызывая повреждений.

Может быть глубоко разряжен без повреждений

Разрядка традиционных 12-вольтовых свинцово-кислотных аккумуляторов ниже 50% их номинальной емкости приводит к повреждению и сокращению срока их службы.К счастью, разрядка литиевых батарей ниже 80% или более их емкости не причинит вреда. Это означает, что вы можете питать свою радиолюбительскую радиостанцию ​​примерно в два раза дольше, используя литиевую батарею, по сравнению с традиционной свинцово-кислотной батареей.

Легкий вес

Для портативного аккумулятора радиолюбителя вам определенно нужно максимально уменьшить вес и громоздкость вашей установки. Литиевые батареи не имеют свинцовых пластин внутри, поэтому они весят примерно вдвое меньше, чем сопоставимые свинцово-кислотные батареи.

Батарея какого размера нужна вашему радиолюбителю?

Энергетические потребности у всех разные. Размер батареи вашего радиолюбителя зависит от того, какой ток потребляет радиолюбитель и как долго вы планируете работать с радиолюбителем до подзарядки аккумулятора.

Обратитесь к руководству пользователя, чтобы определить, какой ток потребляет радиолюбитель. Имейте в виду, что радиолюбители потребляют намного больше тока при передаче, чем при приеме. Как только вы узнаете текущие потребности вашего радиолюбителя, вы просто умножаете силу тока в амперах на количество часов, которое вы планируете использовать, чтобы определить требуемую емкость аккумулятора в ампер-часах.

В этом коротком видео показано, как выполнять вычисления:

Как подключить литиевую батарею к радиолюбителю?

Современные радиолюбители работают при напряжении 13,8 В постоянного тока, что позволяет им питаться напрямую от 12-вольтовой батареи, не требуя источника питания. Это делает подключение вашего радиолюбителя к литиевой батарее 12 В относительно простой.

Первым шагом является определение подходящего размера предохранителя и проводов, исходя из максимального тока, потребляемого радиолюбителем.Убедитесь, что вы выбрали предохранитель, номинал которого на 20 % выше, чем максимальный номинальный ток радиолюбителя, иначе вы будете постоянно перегорать предохранитель. Используйте таблицу размеров проволоки, чтобы выбрать правильный размер проволоки. Если вы планируете проложить длинный кабель между аккумулятором и радиолюбителем, выберите провод на один или два размера больше, чтобы свести к минимуму падение напряжения. Если падение напряжения в проводке и предохранителе слишком велико, радиолюбитель не включится.

После того, как вы выбрали предохранитель и провод, следующим шагом будет их подключение.Подсоедините один конец первого провода к положительной клемме аккумулятора с помощью наконечника, а другой конец — к одной стороне блока предохранителей. Подсоедините другой провод с другой стороны блока предохранителей к положительной клемме радиолюбителя. Наконец, подключите провод от отрицательной клеммы радиолюбителя к отрицательной клемме аккумулятора. Вот и все!

Как заряжать литиевую батарею радиолюбителя?

Для зарядки литиевых батарей требуется специальный контроллер заряда литиевых батарей.Контроллеры заряда гарантируют, что ваши литиевые батареи получат надлежащее напряжение и ток для безопасной и эффективной зарядки. Если вы планируете заряжать литиевые аккумуляторы, подключив их к стандартной сетевой розетке, рассмотрите серию зарядных устройств для литиевых аккумуляторов Battle Born. Если вы заряжаете аккумуляторы с помощью системы солнечных батарей, вместо этого вам понадобится солнечное зарядное устройство.

Литиевые аккумуляторы

можно использовать даже в транспортных средствах в качестве специального источника питания, который не будет разряжать систему пусковых аккумуляторов.Их можно заряжать от генератора автомобиля, но рекомендуется использовать преобразователь постоянного тока, чтобы обеспечить надлежащий заряд и не перегружать генератор.

Как всегда, обязательно ознакомьтесь с руководством пользователя для ваших аккумуляторов, контроллера заряда и другого оборудования, чтобы узнать, как правильно установить и использовать все это.

Использование литий-ионного источника питания для надежного питания

Подача питания через литиевую батарею может быть полезной даже при использовании радиолюбителя с источником питания переменного тока.Если вы когда-нибудь потеряете питание переменного тока, батарея будет поддерживать ваши системы в рабочем состоянии. Использование зарядного устройства для литиевых батарей будет заряжать батарею и обеспечивать энергией, необходимой для радиостанции, до тех пор, пока не отключится сетевое питание и батарея не вступит во владение. Для тех, кто хочет использовать радиолюбительскую радиостанцию ​​в качестве средства экстренной связи, наличие надежного резервного источника питания на аккумуляторе имеет решающее значение.

Используйте литиевые батареи 12 В для любительского радиовещания на ходу

Как видите, литиевые батареи могут полностью изменить правила игры для мобильных операторов.Их превосходная портативность, эффективность, надежность и производительность при низких температурах делают их отличным выбором для вашей следующей батареи радиолюбителей.

Приятного вещания!

Хотите узнать больше об электрических системах и литиевых батареях?

Мы знаем, что строительство или модернизация электрической системы может быть сложной задачей, поэтому мы здесь, чтобы помочь. Наш отдел продаж и обслуживания клиентов из Рено, штат Невада, готов ответить на ваши вопросы по телефону (855) 292-2831!

Кроме того, присоединяйтесь к нам на Facebook, Instagram и YouTube, чтобы узнать больше о том, как системы с литиевыми батареями могут обеспечить ваш образ жизни, увидеть, как другие построили свои системы, и обрести уверенность, чтобы выйти и остаться там.

Присоединяйтесь к нашему списку контактов

Подпишитесь сейчас на новости и обновления на ваш почтовый ящик.

Как подключить лодочное радио к аккумулятору 2022

Независимо от того, сколько у вас смарт-устройств, настройка любимой песни на радио во время прогулки на лодке — это совсем другое. В наши дни большинство лодок поставляются с предустановленным радио.Но это не значит, что у вас есть дерьмо, если вы не получили предустановленного. Вы можете легко установить его без какой-либо опасности. Не беспокойтесь, если вы не профессионал, и вам не нужно искать звуковую систему для лодки , установленную рядом со мной.  Это потому, что мы точно научим вас  , как подключить лодочное радио к аккумулятору.

На рынке доступно множество комплектов для установки лодочной стереосистемы , которые значительно облегчают работу. Наоборот, это не так сложно, если делать это вручную.Мы дадим вам несколько важных советов вместе со схемой подключения радиоприемника лодка , которую вы сможете подключить как профессионал.

Если вы не имеете ни малейшего представления о таких задачах с проводкой, вы наверняка мгновенно напрягетесь. Позвольте нам сначала помочь вам с некоторыми основами. С советами вы точно не столкнетесь со страшными проводами и подключите лодочную стереосистему или радио к аккумуляторным батареям.

Примечание: Вы ищете?
Лучшая портативная морская УКВ-радиостанция [ Нажмите здесь ]
Лучший спасательный жилет для плавания на лодке [ Нажмите здесь ]
Лучший чехол для лодки с центральной консолью [ Нажмите здесь ]
Лучший бюджетный эхолот [ Нажмите здесь 1]
1 Зарядное устройство для лодочных аккумуляторов [ Щелкните здесь ]
Лучший насос пресной воды для лодок [ Нажмите здесь ]
Лучшие направляющие для прицепов для лодок [ Нажмите здесь ]
Лучший дизельный обогреватель для лодок [ Нажмите здесь ]

Вот несколько заметок, с которых можно начать работу как профессионал:

Распределение питания:
  • Сначала воткните в силовую разводку 12 вольт D.C. не заботясь о проводке датчика.

Провода и цвета:
  • Наш гид показывает, что красные провода являются положительными для лодок.
  • Вы найдете черные или желтые кабели в лодках, указывающие на отрицательную клемму.

Показатели и единицы:
  • Прибор показывает силу тока в единицах СИ, амперах (А).
  • Разность напряжений отображается в вольтах (В) на индикаторах.

Поток тока и напряжения:
  • Вы можете обнаружить, что провода нагреваются до точки, готовой к разжиганию огня. Поэтому позаботьтесь о текущем потоке.
  • Напряжение – это измерение потенциала, а не любого возможного расхода. Если ваш измеритель потенциала показывает ноль, это означает, что в нем также нет потока тока.

На схемах, которые мы вам покажем, радио и динамик размещены в другом месте, но не волнуйтесь, вы поймете, когда внимательно прочитаете шаги.

Вот несколько простых шагов, которые необходимо выполнить:

Первый шаг — это выбор водонепроницаемого лодочного радиоприемника , который идеально подойдет для длительных поездок.

Этап 1: установка лодочной радиостанции: Источник: Youtube.com

Несмотря на то, что ваше устройство является водонепроницаемым, вам все равно нужно найти место, которое остается сухим, чтобы установить приемник лодочной радиостанции. Идеальное место для установки стереоресивера — прямо над консолью, если расстояние до центра консоли составляет 17 футов.Лодочная радиостанция может быть установлена ​​заподлицо или на кронштейне.

Источник: Youtube.com

Для установки магнитолы нужно вырезать отверстие, что позволит разместить лодочную магнитолу. Итак, сделайте уровень, а затем наметьте его с помощью прилагаемой рамки для радио. Этот контур поможет вам вырезать отверстие соответствующим образом. Эта рамка позволит вам крепко держать вашу стереосистему. Затем, когда вы обвели рисунок, возьмите режущий станок и аккуратно вырежьте отверстие.

 Посмотрите на схему проводки лодочной стереосистемы  , чтобы получить четкое представление.

Шаг 2: установка приемника: Источник: Youtube.com

На этом этапе необходимо убедиться, что лицевая панель радиоприемника хорошо скрывает внешнюю монтажную поверхность. Убедитесь, что вы обрезали все аккуратно, и между краями нет места. Теперь, когда вы уверены, просто установите ресивер, просунув прокладку. На следующей схеме подключения морского УКВ-радиоприемника показано, как можно быстро установить приемник.

Шаг 3: поиск динамиков:

Что ж, теперь пришло время звука.На этом этапе также нужно разместить отверстие для динамиков. Динамики, устанавливаемые заподлицо, лучше всего подходят для дизайна стереосистемы Boat .  Было бы лучше, если бы вы расположили динамики так, чтобы звук был чистым. Для центральных консолей вы можете разместить два динамика по обеим сторонам консоли. Большинство морских УКВ поставляется с готовыми шаблонами динамиков.

источник: Youtube.com

Как и раньше, вам нужно прорезать отверстия с обеих сторон консоли, чтобы разместить динамики.Как и раньше, обведите отверстие и вырежьте его соответствующим образом. После этого поместите прокладку или шаблон таким образом, чтобы поверхность была правильно скрыта и была готова к установке динамиков. Обратите внимание на схему подключения лодочного усилителя , прежде чем размещать динамики, чтобы не запутаться.

Источник: Youtube.com

Особое примечание: вырезать формы для размещения динамиков немного сложнее, чем вырезать его для стереосистемы. Края могут быть немного неровными, но не стоит беспокоиться.Внешняя часть может закрывать его.

Шаг 4: подключите лодочную радиостанцию ​​к аккумулятору:

Это 4-й и последний шаг, где вам нужно питание для работы радио. Подключить лодочную радиостанцию ​​к аккумулятору не так сложно, как кажется. К каждой морской лодочной радиостанции прилагается жгут проводов для морской стереосистемы   , который помогает подключить радиостанцию ​​к источнику питания.

Источник: Pinterest.com

Если вы не профессионал, то все эти разноцветные провода могут вас более чем запутать.Но если у вас есть четкая концепция, вы можете сделать все это за считанные минуты. Следующая схема подключения морской УКВ-радиостанции даст вам четкое представление о том, как подключить лодочную радиостанцию ​​к аккумулятору .

Как уже говорилось ранее, каждый морской УКВ комплектуется жгутом проводов. Это специфическое устройство с множеством разноцветных проводов. Итак, давайте разберемся с ними.

  • Для питания каждого динамика требуется два провода. А с помощью жгута радио вы можете управлять четырьмя динамиками одновременно, для чего потребуется восемь проводов.Итак, расчет большинства проводов выполнен. Восемь из них нуждаются в соединении с динамиком.
  • Среди прочего, красный провод, который вы видите, вам нужно подключить к положительной клемме аккумулятора.
  • Желтый провод, который вы видите, подключается непосредственно к источнику питания (аккумулятору).
  • После подключения четырех динамиков вы можете подключить еще один усилитель, если хотите синий провод.

Вот как можно быстро подключить радиостанцию. Даже если вам нужна замена лодочной радиостанции , вы можете быстро сделать это. Теперь, когда вы прошли через этот процесс,

часто задаваемые вопросы:

Как узнать, нужна ли мне дополнительная батарея?

Было бы лучше, если бы вы никогда не рисковали, ездя по воде. Вторую батарею лучше оставить, если имеющаяся устарела или не подходит.

Почему моей батареи все время недостаточно?

Убедитесь, что, когда вы не используете лодку, аккумулятор правильно отключен. Даже если включится что-то незначительное, что питает энергию от элемента питания, очевидно, что ваша батарея всегда будет умирать.

Кроме того, было бы полезно, если бы вы видели, правильно ли работает ваше исправление или нет.

Можно ли использовать один генератор и две батареи?

Что ж, да.Вы можете определенно использовать двойные батареи вместе с одним генератором. Если вы используете несколько аккумуляторов с одним генератором, то это не будет проблемой. Кроме того, генератор переменного тока поможет ограничить потребление тока.

Как долго будет работать лодочная стереосистема?

Обычно стандартные лодочные радиостанции могут работать от 3 до 4 часов без каких-либо опасностей. Некоторые из них могут работать до 5-6 часов.

Чтобы узнать больше о:
Что такое преобразователь на эхолоте [ Щелкните здесь ]
Как держать аккумуляторы лодки заряженными [ Щелкните здесь ]
Как обойти аварийный выключатель на лодке [ Щелкните здесь Здесь ]
Как сделать направляющие для прицепа для лодки [ Нажмите здесь ]
Как построить мини-катер [ Нажмите здесь ]
Как сделать моторное крепление для надувной лодки [ Нажмите здесь ]
Как заправить Насос для пресной воды на лодке [ Нажмите здесь ]
Как построить палубу для заброса на лодке из стеклопластика [ Нажмите здесь ]

Заключение мудрых мыслей:

Итак, теперь вы можете без опаски наслаждаться любимой мелодией во время прогулки на лодке.Приведенных выше схем подключения лодочной радиостанции вместе с упомянутыми шагами достаточно, чтобы их можно было реализовать проще простого. Даже если вы новичок, вы можете подключить его как профессионал. Таким образом, вся дилемма, связанная с « , как подключить лодочное радио к аккумулятору» , теперь так проста. Чего вы ждете в данный момент? Установите свой сегодня!

Как починить разряжающийся аккумулятор автомобильной магнитолы: причины и решения

Автомагнитола – неотъемлемая часть любого современного автомобиля.Однако он может потреблять большое количество энергии от аккумулятора. В результате это может даже повредить блок питания вашего автомобиля. Если эта проблема не устранена, возможно, вы застряли где-то с разряженной батареей.

К счастью, вы можете узнать, как починить разряжающийся аккумулятор автомобильной стереосистемы самостоятельно. В следующих частях мы предложим некоторые распространенные причины и способы устранения, а именно: замена радио, подключение его к переключаемым предохранителям и замена аккумулятора.

Может ли автомобильный радиоприемник разрядить аккумулятор?

Многие устройства могут вызывать «паразитную разрядку» аккумулятора вашего автомобиля.Ваша стереосистема является одним из наиболее распространенных устройств, которые могут это сделать.

Ваша стереосистема может медленно разряжать аккумулятор. К сожалению, вы можете не осознавать, насколько это разряжает вашу батарею. Ваша батарея может быть непригодной для использования, если это условие сохраняется.

Иногда разряд батареи может происходить очень быстро.

Некоторые признаки того, что батарея быстро разряжается:

  • Автомобиль трудно завести, даже если вы только что заменили аккумулятор
  • При выключении двигателя некоторые устройства продолжают работать
  • Двигатель сильно проворачивается при запуске автомобиля
  • Индикатор батареи на приборной панели постоянно включен
  • И более

3 Основная причина и действия по устранению разрядки аккумулятора автомобильной магнитолы

1.Причина кроется в самой магнитоле

Если внезапно происходит разрядка аккумулятора, несмотря на то, что вы давно установили автомобильную стереосистему, причиной может быть стереосистема.

В этой ситуации вам нужно сосредоточиться на стереосистеме. Прежде чем перейти к решению, нужно понять, как работает стереосистема.

Ваша стереосистема опирается на сложную серию реле, которые передаются на их внутренних печатных платах. Печатная плата является неотъемлемой частью стереосистемы.

Стереосистема со временем стареет. Некоторые пути реле могут изнашиваться и перестать работать. В результате стереосистема может не перейти в спящий режим, когда это необходимо. Это означает, что стереосистема может тратить энергию впустую, что разряжает вашу батарею.

Даже если стереосистема находится в отличном состоянии, она все равно может работать со сбоями, которые вы вряд ли заметите во время использования.

Решение

К сожалению, если одно из реле выходит из строя, вам следует заменить старую магнитолу на новую.Поврежденные реле можно отремонтировать, но процесс сложный и может занять много времени и усилий.

В частности, очень сложно определить неисправное реле. Иногда это невозможно. Даже если вы найдете его, вам будет трудно это исправить.

В общем, в этой ситуации лучше заменить магнитолу. Это самый простой способ решить проблему. Затем вам просто нужно убедиться, что процесс установки правильный.

2.Причина кроется в системе электропроводки

В этой ситуации стереосистема, которую вы недавно установили на свой автомобиль, может привести к разрядке аккумулятора.

Если вы сами настроили систему проводки, скорее всего, на каком-то этапе вы сделали это неправильно. Неправильная установка проводки может привести к быстрой разрядке аккумулятора стереосистемы.

Любая новая стереосистема поставляется с инструкциями по установке. Пользователям необходимо установить автомобильную стереосистему точно в соответствии с инструкциями, чтобы избежать разрядки аккумулятора.К сожалению, иногда инструкции не прозрачны и не полны, из-за чего пользователи совершают ошибки.

Каждый автомобиль поставляется с блоком предохранителей. В большинстве случаев он включает порты предохранителей. Некоторые порты предохранителей являются постоянными, а остальные переключаются. В частности, переключаемые предохранители питаются только во время движения автомобиля. Постоянный предохранитель потребляет энергию даже при выключенном автомобиле.

Таким образом, подключение магнитолы к постоянным предохранителям может привести к разрядке автомобильного аккумулятора в выключенном состоянии.Вы должны иметь в виду, что вы должны подключить автомобильную стереосистему для переключения предохранителей.

Решение

Способ установки блока предохранителей отличается для каждой модели автомобиля. Таким образом, чтобы отличить переключаемые предохранители от постоянных предохранителей, нужно проверять вручную.

Вам необходимо приобрести тестер напряжения и непрерывности цепи. К счастью, эти инструменты доступны по цене, и вы без труда найдете их в любом магазине электроники.

Когда у вас есть нужные инструменты, вам нужно придерживаться следующих шагов:

  • Шаг 1 : Выключите двигатель автомобиля и найдите блок предохранителей.
  • Шаг 2 : Найдите на автомобиле неокрашенную металлическую поверхность. Затем заземлите тестер на эту точку. Вы должны помнить, что этот шаг является важным.
  • Шаг 3 : Используйте свое устройство для проверки предохранителей.
  • Шаг 4 : Постоянные предохранители будут подсвечивать ваше устройство, когда автомобиль заглушен. Вы не должны подключать к ним автомобильную стереосистему.

Переключаемые предохранители — это предохранители, которые не загораются при выполнении этого процесса.Вам необходимо подключить стереосистему к любому из этих предохранителей.

3. Ваш аккумулятор несовместим с вашей стереосистемой

Последняя причина, по которой автомобильная стереосистема разряжает батарею, заключается в том, что ваша батарея недостаточно мощна для работы стереосистемы. Другими словами, вашей стереосистеме может потребоваться больше силы тока, чем может обеспечить батарея.

Возможно, вы столкнетесь с такой ситуацией, когда будете устанавливать в свой автомобиль неоригинальную магнитолу. Тогда стереосистема может потребовать от генератора чрезмерной мощности.В результате генератор может испытывать трудности с подзарядкой аккумулятора во время движения автомобиля. Люди часто используют термин «опережение» для обозначения этой проблемы.

Решение

В этой ситуации лучше использовать большую батарею или добавить дополнительную батарею.

Замена старой батареи на большую может быть очень сложной задачей. Иногда это невозможно, потому что автомобильный аккумулятор может не соответствовать лотку вашего автомобиля. Кроме того, вам, возможно, придется сделать много вещей, чтобы завершить установку.

Однако, если процесс установки аккумулятора большей емкости в поддон автомобиля проходит гладко, следует воспользоваться этим способом.

Если для стереосистемы требуется более надежный источник питания, лучше добавить дополнительную батарею.

Вы можете использовать дополнительный аккумулятор постоянно, пока автомобиль не заведен. В автомобили с тяжелыми электрическими деталями следует устанавливать дополнительные аккумуляторы.

Применяя этот метод, вы можете включить стереосистему. В результате стереосистема получит необходимую мощность, а основной аккумулятор останется нетронутым.

Если вы выберете этот способ, вам нужно убедиться, что дополнительная батарея и старая батарея подключены параллельно.

Для лучшей производительности разумно приобрести новую пару батарей. Хотя покупка новой пары батарей не требуется, это может иметь значение. Подключение дополнительной батареи к старой — не оптимальное решение.

Если у вас нет опыта, лучше всего отвезти машину в центр автозвука и получить помощь.

Часто задаваемые вопросы

Почему послепродажная стереосистема разряжает аккумулятор?

Разрядка батареи произойдет, если мощность вашей батареи недостаточна для работы со стереосистемой вторичного рынка.Следовательно, вам нужно купить стереосистему вторичного рынка, которая соответствует вашей текущей батарее. Если ваша батарея устарела, подумайте о замене ее на батарею большего размера.

Что делать, если разряд батареи продолжается?

Если это условие сохраняется, ваш автомобиль не будет работать с максимальной производительностью. Однажды вы можете застрять где-нибудь с разряженной батареей.

Может ли стереосистема разряжать аккумулятор во время движения автомобиля?

Короткий ответ — нет.

Когда ваш автомобиль работает, стереосистема использует питание от генератора.Следовательно, он не может разрядить автомобильный аккумулятор.

Может ли хреновый радиопредохранитель негативно повлиять на батарею?

Нет. Предохранитель не может напрямую вызывать разряд батареи.

Может ли плохое заземление привести к разрядке аккумулятора?

Короткий ответ — нет.

Почему мой новый аккумулятор постоянно разряжается?

Наиболее частая причина – стереосистема слишком мощная для вашего автомобильного аккумулятора. Кроме того, короткое замыкание также приводит к разрядке аккумулятора, даже если вы только что заменили аккумулятор.

Как часто нужно менять автомобильный аккумулятор?

Было бы лучше, если бы вы заменяли автомобильный аккумулятор каждые 2-3 года, чтобы поддерживать его наилучшую работу. В результате ваш автомобиль может избежать многих поломок.

Можно ли перезарядить разряженный аккумулятор?

Генератор переменного тока автомобиля предназначен для поддержания исправной автомобильной батареи в хорошем рабочем состоянии. Тем не менее, он никогда не сможет перезарядить разряженную батарею.

Сложно ли заменить автомобильную магнитолу?

Эта работа требует от вас глубоких знаний в области электротехники.Таким образом, если вы неопытны, лучше всего обратиться за помощью к профессионалам.

Окончательный вердикт

В общем, может быть много факторов, которые могут привести к разрядке аккумулятора автомагнитолы. В этой статье мы рассмотрели наиболее распространенные причины и решения. Будем рады, если они будут вам полезны.

Надеюсь, вы хорошо прочитали. Не стесняйтесь делиться своими советами о том, как починить автомобильную стереосистему, разряжающую аккумулятор. До встречи в других постах!

Pioneer MXT-X366BT Поиск и устранение неисправностей — iFixit

Радио не включается.

Вставив ключ в зажигание, к нему на «ACC». Поворот ключа в положение «ACC» подаст питание на радио и включит его. Кроме того, запуск двигателя автомобиля позволит включить радиостанцию.

Удерживайте кнопку питания на радио в течение нескольких секунд. После этого экран включится и вернется в нормальное состояние.

Найдя предохранитель на задней панели головного устройства, вытащите предохранитель и проверьте, подключена ли дуга из цветного пластика.В противном случае предохранитель «перегорел» и его необходимо заменить. Замените предохранитель на тот же номинал, и радио включится.

Если автомобильный аккумулятор разрядился во время работы с радио, это могло перевести радио в режим защиты от кражи. Чтобы сбросить радио, вам необходимо обратиться к руководству. В инструкции есть код для отключения режима защиты от кражи.

https://www.pioneer-mea.com/operation-ma…

Звук отключается, когда автомобиль проезжает неровности.

Проверьте основной кабель питания к аккумулятору. Покачивайте кабель питания, подключенный к аккумулятору, касаясь пластикового кожуха вокруг провода, чтобы убедиться, что он ослаблен. Плохо закрепленный кабель аккумулятора может привести к периодическому отключению питания радиостанции. Затяните хомут, соединяющий кабель с аккумулятором.

Найдите белый жгут проводов на задней панели головного устройства. Пошевелите ремни, чтобы проверить, не ослаблены ли они. Если он ослаблен, плотно вставьте жгут обратно в головное устройство. Если он не подключается, вам необходимо заменить жгут проводов.

Найдите провод заземления, выходящий из радио. Заземляющий провод будет подключен к оголенному металлу на транспортном средстве. Подтяните заземляющий провод к автомобилю, чтобы обеспечить контакт.

Найдите провода, ведущие к каждому динамику, который выходит из жгута проводов. Проверьте, плотно ли подключены соединения между жгутом проводов и проводами динамика автомобиля. Если соединение неплотное, замените разъемы проводов, чтобы обеспечить надежное соединение.

Питание подается, но звук не воспроизводится.

Поверните ручку регулировки громкости, расположенную слева на лицевой панели, вправо, чтобы увеличить громкость.

Убедитесь, что Bluetooth правильно сопряжен с головным устройством, если вы используете соединение Bluetooth. Прокрутите настройки подключения и найдите «Подключить Bluetooth» и следуйте инструкциям, данным радио.

Периодически отключаются звук и экран.

Старая или неисправная батарея может привести к недостаточной мощности радиостанции.Аккумулятор в вашем автомобиле может нуждаться в замене.

Лицевая панель на головном устройстве может быть ослаблена или не закреплена до конца. Плотно задвиньте лицевую панель на место, чтобы убедиться, что она надежно закреплена.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
