Подключение ПТФ через реле и кнопку

Во время ненастья эффективность фар головного света заметно снижается, что не только делает управление автомобилем менее комфортным, но и сказывается на безопасности поездки.

Световой луч фар ближнего и дальнего света отражается от капель дождя и частичек водяного пара во время тумана, образуя плотную белую пелену.

Настоящим спасением для водителя в таких погодных условиях станут противотуманные фары (ПТФ), которые дают плоский и широкий горизонтальный луч света.

Он стелется над дорогой, хорошо подсвечивая обочину, улучшая видимость самого автомобиля для водителей встречных авто.

Штатные ПТФ редко встречаются в базовых комплектациях автомобилей, однако при желании противотуманки всегда можно приобрести отдельно и установить самостоятельно. Для этого достаточно иметь базовые знания в области электротехники и электроники.

Вот так выглядит схема подключения кнопки ПТФ через реле:

На ней все предельно просто и понятно.

С аккумуляторной батареи плюс через предохранитель идет на контакт реле (30) и далее с контакта (85) идет на один контакт кнопки включения/выключения ПТФ.
На второй контакт кнопки подается минус.
Далее с контакта реле (87) плюс идет на лампы противотуманных фар.
К контакту (86) подключается минус.

Обратите внимание на то, что каждая модель автомобиля имеет свои особенности, поэтому схема может корректироваться.

Инструкция — как подключить противотуманки через реле и кнопку на примере Шевроле Нива

Как видно из представленной выше схемы, для подключения противотуманок понадобятся:

сами ПТФ;
реле противотуманных фар;
кнопка включения/выключения фар;
предохранитель 10 А;
провода и соединительные клеммы.

Для работы также понадобятся некоторые инструменты: отвертки, острый нож для зачистки проводов и изолента.

Работу по установке и подключению противотуманок через реле и кнопку выполняем в следующей последовательности (рассмотрим на примере Шевроле Нива):

Определяем место расположения реле. Поскольку данный компонент имеет небольшие размеры, его можно без труда спрятать за приборной панелью.
Определяем место расположения кнопки включения/выключения ПТФ;
Отмеряем необходимую для подключения длину проводов;
Далее протягиваем медный провод от контакта 30 к аккумулятору (+), предварительно установив в удобном месте предохранитель на 10 Ампер;
Подключаем кнопку противотуманных фар к контакту 85 и устанавливаем в выбранное место. Как правило, кнопка передних ПТФ устанавливается на место штатных кнопок, где стоит заглушка;

Контакт реле 86 в любом удобном месте соединяем с массой;
Устанавливаем противотуманные фары. Производители позаботились о том, чтобы те владельцы, которые пожелают установить противотуманные фары, не выдумывали «велосипед». В передних бамперах Шевроле Нива для этого предусмотрены специальные ниши, которые закрыты заглушками. Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы. Вставляем фары и смотрим на обозначения проводов.
Плюсовой провод на них подаем с контакта 87, минус — с кузова авто;
Проводим тестирование.

ВИДЕО ИНСТРУКЦИЯ

Полезные правила — надо знать

При выборе самих противотуманок и места для их расположения следует внимательно ознакомиться с принятыми нормами, которые строго прописаны в ПДД.

Так, на территории России допускается установка только заводских ПТФ, прошедших сертификацию. Подтверждением этого является знак Е22 в круге, который наносится на корпус ПТФ.

Самих противотуманок должно быть две штуки — не больше и не меньше.

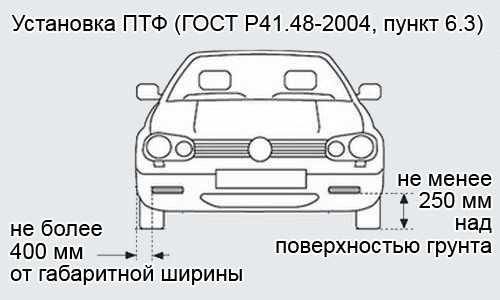

Установлены они должны быть на расстоянии не более 40 см от кромки рассеивателя бокового габарита и не ниже 25 см от уровня поверхности дорожного покрытия. У большинства современных автомобилей на бампере предусмотрены штатные места для установки ПТФ.
Если данной комплектацией противотуманки не предусмотрены, на их место ставятся заглушки, которые легко извлекаются и на их место монтируются ПТФ.

В большинстве противотуманных фар, представленных на рынке, применяется стандартная однонитевая лампа категории Н1. Включаться ПТФ должны только вместе с габаритными огнями.

Неправильная установка противотуманные фар может привести к возникновению ДТП или будет вызывать дискомфорт у водителей встречных автомобилей. Соблюдайте все правила, и вы никогда не попадете в неприятную ситуацию.

neknopka.ru

Схема подключения противотуманных фар проста

Схема подключения противотуманных фар – важный вопрос, беспокоящий водителей. Они отлично знают, какие большие деньги приходится отдавать на станциях технического обслуживания, поэтому стараются самостоятельно заниматься ремонтом. Она не так сложна, поэтому даже при незначительных познаниях в автоэлектрике можно свободно установить ПТФ.

Поэтапное подключение ПТФ

Установить противотуманные фары можно без проблем. Для этого не придется выполнять сложных действий, ведь необходимо просто следовать однозначной схеме. Посредством нее удастся обеспечить безопасные поездки по дорогам в любую погоду. Что нужно сделать?

К противотуманкам подключается 2 клеммы. Первая (массовая) отводится на кузов, а вторая – удлиняется до аккумулятора, но не подсоединяется.
Далее устанавливается реле (лучше выбрать со встроенным предохранителем). Красный провод отправляется на плюс аккумулятора, а черный – на минус. Остается зеленый, отвечающий за управление включением. Его нужно подвести в салон.
Кнопку включения в салоне можно сделать в любом месте, но она должна быть доступной водителю.

Установить самостоятельно противотуманные фары можно без проблем

Никаких сложных действий выполнять не придется. Автомобилист легко справится с такой задачей, потратив минимум времени. Да, всегда можно обратиться к специалистам автосервиса, но проще справиться с задачей без посторонней помощи.

Чем выгодна самостоятельная установка?

Подключение фар возможно в домашних условиях. Для этого не требуются профессиональные навыки или специальное оборудование, так что не придется мучиться с установкой и подведением проводов. Всегда можно быстро справиться с процессом. Какие преимущества это дает?

Сокращение расходов;
Сокращение потери времени;
Точное знание схемы.

Когда установлены противотуманки, поездки становятся безопасными, но водителю следует хорошо знать схему. Неожиданная поломка не должна пугать автовладельца, так что ему стоит всерьез задуматься о самостоятельных действиях. После этого он отлично запомнит принцип прокладки и подключения проводов для будущего ремонта.

Схема подключения противотуманных фар на машине

При посещении станции технического обслуживания водителям также приходится сталкиваться с длительными задержками. Никто не станет в первую очередь браться за автомобиль, поэтому даже быстрое подключение потребует нескольких дней. В течение всего этого времени человек не будет пользоваться личным транспортом.

Мастерская или собственный гараж?

Узнав, как подключить противотуманные фары, водители наверняка решат, что посещение мастерской им не потребуется.

В собственном гараже можно легко справиться с несложной задачей, подключив оборудование.

Часто автовладельцы не любят сталкиваться с электрикой. Их можно понять, ведь тонкая система отличается сложностью и неоднозначностью.

На этот раз нужно отбросить собственные страхи и спокойно устанавливать фары. Больше не придется тратить личное время, сталкиваясь с дискомфортом и потерей приличных денег. В своем гараже удастся за один вечер справиться с задачей, подключив дополнительный свет. Причем машину не придется оставлять на станции, а потом дожидаться звонка.

Воспользовавшись несложным описанием, можно поэтапно справиться с работами. Профессионалы тратят на нужные действия всего один час, но без определенных навыков потребуется целый вечер. С ними можно справиться самостоятельно, поэтому бессмысленно снова сталкиваться с автосервисом.

Его услуги оставляют желать лучшего, поэтому полезнее научиться самостоятельно заниматься разнообразным ремонтом. После чего появится шанс навсегда избавиться от огромных регулярных расходов. Даже электрика автомобиля не так сложна, если ее подробно рассмотреть. Не стоит опасаться поломки, лучше попробовать простейшие схемы, которые обеспечат быстрое решение проблемы.

www.avtokrasim.ru

Подключение противотуманных фар через реле: схема, инструкция

Эксплуатация13 мая 2017

Безопасность и комфорт – основные качества, достойные внимания владельца автомобиля. Если вы печетесь о себе и каждом пассажире, выбирайте автотранспорт с полной комплектацией. Противотуманные фары не являются обязательным компонентом машины: заводы-изготовители нередко игнорируют данный функциональный и полезный элемент, желая максимально удешевить выпускаемые авто. О том, как установить и как отрегулировать противотуманные фары, будет рассказано далее.

Достоинства функционального осветительного оборудования

Противотуманные фары позволяют частично снять нагрузку с глаз водителя во время вынужденной поездки в сложных погодных условиях. С их помощью удается добиться лучшего освещения дорожного полотна. Наибольшее значение фар кроется в точной подаче света, от чего зависит освещение дороги.

Приборы с точной регулировкой освещают до 10 метров пространства перед автомобилем, чего вполне достаточно для безопасного движения в сложных погодных условиях. Разумеется, для этого понадобится придерживаться определенного скоростного режима. Регулирование фар осуществляется в процессе установки оборудования. Качество освещения дорожного полотна полностью зависит от настройки угла падения светового потока.

Подключение противотуманок

Справиться с установкой противотуманных фар на авто сможет всякий водитель, имеющий представление, как правильно обращаться с инструментом. Если же вы умеете лишь управлять автомобилем, при этом не касаетесь инструментария, едва ли удастся оборудовать личный автомобиль противотуманками. В таком случае рекомендуется обратиться к специалистам станции технического обслуживания. Прежде чем подсоединить оборудование, понадобится собрать некоторые инструменты и материалы. Вам понадобятся:

комплект проводов для подключения противотуманных фар;
изолента;
колодка и реле фар;
колюще-режущие инструменты;
предохранитель;
кнопка включения.

Как только набор для подключения противотуманных фар собран и готов к работе, приступаем к подключению противотуманок. Ниже приведен алгоритм установки:

Сначала понадобится снять центральную панель, где располагается пара лампочек подсветки регулятора печи
Ведите рукой по проводам до того момента, как удастся нащупать разъем на два контакта, который пригодится в процессе подключения. К разъему впоследствии понадобится зафиксировать первый контакт на реле.

Возьмите первый провод, после чего соедините с разъемом печной подсветки, тогда как второй провод подключите к кнопке
Подведите провод к реле, благодаря чему удастся получить 12-вольтную цепь и контакт 85 (как показывает схема подключения противотуманных фар через реле приведённая ниже).
Контакт 87 потребуется протянуть к аккумулятору под педалями автомобиля. Также на данном этапе устанавливается предохранитель, рассчитанный на максимальный ток в 15 ампер. Старайтесь разместить предохранитель ближе к аккумулятору
Контакт 86 замыкается с кузовом автотранспорта.
К каждой фаре подводятся два провода (+ и -). Оба плюса, идущие от фар, нужно соединить, тогда как минус соединяется с кузовом. Плюс подключается к соответствующей клемме аккумулятора. Подведите его к реле таким образом, чтобы провода оказались незаметными, а затем соедините с разъемом, обозначенным на схеме цифрой 30.

После того как вам удалось подключить противотуманные фары, обязательно их протестируйте, проверьте работоспособность. Если фары не включаются — допущена ошибка.

Подключение противотуманных фар «с нуля»

После публикации статьи об установке и подключении противотуманных фар на ВАЗ 2109 многие читатели задавали мне вопрос: что делать если штатной проводки для ПТФ и кнопки включения ПТФ в салоне нет, то есть полностью отсутствует подготовка для установки противотуманок, что встречается на более ранних версиях ВАЗ 2108 и ВАЗ 2109?

В ответ на это вопрос я публикую эту статью, в которой мы рассмотрим, как подключать противотуманные фары, как говорится, «с нуля», при полном отсутствии проводки.

Рассмотрим для общего понятия схему подключения любого дополнительного оборудования на автомобиле с использованием реле:

К слову, по такой же схеме подключается и звуковой сигнал от Волги, и обогрев наружных зеркал.

Номинал предохранителя на этой схеме выбирается исходя из мощности подключаемой нагрузки. Например, в ПТФ ВАЗ 2109 стоят 2 лампы по 55 Вт. Тогда ток в цепи будет равен 55 Вт * 2 / 12В = 9,1 А. Предохранитель возьмем с небольшим запасом, т.е 15А.

Но такая схема в чистом виде для подключения противотуманок не подходит. Обращаем внимание на Правила, в которых говорится, что ПТФ должны включаться только после включения габаритных огней. Соответственно, схему нужно немного доработать, и она приобретает вот такой вид:

Здесь будет работать также и индикация включения противотуманных фар, т.е. будет загораться лампочка при включении ПТФ.

Единственное, чего не отражено на схеме, так это подсветка самой кнопки при включении габаритов. Но на некоторых кнопках, в том числе на старых ВАЗ 2108 она попросту отсутствует. А если необходимо, и кнопка позволяет сделать подсветку, то это очень просто сделать, подав на один контакт лампы подсветки плюс от любого провода, на котором появляется напряжение при включении габаритов (подсветка панели, соседней кнопки), а другой подключив на массу.

Ну а напоследок приведу пару типовых схем подключения ПТФ на ВАЗ 2108 и 2109, может кому пригодятся!.

Схема подключения ПТФ ВАЗ 2109

Схема подключения ПТФ ВАЗ 2108 (старая)

Оцените статью: Поделитесь с друзьями!

tuning-lada-2109.ru

Как подключить противотуманки — подключение противотуманок

Правильная комплектация автомобиля — это гарантия безопасности и водителя, и пассажиров. Частые поездки и путешествия на автомобиле становятся прямым доказательством того, как сложно автовладельцу обходиться без противотуманных фар. Даже небольшие перемены погоды способны нарушить привычное движение, если автомобиль эксплуатируется без «противотуманок».

Для их установки нужно не так уж и много: противотуманки, необходимые инструменты и схема подключения противотуманок, которая на самом деле довольно проста. Качественные противотуманные фары лучше покупать на авторынке, так как именно там специалисты посоветуют не только нужную модель, но и подскажут, как ее подключить.

Зачем же они нужны

Основной задачей противотуманных фар является четкая подача света. Точная регулировка фар дает возможность освещения пути на расстояние в десять метров. А этого вполне хватает при езде на невысокой скорости даже в очень ненастную погоду. Регулируются противотуманки непосредственно во время установки. Верная регулировка угла падения света — залог качественного освещения дороги.

Подключить фары-противотуманки несложно, главное — иметь хотя бы основные навыки работы с автомобильными инструментами и знать, где и что находится.

Инструкция по подключению

Кнопка включения противотуманок

Для выполнения задачи нужны:

противотуманки,
реле и колодка противотуманных фар,
кнопка включения,
15-ти амперный предохранитель,
провода, изолента.

Если имеется опыт подключения автомагнитолы, то будет еще проще, несмотря на некоторые отличия.

Схема прокладки проводов

Для начала нужно снять клеммы с аккумулятора и убрать главную панель, под которой находится пара лампочек от подсветки печного регулятора. Сами лампочки не понадобятся, а вот провода — как раз наоборот. Проведя до самого конца по проводу, можно нащупать двухконтактный разъем. Именно к нему и нужно крепить первый контакт реле. Итак, первый провод необходимо подсоединить к разъему печной подсветки, другой — к кнопке.

Электрическая схема подключения

Затем провод нужно подвести к реле, чтобы таким образом получить 12-вольтную цепь от автогабаритов и реле контакт 85. Процесс подключения нельзя назвать сверхзамысловатым, поэтому он под силу даже новичкам. Кстати, реле можно спрятать куда угодно, как удобно водителю, например, за приборную панель.

Далее нужно протянуть контакт под номером 87 к аккумулятору под педалями. Только здесь важно установить предохранитель и лучше — ближе к аккумулятору. 86-й контакт отправляется на кузов.

И в заключение, самое главное — противотуманные фары. Каждая из них имеет по два провода: на плюс и минус. Плюсы от одной и другой фары нужно соединить между собой и направить на аккумулятор. После этого поднять их на реле таким образом, чтобы провода были незаметны, и затем подключить к разъему под 30-м номером. Минус отправляется на кузов. А теперь можно убедиться в исправности противотуманок. Не стоит сразу же собирать конструкцию, важно удостовериться, что все работает и подсоединено достаточно надежно, нигде не коротит. Оголенные провода обезопасить изолентой. И это все!

Все подключено

Если же противотуманки не работают, возможно, неправильно подключены разъемы реле, которое при правильной установке должно издавать щелчки. Исправление неполадок в этом случае спасет ситуацию.

На сегодняшний день есть некоторые правила, связанные с тем, как установить противотуманки. Они прописаны в своде Правил Дорожного Движения. Здесь же находится и сама схема подключения данных фар, предназначенная в помощь малоопытному водителю.

Установка и требования к ней

После установки необходимо отрегулировать

Четкость границ пучка света вверху гарантирует отличное освещение пути, иными словами, распространение света должно находиться над горизонтальной плоскостью. Установка фар должна производиться непосредственно внизу машины, потому как за счет этого получается некая прослойка между туманом и светом, обеспечивающая хорошее освещение.

В случае, если схема подключения предполагает оборудование фарами нижней части автомобиля, потребуются заглушки. Они представляют собой предохранительные решетки, защищающие фары от ударов камней, палок и прочих неприятностей, которые угрожают сохранности фар во время езды. Заглушка убережет детали при любых обстоятельствах.

За чистотой установленных фар важно постоянно следить при помощи полировки. Это увеличивает срок службы оборудования и делает более четким рассеивание света.

Таким образом, правильное следование описанным правилам позволит установить противотуманки самостоятельно, без затрат денег и ожидания очередей на СТО.

Видео

Как установить ПТФ на ВАЗ 2109 можно увидеть в следующем видеоролике:

auto-wiki.ru

Установка противотуманных фар

Скажем так, вопрос – ставить или нет противотуманные фары (ПТФ) – не самый актуальный, и единого мнения по этому поводу не существует. Кто-то постоянно ездит без них, кто-то считает их нужными и полезными. Если попытаться понять, нужна или нет установка противотуманных фар на автомобиле, скорее всего, выяснится, что все определяется личным выбором, хотя аргументы в пользу установки противотуманных фар выглядят вполне весомо.

В чем достоинства ПТФ

Водителям, управляющим автомобилем ночью при дожде, снеге или в тумане, постоянно приходится сталкиваться с такой ситуацией, когда во время движения по трассе при включении освещения, особенно дальнего света, перед ними появляется белая, практически непроницаемая для взгляда стена, через которую ничего не видно. Единственное, что можно сделать в такой ситуации – снизить скорость, выключить дальний свет и двигаться, используя ближний свет.

В подобном случае существенно снижается видимость на дороге, становится трудно заметить ваш автомобиль водителям встречного транспорта, из-за чего возрастает вероятность ДТП. В такой ситуации использование противотуманных фар может оказать весьма существенную помощь при управлении машиной. ПТФ не освещают дорогу на значительное расстояние перед автомобилем, но они делают его более заметным, а также улучшают видимость перед машиной и на обочине.

Обусловлено это тем, что у штатных фар и ПТФ создаваемый ими свет носит разный характер. Штатные осветительные приборы создают направленный поток света, в условиях хорошей погоды обеспечивающий освещение дороги на значительном расстоянии. Однако всё это справедливо именно для условий хорошей видимости. При дожде или тумане, луч света отражается и рассеивается на каплях воды, и перед водителем оказывается непроницаемая белая стена.

Особенностью противотуманных фар является то, что они формируют не направленный свет, а широкий, распространяющийся в основном в горизонтальной плоскости. Из-за такого, не направленного освещения, не происходит рассеивания светового потока, и становится возможным осветить дорогу перед автомобилем и обочину.

Надо учесть, что при монтаже ПТФ располагаются ближе к земле, для этого есть определенные нормы. Как известно, туман почти всегда висит над землей, и два этих фактора обеспечивают большую эффективности освещения с помощью таких фар.

Схема установки противотуманных фар

Как уже упоминалось, подключение противотуманных фар должно производиться по определенным правилам. В первую очередь это затрагивает вопросы их установки и расположения на автомобиле. Места для фар строго определены, где их можно ставить – показано на приведенном рисунке

На современных автомобилях, вопрос выбора места установки, практически не должен стоять. На большинстве машин, на бампере, изготовителем предусмотрены места для ПТФ, чаще всего такие фары ставят на автомобили комплектации люкс. Если в моделях другой комплектации фары отсутствуют, то на этих местах стоят заглушки. Вместо них можно самостоятельно выполнить монтаж противотуманных фар.

Подключение ПТФ

Задача, как подключить противотуманные фары на автомобиле, не является сложной и неразрешимой. На сегодняшний день такая процедура достаточно отработана, и есть множество рекомендаций и методических указаний о том, как это сделать. Тем более что можно найти комплекты противотуманных фар под конкретную модель автомобиля с подробными рекомендациями по их монтажу.

Кроме того, во многих автомобилях используются унифицированные жгуты, а это означает, что там уже есть большинство необходимых цепей для подключения ПТФ. Даже если таких проводов нет, то всё равно монтаж фар вполне по силам провести самостоятельно. Схема, как выполняется подключение, приведена на рисунке ниже:

Представленная схема дает возможность понять, что для установки и эксплуатации ПТФ необходимы:

сами фары;
реле;
кнопка включения противотуманных фар.

Кнопка включения располагается в салоне, реле – на монтажной плате. Да, надо отметить и необходимость применения предохранителей, но, как правило, в монтажном блоке есть возможность установить дополнительные или задействовать какие-нибудь из существующих.

Подобная схема включения ПТФ предоставляет достаточно широкие возможности по их применению. Это подразумевает как отдельное их включение в качестве ходовых огней, так и их совместное использование с ближним и дальним светом.

Правила эксплуатации ПТФ

Каких-то особых требований к эксплуатации противотуманных фар, кроме их размещения на корпусе автомобиля и правил применения в соответствии с положениями ПДД, не предъявляется. Схема включения, когда устанавливается отдельная кнопка в салоне, как раз и рассчитана на обеспечение возможности такой эксплуатации.

В тех случаях, когда не планируется пользоваться ПТФ, их лучше закрывать защитными чехлами. Иначе велика вероятная аозможность повреждения их посторонними предметами при движении. Если это случится, то не поможет никакая кнопка. Кроме того, чехлы позволят избежать дополнительного загрязнения поверхности ПТФ.

Как для любых световых приборов, так и для ПТФ правильная и безопасная их эксплуатации возможна, если выполнена регулировка противотуманных фар. Лучше всего ее выполнить на специальных стендах. В противном случае вы рискуете вызвать ослепление водителей встречных машин. И не стоит превышать рекомендованной мощности лампочки, используемой в ПТФ. Это вызовет только оплавление корпуса фар и ухудшение видимости из-за появления дополнительных теней на дороге.

Монтаж на авто противотуманных фар вполне возможен собственными силами. Касательно же мнения о том, нужны или нет ПТФ, оно достаточно противоречиво. В данной ситуации, как и во многих других, решение принимается на основе личных оценок каждого. Можно сказать только одно – с противотуманными фарами хуже не будет.

znanieavto.ru

Как подключить противотуманки через реле?

При установке противотуманных фар через реле автолюбитель может испытать некоторые сложности. Вроде с монтажом самих фар и прокладкой проводов все понятно, но как подключить реле и подключить все вместе с предохранителями. Для этого желательно иметь минимальные знания в электротехнике.

Подготовка к подключению противотуманных фар реле

Инструменты необходимые для подключения реле:

Нож;
Кусачки;
Плоскогубцы;
Клеммник.

Также понадобится большое количество расходных материалов, таких как изолента, хомуты, клеммы, термоусадки, гофра. Эти материалы обеспечат соединение проводов и их долговечность во время использования.

Схема подключения противотуманок через реле

Перед началом монтажа необходимо определиться со схемой включения:

Автономная, противотуманки будут включаться независимо, правда тогда фары могут посадить аккумулятор полностью, что сопряжено с проблемами. Подключение происходит к плюсу габаритов или проводу зажигания +ACC

Смотрите в видео ниже, как правильно подключить реле.

С зажиганием, в этом случае без заведенного двигателя не включить противотуманные фары, обычно используется плюс с замка зажигания или IGN2, который лучше всего искать с помощью вольтметра, так как если использовать ламповый пробник, есть вероятность повреждения электроники автомобиля.

Читайте, как правильно установить противотуманные фары своими руками.

А также о том, как правильно затонировать машину самому.

Чтобы подключить противотуманки через реле не обязательно разбирать половину кузова. Основная часть работ проводится в салоне, где необходимо обеспечить доступ к электрике автомобиля, сняв часть передней панели.

Роль реле

Реле необходимо для снижения тока в проводах, питающих противотуманные фары, во избежание их расплавления. Оно имеет 4 контакта, два коммутирующих и два управляющих, иногда используют пятиконтактное устройство. Обмотка возбуждения должна иметь сопротивление не менее 70 Ом, при меньшем значении возможно превышение тока и выход из строя предохранителя. Сила тока реле составляет 30 А, возможно использовать и 70. Подключение контактов происходит по следующей схеме:

1-ый коммутирующий — блок предохранителей;
2-ой коммутирующий – противотуманки;
1-ый управляющий — кнопка включения/выключения;
2-ой управляющий – масса.

Предохранители

После выполнения подключения проводов к реле с помощью клеммников следуют установить предохранители, которые служат для защиты цепи от короткого замыкания. Предохранитель на 15 А необходимо установить в блоке предохранителей и через него запитать цепь от батареи. Если нет возможности такой установки, предохранитель следует установить отдельно, как можно ближе к аккумуляторной батарее.

Как подключить кнопку включения?

Кнопка включения выключения должна быть запитана любого провода 12 В. В зависимости от предпочтений это могут быть не только управляющие провода от зажигания, но и любой другой источник. Чаще всего его прицепляют к габаритным огням.

Подключение самих фар не отличается сложностью. Красный провод – плюс, подключается к реле, а черный – масса, к корпусу автомобиля.

Проверив правильность подключения противотуманок через реле, можно закончить работы по монтажу противотуманных фар.

Опубликовано: 23 февраля 2017
