Как работает реле (4 контактное)

Всем привет, вот сижу попиваю пивко, читаю ленту и в очередной раз вижу «Собрал по схеме, не работает помогите».

Попытаюсь объяснить, как оно работает, зачем оно нужно и как его подключить.

1. Вот самое обычное 4 контактное реле

2. На нем на крышке есть схема ножек

Контакты 85 и 86 — это катушка.
Контакт 30 — общий контакт
Контакт 87 — нормально-разомкнутый контакт
Внизу сами ножки имеют такие же маркировки.

3. Как его правильно подключить

Из расшифровки контактов понятно, что пока на реле не подан управляющий сигнал (+), То контакт 30 и 87 разомкнут.

4. Принцип действия

В состоянии покоя, т.е., когда на катушке нет питания, контакт 30 разомкнут. При одновременной подаче питания на контакты 85 и 86 (на один контакт «плюс» на другой — «минус», без разницы куда что, если на реле нет маркировки диода) катушка «возбуждается», то есть срабатывает. Тогда контакт 30 соединяется с контактом 87.

5.Зачем оно нужно

Реле — электрическое устройство (выключатель), предназначенное для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин.

Типы реле могут различаться по управляющему сигналу и по исполнению, не будем останавливаться на этом.ем более все это есть на той же википедии. Отметим лишь, что наибольшее распростран
:
Реле предназначено для коммутации больших токов нагрузки. Другими словами является переключателем, а еще проще — принцип работы реле — малым током (например сигналом кнопки) включать цепи с большим током. А используют реле, когда исполнительное устройство (стартер, генератор, вентилятор, обогрев зеркал, клаксон и т.д.) потребляет больший ток (до 30-40 ампер).

НАПРИМЕР: Для того чтобы с маленькой кнопочки завести двигатель, необходимо, чтобы включился стартер, который потребляет от 80 до 300 ампер.

Если не использовать реле, тогда кнопка не выдержит большого тока и расплавится, также как и не предназначенная для больших токов проводка. Поэтому, делают подключение через реле (между кнопочкой и стартером устанавливают реле), которое по импульсу малого тока кнопки внутри себя замыкает мощные контакты, тем самым включая стартер.

>Как подключить сигнал через реле? Схема подключение сигнала через реле

Как подключить через реле. Схемы

Начинающим автоэлектрикам и людям, дорабатывающим свой автомобиль, зачастую сложно понять фразу «подключить через реле». Что означает подключение через реле и как это сделать? Разберемся в этом.

Прежде чем изучать схему подключения какого-либо автомобильного устройства через реле, нужно знать, что такое реле вообще и как оно работает. Об этом подробно написано здесь. После того, как вы поймете принцип работы этого несложного устройства, разобраться с его подключением будет гораздо легче.

Общий смысл подключения через реле – нагрузка на выключатель, который управляет устанавливаемым оборудованием. Все мощные потребители электричества в автомобиле (например, лампы фар, стартер, бензонасос, подогрев заднего стекла, электроусилитель руля) подключены через реле. Благодаря этому, данными устройствами можно управлять маленькими красивыми кнопочками вместо грубых и больших рубильников. Кроме этого, в отдельных случаях, реле позволяет экономить на проводах.

Реле подключают в «разрыв» электрической цепи. Рассмотрим установку реле на примере бензонасоса. Питание на него подается блоком управления двигателем (дальше – компьютером) и, чтобы дорожки платы компьютера выдержали ток, потребляемый насосом, их пришлось бы делать чересчур мощными. Прохождение сильного тока рядом с чувствительными электронными компонентами компьютера, может влиять на их работу. Чтобы избежать подобных проблем, между компьютером и бензонасосом устанавливается реле и компьютер подключается не к насосу, а к этому маленькому «помощнику».

Реле как бы разделяет провод, идущий от блока предохранителей к насосу на две части, которые могут замыкаться внутри реле при подаче напряжения на управляющие контакты магнита. Как уже было сказано в статье про устройство реле, управляющий ток очень мал и никак не сможет повредить компьютеру. Компьютер подает напряжение на управляющие контакты реле, а уже оно «соединяет» внутри себя силовую цепь и подключает бензонасос.

По такому же принципу реле устанавливается и на любые другие потребители электричества в автомобиле. Рассмотрим подключение противотуманок.

Провода на противотуманные фары идут от блока предохранителей, но по пути они проходят через реле. Управляет процессом включения/выключения фар кнопка на торпеде. При ее нажатии напряжение подается на один из управляющих контактов реле, и оно замыкает силовую цепь – лампы в фарах зажигаются. Второй управляющий контакт реле – «массовый», то есть по нему напряжение уходит на кузов автомобиля, создавая электрическую цепь.

Используя данную схему можно подключить практически любое мощное устройство и управлять им небольшой красивой клавишей. В некоторых случаях реле может стать спасением от заводских недоработок. Так, например, в ВАЗ-2106 ток, идущий на втягивающее реле стартера через замок зажигания, достаточно быстро приводит к неисправности контактной группы замка. Избавляются от данной неприятности установкой промежуточного реле и изменением питания втягивающего реле. После доработки, через контактную группу замка начинает проходить слабый управляющий ток, а уже реле подключает мощное питание стартера.

Установка звуковых сигналов от Волги

Многих владельцев ВАЗ 2109, 2108 не устраивает звучание штатного звукового сигнала их автомобиля. Отличной заменой штатному сигналу девятки может послужить рассмотренный здесь вариант установки звукового сигнала от «Волги». Многие, в том числе и автор, уже проделали данную совсем не сложную инсталляцию, и не жалеют потраченного времени и средств, тем более, что данная модернизация с лихвой окупается осознанием факта, что его автомобиль стал еще немного ближе к идеалу, и готов это немедленно продемонстрировать всем желающим!

Итак, для данной инсталляции нам понадобятся следующие материалы:

  • сигналы от Волги с «массой» на корпусе
  • реле типа 90. 3747 с фланцем крепления
  • колодка для реле
  • клеммы «мама» широкая
  • термоусаживаемая трубка (ТУТ)
  • провод многожильный сечением 2.5 мм. кв.
  • колодка под ножевой предохранитель
  • предохранитель на 20 А
  • металлический уголок

Запчасти для доработки

Первым делом снимаем клемму «массы» с аккумулятора.

Для доступа к штатному сигналу ВАЗ 2109 снимаем решетку радиатора, откручиваем штатный сигнал вместе с планкой его крепления. Рядом закреплен провод массы сигнала, демонтируем и его.

Дома предварительно подготовим крепление сигналов от Волги на основе купленного в любом магазине стройматериалов стального уголка. Крепить сигналы будем на штатное место, куда крепится родной сигнал. Уголок размечаем по месту установки, отпиливаем, сверлим отверстия для крепления сигналов от Волги. Также для защиты от коррозии уголок желательно покрасить. Далее крепим сигналы на уголке. Болт крепления сигнала является одновременно «массой», поэтому надо обеспечить его электрический контакт с уголком, например закрепив волговские сигналы через корончатую шайбу.

Прикручиваем уголок с сигналами за болт крепления штатного сигнала Самары через корончатую шайбу для обеспечения контакта уголка с «массой». Возможно, что болты крепления волговских сигналов на уголке будут задевать радиатор, в этом случае подкладываем шайбы, тем самым отодвигая уголок с сигналами от радиатора. Не забываем про необходимость сохранения уголка с корпусом автомобиля («массой»). Все, механическая часть закончилась, приступаем к электрической.

Сигналы от Волги на ВАЗ 2109 подключаются по следующей схеме:

Электрическая схема подключения волговских сигналов на Lada Samara

Концы проводов обжимаем соответствующими клеммами. Все соединения прячем в термоусаживаемую трубку.

Реле можно закрепить на обратной стороне рамки радиатора, рядом с блок-фарой.

Дополнительное реле включения сигналов

Массовый провод реле (контакт 86) закрепляем под фланец крепления реле к кузову автомобиля через корончатую шайбу для обеспечения электрического контакта, предварительно установив на провод наконечник с ушком крепления.

Провод от предохранителя (30-й контакт реле) подключаем к плюсовой клемме аккумулятора.

Питание сигналов напрямую от аккумулятора

Конечный результат, как сигналы от Волги выглядят на «девятке»:

Устанавливаем на место решетку радиатора:

Все, волговские сигналы установлены, гудим и наслаждаемся благородным звуком!

Можно подстроить звук сигналов от Волги путем вращения спец.болта на их корпусе. Также не забываем об антикоррозийной защите, можно просто промазать все болтовые соединения «Литолом».

Волговские сигналы на ВАЗ 2109 и его модификации можно установить и без использования реле, напрямую подключив к проводам питания штатного сигнала, штатный сигнал и так подключен через реле в блоке предохранителей. Но у этого способа есть недостатки. Плюсовой провод питания штатного сигнала очень тонкий, сигналы будут работать не в полную мощность из-за падения напряжения в этом проводе, т.к. волговский сигнал мощнее штатного. Цепь питания штатного сигнала защищена предохранителем №8 в блоке предохранителей, этим же предохранителем защищена и цепь питания вентилятора охлаждения. В связи с тем, что Волговские сигналы потребляют больший ток (14 А), чем штатный (5 А), этот предохранитель сгорит при одновременной работе вентилятора и волговского сигнала, а также могут пострадать соответствующие дорожки на печатной плате в блоке предохранителей.

Поделитесь с друзьями!

Звуковой сигнал НИВА | электрика и электроника НИВА-ВАЗ-2121-21213-21214-2131

Звуковой сигнал ГАЗ в НИВУ

В последнее время стало очень много неадекватов на дорогах. На родной тихий сигнал мало кто обращает внимание. Поэтому все же решил поставить сигнал от ГАЗ. Купил такие сигналы производства ЛЭТЗ без кронштейнов:

Ставить решил за решетку радиатора, т.к. под капотом звук получился бы все же немного приглушенным. Штатный сигнал:

Для размещения сигналов изготовил из нержавейки вот такие крепления:

Схема подключения через реле:

Правда питание я взял от предохранителя №15 который на 16А

Провода питания заходят в заводское отверстие:

Реле располагается на шпильке крепления бачка тормозной жидкости:

Родных проводов «+» и «-» немного не хватило до реле, пришлось нарастить примерно 25 см. Чтобы сигналы влезли, нужно немного подпилить «дудки» на наждаке. Далее все красится, мовилится и собирается:

Сигналы не вылезают

Общий вид:

Установка звукового сигнала от ГАЗ (ПАЗ) в НИВУ

Очередной день отпуска ознаменовался усовершенствованием звукового сигнала моего автомобиля. Меня очень удручал звук стокового сигнала, вроде бы уже солидная машина, а бибикает как кастрированный ежик. Ну как-то не солидно. В идеале это пневмо дудки, но пока пневмосистемы нет, я прикупил два звуковых сигнала от ГАЗ (ПАЗ), один высокий, другой низкий. Уровень звукового давления у них 105-118 дБ.

Для начала я искал место куда их воткнуть, больно уж они большие. Планировал спереди, взамен штатного, но болты крепления решетки открутить не удалось.

Я открыл капот и стал думать, куда можно воткнуть новые бибикалки. И тут перед глазами встал крепеж запаски, который давно уже не используется по назначению… В котором я просверли два отверстия 8мм сверлом по металлу:

Зная способности минуса куда-то исчезать, благодаря грязи или расшатыванию крепежа, я немного предохранился и вывел дополнительный минус:

Потом все это закрепил и стал думать, а как же подсоединить силовое реле. В электрики я полный профан, так что звонок другу-электрику обеспечил меня этим «священным» знанием. И немного помолившись всем Электрическим Богам я принялся подсоединять провода к реле. Все получилось идеально. Сигнал работал так, что мои уши еще долго вспоминали этот звук…

Вот и все. Все работает, все сигналит. Теперь издаваемый звук похож на рев носорога во время «гона».

Схема подключения новых сигналов к штатной проводке звукового сигнала через силовое реле:

Ремонт звукового сигнала НИВЫ

Отломился скользящий контакт звукового сигнала.

Ну и понеслось. — берем патрон от заднего фонаря 05 (от него только клемму) — винтик — дрель + сверло на 2мм

Сбиваем заклёпку с штатной клеммы

Сверлим отверстие. Берём новый контакт, шуруп и гайку, ибо длинноват винт

Попутно решил поставить кнопку на сигнал, параллельно рулевому, для удобства. Нажимаем левой рукой.

Замена штатного звукового сигнала НИВЫ на С308/309

Решил установить купленный комплект С308/309 (ВАЗ-2103/06 до 1993г.) аналогичным образом.

Раструбы наклонены вниз, чтобы не собирать влагу, для этого пришлось разобрать сигналы и верхние крышки повернуть на 90′ иначе потом не подобраться к клеммам

Очень надеялся на то, что корпуса сигналов меньше и пилить ничего не придется. Пришлось. Облицовка одеваться не хотела, а поскольку ножовочного полотна с собой не было — подогнул лишний металл на раструбе нижнего сигнала.

Схему подключения взял такую:

Провод — 1,5 кв.мм. Питание подключил в цепь штатного сигнала, там стоит предохранитель на 16А, кроме сигнала от этого предохранителя питаются задние стоп-сигналы и плафоны освещения салона (все это у меня на светодиодах).

Реле прикрепил под кронштейном запаски. Не самое удачное место, но в большинстве случаев там сухо

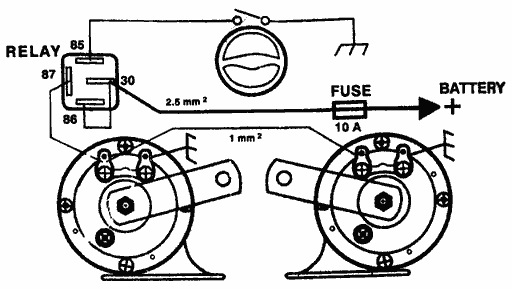

Схема подключения сигнала от Волги через 4-х контактное реле, на автомобили с управляющим минусом на кнопке руля

По-моему, и так всё понятно, и много раз уже об этом писали, но может быть кому-то пригодиться. Вот, например, недавно отдал человеку сделанный автомобиль, и со временем у него перестал работать сигнал. Не ездить же по мелочам через всю Москву, вот он меня и попросил ему изобразить схему, сделал, но не пропадать же. Решил выложить на общий доступ.

Описание, постараюсь простым понятным языком:

Два противоположных контакта на реле, под номерами №86 №85, это так называемые управляющие контакты. Если на них подать напряжение, реле замкнется, и тогда через контакты №30-№87 пойдет прямое напряжение. Ну допустим контакта, который вам нужно разорвать, и кратковременно замыкать, допустим сигнал. Почему через реле? Ну возьмем к примеру кнопку салона, контакты на кнопках слабые и не рассчитаны на прямую нагрузку, и если подать плюс от АКБ через кнопку, предположим, на стартер, то после первого же использования кнопка расплавиться. Поэтому, через кнопку салона подключаем управляющие провода на реле, а прямой плюс к потребителю, в нашем случае сигналу. Таким образом, через реле от АКБ на вход (контакт №87) и на выход (контакт №30) к потребителю (Сигналу).

Что такое управляющий минус? Обычно, на реле на прямую к контакту №86 подходит минус, а ключом (кнопкой) размыкают управляющий плюс. В нашем случае ключ (кнопка) уже есть, это кнопка сигнала на руле. Как она устроена, рулевой вал через подшипники качения соединен с рулевой колонкой и кузовом, и на нём всегда постоянный минус. Далее минус от рулевого вала подаётся на сердцевину рулевого колеса, в самом руле установлен замыкатель, к которому с одной стороны подходит минус от руля, а с другой стороны контакт идет на контактную у круглую пластину (чаще всего медь или латунь) по которой со стороны рулевого вала скользит стационарный контакт, он то и снимает минус с кнопки руля, и отправляет его дальше на сигнал, в нашем случае на реле, на контакт №86. Так что не всё так сложно и покрыто тайной, если вы ни разу не имели дела с электрикой, то не вдавайтесь в подробности, просто подключайте по схеме, которая на мой взгляд довольна проста.

следующая статья:

Дворники и форсунки омывателя НИВА

Доработка дворников и форсунок омывателя в НИВе Установка прерывателя стеклоочистителя

ремонт, устройство и схема подключения звукового гудка автомобиля, почему не работает

Звуковой сигнал или клаксон — это элемент безопасности, который должен быть рабочим в любом автомобиле. Благодаря этому устройству можно предотвратить ДТП, именно поэтому его работоспособность очень важна. Как быть, если не работает клаксон, и как подключить сигнал после ремонта? Ответы на эти вопросы вы найдете ниже.

Как устроен клаксон автомобиля?

Рассмотрим универсальную схему устройства звукового сигнала автомобиля:

  1. Так называемый якорь.
  2. Стержень устройства.
  3. Гайка для регулировки.
  4. Контргайка.
  5. Первый вольфрамовый контакт клаксона.
  6. Еще один контакт из вольфрама.
  7. Конденсаторный элемент.
  8. Сердечник.
  9. Корпус, в котором заключены все компоненты.
  10. Кнопка активации, расположенная на руле.
  11. Резонаторный диск.
  12. Мембрана.
  13. Обмотка.
  14. Это контакт реле.
  15. Еще один якорь.
  16. Обмотка реле.
  17. Сигналы.

В соответствии со схемой подключения, когда водитель жмет на кнопку управления, через обмотку начинает проходить ток, который в итоге намагничивает сердечник, в свою очередь притягивающий якорь. С этим якорем начинает перемещаться и стержень, прогибающий мембрану, а благодаря гайке происходит размыкание контактов, что способствует прерыванию электроцепи. Все элементы, в частности, диск, стержень, якорь и прочие, посредством пружины и мембраны возвращаются в начальное положение. При этом контакты смыкаются, что опять приводит к прохождению тока через обмотку. Процесс размыкания контактов осуществляется при нажатии на клавишу клаксона на руле (автор видео — канал pribambas sender).

Возможные неисправности: признаки и причины

По каким признакам можно определить, что автомобильный клаксон нуждается в ремонте:

  1. Рулевой гудок не работает. Когда автомобилист жмет на кнопку руля, звуковое устройство не срабатывает.
  2. Устройство то работает, то нет. При нажатии на кнопку на руле клаксон сначала срабатывает, а затем исчезает.

Что касается причин, из-за которых устройство может выйти из строя, то их множество:

  1. Перегорание предохранителя, расположенного в предохранительном блоке под капотом или в салоне автомобиля. При такой проблеме работу клаксона можно будет восстановить, поскольку она не нарушена. Автомобиль также может дополнительно, кроме предохранителя, иметь реле.
  2. Поломка самого клаксона. Если вы заменили предохранительный элемент, но это не помогло решить проблему, то нужно проверять непосредственно сам гудок. Для этого устройство потребуется снять, а его контакты надо будет подключить напрямую к аккумулятору. При прямом подключении работоспособный клаксон сработает.
  3. В некоторых случаях причина кроется в появлении короткого замыкания в электрической сети автомобиля. Замыкание может коснуться цепь подключения, поэтому сначала нужно проверить работоспособность гнезда предохранителя. Иногда гудок может некорректной работать из-за повреждения цепи и утечке тока.
  4. Также причина неисправности иногда кроется в изношенных прижимных контактах, расположенных на рулевой колонке. Неисправность такого плана более характерна для отечественных автомобилей. В результате длительной эксплуатации пружины со временем начинают стираться, что приводит к тому, что импульс по ним не сможет передаваться от кнопки на сам гудок.
  5. Бывает и такое, что изнашивается контактное кольцо прямо на руле.
  6. Если контакты не изношены, то они могли просто окислиться. Долгое использование, а также отсутствие технического обслуживания приводят к тому, что со временем на контактах образовываются отложения. Как сказано выше, такая проблема может стать причиной затрудненной передачи сигнала для активации гудка.
  7. Под ступицей руля располагаются лепестки контактов. Этот лепесток может со временем лопнуть, иногда причину следует искать в заедании стойки нажима.
  8. Перегорела обмотка гудка.
  9. Иногда неисправность гудка связана с повреждением электрического соединения или случайном отключении клеммы непосредственно на самом сигнале.
  10. Иногда причиной неработающего сигнала может быть обрыв шлейфа на руле на авто, оборудованных подушкой безопасности (видео опубликовано каналом Учимся водить машину. Все секреты начинающим).

Диагностика и ремонт сигнала своими руками

Как проверить и произвести ремонт гудка своими руками? Для диагностики вам понадобится тестер (желательно, чтобы это был цифровой мультиметр, но при отсутствии можно использовать и обычный), обжимные щипцы, пассатижи, канцелярский нож. Приготовьте запасную проводку и сервисный мануал к машине.

Проверка с ремонтом выполняются так:

  1. Проверяется работоспособность предохранителя и реле, надо найти монтажный блок. Более точная схема указана в технической документации, но обычно предохранительное устройство располагается в БП, возможна его установка в приборную панель. Найдя блок, изучите схему, нанесенную на обратную сторону его крышки, чтобы найти предохранитель. Демонтируйте устройство, которое отвечает за работу клаксона и внимательно осмотрите его — если есть разрыв цепи, это говорит о неработоспособности предохранителя.
  2. Но если устройство целое, это еще не значит, что оно работоспособное. Нужно произвести его диагностику при помощи тестера. Настройте на мультиметре режим измерения сопротивления со звуком (если речь идет о цифровом тестере и в нем есть такая функция). Если же у вас аналоговый мультиметр, перед диагностикой вам надо будет произвести калибровку тестера, для этого замкните его щупы друг с другом и регулятором отведите стрелку к нулю.Затем прижмите щупы тестера к контактам предохранительного устройства. Если деталь рабочая, то мультиметр покажет 0 Ом, если же нет, то при отсутствии изменения на дисплее можно сделать вывод, что сопротивление слишком повышенное. Это говорит о поломке предохранителя, устройство надо заменить.
  3. После этого, если предохранитель рабочий, вам надо найти блок реле, которое находится либо в моторном отсеке, либо в салоне авто — воспользуйтесь сервисной книжкой для поиска. Обычно реле располагаются в том же блоке с предохранителями. Наиболее простой вариант проверить работу реле — это поменять устройства местами с другими аналогичными деталями. В большинстве случаев реле являются взаимозаменяемыми, так что если после замены устройства гудок заработал, то можно понять, что причина заключалась в реле.
  4. Также следует проверить выключатель рулевого гудка, для этого также используется тестер. Если на него не поступает питание, то разумеется, кнопка не сможет реагировать на нажатие.
  5. Затем произведите диагностику работоспособности релейного переключателя. Для этого потребуется демонтировать реле и выставить на мультиметре режим замера сопротивления. Один контакт от тестера следует поднести к разъему переключателя реле, а второй подключается к минусовой клемме аккумуляторной батареи. При таком подключении помощник должен нажать на кнопку гудка. В результате на дисплее должны появиться числовые значения. Если же на экране появилась надпись Out of Limits, это свидетельствует о не рабочем состоянии выключателя, соответственно, его надо менять.
  6. Не лишним будет произвести проверку непосредственно клаксона. Как правило, устройство клаксона располагается за решеткой радиатора двигателя, непосредственно перед основным радиаторным устройством. Найдя механизм, нужно определить, какой из выводов положительный, а какой — отрицательный. Чтобы точно это определить, воспользуйтесь техническим руководством. Когда вы узнаете это, подключите клаксон напрямую к аккумулятору автомобиля, это позволит проверить его работу.Положительный контакт подключается к плюсу, отрицательный, соответственно — к минусу. При подключении отрицательного контакта клаксон должен начать работать, если же подключение не дало результатов, то устройство не исправное.
  7. Следующим этапом будет диагностика цепи. Если у вас появились подозрения касательно исправности электроцепи, нужно произвести проверку заземления контура, а также величину напряжения и тока. Определите массу, чтобы точно выявить заземление, для диагностики настройте тестер на замер сопротивления в Омах. Подключите один контакт мультиметра к минусу цепи, а вторым подключитесь к массе.В итоге на экране тестера должны быть продемонстрированы числа — при их наличии проводка целая. На этом этапе надо проверить и состояние контактов. Как показывает практика, часто причина поломки кроется в их окислении, поэтому есть смысл зачистить контакты.
Фотогалерея «Диагностика и ремонт»

Видео «Установка гудка через реле»

Если у вас возникла необходимость установить клаксон самостоятельно через реле, то подробная инструкция по выполнению задачи — в ролике ниже (видео снял и опубликовал пользователь pavel fender).
