Разминусовка Двигателя Зачем Она Нужна (Проверка Массы в Авто)

Электрическая цепь нуждается в хорошем заземлении для правильного функционирования. Многие спрашивают – разминусовка двигателя зачем она нужна, отвечаем –  плохое электрическое заземление может повлиять на одну или несколько электрических систем, потому что оно вынуждает ток искать другие более простые пути . Это может вызвать всевозможные проблемы с освещением, датчиками, модулями и другими электрическими и электронными компонентами, всё вышесказанное так же справедливо и для ответа на частый вопрос – для чего нужна масса в автомобиле.

Причины и симптомы плохого заземления двигателя

Неисправность двигателя может быть вызвана:

  • Свободные, ржавые или поврежденные клеммы или провода заземления
  • Слабая, поврежденная или корродированная клемма заземления аккумулятора
  • Плохая установка или ремонт компонентов



Симптомы плохого заземления двигателя могут включать в себя:

  • Тусклые огни
  • Мерцающие огни
  • Электрические устройства работают беспорядочно
  • Неисправный топливный насос
  • Буксующая или сгоревшая муфта компрессора кондиционера
  • Прерывистый отказ датчиков
  • Повреждены дроссельные или передающие кабели
  • Жесткий старт
  • Разряженная батарея АКБ

Часто плохие основания относительно легко диагностировать и исправлять, обычно за считанные минуты. Вы можете диагностировать и выполнять ремонт в собственном гараже, используя только цифровой мультиметр (DMM) и некоторые распространенные инструменты.

Если вы не знаете, где находятся все двигатели или трансмиссии, в вашем автомобиле, возможно, вам следует обратиться к руководству по ремонту вашего автомобиля. Вы можете получить относительно недорогую копию через Amazon.  Руководства Haynes поставляются с пошаговыми процедурами для многих проектов технического обслуживания, ремонта и устранения неисправностей. Таким образом, вы окупите свои небольшие инвестиции в короткие сроки.

ХОРОШО. Так что возьмите свой мультиметр и давайте найдем те плохие основания в вашем автомобиле.

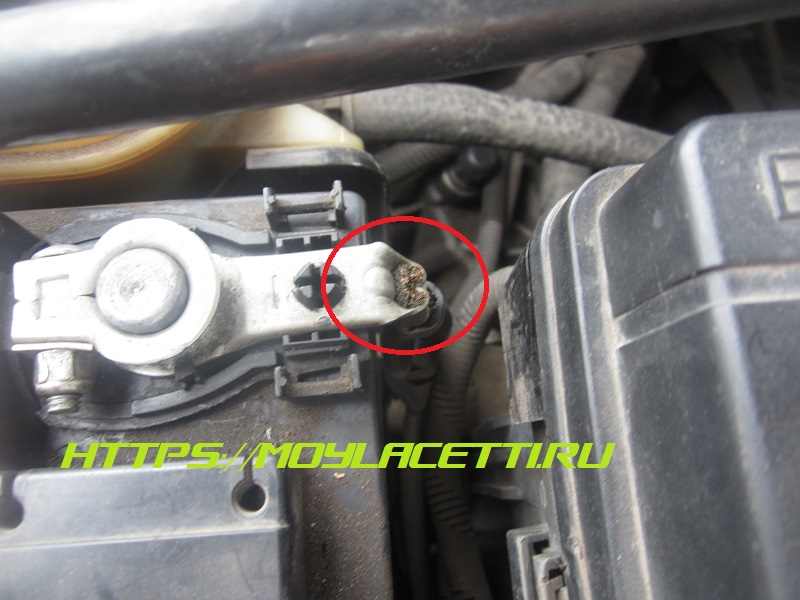

Коррозия или повреждение заземляющих лент может привести к выходу из строя электрических принадлежностей.

Диагностика электрического заземления

Следующие разделы разделены между тестами. Это облегчит тестирование пути заземления стартера и заземления принадлежностей для выявления общих проблем с электрической системой.

Вот несколько важных моментов, о которых следует помнить при устранении неисправностей в вашем автомобиле:

  • При проверке убедитесь, что клеммы прикреплены к неокрашенной поверхности. Вы должны подключиться к голому металлу. Краска, коррозия, жирные поверхности, потертости или разрывы проводов, а также ненадежные соединения являются основной причиной плохой автомобильной поверхности.
  • Некоторые автомобили используют отдельный провод заземления корпуса, помимо основного (черный кабель аккумулятора), который проходит от отрицательной клеммы аккумулятора к корпусу. Это для фар, аксессуаров и другого электронного оборудования.

Вы можете использовать дистанционный выключатель стартера, чтобы провернуть двигатель во время испытаний на вашем автомобиле. Подключите выключатель к аккумулятору и клемме «s» на соленоиде стартера или реле дистанционного стартера.

Для чего нужна масса в автомобиле

Заземление двигателя обеспечивает электрический обратный путь для стартера. Плохое заземление двигателя является распространенной проблемой, приводящей к тяжелому запуску и отсутствию запуска.

В следующем тесте выполняется считывание падения напряжения, чтобы определить нежелательное сопротивление в цепи заземления двигателя.

  1. Отключите зажигание или топливную систему, чтобы предотвратить запуск двигателя во время испытаний.



Если система зажигания оснащена распределителем, вы можете отсоединить кабель высокого напряжения от крышки распределителя и заземлить его на двигатель (болт или кронштейн) с помощью проволочной перемычки. В других системах вы можете удалить предохранитель топливного насоса. Обратитесь к руководству по эксплуатации вашего автомобиля или ремонту автомобиля, чтобы найти предохранитель. Вы также можете использовать дистанционный выключатель стартера. Подключите переключатель к клеммам цепи управления реле стартера или соленоида (втягивающее реле).

  1. Установите для цифрового мультиметра постоянное напряжение и выберите максимально близкий диапазон, но больший, чем напряжение аккумулятора. Например, 20 вольт. Или выберите функцию автоматического выбора диапазона, в зависимости от ваших функций мультиметра.
  2. Подсоедините красный провод прибора к чистой поверхности двигателя, а черный провод прибора – к отрицательному (-) полюсу аккумулятора.
  3. Попросите помощника запустить двигатель примерно на пять секунд, этого достаточно, чтобы получить хорошее чтение значений тока.



Вы должны получить показание 0,2 вольт или меньше. При необходимости обратитесь к спецификациям вашего производителя в руководстве по ремонту вашего автомобиля. Вы получили более высокое чтение? В цепи заземления есть нежелательное сопротивление. Чтобы найти проблему, перейдите к следующим шагам.

  1. Переместите красный провод вашего измерителя на основную клемму заземления со стороны двигателя.
  2. Пусть ваш помощник провернет двигатель, пока вы снимаете показания падения напряжения.



Повторите два предыдущих шага, переместив красный провод к разъему, соединяющему черный основной провод заземления с клеммой аккумулятора. Когда вы получаете показание около 0,2 В или ниже, нежелательное сопротивление находится между этой и предыдущей контрольной точкой. Проверьте на наличие коррозии, оборванных или ослабленных проводов.

Проверка заземления в автомобиле

Электронные модули и многие электрические компоненты двигателя, трансмиссии и пассажирского салона используют кузов в качестве электрического заземления. Этот тест проверяет наличие нежелательного сопротивления в этих точках, в том числе вторичного заземления между аккумулятором и шасси, используемого некоторыми старыми моделями. При необходимости обратитесь к руководству по ремонту вашего автомобиля.

  1. Подсоедините черный провод вашего измерителя к клемме батареи (-), а красный провод вашего измерителя к месту соединения провода с кузовом.
  2. Попросите помощника провернуть двигатель на несколько секунд.



Вы должны получить падение напряжения на 0,2 В или менее. Если падение напряжения выше, перейдите к следующим шагам.

  1. Переместите красный провод вашего измерителя к клемме на конце вторичного заземляющего провода. Снимите показания падения напряжения.



Если вы получили значение выше 0,2 вольт, переходите к следующему шагу.

  1. Переместите красный измерительный провод вашего измерителя на следующую клемму, и точку заземления. Снимите показания падения напряжения в каждой точке.



Когда вы получаете показание около 0,2 В или ниже, нежелательное сопротивление находится между этой и предыдущей контрольной точкой. Проверьте на наличие коррозии, оборванных или ослабленных проводов.

Кроме того, проверьте падение напряжения на цепях заземления, которые соединяют двигатель с шасси.

Поиск, проверка и замена оснований передачи при необходимости.

Проверка массы в авто

Трансмиссии на некоторых моделях автомобилей оснащены шасси или защитным экраном для модулей, датчиков и соленоидов (реле). Вы также можете проверить эти основания, используя свой цифровой мультиметр.

  1. Проверьте падение напряжения между коробкой передач и отрицательным полюсом аккумулятора. Падение напряжения должно быть 0,2 В или ниже.
  2. Проверьте заземление отдельных шасси, проверив падение напряжения на каждой клемме заземления на коробке передач. Падение напряжения должно быть 0,2 В или ниже.

При необходимости очистите, отремонтируйте или замените заземление коробки передач. Удалите смазку, ржавчину и краску с заземленных клемм или замените поврежденные заземляющие ремни.

Общие значения падения напряжения

Кабели дросселя и другое оборудование могут быть повреждены, когда высокий электрический ток не может найти правильный путь назад к земле.

Почему важно найти и исправить плохую массу в машине

Плохое заземление двигателя может, в конечном счете, помешать правильной зарядке батареи, правильному получению сигналов от компьютера, вызвать ненормальное свечение фар, вызвать проблемы с запуском и другие неисправности.

Более того, плохое заземление двигателя также может привести к повреждению. Если слишком большой ток попытается найти правильное заземление безуспешно, он выберет легкий путь через компоненты передачи, кабель передачи, трос дросселя, подшипники колеса, что приведет к серьезному повреждению этих и других компонентов.

Всякий раз, когда вы видите признаки электрических неисправностей, проверьте заземление двигателя.

Диагностические тесты, описанные здесь, представляют собой простые процедуры, которые вы можете проводить с помощью цифрового мультиметра. И они сэкономят ваше время и деньги за несколько минут.

Что может быть на машине, из-за плохого контакта массы.

С электрооборудованием любого транспортного средства, могут происходить неисправности, кажущиеся далёким от электрики людям, проделками нечистой силы. И виновником таинственных неисправностей электрооборудования мотоцикла или автомобиля, в большинстве случаев является плохой контакт минусовых клемм — «массы». Но давайте всё по порядку.

Многим водителям известно, что способ подключения потребителей электроэнергии с источником питания (генератором или аккумулятором),на любом транспортном средстве — однопроводный. В качестве второго (минусового) провода, служит кузов машины или рама мотоцикла (трайка, скутера, квадроцикла и т.д.). Сама идея подключения минуса источника питания (аккумулятора) к стальной раме или кузову, довольна стара и естественна, так как позволяет значительно упростить, облегчить и удешевить любое транспортное средство.

Отдельным массовым проводом связывают и двигатель с кузовом или рамой, так как мотор висит на резиновых подушках, не пропускающих ток, а ведь и плюс и минус требуется стартеру, и например, электромагнитному клапану карбюратора. На иномарках, особенно впрысковых, потребителей, требующих электричества (а соответственно и плюса и минуса) может быть ещё больше. Но вот плюсовые провода, обычно начинаются и заканчиваются вполне надёжными клеммами, которые обычно в вполне герметичных пластиковых колодках или резиновых чехлах, а вот минусовые провода крепят к кузову или раме по принципу «водичка дырочку найдёт». Да и сам кузов, в месте сверления отверстия и закрепления минусового провода, начинает ржаветь очень быстро, если конечно сразу не принять соответствующих мер.

К тому же многие не учитывают ещё один важный факт, который известен даже электрику новичку: алюминиевые и медные клеммы соединять между собой нельзя, так как эти металлы мягко говоря «не дружат» между собой, и начинают интенсивно окисляться. А как может быть нормальный контакт у окисленных деталей? Но я часто вижу на транспорте неопытных водителей, на алюминиевом картере коробки передач или головки двигателя, прикрученную медную клемму минусового провода, которая вдобавок ещё и омывается потоками воды в плохую погоду.

Стальной кузов или рама тоже «не дружат» с медью, как и алюминий, и образуют электрохимическую пару. И самое печальное в этом, это то, что сталь в таком соединении будет отдуваться за двоих, и корродировать в несколько раз быстрее. В итоге контакт пропадает (или идёт значительная потеря тока). Штатные клеммы, устанавливаемые на заводе, обычно лужённые. Но под тонким слоем олова, который легко содрать при монтаже клеммы, всё тот же медный сплав.

Исходя из вышеописанного, очевидно, что сами минусовые соединения к кузову или раме, изначально менее надёжны, чем сами медные провода и их медные клеммы (наконечники). А теперь представим например, что бы электричеству дойти до электромагнитного клапана карбюратора, электроток должен пойти по медному проводу (медной шине) от аккумулятора до кузова, потом по другому проводу до двигателя, затем по шпилькам впускного коллектора и их резьбе, часто обмазанной герметиком (или шпильки ржавые), у и напоследок пройти по резьбе самого электромагнитного клапана. Пропадание контакта в любом из перечисленных мест — и цепь разомкнута, а отсюда целый букет неисправностей. В итоге неопытный водитель удивляется — чего это вдруг карбюратор стал плохо работать и расход бензина повысился? Надо ехать к карбюраторщику или покупать другой карбюратор. Но обычно мало кто знает, что в такой ситуации карбюратор то не причём. И я привёл один из примеров внезапной неисправности, а ведь их может быть много.

Поэтому в современных машинах или мотоциклах, всё чаще применяют полноценные минусовые провода, ведь современная бортовая электроника без них работать не будет, и большинство устройств или программ, будет глючить. На такой технике надёжный контакт особенно важен. Опытные электрики знают, и я это уже говорил: в электрике бывает всего две неисправности — есть контакт, там где он не нужен, и нет контакта там где он нужен.

Типичные неисправности на машине при плохом контакте массы (но не все, об остальных читаем ниже).

  • Одна лампа фары светит ярче другой.
  • Или например при включении указателей поворотов, мигает соседняя лампа габарита в заднем фонаре, или фара, причём по очереди. Сами же фара или задний фонарь светят тускло.
  • На пиковой мощности, а иногда и на средней, хрипит магнитола.
  • Одновременно включаются не связанные между собой приборы.
  • При включении указателей поворотов, могут заработать дворники, или омыватели стекла.

Эти неисправности, как я уже говорил, неопытным водителям кажутся чудесами. Не редко и на заводе (особенно отечественном), минусовую клемму фары надевают на шпильку или болт крепления корпуса фары к кузову, так и зажимают гайкой. На первый взгляд многим покажется, что всё правильно, ведь шпилька или болт крепления, приварен к кузову. Но ведь корпус фары изготовлен из мягкого пластика, и гайку на клемме нормально затянуть не получится, иначе пластик треснет. В итоге, хватит покататься по нашим дорогам совсем немного, чтобы такой контакт расшатать до полного его отсутствия. А ведь в стандартной фаре с скромной лампой 55-60 ватт, потребляемый даже такой лампой ток довольно большой — до 10 ампер (если под напругой обе её нити и дальнего и ближнего света).

В конце концов плохой контакт если не пропадёт совсем, то будет подгорать, сопротивление такого соединения будет возрастать ещё больше, а из школьного курса физики мы знаем, что чем больше сопротивление, тем больше тепла выделяется при прохождении тока в этом месте. Значит подгорание контактов ещё более усилится (замкнутый круг), тут и до пожара не далеко (пластик неплохо горит). А многие молодые начинающие водители, вместо стандартной лампы на 50-60 ватт, устанавливают сотку (100 ватт), у которой потребляемый ток ещё больше. Последствия могут быть печальны.

В вышеописанной ситуации с фарой, единственный выход — это крепление минусовой клеммы на за шпильку крепления фары, а за любой другой, просто приваренный к кузову. Тогда минусовую клемму можно будет хорошо затянуть, но перед этим смазав и место сварки и шпильку и клемму специальной токопроводной смазкой, чтобы предотвратить коррозию (учитывая, что после сварки, шов быстро ржавеет). Если нет на кузове подходящей шпильки или возможности её приварить, то придётся просверлить в кузове отверстие, и желательно в таком месте, где оно не будет омываться потоками воды и грязи. Затем уже по возможности придётся зачистить до блеска место вокруг отверстия, затем просунуть с обратной стороны металла кузова подходящий по диаметру винт, надеть на него клемму и затянуть гайку, смазав всё специальной смазкой, которая к тому же отталкивает влагу (пример такой смазки можно найти вот в этой статье). Можно просто покрыть сверху такое соединение мовилем, но только когда хорошенько затяните гайку на клемме.

С монтажом минусового провода на раме мотоцикла, всё довольно просто: сверлится отверстие в трубе (в сухом месте), затем метчиком нарезается в отверстии трубы резьба, и клемма затягивается подходящим винтом. Так же советую подкладывать под клемму шайбу с зубчиками, сейчас такие появились в продаже. Такая шайба благодаря своим зубчикам, позволит хорошо вцепиться в металл кузова или рамы.

Головная боль водителей отечественных автомобилей — это печатная плата задних фонарей. Их разъём быстро разбалтывается или окисляется, и от этого часто просто отваливается. Да и сами дорожки печатной платы очень ненадёжны и недолговечны. В движении машины, усики патронов ламп вибрируют и этим стирают очень тонкое медное покрытие на плате. А попадающая сюда из-за негерметичности влага, довершает потерю контакта, а то и его разрушение. Как правило такие фонари не ремонтопригодны, и их просто заменяют новыми. Только не забудьте при замене фонаря Жигулей, надеть на шпильку его крепления минусовую клемму от бензобака (указателя топлива), иначе указатель будет показывать уровень бензина только чудом (когда ему захочется).

На мотоциклах, особенно отечественных, советую задний фонарь, поворотники, фару, продублировать отдельными минусовыми проводами, даже если их корпуса металлические. Об этом я уже писал и подробнее советую почитать вот здесь.

Недостаточные обороты электро-стартера (что очень важно для дизелей), потеря его мощности или полный отказ его работы, тоже часто происходят из-за  отсутствия или плохого контакта массы (минусового провода). На отечественных автомобилях (Жигулях) к двигателю подведены два минусовых провода, один из которых соединяет морду машины с головкой цилиндров (но есть модели, на которых этот провод идёт непосредственно от минуса батареи), второй же провод соединяет пол машины с картером сцепления. И вот этот второй провод, омываемый потоками грязи, обычно сгнивает, что нередко на подержанных автомобилях. В итоге, огромный стартерный ток уже пойдёт по резьбе шпилек головки двигателя (а резьба шпилек как правило или окисленная, или в герметике).

Впрочем бывает и похуже, особенно если окислится или сгниет и первый провод, идущий от передка машины на головку мотора (часто его забывают подключить после демонтажа двигателя). Финал этих неприятностей может быть довольно печальным и непонятным для новичков. При попытке завести двигатель, трос подсоса карбюратора — это единственный из оставшихся мостиков от кузова к мотору, для прохождения огромного пускового тока! В итоге трос и его оболочка просто плавятся и стекают на пол, а из под капота валит дым, приводящий новичков в ужас. И этот ужас оправдан, особенно если двигатель или карбюратор мокрый от бензина. Хорошо если под рукой огнетушитель.

Казалось бы, при плохом контакте с массой, напряжение на всех потребителях должно понизиться. Но многие водители к своему полному недоумению, обнаруживают обратную картину: о чудо — напруга наоборот повышается! Лампочки начинают часто перегорать, а аккумулятор постоянно сухой даже в прохладную погоду (выкипает вода в банках батареи). Естественно, это признаки перезаряда — повышенного напряжения заряда (превышение максимальной нормы в 14,5-14,6 вольт). Частичная причина такой неисправности — это плохой контакт корпуса реле-регулятора и массы (кузова или рамы).

В итоге, измеряемое реле-регулятором напряжение, ниже реального напряжения в бортовой сети (см.рисунок 1), ведь из-за окисной плёнки на корпусе (плохого контакта), реле-регулятор уже неправильно замеряет реальное бортовое напряжение. Получается то, что если и реле-регулятор и поддерживает напругу в заданных пределах на своих входных клеммах (между выводом 15 и корпусом), то на выходе, на клеммах заряжаемого аккумулятора, напряжение будет тем выше, чем хуже контакт с массой кузова корпуса реле-регулятора. Это надо знать, так как многие просто выкидывают вполне исправное реле-регулятор, заменяя его новым, не зная истинную причину неисправности.

Но впереди самое интересное и чудное, что может быть в электрике, и от неисправностей изложенных далее, даже некоторые опытные и видавшие виды ремонтники разводят руками, а некоторых новичков такие приколы могут привести к вере в нечистую силу.

Бывает на отечественных машинах, даже почти новых, глохнет двигатель, а при открытии капота обнаруживается, что жгут из шести проводов, идущих к клемной колодке коммутатора системы зажигания, расплавился. Первое, что сделает любой водитель, установит новый коммутатор и жгут проводки. Но мотор всё равно не пускается. Далее начнётся как обычно — проверка искры. Но вот здесь появляются приколы, заставляющие чесать «репу» даже опытных ремонтников: как только включаем зажигание (не включая  стартер), так между центральным высоковольтным проводом и массой (двигателем), возникает не то что искра, а самая настоящая сварочная дуга, причём даже не дуга, а малинового-оранжевая молния плазмы, толщиной миллиметров в 7-8. Чума!!!

И ничего удивительного, что бывший коммутатор сгорел, так как не расчитан на такое чудо, а его провода поплавились. А значит и датчик Холла тоже вышел из строя. Его замена позволяет появиться искре в более нормальном виде, но всего лишь на центральном проводе. А чтобы не повредить новые датчик и коммутатор, то проверяя искру, зазор между проводом и массой делаем не более 10 мм. На всякий случай меняется и бегунок (внутри мог сгореть резистор), и вот тут двигатель оживает. Но только вот причина выхода из строя деталей и плавления проводки, многим непонятна.

А разгадка всех чудес появится, стоит только включить фары. Они не включатся, а вот под тарпедой (панель приборов) появляется странное жужжание. И стоит только выключить фары, как странный звук прекращается. Источник звука можно легко вычислить по месту исходящего жужжания, им оказалось реле зажигания. И минусовые клеммы обмотки реле зажигания и фар, были подключенны одним общим винтом, за металлическую основу торпеды. Причем и минусовые клеммы и винт и главное — корпус торпеды в этом месте, тщательно покрашены на автомобильном заводе. Умеют же на наших заводах хорошо красить, только вот там где это не нужно. Стоило только зачистить место под клеммы до блеска, как фары нормально заработали, а жужжание прекратилось.

Как же всё происходит в таком случае? Пока фары машины водитель не включал, через покрашенное место и резьбу винта, удерживающего минусовые клеммы, проходил небольшой ток, и его с натяжкой хватало всё же, чтобы релюха зажигания работало нормально. Но вот как только с наступление темноты водитель включил фары, нагрузка на несчастный болтик резко возросла, а тока, проходящий через обмотку реле зажигания уже стало не хватать, чтобы удержать контакты в стабильном замкнутом состоянии. Они размыкались, бортовое напряжение слегка поднималось, от этого контакты реле смыкались вновь, и вот так далее повторялось много раз (в режиме зуммера).

Хаотичное замыкание и размыкание электропитания цепи коммутатора, генерировало импульсы в первичке катушки зажигания, но эти импульсы и соответственно возникающая искра проскакивала невпопад, то есть в независимости с порядком работы цилиндров двигателя. В итоге сгорели многие детали системы электронного зажигания, ну а мотор естественно заглох.

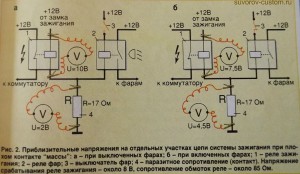

На рисунке 2, можно наглядно наблюдать падение напряжения при плохом контакте массы, например при включении фар.

В заключении этой статьи, хочу посоветовать водителям, особенно начинающим, что если с электрикой вашей машины или мотоцикла творится что то неладное, не вините в этом полтергейста, а просто ищите плохой контакт массы, и я надеюсь, что эта статья хоть немного поможет вам в этом. Успехов всем!

Плохая масса на эбу симптомы

Наткнулся на статью McSystem
Собственно вот она ниже

В январе — о Январях. Снова и подробно о массах ЭСУД-ЭБУ

Одной из достаточно серьезных проблем, влияющих на стабильную работу двигателей под управлением ЭБУ Январь (7.2, 7.2+, М73, 7.9.7) является «проблема масс» контроллера ЭСУД.
Причем дело не столько в плохих (или необжатых) контактах и их креплениях, сколько в достаточно некорректной разводке самого жгута ЭСУД. И решение — никак не в «протяжке модного кабеля (КГ-25 или 50)» к ЭБУ.
Потому этот материал будет посвящен технически грамотному подходу к решению этой проблемы. Описанное ниже – своеобразная компиляция, или попытка «разжевать» уже не единожды опубликованное, в частности на ChipTuner.ru и донести читателям специфику решения этой проблемы.
Наиболее полными и информативными оказались статьи И.Н. Скрыдлова, (aka Aktuator)
«Про массы», «МАССА: НЕИССЯКАЕМЫЙ ИСТОЧНИК ГЛЮКОВ»
«ЕЩЕ РАЗ ПРО МАССЫ» ©Олег Братков .
Много лет назад прочитав и осмыслив написанное — реализовал на своей машинке.
Полностью согласен с выводом автора (aka Aktuator): «Все заверения ОАО АВТОВАЗ об улучшении качества электрических соединений в выпускаемых, а/м гроша ломанного не стоят. Добиться штатной работы двигателя под управлением ЭСУД И 7.9.7 и Январь 7.2, можно в большинстве случаев только произведя дополнительные, и не акцептуемые изготовителем как гарантийные, работы по изменению электрической схемы автомобиля».

Итак, к теме!
Классическая ЭСУД 21124 с ЭБУ Январь 7.2(+) или М7.9.7
Схема электрических соединений ЭСУД ЕВРО-2 М7.9.7, Январь 7.2 LADA 2110 с двигателем 21124. 21124-1411020-30, 21124-1411020-31,32

Рис.1 ЭСУД 21124 Январь 7.2, М7.9.7
Замеченные, часто описываемые и характерные проблемы – нестабильный ХХ, подвисания оборотов, «передергивание» двигателя при старте и работе вентилятора охлаждения, необоснованные скачки электрических параметров ЭСУД при диагностике. И это далеко не весь перечень. А вся проблема в довольно некорректной разводке масс жгута, причем не по отношению к кузову, а к ЭБУ.
Потому в этой статье Вы не увидите рекомендаций по затяжке «шлангов» дополнительной массы к ЭБУ, ввиду ее полной бесполезности.
Это не новомодная «размассовка», или «разминусовка»… Не надейтесь!

Основная мысль, озвученная авторами – неверная в корне разводка силовых линий ЭБУ и вентилятора и слаботочных масс датчиков. Рис. 1, 2

Рис.2 Соединения масс ЭСУД. S6, S7, S8

Датчики должны быть соединены с шиной масс платы ЭБУ, и не иметь контакта с кузовом! В цепи масс датчиков не должно быть протекания импульсных и постоянных токов ЭБУ и ИМ.
А уже ЭБУ надежно соединяется с кузовом.
Обоснование – устранить влияние токов ЭБУ (импульсных и постоянных) и тока вентилятора на достоверность показаний датчиков. Классический подход с системах сбора и обработки данных! Но не у конструкторов АвтоВАЗа, как обычно…
Теперь по порядку

Рис.3 Массы по АвтоВАЗовски, или как не нужно делать

1. Массы ЭБУ сведены в три скрутки-обжимки S6, S7,S8 которые объединены между собой и уже с них сделаны ДВА отвода на шпильки кузова В3, В4.
2. К S6 подведен коммутируемый минус вентилятора с номинальным током 12А, а в пике при старте — все 20А ! ! ! Что само по себе ужасно!
3. Все это подключено (привинчено) к кронштейну ЭБУ, который в свою очередь очень хлипко соединен с кузовом.
ЭСУД двигателя состоит из датчиков и Исполнительных Механизмов (ИМ).
Датчики можно смело подразделить на аналоговые и дискретные.
Аналоговые – ДМРВ, ДПДЗ, ДТОЖ, ДД. Выходной сигнал этих датчиков — напряжение в определенном небольшом диапазоне, обычно 0 – 5В. Для этой группы любые (даже малые) помехи оказывают серьезное влияние на результат.
Дискретные – ДК (в некотором приближении), ДФ, ДС (Датчик Скорости) – менее критичны к помехам, т.к. выходной сигнал имеет два фиксированных уровня высокий и низкий, а промежуточные уровни не интересны для ЭБУ.
Исполнительные механизмы – катушки зажигания, форсунки, клапан адсорбера, подогрев ДК, РХХ, реле и др источники больших импульсных и постоянных токов по минусовой (массовой) шине ЭБУ.
Чтобы понять, что же «начудили» разработчики — рассмотрим схему на рис.3 — это фрагмент основной схемы ЭСУД в развернутом виде.
Сразу бросается в глаза — массы наиболее чувствительных и ответственных датчиков ДМРВ и ДТОЖ заведены на скрутки, хотя для них есть отдельные выводы 36 и 35 соответственно. Зачем? Тишина в ответ!
S6-S7-S8 соединены перемычками, что еще более ухудшает ситуацию.

Рис.4 Эквивалентная схема в стоке

Небольшое теоретическое обоснование.
Замечание – сопротивление линий подключения ЭБУ имеет вполне реальные значения и складывается из собственно сопротивлений провода, переходного сопротивления контакта в разъеме, клеммы и т.д. И размерность этих величин — миллиОмы (1000 мОм = 1 Ом) На схеме это обозначено в виде эквивалентного резистора Rм, Rм1, Rм2.
Для справки: Сопротивление 1м медного провода сечениями 0.35 мм² — 45 мОм, 0.5 мм² — 35 мОм, 0,75 мм² — 25 мОм.
Ну не бывает «проводов нулевого сопротивления»! (кому все же удалось их купить — промолчите, пожалуйста)

При функционировании работе ЭБУ ток потребления самого ЭБУ Iэбу складывается из токов потребления самого ЭБУ и его ИМ, в особенности катушек и форсунок. Его импульсная составляющая достигает 10А, постоянная — порядка 1.5-2,5А.
Стекает этот ток по «массовым выводам» ЭБУ «массы ЭБУ» и «массы датчиков», что в корне не верно. Рис.4
На вполне реальных сопротивлениях Rm образуется падение напряжения между точкой подключения к кузову и минусовой шиной (корпусом) ЭБУ — Uсм1
Кроме того, протекающий ток создает падение напряжения смещения Uсм2 между минусовой шиной (корпусом) ЭБУ и точкой подключения датчиков. Вот это напряжение и является первопричиной всех проблем! Оно суммируется с полезным напряжением, идущим с датчика и поступает в измерительный узел ЭБУ — АЦП (Аналого-Цифровой Преобразователь). Uизм=Uдатч + Uсм2
А затем программа обрабатывает уже оцифрованный «ложный» результат.
Со всеми вытекающими последствиями.
Т.е проблема не столько в надежности подключения ЭБУ к кузову, а в некорректной разводке масс в жгуте.

Рис. 5 Массы после доработки. Пунктиром обведены основные критичные узлы, подвергшиеся доработке.

рис. 6 Шина ЭБУ. Добротный многослойный монтаж с хорошим запасом!

Практически все машины новой сборки, используют кузов как основной источник электрической энергии. Образно выражаясь, корпус машины представляет собой единый провод, имеющий отрицательный заряд, используемый всеми имеющимися в автомобиле электрическими приборами потребляющими энергию. По этой причине его называют масса, или иными словами минус. По этой причине при возникновении плохого контакта с массой в результате окисления или некачественного закрепления, возникают проблемы в работе автомобиля, функционировании оборудованной электроники или появляются проблемы с двигателем.

Где расположена масса

При эксплуатации автомобиля важно знать все места, где находится масса двигателя ваз 2114. В случае возникновения неисправности в этом направлении, можно быстро обнаружить источник неполадок и соответственно устранить его. Итак, где находится масса эбу на ваз 2114? Попробуем разобраться в этом вопросе.

Где находится масса на ваз 2114:

Аккумуляторная масса ВАЗ 2114

Минусовая аккумуляторная ветка представляет собой ответвления проводов двух типов – тонки и толстый провод. Аккумуляторный минус направлен на корпус двигателя при помощи толстого провода. В результате не качественного закрепления контакта, заряд будет поступать в малом объеме, в итоге стартер не сможет развить достаточную мощность, соответственно глючит ЭСУД, потому что именно от двигателя он принимает необходимую массу.

Для того чтобы проверить соединения минусового заряда между аккумулятором и двигателем, необходимо проверить надежность крепления двух гаек, поэтому сначала нужно ослабить гайку с наружи и затянуть гайку внутри, и соответственно обратно закрутить гайку с наружи.

Тонкий минусовой провод соединен с корпусом машины рядом с аккумулятором. Он играет роль источника энергии необходимого всем потребителям, оборудованным в машине. Для проверки, также необходимо убедиться в степени натяжения гайки как с кузовом так и к клеммой аккумулятора.

Масса эсуд ВАЗ 2114

Двигатели Samar объемом 1,5 литра берут массу с корпуса двигателя, с крепления заглушек, которые расположены справа от головки блока.

Двигатели Samar объемом 1,6 литра, или 1,5 литра оснащенные ЭСУД нового образца, берут массу с приваренной шпильки. Прикрепляется шпилька непосредственно с металлическим корпусом приборной панели у тоннеля пола в районе под пепельницей. При сборке на заводе изготовителе шпилька как правило плохо закреплена и покрашена, в результате при эксплуатации машины может полностью разболтаться, в результате при включении прибора вентиляции, произойдет посадка электрического напряжения системы, соответственно отреагируют следующие приборы: ДМРВ, ДПДЗ, ДТОЖ.

Масса приборной панели ВАЗ 2114

В данном варианте имеется соединение жгута торпедного, схемы от блока монтажного реле и предохранителей, заднего жгута. Это соединение расположено под крепление рулевого вала. При не качественном соединении данного крепления, могут возникнуть проблемы в работе показаний приборной панели, в момент включения основных энергетических потребителей, например: поворотники, фары и др.

  • Масса отопителя электродвигателя

Это соединение массы расположено под приборной панелью с левой стороны корпуса отопителя.

Плохая масса двигателя

При возникновении неполадок следующего характера:

  1. При заряженном аккумуляторе не заводиться автомобиль.
  2. Заряд АКБ не поступает, напряжение нестабильно, постоянно скачет, при этом генератор в полном порядке. Для сброса АКБ необходимо произвести перезагрузку.

Появление данных неполадок свидетельствует о том, что на автомобиле плохая масса двигателя. Именно с АКБ поступает на стартер плюсовой заряд, а на предохранительную панель расположенную под капотом, поступает заряд через тонки провод.

Минусовой заряд с АКБ поступает на двигатель, т.к. это самая большая деталь авто, а именно с него на остальные приборы.

Если масса плохая автомобиль плохо заводиться, в связи с нехваткой тока. Если применить зарядку, напряжение устанавливается на минимуме и часто работа автомобиля продолжается с АКБ.

Как проверить массу на двигателе? Это достаточно просто сделать.

Для проверки понадобятся клещ для прикуривания, которые подключаются одним концом на минус АКБ, а другим на двигатель, место соединения необходимо тщательно очистить. Запускаем двигатель, если автомобиль легче завелся, при этом напряжение повысилось, это свидетельствует о необходимости зачистить массу.

Нестабильная работа двигателя на холостом ходу ваз 2114 является одной из причин проверки массы, может сопровождаться плохим, слабым контактом, следствием чего является недостоверные показания автомобильных датчиков, или передается неправильное управляющее воздействие на регулятор холостого хода.

Отсутствие массы на двигателе

Если нет массы на двигателе, необходимо проверить качество всех контактов электрической системы идущих непосредственно с корпуса двигателя.

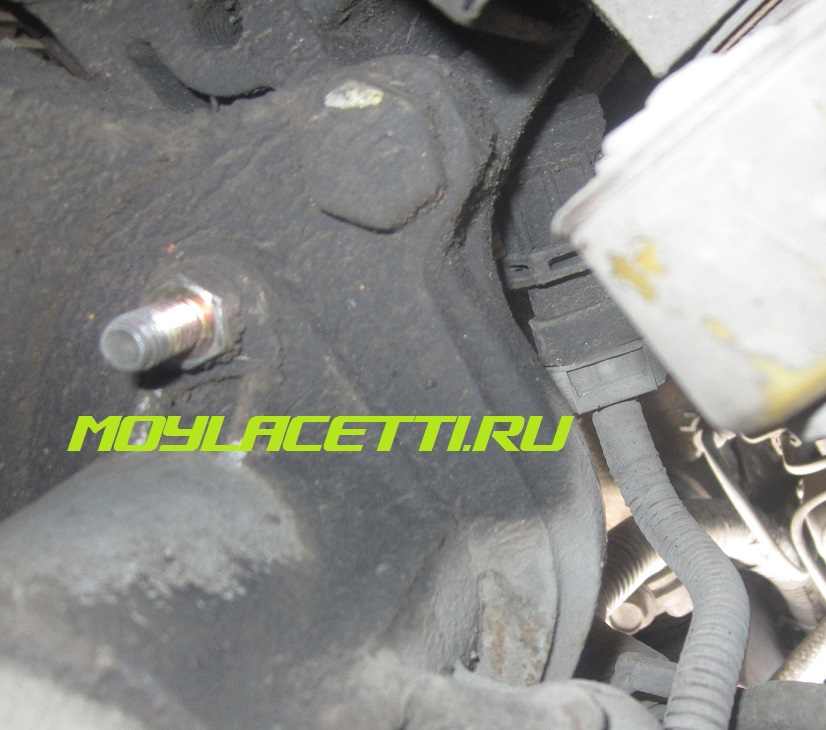

Либо необходимо проверить состояние шпильки, т.к. завод изготовитель данный вид оборудования ни каким образом не подвергает обработке помимо окраски, поэтому они часто подвержены появлению окислений или коррозии. В результате эксплуатации некачественных деталей происходит посадка напряжения в системе, что сопровождается отсутствием массы на двигателе, в результате происходят проблемы в работе машины.

Устранение неполадок

Для бесперебойной работы АКБ система должна быть оборудована проводами хорошего качества, в данном случае наиболее подходящими являются провода из меди, так как именно они имеют лучшие характеристики при работе под напряжением.

Плюсовой тонкий провод, идущий с генератора, необходимо обязательно заменить на провод, более толстый.

Для защиты существующей массы и обеспечения более длительного и бесперебойного срока работы необходимо обработать все имеющиеся соединения и контакты клемм при помощи специальной смазки, обладающей функцией против окисления.

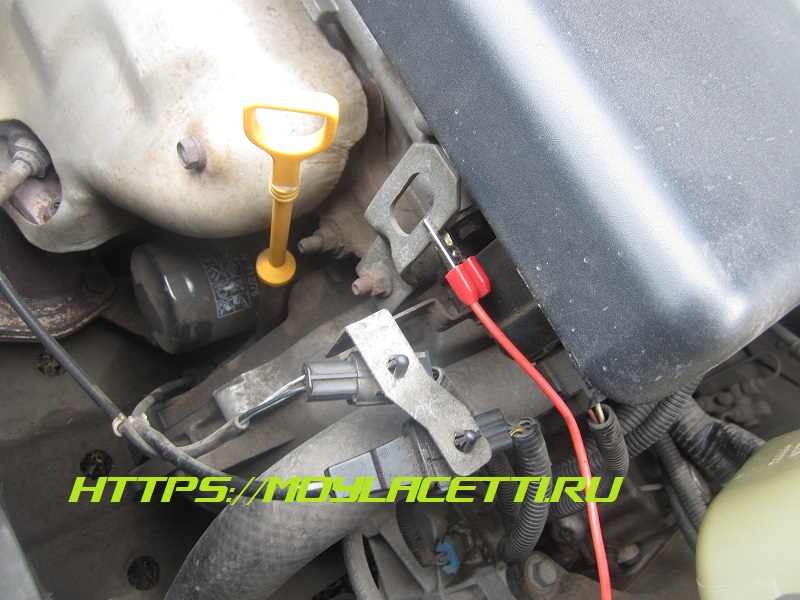

Можно усилить массу, путем проведения дополнительной массы около генератора. Конечно же, не стоит использовать тонкий минусовой провод для присоединения к кузову машины, лучше применить толстый провод. Результат будет лучше, и при возникновении неполадок с основным проводом, дополнительный вполне справится с запуском автомобиля, и вновь не придется слушать щелканье реле.

В результате проведенных процедур запуск автомобиля будет более уверенный. Устраним проблемы возникновения частой разрядки АКБ, что позволит избежать потери так необходимых вольт для автомобиля и в результате обеспечить наиболее стабильное и достаточно высокое напряжение, идущее с генератора.

С электрооборудованием любого транспортного средства, могут происходить неисправности, кажущиеся далёким от электрики людям, проделками нечистой силы. И виновником таинственных неисправностей электрооборудования мотоцикла или автомобиля, в большинстве случаев является плохой контакт минусовых клемм — «массы». Но давайте всё по порядку.

Многим водителям известно, что способ подключения потребителей электроэнергии с источником питания (генератором или аккумулятором),на любом транспортном средстве — однопроводный. В качестве второго (минусового) провода, служит кузов машины или рама мотоцикла (трайка, скутера, квадроцикла и т.д.). Сама идея подключения минуса источника питания (аккумулятора) к стальной раме или кузову, довольна стара и естественна, так как позволяет значительно упростить, облегчить и удешевить любое транспортное средство.

Отдельным массовым проводом связывают и двигатель с кузовом или рамой, так как мотор висит на резиновых подушках, не пропускающих ток, а ведь и плюс и минус требуется стартеру, и например, электромагнитному клапану карбюратора. На иномарках, особенно впрысковых, потребителей, требующих электричества (а соответственно и плюса и минуса) может быть ещё больше. Но вот плюсовые провода, обычно начинаются и заканчиваются вполне надёжными клеммами, которые обычно в вполне герметичных пластиковых колодках или резиновых чехлах, а вот минусовые провода крепят к кузову или раме по принципу «водичка дырочку найдёт». Да и сам кузов, в месте сверления отверстия и закрепления минусового провода, начинает ржаветь очень быстро, если конечно сразу не принять соответствующих мер.

К тому же многие не учитывают ещё один важный факт, который известен даже электрику новичку: алюминиевые и медные клеммы соединять между собой нельзя, так как эти металлы мягко говоря «не дружат» между собой, и начинают интенсивно окисляться. А как может быть нормальный контакт у окисленных деталей? Но я часто вижу на транспорте неопытных водителей, на алюминиевом картере коробки передач или головки двигателя, прикрученную медную клемму минусового провода, которая вдобавок ещё и омывается потоками воды в плохую погоду.

Стальной кузов или рама тоже «не дружат» с медью, как и алюминий, и образуют электрохимическую пару. И самое печальное в этом, это то, что сталь в таком соединении будет отдуваться за двоих, и корродировать в несколько раз быстрее. В итоге контакт пропадает (или идёт значительная потеря тока). Штатные клеммы, устанавливаемые на заводе, обычно лужённые. Но под тонким слоем олова, который легко содрать при монтаже клеммы, всё тот же медный сплав.

Исходя из вышеописанного, очевидно, что сами минусовые соединения к кузову или раме, изначально менее надёжны, чем сами медные провода и их медные клеммы (наконечники). А теперь представим например, что бы электричеству дойти до электромагнитного клапана карбюратора, электроток должен пойти по медному проводу (медной шине) от аккумулятора до кузова, потом по другому проводу до двигателя, затем по шпилькам впускного коллектора и их резьбе, часто обмазанной герметиком (или шпильки ржавые), у и напоследок пройти по резьбе самого электромагнитного клапана. Пропадание контакта в любом из перечисленных мест — и цепь разомкнута, а отсюда целый букет неисправностей. В итоге неопытный водитель удивляется — чего это вдруг карбюратор стал плохо работать и расход бензина повысился? Надо ехать к карбюраторщику или покупать другой карбюратор. Но обычно мало кто знает, что в такой ситуации карбюратор то не причём. И я привёл один из примеров внезапной неисправности, а ведь их может быть много.

Поэтому в современных машинах или мотоциклах, всё чаще применяют полноценные минусовые провода, ведь современная бортовая электроника без них работать не будет, и большинство устройств или программ, будет глючить. На такой технике надёжный контакт особенно важен. Опытные электрики знают, и я это уже говорил: в электрике бывает всего две неисправности — есть контакт, там где он не нужен, и нет контакта там где он нужен.

Типичные неисправности на машине при плохом контакте массы (но не все, об остальных читаем ниже).

  • Одна лампа фары светит ярче другой.
  • Или например при включении указателей поворотов, мигает соседняя лампа габарита в заднем фонаре, или фара, причём по очереди. Сами же фара или задний фонарь светят тускло.
  • На пиковой мощности, а иногда и на средней, хрипит магнитола.
  • Одновременно включаются не связанные между собой приборы.
  • При включении указателей поворотов, могут заработать дворники, или омыватели стекла.

Эти неисправности, как я уже говорил, неопытным водителям кажутся чудесами. Не редко и на заводе (особенно отечественном), минусовую клемму фары надевают на шпильку или болт крепления корпуса фары к кузову, так и зажимают гайкой. На первый взгляд многим покажется, что всё правильно, ведь шпилька или болт крепления, приварен к кузову. Но ведь корпус фары изготовлен из мягкого пластика, и гайку на клемме нормально затянуть не получится, иначе пластик треснет. В итоге, хватит покататься по нашим дорогам совсем немного, чтобы такой контакт расшатать до полного его отсутствия. А ведь в стандартной фаре с скромной лампой 55-60 ватт, потребляемый даже такой лампой ток довольно большой — до 10 ампер (если под напругой обе её нити и дальнего и ближнего света).

В конце концов плохой контакт если не пропадёт совсем, то будет подгорать, сопротивление такого соединения будет возрастать ещё больше, а из школьного курса физики мы знаем, что чем больше сопротивление, тем больше тепла выделяется при прохождении тока в этом месте. Значит подгорание контактов ещё более усилится (замкнутый круг), тут и до пожара не далеко (пластик неплохо горит). А многие молодые начинающие водители, вместо стандартной лампы на 50-60 ватт, устанавливают сотку (100 ватт), у которой потребляемый ток ещё больше. Последствия могут быть печальны.

В вышеописанной ситуации с фарой, единственный выход — это крепление минусовой клеммы на за шпильку крепления фары, а за любой другой, просто приваренный к кузову. Тогда минусовую клемму можно будет хорошо затянуть, но перед этим смазав и место сварки и шпильку и клемму специальной токопроводной смазкой, чтобы предотвратить коррозию (учитывая, что после сварки, шов быстро ржавеет). Если нет на кузове подходящей шпильки или возможности её приварить, то придётся просверлить в кузове отверстие, и желательно в таком месте, где оно не будет омываться потоками воды и грязи. Затем уже по возможности придётся зачистить до блеска место вокруг отверстия, затем просунуть с обратной стороны металла кузова подходящий по диаметру винт, надеть на него клемму и затянуть гайку, смазав всё специальной смазкой, которая к тому же отталкивает влагу (пример такой смазки можно найти вот в этой статье). Можно просто покрыть сверху такое соединение мовилем, но только когда хорошенько затяните гайку на клемме.

С монтажом минусового провода на раме мотоцикла, всё довольно просто: сверлится отверстие в трубе (в сухом месте), затем метчиком нарезается в отверстии трубы резьба, и клемма затягивается подходящим винтом. Так же советую подкладывать под клемму шайбу с зубчиками, сейчас такие появились в продаже. Такая шайба благодаря своим зубчикам, позволит хорошо вцепиться в металл кузова или рамы.

Головная боль водителей отечественных автомобилей — это печатная плата задних фонарей. Их разъём быстро разбалтывается или окисляется, и от этого часто просто отваливается. Да и сами дорожки печатной платы очень ненадёжны и недолговечны. В движении машины, усики патронов ламп вибрируют и этим стирают очень тонкое медное покрытие на плате. А попадающая сюда из-за негерметичности влага, довершает потерю контакта, а то и его разрушение. Как правило такие фонари не ремонтопригодны, и их просто заменяют новыми. Только не забудьте при замене фонаря Жигулей, надеть на шпильку его крепления минусовую клемму от бензобака (указателя топлива), иначе указатель будет показывать уровень бензина только чудом (когда ему захочется).

На мотоциклах, особенно отечественных, советую задний фонарь, поворотники, фару, продублировать отдельными минусовыми проводами, даже если их корпуса металлические. Об этом я уже писал и подробнее советую почитать вот здесь.

Недостаточные обороты электро-стартера (что очень важно для дизелей), потеря его мощности или полный отказ его работы, тоже часто происходят из-за отсутствия или плохого контакта массы (минусового провода). На отечественных автомобилях (Жигулях) к двигателю подведены два минусовых провода, один из которых соединяет морду машины с головкой цилиндров (но есть модели, на которых этот провод идёт непосредственно от минуса батареи), второй же провод соединяет пол машины с картером сцепления. И вот этот второй провод, омываемый потоками грязи, обычно сгнивает, что нередко на подержанных автомобилях. В итоге, огромный стартерный ток уже пойдёт по резьбе шпилек головки двигателя (а резьба шпилек как правило или окисленная, или в герметике).

Впрочем бывает и похуже, особенно если окислится или сгниет и первый провод, идущий от передка машины на головку мотора (часто его забывают подключить после демонтажа двигателя). Финал этих неприятностей может быть довольно печальным и непонятным для новичков. При попытке завести двигатель, трос подсоса карбюратора — это единственный из оставшихся мостиков от кузова к мотору, для прохождения огромного пускового тока! В итоге трос и его оболочка просто плавятся и стекают на пол, а из под капота валит дым, приводящий новичков в ужас. И этот ужас оправдан, особенно если двигатель или карбюратор мокрый от бензина. Хорошо если под рукой огнетушитель.

Казалось бы, при плохом контакте с массой, напряжение на всех потребителях должно понизиться. Но многие водители к своему полному недоумению, обнаруживают обратную картину: о чудо — напруга наоборот повышается! Лампочки начинают часто перегорать, а аккумулятор постоянно сухой даже в прохладную погоду (выкипает вода в банках батареи). Естественно, это признаки перезаряда — повышенного напряжения заряда (превышение максимальной нормы в 14,5-14,6 вольт). Частичная причина такой неисправности — это плохой контакт корпуса реле-регулятора и массы (кузова или рамы).

В итоге, измеряемое реле-регулятором напряжение, ниже реального напряжения в бортовой сети (см.рисунок 1), ведь из-за окисной плёнки на корпусе (плохого контакта), реле-регулятор уже неправильно замеряет реальное бортовое напряжение. Получается то, что если и реле-регулятор и поддерживает напругу в заданных пределах на своих входных клеммах (между выводом 15 и корпусом), то на выходе, на клеммах заряжаемого аккумулятора, напряжение будет тем выше, чем хуже контакт с массой кузова корпуса реле-регулятора. Это надо знать, так как многие просто выкидывают вполне исправное реле-регулятор, заменяя его новым, не зная истинную причину неисправности.

Но впереди самое интересное и чудное, что может быть в электрике, и от неисправностей изложенных далее, даже некоторые опытные и видавшие виды ремонтники разводят руками, а некоторых новичков такие приколы могут привести к вере в нечистую силу.

Бывает на отечественных машинах, даже почти новых, глохнет двигатель, а при открытии капота обнаруживается, что жгут из шести проводов, идущих к клемной колодке коммутатора системы зажигания, расплавился. Первое, что сделает любой водитель, установит новый коммутатор и жгут проводки. Но мотор всё равно не пускается. Далее начнётся как обычно — проверка искры. Но вот здесь появляются приколы, заставляющие чесать «репу» даже опытных ремонтников: как только включаем зажигание (не включая стартер), так между центральным высоковольтным проводом и массой (двигателем), возникает не то что искра, а самая настоящая сварочная дуга, причём даже не дуга, а малинового-оранжевая молния плазмы, толщиной миллиметров в 7-8. Чума.

И ничего удивительного, что бывший коммутатор сгорел, так как не расчитан на такое чудо, а его провода поплавились. А значит и датчик Холла тоже вышел из строя. Его замена позволяет появиться искре в более нормальном виде, но всего лишь на центральном проводе. А чтобы не повредить новые датчик и коммутатор, то проверяя искру, зазор между проводом и массой делаем не более 10 мм. На всякий случай меняется и бегунок (внутри мог сгореть резистор), и вот тут двигатель оживает. Но только вот причина выхода из строя деталей и плавления проводки, многим непонятна.

А разгадка всех чудес появится, стоит только включить фары. Они не включатся, а вот под тарпедой (панель приборов) появляется странное жужжание. И стоит только выключить фары, как странный звук прекращается. Источник звука можно легко вычислить по месту исходящего жужжания, им оказалось реле зажигания. И минусовые клеммы обмотки реле зажигания и фар, были подключенны одним общим винтом, за металлическую основу торпеды. Причем и минусовые клеммы и винт и главное — корпус торпеды в этом месте, тщательно покрашены на автомобильном заводе. Умеют же на наших заводах хорошо красить, только вот там где это не нужно. Стоило только зачистить место под клеммы до блеска, как фары нормально заработали, а жужжание прекратилось.

Как же всё происходит в таком случае? Пока фары машины водитель не включал, через покрашенное место и резьбу винта, удерживающего минусовые клеммы, проходил небольшой ток, и его с натяжкой хватало всё же, чтобы релюха зажигания работало нормально. Но вот как только с наступление темноты водитель включил фары, нагрузка на несчастный болтик резко возросла, а тока, проходящий через обмотку реле зажигания уже стало не хватать, чтобы удержать контакты в стабильном замкнутом состоянии. Они размыкались, бортовое напряжение слегка поднималось, от этого контакты реле смыкались вновь, и вот так далее повторялось много раз (в режиме зуммера).

Хаотичное замыкание и размыкание электропитания цепи коммутатора, генерировало импульсы в первичке катушки зажигания, но эти импульсы и соответственно возникающая искра проскакивала невпопад, то есть в независимости с порядком работы цилиндров двигателя. В итоге сгорели многие детали системы электронного зажигания, ну а мотор естественно заглох.

На рисунке 2, можно наглядно наблюдать падение напряжения при плохом контакте массы, например при включении фар.

В заключении этой статьи, хочу посоветовать водителям, особенно начинающим, что если с электрикой вашей машины или мотоцикла творится что то неладное, не вините в этом полтергейста, а просто ищите плохой контакт массы, и я надеюсь, что эта статья хоть немного поможет вам в этом. Успехов всем!

Пропала «масса» на автомобиле: что это значит, и как это устранить?

Два провода или один?

Для подключения полезной нагрузки к источнику электропитания требуются два провода – об этом знает даже школьник (хотя Никола Тесла считал иначе…). Самый очевидный пример, вполне возможно, находящийся сейчас прямо рядом с вами – настольная лампа, включенная в розетку. Примерно так же включались и немногочисленные потребители электроэнергии на первых автомобилях конца XIX – начала XX веков. Схема простая, надежная и вполне жизнеспособная.

Однако как только выпуск автомобилей стал хоть сколько-либо массовым, коммерческая мысль промышленников тут же пошла в направлении экономии и оптимизации, и количество проводов в машине разом сократилось вдвое – в качестве одного из проводов стала использоваться металлическая масса кузова – в просторечии та самая «масса».

На донельзя упрощенной, но вполне наглядной вышеприведенной картинке справа изображена современная схема электрооборудования автомобилей – когда «массой» является минусовой провод бортовой сети. Однако так было не всегда… Приблизительно до 50-х годов ХХ века автопроизводители использовали в качестве «массы» как минус, так и плюс.

Стандарты в автопроме тогда еще не устоялись, а с электротехнической точки зрения не было совершенно никакой разницы, пускать по кузову плюс или минус. Однако к середине века наблюдения выявили более заметное коррозионное разрушение кузовов тех автомобилей, в которых «массой» был именно плюс! Выяснилось, что в этом случае интенсивнее развивается электрохимическая коррозия, обусловленная направлением движения электронов в электрической цепи — от плюса к минусу. В итоге от плюсовой «массы» повсеместно отказались в пользу минусовой – тем более что это не требовало ни малейших дополнительных вложений в производство.

Замена плюса на минус

Среди моделей отечественного автопрома плюс на «массе» встречался у Победы, у Москвичей 401-402 и более ранних, у первого выпуска «21-й» Волги (с 1960 года систему электрооборудования ГАЗ-21 поменяли на традиционную для наших дней). Автомобиль в СССР был товаром сверхдлительного использования, передаваясь из поколения в поколение десятилетиями, и после того как стало известно о вредоносном влиянии плюсовой «массы», изрядное количество владельцев старых Москвичей, Побед и Волг взялось самостоятельно переделывать полярность в электросистеме своих авто. Тем более что в литературе для автомобилистов того времени было немало советов и рекомендаций по такому апгрейду.

В принципе, рукастый автолюбитель справлялся с работой по переделке за один день. Помимо банальной смены клемм на аккумуляторе требовалось поменять полярность у амперметра указателя зарядки на приборной панели и немножко поковыряться с паяльником в радиоприемниках моделей А-8, А-9 и А-12, с плюсом на корпусе. Самым сложным была переполюсовка генератора, а вот моторчики печки и дворников и стартер, в которых не было постоянных магнитов, работали при изменении полярности точно так же и в доработках не нуждались.

ГАЗ-М21 Волга (I) На фото: ГАЗ-М21 Волга (I) ‘1956–1958

Сегодня же, как ни странно, наблюдается обратная эволюция! Владельцы редких и восстановленных ГАЗ-21 первой серии и Побед в борьбе за полную аутентичность возвращают автомобилям изначальную конфигурацию электрооборудования, измененную когда-то прежними хозяевами. Усиливающаяся коррозия их уже не беспокоит, поскольку такие машины обычно не используются «на повседневку», 99% времени стоят с отключенной батареей и выезжают лишь несколько раз в год на автофестивали и ретропробеги.

«Аналог» и «цифра» – «масса» нужна всем!

Сегодня во многих авто применяется управление электрикой и электроникой по цифровой шине данных. Это дает огромную гибкость в управлении многочисленной электроникой, а также экономию меди – последнее, к слову, вторично.

На простейшем примере это выглядит так. В традиционной электросхеме к многочисленным лампочкам задних фонарей идет через весь кузов как минимум 5 плюсовых проводов — стоп-сигнал, два поворотника, габариты и задний ход (минусовым, разумеется, является кузовная «масса»). В цифровой же конфигурации плюсовой провод – всего один, и еще один тонкий – цифровая шина. По ней блок управления, расположенный непосредственно возле задних фонарей, получает команды и раздает «плюс» тем лампам, которым он в данный момент требуется.

004

Однако, несмотря на такое изменение концепции электрооборудования, роль «массы», разумеется, не исчезает – наоборот, она даже заметно возрастает! Ибо цифровые блоки управления гораздо чувствительнее к ухудшению контакта с «массой», нежели грубые и «неумные» лампочки и моторчики исполнительных устройств, которые раньше получали питание по простым «аналоговым» плюсовым проводам…

В поисках «массы»

«Пропала масса!» — едва ли не самая любимая мантра автомобильных электриков, поминаемая ими и по делу, и всуе… Слыша это многократно, многие автовладельцы, помнящие как минимум электротехнику по школьной физике, задумываются – кстати, а почему почти всегда теряется именно минусовая «масса», а не плюс? Ведь, казалось бы, они равнозначно необходимы для подвода тока к потребителю…

Ответ тут прост. В силу того, что общий массовый провод, коим является кузов, открыт атмосферной влаге и склонен к коррозии, элементы и модули электрики электроники автомобиля часто лишаются именно минуса или получают его через повышенное сопротивление ржавого и окислившегося контакта. Контакт в плюсовых проводах тоже порой теряется, но, поскольку в них почти не используется склонная к ржавлению сталь, происходит потеря контакта в разы реже, чем в случае с минусом…

масса автомобиля

В принципе, процедура поиска и восстановления плохого контакта в точках подключения к «массе» несложна и доступна большинству автовладельцев, практикующих самостоятельное обслуживание личного авто. Большинство контактных точек под капотом нетрудно обнаружить вдумчивым разглядыванием. В салоне и багажнике несколько сложнее – немало точек «массы» прячутся под торпедо и обшивками. Но и они конечном счете обнаружимы.

Обычно точки подключения электропроводки к «массе» представляют собой резьбовые шпильки, приваренные к кузову, или резьбовые закладные гайки. Так или иначе, ржавая и окисленная точка «массы» должна быть развинчена гаечным ключом, наконечники проводов, площадка вокруг шпильки, шайбы и гайка зачищены наждачкой, для предупреждения попадания влаги смазаны специальной аэрозольной смазкой для электроконтактов (или, в крайнем случае, консистентными смазками типа Литол-24 или графитки) и собраны в обратном порядке.

масса автомобиля

Особенно стоит отметить важность так называемых «корончатых» шайб, которые по науке именуются «шайбы стопорные с наружными зубьями» (они же иногда бывают интегрированы в кабельные наконечники). Эта мелкая и, на первый взгляд, не заслуживающая внимания ерундовина крайне важна для обеспечения качественного контакта в точках «массы»!

масса автомобиля

Дело в том, что кузов на заводе красится в полностью собранном виде – после окраски на нем уже ничего не сверлят и не варят. Соответственно, все резьбовые шпильки, являющиеся точками контакта с «массой», а также места вокруг них оказываются покрытыми краской, которая не проводит электрический ток. Поэтому под кабельный наконечник, надеваемый на шпильку, подкладывается специальная зубчатая шайба – она точечно нарушает изоляцию краски и обеспечивает суммарную большую площадь контакта без риска разрастания ржавого пятна вокруг шпильки со временем. Отсутствие таких шайб – недопустимо, замена их на обычные плоские или гроверные – тоже. Плюс нужно знать, что они, по-хорошему, одноразовые. Однако часто после кузовного ремонта сборщики эти шайбы забывают или игнорируют…

Бывают и курьезные случаи – к примеру, на продукции АвтоВАЗа лет несколько назад владельцы отмечали массовую (вот уж каламбур) проблему плохого контакта в точках массы из-за применения на заводском конвейере странных корончатых шайб, покрытых плохо проводящим ток черным анодированием…

К слову, применять эти шайбы бездумно и лепить их повсюду не стоит! К примеру, плюсовой контакт стартера в них совершенно не нуждается – там гораздо полезнее будут две обычные плоские шайбы и гровер.

008

Забавно, но порой в поисках «массы» доходят до изрядных крайностей. Отдельная история – так называемая «разминусовка». Сия процедура представляет собой ручное изготовление целого вороха толстенных проводов с клеммами под болт на концах и соединение ими с «массой» и непосредственно с минусовой клеммой аккумулятора под капотом всего того, что уже и так с ними соединено – двигателя, стартера, КПП и прочего.

На самом деле процедура это совершенно безобидная, невредная и даже порой полезная. Изначально она использовалась как метод ремонта и профилактики электрики в немолодых авто, где сложно диагностировать проблемы с «массой». Поэтому вместо замены всей проводки целиком просто пробрасывали качественную дублирующую «массу» везде, где только можно. В результате удавалось устранять трудные «плавающие» проблемы и глюки электрооборудования малой кровью.

Однако впоследствии «разминусовка» превратилась из метода упрощенного ремонта в странноватое «полутюнинговое» мероприятие… Немыслимой толщины провода упаковываются в красивую декоративную изоляцию «а-ля змеиная кожа» и используются фактически для украшения подкапотного пространства. Хотя и с изначальным посылом улучшения стабильности работы двигателя и прочей электроники.

Опрос

А у вас когда-нибудь пропадала масса на автомобиле?

Всего голосов:

Причины плохой работы двигателя — масса?

Автомобили марки ВАЗ 2114, которые оснащены 1.5 и 1.6 литровыми объёмами двигателей, имеют определённые недостатки и изъяны массы двигателя. Об этих слабых «массовых» местах мы и поговорим далее.



Масса аккумулятора

Провод аккумулятора на «минус» разделяется на тонкий и толстый провода. Толстый провод следует от заряда минус к кузову автомобиля. Здесь имеет большое значение то, как вы затяните гайки на клемме аккумулятора и двигателя. Если вы слабо закрепите контакты, то энергия будет поступать в меньшем объёме и стартер не будет запускаться. Также не в полном объёме будет функционировать ЭСУД, так как масса поступает с двигателя. Ещё существует вероятность сбоев в работе других частей двигателя: различных датчиков, турбины и турбокомпрессора.

Необходимо обязательно удостоверится, что обе гайки на минусе аккумулятора достаточно хорошо затянуты. Сначала затяните ту гайку, что расположена внутри, ослабив наружную, потом возьмитесь за последнюю.

Провод по-тоньше расположен около аккумулятора и прикреплён к кузову. Он — главный источник электроэнергии для всех частей автомобиля, которые нуждаются в питании. Также не будет лишним посмотреть, как затянуты гайки к клемме аккумуляторной батареи и к самому кузову автомобиля.



ЭСУД и его масса

У автомобилей с объёмом двигателя 1.5 литров масса электронной системы управления распространяется с корпуса двигателя и заглушки. Место расположения заглушек — правая часть головки блока.

У транспортных средств с объёмом 1.6 литра масса электронной системы управления исходит из приваренной к панели приборов шпильки. Данная шпилька слабо затянута и имеет определённый окрас, который производится на заводе. Со временем может произойти просадка напряжения в датчиках, так как шпилька может расшататься. Вследствие этого обороты могут носит нестабильный характер.



Масса панели приборов

Приборная панель находится под рулём. Тут сосредоточены о объедены между собой схемы блоков монтажного реле и предохранителя, различные жгуты — торпедные и задние. Если данная связка выявится не надёжной, то неизбежны сбои в работе приборной панели при включении таких энергопотребителей, как фары и поворотники.


Масса двигателя отопителя

Масса электродвигателя отопителя расположена слева от корпуса отопителя под приборной панелью.

Владельцу автомобиля не будет лишним знать, что все заводские шпильки только окрашиваются и ничего более. Они с течением времени подвергаются просадки напряжения, так как окисляются и ржавеют.

Если нет массы на двигатель что будет

Наконец-то, благодаря помощи грамотного человека, источник всех моих проблем был найден и под 3-х месячной историей проблемного запуска авто можно подвести черту!

Считаю нужным поделиться решением этой проблемы, т.к. она может возникнуть у кого угодно, акцентоводам обратить особое внимание.

Сначала, немного предыстории, как все начиналось:

«Как-то летом на заправке авто отказалась заводиться: все как обычно — включаю зажигание, включаю стартер, слышу один дохлый «вжик» и тишина… Держу ключ в положении пуска и жду, что сейчас еще пара оборотов и авто заведется. Вместо этого из под торпеды пошел дым! Быстро все выключил и первая мысль «огнетушитель-то дома!» Но ничего страшного не случилось, дым рассеялся и все. Слава богу! Решил еще раз попробовать завести, и снова один «вжик» и тишина. Испытывать судьбу не стал и быстро выключил зажигание.

Т.к. автомат то с толкача не завести и меня на веревке оттащили в сервис. Начали смотреть электрику и нашли слева под торпедой в жгуте подплавленный провод, идущий от болта массы куда то в кабельные джунгли проводки. Сам проовод был целый. Еще раз попытались завести, и как ни в чем не бывало стартер закрутил как обычно шустро и она завелась. Короче электрик констатировал, что во время пуска стартер по какой-то причине подклинило, току деваться было некуда, и вся напруга пошла по другому проводу массы, но он оказался слишком тонкий для такого тока, проводка нагрелась и проплавило изоляцию по всему проводу, т.е. осталась только жила. Провод был массовый, шел в общей связке с массовыми проводами на болт кузова. Ну ладно, вроде все не так страшно, изоляцию восстановили.»

Итак, изначально решили, что проблема была в стартере. Стоял заводской стартер, показалось странным, что он накрылся при пробеге 70 т.км. В итоге это стало поводом поставить редукторный стартер повышенной мощности, чтобы облегчить пуск авто в холодное зимнее время.

Но на этом мои мучения не закончились. Через день начались странные перебои в работе двигателя, по ощущениям он троил и из выхлопной трубы маленькими порциями выходил белый дым — не сгоревший бензин, загорелся чек. Подключили адаптер (отдельное спасибо одноклубнику Лёхе, который подъехал со своим Bluetooth-адептером), и он показал 2 ошибки:

1. P0202 — обрыв цепи зажигания 2-ого цилиндра;
2. P0302 — пропуски зажигания во 2-ом цилиндре;

Видимо провод, который расплавился, подплавил еще пару-тройку проводов в жгуте. Понять какой провод из кучи жгутов, идущих под торпедой, идет от мозгов к катушке зажигания 2-ого цилиндра (правильнее сказать к катушке 1-ого и 2-ого цилиндров — она одна) это для меня как искать иголку с стоге сена. Делать нечего пришлось обратиться к официалам. Приехал, озвучил проблему. Ценник выставили 4800 руб и обещали к вечеру уже сделать. Ценник конский, но делать нечего, машина нужна + ко всему дают гарантию 6 месяцев на работы с проводкой и была надежда, что хоть именно здесь может быть грамотный специалист, который знаком с проводкой Hyundai’я.

В итоге все сделали как и обещали в течение дня. Мастер сказал, что в одном из жгутов под торпедой было 3 оплавленных провода, помимо основного. Все восстановили и движок заработал как часики, заводилось без проблем.

Ну думаю, починили! Но этого ремонта опять хватило не надолго. Вернее 50/50 — проблема с пропусками зажигания ушла, а вот проблема с пуском осталась, но стала себя проявлять не постоянно. Я начал ломать голову что же это может быть и искать закономерности, чтобы сузить объекты поиска.

— Заметил, что на «холодную» проблем с запуском не возникало, а вот на горячую периодически машина отказывалась заводиться.
— выгоревший провод «массы» наводил на мысли о высоком токе, прошедшем через него.

Чаша терпения лопнула, когда новый стартер отказался заводить авто днем в городе, и после многочисленных попыток завести так ничего и не вышло, такое ощющение, что он «помер». Пришлось бросить машину в центре и ехать дальше по делам на общественном транспорте. И в этот день я вышел на одного хорошего человека Андрея, который занимается установкой сигнализаций. Несмотря на отвратительную погоду Андрей согласился после работы проехать и посмотреть машину.

Мы приехали, попробовали завести авто, завелась как ни в чем не бывало (на холодную). Андрей выслушав меня и полазив под капотом предположил, что проблема может быть в плохой массе двигателя, т.к. этот массовый провод, с его слов, гнулся легко, такого быть не должно. После этого мы разъехались. Я поехал в ближайший магазин автозапчастей за массовым проводом, взял какой-то в отделе ВАЗ за 202 рубля и закрепил один конец к минусовой клемме аккумулятора, а второй к болту на двигателе.

Вот уже несколько дней проблем с пуском больше не возникало. А массовый провод выгорел скорее всего из-за того, что ток при пуске пошел не через штатный массовый провод, а через другую массу, которую смог найти. И естественно маленький проводок не смог пропустить через себя пусковой ток и сильно нагрелся, расплавив изоляцию. В дальнейшем доберусь до штатного провода и заменю его. Что с ним могло случиться пока неизвестно.

Хочу выразить огромную благодарность Андрею (corsa) за то что он откликнулся и дал наводку на решение проблемы!

Практически все машины новой сборки, используют кузов как основной источник электрической энергии. Образно выражаясь, корпус машины представляет собой единый провод, имеющий отрицательный заряд, используемый всеми имеющимися в автомобиле электрическими приборами потребляющими энергию. По этой причине его называют масса, или иными словами минус. По этой причине при возникновении плохого контакта с массой в результате окисления или некачественного закрепления, возникают проблемы в работе автомобиля, функционировании оборудованной электроники или появляются проблемы с двигателем.

Где расположена масса

При эксплуатации автомобиля важно знать все места, где находится масса двигателя ваз 2114. В случае возникновения неисправности в этом направлении, можно быстро обнаружить источник неполадок и соответственно устранить его. Итак, где находится масса эбу на ваз 2114? Попробуем разобраться в этом вопросе.

Где находится масса на ваз 2114:

Аккумуляторная масса ВАЗ 2114

Минусовая аккумуляторная ветка представляет собой ответвления проводов двух типов – тонки и толстый провод. Аккумуляторный минус направлен на корпус двигателя при помощи толстого провода. В результате не качественного закрепления контакта, заряд будет поступать в малом объеме, в итоге стартер не сможет развить достаточную мощность, соответственно глючит ЭСУД, потому что именно от двигателя он принимает необходимую массу.

Для того чтобы проверить соединения минусового заряда между аккумулятором и двигателем, необходимо проверить надежность крепления двух гаек, поэтому сначала нужно ослабить гайку с наружи и затянуть гайку внутри, и соответственно обратно закрутить гайку с наружи.

Тонкий минусовой провод соединен с корпусом машины рядом с аккумулятором. Он играет роль источника энергии необходимого всем потребителям, оборудованным в машине. Для проверки, также необходимо убедиться в степени натяжения гайки как с кузовом так и к клеммой аккумулятора.

Масса эсуд ВАЗ 2114

Двигатели Samar объемом 1,5 литра берут массу с корпуса двигателя, с крепления заглушек, которые расположены справа от головки блока.

Двигатели Samar объемом 1,6 литра, или 1,5 литра оснащенные ЭСУД нового образца, берут массу с приваренной шпильки. Прикрепляется шпилька непосредственно с металлическим корпусом приборной панели у тоннеля пола в районе под пепельницей. При сборке на заводе изготовителе шпилька как правило плохо закреплена и покрашена, в результате при эксплуатации машины может полностью разболтаться, в результате при включении прибора вентиляции, произойдет посадка электрического напряжения системы, соответственно отреагируют следующие приборы: ДМРВ, ДПДЗ, ДТОЖ.

Масса приборной панели ВАЗ 2114

В данном варианте имеется соединение жгута торпедного, схемы от блока монтажного реле и предохранителей, заднего жгута. Это соединение расположено под крепление рулевого вала. При не качественном соединении данного крепления, могут возникнуть проблемы в работе показаний приборной панели, в момент включения основных энергетических потребителей, например: поворотники, фары и др.

  • Масса отопителя электродвигателя

Это соединение массы расположено под приборной панелью с левой стороны корпуса отопителя.

Плохая масса двигателя

При возникновении неполадок следующего характера:

  1. При заряженном аккумуляторе не заводиться автомобиль.
  2. Заряд АКБ не поступает, напряжение нестабильно, постоянно скачет, при этом генератор в полном порядке. Для сброса АКБ необходимо произвести перезагрузку.

Появление данных неполадок свидетельствует о том, что на автомобиле плохая масса двигателя. Именно с АКБ поступает на стартер плюсовой заряд, а на предохранительную панель расположенную под капотом, поступает заряд через тонки провод.

Минусовой заряд с АКБ поступает на двигатель, т.к. это самая большая деталь авто, а именно с него на остальные приборы.

Если масса плохая автомобиль плохо заводиться, в связи с нехваткой тока. Если применить зарядку, напряжение устанавливается на минимуме и часто работа автомобиля продолжается с АКБ.

Как проверить массу на двигателе? Это достаточно просто сделать.

Для проверки понадобятся клещ для прикуривания, которые подключаются одним концом на минус АКБ, а другим на двигатель, место соединения необходимо тщательно очистить. Запускаем двигатель, если автомобиль легче завелся, при этом напряжение повысилось, это свидетельствует о необходимости зачистить массу.

Нестабильная работа двигателя на холостом ходу ваз 2114 является одной из причин проверки массы, может сопровождаться плохим, слабым контактом, следствием чего является недостоверные показания автомобильных датчиков, или передается неправильное управляющее воздействие на регулятор холостого хода.

Отсутствие массы на двигателе

Если нет массы на двигателе, необходимо проверить качество всех контактов электрической системы идущих непосредственно с корпуса двигателя.

Либо необходимо проверить состояние шпильки, т.к. завод изготовитель данный вид оборудования ни каким образом не подвергает обработке помимо окраски, поэтому они часто подвержены появлению окислений или коррозии. В результате эксплуатации некачественных деталей происходит посадка напряжения в системе, что сопровождается отсутствием массы на двигателе, в результате происходят проблемы в работе машины.

Устранение неполадок

Для бесперебойной работы АКБ система должна быть оборудована проводами хорошего качества, в данном случае наиболее подходящими являются провода из меди, так как именно они имеют лучшие характеристики при работе под напряжением.

Плюсовой тонкий провод, идущий с генератора, необходимо обязательно заменить на провод, более толстый.

Для защиты существующей массы и обеспечения более длительного и бесперебойного срока работы необходимо обработать все имеющиеся соединения и контакты клемм при помощи специальной смазки, обладающей функцией против окисления.

Можно усилить массу, путем проведения дополнительной массы около генератора. Конечно же, не стоит использовать тонкий минусовой провод для присоединения к кузову машины, лучше применить толстый провод. Результат будет лучше, и при возникновении неполадок с основным проводом, дополнительный вполне справится с запуском автомобиля, и вновь не придется слушать щелканье реле.

В результате проведенных процедур запуск автомобиля будет более уверенный. Устраним проблемы возникновения частой разрядки АКБ, что позволит избежать потери так необходимых вольт для автомобиля и в результате обеспечить наиболее стабильное и достаточно высокое напряжение, идущее с генератора.

Как устроена масса ЭБУ и масса двигатель — кузов, где она находится и как её проверить. Именно эти интересные вопросы затронем на данной странице.

Тема действительно интересная и не такая простая, как кажется на первый взгляд.

Казалось бы, что тут сложного — простейшая схема и довольно толстый провод, с которым вряд ли что-то может случиться. Но не всё так однозначно и об этом мы «поговорим» далее.

Масса ЭБУ

Надежная масса ЭБУ имеет очень важное значение для полноценной работы системы управления двигателем и двигателя в целом.

Казалось бы, примитивная и надежная конструкция, которая может исправно служить годами. Но на самом деле это далеко не так.

Перечислить все возможные проблемы, которые могут возникнуть из-за плохой массы ЭБУ очень сложно, так как она может повлиять на всё, что угодно. Но основные проблемы можно разделить на два пункта:

  • Некорректный сбор информации с датчиков системы управления двигателем. Лично мне приходилось сталкиваться с некорректными показаниями MAP сенсора. Он выдавал завышенные показания барометрического давления именно из-за плохой массы ЭБУ.
  • Так как практически все современные блоки управления двигателем умеют адаптироваться к реальным условиям работы, то в результате некорректного сбора информации с датчиков, адаптация приводит к нарушениям работы двигателя. Именно поэтому у многих после сброса адаптаций двигатель начинает работать намного лучше. Но затем проблемы возвращаются, так как ЭБУ адаптируется заново. И снова это происходит не совсем адекватно.

Где находится масса ЭБУ

Масса ЭБУ обычно устроена так. Из разъема ЭБУ выведены отдельные провода массы, которые подключены к двигателю за болт крепления стартера. Провода «массы» обычно имеют черный цвет

Всё просто и надёжно. Но в реальности со временем на данном участке цепи начинает падать напряжение, медленно, но уверенно, нарушая работу системы.

Поэтому этот узел необходимо периодически проверять и обслуживать. Как это делать, мы рассмотрим далее.

Масса между двигателем и кузовом

Линия «31», в народе получившая название «масса», «минус» или «отрицательная цепь» имеет очень важное значения для автомобиля. И не только для электрооборудования, но и для многих других систем, в том числе и для двигателя или АКПП.

Практически все автомобили имеют однопроводную систему бортовой сети и роль «минуса» в этой цепи выполняют металлические части кузова. Это во много раз уменьшает количество проводов и уменьшает себестоимость автомобиля.

Получается, что все участники этой цепи имеют свое подключение к кузову — панель приборов, фары, ЭБУ, двигатель и т.д.

Не смотря на визуальную целостность этих подключений, со временем в следствие окисления и коррозии, контакт медленно и незаметно ухудшается, что приводит к просадкам напряжения во время включения мощных потребителей или нарушению работы системы.

Я бы разделил подключения массы на основные и локальные. Допустим, подключения масс головного света является локальным и при нарушении этого подключения пострадает только головной свет. А вот при нарушении контакта массы от АКБ к кузову пострадает вся бортовая сеть, и из-за чего могут возникнуть проблемы в работе двигателя и прочих важных узлов и агрегатов.

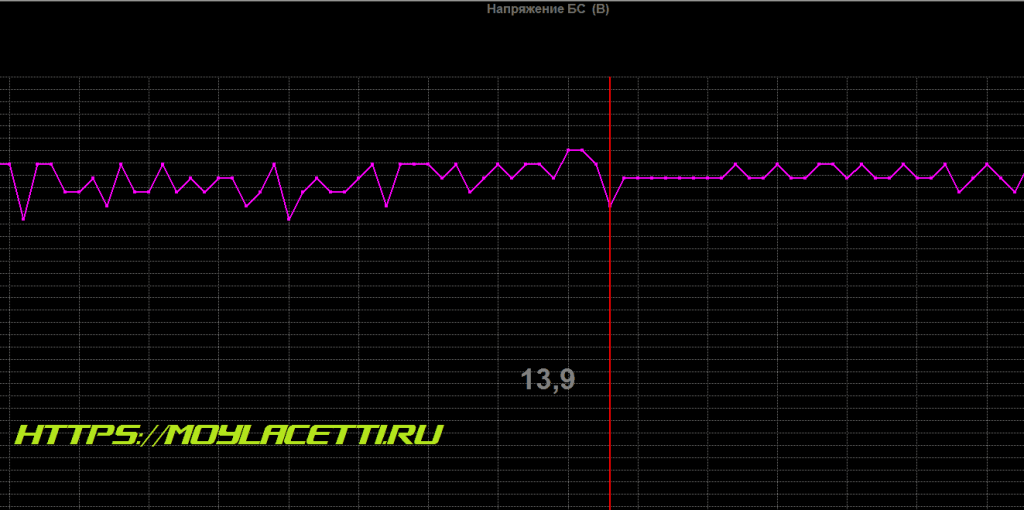

Вот так на графиках диагностики выглядит напряжение бортовой сети с проблемными массами

А вот график после профилактики массы АКБ — двигатель — кузов

Поэтому надежная масса двигатель — кузов очень важна для исправной и беспроблемной работы всего автомобиля.

А масса ЭБУ — двигатель имеет еще большее значение, так как напряжения в системе управления двигателем не превышают 5 В. Поэтому это ещё больше стимулирует владельцев автомобилей с системой управления двигателем более серьёзно подходить к вопросу масс, нежели владельцев карбюраторных авто, где напряжение 12 -14 В. Потому что, чем меньше напряжение, тем больше ущерб от потерь в цепи.

В общем, цепь массы необходимо поддерживать в идеальном состоянии. Это как аксиома.

Дальше рассмотрим где находится масса двигатель — кузов и как её проверить.

Где находится масса двигатель — АКБ — кузов

На большинстве автомобилей масса двигатель — кузов имеет примитивный вид и выполнена из двух отрезков кабеля, соединенных вместе путём обжатия на отрицательной клемме аккумуляторной батареи

В этом обжиме соединено два провода. Один идет к двигателю и крепится гайкой крепления стартера…

…а второй на кузов в район левого крыла

Казалось бы, простейшая и надёжная цепь, которая будет исправно служить годами. Но это совсем не так и всему виной слабые места в этой конструкции, которые не выдерживают испытания атмосферными воздействиями.

Как проверить массу на автомобиле

На самом деле только небольшая группа автомобилистов уделяет этому вопросу достаточно внимания. Остальные же начинают об этом задумываться, когда при включении вентилятора охлаждения или фар головного света начинают проседать обороты двигателя или при включении обогрева заднего стекла двигатель начинает труситься, передавая вибрацию по всему кузову.

Но даже на этом этапе многие ограничиваются банальным осмотром и подтягиванием гаек подключения масс на двигателе и кузове. Всё прикручено — значит всё в порядке.

Затем начинаются дергания автомобиля без всяких видимых причин, зависания оборотов холостого хода, пропуски воспламенения, глюки охранной системы и так дальше по накатанной, вплоть до отказа стартера в самый неподходящий момент. Но даже здесь многие не пойдут проверять массы, а побегут в магазин за новым стартером. Ведь провод на стартер целый и напряжение имеется, а он, редиска, не крутит.

Замена стартера, естественно, не помогает. В итоге следом в утилизацию идёт вполне ещё живой аккумулятор и ситуация, вроде, улучшилась, но через пару дней снова отказ стартера и начинаешь уже верить в домовых и в потусторонние силы, которым больше делать нечего, как наводить порчу на чужой автомобиль.

Но, благо разум побеждает и вспоминается совет хорошего человека — проверить массы.

Опять же, что тут сложного. Необходимо проверить сопротивление от двигателя до кузова.

Как проверить массу мультиметром

Отключаем отрицательную клемму АКБ

Берем мультиметр, переводим его в режим измерения сопротивления до 200 Ом. Проверяем сопротивление самих щупов, соединяя их между собой

Сопротивление самих щупов составляет 2.1 Ома.

Теперь подключаем один щуп к двигателю. Хоть сюда

А второй щуп к блоку управления двигателем, который, в свою очередь, прикручен к кузову

Смотрим показания мультиметра. И что же мы видим? А видим мы обычно всё те же 2.1 Ома

Что же получается — сопротивление массы двигатель — кузов практически не имеет сопротивления? Всё в идеале? Масса двигатель — кузов исправна? В чем же тогда проблема? Стартер бракованный или всё же потусторонние силы одолевают?

Всё дело гораздо проще. Что такое цепь массы в понимании обычного человека? Это просто кусок провода, которым соединен двигатель с кузовом. Просто отрезок провода! Если мы к концам этого провода подключим щупы омметра, тогда мы узнаем его сопротивление. Оно будет минимально — это ж просто кусок медного провода. Верно? Верно.

Если мы подключим к концам этого провода щупы вольтметра, то мы увидим нулевое напряжение. Ведь откуда на цельном куске провода возьмется разность потенциалов? Верно? Верно.

А теперь давайте подключим наш вольтметр к этому проводу массы на автомобиле. То есть, как и при замере сопротивления, один щуп к двигателю, а второй к кузову. Они же соединены этим куском провода. Верно? Верно.

Переводим мультиметр в режим измерения постоянного напряжения до 2 Вольт. Запускаем двигатель и смотрим на дисплей прибора.

Опа. А у нас присутствует напряжение!

Как такое может быть — мы подключены к концам одного провода, а у нас напряжение.

Вот я блеснул художественным творчеством и нарисовал картину происходящего

Красным — провод массы, а синим — вольтметр

Эти значения на дисплее мультиметра — ничто иное, как падение напряжения на нашем проводе массы! Несмотря на то, что он выглядит отлично и имеет минимальное сопротивление, на нем всё же падает напряжение. Причем, чем больше будет ток потребителей в цепи, тем больше будет падение напряжения на этом проводе, которое может достигнуть и нескольких вольт!

Вот такая ситуация. И масса двигатель — кузов не такая уж и хорошая, как показалось сразу и проблемы от неё неизбежны.

Как выйти из такой ситуации победителем?

Во-первых, необходимо периодически обслуживать этот участок цепи.

Открутить массу на кузове

Проделать то же самое с массой на двигателе

Но это помогает не всегда. Дело в том, что в этой цепи есть ещё слабые места — обжимки.

Обжим наконечников, обжим на клемме АКБ

Всё это со временем окисляется и не может полноценно выполнять свою функцию.

Необходимо либо переобжимать эти соединения, либо лучше эти провода иногда менять.

Вот видео на тему масса двигатель — кузов

Ну а в идеале можно проложить дополнительные провода массы: Генератор — кузов

Плохая масса на эбу симптомы

dde5b65s 100 - Плохая масса на эбу симптомы

Наткнулся на статью McSystem
Собственно вот она ниже

В январе — о Январях. Снова и подробно о массах ЭСУД-ЭБУ

Одной из достаточно серьезных проблем, влияющих на стабильную работу двигателей под управлением ЭБУ Январь (7.2, 7.2+, М73, 7.9.7) является «проблема масс» контроллера ЭСУД.
Причем дело не столько в плохих (или необжатых) контактах и их креплениях, сколько в достаточно некорректной разводке самого жгута ЭСУД. И решение — никак не в «протяжке модного кабеля (КГ-25 или 50)» к ЭБУ.
Потому этот материал будет посвящен технически грамотному подходу к решению этой проблемы. Описанное ниже – своеобразная компиляция, или попытка «разжевать» уже не единожды опубликованное, в частности на ChipTuner.ru и донести читателям специфику решения этой проблемы.
Наиболее полными и информативными оказались статьи И.Н. Скрыдлова, (aka Aktuator)
«Про массы», «МАССА: НЕИССЯКАЕМЫЙ ИСТОЧНИК ГЛЮКОВ»
«ЕЩЕ РАЗ ПРО МАССЫ» ©Олег Братков .
Много лет назад прочитав и осмыслив написанное — реализовал на своей машинке.
Полностью согласен с выводом автора (aka Aktuator): «Все заверения ОАО АВТОВАЗ об улучшении качества электрических соединений в выпускаемых, а/м гроша ломанного не стоят. Добиться штатной работы двигателя под управлением ЭСУД И 7.9.7 и Январь 7.2, можно в большинстве случаев только произведя дополнительные, и не акцептуемые изготовителем как гарантийные, работы по изменению электрической схемы автомобиля».

Итак, к теме!
Классическая ЭСУД 21124 с ЭБУ Январь 7.2(+) или М7.9.7
Схема электрических соединений ЭСУД ЕВРО-2 М7.9.7, Январь 7.2 LADA 2110 с двигателем 21124. 21124-1411020-30, 21124-1411020-31,32

a885b46s 960 - Плохая масса на эбу симптомы

Рис.1 ЭСУД 21124 Январь 7.2, М7.9.7
Замеченные, часто описываемые и характерные проблемы – нестабильный ХХ, подвисания оборотов, «передергивание» двигателя при старте и работе вентилятора охлаждения, необоснованные скачки электрических параметров ЭСУД при диагностике. И это далеко не весь перечень. А вся проблема в довольно некорректной разводке масс жгута, причем не по отношению к кузову, а к ЭБУ.
Потому в этой статье Вы не увидите рекомендаций по затяжке «шлангов» дополнительной массы к ЭБУ, ввиду ее полной бесполезности.
Это не новомодная «размассовка», или «разминусовка»… Не надейтесь!

Основная мысль, озвученная авторами – неверная в корне разводка силовых линий ЭБУ и вентилятора и слаботочных масс датчиков. Рис. 1, 2

4885b46s 960 - Плохая масса на эбу с

9 медицинских причин для прибавки в весе

Большинство людей прибавляют в весе, потому что они едят и пьют больше калорий, чем они сжигают в результате ежедневных движений и функций организма.

Но в некоторых случаях ваше увеличение веса может быть связано с основным состоянием здоровья. Эта страница охватывает 9 медицинских вопросов, которые могут вызвать увеличение веса.

Вы также можете узнать больше о других скрытых причинах увеличения веса.

Неразрушающая щитовидная железа

Недоразвитая щитовидная железа (гипотиреоз) означает, что щитовидная железа вырабатывает недостаточно гормонов щитовидной железы.Это замедляет обмен веществ в организме и может привести к увеличению веса. Хотя недостаточная активность щитовидной железы может возникать в любом возрасте и у любого пола, это чаще всего встречается у пожилых женщин.

Это состояние обычно лечат ежедневными гормональными таблетками, называемыми левотироксином.

Каковы симптомы недостаточной активности щитовидной железы?

Лечение диабета

Увеличение веса является распространенным побочным эффектом для людей, которые принимают инсулин для лечения диабета. Инсулин помогает контролировать уровень сахара в крови.Некоторые люди с длительным диабетом могут есть больше, чем нужно для предотвращения низкого уровня сахара в крови, также известного как «гипо» или гипогликемия.

Регулярные перекусы могут означать, что вы потребляете больше калорий, чем вам нужно. Это может привести к общему увеличению веса.

Посещение курса обучения диабету может помочь вам управлять своим диабетом здоровым способом.

Эти курсы:

  • DESMOND для людей с диабетом типа 2
  • DAFNE для диабета типа 1

Узнайте больше о жизни с диабетом.

Старение

Люди начинают терять мышечную массу с возрастом, в основном из-за того, что они становятся менее активными. Мышцы являются эффективным сжигателем калорий, поэтому потеря мышечной массы может означать, что вы сжигаете меньше калорий.

Если вы едите и пьете то же количество, что и всегда, и менее физически активны, это может привести к увеличению веса. Чтобы уменьшить потерю мышц, вы должны оставаться активными и стараться делать регулярные упражнения для укрепления мышц.

Узнайте больше о тренировках по мере взросления.

Лечение стероидами

Стероиды, также известные как кортикостероиды, используются для лечения различных состояний, включая астму и артрит. Длительное использование таблеток кортикостероидов может увеличить аппетит у некоторых людей, что приводит к увеличению веса.

Будь особенно внимателен к тому, что ты ешь, когда употребляешь стероиды, и это помешает тебе есть больше, чем обычно. Если вы беспокоитесь о наборе веса, поговорите с терапевтом о помощи в контроле вашего веса.

Вы не должны сокращать или прекращать прием стероидов, не посоветовавшись сначала с врачом общей практики.

Синдром Кушинга

Синдром Кушинга очень редок и вызван высоким уровнем гормона кортизола. Это может развиться как побочный эффект длительного лечения стероидами или в результате опухоли.

Увеличение веса является распространенным симптомом, особенно на груди, лице и животе. В зависимости от причины, лечение обычно включает либо сокращение или прекращение использования стероидов, либо хирургическое вмешательство по удалению опухоли.

Стресс и плохое настроение

Люди по-разному реагируют на стресс, беспокойство и подавленное настроение.

Некоторые люди могут терять вес, в то время как другие могут набирать вес. Некоторые люди обращаются к еде как к механизму выживания, и это может привести к порочному кругу. Прибавка в весе от депрессии может сделать вас более подавленным, что может привести к дальнейшему увеличению веса.

Если вы знаете, что вы эмоциональный едок, вам могут помочь другие формы отвлечения внимания, такие как:

  • упражнение
  • хобби
  • вызов друга
  • прогулка
  • с успокаивающей ванной

Вы можете попробовать эти 5 шагов, чтобы улучшить свое психическое здоровье.

Усталость

Некоторые исследования показали, что люди, которые спят меньше, с большей вероятностью имеют избыточный вес, чем те, кто спит больше. Непонятно почему, но одна теория заключается в том, что люди, лишенные сна, имеют пониженный уровень лептина, химического вещества, которое заставляет вас чувствовать себя сытым, и более высокий уровень грелина, гормона, стимулирующего голод.

Узнайте больше о том, как заснуть.

Удержание жидкости

Удержание жидкости может привести к увеличению веса, так как части тела становятся опухшими от жидкости.Некоторые типы удержания жидкости распространены, например:

Отек может возникнуть в одной конкретной части тела, например, лодыжки, или он может быть более общим.

Более сильная задержка жидкости также может вызвать одышку. Позвоните по номеру 999, если вам не хватает дыхания или вам трудно дышать.

Узнайте больше о опухших лодыжках, ступнях и ногах.

Синдром поликистозных яичников

Синдром поликистозных яичников (PCOS) является распространенным заболеванием, которое влияет на работу яичников.Симптомы могут включать нерегулярные месячные, проблемы с беременностью, отрастание избыточных волос и увеличение веса. Точная причина PCOS неизвестна, но считается, что она связана с гормонами, включая слишком много инсулина и тестостерона.

Люди с СПКЯ обычно прибавляют в весе вокруг своей талии.

Последняя проверка страницы: 25 февраля 2020
Следующая проверка должна быть сделана: 25 февраля 2023

,
Перегрев двигателя (10 распространенных причин и симптомов)

Обновлено

Общеизвестно, что двигатели внутреннего сгорания выделяют много тепла при работе. В обычных ситуациях двигатель автомобиля охлаждается во время работы.

Ищете хорошее онлайн руководство по ремонту? Нажмите здесь для 5 лучших вариантов.

Основным способом является воздействие охлаждающей жидкости, также известной как антифриз.Эта жидкость разработана для регулирования температуры двигателя, чтобы он не перегревался. Кроме того, это помогает предотвратить образование накипи и коррозию в двигателе.

Второй способ охлаждения двигателя — от масла, которое течет через него. Это масло служит смазкой для горячих компонентов двигателя, а также служит еще одной охлаждающей жидкостью. Пока в вашем автомобиле достаточно охлаждающей жидкости и масла, вам никогда не придется беспокоиться о перегреве двигателя.

Однако может возникнуть много проблем, которые могут поставить под угрозу эти охлаждающие жидкости.Вы можете иметь утечку или поврежденный компонент в любом количестве мест, что может привести к перегреву двигателя. Не рекомендуется слишком долго ездить с перегретым двигателем, иначе это может привести к необратимым повреждениям.

5 Распространенные причины перегрева двигателя

Ниже приведены 5 основных причин перегрева двигателя. Как только вы поймете эти общие причины, вы узнаете, где искать, чтобы сразу же устранить причину проблемы. Лучше сделать это раньше, чем позже, иначе ваш двигатель больше никогда не будет работать так же.

# 1 — Утечка охлаждающей жидкости

coolant-leaking coolant-leaking

Ваш двигатель зависит от охлаждающей жидкости, чтобы она оставалась холодной во время работы. Существует целая система охлаждения, которая обеспечивает плавное течение охлаждающей жидкости. У вас есть водяной насос, радиатор, термостат, шланги и прокладка головки блока, которые делают все это возможным.

Если какой-либо из этих компонентов будет поврежден или изношен, они могут вытечь охлаждающую жидкость из них. Это приведет к перегреву двигателя. Если утечка небольшая, вы можете временно ее исправить, пока у вас не будет времени доставить свой автомобиль в магазин и заменить этот компонент.

# 2 — Забитые шланги

Если ваш двигатель перегревается, но утечки охлаждающей жидкости нет, значит, у вас забит шланг охлаждающей жидкости. Это может произойти, если в шланг случайно попал осадок или грязь с дороги. Это предотвратит прохождение охлаждающей жидкости через систему должным образом.

# 3 — Bad Water Pump

bad water pump symptoms bad water pump symptoms

Водяной насос — это компонент, который продвигает охлаждающую жидкость, чтобы она могла течь в системе охлаждения.Если водяной насос поврежден или изношен, ваш двигатель от него перегреется. Проверьте лопасти рабочего колеса или отбойный вал, потому что это обычно является причиной неисправности водяного насоса. Могут быть и утечки.

# 4 — Неисправный радиатор

Радиатор — это то, что передает тепло из горячей охлаждающей жидкости, чтобы он мог возвращаться в двигатель и снова охлаждать его. Если у вас плохой радиатор, охлаждающая жидкость будет оставаться горячей. Это означает, что двигатель также будет оставаться горячим.

Иногда радиатор может иметь сломанный вентилятор, который препятствует выходу горячего воздуха. В других случаях в радиаторе возникают утечки или засорения. Все это приводит к перегреву двигателя.

# 5 — Неправильная охлаждающая жидкость

coolant coolant

Вы можете вообще не видеть утечек или неисправных компонентов, но все равно заметите перегрев двигателя. Если вы недавно добавили новую охлаждающую жидкость в свой автомобиль, возможно, вы использовали не ту охлаждающую жидкость.

Лучшее, что вы можете сделать, это промыть всю систему охлаждения, а затем добавить нужную охлаждающую жидкость обратно в систему.

Читайте также: Датчик положения дроссельной заслонки: функция, признаки неисправности и стоимость замены

5 Распространенные симптомы перегрева двигателя

Ниже приведены 5 основных признаков перегрева двигателя. Если вы заметили хотя бы некоторые из этих симптомов, присутствующих в вашем автомобиле, вам следует действовать быстро и решить проблему, пока не стало слишком поздно.

# 1 — красный датчик температуры

high temperature gauge high temperature gauge

На вашем автомобиле должен быть установлен датчик температуры на приборной панели.Этот датчик должен сообщать вам температуру двигателя.

В обычных ситуациях стрелка указателя будет находиться в черной области. Это указывает на нормальную температуру. Но если стрелка находится в красной области, это означает, что у вас перегретый двигатель.

# 2 — Паровой колпак

Когда двигатель нагревается, из капота вашего автомобиля будет выходить пар. Это можно отнести к горячей охлаждающей жидкости. Если у вас неисправный радиатор и охлаждающая жидкость не может остыть, он начнет кипеть.Эта кипящая охлаждающая жидкость вызовет выход пара.

# 3 — Индикатор температуры

coolant temperature warning light coolant temperature warning light

Многие люди не обращают внимания на их датчик температуры, если что-то не заставляет их делать это. Вот почему ваш температурный индикатор загорается на приборной панели, когда ваш двигатель начинает перегреваться.

Вы можете проверить эту проблему, просто взглянув на свой датчик температуры. Если стрелка имеет красный цвет, значит, у вас есть подтверждение проблемы.

# 4 — Запах горения

Двигатель содержит множество компонентов, изготовленных из различных материалов, таких как металл, резина и пластик. Как только двигатель перегреется, все эти материалы сгорят. Кроме того, они будут издавать очень отчетливый запах горения, который можно почувствовать во всем салоне.

Масло также будет гореть и создавать запах. Если вы чувствуете что-то подобное, значит, ваш двигатель перегрелся.

# 5 — низкая производительность двигателя

car jerks when accelerating car jerks when accelerating

Перегретый двигатель не сможет нормально функционировать на дороге.Если вы попытаетесь потреблять больше энергии от перегретого двигателя, вы не получите его. Ускорение будет в лучшем случае слабым, и будут присутствовать все остальные симптомы, перечисленные выше.

СИОЗС и плохая адаптация новорожденного: как долго сохраняются симптомы?

Многочисленные исследования показали повышенный риск плохой неонатальной адаптации, связанной с воздействием антидепрессантов селективного ингибитора обратного захвата серотонина (СИОЗС) на поздних сроках беременности. Результаты в литературе последовательно показывают, что около 25-30% младенцев, подвергшихся воздействию СИОЗС в конце беременности, проявляют симптомы плохой неонатальной адаптации. Чаще всего наблюдаемые симптомы включают дрожание, беспокойство, повышение мышечного тонуса и учащенное дыхание.Эти симптомы являются временными, исчезают самопроизвольно без специального медицинского вмешательства.

Что вызывает плохую адаптацию новорожденных у этих детей, до конца не понятно. Хотя эти симптомы могут представлять собой абстинентный синдром СИОЗС, сходный с тем, который наблюдается у взрослых после внезапного прекращения приема СИОЗС, эти симптомы могут также сигнализировать об избыточной серотонинергической активности в ЦНС младенца.

Еще более усложняет картину тот факт, что лишь немногие исследования пытались проанализировать относительный вклад различных факторов в исходы у новорожденных.В большинстве исследований трудно провести различие между эффектами воздействия лекарств и последствиями основного расстройства. Из более ранних исследований мы знаем, что депрессивные симптомы и тревога даже в отсутствие воздействия лекарств увеличивают риск неблагоприятных исходов, таких как преждевременные роды, меньший вес при рождении и более низкие баллы по шкале Апгар. Депрессия во время беременности может также быть связана с другими факторами, которые могут негативно влиять на исходы, включая курение, злоупотребление психоактивными веществами, недостаточную дородовую помощь и повышенный уровень психосоциальных стрессоров.

В недавнем исследовании, опубликованном в American Journal of Psychiatry , исследователи наблюдали результаты у детей, рожденных от 184 женщин, и пытались отделить эффекты воздействия лекарств от воздействия депрессивных заболеваний. Во время беременности женщин оценивали в два момента времени, чтобы определить психиатрические диагнозы, тяжесть симптомов и использование пренатальных лекарств. Детей обследовали с использованием структурированной нейроповеденческой оценки (Neuroatal Incensive Care Unit Network Neurobehavioral Scale) в несколько моментов времени в течение первого месяца жизни: в дни 2, 4 и 7, когда уровни SSRI у облученных детей, вероятно, будут быстро меняться и в дни 14 и 30.

Исследователи сравнили результаты в следующих группах женщин:

Группа A: Нет депрессии, нет воздействия SSRI (n = 66)

Группа B: Депрессия во время беременности, но нет воздействия SSRI (n = 56)

Группа C: Воздействие SSRI (n = 52)

Группа D: Воздействие SSRI и бензодиазепинов (n = 10)

Не было никаких существенных различий между группами с точки зрения веса при рождении, гестационного возраста при рождении, 5-минутного Апгар баллы, поступление в отделение интенсивной терапии новорожденных, дыхательная недостаточность или кормление грудью.

У детей в группах СИОЗС и СИОЗС плюс воздействие бензодиазепином качество движения было ниже, чем в группе без воздействия и в группе депрессии. У детей в группах СИОЗС и СИОЗС плюс бензодиазепин было больше признаков стресс-воздержания ЦНС, чем в группе без воздействия и в группе депрессии. Кроме того, новорожденные, подвергшиеся воздействию СИОЗС, также имели худшую саморегуляцию и более высокие уровни возбуждения на 14-й день, чем в группах без воздействия и депрессии.

Итог

Немногие исследования выявили траекторию плохой неонатальной адаптации у детей, подвергшихся воздействию СИОЗС. Другие исследования показали, что дети, подвергшиеся воздействию СИОЗС, имеют более низкие оценки в тестах двигательной функции. Тем не менее, это первое исследование, в котором отмечается, что эти симптомы сохраняются и после первой недели. Но есть противоречия между различными исследованиями. В другом исследовании Сури и его коллеги не наблюдали различий между младенцами, подвергавшимися воздействию СИОЗС, и младенцами, не подвергавшимися воздействию, ни в первую неделю после родов, ни в возрасте от 6 до 8 недель, используя шкалу оценки неонатальной поведенческой оценки Бразелтона (BNBAS).

Изменяют ли эти результаты то, что мы бы рекомендовали клинически? Возможно нет. Женщины, которые принимают решение использовать антидепрессанты во время беременности, делают это, потому что они подвержены высокому риску повторного заболевания во время беременности и в послеродовом периоде. Хотя СИОЗС могут нести определенные риски, прекращение лечения непосредственно перед родами может подвергнуть женщину повышенному риску рецидива, когда она вступает в послеродовой период, время очень высокого риска для женщин с историей депрессии. Кроме того, есть по крайней мере одно исследование, предполагающее, что прекращение приема антидепрессантов в третьем триместре не снижает риск плохой адаптации новорожденных.

Ruta Nonacs, MD PhD

Salisbury AL, O’Grady KE, Battle CL, Wisner KL, et al. Роль материнской депрессии, лечения ингибиторами обратного захвата серотонина и сопутствующего применения бензодиазепина в нейробиевиоральном функционировании детей в течение первого послеродового месяца. Я J Психиатрия. 2015, октябрь 30.

Сури Р., Хеллеманн Г., Стоу З.Н. и др. Проспективное, натуралистическое слепое исследование ранних нейроповеденческих исходов у детей после пренатального воздействия антидепрессантами. J Clin Psychiatry 2011; 72: 1002-1007.

Warburton W, Hertzman C, Oberlander TF: регистровое исследование влияния прекращения воздействия селективного ингибитора обратного захвата серотонина в третьем триместре на здоровье новорожденных. Acta Psychiatr Scand 2010; 121: 471-479.

Непреднамеренное увеличение веса: причины, симптомы и диагностика

Непреднамеренное увеличение веса происходит, когда вы набираете вес без увеличения потребления пищи или жидкости и без снижения вашей активности. Это происходит, когда вы не пытаетесь набрать вес. Часто это происходит из-за задержки жидкости, ненормального роста, запоров или беременности.

Непреднамеренное увеличение веса может быть периодическим, непрерывным или быстрым.

Периодическое непреднамеренное увеличение веса включает регулярные колебания веса.Один из примеров непреднамеренного увеличения веса наблюдается во время менструального цикла женщины. Периодическое, но длительное непреднамеренное увеличение веса часто является результатом беременности, которая длится девять месяцев.

Быстрое непреднамеренное увеличение веса может быть связано с побочными эффектами лекарств. Многие случаи непреднамеренного увеличения веса безвредны. Но некоторые симптомы, испытываемые наряду с быстрым увеличением веса, могут сигнализировать о неотложной медицинской помощи.

Беременность

Одной из самых распространенных причин непреднамеренного увеличения веса является беременность.Но многие женщины намеренно едят больше, чтобы поддержать рост ребенка. Во время беременности большинство женщин прибавляют в весе по мере роста ребенка.

Этот дополнительный вес состоит из ребенка, плаценты, амниотической жидкости, увеличения кровоснабжения и увеличения матки.

Гормональные изменения

Обычно в возрасте от 45 до 55 лет женщины вступают в стадию, называемую менопаузой.

В репродуктивном возрасте женщины уровень эстрогена — одного из гормонов, отвечающих за регулирование менструации и овуляции — начинает снижаться.После наступления менопаузы уровень эстрогена слишком низок, чтобы вызвать менструацию.

Снижение эстрогена может привести к увеличению веса у женщин в период менопаузы в области живота и бедер. Помимо гормональных изменений менопаузы, у женщин с диагнозом синдром поликистозных яичников (СПКЯ) также может наблюдаться увеличение веса.

Гормональные изменения в среднем возрасте также могут привести к замедлению обмена веществ, что приведет к увеличению веса.

Другие медицинские условия, влияющие на уровень гормонов, могут вызвать увеличение веса у обоих полов.К ним относятся:

Менструация

Периодическое увеличение веса часто связано с менструальным циклом. Женщины могут испытывать задержку воды и вздутие живота во время своего периода. Изменение уровня эстрогена и прогестерона может привести к увеличению веса. Обычно это увеличение веса на несколько фунтов.

Этот тип прибавки в весе спадает, когда менструальный период заканчивается в течение месяца. Он часто появляется в следующем месяце после возобновления менструального цикла, а иногда и во время овуляции.

Удержание жидкости

Необъяснимое быстрое увеличение веса может быть результатом удержания жидкости. Это приводит к отеку жидкости, также известному как отек, который может привести к тому, что ваши конечности, руки, ноги, лицо или живот станут опухшими.

Люди с сердечной недостаточностью, заболеваниями почек, печени или лица, принимающие определенные лекарства, могут испытывать увеличение веса.

Вы должны всегда сообщать своему врачу о быстром или значительном увеличении веса и задержке жидкости, даже если другие симптомы отсутствуют.

лекарств

Непреднамеренное увеличение веса может быть вызвано определенными препаратами, включая:

  • кортикостероидов
  • антидепрессантов
  • антипсихотических препаратов
  • противозачаточных таблеток

В зависимости от причины симптомы непреднамеренного увеличения веса могут отличаться от человека человеку. Симптомы, связанные с этим типом увеличения веса, могут включать дискомфорт в животе или боль и вздутие живота.

Вы также можете испытать видимый отек в области живота и других областей тела, включая конечности (руки, ноги, ступни или кисти рук).

Вы должны немедленно обратиться к врачу, если у вас возникли следующие симптомы:

  • лихорадка
  • чувствительность кожи
  • одышка
  • затруднение дыхания
  • учащенное сердцебиение
  • потливость
  • изменения в зрении
  • быстрое увеличение веса

Когда эти симптомы сопровождают непреднамеренное увеличение веса, они могут иногда сигнализировать о серьезном состоянии.

Ваш врач задаст несколько вопросов о ваших симптомах, образе жизни и истории болезни.Они также могут взять образец крови для проверки уровня гормонов, функции почек, функции печени и других показателей здоровья, которые могут указывать на проблемы со здоровьем.

Может потребоваться проверка изображений, такая как ультразвуковое исследование, рентгенография, КТ или обычная пленка.

Существует несколько способов лечения непреднамеренного увеличения веса. Лучший метод лечения зависит от причины вашего непреднамеренного увеличения веса.

Если причиной является гормональный дисбаланс, врач может назначить вам лекарство, чтобы сбалансировать уровень гормонов.Лечение будет зависеть от того, какие гормоны затронуты. Эти лекарства часто используются длительно.

Если причиной проблемы являются лекарства, которые вы принимаете, ваш врач порекомендует альтернативные методы лечения.

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
