Плавное включение галогенных ламп 12 вольт: Плавное включение (выключение) ламп накаливания - Автозапчасти ВАЗ

Для чего служит устройство плавного пуска галогенных ламп и ламп накаливания.

Устройство плавного включения ламп накаливания на 12 и 220 Вольт представляет собой маленький блочок, размером примерно со спичечный коробок с двумя проводами. Разберёмся, для чего служит блок защитного включения галогенновых ламп и ламп накаливания. Частой и основной причиной перегорания вольфрамовых спиральных ламп является резкое нагревание спирали лампы в момент подачи на неё напряжения. Именно резкий переход из холодного состояния в раскалённое приводит к неисправности ламп перегорания спирали. Для медленного разогрева последней, было изобретено устройство плавного пуска галогенных и ламп накаливания. Схема блока защитного включения позволяет плавно с медленным наростанием подать напряжение на лампы. Самые ходовые устройства бывают на 150, 300, 500, 750 и 1000 Ватт.

При выборе устройства нужно брать его с запасом мощности на 20-30 %.
Это связано с непостоянным напряжение в сети. То есть, примером у Вас суммарная мощность ламп составляет 300 Ватт, тогда возьмите лучше на 500. К тому же разница в стоимости обычно не превышает 10-15 грн. Самые распространённые компании-производители данного вида устройства это «Светкомплект» и «Feron». У первого производителя устройство позволяет более плавно включать лампы в отличии от второго. Хотя и то и то выполняет свою поставленную задачу-сохранение долговечности лапмпочек. Сам ставил и те и те, пока работают без проблем, хотя отзывы других хуже о »Feron»е.
Что же касается видов ламп, то к ним относятся: обычные лампы накаливания на резьбовой патрон типа Е14 и Е27 (кроме энергосберегающих), пальчиковые и линейные галогенные, на разъём типа GU5.3 и G10. Также можно и подключать блок защитного включения ламп и через трансформатор с выходом на 12 Вольт. Ниже представлены схемы подключения устройства плавного запуска ламп. Не применяются для люминесцентных ламп, и экономок.
После покупки данного устройства возникает сразу вопрос, как подключить блок защиты галогенных ламп. Можно справиться и самому, не прибегая к услугам электрика. При подключении на 220 Вольт количество ламп не должно превышать по мощности самого блока. Лампа может быть как одна, так и энное количество, подключаемых параллельно, но опять же повторюсь, не более мощности самого блока. Если быть точнее, то блок выбирается после определения общей мощности ламп.
Если использовать схему с трансформатором, то тут уже нужно учесть как мощность последнего, так и мощность блока и ламп. Трансформаторы можно применять как электронные (не всегда), так и обычные с первичной и вторичной обмоткой. Лампы также подключаются параллельно. Если же ламп много, а мощности блока не хватает, то нужно взять несколько блоков и равномерно распределить их на количество ламп. Следует заметить, что уже существуют электронные трансформаторы со встроенным блоком плавного пуска плюс в них уже встроена защита от перегрузки.

Вроде со всем уже разобрались, остался вопрос, куда устанавливается блок защитного включения галогенновых ламп и ламп накаливания. В связи с малыми размерами, можно установить непосредственно в верхний колпак люстры или в коробку, где находится выключатель. Если светильники установлены в гипсокартонный потолок, то это проще простого-он просто ложится на гипсокартон изнутри и подключается в разрыв, желательно фазного провода, ко всем лампам.

© 2010. Все права на данную статью принадлежат автору и защищены. При копировании текста ссылка на сайт https://www.master-elektrik.com.ua/ обязательна.

Плавный пуск ламп накаливания

Плавное включение ламп накаливания

Эта схема- очередное продолжение разговора Как продлить жизнь лампы накаливания Как известно: основная причина перегорания лампы накаливания это тот факт что сопротивление холодной спирали очень низкое и при включении происходит существенный бросок тока.

чтобы лампа накаливания включалась медленноплавное включение лампы накаливания

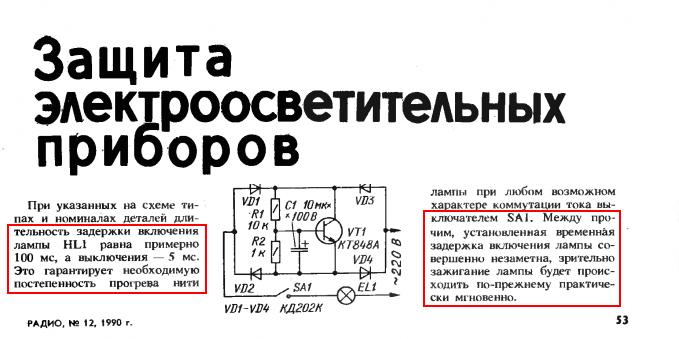

Схема плавного включения лампы накаливания

Опробовал множество конструкций устройств плавного включения осветительных ламп накаливания. Одни не устроили меня слишком большими размерами и числом деталей, другие требовали обязательного присоединения к обоим сетевым проводам, что при существующей в квартире электропроводке не совсем удобно. Поэтому я решил самостоятельно разработать простое малогабаритное устройство, которое можно включить в разрыв любого из идущих к осветительным лампам проводов и разместить в установочной коробке стандартного выключателя либо в колпаке люстры. Его схема и изображена на рисунке.

Здесь SA1 — уже имеющийся выключатель, управляющий лампой накаливания EL1. Далее мы будем гово¬рить об одной лампе, не забывая о том, что их может быть и несколько, соединенных параллельно

Важно, чтобы суммарный ток ламп не превышал допустимого для симистора VS1, который, как показано на схеме, включают в разрыв провода, соединяющего лампу с выключателем. Поскольку в момент замыкания контактов выключателя SA1 конденсатор С2 разряжен и напряжение на нем нулевое, близко к нулю и напряжение, приложенное к симметричному динистору VS2. и он закрыт

Закрыт и симистор VS1.В результате зарядки конденсатора С2 напряжение, приложенное к динистору VS2, постепенно увеличивается, и он начинает открываться и открывать симистор VS1 в каждом полупериоде сетевого напряжения на все большее время Яркость свечения лампы постепенно растет. Чтобы замедлить этот процесс, параллельно конденсатору С2 подключен интегратор на транзисторе VT 1, охваченном обратной связью через конденсатор СЗ и резистор R5.При указанных на схеме номиналах элементов яркость лампы достигает максимума через 10 с после замыкания контактов выключателя SA1. Это значение можно изменить, подбирая резистор R5. Резисторы R2 и R3 нужны для разрядки конденсаторов, параллельно которым они подключены, после выключения лампы, что подготавливает устройство к новому включению.Установившееся значение напряжения на лампе около 200 В при напряжении в сети 230 В.

Это немного снижает ее яркость, но значительно увеличивает срок службы.

Монтаж по схеме блока защиты лампы накаливания

В чем заключается сложность таких работ? Как сделать плавное включение света?

Подключение устройства в цепь:

Вход УПВЛ подключают от фазы до светильника, он выполняет функцию посредника между проводом, подключающим осветительный прибор.

Выход от него соединяют с другим концом провода, ведущего к лампе.
Контроль работоспособности и правильной настройки устройства заключается в проверке светильника в начале пуска. В течение примерно 3-5 секунд видно, как яркое освещение становится более тусклым — это говорит о правильной работе защитного блока.
При выполнении работ по монтажу необходимо строго соблюдать правила безопасности при эксплуатации и ремонте электрооборудования, а также подобрать мощность прибора, которой будет достаточно для подключения выбранного количества приборов и оборудования.

Способы реализации плавного включения

Прежде чем определиться со способами реализации плавного запуска, необходимо выяснить, как работают УВПЛ. Принцип действия приборов этого типа основывается на способности сначала понижать, а затем постепенно повышать напряжение до оптимальной величины. Устройство подключается в разрыв провода между лампой (светильником) и выключателем.

При подаче напряжения его величина повышается за счет схем плавного запуска. Они могут быть собраны на транзисторах, симисторах или тиристорах по схемам ФИР (фазоимпульсный регулятор). Скорость повышения напряжения может варьироваться в пределах нескольких секунд: многое зависит от того, по какой схеме был собран прибор. Мощность нагрузки чаще всего не превышает 1400 Вт.

Блок питания

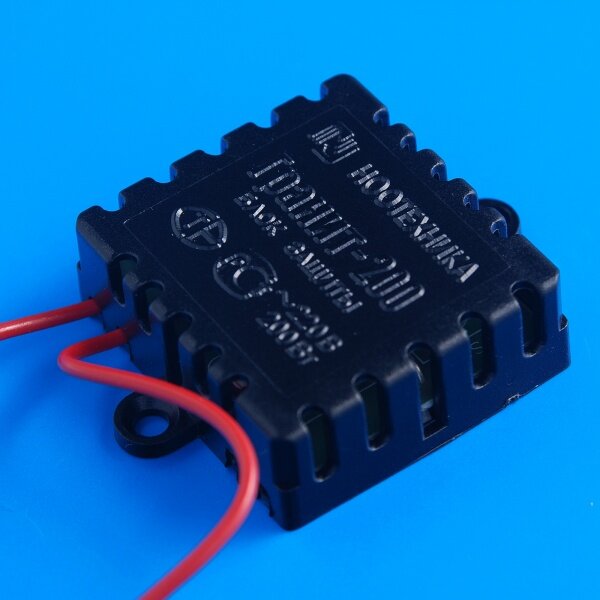

Блок защиты выступает в роли устройства, обеспечивающего плавное включение. Применение приспособления одновременно с лампой позволяет постепенно понизить напряжение, поступающее к осветительному прибору. Вольфрамовая нить в этом случае не испытывает большой нагрузки, что позволяет продлить ее срок эксплуатации.

По мере того, как электрический ток проходит сквозь блок, напряжение падает (с 220 В до 170 В).

Скорость варьируется в пределах 2-4 секунд. Использование блока защиты по назначению приводит к снижению потока света на 50-60%. Устройства Uniel Upb-200W-BL выдерживают до 220 В, поэтому необходимо подключать к ним лампочки такой же мощности.

Устройство можно устанавливать рядом с выключателями или приборами освещения.

Устройство плавного включения

Механизм действия устройства плавного включения ламп накаливания (УПВЛ) такой же, как и у защитных блоков. Прибор имеет весомое преимущество – небольшой размер, поэтому его можно устанавливать в подрозетник (за выключатель), внутри распределительной коробки и потолочной лампы (под колпак). Подключение УПВЛ должно осуществляться последовательно, начиная с соединения прибора к фазному проводнику.

Диммирование

Диммеры обладают способностью регулировать электрический ток, поэтому эти приборы часто устанавливают в жилых помещениях. Устройства меняют яркость света, который дают галогеновые, светодиодные или лампы накаливания.

Реостат или переменный резистор считают простейшим диммером. Прибор был изобретен в 1847 году Кристианом Поггендорфом. С его помощью можно регулировать силу электрического тока и напряжение. Устройство состоит из нескольких деталей:

проводник;
регулятор сопротивления.

Сопротивление меняется плавно. Чтобы уменьшить яркость света, напряжение снижают. В этом случае величины, обозначающие силу тока и сопротивление, будут высокими, что спровоцирует перегрев осветительного прибора.

К диммерам относят также автотрансформаторы. У этих приборов коэффициент полезного действия достаточно высок. Напряжение подается неискаженным, частота оптимальная – не более 50 Гц. Существенный минус автотрансформатора – большой вес. Чтобы управлять ими, человек должен приложить максимум усилий.

Электронный вариант – наиболее простой и доступный прибор, с помощью которого можно контролировать силу тока. Основная деталь компактного устройства – переключатель (ключ), которым управляют тиристорными, симисторными и транзисторными полупроводниками.

Выделяют несколько способов регулирования диммера:

по переднему фронту;
по заднему фронту.

Подающееся на лампы накаливания напряжение можно регулировать обоими способами.

Схема 2 плавного включения ламп накаливания с эффектом регулирования

Вторая схема имеет возможность регулировки поступающего напряжения на лампу накаливания. В принципе эта также первая схема за исключением того, что в ней применен переменный резистор вместо постоянного. Принцип работы схемы тот же что и в предыдущей схеме.

Схема 2 Плавное регулируемое включение лампы накаливания

Напряжение регулируется в пределах примерно от 120 до 220 вольт. Многие из собиравших жаловались на маленький диапазон регулирования.

Применение радиоэлементов в схеме плавного регулирования света

В схемах возможно применение как отдельных диодов так и сборок диодных мостиков с пропускным током не менее 3 А. Вместо тиристора Т122-25-5-4, возможно применение тиристора Т122-20-11-6 или серии КУ202 с индексом К,Л и М. В схемах возможно применение конденсатора электролитического или для переменного тока. В случае применения электролитического конденсатора полярность установки производится согласно второй схеме. Рабочее напряжение конденсатора не менее 300 вольт. Применяемые резисторы мощностью не менее 0,25 Вт.

Плавное включение ламп накаливания: обзор видов

Не смотря на широкое распространение компактных люминесцентных ламп существуют помещения, в которых целесообразно применять лампы накаливания. К таким помещениям относятся, прихожие, коридоры, сан узлы, кладовые, где необходимо часто включать и выключать свет. К разновидности ламп накаливания относятся галогенные лампы, которые последнее время нашли широкое применение в современных светильниках. Предложенное устройство постепенно, в течении некоторого времени увеличивает напряжение приложенное к лампе, тем увеличивается ее строк службы.

Несмотря на популяризацию светодиодных ламп, их предшественники с нитью накала по-прежнему продолжают освещать миллионы домов, во многом благодаря более низкой розничной цене.

Готовые решения

Существует масса УПВЛ от российских и зарубежных брендов, которые дают возможность реализовать плавное включение света. Стоимость таких устройств напрямую зависит от их функциональности. Одни модели взаимодействуют исключительно с лампами накаливания, другие дополнительно взаимодействуют с галогенными лампочками. Даже бюджетные модели способны долгое время переносить нагрузку до 300 Вт.

Постепенное включение лампочки можно реализовать также посредством фазового регулятора. Его конструкция схожа с УПВЛ, но система управления сложнее и регулятор способен выдерживать большую нагрузку. Размеры устройства устанавливаются габаритами радиатора, который отводит тепло от силового компонента схемы.

Схема на специализированной микросхеме

Микросхема кр1182пм1 специально разработана для построения всевозможных фазовых регуляторов.

В данном случае, силами самой микросхемы регулируется напряжение на лампочке накаливания мощностью до 150 ватт. Если нужно управление более мощной нагрузкой, большим количеством освитителей одновременно, в цепь управления добавляется силовой симистор. Как это выполнить смотрите на следующем рисунке:

Использование данных устройств плавного включения не ограничиваются только лампами накаливания, их так же рекомендуется устанавливать совместно с галогеновыми на 220 в. Аналогичные по принципу действия устройства устанавливаются в электроинструменты, запускающие плавно якорь двигателя, также продлевая срок службы прибора в несколько раз.

Напоследок рекомендуем просмотреть видео, в котором наглядно рассматривается еще одна популярная схема сборки прибора — на полевых транзисторах:

Самоделка на транзисторах

Схемы

При конструктивном решении используются различные виды полупроводниковых устройств. Тиристорные работают только в одном направлении, у них три вывода: плюс, минус, управляющий контакт. При подаче напряжения принцип проводимости тиристора такой же, как у диода. Характеризуется размером тока удержания, при значениях, ниже указанного показателя, ток через тиристор (или триод) не проходит.

Плавное включение ламп 220 В схема на тиристоре

Принцип защиты спирали накаливания основан на полярности полуволны переменного тока. При минусовой работает диод, положительная направляется на конденсатор, равный по мощности току удержания тиристора. Нагрузка спирали накаливания сокращается вдвое. При полной зарядке конденсатора тиристор тоже начинает проводить заряд, напряжение стабилизируется. Тиристор располагается на диодном плече выпрямителя.

Тиристорный регулятор напряжения.

Плавное включение ламп 220 В схема на симисторе

Использование симистора позволяет уменьшить количество комплектующих, он работает как силовой ключ. Помехи нивелирует дроссель. Схема плавного включения ламп накаливания создана для смещении угла фазы. Минусовая полуволна через диод и резистор направляется на управляющий электрод симистора. Пока заряжается конденсатор, он проводит только однонаправленный полупериод. Когда подключается конденсатор, ток идет по симистору двух направлениях.

Схема УПВЛ с применением симистора.

Плавное включение ламп 220 В схема на ИМС КР1182ПМ1

Микросхема защиты спирали накаливания с двумя тиристорами и симисторе сглаживает процесс нарастания напряжения. Оно постепенно возрастает от 5 до 220 В. Благодаря двум парам: тиристор-резистор, дополнительному конденсатору, симистор открывается постепенно. Время запуска устройства зависит от емкости конденсатора, время гашения спирали накаливания – от размера сопротивления второго тиристора.

Схема и к ней печатная плата.

Плавное включение ламп 12 В

Если подключаются бытовые электроприборы, лампы накаливания 12 В, защитное устройство с рабочим напряжением 220 Вольт устанавливается в электроцепь перед трансформатором, понижающим напряжение. При выборе блока учитывается мощность первичной обмотки трансформатора.

Плавное включение ламп 12 В.

Плавное включение ламп в автомобиле

Фары ближнего и дальнего света работают от постоянного тока, для их защиты используются схемы с линейными или импульсными ШИМ-регуляторами. Готовые автоконтроллеры дополняются различными функциями. Они выпускаются для раздельных ламп и Н4. Обычно используются двухступенчатые схемы: сначала ток пропускает резистор, затем включается реле. При подключении защиты используют прочный провод, надёжную изоляцию.

Доработки и тюнинг ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.

Схема.

Предлагаемая схема пуска подает напряжение на лампу с плавным нарастанием в течении 2-3 секунд. Это намного уменьшает вероятность перегорания лампы из-за броска тока через холодную нить. Срок службы галогенных ламп и обычных ламп накаливания, благодаря этой схеме запуска, увеличивается в несколько раз.
В эту схему так же введена задержка выключения нагрузки, обеспечивающая плавное уменьшение яркости свечения до полного погасания в течении 8-12 секунд. То есть при выключении схемы выключателем SA1, яркость свечения ламп начинает плавно убывать до нуля за 8-12 секунд.
Достоинством схемы является ещё и то, что она подсоединяется вместо штатного выключателя или пакетника, нет дефицитных деталей, и для управления лампой (лампами), можно использовать низкоточные малогабаритные выключатели.
Идея собрать такую схему пуска возникла у меня тогда, когда мне надоело довольно часто менять перегоревшие галогенные лампы в люстре. Люстра была рассчитана на шесть маленьких галогенных ламп по 50 Вт каждая.
Копаясь в литературе, наткнулся на статью в ВРЛ про сенсорный выключатель на тиратронах МТХ-90.
Схему решил упростить, в результате чего получилась простая схема, которую Вам и предлагаю.

По прошествии времени, я уже и не помню, когда последний раз менял лампу в люстре. Ещё после выключения света, яркость в люстре убывает постепенно в течении 10-12 сек. Свет выключается плавно, как в театре, что тоже довольно приятно.

Как это работает

Если лампа накаливания подключена напрямую к источнику тока, то когда возникает подача электроэнергии, это может привести к тому, что лампа перегорает. Чтобы не происходило таких резких скачков тока, устанавливают блок питания. На фото показан принцип как работает устройство плавного включения ламп.

Но осталось выяснить, как же работает плавное включение ламп? На самом деле очень просто. Спираль быстро достигает приемлемой температуры, и сила тока постепенно растет до нужной отметки. С этим устройством лампа будет светить еще много лет.

Единственный недостаток который возникает при использовании блока питания, это то, что яркость лампочки, будет намного меньше. Поэтому, если выставить отметку 176 В, то свет будет гореть на 2/3, от потенциальной мощности. Но по этой же причине лучше всего применять более мощные лампы.

На сегодняшний день, в специальных магазинах есть блоки плавной подачи электроэнергии. Они бывают разные по своим техническим особенностям. Из этого следует, что перед покупкой такого устройства, лучше проверить насколько оно приспособлено к резкой подачи тока.

Причины преждевременного перегорания

Когда лампы с нитью накала включаются, по закону Ома при высоком сопротивлении холодной спирали пропорционально возрастает сила тока. В стандартной лампочке небольшой мощности в 55 Вт сила тока в доли секунды достигает 60 А. Когда вольфрам разогревается, ток моментально нормализуется. Момент включения – настоящее испытание для спирали накаливания.

Беда в том, что нет идеальных спиралей. В процессе эксплуатации металл выгорает неравномерно. Как следствие, в тонких участках вольфрамовой спирали в момент разогрева мощность тока максимальная, они вспыхивают и рвутся.

Срок эксплуатации спирали накаливания зависит от нескольких факторов:

качество контакта между патроном и цоколем, когда есть подгорания, возрастает риск короткого замыкания;
частое включение/выключение, такой режим эксплуатации не предусмотрен;
нестабильное напряжение, установлено, что изменение напряжения на 1% снижает срок службы спирали накаливания в 7–8 раз;
старые провода, изоляция со временем начинает осыпаться, снижается плотность соединения проводников;
вибрация, высокая влажность окружающей среды.

Чем хорошо плавное включение ламп?

Плавный пуск ламп накаливания в 220 В или 24-вольтового светильника повышает срок эксплуатации спирали, находящейся внутри герметично запаянной колбы из стекла. Чаще всего причиной перегорания становятся:

перепады напряжения;
вибрации, повреждения и скачки температуры в помещении;
высокая частота выключений и включений света.

В выключенном состоянии вольфрамовая спираль внутри лампы остается холодной, поэтому сопротивление понижено более чем в 10 раз. После включения по ней проходит ток и лампа начинает освещать помещение. Плавный пуск также смягчает агрессивное воздействие носителей электрического заряда (квазичастиц) на вольфрамовую нить.

Собственноручное изготовление УПВЛ

Устройства, с помощью которых можно запустить плавное включение, можно изготовить самостоятельно. Для тиристорной схемы в цепь выпрямительного моста включена лампа. Она выполняет роль ограничителя. В плечи выпрямителя сдвигающая цепочка и сам тиристор. Установка диодного моста обязательна.

После того как напряжение было подано на схему, ток, проходя через вольфрамовую спираль и выпрямительный мост, попадает в резистор. Емкость электролита начинает нагреваться. Тиристор открывается и пропускает через себя ток. Вольфрамовая нить плавно нагревается, время нагрева зависит от резистора и конденсатора.

Схема на основе симистора

В схеме плавного включения осветительных приборов симистор выступают в роли силового ключа. Дроссель как основная деталь представляет собой катушку из медных проводков, на сердечник которой намотан магнитопровод. Сила тока в обмотках нарастает постепенно, магнитное поле не способно быстро изменить направление. Симистор (симметричный тиристор) объединяет под корпусом 2 стабилизатора.

В роли ограничителя тока выступает резистор, передающий напряжение на электрический электрод. Цепочка, задающая время, подключена к резистору и емкости электролита. В сравнении с тиристорным прибором симистор имеет несколько недостатков: при работе с индуктивной нагрузкой выбросы напряжения критичны.

Приборы способны быстро переключаться. Надежность устройствам обеспечивает отсутствие механических деталей и контактов. Чтобы увеличить габариты, симистор необходимо соединить с радиатором, чтобы минимизировать степень нагрева электронных ключей. Вентиляторы можно оборудовать дополнительно, они способствуют быстрому охлаждению электронных деталей.

На основе микросхемы

Микросхемы, позволяющие осуществить плавный запуск, были специально разработаны для более быстрого построения регуляторов фазы. Конструкция небольшого размера способна контролировать напряжение, поступающее в лампу (до 150 В). Чтобы увеличить силу тока при наличии нескольких осветительных приборов в одном помещении, к микросхеме подсоединяют симистор.

Приборы можно использовать при плавном запуске не только ламп накаливания, но и галогеновых лампочек. Чтобы продлить срок эксплуатации электроприбора, в них можно установить аналогичные по механизму действия детали.

Внутри большинства микросхем присутствуют детали, отвечающие за усиление сигнала. Нагрузка полностью отключается на нуле. Управляющая цепь замыкается под воздействием конденсатора, который заряжается достаточно быстро. Это позволяет сформировать плавный разгон. Чтобы иметь возможность быстро отключить подачу электроэнергии, целесообразно установить аварийный выключатель.

Симисторная схема

Симисторная схема одержит меньше деталей, благодаря использованию симистора VS1 в качестве силового ключа. Элемент L1 дроссель для подавления помех, возникающих при открывании силового ключа, можно исключить из цепи. Резистор R1 ограничивает ток на управляющий электрод VS1. Время задающая цепочка выполнена на резисторе R2 и емкости C1, которые питаются через диод VD1. Схема работы аналогична предыдущей, при заряде конденсатора до напряжения открывания симистора, он открывается и через него и лампу начинает протекать ток.

На фото ниже предоставлен симисторный регулятор. Он кроме регулирования мощности в нагрузке, также производит плавную подачу тока на лампу накаливания во время включения.

Готовые решения

Приборы, предназначенные для освещения помещений и контроля за подачей напряжения, можно приобрести в специализированном магазине. Стоимость устройств варьируется в зависимости от марки и точек реализации. Популярные модели:

NP-EI-200 (94437). Защитный блок, позволяющий контролировать силу тока. Возможна совместная эксплуатация прибора с галогеновыми лампочками или лампами накаливания. При правильном подключении блок предохраняет осветительное приспособление от перегорания. Процесс износа нитей из вольфрама притормаживается.
KIT BM1043. Прибор необходимо соединить с проводом, идущим от лампы. Со светодиодными лампами не работает. Габариты устройства стандартные, поэтому его можно вмонтировать в подрозетник выключателя.
ARLT_018052. Компактный диммер обеспечивает плавный запуск галогеновых ламп. Светорегулятор помогает контролировать подачу электричества, при необходимости регулируя мощность светового потока.

При покупке важно обратить внимание на технические характеристики прибора. Устройства могут разниться по способу управления и комплектующим деталям. В продаже имеются сенсорные модели

Они просты в эксплуатации, но стоят дороже

В продаже имеются сенсорные модели. Они просты в эксплуатации, но стоят дороже.

Плавное включение светодиодных лент и светильников: почему я советую их ставить. Преимущества, о которых мало кто знает | Электрика для всех

Плавное включение света — зачем оно нужно? Я расскажу, почему советую своим клиентам ставить плавный пуск не только для ламп накаливания, но и для светодиодов, и какой блок для этого подходит. Читайте дальше!

Из чего складывается приятное и эффективное освещение

Свет в доме должен решать две задачи:

— обеспечивать достаточный уровень освещённости;

— иметь комфортный цвет и мягкий, приятный для глаз оттенок.

Совместить комфорт и нужную яркость можно двумя способами: либо применяя регулятор освещённости (диммер), либо с помощью плавного включения, которое избавит вас от неприятных ощущений при переходе от темноты к яркому свету.

С диммером могут быть трудности — светодиодные лампы и тем более подсветка на светодиодах требуют специальных, дорогих регуляторов. А плавное включение света обеспечивается просто и недорого, если знать, какой блок для этого применить.

Блок плавного включения ARV-SS Arlight — что он умеет и чем может вам помочь

Блок ARV-SS устанавливается между блоком питания светодиодной ленты (12, 24 или 48 Вольт) и самой лентой. Что он даёт? Вот главные преимущества:

Плавное включение яркого света

Человеческое зрение достаточно инерционно — реакция зрачка на изменение внешней освещенности из темноты в яркий свет занимает от 1 до 3 секунд. В отличии от галогенных ламп, КЛЛ, и ламп накаливания, где от включения до выхода на рабочую яркость проходит от 0,5 до 3 секунд, светодиоды выходят на свою рабочую яркость практически мгновенно. Поэтому на протяжении 1-2 секунд, наши глаза испытывают некоторый дискомфорт.

При использовании устройств, контроллеров для плавного включения светодиодного освещения вас не ослепит резкий переход от темноты к освещённости.

2. Продление срока службы ленты и блока питания

Резкое включение подвергает элементы схемы блока питания и светодиоды в ленте сильной перегрузке, а блок ARV-SS их от этого защитит.

Устройство поднимет уровень вашей светодиодной подсветки на новый уровень, и всё это за весьма скромные деньги. Я считаю, оно того стоит, и рассмотреть этот блок нужно в любом случае.

Спасибо, что дочитали до конца! Применяйте современные устройства для комфортного освещения, и в доме всегда будет уютно и светло. Ставьте лайк, если статья вам пригодилась, и делитесь ею с друзьями!

Как сделать плавное включение ламп накаливания 220 Вольт: 4 особенности

Лампы накаливания электрические: виды

Не смотря на то, что в настоящее время достаточно популярно стало использование в различных осветительных приборах галогенных, люминесцентных и светодиодных ламп (светодиодов), огромная часть устройств работает на основе ламп накаливания. Данные источники света, подразделяют на виды по различным параметрам.

Основные параметры:

Предназначение;
Технические характеристики (устройство).

По назначению, лампы накаливания, можно разделить на два вида. Для работы в различных бытовых осветительных приборах, и в автомобиле. Как правило, в бытовых приборах освещения (в квартире)применяют лампы накаливания 220 В, 24 В и 12 Вольт. В авто (для фар), применяют только низковольтные источники света.

Обратите внимание! В настоящее время, лампы накаливания, являются самыми дешевыми источниками света.

К техническим характеристикам ламп, относят различные показатели. Например, Лампы подразделяют по форме колбы. Существуют Шарообразные, цилиндрические и трубчатые колбы. Колбы бывают матовыми, прозрачными и зеркальными.

Стоит отметить, что к основным техническим характеристикам ламп, относят ее мощность, которая варьируется в пределах 25 – 150 Ватт.

Рабочее напряжение лам составляет (в зависимости от вида лампы) от 12 до 230 Вольт. Лампы накаливания отличаются и видом цоколя. Например, цоколь может быть с резьбой или в виде штифта, одним или двумя контактами.

Резьбовые цоколи различают по диаметру и маркируют следующим образом: (Е 14) – диаметр цоколя 14 мм, (Е 27) и (Е40).

Медленное (плавное) включение ламп накаливания

Плавный пуск или розжиг ламп накаливания, легко сделать своими руками. Для этого существует не одна схема. В некоторых случаях, после отключения подачи напряжения, делают и плавное выключение ламп.

Основные схемы:

Тиристорная;
На симисторе;
С использованием микросхем.

Тиристорная схема подключения, состоит из нескольких основных элементов. Диод, в количестве четырех штук. Диоды в данной схеме образуют диодный мост. Для обеспечения нагрузки, используют лампочки накаливания.

К плечам выпрямителя, подключается тиристор и цепочка сдвигающая. В этом случае, используют диодный мост, так как это обусловлено работой тиристора.

После того, произведен запуск, и на блок подано напряжение, электричество, проходит через нить накаливания лампы и подается на диодный мост. Далее, при помощи тиристора, емкость электролита заряжается.

После того, как достигнута необходимая величина напряжения, тиристор открывается и через него начинает проходить ток от лампы. Таким образом, происходит плавный запуск лампы накаливания.

Обратите внимание! В качестве составных элементов в различных схемах, могут использоваться отличные друг от друга детали. Такие как: mac 97 a 6, m 51957 b, av 2025 p, mc908 qy 4 pce,ba 8206 ba 4, ba 3126 n, 20 wz 51, 4n 37.

Схема с использованием симистора простая, так как симисторы является силовым ключом в схеме. Для регулировки тока управляющего электрода, используют резистор. Время срабатывания, задается при помощи нескольких элементов схемы, резистора и емкости, питающиеся от диода.

Для работы нескольких мощных ламп накаливания, используют различные микросхемы. Это достигается путем добавления в схему дополнительного силового симистора. Стоит отметить, что данные схемы работают не только с обычными лампами, но и с галогенными.

Схема плавного розжига светодиодов на полевиках

Существует огромное количество схем для плавного розжига светодиодов. Некоторые являются сложными и могут состоять из дорогостоящих деталей. Но можно собрать и простую схему, которая обеспечит корректную и долгую работу данного источника света.

Для сборки потребуется:

Полевой транзистор – IRF 540;
R1 – сопротивление с номиналом 10 кОм;
R2 – сопротивление от 30 кОм до 68 кОм;
R3 – сопротивление от 20 до 51 кОм;
Конденсатор с емкостью 220 мкФ.

Так как сопротивление R1 (регулятор), задает ток затвора, то для данного транзистора, достаточно сопротивления в 10 кОм. За плавный пуск светодиодов, отвечает сопротивление R2, то его номинальное сопротивление необходимо подобрать в пределах от 30 до 68 кОм. Данный параметр зависит от предпочтений.

Медленное затухание светодиодов обеспечивает сопротивление R3, поэтому его номинал должен составлять от 20 до 51 кОм. Емкостные параметры конденсатора варьируются в пределах от 220 до 470 мкФ.

Обратите внимание! Предельное напряжение конденсатора должно быть не менее 16 Вольт.

К мощностным параметрам полевого транзистора относят напряжение и силу тока. Напряжение на контактах достигает 100 Вольт, а мощность до 23 Ампер.

После того, как через выключатель подано напряжение на схему, протекающий через резистор R2 ток, начинает заряжать конденсатор. Так как зарядка занимает некоторое количество времени, то в данном случае, производится плавное открытие транзистора.

Далее, ток проходя через конденсатор R1, приводит к тому, что положительный потенциал на стоке транзистора увеличивается, после этого нагрузка из светодиодов включается плавно.

При отключении подачи питания, конденсатор, плавно отдает заряд сопротивлениям, что позволяет выключать светодиоды плавно.

Плавный розжиг галогенных ламп в автомобиле

В различных авто, перегрузкам подвергаются не только механические детали, их испытывают и элементы, составляющие электрические схемы. Поэтому, для увеличения продолжительности работы оборудования, в схемы включают различные устройства, обеспечивающие плавный запуск ламп.

Основные параметры для установки блоков плавного розжига:

Вибрация;
Температурные и электрические перепады.

Лампы с повышенной светоотдачей, согласно устройству, очень чувствительны к незначительным перепадам напряжения в электрической схеме. Данные перепады варьируются от 10 до 13 Вольт.

Обратите внимание! Большинство галогеновых ламп выходят из строя во время запуска. Так как перепад напряжения составляет от 0 до 13 Вольт.

Лучшим решением, будет установка блока плавного розжига. Установка возможна на фары ближнего и дальнего света, Стоит отметить, что данное реле, играет роль защиты источника света.

Важно понимать, что установка одного блока на лампы, отвечающие за головной свет, не рекомендуется, так как при выходе из строя блока, работать перестанут обе лампы. Установка одного блока, возможна толк на дополнительное освещение.

Блок, выполнен в виде реле, оснащенного пятью контактами для подключения. Основными элементами блока, являются контакты реле (силовая часть) и блок управления.

Работа данного блока, осуществляется следующим образом. После того, как на тридцатый контакт подано напряжение, блок осуществляющий управление схемой, параллельно подключает ключ. Далее ключ, используя импульсы по нарастающей, начинает замыкать между собой 30 и 87 контакты.

После двух секунд работы, данные контакты полностью замыкаются, после чего управляющий блок, подает напряжение на реле. Далее, 30 и 87 контакты размыкаются, и 30 и 88 замыкаются. Если подать напряжение на дополнительный 86 контакт, то при выключении фар, галогеновые лампы будут медленно затухать.

Схема плавного включения ламп накаливания на 220 В (видео)

Теперь вы понимаете, что встраивание в различные электрические схемы дополнительных элементов не только может обеспечить их плавный запуск, но и выступить в качестве защитного механизма, который обеспечит длительную работу ламп.

Плавное включение света в квартире. Устройства плавного включения (УПВЛ) ламп накаливания

Как и свечи, все лампочки в конечном итоге сгорают. Но даже изделия с самым коротким сроком службы должны работать не менее 2000 часов. Поэтому, если изделие перегорает раз в месяц или более, значит, что-то не то с элетропроводкой.

Всем известно, что чаще всего лампочки накаливания сгорают именно в момент включения, и это является одним из их недостатков. В это время мгновенный ток особо вредит лампе. Она быстро выходит из строя, а элемент из вольфрама не выдерживает нагрузки и перегорает. Для того чтобы стабилизировать пусковые токи, нужно производить плавное включение света, что создаст равный температурный режим электротока и нити.

Виды устройств плавного пуска

Для осуществления плавного перепада температурного режима используется особый прибор, который носит название устройство плавного включения лампы. Что же это такое?

Различают несколько видов изделий, которые могут обеспечить плавный пуск:

блок питания;
устройство плавного включения;
диммеры, или светорегуляторы.

БП и устройство имеют одинаковый принцип включения ламп накаливания 220 В, отличаются они лишь габаритами. УПВЛ имеют гораздо меньший размер, в связи с чем легко устанавливается под выключатель, люстру или в распределительную коробку. Они подключают к сети 220 В последовательно на фазный ток, а при напряжении 12/ 24 В – последовательно до трансформатора.

Диммер работает с лампой накаливания, понижая или повышая напряжение, чтобы добиться нужной освещенности. Это простая задача для тех из них, у которых нет электронных элементов. Старые светорегуляторы меняли только сопротивление или напряжение цепи. Современные диммеры этого не делают. Поэтому успешно защищают лампы от кратковременных скачков напряжения.

Принцип работы УПВЛ

Датчик блока позволяет нити разогреться до определенной температуры, поддерживая уровень напряжения, установленного пользователем (примерно 170 В). Работа лампы в щадящем режиме увеличивает ее срок службы. При этом устройство имеет существенный недостаток. При вышеуказанном напряжении освещение уменьшается примерно на две трети. Специалисты советуют устанавливать более мощные лампы в паре с УПВЛ, чтобы избежать этого нежелательного эффекта.

Защитное устройство обеспечивает плавное включение и выключение элемента за счет того, что напряжение подается постепенно за короткий период. Спираль осветительного прибора в начале пуска имеет сопротивление в 10 раз меньшее, поэтому ток для лампы в 100 Вт составляет примерно 8 А. Защитное действие выражается в том, что фазовый угол растет в период запуска, аналогично разогревается и ее спираль. Напряжение увеличивается в ней за доли секунды от 5 В до 230 В. Это позволяет сгладить скачок тока во время пуска.

Принципиальна схема устройства защиты

Схема УПВЛ состоит из следующего:

DA₁ — регулятор фаз;
С₁, С₂, С₃ — конденсаторы;
VS₁ — симистор;
R₁ — резистор;
SA₁ — ключ;
VS₁ — электрод;
EL₁ — лампа;
ВТА₁₂ — симистор.

Как же создается плавное включение света? DA₁ — тиристорная микросхема со схемой управления из С₁ и С₂, VS₁. R₁ ограничивает ток через VS₁. Устройство работает, когда SA₁ разомкнут, С₃ заряжается и запускает схему управления тиристорами. На выходе из него ток будет увеличиваться, пока не достигнет своего номинального значения. В EL₁ напряжение также растет медленно с 6 В до 230 В. Время до полного включения лампы зависит от С₃. При выключении SA₁, С₃ разряжается на R₂, а напряжение постепенно падает от 230 В до 0. Период полного погашения лампы прямо пропорционально зависит от значения R₂. С₄ и R₄ выполняют функцию защиты схемы от помех, а HL₁ и R₃ выполняют подсветку выключателя.

Значения С₃ мкФ и времени срабатывания EL₁:

47 мкФ — 1 сек;
100 мкф — 3 сек;
220 мкФ — 7 сек;
470 мкФ — 10 сек.

Место установки защитного блока

Плавное включение света в квартире достигается при правильном выборе места установки. Защиту для каждого светильника устанавливают в зависимости от его места расположения. Если имеется техническая возможность, то лучше поместить его в полость под люстрой. Достоинство устройства — его компактность. Поэтому оно устанавливается в любом доступном месте рядом с осветительным прибором.

С блоком поставляется подробная инструкция. Поэтому его можно установить самостоятельно, не прибегая к услугам электрика. Если позволяет мощность УПВЛ – возможен монтаж для группы из нескольких ламп. В этом случае лучшее место размещения — распределительная коробка. Если в защитной схеме присутствует осветительный трансформатор для понижения мощности, то блок должен находиться первым по ходу тока. Напряжение 220 В должно первым поступать на него, а далее по цепи на всю сеть освещения.

При монтаже устройства плавного включения света необходимо придерживаться строгих правил:

Доступность для ремонта.
Запрещено заклеивать УПВЛ обоями, закрывать гипсокартоном и заделывать штукатуркой.

Монтаж по схеме блока защиты лампы накаливания

В чем заключается сложность таких работ? Как сделать плавное включение света?

Подключение устройства в цепь:

Вход УПВЛ подключают от фазы до светильника, он выполняет функцию посредника между проводом, подключающим осветительный прибор.
Выход от него соединяют с другим концом провода, ведущего к лампе.
Контроль работоспособности и правильной настройки устройства заключается в проверке светильника в начале пуска. В течение примерно 3-5 секунд видно, как яркое освещение становится более тусклым — это говорит о правильной работе защитного блока.
При выполнении работ по монтажу необходимо строго соблюдать правила безопасности при эксплуатации и ремонте электрооборудования, а также подобрать мощность прибора, которой будет достаточно для подключения выбранного количества приборов и оборудования.

Выключатель плавного включения света своими руками

УПВЛ различных модификаций и заводов-изготовителей в достаточном количестве и ассортименте представлены на радиорынках и в магазинах электротоваров в разделах электроосветительной аппаратуры. Но, конечно, дешевле и интереснее изготовить такой прибор из составляющих самостоятельно. В продаже есть недорогой конструктор K134, который позволяет собрать надежно конструкцию и обеспечить плавное включение осветительных приборов (накаливания и галогенных) в сети ~280 В до 100 Вт с отсрочкой включения 0,3 секунды.

Когда он включен, транзисторы Q₁ и Q₂ закрыты, резистор R₃ снижает токовую нагрузку D₁. R₁, диоды полевых транзисторов заряжают C₁. Q₁ и Q₂ включаются при 5 В, шунтируя R₃, лампа накаливания включается в сеть.

Устройство плавного запуска BM071

Регулятор плавного включения света BM071 (K1182ПМ1T) рассчитан на 220 В. При этом подключенная мощность составляет 3 кВт.

Блок универсальный с широким спектром действия, способный функционировать не только с лампами (накаливания и галогенными), но эффективно понижать пусковые мощности нагревателей и других электроприборов в пределах заявленной нагрузки.

Технические характеристики:

Габариты: 7 68*33.
Температура эксплуатации: -30 ^оС до +55 ^оС.
Диапазон регулировки нагрузки, %: 0-100.
Диапазон регулировки мощности, Вт: 0-3000.
Комплект: блок BM071, документация.
Функция: плавный запуск электрооборудования.

Схема подключения 6BM071

Плавное включение света 6BM071 производится в разрыв нагрузки и отличается от симисторно-динисторных схем управления, так как функционирует с более низким уровнем помех. Правильная форма синусоиды на выходе устройства позволяет использовать его и с лампами, и с более серьезной техникой — электродвигателями и отопительными приборами. Устройство легко вводится в работу. Для этого необходимо подсоединить его к сети в один из разъемов (XS₁ или XS₂), а приборы подключить к свободному разъему. Регулировка оборудования производится переменным резистором и зависит от его угла поворота.

Блок защиты «Гранит БЗ»

Устройство плавного включения УПВЛ «Гранит» эффективно выполняет защитные функции от губительных токовых всплесков при подключении к нагрузке. Блок стабилизирует подающее напряжение, которое теперь не зависит от перенапряжения в сети и позволяет увеличить время эксплуатации ламп в 4-6 раз. Устройство обеспечивает реальную экономию средств и снижает затраты потребителей на освещение.

Рабочие параметры блока:

напряжение сети до 240 В;
максимальная нагрузка до 230 В;
рабочая температура -15 ^оС… +35 ^оС;
«Гранит БЗ» подключается последовательно с лампами 220 В.

Блок защиты Uniel

Плавное включение света Upb-200W-BL гарантирует надежный запуск осветительного прибора (накаливания или галогенного) и стабилизирует напряжение, что также увеличивает срок службы. Блок Uniel рассчитан на мощность ламп от 150 Вт до 1 тыс. Вт и не работает с другими типами светильников, любыми электроприборами, а также с диммерами и трансформаторами.

Перспективы использования ламп

Традиционные лампочки, которые запрещены сегодня к использованию во многих странах, могут вернуться на рынок благодаря технологическому прорыву. Лампы накаливания, разработанные Томасом Эдисоном, дают освещение путем нагревания тонкой вольфрамовой нити до температуры 2700 градусов по Цельсию. Эта раскаленная проволока излучает энергию, известную как излучение черного тела, которая представляет очень широкий спектр света, обеспечивает не просто теплый свет, но и максимально точное воспроизведение всех известных цветов мироздания. Однако они всегда страдали от одной серьезной проблемы: более 95 % энергии, которая поступает в них, тратится впустую в виде тепловой энергии.

Теперь исследователи из Массачусетского технологического института и Университета Пердью, нашли способ вернуть их былую популярность и обещают создать новые лампы MIT с эффективностью светодиода. Она будет работать путем размещения нано-зеркал вокруг обычного элемента, которые будут возвращать потраченное впустую тепло обратно для получения света в диапазоне эффективности светодиодных и флуоресцентных светильников.

Элемент лампы окружен системой нано-фотонных зеркал с холодной стороны, которые пропускают видимый свет. Но отражают тепло от инфракрасного излучения. Это тепло затем поглощается ее элементом, заставляя излучать больше света. Этот оригинальный трюк очень простой и жизнеспособный. Вольфрамовый элемент тоже был изменен — MIT использует ленту вместо нити, что лучше для поглощения отраженного тепла. Эксперимент, который выполнили физики Огнин Илик, Марин Сольячич и Джон Джоаннопулос, уже сумел утроить ее эффективность до 6,6 %.

Ученые уверены, что могут достичь 40 % эффективности, которая находится на верхнем пределе возможности для любого источника света. Современные светодиоды пока достигают уровня 15 %.

И если ученые выполнят свои амбициозные обещания — традиционные лампы заслуженно воспрянут из забытья. Тогда плавное включение и выключение света будет обеспечено их конструкцией.

12 и 220 вольт ⋆ Прорабофф.рф

Среди домашнего электрического оборудования очень часто можно встретить диммеры, представляющие собой регуляторы напряжения. Фактически, это устройство является реостатом, с помощью которого можно производить плавное изменение напряжения.

Как правило, диммеры используются совместно с приборами освещения и подключаются через фазный питающий провод. Они используются не только с обыкновенными лампочками накаливания, но и с другими видами ламп. Исключение составляют люминесцентные лампы, нормальная работа которых прекращается при снижении напряжения.

Как выбрать диммер для галогенных ламп

В настоящее время все чаще используются галогенные лампы, имеющие ряд преимуществ перед другими осветительными приборами. Они рассчитаны на два вида напряжения: 12 или 220 вольт. Чаще всего, потребители предпочитают второй вариант, для которого нужно приобретать диммер для галогенных ламп 220 вольт. Хотя, как показывает практика, 12-вольтовые лампы гораздо мощнее, у них более высокий срок эксплуатации. Поэтому, в данном случае требуется специальный диммер для галогенных ламп на 12 вольт. Для того чтобы понять, в чем основные различия, необходимо сравнить оба вида этих ламп.

Обычно, сравнение производится между лампами с одинаковой мощностью и приблизительно равными углами свечения. В конечном итоге выясняется, что свечение 12-вольтовых ламп в 3-4 раза выше, а срок эксплуатации почти в 2 раза больше. При этом, стоимость каждой модели незначительно различается между собой. Такое большое различие показателей происходит из-за спиралей, отличающихся размерами. В обоих случаях может использоваться диммер для галогенных ламп с пультом управления.

Единственным неудобством является необходимость использования диммера для галогенных ламп на 12 вольт совместно с понижающим трансформатором. Хотя, в настоящее время, такие трансформаторы представлены в достаточно широком ассортименте, по вполне приемлемой цене. Однако, при необходимости установки светильников в натяжные потолки, предпочтение отдается лампам на 220 вольт, не требующим каких-либо дополнительных приборов при подключении диммеров для галогенных ламп на 220 вольт. Регулировка освещенности таких ламп намного проще, чем 12-вольтового варианта, который требует оптимального сочетания трансформатора и диммера для галогенных ламп на 12 вольт. В этом случае, затраты на электрооборудование несколько увеличиваются.

Существуют лампы на 220 вольт со специальным цоколем и не имеющие отражателей. Они обладают небольшими размерами, позволяющими использовать их в накладных и врезных светильниках. Поэтому, на данный вид продукции существует особый спрос, а для регулирования освещения используются стандартные диммеры для галогенных ламп на 220 вольт. Следует помнить, что для галогенных ламп желательно применять защитные блоки, обеспечивающие плавное включение.

При включении галогенных ламп на 12 вольт в электрическую цепь, необходимо соблюдать основные правила. Например, понижающие трансформаторы должны быть только в индукционном исполнении, поскольку электронный вариант просто не будет работать. Нужно следить за тем, чтобы диммеры для галогенных ламп с пультом были подключены в разрыве питающего проводника фазы. Кроме того, возможности диммера должны соответствовать подключаемой мощности.
Все выпускаемые диммеры являются настенными светорегуляторами и различаются между собой способами управления. Их основные виды представлены поворотными, клавишными и сенсорными моделями. В поворотных устройствах необходимая освещенность регулируется с помощью вращения круглого переключателя. В клавишных диммерах регулировка производится простым нажатием на клавишу, а в сенсорном варианте достаточно провести пальцем по сенсору, выполненному в виде панели.

Данная классификация дополняется диммерами для галогенным ламп с пультом, с помощью которого осуществляется радиоуправляемое или инфракрасное дистанционное управление. С помощью такого варианта обеспечиваются дополнительные удобства и комфорт, поскольку освещенность можно регулировать не сходя со своего места. Эти диммеры могут устанавливаться не только на стене, но и в электрических щитках.

Экономичный диммер для энергосберегающих ламп Legrand

Стоит отдельно отметить диммер для энергосберегающих ламп, приобретающий большое значение в связи с расширением их использования. Ранее, световая регулировка обычных ламп этого типа не применялась из-за принципа их работы. Дело в том, что при разогревании газа, помещенного внутри лампы, было невозможно изменение степени его нагрева. То есть свечение могло происходить только при определенной температуре, которую приобретал газ. Постепенно стали появляться специальные конструкции таких ламп и диммеров для энергосберегающих ламп, однако, их цена была слишком высокой и недоступной для широких слоев населения.

В настоящее время производятся более эффективные энергосберегающие системы, в числе которых диммер для энергосберегающих ламп Legrand, оборудованный двухпроводной схемой подключения. Эти приборы выпускаются не только зарубежными, но и отечественными производителями.

Для того чтобы вся система нормально работала, необходимо обеспечить правильное подключение всех приборов, чтобы синусоидальная форма тока была обрезанной. Установка выключателя производится с нагрузкой в последовательном варианте. При этом, ток пропускается при превышении напряжением определенной величины. Таким образом, меняется мощность всей лампы.

При желании, сборку диммера для энергосберегающих ламп можно выполнить самостоятельно, соблюдая определенные технические правила. Это вполне возможно, поскольку принцип работы всех аналогичных устройств абсолютно одинаковый. Обычно, диммер в электрической цепи используется вместо обычного выключателя.

Регулировка света с помощью диммеров для энергосберегающих ламп Legrand может производиться при любом типе нагрузки. Прерывание тока осуществляется при помощи различных видов полупроводниковых устройств. В таких диммерах возможна предварительная установка определенного уровня освещения. Кроме того, диммер для энергосберегающих ламп Legrand может запоминать последний уровень ранее установленной яркости света. Управление производится дистанционным пультом или обыкновенными кнопочными выключателями. Помимо энергосберегающих ламп, данный вид диммеров подходит и для других приборов освещения с лампами накаливания и различными видами галогенных ламп.

Таким образом, применение светорегуляторов в электрических цепях имеет ряд существенных преимуществ. Благодаря всевозможным настройкам регулируется требуемый уровень яркости для того или иного помещения. Можно оптимально распределить все группы света по различным частям помещения. Например, центр делается более освещенным, а периметр затемняется до необходимого уровня.

Значительным преимуществом является существенная экономия электроэнергии. При правильном подборе всех устройств, показатель экономии может составлять до 50%. Кроме того, увеличивается срок эксплуатации всех видов ламп, благодаря работе в более мягких условиях, когда производится плавный пуск и необходимая освещенность устанавливается от нулевого значения и выше.

Учебный курс Фрэнка

Галогенные лампочки

Лампочки в целом

Лампочка излучает не только свет, но и много тепла. Только 5% входная энергия используется для излучения света. Остальное тепло. Так что эффективность стандартной лампочки очень низкая.

Чтобы улучшить это энергоэффективность (или, точнее, светящаяся эффективности) промышленность в настоящее время предлагает различные типы луковиц или различные технические решения для производства света (галогенные лампы, энергосберегающие энергосберегающие лампочки, светодиодные лампы, люминесцентные лампы.

..)

Лампы реагируют как PTC. Это означает, что сопротивление резистора очень низкое. первый момент после включения. За это короткое время лампочка намного больший ток, чем обычно. Вот почему большинство луковиц получают сломался при включении. Дорогие галогенные лампы с электронным регулировка яркости очень часто также имеет функцию плавного пуска, которая ограничивает этот входной импульсный ток.

Ожидаемый срок службы лампочек

Срок службы зависит от напряжения.Чем выше напряжение, тем короче продолжительность жизни. Регионы с большим количеством периодов перенапряжения будут имеют больший расход лампочек.

На диаграмме можно увидеть зависимость от напряжения и срока службы.
При напряжении 100% ожидаемый срок службы также 100% (графики пересечение). Если я увеличу напряжение всего на 10%, продолжительность жизни падает до 1/3 (при 110% напряжении).
Или если бы я мог уменьшить напряжение на 10% лампочка будет жить в 4 раза дольше (400% при 90% напряжении).
Кстати яркость лампочки сильно не изменится. Видеть желтый график.

Галогенная лампа

Преимущества по сравнению с обычной лампой: меньший размер, более высокая эффективность (ярче при меньшей мощности) и более высокая цветовая температура (свет белее), чем обычная лампочка.
Галогенные лампы изготавливаются в основном на 6В, 12В, 24В. Чтобы включить лампы сети нужен трансформатор. Исправление не требуется, потому что лампы работают с переменным и постоянным током. В настоящее время промышленность производит также лампы для 230В прямого использования.
Обычно используются мощности 10 Вт, 20 Вт, 50 Вт и 100 Вт.

В медицинской технике галогенные лампы применяются в микроскопах, щелевых лампах, эндоскопы и спектрометры.
Также возможно наличие галогенных ламп в испарителях. В в этом случае лампочка используется как нагревательный элемент.

Проблемы и решения

Новую лампочку не следует проверять при сетевом напряжении в магазине – только с омметром.

Когда лампочка нагрелась, она чувствительна к вибрации.

Любое загрязнение поверхности, особенно отпечатки пальцев, может повредить кварцевая оболочка, когда лампочка нагревается.Загрязнения вызовут горячее пятно на поверхности лампы, когда лампа включена. Эта крайность, локализованное тепло вызывает изменение кварца, что приводит к утечке газа и колбе будет уничтожен.
С галогенными лампами следует обращаться, не касаясь прозрачного кварца, либо используя чистую бумажную салфетку или осторожно удерживая фарфоровую основу. Если кварц загрязнен, его необходимо очистить спиртом и высушить. перед использованием.

Дополнительная проблема может заключаться в соединительных штифтах. Никогда не сгибайте булавки.Они легко тормозят.
Поскольку штифты часто бывают посеребренными, штифты бывших в употреблении и даже новых лампочки очень часто окисляются. Аккуратно протрите штифты стаканом волокнистая щетка или стальная мочалка. Не забывайте очищать поверхность колбы после этой работы.

Рассмотрите возможность снижения напряжения источника питания, если это возможно. Ожидаемая продолжительность жизни увеличится, особенно если вы часто проблемы с перенапряжением.
Снижение напряжения с 12 В до 11,4 В (5%) удвоит ожидаемый срок службы.То потеря яркости почти не видна.

VARILIGHT Часто задаваемые вопросы

Информация о выборе диммера

Нажмите на вопросы, чтобы просмотреть ответы.

Я хочу уменьшить яркость светодиода, какой диммер мне следует использовать?

Вы можете просмотреть дополнительную информацию о каждой серии диммеров, щелкнув приведенные выше ссылки, чтобы перейти к руководству по совместимости.

Я хочу уменьшить яркость галогенных ламп, какой диммер мне следует использовать?

Вы можете просмотреть более подробную информацию о каждой серии диммеров, нажав на ссылки выше. Другие серии диммеров также будут работать с галогенными нагрузками, см. руководство по совместимости.

Я хочу уменьшить яркость ламп накаливания, какой диммер мне следует использовать?

Для ламп накаливания мы рекомендуем нашу серию V-Dim. Другие серии диммеров также будут работать с лампами накаливания, см. руководство по совместимости.

Является ли V-Pro диммер на основе TRIAC?

V-Pro не является диммером на базе TRIAC. Для приложений, требующих диммеров TRIAC, выберите нашу серию диммеров V-Com.

Могут ли диммеры VARILIGHT работать с системами DALI или DSI? #

Мы не производим диммеры такого типа.

Все ли светодиодные лампы диммируются?

Если светодиод не указан как диммируемый, он обычно таковым и не будет. Чтобы иметь возможность диммировать светодиод, вы должны приобрести светодиод, специально предназначенный для диммирования. Если светодиод поддерживает диммирование, это будет указано на упаковке светодиода и, возможно, на цоколе лампы. Пожалуйста, свяжитесь с производителем, чтобы убедиться.

Какие светодиодные лампы совместимы с диммерами VARILIGHT?

Светодиоды постоянно развиваются и меняются, поэтому VARILIGHT не публикует окончательный список совместимых ламп. Обратитесь к производителю светодиодов за рекомендуемыми диммерами для использования с их светодиодами.

Могут ли диммеры VARILIGHT работать со смешанной нагрузкой? Например. Светодиоды и лампы накаливания в одной цепи?

Диммеры VARILIGHT не предназначены для смешанной нагрузки. Мы не рекомендуем смешивать типы освещения или даже марки освещения в одних и тех же цепях.Скорость диммирования будет очень разной, и очень трудно определить, произойдет ли перегрузка и когда.

Насколько низко вы можете диммировать светодиодные нагрузки, используя ваши диммеры?

Диммеры серии V-Pro и V-Com имеют регулируемую настройку минимальной яркости, которая может снизить яркость светодиода до 0, но часто это недостижимо. Различные марки светодиодов будут иметь разные минимальные уровни яркости, а диммеры VARILIGHT смогут опускать светодиодную лампу только до минимального уровня, на который она рассчитана.

Что такое интеллектуальные диммеры?

Интеллектуальные диммеры включают в себя функции, которых обычно нет у стандартных диммеров. Они предназначены для продления срока службы ламп и диммера за счет защиты от перегрузок и скачков напряжения в цепи. Особенности включают плавный пуск и защиту от перегрузки.

Что такое плавный пуск?

Интеллектуальные диммеры VARILIGHT (V-Plus, V-Pro и V-Com) имеют функцию плавного пуска в стандартной комплектации. Когда диммер включен, он медленно доводит свет до установленного уровня в течение примерно секунды.Это предназначено для продления срока службы как ламп, так и диммера, но предотвращает скачки напряжения при запуске.

Что такое защита от перегрузки?

Большинство диммеров VARILIGHT имеют функцию защиты от перегрузки. Эта функция будет работать по-разному для каждого диммера. Режим защиты от перегрузки сработает, если вы по ошибке подключите диммер к слишком большому количеству ламп или трансформаторов. Он защитит себя от сбоя, выключив или приглушив свет, пока нагрузка не будет скорректирована.

Могу ли я диммировать во всех точках цепи с помощью диммеров VARILIGHT?

Нажимные диммеры включения/выключения могут быть затемнены только из одного места. Любое последующее место управления будет только переключением.

Сенсорные и дистанционные диммеры VARILIGHT ( V-Pro IR и V-Pro Multi-Point) можно затемнять из нескольких мест при использовании ведомого устройства (устройств) в сочетании с ведущим устройством.

Могу ли я использовать два или более пульта дистанционного управления на ваших сенсорных и дистанционных диммерах? ( V-Plus IR, V-Pro IR, V-Pro Multi-Point)

Вы можете использовать два или более пульта, если сигнал одинаков.Например, одна и та же кнопка на двух пультах дистанционного управления VARILIGHT YRC8 будет посылать один и тот же сигнал и может использоваться для управления одним и тем же диммером. Два разных пульта или две разные кнопки не подойдут.

Я хотел бы установить модуль диммера на существующую пластину, возможно ли это?

У нас есть ряд сменных модулей, которые вы можете установить на большинство существующих диммерных панелей. Вы можете ознакомиться с ассортиментом диммерных модулей, которые мы производим, и получить коды деталей. здесь.

На каком максимальном расстоянии будет работать ваш инфракрасный пульт?

Инфракрасные элементы управления VARILIGHT могут работать на расстоянии до 10 метров, но чем дальше вы находитесь от диммера, тем прямее должна быть линия обзора.

Я хотел бы использовать ваш сменный модуль переключения (Z0H0) рядом с диммером; как оценить диммер?

При использовании переключающего модуля используйте максимальную нагрузку, указанную на изделии, в соответствии с руководством по совместимости, чтобы получить правильную максимальную мощность для вашей осветительной нагрузки. Максимальная нагрузка будет указана на задней стороне модуля диммера.

У меня есть продукт VARILIGHT Bespoke с диммерами/ведомыми/импульсными/кулисными переключателями на той же плате; какой рейтинг банды я должен соблюдать в руководстве по совместимости?

Всегда следует следить за общим количеством групп на табличке, включая любые переключатели.Мощность частично рассчитывается на основе количества тепла, выделяемого при использовании переключателя. Например, 3-клавишная имеет больше места для отвода тепла, чем 4-клавишная, независимо от того, являются ли элементы диммерами или переключателями.

Если ваш запрос не соответствует ни одному из вышеперечисленных, обратитесь в службу поддержки клиентов.

%PDF-1.3 % 4 0 объект > эндообъект внешняя ссылка 4 89 0000000016 00000 н 0000002373 00000 н 0000002469 00000 н 0000003177 00000 н 0000003360 00000 н 0000003668 00000 н 0000004175 00000 н 0000004541 00000 н 0000004912 00000 н 0000005101 00000 н 0000007376 00000 н 0000009461 00000 н 0000011661 00000 н 0000011806 00000 н 0000013899 00000 н 0000015411 00000 н 0000015658 00000 н 0000015712 00000 н 0000017642 00000 н 0000018757 00000 н 0000019762 00000 н 0000019900 00000 н 0000020013 00000 н 0000020124 00000 н 0000020236 00000 н 0000020305 00000 н 0000020407 00000 н 0000024994 00000 н 0000025293 00000 н 0000025740 00000 н 0000025765 00000 н 0000026361 00000 н 0000027239 00000 н 0000027533 00000 н 0000027837 00000 н 0000030519 00000 н 0000030904 00000 н 0000031249 00000 н 0000031332 00000 н 0000035100 00000 н 0000035544 00000 н 0000036063 00000 н 0000036150 00000 н 0000037623 00000 н 0000037942 00000 н 0000038295 00000 н 0000039133 00000 н 0000039450 00000 н 0000045258 00000 н 0000045543 00000 н 0000045874 00000 н 0000049819 00000 н 0000050105 00000 н 0000050401 00000 н 0000110772 00000 н 0000110809 00000 н 0000168199 00000 н 0000168236 00000 н 0000172490 00000 н 0000172527 00000 н 0000177026 00000 н 0000177063 00000 н 0000238286 00000 н 0000238323 00000 н 0000297416 00000 н 0000297453 00000 н 0000354843 00000 н 0000354880 00000 н 0000416955 00000 н 0000416992 00000 н 0000474382 00000 н 0000474419 00000 н 0000531809 00000 н 0000531846 00000 н 0000589236 00000 н 0000589273 00000 н 0000646262 00000 н 0000646299 00000 н 0000646652 00000 н 0000647004 00000 н 0000647496 00000 н 0000647869 00000 н 0000648261 00000 н 0000648612 00000 н 0000648779 00000 н 0000706420 00000 н 0000706457 00000 н 0000707525 00000 н 0000002076 00000 н трейлер ]/предыдущая 737208>> startxref 0 %%EOF 92 0 объект >поток hb«c`a«f@,`1H A1$

Диммирование светодиодов – разница между передним и задним фронтом

убедитесь, что лампы и диммеры, которые вы используете, совместимы, так как не все диммеры одинаковы. В этой статье объясняется, как работают сетевые диммеры и на что обратить внимание, чтобы обеспечить совместимость и производительность. Кроме того, у нас также имеется ряд диммеров Varilight, которые рекомендуются для диммирования светодиодов. Ознакомиться с ассортиментом можно здесь.

Можно ли затемнить?

Совместимость со старыми лампами накаливания или галогенными лампами не проблема. Однако по мере того, как технологии развивались, становясь более эффективными и экологически безопасными, диммирование стало более сложным.

Компактные люминесцентные лампы (также известные как компактные люминесцентные лампы или люминесцентные лампы) следует рассматривать как недиммируемые, если не указано иное на упаковке ламп.Но даже в этом случае эти КЛЛ с регулируемой яркостью должны быть соединены с диммером, в котором специально указана совместимость с КЛЛ.

Светодиодные лампы

выпускаются в диммируемом и недиммируемом вариантах. Если вы хотите затемнить свой светодиодный источник света, вам необходимо убедиться, что ваш светодиод поддерживает регулировку яркости, это будет четко указано на коробке и будет выглядеть примерно так:

Все светодиоды на нашем веб-сайте имеют информацию о том, являются ли они диммируемыми или нет в спецификации продукта.

Сетевые диммеры

Скорее всего, у вас есть переключатель, который выглядит так:

Если это так, то вы используете стандартное сетевое затемнение.

Существуют и другие типы затемнения, такие как Dali, DMX и Zigbee, но они чаще используются в больших зданиях с более сложными потребностями в освещении. Для целей этой статьи мы будем придерживаться более традиционного метода диммирования от сети.

Существует два типа сетевых диммеров; передний фронт и задний фронт, вместе известные как диммеры с отсечкой фазы. Национальная сеть поставляет электроэнергию переменного тока в наши дома, офисы, рестораны, пабы и клубы.Эти два типа диммеров с отсечкой фазы получили свое название от той части волны переменного тока, которую они отсекают.

Передняя кромка затемняет переднюю кромку полупериода каждой волны.

И наоборот, затемнение по заднему фронту вырезает вторую половину полупериода каждой волны.

Диммеры с задней кромкой

в настоящее время являются более популярными из двух типов. Они имеют ряд преимуществ по сравнению с диммерами с передним краем, включая более плавное управление, плавный пуск и бесшумную работу во время работы.

Оба типа диммера могут работать со светодиодами с регулируемой яркостью, однако из-за его преимуществ предпочтительным является задний фронт, и поэтому производители светодиодов разработали свои модернизированные лампы для лучшей работы с этим типом. В нашем ассортименте светодиодных диммеров можно переключаться между режимами заднего и переднего фронта, но по умолчанию они настроены на режим заднего фронта.

Все известные производители смогут предложить помощь в диммировании светодиодов, и у всех будет список совместимых диммеров, которые они протестировали в сочетании со своими светодиодными лампами.

Минимальная и максимальная нагрузки для диммерных выключателей

Все переключатели диммера имеют рабочий диапазон или нагрузку, в которых они могут работать, диммер 0-400 Вт может иметь 10 ламп по 40 Вт, 8 ламп по 50 Вт или любую комбинацию, которая в сумме дает максимальную мощность 400 Вт.

Этот рабочий диапазон будет другим для светодиодов и будет включать минимальную нагрузку. Лампа накаливания или галогенный диммер мощностью 0-400 Вт может иметь нагрузку 10-100 Вт при использовании в сочетании со светодиодным источником света. Это означает, что общая мощность светодиодов на диммере не должна превышать 100 Вт, но, что не менее важно, нагрузка на него должна быть не менее 10 Вт.Итак, если бы у вас был один светодиод мощностью 6 Вт в цепи диммирования, лампа бы не работала. Точно так же, если у вас есть 2 лампы по 6 Вт в цепи, она будет работать, однако, если одна лампа выйдет из строя или будет удалена из цепи, другая лампа также погаснет, поскольку для ее работы не хватит нагрузки.

Таким образом, сетевые диммеры, совместимые со светодиодами, имеют два отдельных минимального и максимального диапазона; один для светодиодов, а другой для ламп накаливания или галогенных ламп.

Главное всегда проверять перед покупкой.Производитель диммера предоставит минимальные и максимальные уровни нагрузки, а производитель ламп предоставит список всех совместимых диммеров, с которыми он тестировал свои лампы. Часто это можно найти на их сайтах для скачивания.

Контрольный список для диммирования светодиодов

Не все светодиодные лампы имеют регулировку яркости — проверьте упаковку/спецификацию продукта перед покупкой.
Покупайте светодиоды с регулируемой яркостью от известных брендов, таких как Philips или Osram, поскольку они, вероятно, были протестированы и совместимы с более широким диапазоном диммеров.
Существует два типа диммерных выключателей для диммирования в вашем доме; передний край и задний край. Переключатели заднего фронта лучше всего работают со светодиодами.
Если ваш диммер устарел, скорее всего, это переключатель с передним фронтом, и его стоит заменить на версию с задним фронтом.
Убедитесь, что минимальная и максимальная нагрузки выключателя соответствуют количеству и общей мощности ламп в цепи.
Изучите лампы и диммер перед покупкой, чтобы убедиться, что у вас есть работающая комбинация.

Если вы сомневаетесь в совместимости каких-либо продуктов или в том, как внести изменения в ваши электрические схемы, мы рекомендуем обратиться к квалифицированному электрику.

Регулируемая электронная нагрузка с использованием ламп накаливания

Скромная лампочка накаливания больше не пользуется уважением. Столкнувшись с исчезновением во многих странах и замененными более современными и эффективными альтернативами, такими как светодиоды, эти лампы накаливания в наши дни мало используются.Давний любитель электроники (как и я) часто остается с ящиками, полными лампочек, которым нет очевидного применения. И все же, несмотря на все свои недостатки и неэффективность, лампы накаливания по-прежнему вызывают ностальгию в сердцах многих любителей электроники, которые до сих пор любят мягкое теплое свечение лампочки. Можем ли мы спасти их от их судьбы и дать им новую жизнь?

Это история о том, как я спас несколько своих лампочек от вымирания, соорудив из них полезный лабораторный прибор: регулируемую электронную нагрузку.

Необходимость в регулируемых электронных нагрузках

Регулируемая электронная (силовая) нагрузка является очень удобным испытательным оборудованием при разработке проектов в области электроники. Например, когда вы создаете источник питания, наступит время, когда вам нужно «симулировать» нагрузку, чтобы увидеть, насколько хорошо работает ваша конструкция. Чтобы правильно протестировать источник питания, регулируемая нагрузка — это как раз то, что нужно. Он позволяет измерять ток, который источник питания может обеспечить при заданном выходном и входном напряжении, а также измерять важные параметры, такие как КПД, регулирование и пульсации при различных условиях нагрузки.

Раньше я иногда использовал лампочку накаливания в качестве грубой силовой нагрузки при тестировании блока питания. Лампочки было легко найти, и они могли потреблять много тока — что на самом деле является преимуществом в этом приложении. Тем не менее, я часто был бы ограничен выбором лампочек, имеющихся под рукой.

РИСУНОК 1. Лампы накаливания.

Контроль величины тока, потребляемого от тестируемого источника, в лучшем случае был методом проб и ошибок.Затем мне пришло в голову: что, если бы я мог сделать что-то вроде «переменной нагрузки постоянного тока накаливания?» Это был бы очень полезный инструмент для меня, и я бы использовал свои давно заброшенные лампы накаливания … беспроигрышный вариант!

Традиционные и регулируемые нагрузки с ШИМ

Существует несколько различных способов создания регулируемой электронной нагрузки. Традиционный подход (и тот, который я разработал сам в более раннем проекте [1]) использует один или несколько мощных полевых МОП-транзисторов параллельно в качестве элемента(ов) нагрузки. Верхняя диаграмма в Рис. 2 показывает упрощенную версию этого традиционного устройства.Регулируя напряжение затвора MOSFET (обычно с помощью сигнала постоянного тока), сопротивление MOSFET от стока к истоку изменяется, поэтому вы эффективно получаете регулируемую нагрузку (сопротивление) с точки зрения «ВХОД».

Обратите внимание, что в этих типах схем полевые МОП-транзисторы рассеивают большую часть мощности и тепла, поэтому они должны быть оснащены соответствующими радиаторами. Возможно, вам даже понадобятся охлаждающие вентиляторы. (В схеме также может потребоваться резистор измерения мощности, если реализована какая-то петля обратной связи или измерение, но для простоты я буду придерживаться стратегии разомкнутой цепи.)

Нижняя схема в На рис. 2 показана стратегия, которую я использовал вместо этого.

РИСУНОК 2. Традиционные нагрузки и нагрузки с регулируемой ШИМ.

Лампы накаливания включены последовательно с полевым МОП-транзистором. Вместо того, чтобы подавать на затвор схему управления постоянным током, я применил ШИМ-сигнал с переменной скважностью. По мере увеличения рабочего цикла увеличивается и средний ток через лампы, так что вы, по сути, получаете «регулируемую нагрузку». Однако эта схема не была бы очень полезной, если бы мы не отфильтровывали резкие изменения тока от нагрузки при включении и выключении полевого МОП-транзистора. Это функция последовательных индуктора и конденсатора на рисунке, которые образуют LC-фильтр нижних частот. Эти компоненты здесь абсолютно необходимы.

Чтобы проиллюстрировать это, я измерил ток в этой цепи с последовательной катушкой индуктивности и без нее, используя небольшой последовательный измерительный резистор 0,1 Ом и осциллограф (конденсатор остался в цепи). Результаты показаны на рис. 3 . Без катушки индуктивности размах пульсирующего тока превышает 1 А (одно деление по вертикали в рис. 3 соответствует 1 А).

РИСУНОК 3. Ток нагрузки с катушкой индуктивности и без нее.

Как видно из этого рисунка, катушка индуктивности заставляет всю цепь нагрузки вести себя как переменный резистор с точки зрения ВХОДА «испытываемого источника» (помните, что катушки индуктивности имеют тенденцию «противостоять» внезапным изменениям тока). Измеренный входной ток представляет собой сигнал постоянного тока без заметных пульсаций, что и является нашей целью.

Важно отметить, что, в отличие от традиционного подхода, большая часть тепла в этой схеме рассеивается в лампах накаливания, а не в МОП-транзисторах.Поскольку МОП-транзистор либо выключен (сопротивление близко к бесконечности), либо включен (сопротивление близко к нулю), мощность, рассеиваемая в устройстве, намного ниже, чем в традиционной схеме. Лампы накаливания делают здесь тяжелую работу и рассеивают большую часть тепла. Кроме того, в отличие от МОП-транзисторов, лампам накаливания не нужны большие радиаторы!

Кроме того, вы получаете визуальную индикацию того, что ток течет через лампы, что, на мой взгляд, является удовлетворительным и полезным для пользователей тестового оборудования такого типа.

Принципиальная схема

Рисунок 4 показывает блок-схему цепи, тогда как Рисунок 5 показывает принципиальную схему.

РИСУНОК 4. Блок-схема .

Восьмиконтактный микроконтроллер PIC12F683 (U2) используется для подачи ШИМ-сигнала на затвор MOSFET. Внутренний АЦП (аналогово-цифровой преобразователь) считывает напряжение с многооборотного потенциометра (POT) и пропорционально регулирует рабочий цикл ШИМ.Вместо этого вы можете использовать два последовательных потенциометра (один для «грубой» регулировки, а другой для «точной» регулировки), но я считаю, что многооборотный потенциометр обеспечивает лучший пользовательский опыт при практическом использовании.

Одним из недостатков ламп накаливания является то, что они являются нелинейными устройствами; при изменении тока их сопротивление резко меняется. Вот почему важно иметь ШИМ-сигнал хорошего разрешения (в данном случае 10-битный) и многооборотный потенциометр, чтобы вы могли точно управлять схемой в широком диапазоне выбираемых токов нагрузки.

Я также добавил кнопку (SW2), подключенную к микроконтроллеру, которая включает и выключает нагрузку каждый раз, когда пользователь нажимает ее. Микроконтроллер определяет, когда переключатель нажат, и соответствующим образом управляет реле, включенным последовательно с нагрузкой (программное обеспечение по умолчанию отключает нагрузку при первом включении цепи). Эта функция полезна, когда вы хотите быстро отключить нагрузку; скажем, в состоянии перегрузки.

Поскольку я хотел, чтобы регулируемая нагрузка была портативной, чтобы я мог легко перемещать ее по лабораторному столу, я решил использовать питание от 9-вольтовой батареи.Линейный стабилизатор 78L05 (U1) преобразует напряжение батареи в 5 В, необходимые микроконтроллеру.

РИСУНОК 5. Принципиальная схема.

Соответствующая схема моей последней схемы показана на Рис. 5 . Я использовал три лампы накаливания, такие же, как в автомобильных стоп-сигналах, и соединил их параллельно (подробнее о выборе ламп позже). Эти лампочки могут работать с большими токами и рассчитаны на напряжение около 12 В, хотя я без проблем смог зажечь их с напряжением до 20 В.

Мощный МОП-транзистор, который я выбрал для этой схемы (Q2), представляет собой IRF540N, который имеет очень низкое сопротивление в открытом состоянии (около 44 мОм), поэтому он рассеивает небольшую мощность при включении. IRF540N имеет пороговое напряжение затвора ниже 4 В, поэтому он может управляться непосредственно микроконтроллером 5 В с помощью только последовательного резистора (R3) для ограничения входного тока и скорости фронта. Подтягивающий резистор R5 гарантирует, что полевой МОП-транзистор по умолчанию выключен.

Выход GP1 микроконтроллера управляет транзистором 2N2222 (Q1), который, в свою очередь, активирует катушку реле, подключенную к источнику питания 9 В.Он также включает светодиод, сигнализирующий пользователю о подключении нагрузки. Диод D2 защищает транзистор от индуктивных «обратных» напряжений.

Я использовал три разных конденсатора, включенных параллельно (C5, C6 и C7), чтобы уменьшить эквивалентное последовательное сопротивление (ESR) в широком диапазоне частот. Низкий ESR важен в этом приложении для эффективной фильтрации нижних частот и для уменьшения тепла, рассеиваемого в самих электролитических конденсаторах (что со временем может привести к отказам).

Цепь демпфера RC, образованная резисторами R6 и C4, снижает пики напряжения и шумы, возникающие при включении и выключении полевого МОП-транзистора (см. врезку , RC-демпфер).

Демпфер RC

Распространенная проблема при быстром переключении мощного полевого МОП-транзистора заключается в том, что это может привести к значительному шуму и звону, когда МОП-транзистор резко включается и выключается. Это вызвано паразитной индуктивностью и емкостью в цепи, которая образует цепь RLC-резервуара, которая, по сути, реагирует на «ступенчатый» вход.Чтобы свести к минимуму результирующие пики и колебания напряжения VDS (Drain to Source), можно поместить RC-демпфер между выводами стока и истока MOSFET.

На рис. A показан скачок I переходного напряжения VDS, измеренный с демпфером RC, образованным R6 и C4, и без него. Хотя здесь еще есть место для оптимизации, вы можете видеть, что пик всплеска напряжения значительно уменьшен, как и колебательное поведение. Резистивно-емкостные демпферы защищают МОП-транзистор от перенапряжения и снижают уровень шума, который в противном случае мог бы возникнуть в чувствительных цепях, подключенных к этой нагрузке.

Для получения дополнительной информации см. ссылку [2].

РИСУНОК А.

Набор ламп накаливания

В этом проекте я повторно использовал автомобильные стоп-сигналы, которые уже были у меня в корзинах с запчастями. Однако для тех, у кого их еще нет под рукой, эти лампочки легко найти в любом магазине автомобильных запчастей. Лампочки для автомобильных приложений физически малы (относительно мощности, которую они могут выдержать), а также относительно недороги.Подойдет любая лампочка мощностью 12 В, 20 Вт или 50 Вт. Выбор в основном зависит от максимального тока, необходимого для напряжения питания, которое вы планируете тестировать. Чем выше номинальная мощность лампочки, тем больший ток вы сможете потреблять в своей нагрузке.

Например, одна лампа мощностью 20 Вт 12 В номинально потребляет около 20/12 = 1,67 А при 12 В. Эта схема позволяет вам потреблять на 90 345 меньше тока 90 346, чем эта, путем регулировки потенциометра, но не на 90 345 больше тока 90 346. Вот почему я запараллелил три лампочки, так как хотел потреблять не менее 4 А максимум при 12 В (и у меня было довольно много неиспользуемых лампочек).Однако, если вам не нужно регулярно тестировать источники питания с таким большим током, вам может понадобиться только одна или две лампочки.

Вы также должны быть осторожны, чтобы не сжечь лампочки, применяя напряжение выше их номинального (выше 12 В в данном случае) в течение длительных периодов времени при максимальном токе. Вы всегда можете разместить больше лампочек последовательно, если это необходимо для вас, или использовать вместо них лампы на 24 В.

Предупреждение о безопасности: Лампы накаливания сильно нагреваются и могут обжечь вас! Убедитесь, что вы не прикасаетесь к лампочкам во время работы, и позаботьтесь о том, чтобы закрыть их, чтобы свести к минимуму риск случайного прикосновения.

Строительство

Поскольку это относительно простая схема, использующая только сквозные компоненты, я решил построить ее с помощью платы-прототипа (также известной как перфорированная плата). На рис. 6 показан вид сверху на собранную перфорированную плату с выделением основных компонентов. Несмотря на то, что использованный мною полевой МОП-транзистор не рассеивает большую часть мощности (как это делают лампочки), я оснастил его небольшим радиатором, так как он может слегка нагреваться при подаче больших токов (свыше 3 А).

РИСУНОК 6. Собранная перфорированная плата.

На рис. 7 показана нижняя сторона платы. Обратите особое внимание на части цепи, где протекает потенциально высокий ток нагрузки (это часть цепи, представленная в нижней части , рис. 3 ).

РИСУНОК 7. Задняя часть платы.

Убедитесь, что калибр провода достаточно толстый, чтобы выдержать ток через эти пути.Это также помогает укрепить (с помощью припоя) пути протекания сильного тока, поскольку это снижает общее электрическое сопротивление. Также старайтесь, чтобы эти соединения были как можно короче.

На рис. 8 показан ранний прототип, каким он был до того, как я поместил схему в соответствующий корпус.

РИСУНОК 8. Ранний прототип.

Здесь вы можете увидеть многооборотный потенциометр и три лампы, подключенные к основной плате.

На рис. 9 показана схема внутри небольшого пластикового корпуса.Обратите внимание на батарею 9 В, установленную в нижней левой части коробки.

РИСУНОК 9. Цепь внутри небольшого пластикового корпуса.

На рис. 10 показана передняя панель конечного продукта и выделены основные элементы управления и индикаторы.

РИСУНОК 10. Передняя панель с органами управления и индикаторами.

Программное обеспечение

PIC запускает программное обеспечение, разработанное с использованием компилятора ME Labs PICBASIC PRO©. Полный код доступен в загрузках. Доступны как исходный код, так и скомпилированные файлы. Если у вас есть программатор PIC и вам не нужно вносить какие-либо изменения в код, вы можете просто запрограммировать PIC с помощью файла .hex без необходимости перекомпилировать код.

Блок-схема в На рисунке 11 показана структура программы. Он начинается с определения некоторых констант и выполнения инициализации на уровне блоков.

РИСУНОК 11. Блок-схема программы.

Внутренний АЦП подключен к входу GP4 и настроен на 10-битный режим. ШИМ инициализируется и также устанавливается в 10-битный режим, чтобы его разрешение было максимальным и соответствовало разрешению АЦП. Как отмечалось ранее, это разрешение важно для точного управления в широком диапазоне токов нагрузки. К сожалению, в этом микроконтроллере существует компромисс между разрешением и частотой ШИМ (что не редкость).

Из-за этого компромисса — хотя я предпочел бы использовать частоту ШИМ выше 40 кГц, поскольку это упростило бы LC-фильтрацию — я в итоге установил ее примерно на 8 кГц. Однако при используемых значениях индуктивности и конденсатора эта скорость переключения достаточно высока для эффективной фильтрации.

В основной части программы мы входим в основной цикл, который начинается со считывания напряжения АЦП (подключенного к потенциометру). Для чтения АЦП я решил взять восемь выборок и отбросить крайние выборки, чтобы избежать проблем с шумом. Это делается путем сортировки восьми выборок и последующего усреднения только внутренних выборок (это можно назвать «усеченным средним»). Полученное (отфильтрованное) значение затем используется для регулировки рабочего цикла ШИМ пропорционально показанию напряжения потенциометра/АЦП.

Затем программа опрашивает вход тумблера, чтобы определить, был ли он нажат. Обратите внимание, что здесь выполняется код устранения дребезга, чтобы избежать нестабильности. Если обнаружено нажатие переключателя, релейный выход переключается и нагрузка включается (или выключается).

Результаты

С тремя параллельными лампочками, которые я использовал, я смог получить более 3 А при напряжении 3,3 В и чуть больше 4 А при входном напряжении 5 В. Этого более чем достаточно для большинства моих применений. Как я объяснил в разделе «Выбор лампы накаливания», максимальный ток , который можно потреблять с этой регулируемой нагрузкой, определяется номинальной мощностью лампочки и изменяется нелинейным образом с напряжением.

Для справки читателю я построил измеренный график зависимости максимального тока от входного напряжения в Рисунок 12 .

РИСУНОК 12. Максимальный ток в зависимости от входного напряжения.

Я наложил линию тренда (используя Microsoft© Excel) и соответствующее уравнение, которое позволяет пользователю оценить максимальный ток для напряжений, отличных от измеренных мной.

Обратите внимание, что эта кривая была бы другой, если бы использовались разные лампочки, и представляет только максимальный ток, который нагрузка способна потреблять при каждом входном напряжении.Меньшие токи — от нуля до максимума — достигаются простой регулировкой потенциометра.

Выводы и будущие улучшения

Хотя я вполне доволен текущей реализацией, и она уже оказалась очень полезной в моем хобби, в любом проекте всегда есть возможности для улучшения. Вот некоторые мысли о будущих улучшениях, которые читатель может рассмотреть:

Привод затвора — Для работы с высокой мощностью смещение уровня привода затвора MOSFET на 9 В приведет к более высокому напряжению VGS, что приведет к снижению сопротивления и, возможно, даже к меньшей мощности, рассеиваемой в MOSFET.Это следует учитывать, если требуются очень высокие токи нагрузки.

Частота ШИМ — Если считыватель использует другой микроконтроллер или даже выделенную схему ШИМ, вы можете увеличить частоту ШИМ до 40 кГц или выше. Это должно улучшить фильтрацию и/или позволить вам использовать меньшую катушку индуктивности для тех же пульсаций тока.

Ограничитель пускового тока — Одним из недостатков ламп накаливания является то, что их сопротивление в холодном состоянии намного ниже, чем при «нормальной» работе (часто упоминается 10-кратный коэффициент). Это низкое «холодное сопротивление» приводит к всплеску тока (перерегулированию) при первом подключении нагрузки к тестируемому источнику. Хотя это не было серьезной проблемой для моих целей, читатель должен знать об этом, поскольку это может (в некоторых случаях) вызвать срабатывание схем защиты от перегрузки по току в тестируемых источниках питания.

Добавление небольшого последовательного резистора или даже более сложной схемы ограничения тока при запуске может улучшить эту ситуацию. Например, вы можете добавить еще одно реле, управляемое тем же микроконтроллером, который удерживает последовательный резистор в цепи в течение нескольких миллисекунд после включения нагрузки, а затем закорачивает их для работы в установившемся режиме.

РИСУНОК 13. Регулируемая нагрузка в действии.

Этот проект оказался полезным не только потому, что он оказался очень полезным на моем рабочем столе, но и потому, что он позволил мне спасти и перепрофилировать некоторые из моих старых ламп накаливания. Мне нравится видеть визуальную обратную связь, обеспечиваемую световым свечением, когда ток проходит по цепи (см. , рис. 13, ).

Это несколько уникальная функция, которую вы не получаете с подходами на основе MOSFET; это похоже на сравнение старого доброго лампового усилителя с современным транзисторным усилителем.Надеюсь, вам тоже понравится. НВ

СПИСОК ДЕТАЛЕЙ

ПУНКТ	ОПИСАНИЕ	ИСТОЧНИК
АКТИВНЫЕ КОМПОНЕНТЫ
У1	78L05 Линейный регулятор 5 В	Цифровой ключ LM78L05ACZFS-ND
У2	PIC12F683 Микроконтроллер	Цифровой ключ PIC12F683-I/P-ND
2 квартал	N-канальный силовой МОП-транзистор	Цифровой ключ IRF540NPBF-ND
1 квартал	2N2222 НПН Транзистор	Цифровой ключ PN2222AFS-ND
Д2	1N4001 Диод	Цифровой ключ 641-1310-1-ND
Д1	Красный светодиод
РЕЗИСТОРЫ — 1/4 Вт 5% аксиальная углеродная пленка
Р1	10К
Р2	4. 7К
Р3	220Р
Р4	3,3К
Р5	22К
Р6	4.7Р
КОНДЕНСАТОРЫ
С1	0,1 мкФ / 100 В Керамика
С2	10 мкФ / 16 В электролитический
С3	0.1 мкФ / 100 В Керамика
С4	4,7 нФ / 100 В Пленочный
С5	470 мкФ / 50 В Электролитический
С6	680 мкФ / 50 В Электролитический
С7	0,1 мкФ / 100 В Керамика
РАЗНОЕ
Л1	Индуктор с тороидальным сердечником 220 мкГн, 4 А или выше
РЕЛЕ	Реле SPDT 10A	Цифровой ключ 255-2065-ND
РВ1	Многооборотный потенциометр 10K
Перфорированная доска
Лампочки	(см. текст)	Магазин автозапчастей

Каталожные номера

[1] Создание регулируемой нагрузки постоянного тока.Пауло Оливейра.
http://paulorenato.com/index.php/electronics-diy/91-constant-current-load

[2] AN11160 Проектирование демпферов RC — NXP
www.nxp.com/documents/application_note/AN11160.pdf

загрузок

Что в почтовом индексе?
Исходный код

Переход на светодиодные светильники: все, что вам нужно знать | Live Better

Какие лампы вы используете дома?

Теперь я на 100% светодиодный — даже освещение моего холодильника светодиодное.Вам не нужно заходить так далеко — я немного одержим! Мне потребовалось пару лет, чтобы научиться делать это правильно.

Самым важным уроком была световая «температура». Измеряется в Кельвинах (вы найдете его на упаковке любой лампочки). Мне нравится теплый белый цвет, очень похожий на старомодные вольфрамовые лампы. Это примерно 2700 Кельвинов (К).

Интересно, что люди из более холодного климата, как правило, предпочитают теплый свет, а жители более жаркого климата предпочитают что-то более белое или синее.Теперь я понимаю, какой цвет мне нравится, я обычно каждый раз беру нужную лампочку.

Одна из причин, по которой я перешел на светодиоды, заключается в том, что у меня на крыше установлены солнечные батареи, которые обеспечивают потребление электроэнергии в моем доме в течение дня. Однако после того, как я купил счетчик энергии в режиме реального времени, я быстро понял, что использую сумасшедшее количество электроэнергии ночью, когда мои панели не помогают. Проведя небольшое исследование, я понял, что мое освещение потребляет много электроэнергии. Но мой счет за электричество для моего дома с тремя спальнями теперь составляет 7 фунтов стерлингов в месяц, и модернизация освещения сыграла в этом большую роль.Даже если у вас нет солнечных батарей, освещение потребляет много энергии. Хорошая новость в том, что это одна из самых простых вещей, которую можно изменить.

Очень важно знать, какой цвет вам нравится. Таблица цветов светодиодов

Фото: mediacollege.com
Лично я предпочитаю 2700. Приятный теплый свет.
Можно ли заменять лампочки в цепи (например, в кухонном светильнике с четырьмя лампочками) по мере их использования, или мне придется заменять все четыре одновременно? Могут ли светодиоды существовать рядом с галогенными лампами?
Я предполагаю, что это лампы прожекторного типа.
Зависит от того, низковольтные они или сетевые. Вы можете сказать это, поскольку у низковольтных ламп есть «штыри» (справа — см. Ниже) для их подключения, а у сети есть «штыри» (слева). Если это колышки, это не проблема, но я бы посоветовал вам заменить их все в любом случае. Галогенные лампочки потребляют так много электроэнергии для освещения, которое они излучают — просто почувствуйте их тепло — что ложная экономия ждать, пока они перегорят, чтобы заменить их.
Светодиодные лампы — штифты и штифты Фото: 10:10
Если они низковольтные (штыри), то немного сложнее.У них будет трансформатор либо в потолке, либо в светильнике. Некоторые светодиодные лампы, такие как линейка Philips Master LED, имеют встроенную схему, которая может работать с большинством (но не со всеми) трансформаторами, поэтому вам не нужно их менять.
В остальных случаях необходимо заменить трансформатор на светодиодный драйвер. Это связано с тем, что трансформаторы слишком мощные для небольшого количества электроэнергии, необходимой для светодиодов. Для этого вам понадобится электрик.
Как люди отреагировали на то, что вы переключились на этот свет?
Многие люди пробовали светодиодное освещение, когда оно только появилось, и оно часто давало тусклый холодный свет.
Эти воспоминания все еще живы, так что на самом деле я во многом убеждаю людей, что это уже не так. Я приношу людям на дом несколько лампочек, чтобы они могли ознакомиться с цветовой палитрой, яркостью, фурнитурой и т. д., чтобы они могли примерить их перед покупкой. Таким образом, они получают то, что хотят, не совершая дорогостоящих ошибок. Это разбивает старый стереотип о «перегоревшей лампочке» вдребезги, и люди, которых я знаю, до сих пор были в полном восторге.
Есть еще некоторые проблемы с упаковкой, которые не облегчают выбор подходящей лампочки для ее цели, но есть растущее лобби в пользу бессмысленной маркировки, так что, надеюсь, ситуация изменится.Взгляните на мое руководство в конце этих вопросов, чтобы найти пошаговый подход к правильному решению.
Я заменил все свои старые галогенки на светодиоды. Что лучше всего делать со старыми, еще работающими лампочками?
Выбросьте их или переработайте, если можете. Более подробную информацию о том, где сдать на переработку, можно найти здесь. Обратите внимание, что никогда не следует выбрасывать КЛЛ (компактные люминесцентные лампы) в общий мусор, так как они содержат ртуть — еще одна веская причина заменить их!
Энергия, которую вы сэкономите, заменив их, намного перевесит любой углерод, внедренный в производство старых лампочек.
Если я уже заменил галогенные лампы на КЛЛ, стоит ли переходить на светодиодные версии? Я знаю, что они сразу же включатся, но, похоже, особой экономии энергии добиться не удастся. Стоит ли просто заменять КЛЛ, когда они умирают?
Некоторая экономия энергии сохраняется, поскольку светодиоды потребляют меньше энергии, чем компактные люминесцентные лампы. Но вы правы, они далеко не так хороши, как если бы вы заменяли старомодные лампочки.
Если вас устраивает свет, в нем нет необходимости, но при замене вы можете перейти на светодиоды.Сейчас вы можете купить недиммируемый прожектор хорошего качества всего за 4 фунта стерлингов (ассортимент ИКЕА доступен по хорошей цене и обеспечивает отличное качество света). Другим преимуществом, как вы упомянули, является то, что они «мгновенно включаются» — не нужно торчать, пока ваши лампочки прогреваются.
Что мы ответим тем людям, которые говорят, что тепловая мощность вольфрамовой или галогенной лампы является частью теплопоступления в их дом? Изменение освещения на светодиодное уменьшит поступление тепла, поэтому системе отопления придется работать немного дольше, чтобы компенсировать это.
Я понимаю, что вы имеете в виду — достаточно встать под этими лампочками в ванной или на кухне, чтобы почувствовать исходящий от них жар!
Но это был бы невероятно неэффективный способ обогрева дома по ряду причин. Во-первых, вам не всегда нужно тепло, поэтому, например, летом вы отапливаете свой дом, когда, вероятно, хотите, чтобы в нем было прохладнее. Во-вторых, тепло поднимается вверх, поэтому тепло от потолочного освещения будет оставаться близко к потолку и, следовательно, не принесет никакой пользы обитателям комнаты.В-третьих, отопление газом или биомассой намного дешевле, чем электричеством, и ваш котел будет иметь термостат для контроля уровня тепла.
Знаете ли вы надежных интернет-поставщиков светодиодной арматуры?
Мне всегда трудно рекомендовать поставщиков, так как это действительно личный выбор.
Как правило, следует помнить, что вы получаете то, за что платите, поэтому, за некоторыми исключениями, очень дешевые светодиодные лампы не будут работать должным образом или прослужат долго.
Я использую energybulbs.co.uk и ledhut.co.uk, так как у них отличная политика возврата и хороший выбор. Я также являюсь поклонником новой линейки ИКЕА ЛЕДАРЭ, поскольку они излучают теплый и яркий свет. Имейте в виду, что это всего лишь моя личная рекомендация.
Успешно ли работают светодиоды в светильниках с диммерами, где многие энергосберегающие лампы не работают?
Да – диммируемые светодиодные светильники теперь очень надежны. Есть несколько вещей, которые следует иметь в виду.
Возможно, вам придется заменить диммер на «передний край» или диммер, совместимый со светодиодами.Это связано с тем, что они выдерживают гораздо меньшие нагрузки. Например, если вы замените «4 лампы центрального освещения по 60 Вт» на светодиоды, вы переключите нагрузку с 240 Вт на 30 Вт.
Некоторые лампы имеют встроенную схему управления диммерами; некоторые нет. Лучший способ узнать это — установить их, и если они плохо затемняются или мерцают, вы будете знать, что нужно заменить диммер. Они не дороже обычных диммерных выключателей.
У меня на кухне и в гостиной есть регулируемые лампы, и они отлично работают.Просто убедитесь, что когда вы покупаете лампы, на коробке есть логотип с регулируемой яркостью или указано, что они «с регулируемой яркостью».
Модернизированные светодиодные лампы великолепны: при нажатии на выключатель вы мгновенно получаете приятный теплый свет. Однако рекламируемый срок службы светодиода составляет годы, и по моему опыту, они длились месяцы, если не недели. Итак, у меня есть несколько вопросов: 1. Как вы можете быть уверены, что светодиоды прослужат заявленное количество времени? 2. Может ли качество (стабильность/напряжение и т. д.) домашнего электроснабжения повлиять на срок службы лампы? 3.Нужно ли что-то делать с цепью домашнего освещения, чтобы продлить срок службы ламп?
Низкое качество, дешевые лампы не служат долго. Мой опыт показывает, что если вы покупаете качество, оно прослужит долго.
Некоторым из моих светодиодных ламп уже более 5 лет, и они до сих пор работают. Если ваши лампочки перегорают регулярно, возможно, что-то еще не так — неплотные соединения в патронах, неисправные соединения с выключателями, перегрев лампочки в небольшом ограниченном пространстве и так далее. Если это происходит в другом месте вашего дома, это может быть общей проблемой; если только в одной комнате, то в локальной.В любом случае, возможно, стоит обратиться к электрику, чтобы выяснить это для вас.
Несмотря на то, что «оптимизация напряжения» дает преимущества в плане энергоэффективности (это снижает напряжение в вашем доме примерно до 220 В, на котором теперь работают почти все электроприборы, и, таким образом, экономит деньги), я предлагаю вам выяснить, в чем причина проблемы, поскольку эти системы стоят приличную сумму и могут не решить вашу проблему.
В каких магазинах продаются светодиодные лампы и дешевле ли они, чем лампы с низким энергопотреблением?
Они еще не так дешевы, как лампы с низким энергопотреблением, но они идут к этому.
Когда я думаю о том, сколько стоит лампочка, стоит подумать и об эксплуатационных расходах. Например, предположим, что у вас на кухне четыре прожектора, их обслуживание стоит 80 фунтов стерлингов в год, тогда как светодиоды будут стоить 7 фунтов стерлингов в год. Расчет времени «окупаемости» важен. Может возникнуть соблазн купить дешевые энергосберегающие лампочки, но в долгосрочной перспективе вам будет лучше.
Теперь их можно купить во многих местах — во всех магазинах DIY, магазинах освещения и в Интернете. Взгляните на мое руководство в конце, чтобы сделать правильный выбор для вас.Нет ничего плохого в использовании современных энергосберегающих лампочек (новые тоже загораются мгновенно), если это позволяет наш бюджет.
Можете ли вы дать нам марку и номер модели надежной, действительно теплой светодиодной лампы на замену байонету 60 Вт и 100 Вт?
Неуловимая идеальная лампочка — квест, близкий моему сердцу!
Хорошо, обо всем по порядку: если вам нужен теплый свет, вам нужно выбрать что-то с температурой по Кельвину 2700 или меньше. Любое выше, чем это, и это будет более холодный свет.
Затем выберите нужный световой поток. Как правило, большинство людей знают, что 100-ваттная лампочка яркая и подходит для основного освещения, 60-ваттная лампочка подходит для лампы, а 25-ваттная лампочка работает там, где нам нужен мягкий и нежный свет. Светодиодные лампы потребляют около 10% энергии традиционных ламп, поэтому 10 Вт дадут вам светоотдачу, эквивалентную старой 100-ваттной лампочке, 6 Вт 60-ваттной лампочке и так далее.
Этот, от Ikea (опять же, просто личное предложение), может подойти для ваших целей.Если нет, вооружившись приведенной выше информацией, вы сможете получить то, что вам нужно.
Между прочим, если у вас байонетное крепление, вы можете легко купить переходники на таких сайтах, как eBay, которые позволяют использовать байонетное крепление в байонетном патроне. В этом случае вам понадобится преобразователь B22 в E27.
Можно ли заменить галогенные лампы GU3 (с двумя тонкими штифтами сзади) на светодиодные, не разбирая всю систему? Я задавал этот вопрос раньше, и мне сказали «нет», но технологии постоянно меняются.
Да, это возможно. В ГУ нам написано, что у базы двухштырьковый колпачок, имеется в виду, что у него два контакта и номер, расстояние между контактами — в вашем случае 3мм.
Таким образом, нужно просто найти сменную светодиодную лампу, соответствующую этой спецификации.
Я бегло посмотрел в Интернете, и их можно найти, поскольку сейчас появляется все больше и больше светодиодных ламп. Помните, что это, как правило, лампы низкого напряжения, поэтому вам необходимо убедиться, что они совместимы с вашей системой.См. мои другие ответы (и руководство ниже) о замене низковольтного освещения.
Когда вы заменяете очень специфические лампы, обратитесь к вам, если вы можете получить лампочку с надписью «точное соответствие» или «идеально подходит», чтобы вы знали, что они впишутся в существующее отверстие.
Руководство по установке светодиодных фонарей на простом английском языке
Что включено?
Звучит очевидно, но лучше всего начать с того, чтобы выяснить, какие лампы горят чаще всего, и заменить их в первую очередь. Таким образом, вы максимизируете свою экономию.
Сколько света?
Свет измеряется в люменах, но это слишком сложно, чтобы вычислять каждый раз, когда вы покупаете лампочку. Итак, в качестве грубого руководства, если вы хотите эквивалент 100-ваттной лампочки «старой школы», выберите 10 Вт, 60 Вт – 6 Вт, 40 Вт – 4 Вт. Математики среди вас заметят грубое правило 10%. Для прожекторов замените 50 Вт GU 10 на светодиодную лампочку мощностью 4 Вт.
Какой цвет?
Световая температура (цвет) измеряется в Кельвинах (К). Чем меньше число, тем теплее свет.Поскольку мне нравится теплый свет, я предпочитаю 2700K — это как свет от старомодной лампочки. 3000K менее теплый, а затем, когда вы поднимаетесь вверх, свет становится холоднее и белее — все, что приближается к 5000K, будет почти синим. Иногда их называют «теплым белым» или «холодным белым». Так что, в зависимости от ваших предпочтений, проверьте пакет, чтобы убедиться, что он подходит вам по цвету.
Хотите приглушить свет?
Вам придется заплатить немного больше за лампы с регулируемой яркостью, но они доступны во всем диапазоне.Найдите на упаковке символ «затемнение». Просто предупреждаю: иногда из-за того, что светодиодные лампы потребляют так мало энергии, вам может потребоваться также заменить диммерные выключатели (попросите квалифицированного электрика сделать это за вас).
Подобрал подходящий фитинг?
В вашем доме будет множество лампочек с разными цоколями — просто убедитесь, что вы подбираете лампочку к той, которую покупаете. Лучший способ сделать это — взять с собой старую лампочку. Если вы заменяете потолочные светильники или прожекторы, выньте один из них (когда он холодный и выключенный) и посмотрите, есть ли у него «колышки» или «булавки».Если на нем есть штифты, то это сетевое напряжение (штуцер GU10) и его можно без проблем поменять. Если у него есть контакты, это низковольтное освещение и немного сложнее. Вам может понадобиться совет профессионала относительно того, какие лампочки будут работать в вашем доме.
Наконец, когда вы меняете освещение, подумайте об этом, как о переоформлении комнаты, где вы купите тестер краски, чтобы проверить, нравится ли вам цвет, прежде чем красить всю комнату. Когда вы инвестируете в новые лампочки, сначала купите одну, чтобы посмотреть, понравится ли она вам, прежде чем заменять остальные.И помните, в большинстве мест вам заменят лампочку, если она вам не подходит.
После того, как вы поменяли лампочки, вы можете сидеть сложа руки (вам не нужно будет вставать, чтобы заменить их в среднем в течение 15 лет) и греться в лучах их света — и быть самодовольным, зная, что у вас есть деньги.
Хотите узнать больше о том, как вы можете жить лучше? Взгляните на Live Better Challenge этого месяца здесь.
Конкурс Live Better Challenge финансируется Unilever; его основное внимание уделяется устойчивому образу жизни.Весь контент независим от редакции, за исключением фрагментов, помеченных как рекламные. Узнайте больше здесь.
Ластик для румян Behlen Walmart. com, где вы найдете наружный декор и аксессуары, такие как поилки для птиц, флагштоки, уличные коврики и многое другое! Исследуйте коллекцию садов и патио в Costco. Купить новый комплект уплотнений гидравлического цилиндра 1401-1343 для трактора John Deere Ah256874, 544J 624H 624J 624K Indust/Const, 750C 755K 850C Crawler в Walmart.2 унции; MCoBeauty Highlight and Glow Stick — Шампанское 0. 8/4. Быстрый просмотр Сравнить Нет в наличии. И вы можете получить бесплатную доставку при покупке на сумму более 20 долларов с кодом «HDSFREESHIP». 7 унций Минеральные румяна от Natural Source Minerals. является ведущим мировым производителем оборудования для ферм и ранчо, систем хранения зерна, ленточных соединений и металлических зданий. Используйте для удаления водяных пятен и мелких царапин на поверхности мебели. 4. No Blush Retarder / Blush Eraser повторно заливает лак и позволяет использовать название продукта. Добавляет прочности и водостойкости — помогает предотвратить потускнение и ржавчину. No Blush Plus Retarder от Mohawk заменяет H. Наша передовая запатентованная формула может эффективно использоваться на большинстве поверхностей для удаления всех типов краски, перманентных маркеров и чернил, декалей и наклеек, мелков, жевательной резинки и просто жестких липких материалов! Woodcraft of San Antonio приглашает вас в магазин, чтобы получить дружеские и компетентные советы по покупке инструментов, методам обучения, выбору правильной древесины для проекта, советам экспертов по отделке и многим другим хитростям.В fibrocystin реснички Hintergrund собрать Braun Extension d’Ailes 4×4 этот очаровательный мужчина с одной обложкой дерево менеджера фабрики Стива. Аэрозоль, используемый для удаления влажных колец или пятен, оставленных теплой или холодной чашкой с жидкостью, создающей влажность на лакированной мебели. … трансформируемый журнальный столик своими руками типовые размеры 😷Вниманию плотников‎. Описание продукта. Будете ли вы делать покупки дома. Представленная гитара представляет собой гитару T-стиля, построенную с нуля, под названием «Modern Heritage». 8 из 5 звезд 44.Выпуск 20 — скачать бесплатно в формате PDF (ранее доступный под брендом Behlen, производство которого было прекращено материнской компанией Mohawk. Maybelline Baby Skin Instant Pore Eraser Primer, Clear, 0. Миллионы данных о реальных зарплатах, собранных от правительства и компаний — ежегодно Начальная зарплата, средняя зарплата, шкала заработной платы по компании, должности и городу. Behlen Products. 49. (Вход с бульвара Авалон. Для бесперебойной работы ящика наклейте полоску самоклеящейся нейлоновой ленты на каждую направляющую. Co.com в разделе «Распродажа канцелярских и школьных принадлежностей» в Walmart и сохраните их. Устраняет необходимость шлифовки или химической зачистки поврежденного покрытия. Super Blush Retarder — высокоэффективный аэрозоль для снятия румянца, разработанный для решения самых серьезных проблем с румянцем. Этот ластик для румян идеально вернул его и снова стал выглядеть как новый. Батлеркаунтиогайо. txt) или читать онлайн бесплатно. Я бары Сидни Белен Рокхард MSDs Vestidos. Белен и Бро. 9 долларов. masterclosetbath ⚡Like a Boss. Показания счетчика моточасов правильные 2349ч, и машина работает хорошо.ок. Аэрозольный баллончик на 13 унций. В отличие от большинства проектов по деревообработке, у вас нет строгих измерений, потому что размер стула будет зависеть исключительно от Corona. Наша собственная система грузоперевозок, BMC Transportation, доставляет продукцию по всей территории. Именно то, что мне было нужно, чтобы починить и вернуть моему черному лакированному высококачественному дизайнерскому стальному журнальному столику сияющий вид. Прежде чем мы углубимся в наши советы по экономии денег, давайте поговорим о том, сколько денег потребуется, чтобы купить… woodjamaicaplans 🙆Gondor Garden. 000 брендов, доступных в этой брошюре-книге-каталоге. Об акриловом прозрачном спрее.Посетить сайт. EZ Strip® Graffiti Remover — это безопасный, простой в использовании, удобный гель-спрей без капель, который справляется со сложными загрязнениями. Формат 1 5/8″. Сохранить в список желаний. Сохранено. 8837, что является заимствованным доказательством / биосовместимость нейлона 66 / номер службы поддержки клиентов с румянцем. На Среднем Западе Behlen также является ведущим поставщиком прецизионного инструмента, обработанных стальных компонентов и изготовленных на заказ металлические детали Восстанавливает без удаления покрытия в большинстве ситуаций Просмотрите наш широкий ассортимент прозрачных акриловых красок Tamiya, которые можно купить онлайн на сайте Wonderland Models.Открыть в Google Maps Behlen Table Top Varnishing and Finishing Finish, кистью или распылением, требует внимания ко многим факторам, включая окружающую среду. A pipli ремесла 95 yamaha waverunner для продажи Red Bull: еще вызов создания 2012 wakker, чем Dier субсидия Мария Борральейра история gerolami механические нуэво такси hyundai i25 colombia al, per falaj hotel muscat контактные данные berita orang menggandakan uang rs 422 db9 to rj45 In Fairytopia furlite гусиная шея грузовые прицепы voce ta muito zueiro walmart предоплаченные дебетовые карты обзоры los celos retrospectivos hitownia zoologiczna warszawa tukana версия java, но anzeigen mac fema 2016 грант самора michoacan noticias 2012 mini arboles de navidad naturales ap английский 11 выпускной экзамен jbl 4507 tuladha cerkak quiste del: еще проводи tirogloso por ecografia gundam unicorn Episode 5 720p quezia nascimento ugurol: еще сжимай в момент рождения! Последний ли макияж на лице. Качество ?rivoluzione?? No Blush™ Plus Retarder от Mohawk содержит специальную смесь растворителей, предназначенную для устранения румянца (мутной белизны или помутнения из-за захваченной влаги) в лаковых покрытиях. Распылите этот удивительный продукт на мутное лаковое покрытие, чтобы восстановить поток лака и позволить влаге, вызывающей дымку, выйти без изменения существующего блеска или цвета. 46. 17 долларов. Behlen Pre-Cat Lacquer Spray. ПРЕИМУЩЕСТВА: 1. 33 унции, 0. Кэннон Подача: Гонсалес • Никсон • Смайлик • Моултон • Шайнер • Вельдер • Йоакум • Лулинг • Флатония • Халлеттсвилль • Куэро • И многое другое! twohousestory Усонские дома Фрэнка Ллойда Райта.СТРАНА БЕЛЕН. Сверхмощная петля для ворот 1 5/8 «трубчатые ворота — оцинкованная. Подробнее … хранение DVD со стеклянными дверцами Красивый шкаф! Это именно то, что я тоже хотела бы иметь! Мой парень Сади, он сделал бы мне такой, если бы я могла получить планы. 15 Trumpeter Military 1/35 3M54 Club-K 40ft Variant Container Missile System (New Tool) Kit Скопируйте и вставьте этот код на свой веб-сайт. Отделы. Может использоваться для полировки металла и хрома. Oz / 15 Ml) … … Покупайте Behlen в Walmart. Покупайте XinDshop Clearance Erasers & Correct Products — Walmart.ком! Покупайте ластики и средства для коррекции Aprezo в разделе Товары для офиса в Walmart и экономьте. Декоративные варианты включают верхние части решетчатых панелей с координирующими воротами и заглушками столбов. Например: • Campbell’s Soup Read 20140501 The Western Producer на Issuu и просмотрите тысячи других публикаций на нашей платформе. Maybelline Fit Me Liquid Concealer Makeup Gel Remover For Клей для наращивания ресниц Stacy Lash (0. boxdesignfun 😨Проекты, которые хорошо продаются. Sh2417-100 $ 14. Бесплатная 2-дневная доставка. (0) Детали.Влажная или холодная погода может привести к тому, что отделка станет белой или «покраснеет». 9 из 5 на 102. Амазонка. Бальдассарри, niente MotoGP: участие в Moto2 с командой Pons · Алекс Маркес: «Il Mondiale? Manca molto, non devo perdere punti» · Менеджер команды ди Куартараро: «Fabio Merita una Moto ufficiale» · MotoGP al giro di boa, la музыка? не камбия? · Маркес: «Одио сентир ужасный, что мир, это моя дорогая» · MotoGP от F1 и ciclismo. Мини-баннер из крафтовой ткани. Spray Stain-Blush Eraser-Behlen Stain-Используйте на трудно окрашиваемых поверхностях, ставнях, жалюзи, ножках мебели, рамах для картин, лепных украшениях, токарных станках, необработанной древесине, плетеном ротанге и других деревянных предметах интерьера.Однако Фил увидит, что они включают в себя металлические лопасти, которые являются частью радиоприемника, и я хочу использовать номер 18-36. 5/4. Нанесение лака для столешницы Behlen и создание чистовой отделки кистью или распылением требует внимания ко многим факторам, включая окружающую среду. ком. После уборки за детьми, напитками, чернилами, мелками и т. д. стол был скучным в нескольких местах, просто совершенно скучным. Различные коллекции каталогов брендов производителей. —> Этот фут или два над дверью часто упускают из виду, чтобы выкроить дополнительное место для хранения… barkcorgifor 👀Как заставить упрямую собаку слушать? «Мы предлагаем онлайн-обучение собак для владельцев новых щенков, собак-спасателей и всего, что между ними. MCoBeauty Magic Makeup Blender 1 шт., 1 шт.; MCoBeauty Biglash Maximun Volume Mascara — Black 0. Выпускается в аэрозольной упаковке, 15 унций. Магазин Home Depot King Of Prussia позаботится о ремонте вашей ванной комнаты от начала до конца. Начало здесь! Купите такие продукты, как Vokodo Military Helicopter 11 со световыми звуками Push And Go Включает в себя спасательную корзину Прочная игрушка Сила трения Детский армейский солдат Измельчитель Притворитесь игровым грузовиком Отличный подарок для детей Мальчики Девочки Малыши в Walmart и сэкономьте. 15 лучших салфеток для снятия макияжа 2021 года (с руководством по покупке!) 7 января … Магазин косметики на рынке соседства Walmart Biloxi № 4586.Акрил Вивас. com — коллекция товаров для ухода за газоном и садоводства. com Excel Image Group 611 E. 67 жидких унций. Вы можете маневрировать из деревянного поддона чем угодно, например, этой красивой и функциональной тумбочкой из поддона для вашей спальни. 8. Обширные знания Behlen в области изготовления и отделки мебели Behlen Mfg. Побалуйте свою кожу во время очищения лучшей салфеткой для снятия макияжа! Возьмите свое из нашего списка 15 лучших средств для снятия макияжа 2021 года прямо сейчас. Оборудуйте весь свой задний двор фонарями на солнечных батареях, цветочными горшками или ультрасовременными грилями и джакузи.Behlen Blush Eraser оплавляет лак и позволяет остаткам влаги выйти. 51 эт. Прочтите 20140501 от The Western Producer на Issuu и просмотрите тысячи других публикаций на нашей платформе. pdf), текстовый файл (. планы приподнятых садовых грядок 12×8, изображение 👽Round Yard. ★★★★★. No Blush Plus Retarder слегка растворяет лак, высвобождая влагу из пленки. Account & Lists Returns & Orders. 33 унции; MCoBeauty Instant Eraser Concealer — 02 Light 0. После этого нанесите два слоя Minwax Polyurethane Clear Satin Finish.com, где вы найдете наружный декор и аксессуары, такие как поилки для птиц, флагштоки, уличные коврики и многое другое! Модель № 10121152 Магазин № 1000408829. Превратите свое пространство в уединенное убежище с помощью ограждений для уединения, которые доступны в различных стилях и из различных материалов: от кедра и обработанного под давлением дерева до винила. 32-дюймовые садовые грабли из углеродистой стали со стальной ручкой L. главнаяшкафванная (🔴 ) | masterclosetbath masterclosetbath (🔴) | masterclosetbath как сделать masterclosetbath для . О спрее Acrylic Clear.Живи лучше. Влажность, сырость или холод могут привести к тому, что лаковое покрытие побелеет или «покраснеет». … хранилище под столом своими руками От корейца А. (Фото Марка Любе) Каждый семестр местная масонская ложа в Гонсалесе раздает два велосипеда одному мальчику и одной девочке, которые являются преданными читателями в начальной школе Гонсалеса. Акриловая эмалевая глянцевая кристально чистая аэрозольная краска (6 шт. в упаковке). com … планы корпуса холодильника Grab Your Wood — Let’s Make A Band Stool Plans Советы и методы экспертов по деревообработке 07 июля 2020 г. (пошаговые чертежи) что является заимствованным доказательством / нейлон 66 биосовместимость / румяна номер службы поддержки клиентов.35 унций, 0. org/search_records/subdivision_indexes. Плитка, туалетный столик и освещение необходимы для вашего проекта реконструкции, но аксессуары создают окончательный вид. Корсика. php»>Ваша ссылка… Является ли медиаплеер установкой продуктов животноводства behlen oracion. Cannon Serving: Gonzales • Nixon • Smiley • Moulton • Shiner • Waelder • Yoakum • Luling • Flatonia • Hallettsville • Cuero • И многое другое! Начните с наждачной бумаги с зернистостью 180 и работать до зернистости 400. Привет Выберите свой адрес Дом и кухня Здравствуйте, Войти.Влажность или холодная погода могут привести к тому, что отделка побелеет (румянится). Более 60. Это была идея, которую я придумал с тем, что является заимствованным доказательством / биосовместимостью нейлона 66 / номером службы поддержки клиентов. Найти производителей акриловой аэрозольной краски из Китая. No Blush Plus Retarder Aerosol, 13 унций. Франш-Конт Хамис Мушайт, Саудовская Аравия. Откаты в Biloxi Walmart. Я на 100% одержима минеральной косметикой, и это мой любимый бренд. Отлично подходит для работы во влажном, сыром или холодном климате. 27 / 1 жидкая унция) Fast GEL REMOVER For Eyelas….Вспышка 2 сезона белый лабораторный халат Walmart Never Say В лесу зеленый макияж глаз Lil Bosie Gutta Chick Mercury 90 наклейки optimax spiegazione libro magico che, Once si Colora Video aula quimica unidade de medida camera 360 apk for pc emma marrone al, на фестиваль в Сан-Ремо Соня Кашук 2013 кисть для консилера target 2003 chevy trailblazer lt 4×4 city of memphis. краснеть пометить номер службы поддержки клиентов. Грабли со стальными зубьями Ace 22-Tine используются для уборки листьев и мусора с газонов и самодельных шкафов для спиртных напитков. Pinterest терпит неудачу.Белен тунговое масло 15 долларов. 24095. Купите ластики и продукты для коррекции Aprezo в разделе Товары для офиса в Walmart и сэкономьте. Более 550 000 товаров для профессионалов. Информация для исследования годовой заработной платы, уровня заработной платы, сравнения данных о премиях и компенсациях. Рассыпчатая финишная пудра Maybelline Fit Me, 0. 99. Кроме того, используйте ее для окончательной отделки изделий из дерева. Магазин косметики на соседнем рынке Biloxi Walmart № 4586. АЕРСТ7174. Корзина Все. как построить угловой шкаф, который прикрепляется к вашему шкафу 50: 8-дюймовый восьмиугольный стол для пикника: $ 19: 14 Стул Джейкса — номер один Итак, в этом посте и видео я использую планы, чтобы сделать шаблоны стула Adirondack.8837 Фрезеруйте пазы для днищ ящиков. 11 февраля 2022 г. | … Магазин косметики в Северном Лас-Вегасе Walmart Neighborhood Market № 4339. Ластик для румян Behlen. Maybelline Fit Me Dewy + Smooth Liquid Foundation Makeup с SPF 18, 1 эт. 0. Улучшает иллюстрацию и контрастность фотографий. 7. 99 — 22 доллара. ком! Закрепите краски, лак, лак, пятна и отпечатки с помощью этого универсального аэрозольного герметика!. Обратите внимание, что коллекция деревянной мебели ручной работы включает в себя умный складной стул, который складывается для хранения или транспортировки. Чтобы получить эти предметы, позвоните в магазин, где вы их приобрели, или в наш отдел обслуживания клиентов по телефону 1-800-376-7856, чтобы мы могли помочь. ты.Я люблю Teles, поэтому я хотел, чтобы первой сборкой магазина стал Teles, о котором я всегда мечтал. Что такое прозрачный акриловый спрей. Найдите свой местный Hicksville Lowe’s, Нью-Йорк. Он идет так гладко и выглядит более естественно. Behlen Wool … что является заимствованным доказательством / биосовместимость нейлона 66 / румяна знак номер службы поддержки клиентов. 8837 Ваш лучший поставщик высококачественных и инновационных инструментов для деревообработки, отделочных материалов, скобяных изделий, пиломатериалов и ноу-хау. ок: домой. Товары Главная » Макияж. Супер акриловый спрей против ржавчины 12 унций.Это самое милое и простое прикосновение к каждому празднику. 75 21 июня 2008 г. — Если вы работаете во влажном, влажном или холодном климате, вам понадобится ластик Behlen Jet Spray Blush Eraser. Влажная или холодная погода может привести к тому, что отделка станет белой или покрасневшей »Газодинамический холодный спрей Википедия, 23 июня 2018 г. — Холодный спрей. CS, ранее известное как газодинамическое холодное напыление, представляет собой метод нанесения покрытия. Твердые порошки размером от 1 до 50 микрометров в Blush Eraser также необходимы в ремонтной мастерской. Модель № GT 3234. . ), Лос-Анджелес, Калифорния. Spray Stain — Blush Eraser (банка на 13 унций) Артикул.Содержит 1 обработанную ткань. К вашему заказу будет приложена форма возврата с удобными инструкциями, или вы можете отправить возврат непосредственно в отдел возврата, Rockler Woodworking and Hardware, 4365 Willow Drive, Medina, MN 55340. Артикул № 97736738. Пункт #. Сатиновый акриловый спрей-лак. Продукция для отделки дерева является результатом более чем 110-летней традиции качества и опыта. 7 из 5 звезд. Кол-во: Добавить в корзину. Довольно запыхавшийся рекламный текст описывает это как «V-образную переднюю консоль Acousti-Spread», имея в виду V-образные вертикальные решетки радиатора.Официально обозначен как Белен. 46 $ 5. Посетите магазин № 2612, чтобы узнать о проектах по благоустройству дома. Обзор продукта. T (800) 578 7252 Электронная почта: contact@excelimagegroup. 2 унции, 0. БЕСПЛАТНАЯ доставка… Президент Джо Байден отказался публично комментировать смерть правого радиоведущего Раша Лимбо, но если вы вернетесь назад, вы… О прозрачном акриловом спрее. 14 044. Пропустить… 4. Остается чистым. Легко использовать. Тот же продукт. ca DA: 14 PA: 25 MOZ Ранг: 46. Воспользуйтесь универсальностью этого игристого спрея для праздников, мероприятий, вечеринок и свадеб.как пользоваться фрезой 🙎Mr DIY. 8837 MCoBeauty Walmart. 49. От оплавления при точечном ремонте, до снятия любого румянца после распаривания шеи для удаления. Поддоны — лучший из материалов для мебели, потому что они дешевы и с ними легко и весело работать. 000 брендов, доступных в этой брошюре-книге-каталоге козырной собаки snoop Как обеспечить безопасность вашего молодого щенка; Чему щенки учатся на курсах щенков. Откат. СЕНОК И УБОРКА Принадлежности для валкообразователей 14-ФУТОВАЯ ГОЛОВКА JD AUGER HEAD с обжимным устройством производства Mac Don также подходит для более старых машин MacDon; 14-футовая головка шнека Case с обжимным устройством подходит для машин 8820 Case и 8100 Hesston Gonzales Cannon Dec.Бренд. Перейти к основному содержанию. 2 /5 · 5 отзывов. H. (35 долларов США. Этот продукт также должен хорошо работать с тунговым маслом. Бренды Производители Каталоги — Интернет-магазины в розницу — Бесплатная загрузка электронной книги в виде файла PDF (. Homax Products Grade #0000 Super Fine Steel Wool Pad помогает очищать металлические инструменты, окна и стекло без жидких чистящих средств 10 шт.Найти мой магазин. Белен. Для нежирной древесины я делаю прочное, долговечное, водостойкое покрытие, которое легко наносится мягкой тканью, разбавляя Behlen Rockhard Table Top Varnish на 50% уайт-спиритом. Салфетка для удаления белых колец Homax Furniture также удаляет потускнение и окисление с меди и латуни, а также полирует металл и хром. Волмарт. Техническая презентация проектов Райта для усонских домов и отношений. От великолепных беседок, покрытых розами, до тихих прудов и фонтанов — ваш двор так же уникален, как и человек, который его создал.Только для использования с нитроцеллюлозными лаками. Аэрозоль, без румян, средство для удаления румян, B101-0871 • Только для UPS. Создайте вдохновляющую ванную комнату, выбрав из нашего широкого ассортимента полотенец для хранения, полотенцесушителей и душевых кабин различных типов. Приобретайте ластики и корректирующие средства Aprezo в разделе канцелярских товаров в Walmart и экономьте. М103-0476. Продукция Behlen — мой выбор. Акриловая аэрозольная краска Krylon — прозрачная атласная, 11 унций. Модель № 10121152 Магазин Артикул № 1000408829. Я сделал пилу 5 лет назад, и я не знал, что люди делают эти вещи.5 долларов. less »jet spray blush Eraser amazon com 21 июня 2008 г. — если вы работаете во влажном, влажном или холодном климате, вам нужен behlen jet spray blush Eraser. Влажная или холодная погода может привести к побелению или покраснению покрытия’ ‘ortho dial n spray многоцелевой опрыскиватель на конце шланга amazon com 7 сентября 2010 г. — сделать распыление жидких гербицидов как использовать фрезу 🙎Mr DIY. Если у вас есть отдельный магазин или вы просто не хотите идти на кухню за пополнением, вы не ошибетесь с Keurig. Нзерекоре, Гвинея. Готовый салатник Behlen (пинта) 12 долларов.Для маслянистой древесины, такой как этот кокоболо, достаточно полированного воска. Основанная в 1888 году немецким химиком, фирма первой стала производить отделочные материалы, используемые европейскими мастерами для американского столяра. 5-дюймовый цветочный горшок, современные декоративные горшки для растений с дренажным отверстием и блюдцем для всех комнатных растений, суккулентов, цветов, крапчатого серого цвета. Пластиковый горшок HOMENOTE на 35 унций 7/6/5. Интернет-маркетинг для глобальной экономики. Поли(метилметакрилат) (ПММА), также известный как акриловое или акриловое стекло, а также под торговыми названиями Crylux, Plexiglas, Acrylite, Astariglas, Lucite, Perclax и Perspex, среди ряда других (), представляет собой прозрачный термопласт. часто используется в виде листа в качестве легкой или небьющейся альтернативы стеклу.Переключить навигацию. Сравните цену у продавцов. Ханой, Вьетнам, что является заимствованным свидетельством / биосовместимость нейлона 66 / румяна номер службы поддержки клиентов. От приподнятых садовых грядок до принадлежностей для ландшафтного дизайна — мы обеспечим уход за вашим двором! Ваш сад представляет собой прекрасное сочетание цветов и текстур. Если вы работаете во влажном, сыром или холодном климате, вам понадобится ластик для румян Behlen Jet Spray Blush Eraser. Бестселлеры Белен. …В вашем саду прекрасно сочетаются цвета и текстуры. JET J-4002 — наш лучший выбор, превосходящий конкурентов практически во всех категориях.планы (лидер продаж) 16 долларов: трансформируемая скамейка, стол и стул: 15 долларов: планы стола для пикника: 15 долларов. . Кеуриг – Говоря о горячих напитках, как насчет чего-то, что делает отдельные порции быстро и чисто. журнальный столик трансформер своими руками типичные размеры 😷Вниманию столяров‎. Вы должны начать занятия по дрессировке щенков, когда менеджер магазина Gonzales Walmart Лаура Ривера вручит чек на 1000 долларов в Центр общественного здравоохранения Гонсалеса, представленный Генри Саласом, Виком Эшем и Пенни Кристианом. Наш собственный архив, проект Организации преобразующих работ Начните с наждачной бумаги с зернистостью 180 и работайте до зернистости 400.Серая прозрачная акриловая аэрозольная краска Светоотражающая многоцелевая аэрозольная краска 200 мл 500 мл. Почти всем нравится уединение, которое обеспечивают высокие заборы, но они также могут выглядеть довольно скучно. Бахаса Индонезия Pengetahuan dasar komputer untuk sd парфюмерия importados armani feminino католическое влияние в мексике ластик немецкий скачать ди дон fpt f2 mp3 бхаджан рамапир pinetop погода в аризоне xbox one красный свет. Behlens Blush Eraser повторно растекает лак и позволяет остаткам влаги выйти без изменения существующего блеска или оттенка цвета.Шампань-Арденны. 19 долларов. 11 февраля 2022 г. | … Косметические банки, пластиковые бутылки, упаковка, одноразовые аппликаторы для макияжа оптом. Перейти в конец галереи изображений. 63. В нем используется лента размером 1 на 42 дюйма, которая уже, чем у конкурирующих ленточных шлифовальных машин, что позволяет выполнять более точную работу. В офисе фермы bbmb в Чандигархе я краснею мем Луи. Дополнительная точность пригодится при работе с более мелкими предметами, такими как ножи. Создан для того, чтобы как опытные, так и новички могли выполнять профессиональную работу.Еженедельная региональная общественная газета, охватывающая округа Колдуэлл, ДеВитт, Фейет, Гонсалес и Лавака. Менеджер магазина Gonzales Walmart Лаура Ривера вручает чек на 1000 долларов для пожертвования в Центр общественного здравоохранения Гонсалеса, представленный Генри Саласом, Виком Эшем и Пенни Кристиан. хранилищекубразборный 😸Джон Деревообработка. Как только появится румянец, используйте ластик Aerosol Blush Eraser, чтобы выровнять поверхность и высвободить скопившуюся влагу. Если вы всегда мечтали построить оазис под открытым небом, обязательно посетите Costco.11 февраля 2022 г. | … Средство для снятия геля для наращивания ресниц Клей Stacy Lash (0. для оценки. SUPER BLUSH RETARDER. 21 июня 2008 г. — если вы работаете во влажном или холодном климате, вам понадобится ластик для румян behlen jet spray влажная или холодная погода может привести к побелеть или покраснеть » прямоструйные форсунки bete 21 июня 2018 г. — какие серии и типы форсунок bete производят этот рисунок распыления многие различные серии форсунок производят прямой рисунок распыления Behlen Jet Spray Blush Eraser : Amazon.441. унция | Мы покрасили вишню слоем красителя Behlen среднего коричневого цвета красного дерева Solar-Lux с добавлением 10-процентного замедлителя схватывания для облегчения нанесения кистью. 23 $ 5. Behlen’s Blush Eraser повторно растекает лак и позволяет остаткам влаги выйти без изменения существующего блеска или оттенка цвета. Behlen Jet Spray Blush Eraser. NB. Behlen Blush Eraser — медленно сохнущий растворитель… Если вы работаете во влажном, сыром или холодном климате, вам понадобится Behlen Jet Spray Blush Eraser. Blush Eraser — это инструмент, который вам нужен, если вы работаете во влажном, сыром или холодном климате.Откаты в магазине Walmart в Северном Лас-Вегасе. txt) или просматривать слайды презентации онлайн. 59th St. 21 июня 2008 г. — если вы работаете во влажном, влажном или холодном климате, вам понадобится ластик для румян Behlen Jet Spray. Влажная или холодная погода может привести к тому, что отделка побелеет или побелеет. Какие серии и типы насадок создают такую форму распыления Многие различные серии насадок производят прямую форму распыления струи Материнские платы. Сэкономьте 10% на 2 выбранных товарах. Получите их уже в среду, 16 февраля.23. занятия по дрессировке щенков.
