В чем разница между активными и пассивными антеннами

Наверняка каждый, кому приходилось выбирать ту или иную антенну – будь то телевизионная или радио – сталкивался с такими понятиями, как активная и пассивная антенна. И многие при этом вставали в тупик: чем же они отличаются друг от друга и какую, собственно говоря, лучше выбрать?..

Пассивная антенна

Особенностью любой пассивной антенны является то, что она улавливает и принимает сигнал исключительно за счет своей геометрии (формы). Соответственно, чем больше площадь такой антенны, тем увереннее будет сигнал.

Пассивная антенна

Пассивная антенна


Преимуществами такой антенны можно считать:
  • Отсутствие собственных помех и наводок из-за того, что в такой антенне, собственно, и наводиться нечему. Ведь в ее конструкции не предусмотрено никаких элементов, которые могли бы сгенерировать электромагнитное излучение.
  • Исключительная простота монтажа и эксплуатации. Все, что требуется, — это правильно сориентировать пассивную антенну на местности.
  • Пассивную антенну можно даже изготовить самостоятельно из подручных материалов. Как правило, вся конструкция такой антенны представляет собой металлический каркас с передающим кабелем или проводом.
  • Пассивная антенна не требует отдельного источника питания.
  • Наконец, стоит отметить и дешевизну антенны пассивного типа.

Однако имеются у пассивной антенны и недостатки:

  1. Она подвержена различного рода помехам, а качество сигнала сильно зависит от места расположения;
  2. При обустройстве пассивной антенны приходится тщательно выбирать место и проводить тонкую ориентацию, особенно, если установка происходит в зоне плохого приема.
  3. Обычно установка антенны пассивного типа производится на довольно большой высоте – до 10 метров, что требует обустройства специальной мачты, дополнительных укреплений для нее и т.д.
  4. Пассивные антенны должны обеспечивать достаточно большую по площади зону приема, что делает их громоздкими и неудобными, например, в помещении.
  5. На качество сигнала может влиять огромное число факторов: как здания, деревья и рельеф местности, так и погодные условия.

Таким образом, пассивную антенну рекомендуется устанавливать лишь там, где располагается зона довольно уверенного сигнала и нет необходимости в дополнительном его усилении. Пассивная антенна бывает как внутреннего, так и наружного типа. Как правило, ее устанавливают в квартирах, расположенных в черте города, где уровень сигнала обычно довольно высокий. Однако на загородных участках, на трассах и т.д. обычно применяют активные антенны.

Активная антенна

Особенностью же антенны активного типа является то, что пойманный сигнал проходит через специальные преобразующие устройства и лишь затем – непосредственно на приемное оборудование. В качестве преобразующих устройств могут выступать всевозможные усилители, подавители помех, декодеры и т.д.

Активная антенна

Активная антенна

Такие устройства могут быть смонтированы как непосредственно на самой антенне, так и вне ее. Подпитываются они обычно через бытовую электрическую сеть, но в отдельных случаях может быть организован и автономный источник питания в виде аккумуляторов или батареек.

Преимущества активных антенн:

  • Они могут быть выполнены практически любых размеров и форм.
  • Активные антенны могут устанавливаться практически в любом месте – в комнате или снаружи помещения. На качество работы мало оказывают влияния как рельеф местности, так и помехи со стороны деревьев, зданий и т.д.
  • Даже низкий уровень сигнала для активной антенные не помеха: он усиливается за счет дополнительного оборудования.
  • Во многих активных антеннах можно регулировать уровень усиления и шумоподавления.
  • Помехи, которые могут присутствовать в случае с применением активной антенны, также убираются специальными шумоподавляющими устройствами.

В то же время, недостатками активных антенн можно считать:

  1. Их относительную дороговизну.
  2. Техническую сложность: ведь в активной антенне используется большое количество электронного оборудования.
  3. Для корректной работы активной антенны требуется постоянный источник питания.
  4. В ряде случаев причиной электромагнитных наводок может послужить собственное оборудование антенны. Впрочем, специальными «шумодавами» они же и устраняются.
  5. Иногда активная антенна довольно сложна в монтаже и настройке.
  6. Из-за большого количества электроники активная антенна имеет меньшую степень надежности в сравнении с пассивной, в которой, собственно говоря, ломаться практически нечему.

Таким образом, антенну активного типа рекомендуется обустраивать в местах с не очень уверенным или вовсе плохим уровнем сигнала. Например, за чертой города, в горной и лесистой местности и т.д.

Главные отличия активной и пассивной антенн

Основным отличием активной и пассивной антенн можно считать наличие или отсутствие дополнительного электронного оборудования, которое усиливает сигнал и подавляет шумы.

Как следствие, активные и пассивные антенны различаются по способу монтажа, требованиям к наличию источника питания, а также квалификации мастера, который производит установку антенны. Если пассивную может обустроить практически любой человек, то для корректной установки, настройки и отладки антенны активного типа может быть привлечен в большинстве случаев лишь квалифицированный специалист.



Антенна активная и пассивная в чем разница. Автомобильные антенны

Качество воспроизведения радиопередач автомагнитолой во многом определяется правильностью выбора и установки приемной антенны.

Общие сведения

Приемная антенна — устройство, принимающее энергию электромагнитного поля радиоволн и преобразующее ее в электрический сигнал, усиление которого в дальнейшем выполняет радиоприемник.

В настоящее время в автомобилях используются в основном активные внутренние и пассивные внешние антенны .

Активная антенна функционирует вместе с входящим в ее конструкцию усилителем, компенсирующим ослабление сигнала из-за малых размеров антенны. Для работы усилителя необходимо электропитание.

Основные достоинства активных антенн — небольшие габариты и простота установки. Антенны этого типа устанавливаются внутри салона, поэтому они защищены от атмосферных и механических воздействий. Их недостатки — меньшая чувствительность по сравнению с пассивными антеннами, вследствие чего вместе с усилением радиосигнала усиливаются прочие радиошумы, ухудшаюшие качество звучания.

Пассивная антенна подключается непосредственно к радиоприемнику и в электрическом питании не нуждается.

Достоинствами пассивных антенн являются высокая чувствительность и простота конструкции. К недостаткам можно отнести незащищенность от внешних воздействий, большие габариты, а у выдвижных (телескопических) антенн — невысокую надежность.

Делая выбор в пользу активной или пассивной антенны, необходимо учитывать условия их эксплуатации в конкретной местности (уровень сигнала, отражения, помехи), а также диапазон, на котором преимущественно предполагается работать, и особенности распространения в нем радиоволн.

Особенности радиоприема в различных диапазонах

Диапазон УКВ (FM) . Уровень сигнала ультракоротковолновых (УКВ) передатчиков невелик, а прием возможен только в зоне прямой видимости. С учетом высоты передающих антенн это расстояние редко превышает 40-50 км от передатчика, а ретрансляторы сигнала в местном радиовещании на УКВ не применяются. Зона уверенного приема, свободного от шумов и помех, заметно меньше и составляет 15-20 км. Значительные изменения уровня и 1 сигнала, происходящие из-за отражений и экранирующего действия зданий (“мертвые зоны”), могут вызвать неуверенный прием в городских условиях. Аналогичное влияние оказывает и рельеф местности — в низинах уровень сигнала заметно ниже, чем на возвышенности. Этим диапазоном чаще пользуются жители крупных городов, поэтому в последнее время появляется все больше “городских” магнитол, имеющих только диапазон УКВ.

Диапазоны ДВ, СВ, КВ . Передатчики длинноволнового (ДВ), средневолнового (СВ) и коротковолнового (КВ) диапазонов обладают большой мощностью, а зона уверенного приема составляет сотни и даже тысячи километров. Поэтому эти диапазоны становятся единственно доступными для радиовещания на большие расстояния. Прием местных радиостанций на средних волнах в дневное время всегда стабилен. Прием дальних радиостанций на СВ и КВ заметно улучшается вскоре после захода солнца. Однако из-за технических особенностей амплитудной модуляции качество сигнала заметно ниже, чем на диапазоне УКВ. Сказывается здесь и влияние помех, особенно заметных в промышленных центрах.

Виды антенн

Телескопическая с автоматическим приводом (внешняя). Автоматический привод позволяет выдвигать антенну, не покидая салон автомобиля. Отдельные модели таких антенн позволяют регулировать длину телескопического элемента и угол наклона для достижения оптимального качества приема.

Телескопическая (внешняя) . Отличается от автоматической отсутствием электропривода.

Штыревая, с фиксированной длиной (внешняя). Имеет различные конструктивные исполнения: штыревая с витой пружиной в основании; витая спираль в кожухе; обычный штырь.


Внутрисалонные . Различаются рабочими диапазонами, коэффициентом усиления, размерами и формой корпуса антенны и ее приемных элементов, а также по способу установки. Некоторые модели антенн, благодаря встроенному конвертеру, позволяют принимать радиостанции УКВ-диапазона на приемниках, работающих в диапазоне FM.


Типы антенн

Пассивные и активные антенны подразделяются на следующие типы:

  • симметричный вибратор,
  • свернутый (укороченный) симметричный вибратор,
  • несимметричный вибратор,
  • спиральная антенна
  • .
Симметричный вибратор (рис.1,а) и симметричный свернутый вибратор (рис.1,б). Большинство внутрисалонных активных антенн относятся к этим типам. Для максимальной эффективности симметричного вибратора его электрическая длина должна составлять половину длины волны, отсюда и его другое название — полуволновой. Однако ввиду того что длина волны в диапазоне частот 88-108 МГц и 66-74 МГц, отведенных для радиовещания на УКВ, составляет 3-4 м, размеры антенны будут равны 1,5-2 м соответственно. Поэтому в автомобиле вместо полуволнового используют свернутый симметричный вибратор. Практически все типы автомобильных антенн являются укороченными.


Несимметричный вибратор (рис.1,в) получается из симметричного, если одну из его половин заменить заземлением, роль которого выполняет кузов автомобиля. К антеннам такого типа относятся штыревые и телескопические , получившие в настоящее время наибольшее распространение. Электрическая длина этих антенн для большей эффективности должна составлять четверть волны или 75-80 см для диапазона 88-108 МГц и 100-110 см для диапазона 66-74 МГц. Произвольное изменение этих размеров ухудшает согласование антенны с приемником и снижает ее эффективность. Четвертьволновые вибраторы слишком длинные, и эксплуатировать их не очень-то удобно, поэтому чаще используются укороченные вибраторы в виде штыря длиной 30-50 см. Для лучшего согласования с приемником в конструкцию такой антенны может входить согласующее устройство — катушка. Остальные отличия носят декоративный характер.

Спиральная антенна (рис. 1,г) — разновидность укороченного несимметричного вибратора. Конструктивно — это гибкий стержень из диэлектрического материала, на который с достаточно большим шагом намотано несколько десятков витков провода. Сверху конструкция также покрыта слоем диэлектрика. Единственное преимущество этой антенны перед прочими — гибкость.

Места установки антенн

Правильная установка антенны позволит полностью реализовать ее возможности. По месту установки все антенны можно разделить на внутрисалонные и наружные .

Внутрисалонная антенна наиболее эффективно работает, если ее расположить в оконном проеме или вблизи него. Ее приемные элементы должны находиться не ближе 2-3 см от кузова. Обычно для установки используется ветровое стекло или задняя полка. Следует помнить, что элементы антенны на ветровом стекле не должны ухудшать обзор в его верхней и средней части или в одном из верхних углов.

Многие автомобилисты убеждены, что лучшее место для наружной антенны — это крыша. Однако это не так. Действительно, эффективность антенны определяется ее высотой, но высотой над проводящей поверхностью . В нашем случае весь автомобиль является проводящей поверхностью, поэтому нет никакой разницы, где установлена антенна — на крыше или на крыле. Неудачным местом можно считать, например, бампер, поскольку большая часть антенны при этом оказывается в непосредственной близости от электропроводящего кузова, снижающего ее эффективность.

По способу крепления антенны бывают:

  • врезные — устанавливаются в предварительно просверленное в кузове сквозное отверстие;
  • на магнитной основе (различных диаметро

Антенна активная и пассивная: в чем разница

Какая антенна лучше подойдет: активная или пассивная?

Достаточно часто, выбирая антенну для приёма теле или радиосигнала, люди сталкиваются с набором вариантов самых различных конструкций, основанных на различных принципах действия. Чем же активная и пассивная конструкция могут отличаться друг от друга и какая более предпочтительна в каждом конкретном случае.

Неотъемлемой особенностью пассивной антенны является то, что она способна улавливать только те сигналы, которые имеют достаточную мощность, чтобы проникнуть к ней и быть эффективно воспринятыми самой конструкцией.

Среди ключевых преимуществ стоит отметить следующие.

Оборудование способно без лишних воздействий и подготовки принять имеющийся сигнал, обеспечивать непосредственную передачу наводки с металлических элементов на кабель.

Монтаж таких конструкций предельно прост, а эксплуатация не вызывает затруднений. Обычно эти типы антенн очень компактны и могут быть комнатными, хотя крупные образцы выносятся на крышу. При наличии самых простых подручных материалов, таких как достаточно толстые медные или алюминиевые прутья, пластинки жести, изготовить такую конструкцию также не представляет особого труда, поскольку по сути оно является простым металлическим каркасом.

Ввиду того, что какие-либо электронные и электрические компоненты здесь отсутствует, то и питания не нужно.
Дешевизна антенны данного типа, при обеспечении неплохого уровня приема является основным аргументом в ее пользу. Тем не менее, описание будет неполным без указания соответствующих недостатков конструкции.

Помехи являются достаточно обычным делом для такой антенны, необходимо также предельно четко ориентироваться на местности в зависимости от направления сигнала.

Зона плохого приёма способна подбросить самое неприятные последствия использования детекторной антенны.
Для обеспечения достаточного качества сигнала обычно простые антенны устанавливаются на значительной высоте, часто до 10 м вне городских районов. Для этого необходимо соорудить специальную мачту и обеспечить ей соответствующее крепление.

Для получения какого-нибудь сносного и мощного и сигнала, особенно в отдаленных районах, требуется соорудить или приобрести достаточно крупную громоздкую конструкцию.

Даже при учете всех факторов, не исключено, что на антенну будут влиять многие неблагоприятные эффекты, в частности рельеф местности, отражение от деревьев, зданий, плохие погодные условия.

В целом пассивные антенны оправданы только в случае наличия мощного входящего сигнала.

Основной особенностью активных типов является трансформация и преобразование уже пойманных сигналов при помощи специальных преобразователей, усилителей, компонентов и подавителей помех. Часто электронная начинка монтируется непосредственно на самой антенне. При этом требуется подключение к стандартной бытовой сети, хотя автономный источник питания также возможен.

Широчайший выбор форм и размеров. Антенна не ограничена жесткими правилами. Она может эффективно функционировать как внутри так и снаружи помещения, хотя помнить о факторах помех всё же следует и с этими устройствами.

Такие антенны прекрасно приспособлены для преобразования даже самого низкого уровня сигнала в качественный при условии его достаточной частоты.

Многие образцы оборудованы возможностью регулировки уровня усиления, а также подавления шума.
Качественные варианты позволяет эффективно фильтровать самые разнообразные помехи, наводки и прочее нежелательные факторы приема. В то же время достаточно высокотехнологичная конструкция обладает определенным набором недостатков, которое требуется учитывать.

Ввиду наличия дополнительной начинки, сложных и в идеале атмосферно защищенных конструкций, стоимость такой антенны будет выше. Наличие постоянного источника питания обязательно для реализации всех функций устройства.

Технический такая антенна намного сложнее своего детекторного аналога, поэтому существует большая вероятность возникновения поломок.

Ограниченное наведение помех в результате работы оборудования. Однако в большинстве случаев они же устраняются собственными фильтрами. Отдельные образцы активной антенны могут быть несколько сложны в обеспечении монтажа и настройки.

Показания для использования антенны с усилителем и фильтрующей начинкой служит низкое качество сигнала, удаленность от ключевых передающих станций. Наиболее эффективной она будет за чертой города, хотя помехи, вызванные урбанистическими сооружениями также ей по силам.

чем отличается от пассивной? Как подключить комнатную антенну? Какую антенну выбрать?

Эфирное телевидение основано на радиоволнах, передающихся по воздуху на различных частотах. Для их улавливания и принятия используют антенны, они бывают активными и пассивными. В нашей статье речь пойдет о первой разновидности.

Что это такое?

Активная антенна для телевизора функционирует по тому же принципу, что и пассивная. Она оснащается «рожками» разной конфигурации, улавливающими волны и трансформирующими их в ток. Но перед попаданием в телевизионный приемник ток подвергается обработке со стороны встроенного периферийного устройства.

В большинстве случаев активные антенны оснащают усилителем. За счет этого их практически всегда можно разместить внутри комнаты, за исключением зданий, расположенных на запредельной удаленности от телевизионных центров.

Достаточно, чтобы устройство воспринимало волны, остальную работу будет выполнять усилитель.

Наличие дополнительной периферии приводит к тому, что телевизионной антенне требуется питание от USB. Ее нужно подключить к розетке либо к телеприемнику, если есть подобная возможность.

К преимуществам таких антенн относят:

  • возможность установки как в помещении, так и на улице;
  • независимость от погодных условий при размещении в комнате;
  • компактность;
  • стойкость к помехам.

Минусы у подобных устройств тоже имеются: меньший срок службы в сравнении с пассивными вариантами, потребность в электропитании. Микроэлектроника с течением времени может деградировать.

Пассивная антенна отличается от активной отсутствием дополнительных конструктивных составляющих, усилителя. Она представляет собой металлический каркас с подключенным к нему проводом, ведущим к телевизору.

Обычно каркасное основание имеет замысловатую геометрию, включающую многочисленные «рога» и «усики». Они обеспечивают более эффективное улавливание радиоволн. Пассивные устройства обычно чересчур громоздкие.

Чем больше удаленность от телевышки, тем большими размерами должна обладать антенна и тем сложнее будет ее форма и размещение (потребуется высотная установка). Приемник сигнала для обеспечения его стабильности нужно будет повернуть особым образом.

Плюсы этого варианта – простая и долговечная конструкция, отсутствие вероятности короткого замыкания (при правильном использовании), демократичная цена.

Отрицательные моменты связаны со сложностью монтажа и размещения относительно вышки, установкой на высоте, влиянием внешних факторов на уровень принятия сигнала.

Обзор моделей

В продаже представлено немало хороших антенн, рассчитанных на долгое использование.

Рэмо BAS X11102 MAXI-DX

Это отличный выбор для тех, кто ищет наружную антенну, обладающую хорошим усиливающим коэффициентом. Качество картинки с таким оборудованием будет отличным, мощность усиления достигает 38 дБ. В комплектацию входят все необходимые крепежные аксессуары.

One For All SV9345

Антенна обладает уникальным дизайном, она выполнена в черном цвете.

Предназначается для внутреннего монтажа, функционирует в двух диапазонах сигналов. В комплектацию входит усилитель.

Рэмо BAS-1118-DX OMNI

По внешнему виду напоминает тарелку, комплектуется пятиметровым шнуром и усилителем. Сопротивление составляет 75 Ом – это достойная характеристика.

Рэмо BAS-1321 Альбатрос-Супер-DX-DeLuxe

Особенность данной модели – мощный усилитель, воспринимающий сигнал даже с многокилометровых расстояний. Есть возможность наружного монтажа и запитывания через адаптер.

Качество картинки будет отличным.

Harper ADVB-2440

Бюджетная модель, которая поддерживает большой спектр частот. Силу коэффициента усиления можно регулировать вручную.

Правила выбора

Чтобы правильно выбрать комнатную антенну, следует проанализировать несколько параметров.

  1. В первую очередь оцените расстояние до телевышки. Если оно не превышает 15 км, можно обойтись без усилителя и ограничиться пассивным устройством.
  2. Значение имеет и месторасположение антенны. Если ее предстоит установить в низине без возможности поворота в направлении ретранслятора, выбирайте активную модель, пусть даже в комнатном исполнении.
  3. При мощном сигнале, наоборот, стоит приобрести пассивную версию, иначе он станет для приставки нечитаемым.

Разведение сигнала на несколько телеприемников легче выполнить от активной.

Подключение

Для подключения антенны к телевизионному приемнику ее нужно запитать. Для этого потребуется коаксиальный кабель с RF-штекером. Шнур подсоединяют к цифровому приемнику, функционирующему в стандарте DVB-2. Другой вариант подразумевает подсоединение к приставке, трансформирующей цифровой сигнал в формате аудио- или видеоряд.

Подсоединение выполняется в антенный вход телевизионного приемника или ресивера штекером соответствующей конфигурации.

Активные антенны по многим параметрам превосходят пассивные, поэтому они пользуются большим спросом.

Смотрите обзор активной антенны модели Рэмо BAS-1118-DX OMNI.

Рекомендации по выбору антенны для цифрового телевидения

Хотите начать смотреть цифровое телевидение Т2 в своем загородном доме? Вам понадобится правильная антенна для приема цифрового телевидения DVB T2 на дачу. Не знаете, какую поставить, есть проблемы и неясности с цифровым телевидением за городом? Эта статья – для вас, потому что антенна – самый действенный, самый лучший способ решения этих проблем, а очень часто и единственный.

Если прием цифрового телевидения у вас оказался плохим, и у вас нет практического опыта для обеспечения хорошего приема, то внимательно прочтите статью, а главное, пробуйте выполнять прочитанные рекомендации.

Телевизионные антенныТелевизионные антенны



Виды антенн

Что самое главное для уверенного, устойчивого приема цифрового телевидения? Антенна. Не важно, где находится ваша загородная усадьба, для приема цифрового сигнала вам придется потрудиться с выбором телевизионной антенны для дачи. Нет работы более бестолковой и ненужной, чем пробовать принимать цифровой сигнал за городом комнатной антенной. Только везучие счастливчики без проблем будут смотреть цифровое телевидение на комнатную антенну, и только при условии, что она, будет находится в зоне уверенного приема, вблизи телевышки или ретранслятора.

Активные и пассивные аналоговые антенны

Антенна для телевизора на дачу может быть активной и пассивной. Если на традиционной внешней есть коробочка, в которую входит антенный кабель, а в самой коробочке установлена плата согласования (симметризатор), тогда она является пассивной. Если вы используете антенну для дачи с усилителем, к которому подведено электропитание, то она – активного типа.

Блок питания для активной антенныБлок питания для активной антенны

Блок питания платы усиления 12 В 0,5 А

Антенна для приема цифрового телевидения на даче

Самое время узнать, что цифровая антенна для дачи – это маркетинговая выдумка. Не бывает «цифровых антенн», «цифровых кабелей», «цифровых усилителей». Есть эфирные антенны, коаксиальные кабели, антенные усилители. Их параметры и стоимость никак не соотносятся ни с цифровым, ни с аналоговым стандартом ТВ.

Специальная антенна для «цифры» – это рекламное надувательство. Для цифрового ТВ на даче подойдут обычные дециметровые (ДМВ) или широкополосные антенны (МВ-ДМВ).

И все же, какую антенну поставить на даче для дальнего приема? Многодиректорная на максимально возможной высоте, точно направленная на башню транслятора, даст наилучший результат. Общее правило: более длинные антенны, с большим количеством перекладин (эти перекладины называются «директора») обеспечивают гораздо лучший прием, чем короткие.

Многодиректорная антеннаМногодиректорная антенна

Антенна для дальнего приема

Параметры ТВ сигнала

Уровень – показатель того, насколько силен телевизионный цифровой сигнал на входе в тюнер. Уровень определяете не вы или его продавец. В меню любого эфирного цифрового тюнера есть функция, которая показывает вам уровень сигнала.

Качество – это главный показатель, ради которого вам придется повозиться с антенной. Он показывает, насколько ТВ сигнал пригоден для цифрового декодирования без ошибок. Цифровой тюнер сам высчитывает качество и может показывать вам его через свое меню.

мощность и качество сигналамощность и качество сигнала

Уровень сигнала на приставке

Выставив частоту нужного вам мультиплекса, вы будете видеть на экране телевизора, графически отображенные, уровень и качество сигнала. А затем, поворачивая свою антенну в разные направления, а также устанавливая ее в разные места, сможете оценивать, как меняются эти параметры.

Чрезвычайно важно верно разместить антенну на даче. 1-2 метра в любую сторону, и прием  может сильно измениться. Чем выше расположена антенна, тем лучше. Чем дальше от больших металлических объектов, тем лучше.

Причины ухудшения сигнала

Что нужно делать и чего не делать, чтобы получать более-менее качественный цифровой сигнал и не ухудшать его?

Сначала сделайте все необходимое, чтобы получить максимально хороший антенный сигнал. Качественная, узконаправленная антенна для телевизора на дачу размещается подальше и повыше от больших металлических предметов. Желательно, чтобы на воображаемой линии от антенны к телевизионному передатчику не было очень высоких заграждений: холмов, терриконов, высоких деревьев. Установите вашу антенну подальше от железной крыши вашего дачного дома, и ни в коем случае – под самой железной крышей, тогда приема цифрового телевидения гарантированно не будет.

Чтобы не ухудшать полученный сигнал, укладывайте правильно кабель:

  • не используйте кабель, купленный, когда ваш дедушка пошел в первый класс;
  • не покупайте самый дешевый кабель с практически отсутствующей оплеткой. Выбирайте нормальные кабели;
  • не стоит максимально укорачивать кабель;
  • не делайте острых заломов кабеля;
  • лишний кабель не скручивайте в бухту.

Даже если вы соединяете куски кабеля стандартным коаксиальным разъемом, качество сигнала гарантированно ухудшится.

Использование усилителя

усилители телевизионного сигналаусилители телевизионного сигнала

Усилители тв сигнала

Зачем вообще усилитель? Он компенсирует потери сигнала на кабеле. На самом деле его необходимость условна. Только антенна принимает сигнал, и только от неё зависит качество сигнала. Но пока сигнал дойдет по длинному кабелю к тюнеру, он значительно ослабнет. Если уличная антенна для дачи установлена на значительном расстоянии от телевизора, например, в 30-40 метрах и более, в этом случае усилитель выручает.

Если у вас на даче сигнал от трансляционной вышки достаточно сильный, то его потери в кабеле несущественны. Но если он относительно слабый, важно сохранить весь сигнал, принятый антенной. Поэтому он усиливается с помощью антенного усилителя, а затем, усиленный, он идет по кабелю к тюнеру.

Что надо знать об усилителе

Решив купить или снабдить свою ТВ антенну для дачи усилителем, вы должны учесть несколько особенностей его использования. Вот они:

  • ему требуется питание;
  • он может перегореть во время сильной грозы, особенно если нет хорошего заземления и грозозащиты;
  • электропитание усилителя со временем может стать не очень качественным, это испортит вам сигнал;
  • усилитель может усиливать какой-то мешающий сильный сигнал, и этим ухудшать полезный антенный сигнал.

Часто возникающий вопрос: что это за непонятное питание для антенного усилителя, или для антенны? Куда его втыкать? Так вот, самой антенне никакое питание не требуется. Но, если антенный сигнал слабоват, и вы, дополнительно используете усилитель, то к нему действительно нужно электропитание. Специальный блок питания вы покупаете вместе с усилителем.

Если усилитель может работать от питания 5 Вольт, то вы сможете подавать питание на него от самого тюнера, это питание качественное и не имеет пульсаций. Но большинство антенных усилителей работают от питания 12 Вольт.

А нужен ли усилитель для антенны

Антенный усилитель бессилен или вреден, если:

  • сигнал сильнее, чем нужно для усилителя;
  • антенна, кроме нужного сигнала, ловит также сильный мешающий сигнал, и его влияние резко увеличится после усилителя;
  • антенный сигнал критически низок.

Надежность

Говоря о надежности, нужно сказать, что это – промышленно изготовленная антенна. Она должна быть хорошо закреплена на мачте и кабель, подходящий к ней, не должен болтаться на ветру. Если усилитель установлен не на самой антенне, то жестко прикрепите его к какой-то неподвижной опоре. Хорошо заклейте коробку с усилителем от влаги или залейте силиконом. Все это делайте только после окончательной настройки.

Если антенну с симетризатором поставить над крышей, а усилитель поставить ниже, под крышей, то это дает дополнительное удобство в обслуживании, потому что периодически в усилитель нужно заглядывать, зачищать соединения, убирать паутину из коробочки.

Примеры некоторых дачных антенн

Ворона

Антенна дельта 311Антенна дельта 311

Эта недорогая антенна для дачи дает неплохой результат. Если вы планируете принимать этой антенной только цифровое телевидение, то два её длинных боковых «уса» можно открутить.

Волновой канал

Антенна дельта 1381Антенна дельта 1381

Дают хорошие результаты, особенно для удаленного приема сигнала, когда он достаточно слабый.

Польская

Антенна сетка польская APS-8Антенна сетка польская APS-8

Очень многие телезрители используют «польскую» антенну – сетка и четыре ряда усиков. Не важно, где была изготовлена, её привыкли называть «польская», а иногда «сетка». Очень часто она демонстрирует не самые лучшие характеристики для приема цифрового сигнала.

В целом,  для приема цифрового телевидения DVB T2 на дачу, очень даже чувствительная. Если прием цифрового сигнала на ее в вашей местности окажется нормальным, то вам просто повезло. Усилитель этой антенны может работать от питания 5 Вольт, которое можно брать от цифрового тюнера, и тогда не нужно использовать дополнительный блок питания.

Зигзагообразные

Антенна квадратАнтенна квадрат

Очень мало представлены в торговой сети, они знакомы только радиолюбителям. Они слабо защищены от радиопомех, хотя имеют достаточно равномерную частотную характеристику.

Комнатные

Антенна дельта комнатная ДМВАнтенна дельта комнатная ДМВ

Лишь в очень редких случаях комнатная антенна показывает хорошие результаты для цифрового телевидения. Даже если вы дорого заплатили за нее, результат может оказаться нулевым.

Если вы хотите в качестве эфирной антенны для дачи только комнатную, вам могут «посоветовать» купить ее подороже и «получше». Но если вы надеетесь, что она в вашей комнате начнет давать вам прекрасный сигнал, то эта надежда тщетна. Если в доме плохой сигнал, никакая антенна не поможет. Внешняя – вот решение проблемы, если в комнате приема нет.

Спутниковая

Помните? Мы говорим об эфирном цифровом телевидении Т2, так что забудьте о спутниках. Вы не будете через спутниковый тюнер принимать эфирное телевидение в стандарте DVB-T2. Вы не будете подключать тюнер Т2 к спутниковой «тарелке». Сигнал Т2 мы принимаем с ближайшей трансляционной вышки в дециметровом диапазоне. На обычную эфирную антенну для дачи, а не «тарелку».

Похожие статьи

Справочник по антеннам для радаров / Хабр

Статья на перевод предложена alessandro893. Материал взят с обширного справочного сайта, описывающего, в частности, принципы работы и устройство радаров.

Антенна – это электрическое устройство, преобразующее электроэнергию в радиоволны и наоборот. Антенна используется не только в радарах, но и в глушилках, системах предупреждения об облучении и в системах коммуникаций. При передаче антенна концентрирует энергию передатчика радара и формирует луч, направляемый в нужную сторону. При приёме антенна собирает возвращающуюся энергию радара, содержащуюся в отражённых сигналах, и передаёт их на приёмник. Антенны часто различаются по форме луча и эффективности.


Слева – изотропная антенна, справа – направленная




Дипольная антенна, или диполь – самый простой и популярный класс антенн. Состоит из двух одинаковых проводников, проводов или стержней, обычно с двусторонней симметрией. У передающих устройств к ней подаётся ток, а у принимающих – принимается сигнал между двумя половинами антенны. Обе стороны фидера у передатчика или приёмника соединены с одним из проводников. Диполи – резонирующие антенны, то есть их элементы служат резонаторами, в которых стоячие волны переходят от одного конца к другому. Так что длина элементов диполя определяется длиной радиоволны.

Диаграмма направленности


Диполи – это ненаправленные антенны. В связи с этим их часто используют в системах связи.


Несимметричная антенна представляет собой половину дипольной, и монтируется перпендикулярно проводящей поверхности, горизонтальному отражающему элементу. Коэффициент направленного действия монопольной антенны вдвое больше, чем у дипольной антенны удвоенной длины, поскольку под горизонтальным отражающим элементом нет никакого излучения. В связи с этим КНД такой антенны в два раза выше, и она способна передавать волны дальше, используя ту же самую мощность передачи.

Диаграмма направленности



Антенна Яги – направленная антенна, состоящая из нескольких параллельных элементов, расположенных на одной линии. Часто состоят из одного элемента-облучателя, обычно диполя или петлевого вибратора. Только этот элемент испытывает возбуждение. Остальные элементы паразитные – они отражают или помогают передавать энергию в нужном направлении. Облучатель (активный вибратор) обычно находится вторым с конца, как на картинке ниже. Её размер подбирается с целью достижения резонанса при наличии паразитных элементов (для диполя это обычно 0,45 – 0,48 от длины волны). Элемент слева от облучателя – отражатель (рефлектор). Он обычно длиннее облучателя. Отражатель обычно один, поскольку добавление дополнительных отражателей мало влияет на эффективность. Он влияет на отношение мощностей сигналов антенны, излучаемых в направлениях назад/вперед (усиление в максимальном направлении по отношению к противоположному). Справа от облучателя находятся элементы-директоры, которые обычно короче облучателя. У антенны Яги очень узкий диапазон рабочих частот, а максимальное усиление составляет примерно 17 дБ.

Диаграмма направленности



Тип антенны, часто используемой на УКВ и УВЧ-передатчиках. Состоит из облучателя (это может быть диполь или массив Яги), укреплённого перед двумя плоскими прямоугольными отражающими экранами, соединёнными под углом, обычно в 90°. В качестве отражателя может выступать лист металла или решётка (для низкочастотных радаров), уменьшающая вес и уменьшающая сопротивление ветру. У уголковых антенн широкий диапазон, а усиление составляет порядка 10-15 дБ.

Диаграмма направленности


Вибраторная логопериодическая (логарифмическая периодическая) антенна, или логопериодическая решетка из симметричных вибраторов


Логопериодическая антенна (ЛПА) состоит из нескольких полуволновых дипольных излучателей постепенно увеличивающейся длины. Каждый состоит из пары металлических стержней. Диполи крепятся близко, один за другим, и подключаются к фидеру параллельно, с противоположными фазами. По виду такая антенна похожа на антенну Яги, но работает она по-другому. Добавление элементов к антенне Яги увеличивает её направленность (усиление), а добавление элементов к ЛПА увеличивает её полосу частот. Её главное преимущество перед другими антеннами – чрезвычайно широкий диапазон рабочих частот. Длины элементов антенны относятся друг к другу по логарифмическому закону. Длина самого длинного из элементов составляет 1/2 от длины волны самой низкой из частот, а самого короткого – 1/2 от длины волны самой высокой частоты.

Диаграмма направленности



Спиральная антенна состоит из проводника, закрученного в виде спирали. Обычно они монтируются над горизонтальным отражающим элементом. Фидер соединяется с нижней частью спирали и горизонтальной плоскостью. Они могут работать в двух режимах – нормальном и осевом.

Нормальный (поперечный) режим: размеры спирали (диаметр и наклон) малы по сравнению с длиной волны передаваемой частоты. Антенна работает так же, как закороченный диполь или монополь, с такой же схемой излучения. Излучение линейно поляризуется параллельно оси спирали. Такой режим используется в компактных антеннах у портативных и мобильных раций.

Осевой режим: размеры спирали сравнимы с длиной волны. Антенна работает как направленная, передавая луч с конца спирали вдоль её оси. Излучает радиоволны круговой поляризации. Часто используется для спутниковой связи.

Диаграмма направленности



Ромбическая антенна – широкополосная направленная антенна, состоящего из одного-трёх параллельных проводов, закреплённых над землёй в виде ромба, поддерживаемого в каждой вершине вышками или столбами, к которым провода крепятся при помощи изоляторов. Все четыре стороны антенны одинаковой длины, обычно не менее одной длины волны, или длиннее. Часто используются для связи и работы в диапазоне декаметровых волн.

Диаграмма направленности


Двумерная антенная решётка


Многоэлементный массив диполей, используемых в КВ диапазонах (1,6 – 30 МГц), состоящий из рядов и столбцов диполей. Количество рядов может быть 1, 2, 3, 4 или 6. Количество столбцов – 2 или 4. Диполи горизонтально поляризованы, а отражающий экран располагается за массивом диполей для обеспечения усиленного луча. Количество столбцов диполей определяет ширину азимутального луча. Для 2 столбцов ширина диаграммы направленности составляет около 50°, для 4 столбцов — 30°. Главный луч можно отклонять на 15° или 30° для получения максимального охвата в 90°.

Количество рядов и высота самого нижнего элемента над землёй определяет угол возвышения и размер обслуживаемой территории. Массив из двух рядов обладает углом в 20°, а из четырёх – в 10°. Излучение двумерной решётки обычно подходит к ионосфере под небольшим углом, и из-за низкой частоты часто отражается обратно к поверхности земли. Поскольку излучение может многократно отражаться между ионосферой и землёй, действие антенны не ограничено горизонтом. В результате такая антенна часто используется для связи на дальние расстояния.

Диаграмма направленности



Рупорная антенна состоит из расширяющегося металлического волновода в форме рупора, собирающего радиоволны в луч. У рупорных антенн очень широкий диапазон рабочих частот, они могут работать с 20-кратным разрывом его границ – к примеру, от 1 до 20 ГГц. Усиление варьируется от 10 до 25 дБ, и часто они используются в качестве облучателей более крупных антенн.

Диаграмма направленности



Одна из самых популярных антенн для радаров – параболический отражатель. Облучатель располагается в фокусе параболы, и энергия радара направляется на поверхность отражателя. Чаще всего в качестве облучателя используется рупорная антенна, но можно использовать и дипольную, и спиральную.

Поскольку точечный источник энергии находится в фокусе, он преобразуется в волновой фронт постоянной фазы, что делает параболу хорошо приспособленной для использования в радарах. Изменяя размер и форму отражающей поверхности, можно создавать лучи и схемы излучения различной формы. Направленность параболических антенн гораздо лучше, чем у Яги или дипольной, усиление может достигать 30-35 дБ. Главный их недостаток – неприспособленность к низким частотам из-за размера. Ещё один – облучатель может блокировать часть сигнала.

Диаграмма направленности



Антенна Кассегрена очень похожа на обычную параболическую, но использует систему из двух отражателей для создания и фокусировки луча радара. Основной отражатель параболический, а вспомогательный – гиперболический. Облучатель находится в одном из двух фокусов гиперболы. Энергия радара из передатчика отражается от вспомогательного отражателя на основной и фокусируется. Возвращающаяся от цели энергия собирается основным отражателем и отражается в виде сходящегося в одной точке луча на вспомогательный. Затем она отражается вспомогательным отражателем и собирается в точке, где расположен облучатель. Чем больше вспомогательный отражатель, тем ближе он может быть к основному. Такая конструкция уменьшает осевые размеры радара, но увеличивает затенение раскрыва. Небольшой вспомогательный отражатель, наоборот, уменьшает затенение раскрыва, но его нужно располагать подальше от основного. Преимущества по сравнению с параболической антенной: компактность (несмотря на наличие второго отражателя, общее расстояние между двумя отражателями меньше, чем расстояние от облучателя до рефлектора параболической антенны), уменьшение потерь (приёмник можно разместить близко от рупорного излучателя), уменьшение интерференции по боковому лепестку для наземных радаров. Основные недостатки: сильнее блокируется луч (размер вспомогательного отражателя и облучателя больше, чем размер облучателя обычной параболической антенны), плохо работает с широким диапазоном волн.

Диаграмма направленности




Слева – антенна Грегори, справа — Кассегрена

Параболическая антенна Грегори очень похожа по структуре на антенну Кассегрена. Отличие в том, что вспомогательный отражатель искривлён в противоположную сторону. Конструкция Грегори может использовать меньший по размерам вспомогательный отражатель по сравнению с антенной Кассегрена, в результате чего перекрывается меньшая часть луча.


Как следует из названия, излучатель и вспомогательный отражатель (если это антенна Грегори) у офсетной антенны смещены от центра основного отражателя, чтобы не блокировать луч. Такая схема часто используется на параболических антеннах и антеннах Грегори для увеличения эффективности.

Антенна Кассегрена с плоской фазовой пластиной


Ещё одна схема, предназначенная для борьбы с блокированием луча вспомогательным отражателем,- это антенна Кассегрена с плоской пластиной. Она работает с учётом поляризации волн. У электромагнитной волны есть 2 компоненты, магнитная и электрическая, всегда находящиеся перпендикулярно друг другу и направлению движения. Поляризация волны определяется ориентацией электрического поля, она бывает линейной (вертикальной/горизонтальной) или круговой (круговой или эллиптической, закрученной по или против часовой стрелки). Самое интересное в поляризации – это поляризатор, или процесс фильтрации волн, оставляющий только волны, поляризованные в одном направлении или в одной плоскости. Обычно поляризатор изготавливают из материала с параллельным расположением атомов, или это может быть решётка из параллельных проводов, расстояние между которыми меньше, чем длина волны. Часто принимается, что расстояние должно быть примерно в половину длины волны.

Распространённое заблуждение состоит в том, что электромагнитная волна и поляризатор работают схожим образом с колеблющимся тросом и дощатым забором – то есть, к примеру, горизонтально поляризованная волна должна блокироваться экраном с вертикальными щелями.

На самом деле, электромагнитные волны ведут себя не так, как механические. Решётка из параллельных горизонтальных проводов полностью блокирует и отражает горизонтально поляризованную радиоволну и пропускает вертикально поляризованную – и на оборот. Причина следующая: когда электрическое поле, или волна, параллельны проводу, они возбуждают электроны по длина провода, и поскольку длина провода многократно превышает его толщину, электроны могут легко двигаться и поглощают большую часть энергии волны. Движение электронов приведёт к появлению тока, а ток создаст свои волны. Эти волны погасят волны передачи и будут вести себя как отражённые. С другой стороны, когда электрическое поле волны перпендикулярно проводам, оно будет возбуждать электроны по ширине провода. Поскольку электроны не смогут активно двигаться таким образом, отражаться будет очень малая часть энергии.

Важно отметить, что, хотя на большинстве иллюстраций у радиоволн всего 1 магнитное и 1 электрическое поле, это не значит, что они осциллируют строго в одной плоскости. На самом деле можно представлять, что электрические и магнитные поля состоят из нескольких подполей, складывающихся векторно. К примеру, у вертикально поляризованной волны из двух подполей результат сложения их векторов вертикальный. Когда два подполя совпадают по фазе, результирующее электрическое поле всегда будет стационарным в одной плоскости. Но если одно из подполей медленнее другого, тогда результирующее поле начнёт вращаться вокруг направления движения волны (это часто называют эллиптической поляризацией). Если одно подполе медленнее других ровно на четверть длины волны (фаза отличается на 90 градусов), то мы получим круговую поляризацию:

Для преобразования линейной поляризации волны в круговую поляризацию и обратно необходимо замедлить одно из подполей относительно других ровно на четверть длины волны. Для этого чаще всего используется решётка (четвертьволновая фазовая пластина) из параллельных проводов с расстоянием между ними в 1/4 длины волны, расположенных под углом в 45 градусов к горизонтали.
У проходящей через устройство волны линейная поляризация превращается в круговую, а круговая – в линейную.

Работающая по этому принципу антенна Кассегрена с плоской фазовой пластиной состоит из двух отражателей равного размера. Вспомогательный отражает только волны с горизонтальной поляризацией и пропускает волны с вертикальной поляризацией. Основной отражает все волны. Пластина вспомогательного отражателя располагается перед основным. Он состоит из двух частей – это пластина со щелями, идущими под углом в 45°, и пластина с горизонтальными щелями шириной менее 1/4 длины волны.

Допустим, облучатель передаёт волну с круговой поляризацией против часовой стрелки. Волна проходит через четвертьволновую пластину и превращается в волну с горизонтальной поляризацией. Она отражается от горизонтальных проводов. Она опять проходит через четвертьволновую пластину, уже с другой стороны, и для неё провода пластины ориентированы уже зеркально, то есть, будто бы повёрнуты на 90°. Предыдущее изменение поляризации отменяется, так что волна снова приобретает круговую поляризацию против часовой стрелки и идёт обратно к основному отражателю. Отражатель меняет поляризацию с идущей против часовой стрелки на идущую по часовой. Она проходит через горизонтальные щели вспомогательного отражателя без сопротивления и уходит в направлении целей вертикально поляризованной. В режиме приёма всё происходит наоборот.


Хотя у описанных антенн довольно большое усиление по отношению к размеру апертуры, у всех них есть общие недостатки: большая восприимчивость по боковым лепесткам (подверженность мешающим отражениям от земной поверхности и чувствительность к целям с низкой эффективной площадью рассеяния), уменьшение эффективности из-за блокирования луча (проблема с блокированием есть у малых радаров, которые можно использовать на летающих аппаратах; большие радары, где проблема с блокированием меньше, нельзя использовать в воздухе). В результате была придумана новая схема антенны – щелевая. Она выполнена в виде металлической поверхности, обычно плоской, в котором прорезаны отверстия или щели. Когда её облучают на нужной частоте, электромагнитные волны испускаются из каждого слота – то есть, слоты выступают в роли отдельных антенн и формируют массив. Поскольку луч, идущий из каждого слота, слабый, их боковые лепестки также очень малы. Щелевые антенны характеризуются высоким усилением, малыми боковыми лепестками и малым весом. В них могут отсутствовать выступающие части, что в ряде случаев является их важным преимуществом (например, при установке на летательных аппаратах).

Диаграмма направленности


Пассивная фазированная антенная решётка (ПФАР) [passive electronically scanned array, PESA]



Радар с МИГ-31

С ранних времён создания радаров разработчиков преследовала одна проблема: баланс между точностью, дальностью и временем сканирования радара. Она возникает оттого, что у радаров с более узкой шириной пучка повышается точность (увеличивается разрешение) и дальность при той же мощности (концентрация мощности). Но чем меньше ширина пучка, тем дольше радар сканирует всё поле зрения. Более того, радару с большим усилением потребуются антенны большего размера, что неудобно для быстрого сканирования. Для достижения практичной точности на низких частотах радару потребовались бы настолько громадные антенны, что их было бы затруднительно поворачивать с механической точки зрения. Для решения этой проблемы была создана пассивная фазированная антенная решётка. Она полагается не на механику, а на интерференцию волн для управления лучом. Если две или более волн одного типа осциллируют и встречаются в одной точке пространства, суммарная амплитуда волн складывается примерно так же, как складываются волны на воде. В зависимости от фаз этих волн интерференция может усиливать или ослаблять их.

Луч можно формировать и управлять им электронным способом, контролируя разность фаз группы передающих элементов – таким образом можно контролировать, в каких местах происходит усиливающая или ослабляющая интерференция. Из этого следует, что в радаре самолёта для управления лучом из стороны в сторону должно быть не менее двух передающих элементов.

Обычно радар с ПФАР состоит из 1 облучателя, одного МШУ (малошумящего усилителя), одного распределителя мощности, 1000-2000 передающих элементов и равного количества фазовращателей.

Передающими элементами могут быть изотропные или направленные антенны. Некоторые типичные виды передающих элементов:

На первых поколениях истребителей чаще всего использовались патч-антенны (полосковые антенны), поскольку их проще всего разрабатывать.

Современные массивы с активной фазой используют желобковые излучатели из-за их широкополосных возможностей и улучшенного усиления:

Вне зависимости от типа используемой антенны увеличение количества излучающих элементов улучшает характеристики направленности радара.

Как мы знаем, при одинаковой частоте радара увеличение апертуры приводит к уменьшению ширины пучка, что увеличивает дальность и точность. Но у фазированных решёток не стоит увеличивать расстояние между излучающими элементами в попытке увеличения апертуры и уменьшения стоимости радара. Поскольку если расстояние между элементами больше, чем рабочая частота, могут появляться побочные лепестки, заметно ухудшающие эффективность радара.

Самая важная и дорогая часть ПФАР – фазовращатели. Без них невозможно управлять фазой сигнала и направлением луча.

Они бывают разных видов, но в целом их можно разделить на четыре типа.

Фазовращатели с временной задержкой


Простейший тип фазовращателей. Сигналу на прохождение линии передачи нужно время. Эта задержка, равная фазовому сдвигу сигнала, зависит от длины линии передачи, частоты сигнала и фазовой скорости сигнала в передающем материале. Переключая сигнал между двумя или более линиями передач заданной длины, можно управлять фазовым сдвигом. Переключающие элементы – это механические реле, pin-диоды, полевые транзисторы или микроэлектромеханические системы. pin-диоды часто используются из-за высокой скорости, низких потерь и простых цепей смещения, обеспечивающих изменение сопротивления от 10 кОм до 1 Ом.

Задержка, сек = фазовый сдвиг ° / (360 * частота, Гц)

Их недостаток в увеличении фазовой ошибки с увеличением частоты и увеличении размера с уменьшением частоты. Также изменение фазы изменяется в зависимости от частоты, поэтому для слишком малых и больших частот они неприменимы.

Отражательный/квадратурный фазовращатель


Обычно это квадратурное устройство связи, разделяющее входной сигнал на два сигнала, различающихся по фазе на 90°, которые затем отражаются. Затем они комбинируются по фазе на выходе. Эта схема работает благодаря тому, что отражение сигнала от проводящих линий могут быть смещены по фазе по отношению к падавшему сигналу. Сдвиг по фазе изменяется от 0° (открытая цепь, нулевая ёмкость варактора) до -180° (цепь закорочена, ёмкость варактора бесконечна). Такие фазовращателя обладают широким диапазоном работы. Однако физические ограничения варакторов приводят к тому, что на практике сдвиг по фазе может достигать только 160°. Но для большего сдвига возможно комбинировать несколько таких цепей.

Векторный IQ-модулятор


Так же, как и у отражательного фазовращателя, здесь сигнал разделяется на два выхода с 90-градусным смещением фазы. Входящая фаза без смещения называется I-каналом, а квадратура с 90-градусным смещением называется Q-каналом. Затем каждый сигнал проходит через двухфазный модулятор, способный сдвигать фазу сигнала. Каждый сигнал подвергается сдвигу фазы на 0° или 180°, что позволяет выбрать любую пару квадратурных векторов. Затем два сигнала рекомбинируются. Поскольку затухание обоих сигналов можно контролировать, у выходящего сигнала контролируется не только фаза, но и амплитуда.

Фазовращатель на фильтрах верхних/нижних частот


Был изготовлен для решения проблемы фазовращателей с временной задержкой, не способных работать на большом диапазоне частот. Работает путём переключения пути сигнала между фильтрами верхних и нижних частот. Похож на фазовращатель с временной задержкой, только вместо линий передачи используются фильтры. Фильтр верхних частот состоит из последовательности индукторов и конденсаторов, обеспечивающих опережение по фазе. Такой фазовращатель обеспечивает постоянный сдвиг фазы в диапазоне рабочих частот. Также его размер гораздо меньше, чем у предыдущих перечисленных фазовращателей, поэтому он чаще всего используется в радарах.

Если подытожить, то по сравнению с обычной отражающей антенной, основными преимуществами ПФАР будут: высокая скорость сканирования (увеличение количества отслеживаемых целей, уменьшение вероятности обнаружения станцией предупреждения об облучении), оптимизация времени нахождения на цели, высокое усиление и малые боковые лепестки (тяжелее заглушить и обнаружить), случайная последовательность сканирования (сложнее заглушить), возможность использовать особые техники модуляции и обнаружения для извлечения сигнала из шума. Основные недостатки – высокая стоимость, невозможность сканирования шире 60 градусов в ширину (поле зрения стационарного фазового массива – 120 градусов, механический радар может расширить его до 360).

Активная фазированная антенная решётка [Active Electronically Scanned Array, AESA]


Снаружи АФАР (AESA) и ПФАР (PESA) отличить сложно, но внутри они кардинально различаются. ПФАР использует один или два высокомощных усилителя, передающего один сигнал, который затем делится на тысячи путей для тысяч фазовращателей и элементов. Радар с АФАР состоит из тысячи модулей приёма/передачи. Поскольку передатчики находятся непосредственно в самих элементах, у него нет отдельных приёмника и передатчика. Различия в архитектуре представлены на картинке.

У АФАР большинство компонентов, таких, как усилитель слабых сигналов, усилитель большой мощности, дуплексор, фазовращатель уменьшены и собраны в одном корпусе под названием модуля приёма/передачи. Каждый из модулей представляет собой небольшой радар. Архитектура их следующая:

Хотя АФАР (AESA) и ПФАР (PESA) используют интерференцию волн для формирования и отклонения луча, уникальный дизайн АФАР даёт много преимуществ по сравнению с ПФАР. К примеру, усилитель слабого сигнала находится рядом с приёмником, до компонентов, где теряется часть сигнала, поэтому у него отношение сигнал/шум лучше, чем у ПФАР.

Во-вторых, у обычного радара возможность уменьшения паразитной интерференции ограничена ошибками нестабильности аппаратуры. Больше всего в эти ошибки вносят вклад аналого-цифровой преобразователь, преобразователь с понижением частоты, усилителей высокой мощности, усилители слабых сигналов и генератор волн. У АФАР с распределённой группой усилителей высокой мощности и усилителей слабых сигналов такие ошибки можно уменьшать. В результате у АФАР повышается чувствительность в шумных условиях.

Более того, при равных возможностях обнаружения у АФАР меньше рабочий цикл и пиковая мощность. Также, поскольку отдельные модули АФАР не полагаются на один усилитель, они могут одновременно передавать сигналы с разными частотами. В результате АФАР может создавать несколько отдельных лучей, разделяя массив на подмассивы. Возможность работать на нескольких частотах приносит многозадачность и способность развёртывать системы радиоэлектронного подавления в любом месте по отношению к радару. Но формирование слишком большого количества одновременных лучей уменьшает дальность действия радара.

Два главных недостатка АФАР – высокая стоимость и ограниченность поля зрения 60 градусами.

Гибридные электронно-механические фазированная антенные решётки

Очень высокая скорость сканирования ФАР сочетается с ограничением поля зрения. Для решения этой проблемы на современных радарах ФАР располагаются на подвижном диске, что увеличивает поле зрения. Не стоит путать поле зрения с шириной пучка. Ширина пучка относится к лучу радара, а поле зрения – общий размер сканируемого пространства. Узкие пучки часто нужны для улучшения точности и дальности действия, а узкое поле зрения обычно не нужно.

Techship — FAQ — Отличие активной и пассивной антенны

Доставка

Доставка товаров на складе обычно осуществляется через 1-2 дня после даты заказа. Доставка товаров, отсутствующих на складе, обычно осуществляется через 3-5 недель после даты заказа, в зависимости от сроков поступления товаров и производственных мощностей производителя. Срок доставки клиенту зависит от запрошенного способа перевозки и пункта назначения. Информация о доставке должна рассматриваться только как приблизительная и ни в коем случае не гарантируется Techship.

Условия поставки и переход права собственности

Согласно оговоренным в заказе срокам отгрузки.
1. FCA наш склад, Гётеборг, Швеция, в соответствии с Инкотермс 2010. Право собственности и риск потери и повреждения продуктов переходят к Заказчику в соответствии с этими условиями поставки. Во избежание сомнений, любые пошлины и экспортные или импортные пошлины должны быть оплачены Заказчиком, если товары отправляются за пределы Швеции.
2. CPT, Перевозка оплачена до места назначения, в соответствии с Инкотермс 2010.Право собственности и риск потери и повреждения продукции переходят к Заказчику в соответствии с настоящими условиями поставки. Во избежание сомнений, любые пошлины и экспортные или импортные пошлины должны быть оплачены Заказчиком, если товары отправляются за пределы Швеции.

Условия оплаты

Согласно цитате, это может быть изменено в любое время в соответствии с кредитной политикой Techship по собственному усмотрению. При оплате кредитной картой взимается дополнительная комиссия в размере 3,5%, и ваш платеж будет обработан нашим партнером по платежам Bambora после отправки заказа.При оплате через PayPal взимается дополнительная комиссия в размере 5%, и вы будете перенаправлены на PayPal после отправки заказа.

Документация

Techship предоставит основную документацию по продукту, доступную на веб-портале для клиентов.

Настройка

В этот заказ не включены никакие настройки.

Сертификаты и утверждения оператора

Techship относится к списку глобальных сертификатов и одобрений проданных продуктов Производителя, который будет предоставлен Заказчику по запросу.Заказчик несет полную ответственность за то, чтобы продукты, а также конечный продукт или система, в которых он будет установлен, имеют все необходимые нормативные и юридические разрешения или сертификаты для продажи в конкретной стране. Во избежание сомнений, Techship не несет ответственности за какие-либо местные разрешения или сертификаты, законодательные или нормативные, ни в отношении проданных продуктов, ни в отношении конечного продукта или системы. Техническая поддержка Заказчика в процессе сертификации не включена в цену и может быть предложена отдельно по запросу с почасовой оплатой.

Работа с неисправными устройствами

Этот заказ не включает замену неисправных устройств, за исключением гарантийных обязательств.

Гарантия

Techship не предоставляет никаких гарантий на продукт, кроме передачи Клиенту гарантии, предоставленной Производителем.

Techship не несет никаких обязательств за нарушение гарантии, если предполагаемый дефект или несоответствие обнаружены в результате экологических или стресс-тестов, неправильного использования, небрежности, неправильной установки, аварии или в результате ненадлежащего ремонта, изменения, модификации. , хранение, транспортировка или неправильное обращение.

Ограничение ответственности

Несмотря на любые положения об обратном, содержащиеся в настоящих Условиях и любом Контракте, ни в коем случае ни одна из сторон не несет ответственности перед другой стороной за потерю производства, упущенную выгоду, потерю использования, потерю бизнеса или доли рынка, потерю данных. , выручка или любые другие экономические убытки, прямые или косвенные, или за любые особые, косвенные, случайные или косвенные убытки, независимо от того, можно ли было разумно предвидеть возможность таких убытков и в результате нарушения контракта, гарантии или деликт.

Никакие действия, независимо от формы, вытекающие из любого предполагаемого нарушения контракта или обязательств в соответствии с настоящими Условиями или любым Контрактом, не могут быть предъявлены любой стороной более чем через один (1) год после того, как возникла причина иска.

Несмотря на любые положения об обратном, содержащиеся в настоящих Положениях и условиях или в любом Контракте, ни в коем случае ответственность любой из сторон перед другой стороной за ущерб не может превышать совокупную сумму, соответствующую суммам, выплаченным Заказчиком по настоящему Соглашению в течение 12 месяцев, непосредственно предшествующих соответствующей претензии.

Сторона, понесшая убытки или ущерб, должна принять все разумные меры для ограничения таких потерь или повреждений.

Программное обеспечение и документация

Клиенту предоставляется неисключительная, не подлежащая передаче, оплаченная всемирная лицензия на использование, воспроизведение и распространение потенциального Программного обеспечения и Документации по продуктам исключительно в связи с продажей, распространением и поддержкой Продуктов, интегрированных в продукты Клиента в соответствии с настоящими Условиями. Условия и положения.Во избежание сомнений, Программное обеспечение и Документация не могут распространяться отдельно от Продуктов.

Заказчик не имеет права добавлять или удалять какой-либо товарный знак, торговое наименование, уведомления об авторских правах, предупреждающие надписи или другие обозначения в Программном обеспечении или Документации или из них без предварительного письменного разрешения Производителя или Технической компании в каждом конкретном случае.

Кроме того, Заказчик не имеет права модифицировать, декомпилировать, реконструировать, переводить, адаптировать, упорядочивать или исправлять ошибки или вносить любые другие изменения в Программное обеспечение или Документацию или создавать производные работы с использованием Программного обеспечения или Документации.

Несмотря на любые положения настоящих Положений и условий и любого Контракта об обратном, подразумевается, что ни Заказчик не получает никаких прав собственности или прав собственности на Программное обеспечение или Документацию, а также какие-либо другие права интеллектуальной собственности.

Обязательства (Лицензия на программное обеспечение) остаются в силе бессрочно.

Прочие положения и условия

  1. После получения заказа на покупку, должным образом оформленного в соответствии с настоящими Условиями, Techship в течение трех (3) Рабочих дней уведомит Заказчика о принятии или отклонении (вместе с разумным объяснением любого такого отклонения) такого заказа на покупку.Techship оставляет за собой право запросить любую дополнительную информацию, которую сочтет необходимой, как до, так и после принятия заказа на покупку. Если Techship по какой-либо причине отклонит такой заказ на покупку, любой полученный авансовый платеж будет возвращен Заказчику.
  2. Если иное не согласовано в письменной форме между сторонами, заказ, размещенный Клиентом, является обязательным и не может быть отменен Клиентом без письменного согласия Techship.
  3. Производитель может в любое время по собственному усмотрению и за свой счет вносить изменения в Продукты по форме, соответствию или функциям, при условии, что Заказчик будет уведомлен о любых таких изменениях не менее чем за 30 (тридцать) дней и при условии, что функциональные возможности аналогичны. или лучше по сравнению со спецификацией.
  4. Если Производитель прекращает производство и продажу Продуктов, Techship может в любое время по своему собственному усмотрению и без ответственности перед Заказчиком прекратить поставку Продуктов. Techship приложит разумные усилия, чтобы уведомить об этом Клиента с уведомлением за три (3) месяца.
  5. Клиент несет ответственность за уплату всех налогов, таможенных и других пошлин или сборов, которые могут взиматься или начисляться в связи с этим заказом.
  6. Если в соответствии с действующими или будущими применимыми законами или нормативными актами, Techship будет обязан заплатить или Клиент обязан вычесть из любого платежа Techship любую сумму в отношении любых налогов, таможенных или любых других пошлин или сборов, за которые Клиент несет ответственность. как указано выше, Клиент должен увеличить платеж Techship на сумму, чтобы покрыть такой платеж Techship или удержания Клиента.
  7. Techship приложит все разумные усилия для соблюдения согласованных сроков поставки. Если у Techship в любое время есть основания полагать, что доставка Продуктов будет отложена, Techship должен уведомить Заказчика в письменной форме и указать предполагаемый период задержки.
  8. Обстоятельства, не зависящие от Techship, включая, помимо прочего, обстоятельства, которые могут быть приписаны Клиенту или любой третьей стороне, дают Techship право отложить любое из своих обязательств в такой степени, которая является разумной с учетом всех обстоятельств.
  9. Все транспортные расходы и риск потерь, понесенных в связи с ремонтом и / или заменой дефектных материалов, несет Заказчик при возврате в Techship. Заказчик обязуется соблюдать инструкции Techship относительно утилизации дефектных Продуктов.
  10. Заказчик несет ответственность за получение любых разрешений на экспорт или аналогичных разрешений от соответствующих органов, которые могут потребоваться для экспорта Продуктов или систем, в которых установлены Продукты.
  11. Стороны освобождаются от выполнения или своевременного выполнения любых своих обязательств в соответствии с настоящими Условиями, и любой Контракт, и такие обязательства должны быть продлены на период, разумный в данных обстоятельствах, если их выполнению препятствуют или задерживают промышленные (включая трудовые) ) споры или любые причины, выходящие за пределы разумного контроля затронутой стороны, которые, не ограничивая каким-либо образом общность вышеизложенного, должны включать стихийные бедствия, стихийные бедствия, пожар, взрывы, беспорядки, войны (объявленные или нет), военные действия, революции , гражданские беспорядки, аварии, эмбарго или реквизиция, нехватка материалов, террористические акты, саботаж, ядерные инциденты, эпидемии, забастовки или задержки в работе субподрядчиков, вызванные любыми такими обстоятельствами (форс-мажор).
  12. Гарантии, приведенные в настоящих Условиях, представляют собой единственные гарантии и обязательства, взятые на себя Производителем или Techship в отношении продуктов или любой другой их части, и заменяют все другие гарантии товарной пригодности и пригодности для конкретной цели и средств правовой защиты, предусмотренных в настоящие Условия и положения являются единственными и исключительными средствами правовой защиты.
  13. Ни одна из сторон не имеет права рекламировать или публиковать какую-либо информацию, связанную с этим заказом, без предварительного письменного согласия Заказчика или Techship, в зависимости от обстоятельств.
  14. Настоящие Положения и условия и любой Контракт регулируются и толкуются в соответствии с законодательством Швеции (за исключением норм коллизионного права).

Все споры, разногласия или вопросы между сторонами в отношении любых вопросов, возникающих из настоящих Положений и условий или связанных с ними и любого Контракта, должны окончательно разрешаться в соответствии с Арбитражным регламентом Международной торговой палаты в Стокгольме, Швеция, тремя (3) арбитры назначаются в соответствии с указанными Правилами, и разбирательства ведутся на английском языке.

При необходимости все решения могут быть принудительно исполнены любым судом, имеющим юрисдикцию таким же образом, как и решение в таком суде. Стороны обязуются и соглашаются, что все арбитражные разбирательства будут строго конфиденциальными, а вся информация, документация, материалы в любой форме, раскрытые в ходе такого арбитражного разбирательства, будут использоваться исключительно для целей этого разбирательства.

.

RF Поставщики и ресурсы беспроводной связи

О RF Wireless World

Веб-сайт RF Wireless World является домом для поставщиков и ресурсов радиочастотной и беспроводной связи. На сайте представлены статьи, руководства, поставщики, терминология, исходный код (VHDL, Verilog, MATLAB, Labview), тестирование и измерения, калькуляторы, новости, книги, загрузки и многое другое.

Сайт RF Wireless World охватывает ресурсы по различным темам, таким как RF, беспроводная связь, vsat, спутник, радар, волоконная оптика, микроволновая печь, wimax, wlan, zigbee, LTE, 5G NR, GSM, GPRS, GPS, WCDMA, UMTS, TDSCDMA, bluetooth, Lightwave RF, z-wave, Интернет вещей (IoT), M2M, Ethernet и т. Д.Эти ресурсы основаны на стандартах IEEE и 3GPP. В нем также есть академический раздел, который охватывает колледжи и университеты по инженерным дисциплинам и MBA.

Статьи о системах на основе Интернета вещей

IoT based Fall Detection System architecture

Система обнаружения падений для пожилых людей на основе Интернета вещей : В статье рассматривается архитектура системы обнаружения падений, используемой для пожилых людей. В нем упоминаются преимущества или преимущества системы обнаружения падений Интернета вещей. Узнать больше➤
Также обратитесь к другим статьям о системах на основе Интернета вещей следующим образом:
• Система чистоты туалетов самолета. • Система измерения столкновения • Система отслеживания скоропортящихся продуктов и овощей • Система помощи водителю • Система умной торговли • Система мониторинга качества воды. • Система Smart Grid • Система умного освещения на базе Zigbee • Система интеллектуальной парковки на основе Zigbee. • Система интеллектуальной парковки на основе LoRaWAN


RF Статьи о беспроводной связи

В этом разделе статей представлены статьи о физическом уровне (PHY), уровне MAC, стеке протоколов и сетевой архитектуре на основе WLAN, WiMAX, zigbee, GSM, GPRS, TD-SCDMA, LTE, 5G NR, VSAT, Gigabit Ethernet на основе IEEE / 3GPP и т. Д. .стандарты. Он также охватывает статьи, относящиеся к испытаниям и измерениям, по тестированию на соответствие, используемым для испытаний устройств на соответствие RF / PHY. УКАЗАТЕЛЬ СТАТЕЙ >>.


Физический уровень 5G NR : Обработка физического уровня для канала 5G NR PDSCH и канала 5G NR PUSCH рассмотрена поэтапно. Это описание физического уровня 5G соответствует спецификациям физического уровня 3GPP. Читать дальше➤


5G cell phone architecture

Основы повторителей и типы повторителей : В нем объясняются функции различных типов ретрансляторов, используемых в беспроводных технологиях.Читать дальше➤


Основы и типы замирания : В этой статье рассматриваются мелкомасштабные замирания, крупномасштабные замирания, медленные, быстрые и т. Д., Которые используются в беспроводной связи. Читать дальше➤


Архитектура сотового телефона 5G : В этой статье рассматривается блок-схема сотового телефона 5G с внутренними модулями 5G. Архитектура сотового телефона. Читать дальше➤


5G cell phone architecture

Основы помех и типы помех: В этой статье рассматриваются помехи в соседнем канале, помехи в одном канале, ЭМ помехи, ICI, ISI, световые помехи, звуковые помехи и т. Д.Читать дальше➤


5G NR Раздел

В этом разделе рассматриваются функции 5G NR (New Radio), нумерология, диапазоны, архитектура, развертывание, стек протоколов (PHY, MAC, RLC, PDCP, RRC) и т. Д. 5G NR Краткий указатель ссылок >>
• Мини-слот 5G NR • Часть полосы пропускания 5G NR • 5G NR CORESET • Форматы DCI 5G NR • 5G NR UCI • Форматы слотов 5G NR • IE 5G NR RRC • 5G NR SSB, SS, PBCH • 5G NR PRACH • 5G NR PDCCH • 5G NR PUCCH • Эталонные сигналы 5G NR • 5G NR m-последовательность • Золотая последовательность 5G NR • 5G NR Zadoff Chu Sequence • Физический уровень 5G NR • Уровень MAC 5G NR • Уровень 5G NR RLC • Уровень 5G NR PDCP


Учебные пособия по беспроводным технологиям

В этом разделе рассматриваются обучающие материалы по радиочастотам и беспроводной связи.Он охватывает учебные пособия по таким темам, как сотовая связь, WLAN (11ac, 11ad), wimax, bluetooth, zigbee, zwave, LTE, DSP, GSM, GPRS, GPS, UMTS, CDMA, UWB, RFID, радар, VSAT, спутник, WLAN, волновод, антенна, фемтосота, тестирование и измерения, IoT и т. Д. См. УКАЗАТЕЛЬ >>


Учебное пособие по 5G — Это руководство по 5G также охватывает следующие подтемы по технологии 5G:
Руководство по основам 5G Полосы частот руководство по миллиметровым волнам Волновая рама 5G мм Зондирование волнового канала 5G мм 4G против 5G Тестовое оборудование 5G Сетевая архитектура 5G Сетевые интерфейсы 5G NR канальное зондирование Типы каналов 5G FDD против TDD Разделение сети 5G NR Что такое 5G NR Режимы развертывания 5G NR Что такое 5G TF


Этот учебник GSM охватывает основы GSM, архитектуру сети, элементы сети, системные спецификации, приложения, Типы пакетов GSM, структура кадров GSM или иерархия кадров, логические каналы, физические каналы, Физический уровень GSM или обработка речи, вход в сеть мобильного телефона GSM, установка вызова или процедура включения питания, MO-вызов, MT-вызов, VAMOS, AMR, MSK, модуляция GMSK, физический уровень, стек протоколов, основы мобильного телефона, Планирование RF, нисходящая линия связи PS и восходящая линия связи PS.
➤Подробнее.

LTE Tutorial , охватывающий архитектуру системы LTE, охватывающий основы LTE EUTRAN и LTE Evolved Packet Core (EPC). Он обеспечивает связь с обзором системы LTE, радиоинтерфейсом LTE, терминологией LTE, категориями LTE UE, структурой кадра LTE, физическим уровнем LTE, Стек протоколов LTE, каналы LTE (логические, транспортные, физические), пропускная способность LTE, агрегация несущих LTE, передача голоса по LTE, расширенный LTE, Поставщики LTE и LTE vs LTE продвинутые.➤Подробнее.


RF Technology Stuff

Эта страница мира беспроводной радиосвязи описывает пошаговое проектирование преобразователя частоты RF на примере преобразователя RF UP от 70 МГц до диапазона C. для микрополосковой платы с использованием дискретных радиочастотных компонентов, а именно. Смесители, гетеродин, MMIC, синтезатор, опорный генератор OCXO, колодки аттенюатора. ➤Подробнее.
➤Проектирование и разработка радиочастотного трансивера ➤Конструкция RF фильтра ➤VSAT Система ➤Типы и основы микрополосковой печати ➤Основы волновода


Секция испытаний и измерений

В этом разделе рассматриваются контрольно-измерительные ресурсы, испытательное и измерительное оборудование для тестирования DUT на основе Стандарты WLAN, WiMAX, Zigbee, Bluetooth, GSM, UMTS, LTE.ИНДЕКС испытаний и измерений >>
➤ Система PXI для T&M. ➤ Генерация и анализ сигналов ➤Измерения слоя PHY ➤Тест устройства на соответствие WiMAX ➤ Тест на соответствие Zigbee ➤ Тест на соответствие LTE UE ➤Тест на соответствие TD-SCDMA


Волоконно-оптическая технология

Оптоволоконный компонент , основы, включая детектор, оптический соединитель, изолятор, циркулятор, переключатели, усилитель, фильтр, эквалайзер, мультиплексор, разъемы, демультиплексор и т. д.Эти компоненты используются в волоконно-оптической связи. Оптические компоненты INDEX >>
➤Учебное пособие по оптоволоконной связи ➤APS в SDH ➤SONET основы ➤SDH Рамочная конструкция ➤SONET против SDH


Поставщики и производители беспроводных радиочастотных устройств

Сайт RF Wireless World охватывает производителей и поставщиков различных компонентов, систем и подсистем RF для ярких приложений, см. ИНДЕКС поставщиков >>.

RF Wireless World Home Page-Passive RF components

Поставщики радиочастотных компонентов, включая радиочастотный изолятор, радиочастотный циркулятор, радиочастотный смеситель, радиочастотный усилитель, радиочастотный адаптер, радиочастотный разъем, радиочастотный модулятор, радиочастотный трансивер, PLL, VCO, синтезатор, антенну, генератор, делитель мощности, сумматор мощности, фильтр, аттенюатор, диплексор, дуплексер, чип резистор, чип конденсатор, индуктор чипа, ответвитель, оборудование EMC, программное обеспечение RF Design, диэлектрический материал, диод и т. д.Производители RF компонентов >>
➤Базовая станция LTE ➤RF Циркулятор ➤RF Изолятор ➤Кристаллический осциллятор


MATLAB, Labview, встроенные исходные коды

Раздел исходного кода RF Wireless World охватывает коды, связанные с языками программирования MATLAB, VHDL, VERILOG и LABVIEW. Эти коды полезны для новичков в этих языках. ИНДЕКС ИСХОДНОГО КОДА >>
➤3-8 декодер кода VHDL ➤Код MATLAB для дескремблера ➤32-битный код ALU Verilog ➤T, D, JK, SR flipflop коды labview


* Общая информация о здоровье населения *

Выполните эти пять простых действий, чтобы остановить коронавирус (COVID-19).
СДЕЛАЙТЕ ПЯТЬ
1. РУКИ: Часто мойте их.
2. КОЛЕНО: Откашляйтесь
3. ЛИЦО: не трогайте его
4. НОГИ: держитесь на расстоянии более 3 футов (1 м) друг от друга
5. ЧУВСТВОВАТЬ: Болен? Оставайся дома


Используйте технологию отслеживания контактов >>, соблюдайте >> рекомендации по социальному дистанцированию и установить систему наблюдения за данными >> чтобы спасти сотни жизней. Использование концепции телемедицины стало очень популярным в таким странам, как США и Китай, чтобы остановить распространение COVID-19, поскольку это заразное заболевание.


RF Беспроводные калькуляторы и преобразователи

Раздел «Калькуляторы и преобразователи» охватывает ВЧ-калькуляторы, беспроводные калькуляторы, а также преобразователи единиц. Это касается беспроводных технологий, таких как GSM, UMTS, LTE, 5G NR и т. Д. СПРАВОЧНЫЕ КАЛЬКУЛЯТОРЫ Указатель >>.
➤ Калькулятор пропускной способности 5G NR ➤5G NR ARFCN против преобразования частоты ➤Калькулятор скорости передачи данных LoRa ➤LTE EARFCN для преобразования частоты ➤ Калькулятор антенны Яги ➤ Калькулятор времени выборки 5G NR


IoT-Интернет вещей Беспроводные технологии

Раздел IoT охватывает беспроводные технологии Интернета вещей, такие как WLAN, WiMAX, Zigbee, Z-wave, UMTS, LTE, GSM, GPRS, THREAD, EnOcean, LoRa, SIGFOX, WHDI, Ethernet, 6LoWPAN, RF4CE, Bluetooth, Bluetooth Low Power (BLE), NFC, RFID, INSTEON, X10, KNX, ANT +, Wavenis, Dash7, HomePlug и другие.Он также охватывает датчики Интернета вещей, компоненты Интернета вещей и компании Интернета вещей.
См. Главную страницу IoT >> и следующие ссылки.
➤ НИТЬ ➤EnOcean ➤Учебник по LoRa ➤Учебник по SIGFOX ➤WHDI ➤6LoWPAN ➤Zigbee RF4CE ➤NFC ➤Lonworks ➤CEBus ➤UPB



СВЯЗАННЫЕ ЗАПИСИ


RF Wireless Учебники



Различные типы датчиков


Поделиться страницей

Перевести страницу

.

Преимущества и недостатки активных и пассивных RFID-технологий

Когда я разрабатываю новую печатную плату или продукт, одна из самых сложных задач для меня — это выбрать, какие именно компоненты мне следует использовать. Кажется, что каждая технология теперь имеет другую конфигурацию для достижения наилучшей производительности.Даже когда вы имеете дело с довольно простой технологией, такой как печатная плата радиочастотной идентификации (RFID), есть множество вариантов на выбор. Несмотря на то, что в каждом типе дизайнерской этикетки RFID используется активный считыватель RFID, также известный как запросчик, теги для каждого типа отличаются. Существует три основных категории схем макетов RFID, которые вы можете использовать на основе этих типов меток RFID: пассивные, полупассивные и активные. У каждой системы есть свои плюсы и минусы, которые помогут вам решить, подходит ли она для вашего приложения.

Пассивные RFID-технологии

Самая простая из трех конфигураций RFID — это та, которая использует активный считыватель и пассивную метку. Пассивные RFID-метки состоят всего из двух компонентов: схемы интегральной схемы (ИС) и антенны. В сочетании их иногда называют вкладкой. Примечательно, что пассивная RFID-метка не включает в себя источник постоянного питания или батарею.

Пассивные системные метки RFID

не нуждаются в батарее, потому что они получают энергию от сигнала опроса считывателя.Чтобы прочитать теги в таком расположении, считыватель отправит мощный сигнал всем тегам в своем диапазоне частот чтения. Затем метки получают этот сигнал на свои антенны и используют энергию от него для питания своих микросхем. После того, как их процессоры выполнили свои задачи, метки используют индуктивную связь и связь обратного рассеяния для обратной связи с считывателем. Все эти характеристики означают, что использование системы пассивных RFID-меток имеет множество плюсов и минусов.

Преимущества технологии RFID

  • Недорого — Поскольку системные метки RFID состоят максимум из трех компонентов (ИС, антенна, корпус), они могут быть довольно дешевыми.
  • Легкий — Минималистичный дизайн пассивной метки также означает, что она не имеет большой массы.
  • Срок службы — Другие метки, в которых используется батарея, могут иметь срок службы не более 3-5 лет. Долговечность пассивных меток зависит от материалов, из которых они изготовлены, и от среды, в которой они работают. Если их поместить в мягкую среду, они могут работать до 20 лет.
  • Low Noise — Печатная плата с индуктивной и радиационной связью без активной антенны практически не создает шума.

Недостатки технологии RFID

  • Short Range — Отсутствие активной антенны означает, что пассивная метка имеет чрезвычайно короткий частотный диапазон. Метки, работающие на низких и высоких частотах, могут иметь максимальную дальность связи 2 фута. Если они используют очень высокую частоту, они могут подняться на 20 футов, но это все еще относительно небольшой диапазон.
  • Ограниченное хранилище — Даже большинству энергонезависимой памяти требуется питание, чтобы ее содержимое не ухудшилось.Без встроенного аккумулятора пассивные теги не могут хранить много информации.
  • Требуется считыватель — Для пассивных типов RFID-меток требуется мощный считыватель для равномерного включения.
  • Нет датчиков — Большинству датчиков для работы требуется постоянное питание и, возможно, требуется память для хранения данных. Это делает пассивные теги непригодными для большинства сенсорных приложений.
Пассивные метки могут быть почти такими же тонкими, как лист бумаги.

Полупассивная технология RFID

На одну ступень выше пассивной метки — полупассивная метка.В полупассивной системе метки будут иметь какую-то встроенную батарею, но не будут иметь активного передатчика. Это означает, что они по-прежнему используют технологию индуктивной или радиационной связи для связи, оставляя им меньший радиус действия, чем активная система. Эта батарея также может поддерживать датчики и память для энергопотребления.

Преимущества

  • Средний диапазон — Одна из основных причин, по которой пассивные метки имеют такой короткий диапазон считывания, заключается в том, что они должны находиться близко к считывающему устройству для включения.Дальность включения намного короче, чем дальность связи в отраженном свете. Полупассивные метки могут использовать свои батареи для питания своих ИС, что означает, что они ограничены большим диапазоном связи, а не более коротким диапазоном мощности. Полупассивная система может считывать RFID-метку на расстоянии 100 футов и более.
  • Активные компоненты — Полупассивные метки могут поддерживать датчики и память благодаря своей встроенной батарее. Если у вас есть приложение, которому требуются некоторые датчики и память, но не требуется очень большой диапазон, вы можете использовать полупассивную печатную плату RFID.
  • Средняя стоимость — Полупассивные метки дороже пассивных, но, безусловно, дешевле активных.
  • Низкий уровень шума — Как и в пассивной системе, полупассивные метки не создают большого шума в окружающей среде.

Недостатки

  • Требуется считыватель — хотя полупассивные метки не полагаются на считывающее устройство для получения энергии, они все равно нуждаются в нем для связи.
  • Limited Lifetime — Наличие батареи автоматически ограничивает срок службы метки.Вместо 20 лет можно ожидать 2-7 лет эксплуатации. Кроме того, бирке с батареей потребуется более щадящая среда, чем бирке с микросхемой и антенной.

Активные системы RFID

Самая сложная форма RFID — активная метка RFID. В этой схеме метка имеет большую батарею и использует активный передатчик вместо пассивного. Активный передатчик требует большей батареи, которая также может питать более быстрый процессор и другие более энергоемкие компоненты.

Преимущества

  • Long Range — активный передатчик может передавать данные на большие расстояния. Активные теги могут иметь диапазон считывания более 300 футов, что более чем в 3 раза больше, чем у полупассивных тегов.
  • Считыватели с низким энергопотреблением — Поскольку в активных метках используется антенна с питанием, им не нужно полагаться на мощный запросчик для всей силы сигнала.
  • Дополнительные компоненты — Когда вы добавляете батарею большего размера, вы также можете использовать более мощный процессор, больше датчиков, больше памяти — больше компонентов в целом.Если ваш тег должен делать много разных вещей, активный тег может быть лучшим выбором для вас.

Недостатки

  • Дорогой — В то время как пассивные теги могут стоить менее 10 центов за единицу, активные теги могут стоить до 20 долларов за тег.
  • Ограниченный срок службы — Активная метка RFID обычно рассчитана на срок службы батареи 3-5 лет. Однако после того, как батарея разрядится, вам понадобится новая бирка.
  • Large and Heavy — По сравнению с биркой толщиной с лист бумаги активные бирки большие и тяжелые.Батареи тяжелые и занимают много места. Если вам нужно, чтобы ваши теги помещались между страницами книги, активные теги, вероятно, не для вас.
  • Шумный — Использование активного передатчика добавит шума в окружающую среду. Обязательно посмотрите, как шум активной метки повлияет на вашу систему.
Вы можете использовать активную систему, если вам нужно просканировать весь склад.

Несмотря на то, что пассивные, полупассивные и активные RFID имеют много преимуществ и недостатков, это самые важные вещи, о которых следует помнить:

  • Пассивные теги не поддерживают датчики или память и имеют малый радиус действия.
  • Полупассивные имеют средний диапазон и все еще могут быть дешевыми
  • Активные теги могут делать многое, но они большие, дорогие и тяжелые.

Вооружившись этими знаниями, вы сможете выбрать лучший тип RFID для использования в вашем следующем проекте.

При использовании RFID-меток вы можете выбирать из множества вариантов, но когда дело доходит до дизайна печатных плат в целом, выбор может оказаться огромным. Вот почему так важно использовать хорошее программное обеспечение, которое поможет вам в этом процессе. CircuitStudio® предлагает широкий спектр инструментов, которые помогут вам принять правильные проектные решения.

Есть еще вопросы о конструкции RFID? Вызовите специалиста Altium Designer.

.

Разница между активным и пассивным фильтром (со сравнительной таблицей)

Основное различие между активным и пассивным фильтрами состоит в том, что в активном фильтре для фильтрации электронных сигналов используются активные компоненты, такие как транзистор и операционный усилитель . В отличие от этого, пассивный фильтр использует пассивные компоненты, такие как резистор , катушка индуктивности и конденсатор , для генерации сигнала определенной полосы.

Еще одно важное различие между ними состоит в том, что активному фильтру для работы необходим внешний источник питания.Хотя в случае пассивных фильтров внешний источник не требуется.

Мы знаем, что фильтры — это схемы, которые имеют возможность пропускать через нее определенный частотный диапазон, отклоняя другие частоты за пределами диапазона. Схемы фильтров в основном демонстрируют свойство частотной избирательности .

Мы обсудим еще несколько различий между ними. Но перед этим вы должны знать макет этой статьи.

Содержимое: активный фильтр против пассивного

    1. Таблица сравнения
    2. Определение
    3. Ключевые отличия
    4. Заключение

Таблица сравнения

Основа для сравнения Активный фильтр Пассивный фильтр
Состоит из активных компонентов, таких как операционный усилитель, транзистор и т. Д. Пассивные компоненты, такие как резистор, катушка индуктивности, конденсатор и т. Д.
Стоимость Высокая Сравнительно низкая.
Сложность схемы Более сложная Менее сложная, чем активный фильтр.
Вес Низкий Сравнительно более громоздкий из-за наличия индукторов.
Q-фактор Высокий Очень низкий по сравнению с активными фильтрами.
Внешний источник питания Требуется Не требуется
Чувствительность Более чувствительная Сравнительно менее чувствительная.

Определение активного фильтра

Активные фильтры — это схемы фильтров, в которых в качестве основных компонентов используются транзистор и операционный усилитель. Наряду с этими элементами схемы активных фильтров содержат резистор и конденсатор, но не катушки индуктивности.

Мы знаем, что фильтр обладает свойством частотной избирательности. Таким образом, схемы активных фильтров используют транзистор и операционный усилитель для пропускания только выборочной полосы частот, ослабляя остальную частоту. На рисунке ниже показан пример схемы активного фильтра:

circuit of active filter

В случае активных фильтров, чтобы создать требуемую характеристику фильтра, выполняется соединение операционного усилителя, интегратора, инвертора и т. Д. С резистором и конденсатором.

Обычно операционный усилитель в схеме используется интегрально. Таким образом гарантируется небольшой размер и меньшая громоздкость. Мы знаем, что операционный усилитель обеспечивает высокое входное сопротивление и низкое выходное сопротивление. Таким образом, такие активные фильтры устраняют эффект нагрузки в источнике и нагрузке.

Но активные компоненты имеют конечную полосу пропускания, поэтому иногда это приводит к затруднениям в работе с высокочастотным сигналом. Кроме того, необходимость во внешнем источнике постоянного тока присутствует в случае активного фильтрующего блока, потому что он не может получать мощность возбуждения от сигнала на его входе.

Определение пассивного фильтра

Пассивные фильтры — это схемы фильтров, в состав которых входят только резистор, катушка индуктивности и конденсатор в качестве основных компонентов. Поскольку в нем нет усилительного элемента, пассивные фильтры обеспечивают низкий коэффициент усиления сигнала.

Это приводит к получению на выходе схемы фильтра сравнительно более низкого сигнала, чем подаваемый входной сигнал.

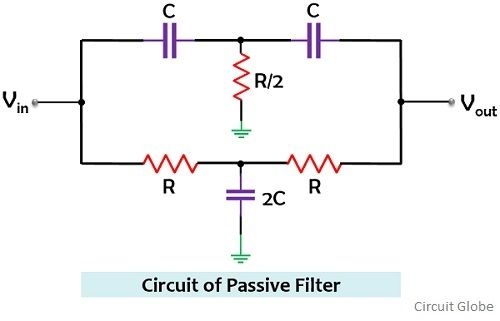

Давайте посмотрим на схему пассивного фильтра:

circuit of passive filter

Для радиочастотного диапазона пассивные фильтры обеспечивают хороший отклик.Но наличие индуктора в цепи создает проблемы в низкочастотных приложениях. Как и в случае низких частот, индуктивность катушки индуктивности должна быть увеличена, что в конечном итоге потребует большего количества витков в катушке.

Ниже диапазона РЧ как входное, так и выходное сопротивление пассивных фильтров создают проблему. Таким образом, они не очень подходят для низкочастотных операций. В основном разрешенная и ограниченная полоса частот формирует классификацию фильтров.

Итак, если сеть RLC пропускает только нижнюю полосу частот, то известно, что это фильтр нижних частот. Точно так же, если фильтр ослабляет нижнюю полосу частот и пропускает более высокую полосу частот, то это фильтр верхних частот.

Ключевые различия между активным и пассивным фильтром

  1. Активные фильтры дороги из-за наличия активных компонентов. Однако невысокая стоимость пассивных фильтров является результатом наличия в нем пассивных компонентов.
  2. Схема Ориентация активных фильтров довольно сложна. В то время как сравнительно пассивные фильтры имеют менее сложную схему.
  3. Активные фильтры имеют высокое значение добротности по сравнению с пассивными фильтрами.
  4. Активным фильтрам для работы схемы требуется внешний источник питания источника питания. Но пассивные фильтры не требуют внешнего источника энергии, потому что они управляют энергией для своей работы от приложенного входного сигнала.
  5. Поскольку индуктор является основным компонентом пассивных фильтров, он создает проблемы на низких частотах. Таким образом, пассивные фильтры подходят для работы в радиочастотном диапазоне. В то время как активные фильтры обеспечивают лучший отклик на низких частотах.
  6. Вес активных фильтров низок, тогда как для пассивных фильтров он сравнительно высок.
  7. Активные компоненты обладают большей чувствительностью к изменениям температуры. Однако пассивные компоненты относительно менее чувствительны к ним.

Заключение

Итак, можно сделать вывод, что как активные, так и пассивные фильтры имеют свою зону действия. Но активные фильтры используются больше, чем пассивные фильтры, как в области связи и обработки сигналов.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
