Ог клапан: Клапаны системы рециркуляции отработавших газов (EGR) и датчики температуры отработавших газов (EGTS)

Клапаны системы рециркуляции отработавших газов (EGR) и датчики температуры отработавших газов (EGTS)

Клапаны EGR и датчики EGTS являются частью систем управления двигателем (EMS) DENSO, в которых используются оригинальные технологии DENSO. Какую же роль они играют в создании самых совершенных систем EMS?

КЛАПАНЫ СИСТЕМЫ РЕЦИРКУЛЯЦИИ ОТРАБОТАВШИХ ГАЗОВ

Типы
• С шаговым электродвигателем
• Электромагнитный
• С электродвигателем постоянного тока

Особенности и преимущества
• Быстрота реакции: оптимальная регулировка подачи отработавших газов при любых температурах двигателя и рабочих условиях.
• Точность: встроенный датчик положения обеспечивает более точную регулировку подачи отработавших газов, что повышает общий уровень точности системы.
• Долговечность: снижение давления и уменьшение потока отработавших газов обеспечивает стойкость к углеродной коррозии и увеличивает срок службы.


• Снижение токсичности отработавших газов: уменьшается содержание оксидов азота (NOx).

Принцип работы

Низкая токсичность отработавших газов напрямую зависит от качества и эффективности клапана EGR. Именно он выполняет смешивание отработавших газов двигателя с впускным воздухом, в котором после этого уменьшается концентрация кислорода и снижается скорость сгорания. Из-за снижения концентрации кислорода во впускном воздухе происходит уменьшение температуры сгорания и сокращение уровня содержания вредного оксида азота (NOx).

• Впускной и выпускной коллекторы соединены небольшим каналом, в котором и установлен клапан EGR, осуществляющий регулировку объема отработавших газов, поступающих обратно во впускной коллектор.

• При работе двигателя на холостом ходу клапан EGR закрыт и подача отработавших газов во впускной коллектор отсутствует. Клапан EGR остается закрытым до тех пор, пока двигатель не прогреется и не начнет работать под нагрузкой. По мере увеличения нагрузки и температуры сгорания клапан EGR открывается и начинает подавать отработавшие газы обратно во впускной коллектор.

• Современные технологические достижения в области рециркуляции и каталитической нейтрализации отработавших газов позволяют добиться снижения токсичности выхлопа даже при работе двигателя на обедненной смеси.

Электронный блок управления (ЭБУ) оценивает информацию, полученную от датчиков, во всех режимах работы двигателя. Затем выполняется открытие/закрытие клапана EGR для подачи отработавших газов во впускной воздух, что приводит к уменьшению концентрации в нем кислорода и снижению скорости сгорания. В результате происходит снижение температуры сгорания, за счет чего ограничивается образование вредного оксида азота (NOx). Современные технологические достижения в области рециркуляции и каталитической нейтрализации отработавших газов позволяют добиться снижения токсичности выхлопа даже при работе двигателя на обедненной смеси.

• Увеличение объема рециркуляции отработавших газов позволяет ограничить образование NOx до определенной степени. Чрезмерный объем рециркуляции отработавших газов приводит к неполному сгоранию топлива и повышению содержания сажевых частиц. Требуется одновременно достичь противоположных целей: ограничить образование NOx и снизить содержание сажевых частиц. Для этого необходима высокая точность управления рециркуляцией отработавших газов.

• Компания DENSO применяет клапаны EGR с электронным управлением, которые взаимодействуют с электронной дроссельной заслонкой.

ДАТЧИКИ ТЕМПЕРАТУРЫ ОТРАБОТАВШИХ ГАЗОВ

Принцип работы

Датчик температуры отработавших газов (EGTS) устанавливается перед окислительным каталитическим нейтрализатором дизельного двигателя (DOC) и/или перед сажевым фильтром дизельного двигателя (DPF). Этот датчик измеряет температуру отработавших газов и передает измеренное значение в виде сигнала напряжения в ЭБУ двигателя. Получая эти сигналы, ЭБУ контролирует условия работы двигателя и обеспечивает эффективное снижение токсичности отработавших газов.

Благодаря повышенной точности измерения датчиков EGTS обеспечивается точное управление впрыском топлива для дожигания и точная оценка количества сажи в фильтре DPF, что, в свою очередь, способствует более эффективной регенерации фильтра DPF. Результатом является снижение токсичности отработавших газов и повышение топливной экономичности, так как для процесса регенерации используется меньше топлива. Помимо этого обеспечивается контроль температуры каталитического нейтрализатора для защиты от перегрева и ухудшения его рабочих характеристик.

Статистическая информация о продукте

Датчики EGTS
• 11 каталожных номеров, заменяющих 46 оригинальных каталожных номеров для 211 применений и более 4 миллионов транспортных средств.
• Линейка охватывает модели BMW, которые оснащаются исключительно датчиками DENSO.
• Высокая точность контроля работы двигателя позволяет увеличить его рабочие характеристики при снижении выброса вредных веществ и расхода топлива.
• Быстрота реакции сочетается с небольшими размерами и компактностью.
• Диапазон измеряемых температур: от -40 до 1000 °C, точность измерения: в пределах ±10 °С от фактической температуры. Изменение показаний от комнатной температуры до 1000 °C занимает менее 7 секунд.
• Конструкция датчиков EGTS компании DENSO, исполненных в виде одинарной трубки, позволяет уменьшить их размер на 90 % по сравнению с традиционными аналогами и обеспечивает самую быструю реакцию.

• Устойчив к воздействию вибрации даже при установке в непосредственной близости от двигателя.
• Предлагаются датчики с различным временем реакции и диапазоном измеряемой температуры.

Клапаны EGR
• 6 каталожных номеров, охватывающих 51 применение и более 2 миллионов транспортных средств.
• Линейка включает три типа клапанов: с шаговым электродвигателем, с электромагнитным приводом, с электродвигателем постоянного тока.
• DENSO – единственный бренд, поставляющий оригинальные клапаны EGR для ряда применений, таких как Toyota Corolla.
• Усовершенствованная технология DENSO обеспечивает оптимальное регулирование потока отработавших газов и сокращение выброса NOx при любой температуре двигателя, во всех режимах работы.
• Встроенный датчик положения позволяет более точно регулировать подачу отработавших газов, что повышает точность системы.


• Исключительная долговечность: снижение давления и уменьшение потока отработавших газов обеспечивает стойкость к углеродной коррозии и увеличивает срок службы.

А знаете ли вы?

• В 1975 году компания DENSO представила первый в мире датчик температуры отработавших газов.
• В 1998 году специалисты DENSO создали датчик температуры отработавших газов, обладавший лучшей в мире быстротой реакции, что позволило создать систему управления с обратной связью для контроля температуры отработавших газов. Этот датчик стал самым компактным в мире. Его объем на 90 % меньше объема обычного датчика EGTS компании DENSO.

Поиск ошибок в системе рециркуляции отработавших газов (AGR) у дизельных и бензиновых двигателей

Так как у автомобилей с дизельным двигателем разность давлений между сторонами впуска и выпуска не является достаточной для высокой степени рециркуляции отработавших газов, то для того, чтобы создать необходимое пониженное давление, во впускную трубу вставляются «регулирующие заслонки».

Сенсор воздушных масс у дизельных двигателей необходим, в том числе, для регулирования рециркуляции ОГ.

С помощью электропневматических клапанов происходит управление пневматическими клапанами системы рециркуляции ОГ.

Автомобиль: все автомобили с системой рециркуляции ОГ

Продукты: Позиции 2, 3, 5, 6, 7 (смотри рисунок)

Рециркуляция отработавших газов (AGR) — это надежный и испытанный метод для снижения содержания вредных веществ:

Из-за примешивания выхлопных газов уменьшается содержание кислорода в топливо-воздушной смеси и, таким образом, снижается температура сгорания в цилиндрах.Так как вредный угарный газ (NOx) возникает в основном при высоких температурах и давлении, то концентрация оксидов азота (NOx), выбрасываемых в окружающую среду, может быть сокращена до 50%. Кроме того, у дизельных двигателей образование частиц сажи снижается примерно на 10%.Рециркуляция отработавших газов включается только в определенных пунктах режима работы. Как правило, это происходит у бензиновых двигателей внутреннего сгорания после холостого хода вплоть до верхней частичной нагрузки, у дизельных двигателей примерно до 3 000 мин-1 и средней нагрузке.

  1. Воздушный фильтр
  2. Сенсор воздушных масс
  3. Дроссельная/ регулирующая заслонка
  4. Цилиндр
  5. Клапан системы рециркуляции ОГ (здесь: пневматический)
  6. Электропневм. преобразователь давления
  7. Лямбда-зонд (Отто)
  8. Катализатор
Обзор рециркуляции
отработавших
газов (AGR)
Дизельный двигатель
(все виды впрыска)
Бензиновый двигатель внутреннего
сгорания (впрыскивание во
впускной коллектор)
Бензиновый двигатель
внутреннего сгорания
(непосредственное впрыскивание)
Действиеоксиды азота -50%
частицы -10%
меньшее количество углеводородов
меньшее количество шумов
оксиды азота -40%
расход -3%
меньшее количество CO2
оксиды азота -50…60%
расход -2%
меньшее количество CO2
Степень
рециркуляции
отработавших газов
макс. 65%макс. 25%макс. 50% (при послойном заряде
цилиндра ДВС)
макс. 30% (в гомогенном режиме)
Кроме тогоУ транспортных средств более высокой
весовой категории охлаждение системы
рециркуляции ОГ необходимо
Охлаждение системы
рециркуляции ОГ находится
в обсуждении
Усиленная рециркуляция ОГ при
высокой нагрузке

Элементы конструкции системы рециркуляции отработавших газов (AGR)

Клапан системы рециркуляции ОГ дозирует количество выхлопных газов. Он монтирован либо на впускном коллекторе, либо во всасывающем тракте, или же он встраивается в один из жароустойчивых выпускных трубопроводов, которые связывают впускной коллектор со всасывающим трактом.

Пневматические клапаны системы рециркуляции ОГ приводятся в действие пониженным давлением от электромагнитных клапанов: В простых системах с электрическим переключающим клапаном (EUV) клапан системы рециркуляции ОГ выполняет лишь функцию открывания — закрывания. В системах с электропневматическим преобразователем (EPW) клапан системы рециркуляции ОГ может переключаться плавно.
Пониженное давление определяется у впускной трубы или создается вакуумным насосом.

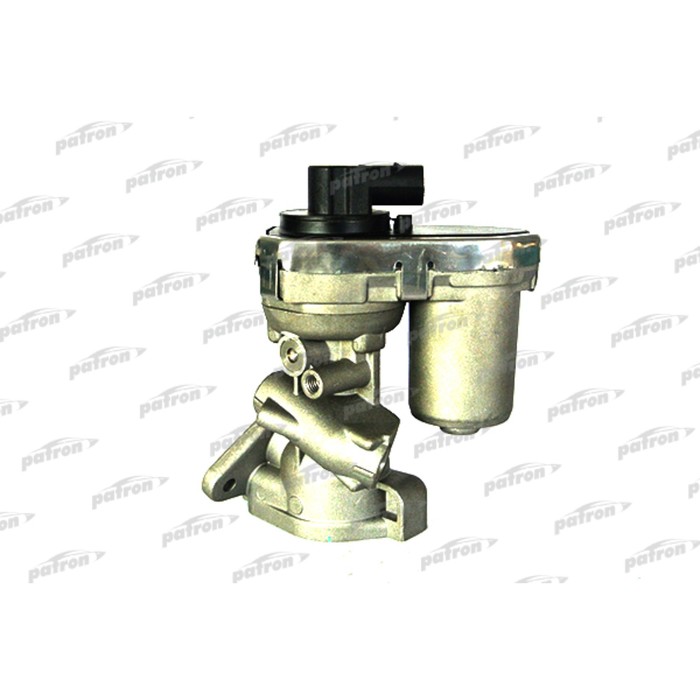

Работа электрических клапанов системы рециркуляции ОГ или клапанов с электромотором регулируется непосредственно прибором управления, и они больше не нуждаются ни в пониженном давлении, ни в магнитном клапане.

В автомобилях с дизельным двигателем клапаны системы рециркуляции ОГ по причине высокой
степени рециркуляции отработавших газов имеют большое поперечное сечение отверстия.

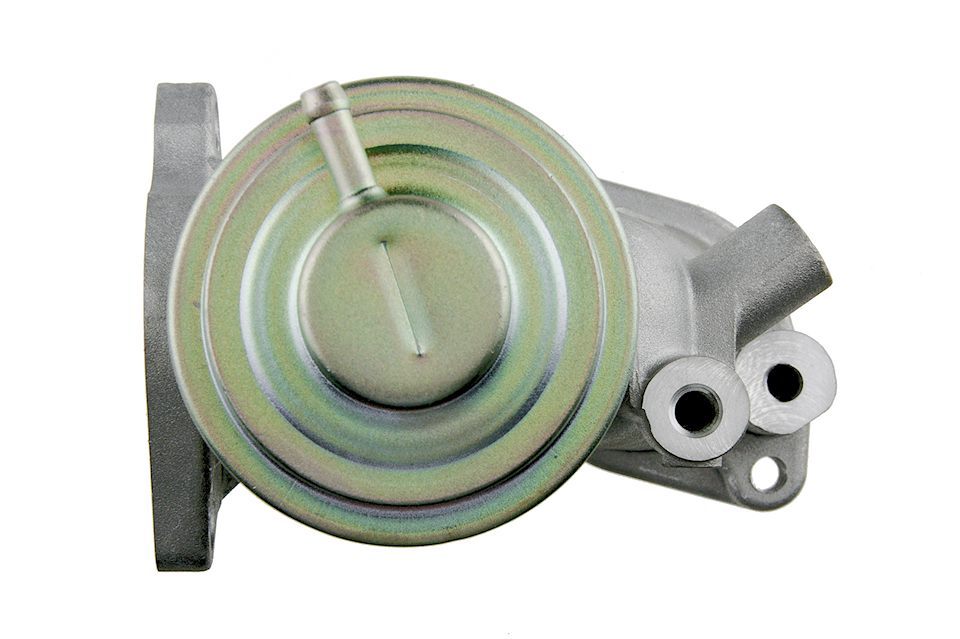

01: пневматический клапан системы рециркуляции ОГ

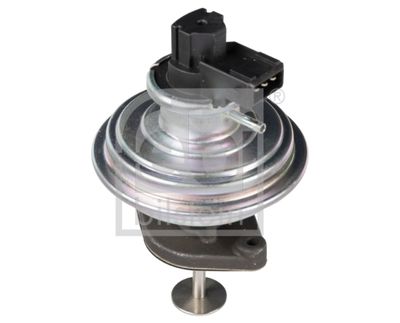

02: пневматический клапан системы рециркуляции ОГ с узнаванием положения

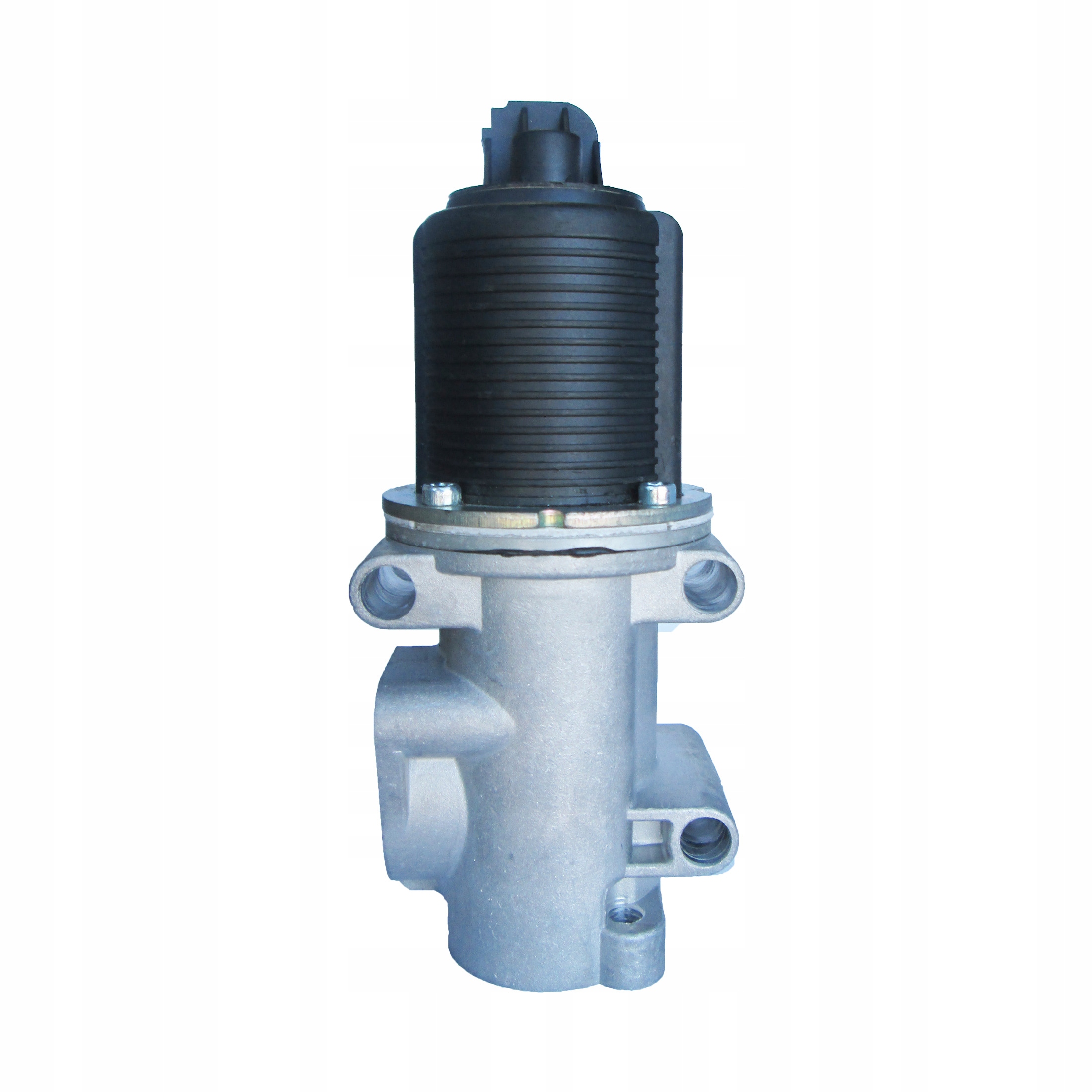

03: электрический двойной тарельчатый клапан системы рециркуляции ОГ

У клапанов системы рециркуляции ОГ в бензиновом двигателе внутреннего сгорания поперечное сечение значительно меньше.
04: электрический клапан системы рециркуляции ОГ с подключением к контуру циркуляции охлаждающего вещества
05: пневматический клапан системы рециркуляции ОГ

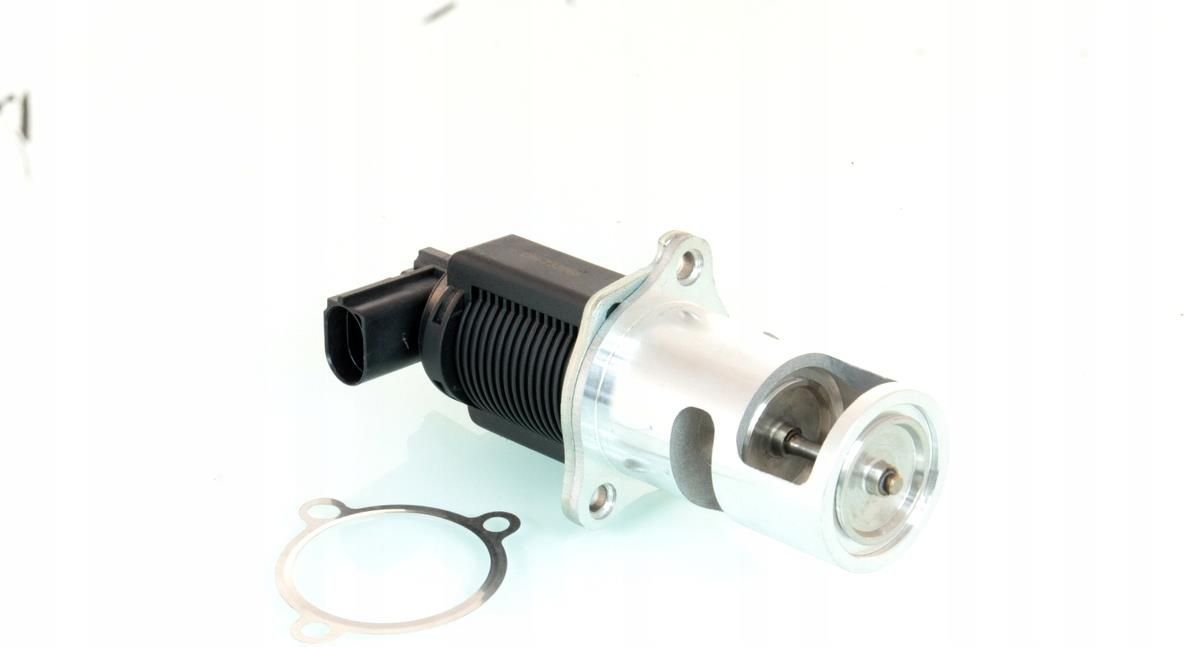

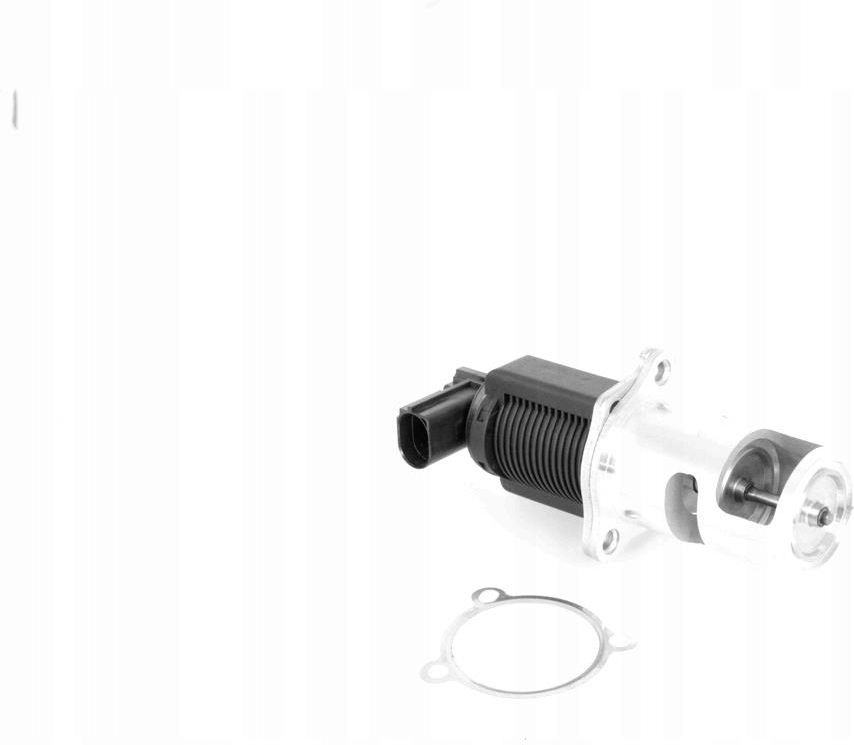

06: электрический клапан системы рециркуляции ОГ

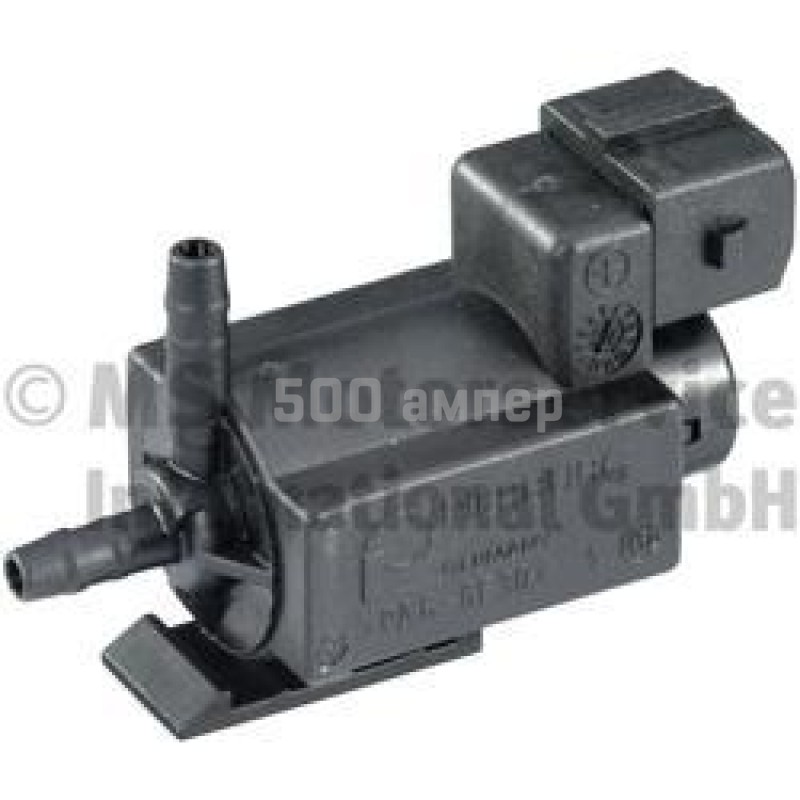

С помощью электропневматических клапанов происходит управление пневматическими клапанами системы рециркуляции ОГ.

Сенсор воздушных масс у дизельных двигателей необходим, в том числе, для регулирования рециркуляции ОГ.

Так как у автомобилей с дизельным двигателем разность давлений между сторонами впуска и выпуска не является достаточной для высокой степени рециркуляции отработавших газов, то для того, чтобы создать необходимое пониженное давление, во впускную трубу вставляются «регулирующие заслонки».

EGR в дизельном двигателе: что это такое?

Система рециркуляции отработавших газов ЕГР (англ. Exhaust Gas Recirculation) является решением, которое снижает уровень оксидов азота в отработавших газах бензинового или дизельного двигателя. Данная система применительно к современным ДВС отсутствует только на бензиновых турбомоторах.

Для дизельных двигателей выдвигаются различные требования касательно стандартов токсичности отработавших газов. По этой причине EGR дизельного мотора может быть реализована по различным схемам. Система рециркуляции отработавших газов ЕГР дизельного двигателя может быть:

  • системой высокого давления;
  • ЕГР низкого давления;
  • комбинированной системой EGR;
Рекомендуем также прочитать статью об особенностях эксплуатации дизельного двигателя зимой. Из этой статьи вы узнаете о присадках в дизтопливо, свечах накала, подогреве солярки, а также о профилактических мерах для уверенного запуска дизельного мотора при отрицательных температурах.

Содержание статьи

Для чего нужна система EGR

Главной функцией системы EGR становится частичный возврат отработавших газов назад во впускной коллектор двигателя для дожигания. ЕГР дизельного двигателя позволяет сделать работу моторов подобного типа более мягкой и плавной, бензиновые агрегаты с EGR меньше страдают от детонации. Система рециркуляции отработавших газов способна улучшить эксплуатационные показатели дизельного или бензинового ДВС, понизить расход топлива. Выхлоп мотора с ЕГР становится менее токсичным.

Главной задачей системы EGR является эффективное понижение уровня оксидов азота в выхлопе. Образование оксидов азота в процессе работы мотора вызвано высокой температурой. Рост температуры в камере сгорания ДВС приводит к активному увеличению содержания оксидов азота в топливно-воздушной смеси. Высокая температура в камере сгорания ДВС приводит к тому, что кислород и азот, которые содержатся в подаваемом воздухе, начинают взаимодействовать между собой.

Воздух попадает в разогретую камеру сгорания двигателя, где далее активно образуются окиси азота. Это означает, что кислород, который необходим для полноценного сжигания бензина в агрегатах данного типа начинает замещаться указанными оксидами азота. Рабочая смесь при условии недостатка кислорода сгорает не полностью, в результате чего теряется мощность двигателя, заметно повышается расход топлива, а также возрастает токсичность выхлопных газов ДВС.

Если вернуть часть отработавших газов во впускной коллектор, это позволяет немного снизить температуру сгорания топливно-воздушной смеси. Понижение температуры автоматически уменьшает интенсивность образования оксидов азота.

Попадание части отработавших газов обратно во впуск практически не изменяет требуемого соотношения  базовых компонентов для получения качественной топливно-воздушной смеси, сам двигатель не теряет мощности на различных режимах, а также наблюдается экономия топлива.

Отключение клапана ЕГР

В Европе и других развитых странах к вопросам экологии подходят достаточно строго. На территории СНГ по вопросу ЕГР существует множество споров. Темами обсуждения среди автолюбителей становятся топики касательно того, как «заглушить» ЕГР дизельного или бензинового мотора, нейтрализовать систему рециркуляции отработавших газов, отключить клапан ЕГР дизеля и т.д.

Многие уверены, что система рециркуляции «душит» мотор и ЕГР отнимает мощность, не позволяя цилиндрам двигателя наполняться чистым воздухом в полной мере. К таковым относятся любители тюнинга дизельного мотора. Не менее частой причиной отказа от рециркуляции становится сильное загрязнение впускного коллектора и быстрый выход из строя датчиков системы, а также клапана EGR.

Все элементы системы рециркуляции страдают от нагара в условиях эксплуатации мотора на топливе низкого качества. Ремонт системы требует определенных финансовых затрат. Некоторые водители по этой причине немедленно «глушат» рециркуляцию отработавших газов и не заботятся о целесообразности такого решения.

Рециркуляция отработавших газов: клапан ЕГР

Главным элементом системы рециркуляции отработавших газов выступает клапан EGR. На указанном клапане основана вся система. Именно клапан ЕГР является решением, которое позволяет определенной части отработавших газов попадать обратно во впускной коллектор, где они далее снова перемешиваются с очередной порцией поступившего во впуск воздуха.

Чем больше кислорода оказывается в камере сгорания, тем большей получается температура горения топливно-воздушной смеси. Добавление части отработавших газов в состав смеси означает принудительное уменьшение количества кислорода. Так достигается снижение температуры сгорания рабочей смеси в камере. Меньшее количество кислорода означает менее интенсивное взаимодействие с азотом, что и снижает в итоге количество оксидов азота в выхлопе.

Клапан EGR дизельного или бензинового двигателя работает не одинаково, что зависит от особенностей конкретного типа ДВС. Дизельный двигатель имеет клапан ЕГР, который открывается в режиме холостого  хода, ограничивая вдвое впуск свежей порции воздуха. С увеличением нагрузки на двигатель EGR пропускает меньшее количество отработанных газов во впуск, а в моменты пиковых нагрузок клапан полностью закрыт. Данный клапан закрывается также в режиме прогрева дизельного двигателя. Что касается бензиновых ДВС, клапан EGR закрыт на холостом ходу, а также во время выхода двигателя на максимальный крутящий момент. Если нагрузка на мотор низкая или средняя, тогда клапан обеспечивает всего до 10% впуска воздуха.

Системы рециркуляции работают по принципу замкнутого контура, а сам клапан EGR может управляться:

  • электрическим контроллером;
  • электропневматическим способом;

Для первого решения система опирается на данные, которые поступают от датчика положения в контроллер ДВС. Именно контроллер посылает управляющий сигнал на клапан. Во втором случае регулировка работы клапана ЕГР происходит на основании показаний от датчика давления во впускном коллекторе, датчика массового расхода воздуха и датчика температуры воздуха на впуске.

Встречаются конструкции двигателей, которые подразумевают улучшенное охлаждение отработавших газов в процессе работы системы рециркуляции. Клапан EGR в таких конструкциях интегрируют в систему охлаждения двигателя. Система становится более сложной, но уровень оксидов азота уменьшается еще более эффективно.

По зваерениям производителей, система рециркуляции отработавших газов имеет определенный ряд преимуществ в процессе эксплуатации ДВС. Для моторов на бензине плюсами ЕГР становится меньший перепад давления в области дроссельной заслонки. Сниженная температура горения уменьшает детонацию, позволяя установить ранее зажигание для повышения моментной характеристики двигателя. Дизельный мотор с ЕГР работает мягче и тише в режиме холостого хода, так как меньшее содержание кислорода приводит к понижению давления в момент сгорания топливно-воздушной смеси.

Виды систем рециркуляции отработавших газов дизельного двигателя

EGR высокого давления устанавливается на дизельных моторах, которые соответствуют требованиям Евро 4. Допустимое содержание оксида азота в отработавших газах согласно этим требованиям не должно превышать 0,25 г/км. Система рециркуляции высокого давления частично отводит отработавшие газы из выпускного коллектора турбодизеля, отбирая их перед турбиной. Далее система перенаправляет указанные газы в канал, откуда они попадают во впускной коллектор.

Система имеет следующие элементы в своем устройстве:

  • клапан рециркуляции с электро или пневмоприводом;
  • патрубки для отвода отработавших газов;

Клапан рециркуляции (клапан EGR) перепускает отработавшие газы из системы выпуска во впуск. Пневматический клапан работает благодаря разряжению, которое создается во впускном коллекторе бензиновых ДВС. В дизельных агрегатах такое разрежение создает вакуумный насос. Разряжение, которое воздействует на клапан рециркуляции,  в свою очередь регулируется посредством управляющего электромагнитного клапана.

Процесс рециркуляции отработавших газов становится более или менее интенсивным зависимо от разных режимов работы силового агрегата. Степень интенсивности напрямую зависит от разницы давлений на впуске и выпуске. Давление во впускной системе регулируется посредством дроссельной заслонки. Закрытый дроссель означает, что давление на впуске падает. В этот момент рециркуляции отработавших газов протекает более интенсивно. Большая рециркуляция приводит к уменьшению потока отработавших газов, который направлен в турбокомпрессор. Получается, что в момент активной рециркуляции отработавших газов немного падает давление турбонаддува дизельного ДВС, который оборудован ЕГР подобного типа.

Система ЕГР не активна в режиме холостого хода, в момент полного открытия дросселя, а также во время прогрева двигателя и до выхода мотора на рабочую температуру. Контроль за работой системы рециркуляции осуществляет ЭБУ двигателя. Клапан рециркуляции вступает в работу по сигналу электронного блока управления ДВС, который контролирует положение дроссельной заслонки при помощи потенциометрического датчика.

Дизельные ДВС, которые соответствуют стандарту Евро 5, подразумевают такой  уровень содержания оксида азота в отработавших газах, который не должен превышать показатель 0,18 г/км. Такие моторы имеют систему EGR низкого давления. Особенностью данной системы является то, что отвод отработавших газов происходит за сажевым фильтром дизельного двигателя. Далее газы попадают в радиатор системы рециркуляции для дополнительного охлаждения. Следующим этапом становится пропуск газов через клапан рециркуляции и проникновение во впуск перед турбиной.

Система ЕГР низкого давления обеспечивает следующие преимущества:

  • снижение количества частиц сажи;
  • температура отработавших газов эффективно понижается;
  • существенное снижение уровня содержания оксидов азота в выхлопных газах;

Дополнительным плюсом становится то, что отработавшие газы проходят через турбокомпрессор. Это позволяет данной системе рециркуляции эффективно работать без снижения давления наддува. Получается, двигатель работает без потерь мощности.

Интенсивность рециркуляции реализована посредством ЭБУ двигателя. Контроль осуществляется при помощи следующих элементов:

  • дроссельная заслонка;
  • заслонка рециркуляции;
  • выпускная заслонка;

Все заслонки функционируют благодаря наличию электрического привода. Открытие заслонок на одну или другую величину измеряется потенциометрическими датчиками. Степень уровня открытия заслонки основывается на специальной программе. Данная цифровая схема зашита в ЭБУ, учитывает наполнение цилиндров двигателя, показатель давления турбонаддува и степень интенсивности работы системы ЕГР применительно к различным режимам работы ДВС.

Дизельные моторы стандарта Евро 6, согласно которому содержание оксида азота в выхлопе не должно быть выше 0,08 г/км, получают комбинированную систему рециркуляции. Особенностью такой системы становятся две обособленные магистрали, по которым осуществляется рециркуляция отработавших газов. Одна из магистралей комбинированной системы EGR представляет собой магистраль высокого давления, а другая является магистралью низкого давления.

Комбинированная система работает подобно системе рециркуляции на моторах Евро 5. Дополнительно может осуществляться подача отработавших газов из магистрали высокого давления, которая задействуется на отдельных режимах работы силового агрегата. Главной задачей становится максимально возможное снижение уровня оксидов азота в выхлопе. Стоит отметить, что радиатор охлаждения отработавших газов в комбинированной системе отсутствует применительно к магистрали высокого давления.

Основные причины неисправностей ЕГР

Наиболее частой причиной неисправностей системы EGR является нагар. Интенсивное образование нагара затрагивает гнездо или пластину клапана ЕГР. Нагар образуется в результате эксплуатации ДВС на топливе низкого качества. Система рециркуляции также выходит из строя по причине неисправностей и сбоев в работе системы питания дизельного двигателя, неполного сгорания топливно-воздушной смеси, отклонений в функционировании системы вентиляции картерных газов и т. д. Система ЕГР страдает от нагара в результате механического износа турбокомпрессора, поршней и цилиндров, закоксовки инжекторных форсунок, а также от различных сбоев в работе датчиков, которые передают на ЭБУ сигналы для управления клапаном EGR.

Если клапан ЕГР засорился, тогда он может работать некорректно или заклинить. В первом случае отмечается несвоевременное срабатывание клапана, что заметно в режиме холостого хода и не имеет явных симптомов и последствий для ДВС. Во втором случае клапан EGR может клинить в момент открытия или закрытия. Бензиновые агрегаты с заклинившим клапаном системы рециркуляции работают на холостом ходу крайне неустойчиво, увеличивается расход топлива. Дизельные моторы с неработающим клапаном EGR теряют мощность, работают более грубо и шумно.

Для выявления неисправностей системы рециркуляции отработавших газов необходимо провести визуальный контроль состояния трубопрводов, электрических разъемов датчиков и других систем. Углубленная диагностика подразумевает электронное сканирование и ряд процедур для проверки функциональности приводов и самого клапана EGR.

Необходимо проверить сопротивление, а также наличие управляющих  сигналов. Для этого используется осциллограф и мультиметр. Если сканирование показало, что давление на впуске отличается от нормы, а также имеет место повышенный расход воздуха, тогда возможно заклинивание клапана. Замена клапана EGR параллельно требует тщательной очистки сопутствующих магистралей и разъемов, так как остатки нагара в системе могут привести к повторному возникновению неисправностей системы рециркуляции отработавших газов через небольшой промежуток времени.
