Как заземлить антенну с усилителем

Заземление наружной антенны — ответственная и непростая процедура. Чтобы тв-антенна работала исправно, необходимо тщательно разобраться в процессе подключения заземления.

Зачем нужно заземлять антенну

Наружные антенны ловят сигнал лучше по сравнению с комнатными. Последние работают хорошо только в тех местах, где наблюдается достаточный уровень сигнала. Поэтому многие владельцы дач и загородных домов предпочитают устанавливать эти виды антенн. Но требуются большие умения, чтобы сначала установить тв-антенну, а затем заземлить ее.

Споры о том, обязательно ли делать заземление на даче, достаточно актуальны. Большинство специалистов утверждает, что заземление необходимо, чтобы снизить электрическое напряжение до безопасного для человека уровня.

При заземлении токоотводы соединяются с заземляющим устройством (оно состоит из заземляющего проводника и заземлителя), чтобы перенаправить разряд молнии в землю. Таким образом, вероятность возгорания от электрического разряда существенно снижается.

Делать заземление нужно для того, чтобы уберечь антенну и оборудование от атмосферных разрядов. Это необходимо, чтобы во время грозы молния не ударила в антенну, не повредила телевизор, а также не представляла опасности для жильцов дома. Кроме того, при заземленной тв-антенне улучшается качество изображения, помех становится меньше.

Что нужно знать перед началом работ

Выполнять заземление можно только на специальный заземляющий контур. На крышах многоэтажек контур заземления обнаружить легко: к нему подключают мачты коллективных телевизионных антенн. Сделать заземление на даче сложнее – для этого придется самому монтировать заземляющий контур и тщательно изучать строительные нормы и правила, касающиеся устройства электроустановок.

Вид заземления зависит от следующих факторов:

конструкции опоры для установки тв-антенны
вида кровли
места, где установлена антенна

Как делать заземление тв-антенны на даче

Варианты заземления могут быть следующими:

устройство заземленного штекерного гнезда. В штекерное гнездо необходимо включить штекер антенного снижения. Затем мастер припаивает провод к гнезду и соединяет его с заземлением
устройство заземленного шлейфа. Двухпроводной шнур (или двойной изолированный провод) припаивают к жиле и оболочке кабеля снижения. Мастер очищает жилы шнура от изоляции, спаивает их и присоединяет провод заземления
заземление петлевой антенны. Мастер выполняет заземление нулевой точки антенны. Преимущество устройства заключается в том, что оно может быть постоянно заземленным

Мастер выбирает одну из двух схем заземления:

пассивная (традиционная). Относительно недорогой и простой способ — установка молниеприемников, токоотводов

внутренняя (все работы по защите электропроводки в помещении)

Чтобы проверить заземление, необходимо выполнить следующие действия:

простучать участки соединений контактов между заземлителями и заземляющими устройствами молотком (чтобы понять, есть ли разрывы в каких-то местах)
измерить уровень сопротивления (он должен равняться 0,05 Ом)

Как сделать монтаж заземляющего контура

Заземляющий контур должен представлять собой равносторонний треугольник. Он должен находиться не меньше чем в одном метре от дома. Контур можно разделить на два сегмента:

вертикально вбитые в почву заземлители (стальные уголки), соединенные между собой горизонтальными заземлителями (полосовая сталь)
заземляющий проводник (круглая сталь), соединяющий контур с электрощитом

Нельзя использовать арматуру — она будет покрываться ржавчиной быстрее, чем вышеуказанные материалы.

Сначала необходимо разметить территорию. Затем — выкопать траншею (глубиной примерно один метр). Сюда будут уложены горизонтальные заземлители. После этого нужно вбить вертикальные заземлители (глубина — два или три метра). Заземлители вбиваются в вершинах треугольника, но не целиком — примерно двадцать сантиметров должны находиться над землей. После того, как мастер закончил вбивать заземлители, он должен соединить их с помощью горизонтальных заземлителей, используя сварочный инвертор.

Следующий этап после сборки контура заземления — соединение контура с электрощитом. С помощью сварочного инвертора необходимо приварить заземляющий проводник к заземляющему контуру, а затем проложить проволоку или стальную полосу к электрощиту в траншее.

Чтобы на проводах не появлялась ржавчина и чтобы они служили дольше, необходимо нанести на них специальные антикоррозийные вещества. Красить заземление обычными красками нельзя.

Тв-антенна Дельта

Популярной моделью тв-антенн является Дельта с усилителем. Усилитель нужен для хорошего сигнала, поэтому такую модель часто устанавливают в местах, где сигнал от телецентра очень слабый. Необходимо учесть, что эффективность устройства зависит от многих факторов:

место подключения
высота установки
мощность тв-передатчика
уровень помех
удаленность от источника трансляции
рельеф местности

Схему подключения такой тв-антенны можно легко найти в интернете. Мастера делятся не только схемами, но и фото, а также снимают видеоролики, в которых объясняют, как правильно делать заземление, предостерегают от распространенных ошибок и дают полезные советы по подключению заземления не только на дачах, но и в квартирах.

Что нельзя делать при заземлении

Специалисты запрещают выполнять следующие действия:

крепить мачту тв-антенны к вентиляционному каналу, дымоходу
крепить растяжки тв-антенны близко от электропроводки, труб водоснабжения
выполнять заземление на инженерные сети: водопроводные трубы, трубы газовой сети, канализации, отопления

Можно услышать заявления о том, что в землю достаточно просто закопать ведро или другой металлический предмет и сделать заземление на него, но это небезопасные и неэффективные методы, следовать им нельзя. Необходимо организовать систему уравнивания потенциалов.

Заземление тв-антенны в квартирах

Владельцы квартир устанавливают антенны на балконах и лоджиях. Обычно в этих ситуациях дополнительное заземление не нужно, так как в домах есть автономное заземление.

Если вы не знаете, как правильно выполнить заземление, если вы не работали электриком, обратитесь к профессионалам. Заземление — очень сложный и крайне опасный процесс. Вы можете получить удар током или спровоцировать возгорание.

Лучше всего обратитесь к мастерам, компетентным в области электробезопасности. Например, присвоение группы допуска специалисту говорит о его знаниях и умениях. Кроме того, мастер несет ответственность за выполненные работы. Если вы будете выполнять заземление самостоятельно и произойдет авария, ответственность за произошедшее будет лежать только на вас.

Как заземлить мачту для антенны. Заземление антенны на даче своими руками

» win2 return false > Печать

Грозы на нашей планете случаются непрерывно. Специалисты подсчитали: каждую секунду в землю вонзается около ста молний. Каждая из них — мощный сгусток энергии, с током порой до 200000 А. По этой причине горят леса, разрушаются дома, гибнут люди…

По сути своей молния — это огромная электрическая искра, которая проскакивает между небом и землей из-за того, что образовалась противоположная заряженность облаков и поверхности. Совсем как при коротком замыкании в электропроводке.

Искра «пробивает» на том участке, где расстояние между «плюсом» и «минусом» короче. Поэтому молния, как правило, ударяет в отдельно стоящие объекты, которые поближе к небу, вроде высокого дерева или антенны вашего дома.

Замечу также, что есть у электричества природная любовь к металлу. Если небесной искре предоставить выбор между стальным или деревянным столбом, при прочих равных условиях ее потянет «на железненькое».

В принципе система молниезащиты на удивление проста. Стоит задача — встретить молнию на подлете к вашей антенне (крыше) и сделать так, чтобы она изменила свое первоначальное направление и, скользнув вдоль стены, ушла в землю рядом. Поэтому молниезащита состоит из трех основных частей:

♦ молниеприемника;

♦ токоотвода;

♦ заземлителя».

Примечание.

Молниеприемник получает удар молнии, передает его токоотводу, а тот — заземлителю, который гасит разряд в толще грунта.

Теперь рассмотрим случай, если рядом с антенной нет молниеотвода. Комнатные телевизионные антенны в грозозащите не нуждаются. Что касается наружных антенн, то необходимость в защите определяется местом их установки.

Внимание.

В грозозащите нуждаются все внешние телеантенны, которые не расположены в зоне действия молниеотвода.

Т. е. если наружная антенна находится вблизи высоких зданий и сооружений, оборудованных молниеотводом (например, возле фабричной трубы, высокого дома, мачты передающей радиостанции и т. п.), устройство защиты от молнии устанавливать не обязательно. Если антенна установлена на крыше отдельно стоящего (даже одноэтажного) дома или на здании, которое выше окружающих домов, молниезащита необходима.

Внимание.

Металлические мачты, на которых устанавливаются антенны, обязательно должны заземляться.

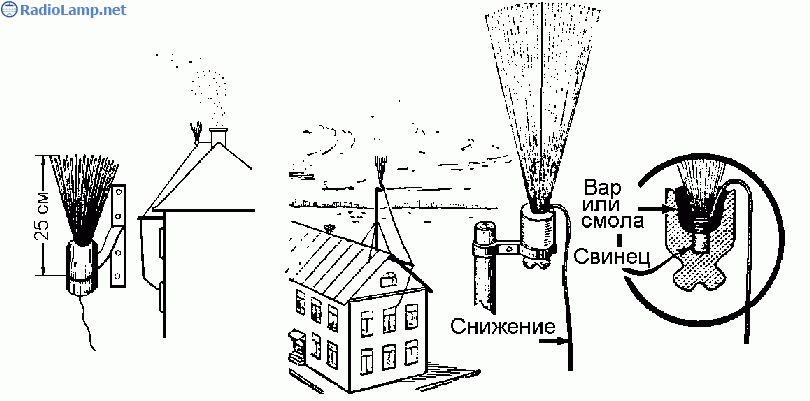

Лучшая молниезащита — металлический заостренный штырь, установленный на вершине мачты (острие штыря должно хотя бы на 1,5 м быть выше антенны). Штанга телевизионной антенны, подключенная к контуру молниезащиты, изображена на рис. 1.

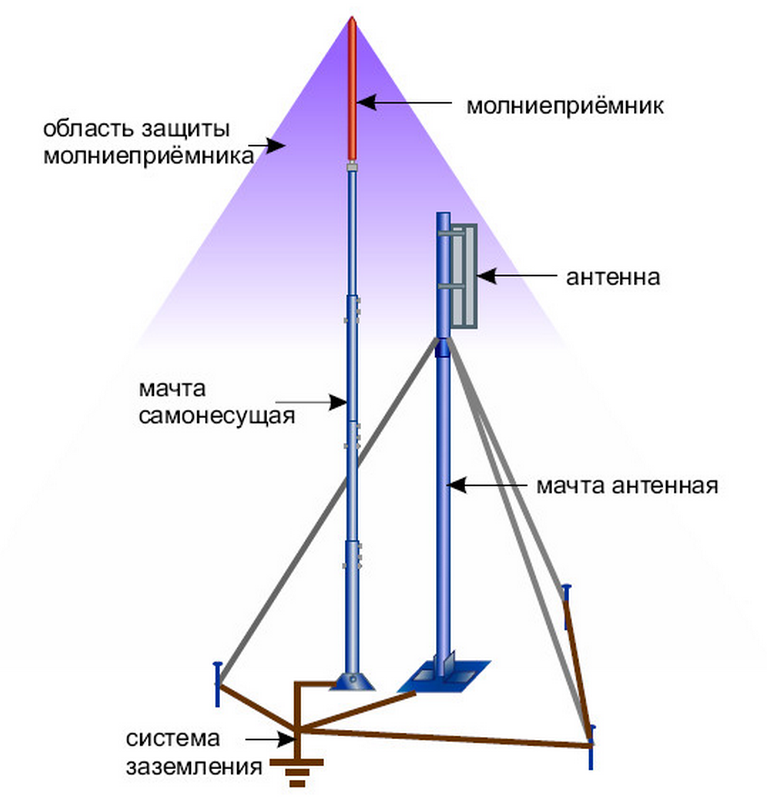

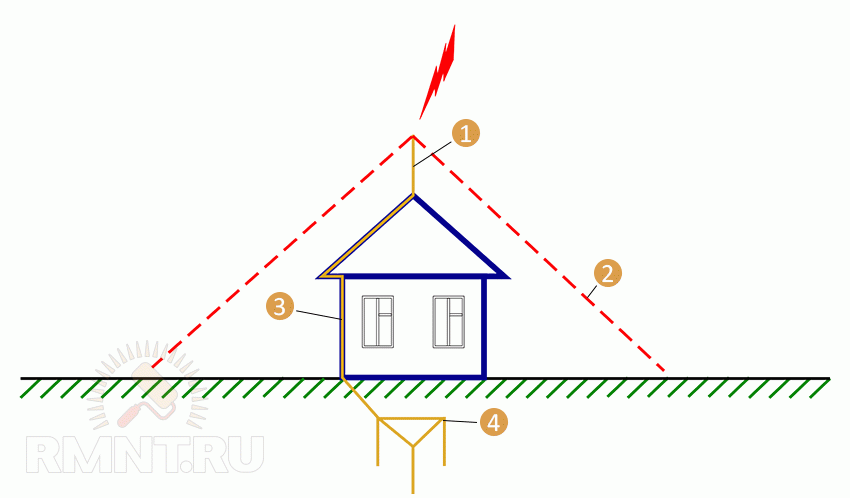

Рис. 1. Штанга телевизионной антенны, подключенная к контуру молниезащиты

Внимание.

Все соединения в системе грозозащиты необходимо выполнять максимально надежно: с помощью сварки, пайки или в крайнем случае с помощью резьбовых соединений.

Система молниезащиты не должна нарушать нормальную работу телевизионной антенны.

Случай 1. Антенна располагается на заземленной металлической крыше. Ее заземление обеспечивается соединением нижней части металлической мачты с кровлей.

Случай 2. В антенне применяется в качестве УСС петлевой вибратор. Он в своей средней точке соединен с металлической стрелой, а стрела с металлической мачтой, поэтому необходимо заземлить мачту. Провод токоотвода должен подключается к точке нулевого потенциала антенны, которой могут быть:

♦ середина неразрезанной трубки петлевого вибратора;

♦ середина шунта диапазонного шунтового вибратора;

♦ короткозамыкающая перемычка четвертьволнового мостика разрезного линейного вибратора;

♦ металлическая стрела и т. д.

При отсутствии точки нулевого потенциала в схему антенны нужно включать дроссель большой индуктивности, который подсоединяется к специальным клеммам антенны. В этом случае середина отвода дросселя будет точкой нулевого потенциала.

Случай 3. Мачта антенны деревянная, стоит на земле. По ней необходимо проложить толстый медный (можно стальной) провод токоотвода или металлическую шину диаметром не менее 5 мм. Экран кабеля снижения также должен быть соединен с точкой нулевого потенциала антенны. Второй конец провода заземления должен быть соединен с заземлителем, в качестве которого может быть использован как сам провод или шина, так и специально закопанные в землю металлические детали.

Случай 4. Антенна устанавливается на неметаллическую крышу. В этом случае металлическую мачту нужно соединить в ее верхней части с экранами кабелей и с точкой нулевого потенциала антенны. К нижней части мачты нужно подключить провод токоотвода, проложив его вдоль стены дома, и заземлить, уложив по дну траншеи на глубине 1 м. При этом длина горизонтального заземляющего отвода должна быть:

♦ для глинистой почвы — не менее 2 м;

♦ для суглинка — 4 м;

♦ для чернозема — не менее 6 м;

♦ для каменистой почвы – 10 м;

♦ для песчаной почвы — 12 м.

На рис. 2 приведены варианты заземления антенн, наиболее часто применяющиеся в загородной местности.

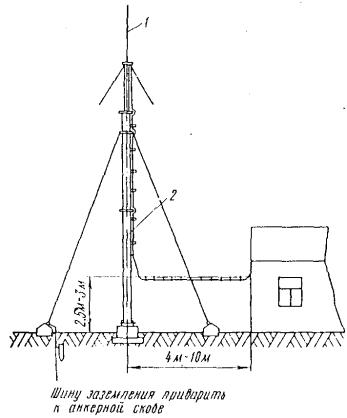

Рис. 2. Варианты заземления антенн в сельской местности

Здесь следует отметить, что заземлять необходимо только металлические части антенны. Нельзя заземлять электроприборы и электроизделия, у которых шасси соединено с одним из проводов питающей сети переменного тока.

Внимание.

Если такое изделие окажется соединенным с незаземленным проводом сети, то присоединение внешнего заземления приведет к короткому замыканию.

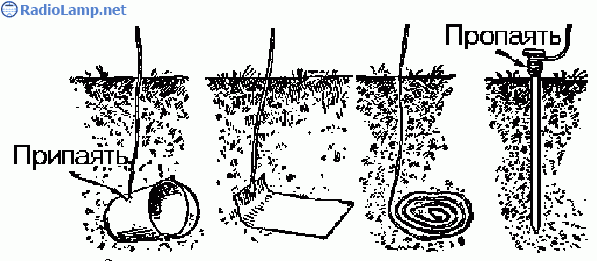

Простейшими заземлителями могут быть металлические листы, предметы, использовавшийся в хозяйстве (тазы, ведра и т. д.), трубы, толстый металлический провод и др. Для устройства заземления вблизи дома или места, где установлена антенна, вырывается яма глубиной до 2 м, в нее помещается заземлитель, к которому предварительно уже приварен стальной проводник диаметром не менее 5 мм. Если в качестве заземлителя используется стальной провод, то необходимо закопать его в виде мотка диаметром 1 м на глубину 2 м. Длина провода в мотке должна быть не менее 20-25 м.

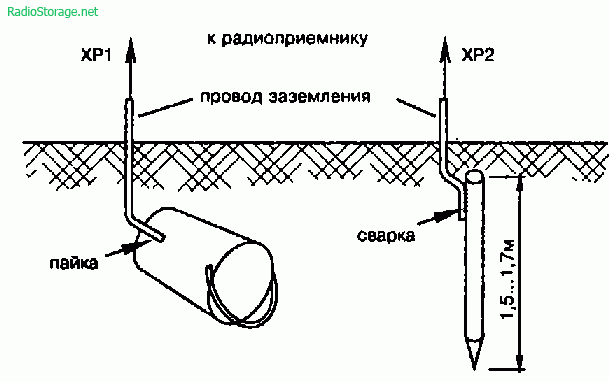

Лучшим заземлителем можно считать отрезок толстостенной трубы длиной 1,5-2 м, закопанный на глубину 2-3 м. Во всех случаях конец проводника от заземлителя, закопанного в землю, можно укрепить на стене дома с помощью скоб, к нему в дальнейшем присоединяется провод заземления от антенны.

О том, какой способ будет лучшим в вашем случае, лучше поинтересоваться у знающих людей.

Заземление антенны — как организовать

Здесь мы приведем самый элементарный, но эффективный способ. Итак, рядом с окном, через которое будут выводиться провода, стоит вырыть неглубокую ямку. Обратите внимание, ее глубина не должна быть ниже линии промерзания грунта.

Туда стоит положить лист оцинкованной стали либо любой другой металлический предмет, который не подвержен коррозии. К этому предмету обязательно должна быть припаяна проволока. Предмет осторожно засыпаем землей, чтобы не повредить проволоку, которую мы крепим по стене дома. Если позволяет обстановка, то в качестве заземления могут выступать и водопроводные трубы.

В принципе на этом и все. Но хотим заметить, что какой бы простой не казалась организация заземления для антенн, не стоит это делать самостоятельно. Вместе с тем, самым оптимальным решением станет покупка профессионального заземления.

Несмотря на то, что организовать его можно и из подручных материалов, они прослужат едва ли несколько лет. И лучше не представлять, каким образом вы узнаете о том, что требуется замена некоторых составляющих.

Именно поэтому, чтобы быть уверенным в качестве заземления свей антенны и обеспечить высокий уровень защиты своего имущество, здоровья и жизни своих близких, стоит сразу обращаться к квалифицированным людям.

*Фидером обычно называют электрическую сеть со всеми вспомогательными устройствами, при помощи которых проводится радиочастотный сигнал.

Часто дачники стремятся установить телевизионные антенны на своих домиках, чтобы с комфортом смотреть телевизор во время отдыха. Для безопасной эксплуатации этого устройства нужно обязательно заземление. Хозяева загородной недвижимости часто спрашивают, как заземлить ее своими руками? Конечно, можно и самому сделать заземление антенны, но к этой работе надо подойти очень ответственно.

Что нужно знать об особенностях заземления

Многие ТВ-антенны просто невозможно заземлить, соединив один из проводов с контуром, потому что это может нарушить симметрию антенны. Вследствие этого исказится диаграмма направленности, возрастет влияние помех на телевизор и другую бытовую технику в здании. Поэтому перед началом работы по заземлению телевизионной антенны важно знать следующее:

Обязательно изучить правила устройства электроустановок (ПУЭ).
Основой должны стать уже проверенные схемы по монтажу заземляющих контуров, рекомендованные специалистами.

Также следует подготовить комплект необходимых инструментов. В процессе работы могут понадобиться:

тяжелая кувалда или массивный молоток для забивания штырей;
готовый комплект или самодельная конструкция из металла;
ручка с разными насадками или отвертки;
крепеж и прочий расходный материал;
круглогубцы и плоскогубцы;
сварочное оборудование;
материал для изоляции;
гаечные ключи;
пробник;
провод.

Порядок самостоятельного выполнения

Оптимальный вариант, если заземление сделают все-таки квалифицированные электромонтеры. Но если хозяева дома решили сэкономить и сделать сами, они должны знать некоторые нюансы:

Чтобы этот защитный механизм выполнял свою функцию, в частном доме нужно проложить провод с заземляющей жилой. Его подключают к заземлению, которое находится в грунте, а также подсоединяют к клеммам всех розеток в доме.

Другая сторона контактов будет подключена к электрощиту и к внешнему оборудованию, то есть непосредственно к самой антенне. Готовые комплекты сейчас продаются в магазинах, но некоторые умельцы изготавливают аналогичное оборудование своими руками.

Необходимость процедуры

Любая ТВ-антенна, которая установлена на кровле дома, неважно, спутниковая или «рогатая», обязана быть с заземлением. Молния притягивается в самые высокие металлические предметы, а значит, антенна – это идеальный вариант для удара молнии.

Если молния ударит в незаземленную антенну, испортится не только она, но и бытовая техника в доме. Разряд молнии, ударив в такую антенну, проникнет по печатной плате ТВ до сетевого фильтра, а вызванный импульс в электросети выведет из строя всю подключенную технику в доме.

Готовые заводские комплекты

Вполне можно подключить ТВ-антенну самостоятельно на даче. Готовый заводской комплект устанавливают на мачту по инструкции или руководству. Соблюдение рекомендаций инженеров-разработчиков позволит минимизировать непредвиденные ситуации. Готовые комплекты очень эффективны, при их изготовлении соблюдаются все нормы. Все они обязательно проходят сертификацию качества и тестирование. Самые популярные готовые комплекты:

Маркировка этих комплектов также указывает вид почвы, на которой можно применить готовое оборудование.

Наружная ТВ-антенна «Дельта»

В 2000 году на ЗАО «НПП ОСТ» была запущена в массовое производство наружная всеволновая ТВ-антенна «Дельта» Н311-01. Эта широкополосная телевизионная антенна сразу стала «народной любимицей». Качественная и недорогая «Дельта», усиленная в МВ и ДМВ диапазонах, прекрасно подойдет для загородного дома. Ее обычно устанавливают на высокую мачту.

Если рядом с дачей есть другие высокие капитальные строения, надо помнить, что происходит отражение волн диапазона МВ от сооружений из кирпича и бетона. Чтобы избежать отражения сигнала, ТВ-антенна «Дельта» должна «смотреть» в противоположную сторону от транслирующего центра. Но так как у этой всеволновой антенны совмещены диапазоны, в том же направлении разворачиваются и ДМВ-антенны «Дельта». Следовательно, волны ДМВ диапазона будут приниматься значительно хуже.

Разносим диапазоны по отдельным мачтам

Чтобы сделать прием сигналов качественным, совместную сборку ТВ-антенны разъединяют, а диапазоны МВ и ДМВ устанавливают отдельно каждую на своей мачте. Как это сделать?

Вместо антенн МВ диапазона некоторые домашние мастера успешно применяют дешевые телескопические «рога», иногда их еще называют «усы». Сигналы с «рогов» сначала подают на сумматор МВ-ДМВ, а потом на усилитель, который находится в цилиндрическом СУ ТВ-антенны «Дельта».
От точки А нужно отсоединить преобразователь СТ1, а затем также СТ2. Важно, чтобы не было штатных вибраторов МВ диапазона, которые закреплены на коробке. Их надо удалить. Есть модели с сетевыми трансформаторами СТ1 и СТ2, размещенными на одной монтажной плате вместе с сумматором МВ-ДМВ, а усилитель при этом располагается на другой. Обычно эти платы соединяются в цилиндре.
«Рога» соединяют кабельным проводом РК 75-2-11 с точкой А (вход сумматора МВ-ДМВ) через кабель, который входит в комплект антенны, согласующе-симметрирующий штекер 300/75 Ом и антенный разъем.
Кабельный провод через отверстие, просверленное в задней шайбе, заводят в цилиндрическую трубку. Затем шайбу нужно надеть на свое место и закрепить на цилиндре гайкой.
После этого ТВ-антенну надо подключить к телеприемнику и к сети. Затем антенны надо установить на отдельных мачтах и отрегулировать направление по азимуту.

Имеет смысл сделать заземление для антенны на тот же стержень, на который заземлен и молниеотвод, но вкопать его отдельно от основного контура. Для этого надо вывести на крышу проволоку из стали 6 мм в диаметре, а к ней по очереди в разных местах приварить разветвления к громоотводу и антенне. Антенну с заземлением можно соединить двумя способами:

Антенну хрупкой конструкции можно подключить к заземляющей конструкции сваркой. При этом проволоку приваривают к металлическому штырю, на который крепится антенна.
Также можно использовать болтовой зажим с антикоррозийным покрытием, чтобы соединить стальную проволоку с корпусом антенны.

Заземляющий контур поможет в случае удара молнии увести высоковольтный заряд в грунт. Защита станет более эффективной, если использовать такой контур вместе с заземленной антенной. Тогда дому будут не страшны скачки напряжения и блуждающие токи.

При отсутствии громоотвода, надо обязательно заземлить ТВ-антенну, находящуюся на крыше, чтобы во время грозы в нее не попала молния. Это обезопасит технику на даче от последствий грозы.

Заземляем контур

Заземление контура в загородном доме можно выполнить и самостоятельно. Это несложно, надо просто знать некоторые детали:

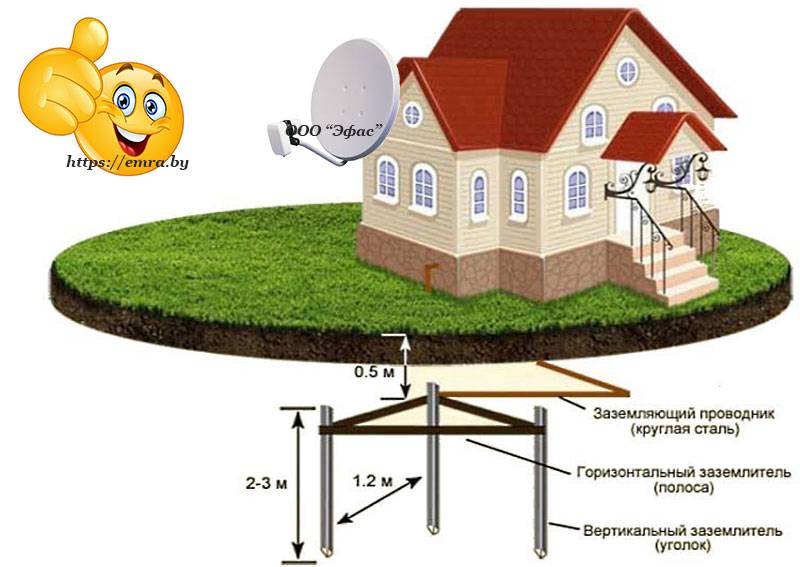

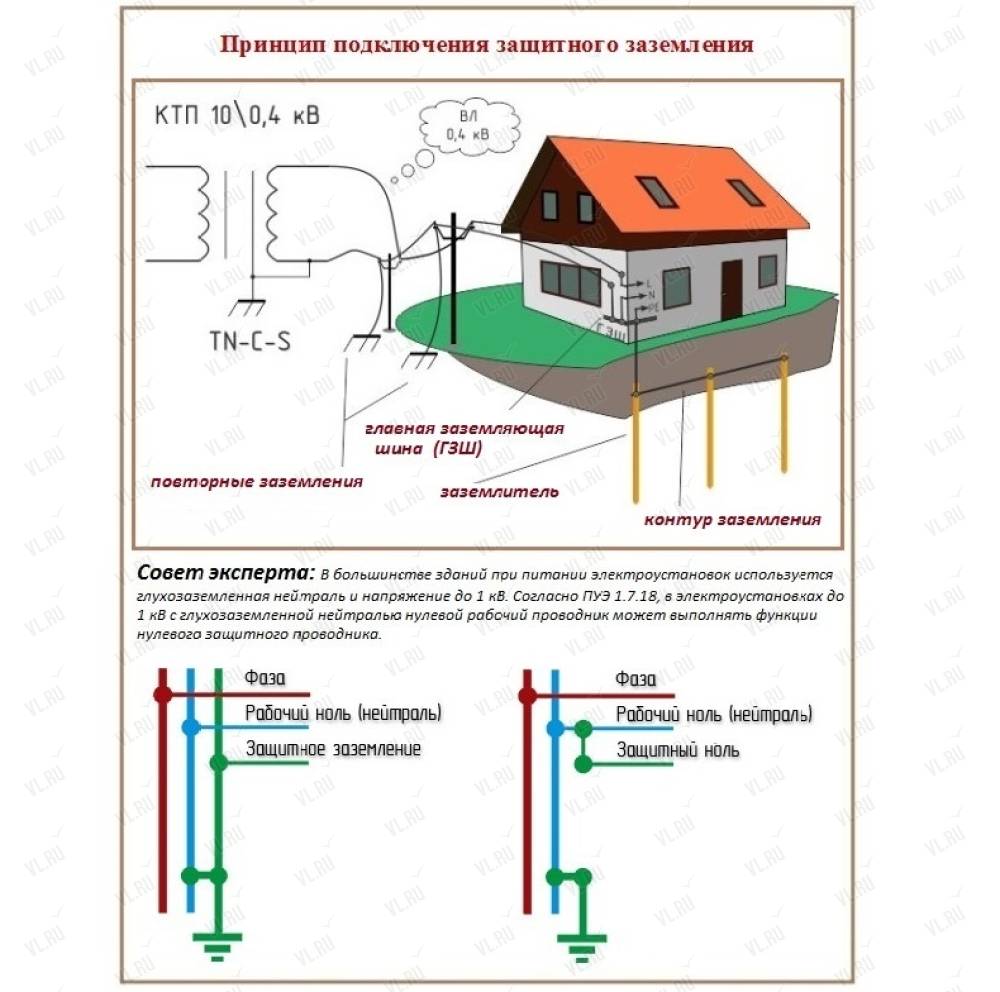

Заземляющая конструкция представляет собой три электрода из стали, вбитые в грунт на 1,5-2 м в глубину.
Их соединяют между собой балкой из металла.
Разносят электроды на расстояние от 1 до 3 м. Чем суше грунт, тем большее расстояние между ними надо делать.

Сейчас продаются готовые комплекты заземления для частных домов, в них есть электроды из стали, сделанные на резьбовых соединениях.

Подготовка земли для контура

Если земля обладает плохой электропроводностью, есть очень легкий способ повысить ее:

Делают несколько скважин в грунте, чтобы электроды не забивать в грунт кувалдой, а просто вставлять в готовые пробуренные скважины.
Скважины заполняют крепким раствором соли. Иногда после монтажа заполняют скважины суглинком с солью.

После этого электропроводность повышается, а заземление на даче становится намного эффективнее.

Что будет, если не сделать заземление

Иногда владельцы частных домов недооценивают необходимость заземления. Даже если по всему дому проложены новые электрические провода, где-нибудь найдется уязвимое место с самым слабым сопротивлением.

К чему это может привести:

При включении в сеть обычных бытовых приборов или оборудования, например, телевизора, электрического котла, компьютера образуется цепь, в которой есть слабое место. В бытовой технике где-то может быть плохая изоляция, возникшая в результате производственного брака или повреждения.
Если такую технику включить в сеть, ток в поисках наиболее слабого места найдет в системе уязвимость с сопротивлением, стремящимся к нулю. Эта техника будет искрить во время эксплуатации и бить током, если прикоснуться к ней.
Если есть автоматы, обесточивающие сеть, замыкание может и не произойти. Если процесс довольно медленный, автомат не будет реагировать на постепенное тление контактов с низким сопротивлением, так как в сети будет стабильное напряжение. Но спустя какое-то время в слабом, уязвимом месте провод начнет искриться.

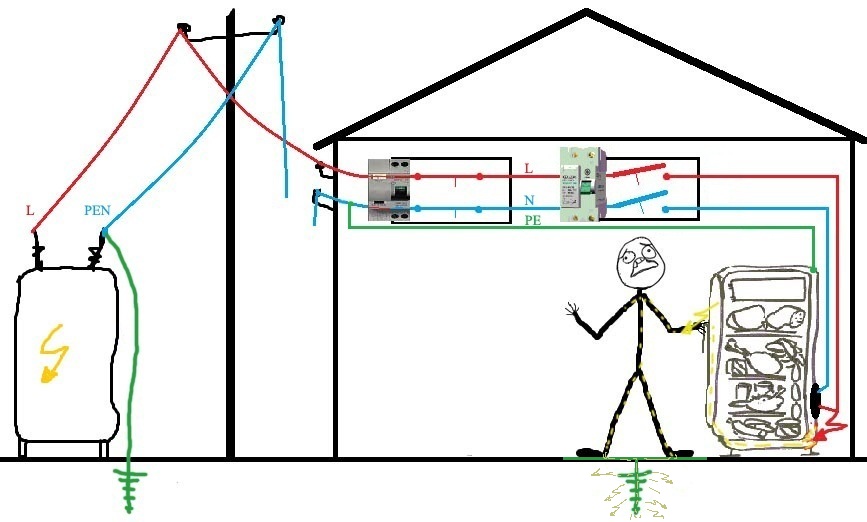

Незаземленный контур представляет опасность также для людей, живущих в этом доме. В ванной, как и в кухне, бывает довольно большая влажность. Ситуация в ванной усугубляется еще тем, что там подключены к сети бойлер, стиральная машинка, а иногда какие-нибудь еще приборы вроде фена и электробритвы. Поэтому в ванной опасность поражения током очень велика, особенно если техника окажется неисправной.
После душа люди стоят мокрыми ногами на полу, а он может быть проводником тока. Мокрая кожа обладает во много раз большей электропроводимостью, чем сухая, поэтому последствия удара током могут угрожать здоровью и даже жизни человека.

Благодаря заземляющему контуру блуждающие токи в сети будут направлены в грунт. Земля, обладающая маленьким сопротивлением, легко поглотит опасный заряд. Конечно, сопротивление зависит еще от типа почвы. Считается, что самое плохое заземление получается при контакте с песком.

Когда все работы по сделаны, надо обязательно проверить контур.

Проверка выполненных работ

Кто сталкивался с самостоятельной проверкой заземления, уже знают, какие разделители существуют. Они бывают двух видов: выносные и контурные:

Выносное заземление расположено за пределами строения, именно поэтому его так и называют. Оно состоит из зажимов, которые соединены с заземляемыми приборами. Проверку этого заземления надо делать раз в три или четыре месяца.
Контурные разделители распределены по периметру дома, чаще всего их прокладывают по стенам здания. Проверять контурные разделители надо раз в десять лет или после серьезного ремонта, когда есть вероятность смещений или повреждений.

Во время проверки надо внимательно отследить надежность соединений между заземлением и разделителями. Чтобы проверить заземление, нужно иметь молоток и омметр. Проверяют заземление следующим образом:

Маленьким молоточком нужно простучать по местам всех соединений, чтобы проверить есть ли разрывы.
Затем надо измерить сопротивление омметром. Нормальным сопротивлением считается 0,05 Ом.

Если все работы по обустройству заземления в загородном доме сделать правильно, то риск удара током от электрических приборов сведется к минимуму.

Зачем нужно заземлять антенну

Что нужно знать перед началом работ

Выполнять заземление можно только на специальный заземляющий контур. На крышах многоэтажек контур заземления обнаружить легко: к нему подключают мачты коллективных телевизионных антенн. Сделать заземление на даче сложнее — для этого придется самому монтировать заземляющий контур и тщательно изучать строительные нормы и правила, касающиеся устройства электроустановок.

Вид заземления зависит от следующих факторов:

конструкции опоры для установки тв-антенны
вида кровли
места, где установлена антенна

Как делать заземление тв-антенны на даче

Варианты заземления могут быть следующими:

устройство заземленного штекерного гнезда. В штекерное гнездо необходимо включить штекер антенного снижения. Затем мастер припаивает провод к гнезду и соединяет его с заземлением
устройство заземленного шлейфа. Двухпроводной шнур (или двойной изолированный провод) припаивают к жиле и оболочке кабеля снижения. Мастер очищает жилы шнура от изоляции, спаивает их и присоединяет провод заземления
заземление петлевой антенны. Мастер выполняет заземление нулевой точки антенны. Преимущество устройства заключается в том, что оно может быть постоянно заземленным

Мастер выбирает одну из двух схем заземления:

пассивная (традиционная). Относительно недорогой и простой способ — установка молниеприемников, токоотводов
внутренняя (все работы по защите электропроводки в помещении)

Чтобы проверить заземление, необходимо выполнить следующие действия:

простучать участки соединений контактов между заземлителями и заземляющими устройствами молотком (чтобы понять, есть ли разрывы в каких-то местах)
измерить уровень сопротивления (он должен равняться 0,05 Ом )

Как сделать монтаж заземляющего контура

вертикально вбитые в почву заземлители (стальные уголки), соединенные между собой горизонтальными заземлителями (полосовая сталь)
заземляющий проводник (круглая сталь), соединяющий контур с электрощитом

Нельзя использовать арматуру — она будет покрываться ржавчиной быстрее, чем вышеуказанные материалы.

Сначала необходимо разметить территорию . Затем — выкопать траншею (глубиной примерно один метр). Сюда будут уложены горизонтальные заземлители. После этого нужно вбить вертикальные заземлители (глубина — два или три метра). Заземлители вбиваются в вершинах треугольника, но не целиком — примерно двадцать сантиметров должны находиться над землей. После того, как мастер закончил вбивать заземлители, он должен соединить их с помощью горизонтальных заземлителей, используя сварочный инвертор.

Тв-антенна Дельта

место подключения
высота установки
мощность тв-передатчика
уровень помех
удаленность от источника трансляции
рельеф местности

Что нельзя делать при заземлении

Специалисты запрещают выполнять следующие действия:

крепить мачту тв-антенны к вентиляционному каналу, дымоходу
крепить растяжки тв-антенны близко от электропроводки, труб водоснабжения
выполнять заземление на инженерные сети: водопроводные трубы, трубы газовой сети, канализации, отопления

Заземление тв-антенны в квартирах

Заземление антенны на даче | Фирма СТЭЛЛАЙТ

Во время летнего отдыха не хочется расставаться с привычным жизненным укладом и комфортом, поэтому многие дачные дома оснащены различными бытовыми приборами, в том числе современными телевизорами. Обычно дачники предпочитают наружные антенны, которые ловят сигнал лучше внутренних. При этом заземление антенны на даче становится актуальной задачей. Пренебрежение заземлением может обернуться не только поломкой антенны, но даже и возгоранием телевизора. Напомним беспечным дачникам, что создать проблемы может и статическое электричество (в сухую ветреную погоду, при снегопадах, метелях).

Важные аспекты технологии

Можно разными способами заземлить ТВ-антенну, это зависит от конструкции опоры и места ее размещение, учитывается также тип кровли. Существуют детали, которые нельзя использовать для крепления:

вентиляционный канал;
дымоход;
канализационные, газовые и водопроводные трубы.

Поблизости не должна располагаться электропроводка.

Бытует мнение, что для заземления телевизионной антенны на даче подходит любой закопанный в землю металлический предмет, но такой способ ненадежен. Эффективную защиту создаст система уравнивания потенциалов.

Главная задача – монтаж заземляющего контура. В многоэтажных домах к нему подключаются мачты общих ТВ-антенн, и найти его несложно, но на даче придется смонтировать самостоятельно. Традиционная схема с использованием токоотводов наиболее проста и обходится относительно дешево.

Порядок работы

Минимум в метре от дома обустройте заземляющий контур в виде равностороннего треугольника:

разметьте территорию;
выкопайте траншею глубиной 0,5-0,7 м в виде треугольника со сторонами 3 м;
в вершинах треугольника вбейте вертикальные электроды длиной по 3 м с таким расчетом, чтобы они на 10-20 см возвышались над дном траншеи;
уложите в траншею горизонтальный заземлитель — стальную оцинкованную полосу, – и соедините их с забитыми в землю стержнями;
подсоедините к контуру заземляющий проводник;
покройте места соединения антикоррозийным веществом;
проверьте заземление антенны на даче, измерив сопротивление, оно должно быть не более 10 Ом.

Самостоятельно обеспечить защиту от молнии в загородном доме возможно, но следует помнить, что это сложный и небезопасный процесс, любая ошибка грозит электротравмой. Лучше, если систему заземления установят профессионалы. Специалисты компании «Стэллайт» имеют большой опыт в оказании таких услуг.

Грозозащита для антенн в частном доме

В грозу многие из нас не отключают от электросети бытовую технику и домашнюю электронику. Такая небрежность, как правило, обходится очень дорого. Каждый год в течение лета появляется информация об ущербе, причинённом молнией.

Электроника и, прежде всего, телевизионное и компьютерное оборудование, – наиболее чувствительна к грозовым разрядам. Её электронные компоненты обычно настраиваются для работы при низких напряжениях порядка нескольких вольт, поэтому появление перенапряжения даже в сотню вольт их полностью уничтожит.

Грозозащита для антенны

Антенны, установленные на наших крышах, являются потенциальными источниками опасности для приборов, находящихся внутри здания. Прямой разряд молнии в антенную мачту может привести к полному разрушению электронного оборудования, включая пожар всей установки. Грозовой удар вблизи антенны такого резкого эффекта не вызывает, но вполне может повредить детали и схемы внутри электро- и ТВ-оборудования.

Молния — это электрический разряд в атмосфере с силой тока от 10000 до 500000 ампер и напряжением от десяти миллионов до миллиарда вольт. Разряд молнии создает электромагнитный импульс, который может уничтожить электронное оборудование в радиусе нескольких километров от места удара.

Однако есть способ эффективно защитить все подсоединённые воспроизводящие устройства, подключив их к высокочувствительным приборам защиты от избыточного напряжения. Методы, о которых вы узнаете из этой статьи, в частности – грозозащита для антенны помогут защитить вашу антенную установку и телеаппаратуру. Не только от прямых грозовых ударов, но и от токов, наведённых в проводах и от заноса высоких потенциалов.

Всегда ли нужно заземление?

Многие из нас считают, что громоотвод, установленный на крыше, способен защитить домашнюю технику от молнии. Здесь не все верно. Громоотвод действительно защищает строение от грозы, поскольку принимает и отводит в грунт основной удар молнии – её высоковольтный разряд. Но пока это произойдёт, в молниеотводе успевает сгенерироваться электромагнитное поле, образуются блуждающие токи, способные вызвать перенапряжение в электрической системе дома и в его линии электропитания.

Последствия молнии и электромагнитного импульса

Антенна, установленная на здании, которое не оборудовано молниезащитой – это очень высокая вероятность попадания молнии в антенну и опасности поражения электрическим током.

Какие риски возникают во время грозы? Для антенной системы и телевизионных приёмников, взаимодействующих с ней, угрозы могут распространяться по таким сценариям:

взаимодействие электромагнитного поля разряда молнии с петлями проводов, которые имеются в здании;
если мачта антенны не имеет заземления, то при прямом попадании в антенну, ток молнии может проникать внутрь здания. Протекая через различные типы проводящих установок, повреждать устройства в них;

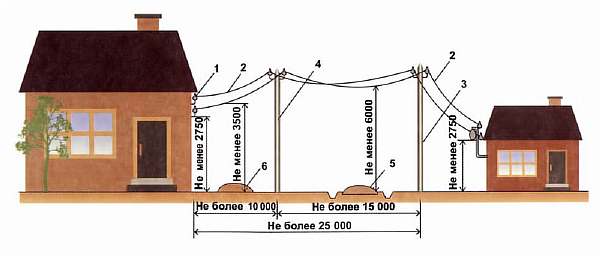

прямой удар молнии в провода электролиний, питающих здание;
разряд в непосредственной близости от объекта может представлять угрозу из-за частичного притока грозового электричества через проводники, заглублённые в грунт.

Домашняя телесистема очень уязвима для перепадов напряжения в грозу. Поэтому заземление антенны – это одна из важных мер в комплексе её защиты, но не единственная.

Нормативные требования

Требования электробезопасности, которые применяются к телесистемам и кабельным сетям, вы можете найти в «Правилах устройства электроустановок» (7-ая ред.), а также в инструкции РД 34.21.122-87. Меры, перечисленные в этих основных нормативах, касаются защиты антенных систем, в том числе спутниковых, от атмосферных явлений и разрядов молнии.

Разновидности молниезащиты

Заземление антенны, будь то в частном секторе или в городской высотке – это способ «закопать» в ближайший газон часть энергии при прямом попадании молнии. Способ закономерный, но не стопроцентный. Существуют дополнительные меры предосторожности, которые успешно используются в телесетях – применение устройств специальной грозозащиты. Убедитесь сами: телевизор, который подключён к электросети, имеет антенный разъем. Таким образом, даже отключённое от сети устройство может быть повреждено, если разряд молнии попадёт в антенну. Антенный провод, перед введением его в здание, должен пройти через элементы защиты от перенапряжения. Модули защиты коаксиала были разработаны специально, с целью грозозащиты для коаксиального кабеля.

Чтобы грозозащита коаксиального кабеля была эффективной, следует защитить все кабели домашней ТВ-сети.

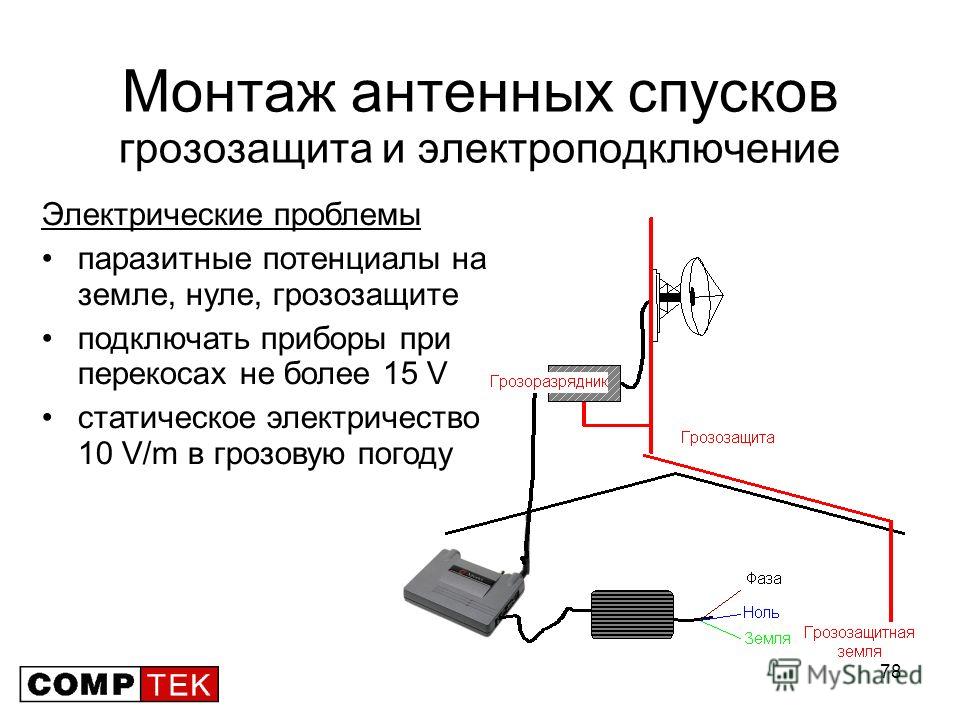

Устройство грозозащиты

Молниеотвод от прямого удара молнии

Если ваша антенна одиноко возвышается над крышей и это самая высокая точка ваших угодий, то вам нужно комплексно подходить к защите вашего имущества и видеотехники. Во-первых, нужно оснастить крышу вашего дома молниеприемником токоотвода (идеально – медная катанка, от 8мм диаметром). Для его фиксации на кровле – монтируются металлические конструкции – держатели. Приёмник соединяется с токоотводом, а тот с заземляющим проводником. Это может быть отдельный контур, а могут быть заземлители, расположенные у вас на участке, если в доме выполнялось заземление проводки.

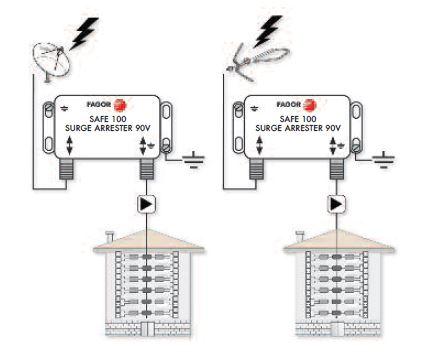

Грозозащита на кабель

Второй этап защиты от молнии – это грозозащита для видеоцепей – целое семейство микроустройств, работающих по принципу предохранителя, который устанавливается в виде коаксиального сегмента, в разрыв кабеля. Цель любой грозозащиты – нейтрализовать электромагнитное воздействие при ударе молнии в антенную установку. Конструкция грозозащиты для телевизионных систем такова, что при прохождении через неё высокого напряжения, её чувствительный элемент – плавкая вставка или колба с газом – разрушается, и модуль выбывает из телекоммуникационной цепи, размыкая её. Для всех кабелей требуется правильный выбор соответствующих защит от перенапряжений, чтобы не ухудшить параметры полезного сигнала и, одновременно, обеспечивать эффективную защиту.

Как делать заземление ТВ антенны на даче

Загородные дома и антенны, которые дачники на них устанавливают, – весьма уязвимые мишени в грозу: едва ли рядом найдётся достаточно высокая «приманка» для молнии (высокие старые деревья, вышки мобильных операторов и пр.). Особенно если дачное хозяйство находится на землях, которые только осваиваются.

Если в непогоду прямой электрический разряд попадёт в антенну, то даже установленный поблизости молниеприемник не защитит ни телевизор, ни тюнер в доме. Разряд обязательно достигнет ближайших розеток. И здесь речь уже идёт о спасении дома, а не техники. Молниеприемник – это, безусловно, хорошо, но от наведённого импульса и статики он не защитит. Вот почему дачная антенна должна быть надёжно заземлена, у неё должен быть свой собственный контур заземления.

Штыревое заземление

Как это осуществить? Сейчас очень популярен штыревой вид заземления. В готовом заводском комплекте, скорее всего в нем вы обнаружите именно этот тип заземлителя. К нему идёт собственная инструкция, для того чтобы вы не сделали ошибок при монтаже.

Для тех, кто все привык делать сам: подготовьте контур заземления: металлическую арматуру с диаметром от 20 мм (сталь, нержавсталь, медь – подойдут). Кабельный провод (ПВ-16,0 кв. мм), в качестве соединителя антенны с заглублённым контуром.
Заземлитель забейте на глубину от двух метров, оставив конец металлического прута над почвой на 20 см. К нему вы с помощью хомута или сварки должны подсоединить провод. Второй конец токоприёмника соедините с антенной.

Заземление ТВ-антенны в квартирах

Сделать заземление антенны в квартире панельного дома несложно. Ведь такие дома выполняются по типовым чертежам, их инженерные системы оснащаются в строгом соответствии с госнормативами. Потому в них предусмотрены должные меры безопасности.

Вам необходимо отыскать специально предусмотренный контур, к которому подключены мачты коллективных антенн, и соединить свою антенну с этим общим заземляющим контуром.

Что нельзя делать при заземлении

Как известно, русский народ хитёр на выдумку. Часто эта хитрость оборачивается против самих хозяев. Расхожий миф о том, что организовать квартирное зануление с помощью перемычек в розетке – хороший тому пример. В силу технической неосведомлённости, а чаще самонадеянности, жильцы пускаются на разные ухищрения, которые не имеют ничего общего с электробезопасностью. Относительно заземления домашней телесети на случай грозы, знайте, что ни один квалифицированный электрик не посоветует проделать следующее:

закреплять стойку телевизионной антенны на канале домовой вентиляции или на дымовой трубе;
фиксировать антенные растяжки вблизи электрических кабелей или водопроводных труб;
использовать домовые инженерные системы в качестве заземления. Представьте, что может произойти при попадании мощной электрической искры в газовый трубопровод!

Многие видели в фильмах, что бывает, если фен для сушки волос попадает в наполненную ванную. Такого же эффекта можно ожидать, если молния попадёт в водопроводную или канализационную сеть.

Как установить антенну на крыше частного дома

В эпоху расцвета спутникового и кабельного телевидения, особенно для горожан, проживающих в многоквартирных домах, вопрос установки телевизионной антенны на крыше уже практически не возникает. Эта проблема по-прежнему актуальна для обустройства телевещания на даче или в частном доме за городом. Спутниковое ТВ – вещь дорогостоящая, не каждый человек позволит себе потратить солидные деньги на покупку спутникового телевизионного приемника в качестве дачного варианта, поэтому рациональным выходом из положения будет приобрести аналоговый приемник и закрепить его своими руками. В этой статье мы расскажем читателям https://samelectrik.ru как установить антенну на крыше частного дома.

Варианты монтажа антенны

После того, как антенна приобретена, перед установкой необходимо убедиться в наличии комплектующего крепежа и произвести предварительную обработку его резьбовой части литолом или машинным маслом, в крайнем случае, силиконовой смазкой или WD-40. Если вы решили установить активную антенну, для предотвращения окисления точек контакта, рекомендуется после завершения подключения кабеля к электронной плате произвести ее герметизацию водостойким силиконом.

В зависимости от мощности и направления телевизионного сигнала принимается решение о месте и высоте установки антенны. На практике наиболее популярны два варианта: на фасаде дома и на крыше. Рассмотрим обе технологии монтажа.

На фасаде дома

Самый простой и менее трудоемкий вариант. Установить телевизионную антенну на фасаде можно самому без чьей либо помощи, но данный способ имеет существенный недостаток. Для обеспечения уверенного приема, сигнал ближайшего ретранслятора должен быть такой мощности, при котором приемное устройство не надо поднимать высоко. Выбор этого варианта установки ограничивает материал и отделка стен дома. Нельзя производить монтаж на сайдинг и весьма проблематично на газобетонную кладку. Идеальным вариантом установки антенны на стене фасада будет тот случай, когда она выполнена из кирпича или древесины. При выполнении монтажа следует выдерживать расстояние между крепежом на расстоянии не более 1,5 метра. В качестве крепежного материала рекомендуется использовать анкерные болты или саморезы.

Приемное антенное устройство.
Металлическая труба или деревянный брус.
Кронштейн.
Анкерный болт (саморез).

Фото примеры установки приемника сигнала на фасаде:

На видео ниже наглядно демонстрируется, как установить приемное антенное устройство на фасаде дома:

Кстати, о том, как сделать антенну для телевизора своими руками, мы рассказывали в отдельной статье. Простые инструкции помогут сэкономить деньги и при этом собрать простейший вариант приемника сигнала!

На крыше

Самый распространенный способ установки телевизионных антенн. В зоне уверенного приема, когда нет необходимости поднимать антенну на большую высоту, ее можно закрепить на деревянный брус небольшой длины. В противном случае, потребуется установить приемное антенное устройство на мачте, для этого случая в комплекте антенны предусмотрены специальные зажимы. Высота мачты может достигать нескольких метров, она может быть выполнена из цельной металлической трубы, круглого или профильного сечения, быть вариантом сборной или же телескопической конструкции. Наиболее приемлемой и удобной считается телескопическая мачта. В процессе эксплуатации для производства технического обслуживания или замены электронной платы антенну необходимо опускать, телескопическая конструкция позволит это сделать без труда. Всю работу под силу произвести самостоятельно, без привлечения дополнительно людей в помощь.

Способы крепления мачты

Существует несколько способов крепления мачты телевизионной антенны на крыше дома:

Способ 1. Крепление при помощи кронштейнов к кирпичной трубе дымохода и вентиляции. Установка производится при помощи кронштейнов с хомутами, которые крепятся к стене анкерными болтами.

Где: 1 – мачта; 2 – кронштейн с хомутом; 3 – кирпичная труба дымохода и вентиляции; 4- анкерный болт; 5 — уличная антенна.

Способ 2. Установка мачты на потолочном перекрытии с креплением к элементам конструкции крыши.

1 — приемное антенное устройство; 2 – мачта; 3 — хомут крепления мачты к конструкции кровли; 4 — стропильный брус.

В данном случае основание мачты необходимо установить на плиту потолочного перекрытия в чердачном помещении дома. Мачта крепится хомутом к деревянной конструкции кровли, для этой цели лучше всего использовать стропильный брус.

Способ 3. Установка мачты с креплением при помощи растяжек. Если нет возможности закрепить мачту к конструкциям кровли, можно использовать ее крепление при помощи растяжек из проволоки или стального тросика. Для этого необходимо обустроить мачту проушинами, расположенными в верхней части мачтовой конструкции.

Прокладка кабеля

После установки приемного антенного устройства очень важно правильно и надежно закрепить кабель. Он должен быть проложен и закреплен так, чтобы минимизировать воздействие на него ветра, сползающего с кровли снега и потоков дождевой воды. Кабель крепится равномерно по всей длине мачты при помощи хомутов с шагом 50 сантиметров, затем он укладывается по коньку кровли и в районе окна, через которое будет производиться его заводка в дом, опускается вниз. В этом месте кабель необходимо зафиксировать кронштейном. Предварительно в оконной раме необходимо просверлить отверстие диаметром, несколько превышающим размер проводника. Для того чтобы предотвратить попадание осадков через зазор в отверстии, его необходимо сверлить с соответствующим наклоном, будет лучше если есть возможность произвести его герметизацию водостойким силиконом. Обязательно пред входом в раму соблюсти легкий провис кабеля, это необходимо для компенсации температурных расширений.

Прокладку необходимо производить аккуратно, соблюдая установленные технические требования. Радиус изгибов кабеля не должен быть меньше пяти его диаметров, накладывая скобы крепления стараться избегать передавливания оболочки.

Заземление

Нужно ли заземлять уличную антенну? Теоретически, если на приусадебном участке нет громоотвода, это мера безопасности необходима. При ударе молнии заземленное антенное устройство сработает в режиме громоотвода, сохранив телевизор от возгорания. В то же время у специалистов бытует мнение, что в заземлении антенн особой необходимости нет, учитывая, что большинство людей не смотрят телевизор во время грозы, вынимая при этом штекер кабеля из антенного гнезда.

Схема заземления телевизионной антенны и мачты:

О том, как сделать громоотвод своими руками мы рассказывали в отдельной статье. Инструкция по монтажу контура заземления в доме также была нами подробно описана ранее.

Теперь вы знаете, как установить антенну на крыше частного дома. Надеемся, наша пошаговая инструкция, с фото и видео примерами была для вас полезной и интересной!

Нужно ли делать заземление для антенны в дачном домике?

Вы имеете в виду телевизионную антенну и предполагаете, что в нее возможно попадание молнии.

Я думаю, что изготовление заземления для телевизионной антенны не имеет смысла, тем более в дачном домике. Даже если антенна расположена на мачте. Проще соблюдать определенные меры безопасности и как правило многие так и делают. Когда Вы собираетесь уезжать с дачи домой, Вы отключаете электричество на вводном щитке и обесточиваете дачу и все дачные постройки. Для пущей безопасности можете еще вынуть антенный штекер из антенного гнезда телевизора. По большому счету, многие стараются не смотреть телевизор при грозе, опасаясь разряда молнии. И выдергивают шнур питания телевизора из розетки и антенну из телевизора.

Обустройство всех подстанций или отдельно стоящих понижающих трансформаторов в садоводческих товариществах и дачных поселках предусматривает монтаж и конструкцию заземления и установку громоотводов и разрядников для защиты от разрядов молний. Этого в большей мере достаточно. Из личного опыта расскажу, поездил я по области с задачей измерения и анализа максимальной напряженности поля принимаемых сигналов телевизионных каналов в конкретной местности, или проще, собирал данные о качестве просмотра телевизионных каналов жителями области. Ни в поселках, ни в деревнях, ни на дачных участках ну нету громоотводов у жителей, а заземления антенн тем более.

А сейчас тем более надо переходить на современные технологии.

В настоящее время развитие телевидения предлагает нам наземное эфирное цифровое телевидение в формате DVB-T2. В дециметровом диапазоне возможен прием двух эфирных мультиплексов. Что такое мультиплекс, этом набор нескольких телевизионных и радиовещательных каналов, вещаемых по одному цифровому каналу.

На даче мы используем старенькие телевизоры, поэтому для приема сигнала в формате DVB-T2 необходимо прикупить эфирную цифровую приставку DVB-T2, имеются в продаже во многих интернет магазинах и специализированных магазинах. Модели современных телевизоров принимают сигнал DVB-T2. Для приема можно использовать комнатную дециметровую антенну малых размеров, и не обязательно ее выводить на крышу или на мачту.

Конечно это мое сугубо личное мнение и Вам думать, что и как делать.

Желаю удачи!

Устройство заземления на даче или в загородном доме. Антенна и заземление

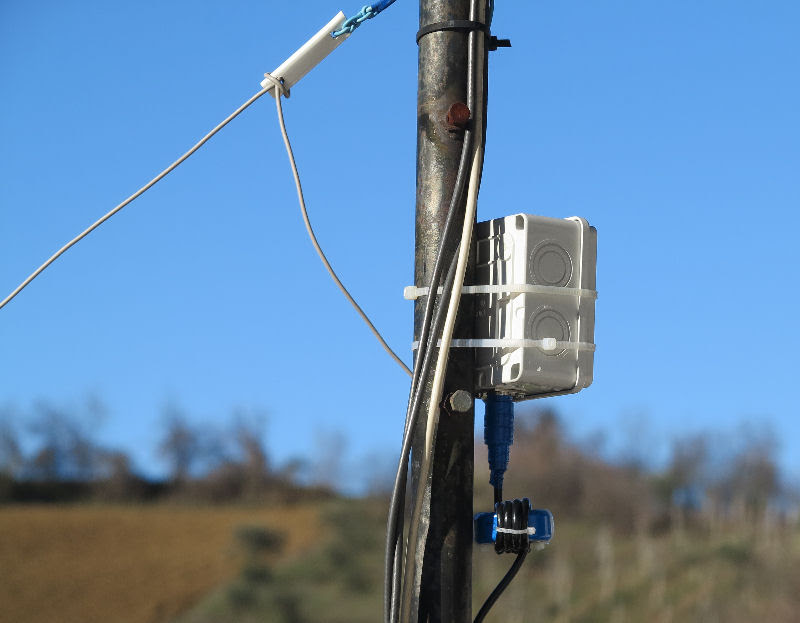

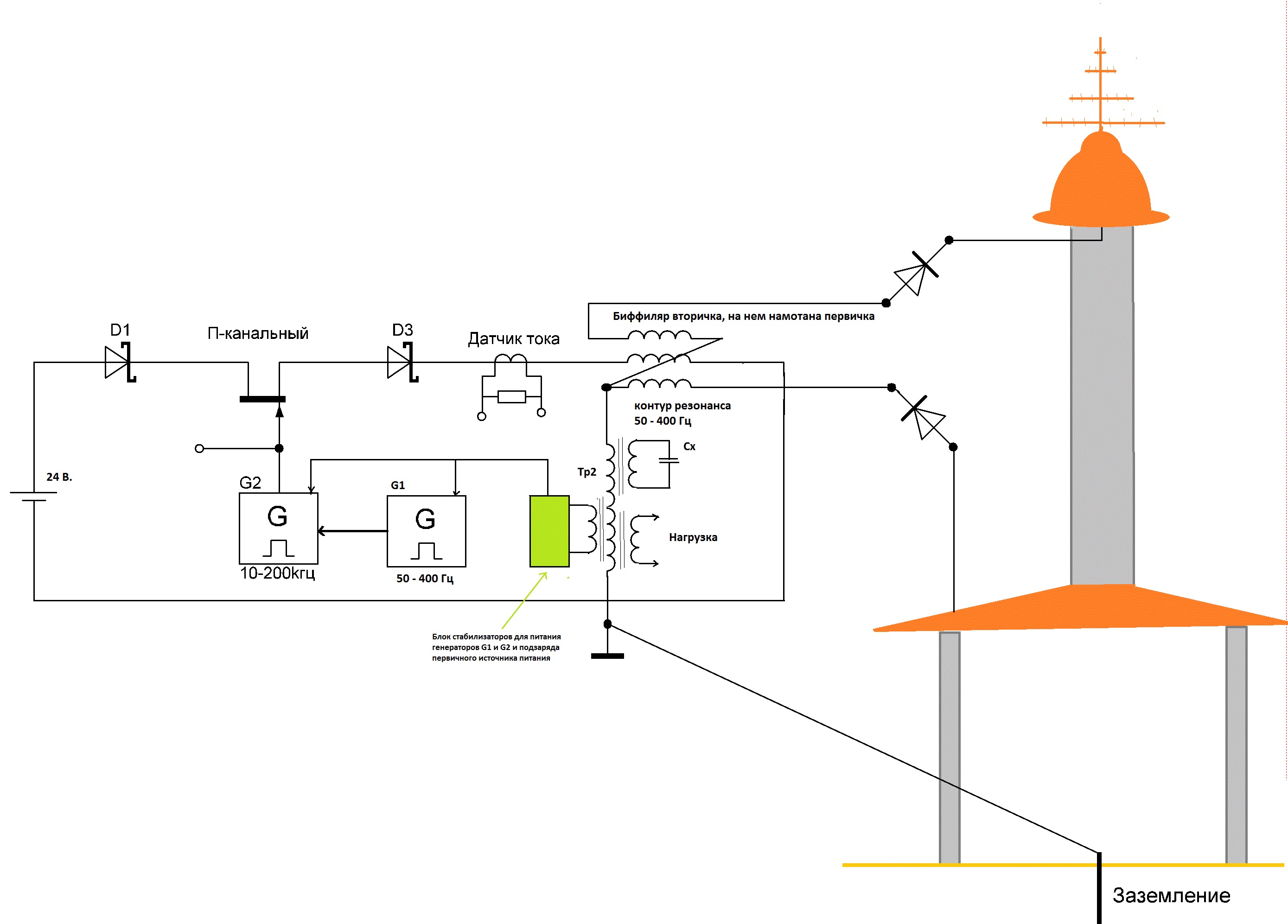

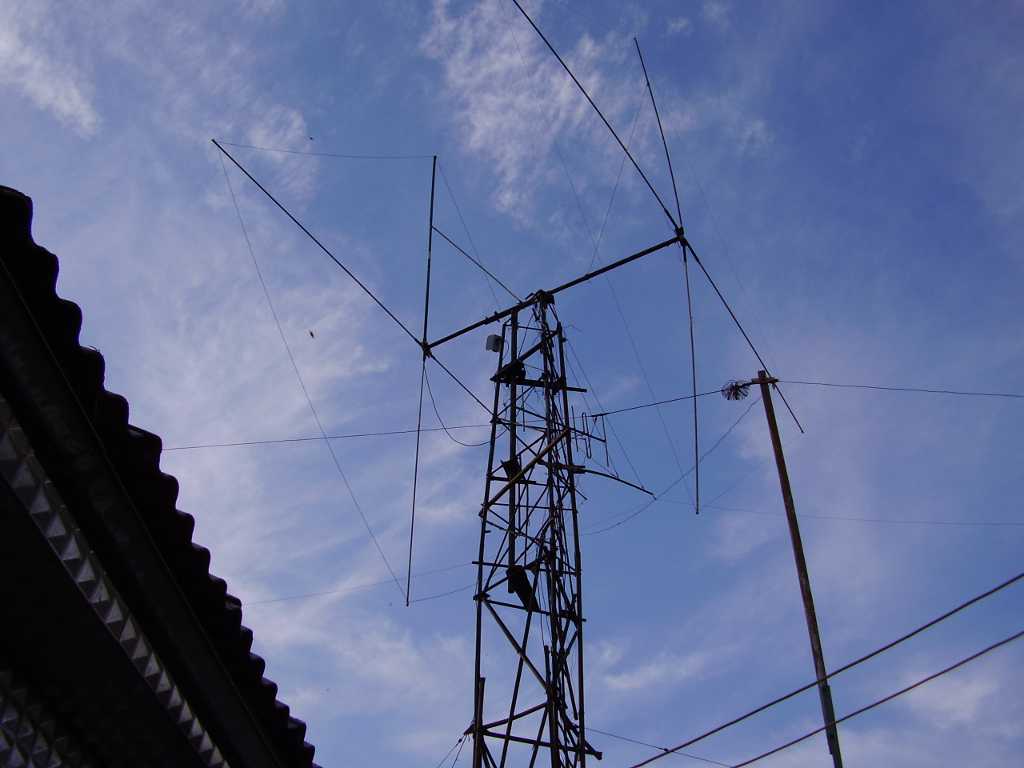

На НЧ-диапазонах доводится часто слышать горячие споры на тему заземления антенн и радиоаппаратуры. Обычно речь идет о двух проблемах первая
— микрофон «кусается», и вторая — чем глубже размещено заземление, тем эффективнее работает антенна. Советы перерастают в горячие споры, а юмору многих советов позавидовал бы Ярослав Гашек.

Для лучшего понимания и усвоения материала добавим и мы в статью немного юмора. Начнем с «кусючего» микрофона. В основном, эта проблема возникает при плохом согласовании и симметрировании антенны, особенно при работе на «веревку», т.е. антенну в виде длинного провода. Для такой антенны противовесом служит осветительная сеть 220 В или водопроводные трубы, если они используются в качестве заземления. ВЧ-энергия при ненастроенной и неотсимметрированной антенне излучается как самой антенной, так и всеми дополнительными проводниками, подключенными к аппаратуре. Генератор или передатчик «не понимает» слова «антенна»: для него это просто нагрузка. Согласованная или несогласованная — это неважно.

В некоторых случаях эту нагрузку можно хорошо согласовать и получить удовлетворительный КСВ, но антенной при этом по-прежнему будут являться полотно антенны, осветительная сеть, водопроводные трубы, проходящие в доме, и прочие проводники, подключенные к аппаратуре. Так чему же удивляться — «укусить» может не только микрофон, но и любой провод, торчащий из-под стола. Сразу рождается идея, что необходимо заземлить аппаратуру. Начинаем опутывать квартиру проводами, соединяя аппаратуру с ближайшим газоном. Иногда это помогает, микрофон перестает «кусать» хозяина, но при этом начинают волноваться соседи этажом выше или ниже. Вот тут «компетентные доброжелатели» начинают давать интересные советы, как лучше сделать заземление, каким проводом, какой сделать контур заземления возле дома и т.д. Некоторые радиолюбители все-таки интуитивно догадываются, что речь идет не о постоянном токе, и советуют сменить квартиру с 5-го этажа на первый, мотивируя это тем, что проводник длиной менее 0,1L уже не излучает. Можно, говорят, еще последовательно с проводником заземления включить конденсатор переменной емкости, чтобы создать последовательный контур для данной частоты.

После таких длительных бесед радиолюбительский народ «зацикливается» на несуществующей проблеме, вместо того чтобы подумать, а что же делают с «кусючим» микрофоном на самолете или МКС, и как же работает заземленный четвертьволновой вибратор?

Представьте, что нам нужно полить водой грядку через участок соседа, а шланг дырявый. Вместо того чтобы починить шланг, мы начинаем придумывать различные приспособления,чтобы не залить участок соседа. Да и вообще, почему мы хотим «забить» часть ВЧ-энергии в землю, она что, лишняя? Может, лучше поработать с антенно-фидерным устройством и излучать эту энергию в эфир? Заземлять антенну и аппаратуру, конечно, необходимо в целях электробезопасности и грозозащиты, но это никак не относится к проблеме «кусючего» микрофона. При работе на «веревку» длина проводника должна составлять половину длины волны нижнего диапазона, чтобы полуволновой вибратор был образован самим полотном антенны, а не куском провода с дополнением из проводов осветительной сети или труб отопления.

При работе на кратных частотах в этом случае будет изменяться только диаграмма направленности этого вибратора. Блок согласования антенна — кабель должен находиться у антенны, а не под столом. В качестве простейшего согласующего устройства следует применить хотя бы параллельный контур с отводом.

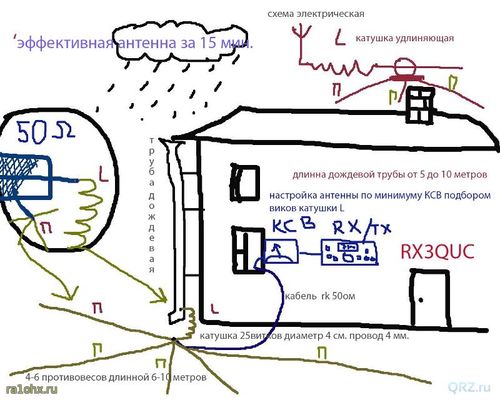

Теперь поговорим о хорошем заземлении и КПД антенны — эти два понятия вообще никак не связаны между собой. Классической формой вертикального излучателя является четвертьволновой штырь над экраном. Это полуволновой излучатель, а недостающий четвертьволновой отрезок вибратора образуется т.н. «зеркальным изображением» от экрана Физическая сущность метода зеркального изображения заключается в том, что электромагнитные волны вибратора, падающие на поверхность экрана, возбуждают в нем токи, под действием которых появляется отраженная волна, фаза которой в момент отражения от экрана не меняется. Если предположить, что экран бесконечный и является идеальным проводником, то КПД антенны без учета потерь равен 100%. Заметьте, что мы говорим об отражающем экране, а не о заземлении. Нам необходимо возбудить в нем токи и отразить волну, а не поглотить. Касается экран при этом земли или нет, не имеет никакого значения. Так как основная масса радиолюбителей не располагает большими площадями для установки антенн, экран хочется сделать как можно меньших размеров. Для этой цели и используются радиально расположенные четвертьволновые проводники, настроенные в резонанс, позволяющие при относительно малой площади создать хороший отражающий экран. Чем больше количество радиалов, тем большая часть энергии перехватывается и отражается, а не поглощается землей, тем больше КПД антенны. Из вышесказанного следует, что все разговоры о длинной трубе, забитой глубоко в землю и, якобы, улучшающей КПД антенны, абсурдны. Мы вновь пытаемся часть энергии «закопать» в землю.

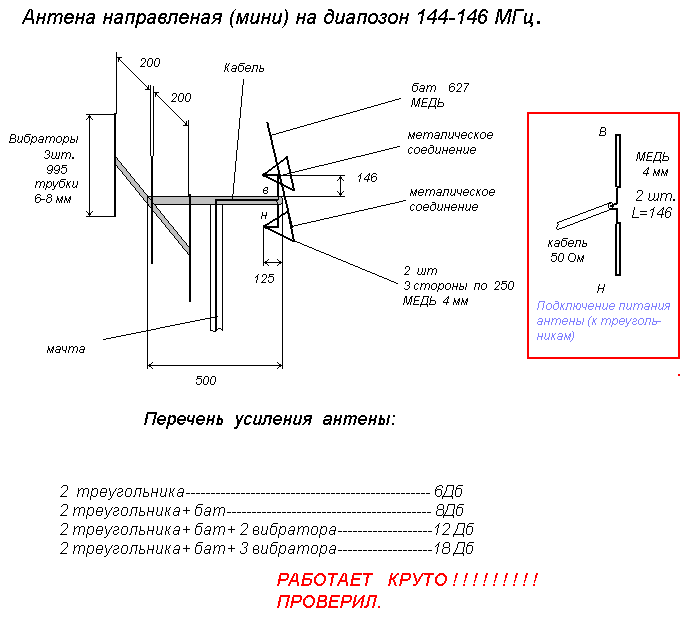

При изготовлении вертикалов применяйте петлевые вибраторы. Такое решение имеет ряд достоинств. Электрически антенна связана с заземлением, с механической точки зрения мачта без изолятора прочнее. Антенна имеет более широкую полосу пропускания, а ее входное сопротивление увеличивается. Антенны с малым входным сопротивлением сложнее согласовывать с фидером, КПД таких антенн, как правило, ниже, т.к. сопротивление потерь может быть соизмеримо с сопротивлением излучения, что связано как с длиной проводников в НЧ-диапазоне, так и с материалами, из которых изготовлена мачта (например, применются стальные трубы, в которых много стыков). Часть подводимой к антенне мощности излучается в пространство, а другая часть в проводниках антенны превращается в тепло. Поэтому антенну можно представить как эквивалентное нагрузочное сопротивление, состоящее из двух составляющих: сопротивления потерь и сопротивления излучения. КПД антенны есть отношение полезной (излучаемой) мощности к суммарной мощности, подводимой к антенне Чем больше сопротивление излучения по отношению к сопротивлению потерь, тем больше КПД антенны. Если вертикалы устанавливаются на высоких зданиях и имеют длинный фидер, то по длине этого фидера необходимо расположить несколько запирающих дросселей. Это могут быть ферритовые кольца любой проницаемости, на которые наматывают по несколько витков фидера, что препятствует затеканию тока по оплетке кабеля. В УКВ- диапазоне на кабель в качестве запирающих элементов устанавливают четвертьволновые стаканы, закорачивая один конец стакана на оплетку кабеля. Стаканы изготавливают из металлической трубы или из оплетки кабеля большего диаметра.

В частном секторе кабель питания антенны закапывают в землю, осуществляя разводку под землей, что также препятствует затеканию тока и одновременно служит грозозащитой. При этом необходимо иметь два контура заземления: один — у антенны, второй — на вводе в дом.

Зачем нужно заземлять антенну

Что нужно знать перед началом работ

Выполнять заземление можно только на специальный заземляющий контур. На крышах многоэтажек контур заземления обнаружить легко: к нему подключают мачты коллективных телевизионных антенн. Сделать заземление на даче сложнее — для этого придется самому монтировать заземляющий контур и тщательно изучать строительные нормы и правила, касающиеся устройства электроустановок.

Вид заземления зависит от следующих факторов:

конструкции опоры для установки тв-антенны
вида кровли
места, где установлена антенна

Как делать заземление тв-антенны на даче

Варианты заземления могут быть следующими:

устройство заземленного штекерного гнезда. В штекерное гнездо необходимо включить штекер антенного снижения. Затем мастер припаивает провод к гнезду и соединяет его с заземлением
устройство заземленного шлейфа. Двухпроводной шнур (или двойной изолированный провод) припаивают к жиле и оболочке кабеля снижения. Мастер очищает жилы шнура от изоляции, спаивает их и присоединяет провод заземления
заземление петлевой антенны. Мастер выполняет заземление нулевой точки антенны. Преимущество устройства заключается в том, что оно может быть постоянно заземленным

Мастер выбирает одну из двух схем заземления:

пассивная (традиционная). Относительно недорогой и простой способ — установка молниеприемников, токоотводов
внутренняя (все работы по защите электропроводки в помещении)

Чтобы проверить заземление, необходимо выполнить следующие действия:

простучать участки соединений контактов между заземлителями и заземляющими устройствами молотком (чтобы понять, есть ли разрывы в каких-то местах)
измерить уровень сопротивления (он должен равняться 0,05 Ом )

Как сделать монтаж заземляющего контура

вертикально вбитые в почву заземлители (стальные уголки), соединенные между собой горизонтальными заземлителями (полосовая сталь)
заземляющий проводник (круглая сталь), соединяющий контур с электрощитом

Нельзя использовать арматуру — она будет покрываться ржавчиной быстрее, чем вышеуказанные материалы.

Сначала необходимо разметить территорию . Затем — выкопать траншею (глубиной примерно один метр). Сюда будут уложены горизонтальные заземлители. После этого нужно вбить вертикальные заземлители (глубина — два или три метра). Заземлители вбиваются в вершинах треугольника, но не целиком — примерно двадцать сантиметров должны находиться над землей. После того, как мастер закончил вбивать заземлители, он должен соединить их с помощью горизонтальных заземлителей, используя сварочный инвертор.

Тв-антенна Дельта

место подключения
высота установки
мощность тв-передатчика
уровень помех
удаленность от источника трансляции
рельеф местности

Что нельзя делать при заземлении

Специалисты запрещают выполнять следующие действия:

крепить мачту тв-антенны к вентиляционному каналу, дымоходу
крепить растяжки тв-антенны близко от электропроводки, труб водоснабжения
выполнять заземление на инженерные сети: водопроводные трубы, трубы газовой сети, канализации, отопления

Заземление тв-антенны в квартирах

Заземление антенны представляет собой создание электрического соединения между оборудованием и заземляющим устройством. Необходимость заземления вызвана характером их размещения: антенны устанавливают под открытым небом. Поэтому существует определенная вероятность попадания молнии на металлическую поверхность. Заземление позволяет уменьшить напряжение до безопасного уровня для живых существ.

Всегда ли нужно заземление

Практически все специалисты рекомендуют делать заземление антенны. Действительно, лучше перестраховаться и заземлить принимающее устройство. Однако реальная опасность попадания существует лишь в тех случаях, когда в пятиметровом радиусе от антенны отсутствуют какие-либо объекты, высота которых не превышает 1 м (например, дерево или громоотвод). В связи с этим разумнее заземлять не саму антенну, а поставить рядом с ней отводящее устройство.

Главная цель молниезащиты — встретить молнию раньше, чем она ударит по защищаемому объекту (в данном случае по антенне) и отвести разряд в землю. Она включает три компонента, объединенных в одну электрическую цепь:

молниеприемник;
токоотвод;
заземлительный контур (заземлитель).

Молниеприемник

Данное устройство устанавливают рядом с мачтой антенны. Молниеприемники продаются в специализированных магазинах. Также их легко соорудить своими руками, используя обычный металлический штырь.

Токоотвод

Компонент представляет собой провод, по которому молния направляется к заземлительному контуру. Он должен быть только цельным и иметь определенное сечение:

Медный изолированный или оголенный — 16 кв. мм.
Алюминиевый изолированный — 25 кв.мм.
Стальной — 50 кв.мм.

Если антенна не оснащена грозозащитой, понадобится выполнить определенные действия, характер которых зависит от внешних факторов:

конструктивные особенности опоры принимающего устройства;
вид кровли;
место размещения оборудования.

В случае установки антенны на заземленной кровле из металла, для целей заземления соединяют металлическую мачту или молниеприемник с материалом крыши. Если антенна находится на деревянной опоре, токоотводом выступает провод, идущий по ней к заземлителю, установленному в грунте. По такому же принципу организуется заземление, если принимающее устройство расположено на неметаллической крыше.

Заземление на кровле из горючих материалов имеет свои особенности. К примеру, верхний участок металлической мачты соединяют с точкой нулевого потенциала антенны и с экранами коаксиальных кабелей. К нижней части мачты присоединяют токоотводящий проводник, который далее направляют вдоль стены строения. Заземляют его путем укладки его на дно траншеи, глубина которой должна быть не меньше 1 м.

Заземлитель

Для обустройства заземления копают яму глубиной 2-3 метра. В ней размещают заземлитель. В качестве заземляющего устройства подойдет металлический лист, труба, арматура или толстый провод. Оптимальный вариант — металлическая труба с толстыми стенками и длиной 1,5-2 метра. К заземлителю приваривают провод диаметром не меньше 5 мм. Конец проводника фиксируют к стене здания, чтобы затем подвести сюда токоотвод.

Нормативные требования

Квалифицированные специалисты при проведении монтажных работ руководствуются требованиями, установленными Европейским комитетом электротехнических стандартов. Основной документ, касающийся заземления антенн, называется EN 50083-1.

В данном нормативном акте расписаны необходимые действия для предотвращения разрушительных последствий попадания молнии в антенну. Требования регламентируют работы, относящиеся к защите только постоянных молниезащитных систем или устройств, установленных в кемпингах. Они не касаются любительских радиостанций, функционирующих на платформе VSAT.

К нормативным актам также относятся еще несколько документов, в том числе:

ГОСТ P МЭК 62305-2-2010.
ГОСТ Р МЭК 62305-1-2010.
Приказ Росстандарта под номером 795.

Уравнивание потенциалов

Наружные фидеры, мачты, разнообразные антенны, находящиеся полностью или фрагментарно за пределами защитной зоны, подвергаются угрозе попадания молнии. Вследствие этого выдвигается требование о наличии особой системы, позволяющей избежать опасной разности потенциалов. С этой целью предусматриваются следующие защитные барьеры:

Заземление телевизионных антенн, благодаря которому соединяется заземлитель с металлической стойкой. На ней монтируется антенна.
Уравнивание потенциалов. Цель достигается за счет соединения заземленной мачты и отходящих от нее кабелей. Если опора антенны находится близко к зданию, оснащенному молниезащиты, их соединяют в одно целое.

При отсутствии в строении системы защиты от молнии заземление для антенны осуществляют таким образом:

Устанавливают заземление.
Соединяют заземлительное устройство с антенной при помощи провода. При этом выбирают наиболее короткое расстояние между двумя точками.

Обратите внимание! Если проложить провод со значительными изгибами вокруг препятствий, неизбежно возникновение серьезной разницы потенциалов. В этом случае вследствие разрядов молнии в проводниках будет возникать индуктивность. В связи с этим возможно искрение, что небезопасно с пожарной точки зрения.

Все токоотводы от молниеприемников (тросовых и стержневых) соединяют с заземлителем. Последний включает не меньше двух расположенных по вертикали электродов. Длина каждого из них составляет не меньше 3 м. Вертикальные электроды соединяют между собой горизонтальными (его длина — от 5 м). Рекомендуемое поперечное сечение для медного электрода составляет от 16 до 50 мм, а стального — от 50 до 80 мм.

Выбор места фиксации телевизионной антенны и ее ориентация в пространстве зависит от множества факторов, среди которых:

разновидность антенны;
расположение участка земли;
характер рельефа местности;
интенсивность внешних помех;
помехи, вызванные показателями электропитания, типом АФУ.

При установке ТВ-антенны на крыше, основанием чаще всего выступает мачта. В качестве нее подойдет стальная труба диаметром приблизительно 35-40 мм.

Альтернативой металлическому изделию может стать деревянное – из бруса (50 на 50 мм). Такую мачту фиксируют на стропильных балках. Принимающее устройство должно возвышаться над кровлей по крайней мере на 2 м. Если выбран деревянный брус, по нему прокладывают толстый медный провод или шину. Второй конец контура соединяют с заземляющим устройством, в качестве которого выступает либо шина, либо закопанные в грунт заземлители.

Что делать нельзя:

Прикреплять мачту антенны к каналам вентиляции или дымоходным трубам, к объектам электрической инфраструктуры, стойкам с проводами связи, слуховым окнам.
Фиксировать растяжки принимающего устройства так, чтобы они располагались возле вибраторов, электрической проводки, водопроводных труб или подоконников.

Разновидности молниезащиты

Существует две классические схемы защиты от молнии:

Пассивная. В комплектацию системы включают токоотводы, молниеприемники, заземлительные устройства. Все эти компоненты объединяют в сеть. Молниеприемниками обычно выступают стержни или сетчатые структуры.
Внутренняя. В данное понятие входит весь перечень действий по защите находящихся внутри здания элементов электрической проводки и оборудования от частичных токов и наводок. Нередко от этих воздействий не спасают внешние защитные системы.

В соответствии с общепринятой концепцией выделяют три зоны молниезащиты. По границам каждой из них монтируют особые устройства (УЗИП). Такие элементы также подразделяют на три класса.

Одна из важных задач для обеспечения безопасности дачного дома во время грозы — это грозозащита антенн , которые, будучи самым высоким элементом кровли, чаще всего подвергаются ударам молнии. Поэтому каждому домовладельцу следует позаботиться о том, чтобы организовать надежное заземление телевизионной антенны на даче. Лучше выполнять такую работу, руководствуясь советами специалистов в области грозозащиты.

Некоторые особенности

Вопреки распространенному заблуждению, собственно антенна, закрепленная на мачте, молниеприемником не является. При этом она зачастую также не попадает в защитное поле смонтированного на крыше молниеприемника, а потому нуждается в обустройстве отдельной защитной системы.

В ряде случаев молниеприемник для защиты кровли крепится непосредственно к антенне, однако по телевизионному кабелю внутрь здания возможен занос высоких потенциалов — это результат несоблюдения эквопотенциальности. В результате такого заноса возникают импульсные перенапряжения в электросети, что может стать причиной выхода из строя электрообрудования и возникновения пожаров. Чтобы избежать этого, необходимо правильно оборудовать токоотвод и заземление ТВ антенны на даче. В этом помогут достаточно простые советы.

Советы специалистов по созданию защиты и заземления телевизионной антенны на даче

Стандартная защита в данном случае — это оборудование токоотвода и заземление антенны телевизора. Одним концом провод токоотвода требуется соединить с заземлителем, вторым — с точкой нулевого потенциала (таким объектом соединения может стать металлическая стрела либо центр трубки петлевого вибратора).

Петлевой вибратор во многих случаях применяется в антенной конструкции как уловитель сигнала. Он связан в средней точке с металлической стрелой, которая соединяется с мачтой. При такой конструкции мачта нуждается в заземлении.

Если дачный дом имеет металлическую кровлю с уже смонтированным заземлением, тогда заземление ТВ антенны на даче следует организовать путем соединения с кровлей нижней части мачты.

» win2 return false > Печать

♦ молниеприемника;

♦ токоотвода;

♦ заземлителя».

Примечание.

Внимание.

В грозозащите нуждаются все внешние телеантенны, которые не расположены в зоне действия молниеотвода.

Внимание.

Металлические мачты, на которых устанавливаются антенны, обязательно должны заземляться.

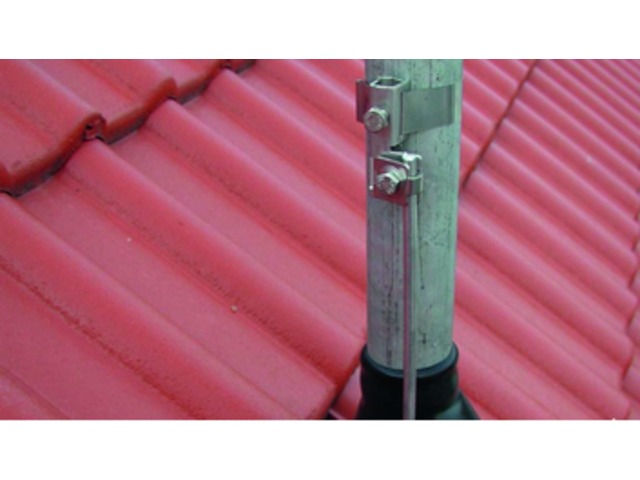

Рис. 1. Штанга телевизионной антенны, подключенная к контуру молниезащиты

Внимание.

Система молниезащиты не должна нарушать нормальную работу телевизионной антенны.

♦ середина неразрезанной трубки петлевого вибратора;

♦ середина шунта диапазонного шунтового вибратора;

♦ короткозамыкающая перемычка четвертьволнового мостика разрезного линейного вибратора;

♦ металлическая стрела и т. д.

♦ для глинистой почвы — не менее 2 м;

♦ для суглинка — 4 м;

♦ для чернозема — не менее 6 м;

♦ для каменистой почвы – 10 м;

♦ для песчаной почвы — 12 м.

На рис. 2 приведены варианты заземления антенн, наиболее часто применяющиеся в загородной местности.

Рис. 2. Варианты заземления антенн в сельской местности

Внимание.

Как заземлить антенну различными способами, которые работают

Что касается заземления антенн на открытом воздухе, то граждане Соединенных Штатов Америки должны соблюдать множество правил и норм.

Эти законы различаются в каждом штате. Тем не менее, инструкции, представленные ниже, будут полезны для большинства людей, которые сталкиваются с проблемами при заземлении антенны.

Не забудьте ознакомиться с законами и правилами штата или провинции, в которых вы живете, прежде чем начинать какую-либо часть процесса, поскольку некоторые действия могут быть запрещены или даже незаконны в вашем регионе.

При установке антенны необходимо учитывать множество факторов.

Это может быть очень сложно для среднего человека, у которого мало знаний о том, как выполнять всю работу.

Итак, лучше проконсультироваться со специалистом или нанять кого-нибудь для выполнения этой работы. Но те, кто хочет и может справиться с работой самостоятельно, читайте дальше по этой теме.

Что означает заземление антенны?

Означает, что металлическая часть электрооборудования или гаджета была закреплена в земле или земле.Если по какой-то причине он не «заземлен» должным образом, то в случае грозы на устройство подается высокое напряжение.

К работам по заземлению также относится установка металла оборудования в землю, что означает, что соединение будет полупостоянным. Это создаст электропроводящий путь, который позволит ему проводить ток.

Почему антенны должны быть заземлены?

В целях безопасности: Поскольку антенна металлическая, есть опасение, что она может ожить.Возможно, антенна подключена к неисправному устройству, которое создает в ней живое напряжение.

И эти напряжения могут привести к случайному включению линии электропередач. Эти вещи опасны и случались много раз в прошлом.

Для молнии: Теперь молния может ударить куда угодно, и результат не может быть предопределен. Надлежащее соединение телевизионной антенны, монтажного столба и кабелепровода обеспечивает путь с низким сопротивлением к земле через заземляющий проводник в случае молнии.Без пути молния найдет путь в дом.

Антенна не гарантирует, что ничего не произойдет в случае грозы. Однако это снижает вероятность опасности в случае удара молнии.

Как мы можем заземлить антенну?

Согласно NCE, все антенные мачты должны быть заземлены непосредственно на землю. Вы должны использовать медную круглую проволоку и зажимы, чтобы помочь вам в работе.

Как я уже говорил, в разных частях страны действуют разные правила, но основные принципы одинаковы, и их можно соблюдать где угодно.

Шаг 1: Начнем с того, что любой, кто хочет установить собственную антенну, должен взглянуть на изображение, предоставленное NCE в качестве примера. Само изображение будет очень полезно, поскольку оно даст вам представление о том, как оно должно выглядеть, когда вы, наконец, закончите установку.

Шаг 2: В самом начале вам следует определиться, где вы хотите установить телевизионную антенну.

Вы должны выбрать место, где у вас есть хорошая опора для антенны.Мало того, вы также должны учитывать, какое место лучше всего подходит для получения самого четкого сигнала от передающей радиовышки.

Шаг 3: После выполнения предыдущего шага вы сможете безопасно установить антенну.

Монтажные инструменты всегда поставляются с устройством, и вы должны их использовать. С помощью прилагаемых инструментов закрепите антенну на крыше или рядом с домом.

Все это вы сможете увидеть на изображении примера.При этом обязательно следуйте информации, приведенной в инструкции по эксплуатации.

Шаг 4: Следующее, что вам нужно сделать, это найти служебный заземляющий провод вашего дома. Теперь вы сможете найти проводник рядом со счетчиком, который контролирует мощность, или вы можете найти его в подвале, где находится ваш электрический щит.

В панели вы, скорее всего, найдете медный провод, который проходит сквозь стену изнутри панели.

Этот медный провод должен быть соединен или соединен с заземляющим стержнем или пластиной.

Шаг 5: На следующем шаге вы должны выяснить, где находится заземляющий провод вашей системы, а затем вы должны поместить на него зажим заземления.

Эти хомуты, как правило, недорогие и их можно найти в любом хозяйственном магазине. Убедитесь, что вы покупаете зажим в соответствии с размером вашего провода.

В Интернете есть множество таблиц, которые помогут вам выбрать зажим для вашего провода.

Шаг 6: В соответствии с требованиями NCE для заземления антенны необходимо использовать сплошной медный провод сечением не менее 10 AWG (американский калибр проводов).Это 1/10 дюйма в диаметре.

Убедитесь, что вы используете сплошную проволоку, а не стандартную, так как последняя со временем быстро становится хрупкой.

Шаг 7: На этом этапе вам нужно будет подключить телевизионную антенну к земле. Здесь вам просто нужно подключить коаксиальный заземляющий провод черного цвета к концу имеющегося у вас провода. Блок необходим, так как коаксиальный кабель накапливает статический электрический заряд. Из-за этого заряд исчезает.

Этот коаксиальный блок, скорее всего, имеет два коаксиальных разъема и одно отверстие, куда вам нужно будет вставить заземляющий провод.

Теперь один из разъемов должен идти к антенне, установленной на крыше дома, а другой на блоке к тюнеру, который находится внутри дома.

Убедитесь, что вы проверили прием вашего телевизора, чтобы увидеть, есть ли разница. Потому что, если процесс выполнен правильно, телевизор должен издавать низкочастотный звук.

Шаг 8: Простой совет для вас; убедитесь, что подключенные кабели не установлены вертикально, так как вода может просочиться вниз и попасть в соединение.

Наконец, вы должны заземлить мачту антенны, что на самом деле является одной из самых простых частей всей работы.

Вам просто нужно использовать зажим заземления мачты, чтобы соединить провод AWG с мачтой. Другая сторона используемого сплошного медного провода должна быть надежно закреплена на земле. Убедитесь, что вы используете разные зажимы для двух.

На этом ваша работа выполнена.

Что делать, если коаксиальное соединение не может быть отвинчено?

Для установки коаксиального кабеля необходимо подобрать соответствующие инструменты.Здесь это будут несколько штекерных разъемов и коаксиальный инструмент. Обязательно выбирайте разъемы RG-6, так как они создают меньше шума.

Теперь, разрезая кабель, не забудьте оставить место для ошибок. Внутри кабеля вы, вероятно, найдете очень тонкую медную проволоку в самой середине, экранированную фольгой.

Коаксиальный кабель, который вы купили в хозяйственном магазине или в Интернете, должен иметь съемник для наружного слоя кабеля. Зажмите стриппер инструмента и используйте его вокруг кабеля, чтобы повернуть его.

После одного-двух оборотов вы легко сможете снять кусок внешнего слоя, отрезанный от кабеля. После того, как вы удалили внешний слой кабеля, вы должны увидеть фольгу, покрывающую медный провод.

Слой фольги необходимо удалить так же, как и внешний слой. Зажмите слой фольги в съемнике, поверните его несколько раз. Не делайте этого слишком сильно, так как тонкая проволока внутри может оторваться вместе с фольгой. Это только удлинит процесс.

И, наконец, когда медный провод торчит из кабеля, нужно убедиться, что конец кабеля прижат к разъему. Вы должны делать это до тех пор, пока медный провод не пройдет через разъем.

Теперь все, что вам нужно сделать, это как можно сильнее прижать разъем к кабелю. Убедитесь, что он не отрывается и не расшатывается.

Также знайте: выберите лучшие кабели Toslink из нашего списка!

Советы по заземлению антенны

1
Не покупайте антенны с каким-либо покрытием или краской.Если есть, не забудьте соскоблить его в месте соединения металлических частей. Или же связь может быть не очень хорошей. Вы можете легко покрасить его потом.
2
Убедитесь, что заземляющий провод надежно закреплен на стене дома.

Заключение

Написанную выше статью следует использовать в качестве справочного материала или руководства при заземлении телевизионной антенны.

Как упоминалось ранее, было бы разумно проконсультироваться с кем-то, кто уже делал это раньше.Возможно, они смогут сообщить вам, какие именно инструменты и оборудование вам могут понадобиться для выполнения работы. Они также могут направить вас в магазины, в которых продаются эти вещи.

Надеюсь, что шаги и советы, представленные здесь, помогли вам и дали вам хорошее представление о том, как это сделать правильно.

Статья по теме:

>> Улучшите свой FM-сигнал с помощью наших советов

>> Используйте антенну самого высокого качества для получения хорошего сигнала

>> Разница между DSD и PCM

>> Узнайте, как работает спутниковое радио

>>В чем разница между кабелем SPDIF и TOSLINK

Как правильно заземлить телевизионную антенну

В этой статье я хочу рассказать о важности того, почему вы всегда должны заземлять наружную телевизионную антенну.Мы не только расскажем, почему , но также расскажем , как правильно заземлить телевизионную антенну.

Полный отказ от ответственности! При выполнении электромонтажных работ всегда рекомендуется обращаться к лицензированному специалисту в вашем регионе. Эта статья служит только в качестве справочной информации и не предназначена и не представляет собой каких-либо профессиональных указаний или советов.

Предупреждение

Правительства и интернет-провайдеры по всему миру следят за действиями своих пользователей в Интернете. Если вы обнаружите потоковое содержимое, защищенное авторским правом, у вас могут возникнуть серьезные проблемы с законом.В настоящее время ваш IP-адрес [ipt_address] виден всем. Я настоятельно рекомендую вам получить лучший VPN для потоковой передачи и скрыть свою личность, чтобы ваши развлечения не приняли худший оборот.

Вот причины, по которым вы должны постоянно использовать VPN.

Я лично использую и рекомендую вам использовать один из PureVPN , IPVanish или ExpressVPN . Это самые быстрые и безопасные VPN в отрасли.

Национальный электротехнический кодекс (NEC) и Канадский электротехнический кодекс (CEC) требуют, чтобы каждая установка телевизионной антенны была заземлена.Это национальные коды, поэтому обязательно уточните в местном штате или провинции коды региональных типов, которые необходимо соблюдать для вашего конкретного местоположения.

Прежде чем мы начнем, давайте рассмотрим несколько различных понятий, которые важны, когда мы говорим, что собираемся что-то «заземлить» или «связать». В частности, давайте рассмотрим заземление и почему мы заземляем металлические предметы. Давайте также посмотрим на склеивание и что значит склеивание металлических предметов. Эти два понятия выполняют две разные роли, и их часто путают.

Что значит «заземлить» что-то?

Заземление и соединение, вероятно, являются наименее понятными и неправильно реализованными частями электрической системы. Прежде чем мы перейдем к тому, что такое заземление и как правильно заземлить телевизионную антенну, давайте развенчаем сразу два мифа:

Миф №1:

Электричество пытается добраться до земли… НЕПРАВИЛЬНО ! Электричество пытается вернуться к источнику своего создания и при необходимости будет использовать землю как ПУТЬ.

Миф №2:

Электричество идет по пути наименьшего сопротивления… НЕПРАВИЛЬНО !!! Электричество проходит по всем доступным путям, пропорциональным сопротивлению и источнику его создания.

«Заземление металлических частей» электрооборудования — преднамеренное соединение оборудования с землей. Неправильное заземление металлических частей на землю может привести к попаданию высокого напряжения на металлические части в случае удара молнии.

«Эффективно заземлено» , если металлический предмет преднамеренно соединен с землей посредством пути с низким импедансом (сопротивлением).

«Заземление системы» на землю предназначен для защиты от молний и перенапряжения линии . Это НИКОГДА не поможет в очистке выключателя или предохранителя в вашем реальном доме.

Что значит «связать» что-то?

«Соединение, соединение или соединение» означает неразъемное соединение металлических частей с образованием электропроводящего пути, который обеспечивает возможность безопасно проводить любой ток, который может быть наложен на него.

Что важно понимать при соединении, так это то, что правильное соединение телевизионной антенны, монтажной опоры и/или кабелепровода обеспечивает путь с низким сопротивлением к земле через заземляющий проводник оборудования в случае удара молнии. Без этого ПУТЬ молния найдет другой способ добраться до земли, это может быть через антенный кабель и/или, что еще хуже, через ваш ДОМ!

Поэтому очень важно, чтобы все металлические детали вашей ТВ-антенны были соединены вместе и чтобы был установлен заземляющий провод (провод) для подключения вашей ТВ-антенны к заземляющему стержню или заземляющей пластине.

Как правильно заземлить телевизионную антенну

NEC требует, чтобы мачта антенны была заземлена напрямую.Если вы посмотрите на изображение ниже, вы захотите использовать заземляющий провод № 6 AWG

для всех ваших заземляющих участков и подходящие зажимы заземления. Ниже приведено изображение, взятое из кодовой книги NEC, которое показывает, как правильно заземлить телевизионную антенну. В зависимости от вашего географического региона это может немного отличаться, однако базовая установка остается практически неизменной.

Хотя заземление вашей телевизионной антенны не является сложной задачей, она, безусловно, не будет стоить вам слишком дорого и может даже дать вам немного ума, чтобы лицензированный профессионал либо выполнил установку, либо, по крайней мере, убедитесь, что ваша установка соответствует применимым кодам для вашего региона.

В любом случае, я думаю, что это изображение послужит очень полезным инструментом для визуализации основных соединений, необходимых для правильного заземления наружной телевизионной антенны.

Шаг 1. Установите ТВ-антенну

Определите, где вы будете устанавливать антенну. . Установите ТВ-антенну в месте, которое обеспечит вам хорошую структурную поддержку. Какое бы место вы ни выбрали, не забудьте также учесть направление ваших радиовещательных вышек, чтобы у вас была как можно более четкая видимость.

Надежно закрепите антенну — с помощью прилагаемого монтажного оборудования закрепите телевизионную антенну на крыше или сбоку дома, как показано на рисунке выше. Обязательно следуйте всем инструкциям по монтажу, прилагаемым к вашей антенне, для безопасной и надежной установки. Обратите внимание: если вы монтируете на крыше, обязательно используйте кровельный герметик, чтобы закрыть винты, чтобы предотвратить попадание воды.

Шаг № 2. Найдите служебный заземляющий проводник (провод) вашего дома

Если вы спуститесь в подвал и найдете электрический щиток, вы должны увидеть сплошной медный провод, идущий от электрического щитка через стену наружу.Этот провод подключается к заземляющему электроду (заземляющему стержню) или заземляющей пластине.

На приведенном выше рисунке показана система заземляющих электродов Power Service. Найдите этот заземляющий провод системы и поместите на него зажим заземления. У Amazon есть много разных стилей и разновидностей заземляющих зажимов, и они довольно недорогие. Размер зажима обычно зависит от размера провода, к которому вы зажимаете.

В зависимости от того, где вы живете, и размера вашего обслуживания, заземляющий провод вашего дома может быть от № 2 AWG до № 6 AWG.

Я рекомендую вам приобрести заземляющий провод № 6 AWG

, доступный на Amazon. Использование одножильного провода предпочтительнее многожильного, потому что многожильный провод со временем может стать хрупким при воздействии элементов.

Шаг № 3. Как правильно заземлить мачту телевизионной антенны

С помощью зажима заземления мачты антенны проложите другой конец провода заземления, который вы подсоединили в шаге № 2, к мачте антенны и надежно закрепите его. Опять же, зажим, который вам понадобится, будет зависеть от диаметра мачты вашей антенны.

Шаг 4. Как заземлить коаксиальный кабель

Теперь пришло время заземлить коаксиальный кабель телевизионной антенны. Коаксиальный кабель сам по себе может накапливать статический электрический заряд, и для надлежащего рассеивания этого заряда можно использовать антенный разрядник или заземляющий блок (снова сверьтесь с местными нормами и правилами).

Опять же, эти типы блоков заземления коаксиального кабеля

можно найти прямо на Amazon, и они довольно недорогие. Хотя это и не показано на этом рисунке, я рекомендую также использовать коаксиальные устройства защиты от перенапряжения, рассчитанные как минимум на 1500 МГц, чтобы обеспечить еще один уровень защиты.

Вот оно! Теперь вы знаете, как правильно заземлить телевизионную антенну!

Пара небольших советов, прежде чем я вас отпущу.

Антенные мачты, которые окрашены, сильно проржавели или имеют какое-либо покрытие, обязательно очистите области стыка металлических частей, чтобы обеспечить хорошее сцепление. После надежного соединения антенной мачты и крепления нет проблем с последующей перекраской.
Надежно закрепите заземляющий провод на стене дома с помощью скоб или других винтовых зажимов, подходящих для данной работы.
Старайтесь, чтобы провода заземления были как можно короче, и избегайте поворотов и изгибов на 90 градусов. Если вам нужно согнуть заземляющий провод, делайте изгибы максимально плавными и постепенными. Причина в том, что молния не любит поворачивать за угол, и чего вы не хотите, так это чтобы удар молнии попал в ваш дом.

Что, если ударит молния!

В маловероятном случае удара молнии в телевизионную антенну, даже если вы правильно заземлили ее, нет гарантии, что она не будет повреждена.

Простая истина заключается в том, что когда ударяет молния, она будет делать то, что собирается делать, и лучшее, что мы можем сделать, это обеспечить путь с низким импедансом (сопротивлением), чтобы возвращать эту энергию обратно на землю так быстро и безопасно, как возможный. Хорошей новостью является то, что удары молнии случаются крайне редко!

Если вы все еще беспокоитесь о повреждении вашего оборудования или телевизора в случае удара молнии, вы всегда можете отключить коаксиальный кабель от ваших устройств, когда вы знаете, что приближается гроза.

Хотите знать, какие телеканалы OTA доступны в вашем регионе?

Недавно мы создали страницу поиска телестанций OTA, которая легко покажет вам, какие каналы доступны в вашем районе. Он также предоставит местоположение и направление телевизионных вышек, чтобы вы могли легко настроить телевизионную антенну. Посмотрите это короткое видео ниже, в котором рассказывается, как использовать этот инструмент.

Заключение

Надеюсь, эта статья дала вам хорошее представление о том, как правильно заземлить телевизионную антенну.Опять же, эта статья должна использоваться только в качестве ссылки. Всегда полезно проконсультироваться с местным лицензированным электриком или установщиком антенн, чтобы убедиться, что вы соответствуете всем требованиям и применимым электротехническим нормам для вашей страны или региона.

Если вам понравилась эта статья, обязательно ознакомьтесь с некоторыми из моих сегодняшних статей:

Если вы еще этого не сделали, обязательно ознакомьтесь с моими 10 лучшими антеннами на этот год и оставьте мне комментарий!

Антенный парень!

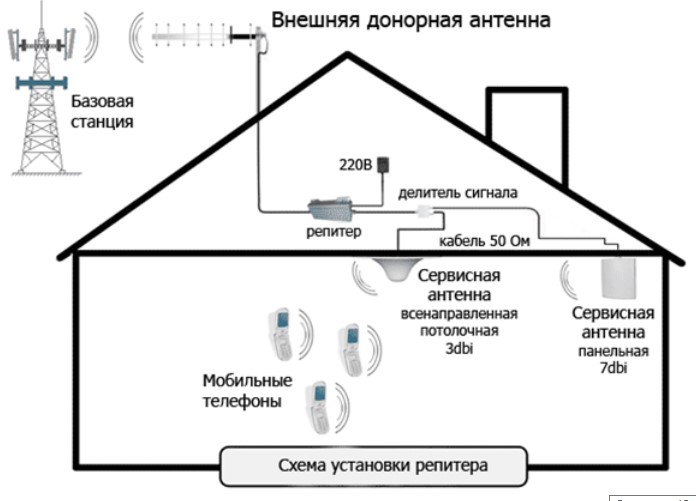

Как заземлить усилитель сигнала на крыше или антенну DAS

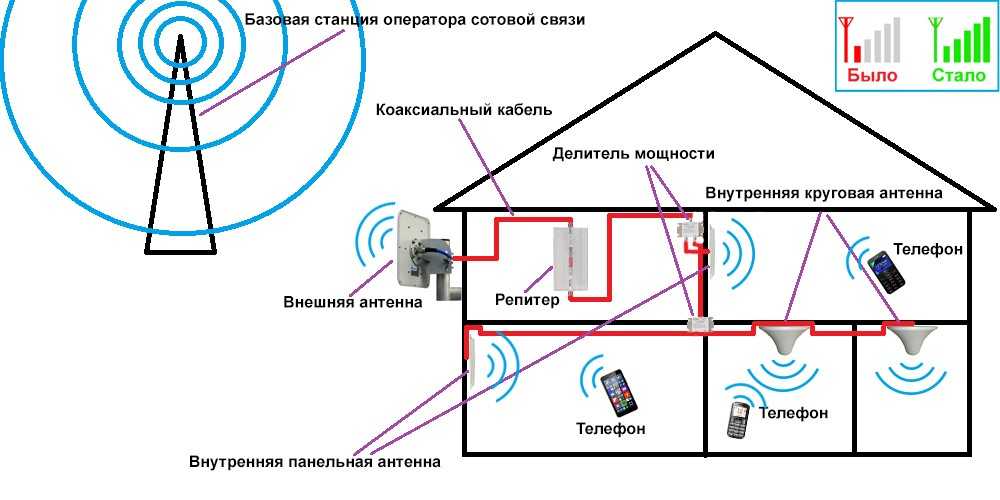

В то время как усилители сотовой связи и распределенная антенная система (DAS) становятся все более распространенными аксессуарами для предприятий и домашних хозяйств, многие люди упускают из виду жизненно важный компонент их настройки, который защитит их инвестиции и обеспечит долговечность их оборудования: правильное заземление. антенная система.

Заземление антенны защищает усилитель сигнала или DAS от повреждения в случае удара молнии. Молния может ударить в антенну и пройти по коаксиальному кабелю к вашему устройству, что не только повредит оборудование для усиления сигнала, но и может привести к пожару или поражению людей поблизости. Молния не обязательно должна физически ударить в саму антенну, чтобы вызвать ее повреждение: близлежащие удары молнии и накопление статического заряда во время грозы также могут вызвать скачки напряжения, которые, хотя и меньше, но могут повредить фильтры и усилители внутри усилителя или головной станции DAS.

Для полной защиты вашего устройства от молнии рекомендуется использовать два уровня защиты: установка встроенного разрядника грозовых перенапряжений и заземление мачты антенны. Мы углубимся в каждый из них ниже.

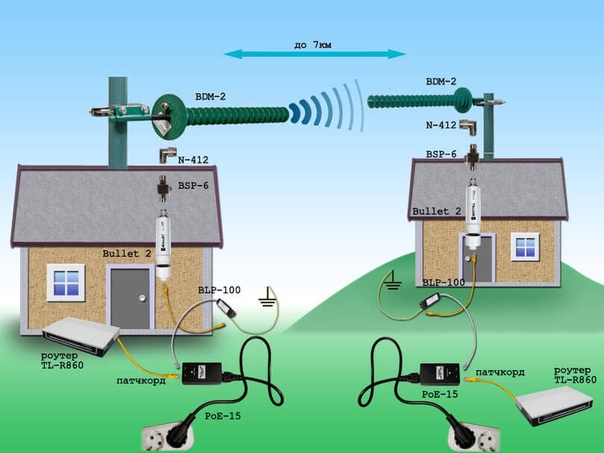

Установка коаксиального сетевого фильтра

Установка коаксиального фильтра на пути от наружной донорной антенны до усилителя сигнала защищает как усилитель, так и внутреннюю часть вашего дома, отключая цепь, если по кабелю протекает чрезмерно высокое напряжение. В соответствии с Национальным электротехническим кодексом (NEC) его следует устанавливать как можно ближе к точке ввода кабеля в дом, но не вблизи горючих материалов.

Поскольку многие чердачные подполья содержат горючие материалы, мы рекомендуем устанавливать фильтры защиты от перенапряжения снаружи здания, рядом с точкой входа.

Выбор правильного устройства защиты от перенапряжений имеет жизненно важное значение, поскольку неправильное устройство может ухудшить качество сигнала и снизить производительность вашего усилителя сигнала или DAS.Важно, чтобы номинальное сопротивление вашего усилителя соответствовало номинальному сопротивлению устройства защиты от перенапряжений. Бустеры с разъемами F-типа имеют номинальный импеданс 75 Ом, тогда как усилители с разъемами N-типа или SMA имеют рейтинг 50 Ом. Мы предлагаем ряд устройств защиты от грозовых перенапряжений на нашей странице устройств защиты от перенапряжений.

Заземление антенной мачты

Хотя коаксиальный фильтр защиты от перенапряжений защитит устройство от ударов молнии и переходных напряжений, заземление мачты антенны также важно — настолько, что это предписано Национальным электротехническим кодексом (NEC). Заземление этой мачты абсолютно необходимо, если вы используете высокую антенную мачту, поскольку они являются главной целью для ударов молнии из-за их высоты и склонности к накоплению статического электричества. Единственное оборудование, необходимое для заземления антенной мачты, — это заземляющий кабель. Если мачта вашей антенны окрашена, убедитесь, что вы соскоблили краску, прежде чем прикреплять заземляющий провод.

Выбор и установка кабеля заземления

NEC рекомендует калибр 10 AWG или меньше для заземляющего кабеля.Калибр кабеля становится толще по мере уменьшения номера калибра AWG, поэтому, если вы не уверены, какой использовать, используйте более толстый провод (меньший калибр). Рекомендуется использовать многожильный кабель, так как он более гибкий.

Установка заземляющего кабеля относительно проста; Главное, о чем следует помнить, это не допускать резких изгибов кабеля.

Вы можете подключить кабель к любому из пяти подходящих мест заземления:

Стержень заземления . Заземляющий стержень обычно устанавливается за пределами дома и представляет собой простой металлический стержень, закопанный в землю не менее чем на 8 футов, с видимым над землей всего футом или около того.
Щит металлический электрический . Эта панель обычно подключается к заземляющему стержню вашего дома или офиса.
Металлический кабельный канал или кабелепровод. Кабелепровод и кабелепровод обычно заземлены, поэтому вы можете просто прикрепить стяжку к существующему кабелепроводу или кабелепроводу.
Водопроводная труба . Это допустимо, но только в пределах 5 футов от входа водопроводной трубы в строение, и если труба металлическая и находится в прямом контакте с землей не менее 10 футов до входа в собственность.Не следует присоединять заземляющий провод к водяному клапану.
Металлический каркас или конструкция здания . Если ни один из вышеперечисленных вариантов невозможен, вы можете заземлить, подключившись к металлической конструкции здания, если конструкция заземлена.

Хотя мы можем дать вам совет по заземлению вашей донорской антенны, мы рекомендуем обратиться к электрику, если у вас возникнут трудности. Подрядчики-электрики хорошо обучены установке заземляющих проводов и могут помочь обеспечить полную безопасность вашего усилителя сотовой связи или распределенной антенной системы.

Сводка

При заземлении наружной антенны следует заземлить мачту антенны и установить заземленный разрядник грозового перенапряжения. Используйте провод 10 AWG или более толстый для заземления мачты и устройства защиты от перенапряжения и убедитесь, что заземление выполнено в подходящем месте. Это не только защитит ваше оборудование, но и потенциально спасет вас в случае грозы.

Заземление антенны… | SatelliteGuys.US

Дон — 10 га. медный провод, который я использовал в своем сат.Заземления антенны более чем достаточно в соответствии с общими рекомендациями по заземлению антенны для рассеивания статического электричества.

См. приведенную ниже ссылку от одного из спонсоров нашего сайта, Sadoun:

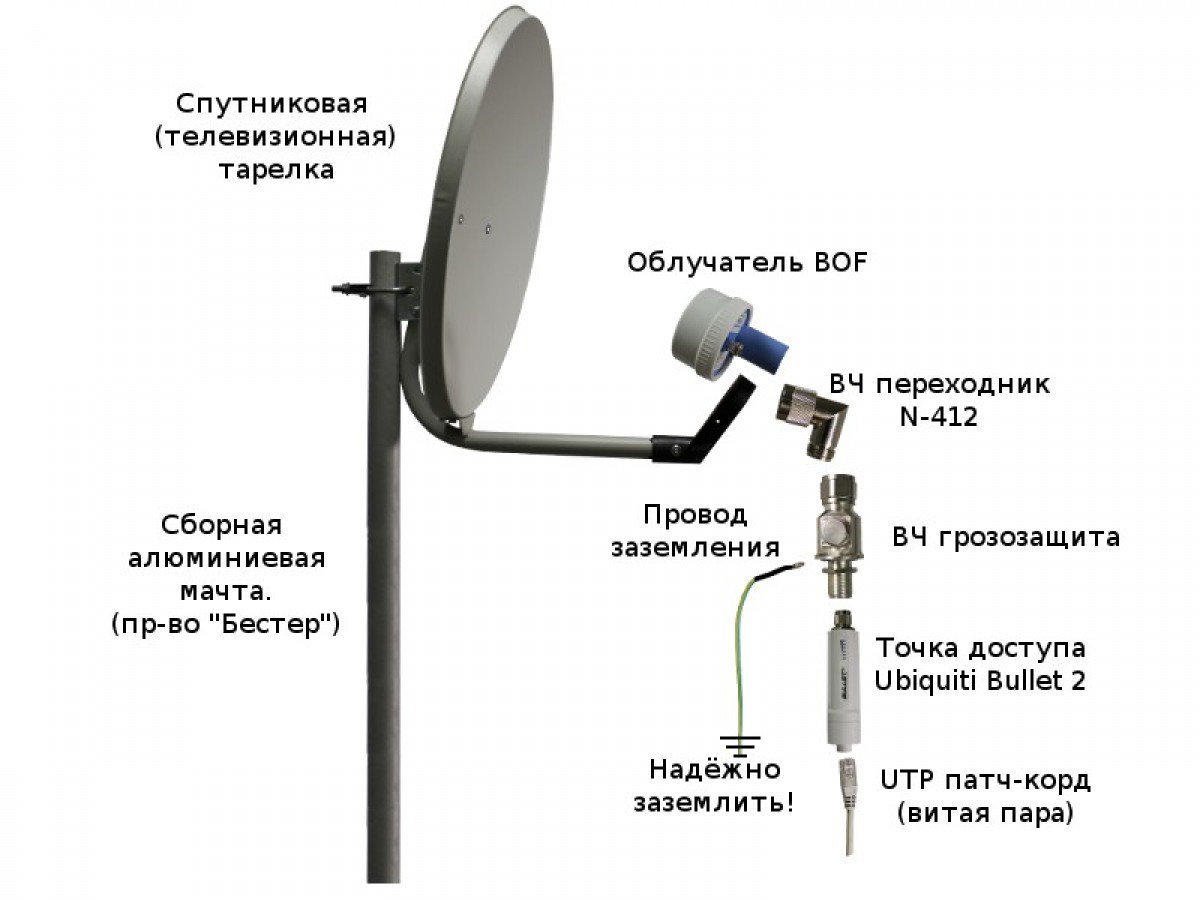

Заземление вашей спутниковой антенны и системы

Действительно, во многих установках антенны единственным заземлением от самой антенны до блока заземления коаксиального кабеля является простой «провод связи» (18 ga.?) в паре с коаксиалом. Тогда от заземляющего блока до точки заземления ввода должен быть провод сечением 10 ga. медь или 8 ga. алюминий.

Также обратите внимание на требование для калибра 6. или более прочная связь от любого заземляющего стержня к входной панели, «центральному заземлению здания». Невыполнение этой связи может привести к серьезному повреждению оборудования из-за индуцированных ЭМИ токов в вышеупомянутом контуре заземления. (Я также упомянул о более распространенных проблемах контура заземления, с которыми сталкиваются многие люди, что в моем случае было непрерывным «шумом».)

В моем случае выбор многожильного THHN был одним из удобных, поскольку у меня было много этого типа. Я припаял «петлю» к концу тарелки, надел ее на одну из шпилек крепления тарелки и нанес большое количество антикоррозионной смазки a/m перед тем, как затянуть на ней гайку.Думаю проблем с коррозией не будет. Я также использовал эту смазку в блоке заземления, прежде всего из-за разнородных металлов, которые она предназначена для защиты.

Многожильный или одножильный для статического электричества? Я утверждаю, что, хотя рассеяние является «непрерывным событием», оно происходит в дискретных «квантах» заряда по сравнению с непрерывным током. Накопление статического электричества по описанным вами и другим причинам, а также распространение происходят быстро и спорадически. Таким образом, «частота» разрядов высока, а заряд подвержен «скин-эффекту» всех проводников, несущих высокочастотную энергию.Таким образом, в этом случае многожильный провод будет иметь более низкое сопротивление потоку. Кто из нас прав? Я расспросил некоторых людей о многожильном проводе в сравнении с одножильным, и никто не мог высказать реальных возражений против многожильного провода в этом конкретном случае, поэтому я согласился. Если бы мне нужно было сделать это заново, я бы, вероятно, использовал твердый. Хотя с ним сложнее работать, он, вероятно, будет немного дешевле.

Еще одно соображение — в солидных основаниях, предназначенных для настоящей молниезащиты, таких как антенные башни, проводники обычно широкие и тонкие для малой индуктивности, как я уже упоминал.Это также имеет эффект значительного увеличения отношения поверхности к объему проводника, что, казалось бы, противоречит вашему объяснению (?)

Re: моя система OTA согласилась, что медь будет подвергаться коррозии, поэтому я использовал анти- коррозионная смазка во всех контактных точках. Это 6 га. сплошной медный провод представляет собой почти прямой участок от самой антенны к заземляющему стержню, с широкой 1/2 петлей в точке вращения и небольшой кривой, отходящей от мачты к близкому заземляющему стержню. Оттуда неразорванный провод делает крутой поворот (неизбежный) к заземляющему блоку, а затем как можно более прямо к вводной панели. Снаружи оголенный провод действительно темный от коррозии, но я не вижу в этом проблемы. Важны точки подключения, и я считаю, что они хорошо защищены. Видите ли вы какие-либо проблемы с системой, как теперь описано более подробно…?

Прямые антенны | Часто задаваемые вопросы о телевизионных антеннах высокой четкости

В: Что такое ОТА-телевидение и как оно работает?

A: Эфирное телевидение — это термин, используемый для описания телевизионных сигналов, которые транслируются вашими местными телевизионными вышками (в отличие от кабельного или спутникового сигнала).С 2007 года эти сигналы передаются с использованием цифровых сигналов, в отличие от аналоговых сигналов, которые использовались до 2009 года. В настоящее время есть 3 способа поймать местные станции:

Первый цифровой ресивер OTA, который будет принимать ваши местные каналы. Эти цифровые тюнеры с HD-выходами можно приобрести в любом магазине электроники по цене от 99 до 199 долларов. Их можно добавить практически к любому телевизору и не будет ежемесячной платы.
Второй — HDTV со встроенным цифровым тюнером.Все телевизоры, выпущенные после 2007 года, должны иметь уже встроенный ATSC (тюнер HDTV). (Примечание. Если на вашем телевизоре написано «HD ready», он не имеет встроенного цифрового тюнера. «HD Ready» относится к любому дисплею, способному принимать и отображать сигнал высокой четкости 720p, 1080i или 1080p с использованием компонентный видео или цифровой вход, но не имеет встроенного тюнера с поддержкой HD.)
Третий — HD спутниковый тюнер. И Dish Network, и Direct TV предлагают спутниковые ресиверы HDTV с беспроводным тюнером, встроенным в одно и то же устройство.Преимущество использования этого метода заключается в том, что нет необходимости использовать отдельное оборудование для приема премиальных сетей HD, таких как HBO HD и ShowTime HD. Кроме того, местные и спутниковые каналы могут быть интегрированы в программу передач, чтобы зритель мог легко переключаться между местными и спутниковыми каналами. Вам понадобится эфирная антенна (например, те, которые мы продаем), а также антенна, подключенная к ресиверу.

Наверх

В: Как сканировать каналы?

A: Сканирование каналов необходимо, когда речь идет о телевизионных антеннах.Каждый телевизор/конвертер уникален, поэтому вам может понадобиться обратиться к руководству пользователя, прилагаемому к вашему телевизору/конвертору, но в целом рекомендации остаются неизменными. (Примечание. Если вам нужна дополнительная помощь или у вас больше нет руководства пользователя для вашего устройства, найдите номер модели вашего телевизора или конвертера, обычно расположенный на задней панели, и введите его в Google вместе со словами «сканирование каналов». Вы должны найти информацию, относящуюся к вашему устройству.) Каждый раз, когда вы подключаете новую телевизионную антенну или перемещаете уже имеющуюся антенну, вы должны сканировать каналы.

С помощью пульта дистанционного управления вашего устройства найдите меню «Дом» или «Настройки». (Примечание: убедитесь, что тюнер настроен на «Антенна» или «Эфир», а не на «Кабель».)
Инструмент сканирования каналов можно найти в разделе «Каналы», «Тюнер» или что-то подобное.
Выберите «Автопоиск», «Поиск каналов», «Поиск цифровых каналов» или что-то подобное.

Готово! Ваше устройство выполнит поиск всех доступных цифровых OTA-каналов всего за несколько минут, и вы сможете бесплатно смотреть телевидение высокой четкости.Обрезчики шнуров должны периодически повторно сканировать каналы, поскольку провайдеры эфирного телевидения постоянно добавляют новые станции благодаря растущему числу американцев, которые больше не платят за кабельное или спутниковое телевидение.

В: Могу ли я действительно бесплатно принимать каналы высокой четкости с помощью телевизионной антенны?

А: ДА! С телевизионной антенной вы сможете смотреть HDTV с высочайшим качеством изображения и звука. Эфирное вещание передается в несжатом, кристально чистом формате 1080i, намного превосходящем возможности кабельного и спутникового телевидения.Многие местные трансляции транслируются в цифровом формате с объемным звуком Dolby 5.1, что дает вам идеальную звуковую сцену для просмотра прямых телепередач из крупных сетей, включая ABC, CBS, NBC, FOX, PBS, The CW и многих других. Никаких уловок, никаких счетов, никаких подписок. Все, что вам нужно, это телевизионная антенна!

В: Как мне найти вещательные башни, чтобы направить мою телевизионную антенну?

A: Мы взяли на себя всю работу по настройке вашей телевизионной антенны. Просто загрузите наше бесплатное приложение Antenna Point на свой смартфон или планшет Android/iOS или перейдите на сайт www.антеннапойнт.com и введите свой почтовый индекс. Вы найдете карту с вашими местными вещательными башнями, список ваших местных каналов и радиус покрытия из вашего района.

Если вам нужна дополнительная помощь, наша команда по подключению доступна 7 дней в неделю по телефону или в чате прямо здесь, на нашем веб-сайте.

В: Как узнать, какие каналы доступны в моем регионе?

A: На нашей странице поиска передатчиков, после того как вы введете свой почтовый индекс, вы найдете полный список каналов, доступных в вашем районе.В списке будет указано ваше расстояние от вышки передатчика, которая транслирует этот канал, будь то канал UHF или VHF, а также точный курс для наведения вашей антенны. Столбец Виртуальный канал представляет канал, отображаемый на телевизоре. Столбец DTV Channel представляет реальную частоту передачи. Список вышек вещания, а также их расстояние от вашего местоположения также доступны в нашем бесплатном приложении Antenna Point .

В: Все ли цифровые каналы на УВЧ?

A: Нет, не все каналы на УВЧ. В то время как многие станции DTV занимают каналы вещания UHF, есть много станций, которые также предоставляют каналы вещания VHF. Для получения дополнительной информации посетите сайт www.antennapoint.com.

В: Мои телеканалы отображаются в формате 2.1, 5.1, 7.1 и т. д. Значит, мне нужна УКВ-антенна, верно?

A: Телевизионный канал, например 2.1, 4.1 или 5.1, может отображаться на вашем телевизоре, но это не означает, что это частота УКВ. Вы можете найти фактический частотный канал вещания на сайте www.tvfool.com. Выберите локатор ТВ-сигнала и введите свой домашний адрес. Фактический частотный канал вещания будет показан вместе с виртуальным каналом в скобках. Например, КМОВ 24 (4.1). Позывной телеканала — КМОВ, канал частоты вещания — 24, виртуальный канал — 4.1. Следовательно, в этом примере телестанция вещает на частоте 24 канала, то есть это не частота УКВ.

В: В чем разница между антеннами УВЧ и УКВ?

A: Самая очевидная разница между УКВ- и УКВ-антеннами заключается в размере. Мы писали об этом в блоге, но вот небольшой пример: Прием различных частот связан с длиной волны . Подумайте об этом так: волна в океане приближается к большому валуну. Если волна большая и более рассредоточенная, она меньше разрушается при столкновении с валуном, и больше воды может пройти через препятствие или вокруг него. Вот как сигналы VHF проходят через и/или вокруг препятствий между телевышками и вашей телевизионной антенной.Когда меньшая волна ударяется о валун, ее короткая длина означает, что она гораздо больше разрушается препятствием, и меньше воды проходит над валуном или вокруг него. Именно так на сигналы UHF воздействуют препятствия, и эти сигналы намного легче ухудшаются на больших расстояниях.
Вам понадобится другой тип антенны для приема больших или меньших волн, в зависимости от того, что доступно в вашем районе.

В: Получение УКВ-станций для меня проблематично. У меня все остальное нормально.

A: Многие станции, которые вернулись к УКВ-назначениям, резко сократили мощность своих передатчиков, в некоторых случаях более чем на 90%! Некоторые станции ошибочно полагали, что они могут сэкономить деньги, урезав мощность при охвате того же количества зрителей. В других случаях FCC ввела пониженные ограничения мощности для станций, которые вернулись к своим старым назначениям ОВЧ, чтобы предотвратить помехи соседним рынкам. Некоторые владельцы станций ошибочно считали, что при резком снижении мощности передатчика DTV они могут обслуживать ту же зону покрытия, что и аналоговые, и это оказалось неверным.Многие станции, которые вернулись обратно к УКВ, теперь обнаруживают, что их зоны покрытия значительно сократились, а количество зрителей после перехода на УКВ уменьшилось.

Одной из потенциальных проблем с повторным использованием телевизионных каналов низких ОВЧ (2-6) и высоких ОВЧ (7-13) для ЦТВ является возможность помех от других сигналов в определенное время года. «Пропуск» может привести к удаленным передачам на том же канале и создать помехи. Цифровое вещание на низких частотах ОВЧ (2–6) особенно подвержено помехам, и его часто трудно надежно принимать, независимо от используемой модели антенны.Примечание. Физические размеры антенн низких ОВЧ и высоких ОВЧ намного больше, чем у антенн УВЧ.

В: Как материал моего дома влияет на прием антенны?

A: При использовании комнатной ТВ-антенны такие строительные материалы, как кирпич, металлический сайдинг, теплоизоляционный барьер или штукатурка, могут значительно уменьшить входящий сигнал. Наши комнатные антенны спроектированы таким образом, чтобы обеспечить наилучший прием при учете этих препятствий, поэтому некоторые из наших антенн на протяжении многих лет постоянно упоминаются во многих публикациях «Лучшие внутренние телевизионные антенны».

Вам также может понадобиться поднять и/или переместить антенну. Разместите антенну как можно выше или рядом с окном или стеной, обращенной к вещательным башням. Если у вас есть антенна на чердаке, попробуйте перенести антенну на улицу. Если вы находитесь на улице, убедитесь, что антенна не направлена на физические препятствия, такие как крыша, здания, деревья или холм.

Важно! Не забывайте повторно сканировать каналы на телевизоре каждый раз, когда перемещаете антенну.

Позвоните в нашу бригаду связи, доступную 7 дней в неделю, если у вас возникнут дополнительные трудности с получением сигналов.

В: Как обстоят дела с приемом в удаленных или «пограничных» районах? Я получу размытую картинку?

A: Когда дело доходит до цифрового телевидения, это предложение «все или ничего». Как только сигнал получен, постоянный поток данных гарантирует, что вы получите идеальное изображение и отличный звук. Однако, если этот битовый поток будет прерван, ничего не будет — просто пустой экран. В областях с большим количеством зданий или препятствий многолучевое искажение может вызвать «эффект обрыва». Исправление состоит в том, чтобы использовать антенну с более высоким коэффициентом усиления, предполагая, что многолучевое распространение можно укротить. Ведется работа по определению оптимальных конструкций для улучшения исправления ошибок в телевизионных приставках.

Что касается расстояния, получить надежный прием УВЧ DTV за пределами кривизны земли (примерно 70 миль) сложно. Местность оказывает большое влияние на прием. Преодоление воды — это наилучший сценарий, поскольку вода, как правило, плоская и оказывает положительное влияние на температуру для передачи сигнала.При этом, за пределами 70 миль, если вы не можете получить прямую видимость к передатчикам, препятствия, которые негативно влияют на прием, неизбежны.

В: Как разрешить канал, который постоянно отключается? И/или у меня проблемы с приемом. Что я могу сделать?

A: Это может быть связано с несколькими различными проблемами. Нажмите здесь, чтобы просмотреть нашу специальную страницу приема по устранению неполадок . Позвоните в нашу команду по подключению или пообщайтесь с нами прямо здесь, на нашем веб-сайте, чтобы оценить ваше местоположение и/или установку или получить дополнительные советы о том, как принимать наилучшие телевизионные сигналы с ваших местных вышек.Мы доступны 7 дней в неделю.

В. Почему переднюю часть многонаправленной антенны следует повернуть к радиовышкам?

A: В то время как большинство прямых антенн являются многонаправленными и будут принимать телевизионные сигналы с нескольких направлений, направление передней части вашей антенны на самую большую группу вышек является важным шагом в приеме большинства телевизионных каналов, доступных в вашем районе. и это справедливо для всех телевизионных антенн.Наши антенны ClearStream и Bowtie спроектированы для приема сигналов с углом луча 60 градусов, что означает, что наши антенны лучше всего подходят для передачи телевизионных сигналов с широко разнесенных вещательных вышек. Даже с самыми лучшими разнонаправленными антеннами, когда передняя часть антенны обращена к наибольшему скоплению вышек, вы оптимизируете свои шансы на достижение наилучшей прямой видимости между вашей антенной и передающими вышками, что обеспечит прием наиболее доступного ТВ. каналы для вашего местоположения.

В: Мои местные башни находятся вне прямой видимости, что мне делать?

A: Возможно, вы много раз встречали упоминание термина «линия прямой видимости», когда речь идет об антеннах. Это просто означает, что в идеальном сценарии существует прямая прямая линия между вашей телевизионной антенной и вещательными вышками, от которых она принимает сигналы. Целью практического применения является достижение максимально беспрепятственного пути к вещательным башням.

Возможно, вам потребуется поднять и/или переместить антенну. Убедитесь, что антенна не направлена на физические препятствия, такие как крыша, здание или деревья. Вы также должны определить, какой тип антенны вам нужен, исходя из местности вокруг вашего дома, вашего местоположения по отношению к местным вещательным башням и того, какие каналы доступны в вашем районе. Перейдите на сайт www.antennapoint.com или загрузите бесплатное приложение Antenna Point на свой смартфон или планшет Android/iOS, чтобы найти местные вышки передатчиков и полный список каналов, доступных в вашем регионе.Не забывайте повторно сканировать каналы каждый раз, когда вы перемещаете антенну.

Если вам нужна дополнительная помощь в установке новой или существующей телевизионной антенны, позвоните в нашу команду по подключению или пообщайтесь с нами прямо здесь, на нашем веб-сайте. Мы доступны 7 дней в неделю.

В: Что такое антенна-бабочка?

A: Антенна-бабочка — это другое название веерной дипольной антенны УВЧ. За счет использования треугольных элементов вместо стержней полоса пропускания значительно увеличивается, чтобы охватить весь диапазон УВЧ. Кроме того, сетчатый отражатель галстука-бабочки более эффективен, чем стержневой отражатель. Он также легче по весу и имеет меньшее сопротивление ветру.

В: Что такое яги?

A: Антенна Яги приписывается Хидецугу Яги (хотя и не изобретателю), японскому физику. Yagi был разработан для улучшения усиления антенны, сосредоточенной в одном направлении. Направленность достигается с помощью дополнительных элементов, называемых директорами и отражателями.Yagi имеет высокий коэффициент усиления, очень направленный и имеет узкую полосу пропускания. В простых однонаправленных антеннах, таких как Yagi, полоса частот обратно пропорциональна усилению антенны. Одним из способов увеличить полосу пропускания простой антенны, такой как Yagi, является увеличение диаметра проводников антенны. Чем больше диаметр проводника, тем шире полоса пропускания, а увеличенный диаметр проводника имеет и второе преимущество, увеличивающее физическую прочность антенны.

В: Что отличает антенну ClearStream™ от других антенн?

A: Всякий раз, когда вы проектируете антенну для более узкого диапазона частот, вы можете ожидать значительного улучшения характеристик.Наша серия антенн ClearStream™ настроена специально для основных каналов DTV, вещаемых в Северной Америке. Антенны ClearStream™ также менее подвержены помехам, поскольку мы тщательно исследовали высококачественные материалы, которые мы используем для их изготовления. Мы настолько уверены, что наши антенны обеспечат наилучший прием сигнала, что предоставляем на них лучшую пожизненную гарантию в категории антенн.

В: Как подключить антенну к нескольким телевизорам?

A: Каждая установка уникальна, поэтому мы просим вас связаться с нашей командой по подключению , чтобы предоставить вам индивидуальную поддержку.Подключить антенну к нескольким телевизорам проще, чем кажется. Подумайте об этом так: если в вашем доме когда-либо было спутниковое или кабельное телевидение, коаксиальный кабель, необходимый для распределения сигнала антенны по всему дому, уже установлен, вам просто нужно найти правильное место для установки антенны. Если у вас не было спутникового сервиса и вы настраиваете антенну впервые, вам понадобится разветвитель сигнала, коаксиальный кабель и, возможно, антенная мачта. Взгляните на нашу иллюстрацию ниже для визуального руководства.

Чтобы отрезать шнур от спутникового сервиса, можно отсоединить коаксиальный кабель от тарелки, которая стоит у вас на крыше, и снять тарелку — выкинуть, она вам больше не понадобится! Используя монтажное оборудование антенны (все наши чердачные и наружные антенны имеют универсальное монтажное оборудование), установите антенну на мачту спутника. Подключите один из коаксиальных кабелей от тарелки к телевизионной антенне и не забудьте просканировать каналы. Вот и все! Вы смотрите свои местные каналы в HD БЕСПЛАТНО.

Чтобы получить помощь в разделении сигнала вашей антенны для охвата нескольких телевизоров, позвоните в нашу команду по подключению или пообщайтесь с нами прямо здесь, на нашем веб-сайте. Мы доступны 7 дней в неделю.

В: Нужно ли использовать усилитель с телевизионной антенной?

A: В некоторых районах сигнал вещания достаточно сильный, поэтому усилитель не нужен. Сначала подключите антенну к ТВ/конвертеру без усилителя.Если вы не получаете четкого изображения на некоторых каналах, установите усилитель с вашей антенной. Для внутренних антенн мы рекомендуем линейный усилитель ClearStream. Для наружных или чердачных антенн, установок с длинными кабелями (100 футов и более) и/или при использовании разветвителей мы рекомендуем предусилитель ClearStream JUICE.

Позвоните в нашу группу по подключению или пообщайтесь с нами прямо здесь, на нашем веб-сайте, если вам нужна дополнительная информация об использовании усилителей, предусилителей или для оценки вашего местоположения. Доступен 7 дней в неделю.

В: Можно ли установить антенну на чердаке?

A: Иногда по разным причинам необходимо установить свою антенну на чердаке. Тем не менее, имейте в виду, что один слой битумной черепицы + рубероид + фанерный настил толщиной ¾ дюйма = снижение уровня сигнала как минимум на 50%. сигнал, скорее всего, будет заблокирован.Придется снимать изоляцию или устанавливать антенну в другом месте. Кроме того, хотя антенна находится внутри, вам все равно нужно убедиться, что ваша антенна направлена на местные телевышки. Посетите сайт антенны.com, чтобы найти ближайшие к вам вышки, и посетите нашу страницу Советы по установке на чердаке для получения дополнительной информации.

В: Почему мне лучше установить антенну на улице или на чердаке?

A: Для наилучшей производительности мы обычно рекомендуем размещать телевизионную антенну в самой высокой доступной точке и в пределах прямой видимости от вещательных вышек, чтобы свести к минимуму вероятность препятствий между вашей антенной и вещательными вышками. принимает сигналы от.Конечно, многие люди по-прежнему предпочитают устанавливать свои телевизионные антенны на чердаке из эстетических соображений или в соответствии с правилами соседства. Там, где возможна установка, наружная телевизионная антенна обеспечит наилучшие возможности для приема телевизионных сигналов. Наружные телевизионные антенны традиционно устанавливаются на крыше и имеют явное преимущество по сравнению с комнатными и чердачными антеннами, поскольку они обеспечивают лучшую прямую видимость перед вещательными вышками и меньше препятствий, таких как деревья, здания, стены или кровельные материалы.Если вы живете далеко от вещательных вышек, наружная антенна дальнего действия — лучший вариант для приема доступных телевизионных сигналов. Наружные антенны также можно установить на стене дома, на террасе или на штативе с земли, если доступ на крышу недоступен.

В: Мое товарищество собственников жилья запрещает установку антенн на крыше, что мне делать?

A: В 1996 году Федеральная комиссия по связи (FCC) подтвердила право домовладельцев размещать антенны на территории, которой они владеют или контролируют*. Вы можете прочитать постановление FCC здесь: https://www.fcc.gov/media/over-air-reception-devices-rule. Закон в основном гласит, что соглашения ассоциации домовладельцев не могут помешать вам установить антенны или тарелки. Правило «запрещает ограничения, которые мешают установке, обслуживанию или использованию антенн, используемых для приема видеопрограмм».

*Мачты высотой более 12 футов над линией крыши могут регулироваться местными разрешительными требованиями.

В: Я прочитал рекламу антенны, которая может принимать телевизионные каналы на расстоянии 150 миль.Это возможно?

A: Согласно всем действующим законам физики здесь, на Земле, нет.

Теоретически, в крайне редких случаях, это было бы возможно, если бы вы жили на вершине горы, а радиовышки тоже были бы на горе, прямо перед вами, ровно в 150 милях от вас.

Однако на обычных высотах кривизна земли ограничивает эффективность почти 70 миль для сигналов УВЧ (извините, плоскоземельцы). Низкие ОВЧ-сигналы (каналы 2-6) и высокие ОВЧ-сигналы (каналы 7-12) могут отражаться дальше, чем это, но большинство цифровых ТВ-каналов находятся в диапазоне УВЧ (каналы 13-26), который является прямой видимостью. .

В: Я все время вижу термин «Обрезка шнура». Что это обозначает?

A: . , например Amazon Fire TV, Roku Player или Apple TV. Узнайте больше о том, как перерезать шнур здесь!

В: В моем телевизоре нет разъема F для подключения антенны.Что я должен делать?

A: Если у вас есть аналоговый телевизор, телевизор, выпущенный до 2007 года, или телевизор без F-разъема (обычно находится на задней панели устройства), вам потребуется подключить антенну к конвертер для воспроизведения на вашем телевизоре. Коробки-конвертеры продаются в большинстве розничных магазинов или на Amazon.

В: Что означает «4K Ready»?

A: Также известное как Ultra HD, 4K — это изображение с разрешением 3840 x 2160 пикселей на экране телевизора, обеспечивающее более четкое и четкое изображение.С таким разрешением экрана вы увидите больше деталей и текстур, чем вы когда-либо могли себе представить. Когда будет запущен новый стандарт ATSC 3.0, FCC будет использовать текущий спектр, доступный сегодня для вещательного телевидения. Наши антенны совместимы со всеми новыми функциями этого стандарта, включая трансляцию контента в формате 4K.

В: Почему некоторые из моих каналов отключились?

A: Если вы заметили, что какой-то определенный телеканал, который вы обычно принимаете, стал «темным» (вы видите черный экран вместо обычного вещания), это не обязательно означает, что вы больше не принимаете этот канал.Это может происходить чаще, поскольку некоторые каналы начинают переходить на новые частоты (узнайте больше на www. tvanswers.org).

Это просто означает, что место, из которого вещал этот канал, изменилось, но ваш прием канала не изменится. Выполнение сканирования каналов на вашем телевизоре или конвертере позволит телевизору, который вы смотрите, поймать новый сигнал вещания для этого канала, и он должен отображаться так же, как и раньше.

Как правило, рекомендуется периодически сканировать каналы в течение года, особенно после периодов изменения погоды.

Если вам нужна дополнительная информация или помощь в отношении приема каналов, свяжитесь с нашей командой по подключению! Доступен 7 дней в неделю.

В: Что такое вещательное телевидение нового поколения ATSC 3.0?

A: Мы писали о новом стандарте, который скоро появится в американском телевещании. Читайте о ATSC 3.0 здесь и следите за обновлениями, так как мы будем добавлять дополнительную информацию на эту страницу по мере ее появления!

Наверх

Какая антенна лучше всего подходит для вашей точки доступа с гелием? — Gristle King — Путеводитель по гелию

Вот пошаговый метод, чтобы понять, как выбрать лучшую антенну для размещения точки доступа. Для каждого места размещения требуется хорошо согласованная антенна, чтобы обеспечить ценность для сети Helium и, следовательно, заработать максимальное количество HNT, возможное для этого места. Кстати, НЕ пытайтесь получить гигантскую антенну на картинке ниже. Несмотря на то, что она выглядит огромной, крутой и крутой, это неправильная антенна для таких развертываний. Я потратил немало крови и денег, чтобы усвоить этот урок. Вам не нужно.

Во-первых: оптимизация размещения точки доступа НАМНОГО важнее, чем используемая антенна, подробнее об этом здесь.

Во-вторых, для тех из вас, кто просто хочет ОТВЕТ : Получите эту антенну или выберите ее из ассортимента McGill и разместите на открытом воздухе не менее чем в 10 футах над всеми зданиями вокруг вас. Протяните к нему кабель LMR400 длиной 40 футов или менее от точки доступа. Если вам нужно пройти более 40 футов, используйте LMR600, если вы чувствуете себя экстравагантно. Это, вероятно, даст вам 80% результатов, которые вы могли бы получить, приложив гораздо больше усилий и опыта.

Подождите, вы действительно хотите изучить и настроить свою антенну в соответствии с вашей ситуацией, чтобы получить максимально возможную награду?

Хорошо, давайте начнем с общих черт: антенна, которую вы выбираете для размещения точки доступа, должна соответствовать вашей топографии , вашей высоте и вашим линиям прямой видимости .

Начнем с топографии . Топография относится к зданиям, земле и воде, которые окружают, направляют и блокируют ваши радиосигналы (распространение). Тема распространения радиоволн включает чрезвычайно глубокое погружение вплоть до основ физики, но мы продолжим довольно просто.

BLUF (Bottom Line Up Front) — чем более плоской является ваша топография И чем больше деревьев/растительности блокирует вашу прямую видимость с другими точками доступа, тем выше усиление антенны, которую вы можете использовать, до 9 дБи.

Помните, топография — это не только холмы и горы, это здания, деревья и другие препятствия.

Хорошо, давайте запачкаемся! Как правило, земля в виде гор или холмов блокирует радиосигналы. Даже если горячая точка может показаться вам очень близкой, если между вами двумя холм, вы, вероятно, не будете свидетелями друг друга.

Вы можете проверить свое местоположение на карте покрытия Helium Explorer и решить, что находитесь в идеальном положении относительно близлежащих горячих точек, например:

Не забудьте проверить Google Earth!

Видите, как это место спрятано среди холмов? Если вы не установите антенну, которая будет торчать на вершине холма, вы будете ограничены возможностью наблюдения только за другими горячими точками в непосредственной близости от вас, и в этом случае эта область мала!

HeliumVision — один из лучших инструментов для оценки нового сайта.Помните, что местоположение НАМНОГО важнее, чем антенны. Если вы хотите узнать больше о HeliumVision (я использую его на каждой из своих консультаций), я создал мастер-класс по нему здесь.

Итак, это земля. Земля = Радиоволны не проходят.

Что насчет зданий? Насколько здания будут блокировать или уменьшать мощность распространения радиоволн?

Согласно исследованию, проведенному в 2012 году на широком спектре строительных материалов и сосредоточенном на диапазоне GSM 900 МГц, железобетонная стена толщиной 20 см / ~ 8 дюймов ослабит сигнал на 27 дБ.Внутренняя оштукатуренная стена снизит мощность где-то от 0,8 до 3 дБ.

Что это значит? Отказ от ответственности: RF-гики, здесь я разберусь с терминами. Расслабляться.

Это снижение мощности называется «затуханием». В общем, при радиосвязи вам не нужно никакого затухания. Затухание может произойти с землей, зданиями, лесами и даже оконными покрытиями. Сколько силы вы потеряете? Давайте запустим некоторые цифры.

точки доступа в Америке начинают с уровня 27 дБм.Европейские и другие регионы начинаются НАМНОГО ниже, с 14. Добавьте усиление (дБи) от вашей антенны и вычтите потери от любых соединений, чтобы вычислить эффективную изотропную излучаемую мощность (ЭИИМ).

Это означает, что антенна 6 дБи даст вам 33 дБм э.и.и.м. с точкой доступа в США. 27 дБм + 6 дБи = 33 дБм в направлении усиления антенны. Теперь вам нужно рассчитать потери в кабеле и соединении.

В соответствии с грубым эмпирическим правилом , каждое подключение (точка доступа к кабелю антенны, кабель антенны к антенне или проход через стену корпуса с использованием разъема) снижает ваш EIRP на .5 дБ. Потери в кабеле различаются в зависимости от кабеля, поэтому большинство людей используют кабель с низкими потерями, такой как LMR400. Если вы хотите запустить свои номера EIRP, вот как.

Хорошо, хорошо, хорошо, какая разница, знаете ли вы свой EIRP?

Давайте немного остановимся на дБм и мощности. дБм основан на логарифмической шкале. При каждом увеличении на 3 дБм выходная мощность увеличивается в два раза. Каждое увеличение на 10 дБм приводит к десятикратному увеличению мощности. Разница между антенной 3 дБи (с которой поставляется большинство точек доступа) и антенной 9 дБи вторичного рынка составляет 4 раза!

Конечно, за 4-кратную мощность приходится платить; луч сфокусирован; больше лазера и меньше лампочки. Это означает, что если вы не направите свою антенну очень тщательно, вы можете направить всю эту мощность в места, где нет горячих точек.

Вот отличный пример, демонстрирующий затухание и топографию. Эта точка доступа расположена на северной стороне внутри здания. Он находится высоко с антенной с более высоким коэффициентом усиления и, как правило, неточно наводится на большинство близлежащих горячих точек.

Большинство свидетелей, которых он получает, находятся севернее. Некоторые сигналы отскакивают в сторону, доказывая, что «РЧ странный.

На юге сигналы блокируются или ослабляются внутренними и внешними стенами, но, по-видимому, есть маленькое окно или отверстие, через которое эти ослабленные сигналы выходят, а затем уходят довольно далеко над водой. Довольно аккуратно, правда? Я имею в виду, не для владельца точки доступа, но это аккуратная демонстрация концепции.

Это изображение также является отличным примером того, почему вы никогда не должны помещать внутрь антенну точки доступа; вы теряете тонну энергии еще до того, как радиоволны выйдут за пределы здания.

Вода позволяет радиосигналам распространяться намного дальше, чем обычно; посмотрите на любую точку доступа рядом с водоемом, и вы увидите, что она будет соединяться с другими точками доступа на гораздо большем расстоянии по воде, чем по суше.

Давайте не будем слишком углубляться в сорняки. Как я сказал в начале, общее правило для топографии таково: Чем более плоской является ваша топография, тем выше усиление антенны, которую вы можете использовать, до 9 дБи для 95% мест размещения. После 9 шаблон обычно становится слишком точным, чтобы обеспечить широкое покрытие (W в WUPU), которое нам нужно.

Помните, топография включает в себя не только холмы, горы и воду, но и все здания, мосты и другие сооружения, которые могут блокировать ваш радиосигнал. Города в целом не имеют плоской топографии, даже если они построены на равнине. Все эти остроконечные здания будут поглощать ваши радиосигналы.

Это подводит нас к ВЫСОТА . Если вы хотите немного изменить свое мнение, подумайте об этом: чем выше ваша высота, тем более плоской является относительная топография, и МЕНЬШУЮ антенну dbi вы можете использовать.Чего ждать?

Помните, что антенна с высоким коэффициентом усиления фокусирует сигнал вашей антенны. В всенаправленной антенне (через минуту мы перейдем к направленным или секторным антеннам) эта форма становится все более и более плоской. Если этот самолет суперплоский, он пролетит прямо над вершинами всех тех горячих точек, в которые вы хотите попасть. Давайте рассмотрим 3 примера.

Это *на самом деле* работает не так. Диаграммы усиления ничуть не отличаются друг от друга, и антенна с высоким коэффициентом усиления ВСЕ ЕЩЕ упадет на землю в пределах 1000 футов даже от 100-футового здания.Тем не менее, вы можете понять, почему в *большинстве* случаев вам нужна антенна с низким или средним коэффициентом усиления на высоте.

Вы также можете запустить эту идею в обратном порядке; если вы находитесь в очень ровной местности, где у вас нет большого количества препятствий, вам может подойти антенна с высоким коэффициентом усиления. Тем не менее, большинство людей не живут в пустыне, а в самом плоском штате Америки растет тонна деревьев. Если это ваш сценарий, установите антенну с высоким коэффициентом усиления (6-9 дБи) над верхушками этих деревьев для максимального покрытия.

Это приводит нас окольным путем к Lines of Sight .Помните ту статью за 39 долларов, которую я цитировал ранее, о том, сколько радиочастотной энергии может поглотить данный строительный материал? Общий вывод для нас, владельцев Helium Hotspot, таков: Наши антенны не пройдут более чем через 2 здания .

Это означает, что если вы находитесь ВНУТРИ здания, вы сожгли большую часть энергии антенны, просто выйдя за пределы стен. Если он попадает еще в одну «вещь», будь то здание, дерево или рекламный щит, это, вероятно, конец очереди.

Эта идея «линий видимости» имеет важное значение для понимания того, почему некоторые из наиболее прибыльных комбинаций точек доступа и антенны так преуспевают. Точка доступа «Послушный костяной пони»* (на момент написания статьи — один из самых высокооплачиваемых в мире) находится на крыше 16-этажного здания в крупном городе с антенной со средним/высоким коэффициентом усиления (8 дБи от eBay на 60 футах LMR400). .) Он имеет прямую видимость со многими другими горячими точками, НО эти другие горячие точки не имеют прямой видимости к другим горячим точкам вокруг них.

Это означает, что DBP видит много горячих точек, которые НЕ видят много горячих точек. Я собираюсь немного антропоморфизировать это, но их единственный вариант — общаться с DBP. Так они и делают. И ДБП зарабатывает как сумасшедший. Это пример невероятного потенциала заработка, который существует при предоставлении асимметричной ценности сети.

Пока мы находимся на прямой видимости, давайте поговорим о радиусе действия стандартной точки доступа. Согласно отличной работе, проделанной неподражаемым @para1 в Discord, большинство хотспотов проводят большую часть своего наблюдения в пределах 10-километрового диапазона. Теперь подробное обсуждение последствий и ограничений этой таблицы выходит за рамки этой статьи, но ваш общий вывод должен быть «Оптимизируйте свою антенну для точек доступа в пределах 10 км». антенна.

Таблица @para1, опубликованная в Discord
Я дважды коснусь этого диапазона на примере точки доступа, которой я управляю, с HNT-антенной 3 дБи на вершине 20-футового столба на вершине здания ~ 30 футов. Он *обычно* получает свидетелей на расстоянии более 200 км.Хотя кажется, что антенна с высоким коэффициентом усиления даст вам больший радиус действия, на самом деле это не имеет значения. Секрет здесь в линии обзора.
Наконец, лес может блокировать линию обзора. В зависимости от того, кого вы слушаете, LoRa не проходит более 60 метров густого леса. Извините, сельская Флорида, у вас просто тяжелая ссора с мотыгой. Густой лес между вами и другими антеннами — это единственный случай, когда более высокий коэффициент усиления (до 9 дБи) имеет смысл, и даже в этом случае он может не иметь большого значения. Леса являются поглотителями РФ.
Есть еще кое-что, о чем стоит подумать в Lines of Sight. Для частоты 900 МГц требуется взлетно-посадочная полоса, в идеале 50 футов / 15 м, чтобы достаточно разветвляться, чтобы дифрагировать вокруг препятствий. Прочитайте это еще раз, и у вас будет преимущество перед всеми, кто не понимает этой концепции.
Концепция зон Френеля и дифракции в радиоволновой связи является одной из основных движущих сил припева «РЧ — это странно», который вы слышите всякий раз, когда видите шаблон, который не сразу имеет смысл.По сути, чем дальше распространяются ваши радиоволны, тем больше они могут распространяться по своей диаграмме направленности, тем меньше вероятность того, что все волны будут заблокированы, и тем больше вероятность того, что по крайней мере некоторые из них попадут в другую точку доступа.
На некотором расстоянии они настолько разбросаны, что вы в принципе не сможете установить связь, поэтому эффективное «окно» сжимается обратно. Вот так:
Если вы настроите свою антенну так, чтобы вокруг нее было много свободного пространства до того, как она столкнется с препятствиями, эти радиоволны будут достаточно распространены, чтобы начать «огибать» эти препятствия.Это еще одна причина не настраивать внутри.
Вот еще один рисунок «Я точно не ходил в художественную школу», чтобы продемонстрировать идею взлетно-посадочной полосы и дифракции.
Если дать этим радиоволнам пространство для распространения, они смогут обойти препятствия. Пусть дышат!
Хорошо, перед завершением нам нужно рассмотреть еще одну вещь. Многие из вас просматривали сайты радиолюбителей, чтобы выяснить, как увеличить радиус действия вашей антенны. Имейте в виду, что целью многих радиолюбителей является невероятная дальность действия, но это может быть достигнуто за счет широкого покрытия.Делая именно то, что делает радиолюбитель, вы можете получить результаты, которые нужны ему, а не те что вы хотите.
ВЫ хотите поразить как можно больше высокомасштабных горячих точек. Обычно вы делаете это, используя антенну с низким коэффициентом усиления на высоте, с четкими линиями обзора вокруг.
Помните, что вы заработаете больше всего, предоставляя наиболее ценное и доказуемое покрытие сети. Концепция проста. Исполнение может быть сложным. Если вам нужна помощь в получении максимальной отдачи от ваших мест размещения или стратегии, я доступен для найма.
Для тех из вас, кто пропустил все это и просто хочет знать, какую антенну взять, вот 4 хороших варианта для 3 наиболее распространенных сценариев.
В здании в городе? Возьмите наружную антенну HNT или McGill в диапазоне 3-6 дБи, поместите ее на вне до выше , насколько это возможно.
В здании, где просто невозможно подняться? Используйте штатную антенну, поставляемую с точкой доступа. Кроме того, найдите лучшее место для размещения. Вы же читали об этом, да?
В загородном доме? Возьмите либо HNTenna, либо McGill в диапазоне 3-6 дБи и повесьте ее на столб снаружи и высоко.
На горе, где вы не можете вести передачу позади себя (потому что гора блокирует ваш сигнал), и у вас есть огромный вид на цивилизацию, а ближайшая точка доступа находится на расстоянии более 5 миль? Попробуйте патч-антенну 8-9 дБи, как эти.
Я завершу это тем, что определенно НЕЛЬЗЯ делать. Не смотрите просто на коэффициент усиления антенны и не думайте, что чем выше, тем лучше. Не заморачивайтесь с антеннами Yagi. Наконец, , не беспокойтесь о своей антенне . В общей картине доходов НАМНОГО важнее иметь хорошее положение и рост.Самая модная, самая крутая и самая высокотехнологичная антенна в мире не даст вам многого, если вы находитесь в паршивом месте внизу.
Удачи вам в размещении и доходах, я очень рад быть частью этого удивительного сообщества! Если вы ищете работу в экосистеме Helium, ознакомьтесь с вакансиями Helium. Вы можете публиковать и находить там вакансии, помогать поддерживать экосистему, упрощая профессиональное общение, и сообщать миру о том, что ВЫ существуете и хотите внести свой вклад в Сеть. Раскачать!
Ресурсы и дополнительная литература
Более глубокое погружение в понимание того, как работает RF.
Расчет значений радиочастотной мощности (объясняет, почему антенна на 6 дБи удваивает вашу мощность)
900 МГц: беспроводная рабочая лошадка. (Наверное, поэтому Helium выбрал LoRa)
Список точек доступа гелия и их антенн
Прежде чем вы прочитаете это и предположите, что вам нужна антенна с высоким коэффициентом усиления, чтобы получать большие доходы, имейте в виду, что эти владельцы точек доступа, как правило, являются мастерами и часто имеют некоторый опыт в теории радиочастот.Из-за этого результаты немного искажены.
ОБНОВЛЕНИЕ
: HeliumVision теперь сообщает об этом всем владельцам точек доступа, которые ввели это в приложении Helium. Я закрыл заявки на этой странице.
Послушный костяной пони — Высота над уровнем моря: 16 этажей, Район: Большой Бостон, Массачусетс. Антенна: 8 dbi omni от eBay, Кабели: 60 футов LMR400
Sweet Sage Pike – Высота: 43 фута над землей, Район: Сан-Диего, Калифорния. Антенна: Nearson 9, Кабели: 5’ LMR400
Холодный кровавый мангуст — Высота: 41 фут над землей, Район: Сан-Диего, Калифорния. Антенна: Laird FG9026 (6 дБи), Кабели: 5 футов LMR400
Lucky Menthol Wasp — Высота: 60 футов над землей, Район: Сан-Диего, Калифорния. Антенна: RAK 5,8 дБи, Кабели: 11’ LMR400
Nice Lipstick Chimpanzee — Высота: 25 футов над землей, Район : Сан-Франциско, Калифорния. Антенна: RFMAX | ROSA-900-SNF, Кабели: 5’ LMR240
Интересный жемчужный скворец — Высота: 35 футов над землей, Район: Норт-Шор, Массачусетс. Антенна: RAK 5,8 дБи, Кабели: RAK Конвертер интерфейса с пигтейлом в комплекте с антенной
Jumpy Iron Ferret — Высота над уровнем моря: 34-й этаж, Район: Чикаго, Иллинойс. Антенна: в наличии, Кабели: Н/Д. Внутренняя установка.
Вид инфракрасной Lynx — Высота: 15 футов над землей, Площадь: Денвер, Колорадо. Антенна : Таоглас 8 дБи. Кабели: 15 футов LMR400
Lucky Dijon Scallop – Высота над уровнем моря: 33 фута над землей. Район: Englewood, CO. Антенна: RAK 8 дБи. Кабели: RAK косой кабель
Липкий грушевый дельфин — Высота: 311 футов над землей (гора). Район: Сан-Франциско, Калифорния. Антенна: Oukeione 3 дБи. Кабели: Бингфу
Миниатюрный ментоловый леопард — Высота 25 футов. Район: Напа, Калифорния. Антенна: 5,8 RAK. Кабели: Бингфу
Лучший мандариновый енот — Высота: Окно второго этажа. Район: Байонна, Нью-Джерси Антенна: Наличие на складе 3 дБи Кабели : 1 м пигтейл
Теплая можжевеловая пантера — Высота: 4-й этаж, крыша. Район: Bayonne, NJ Антенна: Nearson 9 дБи. Кабели : 4 фута LMR400
Тощая баклажановая панда – Высота над уровнем моря: 35 футов Район: Лейквуд, Огайо Антенна Многополюсный, 4 дБи Кабели: Н/Д
Ancient Cider Grasshopper — Высота над уровнем моря: 40 футов Район : Канзас-Сити, Миссури Антенна: RAK Беспроводная связь 8 дБи Кабели: 30 футов LMR400
Продолговатый сланцевый утконос – Высота над уровнем моря: 400 футов Район: Нью-Йорк, штат Нью-Йорк Антенна: Proxicast 10 дБи Кабели: LMR400
Спелый банановый гоблин — Высота: Окно 2-го этажа Район: Ванкувер, Британская Колумбия Антенна: Стандарт 3 дБи Кабели: Н/Д
Trendy Rainbow Lizard – Высота над уровнем моря: Окно 1-го этажа Район: Ванкувер, Британская Колумбия Антенна: В наличии 3 дБи Кабели: Н/Д
Полосатая оловянная скопа — Высота: 20′ Район: Лос-Анджелес, Калифорния Антенна : RAk 5. 8 Кабели: LMR400
Заземление
1. Насколько важно заземление? Большинство людей говорят, что заземление крайне важно, но несколько человек сказали мне, что заземление не обязательно.

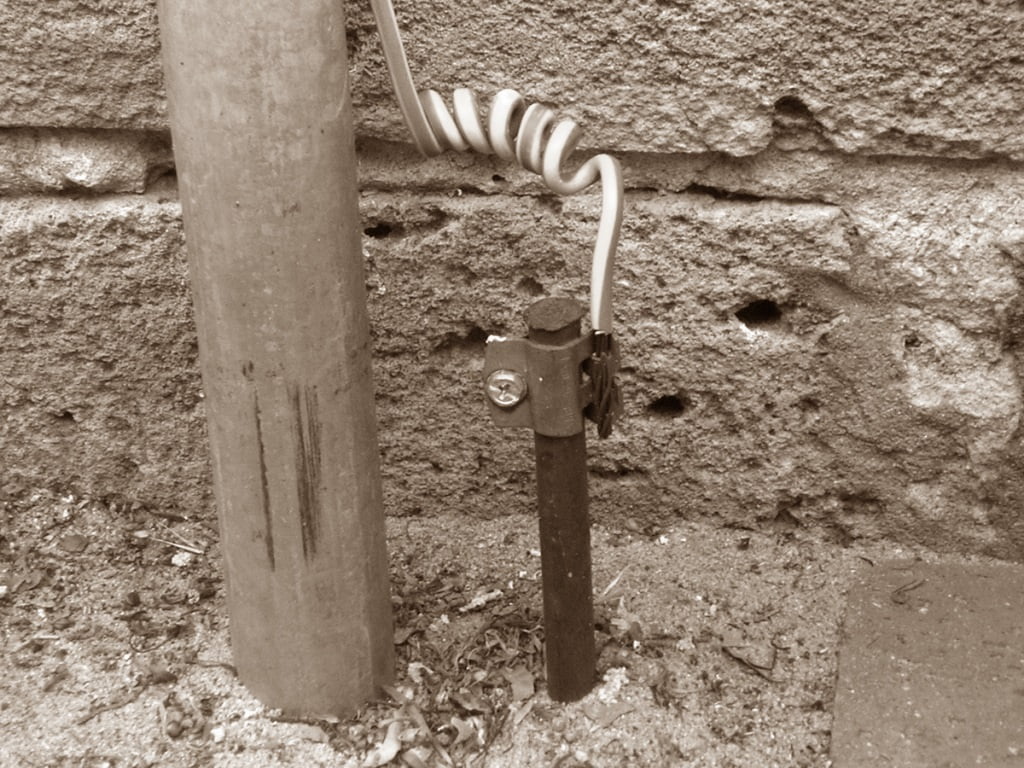

Основания выполняют три различные функции. Лучшая площадка для одной функции не обязательно является лучшей для другой. Три:

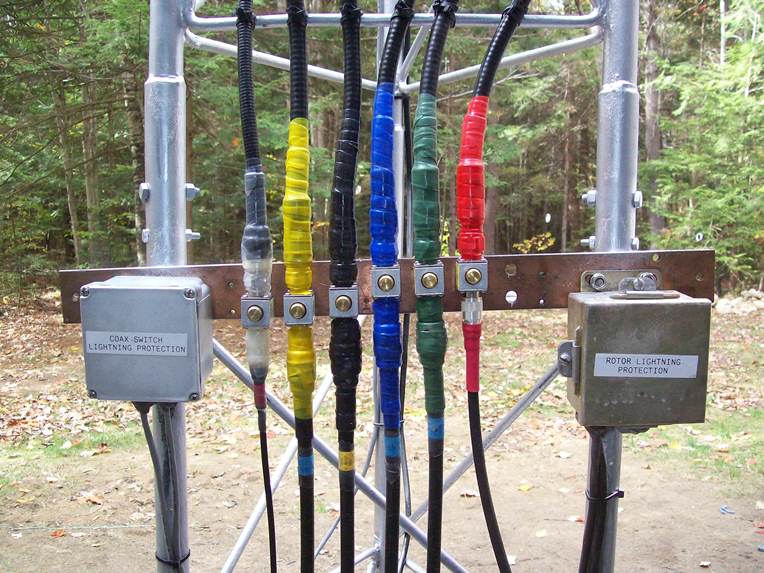

а. Защитное заземление . Это защитит вас от опасности поражения электрическим током, если один из проводов сети или высоковольтного источника питания коснется корпуса из-за какой-либо неисправности.Требования к этому заземлению изложены в электротехнических нормах вашего штата. Я считаю, что большинство штатов принимают Национальный электротехнический кодекс (NEC). Проводник защитного заземления в настенных розетках должен быть подключен к земле в соответствии с этим кодом, а шасси вашей буровой установки должно быть подключено к защитному заземлению.

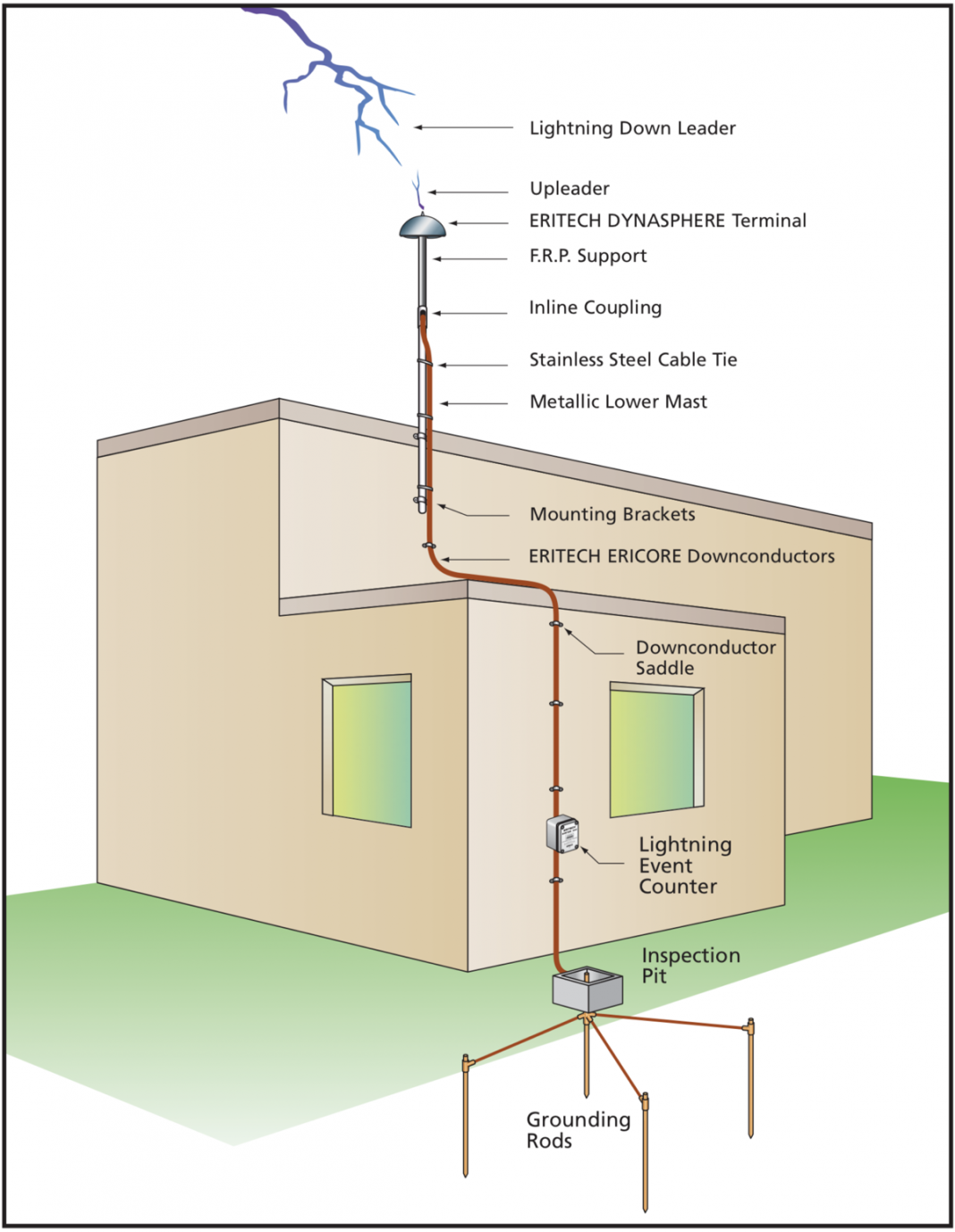

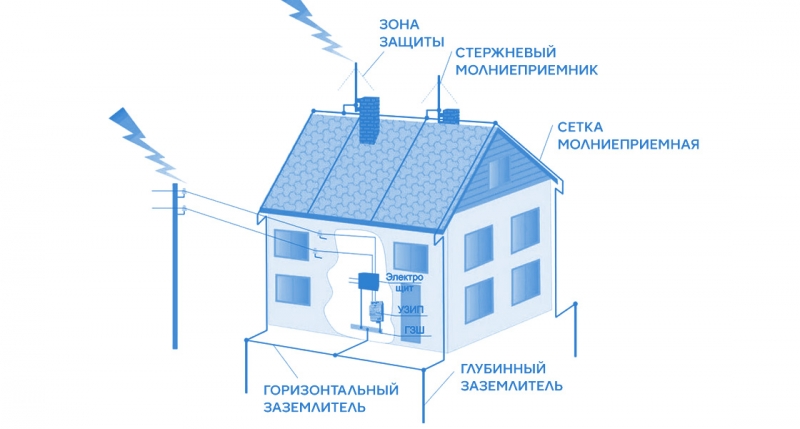

б. Земля молнии . Требования к заземлению для молниезащиты гораздо более строгие, чем к защитному заземлению. Эта тема обсуждалась в этой группе много раз, и существует множество доступных ресурсов для изучения того, как создать систему заземления для молниезащиты.(См. страницу TIS о молниезащите )
в. РФ заземление . Это требуется только для определенных типов антенн, которые требуют протекания тока на землю для замыкания цепи антенны. Примером может служить четвертьволновая вертикаль. Один провод фидера подключается к основанию антенны, а другой к земле. Соединение с землей должно иметь низкое радиочастотное сопротивление, иначе вы потратите слишком много энергии на нагрев земли. Несколько радиальных проводов обеспечат соединение с умеренно низкими потерями.Заземляющий стержень немного поможет, но сопротивление ВЧ будет высоким, что приведет к значительным потерям. Глава 8 ARRL Antenna Book показывает примерную разницу между сопротивлением и количеством радиалов. Если ваша антенна намного короче ¼ длины волны, вам понадобится много-много радиалов, чтобы получить приемлемую эффективность. Если это дольше, вы можете обойтись меньшим количеством. Для вертикали с базовым питанием на ½ длины волны требуется только очень скромное заземление, и достаточно заземляющего стержня. Требования к различным другим антеннам с концевым питанием зависят от их длины.Если вы используете «полную» антенну, такую как диполь или плоскость заземления (то есть такую, которая не требует подключения вашей фидерной линии к земле), вам не нужна ВЧ-заземление, пока вы поддерживаете синфазный сигнал. токи от вашей фидерной линии. Чаще всего для этого используется «токовый» или «дроссельный» балун.

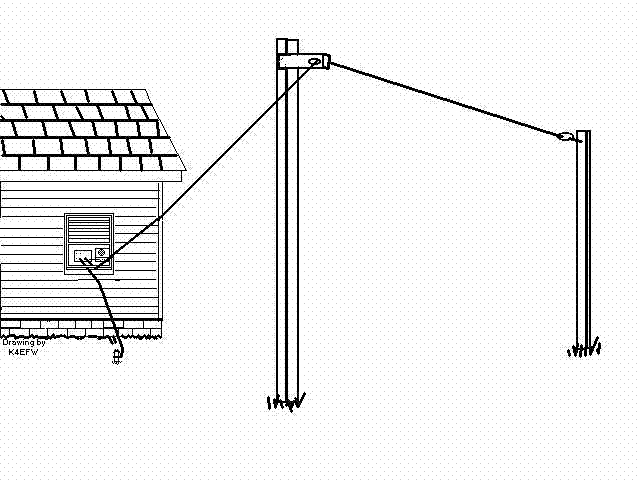

2. Какие существуют альтернативы заземления/противовеса для вбивания в землю 8-футового металлического шеста? Я живу в квартире, и я очень сомневаюсь, что смогу это сделать.
Радиальные провода лучше всего подходят для мелководья.Следующим является подключение к другим проводникам непосредственно под поверхностью, как к металлической водопроводной трубе. Они предназначены для RF заземления , описанного выше.

Как заземлить антенну с усилителем

Зачем нужно заземлять антенну

Что нужно знать перед началом работ

Как делать заземление тв-антенны на даче

Как сделать монтаж заземляющего контура

Тв-антенна Дельта

Что нельзя делать при заземлении

Заземление тв-антенны в квартирах

Как заземлить мачту для антенны. Заземление антенны на даче своими руками

Заземление антенны — как организовать

Что нужно знать об особенностях заземления

Порядок самостоятельного выполнения

Необходимость процедуры

Готовые заводские комплекты

Наружная ТВ-антенна «Дельта»

Разносим диапазоны по отдельным мачтам

Заземляем контур

Подготовка земли для контура

Что будет, если не сделать заземление

Проверка выполненных работ

Зачем нужно заземлять антенну

Что нужно знать перед началом работ

Как делать заземление тв-антенны на даче

Как сделать монтаж заземляющего контура

Тв-антенна Дельта

Что нельзя делать при заземлении

Заземление тв-антенны в квартирах

Заземление антенны на даче | Фирма СТЭЛЛАЙТ

Важные аспекты технологии

Порядок работы

Грозозащита для антенн в частном доме

Всегда ли нужно заземление?

Нормативные требования

Разновидности молниезащиты

Устройство грозозащиты

Как делать заземление ТВ антенны на даче

Заземление ТВ-антенны в квартирах

Что нельзя делать при заземлении

Похожие статьи

Как установить антенну на крыше частного дома

Варианты монтажа антенны

На фасаде дома

На крыше

Способы крепления мачты

Прокладка кабеля

Заземление

Нужно ли делать заземление для антенны в дачном домике?

Устройство заземления на даче или в загородном доме. Антенна и заземление

Зачем нужно заземлять антенну

Что нужно знать перед началом работ

Как делать заземление тв-антенны на даче

Как сделать монтаж заземляющего контура

Тв-антенна Дельта

Что нельзя делать при заземлении

Заземление тв-антенны в квартирах

Всегда ли нужно заземление

Молниеприемник

Токоотвод

Заземлитель

Нормативные требования

Уравнивание потенциалов

Разновидности молниезащиты

Некоторые особенности

Советы специалистов по созданию защиты и заземления телевизионной антенны на даче

Как заземлить антенну различными способами, которые работают

Что означает заземление антенны?

Почему антенны должны быть заземлены?

Как мы можем заземлить антенну?

Что делать, если коаксиальное соединение не может быть отвинчено?

Советы по заземлению антенны

Как правильно заземлить телевизионную антенну

Предупреждение

Что значит «заземлить» что-то?

Миф №1:

Миф №2:

Что значит «связать» что-то?

Как правильно заземлить телевизионную антенну

Шаг 1. Установите ТВ-антенну

Шаг № 2. Найдите служебный заземляющий проводник (провод) вашего дома
