Низкое напряжение в бортовой сети авто – как с этим бороться?

Эксплуатация современного автомобиля нередко преподносит сюрпризы в виде незаметных и вялотекущих неполадок. Часто случается так, что человек приобретает авто уже с проблемой и не замечает ее годами. От этого возможен быстрый выход из строя многих узлов и агрегатов, повышение расхода топлива, снижение качества и комфорта поездки. Все это говорит о том, что следует всегда диагностировать машину при прохождении очередного ТО. Если диагностики не будет, то и качество эксплуатации будет оставаться на низком уровне. Нередко владельцы автомобилей проводят ремонт, обслуживание и диагностику только основных узлов автомобиля. Если же периферийная техника не будет работать качественно, будет крайне сложно отыскать причины проблем в вашем автомобиле. А сами проблемы с основными узлами будут случаться постоянно и регулярно.

Низкое напряжение в бортовой сети авто — одна из распространенных неполадок, которая заставляет все узлы и органы вашей машины работать неисправно.

Это проблема, которая всегда оказывает неприятное воздействие на все узлы машины. Существует несколько способов выявить такую проблему, а также избавиться от нее. Сегодня мы поговорим о том, каким образом данная неполадка влияет на ваш автомобиль, какие оказывает воздействия на все важные детали и узлы. Затем разберемся с причинами появления проблемы и возможными способами исправить ситуацию. Также стоит рассмотреть последствия длительной поездки на автомобиле с низким напряжением в бортовой электрической сети. Все это поможет вам более качественно понимать все особенности проблемы и уделить ей должное внимание.

Как понять, что в вашем авто низкое напряжение в сети?

Проблема низкого напряжения может быть не видна невооруженным глазом. Зато владелец автомобиля может при этом испытывать ряд неудобств и даже не осознавать их реальной причины. Нередко на форумах можно встретить вопросы о том, как справиться со слишком слабой работой вентилятора системы климата. Спрашивают и о других неполадках, которые неразрывно связаны с качеством работы электросети.

Стоит обратить внимание на такие проявления неполадок в автомобиле:

  • тусклый и неравномерный свет фар, который не позволяет нормально эксплуатировать машину, часто именно падение напряжения является причиной данной проблемы в авто;
  • тусклая подсветка панели приборов, мигания при наборе и падении оборотов, непонятная служба элементов подсветки, включая салонную лампу и все источники света в машине;
  • неадекватная работа датчиков, которые жизненно важны для вашего автомобиля, неправильные показатели на рабочей панели водителя, странные параметры работы устройств;
  • нехватка электропитания для двигателя, что выражается в его прерывистой работе, низких оборотах и возможности заглохнуть в любой момент на холостом ходу при отсутствии нагрузки;
  • отказ работы систем бортового компьютера, магнитолы, одометра и других электронных систем и модулей в вашем автомобиле, это действительно может зависеть от электросети.

Падение напряжения на потребителях ниже 10 Вольт способно вывести из строя жизненно важные органы автомобиля, так что их перебои в работе вполне объяснимы. Следует всегда обращать внимание на важные особенности работы данных узлов, чтобы не упустить из виду возможные проблемы. Именно низкое качество работы электроприборов является первым шагом для правильной диагностики оборудования. Комплексные проблемы с потребителями электроэнергии могут быть еще более четким указанием на проблемы.

К чему приводят проблемы с электропитанием в машине?

Еще один вопрос, который стоит рассмотреть, это возможные последствия низкого напряжения в бортовой сети автомобиля. Конечно, одним из последствия является плохая работа света фар, что очень плохо сказывается на комфорте и безопасности поездки. Вы не сможете даже музыку слушать, если напряжение будет предельно низким. Но эти последствия можно обойти стороной, не обратив на них должного внимания. А реальные проблемы с автомобилем могут возникнуть следующие:

  • срабатывание механизмов страховки в автомобиле и блокирование двигателя — во многих бортовых компьютерах есть функция блокировки, если напряжение в сети слишком низкое;
  • повышение расхода топлива — при низком уровне электроэнергии компьютер может увеличивать обороты двигателя для получения дополнительных Вольт в бортовой сети;
  • снижение комфорта эксплуатации автомобиля из-за неадекватной работы функций климатической системы, обдува лобового стекла, обогрева и других важных опций в авто;
  • быстрый выход из строя аккумулятора, что станет причиной повышенных расходов, ведь АКБ не заряжается при уровне напряжения в сети менее 12.
    5 Вольт, и это будет проблемой;
  • дополнительная нагрузка на генератор, повышение скорости его вращения и износа щеток, что вызовет быстрый выход из строя данного узла, который часто стоит недешево.

Как видите, большинство элементов электрической цепи в автомобиле могут выйти из строя из-за такой небольшой проблемы. Но на деле можно всего этого избежать, если отыскать и устранить причину неполадок. Далее мы рассмотрим возможные причины, выясним их происхождение и дадим определенные рекомендации о том, как избавиться от такой назойливой и неприятной проблемы. Стоит сразу же запастись блокнотом и записать пункты для проверки.

Причины возникновения низкого напряжения в электросети

Для понимания необходимости ремонта нужно знать основные узлы, которые могут повлиять на работу электросети. Повышение напряжения в бортовой сети любыми искусственными методами принесет только дополнительные проблемы. Часто проблемы вызваны неумелыми действиями самого владельца автомобиля или компании, в которой вы обслуживаете машину.

Давайте рассмотрим основные причины неполадок бортовой электросети и снижения напряжения:

  • установка дополнительных потребителей, которые могут забирать слишком много электричества, это сабвуферы, различные автохолодильники, чайники и прочие средства комфорта;
  • неправильное подключение самостоятельно устанавливаемых потребителей в сети, даже магнитола с неправильной установкой может стать причиной сильного понижения вольт;
  • неисправности в системе генератора, которые становятся основной причиной понижения напряжения в сети, с этими проблемами можно бороться ремонтом или заменой генератора;
  • дешевая и некачественная проводка — во многих бюджетных автомобилях с самого рождения на заводе начинаются проблемы с электросетью из-за плохого качества проводки;
  • кустарные вмешательства в работу системы, установка различных дополнительных реле, приборов и устройств для повышения качества работы электросети — все это не помогает.

Вместо решения проблемы с помощью неумелого вмешательства можно приобрести только еще больше неполадок и неприятностей для вашего автомобиля. Так что стоит учитывать все особенности работа электросети автомобиля, заводских параметров этой системы и прочих факторов. Без опыта и знаний в систему электропроводки и потребителей лучше не лезть. Иначе проблемы будут обязательно, а исправление их может оказаться слишком дорогим и неприятным процессом для владельца авто.

Как исправить проблемы с низким уровнем электропитания в авто?

Качественная эксплуатация автомобиля для многих владельцев бюджетного или старого транспорта является несбыточной мечтой. На самом деле, проблема может скрываться в неправильно установленном реле или некачественно прижатой к корпусу машины массе генератора. Для выявления такой проблемы стоит обратиться к специалистам на СТО и найти реальную причину ваших неприятностей. Можно выполнить самостоятельные проверки только в следующих направлениях:

  • тестером можно измерить напряжение на клеммах аккумулятора и на выходах генератора при работающем двигателе — это даст информацию о состоянии электросети и ее работе;
  • для проверки проводки можно провести операцию измерения на лампочках головного света — там напряжение должно быть максимум на полвольта ниже, чем на клеммах АКБ;
  • также можно отключить все самостоятельно установленные приборы, чтобы освободить сеть от их влияния и посмотреть на результат, далее действовать методом исключения;

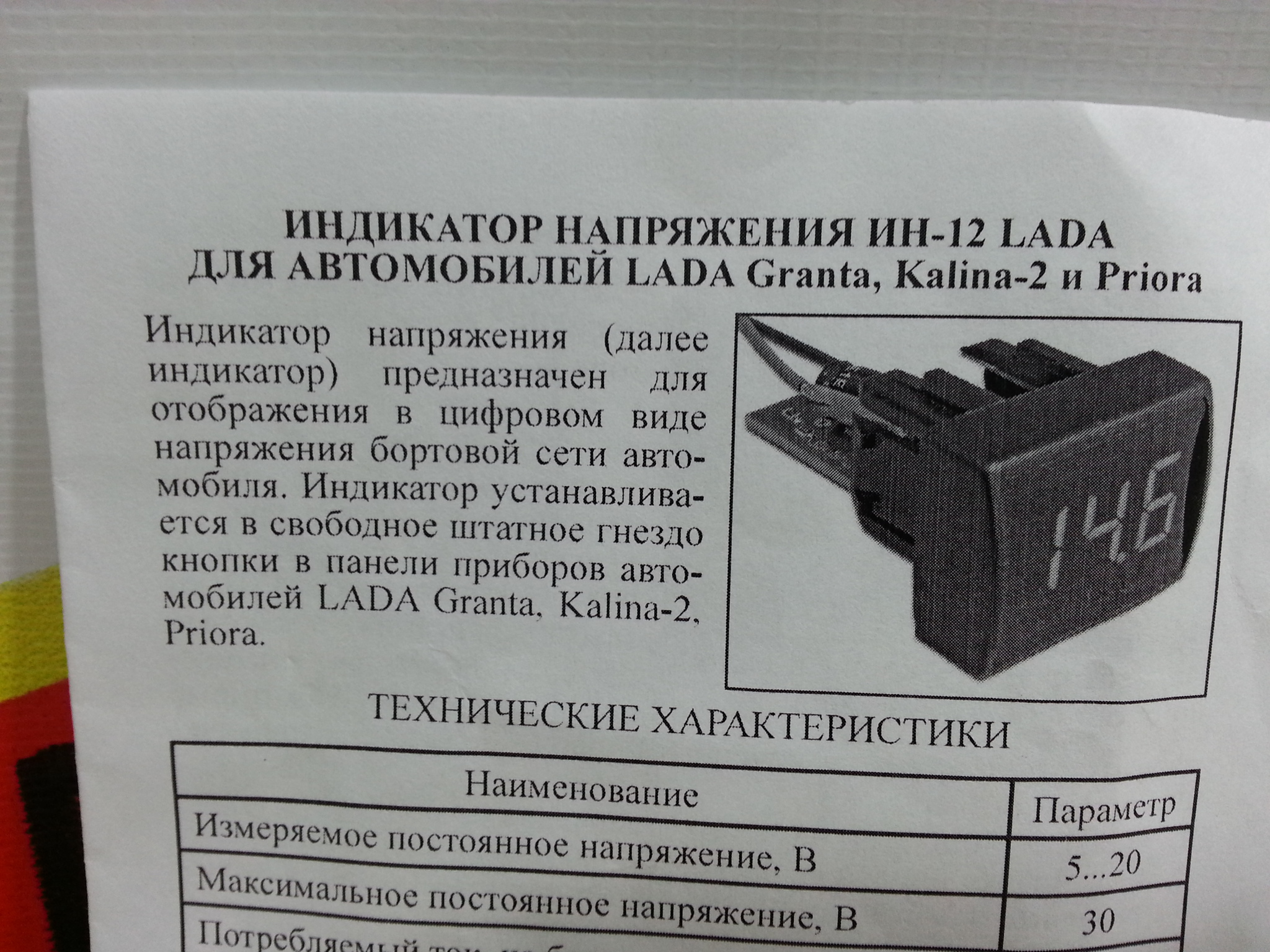

  • напряжение в бортовой сети и его изменения часто можно проверить с помощью бортового компьютера, это поможет эффективно замерять потери и момент снижения вольтажа;
  • проверьте сам аккумулятор на предмет полного разряда — нередко проблемы с электросетью связаны именно с плохой работой батареи, которая требует постоянной зарядки.

В каждой машине реализованы индивидуальные методы управления током в электросети. Для одного производителя приоритетом является комфорт владельца, для другого — надежность поездки. Так и распределяется мощность электрического тока в соответствии с данными ценностями. Поэтому определить реальные проблемы в электросети поможет качественная диагностика на СТО. Самостоятельно здесь сделать практически ничего невозможно, разве что вернуть заводское состояние проводке и снять установленные ранее приборы. Предлагаем посмотреть небольшое видео о том, как исправить проблему плохого напряжения бортовой сети на Приоре:

Подводим итоги

В современных автомобилях проблема проводки встречается довольно часто. Это неполадка, которая на самом деле может стать причиной значительных неприятностей. Нужно отдавать себе отчет в том, что отправляться в далекое путешествие на машине с проблемами в электросети не следует. Также не стоит продолжать эксплуатацию машины, когда были обнаружены такие проблемы. И если в одном авто речь идет о простой особенности генератора, то в другом случае важно будет учитывать все технические аспекты работы электропроводки, каждого потребителя и других факторов. Разобраться с этими проблемами могут только специалисты.

Стоимость ремонта электрической сети на хорошей станции технического обслуживания будет зависеть от причин поломки. Иногда специалистам достаточно заменить вышедшее из строя реле, чтобы исправить ситуацию. В ином случае приходится ремонтировать генератор, менять или удалять из системы определенные потребители электрического тока. Поэтому окончательные расходы зависят от определенных в ходе диагностики неполадок. Важно помнить, что любые проблемы стоит устранять достаточно быстро, иначе могут возникнуть неполадки с жизненно важными органами вашего автомобиля. А вы когда-нибудь сталкивались с такими проблемами?

Ошибка P0562 — Напряжение системы (бортовой сети)

Определение кода ошибки P0562

Ошибка P0562 указывает на то, что модуль управления АКПП (PCM) обнаружил слишком низкое напряжение системы питания автомобиля. Если при работе двигателя автомобиля на холостом ходу напряжение системы питания автомобиля составляет меньше 10 вольт в течение более 60 секунд, появляется данный код ошибки.

Что означает ошибка P0562

Система зарядки автомобиля предназначена для поддержания нормального уровня напряжения системы питания автомобиля, обычно в диапазоне от 14,1 до 14,4 В постоянного тока, при работе на холостом ходу и выключенных фарах. Если PCM обнаружит, что напряжение системы питания автомобиля является слишком низким, появится ошибка P0562 и загорится индикатор Check Engine или сигнальная лампа, указывающая на наличие неисправности.

Причины возникновения ошибки P0562

Наиболее распространенными причинами возникновения ошибки P0562 являются:

  • Повреждение одного или нескольких проводов системы зарядки
  • Неисправность генератора
  • Саморазряд аккумуляторной батареи
  • Неисправность регулятора напряжения
  • Повреждение соединителей или проводов, идущих к генератору
  • Неисправность проводов, идущих от генератора к PCM
  • Повреждение аккумуляторного кабеля B+, идущего от генератора к аккумуляторной батарее
  • Неисправность аккумуляторной батареи и его кабелей
  • В редких случаях, неисправность PCM

Каковы симптомы ошибки P0562?

Основными признаками возникновения ошибки P0562 являются:

  • Загорание индикатора Check Engine или сигнальной лампы, указывающей на наличие неисправности
  • Загорание сигнальной лампы зарядки аккумуляторной батареи
  • Наличие проблем с переключением передач
  • Снижение эффективности использования топлива
  • Заглохание двигателя на холостом ходу

Большинство вышеуказанных симптомов могут появиться при наличии других кодов ошибок. Если двигатель автомобиля глохнет на холостом ходу и не запускается снова, проблема, скорее всего, заключается в неисправности аккумуляторной батареи. Если появилась ошибка P0562 рекомендуется обратиться к квалифицированному специалисту для диагностирования и устранения ошибки.

Как механик диагностирует ошибку P0562?

Сначала механик проверит наличие кода P0562 и других кодов ошибок, связанных с системой зарядки, с помощью сканера OBD-II. Затем он займется поиском основной причины возникновения ошибки. При обнаружении проблемы механик очистит код с памяти PCM и повторно проверит систему, чтобы убедиться в успешном диагностировании и устранении ошибки.

Общие ошибки при диагностировании кода P0562

Наиболее распространенной ошибкой при диагностировании кода P0562 является уверенность в том, что причиной появления данной ошибки является неисправность или полный разряд аккумуляторной батареи или неисправность стартера, в то время как проблема заключается в генераторе. Неправильное диагностирование проблемы приводит к тому, что код ошибки появляется снова.

Насколько серьезной является ошибка P0562?

Если напряжение системы питания автомобиля является слишком низким, двигатель может заглохнуть на холостом ходу и не запуститься снова, что в некоторых случаях может быть опасным. Если появилась ошибка P0562 рекомендуется как можно скорее обратиться к квалифицированному специалисту для диагностирования и устранения ошибки.

Какой ремонт может исправить ошибку P0562?

Для устранения ошибки P0562 может потребоваться:

  • Ремонт или замена поврежденных проводов системы зарядки
  • Замена неисправного генератора
  • Замена неисправной аккумуляторной батареи и/или ее кабелей, включая кабель B+
  • Ремонт или замена неисправного регулятора напряжения
  • Замена неисправных соединителей или проводов, идущих к генератору
  • Ремонт или замена неисправного PCM

Дополнительные комментарии для устранения ошибки P0562

В редких случаях, кроме загорания индикатора Check Engine, водители могут вовсе не заметить никаких признаков возникновения ошибки P0562. Даже если заметные симптомы отсутствуют, рекомендуется как можно скорее обратиться к квалифицированному специалисту для диагностирования и устранения ошибки, так как долгое игнорирование проблемы может привести к возникновению ряда серьезных проблем. Кроме того, если код ошибки не исчезнет, и будет гореть индикатор Check Engine, автомобиль не сможет пройти проверку на токсичность отработавших газов.

Нужна помощь с кодом ошибки P0562?

Компания — CarChek, предлагает услугу — выездная компьютерная диагностика, специалисты нашей компании приедут к вам домой или в офис, чтобы диагностировать и выявлять проблемы вашего автомобиля. Узнайте стоимость и запишитесь на услугу — диагностика с выездом на дом или свяжитесь с консультантом по телефону +7(499)394-47-89

Как поменять щетки генератора Lada Priora — автонастрой

В последнее время на станциях технического обслуживания автомобилей всё больше применяют европейский стандарт ремонта. То есть не заменяют чаще всего узел целиком без попыток мелкого ремонта. Но есть некоторые операции, которые продолжают производить и сейчас. Одна из них – замена щёточного механизма генератора. И «Приора» здесь не исключение.

ЩЁТОЧНЫЙ МЕХАНИЗМ С РЕЛЕ-РЕГУЛЯТОРОМ

На старых моделях генераторов щётки, передающие ток на обмотку ротора для создания электромагнитного поля, вырабатывающего электроэнергию, можно было поменять по отдельности. Они устанавливались в специальном устройстве – щёточном механизме, откуда их легко было извлечь. В современных генераторах щётки смонтированы в комплекте с электронным устройством – реле-регулятором. Реле-регулятор предназначен для выравнивания напряжения, подающегося в электрическую систему автомобиля. В схему реле встроен транзистор с порогом отключения напряжения возбуждения. Он способен поменять его в зависимости от оборотов двигателя и, соответственно, генератора. Дело в том, что без регулятора, при увеличении оборотов, напряжение подскакивает до 16—18 V, что может привести к выходу из строя:

  • ламп габаритного освещения;
  • ближнего и дальнего света;
  • подсветки приборов;
  • электродвигателей различных узлов.

На малых оборотах генератор, наоборот, выдаёт низкое напряжение 11,5—12 V. Это приводит к недостаточному заряду аккумулятора и преждевременному выходу его из строя.

Изменением силы тока в обмотках ротора, реле-регулятор поддерживает параметры напряжения, поступающие в бортовую сеть в нужных пределах, от 13,6 до 14,5 V.

НЕИСПРАВНОСТИ РЕЛЕ-РЕГУЛЯТОРА

Чаще всего неисправностью щёточного механизма с встроенным регулятором становится выход из строя полупроводникового транзистора, обрыв или замыкание на корпус. Также возможен износ или поломка самих графитовых щёток. Это характеризуется падением или полным исчезновением тока заряда. На «Приоре» это видно не только по контрольной лампе аккумулятора, но и на мини дисплее панели приборов. У него есть функция мониторинга напряжения зарядки.

Внимание!Ни в коем случае нельзя на «Приоре» проверять наличие зарядки, снятием клеммы аккумулятора! Автомобиль «Приора» имеет множество встроенных систем управления. Отсоединение аккумулятора на заведённом двигателе грозит выходом из строя для любой из них.

Щёточный механизм генератора на «Приоре» не ремонтируемый. В случае любой поломки нужна только замена с щётками в сборе.

КАК ЗАМЕНИТЬ ЩЁТКИ НА ГЕНЕРАТОРЕ «ПРИОРЫ», НЕ СНИМАЯ ЕГО

Все динамо-машины, устанавливаемые на российских «Приорах» удобны тем, что провести замену щёточного механизма на них можно, не снимая с машины сам агрегат. Это не очень сложная операция доступная почти любому автовладельцу, умеющему держать в руках инструменты. Замена проводится в несколько этапов.

  1. Отключение аккумулятора.
  2. Снятие силового провода ключом на 10 с генератора.
  3. Отсоединение входа контрольной лампы с разъёма.
  4. Снятие заднего пластмассового кожуха на защёлках.
  5. Отвёрткой или ключом открутить 2 болта или гайки крепления щёток.
  6. Заменить щёточный механизм, на новый, подключив провода.
  7. Собрать в обратной последовательности.

Важно!При проведении любых работ с генератором или стартером, ремонт, замена и так далее, необходимо отсоединять АКБ.

После замены щёток генератора обязательно измерить вольтметром поступление зарядного тока на аккумулятор и сравнить с показаниями панели приборов «Приоры». Надо удостовериться в объективности её работы.

Низкое напряжение на холостом ходу ВАЗ классика

Я думаю многие владельцы ВАЗ-2107 и классики в целом заметили, что на Холостом Ходу двигателя при включенных потребителях (свет, обогрев, печка и т.п.) напряжение в бортсети проседает, не только потому что у вас генератор слабый, но ему бы просто оборотов побольше надо… На переднеприводных ВАЗовских инжекторах и генератор мощнее и передаточное число от шкива коленвала на шкив генератора больше, чем на классике. Поэтому они не страдают подобной «болячкой». Наша задача увеличить обороты генератора на холостом ходу не увеличивая при этом сами обороты холостого хода. Для выполнения данной доработки, которая раз и навсегда избавит нас от проседаний напряжения в бортсети на холостом нам понадобятся следующие детали:

1. шкив генератора ВАЗ-2110 старого образца с диаметром посадочного отверстия 15 мм
2. шкив помпы от Нивы-Шевроле
3. шкив коленвала от Нивы-Шевроле
4. ремень привода от BMW, маркировка детали 5РК905 (можно заказать на екзисте)

Вот все эти запчасти на фото ниже:

Вот так в конечном итоге это будет выглядеть, мы предварительно собрали живой макет на классическом двигателе:

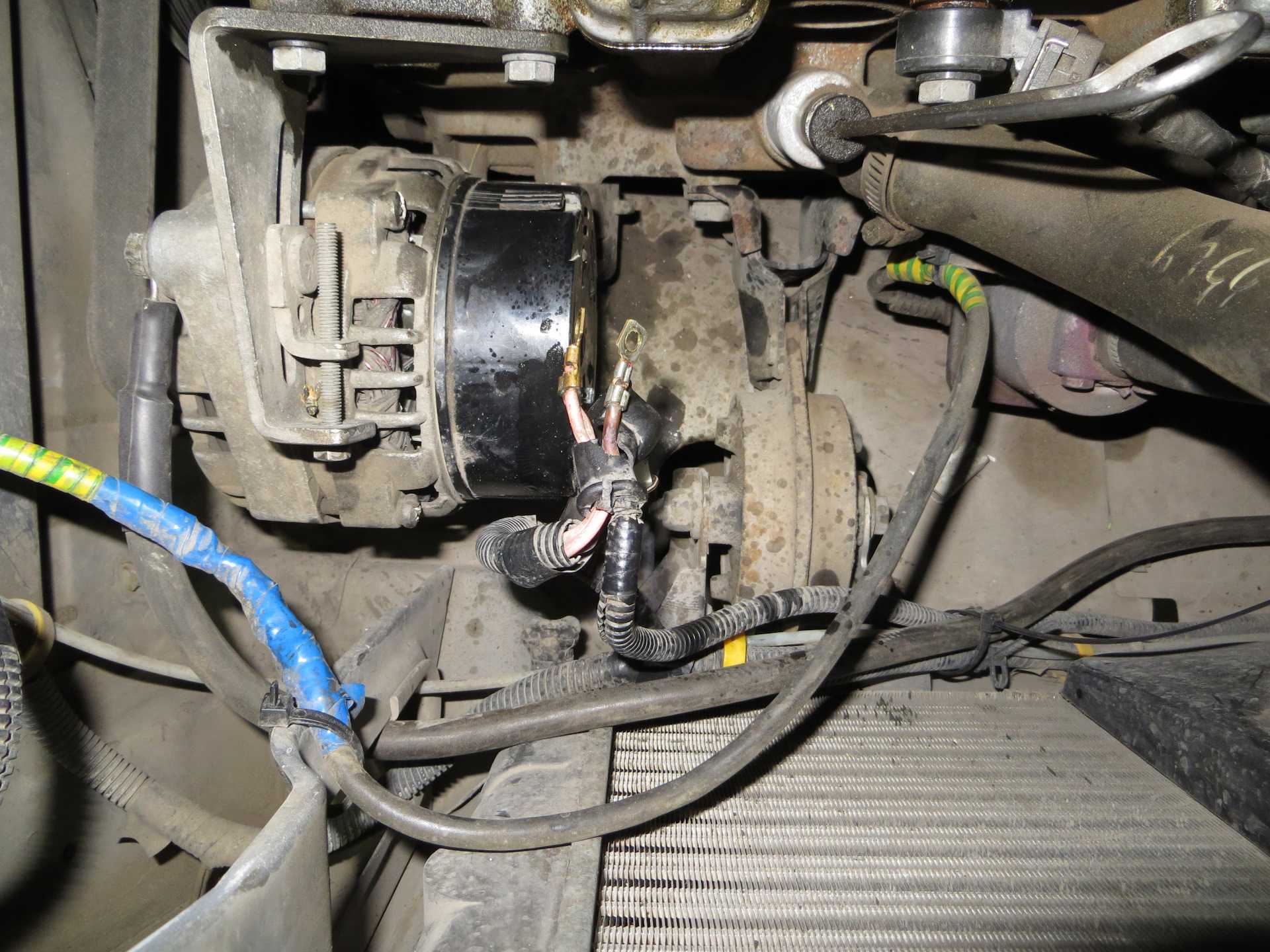

Снимаем наш генератор с автомобиля и меняем на нем шкив. Так же заменяем шкивы на помпе и коленвалу.На шкиве коленвала от Нивы-Шевроле есть метка ВМТ, так что УОЗ можно будет выставлять как и раньше с родным классическим шкивом.
Шкивы помпы и коленвала встают на свои места и относительно друг друга вообще без каких либо проблем. А вот шкив генератора выступает на несколько миллиметров вперед по ходу движения. То есть нам нужно сместить генератор назад на небольшую величину. Для этого срезаем переднюю часть на нижнем кронштейне генератора. Новый шкив генератора 6-ти ручейковый, передний «ручеёк» не используется.
Вот для сравнения два кронштейна — справа родной а слева доработанный, его длина после отпила составляет ровно 54 мм.

Поскольку теперь наш генератор сместился относительно нижнего кронштейна немного назад, мы между задней частью кронштейна и распорной втулкой ставим дополнительную шайбу толщиной 3 мм как на фото ниже:

Нам теперь нужно доработать верхний кронштейн крепления генератора. Тот, на котором мы регулируем натяжение ремня. Так как генератор сместился назад, продольное отверстие в нашем кронштейне теперь не совпадает со шпилькой генератора. В нашем варианте мы распиливаем отверстие крепления планки к помпе следующим образом:

Затем одеваем наш ремень от БМВ и визуально смотрим нормально ли все совпало, все должно быть идеально если вы ничего не напутали в размерах. Вот так это выглядит уже на машине:

Про просаживающееся напряжение в бортовой сети на холостом ходу теперь можно забыть навсегда, независимо от количества включенных потребителей и мощности генератора. Всем удачи на дорогах, если у вас возникли вопросы — будем рады вас видеть в нашем клубе ВАЗ классика.
