Задняя подвеска Нива Шевроле

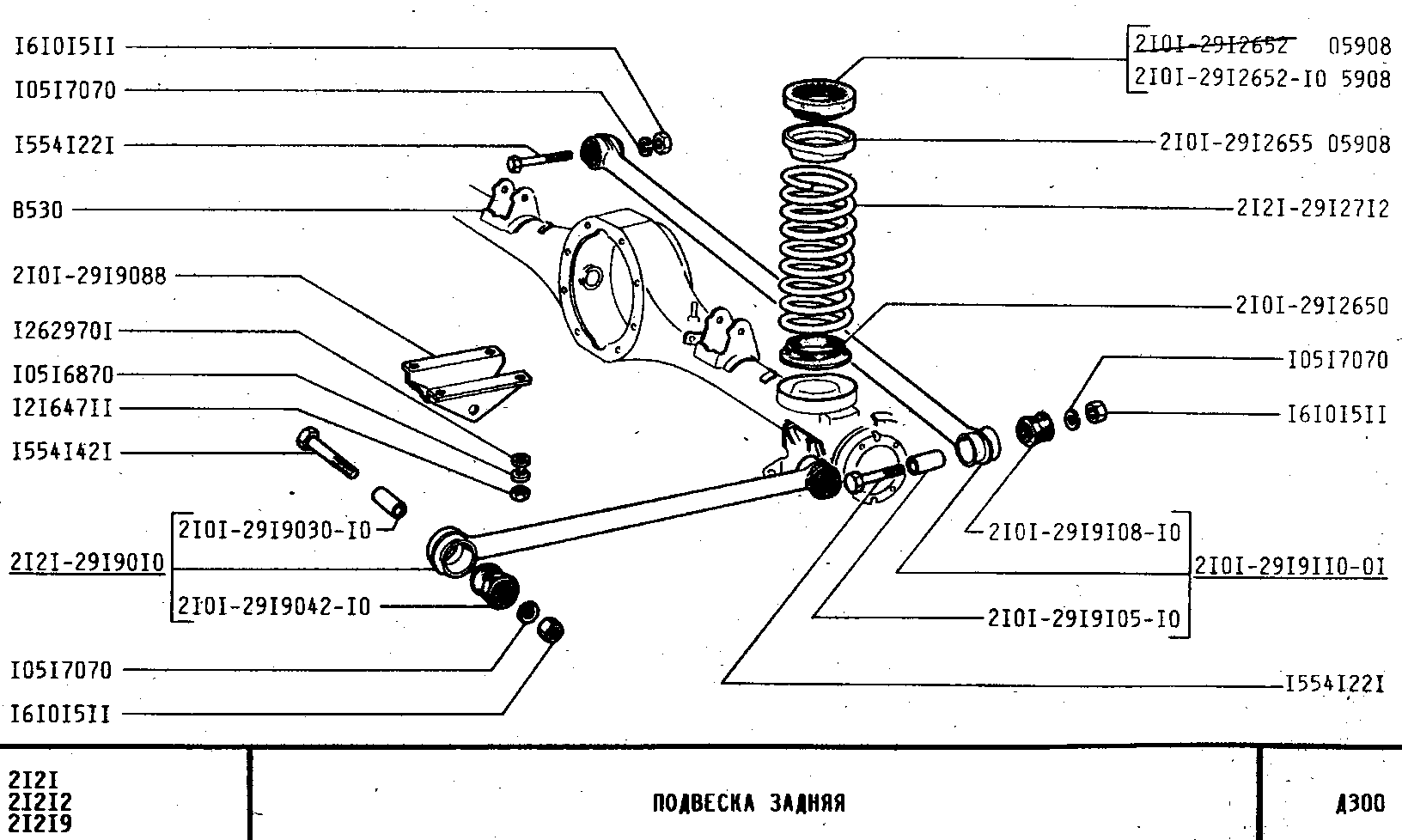

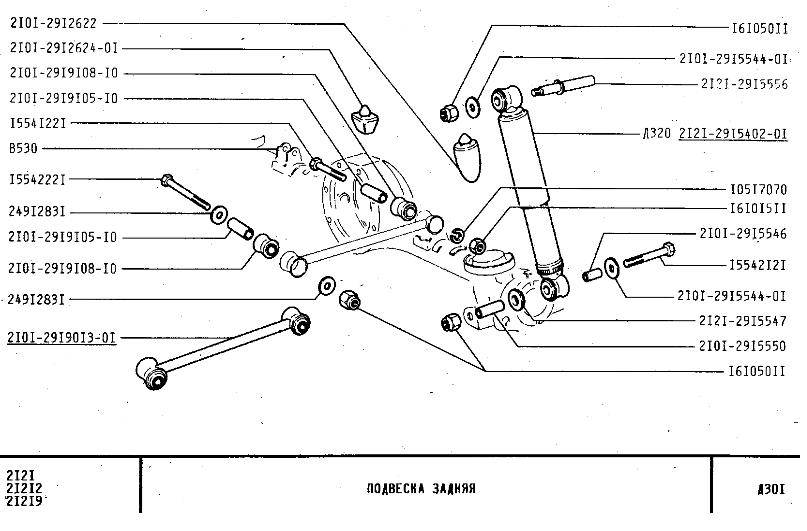

Схема задней подвески Нива Шевроле: 1 – поперечная штанга; 2 – нижняя прокладка пружины; 3 – нижняя продольная штанга; 4 – болт крепления нижней штанги; 5 – резиновая втулка шарнира; 6 – распорная втулка; 7 – гайка; 8 – кронштейн; 9 – верхняя продольная штанга; 10 – дополнитель ный буфер хода сжатия; 11 – верхняя прокладка пружины; 12 – буфер хода сжатия; 13 – задний амортизатор.

Задняя подвеска автомобиля Шеви Нива зависимая, включает в себя направляющее устройство, упругие элементы и устройства, гасящие колебания кузова. Балка заднего моста связана с кузовом шарнирно при помощи реактивных штанг – двух нижних и двух верхних продольных и одной поперечной штангой. Продольные штанги передают толкающие и тормозные усилия от ведущих колес через балку заднего моста на кузов. Поперечная штанга удерживает кузов от боковых смещений. Реактивные штанги прикреплены к кронштейнам кузова и балке заднего моста через резинометаллические шарниры, которые конструктивно выполнены одинаково и отличаются только размерами.

Шарнир состоит из резиновой втулки, установленной в проушине штанги, распорной втулки, которая проходит через отверстие резиновой втулки, упорной шайбы и болта крепления штанги. Упругие элементы подвески состоят из витых цилиндрических пружин, двух основных буферов хода сжатия и дополнительного буфера сжатия. Установленная в подвеске пружина опирается верхним концом на опорную чашку через резиновую изолирующую прокладку, которая размещена в стальной штампованной чашке кузова. Нижний конец пружины опирается на чашку балки заднего моста через изолирующую прокладку. Основные буфера установлены внутри пружин и закреплены грибовидным фиксатором в отверстиях верхних опор. Дополнительный буфер установлен на кронштейне, прикрепленном болтами к днищу кузова. Гасящее устройство состоит из двух гидравлических амортизаторов.

Задняя подвеска снизу сзади Нива Шевроле:

1 – балка заднего моста; 2 – буфер хода сжатия; 3 – дополнительный буфер хода сжатия; 4 – поперечная штанга.

Задняя подвеска Шеви Нива снизу спереди: 1 – пружина; 2 – верхняя продольная штанга; 3 – нижняя продольная штанга.

Диагностика задней подвески Нива Шевроле

Проверяйте состояние задней подвески снизу автомобиля, установленного на подъемнике или смотровой канаве. На резиновых деталях подвески не допускаются: признаки старения резины; механические повреждения. На резинометаллических шарнирах не допускаются признаки старения, трещины, одностороннее выпучивание резинового массива. Дефектные детали замените. Проверьте, нет ли механических повреждений (деформаций, трещин и т.п.) элементов подвески, особенно штанг подвески и кронштейна поперечной штанги на кузове.

При проверке задней подвески Шеви Нива внимательно осмотрите:

Резиновые втулки нижние и верхние задних амортизаторов

Резиновые втулки шарнира крепления поперечной реактивной тяги к балке заднего моста, шарнира крепления поперечной реактивной тяги к кронштейну на кузове

Шарниров крепления верхних продольных реактивных тяг к заднему мосту, шарниров крепления нижних продольных тяг к заднему мосту

Шарниров крепления верхних продольных тяг к кузову, шарниров крепления нижних продольных тяг к кронштейнам на кузове.

Замена реактивных тяг на Нива Шевроле

Продольные тяги снимают для замены при их повреждении или для замены изношенных шарниров штанг. Верхняя тяга прикреплена через резинометаллические шарниры передним концом к лонжерону кузова, задним – к кронштейну на балке заднего моста. Нижняя реактивная тяга прикреплена через резинометаллические шарниры передним концом к кронштейну на полу кузова, задним – к кронштейну на балке заднего моста. Для снятия или установки реактивных тяг Шеви Нива потребуется два ключа на 19.

Если работаете на подъемнике, установите под балку заднего моста опоры и опустите автомобиль, слегка нагрузив подвеску

Для замены нижней продольной тяги отверните гайки болтов крепления заднего и переднего концов тяги

Выньте болты и снимите штангу. Установка реактивных продольных тяг

Для снятия верхней продольной тяги отверните гайку болта крепления заднего конца реактивной тяги и выньте болт

Выверните болт крепления переднего конца тяги и снимите реактивную тягу с автомобиля. Установка верхней продольной реактивной тяги на Нива Шевроле выполняется в порядке, обратном снятию.

Замена поперечной реактивной тяги Нива Шевроле

Поперечная тяга Шеви Нива прикреплена через резинометаллические шарниры правым концом к кронштейну 2 на лонжероне кузова, левым – к кронштейну 1 на балке заднего моста

Отверните гайку болта крепления реактивной тяги к заднему мосту и выньте болт

Отверните гайку болта крепления штанги к кронштейну на кузове, выньте болт и снимите поперечную тягу с Нивы Шевроле. Установите тягу в порядке, обратном снятию.

Замена втулок реактивных тяг задней подвески Нива Шевроле

С помощью специального съемника или оправок подходящего диаметра выпрессуйте распорную втулку из шарнира реактивной тяги

Выпрессуйте резиновую втулку из штанги

Перед сборкой реактивной тяги нанесите кистью насыщенный мыльный раствор на наружную и внутреннюю поверхности резиновой втулки, на внутреннюю поверхность проушины тяги, а также на наружную поверхность распорной втулки. Установите в проушину реактивной тяги задней подвески сначала резиновую, а затем распорную втулки.

Замена амортизатора задней подвески Нива Шевроле

Снятие и установка амортизаторов Шеви Нива выполняется при появлении течи амортизаторной жидкости или потере эффективности гашения колебаний. Для замены потребуется два ключа на 19. Если вы заменяете амортизатор на подъемнике, установите под балку заднего моста опоры и опустите автомобиль, слегка нагрузив подвеску. При работе на смотровой канаве эта операция не требуется.

Отверните гайку крепления болта нижнего шарнира амортизатора и выньте болт из нижнего шарнира амортизатора

Отверните гайку крепления болта верхнего шарнира амортизатора и выньте болт и снимите амортизатор. Установка задних амортизаторов Нива Шевроле выполняется в обратной последовательности их снятия.

Замена пружины задней подвески Нива Шевроле

Заменяйте пружину Шеви Нива при наличии у нее механических повреждений или значительной осадки. Признаки осадки: ухудшение плавности хода, частые пробои подвески; видимый перекос задней части автомобиля или значительная разница по высоте передней и задней частей, появившаяся в процессе эксплуатации; сильно выраженные следы соударения витков пружины. Для снятия и установки задних пружин Нива Шевроле потребуется два ключа на 19. Снимите амортизатор с автомобиля и поднимите автомобиль, чтобы разгрузить пружину.

Снимите пружину задней подвески Шеви Нива

Снимите нижнюю прокладку пружины с опоры на балке заднего моста и верхнюю прокладку пружины с опоры на кузове

При необходимости замените отбойник пружины. Установите пружину задней подвески Шевроле Нива с прокладками на автомобиль в порядке, обратном снятию.

Устройство передней и задней подвески Chevrolet Niva

Признаки неисправностей

За время вождения многие водители умеют определить на слух неисправности при езде. При изношенных шаровых опорах, неисправных амортизаторах слышно как оборванная тяга стучит, либо скрипят прочие составные элементы подвески.

Чтобы избежать неприятных сюрпризов, следует заранее подготовить автомобиль к езде для плохих дорог и быть внимательным к следующим характерным отклонениям.

Раскачка и подпрыгивание при пересечении неровной дороги.
Увод машины в левую или правую стороны езды.
Тормозной путь становится длиннее.
Постоянная потеря управляемости.
Ускоренный или неравномерный износ покрышек.

Рекомендуем для своевременного обнаружения недостатков и уменьшения расходов, часто подвергать проверке опорные углы колес подвески.

В противном случае снизится управление машиной, параллельно изнашивая покрышки. Для проверки развала-схождения выбирают интервал пробега в 11-16 тысяч км, либо после серьезных ударов на дорогах.

Полезное видео о проверке подвески Шнивы после 38 тысяч пробега

Как правильно выполнить тюнинг доработки, мы расскажем в этом материале.

Лифт своими руками – чертежи, схемы, размеры, разновидности комплектов. Лифтинг различается по степени вмешательства в штатную конструкцию. Для кого-то достаточно приподнять внедорожник на несколько сантиметров а для кого то на целых 20.

Экстремальный тюнинг – максимально увеличивающий проходимость для поездок по тяжелому бездорожью.

Домкрат обычный
Домкрат «хайджек»
Съемник пружин
Баллонный ключ
Набор торцевых головок с трещоткой
Набор рожковых ключей
Монтировка
Деревянная колода (пень)

Желательно такие работы выполнять с напарником. Во-первых, это безопасней. Во-вторых, некоторые работы по лифтовке выполняются в четыре руки. В качестве примера рассмотрим переднюю подвеску.

Поднимаем передок. Можно смело цепляться за штатный бампер, только домкрат устанавливается под трубу его крепления. Сняв колесо, получаем полный доступ к рычагу и пружине. Передняя подвеска 21214 выполнена по двухрычажной схеме, что упрощает задачу.

Ход рычага ограничивает амортизатор. Откручиваем его крепление и отводим в сторону. Далее нужно освободить подвеску от стабилизатора поперечной устойчивости. Крепежные болты могут прикипеть от коррозии, поэтому воспользуемся проникающей жидкостью (типа WD-40). Хомут сайлентблока стабилизатора можно поддеть монтировкой.

После чего отсоединяем ступицу от нижнего рычага. Для этого необходимо поддомкратить подвеску и зафиксировать поворотный кулак колеса. Можно подвязать его проволокой. Затем откручиваем 3 болта крепления, и освобождаем шаровую опору.

Фиксируем пружину стяжками, и опускаем домкрат. Извлекаем старый упругий элемент. В некоторых случаях достаточно просто опустить рычаг ногой, и пружина выйдет без применения стяжек.

Снимаем со старых пружин верхние кольца-опоры. С их помощью упругий элемент центруется в чашках.

Сбиваются они легко, при помощи молотка и отвертки. Устанавливаем кольца на новые, более длинные пружины. Заводим упругие элементы на штатные места и поддомкрачиваем нижний рычаг до полного совмещения с нижней чашкой. Одновременно помощник центрует проушину амортизатора и подводит поворотный кулак к месту крепления нижней шаровой опоры. Затягиваем «треугольник» шаровой и наживляем ось крепления амортизатора.

Манипулируя домкратом, «ловим» отверстия крепления хомута стабилизатора поперечной устойчивости. Своими болтами он должен попасть в штатное место без перекосов. После такой модернизации размер клиренса увеличивается на 30-50 мм. Этого достаточно для установки колес большего диаметра, и днище еще приподнимется над грунтом.

Задний мост НИВЫ можно лифтовать установкой опор проставок увеличенной высоты. При использовании размера до 50 мм (в соответствии с изменением высоты передка), никаких доработок задней оси не требуется. При лифте задней оси можно провести профилактику моста и тормозной системы.

А еще интересно: Диски Нива Шевроле: штатные размеры, диаметр, разболтовка, ширина, вылет, цо

Может понадобиться замена тросика ручного тормоза. Его удлиняют на пару сантиметров. Иначе лифт НИВЫ приведет к повышенному износу тормозных колодок в задних барабанах. Отсоединяем нижние крепления амортизаторов и опускаем до растяжения пружин.

Достаем упругие элементы, сбиваем с них опорные кольца. Зачищаем верхнюю чашку и проводим обработку антикором. Устанавливаем новые опоры увеличенного размера и усаживаем пружины с помощью домкрата. Крепим амортизаторы, собираем мост, монтируем колеса.

Такой лифтинг не вызовет подозрений у инспекторов ГИБДД, а проходимость вашей НИВЫ 2121 улучшится. Никакие чертежи, и тем более самодельные детали не потребуются. Вы покупаете новые пружины и про ставки, остальное – дело техники. Трудо затраты на лифт одной НИВЫ – два человека/один выходной день.

Сделать лифт Нивы-2121 своими руками, чертежи, размеры которого находятся в свободном доступе, не составит особого труда. Благодаря подобному ухищрению можно сделать автомобиль более устойчивым на дороге и преодолеть на нем массу преград. Конечно, чтобы воплотить в жизнь по-настоящему качественные лифт Нивы своими руками, придется изрядно потрудиться.

Процесс займет время, потребует сил, ведь даже самый легкий лифт — это существенное погружение в технические аспекты вопроса. Однако конечный результат оправдает все возложенные надежды, позволяя скромной Ниве проявить себя с исключительной стороны.

Для любителей охоты, рыбалки и дачных путешествий, а также жаждущих испробовать себя и собственную «Ниву» в управлении автотранспортным средством в сложно проходимых местах, нам предоставляется возможность предложить повысить дорожный просвет, с помощью которого возрастает проходимость Вашего авто.

Тюнинг Нивы – лифтинг подвески.

На данный момент присутствует по крайней мере 6 разновидностей лифтинга подвески Нивы и Ш/Нивы, любой по собственному занимателен и оговаривается в ходе подготовки авто к «бездору» по заказу посетителя, принимая во внимание отличительные черты эксплуатации его авто и размеры дисков и резины которые он хочет поставить на свой автомобиль.

Нами почаще берётся за базу комплект от Российского клуба ‘Коровка’. Этот лифт-комплект сделан на заводе и прошел тестирования на состязаниях в Рф. Дорожный просвет повышается на 5 сантиметров, собственно даёт вероятность установить резину R15 235/75 или же R16 235/70 (на верных дисках). К тому же, это обеспечит подъём еще на 4 сантиметра.

В сумме повышение дорожного просвета составит 9-10 см! В этом выполнении «НИВА» в отсутствии утраты комфортных качеств имеет возможность эксплуатироваться как на магистрали с покрытием, но и по бездорожью, не уступая ни в чем внедорожникам зарубежного производства.

Следовательно, по нижней точке РЗМ клиренс составляет 25см, а по срезу порога – 44,5см.

Лифтинг подвески по передку.

Лифт исполняется путём установки нацеленных шайб под нижнюю площадку пружины (они делают достаточный угол передней пружины).Под верхний рычаг (меж ним и шаровой) ставится ещё 1-на проставочная шайба (т. о. разгружаем рычаг).

Меняются местами рычаги поворотных кулаков и наконечники управляющих тяг уже идут с верху в низ (так как впоследствии проделанных раньше дел, при полном вывороте тяги, упрутся в стабилизатор, хотя по желанию посетителя возможно оставить как было, изменив крепление стабилизатора).

Во время выполнения работ по лифтингу нередко по заказу приходится поменять амортизаторы, пружины, рез. проставки, пыльники внутренних шрусов на тюнинговые доработанные под этот вид лифта подвески и создавать регул. отбойников пружин.

Лифтинг подвески Нивы по задку.

Лифт исполняется методом установки новейших чашек задних пружин, которые крепятся поверх штатных на болтах, и кронштейнов для перенесения точек крепления задних амортизаторов вверх на 5 сантиметров (крепятся на болтах).

Короткие верхние штанги заднего моста удлиняются или делаются регулируемыми (для нетяжелого разворота хвостовика, чтобы не закусывало крестовину), реактивные тяги заднего моста либо усиливаются уголком или ставятся сдвоенные, по желанию посетителя добавляется стабилизатор заднего моста «Техномастер» (Тольятти), хотя его нужно будет подгонять под лифтовочную машину, переваривать.

Аналогично предпочтительно, на лифтованых автомашинах, использование заднего шрусового кардана. Тем, кто станет лифтовать старые либо ушатанные машины нужно помнить о внутренних шрусах (шарики уходят с наработанного места), нужно будет готовиться к их смене. Решение этой трудности вполне вероятно уменьшением угла привода с помощью отвязывания переднего моста.

Наружные шрусы данному слишком мало подвержены, хуже им будет, если колесо станет с повышенным вылетом, шириной и весом, и тогда они могут «захрустеть».Хотя и тогда подшипнику ступицы приходится не сладостно, особенно если он имел перед этим люфт.

Хотя мы ушли от данной проблемы, так как устанавливаем поворотные кулаки с 2-мя шариковыми подшипниками (от задней полуоси), их не нужно регулировать, затягиваются до упора, хотя гораздо лучше динамометрическим ключом. Узел выходит не обслуживаемый, разгружается ступица, проще накат и гораздо лучше динамика машины. Поворотные кулаки естественно отечественного производства и с гарантией.

А еще интересно: «Нива» дивная: как легендарная вазовская модель стала красоткой и превратилась в паркетник | — новости Челябинска

При установке широких колёс в последствии лифта нужно будет иметь в виду и о шаровых (когда слабые – «полетят»), сможет полететь и маятник, а установка новейших газовых амортизаторов имеет своим результатом ужесточение верхнего кронштейна пер. амортизатора (по другому рвет, особо при утяжелении передка), можно усиливать и крепление задних амортизаторов. Предпочтительно при лифте, заменить подвеску на п/уретановую, взамен резины.

Экономный лифт подвески Нивы 1,5-2 сантиметров. В такой ситуации мы прибегаем к смене резиновых проставок под пружины на тюнинговые (большей толщины), установки шайб, проставок под верхние шаровые опоры и регулированию отбойников пружин (по желанию посетителя). В этом выполнении на Ниву становятся диски (правильные) в размере R15 215/75.

Необходимость самостоятельного ремонта

Для проведения любого ремонта необходимы опыт, слесарные навыки и подходящий набор инструментов. Большая часть ремонтных действий невозможно совершать без смотровой ямы.

Замена шаровых опор и сайлентблоков также невозможна без съемников, а для проверки и регулировки углов фиксации передних колес нужные специальные стенды.

Лишь при наличии указанных выше условий и опыта проведения ремонта, возможно провести самостоятельный ремонт подвески автомобиля. Наиболее распространенными являются те случаи, когда владельцы предпочитают обратиться на СТО, вместо того, чтобы приобретать инструменты для разовых работ.

К проведению ремонта подвески нужно подготовиться основательно, ведь от этого зависит безопасность в пути. Если вы чувствуете, что справитесь своими силами либо не имеете нужных инструментов, будет правильным подстраховаться и воспользоваться услугами профессионалов.

Устанавливаем лифт комплект на Ниву 2121

Здравствуйте, дорогие друзья! Сегодня предлагаю поговорить с вами про лифт-комплект на Ниву. Это может быть Шевроле Нива, то есть серия 2123, либо более «наша» Нива Урбан, 2131 или 4×4, и представители серии 2121, то есть 21213, 21214. Все зависит от того, какой автомобиль есть в вашем распоряжении.

Россия, Украина, Беларусь и ряд других стран являются наибольшими почитателями автомобилей Нива. Они доступные и дают массу преимуществ.

Некоторые предпочитают все делать своими руками. Не могу сказать, что доработка передней и задней автомобильной нивовской подвески будет легкой минутной работой. Нет, на это придется потратить достаточно много сил, времени и терпения.

Вы можете узнать, сколько стоит подобная услуга на СТО. На профессиональную лифтовку цена кусается, потому не каждый владелец далеко не самого дорогостоящего кроссовера в лице Нивы готов тратить такие деньги, имея возможность самостоятельно все сделать. А если поставить силовой бампер, и сверху еще экспедиционный багажник, получится вообще здорово. Хоть сейчас в кругосветку на Ниве.

Увеличение клиренса ВАЗ 2121 (лифтинг) позволяет поднять степень проходимости автомобиля по бездорожью. Благодаря нехитрым манипуляциям, дорожный просвет значительно возрастает путем изменения высоты подвески (тут вам поможет лифт комплект на Ниву, от чего работы очень просто выполнить даже своими руками без помощи сервисного центра) и установке колес несколько большого диаметра.

Лифтинг — наращивание клиренса автомобиля путем модернизации подвески. Выполняется для того, чтобы повысить показатели проходимости.

А еще интересно: Двигатель Нива ВАЗ 21213: характеристики, неисправности и тюнинг

Предлагаем рассмотреть этот вопрос подробнее.

Как правило, лифт комплект на Ниву 2121 включает в себя:

Задние и передние пружины.
Набор проставок под верхнюю шаровую.
Передний масляный амортизатор.
Регулируемую тягу Панара.

Ходовая часть и подвеска НИВА, LADA 4×4

Шаровая опора ТРЕК Спорт TRS ВАЗ 2101 — 2107	подробнее…	2900 RUB КЛУБ 2800 RUB
Шаровая опора ВАЗ-21214М Нива ТРЕК СПОРТ	подробнее…	3500 RUB КЛУБ 3400 RUB
Шаровая опора 2123 Нива Шевроле ТРЕК СПОРТ	подробнее. ..	2800 RUB КЛУБ 2700 RUB
Проставки колес 20мм LADA NIVA 20SP5139.7-98.5(STUD) (2 шт.)	подробнее…	3900 RUB КЛУБ 3700 RUB
Проставки колес 25мм LADA NIVA 25SP5139.7-98.5(STUD12x1.25) 2 шт.	подробнее…	4200 RUB КЛУБ 4100 RUB
Проставки колес 30мм LADA NIVA 30SP5139. 7-98.5(STUD) 2 шт.	подробнее…	4600 RUB КЛУБ 4400 RUB
Проставки колес 35мм LADA NIVA 335SP5139.7-98.5(STUD) 2 шт.	подробнее…	4800 RUB КЛУБ 4700 RUB
Рычаг А-образный «S-1» задней подвески для а/м ВАЗ 21213 на п/у с/б (под лифтованную подвеску)	подробнее…	3400 RUB КЛУБ 3300 RUB
Рычаг задней подвески А-образный «GTS tech» для а/м ВАЗ 21213-214 на полиуретановых сайлентблоках (под стандартную подвеску)	подробнее. ..	2300 RUB КЛУБ 2200 RUB
Усиленный ступичный узел для а/м ‘Лада 4х4’ и ‘Шевроле-Нива’ с усиленной ступицей 2121, двухрядным подшипником от грузовика ‘Ивеко’ и дополнительными сальниками (22 шлица)	подробнее…	12250 RUB КЛУБ 11900 RUB
Усиленный ступичный узел для а/м ‘Лада 4х4’ и ‘Шевроле-Нива’ с усиленной ступицей 2123(24 шлица), с АБС в сборе с тормозным диском, собранный в заводских условиях	подробнее…	14750 RUB КЛУБ 14300 RUB
Балка заднего моста (чулок) усиленная 21214	подробнее. ..	13500 RUB КЛУБ 13300 RUB
Ваз 2121 «Нива» задние пружины +30 2шт.	подробнее…	3000 RUB КЛУБ 2900 RUB
Ваз 2121 «Нива» задние пружины +50 2шт.	подробнее…	3000 RUB КЛУБ 2900 RUB
ВАЗ 2121 «Нива» передние пружины +30 2шт.	подробнее…	3000 RUB КЛУБ 2900 RUB
Ваз 2121 «Нива» передние пружины +50 2шт.	подробнее…	3000 RUB КЛУБ 2900 RUB
Ваз 2123 «Нива Шевроле» задние пружины +30 2шт.	подробнее…	3000 RUB КЛУБ 2900 RUB
Ваз 2123 «Нива Шевроле» задние пружины +50 2шт.	подробнее…	3000 RUB КЛУБ 2900 RUB
Ваз 2123 «Нива Шевроле» передние пружины +30 2шт.	подробнее…	3000 RUB КЛУБ 2900 RUB
Ваз 2123 «Нива Шевроле» передние пружины +50 2шт.	подробнее…	3000 RUB КЛУБ 2900 RUB
Ваз 2131 «5 дв. » задние пружины +30 2шт.	подробнее…	3000 RUB КЛУБ 2900 RUB
Ваз 2131 «5 дв.» задние пружины +50 2шт.	подробнее…	3000 RUB КЛУБ 2900 RUB
Ваз 2131 «5 дв.» передние пружины +30 2шт.	подробнее…	3000 RUB КЛУБ 2900 RUB
Втулки лифт комплекта GTStech передней подвески 30 мм для а/м ВАЗ 21213-214 Нива (8 шт)	подробнее. ..	600 RUB КЛУБ 550 RUB
Втулки смещения передних рычагов «GTS» для ВАЗ 21213-21214 (до 2009 г.в.)(лифт 5см, смещение 25 мм)	подробнее…	2200 RUB КЛУБ 2100 RUB
Защита картера двигателя Нива 21214-31 (инжектор), URBAN 4×4 усиленная «Броня» ТЕХНО СФЕРА	подробнее…	2900 RUB КЛУБ 2800 RUB
Защита картера и раздаточной коробки, усиленная, для НИВА 21214, 2131	подробнее. ..	3900 RUB КЛУБ 3600 RUB
Защита подрамника раздаточной КПП ВАЗ 21214-2131 НИВА	подробнее…	1500 RUB КЛУБ 1400 RUB
Комплект реактивных тяг 2101-07 на квадратной трубе регулируемый на полиуретановых сайлентблоках	подробнее…	4900 RUB КЛУБ 4600 RUB
Комплект реактивных тяг 2101-07, НИВА, LADA 4×4 на квадратной трубе, резиновые сайленблоки регулируемый	подробнее. ..	3600 RUB КЛУБ 3450 RUB
Комплект реактивных тяг «GTS» 2101-07, НИВА, LADA 4×4 на квадратной трубе, резиновые сайленблоки	подробнее…	2950 RUB КЛУБ 2850 RUB
Комплект рулевых тяг «ТРЕК» ВАЗ 2121-2131 /Нива/	подробнее…	3300 RUB КЛУБ 3200 RUB

Ремонт задней подвески нива шевроле своими руками

Самое подробное описание: ремонт задней подвески нива шевроле своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Задняя подвеска на авто Нива Шевроле включает в себя такие детали:

поперечную штангу;
нижнюю прокладку пружины;
болт, который крепит нижнюю штангу;
нижнюю продольную штангу;
резиновую и распорную втулку;
кронштейн;
гайку;
верхнюю продольную штангу;
верхнюю прокладку пружины;
буфер хода сжатия;
задний амортизатор;
дополнительный буфер.

Теперь рассмотрим строение каждой из вышеуказанных деталей. Итак, штанги передают сигнал толкания и торможения через балку заднего моста. Поперечная удерживает багажник от боковых смещений. Реактивные штанги приделаны к кронштейнам кузова. Шарнир состоит из резиновой втулки 5. Упругие детали подвески имеют в своем составе витые пружины цилиндрической формы. Установленная пружина опирается концом на опорную чашку. Изолирующая верхняя прокладка находится в штампованной чашке багажника. Основные буфера установлены внутри пружин, а крепятся они грибовидным фиксатором. В кронштейне установлен основной буфер, который прикреплен при помощи болтов к днищу кузова.

Все автолюбители знают, что рано или поздно любая деталь на машине способна дать сбой. Неполадки могут быть самыми разнообразными. Главное вовремя их заметить и устранить. Что касается задней подвески, то с этим устройством чаще всего бывают такие неисправности:

Нет видео.

Видео (кликните для воспроизведения).

деформация рычагов подвески;
ослабление или выход из строя пружины;
повреждение опоры;
износ втулок.

Главная причина всех этих неисправностей заключается в качестве дорожного покрытия. Если комплектующие подобраны некачественные и недолговечные, то это также негативно сказывается на работе задней подвески и на ее состоянии в целом. Узнать наличие неисправностей можно по таким признакам:

автомобиль едет по неправильной траектории;
колебания «четырехколесного друга» в разные стороны при торможении;
ощутимый стук по разбитой дороге или обычной;
неравномерный износ колес.

Все эти неполадки необходимо как можно скорее устранить, дабы они не привели к дорожно-транспортному происшествию. Отремонтировать заднюю подвеску можно на ближайшей СТО.

Бывают случаи, когда наладить неисправное функционирование задней подвески можно только путем ее замены. Данное устройство не является очень дорогим, поэтому приобрести его по надобности способен любой владелец Нивы Шевроле. Замена сайлентблоков нужна, если устройство сильно износилось, и никакой ремонт не помогает восстановить полноценную работу. Зачастую владельцам данного авто необходимо снять и заменить пружины подвески. Схема действий здесь следующая:

Для начала от заднего моста требуется отсоединить нижний шарнир амортизатора. Его желательно убрать в сторону, дабы он никак не мешал проводить остальные демонтажные работы.
После авто необходимо приподнять для того, чтобы разгрузить подвеску.
Затем снимаем пружину.
Далее производится снятие нижней прокладки пружины с опоры.
Далее при помощи отвертки снимается верхняя прокладка.
После этого надо снять ограничитель хода сжатия.

На этом снятие оканчивается. Установка нового устройства осуществляется в обратной последовательности. Дабы было легче фиксировать верхнюю прокладку, можно использовать нитку, при помощи которой необходимо будет закрепить прокладку на пружине. Также д

ля этой цели подойдет изоляционная лента. Очень важно, чтобы витки четко совпадали с пазами на прокладках.

Подводя итог, нужно еще раз отметить, что задняя подвеска служит для того, чтобы сцепление колес было упругим с несущей конструкцией кузова. Эта конструкция не должна иметь устаревшую резину, механические повреждения или одностороннее выпучивание. Поскольку задняя подвеска состоит из множества деталей, в любое время можно заменить ту или иную запчасть, дабы механизм исправно выполнял свою работу. Задняя независимая подвеска принимает участие во всех процессах, которые связаны с дорожным покрытием и машиной. Именно поэтому какие-либо повреждения могут значительно ухудшить процесс езды.

Таким образом, важно следить, чтобы эта конструкция слаженно функционировала и при надобности ремонтировать либо заменять ее изношенные детали. Если вы не знаете, как самостоятельно обнаружить и устранить неисправности, то лучше обращайтесь в сервисный центр. Там мастера выполнят любые ремонтные работы, в том числе лифт задней подвески и прочие процедуры.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Задняя подвеска снизу сзади Нива Шевроле: 1 – балка заднего моста; 2 – буфер хода сжатия; 3 – дополнительный буфер хода сжатия; 4 – поперечная штанга.

При проверке задней подвески Шеви Нива внимательно осмотрите:

Резиновые втулки нижние и верхние задних амортизаторов

Нет видео.

Видео (кликните для воспроизведения).

Для замены нижней продольной тяги отверните гайки болтов крепления заднего и переднего концов тяги

Выньте болты и снимите штангу. Установка реактивных продольных тяг

Отверните гайку болта крепления реактивной тяги к заднему мосту и выньте болт

Выпрессуйте резиновую втулку из штанги

Отверните гайку крепления болта нижнего шарнира амортизатора и выньте болт из нижнего шарнира амортизатора

Снимите пружину задней подвески Шеви Нива

Задняя подвеска Шевроле Нива — зависимая, с винтовыми цилиндрическими пружинами и гидравлическими телескопическими амортизаторами.

Две нижние продольные штанги препятствуют продольному перемещению балки, две верхние — вращению балки вокруг оси под действием тяговых и тормозных сил на задних колесах.

Поперечная штанга задней подвески Шевроле Нива ограничивает смещение балки в поперечном направлении.

В проушины на концах штанг запрессованы резинометаллические шарниры.

Они могут заменяться отдельно при условии, что не изношены сами проушины.

Амортизатор крепится нижней частью к кронштейну на балке заднего моста, верхней частью — к проушине в арке заднего колеса через резиновые и стальные дистанционные втулки.

Затягивать болты крепления штанг и амортизаторов можно только в положении «автомобиль на колесах».

Пружина задней подвески Шеви Нива опирается на нижнюю и верхнюю чашки.

Пластиковая прокладка установлена в нижней опорной чашке, приваренной
к балке заднего моста.

Рис.38. Задняя подвеска Шевроле Нива

1 — резиновая втулка; 2 — распорная втулка; 3 — нижняя изолирующая прокладка пружины; 4 — нижняя опорная чашка пружины; 5 — буфер хода сжатия; 6 — пружина подвески; 7 — амортизатор; 8 — болт крепления верхней продольной штанги; 9 — кронштейн крепления нижней продольной штанги; 10 — нижняя продольная штанга; 11 — поперечина пола кузова; 12 — кронштейн поперечной штанги задней подвески Шеви Нива; 13 — балка заднего моста; 14 — верхняя продольная штанга; 15 — дополнительный буфер хода сжатия; 16 — поперечная штанга; 17 — верхняя изолирующая прокладка пружины; 18 — резиновая втулка проушины амортизатора

Верхний конец пружины задней подвески Шевроле Нива опирается через резиновую прокладку на верхнюю опорную чашку, приваренную к кузову.

К верхней чашке также приварен кронштейн буфера сжатия.

При полном ходе подвески буфер упирается в нижнюю опорную чашку пружины.

При замене пружин убедитесь, что они одного класса с пружинами передней подвески.

Снятие амортизатора задней подвески Шевроле Нива

– Накидным ключом отворачиваем болт нижнего крепления амортизатора к кронштейну.

– Отворачиваем гайку болта верхнего крепления амортизатора задней подвески Шеви Нива, удерживая болт ключом того же размера.

– Вынимаем болт и снимаем задний амортизатор.

– Для снятия кронштейна амортизатора отворачиваем три гайки крепления кронштейна к фланцу балки заднего моста и снимаем кронштейн.

– Устанавливаем кронштейн и амортизатор задней подвески Шевроле Нива в обратной последовательности.

– Если при установке кронштейна болты перемещаются внутрь тормозного механизма и при этом невозможно завернуть гайки, необходимо снять тормозной барабан и удерживать болты.

Снятие нижней продольной штанги задней подвески Шевроле Нива

– Работу проводим на смотровой канаве или подъемнике.

– Отворачиваем гайку болта крепления штанги к балке заднего моста, удерживая болт от проворачивания ключом того же размера.

– Через выколотку из мягкого металла выбиваем болт и вынимаем его.

– Выводим задний наконечник штанги из проушины кронштейна заднего моста Шеви Нива.

– Отворачиваем гайку болта крепления штанги к кронштейну кузова, удерживая болт от проворачивания ключом того же размера.

– Вынимаем болт и снимаем штангу.

– Для снятия кронштейна крепления переднего наконечника штанги задней подвески Шевроле Нива отворачиваем четыре гайки и снимаем кронштейн.

– Устанавливаем снятые детали в обратной последовательности.

– Гайки болтов крепления штанги окончательно затягиваем в положении «автомобиль на колесах».

Снятие поперечной штанги задней подвески Шевроле Нива

– Через выколотку из мягкого металла выбиваем болт и вынимаем его.

– Отворачиваем гайку болта крепления штанги к кронштейну балки заднего моста, удерживая болт от проворачивания ключом того же размера.

– Через выколотку из мягкого металла выбиваем болт и вынимаем его.

– Снимаем поперечную штангу задней подвески Шевроле Нива.

– Устанавливаем штангу в обратной последовательности.

Снятие балки заднего моста Шевроле Нива

– Работу проводим на смотровой канаве или эстакаде.

– Вывешиваем заднюю часть автомобиля и снимаем задние колеса.

– Снимаем карданный вал от фланца ведущей шестерни главной передачи.

– Отворачиваем болты крепления держателей оболочки заднего троса стояночной тормозной системы к тормозным щитам и выводим наконечники троса из их отверстий.

– Отсоединяем два задних тормозных шланга от штуцеров трубок, расположенных на балке заднего Шевроле Нива.

– Снимаем наконечник рычага регулятора давления задних тормозов от тяги кронштейна заднего моста.

– Демонтируем от балки верхние продольные и поперечную штанги.

– Подставляем под балку упор.

– Отсоединяем от кронштейнов балки заднего моста амортизаторы.

– Опуская балку, снимаем пружины задней подвески Шеви Нива.

– Устанавливаем балку в обратной последовательности.

– Гайки болтов крепления штанг и болты крепления амортизаторов окончательно затягиваем в положении «автомобиль на колесах».

Снятие верхней продольной штанги задней подвески Шевроле Нива

– Через выколотку из мягкого металла выбиваем болт.

– Отворачиваем гайку болта крепления штанги к лонжерону кузова Шевроле Нива, удерживая болт от проворачивания ключом того же размера.

– Вынимаем болт и снимаем штангу.

– Устанавливаем штангу в обратной последовательности.

– Гайки болтов крепления штанги окончательно затягиваем в положении автомобиль на колесах.

Снятие пружины задней подвески Шевроле Нива

– Работу проводим на смотровой канаве или эстакаде.

– Отсоединяем рычаг привода регулятора давления от стойки.

– Вывешиваем заднюю часть автомобиля.

– Отсоединяем нижнее крепление амортизатора задней подвески Шевроле Нива.

– Поддеваем пружину отверткой за нижний виток и снимаем ее.

– Снимаем верхнюю резинову и нижнюю пластиковую изолирующие прокладки пружины.

– Для замены буфера хода сжатия задней подвески Шевроле Нива вынимаем его из отверстия ограничителя.

– Перед установкой пружины крепим к ней верхнюю прокладку изоляционной лентой.

– При установке пружины торец ее нижнего витка должен упереться через пластиковую прокладку в отбортовку нижней опорной чашки.

– Дальнейшую установку проводим в обратной последовательности.

Задняя подвеска в автомобиле Шевроле Нива предназначена для обеспечения более комфортной езды, как в условия города, так и по бездорожью. По структуре она – зависимая. Основные компоненты – две цилиндрические пружины и гидравлические амортизаторы.

Внизу крепятся две штанги, чтобы не допустить продольного перемещения моста. Две верхние обеспечивают статичность при нагрузке во время торможения. Поперечная штанга между колесами предотвращает смещение в поперечном направлении.

Крепление данных элементов обеспечивается шарнирами на резино-металлической основе. Если состояние проушин после использования авто является удовлетворительным, то можно заменить шарниры отдельно.

Крепление амотризатора на автомобиле Шевроле Нива осуществляется в нижней части к специально приваренному кронштейну. В верхней частью амортизатор соединяется с проушиной, расположенной в арке. Для крепления используются резиновые или стальные втулки.

Важно помнить, что при замене амортизаторов или штанга необходимо проводить протяжку болтов только установив автомобиль на колеса и отпустив домкрат.

Для крепления пружины подвески используются удерживающие чаши.

Для упора верхнего конца пружины на кузов приваривается специальная упорная чаша. К ней дополнительно крепиться специальный буфер сжатия. Он нужен для того, чтобы ограничивать полный ход подвески. При замене компонентов задней подвески следует быть уверенным, что они относятся к одному классу жесткости.

Одним из компонентов, чаще всего страдающим при эксплуатации является амортизатор задней подвески Нива Шевроле. Для его замены требуется несколько простых действий:

при помощи откидного ключа снимается элемент крепления амортизатора.
колесо вывешивается, для этого автомобиль необходимо приподнять при помощи домкрата и закрепить на специальных проставках
вытащить крепление и после этого извлечь амортизатор
кронштейн крепиться при помощи трех гаек к балке заднего моста. Чтобы его снять, необходимо открутить их.
если во время работы болты сместились внутрь тормозного механизма и проворачиваются при работе – необходимо снять барабан и придержать откручиваемые элементы с помощью накидного ключа.

Замена нижней продольной штанги потребует установки автомобиля на смотровую площадку. Наиболее удобным будет использование специального подъёмника. Работа по замене проводиться в несколько этапов:

откручивается гайка, которая удерживает болт крепления штанги, чтобы отсоединить конструкцию от балки заднего моста. болт придерживается при помощи ключа такого же размера.
при помощи специального инструмента нужно выбить его из посадочного места.
наконечник штанги выводиться из проушины
чтобы при снятии болта в месте крепления к кронштейну кузова он не проворачивался нужно так же придерживать его с помощью ключа
после снятия можно полностью вытащить штангу.
передний наконечник штанги крепиться при помощи четырех гаек, сняв которые можно полностью вытащить кронштейн

вначале откручиваем гайку, расположенную на болте крепления данного элемента к кузову чтобы болт, не проворачивался нужно придерживать его с помощью ключа.
затем его можно выбить при помощи выколотки.
после этого нужно открутить гайку на кронштейне с другой стороны и так же выбить болт.
теперь можно полностью снять штангу

перед началом работы необходимо надежно установить автомобиль на смотровой яме. Так же можно проводить работу на специализированном подъёмнике, чтобы обеспечить доступ ко всем необходимым местам.
задняя часть должна свободно висеть, чтобы колеса опускались под собственным весом. необходимо снять колеса с задней части автомобиля.
после этого отключается и демонтируется карданный вал, подходящий к фланцу ведущей шестерни.
демонтируются элементы, которые крепят держатель оболочек троса стояночного тормоза к тормозному щитку. Необходимо вывести наконечники троса из посадочных мест.
отсоединяются тормозные шланги. Для этого они отключаются от штуцеров трубок.
отсоединяются наконечники с регулятора давления от тяги моста
полностью демонтируются верхние продольная и поперечная тяга.
чтобы зафиксировать балку необходимо подставить специальный упор под нее
от кронштейнов, расположенных на балке отсоединяются амортизаторы
затем необходимо опускать балку и отсоединять амортизаторы, снять пружины
теперь можно полностью снять балку и произвести замену
сборка производиться в обратной последовательности.

Ходовая часть Нива Шевроле включает в себя переднюю и заднюю подвески. Так как больше всего неприятностей подстерегает владельцев этой модели в передней независимой подвеске, состоящей из нескольких поперечно расположенных рычагов, цилиндрических витых пружин, а также амортизаторов и стабилизатора для большей поперечной устойчивости, то именно ее конструкцию и особенности ремонта стоит рассмотреть подробнее.

Для того чтобы провести проверку технического состояния элементов передней подвески надо загнать автомобиль на подъемник или смотровую канаву. В последнем случае колеса вывешиваются с помощью домкрата либо другого подъемного устройства . Диагностика начинается с визуального осмотра конструкционных элементов подвески.

Так, например, детали из резины не должны иметь признаков износа материала и должны отсутствовать механические повреждения таких деталей. На шарнирах, изготовленных из смеси металла и резины, не должно быть растрескиваний и признаков старения. В случае обнаружения дефектов, детали необходимо поменять.

Далее проводится проверка того, в каком состоянии находятся защитные чехлов шарниров и шаровой опоры с каждой стороны. Если на этих элементах обнаружены повреждения, то придется их заменить. На верхних шарнирах проводим осмотр резиновых подушек, а на нижних – резиновых втулок амортизаторов. Алгоритм при обнаружении дефектов идентичен предыдущим случаям.

Осматриваем втулки на обоих рычагах. Также необходимо проверить и состояние втулок, располагающихся в стабилизаторе для поперечной устойчивости. Не забываем и о безопасном креплении на нижнем рычаге скоб стабилизатора и кузовных лонжеронов.

В случае увеличенного значения зазора в подшипниках в определенном скоростном диапазоне можно прочувствовать появление вибрации. В таком случае имеет место и неравномерность (пятнистость) износа шин, и резкое уменьшение ресурса работы подшипников. К уменьшению ресурса может привести и нулевое значение зазора. В таком случае к вибрации может прибавиться еще и тугость при попытке вращения ступицы. Значение зазора между подшипниками должно быть равно 0,15 миллиметрам. Для того чтобы отрегулировать эту величину понадобится использование ключа для колесных болтов, молотка и ключа на 27.

Чтобы определить проблему с подшипниками надо немного покачать вывешенное колесо. Если ощущается пусть даже маленький люфт, потребуется выполнить регулировку параметра зазора. Для проведения окончательной проверки нужно попросить небольшой помощи, так как придется одновременно удерживать нажатой тормозную педаль и качать колесо. Если подобная манипуляция не выявит люфта, тогда на сто процентов зазор подшипников нуждается в регулировке.

Общие сведения о ремонте и обслуживании ходовой части автомобилей смотрите здесь. Как отремонтировать бампер своими руками и какие для этого потребуются материалы читайте тут.

Первым делом придется демонтировать декоративную крышечку, затем расконтрить ступичную гайку и, одновременно придерживая ступицу от проворачивания при помощи воротка, отвернуть гайку. В процессе регулировки ступицы необходимо обязательно иметь под рукой новую ступичную гайку, потому что по окончании регулировки ее вряд ли получиться надежно законтрить на старом месте. Скорее всего, произойдет повреждение буртика за счет предыдущей контровки. И если заранее не подготовиться, то процесс может затянуться.

Далее наворачиваем и затягиваем новую ступичную гайку, используя крутящий момент равный 19,6 Н·м. При этом нужно единовременно поворачивать саму ступицу практически на 90 градусов в каждом направлении по несколько раз. Таким образом, можно добиться самоустановки на свое место подшипников.

Ослабляем регулировочную гайку и в очередной раз затягиваем ее с усилием равным 6,8 Н·м. Теперь можно отпустить гайку регулировки на 25 градусов.

Стопорим ступичную гайку путем замятия буртика в несколько пазов на расположенные на корпусе цапфы и устанавливаем в обратном порядке ранее снятые детали.

По окончании процесса регулирования зазора в ступичных подшипниках, нужно проверить с какой легкостью вращаются колеса. Самый последний этап проверки качества выполненной работы заключается в оценке степени нагревания ступицы после того, как машина пройдет один километр без применения тормозной системы.

Среди основных внешних примет, позволяющих судить о появлении необходимости выполнить демонтаж подшипников для проведения дефектовки, стоит выделить наличие повышенного шума во время движения, а также отсутствия положительного эффекта от регулировки номинального значения зазора между подшипниками. Чтобы демонтировать, а затем поставить на место ступичные подшипники вам понадобится ключ для колесных креплений, еще несколько ключей, размером 17 и 13, плоская отвертка, небольшой молоток, динамометрический специальный ключ, а также оправка для проведения запрессовки сальника. Из жидкостей для работы необходимы смазка под названием Литол-24 и немного керосина. Кроме того, надо отыскать подходящую емкость, в которой будут промываться снятые детали.

Сам процесс работы начинается со снятия поворотного кулака, изъятия из его конструкции ступицы, дистанционного кольца, сальника, а также внутренних подшипниковых колец. Не забываем промыть каждую деталь с помощью подготовленного заранее керосина. Проводим визуальный осмотр беговых дорожек обоих подшипниковых колец, а также рабочей роликовой поверхности. Как на роликах, так и на кольцах недопустимо наличие видимого износа, сколов. Дефектную деталь требуется сменить совместно с кольцами, расположенными с наружной стороны. При этом обе детали автомобиля необходимо заменять единовременно.

С помощью ударов молотка небольшой силы по бородку, приставленному с наружной стороны кольца, нужно постараться выпрессовать его из кулака. Далее, все теми же незамысловатыми постукиваниями молотком, надо запрессовать новый наружный подшипник, до момента упора, в буртик гнезда, находящийся на поворотном кулачке. С помощью Литола заполняем пустые полости внутри поворотного кулачка. Смазка наносится на наружные стороны подшипникового кольца.

Осталось лишь поставить назад ранее снятые в поворотном кулаке детали и провести процесс регулировки параметра зазора между ступичными подшипниками.

Парни молодцы. Как раз предстоит подобная процедура, как на втором домике тоже трещина в домике сервисмены попросили за работу, я чтото думаю, что косынками обварю и сам по вашему образцу.

А дрова в яме не отсыревают? А бак снимать не надоть?

Эх. Ждет меня такая работа. Только слева.

А что за материал используете при обварке моста? ? ? ? ?

Возможно ли попасть к дяде валентину на обварку моста?

А реактивные тяги просто обварены уголком? ? ? ?

Как гнете металл? Чтоб изготовить детали?

Я смотрю ваши покатушки мне все нравится. Молодцы парни так держать

Ребята привет. Вопрос по сварочному аппарату. То же надо варить машину, вот думаю искать сварщика или купить полуавтомат. По деньгам одинаково выйдет. Скажите стоит брать такой, как у вас корсар или что другое поискать? Заранее спасибо за ответ.

Валентин, со своей фирменной фразой со словом ситуация просто супер, ребята вы лучшие! ! ! ! ! ! ! ! !

Доброе время суток хотел бы задать один вопрос по поводу а образного рычага на ваз можно ли поставить подскажите ребят

Какая толщина метала? Чтоб не промахнуться

Валентин. Добрый день. Подскажите пожалуйста как угадать с наклоном чашек.

Я рессоры поставил и бед не знаю www. Youtube. Com watch? V t d pyu

Для нормальной эксплуатации автомобиля нужно своевременно производить диагностику и ремонт ходовой Шевроле Нивы своими руками или в сервисе. Чтобы сэкономить деньги, лучше делайте это самостоятельно по инструкции, которую мы подготовили для вас в данном материале.

Передняя подвеска отечественного внедорожника имеет независимую конструкцию. С каждой стороны расположены два поперечных рычага, витые цилиндрические пружины, телескопические амортизаторы и стабилизаторы поперечной устойчивости.

Для проверки технического состояния элементов подвески автомобиля необходимо поднять его на подъемнике или поставить над ямой и спуститься вниз. При этом важно подвесить передние колеса. На резиновых элементах не должно быть никаких признаков старения и механических повреждений. На резинометаллических шарнирах тоже не должно быть трещин, признаков старения, одностороннего выпучивания резины или ее отрыв от арматуры. Все поврежденные запчасти нужно обязательно заменить.

Обязательно проверьте, в каком состоянии защитные чехлы шаровых шарниров и опор. Если они повреждены, придется менять весь шарнир в сборе.

Хорошенько осмотрите резиновые подушки верхних шарниров и проверьте состояние резиновых втулок нижних шарниров. Не забудьте осмотреть резинометаллические втулки рычагов – нижнего и верхнего. Продиагностируйте резиновые втулки стабилизатора поперечной устойчивости и качество крепления скоб стабилизатора к рычагам и лонжеронам.

Если зазор в ступичных подшипниках передних колес увеличен, на определенных скоростях вы ощутите вибрацию на руле. Шины из-за этого будут изнашиваться неравномерно (образуются пятна), а ресурс подшипников сократится. Уменьшить их ресурс может и полное отсутствие зазора, вызывающее тугое вращение ступицы. Зазор в ступичных подшипниках передних колес Шевроле Нивы не должен превышать 0,15 мм. Для регулирования передних подшипников используйте ключ баллонный для колес, ключ на 27 и молоток.

Попробуйте покачать в вертикальной плоскости подвешенное колесо. При ощущении люфта придется отрегулировать зазор. Также попросите помощника нажать на тормоз и подержать педаль, а вы снова покачайте колесо вертикально. Если люфт пропал, зазор в подшипниках определенно присутствует.

Демонтируйте декоративный колпак и открутите контргайку ступицы. Держа ее воротком от проворачивания, открутите гайку. В процессе регулирования ступицы при ремонте ходовой Нивы рекомендуется установить новые ступичные гайки, так как старые гайки могут даже после регулировки занять старое положение, а вы не законтрите ее с достаточной надежностью. В крайнем случае можете взять гайку б/у с другого авто.

Накрутите и затяните ступичную гайку крутящим моментом 19,6 Н·м, проворачивая ступицу на 90 градусов в двух направлениях 2-3 раза. Это обеспечит самоустановку подшипников. Ослабьте гайку для регулировки и вновь затяните ее с моментом 6,8 Н·м, а потом отверните ее на 25 градусов.

Замните буртик гайки в два паза на цапфе наружного шарнира привода, застопорив таким образом ступичную гайку. Установите демонтированные запчасти в обратном порядке.

После того, как отрегулирует зазор в подшипниках Шевроле Нивы, убедитесь в том, что колесо легко вращается. Финальную проверку регулировки нужно оценить по степени нагрева ступиц после преодоления одного километра без торможения.

Менять смазку в подшипниках при ремонте подвески Шевроле Нивы следует с периодичностью, которая обозначена в сервисном мануале. Если смазки мало или она грязная, подшипники быстро износятся. Для работы вам понадобится пара ключей на 13, ключ для колесных болтов, динамометрический ключ, молоток, отвертка, Литол-24 и емкость для промывки элементов.

Сначала необходимо снять колесо с тормозными колодками. Суппорт демонтируют без отсоединения шлангов гидропривода. Просто отведите его в столрону и подвесьте на проволоку, чтобы не нагружать шланг. Вытащите резиновый держатель из кронштейна со шлангом.

Заменяйте смазку в подшипниках с периодичностью, приведенной в сервисной книжке. Если смазки недостаточно или она загрязнена, подшипники быстро выйдут из строя. Для замены потребуются ключи «на 13» (два), динамометрический ключ, ключ для гаек колес, плоскогубцы, отвертка, молоток, чистая смазка Литол-24, емкость для промывки деталей. Снимите колесо и тормозные колодки.

Далее нужно рашплинтовать гайку пальца наружного шарнира боковой тяги и выкрутить ее. Установите съемник и выпрессуйте палец рулевого шарнира, который держится в бобышке поворотного рычага. Выкрутите по три гайки болтов, которые держат шаровой шарнир и опору на рычагах, и выкрутите ступичную гайку. Вытащите болты и демонтируйте поворотный кулак с шарнирами в сборе. При помощи подходящей втулки выпрессуйте ступицу из колец подшипников.

Отверткой вытащите сальник из ступицы, но учтите, что его придется заменить после этого. Вытащите дистанционное и внутреннее кольца подшипника, а затем промойте все элементы керосином и заполните внутреннюю полость смазкой. Также нанесите Литол на внутренние и внешние кольца подшипников.

В поворотный кулак вставьте внутреннее и дистанционное кольца, а затем запрессуйте в гнездо поворотного кулака сальник. Установите все в обратном порядке на место и отрегулируйте зазор ступичного подшипника по вышеописанной инструкции.

Замена подшипника ступицы Нива Шевроле на переднем колесе – работа достаточно трудная, но как ее провести мы расскажем далее. Необходимость в этом может возникнуть при возникновении шума при вращении колеса, а также невозможности добиться нужного зазора при помощи регулировок.

Для демонтажа и установки передних подшипников ступицы вам понадобится гаечный ключ для колес, отвертка, молоток, ключ на 13 и 17, бородок, динамометрический ключ, оправка для впрессовки сальника, Литол-24, керосин и емкость для промывания элементов.

Демонтируйте поворотный кулак и вытащите ступицу, дистанционное кольцо, сальник и внутренние кольца подшипником, а затем хорошенько промойте все керосином. Осмотрите на внутренних и наружных кольцах подшипников беговые дорожки и проверьте состояние рабочих поверхностей роликов.

Заметный износ сепараторов, колец, роликов, всевозможные сколы и раковины – все это недопустимо. При обнаружении всех этих изъянов при ремонте подвески Шевроле Нивы нужно заменить подшипники.

Используя бородок и молоток, начните несильно стучать по периметру внешнего кольца, и выпрессуйте из кулака кольцо. Затем слабыми ударами молотком по периметру кольца через выколотку из мягкого металла нужно запрессовать внешнее кольцо нового внешнего подшипника до упора в буртик гнезда в поворотном кулаке. Смазкой необходимо заполнить внутреннюю полость и нанесите ее на внешние кольца подшипников.

Все демонтированные элементы установите в поворотный кулак. Осуществлять монтаж поворотного кулака при ремонте подвески Нивы нужно в порядке, обратном разборке. После этого отрегулируйте зазор в ступичных подшипниках.

Ремонт передней подвески Нивы Шевроле иногда предполагает замену шарнира. Для его демонтажа и установки понадобятся ключи на 13 и 22, баллонный ключ для снятия колес, опора в виде домкрата, монтажная лопатка, металлическая щетка и молоток.

Для начала необходимо снять колесо и подставить опору под нижний рычаг, а потом опустить авто. Таким образом подвеска нагрузится и положение рычагов будет соответствовать их положению под нагрузкой. Счистите грязь с шарового шарнира, выньте из кронштейна фиксатор тормозного шланга

Ослабьте гайку пальца шарнира и полностью выкрутите ее. При проворачивании пальца по причине износа или неплотной посадки конуса рычаг следует придавить вниз монтировкой, уперев в последний виток пружины.

Демонтируйте кронштейн тормозного шланга и установите съемник шаровых шарниров, а затем выпрессуйте палец из бобышки поворотного кулака.

Выкрутите три гайки, которые крепят шарнир к рычагу, и отсоедините от него шарнир. Монтаж верхней шаровой осуществляется в обратном порядке разборке.

Если при диагностике ходовой Шевроле Нивы своими руками вы определили необходимость замены шаровой опоры, вам понадобится небольшой набор инструментов:

ключи на 13, 22 и 27;
ключ для колесных гаек;
металлическая щетка;
монтировка;
домкрат;
молоток.

Демонтируйте колесо и подставьте опору под нижний рычаг, тем самым нагрузив подвеску и выровняв положение рычагов. Снимите ступичный колпачок и выкрутите гайку. Она затянута всегда очень сильно, поэтому используйте головку с надежным воротком.

Выкрутите гайку, которая накручена на палец шаровой опоры, а затем выпрессуйте палец из бобышки поворотного кулака. Выкрутите гайки болтов, на которых рычаг держится на опоре, и вытащите болты, отведя поворотный кулак. Снимите колесную ступицу со шлицев хвостовика внешнего шарнира привода колеса. Демонтируйте шаровую опору, а затем установите в порядке, обратном сборке.

Амортизаторы на Шевроле Нива своими руками поменять не так трудно. Делать это приходится при возникновении течи ухудшении гашения колебаний при езде по неровностям. Изношенные амортизаторы всегда меняют попарно или все четыре сразу. Для демонтажа и установки амортизатора вам понадобятся ключи на 17 и на 6.

Одним ключом на 17 зафиксируйте шток амортизатора от проворачивания, а еще одним таким же выкрутите гайку и снимите упорную шайбу с резиновой подушкой. Открутите гайку болта на нижнем шарнире и вытащите болт, после чего можно будет демонтировать амортизатор. Со штока амортизатора снимите нижнюю подушку и осмотрите состояние резиновых подушек и амортизатора.

Демонтируйте нижний шарнир, а в случае необходимости произведите замену подушки и втулки нижнего шарнира. Устанавливают амортизаторы Шевроле Нива при ремонте подвески в обратном порядке. Перед монтажом нужно вытянуть шток на полный ход. Работая на подъемнике, нужно опустить авто перед сборкой верхнего крепления таким образом, чтобы подвеска нагрузилась под весом машины.

Замена пружин Шевроле Нивы может потребоваться при механических повреждениях или сильном их просиживании. К признакам осадки относят:

нарушение плавности хода;
пробои подвески на неровностях;
заметный перекос передней части авто;
разница в высоте передней и задней частей авто;
следы соударения витков пружины.

Для демонтажа и монтажа передних пружин нужны два ключа на 13, два на 17 и один на 24, а также домкрат и ключ для откручивания колесных гаек. Сначала снимите колесо и ослабьте гайку оси нижнего рычага ключом.

Выкрутите гайку болта, который крепит амортизатор снизу, и вытащите болт. Далее открутите еще две гайки скобы подушки стабилизатора и демонтируйте скобу. Поднимите переднюю подвеску домкратом, чтобы освободить ограничитель хода сжатия. Далее открутите три гайки болтов крепления шаровой опоры и вытащите болты.

Медленно опуская рычаг, необходимо высвободить пружину и снять ее. Далее снимите нижнюю и верхнюю прокладки пружины. В случае необходимости надо демонтировать ограничитель хода сжатия. Устанавливают пружины при ремонте подвески Шевроле Нивы в обратном порядке.

Снимать нижний рычаг при ремонте ходовой Нивы приходится при наличии механических повреждений на нем или с целью замены сайлентблоков. Для работы вам понадобятся:

два ключа на 13;
два ключа на 17;
ключ на 22;
два ключа на 24;
домкрат;
молоток с бородком.

Сначала нужно демонтировать пружину и открутить гайку оси нижнего рычага. Выбейте ось бородком, обратив внимание на местоположение регулировочных шайб. Вытащите ось, но при этом придержите рычаг. В случае необходимости придется открутить гайки, которые держат опорную чашку пружины.

Перед установкой ось и втулки нужно смазать в поперечине передней подвески, используя консистентную смазку. Далее снятый нижний рычаг устанавливают на место в обратном порядке.

Если при диагностике передней подвески Шевроле Нивы вы обнаружите механические повреждения или решите заменить изношенные сайлентблоки, вам придется снять верхний рычаг. Для работы вам понадобятся два ключа на 13, один на 22, домкрат и баллонный ключ. Поддомкратьте авто и снимите колесо, а затем подставьте опору под нижний рычаг и нагрузите подвеску, опустив авто.

Открутите три гайки, которые держат шаровой шарнир на верхнем рычаге. Затем открутите пару гаек болтов крепления оси верхнего рычага. При проворачивании болтов их нужно придерживать ключом.

Демонтируйте верхний рычаг, обратив внимание на количество и местоположение шайб для регулировки, которые установлены на болтах крепления оси. Монтаж верхнего рычага в сайлентблоками осуществляется в обратном порядке.

Замена сайлентблоков Шевроле Нивы в нижнем рычаге требуется при их износе или повреждении. Для этого используйте ключ на 22 и особый съемник. Сначала нужно снять нижний рычаг вместе со всеми сайлентблоками.

Специальным съемником выпрессуйте сайлентблоки из проушин рычага и впрессуйте новые. После этого установите рычаг на место и отправляйтесь в мастерскую для регулировки развала-схождения колес.

Сайлентблоки верхнего рычага

В верхнем рычаге сайлентблоки меняют по тем же причинам, что и в нижнем. Для работы потребуется ключ на 22 и съемник. Сначала демонтируйте верхний рычаг со всеми сайлентблоками и осью машины. Открутите гайки верхнего рычага и снимите шайбы и гайки с оси.

С помощью съемника вам нужно выпрессовать сайлентблоки из проушин, и запрессовать сюда новые. После этого соберите все обратно и отрегулируйте сход-развал. Самостоятельно сделать это вы не сможете, так как у вас наверняка нет специального оборудования.

При ремонте передней подвески Шевроле Нивы иногда приходится менять стабилизатор. Его нужно снять со штанги, используя ключи на 13 и 17. С их помощью выкрутите четыре гайки скоб крепления стабилизатора к редуктору переднего моста и демонтируйте скобы.

Снимите стабилизатор Шевроле Нивы и осмотрите состояние детали. На подушках не должно быть признаков старения резины, повреждений, износа внутренних поверхностей, которые контактируют со стабилизатором. Поврежденные подушки нужно поменять. Устанавливается стабилизатор в обратном порядке.

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3.5 проголосовавших: 15

Chevrolet Niva Manual » Задняя подвеска

Шевроле Нива Задняя подвеска

—

Задняя подвеска: 1 — резиновая втулка; 2 — распорная втулка; 3 — нижняя изолирующая прокладка пружины; 4 — нижняя опорная чашка пружины; 5 — буфер хода сжатия; 6 — пружина подвески; 7 — амортизатор; 8 — болт крепления верхней продольной штанги; 9 — кронштейн крепления нижней продольной штанги; 10 — нижняя продольная штанга; 11 — поперечина пола кузова; 12 — кронштейн поперечной штанги; 13 — балка заднего моста; 14 — верхняя продольная штанга; 15 — дополнительный буфер хода сжатия; 16 — поперечная штанга; 17 — верхняя изолирующая прокладка пружины; 18 — резиновая втулка проушины амортизатора.

Задняя подвеска — зависимая, с винтовыми цилиндрическими пружинами и гидравлическими телескопическими амортизаторами.Две нижние продольные штанги препятствуют продольному перемещению балки, две верхние — вращению балки вокруг оси под действием тяговых и тормозных сил на задних колесах. Поперечная штанга («тяга Панара») ограничивает смещение балки в поперечном направлении. В проушины на концах штанг запрессованы резинометаллические шарниры. Они могут заменяться отдельно при условии, что не изношены сами проушины. Амортизатор крепится нижней частью к кронштейну на балке заднего моста, верхней частью — к проушине в арке заднего колеса через резиновые и стальные дистанционные втулки. Затягивать болты крепления штанг и амортизаторов можно только в положении «автомобиль на колесах». Пружина подвески опирается на нижнюю и верхнюю чашки. Пластиковая прокладка установлена в нижней опорной чашке, приваренной к балке заднего моста. Верхний конец пружины опирается через резиновую прокладку на верхнюю опорную чашку, приваренную к кузову. К верхней чашке также приварен кронштейн буфера сжатия. При полном ходе подвески буфер упирается в нижнюю опорную чашку пружины. При замене пружин убедитесь, что они одного класса с пружинами передней подвески.

Задняя подвеска Шевроле Нива

Устройство передней и задней подвески Chevrolet Niva

Признаки неисправностей

Раскачка и подпрыгивание при пересечении неровной дороги.
Увод машины в левую или правую стороны езды.
Тормозной путь становится длиннее.
Постоянная потеря управляемости.
Ускоренный или неравномерный износ покрышек.

Лифтинг подвески Нивы ВАЗ 2121 21213 21214 2131

Когда человек покупает Шевроле Ниву, он редко задумывается об экстремальной поездке. Чаще всего машина покупается для выезда всей семьей на пикник. То есть автомобиль совершает переезд из одного пункта в другой.

Хоть Шевроле Нива и является внедорожником, европейским и азиатским конкурентам она заметно проигрывает в проходимости по трудно доступным местам. Именно из-за этой проблемы любители охоты, рыбалки и просто экстремальной езды выбирают вместо просмотра видео сидя дома, делать лифтинг своего автомобиля.

Лифтинг — это такой тюнинг, когда увеличивают дорожный просвет машины. Зачастую делают его своими руками, в гаражах.

Шевроле Нива

Грамотная доработка позволит превратить Ниву в достаточно солидный автомобиль, который будет показывать отличные результаты на бездорожье и на труднодоступной местности. Мы упомянули слово «лифтинг», но не сказали, что же это такое.

Лифтинг — это комплекс изменений, вносимых в конструкцию машины. Они позволяют установить на автомобиль колеса большего диаметра. Чаще всего, для создания подобных проектов выбирают легковые автомобили с полным приводом.

Полноприводный джип куда более пригоден для этого дела, нежели простая легковушка.

Необходимость самостоятельного ремонта

Полезное видео о проверке подвески Шнивы после 38 тысяч пробега

Как правильно выполнить тюнинг доработки, мы расскажем в этом материале.

Лифт своими руками – чертежи, схемы, размеры, разновидности комплектов. Лифтинг различается по степени вмешательства в штатную конструкцию. Для кого-то достаточно приподнять внедорожник на несколько сантиметров а для кого то на целых 20.

Экстремальный тюнинг – максимально увеличивающий проходимость для поездок по тяжелому бездорожью.

Домкрат обычный
Домкрат «хайджек»
Съемник пружин
Баллонный ключ
Набор торцевых головок с трещоткой
Набор рожковых ключей
Монтировка
Деревянная колода (пень)

Ход рычага ограничивает амортизатор. Откручиваем его крепление и отводим в сторону. Далее нужно освободить подвеску от стабилизатора поперечной устойчивости. Крепежные болты могут прикипеть от коррозии, поэтому воспользуемся проникающей жидкостью (типа WD-40). Хомут сайлентблока стабилизатора можно поддеть монтировкой.

Снимаем со старых пружин верхние кольца-опоры. С их помощью упругий элемент центруется в чашках.

Манипулируя домкратом, «ловим» отверстия крепления хомута стабилизатора поперечной устойчивости. Своими болтами он должен попасть в штатное место без перекосов. После такой модернизации размер клиренса увеличивается на 30-50 мм. Этого достаточно для установки колес большего диаметра, и днище еще приподнимется над грунтом.

А еще интересно: Тюнинг Нивы 4х4 своими руками: обновление салона Лады Ваз-2121

Для любителей охоты, рыбалки и дачных путешествий, а также жаждущих испробовать себя и собственную «Ниву» в управлении автотранспортным средством в сложно проходимых местах, нам предоставляется возможность предложить повысить дорожный просвет, с помощью которого возрастает проходимость Вашего авто.

Тюнинг Нивы – лифтинг подвески.

Нами почаще берётся за базу комплект от Российского клуба ‘Коровка’. Этот лифт-комплект сделан на заводе и прошел тестирования на состязаниях в Рф. Дорожный просвет повышается на 5 сантиметров, собственно даёт вероятность установить резину R15 235/75 или же R16 235/70 (на верных дисках). К тому же, это обеспечит подъём еще на 4 сантиметра.

Следовательно, по нижней точке РЗМ клиренс составляет 25см, а по срезу порога – 44,5см.

Лифтинг подвески по передку.

Меняются местами рычаги поворотных кулаков и наконечники управляющих тяг уже идут с верху в низ (так как впоследствии проделанных раньше дел, при полном вывороте тяги, упрутся в стабилизатор, хотя по желанию посетителя возможно оставить как было, изменив крепление стабилизатора).

Лифтинг подвески Нивы по задку.

Аналогично предпочтительно, на лифтованых автомашинах, использование заднего шрусового кардана.Тем, кто станет лифтовать старые либо ушатанные машины нужно помнить о внутренних шрусах (шарики уходят с наработанного места), нужно будет готовиться к их смене. Решение этой трудности вполне вероятно уменьшением угла привода с помощью отвязывания переднего моста.

Наружные шрусы данному слишком мало подвержены, хуже им будет, если колесо станет с повышенным вылетом, шириной и весом, и тогда они могут «захрустеть».Хотя и тогда подшипнику ступицы приходится не сладостно, особенно если он имел перед этим люфт.

А еще интересно: Все про нерегулируемые ступицы и двухрядные подшипники на Ниву 4х4 » Лада.Онлайн «

Lada Niva Амортизаторы задние Rancho

Амортизаторы задние Rancho RS5000 для Lada Niva 1978 г.в.

Трудно выбрать амортизаторы для своего полноприводного автомобиля. В наличии более 20 марок. Большинство утверждает, что шоковая марка, которую они продают, лучше всего подходит для ваших целей — что бы это ни было.

Онлайн-ковбои тоже есть. Эти ребята продвигают продукты среднего качества и производительности с чрезвычайно завышенными «рекомендованными розничными» ценностями, поэтому, когда эта большая маржа «сокращается», у покупателя на ebay создается впечатление, что он или она получает «отличную сделку».

Мы хотели бы внести ясность. Ни один другой бренд амортизаторов 4wd не может сравниться с Rancho по сочетанию качества, производительности, функций и долговечности.

НЕТ!

Rancho RS5000 неизменно является самым продаваемым в мире амортизатором на вторичном рынке с высокими характеристиками для полноприводных автомобилей. И добился этого статуса не случайно.

Особенности Rancho RS5000:

1. Стенка цилиндра с микрополировкой и тефлоновое уплотнение из стеклонаполненного материала: высочайшее качество сборки, повышающее удивительную долговечность амортизатора и его теплоизоляционные свойства.

2. Закаленный стержень с двойным хромированием и крепления с двойной сваркой: выдерживает работу в самых тяжелых условиях неровной дороги.

3. 10-ступенчатый клапан, чувствительный к скорости: широкий диапазон клапанов, которые должным образом реагируют на меняющуюся местность и обеспечивают более безопасную и управляемую езду.

4. Конструкция пенопластовых ячеек: Контролирует подачу масла для стабильной работы в тяжелых условиях. Конструкция позволяет почти на 100% заполнить маслом амортизатор, обеспечивая большее рассеивание тепла.Конструкция, в отличие от газовых амортизаторов, не создает чрезмерной нагрузки на уплотнение, обеспечивая более длительный срок службы уплотнения и, следовательно, амортизатора.

5. Конструкция с двойными стенками: обеспечивает лучшую защиту от камней, брызг камней, бревен и т. д. В отличие от однотрубных амортизаторов (Bilstein, De Carbon, некоторые амортизаторы Pro-Comp и т. д.) поршни моделей RS5000 и RS9000X амортизаторы не работают во внешней трубе. Это гарантирует, что амортизаторы Rancho вряд ли выйдут из строя, если внешняя труба помята.

6. Покрытие, устойчивое к солевому туману в течение 240 часов: превосходная защита. Потому что вы знаете, что соль делает с плохо защищенной сталью.

7. Продувочный поршневой клапан дискового типа и клапан с коаксиальным штифтом и ползунком: для повышенной чувствительности к быстрым изменениям рельефа и для точного демпфирования сжатия.

8. Мягче при сжатии, чем при отбое: для превосходного качества езды и производительности как на дороге, так и на бездорожье.

Короче говоря, RS5000 всегда был номером один в мире.1 продавец из-за сочетания качества, производительности и долговечности. Подкрепленный конструкцией, которая включает в себя конструкцию с двойными стенками, внутренний резиновый амортизатор, полированную напорную трубку DOM размером с шарик, технологию пенопластовых ячеек, 10-ступенчатый чувствительный к скорости клапан и тефлоновое уплотнение поршня из стеклонаполненного материала.

Продается в паре с втулками, они подходят для задней части вашей Лада Нива со стандартной подвеской до поднятой на 35 мм подвески.

Закажите сейчас и получите БЕСПЛАТНУЮ доставку по всей Австралии!

Есть вопрос?

Email sales@4wd1.ком

Телефон 1300 004 931

*изображение для иллюстрации

Самая низкая в мире Lada Niva смешна, но мы не можем отвести взгляд

Лада Нива, наверное, последний российский автомобиль, пригодный для обработки лоурайдером, но именно это и сделали некоторые сумасшедшие.

Заметьте, речь идет не о штатном заниженном комплекте, гидравлической подвеске и эффектных колесах, размещенных под расширенными колесными арками. Нет, эта Lada Niva (продаваемая в России как 4×4) — самая низкая «Нива» в мире, как ее с гордостью называют ее производители.

Iling Show — это канал на YouTube, на котором рассказывается о создании автомобилей на заказ из старых автомобилей, а последний проект начался с потрепанного внедорожника «Нива». Как вы можете видеть на видео, была проделана огромная работа по превращению прочной рабочей лошадки в лоурайдер практически без дорожного просвета.

Читайте также: Кастомная Lada Niva 6×6 Pickup — Mercedes-AMG G63 6×6 для бедняков

Пришлось разрезать большую часть Лады и впихнуть колеса вверх в кузов, в результате чего задние колеса теперь выполняют еще и роль задних пассажиров.Что касается передних колес, то теперь они протыкают капот, создавая атмосферу Бэтмена-тумблера.

Большая часть двигателя теперь также находится над капотом, в стиле хот-рода. Другие очевидные модификации включают удаление всех окон (включая лобовое) и добавление боковых выхлопных труб в правом переднем крыле.

Мы хотели бы понимать русский язык, чтобы мы могли рассказать вам больше об изменениях, внесенных в эту Lada Niva, но мы рассчитываем на тех из вас, кто говорит на этом языке, чтобы предоставить нам более подробную информацию в разделе комментариев.

Лифт подвески «Нива» своими руками. Как осуществить лифт передней и задней подвески автомобиля «Нива»?

Отечественный внедорожник ВАЗ «Нива» — это отличный аналог современным импортным внедорожникам и даже некоторым полноприводным джипам. Эта машина изначально отличалась малым весом, большим дорожным просветом и высокой ремонтопригодностью. Однако для более уверенной езды по бездорожью некоторые автовладельцы делают лифт подвески самостоятельно.«Нива» тут стоит еще сантиметров десять и способна преодолевать массу препятствий.

Кроме того, за счет увеличенного клиренса автомобилистов есть возможность установки внедорожных грунтовых шин большего диаметра. И сегодня мы рассмотрим, как сделать лифт подвески своими руками на ВАЗ Нива.

Сделать выбор

Для увеличения дорожного просвета лучше всего использовать заводской лифт-комплект и следовать прилагаемой к нему инструкции. В этом случае, чтобы сделать лифт подвески, Ниву (ВАЗ-2121) модернизируют не более 1 дня.

Но можно пойти и другим путем — изготовить такие детали самостоятельно. Так вы сможете настроить «Ниву» под свои индивидуальные нужды, чего нельзя сделать уже с заводским комплектом.

Инструменты

Для самостоятельного изготовления лифта подвески («Шеви Нива» дизель) нам необходимо подготовить следующий комплект запчастей:

Комплект передних и задних пружин. Здесь детали длиной 31,5 сантиметра и толщиной 1,57 сантиметра идеально разместились на Chevrolet Niva.Можно купить пружины и по другому параметру — все зависит от вашего вкуса.
Резиновые прокладки с металлическими чашечками. Мы установим их под пружины.
Амортизаторы. Как показывает практика, наиболее подходящими для «Нивы» являются изделия «Премиум» и «Excel-G». Но опять же, все зависит от того, какую жесткость подвески вы хотите получить в итоге.
Проставки под верхнюю шаровую опору. Их вряд ли можно найти в магазине, поэтому разумнее будет заказать их у знакомого токаря.Толщина проставок — около 2-3 сантиметров. В этом случае кронштейны под задние амортизаторы придется делать своими руками.
Увеличенные шайбы под чашку. Их внутренний диаметр должен быть 1 сантиметр, внешний – 3 сантиметра. Всего нам нужно этих шайб 12 штук.
Под верхние шаровые опоры и чашки следует приобрести специальные удлиненные болты. Детали от глушителя Г8 (М8х65) и от рычага подвески ВАЗ М10х75х1,25 подходят на 6 и 4 шт соответственно.
Несколько домкратов, пружинных стяжек и подкладных досок.

О проставках

Проставки под задние амортизаторы сделать своими руками. Если этого не сделать, амортизатор не будет двигаться вверх. Их можно сделать из обычного металлического уголка. Поверх него приварите втулку диаметром 36 мм с внутренним диаметром 13,2 миллиметра. При этом его толщина должна быть около 32 миллиметров. После всего этого можно приступать к лифтингу подвески.

«Нива». Подъем своими руками: передняя подвеска

Всю работу разделим на две части.На первом этапе будем модернизировать переднюю подвеску, на втором — заднюю. Итак, приступайте к работе. Сначала снимаем колеса и освобождаем сайлентблоки. Далее под шаровую опору устанавливаем домкрат, под последнюю устанавливаем доску и поднимаем автомобиль до сжатия пружины. После этого устанавливаем стяжку на пружину, затягиваем ее и откручиваем крепление амортизатора. Далее извлеките нижний и верхний шаровые подшипники и снимите стабилизатор. Отпустите рычаг и демонтируйте пружину.Как дальше лифт подвески? «Нива» еще стоит на месте, а мы в это время отворачиваем ступицу колеса и ставим ее на подставку. Важно не повредить тормозные шланги.

Затем отогните отбойник. Некоторые крайние болты (которые у колеса) заменены на удлиненные. Теперь нужно установить между чашкой и рычагом прокладки из заготовленных нами шайб. Далее устанавливаем специальные резиновые прокладки со стальными стаканчиками. Установите пружину. Важно правильно установить их относительно друг друга.Затем рычаг необходимо поднять. Установите стабилизатор и нижнюю шаровую опору. Верхний шар крепится через проставку. Прикручиваем амортизаторы. Затем прикручиваем ступицу на место и надеваем колесо, чтобы убрать домкраты. Вот и все, теперь мы доработали переднюю подвеску.

«Нива». Модернизация задней подвески

Теперь переходим ко второму этапу нашей работы по лифтингу — модернизации задней подвески. Здесь нужно подготовить сварочный полуавтомат, и загнать машину на смотровую яму.Здесь первым делом нужно установить несколько чашек под пружины. Эти детали устанавливаются поверх стандартных с помощью болтов. Задние амортизаторы устанавливаются с кронштейнами на место и дополнительно привариваются. В результате задняя ось будет двигаться вперед и в сторону. Чтобы этого не произошло, необходимо удлинить все имеющиеся стержни (в том числе и поперечные).

Нижняя чашка обрезана и смещается на полтора-два сантиметра. При этом перемещать его нужно так, чтобы он не задевал и не ломал крестовину карданного вала.Новые чашки также привариваются сварочным полуавтоматом. Это необходимо для того, чтобы уберечь заднюю крестовину от повреждений при езде по бездорожью. Затем удлините рычаг управления тормозом. В результате его длина должна быть на 30 миллиметров больше стандартной.

Последние этапы

После этого привариваем пальцы под амортизаторы под хомут стальной тормозной трубки. Прикрепляем амортизаторы и едем на мойку на сход-развал. Таким образом, вы окончательно настроите мост.Все, на этом автомобиле ВАЗ «Нива» удачно модернизирована задняя подвеска. Как видите, подъем шасси вполне реально сделать в собственном гараже без помощи специнструмента. Однако если у вас нет сварочного полуавтомата, его придется купить или арендовать, так как тонкий металл может прожечь электрическую дугу или инвертор. Или выберите менее толстый электрод.

Чем опасна лифтовка для внедорожника?

При таком способе модернизации подвеска («Нива» ВАЗ-2121 и «Шевроле Нива»), безусловно, станет более надежной и пригодной для езды по бездорожью.Однако при этом о литых дисках придется забыть – на такую машину можно установить только штампованные. Следует учесть, что увеличение диаметра колес приведет к большему крутящему моменту – тогда придется изменить передаточное число главных пар. Кроме того, после такого апгрейда потребуется установка самоблокирующегося дифференциала заднего моста, а это опять-таки дополнительные затраты.

Также при подъеме значительно меняется угол обрыва тормозных шлангов и проводов, а срок службы самих деталей подвески уменьшится на порядок, ведь теперь автомобиль будет постоянно подвергаться колоссальным нагрузкам при трогании с места -Дорога.Однако, с другой стороны, дорожный просвет «Нивы» увеличивается настолько, что сюда легко можно установить 33-дюймовые колеса (и это вместо штатных 16-дюймовых!) без расширения арок.

Заключение

Итак, мы разобрались, как происходит модернизация задней и передней подвески.

«Нива» ВАЗ-2121 — это та машина, на которой не страшно проводить эксперименты, так что при желании вы можете в любой момент увеличить клиренс своими руками.

Audi E-tron Sportback 2020 года выпуска в Лисхауте

Deze в комплекте Audi e-tron uitgerust in de kleur Daytonagrijs i.c.m Valcona zwart half lederen bekleding. Het betreft de 50 quattro S-Line uitvoering welke standard is voorzien van o.a. Адаптивная пневматическая подвеска с подсветкой, навигация MMI Plus с жестким диском MMI Touch, Audi pre sense front, автоматическая подвеска, перегрев и переключение buitenspiegels, автоматическая регулировка, Audi Connect, автоматическая система кондиционирования воздуха, комфортный вход без ключа, система обогрева салона, мультимедийное управление, parkeersensoren voor en achter, rijstrooksensor, Audi Virtual Cockpit, stoelverwarming и т. д.Deze Audi является voorzien van een aantal opties zoals Assistentiepakket City (помощник при движении, Audi pre sense сбоку + сзади, помощь при пересечении заднего проезда и uitstapwaarschuwing), помощник по работе с файлами, активный ассистент движения по полосе, afslag-en uitwijkassisent), аудиосистема Bang & Olufsen (16 динамиков с мощностью 705 Вт), дорожный фильтр, Audi Music Interface achterin, дополнительные стеклянные двери, 4-зонный автоматический кондиционер, электрический аккумулятор, черный фонарь, контур/Ambiente lichtpakket, 22-дюймовый lichtmetalen velgen, металлический лак, opberg-en bagagepakket, DAB-радио , backupwiel, draadloze telefoonlader, zij airbags achterin, sportstoelen, Valcona Half Lederen bekleding, elektrisch verstelbare stoelen met memory voor bestuurdersstoel, verstelbaar stuurkolom en zwart optiekpakket.

aanvullende opties en accessoires

Комфорт & tinieur

Airco STARAAT ACHTER
AUTIO AUTIEUR AFWERKING
Audio Installate
Audio Installate Premium
Bagage-Scheidingsnet 9009
Bagageegel
Binnenspiegel Automatisch Dimmend
Соединенные услуги
DAB-ontvanger
Lendesteunen (verstelbaar)
Navigatie-systeem полная карта
Schakelmogelijkheid аан stuurwiel
Stuurbekrachtiging snelheidsafhankelijk
Telefoonintegratie
Voorstoelen verwarmd
WiFi voorbereiding

Экстериур

Buitenspiegels Elektrisch inklapbaar
Buitenspiegels elektrisch met geheugen
S Line exterieur
Variabele stuuroverbrenging

Veiligheid

Bots herkenning en activate
Extra getint glas 901 00
Rijstrookensens Met Consureie
UITWIJK Assistent

9 Overig

File-Assistent

OplaadmogeLijkheid

Meer Informatie

Wielbasis: 293 см

Accu Laden: 3-Fasen
Interieurkleur: Zwart
Aantal Sleeatels: 2 (2 портаЛзенса) 2 (2 портащика)
STEKKERANSLUINUBING: Комбинированная система зарядки

BEDRIJFSINFORMATIE

субсидировка.000,- субсидия также в 2022 году nieuwe, volledige elektrische auto koopt. Купите электромобиль на сумму 2 000 евро.

Voorwaarde subsidieregeling:
Максимальные цены на электрические автомобили 45 000 евро, минимальная сумма 12 000 евро. Bij een gebruikte elektrische auto geldt de cataloguswaarde.

Zakelijk elektrisch-rijden:
Ondernemers die elektrisch rijden, profiteren van financiële voordelen. Процент нормального биджтеллинга составляет 22% по сравнению с де каталогом ван het voertuig.Betaalt u minder bijtelling для электрических автомобилей.

Wij berekenen GEEN RIJKLAARMAAK KOSTEN; wij adverteren встретился с scherpe meeneemprijzen. Desgewenst kunt u kiezen voor een afleverpakket. Hiervoor krijgt uw aangekochte auto;

— Onderhoudsbeurt
— Nieuwe APK
— Eventueel Poetsbeurt
— Места для продажи в автопарке / выезд на автостоянку по месту нахождения.

Этот пакет является дополнительным. Tevens zijn эр разнообразные garantievormen mogelijk, vraag naar де voorwaarden.

Задняя подвеска Нива Шевроле

Диагностика задней подвески Нива Шевроле

Замена реактивных тяг на Нива Шевроле

Замена поперечной реактивной тяги Нива Шевроле

Замена втулок реактивных тяг задней подвески Нива Шевроле

Замена амортизатора задней подвески Нива Шевроле

Замена пружины задней подвески Нива Шевроле

Устройство передней и задней подвески Chevrolet Niva

Признаки неисправностей

Полезное видео о проверке подвески Шнивы после 38 тысяч пробега

Необходимость самостоятельного ремонта

Устанавливаем лифт комплект на Ниву 2121

Ходовая часть и подвеска НИВА, LADA 4×4

Ремонт задней подвески нива шевроле своими руками

Chevrolet Niva Manual » Задняя подвеска

Шевроле Нива Задняя подвеска

Задняя подвеска Шевроле Нива

Устройство передней и задней подвески Chevrolet Niva

Признаки неисправностей

Лифтинг подвески Нивы ВАЗ 2121 21213 21214 2131

Необходимость самостоятельного ремонта

Полезное видео о проверке подвески Шнивы после 38 тысяч пробега

Lada Niva Амортизаторы задние Rancho

Самая низкая в мире Lada Niva смешна, но мы не можем отвести взгляд

Лифт подвески «Нива» своими руками. Как осуществить лифт передней и задней подвески автомобиля «Нива»?

Сделать выбор

Инструменты

О проставках

«Нива». Подъем своими руками: передняя подвеска

«Нива». Модернизация задней подвески

Последние этапы

Чем опасна лифтовка для внедорожника?

Заключение

Audi E-tron Sportback 2020 года выпуска в Лисхауте

aanvullende opties en accessoires

Комфорт & tinieur

Экстериур

Veiligheid

Meer Informatie

BEDRIJFSINFORMATIE

Добавить комментарий Отменить ответ
