Нива прикуриватель не работает – На Нива Шевроле не работает прикуриватель, что делать?

На Нива Шевроле не работает прикуриватель, что делать?

Курить, оно, конечно, вредно. Однако прикуриватель в автомобиле часто используется не только по назначению. Если не работает прикуриватель в Нива Шевроле, невозможно подключить зарядку для мобильника, компрессор, телевизор, да и много всяких полезных девайсов. Другое дело, что не каждый прибор, подключаемый в прикуриватель, может безболезненно для электрооборудования машины эксплуатироваться. Почему не работает прикуриватель, что к этому может привести и какие пути решения вопроса, разберёмся прямо сейчас.

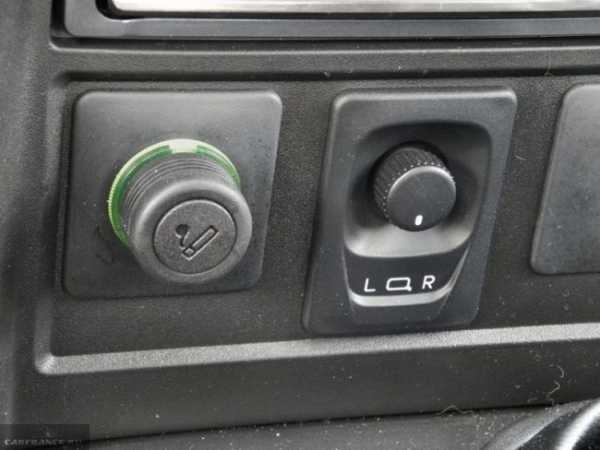

Как работает и как устроен прикуриватель

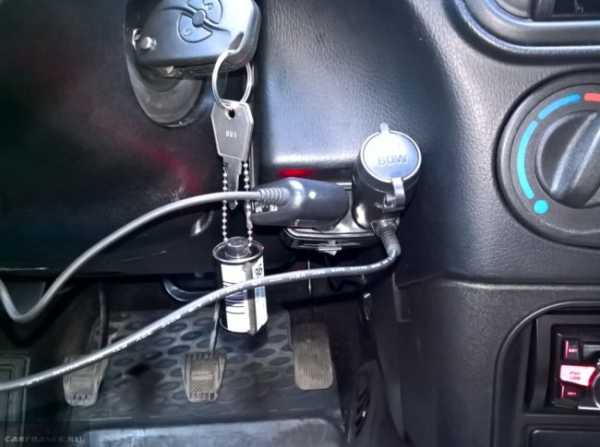

Не всегда прикуриватель служит по назначению.

Очень многие производители уже давно отказались от прикуривателей в салоне автомобиля. И правильно сделали.

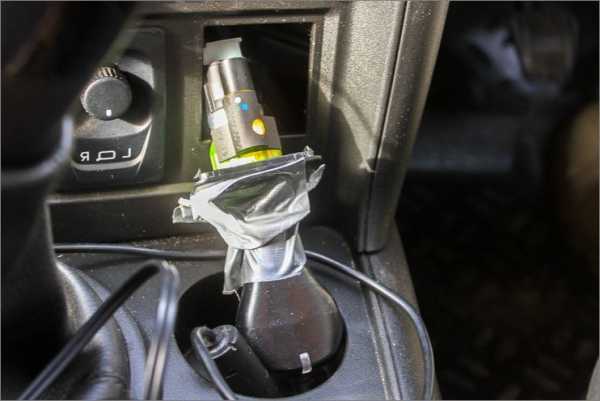

Некачественные гаджеты и разные стандарты гнёзд и разъёмов часто приводят к короткому замыканию. Хорошо, если сработают предохранители. В Нива Шевроле прикуриватель устроен так же, как и во всех ВАЗах — в любом случае, металлический корпус гнезда будет минусом, а четыре диаметрально расположенных лепестка — это плюс.

Когда мы вставляем прикуриватель в гнездо, цепь замыкается и на спираль подаётся 12 В. Как только она прогреется до определённой температуры, термоэлемент отбрасывает прикуриватель от контактов, прекращая подачу напряжения.

Защита прикуривателя на Нива Шевроле

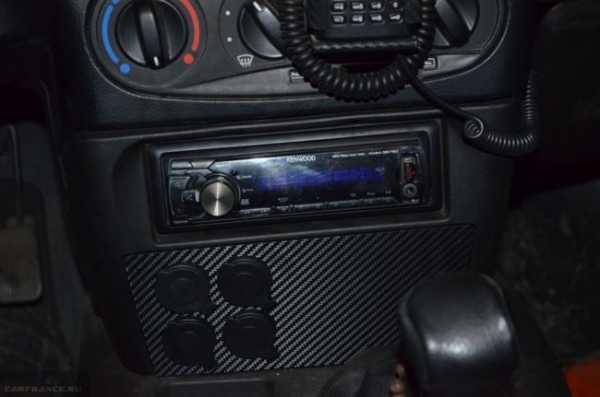

Это ещё далеко не все гаджеты которым требуется подзарядка!

Когда мы вставляем в гнездо постороннее устройство, ситуация совсем иная. Тогда прикуриватель работает просто как 12-вольтовая розетка и защищён только от короткого замыкания предохранителями. На Шевроле Нива их два:

  • первый расположен непосредственно на корпусе гнезда прикуривателя, это плавкая вставка, которая размыкает цепь, в том случае, если не сработает обратный механизм спирали прикуривателя, об этом предохранителе часто забывают;

    Защита от перегрева которая размыкает цепь.

  • второй предохранитель расположен в монтажном блоке, в большинстве наших автомобилей он обозначен F6 (он подключён в цепь со звуковым сигналом) с номиналом 15А, в некоторых Нивах Шевроле для защиты прикуривателя использовали отдельный 15-амперный предохранитель на резервном слоте.

    Предохранитель прикуривателя обведён красным.

Ищем причины нерабочего прикуривателя

В зависимости от того, что происходило во время выхода гнезда из строя, можно догадаться о том, что с ним случилось. К примеру, если подключить к гнезду мощный компрессор, большая вероятность того, что предохранитель не выдержит нагрузки и сгорит.

В любом случае, поступаем следующим образом:

  1. Проверяем предохранитель. В мануале к каждой машине должно быть точно указано, где стоит предохранитель прикуривателя и какой у него номинал. В большинстве случаев — это 20-амперный предохранитель. При этом категорически запрещается увеличивать нагрузку на цепь установкой жучков и прочей колхозной химии. Проводка может попросту не выдержать, перегреться, замкнуть и загореться.
  2. Проверяем встроенный предохранитель. Он находится с обратной стороны корпуса пепельницы на плюсовом контакте гнезда. Восстановлению он не подлежит, поэтому в таком случае придётся менять прикуриватель полностью.
  3. Если все предохранители в рабочем состоянии, вероятнее всего, проблема с контактами или с проводкой. Вооружаемся мультиметром и ищем 12 вольт по цепи от предохранителя до гнезда прикуривателя согласно схеме.

Видео о полезной доработке прикуривателя на Шевроле Нива

Выводы

Подумайте прежде, чем увлекаться переделкой своего автомобиля.

Вообще-то производители автомобилей крайне не рекомендуют использовать гнездо прикуривателя вместо розетки. Поэтому включая в гнездо разные устройства, стоит сто раз подумать. Берегите здоровье и проводку, удачных всем дорог!

carfrance.ru

Не работает прикуриватель на Ниве Шевроле

Даже курящие водители внедорожников Шевроле Нива не всегда используют прикуриватель по его прямому назначению. В настоящее время он, в большинстве случае, служит розеткой для подсоединения дополнительного оборудования (зарядные устройства, видео регистраторы, автомобильные пылесосы, компрессоры и т.д.). В большинстве случаев, прикуриватель выходит из строя по вине штекеров этих устройств, диаметр которых, не соответствует диаметру гнезда прикуривателя, стоит их только вставить с перекосом.

Для того чтобы понять, почему такие штекера нельзя вставлять в гнездо прикуривателя, нужно заглянуть внутрь этого гнезда, убрав из него прикуриватель. Внутри Вы увидите центральную плюсовую клемму, у которой есть шесть боковых отводов (лепестков). А минусовой клеммой будет металлический корпус гнезда прикуривателя.

Причём, напротив четырёх диаметрально расположенных лепестков в корпусе гнезда сделаны вырезы, чтобы они за него не задевали. Но, напротив двух оставшихся лепестков, таких вырезов нет. Зазор между этими лепестками и корпусом гнезда составляет порядка одного миллиметра. Когда Вы вставляете в гнездо штекер дополнительного устройства с перекосом, лепесток слегка отгибается и касается корпуса гнезда. В результате происходит короткое замыкание и в лучшем случае, в монтажном блоке перегорает предохранитель. В худшем случае, плавится не только предохранитель, но и легкоплавкая шайба, установленная с противоположной стороны плюсовой клеммы гнезда прикуривателя.

Если при замене предохранителя, он у Вас тут же вновь перегорает, то Вам придётся либо заменять прикуриватель в сборе, либо разбирать его гнездо, удалять остатки легкоплавкой шайбы и вновь его собирать. Для того, чтобы больше таких коротких замыкание не происходило, нужно эти два боковых контакта загнуть внутрь гнезда. Только делать это надо не металлическим предметом, если предохранитель прикуривателя Вы не вытащили из контактов монтажного блока. Но помните, что загнув эти контакты, прикуриватель по его прямому назначению работать не будет.

Учитывая то, что в зависимости от года выпуска внедорожника Шевроле Нива, на него устанавливались монтажные блоки, в которых нумерация предохранителей защищающих электрическую цепь прикуривателя, не совпадала. На части монтажных блоков эту цепь, и цепь звукового сигнала, защищает предохранитель F7 (20 А), что позволяет легко определить состояние предохранителя. Если он перегорел, то сигнала не будет слышно.

Поделитесь статьей с друзьями:

Facebook

Twitter

Вконтакте

Одноклассники

helping-auto.ru

Горит предохранитель прикуривателя

Горит предохранитель прикуривателя
 Горит предохранитель прикуривателя
 Авторы ALER и San Sanych san

Если у вас вдруг перестал работать прикуриватель, первым делом проверьте предохранитель (у 21213/214 согласно таблице предохранителей — №15, второй справа в нижнем ряду). Если предохранитель сгорел, попробуйте сначала просто заменить его на новый (ток 16 А), но делайте это очень осторожно: держите предохранитель за корпус так, чтобы не касаться плавкой полоски. Скорее всего предохранитель опять сгорит, что приведет к неприятному ожогу.

Итак, предохранитель опять сгорел… С вероятностью около 99% можно утверждать, что это из-за легкоплавкой шайбы прикуривателя. Открываем мануал и читаем:

«В прикуривателе типа 11.3725 имеется защита от длительного (свыше 30 секунд) включения нагревательного элемента. Защита обеспечивается легкоплавкой шайбой, закрепленной на изоляторе с задней стороны прикуривателя. При перегреве шайба расплавляется и замыкает на «массу» центральный контакт прикуривателя. В результате перегорает предохранитель №5 в дополнительном блоке предохранителей, и прикуриватель отключается.

Чтобы восстановить работоспособность прикуривателя, необходимо устранить причину длительного включения, разобрать его, удалить остатки расплавленной шайбы и поставить новую предохранительную шайбу».

При наличии изрядной гибкости пальцев снять гнездо прикуривателя можно, вынув пепельницу и ее корпус. Гнездо удерживается защелкой — отогнутым лепестком его корпуса, находящимся с левой стороны. Прижав лепесток, можно вытолкнуть гнездо наружу. Если мешает — отстыкуйте патрончик с лампой подсветки (нужно сжать его с боков), но он держится на прозрачном зеленом пластиковом обрамлениии гнезда, которое остается в обшивке тоннеля. Вся конструкция гнезда держится на одной гайке, стягивающей пакет из шайб.

Легкоплавкие шайбы мне в продаже ни разу не встречались. После однократного ее срабатывания можно просто обрезать «соплю» расплавленного материала шайбы и все собрать обратно так, чтобы не было замыкания. При желании легко изготовить новую шайбу из обычного припоя: внутренний диаметр 5 мм, внешний — не более 8-9 мм, толщина 1-1,5 мм. Чтобы не снимать наконечник с центрального провода, можно раскусить шайбу бокорезами. Я вожу с собой в одной коробочке с запасными предохранителями спиральку, навитую на стержень диаметром 5 мм из припоя диаметром 1,5 мм (без канифоли). При необходимости от спиральки откусывается виток.

10.11.03.



Сообщение в конференции 09.02.04, автор San Sanych san (оригинал):

Нива 21213 1995 г. в. Прикуриватель сидит на 10-м предохранителе, а не на 15-м, как описывается в современных мануалах! Причём в её родном мануале (который шел к ней в комплекте) это так и записано — 10-й предохр. — клаксон, подсветка салона, лампы стоп-сигнала, ПРИКУРИВАТЕЛЬ.

Так что если у вас вдруг машинка перестала бибикать, не горят стопы и подсветка салона- не спешите копаться в проводке, просто проверьте прикуриватель! Скорее всего та самая легкоплавкая шайба легко расплавилась… 🙂 Я два дня искал причину негорения и небибиканья:), доверившись новому мануалу (то издание, которое первым в ФАКе описано, с каталогом), пока один умный человек не посоветовал прикуриватель проверить… Так и было- на прикуривателе КЗ…

И ни в коем случае нельзя ставить прикуриватель без этой легкоплавкой шайбы — если в гнезде зажмёт собственно сам прикуриватель и он перегреется или КЗ случится — последствия нетрудно представить! Мне известны три случая возгорания проводки как раз из-за этого — одна НИВА и две 2106! Причина — КЗ в прикуривателе и левые предохранители. Кстати, в «За Рулём» статья была — тест предохранителей, правда про ножевые, но мне попадались и пальчиковые — один при проверке вместо 16 А сгорел только от ~30 А, и то секунд через 15… Так что IMHO — лишний предохранитель лишним не бывает!:)

www.niva-faq.msk.ru

Просмотр темы — не работает прикуриватель — Интернет-журнал для автолюбителей


Бардачок на месте заглушки аэрбэга Шевроле НИВА своими руками


Вооружаемся мультиметром ищем 12 вольт по цепи от предохранителя до гнезда прикуривателя согласно схеме. Может, неисправность в саомо приукривателе- замычает где внутях? Выньте гнездо прикуривателя из облицовки, продев колодку с проводами через отверстие.

Как сменить или снять прикуриватель на автомобиле НИВА ,  Замена правого бокового зеркала.Нива Шевроле Replacement…

После этого патрон прикуривателя со щелчком должен возвращаться в исходное положение.

Это изделие представляет собой спиралевидную конструкцию с держателем, которая устанавливается в специальное гнездо. После нагревания до максимальной температуры свыше градусов данная спираль может применяться для разных потребностей розжига огня.

Fuse replacement the cigarette lighter and horn for Chevrolet — Niva

Как работает и как устроен прикуриватель Не всегда прикуриватель служит по назначению. Очень многие производители уже давно отказались от прикуривателей в салоне автомобиля. Некачественные гаджеты и разные стандарты гнёзд и разъёмов часто приводят к короткому замыканию.

Как сменить или снять прикуриватель на автомобиле НИВА 21213,21214

Хорошо, если сработают предохранители. В Нива Шевроле прикуриватель устроен так же, как и во всех ВАЗах — в любом случае, металлический корпус гнезда будет минусом, а четыре диаметрально расположенных лепестка — это плюс. Когда мы вставляем прикуриватель в гнездо, цепь замыкается и на спираль подаётся 12 В.

Как только она прогреется до определённой температуры, термоэлемент отбрасывает прикуриватель от контактов, прекращая подачу напряжения. Авто вышло не только мощным, но и эстетически привлекательным. Не зря Camaro постоянно встречается в различных кинокартинах. Рассказ владельца Chevrolet Niva — электрика и электроника. Нашёл, что данный предохранитель F7 отвечает за сигнал и за прикуриватель полез, вынул предохранитель на 20А, сигнал работает, прикуриватель нет вытащил.

Ща в схеме пороюсь. Как вынуть это чудо? Другую жилу скрепляем с плюсовым проводом прикуривателя, придется использовать дополнительный разъем.

Свободный конец провода ШВВП спаиваем с клеммой типа «мама», изолируем термоусадкой, он и будет соединяться с дополнительным прикуривателемдля Шевроле Нива. Чтобы посадить прикуриватель на размеченное место, нужно просверлить для него отверстие соответствующего диаметра.

Ставим разъем и закрепляем с помощью саморезо

yastalamamoy.ru

Информация о прикуривателе Шевроле Нивы

Большинство людей не представляют своей жизни без сигарет, а для водителей наличие прикуривателя в автомобиле становится незаменимым предметом. Шевроле Нива также оснащается прикуривателем. Прикуриватель служит не только для прикуривания сигарет, он становится полезным в разных ситуациях, о которых поведает статья. Именно о прикуривателе на Шевроле Нива пойдет речь: рассмотрим, что он собой являет, где стоит, как работает и что представляет собой схема изделия.



Конструкция и схема функционирования

Прикуриватель, помимо прикуривания, может использоваться для подключения различных электронных устройств и подзарядки сотовых телефонов. Это изделие представляет собой спиралевидную конструкцию с держателем, которая устанавливается в специальное гнездо. В гнезде нагревание спирали осуществляется посредством электрического тока, вызывая тем самым накал спирали. После нагревания до максимальной температуры свыше 100 градусов данная спираль может применяться для разных потребностей розжига огня.

Прикуриватель также служит автомобильной розеткой постоянного напряжения, с помощью которой возможно осуществление питания электронных устройств: телефон, кофеварка, пылесос и т.п. Таким образом, прикуриватель в наши дни стал незаменимым атрибутом обычной повседневной жизни.

Для того чтобы владеть информацией о том, как работает устройство, необходимо рассмотреть схему его подключения.

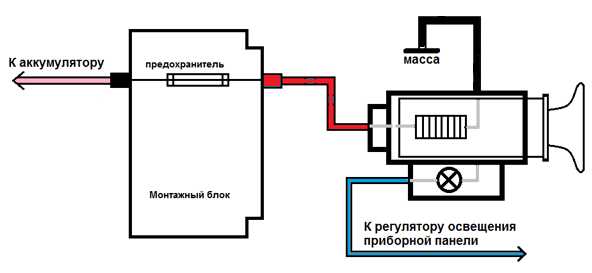

Схема питания прикуривателя в автомобиле Шевроле Нива

Схема функционирования устройства включает в себя:

  • провод красного цвета: питание нагревательного элемента, в цепь которого непосредственно включен предохранитель;
  • провод черного цвета: минус, подключаемый к корпусу автомобиля;
  • провод голубого цвета: питание подсветки прикуривателя, в цепи которого также имеется предохранитель.

Таким образом, схема устройства показывает, что при подаче питания на устройство осуществляется замыкание цепи и происходит нагревание спирали. Когда спираль накалится до определенной температуры, произойдет ее отключение.

Немного о предохранителе

Предохранитель служит для защиты устройства от короткого замыкания, в случае если по каким-либо причинам это произойдет. Чаще всего замыкания происходят из-за использования штекеров аппаратуры, не очень хорошо подходящих по диаметру к гнезду прикуривателя.  Предохранитель располагается в блоке предохранителей и срабатывает на отключение при достижении тока граничного значения в питающем проводе. На Шевроле Ниве предохранитель прикуривателя находится в салоне под панелью приборов. Ниже приведена схема расположения предохранителей, на которой выделенный маркером элемент относится к защите прикуривателя.

Этот предохранитель рассчитывается на ток срабатывания в 15А, поэтому если в цепи будет наводиться большее значение, то он разорвет питающую цепь путем расплавления плавкой вставки.

Замена изделия

Замена изделия осуществляется в том случае, если неисправность кроется непосредственно в самом гнезде прикуривателя. Первоначально если не работает этот элемент, то необходимо проверить пригодность предохранителя и спирали накала, и только после этого приступать к замене гнезда.

Данный элемент находится непосредственно в салоне автомобиля, а его замена происходит в таком порядке:

  1. Обесточивается питание внедорожника Шевроле Нива от аккумулятора.
  2. Вынимается патрон прикуривателя.
  3. Соединительные колодки и подсветку с проводкой необходимо пропустить через отверстие в облицовке.
  4. Далее, необходимо сжать экран гнезда до момента, пока лапки не выйдут из прорезей световода, а затем, и снять экран.
  5. Используя отвертку, необходимо нажать на защелку гнезда и вывести ее из зацепления, как показано на фото.
  6. Извлекается гнездо из облицовки совместно с питающей проводкой, сжав с обеих сторон пластиковые фиксаторы.

Нагревание спирали должно происходить в течение 20 секунд, после чего происходит возврат патрона в первоначальное положение. Если же срабатывание на отключение происходит раньше или, наоборот, дольше, тогда необходимо произвести регулировку. Регулировка включает в себя выставление контактов в определенное положение, как показано на фото.

Далее, осуществляется замена гнезда на новое, а установка проводится в порядке обратном снятию. При монтаже световода необходимо контролировать, чтобы выступ, который он имеет, вошел в прорезь на облицовке.

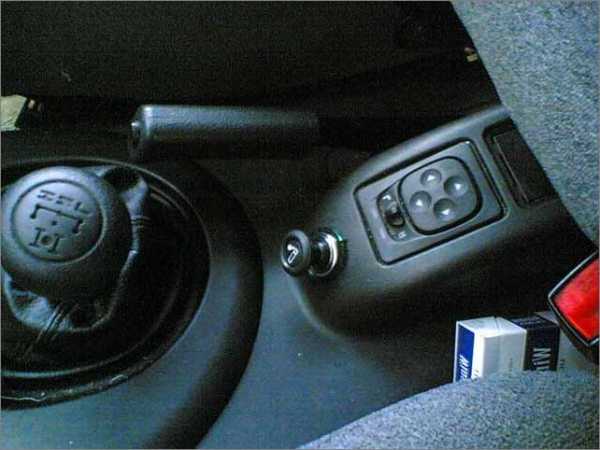

Дополнительный прикуриватель в салон Шеви Нивы

Дополнительный прикуриватель для Шнивы необходим для возможности подключения современных устройств (GPS, телефон), которые работают только в подключенном виде. Он является актуальным вопросом, о котором поведает далее статья.

Итак, установка осуществляется в таком порядке:

  1. Приобретается изделие в магазине.
  2. Определяемся с местом, где гнездо будет монтироваться на панель. Самое распространенное место- в районе пепельницы задних пассажиров.
  3. Теперь приступаем к работам, предварительно отсоединив минусовую клемму от аккумулятора.
  4. Приступаем к снятию центральной облицовки, чтобы иметь возможность подключения проводов нового прикуривателя. Для этого вывинчиваются саморезы облицовки, после чего ручник выводится в верхнее положение и извлекается первый элемент, крепящийся посредством защелок.
  5. Выкрутив еще несколько саморезов, извлекается окантовка, где располагались подстаканники. Необходимо добраться до проводки стандартного прикуривателя.
  6. Добравшись до разъема прикуривателя, необходимо зачистить плюсовой провод и подключиться к нему новым устройством.

    Изолирование осуществляется с помощью 8-миллиметровой термоусадки, но, ни в коем случае, не изолентой.

  7. Аналогичным образом подключается и массовый провод. Когда проводка подключена, можно перейти к установке самой детали.
  8. Просверливается панель диаметром отверстия равным размеру гнезда. Устанавливается гнездо в просверленное место и прячется проводка.

Важно также заметить, что прикуриватели подключены параллельно. Это означает, что каждый из них работает на ограниченной нагрузке, поэтому не стоит подключать в обе розетки два мощных устройства.

Наличие в машине такого элемента не то чтобы необходимо, оно попросту незаменимо для современного мира, который наполнен разнообразием электронных устройств, питающихся от аккумуляторной батареи. Удачных работ!

Вам все еще кажется что диагностика авто это сложно?

Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить, потому что вам уже знакомо что:

  • СТО ломят большие деньги за простую компьютерную диагностику
  • Чтобы узнать ошибку надо ехать к специалистам
  • В сервисах работают простые гайковерты, а хорошего спеца не найти

И вы конечно устали выбрасывать деньги на ветер, а о том чтобы кататься по СТО постоянно не может быть и речи, тогда вам нужен простой АВТОСКАНЕР ELM327, который подключается к любому авто и через обычный смартфон вы всегда найдете проблему, погасите CHECK и неплохо сэкономите!!!

Мы сами протестировали этот сканер на разных машинах и он показал отличные результаты, теперь мы его рекомендуем ВСЕМ! Чтобы вы не попались на китайскую подделку, мы публикуем тут ссылку на официальный сайт Автосканера.

chnivaremont.ru

Просмотр темы — не работает прикуриватель — Авто сайт


Наличие в машине такого элемента не то чтобы необходимо, оно попросту незаменимо для современного мира, который наполнен разнообразием электронных устройств, питающихся от аккумуляторной батареи.

НАШЁЛ!!! Шевроле Нива


Для этого вывинчиваются саморезы облицовки, после чего ручник выводится в верхнее положение извлекается первый элемент, крепящийся посредством защелок.

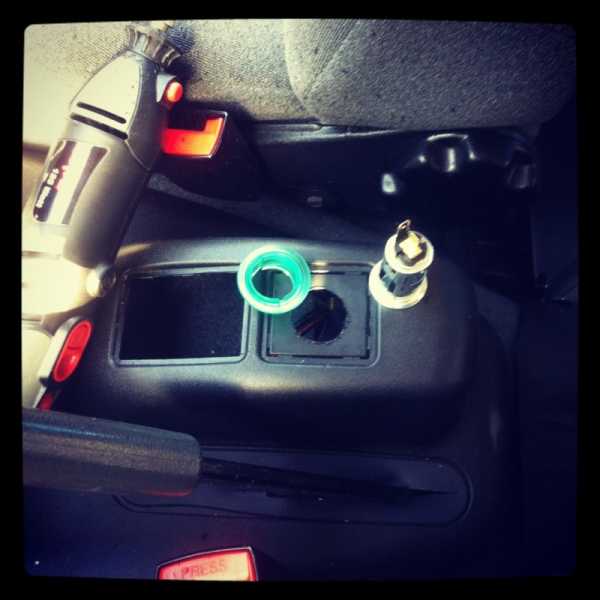

Произведем установку дополнительного прикуривателя на Шевроле Нива. Можно применить разветвители, но смотрится это крайне не…

Затем берем провод марки ШВВП, сечением 2х0,75 и размером около одного метра и заземляем отдельно взятую жилу, применяется специальная клемма "землевка". Свободный конец провода ШВВП спаиваем с клеммой типа "мама", изолируем термоусадкой, он и будет соединяться с дополнительным прикуривателемдля Шевроле Нива. При этом категорически запрещается увеличивать нагрузку на цепь установкой жучков и прочей колхозной химии.

Кроме двух винтов есть еще и защелки, так что не удивляйтесь, когда после откручивания винтов, окантовка не будет сниматься, защелок ровно пять штук. После нагрев и расширения — прикурка отщелкиается. Вам все еще кажется что диагностика авто это сложно?

Обесточивается питание внедорожника Шевроле Нива от аккумулятора. Соединительные колодки и подсветку с проводкой необходимо пропустить через отверстие в облицовке.

Используя отвертку, необходимо нажать на защелку гнезда и вывести ее из зацепления, как показано на фото. Извлекается гнездо из облицовки совместно с питающей проводкой, сжав с обеих сторон пластиковые фиксаторы. Нагревание спирали должно происходить в течение 20 секунд, после чего происходит возврат патрона в первоначальное положение.

Если же срабатывание на отключение происходит раньше или, наоборот, дольше, тогда необходимо произвести регулировку. Регулировка включает в себя выставление контактов в определенное положение, как показано на фото.

Далее, осуществляется замена гнезда на новое, а установка проводится в порядке обратном снятию. При монтаже световода необходимо контролировать, чтобы выступ, который он имеет, вошел в прорезь на облицовке. Ита

iaarus.ru

не работает прикуриватель в нива 21213

В первую очередь проверяют предохранители.

гудок и стопы работают? а то может предохранитель сгорел?

Ну и подключи напрямую. Какие проблемы?

там от блока предохранителей кусок провода на прикуриватель длиной 1 метр. возьми схему электрическую, мультиметр — и вперед, прозванивать.

touch.otvet.mail.ru
