Нива обд разъем: где находится обд 2, для диагностики, расположение в Шеви Нива, принцип работы в Chevrolet Niva

Диагностический разъем нива 21214 где находится

6.2.2. Система самодиагностики (obd) и коды

ОБЩИЕ СВЕДЕНИЯ

Цифровой вольтметр

Цифровой вольтметр используется для диагностики системы уменьшения токсичности выхлопных газов и управления работой двигателя.

Сканер

Сканер используется для определения кодов неисправности и анализа систем управления двигателем.

Предупреждение

На моделях с 1990 до 1994 года устанавливается система самодиагностики obd1, а с 1995 года – система самодиагностики obd2.

Для определения кодов неисправности в системе obd1 необходимо просто рассоединить проверочный разъем, расположенный под панелью приборов. Но для определения кодов неисправностей в системе obd2 необходимо использование специального прибора для просмотра кодов неисправностей. Для проведения диагностики системы уменьшения токсичности выхлопных газов и управления работой двигателя желательно использовать цифровой вольтметр, который имеет высокое входное сопротивление и не влияет на работу проверяемой цепи (см.

рис. Цифровой вольтметр).

Для определения кодов неисправностей и анализа систем управления двигателем необходимо использовать специальные сканеры (см. рис. Сканер).

Блок ecm содержит встроенную систему самодиагностики, которая обнаруживает и классифицирует неисправности в электрических цепях. Когда модуль ecm обнаруживает неисправность, загорается контрольная лампа «check engine», неисправность идентифицируется, и код неисправности записывается в память и сохраняется в ней.

Имеются четыре способа самодиагностики неисправности двигателя. Контрольная лампа «check engine» загорается, если имеется неисправность в u-способе.

u-способ наиболее удобен для пользователя.

Способ чтения памяти. Предназначен для отдела технического обслуживания для проверки запасенных кодов неисправностей.

d-способ. Используется для проверки неисправных частей.

Способ очистки. Предназначен для удаления записанных кодов неисправности.

ПОРЯДОК ВЫПОЛНЕНИЯ

	2. Включите зажигание, не запуская двигатель и проверьте, что лампа «check engine» на комбинации приборов горит.
3. Наблюдайте за лампочкой «check engine», которая высветит коды неисправности, записанные в память компьютера. При отсутствии кодов неисправности лампа «check engine» не будет гореть. Если лампа «check engine» мерцает, то это означает, что испытательный разъем способа неисправности не разъединен.
4. Наблюдая за лампой «check engine», определите коды неисправности. Первая цифра кода неисправности высвечивается продолжительными вспышками, а вторая цифра кода неисправности высвечивается короткими вспышками. Например, 4 продолжительных вспышки представляет цифру 4, а две коротких вспышки представляет цифру 2, то есть код неисправности 42.

Код 11 (одна продолжительная вспышка, одна короткая вспышка)

Датчик или электрическая цепь угла поворота коленчатого валаНет причиныКод 12 (одна продолжительная вспышка, две короткие вспышки)Выключатель стартераВыключатель стартера остается постоянно включенным или выключеннымКод 13 (одна продолжительная
три короткие вспышка)Датчик угла поворота распределительного валаНет причиныКод 14 (одна продолжительная вспышка, четыре короткие вспышки).Топливная форсунка 1Нечеткая работа топливной форсункиКод 15 (одна продолжительная вспышка, пять коротких вспышек).Топливная форсунка 2Нечеткая работа топливной форсункиКод 16 (одна продолжительная вспышка, шесть коротких вспышек)Топливная форсунка 3Нечеткая работа топливной форсункиКод 17 (одна продолжительная вспышка, семь коротких вспышек) Топливная форсунка 4Нечеткая работа топливной форсункиКод 21 (две продолжительных вспышки, одна короткая вспышка)Датчик температуры охлаждающей жидкостиДатчик или электрическая цепь датчика работают со сбоямиКод 22 (две продолжительных вспышки, две короткие вспышки)Датчик детонацииОборвана или замкнута электрическая цепь датчикаКод 23 (две продолжительных вспышки, три короткие вспышки)Датчик потока воздухаОборвана или замкнута электрическая цепь датчикаКод 24 (две продолжительных вспышки, четыре короткие вспышки)Воздушный регулирующий клапанОборвана или замкнута электрическая цепь клапанаКод 31 (три продолжительных вспышки, одна короткая вспышка)Датчик положения дроссельной заслонкиОборвана или замкнута электрическая цепь датчикаКод 32 (три продолжительных вспышки, две короткие вспышка)

Датчик кислородаОборвана электрическая цепь датчика кислородаКод 33 (три продолжительных вспышки, три короткие вспышки)Датчик скорости автомобиляОтсутствует сигнал датчика скорости автомобиляКод 35 (три продолжительных вспышки, пять коротких вспышек)Электромагнитный клапан очисткиЭлектромагнитный клапан очистки постоянно включен или постоянно выключенКод 41 (четыре продолжительных вспышки, одна короткая вспышка)Состав топливной смесиНе оптимальное соотношение топливной смесиКод 42 (четыре продолжительных вспышки, две короткие вспышка)Сигнал переключенияНеправильный сигнал переключенияКод 44 (четыре продолжительных вспышки, четыре короткие вспышки)Исполнительный механизм заслонкиНеисправен клапан исполнительного механизма заслонки

Код 45 (четыре продолжительных вспышки, пять коротких вспышек)Атмосферный датчикНеисправен атмосферный датчикКод 49 (четыре продолжительных вспышки, девять коротких вспышек)Датчик потока воздухаНеисправен датчик потока воздухаКод 51 (пять продолжительных вспышек, одна короткая вспышка).

Нейтральный выключательНейтральный выключатель остается в постоянно включенном положении

Код 51 (пять продолжительных вспышек, одна короткая вспышка)Блокиратор стартераВыключатель блокировки остается постоянно во включенном положенииКод 52 (пять продолжительных вспышек, две короткие вспышки)Габаритный выключательВыключатель парковки остается в постоянно включенном положении

Для определения кодов неисправности в системе самодиагностики obd2 необходимо включить сканер в диагностический 16-контактный разъем.

Коды неисправности в системе самодиагностики obd2 состоят из пяти цифр.

Коды неисправности системы самодиагностики obd2

Если Вы приобрели себе диагностический адаптер и не знаете, где в Вашем автомобиле располагается диагностический разъем OBD 2, то данная статья придется Вам кстати.

Статья подскажет, где находится диагностический разъем на автомобилях различных марок: ВАЗ, ГАЗ УАЗ, Chevrolet, Reno и прочих.

Диагностический 14 пиновый разъем на автомобиле ВОЛГА располагается под капотом, на стенке моторного отсека, на стороне пассажира

На более новых моделях данный разъем уже стандарта OBD 2 располагается под рулем (аналогичное расположение в автомобилях газель свежих годов)

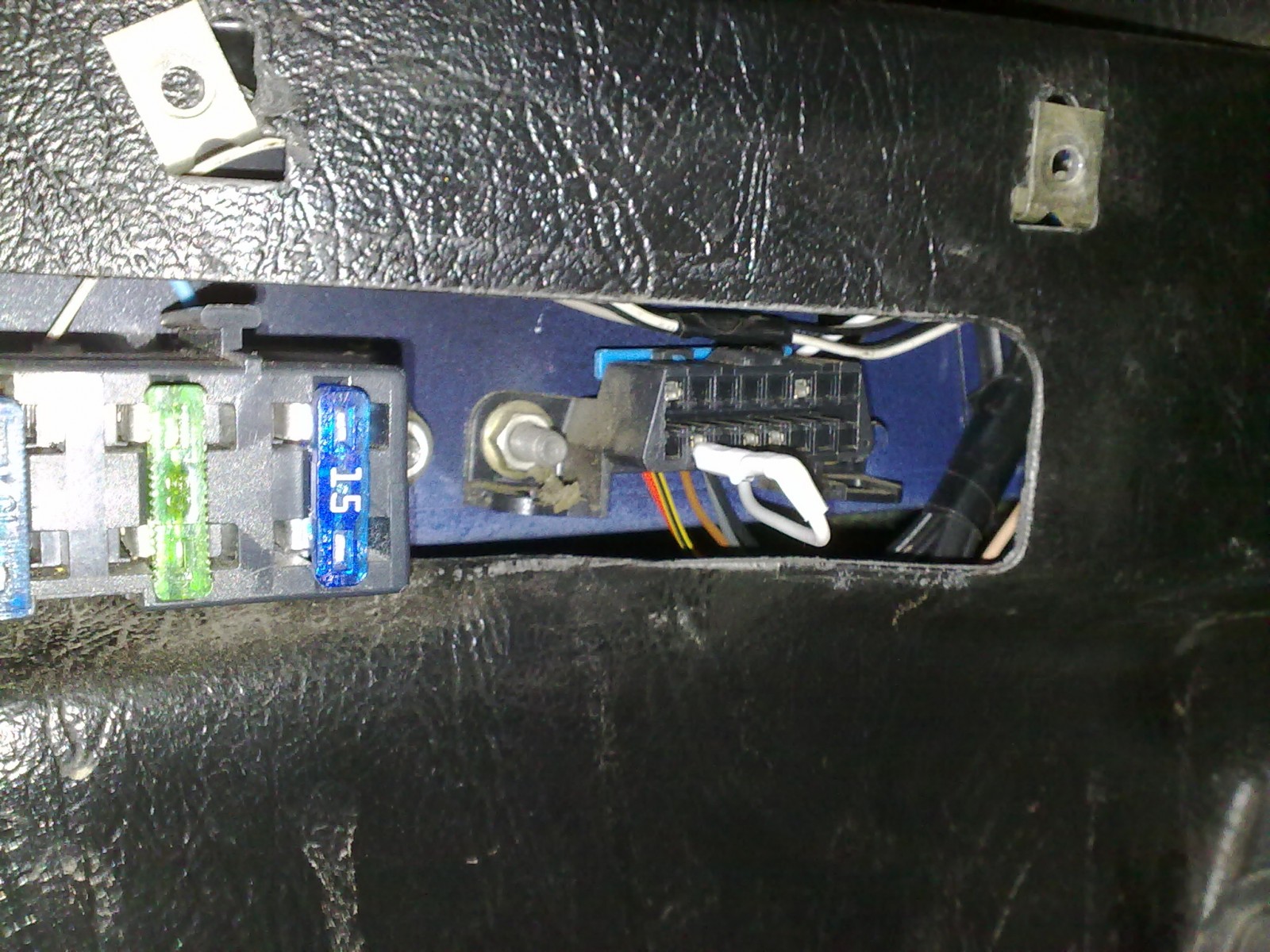

На автомобиле ВАЗ 2110 — 2112 диагностический разъем располагается справа от водителя, рядом с рулевой колонкой снизу.

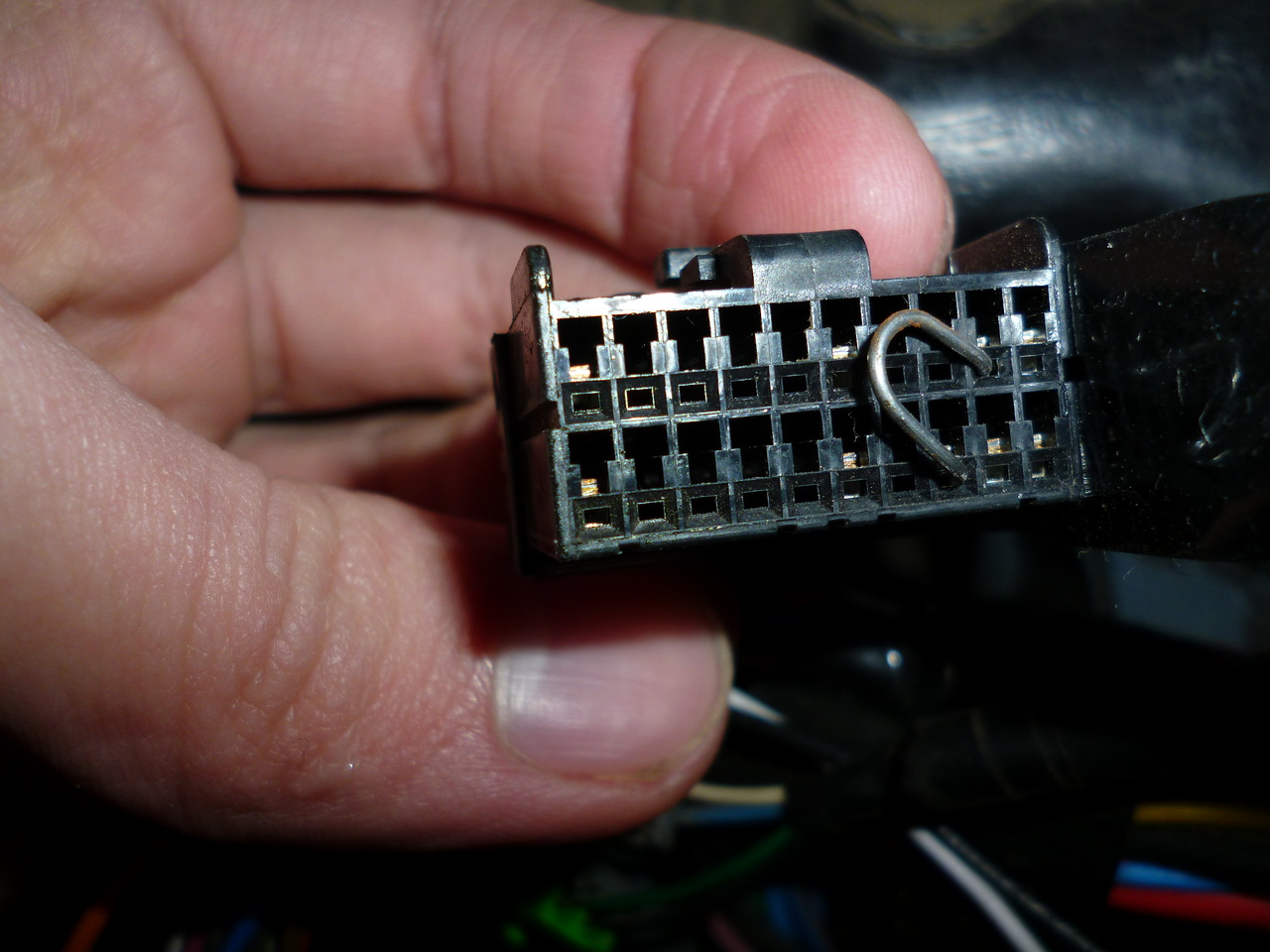

На автомобиле ВАЗ 2109 с высокой панелью приборов диагностический разъем следует искать на полке под «бардачком», рядом с ЭБУ автомобиля.

12-ти контактный прямоугольный разъем VAZ

Марки и года (ориентировочно): все инжекторные модели, кроме части моделей после 2002 г., имеющих OBD-II разъем.

Типичное расположение: в салоне под торпедой. Может располагаться как со стороны водителя, так и со стороны пассажира

Марки и года (ориентировочно): часть моделей после 2002 г. , имеющих системы управления BOSCH MP7.0 Euro-3, BOSCH M7.9.7, Январь-7.2

Типичное расположение: в салоне под торпедой со стороны водителя.

Установить Сигнализацию !
Автосигнализации в Риге — установка, ремонт и отключение сигнализаций!

Установка сигнализаций, иммобилайзеров, секреток и других электронных и механических устройств для защиты автомобиля, а также — диагностика, установка видео и аудио оборудования, установка парковочных датчиков, ксеноновый свет, ремонт пультов и многое другое!

+371 29675090 Сергей

Сейчас 348 гостей и ни одного зарегистрированного пользователя на сайте

«>

Диагностический разъем Шевроле Нива: где находится, схема, описание

Принцип действия при этом мало отличается от стандартных схем поиска неисправностей. Во время такой диагностики вычислительные приборы подключают к разным деталям автомобиля и тестируют их на наличие неисправностей. Все результаты появляются на экране, после этого разрабатывается дальнейший план ремонтных работ.

Основной плюс такой системы поиска поломок заключается в огромной экономии времени, которое могло бы быть затрачено на поиски поломки. Результаты всегда очень точные, таким образом, план ремонта будет максимально эффективным.

Так как компьютер – это все та же машина, то иногда сбои бывают и у него. Иногда компьютер не может найти поломку в двигателе, поэтому рассчитывать на такую диагностику на все 100% не стоит, хотя такой способ поиска в своем большинстве точен и быстр. Бывает и так, что компьютер сообщает о неисправности всей системы, хотя по факту нужно прикрутить гайку.

Читайте также: Как проводится самодиагностика Нива Шевроле и основные коды ошибок

Такая диагностика развивается весьма стремительно, и разработки профессионалов ведут к тому, чтобы подобный способ поиска неполадок стал основным.

Для проведения такой диагностики не так много и понадобится, а именно:

компьютер возле автомобиля;
К-Лайн адаптер;
удлинитель от розетки до машины;
специальные программы.

Чтобы такую диагностику провести, нужно отыскать компьютерный разъем в автомобиле. В разных машинах его расположение отличается. Он может находиться и под капотом, и в салоне машины.

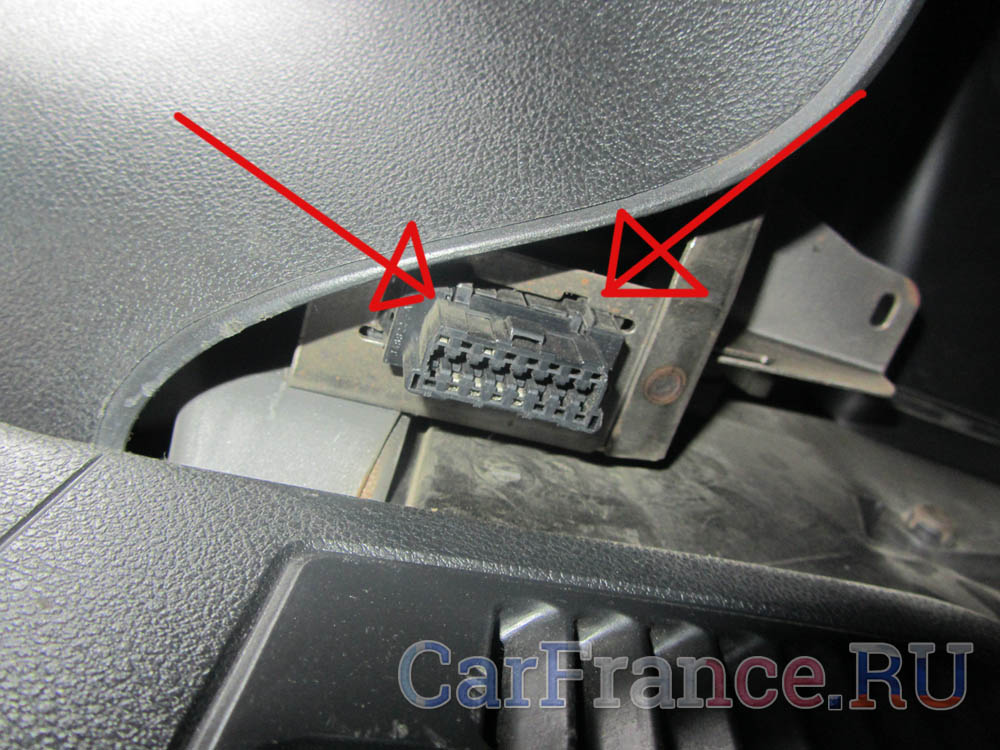

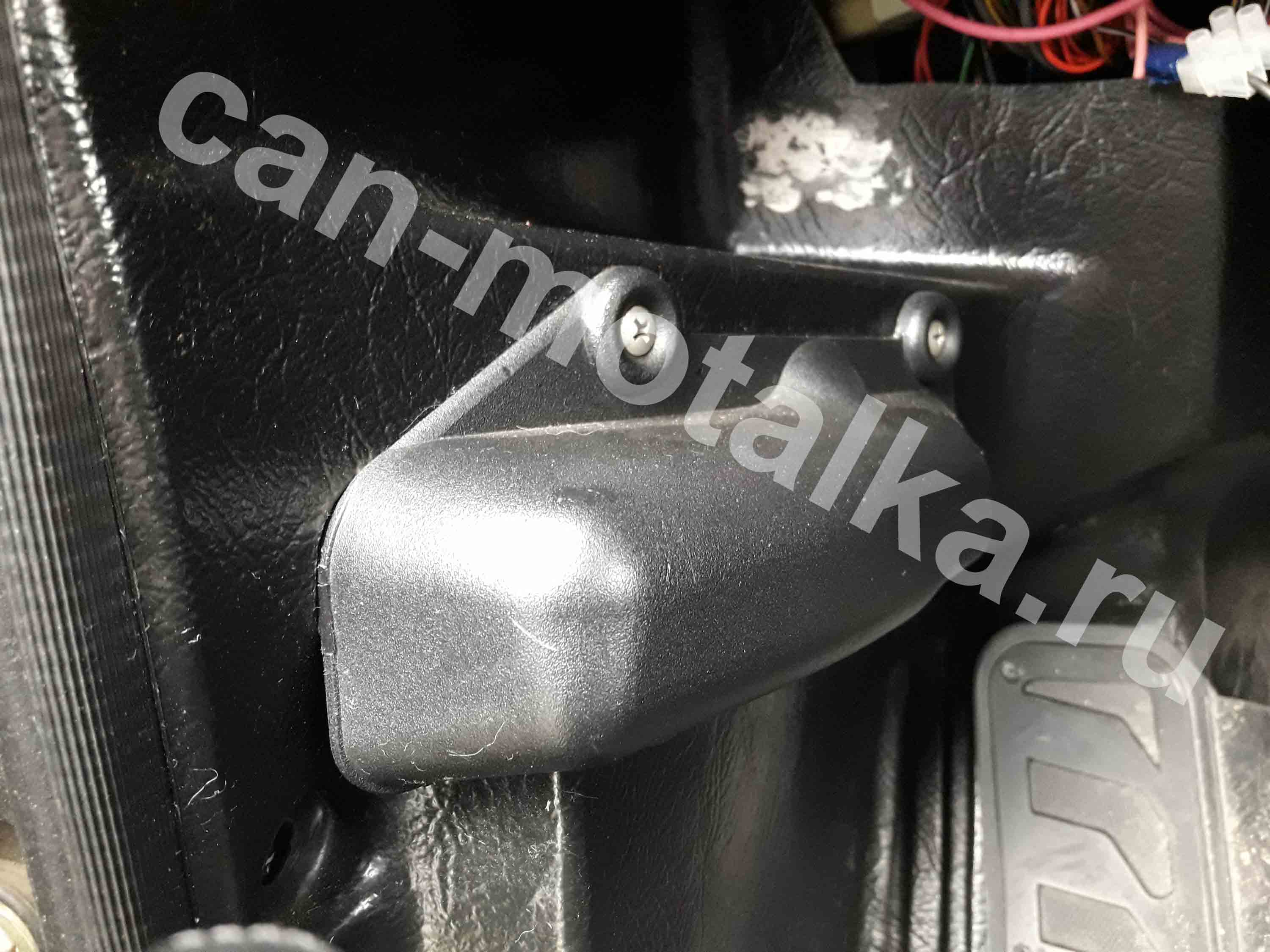

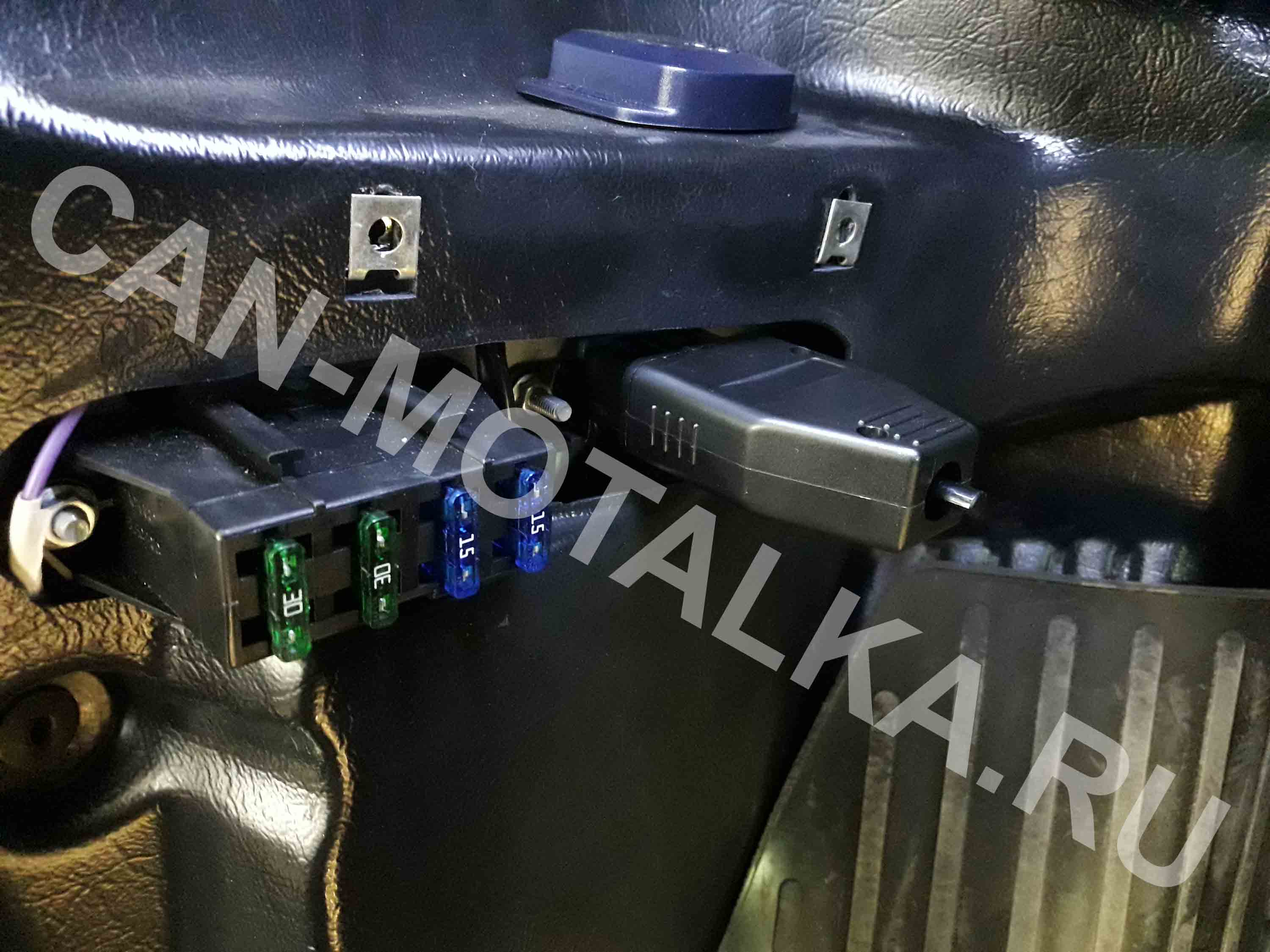

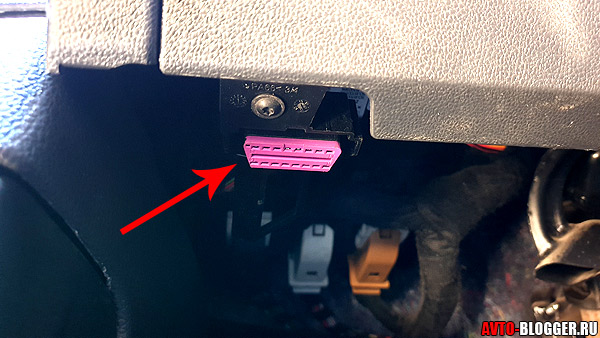

Диагностический разъем в автомобиле Шевроле Нива расположен справа внизу от руля. А распиновка находится под торпедой на стороне водителя.

Как видите, знать расположение диагностического разъема в своей машине необходимо, так как именно он помогает проверять автомобиль на неисправность очень быстро и качественно благодаря такой разработке, как компьютерная диагностика.

Где находится обд разъем на шеви нива

Установил! Ура
Подключился к КПК без проблем. Все довольно просто. Китайцам спасибо.
Пробег маленький, более детально опишу позже.
На данный момент все работает, данные снимаются и передаются на КПК.

Немного описания устройства:
ELM327 BLUETOOTH mini это новейшее диагностическое устройство в малогабаритном корпусе, которое подключается к компьютеру или ноутбуку по беспроводной связи Bluetooth. Адаптер подключается к автомобилю через штатный диагностический разъём и поддерживает все протоколы OBD II: (ISO9141, ISO14230, J1850 PWM, J1850 VPW, ISO15765-4(CAN)). Сканер может использовать две скорости передачи данных: 38400 и 9600 кбит/с. На лицевой стороне адаптера размещены три светодиодных индикатора: питание и активность обмена данными на стороне OBD и ПК. Данный адаптер оборудован защитой по питанию.

Позволяет выполнять следующие операции: чтение диагностических кодов неисправностей, как общей, так и по спецификации производителя, показать их значение (более 3000 определений общих кодов в базе данных), очистка кодов неисправностей и выключение MIL (лампа «Check Engine»), отображение текущих данных датчиков, в том числе:
— Обороты двигателя
— Расчетное значение нагрузки
— Температуры охлаждающей жидкости
— Состояние топливной системы
— Скорость автомобиля
— Давление впускного коллектора
— Температуры впускного воздуха
— Расход воздуха
— Абсолютное положение дроссельной заслонки
— Напряжение датчика кислорода
— Топливная система, статус
— Многие другие …

Всем доброго дня. Внезапно обнаружил колодку диагностического разъема. 16 контактов, все как у людей.

Имел я уже опыт общения с такими замечательными делами и
обрадованный таким поворотом событий взял у коллеги Bluetooth сканер ELM 327 mini и прошивкой 1,5. На телефоне под ведройдом установлена программа Torque.

При подключении сканера сразу идет питание на не заведенном авто (горит левая лампочка). Телефон находит сканер, сопрягается с ним. При запуске программы сначала мигает пиктограмка сканера, потом она отображается все время, мигает пиктограмка автомобиля. На сканере мигает правая лампочка и иногда средняя. На главном экране программы изображен тахометр — он дрыгается в районе 0 иногда уходя даже немного в «-«. При попытке считать ошибки пишет что нет подключения к ЭБУ.

Самое интересное начинается при заведении двигателя. Первые несколько секунд все хорошо, потом начинают щелкать релюшки, обороты несколько раз подлетают до 1800 (педаль газ вообще не трогаю) и потом все падает в 0 и машина глохнгет. При этом никакого подключения к данным так и не происходит. Без сканера все заводится и работает без проблем.

Машина 2005 г.в.
Мозги вот такие:

Сканер рабочий, прога рабочая. Подключаю со своего телефона этот сканер к Форду — все показывает. Взял другой сканер с такими же характеристиками с КИА. Результат идентичный.

Поставил программу OpenDiag — через эти сканеры она может прочитать ошибки, но к ЭБУ подключиться не может. Зато хотябы двигатель не колбасит.

Пробую сканер с прошивкой 2.1 — машина так же дергается и глохнет. Через Torque все идентично, через OpenDiag вообще ничего не видит.

Может быть кто сталкивался? Что я делаю не так и куда нажимать чтобы было весело?

Во первых, необходимо узнать, присутствует ли на автомобиле система иммобилизатора.

Chevrolet Niva (НИВА Шевроле). Горит чек. Диагностика двигателя своими руками.

Данная процедура помогает извлечь дополнительную производительность заложенную в моторе. Для восстановления связи между контактами устанавливается перемычка, как показано на картинке ниже:

CHEVROLET-NIVA. на ниве-шевроле? только поточнее. а то на сервисе не нашли 😉 Обсуждение закрыто модератором….

Ошибка чек энджин Если на автомобиле Нива Шевроле загорелся чек, это предупреждает о том что есть неисправности связанные с работой двигателя. Диагностический разъем в автомобиле Шевроле Нива расположен справа внизу от руля. Коннектор может быть установлен под капотом, у моделей с низкой приборной панелью устанавливается в салоне, со стороны бардачка, с высокой панелью — в районе центральной части торпедо.

Одним из основных условий для разъема является возможность подключения коннектора формата K-Line. Чтобы такую диагностику провести, нужно отыскать компьютерный разъем в автомобиле.

Давайте рассмотрим более подробно коды ошибок Шевроле Нива с расшифровкой: Как показывает практика знание как произвести самостоятельную проверку очень полезны, так как эти знания помогают быстро выявить неисправность, и вовремя ее устранить.

Ошибка чек энджин Если на автомобиле Нива Шевроле загорелся чек, это предупреждает о том что есть неисправности связанные с работой двигателя. Лампочка загорается в тот момент когда двигатель начинает фиксировать сбой или ошибку и в свою память прописывает определенный код.

Давайте рассмотрим основные причины по которым может появится данное предупреждение: Топливно-воздушная смесь имеет неправильный состав. Устраняется данная проблема путем залива в бак более качественного бензина. Низкий уровень моторного масла Имеются неполадки в системе зажигания, может быть связанно с неисправностью свечей или катушки зажигания Неисправна система питания. Возможно что в один из цилиндров прекратился впрыск топлива Неисправен лямбда-зонд В системе ЭСУД вышел из строя какой-то отдельный датчик Можно сделать вывод что в каких-то случаях когда двигатель заводится и при этом горит чек то это может говорить о том что двигатель работает в аварийном режиме и неполадка является не сильно критичной.

В случае если двигатель заводится и глохнет тогда это скорей всего проблема связана с подачей топлива или из строя вышел датчик коленвала. В любом случае пока не выясните точную причину автомобиль лучше не использовать.

Чип тюниг Некоторые водители для того чтобы повысить мощность двигателя делают чип тюнинг Шевроле Нива. Данная процедура помогает извлечь дополнительную производительность заложенную в моторе.

Во первых, необходимо узнать, присутствует ли на автомобиле система иммобилизатора. Если он есть, то необходимо проверить сам адаптер. В случае, если такой возможности нет, следует проверить систему диагностики на наличие разрывов, которые могут быть в проводке между разъемом и линией ЭБУ.

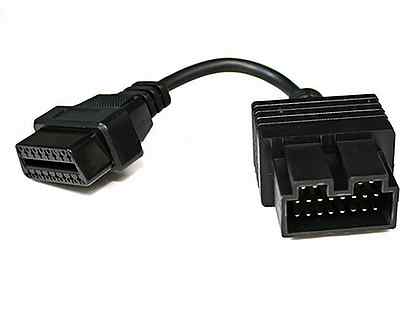

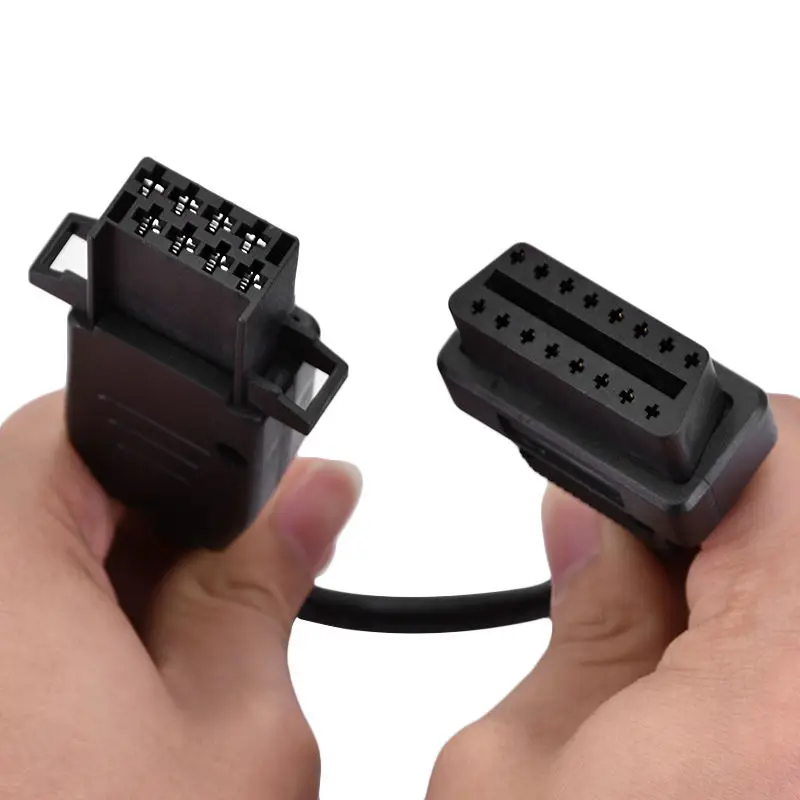

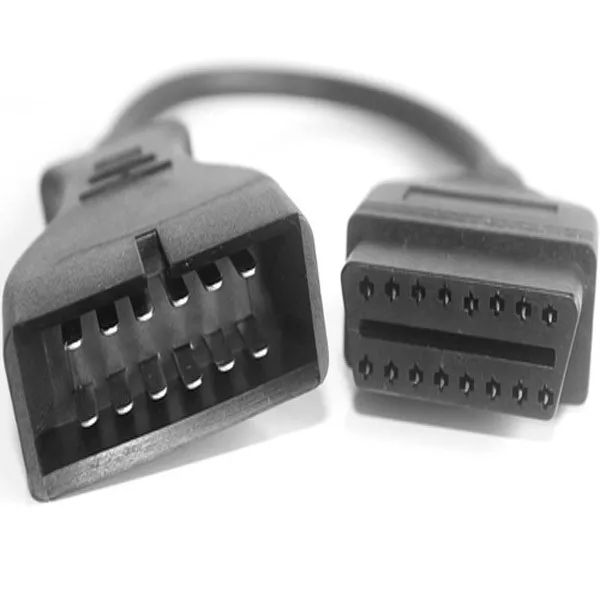

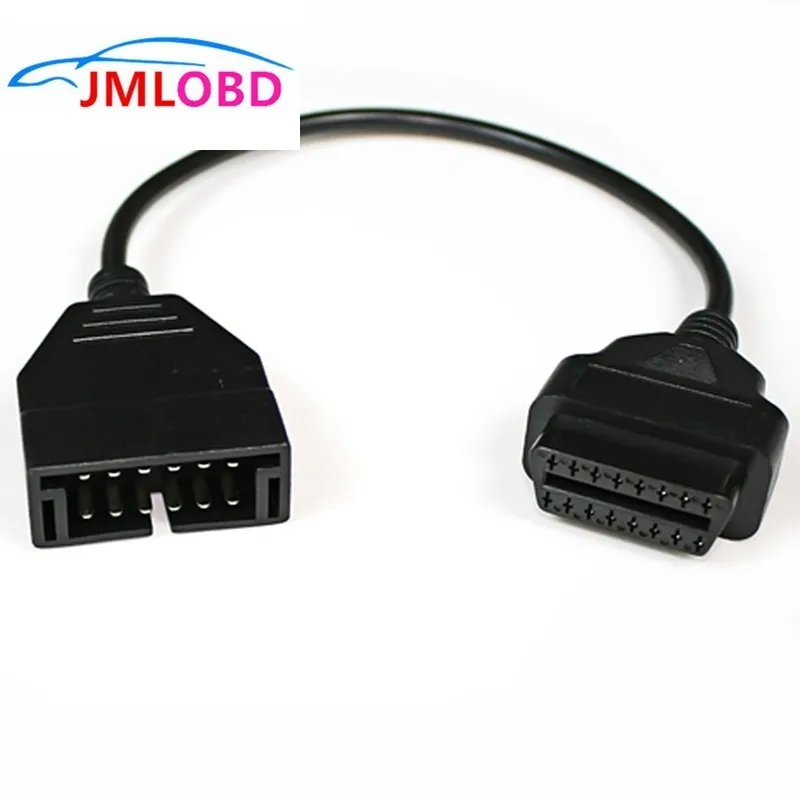

Виды диагностических шнуров для передачи данных

При стандартном расположении в линию диагностики можно подключиться в разрыв между иммобилизатором и ЭБУ. В случае, если нет иммобилизатора, линия диагностики полностью экранирована а в месте подключения коннектора устанавливается заглушка.

Установка бортового компьютера шевроле нива

Чтобы восстановить связь необходимо поставить перемычку между контактами, как указано на схеме или установить иммобилизатор. Само местоположение разъема может отличаться в разных моделях, выпускаемых концерном АвтоВАЗ. Коннектор может быть установлен под капотом, у моделей с низкой приборной панелью устанавливается в салоне, со стороны бардачка, с высокой панелью — в районе центральной части торпедо.

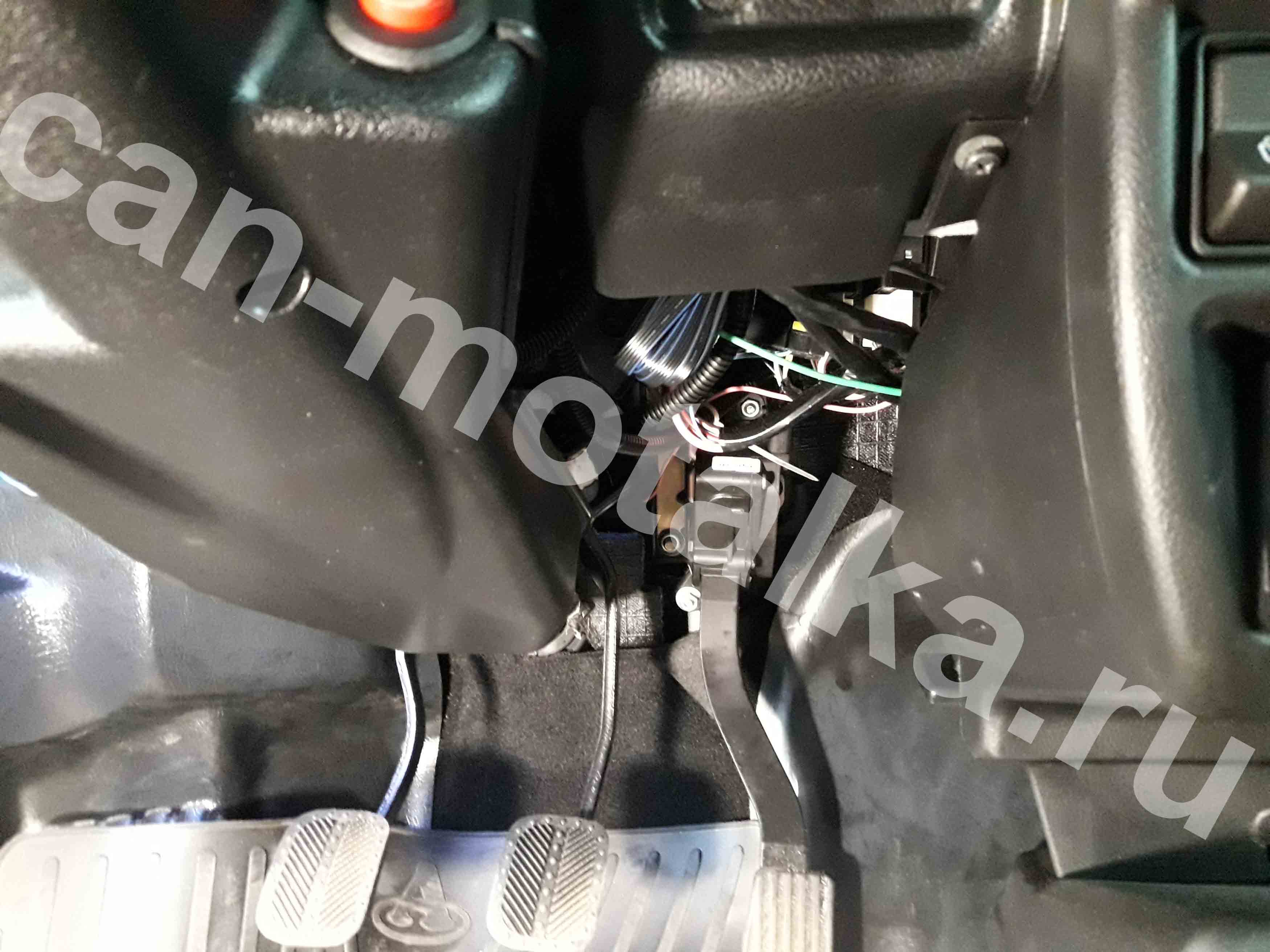

Диагностический разъем шевроле нива расположен около замка зажигания. Чтобы найти его надо посмотреть рядом с кожухом рулевой колонки.

Сам электронный блок управления расположен под бардачком, в районе ног переднего пассажира. Для того, чтобы получить доступ к нему необходимо снять перчаточный ящик и снять крепления блока предохранителей.

Нива шевроле разъем диагностики где находится

Сама по себе компьютерная диагностика распространилась на Западе много лет назад, а в нашей стране это понятие только внедряется в сознание автомобилистов. Преимущества такого метода в том, что он автоматизирует многие процессы во время выявления причины поломки машины. Принцип действия при этом мало отличается от стандартных схем поиска неисправностей. Во время такой диагностики вычислительные приборы подключают к разным деталям автомобиля и тестируют их на наличие неисправностей. Все результаты появляются на экране, после этого разрабатывается дальнейший план ремонтных работ.

Такая диагностика развивается весьма стремительно, и разработки профессионалов ведут к тому, чтобы подобный способ поиска неполадок стал основным.

Для проведения такой диагностики не так много и понадобится, а именно:

компьютер возле автомобиля;
К-Лайн адаптер;
удлинитель от розетки до машины;
специальные программы.

Во первых, необходимо узнать, присутствует ли на автомобиле система иммобилизатора.

Chevrolet Niva (НИВА Шевроле). Горит чек. Диагностика двигателя своими руками.

CHEVROLET-NIVA. на ниве-шевроле? только поточнее. а то на сервисе не нашли 😉 Обсуждение закрыто модератором….

Виды диагностических шнуров для передачи данных

Установка бортового компьютера шевроле нива

Всем доброго дня. Внезапно обнаружил колодку диагностического разъема. 16 контактов, все как у людей.

Машина 2005 г.в.
Мозги вот такие:

Может быть кто сталкивался? Что я делаю не так и куда нажимать чтобы было весело?

Подключение диагностического оборудования к автомобилю

Для подключения автомобиля к персональному компьютеру необходимо приобрести или изготовить интерфейс связи между СОМ — портом и диагностическим разъемом K-LINE

Первая надпись на экране диагностического оборудования или компьютера, вызывающая панику у новичков, как правило, что — то типа «Нет связи», «Нет ответа контроллера» или нечто подобное, но не менее интригующее. Мотор-тестер, к примеру, начинает предлагать варианты — от неподключенного питания до аппаратной неисправности адаптера. Хорошо, если первой на диагностику прикатила машина с иммобилизатором и Вы уверены, что с адаптером все в порядке. Причина отсутствия связи на автомобилях без иммо банальна и возможна только в отечественном автопроме — разрыв линии диагностики, идущей от диагностического разъема до ЭБУ. Иммобилизатор использует K-Line для связи с ЭБУ и включается в разрыв линии диагностики. Если иммобилизатор не установлен, то линия диагностики висит в воздухе и связь с ЭБУ отсутствует. На этом месте предполагалось, видимо, заглушка, но… Для восстановления связи нужно просто установить перемычку между контактами 9-1 и 18 разъема иммобилайзера (или установить иммобилайзер) как показано на рисунке. На практике, для сохранения функций плавного гашения света, да и просто для отпугивания пионеров обрезают и сращивают эти два провода, оставив иммо в разъеме.

Диагностический разъем ГАЗ.

1 +12V
2 +12V от АКБ
10 L-Line
11 K-Line
12 Масса

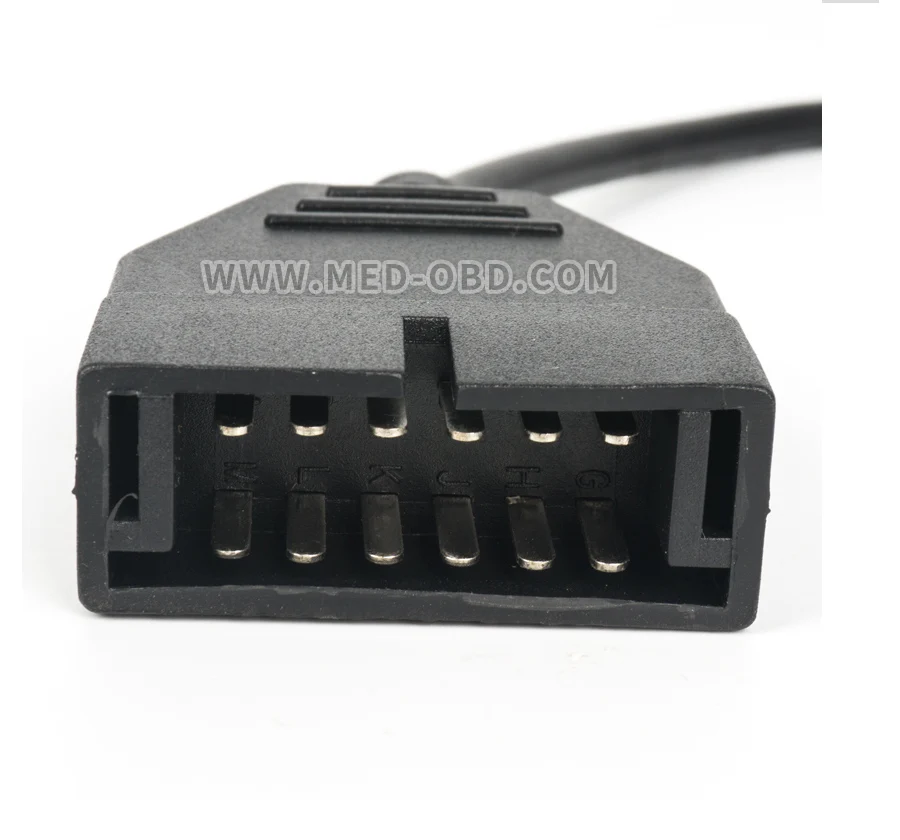

Диагностический разъем ВАЗ

A —   GND
B —   L-Line (может не быть)
M —   K-Line
G —   Управление топливным насосом.

H — 12V. Постоянное c АКБ через предохранитель. /может не быть.

На последних модификациях ВАЗ, рассчитанных на нормы токсичности ЕВРО 3 (4) применяется стадартный европейский коннектор OBD-II.

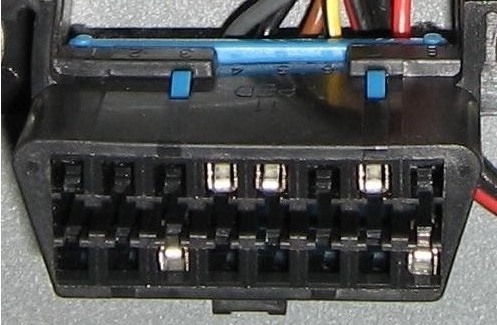

Назначение контактов диагностической колодки

2 — J1850 Bus+
4 — Chassis Ground
5 — Signal Ground
6 — CAN High (J-2284)
7 — ISO 9141-2 K Line

14 — CAN Low (J-2284)
15 — ISO 9141-2 L Line
16 — Battery Power

Местонахождение диагностических колодок

ВОЛГА — под капотом, на стенке моторного отсека, на стороне пассажира
ВАЗ 2110 — справа от водителя, рядом с рулевой колонкой
ВАЗ 2109 Низкая панель — на полке под «бардачком», рядом с ЭБУ
ВАЗ 2109 Высокая панель — за центральной консолью.
ВАЗ 2108-2115 «европанель» — на «торпедо», закрыто лючком.

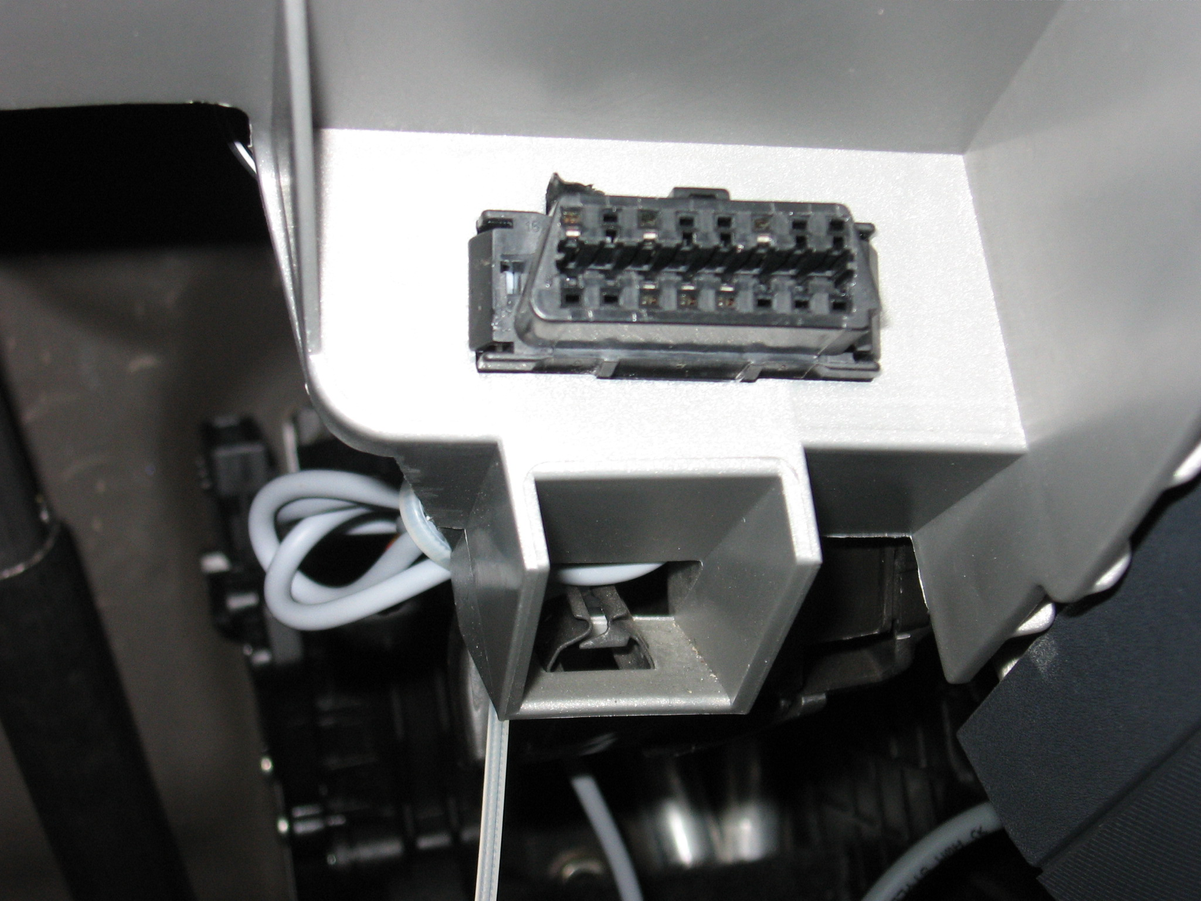

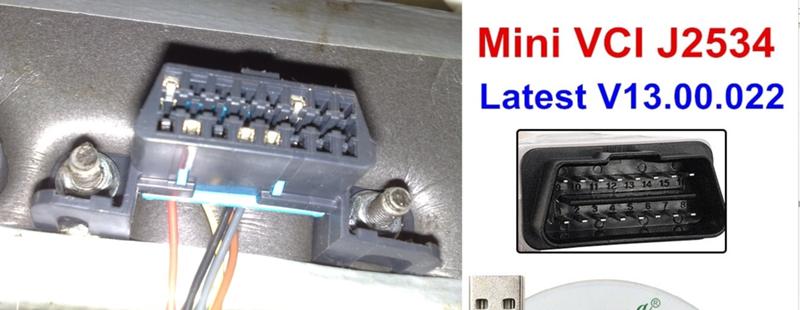

Шевроле-Нива — OBD-II, около замка зажигания, частично прикрыт кожухом рулевого управления.
ВАЗ 11183 «Калина» — Под нишей для мелочей рядом с ручкой КПП.

Расположение блоков

Шевроле-Нива — блок управления находится в районе ног переднего пассажира.
Доступ к жгуту возможен только при снятом перчаточном ящике, для извлечения блока нужно демонтировать перчаточный ящик («бардачок») и открутить от блока предохранители. Для перезаписи блок можно не откручивать, если есть кабель достсточной длины.

ВАЗ 2106i — Блок управления находится на месте полочки под бардачком, там же расположены предохранители ЭБУ, диагностическая колодка и реле ПТФ. Все это закрыто чисто по отечественному, пластиковым щитком с огромными зазорами. Для подключения диагностики щиток придется открутить, т. к. несмотря на его «гибкость», вставить диагностический разъем не получается.

ВАЗ 11183 «Калина»

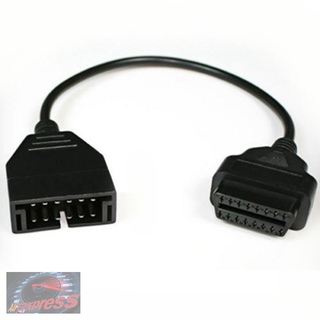

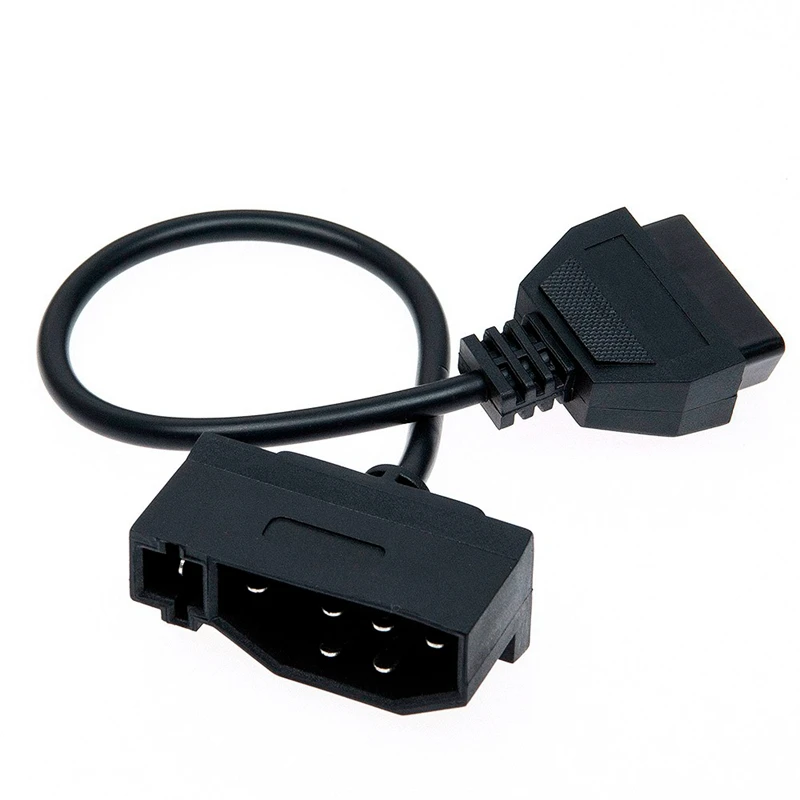

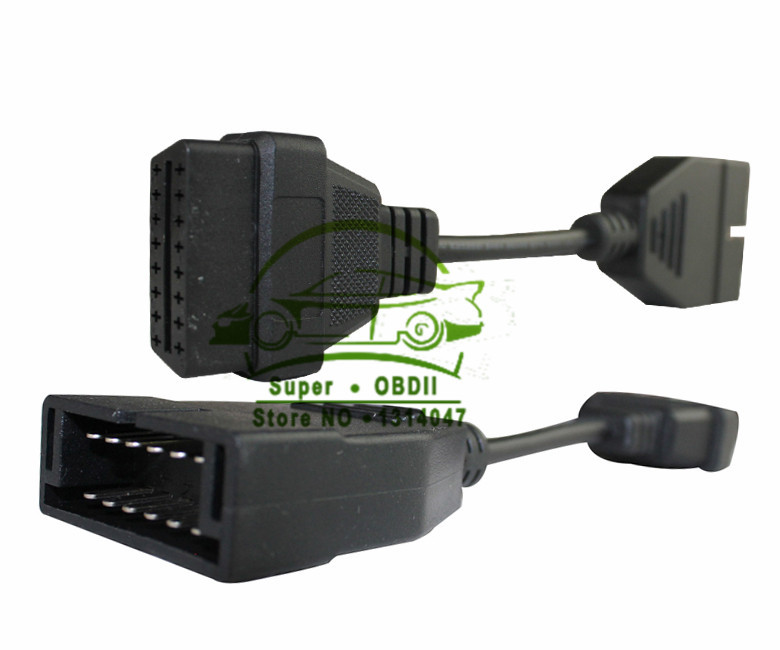

Разъем для подключения диагностического оборудования к автомобилям ВАЗ

Для подключения диагностического оборудования к колодке можно воспользоваться штыревым контактом соответствующего диаметра, но гораздо удобнее изготовить специализированный разъем.

Данная конструкция была разработана НПП НТС для подключения своего диагностического оборудования. В несколько измененном виде данные разъемы можно встретить на авторынках Тольятти. Данный чертеж был выполнен и предоставлен (c)AIST

Разъем, изображенный на фотографии можно приобрести в Тольятти на авторынке «Пламя». Он довольно качественно изготовлен и имеет одно несомненное преимущество — наличие довольно большого объема свободного места. Я, например, без труда уместил в нем адаптер k-line. Получился компактный адаптер для ноутбука.

А вот такую колодку подключения к разъемам диаоностики можно заказать в он-лайне на сайте тольяттинской фирмы ЗАПЧАСТЬ — СЕРВИС. Колодка представляет собой пластмассовый двухсторонний разъем, с одной стороны которого подключение к штатной ВАЗ-овской колодке диагностики, с другой — OBD II. Я уже неоднократно их заказывал, доставка бандеролью (в Волгоград) в течении недели.

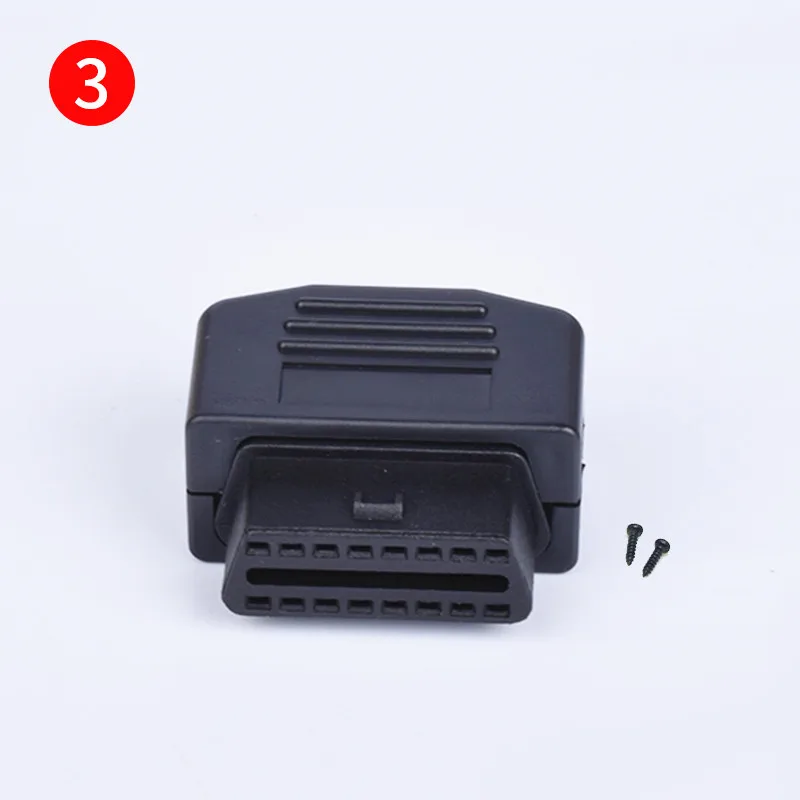

Как самому смастерить разъемы для подключения к диагностическим разъемам? Своим опытом по изготовлению делится Sany77 — скачать подробную инструкцию.

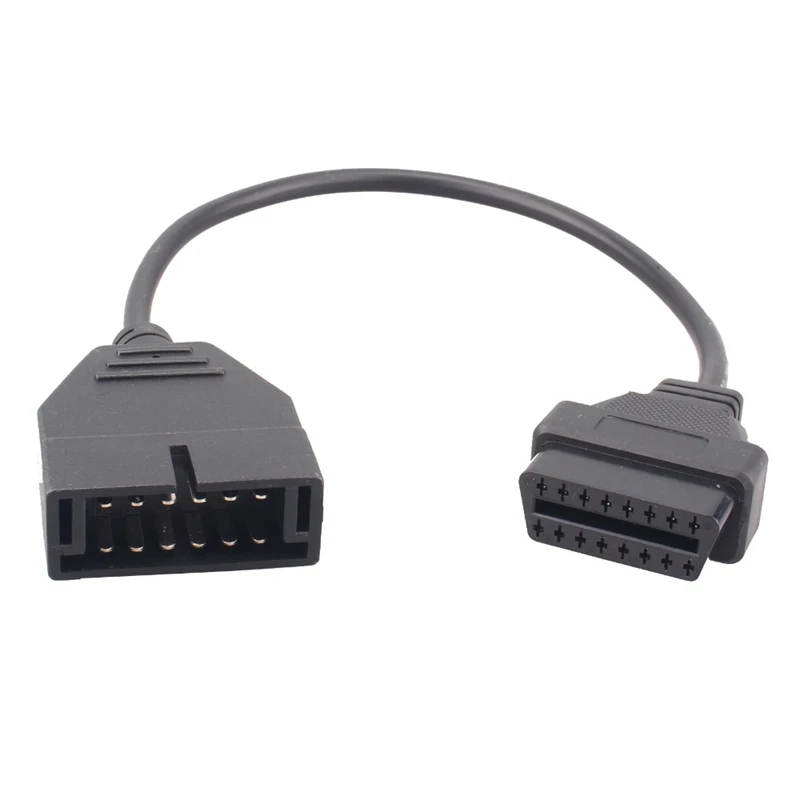

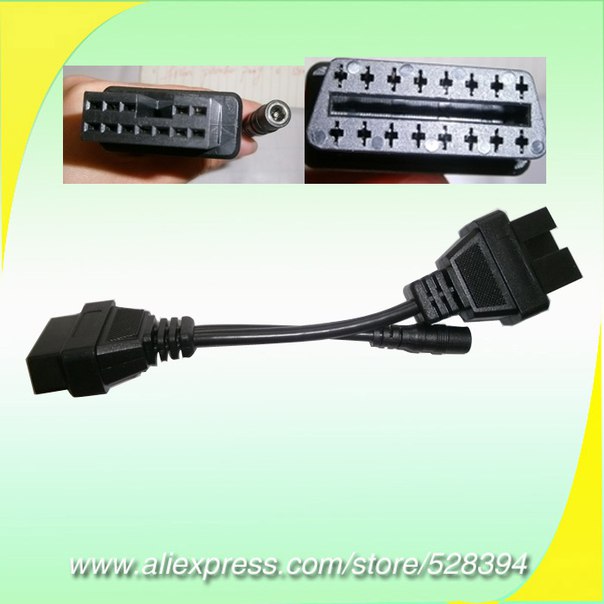

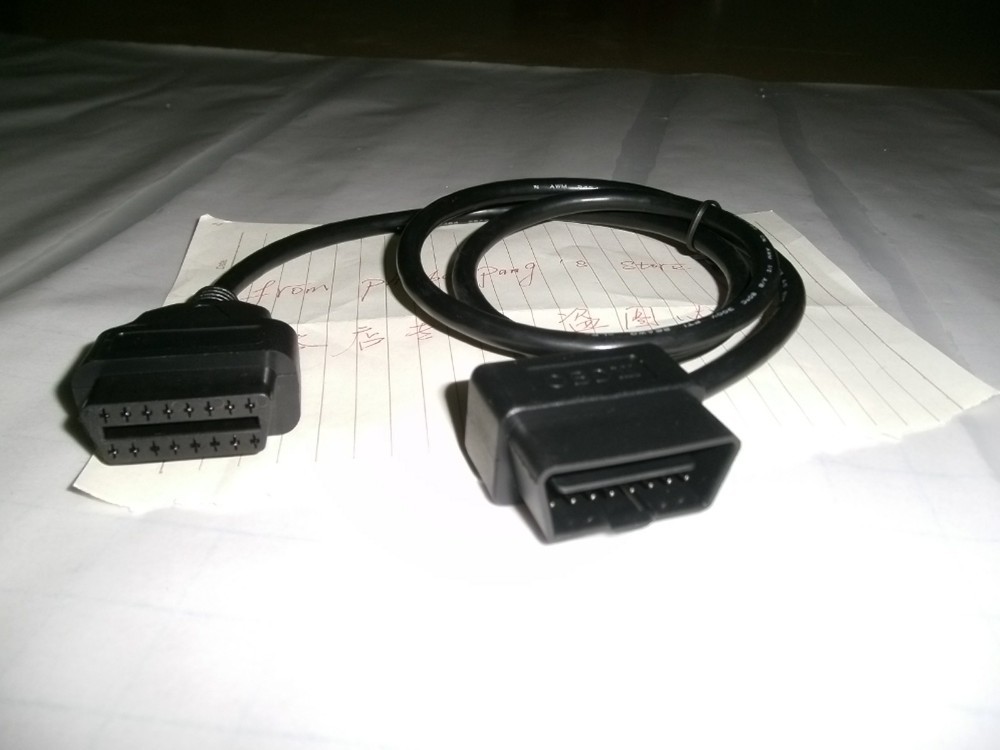

Диагностические шнуры

Теперь немного о шнуре. НПП НТС, например, комплектует свои адаптеры KR-2 3-х проводным жгутом длиной 5 метров, по двум подается питание («+» и «-» с АКБ, кроколилы) и один неэкранированный сигнальный провод, подсоединяемый в колодке к контакту «М».

При самостоятельном изготовлении шнура нужно иметь ввиду, что при использовании качественного экранированного провода длину можно нарастить до 15 м, и то, что система с отдельной подачей питания выбрана из-за того, что в старых типах проводки не подавалось питание на колодку диагностики — в настоящее время можно все подключать непосредственно к колодке. На фотографиях изображены «сменные» шнуры для ВАЗ и ГАЗ с питанием адаптера с колодки диагностики.

И, несомненно, самым удобным в эксплуатации при использовании ноутбука является колодка со встроенным адаптером К-Line. Адаптер, изображенный на фотографии слева активно используется для диагностики и работы с инженерным ЭБУ J5 On-line tuner совместно с ноутбуком IBM Thinkpad P-II/366.

Диагностическую колодку такого типа можно найти в Тольятти, рынок «Пламя» или сделать самому.

В заключение приведем распиновку адаптеров:

1. Самого популярного K-Line от chiptuner — она полностью соответствует распиновке адаптера KR-2 от НПП НТС: 2-K-Line, 4,5 + питания, 8,9 — GND.

2. Адаптер K-Line v.1.7: 9-pin от Автоэлектрика: 1 — K-Line, 4 — масса K-Line, 5 — масса питания, 8 — плюс питания.

3. Адаптер K-L-Line v.2.1 (и от USB K-L-Line) от Автоэлектрика: 1,14 — K-line; 13,25 L-Line; 17,18 +12V; 21,22 GND; 3 — J1850 Bus+

Какое масло лить в Epica ? — Клуб любителей Chevrolet Lacetti/Gentra/Cruze | Авто центр SPB

Проверка масла GM Dexos2 5W-30 на замерзание

Как получить допуск Dexos2 официально написано вот. И еще есть разница по такому параметру как отложения на поршне piston deposits.

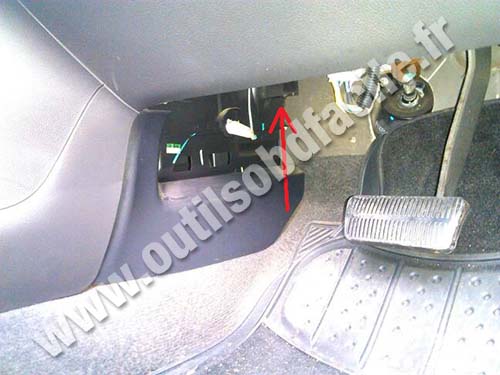

Chevrolet Epica масло для двигателя. В году компания Шевроле пополнила свой модельный ряд седаном бизнес-класса…

Так появилось множество допусков и в частности Dexos2.

Обратите внимание, отложения на поршнях является немаловажным параметром для производителя присадочного пакета, и, вероятно, для его заказчика. Испытание проходило следующим образом. Дальше я покажу как ведут себя масла с допуском Dexos2 при высокой температуре.

Так как владею Эпикой не так давно, в вопросе выбора деталей и сервисных жидкостей хотел бы посоветоваться с более опытными людьми. Вот какая есть инфа к размышлениям: Dexos2 итоги Тема касается владельцев в большей степени гарантийных автомобилей концерна General Motors.

Какое масло лить и сколько?

Ну и владельцев любых других автомобилей то же. Владельцы GMмобилей такой вопрос не задают, потому как в инструкции чётко написано, что нужно лить масло с допуском Dexos2. Всё это скучно и неинтересно. Интересно будет если начать разбираться, что значит «Допуск» и что конкретно значит допуск Dexos2.

В неё входят и европейские производители самобеглых повозок, и американские, и корейские, и японские.

Интересные статьи

Короче все, или почти все. В рамках этой ассоциации были выработаны некоторые стандарты, применяемые ныне к моторным маслам.

Для начала были придуманы категории А и И. Этого показалось мало, и к этим категориям были придуманы номерные поnкатегории, типа A3, B3… Ну и чтоб работа выглядела как завершенная, этими буковками и циферками обозначили свойства различных категорий масел. И стало им скучно, так как вся работа была сделана. Чтобы не скучать, раз в два года требования к маслам различной категории редактировали и уточняли. В итоге к буковкам и циферкам добавилась еще пара цифр, обозначающие год. В конце концов родилась такая категория масел, которые были довольно жиденькими и кроме того при сгорании оставляли после себя по минимуму сульфатной золы.

Сульфатная зола это то, что остаётся после сгорании различных металосодержащих веществ, потому что зола забивает сажевые фильтры дизельных двигателей. Тут еще такая напасть, что сажа и зола, это совершенно не одно и то же, а вообще разные вещи. Ну в общем, назвали категорию этих масел C3. А что такое масло?

Масло это прежде всего углеводород. Углеводород при сгорании даёт оксид углерода и воду. А если плохо сгорает, то даёт сажу.

Но для того чтобы долго и счастливо смазывать и охлаждать детали двигателя, одного углеводорода мало. Для этого в масло добавляют загустители, модификаторы трения, антикоагулянты… В итоге именно эти вещества дают нам ту самую сульфатную золу.

Меньше веществ — меньше золы. Поэтом нельзя сделать масло, у которого золы будет в 10 раз меньше. Просто это масло будет в десять раз хуже смазывать, хуже охлаждать, быстро окислится и развезет грязи.

В итоге в этих малозольных маслах категории C3 этой самой золы не в 10 раз меньше, а всего на треть. Но и это для сажевого фильтра хорошо.

Замена масла в двигателе. Какое моторное масло заливать?

Короче, ACEA разработала стандарты. Если производитель масла выпускает продукт, соответствующий одной из категорий масел, он просто пишет на нём что масло соответствует стандарту ACEA C и С3 и идет продавать.

Потребителям и производителям хорошо, а у автопроизводителей деньги сквозь пальцы текут из-за отсутствия возможности лицензировать. Это трудно долго терпеть. В итоге автопроизводители придумали свои стандарты масел почти в точности повторяющие стандарты ACEA.

Теперь за возможность размещения допуска нужно купить лицензию автопроизводителя.

Ответы (2)

Так появилось множество допусков и в частности Dexos2. Тут же появилась синенькая канистрочка под брендом GM. И вот смотрите, что на ней написано: Как получить допуск Dexos2 официально написано вот здесь. Если коротко, то вы обращаетесь в одну из четырёх компаний производителей присадочных пакетов и покупаете у них готовое решение. После чего передаёте образец в отдел качества GM и получаете право размещать на упаковке товарный знак Dexos2. С этого момента ваша продукция допущена к применению практически во всех автомобилях GM, в том числе и гарантийных.

Один из производителей присадочных пакетов предоставляет возможность поиграться в диаграмму сравнительных характеристик масел различных допусков. Ну я взял и все допуски с канистры GM Dexos2 забил и смотрите что получилось: Lubrizol3 У них параметры где-то близко, у кого-то что-то совпадает, у кого-то нет.

Но у всех один параметр сходится в одной точке — нейтрализация выхлопа. А если добавить диаграмму допуска С3, например Ford, то у него этот параметр будет нулевым. В общем, масла соответствующие допускам с канистры масла GM объединяет с катализаторами и сажевыми фильтрами.

Только что делать маслу в катализаторах и сажевых фильтрах при здоровом двигателе? Вообще стоит отметить, что утверждение GM о том, что масло Dexos2 идеально подходит ко всем двигателям концерна, попахивает некоторой натянутостью. И 1,4 турбобензинка на Астре, и турбодизель на Блейзере. А есть ещё ведь и форсированные двигатели OPC.

И всё это на одном масле? Необязательный пункт но очень эффективен! Промывка двигателя специальной жидкостью не вписана в регламент обслуживания и не является обязательной к выполнению — но. Немного заморочевшись вы в разы лучше промоете двигатель от старого, черного масла.

При этом выполняют промывку со старым масляным фильтром в течении минут. Вы удивитесь какое черное масло выльется с этой жидкостью. Использовать эту жидкость очень просто.

Детальное описание должно присутствовать на этикетке промывочной жидкости. В некоторых моделях меняется не сам фильтр и фильтрующий элемент обычно желтого цвета.

Пропитка новым маслом фильтра перед установкой является обязательной процедурой. Отсутствие масла в новом фильтре перед запуском двигателя может вызвать масляного голодание что в свою очередь может произвести деформации фильтра. В общем это не хорошая штука. Не забывайте также смазывать резиновое уплотнительное кольцо перед установкой. Убедившись в том что сливная пробка закручена, и установлен новый фильтр очистки масла можем приступать к заливки нового масла ориентируясь по щупу.

Уровень должен быть между минимальной и максимальной отметкой. Также, нужно помнить о том что после первого пуска двигателя немного масла уйдет и уровень опуститься.

Технические характеристики Chevrolet Lacetti / Шевроле Лачетти

В базовой ттх шевроле лачетти седан SE место CD-ресивера занимает небольшая полочка. В отделке использованы только качественные материалы, подгонка всех панелей максимально точная, светлые тона обивки выдержаны в одной гамме, и благодаря этому салон кажется ещё просторнее.

Наклон подушки переднего сиденья изменяется, а руль можно регулировать в двух направлениях, поэтому на месте водителя устраиваешься быстро и удобно. Задним пассажирам: А поскольку база Chevrolet Lacetti мм одна из самых больших в классе, то места для ног тоже достаточно. Багажный отсек поражает внушительным объёмом, который можно увеличить, сложив спинку заднего сиденья.

Говоря о салоне, нельзя не сказать об его оснащении. Lacetti щеголяет неплохим списком базового оборудования. В стандартное оснащение ттх шевроле лачетти седан SE входят кондиционер, усилитель руля, передние подушки безопасности, АBC, ттх шевроле лачетти седан по высоте водительское сиденье и CD-магнитола.

В комплектации SX оборудование автомобиля дополняют система климат-контроля, боковые подушки безопасности для передних пассажиров, противотуманные фары, футляр для очков водителя, расположенный на потолочной панели над дверью. Для любителей ттх шевроле лачетти седан есть и третья комплектация — CDX. В нее входят, помимо перечисленного, дюймовые колесные диски, спортивные передние кресла с выраженной боковой поддержкой, а также подлокотник с держателями для стаканов.

Словом, в салоне у Lacetti имеется все, чтобы завоевать расположение европейцев, привыкших к добротным интерьерам. Обзор на хорошем уровне. Задние подголовники почти не заслоняют плоскость заднего стекла.

Только в крутых поворотах передние стойки кузова попадают в сектор обзора. Передняя часть автомобиля выделяется крупной головной оптикой да трапециевидной решеткой радиатора, а задняя — острыми гранями в духе Cadillac CTS. Зато силуэт трехобъемного Chevrolet Lacetti выглядит солидно и основательно, во многом за счет немаленьких размеров кузова, подчеркнутых длинным капотом, плавно ниспадающей к корме крышей, а также выраженными колесными арками. Безусловно, такая внешность будет актуальной на протяжении многих лет, хотя в потоке автомобилей внимание ттх шевроле лачетти седан себя она не обращает.

Седан Шевроле Лачетти имеет следующие внешние размеры кузова: Колесная база вполне солидна — мм, да и дорожный просвет подходит для российских дорог — мм.

Внутри трехобъемная модель имеет простую, но функциональную компоновку. Приборная панель Chevrolet Lacetti ни чем выдающимся не отличается, однако считываются показания хорошо при любых условиях.

Простецкий на вид, но достаточно удобный руль удачно вписывается в интерьер автомобиля. Центральная консоль наделена выверенной эргономикой и весьма привлекательным дизайном, а расположены на ней только необходимые органы управления — штатная магнитола да блок управления климатической системой это либо три вращающиеся рукоятки кондиционера, либо полноценный климат-контроль с монохромным дисплеем.

Технические характеристики Шевроле Лачетти

Задействовать все функции автомобиля удобно в связи с их удачным размещением. Одно из достоинств седана Chevrolet Lacetti ттх шевроле лачетти седан вместительный салон. Данный автомобиль нельзя отнести к какой-то определённой стране, если говорить о производителе, поскольку детали для неё производились в Италии, Америке и даже Кореи.

Chevrolet Lacetti история Если говорить о компании производителе, то это люди завода Chevrolet. Платформа разработки взята с автомобиля компании Daewoo, года выпуска под названием Nubira. Интересный факт.

Но эта машина в некоторых европейских странах до сих пор расходится под названием Шевроле Нубира, то есть, названа в честь обоих автомобилей. Корпорация Daewoo, ттх шевроле лачетти седан сказать, протолкнули данный автомобиль на рынки стран СНГ, ттх шевроле лачетти седан предоставили возможность людям из Шевроле, заработать ещё больше денег, ведь машина многим нашим людям пришлась по душе. Результат их стараний виден очень хорошо, машина обладает очень привлекательным видом.

В семействе, которому принадлежит данная машина, есть различные виды кузовов, например, хэтчбек или седан. Вот эта машина, действительно является детищем двух дизайнерских компаний, из Кореи и Италии.

технические характеристики Chevrolet Lacetti седан с 2004 года Седан

Но, если постараться прикинуть на глаз, без подготовки, кто именно делал внешнюю часть этой модели, то простому автолюбителю это будет почти невозможно. Ттх шевроле лачетти седан всегда славились своим агрессивным внешним видом, что хорошо подчёркивал динамику таких автомобилей, но не в этот. Пускай даже на этой машине стоит логотип на решётке радиатора, что данный автомобиль именно марки Шевроле, но всё же своим внешним видом, он больше напоминает американские автомобили, ведь в дизайне нет каких-либо острых углов, весь кузов сделан плавно и сглажено.

Данная машина даже похожа на разработку Итальянских дизайнеров, что ттх шевроле лачетти седан постарались сделать красивый смешанный стиль, но никак не ребят из родной компании машины. Хотя это и не странно. Российские дороги бороздят множество таких автомобилей, ведь цена у него тоже приемлема, да и отзывы водителей, по большей мере, хорошие.

Все те, кто любит семейный отдых, хочет комфортную и просторную машину, останавливают свой взгляд на этом экземпляре. Дизайн авто Поскольку Итальянские дизайнеры принимали непосредственное участие в разработке Лачетти хэтчбек и Лачетти универсал, именно на этих двух кузовах отлично отображается творческий след от ттх шевроле лачетти седан ItalDesign.

Слишком выраженной динамики и агрессии в хэтчбеке нет, как и в остальных кузовах.

Скорее, его стиль будто создан именно ттх шевроле лачетти седан спокойных выездов на природу, с семьёй и друзьями, или поездок по магазинам. Конечно же, он также подходит не только замужним людям средних возрастных категорий, но и более молодым ребятам.

Некоторые люди, часто находят некоторые сходства этой машины с Альфа Ромео, который завоевал любовь большинства автомобилистов в странах СНГ, особенно в России. Наверное, именно поэтому кузов универсал расходится хуже, чем хэтчбек, той же машины.

Читайте также: Opel Vectra Опель Вектра технические характеристики Не новинкой является дизайн радиаторной решётки, которая разделяется на две секции тремя хромированными полосами, посредине ставится блестящий большой логотип Шевроле. У всех кузовов Лачетти передний бампер имеет массивные размеры.

Дверь багажного отсека опущена ттх шевроле лачетти седан верхних краёв заднего бампера.

Интерфейс диагностический OBDII Bluetooth Icar 2 Lada Niva 4×4

En savoir plus

Совместим с Lada Niva от 2001 1700 Multipoint.

Et bien sur toutes les autres voitures OBDII

Описание iCar2 par Vgate® en версия Bluetooth®

Электронный интерфейс, обеспечивающий автоматическую диагностику двигателя и устройства в режиме eOBD / OBD2. Устройство оснащено смартфоном или планшетом, в нем есть модуль, позволяющий легко и быстро выполнять диагностику (лекция о параметрах в реальном времени) и устранять / стирать DTC (коды устройств).

Эта версия интерфейса представляет собой встроенную функцию мизансцена в автоматическом режиме после 30 минут бездействия постоянного модуля постоянного тока на транспортном средстве (без внутренней разрядки аккумуляторной батареи).

Очки участников:

Mise en veille automatique avec interrupteur de commande

Utilize un processor ARM®, le plus rapide et fiable du marché

Lire / remove les DTC (Diagnostic Trouble Codes = codes de panne) génériques et spécifiques permettant d’éteindre le voyant MIL (voyant moteur au tableau de bord)

Разрешить подключение автомобиля к любой логике, установленной на смартфон или обычное оборудование Bluetooth®

Лекция / регистрация параметров в реальном времени, трассы курсов в фазе проводника и экспорта в различных форматах

Anticipe les pannes avant qu’elles ne se déclarent par l’analyse des paramètres

Remboursé dès la première usage

Совместимость со стандартными транспортными средствами eOBD / OBD2

Connexion Bluetooth® до 3 метров порта

Общие протоколы SAE J1850 PWM и SAE J1850 VPW для транспортных средств FORD ET GM

Код устройства Bluetooth®: 1234

Fonctionne avec tous les véhicules eOBD équipés d’une Prize 16 voies de type J1962: Concerne généralement les véhicules Essence Depuis 2001 et les véhicules diesel à partir de 2003/2004

Всего приложений для смартфонов, доступных на компакт-дисках или рынках Android или Windows, возможно, начиная с даты:

Les code de panne avec leur description soit plus de 3000 définitions

La liste des paramètres en temps réel qui comprend notamment:

Жидкая температура рефрижерации

Position de pédale d’accélérateur

Расчет налога

Компенсация в суд и длительный срок карбюратора

Pression d’air à l’entrée moteur

Température d’air à l’entrée moteur

Position Absolue du papillon des gaz

Напряжение кислородного зонда (лямбда-зонд) до ассоциации с компенсацией богатства в суде

+ et plus. ..

Lada niva obd — metriocephalic.angryman.site

Einfach den Einbauort Ihres Lada Niva (-) OBD-Steckers mit unserer suchmaschine finden. Stecken Sie Ihr ELM ein und stellen Sie Ihre Diagnose Alle Fahrzeuge sind mit einer OBDStecker ausgestattet, die Sie.

Расположение разъема OBD

для Lada Niva (-) Ниже вы найдете несколько изображений, которые помогут вам найти разъем OBD в автомобиле.Порт OBD 2 расположен слева от педалей. Подходим к сканеру OBD2 для LADA.

Облегчение призов OBD для Lada Niva (-) с Notre moteur de recherche et faites un Diagnostic de votre voiture Tous les véhicules sont équipés d’une prize OBD sur laquelle branch votre votre votre Valise de Diagnostic.

Список Лад (Нива, Калина, Приора), совместимых с нормой EOBD (OBD2). Список составлен благодаря пользователям нашего программного обеспечения EOBD-Facile (1) — Цифры в скобках (x3) соответствуют количеству автомобилей того же самого.

Lada Niva P OBD-II Диагностическая страница с кодами неисправности трансмиссии (P). Причина для Lada Niva P и поиск решения для кода Lada Niva P, мы дадим, как исправить проблему с кодом неисправности Lada Niva P.

Автомобиль Лада Нива P OBD-II Код неисправности Датчик скорости автомобиля выдает 4-импульсный сигнал на каждый оборот вала ротора, который вращается выходным валом трансмиссии через ведомую шестерню. После этого сигнал преобразуется. Lada Niva Wo ist der OBD-Stecker и Lada Niva (-)?

Niva (x3) Benzin GPL 72 Zum kompatiblen Diagnosegerät + Weitere Informationen Protokoll Modus 1 Modus 2 Modus 5 (3) i Автомобиль Lada Niva P Код неисправности OBD-II Датчики состава топлива используются для определения количества этанолового спирта в бензине .Обычно бензиновый двигатель не должен содержать более 10% этанола в топливе. / 12/31 · Подпишитесь, чтобы увидеть больше местоположений OBD!

Самая большая база данных по расположению портов OBD / диагностики в мире !!! Лада Нива 74 Диагностический порт OBD Расположение гнезда OBD2 Dlc Data Link Продолжительность видео: 26 сек.

plug lada niva — купить plug lada niva с бесплатной доставкой на AliExpress

Отличная новость !!! Вы попали в нужное место для розетки lada niva.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта Lada Niva высшего качества скоро станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свою lada niva на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в розетке lada niva и думаете о выборе аналогичного товара, AliExpress — отличное место, чтобы сравнить цены и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести lada niva plug по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Распиновка разъема апс 6 Шевроле Нива. Как активировать иммобилайзер и что это

Иммобилайзер предназначен для предотвращения попыток несанкционированного доступа к автомобилю. Место установки иммобилайзера на ВАЗ-2114 находится в панели приборов, со стороны зажигания, над блоком управления двигателем.

Расположение иммобилайзера на ВАЗ-2114

Расположение иммобилайзера АПС-4 в автомобиле

Дело в том, что тольяттинские конструкторы, создавшие «четверку», издевались над потребителем, установив ЭБУ и иммобилайзер под патрубки системы обогрева автомобиля . Таким образом, при нарушении герметичности системы их необходимо залить антифризом.

Что такое иммобилайзер и за что его ругают?

С начала 2000-х годов автомобильная противоугонная система (АПС) установлена на всех инжекторных двигателях тольяттинского производства.

Иммобилайзер APS-6

Изначально первые «десятки» были поставлены АПС — 4 , вскоре их сменили более современные АПС — 6 .

По другому стандарту противоугонной системы называется иммобилайзер.
Смысл системы в следующем: попытка угнать машину ни к чему не приведет. Злоумышленник не сможет запустить двигатель, а если он его запустит, то через несколько сотен метров подача топлива прекратится и двигатель заглохнет.
Идея хорошая, но при ее эксплуатации возникает ряд проблем:
Сбой программного обеспечения . Электроника не видит обновления информации, поступающей от ключа зажигания, или не распознает ее. Были случаи, когда при остановке и выключении двигателя его уже не удавалось запустить.
Блокировка двигателя из-за низкого заряда аккумулятора . Оставив машину зимой на стоянке на несколько дней, вы можете нечаянно активировать систему.
Серьезные проблемы при подключении сигнализации с автозапуском.
Обрыв, замыкание контакта из-за плохого расположения .
Интересно! Первые инжекторные ВАЗ-2114 выпускались либо без АПС, либо с несвязанным блоком, висящим внутри на собственной проводке. С чем это было связано (экономия, нехватка оборудования или по другой причине) никто не знает, но факт остается фактом.
Поиск и устранение неисправностей
В случае, когда автомобиль с активным иммобилайзером не обменивается данными с компьютером, вам необходимо знать следующее: K — Line провод соединяет диагностический разъем и APS. Только после этого питание попадает в электронный блок управления.
В случае неисправности убедитесь, что система подключена к правильному разъему. Если результат положительный, можно попробовать его отключить и подключить 9-й и 18-й контакты .
Вы получите прямое соединение между компьютером и диагностическим разъемом, минуя противоугонную систему.
При неисправностях, связанных с работой иммобилайзера, необходимо учитывать, что это сложное электронное устройство.Поэтому для устранения его неисправности рекомендуется обратиться к профессиональному автоэлектрику.
Важно! В случае поломок, связанных с его работой, необходимо знать, что восстановить работоспособность после вмешательства неумелых рук сложно, а в некоторых случаях и вовсе невозможно.
Деактивация и активация (плюсы и минусы)

ЭБУ Bosch на ВАЗ-2114 в комплекте с иммобилайзером АПС-4
Когда вы решаете, нужно ли вам знать следующее. АПС-6 или 4 хоть и имеет ряд существенных недостатков, но действительно противодействует хулиганам, которые могут решить прокатиться на машине, стоящей у подъезда. Сигнализация не отключает двигатель и топливную систему.
Противоугонная система 6-й серии наоборот отключает питание (4-я отключает бензонасос и свечи накаливания). Поэтому решать вам: подключать после очередного глюка или нет. Но, по крайней мере, если они решат угнать машину, то для этого потребуется собственный ЭБУ, машину голыми руками не взять.
Видео деактивации иммобилайзера
Шутка от АвтоВАЗа
Важно! При самостоятельном осмотре иммобилайзера обратите внимание на маркировку его плат. Дело в том, что в корпусе от APS-4 может стоять плата от 6-й серии. Это очередная, очередная злая шутка АвтоВАЗа.

Автомобили ВАЗ 2113, 2114, 2115 с системой впрыска топлива электронная противоугонная система АПС-4 . Об установке системы свидетельствует наличие светодиодного индикатора на панели приборов справа от крышки рулевой колонки и специальные кодовые ключи, входящие в комплект ключей — два черных и один красный.

Когда APS-4 не работает, он не влияет на работу других систем автомобиля, однако для выполнения противоугонных функций система должна быть активирована. Проверить активацию можно следующим образом: если двигатель автомобиля можно запустить, не поднося черную клавишу к индикатору состояния, то система не работает. Активировать систему и «обучить» (подготовить к работе) черные ключи необходимо предприятию-продавцу во время предпродажной подготовки автомобиля.

При замене контроллера автомобильная противоугонная система автоматически переходит в состояние холостого хода.В этом случае его нужно будет снова активировать с помощью красной кнопки. При замене блока APS-4 необходимо повторно активировать систему с помощью нового красного ключа. Если красный ключ утерян, систему можно использовать, применив один или несколько ранее «обученных» черных ключей. В случае их утери необходимо заменить и контроллер системы управления двигателем, и блок APS-4 .

Активированная система начинает работать автоматически. Он предотвращает первый запуск двигателя, требуя удерживания черной клавиши на индикаторе состояния.После остановки двигателя, если водительская дверь не открывалась или была открыта, но не закрылась, APS-4 перейдет в режим охраны через 5 минут. Если дверь водителя была сначала открыта, а затем закрыта, постановка на охрану произойдет через 30 секунд после закрытия двери. В обоих случаях за 15 секунд до включения режима охраны система издаст ускоренный звук, а светодиод будет мигать. Вы можете отменить постановку на охрану, повернув ключ зажигания в положение I («зажигание»).

Чтобы снять автомобиль с охраны, откройте и закройте дверь водителя (в этом случае светодиодный индикатор состояния будет мигать 2 раза в секунду в течение полутора минут) или включите и выключите зажигание (светодиодный индикатор состояния будет мигать в течение 10 минут). с).При этом одну из черных клавиш следует поднести к индикатору состояния (на расстояние не более 13 мм).

После распознавания кода клавиши светодиод должен загореться на 2 секунды и погаснуть, а зуммер должен подать двойной сигнал. Теперь вы можете включить зажигание и запустить двигатель.

Для снятия автомобиля с охраны используйте только черные ключи из комплекта, поставляемого с автомобилем. Использование красного ключа может привести к блокировке запуска двигателя.

На неисправность

APS-4 указывает мигание светодиода индикатора состояния с частотой 1 раз в секунду при снятии системы с охраны (при этом не запускается двигатель).Если светодиод мигает 1-2 раза и гаснет, а двигатель не запускается, неисправность не связана с противоугонной системой.

I. Что это такое

Итак — иммобилайзер ВАЗ — штатное противоугонное устройство, устанавливаемое на все новые инжекторные автомобили ВАЗ (кроме «классики»). Изначально при выходе с завода все иммобилайзеры находятся в необученном состоянии, то есть с неактивной функцией защиты. В комплект входят 3 ключа — 2 черных «рабочих» и красный «мастер-ключ» для обучения системы.Обучение, как правило, проводится при продаже автомобиля или самостоятельно владельцем автомобиля.

Принцип работы иммобилайзера довольно простой. Он обменивается данными с блоком управления (ЭБУ), разрешая или запрещая, в зависимости от состояния системы, запуск двигателя на уровне ЭБУ, то есть без дополнительных блокировок. Разрешение на запуск двигателя дается только после успешной инициализации (чтения) черного ключа. При попытке завести автомобиль, который не был снят с охраны, ЭБУ блокирует цепи зажигания и топливного насоса.

Как уже отмечалось, обмен данными между иммобилайзером и компьютером происходит через диагностическую линию K-Line, поэтому его можно отключить или отключить код (!) Даже невинно подключив диагностическое оборудование при включении зажигания. включен (проверено на собственном опыте) или помехи от обычного сотового телефона. Также при наличии иммобилайзера ни в коем случае нельзя «заводить» аккумулятор «в ноль». В этом случае в EEPROM может быть прописан хаотичный мусор, а походов в сервис «на галстуке» не избежать.Достаточно долгое время этот факт приносил мастерским неплохой доход, потому что проблема была решена и горе до сих пор иногда решается — диагностами это банально просто и выгодно — замена компьютера на новый при физическом включении иммобилайзера. выключенный. Справедливости ради стоит отметить, что количество отказов и «глюков» иммобилайзеров в последнее время резко сократилось — видимо ВАЗ все еще работает над повышением невосприимчивости иммобилайзеров, наибольшее количество «глюков» до 2001 года было у автомобилей.

Было так много случаев внезапного отказа иммобилайзеров в результате программного обеспечения (а именно программного обеспечения, потому что случаи отказа иммобилайзеров незначительны) ВАЗ разработал в новом программном обеспечении программируемую пользователем функцию для альтернативного запуска двигателя в случае сбой системы, т.е. контроллер в аварийном режиме. Позволяет совершить одну поездку при условии, что эта функция активирована заранее и пароль введен правильно. Активация и ввод пароля из 6 цифр (программирование) производится нажатием на педаль газа, представьте, сколько раз нужно нажимать ее без заминки, по определенному алгоритму, если вы задумали, например, число «999999» :).Впоследствии, в случае выхода из строя иммобилайзера, можно опять же многократным нажатием на педаль газа просить завести машину. Подробнее об этом извращении для неутомимых и любознательных можно найти в описании иммобилайзера.

На автомобилях «Шевроле — Нива» и свежих (с 2004 г.в.) применялся более современный и совершенный иммобилайзер АПС-6. Устройство функционально аналогично APS-4, но в этой системе кодовый ключ встроен в ключ зажигания, а считыватель расположен в рулевой колонке.Также реализован ряд дополнительных функций — управление электростеклоподъемниками, задними ПТФ, диагностика иммобилайзера по k-line. Конструктивно АПС-6 отличается от АПС-4. Причем АПС-6 разных годов выпуска немного отличаются. На фото ниже слева — APS-6 выпуска 2003 г., справа — 2001 г. Видимо, это тот случай, когда «производитель оставляет за собой право вносить изменения, не влияющие на работоспособность продукта». Внутреннее устройство иммобилайзера, несмотря на невысокую стоимость, довольно сложное.Это микроконтроллер на основе PIC16C65B, цепи K-Line для обмена данными с компьютером через диагностическую линию и память EEPROM для хранения обучающих кодов.

Следует также учитывать, что очень часто АПС-6 устанавливается в корпус от АПС-4, то есть блок имеет маркировку АПС-4 снаружи, а плату — АПС-6.

На автомобилях Калина и Приора микрочип находится внутри штатного пульта ДУ. Брелок также управляет штатным центральным замком (и стандартной сигнализацией).В автомобиле Приора иммобилайзер конструктивно совмещен с контроллером стеклопакета; на Калине блок АПС-6 отдельный, находится за рацией.

Подключите APS к ECM с помощью 55-контактного разъема ECU

К проводке с помощью 81-контактного разъема для компьютера

II. Проблемы и решения.

Ниже описаны методы работы с «глючным» или сломанным иммобилайзером. Во время обучения иммобилайзер записывает свой код в EEPROM (EEPROM — энергонезависимая флеш-память, в которой хранятся данные при полном отключении питания) контроллера.Иммобилайзер также использует EEPROM, в котором хранится информация о двух обученных ключах. В результате обучения получается индивидуальный набор ключей — иммобилайзер — ЭБУ, который работает только в этой комбинации.

Очевидно, что для отключения иммобилайзера необходимо, чтобы он физически отсутствовал и информация о наличии иммобилайзера отсутствовала в EEPROM ECU. Проще говоря, необходимо отсоединить разъем от иммобилайзера и почистить EEPROM компьютера.

Иммобилайзер находится: на ВАЗ 2110 прямо над компьютером, то есть чтобы добраться до него нужно открутить боковой щиток; в ВАЗ 2109 с высокой панелью — за приборной панелью, между рулевой колонкой и местом, где карбюратор имеет воздушную заслонку.На автомобиле Шевроле Нива доступ к иммобилайзеру (как, впрочем, и ко всему остальному) очень затруднен. Расположение

При снятии иммобилайзера не забудьте восстановить диагностическую линию — установить перемычку для восстановления связи между ЭБУ и диагностическим блоком. Для того, чтобы использовать все остальные функции иммобилайзера, можно отрезать провода и подключить их, восстановив тем самым K-line (подробнее об этом ниже), и вставить разъем на место.

Метод «оживления» контроллера очень прост — нужно очистить энергонезависимую память компьютера от информации, оставленной иммобилайзером.На практике это выглядит так — штекер штатной проводки отсоединен от иммобилайзера, если вам нужен диагностический сигнал, чтобы дойти до диагностического блока от ЭБУ, необходимо установить перемычку между контактами 9.1 и 18. В снятом разъеме вы должны установить перемычку. можно выбросить, а можно оставить красиво погасить абажур, в этом случае необходимо отрезать провода от разъема от контактов 9.1 и 18 и соединить их между собой. При этом установите там же разъем иммобилайзера.Далее нужно внимательно посмотреть на компьютер и выяснить его происхождение.

Если это Bosch M1.5.4, необходимо вскрыть его и установить на его место специально подготовленную микросхему с ЭБУ и включить зажигание на несколько секунд. После установки микросхемы с программой на место двигатель заведется, если, конечно, этого не было. Если ваш блок ПЗУ запломбирован, есть два выхода — либо припаять и установить гнездо (что неплохо, пригодится позже для настройки микросхем), либо использовать программу US COMBISET, которая имеет функцию очистки EEPROM через последовательный канал, без пайка микросхем. Учтите, что в этом случае необходимо обеспечить надежную точку соприкосновения между адаптером и компьютером. Для того, чтобы пользоваться этой платной программой, покупать ее совсем не нужно — функция очистки EEPROM также полностью работает в демо-версии. В 2006 году на автомобилях ВАЗ появились специальные заглушки для разъема APS (см. Фото) для восстановления связи между ЭБУ и диагностическим блоком.

Если у вас январь 5.1.x или VS.1, то вы можете использовать любой бесплатный программатор блоков, скачать специальную программу и заполнить блок, считанный с «чистого», с неподготовленным иммобилайзером, контроллером.Можно считать старый файл, поправить #FF любым редактором и залить обратно, информация, имеющаяся в EEPROM, практически не несет никакого смысла, если агрегат работает без иммобилайзера, он содержит только CS, поправочный коэффициент ЦО и название прошивки. Несмотря на то, что #FF в EEPROM не позволяет двигателю запуститься, ЭБУ при первом включении, не обнаружив иммобилайзера на диагностической линии, прописывает код разрешения запуска. Если вы являетесь пользователем программатора COMBILOADER (или старой версии ECU Programmer) от SMS-Software, удаление иммо из памяти компьютера достаточно элементарно — вам нужно прочитать EEPROM, нажать на кнопку «Удалить Imm» и напиши дамп обратно.

В системах Bosch MP7.0H вам придется либо использовать программу Combiset (даже демонстрационная версия работает с eeprom), либо припаять микросхему и запрограммировать ее на программаторе, поддерживающем этот тип микросхемы. При использовании Combiset необходимо подать + питание и заземление на контроллер и подключить адаптер, как показано на фото:

Может случиться так, что eeprom не удастся полностью стереть, тогда вам нужно отредактировать дамп с помощью Метод Kn: чтобы удалить immo-запись, просто байты с 02 по 07 должны быть заменены на FF.После подключения иммо не нужно и ЭБУ явно прописывает в это место 0FD1 0FD1 0FD1. Если физически отключить иммо после записи FF, то там пишется 0FD30FD30FD3. Если прописать сразу не FF, а 0FD10FD10FD1, иммо больше не мешает. Самое интересное, что если написать в этом месте случайную последовательность, то иммо работает (!!!) и прописывает там ЭБУ заново 005100510051 . Байты с адреса 050 и с адреса 070 также меняются, это так называемый скользящий код, пароль динамического иммобилайзера.

Новая версия Combiloader (2.1.8), в дополнение к стандартной процедуре очистки eeprom, могла стереть eeprom без удаления данных иммобилайзера.

Вы можете самостоятельно проанализировать дампы и соответствующее состояние иммобилайзера.

Если двигатель запустится после процедуры очистки EEPROM, есть риск повторного подключения иммобилайзера. При этом следует учитывать, что для того, чтобы иммобилайзер начал нормально выполнять свои функции, необходимо заново его «переучить» с помощью красного ключа.Может случиться так, что процедура переобучения не сработает. Тогда есть три варианта. Для начала нужно выпарить eeprom из иммобилайзера, почистить программатором и припаять обратно. Также можно припаять новую чистую микросхему. Второй — очистить eeprom с помощью программы A. Sokolov (aka Uncle Sam) Combiset, режима очистки eeprom Bosch. Третий — покупка нового иммобилайзера. Во всех трех случаях иммобилайзер «чистый», то есть его можно программировать любым красным ключом.

В случае смены ЭБУ на новый иммобилайзер останется в рабочем состоянии, будет реагировать на ключи и выключать / включать зажигание, но запуск двигателя не будет запрещен. В этом случае необходимо полностью переучить иммобилайзер с помощью красной и черной клавиш. Ранние выпуски Immo APS-4 могли немотивированно «прописаться» во вновь подключенном ЭБУ, но такие случаи крайне редки.

После снятия иммобилайзера на автомобилях без катализатора и без регулятора СО (установка СО с компьютера или тестера) необходимо заново отрегулировать СО, так как область хранения значения коррекции СО также стерто.

Внимание! На автомобилях с системой Mikas 7.6 (Daewoo Sens) полностью промыть eeprom невозможно — машина даже не заводится.

На автомобилях Калина отключение иммобилайзера приведет к неполной работоспособности штатного центрального замка. Также при некорректной тренировке APS-6 (ошибки при активации) устройство блокируется. В этом случае единственный выход — записать «чистый» eeprom. Всегда старайтесь сохранить образ eeprom до и после активации.

Назначение выводов иммобилайзера АПС-6

№	Цвет проволоки	Назначение
1	Зеленый
2	Синий	Реле дополнительного электрического стеклоподъемника
3	Не используется
4	Зеленый / белый	От выключателя головного света
5	Оранжевый / Белый
6	Розовый	Постоянный плюс, от аккумулятора, питание от APS-6
7	Розовый	Permanent plus, от аккумулятора
8	Желтый	Подключается к массе при включении задних ПТФ
9	Желтый / Черный	K-Line. Cl. 7 диагностических колодок, кл. 8 Блок управления ЕСМ.
10	Белый / Синий	«-» Внутренний свет на Калине (и дополнительно от пассажирских дверей ВК на Ш-Ниве)
11	Белый	К катушке антенны, в замке зажигания
12	Зеленый / Черный	От двери водителя ВК
13	Коричневый	Из ВК габаритное освещение
14	Красный / синий	Блок управления к классу 15 СП «Норма»
15	Оранжевый / белый	К задним противотуманным фарам
16	Черный	Вес
17	Розовый	Permanent plus, от аккумулятора
18	Коричнево-зеленый	K-Line. Cl. 71 ECM, кл. 3 блока управления СП Норма
19	Желтый / синий	К светодиодному индикатору APS комбинации приборов, кл. 8 блок управления СП «Норма»
20	Оранжевый	Клемма замка зажигания 15

III. Согласование иммобилайзера и сигнализации.
(информация от Hass-Doddev.narod.ru)

Часто при установке сигнализации на автомобили ВАЗ, оснащенные иммобилайзером АПС-4, возникает та же проблема — иммобилайзер дает задержку и плавное выключение света в салоне. Машину нельзя ставить на сигнализацию, пока не погаснет свет в салоне, потому что подключение сигнализации обычно производится на провод, идущий к потолку (см. Стандартную схему подключения). Некоторые модели сигнализации содержат функцию задержки для постановки на охрану, но если это не так, это несомненное неудобство довольно легко устраняется.

Комментарий. Применяемые здесь схемы и методы относятся в первую очередь к автомобилям семейства ВАЗ-2110. Однако с небольшими доработками они вполне могут быть применены к автомобилям семейства ВАЗ-2109.

Наиболее оптимальный способ — развязать цепи концевых выключателей с помощью диодов. Несмотря на то, что этот способ достаточно трудоемкий, он наиболее удачный, поскольку сохраняется функция плавного затемнения света. В схему добавлено 5 диодов. Диоды практически любые, на ток до 1А и обратное напряжение до 20 вольт.Удобнее всего подключать на БСК три диода и провода к ним. Два диода у водительской двери — прямо у прицепа, а оттуда провод тянут к другим диодам.

Сигнализация чаще всего подключается к проводу потолка под обшивкой левой стойки лобового стекла. Там это соединение следует искать в первую очередь, чтобы переключить провод с сигнализации на диоды.

Вышеупомянутую схему можно значительно упростить, применив схему развязки (нижний рисунок) с использованием только одного диода.

Следующий метод исключает функцию плавного тушения потолка и требует демонтажа блока иммобилайзера. Разобрав его, на печатной плате можно увидеть крупный транзистор, один из выводов которого подключен к выводу № 10 иммобилайзера. Достаточно припаять этот вывод транзистора к разъему, чтобы решить проблему.

Еще один метод, исключающий систему плавного затемнения света, однако не требующий разборки блока иммобилайзера и не такой трудоемкий, как предыдущий способ.Для его реализации необходимо в провод от 20-го контакта иммобилайзера до концевого выключателя врезать всего один диод. Этот провод нужно искать под консолью. Сам иммобилайзер расположен над контроллером впрыска, вертикально. От его разъема идет одинарный тонкий провод зеленого цвета с черной полосой. Его надо найти и воткнуть в него диод анодом к иммобилайзеру.

IV. Запись информации в EEPROM ЭБУ BOSCH M154

Как известно, в Bosch M1.5.4 проще всего записать значимые данные в EEPROM 24C02 с помощью внешнего программатора. Для этого потребуется перепаять микросхему, что представляет определенные трудности, так как требует соответствующих навыков и инструментов. Кроме того, вам также понадобится программатор для этого типа микросхем. Хотя, если есть «чистая» новая индустрия, можно смело ее паять — при первом включении компьютер пропишет в нем новые данные.

Программа, написанная А. Михеенковым (ALMI Software), позволяет немного упростить процесс программирования EEPROM Bosch M1.5.4, подготовив специальную прошивку, которая при установке в сам компьютер запишет ваши данные в EEPROM. Это очень удобно, если вам всегда нужно записывать одни и те же данные (например, пароль для защиты прошивки или какой-то нестандартный идентификатор и т. Д.). В этом случае вам нужно подготовить ПЗУ 27C512 только один раз, в котором будет программа для прошивки EEPROM. Весь процесс программирования будет заключаться в установке этого ПЗУ и включении питания на несколько секунд. Для большей безопасности предусмотрена индикация успешного завершения операции с помощью лампы Check engine.

Принцип работы с программой очень прост: вы открываете файл, содержащий образ EEPROM, который хотите записать на компьютер, и программа создает файл прошивки, который нужно вшить в ПЗУ 27C512. Попутно вы можете изменить некоторые учетные данные, хранящиеся в EEPROM (VIN, кузов и номер двигателя). Установив полученное ПЗУ в компьютер и включив на несколько секунд «зажигание», вы запишете данные в EEPROM.

В будущем ALMI Software планирует написать программу, работающую через K-Line (в ПЗУ будет только «интерфейс», и данные можно будет записывать прямо из ваших файлов на компьютере).

Программа CombiSet дяди Сэма (SMS-Software) поможет вам записать данные в eepom прямо на компьютер, если основное ПЗУ припаяно, вы не хотите его паять или где это невозможно и нецелесообразно, например, Bosch MP7 . 0 компьютер

V. Процедура активации иммобилайзера.

Алгоритм активации сигналов тревоги с помощью кодовых ключей
Зажигание включено, горит светодиод APS
Принесите красный ключ
Выключите зажигание, не вынимая красный ключ.
Короткий писк. Светодиод APS должен начать мигать.
Удерживайте 1 черный ключ.
Принесите 2 черных ключа.
Писк. Светодиод ненадолго погаснет.
Удерживайте красный ключ.
Писк. Загорится светодиод.
Включите зажигание.
Писк. Светодиод гаснет. (На MP7.0 светодиод продолжает гореть. Необходимо выключить зажигание не позднее, чем через 10 секунд.)
Выключите зажигание.

Как активировать иммобилайзер там, где читается прямо с ключа, например на Калине или Приоре?

Залейте в машину не менее 10 литров бензина, чтобы не запутаться в скрипах.

Соберите черный ключ.
Закройте дверь.
Включите КРАСНЫЙ ключ.
3 писка. Вытащите ключ.
Быстро (в течение 5-6 секунд) включите ЧЕРНОЕ зажигание.
3 писка + 2 писка.
Быстро (в течении 5-6 сек) включить КРАСНОЕ зажигание
3 писка + 2 писка.
Выключите зажигание. ЗАМОК КЛЮЧ.
1 скрип.
Быстро (в течении 5-6 секунд) включить зажигание на 5 СЕКУНД !!! (Внимание !!! Обязательно дождитесь бибикалки — засада в этом месте).
Мигала аварийка, прозвучал сигнал
Выключить зажигание. КЛЮЧ В ЗАМКЕ до того, как машина выйдет на панель.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПРОТИВОУГОННОЙ СИСТЕМЫ APS-4

Полная версия

На автомобилях, оборудованных автомобильной противоугонной системой (иммобилайзером) APS-4, ее можно перевести в активное состояние, в котором двигатель может быть запускается только с помощью кодового ключа и тем самым обеспечивает дополнительную защиту автомобиля от несанкционированного использования из-за обездвиживания двигателя.

Комплект кодовых ключей, дополнительно прилагаемых к автомобилю, содержит два ключа черного цвета — рабочий и красный — обучающий. Ключи с пометкой «АПС-4».

Прежде всего следует убедиться, что противоугонная система подключена и неактивна. Для этого закройте все двери автомобиля, кроме двери водителя, сядьте в машину и закройте дверь водителя. Внутреннее освещение должно продолжать гореть после закрытия двери водителя еще в течение 12 секунд, а затем плавно погаснуть. Включите зажигание, светодиод индикатора состояния системы должен гореть и гореть постоянно, пока не будет включено зажигание.В этом случае мы можем перейти к процедуре перевода противоугонной системы в активное состояние, т.е. провести так называемое «кодирование» системы кодовыми ключами, которые после этого становятся индивидуальными для каждой противоугонной системы. .

Если при включении зажигания светодиодный индикатор состояния системы начинает мигать с частотой 2 раза в секунду, это означает, что противоугонная система на вашем автомобиле уже была переведена в активное состояние ранее и вам следует перейти в раздел «Снятие с охраны».

ВНИМАНИЕ!

Если при включении зажигания светодиод индикатора состояния системы не загорается, а мигает с частотой 1 раз в секунду в течение 20 секунд, это означает следующее: 1.

Нет электрическое соединение между контроллером управления двигателем и блоком иммобилайзера. Проверьте соединение в жгуте проводов управления двигателем. 2.

Контроллер управления двигателем был предварительно обучен кодовым клавишам, а блок иммобилайзера находится в необученном «чистом» состоянии.Контроллер следует заменить.

Если при включении зажигания светодиод не загорается, а мигает с частотой 5 раз в секунду в течение 20 секунд, это означает ошибку в блоке иммобилайзера. Если такое мигание не исчезает при последующих запусках зажигания, обратитесь на СТО.

ОБУЧЕНИЕ ПРОТИВОУГОННОЙ СИСТЕМЫ С КОДОВЫМИ КЛЮЧАМИ

После того, как вы убедились, что противоугонная система находится в неактивном состоянии, можно переходить к процедуре обучения (кодирования) кодовых ключей.Для этого выполните следующие действия: 1. Включите зажигание автомобиля; светодиод индикатора состояния системы должен гореть непрерывно через 5 секунд. 2.

Поднесите красный кодовый ключ с маркировкой APS-4 к индикатору. 3.

Удерживайте красный кодовый ключ, чтобы выключить зажигание. Светодиод должен оставаться включенным, а зуммер блока управления издаст короткий звуковой сигнал. 4.

Выньте красный кодовый ключ из индикатора. Не позднее, чем через 5 секунд после выключения зажигания светодиод должен мигать с частотой 10 раз в секунду.Если этого не произошло, выключите зажигание, подождите не менее 15 секунд и вернитесь, чтобы повторить шаг 1. 5.

Не позднее, чем через 10 секунд после начала мигания светодиода, поднесите первую клавишу с черным кодом, помеченную APS- 4 к индикатору. Зуммер должен издать звуковой сигнал продолжительностью около секунды, а светодиод на это время погаснет. 6. Удалите первый обученный черный ключ. В течение 10 секунд после возобновления мигания светодиода введите вторую черную клавишу. Зуммер должен издать звуковой сигнал длительностью около секунды, а светодиод на это время погаснет.7.

Выньте второй обученный черный ключ и в течение 10 секунд поднесите красный ключ к индикатору. Загорится светодиод и раздастся звуковой сигнал. Снимите красный ключ с индикатора. 8.

Не позднее чем через 10 секунд после включения светодиода должно быть включено зажигание автомобиля. Если на вашем автомобиле установлен контроллер М1.5.4 или Январь-5, то не позднее, чем через 3 секунды светодиод погаснет и прозвучит звуковой сигнал. Затем выключите зажигание.

Если файл MP7.0 установлен, то через 3 секунды после включения зажигания светодиод продолжит гореть. Убедившись, что светодиод не гаснет, выключите зажигание автомобиля. Не позднее, чем через 5 секунд после выключения зажигания светодиод погаснет, а зуммер подаст звуковой сигнал. 9.

Подождите не менее 6 секунд при выключенном зажигании. 10.

Наблюдать за обученной противоугонной системой. Для этого включите зажигание автомобиля, зуммер должен издать звуковой сигнал, а светодиодный индикатор будет мигать с частотой 2 раза в секунду.Проведите пробный запуск двигателя в течение 3 … 5 секунд, двигатель не должен запускаться. Выключите зажигание, подождите не менее 6 секунд и повторите пробный запуск двигателя, двигатель не должен запускаться.

Примечание. Если двигатель запускается, это означает, что процедура обучения была проведена неправильно или время ожидания в любом интервале было превышено, и противоугонная система автоматически вернулась в исходное неактивное состояние. В этом случае процедуру тренировки следует повторить, но перед каждым повторением тренировки необходимо выключать зажигание не менее чем на 15 секунд.

11. Выключите зажигание и поднесите одну из обученных черных клавиш к индикатору, зуммер должен издать 2 звуковых сигнала, а светодиод погаснет. Включите зажигание и выполните пробный запуск двигателя, двигатель должен запуститься.

12. Выключите зажигание, откройте и закройте дверь водителя. Через 15 секунд зуммер должен подавать звуковой сигнал в ускоряющемся темпе еще 15 секунд, а светодиодный индикатор загорится мерцающим светом, что означает, что настройка автоматической иммобилизации завершена (блокировка запуска двигателя).

По истечении этого времени звук зуммера прекращается, а светодиод переходит в режим мигания каждые 2,5 секунды.

ВЫКЛЮЧЕНИЕ

Чтобы снять противоугонную систему с ограждения и запустить двигатель:

1. Откройте дверь водителя или закройте или включите и выключите зажигание. В этом случае система переходит в режим «чтения» кода клавиши, а светодиод индикатора состояния системы мигает с частотой 2 раза в секунду. Если переход в режим «чтения» производится включением зажигания, зуммер издаст короткий звуковой сигнал.

2. В режиме «чтения», который длится 1,5 минуты при манипуляциях с дверью или 10 секунд при выключенном зажигании, поднесите к индикатору «свой» рабочий ключ. После считывания и распознавания системой кода ключа светодиод на короткое время загорается и гаснет, а зуммер издает двойной звуковой сигнал. Выключение светодиода указывает на возможность запуска двигателя.

УСТАНОВКА БЕЗОПАСНОСТИ

Противоугонная система автоматически переходит в режим охраны после выключения зажигания и зависит от ситуации и действий водителя. Если дверь водителя не открывалась или была открыта и не закрыта, то постановка на охрану происходит через 5 минут, если дверь водителя была открыта и закрыта, постановка на охрану происходит через 30 секунд после закрытия двери.

Во всех случаях за 15 секунд до постановки системы на охрану зуммер начинает звучать с ускорением. Если постановка на охрану нежелательна, поверните ключ в положение «зажигание».

РЕЖИМ ОБСЛУЖИВАНИЯ

Дополнительной функцией противоугонной системы является режим обслуживания.Этот режим отличается тем, что противоугонная система не препятствует запуску двигателя и может быть полезна при передаче управления другому человеку без передачи ему кодовых ключей или при обслуживании автомобиля, когда функция автоматической постановки на охрану мешает работе. .

Для перехода в режим обслуживания выполните следующие действия:

1. Переведите систему в режим охраны.

2. Включите зажигание автомобиля. Светодиодный индикатор состояния системы будет мигать 2 раза в секунду. 3. Поднесите к индикатору «свой» красный кодовый ключ и, удерживая его, выключите зажигание. Светодиод должен загореться, а зуммер издаст короткий звуковой сигнал. Удалите красный ключ.

4. Через 3 … 5 секунд после выключения зажигания светодиод начнет мигать с частотой 10 раз в секунду, прерывая мигание каждую секунду. Если этого не произошло, то следует вернуться к повторению пункта 2.

5. Еще раз поднести красную кнопку к индикатору, светодиод загорится, а зуммер издаст звуковой сигнал.Выньте ключ из индикатора.

6. Не позднее, чем через 10 секунд после включения светодиода, следует включить зажигание автомобиля. Если на вашем автомобиле установлен контроллер М1.5.4 или Январь-5, то не позднее, чем через 3 секунды светодиод погаснет и прозвучит звуковой сигнал. Затем выключите зажигание.

Если установлен контроллер MP7.0, то через 3 секунды светодиод продолжит гореть. Убедившись, что светодиод не гаснет, выключите зажигание автомобиля.Не позднее, чем через 5 секунд после выключения зажигания светодиод погаснет, а зуммер подаст звуковой сигнал.

7. Подождите не менее 6 секунд при выключенном зажигании.

8. Включите зажигание автомобиля, светодиод будет гореть постоянно при включенном зажигании. Проведите пробный пуск двигателя, двигатель должен запуститься. Если двигатель не запускается, выключите зажигание не менее чем на 15 секунд и перезапустите двигатель. Двигатель должен запуститься.

Примечание. Если светодиодный индикатор мигает с частотой 2 раза в секунду, а двигатель не запускается, это означает, что процедура перехода на техническое обслуживание выполнена некорректно и ее необходимо повторить.

В режиме обслуживания блок управления иммобилайзером и контроллер управления двигателем обмениваются специальными кодами. Поэтому, если отключить блок иммобилайзера, двигатель не запустится. Выход из режима обслуживания «своим» красным ключом повторяет процедуру, описанную в разделе «Обучение противоугонной системе с помощью кодовых ключей».

ВНИМАНИЕ!

1. Для снятия с охраны используйте только «свой» черный ключ. НИКОГДА не используйте для этого красную кнопку с кодом тренировки.

2. Чтобы противоугонная система стабильно воспринимала кодовые ключи, максимальное расстояние от ключа до индикатора состояния не должно превышать 10 мм.

3. На автомобилях «Самара-1» и «Нива» противоугонная система реагирует на открытие любой двери, а не только двери водителя.

4. При выходе из режима обслуживания необходимо заново провести обучение рабочих кодовых ключей. Их можно научить «собственным» ключам или новым ключам, которые никогда раньше не изучались. Можно обучить один или два рабочих ключа.

ОСОБЫЕ СИТУАЦИИ

1. Потеря исправного черного ключа.

Если рабочий ключ утерян, рекомендуется повторно обучить второй оставшийся рабочий ключ, чтобы они не могли использовать утерянный ключ для кражи автомобиля.Затем вы можете купить второй ключ и заново обучить систему двумя ключами. Переобучение осуществляется переводом системы с «своим» красным ключом в режим обслуживания и выходом из него с обучением ранее использованного «собственного» рабочего ключа и нового или двух новых ключей.

2. Потеря тренировочного красного ключа.

В случае утери обучающего ключа невозможно войти в режим обслуживания и выучить новые ключи. Это означает, что вы можете продолжать управлять автомобилем с имеющимися рабочими ключами, однако, в случае их утери или неисправности блока управления иммобилайзером, вам придется заменить как блок управления иммобилайзером, так и контроллер управления двигателем на новые необученные единицы.При такой замене вы можете взять любой новый обучающий ключ и провести процедуру перевода противоугонной системы в активное состояние.

После замены неисправного иммобилайзера на новый необходимо провести процедуру обучения системы, описанную в разделе «Обучение противоугонной системы с помощью кодовых ключей». Следует использовать имеющийся обучающий ключ для неисправного иммобилайзера. Однако есть отличие пункта 1 раздела обучения, заключающееся в том, что после включения зажигания светодиод мигает с частотой 1 раз в секунду в течение 20 секунд, а затем горит постоянно. 4. Замена вышедшего из строя контроллера.

Если контроллер неисправен, его можно заменить новым чистым контроллером. При такой замене контроллер позволит запускать двигатель независимо от иммобилайзера. Для включения функции защиты от кражи необходимо выполнить процедуру входа в режим обслуживания и выхода с помощью имеющихся обучающих и рабочих ключей. Рабочие клавиши при выходе из режима обслуживания следует обучить. 5. Двигатель не запускается.

Если после снятия с охраны противоугонной системы при запуске двигателя светодиодный индикатор состояния системы мигает 1 раз в секунду и двигатель не запускается, значит, противоугонная система неисправна или отсутствует связь между блоком иммобилайзера. и контроллер управления двигателем.Если при запуске двигателя светодиод 1-2 раза мигает и гаснет, но двигатель все равно не запускается, значит неисправность не связана с противоугонной системой.

6. Задержка управления освещением салона

Эта функция позволяет поддерживать внутреннее освещение в течение некоторого времени после закрытия двери автомобиля, что облегчает действия водителя в темноте.

Чтобы эта функция работала, выключатель абажура должен быть выключен. В этом состоянии при открытии двери водителя лампа горит и горит все время, пока дверь водителя открыта.Если зажигание автомобиля не включено, то после закрытия двери водителя лампа остается включенной еще 12 секунд, после чего плавно гаснет на 4 секунды. Если дверь закрывается при включении зажигания автомобиля, лампа выключается сразу после закрытия двери. Если ключ зажигания будет переключен в положение «включено» во время задержки выключения, лампа погаснет без задержки.

Если дверь открывается снова во время операции задержки отключения, лампа включается и остается включенной, пока дверь открыта, и затем, как описано выше.

ПРОЦЕДУРА АЛЬТЕРНАТИВНОГО ЗАПУСКА ДВИГАТЕЛЯ

Эта процедура, которая длится около 30 минут, позволяет запустить двигатель за одну поездку без считывания кода с рабочего (черного) ключа в случае потери или неисправности противоугонной системы. система. Процедура становится возможной только тогда, когда владелец автомобиля разрешает это сам, запрограммировав «пароль обхода», состоящий из шести цифр.

В зависимости от того, какой контроллер установлен на вашем автомобиле, обучение «паролю обхода» и обходу иммобилизации выполняется двумя разными способами.

ЕСЛИ УСТАНОВЛЕН КОНТРОЛЛЕР «BOSCH» MP7.0

Изучение «пароля обхода»:

1. Противоугонная система охраняется. Подготовьте шестизначный пароль, с которым вы хотите обучить систему. Каждая цифра может быть от 1 до 9.

3. Поднесите «свой» красный ключ к индикатору состояния системы и, удерживая его, выключите зажигание. Светодиод будет гореть постоянно, а зуммер издаст короткий звуковой сигнал. Выньте ключ из индикатора.

4. После 3… Через 5 секунд после выключения зажигания светодиодный индикатор начнет мигать с частотой 10 раз в секунду, прерывая это мигание каждую секунду

5. Не позднее, чем через 10 секунд после начала мигания светодиода включить при зажигании автомобиля лампа CE будет мигать с частотой один раз в секунду, что указывает на вход в режим ввода «пароль обхода».

6. Подождите 4 минуты, пока индикатор CE не замигает, затем лампа погаснет на 1 минуту. В это время введите первую цифру пароля, полностью нажав педаль акселератора.Вам нужно нажимать столько раз, сколько первая цифра введенного вами пароля. Каждый раз, когда вы нажимаете на педаль, загорается лампа CE. Через минуту лампа снова начнет мигать еще 4 минуты.

7. Подождите 4 минуты, пока индикатор CE не замигает, затем повторите процедуру ввода числа для второй цифры пароля и так далее до конца ввода последней шестой цифры пароля. Если число не введено, то через 1 минуту лампа начинает мигать с частотой 1.5 раз в секунду. Вы должны выключить зажигание хотя бы на 15 секунд, а затем снова начать обучение. Если все числа введены правильно, то по истечении последней минуты лампа СЕ не загорится. 8. Выключите зажигание минимум на 15 секунд.

ВНИМАНИЕ!

Если пароль не введен до конца, то он не запоминается.

Если вы хотите запретить альтернативную процедуру запуска двигателя, запрограммированную ранее, вам следует: — повторить шаг 1 . .. 5, но на шаге 6 не нажимайте педаль акселератора. Через 1 минуту, отведенную для ввода первой цифры пароля, индикатор CE будет мигать с частотой 1,5 раза в секунду. Выключите зажигание минимум на 20 секунд.

Запрограммированный ранее пароль будет удален.

Использование «пароля обхода»:

Обход иммобилизации выполняется в случае неисправности противоугонной системы или отсутствия «собственного» кодового ключа.

1. Включите зажигание.Лампа CE горит постоянно.

2. Подождите 4 минуты, пока не погаснет лампа CE.

3. В течение 1 минуты введите первую цифру «пароля обхода», нажав педаль акселератора количество раз, равное первой цифре. Каждый раз, когда вы нажимаете на педаль, загорается лампа CE.

4. Если номер введен правильно, то через минуту загорится лампа CE и будет гореть еще 4 минуты. Если номер введен неправильно, лампа будет мигать с частотой 1.5 раз в секунду, что означает, что процедура обхода отменена, в этом случае выключите зажигание и вернитесь к шагу 1.

5. Повторите шаг 2 … 4 для следующих пяти цифр «пароля обхода» .

6. После последней минуты ввода цифры пароля, не выключая зажигания, запустите двигатель. ВНИМАНИЕ!

1. Контроллер будет работать в обходном режиме иммобилизации до полного выключения, что происходит через 15 секунд после выключения зажигания.Двигатель можно запустить повторно, если с момента выключения зажигания не прошло 15 секунд, после чего двигатель нельзя запустить без выполнения процедуры байпаса.

2. Для автомобилей с контроллером MP7.0 введенный «пароль обхода» действителен только 1 раз, после его использования необходимо повторить процедуру изучения «пароля обхода». ЕСЛИ УСТАНОВЛЕН КОНТРОЛЛЕР M1.5.4 ИЛИ 5 ЯНВАРЯ

Изучение «пароля обхода»:

1. Противоугонная система находится под охраной.Имейте шестизначный пароль, для которого вы хотите обучить систему. Каждая цифра может быть от 1 до 9.

2. Включите зажигание. Лампа «Check Engine» (CE) на комбинации приборов горит постоянно. Светодиодный индикатор состояния системы мигает 2 раза в секунду.

4. Через 3 … 5 секунд после выключения зажигания светодиодный индикатор начнет мигать с частотой 10 раз в секунду, прерывая это мигание каждую секунду.

5. Не позднее, чем через 10 секунд после начала мигания светодиода включить зажигание автомобиля, лампа СЕ будет гореть постоянно.

6. Подождите 1 минуту, пока не погаснет лампа CE. Введите первую цифру пароля, кратковременно нажав педаль акселератора до конца. Вам нужно нажимать столько раз, сколько первая цифра введенного вами пароля. Каждый раз, когда вы нажимаете на педаль, загорается лампа CE. Время удержания педали должно быть не более 3 секунд. 7.Чтобы перейти к следующей цифре, нажмите педаль акселератора до конца и удерживайте ее в этом положении, пока не погаснет лампа CE, на этот раз примерно 5 секунд. Отпустите педаль акселератора.

ВНИМАНИЕ!

Если лампа CE не гаснет, а мигает с частотой один раз в секунду, это означает, что при вводе цифры пароля произошла ошибка, например, вы нажимали педаль акселератора более 9 раз или никогда не нажимали педаль. за 1 минуту. В этом случае выключите зажигание не менее чем на 10 секунд и снова начните запоминать «пароль обхода».

8. Введите оставшиеся пять цифр пароля. После ввода каждой цифры и удерживания педали акселератора более 5 секунд лампа CE должна погаснуть. Если лампа мигает, выключите зажигание не менее чем на 10 секунд, а затем снова начните запоминать «пароль обхода».

9. Выключите зажигание минимум на 10 секунд.

ВНИМАНИЕ!

1. Если пароль не введен до конца, то он не запоминается.

2.Если вы хотите запретить режим обхода иммобилизации, запрограммированный ранее, повторите шаги 2 … 6, но на шаге 6, когда вы впервые нажимаете педаль акселератора, удерживайте ее более 5 секунд, пока не погаснет лампа CE.

Запрограммированный ранее «пароль обхода» удаляется.

ИСПОЛЬЗОВАНИЕ «ПАРОЛЯ ОБХОДА»

Обход иммобилизации выполняется в случае неисправности противоугонной системы или отсутствия «собственного» кодового ключа. 1. Включите зажигание. Лампа CE горит постоянно.

2. Подождите 1 минуту, пока не погаснет лампа CE. Если лампа продолжает гореть, процедура байпаса запрещена и выполнить ее невозможно.

3. После того, как лампа CE погаснет, начните вводить «пароль обхода», как описано в разделе 6 … 8 раздела «Обучение паролю обхода». Если после ввода последней цифры и удержания педали акселератора нажатой более 5 секунд лампа CE продолжает гореть, значит, можно запустить двигатель, если лампа мигает, значит, пароль введен неверно и процедуру байпаса необходимо повторить. .

ВНИМАНИЕ!

1. Лампа CE горит постоянно при работающем двигателе, если двигатель был запущен путем выполнения процедуры обхода иммобилизации.

2. Контроллер будет работать в обходном режиме иммобилизации до полного выключения, что происходит через 5 секунд после выключения зажигания. Двигатель можно запустить повторно, если зажигание не произошло более 5 секунд, после чего запуск двигателя становится невозможным без выполнения процедуры байпаса.

3. Для контроллеров Январь-5 и M1.5.4 введенный пароль обхода не имеет ограничений приложения, то есть один раз запрограммированный пароль можно использовать повторно.

1. LADA NIVA 1.7 (система впрыска дроссельной заслонки GM) Диагностика

я задолжали почти год LADA NIVA 2002 г. постройки (некоторые фотографии будут позже), оснащенный системой впрыска дроссельной заслонки GM (TBI).Моя первая идея была (из-за моей профессиональной деформации) подключить его к компьютеру и произвести некоторые измерения и / или хаки, как обычно 🙂 Для этого я использую довольно старый кусок Fujitsu B110 Lifebook как «главный бортовой компьютер» (играя также MP3 и управление кулером).

Первый дело было построить соответствующий Конвертер RS232 в ALDL (и наоборот). Я быстро разработал два транзистора + устройство MAX232 (с некоторыми конденсаторами и резисторы).Я опубликую здесь схемы (скоро, после того, как нарисуйте его на бумаге и / или в программе). Я был слишком быстр в this -> потому что существует множество более простых конструкций (с использованием только один диод и тд). Итак, если вы хотите сделать несколько хаков, затем сначала поищите что-нибудь в Интернете 🙂

я скачал программное обеспечение EFILive 4.x, чтобы все это проверить. EFILive выглядит хорошо (и отлично работает), но это только пробная версия. я было слишком глупо, чтобы настроить EFILive для передачи сообщений след ALDL, поэтому я быстро написал простую предварительную версию программного обеспечения диагностики:

Это ОЧЕНЬ предварительный (0.1.0) версия ПО абсолютно Жигули Нива 1.7 TBI ориентирована и, довольно таки, в разработке. В любом случае это воспроизводит трассировки EFILive 4 (файлы * .alg). И, поскольку не было причина изобретать собственный формат данных, он также хранит ALDL общение в формате файла EFILive 4 * .alg (пока я понял структуру файла, просто заглянув в файл журнала «Gmh-vs8dyno.alg»). Все это на данный момент проверено только с Лада Нива 1.7 TBI. Текущая версия моего ПО показывает очень простой приборная панель с датчиками СКОРОСТИ, ОБОРОТОВ И НАПРЯЖЕНИЯ.Расширения очень легко сделать, если у меня будет время, я добавлю еще интерпретация XML-файлов описания автомобиля EFILife (когда-нибудь, возможно, быть…). В настоящее время у программного обеспечения есть некоторые незначительные проблемы во время связь (из-за неправильной обработки критических сессий / мьютексов в моем многопоточном «дизайне»).

Мой small diag SW хорошо работает на Win98 (забавно, что скриншот сверху взят из Ubuntu — я запустил ПО под Wine в ближайшее время только для того, чтобы сделать скриншот :-))

Итак, это первая информация, которую я получил об этом эксперименте.Я поставлю МНОГО полезных ссылок здесь, и после того, как я решу ВСЕ проблемы со связью моего ПО Я сделаю его доступным для загрузки вот (версия 1.0.0 :-))

ОК, Я знаю, что до сих пор здесь не так много информации, но, если кто-то хочет со мной связаться (какие-то фанаты Lada Niva и т. д.), то вот мой адрес электронной почты:

karol костольный hotmail com

→ the символы, помещенные между скобками <>, должны быть заменены правильными символами (только небольшое действие по борьбе со спамом :-))

1.1. ATMega в качестве контроллера вместо ПК

Вчера (07.03.2013) поменял разум. После нескольких экспериментов с ALDL в моей NIVA я обнаружил, что что в машине действительно нет места для компьютера (это маленький, но дисплей «достаточно большой», и я не хочу разобрать его так, чтобы он где-то поместился). Итак, я решил замените ноутбук маленьким контроллером. Я расширил ALDL схемы интерфейса немного, теперь ALDL, RS232 и ATMega8 Контроллер подключаются вместе (при желании).Теперь это контроллер и / или подключенный ПК, который отправляет ALDL запрашивает, получает и оценивает ответы. Предварительный версия схемы здесь:

я использовал редактор схем gEDA, чтобы нарисовать его. Это мой первый опыт работы с этим ПО → может быть, есть лучший способ сделать это, но я думаю, что это «достаточно хорошо». Переход с ПК на У ATmega8 есть некоторые последствия, я думаю, положительные одни компенсация негативов:

Нет MP3 игрока больше 🙁
Без кабеля беспорядок и отсутствие летающих ноутбуков при движении по пересеченной местности 🙂
ПК может оставаться на связи во время общения и может визуализировать данные ответа (только небольшое изменение в логике запроса / ответа ПО ПК надо делать)
ПО можно загрузить в ATmega8 с использованием загрузчика через RS232

Выходные контакты контроллера будет использоваться для управления цифровыми и аналоговыми (с помощью ШИМ) устройствами для отображения данных, считанных с блока управления TBI.

Я также опубликую несколько фотографий здесь позже ….. надеюсь скоро 😉

1,2. ATMega8 + RaspberryPi

Вчера (2013-06-02) Я решил использовать этот ВЕЛИКИЙ кусок HW — RaspberryPi (www.raspberrypi.org) вместо ПК. Схема сверху останется неизменной и Rpi будет подключен с помощью RS232 к плате — так что при необходимости его можно отключить. ATMega8 отправит ALDL запрашивает в цикле и отображает некоторую базовую информацию, используя Светодиоды и / или некоторые дополнительные датчики.И RPi будет слушать на входящие ответы ALDL и интерпретировать их параллельно с ATMega8 и отобразит все данные на дисплее. RaspberryPi ПРОСТО ВЕЛИКОЛЕПНО и ИДЕАЛЬНО подходит для моих целей. — одиночный блок питания 5В, он небольшой, его хватает далеко способность отображать данные с использованием красивой графики OpenGL и, моя прекрасные MP3-файлы можно воспроизводить снова! К сожалению, у меня БЕЗУМНО мало время для всего этого. НО, после того, как все будет соединено воедино, тогда у меня будет моя Lada NIVA под Linux 😉 Теперь мне нужно перепишите мой diag SW (см. где-то выше) для работы в Linux (будет нет проблем, потому что диагностика / модель данных / обработка данных реализовано, чтобы быть полностью независимым от ОС / платформы, конечно), доработать нужно только визуализацию и доступ к COM-порту.Поскольку Rpi также имеет вывод интерфейса SPI, можно будет подключите CAN контроллер MCP2515. Это CAN-ячейка, управляемая SPI. Таким образом, ответы OBD2 могут быть интерпретированы и обработано / визуализировано …… но, во-первых, ALDL должен работать 😉

(2014-10-24) Итак, наконец-то я успел кое-что сделать для своей Лады Нивы. я построил снова HW сверху (но несколько проще, я обновлю схемы позже … если повезет 😀 …. когда-нибудь).Но было ОЧЕНЬ обидно подойти к машине и в итоге завести ее проверить, работает ли HW + SW, есть ли связь и интерпретация ответа ALDL работает и так далее. Чтобы избежать этого, я написал очень простой симулятор ЭБУ Lada Niva, работающий на ПК. В таким образом я могу разрабатывать свое HW + SW без необходимости оставлять беспорядочный лаборатория, чтобы проверить все это. На данный момент к нему не подключена никакая Raspberry, только ATmega8 отправляет запросы и выводит RPM на контакт с помощью ШИМ, чтобы я мог подключить к нему аналоговый датчик.я создал и загрузил видео, как это работает: http://www.youtube.com/watch?v=0lM-QDd-G4Y

(Я снимал видео ночью, после того, как вернулся с очень долгий семейный праздник :-D, вы понимаете о чем я ;-))

(25.05.2015) Итак, наконец, , у меня было немного пора что-то сделать для моей Нивы. HW закончено и работая я поместил все это на металлическую пластину от старого автомагнитолы. Это фото всего этого (простите за некрасивую, длинную проводку):

Это работает примерно так:

г. вентилятор кулера управляется независимо от ALDL связь — температура снимается прямо с датчик температуры — есть только очень простое ПО для ATmega8. необходим для работы с этой функциональностью, никакая связь ALDL не необходимо для этого
ATmega8 отправляет запрос режима ALDL 1 и получает ответ, все это с использованием UART ATmega8 с некоторой дополнительной схемой для адаптации сигналы и так далее (см. схемы где-то выше….). Ко всему этому подключен дополнительный MAX232, и любое устройство может быть подключен через последовательный интерфейс RS323 и может читать связь между ATmega8 и ЭБУ. ATmega8 используется для вывести некоторые (это решено в ПО ATmega8) значения, прочитанные от ЭБУ автомобиля, чтобы отобразить их с помощью аналоговых датчиков с помощью ШИМ (в настоящее время RPM подключен).
Все данные ответа режима 1 отправляются через SPI любому мастеру SPI подключен к ATmega8. В моем случае этот мастер SPI является Raspberry Pi — там данные интерпретируются и могут быть обработаны / отображены любым мыслимым способом.В настоящее время очень простое ПО реализовано для отображения некоторых основных вещей.

The ПО для Rpi (или любой другой Linux-машины) в настоящее время очень простой:

ОК, с этого момента моя Lada NIVA работает под управлением Linux 😉 Я продолжу разработать RPi SW, проблема в том, что у меня очень мало времени, так как всегда. Моя идея (как уже говорилось где-то выше) иметь красивый графический интерфейс OpenGL с красивой графикой и эффектами ….. это будет тоже сделано…. когда-нибудь 😉

1,3. Переделка вентилятора кулера

Хорошо, теперь ATmega8 должен управлять вентилятор кулера тоже. Предыдущий владелец моей LADA кое-что сделал странные вещи с кулером. Видимо вентилятор в машине не оригинал. Если честно — понятия не имею, как фанат подключен в оригинальных TBI NIVA — я не нашел его в Схемы НИВА у меня есть. В настоящее время он подключен напрямую к аккумулятор над переключателем на панели.Это нехорошо — кулер необходимо переключить вручную, и в настоящее время соединение совсем не защищены предохранителями. Также проводка за панелью довольно некрасиво:

Сейчас вентилятор будет включаться и выключаться в зависимости от охлаждающей воды температура с помощью реле и контролируется Atmega. я хочу оставить также возможность включать вентилятор тем же переключение, как сегодня — с помощью того же реле и с одной обратной связью Светодиод, сигнализирующий о реальном состоянии питания вентилятора.У меня есть несколько действительно старинные реле, сделанные в Советском Союзе. Эти реле 70-х выглядит просто исторически великолепно и (я надеюсь) достаточно сильным, чтобы накормить вентилятор необходимыми усилителями (абсолютно нет даташиты на эти штуки — по крайней мере, я их не нашел). ATMega (конечно) недостаточно силен, чтобы переключить реле, Итак, потребуется дополнительный транзистор (один или даже два).

Хорошо, Планирую установить реле (пока только ручное переключение) в в следующие дни.Я выложу сюда фотографии после того, как это будет сделано и работает 🙂

(25 мая 2015 г.) Работа сделана, вентилятор кулера теперь управляется Atmega как описан, и все аппаратное и программное обеспечение работает, как описано в главе над.

2. ISO TP (ISO 15765-2) коммуникация / анализатор / интерпретатор протокола

Два несколько недель назад ночью я вообще не могла заснуть (из-за много разных причин). Поэтому я решил быстро взломать ISO TP. коммуникационный анализатор.У меня нет времени, чтобы реализовать это во время работы … поэтому я решил написать это в своем личном время, изрядно устала, спать не могу 😉

я написал ПО в MS Visual C # 2010 Express. Я решил использовать C # (Я сильно увлекаюсь C ++, но в последнее время я написал много SW на чистый C для встраиваемых систем, поэтому мне пришлось использовать более высокий язык уровня … скажите, почему MS C # … точно не знаю почему …. просто так …. код выглядит как C ++, написанный на C #… но кого это волнует).

Что ж, ПО находится в разработке. Я написал его довольно модульным, интерпретирует любое количество (в настоящее время два) форматов входных файлов (содержащий CAN (или теоретически любую другую) связь). На данный момент реализованы только «Фильтры» ISO TP, но их можно легко расширяется любым другим фильтром / интерпретатором (я могу представить интерпретация услуг UDS / KWP (при соответствующем диагнозе описание предоставлено) или любой другой протокол связи 😉 доступно в виде некоторого искусства формального описания).

В главное окно программы выглядит так:

г. вывод может быть записан в виде HTML, обычного ТЕКСТА или Форма графического интерфейса. Графический интерфейс пользователя предоставляет некоторые дополнительные функции, например, вычисление разницы во времени между выбранными CAN кадры, или он может выбрать все кадры CAN, принадлежащие одному Блок передачи данных ISO TP. Все данные ISO TP интерпретируются как удобочитаемая форма, отображение / фильтрация фреймов ошибок и проверка выполнения ограничений связи передается с использованием кадров потока ISO TP и так далее.Графический интерфейс выглядит вот так (на данный момент):

я работаю над этим ПО, но, как уже было сказано выше, у меня тоже немного времени и на этот проект 🙂 Описание Форматы ввода / вывода по-прежнему отсутствуют. Я опубликую ПО здесь вскоре, после дополнительной тонкой настройки …. из-за производительность ….. Я имею в виду, что хочу использовать представление виртуального списка для отображать данные, так как несколько миллионов CAN-кадров должны быть отображается …. В любом случае ПО будет доступно для скачивания здесь очень скоро (сейчас у нас 2014-03-12, полночь, так что, скажем так, через неделю SW здесь).Я хочу сделать его доступным как Бесплатное ПО.

3. ВАЗ 2105 Блок управления двигателем

OK, просто небольшая предыстория: сегодня (2017-04-11) у меня был очень плохой день в моей работе. Некоторые люди пытаются сказать мне, что я закончен идиот, выпускающий «слишком сложный» софт (одиночный (!!!) конечный автомат автомата, обрабатывающий ответы от HW сторожевая собака). На самом деле проблема совсем в другом. Хорошо, теперь, исходя из этого решил реализовать блок управления двигателем для карбюраторный двигатель ВАЗ 2105 (фото выложу здесь) с использованием ATmega8, работающей на частоте 12 МГц, чтобы доказать обратное.Давайте посмотреть, смогу ли я добиться успеха.

В голов:

Измерение оборотов двигателя и выполнить необходимые вычисления на основе по результатам
Контроль искры и опережение искры в зависимости от текущего числа оборотов, скорость автомобиля и положение дроссельной заслонки с параметрами, хранящимися в предопределенную таблицу с соответствующей интерполяцией, используйте полупроводники для контроля искры вместо механических штук (это как-то (почти) понятно ;-))
Орудие базовая диагностика ЭБУ, доступная через RS232 и / или CAN
Поддержка любые другие функции, которые будут необходимы и / или полезны во время разработка

Первый соображения:

я буду использовать модули, которые я написал на C ++ для ATMega8 в прошлом (компараторы, драйверы SPI / UART / CAN, счетчики событий, сигнальные фильтры)
Некоторые какие датчики вращения будут необходимы — датчик (и) Холла первый выбор в этом месте — я буду использовать только один в начало совмещено с механическим положением коленчатого вала детектор уже присутствует в двигателе.
Полностью асинхронный «способ работы» всех используемых драйверов / участников — это необходимо из-за нехватки ресурсов ЦП — расчеты должны выполняться во время, например, коммуникационное оборудование рабочий
г. основная цель: более качественная и эффективная работа действительно устаревший карбюраторный двигатель, и это доказывает, что я не полный идиот, как кто-то пытается намекнуть

Кому продолжение следует (как всегда, слишком много стресса и нет времени ни на что … bt давай попробуем!)…

P0830 Выключатель педали сцепления Цепь

Код неисправности OBD-II Техническое описание

Артикул:

John Ingalls
Бывший менеджер по обслуживанию и механик ВВС

Цепь переключателя педали сцепления

Что это значит?

Этот общий диагностический код неисправности трансмиссии (DTC) обычно применяется ко всем автомобилям OBD-II, оборудованным педалью сцепления. Это может включать, помимо прочего, автомобили Jaguar, Dodge, Chrysler, Chevy, Saturn, Pontiac, Vauxhall, Ford, Cadillac, GMC, Nissan и т. Д.Несмотря на общий характер, конкретные шаги по ремонту могут отличаться в зависимости от марки / модели.

Код неисправности P0830 OBD-II связан с цепью «A» переключателя педали сцепления. Когда модуль управления трансмиссией (PCM) обнаруживает неисправность в цепи переключателя педали сцепления «A», также известной как датчик положения сцепления или цепь пускового переключателя сцепления, можно установить ряд различных кодов.

Это коды P0830, P0831, P0832, P0833, P0834, P0835 и P083F в зависимости от конкретной неисправности, которая предупреждает PCM о необходимости установки кода и включения индикатора Check Engine.

Цепь переключателя педали сцепления «A» предназначена для того, чтобы PCM контролировал положение педали сцепления. Этот процесс выполняется путем считывания выходного напряжения датчика положения сцепления. Положение сцепления переключатель датчика может изменяться в дизайне от одного автомобиля к другому, как правило, это основной «вкл / выкл» переключатель, установленный возле педали сцепления стопы на опорный кронштейн. Независимо от конструкции, на одной стороне переключателя обычно присутствует постоянное напряжение, и контакты замыкаются при включении педали сцепления, передавая напряжение на стартер или соленоид стартера.Эта основная схема и переключатель предотвращают запуск двигателя до включения сцепления.

Код P0830 Выключатель педали сцепления Цепь устанавливается PCM, когда цепь выключателя педали сцепления «A» разомкнута или имеет общую неисправность.

Каков серьезность этого кода неисправности?

Степень серьезности этого кода обычно средняя, но она может быть серьезной, если автомобиль запускается с выключенным сцеплением, что создает угрозу безопасности.

Каковы некоторые признаки кода?

Симптомы кода двигателя P0830 могут включать:

Двигатель не заводится
Двигатель запускается без включения сцепления
Контрольная лампа двигателя горит

Каковы некоторые из возможных причин кода?

Причины для этого кода могут включать:

Неисправность переключателя датчика положения сцепления
Перегорел предохранитель или плавкая вставка (если применимо)
Корродированный или поврежденный разъем
Неисправность или повреждение проводки
Неисправный PCM

Какие шаги по устранению неполадок P0830?

Первым шагом в процессе поиска и устранения любой неисправности является изучение бюллетеней технического обслуживания (TSB) для конкретного автомобиля с разбивкой по годам, модели и силовой установке.В некоторых случаях это может сэкономить много времени в долгосрочной перспективе, указав вам правильное направление.

Второй шаг — найти переключатель датчика положения сцепления и найти очевидные физические повреждения. Выполните тщательный визуальный осмотр, чтобы проверить соответствующую проводку на наличие очевидных дефектов, таких как царапины, потертости, оголенные провода или пятна ожогов. Далее следует проверить разъемы и соединения на предмет безопасности, коррозии и повреждений контактов. Этот процесс должен включать в себя все электрические разъемы и соединения с переключателем датчика положения сцепления, PCM, стартером и соленоидом стартера.Проконсультируйтесь с конкретными техническими данными для автомобиля, чтобы узнать, включен ли в цепь предохранитель или перемычка с плавкой вставкой.

Продвинутые шаги

Дополнительные этапы становятся очень специфичными для автомобиля и требуют соответствующего передового оборудования для точного выполнения. Для этих процедур требуется цифровой мультиметр и специальные технические справки для автомобиля. Требования к напряжению будут зависеть от конкретного года и модели автомобиля.

Проверка напряжения

Когда сцепление выключено, на одной стороне переключателя должно быть 12 Вольт.Когда сцепление включено, у вас должно быть напряжение с обеих сторон переключателя. Электромагнит стартера или стартер также должен иметь питание в зависимости от конфигурации.

Если в ходе этого процесса выявляется отсутствие источника питания или заземления, может потребоваться проверка целостности для проверки целостности проводки и переключателя датчика положения сцепления.

Когда сцепление включено, вы должны иметь непрерывность через переключатель, а когда сцепление отпущено, счетчик должен показывать отсутствие непрерывности через переключатель.Проверка целостности цепи всегда должна выполняться при отключенном от цепи питании, и нормальные показания для проводки и соединений должны составлять 0 Ом сопротивления, если иное не указано в технических характеристиках. Сопротивление или отсутствие непрерывности указывает на неисправную проводку, которая разомкнута или закорочена и требует ремонта или замены.

Что такое обычный ремонт?

Замена датчика положения сцепления
Замена перегоревшего предохранителя или плавкой вставки (если применимо)
Очистка разъемов от коррозии
Ремонт или замена проводки
Перепрошивка или замена PCM

Распространенные ошибки

Замена стартера или соленоида, когда проблемой является датчик положения сцепления, поврежденная проводка или неисправный разъем.

Надеюсь, информация в этой статье помогла вам указать правильное направление для решения проблемы с кодом неисправности цепи переключателя «A» педали сцепления. Эта статья носит исключительно информационный характер, и конкретные технические данные и сервисные бюллетени для вашего автомобиля всегда должны иметь приоритет.

Обсуждение связанных DTC

2006 Chrysler PT Cruiser P0830 код неисправности
Помогите !!!! Мой PT Cruiser не будет превышать 2500 об / мин, это 2.2 crd manual, я купил машину со сломанным сцеплением и отремонтировал, на приборной панели нет света, показывающего какую-либо неисправность, но когда я подключил своего шурина obd2 gizmo, появился код неисправности P0830 и выключатель педали сцепления «A» » схема. Может …

Нужна дополнительная помощь с кодом P0830?

Если вам все еще нужна помощь относительно кода неисправности P0830, отправьте сообщение ваш вопрос на наших БЕСПЛАТНЫХ форумах по ремонту автомобилей.

ПРИМЕЧАНИЕ: Эта информация представлена только в информационных целях.Это не является советом по ремонту, и мы не несем ответственности за какие-либо действия. вы берете на себя любую технику. Вся информация на этом сайте защищена авторским правом.

Vgate OBD2 OBDII Scanner ICar2 ELM327 Bluetooth / WiFi Diagnostic Code Creader — купить по низким ценам в платформе электронной коммерции Joom

Уведомления: • Эта ссылка включает 2 версии, одна — icar2 Wifi, другая — icar2 Bluetooth

Версия Bluetooth ： Поддержка Android / ПК. Не для системы IOS Версия WIFI ： Поддержка IOS / Android / ПК

Основные причины для покупки iCar2:

1.100% оригинал, версия прошивки V2.1 поддерживает все стандартные протоколы OBD2.

2. Версия Wi-Fi Поддержка системы IOS / Anroid / Windows.

3. Может работать с большинством бензиновых и дизельных автомобилей OBDII 12 В, но не поддерживает все автомобили OBDII.

4. Кнопка питания используется только для перезагрузки устройства, не имеет функции включения или выключения.

5. При остановке связи подождите полчаса, автоматический спящий режим

6. Лучше, чем ELM327 V1.5, Малый размер, компактная структура, более стабильное соединение и долговечность

7.Обеспечьте многоязычность по желанию.

8. Адаптер использует самые быстрые и надежные чипы ARM

9. Bluetooth 5 ~ 10 метров, беспроводной (версия Wi-Fi) 10 ~ 20 метров 10. iCar 2 Bluetooth поддерживает только систему Android до версии 4.3 и Bluetooth версии 3.0 или выше.

Поддержка моделей автомобилей:

Поддержка большинства автомобилей OBD2. Просьба самостоятельно проверить, следуя приведенным ниже правилам. Для американских автомобилей: работает над автомобилем obd2 с 1996 года по настоящее время Для европейских автомобилей: Работает на автомобиле obd2 с 2001 г. по настоящее время. Для японских автомобилей: работает на автомобиле obd2 с 2005 года по настоящее время Для других азиатских автомобилей: работает на автомобиле obd2 с 2009 года по настоящее время

Охват транспортного средства:

1.Список автомобилей Америки: (включая Бразилию)

Требуется стандартный obd2, выпуск с 1996 года по настоящее время Подходит для Chrysler, подходит для Ford, подходит для GM, подходит для Jeep

2. Список автомобилей в Европе:

Требуется стандартный obd2 и выпуск с 2001 года по настоящее время Подходит для Alfa Romeo, подходит для SAAB, подходит для Acura, подходит для Opel, подходит для Audi, подходит для сиденья, подходит для Peugeot, подходит для Renault Подходит для Bentley, подходит для Skoda, подходит для Daewoo, подходит для Benz, подходит для Daihatsu, подходит для Land Rover Подходит для BMW, подходит для Vauxhall, подходит для Citroen, подходит для Volvo, подходит для Fiat, подходит для VW, подходит для Ford, подходит для Jaguar

3.Список автомобилей Азии: (включая Австралию)

Японский автомобиль Требуется стандартный obd2, выпуск с 2005 года по настоящее время Подходит для KIA, подходит для Isuzu, подходит для Honda, подходит для Mitsubishi, подходит для Hyundai, подходит для Dacia, подходит для Lexus, подходит для Mazda Подходит для Nissan, подходит для Subaru, подходит для Suzuki, подходит для Toyota

Китайский автомобиль Нужен стандартный obd2, выпуск с 2011 года по настоящее время Подходит для BYD, подходит для Chery, подходит для Geely, подходит для Great Wall, подходит для Karry

4. Список автомобилей в России: Для Ssangyong Actyon, A200 XDI Diesel, с 2007 по 2017 годы; 2.4 Дизель, с 2009 по 2017 гг. Для Ssangyong Korando, 2.0 TD Diesel, с 2013 по 2017 гг. Для Ssangyong Kyron, 2.0 Diesel, с 2007 по 2017 гг. Для Ssangyong Rexton, 2.7 XVT Diesel, 2007 года или с 2011 по 2017 годы, Для Ssangyong Rodius, 2.7 Diesel, 2007-2017 гг. Для LADA Niva, 1.7 Бензин, с 2011 по 2017 гг. Для LADA Priora, 1.

Диагностический разъем нива 21214 где находится

6.2.2. Система самодиагностики (obd) и коды

Диагностический разъем Шевроле Нива: где находится, схема, описание

Где находится обд разъем на шеви нива

Chevrolet Niva (НИВА Шевроле). Горит чек. Диагностика двигателя своими руками.

Виды диагностических шнуров для передачи данных

Установка бортового компьютера шевроле нива

Нива шевроле разъем диагностики где находится

Chevrolet Niva (НИВА Шевроле). Горит чек. Диагностика двигателя своими руками.

Виды диагностических шнуров для передачи данных

Установка бортового компьютера шевроле нива

Подключение диагностического оборудования к автомобилю

Какое масло лить в Epica ? — Клуб любителей Chevrolet Lacetti/Gentra/Cruze | Авто центр SPB

Проверка масла GM Dexos2 5W-30 на замерзание

Какое масло лить и сколько?

Интересные статьи

Замена масла в двигателе. Какое моторное масло заливать?

Ответы (2)

Технические характеристики Chevrolet Lacetti / Шевроле Лачетти

Технические характеристики Шевроле Лачетти

технические характеристики Chevrolet Lacetti седан с 2004 года Седан

Интерфейс диагностический OBDII Bluetooth Icar 2 Lada Niva 4×4

En savoir plus

Lada niva obd — metriocephalic.angryman.site

plug lada niva — купить plug lada niva с бесплатной доставкой на AliExpress

Распиновка разъема апс 6 Шевроле Нива. Как активировать иммобилайзер и что это

Расположение иммобилайзера на ВАЗ-2114

Что такое иммобилайзер и за что его ругают?

Поиск и устранение неисправностей

Деактивация и активация (плюсы и минусы)

Видео деактивации иммобилайзера

Шутка от АвтоВАЗа

P0830 Выключатель педали сцепления Цепь

Код неисправности OBD-II Техническое описание

Что это значит?

Каков серьезность этого кода неисправности?

Каковы некоторые признаки кода?

Каковы некоторые из возможных причин кода?

Какие шаги по устранению неполадок P0830?

Продвинутые шаги

Проверка напряжения

Что такое обычный ремонт?

Распространенные ошибки

Обсуждение связанных DTC

Нужна дополнительная помощь с кодом P0830?

Vgate OBD2 OBDII Scanner ICar2 ELM327 Bluetooth / WiFi Diagnostic Code Creader — купить по низким ценам в платформе электронной коммерции Joom

Добавить комментарий Отменить ответ
