Нива 21214 реле стартера: Причины, почему не заводится Lada 4x4 (стартер не крутит) » Лада.Онлайн - Автозапчасти ВАЗ

Реле стартера на ниве 21214 где стоит

Где находится реле стартера Нивы Шевроле

Давайте разбираться, что такое реле, где его найти, какова его роль и что делать, когда оно выходит из строя.

Реле – устройство, которое питается постоянно электротоком от аккумулятора. Оно состоит из шестеренки с зубчиками, которая имеет сцепление с венцом маховика, когда реле начинает работать. В результате коленчатый вал двигателя вращается, и автомобиль заводится. Во время работы реле соединяет маховик и шестерни бендикса. Стартер будет работать впустую, если реле не выдвинет шестерню.

Когда заводят мотор, то во время срабатывания зажигания подается питание на все обмотки, которые находятся в стартере. Эти обмотки бывают двух видов: втягивающие и удерживающие. Стартер соединяется с втягивающей обмоткой, а вся схема управления корпусом начинает работать благодаря удерживающей обмотке. Когда ток поступает к клеммам, появляется магнитная индукция, которая создает магнитное поле. Таким образом, якорь давит на возвратную пружину, и бендикс вращается. Когда двигатель начинает работать, питание отключается, и якорь становится в свое первоначальное положение, так как его возвращает пружина. Происходит разъединение контактов.

Не заводится нива 21214

не заводится нива, способ как завести стартер напрямую от АКБ.

Замена реле стартера на ваз

замена реле стартера на ваз.

Если реле стартера работает хорошо, то питание находится на отметке в 8 В, и температура не превышает показатель 25 °С. В том случае, когда питание выше данной отметки, тогда нужно искать неисправности в стартере и его реле.

Итак, где же находится реле стартера в автомобиле Нива Шевроле

С левой стороны от рулевой колонки под панелью приборов расположено наше устройство.

Так как это неразъемный механизм, то отремонтировать его не удастся. Он ломается по нескольким причинам:

контакты сгорели, вышли из обмотки или износились;

разрушились детали внутри этого механизма.

Чтобы понять, что ваше реле больше не работает, нужно обратить внимание на следующее:

если под капотом жужжит, мотор запустился, но двигатель не прекращает вращаться;

если стартер работает, но мотор не запускается;

если стартер щелкает и не запускается.

При таких признаках деталь нужно менять, но чтобы удостовериться, что поломка именно в реле, следует его прежде проверить.

Сначала устройство необходимо вынуть из панели приборов и замкнуть контакты, которые находятся на задней стенке. Если приложить кусочек металла или проволоку, цепь замкнется, и ток направится к стартеру. Если стартер будет работать, то поломка заключается в реле. А если стартер срабатывает, а реле запускается, то поломка в стартере.

Как видим, реле стартера несложно найти в том случае, если необходимо устранить неисправность.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

другое название ваз 2121, ваз 21213, ваз 21214, нива 4×4.

Расположение предохранителей и реле нива.

Основной блок предохранителей находится в салоне под панелью приборов, слева от руля.

1 — блок предохранителей системы управления двигателем; 2 — реле очистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем

Основной и дополнительный блок предохранителей нива.

для доступа к блокам потяните за защелку расположенную сверху блоков и снимите крышку.

Обозначение предохранителя (номинальный ток, А)

Переключатель электродвигателя вентилятора отопителя, выключатель обогрева стекла двери багажного отделения, электродвигатель очистителя стекла двери багажного отделения, выключатель очистителя и омывателя стекла двери багажного отделения (насос омывателя ветрового стекла)

Подрулевой переключатель, электродвигатель очистителя ветрового стекла, выключатель аварийной сигнализации, реле-прерыватель (в режиме указателей поворота), выключатель света заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

Левая фара (дальний свет), контрольная лампа включения дальнего света

Расположение различных реле

Рег. : 06.12.2004
Тем / Сообщений: 4021 / 23048
Откуда: Москва

Возраст: 64
Авто: 21214M, 2013 гв.

Алексей aka ALER.

Рег.: 06.04.2007
Сообщений: 62
Откуда: Екатеринбург
Возраст: 45
Авто: 21213k 2000г 215/70r16, +Honda HR-V

Рег.: 06.12.2004
Тем / Сообщений: 4021 / 23048
Откуда: Москва
Возраст: 64
Авто: 21214M, 2013 гв.

Алексей aka ALER.

Рег.: 06.12.2004
Тем / Сообщений: 631 / 51767

Рег.: 23.08.2007
Сообщений: 17
Откуда: Королев, МО
Возраст: 37
Авто: 21214, 1.7i, 2007г

Имя: Алексей
Рег.: 07.02.2007
Тем / Сообщений: 5 / 361
Откуда: Москва, Алтуфьево
Возраст: 54
Авто: Нива 21214i год рождения 2003, на Dunlop Grandtrek AT/2 4*4///Кама-515

помогите найти реле вентиляторов (тех что перед радиатором стоят, а не в вентиляции)
так и не разобрался — Сколько этих реле, одно или два?
в разных книжках поразному в схемах значится

пытался искать по проводам, но те уходят в жгуты, а где вылезают по месту не понять (раскладки жгутов в инете не нашел, а на форуме Алер запретил спрашивать)

Рег.: 23.08.2007
Сообщений: 17
Откуда: Королев, МО
Возраст: 37
Авто: 21214, 1.7i, 2007г

помогите найти реле вентиляторов (тех что перед радиатором стоят, а не в вентиляции)

есть и 4 предохранителя и разъем, вот только РЕЛЕ — Нет!

и проводок от предохранителя на вентилятор(ы) прячется в жгут

Рег.: 06.12.2004
Тем / Сообщений: 4021 / 23048
Откуда: Москва
Возраст: 64
Авто: 21214M, 2013 гв.

Алексей aka ALER.

Рег.: 23.08.2007
Сообщений: 17
Откуда: Королев, МО
Возраст: 37

Авто: 21214, 1.

7i, 2007г

ЧИТАЛ! ( верить или нет — дело каждого)
искал — как и было написано в форуме неоднократно —

и даже в моторном отсеке (на верхнем усилителе щитка передка — руководство от 3-го рима) искал!

но нашел только с помощью фотоаппарата — когда искал глазами эти реле были прикрыты толстым жгутом проводов

Искать надо не только правее, но и Выше и Глубже!

добраться же рукой наверно легче будет если снять панель приборов. — проверил — сверху до реле вообще недобраться — камасутра форева —

Реле и предохранители ВАЗ 21214, 21314 (Нива 4х4 инжектор)

На современных внедорожниках АвтоВАЗа применяются инжекторные силовые агрегаты. В случае выявления неисправности в электрооборудовании автомобиля следует в первую очередь проверить исправность предохранителей и реле. Далее покажем, где находится монтажный блок (блок предохранителей или черный ящик), а также расположение элементов внутри него.

Расположение блоков предохранителей и реле Нива 4х4

Основная часть предохранителей располагаются в салоне Нивы под панелью слева от рулевой колонки. Всего 4 блока:

1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.

Четвертый блок реле находится над педалью газа.

Основной и дополнительный блоки предохранителей

Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Маркировка слева направо:

Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов

(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

Левая фара (дальний свет), контрольная лампа включения дальнего света

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Лампы габаритного света в левом переднем и левом заднем
фонарях, фонари освещения номерного знака, контрольная
лампа включения габаритного света

Лампы габаритного света в правом переднем и правом
заднем фонарях, лампы подсветки комбинации приборов,
прикуривателя, выключателей, блока управления отоплением
и вентиляцией

Выключатель аварийной сигнализации, реле-прерыватель
(в режиме аварийной сигнализации), контакты реле обогрева
стекла двери багажного отделения

Звуковой сигнал, плафоны освещения салона, лампы
сигналов торможения в задних фонарях

Контакты реле противотуманного света в задних фонарях

Дополнительные цепи предохранителей в комплектации Urban:

№ и номинал предохранителя

Электростеклоподьемники передних дверей Электропривод боковых зеркал

Электровентилятор климатической установки, компрессор кондиционера

Обогреватели боковых зеркал

Плафон освещения салона центральный

Электровентилятор климатической установки, компрессор кондиционера

Предохранители системы управления двигателем

Он находится на левой боковине кузова, под панелью приборов, рядом с диагностической колодкой. Состоит из четырех предохранителей:

Блок реле системы управления двигателем

Ниже основного и дополнительного блока предохранителей установлен блок реле системы управления двигателем, который состоит из пяти реле и одного предохранителя:

На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера.

Схема блока реле над педалью газа

Монтажные блоки для Lada 4×4 2018 года выпуска

Основной и дополнительный блоки, размещенные в салоне слева от руля, под панелью приборов. Блоки содержат предохранители типоразмера «Цилиндр», десять и шесть предохранителей соответственно. Номиналы и назначение предохранителей указаны в таблице 4 «Цепи, защищаемые плавкими предохранителями»:

Блок с предохранителями типоразмера «Стандарт». Блок расположен с левой стороны под обивкой и содержит предохранители, которые предназначены для защиты устройств системы управления двигателем. Номиналы и назначение предохранителей указаны в таблице 5:

Блок предохранителей и реле, расположенный с левой стороны от рулевой колонки под панелью приборов. Блок содержит два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей электробензонасоса, электростеклоподъемников и электрозеркал. Номиналы и назначение предохранителей указаны в таблице 6:

Блок предохранителей и реле, расположенный с правой стороны от рулевой колонки под панелью приборов. Блок содержит один предохранитель типоразмера «Макси» и два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей гидроагрегата антиблокировочной системы. Номиналы и назначение предохранителей указаны в таблице 7:

Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф. сайта для 3дв . или 5дв .).

Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.

Где стоят реле в ниве

В этой статье я расскажу вам где стоят реле в ниве. Электронные устройства и блоки автомобиля ВАЗ 2121 питаются напряжением 12 вольт. Каждый элемент рассчитан на точную нагрузку, поэтому сила тока может быть десятки миллиампер, или сотни ампер. Если от управляющих устройств до исполнительных механизмов подавать питание с рабочими параметрами – автомобиль будет опутан толстыми жгутами кабелей.

Для примера рассмотрим подключение двигателя вентилятора охлаждения.

С блока управления (4) подается слаботочный сигнал на управляющие коммутаторы 2, 6, 8. Для этого используются тонкие провода, расположенные в общем жгуте управления. Катушки реле потребляют немного, и могут находиться под напряжением сколько угодно. Рабочий ток коммутируется на потребителя с помощью силовых контактов.

От клеммы аккумулятора (с) через предохранитель (3) по силовому проводу подается напряжение для питания двигателей вентилятора.

Где стоят реле в Ниве

Зажигания
Электродвигателей вентилятора (2 шт)
Включения бензонасоса
Главный коммутатор

Ниже в видео вы можете видеть где стоит реле бензонасоса

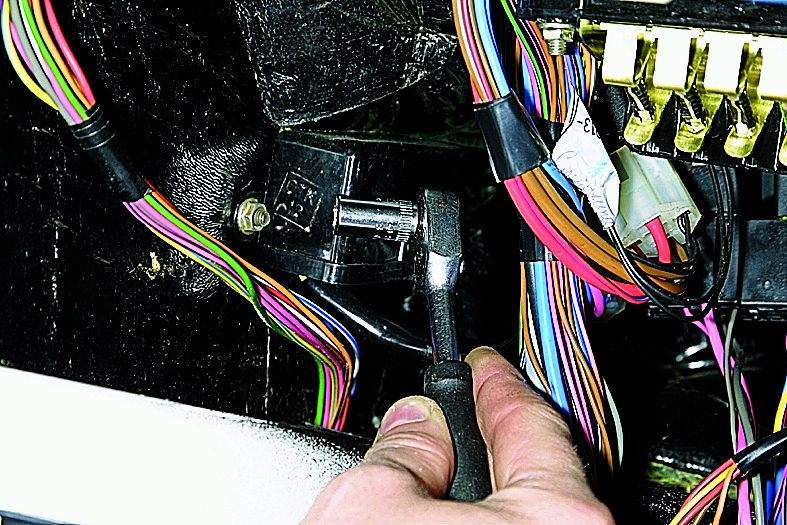

Для замены придется открутить и опустить на жгуте проводов монтажную рейку.

Справа от рулевой колонки еще одна сборка:

Головное освещение (два коммутатора, на ближний и дальний свет)
Противотуманки
Нагревательный элемент стекла двери багажника

Выше размещен коммутатор сигналов поворота и аварийной сигнализации ВАЗ 21214.

Именно это реле издает звук при включении поворотов!
Еще один мощный коммутатор (запускающий стартер), расположен в моторном отсеке. Он рассчитан на сотни ампер.

Замена предохранителей и реле автомобиля ВАЗ-21213, ВАЗ-21214

Большинство электрических цепей автомобиля защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия.

Цепь питания системы впрыска (двигатель ВАЗ-21214) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм 2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель ВАЗ-21213), пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей». Мощные потребители (стартер, фары, электродвигатели вентиляторов системы охлаждения, электробензонасос и т.п.) подключаются через реле. Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице. Предохранители системы впрыска (двигатель ВАЗ-21214) находятся в отдельном блоке на левой боковине под панелью приборов. Предохранитель на 30 А защищает цепь питания электровентиляторов радиатора, а три предохранителя на 15 А — соответственно электробензонасос, блок управления (вход постоянного питания) и цепи главного реле системы впрыска.

Цепи, защищаемые плавкими предохранителями

Защищаемые цепи (ток)

Электродвигатель вентилятора отопителя. Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного. Реле (обмотка) включения обогрева стекла двери задка. Электродвигатели очистителя и омывателя стекла двери задка. Электродвигатель омывателя ветрового стекла

Реле и электродвигатель очистителя ветрового стекла. Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*. Контрольная лампа блокировки дифференциала. Реле-прерыватель и контрольная лампа стояночной тормозной системы. Контрольная лампа недостаточного уровня тормозной жидкости. Контрольная лампа давления масла. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Тахометр 3 (8 А) Левая фара (дальний свет). Контрольная лампа дальнего света фар

На 100% уверен, что в комбинации приборов случилось то, что описано в FAQ. Как лечится — ты уже знаешь. Извини за нотацию, но стоило заглянуть туда до того:-)

Там кое-что есть в разделе Кузов/Торпеда. А реле от модели к модели имеют свойство мигрировать:-) Например, у моей предыдущей 21213 реле стартера было за обшивкой у левой ноги водителя, рядом с реле зажигания. А на нынешней 21214 — деже не знаю, где оно стоит. За обшивкой у левой ноги реле зажигания есть, реле бензонасоса — есть, два реле вентиляторов есть, а реле стартера — нет.

Клемму аккумулятора было снимать не обязательно. Достаточн было выключить зажигание.
