Бензонасос ВАЗ 2110: замена и диагностика

3.9 / 5 ( 52 голоса )

Бензонасос ВАЗ 2110 является сердцем топливной системы в прямом смысле. Дело в том, что это элемент, который перекачивает необходимую для функционирования жидкость. И в этой статье речь пойдет не про карбюраторные десятки, а про инжекторные, у которых стоит электрический насос. Находится он в баке, расположенном под багажником. Работа топливонасоса заключается в том, чтобы поддерживать в магистрали стабильное давление, необходимое для работы системы впрыска.

Как работает бензонасос ВАЗ 2110

Ломается этот элемент достаточно часто, но есть еще несколько уязвимостей, о которых стоит отдельно упомянуть. Дело в том, что в основе лежит небольшой двигатель постоянного тока, соединенный с крыльчаткой. Питание осуществляется напрямую от АКБ, в разрыв плюсового провода включены электромагнитное реле и предохранитель бензонасоса ВАЗ 2110, установленные в районе бардачка.

Это устройства управления и защиты, которые нередко выходят из строя.

Сигнал на катушку реле подается от электронного блока управления. Этот элемент можно назвать сердцем электрооборудования, да и всего автомобиля в целом. Именно с его помощью происходит управление всеми узлами двигателя. В частности, в нем заложена схема работы топливной системы и зажигания. Но почему же бензонасос десятки так прочно завязан с ЭБУ? Давайте постараемся разобраться в этом вопросе.

Насос качает бензин из бака в магистраль под давлением – про это упоминали совсем недавно. Далее топливо поступает в рампу, соединенную со всеми четырьмя форсунками. Но здесь нужно выполнить одно условие – давление в рампе должно быть стабильным, если и колебаться, то в узком диапазоне. Поэтому бензонасос ВАЗ 2110 работает не постоянно, а «рывками» – включается и выключается постоянно, в зависимости от работы мотора.

А двигатель может потреблять различное количество топлива, поэтому для контроля нужно установить в рампе регулятор давления. С его помощью удается стабилизировать давление в топливной системе. Кроме того, при превышении излишки стравливаются через клапан в обратную магистраль, идущую к топливному баку. А теперь нужно поговорить о том, как происходит замена бензонасоса ВАЗ 2110 и когда.

Диагностика поломок

О наличии неисправностей можно судить по нескольким характерным признаками, которые можно наблюдать в процессе работы. Отметим основные:

  1. Двигатель на низких оборотах работает стабильно, на высоких глохнет. Это говорит либо о том, что топливонасос не в силах обеспечить нормальное давление в системе, либо магистрали засорены.
  2. Звук работы бензонасоса изменился – появляются скрежеты, скрипы, удары. Это говорит о том, что произошло разрушение ротора двигателя или помпы.
  3. При включении зажигания не слышно, как запускается бензонасос, либо его звук неестественный – приглушенный или слишком громкий. Это тоже говорит о неполадках в системе питания.

Обратите внимание на то, что все эти симптомы могут быть признаком поломки предохранителя, электромагнитного реле, а также засорения фильтров и магистралей.

Нужно знать, как проверить своими руками бензонасос ВАЗ 2110. Инжектор устроен таким образом, что в топливной системе удерживается постоянное давление. Следовательно, если пережать шланг обратки, вы сможете определить, присутствует ли в топливной системе давление. А оно должно быть немаленьким – порядка 7 кгс/см. кв. Конечно, такого значения добивается не каждый, но если топливный насос качает с давлением около 5 кгс/см. кв., то это отличный агрегат и работать ему еще долго.

Но вот если уровень давления опускается до 4-х, то необходима замена бензонасоса ВАЗ 2110, так как этот не в силах обеспечить стабильную работу двигателя во всех режимах. Но перед заменой стоит внимательно осмотреть состояние фильтрующего элемента, а также произвести некоторые замеры. Нормальная производительность топливонасоса составляет примерно 1,5 л/мин. Но лучше, если функционирование системы вы проведете на специальном оборудовании, либо же при помощи манометра.

Итак, что же нужно предпринять? Вам потребуется манометр с пределом измерения от 8 кгс/см.

кв., а также пара хомутов и резиновая трубка. В рампе имеется специальный штуцер, с помощью которого мы и произведем замеры давления. Надежно закрепите хомуты и включите зажигание. Уже при таком раскладе бензонасос ВАЗ 2110 должен за несколько секунд нагнать в рампу топливо под давлением до 7 кгс/кв. см. Чтобы более точно определить его, можно запустить двигатель и дать ему поработать, следя за уровнем давления.

Но нередко выходит из строя реле бензонасоса ВАЗ 2110 или его предохранитель. Это наиболее уязвимые элементы, которые стоит проверять в первую очередь при обнаружении неисправностей. Порой достаточно реле вытянуть и установить на место, чтобы вся система начала нормально работать. Что касается предохранителя, то его желательно прозванивать тестером, а не искать повреждения «на глаз».

причины и как проверить не снимая

В ситуации, когда на автомобиле Лада Приора не работает бензонасос, причины возникшей проблемы обнаружить не так уж сложно. Но если неприятность произошла где-нибудь в дороге, то без устранения неполадки продолжить путь не удастся и придется искать способ буксировки машины к ближайшей станции технического обслуживания. Но не все неисправности, связанные с подачей топлива, являются фатальными, часть из них можно обнаружить и устранить самостоятельно.

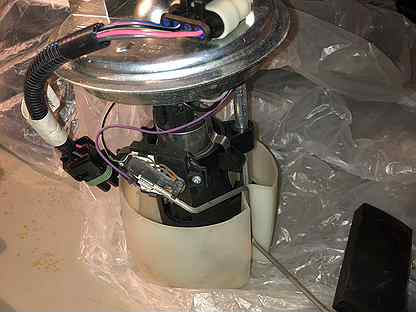

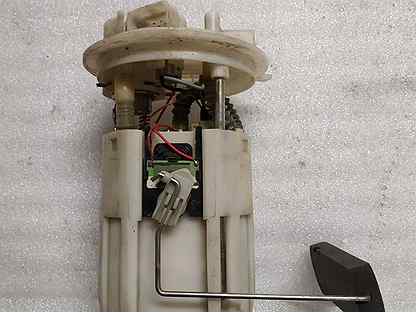

Расположение и работа топливного насоса

Бензонасос в автомобиле Лада Приора действует от электрического привода, который включается после поворота ключа в положение зажигания. Он в течение нескольких секунд подкачивает горючее в топливную систему, чтобы давление в ней достигло 3,7 бар, при этом внутри салона раздается характерное негромкое жужжание. Когда отметка давления достигнута, можно запускать двигатель.

Агрегат работает непрерывно, просто из-за шума мотора звук, издаваемый насосом, уже не слышен. Поддержанием необходимого давления в топливной магистрали занимается специальный регулятор РДТ с перепускным клапаном.

Жужжание бензонасоса слышно в салоне автомобиля потому, что он располагается внутри топливного бака, находящегося под задним сиденьем Приоры. Туда же встроен сетчатый фильтр грубой очистки горючего и датчик уровня с поплавком. Бензин, перекачиваемый насосом, поступает к форсункам по трубке топливной магистрали, сделанной из толстостенной медной трубки.

Симптомы неисправности агрегата

Неисправности насоса для подачи горючего Приоры могут проявляться по-разному.

Иногда он отказывает напрочь, в другом случае поддерживает в системе слишком низкое давление. Симптомы неполадок такие:

  • после поворота ключа в замке зажигания характерный звук работы бензонасоса отсутствует, а двигатель не запускается;
  • при включении зажигания насос качает, силовой агрегат запускается, но при попытке тронуться с места мотор глохнет и заводится с трудом;
  • автомобиль дергается на ходу, глохнет и не желает заводиться.

Первый симптом указывает на неисправности в электрической цепи, обеспечивающей питание агрегата. Также полный отказ может быть результатом поломки самого перекачивающего устройства, и его приходится менять. К счастью, подобные поломки встречаются достаточно редко.

Электрические бензонасосы, устанавливаемые на автомобили ВАЗ, считаются довольно надежными устройствами и функционируют без проблем 150-200 тыс. км.

Оставшиеся 2 симптома свидетельствуют о том, что количества подаваемого к форсункам горючего недостаточно для нормальной езды. Если машина как-то заводится и работает на холостом ходу, то для движения топлива уже не хватает. Поскольку характерные признаки низкого давления в магистрали схожи с симптомами неполадок других агрегатов и систем, необходимо провести диагностику и точнее определить причину.

Диагностика и устранение неполадок

Убедиться в неисправности электрической сети относительно просто — это можно сделать, не снимая бензонасоса. Когда при включенном зажигании не слышен звук его работы, необходимо сразу же проверить предохранитель, отвечающий за эту цепь. Он установлен в блоке, закрепленном в нижней части перед передним пассажирским сиденьем. Нужно снять крышку блока, отыскать предохранитель с маркировкой F3, рассчитанный на ток 15 А, и заменить его.

Такую работу можно проделать и в дороге.

Если работа топливного насоса не возобновилась, следует переключить внимание на реле К2, находящееся в том же блоке. Оно замыкает силовую цепь питания перекачивающего устройства по сигналу контроллера. Проверить исправность реле можно и в дорожных условиях, для чего понадобится кусок медного провода. Диагностика производится в таком порядке:

  1. Извлечь реле К2 из разъема.
  2. Включить зажигание.
  3. С помощью провода замкнуть между собой контакты с маркировкой «30» и «87», цифры нанесены на реле. Другой вариант — подать питание на контакт «11», расположенный в диагностическом разъеме. Напряжение +12 В можно взять рядом, от прикуривателя.
  4. Если послышалось жужжание насоса, то необходимо поменять реле К2.

Если после перечисленных манипуляций агрегат по-прежнему «молчит», надо проверять целостность проводки и надежность контакта в месте его подключения. Для этого потребуется прибор, так что подобные работы провести посреди поля не удастся. Разве что проверить исправность самого бензонасоса, отключив от него разъемы и подав напрямую 12 В от любого удобного источника. Если и в этом случае насос не жужжит, его следует заменить.

Будьте аккуратны при подключении проводов напрямую и проследите, чтобы рядом не было капель бензина, от искры он может вспыхнуть.

Диагностировать недостаточную подачу горючего к форсункам в дорожных условиях не выйдет, разве что вы возите с собой манометр с соответствующим шлангом для присоединения к топливной рампе. Количество подаваемого бензина характеризуется давлением в сети, для измерения которого и потребуется манометр. Проверка выполняется следующим образом:

  1. Скрутить пластиковый колпачок, прикрывающий диагностический штуцер. Он находится в торце топливной рампы и представляет собой обычный золотник.
  2. Нажатием на шток золотника стравить давление в магистрали. На случай вытекания бензина под золотник надо подставить небольшую емкость. Возможно, неисправность даст о себе знать уже на этом этапе, если давления в сети нет, а из штуцера не потечет горючее.
  3. Выкрутить золотник и надеть на штуцер шланг от манометра. При выключенном зажигании подать напряжение 12 В напрямую к насосу. Чтобы четко зафиксировать показания, он должен отработать не менее 10 секунд.

При давлении ниже 3,6 бар надо сначала сменить фильтр грубой очистки. Если это не поможет, то придется проверить РДТ и герметичность форсунок. Только так можно точно определить источник проблемы.


Предохранитель бензонасоса ВАЗ 2115: Где находится, горит, неисправности

Реле бензонасоса- находится под торпедой. Со стороны пасажира открываеи боковую панель, которая закрывет бороду на которой крепится магнитола, бортовик, управление отопителем. Видем планку с тремя реле и предохранителями.

Реле насоса самое нижнее. Его предохранитель тоже в самом низу. При повороте ключа реле включается на 5 сек, для того, чтобы накачать давление в системе и отключается. После пуска двигателя управление насосом переходит к эбу.

Масса насоса ( и датчика уровня топлива) крепится к шпильке крепления кручника к кузову под карпетом. Чтобы до него добраться нужно снять тамбур между сидениями пасажира и водителя. На бензонасос приходит 3 провода : первый +, второй минус, третий датчика уровня топлива.

Оглавление

Где находится
Горит
Как определить неисправность

Где находится

Если описывать их сверху вниз, то получится следующее:

1. Предохранитель, который отвечает за бензонасос. Его сила тока составляется 15 ампер.

Горит

Предохранитель является небольшим элементом, задачей которого в устройстве электрических цепей становится оплавление в случае возникновения перегрузок. Устройство плавится и происходит размыкание токопроводящей цепи.

На примере решения от популярной модели ВАЗ Приора можно поверхностно рассмотреть устройство и принцип работы предохранителя. Устройство маленькое, внешняя часть-корпус изготовлена из оргстекла.

Внутри находится токопроводящий элемент. Такой элемент имеет в основе несколько пластин, которые выполнены из разного материала. Между указанных пластин находится специальный легкоплавкий материал. По указанному материалу проходит электричество, что позволяет предохранителю быть составной частью электроцепи питания бензонасоса.
Предохранители имеют специальную маркировку в виде литеры F. Данное обозначение говорит о том, что предохранительный элемент относится к цепи, мощность которой не большая. Чтобы подсчитать, на какой ток рассчитаны те или иные устройства, необходимо мощность поделить на 220. Результатом станет показатель в амперах.

Если предохранитель сгорел, тогда подобная неисправность зачастую вызвана следующими причинами:

— замыкание в электроцепи;

— выход из строя реле бензонасоса;

— низкое качество самого предохранителя;

Другими словами, чаще сгорает предохранитель бензонасоса по причине неисправностей в электроцепях или в результате выхода из строя составных элементов цепи питания насоса. Отметим, что также возникают ситуации, когда горит предохранитель бензонасоса сам по себе, но такое явление с качественными элементами происходит намного реже.

Как определить неисправность

Реле топливного насоса включает топливный насос, и топливо подается к форсункам. Предохранительное реле срабатывает, когда двигатель не работает, а зажигание включено (блок управления не получает сигналов о числе оборотов). Это реле выключается в блоке управления через предохранительный выключатель и прерывает электропитание насоса. Так, например, в случае аварии бензин не может поступать в двигатель. Проверка топливного насоса — это работа скорее всего для сервисных центров. В этой связи для поиска ошибок ограничимся следующими пунктами:

— выключите зажигание;

— отсоедините топливопровод подающей магистрали на распределителе, при этом подготовьте ветошь для вылившегося бензина;

— уже при выключенном двигателе может выйти некоторое количество бензина, так как система находится под давлением;

— включите на короткое время зажигание, не включая стартер;

— если насос не начинает работать, проверьте еще раз предохранитель или предохранительное реле;

— если топливо не поступает, проверьте реле насоса;

— при исправных реле топливный насос должен заработать;

— в противном случае снимите крышку под задним сиденьем и осторожно постучите по корпусу насоса маленьким молотком — иногда помогает;

— проверьте правильность подсоединения проводов к топливному насосу;

— если насос не работает, проверьте напряжение с помощью диодного моста (обычная контрольная лампа может повредить блок управления). Не забудьте прежде включить зажигание;

— если напряжение нормально, значит поврежден насос или имеется обрыв в цепи. Насос следует заменить на новый.

Не включается главное реле ваз 2110

Три причины, при которых главное реле автомобиля не включаетсят.

В данном материале речь идёт об автомобиле с инжектороным двигателем. Допустим, происходит следующее, вы включаете зажигание, в результате на соединённый с ним вывод контроллёра начинает поступать электрический ток. Одновременно должно включиться и главное реле, после чего электропитание начнёт поступать согласно электрической схеме на другие потребляющие его объекты. Но, главное реле не включается…
Последствия этой неисправности всегда заметны. Двигатель просто в такой ситуации не заводиться потому, что не подаётся электропитание ни к его форсункам, ни к системе зажигания, ни к тому реле, которое обеспечивает работу бензонасоса и так далее.

Обычно, у большинства модификаций автомобилей ВАЗ, главное реле находится примерно там же, где расположены предохранители и реле охлаждающего радиатор вентилятора и бензонасоса, то есть, в салоне, на полке, находящейся справа под панелью управления, ближе к месту пассажира. Чтобы найти главное реле у автомобиля ГАЗ придётся открыть капот и опустить взгляд на переднюю стеку салона напротив пассажирского кресла.

Итак, рассмотрим ситуацию, при которой вы включили зажигание, но звука, которым сопровождается включение реле, не услышали. Значит, первое, что вам необходимо сделать, это убедиться, что электрический ток присутствует на контактах, соответствующих этому реле – №№ 85 – 86. Для этого вам необходимо воспользоваться контрольной лампой, потребляющей не более 0,25А, соединённой с «минусом», которая при включённом зажигании должна загореться. Если в результате тестирования, вы обнаружите, что света в контрольной лампочке нет, то это значит, что к главному реле электрический ток не подаётся.

Причины неисправности могут быть следующие:


Во-первых, — нарушен контакт, между главным реле и его колодницей.
Во-вторых, — нарушена целостность проводки на участке между контролёром и реле или между «минусом» и корпусом мотора. Если проводка окажется в порядке, то ищите третью причину.
В третьих,- вышел из строя контролёр. Для автомобилей ГАЗ — это очень типичная неисправность, когда в результате попадания влаги или в результате обрыва отрицательного провода, контролёр перестаёт работать.
Теперь рассмотрим другую ситуацию, при которой вы включили зажигание и услышали характерный звук, которым сопровождается запуск реле в действие, но этого по факту не происходит. В этом случае проверьте наличие электропитания на контактах № 30 и №87.

Причины неисправности могут быть следующие:

Во-первых, если после тестирования контрольной лампой, одна клемма которой соединена с «минусом», а вторая коснулась разъёма № 87, свет в лампочке не загорелся, значит, причиной сбоя может служить отживший своё предохранитель или прохудившаяся проводка.
Во-вторых, если контакт клеммы лампы с разъёмом № 87 зажигает лампочку, а с разъёмом № 30 – нет, то причина неисправности в самом реле. Возможно, его контакты уже перегорели, и оно нуждается в замене. В разных модификациях ВАЗ старое реле можно заменить любым другим, имеющемся на монтажном блоке, будь-то реле поворотов или других световых сигналов.

Есть ещё одна причина, при которой главное реле может не сработать при включении зажигания, но к поломке это не имеет отношения.
Дело, в данном случае заключаться, в схеме подключения противоугонной системы, которая предусматривает блокировку электрической цепи во многих подозрительных, по мнению установленной программой защиты, ситуациях. Возможно, в системе появился сбой, а возможно в период вашего отсутствия, кто-то потревожил систему, и она включила блокировку, поэтому главное реле не сработало.

Не работает вентилятор форсунки ВАЗ 2114. Схема подключения вентилятора охлаждения ВАЗ

Вентилятор служит для создания воздушных потоков, которые направляются к радиатору двигателя. Это необходимо для того, чтобы охладить циркулирующую по нему жидкость.

Если автомобиль движется с большой скоростью, вентилятор особо не требуется, так как мотор получает все необходимое охлаждение от набегающих воздушных потоков. Но когда автомобиль переходит в режим замедленного движения или холостой ход при работающем двигателе, роль пропеллера становится незаменимой.

Включение происходит после соответствующего сигнала управления электронного блока. ЭБУ в свою очередь узнает о необходимости включения вентилятора от датчика температуры. Порог включения 103-105 градусов Цельсия.

В случае ВАЗ 2114 вентилятор (пропеллер) находится в моторном отсеке с тыльной стороны радиатора.

Почему не работает

Есть несколько причин, по которым пропеллер может не включиться, когда этого требует температурная ситуация:

  • Электродвигатель вентилятора, то есть привод, вышел из строя;
  • А предохранитель перегорел;
  • Реле отказало;
  • Обрыв проводки;
  • Разъемы датчика потеряли контакты;
  • Датчик неисправен.

Обнаружение неисправности

Зона поиска проблем

Пояснение

Проверка винта

Отсоединяет разъем гребного винта и подключает непосредственно к аккумулятору. Если вентилятор работает, с приводом все в порядке. Если пропеллер все равно не вращается, проблема в электродвигателе.

Электропроводка и контакты

Если пропеллер не работает, необходимо обязательно проверить состояние проводки и убедиться, что контакты датчика исправны

Вы можете найти эти два элемента в моторном отсеке слева ближе к водителю внутри монтажного блока.Вентилятор оснащен предохранителем с маркировкой F4 на номинальный ток 20А. Тест можно выполнить, нажав кнопку звукового сигнала. Почему? Потому что он тоже подключен к этому предохранителю. Или проверьте тестером

Находится там же, где и предохранитель. Для эффективного тестирования лучше всего взять реле, в работоспособности которого вы уверены на 100%, установить его вместо старого и проверить

Чтобы проверить датчик, отключите питание от датчика.Если он заработает, пропеллер заработает в аварийном режиме, то есть будет постоянно дуть. Отсоедините разъем и включите зажигание. Если винт крутится, значит датчик сломан. Нужна замена

Когда менять

Если причиной всех проблем является сам вентилятор, менять его не нужно, так как в некоторых случаях его можно отремонтировать. Неисправности часто связаны с подшипниками или щетками.

Если причиной поломки является выход из строя электродвигателя из-за обрыва проводки или короткого замыкания, не стоит рисковать ремонтировать его.Проще и лучше заменить весь привод.

Если вы управляете автомобилем без охлаждающего гребного винта, это приведет к перегреву охлаждающей жидкости и разрушению труб, резиновых элементов, прокладки главного блока и крышки клапана. Недалеко от разрушения узлов поршневой группы.

Категорически запрещается эксплуатировать автомобиль с неисправным вентилятором.

Цена вопроса

Прежде чем решать проблему с неработающим гребным винтом радиатора, для многих важно знать стоимость компонентов и трудозатрат.

Новый элемент сегодня будет стоить порядка 1,5-2,5 тысячи рублей в зависимости от модели и региона. Стоимость замены станции составит от 400 рублей и выше. Хотя тратиться на это не обязательно, так как самостоятельная замена займет у вас не более получаса. И здесь нет ничего особенно сложного.

Замена

Для того, чтобы заменить пропеллер вентилятора охлаждения своими руками, понадобится довольно небольшой набор инструментов, в который входят:

  • Отвертка крестовая;
  • Торцевой ключ 8 мм;
  • Торцевой ключ на 10 мм.

Если готовы, то приступим.

  1. Поставьте автомобиль на ровную поверхность, включите ручной тормоз . .. На всякий случай можно поставить дополнительные опоры под колеса ВАЗ 2114. Меры предосторожности никогда не ошибаются.
  2. Поднять капот, отсоединить от минусовой клеммы аккумуляторной батареи.
  3. С помощью ключа на 10 мм демонтируем крепления корпуса воздушного фильтра.
  4. Отверткой ослабить хомут воздуховода, расположенный на датчике массового расхода воздуха.Так вы сможете убрать гофру. Сделай это.
  5. Крышка корпуса воздушного фильтра имеет саморезы, которые удерживают ее на месте. Их откручивают отверткой, после чего фильтрующий элемент снимается с гнезда.
  6. Теперь возьмите ключ на 8 мм и снимите им крепления воздухозаборника, а затем снимите сам воздухозаборник.
  7. Теперь ключом на 10 и 8 миллиметров снимаются гайки крепления на кожухе вентилятора по всему периметру. Всего там вы найдете 6 орехов.
  8. Отсоедините разъем от провода от разъема сломанного вентилятора.
  9. Снимите кожух вентилятора, вставив привод, то есть электродвигатель.
  10. Вооружившись гаечным ключом на 10 мм, нужно демонтировать три болта крепления электродвигателя к корпусу.
  11. Установите новый вентилятор вместо старого устройства.
  12. Возвращаем все крепежи на места, соединяем коннекторы, сборку проводим в обратной последовательности.

После установки нового оборудования обязательно включите двигатель и дайте ему поработать некоторое время. Пока не включится вентилятор и не начнет вращаться пропеллер. На это уйдет не более 5 минут. Вскоре вентилятор должен выключиться сам. Если не останавливается, заглушите двигатель. Повторите эксперимент.

Перегрев двигателя приводит к серьезным проблемам: может заклинивать поршень, пробивается прокладка блока цилиндров, что приводит к необходимости проведения капитального ремонта мотора. Чтобы защитить блок питания от перегрева, важно, чтобы охлаждающий вентилятор оставался стабильным.В этой статье мы обсудим принцип работы устройства, схему его подключения, самодиагностику и ремонт, а также модернизацию схемы управления. Инструкция полностью подходит для автомобилей ВАЗ 2115 и ВАЗ 2113.

Принцип работы

Вентилятор — это устройство, повышающее эффективность охлаждающего радиатора. Радиатор забирает тепло от двигателя и выпускает его в воздух. Этот процесс ускоряется за счет продувания лопастей электровентилятора.

Охлаждающая жидкость течет в закрытой герметичной системе. Его задача — отводить лишнее тепло от перегретых частей мотора. Горячий антифриз поступает в радиатор, здесь охлаждается и возвращается обратно. Находясь в радиаторе, охлаждающая жидкость проходит через систему тонких трубок. Встречный поток воздуха при движении автомобиля способствует быстрому отводу лишнего тепла из моторного отсека.

Но когда машина находится в пробке или работает на холостом ходу, воздушный поток перестает ее охлаждать.В этом случае система охлаждения может не справиться со своей задачей. Электровентилятор радиатора предназначен для искусственного создания воздушного потока. Температура включения вентилятора на ВАЗ 2114 — 85 градусов Цельсия.

Получив сигнал о превышении допустимого значения температуры, датчик запускает механизм работы устройства. Создается искусственный воздушный поток, отводящий тепло от радиатора. Механизм работает до тех пор, пока уровень температуры не упадет до оптимального состояния.

Затем термовыключатель получает сигнал о достижении нормальной температуры и выключает вентилятор.

Устройство состоит из четырех пластиковых ножей, установленных на валу EDG. Выделенный контроллер регулирует работу в автоматическом режиме. Термостат снабжен твердым наполнителем, чувствительным к перепадам температуры.

Клапаны бывают основные и дополнительные. Когда температура достигает 85 градусов по Цельсию, открывается главный клапан.

Схема подключения

Где находится реле вентилятора

Находится в дополнительном блоке.

4 — реле электровентилятора;

5 — топливный насос электрический;

6 — реле зажигания.

Реле и предохранители можно заказать иначе. Поэтому нужно ориентироваться на цвет проводов. Главное реле всегда находится внизу. Найдите реле, у которого есть тонкий розовый провод с черной полосой, идущей от него. Он поступает от главного реле через клемму 85. Будьте осторожны! Не путайте с тонким красным проводом, который также имеет черную полосу и идет от контроллера. И найдите белый толстый провод с черной полосой (87 пин). Здесь находится реле вентилятора охлаждения.Рядом всегда есть предохранитель. Он часть цепи.

Диагностика вентилятора охлаждения

Если на приборной панели есть сигналы о превышении допустимого уровня температуры в системе охлаждения, это может свидетельствовать о том, что вентилятор на ВАЗ 2114 не работает. Главный симптом неисправности — механизм не запускается даже при значительном повышении температуры. Необходимо срочно выключить двигатель, чтобы не допустить перегрева его элементов.

Двигатель не должен работать с неисправным электрическим вентилятором охлаждения. Это может повредить головку блока цилиндров.

Если на ВАЗ 2114 не работает вентилятор охлаждения, то причинами поломки могут быть следующие неисправности:

  • Отказался выключатель вентилятора на датчике ВАЗ 2114.
  • Неплотный контакт в разъеме датчика.
  • Обрыв проводки.
  • Неисправно реле вентилятора.
  • Перегорел предохранитель.
  • Поломка привода электродвигателя устройства.

Отсоединить разъем устройства. Подключите его к клемме аккумулятора.Соблюдаем полярность. Если прямое подключение к источнику питания запускает электродвигатель, значит, с приводом все в порядке. Могут быть проблемы с проводкой, предохранителем или датчиком температуры.

Теперь очередь диагностировать предохранитель. Для этого необязательно даже открывать пластиковую коробку. При выходе из строя реле звуковой сигнал перестает работать одновременно с вентилятором. Следовательно, если вы заметили пропадание звукового сигнала, значит, сгорел предохранитель. Вы можете найти его в моторном отсеке в небольшом пластиковом ящике.Освобождаем крышку, прижимаемую двумя защелками, пинцетом вынимаем перегоревший предохранитель и меняем его на новый.

А вот диагностировать реле довольно сложно. Особенно тем, кто ходит исключительно на «ты» с автоэлектриком. Чтобы проверить работоспособность, проще всего найти работающее реле и временно установить его. Если после установки нового устройства вентилятор заработал исправно, значит, пора заменить старый.

Для диагностики датчика температуры, который подает сигнал на радиатор, необходимо отсоединить разъем от датчика и запустить зажигание.Запустится аварийный режим, в котором начнет дуть электровентилятор. Если при отсоединении разъема вентилятор запускается поздно, скорее всего, вышел из строя датчик. Его замена займет не более пяти минут. Вам просто нужно открутить два винта крестовой отверткой и установить на его место новое устройство.

Даже если неисправность возникла в самом вентиляторе ВАЗ 2114, это не значит, что пришло время его менять. Иногда можно просто заменить поврежденный подшипник или щетки.Но при неисправном электродвигателе гораздо проще приобрести новый механизм.

Как заменить

Если вы уверены, что причина неисправности кроется в моторе вентилятора, то самый простой способ провести ремонт — полностью заменить прибор. Нет смысла тратить деньги на новый кожух. Дешевле будет просто купить новый электродвигатель.

Необходимый инструмент

Специальный инструмент не требуется. Работа выполняется элементарно просто с помощью торцевых ключей на 8 и 10 и крестовой отвертки.

Пошаговый алгоритм работы

Замена двигателя вентилятора охлаждения возможна без демонтажа радиатора.

  1. Отсоедините разъем блока и жгут от кожуха.
  2. Выкрутите крепежные болты ключом на 10.
  3. Отверните нижнюю фиксирующую гайку.
  4. Торцевым ключом на 10 открутите гайку крепления радиатора.
  5. С помощью торцевого ключа на 8 отверните две гайки прижимной пластины.
  6. Снимите пластину.
  7. Снимите электровентилятор вместе с кожухом.
  8. Приступаем к демонтажу электродвигателя. Используя гаечный ключ на 10, ослабьте три крепежные гайки и снимите двигатель вместе с лопастями.
  9. С помощью отвертки подденьте стопорную шайбу.
  10. И сними.
  11. Снимите крыльчатку.
  12. Поставить крыльчатку на новый мотор. Убедитесь, что штифт вала находится в канавке рабочего колеса.
  13. Соберите узел в обратном порядке.

Как заменить датчик температуры

Перед началом работ необходимо частично слить охлаждающую жидкость из блока цилиндров.

Что делать, если электровентилятор работает постоянно?

Иногда возникает другая проблема. Многих автолюбителей интересует, почему вентилятор на ВАЗ 2114 постоянно работает?

Возможны четыре причины неисправности:

  1. произошло короткое замыкание в электрической цепи;
  2. произошла поломка реле электровентилятора;
  3. требует замены термодатчика;
  4. сломался электронный блок.

Чаще всего вентилятор начинает непрерывно работать в результате короткого замыкания проводов. Электрическая цепь остается включенной независимо от сигналов датчика температуры и реле.

Для устранения проблемы нужно прозвонить каждый провод и найти точку слияния. Иногда это заметно даже при визуальном осмотре.

Если вызывной сигнал не помогает выявить неисправность, необходимо проверить и заменить реле вентилятора. Стоимость устройства невысока.Поэтому для диагностики проще купить новое реле и заменить его старым.

Если это не помогло, то нужно проверить работу датчика температуры. Ведь именно он отвечает за включение и выключение электродвигателя вентилятора ВАЗ 2114.

Если все остальные элементы системы исправны, необходимо проверить электронный модуль. Это редко выходит из строя. Если проблема все еще возникает в нем, вам придется выполнить полный сброс ошибки.Иногда помогает только полная перепрошивка. Не каждый способен выполнить эту работу самостоятельно. Поэтому лучше обратиться за помощью в автосервис.

Также было бы полезно установить кнопку принудительного пуска и останова вентилятора на ВАЗ 2114.

Такое решение может быть очень полезным, если поломка произошла где-то на трассе вдали от города. В этом случае с помощью кнопки на панели приборов можно принудительно запустить вентилятор для охлаждения двигателя.

Вентилятор служит для формирования воздушных потоков, которые направляются к радиатору двигателя.Это необходимо для того, чтобы охладить циркулирующую по нему жидкость.

Если автомобиль движется с большой скоростью, вентилятор особо не требуется, так как мотор получает все необходимое охлаждение от набегающих воздушных потоков. Но когда автомобиль переходит в режим замедленного движения или холостой ход при работающем двигателе, роль пропеллера становится незаменимой.

Искомое устройство

Включение происходит после подачи соответствующего сигнала от электронного блока управления. ЭБУ в свою очередь узнает о необходимости включения вентилятора от датчика температуры.Порог включения 103-105 градусов Цельсия.

В случае ВАЗ 2114 вентилятор (пропеллер) расположен в моторном отсеке на тыльной стороне радиатора.

Почему не работает

Существует несколько причин, по которым гребной винт может не включиться, когда этого требует температурная ситуация:

  • Вышел из строя электродвигатель вентилятора, то есть привод;
  • А предохранитель перегорел;
  • Реле отказало;
  • Обрыв проводки;
  • Разъемы датчика потеряли контакты;
  • Датчик неисправен.

Обнаружение неисправности

Зона поиска проблем

Пояснение

Проверка винта

Отсоединяет разъем гребного винта и подключает непосредственно к аккумулятору. Если вентилятор работает, с приводом все в порядке. Если пропеллер все равно не вращается, проблема в электродвигателе.

Электропроводка и контакты

Если пропеллер не работает, необходимо обязательно проверить состояние проводки и убедиться, что контакты датчика исправны

Предохранитель

Вы можете найти эти два элемента в моторном отсеке слева ближе к водителю внутри монтажного блока.Вентилятор оснащен предохранителем с маркировкой F4 на номинальный ток 20А. Тест можно выполнить, нажав кнопку звукового сигнала. Почему? Потому что он тоже подключен к этому предохранителю. Или проверьте тестером

Находится там же, где и предохранитель. Для эффективного тестирования лучше всего взять реле, в работоспособности которого вы уверены на 100%, установить его вместо старого и проверить

Чтобы проверить датчик, отключите питание от датчика.Если он заработает, пропеллер заработает в аварийном режиме, то есть будет дуть непрерывно. Отсоедините разъем и включите зажигание. Если винт крутится, значит датчик сломан. Нужна замена

Когда менять

Если причиной всех проблем является сам вентилятор, менять его не нужно, так как в некоторых случаях его можно отремонтировать. Неисправности часто связаны с подшипниками или щетками.

Если причиной поломки является выход из строя электродвигателя из-за обрыва проводки или короткого замыкания, не стоит рисковать ремонтировать его.Проще и лучше заменить весь привод.

Проверка обрыва цепи

Если вы управляете автомобилем без охлаждающего гребного винта, это приведет к перегреву охлаждающей жидкости и разрушению труб, резиновых элементов, прокладки главного блока и крышки клапана. Недалеко от разрушения компонентов поршневой группы.

Предохранитель

Категорически запрещается эксплуатировать автомобиль с неисправным вентилятором.

Цена вопроса

Прежде чем решать проблему с неработающим гребным винтом радиатора, для многих важно знать стоимость компонентов и трудозатрат.

Новый элемент сегодня будет стоить порядка 1,5-2,5 тысячи рублей в зависимости от модели и региона. Стоимость замены на СТО — от 400 руб. Хотя тратиться на это не обязательно, так как самостоятельная замена займет у вас не более получаса. И здесь нет ничего особенно сложного.

датчик температуры

Замена

Для того, чтобы заменить пропеллер вентилятора охлаждения своими руками, понадобится довольно небольшой набор инструментов, в который входят:

  • Отвертка крестовая;
  • Торцевой ключ 8 мм;
  • Торцевой ключ на 10 мм.

Если готовы, то приступим.

  1. Припаркуйте автомобиль на ровной поверхности, включите ручной тормоз. На всякий случай можно поставить под колеса своего ВАЗ 2114 дополнительные опоры. Меры предосторожности никогда не ошибаются.
  2. Поднимите капот, отсоедините минусовую клемму от АКБ.
  3. Ключом на 10 мм демонтируем крепеж корпуса воздушного фильтра.
  4. Отверткой ослабить хомут воздуховода, расположенный на датчике массового расхода воздуха. Так вы сможете убрать гофру. Сделай это.
  5. Крышка корпуса воздушного фильтра имеет саморезы, которые удерживают ее на месте. Их откручивают отверткой, после чего фильтрующий элемент снимается с гнезда.
  6. Теперь возьмите ключ на 8 мм и снимите им крепления воздухозаборника, а затем снимите сам воздухозаборник.
  7. Теперь ключом на 10 и 8 миллиметров снимаются гайки крепления на кожухе вентилятора по всему периметру. Всего там вы найдете 6 орехов.
  8. Отсоедините разъем от провода от разъема сломанного вентилятора.
  9. Снимите кожух вентилятора, вставив привод, то есть электродвигатель.
  10. Вооружившись гаечным ключом на 10 мм, нужно демонтировать три болта крепления электродвигателя к корпусу.
  11. Установите новый вентилятор вместо старого устройства.
  12. Возвращаем все крепежи на места, соединяем коннекторы, сборку проводим в обратной последовательности.

После установки нового оборудования обязательно включите двигатель и дайте ему поработать некоторое время. Пока не включится вентилятор и не начнет вращаться пропеллер. На это уйдет не более 5 минут. Вскоре вентилятор должен выключиться сам. Если не останавливается, заглушите двигатель. Повторите эксперимент.

Редко бывает, что после замены вентилятор все равно не работает. Даже если это произошло, это связано с двумя возможными событиями — повреждены другие элементы системы охлаждения или вы приобрели неработающий вентилятор.Увы, учитывая количество подделок на рынке, второй вариант исключать нельзя.

По желанию владельца ВАЗ-2114 его можно оборудовать кондиционером, чтобы в жаркие летние дни в салоне этой легковой машины каждый чувствовал себя комфортно … Затем при включении кондиционера включается кондиционер. вентилятор системы охлаждения двигателя тоже должен включаться, вне зависимости от того, какую температуру будет иметь охлаждающая жидкость. Потому что так работает электрическая цепь включения, при наличии кондиционера.

Но, на тех автомобилях ВАЗ-2114, где нет кондиционера, вентилятор охлаждения двигателя должен работать при нагреве антифриза до температуры 101 градус. Если мотор вентилятора включится и начнет работать даже на неотапливаемом двигателе, то водителю необходимо будет решить эту проблему.

Вначале нужно проверить целостность изоляции проводов, идущих к датчику температуры охлаждающей жидкости (ДТОЖ), который находится в ГБЦ, на ее впускном патрубке. Если по какой-то причине они стали замыкаться на массу, то вентилятор должен включиться, так как этот ложный сигнал сообщает контроллеру о том, что температура антифриза в системе охлаждения двигателя поднялась до 130 градусов.Поскольку контроллер не знает, что этот сигнал ложный, он естественным образом включает вентилятор.

Вторая причина постоянно работающего вентилятора ВАЗ-2114 может быть связана с «глюком» контроллера, который включает его по управляющему сигналу датчика охлаждающей жидкости, а после падения температуры антифриза в результате вентилятор работает, он не хочет его выключать. Это может быть связано с прошивкой контроллера.

Напряжение на выводах электродвигателя вентилятора охлаждения двигателя подается через контакты реле, которое находится в дополнительном блоке реле и предохранителей, расположенном в ногах переднего пассажира за боковой крышкой, закрывающей переднюю часть. консоль .. Если контакты этого реле заклинили, вентилятор включится и заработает сразу после поворота ключа в замке зажигания.

Если вентилятор включается не сразу, а только после прогрева двигателя и потом не выключается, то причина его такой работы может быть связана с низким уровнем антифриза в системе охлаждения двигателя или с неисправностью термостат, который отказывается открывать клапан для циркуляции жидкости по большому кругу (через радиатор).Проверить это довольно просто. Откройте капот и на холодном двигателе нужно проверить уровень охлаждающей жидкости. Если все в норме, запустите двигатель, дайте ему прогреться до рабочей температуры и нащупайте рукой заправочный шланг радиатора.

На всех автомобилях с инжекторным двигателем установлен электрический вентилятор, а не механический. С механикой все было проще … Электродвигатель вентилятора подключается к сети через реле, и блок ЭБУ подает сигнал на это реле … Дополнительно в цепи электродвигателя есть предохранитель, и есть подключен напрямую к ЭБУ. Если не работает вентилятор охлаждения, на ВАЗ-2114 можно проделать одну хитрость: выключить датчик ДТОЖ и запустить двигатель. А если вентилятор закрутился, то проблему нужно искать в датчике.

Чтобы не исследовать разводку «от и до», достаточно посмотреть одно видео. Здесь все уже сделано.

Диагностика вентилятора охлаждения — пытаемся найти проблему

Там будет два датчика температуры: один, который горит, подключен к ЭБУ.Его надо выключить — вторую оставьте как есть.

ДТОЖ на двигателе 11183

Отсоединяем разъем, но сам датчик не разбираем. Потом переводим ключ в позицию 1, ну и т.д.

Что касается электричества, то здесь все выглядит сложно: реле вентилятора в одном блоке, а предохранитель — в другом. Нам понадобится предохранитель F5 (20А). Кстати, к нему подключены и вентилятор, и рог.

Монтажный блок 2114-3722010-60 и 2114-3722010-10

Основной монтажный блок установлен под капотом, а дополнительный — у левой ноги переднего пассажира.

Дополнительный монтажный блок (вариант 1)

В дополнительном блоке мы видим три реле. «Главное реле» находится внизу. И возможны другие варианты:

  • Реле вентилятора установлено посередине;
  • Также это реле можно установить вверху.

Второй вариант показан ниже.

Дополнительный монтажный блок (вариант 2)

Кстати, рядом с нужным нам реле всегда находится предохранитель. Это часть цепи вентилятора.

Выходы блока ЭБУ

Для ЭБУ BOSCH M7.9.7 выходом реле вентилятора является клемма 68. Команда «Вкл» соответствует уровню «0 Вольт». На блоках MP7.0 все выглядит не проще — клемма 46 подключена к реле, и с нее тоже снят потенциал «ноль».

Если главное реле выключено, реле вентилятора не сможет работать.

Не работает вентилятор — меняем сами

Попробуйте сделать так: нужно скинуть «минусовую» клемму с АКБ (клавиша «10»), а затем отсоединить разъем мотора.

Разъем питания вентилятора

Если подключить аккумулятор сейчас снова, то можно позвонить «+12» на один из двух терминалов. Теперь можете пойти ва-банк: отрицательный шнур от вентилятора соединен с массой с помощью тройника. Часто на хэтчбеке ВАЗ-2114 вентилятор не работает, потому что неисправна не проводка, а мотор. А потом производят замену.

Разборка, все ступени

Еще раз убеждаемся, что аккум выключен. Отсоедините разъем, как описано выше.Затем торцевым ключом откручиваем две гайки, удерживающие «стопор» (см. Фото).

Кронштейн над крышкой

По углам пластиковой рамки четыре гайки. Их необходимо открутить ключом на «10».

Одна из четырех гаек

Монтажная рамка с вентилятором вынимается «вверх». Как видите, все просто.

Сборка производится в обратной последовательности. Возможна замена как двигателя, так и рамы-кожуха.

Статьи

  • 2108-1309010 — кожух;
  • 2109-1308008 (-01, -02) — двигатель в сборе с крыльчаткой;
  • 2103-1308010-10 — крыльчатка;
  • 12605571 — шайба стопорная;
  • 16102311 — гайка М8.

Выводы: что именно нужно делать, если вентилятор не работает (алгоритм действий)

Сначала проверьте, подключен ли «плюс» к одной из клемм разъема.Затем подключите разъем от «массы», чтобы проверить исправность электродвигателя. В некоторых случаях можно наблюдать следующее:

  • И предохранитель F5, и дополнительный предохранитель исправны;
  • Реле вентилятора работает нормально;
  • Датчик ДТОЖ исправен;
  • Двигатель может быть включен только при подаче напряжения «0 Вольт».

Вывод здесь будет только один: отошел «заземляющий» контакт, замыкающий всю ЛЭП. Это означает, что вам нужно будет обратиться к автоэлектрику. Все остальные недостатки можем преодолеть сами.

Элемент F5 может перегореть в результате закрытия рупора. Но тогда на разъеме не вызывается «+12», что сразу должно настораживать.

Пример на видео: упрощение штатной схемы работы вентилятора (тюнинг)

Подключение спидометра к ВАЗ 2114.

Почему не работает спидометр на четверке: проверьте датчик скорости

Порядок замены датчик скорости на ВАЗ 2114

Для измерения скорости при движении автомобилей с двигателями внутреннего сгорания, оснащенными карбюраторами, они были оснащены спидометром с механическим приводом.Это приводной агрегат , расположенный в корпусе КПП. По вращающемуся тросу показания поступали на индикатор скорости, расположенный на панели приборов. На ВАЗ 2114 установили электрические спидометры с инжектором. На них данные о скорости передаются с датчиков скорости, основанных на новых принципах действия. Современные DS используют эффект Холла.

Датчик скорости ВАЗ 2114

Порядок подключения и возможные неисправности датчика скорости ВАЗ 2114

ДС на ВАЗ 2114 устанавливается в приемное гнездо привода спидометра в верхней части корпуса МКПП.Доступ к нему можно получить сверху, с открытым капотом, и под автомобилем при установке на смотровую яму.

DS выполняет несколько функций, например:

  • передача данных на спидометр о скорости автомобиля
  • поддержка нормальной деятельности IAC
  • передача сигналов в ЭБУ для поддержания скорости, соответствующей режиму движения

В связи с выполняемыми задачами подключается к контроллеру и спидометру через монтажный блок в моторном отсеке.Электронная схема IN Активация ДС осуществляется через предохранитель, установленный в кабине на реле вентилятора печки.

При дефекте планок датчика скорости на дисплее бортового автомобиля загораются следующие сигналы:

  • P0500 — данная ошибка сообщает об отсутствии сигнала от DS
  • P0503 — эта ошибка возникает на экране при несбалансированном, прерывистом сигнале от DS

Возникновение подобных ошибок побуждает водителя обратить внимание на этот участок в схеме подключения двигателя и часто их предпосылкой является отсутствие или окисление контактов.Тем не менее, если появляются вторичные признаки выхода из строя ЭЦП, то возникает необходимость его проверки или замены. Эти знаки могут включать:

  • несбалансированная работа или полный выход из строя указателя скорости на панели приборов
  • плавающая скорость при малой дроссельной заслонке, возможно самоотключение двигателя
  • завышенный расход топлива
  • пониженная мощность агрегата

Эти признаки могут появиться при сбоях в других системах автомобиля, например, в топливной системе, но при появлении ошибки на экране компьютера и любого из перечисленных признаков необходимо проверить работоспособность ЭЦП.

  1. Для начала нужно проверить наличие контактов в цепях и на устройствах, а также целостность проводки в электронной схеме ДС путем прозвонки.
  2. Чтобы проверить датчик, не снимая его, нужно поставить машину на ровную площадку, зафиксировать механическими блоками и приподнять левое переднее колесо домкратом. Подсоедините заранее подготовленный вольтметр к контактам ДС и руками проверните поднятое колесо. Вращая колесо, нужно смотреть на показания вольтметра. Если напряжение и частота, показываемые устройством, увеличиваются в соответствии со скоростью вращения колеса, то датчик работает.
  3. Удаление DS не требуется даже при использовании еще одного метода. Заранее готовится «контрольная лампочка». С помощью домкрата поднимается левое колесо и к контактам ДС подключаются контактные провода «управления». Если лампочка загорается при вращении колеса, то DS исправен.
  4. Если прибегнуть к третьему способу, то в этом случае нужно снять датчик и проверить входное и выходное напряжение с помощью вольтметра.

Замена привода спидометра ВАЗ 2109/14 и их модификации

Всем привет, в этом видео я расскажу про замену привода Спидометр для модификаций переднего впрыска …

Привод спидометра 2110 2115

Видео-аннотация от замена датчика скорости на автомобилях ВАЗ , 2110-2112 с инжекторным двигателем. Личный опыт….

Замена датчика скорости ВАЗ 2114 своими руками

После проверки контактов, проводов и самого ЭС и установления неисправности устройства необходимо принять решение о его замене. Для автовладельца, не являющегося специалистом по ремонту автомобилей, эту работу выполнить несложно, но, тем не менее, нужно заглянуть в отдел ремонта и эксплуатации автомобилей и посмотреть, как поменять датчик скорости на ВАЗ 2114.

Конкретно перед работой нужно подготовить правильный инструмент … Клавиши на «10», «14» и «21» полезны. Кроме того, понадобится тряпка для того, чтобы очистить корпус МКПП в районе ДС от грязи и масла.

Также заранее необходимо приобрести новый датчик скорости на ВАЗ 2114.Имеет каталожный номер — 2111-3843010. Средняя стоимость датчика скорости 2114 примерно триста руб.

На ВАЗ 2114 подмена датчика скорости скорее всего сверху, без захода в яму. Но адсорбер, гофрированный патрубок на входе от воздушного фильтра мешают работать. Даже если вы их удалите, открутить DS может оказаться не так-то просто. Опытные специалисты советуют заехать в яму. DS будет как ладонь. Он расположен на корпусе коробки над карданом ступени рядом со щупом уровня масла в коробке.

  • Требуется заблаговременно въехать в яму, чтобы корпус мотора остыл. Лучше всего открыть капот. Так освещение будет лучше и двигатель быстрее остынет. Отсоедините аккумулятор.
  • Найдите ДС на КПП, протрите тряпкой поверхность коробки вокруг датчика и освободите контакты, сняв с них колодку с проводами. Для более раннего использования пружинный зажим нужно сдвинуть.
  • DS вращается против часовой стрелки. Если пальцами не работает, то нужно использовать ключ на «21»
  • После снятия ДС нужно проверить привод датчика скорости ВАЗ 2114.Если шток сломан, то нужно снять весь привод.
  • Открутите гайку ключом на «10» и снимите ее вместе с шайбой.
  • С помощью гаечного ключа на «14» ослабьте привод в гнезде, затем осторожно снимите привод. Нужно следить, чтобы ложа не выпала в коробку, иначе ее придется снимать и разбирать.
  • После снятия привода необходимо обязательно проверить состояние уплотнительного кольца и при необходимости заменить его.
  • Замените шток и установите привод в обратном порядке.
  • Осторожно установите новый DS, повернув его по часовой стрелке.

Это нужно делать осторожно, поскольку его корпус сделан из пластика и может быть поврежден при установке. Есть такой негативный опыт, во всех инструкциях специалисты предупреждают о соблюдении мер предосторожности при установке ДС, чтобы не пришлось прерывать ремонт и идти в магазин за новым датчиком.

  • После вкручивания ДС необходимо подключить к его контактам клеммы с проводами. Правильность соединения контактов необходимо проверить, ведь из-за такой мелочи прибор работать не будет.

Итак, ДС заменен. После этого необходимо проверить работу двигателя и спидометра на всех режимах и убедиться, что новый DS работает нормально.

Датчик скорости автомобиля (сокращенно DSA) предназначен для передачи импульсов текущей скорости автомобиля на контроллер.

Контроллер в свою очередь с помощью импульсов датчика скорости следит за работой двигателя на холостом ходу, а с помощью РХХ регулирует подачу воздуха в обход дроссельной заслонки. Частота сигнала датчика скорости прямо пропорциональна текущей скорости автомобиля.

Также стоит отметить, что рабочий датчик экономит наше топливо следующим образом:

  1. Контроллер получает от датчика скорости следующие данные: текущая скорость 100 км / ч.
  2. Контроллер получает данные от: датчик положения замкнут (педаль газа не нажимать).

На основании полученных данных контроллер воспринимает данную ситуацию как «торможение двигателем» и отключает систему подачи топлива. Другими словами, при закрытой дроссельной заслонке контроллер не подает топливо до 20 км / ч. И это далеко не единственная функция датчика скорости.

Как датчик скорости определяет текущую скорость автомобиля?

Как упоминалось ранее, датчик скорости передает импульсы (6004 импульса на км). На основе этого соотношения скорость может быть рассчитана по временному интервалу между импульсами датчика.

В дополнение к контроллеру спидометр транспортного средства использует импульсы датчиков, где отображается скорость.

Где датчик скорости (ДС) на ВАЗ 2114?

Датчик скорости находится сверху. И подползти к нему можно так:

  • Открываем капот.
  • Для удобства снимаем адсорбер (снимать нельзя).
  • Заползаем в область правого внутреннего ШРУСа и натыкаемся на провод, идущий к коробке.Он приведет нас к датчику скорости (под дроссельной заслонкой).

Признаки неисправности датчика

  1. Неравномерная работа на холостом ходу, глохнет на холостом ходу.
  2. Спидометр не работает или не работает.
  3. Большой расход бензина.
  4. Упала тяга двигателя.

Ошибка датчика скорости

Самар имеет 6-ти импульсный датчик скорости с номером 2111-3843010.
Если датчик не работает исправно, неисправна цепь, выскакивает ошибка на бортовом компьютере и при диагностике:

Чаще всего проводка датчика никак не закреплена и просто болтается.Поэтому случаев с обрывом проводов очень много, поэтому перед заменой обратите внимание на схему датчика.

Какой датчик скорости лучше?

Стандартный заводской датчик скорости 2111-3843010 содержит пластиковый стержень, который часто ломается. Поэтому целесообразнее заменить его датчиком скорости с металлическим стержнем, но с заменой разъема придется столкнуться.

Как проверить датчик скорости?

Датчик скорости имеет 3-контактную группу: 1 — масса, 2 — импульсный сигнал, 3 — текущее напряжение.Проверка должна начинаться с наличия массы на выводе 1, затем смотрим наличие напряжения на 3 выводе (12В), проверяем импульс на выводе 2 при вращении ведущих колес со скоростью не менее 5 км / ч. . Можно набрать 1 и 3 контакта. Неисправный датчик подлежит замене:

Если двигатель вашего автомобиля глохнет на холостом ходу, скорее всего, вам необходимо заменить датчик скорости ВАЗ 2114. Хотя не стоит торопиться, эта проблема может быть связана не только с измерителем скорости, но и причина может заключаться в : Датчик массового расхода воздуха (датчик массового расхода воздуха), ДПДЗ (датчик положения дроссельной заслонки), РХХ (регулятор холостого хода), ДПКВ (датчик положения коленвала).
Если спидометр работает нестабильно или не работает, увеличился расход топлива, упала тяга двигателя, то стоит проверить измеритель скорости. Заменить его своими руками — посильная задача для всех, так как для этого требуется минимум инструмента и ничего другого.
В современных автомобилях в наши дни все чаще устанавливаются инжекторные двигатели … Все процессы регулируются и контролируются встроенным компьютером, данные в который о работе всех агрегатов автомобиля поступают от контроллеров.

Неисправный контроллер выдает неверные данные, что приводит к неисправности компьютера и всех систем автомобиля.
Эти контроллеры включают рассматриваемый нами DSA:

  • Измеритель скорости автомобиля (сокращенно DSA) необходим для передачи специальных импульсов скорости автомобиля на регулятор.
  • Регулятор по импульсам счетчика контролирует стабильную работу двигателя на холостом ходу, а с помощью РХХ регулирует подачу воздуха, направляемого в обход дроссельной заслонки.
  • Частота сигналов счетчика прямо пропорциональна скорости автомобиля.

Важно отметить, что рабочий счетчик экономит ваш газ таким образом:

  • Контроллер получает от измерителя скорости следующие данные: скорость автомобиля — 100 км / ч.
  • Регулятор получает данные от ДПДЗ: положение — закрыто (на газ не нажимать).
  • Регулятор воспринимает такую ​​ситуацию — «торможение двигателем» на основании полученных данных.
  • Поэтому он перекрывает подачу топлива.
  • Другими словами, когда дроссельная заслонка закрыта, регулятор не подает топливо до 20 км / ч.
  • И это не единственная полезная функция спидометра.

Как датчик определяет скорость автомобиля

Итак:

  • Как было сказано чуть ранее, спидометр передает свои импульсы (за 1 километр — 6004 импульса)
  • На основе этого соотношения регулятор вычисляет скорость по временному интервалу между импульсами счетчика
  • Спидометр на передней части автомобиля кроме регулятора использует счетчик импульсов, он отображает скорость

Где датчик скорости находится на ВАЗ 2114

Указатель скорости расположен в верхней части корпуса коробки передач.
Чтобы добраться до него, вам необходимо выполнить следующие действия:

  • Открыть капот.
  • Снимите адсорбер, исключительно для удобства (снимать его не нужно).
  • Заползите в область правого ШРУСа и найдите там провод, ведущий к коробке. Это провод к измерителю скорости (проходит под узлом дроссельной заслонки, см. Фото ниже).

Признаки неисправности счетчика

Итак:

  • Неравномерный холостой ход или глохнет на холостом ходу.
  • Спидометр работает плохо или не работает вообще.
  • Повышенный расход бензина.
  • Падение тяги двигателя.

Для справки: Каталожный номер датчика для Самары (самара) 6-ти пульсный измеритель скорости № 2111-3843010.

Ошибки измерителя скорости

Если счетчик неисправен, либо неисправна цепь, на бортовом компьютере при диагностике выскакивает ошибка:

  • P0500 — Нет сигнала от измерителя скорости автомобиля.
  • P0503 — прерывистый сигнал от измерителя скорости.

Причина чаще всего кроется в проводке счетчика, они просто болтаются и не закреплены. Поэтому случаи обрывов проводов — обычное дело, перед заменой обязательно проверьте схему счетчика.

Какой лучше выбрать

Стандартный заводской датчик № 2111-3843010 имеет слабую пластиковую штангу, поэтому часто ломается … Для этого целесообразнее заменить датчик с металлической штангой, но тогда придется заменить разъем.

Как проверить, работает ли

Итак:

  • Датчик имеет три группы контактов: первый контакт заземлен, второй — импульсный сигнал, а третий — текущее напряжение.
  • Начинаем проверку с наличия массы на первом контакте, затем наличия напряжения на третьем контакте (12 вольт).
  • Проверяем импульс второго касания при пробуксовке ведущих колес не менее 5 км / ч.
  • Первый и третий контакты «звонят»

Неисправный датчик подлежит замене.

Замена датчика скорости в ВАЗ 2114

Датчик

не отличается надежностью и долговечностью, поэтому владельцы ВАЗ 2114 меняют несколько раз в год, поэтому при замене его своими руками цена вопроса значительно снижается, наша подробная инструкция вам поможет.

Внимание: помимо самого датчика, контакты, которые подходят к нему, ломаются, причем довольно часто, потому что болтаются. Снимая его, будьте осторожны, чтобы шток не упал внутрь коробки, иначе придется научиться снимать и разбирать редуктор

.

Необходимый инструмент

Нам понадобится:

  • ключ на 10 и 21 и кольцо на 14 (может пригодится).
  • датчик новый.

Работы проводим на холодном двигателе, чтобы не обжечь руки:

  • Открыть капот, ключом на 10 снять клеммы АКБ.
  • Находим расположение датчика: он находится рядом с щупом для проверки уровня масла на КПП.
  • Снимаем адсорбер, чтобы было удобнее откручивать счетчик (откручиваем гайки и просто откладываем в сторону).
  • Дотрагиваемся до датчика рукой и снимаем с него блок проводов, придерживая пальцами пружинный зажим.
  • Откручиваем датчик против часовой стрелки и вытаскиваем.
  • Если не получается открутить вручную, используйте ключ на 21.

  • Если старый шток сломан, необходимо снять привод.
  • Гаечным ключом на 10 открутите гайку и снимите ее вместе с шайбой.
  • Если привод не вытягивается, используйте колпачок на 14 и ослабьте его.
  • Откручивание — вынимаем.
  • Будьте осторожны, чтобы не забыть, что если вы уроните шток в коробку, вам придется снимать и разбирать его.

  • Если привод был снят, проверьте состояние уплотнительного кольца, возможно, его необходимо заменить.
  • Установка производится в обратной последовательности.
  • При установке нового датчика важно, чтобы его штифт попал внутрь полого штифта втулки.
  • Осторожно снимите втулку, при необходимости используйте гаечный ключ на 10.
  • Осторожно вкрутите сам датчик (вращая его по часовой стрелке).
  • Учтите, что корпус датчика сделан из пластика и его легко сломать.

Замена успешно завершена. Как оказалось, это совсем не сложно.
Дополнительно можете посмотреть видео как идет замена датчика скорости ВАЗ 2114.

Для измерения скорости при движении автомобилей с двигателями внутреннего сгорания, оснащенными карбюраторами, они оснащались спидометром с механическим приводом. Этот привод располагался в картере коробки передач. По вращающемуся тросу показания поступали на индикатор скорости, расположенный на панели приборов.На ВАЗ 2114 с инжектором начали устанавливать электронные спидометры … На них данные скорости передаются с датчиков скорости, основанных на новых принципах работы. Современные DS используют эффект Холла.

Порядок подключения и возможные неисправности датчика скорости ВАЗ 2114

ДС на ВАЗ 2114 устанавливается в приемное гнездо привода спидометра в верхней части корпуса МКПП. Доступ к нему есть как сверху при открытом капоте, так и снизу автомобиля при его установке на смотровую яму.

DS выполняет несколько функций, например:

  • передача данных на спидометр о скорости автомобиля
  • поддержка нормальной деятельности IAC
  • передача сигналов в ЭБУ для поддержания скорости, соответствующей режиму движения

В связи с выполняемыми задачами подключается к контроллеру и спидометру через монтажный блок в моторном отсеке … В электросхеме ДС активируется через предохранитель, установленный в кабине на реле вентилятора печки.

При неисправностях в линии датчика скорости на экране бортового компьютера автомобиля загораются следующие сигналы:

  • P0500 — данная ошибка сообщает об отсутствии сигнала от DS
  • P0503 — данная ошибка появляется на дисплее при нестабильном прерывистом сигнале от DS

Появление подобных ошибок побуждает водителя обратить внимание на этот участок схемы подключения двигателя и часто их причиной является отсутствие или окисление контактов. Тем не менее, если появляются вторичные признаки выхода из строя ЭЦП, то возникает необходимость его проверки или замены. Эти знаки могут включать:

  • Нестабильная работа или полный отказ индикатора скорости на панели приборов
  • плавающая скорость при малом дросселе, возможно отключение двигателя
  • повышенный расход топлива
  • пониженная мощность силового агрегата

Эти признаки могут проявляться при сбоях в других системах автомобиля, например, в топливной системе, однако при появлении ошибки на дисплее компьютера и любого из перечисленных признаков работоспособность ДС должна быть проверил.

  1. Первым делом необходимо проверить наличие контактов в цепях и на устройствах, а также целостность проводки в электрической цепи ДС путем прозвонки.
  2. Чтобы проверить датчик, не снимая его, поставьте автомобиль на ровную поверхность, зафиксируйте механическими блоками и домкратом поднимите левое переднее колесо. Подготовленный заранее вольтметр подключить к контактам постоянного тока и руками провернуть поднятое колесо. При раскручивании колеса необходимо следить за показаниями вольтметра.Если напряжение и частота, показываемые устройством, увеличиваются в соответствии со скоростью вращения колеса, датчик исправен.
  3. Удаление DS не требуется даже при использовании еще одного метода. Заранее готовится «контрольная лампочка». С помощью домкрата поднимается левое колесо и к контактам ДС подключаются контактные провода «управления». Если лампочка загорается при вращении колеса, то DS исправен.
  4. Если прибегнуть к третьему способу, то в этом случае необходимо снять датчик и проверить входное и выходное напряжение с помощью вольтметра.

ВАЗ 2114 замена датчика скорости своими руками

После проверки контактов, проводов и самого ЭЦП и установления неисправности устройства необходимо принять решение о его замене. Для автолюбителя, не являющегося специалистом по ремонту автомобилей, выполнить эту работу несложно, но, тем не менее, нужно заглянуть в руководство по ремонту и эксплуатации автомобиля и посмотреть, как поменять датчик скорости на ВАЗ 2114

Приготовьте непосредственно перед работой необходимый инструмент. .. Вам понадобятся ключи на «10», «14» и «21». Кроме того, понадобится тряпка для того, чтобы очистить корпус МКПП в районе ДС от грязи и масла.

Еще нужно заранее купить новый датчик скорости на ВАЗ 2114. Имеет каталожный номер — 2111-3843010. Средняя цена на датчик скорости 2114 около трехсот рублей.

На ВАЗ 2114 датчик скорости можно заменить сверху, не заезжая в яму. А вот адсорбер, входной гофрированный патрубок от воздушного фильтра создают неудобства в работе.Даже если вы их удалите, открутить DS все равно может оказаться не так просто. Опытные специалисты рекомендуют загнать в яму. DS будет на виду. Он расположен на картере коробки передач над карданом кулисы рядом с щупом уровня масла в коробке.

  • Требуется заблаговременно въехать в яму, чтобы дать остыть корпусу двигателя. Лучше всего открыть капот. Так освещение будет лучше и двигатель быстрее остынет. Отсоедините аккумулятор.
  • Найдите ДС на КПП, протрите тряпкой поверхность коробки вокруг датчика и освободите контакты, сняв с них колодку с проводами. Сначала необходимо нажать на пружинный зажим.
  • DS откручивается против часовой стрелки. Если пальцами этого сделать не получается, то нужно использовать клавишу на «21».
  • После снятия ДС необходимо проверить привод датчика скорости ВАЗ 2114. Если тяга сломана, то нужно вытащить весь привод.
  • Открутите гайку ключом на «10» и вытащите ее вместе с шайбой.
  • С помощью гаечного ключа «14» ослабьте привод в гнезде, затем осторожно вытащите привод.Необходимо следить за тем, чтобы шток не выпадал в коробку, иначе его придется снимать и разбирать.
  • После снятия привода необходимо обязательно проверить состояние уплотнительного кольца и, при необходимости, заменить его.
  • Замените шток и установите привод в обратном порядке.
  • Осторожно установите новый DS, повернув его по часовой стрелке.

Это нужно делать осторожно, потому что его корпус сделан из пластика и может быть поврежден при установке. Есть такой негативный опыт, во всех инструкциях специалисты предупреждают о соблюдении мер предосторожности при установке ДС, чтобы не пришлось прерывать ремонт и идти в магазин за новым датчиком.

  • После вкручивания ДС необходимо подключить к его контактам клеммы с проводами. Правильность соединения контактов необходимо проверить, ведь из-за такой мелочи прибор работать не будет.

Итак, ДС заменен.После этого необходимо проверить работу двигателя и спидометра на всех режимах и убедиться, что новый DS работает нормально.

Датчик скорости (ДС) устанавливается на всех автомобилях и предназначен для измерения скорости автомобиля. На ВАЗ 2114 датчик скорости расположен вверху коробки передач. Чтобы его разобрать, вам нужно будет снять либо корпус воздушного фильтра, либо адсорбер. В этой статье мы подробнее рассмотрим диагностику датчика и его замену в случае неисправности.

Как датчик измеряет скорость

Работает по принципам Холла. Проще говоря, его работа заключается в преобразовании напряжения Холла в импульсы, которые передаются на контроллер. Расчет скорости при движении автомобиля такой же с использованием импульсов. Датчик выдает 6004 импульса на 1 км пути, считая интервалы между импульсами, а ДС определяет скорость.

Передается в ЭБУ («мозги» автомобиля), а также на спидометр и РХХ (регулятор холостого хода).Если датчик не работает должным образом, показания на спидометре автомобиля могут отличаться от реальных.

Признаки неисправности датчика скорости

Если датчик неисправен или неисправен, показанный спидометр будет отличаться от реального. Если на спидометре датчик вообще не работает, стрелка «ляжет» на ноль. Кроме того, скорость холостого хода может быть нестабильной, что может привести к «скачку» оборотов.

Если во время движения вы обнаружите, что стрелка на спидометре висит в одном месте, показывает неверную скорость или вообще лежит, пора проверить датчик и выявить неисправность.

Как определить неисправный датчик скорости

Если у вас установлен бортовой компьютер, будет отображаться ошибка DS:


    Ошибка
  • P0500 свидетельствует о том, что ЭБУ не получает информацию о скорости от датчика
  • Ошибка
  • P0503 указывает на то, что сигнал от датчика поступает с перебоями или с перерывами

В первом случае велика вероятность неисправности самого датчика, во втором при возникновении ошибки P0503 датчик может быть исправен, и проблема заключается в обрыве провода или проблемах в блоке подходит для датчика.При появлении вышеперечисленных ошибок на БК или на лежащей стрелке спидометра диагностируем не только датчик, но и всю цепь.

Какой датчик нужен для замены

С завода датчик с маркировкой устанавливается на ВАЗ 2114, артикул: 343.3843. Изготовлен датчик в городе Курск. Стоимость его на данный момент от 230 рублей и выше. Дополнительно предлагаются аналоговые датчики:

  1. Fenox SS10102O7 цена от 200 рублей (Беларусь)
  2. Manover MR21123843 цена от 270 рублей (Германия)

При выборе датчика советуем устанавливать именно тот, который установлен АвтоВАЗом с завода. Хотя бывают случаи, когда он выходит из строя на 50 — 70 тысячах километров. Одна из самых частых причин выхода датчика из строя — попадание воды. После этого на стержне датчика образуется ржавчина, и он расклинивается.

Инструкция по разборке и замене датчика

Итак, чтобы добраться до ДС, нужно снять либо адсорбер, либо корпус воздушного фильтра. Лучше пойти в 1 путь и снять адсорбер, который крепится на 2-х болтах.

Отсоедините положительный полюс от аккумулятора и открутите две гайки крепления адсорбера, затем поднимите его и снимите в сторону.



Датчик скорости будет расположен в верхней части коробки передач рядом с датчиком. Отсоедините клемму от датчика и открутите вручную. При плотной затяжке потребуется гаечный ключ на 21 мм.



Открутив старый датчик, проводим всю необходимую диагностику, описанную ниже, и собираем в обратном порядке.

Диагностика датчика скорости и всей цепи

Проверить на обрыв проводки

Итак, чтобы найти причину неисправности, необходимо проверить как датчик скорости, так и всю цепь в целом. Для этого отсоедините от датчика блок с 3 проводами и осмотрите его визуально. Блок с тремя проводами — силовой, сигнальный и заземляющий. Если все провода в порядке, приступайте к дальнейшему осмотру.

Проверка датчика привода

Далее проверяем датчик привода, который выходит из коробки передач. Поднимем любое переднее колесо автомобиля и начнем его крутить, глядя на сам датчик привода. Он должен легко вращаться, не заедая и не хрустя. Палец можно трогать равномерно от вращения или нет.Если с приводом все в порядке, приступайте к дальнейшей диагностике. Если нет, необходимо заменить привод.

Проверить наличие обрыва цепи



Теперь с помощью контроля или мультиметра проверьте, подано ли питание на блок датчиков. Проверяем отверткой с индикатором. Один конец цепляем за + аккум, вторым в разъем №3, включаем зажигание, смотрим, лампочка должна гореть. Затем проверяем питание одного конца на (-) батарею второго в разъеме No.1, включаю зажигание, смотри, лампочка должна гореть. Ставим датчик на место, проверяем сигнальный, один конец подключаем к питанию от аккумулятора, другой — к сигнальному на датчике №2, крутим колесико, желательно быстро, лампочка должна мигать.

Если после всех диагностических процедур проблем не обнаружено, нет обрыва цепи, привод датчика на коробке в норме, то датчик следует заменить.

Ваз 2109

форсунка как заменить топливный фильтр. Поменять воздушный фильтр на инжекторном двигателе

Как известно, автомобили ВАЗ 2109 могут оснащаться инжекторным и карбюраторным двигателями.В зависимости от этого процедура замены топливного фильтра немного отличается.

Внешний вид устройства

Причины замены

Существует несколько основных причин, по которым автовладельцам приходится периодически или незапланированно менять топливный фильтр.

Любая деталь автомобиля имеет определенный уровень качества. Увы, сейчас не советское время, когда качество запчастей контролировалось государством. Сегодня регулятор — национальный дилер. Но его больше интересует финансовая выгода, чем соблюдение стандартов качества.Отсюда внушительное количество товаров, надежность и характеристики которых оставляют желать лучшего.

Китайские товары и подделки

В последнее время отношение к китайской продукции немного изменилось в лучшую сторону. Но все же большая часть поставляемых оттуда запчастей — это подделки известных европейских брендов или просто продукт местного производства, стандарты качества которого далеки даже от отечественных

.

Большинство магазинов автозапчастей стремятся к максимальной финансовой выгоде.Они находят поставщиков с самыми низкими ценами, закупают запчасти и продают нам. При этом мало кто проверяет качество купленного товара. Сегодня найти подделку или некачественный товар даже в проверенных магазинах автозапчастей

не сложно.

Фильтр перегрузки топлива

Такая ситуация возникает не часто, но исключать ее как вероятную причину преждевременной замены устройства не стоит.

Неправильная или неправильная установка

Иногда владелец автомобиля покупает качественные запчасти, но из-за неправильной установки своими руками или руками сомнительных мастеров все качество фильтра сводится на нет

Учитывая разнообразие АЗС в нашей стране, всем понятно, что на дешевых АЗС продается плохой бензин.Соответственно, из-за большого количества примесей срок службы фильтра не может достигнуть заявленного. Он просто не справляется с теми нагрузками, которые обеспечивают низкосортное топливо.

Есть несколько способов определить, что вы приобрели плохой или поддельный топливный фильтр:

  • Мощность двигателя упала;
  • Мотор плохо тянет;
  • Падение оборотов;
  • Двигатель глохнет при включении зажигания и т. Д.

Замена инжектора

Топливный фильтр — это устройство, отвечающее за качество топлива, поступающего из бака в двигатель.

Установка

Устройство находится между двигателем и насосом и регулирует состав топлива, отсеивая мусор и примеси. Если по той или иной причине фильтр перестает исправно работать, его следует немедленно заменить.

Чтобы поменять прибор на инжектор ВАЗ 2109, действуйте по алгоритму.

  1. Убедитесь, что двигатель полностью остыл. Не используйте горячий двигатель.
  2. Слить весь газ из системы.
  3. Проверить, есть ли под рукой огнетушитель или другое средство пожаротушения.
  4. Осмотрите рабочую зону. В нем не должно быть ничего, что даже теоретически может вызвать пожар.
  5. Поднимите капот, снимите минус с АКБ.
  6. Снимите хомут с впускного и выпускного топливного шланга.
  7. Отсоединить все шланги, идущие к фильтру. Обязательно поднимите их вверх или даже заткните чем-нибудь под рукой. В противном случае оставшееся топливо выльется на силовой агрегат, пол.
  8. Подобрать новый фильтр, проверить, где находятся метки, обозначающие соединение наливного и выпускного шлангов. Не путайте только их.
  9. Перед подключением трубопроводов проверьте, действительно ли из них вышел весь бензин.
  10. Подсоедините шланги к новому фильтрующему устройству.
  11. Наденьте новые ошейники. В основном они одноразовые, поэтому лучше заменять их новыми при каждой замене фильтра.
  12. Проверить узел на герметичность.
  13. Заменить отрицательную клемму АКБ, закрыть капот и включить зажигание.
  14. Убедитесь, что ваш инжекторный двигатель работает.

Демонтаж прибора

Замена карбюратора

Если вам посчастливилось стать обладателем автомобиля ВАЗ 2109 с карбюраторным двигателем, процедура замены топливного фильтра здесь будет несколько иной.

Инструкция следующая:

  • Ослабьте монтажный хомут со стороны двигателя;
  • Отсоедините шланг от топливного очистителя.Скорее всего, в форсунках останется небольшое количество топлива, поэтому будьте осторожны;
  • Ослабив хомут, снимите шланг со стороны бака;
  • Вооружившись новым очистителем топлива, проверьте направление стрелки на устройстве. Он должен совпадать с направлением движения топлива — в сторону насоса;
  • Затяните монтажные хомуты;
  • Залейте немного бензина в топливный фильтр, так как на данный момент он сухой. Это делает топливный насос. Пару раз нажмите на его рычаг, после чего фильтр начнет заполняться топливом;
  • Заведите автомобиль, проверьте на признаки утечки топлива.

Безопасность

Вне зависимости от типа двигателя на вашем ВАЗ 2109 процедуру замены устройства очистки топлива необходимо проводить с соблюдением определенных мер безопасности.

  1. Не курить при ремонте топливной системы. Потерпи. Не рекомендуем выходить курить. Ваша одежда может быть масляной или пропитанной топливом. Ни малейшего угля и проблем не избежать.
  2. Всегда держите рядом с машиной огнетушитель. При замене топливного фильтра ставьте его рядом с собой.Полезная мера, которая спасла более одного человека и спасла более одной машины.
  3. Избегать попадания топлива в глаза. Лучше всего работать в защитных очках.
  4. Работать с топливной системой только в хорошо проветриваемых помещениях. Если ремонт проводится зимой, лучше одеться потеплее и открыть ворота гаража.
  5. Не меняйте фильтр на открытом воздухе во время сильной жары. Даже высокие температуры, прямые солнечные лучи могут стать источником возгорания.
  6. Работать с топливной системой можно только при полностью остывшем двигателе.

Огнетушитель — всегда под рукой

Согласно инструкции по эксплуатации, на инжекторном ВАЗ 2109 топливный очиститель нужно менять каждые 20 тысяч километров. Фактически, учитывая условия эксплуатации, этот срок нужно сократить вдвое. Что касается карбюратора, то здесь рекомендуется менять фильтр каждые 10 тысяч километров. На практике — около 7 тысяч километров.

Замена данного устройства — довольно простая задача, с которой справится даже новичок.Самый главный момент — соблюдение техники безопасности.

Нет комментариев

Написать комментарий

Нажмите, чтобы отменить ответ.

Все о 2109

Как снять и прочистить форсунки на ВАЗ 2109 (инжектор)?
Причины перегрева двигателя на ВАЗ 2109 (карбюратор, инжектор)

Ни для кого не секрет, что двигатель является основным агрегатом всего автомобиля. От его характеристик зависит ваша способность управлять автомобилем, расходовать оптимальное количество топлива и многое другое.Но перегрев — очень частая ситуация, в которой многие допускают серьезные ошибки.

Ремонт выпускного коллектора на ВАЗ 2109 (карбюратор)

Выпускной коллектор — это составная часть выхлопной системы, выполняющая процесс отвода выхлопных газов из цилиндров силового агрегата в выхлопную трубу.

Очистка топлива необходима для нормальной работы автомобильного мотора и увеличения ресурса его работы. Топливо необходимо очистить от различных примесей и загрязнений в двигателе.Для этого принято устанавливать топливные фильтры. Как с ними работать на ВАЗ 2109 и 99, 2114 и 2115 будет рассказано ниже.

На автомобили ВАЗ перечисленных моделей устанавливаются фильтры

, предназначенные для различных силовых установок. Они делятся на два типа: для грубой очистки (сетка в бензонасосе) и тонкой очистки ВОМ (отдельный фильтр).

Фильтр грубой очистки ВАЗ расположен внутри бензонасоса

Фильтры, предназначенные для карбюраторных систем, изготовлены из прочного и прозрачного материала, обычно пластика.Прозрачность корпуса позволяет следить за состоянием чистоты и своевременно менять расходные материалы. Эти модели способны очищать топливо в области 15–20 мкм. Внутри помещается один из этих материалов: войлок, фетр или бумага.

Для систем впрыска автомобилей ВАЗ уже нужна очистка гораздо большей стоимости. Поэтому фильтры для инжекторной «девятки» ВАЗ 2114 и 2115 разные. Они изготовлены из нержавеющей стали и устанавливаются отдельно.

Для грубой очистки используются пластины с прорезями, сетка и лента, которые задерживают застрявший в топливе мусор.Напротив, в ВОМ используются элементы из пористых материалов.

Какие лучше

Топливные фильтры, особенно для двигателей с инжектором, должны иметь надлежащее качество очистки. Поэтому лучшим очистителем можно назвать пропускную способность не менее 5-7 мкм (инжектор) и 15 мкм (карбюратор). Кроме того, он не должен выходить из строя при давлении 3-5 бар.

Ориентировочная стоимость замены топливных фильтров

Замена занимает примерно 30-50 минут, в зависимости от модели детали.В связи с этим отличается и стоимость процедуры на СТО, которая рассчитывается по количеству затраченного времени.

На самом деле рекомендуется изначально договориться с сотрудником сервисного центра о стоимости процедуры, согласовать время и т. Д. Как правило, цена замены начинается от 700 руб. И не превышает черту 1000–1200. руб.

Цена самого топливного фильтра ВАЗ не превышает 200-600 руб.

Расположение топливных фильтров на моделях ВАЗ зависит от двигателя.В системах впрыска и карбюратора они расположены в разных местах.

Расположение фильтра на карбюраторном двигателе

На карбюраторе ВАЗ очиститель топлива расположен под капотом. Устанавливается под тормозным бачком (основным), фиксируется с помощью 2 хомутов.

Фильтр карбюратора ВАЗ расположен под тормозным цилиндром

Расположение очистителя на форсунке

На ВАЗ с системой впрыска ВОМ установлен под автомобилем, за глушителем.Он установлен как картридж в топливопроводе. Чтобы его осмотреть или разобрать, нужно поднять машину на эстакаду или яму.

Замена на этих модификациях ВАЗа может быть произведена своими руками. Достаточно получить грамотную информацию, правильно представить процесс снятия и установки всей детали, акцентировать внимание на нюансах.

Замена карбюратора на автомобили ВАЗ 2109/2114/2115

Алгоритм замены карбюратора ВАЗ начинается, прежде всего, со снятия элемента.

  1. Сначала ослабляются зажимы, расположенные по обеим сторонам фильтра (сначала ближайший к двигателю, затем другой).
  2. Затем отсоединяют топливные шланги.

Чтобы снять фильтр тонкой очистки, ослабьте хомуты и снимите оба топливных шланга.

Таким образом, можно легко и просто снять фильтр на карбюраторе ВАЗ.

Если при снятии шлангов топливо начинает течь, немедленно закрыть отверстие пробкой.При демонтаже расходника рекомендуется держать под рукой заглушку или просто тряпку.

Новый фильтр устанавливается вместо старого:

  • найди стрелку на фильтре;

Стрелка на фильтре должна смотреть на бензонасос
  • поставить так, чтобы стрелка смотрела на бензонасос.

Напоследок нельзя забыть стянуть хомуты.

Если металлические хомуты изношены, шланги плохо фиксируются, винты крутятся, их лучше заменить.Хомуты недорогие (20-30 руб.).

Осталось накачать топливо в фильтр, так как новый элемент будет сухим. Пейджинг осуществляется вручную. Пару раз нажмите на рычаг топливного насоса. При этом посмотрите на фильтр — должно быть видно, как он заполняется.

Видео: как заменить топливный фильтр на ВАЗ 2109

Замена на инжекторные автомобили ВАЗ 2109/2114/2115

На автомобилях с системой впрыска топливный фильтр расположен в другом месте.Процесс замены тоже отличается, прежде всего тем, что машину нужно поднять в яму или эстакаду.

  • снимите хомут, удерживающий фильтр;
  • ослабить болты крепления пылесоса ключом на 19;

Используйте два ключа, чтобы ослабить гайки фильтра.
  • Перед снятием фильтра нужно запомнить направление стрелки, указывающей направление движения бензина по трубкам.

Необходимо проверить уплотнительные кольца фильтра.

Затем вы можете установить новый фильтр:

  • соединить оба штуцера, затянуть;
  • затянуть зажимные болты зажима;
  • запустите двигатель и дайте ему поработать 2-3 минуты для проверки на герметичность.

Затяжку необходимо проводить с соблюдением правил на момент затяжки гаек соединений. Если затянуть крепеж, это может привести к негативным последствиям.

Если обнаружена утечка, то затяните гайку сильнее в том месте, где течет топливо.

Очиститель грубого топлива или CGO заменяется следующим образом:

  • задний диван автомобиля выдвигается из салона;
  • доступ к этому люку;

Доступ к лючку бензонасоса в форсунке ВАЗ открывается при откидывании заднего дивана.
  • Головка 10 откручивает все гайки по кругу;
  • сняты защелки и соединения;

Эти штуцеры на лючке топливного насоса необходимо снять ТНВД ВАЗ снял
  • Фильтр находится в его нижней части, оттуда он снимается.
Грубая сетка в нижней части топливного насоса

Процесс замены CGO аналогичен для ВАЗ с карбюратором и с инжектором.

Меры предосторожности
  1. Не работать в помещении со всех сторон. Должна быть предусмотрена аэрация.
  2. Курение категорически запрещено, так как при работе с топливной системой любая искра может привести к печальным последствиям.
  3. Рекомендуется носить перчатки и защитные очки. Попадание легковоспламеняющейся жидкости на кожу рук или в глаза может вызвать серьезную аллергическую реакцию или проблемы со зрением.
  4. Не допускается работа в жару при температуре воздуха выше 25-30 ° С.
  5. Обязательно имейте под рукой огнетушитель.

Видео: замена топливного фильтра форсунки

Порядок замены фильтра (сколько менять)

Опытные автомобилисты и специалисты рекомендуют менять фильтр чаще, чем указано в регламенте. Это связано с тем, что качество сегодняшнего топлива на наших АЗС крайне низкое.К сожалению, отечественный бензин не отличается идеальной чистотой, и это не только исходное качество топлива, но и плохие условия транспортировки и хранения.

Очевидно, что следствием плохого и грязного топлива будет увеличение нагрузки на двигатель и снижение его мощности. Соответственно уменьшится ресурс топливной системы.

Согласно регламенту очиститель карбюраторных систем необходимо менять каждые 10 тысяч километров пробега автомобиля, а инжекторных систем — каждые 20 тысяч километров.С учетом приведенных выше рекомендаций по чистоте топлива период замены целесообразно сократить до 6–7 тысяч километров и 10 тысяч километров соответственно.

Как было написано выше, причиной неисправности очистителя является грязное топливо, которое заправляется в баки автомобилей на российских АЗС. Высокое содержание смол в бензине разрушительно действует на все системы и форсунки силовой установки. От этого забиваются топливные коммуникации. Если в топливе присутствует вода, это способствует появлению коррозии, повреждению элементов системы, поломкам в поршневой группе и т. Д.

Одна из распространенных неисправностей фильтра связана с утечкой. Это вызвано не только тем, что очиститель забит грязью, но и наличием избыточного давления в системе. Другая причина утечки — истирание уплотнительных колец внутри фильтра тонкой очистки.

Если фильтр протек из-за наличия грязи внутри, то такой элемент лучше заменить. Использованные уплотнения также необходимо заменять новыми. Но если в системе избыточное давление, то нужно откачивать воздух изнутри.На автомобилях ВАЗ для этого предусмотрена специальная шпуля.

Для удаления избыточного давления из системы нажмите золотник

Перед сбросом давления автомобиль необходимо поставить на стояночный тормоз и включить нейтральную передачу.

На автомобилях ВАЗ, в которых очиститель закреплен на защелках, причина неисправности может быть скрыта в другой. Защелка может просто отломиться, и тогда фильтр начнет пропускать топливо. На фото ниже защелки обведены большими красными кружками.

Защелки расположены по обеим сторонам фильтра.

Вот так выглядит сломанная защелка.

Сломанная защелка на трубопроводе выглядит так

Сломанная защелка — всегда проблема, так как отдельно найти ее в продаже просто невозможно. Можно, конечно, приобрести целые тубы, но продаются они комплектом по 3 штуки. Цена не маленькая — 1300 руб. Если не хотите покупать дорогой комплект с лишней деталью, можно отрезать пластиковую часть защелок, оставив только ту часть, которая входит в трубопровод.Затем из топливных шлангов сделайте два переходника, наденьте их и закрепите обычными хомутами за 20 руб.

Другой распространенный дефект — фильтр не заполнен топливом или это происходит наполовину. Причина этого кроется в воздушной пробке, образовавшейся внутри топливной системы. Воздух удаляется, как было сказано выше, через золотник.

Если на ВАЗ нет специального клапана, то воздух можно легко выпустить, сняв шланг подачи топлива и дав двигателю отработать оставшееся топливо.Затем шланг вставляется на место, и бензин вручную закачивается в систему.

Загрязненный фильтр не всегда можно заменить. В некоторых случаях, особенно если очиститель установлен относительно недавно, вы можете попробовать его очистить. Делается это следующим образом: фильтр продувается потоком воздуха из компрессора. Процедуру можно провести на любой СТО или предприятии, где есть воздушный компрессор. Также можно спросить знакомых водителей КамАЗа или ЗиЛа, у которых в грузовиках есть компрессор с возможностью забора воздуха.

Таким образом, топливный фильтр на автомобилях ВАЗ может выйти из строя по следующим причинам:

  • неисправность вызвана засорением или срабатыванием уплотнительных манжет;
  • из-за ржавления внутренних элементов, что объясняется попаданием воды в фильтр;
  • из-за сломанной защелки, что приводит к утечке топлива;
  • из-за скопления воздуха внутри системы из-за чрезмерного давления.

Своевременный и грамотный уход за фильтрами продлит срок службы автомобиля.Замена очистителя позволит избежать сложностей в работе топливной системы.

Добрый день! Меня зовут Марк. Мне 40 лет. По образованию — педагог.

Категории товаров

Новые вопросы
Самые популярные
Топ 5 (по голосованию)
  1. дом
  2. Статьи
  3. ВАЗ 2108, ВАЗ 2109, ВАЗ 2110, ВАЗ 1117 Калина, ВАЗ 2170 Приора
  4. Замена топлива.Замена топлива.

Категории товаров

Согласно регламенту, замена топливного фильтра на автомобилях ВАЗ-2710 Приора, ВАЗ-2110-2111-2112, ВАЗ-2113-2114-2115 и ВАЗ-21099 с форсунками должна производиться каждые 30 000 км. Но, учитывая качество отечественного топлива, рекомендуемый пробег лучше уменьшить не менее чем на 10 000 км. И менять топливный фильтр каждые 20 000 км. Хуже топливной системы авто точно не будет.Некоторые, кто уже имел горький опыт устранения неполадок, виновником которых был забитый топливный фильтр, меняют его каждые 10 тысяч километров. И на вопрос — «Почему так рано?». Обычно они отвечают — «В таком случае лучше перестраховаться!». И с ними не поспоришь))). Не секрет, что бензиновый фильтр напрямую влияет на срок службы бензонасоса и форсунок. Поэтому о его существовании лучше не забывать и регулярно менять. В противном случае риск получить замену дешевого топливного насоса или форсунок для очистки / промывки значительно возрастает!

Запасные части.На автомобилях ВАЗ 21099 инжектор, ВАЗ 2110-2112, ВАЗ 2710 Приора, ВАЗ 2113-2115 устанавливаются топливные фильтры двух типов — с резьбой и на зажиме. Поэтому, прежде чем совершить покупку фильтра, необходимо залезть под машину и определиться, какой фильтр установлен на вашем автомобиле. Если кто-то не знает, где на автомобилях ВАЗ 2110-2112, ВАЗ-2710 Приора, ВАЗ-2113 -2114 -2115, ВАЗ-21099 инжектор топливный фильтр, то я вам скажу. Бензиновый (топливный) фильтр на вышеперечисленных машинах расположен рядом, а точнее, за топливным баком (см. Фото 1).


Каталожный номер топливного фильтра с резьбой (гайками) — 2112-1117010-01 (см. Фото 2). Каталожный номер бензинового фильтра с фиксаторами — 2123-1117010 (см. Фото 3). При покупке топливного фильтра с резьбой проверяем, идут ли в комплекте с ним медные или резиновые уплотнительные шайбы или кольца (фото 4). Поскольку шайбы / кольца могут изнашиваться, рваться, деформироваться и теряться. И переустановить их будет невозможно. А без них газ потечет в местах стыка арматуры с фильтром.Поэтому о такой мелочи, как уплотнительные шайбы, стоит подумать заранее.

И по маркам производителей. Как говорится, кому можно доверить процесс очистки топлива любимой машины))). Советую покупать топливные фильтры таких производителей: BIG (GB-320, GB-302), Nevsky filter, BOSCH, CHAMPION, MANN, FILTRON, hexen и SCT. Такой ТОП-8 получился;)

Инструмент. Выбор инструмента зависит от типа топливного (бензинового) фильтра, установленного на вашем автомобиле.Для замены топливного фильтра тонкой очистки 2123-1117010 (топливный фильтр на обойме) Вам понадобятся: накидная или торцовая на 10, емкость для сбора бензина ВД-40, чистая тряпка. Для успешной замены бензинового фильтра 2112-1117010-01 (топливный фильтр с резьбой) потребуется еще немного инструмента: рожковые ключи 17 и 19, накидный или торцевой ключ 10, металлическая щетка, VD-40, бензобак, очистить тряпка.

Работы по замене топливного фильтра с форсункой ВАЗ 21099, ВАЗ 2110-2112, ВАЗ 2710 Приора, ВАЗ 2113-2115 проводят на подъемнике или смотровой яме!

Фотоотчет по замене топливного (бензинового) фильтра автомобилей ВАЗ-2110-2111-2112, ВАЗ-2113-2114-2115, ВАЗ-2710 Приора, ВАЗ-21099 инжектор:

Снимите отрицательную клемму с аккумуляторной батареи.Подобрать под машину. Находим топливный фильтр, металлической щеткой очищаем от грязи все резьбовые соединения, проливаем ВД-40 (фото 5, 6, 7).

Если топливные шланги присоединены к фильтру через резьбовой штуцер, то ключами 17 и 19 ослабляем затяжку гаек (фото 8). После этого можно открутить стяжной болт хомута топливного фильтра (фото 9).

После чего можно окончательно открутить штуцер топливных шлангов.Подставляем бачок, так как из шлангов и самого фильтра будет течь бензин. Снимите фильтр.

Если фильтр крепится зажимами, то в этом случае процесс пойдет намного проще и быстрее. Откручиваем прижимной болт хомута (фото 10). И, сдавливая пластиковые зажимы на фурнитуре (если усилия пальцев недостаточно, то можно использовать специальные плоскогубцы для сжатия зажимов), вытаскиваем шланги из фильтра (фото 11). Опять подставляем бак для сбора бензина.Снимите фильтр.

Также существует еще один вид крепления штуцеров топливного шланга к фильтру — зажимы от скоб пружин (фото 12). Обычно с ними проблем нет (это не выкручивание гаек). Прижал скобу — протянул шланг. Все просто.

Теперь осталось правильно установить топливный фильтр на рабочем месте. Правильно — это значит установить фильтр так, чтобы стрелка на нем была направлена ​​в сторону топлива.

На автомобилях ВАЗ-2110, ВАЗ-2111, ВАЗ-2112 и ВАЗ-2710 Приор стрелка на топливном фильтре должна указывать на правую сторону автомобиля (фото 13).

На автомобилях ВАЗ-2113, ВАЗ-2114, ВАЗ-2115 и ВАЗ-21099 стрелка инжектора на бензиновом фильтре должна указывать на левую сторону автомобиля (фото 14).

Установите топливный фильтр в монтажный зажим. После этого подключаем к нему штуцеры топливных трубок.

При установке фильтра с резьбовым соединением не забывайте надевать на шланги новые (или старые, если они в хорошем состоянии) уплотнительные шайбы.Затяните гайки и стяжной болт хомута.

На топливном фильтре с помощью зажимов фитинги надеваются на фильтр до характерного щелчка. Затем можно попробовать вытащить шланг из фильтра. Если не получается, значит, фитинг закреплен правильно. Аналогичную процедуру установки / проверки мы проводим со вторым фитингом. Затем затяните зажимной болт.

Дальше осталось только поставить минусовую клемму на АКБ, повернуть ключ зажигания до срабатывания топливного насоса.Загрузите систему. И заводим двигатель. Затем проверьте соединения и сам топливный фильтр на предмет утечек газа. Особое внимание следует уделить резьбовым соединениям. При необходимости затяните гайку топливного шланга. С фильтрами на клипах проблем обычно не бывает. Но вам все равно нужно проверить.

После проверки будут завершены работы по замене топливного (бензинового) фильтра на ВАЗ 2113, ВАЗ-2114, ВАЗ-2115, ВАЗ 2110, ВАЗ-2111, ВАЗ-2112, ВАЗ-2710 Приора, ВАЗ-21099 инжектор.

Ряд неисправностей в работе карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 напрямую связан со степенью загрязнения топливного фильтра на впуске топлива в бензобак.Он расположен в нижней части впускного топливопровода и состоит из мелкой сетки.


Многим знакома ситуация, когда не удается выиграть при нажатии на педаль «газа», она нестабильна, двигатель не работает до полной остановки. Карбюратор уже был несколько раз, все заменено, угол зажигания отрегулирован и система зажигания полностью перебрана, но толку нет, либо принятые меры только помогают временно.

В этой ситуации стоит обратить внимание на сетчатый топливный фильтр впуска топлива в бензобак автомобиля.Многие просто не подозревают о его существовании, одни забывают об этом, другие неправильно чистят. Но зря, так как этот фильтр является форпостом всей топливной системы автомобиля в процессе очистки поступающего в двигатель бензина. Его засорение уменьшает (или полностью останавливает) карбюратор и далее двигатель автомобиля. А это как раз и приводит к проблемам в его работе в разных режимах, в том числе «плавающих» (которые появляются и исчезают).

Особенности очистки топливного фильтра забора топлива в бензобак автомобилей ВАЗ 2108, 2109, 21099

  • Снять сетку топливного фильтра с впускной трубы

С усилием выталкиваем его из впускной трубы.

  • Очищаем топливный фильтр

Берем зубную щетку, немного ацетона и тщательно очищаем все ячейки сеточки фильтра. Периодически смотрите на фильтр на свету, чтобы оценить степень очистки, так как визуально даже грязный фильтр может показаться чистым. На свету сразу видны забитые отложениями и чистые ячейки.

После процедуры очистки продуйте фильтр сжатым воздухом с помощью компрессора или обычного колесного насоса.

  • Очистка впускного топливопровода

Промываем бензином или ацетоном и продуваем сжатым воздухом. Попутно очищаем трубку для слива топлива в бак («возврат»). После чистки проверяем легкость прохождения воздушных трубок, продувая их во рту.

Устанавливаем заборник топлива обратно в топливный бак, подсоединяем к нему патрубки и провода.

Примечания и дополнения

— Почистив фильтр на впуске топлива, обратите внимание на чистоту всей топливной системы двигателя автомобиля.Очистить и при необходимости заменить

Содержание:

Как известно, автомобили ВАЗ 2109 могут оснащаться инжекторными и карбюраторными двигателями. В зависимости от этого процедура замены топливного фильтра немного отличается.

Причины замены

Существует несколько основных причин, по которым автовладельцам приходится периодически или незапланированно менять топливный фильтр.

Причина

Характеристики

Качество

Любая деталь автомобиля имеет определенный уровень качества.Увы, сейчас не советское время, когда качество запчастей контролировалось государством. Сегодня регулятор — национальный дилер. Но его больше интересует финансовая выгода, чем соблюдение стандартов качества. Отсюда внушительное количество товаров, надежность и характеристики которых оставляют желать лучшего.

Китайские товары и подделки

В последнее время отношение к китайской продукции немного изменилось в лучшую сторону.Но все же большая часть поставляемых оттуда запчастей — это подделки известных европейских брендов или просто продукт местного производства, стандарты качества которого далеки даже от отечественных

.

Сомнительные магазины

Большинство магазинов автозапчастей стремятся к максимальной финансовой выгоде. Они находят поставщиков с самыми низкими ценами, закупают запчасти и продают нам. При этом мало кто проверяет качество купленного товара. Сегодня найти подделку или некачественный товар даже в проверенных магазинах автозапчастей

не сложно.

Фильтр перегрузки топлива

Такая ситуация возникает не часто, но исключать ее как вероятную причину преждевременной замены устройства не стоит.

Неправильная или неправильная установка

Иногда владелец автомобиля покупает качественные запчасти, но из-за неправильной установки своими руками или руками сомнительных мастеров все качество фильтра сводится на нет

Плохое топливо

Учитывая разнообразие АЗС в нашей стране, всем понятно, что на дешевых АЗС продается плохой бензин. Соответственно, из-за большого количества примесей срок службы фильтра не может достигнуть заявленного.Он просто не справляется с теми нагрузками, которые обеспечивают низкосортное топливо.

Определить, что вы приобрели плохой или поддельный топливный фильтр, можно несколькими способами:

  • Мощность двигателя упала;
  • Мотор плохо тянет;
  • Падение оборотов;
  • Двигатель глохнет при включении зажигания и т. Д.

Замена инжектора

Топливный фильтр — это устройство, отвечающее за качество топлива, поступающего из бака в двигатель.

Устройство находится между двигателем и насосом и регулирует состав топлива, отсеивая мусор и примеси. Если по той или иной причине фильтр перестает исправно работать, его следует немедленно заменить.

Чтобы поменять прибор на инжектор ВАЗ 2109, действуйте по алгоритму.

  1. Убедитесь, что двигатель полностью остыл. Не используйте горячий двигатель.
  2. Слить весь газ из системы.
  3. Проверить, есть ли под рукой огнетушитель или другое средство пожаротушения.
  4. Осмотрите рабочую зону. В нем не должно быть ничего, что даже теоретически может вызвать пожар.
  5. Поднимите капот, снимите минус с АКБ.
  6. Снимите хомут с впускного и выпускного топливного шланга.
  7. Отсоединить все шланги, идущие к фильтру. Обязательно поднимите их вверх или даже заткните чем-нибудь под рукой. В противном случае оставшееся топливо выльется на силовой агрегат, пол.
  8. Подобрать новый фильтр, проверить, где находятся метки, обозначающие соединение наливного и выпускного шлангов.Не путайте только их.
  9. Перед подключением трубопроводов проверьте, действительно ли из них вышел весь бензин.
  10. Подсоедините шланги к новому фильтрующему устройству.
  11. Наденьте новые ошейники. В основном они одноразовые, поэтому лучше заменять их новыми при каждой замене фильтра.
  12. Проверить узел на герметичность.
  13. Заменить отрицательную клемму АКБ, закрыть капот и включить зажигание.
  14. Убедитесь, что ваш инжекторный двигатель работает.

Замена карбюратора

Если вам посчастливилось стать обладателем автомобиля ВАЗ 2109 с карбюраторным двигателем, процедура замены топливного фильтра здесь будет несколько иной.

Инструкция следующая:

  • Ослабьте монтажный хомут со стороны двигателя;
  • Отсоедините шланг от топливного очистителя. Скорее всего, в форсунках останется небольшое количество топлива, поэтому будьте осторожны;
  • Ослабив хомут, снимите шланг со стороны бака;
  • Вооружившись новым очистителем топлива, проверьте направление стрелки на устройстве.Он должен совпадать с направлением движения топлива — в сторону насоса;
  • Затяните монтажные хомуты;
  • Залейте немного бензина в топливный фильтр, так как на данный момент он сухой. Это делает топливный насос. Пару раз нажмите на его рычаг, после чего фильтр начнет заполняться топливом;
  • Заведите автомобиль, проверьте на признаки утечки топлива.

Перед тем, как вернуть минус АКБ и запустить двигатель, убедитесь, что нигде нет следов протечки бензина; случайно не вылилось из шлангов на силовой агрегат, пол.Малейшая искра и высокая температура могут спровоцировать пожар, а за ним и более печальные последствия.

Безопасность

Вне зависимости от типа двигателя на вашем ВАЗ 2109 процедуру замены устройства очистки топлива необходимо проводить с соблюдением определенных мер безопасности.

  1. Не курить при ремонте топливной системы. Потерпи. Не рекомендуем выходить курить. Ваша одежда может быть масляной или пропитанной топливом. Ни малейшего угля и проблем не избежать.
  2. Всегда держите рядом с машиной огнетушитель. При замене топливного фильтра ставьте его рядом с собой. Полезная мера, которая спасла более одного человека и спасла более одной машины.
  3. Избегать попадания топлива в глаза. Лучше всего работать в защитных очках.
  4. Работать с топливной системой только в хорошо проветриваемых помещениях. Если ремонт проводится зимой, лучше одеться потеплее и открыть ворота гаража.
  5. Не меняйте фильтр на открытом воздухе во время сильной жары.Даже высокие температуры, прямые солнечные лучи могут стать источником возгорания.
  6. Работать с топливной системой можно только при полностью остывшем двигателе.

Согласно инструкции по эксплуатации, на инжекторном ВАЗ 2109 топливный очиститель нужно менять каждые 20 тысяч километров. Фактически, учитывая условия эксплуатации, этот срок нужно сократить вдвое. Что касается карбюратора, то здесь рекомендуется менять фильтр каждые 10 тысяч километров. На практике — около 7 тысяч километров.

Топливоочистительные элементы необходимы для подачи топлива в энергоблок, очищенного от различных примесей и грязи в баке. Топливный фильтр ВАЗ 2109 (установленная форсунка или карбюратор) задерживает все эти элементы, в результате чего получается качественная горючая смесь.

В случае засорения или некачественного фильтра смолы разрушительно действуют на все системы двигателя, забивая трубопроводы и форсунки. Наличие горючей воды способствует появлению ржавчины, повреждению элементов системы, что неизбежно приведет к поломкам в поршневой группе.

Грязь, которая находится в каналах вместе с водой в топливе, замерзающая при низких температурах, может заморозить двигатель.

Состояние очистителя топлива во многом зависит от внешних факторов, в которых эксплуатируется автомобиль, но больше от качества топлива.

Специалисты советуют проводить чаще, чем указано в документации. Это связано с тем, что качество бензина или дизельного топлива на наших заправках часто бывает довольно низким. Отечественное топливо не отличается ни идеальной очисткой, ни идеальными условиями транспортировки и хранения.В результате происходит увеличение нагрузки двигателя и снижение его мощности, а также уменьшение ресурса топливной системы.

Замена топливного фильтра, не важно, форсунка или карбюратор, довольно проста, да и сам фильтр стоит недорого, поэтому не забывайте вовремя заменять. А как сэкономить, установив самостоятельно, мы расскажем в этой статье.

[Скрыть]

Инструкция по замене с форсункой

В соответствии с графиком сервисных работ на автомобилях ВАЗ 2109 с форсункой необходимо менять топливный элемент очистки каждые 20 000 км пробега.Но, как мы уже говорили, в наших условиях этот срок лучше сократить вдвое.

Что вам нужно?


Этапы

Все работы необходимо проводить на яме, эстакаде или поднимать машину на подъемнике. Помещение должно хорошо проветриваться, рядом не должно быть открытых источников огня.

В автомобиле ВАЗ с форсункой очиститель топлива расположен под автомобилем за топливным баком возле выхлопной трубы.


Инструкция по замене карбюратора

Топливоочистительный элемент на ВАЗ 2109 с карбюратором по регламенту нужно менять каждые 10 тысяч километров, но, учитывая низкое качество нашего бензина, желательно сократить этот срок до 7 тысяч километров.Топливный фильтр находится под главным тормозным цилиндром и фиксируется двумя хомутами.


Что вам нужно?


Ступени

  1. Ослабьте зажим, который находится со стороны двигателя.
  2. Снимите шланг с топливного очистителя. Здесь нужно быть осторожным, так как бензин может пролиться.
  3. Ослабив хомут, снимаем шланг, который находится сбоку от бака.
  4. Ставим новый фильтр. Здесь также важно, чтобы стрелка совпадала с направлением движения топлива.Он должен быть направлен в сторону насоса.
  5. Закручиваем хомуты.
  6. Далее нужно закачать бензин в топливный элемент очистки, потому что он еще сухой. Это нужно делать с помощью топливного насоса. Нажав пару, один раз на ее рычаге, можно заметить, как фильтр начинает заполняться бензином.
  7. Заводим машину и проверяем на утечку газа.

Меры безопасности при замене

  • Курить при работе с топливной системой категорически запрещено.
  • Рядом должен быть огнетушитель.
  • Остерегайтесь попадания топлива в глаза.
  • Помещение, в котором проводятся работы, должно вентилироваться.
  • Не заменяйте, если на улице слишком жарко.
  • Заменяйте двигатель только на полностью остывший двигатель.

Как видите, замена топливного фильтра — довольно простой процесс, не требующий особых навыков, и, внимательно изучив инструкцию, с этим справится даже неопытный водитель.

Топливный фильтр — элемент системы питания (системы подачи топлива) инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099.

Назначение топливного фильтра

Топливный фильтр в системе питания инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099 предназначен для фильтрации топлива (удаления механических примесей), поступающего в магистральный топливопровод из бензобака.


На машине

Топливный фильтр на автомобилях ВАЗ 2108, 2109, 21099 расположен под днищем, возле бензобака.Он встроен в топливопровод между бензонасосом в бензобаке и топливной рампой двигателя автомобиля.

Устройство топливного фильтра

Топливный фильтр состоит из металлического корпуса с резьбовыми соединениями с обеих сторон. Внутри фильтра находится бумажный фильтрующий элемент, улавливающий различные посторонние частицы, присутствующие в бензине. От топливного насоса топливо поступает по резиновому шлангу к входному штуцеру фильтра.

Принцип работы топливного фильтра

Бензонасос перекачивает бензин из топливного бака по резиновому шлангу к входному штуцеру топливного фильтра.В корпусе фильтра фильтрующий элемент улавливает посторонние частицы, присутствующие в бензине. Далее топливо попадает через выхлопное сопло фильтра в металлическую трубку магистрального топливопровода и далее через нее в топливную рампу с соплами на двигателе. Направление движения топлива указано на корпусе топливного фильтра стрелкой.

Неисправности топливного фильтра

— Основная неисправность топливного фильтра — снижение его пропускной способности из-за засорения посторонними примесями в бензине.В результате создание необходимого давления топлива становится проблематичным. В двигателе бывают рывки и сбои, нестабильная работа на холостом ходу, двигатель может глохнуть как на двадцатом, так и в движении и т. Д.

— В остальных случаях топливный фильтр может наоборот не отфильтровывать механические примеси в бензине, а пропускать их в топливную рампу к форсункам. Возникновение такой ситуации возможно из-за некачественного изготовления или деформации от удара.

Интервал замены топливного фильтра 30 000 км.В некоторых случаях (постоянное использование некачественного топлива, машина с большим пробегом или длинный неочищенный топливный бак и т. Д.)

Применяемость топливных фильтров в системах питания ТНВД автомобилей ВАЗ 2108, 2109, 21099

Фильтры топливные 2112-1107010-01 (02, 03, 04, 05) отечественного производства или их импортные аналоги (BOSH F0124, MANN WK612 / 5, Champion L240, ACDelco GF613 и др.)

Как топливный насос знает, когда нужно отключиться? газовые баллоны

Это два основных компонента, которые обеспечивают работу большинства топливных насосов: PCM (модуль управления трансмиссией) и реле топливного насоса.Сами топливные насосы не знают, когда отключиться. Они полностью зависят от реле топливного насоса, чтобы обеспечить их питанием или отключить их. Реле топливного насоса управляется компьютером PCM, обеспечивая реле заземлением. PCM выбирает включение реле, когда видит, что двигатель работает. Если PCM не видит индикации работы двигателя, он не подает заземление на реле, и топливный насос не будет получать питание.

Как PCM узнает, что двигатель работает?

PCM контролирует все сигналы в моторном отсеке.Это основной компонент, который позволяет нашим современным автомобилям работать плавно и эффективно. Каждый производитель будет использовать свой индикатор того, что двигатель работает. Некоторые отслеживают опорные импульсы от модуля зажигания. Они используются для определения угла опережения зажигания. Если двигатель не вращается, опорных импульсов не будет. Другими вариантами являются датчики кривошипа и / или датчики кулачка. Эти датчики используются по-разному. Какой метод используется, полностью зависит от производителя, и они постоянно придумывают творческие способы революционизировать эти системы.

Топливный насос включается

PCM заземляет реле топливного насоса, которое подает питание на топливный насос при определенных обстоятельствах. Когда автомобиль садится, давление топлива постепенно снижается, и современные автомобили не работают без давления топлива. Когда вы впервые поворачиваете ключ в автомобиле, PCM немедленно приводит в действие топливный насос, чтобы создать давление в топливной системе. Если бы он ждал, пока не получит опорный сигнал от одного из многих датчиков, перед тем, как автомобиль заведется, будет задержка в несколько секунд.Большинству людей не нравится длительный запуск. Не говоря уже о том, что это только увеличивает износ стартера и двигателя. Обычно это длится около двух или трех секунд, если ключ зажигания не повернут, чтобы провернуть положение. Когда двигатель проворачивается, и ключ находится в положении запуска, PCM будет подавать питание на топливный насос до тех пор, пока ключ зажигания не перестанет находиться в положении запуска. Если все работает идеально, все это происходит за доли секунды, и вы отправляетесь на работу в другой день.

Поведение при аварии

Многие автомобили, но не все, имеют так называемый инерционный выключатель. Ford, в частности, хорошо известен своим уникальным расположением этого переключателя. На протяжении многих лет инерционный выключатель размещался под ногами со стороны пассажира. Известная как панель для удара со стороны пассажира, когда буйный человек ударил ногой в определенном месте, он нажал на инерционный выключатель, и это отключило питание топливного насоса. Конечно, машина мгновенно сдохнет.

Инерционный выключатель — это автоматический выключатель, поэтому при сильном ударе в результате аварии или при ударе ногой топливный насос отключается, поэтому топливо не разливается по всей трассе, создавая более опасную ситуацию. Это полезно, потому что часто двигатель продолжает работать после аварии, если у него нет инерционного переключателя.

Есть много методов управления мощностью топливного насоса; во всех случаях PCM решает, получает ли топливный насос питание или нет.Некоторые автомобили могут изменять напряжение на топливном насосе для контроля давления топлива. В случае аварии на современных автомобилях есть множество датчиков столкновения, за которыми будет следить PCM. Когда авария была зарегистрирована, PCM имеет возможность отключить питание топливного насоса, отключив реле топливного насоса.

Отличия ВАЗ 2114 от 2110.

Когда есть желание купить машину, но немного ограничен бюджет, то возникает вопрос, какая из лучших лучше. Перед выбором стоит оценить все достоинства и недостатки, а уж потом выбирать.Но иногда бывает сложно выбрать, например, между ВАЗ-2110, ВАЗ-2114 и Lada Kalina.

ВАЗ-2114 сразу после выпуска стал очень популярным по всей России. Это связано с органичным внешним видом и практичностью. Многие эксперты называют его лучшим, если сравнивать с «десяткой» и Калиной.

Этот автомобиль является своеобразным рестайлингом ВАЗ-2109, в ходе которого пострадала передняя часть автомобиля.

Остальные детали остались без изменений. Это сделало машину более привлекательной, чем ее конкуренты: ВАЗ-2110 и Калина.

Из-за этого именно четырнадцатая модель называется молодежной моделью, чем другие.

Жесткость кузова и его устойчивость к коррозии тоже разные. По этому параметру «десятка» однозначно выигрывает.

Благодаря этому удалось обеспечить более длительный срок службы и высокие аэродинамические характеристики. Кроме того, ВАЗ-2110 отличается лучшей маневренностью (лучше входит в повороты на большой скорости) и более комфортным сиденьем.

В отличие от двух предыдущих моделей, Лада Калина относится к классу универсалов, поэтому имеет немного другой кузов.

Под капотом ВАЗ-2114 установлен инжекторный двигатель с 8 клапанами, который отличается повышенной надежностью.

Если верить производителю, то капремонт потребуется только после пробега более 300 тыс. Км. Кроме того, есть еще одно преимущество — экономичный расход топлива. Десятая модель может иметь один из двух двигателей: с 8 или 16 клапанами (последний может быть установлен на ВАЗ-2114, но за дополнительную плату).

На мощность это никак не влияет: и в первом, и во втором случае мощность около 80 л.из.

Обращает на себя внимание и салон ВАЗ-2114. В данном случае дизайнеры соединили интерьер от «девятки» и руль от «десятки».

Но качество сборки салона сравниваемых машин находится на одном уровне, поэтому выбирать стоит только исходя из личных предпочтений. У ВАЗ-2114 более удобная приборная панель, а в ВАЗ-2110 лучше работает система обогрева.

Важным параметром при выборе является безопасность водителя.И в этом случае выигрывает ВАЗ-2110. Силовую конструкцию автомобиля обеспечивают мощные патрубки в дверях, защищающие водителя при столкновении. Подойдут для этой модели и ремни безопасности.

Несмотря на многие схожие характеристики, эти автомобили разные. В этом случае при выборе нужно определить основные качества, которыми должна обладать машина.

При покупке первой машины начинающие автолюбители приходят к выбору отечественного авто. Многие опасаются стоимости иномарок.А по конструкции они намного сложнее. Часто выбор падает на продукцию от АвтоВАЗа. Молодые парни часто выбирают «Ладу Самара» или что-то из «десятого» семейства. Эти машины очень похожи по характеристикам. Но что лучше — ВАЗ-2112 или ВАЗ-2114? Смотрите сравнение в нашей сегодняшней статье.

общие характеристики

Итак, начнем с «двенашки». Эта машина является производной от «десятки», разработка которой началась еще в СССР. Первый хэтчбек родился в 99-м году.Автомобиль выпускался серийно к 2008 году и претерпел незначительные технические изменения (в частности, это двигатели, о которых мы поговорим позже). На базе этой машины тогда была создана «Приора».

Что касается «четырнадцатой», то она прямая наследница «девятки». Машина серийно выпускалась с 97-го по 2013-й год. Сборка проходила в Тольятти и в Запорожье. По словам самого производителя, «четырнадцатая» — это улучшенная версия «Самары» первого поколения.В первую очередь изменения коснулись ходовых качеств, тормозной системы и внешнего вида.

Конструкция

«Двенашка» — пятидверный хэтчбек. Внешне он ничем не отличается от «десятки», выпускаемой с 95-го года. Автомобиль имеет прямоугольные фары, очень похожие на Opel Caliber, а также плоский капот, выступающий за линию крыла. Кстати, Лада десятого семейства были единственными на АвтоВАЗе, у которых была такая разница в зазорах кузова. Об этом также отмечают отзывы владельцев.Что лучше выбрать — ВАЗ-2112 или ВАЗ-2114? По кузовным просветам «четырнадцатый» сделан на порядок качественнее, говорят автомобилисты. Что касается Самары-2, то она создана на базе ВАЗ-2109.

Автомобиль имеет похожие очертания кузова. Но передняя и боковые части были немного изменены. Итак, автомобиль получил новые, более округлые фары и узкую решетку радиатора. Бампер теперь окрашен в цвет кузова. Также на машине появились широкие молдинги и небольшой аэродинамический порог.В задней части есть компактный спойлер. В остальном модель не изменилась. Несмотря на обновление, многие ругали 14-ю за бампер. Они легко царапались и были менее прочными, чем на «стамеске».

Габаритные размеры, клиренс

По габаритам эти машины практически не отличаются. Итак, длина ВАЗ-2114 составляет 4,12 метра, ширина — 1,65 метра, высота — 1,4 метра. Дорожный просвет составляет 16,5 сантиметра. «Двенашка» еще немного. Длина его корпуса составляет 4,17 метра, ширина — 1 метр.68 метров, высота — 1,42 метра. Но эти параметры настолько малы, что в повседневной эксплуатации не замечаются. То же самое и с оформлением. На стандартных 14-дюймовых колесах этот автомобиль имеет 17-сантиметровый дорожный просвет. Оба хэтчбека относятся к B-классу и очень компактны.

Салон

В «двенашке» использован тот же архаичный интерьер, который ставился на «десятки» с 95-го года. Кстати, руль и панель приборов на 12-й и 14-й моделях были очень похожи.Также на «двенашке» немного повернута центральная консоль. Есть блок управления печкой, пара дефлекторов, часы и индикатор открытия двери. Что лучше — ВАЗ-2112 или ВАЗ-2114?

Отзывы говорят, что салон у Двенашки очень тесный, особенно сзади. В машине используется жесткий пластик, регулировок рулевого управления нет. У большинства моделей нет никаких удобств — кондиционера и электростеклоподъемников. Багажник хэтчбека рассчитан на 400 литров поклажи.Спинка заднего ряда складывается в пропорции два к одному, что позволяет перевозить более крупные предметы (полезный объем увеличивается до 730 литров). Хотя большинству покупателей (а это молодые ребята) это не нужно — главное, чтобы в багажник поместили мощный сабвуфер и запасной. Двенашка отлично справляется с этой задачей. Кстати, сам заповедник спрятан под полом. Также есть отсек для инструментов, что очень удобно.

А теперь перейдем к Самаре второго поколения.От «девяток» он отличается в первую очередь новым панно в европейском стиле. Как известно, «девятки» и «восьмерки» славились своим скрипом и урчанием панели даже на ровных дорогах. С выпуском «четырнадцатого» эта проблема была устранена. Хотя сам пластик тоже жесткий и требует доработки. Как отмечается в отзывах, 3-миллилитровый лист виброизоляции решает проблему с плохой «шумностью». И это далеко не самое лучшее качество (если говорить о растении).

Интерьер 14-го выглядит более удачным и современным.Что касается багажника, то его объем составляет 330 литров. Также есть функция трансформации спинки задних сидений. Что лучше взять — ВАЗ-2112 или 2114? В салоне последнего тоже очень тесновато. Но удобнее, чем «двенашка».

Технические характеристики

Изначально «двенашка» оснащалась полуторалитровым двигателем с карбюраторной системой питания. Этот двигатель развивал в общей сложности 73 лошадиные силы. Но его быстро заменили новым инжекторным двигателем того же объема.Благодаря распределенному впрыску инженерам удалось без каких-либо доработок КШМ увеличить мощность до 79 лошадиных сил. В середине 2000-х стали появляться 16-клапанные моторы (или в простонародье «шнеснар»). Эти двигатели очень полюбились владельцам за их технологичность и относительно высокие технические данные. Итак, мощность 1,6-литровой «шестнаря» составила 90 лошадиных сил. Агрегат развивал 131 Нм крутящего момента. Для сравнения: первый полуторалитровый двигатель развивал тягу всего 109 Нм.

Что лучше — ВАЗ-2112 или ВАЗ-2114? Решить этот вопрос помогут характеристики динамиков. Итак, разгон до сотни «двенашки» занимает от 12 до 14 секунд в зависимости от мотора. По отзывам, «чеснар» очень резвая и неприхотливая в плане расхода топлива.

Итак, на сотню машина расходует от 7,3 до 8 литров в смешанном цикле. Максимальная скорость — 185 километров в час (на карбюраторе 8-клапанном — 170). Коробка стандартная, пятиступенчатая, с механическим переключением передач.

Что касается Самары второго поколения, то он был оснащен 1,6-литровым бензиновым двигателем мощностью 80 лошадиных сил. В паре с этим двигателем работала пятиступенчатая коробка передач. Какая коробка передач лучше — на ВАЗ-2112 или 2114? Как известно, у «девяток» всегда были проблемы с крыльями, которые звенели и летели. 14 числа эта проблема была частично решена. Но у Двенашки более надежная коробка передач, которая не доставляет хозяину таких проблем.

Кстати, с 2007 года машина стала соответствовать нормам Евро-4.Установлены катализатор и электронная педаль газа. Кстати, катализатор был не под днищем, а возле двигателя. Сам ресивер стал пластиковым (раньше был алюминиевый).

Что лучше — ВАЗ-2112 или ВАЗ-2114? Перейдем к динамическим характеристикам. Разгон до сотни за секунду занял 13 с половиной секунд. Максимальная скорость 160 километров в час. По расходу топлива машина мало чем отличается от «двенашки» — 7.6 литров на сотню в смешанном режиме.

Подвеска

Что лучше — ВАЗ-2112 или ВАЗ-2114? Технически эти машины очень похожи друг на друга. Итак, спереди установлена ​​независимая подвеска на стойках «Макферсон». Сзади — полу-балка. Рулевое — реечное. В комплектациях люкс может быть дополнен усилителем. Если рассматривать, что лучше — ВАЗ-2112 или ВАЗ-2114, то плавность хода у обеих машин одинаковая. По субъективным ощущениям «двенашка» чуть мягче «Самары».Но во многом это зависит от типа амортизаторов и высоты профиля шины.

Тормоза

Тормоза на ВАЗ-2112 и 2114 смешанные. Диски впереди, барабаны сзади. Также продаются готовые комплекты вентилируемых дисков с перфорацией для установки как на переднюю, так и на заднюю ось.

Стоимость нового комплекта с колодками, суппортом, ладонью и кронштейном около трех с половиной тысяч рублей на одну сторону.

Подводя итог

Итак, что лучше — ВАЗ-2112 или ВАЗ-2114? Как видите, это очень похожие машины. Единственное существенное отличие — в динамике. «Двенашка» (особенно на 16-клапанном моторе) резвее в потоке. В Самару-2 перекочевал старый 8-клапанный двигатель, разработанный еще в советское время. Следовательно, нужно наращивать стоимость. Цена обеих машин от 80 до 180 тысяч рублей. При покупке предпочтительнее выбирать современный двигатель объемом 1,6 л.Отзывы не рекомендуют брать карб, так как с ним будет много проблем.

Так как выбор между двумя автомобилями одной марки часто бывает затруднен, вам придется обращаться за помощью к специалистам. Тем, кому удалось «примерить» обе машины в своей жизни. Только в этом случае можно объективно и беспристрастно сравнить, что лучше Ваз 2110 или Ваз 2114. Поскольку модельный ряд российского производителя будет в дальнейшем сравниваться с примером этих машин.

Сравнение двигателей

Интересная ситуация сложилась вокруг двигателей этих серийных автомобилей. Дело в том, что ВАЗ 2114 с первых дней оснащался 8-клапанным двигателем. В то время как десятая модель могла иметь под капотом и 8-, и 16-клапанный агрегат. Однако в последнее время наметилась тенденция устанавливать на модель 2114 16 моторов.

Правда, производитель предлагает сделать это за дополнительную плату. Поэтому сравнение ВАЗ 2110 и ВАЗ 2114 в этом вопросе не выявит победителя.Разницы между модификациями в ДВС не будет.


Сравнение жесткости кузова

Если провести опрос владельцев этих моделей на предмет их отношения к кузову, то окажется следующее: Ваз 2110 — опередил своего конкурента по всем параметрам. В первую очередь это относится к жесткости кузова и его устойчивости к коррозии. Последний фактор определяет более продолжительную жизнь автомобиля в равных условиях.

Также автомобилисты отмечают аэродинамические характеристики десятой модели.Они на порядок выше 14-го. Это означает, что скорость автомобиля будет немного выше.

Обследование салона


Последовательное сравнение различных элементов интерьера не выявило серьезных различий. Если в ВАЗ 2114 панель приборов может показаться удобнее, то уже на ВАЗ 2110 отопитель салона будет работать чуть эффективнее. Однако по этим компонентам от той же Гранты обе машины безнадежно отстают.

И далее. Владельцы 14-й модели чаще других жалуются на разного рода скрипы. Объем автомобиля — один из основных его недостатков. Поэтому оценивая, что лучше — 2110 или 2114, небольшое предпочтение можно отдать 10-й модели.

Сравнение в движении, качество подвески


Здесь на первый план выходят косвенные показатели, так как конструктивные элементы машин одинаковы. Поскольку амортизаторы и стойки ничем не отличаются, учитывается уже указанная жесткость кузова.

Что это может повлиять на то, что водителям, управляющим 10-й моделью, будет легче входить в крутые повороты на высокой скорости. Плюсом также будет более удобное сиденье, позволяющее ездить с комфортом. Поэтому вопрос тут — ВАЗ 2110 или 2114 — даже не стоит.

Безопасность водителя

Преимущество 10-й модели будет очевидно и в вопросе безопасности. Поскольку силовая конструкция автомобиля намного прочнее за счет вмонтированных в двери мощных труб. В частности, это подтвердили лобовые краш-тесты.Также надежны ремни безопасности. В 14-й модели во время краш-теста было выявлено одно неприятное свойство: от ударов просто рассыпается бампер, что чревато осложнениями для сидящих перед машиной.


Внимание. Алюминиевая балка, которая раньше стояла на своем месте — и так надежнее.

Поэтому, выбирая между ВАЗ 2114 или ВАЗ 2110, обязательно стоит учитывать приоритет безопасности.

Ценовая политика


Что касается стоимости машин, то здесь предпочтительнее будет десятка.Его приобретение обойдется автомобилисту в 250 тысяч рублей, ВАЗ 2114 — около 300 тысяч рублей. То есть дороже на 20%. Более привлекательный дизайн ВАЗ 2110 обусловлен наличием деталей, которые можно встретить даже в Приоре или Гранте. На этом обзор закончим, но выводы делайте сами.

Перед покупкой нового или б / у отечественного автомобиля каждый автовладелец часто очень долго мучается в муках выбора между несколькими моделями. И в этот раз мы рассмотрим сравнение двух моделей от АвтоВАЗа, таких как ВАЗ 2114 и ВАЗ 2110.И мы постараемся выделить все плюсы и минусы каждой машины.

Сразу отмечу, что каждую из этих машин мне приходилось эксплуатировать довольно долго и я могу объективно сравнить, какая где выигрывает, а какая проигрывает.

Двигатели десятой и четырнадцатой моделей

На самом деле, если брать серийные автомобили, то на машины десятого семейства устанавливались как обычные 8-клапанные, так и 16-клапанные двигатели. Но 14 числа по большей части только 8-ми соты. двигатели. Хотя в последнее время АвтоВАЗ предлагает потребителям покупать четырнадцатиклапанные и 16-клапанные, конечно, за дополнительную плату.

Итак, если посмотреть на последние модификации, то различий в двигателях внутреннего сгорания между этими моделями нет, соответственно, и мощность силовых агрегатов будет на одном уровне.

Сравнение жесткости кузова и коррозионной стойкости

Тут хочу отнести плюс в пользу ВАЗ 2110 и сказать, что кузов этой машины сделан удачнее. Он не только тверже 2114, но и устойчивее к коррозии.Это не просто рассуждения, а факты, которые могут подтвердить многие владельцы как той, так и другой модели.

При одинаковых условиях эксплуатации и хранения автомобиля кузов 2114 приходит в негодность намного быстрее десятка. Также стоит отметить, что аэродинамические характеристики и характеристики десятого семейства немного лучше, из-за чего скорость машины по паспорту немного выше.

Салон, панель приборов и отопитель

Что касается работоспособности приборной панели, то здесь, наверное, дело вкуса и особой разницы между этими марками автомобилей я не вижу.Лично мне 2114 показалась в этом плане удобнее, хотя многим нравится еще десяток. Спорить можно бесконечно.

По скрипам и посторонним звукам четверка немного проигрывает конкуренту, и эта модель считается одной из самых мощных погремушек.

Теперь несколько слов о отопителе салона. Особой разницы не заметил, хотя ездил и на одной, и на второй машине при довольно сильных морозах. ВАЗ 2110 показался чуть теплее, хотя, откровенно говоря, до таких моделей, как Калина или Гранта, такие машины далеки.

Подвеска и комфорт движения

Поскольку конструкция амортизаторов и стоек идентична на 99%, вы не почувствуете разницу слишком сильно. Если только не на высокой скорости в поворотах, десяток будет чувствовать себя увереннее из-за более жесткого кузова, отмеченного многими владельцами.

Сиденья на десятке комфортнее, да и проехать достаточно длинный путь будет комфортнее, конечно, так спина не устанет.

В остальном разницы между этими машинами практически нет, если не смотреть на более привлекательный и современный вид ВАЗ 2110.Ведь за основу взята та же старая и знакомая модель ВАЗ 2108, детали которой до сих пор не только в первой десятке, но и на более современных моделях, таких как Приора, Калина и даже Гранта.

Так как выбор между двумя автомобилями одной марки зачастую бывает затруднен, приходится обращаться за помощью к специалистам. Тем, кому удалось «примерить» обе машины в своей жизни. Только в этом случае можно объективно и беспристрастно сравнить, что лучше Ваз 2110 или Ваз 2114.Поскольку модельный ряд российского производителя будет в дальнейшем сравниваться с примером этих машин.

Сравнение двигателей

Интересная ситуация сложилась вокруг двигателей этих серийных автомобилей. Дело в том, что ВАЗ 2114 с первых дней оснащался 8-клапанным двигателем. В то время как десятая модель могла иметь под капотом и 8-, и 16-клапанный агрегат. Однако в последнее время наметилась тенденция устанавливать на модель 2114 16 моторов.

Правда, производитель предлагает сделать это за дополнительную плату.Поэтому сравнение ВАЗ 2110 и ВАЗ 2114 в этом вопросе не выявит победителя. Разницы между модификациями в ДВС не будет.

Сравнение жесткости кузова

Если провести опрос владельцев этих моделей на предмет их отношения к кузову, то окажется следующее: Ваз 2110 — впереди конкурента по всем параметрам. В первую очередь это относится к жесткости кузова и его устойчивости к коррозии.Последний фактор определяет более продолжительную жизнь автомобиля в равных условиях.

Также автомобилисты отмечают аэродинамические характеристики десятой модели. Они на порядок выше 14-го. Это означает, что скорость автомобиля будет немного выше.

Салон-кабинет

Последовательное сравнение различных элементов интерьера не выявило серьезных различий. Если в ВАЗ 2114 панель приборов может показаться удобнее, то уже на ВАЗ 2110 отопитель салона будет работать немного эффективнее.Однако обе машины по этим компонентам безнадежно отстают от одной Гранты.

И далее. Владельцы 14-й модели чаще других жалуются на разного рода скрипы. Объем автомобиля — один из основных его недостатков. Поэтому оценивая, что лучше — 2110 или 2114, небольшое предпочтение можно отдать 10-й модели.

Сравнение в движении, качество подвески

Здесь на первый план выходят косвенные показатели, так как конструктивные элементы машин одинаковы.Поскольку амортизаторы и стойки ничем не отличаются, учитывается уже указанная жесткость кузова.

Это может повлиять на то, что водителям, управляющим 10-й моделью, будет легче входить в крутые повороты на высокой скорости. Плюсом также будет более удобное сиденье, позволяющее ездить с комфортом. Поэтому вопрос тут — ВАЗ 2110 или 2114 — даже не стоит.

Безопасность водителя

Преимущество 10-й модели будет очевидно и в вопросе безопасности.Поскольку силовая конструкция автомобиля намного прочнее за счет вмонтированных в двери мощных труб. В частности, это подтвердили лобовые краш-тесты. Также надежны ремни безопасности. В 14-й модели во время краш-теста было выявлено одно неприятное свойство: от ударов просто рассыпается бампер, что чревато осложнениями для сидящих перед машиной.

Внимание. Алюминиевая балка, которая раньше стояла на своем месте — и так надежнее.

Поэтому, выбирая между ВАЗ 2114 или ВАЗ 2110, обязательно стоит учитывать приоритет безопасности.

Ценовая политика

Что касается стоимости машин, то здесь предпочтительнее будет десятка. Его приобретение обойдется автомобилисту в 250 тысяч рублей, ВАЗ 2114 — около 300 тысяч рублей. То есть дороже на 20%. Более привлекательный дизайн ВАЗ 2110 обусловлен наличием деталей, которые можно встретить даже в Приоре или Гранте.На этом обзор закончим, но выводы делайте сами.

смотря кто сидит за рулем, пусть решает

в том-то и дело — рулим мы оба! =))))

Лучше посмотреть что.
На мой взгляд, стамеска лучше десятков. Потому что:
1. Он намного удобнее в обслуживании, если вы делаете это самостоятельно, и, кроме того, он дешевле на ряд запчастей.
2. Имеет более жесткий и прочный корпус. В результате — лучше управляем. Реакция зубила на руль намного точнее десятки.
При этом дюжина:
1. Динамичнее, тише и чуть экономичнее.
2. Имеет более просторный салон. Особенно это заметно на заднем ряду.
Решите, что для вас важно.

У

14ки багажник побольше))) ну может и не больше, но явно удобнее. + как у всех хэтчбеков у нее сзади есть дворник, и это облегчает жизнь

Ну кому удобнее)))
У нас 8 и 10 по мне лучше, когда багажник все равно отдельно, когда зимой открываешь багажник все холода в салоне уходит.

Видимость от долота действительно лучше. Он вообще похож на аквариум — стекло по периметру и стойки тонкие.

Что касается качества сборки (и цвета), то, на мой взгляд, после 2005 года они стали намного лучше.

Сравнивать десятку седана с хэтчбеком 114 в багажнике не очень корректно. Седан и хэтч — это разные идеологии.
Опять же лично мне больше нравится хэтчбек: в нормальном состоянии багажник небольшой, но сзади попа не торчит ни на метр, как у седана.А если нужно перевезти что-то действительно крупногабаритное (например, стиральную машину) — заднее сиденье сложу. В седан такую ​​нагрузку не поместишь. Только на крыше.

Насчет мощности — десятидековый двигатель 16V, конечно, мощнее старого доброго восьмиклапанного 2111 (в девичестве — 21083), но зато более «находчивый», его нужно больше крутить, чтобы ехать, и в покер чаще. Кому-то это нравится, кому-то нет. Вдобавок двигатель 2111 практически неуязвим и всеяден, чего нельзя сказать о шестнадцатиклапанном двигателе.

Что касается «проблем дофига», то это неисчерпаемая тема для дискуссий, так как понятие «проблема» у всех разное.
Если для вас перегоревший предохранитель, реле, выскочившая из бачка омывателя трубка и т. Д. Это проблема — то, наверное, не стоит связываться с ВАЗом. По серьезному ломать нечего. Если в запчастях один запасной датчик и бензонасос, вы всегда будете дома. В чистом поле не встанешь.

ситуация такая.мы хотим купить машину.
муж хочет 2110, а мне нравится 2114 или 2115.

Многих автолюбителей перед покупкой отечественного авто терзают сомнения по поводу выбора между несколькими моделями. В этой статье мы рассмотрим две модели отечественного производства, чтобы понять, какая лучше — ВАЗ-2114 или 2110.

ВАЗ-2110 и двигатели 2114

Если рассматривать серийные автомобили, то на модели десятого поколения устанавливались как стандартные 8-клапанные, так и 16-клапанные двигатели. А на ВАЗ-2114 в большинстве случаев стоят 8-клапанные моторы.В последние годы АвтоВАЗ предлагает потребителю приобрести модель ВАЗ-2114 с 16-клапанной системой, но получить это удовольствие можно только за дополнительную плату. Если рассматривать последние модификации, то различий в двигателях внутреннего сгорания ВАЗ-2110 и 2114 не наблюдается, следовательно, мощность двигателей этих двух моделей будет примерно одинаковой.

Жесткость кузова и антикоррозийное покрытие

В этой категории ВАЗ-2110 имеет положительные качества, так как кузов этого автомобиля выполнен более удачно.Он прочнее 2114 и намного устойчивее к коррозии. Этот факт могут подтвердить опытные автовладельцы, перешедшие с ВАЗ-2110 на ВАЗ 2114. В аналогичных условиях эксплуатации кузов ВАЗ-2114 корродирует быстрее, чем 2110.

Аэродинамика у ВАЗ-2110 чуть выше, поэтому скорость автомобиля, по паспортным данным, немного выше.

Панель приборов, обогреватель и салон

Что касается дизайна приборной панели, то существенной разницы практически нет.Многие привыкли к панели от десятой модели, другие отдают предпочтение панели приборов 2114. Этот элемент интерьера нужно оценивать индивидуально. У ВАЗ-2114 посторонних звуков из панели приборов чуть больше, чем у конкурента. Именно она считается самой процветающей. Тестирование машин на сильных морозах показало, что отопитель для ВАЗ-2110 немного лучше, но очень далеко, например, от Калины и Гранты.

Подвеска и комфорт движения

Конструкция стоек и амортизаторов на этих двух моделях практически идентична, поэтому существенной разницы вы не ощутите, но на огромных скоростях при поворотах десятая модель ведет себя гораздо увереннее, чем 2114, это за счет более жесткого кузова, что оценили многие владельцы.Сиденья ВАЗ-2110 достаточно удобные, и в них легче преодолевать дальний путь, так как спина будет намного меньше уставать.

Если рассматривать вопрос безопасности, то преимущество ВАЗ-2110. По результатам лобового краш-теста выяснилось, что у «десятки» сильная силовая структура салона. В передние двери вварены мощные трубы, которые при лобовом ударе действуют как проставки, ремни безопасности и зажимы, также на высоком уровне. ВАЗ-2114 этим похвастаться не может.При ударе новый бампер, на месте которого раньше была алюминиевая балка, полностью разлетится, что, естественно, коснется водителя и находящегося рядом пассажира.

Сравнить стоимость

Ценовая политика АвтоВАЗа на эти две модели не сильно отличается. ВАЗ-2110 можно купить за 250 000 рублей. О положительных характеристиках 2110 известно давно. Качественно установленные детали позволяют получать удовольствие от эксплуатации автомобиля. ВАЗ-2110 полностью соответствует гарантии качества, хотя по внешнему виду немного уступает некоторым моделям этой линейки.

Цена пятидверного хэтчбека ВАЗ-2114 достигает 295 000 рублей. Внешний вид этого автомобиля заимствован у девятой модели ВАЗ, от предыдущих моделей отличается оформлением передней части кузова с новыми фарами и капотом, бамперами, облицовкой радиатора и молдингами. В остальном существенной разницы между двумя моделями нет.

ГРМ и особенности замены Как часто менять топливный фильтр на ВАЗ

В статье очень подробно описана с пошаговыми действиями и фотографиями процедура замены основного топливного фильтра.Он также содержит советы и практические советы по безопасности.


Топливный фильтр предназначен для очистки топлива перед его поступлением в камеры сгорания. Когда водитель нажимает на газ, фильтр контролирует подачу топлива и воздуха в двигатель. Причем состав топлива и воздуха должен быть максимально качественным. Чтобы процесс при перемешивании, розжиге и горении шел хорошо, смесь должна быть очень чистой. Для этого и используется топливный фильтр.

Когда нужно менять топливный фильтр?

Точных сроков замены топливного фильтра нет.Производители рекомендуют заменять его каждые 60-90 тысяч километров. Но замена может произойти как быстрее, так и позже. Если фильтр неэффективен, его придется заменить. Это можно определить, если машина на большой скорости начала двигаться рывками, троит, при трогании машина глохнет и трогается с места. Также при засорении фильтра автомобиль может вообще не заводиться.

Замену можно произвести, следуя рекомендациям производителя. Регулярная замена топливного фильтра не повредит ваш двигатель, он только станет лучше.Но если вы не можете себе этого позволить, то замену фильтра при использовании качественного топлива можно производить раз в два года (стоит учесть поведение машины). Но поскольку качество топлива не является одним из самых высоких оценок, то «очиститель» лучше менять чаще. Топливный фильтр предотвращает повреждение двигателя. Поэтому проще своевременно поменять, а потом не ремонтировать двигатель. При выборе фильтра следует учитывать его качество. Фирменные топливные фильтры не будут так быстро забивать форсунки и карбюратор, они прослужат дольше.В большинстве автомобилей есть один, который защищает от более мелкого мусора и влаги, попавших в топливо. Замену фильтра тонкой очистки топлива необходимо проводить регулярно, чтобы избежать засорения, которое приведет к повреждению форсунок.

Безопасность и инструменты

Также при замене топливного фильтра нужно подумать о безопасности. Оптимальный вариант его замены — улица. Потому что газы, выделяемые из топлива, намного тяжелее воздуха и могут накапливаться в помещениях и вызывать пожар. Лучше всего работать в защитных перчатках и очках, чтобы не допустить попадания бензина на руки и глаза.

Заменить можно в сервисном центре, а можно попробовать сделать самому. Для этого понадобятся основные инструменты: плоскогубцы, гаечный ключ, отвертка. Некоторым машинам требуются трещотка и торцевой ключ. Если до скруббера добраться очень сложно, то фонарик и домкрат не помешают.

Порядок замены топливного фильтра:

1. Первым делом отсоедините отрицательную клемму от аккумуляторной батареи. Это сделано для предотвращения возгорания паров топлива.

2.Тогда необходимо, чтобы давление в системе питания было снижено. Не опуская его, топливо разольется повсюду. Поэтому поставьте автомобиль на стояночный тормоз и установите рычаг переключения передач в нейтральное положение.


3. На заднем сиденье снимаем подушку, откручиваем болты и снимаем чехол.

4. Там вы увидите колодку с проводами, ее нужно отключить, нажав на пластиковую защелку.

5. Затем заведите автомобиль и дождитесь, пока он заглохнет из-за нехватки топлива.

6. Включите стартер на три секунды, а затем отсоедините топливопровод.


8. С обеих сторон топливного фильтра слегка отверните (ослабьте) гайки на концах шлангов.

9. Также слегка ослабьте крепление держателя стеклоочистителя.


10. Полностью открутите гайки на концах шлангов, учитывая, что топливо будет немного выливаться. Чтобы он практически не протекал, фильтр можно обернуть какой-нибудь тряпкой.

11.Полностью освободите дворник из держателя и снимите его.


12. На концах шлангов снимите и проверьте уплотнительные кольца. Если они повреждены, их следует заменить.

13. Установите новый фильтр в обратном порядке, учитывая, что он должен быть установлен так, чтобы стрелка на нем указывала в направлении потока бензина.

14. Подсоедините жгут проводов топливного насоса и клемму аккумуляторной батареи к жгуту проводов. Установить сиденья.

После всего этого нужно завести машину, но не бойтесь, если машина не завелась с первого раза.Не запускается из-за того, что давление снижено. Машину нужно завести несколько раз, чтобы давление нормализовалось. После этого машина должна завестись.

Своевременно меняя топливные фильтры, вы продляете срок службы вашего двигателя, и он будет безотказно служить вам долгие годы. И ездить на машине будет комфортно.

Топливный фильтр предназначен для очистки топлива от грязи и является расходным материалом. Крепления трубок к топливному фильтру различаются в зависимости от двигателя: топливный фильтр на 1.Двигатель 5 литров имеет шестигранное крепление, у двигателя 1,6 литра — пружинный зажим.

Как часто нужно менять топливный фильтр?

Однозначного ответа на вопрос, когда менять топливный фильтр, нет. Завод рекомендует заменять топливный фильтр каждые 30 тыс. Км. пробег, но на самом деле все совсем иначе: от качества бензина многое зависит, и смотреть нужно не на пробег, а на признаки загрязнения топливного фильтра.

Признаки загрязненного топливного фильтра

Если вы испытываете какие-либо из следующих симптомов, возможно, ваш топливный фильтр засорен и его необходимо заменить.

  • Повышенный расход топлива ().
  • Нестабильный холостой ход.
  • Падения во время набора оборотов.
  • Плохой запуск двигателя.
  • двигатель.

Кроме топливного фильтра, эти признаки говорят о неисправности следующих элементов: , , г.Так что имейте это в виду при замене топливного фильтра.

Где находится топливный фильтр?

Чтобы узнать, где находится топливный фильтр, нам понадобится эстакада или яма. Фильтр расположен в днище автомобиля под багажником.

Как заменить топливный фильтр?

Что нужно заменить:

  • фильтр топливный;
  • кольца уплотнительные;
  • ключей на 10, 17, 19;
  • пустой чистый контейнер для бензина.

Удаление старого фильтра

  1. Сбросить давление из топливопровода:
  2. Обрабатываем крепление фильтра проникающей смазкой (WD-40), если у вас фильтр 1.Двигатель 2111 5л.
  3. Берем ключи на 17 и 19. Одним удерживаем фильтр от вращения, другим снимаем штуцер топливопровода.
  4. Возьмите пустую емкость объемом 0,5 литра и слейте оставшийся бензин из топливопровода.
  5. Откручиваем штуцер отвода топлива.
  6. Отсоедините топливопроводы от фильтра и ключом на 10 открутите стяжной болт топливного фильтра.

С 1.Топливный фильтр двигателя 6л, все намного проще — снимаем с фильтра трубки топливопровода, нажав на хомуты топливопровода.

Установка топливного фильтра

  • В первую очередь меняем уплотнительные кольца на концах трубок топливопровода.
  • Установите фильтр в обратном порядке.

Единственное, что нужно учитывать, это направление фильтра. На корпусе бензинового фильтра установлена ​​стрелка, указывающая направление потока бензина. Если у вас 1.5, то стрелка должна быть направлена ​​в левый борт, если 1.6 — то в правый борт.

Проверка подключения

  • Включите зажигание на 6-7 секунд, затем посмотрите на топливный фильтр и поищите следы подтеков.
  • При необходимости плотнее наденьте топливопроводы на фильтр.

Сколько стоит топливный фильтр

Ориентировочная стоимость обыкновенного топливного фильтра 100-400 руб.

Если вы хотите, чтобы двигатель служил вам верой и правдой долгое время, обратите внимание на мелочи.Одна из таких «второстепенных», но существенных деталей — топливный фильтр. Каждый автомобилист, проживающий в России, знает о низком качестве бытового топлива и часто сталкивается с пыльными дорожными покрытиями. Эти два фактора напрямую влияют на производительность двигателя, поскольку смола, пыль, грязь и конденсат забивают топливный фильтр, вызывая просачивание загрязненного топлива в двигатель. Чтобы этого не случилось, автовладельцам следует своевременно менять топливный фильтр. Ну а как это сделать, какой фильтр выбрать и когда его менять, мы расскажем в этой статье на примере отечественного автомобиля ВАЗ 2110.

Периодичность замены топливного фильтра на ВАЗ 2110

В инструкции по эксплуатации на ВАЗ 2110 указано, что топливный фильтр нужно менять каждые 30 тысяч км при условии заправки качественным топливом. Но, точно знать о качестве продукции наших АЗС не обязательно, поэтому специалисты СТО единогласно рекомендуют менять фильтр каждые 15-20 км вне зависимости от регламентированной цифры в инструкции.

Признаки засорения топливного фильтра

Каков риск засорения топливного фильтра в автомобиле? В лучшем случае может просто не запуститься.В худшем случае частицы грязи попадут в двигатель, и со временем это приведет к отказу двигателя.

Чтобы этого не произошло, обращайте внимание на появляющиеся знаки и вовремя принимайте меры. Основные симптомы засорения топливного фильтра:

  • Двигатель дергается, дергается при движении;
  • При движении (особенно в гору) падает мощность;
  • Глохнет двигатель
  • Двигатель не запускается
  • Повышается расход топлива

Все эти приметы особенно заметны в холодное время года.

Если вы определили, что пора менять топливный фильтр и даже обнаружили признаки засорения, не спешите хвататься за голову и сразу же отправляйтесь на СТО. Замена топливного фильтра, на самом деле, не такая уж сложная операция и справиться с ней самостоятельно вполне в ваших силах. Главное точно следовать приведенным ниже инструкциям и у вас все получится. Разве не приятно сэкономить 200-1000 рублей и почувствовать себя настоящим мастером механики?

Но прежде чем приступить к замене топливного фильтра своими руками, следует подготовить все к предстоящей операции и принять меры безопасности.

Материалы и инструмент для замены топливного фильтра на ВАЗ 2110

  • новый топливный фильтр;
  • емкость для слива остатков топлива, примерно 1 литр;
  • ключей на 10; 17; девятнадцать
  • тряп.

Топливный фильтр на ВАЗ 2110

Любой топливный фильтр ВАЗ имеет достаточно простую конструкцию, которая представляет собой корпус цилиндрической формы (матовый или прозрачный). Внутри него закреплен фильтрат, собранный гармошкой из специальной бумаги. Эти устройства часто неразборные, поэтому их необходимо полностью заменять, а не ремонтировать.

Фильтры бывают разных размеров, с отстойниками и без них. Крепятся к шлангам с помощью хомутов или гаек. Кроме того, одна часть топливных фильтров на ВАЗе металлическая (железо, алюминий, сталь), другая часть — пластиковая.

Однозначно сказать, какой фильтр лучше, нельзя. Эффективность топливного фильтра можно оценить по качеству специальной бумаги и ее характеристикам. Хороший способ проверить качество чистящего элемента — разобрать уже использованный фильтр.После удаления вы должны взять его, разрезать и посмотреть на содержимое.

Чтобы не «заморачиваться» каждый раз с анализом отработанного элемента, можно положиться на мнение проголосовавших в номинации «Лучший фильтр для ВАЗ 2110» или обратиться к результатам тестирования фильтров ВАЗ .

Меры предосторожности

  • Курение запрещено во время ремонта топливной системы, малейший пожар приведет к плачевным результатам
  • Держите огнетушитель в пределах досягаемости
  • Надевайте защитные очки или противогаз во время работы
  • Рабочее место должно хорошо вентилироваться
  • При попадании топлива на кожу промойте водой с мылом.

При замене топливного фильтра довольно удобно проверять лямбда-зонд.

Инструкция по замене топливного фильтра на ВАЗ 2110

  1. На первом этапе не игнорируйте следующую рекомендацию, которая поможет вам более точно заменить топливный фильтр.

Снизьте давление в газовой магистрали перед снятием фильтра тонкой очистки

Делается это так — снимите предохранитель, отвечающий за топливопровод, затем запустите двигатель и дайте ему поработать, пока он не заглохнет.

  1. Отсоедините отрицательный провод от аккумуляторной батареи.
  2. Замена топливного фильтра производится на смотровой канаве или подъемнике. Первое, что вам нужно сделать, это найти фильтр очистки. Как вы помните, он выполнен в виде баллона и находится под автомобилем, в районе газопровода и балки. Он крепится к днищу автомобиля с помощью хомутов, кроме того, к нему подключаются два газовых шланга. (См. Фото.)
  3. Возьмите заранее подготовленную емкость и поместите ее под топливный фильтр на случай, если оставшееся топливо вытечет.
  4. Теперь вы можете вынуть фильтр. Удерживая фильтр ключом «19», выключите штуцер ключом «17», постепенно сливая топливо в подставленную емкость.

Если точки крепления очень грязные, очистите их и, при необходимости, используйте «WD-shk».

  1. Отсоедините второй штуцер аналогично.
  1. Ослабьте зажим ключом на «10» и снимите старый фильтр.

При замене старого топливного фильтра на новый обратите внимание на состояние хомута, возможно, его тоже потребуется заменить.

Топливо, как и любая другая автомобильная жидкость, подвержено загрязнению. Во время производства в него попадают различные частицы мусора. Чтобы избежать нежелательных последствий для автомобиля, необходимо вовремя приобретать топливный фильтр и периодически его менять. Замена топливного фильтра ВАЗ 2114 — процедура достаточно простая и недорогая.

[Скрыть]

Расположение

Чтобы успешно заменить его на ВАЗ 2114, сначала нужно найти сам фильтр.Искать нужно под автомобилем, он находится сразу за топливным баком.

Как выбрать

В мире еще не изобрели такой газовый фильтр, который бы на 100% очищал топливо от примесей. Сейчас есть такие, которые способны задерживать попадание грязи на 50% -95%. И все они работают по принципу: чем крупнее частицы грязи, тем легче ее удерживать. Их также условно делят на среднюю тонкость отсева и номинальную.Лучше выбрать номинал (тонкая очистка топлива). Он способен задерживать загрязнения на 95% и частицы размером от 50 микрон и более.

Поэтапная замена

Подготовительная информация

Не забывайте производить замену на открытом воздухе или в хорошо вентилируемом помещении и вдали от источников возгорания. Основные этапы: снятие старого газового фильтра и замена его новым. Бензиновый фильтр бензиновой форсунки необходимо менять каждые 30 тыс. Км.Если проблемы возникли ранее, то нужно сразу поменять или попробовать восстановить старую.

Чаще всего фильтрующий элемент все равно приходится менять до отметки в тридцать тысяч километров. Одна из самых частых проблем — машина не заводится. Ремонт необходимо проводить на яме для машины.

Инструменты

  • новый газовый фильтр;
  • емкость для слива остатков топлива, примерно 1 литр;
  • ключ 19;
  • тряпка.

Пошаговая инструкция

Видео «Замена топливного фильтра ВАЗ 2114»

В данном видео показано, как производится замена топливного фильтра на автомобиле ВАЗ 2114.


Если наша статья помогла вам заменить топливный фильтр ВАЗ 2114, то не забудьте оставить свой отзыв.

Топливо, поступающее в двигатель автомобиля, не должно содержать посторонних частиц. Поэтому в конструкцию топливной системы входит специальный фильтр, основу которого составляет фильтровальная бумага. Это позволяет пыли или воде задерживаться в топливном баке до того, как они попадут в камеру сгорания двигателя.

Где находится топливный фильтр в ВАЗ-2114

Топливный фильтр на ВАЗ-2114 расположен снизу под багажником и входит в топливопровод. Если посмотреть в сторону автомобиля, он закреплен немного справа от глушителя. Для проведения работ по его замене необходим гараж со смотровой ямой.

На карбюраторных версиях автомобилей (лимитированная серия, первые выпуски) эта деталь расположена рядом с бензонасосом.

Фильтр топливный на автомобиль

Признаки неисправности
  1. Двигатель останавливается после короткого холостого хода.
  2. Расход топлива увеличивается.
  3. Неисправности двигателя.
  4. Рывки или внезапная остановка двигателя при движении.

Инструменты для работы

Для демонтажа фильтрующего элемента понадобится инструмент:

  • Емкость для слива бензина.
  • Кольца уплотнительные.
  • Ключ рожковый от 10 до 19 мм.

Как поменять самому

Перед началом работы необходимо обесточить бортовую электрическую систему автомобиля. Также необходимо сбросить давление топлива в системе, для чего топливный насос отключают от источника питания, а двигателю дают поработать до полной остановки.

Дальнейшие действия включают в себя несколько шагов


Инструкция по замене форсунки (видео)

Отличия на автомобилях с карбюраторным и инжекторным двигателями

Автомобиль ВАЗ-2114 комплектуется инжекторными силовыми агрегатами объемом 1,5 и 1,6 л. Между этими моделями существует разница в способе крепления топливопроводов к фильтрующему элементу. Это приспособления, упомянутые выше на автомобиле с 1,5-литровым двигателем и пружинные зажимы на автомобиле с 1.6-литровый двигатель.

Поскольку первые партии автомобилей выпускались с карбюраторным двигателем 21083, стоит рассказать, как поменять фильтр на такой машине. В принципе ход работы не отличается, однако тип и внешний вид фильтра будут разительно отличаться от инъекционных аналогов. Итак, алгоритм:

  1. Ослабление хомутов на бензиновых шлангах.
  2. Удаление изношенного топливного фильтра.
  3. Установка нового фильтра. Это необходимо сделать так, чтобы стрелка на корпусе указывала на топливный насос.

После установки фильтра необходимо убедиться в отсутствии протечек топлива через штуцеры газопровода. Если есть утечка, затяните гайки фитинга. Важно отметить, что устройство необходимо ориентировать по нанесенной на нем стрелке, которая показывает направление движения топлива. В случае с ВАЗ-2114 стрелка должна указывать на правую сторону автомобиля.

Замена топливного фильтра на других моделях автомобилей.

Плохой заводится и троит ВАЗ 2114.Причины, по которым Троит двигатель

Мужчина пользуется автомобилем довольно давно. Среди автомобилистов были люди, посвятившие свою жизнь ремонту автомобилей, или просто водители, хорошо разбирающиеся в устройстве и ремонте. В процессе взаимодействия людей и автомобилей сложилась некая профессиональная терминология, в которой есть определенные слова, непонятные обычным людям.

В жаргоне водителей нашлось место такому слову, как «троит».Это значит, что в двигателе не работает один цилиндр. Слово «троит» произошло от слова «три», которое применимо к четырехцилиндровым двигателям внутреннего сгорания и означает, что работают только три цилиндра. Постепенно это слово стало применяться и к другим двигателям и имеет только одно значение — не работает один из цилиндров.

Как понять, что двигатель троит?

Холостой цилиндр всегда издает звук двигателя и его визуальное состояние. На холостых оборотах он довольно сильно вибрирует при попытке заглохнуть.Однако такую ​​неустойчивую работу двигателя часто можно наблюдать с плохо настроенным карбюратором. К тому же заметное снижение мощности и запоздалая реакция автомобиля на педаль газа также говорят о том, что двигатель действительно «троит».

Последствия движения с холостым ходом цилиндра


Потеря мощности и повышенный расход бензина — одни из наиболее ощутимых последствий, которые можно наблюдать на начальном этапе. Дальше хуже.

Если один из цилиндров не работает, это означает, что газ в нем не горит и оседает на стенках цилиндра и поршнях. Затем он стекает в картер и разжижает масло. Таким образом, получается, что масло теряет смазывающие свойства, выходят из строя компрессионные кольца. Кроме того, теряется компрессия и возникает риск перегрева двигателя. Получается, что ресурс двигателя очень быстро снижается и в конечном итоге приводит к поломке и дорогостоящему ремонту.

Почему начинает троить двигатель ВАЗ 2114?

После обнаружения неисправности важно понять, почему двигатель начинает работать втрое, и предпринять соответствующие действия.Итак, чтобы выяснить причину, необходимо провести комплекс конкретных действий, которые помогут определить неисправность.

1. Запустите двигатель, поставьте машину на стояночный тормоз и откройте капот.

2. Это самый важный пункт. Здесь вам понадобится ваш слух, поэтому прислушайтесь к звуку двигателя и хорошо его запомните.

3. Возьмите одну руку за спину, а другой рукой (всегда в перчатке) вытащите по очереди высоковольтные армированные провода.Суть в том, что отключение провода в «здоровом» цилиндре приводит к изменению работы двигателя. Он начинает работать еще нестабильнее и может заглохнуть. Поэтому, если вытащить провод из свечи цилиндра, в котором не происходит воспламенения смеси, звук мотора не изменится, и он тоже будет работать.

Стоит пояснить, что воспламенение смеси происходит из-за искры, которая появляется на наконечниках свечи зажигания. Если искры нет, то можно предположить, что неисправность либо в свечах зажигания, либо в высоковольтном проводе, поэтому испытание начинается с того, что свечи зажигания расположены близко к цилиндру.Так как бронепровода проверяется заменой, процесс проверки бронепровода описываться не будет.

Как проверить свечу зажигания ВАЗ 2114?


Выверните и посмотрите на его цвет. Цвет красного кирпича говорит о том, что смесь подается в баллон в том виде, в котором она должна. Черный цвет с образованием определенного налета указывает на то, что масло попадает в цилиндр (из-за неисправности маслосъемных колец) или смесь подается в слишком большом количестве.Такой нагар мешает нормальной работе свечи зажигания, то есть «заполняет» ее.

Для последнего случая существует следующий список неисправностей и способы их устранения:

1. Неисправен выпускной клапан. Устранить его можно либо регулировкой самого клапана, либо полной его заменой в случае его прогорания.

2. Пониженная компрессия в цилиндрах. Это может быть вызвано появлением компрессионных колец и устраняется соответствующим ремонтом. Прежде чем ставить этот «диагноз», нужно в этом убедиться.Измерения компрессии производятся специальным цилиндрическим барометром.

3. Измените регулировку фаз газораспределения. Это случается при неправильной установке ремня ГРМ. В этом случае он меняется, и происходит перенастройка фаз газораспределения.

Прочие неисправности:

Форсунки заливные;

Давление в топливной системе слишком низкое;

Неправильная работа кислородного датчика;

Двигатель слишком долго работал на холостом ходу, в цилиндре установлена ​​свеча накаливания — такую ​​свечу необходимо заменить;

Наконец, обратите внимание на корпус свечи зажигания.Наличие на них черных точек или полос. Это означает, что свеча пробила и ее необходимо заменить.


Испытание на искру можно проводить с помощью специального прибора. Если такого устройства нет, можно обойтись старым, так называемым «дедовским» методом. Свечу скручивают и на нее надевают контакт бронепровода. Свечу прикладывают к головке блока цилиндров вместе с корпусом и прокручивают стартер ключом в замке зажигания (процедуру лучше проводить вместе).Если искра между контактами свечи и головки проскальзывает, значит, свеча исправна.

Что делать, если искры нет или она слабая?

Попробуйте отвести свечу на один сантиметр от ГБЦ и еще раз прокрутить стартер. Если искра значительно ослаблена, то искрообразование довольно слабое.

Среди причин, которые могут указывать на плохое искрение, можно выделить:

1. Слишком высокое электрическое сопротивление высоковольтного провода или обрыв цепи.В этом случае бронемашина заменяется.

2. Имеет неисправность. Его необходимо проверить и, при обнаружении неисправности, заменить. Кроме того, неисправность может быть обнаружена в электронном блоке управления, ремонтировать который рекомендуется только на СТО.

3. Неисправность ДПКВ. Обычно об этом можно узнать с помощью диагностики, проводимой на бортовом компьютере. В этом случае датчик необходимо заменить.

4. Возможно, ремень ГРМ снова соскользнул.Устраните причину и заново настройте время.

5. Плохая настройка клапана. Эта проблема типична, когда двигатель работает холодный или горячий. Многие автомобилисты обходят этот момент стороной и покупают новые свечи и провода. Однако делать это категорически не рекомендуется, так как такие затраты не оправданы и не решают проблему в целом.

«Один из цилиндров не работает …», эта поломка не считается слишком частой, но тем не менее возникает и иногда вызывает трудности с ней.Подобное явление называется «пропавший без вести», что в «вольно-техническом» переводе может означать то же, что и «троит двигатель» (каждый волен называть это явление как угодно).

В случае миссии (если вы встанете возле выхлопной трубы и прислушаетесь), мы услышим четко различимое и равномерное «бу-бу-бу…».

Троит 2114. А когда один из цилиндров не работает, это вызывает ненужные проблемы, потому что в этом случае (кроме потери мощности и «неудобной езды».! .. хотя это тоже необходимо, возможно, искать такой сумасшедший водитель, который, с «тройным» двигатель будет продолжать водить упорно) сам двигатель начинает изнашиваться катастрофически быстро, и вот почему:

Причины неисправность

Бензин, продолжая поступать в «холостой» цилиндр, не горит, а оседает на стенках (зеркале) цилиндра, смешивается с маслом и попадает в картер. Моторное масло начинает постепенно «разжижаться», его качество ухудшается и через некоторое время некачественное масло начинает поступать во все цилиндры.

Из-за этого она уменьшается, создаются «хорошие» условия для создания «потертостей» на «зеркале» цилиндра, на поршнях, точных плоскостях гидроподъемников и вообще всего, что «движется» внутри двигателя и моется. с маслом.

Начинает работать уже в другом температурном режиме, начинает медленно перегреваться, потому что масло (масло нормального качества) служит еще и для отвода тепла от движущихся частей, а то, что уже в картере, сложно назвать «двигателем». масло».И это неполный список того, какие «неприятности» нам может доставить «нерабочий» цилиндр.

На первый взгляд определение этой неисправности довольно простое. Но иногда оказывается, что все проверено, вроде все, и это «все» работает хорошо, но движок все равно «троит».

Поэтому «на полках» разберем процедуру диагностики электронных систем на «миссию» в условиях «обычной мастерской» или «просто в гараже», где нет специальных устройств для «заглядывания внутрь». двигатель во время его работы и невероятно точно определить причину «миссии».

Двигатель ВАЗ 2114 — не что иное, как модификация двигателя 2111. Основная суть такой модификации заключалась в том, чтобы увеличить объем этого силового агрегата с полутора до 1600 кубических сантиметров и, кроме того, довести его экологичность до требуемых евро стандартов.

Троит

Если вы скажете, что ваш двигатель троит, многие ответят — не работает цилиндр. Но такой аргумент не совсем верен, так как цилиндр перестает исправно работать.Однако этому может быть несколько причин:

— Компрессия в цилиндрах слишком низкая;

— Свеча зажигания неисправна или частично не выполняет свои функции;

— Плохая установка клапанов из-за длительного отсутствия регулировки;

— Форсунки загрязнены или переполнены, поэтому их необходимо заменить;

— Перестал работать кислородный датчик;

— Поврежден высоковольтный провод свечи зажигания;

— Катушка зажигания неисправна;

— не работает ДПКВ (датчик положения коленвала);

— Вышел из строя ЭБУ (электронный блок управления);

— Слетел ремень ГРМ или просто перескочил на несколько звеньев;

— Воздушный фильтр неисправен или загрязнен.

Некоторые проблемы буквально сразу проявляются в виде вышедшего из строя цилиндра, а другие могут проявиться только через какое-то время. И это самый нежелательный сценарий.

Основными признаками проблемы, которые могут указывать на поломку цилиндра, являются:

— Вибрация усиливается, потому что нарушается ритм работы клапанов и других вращающихся частей КПП и силового агрегата.

— Расход топлива заметно увеличивается из-за того, что перестала работать система впрыска.

— Из выхлопной трубы слышен неприятный характерный запах, что объясняется высоким уровнем концентрации вредных примесей и несгоревшего топлива.

— Значительно падает мощность силового агрегата, что отрицательно сказывается на динамике и маневренности автомобиля.

Если вы заметили, что двигатель троит, но не предприняли никаких мер, это вскоре грозит вам полным отказом двигателя, который, возможно, не удастся отремонтировать. При питании инжекторного 8-ми клапанного двигателя от ВАЗ 2114 топливо постоянно поступает в холостой цилиндр.Он не горит, а смешивается с маслом, затем попадает в картер. Если процесс продолжается долго, масло теряет вязкость, перестает играть роль смазки, детали работают на максимальных нагрузках, металл превращается в стружку. Честно говоря, ничего хорошего в этом нет.

Замена

В моделях ВАЗ автомобилей 2109 и 2114 много общего, поэтому замена двигателя ВАЗ 2114 мало чем отличается от замены ДВС на Девятку. Основное отличие в том, что автомобили 2108-09-099 были в основном карбюраторными, а автомобиль 2114 уже имел топливную систему с распределенным впрыском.«Четырнадцатые» двигатели объемом 1300 см³ больше не устанавливались, но некоторые автомобили оснащались 16-клапанными инжекторными двигателями. 16-клапанный ДВС разобрать несколько сложнее — надо больше проводов убрать, к силовому агрегату подойти сложнее.

Рабочая температура

вентилятор по умолчанию по температуре 105
можно подойти к форсунке какую нить поменять на 95
вообще в красную зону все нормально
главное чтоб антифриз качественный
плохо закипит

Поддерживает

Основное повреждение подушки — потеря эластичности.Подставка сделана из резины, которая при длительной эксплуатации теряет свои свойства.

Причина — постоянные нагрузки, сопровождающиеся изменением погодных условий (холод, жара). В дальнейшем подушка начнет ломаться: трескается и расслаивается.

Чтобы предотвратить разрушение резиновой опоры, необходимо регулярно ее осматривать. При обнаружении повреждений деталь следует заменить, иначе будет сильная вибрация в салоне, посторонний стук, что вскоре отразится на работе двигателя.

Лучше своевременно заменить подушки, чем потом тратиться на дорогостоящий ремонт или покупку нового двигателя.

Горит

Почему прогревается двигатель ВАЗ? Основные причины:

радиатор забит изнутри или снаружи;
вышел из строя или не работает вентилятор;
неисправен термостат;
прогоревшая прокладка ГБЦ;
недостаточное количество охлаждающей жидкости;
водяной насос.

Если двигатель перегревается только в намотанном состоянии, это означает, что обнаружена утечка выхлопных газов.Однако, когда двигатель продолжает прогреваться после остановки, определенно существует проблема, указанная выше. Мотор нагреется, если дать большую скорость, но двигаться медленно.

Иногда невозможно увидеть и диагностировать наличие воздуха или газов в системе. Затем на горловину расширительного бачка нужно надеть пакет, запустить двигатель, собрать пары в пакет, а затем понюхать их. Если запах антифриза, то нужно следить за помпой, радиатором или термостатом. Если пары имеют «аромат» бензина, возможно, сломалась прокладка ГБЦ.

Тюнинг

При тюнинге двигателя ВАЗ-2114 в первую очередь хочу увеличить мощность автомобиля. Необходимо учитывать лишние возможности автомобиля и реализовывать их. Таким образом, улучшились характеристики, увеличился износ двигателя. Для ВАЗ-2114 существует несколько вариантов тюнинга. Вот некоторые из них.

Можно начать с замены воздушного фильтра. Как ни странно, но замена фильтра помогает увеличить мощность двигателя на 8%. Поэтому рекомендуется заменить стандартный фильтр на новый.

Тогда обычные провода для свечей желательно заменить на высоковольтные. При такой настройке мощность двигателя увеличится за счет полного и одновременного сгорания топлива, а также сократится время прогрева машины на холостом ходу. Силиконовое покрытие защищает провода от влаги и перепадов температур.

Если вы хотите изменить автомобиль, чтобы придать ему более спортивный вид, и чтобы его мощность стала намного выше, то вам следует применить чип тюнинга автомобиля и поставить аэродинамический обвес.Автомобиль будет лучше «прижат» к полотну. Он эффективно преодолеет сопротивление встречного воздушного потока и не потеряет скорость.

После стоит подумать об обновлении внешнего. Например, можно внести изменения в интерьер: обновить чехлы на приборную панель. Внешне можно поменять бампер, проделать дополнительные отверстия для крепления воздуховодов и новую решетку радиатора, с помощью диска придать бамперу нужную форму.

Тюнинг двигателя ВАЗ

можно проводить таким образом, чтобы добиться потрясающих результатов.Запускаем с руля. Установите фирменную Isotta, меньшего диаметра, чем стандартная. А также следить за амортизаторами. Инструментальный тюнинг позволит вам управлять автомобилем и его характеристиками.

Также желательно увеличить рабочий объем за счет увеличения хода поршня. Для этого нужен коленчатый вал 74,8 мм, специальные шатуны и модифицированные поршни с молибденовым покрытием. Необходимо изменить форму и объем камеры сгорания на новый рабочий объем.При этом совмещены окна каналов, ресивера и приемной трубы.

После установки облегченных клапанов и бронзовых направляющих клапанов мы увидим, что ресивер увеличенного объема необходим для оптимизации работы двигателя в зоне высоких и сверхвысоких оборотов.

Датчики

На восьмиклапанном двигателе датчик расположен с правой стороны под крышкой клапана в головке блока. На шестнадцатиклапанной — на левом конце корпуса подшипника распредвала.

Конструкция ДДМ предельно проста, а цена невысока, поэтому в случае выхода из строя экономически выгоднее купить новый, чем ремонтировать.

Измеритель температуры охлаждающей жидкости. Его еще называют датчиком температуры двигателя. На форумах часто задают вопрос — где датчик температуры двигателя ВАЗ 2114. Он установлен на впускном патрубке рубашки охлаждения ГБЦ. Проверить его работоспособность довольно просто. Достаточно подключить к нему омметр и опустить ДТОЖ в сосуд с жидкостью.При его нагревании необходимо следить за температурой и изменением сопротивления в связи с ее повышением. При соблюдении желаемого графика устройство считается исправным.

Датчик уровня охлаждающей жидкости — находится в бачке с антифризом. Скручивается как обычная пластиковая крышка, потом подключается электрический разъем.

Датчик уровня тормозной жидкости представляет собой устройство поплавкового типа, устанавливаемое в бачке с тормозной жидкостью.

Датчик холостого хода, или РХХ — устанавливается на дроссельном узле рядом с дроссельной заслонкой.

Датчик массового расхода воздуха — расположен на корпусе воздушного фильтра рядом с большим входным патрубком.

Датчик положения дроссельной заслонки — расположен на корпусе дроссельной заслонки.

Датчик положения коленчатого вала Его еще называют датчиком синхронизации, в связи с тем, что контроллер по своим показаниям синхронизирует свою работу с системой впрыска. Устанавливается рядом с шкивом привода генератора.

Датчик положения распределительного вала или датчик фаз — расположен со стороны воздушного фильтра рядом с крышкой головки блока цилиндров.В зависимости от положения распределительного вала он подает импульс на компьютер, и впрыск происходит непосредственно перед открытием клапана. Топливо подбрасывается вместе с порцией воздуха, хорошо перемешивается и происходит качественная детонация.

Датчик кислорода или лямбда-зонд. Он стоит в выпускном коллекторе перед резонатором. Он посылает сигнал в бортовую электронную систему об уровне концентрации кислорода в выхлопных газах.

Датчик детонации — устанавливается между вторым и третьим цилиндром на блоке силовой установки со стороны вентилятора.Его показания через контроллер влияют на угол опережения зажигания.

Неисправности

Причина неисправности

Метод исключения

Детонация коренных подшипников коленчатого вала

Обычно стук приглушенного тона, металлический. Обнаружен при резком открытии дроссельных заслонок на холостом ходу.Его частота увеличивается с увеличением частоты вращения коленчатого вала. Чрезмерный осевой зазор коленвала вызывает более резкий стук с неравномерными интервалами, особенно заметный при плавном увеличении и уменьшении частоты вращения коленчатого вала ваз 2113

Слишком раннее зажигание

Регулировка угла опережения зажигания

Недостаточное давление масла

Отвернутые болты крепления маховика

Увеличенный зазор между шейками и вкладышами коренных подшипников

Отшлифовать шейки и заменить вкладыши

Увеличенный зазор между упорными полукольцами и коленчатым валом

Заменить упорные полукольца на новые или увеличенной толщины, проверить зазор

Детонация подшипников шатуна

Обычно стук шатунных подшипников резче, чем стук коренных.Он прислушивается к холостому ходу двигателя при резком открытии дроссельной заслонки. Место детонации легко определить, выключив свечи зажигания по очереди

Недостаточное давление масла

См. Неисправность «Недостаточное давление масла на холостом ходу».

Чрезмерный зазор между шейками шатуна коленчатого вала и вкладышами

Заменить вкладыши и заточить шейки

Поршни детонационные

Стук обычно беззвучный, приглушенный; Это вызвано «биением» поршня в цилиндре.Лучше всего он прослушивается на низких оборотах двигателя и под нагрузкой.

Увеличенный зазор между поршнями и цилиндрами

Замена поршней, расточки и приводных цилиндров

Чрезмерный зазор между поршневыми кольцами и канавками на поршне

Заменить кольца или поршни на кольца

Стук впускных и выпускных клапанов

Увеличенные зазоры в клапанном механизме вызывают характерный стук, обычно через равные промежутки времени; его частота меньше, чем частота любого другого детонации в двигателе, поскольку клапаны приводятся в действие распределительным валом, частота вращения которого составляет половину частоты вращения коленчатого вала

Увеличенные зазоры клапанов

Регулировка зазоров

Обрыв пружины клапана

Заменить пружину

Чрезмерный зазор между клапаном и направляющей втулкой

Заменить изношенные детали.

Износ кулачка распределительного вала ваз 2114

Заменить распредвал и регулировочные шайбы.

Недостаточное давление масла на холостом ходу на прогретом двигателе

Посторонние частицы, попавшие под предохранительный клапан

Очистить клапан от посторонних частиц и заусенцев, промыть масляный насос

Заедание редукционного клапана давления масла

Заменить клапан

Шестерни масляного насоса изношены

Ремонт масляного насоса

В этой статье будет обозначен не столько весь список причин, по которым двигатель ВАЗ 2114 можно утроить, сколько рассказывается реальная история автовладельца с 8-клапанным двигателем.Итак, ниже будет хороший пример причин, по которым может начаться отключение двигателя.

ВАЗ 2114

троит при запуске — поиск причины

Итак, все началось с того, что при холодном пуске двигателя, особенно в сырую погоду, двигатель начал троить первые секунды после запуска. Однако через 1-3 секунды его работа стабилизировалась и он перестал троить. Далее симптомы стали более выраженными и зашли так далеко, что даже при прогретом двигателе стали появляться пропуски зажигания, а появились ошибки 0300 и 0301 — многочисленные пропуски зажигания и пропуски зажигания в первом цилиндре.

Так продолжалось несколько недель, пока не было решено найти причину этой проблемы. Чтобы обойтись минимальными затратами, было решено начать поиск с самых дешевых товаров.

  1. Провода зажигания высокого напряжения. Так как проблема наблюдалась с первым цилиндром, естественно было решено заменить один из проводов на первый цилиндр. Но эти манипуляции результатов не дали — машина как троил, так и продолжала троить.
  2. Свеча зажигания.Далее было решено поменять свечу первого цилиндра. Но опять же, проблема после этого никуда не делась. Эти два пункта уже можно было исключить из возможных причин тройного двигателя 2114.
  3. Проверка компрессии в цилиндрах с целью выявления проблемы, возможно, что один из клапанов зажат. Но здесь все оказалось нормально. Компрессия плавная, 14 атмосфер.
  4. Силовые провода к форсункам. С ними проблем не было, свечи были переподключены, а их контакты смазаны специальной смазкой.Причина до сих пор не найдена.
  5. Катушка зажигания. Конечно, подозрения были с самого начала, но покупать эту деталь сразу за 800 рублей было бы неразумно. После установки новой катушки машина перестала спотыкаться и теперь проблем нет.

Итак, повод для утроения мотора оказался банальным, и именно неисправная катушка зажигания. Что касается стоимости этого ремонта, то можно обойтись 800 руб., Так как именно столько стоит новый завод.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
