Перестал работать спидометр: причины, диагностика

В самый неподходящий момент перестал работать спидометр. Проблема банальная, но неприятная, особенно, в момент длительного путешествия. Как определить причину и можно ли решить проблему самостоятельно? Разберем самые распространенные причины и возможные способы устранения.

Самые распространенные поломки

Из строя может выйти, как спидометр — показывающий скорость, так и одометр — счетчик километража. Неполадки могут проявляться в различных вариантах, это неподвижная стрелка на приборе, посторонние шумы в приборной панели или неверные показания во время движения. Причины поломок у механических и электронных спидометров различаются.

Механический

Механические приборы делятся на виды:

  • стрелочные — состоит из металлической пластины с нанесенной шкалой и стрелки указывающей скорость движения;
  • ленточные — окрашенная лента на размеченной шкале показывает скорость;
  • барабанные — индикатором является лента, движущаяся между катушками и указывает скорость на размеченной горизонтальной шкале.

До сих пор в автомобилях встречаются спидометры стрелочного типа. Состоят они из червячного узла с вращающейся шестерней, тросиковым приводом, магнитного элемента. Сопутствующим элементом, соединенным с тросиком, является одометр, который считает километраж.

Принцип работы основывается на вращении вторичного вала коробки передач, которое провоцирует движение троса. В свою очередь, трос соединен с магнитом, который приводит в движение стрелку путем «утягивания» металлической пластины.

Неисправности

Причиной выхода из строя механического спидометра может быть:

  • залипание стрелки;
  • износ шестеренок;
  • обрыв тросика;
  • окисление контактов и разрыв соединительных проводов;
  • выход из строя электронной системы приборной панели.

Практически любая проблема может быть устранена самостоятельно, если правильно выполнена диагностика и установлена причина.

Электронный

Отсутствие механической связи между показаниями приборной панели и вторичной валом коробки передач характеризует электронный спидометр. Работа осуществляется при помощи датчиков: оптоэлектронного и безтросового.

Возможные проблемы выхода из строя:

  • нарушение работы приборной панели, датчика скорости, электронной начинки спидометра;
  • разъединение проводов и нарушение их целостности;
  • окисленные или грязные разъемы;
  • блокирование системы, неверно установленный чип-тюнинг.

Диагностику можно осуществить самостоятельно или обратиться за профессиональной помощью в автосервис.

Как установить причину

Для определения причины поломки спидометра следует проводить поэтапную диагностику всех составляющих компонентов:

  • замена предохранителя F19. Перед заменой следует установить причину его сгорания. Возможно, она кроется в коротком замыкании системы электропроводки;
  • проверить контакты на предмет следов окисления. При необходимости очистить от налета и грязи;
  • провести прозвон проводов при помощи мультиметра;
  • произвести замену датчика или индикатора;
  • осуществить замену прибора или приборной панели на заведомо исправную.

Порой новая приборная панель обходится значительно дешевле замены вышедших из строя элементов.

Ремонт

В зависимости от выявленных повреждений следует осуществлять ремонт.

Датчик

Датчик скорости

Порой именно датчик становится причиной поломки спидометра. Обычно первым сигналом к неисправности является остановка одометра, отвечающего за подсчет километров, а затем выход из строя самого спидометра. В этой ситуации следует произвести замену датчика, чтобы избавить себя от диагностики всех остальных составляющих узлов.

Оборвался трос

При обрыве троса устанавливается новый гибкий вал. Перед тем, как установить вал следует проверить работу спидометра на предмет заедания. Для этого конец гибкого вала соединяют со спидометром и медленно поворачивают другой конец троса. Движение должно быть плавным без рывков и заедания.

Если при работе слышен стук или вибрация, то причины вызваны:

  • неверным присоединением гибкого вала;
  • плохим закреплением гайки;
  • отсутствием смазки на тросе;
  • попаданием грязи в посадочное место под трос.

После устранения выявленных поломок, спидометр восстанавливает работу. Если этого не произошло, то его придется заменить полностью.

Важно! Новый трос, в случае замены, должен соответствовать по всем параметрам старому.

Проводка

Нарушение в работе прибора может быть вызвано плохим соединением проводов или их разрушением. При выявленных повреждениях разорванные провода следует спаять или заменить, а плохое соединение устранить дополнительным обжимом и зачисткой контактов.

Шестеренки

В основном шестерни выполняются из пластмассы, что приводит к истиранию зубьев или их слому. Если они сломались, то слышен звук похожий на жужжание. Заменить их несложно, достаточно снять приборную панель и произвести замену.

Не всегда собственными силами можно справиться с поломкой. Иногда требуется более глубокая диагностика с бортовым компьютером и привлечением профессионалов.

фото и видео решения проблемы

Приветствую, Друзья! Сегодня на реальном примере будем разбираться, почему не работает спидометр или почему дергается и прыгает стрелка спидометра на автомобиле.

В общем, обратился ко мне один человек с жалобами на работу спидометра. Суть в том, что стрелка спидометра периодически начинала жить своей жизнью. То есть, начинала прыгать без причины, а иногда просто ложилась на ноль при движении автомобиля.

Автомобиль Шевроле Лачетти седан 1.6. Но суть поиска причины подходит к подавляющему числу современных автомобилей с системой управления двигателем (в народе — инжекторный).

Почему не работает спидометр

Причин данного явления несколько:

1. Вышел из строя датчик скорости

Датчик скорости Шевроле Лачетти

Артикул датчика скорости Шевроле Лачетти

2. Износился привод датчика скорости

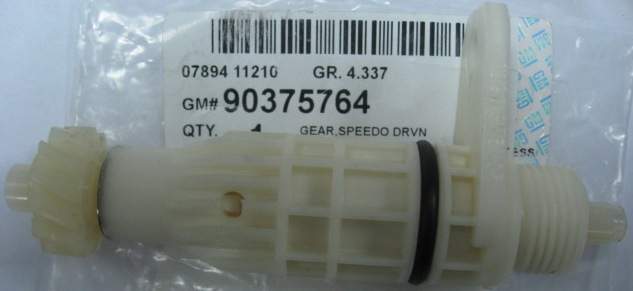

Привод датчика скорости GM-90375764

3. Загибание зубьев шестерни привода датчика скорости в КПП. Встречается реже остальных причин, но всё-таки встречается

Шестерня привода датчика скорости в КПП

4. Неисправность панели приборов

Спидометр на панели приборов

5. Неисправность проводки.

Как видим, причин не мало. Причем, первые три пункта находятся в одном месте (КПП), а панель приборов совершенно в другом. И всё это соединяется метрами проводки и несколькими коннекторами (разъемами).

С чего начинать и куда копать? Лезть в панель или в КПП?

У нас же ситуация усугублялась еще тем, что стрелка спидометра прыгала не постоянно и тем, что проблему необходимо было решать быстро, так как человек из другого, довольно не близкого, города.

Прыгает и дергается стрелка спидометра

В этой ситуации нам в очередной раз поможет диагностический адаптер. Стоит он копейки, но при грамотном подходе выручает очень часто.

Вот про адаптер и где его купить

А вот пошаговое руководство, как настроить и использовать

Как же нам поможет адаптер?

Суть в том, что на автомобилях с системой управления двигателем, сигнал с датчика скорости подается параллельно на панель приборов и на блок управления двигателем (ЭБУ). А в некоторых случаях на ЭБУ, а с ЭБУ уже на панель приборов.

Вот я красным нарисовал для наглядности

Схема подключения датчика скорости

А как я всегда говорю — при подключении адаптера к диагностическому разъему, мы начинаем видеть все «глазами ЭБУ».

Поэтому тут уже не сложно догадаться, как определить нап

Почему не работает спидометр

Автор admin На чтение 5 мин. Просмотров 552

Спидометр – устройство, предназначенное для измерения скорости движения автомобиля. В современном автомобилестроении используется преимущественно электронная разновидность прибора.

Отечественная автомобильная промышленность начала применять электронный спидометр с момента выпуска ВАЗ-2110, в основе системы питания которой лежал инжектор.Почему не работает спидометрПочему не работает спидометр

Поэтому, если не работает спидометр даже на относительно старых автомобилях, причину следует искать в элементах электропроводки.

Система измерения скорости в современном авто включает в себя такие элементы, как:

  • Датчик скорости, устанавливаемый в КПП;
  • Электронный блок управления двигателем;
  • Табло спидометра на панели приборов;
  • Электропроводка.

Во время работы двигателя и КПП, датчик снимает с выходного вала коробки передач информацию о частоте его вращения, и передает ее в ЭБУ в виде электрических импульсов. Чем выше оказывается скорость автомобиля, тем короче промежуток времени между сигналами датчика.

Электронный блок управления вычисляет скорость машины на основе частоты получаемых импульсов. В этом заключается принцип работы спидометра электронного типа. Параллельно с коррекцией режимов работы двигателя, блок управления передает информацию о скорости движения авто на спидометр и диагностическую колодку.Принцип работы спидометраПринцип работы спидометра

При наличии маршрутного компьютера с «К» вывода ДК данные о скорости могут дублироваться на его табло.

Причины неисправности спидометра

Если перестал работать спидометр, поиск неисправности осуществляют в нескольких направлениях. Причиной отказа могут служить следующие поломки:

  1. Отказ датчика скорости;
  2. Повреждение электропроводки;
  3. Окисление «массовых» контактов;
  4. Неисправность самого спидометра;
  5. Неисправность ЭБУ;
  6. Некорректный монтаж панели приборов после снятия.

Как правило, других причин неисправности не обнаруживается. Порой отказ прибора бывает обусловлен сгоранием предохранителя электрических цепей, отвечающих за работу приборной панели. Однако данную проблему можно отнести к разряду неисправностей электропроводки.

Причины отказа спидометра

Причины отказа спидометра

Диагностическим признаком разрушения предохранителя F19 является:

  • Отказ всей панели приборов;
  • Отказ диагностического блока;
  • Отказ системы автоматической блокировки дверей;
  • Отказ ламп заднего хода.

Перед заменой предохранителя рекомендуется выяснить и устранить причину его сгорания. В большинстве случаев подобное происходит при наличии короткого замыкания в системе электропроводки автомобиля ВАЗ-2110 или ВАЗ-2114.

Диагностика

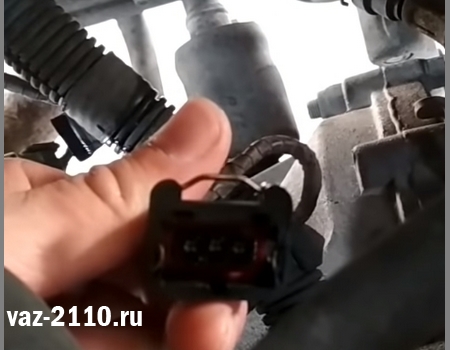

Диагностику неисправностей начинают с отсоединения колодки проводов от жгута датчика скорости и их проверки с использованием контрольной лампочки.

Для изготовления лампочки – контрольки, необходима любая автомобильная лампа, способная работать при напряжении 12 В, и два провода длиной около 1 метра каждый. Один из проводов закрепляется на плюсовом, второй – на минусовом выводе лампы. Также в полученное устройство включают батарейку типа «Крона».Контролька для проверки спидометраКонтролька для проверки спидометра

Для проведения проверки один провод контрольной лампы закрепляют на массу кузова или аккумуляторной батареи, а вторым осуществляют короткие частые касания к среднему контакту разъема ДС. При отсутствии неисправностей на участке разъем – спидометр, стрелка последнего будет слегка подрагивать или приподниматься. Если стрелка подрагивает, ответ на вопрос, почему не работает спидометр, можно считать найденным – датчик скорости требует замены.

В случаях, когда реакцию стрелки на постукивания по центральному контакту колодки выявить не удается, необходимо произвести «прозвонку» цепи питания спидометра. Процедуру проводят при помощи мультиметра (мультитестера), или путем использования все той же лампочки — контрольки.

Предварительно жгут проводов отключают не только от колодки датчика скорости, но и от самого спидометра. Один вывод тестера или контрольной лампы подключают к концу провода, находящегося под капотом, другой – к салонному окончанию цепи токообеспечения измерителя скорости.

Если тестер в режиме «прозвонки» указывает на нарушение целостности цепи, дальнейший поиск неполадок осуществляют в этом направлении. Необходимо проверить предохранители, места соединения проводов, их целостность внутри изолирующей оплетки.

Зону поиска можно уменьшить, постепенно «прозванивая» отдельные участки цепи. На модели 2114 и другой продукции ВАЗа, причиной отказа спидометра часто становится окисление «массовых» контактов, закрепленных на кузове автомобиля.

В случаях, когда не работает стрелка спидометра, однако данных о неисправностях электрической питающей цепи нет, делается закономерный вывод о неисправности самого прибора. Дополнительную проверку можно произвести путем временной установки заведомо исправной приборной панели.Проверка проводки мультиметромПроверка проводки мультиметром

Ремонт

Ремонт системы измерения скорости напрямую зависит от выявленной неисправности:

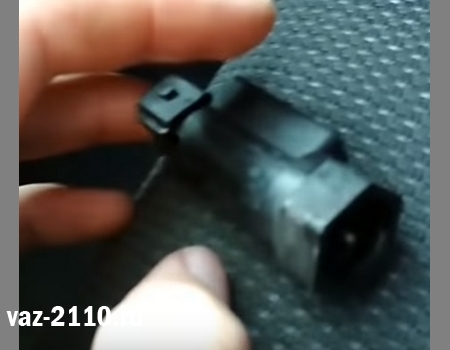

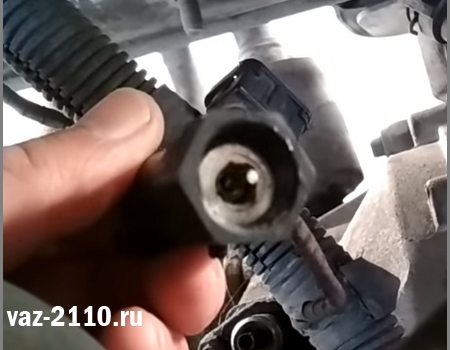

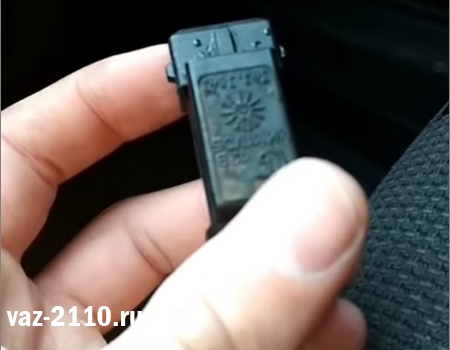

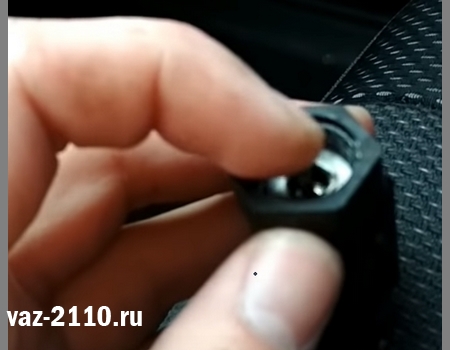

Датчик скорости

  1. Очистить от загрязнений;
  2. Очистить контакты колодки от коррозии и окислов;
  3. Если вышеописанные меры не помогли, осуществляется замена датчика.

Электропроводка

  • Проверить и очистить «массовые» контакты;
  • Спаять или закрепить с помощью «скруток» места перелома проводов, по причине которых перестал работать спидометр;
  • Закрыть изоляционной лентой места повреждения оплетки;
  • Заменить вышедшие из строя предохранители;
  • Очистить от окислов и коррозии контакты колодок.

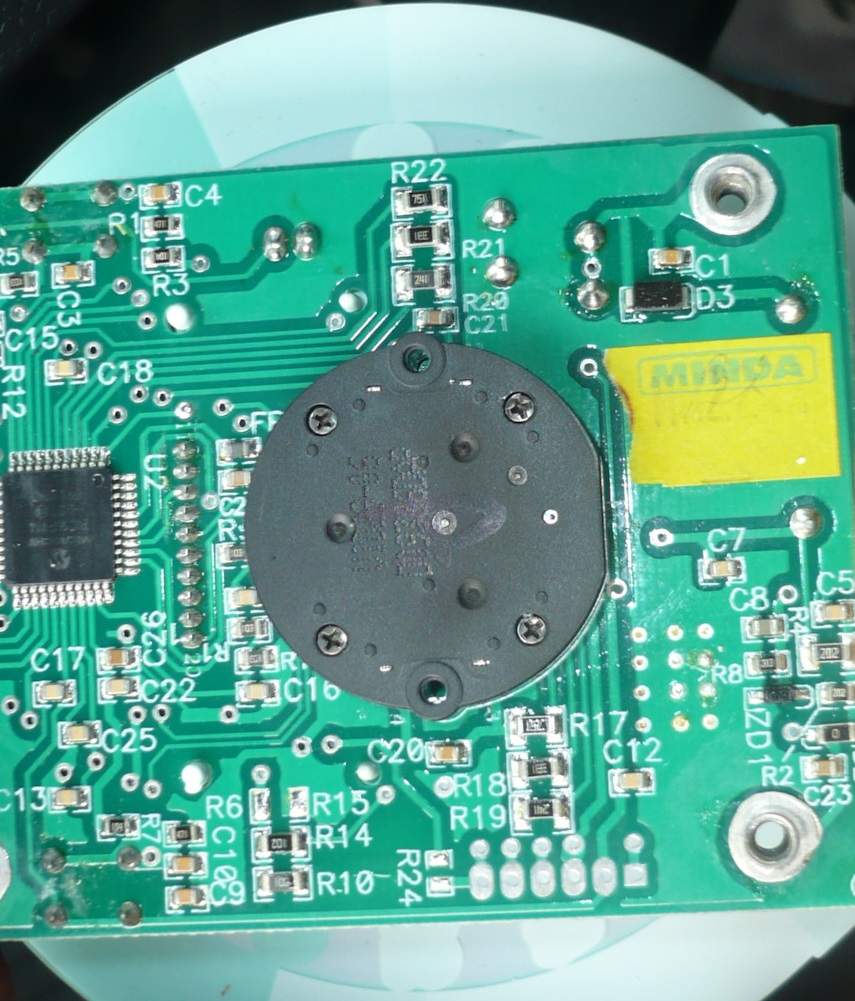

Спидометр

Если перестал работать спидометр, производится его замена. На отечественных автомобилях, собранных с использованием электронного типа измерителя скорости, спидометр меняется вместе с панелью приборов. Осуществить эту операцию можно самостоятельно. Для ее выполнения понадобится только крестовая отвертка и пассатижи.

Восстановить работоспособность прибора своими руками невозможно. Это способен сделать мастер-электронщик. Однако, учитывая довольно низкие расценки на запчасти к автомобилям российских моделей, обращение к мастеру является экономически нецелесообразным.

Ремонт старого спидометра может оказаться гораздо дороже, чем полная замена старой комбинации приборов на новую.

Мне нравитсяНе нравится

Почему не работает спидометр — основные причины и диагностика

Не работает спидометр

Спидометр, как следует из названия, показывает скорость автомобиля. Соблюдение скоростного режима важно не только для того, чтобы избежать штрафов, но и для совершения безопасных поворотов и других маневров. Чем выше скорость, тем большим должен быть радиус безопасного поворота. Если радиус меньше необходимого, велика вероятность ухода машины в занос и опрокидывания автомобиля. Поэтому исправность спидометра так же важна, как и качественная работа рулевого управления или тормозной системы.

Как работает спидометр

Существуют две основные модификации спидометров:

  • механические;
  • электронные.

Принцип работы механического спидометра заключается в трансформации скорости вращения вала в энергию, которая сдвигает стрелку. Привод спидометра расположен в механической или автоматической коробке переключения передач и соединен с индикатором с помощью гибкого защищенного металлическим кожухом троса. Наконечники обеих сторон тросика выполнены в виде четырехгранника, благодаря чему эффективно передают вращение от привода к индикатору. Механический спидометр всегда соединен с одометром (индикатором пробега автомобиля) и составляет с ним единый блок.

Принцип работы электронного спидометра заключается в датчике, который вырабатывает импульсы определенной частоты и длительности (зависит от скорости автомобиля). Датчик присоединен либо к отдельному электронному спидометру, либо к бортовому компьютеру. И компьютер и спидометр выполняют одинаковую функцию – подсчитывают количество импульсов за единицу времени и преобразуют значение в понятные километры или мили в час.

Неисправности спидометров

Чаще всего встречаются следующие неисправности:

  • обрыв или повреждение тросика;
  • соскакивание наконечника тросика с ведомой шестерни;
  • неисправность механического или электронного индикатора;
  • неисправность датчика импульсов;
  • плохой контакт или обрыв провода, который соединяет датчик и индикатор или компьютер.

Видео — Как починить спидометр

Диагностика и ремонт механического спидометра

  • Для диагностики вам понадобятся:
  • моторчик на 12 Вольт;
  • плоская и крестовая отвертки;
  • фонарик; домкраты и подставки;
  • инструкция по ремонту или обслуживанию вашего автомобиля.

Для проверки спидометра приподнимите переднюю пассажирскую сторону автомобиля с помощью домкрата. О том, как делать это безопасно, читайте в статье (Замена и восстановление амортизаторов). Снимите переднюю панель (торпедо), чтобы добраться до комбинации приборов. На некоторых моделях автомобилей можно обойтись без этой операции, поэтому внимательно изучите инструкцию по ремонту и эксплуатации вашей машины. Снимите комбинацию приборов и открутите фиксирующую гайку тросика от индикатора, заведите двигатель и включите 4 передачу. Проверьте, крутится ли тросик в защитном кожухе? Если да, заглушите двигатель, вставьте и закрутите наконечник тросика, после чего снова заведите мотор, включите 4 передачу и посмотрите на показания индикатора. Если стрелка не меняет положения, неисправен индикатор, его необходимо заменить.

Если при работающем двигателе и включенной передаче тросик не крутится, необходимо заглушить мотор и снять тросик с привода, расположенного на коробке переключения передач со стороны водителя. Вытащите тросик из подкапотного пространства и осмотрите наконечники, не повреждена ли форма (квадрат). Покрутите наконечник с одной стороны тросика и наблюдайте за наконечником другой стороны. Если оба наконечника вращаются синхронно, без усилий и грани наконечников не слизаны, то проблема в изношенной шестеренке привода, поэтому ее необходимо заменить. Эта операция описана в инструкции по ремонту и эксплуатации автомобиля.

Диагностика и ремонт электронного спидометра

Для диагностики и ремонта вам понадобятся:

  • плоская и крестовая отвертка;
  • тестер;
  • набор ключей;
  • сканер для инжекторного двигателя (вместо него можно использовать обычный осциллограф).

Запустите самодиагностику бортового компьютера (БК). На большинстве инжекторных автомобилей, которые произведены после 2000 года, БК поддерживает эту функцию. Если БК выдаст ошибку, необходимо расшифровать ее с помощью специальной таблицы, которая находится в инструкции по обслуживанию и ремонту вашего автомобиля. Но, результаты диагностики покажут, работает вся система спидометра, или нет. Для устранения неисправности придется искать повреждение самостоятельно. Для этого приподнимите автомобиль, как описано выше. Присоедините осциллограф к среднему контакту датчика скорости (установлен на месте привода спидометра) и плюсовому контакту аккумулятора. Заведите двигатель и включите 1 передачу.

Исправный датчик будет выдавать импульсный сигнал напряжением не меньше 9 Вольт с частотой 4 – 6 Герц. Если датчик исправен, необходимо выключить передачу и с помощью тестера проверить провод, который соединяет датчик с контроллером электронного блока управления (ЭБУ). Или с помощью осциллографа проверить сигналы датчика на входе ЭБУ. Если сигналы есть, необходимо проверить клеммы и провод, который соединяет ЭБУ и комбинацию приборов (индикатор спидометра). Если есть специальный сканер, то желательно проверить индикатор спидометра, это позволит точнее определить причину неисправности.

Чаше всего спидометр перестает работать из-за попадания в клеммы воды и грязи, а также из-за обрыва или перелома сигнальных проводов. Поэтому в большинстве случаев достаточно высушить и почистить контакты. Если по результатам проверки выявится неисправность датчика скорости, потребуется его замена. Подробно эта процедура, а также замена поврежденного индикатора, описана в инструкции по эксплуатации и ремонту вашего автомобиля.

Почему не работает спидометр — причины отказа спидометра

Спидометр является неотъемлемой частью любого современного транспортного средства. Трудно переоценить важность данного прибора. Благодаря спидометру водитель машины может постоянно контролировать величину моментальной скорости автомобиля (выраженной в км/ч) для соблюдения скоростного режима и правил дорожного движения. Следует помнить, что этот механизм рано или поздно может прийти в негодность, поэтому каждому водителю необходимо знать, какие действия следует предпринимать в случае, когда перестал работать спидометр.

Если спидометр сломался, хозяин автомобиля может устранить дефект двумя способами:

  • доехать до ближайшей станции технического обслуживания, где за определенную плату специалисты осуществят диагностику прибора и проведут необходимые ремонтные работы;
  • самостоятельно выяснить причину поломки и попробовать устранить ее без посторонней помощи.

Признаки поломки

Стрелка зависла

По указанным ниже признакам понять, что спидометр сломался, сможет даже неопытный автолюбитель:

  • во время движения автомобиля стрелка указывает на цифру «0»;
  • стрелка спидометра зависла и не двигается как в процессе движения машины, так и во время стоянки;
  • показания скорости изменяются скачкообразно, с сильными колебаниями и существенной погрешностью в ту или иную сторону.

Распространенные дефекты и способы их устранения

Можно выделить три основных причины, которые негативно влияют на стабильность работы спидометра: окисление жил коннектора, повреждения механической части, выход из строя троса. Далее мы разберем, как следует выявлять эти поломки, и какие действия лучше всего предпринять для их устранения.

Поврежден трос

Окисление жил коннектора. В процессе эксплуатации автомобиля жилы коннектора датчика могут окислиться вследствие попадания на них воды или какой-либо другой жидкости. Выявить это достаточно просто при визуальном осмотре провода. В случае обнаружения на проводе следов коррозии или окисления осуществляется их чистка, после чего проверяется работа спидометра.

Повреждения механической части прибора. Выход из строя механической части спидометра также является достаточно распространенным явлением. Убедиться, что именно неисправность механизма является причиной поломки, можно только после снятия спидометра. Процесс демонтажа напрямую зависит от марки автомобиля. В качестве примера мы рассмотрим рекомендации по снятию спидометра с автомобилей марки ВАЗ. Если транспортное средство имеет в комплектации датчик измерения скорости нового типа, то для его извлечения потребуется снять приборную панель. Делается это следующим образом.

Демонтаж спидометра

  1. Удаляются крепежные элементы накладок рулевого колеса.
  2. Снимается уплотнительная прокладка замка зажигания.
  3. При помощи отверток с рабочим концом под прямой шлиц осуществляется демонтаж панели приборов. Для этого отвертки нужно вставить в гнезда, сформированные на панели, в которых находятся крепежные скобы, после чего панель аккуратно снимется с посадочного места.
  4. Для демонтажа спидометра старого образца нужно снять с посадочного места защитную решетку воздушных каналов, подающих теплый воздух в салон автомобиля или на лобовое стекло. Под решеткой находятся фиксаторы передней панели, после нажима на которые «торпедо» легко выходит из посадочного гнезда.
  5. После выполнения всего вышеуказанного можно приступить непосредственно к диагностике прибора. Выяснить, не привели ли повреждения механической части прибора к тому, что не работает спидометр, очень легко: для этого нужно прокручивать трос привода, параллельно фиксируя показания стрелки спидометра. Отсутствие реакции стрелки на вращение троса, равно как и неравномерное ее движение, свидетельствует о необходимости замены всего механизма.

Отсоединение троса

Повреждение троса спидометра. Данный вид поломки случается чаще всего. Для устранения дефекта поврежденный трос, соединенный с редуктором в районе коробки переключения передач, следует отсоединить от спидометра, открутив болт и прижимную гайку. Перед креплением нового троса на его поверхность нужно нанести смазку, препятствующему преждевременному износу. После того как новый трос будет установлен на свое место, осуществляется монтаж приборной панели.

Длина нового троса привода должна в точности соответствовать длине вышедшего из строя расходника.

Видео

Как снять панель и отремонтировать спидометр, смотрите ниже:

 Почему не работает спидометр на ваз 2110

Спидометры – устройство, позволяющее измерить скорость движения автомобиля и пройденный им путь. Появился он чуть позже первых автомобилей. С его неисправностью водитель не сможет правильно ориентироваться в движущемся потоке машин на дороге, так как прекратится поступление информации о скорости автомобиля и количеству пройденного пути.

Почему не работает спидометр на ваз 2110 - причины и ремонтПочему не работает спидометр на ваз 2110 - причины и ремонт

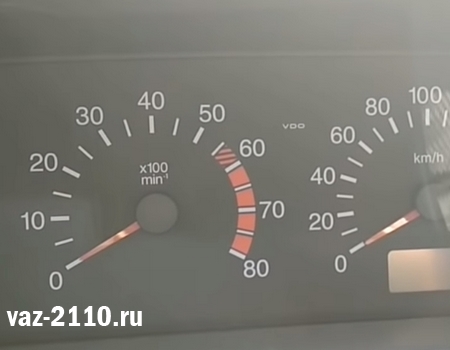

Свидетельства неисправности спидометра

Соблюдение скоростного режима на дороге, это главное, что требуется от водителя. Прекращение работы прибора, отвечающего за эту функцию, может привести к неприятным последствиям. Поэтому своевременной обнаружение неисправности спидометра имеет важное значение.

Убедиться в поломке устройства помогут определённые признаки:

  • неизменное положение стрелки спидометра во время движения автомобиля;
  • работает и не работает спидометр на ваз 2110, нестабильное поведение его стрелки: подёргивание, застывание в одном положении;
  • стрелка показывает изменение скорости в процессе прогрева двигателя до его рабочей температуры, затем стрелка прибора останавливает движение, застывая на одном показании;

Неуверенное поведение стрелки спидометра требует проверки его исправности, поиска причины, вызвавшей поломку, устранение её.

Диагностика причин поломки спидометра машин на 8 клапанов, аналогична для случаев, если  не работает спидометр ваз 2110 инжектор 16.

ВАЗ 2110 с инжектором

Последние модели ВАЗ 2110 оснащены инжекторами. Поиск причин, почему не работает спидометр на ваз 2110 инжектор 8 клапанов, следует начать с проверки датчика скорости. На таком автомобиле установлен  электронный тип спидометра, размещённого на приборной  консоли автомобиля.



Свидетельства неисправности спидометраСвидетельства неисправности спидометра

Свидетельства неисправности спидометраСвидетельства неисправности спидометра

Свидетельства неисправности спидометраСвидетельства неисправности спидометра

Свидетельства неисправности спидометраСвидетельства неисправности спидометра

Свидетельства неисправности спидометраСвидетельства неисправности спидометра

Свидетельства неисправности спидометраСвидетельства неисправности спидометра

Если на ваз 2110 не работает спидометр, то необходимо сменить полностью панель, так как панель со всеми встроенными приборами производители выпускают только в сборке.

Замена панельного щитка осуществляется по следующей схеме:

  • используя отвёртку удалить крепёжные элементы в верхней и нижней частях щитка;
  • аккуратно снять пластиковую накладку и удалить крепления с самой панели;
  • последовательно отключить обе колодки питания;
  • снять панель с кронштейнов, потянув её на себя;
  • установка новой консоли выполняется в обратном порядке.

В чем еще кроется причина неработоспособности спидометра

Однако, часто причина неисправности спидометра кроется в другом:

  1. Попадание масла и пыли в датчик скорости, который находится в отсеке мотора под капотом автомобиля.

Неисправность устраняется после удаления грязи и масла промывкой датчика. Если ДС всё-таки вышел из строя  и требуется его замена, эту несложную операцию может выполнить самостоятельно любой владелец автомобиля.

Последовательность замены следующая:

  • установить машину на ровную горизонтальную поверхность;
  • открыв капот, на коробке передач найти датчик скорости;
  • нажатием на скобу фиксатора отсоединяется штекер от ДС:
  • чтобы снять датчик, следует воспользоваться ключом размером 22 мм, поворачивая его против часовой стрелки;
  • новую деталь устанавливают вкручиванием её усилием руки. Применение ключа не рекомендуется, так как можно не рассчитать поворота и сорвать резьбу;
  • выполнить установку разъёма, о чём свидетельствует щелчок зафиксированной детали.

Новый ДС водителю следует покупать с аналогичной маркировкой. В противном случае стрелка спидометра будет выводить неверные показания.

  1. По непонятной причине перестал работать спидометр ваз 2110. Прежде всего, нужно выполнить проверку наиболее доступных элементов, связанных со спидометром. Так как нет идеальной чистоты в отсеках автомобиля, грязь и влага могут вывести из строя любую деталь, в том числе провода и контакты.

Под воздействием попавшей влаги и грязи могут окислиться провода и контакты. Устранить эту причину просто: контакты необходимо снять, очистить от окисленного налёта, протереть насухо и установить на место.

Необходимо также проверить целостность проводов. Внешне исправные провода могут  внутри могут иметь разорванные участки жил. Проверка исправности проводов заключается в прозванивании их поверхности тестером.

В процессе эксплуатации могут быть повреждены шлицы, элементы, проворачивающие тросик спидометра. Такой дефект может нарушить работу приборной панели.  Убедиться в её исправности можно с помощью её тестирования.

  1. Третьим, очень важным дефектом является неисправность датчика скорости. Это устройство расположено на КПП, граничащим с выпускным коллектором. Этот фактор  приводит к нагреванию, перетиранию проводов ДС.

Причины вывода датчика из рабочего состояния, установить неисправность, можно в сервисном центре. Эту процедуру мастера выполнят в присутствии автовладельца.

Для самостоятельного устранения неисправности, следует, поступит так:

  • датчик скорости нужно извлечь, выкручивая, из коробки передач;
  • соединить провод ДС с шуруповёртом или дрелью, установить розицию вращения против часовой стрелки;
  • включить зажигание.

Движение стрелки свидетельствует об исправности датчика. Слабое звено, скорее всего, находится в КПП автомобиля. Справиться с это задачей водителю без опыта,  сложно. В этом случае решение проблемы должны осуществить специалисты автосервиса.

Если не работает стрелка спидометра ваз 2110, датчик скорости подлежит замене.

Спидометр на ВАЗ 2110 с инжектором, важный элемент любого автомобиля, не исключая  «десятку». Проверить и найти источник неисправности этого прибора могут водители ВАЗ 2110 даже с небольшим опытом. Однако если не удаётся определить источник неполадок спидометра, нужно привлечь внимание к этой проблеме специалистов технической службы.

Не работает спидометр ВАЗ 2110 или прыгает стрелка: что делать

Часто автолюбители сталкиваются с поломкой прибора отображения скорости. Это создает дополнительные трудности в управлении машиной, особенно если на дороге действуют ограничения, что может привести к созданию аварийной ситуации. Если не работает спидометр ВАЗ-2110, то поломку можно устранить своими руками или обратиться в автосервис. Специальных навыков для этого не требуется. Для ремонта комплекта спидометра потребуется электрическая схема автомобиля, автотестер или контрольная лампа.


Вернуться к оглавлению

Назначение и принцип работы спидометра

Комплект измерителя скорости автомобиля состоит из датчика скорости (ДС), соединительных проводов, сетевого предохранителя и показывающего прибора. На «десятках» устанавливается стрелочный спидометр. Он расположен на торпедо и выполнен в едином блоке с другими приборами и индикаторами. При движении автомобиля стрелка спидометра показывает истинную скорость, а одометр фиксирует пройденное расстояние. Показания отображаются либо на ЖК-дисплее, либо на барабанном счетчике.

На автомобилях ВАЗ-2110 первых выпусков использовался механический привод спидометра, выполненный в виде тросика в металлической оплетке с четырехгранниками с обеих сторон. Для крепления к прибору и приводному устройству имелись специальные накидные гайки. Крутящий момент от вторичного вала коробки передач посредством тросика передавался непосредственно показывающему прибору.

Электронный спидометр ВАЗ-2110 устанавливается на моделях с инжекторными двигателями.

Принцип работы прибора основан на эффекте Холла. Сигнал с ДС передается на электронный блок управления (ЭБУ) и, преобразовавшись, поступает на вход схемы спидометра. Кроме того, он задействован в системе зажигания и подачи топлива на форсунки. ДС представляет собой асинхронный генератор, возбуждаемый постоянными магнитами. Сигнал поступает в ЭБУ в виде электрических импульсов, пропорциональных скорости движения автомобиля. Например, за время прохождения машиной расстояния в 1 км, в блок управления их поступает около 6 тыс.


Вернуться к оглавлению

Признаки и причины неполадок ДС

На вазовских «десятках» установлены стрелочные показывающие приборы, т. е. о величине скорости судят по углу ее отклонения. Если во время езды скачет и прыгает стрелка спидометра, лежит на «нуле» или показывает значения, не соответствующие истинным, а одометр не фиксирует пройденный путь, то это говорит о поломке ДС.

Такая ситуация возникает из-за загрязнения контактной колодки датчика, т. к. первичный прибор расположен на корпусе коробки передач под капотом и не защищен от попадания грязи. Колодка может быть подвержена воздействию паров масла, проникающих через поврежденные уплотнители. Это приводит к потере контакта и, как следствие, к неправильным показаниям спидометра. Такая поломка может возникнуть как у датчиков с квадратным разъемом, так и с круглым. Различие между ними состоит в том, что первые используются в системах Bosh, а вторые — в «Январь 4» и GM.

При выходе из строя датчика скорости часто наблюдается неустойчивая работа двигателя на холостом ходу, а также повышается расход топлива. В этом случае проводится замена ДС. При выборе исправного датчика желательно подобрать модель, которая идентична старому. Предпочтение отдается изделиям, распиновка контактов которых указана в виде «-», «А» и «+», а не цифровому обозначению. Это поможет при ремонте прибора и замере сигнала на выходе.

Шток привода ДС должен быть металлическим, а не пластмассовым. В противном случае срок службы составит не более полугода. При покупке исправного прибора проверяется комплектность, отсутствие люфтов, а также наличия шайбы на штоке. Замена ДС проводится самостоятельно и затруднений не вызывает.


Вернуться к оглавлению

Как проверить датчик скорости

Говорить о проверке ДС на автомобилях с карбюратором не приходится, т. к. на них применяется тросовая система передачи крутящего момента непосредственно спидометру, а датчика попросту нет. На автомобилях с инжектором установлен ДС, работа которого основана на использовании эффекта Холла. Располагается прибор на коробке передач возле выпускного коллектора. Такое «соседство» приводит к нагреву и перетиранию проводов, входящих в колодку.

Работоспособность датчика скорости можно проверить несколькими способами. Для этого измеряются выходные электрические характеристики с помощью портативного осциллографа или мультиметра. ДС можно демонтировать, а сердечник вращать шуруповертом против часовой стрелки. На экране осциллографа должен отобразиться сигнал прямоугольной формы со значением нижнего напряжения 1 В, а верхнего — не менее 5 В. При повороте колеса на 1 оборот на выходе появляется 6 импульсов.

В случае, когда сигнал есть, а спидометр не работает, возможной причиной является поломка привода датчика. Если грани вала «съедены», то предстоит полная замена устройства. Если при замере выходных характеристик сигнал не появился, то это указывает на неисправность моторчика датчика. Их измерение можно проводить и без демонтажа первичного прибора. Для этого необходимо поддомкратить переднее колесо и, вращая его, снять показания. Такие работы удобней проводить с помощником.

Если после замены датчика спидометр показывает скорость, не соответствующую режиму езды, то причина может крыться в поломке зубчатого колеса привода ДС. В этом случае проводят его замену вместе с шестерней. При покупке исправного привода необходимо обратить внимание на количество зубьев. Если их число не совпадает со штатной шестерней, то работы придется проводить снова.


Вернуться к оглавлению

Варианты устранения неполадок спидометра

Выход из строя датчика скорости — это не единственная причина отсутствия показаний спидометра. На работоспособность последнего может влиять обрыв соединительных проводов или отсутствие контакта в клеммной колодке, а также поломка показывающего прибора. Если при проверке ДС он оказался исправным, то поиск дефекта продолжают от колодки до спидометра. Чтобы убедиться в целостности линии и проверить прибор на работоспособность, необходимо воспользоваться контрольной лампой.

Для этого один провод контрольки подсоединяют к отрицательной клемме аккумулятора и включают зажигание, а другим — часто касаются контакта «А» колодки, создавая подобие импульсов. При этом стрелка спидометра должна отклоняться от своего первоначального положения. Если эффект достигнут, то этот участок комплекта исправен, в противном случае начинают проверку целостности цепи от колодки до предохранителя и затем к прибору. При отрицательном результате можно говорить о неисправности устройства.

Замена спидометра проводится с приборным щитком, т. к. запчастей для его ремонта промышленность не выпускает. Согласно статистике, только в 7 % таких неисправностей неработоспособным элементом является показывающее устройство. Если комплект спидометра работоспособен, а признаки неисправности остались, то, скорее всего, произошла поломка шестерни привода, расположенная в коробке переключения передач. Такой ремонт рекомендуется проводить на СТО, т. к. необходим демонтаж КПП и ее разборка.

На «десятках» первых выпусков неполадки спидометра могут возникнуть в результате обрыва приводного тросика или если «слизаны» грани наконечника. В этом случае тросик демонтируется и заменяется исправным. При повреждении гнезда привода спидометра он тоже подлежит замене.

Для поддержания работоспособного состояния тросика его необходимо периодически смазывать и проверять надежность крепления к приводу. Необходимо помнить, что он не допускает изгибов, заломов и образования петель.


Вернуться к оглавлению

Замена разных видов ДС ВАЗ 2110

Провести замену датчика скорости «десятки» автолюбителю труда не составит и времени займет совсем немного. Для этого необходимо последовательно выполнить ряд операций. Работы начинаются с полного обесточения автомобиля путем отсоединения отрицательной клеммы от аккумулятора. После этого снимается фиксатор и отсоединяется колодка от ДС. Провода убираются в сторону и фиксируются так, чтобы не было излома возле колодки.

Затем ключом на 22 или 21 (в зависимости от типа датчика) его откручивают от привода спидометра. Если при этом необходима замена устройства, то его необходимо открутить ключом на 10 и осторожно извлечь из корпуса КПП. В случае падения штока привода в коробку передач будет необходима ее полная разборка.

После этого устанавливается работоспособное изделие и вставляется колодка. Нумерация выводов на ДС и фишке жгута должна совпадать. После завершения ремонта необходимо проверить работу комплекта. Если она будет производиться в гараже на вывешенных колесах, то надо не забыть включить зажигание.

На ВАЗ-2110 первых выпусков устанавливался механический ДС, состоящий из тросика, спидометра и привода. Замена последнего аналогична описанной выше. Необходимо помнить, что датчики, установленные на ВАЗ-2110 до 2006 года выпуска, отличаются по креплению и не взаимозаменяемы.

python — Рисование и обновление иглы спидометра

Переполнение стека
  1. Около
  2. Товары
  3. Для команд
  1. Переполнение стека Общественные вопросы и ответы
  2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
  3. работы Программирование и связанные с ним технические возможности карьерного роста
  4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
  5. реклама Обратитесь к разработчикам и технологам со всего мира
  6. О компании
,

Как работают спидометры и почему они перестают работать

Если вы едете по автостраде или скользите в пробке, мало что может быть проще, чем взглянуть на свой спидометр чтобы узнать, как быстро вы идете. Информация о вашей скорости — одна из самых основных и важных сведений, необходимых для безопасного вождения. Если ваш спидометр перестал работать, вы не можете быть уверены, насколько быстро вы едете. Вы когда-нибудь задумывались, как ваш спидометр определяет точную скорость?

Понимание технологии, лежащей в основе этого важного прибора, может дать вам большее представление о скромном спидометре.

Что такое спидометр?

Pixabay.com / CC0 1.0.

Как следует из названия, спидометр — это часть оборудования, которая сообщает вам скорость вашего автомобиля. В большинстве автомобилей это круглая шкала, расположенная на видном месте на приборной панели, с цифрами, расположенными вокруг шкалы. Наименьшие числа находятся внизу шкалы, и они неуклонно увеличиваются по мере подъема по кругу. Стрелка выходит из центра шкалы и указывает на число, которое соответствует вашей текущей скорости.Большинство спидометров на самом деле имеют два ряда цифр, указывающих скорость как в милях в час, так и в километрах в час.

Краткая история спидометра

Самые ранние автомобили фактически не имели спидометров. Сначала это не было проблемой; большинство первых автомобилей развивались на относительно низких скоростях, поэтому их водителям было легко держать скорость под контролем. Однако к началу 20-го века максимальная скорость возросла примерно до 30 миль в час, что привело к увеличению количества серьезных аварий.В ответ Отто Шульце изобрел первый спидометр в 1902 году.

Эти первые спидометры были дорогими и труднодоступными, но к 1910 году автопроизводители начали предлагать спидометры в качестве стандартного оборудования.

ЗНАЕТЕ ЛИ ВЫ: Ранние спидометры на самом деле имели два датчика: один для водителя, который располагался на приборной панели, и больший на передней стороне автомобиля. Большой внешний датчик был там, чтобы полиция могла определить вашу скорость передвижения.

Типы спидометров: механические и электронные спидометры

Pixabay.com / CC0 1.0.

Вообще говоря, существует два типа спидометров: механические и электронные. Механические спидометры существуют с 1902 года и основаны на конструкции Отто Шульце. Электронные спидометры — относительно недавнее изобретение, появившееся в 90-х годах.

Теперь вернемся к механическим спидометрам и объясним, как именно они работают.

В механических спидометрах используются магниты для отображения скорости движения.

Их часто называют вихретоковыми спидометрами, потому что они используют магнитные вихревые токи для отображения скорости вашего автомобиля.Механические спидометры — это аналоговые устройства, которые подключаются непосредственно к трансмиссионному валу транспортного средства. Они предоставили водителям надежный способ измерения скорости в то время, когда электронных датчиков еще не существовало.

Они состоят из нескольких частей:

  • приводного троса
  • оправки
  • спиральной шестерни
  • постоянного магнита
  • скоростной чашки
  • волосковой пружины
  • иглы

Приводной трос наматывается на вал трансмиссии и удерживает оправка внутри.При вращении вала оправка также начинает вращаться. Другой конец приводного троса прикреплен к спиральной шестерне. Эта шестерня вращается вместе с оправкой и прикреплена к постоянному магниту, который сам находится внутри ускорителя. Когда магнит вращается, он создает вращающееся магнитное поле. Это поле затем создает силу сопротивления, которая воздействует на стрелку спидометра.

Это натяжение уравновешивается волосковой пружиной, в результате чего отклонение стрелки спидометра равно скорости автомобиля.

ЗНАЕТЕ ЛИ ВЫ: Поскольку скорость, пройденное расстояние и вращение двигателя можно определить на основе вращения вала трансмиссии, приводной трос также связан с одометром и тахометром.

Электронные спидометры полагаются на датчик скорости транспортного средства для отображения скорости движения

Электронные спидометры используют датчик скорости транспортного средства, а не приводной кабель для вычисления скорости транспортного средства. Датчик состоит из зубчатого металлического диска, стационарного детектора и магнитной катушки.

Диск крепится к трансмиссионному валу автомобиля; когда вал вращается, зубья на диске прерывают магнитное поле катушки. Прерывание запускает детектор и посылает импульс на компьютер транспортного средства. Затем компьютер использует эти импульсы для вычисления скорости транспортного средства, расстояния, которое оно преодолело, и скорости вращения двигателя. Затем скорость автомобиля отображается на традиционном аналоговом циферблате или на цифровом дисплее.

Внесение серьезных изменений в ваш автомобиль может повлиять на точность вашего спидометра.

Pixabay.com / CC0 1.0.

Например, переход с 21-дюймовой шины на 24-дюймовую может снизить точность вашего спидометра на целых 15 процентов. Если ваш спидометр больше не точен, возможно, вам придется откалибровать его заново. Обычно это достигается за счет использования мощного электромагнита для изменения напряженности поля магнита в ускорителе, и вы не должны пытаться делать это самостоятельно.

Спидометры не совсем точны, но достаточно точны

Независимо от того, является ли ваш спидометр электронным или механическим, его необходимо тщательно откалибровать, чтобы точно преобразовать вращение трансмиссионного вала в скорость автомобиля.Калибровка спидометра по умолчанию основана на нескольких предположениях о вашем автомобиле, включая передаточное число дифференциала и размер шин вашего автомобиля. Производители проводят обширные испытания, чтобы определить взаимосвязь этих факторов со скоростью и движением вашего автомобиля. Используя это испытание, они установили силу магнитного поля и сопротивление, обеспечиваемое волосковой пружиной, в соответствии с реальной скоростью автомобиля.

Спидометры не совсем точны, но обычно они отличаются только на несколько процентных пунктов.Достаточно точного спидометра достаточно для большинства водителей; В большинстве случаев не имеет значения, едете вы со скоростью 59,6 миль в час или 60,4 миль в час, если вы знаете, что едете со скоростью 60 миль в час.

Спидометр перестал работать? Это наиболее частые причины.

Если ваш спидометр перестал работать и остается на отметке 0 миль в час, вам следует как можно скорее проверить автомобиль. Наиболее частые причины, по которым спидометр перестал работать, включают неисправный датчик скорости, сломанную шестерню на спидометре, поврежденную проводку или неисправный блок управления двигателем.

ЗНАЕТЕ ЛИ ВЫ: Иногда у вас может возникнуть проблема, когда спидометр работает, а одометр — нет. Причина в том, что шестерни одометра, скорее всего, сломаны, поэтому вам необходимо их заменить.

Будущее спидометров

Одним из самых больших недостатков нынешней конструкции спидометра является его расположение; взгляд на спидометр заставляет водителя отвлечься от дороги, хотя бы на мгновение. Однако, когда вы едете со скоростью 60 миль в час, для того, чтобы произошла авария, достаточно одного момента.В будущем спидометры будут интегрированы в хедз-ап дисплей, или HUD, прямо в поле зрения водителя. Другие технологии, включая лидар, радар и GPS, могут в конечном итоге заменить установленные на трансмиссии датчики для вычисления скорости транспортного средства.

Спидометр, хоть и не особо красив, но играет важную роль в вашем автомобиле. Возможность быстро и точно определять скорость вашего автомобиля имеет решающее значение для безопасного движения по дорогам. Если кажется, что ваш спидометр неточный или если спидометр перестал работать, проверьте машину, чтобы определить причину и устранить ее.

Связанные

.

Признаки неисправного или неисправного датчика спидометра

Электроника в современных легковых и грузовых автомобилях чрезвычайно сложна. Однако одним из простейших устройств, с помощью которых мы можем получить фактические данные, является спидометр. По сути, спидометр питается от трех независимых компонентов; спидометр на приборной панели, кабель, соединяющий спидометр с карданным валом, и датчики спидометра, прикрепленные к карданному валу для измерения скорости. Некоторые проблемы со спидометром возникают из-за грязных или неисправных датчиков, которые передают ложные данные по кабелю и в конечном итоге обнаруживаются на приборной панели.

Где находится датчик спидометра?

Датчик спидометра расположен в трансмиссии вашего автомобиля и предназначен для регистрации скорости вращения карданного вала. Датчик передает эту информацию через кабель спидометра в компьютер автомобиля, который преобразует электрические импульсы в числовую скорость. В конце концов, это число отображается на спидометре и говорит вам, с какой скоростью вы едете. Если датчик спидометра не работает должным образом, показания спидометра будут неточными; это может привести к штрафам за превышение скорости или небезопасным дорожным ситуациям.

Приведенные ниже симптомы указывают на наличие проблемы с датчиком спидометра:

1. Не работает спидометр

Если у вас цифровой или ручной спидометр, если он не отображает точную информацию, он вам не поможет. Один из самых больших признаков того, что ваш датчик спидометра не работает должным образом, — это то, что спидометр будет отображать неточные показания, или стрелка или цифровые числа вообще не будут двигаться на дисплее спидометра.Неисправный датчик спидометра также может привести к тому, что спидометр будет работать беспорядочно, изменяя показания от одной скорости к другой; даже если на самом деле вы не ускоряетесь и не замедляетесь.

Если вы чувствуете, что едете быстрее или медленнее, чем показывает показания спидометра, неплохо было бы, чтобы ваш автомобиль осмотрел механик, так как это может быть проблема с датчиком, который можно отремонтировать, или указанием на то, что датчик спидометра нуждается в замене. Активное решение проблемы со спидометром может повысить безопасность не только для вас, но и для других людей на дороге.Это также может снизить вероятность получения двух цитирований; один за превышение скорости, а другой за поврежденный спидометр.

2. Не работает круиз-контроль

Датчик спидометра также является важным компонентом для правильной работы круиз-контроля автомобиля. Когда датчик работает некорректно, он не отправляет сигнал в ЦП, что влияет на способность транспортного средства устанавливать дроссельную заслонку на желаемую скорость. В качестве меры безопасности производители автомобилей проектируют круиз-контроль таким образом, чтобы, если датчик спидометра срабатывает, он вообще не задействует круиз-контроль.На большинстве автомобилей, проданных сегодня, это будет обозначено включением индикатора круиз-контроля на приборной панели, даже если он не включен. Если у вас возникла эта проблема, возможно, датчик спидометра необходимо заменить.

3. Загорается индикатор двигателя.

Датчик спидометра расположен внутри коробки передач и прикреплен к карданному валу, который влияет на несколько функций автомобиля. Из-за этого на приборной панели может загореться индикатор Check Engine, если центральный процессор автомобиля обнаружит проблему с датчиком.Независимо от того, почему горит индикатор проверки двигателя, это никогда не бывает хорошо, и этого не следует избегать. Если индикатор проверки двигателя загорается в любое время, как можно скорее обратитесь к механику, чтобы он диагностировал проблему с помощью правильных диагностических инструментов. Иногда проблема небольшая, и необходимо перезагрузить ЦП; но не рискуйте.

4. Автомобиль теряет мощность

Современные легковые и грузовые автомобили оснащены электронным впрыском топлива, которым управляет бортовой компьютер. EFI подает топливо в двигатель на основе входных данных от нескольких датчиков; один из которых — датчик спидометра.Если вы заметили, что ваша машина начинает терять мощность; особенно когда вы нажимаете на дроссельную заслонку, это может быть вызвано повреждением или неисправностью датчика спидометра. Эта проблема может быть потенциально опасной для других механических компонентов вашего автомобиля, поэтому не игнорируйте ее. Как можно скорее обратитесь к сертифицированному механику, чтобы определить причину этой проблемы.

Как видите, датчик спидометра влияет на работу нескольких компонентов, что позволяет эффективно управлять автомобилем или грузовиком.Каждый раз, когда у вас появляется любой из вышеперечисленных предупреждающих знаков, обратитесь к профессиональному механику, чтобы правильно диагностировать и устранить проблему.

,

анимация — Android спидометр (игла манометр)

Переполнение стека
  1. Около
  2. Товары
  3. Для команд
  1. Переполнение стека Общественные вопросы и ответы
  2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
  3. работы Программирование и связанные с ним технические возможности карьерного роста
  4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
  5. реклама Обратитесь к разработчикам и технологам со всего мира
  6. О компании
,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
