Не горит лампочка зарядки аккумулятора – При включении зажигания не горит лампа аккумулятора авто

Не горит лампочка зарядки аккумулятора

Аккумулятор Бывают случаи, когда лампочка, показывающая заряд автомобильного аккумулятора гаснет и не загорается или появляются иные проблемы свидетельствующие о каких-либо неполадках аккумуляторной батареи. В таком случае каждый ответственный автовладелец пытается выяснить причину подобных неполадок.

Часто встречающиеся проблемы АКБ

Если рассматривать ситуацию с рядовым автолюбителем, который садится за руль своего транспортного средства и станет, когда аккумулятор не выдаёт необходимого заряда или напряжения. Причин для такого поведения аккумуляторной батареи можно насчитать достаточно. Мы же приведём для Вас одни из самых распространённых эксплуатационных проблем, с которыми приходилось столкнуться многим водителям:

Не горит лампочка зарядки аккумуляторной батареи автомобиля

Эта лампочка должна загораться при каждом повороте ключа зажигания. Если она перестаёт работать, то это свидетельствует о необходимости её

срочной замены. Почему срочной? Потому что в том случае, если возникнет реальная проблема, тогда произвести замену станет абсолютно невозможно. Лампочка горит, но батарея быстро разряжается

Неисправный генератор

Такое положение вещей свидетельствует о нескольких вариантах. Во-первых, аккумулятор просто не может держать либо принимать заряд. Во-вторых, заряда, который поступает с генератора, банально не хватает. Зачастую данные проблемы возникают из-за того, что реле-регулятор выходит из строя. Проверить этот элемент достаточно просто: нужно подсоединить к нему вольтметр, запустить двигатель машины и нарастить обороты до трёх тысяч в минуту для бензиновых, для дизельных же до двух. А затем уже можно замерять величину напряжения. Если вольтаж находится в диапазоне 12-14, то реле функционирует отлично, если же ниже этих значений, тогда Вам стоит обратиться на СТО: вероятна поломка реле-регулятора или некорректное функционирование генератора.

Лампочка заряда аккумулятора не гаснет после запуска двигателя.

Это самый серьёзный, из вышеперечисленных, сигнал. Он свидетельствует о том, что цепь зарядки повреждена. Или если индикатор на приборной панели горит всегда, то ещё это может означать присутствие плохого контакта, либо генераторные щётки серьёзно поизносились, или из-за отсутствия массы. В этом случае необходимо проверить соединительные узлы генератора и аккумулятора, а также оценить состояние данных агрегатов. В случаях не нахождения водителем видимых причин неисправностей, следует немедленно отправляться в автомастерскую. Если, Вы не оперируете соответствующими знаниями, самому лучше туда не соваться.

Как видно из вышесказанного, лампочка зарядки аккумулятора на приборной панели может много о чём «подмигнуть водителю. Следя за тем как она горит или не горит вовсе, как долго и с какой периодичностью это происходит, автовладелец должен немедленно заняться спасением аккумулятора автомобиля, обратившись за квалифицированной помощью в автомобильный центр технической помощи.

Аккумулятор Но не стоит делать поспешных выводов и нестись сломя голову на СТО, только увидев, что лампочка ведёт себя не так как ранее. Может аккумулятор вашего «металлического друга» попросту не получает достаточного заряда и поэтому быстро садится. И такое явление проявляется частенько после частых, но не длительных поездок. Например, ежедневно Вы направляетесь на работу, проводя в пути минут пятнадцать, следовательно аккумулятор не получает полного объёма необходимого заряда. Зато при каждом запуске двигателя у него исправно забирают заряд, который ему самому необходим. Данная проблема решается просто и Вы справитесь с этим вполне самостоятельно, ведь нужно всего лишь достаточно зарядить аккумулятор.

Технические неисправности АКБ и пути их решения

В данном разделе мы Вам расскажем об основных неисправностях, которым подвергаются автомобильные стартерные аккумуляторы. Ну что, поехали.

Саморазряд

Даже только приобретённая аккумуляторная батарея, которая лишена всякого рода дефектов, постепенно разряжается, даже если она полностью отключена от потребителей энергии.

Новая аккумуляторная батарея теряет до 1% от своей общей мощности в сутки, когда уже «юзаная» может спокойно утрачивать и до 3%. Основной причиной такой разрядки является расслаивание электролита в банках, то есть на их дно ложиться более плотный материал, в отличие от остающегося наверху. И поэтому расслоенный и неравномерно плотный по всему объёму электролит, вынуждает к появлению паразитных токов, которые и вызывают саморазряд. Вот именно по этой причине при хранении аккумулятора каждые два месяца стоит подзаряжать батарею малым током для стабилизирования плотности электролита.

Лампочка аккумулятора Бывают случаи и ускоренного саморазряда, когда цифра переваливает уже за 3% в сутки.

Основной причиной ускорения саморазряда может являться загрязнение электролита или использование некачественных компонентов при его изготовлении. Также под корпус аккумулятора могут попадать посторонние предметы, которые вскоре вызывают замыкание пластин; электролитом загрязнилисьповерхности батареи; произошло разрушение сепараторов или осыпалась активная масса пластин – всё это побуждает аккумулятор более активно саморазряжаться. А в следствии этого батарея быстро утрачивает свою ёмкость и становится совершенно непригодной.

Окисление выводных штырей

Окисление аккумуляторных выводных штырей и клемм происходит от попадающего на них электролита или его испарения. Окислившиеся клеммы и штыри теряют способность контактировать между собой. Их следует очистить мелкой наждачкой. А когда клеммы на штырях уже закреплены, их тонко смазывают техническим вазелином. Такая мера предосторожности препятствует дальнейшему возникновению окисления.

Сульфатация пластин

Если аккумуляторная батарея длительно хранится без подзарядки; у неё снижается уровень электролита в банках; используется более плотный электролит; батарея сильно разряжена и продолжает эксплуатироваться, то может возникнуть сульфатация пластин АКБ.

Проверка работоспособности аккумулятора Этому процессу характерно образование большого количества крупных кристаллов сернокислого свинца на поверхности активной массы. Свинец блокирует попадание электролита в активную массу пластин из-за невозможности его растворения. В следствии этого пластины теряют объём рабочей поверхности, заметно уменьшаясь, и аккумуляторная батарея утрачивает свою ёмкость.

Поражённый сульфатацией аккумулятор как быстро заряжается, так же быстро и разряжается. Если сульфатация значительна, аккумулятор уже не спасти, но незначительную можно побороть несколькими циклами «заряда-разряда». Зарядив аккумулятор, его нужно полностью разрядить током приблизительно в 5А, допусти подсоединив к нему лампу от автомобильной фары. И так повторить несколько раз.

Не будем лукавить, помогает это не в 100% случаев, но вероятность реанимации аккумулятора всё же присутствует. Чтобы сульфатация не одолела Вашу аккумуляторную батарею, соблюдайте правила её хранения и эксплуатации, а именно соблюдайте постоянный заряд, не допускайте загрязнений, не заливайте слишком плотный электролит. Короткое замыкание пластин

Следующая неисправность может возникнуть, в случае разрушения сепараторов или оседания остаточной активной массы на дно ёмкостей аккумуляторной батареи и незамедлительном возникновении короткого замыкания пластин с разными полюсами. Возникновение короткого замыкания также является следствием пластинного коробления от подачи на них чрезмерного или длительного заряда, сильной тряски, в следствии плохого закрепления аккумулятора, или высокой плотности электролита. Батарею с данной неисправностью отдают на ремонт. Если же конструкция аккумулятора сложена таким образом, что его нельзя вскрыть и отремонтировать, тогда его приходится утилизировать и приобрести новый.

Повреждение корпуса аккумулятора

Поломка аккумулятораЕсли повреждение корпуса аккумулятора незначительно, то оно легко устранимо при помощи специальных клеящих средств. Клей подбирается в зависимости от материала исполнения корпуса. Большинство корпусов ремонтируются обычным эпоксидным клеем. Чтобы заклеить корпус аккумулятора, нужно его разобрать, высушить, заклеить, потом снова собрать, залив электролит. Теперь Вы осведомлены об основных неисправностях автомобильных аккумуляторных батарей.

Другие виды неисправностей аккумуляторной батареи

Часто бывает, что в следствии разного вида деформаций, аккумуляторная батарея не справляется со своей прямой функцией. Аккумулятор начинает нагреваться, плохо заряжаться, начинают отходить провода, в следствии чего теряется контакт с соединениями других автомобильных механизмов.

1. Если между электродными выводами начинают появляться «мостики», то следует тщательно промыть аккумулятор обычной водой, а затем смочить тряпку в содовом растворе и протереть батарею.

2. Если Вами замечены трещины между крепежами и клеммами батареи, то ни в коем случае не беритесь самостоятельно устранять проблему. Самое меньшее так Ваши действия принесут никчемный результат, а того больше приведут аккумулятор в состояние полной непригодности. Поезжайте сразу же в автосервис, где профессионалы быстро ликвидируют эту проблему.

3. Часто случается и нагревание аккумулятора, а порой даже и его вздутие. Это происходит из-за недостаточно вентилируемого корпусного пространства батареи. А уже эту проблему Вы с лёгкостью решите самостоятельно. Просто прочистите в пробках аккумулятора вентиляционные отверстия. Гораздо сложнее устранить просачивание электролита через отверстия вентиляции.

Случившееся свидетельствует о следующем:

Неисправности

3.1. Гидролиз или испарение состава электролита. Под этим термином подразумевают достаточно нормальный процесс, который может привести к неожиданным проблемам эксплуатации аккумулятора лишь в случае сульфатации электродов. «Вылечить» гидролиз можно длительной зарядкой батареи силой тока, равной пяти процентам от общей её ёмкости.

3.2. Испарение электролитического состава, которое возникает из-за того, что корпус аккумулятора и реле напряжения зафиксированы некачественно. Решением данной проблемы будет регулировка или замена реле.

3.3. Испарение электролитического состава, возникающее при получении от генератора очень большого заряда. В следствии этого батарея начинает сильно нагреваться. Для исключения этой проблемы, исследуйте зарядную систему и всё электрооборудование, воспользовавшись вольтметром. Подключать его нужно к положительной клемме генератора. Показания его должны быть не выше 14,2 В.

3.4. Электролит достиг высокого уровня. Лишнюю жидкость следует слить. Ориентиром будет тот факт, что над электродами должно оставаться пару сантиметров жидкости. Этого будет вполне достаточно.

Если Вы заметили на аккумуляторе деформационные проявления либо какие-то механические повреждения, лучше незамедлительно обратитесь к специалистам. Они Вам расскажут и покажут, что делать с аккумулятором в дальнейшем. В лучшем случае его можно будет отремонтировать, в противном же всегда есть другой выход – приобретение нового.

Несколько советов по эксплуатации аккумуляторных батарей

ЗарядМногие из автовладельцев почему-то неподдельно удивляются, когда узнают, что аккумулятору тоже необходимо «техобслуживание». Это весьма прискорбно, ведь толика Вашего внимания и заботы могут сохранить время и не прохудить кошелёк. Регулярный уход за автомобильным аккумулятором достаточно прост и сводится только к регулярным проверкам уровня электролитического наполнителя. Если его уровень низок, то может производиться излишняя зарядка, а это вызывается неисправным генератором. Если электролит в недостатке только в одном элементе батареи, тогда ожидайте скорого выхода из строя всего агрегата. В летний и осенний период он ещё продержится на последнем издыхании, но первые морозы сделают свой «контрольный».

Дозаправляя аккумулятор электролитом помните об одном, что при зарядке уровень электролита на повышается, поэтому учитывайте этот фактор во время долива. А последствия попадания кислоты на металл или пластик могут стать необратимыми. Мы призываем Вас быть заботливыми автовладельцами и всегда держать на контроле заряд батарей аккумуляторов. Периодически, желательно раз в квартал, проверяйте уровень напряжения клемм батареи, даже если аккумулятор работает чётко и безотказно, как швейцарские часы. В процессе эксплуатации все аккумуляторы теряют определённое количество воды из электролита, тем самым повышая его плотность, а это уже пагубно сказывается на электродах (пластинах), ведь кислота в банках становится концентрированнее. В результате ресурс батареи снижается.

Автоаккумулятор Скорость, с которой происходит потеря воды из электролита зависит от используемых материалов и функциональности электрооборудования всей машины. В зависимости от компиляции всех фактов скорость испарения воды может варьироваться в десятки раз. Поэтому концентрация электролита может снизиться до критической отметки и за один месяц, и за три, а то и за голы. Так что пользуясь привычной классикой в виде свинцовых батарей, будьте готовы проверять электролитический уровень не реже раза в месяц, доливая в них дистиллированную воду. А также имейте терпение касательно того факта, что уровень саморазряда таких аккумуляторов достигает 15% за месяц и далее прогрессирует, доходя за два года эксплуатации до 60%. Поэтому если такие батареи долго бездействовали, то заряжать их следует ежемесячно.

Во время долгосрочной стоянки, рекомендуется отключить все потребители питания от аккумулятора, ведь утечка тока в электросети может настолько истощить батарею, что попросту не получится и двигатель завести. Если же аккумулятор неестественно быстро разряжается будучи отключенным от сети, это сигнализирует о высоком уровне саморазряда для старого агрегата и о дефекте внутреннего содержания для нового. Постарайтесь не допускать повторных глубоких разрядов автомобильных аккумуляторных батарей, которые превосходят 40% от их ёмкости. После такого систематического «забивания» аккумулятор уже не сможет в дальнейшем корректно заряжаться от генератора.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

auto.today

Что делать, если не горит лампочка зарядки аккумулятора?

Проанализируем схему заряда батареи в машине. Автомобилисты обычно хорошие механики, но испытывают некоторую неуверенность в электричестве.

Пройдемся по цепи: плюс АКБ, замок зажигания, предохранитель, НЗ контакт реле контроля генератора, сигнальная лампочка аккумулятора, минус АКБ (масса). НЗ – значит нормально замкнутый, если тока нет, то контакт замкнут. Что из этого следует? То, что при включении зажигания, лампочка должна загореться. Но контакт находится в реле, а реле должно разомкнуть контакт.

Посмотрим на другую цепь: +12, обмотка реле, средняя точка соединения обмоток генератора, диоды (в обратном включении), -12 (масса). При исправно работающем генераторе в точке соединения обмоток (нейтраль генератора) появится напряжение +6 В, или около того и через реле пойдет ток. Контакт разомкнется и лампочка аккумулятора погаснет.


1. Стартер; 2. Аккумуляторная батарея; 3. Генератор; 4. Реле.

Лампочку правильнее назвать лампой контроля работы генератора, а не лампой зарядки аккумулятора. Если она горит, значит, генератор не работает, бортовая сеть питается от аккумулятора, и если мы едем в безлюдной местности в сильный мороз ночью без луны, то эта поездка может быть для нас последней в жизни. Как только АКБ сядет, первым делом мы останемся без света, перестанет работать печка, наконец, вырубится зажигание, и мотор заглохнет. Теперь от лирики перейдем к логике.

Проверка целостности лампы и контактов

Проверим целостность самой лампочки, затем убедимся, что предохранитель исправен. Если все это в порядке, проверяем контакты реле. Если они подгорели, отломились, то с этим ясно: заменить реле, но если через реле идет ток, и оно включено, то неисправность в пробое диодов генератора. Нужно снимать генератор и менять мостик или покупать другой генератор.

Далее рассмотрим частные случае работы индикатора лампочки зарядки аккумулятора.

Не горит лампа при включении зажигания

Если мотор не запущен и включено зажигание, а лампочка зарядки аккумулятора не горит, считаем, что АКБ исправна и заряжена.

Лампа зарядки аккумулятора не горит при работающем двигателе

Это ее нормальное состояние. Мы уже разобрали схему выше и поняли логику этого сигнального устройства.

Лампа горит при работающем двигателе

Если горит лампочка зарядки аккумулятора при работающем двигателе — вероятнее всего это означает поломку генератора. Ток через реле не идет, контакты замкнуты, поэтому включилась лампочка. Генератор не работает, мы едем на аккумуляторе. Зарядки нет. Но есть и другая возможность: генератор жив и здоров, просто испортилось реле. Сгорела или порвалась его обмотка, залипли контакты. В этом случае стоит купить недорогое реле, его замена немедленно покажет, исправен ли генератор. Если лампа продолжает загораться, значит, генератор точно неисправен. Остается небольшой шанс на обрыв провода от обмоточных клемм реле. Впрочем, и запасной генератор не помешает, даже если он сделает дырку в вашем бюджете.

night-driver.ru

Не горит контрольная лампа зарядки аккумулятора при включении зажигания в Ваз 2106

Часто владельцы Ваз 2106 – 2107 задаются вопросом, почему не горит контрольная лампочка аккумулятора при включении зажигания. Это довольно распространенная проблема на классике. И практически каждый сталкивался с таким проявлением неисправности энергосистемы автомобиля.

И одно дело, если такая неисправность произойдет летом и в 100 метрах от дома. Гораздо опаснее такая поломка в морозы на загородной трассе, особенно ночью. Поэтому, нужно знать причины проблемы, а также способы ее устранения. Причин отказа лампочки несколько. Придется проверять все варианты, благо это не сложно. Достаточно базовых знаний в электрике.

Не горит контрольная лампа зарядки аккумулятора при включении зажигания в Ваз 2106 – 2107 что делать

Примечание автора статьи: Для начала, немного теории: при работе двигателя подсевший аккумулятор заряжается постоянным напряжением в 13,6-14,2 В от бортовой сети автомобиля через генератор. Из-за разной частоты оборотов коленчатого вала двигателя для поддержания указанного напряжения в цепь возбуждения генератора включен регулятор напряжения (РР, «таблетка», «шоколадка»), которое при повышении напряжения в сети выше номинального уменьшает ток, идущий на обмотку возбуждения генератора.

Намагничивание полюсов ротора уменьшается, что приводит к понижению его выходного напряжения. Поэтому причины того, что генератор не дает зарядку на аккумулятор, связаны с элементами «цепи возбуждения» или же цепи выходного напряжения «генератор-аккумуляторная батарея», включая и сам генератор.

Когда включается зажигание, замок (14) включает и реле зажигания (13). При этом +12В от аккумуляторной батареи (1) проходят через контакты реле и предохранитель №10 монтажного блока, затем подаются в бортовую сеть и на вывод контрольной лампы заряда (11) аккумулятора и датчика зарядки в панели приборов (12). После этого они идут через диод, монтажный блок (10) (штекеры Ш5-Ш10), подаются на штекер «61» генератора и попадают на клемму встроенного РР (7) и через щетку и контактное кольцо на обмотку возбуждения (8) — производится стартовое возбуждение генератора (4). При увеличении частоты оборотов двигателя, а с ним и ротора генератора, фазовое напряжение возрастает, и оно через блок дополнительных диодов (3) повышает напряжение на обмотке возбуждения и на выходном диоде контрольной лампочки зарядки аккумулятора.

При достижении выходного фазового напряжения до +12В на обеих выводах лампы АКБ напряжение выравнивается, и из-за отсутствия разности напряжений она гаснет (как при заводке автомобиля). При этом генератор вырабатывает напряжение больше 12В, которое заряжает АКБ через выход «30».

Перегоревшая лампочка индикатор заряда батареи

Довольно частой причиной такой проблемы является выход из строя лампы. Пожалуй, это одна из самых простых поломок, но она не всегда безобидна. Желательно максимально быстро заменить лампочку. При проблемах с ней вы не сможете своевременно определить проблему с генератором. Что приведет к разрядившемуся в самое неподходящее время аккумулятору. Таким образом, ездить с перегоревшей лампой крайне не рекомендуется.


Лампочка индикатор заряда батареи Ваз

Также следует учитывать особенности конструкции вашего автомобиля. На большей части генераторов имеется встроенное сопротивление. Это позволяет вырабатывать энергию даже при сгоревшей лампе контроля заряда. На некоторых автомобилях роль сопротивления выполняет непосредственно сама лампа.

Такое можно встретить на некоторых модификациях ВАЗ 2112, а также многих старых иномарках. В таком случае, при перегорании лампочки генератор перестает вырабатывать ток. Если ваша машина имеет такое строение, то следует всегда иметь запасную лампу.

Разрядившаяся аккумуляторная батарея

Еще одной распространенной причиной по которой не горит контрольная лампочка аккумулятора при включении зажигания  в Ваз 2106 – 2107 является разредившаяся аккумуляторная батарея.

Если одновременно с тем, что не загорается лампочка аккумулятора, ещё и приборы щитка не включаются или тускло светят, то это явный признак разрядки батареи. «Лечится» проблема простой зарядкой АКБ.

Исправная аккумуляторная батарея

Однако не всё так просто. Разрядка автомобильной батареи может происходить вовсе не из-за того что владелец не успел вовремя её зарядить или забыл отключить фары. Проблема с аккумулятором переходит в категорию опасных, если причина кроется в генерирующем устройстве. Как известно, аккумулятор должен заряжаться в ходе движения автомобиля, иначе он разрядится довольно быстро. И эта функция ложится на генератор. Но, если последний неисправен, то возникают проблемы.

Примечание автора: Таким образом, банальная на первый взгляд причина, может указать на испорченный автомобильный генератор, который выполняет много полезных функций. Очевидно, что следует провести доскональную диагностику, найти причину и устранить её.

Перегоревший предохранитель

Причиной отказа лампы на приборной панели может стать перегоревший предохранитель. При этом, обычно отказывают несколько приборов сразу. При появлении такого признака просто необходимо проверить предохранитель. Он расположен в монтажном блоке.

Монтажный блок предохранителей Ваз 2107

Отыскать его можно по схеме на крышке блока. Для проверки предохранитель извлекают из монтажного блока. Самым простым способом будет установка заведомо исправного предохранителя. Если причина в этом, то лампочка, при включении зажигания, должна загореться. Также предохранитель можно проверить, замерив сопротивление мультиметром.

Лампочка может перегорать из неисправной электрической цепи

Проблема с цепью, питающей лампочку аккумулятора, может вызываться несколькими причинами. Рассмотрим все.

Итак, довольно распространёнными становятся неполадки с контактами. Обычно такая ситуация возникает весной, после холодов. За зимние месяцы на разъёмах скапливается влага, вызывающая образование окислов. От этого контакт становится значительно хуже, в результате чего индикатор перестаёт включаться.

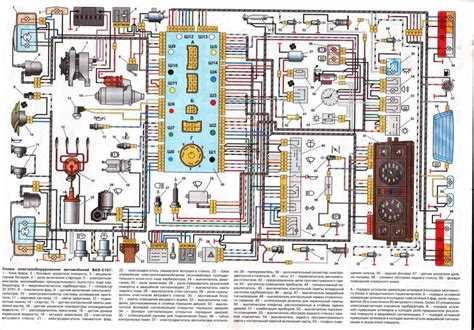

Схема электроцепи Ваз 2107

Как правило, данная проблема проявляется не сразу, не является стабильной. Другими словами, лампочка может один раз загореться, в другой раз нет. Решением этой проблемы становится очищение всех разъёмов. Их следует обработать пластичной смазкой, специально предназначенной для этого.

Лампочка может перегореть по причине обрыва цепи. Чтобы удостовериться в этом, следует вооружиться мультиметром. Прибором проверяется цепь с целью определения неисправного участка.

Неисправно реле предохранителей

Ещё один вариант проблемы – неисправность в реле. Некоторые автомобильные модификации оснащены реле с контролем лампочки заряда АКБ на щитке приборов. Как только отказывает реле, не работает и индикатор.

Реле предохранителей Ваз 2107

Чтобы протестировать реле, следует вооружиться мультиметром. Им замеряют ток на положительном выходе реле. Если напряжение меньше 6в, то явно налицо проблемы с генерирующим устройством. Если значение ещё выше, то неисправно реле. Он нуждается в замене.

Таким образом, узнать причину, почему не горит лампочка аккумулятора, крайне важно для наладки индикатора и защиты автомобиля от более серьёзных неисправностей.

Видео: Не горит лампа зарядки АКБ Ваз 2107 – поиск причины

Проверка предохранителей Ваз 2106 – 2107 мультометром

Как проверить предохранитель в машине мультиметром нужно знать ещё и потому, что в некоторых случаях его замена не устраняет возникшую неисправность, схема нуждается в более доскональной проверке. Обычно выход его из строя виден невооружённым глазом, но в некоторых случаях обрыв можно обнаружить только после инструментальной проверки. Для этого используют автомобильный тестер или даже простой вольтметр для измерения постоянного тока.

  1. Прикладываем щупы к предохранителю.
  2. Далее, с помощью нехитрых манипуляций, мы расплавляем проводок внутри предохранителя. Следовательно, из рабочего предохранителя мы сделали нерабочий. Что же не сделаешь ради хорошей статьи!? :-). Опять прикладываем щупы к предохранителю и смотрим на поведение мультиметра.
  3. Сопротивление бесконечно большое, никакого звукового сигнала типа «пип» мы не слышим. Предохранитель в обрыве. Его можно выбрасывать в мусорную корзину.

Видео: Как проверить предохранители мультометром

inomarki-remont.ru

Лампа заряда. Что делать, если не горит лампочка зарядки аккумулятора

Проанализируем схему заряда батареи в машине. Автомобилисты обычно хорошие механики, но испытывают некоторую неуверенность в электричестве.

Пройдемся по цепи: плюс АКБ, замок зажигания, предохранитель, НЗ контакт реле контроля генератора, сигнальная лампочка аккумулятора, минус АКБ (масса). НЗ — значит нормально замкнутый, если тока нет, то контакт замкнут. Что из этого следует? То, что при включении зажигания, лампочка должна загореться. Но контакт находится в реле, а реле должно разомкнуть контакт.

Посмотрим на другую цепь: +12, обмотка реле, средняя точка соединения обмоток генератора, диоды (в обратном включении), -12 (масса). При исправно работающем генераторе в точке соединения обмоток (нейтраль генератора) появится напряжение +6 В, или около того и через реле пойдет ток. Контакт разомкнется и лампочка аккумулятора погаснет.

1. Стартер; 2. Аккумуляторная батарея; 3. Генератор; 4. Реле.

Лампочку правильнее назвать лампой контроля работы генератора, а не лампой зарядки аккумулятора. Если она горит, значит, генератор не работает, бортовая сеть питается от аккумулятора, и если мы едем в безлюдной местности в сильный мороз ночью без луны, то эта поездка может быть для нас последней в жизни. Как только АКБ сядет, первым делом мы останемся без света, перестанет работать печка, наконец, вырубится зажигание, и мотор заглохнет. Теперь от лирики перейдем к логике.

Проверка целостности лампы и контактов

Проверим целостность самой лампочки, затем убедимся, что предохранитель исправен. Если все это в порядке, проверяем контакты реле. Если они подгорели, отломились, то с этим ясно: заменить реле, но если через реле идет ток, и оно включено, то неисправность в пробое диодов генератора. Нужно снимать генератор и менять мостик или покупать другой генератор.

Не горит лампа при включении зажигания

Если мотор не запущен и включено зажигание, а лампочка зарядки аккумулятора не горит, считаем, что АКБ исправна и заряжена.

Лампа зарядки аккумулятора не горит при работающем двигателе

Это ее нормальное состояние. Мы уже разобрали схему выше и поняли логику этого сигнального устройства.

Лампа горит при работающем двигателе

Если горит лампочка зарядки аккумулятора при работающем двигателе — вероятнее всего это означает поломку генератора. Ток через реле не идет, контакты замкнуты, поэтому включилась лампочка. Генератор не работает, мы едем на аккумуляторе. Зарядки нет. Но есть и другая возможность: генератор жив и здоров, просто испортилось реле. Сгорела или порвалась его обмотка, залипли контакты. В этом случае стоит купить недорогое реле, его замена немедленно покажет, исправен ли генератор. Если лампа продолжает загораться, значит, генератор точно неисправен. Остается небольшой шанс на обрыв провода от обмоточных клемм реле. Впрочем, и запасной генератор не помешает, даже если он сделает дырку в вашем бюджете.

При запуске двигателя на приборной панели загорается множество всяких лампочек, одна из них — лампочка зарядки аккумулятора. В идеале она загорается, как только вы заводите мотор, и гаснет через некоторое время.

Это говорит о том, что генератор и все его цепи полностью исправны и на аккумулятор поступает заряд напряжением 13,7-14,3 Вольт, то есть он заряжается.

Однако часто возникают различные поломки из-за которых лампочка продолжает светиться, светится тускло, или вообще не горит.

Чтобы разобраться с такими неисправностями, нужно немного разобраться с устройством генератора и принципом его взаимодействия с аккумуляторной батареей.

Немного теории

На нашем сайте мы уже подробно описывали устройство автомобильного генератора. Скажем только, что электричество в нем вырабатывается за счет вращения коленчатого вала.

С возрастанием оборотов, величина напряжения тоже увеличивается, но оно должно находиться в указанных выше пределах, иначе на АКБ пойдет перезаряд, что грозит закипанием электролита и сульфатацией пластин.

Чтобы такого не происходило, в цепи возбуждения ротора установлено реле-регулятор, благодаря которому на АКБ поступает стабильное напряжение.

Сигнал от генератора на сигнальную лампу передается через предохранитель, который тоже находится в самом генераторе. Соответственно, лампочка горит до тех пор, пока генератор не начнет работать и передавать напряжение на АКБ.

Заряд с генератора проходит через:

  • Диод;
  • Регулятор;
  • Щетку генератора;
  • Контактные кольца;
  • Обмотку и проводку.

Таким образом, если хоть один из этих элементов работает некорректно или выходит из строя, показаниям лампочки можно не доверять, хотя зарядка может подаваться на АКБ.

Почему горит лампочка зарядки аккумулятора?

Причин может быть очень много. Так, если после запуска мотора сигнальная лампа продолжает гореть в полнакала, скорее всего ремень генератора растянулся и его нужно заменить. При этом вы можете слышать характерные звуки из двигателя.

Вторая распространенная причина — слабый контакт на клеммах аккумуляторной батареи или на выводах из генератора. Контакты со временем окисляются и их нужно очищать.

Поломки в механической части ротора: рассыпался подшипник, «полетели» втулки. Придется полностью снимать генератор, разбирать его и менять поломанные детали. К счастью, в продаже всегда можно н

master-electrician.ru

Почему не горит лампочка аккумулятора при включении зажигания? Список банальных проблем »

Почему не горит лампочка аккумулятора при включении зажигания? Список банальных проблем

Часто автолюбители задаются вопросом, почему не горит лампочка аккумулятора при включении зажигания. Это довольно распространенная проблема. И практически каждый сталкивался с таким проявлением неисправности энергосистемы автомобиля. И одно дело, если такая неисправность произойдет летом и в 100 метрах от дома. Гораздо опаснее такая поломка в морозы на загородной трассе, особенно ночью. Поэтому, нужно знать причины проблемы, а также способы ее устранения. Причин отказа лампочки несколько. Придется проверять все варианты, благо это не сложно. Достаточно базовых знаний в электрике.

Почему не горит лампочка аккумулятора при включении зажигания? Причин для подобного поведения лампочки может быть несколько. Некоторые из них безобидны, другие говорят о серьезных проблемах. Ниже мы рассмотрим наиболее вероятные причины подобного явления. Для поиска неисправности вам потребуется мультиметр и цветная электросхема автомобиля.

Лампа перегорела


Довольно частой причиной такой проблемы является выход из строя лампы. Пожалуй, это одна из самых простых поломок, но она не всегда безобидна. Желательно максимально быстро заменить лампочку. При проблемах с ней вы не сможете своевременно определить проблему с генератором. Что приведет к разрядившемуся в самое неподходящее время аккумулятору. Таким образом, ездить с перегоревшей лампой крайне не рекомендуется.

Также следует учитывать особенности конструкции вашего автомобиля. На большей части генераторов имеется встроенное сопротивление. Это позволяет вырабатывать энергию даже при сгоревшей лампе контроля заряда. На некоторых автомобилях роль сопротивления выполняет непосредственно сама лампа. Такое можно встретить на некоторых модификациях , а также многих старых иномарках. В таком случае, при перегорании лампочки генератор перестает вырабатывать ток. Если ваша машина имеет такое строение, то следует всегда иметь запасную лампу.

Предохранитель


Причиной отказа лампы на приборной панели может стать перегоревший предохранитель. При этом, обычно отказывают несколько приборов сразу. При появлении такого признака просто необходимо проверить предохранитель. Он расположен в монтажном блоке. Отыскать его можно по схеме на крышке блока. Для проверки предохранитель извлекают из монтажного блока.

Самым простым способом будет установка заведомо исправного предохранителя. Если причина в этом, то лампочка, при включении зажигания, должна загореться. Также предохранитель можно проверить, замерив сопротивление мультиметром.

Весь процесс в деталях описан в статье «».

Неисправность цепи


Причиной не горящей лампочки, может быть проблема с цепью, питающей ее. Тут имеется несколько нюансов:

  • Неполадки с контактами. Довольно часто возникающая проблема. Обычно проявляется после зимы. В холодное время года на разъемах скапливается влага, которая вызывает образование окислов. Контакт становится значительно хуже, в результате, лампочка перестает работать. Обычно, такая проблема проявляется крайне нестабильно. Один раз она не загорается, в другой работает, как обычно. Почистите все разъемы, и обработайте их пластичной смазкой, предназначенной для этого;
  • Обрыв цепи. Для выявления проблемы нужно с помощью мультиметра проверить цепь. Возможно, где-то произошел обрыв. Найдите неисправный участок, и замените его;
  • Проблема с реле. Некоторые модели автомобилей имеют реле, отвечающее за работу лампочки заряда аккумулятора на панели. При отказе этого реле лампа не загорится. Для проверки с помощью мультиметра замеряют напряжение на положительном выводе реле. При проблеме с генератором напряжение будет меньше 6 В, при более высоком напряжении неисправно реле. Его нужно заменить. Детально об этом, мы написали статью «?».

portalvaz.ru

Контрольная лампа заряда аккумуляторной батареи

Один из индикаторов, определяющих исправность системы авто — контрольная лампа. Она должна гореть при проверке работы генераторной установки в режиме включенного зажигания. Если не горит лампочка зарядки аккумулятора ВАЗ 2106 при условии, что другие установки цепи работают — возможно, она перегорела. Как вариант — может быть оборван провод на генераторе или поломан сам генератор. При неработающих панельных приборах правильнее всего начинать диагностику с предохранителя. Перегоревший элемент никак не влияет на индикацию при проверке сети, потому как питание генератора происходит через дополнительное сопротивление. Исключением являлись лишь модели ВАЗ 2110, выпущенные в самом начале их производства, но при последующих выпусках недостаток был устранен.

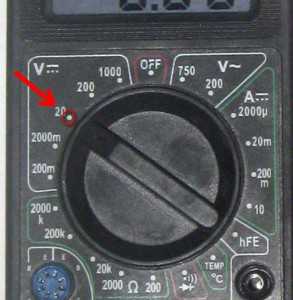

Мультиметр — прибор, с помощью которого можно проверить работоспособность генератора и уровень заряда аккумулятора. Это не обязательно должен быть дорогой прибор, вполне подойдет, например, DT830C, М833 и другие. Мультиметры, оснащенные стрелкой, очень чувствительны к механическим воздействиям и во время подключения требуют соблюдения полярности.
Как же быть, если не горит лампа зарядки аккумулятора ВАЗ 2106 при включенном зажигании? Первым делом нужно понять, где именно проблемное место. То ли это генератор, то ли сама лампочка с проводом. В этом случае можно подключить этот провод напрямую к автомобильной массе, исключив из схемы генератор, и включить систему зажигания. Если горит — проблема в генераторе. Наиболее распространенными причинами выхода его из строя являются:
• повреждение обмотки генератора;
• поломка регулятора напряжения;
• ухудшение состояния щеток;
• износ контактных колец.
Если же не загорелась сама лампа при подключении напрямую к массе, нужно искать поломку в ней и ее проводе. Для этого не нужно снимать всю приборную панель с целью изымания из нее лампочки и осмотра на предмет повреждений. Можно просто соединить один щуп вольтметра (можно использовать мультиметр в соответствующем режиме) с концом провода, а второй щуп — с корпусом автомобиля. Если нет мультиметра, можно прибегнуть к помощи светового индикатора, имеющеего мощность не больше 1 Вт. Если контрольная лампа заряда аккумуляторной батареи горит в полнакала, а мультиметр показывает напряжение аккумулятора (в случае исправной сети) — значит, вышел из строя указатель контроля заряда. Если данные вольтметра ощутимо отличаются от напряжения батареи, то вероятен обрыв цепи на участке между контрольной лампой и генератором.

В случаях, скажем, с ВАЗ 2106 или 2103 ситуация несколько иная. Причина в реле Р-701, располагающемся в стороне правого крыла под капотом, который питает лампу контроля заряда. С целью тестирования работоспособности лампы и цепи достаточно соединить провод контрольной лампы с релейным питающим проводом. Если не горит контрольная лампа зарядки аккумулятора ВАЗ 2106 — значит, что-то в цепи неисправно. С целью диагностики работоспособности реле нужно при работающем двигателе определить напряжение на проводе желтого цвета, которое должно составить не менее 6 В. В случае, если это так — то неисправно реле, если напряжение меньше — генератор.
Если не горит лампочка аккумулятора при включении зажигания ВАЗ 2106 или не перестает гореть при работающем двигателе — значит, проблема может быть снова в генераторе. Та же самая картина наблюдается при горящении в полнакала. Для этого в любом случае нужно определить напряжение на аккумуляторных клеммах в режиме работающего двигателя, оно должно составлять 13,5-14,5 В. Во время проверки необходимо включить дальний свет, обороты двигателя выставить на среднем уровне. Горящая в полнакала лампа также может сигнализировать об утечке тока на одном из диодов выпрямительного моста или приборного щитка. В этом случае работа генератора считается нормальной.

emex52.ru

не горит лампа зарядки, лампа зарядки горит в полнакала

Если на автомобиле применяется контрольная лампа для контроля работы генераторной установки, то перед пуском двигателя, при включении зажигания, контрольная лампа должна гореть.

Не горит лампа зарядки.

Если не горит лампа зарядки , но при этом другие приборы работают, то возможно она перегорела, имеется обрыв в проводе возбуждения на генератор или неисправен генератор. Если не работают все приборы панели, то стоит начать с проверки предохранителя. При перегорании лампы возбуждение генератора осуществляется через добавочное сопротивление, по этому, целостность лампы не влияет на работу схемы заряда. Единственным исключением являлись первые автомобили семейства ВАЗ 2110, но этот недостаток быстро устранили, и таких машин выпущено было не много.

Проверка генератора.

Для проверки работоспособности генератора и заряда аккумуляторной батареи необходим мультиметр. Лучше всего для этого подойдёт не дорогой электронный прибор типа DT830C, M833, APPA iMeter 3 или подобных. Стрелочные мультиметры требуют точного соблюдения полярности, при подключении, и очень чувствительны к ударам и падениям. Для проверки достаточно замерить напряжение на клеммах аккумулятора. Если напряжение в пределах 13,5 — 14,5 В, то генератор исправен. Если напряжение меньше 13,5 В то генератор неисправен и необходимо найти и устранить причину.

Не горит лампа зарядки поиск причин.

Как необходимо поступить, если при включении зажигания не горит лампа зарядки ? Как быстро найти неисправность? Все последующие действия, касающиеся контрольной лампы, не подходят к ВАЗ 2101 (2103, 2106).

Первым делом надо определить неисправное место, то есть неисправен генератор или контрольная лампа с проводом. Для быстрого определения необходимо отсоединить тонкий провод от генератора, идущий от контрольной лампы, соединить его с массой автомобиля и включить зажигание. Если лампа при этом загорит, то не исправен генератор. Возможными неисправностями могут быть обрыв обмотки генератора, неисправность регулятора напряжения, износ щёток или контактных колец якоря и так далее.

Проверка исправности лампы и провода.

В том случае если лампа контроля заряда не загорит необходимо проверить исправность лампы и провода. Для этой проверки не понадобится снимать панель приборов и вытаскивать лампу, что бы рассмотреть целостность нити. Достаточно соединить один щуп мультиметра, в режиме вольтметра, с отключенным проводом, а второй с  корпусом автомобиля. Вместо мультиметра можно использовать контрольную лампу мощностью не более 1Вт.

При исправной цепи мультиметр будет показывать напряжение аккумуляторной батареи, а контрольная лампа будет гореть в пол накала. В этом случае перегорела лампа контроля заряда. Если показание вольтметра сильно отличается от напряжения батареи, то возможен обрыв в цепи от контрольной лампы до генератора.

Если рассмотреть подобную ситуацию для ВАЗ-2106 (2101, 2103), то тут обстановка несколько другая. Всё дело в наличие реле Р-702, которое подаёт питание на лампу контроля заряда аккумуляторной батареи и находится под капотом на правом крыле. В этом случае проверка цепи и исправности самой лампы достаточно соединить  питающий провод на реле с проводом от контрольной лапы. Если всё исправно, то лампа будет гореть. Для проверки реле лампы необходимо замерить напряжение на жёлтом проводе при работающем двигателе. Напряжение должно быть не менее 6 В. Если напряжение ниже, то неисправен генератор, в противном случае реле.

Проверка генератора.

Если лампа контроля заряда не тухнет при работе двигателя необходимо проверить работоспособность генератора. Так же это надо сделать в случае горения лампы в пол накала.  В любом случае для проверки работы генератора необходимо проверить напряжение на клеммах аккумулятора при работающем двигателе. Показания напряжения должны быть в пределах 13,5 – 14,5 В. Проверка производится на средних оборотах двигателя при включенном дальнем свете фар. Горение контрольной лампы заряда, при работе двигателя, в пол накала возможно из-за утечки тока через один из дополнительных диодов выпрямительного моста или неисправности диода в щитке приборов. При этом генератор будет работать нормально и не нуждается в ремонте.

admin 21/10/2012«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

avtolektron.ru
