На датчик скорости: Датчик скорости: особенности работы, неисправности и замена

Датчик скорости автомобиля – где находится и как работает. Как проверить работу датчика скорости

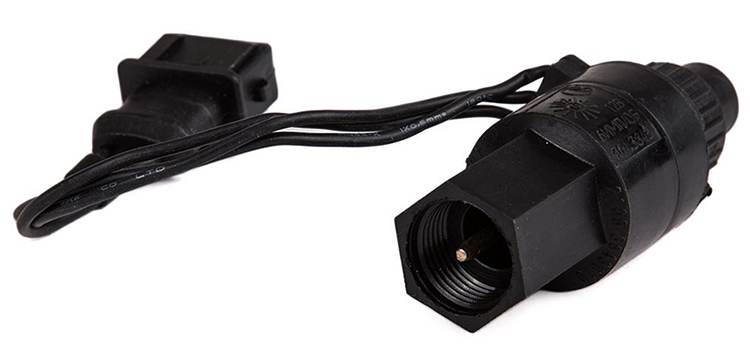

Датчик скорости (сокращенно ДС или ДСА) устанавливается на всех современных автомобилях и служит для измерения скорости автомобиля и передачи этой информации на ЭБУ.

Как работает и где находится датчик скорости

Работа датчика скорости основана на применении эффекта Холла: датчик подает на контроллер частотно-импульсный сигнал. При этом частота импульсов, которые подаются на ЭБУ, прямо пропорциональна скорости, с которой вращаются колеса. Блок управления двигателем получает сигналы от датчика скорости, высчитывает интервал между импульсами и в соответствии с этим вычисляет скорость автомобиля. На каждый километр путь датчик скорости выдает примерно 6 тысяч сигналов.

Где находится датчик скорости на автомобиле ВАЗ

Обычно датчик скорости находится на коробке передач: он находится непосредственно на механизме привода спидометра.



Признаки неисправности датчика скорости

Самый распространенный признак того, что вышел из строя датчик скорости, – это проблемы с холостыми оборотами. Если машина глохнет на холостых (при переключении передач или при движении накатом), в числе прочего стоит обязательно проверить датчик скорости. Еще один признак того, что датчик скорости вышел из строя, – это вообще не работающий или некорректно работающий спидометр.

Чаще всего проблема заключается в обрыве цепи, так что первым делом необходимо визуально осмотреть датчик скорости и его контакты. При наличии следов коррозии или грязи их нужно удалить, контакты зачистить и нанести на них Литол.

Проверку датчика скорости можно выполнить двумя способами: со снятием и без снятия ДСА. В обоих случаях для проверки и диагностики датчика скорости потребуется вольтметр.

Схема устройства датчика скорости (на примере ДСА ВАЗ)

Первый способ проверки датчика скорости:

  • снять датчик скорости,
  • определить, какая клемма за что отвечает (всего у датчика три клеммы: заземление, напряжение, импульсный сигнал),
  • входящий контакт вольтметра подключить к клемме испульсного сигнала, второй контакт вольтметра заземлить на металлическую деталь двигателя или корпуса автомобиля,
  • при вращении датчика скорости (для этого можно накинуть кусок трубки на ось датчика) напряжение и частота в вольтметре должны увеличиваться.

 Второй способ проверки датчика скорости:

  • поддомкратить автомобиль, чтобы одно колесо не касалось земли,
  • соединить контакты вольтметра с датчиком так же, как описано выше,
  • крутить поднятое колесо и следить за изменением напряжения и частоты.

Обратите внимание, что эти способы проверки подходят только для датчика скорости, использующего в работе эффект Холла.

Датчики скорости - ФАЛЬКОН ПЛЮС

Регистрация периодов труда и отдыха водителя происходит на основе пройденного автомобилем пути. А скоростной путь ТС определяется на основе данных, получаемых с датчика скорости

. Соответственно, тахограф подсоединяется к датчику скорости.

При этом тахограф может считывать только импульсные сигналы. Поэтому иногда при установке тахографа датчик скорости необходимо заменить. Например, в таких случаях, когда:

  • установлен механический привод спидометра;
  • установлен аналоговый датчик скорости;
  • датчик скорости не установлен (на некоторых моделях автомобилей сигнал скорости поступает с ABS. Например, Mercedes Sprinter, Peugeot Boxer, Volkswagen Crafter и т.д.).

Компания ООО «ФАЛЬКОН ПЛЮС» является официальной мастерской по установке и сервисному обслуживанию тахографов (рег. № в перечне – РФ0060), и наши специалисты подберут необходимые согласующие устройства для вашего автомобиля. Для этого Вам нужно составить список техники, подлежащей оснащению тахографами, и всего лишь позвонить по телефону: (8182) 636-085 или оставить заявку на электронной почте [email protected].

Импульсные датчики скорости

Датчик импульсов ПД 8089-3

Датчик импульсов предназначен для выработки импульсов, частота следования которых пропорциональна скорости движения транспортного средства.



Модификации датчиков

Диапазоны, измеряемых датчиками скоростей вращения, об/мин

Количество импульсов за один оборот вала

Ток потребления датчиками, не более, мА

Номинальное напряжение, В

Габаритные размеры, мм

Масса, кг

ПД8089-3

0-1500

8

30

5+0,5

87х77х40

0,2

 Датчик импульсов ПД 8136

     Технические характеристики ПД 8136:

Ток потребления, А…………………………………. ..........0,016

Напряжение питания, В………………………........от 6 до 16

Сопротивление нагрузки на выходах датчика, кОм ….1,5

Количество импульсов датчика за один оборот вала....8

Масса, кг…………………………………………..……..............0,2

Датчики импульсов ПД 8093, L = 75, 80, 90, 118, 145, 105

Диапазон температур от минус 40 до плюс 130 0С (зона чувствительного элемента) и от минус 40 до плюс 100 0С (зона разъема).

Помехоустойчивы к кондуктивным помехам бортовой сети автомобилей МАЗ и по уровню собственных помех соответствуют требованиям ГОСТ 28751.

Обеспечивают при перемещении со стороны чувствительного элемента на расстоянии (1,4+0,6) мм зубьев ротора коробки передач выходной импульсный сигнал.

ДАТЧИК СКОРОСТИ ТАХОГРАФА - ТехноГрад

Датчик скорости тахографа в Москве и МО


Современный цифровой тахограф для записи параметров движения использует поступающие данные с датчика скорости и только после этого передает данные на спидометр. В соответствии с российским законодательством транспортные средства (автомобили) должны оснащаться исключительно цифровыми тахографами. Современный цифровой тахограф не сможет физически считывать данные с аналогового датчика скорости и не может передавать данные о скорости на спидометр.

Многие транспортные средства, такие как МАЗ, КАМАЗ, оснащались с завода аналоговыми датчиками скорости и даже тросиковыми спидометрами. Работа современного цифрового тахографа совместно с устаревшими устройствами невозможна. Установить современный цифровой тахограф на такие транспортные средства без дополнительных работ по замене датчика скорости невозможно.

Датчик скорости 4202.3843010

Технические характеристики:
1 Количество импульсов на оборот - 8.
2 Ширина паза приводного вала - 3,14...3,28 мм.
3 Посадочная резьба: М22х1,5
4 Электрическое подключение к бортовой сети: байонетный разъем по DIN 72585
5 Работает в комплекте со спидометром: 81. 3802, 87.3802

Применяемость: Автомобили КамАЗ, МАЗ, автобусы ПАЗ, ЛиАЗ

У нас самые низкие цены. Звоните!

Датчик скорости 4222.3843010

Технические характеристики:
1 Количество импульсов на оборот - 8.
2 Ширина паза на приводном валу транспортного средства 3,2+0,1 мм.
3 Крепление три паза 9+0,36 х 14+0,43 мм.
4 Электрическое подключение к бортовой сети: Байонетный разъем по DIN 72585
5 Работает в комплекте со спидометром: 81.3802, 87.3802

Применяемость: Автомобили КамАЗ, МАЗ, автобусы ПАЗ, ЛиАЗ.

У нас самые низкие цены. Звоните!

Датчик скорости 4402.3843010

Технические характеристики:
1 Напряжение питания от 6,5 до 30 В
2 Длина корпуса 70,6+0,1мм
3 Посадочная резьба корпуса М18х1,5
4 Электрическое подключение к бортовой сети: байонетный разъем по DIN 72585
5 Работает в комплекте со спидометром: 81.3802, 87.3802

Применяемость: Автомобили КамАЗ, МАЗ, автобусы ПАЗ, ЛиАЗ

У нас самые низкие цены. Звоните!

Датчик скорости 2171.32210440

PTF KITAS2+ 1x1 L=4.40 m

Технические характеристики:
1. Датчик цифровой KITAS 2+ 1:1 L=4,40 m
2. Артикул датчика скорости: 2171.32210440
3. Тип датчика скорости: цифровой
4. Серия датчика скорости: 2171, KITAS 2+
5. Артикул: 2171.32210440



У нас самые низкие цены. Звоните!

Датчик скорости 2171.01000010

PTF KITAS2+ M221.5 R

Технические характеристики:
1. Импульсный датчик скорости 2171-01000010 PTF KITAS2+ М22*1,5 R
2. Артикул датчика скорости: 2171.01000010
3. Тип датчика: цифровой
4. Серия датчика: 2171, KITAS 2+
5. Артикул: 2171.01000010

Применяемость: Mercedes-Benz, Scania, Nissan, VanHool, КамАЗ, МАЗ, ПАЗ, ЛиАЗ



У нас самые низкие цены. Звоните!

Датчик скорости 2171.32210440

PTF KITAS2, +L=90 мм.

Технические характеристики:
1. Датчик цифровой KITAS 2+ 1:1 L=4,40 m
2. Артикул датчика скорости: 2171.32210440
3. Тип датчика: цифровой
4. Серия датчика: 2171, KITAS 2+

5. Артикул: 2171.32210440



У нас самые низкие цены. Звоните!

Датчик скорости 2171.20302410

PTF KITAS2, +L=63.0 мм.

Технические характеристики:
1. Датчик цифровой: KITAS 2+ L=63,2 mm 4:1 (Форд Транзит)
2. Артикул датчика скорости: 2171.20302410
3. Тип датчика: цифровой
4. Серия датчика: 2171, KITAS 2+
5. Артикул: 2171.20302410

Применяемость: Ford Transit



У нас самые низкие цены. Звоните!

Датчик скорости 2171.20002111

PTF KITAS2, +L=19.8 мм.

Технические характеристики:
Датчик цифровой KITAS 2+ L=19,8 mm
Артикул датчика скорости: 2171.20002111
Тип датчика: цифровой
Серия датчика: 2171, KITAS 2+
Артикул: 2171.20002111



У нас самые низкие цены. Звоните!

Датчик скорости 2171.20002810

PTF KITAS2, +L=115.0 мм.

Технические характеристики:
1. Импульсный датчик скорости 2171-20002810 PTF KITAS2+ L=115,0mm

2. Артикул датчика скорости: 2171.20002810
3. Тип датчика: цифровой
4. Серия датчика: 2171, KITAS 2+
5. Артикул: 2171.20002810

Применяемость: Mercedes-Benz, EvoBus, VanHool, Bova, Neoplan, Irisbus, ZF, MAN, Volvo



У нас самые низкие цены. Звоните!

Датчик скорости 4412.3843010

Технические характеристики:
1. Импульсный датчик скорости 4412.3843010
2. Тип датчика: цифровой
3. Артикул датчика скорости: 4412.3843010
4. Аналог датчика скорости ПД 8093
5. Работает в комплекте со спидометром: 81.3802, 87.3802

Применяемость: ПАЗ, КАМАЗ, МАЗ, ЛиАЗ



У нас самые низкие цены. Звоните!

Принцип действия датчика скорости автомобиля

Принцип действия датчика скорости автомобиля с электронной системой управления двигателем (ЭСУД) основан на эффекте Холла. (если через проводник или полупроводник пропустить электрический ток и воздействовать на него магнитным полем, то в нем возникает определенное выходное напряжение). В случае с датчиком скорости если изменять магнитное поле пропорционально скорости движения автомобиля, то ее можно вычислить.


Порядок работы и принцип действия датчика скорости

На примере датчика скорости автомобилей ВАЗ 21083, 21093, 21099 с инжекторным двигателем и системой управления (ЭСУД).

Датчик скорости автомобилей ВАЗ 21083, 21093, 21099 с электронным спидометром состоит из вала (привода) от шестерни в коробке передач и собственно датчика (элемент Холла, экран с прорезями и магнит). Экран вращается вместе с валом датчика. За экраном расположен магнит, создающий магнитное поле. Снаружи экрана расположен элемент Холла, состоящий из полупроводника и повышающих напряжение элементов.

На датчик скорости с блока управления (ЭБУ) ЭСУД подается напряжение равное (или чуть ниже) напряжению бортовой сети автомобиля. При движении автомобиля вал датчика вращается со скоростью пропорциональной скорости движения автомобиля. При этом экран вращается вокруг неподвижного магнита, своими зубцами прерывая создаваемое им магнитное поле. Всего зубцов шесть и прорезей шесть. При прохождении зубца между магнитом и элементом Холла на ЭБУ с датчика подается минимальное напряжение, равное 1v.

При прохождении прорези — равное 5v. Создаются так называемые прямоугольные импульсы. Всего 6000 импульсов на 1 км пути (6 импульсов – 1 метр или один оборот колеса, или один оборот вала датчика). Исходя из количества импульсов в единицу времени, ЭБУ рассчитывает скорость автомобиля, а электронный спидометр в щитке приборов показывает ее водителю.

Блок управления (ЭБУ) на основе данных полученных с датчика скорости определяет — стоит автомобиль или движется. Так же параметр скорости движения учитывается им при расчете угла опережения зажигания, величины и продолжительности впрыска, силы искрового разряда на свечах зажигания.

Электронный спидометр в щитке приборов автомобиля на основе частоты импульсов с датчика скорости отклоняет стрелку в ту или иную сторону. Чем больше импульсов в единицу времени, тем выше напряжение, тем большее значение скорости показывает спидометр.

Примечания и дополнения

— На автомобилях с карбюраторными двигателями устанавливается механический датчик скорости имеющий иной принцип действия и порядок работы. Подробнее: «Датчик скорости автомобилей ВАЗ 2108, 2109, 21099 с карбюраторным двигателем».

Еще статьи по принципу действия частей и механизмов автомобиля

— Датчик Холла, принцип действия и порядок работы

Что делает датчик скорости автомобиля?

Датчик скорости автомобиля или VSS измеряет выходную мощность трансмиссии / трансмиссии или скорость колес. Модуль управления двигателем (ЕСМ) использует эту информацию для изменения функций двигателя, таких как угол зажигания, соотношение воздух / топливо, точки переключения передач, а также для запуска диагностических процедур.

Где расположены эти датчики?

Датчик скорости автомобиля обычно расположен на коробке передач или трансмиссии.

Будет ли неисправный датчик скорости автомобиля включать лампу проверки двигателя или влиять на работу автомобиля?

Да, неисправный датчик скорости автомобиля может загореться контрольной лампой неисправности (MIL) и вызвать многочисленные и различные проблемы с управляемостью из-за количества задач, в которых задействован выходной сигнал датчика.

Каковы общие причины сбоев?

Помимо износа, эти датчики могут иметь металлическое загрязнение, повреждение шестерен или попадание воды в зависимости от того, где расположен разъем.

Как определить, неисправны ли эти датчики?

Модуль управления трансмиссией (PCM) контролирует VSS на предмет неисправностей компонентов, а также проблем цепи. Диагностические коды находятся в диапазоне от P0500 до P0503. VSS можно проверить с помощью диагностического прибора или пройти проверку сопротивления.

Ознакомьтесь со всеми реле, датчиками и переключателями , доступными в NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Чтобы получить дополнительную информацию о датчике скорости вашего автомобиля, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Фото любезно предоставлено Pixabay.

Более 90 лет назад Национальная ассоциация автомобильных запчастей (NAPA) была создана для удовлетворения растущих потребностей Америки в эффективной системе распределения автомобильных запчастей.Сегодня 91% покупателей, которые делают это самостоятельно, узнают торговую марку NAPA. У нас есть более 6000 магазинов NAPA AUTO PARTS по всей стране, обслуживающих все 50 штатов, с уникальной системой управления запасами, которая поможет вам найти именно ту часть, которая вам нужна.

Датчик скорости - все, что вам нужно знать

  • Монополярные индуктивные датчики - это индуктивные или магнитные датчики, которые измеряют скорость вращения колес бесконтактно. Они создают так называемое переменное напряжение с амплитудой, которая может изменяться в зависимости от скорости вращения, формы зубца, используемых материалов или размера зазора.
  • Биполярные индукционные датчики имеют особую особенность, которая заключается в передаче большего электрического сигнала, чем у монополярных датчиков. Также они менее чувствительны к короблению.

Последние два типа датчиков скорости являются активными датчиками. Они называются активными, потому что для работы они должны получать питание от внешнего напряжения. Без источника питания они не могут подавать никаких сигналов. В зависимости от проходящего через него магнитного потока чувствительные элементы, из которых он состоит, генерируют напряжение.Эти элементы бывают магниторезистивного типа или типа эффекта Холла. Напряжение, измеряемое датчиками такого типа, не зависит от скорости вращения колеса, так как его можно измерять до полной остановки. Это не относится к индуктивным датчикам.

  • Активные магниторезистивные датчики состоят из встроенной электронной части и магниторезистивного элемента.
  • Активные датчики Холла состоят из интегрированной электронной части и элемента Холла.

Подробный обзор активного датчика Холла

Активный датчик скорости Холла состоит из двух частей: встроенной электронной части и элемента Холла, который состоит из двух смещенных датчиков Холла.Он генерирует напряжение, которое может изменяться в зависимости от проходящего через него магнитного потока.

Например, в случае датчика скорости колеса , вращение колеса создает изменяющееся магнитное поле, создавая два чередующихся сигнала. Чтобы получить один сигнал, два сигнала вычитаются и фильтруются для подавления помех. Полученный новый сигнал усиливается и затем передается на пороговый переключатель (или триггер Шмитта), где он ограничивается и калибруется для формирования прямоугольного сигнала. Наконец, последний проходит через два электрогенератора. Задача этих генераторов - получить так называемый «чистый» и постоянный сигнал, нечувствительный к помехам.

Полезно знать, что выходной сигнал активных магниторезистивных датчиков и активных датчиков Холла идентичен, и если конструкция датчика позволяет это, их можно установить на одном автомобиле.

Замена датчика скорости трансмиссии | Трансмиссия Street Smart®

После сканирования OBD II вы узнаете, что входной или выходной датчик скорости автомобиля (VSS) неисправен и требует замены.Вы можете отнести свой автомобиль в ремонтную мастерскую или в дилерский центр и потратить от 100 до 250 долларов или более на замену одного датчика скорости, или вы можете заменить датчик самостоятельно за небольшую часть стоимости.

Стоимость замены датчика скорости своими руками - это стоимость датчика. В зависимости от года выпуска, марки и модели датчик скорости может стоить от 7,92 долларов или до 100 долларов. Для большинства автомобилей стоимость датчика скорости составляет от 25 до 45 долларов.

Замена датчика скорости

Выполните следующие процедуры для замены неисправного датчика скорости автомобиля (VSS).Те же инструкции по снятию и установке применимы как к входному, так и к выходному датчику скорости.

ВНИМАНИЕ: При замене нового датчика скорости перед установкой убедитесь, что уплотнительное кольцо нового датчика правильно установлено на датчике.

Примечание. Датчики скорости на входе и выходе не взаимозаменяемы.

Процедуры замены датчика скорости начинаются здесь

Удаление неисправного датчика

1) Отсоедините и снимите отрицательный провод аккумуляторной батареи.

2) Найдите неисправный датчик скорости и отсоедините разъем датчика скорости.

Примечание. На старых транспортных средствах и транспортных средствах, эксплуатируемых в суровую погоду, будьте особенно осторожны при отсоединении пластикового электрического разъема от датчика, поскольку они довольно легко ломаются / трескаются.

3) Отвинтите и снимите датчик.

4) Проверьте проводку разъема на предмет обрывов или оголенных проводов. Лучше всего заменить сломанный разъем, но это не обязательно, если разъем плотно прилегает к датчику.Используйте изоленту, чтобы отремонтировать оголенные провода.

Установка нового датчика

5) Убедитесь, что уплотнительное кольцо установлено на новом датчике.

6) Установите и затяните новый датчик. ВНИМАНИЕ: эти датчики могут легко сломаться - не перетягивайте.

7) Подсоединить электрический разъем датчика скорости.

8) Подсоедините и затяните отрицательный кабель аккумуляторной батареи. Прижимная защелка включает снятие трансмиссии с автомобиля и открытие корпуса для доступа к защелке.Таким образом, стоимость замены парковочной защелки высока. Хорошая сделка по замене парковочной защелки - любая цена менее 500 долларов. Но, в зависимости от года выпуска, марки и модели вашего автомобиля, стоимость может превышать 1000 долларов.

После замены датчика скорости диагностический код неисправности , из-за которого загорелся индикатор проверки двигателя, должен исчезнуть сам собой, что приведет к выключению индикатора проверки двигателя. Если индикатор проверки двигателя не гаснет, повторите сканирование компьютера, чтобы узнать, не установлен ли другой код.

Датчик частоты вращения двигателя (что он делает и как работает)

Новые автомобили содержат блок управления двигателем и множество различных электронных датчиков, которые с ним взаимодействуют. Датчик скорости трансмиссии (также называемый датчиком скорости вращения двигателя) является одним из этих датчиков, и его задача заключается в вычислении скорости вращения колес. Это в конечном итоге определяет скорость, с которой движется автомобиль.

Связанные: симптомы неисправности датчика скорости

Что делает датчик скорости трансмиссии?

Когда мы смотрим на спидометр на приборной панели, датчик скорости помогает определить текущее количество миль в час. Между тем датчик скорости отправляет эту информацию в блок управления двигателем, чтобы он мог регулировать другие функции автомобиля.

Некоторые из этих регулируемых функций включают опережение зажигания, точки переключения коробки передач и соотношение воздух-топливо в камере внутреннего сгорания.

Как работает датчик скорости трансмиссии?

Датчики скорости двигателя обычно называют датчиками скорости трансмиссии, поскольку они подключены к трансмиссии. Когда трансмиссия используется, датчики скорости определяют ее передаточное число.На самом деле сегодня вы найдете два датчика скорости в коробке передач каждого нового автомобиля.

Один датчик скорости называется датчиком скорости входного вала, а другой датчик скорости выходного вала. Эти два датчика работают вместе, передавая информацию обратно в блок управления двигателем.

Функция датчика скорости входного вала заключается в отслеживании скорости входного вала трансмиссии. Муфта соединяет входной вал с двигателем, что позволяет ему вращаться с той же скоростью.

Но шестерни трансмиссии позволяют снизить скорость колес, так что они не всегда двигаются так быстро, как двигатель. Здесь в игру вступает выходной вал, потому что он связан с ведущими колесами и меняет скорость в зависимости от выбранной вами передачи.

Датчик частоты вращения выходного вала определяет скорость ведущих колес и отправляет эту информацию обратно в блок управления двигателем.

Вместе эти два вала позволяют колесам вращаться с управляемой скоростью, в то время как двигатель продолжает работать со скоростью, обеспечивающей его эффективную работу.Это было бы невозможно без исправных датчиков частоты вращения входного и выходного валов.

Как только блок управления двигателем получает эту информацию, он сравнивает две разные скорости валов, а затем автоматически устанавливает соответствующую передачу, необходимую для обеспечения плавного вождения.

По этой причине автомобили с автоматической коробкой передач не требуют, чтобы водитель переключал передачи, потому что этот процесс выполняется за них. Это делает вождение намного проще по сравнению с автомобилями с механической коробкой передач, где водитель сам переключает передачи.

Лаборатория автомобильной электроники Клемсона: датчики скорости транспортных средств

Датчик скорости автомобиля

Базовое описание

Некоторые автомобильные системы полагаются на информацию о скорости автомобиля. для правильного функционирования. Коробки передач полагаются на информацию о скорости автомобиля для оптимизация стратегии смены. Системы круиз-контроля должны контролировать скорость автомобиля, чтобы сделайте соответствующие регулировки дроссельной заслонки.Системы АБС, рулевое управление с электронным усилителем системы и системы управления двигателем также используют информацию о скорости транспортного средства. Датчики скорости автомобиля традиционно устанавливались на трансмиссии или сзади. дифференциал, где контролировали скорость вращения приводного вала. Эти датчики могут обеспечить неверная информация о скорости автомобиля, если одна или несколько шин не имеют хорошего сцепления или если автомобиль заносит. В последнее время стало более обычным расчет транспортного средства скорость на основе информации от датчиков скорости вращения колес связаны с АБС и электронными системами контроля устойчивости.

Датчики скорости транспортного средства обычно бывают индуктивными или оптическими. Наиболее распространенные индукционные датчики состоят из стержневого магнита поверх магнитного штифта, окруженного неподвижной катушкой. Этот датчик установлен на фиксированном расстоянии от ферромагнитного ротора с зубьями. Когда ротор вращается и зуб приближается к стержню, магнитный поток в катушке изменяется. Это изменение потока приводит к возникновению импульса напряжения на катушке. Модуль управления двигателем транспортного средства считает эти импульсы напряжения и вычисляет скорость транспортного средства.Оптические датчики также генерируют импульсы с частотой, соответствующей вращению ротора, но вместо измерения магнитного потока оптический датчик измеряет либо отраженный свет, либо свет, прошедший через щели. При использовании оптического датчика на роторе имеются светлые и темные метки для оптического датчика для обнаружения отраженного света с помощью фотодатчиков, либо серия щелей, которые позволяют свету от источника инфракрасного излучения проходить и обнаруживать фототранзистор на другой стороне. .

Новые технологии внедряются для обеспечения более точного и надежного определения точной скорости автомобиля без необходимости вычислять и усреднять показания датчиков скорости колес. Hitachi разработала недорогую компактную технологию датчика скорости, которая измеряет скорость транспортного средства относительно земли с помощью радара миллиметрового диапазона [1]. Этот датчик позволяет измерять скорость даже тогда, когда все 4 колеса буксуют.

Еще одна интересная концепция, которую можно использовать, - это GPS. Используя датчик GPS, можно определить точное местоположение автомобиля, таким образом, можно точно рассчитать скорость автомобиля. Коммерчески доступной системой, основанной на этом принципе, является VBOX [2].

Производителей
Beru, Bosch, Continental, Delphi, Hitachi, Honeywell, Intermotor, Methode Electronics, MSC, Standard, TRW
Для получения дополнительной информации
[1] Технология датчиков путевой скорости, разработанная для автомобилей, Physorg.com, октябрь 2008 г.
[2] Сравнение датчиков скорости, веб-сайт RaceLogic. [pdf]
[3] Описание датчика скорости автомобиля и сопутствующая информация, Engine-Light-Help.com
[4] Как работают спидометры, Уильям Харрис, HowStuffWorks.com, 10 июля 2007 г.
[5] VSS или датчик скорости автомобиля, YouTube, январь 2008 г.

Проблемы с датчиком скорости

❤️ Все, что вам нужно знать

Датчик скорости является важным компонентом внутренней системы трансмиссии вашего автомобиля.Датчик скорости, также известный как датчик скорости автомобиля или VSS, измеряет мощность трансмиссии. Эти данные напрямую связаны со скоростью автомобиля и тем, насколько быстро вы движетесь. Эта информация передается для изменения функций двигателя, таких как соотношение воздуха и топлива, время переключения передач и диагностические исправления.

Авторемонт стоит ДОРОГОЙ


Симптомы датчика скорости

Есть общие симптомы, которые обычно связывают с неисправным датчиком оборотов двигателя.Выявив эти симптомы до того, как они ухудшатся, вы сможете предотвратить дальнейшее повреждение внутренней системы двигателя, что приведет к снижению затрат на ремонт двигателя и необходимости в конечном итоге заменить двигатель. Имейте в виду, что замена двигателя - один из самых дорогостоящих процессов в вашем автомобиле, поэтому предотвращение этого позволит вашему автомобилю работать в течение гораздо более длительного периода времени.

Неисправный датчик скорости автомобиля может вызвать другие проблемы, помимо работы двигателя. Симптомы неисправных датчиков скорости могут привести к повреждению аккумуляторной катушки, неисправному датчику положения дроссельной заслонки и другим проблемам с датчиками, что приведет к отсутствию связи между частями. Наиболее частые проблемы с датчиком скорости следующие. \

Если при переключении передач ваша трансмиссия слишком быстро набирает обороты, это классическая проблема датчика скорости. Обязательно следите за наиболее распространенными проблемами трансмиссии, чтобы они не привели к полной остановке вашего автомобиля.

Одной из других наиболее распространенных проблем трансмиссии является проскальзывание шестерен. Если ваша трансмиссия выскальзывает из передачи или переключается в неправильное время, это явный признак неисправности трансмиссии и одной из основных проблем датчика скорости. Наряду с увеличением оборотов при переключении передач буксование передач может сделать вашу машину небезопасной для вождения.

Еще одним признаком проблем с трансмиссией, которые напрямую связаны с проблемами датчика скорости, являются колебания при переключении передач. Если вы переходите на переключение, и ваша машина не реагирует сразу и требует больше времени, чтобы отреагировать должным образом, значит, ваша трансмиссия неисправна. Автомобиль, нерешительный при переключении передач, сопровождается повышением оборотов при увеличении оборотов, что является обычным результатом проблем с датчиком скорости.

Если вы обнаружите, что датчики скорости трансмиссии выходят из строя и возникают проблемы с датчиком скорости, вам будет труднее переключить передачу в правильное время и сохранить выбранную передачу.Из-за проблем с датчиком скорости время каждой смены будет отключено, что означает чрезмерный период ожидания между сменами, что приведет к рывкам и дискомфорту.

Когда на приборной панели загорается индикатор проверки двигателя, это может быть вызвано несколькими причинами. Некоторые из этих причин довольно серьезны, а некоторые из этих причин довольно незначительны, и их можно устранить всего за несколько минут или за короткую поездку к механику. Тем не менее, проблемы с датчиком скорости могут привести к включению света и обязательному осмотру в автомастерской.

Блок управления двигателем, который является внутренним компьютером автомобиля, отвечающим за принятие решений, зависит от наличия правильных данных и информации о скорости вращения коленчатого вала двигателя. Если информация, которая отправляется в блок управления двигателем, неверна или отправляется в неправильное время, он сообщит водителю о проблеме в автомобиле, включив индикатор проверки двигателя на приборной панели.

  • Неисправный круиз-контроль

Датчики скорости трансмиссии должны работать правильно и на оптимальном уровне, если ваш круиз-контроль будет работать и поддерживать постоянную скорость вашего автомобиля при движении по дороге.Если блок управления двигателем не получает правильных данных о скорости вашего автомобиля, круиз-контроль не сможет поддерживать желаемую скорость, установленную водителем.

Затем блок управления двигателем обнаружит эту проблему, и механик устранит неисправные датчики в вашем автомобиле, чтобы предотвратить использование круиз-контроля до тех пор, пока не возникнут проблемы с датчиком скорости. Если вы обычно не используете круиз-контроль в автомобиле, но чувствуете, что проблемы с датчиком скорости вызывают проблемы в вашем автомобиле, попробуйте проверить их, включив круиз-контроль, чтобы убедиться, что он работает должным образом.

Наряду с очень высокими оборотами трансмиссии автомобиля при переключении передач и выключением времени переключения передач, грубое переключение передач также указывает на проблемы с датчиком скорости, которые могут повредить вашу трансмиссию. На самом деле это один из наиболее распространенных симптомов датчика скорости вашего автомобиля, поскольку переключение передач будет грубым и неровным, что приведет к неудобной поездке для всех людей в автомобиле.

Помимо проблем с круиз-контролем и индикатором проверки двигателя, еще одна проблема на приборной панели вашего автомобиля напрямую связана со спидометром.Если спидометр автомобиля внезапно перестает отображать скорость или перестает точно отображать скорость, это явный признак того, что у вас проблемы с датчиком скорости.

Это очень опасная ситуация, поскольку вы больше не будете знать, насколько быстро вы едете. Это не только подвергнет опасности другие машины и вас самих, но и вы подвергнетесь серьезной опасности получить дорогой билет от полицейского.

Индикатор повышающей передачи на приборной панели может указывать на проблему в зависимости от различных других условий в автомобиле.Индикатор в основном указывает на две отдельные проблемы в зависимости от того, мигает ли индикатор или постоянно горит во время движения.

Если индикатор повышающей передачи загорается и продолжает гореть во время использования, это просто означает, что ваш автомобиль не использует повышенную передачу, и вам не о чем беспокоиться. Процесс ускорения означает, что ваш автомобиль готов поддерживать постоянную скорость во время движения, и снижает частоту вращения двигателя для экономии энергии.

Использование повышающей передачи в автомобиле позволяет сэкономить топливо и повысить эффективность использования топлива, что снижает нагрузку на автомобиль и увеличивает расход топлива.Наличие повышающей передачи может помочь увеличить расход топлива, когда вы постоянно едете по шоссе на большие расстояния.

Однако индикатор овердрайва будет означать совсем другое, если он мигает или мигает. В этом случае это будет непросто, как если бы свет остался включенным. Это означает, что в вашей машине что-то не так с коробкой передач или, возможно, указывает на проблемы с датчиком скорости.

Датчики передачи

В вашем автомобиле есть различные датчики трансмиссии, все с разными функциями и назначениями.Все эти датчики работают вместе, чтобы читать, анализировать и использовать данные для определения следующего шага. Датчики коробки передач работают вместе, чтобы обеспечить правильную работу коробки передач, уменьшить любые проблемы и предотвратить любые проблемы в будущем, особенно проблемы с датчиком скорости.

Эти датчики работают как единая команда, чтобы обеспечить правильную работу трансмиссии. Функция трансмиссии передает мощность от двигателя на карданный вал и задние колеса или полуоси мостов. Шестерни внутри трансмиссии переключаются в зависимости от скорости автомобиля и изменяют крутящий момент в зависимости от частоты вращения двигателя и текущего крутящего момента.

Чтобы узнать, может ли неисправный датчик вызвать проблемы с трансмиссией, вам необходимо знать различные типы датчиков модуля управления трансмиссией в вашем автомобиле. Знание различных датчиков в трансмиссии показывает, как они связаны с проблемами датчика скорости, которые могут возникнуть в вашем автомобиле.

Одним из датчиков, отправляющих сигналы в модуль управления коробкой передач, является датчик положения дроссельной заслонки. Этот датчик является источником данных, информация поступает непосредственно от положения дроссельной заслонки автомобиля.Если датчик дроссельной заслонки не может отправить правильное местоположение, то датчик положения дроссельной заслонки сообщает вам, что модуль управления коробкой передач неисправен.

Сигнал датчика положения дроссельной заслонки предупреждает модуль о том, какая нагрузка передается на двигатель одновременно. Эта информация может помочь модулю управления трансмиссией определить, требует ли положение автомобиля переключение на повышенную или пониженную передачу в определенное время. Контроллер КПП также может анализировать эти данные, а затем сравнивать эту информацию с данными датчика скорости транспортного средства, чтобы определить, какое переключение является наиболее подходящим.Если у вашего автомобиля возникают проблемы с переключением передач, это признак неисправности TCM или датчика скорости.

Модуль управления трансмиссией использует датчик скорости автомобиля для определения скорости движения автомобиля, поэтому он знает, когда следует переключать передачи. Если этот датчик не работает должным образом, модуль управления коробкой передач может выбрать неправильную передачу в соответствующее время, что приведет к пробуксовке коробки передач. Так вы узнаете, неисправен ли модуль управления коробкой передач, и сможете исправить любые проблемы с датчиком скорости в будущем.

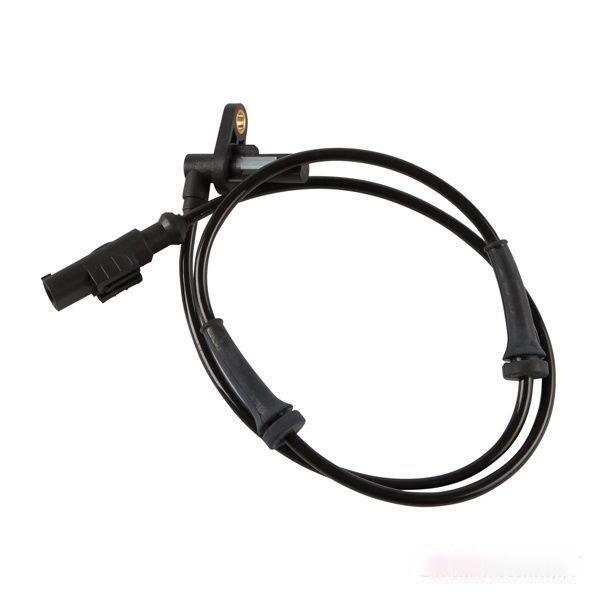

Данные датчика скорости колеса помогают модулю управления трансмиссией знать, что в данный момент делает автомобиль. По сути, это означает, что датчик скорости колеса сообщает модулю управления коробкой передач, что происходит в автомобиле. Датчик скорости вращения колеса позволяет TCM регулировать переключение передач. Датчик скорости вращения колеса также уведомляет TPM о том, когда следует контролировать и изменять работу гидротрансформатора, предотвращая любые проблемы с датчиком скорости.

Датчик частоты вращения турбины, также известный как датчик частоты вращения входного вала, отвечает за передачу определенных деталей в TCM. Модуль управления трансмиссией использует эти данные для определения величины проскальзывания муфт, лент и муфты гидротрансформатора. Без этой возможности модуль управления трансмиссией не будет прикладывать надлежащее натяжение, что приведет к неминуемым проблемам с датчиком скорости.

Блок управления двигателем - это мозг и рабочий компьютер вашего автомобиля.Этот компонент вместе с модулем управления трансмиссией обеспечивает эффективную работу автомобиля. Некоторые функции ЭБУ отвечают за включение индикатора проверки двигателя, сохранение кодов ошибок, которые могут помочь вам диагностировать любые проблемы с датчиком скорости, и изменение оборотов двигателя с учетом любого переключения передач.

Поскольку модуль управления трансмиссией является электрическим с печатными платами и проводкой, он поддерживает различные программы переключения передач. Эти коды позволяют модулю управления трансмиссией анализировать данные датчиков в сравнении с предварительно заданными параметрами для вашего конкретного автомобиля.

После установки кодов и параметров блок управления двигателем регулирует время переключения передач на основе соленоидов в соответствии с дорожной ситуацией. Если ECU и TCM не работают, это может привести к проблемам с датчиком скорости в будущем.

  • Ручной переключатель положения рычага

Переключатель положения ручного рычага, также называемый датчиком диапазона передачи, выполняет очень важную функцию транспортного средства.Задача этого переключателя - сообщить PCM местонахождение переключателя коробки передач. PCM будет использовать эти данные для управления тем, какую из шестерен трансмиссии необходимо отключить или включить.

При выходе из строя этого датчика ваша машина может перейти на неправильную передачу. Кроме того, переключения на более высокую передачу тоже не будет. Если вы чувствуете, что производительность снижена, и этот позиционный переключатель не работает соответствующим образом, вы также можете заметить последующие проблемы с датчиком скорости автомобиля.

Стоимость замены датчика скорости

Хотя этот датчик не является самым дорогим ремонтом или заменой в вашем автомобиле, стоимость замены датчика трансмиссии может увеличиваться в течение длительного периода времени владения автомобилем.Однако это ключ к предотвращению любых проблем с датчиком скорости, которые могут привести к проблемам в будущем в вашем более дорогом автомобиле.

Средняя стоимость ремонта или замены датчика положения трансмиссии может составлять от 240 долларов до 350 долларов. Хотя наши оценки являются средними, вы также должны учитывать высокие затраты на рабочую силу. Эти расходы могут стоить от 125 до 160 долларов.

Заключение

Вы можете спросить себя: «Как я могу избежать проблем с датчиком скорости в будущем?» Один из способов избежать проблем с трансмиссией и датчиками скорости - следить за наиболее распространенными симптомами датчика скорости и быть готовым оплатить необходимую стоимость замены!

P0500 Код OBD2: Неисправность датчика скорости автомобиля «A»

Код P0500 указывает на неисправность датчика скорости автомобиля «А».

Код P0500 OBD2 указывает на неисправность датчика скорости автомобиля.Первые симптомы, которые замечают большинство водителей, - это приборная панель. Спидометр может показывать неточные данные или вообще не записывать скорость. Также могут активироваться несколько сигнальных ламп, включая контрольную лампу двигателя и лампу АБС.

Хотя неисправный датчик скорости автомобиля вряд ли приведет к повреждению двигателя, он может затруднить вождение. Многие функции безопасности современных автомобилей полагаются на правильную работу VSS. Проблемы с датчиком скорости автомобиля наиболее опасны при движении по мокрой или обледенелой дороге.

P0500 - это общий код трансмиссии, применимый к любому двигателю с диагностической системой OBD2. При этом наиболее распространенный ремонт отличается от производителя. Перед началом ремонта рекомендуется проверить, есть ли какие-либо известные исправления для вашего автомобиля.

P0500 Определение кода

Неисправность датчика скорости автомобиля «А»

Что означает P0500?

Датчик скорости транспортного средства (VSS) - это то, как ваш автомобиль узнает, с какой скоростью он движется в данный момент.Он отправляет данные в модуль управления трансмиссией (PCM) или модуль управления двигателем (ECM), чтобы помочь ему поддерживать оптимальную работу.

VSS - это электромагнитный датчик, традиционно устанавливаемый на корпусе коробки передач. Кольцо реактора, прикрепленное к валу трансмиссии, проходит через конец VSS при каждом обороте. Эти прерывания цепи преобразуются в скорость автомобиля и передаются в ECM или PCM.

Точное расположение VSS сильно различается у разных производителей.Обычно он находится на трансмиссии или рядом с ней на заднеприводных автомобилях. Он также может быть расположен внутри колесной арки или прикреплен к спидометру. Во многих современных двигателях на каждом колесе есть датчик скорости. Перед тем как приступить к ремонту, проверьте свое руководство, чтобы узнать конфигурацию вашего двигателя.

Данные из VSS отображаются на спидометре на приборной панели автомобиля. Он также используется в трансмиссии, усилителе рулевого управления и антиблокировочной тормозной системе (ABS), поэтому неисправности в этом датчике могут иметь самые разные последствия.

Другие коды неисправностей, связанные с датчиком скорости, включают P0501, P0502 и P0503. Вы можете увидеть один или несколько из этих кодов вместе с P0500, особенно если сам датчик неисправен.

Каковы симптомы кода P0500?

Часто отсутствуют заметные симптомы управляемости с P0500, кроме ошибочных показаний спидометра. Степень проблем во многом зависит от того, как системы вашего двигателя используют данные датчика скорости автомобиля.Общие симптомы включают:

  • Активация контрольной лампы двигателя
  • Активация контрольной лампы ABS на приборной панели
  • Спидометр или одометр не работают должным образом
  • Отключение ABS или антипробуксовочной системы
  • Проблемы с переключением передач или неустойчивое переключение с автоматической коробки передач

Что такое причины P0500?

  • Неисправный датчик скорости автомобиля
  • Неисправный спидометр
  • Поврежденные или ослабленные провода вокруг VSS
  • Обрыв или короткое замыкание в жгуте проводов
  • Поврежденные электрические соединения
  • Повреждение ведущей шестерни
  • Проблемы со связью в компьютере двигателя
  • PCM или ECM не настроен на текущий размер шин

Насколько серьезен код P0500?

Код P0500 средней степени серьезности.Пока этот код активен, ваша способность управлять автомобилем не будет ограничена, но автомобиль может испытывать трудности с переключением передач или может потерять важные системы безопасности, такие как антиблокировочная система тормозов и антипробуксовочная система. Кроме того, без исправного спидометра будет сложно поддерживать надлежащую скорость движения. Вам следует позаботиться о вождении вашего автомобиля с активным кодом P0500, особенно в дождливую или зимнюю погоду.

Как диагностировать и исправить код P0500

Необходимые инструменты:

  1. Проверьте наличие бюллетеней технического обслуживания, связанных с кодом P0500 для вашего автомобиля.Существуют известные исправления этой проблемы для многих автомобилей, особенно для Toyota. Следующие предложения для вашей конкретной марки и модели могут значительно ускорить процесс диагностики.
  2. Если вы недавно меняли свои шины, убедитесь, что они того же размера, что и раньше. Шины разного размера вращаются с разной скоростью относительно частоты вращения двигателя, и ваш компьютер двигателя необходимо обновить, чтобы это компенсировать. Отнесите свой автомобиль к механику, чтобы он правильно настроил ваш ECM или PCM в соответствии с фактическим размером шин на вашем автомобиле.
  3. Используйте сканер OBD2 для считывания всех кодов неисправностей и просмотра данных стоп-кадра. Проверьте показания VSS для последнего ездового цикла. Если сигнал прерывистый, вероятно, проблема с проводкой.
  4. Осмотрите провода вокруг VSS и спидометра. Замените все изношенные или поврежденные иным образом, а также убедитесь, что все соединения чистые и надежные. Если вы сделали какой-либо ремонт или регулировку, очистите код и повторите сканирование.
  5. Если показания VSS неточны, но вы не обнаружили поврежденных проводов, используйте мультиметр для проверки каждого провода на наличие внутренних коротких замыканий или обрывов.
  6. С помощью мультиметра проверьте напряжение датчика скорости автомобиля. Сравните показания со спецификациями в вашем руководстве по ремонту и при необходимости замените его.
  7. Неисправности в других электронных компонентах, таких как спидометр, могут прервать связь между VSS и компьютером двигателя. Механик может проверить, так ли это, проверив форму сигнала датчика и выполнив необходимый ремонт.

Общие ошибки, которых следует избегать при диагностике кода P0500

У вас может возникнуть соблазн заменить спидометр, когда вы увидите, что он не работает, но в большинстве случаев код P0500 вызван неисправным датчиком или неисправной проводкой.Перед ремонтом убедитесь, что вы провели тщательную диагностику, чтобы избежать ненужной замены функциональных компонентов.

Советы, как избежать P0500 в будущем

Самая предотвратимая причина кода P0500 - это невозможность перепрограммировать ECM или PCM после замены шин. Даже небольшое изменение диаметра шины может привести к ошибочным показаниям датчика скорости автомобиля.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
