Лада калина замена лампы ближнего света в левой фаре: Лампа ближнего света на Лада Калина

Замена всех ламп в передней фаре на калине

Добро пожаловать!
Фара – она состоит из ламп, а именно из ламп габаритного света, ближнего, дальнего, а так же из ламп поворота, лампы поворота единственные лампочки которые имеют оранжевый свет, в то время как все другие либо чисто белые, либо же с оттенком синего, все лампы по сути заменяются легко и поэтому никакого труда у вас с этим не возникнет, новые лампы кстати покупать рекомендуется сразу две штуки, вот к примеру вы собрались менять лампу ближнего света, заменили и после чего будет видно что одна лампа светит сильнее, а другая хуже, поэтому если соберётесь их менять, то рекомендуем либо же обе сразу менять, либо же просто той же фирмы брать которая произвела уже установленную на вашем автомобиле лампу.

Примечание!
Для замены ламп понадобиться: Чистая тряпка и чистые новые перчатки, а так же гаечный ключ пригодиться благодаря которому клемму минус с аккумулятора скинуть можно будет!

Краткое содержание:

Где находятся все лампы?
Если приглядеться в фару, то можно увидеть четыре лампы, какие именно за что отвечает понять не трудно, но всё же не все знают, поэтому попробуем разъяснить, на фото ниже для наглядности показана передняя фара, в крайне левой части у неё находиться лампа поворотника (Указана красной стрелкой), по центру размещена лампа ближнего света с рассеивателем (Указана синей стрелкой) и с самого краю, ближе к центральной части автомобиля, размещена лампа дальнего света (Указана зелёной стрелкой) и лампа габаритного света (Указана жёлтой стрелкой).

Когда нужно менять лампы?
Лампа меняется по мере перегорания, в основном лампа не тускнеет а сразу же выходит из строя, поэтому то многие люди и рекомендуют возить всегда в бардачке новые лампы, меняются они по времени быстро, а вот ездить без света во-первых не удобно, а во-вторых по закону запрещено и штраф грозит за это и чтобы лампы быстро не перегорали, во время установки грязными и жирными руками за них не берите, потому что когда они начинают светить и раскаляться, из-за грязи свет очень сильно нагревает колбу в связи с чем лампы тут же и перегорают, но если всё же так получилось, что вы задели колбу, тогда тряпочкой её протрите от грязи и жирных следов рук и тряпку ещё спиртом смочите чтобы наверняка всю ненужную грязь с колбы убрать!

Как заменить все лампы на ВАЗ 1117-ВАЗ 1119?

Примечание!
Все лампы заменяются практически идентично, просто у них крепления немного отличаются, чтобы произвести замену, как вы поняли даже инструментов и никаких не нужно и кстати если вам какие ни будь детали при снятии будут мешать (Аккумулятор к примеру) то вы их снимите и даже если вы его не будете снимать, перед началом работы не забудьте клемму минус с АКБ скинуть, как это сделать вы можете прочесть «в этой статье» в пункте 1!

Замена лампы дальнего света:

Сперва с обратной стороны блока-фары разыщите где именно располагается эта лампа, как мы уже ранее подметили, она находиться как можно ближе к центральной части автомобиля, с обратной стороны блока-фары к ней подсоединена колодка проводов (см. фото 1) которую рукой в самом начале вам и нужно будет отсоединить, затем пальцами сжимается фиксатор который фиксирует лампу чтобы она не вылетала (см. фото 2) и данный фиксатор отводиться в сторонку, после чего вытаскивается сама лампа из блока-фары и заменяется (На калинах применяется лампа h2 на дальний свет).

Замена лампы ближнего света:

Самая часто перегорающая лампа, потому что ближнем светом пользуются всегда при движении в городе, за исключением случаев когда вместо ближнего включаются дневные ходовые огни или же противотуманные фары, для того чтобы данную лампу поменять, в начале нужно будет убрать резиновый колпак который закрывает лампу, он сидит на своё месте по средством натяжения, поэтому как только вы за него потяните, он сразу снимется с обратной стороны блока-фары (см. фото 1), затем проводочки отсоедините от лампы, они оголены и вместо колодки проводов просто клеммы подсоединяются, поэтому будьте аккуратны (см. фото 2), опять таким же образом как и с лампой дальнего света, а именно зажмите руками фиксатор и отсоедините его, отведя при этом от лампы (см. фото 3) и в завершение потянув за лампу, выньте её и замените на новую (В ближний свет лампы типа H7 устанавливаются).

Замена лампы габаритного света:

Тоже не мало перегорающая лампа, потому что при включении любых огней (Противотуманных фар, ближнего света например) данная лампа загорается, она идёт по типу «W5W» и заменяется быстро и без труда, а именно в начале патрон вместе с лампой извлекается из блока-фары (см. фото 1) и после чего лампа вынимается из патрона как это показано на фото 2 и заменяется она на новую.

Замена лампы поворота:

Заменяется за считанные секунды, точно так же с обратной стороны блока-фары ищется патрон с лампой поворота и после нахождения рука берётся за патрон и поворачивает его против часовой стрелки на 45° (см. фото 1), тем самым патрон выходит из зацепления и его можно будет вынуть, как только он будет вынут, лампа поворачивается рукой против часовой стрелки и вынимается из самого патрона, заменяется на новую и в обратном порядке новая ставится (см. фото 2).

Дополнительный видео-ролик:
Пример замены лампы ближнего света на калине, вы можете увидеть в видео-ролике который размещён чуть ниже, там как такового ролика нет, а просто в картинках всё показывается, в общём смотри и вникайте в процесс замены.

Как поменять лампочку ближнего света на Калине своими руками

Модель Lada Kalina является популярным и востребованным  отечественным автомобилем, который не так уж сложно обслуживать самостоятельно при такой необходимости. Конечно, зачастую речь не идет о серьезном ремонте сложных агрегатов.

Однако замена масла в двигателе и КПП, ТОСОЛа  или антифриза системы охлаждения, свечей зажигания или замена лампы ближнего света Калина вполне по силам рядовому автолюбителю в условиях обычного гаража.

При этом такая процедура, как подбор лампы на Калину и замена ламп ближнего/дальнего света является  проблемой, с которой автолюбители сталкиваются достаточно часто (причем, это касается как владельцев Калин, так и многих других моделей российского или иностранного производства). Далее мы рассмотрим, как менять лампы Лада Калина, какие лампочки покупать и т.д.

Содержание статьи

Лампочки ближнего света Калина: как заменить самому

Начнем с того, что если машина активно эксплуатируется, особенно в темное время суток, основная нагрузка ложится на габаритные огни и лампы ближнего света. Другими словами, ближний свет Калина является именно тем светом, который используется практически постоянно, особенно если  на машине нет ПТФ или ДХО.

Само собой, лампы ближнего света Калина в таких условиях быстро перегорают, вырабатывая свой ресурс. Получается, менять их может приходиться слишком часто. Также бывает и так, что нужно ехать, а лампочка неожиданно сгорела.

В таком случае, чтобы избежать штрафов и ухудшения качества освещения дороги, единственным выходом из ситуации становится решение, когда лампа ближнего света Калина меняется самостоятельно. При этом часто замена выполняется в полевых условиях.

Так или иначе, в этом нет ничего сложного. Главное, нужна правильно подобранная лампа. Ближний свет Калина установлен в отдельную секцию блок-фары. Сама фара Lada Kalina имеет 3 секции: ближний свет, дальний свет и указатель поворота. При этом можно заменить лампы  Калина без снятия самой фары, что упрощает задачу. Давайте рассмотрим замену ламп более подробно.

Лада Калина: лампы и их замена

Начнем с того, что кроме ближнего света, в замене могу нуждаться и другие лампочки Калина 1, Калина 2 и т.д.  Для полноты картины, ниже рассмотрим замену ближнего, дальнего света, а также поворотников, стекла фары, самой фары целиком и т.д. Итак, первым делом следует отключить клемму «минус» от АКБ. Только после этого можно приступать к выполнению тех или иных работ.

• Сначала перейдем к замене лампочек поворотников. Прежде всего, следует повернуть патрон указателя поворота на 45 градусов против часовой стрелки. После этого его можно достать из корпуса фары.

Далее нужно нажать на лампу, повернуть ее до упора, осуществляя поворот против часовой стрелки. Теперь лампу можно достать из патрона. Для замены ламп в указателях поворота используются лампочки PY21W оранжевого цвета, мощность 21 Вт. Установка новой лампы и сборка осуществляется в обратном порядке.

• Если на Лада Калина лампа ближнего света нуждается в замене, тогда замена ламп ближнего света начинается со снятия защитного резинового чехла-кожуха с корпуса фары. Чтобы снять чехол, достаточно потянуть за характерные лепестки, которые выполнены на нем.

Теперь следует отсоединить наконечники проводов от контактов  лампы, вывести пружинный фиксатор из зацепления с  крючками (2 крючка), после чего отвести фиксатор от лампы.

Далее можно изъять лампу из корпуса фары. Что касается модели Калина, лампа ближнего света на данной модели Н7 (штатная лампочка ближнего света Калина галогеновая, мощность 55 Вт).

Это нужно учитывать, так как другие лампочки на Калину попросту не подойдут. По этой причине лампы (например, лампа ближнего света Калина 2)  нужно подбирать с учетом такой особенности. Обратная сборка предполагает установку всех деталей в последовательности, противоположной разборке.

• Чтобы поменять лампы дальнего света на Калине, для такого света нужны лампочки Н1, мощность 55 Вт. Замена ламп дальнего света начинается с отсоединения колодки проводов от лампы, далее следует сжать концы пружинного фиксатора.

Теперь можно вывести их из зацепления с крючками, после чего фиксатор  отводится от  лампы. Далее лампу можно извлечь из фары, поставить новую лампу h2 и приступить к обратной сборке.

Еще добавим, что для замены ламп габаритного света следует снять следующий чехол из резины, после чего изъять патрон с лампой, достать лампу из патрона и поставить новую лампу габаритного света. В габаритах на Калине стоят лампы W5W, мощность 5 Вт.

Обратите внимание, при замене ламп на любом автомобиле (например, Лада Калина, ближний свет, лампа H7), не следует  касаться пальцем колбы самой лампы! Причина — при нагреве лампа потемнеет. Если же случайно касание произошло, с колбы нужно аккуратно удалить жир и грязь при помощи салфетки или ветоши, которая слегка намочена спиртом.

Как поменять стекло фары Лада Калина, блок-фару в сборе или боковой поворотник

В процессе эксплуатации стекло фары может помутнеть или повреждаться. Если полировкой фар решить проблему не удается, на Калине можно заменить отдельно стекло фары при такой необходимости. Делается это без снятия самой фары.

Сначала следует поддеть отверткой и снять 6 скоб-пружин, которые прижимают рассеиватель к уплотнителю фары. После этого можно снять стекло фары, а также уплотнитель стекла. После этого можно поставить новое стекло и осуществить обратную сборку.

Если же нужна полная замена фары, чтобы снять ее, нужно нажать на фиксаторы, отсоединить все  провода от разъемов на корпусе фары, а также от патрона указателя поворота.

Далее нужно снять передний бампер, после чего отверткой «крест» открутить винт верхнего крепления фары, а также при  помощи головки  8 выкручиваются  три болта, которые крепят фару. После удаления всех крепежей, фару можно снимать.

Если фара правая, для замены нужно использовать аналог с маркировкой RE на корпусе. Для левой фары маркировка  будет LE. Установка новой фары на автомобиль осуществляется в обратном порядке.

• Также добавим, что для замены бокового указателя поворота или его лампы нужно сдвинуть указатель поворота вперед, после чего изъять его из отверстия в крыле.

Чтобы поменять лампу, нужно провернуть патрон против часовой стрелки. Это позволит извлечь его из корпуса  бокового указателя поворотов. Для замены корпуса поворотника, следует в новый корпус поставить имеющийся патрон, после чего произвести обратную сборку, установив боковой указатель поворота на место.

Что в итоге

Как видно, если на Калина ближний свет или другие лампы нуждаются в замене, процедуру можно выполнить на месте своими руками.  Главное, нужно помнить, что  каждая лампа (ближний, дальний, габаритный свет имеет  свое обозначение и мощность). По этой причине следует заранее приобретать только подходящие решения по маркировке, а также по мощности.

Напоследок отметим, что если есть такая необходимость, можно заменить стекло фары Лада Калина. На деле, не особо сложной является замена всей блок-фары целиком, так как основные трудности связаны со снятием бампера, а не с демонтажем самой фары.

Также не составляет особого труда заменить лампочку бокового поворотника или сам корпус поворотника целиком. Главное, обращать внимание на рекомендации, приведенные выше, а также отдельно учитывать некоторые особенности при снятии  и установке тех или иных элементов.

Читайте также

• Отсечка двигателя: что это такое

  Для чего нужна отсечка двигателя, типы: по оборотам, по максимальной скорости, по давлению отработавших газов и т.д. Для чего отодвигают отсечку ДВС.

Замена лампы ближнего света на Лада Калина: фото, видео, выбор

Многие автомобилисты сталкивались с тем, что в определенный момент перестала гореть лампа ближнего света на Ладе Калине. Причинами сгорания лампы может стать износ или накопленный конденсат в фаре, что привел к замыканию. Процесс замены проводится достаточно легко и просто, что дает возможность каждому автомобилисту самому совершить эту операцию.

На видео процесс замены и установки лампы ближнего света в фару на Лада Калина:



Процесс замены

Процесс замены лампы длится 5-10 минут. Опытные автомобилисты могут управиться за две. Инструментария не нужно никакого. Приступим к процессу замены:

1. Открываем капот.
2. Вынимаем заглушку с фары, где будет проводиться замена. Регулировать свет фар после замены лампы не обязательно.

   Заглушка отмечена стрелочкой

3. Демонтируем провода плюс и минус питания лампы.

   Заглушка снята, патрон вблизи

4. Отводим в сторону фиксатор.

   Отводим в сторону фиксатор

5. Вынимаем лампу. Делать это стоит достаточно аккуратно, чтобы не разбить старую лампочку.

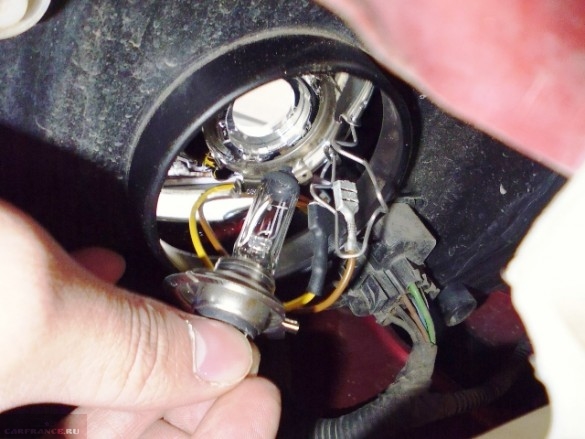

   Снимаем лампу

6. Сборку проводим в обратном порядке.

Таким образом, лампа заменена и автомобиль готов к дальнейшей эксплуатации.

Выбор лампы

Тип лампы H7, не перепутайте

Лампа ближнего света маркируется – Н7.

Ее достаточно легко найти на автомобильном рынке или в магазинах по продаже запасных частей. Самый распространенный производитель остается OSRAM.

Слева китайский маяк, справа отечественный ОСРАМ

Это отечественного производства лампы, которые получили популярность за счет соотношения критерия «цена-качество».

Еще хорошими производителя являются:

• Bosch,
• Hella,
• Koito,
• Philips,
• Valeo.

Это уже более высокое качество ламп, которые и стоимостью выше, чем всенародный OSRAM. Таким образом, выбор ламп достаточно широкий, и каждому автовладельцу будет с чего выбрать.

Диодные лампы в ближний свет

Спорный вопрос. Сложно подобрать оптимальные по качеству.

Внешний вид диодных ламп

Свет диодных ламп вид на капот

Свет диодных ламп вид от капота

Выводы

Замена лампы ближнего света на Калине проводится достаточно легко и просто. Главное подобрать правильно лампу, у которой обязательно должна быть маркировка Н7. Самыми распространенными производителями, которые выбирают автомобилисты является OSRAM и Philips.

Замена ламп и фар на Лада Калина своими руками — замена свечей зажигания — журнал За рулем

Как и подобает «народному автомобилю», Lada Kalina не слишком трудоемка в обслуживании. Ее владельцу вполне по силам самостоятельно справиться с «азбучными» регламентными процедурами, которые не требуют особой сноровки и специнструмента. Сегодня наш автомеханик расскажет, как по всем правилам поменять перегоревшую лампочку или вкрутить новые свечи зажигания

Lada Kalina

Блок-фары на Lada Kalina состоят из трех секций: ближнего света, дальнего и габаритного света, указателя поворота. Заменить лампы на Kalina можно, не снимая блок-фару с автомобиля, но для наглядности ход работ показан на демонтированной фаре.

Lada Kalina

Прежде чем поменять любую из ламп, отсоединяем клемму провода от минусового вывода аккумуляторной батареи.

Замена лампочек поворотников

Lada Kalina

Поворачиваем патрон указателя поворота против часовой стрелки на 45°…

Поворачиваем патрон указателя поворота против часовой стрелки на 45°…

2

…и вынимаем его из корпуса блок-фары.

…и вынимаем его из корпуса блок-фары.

3

Нажав на лампу, поворачиваем ее до  упора против часовой стрелки и вынимаем лампу из патрона. Устанавливаем новую лампу указателя поворота в обратной последовательности.

Нажав на лампу, поворачиваем ее до  упора против часовой стрелки и вынимаем лампу из патрона. Устанавливаем новую лампу указателя поворота в обратной последовательности.

Устанавливаем новую лампу указателя поворота в обратной последовательности.

Замена ламп ближнего света

4

Для замены лампы ближнего света стягиваем защитный резиновый чехол с корпуса блок-фары, потянув за  один из трех его лепестков.

Для замены лампы ближнего света стягиваем защитный резиновый чехол с корпуса блок-фары, потянув за  один из трех его лепестков.

5

Отсоединяем наконечники проводов от выводов лампы.

Отсоединяем наконечники проводов от выводов лампы.

6

Выводим пружинный фиксатор из зацепления с двумя крючками… …и отводим от лампы.

Выводим пружинный фиксатор из зацепления с двумя крючками… …и отводим от лампы.

7

Вынимаем лампу из корпуса блок-фары.

Вынимаем лампу из корпуса блок-фары.

Устанавливаем новую лампу ближнего света (Н7) в обратной последовательности.

На заметку

В блок-фарах Lada Kalina установлены галогеновые лампы ближнего света Н7 мощностью 55 Вт и галогеновые лампы дальнего света Н1 такой же мощности. В указателях поворота применяются лампы PY21W оранжевого цвета мощностью 21 Вт. Лампа габаритного света имеет обозначение W5W и мощность 5 Вт.

Меняя «галогенки», не касайтесь пальцами колб, так как жировые пятна приведут к потемнению ламп при нагреве. Удалить загрязнение с колбы можно чистой ветошью, смоченной в спирте.

Замена ламп дальнего света

1

Для замены лампы дальнего света отсоединяем колодку проводов от лампы.

Для замены лампы дальнего света отсоединяем колодку проводов от лампы.

2

Сжав концы пружинного фиксатора, выводим их из зацепления с  крючками и отводим фиксатор от  лампы

Сжав концы пружинного фиксатора, выводим их из зацепления с  крючками и отводим фиксатор от  лампы

3

Вынимаем лампу из корпуса блок-фары. Устанавливаем новую лампу дальнего света (h2) в обратной последовательности.

Вынимаем лампу из корпуса блок-фары. Устанавливаем новую лампу дальнего света (h2) в обратной последовательности.

Замена ламп габаритного света

1

Для замены лампы габаритного света в блок-фаре снимаем другой защитный резиновый чехол аналогично чехлу лампы ближнего света и вынимаем патрон с лампой

Для замены лампы габаритного света в блок-фаре снимаем другой защитный резиновый чехол аналогично чехлу лампы ближнего света и вынимаем патрон с лампой

2

Вынимаем лампу из патрона. Устанавливаем новую лампу габаритного света (W5W) в обратной последовательности.

Вынимаем лампу из патрона. Устанавливаем новую лампу габаритного света (W5W) в обратной последовательности.

Замена стекла фары Лада Калина

Если требуется заменить стекло фары, отверткой поддеваем…

1–1

…и снимаем шесть пружинных скоб, прижимающих рассеиватель к уплотнителю фары.

…и снимаем шесть пружинных скоб, прижимающих рассеиватель к уплотнителю фары.

1–2

Снимаем стекло фары и уплотнитель стекла. Устанавливаем стекло фары в обратной последовательности.

Снимаем стекло фары и уплотнитель стекла. Устанавливаем стекло фары в обратной последовательности.

Замена блок-фары Lada Kalina

Для снятия фары нажимаем на фиксаторы…

2–1

…аккуратно отсоединяем колодки проводов от разъема на корпусе блок-фары и патрона лампы указателя поворота. Снимаем передний бампер.

…аккуратно отсоединяем колодки проводов от разъема на корпусе блок-фары и патрона лампы указателя поворота. Снимаем передний бампер.

2–2

Крестообразной отверткой отворачиваем винт верхнего крепления блок-фары… …а ключом или головкой «на 8» — еще три болта крепления блок-фары (показаны стрелками) и снимаем ее.

Крестообразной отверткой отворачиваем винт верхнего крепления блок-фары… …а ключом или головкой «на 8» — еще три болта крепления блок-фары (показаны стрелками) и снимаем ее.

2–3

Замена лампы ближнего света на Калине (+фото и видео)

Подробности

Категория: Ремонт

Опубликовано 18.10.2014

Перегоревшая лампа ближнего света – довольно часто встречающееся явление, ведь ближним светом мы пользуемся чаще всего. Рассмотрим как сделать такую операцию, как замена лампы ближнего света на Калине своими руками.

На автомобиле Лада Калина установлены лампы ближнего света с цоколем H7. Чтобы заменить лампу, для начало нужно снять сгоревшую.

Снятие лампы ближнего света на Калине

Снимаем резиновую заглушку на корпусе фары.

Запоминаем, к какому разъему какого цвета провод подключен, отсоединяем оба.





Далее самое сложное – отсоединить пружинный фиксатор, удерживающий лампу. Для этого аккуратно нажимаем на его выступающую часть, чтобы вывести его из зацепления.

После этого аккуратно отводим на себя фиксатор и лампу, придерживая их. Тут нужно быть аккуратным – если фиксатор резко выскочит из креплений, он может упасть внутрь фары, и чтобы извлечь его придется снимать всю фару.

Вынимаем сгоревшую лампу, фиксатор должен остаться висеть на корпусе фары.

Установка лампы ближнего света на Калине

Внимание! Новую лампу нужно держать только за цоколь, не допускайте контакта лампы с пальцами, иначе она быстро выйдет из строя.

• Устанавливаем лампу в посадочное место, выступ на цоколе при этом должен совпасть с пазом на фаре. Если выступ попал в паз, то лампочка должна не проворачиваться руками, а быть зафиксированной;

• Аккуратно прижимаем фиксатор к лампе, при этом центральная часть цоколя должна остаться между усиками фиксатора;

• Нажимаем на фиксатор, пока он не защелкнется в креплениях;

• Проверяем надежность фиксации лампы, присоединяем на место оба провода и плотно закрываем крышку блок-фары.

Не забудьте после этого включить ближний свет и проверить работоспособность лампы.

Замена лампы ближнего света на Калине. Видео

Замена ламп в фарах Лада Калина — «Клуб-Лада.рф»

Рано или поздно лампы в фарах начинают перегорать, поэтому Вам может пригодиться инструкция, как заменить лампы в фарах Калины. Также этот фотоотчет пригодится, если Вы решите заменить обычные лампы фар на светодиодные.

Заменить лампы можно, не снимая фар Калины. Для наглядности процесс замены показан на снятой фаре.
Снять минусовую клемму с аккумулятора.

---

Снятие и установка ламп ближнего света Калины

Чтобы заменить лампочки фар ближнего света потребуется:

1. Снять защитный резиновый чехол с корпуса фары, потянув за один из трех его лепестков.
2. Отсоединить наконечники проводов от лампы.
3. Вывести пружинный фиксатор из зацепления с двумя крючками и отвести от лампы.
4. Снять лампу ближнего света из корпуса фары Калины.

Установка новой лампы ближ­него света (Н7) производится в обратной последо­вательности.

Внимание

Лампы дальнего и ближнего света — галогенные. Не следует касаться их стеклянных колб пальцами, так как следы от них приведут к потемнению лампы при нагреве. Очистить лампочки можно чистой ветошью, смоченной в спирте.

---

Снятие и установка ламп дальнего света Калины

Чтобы заменить лампу дальнего света фар потребуется:

1. Отсоединить колодку проводов от лампы.
2. Отвести фиксатор из зацепления, сжав его концы.
3. Снять лампу дальнего света из фары Калины.

Установка новой лампы дальне­го света (Н1) производится в обратной последова­тельности.

---

Снятие и установка ламп габаритов Калины

Чтобы заменить лампы габаритного света в фаре потребуется снять защитный резиновый чехол, потянув за один из трех его лепестков.

1. Снять патрон с лампочкой.
2. Снять лампу из патрона.

Установка новую лампы габаритного света (W5W) производится в обратной последовательности.

---

Снятие и установка ламп поворотников Калины

1. Повернуть патрон указателя поворота против часовой стрелки на 45°.
2. Снять патрон из корпуса фары.
3. Снять лампу поворотников, нажив на нее, а затем повернув до упора против часовой стрелки.

Установка новой лампы указа­теля поворота в фару производится в обратной последовательности.

---

Снятие и установка ламп задних фар Калины

1. Снять патрон с лампой габаритного и противотуманного света, повернув его против часовой стрелки.
2. Снять лампу из патрона, нажав на нее и повернув до упора против часовой стрелки.

Установка новой лампы в задний фонарь Калины производится в обратной последовательности.

1. Комбинированная лампа габаритного и противотуманного света имеет 2 выступа, располо­женных на разных уровнях.  При ее установке выступы должны войти в соответствующие пазы па­трона.
2. Пазы на корпусе фонаря имеют разную ширину это следует иметь ввиду при установке патрона с лампой.

Операции по замене остальных ламп задней фары выполняются аналогично.

---

Положение ламп в заднем фонаре Калины

1. Задний ход;
2. Сигнал торможения;
3. Указатель поворота;
4. Габаритные и противотуманные огни.

---

Ключевые слова:

Понравилась статья? Поделитесь с друзьями!

Лампа ближнего света на Лада Калина

Лампа ближнего света Калины имеет прямую связь с безопасностью на дороге. Световой элемент освещает обочину, дорожное полотно, а также не допускает ослепления участников встречного движения. Лампа рассчитана на 2-4 года службы в зависимости от производителя. Даже неопытному пользователю при замене не потребуется демонтировать фару и применять сложные инструменты.

Особенности конструкции

Свет Калины не отличается технологичностью, так как в оптике используются классические галогеновые элементы. С завода в модулях стоят детали от Philips или Osram с приставкой Long Life, что означает увеличенный срок службы.

Система освещения Калины в старом и новом кузове отличается расположением модулей, формой, размером. В оптике используются элементы:

• поворотники – PY21W;
• ближний свет – H7/55 Вт;
• дальний свет – h2/60 Вт;
• противотуманки – h21/55 Вт;
• габариты – W5W.

В модификациях Калины с 2013 года с завода добавлены ходовые огни, в которых используются детали с индексом W21/5W.

Некоторые автовладельцы не могут просунуть руку в стесненное пространство между телевизором и корпусом воздушного фильтра. В таком случае демонтируется впускная система Калины или снимается решетка радиатора и фара.

Когда и почему нужно менять

Заводской свет настраивается в процессе производства, в момент прохождения технической проверки. В новом автомобиле модули светят с максимальной мощностью и на пике возможностей. Необходимость замены определяется по основным признакам:

1. Уменьшение силы света.
2. Появление желтизны и мутных участков на светотеневой полосе.
3. Полное отключение одного из модулей света.
4. Повышение яркости после удара подвески о выбоину или механического контакта с фарой.

Лампы Калины, установленные на конвейере, служат не более 4 лет. Помутнение, ухудшение видимости и появление неосвещенных участков появляется после обгорания нити и задымления колбы. В таком случае свет плохо проходит через загрязнение и не попадает на нужные участки рефлектора. На дороге прослеживаются желтые пятна света, притемненные области.

Толщина нити светового модуля рассчитывается инженерами на производстве. При ударе лампа сотрясается, спираль истончается. При внешнем осмотре выявляется большой прирост в мощности луча. Это говорит о скором выходе из строя галогенки, так как тонкая нить нагревается выше положенной температуры и начинает плавиться. Срок службы поврежденной детали составляет от одной минуты до нескольких часов.

Какие лампы лучше использовать в Калине

Чтобы узнать, какие лампы в Калине установлены при сборке, нужно снять крышку и вытащить деталь. На корпусе напечатано название, модель и тип запчасти. В качестве основного света компания АвтоВАЗ использует изделия от Philips. Однако в некоторых моделях встречаются детали от Osram.

При поиске лампочек в Калину следует руководствоваться проверенными вариантами:

• номером на кузове Kalina или в паспорте транспортного средства;
• заранее извлеченным из фонаря перегоревшим образцом.

Номер кузова вводится в специальное окно, которые всплывает при посещении интернет-ресурсов с каталогами. Такие системы самостоятельно определяют год производства, комплектацию и тип светового оборудования и предлагают список оригинальных запчастей и заменителей для Калины.

Номер предоставляется продавцу в магазине для точного определения кода детали. Простой и надежный способ – извлечение лампы из цоколя и покупка новой по образцу. В таком случае исключается приобретение неверной детали и повторный поход в магазин для обмена.

В Калине хэтчбек и седан используются одинаковые световые приборы. Тип запчастей не отличается и в кузове универсал.

При выборе лампочки важно придерживаться рекомендованных параметров от завода-изготовителя Калины. Установка света с большей мощностью приведет к оплавлению внутренних частей оптики и повреждению контактной группы. После монтажа дешевых заменителей возможны повреждения из-за некачественной сборки детали и даже взрыва колбы.

Как самому заменить лампы

Самостоятельно поменять лампочку в Калине несложно. Время, затраченное на работы, зависит от навыков водителя и размера рук. Некоторые владельцы меняют световые приборы за 15-20 минут без снятия фары, а другие мучаются больше часа и в конечном итоге демонтируют оптику.

В момент замены используются тканевые перчатки. Это помогает защитить кожу рук, а также предотвращает контакт с колбой. При касании остаются отпечатки пальцев, которые нагреваются при включении света и через некоторое время прожигают тонкое стекло.

Во время работ откручивается клемма батареи во избежание короткого замыкания, которое приведет к выгоранию плавкой вставки в блоке предохранителей.

Дальний модуль

Замена лампы дальнего света проще, чем в ближнем модуле, так как крышка расположена ближе к решетке радиатора.

Для выполнения операции потребуется:

1. Заглушить мотор Калины.
2. Открыть крышку капота.
3. Снять защитный пыльник на тыльной стороне фонаря.
4. Аккуратно отключить пластиковую фишку.
5. Открыть фиксатор.
6. Вытащить лампу.

Сборка осуществляется в обратном порядке. При установке клеммы нужно проверить контакты и при необходимости зачистить с помощью плоской отвертки, наждачной бумаги или специального химического спрея.

Ближний свет

Замена лампы ближнего света на Ладе Калине зависит от опыта владельца и подразделяется на два типа:

1. Без снятия фары.
2. С демонтажем модуля.

Большинство владельцев Калины не могут заменить лампу в левой фаре из-за ограниченного пространства. В таком случае придется попросить более ловкого знакомого или самостоятельно демонтировать осветительный прибор для удобства.

Для смены ламп на установленной оптике:

1. Открутить корпус фильтра около левой фары и отодвинуть его в сторону двигателя.
2. Отсоединить клемму моторчика омывателя, вывернуть винты и убрать бачок в сторону.
3. Открыть уплотнители модулей света.
4. Демонтировать колодку с проводами.
5. Отвести пружинный фиксатор.
6. Вынуть деталь.

Сборка фары с новой запчастью осуществляется в обратном порядке.

Для демонтажа фар нужно открутить решетку, крепление модулей и отключить контактную фишку. Снятую оптику поставить на удобную поверхность и заменить элементы света.

Габарит и ДХО

В Калине первой генерации габариты установлены под крышкой ближнего рефлектора.

Замена не отличается от работ в ближнем отделении фары, однако для отсоединения лампы она поворачивается против часовой стрелки. Водители часто устанавливают вместо родного источника света диод, который обладает ярким свечением и способен отработать большее количество часов.

Замена ламп ДХО на Калине второй генерации:

1. Открыть капот.
2. Найти пластиковый фиксатор в нижней части фонаря около решетки радиатора.
3. Повернуть влево на 90°.
4. Потянуть на себя.

Дневные ходовые лампы не содержат галогена в колбе, поэтому их можно брать руками при установке. К деталям без газа относятся элементы заднего хода, которые меняются путем отгибания обшивки в багажном отделении. Для замены лампы стоп сигнала Калины универсал придется открутить пластиковую заглушку на пятой двери, отсоединить фишку и вытащить старую запчасть.

Поворотник

Если габаритная лампочка на Калине находится в свободном доступе, то к модулю поворотника добраться сложнее.

Чтобы поставить новую лампу, нужно:

1. Открутить винты, удерживающие воздухозаборную бочку и бачок с омывающей жидкостью.
2. Отодвинуть детали к двигателю.
3. Нащупать пластмассовый патрон и повернуть его в левую сторону.
4. Лампа из посадочного места вынимается небольшим нажатием и поворотом влево на 90°.

Чтобы поставить новую деталь, нужно:

1. Установить ее в патрон.
2. Нажать и повернуть вправо до упора.

Готовый элемент монтируется в штатное отверстие. Проверить работу света можно с помощью включения соответствующей клавиши на панели приборов Калины.

Противотуманки

При замене света противотуманок потребуется частичный демонтаж локера. Для этого нужно:

1. Вывернуть колесо в сторону моторного отсека.
2. Открутить винты и отщелкнуть клипсы в месте крепления с бампером.
3. Отогнуть подкрылок.
4. Повернуть световую лампу влево до упора.
5. Потянуть на себя.
6. Отключить штекер.

Для монтажа нового источника света в ПТФ нужно предварительно защелкнуть разъем, вставить деталь в фонарь и повернуть вправо.

После проведения работ нужно проверить правильное функционирование света и отрегулировать угол положения рефлектора. Исправный свет на автомобиле обеспечивает хорошую видимость в любых условиях и безопасность на дороге.

Как заменить лампу в автомобильной фаре менее чем за 10 минут

Лампа фары находится внутри водонепроницаемая линза фары соединяется с жгутом проводов с помощью непромокаемого электрическая вилка для защиты от повреждений, вызывающих попадание влаги. Лампы фар — это обычная неисправность, но с небольшим руководством каждый может заменить эти лампочки. Этот процесс немного разные для каждой машины, но это руководство даст вам представление о том, в чем вы находитесь. для при выполнении работы.

Что не так?

По мере старения лампы накаливания внутренняя нить начинает ослабевать и, наконец, ломается, в результате чего лампа перестает работать. В системах светодиодных ламп повышение напряжения Балласт используется для питания лампы от автомобильной 12-вольтовой системы, которая может перегреться и выйти из строя больше, чем лампа. Также из-за силы тока, используемой для запуска лампа иногда вы можете найти расплавленный электрический разъем на лампе что будет препятствовать работе лампы

СПОНСИРУЕМЫЕ ССЫЛКИ

Лампа фары

• Простота замены (в большинстве случаев)
• Может расплавить электрический разъем
• Отказ балласта напряжения
• Не прикасаться к стеклянной части без перчаток
• Находится внутри линзы фары
• Освещает проезжую часть в условиях низкой освещенности

Сколько это будет стоить?

Стоимость стандартной лампы для замены фары составляет от 12 долларов.От 00 до 25 долларов США за не светодиодные системы. В гараже или в представительстве взимается от 85 до 140 долларов. США на ту же работу. Светодиодные системы стоят немного дороже и могут потребовать балласта в качестве хорошо.

Приступим

Это руководство относится к большинству автомобилей, конфигурации могут немного отличаться, но процесс такой же. Если вам нужны конкретные инструкции для вашего конкретного применение, пожалуйста, обратитесь к нашему техническому специалисту. Ниже показана типичная замена лампы фары.(Это приложение требует снятия рассеивателя фары)

1. Лампа фары потребляет больше силы тока, чем другие лампы освещения. системы, поэтому при замене лампы рекомендуется проверить электрический разъем на предмет теплового повреждения. Если патрон лампы фары недоступен, возможно, потребуется удалить или убрать препятствия за лампой, чтобы получить доступ к фаре патрон лампы. Некоторые лампы накаливания можно заменить, просто взявшись за патрон лампы. за рассеивателем фары и повернув его против часовой стрелки, чтобы снять.Это будет выставляем лампочку фары.
2. Найдите фиксирующий штифт или винты, которыми крепится фара. линза. Потяните вперед и вверх за штифт, чтобы освободить, или снимите крепежные винты. или клипы.

3. Крепко возьмитесь за объектив, чтобы не уронить устройство. Используйте стандартный отверткой, чтобы отсоединить разъем проводки. Проверить разъем на предмет расплавления пластик, который является признаком перегрева соединения, и в этом случае разъем необходимо будет заменить.Также, если присутствует коррозия, это будет мешать подача напряжения / силы тока на новую лампу фары, создающая тусклый или светлый режим неудача.

4. Возьмитесь за лампу фары и поверните против часовой стрелки или снимите крепление. зажим или винты, чтобы извлечь лампу из корпуса. Некоторые лампочки могут быть снимается с прикрепленным жгутом проводов.

5. Совместите старую лампочку с новым блоком, подтверждая электрический разъем конфигурации вместе с монтажной пластиной лампы.Очистите фару линза свободна от мусора, чтобы помочь сохранить прилегание лампы к линзе, это поможет сохранить влагу вне. Есть выемка или выступ для выравнивания, которые необходимо распознать, когда переустановка новой лампы. Если лампочка установлена ​​неправильно, свет луч будет выключен (высокий, низкий, левый или правый). Подключите электрическую разъем, после чего слышен щелчок, подтверждающий подключение разъем при герметизации колбы от влаги. Соберите линзу или любые другие препятствия для выполнения работы.Включите фару, чтобы проверить свою работу, понаблюдайте за новой замененной лампой фары, чтобы убедиться, что операция.

Смотрите видео!

Вопросы?

Наша команда сертифицированных механиков готова бесплатно ответить на ваши вопросы.

СПОНСИРУЕМЫЕ ССЫЛКИ

Статья опубликована 2020-06-29

.

Руководство по замене ламп головного света Honda Accord — Ближний свет, дальний свет, указатель поворота / парковка и боковой указатель

Лампы головного света Honda Accord Руководство по замене
Иллюстрированные изображения инструкций о том, как для замены лампочек в фарах седана Хонда Аккорд 2008-2010 гг. сборка.

Примечание: это руководство идет в следующем порядке: 1. Лампа ближнего света переднего пассажира, 2. Боковой указатель пассажира, 3. Водитель ближнего света фар (см. №2 для указателя поворота водителя), 4. Пассажирский указатель поворота / стояночный свет, 5. Лампа дальнего света пассажира, 6. Указатель поворота водителя / Стояночный свет, 7. Водитель Лампа дальнего света. (Чтобы перейти к инструкции для конкретной лампы, которую вам нужно заменить, просто посмотрите для соответствующего числа , выделенного жирным шрифтом ниже.)
2009 Хонда Аккорд LX	Колесо повернуто налево	Маленькая отвертка с плоской головкой
Это автомобильное практическое руководство было специально написано, чтобы помочь владельцам Honda Accord LX Premium Sedan 2009 года выпуска при замене любой фары лампочки в фаре в сборе. Владельцы других купе или седанов Honda Accord восьмого поколения Руководство для 2008, 2009, 2010, 2011 и 2012 годов также должно быть полезным. Другие автомобили Honda, такие как Civic, Element, Insight, Pilot, Fit, CR-V, Ridgeline и Odyssey могут иметь аналогичные процедуры замены лампы накаливания. Фара в сборе 2008-2010 гг. Honda Accord содержит четыре лампочки со следующей заменой деталь № от Sylvania и других производителей: Фара ближнего света № 9006 , Дальний свет № 9005 , Передний указатель поворота / парковка Свет № 7528 , г. и передний боковой маркер № 168 .
Удалите первую пластиковую заклепку	Поддев верхней части заклепки	Удалить вторую заклепку
1. Лампа ближнего света пассажира — Первый запуск двигатель и поверните рулевое колесо до упора влево, чтобы создать какое-то рабочее место перед шиной со стороны пассажира. Вам понадобится небольшой отверткой с плоской головкой, чтобы удалить три черные пластиковые заклепки с крыло хорошо перед шиной со стороны пассажира.
Две заклепки удалены	Снимите 3-й стопорный зажим	Откидная крышка крыла
Две черные пластиковые заклепки или «стопорные зажимы» находятся на краю крышки колодца крыла возле металла кузовные работы. Удаление третьего, расположенного на несколько дюймов ближе к центру Линия автомобиля значительно упрощает откидывание крышки колодца подкрылка. Как только вы откинете крышку колодца подкрылка, вы будет видно разъем питания лампы ближнего света и патрон основание. Затем снимите разъем питания, нажав на пластиковый язычок на нижняя часть разъема возле проводов. Попробуйте пошевелить, если не отрывается без труда. Затем поверните головку на 1/4 оборота против часовой стрелки и потяните прямо. из фары в сборе. Заменить старый # 9006 Лампа ближнего света с новый, поверните его на 1/4 оборота по часовой стрелке, чтобы закрепить в сборке, и нажмите разъем питания обратно на место.Перед заменой лампы проверьте новую лампу. Крышка колодца и заклепки.
Против часовой стрелки на 1/4 оборота	# 9006 Лампа ближнего света	2. Боковой указатель пассажира
2. Лампа бокового габаритного огня со стороны пассажира — Гнездо маркера со стороны пассажира находится чуть выше и справа от фара ближнего света за крылом колодца. Снимите панельку, повернув его на 1/4 оборота против часовой стрелки. Мне пришлось использовать игольчатый носик плоскогубцы, чтобы повернуть розетку. Потяните # 168 сторона пассажира передняя сторона Выньте габаритный фонарь прямо из патрона и замените его новым. один. Перед заменой крыльев проверьте лампу и заклепки.
Разъем питания Sidemarker	# 168 Передний боковой маркер	3. Драйвер ближнего света
3.Лампа ближнего света со стороны водителя — Чтобы получить доступ к лампе ближнего света со стороны водителя, сначала запустите двигатель. и поверните руль до упора вправо.
Фара со стороны водителя	Крышка отсека крыльев со стороны водителя

.

Поиск и устранение неисправностей Проблемы с адаптивными фарами BMW

В этом руководстве мы рассмотрим общие проблемы, которые вызывают предупреждения и неисправности на приборной панели адаптивных фар BMW. Это руководство предназначено для помощи владельцам BMW в устранении проблем с адаптивными фарами BMW.

Проблемы с адаптивным освещением BMW могут стоить от 600 до 1500 долларов на ремонт в мастерской. Это руководство поможет вам лучше понять некоторые общие проблемы и возможные проблемы, которые вы можете решить самостоятельно.

Симптомы

Это список возможных симптомов, которые вы можете заметить при выходе из строя адаптивного освещения поворотов BMW.

• Адаптивное освещение поворотов только направо, а не налево
• Адаптивное освещение поворотов только налево, а не направо
• Сообщение о неисправности адаптивного управления фарами и сигнальная лампа
• Предупреждающее сообщение: Неисправность адаптивного управления фарами. Обратитесь в сервисный центр BMW
для проверки системы.
• Ближний свет заедает не по центру
• Зеленый свет мигает выключателем фар

Общие причины

Наиболее частые проблемы с адаптивным освещением BMW:

• Контроллер шагового двигателя (SMC)
• Вода / конденсат в фаре
• Ослабленный или поврежденный адаптивный шаговый двигатель
• Отказ модуля адаптивного освещения поворотов (AHL)

Возможные решения

Заменить блок управления адаптивным освещением поворотов

Модуль адаптивного фары BMW расположен прямо под корпусом каждой фары. Это модуль адаптивного фары, который часто является виновником.Его также можно называть контроллером шагового двигателя (SMC) или модулем освещения блока управления адаптивным приводом фар ALC.

Это называется контроллером шагового двигателя — SMC. Контроллер часто выходит из строя после сильного дождя или если вы недавно прошли автомойку.

Основная причина отказа адаптивного модуля заключается в том, что вода укорачивает модуль. Треснувшая фара или незакрепленная дверца доступа в задней части фары пропускают воду в фару.Поскольку SMC находится в самой нижней точке фары, вода попадает в модуль и повреждает его, вызывая сообщение об ошибке адаптивной неисправности на приборной панели.

Если это так, код неисправности будет сохранен в модуле AHL.

Для замены контроллера шагового двигателя фары необходимо снять передний бампер и фару. Затем модуль можно заменить использованным модулем адаптации фар BMW.

Программное обеспечение

, такое как NCS Expert, можно использовать для кодирования модуля AHL автомобиля.

Ремонт шагового двигателя

Двигатели, которые физически вращают прожектор ближнего / дальнего света, могут сломаться.

Шаговый двигатель расположен внутри фары. Им управляет модуль шагового контроллера, расположенный под фарой. Может выйти из строя сам мотор или связь с проектором ближнего света.

Ремонтные комплекты для шагового двигателя BMW продаются в Интернете, если вы хотите решить эту проблему, не заменяя фару.Учтите, что перед ремонтом шагового двигателя необходимо будет снять фару с автомобиля.

Уплотнение фары

Лючок за фарой имеет пломбу. При замене лампы фары необходимо убедиться, что прокладка установлена ​​правильно. В противном случае вода попадет в фару и повредит модуль адаптивного освещения поворотов.

Осмотрите крышку задней фары, если вы заметили конденсат внутри фары. Если вода присутствует внутри фары, снимите фару.

Снимите контроллер шагового двигателя и дайте ему высохнуть не менее 24 часов. Установите фару и убедитесь, что она герметична.

Модуль

BMW AHL необходимо заменить и привязать к автомобилю.

Как диагностировать адаптивные фары BMW

Чтобы определить причину неисправности адаптивного освещения поворотов, вы можете прочитать коды неисправностей в модуле AHL.

Для этого шага вам понадобится сканер BMW, который может считывать коды из модуля AHL.Стандартные сканеры OBD2 не помогут.

Процедура

1. Подключите сканер OBD-II к диагностическому порту под приборной панелью.
2. Включить зажигание, двигатель не запускать.
3. Включите сканер и выберите шасси BMW. Затем выберите меню Control Units.
4. Выберите световой модуль 2 с модулем адаптивного освещения поворотов.

5. После входа в модуль AHL вы сможете делать следующее.
   • Чтение кодов
   • Очистить коды
   • Выполнение адаптации, активации, тестирования

Адаптивное удаление фар

Несмотря на то, что мы не рекомендуем удалять адаптивные фары BMW, мы видели, как многие владельцы BMW идут этим путем.

Чтобы удалить адаптивные фары BMW, вам необходимо закодировать автомобиль с помощью NCS Expert и настроить его так, чтобы он считал, что адаптивные фары не установлены.

Когда это будет сделано, функции адаптивного дальнего света отключатся, ближний свет больше не будет двигаться, адаптивный дальний свет больше не включится автоматически.Ваши фары будут работать так же, как и в автомобилях без адаптивного освещения поворотов.

При удалении адаптивного освещения поворотов BMW необходимо вручную выполнить регулировку фар таким образом, чтобы ближний свет указывал в правильном направлении.

Физическое удаление модуля адаптивного освещения поворотов не приводит к удалению адаптивного освещения поворотов BMW.

Удаление модуля без кодирования автомобиля приведет к ошибке адаптивного освещения фар на приборной панели.

Что означает адаптивное освещение поворотов на BMW?

Адаптивные фары BMW активно перемещают прожектор фар влево и вправо, чтобы осветить часть дороги, которую ведет водитель.

В автомобилях с адаптивными светодиодными фарами BMW фары изменяют световой поток в зависимости от входящего трафика. Световая камера в верхней части лобового стекла улавливает свет приближающихся автомобилей.

Адаптивное освещение поворотов также включает и выключает дальний свет в зависимости от трафика. Следуя за автомобилем, адаптивные фары будут регулировать дальний свет, перемещая дальний свет наружу, что уменьшает свет в центре. Адаптивные фары BMW также отключают левый дальний свет, когда автомобиль обнаруживается на полосе встречного движения.

В автомобилях с ксеноновыми адаптивными фарами противотуманные фары включаются на малой скорости при поворотах налево и направо. В адаптивных фарах BMW первого поколения использовались ксеноновые лампы, а в новых моделях BMW — светодиодные адаптивные фары.

Как узнать, есть ли в моем BMW адаптивное освещение поворотов?

Есть несколько способов определить, есть ли у BMW адаптивное освещение поворотов. Один из способов — припарковать автомобиль, но оставить его включенным. Вы можете смотреть на движение ближнего света и вправо, когда друг поворачивает руль влево и вправо.

Если прожектор ближнего света перемещается, ваш BMW имеет адаптивное освещение поворотов. Если это не так, ваш BMW не имеет адаптивного освещения поворотов. Другой способ проверить, есть ли у BMW адаптивные фары, — это расшифровать VIN и посмотреть, есть ли у автомобиля опция динамического ксенона, адаптивного освещения поворотов или адаптивных светодиодных фар.

Адаптивное освещение поворотов отключается при ручном переводе переключателя света в положение включения. Чтобы адаптивное освещение оставалось включенным, поверните переключатель света в положение Авто.

.
