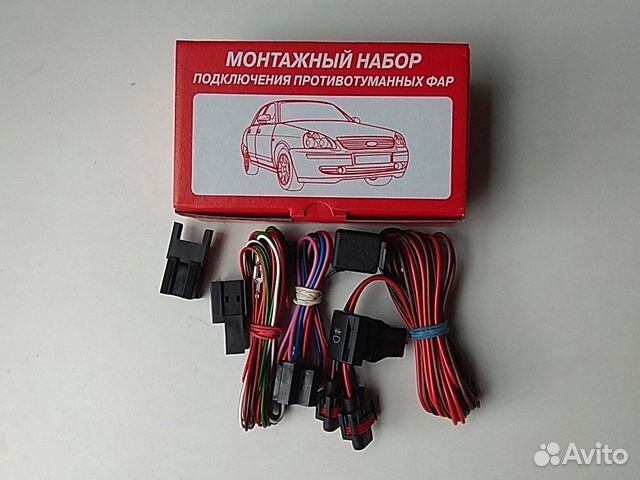

Монтажный набор подключения противотуманных фар (от производителя Штат). Необходим для установки противотуманных фар на автомобили Лада Калина (ВАЗ 1117-1118-1119).

Данный монтажный комплект, применяется для подключения противотуманных фар на автомобиль Лада Калина (ВАЗ 1117-1118-1119).Жгут проводов — идет с защитной оплеткой, который в свою очередь защитит провод от перебития.В комплекте идет все необходимое для подключения противотуманных фар.

Как правило, не все автомобили комплектуются противотуманными фарами. У большинства на бампере предусмотрены места для ПТФ, но сами приборы не установлены, поэтому многие владельцы автомобилей Ваз хотят установить оригинальные противотуманные фары сами.

На нашем сайте размещены как противотуманные фары на все автомобили Ваз, так и провода подключения ПТФ. Чтобы не терять время на подбор сечения проводов, не искать нужный размер по многим магазинам, удобнее сразу приобрести готовый жгут проводов ПТФ. Так Ваша схема подключения гарантированно будет правильной.

Заказать комплект проводов ПТФ можно у нас на сайте по выгодным ценам. По всем вопросам обращайтесь к менеджеру по телефонам, указанным в шапке сайта.

Уважаемые покупатели, во избежание ошибок при отправке комплекта проводки для подключения противотуманных фар ПТФ ВАЗ 1117-1119 Калина, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска.

Совокупность приборов освещения и сигнальных устройств, расположенных снаружи и внутри автомобиля, образуют систему освещения. Она выполняет следующие функции:

— освещение дорожного полотна, обочины и расположенных на них объектов в условиях ограниченной видимости;

— предоставление информации другим участникам движения о наличии на дороге транспортного средства, его размерах, характере движения, совершаемых маневрах, а также принадлежности;

— освещение салона автомобиля, а также других его частей (багажного отсека, подкапотного пространства и др.

) в темное время суток.

Система освещения автомобиля включает следующие основные конструктивные элементы: передние фары, передние противотуманные фары, задние фонари, задний противотуманный фонарь, фонарь освещения номерного знака, приборы внутреннего освещения и аппаратуру управления.

Автомобили Лада Калина оснащены противотуманными фарами (ПТФ) далеко не во всех комплектациях. Мы предлагаем комплект ПТФ на Калину, который можно самостоятельно установить на автомобиль.

Заводские ПТФ на Калину бывают производства фирм «Автосвет», г. Киржач и «Аутомотив Лайтинг», г. Рязань (бывший «Бош-Рязань»).

Конструктивно они отличаются не сильно, поэтому можно выбрать любой.

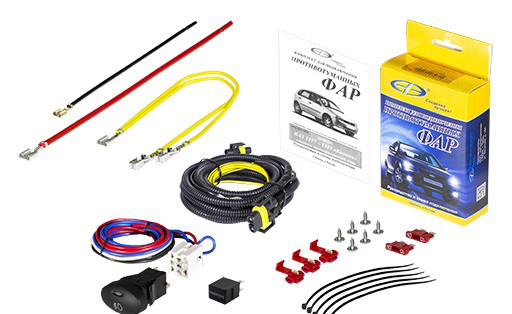

Для монтажа также необходим комплект проводки ВАЗ 1117-1119 Калина для подключения противотуманных фар ПТФ В него входят:

— кнопка включения ПТФ;

— готовые провода с разъемами;

— саморезы для крепления;

— коннекторы для соединения проводов;

— подробная инструкция по установке и схема.

Сами провода закрыты в гофру, защищающую их от внешних воздействий. Реле маленькое, заводское, с маркировкой 1119…, т.е. для установки в штатное место в монтажном блоке.

Предназначен для подключения противотуманных фар (ПТФ) на автомобилях, не оборудованных штатной проводкой. Применяется на автомобилях с напряжением бортовой сети 12В, в которых для включения ближнего света коммутируется «+».

Передние штатные осветительные приборы автомобилей предназначены для освещения участка дороги впереди авто, а также частично обочины в условиях недостаточной видимости. Со своей задачей фары любого авто, с установленными лампами ближнего и дальнего света, справляются неплохо, но только не в условиях сниженной видимости из-за природных явлений – тумана, дождя, снега.

Лампы ближнего и особенно дальнего света имеют очень объемный пучок. Их лучи, попадая на мелкодисперсные частицы воды, из которых состоит туман, рассеиваются, из-за чего образуется дополнительная световая пелена, ухудшающая и без того недостаточную видимость.

Чтобы не возникало такого эффекта при движении в тумане, световой пучок должен иметь четко выраженную горизонтальную границу, выше которой лучи света не должны подниматься. При этом пучок света должен быть широким, чтобы обеспечить дополнительное освещение обочины. В общем, для предотвращения возникновения световой пелены впереди автомобиля при движении в тумане, свет должен «стелиться» по поверхности дороги, не поднимаясь высоко, поскольку туман вплотную к земле не опускается, всегда есть прослойка возле земли, где его нет. Поэтому получается, что туман как бы подсвечивается фарами снизу. Для этого источник света распологают как можно ниже к поверхности покрытия дороги.

Поскольку у автомобиля обычные фары обычно располагаются высоко, для обеспечения требуемого положения источника света транспортные средства дополнительно оснащаются противотуманными фарами.

Жёлтый и белый свет имеют в своём спектре максимальную интенсивность световой энергии, по сравнению с которыми плотность энергии в красном, зелёном, синем, фиолетовом свете значительно меньше.

Даже самые правильно выставленные противотуманки дают видимость дороги в тумане не далее десяти метров. Но этого вполне достаточно, так как в тумане автомобили движутся на сверхмалых скоростях.

Преимущество противотуманных фарами по сравнению с обычными заключается в том, что они освещают и обочину дороги, позволяя разглядеть боковую линию разметки на дорогах.

Включать их можно в процессе движения вместе с габаритными огнями. Некоторые водители устанавливают сзади красный фонарь, который горит ярче, чем стоп-сигнал и габаритные огни, и позволяет водителю сзади идущего транспорта раньше заметить машину в тумане. Этот фонарь так же, как и дальний свет обычных фар, должен быть включен независимо от времени суток, если на дорогу опустился туман.

Противотуманные фары можно использовать с пользой для безопасности движения не только в условиях тумана, но и при обычных условиях в тёмное время суток.

Противотуманные фары исключительно полезны в темноте на узких горных серпантинах и извилистых лесных дорогах, когда требуется постоянно контролировать обочину. На таких дорогах рекомендуется включать «противотуманки» в паре с ближним светом основных фар. При этом улучшается видимость дороги и обочины. Правильное пользование имеющихся на автомобиле световых приборов позволит уверенно ориентироваться в сложных погодных условиях.

МОНТАЖ ПРОТИВОТУМАННЫХ ФАР

Правильная установка фар имеет решающее влияние на эффективность их использования по назначению. Они монтируются на нижней части переднего бампера, на высоте не менее 25см от полотна дороги. Количество фар должно быть два – по одной с каждой стороны на одинаковом расстоянии от краёв автомашины (не далее 40см от продолжения внешней стороны рассеивателя). Оптимальная дистанция между лампочками «противотуманок» составляет 120см.

Благодаря тому, что световой поток противотуманных фар чётко ограничен по верхней кромке, свет от них не падает на микроскопические капельки тумана, находящиеся перед глазами водителя и не отражается от них, создавая непроницаемую белую стену света, как это получается при включении основных фар.

В настоящее время среди автолюбителей популярны три типа фар, используемых в тумане:

Светодиодные противотуманки – наиболее востребованный и экономичный тип фар, обладающий малой потребляемой мощностью и большим сроком службы. Преимуществом светодиодных фар является также широкий выбор цветов излучения, высокая яркость светового потока и небольшой нагрев фар.
Ксеноновые фары – наиболее востребованный тип среди владельцев дорогих марок авто. Излучаемый свет этих фар максимально приближён к солнечному свету, что обеспечивает хорошую пробиваемость тумана и уменьшает физическую нагрузку на глаза шофёра. По сравнению с обычными фарами они имеют повышенный ресурс, более высокий КПД, меньше потребляют электроэнергию.
Галогеновые противотуманные фары – по многим техническим показателям уступают своим конкурентам, но продолжают пользоваться высоким спросом в среде автолюбителей, благодаря невысокой стоимости по сравнению с более модными типами «противотуманок».

Другие артикулы товара и его аналогов в каталогах: 111803743010/11, 0305062001/002-КП- ППФ.

ВАЗ 1117, ВАЗ 1118, ВАЗ 1119.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно установить комплект проводки ВАЗ 1117-1119 Калина для подключения противотуманных фар ПТФ на автомобиле семейства ВАЗ.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

ПТФ на Калину: выбор, установка, подключение

Подробности: Категория: Ремонт; Опубликовано 28.12.2014

Автомобили Лада Калина оснащены противотуманными фарами (ПТФ) далеко не во всех комплектациях. Но в продаже есть комплект ПТФ на Калину, который можно самостоятельно установить на автомобиль. Рассмотрим, как самостоятельно выбрать, установить и подключить ПТФ.

Покупка ПТФ на Калину

Заводские ПТФ на Калину бывают производства фирм «Автосвет», г. Киржач и «Аутомотив Лайтинг», г. Рязань (бывший «Бош-Рязань»). В продаже имеются также множество китайских аналогов, но лучше остановиться на двух первых вариантах, как самых качественных.

Конструктивно они отличаются не сильно, поэтому можно выбрать любой.

Итак, в первую очередь нам необходим комплект ПТФ, в который входят 2 фары и 2 некрашеные рамки под ПТФ. Рамки можно покрасить под цвет кузова, но проще и дешевле приобрести отдельно крашеные рамки нужного цвета.

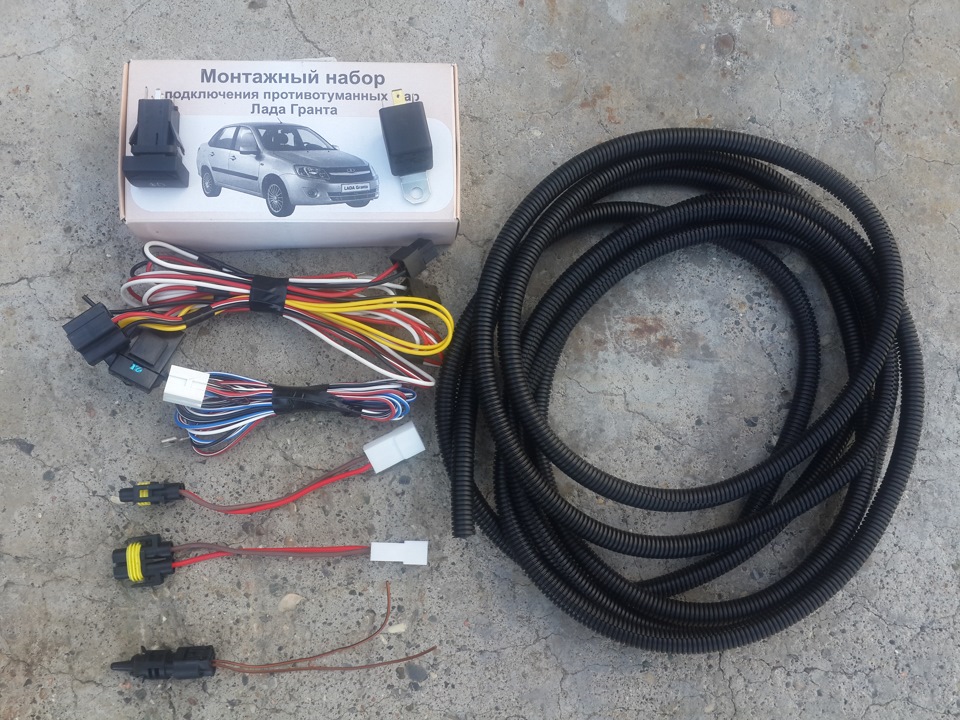

Далее необходим монтажный набор для подключения. Их также существует несколько видов, разных производителей. Оптимальным является набор, представленный на фото.

В него входят

реле ПТФ
кнопка включения ПТФ
готовые провода с разъемами
саморезы для крепления
коннекторы для соединения проводов
подробная инструкция по установке и схема.

Итак, у нас есть комплект ПТФ на Калину, крашеных рамок под них и монтажный набор для подключения.

Установка ПТФ на Калину

Для работы из инструментов нам понадобятся:

отвертка
ключ на 8

Удобнее делать эту процедуру на снятом бампере, но можно установить ПТФ на Калину и не снимая его.

Начнем с правой стороны. Для удобства работы выкручиваем руль до упора вправо. Для начала снимаем переднюю часть грязезащитного щитка. Отщелкиваем изнутри защелки и выталкиваем заводскую заглушку ПТФ наружу.

Крепим изнутри фару на 3 самореза.

Ставим снаружи крашеную рамку ПТФ до щелчка.

Повторяем тоже самое с левой стороны

На этом установка ПТФ закончена.

Подключение ПТФ на Калину

Для начала подключаем подкапотный жгут проводов к правой и левой ПТФ, закрепляем провода «массы» на кузов. Подключаем плюсовой провод к АКБ, по схеме. Протягиваем подкапотный жгут ПТФ в салон вдоль штатного жгута в левом крыле автомобиля, предварительно сняв левый подкрылок.

Переходим в салон.

Снимаем пепельницу, открутив 4 винта.Через образовавшийся проем выталкиваем наружу заглушки кнопок, под которыми находятся 2 винта, которыми крепится накладка панели приборов.

Снимаем ручки температуры и направления обдува, потянув их на себя.

Аккуратно отодвигаем накладку панели, начинать лучше снизу.Выталкиваем заглушку кнопки кондиционера, вместо нее ставим кнопку включения ПТФ.

Два коротких провода, белый и черный, соединяем коннекторами с такими же проводами от кнопки обогрева заднего стекла.

Два длинных провода нужно протянуть от кнопки включения ПТФ к монтажному блоку через панель приборов.

Итак, жгут от кнопки вытащен к монт. блоку. Теперь выдвигаем монтажный блок в салон, насколько позволят провода.

Нащупываем в верхней части панели конец жгута, который засунули со стороны капота. Итак, оба жгута возле монтажного блока: 3 провода из под капота и 2 от кнопки.

Пробуем соединить предохранители и реле по схеме, чтобы проверить правильность работы. Если все работает, собираем все как положено, устанавливаем реле и предохранители в монтажный блок, изолируем все соединения.

Собираем все что было разобрано в обратной последовательности. Все собирается просто, самое сложное поставить на место накладку панели приборов. Лучше сначала закрепить верхние клипсы накладки, а потом как бы стягивая ее вниз защелкнуть остальные.

Противотуманные фары калина кросс

Туманки на калину 2 кросс — поиск по DRIVE2

противотуманки – Тюнинг аксессуары на любое авто!

[20] Установка

ПТФ — Лада Калина Кросс , 1.6 л., 2015 года на.

Привет други! Сбываются потихоньку мои планы на машинку и следующий этап, который я воплотил в жизнь-это установка противотуманных фар. Выбирал между круглыми и прямоугольными, такие как у KomiMikle.

Установка

ПТФ на Калина 2 — Лада Калина Кросс , 1.6 л., 2016.

Добрый день дорогие друзья. Настало тепло, а значит можно и повозится с машинкой. Было куплено: * Комплект ПТФ для Калины 2 1500 р. * Монтажный набор для подключения ПТФ от приоры 450 р. * Рамки для ПТФ с хромом 500 р. * Гофра 4м Процесс установки особого труда.

Замена

ПТФ . Неудовлетворительная работа квадратных ПТФ .

Лада Калина Кросс Lumiuk › Бортжурнал › Замена ПТФ . Неудовлетворительная работа квадратных ПТФ .

Разница в освещении безусловно лучше у новых туманок , у них и лампы мощнее почти в 2 раза, потому что Н11 это 55 ватт, а Н27 это 27 ватт.

Установка

птф и черных облицовок. — Лада Калина Кросс .

Установил ПТФ Киржач т.к. говорили, что они лучше светят. Нашёл их случайно за 1385 руб штука в автозапчастях, комплект подключения за 630 руб + ещё провод 3 метра и гофра к нему за 180, колеса для обжига этого провода.

Нужны ли

противотуманки ? — Лада Калина Кросс , 1.6 л., 2015.

Доброго времени! Вопрос — на сколько хорошо или плохо светят штатные противотуманки на калине ? Имеется в веду не при езде в туман, а при езде по трассе есть от них толк или нет? У меня на разных машинах они по разному светили, например на дастере вообще бестолковые.

установка

ПТФ (подключение будет позже) — Лада Калина Кросс .

Чего я не понимал, когда увидел комплектацию Кросса , почему нет ПТФ , почему есть подогрев зеркал, но нет эл.привода.Впрочем, это до сих пор остается непонятно.И тем более не понятно, что такого натворил Кросс с роботом, что ему достались ПТФ .

Облицовки

ПТФ черные для Лада Калина 2 — Лада Калина Кросс .

Ура!ребята я нашёл где можно приобрести Облицовки ПТФ черные для Лада Калина 2 . Оригинальные, штатные облицовки ПТФ , с черными глянцевыми вставками (не хромированные) для Лада Калина 2 Комплект 2 шт (левая и правая).

Обновление v.

2 .38 или отключение ДХО при ручнике.

Отзыв владельца Лада Kalina Cross — электроника.

Лада Калина Кросс – OverCross 585 пробы › Бортжурнал › Обновление v. 2 .38 или отключение ДХО при ручнике (неадекватная запись).

Установка

ПТФ на Калина 2 — Лада Калина Хэтчбек, 1.6 л., 2014.

Появилось желание модернизировать свою машину. Первый шаг установка передних ПТФ . Накидал схемку подключения ПТФ . Схема подключения ПТФ для скачивания Вот что имеется в наличии: Как видно на фото отсутствуют предохранители для передних ПТФ (F16 и F17).

Включение

ПТФ с габаритами.

— Лада Калина Кросс , 1.6 л., 2017.

Раздражает неподсвеченная панель приборов, особенно в яркий, солнечный день…перебирал массу вариантов подсветки при включении зажигания, в том числе и впаивание резисторов в плату, с перерезанием дорожек. Потом решил пойти другим путем.

Вышел ёжик из тумана… — Лада

Калина Универсал, 1.6 л., 2014.

Установил ПТФ . Шел к этому давно, наконец то дошел. Но в пути многое поменялось, итог оказался немного иным, нежели виделся в начале. Итак, все по порядку. Давным давно, на сайте 12v.ru был куплен набор для подключения ПТФ , грантовский.

Спойлер

кросс , ПТФ от ТЮНАВТО, решетка радиатора, сигнал Bosh

Отзыв владельца Лада Калина 2 хэтчбек — стайлинг.

Лада Калина Хэтчбек 2015, двигатель бензиновый 1.6 л., 87 л. с., передний привод, механическая коробка передач — стайлинг.

Снова Ништяки — Лада

Калина Универсал, 1.6 л.

, 2017 года на.

Особо не буду расписывать, решил поставить противотуманки . Калина 1, 2 , Гранта и даже Ларгус все они одинаковые.

Я не знаю как должны светить оригиналы, эти светят норм, хотя головной свет на калине оч хороший, туманки так для красоты в принципе поставил.

Установка

ПТФ своими руками — Лада Калина Хэтчбек.

Наконец-то появилось свободное время и посветил я его установке противотуманных фар. Уж очень хотелось добавить их, чтобы улучшить внешний вид машины. Комплект приобрел пару месяцев назад на авторынке.

Доп свету быть! И еще по мелочи… — Лада

Калина Кросс .

Ну что, стремление к люксу привело к установке туманок и причем не через кнопку, а как положено через мус. Сообственно туманки подарили еще на день рождения или не мне а машине, т.к. на свое д.р. подарил себе кросса .

Не выключаются передние

птф калина 2 — Лада Калина Хэтчбек.

Отзыв владельца Лада Калина 2 хэтчбек — поломка. Вчера ночью, подъехав к дому и заглушив автомобиль заметил, что передние противотуманные фары

Задние птф работали, включались и выключались. Открыл монтажный блок и не нашёл реле, отвечающего за птф , снял.

LED

ПТФ Калина 2 — Лада Калина Хэтчбек, 1.6 л., 2015 года на.

Давно хотел приобрести и поставить себе туманки , и тут наткнулся на светодиодные ПТФ с линзами. Заказал, пришли. Далее поиск свободного времени и установка. Итог: туманки светят хорошо, гаишники нас не трогают, дизайн конечно спорный у них.

Лада

Калина Кросс «Аписинчик» | DRIVE 2

Лада Калина Кросс 2015, двигатель бензиновый 1.6 л., 106 л. с., передний привод, механическая коробка передач — отзыв владельца.

А почему на Калины кроссы в максимальных комплектациях не ставят мультимедийную систему с экраном как максимальных комплектациях.

[82] Подключение противотуманных фар.

ПТФ BOSCH.

Данная история берет свое начало 21 августа. Именно в этот день мой День Рождения. Так вот… получил я в подарок ПТФ «Bosch» и комплект подключения «Диалуч». Пока комплект лежал дома, я прикупил бронепленку для защиты ПТФ .

ДХО в

Калине 2 . Вопрос ? — Лада Калина Кросс , 1.6 л., 2015.

Лада Калина Кросс Белая ОсКалина › Бортжурнал › ДХО в Калине 2 . Вопрос ?

Лада Калина Кросс 2015, двигатель бензиновый 1.6 л., 106 л. с., передний привод, механическая коробка передач — электроника.

Я понял, уже читал в БЖ, А туманки уже свои продали ?

Проводка для подключения ПТФ на Лада Калина 2, Гранта, Гранта fl, Датсун

Рамки противотуманных фар (ПТФ) в цвет на Лада Калина

Противотуманные фары zft-138 на Лада Калина, Гранта, Ларгус, Датсун

Противотуманные фары bosch на Лада Калина, Калина 2, Гранта, Ларгус

Проводка для подключения противотуманных фар (ПТФ) на Лада Калина

Рамки ПТФ в бампер Лада Калина 2

Противотуманные фары Киржач на Лада Калина, Калина 2, Гранта, Ларгус, Датсун

Комплект для установки ПТФ на Лада Калина 2

Противотуманные фары ld-472 на Лада Калина, Гранта, Ларгус, Датсун

Прямоугольные противотуманные фары Тюн-Авто на Лада Калина 2 (без рамок)

Противотуманные фары с линзой и рамками на Лада Калина

Противотуманные фары Луч на Лада Калина, Гранта, Ларгус

Противотуманные фары 9 диодов с рамками на Лада Калина

Диодные ПТФ sal-man 50w на Лада Калина, Калина 2, Гранта, Ларгус, Датсун

led желтые повторители поворотника sal-man Хром с надписью se на ВАЗ 2108-21099, 2110-2112, 2113-2115, Лада Калина, Приора, Гранта

Рамки ПТФ с ДХО и заглушками на Лада Калина 2

Противотуманные фары ld-089 с рамками на Лада Калина

Рамки бампера ПТФ с хромированной полосой для Лада Калина 2

На автомобилях LADA Kalina в комплектации стандарт или норма не предусмотрена с завода-изготовителя установка противотуманных фар. С одной стороны может показаться, что они и не нужны. Модет быть в городах это и не имеет смысла, но при частой езде по трассе, они просто необходимы и тот, кто попадал в жестокий туман ночью знают, о чем речь. В данном случае ПТФ не спасают полностью, развеивая туман, но они увеличивают дальность видимости, что во многих случаях спасает от ДТП. Кроме того, возвращаясь к использованию фар в городской среде, есть такие ПТФ для Лада Калина, как декоративные. В качестве света они сильно проигрывают оригинальным заводским, но с ними можно сделать тюнинг передней части. Моделей существует большое множество, начиная от светодиодных лент и заканчивая линзами под установку ксеноновых ламп, да ещё и с окрашенным корпусом.

Установка ПТФ на Калину

Следующий логичный вопрос — как же их установить на машину, где они отсутствовали изначально? С этим тоже нет больших проблем. Но обо всем по порядку.

Все ПТФ для Калины имеют одинаковую форму и крепятся к бамперу с помощью рамок. Такие рамки различаются, в зависимости от модификации автомобиля. Кстати, они также есть в продаже как стандартные заводские, так и тюнинг варианты с всевозможными хромированными вставками и ходовыми огнями, что в последнее время не только модно, но и нужно, так как закон обязывает водителей ездить с всегда включенными фарами. Таким образом, можно убить сразу несколько зайцев. А если рассматривать и ПТФ, и рамки в качестве тюнинг элементов, то здесь существуют даже такие возможности, как:

подключение с дублированными поворотником;
подключение с другими световыми элементами автомобиля.

Следующий этап — это подключение. Пожалуй, самый трудоемкий, но опять же, не сложный. Главное — это иметь полный монтажный комплект проводки ПТФ. А подключение, на наш взгляд, лучше доверить специалистам, так как можно спалить проводку, не имея навыков работы с автоэлектрикой. В таком комплекте есть все необходимое: от проводов, до кнопки включения/выключения. Единственное сразу стоит сказать, что так как в автомобиле не предусмотрены комплектацией ПТФ — то подключение будет отличаться от заводского, ведь кнопка идет отдельная (в штатном варианте она располагается на блоке светотехники). Страшного в этом нет ничего, однако, многие сомневаются при таком подходе. Инструкция и схема в комплекте с проводкой не поставляются, по причине того, что подключение отличается от штатного, но их можно найти в интернете, как простые текстовые мануалы, так и подробные видео обзоры.

Cделай свою жизнь проще и ярче

Хитрости Жизни

Cделай свою жизнь проще и ярче

Добавьте сюда пользовательский текст или удалите его.

Японский мотор в классику

Купил автомобиль ВАЗ 2107 ВАЗ 2106 дизель от гольф 2, расход 4л/100км + задние дисковые тормоза. какой двигатель от иномарки можно поставить на ваз 2106?…

Японский двигатель на ниву 2121

Зачем некоторые владельцы устанавливают двигатель на Ниву от иномарки? Старые советские автомобили вроде ВАЗ-2121 «Нива», ВАЗ-2107, ВАЗ-2108 в данное время могут показаться по меньшей мере…

Японская коробка на ниву

Передаточные числа КПП AISIN (Япония) VAZ серия I передача 3,704 3,667 II передача 2,020 2,100 III передача 1,369 1,361 IV передача 1,000 1,000 V передача…

Яндекс навигатор на лада веста

СитиГид Лада Веста – это мультимедийная навигационная система для автомобиля Лада Веста, отвечающая всем стандартом навигационных устройств нового поколения. Приложение позволяет не только отлично ориентироваться…

Ямаха диверсия 600 отзывы

Плюсы Отличная эргономика. Приемлемая разгонная динамика. Хорошие тормоза. Великолепная управляемость на всех скоростях. Небольшая цена. Минусы Шумная работа сцепления. Мотоцикл производился только для европейского и…

Установка противотуманных фар на Ладе Калине

Противотуманные фары (противотуманки) — это дополнительные источники света, применяемые на транспортных средствах. Благодаря им водитель лучше видит дорогу в любое время суток в условиях плохой видимости из-за погоды (туман, снег, дождь).

Их устанавливают на транспорт вместе с основными фарами. Водители должны иметь в виду, что такие фары не заменят ближний свет, так как у них небольшая дистанция освещения.

Наиболее эффективные фары с желтым свечением — они более заметны в темноте, не слепят встречных автомобилистов и лучше освещают туман. Противотуманки это отдельные световые приборы в собственном корпусе. Они монтируются чуть ниже основных фар.

Главное свойство таких фар — распределение светового потока. Противотуманки есть не в каждом автомобиле, их приходится докупать.

Плохие метеоусловия всегда были испытанием для водителей. Они ухудшали обзор водителя и мешали правильно оценивать дорожные условия. Многие водители, на свой страх и риск, ездили на большой скорости без противотуманок — в итоге, многие попали в ДТП. Главный помощник, который создает безопасность в таких условиях — это светосигнальная система автомобиля.

Противотуманные фары освещают дорогу всего на 10 метров, но и этого вполне достаточно для безопасного передвижения. Также они подсвечивают обочину дороги (что очень выручает на извилистых дорогах) и дорожную разметку.

Такие фары выручают и без тумана, в темноте они прекрасно видят узкую дорогу с резкими поворотами. Некоторые автомобилисты устанавливают сзади противотуманный красный фонарь, который очень приметен издалека.

Как установить комплект противотуманок своими руками + схема

Чтобы сэкономить время на демонтаж бампера мы покажем, как проводить замену не снимая его.

При установке правой фары поворачиваем руль до предела в эту сторону – так увеличивается рабочее пространство.
Снимаем передний грязезащитный щиток.
Поворачиваем руль вправо и снимаем щиток
Изнутри открываем защёлки, которые фиксируют старые ПТФ или заглушки.
Демонтируем заглушку.
Закрепляем новую фару изнутри на 3 самореза.
Прикрепляем фару на 3 самореза изнутри
Устанавливаем новую рамку. Для этого плотно прижимаем её к бамперу до щелчка.
То же самое делаем с левой фарой.

На этом сама установка оптики закончена. Теперь подключаем фары, используя приобретённый заранее монтажный набор.

Нюансы подключения ПТФ на Калине

Процесс подключения немного сложнее монтажа оборудования и требует внимательности при работе. Рекомендуем сразу качественно проложить все провода из подкапотного пространства в салон Лады, чтобы они не мешали и не путались под ногами.

Подсоединяем жгут к правой и левой противотуманным фарам и закрепляем провод «массы» на корпус.
Плюсовой провод подключаем к аккумуляторной батарее.
Далее протягиваем жгут в салон через стандартное отверстие в левом крыле машины.
Когда жгут протянут в салон, потребуется снять пепельницу, открутив 4 небольших болта.
Протягиваем жгут в салон и снимаем пепельницу
Через образовавшееся пространство изнутри выталкиваем заглушки кнопок передней панели приборов.
Вытягиваем на себя ручки регулирования обдува.
Вытягиваем ручки управления обдува
Отодвинув накладку панели, выталкиваете заглушку кнопки включения кондиционера и вместо неё устанавливаете включатель ПТФ.
Монтируем кнопку включения ПТФ на место заглушки
Соединяем провода коннекторами, что идут в комплекте монтажного набора.
Соединяем провода с помощью коннекторов
Подсоединяем два длинных провода к монтажному блоку передней панели.
Соединяем жгут от кнопки с монтажным боком и выдвигаем его в салон, насколько возможно.
Выдвигаем монтажный блок
Теперь у нас в одном месте находятся 2 провода, которые идут от кнопки, и 3 провода из-под капота.
Соединяем провода, предохранители и реле, как показано на схеме.
Соединяем провода, используя схему подключения
Проверяем работу оптики и, если схема подключена верно, изолируем соединения и устанавливаем на место монтажный блок.
Проводим сборку элементов панели в обратном порядке.

Монтаж ПТФ

Если вами куплены фары в полной комплектации, то интеграция их в передний бампер не составит особых трудностей.

Вам нужно будет только:

Установить ПТФ в штатные места;
Закрепить их с помощью саморезов;
Установить в фары лампы накаливания;
Подключить штекер и вывести провода в подкапотное пространство.

Совет! Для дополнительной защиты стекол закажите изготовление наклеек на фары. Эта прозрачная пленка способна уберечь противотуманки от камней и веток растений.

Установка ПТФ своими руками

Для работы потребуется:

Ключ на «8».
Отвертка.

Рекомендуется работы производить на снятом бампере. Так будет удобнее. Можно также монтировать фары и прямо на автомобиле. После установки обязательно проверить качество работы, отрегулировать фары, чтобы не слепить встречных водителей.

Руль требуется выкрутить до упора.
Снять защиту от грязи в колесной арке.
Выкручиваем все болты, и аккуратно снимаем защиту
Отщелкнуть защелки на заглушках, которые стоят на месте противотуманок, и вытянуть их.
Изнутри к бамперу фара крепится тремя саморезами.
3 самореза крепления лампы ПТФ
Снаружи, после закрепления фар, установить декоративный щиток. Крепится он при помощи защелок.
Без декоративной накладки
Теперь с накладкой

Такие же действия следует произвести и с другой стороны авто. На этом работу по установке противотуманок на Лада Калина можно считать законченной.

Подключение ПТФ к проводке автомобиля

Схема подключения ПТФ к электрике на Лада Калина

Изначально провода надо подключить к самим фарам. «Масса» также прикручивается к корпусу авто. «Плюс» подключается к аккумулятору согласно схеме. Провода протягиваются через подкапотное пространство к салону.

Тянем проводку в салон

Делать это надо вдоль левого крыла, где расположены штатные крепления для проводов. Перед этим надо снять подкрылок для облегчения работы.

Внедряться будем сюда

Подключение противотуманных фар в салоне

Демонтировать пепельницу, открутив болты крепления (4 шт).
Далее надо вытянуть через образовавшийся проем панель, на которой находятся заглушки кнопок.
Снимаем консоль для удобства прокладки проводов, можно просунуть их и так
Снять регуляторы температуры.
Вместо кнопки включения/выключения кондиционера (или заглушки) ставится кнопка для управления фарами. Короткие провода надо соединить с такими же по цвету, которые идут на обогрев стекла сзади. Длинные провода подсоединяются к монтажному блоку. Сам монтажный блок надо попытаться выдвинуть в салон настолько, насколько это возможно.
Отдельная кнопка включения ПТФ в салоне
Подключаются предохранители и реле согласно схеме.
Подключение к МУС (модуль управления светом). Теперь ПТФ можно включить только тогда, когда включены габариты, и при выключении зажигания ПТФ будут гаснуть автоматически, всё по «закону»
После этого все соединения надо заизолировать.

Далее производится сборка деталей в обратной последовательности их снятия. На этом работу можно считать завершенной.

Покраска в цвет автомобиля

Шкурим.
Зашкуриваем поверхность накладки
Грунтуем.
Наносим грунт и ждём пока он высохнет
Красим.
Красим в цвет. У меня получилось вот так.

Установка противотуманных фар

Для начала нужно приобрести набор ПТФ (2 фары + 2 рамки) и набор для установки ПТФ (реле ПТФ, кнопка включения, провода, саморезы, коннекторы и инструкция).

Кроме этого понадобятся:

отвертки крестовая и плоская;
гаечный ключ на 8 и 10;
щипцы;
изолента;
нейлоновые стяжки.

Универсальная пошаговая инструкция по установке ПТФ на Ладу:

Открутить крепительные детали и стянуть бампер.
Отогнуть защелки плоской отверткой и достать заглушки. Прикрепить каждую противотуманную фару 3 саморезами.
Внутри машины под педалью сцепления вытолкнуть уплотнитель и вытянуть провода ПТФ.
Добавить провода ПТФ к основным, остальные провода закручиваем стяжками.
Минусовые клеммы крепим к болтам на кузове автомобиля.
Установить управляющую кнопку с реле на приборную доску, подключить к реле розовый провод из блока предохранителей.
Предохранитель должен быть на 15 А. К нему и проводам ПТФ подключаем силовые контакты реле 30 и 87.
Проверить правильность установки и включить фары кнопкой. Если все сделано правильно — фары горят.
Аккуратно собрать бампер, дабы не зацепить провода и не растерять деталей. Перепроверить работоспособность системы освещения.

Что нужно для установки и подключения

Стандартные ПТФ входят в некоторые комплектации Калины, они установлены на нижнем бампере. Не всегда качество освещения стандартной оптики оптимальное – многие механики рекомендуют приобрести более качественный комплект и установить его на автомобиль. Конструкторы предусмотрели возможность замены таких фар, для ремонта не потребуется полностью снимать передний бампер.

Какие ПТФ лучше поставить

Производители предлагают разные комплекты оптики по цене и качеству. Стоит отметить наиболее подходящие варианты для Калины:

Оптика Bosch имеет плоское стекло и продаётся в комплекте из 2 приборов. Имеет высокое качество сборки и долгий срок службы.
Фары Киржач можно приобрести по одной – здесь используют выпуклое стекло в форме линзы.
Противотуманки Луч имеют неплохое качество, но в конструкции не предусмотрен клапан запотевания.
Фары ProSport, несмотря на страну-производителя Китай, имеют хорошее качество при невысокой цене.
ПТФ разных фирм производителей отличаются по цене и качеству

Совет: Стоит отметить, что отечественные производители практически не уступают по качеству изделий иностранным компаниям. Они также дают неплохую гарантию на свои приборы.

Инструменты и материалы

Кроме самой оптики? вам потребуется приобрести монтажный набор для подключения. В него входят:

реле;
включатель фар;
несколько проводов с разъёмами;
соединители;
саморезы;
инструкция со схемой установки.

Все необходимое входит в монтажный комплект для подключения ПТФ

На комплекте должна быть специальная маркировка 1119. Она означает, что все детали предназначены для установки в подготовленное место монтажного блока.

ПТФ могут продаваться с внешними рамками или без них. Перед установкой рамки необходимо покрасить под цвет кузова или приобрести уже готовые в подходящей цветовой гамме. Из инструмента понадобится стандартный гаечный ключ на 8 и хорошая отвёртка. Работы можно проводить как при установленном переднем бампере, так и при снятом.

Подготовка к работе

Прежде чем отправляться в магазин автозапчастей и выбирать противотуманные фары (ПТФ), владельцам автомобилей следует знать, что порядок их установки регламентирован Правилами дорожного движения.

В частности, установка ПТФ на автомобиле должна осуществляться в местах, указанных автопроизводителем.

Применительно к продукции проводки АвтоВАЗа схема подключения противотуманных фар на Калине подразумевает их установку в переднем бампере:

Для этого в нем есть специальные места, прикрытые пластиковыми заглушками;
Комплектация покупных фар должна иметь все необходимые элементы для правильного подключения (проводку, клеммные колодки, кнопку включения, плавкий предохранитель и реле).

Посадочное место под ПТФ в переднем бампере Лада Калина

Обратите внимание! Покупные фары всегда меньше по размеру, чем штатное место для установки. Поэтому, в комплекте с ПТФ должны быть и пластиковые подфарники.

Что можно приобрести для Калины

Большое разнообразие противотуманок для автомобилей поражает воображение своим видом и формами:

Круглые;
Овальные;
Квадратные;
Сдвоенные;
Утапливаемые;
Для наружной установки и т.п.

Не все ПТФ подходят для Лада Калина, что вынуждает владельцев переделывать крепление своими руками

Тем не менее, для Лада Калина подходят только несколько ПТФ, выпускаемых разными производителями.

В частности, это:

Продукция компании Bosch, отличающаяся плоским стеклом фар и продающаяся только попарно;
Противотуманки «Киржач» с линзообразным (выпуклым) стеклом;
Противотуманки «Луч» – аналог немецкой продукции. Цена более низкая, но и качество тоже;
Продукция китайских компаний под торговой маркой ProSport.

Обратите внимание! Указанный перечень не является экспертным. Просто продукция перечисленных фирм устанавливается в штатные места Лада Калина безо всяких дополнительных переделок. А комплектация наборов подобрана исключительно для данной модели АвтоВАЗа.

ПТФ ProSport в комплектации «хром»

Как можно установить

Существует 2 способа установки противотуманок на автомобиль Лада Калина:

Без снятия переднего бампера;
Со снятием бампера.

Совет! Если вы не обладаете достаточными навыками работы с пластиковыми деталями, то лучше полностью снимите бампер. Таким способом вы убережете его от обламывания защелок и крепежных элементов по неосторожности.

Заводская инструкция подробно информирует обо всех точках крепления переднего бампера

Монтажный комплект для подключения противотуманных фар Грант. Как установить противотуманные фары на Гранту? Пошаговый процесс подготовки

Среди автомобилистов часто можно услышать вопросы о том, как установить противотуманные фары на Lada Granta, ведь они не входят в стандартную комплектацию данной модели.

Это и понятно — даже начинающие автомобилисты знают, как ухудшается видимость при движении ночью в тумане или во время дождя. Свет фар отражается от мелких капелек и ослепляет водителя, из-за чего ему трудно видеть дорогу.

Установка противотуманных фар на Лада Грант

Противотуманные фары устанавливаются таким образом, чтобы улучшить обзор — это связано с их расположением и цветом светового луча. Небольшие капли тумана или мороси немного нависают над дорожным покрытием, оставляя небольшой зазор. Противотуманные фары устанавливаются на небольшой высоте, чтобы их свет попадал в эту щель, тогда он не отражался и не слепил водителя.

Кроме того, ослепление возникает, когда свет находится в синей или белой области спектра.Поэтому противотуманные фары обычно светятся желтым.

В автомобилях ВАЗ Гранта предусмотрены противотуманные фары — в бампере есть штатные места. Установить противотуманные фары на автомобили данной модели можно в автосервисе или своими руками при условии минимальных знаний в области электротехники.

Установка противотуманных фар в штатные места

Запасаемся всем необходимым

Для установки противотуманных фар на Гранту вам потребуется предварительно собрать необходимое оборудование:

противотуманные фары — 2 шт;
на 4 или 5 контактов емкостью 15А;
переключение;
двухпозиционный переключатель или блок управления наружным освещением.

Подходящие для данной модели автомобиля
ПТФ выпускают два предприятия — «Автосвет» в г. Киржач и «Бош» в г. Рязани. Также можно приобрести универсальные противотуманки, соответствующие своим характеристикам. После того, как вы приобрели все предметы из приведенного выше списка, можно приступать к работе.

Процесс установки

Как уже говорилось выше, под противотуманными фарами Гранта имеет штатные сиденья в переднем бампере. Чтобы поместить их туда, действуем по следующему алгоритму:

Снимаем номерной знак автомобиля.
Откручиваем пару болтов, находящихся под знаком.
Откручиваем четыре винта, которыми передние части подкрылков крепятся к переднему бамперу.
Откручиваем шесть болтов, которыми сверху крепится бампер к кузову.
Откручиваем четыре винта крепления бампера снизу.

Откручиваем шесть болтов крепления бампера и решетки радиатора

Отсоединяем боковые защелки, которые крепят бампер к крыльям.
Сдвигаем бампер вперед и снимаем.
Вырезать острым ножом отверстия для противотуманных фар. Обратите внимание, что у Granta нет заглушек, их нужно будет покупать вместе с ними.
Крепим противотуманные фары: каждый по три винта, четвертый используется для регулировки светового потока.

После завершения установки можно приступать к подключению ПТФ.

Вырезать отверстие в бампере под ПТФ Лада Гранта

Процесс подключения

Выключатель ПТФ может быть расположен на консоли панели приборов. Он питается от черно-синего провода, идущего от замка зажигания. В этом случае ПТФ будут работать только при включенном зажигании.

Если используется блок управления, он устанавливается слева от руля в вертикальном положении. Подключаем противотуманные фары Гранта по схеме ниже.

Схема подключения противотуманных фар на Лада Грант

Чтобы справиться с этой задачей, желательно иметь минимальные знания работы электрических цепей и навыки работы с ними.Убедитесь, что все контакты хорошо изолированы, проверьте правильность подключения.

Противотуманные фары (ПТФ) для автомобиля — опция. Однако у них есть много преимуществ. Они расширяют пучок света и тем самым улучшают видимость в тумане, снегопаде, сильном дожде и ночью. Кроме того, во многом выигрывает внешний вид автомобиля — он становится более дерзким, стильным и завершенным.

Многие модели ВАЗ, особенно в бюджетных базовых комплектациях, не имеют ПТФ. Одна из них — Lada Granta. Но не отчаивайтесь. Установить противотуманки на Гранту своими руками несложно, а стоимость в этом случае будет минимальной.

Внимание! Важным условием в таком случае будет наличие хотя бы минимального понимания работы с электриком. В противном случае лучше отправиться в мастерскую.

Выбор ПТФ на Гранту

Противотуманные фары для Гранта представлены на рынке в двух вариантах: со сферическим и плоским стеклом. Каждый автовладелец выбирает противотуманки Grant на свой вкус, цена на которые начинается от 1200 рублей за пару.По словам водителей, сферическое (выпуклое) стекло прочнее, лучше противостоит удару камней.

В основном используют ПТФ от Калины, но можно и туманки купить на лифтбэк Гранта. Их каталожный номер 2190-3742010-11.

Установка противотуманок на Лада Гранта

Перед установкой противотуманных фар Гранта нужно будет провести подготовительные работы. Осмотрите передний бампер — в его нижней части есть штатные штампованные места для ПТФ.

На моделях более позднего выпуска в эти места устанавливаются заглушки, которые можно просто выдавить.Также расскажут, как установить противотуманные фары на Lada Granta, если их нет.

Для этого потребуются следующие аксессуары и инструменты:

Качественные противотуманные фары Лада Гранта,
монтажный комплект для подключения pTF Grant,
отвертка плюс / минус,
сверло и любое тонкое сверло,
наждак подходящего диаметра, напильник или мелкозернистая наждачная бумага,
канцелярский нож,
кусачки,
комплект ключей.

1) Сначала отсоедините отрицательную клемму от аккумуляторной батареи. Этот шаг просто необходим, так как любые работы с электриком требуют предварительного обесточивания.

2) Снимаем передний бампер. Для этого откручиваем болты крепления решетки радиатора и бампера, два болта, расположенные под номером, и болты нижнего крепления. Затем выворачиваем саморезы, которыми снизу крепится бампер к подкрылкам и колесным аркам. Аккуратно вытаскиваем бампер, аккуратно раздвигая его уголки в стороны.

3) Ставим бампер на ровную поверхность. Чтобы подготовить место для туманки на Гранте, воспользуемся дрелью. Просверлите отверстия по периметру штампованной выемки. Затем избавляемся от заглушки ножом. Края отверстия получаются неровными — зачищаем их наждачным бруском, напильником или мелкозернистой наждачной бумагой. С другой стороны бампера проделываем те же операции.

4) Вставляем корпус фары в сиденье и фиксируем саморезами — так на Гранту устанавливают ПТФ.

6) Установить в монтажный блок реле и предохранитель, отвечающий за противотуманные фары Гранта. Один из проводов нужно подключить к кнопке включения задних ПТФ. Такой вариант подключения к модулю управления освещением (LMM) самый простой в реализации, а данные о работе устройства будут отображаться на приборной панели.

Противотуманные фары — полезная опция для каждого автовладельца. Помимо работы непосредственно во время тумана, их можно использовать в обычных ночных режимах, чтобы увеличить световой поток перед автомобилем. Однако на Lada Granta, как и на многих современных автомобилях этого класса, противотуманные фары (далее ПТФ) устанавливаются не на всех комплектациях. Сегодня мы рассмотрим их установку своими руками.

Как установить ПТФ на Гранту

Для самостоятельной установки потребуется минимальный набор инструментов и навыки чтения электрических схем, иметь минимальные знания по работе с автомобильной проводкой. Для максимально простого подключения воспользуемся готовыми наборами подключения ПТФ, которые продаются практически в любом автосалоне.Также есть вариант с подключением ПТФ к штатному месту в модуле управления освещением, но это потребует замены его на блок от версии «Люкс», что приводит к дополнительным расходам.

Кроме проводки для подключения потребуются и сами фары, на рынке для Лада Грант сейчас есть два варианта ПТФ: производства Киржач и Луч (ранее Бош). Как автор этой статьи рекомендую первый вариант. у него сферическое стекло, которое лучше выдерживает удары камней и в целом к ним претензий нет, в отличие от ПТФ фирмы Луч. На фото ниже слева — Киржач, справа — Луч.

После снятия бампера нам нужно вырезать отверстие под ПТФ в штамповках на бампере. На новых машинах иногда в этом месте встречается заглушка, которую просто выдавливают. Если такового у вас не было, воспользуйтесь дрелью и канцелярским ножом, как указано на фото.

Массу для проводки ПТФ можно взять с болта на переборке, на фото они отмечены красным цветом. Саму проводку в салон запускаем через штатное отверстие в левом крыле, где вся проводка входит в монтажный блок.Также можно пропустить проводку через другие уплотнения в переборке, например, через уплотнение проводки педали газа.

Как известно, противотуманная оптика предназначена для лучшего освещения дорожного покрытия при эксплуатации автомобиля в плохую погоду. Этот тип света должен быть правильно подключен и настроен, так как его характеристики имеют большое влияние на безопасность водителя. Из этого материала вы сможете узнать, как выбрать противотуманные фары Lada Granta и как правильно их установить в гараже.

[Скрыть]

Какие ПТФ поставить на Гранту?

На сегодняшний день в продаже можно встретить противотуманки на Лада Гранта в двух вариациях — с плоским стеклом или сферической формы. В этом случае выбор устройств полностью зависит от предпочтений автовладельца. Как пишут в своих отзывах наши соотечественники, сферическое стекло более прочное и прочное по конструкции. Автомобилисты делают такие выводы, потому что он лучше всего устойчив к вибрациям, а также ударам камней. В продаже можно найти специальные ПТФ для Liftback Grants, они могут быть установлены на эту модель автомобиля, но обычно используют автовладельцы (автор видео — Владимир Геннадьевич).

Подробная инструкция по установке противотуманок

Установка противотуманных фар на Granta — процедура непростая. Многие наши соотечественники предпочитают подключать и настраивать оптику на СТО. В этом случае можете быть уверены, что все будет сделано правильно и в соответствии с правилами. Однако установку оптики можно произвести и в домашних условиях — в этом нет ничего сложного, если строго следовать приведенной ниже инструкции.

Порядок установки

Для установки вам понадобится стандартный слесарный инструмент, в том числе отвертки, канцелярский нож.Также вам понадобится дрель для сверления отверстий и наждачная бумага. Конечно, вам также следует купить комплект противотуманной оптики, который должен содержать инструкцию и схему подключения.

Итак, как установить противотуманную оптику на Гранту:

Для начала нужно открыть капот и отсоединить аккумулятор, то есть отсоединить от него клемму «-». Это делается для того, чтобы обесточить бортовую сеть, так как все работы с фарами нужно производить при выключенном питании.
Далее демонтируется передний бампер.Для этого потребуется открутить болты крепления решетки радиатора в сборе, а также самого бампера. Под номерным знаком расположены два болта, также нужно открутить болты нижнего крепления. Выполнив эти действия, откручиваем саморезы крепления бампера внизу к колесным аркам и колесным аркам. Осторожно, чтобы не повредить, демонтируйте бампер, для этого нужно будет немного раздвинуть его углы.
Теперь бампер можно устанавливать на ровную поверхность — нужно подготовить место для установки противотуманок.Для этого понадобится дрель — с ее помощью нужно просверлить отверстия по всему периметру выемки, которая находится на бампере. Далее с помощью канцелярского ножа потребуется демонтировать заглушки. Края полученных отверстий все равно будут неровными, поэтому их еще нужно будет отшлифовать наждачной бумагой или камнем, который нужно будет вдавить в сверло. Аналогичные действия проделываем с задней частью бампера.
Затем вам нужно будет установить корпус оптики в месте крепления.В отверстии для установки его нужно будет закрепить саморезами. Убедитесь, что корпус фары установлен прочно и надежно — если он «проходит» по яме, на него будут воздействовать сильные вибрации, возникающие при движении по неровной дороге. Соответственно, это может привести к ускоренному выходу из строя блоков питания в фаре.
Следующим этапом будет электромонтаж противотуманок. Инструкция со схемой подключения должна быть в комплекте с ПТФ.В любом случае проводка от оптики выведена через моторный отсек в салон автомобиля, в частности, через специальное технологическое отверстие для проводов блока предохранителей.
После выполнения этих действий в блок предохранителей необходимо установить реле и соответствующий элемент безопасности, который будет отвечать за работу противотуманных фар. Один из приводов оптики следует подключить к кнопке управления салоном, которая должна быть установлена на центральной консоли.
После того, как все эти шаги будут выполнены, вам нужно будет переустановить передний бампер. В этом случае вам понадобится помощник, чтобы при установке бампера он протягивал проводку управления оптикой в подкапотное пространство. Когда бампер находится на месте, противотуманные тросы необходимо надежно зафиксировать стяжками. Не лишним будет дополнительно изолировать проводку изолентой — это предотвратит возможное негативное воздействие влаги на провода.
Далее остается только подключить клемму АКБ и диагностировать работоспособность оптики.При необходимости световой поток можно отрегулировать до уровня ближнего света.

Цена вопроса

Стоимость противотуманной оптики может варьироваться в зависимости от магазина, а также региона, в котором совершается покупка. Средние цены на туманки указаны ниже.

Не во всех комплектациях автомобилей Lada Granta, ВАЗ 2190 и Lada Kalina установлены противотуманные фары. В этой статье мы коснемся вопроса, что нужно иметь и как подключить противотуманные фары на этих моделях автомобилей.

В первую очередь то, что нужно для установки противотуманных фар на Лада Калина или Лада Гранта. Противотуманные фары, 4- или 5-контактное реле (с поддержкой режима NR — нормально разомкнутый с пропускным током 15 А), провода, кнопка включения противотуманных фар или новый блок управления наружным освещением (установлен в роскошная модель оборудования).
Имеются заглушки на ладу Калины в местах установки противотуманных фар. При установке противотуманных фар необходимо будет приобрести заглушки по форме противотуманных фар.

, как правило, такие свечи идут с противотуманными фарами.

Стоит немного сказать об официальных производителях ПТФ для АвтоВАЗа. Противотуманные фары производят завод «Автосвет» в г. Киржач и компания «Бош».
После покупки противотуманных фар мы рассмотрим варианты крепления их на бампер автомобиля для каждой из моделей.

Механическая установка ПТФ на Лада Калина

Если у вас есть защита арок, ее нужно снять, чтобы был доступ к бамперу сзади.Противотуманные фары крепятся 3 винтами. На фарах есть еще четвертый болт, который используется для регулировки угла луча. Отрегулировать противотуманные фары можно после установки.

Так выглядят противотуманные фары на Ладе Калине без установленных заглушек.

Итак, с уже установленными заглушками. Регулировка противотуманных фар, как в Лада Грант, так и в Лада Калина, производится отверткой через отверстие в нижней части бампера.

Механическая установка ПТФ на Лада Гранта

В Лада Грант нет заглушек противотуманных фар.Для того, чтобы установить противотуманные фары, необходимо будет вырезать отверстия в предусмотренных для них местах, на бампере.

Отверстия лучше вырезать чуть меньшего диаметра, чтобы потом расточить напильником на место размер противотуманной фары.

Электроподключение противотуманных фар (ПТФ) автомобилей Lada Granta и Kalina

А теперь коснемся вопроса с помощью чего и как будут включаться противотуманные фары. Для Lada Kalina существует 3 варианта:

1.установка кнопки на панели между пассажирским и водительским сиденьями;

2. Установка кнопки на консоли приборной панели (для комплектации без кондиционера, при установленном кондиционере это место занимает кнопка его включения)

3. Покупка нового блока управления наружным освещением с кнопкой включения противотуманных фар. Необходимо будет снять старый блок управления освещением без кнопки включения противотуманных фар и установить новый с такой кнопкой.Подробнее о порядке снятия и установки данного блока читайте в статье «Снятие блока управления наружным освещением Лада Калина»

Для Lada Granta существует 2 варианта установки элемента управления включением противотуманных фар:

1. Так же, как и для Lada Kalina, приобрести блок управления наружным освещением для люксовой комплектации с кнопкой включения противотуманных фар;
Подробнее о снятии блока внешнего освещения с автомобиля Lada Granta читайте в статье «Блок управления внешним освещением Lada Granta»

2.Установка кнопки противотуманной фары в консоль панели приборов.

(блок управления внешним освещением в автомобиле Lada Granta установлен вертикально, с левой стороны руля)

Схема подключения ПТФ

для Lada Kalina и Lada Granta

Противотуманные фары подключаются по классической схеме, когда используется силовое реле, управляемое слаботочной цепью от кнопки включения противотуманных фар.
Кнопка включения противотуманных фар питается от сине-черного провода, подходящего от замка зажигания.См. Статью «Схема подключения фар — ближнего и дальнего света Лада Калина». При подключении к этому проводу противотуманные фары будут включаться только при включенном зажигании.
Если у вас новый блок управления освещением, то возьмите универсальный измерительный прибор. Замерив сопротивление между ножкой входа сине-черного провода и остальными контактами, найти выход с сопротивлением равным 0 при включенной кнопке противотуманных фар и, соответственно, с сопротивлением равным бесконечности когда кнопка выключена.
Проложите провод от этого контакта в моторный отсек до контакта 85 реле, это должно быть нормально разомкнутое реле. Выполните подключение согласно схеме ниже (кнопка включения противотуманных фар теперь встроена в блок управления освещением). Можно использовать противотуманные фары.

Схема подключения противотуманных фар на Лада Калина Лада Гранта (не стандарт)

Понравилась статья? Поделись с друзьями:

Facebook

Твиттер

Мой мир

В контакте с

Google+

установка своими руками.

Секреты установки и подключения противотуманок на гранту своими руками Какие противотуманки лучше на гранту

Как установить ПТФ на Гранту

Для самостоятельной установки потребуется минимальный набор инструментов и умение читать электрические схемы, иметь минимальные знания по работе с автомобильной проводкой. Для максимально простого подключения воспользуемся готовыми наборами подключения ПТФ, которые продаются практически в любом автосалоне. Также есть вариант с подключением ПТФ к штатному месту в модуле управления освещением, но это потребует замены его на блок от версии «Люкс», что приводит к дополнительным расходам.

После снятия бампера нам нужно вырезать отверстие под ПТФ в штамповках на бампере. На новых машинах иногда в этом месте встречается заглушка, которую просто выдавливают. Если у вас его нет, воспользуйтесь дрелью и канцелярским ножом, как указано на фото.

Массу для проводки ПТФ можно снять с болта на переборке, на фото они отмечены красным цветом. Саму проводку запускаем в салон через штатное отверстие в левом крыле, куда вся проводка входит в монтажный блок… Также можно пропустить проводку через другие уплотнения в переборке, например, через уплотнение проводки педали газа.

Так получилось, что я много езжу по работе, в разное время суток, в разные места и города: Москва, Чехов, Тула, Ярославль, Ростов. Иногда — до 1000 км в сутки. Я почти всегда возвращаюсь ночью, не люблю ночевать вне дома, так работаю. Семья прежде всего. Возвращаясь вечером или ночью, многие теперь поймут меня и узнают ситуацию, часто задаваясь вопросом: «Почему так темно?» Фары включены, в чем дело? А потом начинаешь придумывать различные светодиодные ленты, ставить в фару мощные лампы, но это не то…

Когда-то я ехал на чужой машине, она была похожа на мою LADA Granta по классу и комплектации, но я не мог не заметить гораздо более высокую яркость фар! Поначалу даже было страшно, а дальний свет случайно не включил? Владелец успокоил меня и объяснил, что недавно он установил противотуманные фары (ПТФ) и что они изменили ситуацию. Было так много света, что я даже подумал, смогу ли я ослепить встречные машины? Я вышел посмотреть и оказалось, что луч света направлен исключительно на проезжую часть.Это связано с устройством ПТФ, они светятся как бы под туманом. Также они рассказали мне о своем прямом назначении — дополнительный источник света, помогающий улучшить видимость во время тумана, непогоды или при наличии дыма от лесных пожаров. Оказывается, они пригодятся в любое время года, практически в любое время года.

Взвесив все «за» и «против», я приобрел противотуманные фары для своей Lada Granta и начал изучать вопрос установки. Я понял, что справлюсь сам. Все предельно просто: в бампере «нижних» комплектаций, как правило, оставляют место для установки этих фар, прикрываются декоративными заглушками.Владельцам топовых конфигураций повезло больше, и они уже являются владельцами ПТФ. Отверстия вырезаются острым ножом и подключается проводка. В комплекте с «туманками» у меня было:

подробная инструкция.

После установки дождался вечера и пошел во двор проверить результат своих трудов. Оказалось, что моя машина способна освещать ночную дорогу и бороться с сумерками наравне с более дорогими машинами! На отечественных машинах это особенно актуально, ведь недостаток света — их большой минус.

Если в комплектации авто не предусмотрены (ПТФ), для счастливого это не большая проблема, так как их можно установить и подключить самостоятельно. Итак, давайте рассмотрим процесс установки дополнительного освещения.

Для начала нужно купить противотуманные фары: можно купить тюнингованные, можно купить оригинальные для Lada Grant, но в целях экономии можно заменить их оптикой для Lada Kalina. Комплект подключения можно взять на Приору. Теперь, когда у нас есть все необходимое, мы можем приступить к установке.Для этого потребуется.

Процесс установки фар

Этапы снятия бампера:

снять номерной знак;
откручиваем 2 болта под ним;
выкручиваем 2 винта крепления подкрылков;
ослабить 6 болтов крепления к корпусу;
откручиваем все винты нижнего крепления бампера к кузову и колесным аркам;
отщелкнуть боковые защелки;
снимите бампер, сдвинув его вперед.

После демонтажа бампера можно приступать к подготовке места крепления оптики. Стандартные точки крепления противотуманных фар Lada Granta закрыты пластиковыми заглушками. Чтобы их удалить, нам понадобится нож. Тщательно вырезать отверстия необходимого диаметра, периодически примеряя ПТФ, чтобы не срезать лишнее и не повредить бампер.

По достижении края отверстия следует подпилить для придания эстетичного вида. Далее прикрепляем противотуманки к бамперу саморезами, устанавливаем всю эту конструкцию на место, после чего можно приступать к подключению ПТФ по прилагаемой схеме.После установки противотуманных фар их необходимо отрегулировать по ГОСТу. Вы можете отвезти машину на СТО, а можете сделать это самостоятельно, убедившись, что давление в шинах правильное.

Для саморегулирования нужно поставить машину на расстоянии 5 м от плоской стены в темноте (вместо стены можно использовать любую ровную поверхность достаточно большого размера: забор, лист фанера и тд), вручную раскачиваем кузов (тогда пружины подвески будут в правильном положении) и потом регулировать ПТФ.Если в них установлены ксеноновые лампы, необходимо внимательно следить за тем, чтобы противотуманные фары освещали дорогу и не слепили водителей встречной полосы.

Водители

Grant часто вспоминают о необходимости противотуманных фар, но их опционально устанавливают только в максимальной комплектации. В базовых версиях предусмотрено только место для кнопки в салоне и отверстия в бампере, которые с завода закрыты пластиковыми заглушками.

Установив туманки на Гранту, можно добиться равномерного освещения обочины и более сильного светового луча возле носовой части автомобиля.

Установка ПТФ на Гранту в официальный сервис потребует больших затрат. Также дилер навяжет услугу по настройке оптики, которая обойдется недешево. Самостоятельная сборка займет около 3-5 часов, в зависимости от навыков автовладельца.

В комплект входят все необходимые провода, предохранители, вилки и колодки. Также в комплекте идут лампы, схема подключения блока питания и оригинальная кнопка включения / выключения.

Возможные проблемы и неисправности

Ближний свет Лада Гранта недостаточно освещает правую сторону дороги, поэтому дополнительная оптика станет отличным помощником и обеспечит яркий световой поток.

В процессе установки могут возникнуть следующие проблемы:

складка углов крыла при демонтаже бампера;
повреждение колодок проводки;
неправильное подключение или короткое замыкание провода.

Бампер на Гранте выполнен в виде одной большой детали, поэтому при разборке могут возникнуть проблемы в виде повреждения передних крыльев, поэтому снимать бампер нужно с помощником с двух сторон на то же время.

Если при проверке оптики ничего не загорается, скорее всего, штекеры повреждены из-за неправильного подключения. Чтобы устранить проблему, поменяйте разъем. Если лампы загорятся на секунду, а затем погаснет, это может указывать на неисправность реле.

Устройство противотуманное

Стандартные противотуманки оснащены пластиковым креплением, которое удерживает оптику в бампере Гранты. Отражатель обеспечивает эффективное освещение проезжей части за счет низкого положения в бампере и широкого горизонтального луча.

Всего существует несколько видов оптики:

Галогенные лампы

Classic устанавливаются во все штатные противотуманные фары большинства автомобилей. Детали из диодов не способны дать луч правильной формы и качественное освещение дороги в темноте. Эти противотуманные фары часто используются как дневные ходовые огни.

Внутреннее устройство фары Гранта не предполагает установку газоразрядных ксеноновых ламп … У сотрудников ГАИ могут возникнуть вопросы по таким системам.

Самостоятельная разборка

Снятие и разборка противотуманных фар Подача может потребоваться в случае треснувшего стекла или случайного попадания воды.

В разборке:

Снимите бампер.
Отключить фишки.
Выкрутить крепления противотуманных фар.

Для демонтажа фар без снятия бампера потребуется приподнять и отогнуть подкрылки. Для разборки фары Лада Гранта потребуется использовать картонную коробку, промышленный фен и плоскую отвертку.

Для открытия фары необходимо:

Поместите детали в коробку и закройте крышку.
Вырежьте отверстие на боковом крае и поставьте фен на 5-7 минут.
Вынуть фары и отверткой аккуратно подоткнуть стекло.

Чтобы тщательно промыть загрязненный отражатель, разберите все внутренние детали и протрите спиртовой салфеткой.

Новые стёкла устанавливаются с использованием чёрного или прозрачного герметика в зависимости от оттенка фар.

Противотуманные фары

Противотуманные фары для Lada Grant выпускаются с двумя видами стекол:

Фары с плоскими краями производятся компанией Bosch. Детали известной компании считаются достаточно прочными и идеально вписываются в обычные сиденья.

Стекло Convex производится на заводе в г. Киржач. Как утверждают автомобилисты, такие стекла более подвержены растрескиванию из-за механических нагрузок и перепадов температур. На гранту подходят идеально, габариты сидений и фары полностью совпадают.

Схема подключения

В комплект входит все необходимое для подключения, но заранее следует запастись изолентой, острым ножом, плоскогубцами, отверткой, дрелью и набором гаечных ключей.

Правильное подключение pTF показано на схеме, прилагаемой к фарам. Подключаем массу к кузову автомобиля, например, болт крепления звукового сигнала или другие электроприборы … Расположение элементов моторного отсека Грантс лифтбэк не отличается от седана или универсала.

Если длины комплектных проводов не хватает, то делается вставка. Вся связка должна быть хорошо изолирована и помещена в пластиковую гофру, которая защитит ее от случайного разрушения или истирания.

Установка фар в бампер

Установка противотуманных фар на Гранту может быть существенно усложнена, если заглушки не снять и не впаять в бампер. В этом случае нужно просверлить отверстие своими руками.

Норма положения фар нанесена на бампер специальным оттенком, превышение которого не допускается при сверлении свечи. Также можно сделать отверстие правильной формы острым канцелярским ножом.

Фары устанавливаются на заводское крепление на задней части бампера Grants.

Лучше устанавливать болты, идущие в комплекте.

Деталь следует устанавливать строго в соответствии с буквами и стрелками, указывающими в верхнее положение. Стандарт расположения отверстий в переднем бампере Гранта полностью соответствует всем заявленным требованиям и нормам ГОСТ в России.

Сборка и установка бампера производятся в обратной последовательности. Во время монтажных работ обязательно выключите зажигание и отсоедините отрицательную клемму.

Замена задних фонарей

Задний фонарь Гранта крепится на 3-х гайках, которые вкручиваются со стороны багажника. Для демонтажа фары необходимо:

Откройте крышку багажника.
Отогните тканевый чехол.
Отвинтите 3 гайки ключом на 8 мм.
Отсоединить штекер с проводкой.
Осторожно вынуть деталь из паза.

Все работы по разборке бампера, снятию передних и задних фонарей выполняются обычными ключами, которые продаются в большинстве магазинов автозапчастей.

Самостоятельная установка противотуманных фар позволит сэкономить минимум 3000-5000 рублей, которые придется отдать автосервису.

Как известно, противотуманные фары на Лада Гранта не входят в базовую комплектацию, поэтому, если вы решите доработать свой автомобиль, вам придется провести работы самостоятельно, тем более, что в них нет ничего сложного — важно будьте осторожны и следуйте нескольким простым рекомендациям.

Что нужно для покупки

Для работы необходим определенный набор, в который входят следующие изделия:

Комплект фар … Противотуманные фары Lada Granta выпускаются в двух модификациях «BOSCH», производство Рязань, и ПТФ Киржач, производство одноименный город. У первого типа стекло прямое, у второго — выпуклое, что проще всего их отличить.
Монтажный комплект … В него входит вся необходимая проводка с разъемами для подключения к фарам, внутренние провода, кнопка включения и реле.То есть в одном комплекте вы получаете все необходимое для подключения своими руками, при этом цена его вполне доступная.
Дополнительные материалы … Сюда входит гофра для проводки под капотом, обжим клемм, изолента и прочие полезные мелочи. Для установки вам также понадобится сверло со сверлами, круглая фреза и желательно сверло для отверстий на 60 мм, хотя можно и без него.

Важно! Кроме того, запаситесь острым ножом и саморезами для крепления ПТФ, если бы их не было в наличии, эти мелочи значительно упростят работу.

Рабочий процесс

Все работы условно можно разделить на два этапа — подготовительный и монтажный, мы рассмотрим каждый из них более подробно. Об установке ПТФ на другие модели ВАЗ, например, вы можете прочитать в других разделах сайта.

Обучение

Этот этап состоит из множества операций:

В первую очередь снимается клемма с АКБ, после чего откручивается бампер: саморезы в колесных арках, два самореза в креплении к подкрыльнику , гайки крепления защиты картера откручиваются, а также снимается решетка, и не забываем про крепление к раме, под номером спрятаны два болта как показано на фото.После этого углы конструкции немного раздвигаются — и бампер снимается.

Важно! Обязательно расстелите ветошь или тряпки на земле, чтобы не поцарапать краску на бампере.

Чтобы поставить противотуманные фары на Lada Granta ВАЗ 2190, в любом случае придется бампер разрезать, можно просверлить отверстия по диаметру и потом вырезать фрагмент, а можно сверлом первичную заготовку сделать, а потом расширить его ножом.

Далее кромка зачищается фрезой, так что срез получится аккуратным и ровным.
Затем прикрепляем противотуманные фары к Гранте — установка производится с помощью трех саморезов, вкручиваемых прямо в бампер.

Соединение

Тут тоже довольно просто:

Перед установкой противотуманных фар на Гранту изучается схема подключения, она очень простая, и разобраться можно даже без соответствующей квалификации.

Далее протягивается проводка от кнопки в салоне до монтажного блока под капотом, характер работы зависит от расположения переключателя.Блок подключается по схеме.
под капотом растягивается гофрами, положение фиксируется пластиковыми хомутами, важно, чтобы все соединения были максимально надежно защищены от влаги, для этого рекомендуется надевать на них термоусадочные элементы.
Далее подключаются разъемы фар, и система проверяется на работоспособность, если все в норме, можно наконец собрать все узлы. Как видите, инструкция проста, но еще предстоит много поработать.

В целях улучшения внешнего вида на фары можно дополнительно установить реснички или специальные наклейки. Изготовление наклеек на фары — новая услуга, позволяющая улучшить внешний вид вашего автомобиля с минимальными затратами.

Выход

Для установки противотуманных фар на Гранту понадобится готовый комплект подключения и небольшой набор инструментов . Видео в этой статье расскажет вам некоторые важные детали об этом процессе.

Установка ПТФ на Лада Веста Драйв 2.Обзор установки и подключения противотуманных фар в Лада Веста. ПТФ Веста подключение

Противотуманная фара (ПТФ) — необходимая часть внешнего облика автомобиля. Что еще более важно, такие лампы должны освещать водителю дорожное пространство даже в сильный дождь и метель. Деталь должна рассеивать белый или светло-желтый тон, который образует горизонтальный луч, распространяющийся по дорожке. Их конструкция такова, что они не влияют на верхние слои тумана, а значит, улучшают видимость.В случае поломки и желания самостоятельно отремонтировать фары, владельцу понадобится комплект для подключения ПТФ к Весте с проводами, реле и специальными кнопками. Это также включает кронштейн.

На заметку!
Большинство последних изделий от АвтоВАЗа имеют отверстия и крепления для установки ПТФ, но сам завод их практически не устанавливает. К противотуманным фарам поступало множество жалоб от производителя. Автовладельцы отмечают, что освещение у них очень плохое.Отсюда рациональное решение: лучше покупать качественные ПТФ на Весте и устанавливать своими руками.

Как работают противотуманные фары

В отличие от обычного дальнего или ближнего света, создающего в дождь полупрозрачный пелену, затрудняющую обзор, ПТФ со своей спецификой широкого диапазона действия достаточно освещает проезжую часть. Кроме того, противотуманные фары Lada Vesta играют положительную роль для встречных водителей в сложных метеоусловиях.Для обеспечения отличной видимости в метель, сильный дождь и т.д. ПТФ разрабатывается в следующей специфике:

Имеет довольно четкую верхнюю кромку светового луча. Отсюда следует, что освещенность и отражение не поднимаются выше минимально необходимого горизонтального порога.
следует устанавливать ближе к самой дороге, так как между колеей и слоем туманной пелены всегда остается чистый просвет атмосферы, куда должен проникать широкий луч.

Выбор противотуманных фар на Лада Веста

Первый шаг — убедиться в качестве товаров, которые вы покупаете:

Корпус продукта должен быть надежно закреплен и собран. Герметичность противотуманной фары увеличивает срок службы и позволяет избежать ненужных посещений дилерского центра. Материал детали должен быть устойчивым к суровым погодным условиям.
Качественные противотуманные фары комплектуются исключительно стеклянными линзами. Пластик — очень хрупкий материал, и он сломается, если в автомобиль попадет самый маленький камень.
Для светофильтра детали рекомендуется желтый цвет, который лучше всего отсекает длинные световые волны, образующиеся во время густого тумана. Если есть ощущение, что такое решение портит внешний вид, можно остановить свой выбор на конкретных лампах.
Последним, но не менее важным критерием будет возможность разбора ПТФ. В этом случае в случае поломки будет достаточно заменить лампу, а не покупать новую.

Установка противотуманных фар на Лада Веста

Для замены перегоревшего элемента следует приобрести полный комплект ПТФ и обеспечить себе свободу в месте его размещения.Есть два способа:

Первое простое и может быть выполнено в кратчайшие сроки. Повернув руль внутрь, можно найти место, где стоят противотуманные фары Lada Vesta. Однако, если вы не можете открутить винт отверткой, следует прибегнуть к более сложному методу.
Чтобы получить полный доступ к месту установки и регулировки противотуманных фар Лада Веста, необходимо демонтировать переднее колесо.

Корпус светового элемента расположен на самом подкрылке, пластиковом, который крепится на арке кузова автомобиля и защищает его от пыли и грязи.

Для замены всего блока потребуется открутить четыре винта с шестигранником.
После этого элемент следует отсоединить от проводов. Установка ПТФ на Лада Веста имеет определенные сложности, поэтому есть возможность примерно за 800 рублей отдать машину в руки мастерам.

У большинства любителей может возникнуть вопрос: как установить кронштейны ПТФ? Для этого потребуются инструменты и винты. После того, как установка противотуманных фар на Весту завершена, отрегулируйте угол падения света.

Для того, чтобы попасть прямо к старой перегоревшей лампе и подключить рабочую, достаточно повернуть лючок на крышке внутренней стенки корпуса против часовой стрелки. Чтобы его открутить, нужно закрутить элемент в обратном направлении. Нажав на защелки, можно легко удалить сгоревшую часть.

Причины поломки ПТФ

Установка противотуманных фар выполняется, если их не было в заводском исполнении или при необходимости их замены.Фонари подключаются к электросети отдельно от основной оптики. При неисправности противотуманной фары необходимо провести следующие манипуляции:

Первым делом нужно проверить предохранитель самой детали. Вытащив его из специальной ниши, осмотрите элемент на предмет перегоревших или порванных проводов. При необходимости меняем.
В большинстве случаев происходит обрыв проводки. Здесь помогает амперметр, который покажет отсутствие напряжения.
Если основная оптика не работает вместе с ПТФ, проблема принимает большой характер, начиная от посаженного аккумулятора и доходя до подключения проводки головного света.
Если одна из противотуманок вышла из строя, причину нужно искать в себе.

На заметку!
Очень часто владельцы устанавливают новое оборудование вместо заводского. Фильтры белого света для противотуманных фар Lada Vesta от производителя совершенно неэффективны в сильный снегопад и туман. В комплект входят кронштейны для крепления фонарей к кузову. Ксенон вместо галогена должен идти со специальной шторкой, чтобы не слепить встречных водителей.

Где купить противотуманные фары Лада Веста

Большой выбор запчастей представлен на сайтах в Интернете и в дилерских центрах.При покупке необходимо помнить обо всех критериях, позволяющих сделать правильный выбор.

На Lada Vesta нельзя ставить фары с индексом выше H-11, это может привести к возгоранию проводки;
в качестве стекла лучше всего подходит линза с толстыми стенками, которая не отражает свет и не ослепляет встречные автомобили.

Цена на противотуманные фары Лада Веста колеблется в пределах от 250 рублей до 3000. Работы по замене фары обходятся примерно в 1000 руб.Установка и подключение ПТФ своими руками обойдется дешевле, но потребует определенных усилий.

Популярная российская модель Lada Vesta имеет только люксовую версию противотуманных фар. В других модификациях и комплектациях в бампере есть специальные заглушки, закрывающие ниши для установки ПТФ. Пожалуйста, свяжитесь с вашим дилером для процедуры установки, но это недешево. На такой шаг решится далеко не каждый хозяин, поэтому оптимальный вариант — самостоятельная покупка и установка комплекта ПТФ.Однако мы расскажем, как установить фары.

Насколько необходима противотуманная оптика?

Осветительная техника для этой цели позволяет улучшить условия для безопасного движения. Особенно остро этот момент проявляется в непогоду, когда видимость дороги значительно снижается. Здесь важно не только установить эффективные противотуманные фары, но и правильно их отрегулировать. Угол рассеяния и мощный световой луч способствуют повышенной видимости.Другим водителям будет легче обнаружить автомобиль с включенными противотуманными фарами.

Также в ночное время противотуманные фары доказали свою эффективность, так как они позволяют водителю видеть ситуацию не только в непосредственной близости от бампера, но и на обочине дороги.

Коснемся эстетики. В этом плане Lada Vesta, оснащенная дополнительным световым оборудованием, выглядит более гармонично по сравнению с автомобилем, в бампере которого уныло «сидят» заглушки.

Стоимость установки ПТФ у дилера?

Официальные представительства «АвтоВАЗа» рассматривают установку светотехнического оборудования как доработку оборудования автомобиля Lada Vesta до уровня максимальной комплектации. .. Стоимость процедуры достигает 60 тысяч рублей.

Заоблачно высокая цена объясняется сложностью процесса дилерского метода, который также предполагает использование оригинальных производственных деталей. Только кабели обойдутся хозяину примерно в 20 тысяч рублей. Поэтому многих автовладельцев интересует, как установить фары своими руками.

Рукописная установка позволяет значительно сократить расходы. Единственным неприятным моментом здесь может стать возможное аннулирование гарантии.

Как правильно выбрать фары и материалы для них?

Наивысшим показателем качества обладает оригинальный комплект фар марки Valeo (код: FCR220029). Эти устройства стоят 3 тысячи рублей. на пару.

Если такая цена отпугивает покупателя, то вы можете выбрать товары от «Dlaa», к тому же это почти вдвое дешевле. При желании установить ксеноновые варианты в ПТФ следует подробно изучить опыт владельцев и материал по данному вопросу.

Важно! Не стоит склоняться к покупке дешевых вариантов, так как их качество далеко от идеального, а случаи переплавки не так уж и редки.

Следующий важный набор элементов — это кронштейны для крепежа. За два продукта придется заплатить около 700 рублей.

Теперь посмотрим на другие продукты, входящие в комплект:

кнопка включения и выключения фар;
реле;
кабели с пластиковой гофрированной оболочкой и разъемами для коммутации;
предохранитель (ток — 16 А).

За обозначенный набор продавцы «попросят» около 600 руб.

Также следует дополнительно приобрести облицовку для ПТФ. За 2 шт. хозяину придется расстаться с 800 руб.

В целом на покупку комплекта ПТФ потребуется бюджет в размере не менее 5 тысяч рублей. Все эти товары доступны на складах большинства интернет-магазинов, что делает покупку оперативным мероприятием.

Как установить противотуманную оптику на Весту?

Установка своими руками предполагает выполнение нескольких этапов:

демонтаж бампера;
подготовительные манипуляции с сиденьями;
установка фар;
установка и последующее подключение.

Демонтируем бампер на Лада Вест

Изделие достаточно массивное, поэтому при снятии есть риск повредить ЛКП. Здесь мы максимально применяем все доступные меры предосторожности.

Отсоедините аккумулятор и снимите его.
Место, куда поместится снятый бампер от Lada Vesta, заранее подготавливается путем расстеливания мягкой ткани.
Нижний край бампера крепится к подкрылкам 4-мя саморезами.Их нужно скручивать.
Также откручиваем два винта, которые крепят изделие к шкафчикам.
Верхний периметр бампера удерживается шестью болтами, которые также снимаются.
Откручиваем пару болтов под номерным знаком.
Тянем кузовной элемент на себя, постепенно давая ему возможность оторваться от боковых скоб.

Подготавливаем посадочные ниши и фиксируем фары

Как уже говорилось, на местах будущих ПТФ стоят заглушки.Коронкой диаметром 76 мм прорезаем в этих изделиях отверстия. Если владелец Lada Vesta приобрел панели обивки фар, то этот этап пропускается.
Переходим к скобкам. Закрепляем их на бампере обычными саморезами.
Делаем дырочку для пуговицы. Для этого осматриваем переднюю панель в салоне и определяем оптимальное место для переключателя. Как вариант, кнопка может быть расположена на центральной консоли рядом с кнопкой, отвечающей за отпирание багажного отделения.

Подключаем ПТФ на автомобиль Лада Веста

Прокладываем проводку от правого осветительного прибора внутри коробки.
Провода вводятся в салон LADA Vesta через отверстие, расположенное возле педального узла.
Подключаем по простой и универсальной схеме. Заимствуем питание от АКБ, переключаем сначала предохранителем, а потом контактным реле.
Плюсовой контакт выходит из монтажного блока, а точнее предохранителя габаритных огней.Как вариант плюс можно взять от прикуривателя.
Реле должно быть установлено в моторном отсеке LADA Vesta (можно в салоне).

Установка своими руками завершена. Рассмотренный способ коммутации не только прост, но и позволяет минимизировать помехи в бортовой сети авто.

Подведем итоги

Установка такого элемента в автомобиль, как ПТФ в LADA Vesta своими руками, позволяет сэкономить большие деньги (более десятков тысяч).Вспомогательные материалы и приспособления для установки противотуманных фар потребуют от владельца расстаться на 5-6 тысяч рублей. Процедура займет несколько часов, но теперь машина не только будет хорошо выглядеть, но и обеспечит улучшенную видимость в непогоду и ночью.

Lada Vesta оснащается противотуманными фарами только в комплектации люкс. В других модификациях автомобиля есть специальные заглушки для их установки. Сделать это можно у дилера, но многие автовладельцы отказываются от этой опции из-за высокой цены.Поэтому комплект для подключения ПТФ к Весте придется приобретать и устанавливать самостоятельно.

Безопасность дорожного движения — прежде всего! Установка противотуманных фар на Весту улучшит этот показатель (при правильной настройке) в плохих погодных условиях, когда видимость заметно ухудшается. Благодаря углу рассеивания и силе светового луча этих фар водитель лучше видит дорогу. Да и другим автомобилистам такую машину легче заметить.

ПТФ полезны и в ночное время, они позволяют избежать опасных ситуаций на дорогах, так как водитель видит не только пространство перед автомобилем, но и за бордюром или обочиной.

С эстетической точки зрения Lada Vesta с туманками выглядит выразительнее и солиднее.

Сколько стоит дилеру установка противотуманных фар на Лада Веста

Установка противотуманных фар на Лада Веста у официального представителя АвтоВАЗа рассматривается как частичная доработка комплектации автомобиля на топовую. Обычно такая процедура стоит не менее 60 тысяч рублей.

Такая непомерная сумма объясняется сложностью монтажа «дилерским» способом и необходимостью использования оригинальных запчастей от АвтоВАЗа.Только провода панели приборов обойдутся примерно в 20 тысяч рублей.

Поэтому установка своими руками позволит значительно сэкономить. Беда только в том, что в этом случае гарантийная поддержка автомобиля может быть прекращена.

Выбор фар и необходимых материалов

Самый качественный вариант — оригинальные ПТФ производства Valeo (артикул: FCR220029) стоимостью до 3000 руб. за комплект 2 шт. Вы можете купить противотуманные фары в Dlaa за полцены.Если вы решили установить ксенон, то однозначных советов дать не стоит — руководствуйтесь собственным опытом.

Сомнительные копеечные фары лучше не брать — бывают моменты, когда они просто плавились.

Следующее, без чего не обойтись — это кронштейны, на которых будут крепиться фары. За две штуки нужно заплатить около 700 рублей.

кнопка включения / выключения противотуманных фар;
контактное реле;
провода с пластиковой гофрой, все необходимые разъемы и переходники для подключения;
предохранитель 16 ампер.

Стоит такой набор около 600 руб.

Дополнительно приобретается обшивка ПТФ (800 руб за 2 шт. ), Если нет желания прорезать родную.

Таким образом, цена противотуманных фар для Lada Vesta со всеми принадлежностями для их установки составит около 5000 рублей. Купить все это в интернет-магазинах не составит труда.

Установка ПТФ на Лада Веста

Данный процесс включает в себя следующие этапы;

снятие бампера;
подготовка сиденья;
установка фар;
pTF соединение.

Вроде бы несложно, но давайте разберем все это подробнее.

Передняя довольно массивная, ее легко повредить, поэтому при разборке не забывайте об осторожности.

Сначала отсоедините и извлеките аккумулятор. Также обязательно подготовьте место, куда вы будете ставить бампер — просто постелите тряпку, чтобы не повредить ее поверхность.

Нижняя часть крепится четырьмя болтами к кузову и четырьмя винтами к подкрылкам. Все это нужно провернуть.

По бокам откручиваем два самореза, которые крепят его к шкафчикам.

Снимите шесть болтов под верхним креплением капота к кузову.

Осталось снять два болта под номерные знаки. Здесь уже нужно держать бампер за балку. Осторожно потяните на себя, чтобы отсоединиться от боковых скоб.

Теперь у вас есть доступ в нужное место, и пора перейти к следующему шагу.

Подготовка сидений и установка фар

Вместо противотуманных фар стоят заводские заглушки.Используйте коронку 76 мм, чтобы вырезать в них отверстия. Канцелярский нож также подойдет для этих целей. Если вы приобрели накладку противотуманных фар на Лада Веста, то этот шаг пропускаем.

Разобраться, как установить кронштейны ПТФ, не займет много времени. Их следует просто прикрепить к бамперу саморезами.

Еще нужно позаботиться об отверстии для кнопки ПТФ в приборной панели автомобиля. Для этого можно выбрать сиденье на центральной консоли или рядом с кнопкой открытия багажника.

Подключение противотуманок

От правой ПТФ проводка проложена внутри металлического ящика. В салоне из моторного отсека проводка выводится через специальное отверстие в районе педального узла.

Проще всего подключить противотуманные фары по универсальной схеме, как и при подключении оборудования на предыдущих автомобилях Lada. Питание нагрузки снимается с аккумулятора (болт М6) и через предохранитель поступает на контактное реле.

Плюс

выходит из монтажного блока с предохранителем типоразмера.Как вариант, можно использовать прикуриватель Plus.

Само реле устанавливается под капотом или прямо в салоне.

Этот способ подключения ПТФ к Лада Веста является наиболее оптимальным с точки зрения экономичности и минимального вмешательства в электронную часть автомобиля.

Заключение

Установка туманок на Весту своими руками сэкономит вам пару десятков тысяч рублей. Набор всего необходимого будет стоить не дороже 5000-6000 рублей + несколько часов вашего времени.

Туман на дороге — явление частое, поэтому сложно представить современный автомобиль без противотуманных фар (ПТФ), повышающих безопасность движения в условиях плохой видимости.

Lada Vesta — современный седан, и необходимость оснащения его этой оптикой также очевидна, но противотуманные фары устанавливаются производителем только на топовые версии модели, тогда как в базовой комплектации только съемные заглушки с дизайнерскими местами. для самостоятельного оснащения автомобиля ПТФ.

Кроме того, штатные дневные ходовые огни (ДХО) Lada Vesta, использование которых в России является обязательным, не самого лучшего качества, и вы можете произвести их тюнинг, заменив штатные лампы с желтым светом на светодиодные с белый.Результат такой недорогой оптимизации порадует любого автовладельца.

Рассмотрим нюансы установки противотуманных фар и тюнинга ДХО более подробно.

Выбор исполнения

Прежде всего следует определиться, как будут установлены противотуманные фары на Лада Веста — у официального дилера или самостоятельно.

Установка ПТФ дилером — условие сохранения права на гарантийное обслуживание выполняется в объеме работ, предусмотренных для выпуска топовых версий Лада Веста, и, соответственно, включая весь перечень комплектующих, утвержденный производителем. .Даже без учета стоимости работ сумма впечатляет.

Высокая стоимость в данном случае объясняется сложностью установки ПТФ Lada Vesta, так как схема электронной поддержки этого автомобиля существенно отличается от электроники предыдущих моделей линейки Lada (Granta, Priora, Kalina) — управление противотуманными фарами на Vesta осуществляется с помощью переключателя на рулевой колонке путем поворота гильзы наконечника, которая работает независимо от положения рычага.

Причина дороговизны операции по установке ПТФ дилером — дополнительный блок электроники, устанавливаемый только на люксовые версии Lada Vesta. Этот блок является промежуточным звеном на пути сигнала от переключателя к фарам, выводящим на приборную панель информацию об их включении. И установка этого устройства также влечет за собой дорогостоящие изменения проводки.

Если истек срок гарантийного обслуживания автомобиля, то оснащение седана противотуманными фарами возможно по гораздо более простой схеме, включающей помимо крепежа возможность упрощенного включения-выключения ПТФ кнопкой на передней панели.

Выбор противотуманных фар

Штатная

ПТФ в люксовой комплектации Lada Vesta укомплектована лампами х26 мощностью 19 Вт, что нельзя назвать лучшим вариантом. Противотуманные фары, перечисленные в таблице ниже, обладают более высокими характеристиками и, особенно Valeo, зарекомендовали себя при установке вместо штатных.

Помимо фар необходимо закупить следующие материалы:

реле 4-х контактное — 1;
кнопка включения / выключения фар — 1;
защитный гофрированный чехол (НКТ) для провода — 5 м;
провод — 5 м;
предохранитель 16 А — 1.

Снятие переднего бампера

Учитывая массивность и эстетическую составляющую этого элемента в экстерьере, демонтаж переднего бампера должен производиться аккуратно и строго по инструкции.

В первую очередь необходимо отсоединить и вынуть из-под капота аккумулятор. Затем головкой «10» откручивается 2 болта блока воздушного фильтра, удерживающего также верхнюю часть бампера.

Снимаются регистрационные номера, под которыми есть 2 винта крепления бампера к центральной балке.Г-образным ключом TORX «20» откручиваются эти 2 винта и 2 таких же самореза, которыми бампер крепится к крыльям в колесных арках.

Затем Г-образный TORX «на 30» откручивает 4 винта крепления нижней части бампера, а TORX-20 — еще 2 винта для крепления к щиткам по бокам с каждой стороны.

После этого бампер поочередно вытягивают с каждой стороны со стороны колесных арок вперед, пока его защелки не выйдут из сидений.

Бампер остается висеть на четырех верхних болтах «под ключ» TORX-30, из которых центральный (напротив кронштейна замка капота) откручивается последним, предохраняя бампер от падения, после чего аксессуар полностью отсоединяется от автомобиля.

Эту ситуацию рекомендуется использовать для соответствующей очистки радиатора от насекомых и мусора.

Подготовка сидений к установке ПТФ

Уложив бампер на мягкое полотно лицевой стороной, получают доступ к креплениям заглушек ниш, в которых установлены противотуманные фары.

Передний бампер Лада Веста комплектации Оптима комплектуется заглушками, не предназначенными для крепления к ним ПТФ, и не имеет дополнительных креплений с задней стороны.

В этом случае необходимо приобрести кронштейны для установки противотуманных фар (в комплекте 2 шт. — правый и левый).

Если крепеж присутствует, то его необходимо снять, чтобы добраться до заглушек.

После демонтажа кронштейнов крепления ПТФ снимаются заглушки, удерживаются в пазах защелками и саморезами.

В снятых пластиковых заглушках сверлом с корончатым сверлом вырезают отверстия диаметром, соответствующим имеющемуся контуру или выбранным фарам, после чего обрезанный край обрабатывается мелкой наждачной бумагой и детали устанавливаются на свои штатные места.

Подключение противотуманных фар

Кнопка включения ПТФ удобно расположена по центру консоли или слева от рулевой колонки в имеющейся нише. Отверстие для пуговицы в зависимости от ее конфигурации просверливается или вырезается с последующей аккуратной, не повреждая отделки, обработкой края.

Проводку от обеих фар необходимо вывести в салон в районе педального узла; для этого удобно провести провод правой фары по поперечному коробу между лонжеронами.

Для подключения фар желательно использовать классическую схему, применявшуюся в предыдущих моделях линейки Lada (Priora, Kalina, Granta), упрощенную — брать питание с плюсового вывода болта зажима аккумулятора.

Этот метод минимизирует влияние на электрические цепи автомобиля и затраты на приобретение компонентов.

Тюнинг дневных ходовых огней

На Лада Веста производитель использовал двухниточные лампы в габаритных и дневных ходовых огнях. Если вместо них установлены светодиоды, модифицированные определенным образом, то неэффективный желтый цвет этих огней в течение дня сменится на более яркий белый с голубизной.

Перед выполнением данной операции необходимо ознакомиться с распиновкой патронов дневных ходовых огней Лада Веста, так как на этом седане она не классическая:

на одной стороне картриджа должно быть «-» в виде двух контактов или одного общего;
на противоположной стороне — «+» для габаритных огней и «+» для дневной ходовой части.

При покупке светодиодов необходимо следить за тем, чтобы полярность цоколя лампы и держателя Весты совпадала. Если найти такие светодиоды не удалось, выходом, который не всегда безвреден, может стать изгиб контактных штырей элементов по указанной схеме.

Данная процедура может повлечь за собой не только выход из строя предохранителя, но и повреждение элементов электроники автомобиля, что чревато полной потерей права на гарантийное обслуживание.

Желание сделать свой автомобиль более известно и понятно любому автомобилисту. Однако, решая изготовить тюнинг самостоятельно или даже с помощью профессионалов, но до истечения гарантийного обслуживания, следует тщательно взвесить целесообразность выполнения данных работ и последствия, которые зачастую неизбежны при неквалифицированном вмешательстве.

Специальная оптика против тумана — это не роскошь, а необходимый элемент современной автопомощи, позволяющий избежать проблем с дорожным движением в условиях ограниченной видимости.Речь идет не только о тумане, но под это определение попадают морось, снегопад, метель, ливень.

ПТФ на Лада Веста доступны не во всех комплектациях.

На современные отечественные автомобили такое дополнительное оборудование, устанавливаемое исключительно в люксовой комплектации или как дополнительная опция … Если мы не обнаружили на нашей Весте при покупке противотуманки, то вам нужно будет произвести установку самостоятельно.

Важно помнить одну непреложную истину — даже установка такой мелочи, как пара фар, автоматически аннулирует гарантию.

Выход может быть только один — попробовать провести так называемое переоборудование до комплектации на порядок выше существующей. Вам понадобится стандартный комплект от АвтоВАЗа, в который входят:

Стоимость установки ПТФ

Установка ПТФ у дилера очень дорогое удовольствие!

Хорошо бы сначала подумать, сколько будет стоить такая процедура, ведь на Весте такая установка — довольно сложное и трудоемкое занятие.

Стоимость удовольствия, на момент написания статьи, составляет около 50 000 рублей … Если есть где добавить 15-20 тысяч, то можно смело идти к дилеру и устанавливать на месте. В таком случае вы всегда можете отремонтировать любые повреждения по гарантии. Возобладало желание сэкономить? Все делаем своими руками.

Подготовка к установке оборудования

Основная сложность заключается в том, что схема электросистемы этой машины существенно отличается от предыдущих версий.

Придется вырезать отверстие под кнопку включения противотуманных фар.

Освещение будет регулироваться переключателем под рулевым колесом, у которого нет подходящих положений для блокировки светового потока. Электрический сигнал передается от рычага через дополнительный блок, который доступен только в роскошной комплектации. Поэтому наиболее приемлемым решением будет установка комплекта с отдельным подключением и выводом специальной кнопки.

Список инструментов, которые необходимо установить:

плоскогубцы;
с крестовой головкой;
;
сверло 76 мм для сверления отверстий;
канцелярский нож;
набор ключей для снятия бампера и крепления оптики.

Начало установки комплекта освещения

Таким образом, мы выполним работу просто и надежно, используя отдельную электрическую цепь.

Снимаем передний бампер, аккуратно вырезаем отверстия диаметром 76 миллиметров в местах расположения заглушек.

Требуется фреза 76 мм

Пригодится острый нож с более твердым лезвием или металлическая коронка подходящего размера. Вставляем фары в отверстия, закрепляя их на правом и левом кронштейнах саморезами длиной 15–20 миллиметров.

Устанавливаем кнопку включения в машину, можно использовать штатную ВАЗ от LADA 2114, прикрепив ее рядом с колесом вертикальной регулировки оптики. Можно сделать вывод о штатном переключателе от Весты, который будет без фиксации, расположен чуть ниже аудиосистемы.

Монтаж проводки для ламп ПТФ.

Проводку от фар ведем по металлическому гофрокоробу к отверстию, находящемуся в районе расположения педалей. Отсюда делаем вывод на кнопку.

Схема электрических соединений

Аккуратно вырежьте место для кнопки включения.

Мы используем тот же принцип, что и при установке оборудования Priors и Grants.

Источник питания нагрузки 12 В для реле должен быть взят от аккумуляторной батареи с помощью болта M6 непосредственно через предохранитель.

Plus можно будет взять там, где есть предохранитель габаритов в монтажном блоке, от прикуривателя.

Устанавливаем реле там, где удобнее: в подкапотном пространстве или внутри салона.Так что отделались «легким испугом» — минимально вмешались в электрическую часть, сохранив гарантию на Весту.

Схема установки для LUX версии

Схема комплектации LUX

Выводы

Необходимо правильно подобрать лампу.

В данной статье был рассмотрен наиболее простой, но дорогой способ установки противотуманного оборудования.

На практике, особенно если ваша Lada Vesta больше не находится на гарантии, все можно сделать по гораздо более низкой цене , с использованием пластиковой гофры, разводка попроще, предохранитель на 16 ампер, реле 4 пин.В целом последовательность установки отличаться не будет.

Выбрав наиболее подходящий способ, вы можете оборудовать автомобиль достаточным количеством света для комфортной езды в темное время года, когда видимость сильно ограничена.

Подключение ПТФ через реле и кнопку разрешения. Противотуманные фары (ПТФ) для Lada Granta

Противотуманные фары на «Гранту» устанавливают не всегда, только в дорогих комплектациях. Это дополнительная опция, но при наличии контроля ПТФ в темноте туман и дождь становится намного лучше, так как увеличивается обзор пространства перед автомобилем.Кардинально меняется экстерьер автомобиля, он кажется более стильным, доработана вся конструкция. Большинство, включая новые «Гранты», не имеют противотуманных фар в стандартной комплектации. Их можно установить самостоятельно, а цена на элементы очень низкая.

Выбор тумана

Противотуманки «Лады Гранта» могут быть двух видов:

С плоским стеклом.
С выпуклым сферическим стеклом.

Какой тип выбрать — решать вам. Самые простые противотуманки имеют стоимость около 1200 рублей.Практика показала, что фары со сферическим стеклом являются самыми прочными, потому что камни влияют на них меньше. Очень часто автомобилисты устанавливают противотуманки от Калины. В продаже есть фары, предназначенные для установки на «Гранту» в кузове «лифтбэк». Каталожный номер этих продуктов — 2190-3742010-11.

Где установить противотуманки?

На Гранте есть специальные отверстия для противотуманок. Внимательно посмотрите на передний бампер. В нем в самом низу штампованные сиденья для установки противотуманок.На более современных автомобилях здесь устанавливаются заглушки, которые легко выдавливаются вручную. На ранних моделях придется вырезать отверстия для крепления фар. Ставить на автомобиль противотуманки стандартного типа не рекомендуется, так как они только испортят внешний вид автомобиля.

Инструменты и приспособления

Для установки противотуманных фар на «Гранту» вам понадобятся следующие инструменты и приспособления:

Комплект ПТФ для установки на автомобили Lada Granta или Kalina.
Электрический комплект для подключения осветительных ламп.
Крестовая и крестовая отвертки.
Отвертка и маленькая дрель. Его диаметр должен быть не более 5-6 мм.
Нож канцелярский, кусачки.
Набор ключей.
Круглый напильник, мелкозернистая наждачная бумага или другой инструмент для очистки поверхностей.

Дополнительно может понадобиться мультиметр, ножницы, изолента, термоусадочная изоляция.

Подготовка к установке

Перед установкой противотуманных фар на «Гранту» необходимо выполнить следующие действия:

Отсоединить минусовой провод от АКБ, тем самым полностью обесточив автомобиль.Помните, что вы работаете с электрооборудованием, поэтому существует повышенный риск короткого замыкания.
Полностью снимите передний бампер с автомобиля. Для этого откручиваем болты крепления решетки радиатора и бампера.
Не забываем про болты, которые находятся под номерным знаком.
Затем нужно открутить винты крепления бампера снизу к подкрыльнику и колесным аркам.
Осторожно, стараясь не повредить, вытащить бампер, раздвигая его углы в стороны.
Установите бампер на ровную поверхность.

Вот и все, теперь бампер готов к установке в сиденье.

Установка противотуманных фар

Если у вас новая машина, то на Гранте устанавливаются заглушки в отверстия для противотуманных фар, которые просто вытягиваются давлением. Но если у вас старая машина, вам придется проделать следующие манипуляции:

По кругу нужно сверлом проделать отверстия.
С помощью ножа снимите заглушку.
К сожалению, края в этих отверстиях будут неровными, поэтому вам нужно сгладить их круглым напильником.
После того, как вы полностью выровняете края отверстия, можно устанавливать противотуманки и фиксировать их корпуса простыми саморезами.

На этом установка кожухов фар внутри бампера закончена. Можно приступать к подключению электрооборудования.

Подключение противотуманных фар

Когда установка противотуманных фар на модель Lada Granta завершена, можно смонтировать бампер на место и закрепить его с помощью крепежа.После этого нужно будет подключить к бортовой сети:

По схеме, которая имеется в инструкции к комплекту противотуманных фар, необходимо провести установку. В салоне провода необходимо проложить через моторный отсек и отверстия для жгута, ведущего к монтажному блоку.
В монтажный блок необходимо установить предохранитель для защиты цепей и электромагнитных реле. Без этого противотуманки на «Гранту» поставить нельзя.
К кнопке нужно подключить один провод, в который входят противотуманки, расположенные сзади. Если вы это сделаете, модуль управления освещением автомобиля выдаст информацию о противотуманных фарах на приборной панели.
После подключения всех элементов необходимо установить клемму на аккумулятор и проверить работу противотуманных фар. При необходимости свет регулируется так, чтобы он находился на одном уровне с фарами ближнего света.

На этом установка противотуманок на «Гранту» закончена.Если у вас нет возможности использовать для подключения штатную проводку на автомобиле, можно проложить новую. Для этого потребуется электромагнитное реле, провода, вилки, предохранитель.

Среди автолюбителей часто можно услышать вопросы о том, как установить противотуманные фары на Лада Грант, ведь они на эту модель не входят в стандартную комплектацию.

Это и понятно — даже начинающие автомобилисты знают, как ухудшается видимость при движении ночью в тумане или во время дождя. Свет фар отражается от мелких капелек и ослепляет водителя, затрудняя обзор дороги.

Установка противотуманных фар на Лада Грант

Противотуманные фары устанавливаются таким образом, чтобы улучшить обзор — это связано с их расположением и цветом светового луча. Небольшие капли тумана или моросящего дождя немного свисают сверху над дорожным покрытием, оставляя небольшой зазор. Противотуманные фары устанавливаются на небольшой высоте, чтобы их свет попадал в эту щель, тогда он не отражался и не слепил водителя.

Кроме того, эффект ослепления наблюдается, когда свет находится в синей или белой области спектра.Поэтому противотуманные фары обычно светятся желтым цветом.

В автомобилях ВАЗ Грант предусмотрены противотуманные фары — в бампере есть штатные места. Установку противотуманных фар на автомобили данной модели можно произвести в автосервисе или своими руками при условии наличия минимальных знаний в области электротехники.

Установка противотуманных фар в штатные места

Запасаемся всем необходимым

Для установки противотуманных фар на Гранту необходимо предварительно собрать необходимое оборудование:

противотуманные фары — 2 шт;
на 4 или 5 контактов емкостью 15А;
переключение
двухпозиционный переключатель или блок управления наружным освещением.

ПТФ, подходящие для данной модели автомобиля, производятся двумя предприятиями — Автосвет в г. Киржач и Бош в г. Рязани. Также можно приобрести подходящие по своим характеристикам универсальные противотуманки. После того, как вы приобрели все предметы из приведенного выше списка, можно приступать к работе.

Процесс установки

Как уже было сказано выше, под противотуманными фарами у Гранты штатные места в переднем бампере. Чтобы поместить их туда, действуем по следующему алгоритму:

Снять номерной знак автомобиля.
Выворачиваем пару болтов, находящихся под знаком.
Откручиваем четыре винта, которыми передние части крыльев крепятся к переднему бамперу.
Откручиваем шесть болтов крепления бампера сверху к кузову.
Выворачиваем четыре винта крепления бампера снизу.

Откручиваем шесть болтов крепления бампера и решетки радиатора

Отстегиваем защелки на той стороне, которой бампер крепится к крыльям.
Сдвигаем бампер вперед и снимаем.
Вырезать острым ножом дырку под противотуманными фарами. Обратите внимание, что у Гранта нет заглушек; их нужно будет покупать вместе с ними.
Монтируем противотуманные фары: каждый по три винта, четвертый регулирует светоотдачу.

После завершения установки можно приступать к подключению ПТФ.

Вырезать отверстие в бампере для ПТФ Лада Гранта

Процесс подключения

Выключатель ПТФ может быть расположен на консоли панели приборов.Он получает питание от черно-синего провода, идущего от замка зажигания. В этом случае ПТФ будут работать только при включенном зажигании.

Если используется блок управления, он устанавливается слева от рулевого колеса в вертикальном положении. Подключаются противотуманные фары Grant, как показано ниже.

Схема подключения противотуманных фар на Лада Грант

Чтобы справиться с этой задачей, желательно иметь минимальные знания о работе электрических цепей и навыки работы с ними.Внимательно следите за тем, чтобы все контакты были хорошо изолированы, следите за правильностью переключения.

Не устанавливается в передний бампер. Вместо фурнитуры вмонтированы пластиковые заглушки.
О том, как поставить противотуманки на лифтбэк Грант, пошагово рассмотрим ниже.

Подготовительный этап (подбор ПТФ на Лада Грант)

Ассортимент ПТФ небольшой; он представлен несколькими моделями отечественного производства. Некоторые владельцы утверждают, что ПТФ совместимы от Opel, Ford, но информация не проверяется.

* Цены указаны по состоянию на 22, 18 сентября.

Порядок самостоятельной установки противотуманных фар на Лада Гранта Лифтбек

Для снятия переднего бампера откручиваем по три самореза с каждой стороны, четыре пластиковых фиксатора, три болта на «10» по нижнему периметру;
Снимаем конструкцию вместе с решеткой радиатора;

Важно знать !!! В моделях Norm и Standard отверстие для регулировки противотуманных фар не предусмотрено.Хозяева самостоятельно вырезают диаметр «8». В модификации кузова Liftback проем сделали заводским способом.

Вырезаем проем для противотуманных фар по контуру, заводской;
Для придания гладкости обрабатываем поверхность бытовым феном;
Крепим фары на трех штатных креплениях;
Подключаем переходники к каждой из ламп, так как стандартный блок с проводами короткий, его длины маловато;
Одеваем передний бампер, прикручиваем болтами, пластиковыми фиксаторами.

Схема подключения противотуманных фар Лада Гранта Лифтбек

Моторный отсек

От правой фары ПТФ прокладываем дополнительный провод слева. Припаиваем, вывод в моторный отсек для подключения к реле.
Крепим груз на кузов в месте крепления бампера, можно под номерным знаком, по центру.
Не забудьте уложить всю электропроводку в гофрирования из огнеупорного материала.

Салон автомобиля Лада Гранта лифтбэк

Прокладываем гофрированную гильзу через отверстие в уплотнении гидрокорректора.
Соединение лучше всего замкнуть на зажигании. То есть при выключении свет погаснет автоматически.
Откройте крышку перчаточного ящика, отожмите боковые упоры и снимите крышку.
Протягиваем руку в полость, аккуратно выдавливаем из двух кнопок блок управления нагревом стекла и ПТФ.
Подаем минус от кнопки отопителя. Плюс мы не берем, так как они будут активированы одновременно.
Запускаем плюсовой провод, снова устанавливаем блок.
Подключаемся к плюсу от замка зажигания (синий провод), он находится под рулем.
По окончании запитываем реле — регулятор: масса — провод от кнопки — конец к ПТФ — плюс к зажиганию.

В каждой конкретной конфигурации цветовая схема провода может отличаться.Подробно читайте схему в инструкции по эксплуатации. Классические цвета: красный, желтый, синий, коричневый.
Если вы не хотите включать питание через замок зажигания, схема подключения упрощается на одну процедуру меньше.

Установка ПТФ на Лада Гранта лифтбек Норма, Стандарт

На моделях этой конфигурации процесс установки аналогичен. Не забудьте дополнительно просверлить отверстие для регулировки противотуманной фары.
При установке ПТФ на кастомные бампера сначала снимаем пластиковые карманы, собираем конструкцию модульно.Передний бампер демонтировать не нужно.

Пошаговая инструкция по установке заднего противотуманного фонаря

Многие автовладельцы Lada Granta Liftback удивляются, узнав об этом, но это факт. Конечно, речь идет не о ПТФ в классическом виде, а о сигнале остановки лазера.
Устанавливается в задней части автомобиля, информирует заднего водителя транспортного средства о транспортном средстве. Поскольку строго определенного места установки нет, принято фиксировать в районе номерного знака, под нижним контуром бампера, в спойлере.Известны случаи встраивания аксессуара внутрь.

Ярко-красный световой луч информирует пассажиров сзади, предотвращая аварийные ситуации. Также используйте стоп-сигнал, когда вам нужно уведомить водителя о необходимости включить дальний свет фар.
Альтернативный способ использования освещения при движении задним ходом, парковке в условиях плохой видимости. Максимальная эффективная длина балки 25,0 метра. Превышение длины не гарантирует качества освещения.

Напряжение подается от левого / правого стоп-сигнала.Активация возможна, как нажатием на педаль тормоза, так и отдельной кнопкой. Решение принимает владелец, исходя из личных убеждений.
На практике активация происходит автономной кнопкой, так как при сдаче назад не всегда целесообразно использовать штатную педаль тормоза. Категорически запрещается направлять лазерный луч в область лобового стекла позади водителя.

Водители

Grant часто вспоминают о необходимости противотуманных фар, но опционально они устанавливаются только в максимальной комплектации.В базовых версиях предусмотрено только место для ключа в салоне и отверстия в бампере, которые с завода закрыты пластиковыми заглушками.

Установив туманки на Гранту, можно добиться равномерного освещения бордюра и более сильного светового луча возле носа автомобиля.

Установка ПТФ на Гранту в официальном сервисе будет дорого. Также дилер навяжет услугу по настройке оптики, которая обойдется недешево. Самостоятельная установка занимает около 3-5 часов, в зависимости от навыков автовладельца.

В комплект входят все необходимые провода, предохранители, вилки и колодки. В комплекте также идут лампы, схема подключения питания и оригинальный ключ включения / выключения.

Возможные проблемы и неисправности

Ближний свет Лады Грант недостаточно освещает правую сторону дороги, поэтому дополнительная оптика станет отличным помощником и обеспечит яркий световой поток.

Во время установки могут возникнуть следующие проблемы:

угол крыльев при демонтаже бампера;
повреждение колодок проводки;
неправильное соединение или замыкание провода.

Если при попытке включить оптику ничего не загорается, вилки, скорее всего, повреждены из-за неправильного подключения. Чтобы устранить проблему, поменяйте разъем. Если лампы загорятся на секунду, а затем погаснет, это может указывать на неисправность реле.

Устройство противотуманных фар

Штатные противотуманки оснащены пластиковым креплением, которое удерживает оптику в бампере Гранта. Рефлекторное устройство позволяет эффективно освещать проезжую часть за счет низкого расположения в бампере и широкого горизонтального луча.

Всего различают несколько типов оптики:

Галогенные лампы

Classic устанавливаются во все штатные противотуманные фары большинства автомобилей. Детали из диодов не способны выдавать луч правильной формы и качественно освещать дорогу в темноте.Такие противотуманки часто используют как дневные ходовые огни.

Внутреннее устройство фары Грант не требует установки газоразрядных ксеноновых ламп. К таким системам могут возникнуть вопросы из ГИБДД.

Самостоятельная разборка

Снятие и разборка противотуманных фар. Подача может потребоваться в случае треснувшего стекла или случайного попадания воды.

В разборке:

Снимите бампер.
Отключить фишки.
Выкрутить крепления противотуманных фар.

Для демонтажа фар без снятия бампера потребуется подъемник и складывание подкрылков. Для демонтажа фар Лада Грант потребуется использовать картонную коробку, промышленный фен и плоскую отвертку.

Для открытия фар необходимо:

Поместите детали в коробку и закройте крышку.
Вырежьте сбоку отверстие и поставьте фен на 5-7 минут.
Выньте фары и аккуратно наклоните стекло отверткой.

Чтобы тщательно промыть загрязненный отражатель, разберите все внутренние детали и протрите спиртовой тканью.

Противотуманные фары

Противотуманные фары на Лада Грант доступны с двумя типами окон:

Фары с плоскими гранями производятся компанией Bosch.Детали известной фирмы считаются достаточно прочными и идеально подходят для обычных сидений.

Выпуклое стекло производится на заводе в г. Киржач. По мнению автолюбителей, такие стекла более склонны к растрескиванию из-за механических нагрузок и перепадов температуры. Для Гранты подходят идеально, габариты и посадка фар полностью совпадают.

Схема подключения

Правильное подключение ПТФ детально отражено в схеме, идущей в комплекте с фарами. Подключаем массу к кузову автомобиля, например, болт для крепления аудиосигнала или других электроприборов. Расположение элементов моторного отсека Гранты лифтбэк ничем не отличается от седана или универсала.

Если длины проводов в сборе недостаточно, то вставка сделана. Вся связка должна быть хорошо изолирована и помещена в пластиковую гофру, которая защитит от случайного перелома или трения.

Установка фар в бампер

Установка противотуманных фар на гранту может быть более сложной, если заглушки не снимать и не впаивать в бампер. В этом случае нужно просверлить отверстие своими руками.

Норма положения фары обозначена на бампере специальным отливом, за который невозможно войти при сверлении пробки. Также можно сделать отверстие правильной формы острым канцелярским ножом.

Фары устанавливаются в заводском креплении на задней части бампера Гранта.

Лучше поставить болты, идущие в комплекте.

Деталь должна быть установлена строго в соответствии с буквами и стрелками, указывающими верхнее положение. Стандарт расположения отверстий в переднем бампере Гранты полностью соответствует всем заявленным требованиям и нормам ГОСТ в России.

Бампер собирается и устанавливается в обратной последовательности. В процессе установки обязательно выключите зажигание и отсоедините отрицательную клемму.

Замена задних фонарей

Гранта задний фонарь крепится на 3-х гайках, которые стянуты от багажника. Для демонтажа фары необходимо:

Откройте крышку багажника.
Гнуть тканевый кожух.
Ослабьте 3 гайки ключом на 8 мм.
Отсоединить штекер с проводкой.
Осторожно вынуть деталь из паза.

Все работы по разборке бампера, снятию передних и задних фар выполняются обычными ключами, которые продаются в большинстве магазинов с автозапчастями.

Самостоятельная установка противотуманных фар позволит сэкономить не менее 3000-5000 рублей, которые придется заплатить автосервису.

Предусмотреть наличие противотуманных фар (ПТФ). Впрочем, это не страшно, ведь можно сделать и установить противотуманки на Гранту своими руками.

Какие ПТФ выбрать на гранту

Для установки ПТФ в Лада Гранта есть штатные места в бампере. Они как раз подходят для стандартных ПТФ от Калины. Различают ПТФ Bosch (Рязань) — с плоским стеклом, и ПТФ Киржач — с выпуклым стеклом (типа линзы).Обе фары имеют одинаковые крепления, поэтому выбирайте по вкусу. Цена 1500 руб.

Как вариант, в бампер Гранта можно установить универсальные противотуманки и для них есть место.

Для начала нужно снять бампер Гранты. Теперь канцелярским ножом вырезаем отверстия под ПТФ. Закрепляем установленные фары на саморезы, подключаем провода и устанавливаем бампер в обратном порядке.

Подключение ПТФ к Гранту

Электропроводку можно взять от Лады Приора (цена 400 руб.), Но учтите, что в этом комплекте не хватает провода, но его длины хватает для фиксации реле в креплении блок под капотом.Тогда провод управления от кнопки придется протянуть к реле через заглушку над педалью газа. Питание кнопки берем с габаритов, либо с зажигания. Подводим питание к реле рядом с аккумулятором, после реле врезаем гнезда предохранителей в провода питания на ПТФ.

Существует множество схем подключения ПТФ, какую из них вам больше по душе, выбирайте для себя:
1) Включите ПТФ отдельной кнопкой с индикатором. Как это:

Схема и описание:

Недостатком данного подключения является отсутствие индикации ПТФ в приборной панели.

2) Включите ПТФ кнопкой заднего противотуманного фонаря. Подключаем обмотку реле переключения ПТФ к проводу, идущему к лампе задней противотуманной фары. Снимаем ICC (модуль управления освещением), разъем сзади. Смотрим цвет проволоки по схеме.

Таким образом при включении ПТФ на приборке отображается символ, но минус в том, что ПТФ работает только с ближним и дальним.

3) Включение ПТФ через МКК, а точнее его электрическую часть.
Добавить микрик. Микрика взяли за ноги, чтобы он мог пройти через доску. Отметьте его положение, просверлите два отверстия для ножек и два рядом друг с другом для проводов. Снаружи продеваем провод и припаиваем сзади. Один конец провода к папе 31 с Микриком, второй провод через дырочку вывел наружу.

Подсветка кнопок: припаиваем светодиод к светодиодной ленте, вырезаем только небольшой квадратик с диодом и приклеиваем перед микриком. Подключаемся к светодиоду на задней кнопке ПТФ.Придется ломать перегородки из-за проводов.

Кнопка ПТФ от Приоры (шапка со значком фары) перекрещивается с нашей кнопкой-заглушкой. То есть отрезаем верх от кнопки ПТФ Гранты, а на его место приклеил кусок кнопки приорова. Он меньше по высоте за счет прямоугольного окна, поэтому зашпаклевать, снять, выровнять.

Если вы не изменяете ICC Grants, то установка и подключение PTF займет не более 3 часов.

Регулировка ПТФ по ГОСТ

Не забывайте, что сразу после установки ПТФ нужно их отрегулировать. ПТФ Киржач с выпуклым стеклом, регулируется длинной отверткой Torx T20. Плоское стекло Bosch (AL) — крестовая отвертка. И те, и другие фары регулируются только верх / низ.

Как установить противотуманки на «Калину»?

Противотуманные фары предназначены для более интенсивного освещения проезжей части в условиях плохой видимости и плохих погодных условий.Такую оптику иногда используют и днем, когда машина выезжает за город. Следует отметить, что особенность противотуманных фар — более широкий угол направленности светового потока. Эти фары излучают плоский и широкий горизонтальный луч. Противотуманки на «Калину» устанавливают штатно не во всех комплектациях. Поэтому вопрос выбора и установки этой оптики очень актуален для владельцев данных автомобилей.

Как выбрать противотуманные фары

Завод-производитель комплектует автомобиль ПТФ только в одной комплектации — это максимальная комплектация «Люкс».Владельцы других версий вынуждены устанавливать противотуманные фары на «Калину» своими руками.

Но сначала нужно узнать, что это за огни. Есть три критерия:

Производитель.
Качество изготовления оптики.
Оборудование.

Если учесть эти факторы, то самый лучший вариант — иметь несколько фар разных марок. Итак, оптика от Bosch оснащена плоским стеклом, отличающимся высоким качеством.Стандартные противотуманные фары для рассматриваемого автомобиля производятся в Рязани. Оптика оснащена плоским стеклом.

Более доступный аналог — продукция «Киржач». Эта оптика отличается выпуклым стеклом. В нем за счет использования выпуклой линзы световой поток концентрируется и направляется туда, где он нужен. По словам владельцев, это прочная конструкция. Качественные противотуманные фары для «Калины» выпуска «Луч». Но фары не оборудованы клапаном запотевания. Это аналог Bosch, который выпускает отечественный производитель.

Если вы хотите установить ПТФ, но при этом хотите сэкономить, на рынке представлена масса китайских товаров. Среди этих товаров можно найти достаточно качественные фары. Один из китайских брендов — ProSport. Что-то сказать о качестве китайской продукции не могу. Один экземпляр может быть хорошим, а другой выйдет из строя буквально через несколько дней. Если выбирать на Калину хорошие противотуманные фары, то это либо Бош, либо Киржач. Это самые популярные производители, продукция которых пользуется большим спросом у автовладельцев.Они прослужат достаточно долго.

Стандартный комплект противотуманных фар

ПТФ любого производителя входит в стандартную комплектацию. Итак, в комплект входят рамки для крепежа, сама оптика в количестве двух штук.

В комплекте крепежные болты, провода и разъемы, реле, кнопка включения / выключения, разъемы для подключения проводов и саморезы. Часто устройства дополнительно оснащают гофрой, в которую можно спрятать провода.

Как поставить на автомобиль «Калина» противотуманки?

Установка осуществляется без демонтажа бампера.Для того, чтобы произвести установку, необходимо только открутить и снять передние части вкладышей. Заглушку на бампере можно снять с помощью плоской отвертки. Производитель часто включает в комплект специальный крепеж для каркаса. Устанавливается вместо заглушки в бампере. Сама оптика устанавливается и фиксируется в последнюю очередь.

Но есть способ установки, где необходимо демонтировать бампер. Для этого сначала откручиваем винты и болт крепления, а после вынимаем бортики бампера из-под колесных арок.Затем снимаются заглушки и ставятся противотуманные фары. «Калина» продолжает стоять на месте. С внутренней стороны ПТФ крепится тремя саморезами к бамперу. Снаружи перед нажатием на место заглушки устанавливается декоративная рамка.

Подключение противотуманных фар

Сначала жгут проводов проводится под капотом и подсоединяется с помощью комплектных разъемов к левой и правой фарам. «Масса» закреплена на теле. «Плюс» подключается к клемме АКБ по прилагаемой производителем схеме (одна из них изображена на фото ниже).

Далее жгут, который находится под капотом, протягиваем в салон. Лучше и удобнее делать это вдоль штатного жгута проводов, который находится в левом крыле. Это удобнее сделать, если предварительно демонтировать подкрылок. Далее все работы будут проходить в салоне. Необходимо снять пепельницу. Для этого выкручивается четыре винта. Через проем выталкиваются заглушки кнопок.

Под этими заглушками еще два винта.Они держат накладку на приборной панели. Затем снимите ручки регулировки температуры. Их легко снять, потянув за себя. Далее аккуратно снимаем накладку на панели и одновременно выталкиваем заглушку кнопки кондиционера. На месте заглушки будет установлена кнопка управления противотуманными фарами.

Короткие белый и черный провода подключаются к разъемам справки с проводами того же цвета, что идут от кнопки обогрева заднего стекла. От кнопки к монтажному блоку протянуты длинные провода через панель приборов.Для удобства эксплуатации монтажный блок необходимо вдвинуть внутрь. В верхней части руки найдите конец ремня, который выходит из-под капюшона.

Итак, у нас есть три провода, идущие из-под капота, и два, идущие от кнопки. Теперь необходимо подключить систему предохранителей и реле по прилагаемой производителем схеме. Далее проверьте, как работают противотуманные фары. «Лада Калина» загоняют в темную комнату. Если все в порядке, то можно собирать салон обратно.В монтажный блок устанавливаются реле, а также предохранители. Все соединения изолированы. Соберите в обратном порядке. Единственная сложность, которая может возникнуть, — это установка панели приборов на свое место. Удобнее закрепить сначала верхние защелки, а потом нижние.

Регулировка ПТФ

Чтобы получить максимальную отдачу от ваших противотуманных фар, нужно отрегулировать свет. Это простая процедура, с которой легко справятся даже новички. Перед тем как приступить к регулировке, необходимо установить автомобиль на наиболее ровной поверхности.Перед этим участком нужна стена или сплошной забор. Именно в этом месте будут установлены противотуманные фары, установлена «Лада Калина». Первое, что рекомендуют специалисты, — это проверить давление в шинах. Важно, чтобы на всех колесах она была одинаковой. Только так машина будет стоять идеально ровно. Затем проверьте расстояние от центральной точки фары до земли. На стене на такой же высоте проведите линию. По нормам ГОСТ необходимо, чтобы водительское сиденье выдерживало нагрузку 75 кг.

Регулировка проводится в ночное время. Станок размещается на платформе на расстоянии 5 метров от стены. Затем включите фары. Сам процесс регулировки выполняется с помощью специального винта. Он находится внизу заглушки. Для этого потребуется отвертка Phillips. Одна из фар накрывается каким-либо непрозрачным материалом, а затем отверткой отрегулируйте световой поток так, чтобы его центр находился на нарисованной линии или ниже. Затем такая же операция выполняется для другой фары.

Лампочки для ПТФ

Лампочка противотуманки на «Калине» ставится с цоколем h21. Главное достоинство этого цоколя в том, что он обеспечивает большую мощность. Сейчас они выпускают галогенные и светодиодные лампы этого типа.

Установить их, включая противотуманные фары. Посмотрим, что можно выбрать.

«Osram»

Это одна из самых ярких ламп в своей категории. Изделие состоит из нескольких элементов. Это радиатор, стабилизатор, линзы и светодиоды повышенной яркости.Лампочка питается от бортового напряжения 12 В. Мощность 55 Вт.

«Philips Blue Vision»

В этой лампе также могут использоваться информационные фонари. Он галогенного типа. Благодаря применению производителем специальных технологий свечение напоминает ксеноновую лампу. Яркое белое свечение отлично освещает дорожное покрытие. Его поток составляет 1350 лм. Также данная модель отличается большим сроком службы и хорошим качеством сборки.

Вывод

Вот так и устанавливаются противотуманные фары.Фонарь для ПТФ с цоколем h21 «Калина» будет хорошо освещать дорогу в туман, дождь и другие погодные условия.

Установка подключения противотуманок Лада Гранта. ПТФ и аксессуары для Lada Granta

Противотуманные фары на «Гранту» устанавливают не всегда, только в дорогих комплектациях. Это дополнительная опция, но при наличии ПТФ управление ночью, в туман, дождь становится намного лучше, так как увеличивается обзор пространства перед автомобилем. Внешний вид автомобиля сильно изменился, он кажется более стильным, вся конструкция закончена.Большинство, включая новые «Гранты», не имеют противотуманок в базовой комплектации. Вы можете установить их самостоятельно, а стоимость элементов очень низкая.

Выбор противотуманных фар

Противотуманные фары «Лада Грантс» могут быть двух типов:

С плоским стеклом.
С выпуклым сферическим стеклом.

Какой тип выбрать — решать вам. Самые простые противотуманные фары стоят около 1200 рублей. Практика показала, что фары со сферическим стеклом самые прочные, потому что они меньше подвержены влиянию камней.Очень часто автомобилисты устанавливают противотуманки Калина. В продаже есть фары, предназначенные для установки на «Гранту» в кузове «лифтбэк». Каталожный номер этой продукции — 2190-3742010-11.

Где установить противотуманки?

На «Гранте» есть специальные отверстия для противотуманок. Внимательно посмотрите на передний бампер. В нем в самом низу штампованные сиденья для установки противотуманок. На более современных автомобилях здесь устанавливаются заглушки, которые легко выдавливаются вручную.На более ранних моделях придется вырезать отверстия для крепления фар. Не рекомендуется устанавливать на автомобиль противотуманные фары стандартного типа, так как они только испортят внешний вид автомобиля.

Инструменты и приспособления

Для установки противотуманных фар на «Гранту» вам понадобятся следующие инструменты и приспособления:

Комплект ПТФ для установки на автомобили Lada Granta или Kalina.
Комплект электрика для подключения осветительных ламп.
Крестообразные и плоские отвертки.
Отвертка и малая дрель. Его диаметр должен быть не более 5-6 мм.
Канцелярский нож, кусачки.
Набор ключей.
Круглый напильник, мелкозернистая наждачная бумага или другой инструмент для очистки поверхностей.

Дополнительно может потребоваться мультиметр, ножницы, изолента, термоусадочная изоляция.

Подготовка к установке

Перед установкой противотуманных фар на «Гранту» необходимо выполнить следующие действия:

Отсоединить минусовой провод от аккумуляторной батареи, тем самым полностью обесточив автомобиль.Помните, что вы работаете с электрооборудованием, поэтому увеличивается риск короткого замыкания.
Полностью снимите передний бампер с автомобиля. Для этого откручиваем болты крепления решетки радиатора и бампера.
Не забываем про болты, которые находятся под номерным знаком.
Затем нужно открутить винты, которые крепят бампер внизу к подкрыльнику и колесным аркам.
Осторожно, стараясь не повредить, вытаскиваем бампер, раздвигая его углы в стороны.
Положите бампер на ровную поверхность.

Вот и все, бампер теперь готов к установке в сиденье.

Установка противотуманок

Если у вас новая машина, в отверстия для противотуманок на «Гранте» устанавливаются заглушки, которые просто вынимаются нажатием. Но если у вас старая машина, вам придется проделать следующие манипуляции:

По кругу нужно сверлом проделать отверстия.
Снимите заглушку ножом.
К сожалению, края в этих отверстиях будут неровными, и их придется сгладить круглым напильником.
После того, как вы полностью выровняете края отверстия, можно устанавливать противотуманки и закреплять их корпуса с помощью простых саморезов.

На этом установка кожухов фар внутри бампера завершена. Можно приступать к подключению электрооборудования.

Подключение противотуманок

Когда установка противотуманок на модель Lada Granta завершена, можно смонтировать бампер на место и закрепить его крепежом.После этого необходимо будет подключить к бортовой сети:

По схеме, которая имеется в инструкции к комплекту противотуманных фар, необходимо произвести установку. Провода необходимо ввести в салон через моторный отсек и отверстия, предназначенные для жгута, идущего к монтажному блоку.
В монтажный блок необходимо установить предохранитель для защиты цепи и электромагнитных реле. Без этого на Гранту нельзя установить противотуманные фары.
Один провод нужно подключить к кнопке включения противотуманных фар, расположенной сзади. Если вы это сделаете, модуль управления освещением автомобиля предоставит информацию о работе противотуманных фар на панели приборов.
После подключения всех элементов необходимо установить клемму на аккумулятор и проверить работу противотуманных фар. При необходимости свет регулируется так, чтобы он находился на том же уровне, что и ближний свет фар.

На этом установка противотуманок на «Гранту» завершена.Если у вас нет возможности использовать для подключения стандартную проводку, имеющуюся на автомобиле, можно проложить новую. Для этого потребуется электромагнитное реле, провода, вилки и предохранитель.

Процесс установки

Установка противотуманных фар на ВАЗ-2190 проходит в несколько этапов.

Процесс самостоятельной сборки и подключения ПТФ на Лада Гранта обязательно нужно начинать с обеспечения электробезопасности. Автомобиль должен быть обесточен, поэтому первым делом необходимо отсоединить отрицательную клемму аккумуляторной батареи.
Далее нужно снять с автомобиля передний бампер, предварительно подготовив место для работы с ним (положить на пол картон или какую-то ткань). Чтобы отсоединить бампер, нужно открутить болты решетки радиатора, два болта, которые держат номер, все болты на нижней части бампера, а также саморезы, крепящие бампер к колесным аркам и колесу. арочные вкладыши с двух сторон. Затем, раздвинув углы бампера, осторожно потяните на себя и снимите его.
Поставив бампер на подготовленное место, при помощи дрели и дрели начинаем проделывать отверстия по периметру канавок для ПТФ, расположенных на обоих концах бампера. Чем больше будет проделано отверстий, тем легче будет вынуть заглушку. Это следующий шаг: ножом аккуратно прорежьте отверстие для противотуманной фары по внутренней границе углубления.
После предыдущего процесса овал будет шероховатым, но затем должна вступить в действие круглая зенковка, вставленная в сверло.С его помощью требуется очень аккуратно выровнять отверстие по внешней кромке. Если вы не уверены в своих навыках сверления, вы можете использовать вместо этого наждачную бумагу или напильник. Это займет гораздо больше времени, но обеспечит ровное и аккуратное гнездо — конечный результат работы.
Примеряем фару до полученного отверстия, и если нет нареканий, фиксируем тремя саморезами. Четвертый позже будет использоваться для регулировки светового луча.
Теперь нужно подвести проводку к противотуманным фарам.Схема подключения есть в инструкции, особых сложностей там нет. Сначала продеваем провода в салон автомобиля через отсек под капотом и специальное монтажное отверстие.
В монтажный блок устанавливаем и подключаем предохранитель и реле. Подключаем провода ICC (модуля управления освещением) к кнопочному переключателю (для задних фонарей) и к самим ПТФ. Это самый простой вариант подключения, при котором вся информация о работе системы отображается на панели приборов.
Ставим передний бампер, протягивая при этом провода в пространство под капотом и закрепляя их хомутами и стяжками, то есть там, где это необходимо или где есть доступ. Закрепляем бампер болтами и саморезами, проверяем надежность крепления.
Возвращаем на место отрицательную клемму АКБ и проверяем работу фар. При необходимости (а она скорее всего возникнет) регулируем световой пучок, закручивая последний, четвертый болт крепления ПТФ.

Автомобиль, оснащенный противотуманными фарами, пригодится для поездок в условиях ограниченной видимости, тумана и других неблагоприятных погодных условий. Еще одним важным этапом станет грамотная установка и настройка этих элементов внешнего освещения. Несмотря на то, что противотуманные фары устанавливались с завода не во все комплектации Лада Грант, установить их своими руками не составит труда.

Как правильно и безопасно внедрить противотуманные фары на вашей Лада Грант в свою систему освещения и получить от всего этого ощутимый результат, читайте ниже в нашем материале.

Подготовительный этап (выбор ПТФ для Lada Granta)

Для установки ПТФ в Лада Грант потребуются специальные места для установки. Благо в штатном бампере такие штатные места уже есть с завода. Их размеры полностью аналогичны и идентичны ПТФ от «Калины» и имеют два разных типа.

Первый продается под торговой маркой «Бош» Рязань и имеет плоский стеклянный блок фары, а фары выпуклые выпускаются под маркой г. Киржач. Эти два типа фар имеют одинаковые крепления, поэтому выбирайте, какие фары покупать сами.

Хотя, по словам Грантоводов, стекла от Bosch намного прочнее.

Слева от ПТФ от «Бош» (ЛУЧ), с правой стороны «Киржач».

Если не хотите «заморачиваться» с установкой «стоковых» элементов, можно установить стандартные ПТФ, так как для них тоже можно найти место в переднем бампере.

Первый этап монтажа

В первую очередь перед установкой подготовьте рабочее место к работе, проверьте целостность комплекта противотуманных фар, а также комплекта подключения ПТФ на наличие всех проводов, реле и предохранителей. Если вы никогда сами не устанавливали такие световые элементы, то внимательно изучите схему подключения автомобиля и схему подключения ПТФ.

Пошаговый процесс подготовки

Установка ПТФ (фото инструкция)
Как вы могли заметить, бампер Lada Grant представляет собой цельную формованную пластиковую форму, в корпусе которой есть места для противотуманных фар, скрытые заглушками.Следующим шагом будет вырезание этих заглушек.
Установка ПТФ через отдельную кнопку
Для того, чтобы подключить противотуманные фары к Ладе Гранта, не нужно покупать весь комплект проводки, реле и дополнительных деталей с нуля.
Достаточно просто взять специальный комплект для подключения ПТФ для автомобилей Лада семейства Калина / Приор / Грант. В этот комплект входят все необходимые материалы, а также подробная инструкция по установке.Все-таки, как правило, главный недостаток этой разводки — короткие провода для кнопки переключения ПТФ, но их без проблем можно удлинить, нарезав провода необходимой длины.
Все необходимое в этом наборе уже есть.
Установку проводить строго по инструкции, ведя провода от ПТФ, прямо к монтажному блоку, по бамперу и лонжерону, прокладывая проводку до самой кнопки. Важно закрепить все провода пластиковыми зажимами и поместить провода в гофрированную трубу там, где их износ максимально возможен.
Схема подключения ПТФ
Подключение осуществляем строго по такой схеме:
При подключении ПТФ по этой схеме все гарантированно работает.
Единственным недостатком данного варианта подключения ПТФ будет отсутствие контрольной лампы на панели приборов.
Проверка работы противотуманных фар и окончательная сборка
Перед тем, как приступить к сборке всех собранных элементов, нужно все проверить на работоспособность.
В первую очередь проверяем все точки крепления на надежность фиксации — это касается как проводов, так и самого блока фары. Затем подключите клемму к аккумулятору и посмотрите, как работают световые элементы. Если все получилось и работает, собираем все в порядке, обратном снятию, и радуемся проделанной работе.
выводы
Как вы сами убедились, для того, чтобы провести грамотную и правильную установку ПТФ на ладу гранты, больших навыков и знаний не требуется.Все, что вам нужно сделать, это строго следовать нашим инструкциям, сохранять свое мастерство и терпение.
Последний шаг — отрегулировать ПТФ так, чтобы поездка на автомобиле была безопасной не только для вас, но и для всех остальных водителей, едущих в обратном направлении.
Так получилось, что я много езжу по работе, в разное время суток, в разные места и города: Москва, Чехов, Тула, Ярославль, Ростов. Иногда — до 1000 км в сутки. Я почти всегда возвращаюсь ночью, не люблю ночевать вне дома, так работаю.Семья прежде всего. Возвращаясь вечером или ночью, многие теперь поймут меня и узнают ситуацию, часто задаваясь вопросом: «Почему так темно?» Фары включены, в чем дело? А потом начинаешь придумывать разные светодиодные ленты, ставить в фару мощные лампы, но это не то …
Когда-то я водил чужую машину, она была похожа на мою LADA Granta по классу и комплектации, но я не мог не заметить гораздо более яркие фары! Поначалу даже испугалась, а случайно не включил дальний свет? Владелец успокоил меня и объяснил, что недавно он установил противотуманные фары (ПТФ) и что они изменили ситуацию.Было так много света, что я даже подумал, смогу ли я ослепить встречные машины? Я вышел посмотреть и оказалось, что луч света направлен исключительно на проезжую часть. Это связано с устройством ПТФ, они светятся как бы под туманом. Также мне рассказали об их прямом назначении — дополнительный источник света, помогающий улучшить видимость во время тумана, непогоды или при наличии дыма от лесных пожаров. Оказывается, они пригодятся в любое время года, практически в любое время года.
Взвесив все «за» и «против», я приобрел противотуманные фары для своей Lada Granta и начал изучать вопрос установки.Я понял, что справлюсь сам. Все предельно просто: в бампере «нижних» комплектаций, как правило, оставляют место для установки этих фар, прикрываются декоративными заглушками. Больше повезло обладателям топовых конфигураций, и они уже являются обладателями ПТФ. Отверстия вырезаются острым ножом и подключается проводка. В комплекте с «туманками» у меня было:
проводка
подробная инструкция.
После установки дождался вечера и пошел во двор проверить результат своих трудов.Оказалось, что моя машина способна освещать ночную дорогу и бороться с сумерками наравне с более дорогими машинами! Особенно это касается отечественных автомобилей, ведь отсутствие света — их большой минус.
Не устанавливается в передний бампер. Вместо аксессуаров вмонтированы пластиковые заглушки.
Как поставить противотуманки на лифтбек Грант, рассмотрим пошагово ниже.
Подготовительный этап (выбор ПТФ для Lada Granta)
Ассортимент ПТФ невелик, он представлен несколькими моделями отечественного производства.Некоторые владельцы утверждают, что ПТФ совместимы от Opel, Ford, но информация не проверена.
* цены указаны по состоянию на 22.09.18.
Порядок самостоятельной установки противотуманных фар на лифтбек Лада Гранта
Для снятия переднего бампера открутите по три самореза с каждой стороны, четыре пластиковых фиксатора, три болта «10» по нижнему периметру;
Снимаем конструкцию вместе с решеткой радиатора;
Важно знать !!! В моделях Norm и Standard отверстие для регулировки противотуманных фар не предусмотрено.Сами хозяева вырезали диаметром «8». В модификации кузова Liftback проем заводской.
Вырезаем по контуру проем для противотуманных фар, заводской сборки;
Чтобы поверхность была гладкой, обрабатываем поверхность бытовым феном;
Крепим фары к трем штатным креплениям;
Подключаем переходники к каждой из ламп, так как стандартный блок с проводами короткий, его длины маловато;
Надеваем бампер передний, прикручиваем болтами, пластиковыми фиксаторами.
Схема подключения противотуманных фар Лада Гранта лифтбэк
Моторный отсек
От правой фары ПТФ прокладываем дополнительный провод слева. Паяем, подносим в подкапотное пространство для подключения к реле.
Крепим массу на кузов в месте крепления бампера, можно под номерным знаком, по центру.
Не забудьте уложить всю электропроводку в гофрирования из огнеупорного материала.
Интерьер автомобиля Лада Гранта лифтбэк
Прокладываем гофрированный шланг через отверстие в уплотнении гидрокорректора.
Лучше всего замкнуть соединение на замке зажигания. То есть при выключении фары погаснут автоматически.
Открыть крышку перчаточного ящика, выдавить боковые упоры, снять крышку.
Протягиваем руку в полость, аккуратно выдавливаем блок из двух кнопок управления подогревом стекла и ПТФ.
Подаем минус от кнопки отопителя. Плюс брать не будем, так как они будут активироваться одновременно.
Запускаем плюсовой провод, снова устанавливаем блок.
Подключаем к плюсу от замка зажигания (синий провод), он находится под рулем.
В заключение запитываем реле — регулятор: масса — провод от кнопки — конец на ПТФ — плюс на зажигание.
В каждой конкретной конфигурации цветовая схема провода может отличаться.Подробно читайте схему в инструкции по эксплуатации. Классические цвета: красный, желтый, синий, коричневый.
Если вы не хотите подавать питание через замок зажигания, электрическая схема упрощается на одну процедуру меньше.
Установка ПТФ на Лада Гранта лифтбэк Норма Стандарт
Процесс установки аналогичен на моделях указанной конфигурации. Не забудьте просверлить дополнительное отверстие для регулировки противотуманных фар.
При установке ПТФ на кастомные бампера сначала снимаем пластиковые карманы, собираем конструкцию модульно.Снимать передний бампер не обязательно.
Пошаговая инструкция по установке заднего противотуманного фонаря
Многие автовладельцы Lada Granta Liftback удивляются, узнав об этом, но это факт. Конечно, речь идет не о ПТФ в классическом виде, а о лазерном стоп-сигнале.
Устанавливается в задней части автомобиля и информирует водителя, движущегося за автомобилем. Поскольку строго определенного места установки нет, принято фиксировать его в районе номерного знака, под нижним контуром бампера, в спойлере.Есть случаи встраивания аксессуара внутрь.
Ярко-красный световой луч информирует водителя сзади, предотвращая несчастные случаи. Также стоп-сигнал используется, когда нужно уведомить водителя о необходимости включения дальнего света фар.
Альтернативный способ использования освещения при движении задним ходом, парковке в условиях плохой видимости. Максимальная эффективная длина балки 25,0 метра. Превышение длины не гарантирует качества освещения.
Напряжение подается от левого / правого стоп-сигнала.Активация возможна как нажатием на педаль тормоза, так и отдельно отображаемой кнопкой. Решение принимает владелец на основании личных убеждений.
На практике активация происходит с помощью автономной кнопки, поскольку не всегда рекомендуется использовать стандартную педаль тормоза при возврате назад. Категорически запрещается направлять лазерный луч в область лобового стекла за водителем.
будем модернизировать нашу «Ласточку» Как снять правую фару на Калине
В головной оптике чаще всего приходится менять лампы ближнего света.Для автомобиля Лада Калина лампа ближнего света представляет собой галогеновую лампу с патроном «Н7», мощность которой составляет 55 Вт (не более). Лампы Osram могут поставляться с завода, но подойдут и другие. После замены нить накала займет новое положение, и настройка фары может сбиться. Итак, проверка настроек, а при необходимости и регулировка фар проводится сразу после замены ламп, которая проводится на Лада Калина без демонтажа фары.

Пошаговая инструкция по замене
Каждая стандартная лампа H7 имеет металлическое основание, которое прижимается к фаре с помощью проволочного зажима.Чтобы согнуть этот кронштейн, достаточно подобраться сзади к плоскости фары. Откроем капот и посмотрим, что именно нам будет мешать.
За фарой справа установлен бачок омывателя. Его разбирают следующим образом: отсоедините клеммы электродвигателей, затяните вилку сильнее, найдите одну гайку и один болт крепления. Отвинтите крепления ключом на «10», после чего бачок ставится на двигатель. Далее мы могли бы подумать, как снять фару на Калине-2, но в этом случае это не требуется.
Перед тем, как производить какие-либо манипуляции с электрооборудованием, всегда отсоединяйте отрицательную клемму аккумулятора. Подключение этого терминала лучше производить в последнюю очередь (перед закрытием капота). Будь осторожен.
Последовательность замены:
Снимите резиновую крышку, закрывающую отсек ближнего света;
Отсоедините обе клеммы от контактов лампы;
Скобу крепления вынимают из пазов, предварительно надавив на нее, затем скобу отводят в сторону;
Вынимают лампу, на ее место устанавливают новую, а кронштейн возвращают на место.
При установке галогенного источника света необходимо помнить: поверхность стекла лампы должна быть идеально чистой. Нельзя допускать, чтобы на колбе оставались жирные отпечатки. Установка производится только в хлопковых перчатках. Стекло колбы протирают техническим спиртом или «Вторым».
Регулировка света фар
Правильно отрегулировать фары можно только в условиях СТО. Тем не менее мы рассмотрим, как проделывают эту операцию опытные мастера.

На задней стороне устройства есть два регулировочных винта, которые называются «фара». Первый, расположенный ближе к излучателю, позволяет отклонять световой луч «вверх-вниз», а направление «по горизонтали» регулируется вторым винтом. В идеале это должно происходить: когда автомобиль находится на расстоянии 5 метров от экрана, граница светового пятна касается линии «2» (см. Рис.). Линия «1» отстоит от земли на расстоянии, равном высоте центров фар.Вторая линия проводится на 65 мм ниже.
Выполняя регулировку, переключатель корректора переводят в положение «0». Разумеется, нужно только включить ближний свет. Также отметим, что фары регулируются по очереди («лишний» источник света прикрывается тканью).
Вот еще пара полезных советов:
Центры балок должны находиться на линиях AE, BE;
Линия «0» имеет следующее значение: она пересекает линию «1» в одной точке, поэтому граница пятна должна проходить именно через эту точку;
Пластиковые колпачки регулировочных винтов совместимы с шестигранной отверткой.Однако отвертка Phillips тоже подойдет.
Итак, мы полностью рассмотрели, как отрегулировать фары на Калине-2. Конечно, замена ламп с последующей регулировкой — менее трудоемкая операция, чем. Однако здесь важна точность. А специальное оборудование, используемое для выполнения регулировки, есть только на СТО.
Вопрос-ответ: чего нельзя допускать ни в коем случае
Q: Что произойдет, если вы купите лампы, у которых цоколь не «H7», а другой?
А: Лампы в штатную фару установить не получится.
Q: Если использовать мощность более 55 Вт, это не приведет к перегреву?
A: К этому приводит чрезмерная мощность. Для каждой лампы используется отдельный предохранитель, поэтому автоматику не обманешь.
Q: Галогены боятся скачков напряжения?
A: Для ламп накаливания повышенное напряжение является вредным фактором. В случае использования галогена будет два вредных фактора: перебор, недокус. Собственно поэтому mTBF можно считать относительной, а не абсолютной величиной.Это значение зависит от стабильности напряжения, причем сильно зависит.
Замена ламп ближнего света, инструкция на видео

Варианты подключения саба к магнитоле …

Калина 2 через 100 тыс. Км. запустить. Стоит ли …
Многих автолюбителей интересует, как снять фару на Калине. Ведь среди всех элементов автомобиля именно фары чаще всего становятся предметом доработки или замены.Сама фара считается простым источником направленного света. Его основное предназначение — освещение дороги, а также прилегающей территории.
Характеристики фары
Стандартно фары Lada Kalina объединены в блоки, которые разделены на три секции, что дает:
ближний свет;
маркер и дальний свет;
Обозначение вращения
.
При включении ближнего света используются только лампочки для него. Если включить дальнее освещение, загорится комплекс, состоящий из дальнего и одновременно ближнего освещения, при этом каждая мощность составляет 55 Вт.Перед каждой секцией знаков расположены специализированные прозрачные диффузоры.
Указатели поворота светятся оранжевым светом и имеют мощность около 20 Вт.
Регулировка фар производится с помощью специализированного корректора. Корректор фар имеет электромеханический привод. Стандартная система регулировки содержит устройство, установленное непосредственно на самой панели приборов, и специализированный провод, соединяющий электрические провода с фарами. Чтобы отрегулировать корректор фар, придется их разобрать.
Замена или снятие системы освещения происходит по разным причинам. Среди наиболее распространенных:
тюнинг фар;
установка нового комплекта взамен старого;
Необходимость регулировки корректора фар.
Перед тем, как снимать фару, если ее необходимо заменить, желательно определить компанию, которая изготовила деталь. Для этого внимательно осмотрите стекло. Если на нем присутствуют символы AL, этот осветительный комплекс произведен компанией Bosch.
Некоторые модели фар этого производителя изготовлены из поликарбоната, в них отсутствует цоколь ламп ближнего света. Если лампа ближнего света в фаре из поликарбоната оснащена цоколем, скорее всего, это «Автосвет».
Как разбираются фары?
В систему освещения в Калине входят:
стекло или поликарбонат;
корпус;
свечи фонарные;
сами лампы;
отражатели;
проводка;
декоративные вставки.
Для замены и регулировки фар чаще всего приходится снимать передний бампер. Только после этого все винты как снизу, так и сверху станут более доступными. Как только они будут демонтированы, вы можете снять саму фару, предварительно сняв все провода и колодки.

Но не у каждого автовладельца достаточно опыта разобрать бампер целиком. Кроме того, частой проблемой является отсутствие времени на замену всей системы освещения.Именно поэтому более популярной считается замена освещения без полной разборки.

Чтобы разобрать фару своими руками, необходимо подготовить следующие инструменты:
один ключ на 8 и один на 10;
Отвертки с крестообразным шлицем и плоской головкой
;
новый компонент системы освещения.
Для улучшения освещения на Калине нужно провести такие действия:
Снимите корпус воздушного фильтра и устройство со специальной охлаждающей жидкостью.
Отверткой вынуть заглушку ПТФ.
Выверните ключ на 10 болт, расположенный внизу под фарой.
Снимите расположенные выше болты на блок-лампах. Они возле радиатора. В этом случае нужно использовать ключ на 8.
Удалите винт, которым фонарь крепится к крылу машины, используя большую отвертку Phillips.
Разверните фонарик таким образом, чтобы придвинуть деталь возле радиатора немного ближе к мотору машины.Это снимет с мест расположенные внизу крепежи.
Снимите нижний фиксатор утюга. Для этого необходимо открутить несколько болтов с короткой головкой.
Снимите фару, потянув ее на себя. При этом старайтесь не повредить слой лака, ведь фонарь находится рядом с крылом и бампером.
Зная, как разобрать фару, установить еще один прибор своими руками не составит труда. Установите новую фару, выполнив действия в обратном порядке.Теперь осталось только разобраться, как отрегулировать фары, чтобы свет от них был направлен правильно и освещал не только дорогу, но и светил по бокам машины.
У большинства владельцев отечественной малолитражки Лада Калина 2 часто возникают вопросы, связанные с установкой головной оптики, ее назначением и основными мерами по ремонту, обслуживанию и замене, например, как снять фару.
Как известно, фары используются для освещения проезжей части и для обозначения транспортного средства в потоке.Современная оптика имеет блочную структуру, в которой присутствуют лампы, выполняющие различную роль: ближний или дальний свет, поворотники, габариты и т. Д. Сегодня фары стали атрибутом безопасности при движении. И при замене возникает закономерный вопрос, как снять фару? Также иногда требуется только замена стеклянных фар.
Об устройстве и назначении фар
В Лада Калина 2 фары наделены собственными конструктивными особенностями.В каждой из блок-фар имеется три секции, выполняющие следующие функции:
дорожное освещение в режиме ближнего света;
то же, только в дальнем режиме;
подсветка габаритов;
указатели поворота.
Фары необходимо правильно отрегулировать, иначе они могут доставить массу неудобств не только водителю, но и другим участникам дорожного движения. Правильно настроенная оптика позволит уверенно осветить обочину дороги и не ослепит движущихся навстречу водителей.
Водитель, активировав специальный переключатель в салоне Лада Калина 2, включает режим ближнего света. Если эту же ручку перевести в режим дальнего света, то параллельно с включением соответствующих ламп световые приборы, отвечающие за ближний свет, также остаются активными.
Лампы указателей поворота имеют ярко-оранжевые лампочки, а в корпусах секций установлены прозрачные диффузоры.
В Lada Kalina блочные фары оснащены электромеханическими приводами, что позволяет легко регулировать световой пучок в зависимости от загруженности кузова и дорожных условий.На панели в салоне расположен специальный регулятор, а в фаре — механизм привода.
При сборке кузова Лада Калина производитель использует фары таких известных производителей, как Bosch и Автосвет. Чтобы узнать, какой именно маркой изготовлена фара для конкретного экземпляра автомобиля, следует внимательно изучить корпус этой оптики. Символ «AL» будет указывать на то, что фара произведена на заводе «Bosch» (Россия). Этот бренд использует такой материал, как поликарбонат.В этой модели фар не используется колпачок, который можно было бы увидеть над лампой ближнего света.
Продукция «Автосвета» также изготавливается из поликарбоната, однако указанный колпачок уже присутствует в конструкции.
Разобрав фару, владелец Лады Калины может определить наличие в ней множества деталей и других элементов, в том числе:
проводка;
лампы и рефлекторы;
стекло;
кронштейны и заглушки монтажные;
приводной механизм и др.
Благодаря активной работе инженерного корпуса производителя конструкция фар постоянно совершенствуется. Так в арсенале Lada Kalina появилась неоновая подсветка. Хотя их светопропускание несколько ниже по сравнению со стандартными вариантами, однако при тестировании такая модификация оптики показала завидные результаты.
Замена фары
Каждая лампа имеет свой ресурс, величина которого зависит от многих факторов.Со временем устройства выходят из строя и требуют замены. И тут возникает вопрос: как разобрать фару?
Процедура замены проста, но перед этим нужно правильно выбрать осветительные приборы из массы товаров, предлагаемых сегодня на рынке. Хотя иногда бывает необходимо только заменить стекла фары.
Итак, если фары куплены, то меняем:
Снимаем защитную крышку с корпуса фары.Он резиновый, поэтому его легко снять, потянув за одну из трех этикеток.
Отключить разъем питания.
Нажать пружинный зажим.
Как снять фару? Вытаскиваем лампу, на место которой устанавливаем новый элемент.
Внимание! При замене галогенной лампы не прикасайтесь руками к колбе. Это может повредить устройство. Со временем жирные отпечатки пальцев вызовут потемнение стекла, после чего лампа перегреется и со временем перегорит.
Если контакт произошел, протрите поверхность колбы тканью, смоченной спиртом.
Меняем габаритные фонари
Так же снимаем крышку и отключаем соответствующий патрон от бортовой сети.
Снимаем лампу, а на ее место устанавливаем новую.
Как заменить в указателе поворота?
Поворачиваем патрон с лампой на 45 градусов влево и вынимаем.
Снимаем лампу и заменяем на новый аналог.
Замена в фарах кормы
Вытаскиваем патрон влево.
Нажимаем на лампу, снова поворачиваем налево и вытаскиваем.
Установите новую лампу в обратном порядке.
Подводя итог
Некоторые владельцы для придания внешнему виду своей Лады Калины индивидуальности стремятся доработать фары. Это покраска внешней колбы корпуса, наклеивание ресничек, оклейка защитной пленкой, тонировка, также замена стекла фары и т. Д.В любом случае фара должна быть полностью исправной и демонстрировать свою работоспособность в любой дорожной ситуации. Нелишним будет иметь в запасе несколько ламп. И теперь вы умеете разбираться.
Основной инструмент : отвертка Phillips, ключ или головка «8».
Снимите передний бампер (см. «Снятие переднего бампера»).
Открутите винт верхнего крепления фары крестовой отверткой. Откручиваем 3 болта крепления блок-фары (показаны стрелками) и снимаем ее.
На корпусе фары нанесена маркировка «RE» — справа, «LE» — слева.
Если вы хотите заменить стекло фары, подденьте его отверткой и снимите шесть пружинных зажимов, удерживающих линзу на уплотнении фары.

Установка фар производится в обратной последовательности.
Замена задних фонарей LADA Kalina
Основной инструмент : ключ или высокая головка «10».
Отсоедините клемму провода от «минусового» вывода аккумуляторной батареи.Внутри багажника загибаем вырезанную часть обивки. Сжимаем хомуты колодок жгута проводов, и отсоединяем от колодок проводов заднего фонаря.
Рукой вытолкните резиновую уплотнительную крышку проводов из отверстия в корпусе.
Откручиваем три гайки крепления лампы (третья гайка находится под накладкой и на фото не видна) ключом или высокой головкой на «10». Снимаем задний фонарь Калины, протягивая провода с колодкой через отверстие в кузове.

Установка заднего фонаря в обратном порядке.
Кстати, а вы умеете делать
Автовладельцы часто задаются вопросом, как снять фару на Калине, заменить ее на новую, установить линзу, светодиодные реснички или почистить отражатель. Для демонтажа оптики нужно снять бампер, поэтому следует подготовить инструменты и позаботиться о наличии места для работы.
Оптика для калины производится на двух заводах:
Оба типа оптики обладают отличными характеристиками и качественным освещением дороги.Продукцию Bosch можно узнать по отсутствующему колпачку лампы в ближайшем модуле, а также по коду AL на стекле.
Устройство фар Лада Калина ничем не отличается от большинства автомобилей. Фонарь имеет ближний и дальний модули, блоки с поворотниками и габаритные огни. В новом кузове Kalina габариты также играют роль ходовых огней.
В оптике Калина используются лампы:
рядом с
— H7, 55W;
дальний — х2, 55Вт;
указатели поворота — PY21W, 21W;
Размеры
— W5W, 5W.
Элементы освещения из габаритов помещаются в модуль освещения номерного знака на крышке багажника. С 2013 года в Калине установлена модернизированная оптика, где деталь W21 / 5W отвечает за габариты и дневной свет. В противотуманках установлены лампы формата h21 мощностью 55Вт.
Какую оптику лучше выбрать
В процессе эксплуатации станка фонари подвергаются резким перепадам температуры, ударам камней и мелких песчинок.Эти факторы негативно влияют на стекло, снижают его прозрачность, ухудшая характеристики света.
Качественные фары, отвечающие требованиям безопасности, устанавливаются с завода. Неформальные замены комплектуются ксеноновыми линзами, «ангельскими глазками» и измененной геометрией отражателя. Эти фары выглядят красиво, но быстрее изнашиваются из-за некачественных материалов и могут запотевать в сырую погоду.
При выборе новой оптики лучше доверять официальным производителям — Bosch или Автосвет.При покупке важно уточнять модификацию кузова и год выпуска Калины. В зависимости от комплектации бывают затемненные маски или улучшенные световые характеристики.
Оптика ближнего и дальнего света
В Калину устанавливаются разные детали в зависимости от типа кузова:
,
седан, хэтчбек — стандартная оптика;
спорткар, универсал — оснащен более вытянутым отражателем с увеличенной площадью для увеличения площади освещения на 20%.
Для подключения продвинутой оптики к Калине не нужно прокладывать дополнительные провода и менять разъемы. По точкам крепления и форме оптика ничем не отличается.
Покупая фонарики, стоит обратить внимание на оригинальные запчасти с улучшенными характеристиками. Это улучшит характеристики балки, не мешая разводке и переделке штатных крепежей.
Противотуманные фары
При покупке новых ПТФ лучше выбирать из оригинальных запчастей.Стандартные фонари оснащены прочным стеклом и качественным отражателем, направляющим луч в соответствии с ГОСТом.
Противотуманные фары на Калину, выпускать:
Модели
отличаются формой стекла, отличий по качеству нет. Фары подключаются к штатной проводке и устанавливаются в крепления на бампере. В базовых комплектациях нет противотуманок. Для их подключения придется дополнительно докупить кнопку в салоне, реле ПТФ и демонтировать заглушки бампера.
В магазинах есть модернизированные светильники с линзами под газоразрядные лампы или светодиодные модули. Такая продукция не сертифицирована для использования в Калине, поскольку не соответствует требованиям транспортной безопасности. За такие подробности вы можете получить штраф и приказ на устранение неполадок в течение 10 рабочих дней.
Фары
Самостоятельная замена фары потребует подготовки автомобиля и инструментов. Для работы вам понадобится:
набор ключей гаечных;
Отвертки
;
тряпка;
перчатки для защиты рук.
Для удобства работы нужно заранее помыть Калину и убрать место в гараже. Для замены фар необходимо демонтировать бампер и открутить несколько болтов крепления.
Разборка
Действия, необходимые для снятия фар:
Откройте крышку капота.
Отсоединить клемму аккумулятора.
Вытащите зажимы из передней части подкрылка.
Отвинтить и снять фиксатор решетки радиатора.
Освободить все фиксаторы по контуру бампера и открутить винты.
Снимаем бампер, не царапая углы крыльев и фар.
Отсоедините сетевой штекер оптики.
Выкрутите два винта, удерживающих лампу сверху.
Вывернуть болты нижней фары.
Осторожно снимите деталь.
Перед сборкой и установкой новой фары следует проверить наличие лампочек, а также их работоспособность.Для этого подключите фонарик к разъему и проверьте все работоспособность. При установке новой детали не спешите, важно соблюдать осторожность, чтобы не повредить корпус или стекло.
Ремонт
Чтобы разобрать фары Калины, их нужно будет разобрать. Отремонтировать фары Калины можно, отполировав стекло, заменив его, промыв внутренние детали или восстановив отражатель.
Для снятия стекла потребуется:
Разобрать деталь.
Нагрейте фары в ящике феном.
Оторвать стекло.
Проведите все необходимые работы и соберите фонарь, используя специальный герметик.
Чтобы разобрать фару, понадобится несколько часов времени, в зависимости от опыта автовладельца. Замена стекол на фары Калины улучшит экстерьер и повысит светопропускание.
Во время работы важно соблюдать технику безопасности, не оставлять фен без присмотра и использовать перчатки.
Крепление
Перед установкой фонарей промойте точки крепления и посадочное пространство. Установка осуществляется в следующем порядке:
Штепсельная вилка подключена.
Крепления фары Kalina комбинированные и притягиваются штатными болтами.
Бампер навешивается спереди и прикручивается на саморезы.
Установлена решетка радиатора.
Зажимы левого и правого крыльев возвращены.
В версиях с противотуманными фарами при установке бампера придется дополнительно подключать разъемы к фонарям и отключать при снятии.
Противотуманные фары
ПТФ на Калину устанавливаются только на дорогостоящее оборудование. Однако вся проводка проложена с завода и есть «ушки» для крепления на бампере. Для установки фар необходимо купить кнопку включения, рамку в цвет кузова и реле.
Установка противотуманных фар:
С помощью отвертки снимаем заглушки под ПТФ.
Вкрутите светильники в стандартные углубления.
Щелкните рамки, чтобы скрыть лишнюю полость.
В Lada Kalina Cross используются заглушки черного матового цвета, не требующие покраски. При самостоятельной установке следует заранее купить болты крепления фар.
Как подключить электрическую часть
Подключение ПТФ к штатной проводке не займет много времени. Для поиска оплетки следует осмотреть зону лонжерона у входа в главную балку. Заглушку для ПТФ крепим на провода изолентой.
Противотуманные фары Калина 2 часто комплектуются подробными инструкциями и дополнительным выключателем, который необходимо установить вместо старого модуля для включения света.Подключение к готовой разводке не занимает много времени и не требует прокладки дополнительных контактов.
При отсутствии силовых кабелей в оплетке придется самостоятельно протягивать провода в салон, подключать их в разъем, противотуманки с плюсом и минусом и подключать через реле.
Подробное описание подключения прилагается к детали в виде схемы.
При установке вам потребуется:
изолента;
медных проводов;
гофра;
разъемы для ламп.
При подключении отсоедините аккумулятор и строго следуйте инструкциям.
Обслуживание и замена задней фары
Для замены фонарей в заднем фонаре Калина 2 универсал и хэтчбек нужно снять фару целиком. Для этого вам понадобится:
Ослабьте крышку рядом с болтом ремня безопасности.
Отверните гайку.
Откройте окно пломбы и открутите оставшиеся крепежи.
Вытащите фонарик.
Лампы вынимаются поворотом цоколя против часовой стрелки.
При замене ламп в кузове хетчбэк осторожно открутите гайки, чтобы они не скатывались под кожу. Утерянная деталь будет дребезжать во время движения, и в конечном итоге придется разбирать весь багажник.
В седане Калина есть специальные отсеки в мягкой обивке для доступа к гайкам. Удаление дополнительных заглушек не требуется.
Для поддержания автомобиля в отличном состоянии необходимо периодически заменять лампы, чистить оптику или устанавливать новые.Для снятия передних, задних фонарей и противотуманных фар в Калине не требуется дорогостоящих инструментов и специальных знаний.
.
