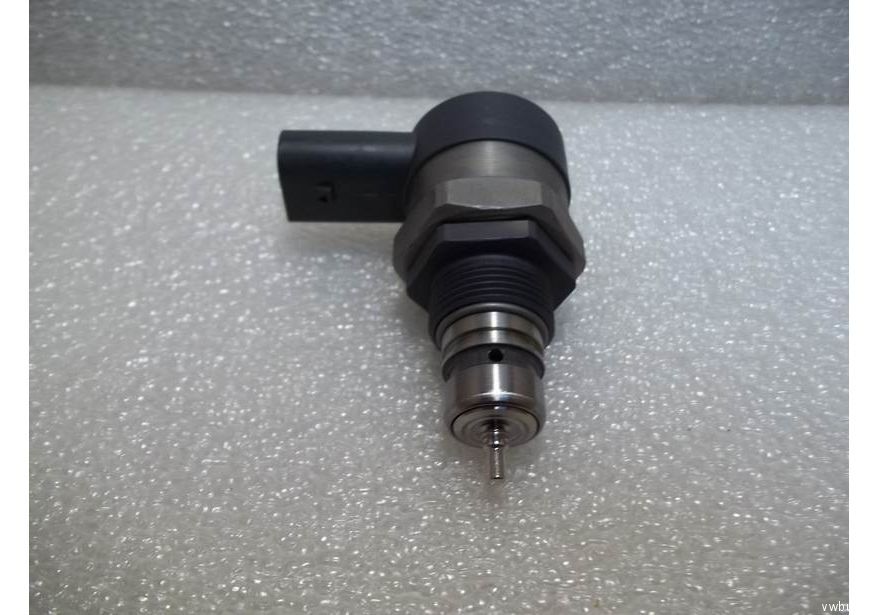

0928400745 Клапан регулировки давления ТНВД КАМАЗ ЕВРО-4 (Common-Rail) BOSCH — 0928400745

0928400745 Клапан регулировки давления ТНВД КАМАЗ ЕВРО-4 (Common-Rail) BOSCH — 0928400745 — фото, цена, описание, применимость. Купить в интернет-магазине AvtoAll.Ru Распечатать

46

1

Артикул: 0928400745

Код для заказа: 991984

Есть в наличии Доступно для заказа>10 шт.Сейчас в 7 магазинах — >10 шт.Цены в магазинах могут отличатьсяДанные обновлены: 28.03.2021 в 18:30 Доставка на таксиДоставка курьером — 150 ₽

Сможем доставить: Послезавтра (к 30 Марта)

Доставка курьером ПЭК — EasyWay — 150 ₽

Сможем доставить: Завтра (к 29 Марта)

Пункты самовывоза СДЭК Пункты самовывоза Boxberry Постаматы PickPoint Магазины-салоны Евросеть и Связной Терминалы ТК ПЭК — EasyWay Самовывоз со склада интернет-магазина на Кетчерской — бесплатно

Возможен: сегодня c 20:26

Самовывоз со склада интернет-магазина в Люберцах (Красная Горка) — бесплатно

Возможен: завтра c 17:00

Самовывоз со склада интернет-магазина в поселке Октябрьский — бесплатно

Возможен: завтра c 17:00

Самовывоз со склада интернет-магазина в Сабурово — бесплатно

Возможен: завтра c 19:00

Самовывоз со склада интернет-магазина на Братиславской — бесплатно

Возможен: завтра c 17:00

Самовывоз со склада интернет-магазина в Перово — бесплатно

Возможен: завтра c 17:00

Самовывоз со склада интернет-магазина в Кожухово — бесплатно

Возможен: послезавтра c 11:00

Самовывоз со склада интернет-магазина в Вешняков — бесплатно

Возможен: послезавтра c 11:00

Самовывоз со склада интернет-магазина из МКАД 6км (внутр) — бесплатно

Возможен: послезавтра c 11:00

Самовывоз со склада интернет-магазина в Подольске — бесплатно

Возможен: послезавтра c 11:00

Код для заказа 991984 Артикулы 0928400745 Производитель BOSCH Каталожная группа: . .Система питания двигателя
Двигатель
Ширина, м: 0.03 Высота, м:
0.05
Длина, м: 0.05 Вес, кг: 0.1

Отзывы о товаре

Обзоры

Наличие товара на складах и в магазинах, а также цена товара указана на 28.03.2021 18:30.

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

Интернет-цена — действительна при заказе на сайте или через оператора call-центра по телефону 8-800-600-69-66. При условии достаточного количества товара в момент заказа.

Цена в магазинах — розничная цена товара в торговых залах магазинов без предварительного заказа.

Срок перемещения товара с удаленного склада на склад интернет-магазина.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

1ae43649d5a0cc60a1f0dc4d5fffa9c1

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Добавить

Отменить

Товар успешно добавлен в корзину

!

В вашей корзине на сумму

Закрыть

Оформить заказ

Клапан Регулировки Давления коды ТН ВЭД (2020): 8481109909, 8481101908, 848110990

Арматура промышленная трубопроводная: клапан редукционный для регулировки давления 8481109909
Арматура промышленная трубопроводная: клапан регулировки давления, 8481101908
Арматура промышленная трубопроводная: клапан регулировки давления 8481109909
Клапан-регулятор подачи газа через регулировку давления, с подогревом CO2 HEATED 230V 848110990
Оборудование буровое геолого-разведочное: Клапан регулировки давления на забой. Артикул 104101 8481805910
Оборудование воздухоочистительное, объединенное с редукционными клапанами для регулировки давления и смазочными устройствами, 8421392009
Арматура промышленная трубопроводная: клапан регулировки потока в гидролинии смещения каретки, диаметр 22 мм., давление 207 бар 8481805990
Арматура трубопроводная: клапан регулировки давления, арт. HVR00025. 8481805910
Арматура промышленная трубопроводная: Клапан соединительный для регулировки давления, серии HC и HCV 8481805990
Арматура промышленная трубопроводная: Клапан регулировки давления, 8481808199
Арматура промышленная трубопроводная: Клапан для регулировки давления 8481100500
КЛАПАН РЕГУЛЯТОР ДЛЯ РЕГУЛИРОВКИ ДАВЛЕНИЯ модель ZSE2-T 1-T15 8481109909
Оборудование буровое, геологоразведочное: давления на забой. Артикул 104101 8481805910
КЛАПАН-РЕГУЛЯТОР ПОДАЧИ ГАЗА ЧЕРЕЗ РЕГУЛИРОВКУ ДАВЛЕНИЯ, С ПОДОГРЕВОМ CO2 HEATED 230V 8481109909
Оборудование воздухоочистительное, объединенное с редукционными клапанами для регулировки давления и смазочными устройствами, на напряжение менее 50 В переменного тока и менее 75 В постоянного тока: блоки подготовки воздух 8421392009
Арматура промышленная трубопроводная: клапан регулировки давления соленоидный, на напряжение 125 Вольт, 8481101908
Клапаны редукционные для регулировки давления: соленоидный клапан, 8481101908
Клапан регулировки давления газа, артикул V20002, Клапан электромагнитный разгрузочный газовый, артикул M09806, клапан электромагнитный газовый артикул 416-001 8481101908
Арматура промышленная трубопроводная : Клапан редукционный для регулировки давления объединенный с фильтром (Фильтр-регулятор), т. м. «MIDLAND-ACS», тип 2FRMSF122A05, арт. 2FRMSF122A05SPE 8481100500
Арматура промышленная трубопроводная: клапан для регулировки давления 8481109909
Арматура промышленная трубопроводная диаметр 51 мм, давление 0,2 МПа: регулировки давления воздуха серии VFT-3000 артикул WE839227 848140900
Арматура промышленная трубопроводная: давления, максимальное рабочее давление 2000 PSI 8481109909
Арматура промышленная трубопроводная: редукционный клапан для регулировки давления, запорный воздушный клапан сброса воздуха, запорный клапан, предназначен для запирания выхода теплоносителя, маркир 8481109909

Клапаны регулировки потока

Клапан регулировки потока применяется в системах гидравлических цепей и оборудования. С помощью этого элемента удобно управлять скоростью привода. Клапан управляет движением рабочей жидкой среды через отверстие, изменяя в этом месте величину площади потока.

Типы и применение клапанов

Гидравлические дроссельные элементы специалисты разделяют на две большие группы:

  1. односторонние модели, способные эффективно понижать давление потока масла с направленным движением вперед,
  2. нормальные клапаны с двусторонним дросселированием.

Полностью открытый порт при потоке масла, следующего в обратном направлении, не понижает его давления.

По типу режима настраивания клапаны делятся на нерегулируемые и фиксированные виды. Кроме выполнения ручной настройки, оборудование приводят в нормальное рабочее состояние методом электрического пропорционального регулирования клапана, связанного с подачей картриджа.

Дроссельный клапан может выполнять функции входного реактора. Это удобно в некоторых случаях, когда скоростью потока при преодолении сопротивления гидравлического цилиндра нужно управлять при вхождении и на выходе. Два дроссельных односторонних клапана в порту предотвращают слишком быстрое движение цилиндров, снижая давление при обратном поступлении штока.

Классификация оборудования по техническим параметрам

Группа содержит несколько видов гидравлических клапанов, функционально управляющих потоком:

  • Дроссельный элемент. На реальный расход жидкости, которую пропускает клапан, влияет разница давлений на нем. Изменение области водяного потока возможно лишь в соответствии с ручным, механическим или электронным управлением, осуществляемым извне.
  • Двухходовой клапан-регулятор, изменяющий площадь потока с разницей показателей давления между своими сторонами в конкретном диапазоне. Благодаря поддержке потока постоянной силы давление компенсируется. При управлении дросселем клапан полноценно регулирует площадь, но не скорость потока.
  • Трехходовой регулятор расхода воды (регулирующий клапан). Для обеспечения оптимального регулирования объем проточной камеры приоритетной и байпасной емкостей для масла изменяется в соответствии с изменениями давления каждого порта.

Дроссельный клапан обычно управляется очень маленьким углом конусной формы. По этой причине элемент получил название игольчатого клапана. Он может закрываться полностью, имеет простую конструкцию и продается по низкой цене.

Благодаря усовершенствованным производственным технологиям появились новые модели игольчатых клапанов. Эти устройства оснащены катушкой цилиндрической формы с индикаторной шкалой регулировки для точной настройки оптимального потока.

Источник


Данный материал является частной записью члена сообщества Club.CNews.
Редакция CNews не несет ответственности за его содержание.

Клапаны регулировки давления

Основная функция клапанов регулировки давления заключается в поддержании постоянного давления в системе. Они используются, когда необходим непрерывный выпускной поток в течение всего времени работы насоса.

В системах, где выходной поток из форсунки не требуется, даже когда насос работает, необходимо установить разгрузочный клапан. Этот тип клапана выполняет основную функцию клапана регулирования давления, но он содержит выпускное устройство, которое перенаправляет поток через байпасную линию, когда выпускное отверстие на сопле закрыто (например, с помощью пистолета). Обводной поток может быть подключен к источнику подачи воды или в дренаж. При подключении байпаса к источнику (циркуляция воды по малому кругу) для защиты от перегрева рекомендуется установить термозащитный клапан.


Выбор регулятора давления

Выбор регулировочного клапана зависит, прежде всего, от типа применения и от того, требуется ли разгрузка.


Традиционные регуляторы давления соединяются с клапанным блоком насоса по резьбовому соединению напрямую или при помощи ниппелей. Работа в режиме байпаса по малому кругу не должна превышать 3х минут. Рекомендуется также установить клапан термозащиты, чтобы предотвратить перегрев насоса. Традиционные версии обеспечивают большее и более гибкое количество соединений, как на входе, так и на перепускных магистралях, а также могут иметь встроенное отверстие для присоединения манометра. Однако они занимают большую площадь. Их размеры зависят от давления и расхода воды.


Регулятор давления с микровыключателем

Клапан регулирования давления, соединенный с электромеханическим электрическим выключателем, который открывает или закрывает управляющий электрический контакт, когда пистолет закрыт.


Предохранительный (аварийный) клапан

Клапан для безопасного сброса давления. Это регулировочный клапан, сбрасывающий избыточное давление.

Монтаж

Установите клапан с подходящими для давления и расхода муфтами и соединителями, избегая каких-либо закупорок в потоке.
Установите клапан перед форсунками и инжекторами для моющих средств.
Рекомендуется подключать перепускной трубопровод с трубами и муфтами достаточного размера, чтобы обеспечить свободный поток и избежать быстрого нагрева воды во время режима байпаса. Избегайте труб большего размера по отношению к расходу насоса, так как в обводном контуре требуется минимальное давление.
При установке на аппараты с расходным баком подключите к нему обводной трубопровод. Отвод можно подключать только к насосу с прямым питанием.
Если аппарат будет работать с пистолетом, рекомендуется установить термозащитный клапан.
Долгий срок службы регулятора возможен только при использовании чистой воды, без песка и ржавчины. При необходимости установите подходящий фильтр тонкой очистки.

Настройка


Регулятор давления с режимом байпас

Когда вы поворачиваете ручку управления, давление должно изменяться. Затяните контргайку на штоке, когда установилось требуемое давление. Если были заменены какие-либо элементы после регулятора, поверните ручку управления, чтобы ослабить ее перед запуском системы. В байпас должно сбрасываться не менее 5% расхода воды во избежание скачков давления при закрытом пистолете. Для этого установите рабочее давление немного ниже предела, выше которого дальнейшее изменение положения ручки регулирования давления не оказывает на систему никакого влияния.


Аварийный регулятор давления (клапан сброса)

При калибровке следует убедиться, что установленное значение давления не превышает максимальное рабочее давление системы или каких-либо ее аксессуаров.


Регулятор давления с системой тотал-стоп

В мойках высокого давления использование электромеханических устройств, таких как датчики давления и датчики потока, позволяет устанавливать устройство «Total Stop». Оно автоматически останавливает насос при закрытии пистолета и запускает его снова при открытии пистолета без каких-либо дополнительных действий. Если в системе установлен традиционный разгрузочный клапан, система тотал стоп может срабатывать либо от датчика давления, либо от датчика потока. Однако если в системе установлен клапан разгрузки, снижающий давление (чувствительный к потоку), то использование двух датчиков давления станет бесполезным из-за уменьшения давления во всей линии от насоса до пистолета. С этим типом клапана система полного останова может работать только с помощью датчика расхода. В этом случае датчик потока должен быть особенно чувствительным, чтобы гарантировать, что он также инициируется низкими потоками, возникающими из-за давления водопроводной воды, присутствующей в контуре, когда пистолет открывается снова.

06A103465D Клапан регулировки давления

Выберите категорию:

Все Двигатель » Поддон картера » Крышка ГРМ » Масляный насос » Клапанная крышка » Р-кт клапанной крышки » Цепь ГРМ » Успокоитель цепи » Ремкомплект ГРМ » Распредвал » Прокладка клапанной крышки » Поршни ДВС » Кольца ДВС » Комплект прокладок ДВС » Шестерни распредвала » Натяжитель ГРМ » Клапана ДВС » Маслоотделитель » Клапан вентиляции картера » Сальники / уплотнители » Вкладыши » Балансировочные вылы » Масляная форунка Двигатель (навесное) » Шкив коленвала » Дроссельная заслонка » Коллектор впускной »» Ремкомплект коллектора » Щупы уровня масла » Ролики приводного ремня » Натяжитель приводного ремня » Корпус масляного фильтра » Шланг Вентиляции картера » Турбины » Актуатор турбины » Картридж турбины Электрика двигателя » Регулятор впускного коллектора » Датчик холостого хода » Датчик импульсов » Клапан изменения фаз грм » Датчик уровня масла » Датчик детонации » Датчик давления масла » Датчик температуры двигателя Подвеска » Втулки стабилизатора » Ступица колеса » Подрамник » Цепь раздатки » Пневмокомпрессор » Пневмоподвеска » Подвесной подшипник » Муфта включения моста » Пыльник ШРУСа » Опора амортизатора » Подвесной подшипник Тормозная система » Моторчик ручного тормоза » Ремкомплект суппортов Рулевое управление » Насос ГУР » Рулевая рейка » Шланг ГУР » Кардан рулевой Фильтры » АКПП » Воздушные » Салонные » Топливные Система охлаждения » Вентиляторы радиатора » Патрубки » Помпа / насос » Термостаты » Радиаторы масла » Блок управления вентилятором » Вискомуфта Топливная система » Форсунка топливная » Трубка обратки » Редукционный клапан » Датчик давления топлива » Толкатель ТНВД Кондиционирование » Трубки кондиционера » Компрессор кондиционера » Муфта компрессора кондиционера » Датчик давления кондиционера » Клапан компрессора кондиционера Коробка передач Система зажигания » Катушки зажигания Сцепление » Выжимной подшипник Кузов » Форсунки омывателя фар » Трапеция стеклоочистителя » Подушки ДВС » Дворники » Накладки на педали » Ручки, замки » Бачки расширительные » Эмблемы » Решетки радиатора » Воздухозаборники » Диффузоры Электрика » Блоки розжига » Датчики износа колодок » Блок кнопок стеклоподъемника » Подрулевая спираль » Блок кнопок упр. климатом » Реле вентилятора (сопротивление) » Датчик АБС » Кислородный датчик » Датчик дорожного просвета » Моторчик заслонки печки » Коробка передач » Блок кнопок управления вентилятором » Светодиодный модуль и блок упр. » Датчик расхода воздуха » Клапан печки » Моторчик печки салона » Клапан электромагнитный » Клапан EGR » Датчик выхлопа » Датчики остальное » Остальное » Датчик давления колеса » Насос омывателя » ПТФ » Датчик ручки двери » Блок управления светом » Моторчик лючка бензобака » Датчик парковки Провода для зарядки

Как работают регулирующие клапаны и руководство по различным типам корпусов регулирующих клапанов

Мы все использовали один или два клапана в своей жизни, верно? Смесители для раковины, душа и т. Д. — это все клапаны, но они не являются регулирующими клапанами, потому что вам нужно вручную установить желаемый объем потока. Регулирующий клапан может делать это автоматически или, по крайней мере, дистанционно. Это широко применяемое устройство, и эта статья расскажет вам все, что вам нужно о нем.

Что такое регулирующий клапан?

На промышленных предприятиях клапаны выполняют ту же функцию, что и смесители для душа и раковины: они регулируют объем потока в технологических процессах.Однако промышленные клапаны требуют большей точности, поэтому мы позволяем системе управления управлять ими, а не делать это сами.

Детали регулирующего клапана

Клапан для раковины состоит из двух основных частей: корпуса, который позволяет или блокирует поток, и привода, который мы перемещаем, чтобы управлять корпусом. Обычно на кране у нас есть поворотный привод, и затем мы поворачиваем его, чтобы позволить большему или меньшему потоку течь по трубам.

С другой стороны, регулирующие клапаны

состоят из трех основных частей: корпуса, привода и позиционера.Эта часть получает команды от системы управления и соответственно перемещает исполнительный механизм. Затем есть более мелкие и менее важные детали, такие как крышки, плунжеры клапанов, седельные кольца и прокладки.

Тип корпуса регулирующего клапана

На рынке представлено множество типов регулирующих клапанов. В зависимости от области применения один тип корпуса может обеспечивать лучшие характеристики, чем другой.

Корпус регулирующего клапана остается в контакте с продуктом. Чтобы справиться с температурой, давлением и химическим составом продукта, нам нужно масштабировать правильный материал и CV (коэффициент клапана).

Когда мы говорим о типах клапанов, мы имеем в виду типы корпусов регулирующих клапанов. Мы можем разделить их на две группы: линейные и вращающиеся. В линейном регулирующем клапане используется прямолинейное движение скользящего штока для уменьшения или увеличения потока. А у вращающегося регулирующего клапана есть элемент, который поворачивается в потоке, уменьшая или увеличивая его.

Корпус линейного регулирующего клапана

Линейный клапан имеет открывающий и закрывающий элемент, который движется по прямой линии. Итак, давайте рассмотрим различные типы линейных регулирующих клапанов.

Корпус регулирующего клапана

Мы найдем много шаровых клапанов по всему миру, и они также бывают двух типов: односедельные и двухседельные. Давайте поймем разницу между этими двумя моделями.

Корпус односедельного регулирующего клапана Globe

В этом сценарии жидкость, проходящая через клапан, имеет только одно отверстие для прохождения. В зависимости от заглушки, мы можем изменить состояние клапана, закрывая или открывая клапан в естественном положении.Мы должны помнить, что продукт всегда должен течь против клапана в его естественном положении.

Корпус двухседельного регулирующего клапана Globe

Клапан этого типа позволяет жидкости проходить через два отверстия одновременно. Здесь мы также можем иметь естественное положение клапана как закрытое или открытое. Однако заглушка имеет другую конструкцию, поскольку она должна открывать и закрывать два отверстия одновременно.

Корпус 3-ходового регулирующего клапана Globe

Этот вариант имеет совершенно иное назначение, чем одно- и двухседельные регулирующие клапаны.Когда нам нужно смешать два продукта или мы хотим разделить один продукт на два выхода, мы будем использовать этот. Внутренняя структура корпусов клапанов становится более сложной в зависимости от области применения.

Регулирующий клапан проходной клетки

Эта модель основана на очень старой концепции, но обновления поддерживают ее актуальность. Регулирующий клапан с шаровой клеткой с одним седлом имеет аналогичный принцип работы, но отличается от плунжера шарового регулирующего клапана. Однако нам по-прежнему необходимо контролировать жидкость, проходящую через клапан, против силы заглушки.

Вдобавок к этому мы можем получить сбалансированное одинарное сиденье с заглушкой, аналогичной той, что мы найдем в двойном сиденье. Усилие с обеих сторон заглушки уравновешивается, поэтому нам не нужно прилагать много усилий, чтобы закрыть ее.

Корпус регулирующего клапана проходного углового типа

Здесь у нас аналогичный принцип работы шарового регулирующего клапана, но мы можем установить его под углом, а не горизонтально.

Корпус мембранного регулирующего клапана

У мембранного регулирующего клапана есть несколько недостатков, но он может сэкономить деньги в зависимости от области применения.Благодаря конструкции, полностью отличной от шаровых регулирующих клапанов, мы чаще всего встречаемся с агрессивными продуктами, жидкостями с высокой вязкостью и жидкостями с твердыми частицами. Хотя он ограничивает нас по размеру и температуре, его конструкция обеспечивает отличное уплотнение от протечек.

Корпус двухстороннего регулирующего клапана

Этот клапан в первую очередь обеспечивает простоту обслуживания для выездных техников и инженеров. Он работает с высококоррозионными продуктами, поэтому нам необходимо регулярно обслуживать его, чтобы он работал должным образом.

Конструкция этого клапана позволяет легко заменять внутренние детали. К сожалению, он стоит дороже, чем другие клапаны, потому что химическая совместимость с агрессивными продуктами означает дорогие материалы.

Корпус регулирующего клапана гильотины

Обычно гильотинные клапаны перекрывают поток газа и воздуха низкого давления. Мы, наверное, можем догадаться, какую форму это принимает. Мы также можем получить одно- и двухместное сиденье, в зависимости от ваших характеристик утечки.

Чтобы узнать больше о применении электромагнитных клапанов в регулирующих клапанах, вы можете прочитать статью Visaya здесь

Тип корпуса поворотного регулирующего клапана

Поворотные клапаны стали более популярными, скорее всего, из-за их стоимости и небольшого веса. Они бывают следующих типов.

Корпус регулирующего клапана-бабочки

Этот кольцевой клапан имеет диск посередине, работающий как заглушка. По сути, сиденье корпуса — это его собственные стены, но у нас могут быть другие концепции в зависимости от производителя.

Обычно мы используем межфланцевое технологическое соединение от 2 до 24 дюймов и фланец для больших размеров. Большинство поставщиков рекомендуют поддерживать рабочий диапазон от 0 до 60 градусов, учитывая усилие, необходимое для открытия и закрытия клапана, от 60 до 100 градусов.Когда мы работаем под углом от 0 до 60 градусов, мы можем использовать стандартный размер. В противном случае нам придется его менять. У нас также могут быть вариации этого клапана — другая футеровка диска, композитное седло и многое другое.

Корпус шарового регулирующего клапана

В течение долгого времени мы видели много такого типа в регуляторах включения / выключения, но он стал более распространенным и в градуированном управлении. Здесь в качестве заглушки клапана используется шар, который обеспечивает полный или частичный поток через клапан.

Он работает с двойным седлом и имеет отличные характеристики утечки по сравнению с другими моделями.Этот клапан считается несбалансированным, потому что жидкость будет пытаться закрыть его, а у вас нет сбалансированной силы. Но он также может работать в обоих направлениях потока.

К этому клапану можно добавить различные заглушки. Один позволяет полному потоку проходить через клапан при открытии 90 градусов. А другой ограничит прохождение жидкости через клапан на 40 процентов. Мы также можем найти различные типы седел, которые могут влиять на управление клапаном.

Характеристики потока и типы пробок

Мы упоминали, что клапаны могут различаться в зависимости от типа заглушки.Таким образом, мы должны знать характеристику потока, создаваемую перемещением плунжера из седла. В расчетах у нас постоянное давление, но в реальности разные представления.

У нас есть две концепции для определения характеристик потока: собственный / внутренний и эффективный / установленный. Мы основываем естественный поток на лабораторных испытаниях и характеристиках плунжера и его гнезда. И мы выводим эффективный поток из реального процесса на основе условий процесса.

Итак, давайте поговорим о характеристической кривой потока от собственного потока.

Быстрое открытие

Здесь регулирующий клапан будет предлагать огромное изменение расхода при использовании небольшого варианта плунжера. Например, когда у вас есть 25 процентов диапазона, у вас почти полный поток, проходящий через регулирующий клапан. Этот тип клапана хорошо подходит для управления включением / выключением.

линейный

Этот тип кривой имеет пропорциональное изменение движения с потоком, поэтому он отображается как прямая линия.

Равнопроцентный

В этом сценарии равное добавление движения клапана создаст процент, пропорциональный добавлению скорости потока.Взгляните на это уравнение:

Q = Q 0 e Kx

Q 0 = Начальный расход

K = Log R / x макс.

x = ход клапана

R = Q макс / Q мин

Параболическая модифицированная

У модифицированной параболической конструкции нет надлежащего описания. По сути, он представляет собой характеристику расхода между линейной и равнопроцентной.

Что мне нужно знать для масштабирования регулирующего клапана?

Мы не будем углубляться в процесс масштабирования шаг за шагом, но мы предоставим вам информацию, необходимую для масштабирования нового регулирующего клапана.Эта информация также понадобится нам для расчета уровня шума и коэффициента расхода (Cv).

Информация о потоке
  • Диапазон расхода — минимальный, нормальный и максимальный
  • Давление до и после клапана для минимального, нормального и максимального расхода
Информация о продукте
  • Характеристики жидкости
  • Тип жидкости — газ, жидкость, смесь газа и жидкости
  • Плотность
  • Диапазон температур
  • Вязкость (только для жидкостей)
  • Давление парообразования (только для жидкостей)
  • Характеристики трубы
Класс герметичности

Мы можем определить классификацию регулирующих клапанов по утечке как максимальную утечку, разрешенную для прохождения через полностью закрытый клапан. Эта таблица предоставит вам эту информацию на основе стандарта ANSI-B16-104:

.

А теперь давайте внимательнее рассмотрим второй элемент регулирующего клапана.

Привод регулирующего клапана

Привод открывает или закрывает ваш клапан в соответствии с желаемым изменением расхода. У нас могут быть линейные или поворотные приводы, в зависимости от типа корпуса клапана. Например, дроссельный клапан требует поворотного привода, а шаровой клапан может работать с линейным приводом.

У нас также могут быть три разные системы, обеспечивающие это движение — пневматическая, гидравлическая и электрическая. Пневматические приводы преобразуют давление воздуха в линейное или вращательное движение. Гидравлические системы делают то же самое с жидкостями вместо воздуха. А электрические приводы используют двигатели для преобразования электрической энергии в механический крутящий момент.

Все эти системы работают в прямом и обратном направлении или в прямом или обратном направлении. При прямом воздействии вход толкает привод вниз по штоку клапана, а пружина толкает его обратно вверх.Для обратных действий вход толкает шток клапана вверх, а пружина толкает его обратно вниз. Имеет ли это смысл?

Чтобы узнать больше о приводах регулирующих клапанов, вы можете прочитать статью Visaya о различных типах приводов регулирующих клапанов

Некоторые приводы, например, пистолетные, могут быть линейными или поворотными. Существует множество вариаций, но все они в конечном итоге делают одно и то же — перемещают клапан, чтобы увеличить или уменьшить поток технологической жидкости.Очень просто, но очень важно.

Чтобы узнать больше о регулирующих клапанах, вы можете посмотреть видео ниже или связаться с нашими инженерами , и мы будем рады помочь.

Что такое регулирующий клапан? Клапаны регулирования расхода, давления и температуры

Регулирующие клапаны используются во многих процессах для регулирования расхода, давления, температуры и других переменных. Тип используемого клапана будет зависеть от размера трубы, общего давления, с которым работает система, текучей среды, условий процесса и других факторов.Также существует баланс между стоимостью клапана и рентабельностью, связанной с более жестким контролем.

Существует много типов клапанов, в том числе:

Дроссельные заслонки — Эти клапаны обычно дешевле и занимают меньше места, чем другие клапаны. Эти клапаны хороши для управления, но другие клапаны могут обеспечить более точное управление. Доступны они большого диаметра.

Проходные клапаны — Эти клапаны обеспечивают очень точное управление и доступны с широким спектром характеристик потока.Обратной стороной является то, что эти клапаны обычно дороже, чем другие типы. Они также не подходят ни для чего, кроме чистых жидкостей

Шаровые краны — Шаровые краны бывают двух основных типов: полные и сегментированные. Обычно полный шар используется для включения / выключения, но их также можно использовать для регулирования работы. Сегментированный шаровой кран изначально был разработан для регулирования потоков шлама. Они обладают высокой пропускной способностью и широким диапазоном изменения. Стоимость этих клапанов находится между дроссельными заслонками и шаровыми затворами.

Задвижки — обычно используются для отсечки и изоляции. Иногда они используются для регулирования службы, но они не подходят для этого типа службы.

Пережимные клапаны — это недорогие клапаны, обычно используемые с абразивными или коррозионными жидкостями. Обычно они используются для обслуживания открытия / закрытия, но могут использоваться для модуляции. Обычно они работают с использованием давления воздуха для сжатия рукава.

Пробковые клапаны -Они похожи на шаровые краны, но менее дороги из-за своей конструкции.Они используются там, где есть высокие скорости потока при низких перепадах давления.

Вы используете приводы?

и уже знаете, что вам нужно?

Клапаны могут управляться вручную или автоматически. Автоматизация обычно осуществляется с помощью поворотных приводов для дроссельных, пробковых и шаровых кранов. Линейные приводы обычно используются на шаровых клапанах.

Клапаны

проверяются на расход в зависимости от открытия клапана с использованием постоянного перепада давления для определения собственной характеристики потока клапана.Обычно они делятся на равнопроцентные, линейные или быстрые. В большинстве промышленных процессов используются клапаны равнопроцентного типа из-за того, как процесс меняется при изменении расхода. Поворотные и шаровые краны чаще всего бывают равнопроцентного типа, в то время как шаровые краны можно модифицировать для получения любой характеристики потока.

Выбор оптимального клапана для вашего применения — это лишь часть уравнения. Установка привода клапана, который использует все возможности клапана, не менее, если не больше, важна.Даже если вы используете клапаны высочайшего качества, плохая работа привода клапана может снизить эффективность управления технологическим процессом. При выборе привода клапана для вашего клапана следует учитывать некоторые рабочие характеристики привода клапана.

Основные рабочие характеристики привода клапана следующие:

  • Точное, повторяемое позиционирование обычно лучше 0,15% диапазона.
  • Возможность мгновенного пуска и останова без потери времени или превышения положения.
  • Продолжительный режим без ограничений по количеству пусков в минуту.
  • Работает стабильно и не зависит от нагрузки.
  • Прочная промышленная конструкция, способная работать в сложных условиях без снижения производительности.
  • Требуется минимальное периодическое обслуживание.

Привод клапана, разработанный с этими характеристиками, дает два чрезвычайно важных преимущества:

  1. Возможность точно и мгновенно отслеживать сигнал запроса от контроллера. Это гарантирует, что привод будет точно реагировать на команды контроллера. Таким образом, исполнительный механизм не является ограничивающим фактором в контуре управления, и контроллер может работать на оптимальном уровне.
  2. Высокая надежность, не требующая обслуживания. Привод, предназначенный для работы, как описано выше, по умолчанию более прочен, чем типичные приводы. Таким образом, по конструкции он обладает гораздо более высокой степенью надежности.

Когда необходимо улучшить характеристики управления технологическим процессом, первым шагом является улучшение характеристик привода клапана.Электрические приводы Beck обеспечивают необходимый контроль и надежность, которые требуются для многих клапанов. Линейка приводов четвертьоборотных клапанов Group 11 часто используется в системах с низким и средним крутящим моментом (от 20 фунт-футов до 1800 фунт-футов). Линейные приводы клапанов Группы 14 и линейные приводы клапанов Группы 29 используются для линейных клапанов (осевое усилие до 6100 фунтов и ход 4-1 / 2 дюйма), а компактные поворотные приводы клапанов Группы 31 используются в приложениях с низким крутящим моментом (15 фунтов- футов до 30 фунт-футов).

Дроссельные регулирующие клапаны

и их использование в Infowater, h3OMAP, h30NET

Дроссельные регулирующие клапаны — это одна из функций в программном обеспечении, которая может использоваться или не использоваться разными моделистами так же часто, как и другие типы клапанов, но это еще один инструмент в наборе инструментов моделиста, который можно использовать. Из-за некоторых недавних звонков в службу поддержки, которые выявили несколько повторяющихся вопросов относительно использования клапана управления дроссельной заслонкой, мы хотели указать на несколько моментов, касающихся TCV, которые могут или не могут быть очевидны для всех пользователей, чтобы избежать путаницы при их использовании.Эти ключевые моменты призваны помочь уточнить информацию, чтобы помочь пользователям наилучшим образом использовать эту функцию в программном обеспечении.

Во-первых, давайте начнем с описания клапана управления дроссельной заслонкой (TCV) из файла справки программного обеспечения, чтобы описать, что они собой представляют:

TCV можно использовать для моделирования частично открытого клапана путем регулировки коэффициента малых потерь. Обычно они используются для увеличения или уменьшения расхода или для контроля давления в системе. TCV может иметь либо связанную с ним кривую «Незначительный убыток против% открытия», либо нет.Связана ли кривая или нет, зависит от того, что значение параметра означает для InfoWater.

Укажите тип клапана в качестве управления дроссельной заслонкой в ​​поле «Тип» раздела «Данные моделирования» обозревателя моделей — вкладка «Атрибуты».

Обязательные поля:

Кроме того, здесь приводится справочное описание типа кривой, используемой TCV, которая представляет собой Незначительные потери в зависимости от% открытия (регулирующие клапаны — с дросселированием с электроприводом)

Для моторизованных дроссельных клапанов (MTV) кривая коэффициента малых потерь состоит из набора точек, определяющих коэффициент малых потерь K (ось Y) как функцию настройки процентного (градусного) открытия (ось X).Он дает возможность моделировать клапаны с уникальными характеристиками потери напора, например, конические и дисковые затворы.

Примерная таблица и кривая представлены ниже. Либо общий (многоцелевой) тип кривой, либо конкретная кривая MinorLoss vs% Open будет работать, пока значения X равны процентному открытию, а значения y — значениям K малых потерь.

Общая (универсальная) кривая

Кривая незначительного убытка в зависимости от% открытия

Наконец, вот несколько ключевых замечаний о регулирующих клапанах дроссельной заслонки, которые помогут пользователям лучше понять ключевые особенности этого элемента модели.

  1. Дроссельные регулирующие клапаны используют настройку, которая представляет собой процент открытия клапана. Ожидается, что значение TCV будет в диапазоне от 0 до 100. (обратите внимание, что это отличается от того, как используется процент скорости насоса, который выражается в виде десятичной дроби от 0 до 1).
  2. Процент открытия нуля в качестве настройки клапана для TCV не приведет напрямую к нулевому потоку клапана.
    1. Это связано с тем, как TCV были разработаны в EPANET. В EPANET TCV не имеет кривой, а просто присваивает незначительную потерю K на основе настройки.Это означает, что процент открытия не используется в EPANET и что при нулевом процентном открытии модель просто присвоит клапану значение K. Даже когда максимальное значение k, которое вы можете ввести (9999999999,00), используется в качестве K для открытия 0 процентов, клапан все равно будет иметь небольшой поток. Это связано с очевидной предполагаемой целью использования TCV в большей степени как дросселирование потока клапана, а не полное закрытие клапана.
    2. Это означает, что единственный способ полностью перекрыть поток в TCV — это изменить его статус на «закрыт». Чтобы снова сделать его активным, клапану необходимо назначить новую настройку. Будьте осторожны, чтобы не установить клапан в положение «Открыть», так как в этом случае он будет действовать как открытая труба. Примечание. Можно также установить элементы управления открытием / закрытием на трубе выше или ниже по потоку от клапана, чтобы полностью перекрыть поток к клапану и избежать особых требований по закрытию и активации клапана.
    3. Примечание. Это может иметь значение, если вы используете TCV для моделирования запорных клапанов, что мы периодически видим в службе технической поддержки.Обязательно закройте клапан, а не устанавливайте его на нулевой процент открытия, если пользователь хочет действительно «закрыть» клапан в модели.
  3. Ключом к пониманию потока через TCV является понимание того, как программное обеспечение рассчитывает потери напора:
    1. Настройка клапана (в диапазоне от 0 до 100) используется для определения незначительных потерь K, используемых для клапана, на основе указанной кривой. Если кривая не назначена, то модель предполагает, что настройка — это значение K.2 / 2г триместр. Таким образом, если K не велик, или если клапан не маленький (увеличивает скорость), TCV потенциально будет мало влиять на дросселирование потока (т.е. вызывает потерю напора для ограничения потока), поскольку потеря напора будет небольшой, если скорость не очень высока.
    2. По сути, модель будет проталкивать воду через клапан до тех пор, пока потеря напора не сравняется с разницей напора вверх и вниз по потоку от клапана. Это потенциально может привести к большим расходам, если клапан очень большой (то есть с низкой скоростью) или K очень мало, поэтому помните об этом при использовании клапана этого типа и вносите необходимые изменения, чтобы клапан работал должным образом.Понимание потерь напора и того, как они рассчитываются для TCV, является ключом к пониманию того, как TCV управляет потоком в модели. Для меньшего расхода через клапан либо увеличьте K, либо уменьшите диаметр клапана, либо уменьшите используемую настройку. Если потоки все еще слишком велики при желаемой настройке, увеличение значений K на кривой или просто уменьшение диаметра клапана может быть единственным способом уменьшить фактический поток через клапан, поскольку единственный способ уменьшить поток — это увеличить потери напора. .

Мы надеемся, что эта информация поможет нашим пользователям лучше использовать TCV в своих моделях и поможет прояснить некоторые вещи, которые, возможно, не были полностью очевидны из текущей информации в файлах справки для TCV.

Если вы обнаружите, что вам нужна дополнительная помощь с TCV, не стесняйтесь обращаться к нам по адресу [email protected]

DeZURIK :: Регулирующие клапаны

Инвестиции в клапаны контроля качества

Регулирующий клапан используется для регулирования расхода или давления среды (например, жидкости, газа, пара, суспензии или пульпы) в контролируемом процессе. Регулирующие клапаны обычно управляются дистанционными сигналами от контроллера и имеют решающее значение для управления технологическим процессом. Регулирующие клапаны играют важную роль в повышении производительности и качества продукции. Компания DeZURIK гордится тем, что производит пакеты клапанов контроля качества, которые обеспечивают оптимальную точность и скорость отклика без заметного перерегулирования. DeZURIK предлагает линейку регулирующих клапанов, которые обеспечивают превосходную производительность, длительный срок службы и универсальность многих компонентов для простоты обслуживания.

Шаровые краны с V-образным отверстием для превосходной производительности
DeZURIK VPB Шаровые краны с V-образным отверстием обеспечивают превосходную производительность и надежность, необходимые для оптимизации производительности процесса. Этот универсальный клапан разработан для управления волокнистыми суспензиями, а также чистыми, грязными, вязкими и агрессивными жидкостями и газами. При управлении от высококачественного привода DeZURIK и управлении одним из многих высокопроизводительных позиционеров шаровой регулирующий клапан DeZURIK с V-образным портом может обеспечивать точность управления, превышающую 0.5%. Точность управления повысит эффективность технологической установки, повысит общую прибыльность и снизит затраты на жизненный цикл регулирующей арматуры. Шаровые краны DeZURIK с V-образным отверстием доступны в классах 150 по ASME для размеров 1-20 дюймов и в классах 300 по ASME для размеров 1-12 дюймов. Шаровые краны DeZURIK с V-образным портом имеют цельную конструкцию корпуса и доступны с фланцевыми или бесфланцевыми торцевыми соединениями. Сплошной цельный корпус доступен с вынимаемыми размерами по ASME B16.10 или ANSI / ISA. Доступны четыре типа сидений. Гибкое металлическое седло предназначено для сдвига волокнистых жидкостей и обеспечивает отсечку до ANSI / FCI 70.2 Стандарт IV класса. Усиленные седла из ПТФЭ обычно используются в системах с чистой жидкостью, где требуется отсечка по ANSI / FCI 70. 2, класс VI. Седло с зазором обеспечивает максимальную управляемость и минимальный гистерезис в приложениях, не требующих плотной отсечки. Жесткие седла доступны для абразивных материалов, в том числе для систем с регенерированными волокнами и для применений с взвешенными химическими твердыми частицами. Жесткое седло обеспечивает характеристики отсечки согласно ANSI / FCI 70.2, класс IV.

Гибкие прочные поворотные регулирующие клапаны

Поворотный регулирующий клапан DeZURIK RCV — это эксцентриковый поворотный регулирующий клапан на четверть оборота для дросселирования жидкостей, газов и шламов.Поворотный регулирующий клапан RCV был специально разработан для чрезвычайно точного регулирования дросселирования в тяжелых условиях эксплуатации в целлюлозно-бумажной, химической, энергетической, нефтяной и нефтеперерабатывающей промышленности. RCV идеально подходит для тяжелых условий эксплуатации, где среда под высоким давлением содержит увлеченный водяной пар или взвешенные абразивные частицы, в том числе для очистки щелока, грязного пара, каолиновой суспензии, известкового шлама, суспензии TiO2, суспензии летучей золы, коксования и других твердых веществ. работать с жидкостями, газами и шламами.DeZURIK RCV Rotary Control Valve сочетает в себе точность управления шарового клапана с силой шарового клапана в тяжелых условиях. Он обеспечивает прецизионную точность дросселирования и контроль полного поворота на 90 °. Компоненты трима с покрытием из карбида вольфрама и конструктивные особенности обеспечивают превосходную стойкость к эрозии. Клапан RCV разработан для обеспечения возможности двунаправленного потока и включает четыре варианта трима для гибкости. Он разработан для простоты обслуживания и не содержит компонентов с внутренней резьбой, а также самоустанавливающихся седла и заглушки.Конструкции с фланцами или без фланцев соответствуют габаритным размерам ASME или ISA.

Прецизионные электрические регулирующие клапаны для контроля основного веса
Прецизионные электрические регулирующие клапаны DeZURIK PPE признаны во всей отрасли как наиболее точные и надежные регулирующие клапаны из имеющихся. Precision Electric Клапан регулирующий клапан высокого разрешения, специально предназначенный для критического контроля бумажной массы, и используется для основной массы и приложений контроля уровня напорного ящика.Он обеспечивает непревзойденную точность управления, позиционирование и повторяемость до 7760 повторяемых положений. Позиционирование плунжера клапана достигается с помощью небольшого низкоскоростного двигателя, высокоскоростного редуктора и жестких соединений. Прямой привод к модулю управления обеспечивает точную обратную связь о положении штекера. Широкий диапазон размеров и три режима управления делают этот прецизионный клапан подходящим для широкого спектра критических приложений управления.

Высокопроизводительные клапаны для требовательных приложений
Высокопроизводительные дисковые затворы DeZURIK BHP используются для всего, от общих сфер применения до вязких и агрессивных жидкостей; агрессивные газы; и пар.Они используются в химической, углеводородной, целлюлозно-бумажной, водопроводной и канализационной промышленности, а также в отраслях HVAC по всему миру. Эти клапаны ASME Class 150 и 300 доступны с седлами из ПТФЭ, двойными седлами и металлическими седлами для работы при температурах до 700 ° F (370 ° C) или выше в зависимости от условий применения. Для обеспечения точной и надежной работы высокопроизводительные дисковые затворы BHP были протестированы в соответствии с самыми строгими отраслевыми спецификациями: производительность проверена при изоляции пульпы с консистенцией до 5%; Протестировано более 1 миллиона циклов при производстве кислорода с нулевой утечкой; Протестировано в перекиси водорода более 75 000 циклов с нулевой утечкой; и точность повторения изменений сигнала составляет всего 0.5% от общего сигнала.

Почему выбирают DeZURIK для ваших нужд регулирующего клапана?
DeZURIK — одна из старейших и наиболее уважаемых компаний по производству арматуры, обслуживающая клиентов по всему миру более 90 лет. Наше долголетие — свидетельство нашего успеха, а репутация говорит сама за себя. DeZURIK управляет современными заводами, оснащенными современным производственным оборудованием, которые предназначены исключительно для производства нашей арматуры и сопутствующих товаров. Наша опытная рабочая сила посвящена производству качественной продукции и своевременному обслуживанию.Наша цель — ориентированный на обслуживание стиль работы, учитывающий как потребности рынка, так и особые требования каждого заказа. Наша способность предоставлять как стандартизированные, так и индивидуальные решения позволяет нам удовлетворять критические требования каждого приложения. Мы встречаемся с клиентами лицом к лицу, прислушиваемся к их потребностям и вместе работаем над поиском решений. Вот почему наши клиенты становятся важными источниками информации, поскольку DeZURIK охотно реагирует на новые отрасли и области применения, предлагая продукты, обеспечивающие долговечность и надежность.С годами многое изменилось в нашем бизнесе и в нашей отрасли. Но одна вещь, которая никогда не изменится, — это наша страсть к инновациям, приверженность качеству и преданность превосходному обслуживанию.

Свяжитесь с DeZURIK сегодня, чтобы начать работу.
Щелкните изображения ниже, чтобы найти дополнительную информацию о любом из этих высококачественных дисковых затворов DeZURIK. Воспользуйтесь ссылками «Найти представителя», «Получить предложение» или «Связаться с нами», чтобы запросить дополнительную информацию. Мы с нетерпением ждем возможности помочь вам выбрать клапан для вашего применения!

Можно ли использовать шаровой кран в качестве регулирующего клапана?

Если у вас есть базовые знания о клапанах, вы, вероятно, знакомы с шаровыми клапанами — одним из наиболее распространенных типов клапанов, доступных сегодня.Шаровой кран обычно представляет собой четвертьоборотный клапан с перфорированным шаром посередине для регулирования потока. Эти клапаны известны своей долговечностью и отличной отсечкой, но не всегда обеспечивают очень точное управление. Давайте поговорим о том, когда можно использовать шаровой кран в качестве регулирующего клапана .

Хотя шаровые краны не являются лучшим устройством для управления потоком, они по-прежнему широко используются из-за их экономической эффективности. Вы можете обойтись без шаровых кранов в приложениях, не требующих точной регулировки и контроля.Например, у шарового клапана не должно возникнуть проблем с поддержанием наполнения большого резервуара на определенном уровне в пределах нескольких дюймов.

Как и в случае с любым другим оборудованием, перед выбором клапана вам необходимо будет принять во внимание все условия процесса. Это включает в себя продукт или материал, размер трубопровода, скорость потока и т. Д. Если вы пытаетесь контролировать дорогостоящий материал, который беспокоит вас потратить впустую, возможно, вы не захотите полагаться на шаровой кран.

Шаровые краны

не очень точны, потому что их регулировка не пропорциональна большому потоку, который обеспечивает открытый ствол.Между штоком и шаром также есть «люфт» или «люфт», который мешает точному управлению. Наконец, величина крутящего момента, необходимого для регулировки шаровых кранов, не позволяет выполнить точную регулировку в положении «закрыто» и «открыто».

Когда вам нужен точный контроль над вашим приложением, шаровой клапан будет более точным, чем шаровой клапан. Проходные клапаны считаются отраслевым стандартом для регулирующих клапанов, поскольку они хорошо регулируют поток, тогда как шаровые клапаны лучше подходят для двухпозиционного управления без падения давления.

Если вам необходимо использовать шаровой кран для управления технологическим процессом, вы можете рассмотреть различные типы шаровых кранов в зависимости от вашего применения. Шаровой кран с цапфой или v-образным отверстием будет работать лучше и обеспечит более точную регулировку в определенных сценариях.

Шаровые краны с цапфой имеют дополнительное механическое крепление шара вверху и внизу. В них используется шлицевое или шпоночное соединение штока, что исключает люфт между шаром и штоком. Шаровые краны с V-образным отверстием имеют V-образный шар вместо стандартного круглого отверстия.Это обеспечивает больший контроль благодаря сужающемуся отверстию, что обеспечивает более линейный поток.

Если вы находитесь в Висконсине или Верхнем Мичигане и вам нужна помощь в выборе клапана, который лучше всего подходит для вашего приложения, обратитесь к к одному из наших инженеров. В противном случае, если вам понравилась эта статья, вы можете прочитать нашу публикацию о том, когда использовать шаровые краны с мягким седлом и шаровые краны с металлическим седлом .

Как работают регулирующие клапаны — Accendo Reliability

Как работают регулирующие клапаны

Регулирующие клапаны регулируют поток жидкости или газа, открывая или закрывая внутренние проходы.

Они образуют часть контура управления, используемого для управления процессом. Регулирующие клапаны реагируют на команды контроллера и соответствующим образом регулируют внутренние отверстия.

Ключевые слова: датчик, уставка, подстройка, привод, класс герметичности, настройка, пропорциональный, интегральный, производный.

Назначение регулирующих клапанов

Регулирующий клапан изменяет скорость потока, проходящего через себя.

Шток клапана перемещается, изменяя размер прохода, и это увеличивает, уменьшает или удерживает постоянный поток.

Открытие регулирующего клапана изменяется всякий раз, когда контролируемый параметр процесса не равен значению, которое он должен быть (уставка).

Работа регулирующего клапана

Регулирующий клапан состоит из трех основных компонентов — клапана, привода и контроллера.

Клапан может быть одного из двух основных типов. Конструкция плунжера и седла, в которой плунжер закрывается относительно седла или четвертьоборотного клапана, в котором диск, шар или конус поворачиваются против седла.

На рисунках ниже показаны два типа регулирующих клапанов.

Привод используется для перемещения штока клапана.

Обычно они имеют пневматический (пневматический) или электрический привод. Контроллер рассчитывает величину изменения внутреннего прохода клапана, чтобы довести расход до желаемой скорости.

Скорость потока через клапан зависит от разницы давлений на входе и выходе.

Для замедления потока клапан закрывается, что вызывает большее противодавление и большую разницу между давлением на входе и выходе.

Для увеличения расхода клапан открывается, что снижает противодавление и разницу давлений на клапане.

Внутреннее устройство регулирующего клапана

Часть клапана, регулирующая поток, известна как затвор клапана.

Он состоит из неподвижного седла и подвижной заглушки, диска, шара или конуса.

Обрезка может быть выбрана для создания различных форм каналов, преднамеренно управляющих потоком.

Настройка регулирующего клапана

Настройка контроллера определяет, как клапан реагирует на изменение параметра процесса.

Настройка регулирующего клапана устанавливает скорость и интенсивность реакции клапана, когда обнаруживается необходимость в коррекции.

Контроллер содержит внутреннюю логику, которая выдает сигнал на привод для перемещения штока на заданную величину.

Эта логика смотрит на:

  • размер несоответствия между уставкой и текущим значением
    регулируемого параметра (Пропорционально)
  • продолжительность существования несоответствия (интеграл)
  • скорость изменения несоответствия
    (производная)

, а затем определяет, как быстро и как далеко перемещать шток.

После изменения положения подстройки контроллер ожидает следующего сигнала выборки от чувствительного элемента, чтобы проверить разницу, оставшуюся до заданного значения.

Шток клапана перемещается и расход изменяется до тех пор, пока разница между заданным значением и фактическим значением регулируемого параметра не окажется в пределах допуска.

Пример настройки регулирующего клапана можно сравнить с человеком под душем, регулирующим краны для получения правильной температуры воды.

На рисунке ниже показана логика управления температурой воды.

При первой подаче горячей воды регулирующий клапан становится краном холодной воды.

Ваше тело чувствует температуру воды. Если вода слишком горячая, откройте кран с холодной водой.

Вы ждете некоторое время (задержка по времени), чтобы почувствовать эффект увеличения потока холодной воды. Холодная вода регулируется до тех пор, пока температура из комбинированных потоков не станет подходящей.

Как только температура станет правильной, клапаны остаются в покое, а температура стабильна.

Если происходит перемена, например, когда кто-то стирает в холодной воде, поток холодной воды в душе падает, и температура воды становится выше.

Вы снова чувствуете изменение температуры и вносите необходимые корректировки.

В ответ кран холодной воды открывается или закрывается кран горячей воды.

Весь этот процесс включал определение температуры и перемещение клапана до тех пор, пока контролируемый параметр (температура) не стабилизировался.Регулирующий клапан работает так же.

Проблемы с регулирующими клапанами

Регулирующие клапаны могут неправильно регулировать параметр, которым они управляют.

Если процесс невозможно контролировать, возникают проблемы с качеством продукции.

  • Регулирующие клапаны могут иметь слишком большой размер. Слишком большой регулирующий клапан — это напрасная трата денег и нечувствительность при необходимости точной регулировки. Обычно регулирующие клапаны на один или два размера меньше трубы.
  • Регулирующий клапан может иметь чрезмерную задержку (реагировать слишком поздно), потому что датчик расположен слишком далеко.
  • Подача воздуха в привод может быть низкой или просачиваться наружу, и поэтому создается недостаточное усилие для перемещения штока.
  • Шток регулирующего клапана может залипнуть, если набивка герметична или утечка продукта вызывает заедание штока.

Классификация уплотнения регулирующего клапана

Регулирующие клапаны с металлическим седлом подразделяются на классы, отражающие качество уплотнения.

Чем выше класс клапана, тем меньше допустимая скорость утечки в закрытом состоянии; чем точнее производственные требования, тем дороже покупать.

В таблице 1 показаны различные классификации уплотнений регулирующих клапанов.

Майк Сондалини — инженер по техническому обслуживанию


Мы (Accendo Reliability) опубликовали эту статью с любезного разрешения Feed Forward Publishing, дочерней компании BIN95.com

Интернет: trade-school.education
Эл. Почта: info @ trade-school.образование

Если вам это показалось интересным, вам может понравиться электронная книга «Основы накачки».

Принцип работы регулирующего клапана

| Анимация регулирующего клапана

Регулирующие клапаны — это клапаны, используемые для управления такими условиями, как расход, давление, температура и уровень жидкости, путем полного или частичного открытия или закрытия в ответ на сигналы, полученные от контроллеров, которые сравнивают «уставку» с «переменной процесса», значение которой обеспечивается датчиками, отслеживающими изменения в таких условиях.

Регулирующий клапан

также называется конечным элементом управления .

Анимация работы регулирующего клапана

Открытие или закрытие регулирующих клапанов обычно выполняется автоматически с помощью электрических, гидравлических или пневматических приводов. Позиционеры используются для управления открытием или закрытием привода на основе электрических или пневматических сигналов.

Эти управляющие сигналы, традиционно основанные на 3–15 фунтов на кв. Дюйм (от 0,2 до 1,0 бар), сейчас более распространены в промышленности.

Почему используются регулирующие клапаны?

Технологические установки состоят из сотен или даже тысяч контуров управления, объединенных в сеть для производства продукта, который будет выставлен на продажу.

Каждый из этих контуров управления предназначен для поддержания некоторых важных переменных процесса, таких как давление, расход, уровень, температура и т. Д., В требуемом рабочем диапазоне для обеспечения качества конечного продукта.

Каждый из этих контуров принимает и внутренне создает помехи, которые пагубно влияют на переменную процесса, а взаимодействие со стороны других контуров в сети создает помехи, которые влияют на переменную процесса.

Чтобы уменьшить влияние этих возмущений нагрузки, датчики и преобразователи собирают информацию о технологической переменной и ее отношении к некоторой желаемой уставке. Затем контроллер обрабатывает эту информацию и решает, что нужно сделать, чтобы вернуть переменную процесса туда, где она должна быть после нарушения нагрузки.

Когда все измерения, сравнения и вычисления выполнены, какой-либо тип конечного элемента управления должен реализовывать стратегию, выбранную контроллером.

Принципы работы

Наиболее распространенным конечным элементом управления в отраслях управления технологическими процессами является регулирующий клапан. Регулирующий клапан управляет текущей текучей средой, такой как газ, пар, вода или химические соединения, чтобы компенсировать возмущение нагрузки и поддерживать регулируемый параметр процесса как можно ближе к желаемой уставке.

Регулирующие клапаны могут быть самой важной, но иногда самой игнорируемой частью контура управления. Причиной обычно является незнание инженером по приборам многих аспектов, терминологии и областей инженерных дисциплин, таких как механика жидкости, металлургия, контроль шума, а также проектирование трубопроводов и сосудов, которые могут быть задействованы в зависимости от серьезности условий эксплуатации.

Любой контур управления обычно состоит из датчика состояния процесса, преобразователя и контроллера, который сравнивает «переменную процесса», полученную от преобразователя, с «уставкой», то есть желаемым условием процесса. Контроллер, в свою очередь, отправляет корректирующий сигнал на «конечный элемент управления», последнюю часть контура и «мускул» системы управления технологическим процессом.

В то время как датчики , переменных процесса — это глаза, контроллер , — мозг, а затем конечный элемент управления , — руки контура управления.Это делает его наиболее важной, а иногда и наименее понятной частью системы автоматического управления. Частично это происходит из-за нашей сильной привязанности к электронным системам и компьютерам, что приводит к некоторому пренебрежению к правильному пониманию и правильному использованию всего важного оборудования.

Регулирующий клапан состоит из трех основных частей, каждая из которых существует в нескольких типах и исполнениях:

Типы корпусов регулирующих клапанов

Наиболее распространенными и универсальными типами регулирующих клапанов являются проходные и угловые клапаны с поступательным движением штока.Их популярность обусловлена ​​прочной конструкцией и множеством доступных опций, которые делают их пригодными для различных технологических процессов, включая тяжелые условия эксплуатации.

Корпуса регулирующих клапанов могут быть отнесены к нижеприведенной
  • Угловые клапаны
    • Корпуса клапанов клеточного типа
    • Корпуса клапанов DiskStack
  • Угловые поршневые клапаны
  • Клапаны запорные
    • Корпуса однопортовых клапанов
    • Корпуса клапанов со сбалансированным плунжером в клетке
    • Корпуса клапанов большой емкости с направляющими клетками
    • Корпуса однопортовых клапанов с направляющими отверстиями
    • Корпуса клапанов с двумя отверстиями
    • Корпуса трехходовых клапанов
  • Мембранные клапаны
  • Поворотные клапаны
    • Корпуса дроссельных заслонок
    • Корпуса регулирующих клапанов с V-образным пазом
    • Корпуса регулирующих клапанов с эксцентриковым диском
    • Корпуса регулирующих клапанов с эксцентриком
  • Клапаны золотниковые
    • Распределитель
    • Золотниковый клапан
    • Клапан поршневой
  • Пневматические клапаны
    • Пневматический клапан
    • Релейный клапан
    • Пережимной клапан с пневмоприводом

Также читайте: Характеристики регулирующего клапана

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
