Калина коробка – КПП ВАЗ 1118 — пятиступенчатая механическая коробка Лада Калина

Новая коробка передач «Гранты» и «Калины»: тяга к тросу

Многие знают, что у новой КП ВАЗ-2181 тросовый привод, кто-то слышал про многоконусные синхронизаторы. А некоторые утверждают, что это старая коробка «Рено», которую отдали на растерзание инженерам АВТОВАЗа. Автор собрал достаточно информации, чтобы развеять мифы и рассказать об интересных подробностях нового агрегата. Компьютерная графика Дмитрия Горева.

5

ТРЕБОВАНИЯ И ПРЕДЛОЖЕНИЯ

В основе новинки, которую устанавливают на версии «Норма» и «Люкс», — прежняя коробка передач, появившаяся еще на ВАЗ-2108 и с небольшими модернизациями дожившая до сегодняшних дней. Ее слабые места хорошо известны: затрудненное включение, большие ходы рычага, размазанная схема переключения, низкий виброкомфорт.

Прикидывая, что и как можно улучшить, условились об одном: не трогать редукторную часть, а именно валы, шестерни, синхронизаторы. Иначе потребуются огромные финансовые затраты, необходимые для запуска в серию новой коробки, — без высокоточного оборудования не обеспечить должного качества зацепления, работы и синхронизации.

Так что же нового в коробке с индексом ВАЗ-2181?

Основные элементы коробки передач ВАЗ-2181:

1_no_copyright

1 — ведущая шестерня главной передачи;

2 — вторичный вал;

3 — первичный вал;

4 — вилка включения пятой передачи;

5 — вилка включения третьей и четвертой передач;

6 — выключатель фонарей заднего хода;

7 — картер сцепления;

8 — механизм переключения передач;

9 — центральный фиксатор.

НАША СПРАВКА

Объем масла, заливаемого в коробку ВАЗ-2181, уменьшился на треть. Более того, с запуском в серию перешли с минералки на полусинтетику, которая сохраняет рабочие свойства до —42 ºС. Причем это касается и новой коробки, и старой (ее пока устанавливают на дешевые модификации «Стандарт»). Смазка не требует замены весь срок службы автомобиля, то есть в течение пяти лет или 200 тыс. км пробега.

СИНХРОНИЗАТОР

Итак, редукторная часть осталась прежней. Почти прежней: на первой и второй передачах все-таки пришлось установить многоконусные синхронизаторы. Во-первых, ради надежности: вторая ступень наиболее нагружена, а многоконусник, несомненно, продлит ей жизнь. Во-вторых, чтобы снизить усилие при включении передач. Кроме того, коробку ВАЗ-2181 планируют устанавливать и на модели с более мощными двигателями. Поэтому необходимо сцепление увеличенного диаметра (215 мм), у которого, естественно, больший момент инерции. Это дополнительный аргумент в пользу многоконусного синхронизатора. Более мощное сцепление потребовало иного картера, ведь прежний вмещал максимум 200-миллиметровый диск. Пришлось перенести и стартер, теперь он расположен не вдоль коробки, а вдоль двига

www.zr.ru

ЛАДА КАЛИНА:Разборка и сборка коробки передач

Снимаем коробку передач .
Снаружи очищаем ее от грязи (не допускайте попадания грязи внутрь коробки). Снимаем датчик скорости .
Для удобства дальнейшей разборки коробки передач навинчиваем на крепежную шпильку картера сцепления две гайки…

…и выворачиваем шпильку из картера сцепления.
Устанавливаем коробку передач на верстак картером сцепления вниз.

Накидным ключом «на 13» отво­рачиваем пробку фиксатора вил­ки включения передачи заднего хода.

Вынимаем из отверстия картера пружину фиксатора…


Накидным ключом «на 13» отво­рачиваем гайку крепления зад­ней крышки картера коробки пе­редач, которая одновременно крепит кронштейн троса привода выключения сцепления.

Накидным ключом «на 17» отво­рачиваем болт крепления крон­штейна троса привода выключе­ния сцепления…

…и снимаем кронштейн.

Накидным ключом «на 13» отворачиваем еще пять гаек крепления задней крышки картера.

Постукивая молотком с пластмассовым наконечником или обычным молотком через оправку из мягкого металла по приливам крышки…

…снимаем ее со шпилек.
Для отворачивания гаек валов необходимо застопорить валы от проворачивания, включив сразу две передачи. Для этого, вдавив до упора шток переключателя передач, вклю­чаем III передачу.

Накидным ключом «на 10» отво­рачиваем болт крепления вилки V передачи.

Через выколотку из мягкого металла наносим удар по вилке, включая V передачу.

Бородком выправляем места кернения буртиков гаек первичного и вторичного валов.

Головкой «на 32» с мощным во­ротком…
…отворачиваем гайки валов.

Поддев отверткой ведомую ше­стерню V передачи, снимаем узел V передачи в сборе.

Вынимаем вилку включения V передачи.
Пометив положение блокирующего кольца синхронизатора относительно муфты…

…снимаем шестерню V передачи с блокирующим кольцом синхро­низатора.

Снимаем блокирующее кольцо синхронизатора.

Вынимаем упорную пластину синхронизатора.

Отверткой поддеваем втулку ве­домой шестерни V передачи…

…и снимаем ее со вторичного вала.

В зазор между упорной пласти­ной и ведущей шестерней V пере­дачи вставляем одну или две отвертки. Поддевая отверткой (отвертками) шестерню…

…спрессовываем ее с первичного вала.

Снимаем с вторичного вала упор­ное кольцо.

Ударной отверткой с крестообраз­ным наконечником РНЗ отворачи­ваем четыре винта крепления упорной пластины подшипников.
Под головками винтов установлены специальные стопорные шайбы.

Снимаем пластину.

Накидным ключом «на 13» отво­рачиваем три пробки фиксаторов штоков вилок переключения пе­редач.

Вынимаем из гнезд пружины…

…и извлекаем магнитной отверт­кой шарики фиксаторов.
Двумя отвертками разжимаем концы стопорного кольца заднего подшип­ника первичного вала…

…и вынимаем кольцо из проточ­ки картера.
Аналогично снимаем стопорное кольцо заднего подшипника на вто­ричном вале.

Накидным ключом «на 13» отво­рачиваем один болт и тринадцать гаек крепления картера коробки передач к картеру сцепления.

Вставив в паз на стыке привален­ных плоскостей картеров отверт­ку, аккуратно приподнимаем кар­тер коробки передач…

…и снимаем его.

Вынимаем из углубления картера сцепления магнит.

Накидным ключом «на 10» отво­рачиваем болт крепления вилки включения I-II передач к штоку.

Приподнимаем шток вверх и вы­водим вилку из проточки сколь­зящей муфты синхронизатора.

Накидным ключом «на 10» отво­рачиваем болт крепления вилки включения III-IV передач к штоку…

…и отверткой выводим рычаг штока из зацепления в механиз­ме переключения передач.

Поднимаем шток вверх и выво­дим вилку из проточки скользя­щей муфты синхронизатора.

Поворачивая шток вилки включе­ния V передачи, выводим рычаг штока из зацепления в механиз­ме переключения передач.

Вынимаем ось промежуточной шестерни передачи заднего хода.

Вынимаем промежуточную ше­стерню передачи заднего хода.

Головкой «на 10» отворачиваем три болта крепления механизма переключения передач…

…и снимаем его.

Вынимаем одновременно первичный и вторичный валы из роликовых подшипников картера сцепления.

Вынимаем дифференциал в сборе.
Карданный шарнир штока переклю­чателя передач можно заменить на автомобиле (не демонтируя коробку передач), отсоединив от хвостовика шарнира тягу управления коробкой передач . Для наглядности операции по снятию шарнира показываем на де­монтированной коробке передач Сдвигаем защитный резиновый чехол с шарнира штока…

…и головкой «на 10» отворачиваем конический винт шарнира.

Снимаем со штока шарнир …
…и защитный чехол шарнира.
Если требуется снять переключатель передач или его шток…

…головкой «на 10» отворачиваем конический винт крепления пере­ключателя передач.
Выдвигая шток из отверстия картера..


Отверткой извлекаем из сепара­тора ролики переднего подшип­ника вторичного вала.

Вынимаем сепаратор подшипника.

Зацепив крючком ударного съемника буртик наружного кольца подшипника…

…выпрессовываем наружное кольцо подшипника.

Извлекаем маслосборник.
Таким же образом выпрессовываем наружное кольцо подшипника первичного вала.

Подходящим отрезком трубы выбиваем из картера сцепления…

…сальник привода колеса.

Через бородок наносим удары в торец наружного кольца подшипника дифференциала…

…и выпрессовываем кольцо.
Таким же образом выбиваем сальник и наружное кольцо подшипника дифференциала из картера коробки передач. Вынимаем регулировочное кольцо.

vkaline.blogspot.com

Замена коробки передач lada kalina sedan (ваз калина)

Регламент завода производителя Автоваз гласит, что замена масла в коробке переключения передач должна производиться не реже, чем один раз в 75 000 километров. Многие автовладельцы ездят на Калине с заводским маслом, которое как известно является минеральным и обладает обладает далеко не самыми хорошими характеристиками. И желательно его сменить на полусинтетическое, которое ведет себя намного лучше при эксплуатации, особенно в зимний период. Ниже расскажу подробнее обо всем.

Порядок выполнения действий при замене масла в КПП Калины

Для начала скажу об инструменте и приспособлениях, которые понадобятся при выполнении этой работы:

  1. Ключ на 17, рожковый или накидной.
  2. Трещотка с головкой на 17 для более удобного откручивания пробки (не обязательно)
  3. Лейка со шлангом (около 30 см) для удобного залива
  • Первым делом необходимо заехать на яму или поднять переднюю часть автомобиля на домкрате, чтобы подлезть под машину. И после этого вынуть щуп из коробки. Чтобы до него добраться, нужно просунуть руку между аккумулятором и патрубком инжектора, который идет от воздушного фильтра, и сантиметров 30 вниз. На картинке ниже показано его место:
  • После этого нам потребуется накидной ключ на 17, чтобы открутить сливную пробку КПП, местоположение которой можно посмотреть ниже на фото:
  • Подставляем под слив какую-нибудь ненужную емкость, можно использовать любую старую канистру, и ждем не менее 15 минут, пока старое масло стечет из коробки передач.
  • Закручиваем обратно пробку со средним усилием и можно приступать к завершающей процедуре.
  • Берем лейку со шлангом и соединяем их. Я сделал все на скорую руку, обмотав изолентой на стыке, чтобы масло не протекало.
  • Теперь берем это нехитрое приспособление и опускаем шланг в заливное отверстие, после чего можно производить замену. Объем трансмиссионного масла в КПП Лады Калины должен быть между верхним и нижним уровнем на щупе, что равняется 3,1 литрам. Рекомендуется заливать грамм на 200 побольше, чтобы лучше смазывались шестерни пятой передачи и во время работы механизма не было посторонних шумов и характерного гула.

После того, как все масло залито и проверен уровень, можно вставлять на место щуп и считать процедуру законченной. Периодически не забывайте проверять уровень и производите замену, как и говорилось выше, не реже чем через 75 000 км, а если есть свободные средства, то можно сократить этот интервал и до 50 000 км. Хуже от этого уж точно не будет.

И хотел немного поделиться впечатлениями. Как видите на фотографиях, в этот раз заливал ZIC полусинтетику, и хочу сказать, что шума от КПП теперь меньше при торможении двигателем. До этого было залито ТНК Magnum.

Почти все производители, в один голос, твердят, что масло в коробке передач не требует замены на протяжении всего срока эксплуатации. Хотя исследования показывают совсем другую картину. Для Лады Калины, как и для большинства автомобилей, просто необходима замена жидкости в коробке передач. Связано это с потерей физико-химических свойств.

Опытный Калиновод выбирает масло в КПП:

Выбираем самое лучшее масло

При выборе масла в КПП, и для других агрегатов Лады Калины, необходимо брать только оригинальную жидкость. Поскольку, в последнее время, рынок имеет значительную долю подделок, необходимо подходить к вопросу тщательно.

Так, Калиноводы выбирают заливать масло «ТНК TRANS KP Super». Как показывает практика, коробка передач на нём начинает работать тише, а скорости включаться плавно. Следите за уровнем масла в КПП.

А в 8-ми клапанный двигатель предпочитают лить то, что рекомендовано заводом, впрочем как и в 16-ти клапанный двигатель. 16-ти клапанный двигатель капризнее, поэтому необходимо со всей строгостью отнестись к выбору масла.

В сервисном мануале завода была найдена таблица рекомендованных масел для Калины, а также их кодировка.

Стоит помнить, что в коробку передач заливается только трансмиссионное масло. После капитального ремонта, в момент обкатки можно использовать самое простое — ТАД-17.

Когда менять?

Эксперты рекомендуют, для увеличения ресурса использования КПП менять масло 1 раз на 150-180 тыс. км пробега.

Последствия несвоевременной замены

Поскольку со временем эксплуатации масло в КПП теряет свои свойства, как физические, так и химические, это может вызвать следующее последствия:

  • Износ валов и шестерней. Это связано с тем, что через 150 000 км масло теряет физические свойства, а именно охлаждающий эффект. Так, вращение валов и трение шестерней приводит к нагреву и повышенному износу.
  • Потеря химических свойств приведет также к износу и скоплению металлической стружки в масле, что скажется не только на шестернях, но и на подшипниках.

Все эти причины, могут послужить повышенному износу, что приведет к преждевременному капитальному ремонту коробки передач.

На видео разница между трансмиссионным маслом 80w-90 и 75w90

На Лада Калина 70w-90!

Процесс замены (кратко)

Подробнее о замене масла в материеле: замена масла в коробке передач на Лада Калина.

Заменить масло в КПП Лада Калина с одной стороны просто, а с другой и не так уже легко. Для этого понадобиться инструментарий, а именно: домкрат, промывочное масло, ключ на 17 и емкость для отработки.

Теперь, когда все готово, приступаем к самому процессу работы:

  1. Устанавливаем автомобиль на подъемник или яму.
  2. Демонтируем воздушный фильтр.
  3. При помощи щупа, проверяем количество масла.
  4. Демонтируем нижнюю защиту двигателя.
  5. Откручиваем сливную пробку на КПП.
  6. Слив масла может длиться до 40 минут.
  7. Закручиваем сливную пробку, при этом, не забыв заменить уплотнительное колечко.
  8. Теперь, вставляем в щуп лейку с удлиненной трубкой.
  9. Заливаем масло, в размере около 3 литров.
  10. Вытираем щуп, и вставляем, а затем вынимаем его. Смотрим уровень, он должен быть между указателями максимум и минимум.

Вот и все, масло в коробке заменено. Проезжаем 10-15 километров и смотрим показатель уровня. При необходимости доливаем масло.

Выводы

Замена масла КПП проводится за 1 час. Кому-то это может показаться слишком сложным, тогда нужно обратиться в автосервис. К выбору масла в трансмиссию необходимо подходить серьезно, поскольку от этого зависит ресурс агрегата.

Коробка передач Калины представляет собой механическую конструкцию с 5 ступенями переднего и одной ступенью заднего хода. Конструктивно коробка передач на Лада Калина объединена с основной передачей и дифференциалом. Корпус механизма представлен в виде 3 алюминиевых элементов картера:

При сборке между ними наносят специальный герметик.

Технические особенности КПП

При ремонте КПП Лада используют специальные схемы. Радиальный зазор роликовых подшипников составляет не более 0,07 мм. Для шариковых аналогов этот показатель не должен превышать 0,04 мм. Масло подается за счет маслосборника, который находится в области переднего подшипника, зафиксированного за вторичным валом. Регулировать натяг можно, подобрав нужную толщину колец. Последние детали установлены в картерном гнезде. Ведомая шестерня коробки передач на Калину прикреплена к фланцу дифференциала. Коробка сообщена с атмосферой посредством салуна, находящегося вверху рассматриваемой конструкции.

Ремонт КПП Лада Калина проводится при выходе из строя сальников внутренних шарниров. Перед их заменой сливают масло, отсоединяют привод передних колес, извлекают детали отверткой. Для прессовки нового сальника потребуется подходящая оправка.

Демонтаж и установка коробки передач

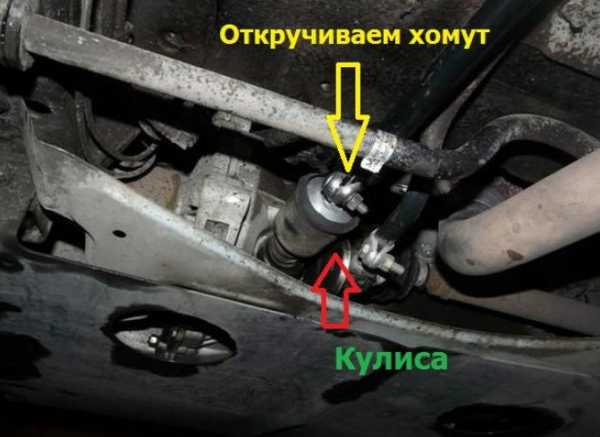

По завершении ремонтных работ МКПП устанавливается на прежнее место. Смазка ШРУС-4 наносится тонким слоем на наружную поверхность соответствующей втулки сцепления. Болты фиксации пальцев отворачивают к поворотным кулакам. Если гайка болта, которая фиксирует левый рычаг подвески, отвернута к кронштейну кузова, тогда последний крепежный элемент извлекается, а рычаг снимается.

Монтаж и установка проводятся своими руками с учетом схемы механической коробки передач на Ладе Калине и принципа ее работы, включая функциональность составных элементов. При отсутствии должного опыта и знаний рекомендуется доверить работу профессионалам.

Процесс разборки и сборки

При сборке КПП обезжиривают резьбу в шарнире и ступице рычага, включая винты фиксации. На резьбу винтов наносится специальное клеящее вещество. У винтов фиксации рычага и шарнира разная длина. Момент затяжки этого элемента равняется 33,6 Н. м. Установка сальников различных механизмов и кулисы Калины проводится с помощью специальной смазки, которая наносится на рабочие поверхности этих элементов.

В процессе осмотра детали КПП чистятся. Проводится такая работа с помощью скребка либо щетки. Удаляют все отложения, а отверстия очищают от загрязнений. Отверстия промывают и обдувают струей сжатого воздуха. Автомеханики рекомендуют хорошо продуть подшипники. Для этого воздушный поток нужно направлять таким образом, чтобы кольца вращались не быстро. Разъем картера, сцепление и задняя крышка очищаются от герметика. Проверяются свойства магнита. Если показатели слабые, а на поверхности магнита есть трещины, он заменяется новым.

Источники

avtozam.ru

Лада Калина — Трансмиссия — Коробка передач


Справочные данные

Основные данные для контроля, регулировки и обслуживания

Таблица 9.2.1

Трансмиссионное масло:

группа по API

класс вязкости по SAE

GL-4 или GL-4/5

75W90, 80W85, 80W90

Рекомендуемые марки масла

ЛУКОЙЛ ТМ 4, НОВОЙЛ ТРАНС КП, ТНК ТРАНС КП СУПЕР, ТРАНС КП-2, BP ENERGEAR НТ,

SHELL TRANSAXLE OIL

Заправочный объем, л

3,1

Размеры сальников приводов (правый* — 2110-2301034, 2110-2301034-01; левый* — 2110-2301035, 2110-2301035-01), мм:

внешний диаметр

57

внутренний диаметр

35

ширина

9

Размеры сальника первичного вала (2110-1701043), мм:

внешний диаметр

45

внутренний диаметр

25

ширина

9

Размеры сальника штока выбора передач (2108-1703042-01), мм:

внешний диаметр

30

внутренний диаметр

16

ширина

7


* Сальники левого и правого приводов не взаимозаменяемы, так как имеют разное направление маслосгонных канавок.

Моменты затяжки резьбовых соединений

Таблица 9.2.2

Наименование узлов и деталей

Резьба

Момент затяжки, Н-м (кгс-м)

Резьбовая пробка сливного отверстия

М22х1,5

28,7-46,3 (2,9-47)

Выключатель света заднего хода

М14х1,5

28,4-45,3 (2,9-4,6)

Гайка крепления корпуса привода датчика скорости

М6

4,5-7,2(11,7-18,6)

Гайки крепления коробки передач к картеру сцепления

М8

15,7-25,5 (1,6-2,6)

Болт с конической частью шарнира тяги привода переключения передач

М8

16,3-20,1 (1,7-2,1)

Болты крепления корпуса рычага переключения передач

М8

15,7-25,5 (1,6-2,6)

Болты крепления механизма переключения передач

М6

6,4-10,3 (0,7-1,1)

Гайки хомутов тяги привода переключения передач

М8

15,7-25,5 (1,6-2,6)

Болт крепления оси рычага переключения передач

М6

11,7-18,6(1,2-1,9)

Болты крепления кронштейна реактивной тяги

М8

14,0-32,0 (1,4-3,2)

Пробка фиксатора вилки заднего хода

M16x1,5

28,4-35,0 (2,8-3,6)

Соленоид

М16×1,5

28,4-35,0 (2,8-3,6)

Описание конструкции

На автомобиле установлена механическая пятиступенчатая двухвальная коробка передач. Она смонтирована вместе с главной передачей и дифференциалом в единый агрегат, корпус которого состоит из трех частей — картера сцепления, картера коробки и задней крышки. Места соединений картеров и крышки уплотнены бензомаслостойким герметиком.
Первичный вал коробки передач выполнен в виде блока шестерен. Шестерни первичного вала — ведущие, находятся в постоянном зацеплении с ведомыми шестернями передач переднего хода, установленными на вторичном валу. Все элементы вторичного вала съемные. Вторичный вал — полый, с радиальными отверстиями в местах установки шестерен для смазки наружной поверхности вала. Шестерня пятой передачи вращается на втулке. Ведущая шестерня главной передачи и ступицы синхронизаторов установлены на шлицах вала. Передние концы валов опираются на роликовые подшипники, а задние — на шариковые.
Дифференциал — двухсателлитный, предварительный натяг его подшипников регулируется подбором толщины регулировочного кольца, установленного под наружным кольцом подшипника дифференциала. На корпусе дифференциала установлено задающее кольцо датчика скорости автомобиля. Датчик установлен на картере коробки передач.
Для контроля уровня масла в картере коробки передач установлен указатель уровня (измерительный щуп).
Механизм переключения передач оборудован устройством с электрическим приводом, исключающим ошибочное включение передачи заднего хода вместо первой передачи. Исполнительный элемент этого устройства — соленоид.

Он установлен в нижней части картера коробки передач, слева.

Выключатель блокировки заднего хода установлен на рычаге переключения передач, под рукояткой.

Коробка передач: 1 — задняя крышка картера коробки передач; 2, 44 — гайка; 3 — ведущая шестерня пятой передачи; 4 — упорная пластина; 5, 40 — стопорные кольца подшипника; 6 — шариковый подшипник первичного вала; 7 — ведущая шестерня четвертой передачи; 8 — картер коробки передач; 9 — первичный вал; 10 — ведущая шестерня третьей передачи; 11 — ведущая шестерня второй передачи; 12 — шестерня заднего хода; 13 — ведущая шестерня первой передачи; 14 — роликовый подшипник; 15 — сапун; 16 — сальник первичного вала; 17 — картер сцепления; 18 — роликовый подшипник вторичного вала; 19 — маслосборник; 20 — ведущая шестерня главной передачи; 21 — кольцо датчика скорости автомобиля; 22, 32 — сальники привода; 23, 30 — роликовые конические подшипник дифференциала; 24 — датчик скорости автомобиля; 25 — коробка дифференциала; 26 — сателлит дифференциала; 27 — ось сателлитов; 28 — полуосевая шестерня; 29 — ведомая шестерня главной передачи; 31 — регулировочное кольцо; 33 — ведомая шестерня первой передачи; 34 — синхронизатор первой и второй передач; 35 — ведомая шестерня второй передачи; 36 — ведомая шестерня третьей передачи; 37 — синхронизатор третьей и четвертой передач; 38 — ведомая шестерня четвертой передачи; 39 — шариковый подшипник вторичного вала; 41 — втулка; 42 — ведомая шестерня пятой передачи; 43 — синхронизатор пятой передачи

www.vaz-autos.ru

Ремонт коробки передач Лада Калина

Внутри машины ВАЗ 21118, как и любой другой, всегда стоит коробка передач. У такой модели, как Калина 1118, это устройство представляет собой конструкцию механического типа, которая снабжается одной ступенью заднего хода, а также 5 ступенями переднего.

В Lada Kalina коробка передач объединяется конструктивно с дифференциалом, основной передачей. Ремонт дифференциала КПП тоже должен учитывать это.

В виде трёх алюминиевых медных картера представлен сам корпус механизма у машины ВАЗ Калина:

  1. Задняя крышка.
  2. Коробка.
  3. Сцепление.

Между ними наносят специальные герметики, когда осуществляется сборка, ремонт коробки передач.

Технические особенности КПП

Блок ведущих шестерней сцепляется первичным валом. Это важно учитывать, когда проводится ремонт КПП. Что касается самого первичного вала, то для него создаётся постоянное сцепление с элементами передней передачи, выполняющими аналогичные функции.

Осуществляя ремонт вторичного вала, надо помнить о том, что он обладает полой структурой. Именно благодаря ей масло без проблем доходит до ведомых шестерней.

Внутри механизма можно найти также ведомые подшипники, синхронизаторы. Когда проводится замена кулисы своими силами, эта деталь тоже может быть заменена. Этого требует и ремонт карданчика кулисы КПП.

Устройство КПП такого, что при ремонте не обойтись без использования специальных схем. Не более 0,07 миллиметров составляет в этом случае радиальный зазор на роликовых подшипниках.

Ремонт кулисы КПП — тоже довольно сложный процесс. Особенно, учитывая, что 0,04 миллиметров не должен превышать этот же показатель, но для шариковых аналогов.

Маслосборник отвечает за подачу масла. Он находится в области переднего подшипника, зафиксированного за вторичным валом. Капитальный ремонт часто затрагивает и такие детали. Если подобрать нужную толщину колец — появится возможность регулировать показатель натяга. Размеры сальников легко найти в инструкции, эти детали заменяются без проблем даже в домашних условиях.

При ремонте ручки КПП необходимо помнить о том, что к фланцу дифференциала прикрепляется ведомая шестерня у коробки передач на этой машине. Посредством салуна с атмосферой совмещается сама коробка, находящаяся в верхней части конструкции, которую мы рассматриваем.

При ремонте ручки КПП необходимо помнить о том, что к фланцудифференциала прикрепляется ведомая шестерня у коробки передач на этой машине. Посредством салуна с атмосферой совмещается сама коробка, находящаяся в верхней части конструкции, которую мы рассматриваем. Ремонт рычага — не единственная операция, которую необходимо проводить время от времени. Иногда требуется заменить подшипники, это делается при появлении постороннего шума. Комплект для ремонта КПП нужно приобрести, если лишний шум стал заметен во время нажатия, отпускания педали сцепления.



Руководство по ремонту говорит о том, что управляется коробка с помощью привода, который состоит из нескольких элементов:

  1. Штока переключателя.
  2. Шаровая опора.
  3. Рычаг.

Согласно руководству, тросовые конструкции всегда оснащаются реактивной тягой, тогда передачи не выключаются сами по себе. Один из концов тяги связан с рычагом, а второй — с мотором. Если сальники внутренних шарниров вышли из строя, необходимо провести самостоятельный ремонт КПП. Но перед тем как их заменить, надо полностью сменить масло. Привод передних колёс отсоединяется полностью.

Обслуживание коробки передач предполагает использование отвёртки для снятия необходимых деталей. Но нужно будет приобрести оправку с нужными параметрами, чтобы провести прессовку.

Три оси присутствуют на системе переключения. Одна ось снабжается трёхплечим рычагом для выбора и выключения передач. Коробка переключения передач у второй оси отсутствует, но зато есть скобы, блокирующие поворачивание. После каждых 75 тысяч километров пробега эту конструкцию полностью меняют. Люфт рычага коробки передач тоже должен насторожить, как и выход из строя других деталей.

Демонтаж и монтаж коробки передач

Обслуживание коробки передач предполагает, что механизм придётся снимать, менять его позицию. Перед этим необходимо установить на подъёмник само транспортное средство. Зажигание необходимо полностью выключить и обязательно пригодиться стояночный тормоз.

Как ремонтировать коробку передач? Для этого от аккумулятора отсоединяют клемму «минус». Капот необходимо открыть полностью. Об этом пишет любой справочник по ремонту КПП.

Крышка масляной горловины тоже демонтируется. Необходимо установить предыдущий элемент после того, как снят экран. Коробка переключения передач требует ослабления хомута, ответственного за фиксацию. От соответствующего датчика необходимо отсоединить шланг впускной трубы. Люфт рычага коробки передач требует таких же действий на практике. Затем надо отвернуть гайку воздухозаборника.

Ход ремонта далее зависит от конкретной неисправности.

Заклинило рычаг КПП

В любом случае необходимо извлечь последний крепёжный элемент после того, как будет отвёрнута к кронштейну кузова гайка болта, фиксирующая левый рычаг подвески.

Ремонт подушки коробки не обходится без многих действий, о которых писалось выше.

После этого останется только снять рычаг. Ещё один довольно важный элемент — вилка КПП, за её состоянием тоже надо следить.

В ёмкость нужно будет слить всё оставшееся масло. Кап ремонт КПП предполагает и выворачивания из шестерён полуосей дифференциала такой детали, как привод колёс. Заглушки ставятся на то место, где раньше были шестерни. После того как регулировка КПП закончена, обычно переходят к установке левой опоры подвески, кронштейнов задней части автомобиля.

Любые подобные работы, в том числе и ремонт вторичного вала, должны учитывать общую схему коробки передач, основной принцип её работы. Её содержит книга по ремонту коробки. То же самое касается функциональности составных элементов, иначе опора рычага КПП не может быть заменена, как и другие детали.

Особенности ремонта полностью знакомы только настоящим профессионалам. Лучше доверить работу им, если нет должного опыта, некоторых практических навыков.

Необходимо полностью промыть механизм водой перед тем, как разбирать его, выявлять неисправность КПП. Проблемы при ремонте могут возникнуть, если не установить саму деталь на специальном стенде. Полностью демонтируется кронштейн, который отвечает за фиксацию троса сцепления, подвеску мотора.

Многие дают полезные советы по замене КПП ВАЗ. Согласно им, в любом случае понадобится снять заднюю крышку у картера.

Как снять КПП

Болт фиксации вилки и гайки нужно отвернуть после того, как снят стопор первичного вала. То же самое придётся делать, если необходимо произвести замену короткоходной кулисы КПП.

Со вторичного вала надо демонтировать шлиц. Схема сборки коробки предполагает обратный порядок действий.

x7.by

пошаговая инструкция, устройство и рекомендации

«Лада Калина» — весьма распространенный в России автомобиль. Пользуется он большим спросом благодаря своей невысокой стоимости и ремонтопригодности. Многие обслуживают эту машину своими руками. Обычно автовладельцы уделяют внимание двигателю, меняя в нем масло, фильтры, свечи и прочие детали. А вот про КПП многие забывают. Замена масла в коробке «Лады Калины» — обязательная мера технического обслуживания. О ней должен знать каждый. Итак, давайте рассмотрим, как производится данная процедура и какое масло в КПП заливать.

Характеристика

На «Ладе Калине» используется классическая пятиступенчатая механика. Эта коробка берет свою историю еще со времен «девяток». Недавно «АвтоВАЗ» выпустил новую коробку ВАЗ-2180 с тросиковым приводом. Трансмиссия претерпела множество изменений, но принцип смазки остался таким же. Так, в поддоне залито несколько литров трансмиссионной жидкости. Она не разбрызгивается и не накачивается насосом. Смазка происходит естественным образом – при вращении в эту ванну с маслом окунаются шестерни промежуточного и других валов. Таким образом обеспечивается смазывание трущихся элементов.

Многие об этом не знают, но это не единственная функция масла. Помимо смазки, оно обеспечивает и отвод тепла. Именно поэтому при низком уровне жидкости коробка быстро перегревается. Сами шестерни работают на сухую, из-за чего возникает значительное количество выработки. Затем она скапливается в масле. Со временем ее количество увеличивается, а сама жидкость приобретает темный оттенок. Именно поэтому нужно регулярно контролировать уровень масла в коробке. Для этого в «Калине» имеется специальный щуп. Производитель не рекомендует эксплуатировать автомобиль, если уровень масла ниже средней отметки.

О ресурсе

Регламент замены трансмиссионного масла существенно отличается от моторного. Производитель советует менять «трансмиссионку» раз в 75 тысяч километров. Но опытные автомобилисты рекомендуют сократить эту цифру до 60, а если автомобиль был новый, то и вовсе до 30 тысяч километров. Почему именно так? Новые детали в процессе притирки образуют мелкую стружку. Ее наличие в масле нежелательно. Поэтому такую смазку нужно как можно скорее заменить.

Далее в процессе эксплуатации масло будет подвергаться разным температурным перепадам. Выработка сократится, но это не значит, что после 30 тысяч километров она прекратится вовсе. Да и само заводское масло не обладает хорошим качеством. Поэтому, чтобы содержать трансмиссию в сохранности, замена масла в коробке передач «Лады Калины» должна производиться не реже, чем каждые 60 тысяч километров.

Что купить?

Сейчас на полках магазинов можно найти самую разнообразную продукцию. Специалисты рекомендуют использовать масло с вязкостью от 70W80 до 80W85. Что касается производителей, хорошие масла выпускают:

  • «Роснефть».
  • «Лукойл».
  • «Шелл».
Также много положительных отзывов собирает продукт от компании Zic.

Инструменты и материалы

Чтобы замена масла в коробке передач «Калины» 2-го и 1-го поколения прошла успешно, нам нужно подготовить:

  • Рожковый ключ на 17 (или трещотку с головкой).
  • Домкрат.
  • Пустую канистру или любую другую емкость для слива отработки. Важно, чтобы она была широкой и плоской, иначе не войдет под днище. Можно разрезать боковину канистры из-под моторного масла и поместить ее под сливное отверстие. Клиренс «Калины» позволяет это сделать.
  • Лейку. Ее желательно удлинить, поскольку коробка с заливным отверстием находится очень глубоко. Для удобного залива, используйте шланг соответствующего диаметра. Важно, чтобы его длина была не менее 30 сантиметров.

Приступаем к работе

Итак, как производится замена масла в коробке передач «Калины»? Перед началом работ необходимо прогреть КПП. Особенно это нужно сделать, если на улице мороз. Масло в трансмиссии очень вязкое, а при минусовой температуре и вовсе приобретет желеобразную форму. К тому же на прогретой коробке у нас быстрее стечет вся отработанная жидкость.

Далее берем домкрат и поднимаем часть автомобиля. Поскольку «Калина» у нас переднеприводная, ставим домкрат у левого переднего колеса (коробка выходит именно в эту сторону). Затем при помощи ключа на 17 откручиваем сливную пробку. Найти ее очень просто – она находится в нижней части края КПП. Для нее в защите выведен отдельный лючок. Затем подставляем пустую емкость и ждем, пока из КПП сольется все масло. Но даже с прогретой коробкой приходится очень долго ждать – не менее 20 минут. Как далее производится замена масла в коробке в «Калине»?

После этого закручиваем пробку ключом с усилием руки (не переусердствуйте, иначе в следующий раз ее не открутите). Открываем капот и находим заливное отверстие. Как таковой горловины на «Калине» нет – заливать придется через щуп. Поэтому шланг, которым мы удлиняли лейку, должен быть тонким. Чтобы масло не протекало, можно замотать на скорую руку места соединения изолентой или «фумкой». Затем заливаем жидкость в полном объеме. Помещаем щуп на место. На этом замена масла в коробке передач «Калины» завершена. Теперь можно приступать к повседневной эксплуатации. В механической коробке нет никаких фильтров, поэтому ее обслуживание ограничивается только заменой масла.

На «Калине» используется механическая коробка передач на 5 ступеней. Производитель рекомендует заливать 3100 грамм масла. Но автомобилисты рекомендуют лить на 100-200 грамм больше. Так мы исключим посторонние шумы в коробке и гул валов на скорости (особенно шестерни пятой передачи).

Полезный совет

Как мы уже отметили, трансмиссионное масло очень вязкое. Даже на горячую оно с трудом выходит из коробки. Поэтому часть жидкости остается на стенках поддона и на самих шестернях валов. Специалисты рекомендуют проливать немного жидкости перед заменой. Для этого заливают в коробку 100-150 грамм масла, не закручивая пробки, и ждут, пока она не выйдет из отверстия. Многие удивляются результату: в коробку была залита чистая трансмиссионная жидкость, а через пару секунд вышла черная жижа. Таким образом мы максимально очистим КПП от старой смазки. Особенно это полезно при переходе на продукт иного производителя и с другой вязкостью.

Заключение

Итак, мы выяснили, как производится замена масла в коробке в «Калине». Как видите, операцию можно выполнить в одиночку, своими руками. Самое сложное – изготовить переходник на лейку. Процедура по замене масла в коробке в «Калине» занимает не более 40 минут. И это с учетом того, что половина времени отведена на слив старой жидкости.

fb.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
