Калина электронная дроссельная заслонка – конструкция, диагностика, промывка и ремонт. » Motorhelp.ru диагностика и ремонт инжекторных двигателей

Чистка дроссельной заслонки на калине

“Дроссельная заслонка” —  народное название,  агрегат правильно называется дроссельным узлом, в нём находится заслонка. Поэтому во время изучения данной статьи следите за словами повнимательнее, мы называем детали своими именами.

Примечание!
Сперва понадобится снять её с автомобиля. Приобретите в автомагазине специальную прокладку, которая вставляется между дроссельным узлом и ресиверным патрубком. В статье представлена ссылка на инструкцию по снятию дроссельного узла. Также запаситесь очистителем карбюраторов, он хорошо счищает грязь с металла. Прокладка дроссельного узла, очиститель карбюраторов и узел представлены на фотографии ниже:

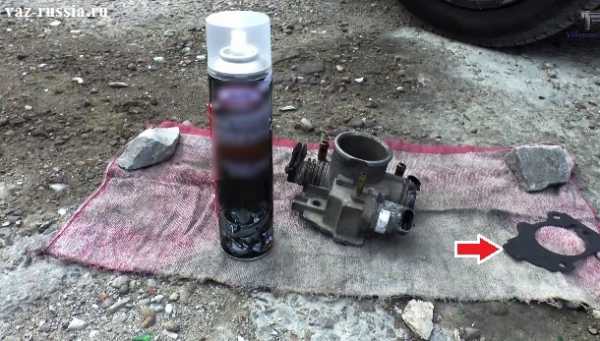

На фото красной стрелкой указана прокладка, но не идите в автомагазин за такой же — все разные в зависимости от ресивера. Существует два варианта: снимаете заслонку и прокладку с ресивера и едете покупаете точно такую же, либо, надеясь на опытность продавца, называете ему модель автомобиля, а он подберёт деталь!

Краткое содержание:

Местонахождение узла

У двигателей под е-газ или стандартный узел с тросиком, деталь располагается в одинаковом месте, но немного отличаются по форме — вы сразу же поймёте, открыв капот и взглянув на него. На фото ниже красной стрелкой указано местонахождение узла системы е-газ.

Когда его чистить ?
1. Со временем любая деталь у автомобиля загрязняется и её приходится чистить. В инжекторных автомобилях приходится чистить  узел и четыре форсунки, они загрязняются от некачественного грязного топлива. Узел же загрязняется от грязного воздуха, проходящего сквозь него во время езды.

Примечание!
Во избежание загрязнения, рекомендуем вам чаще менять воздушный фильтр. Ознакомьтесь со статьей о замене воздухофильтра: «Замена воздухофильтра на ВАЗ»!

2. Как понять, что узел загрязнился и требует очистки? Автомобиль начинает вести себя по-другому: появляется плавание оборотов на холостом ходу (происходит из-за того, что заслонка не закрывается нормально из-за грязи на ней), машина глохнет и дёргается.

Чистка дроссельной заслонки на моделях 1117- 1119.

Примечание!
Данная статья касается автомобилей с тросиковым механизмом, для е-газа вам придется искать дополнительную информацию по снятию заслонки.  Заслонка на системе е-газ крепится на трёх шестигранных болтах, к ней подсоединяются шланги подвода и отвода охлаждающей жидкости. Самое главное отличие — в системе нет троса. (Не рекомендуем снимать узел во время отрицательных температур окружающей среды (даже  -1), работайте когда температура плюсовая)

Важный момент! Перед началом работ скиньте клемму минус с аккумуляторной батареи, обесточьте её. Если вы не знаете способ скидывания клеммы, изучите статью: «Замена аккумулятора на автомобиле».

Снятие:

1) Чистить неснятую заслонку не имеет смысла, ведь грязь, стекающая во время мытья, вольется в двигатель автомобиля сквозь щель. Загрязнение двигателя автомобиля изнутри недопустимо.

Примечание!
Рекомендуем ознакомится со статьёй : «Замена дроссельного узла на ВАЗ»!

2)  У авто е-газ после снятия узла не рекомендуем трогать саму заслонку: узел скорее всего выйдет из строя , а значит придется менять на новый.

3) Положите снятый узел на чистую ровную поверхность, не допуская загрязнения, и приготовьте очиститель карбюраторов.

Примечание!

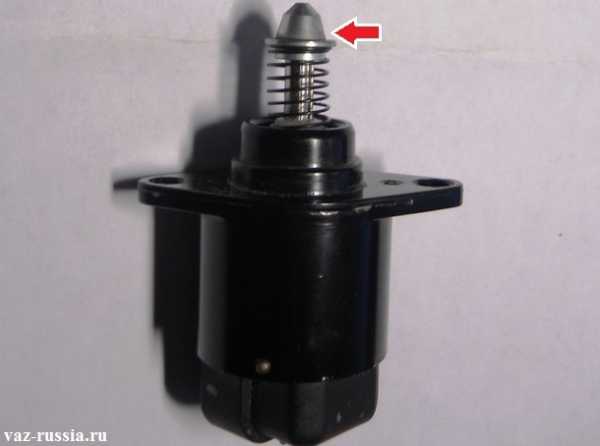

Прежде чем приступать к чистке, рекомендуется снять с дроссельного узла «датчик регулятор холостого хода». Подробнее описано в статье с инструкцией по снятию узла с автомобиля.

Чистить узел целиком и полностью очистителем карбюраторов нет необходимости, достаточно пройти те места, где проходит воздух. Очистите внутреннюю часть, там находится заслонка (см. фото ниже), положите деталь на солнышко и подождите, пока вся жидкость испариться. Ускорить процесс можно взяв мягкую тряпку, не повреждающую внутреннюю часть запчасти, и аккуратно протерев от оставшейся грязи и средства для карбюраторов!

4) Теперь переходим к очистке датчика. Чистите только рабочую поверхность — место соприкосновения датчика с узлом.  Часть, выходящая наружу узла, в чистке не нуждается.

Примечание!
Во время чистки следите, чтобы жидкость не попадала внутрь. Аккуратно убирайте грязь только с наконечника (указан стрелкой). Если жидкость попадет под пружину и потечёт через уплотнительное кольцо внутрь, датчик сломается и вам придется покупать новый.

Установка:

Производится в обратном снятию порядке. Обнаружив трещины или повреждения на прокладке между узлом и ресивером, рекомендуем вам замену на новую.

Примечание!
Не заводите автомобиль сразу по окончанию установки! Это относится к системе е-газ, потому что на этих автомобилях контроллер сперва должен адаптироваться и понять местонахождение нулевого положения дроссельной заслонки узла. Установив все агрегаты на своё место, сядьте в автомобиль, включите зажигание и подождите около 30-40 секунд пока контролер адаптируется. Подробно ознакомиться с процессом адаптации заслонки предлагаем в информационном письме:

Дополнительный видео-ролик:
Подробнее ознакомиться с чисткой дроссельного узла вам поможет видео ниже.

vaz-russia.com

Датчик положения дроссельной заслонки Лада Калина

Датчик положения дроссельной заслонки Лады Калины предназначен для определения степени раскрытия заслонки дроссельного узла. В основе его конструкции лежит несложный потенциометр: при изменении расположения заслонки на сигнальном выходе изменяется напряжение. Потенциометр представляет собой переменный резистор.

1 Принцип работы датчика

Датчик положения в большинстве случаев монтируется на ось заслонки, крепление с которой должно быть максимально жестким, запрещено наличие даже минимального люфта. Выводы потенциометра:

• Сигнальный выход, соединяющийся с ЭБУ машины;
• Напряжение питания стандартно составляет 5 Вольт;
• «масса» — «минус» питания, расположенный на кузове машины.

Максимальное сопротивление датчика регистрируется при закрытой заслонке, при этом уровень напряжения ЭБУ минимален. Во время нажатия на педаль газа заслонка открывается, одновременно с этим изменяется уровень сопротивления, а также до максимального значения повышается напряжение.

Электронный блок управления машины Калина обладает прошивкой, в которую заносятся все необходимые сведения. В зависимости от уровня раскрытия заслонки, блок управления изменяет момент зажигания и время открытия форсунок. Используются также датчики положения дроссельной заслонки бесконтактного типа — магниторезистивные. Конструкция этих датчиков включает в себя:

• Постоянный магнит, жестко связанный с дроссельной заслонкой;
• Электронный элемент высокой чувствительности, обработанный особым материалом.

Во время нажатия на педаль газа постоянный магнит приходит во вращение. Одновременно с этим изменяется уровень сопротивления чувствительного элемента, происходит это благодаря смене вокруг него магнитного поля. Однако в этом случае ЭБУ Лады Калины фиксируется изменение угла, а не напряжение. При поломке датчика положения дроссельной заслонки, как правило, появляются проблемы связанные с запуском двигателя, изменяются обороты, повышается расход бензина, разгон машины становится затрудненным.

2 Ремонт и демонтаж датчика

Потенциометр в Ладе Калине фиксируется на оси дроссельной заслонки. Для того, чтобы получить доступ к нему, потребуется убрать декоративный чехол. Нижний порог напряжения на управляющем выходе составляет порядка 0,7 Вольт. Максимальное открытие дроссельной заслонки соответствует величине напряжения в 4 Вольт и выше, максимальный уровень — 5 Вольт. Для проверки работоспособности датчика положения заслонки необходим мультиметр, при помощи которого измеряется напряжение на сигнальном выходе. Если при закрытой заслонке напряжение периодически скачет, то рекомендуется провести чистку как самой детали, так и контактов датчика. В большинстве случаев первопричиной всех неполадок и неисправностей является как раз загрязненность элементов и контактов устройства. В случае выхода датчика из строя можно диагностировать следующие изменения:

• Цифровой код неисправности контроллер заносит в память;
• На панели приборов загорается лампочка, говорящая о поломке;
• Угол открытия заслонки электронным блоком управления рассчитывается по уровню расхода воздуха и количеству оборотов коленвала.

Прежде чем приступать к процессу ремонта или замены датчика дроссельной заслонки на машине Лада Калина, нужно от аккумуляторной батареи отключить минусовую клемму. После этого требуется отключить от питания сам датчик — вынув штекер путем нажатия на специальную пластиковую защелку. Датчик положения дроссельной заслонки в Ладе Калине крепится двумя винтами, после чего весь узел можно снимать.

Снятая деталь осматривается на наличие повреждений, измеряется ширина вала датчика (стандартно — пять миллиметров). Вероятно, потребуется произвести чистку дроссельной заслонки. Если грязь скопилась на оси, то датчик приходить в движение будет с трудом. Если имеет место люфт, то убрать его никак не получится: подмотка при помощи изоленты или любых других материалов лишь ухудшит положение. Избавиться от люфта можно исключительно путем полной замены всего датчика положения заслонки.

3 Причины поломки датчика и его обратная установка на Ладу Калину

Устанавливается датчик в обратном процессу снятия порядке. Недопустимо повреждать специальное уплотнительное кольцо из поролона. Если это все же произошло, то оптимальным вариантом станет замена сломанной детали. Чем выше качество кольца, тем лучше будет функционировать дроссельная заслонка и ниже будет риск возникновения следующей поломки. Причины поломки можно достаточно просто понять по конструкции датчика, их может быть несколько:

• Стирание слоя напыления;
• Поломка подвижного сердечника;
• Полный либо частичный износ подложки.

Как результат — невозможно на сигнальном выходе получить увеличение величины напряжения. После установки датчика или его полной замены не нужно проводить настройки: микроконтроллерное устройство воспринимает закрытую дроссельную заслонку как точку отсчета. Ремонт датчиков намного сложнее, чем их замена, поскольку нужно заново создавать напыление контактного слоя. Провести такую операцию в домашних условиях невозможно, кроме того, далеко не каждое СТО возьмется за нее. Если же сравнивать стоимость ремонта датчика заслонки

autoexpert.today

Снятие и чистка дроссельного узла

Многим владельцам карбюраторных машин привычная такая процедура, как промывка карбюратора. Но хозяева инжекторных машин, в том числе и Калины, думают, что если авто с впрыском топлива — значит чистить и промывать там ничего не надо. На самом деле дроссельный узел инжектора Калины также нуждается в регулярной чистке. Конечно, не стоит этого делать постоянно через каждые 10 000 км, а вот раз в 50 тысяч км я бы рекомендовал производить эту процедуру.

Перед тем, как снять с автомобиля дроссельный узел, сначала ознакомьтесь с принадлежностями:

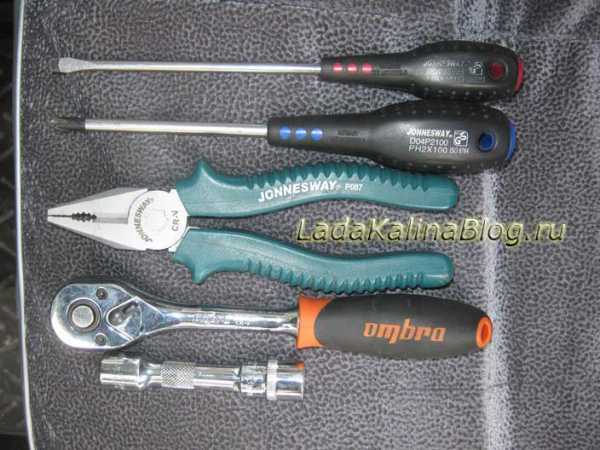

Перечень необходимых инструментов для снятия узла

• Плоская и крестовая отвертки
• Головка на 13
• Удлинитель короткий
• Трещотка или вороток
• Плоскогубцы (в некоторых случаях)

Прежде чем начинать ремонт, отключите аккумуляторную батарею, сняв минусовую клемму, так как придется потом отключать штекеры датчиков, и включенное питание будет ни к чему.

Инструкция по снятию дроссельного узла с Калины 1,6 8 клапанов

Первым делом необходимо отсоединить входной патрубок, который идет от воздушного фильтра до самого узла. Ослабляем хомут, как показано на фото ниже:

А также нужно ослабить на тонком шланге, который отходит от входного. Лучше это сделать со стороны клапаной крышки:

После чего отсоединяем толстый патрубок и этот тонкий шланг и отводим их в сторону, чтобы в дальнейшем они нам не мешались:

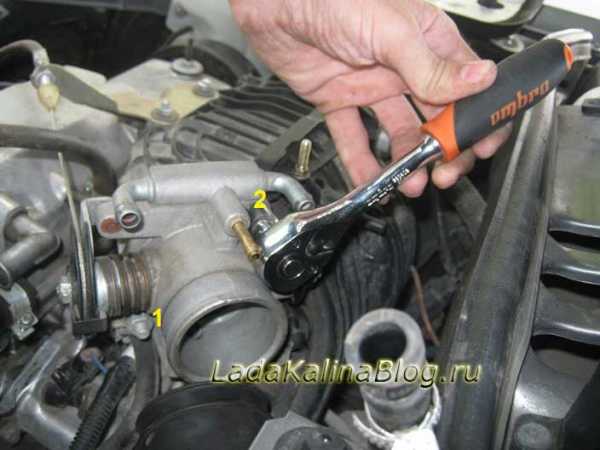

Затем необходимо открутить все хомуты шлангов, которые подсоединены к дроссельному узлу. Три из них находятся вверху:

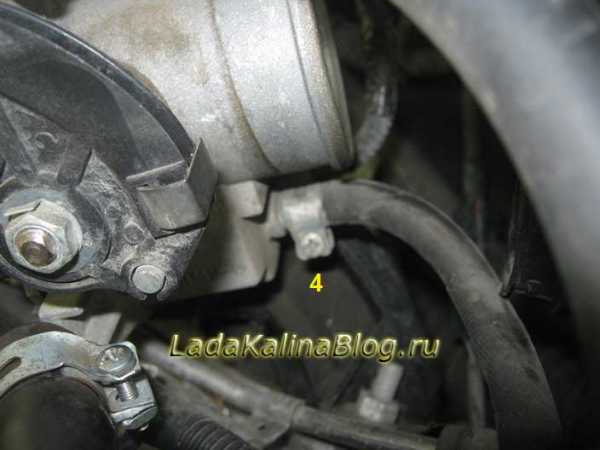

А четвертый в нижней части дросселя, на фото ниже наглядно показано его местонахождение:

Если возникнут проблемы со снятием шлангов, то можно воспользоваться плоскогубцами. Аккуратно обхватить посадочное место шланга и покрутить его по трубке. Вот так, как продемонстрировано на картинке:

Теперь отсоединяем штекеры от датчиков, которые находятся с внутренней боковой стороны узла. Результат должен получиться следующим:

Осталось совсем немного: открутить две гайки крепления узла к коллектору. Удобнее всего это делать трещоткой с удлинителем — для нижней гайки, а для верхней можно и без него.

И снимаем всю эту конструкцию со шпилек:

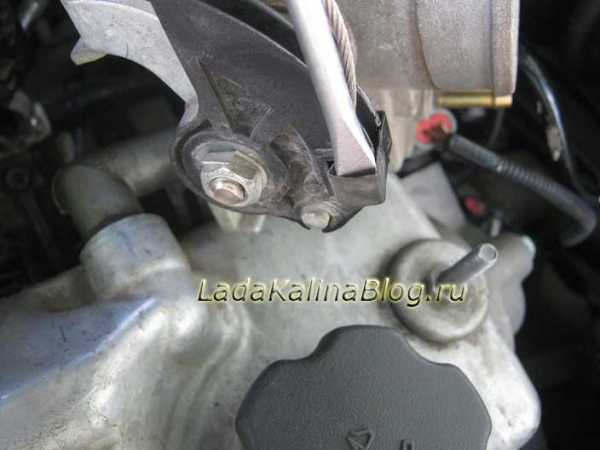

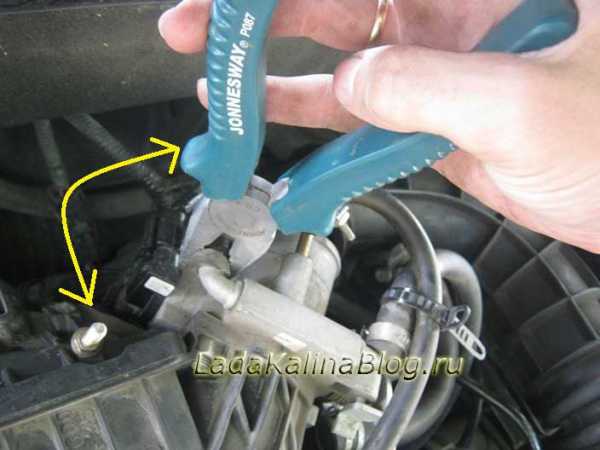

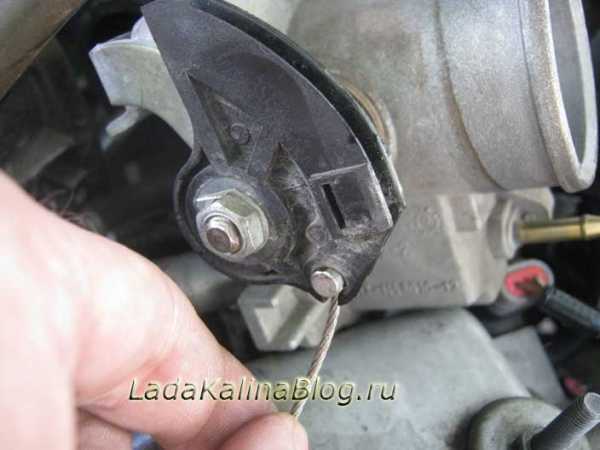

Осталось только освободиться от тросика газа. Для этого берем плоскую отвертку и поддеваем металлическую скобу с одной стороны, примерно так, как представлено на фотографии ниже:

После чего пальцем поддеваем этот фиксатор и вынимаем его:

Затем берем рукой за тросик газа и опускаем его в самый низ, чтобы он стал напротив отверстия для снятия:

И с обратной стороны немного надавив на держатель, отводим тросик в сторону и спокойно вынимаем:

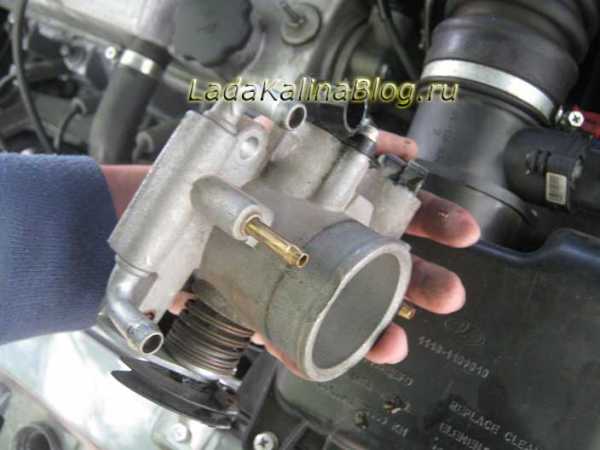

Вот и все готово — теперь дроссельный узел можно снимать полностью, ведь препятствий для этого больше нет:

Чистка или промывка дросселя Калины

После моего пробега, чуть менее 50 000 км, состояние внутри было вполне нормальным, никаких сильных отложений или нагара я не обнаружил. Лишь немного темного налета, что-то типа копоти было на стенках:

Промывать я его не стал, а взял просто сухую чистую тряпку и тщательно все протер внутри до заводского блеска. Если все же решитесь сделать полную промывку, то предварительно выкрутите датчики из узла. В их посадочных местах скапливается тоже черный налет, который необходимо будет удалить.

Удобно чистить внутреннюю полость старой зубной щеткой. После проведения всех процедур, насухо все вытираем салфеткой или чистой тряпкой и продумаем внутри воздухом, чтобы не осталось ни единой песчинки и пылинки.

Установку производим в обратном порядке, подключив на место все провода и шланги. Результат проделанной работы показал, что я не зря старался и экспериментировал со своей Калиной. Теперь при пуске двигателя мотор стал «отстреливать» как и должно быть на новой машине.



ladakalinablog.ru

Код ошибки неисправность дроссельной заслонки Лада Гранта

Содержание статьи:

1. Особенности дроссельного узла Лада Гранта
2. Электронная педаль газа Лада Гранта
3. Неисправности электронной педали газа
4. Чистка электронной дроссельной заслонки E-Gas Лада Гранта 16V

Особенности дроссельного узла Лада Гранта

Дроссельную заслонку поворачивает электродвигатель через редуктор. Оба встроены в корпус дроссельного узла. При запуске и прогреве двигателя, а также в режиме холостого хода поступление воздуха в цилиндры регулируется открыванием дроссельной заслонки. Положение дроссельной заслонки контролируют два датчика, встроенные в корпус дроссельного узла.

Угол открытия дроссельной заслонки задает электронный блок управления (ЭБУ) в зависимости от расчетного количества воздуха, которое должно поступить в цилиндры двигателя. При этом учитывается режим работы двигателя (запуск, прогрев, холостой ход и так далее), температура окружающего воздуха и двигателя, положение педали газа.

Управляющие команды поступают в дроссельный узел на электродвигатель. Одновременно ЭБУ контролирует угол открытия заслонки и, при необходимости, подает соответствующие команды для корректировки ее положения. В результате того, что ЭБУ одновременно регулирует количество впрыскиваемого топлива и поступающего воздуха, поддерживается оптимальный состав горючей смеси при любом режиме работы двигателя.

Дроссельный узел с электроприводом дроссельной заслонки чувствителен к отложениям, которые могут накапливаться на его внутренней поверхности. Образовавшийся слой отложений может помешать плавному движению дроссельной заслонки, подклинивая ее (особенно при малых углах открытия). В результате двигатель будет неустойчиво работать и даже глохнуть на холостом ходу, плохо запускаться, могут появиться провалы и на переходных режимах. Чтобы избежать этого в качестве профилактической меры следует удалять отложения специальными моющими составами при выполнении очередного технического обслуживания автомобиля. Большой слой отложений может совсем заблокировать движение заслонки. Если промывкой не удастся восстановить работоспособность дроссельного узла, то необходимо его заменить.

Неисправность или некорректная работа дроссельного узла может быть вызвана нарушением контакта в его электрической цепи (окислившимися выводами в соединительной колодке жгута проводов). В этом случае восстановить работу удастся, обработав выводы специальным составом для очистки и защиты электрических контактов. Возможны и другие причины неисправности:

— на дроссельный узел не поступает напряжение питания;

— не поступают сигналы с обоих датчиков положения дроссельной заслонки;

— ЭБУ не может распознать сигналы с датчиков положения дроссельной заслонки.

В этих случаях система управления двигателем переходит в аварийный режим работы. При этом автомобиль сохраняет возможность самостоятельно передвигаться на небольшое расстояние с медленной скоростью, что, в крайнем случае, позволит переместить его в безопасное место

(съехать на обочину, покинуть перекресток и тому подобное).

О том, что дроссельный узел работает в аварийном режиме, может свидетельствовать горящая контрольная лампа неисправности системы управления двигателем и повышенная частота вращения коленчатого вала на холостом ходу (около 1500 мин^-1, несмотря на то, что двигатель прогрет до рабочей температуры), двигатель при этом не будет реагировать на нажатие педали газа.

Каждый из датчиков положения дроссельной заслонки представляет собой потенциометр. В процессе работы происходит постепенный износ токопроводящих дорожек и подвижных контактов. Со временем износ может достичь такой степени, что корректная работа датчика станет невозможной. Наличие двух датчиков увеличивает надежность всего узла.

В случае если из строя выйдет только один датчик загорится контрольная лампа, но система управления двигателем перейдет на резервный режим работы. При этом двигатель будет адекватно реагировать на нажатие педали газа, но с худшими эксплуатационными параметрами

Резервный режим позволяет доехать на автомобиле до места ремонта своим ходом.

Электронная педаль газа Лада Гранта

На современных автомобилях вместо обычного тросикового привода управления дроссельной заслонкой устанавливают так называемую «электронную педаль газа». В таких авто положением дроссельной заслонки управляет электроника. Когда вы нажимаете или отпускаете педаль газа, информация об этом идёт в блок управления (ЭБУ) и только после обработки и корректировки уже даётся команда в модуль дроссельной заслонки. О плюсах и минусах такой системы, а также о признаках неисправностей и пойдёт речь в данной статье.

Для тех, кто привык к механическим приводам, где нажатие на педаль газа напрямую вызывает перемещение дроссельной заслонки, будет непривычным и неизвестным управление автомобилем с электронной системой. Чтобы разобраться, нужно понять принцип работы «электронной педали» и её отличие от обычной механической.

Педаль газа с механическим управлением дросселем

В механическом приводе управления дроссельной заслонкой к педали газа прикреплён тросик, который идёт напрямую из салона в подкапотное пространство и другим концом прикручивается к приводу управления дросселем (полукруглая железная деталь рядом с дросселем). При нажатии на педаль тросик натягивается и тянет на себя эту деталь, которая напрямую соединена с дроссельной заслонкой и находится обычно с ней на одной оси вращения. Заслонка приоткрывает или закрывает трубопровод, по которому в двигатель подаётся воздух. Остальное делает электроника. Чтобы добиться нужного крутящего момента, электронный блок изменяет момент зажигания и момент впрыска топлива в камеру сгорания. Тем самым регулируется топливно-воздушная смесь и достигается требуемая величина крутящего момента.

Педаль газа с электронным управлением дросселем

Здесь всю работу на себя берёт электроника. На педальном механизме установлены датчики положения педали газа. Информация с этих датчиков поступает в электронный блок управления, в котором анализируются все необходимые параметры для оптимального изменения величины крутящего момента. Эти параметры анализируются постоянно, непрерывно и при нажатии на педаль газа, после совершения нужных рассчётов электроника подаёт команду в модуль управления дроссельной заслонкой. Команда — это сигнал изменения положения заслонки на определённую величину угла.

Получив такую команду, модуль управления выполняет перемещение дроссельной заслонки. Для этого используется электродвигатель. Положение заслонки меняется, также при необходимости меняются момент зажигания и впрыска, достигается нужный крутящий момент и автомобиль трогается с места или ускоряется.

В модуле управления расположены угловые датчики положения дроссельной заслонки, информация с них поступает также в электронный блок, тем самым происходит обратная связь и электроника «узнаёт», в каком положении сейчас находится заслонка, выполнилась ли команда на изменение угла и т.п. Данная информация со всех датчиков поступает в блок управления постоянно. При изменении какого-либо параметра мгновенно принимаются меры для оптимального изменения других важных параметров. Благодаря этому достигается оптимальная работа двигателя, нужный крутящий момент, оптимальный расход топлива, а также устойчивая работа двигателя на холостых оборотах.

Крутящий момент

Чтобы изменить величину крутящего момента, электронный блок управления может изменить один или несколько параметров:

• угол открытия дроссельной заслонки
• давление наддува (если двигатель с турбонаддувом)
• момент зажигания
• момент впрыска топлива
• включение/отключение цилиндров

Величина крутящего момента постоянно корректируется и зависит от следующих факторов:

• условия запуска двигателя
• устойчивые обороты холостого хода
• содержание O2 в отработавших газах
• ограничения по мощности и количеству оборотов
• АКПП (при переключении передач)
• контроль тяги при торможении
• принудительный холостой ход при торможении
• работа оборудования (климат-контроль, кондиционер)
• круиз-контроль (включен ли режим)

Неисправности электронной педали газа

В электронной системе предусмотрена контрольная лампа EPC, которая загорается на приборной панели при наличии какой-либо неисправности в системе или при нарушении её работы. Если сигнал с датчиков перестанет приходить или будет приходить неверным, эта лампа оповестит вас об этом. В приводном механизме педали газа размещены 2 датчика — это потенциометры со скользящим контактом, эти контакты соприкасаются с контактными дорожками. Один датчик нужен для того, чтобы отправлять информацию о положении педали. Второй является контрольным и также передаёт информацию.

При изменении положения педали газа происходит изменение сопротивления этих датчиков, электронный блок «видит» это по изменению значения напряжения. Если возникают какие-то неполадки, то как правило нужно заменить один или оба датчика, а также проверить контакт между датчиком и дорожками. Бывает, что на эти дорожки попадает грязь или пыль и нужного контакта не достигается. В этом случае их необходимо хорошо почистить. При отсутствии сигнала с одного датчика положения педали газа:

• регистрируется неисправность, включается контрольная лампа EPC
• работа на холостых оборотах до того момента, пока система не опознает работоспособность второго датчика
• после проверки и получения сигнала со второго датчика можно ехать дальше
• при нажатии на педаль газа до упора обороты будут расти медленно
• система будет пытаться себя «подстраховать», определяя холостой ход по сигналам торможения и положению педали тормоза
• отключатся дополнительные системы, влияющие на работу двигателя — круиз-контроль

При отсутствии сигналов с двух датчиков положения педали газа одновременно:

• регистрируется неисправность, включается контрольная лампа EPC
• на педаль газа не реагирует
• на холостом ходу обороты повышены до 1500 об/мин

При отсутствии сигнала с одного датчика положения дроссельной заслонки:

• регистрируется неисправность, включается контрольная лампа EPC
• отключается круиз-контроль и принудительный холостой ход
• нормально реагирует на педаль газа

При отсутствии сигнала с обоих датчиков положения дроссельной заслонки:

• выключается привод заслонки
• на педаль газа не реагирует
• холостые обороты повышены до 1500 об/мин

Таким образом, по симптомам можно определить, какой именно датчик вышел из строя. Если вы разбираетесь в электрике, можно заменить их самостоятельно. Иначе лучше доверить это специалистам. Диагностика в автосервисе покажет точную причину.

Чистка электронной дроссельной заслонки E-Gas Лада Гранта 16V

Решил почистить электронную дроссельную заслонку E-Gas т.к. начались проблемы с оборотами двигателя, присутствовали провалы, иногда при запуске двигателя тахометр показывал 500 — 600 об/мин и двигатель работал не устойчиво, нажмешь на газ и выравнивалось до 800об/мин, иногда едешь нажимаешь на газ — машина тупит, дергается, а однажды после того как заглушил, двигатель не запускался, но после нескольких попыток запустился, к тому же за 40000км не разу не чистил дроссель, как выясняется это нужно делать периодически. Купил Hi-Gear Throttle Body Cleaner Очиститель впускного тракта. Некоторые используют очиститель карбюратора и нормально очищают. Сбросил минусовую клемму аккумулятора, открутил три гайки крепления дросселя, снял воздушный патрубок, вынул дроссель.

элекронный дросель BOSCH 0 280 750 526 E-Gas 16v 21126-1148010

отложения с одной стороны

отложения с другой стороны дросселя

Hi-Gear Throttle Body Cleaner Очиститель впускного тракта

после чистки

Во время чистки дросселя, блок управления заслонкой я держал вверху, чтобы не залить через щель внутренности блока. После того как собрал все обратно, подключил минусовую клемму, включил зажигание, но сразу не крутим стартером, нужно выждать около минуты, а после уже запускать двигатель. После чистки, и все проблемы с оборотами ушли. Прокладку дросселя заменяем если она потеряла эластичность или деформировалась, но я одну ее не нашел, встретил только в комплекте с прокладками ресивера в одном из магазинов. Прокладка коллектора 2112 16кл (Пласт.впуск.колл.)эл.педаль 2112-1008638/36150115 приобрел за 100р

Прокладка коллектора 2112 16кл (Пласт.впуск.колл.)эл.педаль

Прокладка с ребрами как снаружи так и внутри

https://www.drive2.ru/l/6838103/, http://myauto.jofo.ru/619531.html, http://autoruk.ru/lada-granta/lada-granta/sistemi-silovoi-ustanovki/osobennosti-drosselnogo-uzla-lada-granta

Модернизация СО. Детали для доработки термостата Лады Гранта Схема для установки На термостат будет врезан

avtognostika.ru

Как почистить дроссельную заслонку (фотоотчет)

Подробности

Категория: Ремонт

Опубликовано 19.07.2015

Чистка дроссельной заслонки — несложная операция, которую может выполнить любой автолюбитель. Сегодня поделимся фотоотчетом, как почистить дроссельную заслонку самостоятельно.

Основными симптомами загрязнения дроссельной заслонки являются:

• Плавающий холостой ход
• Затрудненный запуск двигателя
• Рывки автомобиля при движении на минимальных скоростях

Загрязняют заслонку нагар и масляный пар из системы вентиляции картера двигателя, поэтому ее желательно чистить раз в 40-50 тыс. км.

Для чистки дроссельной заслонки ее необходимо демонтировать с автомобиля. Для автомобилей с электронной педалью газа (Е-газ) сделать это проще, так как нет необходимости отсоединять тросик газа, шланги обогрева, датчики.

Как снять дроссельную заслонку

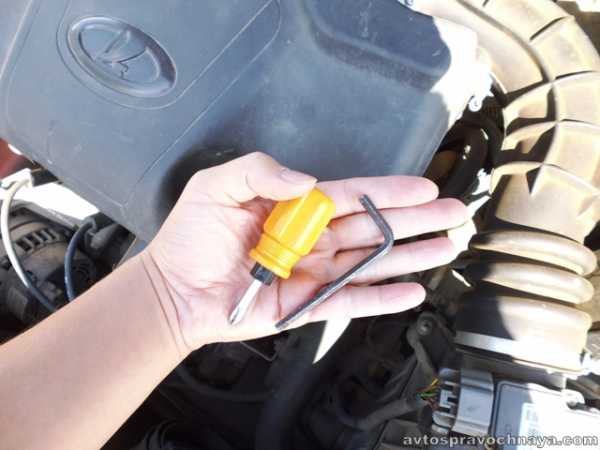

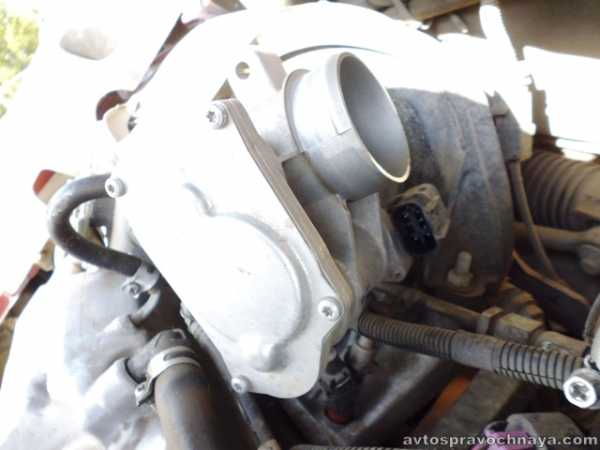

Чтобы снять дроссельную заслонку на автомобиле Лада Калина с электронной педалью газа, нам понадобятся фигурная отвертка и шестигранник на 5 мм.

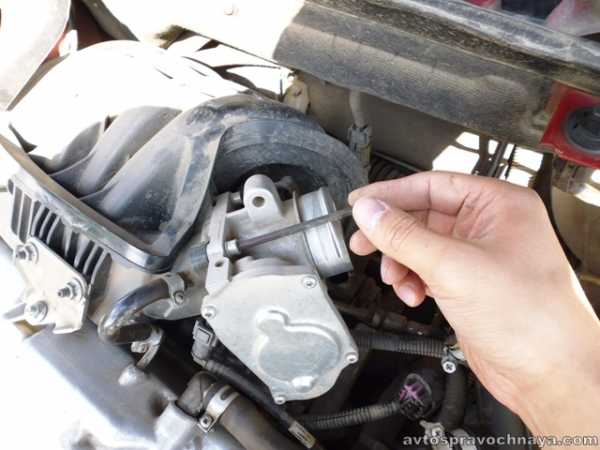

Для начала при помощи фигурной отвертки ослабляем хомут крепления патрубка подачи воздуха к дроссельной заслонке и отсоединяем его.

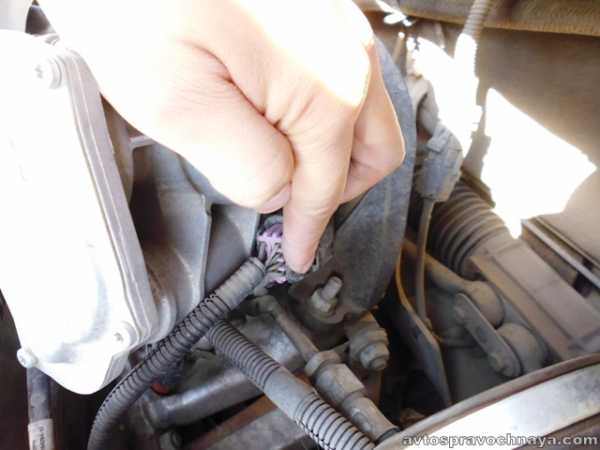

Далее отсоединяем разъем от дроссельного узла, нажав на пластиковый фиксатор сбоку.

Далее берем шестигранник и откручиваем 4 винта крепления дроссельного узла к впускному коллектору.

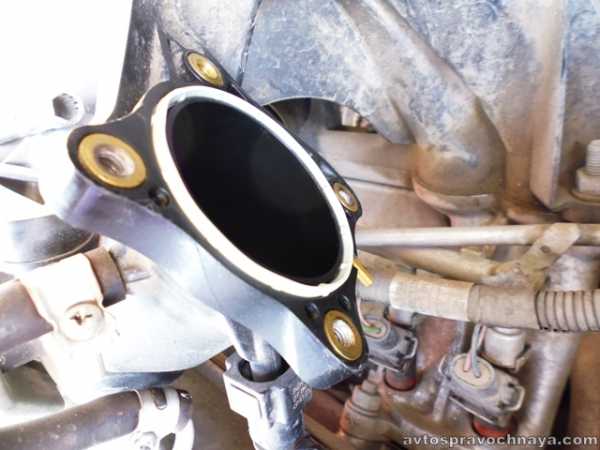

После этого снимаем дроссельный узел и закрываем отверстие на коллекторе ветошью.

Как почистить дроссельную заслонку

Для чистки дроссельной заслонки нам понадобится аэрозольный очиститель карбюратора или инжектора, который можно купить в любом автомагазине, а также чистая ветошь.

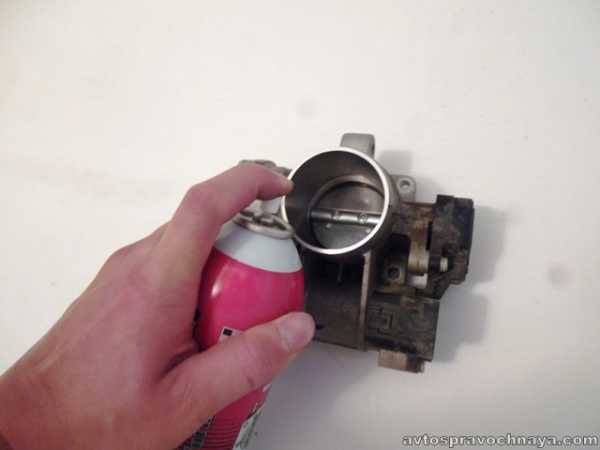

Необходимо обработать аэрозолем внутреннюю полость дроссельного узла, саму дроссельную заслонку, ее ось и стенки воздушного канала.

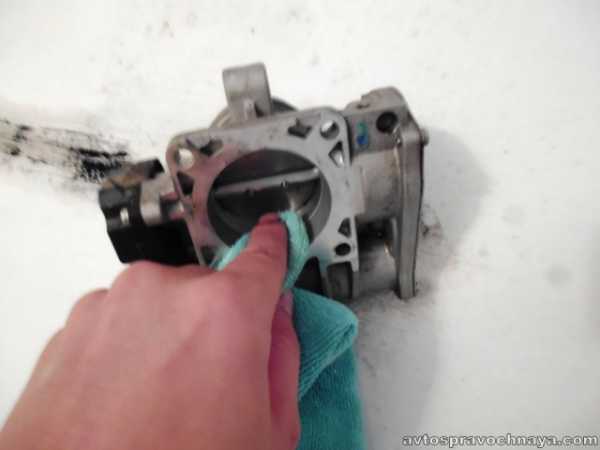

Сильные загрязнения необходимо протереть ветошью и повторно обработать аэрозолем.

При этом желательно избегать попадания средства на пластиковую часть дроссельного узла и электрический разъем.

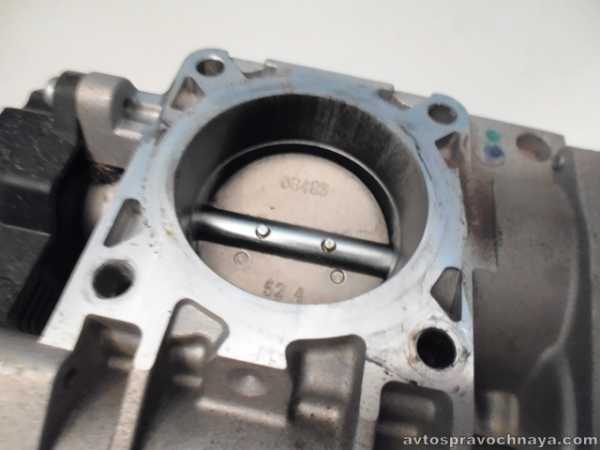

Дроссельная заслонка до чистки

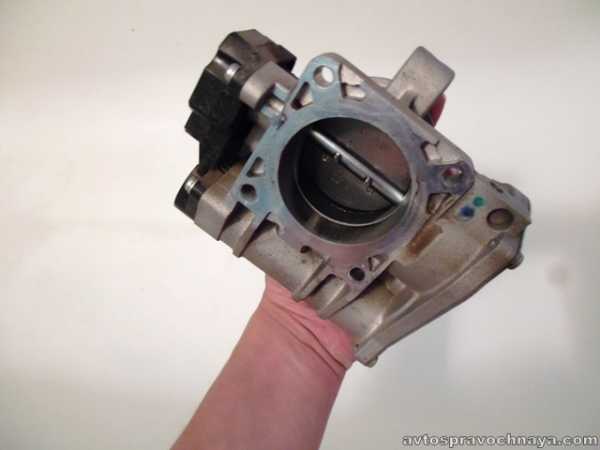

Дроссельная заслонка после чистки

Очищенную дроссельную заслонку необходимо высушить и установить обратно на автомобиль.

Установка дроссельной заслонки

Установка дроссельной заслонки производится в порядке, обратном снятию. Перед установкой нужно очистить посадочное место на коллекторе, а также проверить целостность резинового уплотнительного кольца.

После установки дроссельной заслонки нужно равномерно затянуть винты ее крепления, чтобы избежать подсоса воздуха.

После этого не забудьте соединить электрический разъем и вернуть на место патрубок подачи воздуха.





avtospravochnaya.com

Как проверить и заменить электронную педаль газа Лада Калина

Страница 1 из 2

В комплектации последних моделей Лада Калина применяется электронная педаль газа. Калина с Е-Газ так же оборудованы новыми дроссельными заслонками и новыми контроллерами ЭБУ — M74 и Bosch M17.9.7.

Педаль газа электронная, она не имеет механической связи с дроссельной заслонкой. Управление двигателем полностью электронное.

Водитель, нажимая педаль газа, только обозначает, какое ускорение он желал бы придать автомобилю, а система управления двигателем реализует это.

Тоже происходит, когда водитель ослабляет нажим на педаль газа, удерживает ее нажатой в одном положении или совсем убирает ногу с педали газа.

Такую систему называют «Е-газ» (E-GAZ). Двигатели с такой системой могут соответствовать экологическим стандартам ЕВРО IV─V.

Электронная педаль газа состоит из пластмассового рычага, который выполнен заодно с педалью и двух датчиков, встроенных в кронштейн.

Все элементы представляют собой единую конструкцию, которую иногда называют модулем педали газа.

Каждый датчик положения педали газа (встроенный в кронштейн педали газа) представляет собой потенциометр, подвижный контакт которого жестко связан с поворотной осью рычага педали.

Электронный блок управления (ЭБУ) по сигналам датчиков непрерывно отслеживает положение педали.

Изменение положения контролируется по меняющемуся сопротивлению на выводах обоих датчиков. В соответствии с этими параметрами ЭБУ подает управляющие команды на мотор-редуктор дроссельного узла и на топливные форсунки.

В результате износа подвижных контактов или токопроводящих дорожек, датчики могут выйти из строя или поступающие с них сигналы будут не корректны. При нарушении сигналов двигатель будет работать неустойчиво, возможны «провалы» на переходных режимах.

При работе на холостом ходу частота вращения коленчатого вала двигателя может самопроизвольно меняться.

В случае, выхода из строя одного из датчиков (иди его цепи), загорится контрольная лампа неисправности системы управления двигателем.

Если за контрольное время сигнал с датчика не восстановится, ЭБУ переведет систему на резервный режим работы.

В этом режиме при резком нажатии педали газа до упора, обороты будут расти медленно. На автомобиле можно будет продолжить движение до места ремонта своим ходом.

Возможно некоторое увеличение расхода топлива и изменение некоторых других технических показателей двигателя.

В случае, когда из строя выйдут оба датчика, ЭБУ переведет систему управления двигателем в аварийный режим работы, двигатель будет работать только на оборотах чуть выше холостого хода (1500 мин^-1). При этом автомобиль сохраняет способность самостоятельно двигаться, хотя и с медленной скоростью. Это позволит в случае необходимости покинуть перекресток, съехать на обочину или переместить автомобиль в безопасное место на небольшое расстояние.

Проверка и замена электронной педали газа

Датчик положения педали газа ремонту не подлежит, в случае неисправности электронную педаль газа заменяют в сборе. Необходимость выполнения работы определяем в ходе проверки технического состояния системы управления двигателем.

Для выполнения работы потребуется мультиметр.

Снятие

1. Отсоединяем минусовую клемму от АКБ.

2. Нажимаем фиксаторы колодки жгута проводов и отсоединяем колодку от датчика педали газа.

3. Торцовым ключом на 10 мм отворачиваем три гайки крепления педали газа.

4. Снимаем педаль газа со шпилек

autoruk.ru

Датчик положения дроссельной заслонки Калина: установка

Датчики на панели приборов подают сигнал о проблеме

АвтоВАЗ уже давно начал устанавливать на свои машины моторы с инжекторной системой впрыска топлива. Прошло более 10 лет с тех пор, как впервые на наших дорогах появились ВАЗы с подобными двигателями. За эти годы произошло очень много изменений в конструкции и комплектующих элементах. Если сперва ставили только ЭСУД General Motors, то позже начали использовать блоки управления Bosch. А все датчики, производившиеся ранее за рубежом, теперь делаются в России. Наши автомобили уже во многом соответствуют европейским стандартам: качество моторов улучшается, а выхлоп становится гораздо чище.

Потребитель боится современной микроэлектроники, так как мало в ней понимает. Но стоит немного узнать о том, какие симптомы появляются при выходе из строя того или иного датчика. У ДПДЗ одни симптомы, у датчика оборотов другие, а у лямбда-зонда третьи. И не нужно паниковать, когда загорается лампа «Check Engine» на приборной панели автомобиля.

Если посмотреть на конструкцию системы зажигания Лады Калины, то вы увидите много непонятных элементов, и все они влияют на работу двигателя. Чтобы не попасть в неприятную ситуацию, лучше знать местоположение всех датчиков автомобиля и основные причины их неисправности.

Вернуться к оглавлению

Частые неисправности системы впрыска

Нередко появляются такие симптомы, как дергания, провалы, рывки во время разгона. При этом заветный индикатор, оповещающий об ошибке двигателя, не загорается. Первая мысль — неисправность свечей. И тогда водитель вспоминает, что его Калина ездит уже год или больше, а эти важные элементы системы зажигания даже не выкручивались. Если после замены никакого положительного эффекта не наблюдается, сразу стоит обратить внимание на то, какой бензин вы льете в бак. В этом скрывается наиболее частая причина поломок автомобиля.

Катушки зажигания — больное место Калины

Уделите внимание и модулю зажигания. Вполне возможно, что неисправность кроется в нем. Но проверить модуль можно только при помощи современных мотор-тестеров. Поэтому нужно обратиться к опытному автоэлектрику, который быстро вычислит неисправность и проведет замену или ремонт модуля. Если есть возможность установить и протестировать исправный элемент, воспользуйтесь ею. Двигатель начал идеально работать — бегите в магазин за новым модулем. Ремонт этого узла возможен, но найти профессионального мастера довольно сложно.

Не менее часто на автомобилях ВАЗ-2110, Приора и Калина возникает проблема плавающих оборотов. Тахометр не знает, куда деваться. Стрелка постепенно перемещается от минимальных 850 об./мин. до максимальных 1200 об./мин. Неисправность налицо, но заветная лампа, которая должна сообщать об ошибке, не загорается! В данном случае явно сломан датчик положения дроссельной заслонки, что особенно часто встречается в старых образцах автомобилей ВАЗ семейства 2110, а также в модификациях Лады Калины. В последние годы начали ставить довольно качественные ДПДЗ, поэтому проблемы с ними возникают редко.

Неисправность регулятора холостого хода можно определить по следующему признаку: не получается завести двигатель без нажатия на газ. Датчик находится рядом с ДПДЗ, непосредственно на патрубке. Но не стоит сразу менять его, попробуйте для начала промыть и почистить. Очень часто регулятор просто загрязняется, поэтому возникает ощущение, будто он вышел из строя. Цена на такие элементы сейчас упала, а выбор их в магазинах очень велик.

Вернуться к оглавлению

Общая информация о системе контроля

Начали плавать обороты — значит, неисправен ДПДЗ. Он необходим для того, чтобы определить скорость и степень открытия заслонки дроссельного узла. Его конструкция основана на простом потенциометре: при изменении положения заслонки на сигнальном выходе датчика происходит изменение напряжения. Потенциометр — переменный резистор, чаще его называют именно так.

Датчик устанавливается непосредственно на ось заслонки. Связь с ней должна быть жесткой, поэтому недопустимо наличие даже малейшего люфта. Выводы потенциометра:

• напряжение питания, которое обычно составляет 5 Вольт;
• сигнальный выход, который соединяется с ЭБУ автомобиля;
• «масса» («минус» питания, который находится на кузове машины).

Вот так выглядит ДПДЗ

Самое большое сопротивление датчика наблюдается при закрытой заслонке, при этом напряжение на ЭБУ минимально. Нажимаете на педаль газа — открываете заслонку, в это время происходит изменение сопротивления, а напряжение постепенно увеличивается до своего максимального значения в 5 В.

В электронном блоке управления имеется прошивка, в которой записаны все важные параметры. В зависимости от того, какова величина открытия заслонки, ЭБУ проводит корректировку момента зажигания, а также время открытия форсунок. Могут применяться и ДПДЗ бесконтактного типа — магниторезистивные. Они состоят из следующих элементов:

• электронный чувствительный элемент, который обработан специальным материалом;
• постоянный магнит, имеющий жесткую связь с дроссельной заслонкой.

При нажатии на педаль акселератора происходит вращение постоянного магнита. В это время чувствительный элемент меняет свое сопротивление за счет изменения магнитного поля вокруг него. Только в этом случае ЭБУ видит изменение угла, а не напряжения. При выходе датчика из строя возникают проблемы с запуском двигателя, увеличивается расход бензина, постоянно изменяются обороты мотора, затруднен разгон автомобиля.

Вернуться к оглавлению

Демонтаж и ремонт детали

Датчик крепится двумя винтиками

На Ладе Калине потенциометр расположен непосредственно на оси дроссельной заслонки. Необходимо снять декоративный чехол, чтобы добраться к нему. На автомобилях Лада Калина минимальное напряжение на управляющем выходе составляет чуть менее 0,7 Вольт. Полностью открытая дроссельная заслонка соответствует напряжению в 4 Вольта и выше (до 5 Вольт). Чтобы проверить работу датчика, потребуется только мультиметр, которым нужно измерить напряжение на сигнальном выходе. Если в закрытом положении напряжение постоянно меняется, потребуется чистка дроссельной заслонки и контактов датчиков.

Часто причиной неисправности становятся именно загрязненные контакты и элементы системы. Когда ломается датчик, происходит следующее:

• цифровой код поломки заносится контроллером в память;
• на панели приборов загорается лампа, оповещающая о поломке;
• угол, на который открывается заслонка, рассчитывается ЭБУ исходя из расхода воздуха и оборотов коленвала.

Перед началом работы по замене или ремонту датчика на автомобиле Лада Калина необходимо отключить минусовую клемму от батареи питания. Затем от разъема датчика положения отключается штекер, для чего нужно нажать на пластиковую защелку. ДПДЗ крепится при помощи двух винтов, которые без особого труда выкручиваются. Только после этого узел снимается. Внимательно осмотрите его на наличие повреждений, измерьте ширину вала датчика (она должна быть 5 мм). Вполне возможно, потребуется чистка дроссельной заслонки перед установкой нового потенциометра. Если ось загрязнена, датчик будет с трудом приводиться в движение.

Если в приводе имеется люфт, то его не убрать никакими способами. Подмотка изолентой или другим материалом не принесет никаких положительных результатов. Избавиться от проблемы поможет только полная замена датчика положения дроссельной заслонки.

Вернуться к оглавлению

Установка и причины поломки датчика

Установка проводится в обратном снятию порядке. Обратите внимание на кольцо из поролона, необходимое для уплотнения. Его повреждение недопустимо. Поэтому сломанное кольцо желательно заменить на новое. Чем качественнее кольцо, тем лучше будет работать ДПДЗ и тем ниже окажется вероятность возникновения новых поломок. Но тут возникает вопрос: почему же такой простой датчик мог сломаться? Причин может быть множество. Вот наиболее распространенные:

Расположение на машине

• частичный или полный износ подложки;
• стирание напыления;
• поломка подвижного сердечника с контактами.

Результат — нет возможности получить линейное увеличение напряжения на сигнальном выводе. После сборки не нужно никаких настроек и регулировок: микроконтроллерная система воспринимает закрытую заслонку дросселя как начало отсчета.

Ремонт датчиков крайне затруднителен, так как возникает необходимость создать напыление нового контактного слоя. Сделать это в домашних условиях нельзя, да и не каждое СТО располагает такими возможностями. Если посмотреть на стоимость подобных датчиков для автомобиля Лада Калина, то окажется, что проще купить и установить новый. Еще одно преимущество (помимо невысокой цены) — замена занимает не более пяти минут. И это при условии, что вы параллельно проведете чистку контактов и дроссельной заслонки.

Какой поставить ДПДЗ на свой автомобиль Лада Калина — решать только вам. Но стоит поговорить о том, какие конструкции предпочтительнее. Хочется поставить датчик один раз и надолго забыть о проблемах с ним. Самые простые и дешевые потенциометры могут похвастаться только своей ценой. Но срок службы у них не очень большой. Такие датчики ставили на конвейере АвтоВАЗа. А вот бесконтактные приборы, хоть и стоят вдвое дороже, но имеют намного больший ресурс. Поэтому если смотреть с точки зрения надежности, лучше всего применять именно магниторезистивные датчики.

expertvaz.ru
