Замена шруса на ВАЗ 2114 и его пыльника

Шарнир равных угловых скоростей (аббревиатура – ШРУС) установлен во всех моделях ВАЗ, в том числе и в 2114. Основной функцией этого узла является передача крутящего момента при повороте передней колесной пары. Многие автомобилисты называют это устройство «гранатой». В конструкции ходовой части присутствуют два ШРУСа:

  • Внутренний – передает момент при осевом смещении.
  • Наружный – передает момент при изменении углов поворота.

В руководстве по эксплуатации ВАЗ 2114 указано, что менять этот узел нужно через каждые 100 тысяч километров пробега. Замена может понадобиться и раньше, если хозяин ВАЗ 2114 не выполняет регулярную проверку пыльников. В этом случае они рвутся, а в механизм попадает грязь, мешающая нормальному функционированию узла. Хруст и стук при повороте – это основные признаки поломки ШРУСа. В конструкции современных автомобилей используют два вида шарниров: шариковый и трипод.

Необходимые инструменты

Для работы понадобятся следующие инструменты:

  • Пассатижи.
  • Набор головок и накидных ключей.
  • Инструмент для выпрессовки.
  • Набор отверток.
  • Смазка ШРУС 4.
  • Монтировка.
  • Молоток, тиски.

Отправляясь на автомобильный рынок за деталями для ВАЗ 2114, необходимо учитывать, что при ремонте выполняется замена и наружного, и внутреннего ШРУСа – это цельный механизм. Замена ШРУСа и пыльника возможна в том случае, если ВАЗ 2114 стоит на эстакаде или смотровой яме.

Замена

Замена ШРУСа осуществляется следующим образом:

  1. Закатив ВАЗ 2114 на эстакаду или смотровую яму, необходимо включить ручной тормоз. Фиксирующие бруски следует подложить под задние колеса.
  2. Далее нужно снять гайку ступицы. К ней можно добраться после демонтажа защитного колпака. После этого можно извлечь все крепления колес;
  3. Переднюю колесную пару нужно поднять и поставить упоры. Передняя часть машины следует поднять таким образом, чтобы был свободный доступ к ходовой части;
  4. Удалив колесные болты, можно извлечь упорную шайбу узла. Далее от поворотного кулака необходимо открутить два болта, которые держат нижнюю опору;

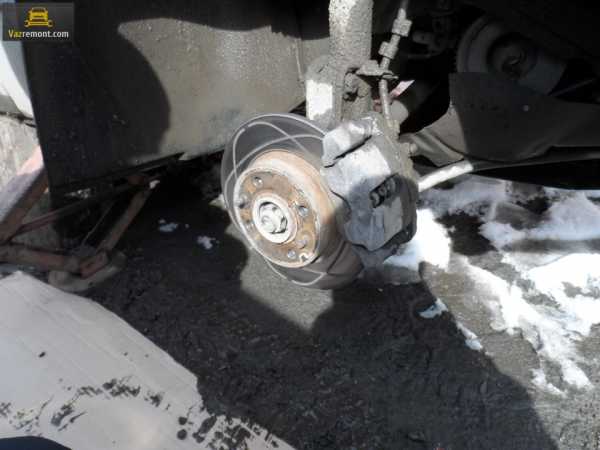

    Демонтировав колесо, необходимо снять барабан

  5. Руль нужно повернуть максимально вправо (или влево, если шарнир вышел из строя на левом колесе). Далее следует оттянуть поворотный кулак и достать конец наружного шарнира;

Если требуется достать сразу два привода, то после демонтажа первого необходимо установить фиксатор. Им может стать изношенный внутренний шарнир. Если не выполнить этот шаг, то после извлечения второго привода произойдет смещение дифференциалов, как результат, поставить новый ШРУС не получится.

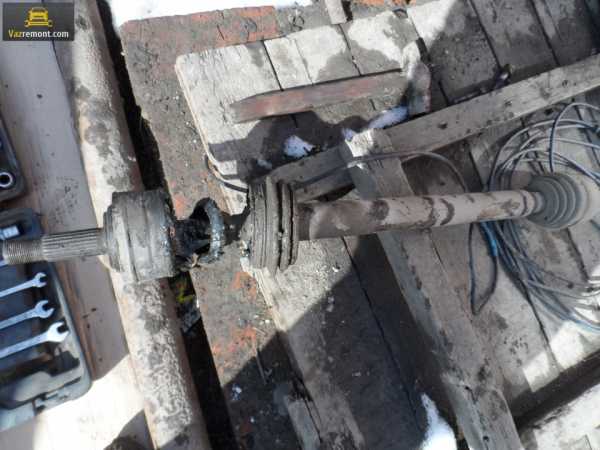

  1. Монтировкой нужно вытащить внутренний ШРУС из КПП. При помощи тисков следует надежно зафиксировать вал, а затем снять хомуты с шарниров. Теперь можно извлечь пыльники. ШРУС необходимо выбить молотком;

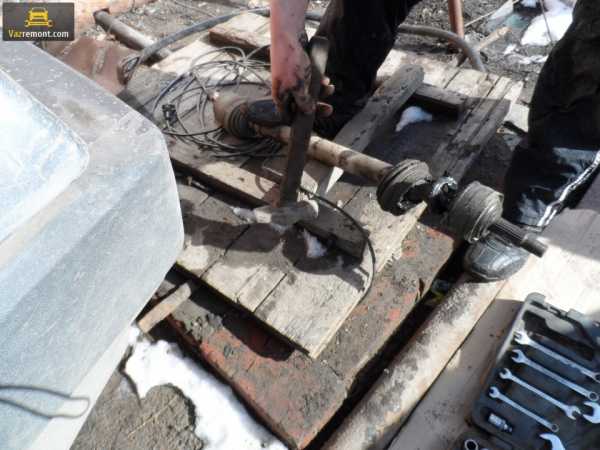

    Выбиваем гранату молотком

  2. ШРУС извлечен, следующим шагом будет замена пыльника. Заполнив отверстия шлицов смазкой, на них необходимо закрепить новый расходник и надеть на вал;
  3. На валу расположен хомут, который можно сорвать при помощи отвертки, после этого появится доступ к наружному элементу. Готово, замена пыльников завершена, теперь осталось поставить каждый элемент на свое место. При обратной установке можно забыть о заглушке из пластика, которую необходимо поставить на конец вала;
  4. Перед тем, как ставить приводы на место, рекомендуется на внутреннем шарнире сменить стопорное кольцо. Следующий шаг – установка привода в КПП. Здесь важным моментом является фиксация ШРУСа. Вбивать его нужно через смягчающую подставку, чтобы не повредить детали ВАЗ 2114. Готово, замена пыльника и шарниров завершена, остальные элементы устанавливаются в обратном порядке;

    Соединяем ШРУС и устанавливаем его в обратном порядке

  5. Когда оба привода закреплены, можно ставить стопорное кольцо. Этот элемент лучше заменить на новый, так как детали ШРУСа должны изнашиваться равномерно. Далее конец привода нужно поместить в коробку передач. Для этого понадобиться подставка и молоток. Замена пыльника завершена, остальные детали ходовой части ВАЗ 2114 устанавливаются в обратном порядке.

vazremont.com

Как Заменить Шрус На Ваз 2114 ~ SIS26.RU

ШРУС на ВАЗ 2114: замена без проблем

Замена ШРУСа на ВАЗ 2114 производится после диагностики его неисправности. Как правило, этот узел уверенно служит на протяжении 100 тысяч км пробега. ШРУС может выйти из строя и раньше, если владелец авто не будет следить за целостностью его пыльников и не менять их вовремя. как поменять шрус на ваз 2108-099 шруса на ваз 2108, 2109, 2110, 2112, 2114. Как заменить. Тогда через трещины или разрывы в шарнирный механизм попадает много грязи, в результате чего узел очень быстро приходит в негодность. Признаками неисправности детали являются стук и хрустящий звук при повороте передних колес в какую-либо сторону.

Такая операция, как замена ШРУСа на ВАЗ 2110-14, не занимает много времени. Для выполнения требуется установить автомобиль на смотровой яме или эстакаде. Под заднее колесо, находящееся по диагонали от снимаемого, необходимо подставить башмаки. Если в смотровой канаве плохое освещение, то не помешает светодиодный фонарик, который с помощью лямки можно закрепить на голове. Вот как самому прокачать тормоза на ваз 2106, как прокачать тормоза на ваз-2106 своими. Статья о замене, доливке масла в коробке передач на ваз 2108, 2109, 21099. Узнаете как заменить масло в кпп карбюраторного и инжекторного, с щупом и без. Это позволит освободить для работы обе руки. Замена гранаты на ваз-2113, 2114, разрывов или трещинок на чехле заменить как шрус. Вот перечень остальных инструментов для выполнения замены:

  • набор накидных ключей или головок;
  • пассатижи;
  • молоток;
  • съемник для выпрессовки шарового пальца тяги;
  • тиски;
  • баллонный ключ и домкрат;
  • отвертка;
  • густая смазка «ШРУС-4»;
  • ветошь.

Съемник для выпрессовки представляет собой металлический стакан с боковым пазом и резьбовым штоком для выдавливания. Достаточно распространенное приспособление, его можно отыскать у многих автолюбителей.

Инструкция по разборке узла

Прежде чем снимать колесо со стороны неисправного узла, необходимо ослабить гайку ступицы с помощью накидной головки размером в 30 мм, предварительно вытащив из гнезда металлический пыльник. Дальнейшие действия по инструкции:

  1. Баллонным ключом ослабить колесные болты, поднять машину домкратом и снять колесо. Выкрутить до конца гайку ступицы, извлечь шайбу отверткой. Если в автомобиле установлена защита поддона масляного картера двигателя, то ее надо будет снять. Некоторые специалисты рекомендуют перед снятием привода слить часть масла из коробки передач (1,5-2 л), чтобы оно не начало течь через шлицевое отверстие, когда узел будет извлечен.
  2. Ослабить и открутить гайку шарового пальца рулевой тяги, с помощью съемника выпрессовать палец из гнезда в стойке передней подвески. Повернув для удобства весь узел вручную, открутить 2 болта крепления шаровой опоры. Взявшись двумя руками за тормозной диск, аккуратным рывком вывести вал ШРУСа из ответной шлицевой части ступицы, отвести его в сторону.
  3. Второй конец ШРУСа ВАЗ 14 нужно извлекать со шлицевой части в коробке передач, находясь в смотровой канаве. Как поменять гранату (шрус) на ваз 2114, 2115, 2108, 2109, подробная инструкция. Плюс видео. Для этого потребуется заложить монтажную лопатку между корпусом коробки и гранатой, после чего резким рывком выдвинуть узел из гнезда, используя монтировку как рычаг. Если деталь не поддается, допускается сорвать ее с места несильными ударами молотка по монтажной лопатке. Перед выдергиванием желательно под коробку передач подставить емкость, поскольку оттуда может вытечь немного масла. Дальше
    весь узел
    вынимается вручную. Для последующей разборки потребуются тиски.

Замена ШРУСА гранаты на ваз 2114, ваз 2115 и т д

Видео по замене ШРУСА (ГРАНАТЫ) своими руками на переднеприводных автомобилях семейства LADA!!! Замена шруса.

ВАЗ 2114 — Замена ШРУСа.

. Мой канал подписывайтесь друзья.

Разборка ШРУСа ВАЗ 2114

Вал узла надежно зажимается в тисках ближе к внешней гранате, если производится замена наружного ШРУСа. Тут следует проверить состояние пыльника. хочешь более подробно узнать о том как заменить переднюю стойку на ваз 2108-ваз 21099? А так же интересуешься какие инструменты нужны для замены?. Если нет никаких трещин или повреждений, а резина продолжает оставаться эластичной, то надо расконтрить только один хомут, который держит пыльник на корпусе гранаты.

Затем его выворачивают наружу или просто сдвигают, чтобы не мешал. Далее, придерживая одной рукой шлицевую часть гранаты, изнутри по ее краю наносят несильные удары молотком. Как поменять форсунку на ваз 2110 ваз 2110 замена. В том случае, когда граната подлежит замене, беспокоиться особо нечего, можно смело бить, пока она не сойдет со шлицов вала. Пыльник, на котором обнаружены дефекты, выворачивается обратно, ослабляется второй хомут и деталь снимается с вала. Внутренний

ШРУС разбирается точно таким же образом, как и внешний, только надо зажать вал в тисках около самой гранаты.

Установка новых деталей и сборка

В первую очередь производится замена пыльника ШРУСа, если она необходима. Это делается в обратном порядке. Как правильно прокачать тормоза на ваз 2101-ваз дальнего от гтц колеса к самому. Очередность такая: сначала на вал надевают хомут, натягивают новый пыльник, а потом на него перемещают хомут и затягивают. Не стоит пытаться надеть пыльник на вал вместе с хомутом, это очень неудобно. Хомуты для этих целей лучше тоже брать новые. Сегодня вы узнаете о неисправностях катушки зажигания, о том как проверить катушку, а также как заменить катушку зажигания на ваз 2107 своими руками. Следующий шаг — новую гранату надевают на вал таким образом, чтобы шлицы совпали.

Затем через деревянную проставку несильными ударами молотка деталь насаживают на вал до упора. Внимание! Перед сборкой обязательно нужно убедиться в наличии смазки внутри ШРУСа, как правило, там ее недостаточно. Согласно документации на автомобиль ВАЗ

2114, в полости внутренней гранаты должно находиться не менее 80 см³ смазки, внешней — не менее 40 см³. Многие автолюбители задаются вопросом — как снять сиденья на ваз 2114 или как выполнить их замену?. Как заменить шрус своими порядком действий от того же процесса, выполняемого на ниве. В качестве смазывающего материала нужно применять специальную густую смазку «ШРУС-4».

После того как граната насажена, на ее корпус натягивается пыльник и фиксируется хомутом. При необходимости операцию следует повторить и с другой гранатой. Теперь весь привод в сборе можно ставить на место, для этого его из смотровой ямы одним концом пропускают в проем над нижним рычагом и опирают на последний. Важно при этом не перепутать внешний и внутренний концы. Если вы делаете операцию впервые, то не лишним будет наметить внешний

ШРУС при снятии узла.

Другим концом привод вставляют в шлицевую часть коробки передач так, чтобы шлицы совпадали. Теперь надо выбраться из канавы, взять молоток и деревянную проставку и забить привод в гнездо до упора. Как открыть ваз 2114 без — vazremont.com. Наносить удары нужно аккуратно, ни в коем случае не сильно. При этом надо периодически заглядывать под автомобиль, контролируя процесс вхождения вала внутренней гранаты в коробку передач.

После того как один конец привода установлен на место, можно производить дальнейшую сборку механизма в обратном порядке. Перед этим стоит проверить техническое состояние шаровой опоры и пальца рулевой тяги. замена личинки замка на как заменить замок в двери ваз. Ооо «рысь» на ваз 2109. Когда палец можно легко крутить в корпусе рукой или он просто болтается, то деталь надо заменить, пользуясь удобным случаем. Если из коробки передач изначально сливалась часть масла, то его надо залить обратно через соответствующую горловину.

Пыльники требуется менять чаще, чем сами ШРУСы, поскольку узел может отслужить 100-150 тысяч км, а резина — в лучшем случае 30 тысяч. Для замены пыльника наружной гранаты снимать весь привод необязательно, достаточно только вытащить вал из шлиц ступицы. Но такая замена мало того, что неудобна, но и бессмысленна. Причина — в ближайшее время все равно придется разобрать автомобиль и вытащить привод целиком, чтобы заменить пыльник внутреннего ШРУСа.

Поэтому всегда рекомендуется производить замену всех 4 пыльников сразу, это сэкономит вам массу времени и сил. После замены ШРУСов и пыльников не нужно выполнять развал / схождение передних колес, если только вы в процессе работы не поменяли изношенную рулевую тягу.

sis26.ru

Замена шруса на Ваз 2114

Замена шруса вам понадобится в том случае, если во время езды слышен достаточно выраженный шум в переднем приводе вашего авто, ВАЗ 2114. После обнаружения таких шумов, необходимо проверить пыльник шруса, выверните переднее колесо в любую сторону и посмотрите под колесо, если пульник порван или содержит трещены (то это значит что туда уже попала грязь), в таком случае нужно в обязательном порядке шрус менять, продолжать движение на таком авто не рекомендуется и при возможности лучше воспользоваться эвакуатором.

Самые качественные и надежные шрусы выпускает завод производитель авто (для Лады это АвтоВАЗ), но к нашему с вами сожалению они не поступают в продажу, поэтому по положительным отзывам автовладельцев чаще всего предпочитаются марки: Kraft, Hola, GKN.

Для замены шруса на ВАЗ 2114 вам понадобятся инструменты:

1)     отвертки, молоток, монтировка, выколотка, ключи;

2)     надежный автомобильный фиксатор, деревянная проставка;

3)     бензин для промывки снятых узлов, смазка ШРУС.

Порядок действий при замене шруса на ВАЗ 2114:

Перед тем как приступить к работе автомобиль затормаживаем стояночным тормозом, под задние колеса подкладываем фиксирующие бруски.

Снимаем колесо и упорную гайку колесной ступицы, наконечник рулевой тяги разбираем. Выпрессовываем палец из узла при помощи съемника, отворачиваем болты крепления шарового шарнира.

Как только поворотный кулак со стойкой будет отведен в сторону, нужно извлечь из ступицы колеса шлицевой конец наружного шруса.

Чтобы выдавить шрус, необходимо воспользоваться монтировкой. После того как вал со шрусами извлечен, нужно установить вал в тиски, затем снять хомуты чехла.

С помощью выколотки сбивается внутренний шрус. Перед монтажом нужно обязательно проверить достаточно ли смазки в шрусах. Хомуты должны быть установлены новые, внутрь шруса ни в коем случае не должна попасть никакая грязь.

Установка шруса выполняется с помощью молотка и деревянной проставки.

В процессе монтажа нужно отогнуть отверткой кромку пыльника, тем самым выровняется давление внутри и снаружи данного элемента. Если у вас возникают сложности, то конечно стоит обратиться к опытным автомобилистам, автослесорям, автомеханикам. Они дадут вам ценные советы.

club2108.ru

Замена ШРУСа на ВАЗ 2110, 2109, 2114

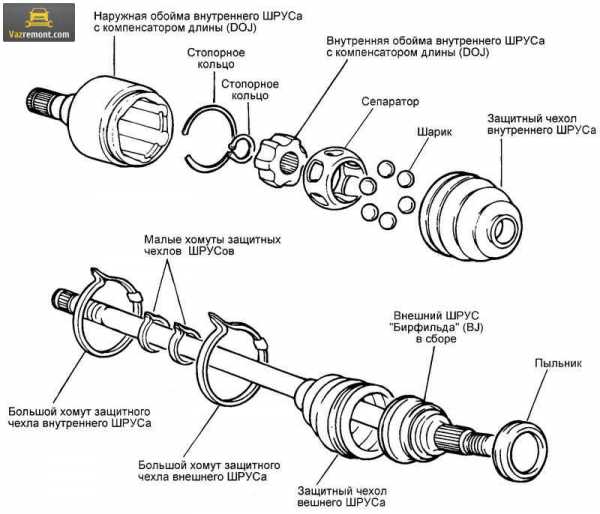

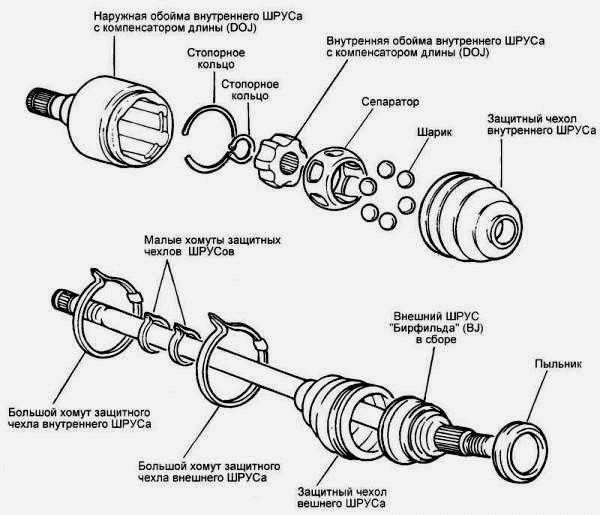

В предыдущей статье мы рассмотрели вероятность замены пыльника ШРУСа, где узнали, что это за узел, как выглядит и для чего он предназначен. Вполне возможно, новичкам подобные работы не по зубам, но более-менее опытные водители без серьёзных усилий смогут решить такую задачу, как замена ШРУСа на ВАЗ 2110, например, если немного внимательнее прочтут следующую инструкцию. Но для начала, как и в любом деле, нужно внимательно всё рассмотреть, определить и выяснить, а уж затем приниматься за работу. Как мы выяснили в прошлой статье, шарнирное устройство выглядит не так уж сложно и состоит всего из семи деталей:

  • внешний корпус с обоймой;
  • сепаратор;
  • шариковые подшипники;
  • внутренний корпус с обоймой;
  • вал привода;
  • чехол из гофрированного материала — он же пыльник;
  • стопорное кольцо.

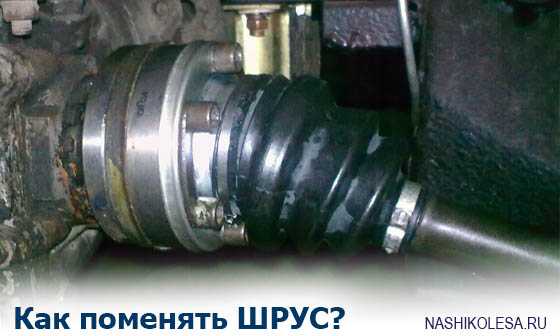

Как, когда и зачем менять

При первых же звуках какого-либо хруста, треска, скрежета, особенно на поворотах, следует как можно быстрее проверить шарнир равных угловых скоростей, именуемый ШРУС. Подобные звуки, исходящие от колёс во время движения в поворотах могут быть теми самыми проблемами, о которых мы и станем говорить. Однако мало услышать такой отвратительный звук, нужно ещё определить от какого конкретно колеса он исходит. Чтобы это осуществить, выясните, на каком конце оси присутствует люфт. Там, где появился люфт, и есть проблемный участок, подлежащий ремонту. Можно осмотреть ШРУС визуально, повернув колёса машины влево и вправо до упора.

В общем, если вы определили, что хрустящие чипсы не являются источником посторонних шумов и все подозрительные звуки исходят от «гранаты», то нужно ремонтировать. Будьте бдительны, ибо при работе с моделями семейства 2109 и выше замена ШРУСа должна производиться в обязательном порядке при возникновении проблем. Иначе говоря, ни о какой частичной замене деталей речи быть не должно. Не те это машины, где можно обойтись одной деталькой. Так же важно проверить наличие смазки и её количество. Ведущие колёса автомобиля — это один из самых сильно нагруженных работой элементов, а потому смазки там должно много.

Непосредственная замена

Перед началом замены нужно очень хорошо зафиксировать машину, поставив её либо на скорость, либо на ручник, а также добротно подпереть задние колёса какими-то предметами во избежание отката. Процедура съёмки колеса со ступицы вам известна по предыдущей статье, с небольшой разницей. В этом случае просто несколько иная задача, состоящая не в замене пыльника, а в смене всего изношенного шарнира. Тем не менее, повторим ход действий.

  1. При помощи домкрата поднимаем колесо с повреждённым ШРУСом.
  2. Снимаем колесо и откручиваем упорную гайку со ступицы.

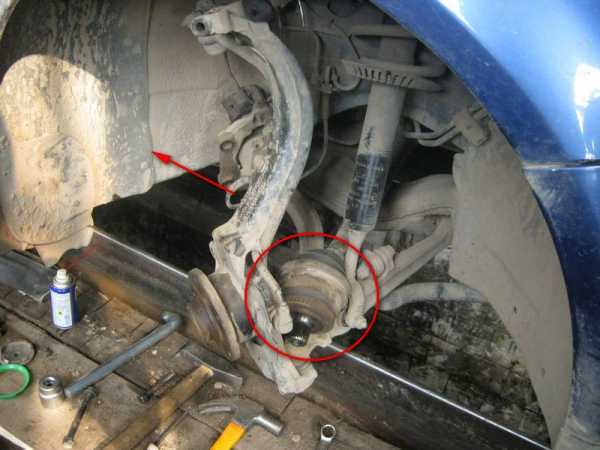

  3. Откручиваем болты от шаровой.
  4. Поверните до упора руль в сторону противоположную той, где последует замена.
  5. Кулак стойки отодвиньте и вытащите из ступицы наружный ШРУС.
  6. Используя гаечный ключ или монтировку вытолкните внутренний ШРУС из коробки.
  7. Зафиксируйте вал, зажав его.
  8. Снимите с обоих ШРУСов хомуты. Повреждённые пыльники, а они скорее всего повреждены, просто удалите, срезав ножом.
  9. Молотком, но аккуратно, сбейте ШРУС с вала.
  10. Берите новый ШРУС и устанавливайте всё с точностью в обратном порядке, предварительно обильно смазав его.
  11. После сборки садитесь за руль и проверьте наличие посторонних звуков, вращая рулевое колесо влево-вправо до упора.

На будущее знайте, что «граната» в оси автомобиля очень долговечная штука, но при наплевательском отношении и она быстро выходит из строя. Это значит, что при появлении даже лёгкого скрежета и хруста постарайтесь немедленно осмотреть и проверить ШРУС и его пыльник. Если до «кулака» дело пока не дошло, то замените пыльник и хорошенько смажьте весь узел. Для профилактики этой проблемы иных способов не существует в природе.

nashikolesa.ru
