Как восстановить нити обогрева заднего стекла своими руками – нитей, контактов, проводки своими руками

пошаговая инструкция, устройство и отзывы

Ток в автомобиле подается от плюсовой клеммы АКБ через замок зажигания, а также через предохранители. Затем напряжение проходит к выключателю обогревателя и на контакт реле. Минус АКБ соединяется с кузовом авто. Один из проводов системы обогрева стекол также соединен с кузовом.

Когда водитель нажимает клавишу включения системы, напряжение приходит на реле. Оно срабатывает, замыкаются силовые контакты. Ток попадает на подогреватели, проходит через нити нагрева и затем через кузов уходит на АКБ.

Устройство нагревательного элемента

Нагревательный элемент имеет следующее устройство. По бокам на заднем стекле имеются токопроводящие шины. К ним присоединены специальные нити из материалов с высоких сопротивлением. Сопротивление каждой нити составляет 10 Ом.

Число их зависит от размеров стекла. Так, каждая нить – это отдельный элемент, который работает отдельно от других. Все элементы соединены друг с другом параллельно. Такая схема позволяет обеспечить системе высокую надежность. Так, если произойдет обрыв одной нити, все остальные будут работать.

Типичные неисправности

Прежде чем осуществлять ремонт нитей обогрева заднего стекла своими руками, необходимо выяснить неисправности. В зависимости от того, какая неисправность проявляется внешне, можно диагностировать работу системы даже без мультиметра.

Следует учесть, что запустить обогрев стекла можно лишь в том случае, кода включено зажигание. На некоторых моделях авто включить обогрев стекла можно только при запущенном моторе. Это делается для того, чтобы снизить нагрузку на аккумулятор. Системе для полноценной работы необходимо от 10 до 25 А тока.

Обогрев не включается

Итак, если система не включается с соответствующей кнопки, возможно, вышел из строя соответствующий предохранитель. Также может быть сломана кнопка. Если индикаторы работы светятся, но стекло не отпотевает, ремонт нитей обогрева заднего стекла стоит начинать с проверки разъемов и реле. В данном случае по электрическим схемам находят, где установлены детали и меняют их.

Медленное отпотевание

Иногда можно наблюдать случаи, когда между нажатием на кнопку и включением системы подогрева для отпотевания стекла проходит значительное количество времени. Если за бортом низкая температура воздуха или мороз, то причина данной неполадки может быть в плохих контактах на одном из разъемов. Сопротивление на контакте растет, ток становится ниже, падает мощность.

Чтобы проверить данную неисправность, необходимо воспользоваться мультиметром. Изменяют напряжение на клеммах системы обогрева и аккумулятора. Эти напряжения не должны отличаться.

На стекле остаются полосы

Это наиболее популярная неисправность. Проблема связана с обрывом нитей, которые нанесены на стекло. Данную неисправность можно диагностировать по полосам на стекле после включения системы.

Нити, установленные на заднем стекле, отличаются малой прочностью. И если на них хоть немного воздействовать механически, то понадобится ремонт нитей обогрева заднего стекла.

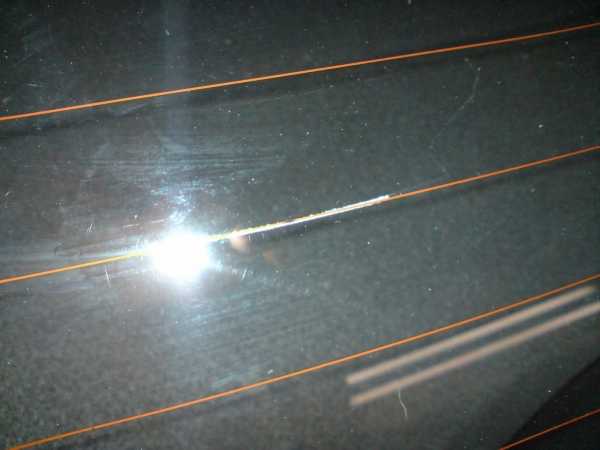

Определяем место обрыва

Найти обрыв не составит труда. Около нити запотелость или мерзлота не пропадет. Именно поэтому, чтобы быстро отыскать поврежденный элемент, нити считают и затем находят поврежденное место. Но иногда обрывы настолько незначительны, что заметить их очень трудно. Тогда следует использовать вольтметр.

За счет того, что одна из шин подключена к кузову машину, минусовой провод мультиметра соединяют с кузовом. Далее положительным проводом со щупом касаются первой и второй шины. На первой напряжение составляет +12 В, а на второй – 0 В. Если по каким-то причинам доступа к шинам нет, то измерения можно выполнить там, где нити выходят из-под уплотнителя.

Если обогрев включен, в системе есть 12 В, но нити не греют, то это говорит том, что вся проводка до первой шины в рабочем состоянии. Если напряжение отсутствует, то это говорит о плохом контакте. Требуется выполнить ремонт нитей и контактов обогрева заднего стекла. Также может выйти из строя реле.

Если напряжение есть не только на первой, но и на второй шине, то ищут плохие контакты в цепи соединения проводов системы обогрева к массе.

Как найти обрыв

Нить – это лента с сопротивлением 10 Ом. В разных местах напряжение будет разным. В первой точке напряжение составит 12 В, в третьей – 6 В, в пятой – 0 В. Если не знать, какая из нитей повреждена, ее легко отыскать. Для этого меряют напряжение посередине каждой полосы. Если нить оборвана, то напряжение будет либо 12 В, либо 0. Следовательно, обрыв слева или справа.

Ремонт

Существует несколько способов, позволяющих отремонтировать эту систему. Самый эффективный и быстрый – это использовать набор для ремонта нитей обогрева заднего стекла.

Их много, они предназначены для восстановления целостности лент. В этом наборе есть все. Он представляет собой шприц со специальной пастой. Отзывы хорошо характеризуют средство Permatex. Ремонт нитей обогрева заднего стекла с ним производится очень легко и просто. Вам не нужны какие-либо дополнительные инструменты. Все есть в наборе.

Итак, как произвести ремонт? Все очень просто:

  • При помощи спирта либо растворителя очищаем область стекла в месте разрыва нити.
  • Берем в руки скотч и наклеиваем его с двух сторон обогревающего элемента. При этом расстояние между лентой не должно отличаться от толщины нити обогрева.
  • При помощи кисточки или шприца наносим токопроводящий клей или пасту (в зависимости от того, какой набор будет использоваться). Как его наносить? Клей должен перекрыть собой целую часть нити по 10 миллиметров с каждой стороны.
  • Удаляем скотч и ждем, пока клей высохнет. Согласно инструкции, состав засыхает за 24 часа.
  • Спустя сутки, удаляем излишки клея. Это можно сделать острым ножом – кухонным либо канцелярским. Будьте аккуратны – нож может легко повредить поверхность обогревающего элемента.
  • Протираем стекло мягкой и слегка увлаженной ветошью.
  • Проверяем работоспособность элемента.

Также можно использовать другое средство для ремонта нитей обогрева заднего стекла. Это «Элеконт» отечественного производства. Массу наносят на место, где нить разорвана. Накладывают клей так, чтобы он перекрывал целую часть нитки с каждой из сторон. После затвердения система электрического обогрева снова заработает.

Есть мнение, что клей можно сделать самому (из металлической стружки). Но делать этого не стоит. Готовый продукт гораздо эффективнее. Кроме того, надежность технологии самостоятельного изготовления клея не подтверждена.

Заключение

Итак, мы выяснили, как устроены нити обогрева и как их отремонтировать. Сложность ремонта заключается в поиске неработающей ленты. Ведь система будет работать даже тогда, когда произошел обрыв половины из всех имеющихся нитей. Правда, стекло в данном случае будет запотевать наполовину.

fb.ru

Ремонт обогрева заднего стекла | Каталог самоделок

Подробно рассмотрим ремонт обрыва одной или нескольких нитей, когда не работают некоторые горизонтальные полоски обогревателя заднего стекла. Случаи, когда вовсе не включается обогрев на стекле, связаны уже не с разрывом нитей, ведь не могут выгореть 12–16 штук одновременно, а с некоторыми другими причинами:

  • оборваны монтажные провода;
  • не срабатывает промежуточное реле;
  • не исправна кнопка включения;



Не горящая оповещательная лампочка в панели приборов, явно говорит лишь о неисправности только кнопки включения обогревателя заднего стекла.



Нахождение разрывов нитей



Место обрыва нитей можно обнаружить и без специального инструмента, визуально — если видно невооруженным глазом большие разрывы, широкие царапины, окисление поврежденных участков.

Также, когда на улице холодно, то на запотевшем заднем стекле при включенном обогревателе, можно обнаружить, что возле мест разрывов поверхность высыхает, хотя сама нить не греется.

Если же ничего не видно, тогда потребуется или индикатор с батарейкой, либо мультиметр, которыми можно наверняка обнаружить разрывы, а их может быть несколько у одной нити.



Индикатор фаз с функцией прозвонки, в который вставляется батарейка — очень удобный инструмент, он выручает не только, когда требуется найти разрывы нитей у обогревателя заднего стекла, как в нашем случае, но и при поиске мест перелома скрытой проводки в доме. Он даже пригодится для ремонта таких востребованных аксессуаров, как музыкальные наушники, ведь их тонкие провода так часто рвутся.



А мультиметр и вовсе должен быть у каждого, он всегда нужен в машине.Тем более сейчас, когда один такой прибор, простенькой конструкции, без класса точности, стоит совсем дешево.



В общем, достаточно одного из названных инструментов. На прозвоночный индикатор, на его металлический зацеп ручки, потребуется накрутить тонкий проводок. Затем, свободный конец этого проводка зацепляется на массу автомобиля, можно за дверной замок открытой двери, и сам индикатор ведется жалом по токопроводящей дорожке обогревателя. Подключать щупы мультиметра для проверки нужно аналогично, не забудьте только переключить универсальный измерительный прибор на DCV, 20 — измерение напряжения постоянного тока с пределом измерения до 20 вольт.

Рекомендуется, дабы не царапать тонкие медные дорожки,

намотать обрывок ваты,смоченный в воде, на жало индикатора или острый щуп вольтметра.



В месте обрыва нити пропадет напряжение при включенном обогреве заднего стекла, о чем сообщит погасание лампочки индикатора или отсутствие показаний на мультиметре.



Пайка мягким припоем



На заводе медные токопроводящие дорожки на стекло наносятся электролитическим осаждением в ванне с медным купоросом. Но в гаражных условиях возиться с реактивами и раствором серной кислоты опасно, и грозит осветленными пятнами на задней полочке, а также сидении, а ещё дырами на своей одежде. А толку то мало — залатать самодельным электролизером можно только царапины или только очисть окисленные места у больших разрывов.

Мелкие царапины можно восстановить пайкой. Перед пайкой, для удаления зеленой окиси, достаточно раз протереть поврежденную поверхность тряпочкой, смоченной в спирте или любом из доступных растворителей. Пытаясь удалить зеленый налёт,

нельзя пользоваться ножом, скальпелем, наждачной бумагой—только расцарапаете еще больше место повреждения.



В качестве флюса рекомендуется применять хлористый цинк, но можно воспользоваться любым активным жиром, вазелином или другим специальным составом, не оставляющим много гари после пайки. Твердая или растворенная во спирте канифоль не подойдет — слишком много оставляет грязи.



Тонкая медная проволока, 0.3–0.4 мм в диаметре потребуется для залатывания широких  разрывов. Паять нужно именно тонкую медную проволоку, толщиной не более 0.4 мм, потому что иначе более толстая со своим малым сопротивлением будет создавать в месте перемыкания больший нагрев, чем остальная неповрежденная часть нити.



Лудить можно только медную проволоку, не концы разорванной дорожки, поскольку от толстого оловянного хвостиканапыление на стекле может отвалиться.



Восстановление токопроводящим клеем



Вышеописанный метод ремонта является неаккуратным, впоследствии оставляет заметный след вмешательства на стекле.А есть специальный двухкомпонентный токопроводящий клей, стоимость которого в небольшом наборе составляет 10–15 долларов. Приготавливается состав смешиванием самого термостойкого цианакрилового клея с медным порошком, строго в пропорции, указанной в инструкции на упаковке.



Включать подогреватель заднего стекла сразу после нанесения ремонтного состава не следует, нужно датьклеюзастыть. Время затвердевания токопроводящего состава около 30 минут.

Приготовленную токопроводящую пасту необходимо наносить тонко, не толще работоспособной части нитки подогревателя заднего стекла. Также как в случае с ремонтом медной проволокой, слишком толстый слой застывшей пасты,имея малое сопротивление, будет греться сильнее, чем остальная часть токопроводящей дорожки. А в целом, создастся впечатление, что отремонтированная нить греется слабее других, которые в ремонте не были.

Маленькая хитрость: чтобы слишком светлая токопроводящая паста после высыхания совпала по цвету с напылёнными медными дорожками, в неё можно добавитьнесколько капель медицинского йода.



Мало кто знает, что оклеивать место ремонта на стекле обычным прозрачным скотчем неправильно: он оставляет слишком много липкого клеяи отрывается вместе с частью токопроводящейпасты. Ограничивать зону ремонта горизонтально и вертикально следуетузким бумажным малярным скотчем— только так поступают профессионалы. В некоторые ремкомплекты входит готовый трафарет, но при работе егоприходиться удерживать рукой.



Результаты ремонта



Ремонт мягким припоем скор и нетрудоемок,а результата хватает на несколько лет. Надежность такого метода подтверждена большим количеством домашних мастеров, прибегших к нему, поскольку от негофинансовые затраты сведены к минимуму. Требования минимальны: приобрести хороший высокоактивный флюс и иметьпрактические навыки пайки. Недостаток только один —места пайки на стекле видны, и их не замаскируешь.



Восстановление токопроводящим клеем также может выполнить каждый, в продаже имеется очень много ремонтных наборов, от дешевых маленьких упаковок до профессиональных ящиков. Качество ремонта, при соблюдении инструкции изготовителя, отличное и долгосрочное. Важное преимущество: работая аккуратно и имея знания можно так скрыть места ремонта, что стеклышко будет как новое.



Автор: Виталий Петрович, Украина Лисичанск.




volt-index.ru

Восстановление нитей обогрева заднего стекла. Шаманские методы

1-й способ:
— на запотевшем стекле включаете обогрев и в месте разрыва стекло быстро отпотевает пятном, при этом вся нить с разрывом не отпотевает.

2-й способ:
— для обнаружения разрыва проводника обогревателя заднего стекла включите зажигание и включите обогреватель заднего стекла.
— соедините один щуп вольтметра с массой автомобиля, а второй щуп оберните фольгой и перемещайте фольгу по проводнику обогревателя.
— соедините щуп вольтметра в центре каждого проводника обогревателя заднего стекла. Если вольтметр показывает напряжение около 5 В, значит, проводник обогревателя исправен. Если вольтметр показывает напряжение 0 В или 12 В, значит имеется разрыв проводника обогревателя.
— для обнаружения места разрыва проводника обогревателя подсоедините один щуп вольтметра к положительной клемме обогревателя, а второй щуп перемещайте по проводнику обогревателя со стороны отрицательной клеммы обогревателя. Точка, в которой напряжение, показываемое вольтметром, упадет с нескольких вольт до нуля и является местом разрыва проводника обогревателя.

3-й способ:
— омметр,в режиме кило,а лучше мего. Один щуп цепляется к одному выводу обогревателя, второй щуп к другому выводу обогревателя. Взять кусок смоченной ваты в дистиллированной воде и вести им по ниткам обогревателя, следить за показаниями кило, мегаомметра в месте обрыва стрелка дёрнется.
— омметр лучше использовать аналоговый (со стрелкой).
— работает в случае, если обрыв в одном месте!

Во всех перечисленных ниже способах предварительно надо очистить токопроводящую полоску от лака (лучше — согнутой стальной проволочкой, скрепкой) до появления металлического блеска и обезжирить.

1-й способ (токопроводящая паста):
— восстановить разорванный проводник обогревателя заднего стекла можно с применением токопроводящей пасты.
— перед началом ремонта выключите обогрев заднего стекла и дайте время для остывания стекла.
— соблюдая осторожность, зачистите проводник обогревателя и промойте его спиртом.
— воспользуйтесь липкой лентой для отметки ремонтируемого участка.
— нанесите электропроводную пасту примерно на 20 мм с каждого конца поврежденного проводника.
— после сушки электропроводящей пасты в течение 24 часов можно пользоваться обогревателем заднего стекла. Можно высушить при высокой температуре, тогда пользоваться обогревом можно раньше.

2-й способ (электролитическое покрытие):
— из реактивов нужен сульфат меди — более известный как медный купорос (применяется в растениеводстве и строительстве), и серная кислота — вполне подойдет электролит из аккамулятора.
— из инструмента — отрезок медной (желательно именно медной — не латунной. Вполне подойдут несколько отрезков медного провода сложенных в пучек) трубки или прутка диаметром 6-10 мм и полоска ткани шириной 20-30 мм и длиной примерно полметра.
— на конец прутка следует намотать полоску ткани на половину ее ширины — должно получится нечто вроде кисточки. Сверху надо наложить бандаж из нитки, чтобы ткань не размоталась.
— приготовление электролита — не путать с электролитом аккамулятора — тоже не представляет сложности. В пол-стакана воды насыпается пару чайных ложек медного купороса, и размешивается до растворения, не растворилось полностью — не страшно, не обращайте внимания. В полученный р-р надо добавить 0,2-0,3% процента концентрированной серной кислоты или 0,5-1% электролита для аккумулятора — это примерно половина чайной ложки электролита на эти полстакана.
— собственно процесс. Обе клеммы стекла подсоединяются к «массе» (если стекло установлено в автомобиле и на нем цела хотя бы одна греющая нить — ничего делать не надо), а к трубке с тряпкой подсоединяется «плюс» аккумулятора. Мочим положительный электрод в растворе и начинаем активно и непрерывно натирать место обрыва нити в течении 3-5 минут. Через раствор проходит ток, который переносит ионы меди с электрода на греющую нить. При небольшом повреждении нити разрыв полностью затягивается медью, при больших разрывах омедненные участки следует облудить неперегретым паяльником и припаять перемычку из тонкого провода. Ограничивать ток не требуется, т.к. через несколько секунд анод пассивируется и ограничивает протекающий ток. Не следует забывать, что раствор содержит серную кислоту!

3-й способ (краска со стружкой):
— взять медно-латунный брусок (подойдет и графит) и мелким напильником начал делать стружку.
— краска (можно красная, под цвет нитей) смешивается со стружкой, пропорция примерно 50/50. Должна получится тестообразная смесь.
— включается обогрев и наноситься краска на нить, предварительно сделав трафарет из изоленты или скотча. В процессе нанесения краски появлялось шипение из места контакта, потом оно пропало, но нить грелась.
— все сделано. Буквально через минуту состав застывает.

4-й способ (магнит и клей):
— приготовить очень мелкие железные опилки, небольшой по размерам магнит (от динамика) и прозрачный клей (типа БФ-2) или нитролак.
— приложить магнит с внешней стороны над местом обрыва, затем со стороны проводника присыпать опилки, тихонько шевеля магнитом добиться электрического контакта в месте разрыва (это будет заметно по нагреванию полоски — если конечно разрыв в одном месте, в противном случае понадобится большее количество магнитов).
— нанести маленькой белечьей кисточкой каплю клея на опилки и дать высохнуть клею (лаку).
— затем убрать магнит и лезвием удалить излишки опилок. Можно повторно нанести еще один слой клея (лака).
— хватает на несколько лет.

5-й способ (специальные клеи):
— специальные клеи для восстановления нитей обогрева, есть и российского производства
— отзывы противоречивые, кому-то нравиться, кому-то нет
— инструкция по применению прилагается к клею
— рекомендуется добавлять в клей немного йода. В таком случае клей получается красного цвета и по цвету совпадает с остальными нитями

6-й способ (пропайка):
— места повреждений можно спаять мягким низкооловянистым припоем ПОС-18 или ПОСС-4-6, используя в качестве флюса хлористый цинк. Если поврежден длинный участок — лучше припаять тонкую медную или серебряную жилку от провода.

7-й способ (опилки и клей):
— серебряные опилки (например, сточенный надфилем сплав с контакта негодного силового реле) надо насыпать в сгиб листка бумаги, туда же добавить каплю нитроклея. Быстро скатать кончиком ножа цилиндрик длиной 2…3 и диаметром 1 мм и наложить его на место повреждения. Затем — раздавить, чтобы плотно сжать опилки, и удалить лишнее.

http://vkontakte.ru/note979486_10290116

saturnlife.livejournal.com

Как выполнить восстановление обогрева заднего стекла?


Почти на всех автомобилях на задних стеклах мы можем увидеть тонкие продольные линии. Это как раз и есть обогреватель. Так почему он есть почти на всех машинах? Все дело в том, что в районе задней части в салоне машины затрудненный воздухообмен и при повышенной влажности конденсируется влага и ухудшается видимость. Это влияет на безопасность вождения, поэтому крайне важно, чтобы этот элемент был исправен. Но, к сожалению, нити не так редко выходят из строя. В этом ситуации требуется восстановление обогрева заднего стекла.

Причины выхода из строя обогрева

Причины выхода из строя различны.

Наиболее частая — это нарушение токопроводящих нитей. Это может быть механическое повреждение или трещина, которая привела к разрушению. Также не редко встречается случаи, что их повреждают при тонировке.

Обогрев заднего стекла влияет на безопасность вождения автомобиля

Второй причиной, которая также приводит к неисправности является разрушение мест крепления контактных клемм. К этим клеммам подходят провода от бортовой сети автомобиля. Эти клеммы крепятся с помощью пайки и со временем от вибрационных нагрузок слой припоя разрушается и теряется контакт.

Также встречаются и неисправности в электрической цепи. В таком варианте просто не подается электропитание.

Диагностика обогрева заднего стекла своими руками

Определить, что есть неисправность, довольно просто: все запотело, нажата кнопка, а ничего не меняется. Для дальнейшей диагностики понадобится электрический тестер. Нужно выставить на нем параметры измерения постоянного тока, с пределом измерения не менее 20 вольт.

Самая простая диагностика, но именно с нее и надо начинать, это проверка того, что на клеммы подается напряжение в районе двенадцати вольт постоянного тока.

Необходимо включить зажигание, нажать кнопку включения и протестировать напряжение на клеммах, к которым подходят провода. Если напряжение есть, то неисправность цепи питания исключена и можно переходить дальше. В случае, если питания нет, то необходимо последовательно проверить исправность предохранителя, электрической проводки, реле и кнопки включения.

Запотевшее заднее стекло автомобиля

Определить, какой предохранитель защищает именно эту цепь довольно просто, так как на крышке, которая закрывает отсек с предохранителями есть специальная схема. Тест предохранителя выполняется тем же самым тестером, только уже в режиме проверки целостности цепи.

Также проверяют исправность электропроводки и работоспособность кнопки включения. Для выполнения этих проверок требуется пользоваться схемой электрических соединений конкретного автомобиля.

Диагностика реле включения немного сложнее, потому что в каждом реле две цепи. Одна питающая, одна управляющая, но справится с такой задачей сможет любой автоэлектрик. Если в цепи найдена неисправность, то ее нужно устранить и все, можно пользоваться.

Вернемся к ситуации, когда питание на клеммы подается, но нагрева всех или нескольких участках нет. Проверить не отвалилась ли клемма можно визуальным осмотром. Тогда восстановить контакт самостоятельно вряд ли получится, т.к. восстановить пайку обычным паяльником не выйдет, так как от нагрева стекло может треснуть. Напряжение подаётся и клеммы на месте, а нагрева все нет. Остался последний вариант, а именно обрыв нити обогрева.

Как найти обрыв нитей обогрева заднего стекла автомобиля?

Можно найти просто, надо внимательно осмотреть нити. Можно использовать для этого линзу. Или использовать для этого все тот же тестер и кусочек алюминиевой фольги, для лучшего контакта. Проверяя целостность электрической цепи можно найти место неисправности. Таких точек может быть несколько, их надо отметить маркером. Теперь мы точно знаем неисправность, определили места ремонта. Рассмотрим, как починить обогрев заднего стекла своими руками.

Нити обогрева заднего стекла автомобиля

Как восстановить обогрев заднего стекла?

Отремонтировать повреждение обогрева стекла не так и сложно. Ситуация может быть несколько сложнее, если сделана тонировка. Для ремонта ее придется снять. Выполнить это надо квалифицированно, чтобы дополнительно не повредить остальные нити.

Для ремонта используем следующие средства:

  • специальный токопроводящий состав, который можно приобрести в автомагазинах. Это небольшой флакон с жидкостью и тонкой кисточкой, а также в комплекте есть пленка с липким слоем и прорезью.
  • растворитель
  • чистая ветошь.

Теперь выполним непосредственно ремонт обогрева заднего стекла автомобиля. С начала обезжирить место с помощью растворителя и ветоши. Аккуратно наклеиваем на место обрыва пленку с прорезью и наносим токопроводящий состав на поврежденный участок. Необходимо не дожидаясь полного высыхания восстановительного состава снять эту пленку.

Пользоваться этой опцией можно только после высыхания состава. Цвет нитей на разных автомобилях тоже разный и место ремонта может незначительно отличаться.

Себестоимость такого ремонта в десятки раз ниже, чем замена и стоимость нового стекла. Выполненный ремонт по нашим рекомендациям позволит вам долго и безопасно пользоваться этой опцией.

www.avtokrasim.ru

Ремонт обогрева заднего стекла своими руками с помощью токопроводящего клея: почему не работает

Системой обогрева (СО) заднего стекла сегодня оснащаются все автомобили. Благодаря ее правильной работе водителю проще выполнять маневры, поскольку он будет знать, как обстоит ситуация сзади машины. Какие неисправности могут произойти в работе и как произвести ремонт обогрева заднего стекла своими руками? Ответы на эти и другие вопросы ищите ниже.

Содержание

Открытьполное содержание

[ Скрыть]

Описание обогревателя заднего стекла

Итак, какое устройство подогрева лобового (ветрового) либо заднего стекла и в чем заключается предназначение этой системы? Устройство используется для оттаивания льда при отрицательных температурах, а также удаления запотевания во влажную и сухую погоду в автомобиле. На заднее стекло наносятся специальные нити, которые позволяют удалить остатки льда во время прогрева авто зимой. Кстати, именно обогреватель считается одним из наиболее эффективных способов борьбы с запотеванием.

На заднее стекло устанавливается определенное число специальных токопроводящих нитей накаливания на специальной пленке. Эта пленка фиксируется с помощью клея, а сами нити функционируют от электричества. Через нити проходит электричество, позволяющее выделять тепло и, соответственно, греть само стекло.

Принцип работы и функции

Принцип работы обогревателя стекла автомобиля заключается в нажатии водителем кнопки, расположенной в салоне транспортного средства, и дальнейшем обогреве стекла. Само питание на систему поступает с положительного вывода автомобильного аккумулятора — напряжение в данном случае поступает через предохранительные элементы и замок зажигания. В конечном счете энергия подается на контроллер девайса, а также контакт реле. Отрицательный контакт системы соединяется с массой автомобиля, то есть его кузовом.

При включении системы напряжение поступает на обмотку реле. Когда этот элемент срабатывает, происходит замыкание контактов, при этом одновременно соединяются два вывода, которые отмечены на схеме номерами 30 и 87. Затем энергия передается на систему обогрева и подается на нити, которые зафиксированы на обогреваемом стекле с помощью клея. Далее, ток вновь поступает через заземление машины и поступает на отрицательный вывод аккумулятора (автор видео — Сергей Котов).

Возможные неисправности и их признаки

Как показывает практика, зачастую если не работает система обогрева, то владельцы авто узнают об этом в результате его запотевания или появления налета. Человек включает прогрев, при этом результата либо вовсе не будет, либо поверхность прогреется, но минимально и неравномерно. Схема питания системы может быть разной — в некоторых авто она активируется без включения зажигания, в других ключ в замке нужно обязательно повернуть.

Перед тем, как проверить и заняться ремонтом системы, рекомендуем ознакомиться с перечнем неисправностей:

  1. Устройство не активируется. Как правило, на кнопке активации имеется индикатор — если при ее включении лампочка не загорается, то проблему нужно искать или в самой кнопке, или в предохранительном устройстве. В том случае, если индикатор горит, но устройство не функционирует, то также можно проверить реле.
  2. В том случае, если СО работает, но само стекло прогревается слишком медленно, что особо актуально для периода морозов, то возможно, причину следует искать в разъемах. Если контакт плохой, то его сопротивление может быть более высоким, при этом значение напряжения, соответственно, станет меньшим. Как показывает практика, зачастую причина неисправности кроется в плохом контакте СО с бортовой сетью транспортного средства, так что следует проверить и контакты.
  3. Еще одна проблема — на поверхности автостекла после активации СО спустя какое-то время остаются горизонтальные следы. В данном случае причина, по всей видимости, заключается в повреждении нитей в определенных местах. Неисправность такого рода можно определить без тестеров — просто на глаз. Нужно учитывать, что нити могут разрушаться даже при незначительных воздействиях, довольно часто это происходит в результате использования скребка для оттирания.

Фотогалерея «Поврежденные участки дорожек СО»

Диагностика и ремонт

Теперь подробнее о том, как произвести диагностику и восстановление поврежденного участка. Начнем с проверки.

Как найти поврежденную нить?

Для поиска неисправности можно воспользоваться одним из нескольких методов:

  1. Для начала следует произвести визуальную диагностику. Если автостекло запотело, то активируйте СО. На поврежденном участке поверхности запотевание останется после того, как все остальные нити прогреются и автостекло отпотеет. Такой варианты самостоятельной проверки считается одним из наиболее простых.
  2. Также диагностику работоспособности можно осуществить с помощью тестера — вольтметра. Для этого вам потребуется сначала включить зажигание и нажать на кнопку активации СО. Затем один щуп тестера необходимо будет заземлить, то есть подключить к кузову автомобиля, а другой обмотать обычной пищевой фольгой, а затем поднести к дорожке нагрева.
    При проведении диагностики на дисплее вольтметра должно появиться значение напряжения, которое составит не более пяти вольт (это в идеале). В том случае, если значение напряжения будет около нуля или увеличится до двенадцати вольт, это будет свидетельствовать о том, что на данной дорожке произошел обрыв. Таким образом нужно будет произвести диагностику всех дорожек.
  3. Есть еще один способ проверки СО при помощи того же вольтметра. В данном случае вам необходимо будет подключить один контакт тестера к положительному выводу СО, а другим нужно будет двигать вдоль дорожки, только со стороны отрицательного вывода. В том месте, где дорожка повреждена, значение напряжения резко упадет до нулевой отметки.
  4. Если вольтметра у вас нет, но есть омметр, то с таким прибором также можно будет проверить систему. В данном случае щупы тестера нужно будет подсоединить к отрицательному, а также положительному контакту СО. Затем вам потребуется вата — небольшой кусок нужно смочить в дистилляте, а затем провести ею по дорожке накаливания. В тот момент, когда стрелка на тестере начнет перемещаться, вы найдете обрыв (автор видео — Овер 9000).

Как произвести ремонт своими руками?

Если вы столкнулись с проблемой неработоспособности СО, то ее ремонт не обязательно доверять специалистам — все можно сделать своими руками. Для восстановления СО есть несколько методов.

Итак, как отремонтировать систему:

  1. Для ремонта можно приобрести ремкомплект. Как правило, ремонтные комплекты для выполнения этой задачи имеют идентичные параметры и характеристики — с их помощью можно восстановить не более 10 см поврежденного участка дорожки. В ремкомплект входят непосредственно нити и баллон с полимерной смолой. В данном случае вам нужно будет сначала точно определить поврежденный участок, для этого можно прибегнуть к одному из способов, описанных выше.
    Когда место ремонта будет определено, нужно отключить СО и снять пленку с автостекла. Затем поверхность аккуратно очищается и обезжиривается, после чего к поврежденному месту прикладывается новая дорожка. Используя специальную кисть, которая также должна идти в комплекте, необходимо нанести на поверхность полимерную смолу, а когда она высохнет, повторить данный шаг еще раз. Выполнив эти действия, нужно будет подождать не менее 24 часов, только после этого СО можно будет включить.
  2. Как вариант, для восстановления работоспособности СО можно приобрести и специальную токопроводящую пасту. Как восстановить СО пастой — один ее слой наносится на поврежденный участок дорожки, но учтите, что при этом нужно будет захватить и неповрежденную нить с обеих сторон примерно на 2-3 см. В данном случае также нужно будет подождать не менее 24 часов перед дальнейшей эксплуатацией СО. Для более быстрого высыхания пасты автостекло можно обдуть феном.
 Загрузка …

Видео «Наглядное пособие по самостоятельному ремонту СО»

Как правильно отремонтировать дорожки накаливания СО — наглядная инструкция по ремонту приведена в ролике ниже (автор видео — канал БортЖурнал Рено Меган).

avtoklema.com

Токопроводящий клей для ремонта обогрева заднего стекла

В любое время года водителю необходима исправно работающая машина. И порой некоторые детали считаются не такими важными, а по закону подлости именно они понадобятся в трудную минуту. Одной из неприятностей, которые могут случиться с водителем на дороге, является повреждение системы обогрева заднего стекла. Как зимой в период холодов, так и летом в дождливую погоду, эта функция авто должна выполняться в полном объеме. В противном же случае в салон попадет влажность, и видимость снижается до предела, как следствие, водитель вынужден осуществить ремонт обогревателя заднего стекла автомобиля.

Ремонт обогрева заднего стекла

Система обогрева и функции

Функционирование обогревателя осуществляется за счет электроэнергии. Известно, что на лобовое стекло оказывают воздействие теплые потоки воздуха, для заднего необходимы специальные нагревающие элементы. Ни для кого не секрет, что внутренняя сторона заднего стекла оснащена металлическими дорожками, имеющими большое сопротивление электрическому току. Когда ток протекает по ленточкам, происходит выделение тепла и, соответственно, обогрев. Результат очевиден: прозрачное, сухое, нагретое стекло.

Главной функцией этого конструкционного элемента является борьба с обледенениями, влажностью и запотеваниями. Как только система начинает работать, уже через незначительный период времени стекло чистое и прозрачное. Кроме того, эта функция позволяет не пересушить воздух в салоне автомобиля.

Повреждения системы обогрева

Как правило, водитель замечает повреждения в этой части авто, лишь когда постоянно потеет и не избавляется ото льда заднее стекло. После включения обогревателя в идеале через пару минут оно должно быть прозрачным и чистым, если же этого не произошло, значит, произошло повреждение или функционирование неполноценно. Среди повреждений работы системы следует выделить:

  • Медленное отпотевание стекла. Если видимость не улучшается после нескольких минут работы обогрева, значит, функционирование нарушено. Причина может скрываться в непрочном контакте разъема схемы.
  • Отсутствие работоспособности обогревателя при его включении. В этом случае после нажатия индикатор не светится. Это может быть связано с неисправной клавишей либо сгоревшим предохранителем.
  • Наличие на стекле горизонтальных полос запотелости. Как правило, такая неисправность может произойти из-за обрыва нитей обогрева, которые нанесены на стеклянную поверхность.

Медленное отпотевание стекла

Что бы ни случилось, главное, произвести правильный ремонт обогрева заднего стекла своими руками или с помощью специалиста.

Определение неисправности и ремонт

Считается, что определить повреждения в системе подогрева довольно просто, и с заданной задачей справится каждый водитель. Перед началом работы рекомендуется посчитать нити, нанесенные на стекло, чтобы затем легче было запомнить, какая по счету повреждена. Бывают случаи, когда разрыв увидеть невозможно: он настолько маленький, что следует воспользоваться одним из приборов. Это может быть вольтметр или мультиметр. В любом случае, чтобы произвести ремонт нитей обогрева заднего стекла, нужно тщательно изучить поверхность и выявить повреждения.

Существует несколько эффективных способов поиска неисправностей:

  • Способ визуальной диагностики – в поврежденных местах при включенном обогреве стекло не прогревается и остается запотевшим.
  • С применением вольтметра – при включенном обогревателе следует один щуп положить на «массу» машины, а второй, обернув фольгой, поместить по центру нити. Необходимо следить за напряжением, его показатель не должен превышать 5 В. Если же прибор показывает 0 или 12 В, то в этом месте находится разрыв.
  • С применением омметра – прибор включается в режиме «килоомы» и подсоединяется к противоположным выводам обогревателя. Следует смочить ватку и провести по нити. В месте, где стрелка будет дергаться, и находится разрыв.

Определение неисправности обогрева заднего стекла

Осуществить ремонт обогревателя можно самыми разнообразными методами, например, приобрести специальный набор для ремонта нитей обогрева заднего стекла.

Починить систему можно с помощью ремонтного набора, токопроводящей пасты и народными методами. Главным отличием всех вариантов являются материалы, которые используются во время работы.

Материалы для ремонта

Приобретая ремонтный набор, водитель имеет возможность починить нагревательную нить до 10 см. Материалы, которые используются в таких комплектах:

  • шаблон с нитями;
  • термически активная полимерная смола в баллоне.

Материалы для ремонта обогрева заднего стекла

Работы проводятся строго при выключенной системе обогрева. Определив место повреждения, необходимо снять защитную пленку с шаблона и прикрепить к найденному месту. Нанесение полимерного материала производится с помощью кисточки, и после высыхания повторяется несколько раз. После выполнения работ трафарет снимается и желательно не включать обогреватель в течение суток.

В случае использования токопроводящей пасты, может понадобиться только строительный фен, который ускоряет высыхание материала.

Материалами, которые используются при «народных» методах ремонта обогревателя, являются краска (клей) и стружка, металл для спаивания поврежденного места. Как правило, краску подбирают в соответствии с цветом нитей и соединяют со стружкой, придерживаясь пропорции 1:1. Для работы понадобится трафарет, по которому наносится смесь (при включенном устройстве). Преимуществом этого метода ремонта является отсутствие необходимости ожидания высыхания в течение суток. Водитель сразу же может ехать, после выполнения работ. Для пайки подойдет хлористый цинк.

Как восстановить тепло с помощью клея

Довольно часто водители используют токопроводящий клей для ремонта обогрева заднего стекла. Материал смешивают со стружкой, которую добывают напильником или медно-латунным бруском. Соблюдается пропорция 1:1. В результате получается консистенция мягкого теста. С помощью изоленты или скотча делается трафарет, и приготовленная смесь наносится на место повреждения. После процедуры не нужно дожидаться высыхания материалов и сразу можно двигаться в путь.

Клей для ремонта обогрева заднего стекла

Что делать с контактами, и другие методы

Если же в системе обогрева этого элемента авто были повреждены контакты, то лучше всего воспользоваться способом пайки. Такой метод наиболее надежный и надолго поможет забыть об этой данной проблеме. Для работы прекрасно подойдет хлористый цинк. Рекомендуется брать припой с минимальным содержанием олова. После окончания работ стекло нужно хорошо промыть водой, чтобы убрать остатки химического вещества.

Цена восстановления тепла

На самом деле произвести ремонт обогревателя довольно просто и недорого. Воспользовавшись методом «краска + стружка», водитель понесет минимальные затраты, приобретя краску нужного цвета (или воспользовавшись имеющимся материалом) и приготовив опилки. Если же приобретать ремнабор, то это будет значительно дороже. Стоимость также зависит от производителя токопроводящего клея. Это может быть хорошо известная и дорогостоящая фирма Keller либо производитель подешевле – Loctite. Альтернативным вариантом станет клей российской компании.

Сегодня каждый водитель самостоятельно может отремонтировать систему подогрева этой части авто. Для этого не нужно иметь специальных навыков, достаточно лишь определиться со способом осуществления работ и используемыми материалами. Благодаря множеству вариантов осуществить ремонт можно как с помощью дорогостоящих материалов, так и при минимальных затратах, применяя народные методы. Очень важно правильно определить место повреждения, а затем с легкостью устранить поломку.

mensdrive.ru

Ремонт нитей обогрева заднего стекла

Когда на улице начинает холодать, первое что делает водитель садясь в автомобиль рано утром – включает обогрев заднего стекла. Бывает такое, что прогревание стекла происходит не равномерно вдоль нитей обогрева, либо вообще отсутствует. Менять стекло в таком случае было бы глупо, так как можно все исправить самостоятельно. Чтобы быть уверенным, что поврежденный участок найден правильно можно использовать мультиметр. На данном устройстве выставляем указатель режима измерения напряжения в положение 20В. После чего один щуп прикладываем к нити обогрева с правой стороны. Будет легче если его зафиксировать в таком положении, потому что руками держать немного не удобно.

Советы: Ремонт омывателя лобового стекла

Второй щуп прикладываем к левой части нити обогрева. Смотрим на показатели выведенные на экран, если показывает 11В, значит все нормально работает и напряжение проходит по нити. Начинаем уменьшать расстояние между щупами, за счет движения того, который с лева. Когда нить полностью рабочая, напряжение начинает плавно падать и достигает нуля, когда щупы сближаются. В случае с поврежденной нитью, напряжение будет держатся на отметке 11В, до тех пор пока мы не дойдем до первого разрыва, а за ним сразу покажет 0В. Первый разрыв найден. Местонахождение следующего разрыва на этой нити можно будет определить, только после ремонта первого найденного, и так дальше, до полной проверки. Хорошо, когда водитель четко знает, где находится поврежденный участок, но к сожалению не всегда так получается, и в большинстве случаев разрывы сложно заметить, просто осмотрев обогревающую нить.

Восстановление нитей обогрева заднего стекла

Ремонтировать такое повреждение можно по-разному, как с использованием купленных материалов, так и с помощью приготовленных собственноручно.

Начнем с варианта покупки специальных наборов, предназначенных как раз для таких случаев. В комплект такого набора обычно входит баночка с готовым раствором, трафарет и кисточка. В случае если, к примеру, вам не подходит трафарет (по размеру прорези), можно использовать малярный скотч, наклеивая его сверху и снизу нити.

Как пользоваться таким набором:

  • Просушиваем феном поврежденное место.
  • Скотчем заклеиваем нить по обе стороны, оставляя необходимый разрез толщиной в обогревочную нить.
  • Обезжириваем.
  • Наносим восстанавливающую смесь тонким слоем.
  • Даем подсохнуть на протяжении 10 минут.
  • Наносим следующий слой.
  • Снова делаем паузу в 10 минут.
  • Далее наносится третий слой.
  • Теперь пауза должна составить 24 часа.
  • Скотч необходимо снимать очень аккуратно. Если попытаетесь резко сорвать его, можете в месте с ним оторвать и восстановленный участок нити.
  • Включать и проверять результат можно через 24 часа после ремонта. Раньше не рекомендуется.

Нить обогрева заднего стекла

Если после ремонта случается так, что в месте ремонта нагрев происходит сильнее чем на других участках нити, значит нужно увеличивать толщину восстановленного участка нити.

Советы: Устранение вмятин без покраски

Далее рассмотрим вариант с изготовлением необходимых для ремонта материалов, своими руками.

Нам понадобятся: сульфат меди (медный купорос), серная кислота (можно использовать аккумуляторный электролит), медный прутик (можно сложить в пучок медный провод) диаметром 7-10 мм, тканевая лента шириной 20-30 мм и 45-55 см длиной. На медный прутик наматываем ткань, так чтобы она на половину ширины покрывала конец прутика. Закрепляем ткань с помощью нитки. Далее следует приготовить электролит (не аккумуляторный). Берем на половину заполненный водой стакан, добавляем туда 2 чайные ложки сульфата меди и размешиваем. Если полностью не растворилось – не страшно. После размешивания, добавляем 0,2 -0,3% серной кислоты или половину чайно ложки аккумуляторного электролита.

Ну и сам процесс. Клеммы стекла нужно подсоединить к «массе» (не требуется в случае работы со стеклом, установленным на автомобиле и хотя бы одной целой нитью обогрева), а к медной трубке с намотанной тряпкой, подводится «плюс» аккумулятора. Опускаем положительный электрод в приготовленный раствор и натираем поврежденное место нити на протяжении 3-5 минут. Когда через электрод проходит ток, он переносит ионы меди на нить обогрева. При несерьезном повреждении нити место разрыва полностью стягивается медью, при значимых разрывах такие места следует обработать не перегретым паяльником и припаять не большую перемычку из тоненького провода.
Ток ограничивать не нужно, т.к. спустя пару секунд анод сам это сделает. Не забывайте, что в растворе содержится серная кислота. Конечно, для кожи эта концентрация не представляет опасности, но на одежде пару недель могут появиться дырки. Если существует такая возможность, то стекло лучше снять, для облегчения работ, но это не является обязательным условием.

i4car.net

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
