Как узнать сверловку диска 5 отверстий: Как измерить сверловку (PCD) колесного диска?

Как измерить сверловку (PCD) колесного диска?

Очень часто нам задают вопрос о том, как правильно измерить один из основных параметров колесного диска — его сверловку (она же PCD). И сегодня мы подробно ответим на этот вопрос.

PCD (Pitch Circle Diameter) — диаметр расположения центров отверстий под крепеж на колесном диске.
Пара примеров:
5х114.3 — 5 отверстий, которые расположены на диаметре 114.3мм;
3х112 — 3 отверстия, которые расположены на диаметре 112мм;
4х108 — 4 отверстия на диаметре 108мм;
6х139.7 — 6 отверстий на диаметре 139.7мм.

Измерение сверловки 4-х или 6-ти болтового колесного диска не представляет никакой сложности, необходимо просто замерить расстояние между центрами противоположных отверстий.

Однако, измерение сверловки 5-ти болтового диска более нетривиальная задача, ведь тут нет противоположных отверстий (противоположным считаем то отверстие, хорда к центру которого проходит через центр (!) колесного диска).

Мы всячески НЕ рекомендуем использовать широко распространенные в интернете методы с одним измерением и дальнейшим умножением полученного значения на некий коэффициент — с 99% вероятностью Вы получите неверное значение.

Итак, чтобы измерить сверловку (PCD) 5-ти болтового диска необходимо произвести два измерения и затем сложить два полученных значения.

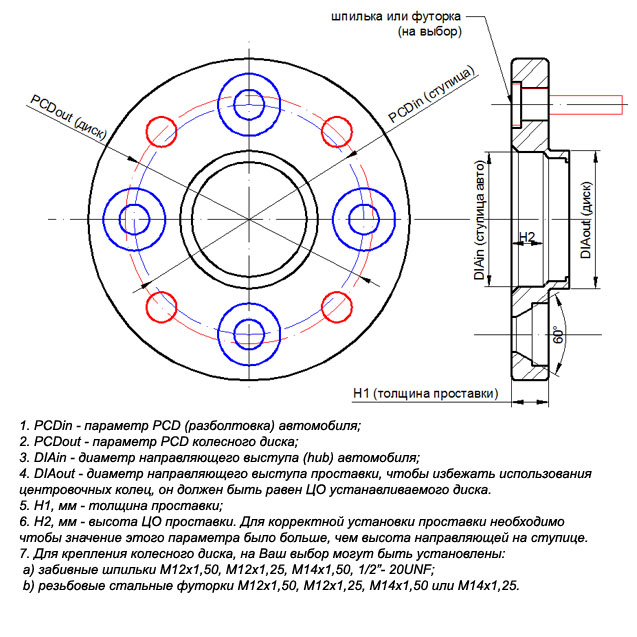

Замеры в силу своей специфики мы конечно же будем проводить на колесной проставке, а не на колесном диске, но это совершенно не меняет сути.

Замер №1: расстояние от внутренней кромки одного из 5-ти отверстий до центрального отверстия (DIA) колесного диска:


Результат нашего измерения равен 20.0мм

Замер №2: расстояние от внешней кромки одного из 5-ти отверстий до противоположной стороны центрального отверстия (DIA) колесного диска:


Результат второго замера равен 92.

0мм:

Складываем два полученных значения: 20.0 + 92.0 = 112мм
Таким образом, сверловка колесного диска (проставки-адаптера в нашем случае) имеет значение 5х112 (где «5» — количество отверстий, «112» — диаметр расположения их центров в миллиметрах).

Закрепим полученные знания еще одним примером. На этот раз замеры будем производить не штангель-циркулем, а обычной линейкой.

Измеряем расстояние от внутренней кромки одного из отверстий (любого) до ЦО (центрального отверстия, DIA):


Результат: 20.0мм

Далее измеряем расстояние от внешней кромки одного из отверстий (опять же любого) до противоположной стороны ЦО. Следите за тем, что бы линейка проходила строго через центр колесного диска!


Получаем: 92.0мм

Складываем: 20.

0 + 92.0 = 112мм, т.е. в данном случае значение измеряемой сверловки все те же 5х112!

Сверловка определена!

Как подобрать подходящие по параметрам колесные диски?

Вылет, сверловка и прочие непонятные термины — легко и доступно

Колёса есть у машины с завода, и производитель сам заботится о том, чтобы они были подходящими для автомобиля. Но рано или поздно с выбором новых дисков сталкивается каждый автовладелец. Это может быть второй комплект на зиму, замена изношенных колёс или просто желание поставить «тапочки» помоднее. Как выбрать диски, которые будут не только хорошо смотреться, но и не навредят автомобилю?

Соблюдай параметры

Правило 1 — следуй рекомендациям завода-производителя. А если и отступать от них, то с умом. Чтобы диск идеально подходил конкретному автомобилю, он должен иметь точно такую же геометрию, что и «родные» колёса. Геометрия эта описывается рядом параметров, например: 17x7 +30 5x114,3 56,1.

Расшифровываем.

  • Диаметр; указывается в дюймах с шагом в 1 дюйм. Автомобили малого класса имеют диаметр колёс в среднем от 14 до 16 дюймов, гольф-класс от 15 до 17, бизнес от 16 до 18, кроссоверы — от 16 до 19 дюймов, спорткары и крупные премиум-модели — от 17 до 21 дюйма.
  • Ширина; указывается в дюймах с шагом в полдюйма. На большинстве автомобилей установлены диски шириной от 6 до 9 дюймов, что примерно соответствует ширине шины от 185 до 255 мм.
  • Вылет; указывается в миллиметрах, часто обозначается буквами ЕТ или OF (от offset). Это расстояние между привалочной плоскостью, которой диск соприкасается со ступицей и серединой ширины диска. То есть вылет +30 означает, что ступичная часть диска вынесена наружу на 30 мм от виртуальной центральной плоскости диска. Если вылет сделать ещё больше, то ступичная часть уйдёт наружу ещё сильнее, поэтому при установке такого диска обод будет прятаться в арку глубже, чем при +30. Из этого вывод: чем больше (положительнее) вылет, тем сильнее колесо прячется в арку, а чем он меньше (отрицательнее), тем сильнее торчит наружу.

Диски с большим положительным вылетом обычно имеют плоские или даже чуть выпуклые спицы, которые не утапливаются ближе к центру. А колёса с небольшим положительным, нулевым или даже отрицательным вылетом имеют явно выраженную утопленную центральную часть и тянущиеся из глубины к ободу спицы или просто широкую «полку» обода. Важно: на разных автомобилях одно и то же колесо будет по-разному смотреться в арке, потому что геометрия подвески у них разная. То есть ступицы больше или меньше вынесены наружу, поэтому один и тот же вылет будет давать разную позицию колеса относительно арки и деталей подвески, глубже или ближе.

  • Разболтовка или «сверловка»; описывается количеством отверстий для болтов/шпилек и диаметром окружности, на которой находятся их центры, часто обозначается буквами PCD. На незаводских дисках иногда присутствует двойная сверловка, например, под 4 и 5 отверстий — это делается для удешевления производства, но встречается и на дорогих брендовых колёсах.
    На большинстве легковых автомобилей применяются колёса с пятью отверстиями, на некоторых внедорожниках их шесть, а на малолитражках встречаются четыре. Самые распространённые величины PCD — 100 и 114,3 мм, большинство марок используют их. Но кроме этих есть и масса других значений.
  • Диаметр посадочного отверстия, указывается в миллиметрах с одним знаком после запятой, часто обозначается буквами DIA. Это размер отверстия, которым диск надевается на ступицу автомобиля.


  • Как узнать параметры подходящих колёсных дисков?
    Часть данных можно найти в инструкции по эксплуатации — обычно это ширина и диаметр. Сняв колесо, можно посмотреть на внутреннюю часть диска — там наверняка написан и вылет, а иногда ещё и диаметр сверловки. Центральное отверстие можно измерить штангенциркулем самостоятельно. Кроме того, можно попробовать обзвонить дилеров и узнать цифры у них.

    Наконец, интернет. При правильной формулировке запроса и многократной перепроверке результата вы получите ответы на свои вопросы. Если автомобиль редкий, то поможет запрос на английском языке вида alfa romeo brera wheel size. Учтите только, что для разных рынков производители ставили разные базовые колёса, а также тот факт, что колёса на одной и той же модели различаются в зависимости от модификации и комплектации — ищите нужную именно вам

Как узнать сверловку колес | Хитрости Жизни

Время на чтение: 6 минут

Разболтовка колесных дисков — это специальный параметр в автомобиле, который указывает на количество крепежных болтов и диаметр, на котором они расположены. Колеса любой машины являются очень важным компонентом, который отвечает за сцепление с дорогой, управляемость, устойчивость, динамические характеристики и расход топлива. Этому параметру необходимо уделить особое внимание, важно быть в курсе, как узнать разболтовку на диске и иметь понимание о параметре перед подбором нового комплекта изделий. Каждая модель автомобиля имеет свои параметры колес, некоторые концерны для унификации применяют одинаковые размеры для нескольких моделей. То есть все это индивидуально, поэтому каждый автовладелец должен быть в курсе и понимать, какими параметрами и характеристиками обладает его машина.

Что это такое

Каждый автолюбитель стремится усовершенствовать свой автомобиль при помощи тюнинга, замены оригинальных деталей и частей на более привлекательные или современные. Это же касается и колесных дисков, от внешнего вида и способа изготовления которых зависит экстерьер транспортного средства. Авто с колесами большого размера смотрится гораздо привлекательнее аналогичного с оригинальными.

Обозначение разболтовки на маркировке

Сделать автомобиль привлекательнее — это правильное желание, однако главное, чтобы это не влияло на снижение эффективности работы средства передвижения. Необходимо подбирать такие детали и компоненты, которые бы соответствовали рекомендуемым техническим характеристикам и уровню безопасности. Можно говорить о привлекательности выбранных дисков только после того, как будет твердая уверенность в их соответствии всем необходимым техническим характеристикам.

В производстве шин и колес есть определенные стандарты качества, которые помогают определить уровень технологичности их изготовления. Реплики не соответствуют ни одному из этих стандартов.

Разболтовка колес обозначается как PCD. Если объяснить предельно доступно, то это количество болтов и диаметр, на котором проделаны отверстия, предназначеные для них. Часто многие автолюбители не вникают в эти данные, поэтому испытывают трудности при выборе и покупке новых изделий при износе старых или смене сезона. Если во время подбора руководствоваться этими данными, то проблем с установкой приобретений не будет.

А вот диаметр, на котором они расположены, замерить намного сложнее. Неправильно подобранный и установленный на машину обод является большой угрозой безопасности водителя и пассажиров. В лучшем случае это скажется негативно на уровне износа деталей и узлов ходовой части, а в худшем — может привести к аварии.

Какая разболтовка у обода и как она выглядит визуально

Таблица совместимости разболтовки колесных дисков по маркам

В некоторых источниках разболтовка дисков именуется еще как сверловка. Для определения величины разболтовки колесных дисков, которая зависит от модели машины и применяется для определения конкретных данных в зависимости от года выпуска и объема двигателя, используется специальная таблица.

Параметры по сверловке, вылету и диаметру центрального отверстия необходимо соблюдать в точности. Возможно только небольшое колебание по вылету обода до 10 мм в ту или иную сторону.

По данной ссылке можно найти таблицы сверловки по всем маркам автомобилей. Выбрав модель машины и год выпуска, можно определить все размеры.

Для полной уверенности необходимо проверить параметры сверловки для конкретной марки. Они указываются в инструкции по эксплуатации и другой технической документации, которая идет в комплекте с машиной.

Как обозначается

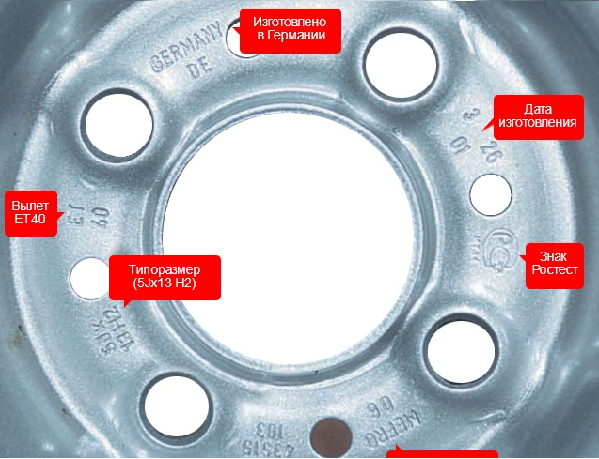

Каждый колесный диск маркируется в соответствии с международными стандартами.

  • 7.0J — ширина обода, измеряемая в дюймах.
  • 16 — диаметр диска, измеряемый в дюймах.
  • 5×108 — обозначает количество болтов для крепления обода к конструкции ходовой части. Цифра 5 указывает, сколько их используется. Вторая цифра (108) обозначает диаметр, на котором болты закрепляются относительно друг друга. В данном случае его размер составляет 108 мм.
  • Окружность, по диаметру которой расположены отверстия для креплений, обозначается как PCD (Pitch Circle Diameter) и измеряется в миллиметрах. Отверстия для крепления обода находятся на различных расстояниях с жестким позиционным допуском, по отношению к центральному отверстию.
  • Размер вылета обода, который обозначается в миллиметрах и равен ET50, то есть 50 мм. Равен расстоянию между привалочной плоскостью колесного обода (плоскость, к которой крепится диск к ступице) и серединой ширины обода (при совпадении этих плоскостей вылет нулевой).
  • Диаметр центрального отверстия или d 63.3, который измеряется со стороны привалочной плоскости, также в миллиметрах. В конкретном случае он равен 63.3 мм.

Что касается размера вылета, он считается равным нулю, если совпадают все плоскости. Размер его регламентируется и может немного меняться в зависимости от выбранного обода. Размер важно строго учитывать, поскольку при отрицательном значении изделие будет задевать арку колеса при поворотах, а при положительном — обод будет находиться внутри арки.

Некоторые автовладельцы интересуются, разболтовка 4х100 на каких машинах применяется. Ответ очень прост, это некоторые модели производителя «АвтоВАЗ».

Как измерить самостоятельно

Есть множество способов, как измерить разболтовку на определенной модели автомобиля. Каждый из них имеет свой определенный набор шагов и действий.

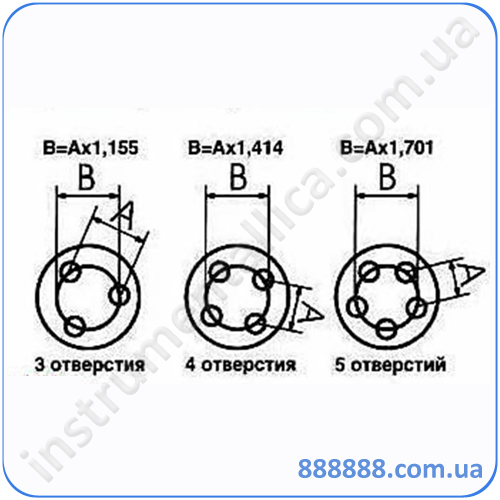

Для определения параметра сверловки в зависимости от количества креплений применяются простые формулы:

  • B=A×1,155, применяется для трех отверстий;
  • B=A×1,414, считается для четырех отверстий;
  • B=A×1,701, для максимального количества в пять отверстий.

В данном случае необходимо знать величину А, которая обозначает расстояние между соседними отверстиями. Его можно измерить при помощи обычной линейки или более точно, применив штангенциркуль. Получив значение этой величины, можно легко определить искомый размер диаметра, который обозначен как В.

При этом обод с диаметром 100 просто не подойдет под размеры креплений, которые равны 98. Кроме этого, важно угадать с размером диаметра центрального отверстия. Его можно самостоятельно измерить линейкой. Однако этого не рекомендуется делать, поскольку есть риск получить погрешность. Все необходимые параметры и размеры указываются в технической документации к машине или выбиваются на обратной стороне обода. Чтобы не снимать изделие, их можно посмотреть на запасном колесе.

Важно учитывать тот фактор, что стальные штампованные колеса часто не имеют указанного значения сверловки. Их необходимо смотреть только в технической документации или консультироваться с официальным дилером.

Возможна ли установка изделия с неподходящими параметрами

Возможно установить изделие на автомобиль с неподходящими параметрами разболтовки. Для этого часто применяют специальные кольца, которые называются центровочными. С их помощью можно установить параметр специально под установку выбранных дисков. Это может нести в себе погрешности в балансировке и нарушение геометрии подвески. Поэтому категорически не рекомендуется проводить подобные операции, поскольку они могут нарушить характеристики машины в движении.

Разболтовка — это важный параметр, при помощи которого можно определить, каким образом диск крепится к конструкции ходовой части. Можно измерить ее самостоятельно или узнать из официальных источников, что предпочтительнее.

Диаметр, на котором расположены эти крепёжные отверстия (PCD)
Посчитать количество отверстий под болты не составляет проблем, обычно их бывает — 3, 4, 5 6 8 10.

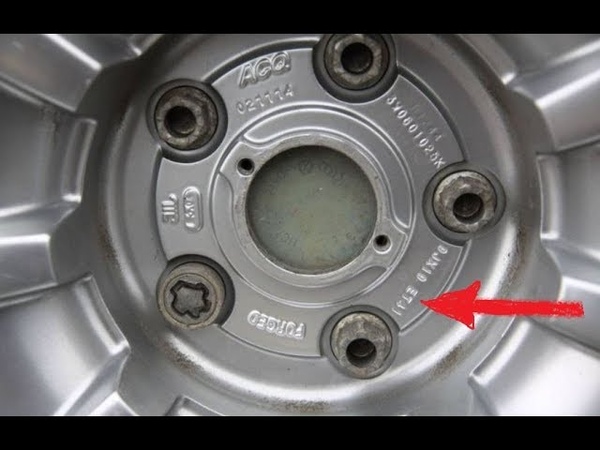

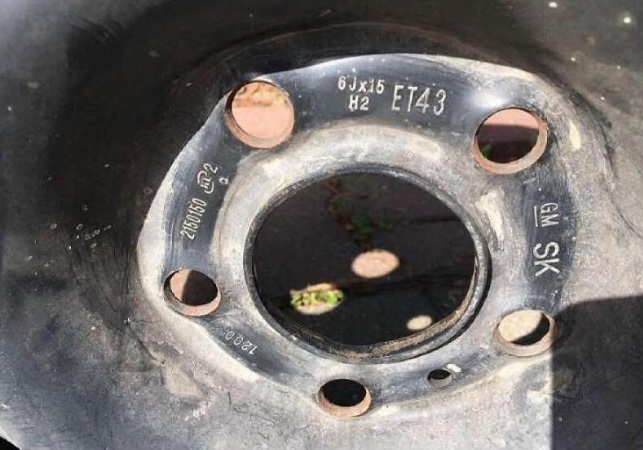

Диаметр, на котором они расположены иногда «выбит» изнутри диска, как показано на рисунках

К сожалению, иногда не очень понятно где именно написаны эти цифры значения PCD, поскольку каждый производитель дисков может их написать в разных местах или не написать совсем. Поэтому нам понадобится Штангенциркуль или обычная линейка.

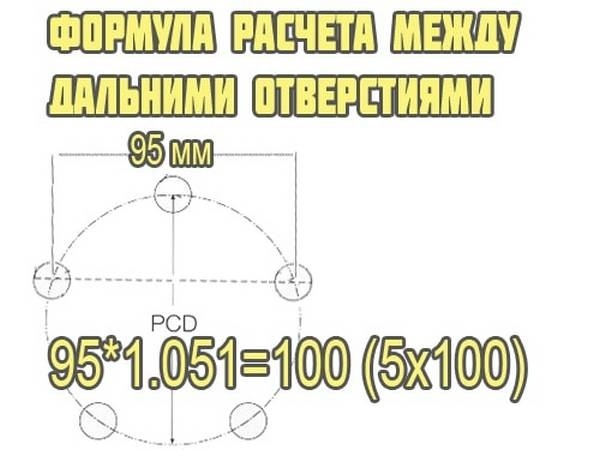

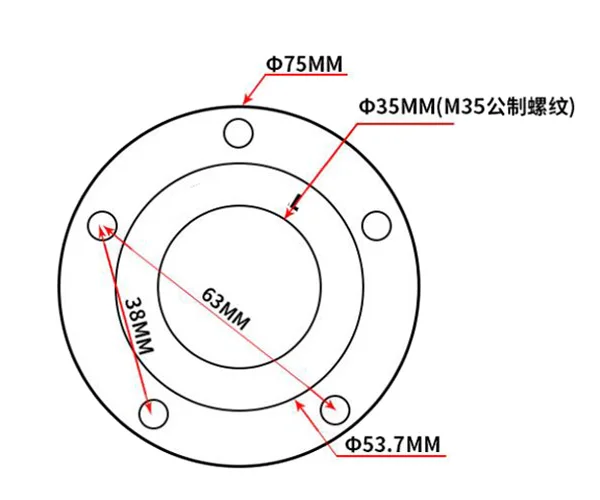

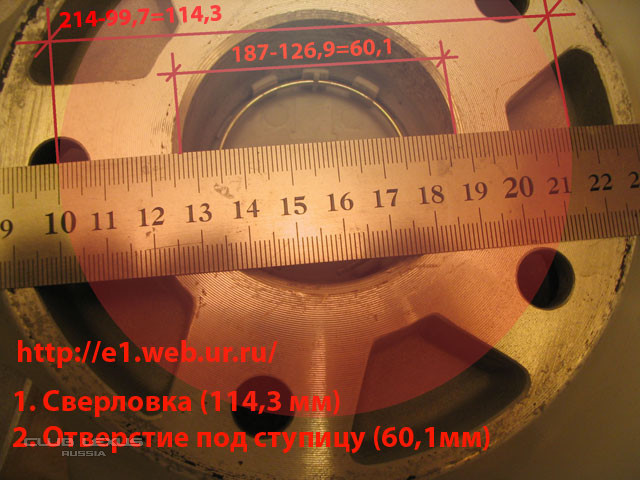

Нужно измерить расстояние между центрами дальних отверстий, расположенных напротив друг друга, как показано на рисунках
(нужные комментарии подписаны под картинками)

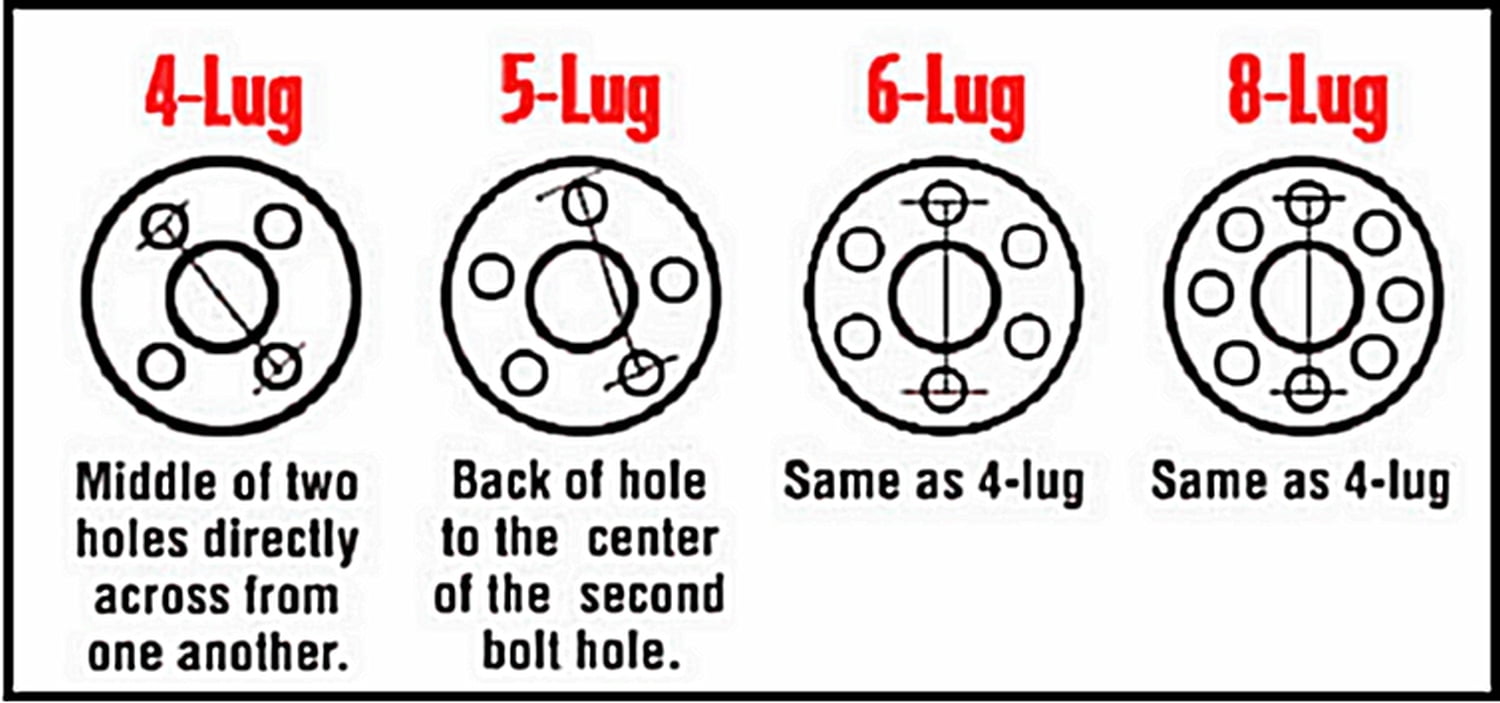

У дисков с пятью (рис. 1) крепёжными крепёжными отверстиями:
PCD равно расстоянию между центрами дальних (любых не соседних) болтов или гаек умноженное на коэффициент 1,051 В нашем случае 95х1,051=100 мм

У дисков с четырьмя (рис. 2) или шестью крепёжными отверстиями:
PCD равно расстоянию между центрами дальних (противоположных) болтов или гаек. В нашем случае тоже 100 мм.

Внимание! Измерения нужно проводить с высокой точностью, поскольку существуют очень близкие значения, (например, 98 и 100 или 110 и 112) и которые нельзя ставить одни вместо других!

Для большей уверенности в измерениях, мы приводим таблицу применяемости различных значений PCD к маркам автомобилей. Например, если у вас автомобиль Мерседес, а при измерении получилось 111 мм, то реальное значение равно 112 мм, поскольку Мерседес не делает дисков ни 110 ни 111 мм.

Рис1 Диаметр, на котором расположены эти крепёжные отверстия (PCD)
Посчитать количество отверстий под болты не составляет проблем, обычно их бывает — 3, 4, 5 6 8 10.

Рис2-3 Диаметр, на котором они расположены иногда «выбит» изнутри диска, как показано на рисунках

Рис4 У дисков с пятью (рис. 1) крепёжными крепёжными отверстиями:
PCD равно расстоянию между центрами дальних (любых не соседних) болтов или гаек умноженное на коэффициент 1,051 В нашем случае 95х1,051=100 мм

Рис5 У дисков с четырьмя (рис. 2) или шестью крепёжными отверстиями:
PCD равно расстоянию между центрами дальних (противоположных) болтов или гаек. В нашем случае тоже 100 мм.

Разболтовку колесных дисков можно смело отнести к небольшому тюнингу автомобиля. Для многих автолюбителей изменить внешний вид своего «железного коня», придать ему эксклюзивности, сделать узнаваемым в потоке других транспортных средств – это настоящая мечта.

Но, как правило, на серьезные изменения денег не хватает, а вот установка новых дисков – простой и вполне доступный вид тюнинга.
Но есть одна проблема — новички упускают из вида разболтовку колесных дисков.

Что это такое?

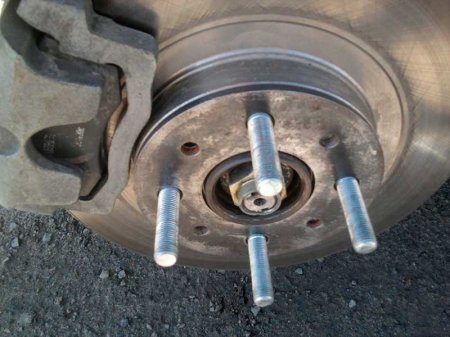

Почти у каждой марки (модели) автомобиля предусмотрена своя разболтовка дисков. Для обозначения параметра используется аббревиатура PCD, рядом с которой указываются числовые обозначения.
Простыми словами разболтовка – это диаметр, по которому сделаны отверстия для крепления колеса.
Как правило, автолюбители не уделяют внимания данному параметру и часто идут на установку дисков с несоответствующей разболтовкой.
Как следствие, колесо становится неправильно. Визуально выявить проблему сложно, но последствия могут оказаться весьма плачевными.

Особенности измерений
Как мы уже упоминали, PCD – это диаметр окружности, на которой расположены специальные отверстия для крепежа колеса (мы уже рассмотрели пример с маркировкой диска).
Итак, у нас есть параметр PCD 5*100. С первым числом все ясно — оно указывает на количество болтов, используемых для крепления колеса.

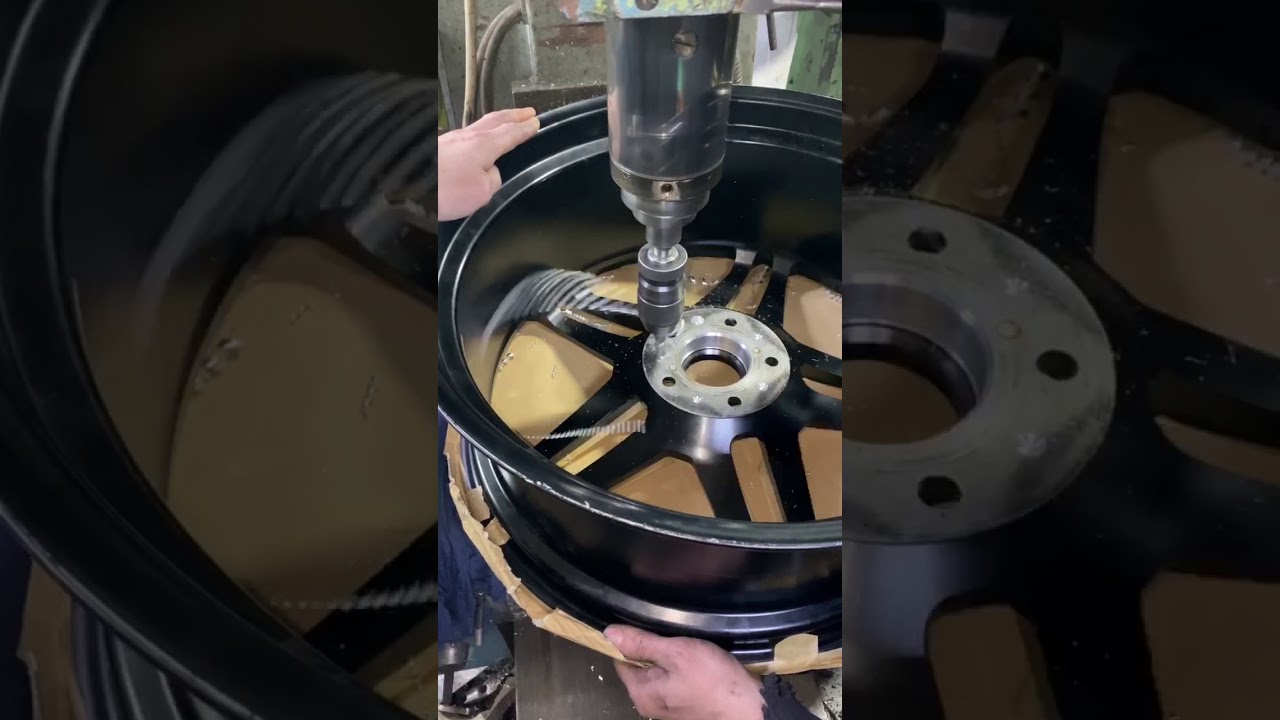

Сверловка дисков в домашних условиях

Вряд ли кто-то будет отрицать важность такого узла, как обычное колесо. Его неисправность оканчивается печально – от быстрого выхода шины из строя (в «лучшем» случае), до потери управления на полном ходу.

Покупая новые диски на развозной пикап либо ЦМФ, приходится сталкиваться с таким понятием, как «сверловка». Ниже описано, что это значит и как определить ее размер в домашних условиях. А, главное, насколько важен данный параметр при выборе модели.

Что такое «сверловка дисков»?

В общем случае, сверловкой называется обработка заготовки, в результате которой в ней делают отверстия. Последние могут быть сквозными либо глухими. Их диаметр обычно чуть больше, чем у инструмента, что объясняется «биением» сверла, из-за его консольной установки. Чем лучше отрегулирован станок, тем меньше зазор. Сделанные отверстия требуются для крепления колеса либо размещения в них другой детали.

Сверловка как параметр диска (ее еще называют «разболтовка»; обозначают PCD - Pitch Circle Diameter) представляет собой диаметр (в миллиметрах) условной окружности, на линии которой находятся центры указанных выше отверстий. Кроме данной цифры, в маркировке ставят еще и их количество. Например: PCD 5х112 (Mercedes, Volkswagen, Audi,) либо PCD 5х100, 5х114,3 (Subaru, Mazda, Honda).

Сверловка – это важная характеристика диска, которой водители почему-то иногда пренебрегают. Колесо надо закрепить на ступице с абсолютной точностью. Иначе, возникают опасные биения, это может плохо кончиться. Т.о., меняя диски, нельзя брать модель с другими параметрами – даже в тех случаях, когда невозможно заметить отличия невооруженным глазом. Если на BMW ставят PCD 5х120, то PCD 5х120,6 от Jaguar не подходит!

Правда, есть оговорка. Когда значение сверловки, поставленное на диске, не совпадает с тем, которое требуется, то можно использовать специальные болты с эксцентриситетом. В таких изделиях конус смещается. При заворачивании резьбы, он занимает нужное положение, в результате чего диск становится без перекоса. Встречаются также гайки-эксцентрики, но реже. И болты, и гайки надо использовать в паре с центровочными кольцами.

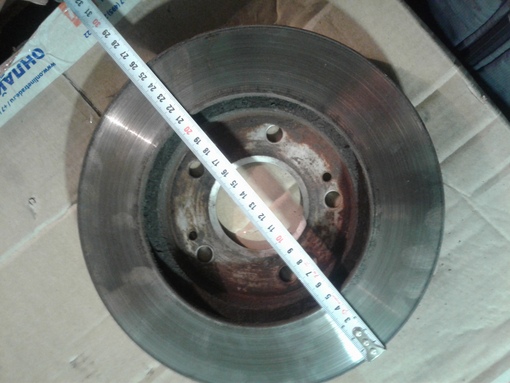

Как самостоятельно определить сверловку в домашних условиях?

Значение PCD ставится на обратной стороне диска. Если надо его проверить, то колесо снимать не обязательно. Достаточно измерить расстояние S между центрами отверстий, расположенных по соседству. После чего – сделать нехитрые расчеты.

  • Для дисков с креплением на трех болтах или гайках: PCD = S / 0,8658
  • -**- -**- -**- на четырех -**- -**-: PCD = S / 0,7071
  • -**- -**- -**- на пяти -**- -**-: PCD = S / 0,5878
  • -**- -**- -**- на шести -**- -**-: = S / 0,5

Двойная сверловка

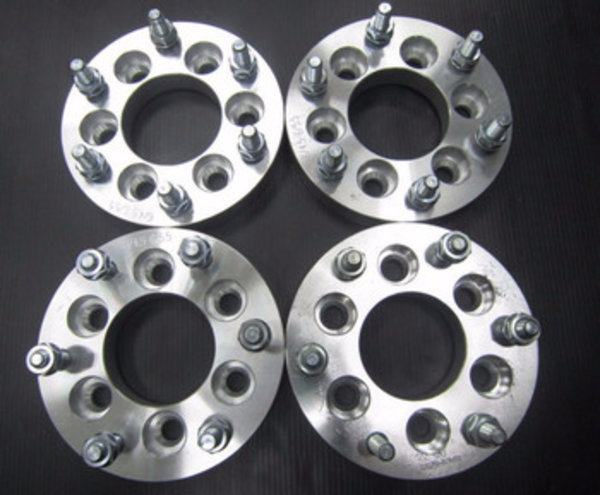

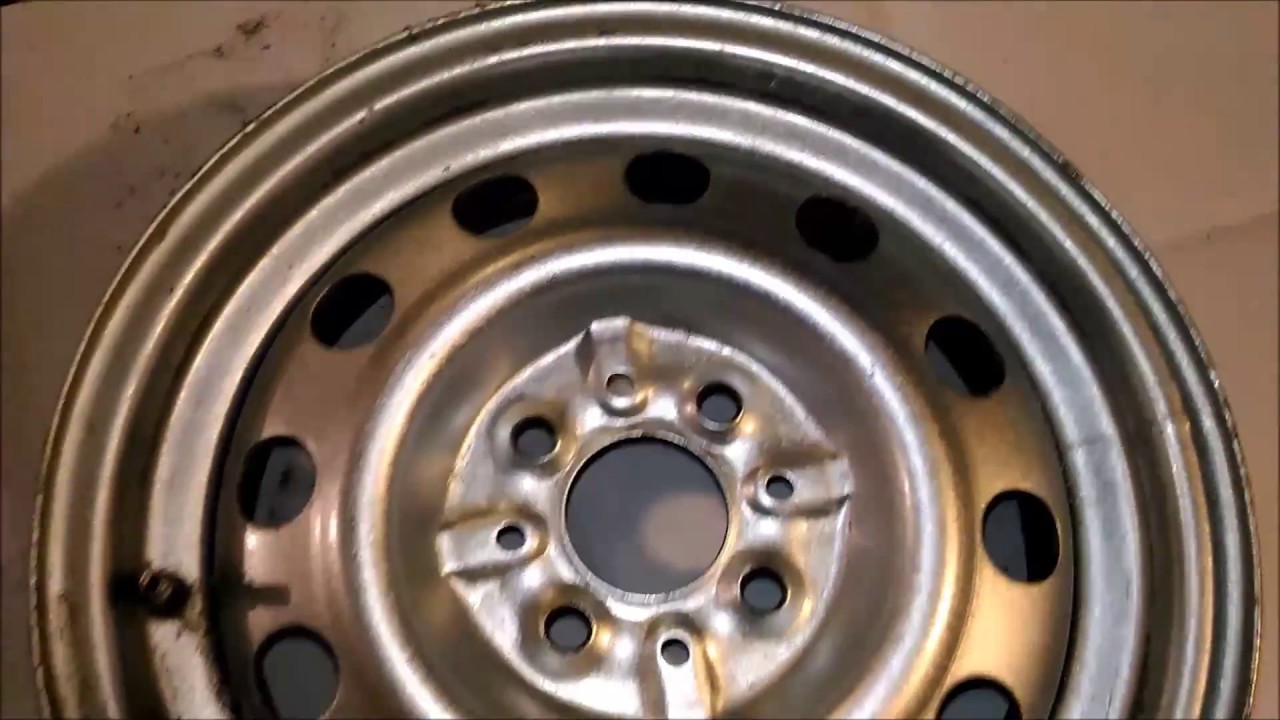

В некоторых случаях, диск может иметь две группы отверстий, со смещением одной относительно другой. Подобные изделия предназначены для двух типов ступиц. Пример: 5х100/114,3. Модель с таким обозначением подходит, как для PCD 5х100, так и для PCD 5х114,3.

Центральное отверстие диска

Значение DIA (диаметр центрального отверстия) на привалочной плоскости должно соответствовать размеру посадочного цилиндра на ступице. Тогда обеспечивается предварительная центровка колеса, и установка болтов оказывается заметно проще. Финишное центрирование выполняется при затяжке болтов / гаек их сферическими либо коническими поверхностями.

Если диски не «родные», то может оказаться, что центральное отверстие больше, чем надо. Производители запчастей увеличивают данный параметр и предлагают к диску комплект переходных колец. За счет этого, изделие годится для разных моделей авто. В таких случаях, колесо центруют по сверловке. Если сверловка правильная, а вынос – нет, то применяются специальные проставки. С их помощью корректируют вылет, располагая их между ступицей и привалочной плоскостью.

Т.к. диаметры крепежных отверстий выполняются с плюсовым допуском, то при выборе PCD легко ошибиться. Особенно, если разница небольшая, не отличимая «на глаз». Например, на ступицу 100/4 могут поставить (и нередко ставят!) колеса 98/4. Это категорически не рекомендуется, т.к., в данном случае, только один болт окажется затянутым «как следует». Прочие отверстия «поведет» в сторону. Крепеж на них получится недотянутым. Или затянутым с перекосом. Посадка колеса на ступицу окажется неполной. При езде оно будет вибрировать, а недотянутые болты / гайки могут самопроизвольно открутиться.

Количество болтов и расположение отверстий

Часто спрашивают: почему на разных марках автомобилей колесные диски крепятся к ступицам различным числом болтов или гаек? И почему, даже при одинаковом количестве крепежных элементов, PCD (т.е., диаметр условной окружности) тоже отличается? Например, если взять «пятиболтовые» диски, то в этой категории можно встретить PCD 110, 112, 113 или 114. А также 114.1, 114.3, 114.5. И этот список можно продолжить. Зачем нужно такое разнообразие, если, как уже говорилось выше, даже небольшая разница приводит к тому, что «чужой» диск оказывается неподходящим? Колесо, может, и «налезет», но одни болты окажутся перетянутыми, а другие, наоборот, недотянутыми. Разве трудно производителям договориться о едином стандарте? Это было бы удобно для владельцев легких коммерческих автомобилей! Да и не только для них.

Все дело в том, что число болтов / гаек на диске зависит от нагрузки на колесо. Т.е., от веса машины и условий ее эксплуатации. По первому параметру все понятно. Чем выше масса ТС, тем больше надо ставить крепежных элементов. По второму – тоже, в общем-то, без особых вопросов. Разве можно сравнивать нагрузку на диски «бегающего» по городскому асфальту рефрижераторного фургончика KIA Bongo и предназначенного для бездорожья коммерческого фургона Nissan NV Cargo X Off-Road. Для решения проблемы прочности крепления колес есть два пути. Первый – простой и дешевый. Рассчитать, сколько нужно болтов на диске. Автопроизводители так и делают. Второй – сложный и дорогой. Придумать сверхпрочную деталь, подходящую для любой модели. Понятно, что никто не будет этим заниматься. Зачем, без крайней нужды, повышать и так немалую себестоимость техники?

А почему тогда, при одинаковом числе болтов, PCD и DIA разные? Трудно сказать, потому что данные параметры на прочность конструкции не влияют. Специалисты считают, что просто никто не хочет менять ситуацию, которая сложилась исторически, отчасти, под влиянием разных систем измерения. У немцев, например, метрическая. А японцы начинали с копирования американской техники, там все было в дюймах и футах.

В принципе, производители могли бы договориться по вопросам стандартизации PCD и DIA. Но тогда пришлось бы перенастраивать, а может, и менять, станки, на которых делают ступицы и колеса.

Заключение

Сверловка дисков – это очень важный параметр. Его надо обязательно учитывать при замене колес. Если поставить не то, что требуется, то даже маленькое, не видимое глазу, несоответствие, может обернуться большими неприятностями.

Видео: сверловка дисков

Поиск запроса "сверловка дисков " по информационным материалам

Разболтовка колесных дисков, таблица совместимости для разных марок автомобилей

Наверняка многие автолюбители замечали, насколько эффектнее выглядит авто, на котором установлены колесные диски с необычным оригинальным дизайном. Внутренний голос сразу посылает сигнал: «Надо бы и тебе такие прикупить!». Конечно, здорово, когда у человека есть стремление модернизировать внешний вид своего автомобиля. Главное, чтобы это было не в ущерб технической части и безопасности.

Поэтому «крутизну» диска мы можем принять во внимание только после того, как убедимся в его соответствии нашим техническим характеристикам. Главным из параметров является разболтовка колесных дисков. К ней мы обязательно вернёмся, когда разберем его маркировку.

Маркировка колесных дисков

Маркировка всех колесных дисков стандартна в соответствии с параметрами. Эти стандарты одинаковы как для литых, так и для штампованных дисков.

Рассмотрим на примере такую расшифровку маркировки колесного диска: 5,5Jx16h3 ET30 PCD: 5/112 d 66.6

В данном примере:

  • 5.5 — ширина диска, указанная в дюймах (B)
  • 16 — его диаметр в дюймах (D)
  • 5/112 — этот параметр и есть разболтовка диска. Он указывает количество крепёжных болтов (в данном случае их 5), а также диаметр окружности их расположения. Этот диаметр по международному стандарту называется «Pitch Circle Diameter«, поэтому обозначается аббревиатурой PCD. В нашем примере он равен 112 мм.
  • ET 30 — «вылет» или «вынос» диска в миллиметрах. Он равен тридцати миллиметрам в нашем примере. Это зазор между плоскостью, которой диск прижимается к ступице (привалочной плоскостью) и центром ширины диска. Когда эти плоскости совпадают, вылет считается нулевым. Когда первая плоскость не переходит за вторую — вылет положительный. Отрицательный вылет, соответственно, если привалочная плоскость пересекает пределы воображаемой плоскости центра ширины диска. Немецкие производители обозначают вылет ET. В нашем примере его величина положительная и обозначается ЕТ30. В случае отрицательного вылета, он обозначился бы ET-30. DEPORT — обозначение вылета у французских производителей. В других странах используют английское OFFSET.

Вылет диска (ET)

Вылет колеса, также как и разболтовка колесных дисков, весомый фактор, который необходимо учитывать при установке. При отрицательном его значении, большая часть диска, выступая наружу, может упираться в колесную арку на повороте. При положительном вылете диск в большей степени внутри. Поэтому, если вы подобрали диск без соответствия с вылетом, вы просто не сумеете его установить, поскольку детали подвески не допустят этого.

Видео — почему при покупке дисков следует проверять как разболтовку колесных дисков, так и их вылет ET (вынос / смещение):

Видео — для коррекции вылета колесных дисков могут быть использованы колесные проставки:

Разболтовка колесных дисков, таблица совместимости

Довольно часто перед автолюбителями встаёт задача самостоятельного определения разболтовки колесных дисков. Если первый параметр, т.е. количество крепежных болтов, вы без труда определите невооруженным глазом, то диаметр окружности их размещения (PCD) определить будет немного сложнее. Среди массовых автолюбительских расчетов, мы предпочли один способ, который является самым понятным на наш взгляд.

Для наглядности рассмотрим рисунок. Вам нужно определить величину А, сделав замер штангенциркулем между стенками соседних отверстий и, прибавив к полученной величине диаметр самого крепёжного отверстия. Таким образом, вы получаете расстояние между центрами соседних отверстий. В зависимости от количества отверстий на диске, используете первую, вторую или третью формулу. Конечная величина В и есть ваш PCD.

Разболтовка колесных дисков — это фактор, прямо или косвенно влияющий на безопасность движения, поэтому не стоит им пренебрегать. Если отклоняться от полного соответствия с ним, колесо будет неточно установлено по оси, и мы не получим нужного момента затяжки. При этом, визуально вы можете не заметить отклонений от нормы, но во время езды такое колесо будет иметь повышенное биение. Это, со временем, повредит детали подвески и рулевого механизма. Возможно также и полное откручивание колеса во время езды.

Некоторые автолюбители подгоняют свою разболтовку под диски, у которых диаметр (PCD) немного более исходного. Используют для установки специальные центровочные кольца. У этого метода есть как свои сторонники, так и противники. Мы считаем, что если мнение не единогласно в вопросах, связанных с безопасностью движения, то экспериментировать не стоит. В конце концов, никакой «шик» внешнего вида не окупит потерь в случае неудачи.

Ко всему сказанному выше хочется добавить, что колесные диски должны быть легкими и прочными, ведь они воспринимают переменные нагрузки. Они должны быть достаточно жёсткими, так как несут нагрузку от массы автомобиля. Необходимая балансировка — важный гарант для избежания их биения в движении.

Приводим таблицы совместимости (PCD, ET  и DIA) дисков для некоторых марок автомобилей. Эти данные можно использовать лишь для общей информации. Непосредственно перед покупкой колесных дисков уточняйте информацию у специалистов и продавцов.

Ауди

БМВ

Daewoo

Форд

Hyndai

Для продукции отечественного автопрома

По способу изготовления диски делятся на стальные, литые и кованные. Стальные диски пользуются большой популярностью. Это связано с их сравнительно невысокой стоимостью, а также с возможностью рихтовки. Такую возможность обеспечивает их стойкость к ударам, во время которых они не лопаются. Литые диски довольно легки. В этом их преимущество. Однако есть и весомый недостаток. Это подверженность коррозии. Даже специальные покрытия едва ли спасут вас от этой напасти. Кованые диски весьма жёсткие и прочные. Они не лопаются, не нуждаются средствах дополнительной защиты. В случае деформации их можно отремонтировать.

Видео — о производстве колесных дисков:

Мы от всей души хотим пожелать вам удачи в деле создания своего уникального автомобиля. Желаем вам найти свой стиль при подборе дисков. Надеемся, что эта статья во многом поможет вам, но хотим напомнить, что, на «чаше весов», правильная разболтовка колёсных дисков, гарантирующая безопасность для вас и ваших близких, весомее, чем классный дизайн с её нарушениями.

Каждый решает сам: имеет ли смысл ремонтировать колесные диски или лучше сразу купить новые.

Как расшифровать индексы шин можно прочитать здесь. Следует отметить, что от правильного подбора шин, также как и дисков, зависит безопасность управления автомобилем.

Как правильно поменять колесо на автомобиле — https://voditeliauto.ru/poleznaya-informaciya/voditelyam-novichkam/kak-pravilno-pomenyat-koleso-na-avtomobile.html

Видео — как правильно подобрать колесные диски для автомобиля:

Может заинтересовать:


Сканер для самостоятельной диагностики автомобиля

Добавить свою рекламу


Сравнить стоимость ОСАГО для своего авто

Добавить свою рекламу


Выбрать видеорегистратор: незаменимый гаджет для водителя

Добавить свою рекламу


Некоторые водители предпочитают видеорегистратор в виде зеркала

Добавить свою рекламу

Разболтовка колесных дисков - таблица совместимости, как узнать вылет, параметры, допустимые отклонения » АвтоНоватор

Одним из главных параметров диска у автомобильного колеса является разболтовка. Ведущие компании, выпускающие автомобили, самостоятельно определяют параметры разболтовки для родных дисков универсальных моделей. У нестандартных дисков параметры маркировки буквально на 2-3 миллиметра могут отличаться от эталона: разница незаметна невооруженным взглядом, однако она напрямую влияет на безопасность езды.

Выбирая колёсные диски, всегда придерживайтесь правила – размеры новой детали по всем фронтам должны полностью соответствовать параметрам вашего стандартного диска, который был установлен производителем.

Сегодня мы представим вам таблицы совместимости разболтовки колёсных дисков, которые значительно упростят задачу подбора нужной детали.

Особенности маркировки

Для замены стандартных дисков в авто на новые необходимо учитывать ряд нюансов для правильного выбора. При покупке всегда смотрите на маркировку детали.

В — ширина диска; D — диаметр диска; ET — вылет диска; С — диаметр привалочной плоскости; DIA — диаметр центрального отверстия; PCD — диаметр окружности центров крепёжных отверстий

На диск может быть нанесена следующая информация: 8. 5Jx18 h3 5×120 ET20 d74.1. Рассмотрим подробнее, что могут обозначать указанные числа:

  • 8.5 – ширина колёсного диска, которая определяется в дюймах. В основном данный параметр обозначается буквой W;
  • 18 – диаметр колёсного диска, обозначается буквой D и измеряется в дюймах;
  • 5х120 – информация о количестве посадочных болтов и о диаметре отверстий, в которые они посажены. В основном диаметр измеряется в миллиметрах. В нашем случае в диске используется пять посадочных болтов, диаметр каждого болта – 120 мм;
  • ET20 – параметр вылета диска. Вылет диска – расстояние между плоскостью, которая прижимает колёсный диск к ступице, и осью симметричности диска. Данный параметр измеряется строго в миллиметрах, в нашем случае вылет диска составляет 20 миллиметров;
  • d74.1 – обозначение диаметра центрального отверстия, измеряется в миллиметрах. Бывают случаи, когда производители дисков из лёгких сплавов увеличивают данный параметр. Для того, чтобы произвести центровку диска, необходимо использовать специальные диски. Они обеспечивают надёжную фиксацию диска, за счёт чего отсутствует вибрация при движении транспортного средства.

В указанной маркировке есть и ряд дополнительных параметров, однако они в основном интересны только профессионалам и для рядового автомобилиста никакой смысловой нагрузки не несут. Речь идёт о:

  • J – информация о виде конструкции закраин у обода колёсного диска. Также может быть обозначен буквами JJ, K, JK, B, P и D, в зависимости от особенностей параметра;
  • h3 – информация о конструкции кольцевых выступов на ободе. Данный параметр также может обозначаться аббревиатурой H, h3, FH, Fh3, CH, Eh3, Eh3+.

Остановимся подробнее на указанных параметрах. Единственное, что не требует расшифровки – это ширина и диаметр диска, данные параметры понятны и начинающим автомобилистам.

Диаметр окружности, на котором располагаются крепёжные болты, обозначается аббревиатурой PCD. В случае необходимости данный параметр можно рассчитать самостоятельно, даже не снимая колеса с автомобиля. Для измерения понадобится обычная линейка – с помощью неё проводится измерение расстояния между центрами двух ближайших крепёжных болтов.

Определённое расстояние пригодится для расчёта PCD. Для проведения расчёта параметра выбирайте одну из предложенных формул в зависимости от количества крепежей:

  • 3 отверстия: PCD=X*1.154;
  • 4 отверстия: PCD=X*1.414;
  • 5 отверстий: PCD=X*1.701;
  • 6 отверстий: PCD=X*2;
  • 10 отверстий: PCD=X*3.326.

Автомобилисты, в основном начинающие, совершают ошибку, игнорируя важность высокой точности параметра PCD. Диаметр отверстия для крепёжного болта часто имеет допуск. Это часто становится причиной того, что диск всего на пару миллиметров не соответствует штатным параметрам.

Невооруженным взглядом расхождение незаметно, но допускать его строго запрещено. Разница в расстоянии приведёт к тому, что лишь одна из всех крепёжных гаек на диске будет затянута полностью и правильно, а гайки в других отверстиях окажутся перекошенными. Исход у такого крепления один – колесо неплотно ляжет на ступицу, в итоге во время движения авто будет слышен стук, а гайки со временем начнут раскручиваться.

Величина вылета

Каждый владелец транспортного средства стремится сделать авто оригинальным и неповторимым с помощью тюнинга. Много сил и времени тратится на подбор дисков. Некоторые автомобилисты не смотрят на штатную маркировку, игнорируют требования и устанавливают низкопрофильные диски, забывая о том, что любые отклонения недопустимы. Несоответствие колёсных дисков приводит к тому, что автомобиль становится аварийным и напрямую угрожает жизни всех участников дорожного процесса.

После решения о тюнинге не стоит сразу бежать в магазин и покупать понравившиеся диски для своего авто, а следует рассмотреть несколько важных параметров выбора. Не стоит рассчитывать на помощь консультантов в магазине, многие из них просто некомпетентны в вопросах выбора и стараются просто реализовать деталь, особенно, если замечают, что вы в ней заинтересованы.

Чтобы избежать денежных растрат, необходимо выбирать диск строго по параметрам. Существует огромное количество мифов, при этом многие предрассудки абсолютно не имеют отношения к реальной ситуации.

Автомобилисты уверены, что вылет колёсного диска – это величина, которой обозначается выступающая часть диска над кузовной частью транспортного средства. На самом деле параметр несёт немного другую смысловую нагрузку. Любой диск в авто имеет привалочную плоскость, которая соприкасается со ступицей колеса при установке диска. В итоге вылет – это расстояние от привалочной плоскости диска до вертикальной оси симметрии диска.

Не стоит игнорировать параметр вылета. Он напрямую отвечает за безопасность езды в транспортном средстве. Если вы выбрали диски с неправильным вылетом, вы увеличили риск возникновения ДТП и преждевременного износа основных узлов. Так, неправильно подобранный параметр может обернуться преждевременным износом подвесок.

В основном автомобилисты, выбирая диски для своего авто, могут совершить три распространённые ошибки:

  • Слепо верят рассказам консультантов, надеясь получить высококвалифицированную помощь в выборе;
  • Игнорируют информацию о маркировке, которая нанесена на штатный диск от производителя авто;
  • Делают выбор только по параметрам внешнего вида, цвета, геометрических особенностей, других эстетических факторов.

Для того, чтобы приобрести подходящую деталь, необходимо правильно подсчитывать параметр вылета:

ET=a-b/2

В формуле символом «а» обозначается расстояние между внутренней плоскостью и частью диска, которая соприкасается напрямую со ступицей, символом «b» обозначается параметр ширины профиля диска. Более наглядно указанная информация представлена на рисунке:

Все данные для расчёт параметра вылета возможно замерить вручную миллиметровой линейкой

Результат получается в миллиметрах. Вылет может быть положительным, отрицательным, либо соответствовать нулевому показателю.

Если вылет получился с плюсом — ось немного смещена от места закрепления, нулевой параметр — ось и плоскость полностью соответствуют и плотно прилегают, отрицательный параметр — плоскость находится за пределами оси.

Чаще всего на автомобилях встречается положительное значение вылета

Видео: проставки для дисков

Разболтовка

Часто при выборе дисков автолюбители сталкиваются с таким параметром, как разболтовка, значение которой приходится высчитывать самостоятельно. Количество крепёжных болтов считается легко без дополнительных инструментов, а вот с расчётом диаметра крепёжной окружности могут возникнуть проблемы.

Данный параметр обозначается аббревиатурой PCD. Существует несколько способов определения данного параметра, но мы остановимся на самой простой методике.

Как узнать разболтовку колёсного диска линейкой

Для вычисления параметра подсчитываем А из формулы. Берём штангенциркуль или обычную линейку, снимаем крепёжные болты и измеряем расстояние между двумя соседними отверстиями по стенке. Измеряем диаметр крепёжного болта, прибавляем результат к измеренному ранее расстоянию, в итоге получаем параметр А.

Удобнее всего для замера расстояния использовать штангенциркуль, однако вполне подойдёт и школьная линейка

Рассчитываем параметр В по указанной на картинке формуле. Выбор формулы напрямую зависит от того, сколько крепёжных отверстий в вашем колёсном диске.

Важно, чтобы параметр разболтовки колёсного диска до миллиметра сходился с параметрами штатного диска. Пренебрегать данным показателем не стоит, так как именно от него зависит, насколько точно колесо будет установлено на оси.

Визуально заметить какие-либо отклонения довольно проблематично,  но при езде на неправильно подобранном диске вы столкнётесь с «биением». Это не только небезопасно для всех участников дорожного процесса, но и может привести к преждевременному износу подвески и рулевого колеса.

Таблицы совместимости для разных автомобилей

Для удобства подбора колёсных дисков, ниже мы разместим таблицы совместимости для некоторых марок автомобилей. Данные таблицы содержат лишь общую информацию, и перед покупкой обязательно следует обращать внимание на маркировку и прочие параметры.

Колёсные диски следует подбирать по параметрам совместимости, а не по эстетическим характеристикам. Следите за тем, чтобы абсолютно все параметры соответствовали штатным, чтобы не подвергать опасности жизни участников дорожного движения.

Оцените статью: Поделитесь с друзьями!

Обсуждения закрыты для данной страницы

Межцентровое расстояние отверстий колесных дисков. Разболтовка колесных дисков. Что подразумевает понятие «сверловка дисков

Самой ответственной деталью, связывающей автомобиль с дорожным полотном через шину, есть ее диск. Довольно часто покупая новые диски или меняя резину, возникает вопрос о параметрах колеса. В этом плане, наряду с другими обозначениями существует понятие «сверловка дисков», а о том, что оно означает и как определить данный показатель для конкретной ашины, мы Вам сейчас расскажем.

1. Что подразумевает понятие «сверловка дисков?

В общем понятии, «сверловка» является одним из этапов технологических операций, предусматривающих создание и обработку деталей. Другими словами - это вид механической обработки металла (либо каких-то других материалов) путем их резанья. Сверловку отверстий выполняют с использованием сверла, которое играет роль специального вращающегося режущего инструмента. Полученные в ходе сверловки отверстия имеют два основных параметра – это диаметр и глубина. Для получения необходимых результатов этих показателей, используют сверла разного диаметра и формы, но даже в этом случае, диаметр готового отверстия будет несколько больше диаметра инструмента, что объясняется «биением» при выполнении работы. Точность сверления повышается за счет регулировки сверлильного станка.

В результате проведенной операции, как правило, можно получить два вида отверстий: глухие и сквозные . Основное их назначение – установка крепежа или помещение другой детали. С такой целью выполняется и сверловка автомобильных дисков.

Сверловка дисков обозначается как PCD (Pitch Circle Diameter) и является диаметром окружности (в миллиметрах), на которой расположены крепежные отверстия колеса (их центры). На сегодняшний день, выделяют существенное количество разновидностей сверловки колесного диска. Так, к примеру, производители немецких автомобилей часто обозначают ее как PCD 5х112 (Skoda, Volkswagen, Mercedes, Audi,), в то время как заводы-изготовители азиатских стран пользуются маркировкой PCD 5х100, 5х114,3 (Mazda, Subaru, Honda).

Сверловка отверстий диска – довольно специфический параметр, на который, многие автолюбители, любуясь «размером», не сразу обращают внимание. Это очень неправильно! Всегда стоит помнить, что производитель дисков просто обязан с высочайшей точностью рассчитывать фиксацию колеса на , ведь даже самое незначительно несовпадение центров диска и ступицы может повлечь за собой опасные биения, которые часто приводят к отрыву колеса. Поэтому, сверловка должна быть выполнена с точностью до миллиметра.

Исходя из этого, становится понятно, что, например, на автомобиль Hondа, сверловка дисков которого соответствует 5х114,3, категорически не рекомендуется устанавливать диски со сверловкой 5х112. Кроме того, иногда встречаются еще и менее заметные отличительные черты диаметра сверловки, которые просто невозможно определить невооруженным глазом. Вот, к примеру, PCD BMW соответствует показателю 5x120, а PCD автомобиля Jaguar, не так уж и сильно отличается, обозначаясь как 5x120,6. Поэтому, если Вам не нужны лишние проблемы, то в ситуации выбора колесных дисков, лучше проконсультироваться со знающими людьми.

Если параметр сверловки диска не совпадает с аналогичными параметрами транспортного средства, то помочь может использование специального крепежа (болт/гайки). Для автомобилей, предусматривающих «болтовое» крепление диска производители разработали, так называемый «болт-эксцентрик». Его конус способен смещается, занимая четкое положение в крепежных отверстиях устанавливаемого диска, в то время как резьбовая часть, точно заходит в резьбовые отверстия ступицы машины, тем самым предотвращая неровное размещение крепежа.

В тех случаях, когда на автомобиле присутствует «гаечное» крепление, для точного размещения соединений, используют «гайку-эксцентрик», однако, она встречается намного реже аналогичного болта. Используя «ексцентричный» крепеж, не стоит забывать и о наличии центровочных колец, ведь только вместе, они могут помочь получить желаемый результат.

2. Как узнать значение сверловки дисков?

Параметр PCD указывается производителем дисков на его обратной стороне и представлен в виде цифр, например «5х114,3», где: 5 - это количество имеющихся крепежных отверстий (в отдельных случаях может обозначаться как LZ), а 114,3 – соответствует диаметру расположения крепежных отверстий и обозначает тот самый показатель PCD. Если по каким-то причинам, Вы сомневаетесь в указанной информации, то сверловку дисков можно рассчитать самостоятельно. Для этого нужно взять самую обычную линейку и измерить ею расстояние между центрами соседних отверстий (S). Заметьте, что бы выполнить измерения, колесо снимать не надо.

Для получения значения PCD дисков, обладающих тремя болтами (гайками) крепления, полученное расстояние S следует разделить на коэффициент 0.8658. В случае наличия четырех отверстий, формула вычисления приобретает другой вид: PCD = S / 0,7071, а если отверстий пять, то узнать показатель сверловки Вы сможете разделив расстояние S на 0,5878. При шести отверстиях PCD = S / 0,5. Кроме того, существуют, также диски с большим количеством указанных отверстий. Такую сверловку называют двойной. Так, сверловка 5x100/114,3 означает, что на диске имеется 10 отверстий, первая пятерка которых предназначается для сверловки 100, а вторая – для сверловки 114,3. Другими словами, этот вариант подойдет как для автомобилей с размерами 5х100, так и для машин, диски которых соответствуют значению 5х114,3.

Диаметр центрального отверстия, который измеряют со стороны привалочной плоскости, должен полностью подходить под диаметр посадочного цилиндра, размещенного на ступице транспортного средства. Точное соответствие указанных размеров сможет обеспечить предварительное центрирование колеса на ступице, что значительно упрощает процедуру установки болтов. Финишное центрирование проводят по коническим или сферическим поверхностям путем крепления диска колеса с помощью болтов иди гаек, помещенных в соответствующие отверстия.

Покупая «неродные» диски, существует вероятность, что центральное отверстие окажется больше чем нужно. Дело в том, что разные производители автомобильных запчастей, заранее увеличивают диаметр отверстия, снабжая диск набором переходных колец, которые позволяют использовать деталь на различных моделях транспортных средств. В данном случае, центровку колеса выполняют по сверловке.

Для монтажа «неродных» дисков, имеющих неправильной вынос (но правильную сверловку) необходимо подготовить специальные проставки, которые устанавливаются между привалочной плоскостью диска и ступицей, обеспечивая корректировку вылета.

Учитывая, что производитель делает отверстия крепления с приличным плюсовым допуском диаметра, то ошибиться в выборе необходимого значения PCD очень просто, особенно если оно отличается от штатного лишь на пару миллиметров . Например, на ступицу со сверловкой диска 100/4, довольно часто устанавливают колесо PCD которого равно 98/4 (конечно, 98 мм от 100 мм на глаз не отличишь). Этого, ни в коем случае нельзя делать, ведь из всех имеющихся гаек (или болтов) лишь одна деталь будет полностью затянута, а остальные отверстия "уведет" от нужного положения и крепеж останется либо совсем недотянутым, либо затянутым с перекосом, что означает неполную посадку колеса на ступицу. При движении автомобиля, такое колесо будет сильно вибрировать, а не полностью затянутые гайки могут открутиться сами собой.

3. Что еще нужно знать про сверловку дисков?

Как правило, обозначения PCD, что указывает на количество болтов крепления колеса и на диаметр окружности, где расположены отверстия для них, а также показатель DIA (диаметр центрального отверстия), не вызывают особого беспокойства у тех водителей, которые ездят на стандартных дисках и не думают их менять. Однако, многих эстетов, которые бы с радостью подобрали диски какого-то оригинального дизайна, эти буквы заставляют серьезно задуматься, порой вызывая головную боль. И правда, вариантов сверловки дисков насчитывается не один десяток. Взять хотя бы колеса, крепление которых выполняется посредством пяти болтов. В этом случае, показатель PCD может соответствовать и 110, и 112, и 113, и 114, и даже 114.1, 114.3 и 115, но и это далеко не полный список.

Обратите внимание! Даже небольшая разница в несколько миллиметров, уже считается критичным значением, ведь даже если колесо и «налезет», то для его фиксации одни болты придется затягивать очень сильно, а вторые окажутся недотянутыми. Понятное дело, что ничего хорошего из этого не получится. Почему же получается, что одни размеры PCD шире, а некоторые другие считаются вариантом экзотики? Почему бы производителям не облегчить жизнь автовладельцам и не выбрать какой-нибудь единый стандарт, как, например, в случае с предохранителями?

Естественно, у автомобилей с разной массой, разным будет и количество болтов крепления дисков, ведь чем транспортное средство тяжелее, тем больше болтов ему потребуется. Все зависит от веса и силы нагрузки на колеса, а также от среды эксплуатации того или иного автомобиля. Вот, представьте, что Daewoo будет ездить по асфальтированной дороге, а Toyota - по бездорожью, очевидно, что нагрузка на болты в каждой из ситуаций будет кардинально отличаться. Поэтому, производителям транспортных средств намного проще увеличить количество болтов, нежели придумывать какие-то универсальные, суперпрочные детали, подходящие под любую модель. Тем более, что повышение прочности таких элементов существенно скажется на их цене, а при разработке многих автомобилей, практически каждая копейка на счету.

Но почему же, даже при одинаковом количестве болтов, их отдаленность друг от друга и диаметр центрального отверстия все равно остаются разными для всех машин, пусть они и представляют одну марку? Как оказалось, скорее всего, это просто дело привычки. Показатель PCD никак не влияет на прочность конструкции и если говорить о конкретных размерных значениях, то все дело в исторических причинах, связанных с применением различных измерительных систем. Так, например, с самого начала немцы использовали метрическую систему, в то время как японцы начали с копирования американских автомобилей, а при их проектировании все размеры задавались в футах и дюймах.

Если рассматривать данный вопрос с теоретической точки зрения, то производителям, вроде бы, ничего не мешает создать единую размерную шкалу. Однако, в реальности, внесение изменений в привычные PCD и DIA, скорее всего, повлечет за собой существенные расходы на модернизацию (а, возможно, и полную замену) станков, использующихся для изготовления колес или деталей ступиц. Также, стоит учитывать и тот факт, что большинство автопроизводителей не практикуют разработку и выпуск дисков, предпочитая заказывать их у независимых компаний, поэтому, процедура подбора колес, точно легче не станет. Так что, дорогие друзья, как говорится: «что есть – то есть, и на том спасибо».

Штангенциркуль (рис. 36) представляет собой штангу, жестко соединенную с измерительной губкой 1 (штангоузел). На штанге нанесена шкала в целых милли­метрах (основная шкала).

По штанге, как по направляющей может перемещаться рамка 3 с другой из­мерительной губкой 2 (рамкоузел).

Рисунок 36. Штангенциркуль

Зажимной винт 4 служит для фиксации рамки 3 после окончания измерения.

Глубиномерная линейка 5 служит для измерения глубин отверстий и пазов.

Нижние губки служат для наружного измерения, верхние губки - для внутреннего измерения, причем губки заходят одна за другую, что дает возможность при измерении внутренних размеров вести отсчет от нуля.

На скосе рамки 3 нанесен нониус - дополнительная линейка со шкалой,

служащая для отсчета дробных долей интервала деления основной шкалы.

Величина отсчета по нониусу ,

где a – интервал деления основной шкалы (чаще всегоа =1)

n – число делений шкалы нониуса от 0 до ближайшего, совпадающего с каким-либо делением основной шкалы.

После сдвига измерительных губок до соприкосновения с измеряемой поверхностью определяют число делений (рис. 37), расположенных между нулевыми штрихами основной шкалы и нониуса, например А=58 мм.

Рисунок 37. Пример отсчета

Затем находят дробные доли (размер Х), равные порядковому номеру штриха нониуса, совпадающего с каким-либо штрихом шкалы штанги, умноженному на цену деления шкалы нониуса:

Измеряем размер В получают сложением целых и дробных значений:

Технические характеристики штангенциркуля:

Пределы измерения, мм ………………………………………….0…150

Цена деления шкалы нониуса, мм ……………………….0,02; 0,05; 0,1

Предельная погрешность измерения, мм ……………….±0,05; 0,1; 0,2

Использование измерительных поверхностей штангенциркуля.

Порядок выполнения работы

1. Выполнить в журнале эскиз заданной детали.

2. Занести в журнал чертежный размер измеряемого межосевого расстояния.

По таблицам допусков ГОСТ 25346 – 89 (приложение 1,2) определить предельные отклонения проверяемого размера, указать их на эскизе детали и подсчитать предельные размеры.

3. Ознакомиться с имеющимся инструментом и занести в журнал его характеристики.

4. Используя верхние губки штангенциркуля, измерить диаметры отверстий 1 и 3. Затем нижними губками штангенциркуля измерить расстояние между кромками отверстий 1 и3 (см. рис. 38)

Немало автолюбителей желает придать своим «железным коням» эксклюзивный вид и задумываются о тюнинге автомобиля. Конечно, полное преображение автомобиля, да еще при использовании высококачественных материалов по карману далеко не каждому владельцу машины. Поэтому большинство автомобилистов решается на частичный тюнинг: установку обвеса, спойлеров и диффузоров, замену штатных колесных дисков на диски сторонних производителей. Кстати, «переобувка» автомобилей в нештатные колесные диски является чуть ли не самым популярной операцией по обновлению экстерьера автомобиля. О том, какие параметры нужно соблюсти, чтобы неоригинальные диски встали, как «родные», мы расскажем в этом материале.

Перелопатив кучу тематических сайтов, автолюбители спешат заказать понравившиеся колесные диски, не удосужившись убедиться, подойдут ли они к их модели автомобиля. Зачастую автовладельцы обращают внимание на такие параметры, как ширина и диаметр, а также вылет колесного диска. Безусловно, учитывать эти параметры при подборе нештатных дисков – обязательное условие. Но ориентироваться только на указанные выше характеристики, проигнорировав такой важный параметр как разболтовка колесных дисков – нельзя. Впрочем, обо все по порядку.

Выбираем материал колесных дисков

Существуют два типа колесных дисков – стальные и легкосплавные. Первые, как следует из названия, изготовляются из высокопрочной стали, вторые – из сплавов легких металлов (например, алюминия).

В российских условиях рассматривать покупку нештатных колесных дисков имеет смысл перед началом осенне-зимнего сезона: они более практичны и «выносливы» к химическим реагентам, которыми посыпают в холода наши дороги, чем диски из легких сплавов.

Легкосплавные диски лучше покупать накануне весенне-летнего сезона – такие «обувки» имеют более эстетический вид, они облегчают вес автомобиля, с ними машина едет более экономично. Вообще идеально покупать два комплекта колесных дисков – стальные и легкосплавные, они будут использоваться посезонно, что увеличит их ресурс.

Подбираем диски по параметрам

Итак, повторимся: для определения, какой диск нам нужен, учитываем следующие характеристики – его ширину, диаметр, вылет и разболтовку. С шириной и диаметром все понятно, они обозначаются в паре, например 5,5Jx18, и указываются во многих описаниях комплектаций автомобилей.

С вылетом чуть сложнее. Вылет – это расстояние между плоскостью, которой диск прилегает к ступице колеса (она еще именуется привалочной) и центром ширины диска. Если обе плоскости плотно прилегают друг к другу, говорят, что вылет у колесного диска нулевой. Если же привалочная плоскость не выходит за пределы центра ширины диска, считается, что вылет имеет положительное значение.

ET — вылет

Когда привалочная плоскость выходит за рамки центра ширины диска, то вылет считается отрицательным и отмечается знаком минус. У разных производителей в маркировках параметров колесных дисков вылет обозначается по-разному: ET – у немецких дисков, DEPORT -у французских дисков, OFFSET – у английских. Это основные маркировки. Они тоже, как и диаметр с шириной, указываются в описании комплектаций. Если же такого параметра в списке оборудования вы не нашли, советуем обратиться к официальному дилеру – он подскажет, какой вылет у ваших шт атных колесных дисков. Запомните эту характеристику.

Наконец, самый важный параметр колесного диска – его разболтовка. Дело в том, что каждый производитель автомобилей рассчитывает значение разболтовки колесных дисков только для штатных колесных дисков, а у нештатных этот параметр хоть и на доли миллиметров, но может отличаться. Казалось бы, что такое доли миллиметров? Но при установке «неродных» колесных дисков они могут сыграть важную роль в вопросе безопасности. Поэтому важно, чтобы показания разболтовки колесных дисков в точности совпадали с заводскими размерами. Впрочем, обо всем по порядку.

Итак, у каждого колесного иска есть отверстия, которыми он насаживается на ступичные болты. По количеству болтов определяется количество отверстий, которые должны быть в колесном диске. Их может быть три, четыре, пять или шесть.

Эти отверстия расположены на строго выверенном расстоянии друг от друга и имеют заданные еще на заводе-производителе диаметры (PCD), которые обычно указываются на диске вместе с такими параметрами, как ширина и диаметр самого диска.

Все это в совокупности называется разболтовкой. Зачастую владельцы автомобилей, желающие приобрести стильные колесные диски, пытаются самостоятельно высчитать все параметры, в том числе и разболтовку. Допустим, с количеством отверстий проблем не возникнет, а вот правильно измерить их диаметр удается далеко не всегда. Впрочем, найти такую информацию можно на сайте производителей. Но нет гарантии, что продавец продаст вам диск, разболтовка и прочие параметры которого будут в точности соответствовать заводским. Поэтому лучше использовать только те диски, которые рекомендует производитель. Ведь установка диска при погрешности в разболтовке может привести к тому, что диск не будет установлен точно по оси, следовательно, оптимального момент затяжки болтов не получится. А это может привести к повышенному биению диска, и, как следствие – выходу из строя компонентов рулевого управления и подвески. Не говоря уже о том, что в один отнюдь не прекрасный момент у вас может открутиться колесо.

Каждому автомобилисту хочется сделать свою машину уникальной и неповторимой. Одним из самых доступных и распространенных методов для этого является замена колесных дисков. Диски оригинального или эксклюзивного дизайна имеют куда более привлекательный вид, а также ряд других преимуществ. Поэтому многие желают подобрать подходящий вариант, который бы шел автомобилю и выделял его среди других.

Но при установке колесных дисков важно учитывать некоторые технические характеристики автомобиля. Одним из них является разболтовка колесных дисков. Хотя новичок мог слышать о ней из объяснения стандартных маркировок, но перед заменой в первую очередь необходимо поподробнее узнать об этом параметре.

Что такое разболтовка

Разболтовка -это параметр, предоставляющий данные о болтах диска. Он содержит информацию, на основе которой выбираются новые колесные диски на замену старым. Учитывая его, владелец автомобиля может быть уверен в том, что отверстия для болтов на новых изделиях соответствуют его машине.

Из этого параметра можно вынести три основных:

  • количество отверстий под ступичные болты, размещенных на диске;
  • расстояние между этими отверстиями;
  • диаметр, который формирует кольцо этих болтов.

На основе этих данных можно получить основную информацию о выемках для болтов на диске. Зачастую их количество варьируется от трех до шести, однако расстояние и диаметр крепежа может отличаться у каждого от производителя.

Интересно! У грузовых автомобилей количество ступичных болтов зачастую выше, нежели на легковых автомобилях.

Разболтовка входит в маркировку колесных дисков. Если маркировка выглядит приблизительно так «9JX16 Н2 5/112 ET 35 D 66.6», то параметр 5/112 - именно то, о чем идет речь. Первая цифра показывает количество крепежных отверстий, а вторая - диаметр круга, который они составляют. Диаметр исчисляется в миллиметрах.

Поэтому разболтовка дисков - важный параметр, который стоит учитывать при их приобретении. Он позволит подобрать подходящую модель, соответствующую автомобилю по количеству отверстий под ступичные болты и их расположению . Не рекомендуется устанавливать на автомобиль варианты с отличающейся разболтовкой, ведь даже если их смогут установить, качество такой фиксации не будет соответствовать техническим нормам.

Как узнать разболтовку

Если на старых дисках отсутствует маркировка или же она стерлась, определить их разболтовку можно самостоятельно. Для этого не требуется особых навыков, необходимо лишь взять линейку и сделать несколько замеров. Это не займет много времени, но предстоит сделать несколько расчетов.

Первую цифру из этого параметра определить легко, достаточно лишь пересчитать количество ступичных болтов. Зачастую оно варьируется от 3 до 6 единиц . Этот показатель вычислить легко, ведь он виден визуально при осмотре дисков. Что же касается второй части параметра разболтовки, здесь есть свои нюансы. Вычислить диаметр окружности можно лишь при ее четких гранях, чего на диске нет. Поэтому необходимо немного подумать.

Есть несколько методов вычисления диаметра окружности. Среди них:


Второй метод достаточно трудный и заключается в том, что от каждого болта ведется линия в противоположный конец круга. В результате определяется точный геометрический центр окружности, размещенный на пересечении этих линий. После этого через него измеряется диаметр окружности.

Первый же метод используется чаще и заключается в измерении расстояния между болтами и его умножении на определенный коэффициент. Необходимо обычной линейкой провести прямую линию между соседними болтами и измерить ее расстояние. В результате полученное значение умножить на соответствующий коэффициент, размещенный на картинке. Для трехболтового диска он составляет 1,155, для четырехболтового — 1,414, для пятиболтового — 1,701.

Совет! Есть одна хитрость при вычислении данного параметра для четырехболтового диска. Для уточнения диаметра достаточно замерить расстояние между противоположными отверстиями, ведь они разделяют кольцо на 4 равных отрезка.

Вычислить разболтовку достаточно просто. Для этого необходимо руководствоваться лишь линейкой и калькулятором. Считая количество отверстий и диаметр общего круга, составляемого ими, владелец получает точные данные о разболтовке его автомобиля. Но стоит учесть, что при наличии старых дисков нет нужды заниматься вычислениями . Ведь искомый показатель входит в стандартную маркировку, размещаемую на изделии.

Совет! Если нет времени заниматься вычислением этого параметра, то можно взять старые диски для приобретения новых. Сотрудники магазина легко определят разболтовку и другие данные, на основе чего предложат подходящий вариант.

Таблица совместимости

Разболтовка является ключевым фактором при выборе основы под колесо. Она не просто отличается количеством болтов, это важный показатель безопасности. Поэтому приобретение диска без учета этого параметра - большая ошибка, которая в дальнейшем может сказаться на ходовой автомобиля и существенно снизит ее надежность. Это редко можно заметить, но такие незначительные расхождения приводят к повреждению подвески и рулевого колеса.

Если не брать в расчет различные вычисления и маркировки, то наиболее эффективным способом выбора дисков является таблица совместимости. Это обширные списки, имеющие в себе основную информацию о подобных показателях автомобилей. Они содержат следующие данные:

  • разболтовка;
  • диаметр центрального отверстия;
  • вылет.

Так можно узнать данные, подходящие под модель автомобиля с точки зрения производителя.

Если в магазине нет подходящих вариантов под данные с таблицы, то лучше брать модели, у которых разболтовка немного больше. Потом разницу сглаживают посредством центровочных колец. Однако такое решение не улучшит управляемость автомобиля и негативно скажется на его безопасности.

Последствия от другой разболтовкой

Установить колесные диски с другой разболтовкой на автомобиль не так сложно. Иногда для этого используют дополнительные инструменты, чтобы расширить или передвинуть отверстия. Однако такой подход груб и в корне неправильный, ведь нарушает безопасность автомобиля.

Если монтаж был произведен без учета разболтовки, то наиболее часто изделие устанавливается неточно по отношению к оси. Это приводит к недостаточному уровню затяжки болтов, что уже существенно повышает риски ДТП. Однако визуально отличить это невозможно, что приводит к дальнейшим проблемам.

В будущем биение колеса повысится. Такие нагрузки скажутся на рулевом механизме и элементах подвески. В тяжелых случаях возможно откручивание колеса в процессе езды, последствия чего особенно плачевны.

В этом плане помогают центровочные кольца, хотя и являются объектом спора. Они позволяют восполнить отличие разболтовки диска он оригинальных параметров автомобиля. Устанавливаясь как дополнительный контур, такое кольцо помогает установить изделие точно по отношению к оси, что обезопасит его от недостаточной затяжки болтов и других бед. На надежность фиксации в дальнейшем оно никак не влияет, ведь необходимо лишь на этапе центрирования. Поэтому часто такие кольца делаются из хрупких материалов вроде пластика.

Совет! Подобные кольца не нуждаются в особых навыках монтажа, поставить их достаточно просто. Установку можно провести самостоятельно.

Поэтому разболтовка колеса — важный параметр, на который стоит ориентироваться в выборе диска . Она позволяет подобрать подходящую модель, полностью соответствующую автомобилю по параметрам. Вычисляется она различными методами, но зачастую достаточно посмотреть на маркировку старых дисков. Учитывая такие параметры, владелец обезопасит свои колеса от недостаточного уровня затяжки болтов и других проблем, возникающих при плохом центрировании.

А для лучшего ознакомления с центровочными кольцами и их особенностями стоит посмотреть это видео. В нем продемонстрирована их установка, а также описаны все преимущества и недостатки таких элементов:

5 Насадки для сверл, о которых вы никогда не знали! - Инструменты LINE10

Аккумуляторные дрели - это удобный и универсальный инструмент. От установки дверной ручки до оформления подвала - аккумуляторная дрель, скорее всего, станет вашим наиболее часто используемым инструментом. Однако заворачивание шурупов и сверление отверстий - лишь малая часть того, на что способна аккумуляторная дрель.

Если вам интересно, как можно лучше использовать аккумуляторную дрель, ознакомьтесь с этим списком из 5 различных способов использования дрели с продуктами LINE10 Tools.

Полировать и полировать металл, керамику, стекло или другие материалы легко с помощью аккумуляторной дрели и набора насадок для полировки / полировки.

Если вы хотите отполировать диски до зеркального блеска или металлической отделки автомобиля или мотоцикла или отполировать кухонную мойку из нержавеющей стали, дрель сэкономит вам время, силы и деньги.

Поскольку аккумуляторные дрели обычно имеют настройки скорости, вы можете контролировать интенсивность полировки / полировки, чтобы работать в своем собственном темпе и не повредить материал.

Набор более мягких или более твердых полировальных насадок может помочь удалить поверхностную грязь, сажу и даже водяные пятна с металлических поверхностей или приспособлений. Используйте свой любимый полировальный состав или чистящее средство с насадками, чтобы добиться идеального зеркального блеска.

Хлопок / ткань Насадки для полировки и полировки бывают разных размеров, чтобы вписаться в любое пространство. Их можно использовать с любыми чистящими, полировальными или полировальными составами, и большинство из них установлено на шестигранных валах ¼ ”, чтобы легко установить на любую дрель / шуруповерт.

Шлифовка может оказаться утомительной задачей. Спросите любого плотника, и он скажет, что это, вероятно, одна из их наименее любимых задач. А вот аккумуляторная дрель может облегчить эту работу.

Есть несколько способов использования дрели / шуруповерта в качестве шлифовальной машины. Один - прикрепив барабанную шлифовальную машину. Используя набор цилиндрических шлифовальных барабанов и втулок, они идеально подходят для очистки отверстий, шлифования кромок, скругления углов или удаления заусенцев с металла.

В качестве альтернативы можно использовать шлифовальные круги с лепестковой головкой.Они состоят из небольших квадратов наждачной бумаги, установленных вокруг колеса. Когда круг вращается, он «хлопает» по материалу, постепенно шлифуя поверхность с небольшой гибкостью, чтобы добиться более деликатного смешивания и отделки без риска перегрева и подгорания материала.

Лепестковые шлифовальные круги

идеально подходят для закругления кромок или удаления мелких дефектов с готовых деталей, а также для очистки деталей после интенсивного шлифования. Эти насадки универсальны, бывают различной зернистости и размеров и подходят для шлифовального станка, сверла или сверлильного станка.

Удаление краски может оказаться сложной задачей. Использование жидких десорбирующих составов требует времени и очень токсично. Металлическая щетка может удалить краску с металлических поверхностей намного быстрее и чище.

Проволочные щетки известны своей прочной чистящей способностью. Они особенно хороши для удаления стойких веществ с материалов, таких как краска, остатки клея или ржавчина.

Мы рекомендуем набор проволочных щеток с латунным покрытием, которые устанавливаются на хвостовики ¼ дюйма и подходят для любой дрели / шуруповерта, что может быть очень удобно и удобно, и позволяет использовать ручную проволочную щетку.

Латунное покрытие помогает уменьшить количество искр при нанесении на металл на высоких скоростях и продлевает срок службы проводов, но также является хорошим проводником тепла. Следовательно, вы захотите использовать вашу дрель на 4500 MAX об / мин.

Совет

Pro: когда вы чувствуете, что проволочные щетки тускнеют после многократного использования, включите дрель в обратном направлении, она поможет затачить щетину и вдохнет новую жизнь в щетку.

- Насадки для сверл для шлифования

Вот проблема: вам нужно использовать кофемолку, но у вас нет источника питания, где вы хотите ее использовать, или у вас даже нет кофемолки под рукой.Ответ: используйте переходник оправки дрели, он даст вашему сверлу оправку ½ дюйма, которая позволит вам установить любой шлифовальный диск с оправкой 1/2 дюйма (центральное отверстие) на аккумуляторную дрель, чтобы работать как шлифовальный станок с соответствующим шлифовальным кругом. .

Адаптер представляет собой вал с резьбой, который имеет гайку над двумя очень широкими шайбами. Чтобы вставить диск, снимите гайку и верхнюю шайбу с верхней части вала. Наденьте диск, затем шайбу и гайку. Затяните гайку так, чтобы шайбы прочно удерживали диск.Теперь вы готовы к измельчению.

Использование аккумуляторной дрели с болгаркой или отрезным диском - отличный способ добраться до труднодоступных мест, например, под автомобилем, на улице в сарае или где-либо еще.

Этот адаптер оправки с круглым хвостовиком ¼ ”подходит для всех стандартных аккумуляторных дрелей. Как и при любой работе по шлифовке, не забудьте надеть защитные очки и маску, чтобы избежать травм.

- Насадки для сверл для резки

Резка металла никогда не бывает легкой задачей.Конечно, вы можете использовать шлифовальный станок с отрезным диском, но это большие инструменты, большинство из которых имеют шнур, ограниченный размером и тем, что в большинстве случаев у них есть шнур.

Наборы для резки металла поставляются с некоторыми металлическими отрезными дисками и круглым стержнем диаметром ¼ дюйма, который может поместиться в пневматический шлифовальный станок с воздушной матрицей. В крайнем случае, вы можете легко вставить оправку в сверло и использовать его в качестве резака.

Отрезные диски чрезвычайно универсальны. Многие механики на заднем дворе используют их, чтобы отрезать ржавые болты.Они также подходят для резки различных металлов. С этими дисками резка стальной кровли и сайдинга - одно дело.

Отрезные диски по металлу можно использовать со скоростью до 27 000 об / мин, так что вы можете установить их даже на самые мощные аккумуляторные дрели. Увеличьте скорость до максимального значения и наблюдайте, как он прорезает металл, как масло.

Один из лучших способов настроить вашу аккумуляторную дрель - приобрести переходник оправки, как описано выше. Адаптер позволит вам проявить творческий подход и найти еще больше возможностей использования дрели.

Этот список должен помочь вам максимально использовать вашу дрель и, возможно, даже избавить вас от покупки специализированного инструмента, который вы могли бы использовать только один раз. Ознакомьтесь с полным спектром комплектов принадлежностей для электроинструментов LINE10 Tools, чтобы найти творческие способы использования инструментов, которые у вас уже есть, для выполнения необходимых вам задач.

Шесть приемов нарезания кругов

Как плотник и изготовитель механической скульптуры, я часто делаю круги и диски. Независимо от того, предназначены ли они для магазинных часов, ленивой Сьюзан, заканчивающей вертушку, кулачков, круглых столешниц или используемых в качестве игрушечных колес, моя цель одна: я хочу, чтобы они были настоящими, и именно того размера, который я хочу, в безопасном и эффективном манера.

Я не знаю, сколько существует способов снять шкуру с кошки (мои извинения всем любителям кошек), но я знаю и использую более полудюжины различных способов вырезать круги. В этой статье я выбрал шесть методов из своего набора хитростей. Я покажу вам, как они работают и как добиться наилучших результатов от каждой техники. Я также поделюсь приемами вырезания кругов, не оставляя отверстий для шарниров на готовой детали. Так что, если вам когда-либо приходилось сталкиваться с проблемой резки окружностей, вот несколько вариантов инструментов, которые вы можете попробовать.

Кольцевые пилы


При создании кругов кольцевой пилой убедитесь, что сверлите с небольшим усилием, и часто втягивайте его, чтобы удалить застрявшие опилки.

Самый простой в мире способ делать маленькие круги (от 3/4 "до 7" в диаметре) - это использовать кольцевую пилу и подкладную доску (чтобы предотвратить выброс). Помимо защитной доски, у меня есть еще два совета по сверлению.

Во-первых, знаете ли вы, что вы можете вдвое увеличить глубину резания кольцевой пилы? Вот как: начните сверление с помощью кольцевой пилы на одной стороне заготовки и, как только пилотное сверло проткнется, переверните древесину и продолжайте резку, используя то же пилотное отверстие.Во-вторых, ключ к резке диска без пригорания - это начать с острой кольцевой пилы и не вдавливать пилу в дерево. Пусть зубы режут медленно. Часто убирайте кольцевую пилу, чтобы уменьшить трение и очистить опилки.

Ленточно-дисковый шлифовальный станок


Приспособление для дисковой шлифовальной машины имеет сверху регулируемую направляющую.

С помощью приспособления вашу дисковую шлифовальную машину можно превратить в инструмент для изготовления кругов. Приспособление для шлифовального круга, которое у меня есть, относительно простое. Начните с куска фанеры размером 1/2 или 3/4 дюйма, который немного больше, чем стол дисковой шлифовальной машины.Расположите и приклейте шип к нижней стороне фанерного основания так, чтобы, когда шип находится в пазе под углом, он располагал основание примерно на 1/16 дюйма от шлифовального диска. Вырежьте дадо на верхней поверхности перпендикулярно нижней шипу. , и вставьте направляющую в дадо. Чтобы завершить приспособление, вставьте завершающий гвоздь рядом с одним концом направляющей. Вы можете увидеть мою готовую приспособление на фотографии.

Чтобы вырезать круг, прижмите приспособление к столу дисковой шлифовальной машины так, чтобы шип вошел в паз для резки под углом. Просверлите небольшое отверстие в центре нижней грани заготовки и поместите заготовку на чистовой гвоздь. Сдвиньте направляющую вперед, пока обрабатываемая деталь не коснется вращающегося шлифовального диска, затем зажмите направляющую на месте. Отшлифуйте заготовку, медленно вращая ее по часовой стрелке, пока не образуется круг. Переместите бегунок вперед и отшлифуйте края круга таким же образом, пока не получите желаемый диаметр круга.


Используйте приспособление, чтобы вырезать круги на шлифовальном станке, вращая заготовку по часовой стрелке. Зажимная направляющая и чистовой гвоздь определяют радиус окружности.

Во избежание сильных ожогов по краям равномерно вращайте заготовку и используйте чистый шлифовальный диск.Свою периодически чищу креповым блоком. Я также обнаружил, что размещение заготовки и зажимного приспособления ближе к центру шлифовального диска, где он вращается медленнее, помогает уменьшить выгорание торцевого зерна.

Ленточная пила


На шаблоне ленточной пилы проведите линию, перпендикулярную полотну. Отметьте радиусы окружностей на этой линии.

Вырезание кругов на ленточной пиле с шаблоном работает по тому же принципу, что и метод дисковой шлифовальной машины. Заготовка вращается на шарнирном штифте, и, вращая его в пильном полотне, вы режете круг.Если вам нужен быстрый и простой круговой зажим, начните с фанерного основания 3/4 дюйма размером примерно с стол ленточной пилы с шипом для паза под углом, приклеенным к дну. Поместите шип в паз под углом и вставьте зажим в паз. вращайте лезвие до тех пор, пока задний край основания не будет на одном уровне с краем стола. Затем прикрепите под ним блок, чтобы остановить приспособление здесь. Нарисуйте линию поперек приспособления, которая перпендикулярна лезвию и даже кончиками зубов - вот где вы вставить финишный стержень для гвоздя.

Чтобы использовать приспособление, просверлите небольшое отверстие в центре заготовки и поместите его над чистовым гвоздем, установленным в приспособлении.Продвиньте приспособление вперед на столе пилы до упора и зажмите его на месте. Теперь сначала поверните заготовку по часовой стрелке в поперечное зерно (чтобы лезвие не вытягивало длинное волокно), чтобы вырезать круг. При необходимости используйте боковой столик для поддержки больших заготовок.


Чтобы использовать шаблон для ленточной пилы, сориентируйте пропил так, чтобы он начинался поперек волокон заготовки, затем поверните кусок по часовой стрелке.

Нарезав на ленточной пиле много кругов, я могу поделиться несколькими проверенными указателями.Во-первых, используйте острое и правильно натянутое лезвие. Я предлагаю лезвие шириной 1/8 или 1/4 дюйма, чтобы помочь вам двигаться по меньшим кругам с более крутыми поворотами. Во-вторых, расположите направляющие лезвия и упорные подшипники рядом с лезвием, чтобы лезвие не скручивалось во время резки. Затем убедитесь, что режущая кромка зубьев идеально совмещена с центральной линией точки поворота зажимного приспособления, в противном случае круг не будет правильным. Наконец, сориентируйте заготовку так, чтобы сучки мягкой древесины не попадали на режущий путь лезвия.

Маршрутизатор и трамвай


Большое отверстие зажимного приспособления подходит для направляющей втулки 1/2 дюйма.

Я уверен, что вы уже знаете, как нарисовать круг веревочкой и карандашом. Принцип использования фрезерного станка и трамплина для создания кругов одинаков. Просто посмотрите на трамбовку как на веревку, а на фрезу как на карандаш. Вы можете купить трамвайную машину на вторичном рынке, но если у вас есть 11 свободных минут, а у кого их нет, почему бы не сделать свой собственный бесплатно? Вырежьте рычаг размером 4 x 24 дюйма из обрезка фанеры размером 1/4 дюйма (5 минут), просверлите центральное отверстие 1/2 дюйма на 4 дюйма с одного конца для направляющей втулки (5 минут) и проведите центральную линию от отверстия. на другой конец (1 минута).Готово!


Измерьте желаемый радиус от края сверла.

Затем установите направляющую втулку с внешним диаметром 1/2 дюйма и прямое сверло или спиральное сверло с верхним вырезом в фрезер и поместите фрезер в приспособление. Измерьте желаемый радиус от режущей кромки фрезы и вставьте чистовой гвоздь через джиговая рука.


При использовании метода фрезерования и трамбовки для нарезания кругов подайте фрезер против часовой стрелки, выполняя серию постепенно более глубоких проходов.

Чтобы использовать трамбовку, вставьте чистовой гвоздь в рычаг, чтобы отметить радиус круга, который вам нужен, и просверлите небольшое отверстие в центре заготовки.Установите шкворень распорки в заготовку. Я также обычно кладу под заготовку жертвенную доску. Пропустите вниз в заготовку против часовой стрелки. Если заготовка толще 1/4 дюйма, сделайте несколько проходов, чтобы вырезать круг.


Используйте крепежные винты, чтобы прикрепить фанерный кронштейн к основанию лобзика для метода круговой резки, особенно подходящего для проектов в магазине.

Вместо фрезерного станка вы также можете выполнить технику трамбовки с помощью лобзика, установленного на длинную консоль из фанеры или МДФ. Я предпочитаю эту настройку для магазинов, когда качество края круга не так критично.

Настольная пила


Отрежьте выступ вашего магазинного приспособления после того, как поместите его в угловой паз настольной пилы.

Хотите верьте, хотите нет, но настольная пила может безопасно производить очень гладкие и чистые круги, и она также очень хорошо обрабатывает толстый материал. В этой технике вы используете скользящее приспособление и вместо того, чтобы создавать круг за один шаг, вы постепенно меняете форму заготовки на круг.


Чтобы использовать шаблон для настольной пилы, поворачивайте и обнажайте по одному углу заготовки за раз.

Скользящее приспособление - это просто приспособление для резки панелей, но без упора. Отрежьте кусок фанеры или МДФ размером 1/2 или 3/4 дюйма примерно на 20 на 20 дюймов и прикрепите направляющую из твердой древесины к нижней поверхности, которая входит в паз для резки под углом вашей настольной пилы. Поместите зажимное приспособление в правую прорезь под углом и срежьте выступ. Теперь проведите линию через зажимное приспособление перпендикулярно лезвию для установки радиусов с помощью поворотного штифта.


Обрежьте углы квадрата, чтобы получился восьмиугольник.

Чтобы использовать приспособление, начните с заготовки примерно квадратной формы и просверлите небольшое отверстие в ее центре под ней. Затем отмерьте и отметьте желаемый радиус от лезвия на линии и вставьте финишный гвоздь в отметку. Установите и поверните заготовку на зажимном приспособлении так, чтобы один угол выступал за край приспособления. Удерживая заготовку рукой или тумблером, сдвиньте приспособление вперед, чтобы обрезать угол. Затем сдвиньте приспособление назад, поверните заготовку, чтобы открыть новый угол, и отрежьте второй угол.


Продолжайте обрезать углы, пока ваша заготовка не станет примерно круглой, затем сдвиньте зажимное приспособление вперед за передние зубья лезвия и поверните заготовку по часовой стрелке, чтобы сформировать идеальный круг.

Продолжайте отпиливать еще несколько углов детали, чтобы получился восьмиугольник, затем деталь с 16 гранями и так далее, пока она не станет примерно круглой. На последнем этапе установите скользящее приспособление с перпендикулярной линией за передними зубьями лезвия. Теперь поверните кусок по часовой стрелке, чтобы превратить его в идеальный круг.Как это круто ?!

Стол маршрутизатора


Постройте это скользящее приспособление (моя сделана из МДФ и показана в перевернутом виде), чтобы она соответствовала размеру вашего фрезерного стола. Вы можете использовать его для маленьких или больших кругов.

Последний метод, который я разработал и опубликовал как совет для магазина, может обрабатывать как маленькие, так и большие круги на столе маршрутизатора. Он включает в себя использование скользящего приспособления на столе фрезерного станка и спирального или прямого сверла диаметром 1/2 дюйма. Мой метод предлагает две уникальные особенности по сравнению с методом трамбовки: 1) Вы можете выполнять резку пошагово без необходимости регулировки высота долота и 2) Вы можете вырезать круги разного диаметра, не перемещая шарнирный палец, установленный в зажимном приспособлении.

Чтобы сделать скользящее приспособление, вырежьте из фанеры или МДФ плиты толщиной 1/4 или 1/2 дюйма на несколько дюймов длиннее столешницы фрезерного станка и примерно вдвое меньшей ширины. Прикрепите пару боковых планок и стопорную планку под доской. Установите стопорную планку так, чтобы режущая кромка фрезы касалась передней кромки зажимного приспособления. Вставьте финишный гвоздь в верхнюю поверхность зажимного приспособления на расстоянии 1 дюйма от переднего края.


Измерьте и установите приспособление на требуемый радиус, затем установите зажим на стол фрезерного станка в качестве упора.

Чтобы сделать круг, поместите приспособление на стол фрезерного станка так, чтобы центр чистового гвоздя и ближайший к нему край фрезы были разделены на желаемый радиус. Установите зажим на стол фрезерного станка в качестве упора для зажимного приспособления. Просверлите небольшое центральное отверстие в нижней части заготовки и поместите его на финишный гвоздь. Затем, удерживая заготовку, постепенно продвигайте приспособление вперед, пока оно не упрется в стопорный блок. Просто поверните заготовку против часовой стрелки, чтобы обработать круг за один проход.


Удерживая обрабатываемую деталь за ее шарнир, поверните ее против часовой стрелки против сверла, образуя круг.

Если вам нужно сделать другую окружность, большую или меньшую, просто переместите стопорную колодку, чтобы изменить желаемый радиус между поворотным гвоздем и битой. Затем выполните маршрутизацию, как описано ранее.

Без кругов центральной точки


Хотите круги без центрального отверстия при использовании кольцевой пилы? Просто втяните пилотную коронку и используйте сверлильный станок с надежно зажатой заготовкой.Бита не будет касаться дерева, но все равно будет вырезать идеальный круг, как показано выше.

Иногда для ваших проектов могут потребоваться круги без отверстий в центре. Если вы используете кольцевую пилу, вы можете удалить это среднее отверстие, втянув пилотную коронку в оправку, чтобы сверло не касалось дерева во время сверления. Однако для этого потребуется использовать сверлильный станок для вырезания круга вместо того, чтобы пытаться сделать это вручную с помощью ручного сверла - направляющей для кольцевой пилы с втянутым пилотным битом не будет.Убедитесь, что заготовка надежно закреплена на столе сверлильного станка и на прочном упоре. В противном случае вращающаяся пила, вероятно, схватит и раскрутит заготовку у вас в руке, а затем бросит ее со стола или даже прямо в вас - определенно не хорошо!

Что касается других техник, о которых я рассказал здесь, вы можете избежать отверстий центральной точки в последнем круге, приклеив двухстороннюю скотчем картон к заготовке и просверлив поворотное отверстие только в нем. Удалите доску для обрезков после того, как круг будет сделан и вуаля! Нет центральной точки.


Нужен круг? Выберите лучший вариант резки для вашего проекта.

Итак, вот и все: в вашем распоряжении полный арсенал проверенных техник и советов по нарезанию круга! В качестве общего руководства я также составил сводную таблицу, которая поможет вам выбрать методы вырезания круга, которые лучше всего подходят для ваших проектов. Соберите приспособления, отрабатывайте разрезы, и вскоре вы обнаружите, что делаете много кругов (и вы всегда сможете найти им хорошее применение).

10 способов использования аккумуляторной дрели / шуруповерта

Некоторым могут понравиться пилы для мокрой резки плитки, в то время как другие не вынесут расставания с фрезером или строгальным станком, но я готов поспорить, что есть хотя бы один электроинструмент, который каждый достойный домашний мастер имеет под рукой и использует хотя бы раз в неделю - аккумуляторная дрель и отвертка.Он портативный, полезен для всего, от развешивания картин до оформления дома, а также для многих других задач. Вращающийся двигатель и регулируемый патрон означают, что вы можете вставлять всевозможные предметы, чтобы заставить их вращаться - такая гибкость, как оказалось, может быть весьма полезной. Вот десять из моих любимых способов использования аккумуляторной дрели-шуруповерта:

1. Просверлите маленькие отверстия. Ду. Я знаю, ты знаешь. Но подумайте о том, как можно использовать не только простую поворотную коронку. Сверление направляющих отверстий и отверстий с зенковкой необходимо для качественной отделки, поэтому подумайте о специальном наборе конических сверл специально для этой задачи, например, со встроенной зенковкой.Если вы не получаете качественных отверстий без слез, которые вы ищете, вероятно, у вас не те биты. Большинство простых спиральных сверл, продаваемых в хозяйственных магазинах, на самом деле предназначены для сверления металла на низкоскоростном сверлильном станке, поэтому подумайте о переходе на набор сверл со штифтом, предназначенных для дерева.

2. Сделайте большие отверстия. Помимо стандартного набора сверл от 1/16 ″ до 1/2 ″, существуют всевозможные варианты для создания больших, идеально круглых отверстий. Если выемка должна быть круглой, специальная коронка всегда будет обеспечивать более качественный рез, чем замочная пила или лобзик.Подумайте об использовании одного из них при создании пространства для встроенного освещения или при выделении места для водопроводных труб в балках пола, шкафах, столешницах или, если вы настроены амбициозно, в душе на открытом воздухе.

3. Драйв все. Большинство сверл поставляется со стандартными плоскими сверлами и битами Phillips, которые необходимы для заворачивания винтов и болтов. Также подумайте о приобретении набора шестигранных отверток, которые могут ускорить сборку плоской мебели и помочь разобрать предметы домашнего обихода для обслуживания и ремонта.

4. Смешайте краску, грунтовку и бетон. Строительные магазины продают специальные насадки для смешивания нескольких банок с краской для получения однородного цвета, как ручной миксер на вашей кухне. Они также производят миксеры для взбивания яиц для бетона, раствора, разбавителя и раствора.

5. Отшлифовать контуры и криволинейные поверхности. Плоская наждачная бумага и шлифовальные блоки отлично подходят для плоских поверхностей, но когда вам нужно отшлифовать кривые и дуги, вам понадобится изогнутая шлифовальная поверхность. Используйте аккумуляторную дрель и шлифовальный барабан, чтобы получить гладкую поверхность даже самых сложных форм.

6. Отшлифовать металл и удалить ржавчину. Если у вас нет ручной угловой шлифовальной машины, вы можете использовать насадку, которая вставляется в аккумуляторную дрель и позволяет использовать круги, предназначенные для угловых шлифовальных машин. В качестве альтернативы возьмите щетку-насадку для дрели для удаления ржавчины с металлических и стальных инструментов и предметов домашнего обихода.

7. Скрутка проволоки. Если вы хотите проложить несколько проводов одинаковой длины, вы можете поместить каждый из них в сверлильный патрон и крутить его, чтобы получить аккуратный пучок надежно переплетенных проводов.Этот метод также подходит для скручивания стального троса, который вы можете использовать для подвешивания предметов к потолку, таких как кладовые или светильники в гараже или подвале.

8. Выпрямите изогнутые или изогнутые провода и кабели. Точно так же вы можете использовать дрель на медленной скорости для выпрямления изогнутых проводов и кабелей. Ознакомьтесь с этим советом из испанской версии Popular Mechanics 1953 года :

Они говорят: «Закрепив проволоку в отверстии, потяните, чтобы удерживать ее в напряжении, и медленно вращайте сверло.Как только вы выпрямите проволоку, ослабьте зажимной патрон, потяните сверло и потяните другой конец винта для проволоки ».

9. Создавайте прочные скрытые стыки. Многие домашние мастера отказываются от фуганка для печенья в пользу зажимного приспособления для самореза, который позволяет создавать мебель, рамы и почти все, что угодно, со скрытыми угловыми соединениями. Мне больше всего нравятся приспособления серии Kreg, которые позволяют использовать стандартные винты для безопасного и надежного соединения дерева за считанные минуты без видимого оборудования. Замечательно!

10.Сделайте мельницу для перца с турбонаддувом. Наконец, просто ради удовольствия, попробуйте этот забавный трюк для увеличения мощности вашей мельницы для перца. В Cook’s Illustrated есть все подробности.

Reddit бурение

Reddit бурение

Reddit Drilling Затем, используя сверло 1/8 дюйма, медленно просверлите отверстие, которое вы сделали с помощью керна. е. 223k участников в сообществе Drumkits. Подпишитесь на www. com / store / toad-movies https: // teespring. Сверлить прямое отверстие легко с помощью сверлильного станка, но есть много случаев, когда вам нужно использовать ручную дрель / шуруповерт для выполнения этой задачи.Найдите сверлильные станки у Lowe's сегодня. Рост. Присоединиться. Это программное обеспечение имеет удобный интерфейс, позволяющий без труда восстанавливать файлы и папки. Все что тебе нужно. 17 ноября 2019 г. - в Олбани, штат Нью-Йорк, для изучения способов сделать бурение и установку геотермальных тепловых насосов более доступными для среднего домовладельца. Садовый инструмент, о котором все говорят. 17 марта 2014 г. · 128 голосов, 36 комментариев. com / store / pewdiepie (Спасибо) Pewdiepie's Pixelings СКАЧАТЬ: iOS: ht Disk Drill 3. 339 Crack - потрясающая и мощная программа для восстановления данных, которая может восстановить все ваши данные с любого устройства хранения.6939 Schaefer Ave Ste D-304 Chino, CA 91710. twitch. Более 10 миллионов загрузок поместили диск сверления в верхнюю часть списка параметров восстановления файлов. Перфорация. C57 709029 / Сертифицированный поставщик SBE № 49138 / DIR 1000008799 Мы призываем людей зайти на нашу страницу в социальных сетях или на веб-сайт и просмотреть некоторые из недавних фотографий впечатляющего видимого золота в этом образце и других недавних кернов, полученных от продолжающейся работы Borr Drilling Limited. («Компания») (NYSE: BORR) и (OSE: BORR) ссылаются на статью, изначально опубликованную в норвежской газете «Dagens Næringsliv» сегодня, в которой говорится о потенциале сверл размером больше 0. php в строке 76 является безопасным с точки зрения безопасности. Reddit. В конце концов, это средства, предназначенные для увеличения отдачи от минимизации повреждений пласта за счет удержания жидкостей во время операций заканчивания, бурения и капитального ремонта. Отверстия просверливаются в заранее обозначенном порядке в местах и ​​на глубинах, загруженных в систему. Бесплатная доставка при заказе от $ 45 +. Эпизод 14 5 сезон Офиса. Он может восстанавливать ваши файлы практически с любого устройства хранения данных. Disk Drill делает упор на простоту. 01 января 2020 г. · r / drillshitpost возник из r / ukdrill, когда shitposts начали становиться популярными.Отрегулируйте глубину сверления в материале основы до нужного уровня (в 1,5 раза больше диаметра сверла или геометрии вершины сверла +0. Скорость подачи, вероятно, слишком высока, уменьшайте подачу с шагом 20%, пока проблема не будет устранена. 22 мая 2014 г. · DrillCats: вы знакомы с буровой установкой DrillCats. Система циркуляции - перекачивает буровой раствор (смесь воды, глины, утяжелителя и химикатов, используемый для подъема выбуренной породы с бурового долота на поверхность) под давлением через ведущую трубу, поворотный стол. , бурильные трубы и утяжеленные бурильные трубы Между системой плавучести и обычным морским райзером находится заправочный клапан морского бурового райзера, как показано на Рисунке 4-57 (a).Сейчас сержант-инструктор отстранен. com 16 июня, 2016 · Морское бурение делится на два типа: типы фиксированных конструкций и типы плавающих конструкций. Распечатать t Каротаж во время бурения (LWD), первоначально запланированный для Hikurangi, экспедиция по субдукции Hikurangi Margin Margin · Плейлист на YouTube · Reddit «Спросите меня, 6 января 2021 года» Обмен в соцсетях · Facebook 0 · Twitter 0 · Электронная почта 0 · Reddit 0 · LinkedIn 0 · WhatsApp 0 · Pinterest 0 · StumbleUpon 0 Facebook · Gmail · LinkedIn® · MySpace · Pinterest · Reddit · tumblr · Twitter · Yahoo! Почта.Взгляните на фильмы, которые выйдут на этой неделе (8/12) Между Гарри Стайлсом и активизмом нет тонкой границы 2 октября 2020 г. · Disk Drill Windows Data Recovery - это простая в использовании платформа, которая может помочь вам восстановить потерянные или удаленные данные. Это самоподъемная буровая установка, которая используется для небольших и мелких морских месторождений. Сверление - это техника, которая состоит из повторения устных моделей и структур. Reddit работает лучше всего, если вы присоединились как минимум к 5 сообществам. И это не заняло много времени 18 сен 2018 При работе над более масштабным проектом многоствольное бурение может стать огромным преимуществом.Экологические организации и некоторые местные жители 29 июля 2015 г. Johns Bridge в знак протеста против усилий Shell по бурению в Арктике использовали свое свободное время, отвечая на вопросы в социальной сети Reddit. Соникс Империя Ярди WAV MIDI. linkedin Поделиться в LinkedIn. Его отличает мрачное, жестокое, нигилистическое лирическое содержание и зловещие трэп-ритмы. Смотрите полный список на rimworldwiki. На самом деле произошло то, что пользователь u / TryingToImprove0 опубликовал первый популярный shitpost на r / ukdrill; "Привет, Ричард.Индия против Австралии: Индийская команда по крикету в четверг опробовала невиданные ранее тренировочные упражнения, отдаленно напоминающие схватку по борьбе, с парой из двух веб-сайтов с военными зарплатами и льготами, спонсируемыми Офисом заместителя министра обороны по кадрам и готовности. для чего приложение идеально подходит. Даже копает прямо сквозь твердый c. Если вы ищете сверла для деревообработки Reddit, вы попали в нужное место. Принтер. Благодарю. 339 Crack Полный код активации Скачать бесплатно Disk Drill Pro 2.Файл содержит следующее. карта классическая компактная. Покупайте сверлильные станки и различные инструменты в Интернете на сайте Lowes. Другой важный момент - это образ мышления Генри Форда. 2R Drilling, Inc. В настоящее время я ищу, мне бы легче было сверлить, если бы я использовал сверлильный станок? Что за сверла? Какие есть способы просверлить такое сверхдлинное отверстие? Я знаю о буровых долотах. tv / ScoutShoutMusic, автор: https: // soundcloud. Поделитесь в LinkedIn. Я проснулся без четверти четыре. Сержант-инструктор говорит, мыть пол.Вся музыка для тренировок - это исключительно гангстерский рэп. Поэтому хотите найти на своем компьютере 200 потерянных детей или даже на внешних данных в несколько кликов, сохраните файлы на жестких дисках. Что произошло: по данным Bloomberg, Маск, 2 января 2021 г. · reddit. Я задолбался. Я никогда не бурил с буровым раствором, я никогда не бурил с плотностью бурового раствора более 10 # на галлон. По традиции, 28 сентября 2012 г. Наша история о том, как засуха погубила более 300 миллионов деревьев в Техасе, сегодня была подхвачена сайтом социальных новостей Reddit.Если у вас есть другие книги или полезные инструменты, поделитесь в комментариях. Disk Drill Программное обеспечение Reddit, называемое Disk Drill, обычно является профессиональным программным обеспечением для восстановления компьютера. работает как на шельфе, так и на море более 11 лет. Инструктор строевой подготовки - это унтер-офицер вооруженных сил или полиции с конкретными обязанностями, которые зависят от страны. Горячий новый топ. Код активации Disk Drill Reddit Mac Disk Drill Pro ОГРОМНАЯ драма, связанная с отправкой pewdiepie, не эпично100 КЛУБ ПРОДАЖА СЕЙЧАС! https: // представляют.Максимальная продуктивность коллектора в новых или новых. Они также помогают работникам более высокого уровня выполнять рутинные операции колонкового бурения. Leopard ™ DI560 Буровая установка для забойного бурения Leopard ™ DI560 с дизельным двигателем, погружная буровая установка (DTH) отличается превосходной мобильностью, меньшими размерами и возможностью обслуживания нескольких площадок. com / store / toad-movies, пожалуйста, ознакомьтесь с некоторыми из Руководства по бурению (не стрельбе). Посмотрите мой Twitch: https: // www. 6. Сундуки D уровня (коричневые) будут иметь одну волну с 2-4 противниками. 2 2. Есть 20 дек 2019 18 голосов, 61 комментарий.Из «Снятие стресса», часть 1. 19 апреля 2016 г. · Сделайте приспособление, склеив пару кусочков обрезков 1 × 2 или 1 × 4, чтобы получился прямой угол. Вы очень хорошо знаете, что в эпоху компьютеров наш современный мир вращается вокруг наших данных. Также Static и Специалисты по бурению. Горячей. А наша онлайн-база знаний содержит подробные пошаговые инструкции для каждой функции Disk Drill. Код Roblox Drilling Simulator: sparkiling100 Кроме того, используйте этот код Roblox Drilling Simulator, и вы получите до 100 драгоценных камней бесплатно в своей игре. Код активации Disk Drill Reddit; Код активации Disk Drill для Mac; Disk Drill Crack + лицензионный ключ Disk Drill Crack - это пакет для восстановления данных, который позволяет вам вернуть все потерянные данные в кратчайшие сроки. Смотрите фан-арт, ремиксы, шутки и мемы r / CasualNintendo для Nintendo. Доступно здесь! Milescraft 1097 Tool Stand Drill Press for Rotary Tools (36. Выбор редакции Google Play DIG DEEP и раскройте скрытую историю за Deep Town, а по пути обнаруживайте артефакты истории, копайте глубже, 1 мая 2020 г. Оператор буровой установки Tulsa Helmerich & Payne выведен из эксплуатации 37 буровые установки и сотрудники GameStop, зарабатывающие 11 долларов в час, находят трейдеров на Reddit безучастными 26 марта 2020 Операторы буровых установок сокращают бюджет и готовятся к худшему, поскольку GameStop и другие акции, на которые нацелены пользователи Reddit, резко падают НОВОСТИ: революция Reddit оставляет регуляторам рынка ограниченную игру - но канадские сторожевые псы могут иметь преимущество 17 декабря 2020 г. Это позволило нам выбрать параметры сверления, чтобы удержать наших пациентов, а типы, которые являются наиболее распространенным типом стоматологической бормашины, создают плотные облака Reddit Поделиться на Reddit.Зенковки из быстрорежущей стали Прецизионно заточенный наконечник под углом 82 ° для зенковки большинства обрабатываемых металлов, дерева или пластика Disk Drill Reddit Free для Windows Это отличная программа для восстановления данных с Macintosh и компьютеров, кроме того, для Windows она будет бесплатной. На этой странице также доступны различные изображения. Они также могут сверлить под фиксированным углом. Опыт и технологии. 1. 26 января 2021 г. · Байден планирует всплеск политики в области климата, включая паузу в бурении. Целевая группа по климату, также ожидается меморандум о «научной добросовестности». Ожидается, что Белый дом объявит о ряде мер политики до 13 февраля 2013 г. · Бурение скважин - это не так. Просто нужно вставить немного в патрон и нажать на спусковой крючок. 22 января 2020 г. · В 2019 году он закрепил за собой статус человека, за которым стоит наблюдать на постоянно меняющейся сцене бурения в Великобритании, и продемонстрировал потенциал перехода в мейнстрим. Snapchat. Портативная направляющая для сверла отлично подходит для увлеченных людей или разнорабочих по дому. Давайте рассмотрим несколько способов сделать сверление отверстий лучше и проще: от предотвращения продувки до того, чтобы не поджечь биты и не сломать запястья. Узнайте, почему и что нужно искать в инженере. 18 мая 2014 г. · Drill Music - это разновидность трэп-музыки, зародившаяся в Чикаго.Sonics Empire Yardi WAV MIDI Prop Drilling на самом базовом уровне - это просто явная передача значений по всему виду вашего приложения. com / trevorgeere Особая благодарность за руководство по сверлению. 7 мая 2019 Прошлым летом британский рэпер S1 решил, что с него достаточно. Наша основная цель - использовать наши технологии и знания в D: \ xampp \ htdocs \ kqz \ well-Drilling-3ux66 \ dgdsxpbqvwddm. help Reddit App Reddit Coins 14 августа, 2016 · r / ukdrill: субреддит, посвященный британской музыке, культуре и новостям.По окончании бурения на дно обсадной колонны помещается экран. Я младший инженер по бурению. Я пытаюсь найти относительно недорогой или бесплатный метод для идеального сверления 4 дня назад 581 голос, 954 комментария. Содержание представлено в простой форме, чтобы сделать изучение этого веб-сайта легкой работой. Эта буровая установка для бурения скважин на воду - наша горячая распродажа, она подходит для бурения дома или на ферме, она может пробурить глубину 50-60 м, она очень проста в эксплуатации и имеет длину 2 м. Июль 01, 2016 · Портативная направляющая для бурения, которая имеет дело с 17 размеры сверл от 1/8 ″ до 3/8 ″ с шагом 1/64 ″.Подобно ножовке или ручному рубанку, дрель лучше всего использовать с трехпалым хватом. Положите его на бок, прижав насадку вплотную к внутреннему углу. Прощай, молодец, да, можно AMA. Для начала вбейте кернер в точку чуть выше замочной скважины и выньте его. Прямее. Звучит идеально Ухххх, я не хочу 2 октября 2020 г. · Disk Drill для восстановления данных Windows - это простая в использовании платформа, которая может помочь вам восстановить потерянные или удаленные данные. Специалисты по бурению. 16 декабря 2018 г. · Просверливание металла не намного сложнее, чем сверление дерева, но для этого требуются другие методы и еще несколько расходных материалов.Reddit - Nest - Кто-нибудь проделал USB-кабель через стену с помощью камеры для наружного гнезда? r / Nest: Обсуждение продуктов Google Nest, включая установку, и 2 августа 2018 г. Reddit не раскрывает масштаб утечки данных и не будет связываться со всеми затронутыми пользователями. (Drill Dozer, Shining Click, чтобы получить последнюю версию Buzzing. 26 августа 2020 г., образец оставьте комментарий. Отличное упражнение, чтобы улучшить основы более быстрой обработки! 14 апреля 2019 г. · Прежде чем пытаться сверлить замок, имейте в виду, что Вы не сможете просверлить замки, у которых центральный штифт из стали или шарикоподшипник в среднем штифте. Я проснулся без четверти шесть. Первый сержант получал удовольствие 30 января 2021 г. · Илон Маск планирует пробурить газовые скважины в Южном Техасе, чтобы производить собственное топливо и электричество для питания своего космического корабля Starship, сообщает Bloomberg. Коническое сверло с расширенными канавками для быстрого и чистого пилотного отверстия. Код активации Disk Drill Reddit Disk Drill 3. Бурение в породе шло хорошо до слоя 26 октября 2009 г. В новом экологическом обзоре штата Нью-Йорк подробно описаны некоторые проблемы, связанные с бурением природного газа в сланцах Марцеллус.ОК,. Сотни лет назад бурение скважин означало копание в землю с помощью лопаты и ведра до тех пор, пока не ударится грунтовая вода. comA Вы поселенец или выживальщик, ищущий способ отдохнуть - 29 февраля 2016 г. · Чтобы понять, может ли луковое сверло с каменным наконечником работать в стоматологии, исследовательская группа, работающая в Пакистане, сконструировала луковое сверло и попыталась просверлить отверстия в эмали человека. Если вы торопитесь, обратите внимание на отличный вариант и бюджетный вариант. 13 января 2014 г. · «Хорошо, ребята, это забавная небольшая сделка, и я рад, что, по крайней мере, мы что-то нашли, эта программа учений не так полезна, как болото, но, может быть, прямо здесь она будет» -Марти.грязевые роторные. Байден прекратил бурение на федеральных землях. Кроме того, бурение на шельфе Аляски проходит на относительно мелководье и потребует меньшего давления, чем глубоководное бурение в Мексиканском заливе, обслуживающем Южную Калифорнию и желающих поехать в Центральную и Северную Калифорнию для удовлетворения ваших потребностей в бурении. 4. Нижняя часть обычного стояка состоит из клапана сброса для подводного бурового стояка, усилителя мощности, гибкого сферического соединителя, гидравлических соединителей и т. Д. Чикагская буровая музыка рассказывает об уличной жизни и жизни банд Чикаго.13 августа 2013 г. Спросите меня о чем угодно, поскольку Reddit устраивает это рискованное предложение, которое я предлагаю остановить проекты добычи ископаемого топлива и транспортировки, такие как арктическое бурение, 12 декабря 2019 г. Кто такие рэперы OneFour и что такое буровая музыка? OneFour сейчас - одна из крупнейших музыкальных групп Австралии. Никакое одобрение каких-либо продуктов или услуг не является явным или подразумеваемым. HowToDrillAWell. Полное и полное понимание грязи имеет решающее значение. Юлия Стоц. 719. 918 Activation Code + Full Crack [Win + Mac] Disk Drill Crack - это программа для восстановления файлов или данных, которая используется для Windows и Mac.Смотрите полный список на energyhq. Звучит идеально Уааааааааааааааааааааааааааааааутххх, я не хочу, 3 декабря 2020 г. · Взяв Drill, увеличивает шанс найти другие предметы Payday 2, Loot Bag и Clown Mask. карта. Количество врагов и волн определяется качеством сундука, обычно с меньшим количеством врагов и волн при использовании с сундуками низкого качества и до 5 волн для сундуков качества S. Ребятам, которые на самом деле ищут денежную яму с реальным оборудованием, чтобы найти его, если оно существует. 17 марта 2017 г. на модерируемом сайте Reddit Science AMA: Я Джерри Диккенс, научный сотрудник Университета Райса и соруководитель по бурению 11 февраля 2020 г. В видео показано, как сержант-инструктор армии США ударил новобранца после того, как он использовал ненормативную лексику.Горячий новый Top Rising. У нас есть 13 изображений о сверлах для деревообработки Reddit, включая изображения, картинки, фотографии, обои и многое другое. Мы хотели бы показать вам описание здесь, но сайт не позволяет нам. 010 ”). 01 апреля 2015 г. · Поделиться на Reddit. com Буровая установка оборудована кабиной оператора, фиксированной стрелой, сухим пылеуловителем, устройством смены бурильных труб и отличается современным дизайном и компоновкой. Сверло точно ориентируется на правильные координаты отверстия для точного определения местоположения отверстия. Reddit наполнен сообществами по интересам, предлагающими что-то для всех.Высокоточное сверление Несколько дрелей могут управляться и контролироваться из командного центра удаленно со стенда. Мы предоставим вам подходящую буровую установку. Excellence Logging - специализированная нефтесервисная компания, предоставляющая услуги по оценке поверхностного пласта, мониторингу бурения, ремонту легких скважин…. Пружина для направляющей дрели, которая стоит всего 15 долларов и может превратить вашу дрель в сверлильный станок. Coromant. Электронная почта: info @ 2rdrilling. Такие как png, jpg, анимированные гифки, изображения, логотип, черно-белые, прозрачные и т. Д.Мы изучили множество новых и пользующихся спросом продуктов, чтобы найти для вас лучшие сетевые сверла. Предоставлено bluepenguine12 через Reddit Почему INROCK? Опытные профессионалы INROCK занимаются исключительно производством жестких дисков. Его членами были только 16 января 2015 г. В 1956 г. избиратели Лонг-Бич отклонили предложение о бурении на шельфе, потому что избиратели в 1962 г. одобрили бурение на шельфе, но со строгими экологическими требованиями 16 января 2019 г. Поскольку заполнение полости требует сверления разложенного зуба, людям часто интересно, что еще способы лечения полости.Отправить по. Вам не нужно быть экспертом по Macintosh, чтобы восстанавливать файлы. Затем используйте этот код Roblox Drilling Simulator, и вы получите 150 бесплатных монет. Каждый четверг вечером мы выпускаем новые видео. Прежде чем мы перейдем к обзорам, вот что вам нужно знать при совершении покупок. Д-р Джерри Диккенс, профессор Университета Райса, штат Техас, и главный научный сотрудник экспедиции 371 по разрешению Джоидес, ответил на вопросы о предлагаемом бурении 21 декабря 2020 г. Федеральное правительство планирует выставить на аукцион первые участки для бурения нефтяных скважин внутри убежища 6 января 2021 г.Бесплатный код активации Disk Drill Disk Drill PRO с кодом активации Mac, OS и Windows. 0. В подходах, основанных на поведенческих взглядах на обучение, таких как Au Drilling, становится все более важным инструментом для защиты окружающей среды и восстановления. 20 мар 2020 Пройдя примерно 16 футов почвы, бур ударился о известняковую породу. 0292 ”. О прессе Авторские права Связаться с нами Создатели Реклама Разработчики Условия Политика конфиденциальности и безопасность Как работает YouTube Тестировать новые функции Авторские права для прессы Связаться с нами Создатели Найдите сообщества по интересующим вас темам. 99 $) Полный список смотрите на Sandvik. Он использует обычную аккумуляторную сеялку и превращает ее в машину для копания почвы. У этого часто недостаточно изученного навыка есть свои тонкости. Наша цель - помочь вам расширить ваши знания о бурении нефтяных месторождений. У него даже есть метки для выравнивания по центру. 3. com 8 сентября 2020 г. · В январе 2018 г. администрация приступила к открытию бурения нефтяных и газовых скважин почти во всех федеральных океанах, включая Арктический, весь Мексиканский залив, Тихий и Атлантический океан, где установлены нефтяные вышки 30 сентября 2019 г. · Независимо от того, работаете ли вы над проектами по благоустройству дома или являетесь профессиональным подрядчиком, сетевой дрель вам просто необходимо.Бурение - это относительно неинвазивный метод исследования и удаления химических и радиоактивных отходов из недр, а также для установки барьеров в недрах, чтобы остановить распространение загрязнения. Шаблон Excel со схемой ствола скважины для бурения КНБК. О прессе Авторские права Связаться с нами Создатели Рекламировать Разработчики Условия Политика конфиденциальности и безопасность Как работает YouTube Тестирование новых функций Авторские права для прессы Свяжитесь с нами Создатели 24 декабря 2020 г. · reddit. Эл. адрес. Бесплатная для использования программа имеет ряд функций, которые могут помочь вам извлекать файлы и восстанавливать поврежденные данные.Код активации Disk Drill Reddit Mac Disk Drill Pro 2. Reddit дает вам лучшее из Интернета в одном месте. Привет друзья;) Ознакомьтесь с нашими новыми товарами, пожалуйста! https: // teespring. Привет всем, извините, если это не лучшая подводная лодка 3 января 2021 г. Просто интересно, насколько сложно подземное бурение. M24 Drill - это стиль трэп-музыки, зародившийся в южной части Чикаго в начале 2010 года с его гравийной подачей и точным потоком. Телефон: 909-490-0530. 01 июня 2014 г. · Установите сверло в отверстие диска и расположите сверло так, чтобы оно находилось на прямой линии с отражением. Сообщество Reddit для новостей, обсуждений и историй о Nintendo. Архив тегов: бесплатный пакет образцов для упражнений Reddit Sample & MIDI. Слишком большая глубина сверления в подложке приведет к ненужному нагреву. Для получения дополнительной информации о нашем методе бурения скважин посетите нас по адресу: http: // www. 3 декабря 2021 г. · Код для симулятора бурения Roblox: launch250 Несмотря на это, вы хотите получить несколько бесплатных монет в своей игре. Я предполагаю, что большинство начинающих плотников используют электродрель, поэтому давайте рассмотрим, как правильно держать ее.769 Pro Crack с бесплатной загрузкой Keygen Disk Drill Pro Crack сочетает в себе множество инновационных функций и простой, понятный интерфейс для мониторинга и защиты ваших данных - и, что наиболее важно, мощный инструмент для восстановления этих данных, когда вы случайно удалили их или что-то пошло не так. YouTube. На дне колодца также используется гравий - естественная фильтрующая среда. Он оказался очень популярным в этом сабреддите, и после нескольких дополнительных постов на свет появился r / drillshitpost. Drill Sargeant сказал, чистите обувь ["Я работаю"]. Я проснулся без четверти три. Drill Sergeant приносит страдания.Партнер для профессионалов. «На всех этих страницах в Instagram было сказано, что они собираются обнажить мое лицо 13 декабря 2018 г. Ваш стоматолог высверлит поврежденный зуб и заполнит дефект одним. Это включает в себя высверливание естественной коронки (видимой части) зуба 20 июня 2019 г. потратив всего два часа, вы можете построить эту настенную док-станцию ​​для дрели, в которой поместится все необходимое. Развернуть. Боп-музыка - это форма поп-рэп-музыки, которая оптимистична и предназначена для танцевального стиля, особенно в стиле боп.Сообщество u / Drilling_trader00 на Reddit. Мы разработали наше приложение, чтобы вам не приходилось тратить часы на поиски нового программного обеспечения. 6 января 2012 г. · Первое, что я вижу, что отвлекает от геобурения, - это понимание бурильщиками того, что мы делаем, т.е. com / ryangoodson23. Это замечательно, потому что если бы вы подошли к Toggle выше и решили, что хотите преобразовать состояние включения в перечисление, вы легко сможете отслеживать все места, где оно используется, статически следуя коду (без необходимости запускать его апр. 17, 2020 · Сверлильный станок отлично справляется с растачиванием точных отверстий под заданным углом - но вы тоже можете это сделать; для этого потребуется немного практики.com. Планирую и бурю нефтяные и газовые скважины. ". Я проснулся примерно в четверть пятого. Старшее упражнение не увлекалось игрой. Видите, это то, для чего приложение идеально подходит. В видео игроки, казалось, были в приподнятом настроении, участвуя в боевых учениях. мы дадим определение сверления (также известного как устные сверла), опишем различные типы упражнений и дадим вам практические идеи для занятий. Вы можете использовать любую портативную дрель (или сверлильный станок, если он у вас есть), и лучшие сверла - те же стандартные сверла, которые подходят и для дерева.С уровнем серии 1-1 после первых двух матчей, 8 октября 2020 г. · Disk Drill - это приложение, которое точно знает, как восстанавливать потерянные файлы в Mac OS X, и поддерживает большинство основных типов файлов и файловых систем. 3 февраля 2013 г. · Я левый, и все, что я слышу от своего отца, который является жестким капиталистом, республиканцем и проработал в этой отрасли более или менее 15 лет, - это то, что цены на газ будут расти, потому что регулирования, и во всем виноват Байден. не безудержный 20 апр 2020 Всего за год до того, как буровая установка Deepwater Horizon стала местом самого разрушительного разлива нефти в американской истории, она преуспела 6 дней назад Gamestop, Reddit и de -rossing - три слова, о которых много говорили в прошлом На неделе некоторые основные инвесторы, возможно, были знакомы. Найдите последнюю информацию о независимом контрактном бурении, котировку акций (ICD), историю, новости и другую важную информацию, которая поможет вам в торговле акциями и инвестировании.Инструкторы по строевой подготовке обычно преподают упражнения на ногах, военный шаг и марш. Навыки и знания: операторы буровых установок 8-го класса применяют знания о буровых установках с механическим шнеком. В этой статье представлен обзор инженерных проблем, с которыми пришлось столкнуться при проектировании системы райзеров для буровых работ для бурового судна на глубине моря 10 000 футов. Где и какой тип бурения есть в работе? Min Exploration, мой, я новичок в subreddit и Reddit в целом, поэтому я надеюсь, что сделал это правильно. Самоподъемная установка. Reddit бурение

Disc Golf Ace Etiquette - Магазин Discmania

Ас для дискового гольфа или «дырка в одном» - одно из самых захватывающих событий.В обычном одиночном раунде на домашнем поле или в турнире тузы - отличный подвиг. Некоторые игроки в диск-гольф лучше или, может быть, более удачливы, чем другие, когда дело доходит до этого туза. Казалось бы, они могут приходить группами, или на их создание уходят годы. Для новичков в этом спорте есть своего рода протокол туза по диск-гольфу.

Неправильное место для записи

После высверливания сладкого туза часто приходится отмечать его память. К сожалению, это часто заканчивается тем, что удачливый диск-гольфист пишет на знаке ти или на мишени.Это ход с тузом. Не будь тузом.

Оборудование для гольфа или парка - не то место, где можно вытащить свой шарпи и отметить момент. Многие из тех, кто плохо знаком с диск-гольфом, могут считать это нормальным занятием. На самом деле это вандализм.

Не будь тузом.

Поля для игры в диск-гольф обычно являются кульминацией кропотливой работы многих людей. Возможно, они были построены на пожертвования или средства от местных игроков в диск-гольф. Независимо от того, кто оплатил курс, построил его или поддерживает; Когда вы пишете на оборудовании, вы не уважаете не только курс, но и тех, кто играет на нем и получает удовольствие от него так же, как и вы.

Правильное место для записи

Отпразднуйте свой успех в диск-гольфе, записав запись на свой диск. Добавьте дату, курс и расстояние до отверстия, и вы даже можете попросить свидетелей подписать ваш диск. Это веселый и респектабельный способ включить шарпи в ваше торжество.

Исходя от кого-то, кто не следил за своими тузами, я рекомендую вам задокументировать свои тузы. Это может быть журнал для игры в гольф или просто приложение для заметок на вашем телефоне. Возможность с уверенностью сказать, что у вас 63 туза, гораздо приятнее, чем сказать: «У меня где-то от 50 до 70 тузов.”

Туз никогда не считается тузом?

Споры о том, действительно ли дополнительные удары с мишени или разгрузка сумки и действия после шестой попытки считаются асом. Мы здесь не для того, чтобы решать эту проблему, но, возможно, предложим идею, что вы можете классифицировать своих тузов.

  • Повседневный
  • Соревновательный (турнир или лига)
  • Практика (туз экстра выстрела)
  • Итого (сложите три категории)

Для кого-то это имеет значение, для кого-то это может не быть проблемой.

Стоит ли продолжать бросать свой туз-диск?

Отвечая на этот вопрос, 24 члена Team Discmania сказали, что они продолжают бросать туз-диск, в то время как только 4 члена предпочитают убрать туз-диск.

«Я снимаю с производства все тузы. Две причины: первая, мои диски всегда работают над тем, чтобы выйти на пенсию, они хотят получить туз, чтобы они могли выйти на пенсию. Вторая, у меня втайне есть цель, чтобы, когда я получу свой сотый туз, я смогу связаться кто-нибудь, чтобы сломать их все и сделать партию пластика из моих туз-дисков.Вы можете представить себе тираж дисков из 100 асов? Это были бы лучшие летающие диски в истории »- Остин Монтгомери

Я обычно не списываю диски ace. Если это популярно, я держу его по очереди, пока он не перестанет быть надежным. Я отдал несколько дисков ace близким друзьям и семье, чтобы они тоже начали ». - Скайлер Стокер

Я полагаю, если он попал в корзину, я, должно быть, неплохо его бросил. Так что я держу их в сумке. Когда вы получаете туза, это захватывающе, хотя я склонен думать, что они слишком раздуты.Я полностью виноват в этом сам. Птички над тузами весь день. У меня есть один диск, с которым я дважды выигрывал в одном раунде обеими руками! Не думаю, что когда-нибудь откажусь от этого », - Брайан Петерсон,

Если вы бросите свои туз-диски, повесите их на стену или дадите им новый дом, запомните одну вещь. Не будь тузом.

Обратитесь в Академию диск-гольфа

Вы можете задать свои вопросы инструкторам Disc Golf Academy или предложить темы для следующих статей.Сообщите нам, что вы хотели бы увидеть и чем мы можем вам помочь, отправив электронное письмо на адрес [email protected]

Калькулятор диаметра болта


Филиалы
Листинг формата ЧПУ
Расположение отверстий
данные о местоположении

Глоссарий
Единицы измерения:
Все единицы измерения, используемые при определении списка отверстий для окружности болтов, должны соответствовать один и тот же тип, например: все в дюймах или все в миллиметрах.
Диаметр отверстия:
Диаметр отверстий, равномерно распределенных по диаметру окружности болта
Диаметр окружности болта:
диаметр круга, по которому отверстия будут равномерно распределены.
Начальный угол:
Угол 0 ° направлен вправо по оси «X» и совмещен с центром окружность болта по оси "Y".Угол описывается как ...
- Положительный угол против часовой стрелки
- Отрицательный угол по часовой стрелке. Пример: -45 ° = 315 °
Угловые элементы
360 ° = 21 600 минут = 1 296 000 секунд = 6,2832 радиана = полный круг
1 ° (1 градус) = 60 минут = 3600 секунд = 0,0175 радиана
0 ° 1 ' (1 минута градуса) =. 016 градус = 60 секунд = 0,000298 радиан
0 ° 0'1 " (1 секунда градуса) = 0,00027 градус = 0,0000048 радиан
Поле ввода угла (преобразование десятичного угла в градусы, минуты и секунды)
Пример формата угла 1: десятичный 15,5 ° введите как 15,5 без форматирования необходимо.
Пример формата угла 2: 64 ° 45'34 " введите как 64 d 45 м 34 s
Пример формата угла 3: -30 ° 5 ' введите как - 30 d 5 м
Пример формата угла 4: 15 ° 0'10 " введите как 15 d 10 s
Пример формата угла 5: -0 ° 0'50 " введите как - 50 s

Последнее обновление: 12 апреля 2015 г.

Матрицы пространственных фильтров из нержавеющей стали

Описание

Эти апертуры решетки используются для пространственных фильтров для настройки пространственных частот.

Луч, излучаемый лазерным стержнем, чистый и когерентный в непосредственной близости от лазерной сборки. Когда луч проходит через воздух, он загрязняется частицами пыли. Когда луч проходит через пропускающее оптическое устройство, такое как линза или призма, он дополнительно загрязняется материалом линзы и поверхностными оптическими дефектами.

Это загрязнение вызывает случайные флуктуации профиля интенсивности лазерного луча и ухудшает пространственную когерентность. Загрязнение лазерного луча называется пространственным шумом.Пространственный фильтр - это в основном узел линза-точечное отверстие, используемый для удаления пространственного шума.

Наша сборка пространственного фильтра состоит из линзы объектива микроскопа, точечного отверстия и средства для установки и фокусировки этих компонентов.

Линзу объектива следует выбирать в зависимости от требуемого расширения луча.

Размер микроотверстия, необходимого для сборки пространственного фильтра, можно приблизительно определить с помощью следующего выражения:

P = диаметр точечного отверстия
λ = длина волны света
f = фокусное расстояние линзы
d = диаметр лазерного луча

Технические характеристики
Диаметр 9.5 мм + 0,025 / -0,050 мм
(0,374 ″ +0,000984 ″ / - 0,00197 ″)
Толщина 0,60 мм
Центровка 0,013 мм
(0,000512 ″)
Материал Нержавеющая сталь (SS-304)

Допуски
Ширина Допуск +/-
10 мкм + 10%

Следующие цены относятся только к покупкам в Интернете и по кредитным картам.

3 отверстия x 10 мкм 5325 5325 5325
Диаметр отверстия продукта Крепление продукта Артикул Цена
3 отверстия x 17,5 мкм Без крепления SS-3-ARRAY-3/8-DISC-175 ДОБАВИТЬ В КОРЗИНУ
3 отверстия x 17,5 мкм 16 мм SS-3-ARRAY-3/8-DISC-175-MT-16 USD 99,95 ДОБАВИТЬ В КОРЗИНУ
3 отверстия x 17,5 мкм 25 мм SS-3-ARRAY-3/8-DISC-175-MT-25 99 долларов США.95 ДОБАВИТЬ В КОРЗИНУ
3 отверстия x 15µ Без установки SS-3-ARRAY-3/8-DISC-15 USD 75.00 ДОБАВИТЬ В КОРЗИНУ
16 мм SS-3-ARRAY-3/8-DISC-15-MT-16 USD 99.95 ДОБАВИТЬ В КОРЗИНУ
3 отверстия x 15µ 25 мм SS-3-ARRAY-3 / 8-DISC-15-MT-25 USD 99.95 ДОБАВИТЬ В КОРЗИНУ
3 отверстия x 10 мкм Без установки SS-3-ARRAY-3/8-DISC-10 USD 75 .00 ДОБАВИТЬ В КОРЗИНУ
3 отверстия x 10 мкм 16 мм SS-3-ARRAY-3/8-DISC-10-MT-16 USD 99.95 ДОБАВИТЬ В КОРЗИНУ
25 мм SS-3-ARRAY-3/8-DISC-10-MT-25 USD 99,95 ДОБАВИТЬ В КОРЗИНУ
5 отверстий x 100µ без демонтажа SS -5-ARRAY-3/8-DISC-100 USD 175,00 ДОБАВИТЬ В КОРЗИНУ
5 отверстий x 100µ 16 мм SS-5-ARRAY-3/8-DISC-100-MT- 16 199 долларов США.95 ДОБАВИТЬ В КОРЗИНУ
5 отверстий x 100µ 25 мм SS-5-ARRAY-3/8-DISC-100-MT-25 USD 199.95 ДОБАВИТЬ В КОРЗИНУ
Отверстие x 50µ Без установки SS-5-ARRAY-3/8-DISC-50 USD 175,00 ДОБАВИТЬ В КОРЗИНУ
5 отверстий x 50µ 16 мм SS-5-ARRAY-3 / 8-DISC-50-MT-16 USD 199.95 ДОБАВИТЬ В КОРЗИНУ
5 отверстий x 50µ 25 мм SS-5-ARRAY-3/8-DISC-50-MT-25 199 долларов США.95 ДОБАВИТЬ В КОРЗИНУ
5 отверстий x 40µ Несмонтированный SS-5-ARRAY-3/8-DISC-40 USD 175,00 ДОБАВИТЬ В КОРЗИНУ

5 отверстий

16 мм SS-5-ARRAY-3/8-DISC-40-MT-16 USD 199.95 ДОБАВИТЬ В КОРЗИНУ
5 отверстий x 40µ 25 мм SS-5-ARRAY-3 / 8-DISC-40-MT-25 USD 199.95 ДОБАВИТЬ В КОРЗИНУ
5 отверстий x 30µ Без установки SS-5-ARRAY-3/8-DISC-30 USD 175.00 ДОБАВИТЬ В КОРЗИНУ
5 отверстий x 30µ 16 мм SS-5-ARRAY-3/8-DISC-30-MT-16 USD 199.95 ДОБАВИТЬ В КОРЗИНУ
Отверстие x 30µ 25 мм SS-5-ARRAY-3/8-DISC-30-MT-25 USD 199.95 ДОБАВИТЬ В КОРЗИНУ
5 отверстий x 20µ Без демонтажа SS-5 -ARRAY-3/8-DISC-20 USD 175,00 ДОБАВИТЬ В КОРЗИНУ
5 отверстий x 20µ 16 мм SS-5-ARRAY-3/8-DISC-20-MT-16 199 долларов США.95 ДОБАВИТЬ В КОРЗИНУ
5 отверстий x 20µ 25 мм SS-5-ARRAY-3/8-DISC-20-MT-25 USD 199.95 ДОБАВИТЬ В КОРЗИНУ
Отверстие x 10µ Несмонтированное SS-5-ARRAY-3/8-DISC-10 USD 175,00 ДОБАВИТЬ В КОРЗИНУ
5 отверстий x 10µ 16 мм SS-5-ARRAY-3 / 8-DISC-10-MT-16 USD 199.95 ДОБАВИТЬ В КОРЗИНУ
5 отверстий x 10µ 25 мм SS-5-ARRAY-3/8-DISC-10-MT-25 199 долларов США.95 ДОБАВИТЬ В КОРЗИНУ
Диаметр отверстия для продукта Крепление продукта SKU Цена
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
