Как снять фары лада калина: Как снять фару с калины 11193. Снятие, установка и замена передней фары. Обслуживание и замена задней фары

Как снять фару с калины 11193. Снятие, установка и замена передней фары. Обслуживание и замена задней фары

Многие автовладельцы задумывались об устройстве и конструкции фары Лада Калина. На самом деле, конструктивные особенности этого элемента довольно просты. С 2004 года на Калину устанавливаются фары типа моноблок.

Видео о замене стекла фары на Лада Калина. В процессе происходит полный разбор фары:

Видео материал расскажет о том, как заменить стекло фары, о конструктивных особенностях, а также этапах демонтажа элемента.

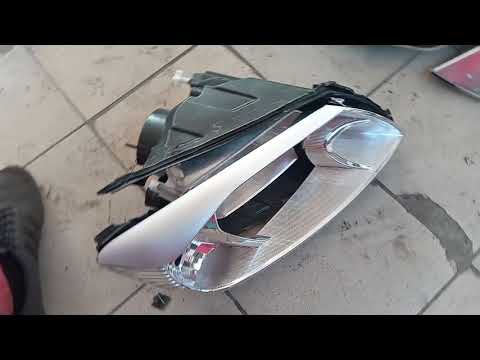

Видео сюжет расскажет о том, как разобрать фару, особенностях и элементах устройства

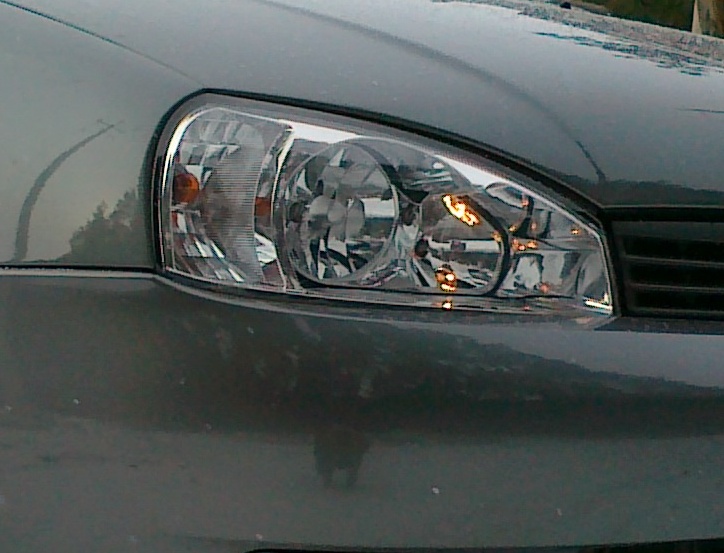

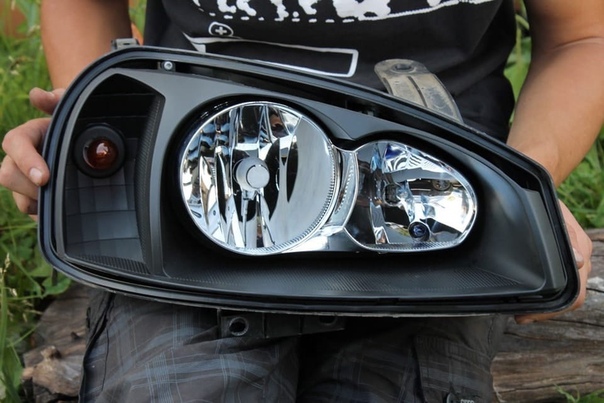

Блок фара установленная на автомобиле

Как и у большинства автомобилей нового поколения на моделях ВАЗ 1117-1119 установлены блок-фары простой конструкции . Рассмотрим, какие элементы входят в состав этого узла:

  • Наружное стекло, которое обеспечивает защиту лампочек и не попадание воды и грязи внутрь.
  • Пластиковый корпус, к которому крепятся все основные элементы.
  • Резиновый уплотнитель между стеклом и корпусом обеспечивает хорошую водо- и грязенепроницаемость.
  • Лампы для сигнализирования поворотов, а также ближний и дальний свет.
  • Внутри корпуса установлен пластиковый отражатель, который имеет зеркальную поверхность и отбивает свет лампочек.

Каждая блок фара оснащена лампочками, которые хорошо, можно сказать намертво, закреплены в корпусе, что обеспечивает им устойчивость к вибрации.

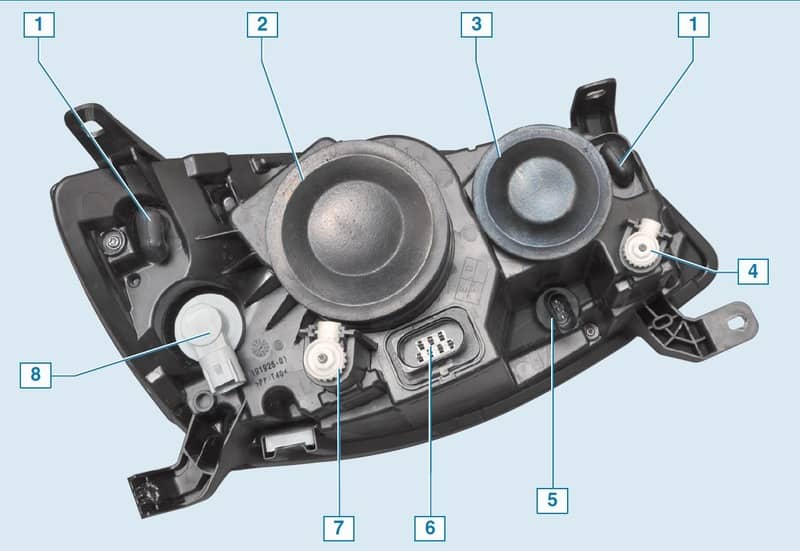

Схема устройства фары с расшифровкой

Демонтаж и ремонт

В случае мелкого дорожно-транспортного происшествия, когда корпус фары не поврежден, можно заменить только стекло. Для этого придется демонтировать элемент. Как это сделать?

После установки фары на место обязательно , чтобы не слепить встречный транпорт и не «светить в молоко».

Ремонт стекла займет, максимум полчаса.

Вынимаем фару на себя

Итак, перейдем к последовательности действий.


Ремонт произведен, и можно установить фару в обратной последовательности.

Выводы

Устройство и ремонт фары Лады Калины довольно прост и демонтаж-монтаж элемента не займет много времени. Конечно, при разрушении корпуса потребуется замена всего элемента. Как показывает опыт, при обрыве крепежных элементов, так называемых «ухи» фара не меняется, а поврежденная часть просто «паяется». Это намного дешевле, чем менять целый элемент.

Начиная с 2004 года, Лада Калина оснащались передними фарами, типа блок. Такой тип отличается от стандартных фар тем, что он объединяет в себе, одновременно, лампы ближнего и дальнего света, а также поворотники и подсветка.

Характерной особенностью фары Лады Калины, является наличие электрического дистанционного корректора освещения. Данная функция, позволяет водителю настраивать высоту и направления светового потока, прямо из салона автомобиля. Такая функциональность встречается далеко не на каждом автомобиле тех годов, что бесспорно дает Ладе Калине большое преимущество.

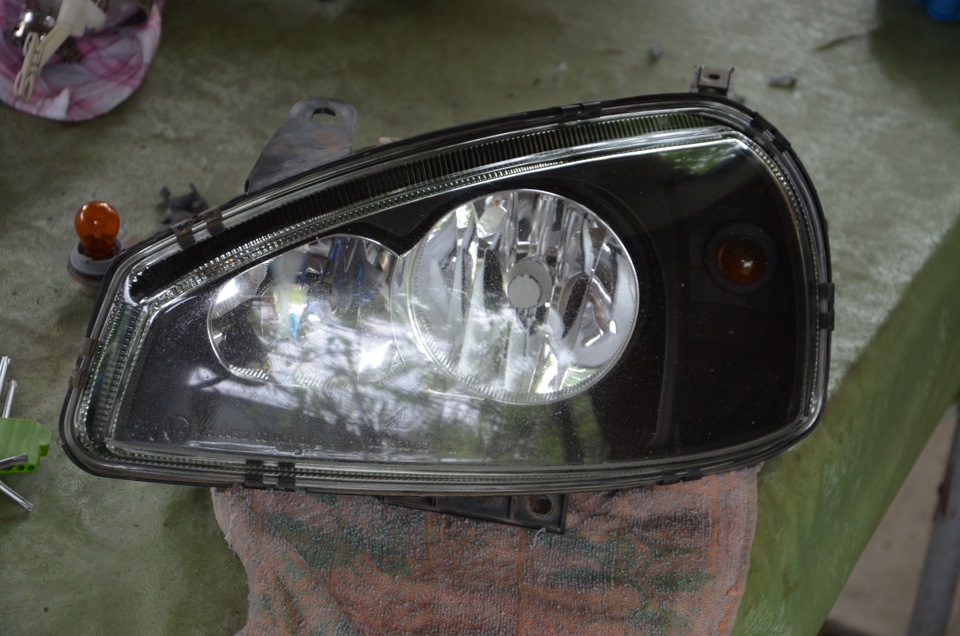

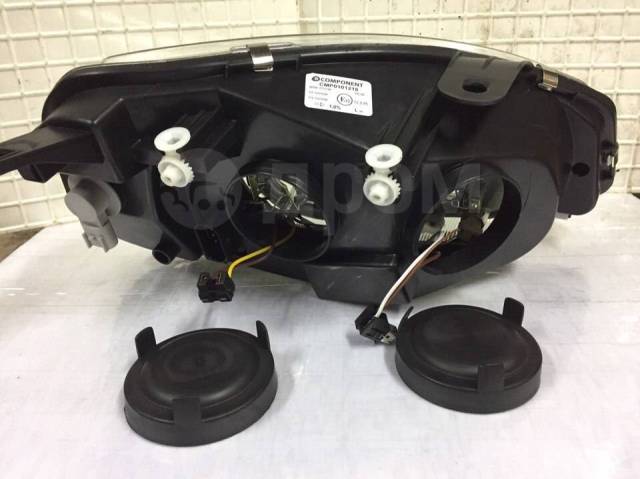

Передняя фара автомобиля Лада Калина, состоит из нескольких основных элементов. Одним из них, является крышка блока, с отверстиями для лампочек, и стеклянная крышка фары, выполненная в рифлёном стиле, для лучшего рассеивания света.

Внутри блока находится пластиковый отражатель, имеющий зеркальную поверхность. Он плотно вставляется в крышку блока, и сверху накрывается стеклянной крышкой фары. Ну и основной элемент всего устройства – лампочки.

В каждой фаре автомобиля Лада Калина, располагается по 4 лампочки: ближний свет, дальний свет, габариты и указатель поворота. Данные лампочки, намертво закрепленные в пластиковом патроне с пазами. Такая конструкция позволяет запросто проводить замену лампочек, без каких-либо дополнительных крепежных материалов.

Демонтаж фары

В отличии от более старых моделей Лада, в которых демонтаж осветительного прибора занимал, от силы, 10 минут, Калина имеет более замудренную систему. Для того, чтоб снять переднюю фару, первым делом, вам предстоит демонтировать передний бампер. После того, как данная процедура будет завершена, вы получите доступ к силовой балке крепления бампера. Ее полностью снимать не обязательно. Если вам необходимо снять только одну фару, открутите гайки крепления балки только с той стороны, где располагается нужная вам фара.

Теперь можно перейти, непосредственно, к самому осветительному прибору. Для его демонтажа, открутите сначала два нижних крепления, находящиеся под силовой балкой. Далее, переходим к верхним креплениям. Для того, чтоб их открутить, вам понадобится гаечный ключ на 8, и крестовидная отвертка.

Теперь передняя фара полностью свободна, и ее можно вынимать из гнезда. Но, предварительно не забудьте отключить электрический штекер с проводами. Также, при снятии детали будьте особо осторожны, так как зачастую она приклеивается на герметик, и при попытке ее резко сорвать, вы можете упустить фару на пол.

Замена лампочек

Для того, чтоб заменить лампочки в осветительном приборе автомобиля Лада Калина, вам не понадобятся инструменты, так как всё делается своими руками. Начнем с поворотника. Для того, чтоб вынуть его с посадочного места, достаточно просто повернуть его за патрон, примерно на 45 градусов по часовой стрелке. После этого, пазы выйдут из зацепления, и лампочку можно будет спокойно вынуть.

С заменой лампы ближнего света, будет немного сложнее. Для того, чтодб получить доступ к патрону, необходимо сначала снять резиновую накладку, потянув ее за специальный лепесток. Далее, вам откроется доступ к лампе. Чтоб ее отсоединить, необходимо вынуть две клеммы. После этого, снимаем пружинный фиксатор с крепежных крюков и вынимаем лампочку.

Для демонтажа лампы дальнего света, необходимо повторить такую же процедуру. При замене лампочек, помните, что они галогенные, и не переносят прикосновений. В противном случае, они начнут темнеть, и потеряют свою первоначальную яркость.

Вывод

Конечно, проводить замену ламп, или другие операции на осветительном приборе, можно не снимая бампера, но это потребует дополнительного времени и умения. Также, при проведении такой процедуры, не снимая устройство с автомобиля, необходимо отключить аккумуляторную батарею.

Если же, вы решились на демонтаж фары, то ее установку следует проводить полностью в обратном порядке. Также, не забудьте нанести герметик перед посадкой устройства в гнездо. Перед выездом, обязательно проверьте ее на работоспособность. Если всё работает отлично, то ваша Лада Калина готова к эксплуатации, и будет радовать, в моменты ночных поездок.

Необходимый инструмент : крестообразная отвертка, ключ или головка «на 8».

Снимаем передний бампер (см. «Сня­тие переднего бампера »).

  1. Отво­рачиваем винт верхнего крепле­ния блок-фары крестовой отверткой. Откручиваем 3 болта крепления блок-фары (показаны стрелками) и снимаем ее.
  2. На корпусе блок-фары имеется маркировка «RE» — на правой, «LE» — левой.
  3. Если требуется заменить стекло фа­ры, отверткой поддеваем и снимаем шесть пружинных скоб прижимающих рассеиватель к уплот­нителю фары.




Установка фары производится в обратной по­следовательности.

Замена задних фар ЛАДА Калина

Необходимый инструмент : ключ или высокая головка «на 10».

Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи. Внутри багажника отгибаем выре­занную часть обивки. Сжимаем фиксаторы колодки жгута проводов, и отсоединя­ем ее от колодки проводов заднего фонаря.
Рукой проталкиваем наружу уплотнительный резиновый чехол проводов из отверстия в кузове.
Отворачиваем три гайки крепления фонаря (третья гайка находится под обивкой и на фото не видна) с помощью ключа или высокой головки «на 10». Снимаем задний фонарь Калины, вытягивая провода с колодкой через отвер­стие в кузове.




Установка заднего фонаря в обратной последовательности.
Кстати, а Вы знаете, как сделать

Автовладельцы часто задаются вопросом, как снять фару на Калине, чтобы заменить ее на новую, установить линзу, светодиодные реснички или почистить отражатель.

Для демонтажа оптики нужно снять бампер, поэтому следует приготовить инструменты и позаботиться о наличии места для работ.

Оптика для Калины изготавливаются на двух заводах:

  • Bosch;
  • ЗАО «Автосвет».

Оба типа оптики обладают отличными характеристиками и качественно освещают дорогу. Распознать продукцию Bosch можно по отсутствующему колпачку на лампе в ближнем модуле, а также по коду AL на стекле.

Устройство фары Лада Калина не отличается от большинства автомобилей. Фонарь имеет ближний и дальний модули, блоки с поворотниками и габаритными огнями. В новом кузове Калины габариты также играют роль ходовых огней.

В оптике Калины используются лампы:

  • ближний – H7, 55W;
  • дальний – h2, 55W;
  • указатели поворотов – PY21W, 21W;
  • габариты – W5W, 5W.

Световые элементы от габаритов подходят в модуль освещения номерного знака на крышке багажника. С 2013 года в Калину устанавливается модернизированная оптика, где за габарит и дневной огонь отвечает деталь W21/5W. В противотуманках устанавливаются лампы формата h21 с мощностью в 55W.

Какую оптику лучше выбрать

В процессе использования машины фонари подвергаются резким перепадам температуры, ударам камнями и мелкими песчинками. Эти факторы отрицательно влияют на стекло, снижают его прозрачность, ухудшая характеристики света.

С завода устанавливаются качественные фары, которые соответствуют требованиям по безопасности. Неофициальные замены комплектуются линзами под ксенон, «ангельскими глазками» и измененной геометрией рефлектора. Такие фонари выглядят красиво, однако изнашиваются быстрее из-за некачественных материалов и могут запотевать при влажной погоде.

Выбирая новую оптику, лучше довериться официальным производителям – Bosch или «Автосвет». При покупке важно уточнить модификацию кузова и год выпуска Калины. В зависимости от комплектации встречаются притемненные маски или улучшенные световые характеристики.

Оптика ближнего и дальнего света

В зависимости от типа кузова в Калине установлены разные детали:

  • седан, хетчбэк – стандартная оптика;
  • спорт, универсал – оборудуются более вытянутым отражателем с увеличенной площадью для повышения площади освещения на 20%.

Чтобы подключить улучшенную оптику на Калину, не нужно прокладывать дополнительные провода или менять контактные разъемы. По точкам крепления и форме оптика не отличается.

При покупке фонарей следует обратить внимание на оригинальные детали с улучшенными показателями. Это позволит повысить характеристики луча без вмешательства в проводку и переделки штатного крепежа.

Противотуманные фары

Покупая новые ПТФ, выбирать лучше из оригинальных деталей. Штатные фонари оборудованы прочным стеклом и качественным рефлектором, который направляет луч в соответствии с ГОСТ.

Противотуманки на Калину производят:

Модели отличаются по форме стекла, по качеству различий нет. Фары подключаются к штатной проводке и устанавливаются в крепления на бампере. В базовых комплектациях отсутствуют противотуманки. Для их подключения придется дополнительно приобрести кнопку в салон, реле ПТФ и демонтировать заглушки бампера.

В магазинах встречаются модернизированные фонари с линзами для газоразрядных ламп или светодиодными модулями. Такая продукция не сертифицирована для использования в Калине, поскольку не соответствует требованиям по безопасности транспорта. За такие детали можно получить штраф и предписание на устранение неисправности в течение 10 рабочих дней.

Передние фары

Самостоятельная замена фары потребует подготовки автомобиля и инструментов. Для работы потребуется:

  • набор гаечных ключей;
  • отвертки;
  • тряпка;
  • перчатки для защиты рук.

Для удобства работы нужно заранее помыть Калину и убрать пространство в гараже. Чтобы заменить фары, требуется демонтировать бампер и открутить несколько крепежных болтов.

Демонтаж

Действия, необходимые, чтобы снять фары:

  1. Открыть крышку капота.
  2. Отключить клемму аккумулятора.
  3. Вытащить клипсы из передней части подкрылка.
  4. Открутить крепеж решетки радиатора и снять ее.
  5. Отщелкнуть все клипсы по контуру бампера и выкрутить саморезы.
  6. Снять бампер, не поцарапав уголки крыльев и фары.
  7. Отключить штекер питания оптики.
  8. Открутить два винта, удерживающие фонарь сверху.
  9. Отвернуть нижние болты фары.
  10. Аккуратно снять деталь.

Перед сборкой и установкой новой фары следует проверить наличие лампочек, а также их работоспособность. Для этого подключаем фонарь к разъему и проверяем весь функционал. При монтаже новой детали не стоит торопиться, важно соблюдать аккуратность и не повредить корпус или стекло.

Ремонт

Для разборки фары Калины потребуется их демонтаж. Выполнить ремонт фары Калины можно с помощью полировки стекла, его замены, промывки внутренних деталей или восстановления отражателя.

Чтобы снять стекло, потребуется:

  1. Демонтировать деталь.
  2. Нагреть фары в коробке с помощью фена.
  3. Оторвать стекло.
  4. Провести все требуемые работы и собрать фонарь с помощью специального герметика.

Чтобы разобрать фару, потребуется несколько часов времени в зависимости от опыта автовладельца. Замена стекол фар Калины улучшит экстерьер и повысит светопропускаемость.

Во время работы важно соблюдать технику безопасности, не оставлять фен без присмотра и использовать перчатки.

Монтаж

Перед установкой фонарей следует промыть места крепления и посадочное пространство. Монтаж выполняется в следующем порядке:

  1. Подключается штекер питания.
  2. Совмещаются крепления фары Калины и притягиваются штатными болтами.
  3. Навешивается бампер спереди и прикручивается на саморезы.
  4. Устанавливается радиаторная решетка.
  5. Возвращаются клипсы левого и правого подкрылков.

В версиях с противотуманными фонарями придется дополнительно подключить разъемы к лампам при установке бампера и отключить во время снятия.

Противотуманные фары

ПТФ на Калину устанавливаются только на дорогие комплектации. Однако с завода проложена вся проводка и присутствуют «ушки» для крепежа на бампере. Чтобы установить фары, придется докупить клавишу включения, рамки в цвет кузова и реле.

Установка противотуманных фар:

  1. Отверткой снять заглушки под ПТФ.
  2. Прикрутить фонари в штатные выемки.
  3. Защелкнуть рамки, чтобы скрыть лишнюю полость.

В Лада Калина Кросс используются черные матовые заглушки, которые не требуют окраски. При монтаже своими силами следует заранее купить болты для крепления фары.

Как подключить электрическую часть

Подключение ПТФ в штатную проводку не занимает много времени. Для поиска косы следует осмотреть район лонжерона в месте входа основного пучка. Штекер для ПТФ примотан к проводам изолентой.

Противотуманные фары Калина 2 часто комплектуются подробной инструкцией и дополнительным переключателем, который нужно установить вместо старого модуля для включения света. Подключение к заранее проложенной проводке не занимает много времени и не требует прокладки дополнительных контактов.

При отсутствии кабелей питания в косе придется самостоятельно протягивать провода в салон, подключать их к разъему, противотуманки с плюсом и минусом и подключать через реле.
Подробное описание подключения прилагается в комплекте с деталью в виде схемы.

В процессе монтажа потребуется:

  • изолента;
  • медные провода;
  • гофра;
  • разъемы, подходящие для ламп.

Во время прокладывания проводки следует отключить аккумулятор и строго следовать инструкции.

Обслуживание и замена задней фары

Чтобы заменить лампы в заднем фонаре Калина 2 универсал и хетчбэк, нужно снять всю блок-фару. Для этого нужно:

  1. Отщелкнуть заглушку рядом с болтом ремня безопасности.
  2. Открутить гайку.
  3. Открыть окошко уплотнителя и открутить оставшиеся крепежи.
  4. Вытащить фонарь.
  5. Лампы вытаскиваются с помощью поворота цоколя против часовой стрелки.

При замене ламп в кузове хэтчбек следует аккуратно снимать гайки, чтобы они не закатились под обшивку. Утерянная деталь будет греметь во время вождения, и в конечном итоге придется разбирать все багажное отделение.

В Калине седан присутствуют специальные отсеки в мягкой обивке для доступа к гайкам. Снимать дополнительные заглушки не потребуется.

Чтобы поддерживать автомобиль в отличном состоянии, требуется периодически выполнять замену ламп, чистить оптику или устанавливать новую. Для снятия передних, задних фар и противотуманок в Калине не требуется дорогостоящих инструментов и специальных знаний.

Актуальность снятия фары с машины может быть обусловлена необходимостью отрегулировать устройства, улучшить декоративные свойства или заменить старую комплектацию. Выпускающий Ладу-1118 завод использует в качестве базовых фонари следующих брендов – киржачский ЗАО «Автосвет» и Bosch. Изучите стекло и вы сами определите, с каким производителем имеете дело. Наличие символов AL идентифицирует продукцию Bosch.

Также об этом свидетельствует использование поликарбоната в качестве материала для фонарей. Наличие колпачка лампы ближнего освещения указывает на принадлежность фары компании «Автосвет». Как снять фару на Ладе Калине для проведения с ней дальнейших манипуляций и какие способы для этого существуют?

Традиционно осветительная система рассматриваемой модели авто представлена распределёнными на три секции блоками, за счёт которых активируется ближний, дальний и габаритный свет, а также обозначается поворот. Активация ближнего света требует использования предназначенных именно для этой цели лампочек.

Включение дальнего света обеспечивает одновременная работа блоков, которые отвечают за ближнее и дальнее освещение, а мощность каждого приравнивается к 55 Вт. Специальные прозрачные рассеиватели монтированы на переднюю часть каждой из упомянутых секций.

Мощность поворотников, в свою очередь, составляет 20 Вт, их цвет оранжевый.

Использование специального корректора позволяет регулировать фары. Работа электрического корректора базируется на электромеханическом приводе. Традиционно в регулировочной системе есть монтированное на панели приборов устройство, а также специальный привод, за счёт которого электрические провода в фарах соединяются.

Настройка такого электрического корректора требует полной разборки фар. Есть и другие причины для демонтажа осветительной системы. Это может быть монтаж новых осветительных элементов или тюнинг.

Выполнить данную манипуляцию можно двумя способами – со снятием бампера и без.

Доступ ко всем верхним и нижним винтам будет открыт только при отсутствии переднего бампера. После изъятия винтов можно приступать и к снятию блок-фары, но предварительно стоит избавиться от колодок и проводов. В первую очередь рассмотрим технологию снятия бампера.

Ещё один частый вопрос — . Разобраться в этой проблеме поможет наш эксперт.

Бампер следует снимать согласно следующей инструкции.

  1. Выкрутите саморезы, фиксирующие подкрылки. Их должно быть всего четыре. Воспользуйтесь крестовой отвёрткой.
  2. Внизу слева и справа нужно изъять ещё по одному саморезу.
  3. Снизу также необходимо выкрутить три болта, которые крепят бампер.
  4. Извлеките решётку радиатора и приступайте к откручиванию болтов, за счёт которых крепится автомобильный бампер.
  5. Под номерным знаком вы найдете декоративную решётку из пластика, от неё также необходимо временно избавиться. Для её снятия достаточно раскрутить два болта и приложить немного усилий, так как дополнительное крепление обеспечивают фиксаторы. Не бойтесь сильнее тянуть на себя.
  6. Остаётся изъять два шурупа в зоне под номерными знаками.
  7. Для дальнейшего снятия бампера возьмитесь за его края по бокам и сорвите с защёлок, направляя на себя. По весу данный элемент достаточно лёгкий, поэтому вы сможете справиться даже без посторонней помощи.

Демонтаж фар

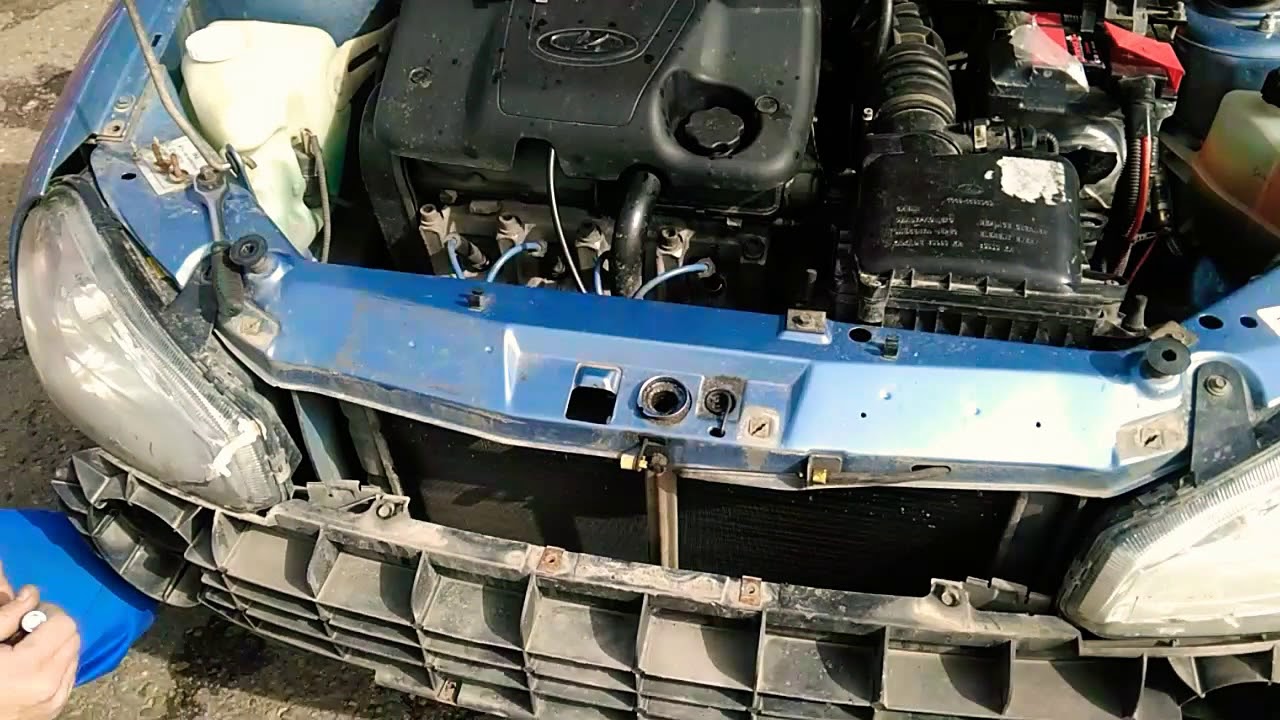

При условии снятого бампера дальнейшие действия по демонтажу фар выглядят следующим образом.

  1. Необходимо изъять силовую балку бампера.

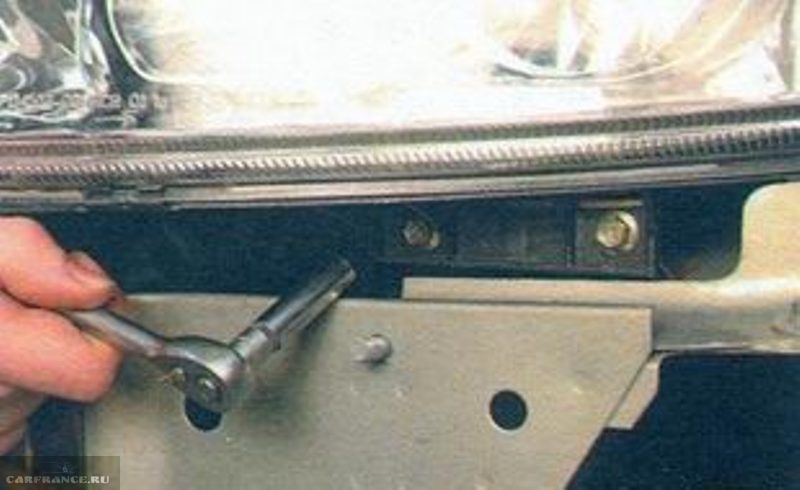

  2. Нижние болты, которые фиксируют переднюю фару, также необходимо извлечь. Вы не обнаружите их сразу, поэтому слегка отклоните балку в сторону и с помощью трещотки с головкой на 8 отвинтите два болтика.
  3. Верхних болтов также два. Справиться с первым поможет крестовая отвёртка, а со вторым – ключ на 8.
  4. Отсоедините штекеры питания, отвечающие за регулировку по высоте пучка света и за само освещение. Фиксацию штекера электрической регулировки обеспечивает защёлка, не забудьте её отогнуть.
  5. Остаётся взяться за корпус фары двумя руками и извлечь её.

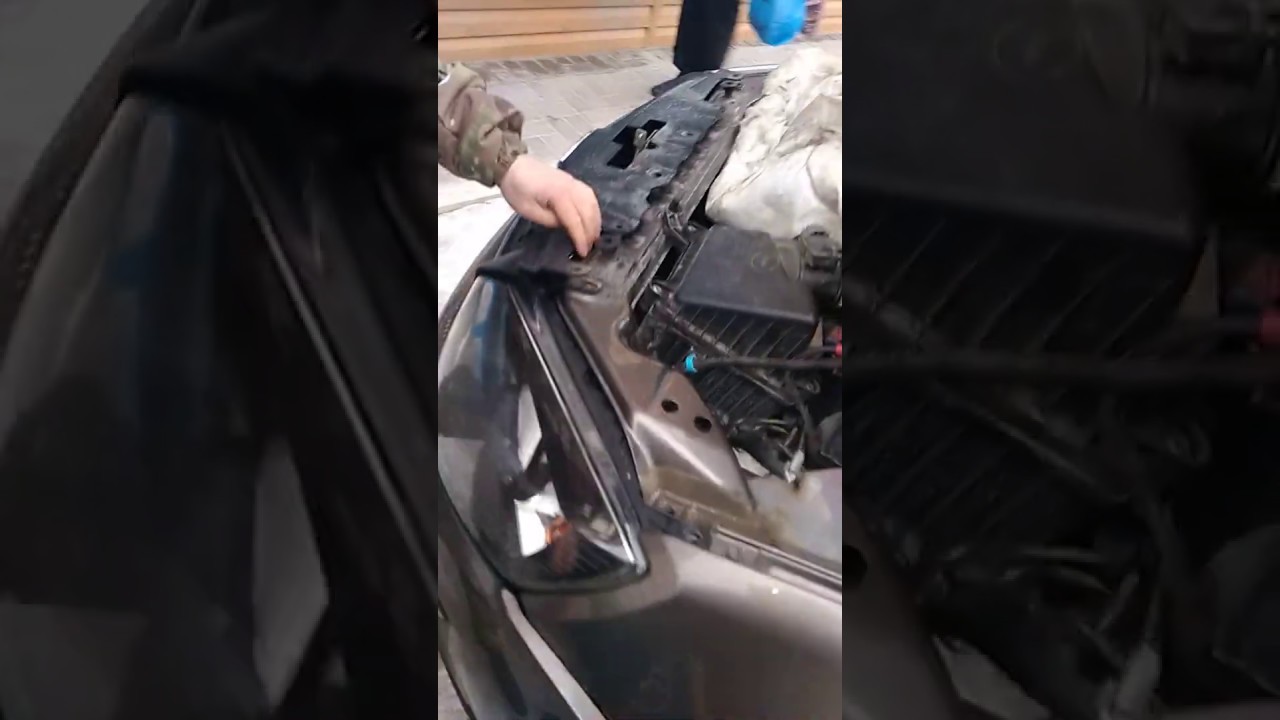

Демонтаж фары без снятия бампера

Не каждый водитель располагает достаточным количеством знаний и опыта, чтобы с первого раза самостоятельно снять бампер. Также данный этап занимает много времени, поэтому есть другой способ снятия фар с Калины. Рассматриваемый подход требует следующих действий.

  1. Избавьтесь на время от устройства с охлаждающей жидкостью и корпуса воздушного фильтра.
  2. Используйте отвёртку для извлечения заглушки ПТФ.
  3. Найдите нижний крепёж элемента освещения и разверните болт на данном участке. После проведённой манипуляции проденьте руку в отверстие ПТФ.
  4. Найдите на верхней части конструкции блока фонарей болты и демонтируйте их с помощью ключа на 8. Найти их можно недалеко от радиатора.
  5. Фиксацию элемента на крыле машины обеспечивает винт, который также следует открутить, используя крестовидную отвёртку соответствующего размера.
  6. Постарайтесь аккуратно отодвинуть ближе к двигателю часть, которая расположена ближе к радиатору, путем разворота блок-фонаря. Снимите нижние крепёжные элементы с посадочных мест.
  7. Воспользуйтесь короткой головкой, чтобы вывернуть болты и вынуть нижние крепежи фары.
  8. Лёгкое движение на себя позволит извлечь фонарь. Следите за целостностью лакокрасочного покрытия, поскольку фонарь в данный момент будет очень близко к крылу и бамперу.

Замена фары lada kalina sedan (ваз калина)

Нельзя сказать, что запотевание фар на автомобиле Лада Калина — это слишком распространенная проблема, но она имеет место быть. Данная статья поможет вам разобраться в том, как правильно и быстро снять фару, обработать ее герметиком и смонтировать на место.

Если фары стали тусклыми, то вам понадобится полировка фар, заказать ее можно на сайте autotriplex.ru. Там вы найдете подробное описание услуги, а также цены, условия сотрудничества и многое другое.

В первую очередь нам понадобиться герметик. Лучше всего сразу брать хороший, так как по цене он будет не намного дороже, а вот качество у него заметно лучше. Порядок выполнения работу по демонтажу и монтажу блока фар на автомобиле Лада Калина: На Калине есть весьма неприятная особенность: для снятия фары необходимо предварительно демонтировать передний бампер. Как это сделать мы уже описывали в наших статьях по ремонту и обслуживанию LADA Kalina.

Для дальнейших работ нам понадобиться головка на «13» и вороток, которые позволят открутить силовую балку бампера с той стороны, где это сделать наиболее удобно. Далее откручиваем нижние болты крепления передней фары. Для того, чтобы добраться до этого крепления, нам необходимо отогнуть балку в сторону и ввинтить два болта с головкой на «8». После этого откручиваем два нижних болта крепления передней фары Лада Калина.

Верхних болта тоже два. Чтобы их открутить на понадобиться один ключ на «8» и второй под крестообразную отвертку. Откручиваем болты, после этого можно отсоединить штекеры питания от передней фары LADA Kalina, один из них отвечает за питание освещения, а второй за регулировку пучка света по высоте. Чтобы снять штекер электронной регулировки необходимо предварительно отогнуть защелку, которой он крепится.

Следующий шаг — вынимаем фару с посадочного места. Если у вас есть проблемы с фарой в виде образовывающегося конденсата, то необходимо нанести по всему периметру стыка стекла и корпуса силиконовый герметик. Как правило, сохнет он от одного часа до двух, в зависимости от производителя. Когда герметик полностью высохнет, можно ставить фару обратно.

Если необходимо просто заменить фару, то проделайте все манипуляции в обратно порядке. Всего на замену фары необходимо менее одного часа, в случае если вы промазываете ее герметиком, то это время увеличивается на время высыхания герметике.

Изображения: http://ladakalinablog.ru/snyatie-ustanovka-i-zamena-perednej-fary/

Снятие и установка ламп ближнего света Калины


  1. Снять защитный резиновый чехол с корпуса фары, потянув за один из трех его лепестков.
  2. Отсоединить наконечники проводов от лампы.
  3. Вывести пружинный фиксатор из зацепления с двумя крючками и отвести от лампы.
  4. Снять лампу ближнего света из корпуса фары Калины.

Снятие и установка ламп дальнего света Калины


  1. Отсоединить колодку проводов от лампы.
  2. Отвести фиксатор из зацепления, сжав его концы.
  3. Снять лампу дальнего света из фары Калины.

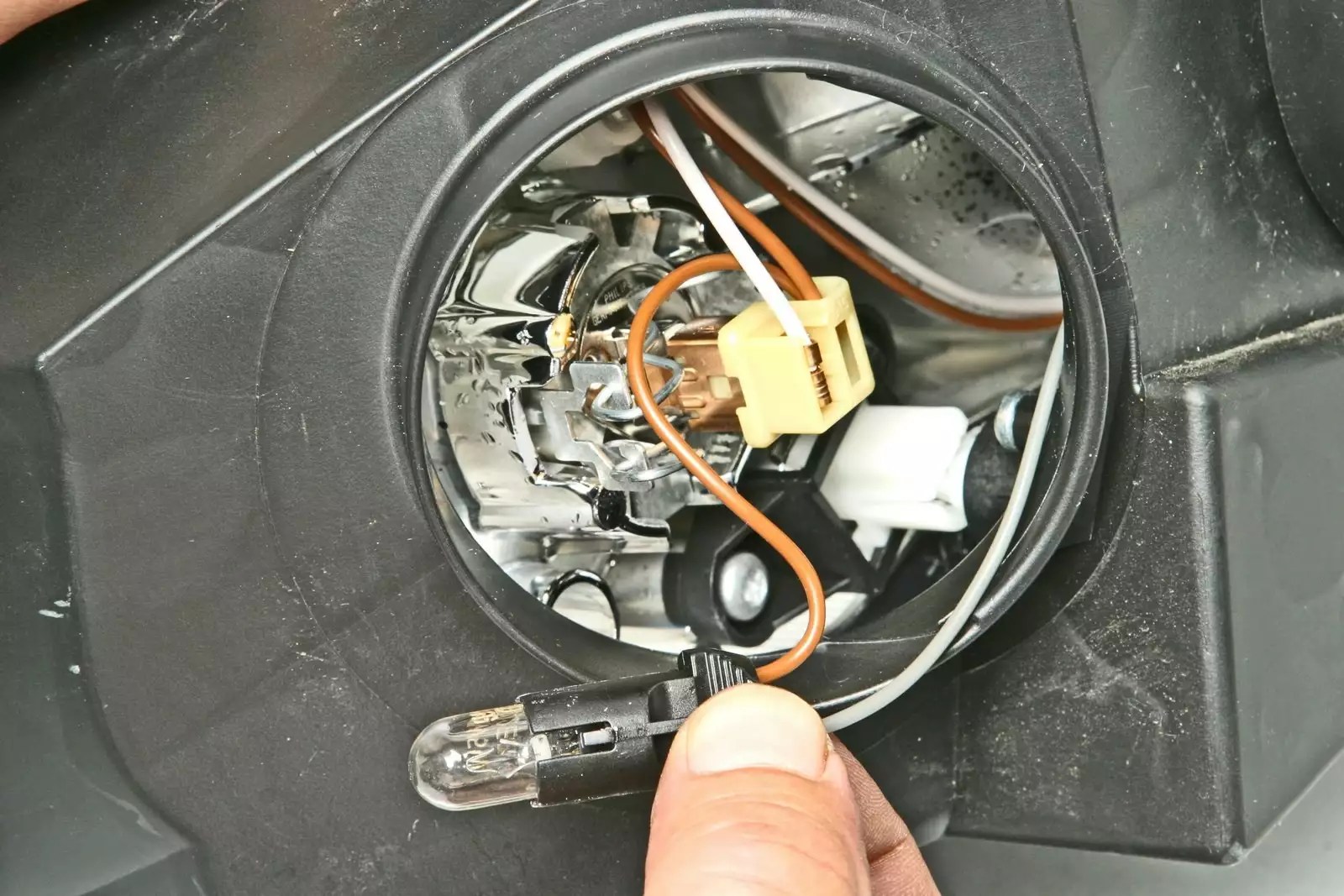

Снятие и установка ламп габаритов Калины


  1. Снять патрон с лампочкой.
  2. Снять лампу из патрона.

Снятие и установка ламп поворотников Калины

  1. Повернуть патрон указателя поворота против часовой стрелки на 45°.
  2. Снять патрон из корпуса фары.
  3. Снять лампу поворотников, нажив на нее, а затем повернув до упора против часовой стрелки.

Снятие и установка ламп задних фар Калины


  1. Снять патрон с лампой габаритного и противотуманного света, повернув его против часовой стрелки.
  2. Снять лампу из патрона, нажав на нее и повернув до упора против часовой стрелки.

Установка новой лампы в задний фонарь Калины производится в обратной последовательности.

  1. Комбинированная лампа габаритного и противотуманного света имеет 2 выступа, располо­женных на разных уровнях. При ее установке выступы должны войти в соответствующие пазы па­трона.
  2. Пазы на корпусе фонаря имеют разную ширину это следует иметь ввиду при установке патрона с лампой.

Положение ламп в заднем фонаре Калины


Это мы показываем верх где крепится бампер, тоже четыре самореза под фигурную отвертку — все удобно и быстро.

2 самореза-все под фигурную отвертку находятся в нижней части усилителя.

Два болта на 10 внизу с обеих сторон рамки радиатора,как мы видим, они отмеченные красными кругами — все очень удобно здесь откручиваем фигурной отверткой.

А здесь два болта на десять, и один саморез тоже самое под фигурную отвертку крепится к крылу, так как все достаточно предусмотрено большого ума не требуется.

Сейчас речь про то как поменять фару; прежде всего надо снять бампер, только потом мы сможем полностью освободить, и снять фару.

Здесь как видно на снимке, нам нужно открутить сам усилитель,какой ключ нам по подойдет — торцовый на 13 или как мы показываем головку на ваше усмотрении,болтов по два с каждой стороны.

Открутив усилитель, сняв его, доходим как мы видим, открутим гайку или саморез на 8*10.

Примерно вот таким образом,крутим на левую сторону.

Теперь можно приступить к самой фаре. В верхней части мы видим два ушка, одно из которых заходит под крыло и крепится саморезом под фигурную отвертку. Второе ушко затянуто болтом на 8.

И последнее что мы делаем — это снять проводку с фишек. Маленький штекер желтого цвета — под габарит и большой черный штекер — основной (под ближний и дальний свет). Каждый из них сажается строго и только в свой разъем и фиксируется.

Источники

Замена блок-фары и стекла в ней на автомобиле Лада Калина

 Блок фара на автомобиле снимается в случае проведения кузовного ремонта, ее замены или замены стекла в ней. Каталожный номер блок фары для автомобиля Лада Калина 1118-3711011.
 Блок фары для автомобиля Лада Калина выпускаются авторизованными производителями Bosh и заводом «Автосвет» город Киржач. Основной разницей между ними является установленное в блок фару стекло, так у производителя Bosh оно выполнено из стекла, а у завода «Автосвет» из пластмассы. При этом пластик приклеен к корпусу блок фары, то есть фара производства г. Киржач номинально считается неразборной.

Для снятия фары с автомобиля Лада Калина, Вам потребуется торцовый ключ «на 10», отвертка с плоским лезвием.

Операции по снятию блок фары Лада Калина

1. Отсоедините провод «-» от аккумуляторной батареи.
2. Снимите передний бампер с автомобиля см. статью «Снятие переднего бампера на автомобиле Лада Калина». Если не снять бампер он не даст демонтировать фару с автомобиля.
3. Под бампером находятся два винта ее крепления, выкрутите их.

4. Также выкрутите болт и винт верхнего креплений фары.

5. Отсоедините колодки жгута электрических проводов подходящих к блок фаре и указателю поворота на ней.
6. Теперь можете снять блок-фару с автомобиля.

7. Установку блок-фары на автомобиле Лада Калина проводите в обратной последовательности. Для обеспечения равномерных зазоров между блок-фарой и крылом ослабьте затяжку гайки кронштейна крепления.

Замена стекла в блок – фаре автомобиля Лада Калина (для фар фирмы Bosh)

1. Снимите блок-фару с автомобиля, смотрите выше описанные операции
2. Снимите шесть металлических заклепок которые удерживают стекло. Снимать заклепки можно с помощью отвертки с плоским лезвием.

3. Демонтируйте стекло.
3. Установите новое стекло на блок-фару. (Уплотнение  между стеклом и корпусом фары уплотняется резиновым уплотнителем. В случае если резина потеряла свои пластичные свойства, воспользуйтесь герметиком. Нанесите тонкий слой на место контакта стекла с уплотнителем. Поставьте на место стекло, лишний герметик удалите.
4 Установите металлические клипсы на свои места. Установите на место фару.

Фары Лада Калина: снятие и замена лампочек

Начиная с 2004 года, Лада Калина оснащались передними фарами, типа блок. Такой тип отличается от стандартных фар тем, что он объединяет в себе, одновременно, лампы ближнего и дальнего света, а также поворотники и подсветка.

Характерной особенностью фары Лады Калины, является наличие электрического дистанционного корректора освещения. Данная функция, позволяет водителю настраивать высоту и направления светового потока, прямо из салона автомобиля. Такая функциональность встречается далеко не на каждом автомобиле тех годов, что бесспорно дает Ладе Калине большое преимущество.

Конструкция фары

Передняя фара автомобиля Лада Калина, состоит из нескольких основных элементов. Одним из них, является крышка блока, с отверстиями для лампочек, и стеклянная крышка фары, выполненная в рифлёном стиле, для лучшего рассеивания света.

Внутри блока находится пластиковый отражатель, имеющий зеркальную поверхность. Он плотно вставляется в крышку блока, и сверху накрывается стеклянной крышкой фары. Ну и основной элемент всего устройства – лампочки.

В каждой фаре автомобиля Лада Калина, располагается по 4 лампочки: ближний свет, дальний свет, габариты и указатель поворота. Данные лампочки, намертво закрепленные в пластиковом патроне с пазами. Такая конструкция позволяет запросто проводить замену лампочек, без каких-либо дополнительных крепежных материалов.

Демонтаж фары

В отличии от более старых моделей Лада, в которых демонтаж осветительного прибора занимал, от силы, 10 минут, Калина имеет более замудренную систему. Для того, чтоб снять переднюю фару, первым делом, вам предстоит демонтировать передний бампер. После того, как данная процедура будет завершена, вы получите доступ к силовой балке крепления бампера. Ее полностью снимать не обязательно. Если вам необходимо снять только одну фару, открутите гайки крепления балки только с той стороны, где располагается нужная вам фара.


Теперь можно перейти, непосредственно, к самому осветительному прибору. Для его демонтажа, открутите сначала два нижних крепления, находящиеся под силовой балкой. Далее, переходим к верхним креплениям. Для того, чтоб их открутить, вам понадобится гаечный ключ на 8, и крестовидная отвертка.

Теперь передняя фара полностью свободна, и ее можно вынимать из гнезда. Но, предварительно не забудьте отключить электрический штекер с проводами. Также, при снятии детали будьте особо осторожны, так как зачастую она приклеивается на герметик, и при попытке ее резко сорвать, вы можете упустить фару на пол.

Замена лампочек

Для того, чтоб заменить лампочки в осветительном приборе автомобиля Лада Калина, вам не понадобятся инструменты, так как всё делается своими руками. Начнем с поворотника. Для того, чтоб вынуть его с посадочного места, достаточно просто повернуть его за патрон, примерно на 45 градусов по часовой стрелке. После этого, пазы выйдут из зацепления, и лампочку можно будет спокойно вынуть.


С заменой лампы ближнего света, будет немного сложнее. Для того, чтодб получить доступ к патрону, необходимо сначала снять резиновую накладку, потянув ее за специальный лепесток. Далее, вам откроется доступ к лампе. Чтоб ее отсоединить, необходимо вынуть две клеммы. После этого, снимаем пружинный фиксатор с крепежных крюков и вынимаем лампочку.

Для демонтажа лампы дальнего света, необходимо повторить такую же процедуру. При замене лампочек, помните, что они галогенные, и не переносят прикосновений. В противном случае, они начнут темнеть, и потеряют свою первоначальную яркость.

Вывод

Конечно, проводить замену ламп, или другие операции на осветительном приборе, можно не снимая бампера, но это потребует дополнительного времени и умения. Также, при проведении такой процедуры, не снимая устройство с автомобиля, необходимо отключить аккумуляторную батарею.

Если же, вы решились на демонтаж фары, то ее установку следует проводить полностью в обратном порядке. Также, не забудьте нанести герметик перед посадкой устройства в гнездо. Перед выездом, обязательно проверьте ее на работоспособность. Если всё работает отлично, то ваша Лада Калина готова к эксплуатации, и будет радовать, в моменты ночных поездок.

модернизируем нашу «Ласточку». Для этого вам нужно будет использовать

У большинства владельцев отечественной малолитражки Лада Калина 2 часто возникают вопросы, связанные с устройством головной оптики, ее назначением и основными мероприятиями по ремонту, обслуживанию и замене, например, как снять фару.

Как известно, фары служат для освещения проезжей части и обозначения движущегося транспортного средства. Современная оптика имеет блочную структуру, которая содержит лампы, выполняющие разную роль: ближний или дальний свет, поворотники, габариты и т.д.Сегодня фары стали атрибутом безопасности при вождении. И при замене возникает закономерный вопрос, как снять фару? Также иногда требуется только замена стекла фары.

Об устройстве и назначении фар

В Лада Калина 2 фары наделены своими конструктивными особенностями. Каждая из фар имеет три секции, выполняющие следующие функции:

  • освещение дороги в режиме ближнего света;
  • то же, только в дистанционном режиме;
  • подсветка габаритов;
  • указатели поворота.

Фары должны быть правильно отрегулированы, иначе они могут доставить массу неудобств не только водителю, но и другим участникам движения. Правильно настроенная оптика позволит уверенно освещать обочину и не будет слепить встречных водителей.

Активировав специальный переключатель в салоне Лада Калина 2, водитель включает режим ближнего света. Если эту же ручку перевести в режим дальнего света, то параллельно с включением соответствующих ламп остаются активными и осветительные приборы, отвечающие за ближний свет.

Лампы указателей поворота имеют ярко-оранжевые колбы, а в корпусах секций установлены прозрачные рассеиватели.

В Лада Калина фары оснащены электромеханическими приводами, что позволяет легко регулировать световой пучок в зависимости от нагрузки кузова и дорожной ситуации. Специальный регулятор находится на панели в салоне, а приводной механизм находится в блоке фары.

При сборке кузова Лада Калина производитель использует фары таких известных производителей, как Бош и Автосвет. Чтобы узнать, какая марка выпустила фару для конкретного экземпляра автомобиля, следует внимательно изучить корпус этой оптики. Символ «AL» будет означать, что фара произведена «Bosch» (Россия). Этот бренд использует такой материал, как поликарбонат. В этой модели фары не используется колпачок, который виден над лампой ближнего света.

Изделия Автосвет также изготавливаются из поликарбоната, но в конструкции уже присутствует указанный колпачок.

Разобрав фару, владелец Lada Kalina может обнаружить в ней наличие многих деталей и других элементов, в том числе:

  • проводка;
  • лампы и рефлекторы;
  • стекло;
  • монтажные скобы и заглушки;
  • приводной механизм и т. д.

Благодаря активной работе инженерного корпуса производителя конструкция фар постоянно совершенствуется. Так в арсенале Lada Kalina появились неоновые фары. Хотя их светопропускная способность несколько ниже по сравнению со стандартными вариантами, тем не менее, при тестировании такая модификация оптики показала завидные результаты.

Замена фар

Каждая лампа имеет свой ресурс, величина которого зависит от многих факторов.Со временем устройства выходят из строя и требуют замены. И тут возникает вопрос: как разобрать фару?

Процедура замены проста, но перед этим необходимо правильно подобрать осветительные приборы из массы товаров, предлагаемых сегодня на рынке. Хотя иногда требуется только замена стекла фары.

Итак, если фары покупные, то меняем:

  1. Снимаем защитный кожух с корпуса фары.Он резиновый, поэтому его легко оторвать, потянув за один из трех язычков.
  2. Отсоедините разъем питания.
  3. Выдавливаем пружинный зажим.
  4. Как снять фару? Вынимаем лампу, на ее место устанавливаем новый элемент.

Внимание! При замене галогенной лампы не прикасайтесь к колбе руками. Это может повредить устройство. Со временем жирные отпечатки пальцев заставят стекло потемнеть, что приведет к перегреву лампы и, в конечном итоге, к ее перегоранию.

  1. При контакте необходимо протереть поверхность колбы салфеткой, смоченной спиртом.
  2. Меняем боковые фонари
  3. Так же снимаем крышку и отключаем соответствующий патрон от бортовой сети.
  4. Лампу снимаем, а на ее место устанавливаем новую.

Как заменить в поворотнике?

  1. Поверните держатель лампы влево на 45 градусов и выньте его.
  2. Вынимаем лампу и заменяем на новый аналог.

Замена в кормовых фарах

  1. Вынимаем патрон слева.
  2. Нажмите на лампу, снова поверните ее влево и вытащите.
  3. Установите новую лампу в обратном порядке.

Подведем итоги

Некоторые владельцы, чтобы придать внешнему виду своей Лады Калины индивидуальность, склонны дорабатывать фары. Это значит покраска внешней колбы кузова, поклейка ресничек, оклейка защитной пленкой, тонировка, также замена стекла фары и т.д.В любом случае фара должна быть полностью исправной и демонстрировать свою работоспособность в любой дорожной ситуации. Нелишним будет иметь в запасе несколько светильников. И теперь вы знаете, как разобрать.

Сложность

Инструмент

1–3 часа

Инструменты:

  • Средняя отвертка Phillips
  • Маленькая плоская отвертка
  • Хомут для концевого крепления
  • Насадка под ключ 8 мм

Детали и расходные материалы:

  • Лампа указателя поворота
  • Лампа ближнего света H7
  • Лампа габаритного света W5W
  • Лампа дальнего света h2
  • Стекло фары
  • Тряпки
  • Алкоголь

Примечание:

Работа представлена ​​на правом блок-фоне.Работы по замене ламп и снятию блока левой фары аналогичны.
Вы можете заменить лампы, не снимая фару с автомобиля.

1. Отсоедините клемму провода от отрицательной клеммы аккумуляторной батареи.

2. Для наглядности работа показана на снятой фаре. Поверните держатель указателя поворота против часовой стрелки на 45°.

3. Вынимаем патрон из корпуса фары.

4. Нажав на лампу, полностью поверните ее против часовой стрелки и извлеките из держателя. Установите новую лампу указателя поворота в обратном порядке.

5. Для замены лампы ближнего света сдергиваем защитный резиновый че-хол с корпуса фары. Потянув за один из трех его штырей, отсоединяем концы проводов от клемм лампы.

6. Освободите пружинный зажим с двумя крючками и отодвиньте его от лампы.

7. Вынимаем лампу из корпуса фары.

Предупреждение:

Галогенные лампы дальнего и ближнего света. Не прикасайтесь пальцами к их стеклянным колбам, так как следы от них затемняют лампу при нагревании.

Грязь с колбы можно удалить чистой тканью, смоченной спиртом. .

8. Устанавливаем новую лампу ближнего света (Н7) в обратном порядке.

9. Для замены лампы габаритного света в блоке фары снимите еще одну защитную резиновую крышку, аналогичную крышке лампы ближнего света, и выньте держатель лампы.

10. Вынимаем лампу из патрона. Установите лампу нового размера (W5W) в обратном порядке.

11. Для замены лампы дальнего света отсоединить колодку проводов от лампы.

12. Сжав концы фиксатора пружины, расцепляем их с крючками и снимаем фиксатор с фонаря.

13. Вынимаем лампу из корпуса фары. Устанавливаем новую лампу дальнего света (h2) в обратном порядке.

14. Чтобы снять фару, нажмите на фиксаторы. Отсоедините колодки проводов от разъема на корпусе фары и держателя лампы поворотника (показаны стрелкой).

15. Снимите передний бампер. Крестовой отверткой откручиваем винт верхнего крепления блока фары, а ключом или головкой на «8» еще три болта крепления блока фары (показаны стрелками) и снимаем его.

16. На корпусе правой фары имеется клеймо «РЕ», на корпусе левой фары — «ЛЕ».

17. Установите фару в обратном порядке. Если вам нужно заменить стекло фары, используйте отвертку, чтобы поддеть и снять шесть пружинных скоб, которые прижимают рассеиватель к уплотнителю фары.

18. Снимите стекло фары. Снимите стеклянный уплотнитель.

19. Установите стекло фары в обратном порядке.

Артикул отсутствует:

  • Качественные фото ремонта

Многих автомобилистов интересует, как снять фару на Калине. Ведь среди всех элементов автомобиля именно фары чаще всего становятся предметом доработки или замены.Сама фара считается простым направленным источником света. Основное его предназначение – освещать дорогу, а также прилегающую территорию.

Особенности устройства фар

Стандартно фары Lada Kalina объединены в блоки, которые разделены на три секции, обеспечивающие:

  • ближний свет;
  • боковая и дальняя балка;
  • обозначение вращения.

При включении ближнего света для него используются только лампочки.При включении дальнего света загорается комплекс, состоящий из дальнего и ближнего света одновременно, мощностью каждого по 55 Вт. На передней части каждой секции стрелок есть специальные прозрачные рассеиватели.

Поворотники оранжевого цвета и имеют мощность около 20 Вт.

Фары регулируются с помощью специализированного корректора. Корректор фар имеет электромеханический привод. Стандартная система регулировки содержит устройство, устанавливаемое непосредственно на самой приборной панели, и специализированный провод, соединяющий электрические провода в фарах.Чтобы отрегулировать корректор фар, вам придется их разобрать.

Замена или снятие системы освещения происходит по разным причинам. Среди наиболее распространенных:

  • тюнинг фар;
  • установка нового комплекта вместо старого;
  • необходимость регулировки электрокорректора фар.

Перед снятием фары, когда требуется замена, желательно определить фирму, изготовившую деталь. Для этого необходимо внимательно осмотреть стекло.Если на нем присутствуют символы AL, то данный светотехнический комплекс производства Bosch.

Некоторые модели фар этого производителя изготовлены из поликарбоната, у них нет цоколя лампы ближнего света. Если лампа ближнего света в поликарбонатной фаре оснащена цоколем, скорее всего, она производства Автосвета.

Как разбираются фары?

В систему освещения Калины входит:

  • стекло или поликарбонат;
  • рама
  • ;
  • заглушки фонарей;
  • сами лампы;
  • отражатели
  • ;
  • проводка;
  • декоративные вставки.

Для замены и регулировки фар чаще всего приходится снимать передний бампер. Только тогда все винты снизу, как и сверху, станут более доступными. Как только они будут демонтированы, можно снимать сам блок-фару, предварительно сняв все провода и колодки.




Но не у каждого автовладельца достаточно опыта, чтобы демонтировать бампер целиком. Кроме того, частой проблемой является отсутствие времени на смену всей системы освещения.Именно поэтому замена освещения без полного демонтажа считается более популярной.




Для разборки фары своими руками необходимо подготовить следующие инструменты:

  • один ключ на 8 и один на 10;
  • Крестовая и плоская отвертки;
  • новый компонент системы освещения.

Для модернизации освещения на Калине необходимо выполнить следующие действия:

  1. Снимите корпус воздушного фильтра и специальное устройство охлаждающей жидкости.
  2. Снять заглушку ПТФ с помощью отвертки.
  3. Открутить ключом на 10 болт, расположенный под фарой.
  4. Снимите болты, расположенные сверху фонарей. Они расположены возле радиатора. В этом случае нужно использовать ключ на 8.
  5. С помощью большой крестообразной отвертки выкрутите винт, которым фонарь крепится к крылу автомобиля.
  6. Разверните блок лампы так, чтобы часть возле радиатора была смещена немного ближе к двигателю автомобиля. Это позволит вам снять крепежи, расположенные внизу, со своих мест.
  7. Снимите нижний железный крепеж. Для этого необходимо открутить несколько болтов с короткой головкой.
  8. Снимите фару, потянув ее на себя. Старайтесь не повредить слой лака, ведь фонарь находится рядом с крылом и бампером.

Зная, как разобрать фару, установить другой прибор своими руками не составит труда. Установите новую фару в обратном порядке.Теперь осталось только придумать, как отрегулировать фары, чтобы свет от них был направлен правильно и освещал не только дорогу, но и светил по бокам автомобиля.

Над устройством и конструкцией фар Лада Калина задумывались многие автовладельцы. На самом деле конструктивные особенности этого элемента достаточно просты. С 2004 года на Калину стали устанавливать фары моноблочного типа.

Видео о замене стекла фар Лада Калина.В процессе идет полный разбор фары:

Видеоматериал расскажет, как заменить стекло фары, об особенностях конструкции, а также об этапах демонтажа элемента.

Видео сюжет расскажет как разобрать фару, особенности и элементы устройства

Блок-фара на автомобиль

Как и большинство автомобилей нового поколения, модели ВАЗ 1117-1119 оснащены блок-фарами простой конструкции.Рассмотрим, какие элементы входят в этот узел:

  • Внешнее стекло, защищающее лампочки и защищающее от воды и грязи.
  • Пластиковый кейс, к которому крепятся все основные элементы.
  • Резиновое уплотнение между стеклом и корпусом обеспечивает хорошую защиту от воды и грязи.
  • Лампы сигнализации поворотов, а также ближнего и дальнего света.
  • Внутри корпуса установлен пластиковый отражатель, который имеет зеркальную поверхность и отбивает свет от лампочек.

Каждая блок-фара комплектуется колбами, хорошо, можно сказать, прочно закрепленными в корпусе, что обеспечивает им устойчивость к вибрации.

Схема устройства фары с расшифровкой

Разборка и ремонт

В случае незначительного дорожно-транспортного происшествия, когда корпус фары не поврежден, можно заменить только стекло. Для этого придется демонтировать элемент. Как это сделать?

После установки фары на место обязательно не слепить встречный транспорт и не «светить в молоко».

Ремонт стекла займет максимум полчаса.

Выносим фару на себя

Итак, перейдем к последовательности действий.


Ремонт завершен, фару можно установить в обратном порядке.

выводы

Устройство и ремонт фары Лада Калина довольно просты и демонтаж и установка элемента не займет много времени. Конечно, при разрушении кузова потребуется замена всего элемента.Опыт показывает, что при обрыве креплений, так называемой «ухи», фара не меняется, а поврежденная часть просто «припаивается». Это намного дешевле замены всего элемента.

Необходимый инструмент : крестообразная отвертка, гаечный ключ или головка «8».

Снимите передний бампер (см. «Снятие переднего бампера»).

  1. Откручиваем крестовой отверткой винт верхнего крепления блока фары. Откручиваем 3 болта блока фары (показаны стрелками) и снимаем его.
  2. На корпусе фары маркировка «RE» — справа, «LE» — слева.
  3. Если вам необходимо заменить стекло фары, используйте отвертку, чтобы поддеть и снять шесть пружинных скоб, прижимающих рассеиватель к уплотнителю фары.




Установка фар выполняется в обратном порядке.

Замена задних фонарей LADA Kalina

Необходимый инструмент : ключ или высокая головка «10».

Отсоедините клемму провода от минусовой клеммы аккумуляторной батареи.Загните вырезанную часть обивки внутрь багажника. Сожмите зажимы блока жгута проводов и отсоедините его от блока проводов заднего фонаря.
Рукой выталкиваем уплотнительную резиновую оболочку проводов из отверстия в корпусе.
Откручиваем три гайки крепления фонаря (третья гайка находится под обивкой и на фото не видна) при помощи ключа или высокой головки «на 10». Снимаем задний фонарь Калины, протянув провода колодкой через отверстие в кузове.




Установка заднего фонаря в обратном порядке.
Кстати, ты умеешь делать

?

Какие луковицы на калину штамбовую. Как заменить лампу ближнего света на Лада Калина

Исправность приборов наружного освещения напрямую влияет на обеспечение должного уровня безопасности не только конкретного транспортного средства, но и других участников дорожного движения. Это утверждение очень справедливо для отечественной модели малолитражки Лада Калина.Владельцам этих автомобилей крайне необходимо иметь верную информацию о типе ламп, применяемых в осветительных приборах различного назначения и знать, какие лампочки бывают.

Световые приборы – залог безопасности

Сегодня, наверное, нет такого водителя, который не знал бы нормативных требований по эксплуатации автомобиля. Эти нормы распространяются и на устройства наружного освещения, под стандарт попадает и стоп-сигнал, так как использование автомобиля с этими комплектующими, не соответствующими заводским регламентам по конструкции, запрещено. Такой подход продиктован требованиями безопасности, которые предполагают обеспечение достаточной освещенности и видимости автомобиля на проезжей части, но при этом исключают риск ослепления световым лучом не только пешеходов, но и встречных водителей. Указанные требования, помимо фар, распространяются и на кормовые осветительные приборы.

Основным элементом любого налобного фонаря является лампа. Эффективность освещения дорожного покрытия зависит от его качественного состояния.Многих интересует вопрос, какие лампочки стоят в Калине.

Все о лампах Лада Калина

В нашем материале мы постарались собрать самую важную информацию о лампах, которые используются в популярной среди отечественных автомобилистов модели Лада Калина. В первую очередь это будет полезно знать таким владельцам, которым по разным причинам приходится выбирать и приобретать лампы для установки в осветительные приборы своих автомобилей.

Сегодня розничная сеть товаров соответствующей направленности способна предложить массу вариантов световых комплектующих, где может запутаться даже профессионал, не говоря уже о новичке. Особой популярностью пользуются светодиодные источники, рассматриваемые владельцами Лада Калина 2 как альтернатива штатным элементам освещения.

1. Коснемся фар.

Эти устройства имеют по три лампы, которые имеют разное назначение. Сразу оговоримся: указатели поворотов не в счет.

1.1. За дальний свет отвечает традиционная лампа h2. Если есть интерес к светодиодному аналогу, то его маркировка «4456».Обратите внимание, что стандартная лампа предпочтительнее из-за более правильного формирования луча за счет рефлектора оптики.

1.2. Ближний свет обеспечивается за счет использования лампы «H7». Аналогом является светодиодный источник «3528». В данном случае галогенный прибор выгоден тем, что китайский светодиодный продукт не способен обеспечить необходимый уровень освещенности.

1.3. Габаритный свет. Легкая составляющая «W21/5W» здесь присутствует. Источник подразумевает сочетание традиционного бортового огня и навигационного огня. В этом случае подобрать подобное светодиодное осветительное оборудование очень сложно, так как тип его распиновки «7443» или «3157» (можно запутаться).

2. Кормовые светильники.

2.1. Самые распространенные здесь комплектующие для задней части автомобиля Лада Калина 2 – это стоп-сигналы. Это лампы P21W. В качестве аналога по использованию дадим светодиодный прибор «1156». При установке светильника необходимо будет добиться угла рассеивания луча 360°.

2.2. Фонари заднего хода. Их тип «R10W». Изделия малогабаритны и имеют ту же базу, что и источники «P21W». Они отличаются только длиной. Для рассматриваемой здесь лампы габаритный показатель не должен превышать 3,75 мм.

Следует соблюдать осторожность при выборе светодиодного излучателя, так как альтернатива 1156 должна соответствовать указанным ограничениям по размеру.

2.3. Лампы заднего хода используются для универсального варианта кузова. Вот источник «W16W», который по праву можно считать безосновательным аналогом лампы «P21W». Хотели бы вы использовать светодиодную лампу? Ищите вариант «T15» с углом рассеивания 360 градусов.

2.4. Габаритный элемент освещения и дневной ходовой огонь. Здесь производитель применил двойную конструкцию «P21/4W». Лампа имеет две нити накала и цоколь идентичные прибору «P21W».

Внимание! У последнего два контакта! Не путайте!

Если вас интересует вариант со светодиодами, приобретите устройство 1157.

3. Сигналы поворота.

В качестве этих важных элементов периодического освещения в Lada Kalina выступают 2 лампы «P21W». Их колбы наделены желтым цветом. Источники «1156», имеющие такой же цвет, являются светодиодными аналогами.

4. Боковые повторители.

Здесь производитель использует обычные лампы типа «W5W».

Аналогичным устройством со светодиодной технологией является продукт T10.

5. Противотуманная оптика.

Если вы станете обладателем Лада Калина «Люкс», то вам придется установить (при замене) всем известные лампы типа «х21» в предназначенные для них фары.

Когда владелец Lada Kalina симпатизирует светодиодным приборам, то в продаже следует найти лампы аналогичного типа («h21»), однако желательно, чтобы угол рассеивания был равен тем же 360 градусам.

6. Другие источники Калины.

В итоге осталось «пройтись» еще по некоторым лампам.

6.1. Освещение салона. Применены элементы «C10W». Длина устройства не превышает 41 мм. Мы уделяем этому аспекту внимание!

6.2. Регистрационный номер подсвечивается лампами «W5W».

6.3. Багажное отделение и бардачок. Здесь мы решили объединить категории, так как для освещения обоих пространств используются одни и те же источники — «C5W».

6.4. Лампы для освещения салона у передних сидений. Применяется элемент «T4W». Его длина составляет 26 мм, что также немаловажно при выборе.

Подведем итоги

Роль ламп как излучателей света в любом автомобиле, в том числе Лада Калина, очень важна. Если вам предстоит замена какого-либо из рассмотренных нами комплектующих, то в первую очередь обратите пристальное внимание на качество изделия. Это позволит избежать неприятного момента, связанного с внезапным перегоранием источника, что особенно опасно в темное время суток.

Как заменить лампу ближнего света Лада Калина

В дневное время каждый автолюбитель полагается на дневной свет, собственное зрение и реакцию. Однако с наступлением темноты все меняется. В это время нужно быть особенно внимательным, так как часто случайные аварии случаются именно при плохой видимости.Чтобы этого не произошло, фары должны быть в исправном состоянии. Если они не работают, то никакое движение не может быть осуществлено. Даже если вы захотите, у вас ничего не получится, так как видимость будет нулевой. Поэтому очень важно, чтобы ваши фонарики были чистыми и яркими.

Как заменить ближний свет Калина в кузове хэтчбек, седан, универсал

Замена абсолютно не сложная. Для этого не нужно обладать специальными знаниями и навыками. С такой задачей справится даже неопытный автовладелец. Единственное, действовать последовательно и четко. Итак, замена лампы состоит из следующих этапов:

На этом процедура завершается. Очень важно помнить, как располагалась лампа и какие провода к ней подключались.

Замена лампы ближнего света. Лада Калина.

Замена калины ближнего света … Самостоятельная замена лампы ближнего света на Калину … Совет новичку…

Замена ближнего света Калина

Замена лампы ближнего света H7. Лада Калина .

В противном случае можно неправильно подключить новую фару, что заставит обращаться к мастерам. Если вы чувствуете, что эта работа вам не по силам, лучше сразу доставьте автомобиль в техсервис, где за вас проведут все процедуры. Конечно, за это придется заплатить, но результат будет максимальным.

Установка нового: последовательные инструкции

Порядок снятия и установки фары, которая находится с правой или левой стороны, мало чем отличается друг от друга. Важно только действовать четко по инструкции. При установке новой лампочки необходимо держать ее только за цоколь; вы не можете коснуться его руками. При удалении с ним можно полностью справиться.

Обратите внимание, что для Лады Калины (16-клапанный мотор) необходима лампа с цоколем Н7.Установите новый следующим образом:

  • Определяем посадочное место так, чтобы выступ в основании совпадал с канавкой в ​​фаре. Он должен быть надежно закреплен. Только тогда будет видно, что выступ попал в паз;
  • прижать фиксатор к лампе так, чтобы центр цоколя оказался между выступами фиксатора;
  • защелкнуть защелку перед креплением;
  • прикрепите оба провода к защелке и плотно закройте крышку.

После выполнения данной процедуры необходимо включить фары с близкого расстояния и проверить их работу.Если все ок, значит установка произведена правильно. В противном случае придется везти машину в автосервис и платить за нее деньги. Лампы следует приобретать только в специализированных магазинах. Желательно отдавать предпочтение известным производителям и моделям с гарантией. Большой популярностью сегодня пользуются фары Osram H7 12V 55W для автомобиля Лада Калина Кросс.

Не стоит экономить и приобретать некачественные фары, так как они прослужат недолго и потребуют частой регулировки или замены.Важно понимать, что от этих лампочек зависит не только ваша безопасность, но и пешеходов. Особенно важно, чтобы освещение было качественным ночью во избежание трагических последствий.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

При движении в дневное время ничего не мешает хорошему обзору водителя, но в условиях недостаточной видимости: в дождь, туман, метель, а также в темное время суток — комфортное передвижение полностью зависит от состояния фар, поэтому вы должны всегда держать их в рабочем состоянии… Данный вид работ мы будем рассматривать как замену лампочки ближнего света в Лада Калина, так как автомобилей этой модели у нас очень много, и не все автолюбители знают, как правильно проводить данный вид работ.

Многие автовладельцы жалуются, что часто перегорают лампочки ближнего света в Лада Калина, причин может быть много, но чаще всего причина отказа кроется в источниках света, поэтому мы расскажем как выбрать качественную опция:

.
Производитель Лучше выбирать те марки, о которых хорошо отзываются автовладельцы и специалисты, конечно их цена будет значительно выше, чем у бюджетных решений, но и надежность будет совсем на другом уровне.
Модификация Производитель устанавливает на автомобили галогенные лампы ближнего света H7 мощностью 55 Вт, которые как раз и нужны для установки. Использование вариантов с большей мощностью может вызвать и, как следствие, короткое замыкание или даже оплавление разъемов. Изделия с длительным сроком службы имеют маркировку Long Life
Технические характеристики Помните, что версии с более высокой светоотдачей имеют более короткий срок службы, чем обычные лампы. Поэтому решайте сами, что для вас важнее — яркость освещения или долговечность.

Как вариант можно рассмотреть светодиодные, у них огромный срок службы при высокой яркости, но и стоимость у них высокая.

Срок службы Конечно, точные цифры нигде не указаны, но помните, что замену лампочек ближнего света на Калине, да и в других автомобилях, нужно делать раз в 1-2 года, даже если элементы исправны. Это связано с тем, что в процессе эксплуатации со временем неизбежно снижается светоотдача.

Важно!
Если часто перегорают лампочки, то замерьте напряжение на генераторе, возможно оно избыточное.

Как выполняется работа

Разберемся как заменить лампочку ближнего света на Калине своими руками, процесс достаточно простой и по большому счету не требует никаких специальных приспособлений, нужны только руки. Но все же инструмент может понадобиться на этапе подготовки.

Обучение

Важно обеспечить комфортные и безопасные условия труда, поэтому помните следующее:

  • Работы ведутся в любом месте — хоть во дворе возле дома, но все же желательно заехать в гараж.Там можно не бояться атмосферных осадков и при необходимости найти то или иное средство.
  • Первым делом открывается капот и снимается клемма с аккумулятора. Мы напоминаем вам об этом в каждом отзыве. Поэтому возьмите за привычку при работе с электриком обесточивать систему, чтобы не допустить короткого замыкания и поражения электрическим током.
  • Дальнейшая подготовка зависит от того, какой двигатель установлен на вашем автомобиле, вам необходимо обеспечить доступ к задней части корпуса фары, а для этого нужно отсоединить расширительный бачок слева, а справа варианты могут быть другими.Поэтому ориентируйтесь по ситуации и решайте сами. Что убрать, а что не трогать.

Процесс замены

Замена лампы ближнего света на Калине выглядит следующим образом:


  • Защелка откинута назад, и лампочка ближнего света в Лада Калина легко снимается, советуем осмотреть состояние контактов, если они оплавились или почернели, значит, выход из строя ламп связан с неисправностями в системе.

Важно!
При распаковке новой лампы помните, что ни в коем случае нельзя касаться руками ее стеклянной части, так как масло с кожи вызовет перегрев отдельных участков, их почернение, что в конечном итоге значительно сократит ресурс изделия. Если все-таки касаетесь, то нужно протереть поверхность спиртовым раствором.

Несколько лет назад правительство приняло закон, согласно которому в дневное время на автомобиле необходимо передвигаться либо с включенным ближним светом фар, либо с ДХО (дневные ходовые огни).

В результате автомобильные лампы ближнего света стали перегорать намного чаще. Лада Калина первого поколения не исключение.

Для тех, кто не хочет ездить с ближним светом фар, установите дневные ходовые огни. В Калине 1, в отличие от второго поколения модели, нет ДХО, поэтому ездить приходится с ближним светом фар.

Из нашей инструкции вы узнаете, как заменить лампы в блоке передних фар, а также причины, по которым эти лампы могут не работать.

Какие лампы устанавливаются в блок передних фар Лада Калина 1

  • Лампа ближнего света — H7 12 В / 55 Вт
  • Лампа дальнего света — h2 12 В / 55 Вт
  • Размеры лампы — w5w 12v / 5w
  • Лампа указателя поворота — PY21W 12 В / 21 Вт

Чаще всего перегорают ближний свет и передние габариты, так как при включенном ближнем свете работают и габариты.

Какие лампы ближнего света выбрать на Калину

Как мы уже указывали выше, в ближний свет устанавливаются лампы H7.С таким типом цоколя сегодня предлагается большое количество ламп самого разного качества. Мы рекомендуем устанавливать только качественные и проверенные лампы, которые уже зарекомендовали себя.

  • PHILIPS H7-12-55 LONGLIFE ECO VISION (4-кратный ресурс) цена лампы от 400 руб (лампа устанавливается с завода)
  • PHILIPS H7-12-55 + 30% Цена лампы Vision от 300 руб (с повышенной яркостью)
  • PHILIPS H7-12-55 + 130% X-TREME VISION 3700К цена комплекта от 1500 (считается одной из самых ярких галогенных ламп)
  • OSRAM H7-12-55 Ultra Life (3-х кратный ресурс) цена от 400 руб (а так же филипсы иногда ставили с завода)
  • OSRAM H7-12-55 +30% Супер цена лампы от 300 рублей (лампа с 30% повышенной яркостью аналогична филипсу)
  • OSRAM H7-12-55 + 110% NIGHT BREAKER UNLIMITED цена комплекта от 1500 рублей (на 110% больше света, чем у обычной лампы)
  • Лампа BOSCH H7-12-55 Pure Light цена от 250 руб
  • МАЯК Н7-12- 55 цена за светильник от 90 руб (недорогой китайский аналог)
  • GE H7-12-55 (PX26d) (General Electric) цена за лампу от 180 руб

Если вы хотите, чтобы лампы ближнего света служили как можно дольше, стоит остановиться на лампах



Эти лампы рассчитаны на более длительный срок службы, поэтому они служат дольше, чем обычные лампы или лампы повышенной яркости.Однако отметим, что некоторым владельцам автомобиля с этими лампами не хватает света.

Если света мало, можно установить лампы с повышенной яркостью +30% или +110, +130% — но надо быть готовым к тому, что они перегорают быстрее, чем простые лампы. Мы не рекомендуем использовать их в качестве ДХО.



  1. OSRAM H7-12-55 + 110% NIGHT BREAKER UNLIMITED

При установке таких ламп лучше ставить ходовые огни и ездить на них днем, чтобы не «сжечь» дорогие лампы с повышенной яркостью.

Почему не горит лампа ближнего света фар на Калине?

Если вы заметили, что перестала работать лампа ближнего света фар на Калине, причин может быть несколько. Для устранения следует проверять каждую из причин по очереди.

  • Перегоревшая лампа
  • Плохой контакт патрона лампы
  • Перегорел предохранитель




В первую очередь проверьте предохранитель фары, на которой лампа не горит. Каждая фара имеет свой отдельный предохранитель.В Калине это F12 и F13 … Вытащите предохранитель и проверьте его визуально, если он цел, то проблема в блоке, либо самой лампе.

Замена лампы ближнего света Лада Калина

Ниже мы разместили инструкцию по замене ламп ближнего света на снятой фаре и приложили подробные фото. Если вам нужно понять, как работает замена на самой машине, смотрите видео!

Видео замены лампы ближнего света


Откройте капот и снимите резиновый чехол фары с фары ближнего света


Снимите блок с лампы и отложите его в сторону


Нажмите на пружинный зажим, слегка сдвиньте его в сторону и поднимите вверх.


Вынимаем старую лампу, устанавливаем новую и собираем в обратном порядке

Замена лампы дальнего света

Снимите резиновый чехол с лампы дальнего света


Отсоединить колодку проводов от лампы


Выдавите металлический держатель лампы и выньте лампу.


Установка новой лампы и сборка

Замена габаритного фонаря

Лампа габаритного света на Калине 1 расположена там же, где и лампа ближнего света.


Осторожно возьмите картридж двумя пальцами и вытащите его из гнезда


Вынимаем старую лампу из патрона и устанавливаем новую

Поворачиваем патрон против часовой стрелки на пол-оборота и вынимаем

Нажмите на лампу в патроне и поверните ее против часовой стрелки на пол-оборота, снимите и установите новую


На этом замена ламп в блоке передней фары завершена.


При замене фар ближнего и дальнего света не прикасайтесь к лампам за лампочку. А при прикосновении колбу лампы необходимо протереть спиртом.

Достаточно часто перегорает. Причиной этого является необходимость держать его включенным почти всегда. Несколько лет назад в России закон обязывал водителей управлять транспортным средством с включенным ближним светом или ходовыми огнями. Из-за этого срок службы LBS значительно сократился, так что каждый водитель должен знать, как их заменить.Обо всем этом в нашей статье.

[Скрыть]

Почему не горит ближний свет?

Причин, по которым у вас перестал гореть ближний свет, может быть несколько:

  • перегорела лампочка;
  • проблема в контакте колодок устройства;
  • Перегорел электрический предохранитель лампочки.

Перед началом ремонтных работ необходимо установить, в чем именно заключается проблема. … Для этого проводится небольшое исследование.

Сначала нужно проверить предохранитель неработающей фары.Обратите внимание, что каждая фара имеет свой предохранитель. В Калине это предохранители с номерами F12 и F13.

Проверить его работоспособность достаточно просто, любые неполадки можно обнаружить визуально. Если с ним все в порядке, проверьте состояние блока и самой лампы. Для того, чтобы проверить состояние колодок и лампочки, потребуется разобрать саму фару. Как это сделать, в данной статье будет рассказано в разделе «Руководство по замене лампочек в ближнем свете».

Какие лампы лучше подходят для ближнего света фар?


Если вам нужна новая лампочка, сначала нужно выбрать правильную. Таких деталей на авторынке очень много и ошибиться легко.

Для ближнего света на Калину нужна лампа H7 12v/55w. Первые два символа, H7, указывают тип выбранного основания. С ним сегодня на рынке можно найти много разных лампочек. Рекомендуется выбирать изделия известных фирм, так как они обычно более надежны.Так, для Калины можно найти запчасти производства Philips, Bosch, Osram и китайского Маяка, самые дешевые из вариантов.

Руководство по замене лампы ближнего света


Процесс замены довольно прост и выполняется в несколько основных этапов.

  1. Сначала нужно открыть капот. Найдите под ним резиновый чехол LBS и снимите его.
  2. Далее просто снимите блок и отложите его в сторону.
  3. Лампа крепится с помощью пружинного зажима. Вам просто нужно нажать на него, затем аккуратно отвести в сторону, а затем поднять вверх.
  4. Следующий шаг — вынуть старую лампочку.
  5. Когда демонтаж завершен, пришло время установить новую деталь. Вся установка осуществляется в порядке, обратном указанному выше.

Как видите, демонтировать старую деталь и установить новую можно очень просто всего за несколько минут. Сделав это однажды, вы всегда сможете это повторить. Облегчает задачу и легкий доступ к фаре в Калине (автор видео — канал Авторемонт).

Особенности замены лампы дальнего света

Хотя, как указывалось выше, ЛБС перегорает значительно чаще из-за большей наработки, в некоторых случаях требуется замена и .

Если вы знаете, как заменить ЛБС, то и с дальним светом вы справитесь. Шаги в этом процессе такие же: сначала снимите чехол, затем отсоедините башмак и так далее. Здесь нет особых нюансов, так как фары в Калине устроены максимально просто.

Цена вопроса

Видео «Замена лампы БС»

В данном видео показан весь процесс замены детали (видео от KalinaAutoChannel)

Замена правой фары в сборе. Снятие и установка передних и задних фар калина

Да, всем привет.

Определенная категория российских водителей предпочитает отечественные автомобили. Среди самых популярных – Лада-Калина. Довольно много владельцев этой маленькой и неприхотливой машины некоторые операции по ее обслуживанию выполняют самостоятельно.Они умеют делать то или иное, в том числе как снять фару на Калине. Это будет обсуждаться ниже.

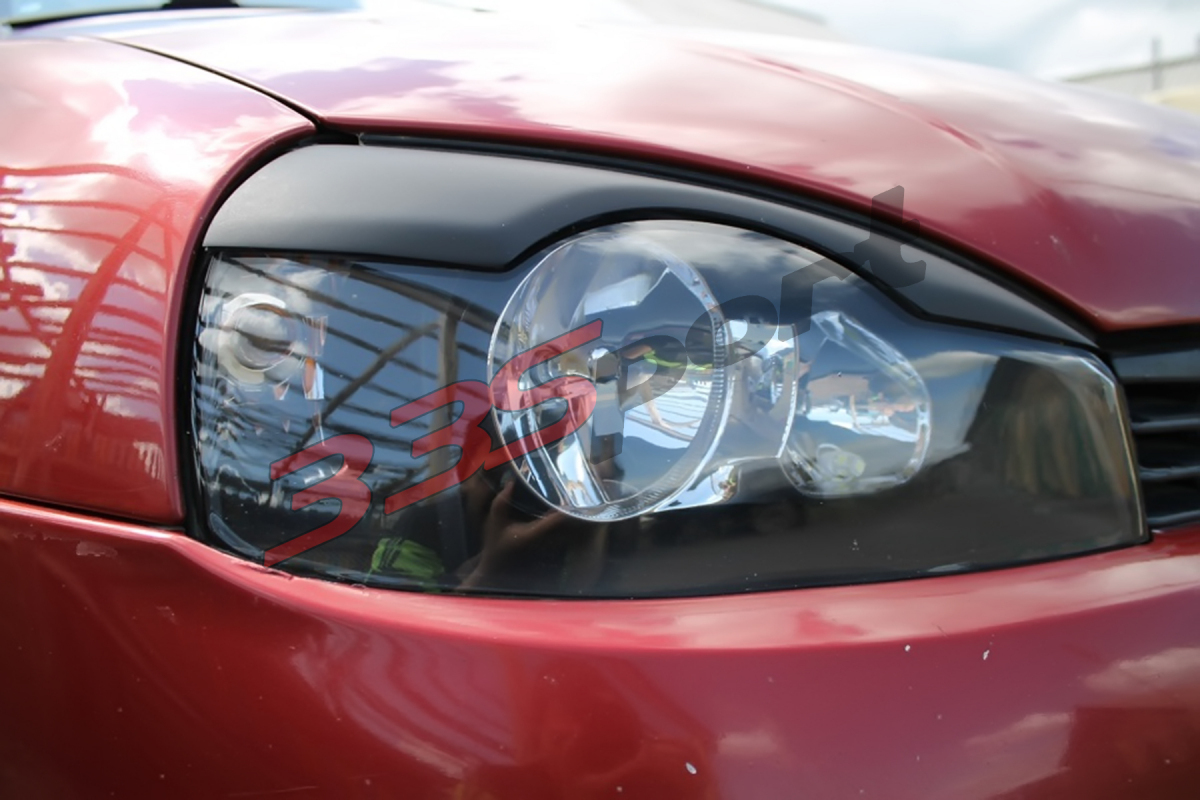

Особенности конструкции фары

Автомобили «Лада-Калина» 2004 года получили новые фары, конструкция которых называется блок. В отличие от предыдущих, стандартных, они сочетают в себе лампы, дающие ближний и дальний свет; подсветка (габаритные огни), лампы сигнализирующие поворот.

Еще одна особенность — новые фары имеют электронный дистанционный корректор света.Он позволяет водителю во время движения регулировать световой поток по высоте и направлению. Следует подчеркнуть, что такая функция в начале «нулевых» была относительной редкостью.

Как и любой узел, механизм, деталь автомобиля, фары, в том числе Лада-Калина, иногда требуют обслуживания или ремонта. Для этого их нужно снять с автомобиля. Целью такой операции может быть необходимость корректировки, улучшения декоративных свойств, замены старой конфигурации.

Тем, кто часто много работает с автомобилем самостоятельно, перед снятием фар рекомендуется узнать, какая фирма их изготовила. Сделать это несложно, нужно только рассмотреть стекло. Символы AL означают, что блок освещения изготовлен на заводе Bosch.

В производстве «Лада-1118» («Калина») базовые фары устанавливаются на продукцию: Киржачский ЗАО «Автосвет» и Bosch. Трудно ошибиться. Определить производителя можно по особенностям некоторых элементов.Итак, если на лампе ближнего света есть колпак, то он производства Автосвет.

Для того, чтобы приступить к операции «снятие фары на Калине», желательно хотя бы немного ознакомиться с принципом работы этого узла. Он состоит из трех разделов. Как уже было сказано — ближний и дальний свет, габаритный свет, поворотник.

Дорога освещается лампами накаливания мощностью 55 Вт. Чтобы не ослеплять водителей встречных автомобилей, на их передней части установлены специальные линзы.Лампы поворотников, как и габаритные огни, имеют мощность 20 Вт. При этом «поворотники» дают оранжевый свет.

Для регулировки фар есть специальный корректор. Имеет электромеханический привод. Управление осуществляется из салона, где на приборной панели есть специальное устройство. Для регулировки корректора, если он работает некорректно, нужно полностью разобрать фару. Но такая разборка может потребоваться и в других случаях.Это, например, тюнинг или установка новых элементов освещения.

Снимаем фару, предварительно разобрав бампер на Lada Kalina

Есть два способа снять фару Калины и затем разобрать ее. Первый — сначала снимается бампер, второй — операция выполняется без его снятия.

В любом случае вам понадобятся такие инструменты, как ключи на 8 и 10 миллиметров, отвертки: плоская и крестообразная.Конечно, если речь идет о компонентах системы освещения, нужно заранее позаботиться о запчастях.
Особо скажу про ключи.

Водители, которые выполняют некоторые работы самостоятельно, знают, что существуют рожковые, торцевые и накидные ключи. Если позволяет место, гайку лучше всего придерживать раструбом или колпачком. Затем оборачивают все его стороны. Это гарантирует, что грани, когда их трудно вращать, не будут повреждены.

Желательно иметь головы.Лучше всего, если вы приготовите погремушку. Дело в том, что в некоторых местах простым ключом орудовать довольно сложно, так как он поворачивается на небольшой угол.

Первое, что нужно сделать при демонтаже фары со снятием бампера, это с помощью крестообразной отвертки открутить четыре винта крепления подкрылка. После этого нужно найти еще пару саморезов. Они внизу, один справа и один слева. Чтобы не ошибиться и не тратить время зря, лучше воспользоваться смотровой ямой.

Если его нет, то операцию можно проводить лежа на заранее подготовленной мобильной плоскости или на полу, застелив его подручным материалом. Когда эти два нижних винта тоже вывернуты, откручиваем три болта, также расположенных внизу.

Теперь можно легко снять решетку радиатора и открутить болты, которыми бампер крепится к кузову. Следующая операция – снятие декоративной решетки. Он сделан из пластика и находится под номерным знаком.Там два болта. Найти их легко. После того, как они будут откручены, решетку следует просто потянуть на себя.

Вам нужно тянуть сильнее. Дело в том, что решетка имеет дополнительные крепления – хомуты. Они достаточно прочные, а потому не нужно бояться, что произойдет поломка.

Последний этап — откручиваем и вытаскиваем два самореза под номерной знак. Затем берем края бампера и, направляя его на себя, отрываем от защелок.Бампер Калины легкий. Вы можете снять его с защелок и держать на весу без помощника.

А вот и бампер снят.

Осталось разобрать фару. Для этого снимаем силовую балку бампера. Затем открутите болты, которые крепят фару. Чтобы их найти, нужно наклонить луч немного в сторону. Эти болты лучше всего ослабить с помощью 8-мм головки с трещоткой.

Вверху есть еще два болта. Один откручиваем ключом на 8, второй крестовой отверткой.После этого отсоедините вилки питания. Необходимо помнить, что фиксация этих разъемов обеспечивается защелками. Где они находятся, можно определить даже на ощупь. Вилку можно отсоединить, только отогнув защелку. Теперь просто берем корпус фары (берем двумя руками), и снимаем.

Как снять фару не снимая бампера на Калине

Второй способ снять фары на Калине, это когда не снят бампер.Кстати, первый вариант считается более сложным. Признано, что самостоятельно снять бампер можно только при наличии некоторого опыта. Кроме того, эта операция занимает много времени.

Для демонтажа фары без снятия бампера сначала снимите устройство с охлаждающей жидкостью. Обычно его называют расширительным баком. Также необходимо снять корпус воздушного фильтра. Снимаем заглушки ПТФ при помощи отвертки.

Теперь ничего не мешает доступу к блоку освещения.Правда, из-за герметичности что-то придется делать на ощупь. Вот так нужно найти нижнее крепление фары. Там болт. Его легко открыть. Когда это сделано, просто просовываем руку в отверстие в ПТФ. В верхней части блока освещения есть болты. Они расположены возле радиатора. Чтобы их открутить, нужно использовать ключ на 8.

Фара прикручена к крылу. Он отворачивается с крестовой отверткой. Условием является то, что такие отвертки имеют разные размеры, поэтому нужно подобрать соответствующие шлицы на головке винта.

Следующий этап

Поворачиваем блок-фару так, чтобы та часть, которая находится возле радиатора, сдвинулась ближе к двигателю.

При выполнении этой работы необходимо соблюдать осторожность. Во-первых, вы можете повредить прозрачные элементы. Во-вторых, одно неверное действие, и ключ или отвертка повредят лакокрасочное покрытие кузова. Также его может повредить сам блок освещения, так как на этом последнем этапе он находится буквально в нескольких сантиметрах от крыла и бампера.

Когда фара будет развернута и смещена ближе к двигателю, осторожно снимите крепления снизу с посадочных мест.Затем берем заранее приготовленную голову. С его помощью выворачиваем болты и вынимаем нижние крепления блока.

Последняя операция — легким движением на себя снимаем фару. Чуть ранее было сказано о необходимости соблюдать осторожность. В этом случае требуется особое внимание. Именно на последнем этапе случается, что ремонтник портит окраску крыла. Царапины, правда, небольшие, но все равно ничего приятного в этом нет.

Вместо заключения

Из всего вышеперечисленного видно, что снять фару на Лада Калина совсем не сложно.С этим справится человек, обладающий хотя бы незначительными навыками владения инструментом. Вам просто нужно выполнить все операции в заданной последовательности. Разумеется, должен быть хотя бы минимальный опыт обращения с крепежом.

Еще немного о последнем. Любые застежки представляют собой защелки или что-то подобное, имеющее упругие элементы. Иногда это просто плоские стальные пружины. Чтобы освободить деталь от их захвата, нужно нажать на выступающую часть защелки и, удерживая рычаг, расположенный на ее конце, отвести ее в сторону.Если просто потянуть рычаг на себя, можно повредить либо защелку, либо снимаемую деталь.

Как всегда, ремонт или техническое обслуживание фары включает в себя разборку (снятие) и повторную сборку. Для установки фары на место нужно просто выполнить все описанные операции в обратном порядке. Только не переусердствуйте, затягивая болты и шурупы посильнее. Можно повредить либо резьбу на них, либо ту, что в деталях автомобиля.

  • Калина 2 после 100 тыс. км.бегать. Стоит ли…

С 2004 года Лада Калина оснащается блок-фарами головного света. Этот тип отличается от стандартных фар тем, что сочетает в себе одновременно лампы ближнего и дальнего света, а также поворотники и фонари.

Характерной особенностью фар Лада Калина является наличие электрического выносного корректора освещения. Эта функция позволяет водителю регулировать высоту и направление светового потока прямо из автомобиля. Такой функционал встречается далеко не на каждой машине тех лет, что, несомненно, дает Ладе Калине большое преимущество.

Фара автомобиля Лада Калина состоит из нескольких основных элементов. Одним из них является крышка блока, с отверстиями для лампочек, и стеклянная крышка фары, выполненная в рифленом стиле для лучшего рассеивания света.

Внутри блока пластиковый отражатель с зеркальной поверхностью. Он плотно вставлен в крышку блока, а сверху прикрыт стеклянной крышкой фары. Ну и главный элемент всего устройства — лампочки.

В каждой фаре автомобиля Лада Калина по 4 лампочки: ближнего, дальнего света, габаритов и указателя поворота.Эти лампочки плотно закреплены в пластиковом патроне с пазами. Такая конструкция позволяет легко заменить лампочки, без дополнительных монтажных материалов.

Снятие фары

В отличие от старых моделей Лады, у которых демонтаж осветительного прибора занимал от силы 10 минут, в Калине система более замысловатая. Чтобы снять фару, первым делом нужно снять передний бампер. После завершения этой процедуры у вас появится доступ к силовой балке крепления бампера.Полностью удалять его не нужно. Если вам нужно снять только одну фару, откручивайте гайки крепления фары только с той стороны, где находится нужная вам фара.

Теперь можно перейти непосредственно к самому светильнику. Для его демонтажа сначала открутите два нижних крепления, расположенных под силовой балкой. Далее переходим к верхним креплениям. Для того, чтобы их открутить, вам понадобится ключ на 8 и крестовая отвертка.

Теперь фара полностью свободна и ее можно снять с патрона.Но, предварительно не забудьте отсоединить электрическую вилку с проводами. Также при снятии детали будьте особенно осторожны, так как она часто прилипает к герметику, и если попытаться резко ее сорвать, то можно не попасть фарой в пол.

Замена лампы

Для того чтобы заменить лампочки в светотехнике автомобиля Лада Калина вам не потребуются инструменты, так как все делается своими руками. Начнем с поворотника. Чтобы снять его с места, просто поверните его за картридж примерно на 45 градусов по часовой стрелке.После этого пазы разъединятся, и лампочку можно будет безопасно извлечь.

С заменой лампы ближнего света будет немного сложнее. Для того, чтобы получить доступ к картриджу, необходимо сначала снять резиновую накладку, потянув ее за специальный язычок. Далее у вас будет доступ к лампе. Чтобы его отключить, нужно снять две клеммы. После этого снимаем пружинную скобу с монтажных крючков и вынимаем лампочку.

Чтобы снять лампу фары, повторите ту же процедуру.При замене лампочек помните, что они галогеновые и их нельзя трогать. В противном случае они начнут темнеть и потеряют первоначальную яркость.

Заключение

Конечно, замену ламп, или другие операции на осветительном приборе можно проводить и без снятия бампера, но это потребует дополнительного времени и навыков. Также при проведении такой процедуры, не снимая устройство с автомобиля, необходимо отсоединить аккумуляторную батарею.

Если все же вы решили демонтировать фару, то ее установка должна производиться полностью в обратном порядке. Также не забудьте нанести герметик перед тем, как посадить устройство в розетку. Перед отъездом обязательно проверьте его на работоспособность. Если все работает нормально, то ваша Lada Kalina готова к эксплуатации, и будет радовать вас во время ночных поездок.

Необходимый инструмент : крестообразная отвертка, гаечный ключ или головка «8».

Снимаем передний бампер (см. «Снятие переднего бампера»).

  1. Откручиваем крестовой отверткой винт верхнего крепления фары. Откручиваем 3 болта узла фары (показаны стрелками) и снимаем ее.
  2. На корпусе блок-фары имеется маркировка «RE» — справа, «LE» — слева.
  3. Если требуется замена стекла фары, подцепляем его отверткой и снимаем шесть пружинных фиксаторов, прижимающих рассеиватель к уплотнителю фары.




Установка фары производится в обратном порядке.

Замена задних фонарей LADA Kalina

Необходимый инструмент : ключ или высокая головка «10».

Отсоедините клемму провода от «минусовой» клеммы аккумуляторной батареи. Внутрь багажника загибаем вырезанную часть обивки. Сжимаем хомуты колодки жгута проводов, и отсоединяем ее от колодки проводки заднего фонаря.
Рукой выдавливаем уплотнительную резиновую оболочку проводов из отверстия в корпусе.
Откручиваем три гайки крепления фонаря (третья гайка находится под обивкой и на фото не видна) ключом или высокой головкой «на 10».Снимаем задний фонарь Калины, протягивая провода с колодкой через отверстие в кузове.




Установка заднего фонаря в обратном порядке.
Кстати, ты умеешь

Автовладельцы часто задаются вопросом, как снять фару на Калине, чтобы заменить ее на новую, установить линзу, светодиодные реснички или почистить отражатель. Для демонтажа оптики необходимо снять бампер, поэтому следует подготовить инструменты и позаботиться о наличии места для работы.

Оптика для Калины производится на двух заводах:

Оба вида оптики имеют отличные характеристики и качественно освещают дорогу. Узнать продукцию Bosch можно по отсутствующему цоколю на лампе в ближнем модуле, а также по коду AL на стекле.

Устройство фар Лада Калина ничем не отличается от большинства автомобилей. Фонарь имеет ближний и дальний модули, блоки с поворотниками и габаритными огнями. В новом кузове Калины габариты также играют роль ходовых огней.

Лампы используются в оптике Калины:

  • средний — H7, 55Вт;
  • дальний — h2, 55Вт;
  • указатели поворота — PY21W, 21W;
  • Размеры
  • — W5W, 5W.

Световые элементы из габаритов подходят к модулю освещения номерного знака на крышке багажника. С 2013 года в Калине установлена ​​модернизированная оптика, где за габариты и дневной свет отвечает деталь W21/5W. Противотуманные фары оснащены лампами формата h21 мощностью 55Вт.

Какую оптику лучше выбрать

В процессе эксплуатации фары подвергаются резким перепадам температуры, ударам камнями и мелкими песчинками. Эти факторы отрицательно влияют на стекло, снижают его прозрачность, ухудшая световые характеристики.

С завода устанавливаются качественные фары, отвечающие требованиям безопасности. Неофициальные замены оснащены ксеноновыми линзами, ангельскими глазками и измененной геометрией рефлектора.Такие фонари выглядят красиво, но быстрее изнашиваются из-за некачественных материалов и могут запотевать в сырую погоду.

При выборе новой оптики лучше доверять официальным производителям — Бош или Автосвет. При покупке важно уточнить модификацию кузова и год выпуска Калины. В зависимости от комплектации есть затемненные маски или улучшенные световые характеристики.

Оптика ближнего и дальнего света

В зависимости от типа кузова на Калину устанавливаются разные детали:

  • седан, хэтчбек — стандартная оптика;
  • спорт, универсал — оснащен более вытянутым отражателем с увеличенной площадью для увеличения площади освещения на 20%.

Для подключения улучшенной оптики к Калине не нужно прокладывать дополнительные провода или менять разъемы. Оптика не отличается ни по точкам крепления, ни по форме.

При покупке фонарей стоит обратить внимание на оригинальные детали с улучшенными характеристиками. Это улучшит характеристики бруса, не вмешиваясь в проводку и не переделывая штатные крепления.

Противотуманные фары

При покупке новых ПТФ лучше выбирать из оригинальных запчастей.Стандартные фонари оснащены прочным стеклом и качественным отражателем, направляющим луч по ГОСТу.

Противотуманные фары на Калину производитель:

Модели отличаются формой стекла, по качеству различий нет. Фары подключаются к штатной проводке и устанавливаются в крепления на бампере. В базовых комплектациях противотуманки отсутствуют. Для их подключения придется дополнительно приобрести кнопку в салон, реле ПТФ и демонтировать заглушки бампера.

В магазинах есть модернизированные фонари с линзами под газоразрядные лампы или светодиодные модули. Такие изделия не сертифицированы для использования в «Калине», так как не соответствуют требованиям транспортной безопасности. За такие детали можно получить штраф и предписание об устранении неисправности в течение 10 рабочих дней.

Фары

Замена фар своими руками потребует подготовки автомобиля и инструментов. Для работы вам понадобится:

  • набор ключей;
  • отвертки
  • ;
  • тряпка;
  • перчатки для защиты рук.

Для удобства работы нужно заранее помыть Калину и навести порядок в гараже. Для замены фар необходимо демонтировать бампер и открутить несколько болтов крепления.

Демонтаж

Действия по снятию фар:

  1. Откройте капот.
  2. Отсоединить клемму аккумулятора.
  3. Снимите зажимы с передней части подкрылка.
  4. Открутите крепления решетки радиатора и снимите ее.
  5. Ослабьте все фиксаторы по контуру бампера и выкрутите винты.
  6. Снять бампер, не царапая углы крыльев и фару.
  7. Отсоедините оптический разъем питания.
  8. Открутите два винта, удерживающих лампу сверху.
  9. Ослабьте нижние болты фары.
  10. Осторожно удалите предмет.

Перед сборкой и установкой новой фары проверьте наличие лампочек, а также их работоспособность.Для этого подключите фонарь к разъему и проверьте все функциональные возможности. При установке новой детали не торопитесь, важно быть аккуратным и не повредить корпус или стекло.

Ремонт

Чтобы разобрать фары Калины, их нужно будет демонтировать. Отремонтировать фары Калины можно, отполировав стекло, заменив его, помыв внутренние детали или восстановив отражатель.

Для снятия стекла вам понадобится:

  1. Разберите предмет.
  2. Прогрейте фары в боксе феном.
  3. Отрывное стекло.
  4. Выполните все необходимые работы и соберите фонарь, используя специальный герметик.

Разборка фары займет несколько часов, в зависимости от опыта автовладельца. Замена стекла фар Калины улучшит внешний вид и повысит светопропускную способность.

При работе важно соблюдать технику безопасности, не оставлять фен без присмотра и пользоваться перчатками.

Установка

Перед установкой фонарей промойте места крепления и посадочное пространство. Установка осуществляется в следующем порядке:

  1. Штепсельная вилка подключена.
  2. Крепления фар Калины совмещены и притянуты штатными болтами.
  3. Бампер навешивается спереди и прикручивается на саморезы.
  4. Установлена ​​решетка радиатора.
  5. Зажимы левого и правого подкрылка возвращены.

В версиях с противотуманными фарами придется дополнительно подключать разъемы к лампам при установке бампера и отсоединять при снятии.

Противотуманные фары

ПТФ на Калину устанавливаются только на дорогую технику. Однако вся проводка проложена с завода и есть «ушки» для крепления на бампере. Для установки фар придется приобрести кнопку включения, рамки в цвет кузова и реле.

Установка противотуманных фар:

  1. С помощью отвертки снимите заглушки под ПТФ.
  2. Вкрутите фонари в штатные выемки.
  3. Защелкните рамки, чтобы скрыть дополнительную полость.

Lada Kalina Cross используются черные матовые заглушки, не требующие покраски. При самостоятельной установке следует заранее купить болты для крепления фары.

Как подключить электрическую часть

Подключение ПТФ к штатной проводке не занимает много времени. Для поиска косы следует осмотреть участок лонжерона в месте входа основной балки.Заглушка ПТФ приклеена к проводам скотчем.

Противотуманные фары Калина 2 часто комплектуются подробной инструкцией и дополнительным выключателем, который нужно установить вместо старого модуля для включения света. Подключение к предварительно смонтированной проводке не занимает много времени и не требует прокладки дополнительных контактов.

При отсутствии силовых кабелей в оплётке придётся самостоятельно протянуть провода в салон, соединить их с разъёмом противотуманок с плюсом и минусом и соединить их через реле.
Подробное описание подключения прилагается к детали в виде схемы.

В процессе установки вам понадобится:

  • изоляционная лента;
  • медные провода
  • ;
  • гофра;
  • Патроны
  • подходят для ламп.

При подключении отключите аккумулятор и строго следуйте инструкциям.

Обслуживание и замена задних фонарей

Для замены ламп в заднем фонаре Калина 2 универсал и хэтчбек необходимо снять фару целиком.Для этого вам нужно:

  1. Отсоедините заглушку рядом с болтом крепления ремня безопасности.
  2. Ослабьте гайку.
  3. Откройте окно уплотнения и отвинтите остальные крепления.
  4. Вытащите фонарь.
  5. Лампы выдвигаются поворотом основания против часовой стрелки.

При замене ламп в кузове хэтчбек аккуратно отверните гайки, чтобы они не закатились под кожу. Утерянная деталь будет греметь во время движения, и в итоге придется разбирать весь багажный отсек.

В седане Калина предусмотрены специальные отсеки в мягкой обивке для доступа к гайкам. Дополнительные заглушки снимать не нужно.

Для поддержания автомобиля в отличном состоянии требуется периодическая замена ламп, чистка оптики или установка новой. Снятие передних, задних и противотуманных фар в Калине не требует дорогостоящих инструментов и специальных знаний.

Над устройством и конструкцией фар Лада Калина задумывались многие автовладельцы. На самом деле конструктивные особенности этого элемента достаточно просты.С 2004 года на Калину стали устанавливать фары-моноблоки.

Видео о замене стекла фар на Лада Калина. В процессе происходит полная разборка фары:

Видеоматериал расскажет о том, как заменить стекло фары, об особенностях конструкции, а также об этапах демонтажа элемента.

Видео рассказ расскажет как разобрать фару, особенности и элементы устройства

Блок-фара на автомобиль

Как и большинство автомобилей нового поколения, модели ВАЗ 1117-1119 оснащены блок-фарами простой конструкции.Рассмотрим, какие элементы входят в этот узел:

  • Внешнее стекло, защищающее лампочки и предотвращающее попадание внутрь воды и грязи.
  • Пластиковый кейс, к которому крепятся все основные элементы.
  • Резиновое уплотнение между стеклом и корпусом обеспечивает хорошую защиту от воды и грязи.
  • Лампы сигнализации поворотов, а также ближнего и дальнего света.
  • Внутри корпуса установлен пластиковый отражатель, который имеет зеркальную поверхность и отражает свет лампочек.

Каждая блок-фара комплектуется лампочками, которые хорошо, можно сказать плотно, закреплены в корпусе, что делает их устойчивыми к вибрации.

Схема устройства фары с расшифровкой

Разборка и ремонт

При незначительном дорожно-транспортном происшествии, когда корпус фары не поврежден, можно заменить только стекло. Для этого придется демонтировать элемент. Как это сделать?

После установки фары на место обязательно нужно не слепить встречный транспорт и не «светить в молоко».

Ремонт стекла займет максимум полчаса.

Снять фару

Итак, перейдем к последовательности действий.


Ремонт выполнен, и можно устанавливать фару в обратном порядке.

выводы

Устройство и ремонт фары Лада Калина довольно просты и демонтаж и установка элемента не займет много времени. Конечно, при разрушении корпуса потребуется замена всего элемента.Как показывает опыт, при обрыве креплений, так называемой «ухи», фара не меняется, а поврежденная часть просто «припаивается». Это гораздо дешевле, чем менять весь элемент.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
