Установка кнопки открытия багажника ВАЗ

Некоторые комплектации «десятки» завод-изготовитель оснастил опцией «открытие багажника с кнопки в салоне». При ее отсутствии есть возможность установить электропривод замка багажника своими руками.

Штатный электропривод замка багажника ВАЗ 2110, 2111, 2112

Для открытия багажника кнопкой АвтоВАЗ устанавливал внутри крышки багажника «десяток» актуатор (мотор-редуктор), который крепился на специальной пластине. Кнопка устанавливалась на панель приборов, слева от монтажного блока.

Схема подключения использовалась без реле:

Схема включения электропривода механизма дистанционного открытия замка багажного отделения: 1 — к источникам питания; 2 — монтажный блок; 3 — выключатель замка багажника; 4 — нумерация выводов в колодке разъемов мотор-редуктора; 5 — мотор-редуктор замка багажника


Самостоятельная установка и подключение

Потребуется: актуатор, 4 метра провода, предохранитель, кнопка открывания багажника ВАЗ 2110, 4-х контактное реле.

При самостоятельной установке можно поступить по примеру завода-изготовителя, изготовив пластину для крепления актуатора по схеме:

Другой способ установки электропривода не предполагает использование специального крепления, но он исключит возможность открытия багажника снаружи.

  1. Ослабить винт тяги привода замка.
  2. Снять тягу привода замка.
  3. Приложив к замку электропривод, отметить на усилителе крышки багажника отверстия для его крепления.
  4. Просверлить два отверстия диаметром 5 мм.

  1. Рассверлить отверстие в бобышке привода замка до диаметра 3 мм.
  2. Изогнуть тягу, как показано на фото.
  3. Закрепить электропривод скобой, продетой изнутри в усилитель крышки, и гайками, навернутыми на резьбовые концы скобы. Соединяем электропривод с замком тягой.
  4. Кнопку устанавливаем в штатном месте.

Провода протягиваем под обшивкой потолка или под пластиковыми порогами по левой стороне кузова. Схема подключения электропривода багажника с использованием реле:

Данный способ установки электропривода замка багажника подходит также не только для современных автомобилей Лада (например, Лада Гранта, Лада Калина, Лада Приора и .т.д.), и для автомобилей иностранного производства.

Напомним, есть еще один интересный способ размещения кнопки — вместо замка багажника.

Установить электрозамок багажника самому..

Какой способ установки актуатора выбрали вы?

Ключевые слова:

xn--2111-43da1a8c.xn--p1ai

Открывание багажника с кнопки

Открывание багажника с кнопки

Всегда бесило открывать багажник ключом. Самое западло, когда прогреваешь машину и тут вспоминаешь что тебе нужно, что в багажнике взять/положить и приходится глушить мотор что бы открыть его. Так же ситуация запомнилась – выезжаю со двора и знакомый насос просит, я готов его ему отдать и поехать, но что бы вытянуть мне нужно заглушить двигатель и дальше Вы сами понимаете …

Отдельная тема зима, замерзает и личинка, и сама кнопка. Сейчас вот заметил, что уже фонарь заднего хода начинает мутнеть. Походу своим йорзаньем раздолбал его и нарушилась герметизация. В общем, просто подключить центральный замок (стоит на всех дверях) не вариант, потому что кнопку все равно нужно будет нажимать! У бати на Сотке так, центральный открыл, но вот на кнопку приходится нажимать, а она точно так же замерзает.
В итоге было принято решение поставить соленоид именно на сам крючок внизу, а не просто на замок. Тем более обнаружил там уже готовое отверстие под это дело.

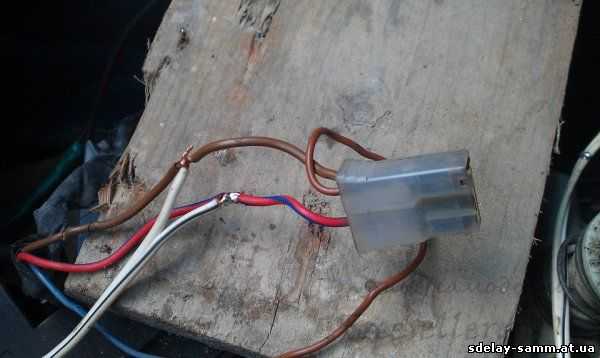

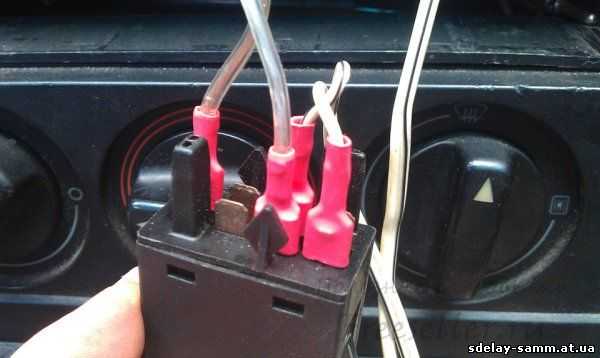

Заказал на разборке себе панель под 4 кнопки (у меня была на две). Подпитался от прикуривателя и задействовал вторую противотуманную кнопку. С кнопки вытянул внутренности которые фиксируют ее в включенном положении. Теперь просто клацнул, крышка отпрыгнула и кнопка отпрыгнула. Сам замок так и остается замкнутым, потом просто крышку закрываешь и на этом все!










В общем, я мега доволен, ключи и нажимание кнопки на багажнике я уже забыл что это.


Установка накладок на пороги                                         Увеличение чувствительности приемника



sdelay-samm.at.ua

Как сделать открывание багажника ВАЗ 2114 с кнопки

Сделать багажник с кнопки в ВАЗ 2114 намного проще, чем это кажется многим владельцам автомобиля. Вся работа осуществляется с минимальным количеством временных и физических затрат. Не прибегая к дорогостоящей услуге профессионала можно самостоятельно достаточно быстро улучшить защиту багажного отделения своего авто. Выполнив один раз работу по простым алгоритмам и схемам владелец ВАЗ 2114 сможет спокойно и непринужденно открывать багажное отделение авто путем нажатия всего лишь одной кнопки, размещенной в салоне или на пульте сигнализации.

Основные составляющие электропривода замка багажника

Электропривод замка лучше всего присоединить к обычному механизму, дабы иметь возможность автоматизированного и механического открытия багажного отделения автомобиля. Электроприводы для автомобилей ВАЗ существуют в двух видах: на электромоторе и на магнитных пластинах. За счет своих высоких эксплуатационных характеристик первый вид более востребован и популярен среди владельцев отечественного авто. Но, выполненный на магнитных пластинах привод более прост в монтаже.

Электропривод состоит из следующих элементов:

  • реле контактов;
  • предохранитель;
  • шток;
  • кнопки.

Плюсы такой конструкции очевидны: увеличение защиты багажного отделения, что станет настоящей преградой перед злоумышленником, замок багажника ВАЗ 2114 будет работать стабильно и в большинстве случаев безотказно.

Установка электрозамка осуществима различными способами. Однако для правильного его функционирования на авто должна быть установлена сигнализация.

Конструкция кузова большинства отечественных авто имеет некоторую слабость – во время движения машины при встречном потоке воздуха вся грязь, пыль, песок активно загрязняет «корму». В таком случае забивается мелкими частицами и сам замок, что в будущем выливается в массу проблем с его функционированием. Так как сделать багажник с кнопки ВАЗ 2114 правильно?

Инструкция по установке электропривода замка багажника

Если вам повезло со штатным замком, он хорошо запирает и держит дверь багажного отделения, то нет никакой необходимости его менять.

В таком случае необходимо иметь при себе:

  • ролик стеклоподъёмника;
  • активатор двери;
  • стальной тросик;
  • провода с клеммами;
  • реле с четырьмя контактами;
  • предохранитель на 10 А.

Чтобы автоматизировать открытие багажника необходимо обеспечить потягивание защелки замка. С этой целью устанавливается специальный ролик на корпусе редуктора стеклоочистителя. Стальной трос протягивается через ролик и крепится обычными зажимами. Опытные водители зачастую используют велосипедный трос, так как он прочный и гибкий. С помощью его довольно легко можно соединить активатор двери с язычком замка.

Подключить всю конструкцию можно к прикуривателю, если нет должных знаний в электрической схеме автомобиля. Необходимо всего лишь подключить плюс от прикуривателя на кнопку и далее к замку. Минус идет от задней фары. Либо осуществить работу замка багажника 2114 с помощью специального реле.

Полезное видео

Визуально ознакомиться с возможностями изготовления багажника с кнопки можно на видео ниже:


На этом всю работу можно считать завершенной. В идеале потребуется пара часов, чтобы обеспечить багажному отделению своего автомобиля автоматизированное открытие, что сегодня предусмотрено на большинстве иномарок.
