Как работает регулятор давления топлива в топливной рампе – Как работает регулятора давления топлива. Признаки неисправности регулятора давления топлива

Как работает регулятора давления топлива. Признаки неисправности регулятора давления топлива

Очень важно, чтобы автомобиль радовал своего хозяина не только внешним видом, но и работой без поломок. Для этого необходимо правильно за ним ухаживать и заправлять только качественным топливом. Современные технологии дают возможность обезопасить авто от непредвиденных повреждений или предупредить их. Так, большинство автолюбителей используют специальный прибор, который регулирует давление топлива на выходе в форсунке при разном режиме работы двигателя.

Содержание:

  1. Принцип работы РДТ
  2. Как работает регулятор давления топлива
  3. Признаки неисправности
  4. Причины неисправности
  5. Как проверить регулятор давления топлива
  6. Как влияют неисправности на работу двигателя
  7. Замена регулятора давления топлива



Давление топлива, которое подаётся через форсунки и направляется во впускной коллектор, должно быть неизменным независимо от нагрузки. Регулятор, отвечающий за давление топлива автомобиля, должен правильно рассчитывать объём поступающего топлива в системах с его рециркуляцией. Это позволяет контролировать давление бензина внутри топливной рейки, а также давление внутри впускного коллектора. Данный прибор помогает поддерживать разницу давлений. Поддерживает он также и давление топлива на форсунке и воздуха во впускном коллекторе. Это необходимая вещь, если хотите контролировать правильный расход топлива и предотвратить выход автомобиля из строя. При правильном уходе за прибором и, если будете использовать хороший бензин, то регулятор прослужит вам долгое время. Не забывайте постоянно его проверять  и настраивать.

Когда данный регулятор выходит из строя, то мотор автомобиля начинает терять мощность, а двигатель работает неравномерно. Дабы не допускать подобного, следует регулярно проверять регулятор давления. Это поможет вам избежать ряд неисправностей в автомобиле и сэкономит ваши средства на приобретении новых запчастей. Поэтому каждый должен знать, как работает регулятор давления топлива.

Принцип работы регулятора давления топлива

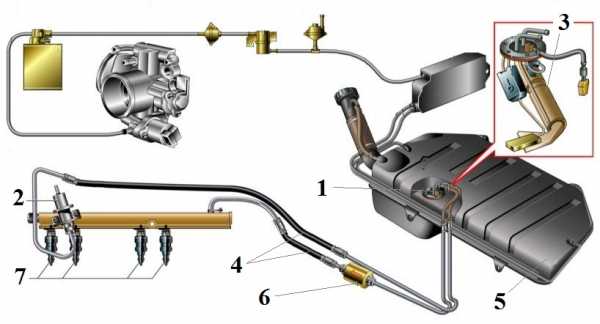

Чтобы понять, как работает устройство для проверки давления топлива, нужно знать, как он устроен. Состоит он из следующих частей:

  1. Топливного насоса;
  2. Регулятора давления;
  3. Насоса электронного управляющего блока;
  4. Топливопровода;
  5. Бака;
  6. Топливного фильтра;
  7. Форсунки;
  8. Инерционного переключателя.

Благодаря своему устройству, регулятор контролирует и поддерживает одно и то же давление топлива относительно к атмосферному. А где установлен регулятор давления топлива? Устанавливают его в топливном баке.

Особенности устройства прибора для контролирования топливного давления в системе с рециркуляцией топлива

РДТ разделён мембранной на две камеры:

  • Топливную;
  • Пружинную.

Сам держатель клапана соединён с мембраной и прижимает клапан к седлу. Давление топлива, которое подаётся в камеру через специальные впускные проходы, действует на мембрану снизу. Сверху же действует давление пружины и впускном коллекторе. Иногда давление может превышать усилие пружины. В данном случае приоткрывают клапан, перепуская бензин в обратный трубопровод. В этом случае необходимо учитывать давление во впускном коллекторе.

Во время работы топливного насоса, горючие выходит из бака, направляясь к фильтру. Там оно очищается и поступает в регулятор. Регулятор же без остановок держит эффективный напор в системе. Главное, все действия должны происходить правильно.

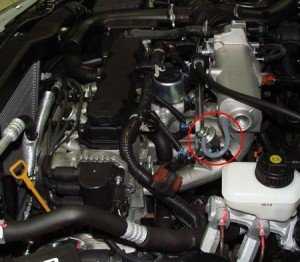

Само устройство находится внутри стального корпуса. Он же должен быть приспособлен к выдерживанию высокого давления. Сам механизм прибора состоит из диафрагмы и имеет также обратный клапан. Он препятствует возвращению топливу, которое находится под давлением обратно в магистраль.



Как работает регулятор давления топлива. Режим работы РДТ

Нужно помнить, что от разряжения во всасывающем коллекторе зависит уровень давления топлива в самой рампе: чем меньше разряжено, тем больше давление. Основной режим работы регулятора – холостой ход. Как раз в момент работы на таком ходу разрежение начинает достигать низкой точки, а уровень давления в рампе топливной приводит к наивысшему показателю. Данное значение наносят на корпус регулятора, дабы правильно производить контроль давления во время диагностики системы подачи.

Важно: если регулятор давления невозможно отремонтировать, его стоит менять на новый. Дабы избежать подобного, необходимо как можно чаще его проверять и следить за давлением. Это позволит вовремя избежать поломки и сэкономит ваши средства на приобретение очередного регулятора давления. Здесь нет гарантии, что новый регулятор не избежит подобных проблем.

Важно: несмотря на режим работы двигателя, РДТ должен всегда реагировать на изменения в нём



Признаки неисправности регулятора давления топлива

Спустя время пружина в регуляторе может просесть, не создавая необходимого усилия. Топливо начнёт возвращаться обратно в бак. Это вызовет снижение давления в топливной рейке. Такая поломка приведёт к недостатку топлива и потери мощности в двигателе.

Если же наблюдается подклинивание клапана, то уровень давления в топливной рамке будет изменяться каждый раз по-разному. В таком случае будет наблюдаться не регулярная работа двигателя, автомобиль во время разгона будет дёргаться.

Основные признаки неисправности регулятора давления топлива:

  • Неравномерная работа двигателя;
  • Остановка мотора на холостом ходу;
  • Резкое повышение или сильное падение частоты вращения коленвала на холостом ходу;
  • Потеря мощности мотора;
  • Плохое ускорение автомобиля во время переключения передач;
  • Плохая реакция на педаль газ;
  • Захлёбывание авто при движении, частые рывки;
  • Резкое повышение расхода.

При обнаружении хоть одного из выше перечисленных признаков, следует немедленно проверить прибор.

Причины неисправности регулятора давления топлива в автомобиле

Причина

Что собой представляет неисправность?

Не удержание клапаном нужного давленияПружина клапана может быть просажена, что приводит к возврату топлива обратно в бак и плохой работе двигателя
Плохое поступление топлива или полная закупорка регулятораОстановка двигателя на ходу. Топливо начинает литься из всех возможных щелей

Подклинивает клапанПроисходит изменение давления. Оно становится неравномерным, что и приводит к дёрганью машины при её разгоне.

К самым распространённым неисправностям относят механические повреждения деталей этого узла или же засорение в его части. Это и приводит к неисправности регулятора проверки давления топлива. Такие повреждения могут быть связанны с устареванием материалов, из которых сделан сам механизм. В связи с этим регулятор давления приходит в норму, но его работа уже не соответствует нормативным показателям. Например: происходит нарушения вакуума в его закрытой полости, что приводит к невозможному управлению регулятором оборотами двигателя. Ослабленная внутренняя пружина приводит к низкому давлению в топливной магистрали.

Есть ещё некоторые моменты, которые могут быть причинами неисправности РДТ:

  1. Долгий простой автомобиля;
  2. Некачественное топливо, разбавленное водой;
  3. Неисправность клапана.

Как проверить топливную рампу? Проверка РДТ самостоятельно

Проверка регулятора давления топлива проводят с целью выявления  неисправностей либо для профилактики. Подобные проверки делают, ориентируясь на рекомендации автопроизводителя. Но все же, как проверить давление в топливной рампе? В основном проверка заключается, в осмотре и проверке давления системы топлива во время различных оборотах двигателя. Потом проводят сравнения с показателями, которые соответствуют норме.

Необходимо тщательно осмотреть герметичность соединений, состояние вакуумного шланга, а также сам регулятор. Если же не обнаружено никаких повреждений и дефектов, то регулятор демонтируют, полностью его разобрав. При выявлении засорения данного узла производят его промывку.

Важно: диагностировать давление в топливной рампе следует проводить, используя манометр. Его подключают к специальному диагностическому штуцеру.



Как проверить регулятор давления топлива. Диагностика регулятора давления топлива

Самостоятельно также можно проверить регулятор. Для этого не нужно использовать никаких специальных инструментов и иметь особых навыков автомеханика. Нужно будет пережать или отсоединить клапан и наблюдать за силой струи. Или же для лучшей проверки используйте манометр.

Для измерения давления РДТ в двигателе при включении холостых оборотов стоит подключить манометр, устанавливая его между шлангом для топлива и штуцером. Не забудьте отсоединить вакуумный шланг. Ниже мы рассмотрим, какое давление в топливной рампе ваз 2110 должно быть.

Когда проводят замер давления в топливной рампе своими руками, давление должно начать увеличиваться от 0,3 до целых 0,7 Бар.

Если же давление осталось на месте, повторите процедуру. Бывает, что после ряда необходимых процедур, давление остаётся прежним. Значит, регулятор неисправен и уже не подлежит ремонту. Его нужно заменить.





Как влияют неисправности регулятора давления топлива, на работу двигателя?

Неисправный клапан регулятора отражается не только на работе, но и на самом запуске двигателя. При исправном приборе давление не падает в топливной рампе после того, как остановится двигатель. Если же клапан имеет неисправность, то падает давление в топливной рампе во время остановки двигателя. Двигатель не запустится до тех пор, пока нанос не заполнит полностью систему. И только после достижения нужного уровня, могут появиться первые сигналы запуска двигателя. Здесь уже будет всё зависеть от мощности аккумулятора. Иначе, двигатель так и не получится завести. Поэтому если не держит давление в топливной рампе – это говорит о неисправности!

Помимо выше указанного, могут происходить провалы газа во время разгона автомобиля, неустойчивый холостой ход, а также начнёт появляться общее ослабевание мощности двигателя.



Замена регулятора давления топлива ваз 2110 (и другие авто)

Чтобы ваш автомобиль был всегда на ходу, и не было проблем с регулятором давления топлива, нужно выделить время для тщательного осмотра.

1) Под капотом автомобиля отворите пробку штуцера, которая отвечает за контроль давления топлива на торце.

2) Возьмите специальный защитный металлический колпачок и аккуратно выворачивайте золотник из внутренней полости штуцера.

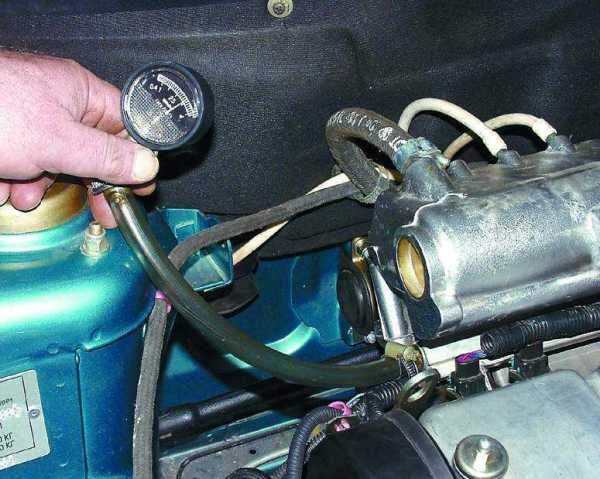

3) Потом присоедините к нему шланг с манометром. Закрепляют его на штуцере с помощью хомута. После этого стоит запустить двигатель и проверить давление, которое показывает манометр. Оно не должно быть выше 325 кПа (3,25 Бар).

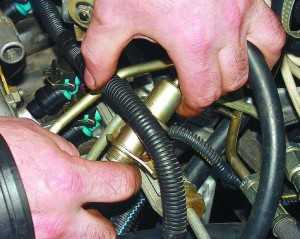

4) Отсоедините аккуратно шланг вакуумный от регулятора давления. Вы сразу увидите, как по манометру будет увеличиваться давление. Если этого не произошло – стоит произвести замену прибора на новый. Ремонту не исправленный прибор уже не подлежит. Но как поменять регулятор давления топлива?!

5) Теперь можно немного убавить давление в системе питания и вынуть вакуумный шланг с РДТ. Для этого понадобится отвернуть укрепляющую гайку на трубки слива топлива к регулятору давления.

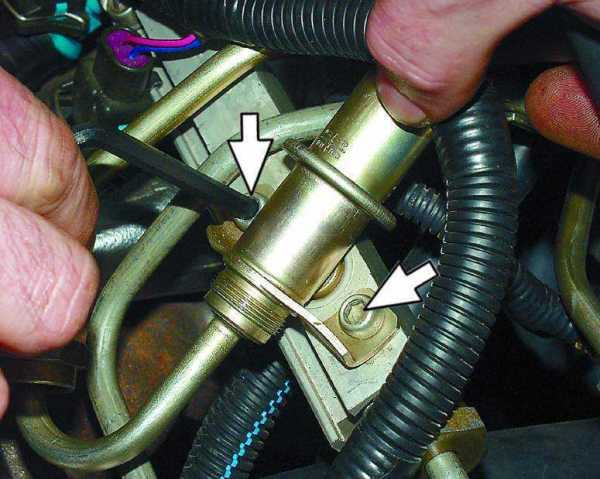

6) Нужно вывернуть два болта крепления прибора к топливной рампе.

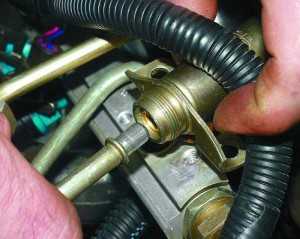

7) Теперь можно снять регулятор с самой трубки слива для топлива. Если кольцо сразу не отсоединилось и осталось в рампе, извлеките его. Его надевают на регулятор перед установкой. Устанавливать регулятор нужно в обратном порядке, соблюдая точную последовательность.

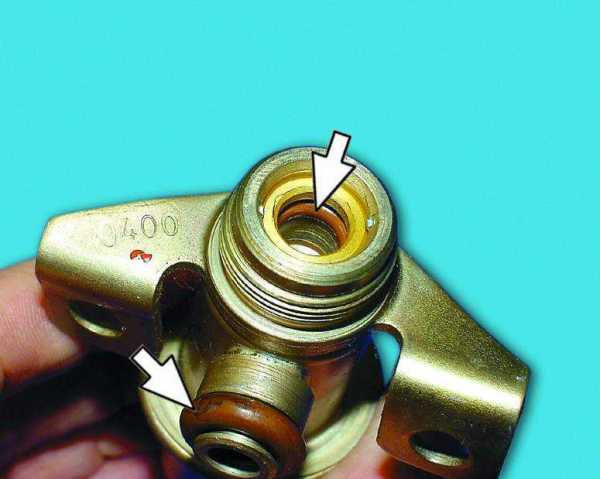

8 ) Новый регулятор также устанавливают в такой последовательности. Предварительно его проверяют на исправность и только потом собирают. После установки, проверьте его работу и исправность.

Так что теперь вы знаете, причины неисправности регулятора давления топлива и как заменить регулятор давления топлива. Самое главное не спешите, и соблюдайте последовательность действий.

Комментирование и размещение ссылок запрещено.

avtgid.ru

Принцип работы и устройство регулятора давления топлива

В процессе работы инжекторной системы питания, порция топлива подмешивается в проходящий поток воздуха (или непосредственно впрыскивается в цилиндры). Но чтобы форсунки смогли впрыснуть бензин нужно, чтобы он находился под давлением. Нагнетание топлива осуществляется электробензонасосом.

При этом создаваемое внутри топливной системы давление должно находится в строго заданном диапазоне. И поддерживает его в требуемом значении регулятор давления топлива, используемый в конструкции инжекторной системы.

Места установки

Содержание статьи

Место установки этого элемента зависит от конструктивных особенностей системы питания. В большинстве случаев на авто используются системы с рециркуляцией топлива. Ее особенность сводится к тому, что лишнее топливо, которое уже поступило на форсунки, сливается обратно в бак.  В такой системе регулятор устанавливается на топливной рампе (где и находится топливо перед поступлением на форсунки).

Но есть и системы, у которых рециркуляция не предусмотрена конструктивно, хотя и встречаются они редко. Поскольку сброса части бензина из рампы нет, то регулировка давления в системе осуществляется до того, как топливо попадет в рампу. В таких системах этот элемент устанавливается сразу за топливным насосом. Он может быть врезанным в топливную магистраль или же располагаться в баке.

Особенности конструкции

Регулятор давления бензина – один из немногих элементов системы, который не управляется с электронного блока. Этот узел – полностью механический и его функционирование основано на перепадах давления. Хотя в системах без рециркуляции срабатыванием датчика заведует ЭБУ. Поскольку встречаются они не часто, то далее рассматривать такие узлы мы не будем.

Стоит отметить, что РТД работает не в строго заданных значениях, он подстраивается под режим работы двигателя. То есть, при надобности он увеличивает или уменьшает давление в системе, чтобы обеспечить оптимальное смесеобразование.

Конструктивно этот элемент очень прост и состоит из корпуса, на котором расположены штуцеры и выводы для подсоединения к системе питания. Внутри этот корпус разделен мембраной на две камеры – топливную и вакуумную.

К топливной полости подходят для вывода – один используется для подачи топлива в камеру, а второй ведет на магистраль слива бензина в бак (обратку). Но второй канал закрыт клапаном, который связан с мембраной.

Со стороны вакуумной полости установлена пружина, которая воздействует на мембрану, обеспечивая перекрытие канала слива клапаном. Эта камера посредством штуцера трубкой соединена с впускным коллектором.

Работа регулятора на разных режимах

Принцип работы РТД

Если рассмотреть упрощенно принцип действия, то он достаточно прост. Насос закачивает топливо в рампу, из которой оно попадает также и в топливную камеру регулятора. Как только сила давления превысит жесткость пружины, мембрана начинает перемещаться в сторону вакуумной полости, увлекая за собой клапан. В результате канал слива открывается и часть бензина стекает в бак, при этом давление в рампе падает. Из-за этого пружина возвращает клапан с мембраной на место, и обратный канал закрывается.

Но как уже упоминалось, РДТ подстраивается под режим работы мотора. И делает это он за счет разрежения во впускном коллекторе. Чем больше будет это разрежение, тем сильнее будет его воздействие на мембрану. По сути, создаваемый вакуум создает противодействующее усилие пружине.

На деле все выглядит так: для работы мотора на холостом ходу увеличение количества топлива не нужно, поэтому и не требуется и повышенного давления.

На этом режиме работы дроссельная заслонка закрыта, поэтому во впускном коллекторе воздуха недостаточно и создается разрежение. А поскольку вакуумная камера  связана с коллектором патрубком, то вакуум создается и в ней. Под воздействием разрежения мембрана давит на пружину, поэтому для открытия клапана нужно меньше давления бензина.

При нагрузке же, когда дроссельная заслонка открыта, разрежения практически нет, из-за чего мембрана не участвует в создании усилия на пружину, поэтому давления требуется больше. Таким образом этот элемент функционирует в системе питания в зависимости от режима работы мотора.

Видео: Регулятор давления топлива. Плохо едет, плохо заводится.

Признаки неисправности. Основные поломки РТД

Несмотря на то, что этот механизм с виду незначительный элемент, от его работы в значительной степени зависит функционирование силовой установки. Все просто – если не будет обеспечиваться требуемое давление, в цилиндры будет подаваться меньшее количество бензина чем требуется.

Признаки неисправности

  • плохо заводиться;
  • глохнет на холостом ходу;
  • не развивает требуемой мощности;
  • дергается при наборе скорости;
  • обороты коленчатого вала «плавают»;

При наличие этих признаков существует вероятность, что неисправен РТД. Но поскольку такие симптомы могут давать также проблемы с электробензонасосом, фильтром или форсунками, то следует сначала удостовериться, что неисправен именно регулятор давления топлива.

В целом, из-за простоты конструкции, этот элемент выходит из строя очень редко. Основными его неисправностями являются снижение жесткости пружины (из-за чего давление в системе не поднимается до нормы), закупорка каналов и потеря герметичности корпуса. А поскольку регулятор считается не разборным, то в случае возникновения проблем он просто заменяется, тем более, что стоит он недорого.

Ещё кое-что полезное для Вас:

Проверка работоспособности. Замена

Видео: Замена РДТ на ваз 2114

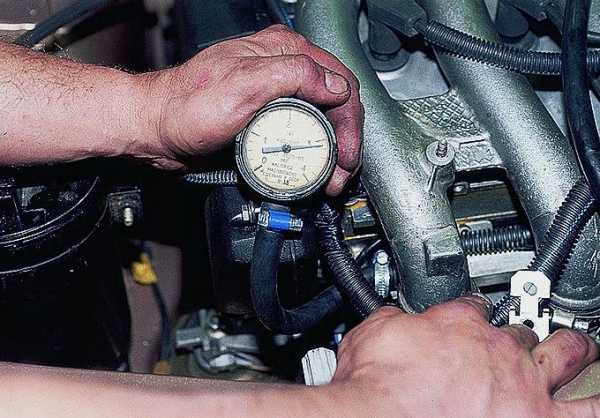

Проверить работоспособность узла можно при помощи манометра. И сделать это очень просто. На топливных рампах имеется штуцер сброса давления в системе, который и используется для проверки создаваемого давления в системе.

Для примера, рассмотрим, как проверяется регулятор давления на примере ВАЗ-2110 с инжектором. Все, что потребуется для проверки – это манометр, маслостойкий шланг и два хомута. А далее:

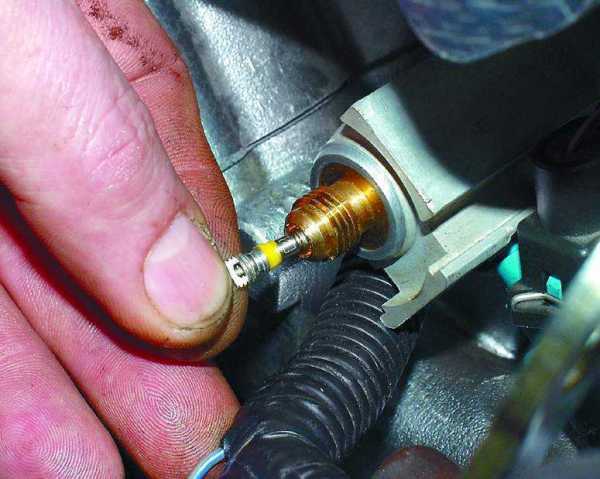

Так выкручивается золотник из штуцера

  1. Снимаем защитный колпачок со штуцера сброса давления на рампе.
  2. Аккуратно и неспешно колесным колпачком отворачиваем немного золотник, выжидаем сброса давления и полностью его выкручиваем.
  3. На штуцер надеваем подготовленный шланг и фиксируем его хомутом.
  4. Второй конец шланга соединяем с манометром и тоже зажимаем хомутом.
  5. Заводим двигатель и устанавливаем малые обороты (холостой ход).
  6. Смотрим на манометр. Если насос, форсунки и фильтр в нормальном состоянии, то показания манометра должны составлять 2,8-3,2 Атм.

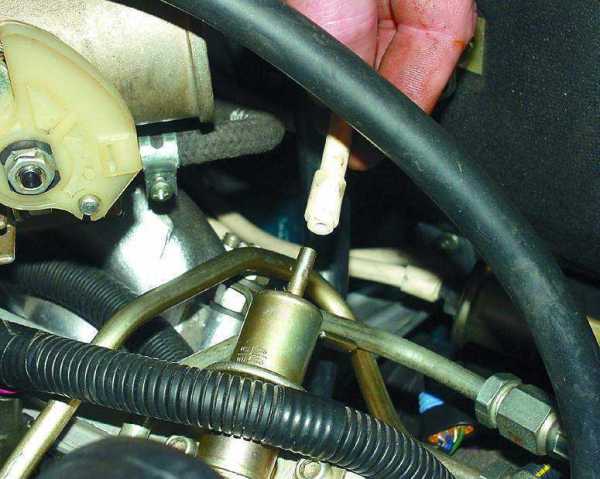

  7. Стягиваем со штуцера вакуумной камеры регулятора патрубок, ведущий к коллектору. Это действие должно сопровождаться повышением давления на 0,2-0,7 Атм.

Если есть хоть какое-то несоответствие, то необходимо искать причину. К примеру, насос не смог обеспечить необходимое давление. И лучше всего начать с регулятора давления, поскольку добраться до него не сложно.

Из инструментов для снятия регулятора на ВАЗ-2110 потребуется ключ на 24 и шестигранник на 5.

Регулятор снимается так:

  1. Откручиваем ключом на 24 гайку трубки слива бензина в бак.
  2. Шестигранником выкручиваем два болта крепления элемента.
  3. Аккуратно его извлекаем.
  4. Устанавливаем на место новый элемент.
  5. Делаем замеры давления.

Если после проделанной процедуры показания замеров не улучшились, следует проверять работоспособность остальных элементов системы.

Напоследок отметим, что регуляторы давления топлива используются не только инжекторных моторах. В дизельных агрегатах с системой питания Common Rail он тоже используется. Только в этой системе регулятор – электромагнитный и его работой управляет ЭБУ.

avtomotoprof.ru

Признаки неисправности регулятора давления топлива

Конструкция современных автомобилей во многом отличается от предыдущих поколений. Это связано с тем, что внутренности легковушек ведущих автокомпаний буквально нашпигованы прогрессивными усовершенствованными системами, работающими слаженно друг с другом. При вероятных отказах работоспособности отдельных узлов проблемы могут становиться глобальными для функционирования авто в целом.

Особая ответственность лежит на топливной системе. Четкая подача горючей смеси в цилиндры и выдерживание рабочих режимов обеспечит стабильную работу двигателю. В такой ситуации автомобилистам нужно знать признаки неисправности регулятора давления топлива.

Принцип работы РДТ

Прежде чем выяснять, как устроен и из чего состоит прибор, необходимо учитывать, где находится регулятор давления топлива. Обычно данный мембранный клапан монтируется на рампе. Последняя представляет собой обязательный элемент ДВС, работающего на принципе распределенного впрыска. В задачи рампы входит подача топлива и перераспределение его по форсункам.

Обнаружить можно клапан давления топлива в рампе или в топливном баке. Второй вариант актуален для конструкции, в которой не предусматривается рециркуляция горючего.

В классическом варианте исполнения регулятор состоит из таких компонентов:

  • жесткий металлический корпус;
  • блокирующая крышка;
  • патрубок для вакуумной системы;
  • гибкая мембрана;
  • рабочий топливный клапан.

Внутреннее деление пространства происходит на вакуумную и топливную плоскости.

Как работает регулятор давления топлива

С одной стороны в регуляторе давление формируется благодаря пружине и это сочетается с давлением от впускного коллектора. В обратном направлении усилие создается топливным насосом. При превышении сил сжатия пружины и энергии от впускного коллектора открывается мембранный клапан. В данном цикле обеспечивается впуск горючего в необходимом объеме. Далее давление от подаваемого топлива снижается и происходит закрытие мембраны регулятора давления.

Схематически функциональность обеспечивается благодаря особенностям конструкции. В одной из двух камер происходит нагнетание топлива. В оставшейся работает пружинка. Разделены полости мембраной, открывающейся при разнице в давлении.

Важно знать, что некоторые модели современных автомобилей не имеют такой детали, как клапан регулировки давления топлива.

При отсутствии клапана его функции возлагаются на электронный спецдатчик. Он замеряет напряжение в электронасосе, обеспечивающем подачу бензина в систему. Благодаря данному решению удается фиксировать на оптимальном уровне давление, а также заниматься дистанционной регулировкой подачи топлива. Таким образом удается непосредственно управлять насосом.

Разработанная на электрической базе система является весьма точной при сравнении с механическим аналогом. Однако, практика показывает, что «механика» дает больше надежности при эксплуатации в отечественных условиях. Блок в меньшей степени подвергается негативному внешнему воздействию.

Признаки неработоспособности прибора

Эксплуатируется клапан в интенсивном ритме. Длительные нагрузки сказываются на его работоспособности. Необходимо своевременно выявлять симптом неисправности регулятора давления топлива, чтобы проводить его замену. Сбои и неполадки определяются в большинстве случаев по косвенным признакам. К подобным факторам относятся следующие явления:

  • повышается топливный расход;
  • ухудшаются мощностные характеристики ДВС;
  • силовая установка теряет стабильность работы на холостом ходу;
  • возникают провалы или появляются рывки во время переключения скоростных режимов;
  • машина неадекватно отзывается на нажатие педали «газа».

Начинается зачастую проверка регулятора давления топлива с определения качества пружин. Со времени эксплуатации прибора их жесткость снижается. Такое явление негативно отражается на работоспособности, в частности, происходит открытие клапана раньше, чем требует этого рабочий цикл.

Результатом падения жесткости служит отправка топлива в бак в больших количествах, чем это предполагалось конструкторами. Одновременно снижается давление в системе, а двигатель теряет КПД и мощность. Если имеется конструкционная возможность, то проводится замена слабой пружинки.

Оказывает негативное влияние на функционирование также низкое качество отечественного топлива. В результате происходит засорение мембраны, после которого она не может закрываться частично или полностью. В результате также падает топливное давление в системе, что приводит к отрицательным явлениям.

Избавиться от механических засорений можно с помощью чистки. Это осуществляется, если позволяет конструкция аппарата. Стоит учитывать, что ремонт регулятора давления топлива не всегда спасает пользователей. Это случается при значительном износе или выработке клапан в целом либо отдельных его частей. Не всегда удается восстановить работу элемента в полной мере.

Встречаются случаи, когда происходит заклинивание РДТ. При этом движок просто глохнет, а параллельно топливо начинает течь из слабогерметичных стыков. Здесь ремонт является малоперспективным, остается лишь полная замена узла на новый. Если такое случается, то стоит менять заправочную станцию или заранее не заправляться на сомнительных АЗС, также стоит проверить работоспособность топливного фильтра, несправившегося с качественной очисткой.

Нередко случаются частичные потери работоспособности клапанов. В такой ситуации мотор работает рывками, которые водитель прекрасно ощущает во время эксплуатации авто. Иногда их чувствуют и пассажиры. Актуальной будет своевременная очистка проходов, возвращая изделию работоспособность.

Менее восприимчивым к качеству бензина является электронный прибор. Также на него мало оказывают влияние механические факторы. Однако, он не лишен своих недостатков, слабых мест и характерных уязвимостей. Но если избегать ситуаций с некачественным топливом, то можно в большей степени устраниться от потери работоспособности регулятора.

Способы проверки на работоспособность

Проконтролировать состояние РДТ для машин, которые оборудованы непосредственным топливным впрыском, удастся с помощью манометра, рассчитанного на измерение в пределах до 10 атм. Правильное подключение прибора будет в промежуток между выходным штуцером и топливным шлангом.

Выявить расхождения удастся при сравнении показаний с эталонными значениями. Это поможет определить исправность регулятора давления топлива.

На ВАЗовских старых моделях бывалые водители пережимают или полностью отсоединяют перепускной клапан. В этот момент необходимо обращать внимание на силу струи. Чем она выше, тем соответственно больше давление. Для инжекторных ДВС данная методика теряет актуальность, также и в высокой достоверности ее результатов можно усомниться.

При замерах манометром на холостых оборотах нужно откидывать вакуумный шланг. Оптимальными считаются колебания в пределах с 0,3 до 0,7 бар. Когда такое отклонение отсутствует, то можно провести замену вакуумного шланга. При отрицательном результате давление будет близким к нулю, что свидетельствует о неисправности клапана. Последний в такой ситуации требует замены.

Установка нового регулятора давления топлива

В первую очередь для контроля на торце вывинчиваем штуцерную пробку, оснащенную для герметичности уплотнительным кольцом. Визуально контролируем степень изношенности кольца, при необходимости проводим его замену или пробки в сборе.

Выкручиваем зонтик из штуцера. Обычно в этом автослесарям помогает тыльная сторона металлического защитного колпака, свинченного с шины.

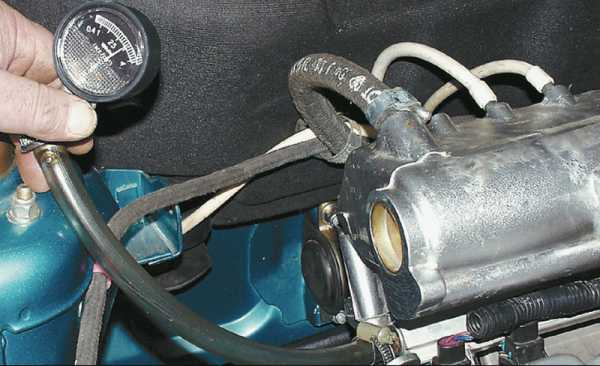

Надеваем шланг с манометра на освободившийся штуцер. Для фиксации необходимо воспользоваться качественными хомутами.

При диагностике можно воспользоваться автомобильным манометром. Проворачиваем ключ в зажигании и заводим мотор на холостых оборотах. Предпочтительными значениями являются показания в пределах 285-320 кПа либо 2,85-3,2 кгс/см2.

На следующем этапе откидываем патрубок шланга от регулятора и смотрим на показания манометра. Повышение должно достигнуть значений на 20–70 кПа больше от стартового уровня. Когда отсутствует требуемый эффект, то в обязательном порядке проводим замену.

Нужно знать, каким образом понижать давление в системе питания. Придется отвинтить гайку крепления топливной трубки. Также вывинчиваем пару болтов, которыми регулятор фиксируется к раме.

Аккуратно вынимаем штуцер регулятора из полости топливной рампы, чтобы полностью избавиться от него при демонтаже. Заранее нужно откинуть топливную трубку.

Таким образом полный демонтаж завершен. Осталось поставить на свое место новую деталь и проконтролировать ее работоспособность таким же методом, как и предыдущую (манометром). Сборка осуществляется в порядке, обратном разборке.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

ktonaavto.ru

Что такое регулятор давления топлива, признаки неисправности

Системы подачи топлива двигателей внутреннего сгорания с течением времени становятся все сложнее. Связано это с постоянно растущими требованиями к отдаче ДВС, расходу топлива и экологичности. Работа системы подачи топлива современного автомобильного мотора зависит от большого количества датчиков и регуляторов. Регулятор давления топлива (РДТ) один из них.

РДТ как часть топливной системы

Давление в топливной рампе двигателя внутреннего сгорания  должно оставаться неизменным. Это необходимо для нормальной работы мотора во всем диапазоне оборотов. Слишком высокое давление приводит к увеличению расхода горючего, слишком низкое — к неустойчивой работе двигателя. Устройство, управляющее давлением топлива, поддерживает постоянное давление и открывает путь возвращения избыточному количеству бензина обратно в бак. Находится он на топливной рампе.

Конструкция регулятора давления топлива

Конструктивно устройство состоит из следующих частей:

  • корпус РДТ;
  • мембрана;
  • пружина;
  • обратный клапан.

Через штуцеры к корпусу присоединены:

  • вакуумный шланг;
  • подающий топливопровод;
  • обратный топливопровод.

На холостом ходу обратный клапан устройства открыт, так как разряжение во впускном коллекторе двигателя максимально. Поскольку бензонасос имеет постоянную производительность, а для устойчивой работы двигателя в цилиндры нужно подавать меньшие порции топлива, большая часть закаченного горючего возвращается в бак через клапан обратного слива. Регулятор давления подбирается таким образом, чтобы давление в рампе поддерживалось в установленных приделах (при повышении оборотов давление немного увеличивается).

Когда двигатель выключен, то клапан устройства закрыт. Таким образом в топливной рампе постоянно поддерживается высокое давление для облегчения пуска после остановки мотора.

Признаки неисправности РДТ

Когда регулятор неисправен, то нарушается нормальный режим работы ДВС. Такое состояние РДТ можно предположить, когда имеются следующие признаки:

  • мотор работает неровно;
  • двигатель глохнет на оборотах холостого хода;
  • замедленная реакция на нажатие акселератора;
  • при резком нажатии на акселератор в работе мотора есть ощутимый провал;
  • рывки при движении, мотор захлебывается;
  • расход топлива резко возрастает.

Такое явление, как затрудненный запуск двигателя, тоже может свидетельствовать о неисправности регулятора.

Почему РДТ вышел из строя

Причин выхода из строя регулятора давления топлива несколько. Ими могут быть:

  • ослабление пружины;
  • механические повреждения мембраны;
  • износ или заклинивание обратного клапана;
  • засорение посторонними частицами.

На долговечность РДТ влияет прежде всего качество заливаемого топлива и соблюдение интервала замены топливных фильтров: сетки электробензонасоса и тонкой очистки. Длительные простои автомобиля также могут отрицательно влиять на работоспособность прибора.

Проверка работоспособности

Любой ремонт следует начинать с диагностики неисправности. Топливная система не является исключением из этого правила. Популярный среди автолюбителей способ ремонта «методом научного тыка», когда по очереди меняют детали, которые предположительно могут быть виноваты в возникновении наблюдаемого дефекта, может оказаться очень накладным. Если нет навыка, то диагностику и ремонт лучше поручить проверенным специалистам.

РДТ не является электронным датчиком, поэтому проверить его работоспособность с помощью электрических измерительных приборов не получится. Проверить состояние регулятора можно только измерив давление в топливной рампе. Для этой цели через специальный штуцер к рампе подсоединяют манометр. Подключение манометра должно производится только в соответствии с руководством по ремонту конкретной модели автомобиля.

После подсоединения манометра мотор запускают и замеряют давление топлива в рампе на холостом ходу. Полученное значение сравнивают с номинальным, которое обычно указывается непосредственно на корпусе регулятора. Обычно эта величина составляет 3 кгс/см2.

Следует обратить внимание на то, чтобы давление не падало сразу после остановки мотора. Уменьшение значения сразу после выключения мотора также говорит о неисправности регулятора.

В некоторых случаях диагностировать неисправность можно и без манометра. Когда двигатель неустойчиво работает на холостых оборотах можно пережать обратную топливную магистраль. Если нормальная работа мотора восстанавливается, то значит клапан регулятора пропускает бензин в сливную магистраль. Способ неприемлем, если топливная магистраль металлическая.

Ремонт регулятора холостого хода

А вот ремонт производители как раз и не предусматривают. Во всех случаях обнаружения неисправности регулятор давления подлежит замене. Учитывая то, что стоимость детали, как правило, невысока, самостоятельная разборка и ремонт регулятора лишены всякого смысла.

autolirika.ru

Как проверить регулятор давления топлива? Самостоятельная диагностика РДТ |

В этой статье я расскажу о том, что такое регулятор давления топлива (РДТ), где он находится, а также о том, как провести его диагностику своими руками.

Регулятор давления расположен на топливной рампе, его задача заключается в том, чтобы поддерживать правильное давления в топливной системе при разных рабочих режимах.

Как работает регулятора давления топлива?

Регулятор давления представляет собой мембранный клапан, с одной стороны на нее воздействует топливо, с другой — пружина впускного коллектора. Когда мотор выходит из нагрузки, происходит открытие клапана, после чего неиспользованное топливо возвращается обратно в топливный бак. После включения топливного насоса, топливо подается из бака, проходит очистку в топливном фильтре, затем поступает в регулятор, который во время этого цикла поддерживает правильное давление в топливной системе. Главной задачей РДТ является поддержание оптимального давления в топливной системе и обеспечение правильной работы двигателя. Из-за недостатка давления, работа двигателя меняется, если вы проверили насос, топливопровод и не обнаружили нарушений, скорее всего проблема в регуляторе давления топлива.

Признаки неисправного РДТ:

  1. Нестабильная работа двигателя;
  2. Машина глохнет на холостых, плохо реагирует на педаль «газа»;
  3. Снижение мощности двигателя, плохая динамика;
  4. Двигатель захлебывается во время движения;
  5. Увеличенный расход топлива.

Причины неисправности регулятора давления топлива

  1. Клапан не может удержать необходимого давления. Причина может заключаться в просадке пружины клапана, в результате он возвращает топливо обратно в бак, из-за чего двигатель заводится плохо;
  2. Затруднен ход топлива или произошла полная закупорка;
  3. Клапан подклинивает. Давление изменяется неравномерно, в результате чего машина начинает дергаться особенно во время разгона.

Как проверить регулятор давления топлива, то есть диагностика РДТ своими руками

Есть несколько способов, как проверить РДТ в домашних условиях. Одним из самых «древних» вариантов проверки является — пережатие или отсоединение «перепускного клапана», при этом ведется наблюдение за силой струи. Такой способ проверки регулятора давления топлива практиковали еще наши деды на первых ВАЗовских моделях. После того как на смену карбюраторам пришли инжекторы способ стал неактуальным.

Самый верный и эффективный способ проверить давление в топливной системе — использовать манометр.

Для того чтобы измерить давление РДТ в двигателе на холостых оборотах необходимо подключить манометр между штуцером и топливным шлангом, при этом нужно отсоединить вакуумный шланг. Во время проведения замеров давление в системе должно возрастать от 0,3 до 0,7 Бар.

Более подробно о том как проверить РДТ вы узнаете посмотрев тематическое видео Как проверить регулятор давления топлива:

Если же во время замеров вы не увидели роста – замените вакуумный шланг и повторите процедуру. Если же и это не дало результатов и РДТ по прежнему показывает нулевое давление, можно сделать вывод о неисправном регуляторе давления топлива. РДТ не подлежит ремонту, поэтому его нужно заменить.

Источник

avtopulsar.ru

Регулятор давления топлива – проверяем работоспособность!

Сначала необходимо узнать, где находится клапан (регулятор) давления топлива… А далее мы научимся непосредственно проверять его работу. Так что займемся этим как можно скорее, а там и наладить работу получится без проблем. Приступим.

Как заметить неисправность регулятора давления топлива?

Регулятор установлен на топливной рампе и необходим для поддержки определенного перепада давления. В него входят следующие детали: бак, форсунки, топливопривод и насос, переключатель и насос управляющего блока. Принцип работы регулятора давления топлива можно представить таким образом: в самом начале работы насоса горючее покидает бак и проходит систему очистки в фильтре. После этого поступает в регулятор, здесь безостановочно держится однородный напор в системе. В системе без рециркуляции эта деталь должна располагаться в баке. Функция ее остается такой же, она должна поддерживать давление топлива.

Неисправность регулятора давления топлива заметить можно по определенным проблемам авто. У вас может заглохнуть мотор на холостом ходу, или вы начинаете замечать, как двигатель во время движения теряет мощность. Если при переключении передач ваш автомобиль плохо начинает ускоряться, проблема также может быть в регуляторе давления топлива. При движении, если возникают резкие рывки, двигатель начинает захлебываться или реакция на педаль газа практически отсутствует, все это предпосылки к поломке регулятора. Самый распространенный симптом: когда резко повышается расход топлива. Для этого не надо даже производить какие-либо вычисления, вы сами заметите, как он стремительно увеличился.

Регулятор давления топлива – отчего он может сломаться?

Чтобы убедиться в неисправности, вы можете воспользоваться одним из способов проверки. Многие слесари могут вам рассказать самый простой и быстрый вариант, как проверить регулятор давления топлива с манометром, мы сделаем это чуть ниже. Проблемы, как правило, происходят из-за того, что по истечении определенного времени пружина, которая держит давления в насосе, проседает. Тем самым она уже не создает необходимого напора, и в результате этого часть горючего возвращается обратно в бак, и, следовательно, снижается давление в топливной рейке. В итоге мы имеем большой недостаток топлива и потерю мощности во время работы двигателя.

Также ряд проблем может возникнуть, если клапан давления начнет подклинивать. В данном случае давление в топливной рамке начнет резко меняться, это будет происходить не закономерно. Отсюда будет сразу заметна неустойчивая и ненадежная работа двигателя. Вы сразу почувствуете дерганье при разгоне или одну их тех неисправностей, которые вы могли узнать выше. Итак, пришло время поэтапно разобрать, как же происходит замена регулятора давления топлива. Сначала мы также рассмотрим, как провести проверку регулятора, а затем его снятие.

Как производится замена регулятора давления топлива?

Выделяем время, надеваем рабочую одежду и лезем под капот. Отворачиваем пробку штуцера, чтобы контролировать давление топлива на торце. Воспользовавшись специальным металлическим защитным колпачком, аккуратно выверните из внутренней полости штуцера золотник. Дальше вам необходимо присоединить к нему шланг с манометром. Закрепляем этот самый шланг на штуцере при помощи хомута. Дальше пускаем двигатель и проверяем давление, которое показано на манометре.

Давление, которое будет показывать прибор, не должно превышать 325 кПА. Затем отсоединяем вакуумный шланг от регулятора – давление по манометру будет увеличиваться.

По всем правилам оно должно увеличиться на 20 или 70 кПа. Если же увеличения не произошло, то вам просто необходимо будет заменить регулятор. Если увеличение происходит, то проверка регулятора давления топлива прошла успешно, и замену производить не имеет смысла. Теперь переходим к непосредственному снятию регулятора. Первым делом необходимо снизить давление в системе питания. Потом мы плавно снимаем вакуумный шланг с регулятора давления топлива и отворачиваем гайку крепления трубки слива горючего. Она присоединена непосредственно к нему. Далее выворачиваем два болта, которые служат для плотного крепления этого узла к топливной раме, и выводим штуцер из отверстия.

Теперь аккуратно, без лишних резких движений, снимаем регулятор с трубки слива топлива. Если вы не смогли снять уплотнительное кольцо вместе с ним, то снимите кольцо отдельно и сразу наденьте на регулятор, который будете устанавливать. Иначе кольцо потеряется, и вам придется покупать новое, так как установка без этого кольца не имеет смысла. Теперь вам всего лишь осталось установить регулятор в обратном порядке. Как правило, редко когда производят ремонт регулятора давления топлива, чаще всего бывает проще и дешевле произвести замену на новый.

carnovato.ru

Как работает регулятор давления топлива. Признаки неисправности регулятора давления топлива

Очень важно, чтобы автомобиль радовал своего хозяина не только внешним видом, но и работой без поломок. Для этого необходимо правильно за ним ухаживать и заправлять только качественным топливом. Современные технологии дают возможность обезопасить авто от непредвиденных повреждений или предупредить их. Так, большинство автолюбителей используют специальный прибор, который регулирует давление топлива на выходе в форсунке при разном режиме работы двигателя.

Давление топлива, которое подаётся через форсунки и направляется во впускной коллектор, должно быть неизменным независимо от нагрузки. Регулятор, отвечающий за давление топлива автомобиля, должен правильно рассчитывать объём поступающего топлива в системах с его рециркуляцией. Это позволяет контролировать давление бензина внутри топливной рейки, а также давление внутри впускного коллектора. Данный прибор помогает поддерживать разницу давлений. Поддерживает он также и давление топлива на форсунке и воздуха во впускном коллекторе. Это необходимая вещь, если хотите контролировать правильный расход топлива и предотвратить выход автомобиля из строя. При правильном уходе за прибором и, если будете использовать хороший бензин, то регулятор прослужит вам долгое время. Не забывайте постоянно его проверять  и настраивать.Когда данный регулятор выходит из строя, то мотор автомобиля начинает терять мощность, а двигатель работает неравномерно. Дабы не допускать подобного, следует регулярно проверять регулятор давления. Это поможет вам избежать ряд неисправностей в автомобиле и сэкономит ваши средства на приобретении новых запчастей. Поэтому каждый должен знать, как работает регулятор давления топлива.

Читайте по теме: Проверка и замена регулятора давления топлива Chevrolet Niva

Принцип работы регулятора давления топлива

Чтобы понять, как работает устройство для проверки давления топлива, нужно знать, как он устроен. Состоит он из следующих частей:

  1. Топливного насоса;
  2. Регулятора давления;
  3. Насоса электронного управляющего блока;
  4. Топливопровода;
  5. Бака;
  6. Топливного фильтра;
  7. Форсунки;
  8. Инерционного переключателя.

Благодаря своему устройству, регулятор контролирует и поддерживает одно и то же давление топлива относительно к атмосферному. А где установлен регулятор давления топлива? Устанавливают его в топливном баке.

Особенности устройства прибора для контролирования топливного давления в системе с рециркуляцией топлива

РДТ разделён мембранной на две камеры:

  • Топливную;
  • Пружинную.

Сам держатель клапана соединён с мембраной и прижимает клапан к седлу. Давление топлива, которое подаётся в камеру через специальные впускные проходы, действует на мембрану снизу. Сверху же действует давление пружины и впускном коллекторе. Иногда давление может превышать усилие пружины. В данном случае приоткрывают клапан, перепуская бензин в обратный трубопровод. В этом случае необходимо учитывать давление во впускном коллекторе.

Во время работы топливного насоса, горючие выходит из бака, направляясь к фильтру. Там оно очищается и поступает в регулятор. Регулятор же без остановок держит эффективный напор в системе. Главное, все действия должны происходить правильно.

Само устройство находится внутри стального корпуса. Он же должен быть приспособлен к выдерживанию высокого давления. Сам механизм прибора состоит из диафрагмы и имеет также обратный клапан. Он препятствует возвращению топливу, которое находится под давлением обратно в магистраль.



Как работает регулятор давления топлива. Режим работы РДТ

Нужно помнить, что от разряжения во всасывающем коллекторе зависит уровень давления топлива в самой рампе: чем меньше разряжено, тем больше давление. Основной режим работы регулятора – холостой ход. Как раз в момент работы на таком ходу разрежение начинает достигать низкой точки, а уровень давления в рампе топливной приводит к наивысшему показателю. Данное значение наносят на корпус регулятора, дабы правильно производить контроль давления во время диагностики системы подачи.

Важно: если регулятор давления невозможно отремонтировать, его стоит менять на новый. Дабы избежать подобного, необходимо как можно чаще его проверять и следить за давлением. Это позволит вовремя избежать поломки и сэкономит ваши средства на приобретение очередного регулятора давления. Здесь нет гарантии, что новый регулятор не избежит подобных проблем.

Важно: несмотря на режим работы двигателя, РДТ должен всегда реагировать на изменения в нём



Признаки неисправности регулятора давления топлива

Спустя время пружина в регуляторе может просесть, не создавая необходимого усилия. Топливо начнёт возвращаться обратно в бак. Это вызовет снижение давления в топливной рейке. Такая поломка приведёт к недостатку топлива и потери мощности в двигателе.

Если же наблюдается подклинивание клапана, то уровень давления в топливной рамке будет изменяться каждый раз по-разному. В таком случае будет наблюдаться не регулярная работа двигателя, автомобиль во время разгона будет дёргаться.

Основные признаки неисправности регулятора давления топлива:

  • Неравномерная работа двигателя;
  • Остановка мотора на холостом ходу;
  • Резкое повышение или сильное падение частоты вращения коленвала на холостом ходу;
  • Потеря мощности мотора;
  • Плохое ускорение автомобиля во время переключения передач;
  • Плохая реакция на педаль газ;
  • Захлёбывание авто при движении, частые рывки;
  • Резкое повышение расхода.

При обнаружении хоть одного из выше перечисленных признаков, следует немедленно проверить прибор.

Причины неисправности регулятора давления топлива в автомобиле

ПричинаЧто собой представляет неисправность?
Не удержание клапаном нужного давленияПружина клапана может быть просажена, что приводит к возврату топлива обратно в бак и плохой работе двигателя
Плохое поступление топлива или полная закупорка регулятораОстановка двигателя на ходу. Топливо начинает литься из всех возможных щелей
Подклинивает клапанПроисходит изменение давления. Оно становится неравномерным, что и приводит к дёрганью машины при её разгоне.

К самым распространённым неисправностям относят механические повреждения деталей этого узла или же засорение в его части. Это и приводит к неисправности регулятора проверки давления топлива. Такие повреждения могут быть связанны с устареванием материалов, из которых сделан сам механизм. В связи с этим регулятор давления приходит в норму, но его работа уже не соответствует нормативным показателям. Например: происходит нарушения вакуума в его закрытой полости, что приводит к невозможному управлению регулятором оборотами двигателя. Ослабленная внутренняя пружина приводит к низкому давлению в топливной магистрали.

Есть ещё некоторые моменты, которые могут быть причинами неисправности РДТ:

  1. Долгий простой автомобиля;
  2. Некачественное топливо, разбавленное водой;
  3. Неисправность клапана.



Как проверить топливную рампу? Проверка РДТ самостоятельно

Проверка регулятора давления топлива проводят с целью выявления  неисправностей либо для профилактики. Подобные проверки делают, ориентируясь на рекомендации автопроизводителя. Но все же, как проверить давление в топливной рампе? В основном проверка заключается, в осмотре и проверке давления системы топлива во время различных оборотах двигателя. Потом проводят сравнения с показателями, которые соответствуют норме.

Необходимо тщательно осмотреть герметичность соединений, состояние вакуумного шланга, а также сам регулятор. Если же не обнаружено никаких повреждений и дефектов, то регулятор демонтируют, полностью его разобрав. При выявлении засорения данного узла производят его промывку.

Важно: диагностировать давление в топливной рампе следует проводить, используя манометр. Его подключают к специальному диагностическому штуцеру.



Как проверить регулятор давления топлива. Диагностика регулятора давления топлива

Самостоятельно также можно проверить регулятор. Для этого не нужно использовать никаких специальных инструментов и иметь особых навыков автомеханика. Нужно будет пережать или отсоединить клапан и наблюдать за силой струи. Или же для лучшей проверки используйте манометр.

Для измерения давления РДТ в двигателе при включении холостых оборотов стоит подключить манометр, устанавливая его между шлангом для топлива и штуцером. Не забудьте отсоединить вакуумный шланг. Ниже мы рассмотрим, какое давление в топливной рампе ваз 2110 должно быть.

Когда проводят замер давления в топливной рампе своими руками, давление должно начать увеличиваться от 0,3 до целых 0,7 Бар.

Если же давление осталось на месте, повторите процедуру. Бывает, что после ряда необходимых процедур, давление остаётся прежним. Значит, регулятор неисправен и уже не подлежит ремонту. Его нужно заменить.





Как влияют неисправности регулятора давления топлива, на работу двигателя?

Неисправный клапан регулятора отражается не только на работе, но и на самом запуске двигателя. При исправном приборе давление не падает в топливной рампе после того, как остановится двигатель. Если же клапан имеет неисправность, то падает давление в топливной рампе во время остановки двигателя. Двигатель не запустится до тех пор, пока нанос не заполнит полностью систему. И только после достижения нужного уровня, могут появиться первые сигналы запуска двигателя. Здесь уже будет всё зависеть от мощности аккумулятора. Иначе, двигатель так и не получится завести. Поэтому если не держит давление в топливной рампе – это говорит о неисправности!

Помимо выше указанного, могут происходить провалы газа во время разгона автомобиля, неустойчивый холостой ход, а также начнёт появляться общее ослабевание мощности двигателя.



Замена регулятора давления топлива ваз 2110 (и другие авто)

Чтобы ваш автомобиль был всегда на ходу, и не было проблем с регулятором давления топлива, нужно выделить время для тщательного осмотра.

1) Под капотом автомобиля отворите пробку штуцера, которая отвечает за контроль давления топлива на торце.

2) Возьмите специальный защитный металлический колпачок и аккуратно выворачивайте золотник из внутренней полости штуцера.

3) Потом присоедините к нему шланг с манометром. Закрепляют его на штуцере с помощью хомута. После этого стоит запустить двигатель и проверить давление, которое показывает манометр. Оно не должно быть выше 325 кПа (3,25 Бар).

4) Отсоедините аккуратно шланг вакуумный от регулятора давления. Вы сразу увидите, как по манометру будет увеличиваться давление. Если этого не произошло – стоит произвести замену прибора на новый. Ремонту не исправленный прибор уже не подлежит. Но как поменять регулятор давления топлива?!

5) Теперь можно немного убавить давление в системе питания и вынуть вакуумный шланг с РДТ. Для этого понадобится отвернуть укрепляющую гайку на трубки слива топлива к регулятору давления.

6) Нужно вывернуть два болта крепления прибора к топливной рампе.

7) Теперь можно снять регулятор с самой трубки слива для топлива. Если кольцо сразу не отсоединилось и осталось в рампе, извлеките его. Его надевают на регулятор перед установкой. Устанавливать регулятор нужно в обратном порядке, соблюдая точную последовательность.

8 ) Новый регулятор также устанавливают в такой последовательности. Предварительно его проверяют на исправность и только потом собирают. После установки, проверьте его работу и исправность.

Так что теперь вы знаете, причины неисправности регулятора давления топлива и как заменить регулятор давления топлива. Самое главное не спешите, и соблюдайте последовательность действий.

portalvaz.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
