Как работает датчик детонации двигателя: Как работает датчик детонации двигателя и для чего он нужен

описание, устройство и принцип работы

Оптимальная работа двигателя автомобиля во многом зависит от нормального сгорания топлива в цилиндрах. Для этого должно быть выполнено как минимум два условия – качественное топливо и правильно выставленный угол опережения зажигания. Выполнение этих условий обеспечивает максимальную мощность и рациональный расход. Но если какое-то условие не соблюдено, то есть риск возникновения детонации. Решить эту проблему во многом помогает датчик детонации.

Что такое детонационное сгорание и его последствия

Детонация в двигателе – это неконтролируемое возгорание топливовоздушной смеси в цилиндрах, приводящее к “минивзрыву”. При нормальном сгорании топлива скорость распространения пламени составляет около 30 м/с, но при детонации она значительно увеличивается и уже может достигать 2 000 м/с. Такие нагрузки на цилиндры и поршневую группу могут привести к серьезной поломке уже через 5-6 тысяч километров пробега. Для предупреждения и контроля этого явления используется датчик детонации.

sgoraniesgoranie
Нормальное сгорание топлива и сгорание с детонацией

От чего зависит появление детонации

В основе появление детонационного сгорания часто лежат три основных фактора:

  1. Качество бензина и его октановое число. Чем выше октановое число, тем больше его детонационная стойкость.
  2. Конструктивные особенности двигателя, которые выражаются в геометрии камеры сгорания, степени сжатия топливовоздушной смеси, положении свечей и т.д.
  3. Условия эксплуатации мотора. В этом случае влияние оказывает текущая нагрузка на двигатель, нагар и степень изношенности мотора в целом.

Устройство и принцип работы датчика детонации

Датчик детонацииДатчик детонации
Датчик детонации

Как уже было сказано выше, датчик используется для предотвращения детонации путем изменения угла опережения зажигания и возврата системы к контролируемому сгоранию смеси. Применяется он на инжекторных двигателях.

Во время детонационного сгорания двигателю передается сильная вибрация. Датчик устроен так, что он улавливает эти вибрации и преобразует их в электрический импульс.

К основным его элементам относятся:

  • пьезокерамический чувствительный элемент;
  • стальной грузик;
  • контрольный резистор;
  • изолятор.

Датчик детонации, для чего нужен и как проверить

Автор admin На чтение 4 мин. Просмотров 289

В бензиновом двигателе внутреннего сгорания, при определенном стечении обстоятельств, возникает металлический стук. «Пальцы стучат», — говорят некоторые водители. На самом деле это явление называется детонацией и его возникновение крайне нежелательно, поскольку может привести к поломке мотора вследствие огромной скорости распространения фронта пламени (более 2000 м/с) и высоких ударных нагрузок на стенки цилиндров, поршень и головку блока. Чтобы контролировать уровень опасности, на блок цилиндров устанавливается датчик детонации.

датчик детонациидатчик детонации
Он представляет собой акселерометр, то есть устройство, воспринимающее и преобразующее энергию механических колебаний блока цилиндров в электрические импульсы. Датчик детонации непрерывно посылает сигналы в электронный блок управления двигателем, а электроника отвечает изменением качественного состава рабочей смеси и угла опережения зажигания. Данное устройство помогает также добиться более экономичной работы и развить максимальную мощность двигателя.

От чего зависит вероятность появления детонации

То, насколько часто может возникать данное явление, зависит от трех основных факторов.

  1. В первую очередь, на вероятность возникновения влияет химический состав бензина, а точнее, его октановое число. Чем оно выше, тем более он устойчив к этому явлению.
  2. Второй фактор, который влияет не меньше, – конструктивные особенности двигателя, а именно степень сжатия, форма камеры сгорания, расположение свечей зажигания, форма днища поршня и т.п. Например, двигатель с большей степенью сжатия более склонен к детонации и нуждается в высокооктановом бензине. Иначе, зачем производители пишут минимально допустимое октановое число на люке бензобака?
  3. Третий фактор – условия работы мотора. На вероятность появления детонации влияет состав рабочей смеси, нагрузка, выбранная передача, нагар.

Как работает датчик детонации

Принцип работы датчика основывается на пьезоэффекте. Данное устройство представляет собой помещенную в корпус пьезоэлектрическую пластину, на концах которой, в случае возникновения детонации, появляется напряжение. С ростом амплитуды и частоты механических колебаний двигателя напряжение возрастает.
устройство датчика детонацииустройство датчика детонации


Существует определенный порог безопасности, если величина напряжения его превысит, то электронный блок управления отдаст команду на уменьшение угла опережения зажигания.

Поломка датчика детонации

При возникновении неисправности датчика детонации на приборной панели загорается контрольный индикатор. Мотор при этом работает, и на автомобиле вполне можно ехать. На закономерный вопрос «зачем тогда нужен этот датчик» ответ следующий.

На старых автомобилях, не оборудованных электронным блоком управления, угол опережения зажигания корректировался вручную поворотом крышки прерывателя-распределителя зажигания. Это позволяло скорректировать работу системы зажигания в зависимости от октанового числа бензина, которое может сильно отличаться на разных заправках. У современного двигателя устройство трамблера иное, его крышка неподвижна, поэтому такую функцию выполняет ЭБУ. Соответственно, если датчик детонации выйдет из строя, то угол опережения зажигания не сможет быть скорректирован.

Вышедший из строя датчик детонации влияет на динамику и экономичность двигателя. Принцип работы электронного блока управления таков, что при возникновении неисправности датчика он устанавливает заведомо позднее зажигание в целях безопасности, чтобы исключить вероятность разрушения мотора. В результате силовой агрегат работает, но начинает потреблять гораздо больше топлива, и ухудшается динамика машины. Второе особенно заметно при повышенных нагрузках.

Проверка датчика детонации

Основные симптомы, указывающие на то, что данное устройство вышло из строя:

  • падение мощности;
  • ухудшение разгонных характеристик и резкое увеличение «аппетита» двигателя;
  • дымный выхлоп.

При этом на панели загорается индикатор неисправности двигателя. Причем, он может, как гореть постоянно, так и загораться кратковременно при увеличении нагрузки.

как проверить датчиккак проверить датчик
Далеко не всегда под рукой есть сканер, который сможет считать и расшифровать код неисправности. Добраться до СТО также не всегда возможно. Возникает вопрос: как проверить датчик детонации самостоятельно? Из инструментов нужен цифровой мультиметр.

В первую очередь необходимо выяснить, каким сопротивлением должен обладать исправный датчик на конкретной модели автомобиля или двигателя, поскольку у всех производителей эта величина разная. Если оно отличается от нормального, нужна замена.

Также можно проверить напряжение на электрических контактах датчика, для чего нужно отсоединить электрический разъем питания датчика и снять его с двигателя. После этого мультиметр переводится в режим измерения напряжения в милливольтах, его плюсовой щуп соединяется с сигнальным контактом, а минусовой – с массой датчика (отверстие, через которое проходит болт крепления к двигателю).

Проверка датчика детонации заключается в том, что датчик с присоединенными щупами зажимается в ладони, которой затем нужно несильно постучать по какой-нибудь поверхности. При ударах мультиметр должен фиксировать появление напряжения (обычно оно составляет порядка 30-40 мВ). Принцип прост: чем сильнее удар, тем большая разность потенциалов возникнет между электродами. Поскольку напряжение невелико, не каждый прибор способен его замерить, поэтому предварительно нужно убедиться, что имеющееся под рукой измерительное устройство рассчитано на подобные замеры. Полное отсутствие разности потенциалов свидетельствует о том, что датчик детонации неисправен.

Мне нравится1Не нравится

для чего нужен, как работает, неисправности

Электронная система управления и контроля работы мотора – сложная электромеханическая структура, в которую и входит датчик детонации двигателя. Его повреждение или отключение не приводят к отказу в работе двигателя, но влечет за собой последствия, приводящие к снижению ресурса и увеличению эксплуатационных расходов силового агрегата.

датчик детонации



Природа и причина возникновения явления детонации

Оптимальный режим сгорания в бензиновом двигателе напрямую зависит от октанового числа горючего и  угла опережения зажигания. При невыполнении хотя бы одного из условий проявляется детонационное сгорание, приводящее к серьезным неполадкам и даже поломкам.

сгорание топлива с детонацией

Детонация в двигателе – это явление, когда бензин в цилиндре самостоятельно воспламеняется до того, как свеча дает искру и таким образом, топливно-воздушная смесь вспыхивает спонтанно раньше времени, когда поршень еще движется вверх. Это приводит к оплавлению или прогоранию поршневой группы, выводу из строя клапанов, а это – дорогостоящий капитальный ремонт двигателя. Причин, по которым детонирует двигатель, может быть несколько:

  1. Плохое качество бензина со сниженным октановым числом.
  2. Проблемы при работе двигателя – изменение степени сжатия, неисправные свечи, сбитый угол опережения зажигания, образование нагара на свечах, неудовлетворительное качество топливно-воздушной смеси.

Предназначение и типы датчиков детонации двигателя

Чтобы избавиться от детонации в моторе, требуется датчик (ДД). У него единственное назначение – выявление этой проблемы в цилиндрах мотора и подача соответствующего импульса в блок электронного управления. Он в автоматическом режиме меняет угол опережения, уменьшая его, и более позднее зажигание позволяет избавиться от детонации. Кроме непосредственного функционала датчик детонации влияет на две основных характеристики двигателя:

  1. на мощность мотора;
  2. на экономное расходование топлива.

Датчик позволяет автоматически выставлять угол зажигания при запуске двигателя, благодаря этому можно быстро заводить его в любую погоду.

Принцип работы датчика детонации состоит в реагировании на ударную волну, возникающую в камере сгорания при детонации. В результате образуется усиленная вибрация и за счет пьезоэлектрического элемента механическая энергия преобразовывается в электрический разряд, который и является сигналом для ЭБУ.

Встречается два вида датчиков:

  1. Широкополосные – наиболее распространенный вид. Устанавливаются на блоке двигателя обычным болтом, визуально представляя собой крупную шайбу, с выведенным проводом;
  2. Резонансные датчики – напоминающие датчики давления моторного масла, которые тоже крепятся резьбовым соединением на блок. Они встречаются реже, но и используются на такой популярной марке, как Тойота.

типы датчиков

Конструктивные особенности и принципы работы

Датчик состоит из двух основных частей – наружной и внутренней с болтовым креплением. Внутри устанавливают шайбу с пьезоэлектрическим элементом с контактами, выводящимися на изолятор и грузик. Непосредственно на выводе есть транзистор для регулировки работы цепи. Датчик детонации двигателя стоит на моторном блоке, но у различных автомобилей его место расположения может меняться.

При обычной работе двигателя вибрация остается в пределах нормы, поэтому грузик никак не воздействует на пьезоэлектрический элемент, что не вызывает импульса, а если он есть, то величина импульса такова, что он гасится защитным резистором.

устройство датчика (схема)

При сгорании с детонацией вибрация аномально возрастает, грузик бьет по пьезоэлементу и электроимпульс пробивает сопротивление резистора, сигнализируя о проблеме на ЭБУ. Он подает команду в систему зажигания, и угол опережения уменьшается, зажигание становится более поздним, проблема исчезает.

Определение неисправности

Датчик детонации, как и другой механизм автомобиля, может выйти из строя. При этом поломка или ошибка датчика детонации приведет к серьезным проблемам, поэтому игнорировать их нельзя. Основные признаки неисправности датчика – проблемы при запуске, понижение мощности силовой установки при повышении оборотов и заметное увеличение расхода топлива.

Но проблема состоит в том, что подобные признаки проявляются при неисправностях системы подачи топлива и регулировки зажигания, поэтому для выявления проблем потребуется специализированная диагностика. Нужно знать, что если ЭБУ выявляет проблемы с детонацией, он в автоматическом режиме устанавливает максимально позднее зажигание, а о проблеме сигнализирует индикатор Check на приборной доске. Здесь есть своя особенность. Если появились ошибки ДД, то индикатор на панели может не гореть постоянно, он загорается на непродолжительное время под нагрузкой, когда в цилиндры подается обогащенная топливно-воздушная смесь.

Чтобы окончательно убедиться в том, где возникли неполадки, требуется компьютерная проверка датчика детонации, но и здесь есть вопросы. Сломаться может не сам датчик, проблемы могут возникнуть в подводящей цепи – это обрыв или обычное окисление контактов от времени.

Проверка работы датчика

Проверить работоспособность датчика можно двумя способами. Сначала требуется найти, где он находится, в некоторых случаях нужно будет снять защиту. Например, у 16-тиклапанных двигателей часто ставится под выпускным коллектором. Для проверки требуется:

  1. Запустить двигатель и стабильно удерживать его на 2000 оборотов. По установленному датчику наносятся несильные удары, имитирующие детонацию топлива, если он в нормальном состоянии, ЭБУ изменит угол зажигания, а обороты заметно снизятся. После прекращения постукивания обороты снова вернутся на прежнее значение.
  2. Снять датчик, выкрутив его из блока двигателям. Мультиметр выставить на измерение сопротивления в диапазоне 2 кОм. Положительный электрод подсоединить к контакту, а отрицательный к металлическому кольцу, контактирующему с корпусом. После этого начинаем постукивать по датчику металлическим предметом, при этом сопротивление должно скачкообразно нарастать и сразу возвращаться к исходному значению. Если сопротивление не снижается – датчик неисправен.

Если тестирование показало, что датчик в нормальном состоянии, а при работе двигателя наблюдаются проблемы, то нужно проверить подводящие провода и контакты, которые могут просто окислиться.

Замена датчика

Хотя влияние датчика детонации на работу двигателя не выражается активно, при его поломке нужно принимать меры, чтобы не получить более серьезных проблем. Он не ремонтируется, поэтому при выходе из строя его необходимо заменить. Главная проблема – это добраться до него, поскольку часто датчик располагается в трудном к доступу месте, снизу или сзади блока, для чего требуется снимать защиту.

Непосредственно замена устройства очень простая, нужно отсоединить минус аккумулятора и фишку контакта. В зависимости от конструкции выкручивается крепежный болт или непосредственно датчик, после вкручивается новый и подключается к проводке. При работе нужно уделить внимание целостности проводов и изоляции,  зачистить контакты от налета, иначе и новая деталь будет работать неправильно.

Видео:Датчик детонации ДД Проверка не снимая с авто

Заключение

Датчик детонации двигателя нужен для его защиты от негативного воздействия этого явления. При заправке некачественным топливом, изменении внешних факторов, режима работы мотора он подает сигнал в ЭБУ, который реагирует уменьшением угла зажигания. За счет этого полностью выгорает топливо, а двигатель не повреждается.

Определить выход из строя этого датчика можно самостоятельно, заменить его тоже. Нужно отметить, что цена этого устройства меньше той суммы, которую придется выложить за капитальный ремонт двигателя при игнорировании поломки датчика детонации.

Для чего нужен датчик детонации двигателя

Двигатель работает с разной степенью эффективности. Она возрастает при оптимальности свойств угла опережения зажигания. Он не должен быть поздним — иначе понизится приемистость. Двигатель нуждается в большей производительности, расход топлива возрастает.

Но и ранний угол небезопасен — это приведет к детонации, а в таких условиях клапаны прогорают особо сильно. Среди современных производителей не принято производить серии с маленьким углом, но его характеристики не выходят за пределы детонационной области. Чтобы владелец вовремя получал уведомления о переходе в стадию детонации, существует специальный датчик.

Датчик детонации двигателя

ДД производят в двух разновидностях:

  • Резонансные.
  • Широкополосные.

Если установлен широкополосный — о разновидности детонации узнают через специальные шумы. Резонансные опознают частоту детонации, они эффективны только если она уже возникла.

Рекомендуется соблюдать условия эксплуатации нормального уровня. Тогда блоку питания будут свойственны табличные особенности, то есть, его работа стандартна. Если описываемое явление все же происходит, ДД создает сигнал, он передается на блок управления, происходит доработка характеристики зажигания (угол опережения снижается). Корректировка продолжается до тех пор, пока условия не приравниваются к естественным.

Понимая, как работает датчик детонации двигателя, вы разберетесь и с принципом работы двигателя. Алгоритм последовательности известен под таким наименованием, как closed loop. Его роль в работе систем управления очень важна — многие важные параметры удается урегулировать.

Роль датчика детонации — в подробностях

Датчик детонации входит в категорию пьезоэлементов, его источником питания служит контроллер ЭБУ. Для крепления самого датчика применяется блок цилиндров. Так прибор получает доступ к «считываемой» информации о вибрациях. Когда двигатель работает, есть риск, что бензин сдетонирует. Контроллер же, не без участия датчика, всегда вовремя сигнализирует об этом.

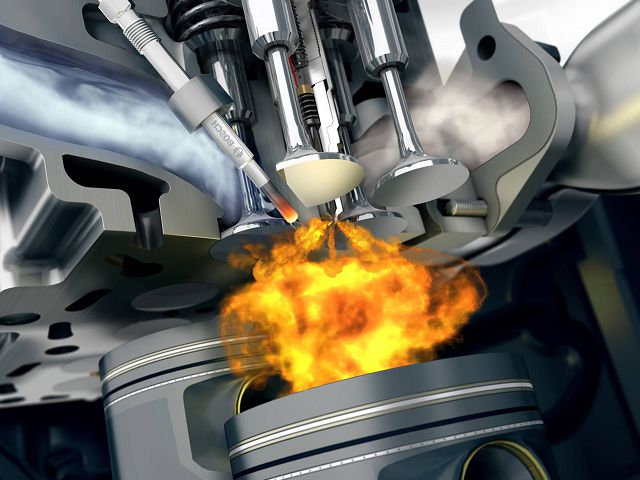

Детонация двигателя

Главная задача такой детали, как датчик детонации — корректировка положение угла опережения зажигания. Добиться единообразного показателя октанового числа топлива невозможно, и этот недостаток возмещает обсуждаемая деталь.

Если послышался звук, о котором говорят — «стучат пальцы», значит, образовалась детонация. Ее причина кроется в неверном ходе процедуры сгорания топлива, с опережением зажигания, на фоне перечисленных выше проявлений. Звук слышится из-за микровзрывов горючей смеси, не переносящей высоких температур, и создается впечатление, что это металл стучит о металлическую поверхность.

Почему датчик детонации перестает быть полезным

Если датчик детонации вышел из строя — проявления будут понятны. Причин, по которым происходит поломка детали, несколько:

  1. Плохой бензин. Его марка должна быть как можно выше.
  2. Настройки угла опережения зажигания выставлены неверно. Значения углов опережения максимального и статического характеров необходимо держать под контролем, а если обнаружились расхождения — надо проверять активность датчика детонации.
  3. Состав рабочей смеси обедняется, что приводит к увеличению температуры ее сгорания. Процесс детонации возникает из-за слишком маленького испарения топлива. Это приводит к недостаточному объему поглощаемого количества теплоты. Визуально о повышении температуры можно узнать по появлению налета на свечах зажигания.
  4. Противодавление в системе, образующееся по множеству причин, не позволяет горячим газам покидать камеру сгорания.
  5. Двигатель эксплуатировался в критических условиях.

Авто по бездорожью

Что будет без датчика

При активации двигателя угол опережения выставляется на минимальную позицию. Постепенно она возрастает, и процесс длится до образования детонации. О неисправности датчика скажут следующие проявления:

  • Достигается максимальное значение, а затем выдерживается определенное число тактов.
  • Сигнал устойчивый, но он не приходит.
  • Показания угла опережения сразу приходят в минимальное значение.

Сначала неисправности не выявится — контроллер точно определяет, есть ли поломка. Предположим, что мотор приводился в активность в критическом режиме. Запусков может быть как угодно много — в итоге, создаются все условия для полного выхода двигателя из строя.

Машина ездит и с неисправным датчиком детонации. Наибольший риск представляют именно запуски, их общее количество.

Подведем итоги. Будет ли видна очевидная польза ДД? Нет. Она, скорее, скажет о неисправности пальцев, о том, что в двигатель залит бензин низкого качества. Если у вас под рукой есть специальная система автодиагностики — вы проверите исправность ДД самостоятельно. Заменить деталь может только другой датчик.

Датчик детонации двигателя

Но роль детали очень важна. он отвечает за работу двигателя, предупреждая явление детонации, контролируя ее степень. благодаря подаваемым показателям определяют причины и особенности самого явления. Благодаря работе ДД система управления может вовремя откорректировать характеристики, вызвавшие детонацию.

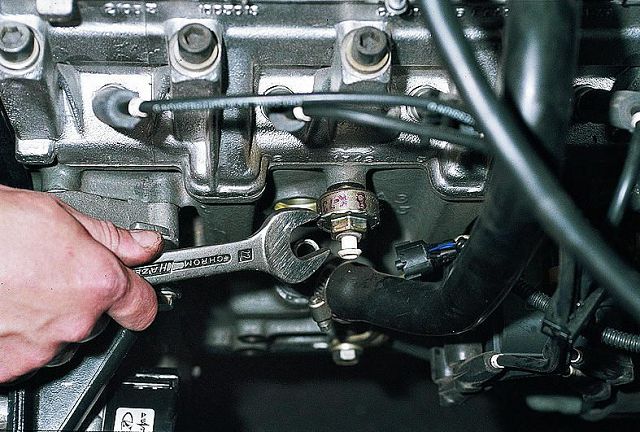

Как осуществляется замена

Датчик монтируется с левой части двигателя. Нужно найти середину между деталями блока цилиндров. Добиться цели самостоятельно непросто. Даже у достаточно больших машин эта деталь мала в размерах. Это не единственное препятствие.

Для крепления датчика применяется болт, к которому непросто пробраться. Намного быстрее процедура проводится в специальных сервисах.

как проверить, где находится, за что отвечает

Очень просто ответить: для чего нужен датчик детонации. Механизм обнаруживает детонацию в двигателе и затем посылает сигнал, который используется для управления синхронизацией.

Устройство обеспечивает экономичность и лучшие эксплуатационные характеристики двигателей, предназначенных для автомобильной промышленности. В случае автомобилей с циклом Отто, механизм заставляет точку зажигания работать ближе к идеальной точке. Принцип работы датчика простой. Механизм представляет собой небольшое пьезоэлектрическое устройство. Внутри металлического элемента находится пьезоэлектрический элемент, который может вибрировать, чтобы генерировать электрический сигнал при воздействии механического напряжения, на что электроника отвечает изменением в детонации мотора. Это простое объяснение, зачем нужен датчик детонации.

Датчик детонации-1

Для чего он нужен

Устройство используется для улавливания детонации, происходящей в камере сгорания. Его функция заключается в отправке сигнала на центральный компьютер, чтобы он мог регулировать время зажигания. Таким образом, компьютер влияет на зажигание и тем самым помогает избежать повреждения двигателя. Механизм обладает способностью генерировать сигнал некоторой вибрации, отличной от той, которая обычно вызывает детонирующий процесс горения. Цель состоит в том, чтобы достичь максимально возможной мощности двигателя, потребляя наименьшее количество топлива. Схема датчика очень проста. Есть двигатели, которые имеют более одного устройства, все зависит от электрической схемы управления, которая есть у двигателя.

Расположение

Где находится датчик детонации?

Устройство находится в блоке двигателя на крышке клапана, коллекторе или во впускной головке.

Двигатель

Как устройство работает

Вибрации двигателя обнаруживаются механизмом, после чего на компьютер посылается сигнал напряжения. Сигнал от устройства используется компьютером для уменьшения времени зажигания. Двигатель осуществляет детонации в заданном частотном диапазоне. Материал устройства специально разработан для обнаружения частоты звука и вибраций, связанных с детонацией.

Внутри устройства находится пьезоэлектрический элемент. Это материал, подготовленный из химических соединений, которые обладают свойством генерировать напряжение при воздействии давления, вибрации или удара. В механизме пьезоэлектрические устройства откалиброваны таким образом, чтобы излучать электрические сигналы на той же частоте, что и детонации двигателя. Это означает, что когда механизм чувствует резкий стук, он подает сигнал напряжения на компьютер.

Таким образом, механизм постоянно генерирует напряжение, но когда двигатель начинает детонировать по любой причине, механизм генерирует сигнал более высокого напряжения. Компьютер, замечая увеличение, вносит коррективы, чтобы предотвратить детонацию в двигателе.

Типы

Обычно существует два способа обнаружения детонации или вибрации двигателя из-за нестабильного сгорания. Это может быть обнаружение по вибрации или измерению давления. Большинство датчиков детонации работают по методу вибрации. Они, в свою очередь, делятся на три типа в соответствии с механизмом обнаружения: индуктивные резонансные, пьезоэлектрические и не пьезоэлектрические резонансные датчики.

Индуктивные и пьезоэлектрические резонансные датчики

Резонансные датчики обнаруживают определенную частоту колебаний, потому что она имеет характеристики узкополосного отклика.

Нерезонансный пьезоэлектрический датчик

Он непосредственно измеряет вибрацию и имеет более широкую полосу пропускания. Поскольку частота пульсации имеет тенденцию незначительно изменяться в зависимости от скорости двигателя, этот класс датчиков работает лучше, чем резонансные. Вибрационные датчики обычно устанавливаются в блоке цилиндров или головке двигателя.

Сбой

Если механизм поврежден, возникают следующие признаки неисправности датчика детонации:

  • детонация при ускорении;
  • низкий или нестабильный холостой ход;
  • потеря мощности двигателя;
  • звяканье;
  • включение индикатора проверки двигателя;
  • высокий расход топлива.

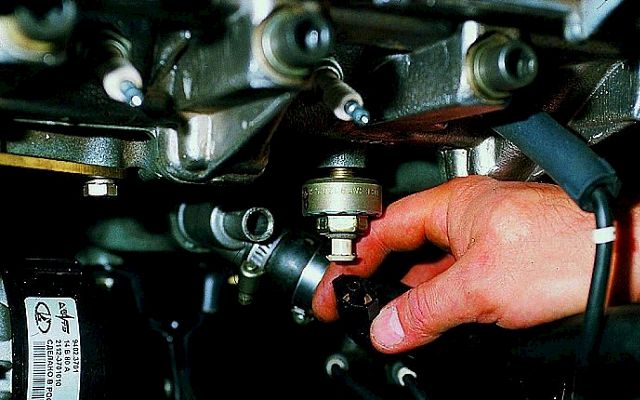

Отсоединение датчика детонации

Стук двигателя

Одной из наиболее распространенных неисправностей является срабатывание, особенно на высоких скоростях. Это может указывать на трещины или поломки, поэтому устройство необходимо заменить.

Ускоренный расход топлива

Когда механизм выходит из строя, то может произойти быстрое воспламенение топлива. В этом случае необходимо убедиться, что механизм не является причиной этого сбоя, проверив напряжение.

Сложность ускорения

Еще один из признаков, указывающих на повреждение, заключается в том, что при нажатии на акселератор двигатель медленно достигает желаемой скорости. Рекомендуется всегда проводить корректирующее обслуживание автомобиля и проверять механизм на наличие любых из упомянутых симптомов.

Неисправность датчика детонации приводит ко многим неприятным последствиям. Именно поэтому стоит изучить признаки неисправности. Когда в работе автомобиля появляются поломки и ошибки, всегда необходимо проверять, как работает устройство. Ремонт датчика не всегда целесообразен, поэтому может потребоваться замена датчика детонации.

Как проверить

Другой способ обнаружения детонаций и ударов двигателя заключается в непосредственном измерении внутреннего давления цилиндра.

Датчик детонации-2

Датчики обычно интегрируются в свечу зажигания путем установки пьезоэлектрического элемента в форме кольца. Когда происходит симптомы неисправности, создается высокочастотный шум, который накладывается на тип волны давления, возникающей при нормальном сгорании. Обнаружение достигается путем фильтрации этой волны от остальных.

Проверка датчика детонации и его напряжения происходит с помощью мультиметра.

Мультиметр

При установке механизма на место необходимо затянуть его с моментом затяжки, указанным в руководстве. Момент зажигания индивидуально регулируется до предела детонации для каждого цилиндра, что позволяет оптимально использовать мощность двигателя.

Это ответит на вопрос, как проверить датчик детонации:

  1. Поместить автомобиль на ровную поверхность.
  2. Найти механизм в центре двигателя под впускным коллектором. Датчик подключен с помощью группы кабелей, которые выходят сверху. Расположение зависит от модели автомобиля.
  3. Отключить группу кабелей датчика. Потянуть за основание проводов.
  4. Подключить конец мультиметра к датчику, отрицательный конец соединит его с точкой заземления или с отрицательной клеммой аккумулятора.
  5. Чтобы установить непрерывность, мультиметр должен указывать значение больше 10 Ом. Если непрерывность не наблюдается, механизм поврежден и должен быть заменен.

Как очистить датчик

В Интернете имеется широкий спектр информации об очистке датчика. На некоторых форумах участники предлагают чистить его специальной жидкостью, такой как очиститель контактов. Тем не менее, этот механизм довольно хрупкий и может быть поврежден, если с ним обращаться неправильно. Лучше всего заменить механизм на новый.

Структура

С другой стороны, механизм детонации имеет специфический момент затяжки. Если крутящий момент изменится, это может повлиять на генерируемый сигнал. Поэтому необходимо знать, что такое затягивающий контакт, чтобы не повредить механизм при установке.

Видео по теме

Хорошая реклама



устройство, неисправности, основные функции и предназначение датчика детонации двигателя

Датчик детонации (ДД) выглядит в виде монолитной конструкции, внутри которой, залит пьезоэлемент. Устанавливается на все двигатели с электронной системой подачи топлива.

Функция датчика заключается в регистрации детонации и передачи полученной информации на ЭБУ. Определение детонации необходимо для то чтобы компьютер управления задавал такой режим работы (корректируя угол зажигания), при котором детонация будет отсутствовать, поскольку ее последствия пагубно влияют на ДВС.

Устройство ДД

Датчик детонации двигателя состоит из корпуса, посредине которого отверстие для крепления к блоку двигателя, а также имеет электрический разъем для присоединения к проводке авто. Датчики различных марок авто могут значительно отличатся друг от друга. Например датчик детонации Тойота имеет кардинальные изменения по сравнению с датчиком детонации фирмы Ниссан, он больше напоминает датчик давления масла.

В основе датчика стоит пьезоэлектрический элемент при механическом воздействии на который, вырабатывается электрический импульс и регистрируется компьютером.

Где находится датчик детонации

Датчик находится на блоке ДВС, но на разных авто местоположения отличается, у кого-то спереди мотора в верхней его части, а на каком то двигателе сзади. Одно можно сказать точно, его перепутать с другими датчиками сложно, ведь прикручен и прилегает кругленький, не высокий пятак, непосредственно к блоку. Так же стоит отметить, что если у вас карбюраторная машина, то искать его не стоит, ведь его попросту нет, поскольку устанавливается только на инжекторных двигателях. Кстати при его замене нужно соблюдать усилие затяжки (оно около 19 Нм), так как затяжка с чрезмерным усилием может привести к выходу его из строя.

Ремонт детонационного датчика невозможен, поскольку это не разборная деталь, по этому если проверка датчика детонации двигателя показала что он вышел из строя, его меняют новым.

Признаки неисправности датчика детонации

Первое на что стоит обратить внимание это на лампочку двигателя (check) ведь при выходе из строя датчика она загорится. Но поскольку значок чек энджин может гореть еще по множеству причин, нужно выделить именно признаки неисправности датчика детонации.

При их определении надо учитывать его задачу — контроль системы запуска двигателя и соответствующая реакция на его работу.

Поэтому основными признаками неисправного ДД будут:

  • троение на низких оборотах;
  • увеличенный расход топлива;
  • потеря мощности;
  • плохая динамика разгона.

При таких симптомах стоит проверить датчик цифровым мультиметром, в частности замерить какое он выдает напряжение при легких ударах по нем.

Так же при выходе из строя датчика, если считать ошибки, диагностическим оборудованием, на табло часто можно увидеть код ошибки P0328 — высокий уровень сигнала ДД или на авто ВАЗ, ошибка 0327 — низкий уровень сигнала детонации.

Детонация в двигателе — причины и следствия — журнал За рулем

Когда наши деды, ездившие на автомобилях с карбюраторными моторами, слышали непонятные позвякивания в двигателе, они солидно констатировали — мол, пальцы стучат! На самом деле речь шла об обыкновенной детонации. А дожила ли она до наших дней?

На карбюраторных автомобилях детонация была нередкой гостьей. Более того, ее появление порой было даже желанно! Ниже расскажу, как ее использовали для достижения оптимальной регулировки двигателя.

Пальчики стучат?

Давайте определимся, что же такое детонация и что ее вызывает.

Материалы по теме

Все, кто хоть когда-то слышал о гражданской обороне и о защите от ядерного взрыва, помнят, что одно из воздействий такого взрыва — ударная волна. Кстати, с ударной волной мы сталкиваемся и при пролете сверхзвукового самолета. Короче, это волна, распространяющаяся в некой среде (в нашем случае — в воздухе) со скоростью звука. Встречаясь с любым препятствием — будь то стена или наши барабанные перепонки — она создает ощутимый удар. Напомним, что скорость звука в воздухе обычно принимается равной 330 м/с.

Теперь отправимся на экскурсию в цилиндр двигателя — в тот момент, когда происходит воспламенение рабочей смеси. Если сгорание идет обычным порядком, то скорость распространения фронта пламени и, соответственно, нарастания давления невелика (обычно до 50 м/с). Но бывает, что создаются условия для сгорания с более высокими скоростями. Нарастание давления происходит со скоростью звука в данной среде. А это уже значительно бóльшие величины, чем на открытом воздухе, потому что температура в цилиндре заметно выше. Не буду грузить формулами, но поверьте, что скорость звука растет пропорционально температуре.

Так вот, если фронт пламени распространяется со скоростью звука, то ударная волна, имеющая значительную энергию, как раз и заставляет детали двигателя издавать те звуки, которые мы называем детонационными стуками. Вообще, самое короткое и правильное определение детонации — это «сгорание во фронте ударной волны». Звук издают при этом, конечно, не поршневые пальцы. Для этого нужны настолько большие зазоры, что если бы они были, пальцы и на нормальных, рабочих режимах очень быстро разбило. Характерный звук издают стенки камеры сгорания, соприкасающиеся с резкой волной давления. Можно ли этого избежать? Можно.

Поворотом прерывателя распределителя зажигания можно было и добиться сильнейшей детонации, и полностью ее ликвидировать.

Поворотом прерывателя распределителя зажигания можно было и добиться сильнейшей детонации, и полностью ее ликвидировать.

Опережаем зажигание

Как раньше регулировали угол опережения зажигания? Для этого изменяли начальный угол установки прерывателя — распределителя. Не вдаваясь в конструкцию этого довольно сложного и капризного узла с центробежным и вакуумным регулятором, заметим, что начальная его установка очень влияла на мощностные и экономические характеристики двигателя.

Так вот, следовало установить зажигание настолько ранним, насколько это возможно, но не доводя дело до сильной детонации. Поэтому и проверяли регулировку обычно на ходу: полностью прогретый двигатель, скорость 40 км/ч, четвертая передача, педаль газа в пол. При этом должно было раздаться всего несколько детонационных стуков, напоминавших звонкие удары гаечным ключом по верхней части двигателя. По мере разгона детонация должна была исчезнуть. Практически любой бензиновый двигатель «любит» ездить с возможно более ранним зажиганием, и только детонация, ездить с которой недопустимо, ограничивает его в этом.

На наступление режима детонационного сгорания влияло много факторов. Ускоряли его появление даже незначительный перегрев мотора, а также изменение температуры окружающего воздуха и, конечно, качество бензина. Ведь привычные нам термины — восьмидесятый, девяносто второй, девяносто пятый — это и есть октановые числа топлива! И детонационная стойкость девяносто пятого и девяносто восьмого бензинов выше, чем у устаревшего восьмидесятого.

В свое время в продаже появились даже электронные октан-корректоры, которые, конечно, могли только обеспечивать некоторое (регулируемое вручную) запаздывание момента зажигания по отношению к штатному. Особенно полезны были на автомобилях с газобаллонным оборудованием, ибо позволяли иметь оптимальное опережение зажигания на обоих типах топлива.

В свое время в продаже появились даже электронные октан-корректоры, которые, конечно, могли только обеспечивать некоторое (регулируемое вручную) запаздывание момента зажигания по отношению к штатному. Особенно полезны были на автомобилях с газобаллонным оборудованием, ибо позволяли иметь оптимальное опережение зажигания на обоих типах топлива.

Датчик детонации на двигателе Lada 4×4

Датчик детонации на двигателе Lada 4×4

Так шли дела до появления впрысковых двигателей с «умной» системой управления, имеющей несколько контуров обратной связи.

Распространенное заблуждение

В свое время, еще в девяностых годах прошлого века, я изучал все тонкости впрысковых моторов на примере французского двухлитрового двигателя F3R, устанавливаемого на автомобиль Святогор производства АЗЛК.

Датчик детонации на двигателе F3R

Датчик детонации на двигателе F3R

Материалы по теме

Двигатель был снабжен системой распределенного впрыска топлива с обратной связью по кислородному датчику (лямбда-зонду). Но это была не единственная обратная связь системы управления. Ведь там стоял датчик детонации, который, используя пьезоэффект, «чувствовал» колебания двигателя при детонации, заставляя «мозги» двигателя переходить на более поздние углы зажигания. Занимаясь исследованиями, я понимал, что отключив датчик детонации, мы заставим тем самым достаточно умную систему

Как работает датчик детонации?

Тереза ​​К. Англия

Google Images

Что такое датчик детонации?

[Датчик детонации] (https://itstillruns.com/knock-sensor-5503579.html) можно охарактеризовать как крошечный электронный микрофон; он устанавливается, чтобы улавливать стуки перед зажиганием, а затем регулировать время, замедляя его с интервалом в два градуса. Есть два типа предварительного зажигания; первый — это преждевременное сгорание в цилиндре до того, как поршень достигнет верхней мертвой точки.Это может быть вызвано грязным газом, топливом с низким октановым числом, проблемами синхронизации двигателя, а также неправильными свечами зажигания. Во-вторых, двигатель работает, когда автомобиль выключен, двигатель продолжает «греметь», как если бы он был включен. Причиной этого типа преждевременного зажигания является слишком горячая свеча зажигания или неподходящая для использования свеча. Датчик детонации не может помочь с этим типом предварительного зажигания.

Как работает датчик детонации?

Он обнаруживает малейший шум в двигателе, улавливает «стук» предварительного зажигания и отправляет информацию в ECM (электронный модуль управления).Этот «пинг» или «стук» возникает, когда смесь воздуха и газа горит неравномерно или горит слишком рано. Когда ГРМ отключен, это также может вызвать стук двигателя. Датчик детонации установлен для решения этих проблем. Этот датчик обычно крепится на блоке с помощью резьбовой кромки, которая ввинчивается непосредственно в блок двигателя и соединяется с ECM проводами. При обнаружении детонации или звона датчик отправляет сигнал в ECM, который, в свою очередь, замедляет синхронизацию зажигания двигателя с интервалом в два градуса, пока проблема не будет устранена.Микрофон датчика настолько чувствителен, что улавливает стук, когда человеческое ухо не может его обнаружить. Он услышит малейший звук, даже когда двигатель работает на максимальной скорости. Большинство транспортных средств оснащено датчиком детонации, хотя некоторые из них его нет. Все серийные высокопроизводительные автомобили с турбонаддувом оснащены этим датчиком детонации, поскольку в этих двигателях возникают проблемы с преждевременным зажиганием.

Предупреждение

Если датчик детонации выходит из строя, в зависимости от модели автомобиля, это может серьезно повредить двигатель, поскольку постоянное предварительное зажигание может привести к поломке поршней.

Еще статьи
.

Симптомы плохого датчика детонации

от Katina Blue

желтый автомобиль, модель японского спортивного автомобиля honda изображение alma_sacra с Fotolia.com

Двигатель вашего автомобиля контролируется различными датчиками, отвечающими за регулирование важных функций, таких как топливо управление, выбросы, угол зажигания и переключение трансмиссии. В частности, один датчик, называемый датчиком детонации, действует в двигателе как сложное прослушивающее устройство. Он обнаруживает любые шумы двигателя, вызванные детонацией — когда топливо взрывается в цилиндре двигателя — и соответственно регулирует момент зажигания.Если датчик детонации неисправен, детонация не регулируется должным образом и может произойти серьезное повреждение двигателя. Распознавание симптомов неисправного датчика детонации и его замена может помочь вам избежать дорогостоящего ремонта.

Контрольная лампа двигателя

Обычно неисправный [датчик детонации] (https://itstillruns.com/knock-sensor-5503579.html) вызывает мигание индикатора «проверьте двигатель» на приборной панели вашего автомобиля. Иногда использование дешевого бензина вызывает детонацию и запускает модуль силовой передачи — главную плату управления двигателя — для неправильной диагностики датчика детонации и отправки ложного сообщения о неисправности с помощью контрольной лампы двигателя.Попробуйте заправить автомобиль бензином более высокого качества, и, если индикатор все еще мигает, проконсультируйтесь с механиком.

Шумы

Если датчик детонации не работает должным образом, вы, скорее всего, услышите звуки, исходящие от двигателя. Вы можете услышать громкие стучащие звуки, которые со временем становятся все громче. Шум возникает в результате воспламенения топлива и воздуха внутри цилиндра, а не до точки возгорания.

Другие симптомы

Есть несколько других симптомов, указывающих на неисправность датчика детонации.Автомобиль будет часто трястись, вибрировать и пропускать зажигание при запуске двигателя. Из-за детонации в цилиндрах двигатель может выделять сильный выхлоп и запах гари. Часто это влияет на экономию топлива, из-за чего автомобиль сжигает больше газа, чем обычно, и требует частой дозаправки топлива. Кроме того, ваш автомобиль может отображать проблемы с ускорением, такие как волочение, колебание или рывки двигателя во время увеличения скорости.

Еще статьи
.

Безопасно ли ехать с неисправным датчиком детонации?

Датчик детонации автомобиля расположен на впускном коллекторе, цилиндре или блоке двигателя. Датчик детонации предназначен для обнаружения необычных пульсаций, вызванных детонацией двигателя. По сути, компьютерное ухо к двигателю определяет, правильно ли он работает.

Чтобы лучше понять реакцию неисправного датчика детонации, обратите внимание на следующие моменты:

  • Одним из симптомов неисправного датчика детонации является то, что двигатель не работает нормально при движении на высокой скорости или когда автомобиль несет легкий или тяжелый груз.Если вы заметили, что с вашим автомобилем что-то не так, даже если свет не горит, лучше всего сдать машину на проверку механику.

  • Неисправный датчик детонации может также не дать двигателю разогнаться должным образом при движении по шоссе, что приведет к потере топлива в пробеге. Если вы заметили, что это происходит, вам следует попросить сертифицированного механика из YourMechanic выяснить, почему автомобиль медленно ускоряется.

  • Компьютер в системе управления автомобилем может обнаруживать различные звуки в двигателе автомобиля.Если компьютер не распознает звук, загорится индикатор Check Engine. Это справедливо и для датчика детонации. Если датчик детонации обнаруживает неисправность, компьютер сообщит вам об этом с помощью контрольной лампы. Если загорается индикатор проверки двигателя, как можно скорее обратитесь к сертифицированному механику для осмотра вашего автомобиля.

  • Как только компьютер обнаружит, что датчик детонации не работает должным образом, ваш автомобиль, скорее всего, потеряет мощность. Сколько мощности вы потеряете, зависит от октанового числа двигателя и от того, насколько сильно он зависит от сигнала датчика детонации.Автомобили, которые потеряют наибольшую мощность, — это двигатели с высокой степенью сжатия и двигатели с гибким топливом. Это связано с тем, что потеря мощности замедлит синхронизацию и не позволит трансмиссии работать до тех пор, пока датчик не будет заменен. Медленный выбор времени предназначен для того, чтобы вы могли добраться до безопасного места или отремонтировать транспортное средство, но не позволяли вам уйти очень далеко.

Датчик детонации определяет вибрацию двигателя и снижает ускорение, пока датчик не будет заменен. При неисправном датчике существует вероятность того, что двигатель будет производить более высокие выбросы, потому что двигатель может работать горячим.Агентство по охране окружающей среды не допускает таких высоких выбросов от транспортного средства, поэтому введена функция защиты от пониженного ускорения.

,

Может ли неисправный датчик детонации вызывать вибрацию двигателя?

, Майкл Дэвидсон

Изображение предоставлено Flickr.com, любезно предоставлено Регом Маккеной

Датчик детонации — это компонент двигателя вашего автомобиля, предназначенный для определения уровней давления. Он находится рядом с поршнями или впускным коллектором и действует как своего рода подслушивающее устройство, поскольку регистрирует вибрации. Записанные данные отправляются на компьютер автомобиля, чтобы определить, работает ли двигатель эффективно или ему нужно отрегулировать угол опережения зажигания.Неисправный датчик может вызвать проблемы с двигателем и привести к детонации.

Детонация в двигателе

Детонация в двигателе — это звук, который издает двигатель при нажатии на педаль газа, если топливно-кислородная смесь слишком быстро взрывается внутри двигателя внутреннего сгорания. Если время сгорания нарушено, свечи зажигания или поршни могут дребезжать, и двигатель может начать трястись, что приведет к полому стуку, который называется детонацией двигателя. Иногда это будет больше походить на погремушку.Это может повредить двигатель и привести к снижению расхода топлива, проблемам с ускорением и другим проблемам, связанным с двигателем.

Как датчик детонации предотвращает детонацию в двигателе

Основным компонентом датчика детонации является пьезоэлектрический элемент. Он имеет катушку, обернутую вокруг него, и провод, который соединяет датчик напрямую с компьютером автомобиля. Когда датчик вибрирует, он посылает электрический ток по проводу в компьютер, который затем интерпретирует показания. Датчик действует как подслушивающее устройство и находится внутри двигателя возле впускного коллектора или поршней.Он определяет давление внутри двигателя. Вибрация, которую он записывает, преобразуется в напряжение, которое затем отправляется на компьютер, который затем может соответствующим образом изменить синхронизацию двигателя, чтобы предотвратить детонацию двигателя и обеспечить его плавную работу.

Ремонт и замена

Если датчик детонации начинает выходить из строя, ремонт на самом деле невозможен, и необходимо заменить датчик. Это может занять много времени, и механик должен сделать это за вас, если вы не очень знакомы с работой двигателя.В некоторых моделях датчик детонации хранится внутри блока цилиндров, поэтому охлаждающую жидкость из радиатора необходимо слить. Обратитесь к руководству пользователя для получения подробной информации о вашем двигателе, потому что датчик также должен быть затянут в соответствии с точными характеристиками. В противном случае он будет слишком чувствителен к вибрации и ухудшит работу двигателя или может вообще не работать.

Дополнительные преимущества

Некоторые датчики детонации также предназначены для помощи двигателю в достижении максимальной производительности путем поднятия двигателя прямо до точки детонации, а затем легкого набора номера вниз, чтобы удерживать его чуть ниже точки детонации.Это приводит к большей мощности и ускорению вашего автомобиля. Датчик детонации также помогает вашему автомобилю максимально экономить топливо и может сэкономить деньги на бензине, если он работает правильно.

Повреждение датчика детонации

Следуйте инструкциям вашего автомобиля относительно того, какой тип газа использовать, поскольку неправильное октановое число может повлиять на работу датчика детонации вместе с остальной частью двигателя. Датчик ОЧЕНЬ чувствителен к вибрации, поэтому, если вы вставляете новый, будьте с ним очень осторожны, потому что, если он упадет, очень вероятно, что он сразу сломается и не сработает.Уплотнения, защищающие датчик, иногда могут высохнуть и потрескаться в экстремальных погодных условиях, что может привести к проникновению влаги в датчик и вызвать его короткое замыкание. Механик может провести тест датчика, чтобы определить, правильно ли он затянут и работает ли он правильно.

Еще статьи
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
