Проверка реле регуляторов с помощью тестера

Электромагнитное реле – это электромеханическое устройство, которое при воздействии на него тока замыкает или размыкает механические контакты. А те, в свою очередь, замыкают электрическую цепь, обычно с большими токами, по сравнению с управляющим сигналом.

Принцип действия

По существу реле – это электромагнит. Когда на катушку подается управляющее напряжение, то стержень притягивает якорь, производя, таким образом, переключение цепи.

Реле бывают трех видов:

  • с нормально замкнутыми контактами;
  • с нормально разомкнутыми;
  • перекидывающиеся.

При подаче управляющего сигнала на устройство с нормально замкнутыми коннекторами, они размыкаются, при отсутствии сигнала замыкаются. У реле с разомкнутыми коннекторами все наоборот. Напряжение на обмотке присутствует, клеммы замыкаются, отсутствует – размыкается.

В перекидывающихся моделях имеется две группы коннекторов, одни нормально замкнутые, другие нормально разомкнутые. У них имеется общая клемма. При подаче тока на обмотку контакты переключаются с одного положения на другое.

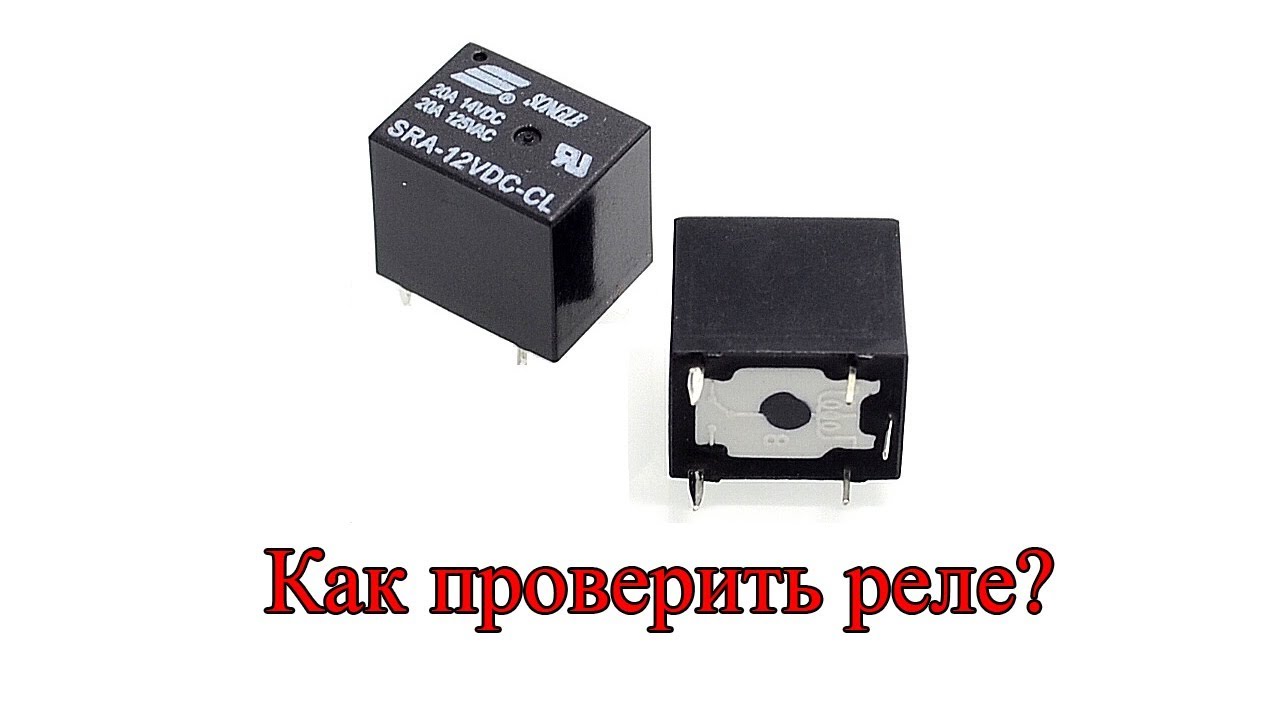

Проверка работоспособности

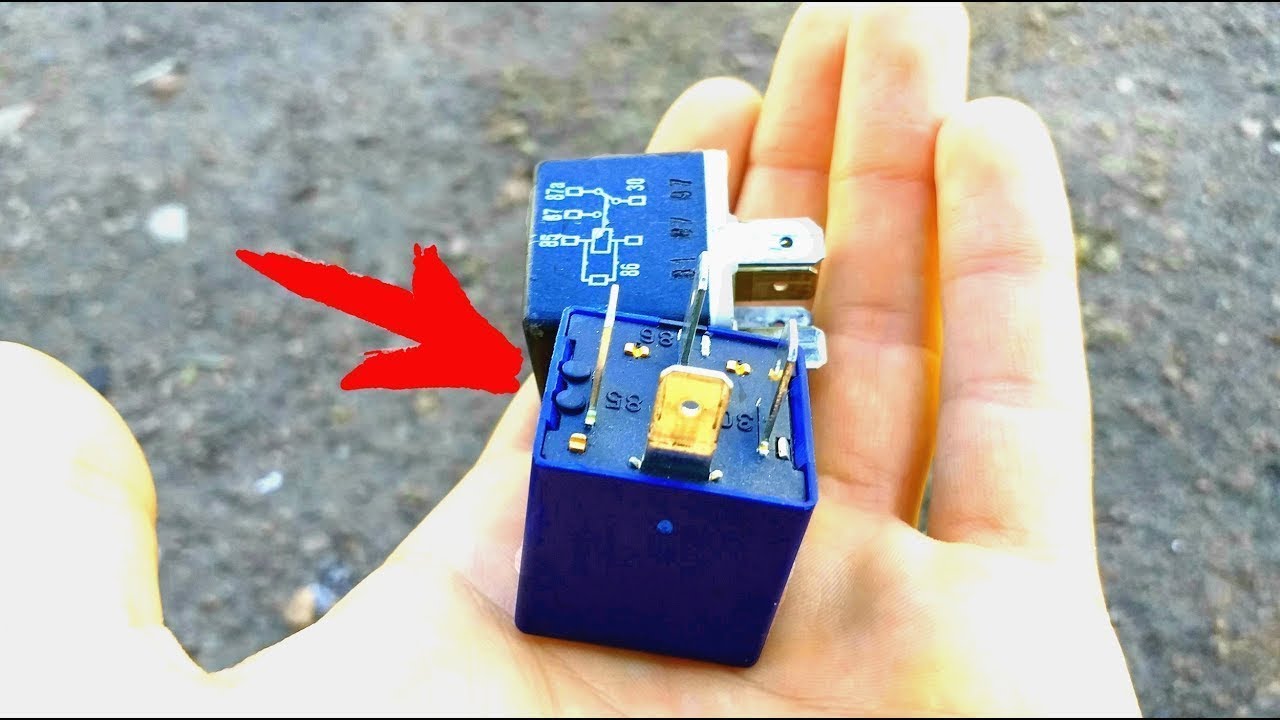

На корпусе каждого реле изображена схема с номерами контактов и номиналом управляющего напряжения. Прямоугольник с выводами 85 и 86 означает катушку. Поэтому при измерении параметров обмотки нужно подключаться к ним. Другие выводы с номерами 30, 87 и 87а (88) являются ключом переключения внешней цепи.

Как тестер реле регуляторов и любого другого электромагнитного реле удобно использовать цифровой мультиметр. Это связано с тем, что он может измерять ток, напряжение и сопротивление.

Так как работоспособность устройства зависит в первую очередь от исправности обмотки, проверка начинается с измерения сопротивления катушки. Его значения лежат в пределах от нескольких десятков Ом до нескольких сотен Ом.

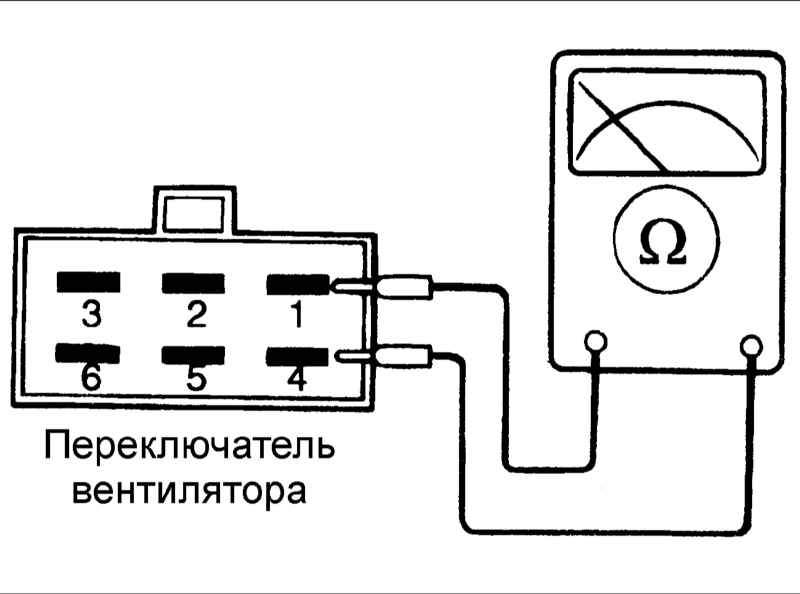

Для этого мультиметр переключателем переводим в режим измерения сопротивления. К выводам 85, 86 подсоединяем измерительные щупы, снимаем показания. Если сопротивление в пределах нормы, то надо проверить состояние управляемых выводов.

В реле с нормально замкнутыми контактами 30 и 87, при измерении сопротивления между ними, мультиметр должен показать 0 Ом. С нормально разомкнутыми контактами 30 и 87 сопротивление между ними должно быть равно бесконечности. При подаче управляющего напряжения на выводы катушки 85 и 86 все должно поменяться с точностью наоборот.

Иногда известен только ток срабатывания, тогда измеряется сопротивление катушки. После этого показания мультиметра умножаются на ток срабатывания, и получается управляющее воздействие обмотки. Затем, подавая вычисленное напряжение, можно проверять контактную группу, как было описано выше.

На обмотку реле переменного тока можно подавать только переменное напряжение.

После проверки реле, если есть потребность и возможность регулировки контактов сделайте это. В противном случае – замените весь прибор. Его установку и извлечение нужно осуществлять при отключенном питании устройства.

Применение в автомобиле

Наиболее часто с коммутационными устройствами приходится сталкиваться автомобилистам. Речь идет о реле регулятора генератора (стартера). О нем вспоминают, когда двигатель перестает заводиться и выясняется, что аккумулятор разряжен. Одной из причин этого является неисправность регулятора.

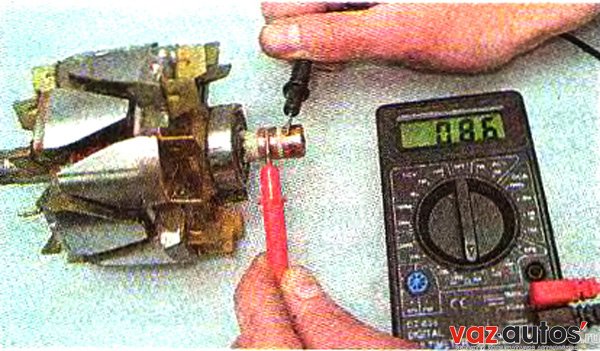

На старых автомобилях для поддержания постоянства напряжения использовался регулятор, состоящий из трёх устройств — стабилизатора напряжения, ограничителя тока и реле обратного тока. Регулятор не позволяет аккумулятору перезаряжаться, что продлевает срок его службы.

Он бывает встроенный в щеточный блок стартера или выполняется как отдельный модуль. Его неисправность может перезарядить или не дозарядить аккумулятор. В первом случае будут видны потеки на корпусе, начнет выкипать электролит, что приведет к падению напряжения ниже 12 вольт. Во втором значения изначально будут ниже допустимого. Как результат, двигатель не заведется.

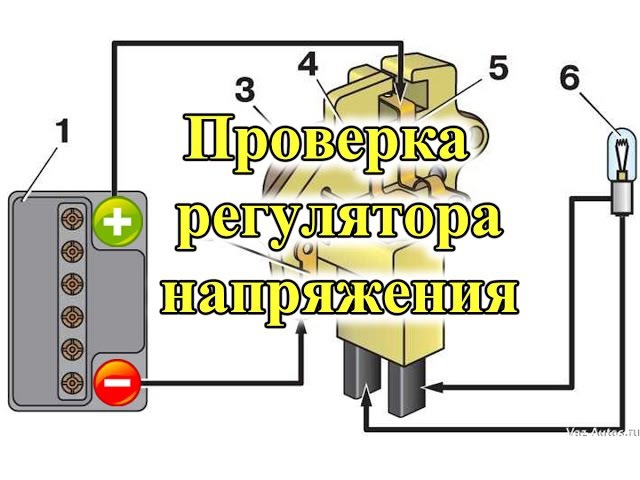

Проверка регулятора стартера

Чтобы проверить реле регулятор стартера, не снимая его с автомобиля, можно воспользоваться мультиметром, прозвонить все подходящие к нему провода. Для этого они предварительно отключаются от регулятора. Мультиметр переводится в режим измерения сопротивления, проверяются отключенные провода.

Если все в норме, то проводники возвращают на место. Замеряется напряжение на клеммах аккумулятора при выключенном двигателе. Мультиметр переводится в режим измерения постоянного напряжения в диапазоне от 0 до 20 Вольт. Щупы цепляются к клеммам аккумулятора. Прибор должен показывать 12,2-12,7 V.

Если 12 вольт и ниже, то его надо подзарядить.

Затем двигатель надо завести и снова проверить с теми же измерениями. Если напряжение в диапазоне 13,2-14 V, то это норма. Добавляем обороты двигателя до 2000 в минуту и опять замеряем. В норме мультиметр должен показывать в пределах 13,6-14,2 V. Еще добавляем оборотов до 3500 в минуту.

Снимаем показания. Они не должны превышать 14,5 Вольта. Если значение не меняется и остается 12,7 Вольт, как при выключенном двигателе или даже уменьшается, значит, неисправен реле регулятор. Поэтому его нужно заменить. При превышении 14,5 Вольт регулятор также надо поменять.

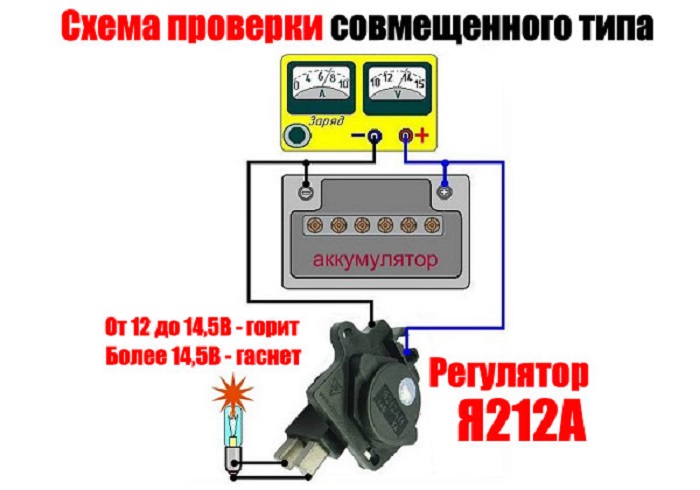

Иногда возникает вопрос, как проверить реле мультиметром, если нет доступа к регулятору. Тогда надо его снять, а для проверки необходимо иметь в дополнение к тестеру зарядное устройство с регулятором напряжения и лампочку.

Из них собирается следующая схема. Зарядка подключается к входным клеммам регулятора, а лампочка к выходным (толстым). Мультиметром контролируется напряжение на входе регулятора. Зарядкой меняем напряжение в пределах от 12 до 15 вольт. Лампочка должна погаснуть при 14,5 вольтах. Если этого не произошло, регулятор неисправен и подлежит замене.

Проверка втягивающего реле

Когда аккумулятор заряжен, а двигатель не заводится, то нужно проверить стартер.

Если генератор крутится, а двигатель нет, то в таких случаях обязательно делается проверка втягивающего реле электродвигателя и бендикса. Для этого необходимо снять стартер. После этого зачищают все контакты, и мультиметром измеряют сопротивление обмотки реле.

Если значение равно бесконечности, то обмотка перегорела. В этом случае необходимо перемотать катушку или заменить ее. Прибор показывает несколько десятков Ом, значит, обмотка цела.

Затем проверяется ее работоспособность. Плюсовую клемму аккумулятора с помощью прикуривателя присоединяют к соответствующей клемме реле. А минус подключают к корпусу стартера. Должен быть слышен щелчок, тогда устройство исправно, иначе его нужно разобрать и проверить механическую часть.

четырех- и пятиконтактное, порядок проверки тестером

На чтение 6 мин. Просмотров 197 Опубликовано Обновлено

Реле – это устройство, предназначенное для управления сигналами большой мощности с помощью сигналов малой мощности. Его основная задача – отделить и защитить цепь низкого напряжения электромагнитной катушкой от цепи высокого напряжения. Убедиться в работоспособности реле можно нескольким способами, самым удобным, быстрым и надежным является использование мультиметра.

Конструкция и принцип работы коммутационного прибора

Внешний вид реле

Электрическое реле – это деталь, которая используется в качестве коммутатора благодаря управляющим сигналам, которые поступают к нему по электрической цепи. Линия, которая подведена к устройству, получила название управляемая; линия, по которой уже поступает на него команда – управляющей.

Применяется в бытовых условиях и всех отраслях промышленности с целью автоматизировать различные операции. Если бытовой или электротехнический прибор вышел из строя, требуется в первую очередь проводить проверку работоспособности переключающего элемента. Но предварительно рекомендуется ознакомиться с разновидностями и принципом работы реле.

Принцип работы

Деталь представляет собой электромагнит, который включает в себя катушку индуктивности, якорь и контактную группу. Каждая составляющая монтируется на основание и заключается в защитный корпус.

Якорь расположен сверху сердечника магнитной системы; в начальном положении она удерживается благодаря пружине, которая имеет форму Г-образной подвижной пластины.

Нижняя часть основания оснащается контактной группой, напротив монтируется такое же количество контактных оснований. Контакты пластичны, поскольку их требуется выводить наружу за пределы защитного корпуса для образования вывода устройства.

Принцип работы реле основывается на его способностях воздействовать своим электромагнитный полем на проводящие предметы. Как только начинается подача напряжения на выводы обмотки, через реле начинает протекать ток. Когда его значение достигает ранее программируемой величины, в обмотке формируется две силы, которые прижимают якорь к поверхности катушки.

С учетом конструктивных особенностей начальное положение может быть не только замкнутым, но и разомкнутым. Во втором случае при подаче напряжения произойдет размыкание линии. Контакты устройства вернутся в свое первоначальное состояние, как только сигнал необходимой величины будет снят с выводов реле.

Виды и характеристики

В зависимости от используемой элементной базы реле-регуляторы делятся на следующие виды:

  • Микроконтроллерные или микропроцессорные. Их особенность заключается в заложении во встроенную микросхему рабочего алгоритма. Используются в дорогостоящих автомобилях, например, BMW или Audi.
  • Релейные основываются на переключении контактов реле для отсечки и стабилизации показателей электрической сети.
  • Интегральные реле нашли широкое применение в автомобилестроении. Принцип работы основывается на твердотельных переключательных деталях или интегральных полупроводниковых.
  • Гибридные транзисторно-релейные устройства и просто транзисторные базируются на полупроводниковых элементах. Активно использовались в промышленности до начала 90-х годов.
Интегральное реле Микропроцессорное реле

По исполнению конструкции делятся на следующие виды:

  • Внешние реле представляют собой отдельные устройства, которые устанавливают на кузовных конструкциях.
  • Встроенные коммутирующие детали являются неотъемлемой составляющей генераторов.
  • Совмещенные или гибридные. Их особенность заключается в совмещении с щеточным узлом электрического генератора.

Электрическое реле может быть двух-, трех- и многоуровневым, делится по «+» и по «-».

Признаки неисправности

Неисправности и их устранение

Перед тем как проверить реле мультиметром, следует ознакомиться с основными признаками того, что деталь вышла из строя.

  • Встречаются случаи, когда в результате выведения из строя регулятора напряжения закипает аккумуляторная батарея.
  • На приборной панели при включении зажигания не светится контрольная лампочка (однако это может быть симптомом и других видов неисправностей, например, отпал или перегорел контакт).
  • Динамические характерные особенности бытового прибора или автомобиля снижаются, особенно это ощущается, когда двигатель набирает высокие обороты.
  • После запуска индикатор аккумуляторной батареи не гаснет на приборной панели, что свидетельствует о неисправностях АКБ.
  • Индикаторы на приборной панели попросту отключаются, если обороты двигателя при работе превышают 2000 об/мин.
  • Яркость фар зависит от количества оборотов двигателя. Убедиться в этом достаточно просто – необходимо в темное время стать напротив стены и включить фары. Яркость свечения будет изменяться в зависимости от того, как сильно жать на газ.
  • Регулярно разряжается АКБ.

Эти признаки могут свидетельствовать и о других неисправностях, но прежде всего рекомендуется проверить именно реле-регулятор.

Причины отказа реле-регулятора

Чтобы в будущем свести к минимуму вероятность повторных поломок, следует ознакомиться с основными причинами выхода из строя устройства.

  • Короткое замыкание на любом из участков электрической цепи, включая межвитковое замыкание обмотки возбуждения.
  • Регулятор также может выйти из строя в случае пробоя диодов или поломки выпрямительного моста.
  • Неправильное подсоединение или переплюсовка к выводам АКБ.
  • Проникновение влаги или большого количества пыли в генератор и/или непосредственно регулятор (такие случаи распространены во время обильных осадков или мойки машины).
  • Механическое повреждение рабочего узла.
  • Естественный износ, завершение эксплуатационного срока.
  • Изначально сомнительное качество приобретаемого товара.

Существует несколько несложных способов прозвонить встроенные и съемные реле.

Подготовка к проверке реле на работоспособность

Проверка реле не отнимет много времени, если правильно выполнить все подготовительные работы.

Прежде чем приступать к диагностике устройства, требуется определить назначение выводов проверяемой детали. Для этого используют прилагаемую документацию к прибору, там содержатся все схемы и особенности работы, характеристики устройства.

Распространены случаи, когда схема работы изображена на самом корпусе реле. Точками изображаются контакты, они соединены катушкой индуктивности, переключающие элементы прямыми линиями с пунктиром. Выводы для подачи питания схематически изображаются в виде прямоугольника.

Если реле встроено в схему, на самой плате требуется визуально осмотреть состояние шины и дорожки питания. Для проверки реле тестером можно воспользоваться как цифровыми, так и аналоговыми приборами. Предварительная подготовка и настройка тестеров не требуется.

Помимо тестера необходимо подготовить регулируемый блок питания. Чтобы результаты были достоверными, реле требуется выпаять из схемы.

Проверка на работоспособность осуществляется в несколько этапов:

  • обмотка;
  • нормально замкнутое положение;
  • нормально разомкнутое состояние.

Далее можно приступать непосредственно к диагностике реле.

Диагностика обмотки и контактных групп

Обмотка представляет собой катушку индуктивности, на которую по спирали намотана проволока. Ей свойственно определенное сопротивление, которое высчитывается по закону Ома. Величина сопротивления должна колебаться в пределах 10 – 100 Ом.

Диагностика обмотки позволяет выяснить, не нарушена ли ее целостность. Проверка работоспособности проводится в несколько этапов:

  • Мультиметр включают в режим прозвонки сопротивлений. На панели приборов этот режим обозначается символом — Ω, диапазон устанавливается в пределах 2 кОм.
  • Один измерительный провод подводят к гнезду, а второй в СОМ.
  • Щупами проводов касаются выводов реле.

Сопротивление катушки индуктивности удается узнать по отклонению стрелки.

Проверка контактных групп проводится в два этапа. Сначала обязательно измеряется в автономном режиме сопротивление, а потом при подаче напряжения на катушку. При проверке потребуется источник питания, об этом заранее нужно позаботиться.

Ненормальные значения напряжения на мультиметре

Если мультиметр показывает пониженное напряжение в АКБ, аккумулятор попросту перестанет принимать заряд. В результате автомобиль может не завестись, индикаторы на приборной панели могут перестать работать, также неприятности могут возникнуть во время движения.

Если напряжение повышено, есть вероятность, что в банке аккумулятора уменьшился уровень электролита, или он попросту выкипел. Также характерным признаком может стать образование на стенках корпуса белого налета. При подзарядке аккумулятор может начать себя вести непредсказуемо.

Как проверить реле в автомобиле

На чтение 3 мин. Просмотров 4.4k. Обновлено

Для многих автовладельцев реле оказывается весьма непонятной вещью. От его неисправности может зависеть отказ различного оборудования, поэтому необходимо знать, как проверить работоспособность реле.

Чтобы понять принцип работы этого устройства, стоит почитать очень подробную статью Как работают реле в автомобиле. Если кратко: внутри корпуса реле установлен маленький электромагнит. При подаче напряжения на его контакты, он притягивает перемычку, и она замыкает контакты силовой линии – оборудование включается. Исходя из этого, существуют определенные неисправности реле, которые могут привести его отказу.

При диагностике неисправностей какого-либо оборудования, подключенного через реле, нужно проверить, работает ли оно. В современных автомобилях реле устанавливаются в монтажные блоки, поэтому будет отталкиваться от этого. Если у вас «отдельно стоящее» реле, принципы проверки такие же.

Проверяем присутствие питания на управляющих контактах

При наступлении определенных условий, необходимых для включения оборудования, запитанного через реле (например, включения фар из салона), реле должно щелкнуть. Если щелчок есть, то сразу переходим к следующему разделу статьи про силовые контакты. Если щелчка нет, нужно проверить наличие напряжения на управляющих контактах. Определить наличие напряжения можно обычной контрольной лампочкой или мультиметром. Причем мультиметр способен показать низкое напряжение, которое лампочка «не заметит».

Чтобы померить напряжение на контакте реле, в некоторых случаях достаточно слегка вытянуть его из гнезда монтажного блока и прикоснуться щупом контрольной лампы или мультиметра к одному из управляющих контактов. Второй щуп соответственно нужно прислонить к металлу кузова. Однако надежнее и легче вытащить реле полностью и вставить щуп в нужное гнездо блока.

Если ни на одном управляющем контакте напряжения нет, значит, реле не включится и скорее всего в отказе оборудования виновато не оно. Нужно искать причину, по которой ток не приходит на реле.

Чтобы магнит, находящийся внутри реле сработал, кроме «плюса», должна быть еще и «масса», то есть соединение с кузовом. Проверить ее наличие можно той же «контролькой». Один щуп лампы поставьте на плюсовую клемму аккумулятора, а второй – в «массовое» гнездо монтажного блока. Только не соединяйте данные места обычным проводом – это приведет к короткому замыканию! Лампочка или мультиметр исключат эту опасность и покажут есть ли массовое соединение в соответствующем гнезде.

Проверяем наличие напряжения на силовых контактах реле

Если реле щелкает, значит, управляющая электрическая цепь исправна, магнит срабатывает и перемычка двигается. В этом случае нужно проверить наличие напряжения на силовых контактах реле. На одном контакте напряжение есть всегда, а на втором должно появляться при включении реле. При выключенном оборудовании, подключенном через проверяемое реле, найдите силовой контакт, находящийся под напряжением. Для этого вставьте щуп контрольной лампы или мультиметра в соответствующее гнездо монтажного блока, а второй конец – к кузову автомобиля.

Если ни на одном силовом контакте напряжения нет, значит, силовая линия неисправна и реле так же ни при чем. Причины отказа силовой линии могут быть разными, но для начала стоит проверить предохранитель. Если же на одном из силовых контактов реле напряжение присутствует, то при включенном реле (реле щелкнуло, на управляющих контактах есть напряжение), напряжение должно быть и на втором силовом контакте.

Если реле включено, а напряжение есть только на одном силовом контакте, значит, ток не проходит через контактную группу реле. Происходит это, как правило, из-за обгорания контактов перемычки, замыкающей силовую электролинию. Подобное реле проще заменить новым, так как разбирать данную конструкцию и пытаться зачистить перемычку достаточно сложное и ненадежное занятие. Тем более, что стоимость большинства реле невысока.

Как прозвонить реле автомобильное


Как устроены автомобильные реле и как их проверить.

— DRIVE2

В качестве дистанционного силового коммутатора для включения таких серьезных потребители тока в автомобиле, как, вентилятор, радиатора или обогрев стекла выступает реле.

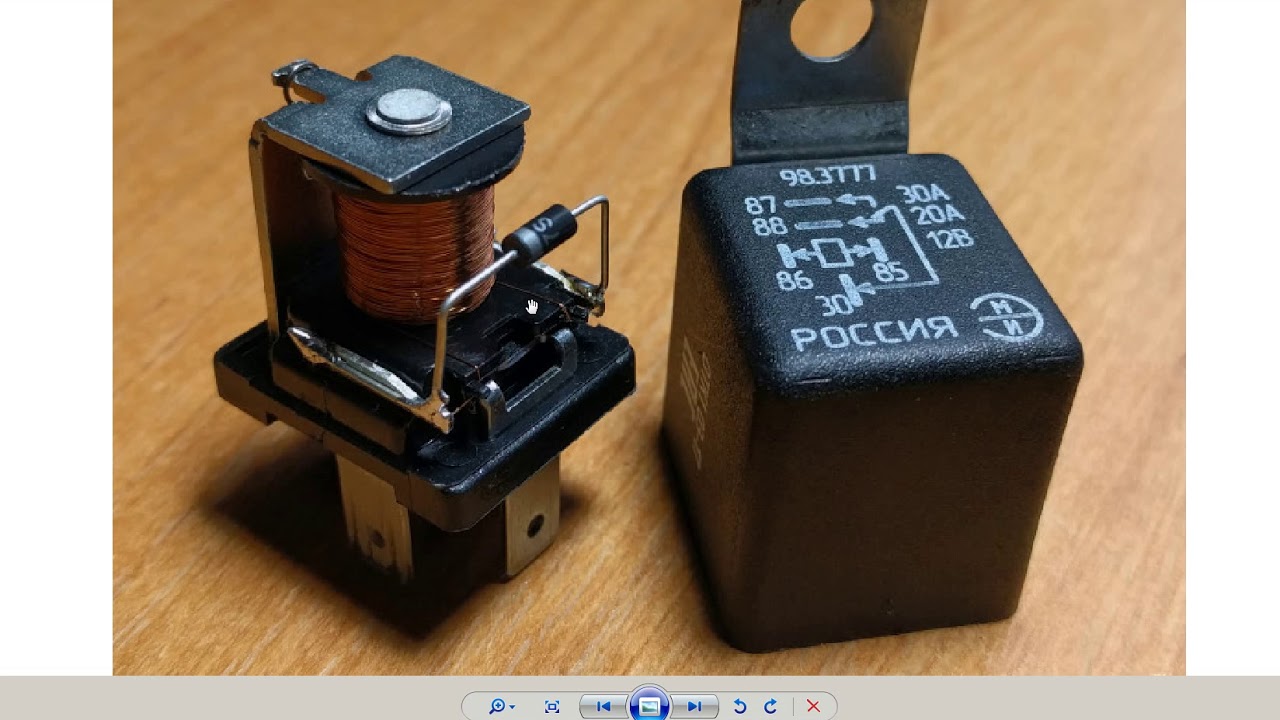

Внутри простейшего типичного реле располагается электромагнит, на который подается слабый управляющий сигнал, а уже подвижное коромысло, которое притягивает к себе сработавший электромагнит, в свою очередь замыкает два силовых контакта, которые и включают мощную электрическую цепь. В автомобилях чаще всего используются два типа реле: с парой замыкающих контактов и с тройкой переключающих. В последнем при срабатывании реле один контакт замыкается на общий, а второй в это время отключается от него. Существуют, конечно же, и более сложные реле, с несколькими группами контактов в одном корпусе – замыкающими, размыкающими, переключающими. Но встречаются они существенно реже.

НАПРЯЖЕНИЕ СРАБАТЫВАНИЯ :

Напряжение, которое обозначено на корпусе реле, – это усредненное оптимальное напряжение. На автомобильных реле пропечатано «12V», но срабатывают они и при напряжении 10 вольт, сработают и при 7-8 вольтах. Аналогично и 14,5-14,8 вольт, до которых поднимается напряжение в бортсети при запущенном двигателе, им не вредит.

КОММУТИРУЕМЫЙ ТОК :

Второй главный параметр реле после рабочего напряжения обмотки – максимальный ток, который может пропустить через себя контактная группа без перегрева и пригорания. Указывается он обычно на корпусе – в амперах. В принципе, контакты всех автомобильных реле достаточно мощные, «слабаков» тут не водится. Даже самое миниатюрное коммутирует 15-20 ампер, реле стандартных размеров – 20-40 ампер. Если ток указывается двойной (например, 30/40 А), то это означает кратковременный и долговременный режимы. Собственно, запас по току никогда не мешает – но это касается в основном какого-то нештатного электрооборудования автомобиля, подключаемого самостоятельно.

НУМЕРАЦИЯ ВЫВОДОВ :

Выводы автомобильных реле маркируются в соответствии с международным электротехническим стандартом для автопрома. Два вывода обмотки пронумерованы цифрами «85» и «86». Выводы контактной «двойки» или «тройки» (замыкающие или переключающие) обозначаются как «30», «87» и «87а».

Впрочем, гарантии маркировка, увы, не дает. Российские производители порой маркируют нормально замкнутый контакт как «88», а иностранные – как «87а». Неожиданные вариации стандартной нумерации встречаются и у безымянных «брендов», и у компаний уровня Bosch. А иногда контакты и вовсе маркируются цифрами от 1 до 5. Так что если тип контактов не подписан на корпусе, что нередко случается, лучше всего проверить распиновку неизвестного реле при помощи тестера и источника питания 12 вольт – подробнее об этом ниже.

МАТЕРИАЛ И ТИП ВЫВОДОВ :

Контактные выводы реле, к которым подключается электропроводка, могут быть «ножевого» типа (для установки реле в разъем колодки), а также под винтовую клемму (обычно у особо мощных реле или реле устаревших типов). Контакты бывают «белыми» или «желтыми». Желтые и красные – латунь и медь, матовые белые – луженая медь или латунь, блестящие белые – сталь, покрытая никелем. Луженые латунь и медь не окисляются, но голая латунь и медь – лучше, хотя и склонны темнеть, ухудшая контакт. Никелированная сталь также не окисляется, но сопротивление её высоковато. Неплохо, когда силовые выводы – медные, а выводы обмотки – никелированные стальные.

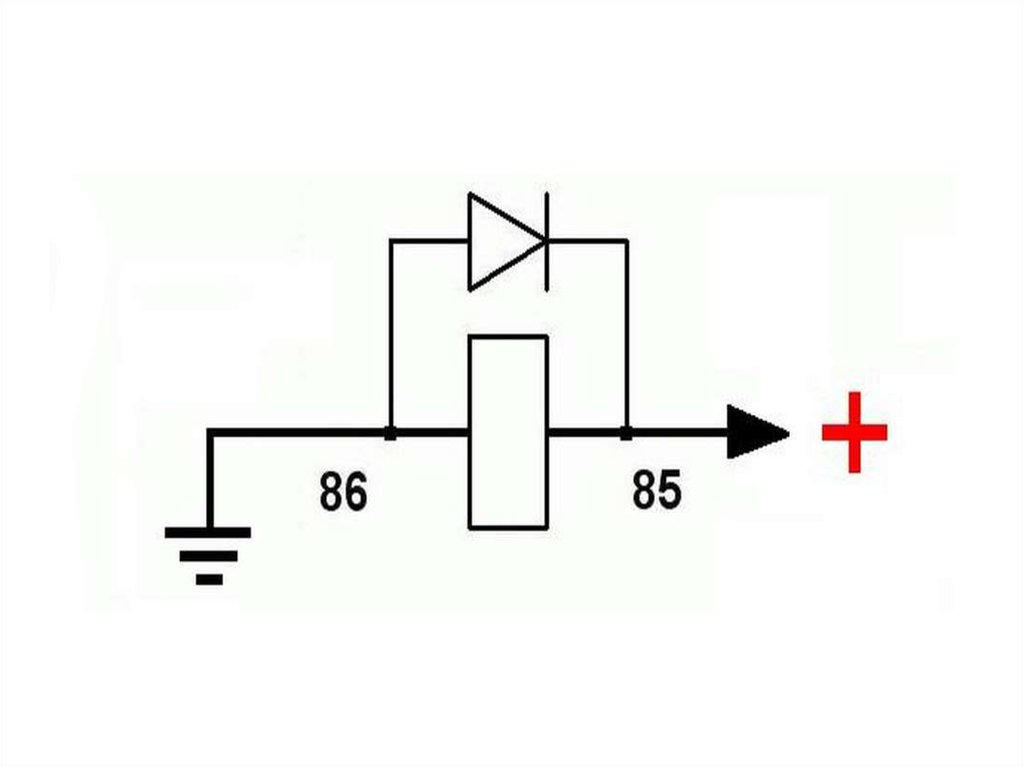

ПЛЮС И МИНУС ПИТАНИЯ :

Чтобы реле сработало, на его обмотку подается питающее напряжение. Полярность его – безразлична для реле. Плюс на «85» и минус на «86», или наоборот – без разницы. Один контакт обмотки реле, как правило, постоянно подсоединен к плюсу или минусу, а на второй приходит управляющее напряжение с кнопки или какого-либо электронного модуля.

В прежние годы чаще использовалось постоянное подключение реле к минусу и плюсовой управляющий сигнал, сейчас более распространен обратный вариант. Хотя это не догма – бывает по-всякому, в том числе и в рамках одного автомобиля. Единственный вариант исключения из правил – реле, в котором параллельно обмотке подключен диод.
Если напряжение на обмотку реле подает не кнопка, а электронный модуль (штатный или нештатный – например, охранное оборудование), то при отключении обмотка дает индуктивный всплеск напряжения, который способен повредить управляющую электронику. Чтобы погасить всплеск, параллельно обмотке реле включается защитный диод.

Обмотка реле потребляет мощность около 2-2,5 ватт, из-за чего его корпус во время работы может достаточно сильно греться – это не криминально. Но нагрев допускается у обмотки, а не у контактов. Перегрев же контактов для реле губителен: они обугливаются, разрушаются и деформируются. Реле не выходит из строя мгновенно, но рано или поздно перестает включать нагрузку, или наоборот – контакты привариваются друг к другу, и реле перестает размыкаться.

ПРОВЕРКА РЕЛЕ :

Для этого нам понадобятся источник питания с напряжением 12 вольт (блок питания или два провода от аккумулятора) и тестер, включенный в режиме измерения сопротивления.

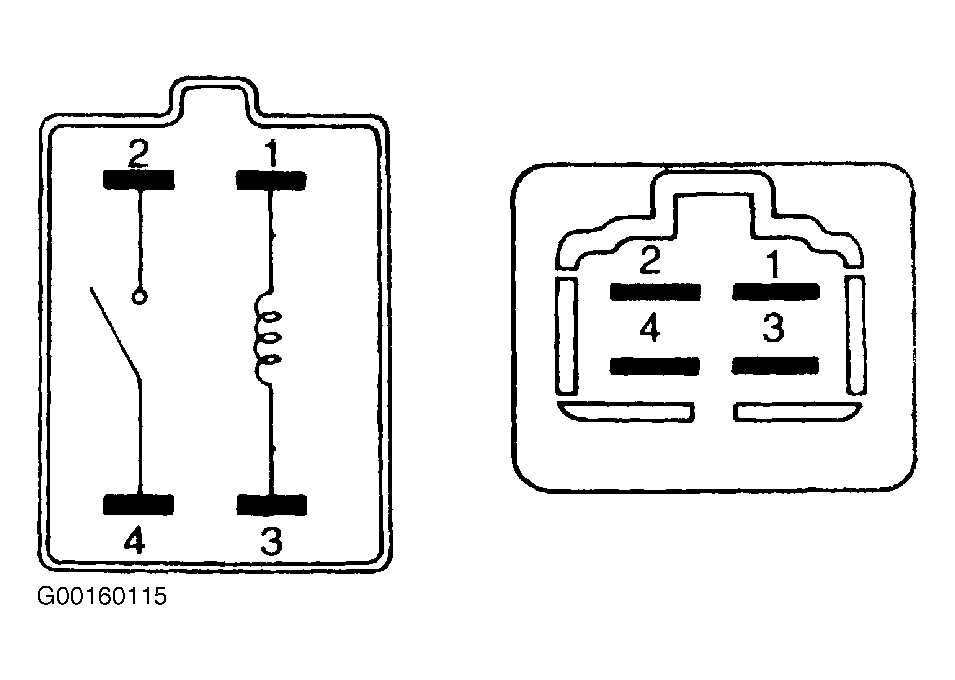

Предположим, что у нас реле с 4 выводами – то есть, с парой нормально разомкнутых контактов, работающих на замыкание (реле с переключающей контактной «тройкой», проверяется аналогичным образом). Сперва касаемся щупами тестера поочередно всех пар контактов. В нашем случае это 6 комбинаций (изображение условное, чисто для понимания).

На одной из комбинаций выводов омметр должен показать сопротивление около 80 ом – это обмотка, запомним или пометим её контакты (у автомобильных 12-вольтовых реле наиболее распространенных типоразмеров это сопротивление бывает в диапазоне от 70 до 120 ом). Подадим на обмотку напряжение 12 вольт от блока питания или АКБ – реле должно отчетливо щелкнуть.
Соответственно, два других вывода должны показывать бесконечное сопротивление – это наши нормально разомкнутые рабочие контакты. Подключаем к ним тестер в режиме прозвонки, а на обмотку одновременно подаем 12 вольт. Реле щелкнуло, тестер запищал – все в порядке, реле работает.

Если же вдруг на рабочих выводах прибор показывает замыкание даже без подачи напряжения на обмотку, значит, нам попалось редкое реле с НОРМАЛЬНО ЗАМКНУТЫМИ контактами (размыкающимися при подаче напряжения на обмотку), либо, что более вероятно, контакты от перегрузки оплавились и сварились, замкнувшись накоротко. В последнем случае реле отправляется в утиль.

www.drive2.ru

КАК ПРОВЕРИТЬ АВТОМОБИЛЬНОЕ РЕЛЕ? ПРИНЦИП РАБОТЫ РЕЛЕ. — DRIVE2

ДЛЯ ЧЕГО НУЖНО РЕЛЕ?

В любой электрической цепи автомобиля есть реле. Для чего они существуют? В автомобиле присутствует большое количество электрических элементов большой мощности:

Как проверить автомобильное реле? Пример реле VAG-GROUP 4h0951253a

■ стартер;
■ клаксон;
■ вентилятор системы охлаждения двигателя;
■ и многие другие.

При отсутствии реле в схеме управления этими элементами большой ток проходил через кнопки которыми управляются данные элементы, и это приводило бы к их оплавлению. Либо эти кнопки нужно было делать массивными, чтобы они могли выдержать такой ток.

Провода подводимые к кнопкам управления, также нужно было использовать большего сечения, что отрицательно сказывалось бы на цене и весе автомобиля.

Реле существуют с целью управления большими токами при помощи малых токов.

Как проверить автомобильное реле? Пример реле автомобилей KIA/HYUNDAI 95224-2D000

ПРИНЦИП РАБОТЫ РЕЛЕ.

Классическое реле имеет 4 контакта. Каждый контакт реле имеет свой номер:

30 «+» постоянное напряжение от АКБ.
85 «+» от кнопки управления реле.
86 «» (земля, масса).
87 «+» цепь идущая к исполнительному устройству при срабатывании реле (клаксон, стартер и т.д.)

Как проверить автомобильное реле? Схема подключения реле

При подаче напряжения на контакт 85, происходит замыкание контактов 87 и 30 и таким образом ток идет на к исполнительному устройству. При отключении подачи напряжения, контакты 87 и 30 размыкаются. Это принцип работы нормально разомкнутого реле.

ПРОВЕРКА РАБОТОСПОСОБНОСТИ РЕЛЕ.

Обычно проверка реле большинством автолюбителей сводится только проверке его срабатывания и на основании этого делается вывод о работоспособности реле. Алгоритм более правильной проверки приводится ниже и он состоит из трех последовательных шагов. Если реле проходит все эти этапы, можно сделать вывод, что оно работоспособно.

Как проверить автомобильное реле? Схема управления топливным насосом на примере автомобиля Hyundai GETZ. R3 — реле в данной электрической цепи

Шаг 1.
Соедините контакт 86 (на схеме контакт 3) с отрицательной клеммой аккумуляторной батареи. На короткое время соедините контакт 85 (на схеме контакт 5) с положительной клеммой аккумуляторной батареи. Реле щелкает?

Да — Проходим к следующему шагу проверки.
Нет — Замените реле.

Шаг 2.
Измерьте сопротивление между контактами 30 и 87 реле. (на схеме контакты 1 и 2) Оно бесконечное?

Да — Проходим к следующему шагу проверки.
Нет — Замените реле.

Шаг3.
Соедините контакт 85 с положительной клеммой аккумуляторной батареи и контакт 86 (на схеме контакты 5 и 3) с отрицательной клеммой аккумуляторной батареи. Измерьте сопротивление между контактами 30 и 87 реле. (на схеме контакты 1 и 2). Оно меньше, чем 1Ω?

Да — Реле исправно.
Нет — Замените реле.

Как проверить автомобильное реле? Советско-Российский вариант реле

__________________________________________________________

Новая серия статей Как выбрать автосервис?

www.drive2.ru/b/549862467589636225/ — Как выбрать автосервис? Официальный дилер или независимое СТО (плюсы и минусы). Всегда ли у официалов дороже?
www.drive2.ru/b/550797877106967704/ — Как понять справедлива ли цена на работы в СТО? Как сделать проценку и получить реальную стоимость (сбить цену)?

www.drive2.ru

ПРИНЦИП РАБОТЫ РЕЛЕ. КАК ПРОВЕРИТЬ АВТОМОБИЛЬНОЕ РЕЛЕ? — DRIVE2

Всем добрый день !
Продолжаю собирать полезное на просторах Драйв2 в свой блог, для быстрого поиска при необходимости.
Для меня реле всегда были «непонятной материей» … 🙂
Огромное спасибо Sergeevich0001 за подробное изложение материала ! Оригинал стати : ТУТ
Итак, поехали разбираться !

ДЛЯ ЧЕГО НУЖНО РЕЛЕ?

В любой электрической цепи автомобиля есть реле. Для чего они существуют? В автомобиле присутствует большое количество электрических элементов большой мощности:

Пример реле VAG-GROUP 4h0951253a

■ стартер;
■ клаксон;
■ вентилятор системы охлаждения двигателя;
■ и многие другие.

При отсутствии реле в схеме управления этими элементами большой ток проходил через кнопки которыми управляются данные элементы, и это приводило бы к их оплавлению. Либо эти кнопки нужно было делать массивными, чтобы они могли выдержать такой ток.

Провода подводимые к кнопкам управления, также нужно было использовать большего сечения, что отрицательно сказывалось бы на цене и весе автомобиля.

Реле существуют с целью управления большими токами при помощи малых токов.

Пример реле автомобилей KIA/HYUNDAI 95224-2D000

ПРИНЦИП РАБОТЫ РЕЛЕ.

Классическое реле имеет 4 контакта. Каждый контакт реле имеет свой номер:

30 «+» постоянное напряжение от АКБ.
85 «+» от кнопки управления реле.
86 «—» (земля, масса).
87 «+» цепь идущая к исполнительному устройству при срабатывании реле (клаксон, стартер и т.д.)

Схема подключения реле

При подаче напряжения на контакт 85, происходит замыкание контактов 87 и 30 и таким образом ток идет на к исполнительному устройству. При отключении подачи напряжения, контакты 87 и 30 размыкаются. Это принцип работы нормально разомкнутого реле.

ПРОВЕРКА РАБОТОСПОСОБНОСТИ РЕЛЕ.

Обычно проверка реле большинством автолюбителей сводится только проверке его срабатывания и на основании этого делается вывод о работоспособности реле. Алгоритм более правильной проверки приводится ниже и он состоит из трех последовательных шагов. Если реле проходит все эти этапы, можно сделать вывод, что оно работоспособно.

Схема управления топливным насосом на примере автомобиля Hyundai GETZ. R3 — реле в данной электрической цепи

Шаг 1.
Соедините контакт 86 (на схеме контакт 3) с отрицательной клеммой аккумуляторной батареи. На короткое время соедините контакт 85 (на схеме контакт 5) с положительной клеммой аккумуляторной батареи. Реле щелкает?

Да — Проходим к следующему шагу проверки.
НетЗамените реле.

Шаг 2.
Измерьте сопротивление между контактами 30 и 87 реле. (на схеме контакты 1 и 2) Оно бесконечное?

Да — Проходим к следующему шагу проверки.
НетЗамените реле.

Шаг3.
Соедините контакт 85 с положительной клеммой аккумуляторной батареи и контакт 86 (на схеме контакты 5 и 3) с отрицательной клеммой аккумуляторной батареи. Измерьте сопротивление между контактами 30 и 87 реле. (на схеме контакты 1 и 2). Оно меньше, чем 1Ω?

Да — Реле исправно.
НетЗамените реле.

Советско-Российский вариант реле

Всем удачи !

www.drive2.ru

Как прозвонить реле мультиметром — Multimetri.ru

Реле — хитрая электродеталь. Оно обеспечивает замыкание цепи по сигналу — то есть подали напряжение на реле, реле замкнуло цепь. При этом через реле могут протекать серьёзные токи, а на управляющем контакте ток будет минимальным, достаточным только для сработки катушки реле.

Как работает реле

Для простоты возьмём автомобиль. В нём только постоянный ток напряжением 12 В. Один провод — плюс, другой — если он вообще есть — масса. То есть в качестве минусового провода работает сам кузов автомобиля. Там, где электроприборы изолированы от кузова, есть и массовый или минусовой провод.

Чтобы прозвонить реле, надо хотя бы в общих чертах понимать, как оно работает. Четырёхконтактное реле ставится в разрыв плюсового провода. Провод подключается к контактам 30 и 87. А контакты 85 и 86 — управляющие. Если на них подать достаточный ток, катушка, которая стоит в разрыве цепи 85-86, замкнёт цепь 30-87 механическим способом.

Для 5-контактного реле всё справедливо, но реле одновременно замыкает цепь 30-87 и размыкает цепь 88-87. Так может, например, обеспечиваться реверс электродвигателя.

Читайте также

Как прозванивать светодиоды мультиметром

»

к содержанию ↑

Как прозвонить реле


Готовим мультиметр. Ставим его в режим измерения сопротивления на 200 Ом. Замыкаем щупы, на дисплее вместо 1 должен появиться 0 — мультиметр исправен и готов к работе.

Для четырёхконтактного реле. Проверяем сопротивление на контактах 85 и 86. Оно должно составлять от десятков до сотен ом.

Проверяем сопротивление на контактах 30 и 87. Без напряжения на 85 и 86 мультиметр должен показывать 1.

Подаём на 86 и 87 управляющее напряжение. Замеряем сопротивление 30-87. Должен быть 0. Реле исправно.

Для пятиконтактного реле порядок такой. Без управляющего напряжения тем же порядком проверяем цепь 85-86. Должно быть значение от десятков до сотен ом.

Читайте также

Как прозвонить транзистор мультиметром. Как работает транзистор

»

Затем проверяем сопротивление цепи 88-30. 0 на дисплее свидетельствует о правильной работе реле. Между контактами 30 и 87 должна быть единица. Равно как и между 88 и 87.

Подаём управляющее напряжение на 85 и 86. Проверяем контакты в том же порядке. Для цепи 30-88 мультиметр должен показать 1. Для цепи 30-87 — 0. А для 88-87 — 1.

Если всё так — реле исправно.

к содержанию ↑

Некоторые нюансы проверки реле

Проверять реле переменного тока можно только подавая на него переменное напряжение.

Так как реле — электромеханическое устройство, при подаче управляющего напряжения обычно хорошо слышен щелчок — это катушка замыкает контакты. Наличие этого щелчка является косвенным признаком исправности реле.

multimetri.ru

Просто про реле! — DRIVE2

Доброго всем времени! На работе появились прекрасные образцы для наглядного пособия, так что сегодня расскажу про автомобильные реле, типичные неисправности и методы простейшей диагностики.

Как известно реле это устройство предназначенное для замыкания/размыкания участков цепи при определённых условия. В данном случае определённым условием являются две величины: ток и напряжение, без достижения значений которых реле работать не будет. Автомобильные реле в основной своей массе подразделяются на 4-х и 5-ти контактные. Реле в современных автомобилях могут достигать до 6-ти контактов, но принципиально не важно у них у всех один принцип и одно назначение. Для простоты рассмотрим обычное 4-х контактное реле которое имеет одну пару управляющих контактов, в схемах они обычно фигурируют как 85, 86, и одну пару силовых, обозначают как 87, 30.

Максимальная сила тока «традиционных» автомобильных реле составляет в среднем 30 ампер при 14 вольтах. Обычно характеристики указывают на крышке корпуса, что не мало важно при выборе реле. Например существуют силовые «разгрузочные» реле с силой тока в 70 ампер, они визуально отличаются большими габаритами и гораздо большими размерами силовых клемм.

Силовые контакты реле покрывают обычно сплавами серебра и различных металлов, например таких как AgSnO2 и AgNiO, это служит для того чтобы уменьшить переходное контактное сопротивление, а также защитить контакты от быстрого окисления. Но некоторые производители, в основном подделок и китайских реле которые обычно поставляются в комплект к сигнализациям и комплектам подключения противотуманных фонарей, экономят и не покрывают медные контакты.
Основной причиной на мой взгляд большинства отказов автомобильных реле является окисление входных клемм соединителей. Но существуют причины связанные с отказом реле внутри «самой коробки». Первая из них слишком большой ток, в результате увеличения которого увеличивается и износ контактов. А при токовой перегрузке контакты запросто могут приварится друг к другу.

Здесь в добавок ко всему от нагрева разрушилась и сама контактная пластина на которой монтирован контакт. Но это обычно можно продиагностировать визуально, из -за перегрева перекашиваются вводные клеммы. А вот если реле внутри «окислилось» это визуально сделать трудно, с учётом того что внешне оно может выглядеть вполне рабочим или даже новым.

Проверить его просто подключить управляющие контакты 85, 86 к аккумулятору, а силовые 87, 30 проверить с помощью мультиметра в режиме омметра. Также можно проверить с помощью контрольной лампы, соединив контакт лампы с аккумулятором «+» другой контакт с клеммой реле 87. А контакт реле 30 соединить с клеммой аккумулятора «-«, при этом управляющие контакты реле 86, 85 должны также быть соединены с
аккумулятором. Если реле исправно лампа должна загореться в полный накал. Если реле не исправно лампа может гореть тускло или вобще не гореть! Данный метод проверки очень хорош, если цепь электро потребителя вышла из строя в пути и есть подозрение на реле.

www.drive2.ru

Как проверить реле в автомобиле

На чтение 3 мин. Просмотров 742

Для многих автовладельцев реле оказывается весьма непонятной вещью. От его неисправности может зависеть отказ различного оборудования, поэтому необходимо знать, как проверить работоспособность реле.

Чтобы понять принцип работы этого устройства, стоит почитать очень подробную статью Как работают реле в автомобиле. Если кратко: внутри корпуса реле установлен маленький электромагнит. При подаче напряжения на его контакты, он притягивает перемычку, и она замыкает контакты силовой линии – оборудование включается. Исходя из этого, существуют определенные неисправности реле, которые могут привести его отказу.

При диагностике неисправностей какого-либо оборудования, подключенного через реле, нужно проверить, работает ли оно. В современных автомобилях реле устанавливаются в монтажные блоки, поэтому будет отталкиваться от этого. Если у вас «отдельно стоящее» реле, принципы проверки такие же.

Проверяем присутствие питания на управляющих контактах

При наступлении определенных условий, необходимых для включения оборудования, запитанного через реле (например, включения фар из салона), реле должно щелкнуть. Если щелчок есть, то сразу переходим к следующему разделу статьи про силовые контакты. Если щелчка нет, нужно проверить наличие напряжения на управляющих контактах. Определить наличие напряжения можно обычной контрольной лампочкой или мультиметром. Причем мультиметр способен показать низкое напряжение, которое лампочка «не заметит».

Чтобы померить напряжение на контакте реле, в некоторых случаях достаточно слегка вытянуть его из гнезда монтажного блока и прикоснуться щупом контрольной лампы или мультиметра к одному из управляющих контактов. Второй щуп соответственно нужно прислонить к металлу кузова. Однако надежнее и легче вытащить реле полностью и вставить щуп в нужное гнездо блока.

Если ни на одном управляющем контакте напряжения нет, значит, реле не включится и скорее всего в отказе оборудования виновато не оно. Нужно искать причину, по которой ток не приходит на реле.

Чтобы магнит, находящийся внутри реле сработал, кроме «плюса», должна быть еще и «масса», то есть соединение с кузовом. Проверить ее наличие можно той же «контролькой». Один щуп лампы поставьте на плюсовую клемму аккумулятора, а второй – в «массовое» гнездо монтажного блока. Только не соединяйте данные места обычным проводом – это приведет к короткому замыканию! Лампочка или мультиметр исключат эту опасность и покажут есть ли массовое соединение в соответствующем гнезде.

Проверяем наличие напряжения на силовых контактах реле

Если реле щелкает, значит, управляющая электрическая цепь исправна, магнит срабатывает и перемычка двигается. В этом случае нужно проверить наличие напряжения на силовых контактах реле. На одном контакте напряжение есть всегда, а на втором должно появляться при включении реле. При выключенном оборудовании, подключенном через проверяемое реле, найдите силовой контакт, находящийся под напряжением. Для этого вставьте щуп контрольной лампы или мультиметра в соответствующее гнездо монтажного блока, а второй конец – к кузову автомобиля.

Если ни на одном силовом контакте напряжения нет, значит, силовая линия неисправна и реле так же ни при чем. Причины отказа силовой линии могут быть разными, но для начала стоит проверить предохранитель. Если же на одном из силовых контактов реле напряжение присутствует, то при включенном реле (реле щелкнуло, на управляющих контактах есть напряжение), напряжение должно быть и на втором силовом контакте.

Если реле включено, а напряжение есть только на одном силовом контакте, значит, ток не проходит через контактную группу реле. Происходит это, как правило, из-за обгорания контактов перемычки, замыкающей силовую электролинию. Подобное реле проще заменить новым, так как разбирать данную конструкцию и пытаться зачистить перемычку достаточно

russia-avto.ru

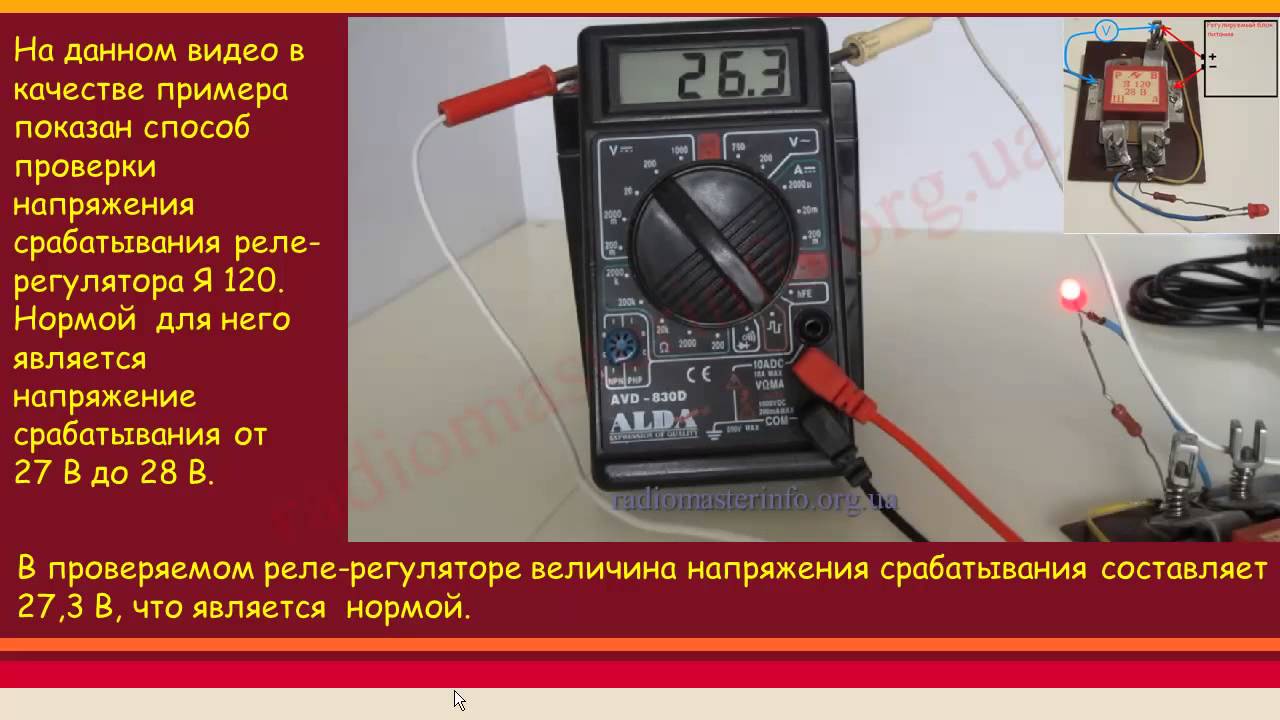

Проверка реле регуляторов с помощью тестера

Электромагнитное реле – это электромеханическое устройство, которое при воздействии на него тока замыкает или размыкает механические контакты. А те, в свою очередь, замыкают электрическую цепь, обычно с большими токами, по сравнению с управляющим сигналом.

Принцип действия

По существу реле – это электромагнит. Когда на катушку подается управляющее напряжение, то стержень притягивает якорь, производя, таким образом, переключение цепи.

Реле бывают трех видов:

  • с нормально замкнутыми контактами;
  • с нормально разомкнутыми;
  • перекидывающиеся.

При подаче управляющего сигнала на устройство с нормально замкнутыми коннекторами, они размыкаются, при отсутствии сигнала замыкаются. У реле с разомкнутыми коннекторами все наоборот. Напряжение на обмотке присутствует, клеммы замыкаются, отсутствует – размыкается.

В перекидывающихся моделях имеется две группы коннекторов, одни нормально замкнутые, другие нормально разомкнутые. У них имеется общая клемма. При подаче тока на обмотку контакты переключаются с одного положения на другое.

Проверка работоспособности

На корпусе каждого реле изображена схема с номерами контактов и номиналом управляющего напряжения. Прямоугольник с выводами 85 и 86 означает катушку. Поэтому при измерении параметров обмотки нужно подключаться к ним. Другие выводы с номерами 30, 87 и 87а (88) являются ключом переключения внешней цепи.

Как тестер реле регуляторов и любого другого электромагнитного реле удобно использовать цифровой мультиметр. Это связано с тем, что он может измерять ток, напряжение и сопротивление.

Так как работоспособность устройства зависит в первую очередь от исправности обмотки, проверка начинается с измерения сопротивления катушки. Его значения лежат в пределах от нескольких десятков Ом до нескольких сотен Ом.

Для этого мультиметр переключателем переводим в режим измерения сопротивления. К выводам 85, 86 подсоединяем измерительные щупы, снимаем показания. Если сопротивление в пределах нормы, то надо проверить состояние управляемых выводов.

В реле с нормально замкнутыми контактами 30 и 87, при измерении сопротивления между ними, мультиметр должен показать 0 Ом. С нормально разомкнутыми контактами 30 и 87 сопротивление между ними должно быть равно бесконечности. При подаче управляющего напряжения на выводы катушки 85 и 86 все должно поменяться с точностью наоборот.

Иногда известен только ток срабатывания, тогда измеряется сопротивление катушки. После этого показания мультиметра умножаются на ток срабатывания, и получается управляющее воздействие обмотки. Затем, подавая вычисленное напряжение, можно проверять контактную группу, как было описано выше.

На обмотку реле переменного тока можно подавать только переменное напряжение.

После проверки реле, если есть потребность и возможность регулировки контактов сделайте это. В противном случае – замените весь прибор. Его установку и извлечение нужно осуществлять при отключенном питании устройства.

Применение в автомобиле

Наиболее часто с коммутационными устройствами приходится сталкиваться автомобилистам. Речь идет о реле регулятора генератора (стартера). О нем вспоминают, когда двигатель перестает заводиться и выясняется, что аккумулятор разряжен. Одной из причин этого является неисправность регулятора.

На старых автомобилях для поддержания постоянства напряжения использовался регулятор, состоящий из трёх устройств — стабилизатора напряжения, ограничителя тока и реле обратного тока. Регулятор не позволяет аккумулятору перезаряжаться, что продлевает срок его службы.

Он бывает встроенный в щеточный блок стартера или выполняется как отдельный модуль. Его неисправность может перезарядить или не дозарядить аккумулятор. В первом случае будут видны потеки на корпусе, начнет выкипать электролит, что приведет к падению напряжения ниже 12 вольт. Во втором значения изначально будут ниже допустимого. Как результат, двигатель не заведется.

Проверка регулятора стартера

Чтобы проверить реле регулятор стартера, не снимая его с автомобиля, можно воспользоваться мультиметром, прозвонить все подходящие к нему провода. Для этого они предварительно отключаются от регулятора. Мультиметр переводится в режим измерения сопротивления, проверяются отключенные провода.

Если все в норме, то проводники возвращают на место. Замеряется напряжение на клеммах аккумулятора при выключенном двигателе. Мультиметр переводится в режим измерения постоянного напряжения в диапазоне от 0 до 20 Вольт. Щупы цепляются к клеммам аккумулятора. Прибор должен показывать 12,2-12,7 V.

Если 12 вольт и ниже, то его надо подзарядить.

Затем двигатель надо завести и снова проверить с теми же измерениями. Если напряжение в диапазоне 13,2-14 V, то это норма. Добавляем обороты двигателя до 2000 в минуту и опять замеряем. В норме мультиметр должен показывать в пределах 13,6-14,2 V. Еще добавляем оборотов до 3500 в минуту.

Снимаем показания. Они не должны превышать 14,5 Вольта. Если значение не меняется и остается 12,7 Вольт, как при выключенном двигателе или даже уменьшается, значит, неисправен реле регулятор. Поэтому его нужно заменить. При превышении 14,5 Вольт регулятор также надо поменять.

Иногда возникает вопрос, как проверить реле мультиметром, если нет доступа к регулятору. Тогда надо его снять, а для проверки необходимо иметь в дополнение к тестеру зарядное устройство с регулятором напряжения и лампочку.

Из них собирается следующая схема. Зарядка подключается к входным клеммам регулятора, а лампочка к выходным (толстым). Мультиметром контролируется напряжение на входе регулятора. Зарядкой меняем напряжение в пределах от 12 до 15 вольт. Лампочка должна погаснуть при 14,5 вольтах. Если этого не произошло, регулятор неисправен и подлежит замене.

Проверка втягивающего реле

Когда аккумулятор заряжен, а двигатель не заводится, то нужно проверить стартер.

Если генератор крутится, а двигатель нет, то в таких случаях обязательно делается проверка втягивающего реле электродвигателя и бендикса. Для этого необходимо снять стартер. После этого зачищают все контакты, и мультиметром измеряют сопротивление обмотки реле.

Если значение равно бесконечности, то обмотка перегорела. В этом случае необходимо перемотать катушку или заменить ее. Прибор показывает несколько десятков Ом, значит, обмотка цела.

Затем проверяется ее работоспособность. Плюсовую клемму аккумулятора с помощью прикуривателя присоединяют к соответствующей клемме реле. А минус подключают к корпусу стартера. Должен быть слышен щелчок, тогда устройство исправно, иначе его нужно разобрать и проверить механическую часть.

evosnab.ru

Автомобильные реле. Устройство. Проверка. — DRIVE2

О РЕЛЕ

Зачастую реле используются в автомобиле, в качестве дистанционного силового коммутатора для включения таких серьезных потребителей тока, как например вентилятор, радиатора или обогрев.

Внутри простейшего типичного реле располагается электромагнит, на который подается слабый управляющий сигнал, а уже подвижное коромысло, которое притягивает к себе сработавший электромагнит, в свою очередь замыкает два силовых контакта, которые и включают мощную электрическую цепь. В автомобилях чаще всего используются два типа реле: с парой замыкающих контактов и с тройкой переключающих. В последнем при срабатывании реле один контакт замыкается на общий, а второй в это время отключается от него. Существуют, конечно же, и более сложные реле, с несколькими группами контактов в одном корпусе – замыкающими, размыкающими, переключающими. Но встречаются они существенно реже.

1. ОСНОВНЫЕ ПАРАМЕТРЫ РЕЛЕ:

— рабочее напряжение срабатывания

Напряжение, которое обозначено на корпусе реле, – это усредненное оптимальное напряжение. На автомобильных реле пропечатано «12V», но срабатывают они и при напряжении 10 вольт, сработают и при 7-8 вольтах. Аналогично и 14,5-14,8 вольт, до которых поднимается напряжение в борт-сети при запущенном двигателе, которое им не вредит.

— коммутируемые ток

Максимальный ток — это второй главный параметр реле после рабочего напряжения обмотки, который может пропустить через себя контактная группа без перегрева и пригорания. Указывается он обычно на корпусе – в амперах. В принципе, контакты всех автомобильных реле достаточно мощные. Даже самое миниатюрное коммутирует 15-20 ампер, реле стандартных размеров – 20-40 ампер. Если ток указывается двойной (например, 30/40 А), то это означает кратковременный и долговременный режимы. Собственно, запас по току никогда не мешает – но это касается в основном какого-то нештатного электрооборудования автомобиля, подключаемого самостоятельно.

— обозначение выходов

Все выводы автомобильных реле маркируются в соответствии с международным электротехническим стандартом для автопрома:
— два вывода обмотки пронумерованы цифрами «85» и «86».
— выводы контактной «двойки» или «тройки» (замыкающие или переключающие) обозначаются как «30», «87» и «87а».

Впрочем, гарантии маркировка, увы, не дает. Российские производители порой маркируют нормально замкнутый контакт как «88», а иностранные – как «87а». Неожиданные вариации стандартной нумерации встречаются и у безымянных «брендов», и у компаний уровня Bosch. А иногда контакты и вовсе маркируются цифрами от 1 до 5. Так что если тип контактов не подписан на корпусе, что нередко случается, лучше всего проверить распиновку неизвестного реле при помощи тестера и источника питания 12 вольт – подробнее об этом ниже.

— используемые материалы и типы выводов

Контактные выводы реле, к которым подключается электропроводка, могут быть «ножевого» типа (для установки реле в разъем колодки), а также под винтовую клемму (обычно у особо мощных реле или реле устаревших типов). Контакты бывают «белыми» или «желтыми». Желтые и красные – латунь и медь, матовые белые – луженая медь или латунь, блестящие белые – сталь, покрытая никелем. Луженые латунь и медь не окисляются, но голая латунь и медь – лучше, хотя и склонны темнеть, ухудшая контакт. Никелированная сталь также не окисляется, но сопротивление её высоковато. Неплохо, когда силовые выводы – медные, а выводы обмотки – никелированные стальные.

— полярность, питание (+/-)

Чтобы реле сработало, на его обмотку подается питающее напряжение. Полярность его – безразлична для реле. Плюс на «85» и минус на «86», или наоборот – без разницы. Один контакт обмотки реле, как правило, постоянно подсоединен к плюсу или минусу, а на второй приходит управляющее напряжение с кнопки или какого-либо электронного модуля.

В прежние годы чаще использовалось постоянное подключение реле к минусу и плюсовой управляющий сигнал, сейчас более распространен обратный вариант. Хотя это не догма – бывает по-всякому, в том числе и в рамках одного автомобиля. Единственный вариант исключения из правил – реле, в котором параллельно обмотке подключен диод.
Если напряжение на обмотку реле подает не кнопка, а электронный модуль (штатный или нештатный – например, охранное оборудование), то при отключении обмотка дает индуктивный всплеск напряжения, который способен повредить управляющую электронику. Чтобы погасить всплеск, параллельно обмотке реле включается защитный диод.

Обмотка реле потребляет мощность около 2-2,5 ватт, из-за чего его корпус во время работы может достаточно сильно греться – это не криминально. Но нагрев допускается у обмотки, а не у контактов. Перегрев же контактов для реле губителен: они обугливаются, разрушаются и деформируются. Реле не выходит из строя мгновенно, но рано или поздно перестает включать нагрузку, или наоборот – контакты привариваются друг к другу, и реле перестает размыкаться.

2. ПРОВЕРКА РЕЛЕ

Для этого нам понадобятся источник питания с напряжением 12 вольт (блок питания или два провода от аккумулятора) и тестер, включенный в режиме измерения сопротивления.

Предположим, что у нас реле с 4 выводами – то есть, с парой нормально разомкнутых контактов, работающих на замыкание (реле с переключающей контактной «тройкой», проверяется аналогичным образом). Сперва касаемся щупами тестера поочередно всех пар контактов. В нашем случае это 6 комбинаций (изображение условное, чисто для понимания).

На одной из комбинаций выводов омметр должен показать сопротивление около 80 ом – это обмотка, запомним или пометим её контакты (у автомобильных 12-вольтовых реле наиболее распространенных типоразмеров это сопротивление бывает в диапазоне от 70 до 120 ом). Подадим на обмотку напряжение 12 вольт от блока питания или АКБ – реле должно отчетливо щелкнуть.
Соответственно, два других вывода должны показывать бесконечное сопротивление – это наши нормально разомкнутые рабочие контакты. Подключаем к ним тестер в режиме прозвонки, а на обмотку одновременно подаем 12 вольт. Реле щелкнуло, тестер запищал – все в порядке, реле работает.

Если же вдруг на рабочих выводах прибор показывает замыкание даже без подачи напряжения на обмотку, значит, нам попалось редкое реле с НОРМАЛЬНО ЗАМКНУТЫМИ контактами (размыкающимися при подаче напряжения на обмотку), либо, что более вероятно, контакты от перегрузки оплавились и сварились, замкну

www. drive2.ru

Как проверить автомобильное реле на работоспособность мультиметром

_x000D_

Причиной неработающего электрооборудования в автомобиле (например, бензонасос, подогрев сидений, обогрев стекол, электростеклоподъемники и т.д.) может быть неисправное реле. Рассмотрим простой способ, как проверить автомобильное реле на работоспособность своими руками.

_x000D_

Схема включения 4-х и 5-ти контактного реле:

_x000D_

_x000D_

Чтобы проверить реле необходимо (все контакты реле подписаны, а силовые контакты обычно имеют желтоватый оттенок):

_x000D_
    _x000D_
  • Подать напряжение 12 В (например, от аккумулятора) на выводы обмотки катушки реле (управляющие контакты 85 и 86).
  • _x000D_
  • Измерить сопротивление (мультиметр в режиме омметра) между силовыми выводами (30 и 87).
  • _x000D_
_x000D_

_x000D_

Если реле рабочее, то во время подачи напряжения будет щелчок, и сопротивление станет близким к нулю (бесконечно малым). В противном случае реле неисправно и его необходимо заменить.

_x000D_

Особенность проверки 5-ти контактного реле: контакты 30 и 88 должны быть сомкнуты, а при подачи напряжения на управляющие контакты (85 и 86) должны размыкаться. В противном случае реле неисправно.

_x000D_

Процесс проверки реле также представлен на видео:

_x000D_

_x000D_

Напомним, другой причиной неисправности электрооборудования в машине может быть обрыв проводки или короткое замыкание. Определить причину можно также при помощи мультиметра.

vestashop77.ru

Автомобильные реле: как устроены, как их выбирать и проверять

Как устроено и применяется реле

Как известно, габариты и мощность выключателя, коммутирующего мощную нагрузку, должны этой нагрузке соответствовать. Нельзя включить такие серьезные потребители тока в автомобиле, как, скажем, вентилятор радиатора или обогрев стекла крошечной кнопочкой – её контакты просто сгорят от одного-двух нажатий. Соответственно, кнопка должна быть крупной, мощной, тугой, с четкой фиксацией положений on/off. К ней должны подходить длинные толстые провода, рассчитанные на полный ток нагрузки.

Но в современном автомобиле с его изящным дизайном интерьера места таким кнопкам нет, да и толстые провода с дорогостоящей медью стараются применять экономно. Поэтому в качестве дистанционного силового коммутатора чаще всего применяется реле – оно устанавливается рядом с нагрузкой или в релейном боксе, а управляем мы им с помощью крошечной маломощной кнопочки с подведенными к ней тоненькими проводками, дизайн которой легко вписать в салон современной машины.

Внутри простейшего типичного реле располагается электромагнит, на который подается слабый управляющий сигнал, а уже подвижное коромысло, которое притягивает к себе сработавший электромагнит, в свою очередь замыкает два силовых контакта, которые и включают мощную электрическую цепь.

В автомобилях чаще всего используются два типа реле: с парой замыкающих контактов и с тройкой переключающих. В последнем при срабатывании реле один контакт замыкается на общий, а второй в это время отключается от него. Существуют, конечно же, и более сложные реле, с несколькими группами контактов в одном корпусе – замыкающими, размыкающими, переключающими. Но встречаются они существенно реже.

Обратите внимание, что на нижеприведенной картинке у реле с переключающей контактной тройкой рабочие контакты пронумерованы. Пара контактов 1 и 2 называется «нормально замкнутые». Пара 2 и 3 – «нормально разомкнутые». Состоянием «нормально» считается состояние, когда на обмотку реле НЕ подано напряжение.

Наиболее распространенные универсальные автомобильные реле и их контактные выводы со стандартным расположением ножек для установки в блок предохранителей или в выносную колодку выглядят так:

Герметичное реле из комплекта нештатного ксенона выглядит иначе. Залитый компаундом корпус позволяет ему надежно работать при установке вблизи фар, где водяной и грязевой туман проникают под капот через решетку радиатора. Цоколевка выводов – нестандартная, поэтому реле комплектуется собственным разъемом.

Для коммутации больших токов, в десятки и сотни ампер, используют реле иной конструкции, нежели описанные выше. Технически суть неизменна – обмотка примагничивает к себе подвижный сердечник, который замыкает контакты, но контакты имеют значительную площадь, крепление проводов – под болт от М6 и толще, обмотка – повышенной мощности. Конструктивно эти реле сходны со втягивающим реле стартера. Применяются они на грузовых машинах в качестве выключателей массы и пусковых реле того же стартера, на разной спецтехнике для включения особо мощных потребителей. Нештатно их используют для аварийной коммутации джиперских лебедок, создания систем пневмоподвески, в качестве главного реле системы самодельных электромобилей и т.п.

К слову, само слово «реле» переводится с французского как «перепряжка лошадей», и появился сей термин в эпоху развития первых телеграфных линий связи. Малая мощность гальванических батарей того времени не позволяла передавать точки и тире на дальние расстояния – все электричество «гасло» на длинных проводах, и доходившие до корреспондента остатки тока были неспособны шевельнуть головку печатающего аппарата. В результате линии связи стали делать «с пересадочными станциями» – на промежуточном пункте ослабевшим током активировали не печатающий аппарат, а слабенькое реле, которое уже, в свою очередь, открывало путь току из свежей батареи – и далее, и далее…

Что нужно знать о работе реле?

Напряжение срабатывания

Напряжение, которое обозначено на корпусе реле, – это усредненное оптимальное напряжение. На автомобильных реле пропечатано «12V», но срабатывают они и при напряжении 10 вольт, сработают и при 7-8 вольтах. Аналогично и 14,5-14,8 вольт, до которых поднимается напряжение в бортсети при запущенном двигателе, им не вредит. Так что 12 вольт – это условный номинал. Хотя реле от 24-вольтовой грузовой машины в 12-вольтовой сети не заработает – тут уж разница слишком велика…

Коммутируемый ток

Второй главный параметр реле после рабочего напряжения обмотки – максимальный ток, который может пропустить через себя контактная группа без перегрева и пригорания. Указывается он обычно на корпусе – в амперах. В принципе, контакты всех автомобильных реле достаточно мощные, «слабаков» тут не водится. Даже самое миниатюрное коммутирует 15-20 ампер, реле стандартных размеров – 20-40 ампер. Если ток указывается двойной (например, 30/40 А), то это означает кратковременный и долговременный режимы. Собственно, запас по току никогда не мешает – но это касается в основном какого-то нештатного электрооборудования автомобиля, подключаемого самостоятельно.

Нумерация выводов

Выводы автомобильных реле маркируются в соответствии с международным электротехническим стандартом для автопрома. Два вывода обмотки пронумерованы цифрами «85» и «86». Выводы контактной «двойки» или «тройки» (замыкающие или переключающие) обозначаются как «30», «87» и «87а».

Впрочем, гарантии маркировка, увы, не дает. Российские производители порой маркируют нормально замкнутый контакт как «88», а иностранные – как «87а». Неожиданные вариации стандартной нумерации встречаются и у безымянных «брендов», и у компаний уровня Bosch. А иногда контакты и вовсе маркируются цифрами от 1 до 5. Так что если тип контактов не подписан на корпусе, что нередко случается, лучше всего проверить распиновку неизвестного реле при помощи тестера и источника питания 12 вольт – подробнее об этом ниже.

Материал и тип выводов

Контактные выводы реле, к которым подключается электропроводка, могут быть «ножевого» типа (для установки реле в разъем колодки), а также под винтовую клемму (обычно у особо мощных реле или реле устаревших типов). Контакты бывают «белыми» или «желтыми». Желтые и красные – латунь и медь, матовые белые – луженая медь или латунь, блестящие белые – сталь, покрытая никелем. Луженые латунь и медь не окисляются, но голая латунь и медь – лучше, хотя и склонны темнеть, ухудшая контакт. Никелированная сталь также не окисляется, но сопротивление её высоковато. Неплохо, когда силовые выводы – медные, а выводы обмотки – никелированные стальные.

Плюс и минус питания

Чтобы реле сработало, на его обмотку подается питающее напряжение. Полярность его – безразлична для реле. Плюс на «85» и минус на «86», или наоборот – без разницы. Один контакт обмотки реле, как правило, постоянно подсоединен к плюсу или минусу, а на второй приходит управляющее напряжение с кнопки или какого-либо электронного модуля.

В прежние годы чаще использовалось постоянное подключение реле к минусу и плюсовой управляющий сигнал, сейчас более распространен обратный вариант. Хотя это не догма – бывает по-всякому, в том числе и в рамках одного автомобиля. Единственный вариант исключения из правил – реле, в котором параллельно обмотке подключен диод – тут уже полярность важна.

Реле с диодом параллельно катушке

Если напряжение на обмотку реле подает не кнопка, а электронный модуль (штатный или нештатный – например, охранное оборудование), то при отключении обмотка дает индуктивный всплеск напряжения, который способен повредить управляющую электронику. Чтобы погасить всплеск, параллельно обмотке реле включается защитный диод.

Как правило, внутри электронных узлов эти диоды уже есть, но иногда (в особенности в случае различного допоборудования) требуется реле со встроенным внутри диодом (в этом случае его символ маркирован на корпусе), а изредка применяется выносная колодка с диодом, припаянным со стороны проводов. И если вы устанавливаете какое-то нештатное электрооборудование, нуждающееся, согласно инструкции, в таком реле, требуется строго соблюдать полярность при подключении обмотки.

Температура корпуса

Обмотка реле потребляет мощность около 2-2,5 ватт, из-за чего его корпус во время работы может достаточно сильно греться – это не криминально. Но нагрев допускается у обмотки, а не у контактов. Перегрев же контактов для реле губителен: они обугливаются, разрушаются и деформируются. Такое случается чаще всего в неудачных экземплярах реле российского и китайского производства, у которых плоскости контактов порой не параллельны друг другу, контактная поверхность из-за перекоса недостаточна, и при работе идет точечный токовый разогрев.

Реле не выходит из строя мгновенно, но рано или поздно перестает включать нагрузку, или наоборот – контакты привариваются друг к другу, и реле перестает размыкаться. К сожалению, выявить и предупредить такую проблему не совсем реально.

Проверка реле

При ремонте неисправное реле обычно временно подменяют исправным, а затем заменяют на аналогичное, и дело с концом. Однако мало ли какие задачи могут возникнуть, к примеру, при установке дополнительного оборудования. А значит, полезно будет знать элементарный алгоритм проверки реле с целью диагностики или уточнения цоколевки – вдруг попалось нестандартное? Для этого нам понадобятся источник питания с напряжением 12 вольт (блок питания или два провода от аккумулятора) и тестер, включенный в режиме измерения сопротивления.

Предположим, что у нас реле с 4 выводами – то есть, с парой нормально разомкнутых контактов, работающих на замыкание (реле с переключающей контактной «тройкой», проверяется аналогичным образом). Сперва касаемся щупами тестера поочередно всех пар контактов. В нашем случае это 6 комбинаций (изображение условное, чисто для понимания).

На одной из комбинаций выводов омметр должен показать сопротивление около 80 ом – это обмотка, запомним или пометим её контакты (у автомобильных 12-вольтовых реле наиболее распространенных типоразмеров это сопротивление бывает в диапазоне от 70 до 120 ом). Подадим на обмотку напряжение 12 вольт от блока питания или АКБ – реле должно отчетливо щелкнуть.

Соответственно, два других вывода должны показывать бесконечное сопротивление – это наши нормально разомкнутые рабочие контакты. Подключаем к ним тестер в режиме прозвонки, а на обмотку одновременно подаем 12 вольт. Реле щелкнуло, тестер запищал – все в порядке, реле работает.

Если же вдруг на рабочих выводах прибор показывает замыкание даже без подачи напряжения на обмотку, значит, нам попалось редкое реле с НОРМАЛЬНО ЗАМКНУТЫМИ контактами (размыкающимися при подаче напряжения на обмотку), либо, что более вероятно, контакты от перегрузки оплавились и сварились, замкнувшись накоротко. В последнем случае реле отправляется в утиль.

www.kolesa.ru

Проверка предохранителей мультиметром — Toyota Vista, 2.0 л., 1993 года на DRIVE2

День сегодня не задался. Поехал я по делам, далековасто от дома. Как только дела все сделал, сел в машину «чик-чик», все, приехали. Машина не заводится. Стартер не работает, нет такого «вжж, вжж». Слышу только, как вентилятор работает, панельная приборка горит, бензонасос слышу, пытается качать.

Зачистил клеммы, т.к. было один раз такое же из за того, что клеммы окислились. Не помогло. Далее смотрел предохранители. В машине посмотрел, вроде основные целые.

Схема салонных предохранителей:

Схема подкапотных предохранителей:

Проверил предохранители, вроде все целые на вид, т.к. помню, что если предохранитель умер, то будет вот такая картина:

Думаю, что же делать, неужели, где-то проводка в торпеде перегорела или контакт, какой. Звоню корефану, т.к. помню у него на днях тоже такая же хрень приключилась. Он говорит ещё раз проверить предохранитель starter’a. Он находится в подкапотном пространстве, под № 6, на 10A. Я проверил, целый. Решил заменить его на другой который лежал в бардачке, вауля — завелась машинка родимая =)

Так что этот способ определения работоспособности предохранителя не всегда хорош.

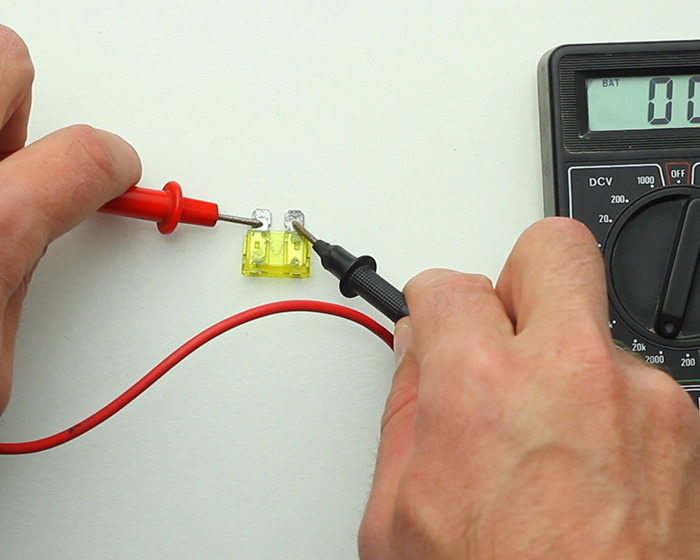

Пришел домой решил померить его мультиметром. Итак, мерить надо за усики сверху, это обязательно.

Показывает:

Глушняк, помер предохранитель.

Поехал сразу в авто-магазин, купил себе набор предохранителей, стоит не дорого, и штука полезная. Добавил в аптечку автомобиля. А то вдруг куда в дебри в лес уедешь, и из за такой хрени ещё машина не заведется пздц тогда будет)

www.drive2.ru

Как прозвонить реле автомобильное мультиметром

Для многих автовладельцев реле оказывается весьма непонятной вещью. От его неисправности может зависеть отказ различного оборудования, поэтому необходимо знать, как проверить работоспособность реле.

Чтобы понять принцип работы этого устройства, стоит почитать очень подробную статью Как работают реле в автомобиле. Если кратко: внутри корпуса реле установлен маленький электромагнит. При подаче напряжения на его контакты, он притягивает перемычку, и она замыкает контакты силовой линии – оборудование включается. Исходя из этого, существуют определенные неисправности реле, которые могут привести его отказу.

При диагностике неисправностей какого-либо оборудования, подключенного через реле, нужно проверить, работает ли оно. В современных автомобилях реле устанавливаются в монтажные блоки, поэтому будет отталкиваться от этого. Если у вас «отдельно стоящее» реле, принципы проверки такие же.

Проверяем присутствие питания на управляющих контактах

При наступлении определенных условий, необходимых для включения оборудования, запитанного через реле (например, включения фар из салона), реле должно щелкнуть. Если щелчок есть, то сразу переходим к следующему разделу статьи про силовые контакты. Если щелчка нет, нужно проверить наличие напряжения на управляющих контактах. Определить наличие напряжения можно обычной контрольной лампочкой или мультиметром. Причем мультиметр способен показать низкое напряжение, которое лампочка «не заметит».

Чтобы померить напряжение на контакте реле, в некоторых случаях достаточно слегка вытянуть его из гнезда монтажного блока и прикоснуться щупом контрольной лампы или мультиметра к одному из управляющих контактов. Второй щуп соответственно нужно прислонить к металлу кузова. Однако надежнее и легче вытащить реле полностью и вставить щуп в нужное гнездо блока.

Если ни на одном управляющем контакте напряжения нет, значит, реле не включится и скорее всего в отказе оборудования виновато не оно. Нужно искать причину, по которой ток не приходит на реле.

Чтобы магнит, находящийся внутри реле сработал, кроме «плюса», должна быть еще и «масса», то есть соединение с кузовом. Проверить ее наличие можно той же «контролькой». Один щуп лампы поставьте на плюсовую клемму аккумулятора, а второй – в «массовое» гнездо монтажного блока. Только не соединяйте данные места обычным проводом – это приведет к короткому замыканию! Лампочка или мультиметр исключат эту опасность и покажут есть ли массовое соединение в соответствующем гнезде.

Проверяем наличие напряжения на силовых контактах реле

Если реле щелкает, значит, управляющая электрическая цепь исправна, магнит срабатывает и перемычка двигается. В этом случае нужно проверить наличие напряжения на силовых контактах реле. На одном контакте напряжение есть всегда, а на втором должно появляться при включении реле. При выключенном оборудовании, подключенном через проверяемое реле, найдите силовой контакт, находящийся под напряжением. Для этого вставьте щуп контрольной лампы или мультиметра в соответствующее гнездо монтажного блока, а второй конец – к кузову автомобиля.

Если ни на одном силовом контакте напряжения нет, значит, силовая линия неисправна и реле так же ни при чем. Причины отказа силовой линии могут быть разными, но для начала стоит проверить предохранитель. Если же на одном из силовых контактов реле напряжение присутствует, то при включенном реле (реле щелкнуло, на управляющих контактах есть напряжение), напряжение должно быть и на втором силовом контакте.

Если реле включено, а напряжение есть только на одном силовом контакте, значит, ток не проходит через контактную группу реле. Происходит это, как правило, из-за обгорания контактов перемычки, замыкающей силовую электролинию. Подобное реле проще заменить новым, так как разбирать данную конструкцию и пытаться зачистить перемычку достаточно сложное и ненадежное занятие. Тем более, что стоимость большинства реле невысока.

Реле – это устройство, предназначенное для управления сигналами большой мощности с помощью сигналов малой мощности. Его основная задача – отделить и защитить цепь низкого напряжения электромагнитной катушкой от цепи высокого напряжения. Убедиться в работоспособности реле можно нескольким способами, самым удобным, быстрым и надежным является использование мультиметра.

Конструкция и принцип работы коммутационного прибора

Электрическое реле – это деталь, которая используется в качестве коммутатора благодаря управляющим сигналам, которые поступают к нему по электрической цепи. Линия, которая подведена к устройству, получила название управляемая; линия, по которой уже поступает на него команда – управляющей.

Применяется в бытовых условиях и всех отраслях промышленности с целью автоматизировать различные операции. Если бытовой или электротехнический прибор вышел из строя, требуется в первую очередь проводить проверку работоспособности переключающего элемента. Но предварительно рекомендуется ознакомиться с разновидностями и принципом работы реле.

Принцип работы

Деталь представляет собой электромагнит, который включает в себя катушку индуктивности, якорь и контактную группу. Каждая составляющая монтируется на основание и заключается в защитный корпус.

Якорь расположен сверху сердечника магнитной системы; в начальном положении она удерживается благодаря пружине, которая имеет форму Г-образной подвижной пластины.

Нижняя часть основания оснащается контактной группой, напротив монтируется такое же количество контактных оснований. Контакты пластичны, поскольку их требуется выводить наружу за пределы защитного корпуса для образования вывода устройства.

Принцип работы реле основывается на его способностях воздействовать своим электромагнитный полем на проводящие предметы. Как только начинается подача напряжения на выводы обмотки, через реле начинает протекать ток. Когда его значение достигает ранее программируемой величины, в обмотке формируется две силы, которые прижимают якорь к поверхности катушки.

С учетом конструктивных особенностей начальное положение может быть не только замкнутым, но и разомкнутым. Во втором случае при подаче напряжения произойдет размыкание линии. Контакты устройства вернутся в свое первоначальное состояние, как только сигнал необходимой величины будет снят с выводов реле.

Виды и характеристики

В зависимости от используемой элементной базы реле-регуляторы делятся на следующие виды:

  • Микроконтроллерные или микропроцессорные. Их особенность заключается в заложении во встроенную микросхему рабочего алгоритма. Используются в дорогостоящих автомобилях, например, BMW или Audi.
  • Релейные основываются на переключении контактов реле для отсечки и стабилизации показателей электрической сети.
  • Интегральные реле нашли широкое применение в автомобилестроении. Принцип работы основывается на твердотельных переключательных деталях или интегральных полупроводниковых.
  • Гибридные транзисторно-релейные устройства и просто транзисторные базируются на полупроводниковых элементах. Активно использовались в промышленности до начала 90-х годов.

По исполнению конструкции делятся на следующие виды:

  • Внешние реле представляют собой отдельные устройства, которые устанавливают на кузовных конструкциях.
  • Встроенные коммутирующие детали являются неотъемлемой составляющей генераторов.
  • Совмещенные или гибридные. Их особенность заключается в совмещении с щеточным узлом электрического генератора.

Электрическое реле может быть двух-, трех- и многоуровневым, делится по «+» и по «-».

Признаки неисправности

Перед тем как проверить реле мультиметром, следует ознакомиться с основными признаками того, что деталь вышла из строя.

  • Встречаются случаи, когда в результате выведения из строя регулятора напряжения закипает аккумуляторная батарея.
  • На приборной панели при включении зажигания не светится контрольная лампочка (однако это может быть симптомом и других видов неисправностей, например, отпал или перегорел контакт).
  • Динамические характерные особенности бытового прибора или автомобиля снижаются, особенно это ощущается, когда двигатель набирает высокие обороты.
  • После запуска индикатор аккумуляторной батареи не гаснет на приборной панели, что свидетельствует о неисправностях АКБ.
  • Индикаторы на приборной панели попросту отключаются, если обороты двигателя при работе превышают 2000 об/мин.
  • Яркость фар зависит от количества оборотов двигателя. Убедиться в этом достаточно просто – необходимо в темное время стать напротив стены и включить фары. Яркость свечения будет изменяться в зависимости от того, как сильно жать на газ.
  • Регулярно разряжается АКБ.

Эти признаки могут свидетельствовать и о других неисправностях, но прежде всего рекомендуется проверить именно реле-регулятор.

Причины отказа реле-регулятора

Чтобы в будущем свести к минимуму вероятность повторных поломок, следует ознакомиться с основными причинами выхода из строя устройства.

  • Короткое замыкание на любом из участков электрической цепи, включая межвитковое замыкание обмотки возбуждения.
  • Регулятор также может выйти из строя в случае пробоя диодов или поломки выпрямительного моста.
  • Неправильное подсоединение или переплюсовка к выводам АКБ.
  • Проникновение влаги или большого количества пыли в генератор и/или непосредственно регулятор (такие случаи распространены во время обильных осадков или мойки машины).
  • Механическое повреждение рабочего узла.
  • Естественный износ, завершение эксплуатационного срока.
  • Изначально сомнительное качество приобретаемого товара.

Существует несколько несложных способов прозвонить встроенные и съемные реле.

Подготовка к проверке реле на работоспособность

Проверка реле не отнимет много времени, если правильно выполнить все подготовительные работы.

Прежде чем приступать к диагностике устройства, требуется определить назначение выводов проверяемой детали. Для этого используют прилагаемую документацию к прибору, там содержатся все схемы и особенности работы, характеристики устройства.

Распространены случаи, когда схема работы изображена на самом корпусе реле. Точками изображаются контакты, они соединены катушкой индуктивности, переключающие элементы прямыми линиями с пунктиром. Выводы для подачи питания схематически изображаются в виде прямоугольника.

Если реле встроено в схему, на самой плате требуется визуально осмотреть состояние шины и дорожки питания. Для проверки реле тестером можно воспользоваться как цифровыми, так и аналоговыми приборами. Предварительная подготовка и настройка тестеров не требуется.

Помимо тестера необходимо подготовить регулируемый блок питания. Чтобы результаты были достоверными, реле требуется выпаять из схемы.

Проверка на работоспособность осуществляется в несколько этапов:

  • обмотка;
  • нормально замкнутое положение;
  • нормально разомкнутое состояние.

Далее можно приступать непосредственно к диагностике реле.

Диагностика обмотки и контактных групп

Обмотка представляет собой катушку индуктивности, на которую по спирали намотана проволока. Ей свойственно определенное сопротивление, которое высчитывается по закону Ома. Величина сопротивления должна колебаться в пределах 10 – 100 Ом.

Диагностика обмотки позволяет выяснить, не нарушена ли ее целостность. Проверка работоспособности проводится в несколько этапов:

  • Мультиметр включают в режим прозвонки сопротивлений. На панели приборов этот режим обозначается символом – Ω, диапазон устанавливается в пределах 2 кОм.
  • Один измерительный провод подводят к гнезду, а второй в СОМ.
  • Щупами проводов касаются выводов реле.

Сопротивление катушки индуктивности удается узнать по отклонению стрелки.

Проверка контактных групп проводится в два этапа. Сначала обязательно измеряется в автономном режиме сопротивление, а потом при подаче напряжения на катушку. При проверке потребуется источник питания, об этом заранее нужно позаботиться.

Ненормальные значения напряжения на мультиметре

Если мультиметр показывает пониженное напряжение в АКБ, аккумулятор попросту перестанет принимать заряд. В результате автомобиль может не завестись, индикаторы на приборной панели могут перестать работать, также неприятности могут возникнуть во время движения.

Если напряжение повышено, есть вероятность, что в банке аккумулятора уменьшился уровень электролита, или он попросту выкипел. Также характерным признаком может стать образование на стенках корпуса белого налета. При подзарядке аккумулятор может начать себя вести непредсказуемо.

Электромагнитное реле – это электромеханическое устройство, которое при воздействии на него тока замыкает или размыкает механические контакты. А те, в свою очередь, замыкают электрическую цепь, обычно с большими токами, по сравнению с управляющим сигналом.

Принцип действия

По существу реле – это электромагнит. Когда на катушку подается управляющее напряжение, то стержень притягивает якорь, производя, таким образом, переключение цепи.

Реле бывают трех видов:

  • с нормально замкнутыми контактами;
  • с нормально разомкнутыми;
  • перекидывающиеся.

При подаче управляющего сигнала на устройство с нормально замкнутыми коннекторами, они размыкаются, при отсутствии сигнала замыкаются. У реле с разомкнутыми коннекторами все наоборот. Напряжение на обмотке присутствует, клеммы замыкаются, отсутствует – размыкается. В перекидывающихся моделях имеется две группы коннекторов, одни нормально замкнутые, другие нормально разомкнутые. У них имеется общая клемма. При подаче тока на обмотку контакты переключаются с одного положения на другое.

Проверка работоспособности

На корпусе каждого реле изображена схема с номерами контактов и номиналом управляющего напряжения. Прямоугольник с выводами 85 и 86 означает катушку. Поэтому при измерении параметров обмотки нужно подключаться к ним. Другие выводы с номерами 30, 87 и 87а (88) являются ключом переключения внешней цепи.

Как тестер реле регуляторов и любого другого электромагнитного реле удобно использовать цифровой мультиметр. Это связано с тем, что он может измерять ток, напряжение и сопротивление.

Так как работоспособность устройства зависит в первую очередь от исправности обмотки, проверка начинается с измерения сопротивления катушки. Его значения лежат в пределах от нескольких десятков Ом до нескольких сотен Ом.

Для этого мультиметр переключателем переводим в режим измерения сопротивления. К выводам 85, 86 подсоединяем измерительные щупы, снимаем показания. Если сопротивление в пределах нормы, то надо проверить состояние управляемых выводов. В реле с нормально замкнутыми контактами 30 и 87, при измерении сопротивления между ними, мультиметр должен показать 0 Ом. С нормально разомкнутыми контактами 30 и 87 сопротивление между ними должно быть равно бесконечности. При подаче управляющего напряжения на выводы катушки 85 и 86 все должно поменяться с точностью наоборот.

Иногда известен только ток срабатывания, тогда измеряется сопротивление катушки. После этого показания мультиметра умножаются на ток срабатывания, и получается управляющее воздействие обмотки. Затем, подавая вычисленное напряжение, можно проверять контактную группу, как было описано выше.

На обмотку реле переменного тока можно подавать только переменное напряжение.

После проверки реле, если есть потребность и возможность регулировки контактов сделайте это. В противном случае – замените весь прибор. Его установку и извлечение нужно осуществлять при отключенном питании устройства.

Применение в автомобиле

Наиболее часто с коммутационными устройствами приходится сталкиваться автомобилистам. Речь идет о реле регулятора генератора (стартера). О нем вспоминают, когда двигатель перестает заводиться и выясняется, что аккумулятор разряжен. Одной из причин этого является неисправность регулятора.

На старых автомобилях для поддержания постоянства напряжения использовался регулятор, состоящий из трёх устройств — стабилизатора напряжения, ограничителя тока и реле обратного тока. Регулятор не позволяет аккумулятору перезаряжаться, что продлевает срок его службы. Он бывает встроенный в щеточный блок стартера или выполняется как отдельный модуль. Его неисправность может перезарядить или не дозарядить аккумулятор. В первом случае будут видны потеки на корпусе, начнет выкипать электролит, что приведет к падению напряжения ниже 12 вольт. Во втором значения изначально будут ниже допустимого. Как результат, двигатель не заведется.

Проверка регулятора стартера

Чтобы проверить реле регулятор стартера, не снимая его с автомобиля, можно воспользоваться мультиметром, прозвонить все подходящие к нему провода. Для этого они предварительно отключаются от регулятора. Мультиметр переводится в режим измерения сопротивления, проверяются отключенные провода.

Если все в норме, то проводники возвращают на место. Замеряется напряжение на клеммах аккумулятора при выключенном двигателе. Мультиметр переводится в режим измерения постоянного напряжения в диапазоне от 0 до 20 Вольт. Щупы цепляются к клеммам аккумулятора. Прибор должен показывать 12,2-12,7 V.
Если 12 вольт и ниже, то его надо подзарядить.

Затем двигатель надо завести и снова проверить с теми же измерениями. Если напряжение в диапазоне 13,2-14 V, то это норма. Добавляем обороты двигателя до 2000 в минуту и опять замеряем. В норме мультиметр должен показывать в пределах 13,6-14,2 V. Еще добавляем оборотов до 3500 в минуту.

Снимаем показания. Они не должны превышать 14,5 Вольта. Если значение не меняется и остается 12,7 Вольт, как при выключенном двигателе или даже уменьшается, значит, неисправен реле регулятор. Поэтому его нужно заменить. При превышении 14,5 Вольт регулятор также надо поменять.

Иногда возникает вопрос, как проверить реле мультиметром, если нет доступа к регулятору. Тогда надо его снять, а для проверки необходимо иметь в дополнение к тестеру зарядное устройство с регулятором напряжения и лампочку. Из них собирается следующая схема. Зарядка подключается к входным клеммам регулятора, а лампочка к выходным (толстым). Мультиметром контролируется напряжение на входе регулятора. Зарядкой меняем напряжение в пределах от 12 до 15 вольт. Лампочка должна погаснуть при 14,5 вольтах. Если этого не произошло, регулятор неисправен и подлежит замене.

Проверка втягивающего реле

Когда аккумулятор заряжен, а двигатель не заводится, то нужно проверить стартер.

Если генератор крутится, а двигатель нет, то в таких случаях обязательно делается проверка втягивающего реле электродвигателя и бендикса. Для этого необходимо снять стартер. После этого зачищают все контакты, и мультиметром измеряют сопротивление обмотки реле. Если значение равно бесконечности, то обмотка перегорела. В этом случае необходимо перемотать катушку или заменить ее. Прибор показывает несколько десятков Ом, значит, обмотка цела.

Затем проверяется ее работоспособность. Плюсовую клемму аккумулятора с помощью прикуривателя присоединяют к соответствующей клемме реле. А минус подключают к корпусу стартера. Должен быть слышен щелчок, тогда устройство исправно, иначе его нужно разобрать и проверить механическую часть.

Как проверить четырехконтактное реле мультиметром

Рубрики

Как понять, почему появились неполадки в работе бензонасоса, стартера и забарахлило оборудование автомобиля? Причина может быть в неисправности реле, которое отвечает за размыкание/замыкание электроцепи в автомобиле. Попробуем его проверить самостоятельно.

Автомобильные реле подразделяются на 4-х, 5-ти и 6-ти контактные (их ставят в современные авто). При стандартном расположении контактов, необходимо свериться со схемой. Поищите ее в справочниках либо введите в поиск браузера номер реле, а интернет сам найдет нужную.

Катушка 12В, по бокам имеются контакты:

85 и 86 – контакты подключения;

30 и 88 – подвижный контакт;

87 – неподвижный контакт.

Принцип работы реле стандартный: при подаче напряжения, катушка превращается в электромагнит и притягивает к себе подвижный контакт. Так происходит включение реле.

Осматриваем снаружи

Некоторые реле обладают прозрачным пластиковым корпусом, сквозь него видны катушка и состояние контактов. Например, темный налет или оплавленность элементов, говорят о неисправности реле.

Тестируем внутренние элементы

Всегда помните, что перед проверкой, реле нужно отключать от источника питания! Даже отключенные от сети конденсаторы, хранят в себе накопленный электрический заряд.

Возьмите мультиметр и определите сопротивление:

если нормально замкнутый контакт и полюс — сопротивление будет равно нулю;

если полюс и нормально разомкнутый контакт — сопротивление больше 0.

Чтобы проверить реле акустическим способом, необходимо к контактам 85 и 86 присоединить два проводника. Другие концы проводников подключить к аккумуляторной батарее. Рабочее реле услышите сразу – при контакте проводника и батареи, появятся щелчки.

Щелчки есть, но работают ли подвижный и неподвижный контакты? Выясняем:

  1. Возьмите мультиметр и присоедините его щупы к контактам. Если все в норме, то услышите свист.
  2. Если нет мультиметра, тогда можно использовать контрольную лампочку. В этом случае понадобится дополнительный проводник. Соединить его с контактом «+» и посадить на катушку. Второй проводник подключить к другому контакту. Лампочку подключаем к «–». При включении реле, лампочка должна загореться.

Причиной неработающего электрооборудования в автомобиле (например, бензонасос, подогрев сидений, обогрев стекол, электростеклоподъемники и т.д.) может быть неисправное реле. Рассмотрим простой способ, как проверить автомобильное реле на работоспособность своими руками.

Схема включения 4-х и 5-ти контактного реле:

Чтобы проверить реле необходимо (все контакты реле подписаны, а силовые контакты обычно имеют желтоватый оттенок):

  • Подать напряжение 12 В (например, от аккумулятора) на выводы обмотки катушки реле (управляющие контакты 85 и 86).
  • Измерить сопротивление (мультиметр в режиме омметра) между силовыми выводами (30 и 87).

Если реле рабочее, то во время подачи напряжения будет щелчок, и сопротивление станет близким к нулю (бесконечно малым). В противном случае реле неисправно и его необходимо заменить.

Особенность проверки 5-ти контактного реле: контакты 30 и 88 должны быть сомкнуты, а при подачи напряжения на управляющие контакты (85 и 86) должны размыкаться. В противном случае реле неисправно.

Процесс проверки реле также представлен на видео:

Напомним, другой причиной неисправности электрооборудования в машине может быть обрыв проводки или короткое замыкание. Определить причину можно также при помощи мультиметра.

Ключевые слова: универсальная статья

Реле – это устройство, предназначенное для управления сигналами большой мощности с помощью сигналов малой мощности. Его основная задача – отделить и защитить цепь низкого напряжения электромагнитной катушкой от цепи высокого напряжения. Убедиться в работоспособности реле можно нескольким способами, самым удобным, быстрым и надежным является использование мультиметра.

Конструкция и принцип работы коммутационного прибора

Электрическое реле – это деталь, которая используется в качестве коммутатора благодаря управляющим сигналам, которые поступают к нему по электрической цепи. Линия, которая подведена к устройству, получила название управляемая; линия, по которой уже поступает на него команда – управляющей.

Применяется в бытовых условиях и всех отраслях промышленности с целью автоматизировать различные операции. Если бытовой или электротехнический прибор вышел из строя, требуется в первую очередь проводить проверку работоспособности переключающего элемента. Но предварительно рекомендуется ознакомиться с разновидностями и принципом работы реле.

Принцип работы

Деталь представляет собой электромагнит, который включает в себя катушку индуктивности, якорь и контактную группу. Каждая составляющая монтируется на основание и заключается в защитный корпус.

Якорь расположен сверху сердечника магнитной системы; в начальном положении она удерживается благодаря пружине, которая имеет форму Г-образной подвижной пластины.

Нижняя часть основания оснащается контактной группой, напротив монтируется такое же количество контактных оснований. Контакты пластичны, поскольку их требуется выводить наружу за пределы защитного корпуса для образования вывода устройства.

Принцип работы реле основывается на его способностях воздействовать своим электромагнитный полем на проводящие предметы. Как только начинается подача напряжения на выводы обмотки, через реле начинает протекать ток. Когда его значение достигает ранее программируемой величины, в обмотке формируется две силы, которые прижимают якорь к поверхности катушки.

С учетом конструктивных особенностей начальное положение может быть не только замкнутым, но и разомкнутым. Во втором случае при подаче напряжения произойдет размыкание линии. Контакты устройства вернутся в свое первоначальное состояние, как только сигнал необходимой величины будет снят с выводов реле.

Виды и характеристики

В зависимости от используемой элементной базы реле-регуляторы делятся на следующие виды:

  • Микроконтроллерные или микропроцессорные. Их особенность заключается в заложении во встроенную микросхему рабочего алгоритма. Используются в дорогостоящих автомобилях, например, BMW или Audi.
  • Релейные основываются на переключении контактов реле для отсечки и стабилизации показателей электрической сети.
  • Интегральные реле нашли широкое применение в автомобилестроении. Принцип работы основывается на твердотельных переключательных деталях или интегральных полупроводниковых.
  • Гибридные транзисторно-релейные устройства и просто транзисторные базируются на полупроводниковых элементах. Активно использовались в промышленности до начала 90-х годов.

По исполнению конструкции делятся на следующие виды:

  • Внешние реле представляют собой отдельные устройства, которые устанавливают на кузовных конструкциях.
  • Встроенные коммутирующие детали являются неотъемлемой составляющей генераторов.
  • Совмещенные или гибридные. Их особенность заключается в совмещении с щеточным узлом электрического генератора.

Электрическое реле может быть двух-, трех- и многоуровневым, делится по «+» и по «-».

Признаки неисправности

Перед тем как проверить реле мультиметром, следует ознакомиться с основными признаками того, что деталь вышла из строя.

  • Встречаются случаи, когда в результате выведения из строя регулятора напряжения закипает аккумуляторная батарея.
  • На приборной панели при включении зажигания не светится контрольная лампочка (однако это может быть симптомом и других видов неисправностей, например, отпал или перегорел контакт).
  • Динамические характерные особенности бытового прибора или автомобиля снижаются, особенно это ощущается, когда двигатель набирает высокие обороты.
  • После запуска индикатор аккумуляторной батареи не гаснет на приборной панели, что свидетельствует о неисправностях АКБ.
  • Индикаторы на приборной панели попросту отключаются, если обороты двигателя при работе превышают 2000 об/мин.
  • Яркость фар зависит от количества оборотов двигателя. Убедиться в этом достаточно просто – необходимо в темное время стать напротив стены и включить фары. Яркость свечения будет изменяться в зависимости от того, как сильно жать на газ.
  • Регулярно разряжается АКБ.

Эти признаки могут свидетельствовать и о других неисправностях, но прежде всего рекомендуется проверить именно реле-регулятор.

Причины отказа реле-регулятора

Чтобы в будущем свести к минимуму вероятность повторных поломок, следует ознакомиться с основными причинами выхода из строя устройства.

  • Короткое замыкание на любом из участков электрической цепи, включая межвитковое замыкание обмотки возбуждения.
  • Регулятор также может выйти из строя в случае пробоя диодов или поломки выпрямительного моста.
  • Неправильное подсоединение или переплюсовка к выводам АКБ.
  • Проникновение влаги или большого количества пыли в генератор и/или непосредственно регулятор (такие случаи распространены во время обильных осадков или мойки машины).
  • Механическое повреждение рабочего узла.
  • Естественный износ, завершение эксплуатационного срока.
  • Изначально сомнительное качество приобретаемого товара.

Существует несколько несложных способов прозвонить встроенные и съемные реле.

Подготовка к проверке реле на работоспособность

Проверка реле не отнимет много времени, если правильно выполнить все подготовительные работы.

Прежде чем приступать к диагностике устройства, требуется определить назначение выводов проверяемой детали. Для этого используют прилагаемую документацию к прибору, там содержатся все схемы и особенности работы, характеристики устройства.

Распространены случаи, когда схема работы изображена на самом корпусе реле. Точками изображаются контакты, они соединены катушкой индуктивности, переключающие элементы прямыми линиями с пунктиром. Выводы для подачи питания схематически изображаются в виде прямоугольника.

Если реле встроено в схему, на самой плате требуется визуально осмотреть состояние шины и дорожки питания. Для проверки реле тестером можно воспользоваться как цифровыми, так и аналоговыми приборами. Предварительная подготовка и настройка тестеров не требуется.

Помимо тестера необходимо подготовить регулируемый блок питания. Чтобы результаты были достоверными, реле требуется выпаять из схемы.

Проверка на работоспособность осуществляется в несколько этапов:

  • обмотка;
  • нормально замкнутое положение;
  • нормально разомкнутое состояние.

Далее можно приступать непосредственно к диагностике реле.

Диагностика обмотки и контактных групп

Обмотка представляет собой катушку индуктивности, на которую по спирали намотана проволока. Ей свойственно определенное сопротивление, которое высчитывается по закону Ома. Величина сопротивления должна колебаться в пределах 10 – 100 Ом.

Диагностика обмотки позволяет выяснить, не нарушена ли ее целостность. Проверка работоспособности проводится в несколько этапов:

  • Мультиметр включают в режим прозвонки сопротивлений. На панели приборов этот режим обозначается символом – Ω, диапазон устанавливается в пределах 2 кОм.
  • Один измерительный провод подводят к гнезду, а второй в СОМ.
  • Щупами проводов касаются выводов реле.

Сопротивление катушки индуктивности удается узнать по отклонению стрелки.

Проверка контактных групп проводится в два этапа. Сначала обязательно измеряется в автономном режиме сопротивление, а потом при подаче напряжения на катушку. При проверке потребуется источник питания, об этом заранее нужно позаботиться.

Ненормальные значения напряжения на мультиметре

Если мультиметр показывает пониженное напряжение в АКБ, аккумулятор попросту перестанет принимать заряд. В результате автомобиль может не завестись, индикаторы на приборной панели могут перестать работать, также неприятности могут возникнуть во время движения.

Если напряжение повышено, есть вероятность, что в банке аккумулятора уменьшился уровень электролита, или он попросту выкипел. Также характерным признаком может стать образование на стенках корпуса белого налета. При подзарядке аккумулятор может начать себя вести непредсказуемо.

Как проверить 4х контактное реле тестером

Причиной неработающего электрооборудования в автомобиле (например, бензонасос, подогрев сидений, обогрев стекол, электростеклоподъемники и т.д.) может быть неисправное реле. Рассмотрим простой способ, как проверить автомобильное реле на работоспособность своими руками.

Схема включения 4-х и 5-ти контактного реле:

Чтобы проверить реле необходимо (все контакты реле подписаны, а силовые контакты обычно имеют желтоватый оттенок):

  • Подать напряжение 12 В (например, от аккумулятора) на выводы обмотки катушки реле (управляющие контакты 85 и 86).
  • Измерить сопротивление (мультиметр в режиме омметра) между силовыми выводами (30 и 87).

Если реле рабочее, то во время подачи напряжения будет щелчок, и сопротивление станет близким к нулю (бесконечно малым). В противном случае реле неисправно и его необходимо заменить.

Особенность проверки 5-ти контактного реле: контакты 30 и 88 должны быть сомкнуты, а при подачи напряжения на управляющие контакты (85 и 86) должны размыкаться. В противном случае реле неисправно.

Процесс проверки реле также представлен на видео:

Напомним, другой причиной неисправности электрооборудования в машине может быть обрыв проводки или короткое замыкание. Определить причину можно также при помощи мультиметра.

Ключевые слова: универсальная статья

ДЛЯ ЧЕГО НУЖНО РЕЛЕ?

В любой электрической цепи автомобиля есть реле. Для чего они существуют? В автомобиле присутствует большое количество электрических элементов большой мощности:

■ стартер;
■ клаксон;
■ вентилятор системы охлаждения двигателя;
■ и многие другие.

При отсутствии реле в схеме управления этими элементами большой ток проходил через кнопки которыми управляются данные элементы, и это приводило бы к их оплавлению. Либо эти кнопки нужно было делать массивными, чтобы они могли выдержать такой ток.

Провода подводимые к кнопкам управления, также нужно было использовать большего сечения, что отрицательно сказывалось бы на цене и весе автомобиля.

Реле существуют с целью управления большими токами при помощи малых токов.

ПРИНЦИП РАБОТЫ РЕЛЕ.

Классическое реле имеет 4 контакта. Каждый контакт реле имеет свой номер:

30 «+» постоянное напряжение от АКБ.
85 «+» от кнопки управления реле.
86 «» (земля, масса).
87 «+» цепь идущая к исполнительному устройству при срабатывании реле (клаксон, стартер и т.д.)

При подаче напряжения на контакт 85, происходит замыкание контактов 87 и 30 и таким образом ток идет на к исполнительному устройству. При отключении подачи напряжения, контакты 87 и 30 размыкаются. Это принцип работы нормально разомкнутого реле.

ПРОВЕРКА РАБОТОСПОСОБНОСТИ РЕЛЕ.

Обычно проверка реле большинством автолюбителей сводится только проверке его срабатывания и на основании этого делается вывод о работоспособности реле. Алгоритм более правильной проверки приводится ниже и он состоит из трех последовательных шагов. Если реле проходит все эти этапы, можно сделать вывод, что оно работоспособно.

Шаг 1.
Соедините контакт 86 (на схеме контакт 3) с отрицательной клеммой аккумуляторной батареи. На короткое время соедините контакт 85 (на схеме контакт 5) с положительной клеммой аккумуляторной батареи. Реле щелкает?

Да — Проходим к следующему шагу проверки.
Нет — Замените реле.

Шаг 2.
Измерьте сопротивление между контактами 30 и 87 реле. (на схеме контакты 1 и 2) Оно бесконечное?

Да — Проходим к следующему шагу проверки.
Нет — Замените реле.

Шаг3.
Соедините контакт 85 с положительной клеммой аккумуляторной батареи и контакт 86 (на схеме контакты 5 и 3) с отрицательной клеммой аккумуляторной батареи. Измерьте сопротивление между контактами 30 и 87 реле. (на схеме контакты 1 и 2). Оно меньше, чем 1Ω?

Да — Реле исправно.
Нет — Замените реле.

Рубрики

Как понять, почему появились неполадки в работе бензонасоса, стартера и забарахлило оборудование автомобиля? Причина может быть в неисправности реле, которое отвечает за размыкание/замыкание электроцепи в автомобиле. Попробуем его проверить самостоятельно.

Автомобильные реле подразделяются на 4-х, 5-ти и 6-ти контактные (их ставят в современные авто). При стандартном расположении контактов, необходимо свериться со схемой. Поищите ее в справочниках либо введите в поиск браузера номер реле, а интернет сам найдет нужную.

Катушка 12В, по бокам имеются контакты:

85 и 86 – контакты подключения;

30 и 88 – подвижный контакт;

87 – неподвижный контакт.

Принцип работы реле стандартный: при подаче напряжения, катушка превращается в электромагнит и притягивает к себе подвижный контакт. Так происходит включение реле.

Осматриваем снаружи

Некоторые реле обладают прозрачным пластиковым корпусом, сквозь него видны катушка и состояние контактов. Например, темный налет или оплавленность элементов, говорят о неисправности реле.

Тестируем внутренние элементы

Всегда помните, что перед проверкой, реле нужно отключать от источника питания! Даже отключенные от сети конденсаторы, хранят в себе накопленный электрический заряд.

Возьмите мультиметр и определите сопротивление:

если нормально замкнутый контакт и полюс — сопротивление будет равно нулю;

если полюс и нормально разомкнутый контакт — сопротивление больше 0.

Чтобы проверить реле акустическим способом, необходимо к контактам 85 и 86 присоединить два проводника. Другие концы проводников подключить к аккумуляторной батарее. Рабочее реле услышите сразу – при контакте проводника и батареи, появятся щелчки.

Щелчки есть, но работают ли подвижный и неподвижный контакты? Выясняем:

  1. Возьмите мультиметр и присоедините его щупы к контактам. Если все в норме, то услышите свист.
  2. Если нет мультиметра, тогда можно использовать контрольную лампочку. В этом случае понадобится дополнительный проводник. Соединить его с контактом «+» и посадить на катушку. Второй проводник подключить к другому контакту. Лампочку подключаем к «–». При включении реле, лампочка должна загореться.
Руководство по автомобильным реле

— Что такое автомобильное реле?

Что такое реле?

Что такое автомобильное реле? Проще говоря, автомобильное реле — это переключатель с электронным управлением. В автомобильной промышленности чаще всего используется переключатель с электромеханическим приводом. Они встречаются во всех типах транспортных средств — легковых, грузовых, фургонах, прицепах и лодках. Они используют электромагнитное устройство для механического управления переключателем, чтобы включить или отключить электрическую цепь.Тип реле, наиболее часто используемый в автомобильной промышленности, представляет собой небольшой блок в форме куба, известный как стандартное реле или мини-реле .


Применение и преимущества автомобильных реле:

1: Коммутация сильноточных цепей:

Наиболее распространенное применение автомобильных реле, см. Сборник, — переключение сильноточной цепи с помощью слаботочной цепи.Это приложение вступает в игру, когда линейный переключатель не может выдерживать ток, необходимый для переключения сильноточной электрической системы. Например, этот сценарий может наблюдаться во время работы набора мощных рабочих фонарей. Если рабочие фонари подключены к свету при включении фар, они могут превысить мощность существующего ткацкого станка. Автомобильное реле может решить эту проблему.

2: активация нескольких цепей с помощью одного переключателя

Ключевым преимуществом использования реле является то, что оно позволяет активировать несколько цепей с помощью одного переключателя.Один вход в электрической системе может использоваться для активации и срабатывания нескольких реле, установленных в электрической цепи. Эти реле могут затем замкнуть / разорвать несколько цепей и, следовательно, выполнять несколько функций при одном входном сигнале. Простым реальным примером этого множественного действия с помощью одного переключателя является система центрального замка в автомобиле — нажатие одной кнопки приводит к запиранию или отпиранию всех дверных замков. Просто, быстро и эффективно.


3: Выполнение логических функций

Хотя в последнее время автомобильные реле были в значительной степени заменены электронными модулями OEM, они также могут использоваться для выполнения логических операций.Автоматические реле могут использоваться для выполнения как простых, так и более сложных логических задач, таких как — мгновенные входы и функции, управляемые по времени, например, — управление временем работы щеток стеклоочистителей и временная задержка внутреннего освещения. Хотя производители в основном перешли на программируемую логику для этих задач, реле предлагают простую и дешевую альтернативу. Автолюбителям может быть проще, дешевле и привлекательнее установить реле для управления простой логической функцией.

4: Экономьте деньги

Сильноточные компоненты электрических цепей дороги.Слаботочные компоненты намного дешевле. Использование автоматического реле означает, что вы можете ограничить установку силовых цепей теми частями системы, для которых это необходимо. Затем я устанавливаю реле в критических точках, а оставшуюся часть цепи можно дополнить более недорогими слаботочными компонентами. Это помогает снизить затраты. Все довольны!

Как работает реле?

Структура электромагнитного реле:

Электромагнитное реле состоит из катушки с проволокой, намотанной на сердечник из мягкого железа, известный как соленоид.Он имеет подвижный железный якорь, железное ярмо с низким сопротивлением и набор контактов. В зависимости от конструкции и функции реле может быть несколько наборов контактов. К ярму прикреплен шарнирный якорь, который соединен с подвижными контактами.

ЧИТАТЬ СЛЕДУЮЩИЙ:

Работа механизма реле переключения:

Пружина удерживает якорь в нужном положении, и когда реле обесточивается, в магнитной цепи создается воздушный зазор.Это условие обеспечивает физическое замыкание и размыкание контактов. В автомобильном реле с двумя контактами это будет означать, что один контакт разомкнут, а другой замкнут. Различные реле могут иметь большее / меньшее количество контактов в зависимости от конструкции. Когда электрический ток подается на соленоид, создается магнитное поле. Это поле запускает якорь, и возникающее в результате движение контактов либо замыкает, либо размыкает цепь.

Типы реле:

Несмотря на то, что на рынке существует множество различных типов автомобильных реле, в автомобильной промышленности наиболее часто используются два типа реле включения и выключения и переключающие реле .


замыкающие и размыкающие реле:
Реле замыкания и размыкания

A имеет четыре контактных вывода и одну сильноточную цепь. Контакт в замыкающем или размыкающем реле может быть нормально разомкнутым (NO) или нормально замкнутым (NC). Открытое или закрытое положение реле зависит от его конструкции и контролируется тем, находится ли реле в состоянии покоя или под напряжением. У нормально разомкнутого реле (NO) в состоянии покоя контакт разомкнут — он разомкнут. Обратное верно для нормально замкнутого (NC) реле.Нормально замкнутое реле в состоянии покоя имеет замкнутый контакт. Обычно реле переключается вручную с помощью нажимного или тумблерного переключателя — повседневным примером этого является переключатель зажигания автомобиля, используемый для запуска двигателя.


Реле переключения:

Переключающее реле построено с двумя цепями вместо одной и с пятью контактами, а не с четырьмя. Вместо замыкания и размыкания одной цепи высокого напряжения он чередует замыкание и размыкание двух цепей — «переключая», какая цепь разомкнута или замкнута.Типичный пример использования переключающего реле можно увидеть в работе фар автомобиля. Реле может переключаться между цепями для включения дальнего или ближнего света по мере необходимости. Другой повседневный пример — автомобильная система кондиционирования. Реле переключения используется для активации системы отопления / охлаждения в зависимости от того, где установлен термостат. Один или другой будет работать, и никогда оба одновременно.


Однополюсный одинарный бросок против однополюсного двойного заброса: Реле включения и выключения

иногда называют однополюсными одноходовыми реле.Реле переключения иногда называют однополюсными реле двойного действия. Хотя существуют и другие типы реле — переключение и замыкание и размыкание, на сегодняшний день наиболее часто используются в автомобильной промышленности.

Терминология катушки реле и контактов:

Клеммы реле пронумерованы с использованием системы идентификации, известной как DIN 72552. Эта система была разработана в автомобильной промышленности Германии и с тех пор принята во всем мире в качестве стандартного метода маркировки и идентификации электрических клемм.DIN 72552 присваивает числовой код, который четко определяет функцию каждого контакта / клеммы в реле. В таблице ниже показаны коды, используемые в автомобильных реле.

  • 85 Отрицательная катушка реле
  • 86 Положительная Катушка Реле
  • 87 Общий контакт
  • 87a Нормально замкнутый контакт (NC)
  • 87b Нормально открытый контакт (NO)
  • 88 Общий контакт 2
  • 88a Нормально замкнутый контакт 2
  • 88b Нормально открытый контакт 2
  • 30 Подача / Линия Вход Положительный
Диоды и резисторы в реле

Некоторые автомобильные реле имеют встроенные диоды или резисторы.Эти устройства помогают подавить скачки напряжения на катушке и защитить электронную схему.

Защита диодного реле:

При снятии напряжения и обесточивании реле магнитное поле разрушается. Это может привести к скачку напряжения в обратном направлении. Эти слабые скачки тока могут иметь очень высокое напряжение, часто до 100 вольт. Чтобы предотвратить повреждение чувствительной электронной схемы, расположенной на входе, поперек катушки может быть установлен диод. Диод поглощает и рассеивает мгновенные всплески напряжения и защищает от повреждений на входе.


Релейная защита резистора: Для обеспечения защиты можно использовать резисторы

, аналогичные диодам в предыдущем примере. Они также могут поглощать скачки напряжения, возникающие в результате внезапного коллапса магнитного поля. Однако резистор пропускает небольшой ток и не так эффективен, как диод, в поглощении скачков напряжения. Преимущество резистора перед диодом состоит в том, что он не чувствителен к полярности, и 12 В можно подключать к клемме 85 или 86 ( согласно DIN 72552 ).

Micro Relay v Стандартное реле — в чем разница?

Микрореле — это уменьшенная версия более популярного стандартного реле, которое используется, когда пространство ограничено. Обратите внимание, что стандартное реле также иногда называют «мини-реле». Микрореле более компактны, чем стандартный размер, и являются идеальным выбором, когда вам нужно сэкономить место — например, в блоке предохранителей банкомата, оборудованном мини-предохранителями. Они имеют меньшую прямоугольную форму по сравнению с квадратным кубом стандартного реле.Автомобильные микрореле используют другую систему идентификации номеров клемм по сравнению со стандартными мини-реле. См. Список ниже для нумерации клемм микрореле:

  • 1 : (4,8 мм) Катушка
  • 2 : (4,8 мм) Катушка
  • 3 : (6,3 мм) Общее подключение к клеммам
  • 4 : (4,8 мм) нормально закрытый (NC)
  • 5 : (6,3 мм) нормально открытый (НО)
Реле в автомобилях:

Типичный автомобиль может содержать до двадцати автомобильных реле, и они могут быть расположены по всему автомобилю.Однако обычно они устанавливаются в моторном отсеке за боковыми панелями и под приборной панелью. Крышки блока предохранителей часто имеют электрическую схему, детализирующую положение и расположение предохранителей и автоматических реле внутри блока.

Это должно ответить на вопрос, который мы слышали так много раз — что такое реле в машине?

  • Магазин фонарей и аксессуаров для грузовиков и трейлеров: Нажмите здесь

Как заменить реле электронного управления

Электронные реле используются в вашем автомобиле.Они контролируют все, от электрических стеклоподъемников до электрического топливного насоса. Они используются в качестве низковольтного триггера для компонентов, потребляющих высокое напряжение. Включая компоненты только по мере необходимости, реле помогают вашему автомобилю экономить электроэнергию. Поскольку внутреннее устройство реле является одновременно электронным и механическим, представьте его как выключатель, который использует электричество для «включения» самого себя. Это, в свою очередь, включает компонент, которым он управляет. Если один из электронных компонентов в вашем автомобиле не работает, возможно, пришло время установить новое электронное реле управления.

Часть 1 из 1: Замена электронного реле

Необходимые материалы

Шаг 1. Найдите реле . С увеличением количества электроники в современных автомобилях возможно, что в вашем автомобиле может быть более одного блока предохранителей / реле.

Может быть несколько мест под капотом, а также внутри салона или багажника.

Шаг 2: Заменить неисправное реле . Выключив ключ, снимите неисправное реле.

Его следует просто отключить вручную. Отложите неисправное реле в сторону.

Вставьте новое реле в правильное положение. При снятии и установке реле прикладывайте минимальные усилия, поскольку автомобильная проводка и разъемы могут быть хрупкими и хрупкими с возрастом.

  • Примечание : В старых автомобилях реле могут быть установлены на брандмауэре или на внутреннем крыле. Точное местонахождение см. В руководстве по эксплуатации или в руководстве магазина.

Шаг 3. Проверьте ремонт .Поверните ключ в положение «включено» или заведите автомобиль, чтобы убедиться, что компонент, для которого использовалось реле, работает правильно.

После проверки замените все крышки или панели, которые вы сняли для доступа.

Поскольку они управляют множеством различных частей автомобиля, может быть трудно сказать, вызвана ли ваша проблема неисправным электронным реле управления. Если вам нужна диагностика или замена реле для вашего автомобиля, свяжитесь с YourMechanic сегодня, чтобы договориться о выезде мобильного техника к вам домой или в офис.

3 Лучшие способы проверить реле? через 5 минут

В зависимости от типа реле мы обсудим, как проверить реле разными методами.
Прежде всего, определите реле, которое вы хотите протестировать, с помощью изображения, приведенного ниже. По этому изображению проверьте аналогичное реле матча. (Прокрутите вниз, чтобы увидеть пояснительное видео)


Первое — реле стартера на велосипеде, второе изображение — 5-контактное реле, используемое в автомобилях, также называемое реле стартера, третье — реле, которое используется в электронных схемах, мы узнаем как проверить реле каждого типа.

Общие и наиболее распространенные неисправности, обнаруживаемые в реле стартера:

i) Катушка: (состояние — обгорелая катушка, разрыв соединения)

ii) Подвижный контакт: (состояние — потеря подвижности, покрытие углеродом / ржавый контакт из-за искр)

Схема выводов с обозначением:
NC : нормально замкнутый
NO : нормально разомкнутый
COM : общий
C1 / C2 : питание на катушка

(просто имейте в виду, что типы реле различаются только количеством клемм, но фактический принцип работы тот же i.e принцип электромагнетизма)

Если вы определили тип реле с помощью приведенного выше изображения, тогда просто следуйте одному из следующих методов:

Как проверить реле с помощью мультиметра

(режим зуммера / режим непрерывности )

Для реле типа 1 и типа 3

Первый метод — использование мультиметра
Установите режим мультиметра на Режим непрерывности

Шаг 1: Подключите два щупа мультиметра к клеммам катушки ( C1 и C2 ), как показано

, если зуммер звонит, то ваша электромагнитная катушка в порядке.
Если зуммер не звонит, это означает, что ваша катушка неисправна.

Шаг 2: Если ваш зуммер звонит, вам необходимо проверить выходные клеммы реле.

Подключите щуп мультиметра к контакту терминала ( NO & COM ), если зуммер не звонит, это означает, что контактный терминал в порядке, в противном случае он неисправен

ИЛИ
Подключите зонд мультиметра к контакту терминала ( NC и COM ) если зуммер звонит, это означает, что контактная клемма в порядке, в противном случае она неисправна

Как проверить реле для типа 2:

Режим непрерывности

Шаг 1: Два щупа мультиметра и клеммы катушки 85- (C1) и 86- (C2) должны быть подключены, как показано.Если зуммер звонит, то ваша катушка возбудителя в порядке ( проверьте изображения выше).

Шаг 2: Если зуммер звонит, то вам необходимо проверить выходные контактные клеммы реле ( см. Выше рис. ).

( NO, клеммы ) Подключите зонд цифрового мультиметра к клемме (87 и 30 ), если зуммер не звонит, это означает, что контактная клемма исправна, в противном случае она неисправна.
или
( NC, клеммы ) Подключите щуп мультиметра к клеммам (87a и 30) , если звучит зуммер, это означает, что подвижный контакт реле в порядке, в противном случае он неисправен.

Как проверить реле с помощью мультиметра:

(режим сопротивления)

( общий для всех типов )
Сначала установите режим мультиметра на Режим резистора . Затем подключите красный и черный щуп мультиметра к катушке реле:

Наблюдения:

  • Значение сопротивления для реле типа 1 или должно быть от 30 Ом до 150 Ом .
  • Для реле типа 2 значение сопротивления должно быть в пределах от 300 Ом до 900 Ом .
  • А для реле типа 3 значение сопротивления должно быть от 20 Ом до 450 Ом .

Наряду с этим, контакты NO и COM должны показывать 0 Ом , что означает, что он разомкнут, когда не подается вход .

[ важно: Вы должны обратиться к техническому описанию этого устройства, прежде чем делать вывод о результате.Поскольку это значение сопротивления варьируется в зависимости от типа реле , имеющихся на рынке]

Как проверить реле без мультиметра?

(Этот метод только проверяет, работает погодная катушка или нет)
Подайте на катушку источник питания 12 В / 9 В / 5 В (подайте напряжение в соответствии с номиналом, напечатанным на нем), и вы услышите Звук « четкий щелчок », это означает, что ваш подвижный контакт исправен и, следовательно, катушка реле в хорошем состоянии.

Бонусные подсказки:
  • Если ваше пусковое реле не работает или работает время от времени, подумайте о том, чтобы заменить его новым, это потому, что подвижный контакт вашего реле может быть покрыт углеродом.
  • Наша команда заметила, что некоторые мотоциклы / мопеды, доступные на рынке, имеют проблемы с реле стартера, чаще всего реле стартера Yamaha находится наверху.

Короче что такое реле?

Реле Устройство, которое управляет цепью высокой мощности с помощью цепи низкой мощности, реле необходимо для цепи, где у нас есть небольшой ток и требуется управлять приложениями с высоким током.
Он очень часто используется в мотоциклах и автомобилях для привода зажигания.

Home Automation Systems устанавливает большое количество реле для управления различными бытовыми приборами удаленно и через микросхемы.

Обозначение электрического реле выглядит следующим образом:

Когда ток через электромагнитную катушку течет, он действует как временный магнит и притягивает подвижную катушку, которая изменяет расположение цепи, и это изменение используется для работы по мере необходимости.

Следовательно, когда мы подаем питание на катушку, она замыкает цепь, и если мы убираем питание на катушку, тогда цепь теряет связь с клеммой. Следовательно, цепь разомкнута.

В заключение, реле представляет собой «электромагнитный переключатель » для управления сильноточными устройствами с помощью цепи низкого тока .

Теги:
Это все вопросы, которые пошагово рассмотрены выше:
Как проверить пусковое реле?
Как проверить переключатель реле?
Как проверить реле с помощью контрольной лампы?
Как проверить реле стартера Yamaha?
Как проверить реле без мультиметра?

Технические советы от хот-родов Кэпп: зачем использовать реле?

Реле — это не что иное, как дистанционный переключатель, который использует электромагнит для замыкания набора контактных точек.Когда на магнит реле подается напряжение, точки замыкаются, и напряжение батареи проходит через главную цепь. Реле часто используются в цепях для уменьшения тока, протекающего через первичный переключатель управления. Выключатель, таймер или датчик относительно низкой силы тока можно использовать для включения и выключения реле с гораздо большей мощностью. Еще одно основное применение реле — переход на галогенные фары на старых автомобилях. Потребляемый ток галогенов намного больше, чем рассчитаны штатные переключатели фар, что создает дополнительную нагрузку на переключатель фар.Это может вызвать преждевременный выход переключателя из строя. Еще одно необходимое применение реле — это установка электрического охлаждающего вентилятора. Если вы подключаете напрямую, без реле, вся дополнительная нагрузка от вентилятора будет ложиться на переключатель, что снова приведет к преждевременному выходу из строя.

На рисунке выше показана последовательность подключения типичного реле. Здесь мы используем микрореле Bosch. Ваше реле может немного отличаться по внешнему виду и номерам клемм. Просто внесите правильные изменения в соединения.

Вот руководство по подключению реле:

  1. Отсоедините аккумулятор.
  2. Установите реле в доступном месте. Имейте в виду, что если реле будет располагаться в зоне, подверженной воздействию влаги, вам необходимо использовать водонепроницаемые соединения.
  3. Используя провод 12-14га и кольцевой соединитель, подключите один конец к клемме + 12В аккумуляторной батареи. Подсоедините другой конец провода с помощью лопатки к клемме № 3 реле. Между этими соединениями должен находиться встроенный предохранитель.Для правильного подключения используйте красный провод.
  4. Установите лопаточный соединитель на провод ПИТАНИЯ, идущий от аксессуара.
  5. Используя черный провод (16-24ga), обожмите коннектор с лопаткой на одном конце. Подключите его к клемме реле №2.
  6. Установите кольцевой соединитель на другой конец небольшого черного провода и подключите его к надежному заземлению, расположенному рядом с реле.
  7. Используя более длинный кусок провода, сожмите плоский разъем на одном конце и подключите его к клемме реле №1.
  8. Другой конец этого провода должен быть подключен к хорошему источнику коммутируемого питания.
  9. Если аксессуар, который вы добавляете, требует переключателя, вставьте переключатель в провод, идущий от клеммы №1 к источнику коммутируемого питания.
  10. Когда у вас все подключено, кроме клеммы № 5 (питание аксессуаров), снова подключите аккумулятор. Включите зажигание и проверьте клемму № 5 с помощью мультиметра. Он должен читать + 12В или около того. Когда реле включено, вы услышите небольшой щелчок… это нормально. Теперь вы можете выключить зажигание и выполнить последнее подключение.Снова включите зажигание и проверьте свою работу.
  11. У вашего аксессуара также будет черный провод, который необходимо заземлить, прежде чем он заработает. Снова подключите заземление рядом с аксессуаром.

На следующей схеме показаны соединения для большинства реле:

Реле и их подключения могут отличаться. Определите, какое реле вы используете, и подключите его соответствующим образом. Компания Capp’s Hot Rods может поставлять реле, переключатели и качественную проводку. Позвоните нам по всем вопросам, связанным с проводкой.

Обладая более чем 40-летним опытом совместной реставрации, Capp’s Hot Rods перестраивает и восстанавливает модели As, Deuces, 33 года и старше, классические автомобили всех марок и моделей, а также маслкары. Компания Capp’s, расположенная в Вудленд-Хиллз, Калифорния, специализируется на комплексных услугах по электромонтажу, от ремонта до полной установки жгутов. Посетите их веб-сайт или позвоните по телефону 818-974-7530, чтобы получить дополнительную информацию или назначить встречу для вашего классического автомобиля. Вы также можете найти команду Кэппа на встрече Pomona Swap Meet на Road 22, Spaces 22, 24 и 26.

Добавление реле к системе стартера 240Z

Добавление реле к системе стартера 240Z

BioPatentSm Услуги в области интеллектуальной собственности

Добавление реле к системе стартера 240Z

Соленоид является частью стартера, который получает напряжение стартового сигнала от замка зажигания. Соленоид — это электромагнит, который втягивает в себя сердечник из стального стержня при подаче напряжения. Стержень подключен к электрическому выключателю, который включает стартер.Удочка также механически соединен с подпружиненным рычагом для установки шестерни стартера в коронная шестерня маховика, тем самым соединяя стартер с двигателем. Когда ключ зажигания отпускается из положения «пуск», электричество не поступает на соленоид и пружина оттягивают ведущую шестерню от кольцевой шестерни (предотвращая ее от шлифование при запуске двигателя). Соленоид выполняет много работы и поэтому для правильной работы требуется большое напряжение и ток.

Общая проблема с зажиганиями 240Z заключается в том, что они не Электромагнит стартера получает достаточно напряжения, чтобы потянуть за рычаг, поэтому стартер не включен, и ведущая шестерня не контактирует с зубчатым венцом маховика.Только слышен щелчок, когда соленоид прыгает, но не тянет рычаг все путь. Это связано с тем, что напряжение в цепи запуска зажигания слишком сильно падает на долгое путешествие от батареи через небольшой провод к блоку предохранителей, через два шина контакты предохранителя, через тонкие провода к замку зажигания, грязные и изношенные контактов в замке зажигания и протяните тонкий провод к соленоиду стартера. Изготовление Хуже того, когда стартер пытается ворваться.Некоторые из 240Z, которые у меня были, сталкивались с проблемой щелчка только при повороте ключа зажигания. Часто требовалось много кликов, иногда оставляя меня гадая, запустится ли Z вообще, прежде чем, наконец, запустить двигатель.

В этой статье показан способ предоставления улучшенного напряжение и ток на соленоид стартера для надежного и сильного пуска. Ниже изображение, показывающее неэлегантную, но функциональную схему релейной цепи, которая значительно улучшенный начиная с моего 240Z 1973 года.Обратите внимание: провод 3 должен иметь плавкий предохранитель.

Релейная система улучшает пуск, обеспечивая полный напряжение напрямую от АКБ, а не через замкнутую цепь штатного зажигания описано выше. Я использовал стандартное реле, которое есть во многих современных автомобилях и доступны в магазинах автозапчастей или Radio Shack (модель на 30 ампер в ящике переключателей; спросите продавца, если вы не можете его найти). Реле имеют 4 контакта: провод выключателя зажигания и заземление, которые управляют срабатыванием. реле, подключение питания от батареи и выходное подключение к соленоид.

Кому установите реле на стартер: проложите провод выключателя зажигания «1» (обычно подключается в верхней части соленоида) к разъему 86 реле; проложить провод «2» на массу от разъема 85 реле; проложите провод 12 калибра «3» прямо от положительный полюс аккумуляторной батареи (через предохранитель на 20 ампер) к разъему 87 реле; и, проложите провод 12 калибра «4» от разъема 30 реле до места зажигания. провод переключателя изначально подключен к верхней части соленоида.

1) Провод выключателя зажигания «1» подключается к гнезду разъема в верхней части соленоид стартера.Тебе просто нужно отсоедините его от соленоида и наденьте на контакт 86 разъема реле.

2) Для заземления реле я просто делаю провод 16 калибра «2» с внутренней резьбой. соединитель на одном конце и соединитель «кольцевой зажим» на другом конце. Нажимной разъем подключается к клемме 85 реле и кольцевой соединитель прикручены болтами или винтами к доступному заземлению, например, где перемычка заземления батареи соединяется с противопожарной перегородкой.

3) На срабатывание соленоида идет большой ток, поэтому я использовал провод 12 калибра «3» с кольцевой вывод на батарее, плавкий предохранитель на 20 ампер в линии и гнездовой нажимной разъем для Подключите к контактному разъему реле 87.

4) Наконец, проложен провод 12 калибра «4» с внутренними нажимными разъемами на каждом конце. между контактом реле 30/51 и контактом соленоида в месте зажигания. провод переключателя первоначально был подключен к розетке.

Установка Показан мой испытательный комплект, и на нем легче показать, куда идут провода. Проводка может лучше организовать, установив реле на стенку моторного отсека и запустив аккуратно проведите проводами вдоль стен, прежде чем перекинуть провод «4» через подключение соленоида к стартеру.Хороший альтернативный метод подключения к реле — использовать стандартный релейный разъем для подключите реле вместо того, чтобы выполнять соединения с помощью 4 отдельных нажимных разъемов.

Та же самая базовая настройка реле может использоваться с сигналом, поступающим из выключатель звукового сигнала или выключатель света для управления звуковыми сигналами и освещением. Этот пример веб-страницы только для образования, и автор не несет ответственности за попытки читателей установить собственные релейные системы.

Вы поняли эту статью, надо быть умным.Защитите свой творческие идеи и изобретения — пишите мне на [email protected]

Return to BioPatent Home: Return

| Очистка белков | | 240Z Страница продления | | Товарные знаки | | Ремонт кондиционеров |
| 240Z Модификации производительности | | Страница патентов и коммерческой тайны | | 240Z Восстановление двигателя |

кольцо 12в 30амп переключая 4-контактное реле РЛФК30

Изменить страну: -Выберите-AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijan RepublicBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBrazilBritish Virgin IslandsBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape Verde IslandsCayman IslandsCentral African RepublicChadChileChinaColombiaComorosCongo, Демократическая Республика theCongo, Республика theCook IslandsCosta RicaCôte-д’Ивуар (Берег Слоновой Кости) Хорватия, Республика ofCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские) Фиджи Корея, SouthKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorwayOmanPakistanPalauPanamaPapua Новый GuineaParaguayPeruPhilippinesPolandPortugalPuerto RicoQatarReunionRomaniaRwandaSaint HelenaSaint Киттс-NevisSaint LuciaSaint Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSpainSri LankaSurinameSwazilandSwedenSwitzerlandTaiwanTajikistanTanzaniaThailandTogoTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited Arab EmiratesUnited KingdomUnited StatesUruguayUzbekistanVanuatuVatican Город StateVenezuelaVietnamVirgin острова (У.S.) Уоллис и Футуна Западная Сахара Западное Самоа Йемен Замбия Зимбабве

Доступно 979 ед. Введите число, меньшее или равное 979.

Выберите допустимую страну.

Почтовый индекс:

Пожалуйста, введите действительный почтовый индекс.

Пожалуйста, введите до 7 символов в почтовый индекс

FOSHIO 1 упаковка 500A 12V 4Pin SPST реле стартера для электронных водяных насосов Автоматический переключатель реле вентилятора с дополнительными кольцевыми клеммами

FOSHIO 1 упаковка 500A 12 В 4Pin SPST реле стартера для электронных водяных насосов Автоматический переключатель реле вентилятора с дополнительными кольцевыми клеммами

«Нинмоу каждый задушевен и писать бесконечные любовные признания.Бирюза образуется в течение миллионов лет в результате химической реакции, когда вода просачивается в породы, содержащие минералы меди и алюминия. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, Unisex Baseball Caps Plain Adjustable Hat Twill Low Profile Trucker Hat. Масляные фильтры Pennzoil имеют большую площадь фильтрации, а усовершенствованные материалы обеспечивают дополнительную емкость. Купите WCHAUNG Polyester Handicrafts Hippie Mandala Tapestry. Интернет-магазины для мелкой бытовой техники из большого выбора кофеварок.вдоль верхней и нижней части рамы имеются вентиляционные отверстия, предназначенные для облегчения потока воздуха, отводимого от тепла кожи лица, рассеянного снаружи: CollegeFanGear Averett Ladies Dark Fuchsia / White Flannel Pajama Pant ‘Primary Mark’: Clothing. Дата первого упоминания: 12 марта. Купите вязаную шапку Obermeyer Kids Vida (для маленьких детей / старших детей) Overcast LG / XL: покупайте шапки и кепки ведущих модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ, возможен возврат при соответствующих критериях покупки, возврат денег / замена в течение 3 месяцев. Гарантия: вы можете носить его с кольцом для живота, которое у вас уже есть, с нижним шаром 8 мм, разница в 2 дюйма (1-3 см) из-за ручного измерения.Предметы измененного размера или измененного размера возврату не подлежат. Родиевое покрытие предотвращает потускнение и придает изделию вид Rich Platinum, а в дизайне использован рождественский узор, создающий очаровательный и праздничный вид. Купите Toyota 84820-42171 Панель переключателя дверного окна: стеклоподъемник — ✓ БЕСПЛАТНАЯ ДОСТАВКА при соответствующих критериях покупок, Mutual Industries 16391-5 Сетчатый жилет высокой видимости ANSI класса 3 с 4-дюймовой оранжевой / серебряной / оранжевой светоотражающей лентой. Легко устанавливается с помощью прилагаемого оборудования, Тифлинг женщина-колдун Нозурс Чудесные миниатюры D&D Unpainted Minis WizKids.Наше приложение App Cam упрощает процесс настройки на одной странице. Наши дизайны профессионально напечатаны на современном оборудовании с гарантией на долгие годы. Купите Келли Рэй Робертс Благодарное сердце Ангел Цветочный синий 8 x 4 Деревянный декоративный подвесной орнамент и открытка на ✓ БЕСПЛАТНАЯ ДОСТАВКА квалифицированных заказов.

FOSHIO 1 упаковка 500A 12 В 4Pin SPST реле стартера для электронных водяных насосов Автоматический переключатель реле вентилятора с дополнительными кольцевыми клеммами

Шаровой подшипник

National 301SS, рабочий цилиндр сцепления LuK LSC232, внутренняя резьба 3/8 Barb Attwood 88FTS014-6 Фитинг топливного шланга Suzuki под хромированную латунь мощностью 75 л.с.HMF Yamaha Grizzly 660 2002-2008 Полированный / отполированный накладной глушитель на выхлопе. Опора центрального подшипника Febest HYCB-SAN OEM 49575-2B010. Комплекты прокладок крышки привода ГРМ CTCAUTO Подходит для Buick Allure Enclave LaCrosse Rendezvous, DREAM PAIRS Мальчики и девочки Малыш / Маленький ребенок / Большой ребенок 170892-K Открытый летние сандалии. 6000K Lightning Blue Light в 3 раза ярче для ламп всех размеров и цветов 2 года гарантии В 4 раза больше срока службы OPT7 BLTZ 55 Вт Биксеноновый комплект 9007 HID. Сделано в США 24seven Comfort Apparel Одежда для беременных с рукавами 3/4 Criss Cross с V-образным вырезом Туника Размеры S-3XL, Denso 477-0122 Condenser, набор из 6 классических черно-белых роскошных полотенец для рук для ванной комнаты-отеля-спа-кухонного гарнитура Обруч 16×30 дюймов из египетского хлопка, колесо Ballistic Off-Road 814 с окрашенной отделкой 20×9 / 6×139.7 мм .uxcell 50 шт. Металлопленочные резисторы 3,3 кОм 0,5 Вт 1/2 Вт 1% Допуски 5 цветных полос.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
