Как проверить маслонасос: способы проверки, ремонт, советы специалистов

способы проверки, ремонт, советы специалистов

Различные неполадки, связанные с масляным насосом, обязательно приведут к серьезным нарушениям в работе ДВС. Главная функция масляного насоса – это обеспечение давления в смазочной системе двигателя. Основная масса элементов в двигателе смазываются разбрызгиванием. Если масляный насос свою функции не выполняет, то детали смазываться не будут. Как итог, катастрофа и неизбежный капитальный ремонт. Давайте рассмотрим основные неисправности данного агрегата, а также узнаем, как проверить масляный насос.

Маслонасосы для ДВС автомобилей

Так как разные автомобили комплектуются разными типами двигателей с разными рабочими параметрами, то и конструкция масляных насосов также может быть различной. Все модификации этих устройств делятся на регулируемые и нерегулируемые.

как проверить исправность масляного насоса

У регулируемых моделей возможно изменить производительность, чтобы в результате добиться оптимального давления в системе в различных условиях. В случае с нерегулируемыми устройствами параметры корректируются посредством специальных редукционных клапанов.

В двигателях авто чаще всего устанавливают маслонасосы шестеренчатого и роторного типа. В этом случае движение масла по системе и создание давления осуществляется благодаря роторным лопастям.

В шестеренчатом типе насосов эти же функции выполняются за счет движения шестерен. Они могут выполняться в двух модификациях – с внешним типом зацепления или с внутренним. У насоса с внешним зацеплением две шестеренки расположены друг около друга, а с внутренним — одна в другой. При одинаковой производительности габаритные размеры шестеренчатых насосов различаются по типу зацепления.

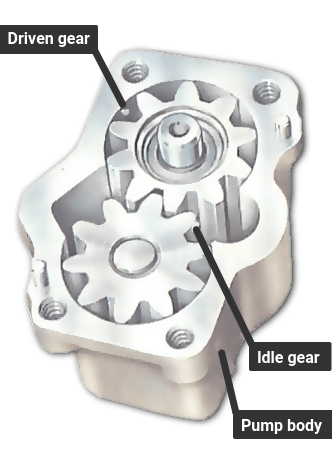

Шестеренчатый

Агрегат устроен следующим образом. В его корпусе установлена ведущая и ведомая шестеренки. Они обеспечивают движение смазки через специальный канал в масляную систему. В зависимости от оборотов коленчатого вала меняется производительность насоса. Если давление масла выше, чем допустимая норма, то часть смазывающей жидкости направляется во всасывающую часть или непосредственно в картер при помощи редукционного клапана. В шестеренчатых насосах возможность автоматической регулировки не предусмотрена.

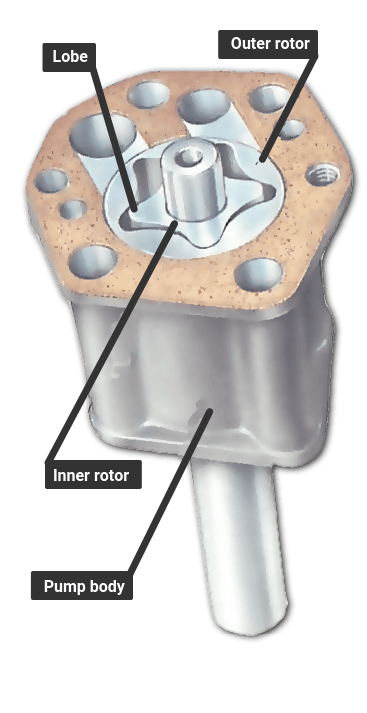

Роторные

Конструкция агрегата такого типа немного сложнее. Устройство представляет собой два ротора – ведомый и ведущий. Оба заключены в корпус.

как проверить давление масляного насоса

Если насос нерегулируемый, то масло, которое засасывается устройством, проходит через лопасти роторов. Если уровень давления в системе выше номинального или расчетного, тогда для сброса лишнего давления срабатывает редукционный клапан.

В регулируемых устройствах имеется специальный подвижный статор, оснащенный пружиной. Она регулирует и обеспечивает постоянное давление масла независимо от количества оборотов коленчатого вала двигателя. Статор предназначен для контроля постоянного давления, изменяя объем полости между роторами. Для этого статор поворачивается в необходимом направлении.

Неисправности

Масляные насосы хоть и простые в устройстве, но все же не вечные. Периодически они могут выходить из строя. Прежде, чем узнать, как проверить масляный насос, необходимо разобраться в типовых неисправностях и их причинах.

Итак, частыми поломками являются повреждения прокладок, засорение масляных фильтров. Еще одна неисправность не связана непосредственно с насосом – это неверное закрепление масляного фильтра. Также случается выход из строя устройства из-за повышенного износа основных элементов. Еще одна из типичных неисправностей – это поломка редукционного клапана.

Признаки неисправности

Чтобы понимать, как проверить масляный насос, нужно уметь определять причины поломки по их признакам.

Один из первых признаков того, что насос имеет повреждения – это лампочка давления масла на приборной панели. Если она горит, нужно срочно убедиться, что давление в системе в норме. Если оно ниже нормы, тогда следует проверять насос. Также обращают внимание на количество смазки и ее расход.

Причины поломок

Давление масла в системе падает, если упал уровень жидкости в картере двигателя. Также возможно, что насос не при чем, а вышло из строя устройство, которое осуществляет контроль давления. Одна из популярных причин – это некачественное масло или продукт, неподходящий для конкретного типа двигателя. Нередко маслонасос выходит из строя по причине естественного износа. Бывает, что выходит из строя редукционный клапан.

Способы проверки

На самом деле, способов, которые позволяют проверить масляный насос, не так много. Проверка работоспособности осуществляется при помощи манометра – так можно удостовериться в уровне давления масла. Затем нужно демонтировать устройство и выполнить дефектовку с последующим ремонтом или заменой.

Проверка манометром

Каждый автовладелец должен знать, как проверить давление масляного насоса на автомобиле – это позволит в случае неисправностей избежать опасных последствий для двигателя.

как проверить работает ли масляный насос

Манометр устанавливают вместо датчика давления масла. Это единственный способ, который позволяет достоверно убедиться в исправности или неисправности масляных насосов. При этом сам насос можно не снимать с двигателя. Можно приобрести готовые наборы для замеров давления в системе смазки или же изготовить прибор самостоятельно.

Советы специалистов

Для того чтобы проверить работоспособность масляного насоса, понадобится жидкостный манометр. Данные приборы есть в магазинах автозапчастей. Также для этих целей можно воспользоваться любым промышленным манометром, но следует обращать внимание на измерительную шкалу – она должна быть адекватной. Затем следует запастись переходником, который должен вкручиваться в отверстие датчика. На его ответной части должен быть сделан штуцер для шланга или же резьба для наворачивания соединительного шланга. Переходник можно заказать в любой токарной мастерской.

Для изготовления переходника нужно знать параметры посадочного отверстия и параметры резьбы. Затем по этим данным составляется эскиз. Еще один вариант – показать станочнику старый или сломанный, а может даже и рабочий датчик, и он по нему выточит нужную деталь.

Опытные водители знают еще один способ, как проверить исправность масляного насоса. Здесь можно обойтись без токаря. Берут неисправный или старый датчик давления масла, удаляют все, что внутри и изготавливают на его базе переходник. Для ВАЗа в продаже можно найти готовые штуцера-тройники.

Как правильно измерять?

Как проверить масляный насос двигателя? Технология одинакова для всех моторов. Есть небольшая разница только в значениях порогового уровня давления – для разных двигателей она разная. О минимально допустимом давлении и его уровне для срабатывания клапана можно узнать в инструкции к авто.

На примере классики ВАЗ мы рассмотрим, как проверить, работает ли масляный насос. Измерять следует в двух режимах – на холодном и горячем моторе.

Замеры на холодном двигателе

Для того чтобы измерить давление, перед тем как запустить мотор, необходимо точно убедиться, что температура масла равна температуре среды. Аварийный датчик в ВАЗе настроен на срабатывание при давлении в 0,33 кгс на квадратный сантиметр. Если результат измерений оказался таким, то обязателен демонтаж насоса и его дефектовка. При плавном повышении числа оборотов коленвала давление должно вырасти до 4,5 кгс на квадратный сантиметр. Должен сработать редукционный клапан, поэтому дальше давление расти не будет.

как проверить масляный насос двигателя

На горячем моторе

При падении температуры масла поднимается его вязкость. Это хорошо для эффективной работы насоса. Для получения адекватных результатов измерений лучше всего производить замеры давления на прогретом двигателе. Так как масло греется значительно медленней, чем охлаждающая жидкость, то мотору дают поработать еще немного времени после выхода на рабочие температуры.

В смазочной системе исправного мотора с исправным насосом давление должно быть в пределах 3,5-4,5 кгс на квадратный сантиметр при оборотах коленчатого вала 5600. Если значения при измерениях отличаются от номинала, тогда мотор в некоторых режимах будет испытывать недостаток смазки.

Дефектовка и ремонт снятого элемента

Давайте посмотрим, как проверить снятый масляный насос. Проверка заключается в визуальном осмотре, измерениях и сравнении результата измерений с номинальными размерами.

Откручивают крышку маслоприемника вместе с редукционным клапаном. Стоит приложить усилия, чтобы не потерялась упорная шайба пружины. Далее следует обратить внимание, что некоторые болты будут меньше остальных. Такой болт должен затем снова встать на свое место.

Штангенциркулем измеряют пружину. В состоянии покоя она должна иметь не менее 38 миллиметров длины. Затем снимают крышку, на которой будут следы от выработки шестеренок. Если задиры глубокие, то износ у маслонасоса большой. Крышку можно отремонтировать – следует выровнять ее плоскость.

роверить работоспособность масляного насоса

Далее извлекают ведущую шестеренку и проверяют визуально состояние ее зубьев. Если на зубьях имеются потертости и задиры, это говорит о большом износе. Следует проверить и ведомую шестеренку. Главное в ней – это отверстие, в котором расположена ось фиксации.

Затем проверяют стенки корпуса устройства и ось ведомой шестеренки. Рытвины, борозды, различные дефекты говорят о том, что в рабочую зону внутри насоса попадал мусор.

Редукционный клапан

Способов, которые позволяют проверить редукционный клапан масляного насоса без необходимости демонтажа, практически нет. Но можно проверить его ртом – этот метод советуют применять даже специалисты. К штуцеру клапана прикладывают ткань, через которую хорошо проходит воздух. Далее делают резкий вдох. Если имеется сильное сопротивление, значит клапан исправен.

как проверить редукционный клапан масляного насоса

АКПП

Если имеется манометр, то как проверить масляный насос АКПП, можно не рассказывать. Принцип проверки тот же. Нормальный уровень давления– от 2,5 до 5 Бар. Но нужно понимать, что для автоматической трансмиссии вреден не только недостаток, но и избыток давления масла (а точнее, АТФ-жидкости).

как проверить снятый масляный насос

Заключение

Как видно, способов проверки маслонасосов не так много, но вполне достаточно, чтобы выяснить, работает устройство или нет. Не стоит халатно относиться к масляной системе. Если не горит лампа давления, желательно проверить показатели в системе манометром. Если лампа горит постоянно, не стоит затягивать с диагностикой. Если датчик с другой модели авто и лампа периодически загорается, это тоже повод для проверок.

Как проверить масляный насос: диагностика и советы

Если на приборном табло автомобиля загорается индикатор давления смазки внутри картерного отсека – это причина для диагностики системы. Наша редакция собрала информацию о том, как проверить масляный насос и каковы последствия неисправности.

Как проверить масляный насос двигателя автомобиляКак проверить масляный насос двигателя автомобиля

Последствия поломки

Масляный насос отвечает за подачу необходимого количества смазки к нагруженным узлам. В случае отказа механизма, может начаться масляное голодание элементов ДВС, что чревато такими последствиями:

  • проворачивание вкладышей коленвала;
  • износ подшипников;
  • перегрев камеры сгорания;
  • образование задир на парах трения;
  • отказ или заклинивание двигателя.

Как проверить маслонасосКак проверить маслонасос

Как проверить масляный насос

Перед дефектовкой агрегата, требуется его проверка. Самым простым способом считается диагностика на месте, (без снятия детали). Этот метод аналогичен для всех разновидностей автомобилей, за исключением рабочего давления (каждый мотор имеет уникальные показатели). Последовательность действий выглядит так.

  1. Выкрутить из гнезда датчик давления масла.
  2. При помощи переходника, установить в отверстие жидкостный манометр, в идеале механический.
  3. Первый этап проверки происходит на холодную. Замеряется давление холостых оборотов и при повышении нагрузки до 5000-5600 об/мин. Получившиеся результаты сравниваются с эталоном.
  4. Вторая часть выполняется после прогрева лубриканта до температуры +90 градусов Цельсия. Последовательность замера остается прежней.

Рекомендуемые пороги и значения для разных модификаций ДВС отличаются. Однако в случае более 10% разницы – механизм однозначно подлежит ремонту.

Важно! Не рекомендуется брать за эталон нормы давлений других автомобилей. Точную информацию и допустимые отклонения, можно найти внутри сервисного руководства транспортного средства или технической документации.

Дефектовка маслонасосаДефектовка маслонасоса

Дефектовка

Дефектовка масляного насоса осуществляется исключительно после демонтажа. 90% моторов не позволяют снять агрегат без полной разборки картера. Таким образом, перед снятием необходимо слить масло, и разобрать мотор для получения доступа к детали.

Непосредственно выявление, устранение дефектов, разборка узла для каждой машины происходит индивидуально. Это обусловлено отличиями конструкций, допустимых рабочих зазоров масляных насосов разных поколений и модификаций.

Видео

Итог

Самостоятельный ремонт автомобиля допускается исключительно после изучения устройства механизма. Узнав, как проверить масляный насос, можно самостоятельно установить причину падения давления внутри системы. Однако полный ремонт и дефектовку прибора, лучше доверить квалифицированному специалисту.

Признаки неисправности масляного насоса. Симптомы, причины и основные проблемы

Неисправности масляного насоса могут значительно навредить двигателю автомобиля, поскольку из-за них нарушается нормальная циркуляция моторного масла по системе. Причинами поломки может быть некачественное используемое масло, его низкий уровень в картере, выход из строя редукционного клапана, загрязнение масляного фильтра, засор сетки маслоприемника и несколько других. Проверить состояние масляного насоса можно как с его демонтажем, так и без него.

Содержание:

Неисправности масляного насоса

Признаки неисправности масляного насоса

Существует несколько типовых симптомов неисправности масляного насоса. К ним относится:

  • Снижение давления масла в двигателе. Об этом будет сигнализировать лампочка масленки на приборной панели.
  • Повышение давления масла в двигателе. Моторное масло выдавливает из различных уплотнений и мест стыка в системе. Например, сальников, прокладок, места соединения масляного фильтра. В более редких случаях из-за избыточного давления в масляной системе машина вообще отказывается заводиться. Это происходит потому, что гидрокомпенсаторы перестанут выполнять свои функции, и соответственно, плохо функционируют клапана.
  • Увеличение расхода масла. Возникает из-за утечки либо угара.

При этом необходимо понимать, что некоторые из них могут указывать и на выход из строя других элементов масляной системы. Поэтому проверку желательно проводить в комплексе.

Причины неисправности масляного насоса

Причину по которой маслонасос вышел из строя может определить диагностика. Есть как минимум 8 основных неисправностей масляного насоса. К ним относится:

  • Забитая сеточка маслоприемника. Она находится на входе в насос, и в ее функции входит грубое фильтрование моторного масла. Как и масляный фильтр системы, она постепенно забивается мелким мусором и шлаком (часто такой шлак образовывается в следствии промывки двигателя различными средствами).
  • Неисправность редукционного клапана масляного насоса. Обычно выходит из строя входящие в его конструкцию поршень и пружина.
  • Износ внутренней поверхности корпуса насоса, так называемого «зеркала». Возникает по естественным причинам в процессе эксплуатации мотора.
  • Износ рабочих поверхностей (лопастей, шлицов, осей) шестерен масляного насоса. Случается как со временем долгой эксплуатации, таки из-за редких замен (очень густого) масла.
  • Использование грязного или неподходящего моторного масла. Наличие мусора в масле может быть по разным причинам — неаккуратная установка насоса или фильтра, использование некачественной смазывающей жидкости.
  • Небрежная сборка насоса. В частности, допущено попадание различного мусора в масло или насос был неправильно собран.
  • Падение уровня масла в картере двигателя. В таких условиях насос работает с избыточной производительностью, из-за чего перегревается и может преждевременно выйти из строя.
  • Грязный масляный фильтр. Когда фильтр очень забит насосу приходится прилагать значительные усилия для прокачки масла. Это приводит к его износу и частичному или полному выходу из строя.

Вне зависимости от причины, вызвавшей частичный выход из строя масляного насоса, необходимо выполнить его детальную проверку и при необходимости сделать ремонт или полную замену.

Как определить неисправность масляного насоса

Существует два типа проверки насоса — без его демонтажа и с демонтажом. Не снимая насос в его неисправности можно убедиться лишь в случае, когда он уже в «предсмертном» состоянии, поэтому лучше все же извлечь его для выполнения детальной диагностики.

Как проверить масляный насос, не снимая

Перед тем как непосредственно проверить насос, имеет смысл с помощью манометра проверить давление масла в системе. Так вы сможете убедиться в том что лампочка давления масла работает корректно и загорелась не зря. Для этого манометр вкручивается вместо датчика давления аварийной лампы.

Обратите внимание, что значение давления зачастую падает именно «на горячую», то есть, на прогретом двигателе. Поэтому тест нужно проводить на прогретом движке и холостых оборотах. Минимальное и максимальные значения давления у разных машин будет отличаться. Например, у ВАЗ «классики» (ВАЗ 2101-2107) значение минимального аварийного давления составляет 0,35…0,45 кгс/см². Именно в таких условиях и срабатывает аварийная лампа на панели приборов. Нормальное значение давления составляет 3,5…4,5 кгс/см² при скорости вращения 5600 оборотов в минуту.

На той же «классике» можно проверить масляный насос, не снимая его с посадочного места. Для этого нужно демонтировать трамблер, и извлечь приводную шестерню насоса. Далее оценить ее состояние. Если на ее поверхности имеют место многочисленные задиры на лопастях или на оси шестерни, то нужно выполнить демонтаж насоса. Также стоит обратить внимание на шлицы шестерни. Если они сбиты — значит, насос подклинивал. Обычно это происходит из-за наличия мусора и/или шлака в масле.

Другая проверка без демонтажа насоса — проверка люфта его штока. Делается это аналогично, при снятом трамблере и демонтированной шестерне. Необходимо взять длинную отвертку и попросту пошевелить ею шток. Если имеется люфт — значит, насос вышел из строя. На нормальном рабочем насосе зазор между поверхностями штока и корпуса должен составлять 0,1 мм, соответственно, и люфта практически нет.

Сетка маслоприемника

Для дальнейшей проверки необходимо демонтировать и разобрать насос. Делается это еще и для того, чтобы в дальнейшем промыть их скопившегося мусора. Вначале нужно открутить маслоприемник. При этом необходимо проверить состояние имеющегося в месте стыка уплотнительного кольца. Если оно значительно затвердело — желательно его поменять. Особое внимание уделите сеточке маслоприемника, поскольку чаще всего именно она становится причиной того, что насос плохо прокачивает масло. Соответственно, если она забита — ее нужно прочистить, а то и поменять полностью маслоприемник в комплекте с сеточкой.

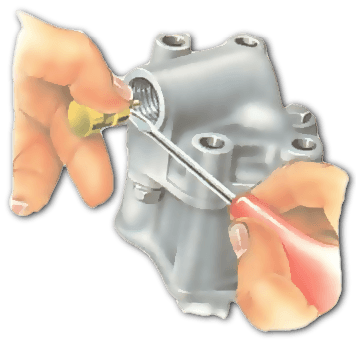

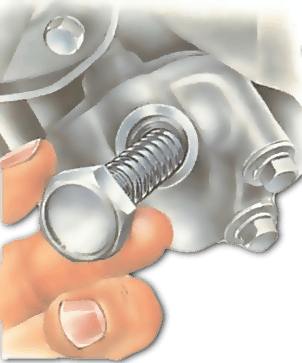

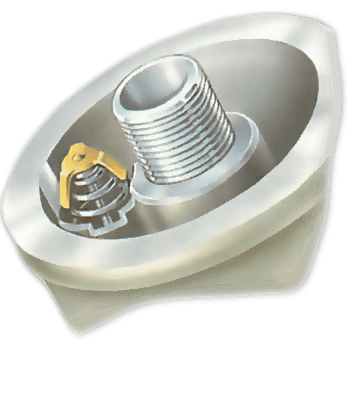

Проверка редукционного клапана

Следующий элемент для проверки — редукционный клапан. Задача этого элемента — сброс излишнего давления в системе. Основные составляющие — поршень и пружина. При достижении крайнего значения давления пружина срабатывает и масло через поршень выливается обратно в систему, тем самым выравнивая давление. Чаще всего неисправность редукционного клапана масляного насоса заключается в негодности пружины. Она либо теряет жесткость, либо лопается.

В зависимости от конструкции насоса клапан можно демонтировать (развальцевать). Далее нужно оценить износ поршня. Желательно почистить его с помощью очень мелкой наждачной бумаги, побрызгать аэрозолем очистителя для дальнейшей нормальной работы.

Зашкуривать поверхность поршня нужно аккуратно, чтобы не снять слишком много металла. В противном случае масло будет возвращаться в основную магистраль при более низком давлении, чем настроенное значение (например, на холостых оборотах работы двигателя).

Обязательно нужно осмотреть место прилегания клапана к месту его прилегания на корпусе. Там не должно быть ни рисок, ни задиров. Эти дефекты могут привести к снижению давления в системе (понижению работы эффективности насоса). Что касается пружины клапана для той же ВАЗ «классики», то ее размер в спокойном состоянии должен составлять 38 мм.

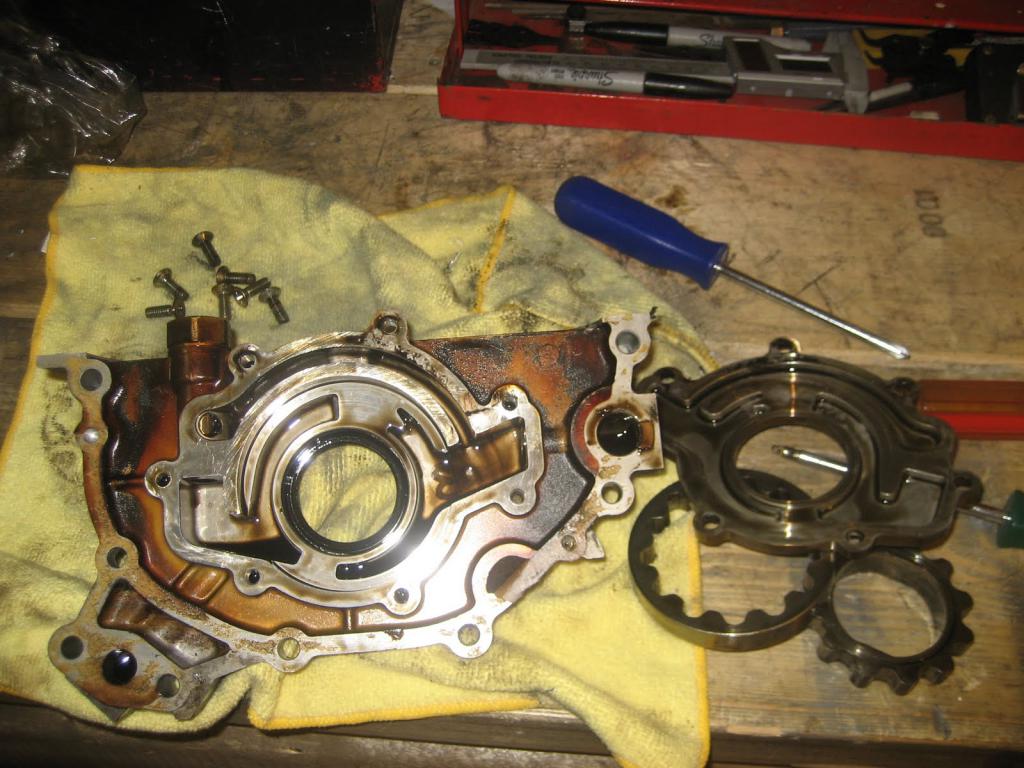

Корпус и шестерни насоса

Нужно осмотреть состояние внутренних поверхностей крышки, корпуса насоса, а также состояние лопастей. При их значительном повреждении снижается эффективность работы насоса. Существует несколько типовых тестов.

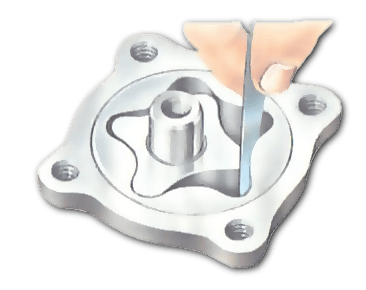

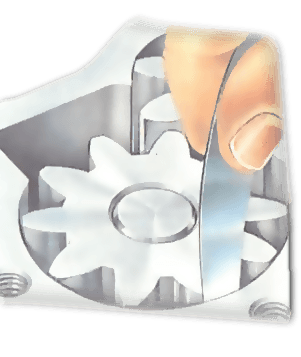

Проверка зазора между шестерней и корпусом масляного насоса

Первый — проверка зазора между соприкасающимися лопастями двух шестерен. Замер производится при помощи набора специальных щупов (инструменты для замера зазоров с различной толщиной). Другой вариант — штангенциркуль. В зависимости от модели конкретного насоса, допустимый максимальный зазор будет отличаться, поэтому соответствующую информацию необходимо уточнять дополнительно.

Например, у нового оригинального масляного насоса автомобиля Volkswagen B3 зазор составляет 0,05 мм, а максимально допустимый — 0,2 мм. При превышении этого зазора насос подлежит замене. Аналогичное максимальное значение у ВАЗ «классики» — 0,25 мм.

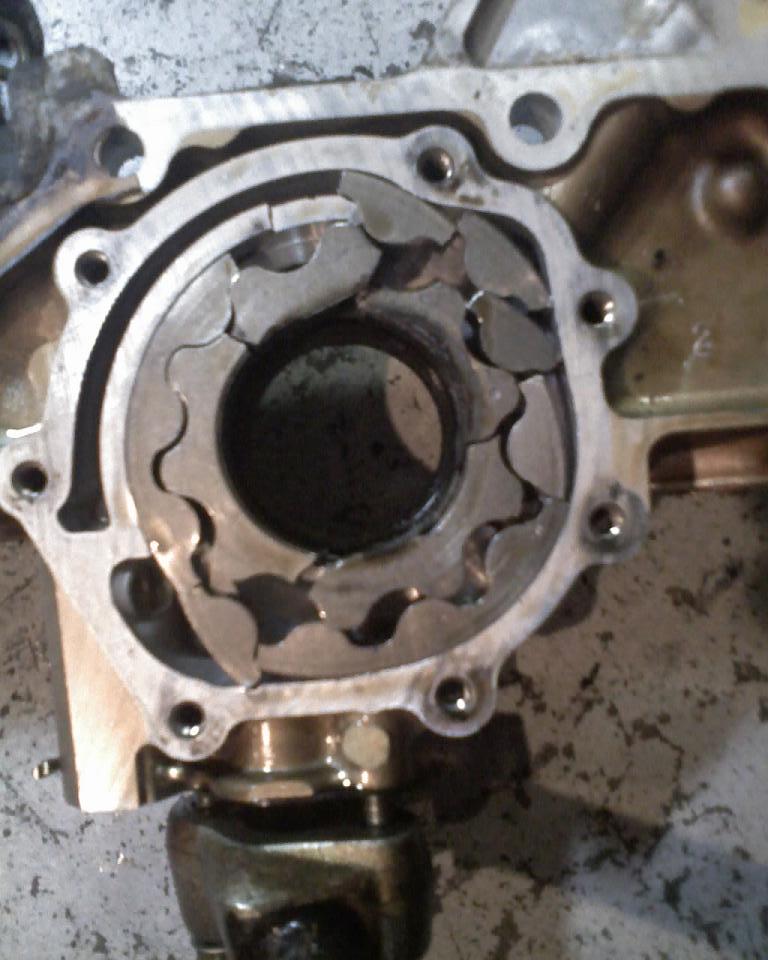

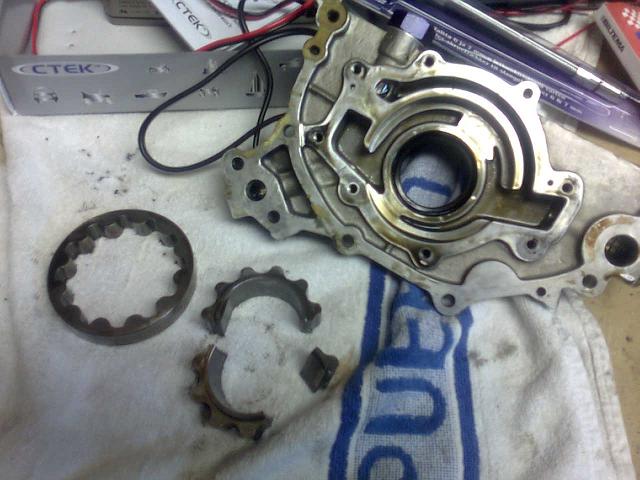

Выработка на шестерне маслонасоса

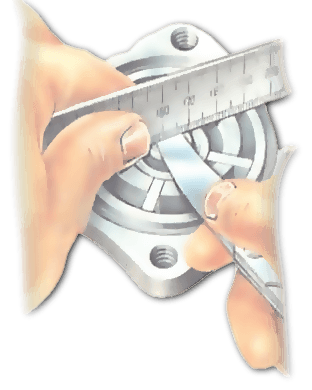

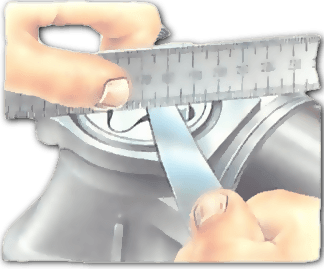

Второй тест заключается в измерении зазора между торцевой поверхностью шестеренки и корпусом крышки насоса. Для выполнения измерения сверху на корпус насоса нужно поставить металлическую линейку (или подобное приспособление) и с помощью тех же щупов замерить расстояние между торцевой стороной шестерен и установленной линейкой. Тут аналогично, максимально допустимое расстояние нужно уточнять дополнительно. У того же насоса Пассат Б3 максимально допустимый зазор составляет 0,15 мм. Если он больше — нужен новый насос. У ВАЗ «классики» это значение должно находиться в пределах 0,066…0,161 мм. А предельный аварийный зазор — 0,2 мм.

В маслонасосе ВАЗ также нужно обратить внимание на состояние бронзовой втулки шестерни привода. Извлекается из блока двигателя. Если на ней имеются в значительном количестве задиры, то ее лучше заменить. Аналогично стоит проверить состояние ее посадочного места. Перед установкой новой втулки желательно почистить.

Если выявлены повреждения «зеркала» и самих лопастей — можно попробовать на специальном оборудовании в автосервисе попробовать проточить их. Однако зачастую это либо невозможно, либо нецелесообразно, поэтому приходится покупать новый насос.

При покупке насоса его необходимо полностью разобрать и проверить состояние. В частности, наличие на его деталях задиров, а также размеры люфтов. Особенно это актуально для недорогих насосов.

Дополнительные советы

Отдельно стоит заметить, что для избежание проблем с масляной системой, в том числе с насосом, необходимо периодически контролировать уровень масла в картере, проверять его качество (не сильно ли оно почернело/загустело), менять моторное масло и масляный фильтр в соответствии с регламентом. А также пользоваться моторным маслом с характеристиками, предписанными производителем двигателя автомобиля.

При необходимости покупки нового масляного насоса в идеале нужно покупать, конечно же, оригинальный агрегат. Особенно это касается машин среднего и высшего ценового диапазона. Китайские аналоги мало того что отличаются малым сроком эксплуатации, так еще и могут вызвать проблему с давлением масла в системе.

После выполнения проверки и при сборке нового насоса его внутренние детали (лопасти, редукционный клапан, корпус, вал) обязательно нужно смазать маслом, чтобы он не стартовал «на сухую».

Заключение

Неисправность, пусть даже незначительная, масляного насоса может привести к серьезным поломкам других элементов двигателя. Поэтому при возникновении признаков его неисправности необходимо как можно быстрее выполнить соответствующую проверку, а при необходимости ремонт или замену.

Самостоятельно выполнить проверку имеет смысл лишь в случае, если у автовладельца имеется соответствующий опыт выполнения подобных работ, а также понимание выполнения всех этапов работы. В противном случае лучше обратиться за помощью в автосервис.

Спрашивайте в комментариях. Ответим обязательно!

Как проверить масляный насос в автомобиле своими руками?

От исправности маслонасоса напрямую зависит, сколько автомобиль пробежит до ближайшего капитального ремонта двигателя. Чтобы уберечь мотор от полного разрушения, важно понимать основные признаки неисправности, а также знать, как проверить масляный насос и какое давление должно быть в системе смазки.

ПРОВЕРКА ДАВЛЕНИЯ МАНОМЕТРОМ

Вкрутить вместо датчика давления масла механический манометр – единственный достоверный способ проверить масляный насос, не снимая его с двигателя. Вы можете купить готовый набор для измерения давления в масляной системе либо собрать прибор своими руками. Для этого вам потребуются:

  • жидкостный механический манометр. Прибор можно без труда отыскать едва не в каждом магазине автозапчастей для отечественной техники, тракторов. Также подойдет любой промышленный манометр с адекватной измерительной шкалой;
  • переходник, который будет вкручиваться вместо Как проверить масляный насос?штатного датчика давления масла. На ответной части должен быть штуцер под шланг либо резьба с посадочным конусом для вкручивания гибкой трубки. Такой переходник сможет выточить любой токарь. Вам нужно будет измерить диаметр посадочного отверстия, шаг резьбы и составить эскиз переходника. Альтернативный вариант – принести токарю штатный датчик давления масла, чтобы он по его подобию изготовил переходник. Некоторые водители, чтобы проверить масляный насос, высверливают внутренности старого датчика давления масла и уже из него подручными средствами делают переходник. Гораздо проще в этом плане владельцам автомобилей ВАЗ, для которых в продаже существуют готовые тройники. Можно одновременно вкрутить как штатный датчик давления, так и механический манометр;
  • отрезок шланга, который будет соединять манометр и переходник.

Как проверить масляный насос?

Подбирать диаметр шланга, тип соединения гибкой трубки следует с учетом вида выходного штуцера на манометре. Важно, чтобы в процессе измерения в местах соединения не происходило утечек масла.

Способ проверки давления масла будет идентичен для всех автомобилей. Разница лишь в пороговом минимальном значении, при достижении которого на приборной панели загорается контрольная лампа низкого давления масла. Информацию о пороге срабатывания редукционного клапана и минимальном рабочем давлении в системе смазки двигателя вы можете найти в руководстве по ремонту и обслуживанию вашего автомобиля. Приведенные ниже данные актуальны для автомобилей ВАЗ классических моделей (2101, 2102, 2103, 2104, 2105, 2106, 2107).

  • Давление на холодную. Перед запуском двигатель и масло в поддоне должны остыть до температуры окружающей среды. Порог срабатывания датчика аварийного давления масла – 0,33 кгс/см2. При таком значении двигатель нужно глушить и разбирать для дефектовки масляного насоса. При повышении оборотов стрелка манометра должна подыматься до 4,5 кгс/см2. При таком давлении срабатывает исправный редукционный клапан, поэтому дальнейшего повышения происходить не должно.
  • Измерения на прогретом двигателе. При снижении температуры масла повышается его вязкость, что положительно сказывается на производительности маслонасоса. Поэтому правильней всего будет проверять масляный насос на горячую. Поскольку масло прогревается медленней антифриза, дайте двигателю еще минут 5 поработать после того как указатель температуры ОЖ покажет 90°С.

В системе смазки исправного двигателя ВАЗ 2101-07 при 5600 об./мин должно быть давление 3,5-4,5 кгс/см2. Если полученные значения значительно отличаются от номинальных, двигатель в определенных режимах будет испытывать масляное голодание. На приборной панели загорится лампочка низкого давления масла. В таком случае мы рекомендуем разобрать и проверить масляный насос.

Не стоит надеяться на штатные указатели давления автомобилей ВАЗ, УАЗ. Они в 90 из 100 случаев показывают что угодно, но только не реальное давление масла в двигателе.

СНЯТИЕ С ДВИГАТЕЛЯ ДЛЯ РАЗБОРКИ

На видео продемонстрирован процесс проверки масляного насоса ВАЗ 2104. Но измерение зазора между корпусом и шестернями, оценка выработки ведущей и ведомой шестерни, крышки корпуса маслонасоса и многие другие тонкости актуальны для всех видов масляных помп. Перед разборкой рекомендуем изучить устройство и принцип работы масляного насоса.

Для предварительной проверки снимите трамблер и достаньте шестерню привода маслонасоса. Обнаружив на оси глубокие задиры, вы, скорее всего, столкнетесь со сбитыми шлицами. Подклинивание шестерни привода крайне опасно, так как возможно слизывание шлицов. Последствием поломки станет масляное голодание, что для двигателя заканчивается как минимум провернутыми вкладышами коленчатого вала. Также вы можете визуально оценить люфт штока масляного насоса. На исправном насосе зазор пары шток-корпус не должен превышать 0,1 мм.

Масляный насос на автомобилях ВАЗ классических моделей откручивается с картера. Поэтому для проверки придется слить масло и снять поддон, предварительно ослабив подушки двигателя (мотор нужно немного приподнять).

Чтобы полноценно проверить масляный насос, вооружитесь набором мерных щупов. Не пытайтесь лишь на глаз оценить выработку деталей с претенциозными требованиями к подгонке.

ДЕФЕКТОВКА

  1. Открутите крышку маслоприемника с редукционным клапаном. Не потеряйте оригинальную упорную шайбу пружины. Также обратите внимание на то, что один из болтов будет меньшей длины. Поэтому обязательно запомните расположение его посадочного места.Как проверить масляный насос?
  2. Измерьте штангенциркулем длину пружины в состоянии покоя (должна быть не менее 38 мм).Как проверить масляный насос?
  3. Снимите крышку, на которой вы уведите следы выработки, оставленные шестернями. Глубокие задиры явный признак того, что маслонасос порядком изношен. Ремонт крышки заключается в выравнивании привалочной плоскости.Как проверить масляный насос?
  4. Извлеките из корпуса ведущую шестерню масляного насоса. Проверьте состояние зубьев, вала. Задиры, потертости свидетельствуют об износе. В ведомой шестерни дополнительно оцените состояние отверстия оси фиксации.
  5. Проверьте стенки корпуса маслонасоса и ось ведомой шестерни. Борозды, рытвины говорят о попадании в рабочую зону мусора.

ДОПУСКИ ПО ЗАЗОРАМ

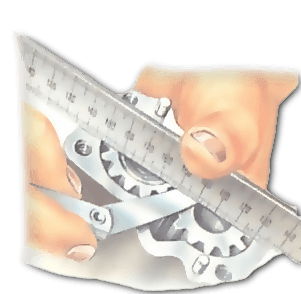

  • Зазор между плоскостью корпуса и шестернями. Для измерения приложите штангенциркуль и просуньте в образовавшийся зазор подходящий щуп. Норма – 0,066-0,161 мм. Зазор в 0,2 мм считается критичным.
  • Зазор между зубьями шестерен. При предельном износе зазор составляет – 0,25 мм. Если вы получили значения не более 0,15 мм, шестерни еще в удовлетворительном состоянии.Как проверить масляный насос?
  • Зазор между стенками рабочей зоны корпуса масляного насоса и шестернями не должен превышать 0,25 мм; нормальным считается диапазон 0,11-0,18 мм.Как проверить масляный насос?
  • Оптимальный зазор между отверстием в корпусе и валом шестерни — 0,016-0,055 мм. Проверяя маслонасос ВАЗ, не снимая с двигателя, мы говорили, что люфт не должен быть больше 0,1 мм. Что касается зазора между осью и ведомой шестерню, то он должен быть в пределах 0,017-0,057 мм; критическая граница – 0,1 мм.Как проверить масляный насос?

Весь процесс дефектовки наглядно показан на видео

Масляный насос проверка на стенде, замена, ремонт + фото и видео » АвтоНоватор

Двигатель внутреннего сгорания в автомобилях ВАЗ нуждается в непрерывной смазке. Если циркуляция масла в моторе по каким-то причинам нарушается, то работать ему осталось недолго. За подачу смазки в двигатель отвечает масляный насос, который, как и любой другой узел, со временем изнашивается и выходит из строя. К счастью, автовладелец может заменить маслонасос самостоятельно.

Назначение и виды автомобильных маслонасосов

Назначение масляного насоса состоит в том, чтобы создавать необходимое давление в системе смазывания двигателя. Масло под действием высокого давления по специальным каналам поступает ко всем трущимся частям мотора, интенсивно снижает их трение друг о друга, тем самым предотвращая досрочный износ.

Маслонасос ВАЗ

Масляный насос автомобиля ВАЗ, регулируемый, с редукционным клапаном

Типы масляных насосов

На автомобилях ВАЗ в разное время применялись различные типы насосов. Перечислим их:

  • насосы нерегулируемые. В их конструкции отсутствует редукционный клапан, так что давление в смазывающей системе всегда остаётся постоянным;
  • насосы регулируемые. Они оборудованы редукционным клапаном, так что давление в смазывающей системе автомобиля может меняться в зависимости от оборотов мотора;
  • насосы роторные. Главный элемент такой конструкции — ротор с небольшими металлическими лопастями, который и перекачивает масло. В регулируемых насосах этого типа помимо ротора всегда имеется статор с пружиной. Это устройство обеспечивает постоянное давление в системе смазывания независимо от скорости вращения коленвала;
  • насосы шестеренные. В насосах такого типа ротор с лопастями отсутствует. Его функцию выполняет пара шестерёнок с длинными зубьями. Эти зубья играют роль лопастей при перекачке масла.

Достоинства регулируемых роторных маслонасосов

Практически на всех современных автомобилях ВАЗ (начиная с ВАЗ 2114 и выше), устанавливаются регулируемые масляные насосы роторного типа.

Устройство роторного маслонасоса ВАЗ

Основные элементы конструкции регулируемого роторного маслонасоса ВАЗ

Вот основные достоинства этих устройств:

  • при использовании регулируемого маслонасоса мощность двигателя увеличивается на 30%. Это происходит за счёт снижения коэффициента мощности, отбираемой у мотора сторонними устройствами;
  • с регулируемым маслонасосом масло приходится менять реже, так как скорость оборотов коленвала снижается, а значит, снижается и их количество;
  • регулируемый маслонасос практически не вспенивает масло. Проблема, актуальная для нерегулируемых шестеренных насосов, была успешно решена в насосах роторных.

Принцип действия современных роторных насосов ВАЗ

После запуска двигателя автомобиль начинает движение и постепенно ускоряется. Коленчатый вал при этом вращается всё быстрее. С увеличением скорости вращения вала давление в смазочной системе мотора постепенно падает, а потребность в притоке нового масла — возрастает.

Работа роторного маслонасоса ВАЗ

Схема перекачивания масла насосом роторного типа на автомобилях ВАЗ

По мере снижения масляного давления пружина на подвижном статоре насоса разжимается, прикреплённый к ней статор начинает вращаться, затем смещается и входит в зацепление с ведомым ротором. Так начинается всасывание масла в полость насоса. Затем масло выдавливается в двигатель лопастями ротора и цикл всасывания повторяется.

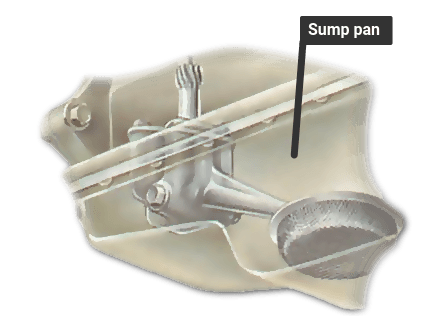

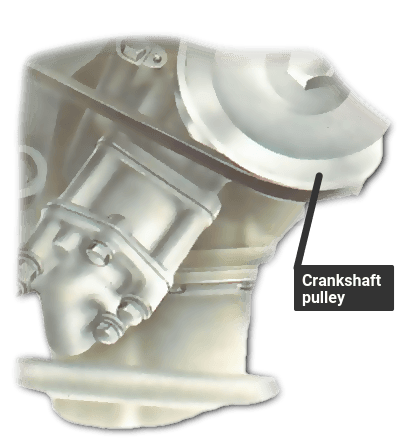

Расположение маслонасоса в автомобилях ВАЗ

Масляный насос в автомобилях ВАЗ является частью двигателя, поэтому увидеть его, просто открыв капот, не удастся. Чтобы добраться до маслонасоса, автомобиль необходимо установить на смотровую яму, снять с него картерную защиту, а потом поддон.

Расположение маслонасоса ВАЗ

Чтобы добраться до маслонасоса, с автомобиля ВАЗ придётся снять поддон и картер

Признаки поломки масляного насоса

Понять, что маслонасос вышел из строя, нетрудно. Перечислим симптомы, однозначно указывающие на поломку этого устройства:

  • лампочка давления масла на приборной панели постоянно горит. Обычно это происходит из-за засорения или поломки редукционного клапана в насосе. Как только этот элемент ломается, давление масла в смазочной системе резко возрастает, о чём и сигнализирует лампочка, горящая даже на холостых оборотах;Лампа давлениия масла на приборной панели ВАЗ

    Постоянное горение этой лампочки говорит о поломке маслонасоса

  • стук двигателя. Если водитель по каким-то причинам не обращает внимания на горение лампочки, мотор начинает стучать. Характерный стук становится громче по мере износа трущихся частей двигателя, на которые не подаётся масло. Отремонтировать мотор после такой поломки очень непросто.

Проверка маслонасоса на износ с помощью щупов

  1. Масляный насос снимается с автомобиля и разбирается. Отделяется редукционный клапан и приёмный патрубок. Все детали насоса тщательно промываются в керосине.
  2. После промывки необходимо осмотреть каждую деталь на предмет трещин или деформации. Повреждённые детали придётся заменить. Если никаких повреждений не выявлено, можно начинать замеры.
  3. Сначала с помощью щупа замеряются зазоры между корпусом насоса и зубцами шестерён. Зазор не должен превышать 0,2 мм.Измерение зазора в маслонасосе ВАЗ

    Расстояние между зубьями и корпусом маслонасоса измеряется специальным щупом

  4. Далее замеряются расстояния между зубьями шестерён. Они не должны превышать 0.5 мм с допустимой погрешностью в 0,05 мм. Если между какой-то парой зубьев это условие не соблюдается — налицо износ шестерни и её следует заменить.

Видео: как проверить масляный насос

Диагностика маслонасоса на стенде

В крупных автосервисах имеются универсальные стенды для быстрой проверки масляных насосов практически любых типов. Процедура проверки маслонасосов автомобилей ВАЗ, как правило, состоит из двух этапов:

  • проверка редукционного клапана;
  • проверка собранного маслонасоса.

Первый этап проверки заключается в следующем: редукционный клапан, предварительно снятый с насоса, устанавливается на стенд и на него через систему патрубков подаётся керосин. Давление керосина постепенно увеличивается с помощью специальных регуляторов.

Стенд для проверки маслонсосов ВАЗ

Проверка маслонасоса ВАЗ на стенде происходит в два этапа: сначала клапан, потом сам насос

Задача специалистов сводится к тому, чтобы зафиксировать, при каком давлении клапан откроется, а при каком — полностью закроется.

Редукционный клапан маслонасоса ВАЗ

Основные элементы конструкции типового редукционного клапана автомобилей ВАЗ

Редукционный клапан считается исправным, если он открывается при давлении в 7 кг/см², а закрывается при давлении в 16 кг/см². Если подобного не наблюдается, необходимо подтянуть (или, наоборот, ослабить) пружину на клапане и повторить проверку. После диагностики клапана насос полностью собирается и проверяется целиком. Для этого обычно используют смесь, на 70% состоящую из моторного масла и на 30% — из керосина. Фиксируется давление, которое насос создаёт на выходном патрубке. Устройство считается исправным, если при скорости вращения ротора в 250 об/мин на выходе создаётся давление в 35 кг/см².

Замена масляного насоса на автомобилях ВАЗ

  1. Машина ставится на смотровую яму. С помощью торцового ключа на «14» с него снимается защита картера и поддон.Снятие защиты картера ВАЗ

    Защиту картера с автомобиля ВАЗ лучше снимать на смотровой яме или эстакаде

  2. Откручивается пробка сливного отверстия, масло сливается в подставленную ёмкость. Слив масла из системы может занять 10–15 минут.
  3. С помощью торцовой головки на «13» откручиваются все крепёжные болты маслонасоса.Откручивание крепежа маслонасоса ВАЗ

    Крепёжные болты маслонасоса ВАЗ удобно откручивать торцовым ключом

  4. Маслонасос аккуратно снимается вместе с уплотнительной прокладкой, находящейся под ним.Снятие маслонасоса ВАЗ

    Снимая маслонасос ВАЗ, важно не потерять тонкую прокладку, находящуюся под ним

  5. Неисправный насос заменяется новым, после чего производится обратная сборка смазочной системы.

Полная разборка маслонасоса ВАЗ

  1. Снятый с автомобиля насос зажимается в тиски. Торцовым ключом на «12» откручиваются все крепёжные болты выходного патрубка (их 3). Следует отметить, что один из этих болтов короче остальных. Поэтому при разборке необходимо запомнить место, из которого его вывернули.Болты патрубка маслонасоса ВАЗ

    Один из этих крепёжных болтов короче остальных

  2. После выкручивания болтов патрубок вместе с крышкой снимается с насоса. Под крышкой находится небольшая шайба. Снимая патрубок, её следует придерживать пальцем.Снятие патрубка с маслонасоса ВАЗ

    Снимая патрубок маслонасоса ВАЗ, важно не потерять шайбу

  3. Теперь снимается пружина, регулирующая положение редукционного клапана.Редукционная пружина маслонасоса ВАЗ

    Пружину редукционного клапана ВАЗ можно снять вручную

  4. Далее извлекается сам клапан.Клапан маслонасоса ВАЗ

    Чтобы извлечь редукционный клапан ВАЗ, придётся приложить небольшое усилие

  5. Под клапаном находится стальная крышка. Для снятия её нужно с силой потянуть вверх. На снятой крышке не должно быть никаких царапин или заусенцев. Если они есть, значит, шестерни задевают крышку и насос износился полностью.Крышка маслонасоса ВАЗ

    На крышке маслонасоса ВАЗ не должно быть никаких царапин и заусенцев

  6. Открывается доступ к ведущей и ведомой шестерням. Они свободно извлекаются вручную. Все детали тщательно промываются в керосине и осматриваются на предмет повреждений. Сборка маслонасоса производится в обратном порядке.Шестерни маслонасоса ВАЗ

    Вначале извлекается ведущая шестерня маслонасоса, затем — ведомая

Видео: снимаем и разбираем маслонасос ВАЗ

Снять масляный насос с автомобиля ВАЗ не так сложно, как кажется на первый взгляд. Всё, что для этого нужно — хорошая смотровая яма, которая есть в большинстве гаражей, и час свободного времени. Задача вполне по силам начинающему автолюбителю, так что ему не придётся платить за эту работу профессиональным механикам.

Алексей Степанов Копирайтер с пятилетним стажем. Оцените статью: Поделитесь с друзьями!
Самостоятельно проверяем исправность масляного насоса ВАЗ — Auto-Self.ru

Двигатель внутреннего сгорания в автомобилях ВАЗ нуждается в непрерывной смазке. Если циркуляция масла в моторе по каким-то причинам нарушается, то работать ему осталось недолго. За подачу смазки в двигатель отвечает масляный насос, который, как и любой другой узел, со временем изнашивается и выходит из строя. К счастью, автовладелец может заменить маслонасос самостоятельно.

Назначение и виды автомобильных маслонасосов

Назначение масляного насоса состоит в том, чтобы создавать необходимое давление в системе смазывания двигателя. Масло под действием высокого давления по специальным каналам поступает ко всем трущимся частям мотора, интенсивно снижает их трение друг о друга, тем самым предотвращая досрочный износ.

Масляный насос автомобиля ВАЗ, регулируемый, с редукционным клапаном

Типы масляных насосов

На автомобилях ВАЗ в разное время применялись различные типы насосов. Перечислим их:

  • насосы нерегулируемые. В их конструкции отсутствует редукционный клапан, так что давление в смазывающей системе всегда остаётся постоянным;
  • насосы регулируемые. Они оборудованы редукционным клапаном, так что давление в смазывающей системе автомобиля может меняться в зависимости от оборотов мотора;
  • насосы роторные. Главный элемент такой конструкции — ротор с небольшими металлическими лопастями, который и перекачивает масло. В регулируемых насосах этого типа помимо ротора всегда имеется статор с пружиной. Это устройство обеспечивает постоянное давление в системе смазывания независимо от скорости вращения коленвала;
  • насосы шестеренные. В насосах такого типа ротор с лопастями отсутствует. Его функцию выполняет пара шестерёнок с длинными зубьями. Эти зубья играют роль лопастей при перекачке масла.

Достоинства регулируемых роторных маслонасосов

Практически на всех современных автомобилях ВАЗ (начиная с ВАЗ 2114 и выше), устанавливаются регулируемые масляные насосы роторного типа.

Основные элементы конструкции регулируемого роторного маслонасоса ВАЗ

Вот основные достоинства этих устройств:

  • при использовании регулируемого маслонасоса мощность двигателя увеличивается на 30%. Это происходит за счёт снижения коэффициента мощности, отбираемой у мотора сторонними устройствами;
  • с регулируемым маслонасосом масло приходится менять реже, так как скорость оборотов коленвала снижается, а значит, снижается и их количество;
  • регулируемый маслонасос практически не вспенивает масло. Проблема, актуальная для нерегулируемых шестеренных насосов, была успешно решена в насосах роторных.

Принцип действия современных роторных насосов ВАЗ

После запуска двигателя автомобиль начинает движение и постепенно ускоряется. Коленчатый вал при этом вращается всё быстрее. С увеличением скорости вращения вала давление в смазочной системе мотора постепенно падает, а потребность в притоке нового масла — возрастает.

Схема перекачивания масла насосом роторного типа на автомобилях ВАЗ

По мере снижения масляного давления пружина на подвижном статоре насоса разжимается, прикреплённый к ней статор начинает вращаться, затем смещается и входит в зацепление с ведомым ротором. Так начинается всасывание масла в полость насоса. Затем масло выдавливается в двигатель лопастями ротора и цикл всасывания повторяется.

Расположение маслонасоса в автомобилях ВАЗ

Масляный насос в автомобилях ВАЗ является частью двигателя, поэтому увидеть его, просто открыв капот, не удастся. Чтобы добраться до маслонасоса, автомобиль необходимо установить на смотровую яму, снять с него картерную защиту, а потом поддон.

Чтобы добраться до маслонасоса, с автомобиля ВАЗ придётся снять поддон и картер

Признаки поломки масляного насоса

Понять, что маслонасос вышел из строя, нетрудно. Перечислим симптомы, однозначно указывающие на поломку этого устройства:

Проверка маслонасоса на износ с помощью щупов

  1. Масляный насос снимается с автомобиля и разбирается. Отделяется редукционный клапан и приёмный патрубок. Все детали насоса тщательно промываются в керосине.
  2. После промывки необходимо осмотреть каждую деталь на предмет трещин или деформации. Повреждённые детали придётся заменить. Если никаких повреждений не выявлено, можно начинать замеры.
  3. Сначала с помощью щупа замеряются зазоры между корпусом насоса и зубцами шестерён. Зазор не должен превышать 0,2 мм.

    Расстояние между зубьями и корпусом маслонасоса измеряется специальным щупом

  4. Далее замеряются расстояния между зубьями шестерён. Они не должны превышать 0.5 мм с допустимой погрешностью в 0,05 мм. Если между какой-то парой зубьев это условие не соблюдается — налицо износ шестерни и её следует заменить.

Видео: как проверить масляный насос

Диагностика маслонасоса на стенде

В крупных автосервисах имеются универсальные стенды для быстрой проверки масляных насосов практически любых типов. Процедура проверки маслонасосов автомобилей ВАЗ, как правило, состоит из двух этапов:

  • проверка редукционного клапана;
  • проверка собранного маслонасоса.

Первый этап проверки заключается в следующем: редукционный клапан, предварительно снятый с насоса, устанавливается на стенд и на него через систему патрубков подаётся керосин. Давление керосина постепенно увеличивается с помощью специальных регуляторов.

Проверка маслонасоса ВАЗ на стенде происходит в два этапа: сначала клапан, потом сам насос

Задача специалистов сводится к тому, чтобы зафиксировать, при каком давлении клапан откроется, а при каком — полностью закроется.

Основные элементы конструкции типового редукционного клапана автомобилей ВАЗ

Редукционный клапан считается исправным, если он открывается при давлении в 7 кг/см², а закрывается при давлении в 16 кг/см². Если подобного не наблюдается, необходимо подтянуть (или, наоборот, ослабить) пружину на клапане и повторить проверку. После диагностики клапана насос полностью собирается и проверяется целиком. Для этого обычно используют смесь, на 70% состоящую из моторного масла и на 30% — из керосина. Фиксируется давление, которое насос создаёт на выходном патрубке. Устройство считается исправным, если при скорости вращения ротора в 250 об/мин на выходе создаётся давление в 35 кг/см².

Замена масляного насоса на автомобилях ВАЗ

  1. Машина ставится на смотровую яму. С помощью торцового ключа на «14» с него снимается защита картера и поддон.

    Защиту картера с автомобиля ВАЗ лучше снимать на смотровой яме или эстакаде

  2. Откручивается пробка сливного отверстия, масло сливается в подставленную ёмкость. Слив масла из системы может занять 10–15 минут.
  3. С помощью торцовой головки на «13» откручиваются все крепёжные болты маслонасоса.

    Крепёжные болты маслонасоса ВАЗ удобно откручивать торцовым ключом

  4. Маслонасос аккуратно снимается вместе с уплотнительной прокладкой, находящейся под ним.

    Снимая маслонасос ВАЗ, важно не потерять тонкую прокладку, находящуюся под ним

  5. Неисправный насос заменяется новым, после чего производится обратная сборка смазочной системы.

Полная разборка маслонасоса ВАЗ

  1. Снятый с автомобиля насос зажимается в тиски. Торцовым ключом на «12» откручиваются все крепёжные болты выходного патрубка (их 3). Следует отметить, что один из этих болтов короче остальных. Поэтому при разборке необходимо запомнить место, из которого его вывернули.

    Один из этих крепёжных болтов короче остальных

  2. После выкручивания болтов патрубок вместе с крышкой снимается с насоса. Под крышкой находится небольшая шайба. Снимая патрубок, её следует придерживать пальцем.

    Снимая патрубок маслонасоса ВАЗ, важно не потерять шайбу

  3. Теперь снимается пружина, регулирующая положение редукционного клапана.

    Пружину редукционного клапана ВАЗ можно снять вручную

  4. Далее извлекается сам клапан.

    Чтобы извлечь редукционный клапан ВАЗ, придётся приложить небольшое усилие

  5. Под клапаном находится стальная крышка. Для снятия её нужно с силой потянуть вверх. На снятой крышке не должно быть никаких царапин или заусенцев. Если они есть, значит, шестерни задевают крышку и насос износился полностью.

    На крышке маслонасоса ВАЗ не должно быть никаких царапин и заусенцев

  6. Открывается доступ к ведущей и ведомой шестерням. Они свободно извлекаются вручную. Все детали тщательно промываются в керосине и осматриваются на предмет повреждений. Сборка маслонасоса производится в обратном порядке.

    Вначале извлекается ведущая шестерня маслонасоса, затем — ведомая

Видео: снимаем и разбираем маслонасос ВАЗ

Снять масляный насос с автомобиля ВАЗ не так сложно, как кажется на первый взгляд. Всё, что для этого нужно — хорошая смотровая яма, которая есть в большинстве гаражей, и час свободного времени. Задача вполне по силам начинающему автолюбителю, так что ему не придётся платить за эту работу профессиональным механикам.

Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Telegram

Vkontakte

Проверка масляного насоса | Как автомобиль работает

с низким содержанием масла давление — указано на манометр давления масла или панель приборов сигнальная лампа — может указывать на износ или повреждение насос ,

масляный насос обычно бывает одного из трех типов: тип многолепесткового ротора, шестерня тип или тип лопасти.

Какой бы тип насоса не был установлен, его необходимо снять с двигатель прежде чем это может быть должным образом проверено.

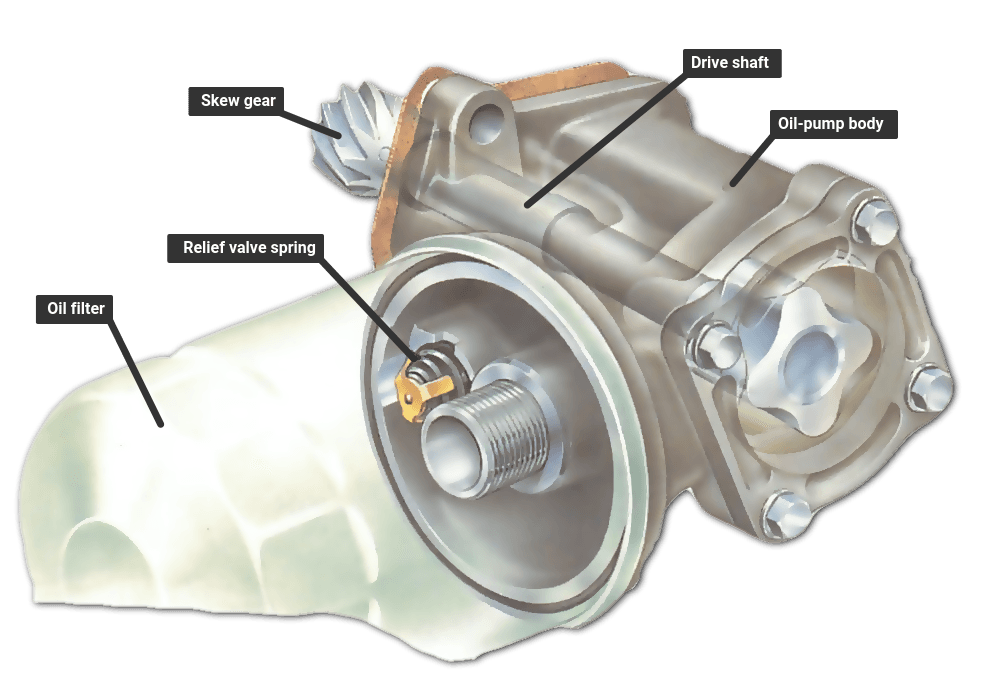

Насос может быть установлен снаружи или внутри двигатель картер ,Внутренний насос может быть достигнут только после снятия отстойник , Это может повлечь за собой снятие двигателя, что является работой для гаража.

A лопастной масляный насос

После снятия насоса (см. Замена масляного насоса двигателя ), выньте винты или болты, удерживающие торцевую крышку. Держите насос крышкой сверху и снимите крышку.

Сначала обратите внимание на очевидный износ, например, сильные надрезы на торцевой крышке.Затем найдите следы металлических частиц внутри корпуса насоса. Поднимите ротор в сборе, шестерни насоса или лопасти в сборе и проверьте на предмет зазубрин и точечной коррозии. Обратите внимание на то, как они выходят, чтобы вы могли поставить их обратно в одно и то же положение.

Если насос показывает какие-либо явные признаки износа или повреждения, поместиться новенький. Если он в хорошем состоянии, тщательно очистите его бензином и соберите обратно.

Затем, используя щуп и прямолинейный — например, стальное правило измеряет зазоры между движущимися частями.Если какой-либо из рекомендуемых зазоров превышен (см. Справа), насос изношен, и вам следует установить новый.

Если зазоры находятся в указанных пределах, залить насос чистым моторным маслом.

Перед заменой торцевой крышки убедитесь, что уплотнительное кольцо или прокладка находится в хорошем состоянии и правильно расположен.

Зазоры на многолепестковом роторном насосе

Поворачивайте ведущую шестерню до тех пор, пока концы внутреннего и внешнего выступов не окажутся напротив друг друга.Зазор здесь обычно не должен превышать 0,010 дюйма (0,25 мм).

Установите щуп между внешним ротором и корпусом насоса. Зазор здесь обычно не должен превышать 0,010 дюйма (0,25 мм).

Отцентрируйте внутренний лепесток ротора на внешнем лепестке ротора и измерьте зазор между ними. Повторите с другими лепестками.

Убедитесь, что поверхность насоса чистая, и поместите линейку на корпус насоса. Зазор между прямой кромкой и поверхностью ротора обычно должен быть не более.005 дюймов (-13 мм).

Измерьте зазор между прямой кромкой и поверхностью лопаток и ротора с помощью щупа 13 мм. Проверьте зазор между концами внутреннего и внешнего лепестков ротора.

Шестеренчатый насос

A шестеренчатый насос

Проверьте зазор между каждым зубом шестерни и корпусом насоса.В ближайшей точке оно обычно должно быть не более 0,006 дюйма. (.15 мм). Убедитесь, что поверхность насоса чистая, и положите на нее линейку. Зазор между каждой передачей и прямым краем обычно должен составлять не более 003 дюймов (.07 мм).

Поверните шестерни и измерьте зазор между каждым зубом и корпусом насоса. Проверьте зазор между прямой кромкой и поверхностью двух зубчатых колес.

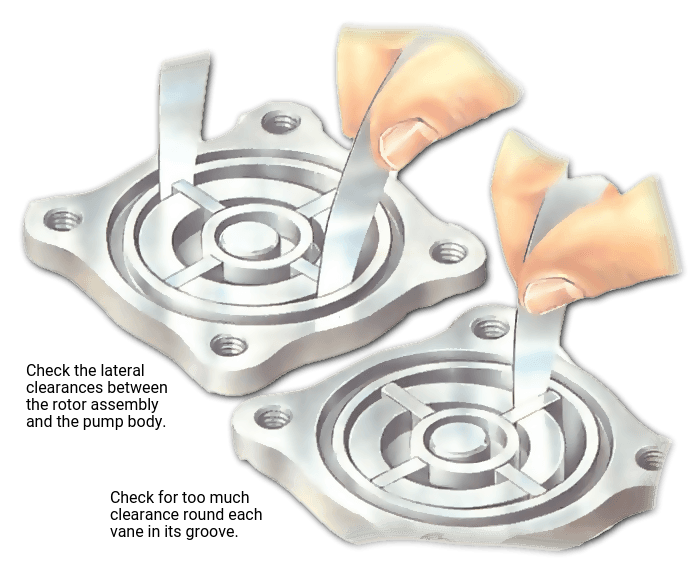

Проверка лопастного масляного насоса

A лопастной масляный насос

Убедитесь, что насос чистый, а затем нанесите его прямо на поверхность. Используйте щуп для проверки зазора между прямой кромкой, лопастями и ротором. Зазор должен быть не более 0,005 дюйма (0,13 мм).

Поворачивайте вал насоса, пока установочное кольцо не переместится к крайнему краю одной из лопаток.Измерьте зазор в этой точке между лопастью и корпусом насоса. Он должен быть не более 0,005 дюйма (0,13 мм).

Измерьте зазор между прямой кромкой и поверхностью лопаток и ротора с помощью щупа 13 мм.

Не перемещая установочное кольцо, измерьте зазор между противоположной лопастью и корпусом насоса. Оно должно быть не более • 010 дюймов (.25 мм).

Проверьте зазор каждой лопасти в ее положении паз ,Зазор должен быть не более 0,005 дюйма (.13 мм).

,
7 малоизвестных фактов об изменении давления насоса омывателя масла

Changing Pressure Washer Pump Oil Facts Вам даже нужно менять масло в насосе мойки высокого давления?

95% мойки под давлением менее $ 400 имеют насос, на котором вы никогда не проводите никакого обслуживания.

Если он сломается — вы просто замените — и на него обычно распространяется гарантия.

Эти шнековые и аксиально-поршневые насосы бытового назначения заполнены маслом на заводе и герметично закрыты перед отъездом. Нет возможности легко заменить масло, даже если бы вы хотели.

Итак, как вы узнаете, нуждается ли ваша водяная помпа омывателя питания в замене масла?

Два пути:

  1. Вы можете найти информацию в вашем руководстве пользователя. Если насос требует замены масла, ваше руководство сообщит вам.
  2. Будет способ заменить масло, не срывая насос — насосный узел будет иметь слив и заливную пробку / болт.

Но так как вы здесь: я предполагаю, что вы уже знаете, нуждается в замене масла вашего водяного насоса высокого давления…

… Вы находитесь в правильном месте, потому что в этом полном руководстве есть все, что вам нужно знать, чтобы заменить масло в насосе (сегодня), даже если вы никогда не делали этого раньше.

7 малоизвестных фактов об изменении давления насоса омывателя масла

Все, что вам нужно знать о насосном масле и его замене, разбито на 7 разделов ниже.

Вы можете перейти к каждому разделу здесь:

  1. Почему насос нуждается в масле
  2. Масло в сравнении с моторным маслом
  3. Насос масляный марки и типа
  4. Как узнать, когда его заменить
  5. Инструменты и оборудование вам нужно
  6. Шаги, как это изменить
  7. Где избавиться от старых вещей

1.Зачем насосу масло.

Насосу необходимо масло для смазки его внутренних поверхностей, чтобы уменьшить трение, износ и нагрев деталей при их движении. Цель состоит в том, чтобы предотвратить раннюю неудачу.

Тип смазки так же важен для системы, как тип материала или тип подшипника.

Масло имеет решающее значение для производительности насоса:

Знаете ли вы, что смазочное масло — это 1 из 9 опор конструкции механического элемента?

Другие 8:

  1. Крепеж
  2. постоянные соединения
  3. пружины
  4. Подшипники качения / опорные подшипники
  5. Шпора / спиральная / коническая / червячная передача
  6. Сцепления / тормоза / маховики
  7. Ремни / цепи / канаты
  8. Валы / Оси

Знание того, какой тип смазочного масла использовать в механической системе, — это твердые 2 недели лекций на 3-х курсах инженерных дисциплин (и это только вступление).Столько же времени уходит на шестерни, оси и сварочный дизайн.

Итак, по каким причинам вам следует заботиться о насосном масле?

Эти 3 причины:

Для максимального увеличения срока службы компонентов

Действует как смазка для движущихся частей, уменьшая трение между ними. Это уменьшает тепло. Избыточное тепло является проблемой, поскольку оно расширяет уплотнения, делая их подверженными растрескиванию.

Гарантийные требования

Обратитесь к руководству пользователя, чтобы убедиться, что ваша гарантия недействительна, если вы не выполняете регулярное техническое обслуживание.Легко увидеть грязное неизмененное масло, когда вы принимаете его для гарантийного ремонта.

Расходы на восстановление насоса после отказа дорого (если это возможно)
  • Осевые насосы омывателя — Не стоит ремонтировать в зависимости от неисправности. Если все, что пошло не так, это грязный разгрузочный клапан, то вы можете демонтировать насос и почистить или заменить его. Этот ремонт не проблема. Если у вас есть трещины или повреждения уплотнений или уплотнительных колец, то у вас есть доступный ремонт.Но если вам нужно начать замену поршней или наклонной шайбы, вам лучше заменить весь насос.
  • Водяные насосы Triplex — Почти всегда стоит перестраивать, так как новый (хороший) насос триплекс может стоить 500 долларов США +, а отдельные компоненты, которые могут выйти из строя, легко получить и заменить.

2. Разница между маслом, используемым в насосах и двигателях.

Разница заключается в добавках, которые придают маслу определенные свойства. Общая разница присадок между насосом и обычным моторным маслом составит:

  • Сульфонат магния используется в качестве моющей присадки для моторного масла.
  • Силиконовые компаунды, такие как PDMS , используются в качестве пеногасителя для масла насоса.

Давайте выясним причину этих различий.

Масло для насоса без моющего средства против моющего масла для небольших двигателей

Современный двигатель использует моющее масло, потому что он имеет масляный фильтр. Моющее масло очищает загрязнения с поверхностей двигателя, а масляный фильтр фильтрует их, чтобы они не попадали в подшипники. Использование моющего масла без масляного фильтра будет означать, что загрязняющие вещества накапливаются, и масло быстро загрязняется … И вам придется часто менять масло, чтобы избежать чрезмерного износа и возможных сбоев.

Насос не имеет масляного фильтра. Вот почему рекомендуется использовать не моющее масло в насосах под давлением. Если вы используете моющее масло в насосе, все загрязнения, которые он очищает от поверхностей, будут проходить через масло. Это увеличивает риск износа внутри насоса.

Противовспенивающие и противоаэрационные добавки

Контроль воздуха в масле осуществляется с помощью добавок против пенообразования и аэрации. Из двух анти-аэрации важнее.

Весь насос и масляная система насоса будут содержать воздух — причина, по которой воздух может быть причиной проблем с маслом, заключается в следующем:

  • Аэрация: это вызывает образование пузырьков воздуха, которые могут привести к кавитации насоса (нежелательный стук / вибрация движущихся частей насоса) и потере вязкости масла (неправильная смазка из-за слишком большого количества воздуха).
  • Пенообразование : обычно это не большая проблема… Но поскольку пена находится на верхней части масляной поверхности, она может вспениться, вызывая дополнительное давление / утечки масла, и почему бы просто не уменьшить пену с помощью простой добавки?

3.Все типы насосных масел, их маркировка, марки, которые используют большинство людей, и лучшее масло для насосов, которое можно купить.

Водяной насос будет использовать моторное масло для смазки. Он будет иметь дополнительные присадки, и есть простые способы определить, какое масло можно использовать для насосов (даже если они не помечены как насосное масло).

будет иметь обозначение «ND»:

ND означает не моющее средство.

ND Motor Oil For Classic Cars and Pumps

Проверьте лучшие насос масла на Амазонке здесь …

На нем скажут не моющие средства, прямо на нем:

Non Detergent Motor Oil Available

Проверьте лучшие насос масла на Амазонке здесь …

будет говорить насос масло:

Есть много брендов на выбор:

  • Ми-Т-М
  • CAT Pumps
  • Бриггс и Страттон
  • BE
  • Симпсон

Different Brands Pressure Washer Pump Oil

Проверьте лучшие насос масла на Амазонке здесь …

Это будет маркировано для классических автомобилей или ранних (1920-х) моделей двигателей:

У

классических автомобилей, построенных в начале 1900-х годов, не было масляных фильтров (масляные фильтры были изобретены в 1923 году), поэтому они использовали моторное масло с низким или нулевым содержанием моющего средства.Это идеальный тип масла для насосов. Тем не менее, сегодня компании-производители смазочных материалов могут взимать премию , назначая ее для классических автомобилей — это часто намного дороже, чем вышеупомянутые варианты без моющего масла.

Проверьте лучшие насос масла на Амазонке здесь …

Что означают все обозначения — SAE 30, 15W 40?

Когда масло нагревается, оно становится тоньше — оно течет легче.

Вот аналогия:

Подумай о масле.

Когда масло комнатной температуры, оно почти не течет на хлеб. Затем вы нагреваете его, и он легко течет.

Это свойство называется , вязкость — это сопротивление жидкости течению.

  • Высокая вязкость — высокая сопротивляемость текучей патоки января, арахисового масла, кетчупа, сиропа, расплавленного стекла или сала.
  • Низкая вязкость означает, что жидкость легко течет, как вода.

SAE 10 имеет меньшую вязкость (легче течет), чем SAE 40 при той же температуре.

Если масло имеет обозначение 15W 40, это масло с высокой вязкостью. 15W означает, что он работает как масло SAE15 при низких температурах (зимой). И работает так, как будто это SAE 40 при более высоких / рабочих температурах.

Если вы живете во Флориде, вам, вероятно, не понадобится масло с высокой вязкостью, потому что оно недостаточно холодное.

4. Как узнать, когда вашему насосу высокого давления требуется замена масла (если вообще когда-либо).

Большинство бытовых насосов высокого давления не требуют обслуживания.Ваше руководство пользователя скажет вам.

Если в течение гарантийного срока произойдет отказ насоса, он заменит насос вместо его ремонта. Тем не менее, многие мойки высокого давления на рынке имеют насосы, которые требуют регулярной замены масла, даже если руководство не говорит об этом. Также может потребоваться устранение неполадок, если насос нуждается в замене масла.

Вот 5 различных мощных водяных насосов.

Насос на станке Stanley обеспечивает легкий доступ для замены масла в насосе.

Stanley Pump

Этот электрический насос высокого давления AR Blue Clean не дает доступа (без полного демонтажа насоса).

AR Blue Clean Pump

Этот насос имеет одинарный доступ, несмотря на то, что в руководстве сказано, что замена масла не требуется никогда.

ToolPro Pump

Этот насос высокого давления для газа не имеет доступа и указывает в руководстве, что насос не требует технического обслуживания.

Karcher Pump

Несмотря на это, мойка высокого давления Briggs and Stratton с насосом, имеющим доступ к масляному резервуару, говорит, что в инструкции по эксплуатации гарантия будет аннулирована, если обслуживание насоса будет выполнено.

Briggs Pump

Допустим, у вас есть насос, который может легко заменить масло …

Откуда вы знаете, КОГДА менять масло для водяного насоса?

Регулярное техническое обслуживание гарантия

Прежде всего, всегда полезно следить за тем, сколько часов вы использовали свою машину.

Почему?

Потому что часто в вашем Руководстве пользователя указывается замена масла в зависимости от использованных часов.

Утечка масла

Если вы заметили регулярную утечку масла из насоса, то можете быть уверены, что в нем мало масла, и его нужно будет ремонтировать или заменять, а также добавлять масло часто, если вы должны использовать его перед ремонтом.

Масло молочного цвета

Чтобы заметить, что масло имеет молочный цвет, вы должны либо заметить утечку, либо демонтировать насос для другого ремонта, либо слить небольшое количество для проверки качества. В любой из этих ситуаций можно смело менять масло.

5. Инструменты и оборудование, необходимые для замены масла водяного насоса (в вашем гараже или сарае) сегодня.

Для замены масла в водяном насосе вашей стиральной машины вам понадобится очень мало инструментов и оборудования:

  • Маслосборник — Что-то, чтобы поймать масло, когда оно выходит из корпуса насоса.Вы можете использовать алюминиевый противень для барбекю, как я, или настоящий поддон для масла.
  • Гаечный ключ — Если насосный агрегат вашей машины имеет болтовой доступ, вам потребуется ключ правильного размера. Многие мойки высокого давления имеют пластиковую ручку для доступа без необходимости использования гаечного ключа.
  • Воронка — Во избежание проливания масла из насоса используйте воронку, чтобы заполнить насосный агрегат маслом.
  • Контейнер для хранения масла — Я использую модифицированную 2-литровую бутылку содовой для хранения масла до тех пор, пока не переработаю его у механиков в будущем.Или вы можете использовать воронку и вылить ее обратно в старую масляную бутылку.

6. Как заменить масло в насосе.

Наблюдайте, как я меняю масло водяного насоса на мойке высокого давления Stanley 2500 PSI:

Я купил эту бывшую в употреблении силовую шайбу несколько месяцев назад… Святая Молли, там было немного грязного насоса.

8 шагов для замены силового омывателя водяного насоса Масло:

  1. Ослабьте и снимите верхний болт доступа к масляному резервуару насоса, чтобы сбросить давление внутри
  2. Поместите маслоуловитель под сливной болт насоса и возьмите ключ правильного размера
  3. Ослабьте и снимите сливной болт масляного резервуара насоса и дайте маслу пролиться в приемную емкость
  4. Отложите грязную емкость для сбора масла и установите сливной болт на место.
  5. Откройте масло для насоса не моющего средства и возьмите воронку (или нет) и налейте масло в насос.
  6. Вы не хотите полностью заполнять резервуар для масла … Только примерно на 3/4.
  7. Установите наливной болт обратно на насос и затяните.
  8. Очистите помещение и включите мойку высокого давления.

7. Где безопасно избавиться от слитого масла насоса.

Существует два варианта избавления от масла в насосе: переработать или утилизировать. Если вы проведете исследование, вы найдете бесплатные варианты рядом с вами. В некоторых других местах может потребоваться небольшая плата в несколько долларов за литр.

Зачем повторно использовать или перерабатывать использованное насосное масло?

Насосное или моторное масло можно повторно использовать после его очистки / повторной очистки, поэтому оно может быть возвращено в ближайший переработчик масла.

Где утилизировать рядом с вами?

Эти места примут ваше использованное масло:

  • Местный автомеханический магазин
  • Wal-Mart, Home Depot, Costco
  • Jiffy Lube (или аналогичный)
  • Местный центр переработки

Где утилизировать старое насосное масло, если вы не можете найти переработчика?

Большинство местных свалок принимают отработанное моторное масло.Не забудьте проверить свой местный сайт свалки или позвонить им, прежде чем туда ехать.

Источники

  1. Распределение деталей PDF. www.ARNorthAmerica.com.
  2. Раннее моторное масло — моющее средство против не моющего средства. www.FillingStation.com.
  3. Приложения
  4. PDMS. Wikipedia.org.
  5. Масляные присадки. Wikipedia.org.
  6. Контроль масляной аэрации и пены. www.MachineryLubrication.com.
  7. Управление, повторное использование и переработка отработанного масла. www.EPA.гов.

Об авторе: Джейми тестирует и проверяет мойки высокого давления в течение 7 лет. В течение 3 лет он работал в качестве промывателя высокого давления на заводе по рендерингу, а в течение более 15 лет работал в коммерческих и бытовых мойках высокого давления. Он также является инженером-механиком и, работая в горнодобывающей промышленности, спроектировал несколько площадок для мытья легких промышленных автомобилей под ключ.

Bijur — Механический — Масляный насос — Обслуживание и проверка

×

Результаты поиска

Веб-страницы

изображений

      • <
      • 1
      • >
    • машины

      • Вертикальные мельницы
        • Вертикальные фрезы
        • VF Series
        • Универсальные машины
        • VR Series
        • Мини Миллс
        • Формовочные машины
        • Серия
        • Drill / Tap / Mill
        • Инструментальные фрезы
        • Компактные мельницы
        • Портал серии
        • VC-400
        • Настольная мельница
        • Симулятор Управления
        • Mill Auto Parts Loader

      • Multi-Axis Sol
    .
    Замена масляного насоса двигателя | Как автомобиль работает

    Наружный масляный насос

    Многолепестковые роторные насосы являются наиболее распространенным типом масляного насоса. Масляные насосы, установленные снаружи, обычно имеют масляный фильтр, прикрепленный к корпусу насоса.

    Если масляный насос устанавливается снаружи двигатель Возможно, вы сможете добраться до него из-под капота.

    Если нет, примените Ручной тормоз и поддерживать конец двигателя автомобиля на ось стоит.Колодка других колес.

    На внешнем смонтированном насосы удалить масло фильтр (Видеть Как слить моторное масло и снять фильтр ). На двигателях, где насос находится внутри картер Слейте моторное масло и переместите отстойник кастрюля ,

    Снятие поддона поддона может включать снятие или поднятие двигателя. В этом случае ремонт лучше оставить местному главному дилеру. На некоторых автомобилях это также может означать снятие коробки передач. Если у вас есть какие-либо сомнения, обратитесь к дилеру.

    Снятие, проверка и установка насоса

    Установите поддон или тряпку под двигателем для сбора капель масла и выкрутите болты, крепящие насос к блокировка двигателя ,

    Когда вы снимаете насос, отметьте положение насоса приводной вал поэтому его можно вернуть точно так же.

    Приводной вал иногда приводит в движение распределитель также (проверьте в руководстве по обслуживанию). На таких двигателях удалите крышка распределителя и отметьте положение рычага ротора.

    Если рычаг ротора перемещается в любое время — если двигатель вращается, например, время зажигания нужно будет сбросить (см. Регулировка статического времени ).

    На внешне смонтированных насосах с перекосом шестерня Механизм обычно можно вернуть в любое положение.

    Используйте тряпку, смоченную в бензине, и, при необходимости, скребок для тщательного удаления грязи и любых других загрязнений. прокладка остатки от крепления насоса фланец ,

    Будьте осторожны, чтобы не повредить монтажные поверхности насоса или двигателя. Обычно только внешние насосы имеют прокладку.

    Убедитесь, что рабочие части насоса тщательно очищены (см. Проверка масляного насоса ).

    На насосах, установленных снаружи, поместиться новую прокладку к фланцу насоса и удерживайте ее на месте с помощью мазка прокладки герметик пока вы найдете приводной вал.

    Убедитесь, что приводной вал правильно выровнен, прежде чем задвинуть насос на место. Если он не может быть правильно расположен, извлеките насос и слегка переместите приводной вал, затем повторите попытку.

    Установите и затяните крепежные гайки или болты насоса к Гаечный ключ Установка рекомендуется в сервисной инструкции для вашего автомобиля.

    В насосе, установленном внутри, установите поддон картера и замените моторное масло.

    Для обоих типов всегда устанавливайте новый масляный фильтр (см. Как слить моторное масло и снять фильтр ).Также заправьте насос чистым моторным маслом, прежде чем устанавливать его на автомобиль.

    Запустите двигатель очень осторожно, пока масло давление доходит до нормы, затем проверьте на утечки масла.

    Способы монтажа масляного насоса

    Масляный насос может быть внутри двигателя. Для этого необходимо слить моторное масло и снять поддон картера.

    Проверка предохранительного клапана давления масла

    Открутите пробку и снимите пружину клапана и поршень или шарик.

    Сброс давления масла клапан обычно устанавливается в корпусе масляного насоса, иногда в блоке двигателя.

    Клапан состоит из шара или плунжера, удерживаемого пружиной. Если двигатель имеет низкое давление масла (обозначено манометр давления масла или сигнальная лампа давления масла), предохранительный клапан не может быть установлен правильно. Причиной может быть слабая или сломанная предохранительная пружина, грязное моторное масло или изношенный масляный насос.

    Большинство клапанов можно снять, но некоторые типы нельзя. Прежде чем пытаться проверить клапан, вам, возможно, придется проверить его положение в руководстве по техническому обслуживанию автомобиля или обратиться к местному дилеру.

    Освободите застрявший шар или поршень, осторожно подтолкнув отверткой.

    Если клапан находится внутри масляного насоса, снимите насос. Открутите пробку, которая удерживает предохранительный клапан в корпусе масляного насоса или в блоке двигателя, и снимите пружина клапана и поршень или шар.

    Если шар или поршень застрял в клапане расточка попробуйте освободить его, осторожно подталкивая тонкой отверткой. Будьте очень осторожны, чтобы не поцарапать и не повредить что-либо, особенно отверстие клапана.Царапины в отверстии, шарике или поршне позволят маслу сила его путь мимо клапана, который снизит давление масла.

    Тщательно очистите все детали в парафине, уайт-спирите или бензине и проверьте шаровой клапан или поршень на наличие признаков гребня, вызванного износом или точечной коркой.

    Некоторые типы предохранительного клапана давления масла не могут быть удалены.

    Проверьте пружину, чтобы увидеть, катушки трещины. Чтобы проверить его на слабость, сравните его длину с длиной новой весны.

    С помощью безворсовой тряпки, смоченной в парафине или бензине, очистите отверстие клапана, убедившись, что все засоры и отложения удалены.

    Если какие-либо детали предохранительного клапана изношены, выбросьте их и купите новый узел клапана.

    ,

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    2019 © Все права защищены. Карта сайта
