Как проверить генератор на машине, не снимая. Мультиметром и без него + подробное видео

Что же не так давно я писал статью про проверку аккумулятора нагрузочной вилкой, собственно это происходит по двум причинам, когда аккумулятор уже подыхает и его нужно проверить, и когда батарея новая его также нужно протестировать перед покупкой. Но всегда ли дело в АКБ? Почему вдруг он может выйти из строя, одно дело — если это зима и ему реально сложно работать, другое дело, если лето и он вообще не «мур-мур». ДА еще и на панели приборов, начинает изредка моргать датчик аккумуляторной батареи, либо постоянно горит! В таких ситуациях не стоит бежать «сломя» голову за новым АКБ, для начала нужно установить причину, по которой она вышла из строя, ведь в 50% случаев это может быть именно генератор. Причем проверку достаточно легко сделать не снимая с машины, давайте подробнее …

СОДЕРЖАНИЕ СТАТЬИ

Действительно ребята, у меня очень много знакомых, которые сначала бежали за новой батареей, но позже и она разряжалась в ноль. В дело в том, что перед покупкой, ОБЯЗАТЕЛЬНО нужно проверять генератор! Ведь подумайте сами, если он не подзаряжает батарею (либо вообще нет заряда), то она и разрядится в ноль после дня – двух эксплуатации, скажу больше ее легко довести до

глубокого разряда, что даже для нового АКБ, очень плохо, потеряете сразу около 10% емкости, А ОНО ВАМ НУЖНО? Поэтому повторю еще раз – ОБЯЗАТЕЛЬНО ПРОВЕРКА ГЕНЕРАТОРА

Почему генератор выходит из строя?

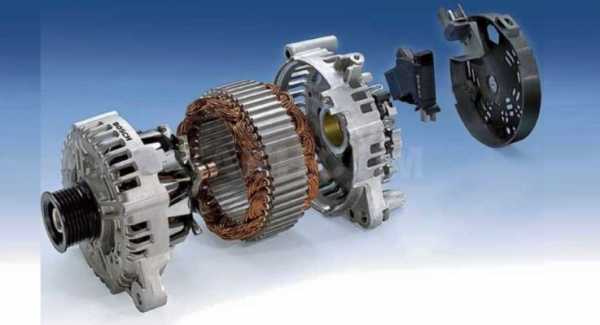

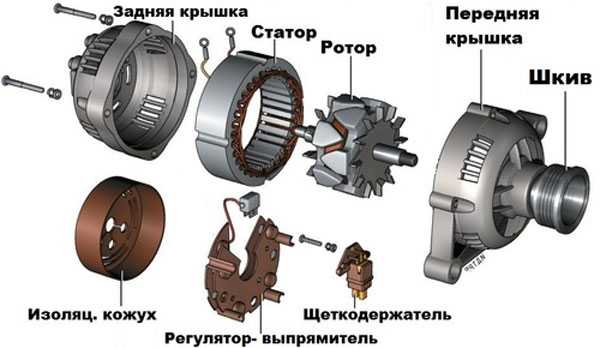

Собственно генератор имеет несложное строение, если хотите, то это обычный электродвигатель (только сделан с учетом на большую генерацию тока), попробуйте покрутить обычный электродвигатель и присоединить к нему лампочку или светодиод, то он начнет гореть – вот вам и элементарный генератор тока.

У меня как-нибудь будет статья, в которой я вам расскажу — из чего состоит генератор. НО сегодня просто и утрированно — это ротор (подвижная часть), статор (неподвижная часть), щеточный узел,

реле-регулятора, ну и конечно же корпус в котором все это дело находится.

А теперь собственно поломки.

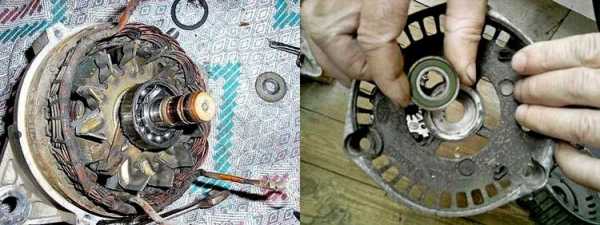

  • Заклинило подшипники. Это достаточно распространенная проблема у уже изношенных генераторов, ротор в корпусе крутится на подшипниках, от времени и влаги (грязи), они изнашиваются и из банально клинит или подклинивает. Если присутствует клин, то это одно – шток перестает вращаться. Но вот если проявляются подклинивания, то заметить это сложно, шток может вращаться, а может и нет. В любом случае, при таких симптомах скорее порвется ремень, который крутит генератор от двигателя. ЭТО ПЕРВЫЙ ЗВОНОЧЕК.

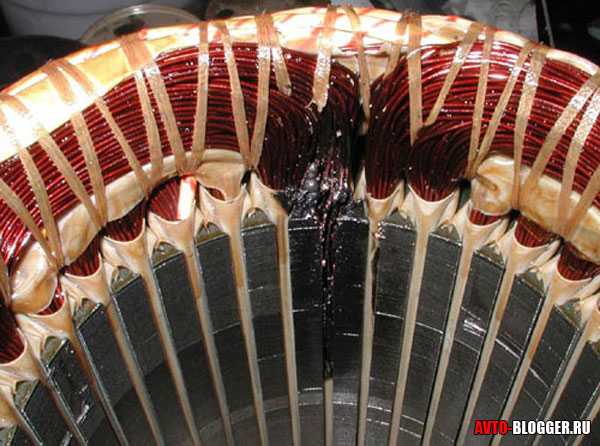

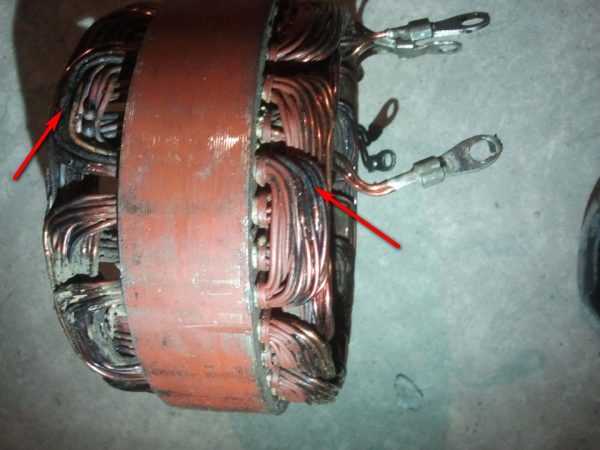

  • Сгорела обмотка на статоре или роторе. Она там есть в любом случае и скорее всего будет на статоре, так вот — также от влаги (соли на дорогах), ее может разъесть и она банально замкнет или просто перегорит, так как там используются медные провода. Соответственно генерация тока прекратиться.

  • Выход из строя щеточного узла. Это также встречается очень часто, щетки это графитовые (зачастую квадратные) стержни, которые ходят по дорожкам статора. Так вот от времени они банально изнашиваются и их нужно заменить.
  • Выход из строя реле регулятора. Это реле не дает генератору перезаряжать аккумулятор, приводя напряжение и силу тока в нужные рамки. Зачастую оно также выходит из строя и зарядка вообще не поступает на батарею! Нужно смотреть.

В общем то по этим 4 основным причинам генератор может не работать, поэтому его нужно обязательно проверять, перед покупкой новой батареи. Вполне вероятно у вас дело именно в нем.

Подсказки автомобиля

Собственно про них я уже вам говорил сверху, если генератор отказывается работать, то это легко заметить даже внутри салона.

  • Все современные машины будут сигнализировать контрольной лампой – «красный аккумулятор» на панели приборов. Если горит или даже моргает – то в этом нет ничего хорошего, нужно сразу же реагировать иначе разряд не за горами.

  • Слабое свечение всех приборов. «Контрольная лампа» может и перегореть, а вот если вы заметили что приборы стали светить тускло, то это значит — что машина работает от АКБ, а не от генератора. Опять же нужно проверять.

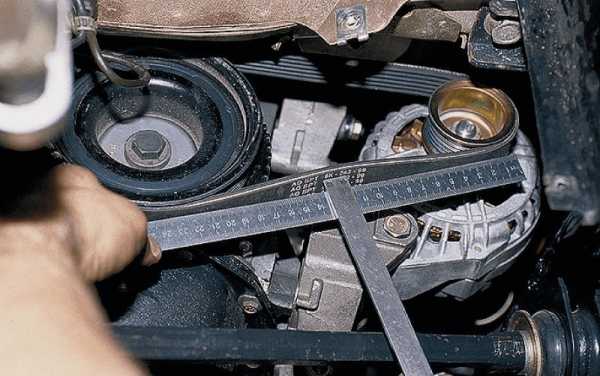

  • Обрыв ремня. Если залезли под капот, а там увидели обрыв ремня, который крутит генератор, значит ОБЯЗАТЕЛЬНО ПРОВЕРЯТЬ РАБОТОСПОСОБНОСТЬ! Иначе опять же можно убить свою батарею.

Это все очевидные неисправности, но бывает такое — что аккумулятор сдох и вроде бы все нормально, но что-то внутри «гложет» — а не генератор ли? Как проверить легко и быстро на машине, не снимая? Вопрос? И тут все достаточно легко

Проверить, не снимая с машины

Есть два 100% способа, которые лично я вам советую.

1) Проверка с мультиметром. Конечно, не у всех он есть, но справедливости ради стоит отметить, что это достаточно распространенный девайс и скажем у вашего отца – соседа – друга, он «по-любому» будет. Для начала замеряем на неработающем двигателе, на клеммах батареи, нормальное напряжение должно быть около 12,5 – 12,7В., в идеале.

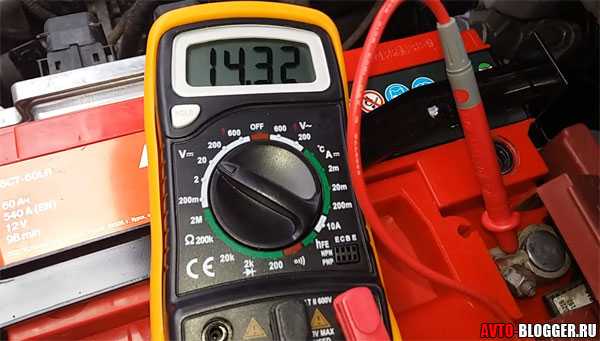

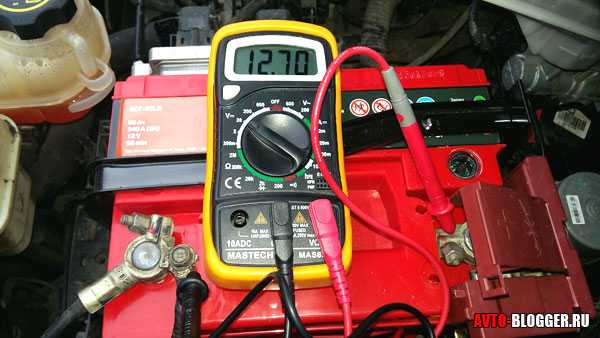

Запускаем автомобиль, не газуем, и не включаем никакие электрические приборы — при работающем двигателе замеряем напряжение, оно должно быть в пределах 13,8 – 14,5 Вольта.

Однако на современных авто, где напичкано много электроники производители заверяют — что 14,8 Вольта ЭТО ТАКЖЕ НОРМАЛЬНЫЙ ПОКАЗАТЕЛЬ. Про это чуть ниже. Далее подключаем нагрузку — фары, печка, обогрев заднего стекла, противотуманки, магнитола, после этого напряжение должно немного просесть – но не ниже 13,7 – 14,0В. Если оно ниже, скажем в 12,8 – 13В, то значит генератор не работает, нужно его проверять.

Подведем итог небольшой итог:

Нормальное напряжение аккумулятора – 12,5 — 12,7В

После пуска машины – 13,8 – 14,5В, на некоторых современных авто – 14,8В

После включения максимальной нагрузки, должно быть – 13,7 – 13,8 В

Если напряжение ниже – 13В, срочно ПРОВЕРИТЬ ГЕНЕРАТОР

2) Старый дедовский метод. Почти на всех машинах так можно проверять, причем этот метод рабочий на все 100%. Но делать нужно все очень аккуратно. Итак – запускаем двигатель, включаем не очень большую нагрузку (например, фары или подогрев заднего стекла). И на рабочем двигателе нам нужно снять минусовую клемму с АКБ, откручивается все ключом на «10». Снимаем ее и убираем в сторону, можно просто поднять над клеммой.

Если машина продолжает уверенно работать, фары не потускли, то значит ваш генератор на 100% рабочий. Если машина сразу же заглохла, то значит — генератор на 100% не рабочий и срочно нужно его смотреть. Так я проверял еще на ВАЗ 2101 и сейчас работает на моем АВЕО.

Перезаряд батареи

Однако зачастую идет не «недозаряд» и «перезаряд». Электролит

из аккумулятора выкипает и батарея также выходит из строя, в этом также нет ничего хорошего.

Первым признаком будут белые подтеки на АКБ, сверху, значит — электролит банально закипает и испаряется. То есть аккумулятор зарядился, а генератор все равно его «хреначит» заряжает. Здесь скорее всего вышел из строя реле-регулятора.

Проверка здесь также элементарная – вам нужно подсоединить мультиметр или тестер (кто как называет) на заведенном авто, и посмотреть заряд. Если он сильно превышает 14,5 – 14,8 В, а находится в пределах 15 – 15,2В, значит идет перезаряд. Срочно меняем реле-регулятор, иначе будете постоянно кипятить свою аккумуляторную батарею, ТОЖЕ НИЧЕГО ХОРОШЕГО. Банально пластины могут осыпаться.

Сейчас видео версия, смотрим.

Вот собственно это и все, рассказал, именно методы не снимая с машины, а так конечно отдать на ремонт хорошему автоэлектрику.

НА этом заканчиваю искренне ваш АВТОБЛОГГЕР.

avto-blogger.ru

Как проверить генератор авто? 5 способов проверки мультиметром

Содержание статьи

При подозрении в нарушении работы генератора владелец авто первым делом стремится выявить поломку самостоятельно. Существует несколько способов проверки, которые предполагают измерение как на снятом, так и на недемонтированном устройстве. Проверка в обоих случаях будет достоверной. Помимо того, что нужно знать, как проверить генератор, необходимо выяснить причины, по которым он может выйти из строя. Хоть генератор и является достаточно надёжным устройством, но неправильная или небрежная эксплуатация автомобиля может вывести его преждевременно из строя.

По какой причине генератор может выйти из строя

Так как признак неисправности генератора практически всегда одинаков, то сразу выявить причины, по которым он вышел из строя, без специального оборудования невозможно. Существует 4 основных поломки, из-за которых генератор может потерять работоспособность.

  1. Заклинивание подшипников. Во время эксплуатации машины в генераторе происходит постоянное движение элементов, которое приводит к исчезновению смазки и дальнейшему подклиниванию либо полному заклиниванию запчастей. Так как подшипники имеют большую плотность, то в первую очередь в основном рвётся ремень, который отвечает за их вращение. Если ремень порвался, то стоит задуматься о замене либо переборке генератора.
  2. Прогорание обмотки. Сгоревшая обмотка может возникать по разным причинам. Наиболее распространённой является попадание химикатов и соли, которыми посыпают зимой дороги. После того, как проводка перегорела или просто потеряла свою целостность, прекращается генерация тока.
  3. Износ либо заедание щёток. Проблемы в щёточном узле возникают из-за того, что износились графитовые стержни. Это достаточно частая проблема, так как многие автолюбители забывают своевременно заменять щётки.
  4. Поломка реле регулятора. Данная деталь предупреждает перезарядку аккумуляторной батареи и приводит напряжение в заданные параметры.

Так как проверить генератор на машине не всегда бывает удобно в полевых условиях, то стоит заранее проводить плановое обслуживание и не пренебрегать симптомами скорого выхода из строя.

Особенности проверки

Нужно знать, как проверить работу генератора на автомобиле правильно, иначе можно столкнуться с тем, что исправная деталь будет полностью выведена из строя. Соблюдая всего несколько простых правил, можно избежать непредвиденной поломки.

  1. Проверка должна осуществляться при помощи мультиметра.
  2. При диагностике состояния вентилей ток должен иметь напряжение не выше 12 В.
  3. При необходимости замены проводки нужно подобрать провода идентичного сечения с исходными.
  4. Прежде, чем приступить к проверке генератора, нужно убедиться в правильности подключения всех креплений и в качестве натяжения ремня (читайте подробнее о натяжном ролике ремня генератора). При необходимости соединения доводятся до работоспособного состояния, а ремень подтягивается либо ослабляется.

Главным условием, при котором возможна проверка генератора в домашних условиях, является сохранение его работоспособного состояния. Если прибор находится в разобранном состоянии либо получил повреждения, которые мешают ему функционировать, то диагностика не позволит выяснить пригодность аппарата для дальнейшей работы.

Существует список действий, которые категорически нельзя выполнять при проверке:

  • проверка работоспособности не должна выполняться при помощи короткого замыкания или другими словами «на искру»;
  • соединять клеммы разных конфигураций между собой, а также подключать клемму 30 или В+ к массе;
  • диагностика и работа генератора не должна начинаться без подключения потребителей. Особенно важно соблюдать этот пункт при отсоединённой аккумуляторной батарее;

Как проверить генератор на работоспособность в домашних условиях

Существует два основных метода проверки. Один из них, хоть и очень старый, но достоверно позволяет понять работоспособность прибора. Второй работает более тонко и способен реагировать на мелкие недостатки системы. При помощи второго метода можно выявить малейшие отклонения в работе каждого элемента.

Как проверить генератор на машине, не снимая и не имея нужного инструмента

Существует древний способ выявления неисправности генератора. Он очень прост, но результат может состоять только из двух пунктов:

  • работает исправно;
  • есть сбои в работе.

Так как проверить генератор автомобиля в домашних условиях этим способом может каждый желающий, то его популярность вполне оправдана. Необходимо запустить мотор и включить ближний свет. С рабочего движка нужно снять минусовую клемму. Если фары горят ровно, а такт двигателя не сбился, то генератор работает исправно. При неуверенной работе ДВС или изменении яркости фар необходимо выполнить более глубокую диагностику, так как аппарат находится в неисправном состоянии.

Как проверить генератор мультиметром

Измерение спецприбором позволит выявить даже небольшой сбой. Существует ряд показателей, которые считаются оптимальными для всех видов машин. Аккумулятор без нагрузки имеет напряжение в пределах 12,5 — 12,7 В. Так как при запуске мотора на аккумулятор накладывается нагрузка, то нормальными показателями являются 13,8 — 14,8 В. После получения максимальной нагрузки показатель напряжения должен снизиться до отметки 13,8. Если этого не произошло или напряжение опустилось ещё ниже, то потребуется проверка генератора.

Так как прозвонить генератор правильно могут не все автолюбители, то при выявлении неисправности, но при отсутствии возможности провести диагностику самостоятельно, лучше обратиться в сервисный центр. Опытные мастера смогут подсказать причины возникновения поломки и объяснят, почему не получилось выполнить исследование самостоятельно.

Проверка регулятора напряжения

Последовательность действий такова.

  1. Для проверки состояния регулятора напряжения потребуется использование вольтметра, шкала которого должна иметь от 0 до 15 В. Диагностику необходимо выполнять только на хорошо прогретом моторе. Для этого автомобиль заводится на 15 минут и включается свет фар.
  2. Замер осуществляется между выводом массы и 30 клеммы. Для большинства автомобилей норму найти очень легко, так как она у большинства находится в пределах 13,5 — 14,6 В. Цифры ниже 13 В говорят о том, что детали необходима срочная замена.
Проверка диодного моста генератора

Этот метод является одним из способов проверки генератора без машины. Для диагностики потребуется доступ к аккумуляторной батарее и самому прибору. Вольтметр используется в режиме измерения и подключается к массе и зажиму В+ на батарее. После включения спецоборудования в его окошке показатель не должен превышать 0,5 мА. Если показатель выше, то это свидетельствует о том, что вышли из строя диоды либо нарушилась целостность изоляции на обмотках.

Проверка тока отдачи

Данная проверка выполняется только при подключённом моторе. Этот способ достаточно проблематичный и требует большого количества времени и скрупулёзности. Суть диагностики заключается в измерении тока приборов, потребляющих электричество. Двигатель необходимо завести и добиться максимально высоких оборотов. Зонд устанавливается на провод, который идёт к зажиму 30 или В+.

Поочерёдно нужно включать все электроприборы авто, а показатели с мультиметра записывать. После того, как результаты были получены, числа необходимо сложить. Далее следует включить все электроприборы и сравнить показатели на измерительном оборудовании с суммой прошлых исследований. Считается нормой показатель на 5 А меньший от полученной суммы, но увеличенная свидетельствует о неисправности запчасти.

Проверка тока возбуждения генератора

Движок должен работать в режиме с максимально высокими оборотами. Мультиметр подключают к клемме 67. На приборе сразу будет показан результат и величина тока возбуждения. У нормально работающего генератора данный показатель находится в пределах 3 — 7 А.

Проверка обмоток

Проверить состояние обмотки можно не только визуально, но и при помощи специальных приборов. Данная манипуляция предполагает проведение подготовительных работ:

  • демонтаж держателя щёток;
  • снятие регулятора напряжения;
  • зачистка контактных колец;
  • проверка на отсутствие дефектов в обмотке.

После выполнения подготовительных работ потребуется омметр. Щупы прибора прикладываются к контактным кольцам и статору, после чего проводится исследование. Нормальные показатели находятся в пределе 5 — 10 Ом.

Как проверить снятый генератор на работоспособность

Диагностика генератора в демонтированном состоянии проводится при помощи омметра. Устройство подключают к клемме 30 и к корпусу генератора. Деталь должна быть обязательно чистой, так как даже небольшие кусочки грязи могут привести к изменению получаемых данных.

Поочередно при помощи омметра проверяются все узлы и детали, благодаря чему в конце диагностики можно определиться со списком неисправных деталей. Ремонт выявленных поломок вполне реально выполнить самостоятельно. Для этого потребуется минимальный набор инструментов, а также весь комплект заменяемых деталей.

Пожалуйста, оцените этот материал!

Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

Как проверить генератор автомобиля своими руками — комплексная диагностика

Главным источником электропитания в автомобиле является генератор, он представляет собой такую себе «мини-электростанцию». Неправильная или нестабильная работа этого узла чревата плохой зарядкой аккумулятора (АКБ). Вышедший из строя генератор не обеспечивает зарядки, следовательно, бортовая сеть машины будет работать на АКБ которого на долго не хватит. В итоге — аккумулятор полностью разряжается, двигатель «глохнет» где-нибудь за городом, а у вас появляется новая «головная боль» и необходимость замены генератора.

Для того чтобы не допустить такого сценария необходимо регулярно следить за состоянием этого устройства, а также зарядкой, которую он дает. Если же вы заметили какие-либо перебои в работе необходимо проверить генератор, а как это сделать вы сейчас узнаете.

Но перед этим считаю необходимым поговорить о мерах предосторожности и определенных правилах, которые нужно соблюдать при проверке этого электроприбора для того, чтобы не повредить его.

!!! Нельзя:

  • Проверять работоспособность генератора путем короткого замыкания, то есть «на искру».
  • Соединять клемму «30» (в некоторых случаях «В+») с «массой» или клеммой 67 (в некоторых случаях «D+»).
  • Допускать работу генератора без включенных потребителей, особенно нежелательна работа при отключенном аккумуляторе.
  • Выполнять сварочные работы кузова автомобиля с подключенными проводами генератора и аккумулятора.

  • !!! Важно:
  • Проверка производится при помощи вольтметра или амперметра.
  • Проверка вентилей производится напряжением не выше 12 В.
  • В случае замены проводки электрогенератора необходимо подбирать провода аналогичного сечения и длины.
  • Перед тем как проверить устройство убедитесь в работоспособности всех соединений и правильном натяжении приводного ремня. Правильно натянутым считается ремень, который при нажатии на середину с усилием 10 кг/с, прогибается не более чем на 10-15 мм.

Как проверить генератор мультиметром или вольтметром?

Проверка регулятора напряжения

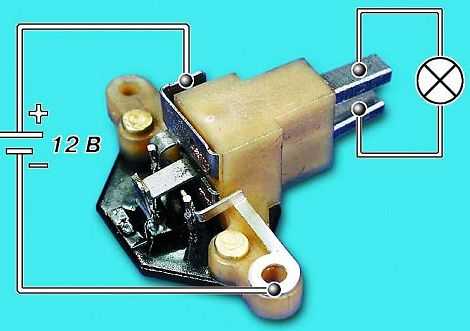

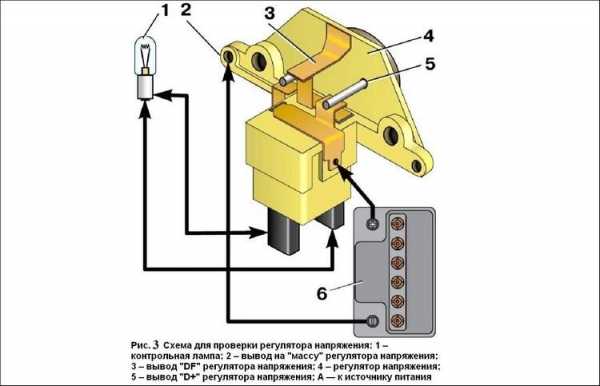

  1. Для того, чтобы проверить регулятор напряжения потребуется вольтметр со шкалой от 0 до 15 В. До начала проверки следует прогреть двигатель минут 15 на средних оборотах с включенными фарами.
  2. Произведите замер напряжения между выводами «массы» генератора и «30» («В+»). На вольтметре должно показываться нормальное для конкретного автомобиля напряжение. К примеру, для ВАЗ 2108 оно будет соответствовать — 13,5–14,6 В. Если напряжение будет ниже или выше — вероятнее всего регулятор требует замены.
  3. Кроме того, можно проверить регулируемое напряжение, для этого подключите вольтметр к клеммам АКБ. Следует отметить, что результат такого измерения будет неточным, если вы уверенны, что проводка 100% исправна. Мотор при этом должен работать на средних оборотах близких с включенными фарами и прочими потребителями электроэнергии. Размер напряжения должен совпадать с определенной величиной для конкретной модели авто.

Проверка диодного моста генератора

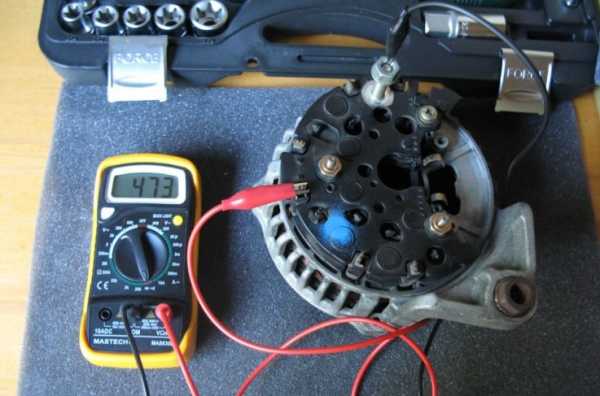

  1. Включите вольтметр в режим измерения переменного тока и подключите его к «массе» и зажиму «30» («В+»). Напряжение должно быть не более 0,5 В, в противном случае есть вероятность неисправности диодов.
  2. Чтобы проверить пробой на «массу», необходимо отключить аккумулятор, а также снять провод генератора, который идет к клемме «30» («В+»).
  3. После подключите прибор между клеммой «30» («В+») и отключенным проводом генератора. Если на приборе ток разряда превышает — 0,5 мА, можно предположить, что есть пробой диодов или изоляции обмоток диодов генератора.
  4. Сила тока отдачи проверяется с использованием специального зонда, который является дополнением мультиметра. Он представляет собой что то на подобие зажима или клещей, которыми охватываются провода, измеряя таким образом силу тока, который проходит по проводу.

Проверка тока отдачи

  1. Чтобы измерить ток отдачи нужно охватить зондом провод, который идет к зажиму «30» («В+»).
  2. Затем, заведите двигатель и произведите измерение, во время замера мотор должен работать на высоких оборотах. Включайте электроприборы по очереди и делайте замер для каждого потребителя отдельно.
  3. Затем подсчитайте показания.
  4. Следующий тест необходимо проводить со всеми одновременно включенными потребителями энергии. Величина замера не должна быть ниже суммы показаний каждого из потребителя, когда вы измеряли каждый из них по очереди, допускается расхождение 5 А в меньшую сторону.

Проверка тока возбуждения генератора

  1. Чтобы проверить ток возбуждения генератора, заведите мотор и дайте ему высокие обороты.
  2. Расположите измерительный зонд вокруг провода, подключенного к клемме 67 («D+»), показания на приборе будут соответствовать величине тока возбуждения, на исправном электрогенераторе он будет равен — 3-7 А.

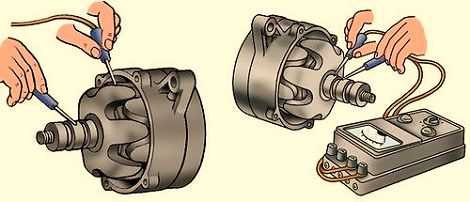

Чтобы проверить обмотки возбуждения нужно будет снять щеткодержатель и регулятор напряжения. Возможно потребуется зачистите контактные кольца, также проверьте нет ли обрывов в обмотке или замыканий на «массу».

  1. Для этого теста используется омметр, его щупы необходимо приложить к контактным кольцам, величина сопротивления при этом должна быть в пределах 5-10 Ом.
  2. После подключите один щуп омметра к любому контактному кольцу, второй щуп к статору. На исправном генераторе мультиметр будет показывать бесконечно большое сопротивление, в противном случае — обмотка возбуждения замыкает на «массу».

Видео как проверить генератор автомобиля своими руками:

Актуально:

Автопособие водителя

www.autoposobie.ru

Как проверить генератор автомобиля, проверенные способы



Проверка генератора мультиметром

 Самостоятельно можно проверить обычным тестером, включенным в режим омметра (измерение  сопротивления). Сначала проверяем ротор, потом статор и затем диодный мост. Напомню что в  генераторе есть еще щеточный узел и регулятор напряжения.

Иногда эти два узла конструктивно объединены в один  узел. В общем начните проверки с  визуального  осмотра щеточного узла. Ведь если щетки не будут доставать до контактных колец,  то  и выдавать      электричество агрегат не будет.

Самая простая проверка системы зарядки

Замерить напряжение аккумулятора на не запущенном двигателе, если аккумулятор не разряжен, то напряжение должно быть 12,5 — 12,8 вольт. Теперь нужно запустить двигатель и замерить напряжение на аккумуляторе. Допустимые пределы напряжения 13,5-14,5. Допустимый максимум зарядки на некоторых автомобилях 14,7 вольт. Учтите что если аккумулятор разряжен, то напряжение на его клеммах при заведенном двигателе может быть и выше.

Простая проверка на автомобиле

Не снимая с автомобиля можно провести ряд простых предварительных проверок.

[box type=»bio»] При выключенном зажигании проверьте при помощи контрольной лампы (5Вт) наличие напряжения на силовом проводе В+. Этот провод практически всегда напрямую соединен с плюсом аккумулятора. На некоторых авто он может идти через мощный предохранитель (от 60 ампер и выше).[/box]

Проверка генератора на автомобиле также допускает использование тестера или мультиметра. При работе мотора включите максимальное количество энергопотребителей и проверьте напряжение на аккумуляторе. Оно не должно падать ниже 12,8 вольт.

Проверка ротора

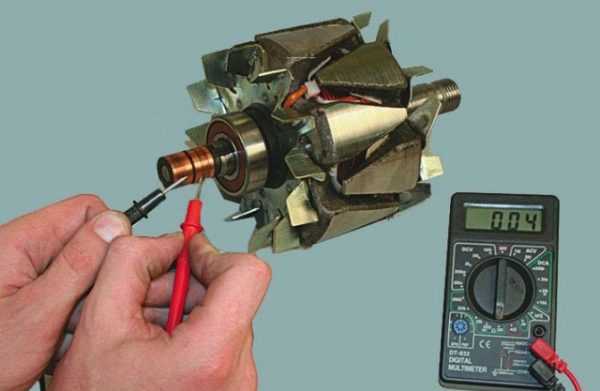

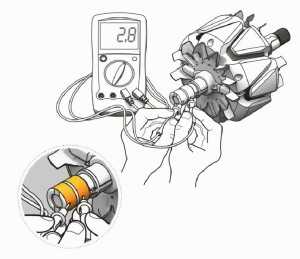

Мультиметром  в режиме измерения сопротивлений прозвоните обмотку возбуждения (на роторе).

Для этого присоедините измерительные щупы к контактным кольцам.

Сопротивление исправной обмотки на  должно быть в пределах 2,3 -5,1 Ом.

  • Если сопротивление не показывает совсем, то в обмотке обрыв.
  • Если сопротивление ниже положенного, то скорее всего межвитковое замыкание.
  • Если же выше, то возможно плохой контакт или не пропаяны как следует выводы обмотки к контактным кольцам.

Так же замеряем потребляемый обмоткой возбуждения ток. Для этого подаем на контактные кольца +12 вольт и в разрыв цепи подключаем амперметр постоянного тока. Ток потребляемый обмоткой должен быть в пределах 3-4,5 Ампер. Если ток завышен, значит в обмотке ротора межвитковое зажигание и она требует замены. Максимальный ток реле-регулятора 5 Ампер, поэтому при завышенном токе обмотки ротора регулятор напряжения тоже нужно заменить.

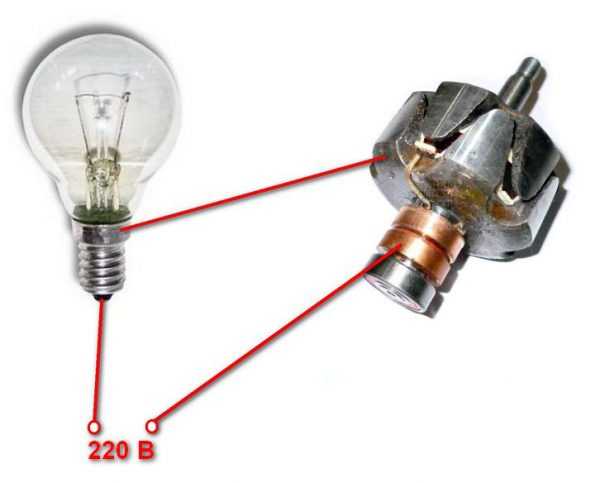

Сопротивление изоляции можно проверить высоким переменным напряжением 220 вольт, подав напряжение через лампу накаливания 220 в, 40 Вт., один контакт подключаем на контактное кольцо, другой на металлический корпус ротора. При отсутствии замыканий на корпус лампа гореть не должна. Если нить лампы хоть чуть-чуть светится, значит имеет место утечка тока на массу. Такая обмотка требует ремонта или замены.

Соблюдайте меры предосторожности при работе с высоким напряжением!



Статор генератора

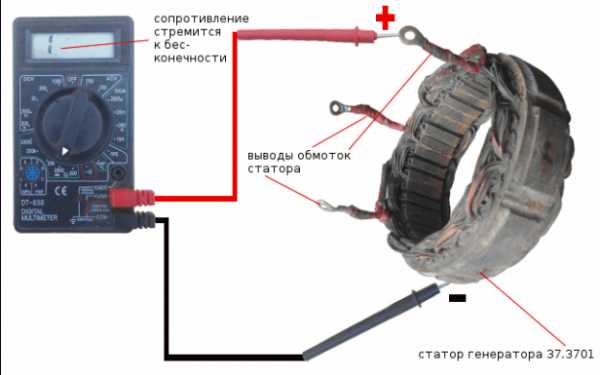

Обмотки статора можно смотреть только отсоединив или отпаяв выводы от диодного моста. Сопротивление между выводами обмоток должно быть примерно 0,2 Ома. А между выводом любой обмотки и 0 (общим выводом) около 0,3 Ом. Если замыкают обмотки статора или диодный мост, то генератор при работе сильно гудит.

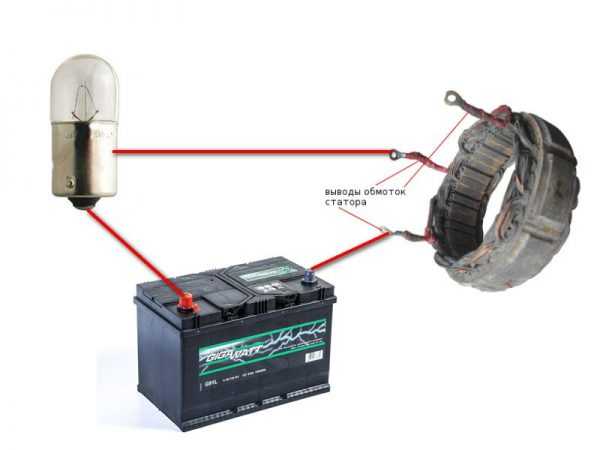

[box type=»info»] Точно так же проверка изоляции на пробой осуществляется через лампу напряжением 220 вольт. Один контакт подсоединяется к выводу обмотки, второй на корпус статора. При исправной изоляции лампа гореть не должна![/box]

Так же внимательно осмотрите состояние внутренних частей статора и наружной части ротора. Они не должны соприкасаться между собой при работе. Как говорится «башмачить». При такой работе генератор издает повышенный шум, что свидетельствует об износе подшипников или втулок.

Видео, проверка на самодельном стенде:

Диодный мост

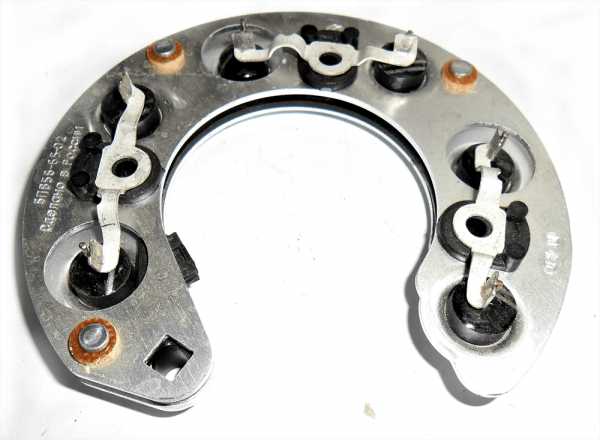

Диодный мост состоит из двух пластин, одна из которых положительная, а другая отрицательная. Диоды проверяются мультиметром в режиме омметра.

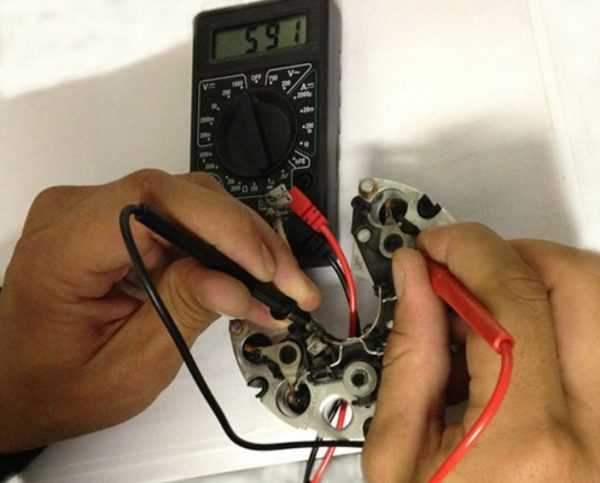

Подсоедините один щуп к выводу  «+ » диодного моста, а второй поочередно подсоединяйте к выводам Ф1 Ф2 Ф3 и 0. Чтобы было понятней: один щуп подсоединяем к плюсовой пластине, а другим поочередно касаемся выводов тех диодов, которые впрессованы в эту пластину.

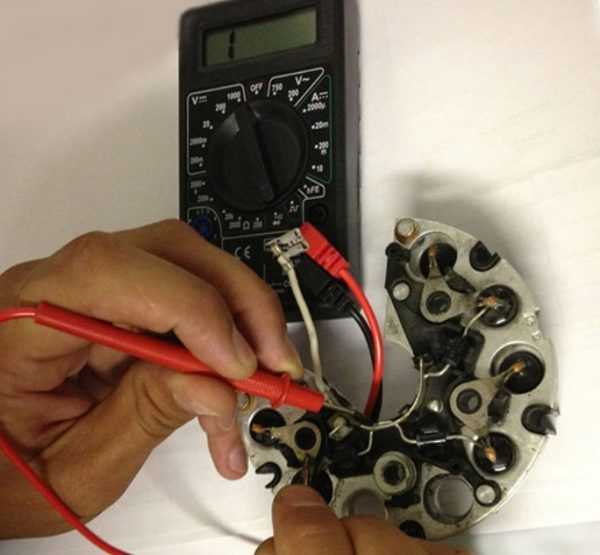

Затем поменяйте щупы местами и проделайте то же самое. В одном случае тестер должен показывать проводимость (какое-либо сопротивление), а в другом нет. Таким образом мы проверили диоды на плюсовой пластине.

Для проверки диодов на отрицательной пластине один щуп соединяем с отрицательной пластиной, а второй с выводами диодов поочередно. Точно так же потом меняем щупы местами и повторяем процедуру. В одном случае проводимость будет, в другом нет.

[box type=»bio»] Обратите внимание что сопротивление не должно равняться нулю! Это говорит о пробое диода. Так же о пробое диода говорит отсутствие сопротивления в обе стороны при подключении. Диодный мост даже с одним неисправным диодом будет давать недозаряд аккумулятора, поэтому требует замены.[/box]

Щетки и контактные кольца

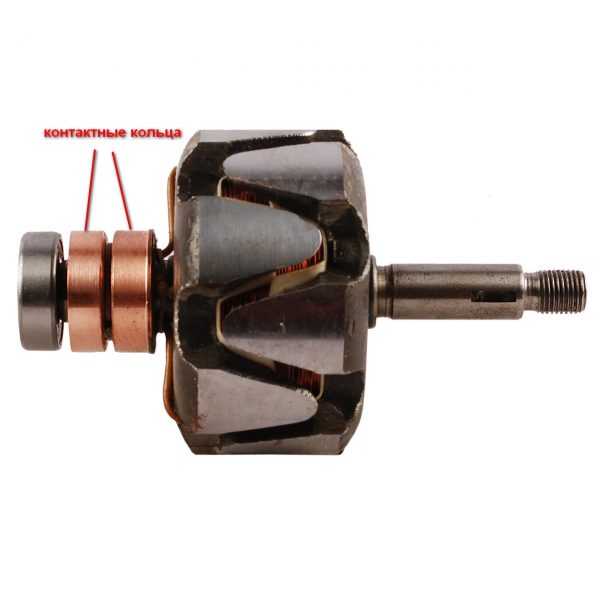

Кольца и щетки можно проверить визуально, оценив их состояние и исправность. Проверить выступающую длину щеток. Она должна быть не меньше 4,5 мм. А в норме 8-10 мм.

Так же диаметр токосъемных колец должен быть минимум 12,8 мм. а в идеале 14,2-14,4. Изношенные кольца можно поменять, если вы найдете их в магазине. Снимаются они специальным съемником, при этом отпаиваются выводы обмотки. После установки новых колец их можно проточить на токарном станке для устранения биений и шлифануть мелкой наждачкой для ликвидации заусенцев.

Устройство системы смазки двигателя.

Похожие статьи



www.em-grand.ru

как проверить генератор мультиметром

Содержание:
  1. Проверка диодного моста генератора мультиметром
  2. Проверка регулятора напряжения генератора мультиметром
  3. Проверка ротора генератора
  4. Видео: Проверка аккумулятора и генератора автомобиля

Генераторы используются во многих областях, как автономные источники электрической энергии. Особенно широкое распространение эти устройства получили в автомобилях. Без генератора не смогут нормально работать блоки, приборы и узлы, которые полностью зависят от наличия электричества. От него же заряжается и аккумуляторная батарея. Поэтому, при возникновении каких-либо проблем в системе электрооборудования, одним из основных вопросов становится, как проверить генератор мультиметром.

Наиболее оптимальным вариантом будет обращение на СТО, для проведения полной диагностики. Однако это не всегда возможно, да и автомобиль может оказаться не на ходу. Единственным выходом из создавшейся ситуации будет самостоятельная проверка всех систем автомобиля, в том числе и генератора.

Как проверить диодный мост генератора мультиметром

Диодный мост в генераторе является своеобразным выпрямителем, с помощью которого переменный ток, вырабатываемый генератором, преобразуется в постоянный. В него входят полупроводниковые диоды в количестве 6 штук, 3 из них – с положительным значением, а 3 – с отрицательным. Каждая из этих групп пропускает ток только в одном, строго определенном направлении.

Переменный ток используется тогда, когда его нужно передать на дальнее расстояние. Для электроприборов, установленных в автомобиле, требуется постоянный ток, в том числе и для зарядки аккумулятора. Поскольку генератор способен вырабатывать лишь переменный ток, то для преобразования в постоянный ток как раз и нужен диодный мост.

В конструкцию входят две металлические пластины, проводящие электрический ток. На их плоскости в порядке очередности устанавливаются диоды. Переменное напряжение, выдаваемое генератором, изменяет направление, в котором движутся электроны. Для того чтобы получить постоянное напряжение, требуется перенаправить их движение в так называемую неправильную сторону, в результате дальнейшей работы фаз будет создаваться постоянный ток. В данной схеме аккумуляторная батарея служит своеобразным конденсатором, который успешно гасит колебания напряжения. При необходимости следует проверить генератор с помощью мультиметра.

Довольно часто происходит выход из строя диодного моста. Подобная ситуация возникает при несоблюдении полярности аккумулятора, или замыкании электрической цепи в самом генераторе. Любые неисправности диодного моста отрицательно влияют на всю бортовую сеть. Если произошел обрыв одного из диодов или диод оказался пробитым, в этом случае в стабильном пульсирующем напряжении на выходе генератора появляются провалы, поскольку неисправный диод прекращает подачу напряжения в бортовую сеть.

Определенную компенсацию провалов берет на себя аккумулятор за счет собственных ресурсов, однако величина общего напряжения сети все равно снижается. Помимо нарушения стабильности, провалы приводят к электромагнитным помехам, отрицательно влияющим на звуковоспроизводящее оборудование. При большом количестве таких нарушений скорее всего потребуется обязательная проверка диодного моста. С этой целью придется проверить генератор на работоспособность мультиметром, предварительно сняв его с двигателя. Диодный мост отсоединяется и прозванивается тестером.

Во время разборки желательно использовать руководство по эксплуатации, поскольку на разных машинах эта операция может отличаться. На одних моделях крепление моста осуществляется болтами, а в других он просто припаивается. На диодный мост и генератор наносятся метки, чтобы избежать путаницы при последующей сборке.

  • Мультиметр необходимо перевести в режим измерения сопротивления и установить звуковую индикацию.
  • Далее щупы измерительного устройства подключаются к каждому выводу диода. Отрицательный вывод – «минус» соединяется с центральной стальной или алюминиевой пластиной, а положительный вывод соединяется с металлической жилой, выполненной в виде луженого оголенного провода, диаметр которого должен быть не менее 1 мм.
  • Чтобы проверить каждый диод, нужно вначале одним щупом коснуться жилы или центральной пластины, а другим щупом – противоположного вывода диода. После этого щупы необходимо поменять местами.
  • При исправности диода, мультиметр будет выдавать звуковые сигналы только когда щупы находятся в определенном положении. Если же тестер пищит при всех вариантах подключения, это указывает на то, что диод пробит. Если звуковые сигналы вообще отсутствуют, значит имеет место обрыв диода. Звуковые сигналы должны издаваться прибором, когда проверяется только одна сторона моста.

Существует еще один метод проверки генератора мультиметром. В этом случае используется сопротивление – основная физическая величина. Для проведения измерений таким способом, переключатель нужно установить на отметку 1кОм. Касания щупами осуществляются как и в предыдущем варианте. При проверке одного направления прибор должен выдавать результат 500-800 Ом, а при проверке другого – бесконечность. В этом случае все диоды моста находятся в рабочем состоянии.

Как проверить регулятор напряжения генератора мультиметром

Для того чтобы обеспечить нормальную работу лампочек, стеклоподъемников, стеклоочистителей и другого электрооборудования, а также зарядку аккумулятора, нужно поддерживать значение постоянного тока на уровне 13,5-14,5 вольт. Если этот показатель будет меньше, то не зарядится батарея, а если он превысит этот уровень – бортовые электроприборы выйдут из строя. Высокое напряжение наносит определенный вред и аккумулятору, сокращая срок эксплуатации из-за перезарядки.

Поэтому для преобразования тока, вырабатываемого генератором, существует специальное устройство – реле-регулятор напряжения. С его помощью бортовая сеть обеспечивается током, у которого поддерживаются требуемые параметры, независимо от оборотов коленчатого вала. Нередко возникают ситуации, когда возникает необходимость проверить напряжение генератора мультиметром.

Современные реле являются электронными, а их конструкция – неразборная. В случае выхода их из строя, они не подлежать регулировкам или ремонту, а требуют полной замены. Это считается единственным недостатком этих устройств, поскольку в остальном реле имеют массу достоинств: компактность, долговечность, высокая точность параметров тока.

Когда же регулятор напряжения можно считать неисправным?

  1. Фары меняют яркость свечения, в зависимости от оборотов двигателя.
  2. Наблюдается недостаточный заряд аккумулятора или, наоборот, его перезарядка, сопровождающаяся выкипанием электролита.
  3. В салоне автомобиля может ощущаться горелый запах. Поломка регулятора может произойти из-за попадания влаги, различных механических повреждений, короткого замыкания и других нестандартных кратковременных электрических воздействий.
  4. Иногда регулятор бывает изначально некачественным, если это сомнительная продукция от неизвестных производителей.

Существуют разные методы, как проверить реле-регулятор генератора мультиметром и установить его работоспособность. Наиболее простым считается проверка мультиметром, без демонтажа устройства. С этой целью выполняется измерение напряжения, поступающего в аккумулятор для его зарядки. Для такой проверки потребуется помощник, регулирующий обороты двигателя педалью акселератора.

Процедура проверки проходит в несколько этапов:

  • Двигатель автомобиля запускается и прогревается в течение 5-ти минут.
  • Открыть капот во время работы двигателя и соединить контакты мультиметра с клеммами батареи. Подключение нужно выполнять с соблюдением полярности, а переключатель выставляется на отметку 20 В.
  • Оценка зарядного напряжения, поступающего от генератора, выполняется при определенных условиях. Необходимо проверить сколько выдает генератор мультиметром. Ближний свет должен быть включен, а все остальные потребители – выключены. Коленчатый вал вращается со скоростью от 1,5 до 2,5 тыс. об/мин. Если напряжение составляет более 14,8 вольт, в этом случае регулятор считается неисправным и подлежит замене. При напряжении ниже 13,5 В причиной неисправности может быть не только реле. Неисправность может заключаться в проводке или самом генераторе.
  • Более точные результаты получаются путем оценки интенсивности тока, поступающего при нагрузке. Для этого потребуется включение дальнего света, вентилятора печки, стеклоочистителя и других потребителей. В такой ситуации величина зарядного тока не должна быть ниже отметки 13,5 вольт. Если показатель все-таки меньше этого значения, то при включении всего электрооборудования, аккумулятор не будет получать нормальную зарядку.

Более полноценная проверка выполняется на снятом реле-регуляторе. Обычно электронное устройство стоит поверх генератора, закрытое пластиковой крышкой. В некоторых случаях регулятор может образовывать единый блок со щетками. Для проверки кроме мультиметра нужно приготовить контрольную лампу на 12 В, мощностью не выше 3 ватт и регулируемый источник тока. Эти методы подходят и для того, чтобы проверить интегралку генератора мультиметром, то есть интегральный регулятор напряжения.

Провода от источника тока подключаются следующим образом: «минус» соединяется с массой регулятора, а «плюс» — с клеммой, промаркированной символом «В». Контрольная лампа соединяется через проводники с графитовыми щетками без соблюдения полярности. Вначале на реле-регулятор нужно подать напряжение от 13 до 13,5В, при котором лампочка будет гореть. Если этого не произошло, значит регулирующее устройство неисправно.

Далее лампочка остается в горящем состоянии, а входящее напряжение постепенно увеличивается. При исправном реле лампочка погаснет, когда напряжение достигнет 14,2-14,5 В. Если же в случае дальнейшего повышения напряжения контрольная лампочка продолжает гореть, значит в реле имеется пробой и оно неисправно. О неисправности свидетельствует и тот факт, когда при напряжении ниже 4 В лампочка гаснет. Такой ток будет явно недостаточным, чтобы обеспечить питанием все электроприборы и качественно зарядить аккумуляторную батарею.

Как проверить ротор генератора мультиметром

Неисправный ротор автомобильного генератора прежде всего вызывает исчезновение зарядного тока и разрядку аккумулятора. На это указывает лампочка разрядки батареи, расположенная на щитке приборов. Положение стрелки вольтметра находится возле красной зоны или в самой зоне. В связи с этим возникает необходимость проверить якорь генератора мультиметром.

При проверке напряжения мультиметром при работающем двигателе, его показатели на выводах батареи будут меньше, чем необходимые 13,6 вольт. С целью получения более точных результатов, рекомендуется заранее проверить зарядку аккумулятора от генератора мультиметром.

Основными неисправностями ротора считаются короткое замыкание обмоток и разрыв выводов между обмоткой возбуждения и контактными кольцами. Для проверки не обязательно снимать генератор с двигателя и вынимать из него ротор. Достаточно снять реле-регулятор напряжения и через образовавшееся окно выполнить все необходимые действия.

Для того чтобы проверить наличие замыкания на массу обмоток возбуждения ротора, нужно установить мультиметр в режим омметра и прижать поочередно плюсовой щуп к контактным кольцам. Минусовой щуп прижимается к массе – корпусу генератора. Если показатель сопротивления стремится к бесконечности, значит ротор исправен и замыкание на массу отсутствует. После этого следует проверить обмотку генератора мультиметром на обрыв. Мультиметр также выставляется в режим омметра, плюсовой щуп прикладывается к одному контактному кольцу, а минусовой – к другому. Показатель сопротивления от 5 до 10 Ом свидетельствует об исправности обмотки возбуждения. В большинстве случаев неисправный ротор подлежит замене.

Однако не все элементы могут быть проверены путем тестирования. Например, проверить щетки генератора мультиметром не представляется возможным. Данная процедура предполагает визуальную диагностику, после того как будет произведено снятие щеточного аппарата. При необходимости может быть снят и регулятор напряжения. Как правило у щеток наблюдается равномерный износ. В нормальном состоянии длина щеток – 8-10 мм. Если же этот показатель менее 4,5 мм, то щетки подлежат обязательной замене. Одновременно вычищается угольная пыль, образовавшаяся в результате трения щеток о роторные кольца.

При выполнении диагностики генератора, неисправность ротора допускается в последнюю очередь. Прежде всего проверяются другие элементы, которые с большей вероятностью могут стать причиной нарушений работы устройства. Низкое напряжение, горящая лампочка на панели приборов и другие симптомы могут случиться в случае выхода из строя диодного моста или реле-регулятора. Сначала проверяются они, а уже потом и сам ротор.

Проверка аккумулятора и генератора автомобиля

electric-220.ru

Как проверить генератор на машине не снимая и если снять его с авто

 Генератор – это небольшая электростанция автомобиля. Он не только снабжает потребители энергией, но и восстанавливает заряд аккумулятора. Несмотря на то, что производители аккумуляторов заявляют, что их батареи способны обеспечить работу двигателя и проехать «на АКБ» не менее 200 км, тесты показали, что ни одна батарея не «дотягивает» до заявленных показателей.
Поэтому, даже находясь в пределах города, при подозрениях о поломке генератора лучше сразу проверить его работу – иначе «севшая» из-за недостаточной зарядки батарея может воспрепятствовать запуску двигателя и сорвать тем самым планы на день.
Рассмотрим в общих чертах устройство этого узла, возможные его неисправности и их выявление на снятом генераторе, а также расскажем, как проверить генератор на машине, не снимая его.

Содержание статьи

Устройство генератора



Устройство генератора

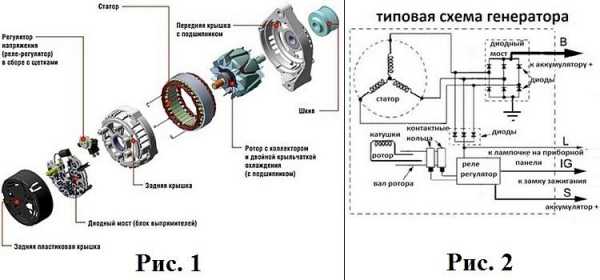

На рис.1 наглядно изображён генератор в разобранном виде, рис.2 показывает его электрическую схему.
Принцип работы его прост – шкив генератора приводится во вращение при помощи ремня, надетого также и на шкив коленвала. На современных авто этот ремень обычно передаёт крутящий момент и на другие механизмы двигателя, поэтому его принято называть сервисным.

Реле-регулятор напряжения в современных генераторах компактно выполняется в одном корпусе со щёточным узлом для экономии места.

Вращающийся ротор, на обмотку которого через меднографитные щётки подаётся электрический ток (для создания электромагнитного поля), порождает ЭДС в обмотке статора, «плюсовой» вывод (на рис.2 «В») которой соединён с АКБ, а отрицательный – с «массой».
Естественно, что при увеличении числа оборотов двигателя возрастает и ток, вырабатываемый генератором. Чрезмерное напряжение может вывести из строя не только АКБ, но и большинство электрических приборов авто. Поэтому в цепь обмотки ротора устанавливается регулятор напряжения, который ограничивает подачу тока на обмотку ротора и тем самым меняет напряжение, вырабатываемое статором.
Регулятор напряжения в современных генераторах выполняется в одном изделии со щёточным узлом, благодаря применению полупроводниковых ключей – более старые модели регуляторов были релейного типа и устанавливались отдельно – из-за громоздких размеров.
Диодный мост генератора служит для преобразования переменного тока в постоянный и, как видно из рис.1, устанавливается внутри генератора.

Неисправности генератора



Неисправный подшипник генератора


Поломки генератора можно разделить на две группы – механические и те, что характерны для электрических приборов. Механические поломки достаточно просто диагностируются при осмотре генератора и его привода. Изношенные подшипники в самом генераторе и в натяжных роликах сервисного ремня выдают себя гудением, натяжение ремня контролируется обычно рукой. Сам сервисный ремень достаточно просто внимательно осмотреть на предмет трещин, расслоения, замасливания и т.д.
Поломки электрической части, как правило, требуют инструментального контроля (тестером, мультиметром, осциллографом) и могут быть следующими:

Самой распространенной неисправностью генератора является износ и заедание щёток.

  1. Износ и заедание щёток.
  2. Пробой или перегорание интегральной схемы регулятора напряжения.
  3. Неисправности диодного моста – перегорание или пробой его вентилей.
  4. Частичное или полное сгорание изоляции проводов обмоток ротора и статора.

Поломки могут привести не только к недостаточному напряжению, вырабатываемому генератором. Пробой схемы регулятора напряжения может, наоборот, способствовать тому, что весь ток, вырабатываемый генератором, будет поступать в бортовую сеть авто – а это может быть от 30 вольт и выше, что станет причиной перегорания электронных приборов и «выкипания» АКБ.

Как проверить, работает ли генератор, на машине



Проверка напряжения на аккумуляторе


Наиболее полную картину работы генератора даст осциллограф, но чтение осциллограмм требует специальной подготовки, а описание диагностики займёт много времени. Поэтому не будем описывать, как можно проверить генератор на машине осциллографом, а опишем более доступные способы.

Чтобы проверить генератор не снимая его, следует замерить напряжение на клемах аккумулятора при работающем двигателе — оно должно быть около 14 вольт.

Самый простой метод заключается в снятии клеммы с АКБ при работающем двигателе – если мотор после этого глохнет, значит, генератор не справляется со «своими обязанностями». Способ эффективный и наглядный, но он хорош лишь в том случае, если регулятор напряжения старого типа – релейный. Современные полупроводники не всегда выдерживают скачка напряжения, а вентили диодного моста – работы без нагрузки, поэтому такая проверка может погубить исправную до этого электронику.
Лучше всего замерить напряжение на клеммах АКБ при работающем двигателе – оно должно составлять около 14 вольт (при отключенных мощных потребителях) на холостом ходу.
Кроме того, «недодающий» электричества генератор проявляет себя так:

  • при движении с небольшой скоростью в темноте свет фар немного «подрагивает» — это неисправен регулятор напряжения;
  • работа генератора сопровождается характерным «завыванием», которое усиливается при включении электроприборов, а свет фар при этом становится более тусклым – неисправен диодный мост;
  • звук пробуксовывающего на шкивах сервисного ремня знаком почти всем. Проскальзывающий ремень также снижает производительность генератора.

Как проверить генератор без машины



Проверка щёток генератора


Не стоит спешить разбирать сразу весь генератор, снятый с авто. Износ щёток не является поломкой, скорее, их замену можно рассматривать, как своего рода профилактику. Проверить щётки генератора лучше всего, сняв их в сборе с регулятором – осмотр покажет не только, насколько они изношены, но и позволит выявить возможное их заедание.

Для того, чтобы проверить регулятор напряжения генератора, недостаточно использовать только тестер или мультиметр – нужно удостовериться, действительно ли он не допускает превышения напряжения, подаваемого на щётки – и через них – на обмотку ротора.
Для проверки реле-регулятора генератора выглядит примерно так (рис.3):


Проверка реле-регулятора напряжения


Но, используя в качестве источника питания обычный 12-ти вольтовый аккумулятор, Вы сможете лишь констатировать обрыв цепи (в случае перегорания интегральной схемы), если не загорится контрольная лампочка. Но если вместо АКБ Вы подключите регулируемый блок питания и подадите напряжение свыше 14,4 вольта, исправный регулятор должен запереть цепь, и лампочка не загорится.


Проверка диодного моста генератора



Чтобы проверить диодный мост генератора мультиметром, нужно включить прибор в режим проверки полупроводников – звуковой сигнал при подключенном в прямой полярности диоде скажет о том, что диод не перегорел. При подключении же в обратной полярности такой звук будет свидетельствовать о том, что диод «пробит». Но иногда неисправные диоды можно увидеть невооружённым глазом – случается, их разрывает пополам.

Если под рукой нет мультиметра для «прозвонки», выйти из положения поможет обыкновенная лампа накаливания.

Но если под рукой нет мультиметра, «прозвонка» моста с помощью лампы будет не менее эффективной.
Для проверки на обрыв обмоток ротора и статора, достаточно простого пробника с лампочкой, но выявить межвитковое замыкание можно лишь, замерив сопротивления омметром. Но если обмотка статора сгорела, это можно установить по потемневшей изоляции и запаху гари.
Если Вы сняли генератор, но не уверены, что сможете полноценно произвести диагностику, можете отвезти его в специализированную мастерскую, где проверку произведут на специальном стенде.


mytopgear.ru

Почему отказывает генератор ВАЗ 2107 и его поэтапная проверка

К наиболее распространённым неисправностям автомобиля, в том числе и ВАЗ 2107, относятся проблемы с электрооборудованием. Поскольку источником питания в транспортном средстве являются генератор и аккумуляторная батарея, от их бесперебойного функционирования зависит запуск мотора и работа всех потребителей. Поскольку АКБ и генератор работают в тандеме, от последнего зависит срок службы и продолжительность эксплуатации первого.

Проверка генератора ВАЗ 2107

Генератор «семёрки» вырабатывает электрический ток при работающем двигателе. Если с ним возникают неполадки, поиском причин и устранением поломок нужно заняться безотлагательно. Проблем с генератором может быть немало. Поэтому с возможными неисправностями нужно разобраться более подробно.

Проверка диодного моста

Диодный мост генератора состоит из нескольких выпрямительных диодов, на которые поступает переменное, а выходит постоянное напряжение. От исправности этих элементов напрямую зависит работоспособность самого генератора. Иногда диоды выходят из строя и нуждаются в проверке и замене. Диагностика проводится при помощи мультиметра или автомобильной лампочки на 12 В.

Диодный мост в генераторе предназначен для преобразования переменного напряжения в постоянное

Мультиметром

Процедура состоит из следующих шагов:

  1. Проверяем каждый диод отдельно, подключая щупы прибора в одном положении, а затем меняем полярность. В одном направлении мультиметр должен показать бесконечное сопротивление, а в другом — 500–700 Ом.

    При проверке диодов мультиметром в одном положении прибор должен показать бесконечно большое сопротивление, а в другом — 500–700 Ом

  2. Если один из полупроводниковых элементов при прозвонке в обе стороны имеет минимальное или бесконечное сопротивление, то выпрямитель нуждается в ремонте или замене.

    При бесконечно большом сопротивлении диода во время проверки в обоих направлениях выпрямитель считается неисправным

Лампочкой

Если под рукой нет мультиметра, можно воспользоваться обычной лампочкой на 12 В:

  1. Отрицательную клемму батареи соединяем с корпусом диодного моста. Лампу подключаем в разрыв между плюсовым контактом аккумулятора и выводом генератора с маркировкой «30». Если лампа загорелась, диодный мост неисправен.
  2. Для проверки отрицательных диодов выпрямителя минус источника питания подсоединяем таким же образом, как в предыдущем пункте, а плюс — через лампочку с болтом крепления диодного моста. Горящая или мерцающая лампа свидетельствует о проблемах с диодами.
  3. Чтобы проверить положительные элементы, плюс батареи соединяем через лампу с контактом «30» генератора. Минусовую клемму подключаем к болту. Если лампа не загорается, выпрямитель считается рабочим.
  4. Для диагностики дополнительных диодов минус батареи остаётся на том же месте, что и в предыдущем пункте, а плюс через лампу соединяется с контактом «61» генератора. Светящаяся лампа говорит о проблемах с диодами.

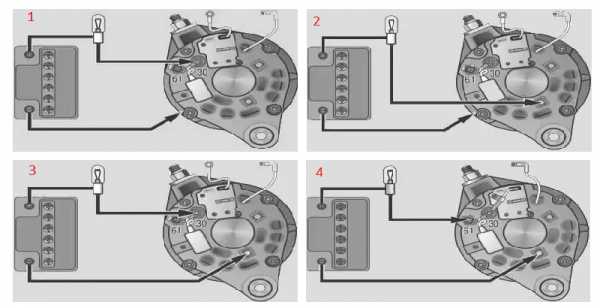

    Для проверки диодного моста при помощи лампы используют разные схемы подключения в зависимости от диагностируемых элементов

Видео: диагностика выпрямительного блока лампочкой

Мой отец, как и многие другие владельцы изделий отечественного автопрома, раньше ремонтировал блок выпрямителей генератора своими руками. Тогда необходимые диоды можно было достать без проблем. Сейчас детали для ремонта выпрямителя найти не так просто. Поэтому при поломке диодного моста его меняют на новый, тем более что сделать это гораздо проще, чем заниматься ремонтом.

Проверка реле-регулятора

Поскольку на ВАЗовские «семёрки» устанавливались разные регуляторы напряжения, на проверке каждого из них стоит остановиться более детально.

Совмещённое реле

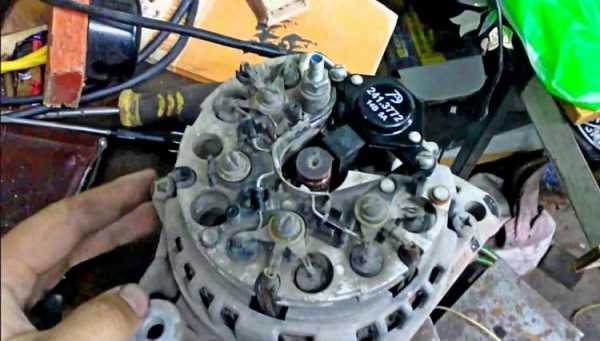

Совмещённое реле составляет единое целое со щётками и монтируется на генератор. Снять его можно без демонтажа последнего, хотя это будет и непросто. Нужно подобраться к задней части генератора, открутить два винта крепления реле и вынуть его из специального отверстия.

Регулятор напряжения крепится на задней крышке генератора двумя винтами

Для проверки регулятора напряжения потребуются:

  • источник питания с изменяемым напряжением 12–22 В;
  • соединительный провод;
  • лампочка на 12 В.

Сам процесс состоит из следующих шагов:

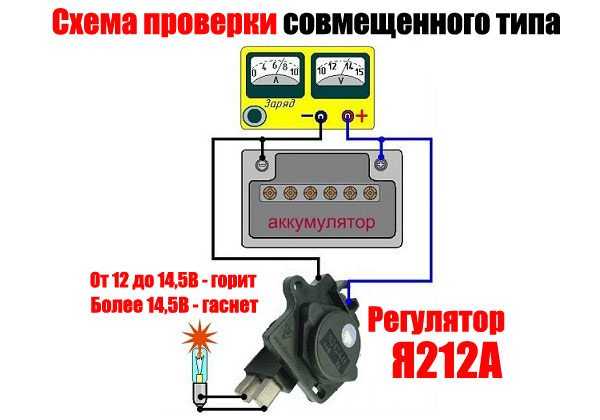

  1. Соединяем минус аккумулятора с массой реле, а плюс — с его контактом «В». К щёткам подключаем лампочку. Источник питания пока в схему не включаем. Лампочка должна загореться, при этом напряжение должно составлять около 12,7 В.
  2. К клеммам аккумулятора подключаем блок питания, соблюдая полярность, и повышаем напряжение до 14,5 В. Лампочка должна погаснуть. При понижении напряжения она снова должна загореться. Если это не так, реле подлежит замене.
  3. Продолжаем увеличивать напряжение. Если оно достигнет 15–16 В, а лампочка будет продолжать гореть, это будет свидетельствовать о том, что реле-регулятор не ограничивает напряжение, поступающее на АКБ. Деталь считается нерабочей, она перезаряжает батарею.

    Совмещённое реле состоит из регулятора напряжения и щёточного узла, которые проверяют при помощи блока питания с изменяемым выходным напряжением

Отдельное реле

Отдельное реле крепится на кузове автомобиля, а напряжение с генератора сперва идёт на него, а затем на АКБ. В качестве примера рассмотрим проверку реле Я112B, которые также устанавливались на классические «Жигули». В зависимости от варианта исполнения такой регулятор может крепиться как на кузов, так и на сам генератор. Демонтируем деталь и выполняем следующие действия:

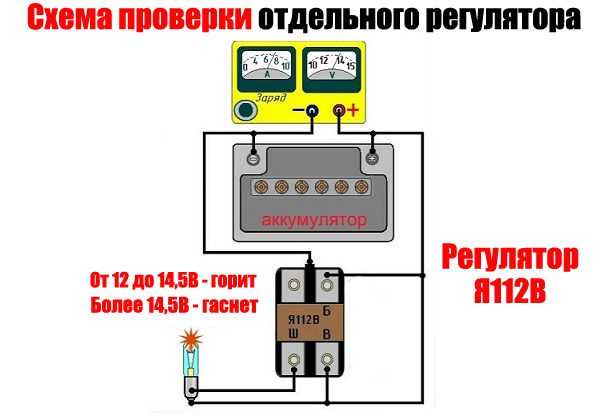

  1. Собираем схему, аналогичную предыдущей, лампочку вместо щёток подключаем к контактам «Ш» и «В» реле.
  2. Проверку выполняем так же, как и в вышеописанном способе. Реле также считается неисправным, если лампа продолжает гореть при повышении напряжения.

    Если лампа горит при напряжении от 12 до 14,5 В и гаснет при его повышении, реле считается исправным

Старый тип реле

Такой регулятор ставили на старую «классику». Устройство крепилось на кузов, его проверка имеет некоторые отличия от описанных вариантов. Регулятор имеет два вывода — «67» и «15». Первый соединяется с минусовой клеммой АКБ, а второй — с плюсовой. Лампочка подключается между массой и контактом «67». Последовательность изменения напряжения и реакция на него лампы те же.

Старое реле имеет два контакта и проверяется немного по другой схеме, чем предущие устройства

Однажды при замене регулятора напряжения я столкнулся с такой ситуацией, когда после покупки и установки нового устройства на клеммах аккумулятора вместо положенных 14,2–14,5 В прибор показал более 15 В. Новый реле-регулятор оказался попросту неисправным. Это говорит о том, что далеко не всегда можно быть полностью уверенным в работоспособности новой детали. При работе с электрикой я всегда контролирую необходимые параметры при помощи прибора. Если возникают проблемы с зарядкой АКБ (перезаряд или недозаряд), то поиск неисправностей я начинаю с регулятора напряжения. Это самая недорогая деталь генератора, от которой напрямую зависит, как будет заряжаться аккумулятор. Поэтому я всегда вожу с собой запасной реле-регулятор, поскольку неисправность может возникнуть в самый неподходящий момент, а без заряда АКБ много не проедешь.

Видео: проверка реле-регулятора генератора на «классике»

Проверка конденсатора

Конденсатор используется в схеме регулятора напряжения в качестве подавителя высокочастотных помех. Деталь крепится непосредственно к корпусу генератора. Иногда она может выходить из строя.

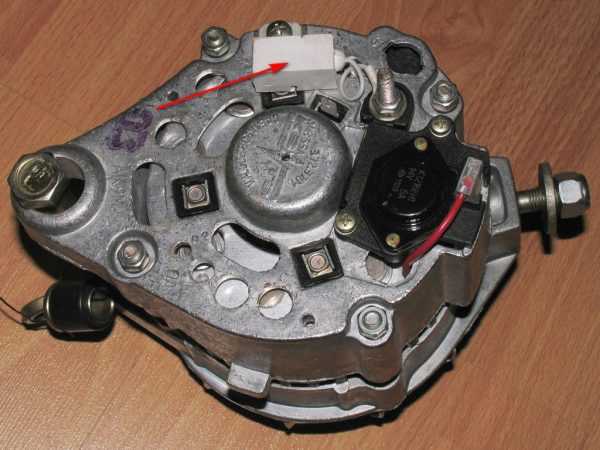

Конденсатор генератора установлен на задней крышке узла и закреплён одним винтом

Проверка исправности этого элемента проводится специальным прибором. Однако можно обойтись цифровым мультиметром, выбрав предел измерения 1 МОм:

  1. К выводам конденсатора подключаем щупы прибора. При исправном элементе сопротивление сначала будет небольшим, после чего начнёт увеличиваться до бесконечности.
  2. Меняем полярность. Показания прибора должны быть аналогичными. Если ёмкость пробита, то сопротивление будет небольшим.

Если деталь вышла из строя, заменить её несложно. Для этого достаточно открутить крепёжный элемент, удерживающий ёмкость и фиксирующий провод.

Видео: как проверить конденсатор автомобильного генератора

Проверка щёток и контактных колец

Чтобы проверить контактные кольца на роторе, генератор потребуется частично разобрать, сняв заднюю часть. Диагностика заключается в визуальном осмотре контактов на предмет изъянов и выработки. Минимальный диаметр колец должен составлять 12,8 мм. В противном случае якорь подлежит замене. Кроме этого, контакты рекомендуется очистить мелкозернистой наждачной бумагой.

Контактные кольца насажены на ротор генератора и при диагностике узла нуждаются в осмотре

Щётки также осматривают, а в случае сильной выработки или повреждении заменяют. Высота щёток должна составлять не менее 4,5 мм. В своих посадочных местах они должны ходить свободно и без заеданий.

Высота щёток генератора должна составлять не менее 4,5 мм

Видео: проверка щёточного узла генератора

Проверка обмоток

Генератор «семёрки» имеет две обмотки — роторную и статорную. Первая закреплена на якоре и при работающем двигателе постоянно вращается, вторая — неподвижно зафиксирована на корпусе самого генератора. Обмотки иногда выходят из строя. Для выявления неисправности нужно знать методику проверки.

Обмотка ротора

Для диагностики обмотки ротора потребуется мультиметр, а сам процесс состоит из следующих действий:

  1. Измеряем сопротивление между контактными кольцами. Показания должны быть в пределах 2,3–5,1 Ом. Более высокие значения будут указывать на ненадёжный контакт между выводами обмотки и кольцами. Малое сопротивление говорит о замыкании между витками. В обоих случаях якорь требует ремонта или замены.

    Для проверки обмоток ротора щупы мультиметра подсоединяют к контактным кольцам на якоре

  2. К контактам обмотки подключаем АКБ последовательно с мультиметром на пределе измерения тока. Исправная обмотка должна потреблять ток 3–4,5 А. Более высокие значения говорят о межвитковом замыкании.
  3. Проверяем сопротивление изоляции ротора. Для этого через обмотку подсоединяем к электросети лампу мощностью 40 Вт. Если между обмоткой и корпусом якоря сопротивление отсутствует, то лампочка не загорится. Если лампа будет едва светиться, то есть утечка тока на массу.

    Проверка сопротивления изоляции обмотки якоря проводится путём подключения через неё к сети 220 В лампочки мощностью 40 Вт

Обмотка статора

С обмоткой статора может произойти обрыв или короткое замыкание. Диагностика проводится также при помощи мультиметра или лампочки на 12 В:

  1. На приборе выбираем режим измерения сопротивления и поочерёдно подсоединяем щупы к выводам обмоток. Если обрыва нет, сопротивление должно быть в пределах 10 Ом. В противном случае оно будет бесконечно большим.

    Для проверки статорной обмотки на обрыв необходимо поочерёдно подсоединить щупы к выводам обмоток

  2. Если используется лампа, то минус АКБ подключаем на один из контактов обмотки, а плюс батареи соединяем через лампу с другим выводом статора. При загорании лампы обмотка считается исправной. В ином случае деталь подлежит ремонту или замене.

    При диагностике катушек статора при помощи лампы её подключение производят последовательно с АКБ и обмотками

  3. Для проверки обмотки на предмет замыкания на корпус один из щупов мультиметра подключаем к корпусу статора, а другой — поочерёдно к выводам обмоток. Если замыкание отсутствует, значение сопротивления будет бесконечно большим.

    Если при проверке замыкания статора на корпус прибор показывает бесконечно большое сопротивление, обмотка считается исправной

  4. Для диагностики статорной обмотки на предмет замыкания минус АКБ соединяем с корпусом, а плюс подключаем через лампу на выводы обмоток. Светящаяся лампа будет свидетельствовать о замыкании.

Проверка ремня

Генератор приводится в движение ремнём от шкива коленчатого вала двигателя. Периодически необходимо контролировать натяжение ремня, поскольку при его ослаблении могут возникать проблемы с зарядкой АКБ. Стоит также обращать внимание на целостность материала ремня. Если есть видимые отслоения, надрывы и другие повреждения, элемент нуждается в замене. Чтобы проверить его натяжение, следует выполнить следующие шаги:

  1. Нажимаем на одну из ветвей ремня, например, отвёрткой, одновременно замеряя прогиб линейкой.

    Ремень должен быть натянут правильно, поскольку чрезмерное или недостаточное натяжения влияет не только на заряд АКБ, но и на износ подшипников генератора и помпы

  2. Если прогиб не попадает в диапазон 12–17 мм, регулируем натяжение ремня. Для этого отворачиваем верхнее крепление генератора, двигая последний к блоку двигателя или от него, после чего закручиваем гайку.

    Для регулировки натяжения ремня генератора достаточно ослабить расположенную сверху его корпуса гайку и подвинуть механизм в нужную сторону, после чего зажать её

Перед дальней поездкой я всегда осматриваю ремень генератора. Даже если внешне изделие не имеет повреждений, в запасе вместе с регулятором напряжения я держу и ремень, ведь в дороге всякое может случиться. Однажды я столкнулся с ситуацией, когда ремень порвался и возникло одновременно две проблемы: отсутствие заряда АКБ и нерабочая помпа, поскольку насос не вращался. Запасной ремень выручил.

Проверка подшипников

Чтобы неисправность генератора, вызванная заклиниванием подшипников, не застала вас врасплох, при появлении характерного шума нужно провести их проверку. Генератор для этого потребуется демонтировать с автомобиля и разобрать. Диагностику выполняем в таком порядке:

  1. Визуально осматриваем подшипники, пытаясь выявить повреждения обоймы, шариков, сепаратора, следы коррозии.

    Подшипник генератора может выйти из строя в результате появления трещины на обойме, поломки сепаратора или большой выработки шариков

  2. Проверяем, легко ли вращаются детали, есть ли шум и люфт, насколько он большой. При сильном люфте либо видимых следах износа изделие нуждается в замене.

    Если при диагностике была выявлена трещина на крышке генератора, эту часть корпуса нужно заменить

Внимание при проверке стоит также уделять передней крышке генератора. На ней не должно быть трещин и других повреждений. При выявлении поломок деталь заменяют новой.

Причины отказа генератора ВАЗ 2107

Генератор на «семёрке» выходит из строя нечасто, но поломки всё же случаются. Поэтому о том, как проявляются неисправности, стоит знать более подробно.

Пробой или обрыв обмотки

От исправности катушек генератора напрямую зависит его работоспособность. С катушками может произойти обрыв и замыкание витков, пробой на корпус. При обрыве обмотки ротора заряд АКБ будет отсутствовать, о чём скажет светящаяся лампочка заряда аккумулятора на приборной панели. Если проблема кроется в замыкании катушки на корпус, то такая неисправность в основном возникает в местах выхода концов обмоток к контактным кольцам. Замыкание статора возникает из-за нарушения изоляции проводов. В этой ситуации генератор будет сильно греться и не сможет обеспечить полноценный заряд батареи. Если же статорные катушки замыкают на корпус, генератор будет гудеть, греться, а мощность снизится.

Повреждение изоляции проводов может привести к короткому замыканию

Раньше обмотки генератора при повреждении перематывали, но сейчас этим практически никто не занимается. Деталь попросту заменяют новой.

Износ щёток

Щётки генератора обеспечивают подачу напряжения на обмотку возбуждения. Их неисправность приводит к нестабильному заряду или его полному отсутствию. При неисправности щёток:

  • потребители часто отключаются по непонятным причинам;
  • световые приборы работают тускло и мигают;
  • напряжение бортовой сети резко снижается;
  • АКБ быстро разряжается.

    При сильном износе щёток возникают проблемы с зарядом АКБ

Реле-регулятор

Если после запуска двигателя на клеммах аккумулятора напряжении ниже 13 В или значительно выше 14 В, то неисправность может быть вызвана неполадками регулятора напряжения. Выход из строя этого устройства может значительно сократить срок службы аккумулятора. Если после ночной стоянки стартёр не крутит или на самой батарее вы заметили белые подтёки, то самое время провести диагностику реле-регулятора.

Если на клеммах аккумулятора при работающем двигателе напряжение превышает 15 В, то проблема кроется в регуляторе напряжения

В этом устройстве возможны такие неполадки:

  • ненадёжный контакт со щётками;
  • пробой элементов;
  • внутренний обрыв цепи.

Заряд может отсутствовать по причине износа или зависания щёток, что связано с усадкой пружин при длительной эксплуатации.

Пробой диодов

Выходу диодного моста из строя могут предшествовать:

  • попадание влаги внутрь генератора;
  • грязь и масло;
  • «прикуривание машины» при полном разряде АКБ и неправильном подключении проводов.

    Загрязнение генератора маслом может быть причиной выхода из строя диодного моста

Если целостность диодов в случае «прикуривания» зависит от внимательности автовладельца, то от воздействия первых двух факторов никто не застрахован.

Подшипники

На генераторе ВАЗ 2107 установлено 2 шариковых подшипника, которые обеспечивают свободное вращение ротора. Иногда генератор может издавать нехарактерные для его работы звуки, например, гул или посторонний шум. Разборка генератора и смазка подшипников может устранить проблему лишь временно. Поэтому лучше всего детали заменить. Если они выработали свой ресурс, то генератор будет издавать гудящий звук. Затягивать с ремонтом не стоит, поскольку велика вероятность заклинивания узла и остановки ротора. Подшипники могут разбиваться и гудеть из-за отсутствия смазки, большого износа или низкого качества изготовления.

Видео: как шумят подшипники генератора

Любую неисправность генератора ВАЗовской «семёрки» вполне возможно устранить своими руками. Чтобы выявить проблему, необязательно иметь специальное оборудование, владеть знаниями и навыками работы с электрооснащением автомобиля, хотя лишними они не будут. Для проверки генератора будет достаточно цифрового мультиметра или лампочки на 12 В.

Оцените статью: Поделитесь с друзьями!

bumper.guru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
