Как проверить датчик лямбда зонда – Как проверить лямбда зонд мультиметром

4 способа проверки лямбда зонда в домашних условиях

Как проверить лямбда зонт самостоятельно? С этим вопросом сталкиваются большое количество владельцев автомобилей как отечественного производства, так и иномарок. В сегодняшней статье я расскажу вам о четырех полноценных способах проверки датчиков кислорода. Кстати проверка этих датчиков может потребоваться если сканер показывает ошибку, связанную с лямбда зондом, например низкий уровень сигнала датчика кислорода или увеличился расход топлива.

Важная информация: Лямбда зонт или датчик остаточного кислорода (например, в выпускном коллекторе двигателя или дымоходе отопительного котла). Позволяет оценивать количество оставшегося не сгоревшего топлива либо кислорода в выхлопных газах. Данные показания позволяют приготовлять оптимальную воздушно-топливную смесь, а также снижать количество вредных для человека побочных продуктов процесса сгорания.

Датчики лямбда зонда – какие бывают?

Современные датчики кислорода имеют 4-х проводную систему, но бывают исключения! Нередко встречаются одно, двух и трех проводные датчики лямбда зонд.

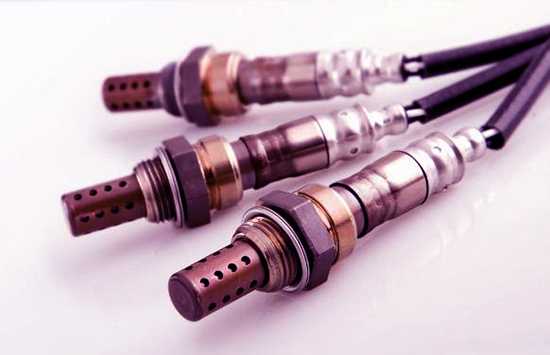

Современные датчики кислорода

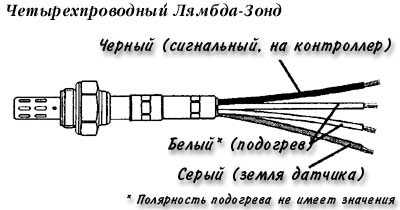

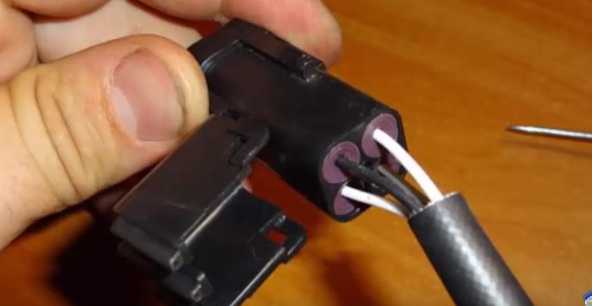

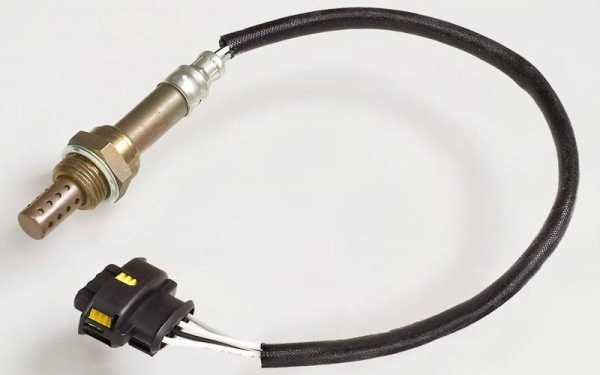

У четырехпроводного датчика два провода идут на цепь подогрева и один провод – сигнальный. Также один провод идёт на массу проверки лямбда зонда, которую можно произвести самостоятельно.

Проверка напряжения в цепи подогрева датчика

Важно знать! Принято считать, что оптимальное напряжение в цепи подогрева датчика кислорода равняется 12,45В.

Для проверки напряжения в цепи подогрева датчика кислорода нам понадобится вольтметр.

  1. Включаем зажигание автомобиля
  2. Острыми щупами протыкаем провода или втыкаем щупы от вольтметра в разъемы провода идущий на датчик кислорода.
  3. Замеряем напряжение.

Напряжение на этих проводах должно равняться напряжению аккумуляторной батареи, примерно 12, 45В. Плюс приходит обычно приходит на нагреватели датчика кислорода напрямую через предохранители, а минус подается с блока управления двигателем. Поэтому если на нагреватель датчика кислорода не приходит плюс, то смотрите цепь, аккумулятор, предохранитель и датчик кислорода. Кстати в некоторых моделях автомобиля возможно наличие реле в этой цепи. Но если нет минуса, то смотрите всю цепь до блока управления. Возможно потерялся контакт в каком либо разъеме, либо блок управления по каким то причинам не видит минус.

Проверка исправности нагревателя лямбда зонда при помощи тестера

Для того, чтобы проверить сам нагреватель лямбда зонда путем замера сопротивления нам понадобиться Омметр, то есть тестер или мультиметр в режиме измерения сопротивления. Отсоедините разъем датчика кислорода и измеряете сопротивление между проводами нагревателя. Сопротивление может быть разное, но обычно оно находится в пределах 2-10 Ом. Если сопротивление не показывается вообще, то скорее всего в нагревателе датчика кислорода (лямбда зонда) произошёл обрыв и он требует замены.

Проверка опорного напряжения датчика кислорода (лямбда зонд)

Важно знать! Принято считать, что оптимальное опорное напряжение датчика кислорода равняется 0,45В.

И так первую проверку лямбда зонда, которую мы можем провести самостоятельно, это проверка опорного напряжения. Для этого нам понадобится тестер в режиме Вольтметра. Включаем зажигание и замеряем напряжение между сигнальным проводом и массой. В большинстве моделей автомобилей это напряжение должно равняться 0,45В. Допускаются небольшие отступления от нормы как в ту так и в другую сторону, но здесь уже все зависит от качества и состояния проводки в автомобиле.

Проверка сигнала лямбда зонда

Для проверки нагревателя лямбда зонда желательно иметь осциллограф либо осциллоскоп, но так же подойдет мото-тестер или хотя бы стрелочный, но не цифровой вольтметр. В принципе для данного способа проверки подойдет и цифровой вольтметр, но он более инертный, поэтому намного хуже реагирует на изменение показаний.

И так теперь проверяем сам сигнал лямбда зонда! Это самый сложный и ответственный способ. Первое, что необходимо сделать это обзавестись специальными приборами, которые я перечислил выше.

И так, запускаем двигатель прогреваем его до рабочей температуры. Дело в том, что датчик кислорода начинает работать только после прогрева, не после прогрева ДВС, а после прогрева датчика кислорода. На эту процедуру блоком отводиться определенное время, поэтому проверять сразу датчик кислорода нет никакого смысла.

Обычно, датчик кислорода начинает работать при температуре двигателя 60 – 70 градусов. Подсоединяете провода щупа между сигнальными проводами и проводами массы, поднимаете обороты двигателя примерно до 3000 об/мин, и наблюдаете за изменениями показаний лямбда зонда.

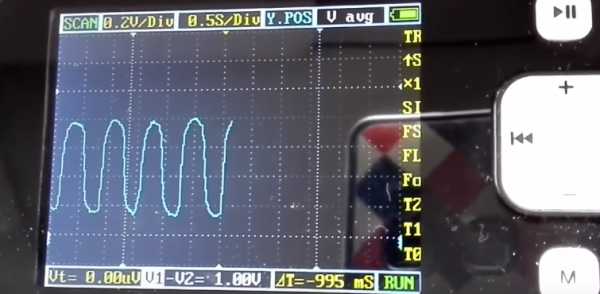

Сигнал с датчика кислорода должен меняться от 0,1 до 0,9 Вольт. Если изменения происходят в меньшем диапазоне, то прибор просто не успевает реагировать, либо датчик кислорода неисправен и требует замены.

Так же при 3000 об/мин засеките время, при котором меняются показания от большего к меньшему. При оптимальном варианте работы ДК за 10 секунд должно произойти 8 – 9 изменений. Если показания датчика изменяются реже, то вероятна ошибка медленный отклик датчика кислорода и он подлежит замене.

Видео: 4 способа проверки датчика кислорода и лямбда зонда

inomarki-remont.ru

Как проверить лямбда зонд тестером с 4 проводами — Авто-Мото24.ру

Современный автомобиль – это электромеханическая система, которая состоит из множества деталей и узлов, что связаны между собой совокупностью различных датчиков. Эти датчики поддерживают рабочее состояние авто и обеспечивают его продуктивную работу. Сегодня в этой статье мы будем вести речь про датчик кислорода (лямбда зонд). В частности ответим на вопрос как проверить лямбда зонд с 4 проводами тестером. Это самый распространенный тип датчика и он весьма важен.Перед тем, как приступать к изучению и тестированию работоспособности ЛЗ мы рекомендуем кратко изучить его конструктивные особенности, виды и принцип действия.

Что такое лямбда зонд, принцип действия и его виды

Итак, датчик воздуха — это небольшое устройство, которое установлено в выпускном коллекторе любого современного автомобиля и служит для оценки концентрации остаточного кислорода в отработавших газах. Благодаря показаниям этого устройства компьютерный блок вашего автомобиля получает данные на основе которых производит приготовление горючей смеси. Лямбда зонд учитывает остаточную концентрацию кислорода в сгоревшем топливе и подает сигнал на электронику о том, что вновь поступающую горючую смесь нужно либо обогатить, либо обеднить воздухом. Разумеется то, что при любой неисправности лямбда зонда может пострадать работоспособность двигателя машины.

Помни! Для сгорания 1 кг. смеси топлива и воздуха, необходимо затратить около 15-ти кг. кислорода.

Устройство лямбда зонда

Современный датчик воздуха представляет собой небольшое конструктивное устройство внутри которого имеется ряд взаимосвязанных деталей.

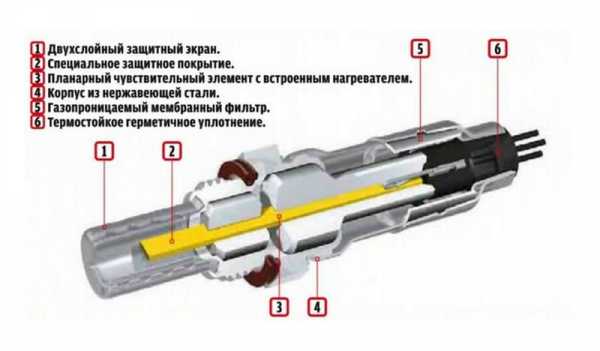

Конструкция лямбда зонда

  1. Металлический корпус на котором имеется резьба. Она предназначена для фиксации датчика в посадочном отверстии;
  2. Изолятор изготовленный из керамики;
  3. Уплотнитель в виде кольца;
  4. Проводники;
  5. Защитная оболочка с отверстием для вентиляции;
  6. Контакт;
  7. Керамический наконечник;
  8. Электрический нагреватель;
  9. Отверстие для выпускного газа;
  10. Стальная оболочка.

Как правило, начало измерений отработавших газов наступает при температуре 310-400 градусов. Именно при такой температуре специальный наполнитель в датчике обретает электропроводимость. Пока температура не достигла нужного значения, электронный блок управления автомобиля берет показания с других датчиков, а уже потом с лямбда зонда. Особенность его работы заключается в том, что выхлопные газы и атмосферный воздух разделены емкостью с токогенерирующим составом. В следствии определенных химических воздействий на эту емкость со стороны выхлопа и со стороны воздуха возникает разница концентрации кислорода на основе чего вырабатываться электрический потенциал. Значения этого потенциала отправляются на блок управления автомобилем.

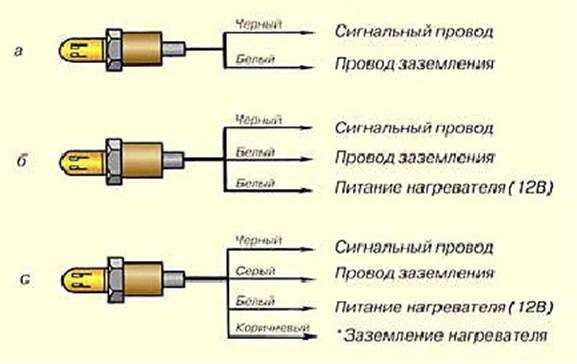

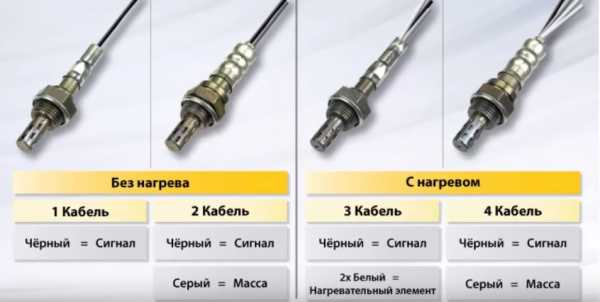

Все датчики кислорода делятся на четыре типа в зависимости от количества проводов в их конструкции:

1. Однопроводные;
2. Двухпроводные;
3. Трехпроводные;
4. Четырехпроводные.

Виды лямбда датчиков

Все вышеперечисленные лямбда зонды бывают узкополосные и широкополосные.

Основные причины неисправностей лямбда-зонда и последствия его поломки

После того, как мы определились с понятием и особенностями работы датчика кислорода, можно сделать вывод, что он играет ключевую функцию в нормальной работе двигателя внутреннего сгорания. Так

что же может привести к поломке лямбда зонда и выхода его из строя? Существуют два аспекта в этом вопросе: внешние факторы и внутренние о которых читайте ниже.

  • Протекание в корпус датчика охлаждающей жидкости или же тормозной;
  • Уход за датчиком средствами, которые не предназначены для таких целей;
  • Некачественное топливо с чрезмерным содержанием свинца;
  • Перегрев датчика, который также случается при использовании плохого топлива.

После того, как лямбда зонд вышел из строя ваш автомобиль начнет подавать определенные признаки:

  • Существенные рывки при движении;
  • Чрезмерные расход топлива;
  • Плохая работа катализатора;
  • Плавающие обороты двигателя;
  • Излишки токсических отходов в отработавших газах.

Серьёзность всего вышеперечисленного должна наталкивать водителя на проверку лямбда зонда практически каждые 10 тыс. км. Его полная замена желательна после каждых 40 000 км пробега.

Проверка лямбда зонда с 4 проводами тестером. Методы проверки ЛЗ

Итак, мы подошли к тому вопросу, который волнует каждого автолюбителя: как же проверить датчик лямбда зонд в домашних условиях? Для этого вам понадобится обычный тестер (мультиметр) или вольтметр.

Лямбда зонд 4 провода

Первым делом необходимо прогреть двигатель, после чего произвести замеры сопротивления на проводах подогревателя. Как правило, это два белых провода полярность между которыми можно не соблюдать. Нормальное сопротивление между ними должно равняться от 2 до 10-ти Ом. Если это значение другое, то следовательно датчик неисправен.

График напряжений лямбда зонда

Идем далее. Теперь нужно минусовой провод тестера подключить на корпус двигателя. При этом плюсовой контакт подключите к сигнальному проводу самого датчика. Как правило это будет черный провод. На прогретом двигателе нажмите на педаль газа и наберите обороты до 3000 об/мин. Удерживайте педаль в этом положении около трёх минут. В это время производится прогрев лямбда зонда. Теперь вы можете проверить включение датчика кислорода.

Напряжение между корпусом двигателя и сигнальным (черным проводом) детали должно колебаться в районе от 0,2 до 1 вольта. За каждые прошедшие 10 секунд времени датчик должен включаться около 10-ти раз. В тех случая когда тестер будет показывать 0,4-0,5 вольта и не будет производиться включение, то можно сделать вывод о неисправности лямбда зонда.

Также вам нужно знать о том, что при резком нажатии на педаль газа тестер должен показывать напряжение около 1 вольта. При резком отпускании педали – ноль вольт.

На этом у нас всё. Надеемся что ваш датчик полностью исправен и выполняет возложенные на него функции. Если у вас остались вопросы, пожалуйста, оставляйте их в комментариях.

Как проверить лямбда зонд тестером с 4 проводами

4 (80%) 16 votes

avto-moto24.ru

Как проверить лямбда зонд? (решено) — 2 ответа

Перво-наперво при выходе из строя и неисправности лябды в поведении авто появляются несколько ощутимых последствий:

Затем, чтобы проверить лямбда-зонд, для начала можно выкрутить и провести визуальную проверку (так же как и визуальная проверка свечей может о многом рассказать).

На автомобилях устанавливается несколько видов лямбд, датчики могут быть с одним, 2-мя, 3-мя, 4-мя даже пятью проводами, но стоит запомнить что в любом из вариантов один из них является сигнальным (зачастую чёрный), а остальные предназначены для подогревателя (как правило они белого цвета).

Чем и как можно проверить лямбду

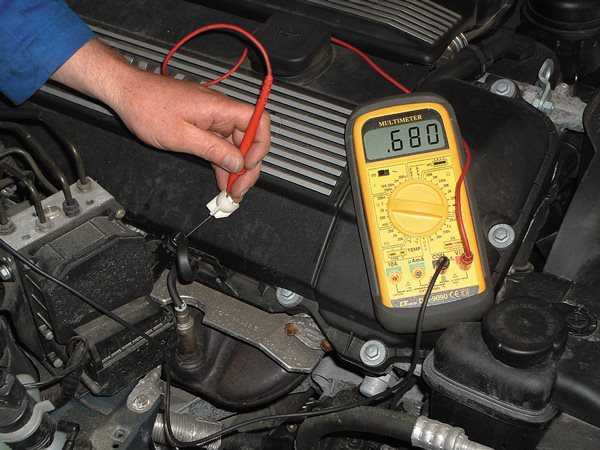

Для проверки потребуется цифровой вольтметр (лучше аналоговый вольтметром, поскольку у него время «дискретизации» значительно меньше чем у цифрового) и осциллограф если есть возможность, измерения будут более точнее. Перед проверкой следует прогреть авто поскольку лямбда правильно работать при температуре более 300C°.

Сначала ищем провод обогрева:

Заводим двигатель, разъем лямбды не разъединяем. Минусовой щуп вольтметра (обычная цешка) соединяем с кузовом автомобиля. Плюсовым щупом цешки “тыкаем” на каждый контакт провода и наблюдаем за показанием вольтметра. При обнаружении плюсового провода обогревателя, вольтметр должен показывать постоянные 12 В. Далее минусовым щупом вольтметра пытаемся найти минусовой провод подогревателя. Включаемся в оставшиеся контакты разъема датчика. При обнаружении минусового контакта, опять же вольтметр покажет 12 В. Оставшиеся провод, провода сигнальные.

Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.

Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.

Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.

Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:

Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.

Исключения:

  • всё время 0,1 — мало кислорода
  • всё время 0,9 — много кислорода
  • Зонд исправен, проблема в чём-то другом.

Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.

  1. Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
  2. При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
  3. Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
  4. Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.

Проверка напряжения в цепи подогрева

Для проверки наличия напряжения в цепи нужен вольтметр. Включаем зажигание и подсоединяем его щупами к проводам нагревателя (отсоединять разъем не можно, лучше проткнуть острыми иголками). Их напряжение должны быть равно тому, что выдает аккум на не запущенном двигателе (около 12В).

Если нет плюса нужно пройти цепь АКБ-предохранитель-датчик, поскольку он всегда идет напрямую, а вот минус поступает с ЭБУ, так что если нет минуса смотрим цепь до блока.

Проверка нагревателя лямбда зонда

Кроме как померить напряжения мультиметром, можно замерить еще и сопротивления для проверки исправности нагревателя (двух белых проводов), но нужно будет тестер переключить на Омы. В документации к определенному датчику обязательно указывается номинальное сопротивление (обычно оно около 2-10 Ом), ваша задача только проверить его и сделать вывод. На видео показан данный способ:

Проверка опорного напряжения датчика кислорода

Тестер переключаем на режим вольтметра, затем включив зажигание измеряем напряжение между сигнальным и проводом массы. В большинстве случаев опорное напряжение лямбда-зонда должно быть 0,45В.

etlib.ru

Как проверить лямбда зонд? Проверка кислородного датчика разными способами

Лямбда зонд или кислородный датчик — это датчик, который контролирует содержание кислорода в автомобильном выхлопе, то есть в отработанных газах. Лямбда зонд имеет непосредственное отношение к топливной системе, так как влияет на регулировку соотношения кислорода и топлива при образовании топливовоздушной смеси, которая подается в камеру сгорания.Датчик кислорода устанавливается на выходе коллектора или непосредственно перед катализатором, бывает, что «лямбду» располагают в катализаторе. У этого датчика на самом деле большое количество назначений. Помимо того, что он контролирует соотношение воздуха и топлива, он ко всему прочему влияет на токсичность выхлопа, которая в последнее время на жестком контроле у экологов, а также позволяет получить от мотора максимальный КПД.

Как работает лямбда зонд?

Принцип работы кислородного датчика заключается в том, чтобы следить за количеством воздуха (кислорода) в выхлопных газах. Почему именно кислорода? Потому, что научно доказано — полное сгорание топливной смеси происходит при жестком соотношении топлива и воздуха в пропорции 1:14,7. Для оценки этого соотношения, состава смеси, было введено понятие «коэффициент избытка воздуха», которое определяется как соотношение поступающего в цилиндры воздуха к количеству воздуха, содержащееся в оптимальной топливовоздушной смеси, которую принято обозначать греческой буквой «λ» (лямбда). Формула следующая, если «λ» равна «1» — смесь бедная.

Из-за постоянного ухудшения экологии во всем мире, требования к выбросам вредного CO постоянно ужесточаются, поэтому практически все современные двигатели оснащаются кислородными датчиками, катализаторами и прочими системами, нацеленными на то, чтобы сделать выхлоп менее токсичным. Блок управления производит регулировку подачи топлива посредством форсунок, а также следит за корректной работой лямбда зонда. В случае неисправности, отчет в виде ошибки будет записан в соответствующий журнал, а водитель при этом увидит на панели приборов всем ненавистную надпись «Check Engine».

О том, как проверить исправность лямбда зонда и пойдет речь в моей сегодняшней статье. Вы узнаете о признаках неисправности, о причинах, а также способах проверки кислородного датчика в домашних условиях.

Датчики кислорода бывают различных видов, среди которых встречаются одно-, двух-, трех-, а также четырехпроводные, все зависит от конфигурации (наличия подогревателя и схемы подачи питания). Практически все современные «лямбды» оснащены подогревом.

Для начала о том, почему лямбда зонд выходит из строя. Причины могут быть следующие:

  • Чрезмерное содержание свинца в топливе;
  • Попадание во внутрь датчика антифриза;
  • Нарушение герметичности корпуса датчика во время очистки или в результате воздействия хим. веществ;
  • Сильный перегрев корпуса датчика, по причине использования неподходящего (некачественного) топлива.

Признаки неисправности кислородного датчика:

  • Рывки во время движения;
  • Увеличенный расход топлива;
  • Проблемы с катализатором;
  • Нестабильные обороты двигателя;
  • Высокая токсичность выхлопа.

Проверить лямбда зонд можно разными способами, при помощи:

  • Осциллографа;
  • Мультиметра;
  • А также вольтметра.

Перед тем, как проверить «лямбду» приборами, производим визуальный осмотр.

Прежде всего необходимо произвести визуальный осмотр. Обратите внимание на разъемы подключения датчика, на целостность проводов и самого датчика кислорода.

Недопустимо наличие:

  • Сажи. Это, как правило, свидетельствует о проблемах с нагревателем «лямбды», а также о том, что топливная смесь переобогащенная. В результате, в таком состоянии кислородный датчик засоряется сажей, его реакция ухудшается, проще говоря, он начинает «врать и глючить»;
  • Блестящих отложений. Наличие таких отложений явный признак повышенного содержания свинца в топливе. Свинец повреждает сам зонд, а также катализатор, «лечится» полной заменой «лямбды»;
  • Отложений белого или пепельного цвета. Такой налет чаще всего говорит о неправильном применении присадок в топливо или моторного масла, которое не соответствует типу данного мотора. Датчик с таким налетом подлежит замене.

Как проверить лямбда зонд при помощи омметра

Как правило, во всех руководствах по эксплуатации проверка датчика кислорода сводится к тому, чтобы при помощи мультиметра произвести измерение напряжения, которые выдает датчик при разных режимах работы мотора.

Проверка «лямбды» на разных автомобилях может существенно отличаться, ввиду отличия самих датчиков. Данный способ проверки описан на примере проверки лямбда зонда производства «BOSCH».

Чаще всего «слабое звено» в лямбда зонде — цепь накала, обычно проблемы возникают именно с нею. Чуть реже встречается неисправность наконечника, у которого снижается чувствительность. Для того, чтобы понять целая накальная спираль или нет, необходимо выполнить «прозвон», для этого можно использовать омметр. Электроды прибора подсоединяются к зажимам двух белых проводов датчика — контакты 3-4 разъема (иногда — белый и коричневый провода), предварительно отсоединяются от колодки питания. Сопротивление спирали не должно быть меньше 5 Ом.

Что до чувствительности наконечника, то она может ухудшиться в результате налета, о котором я рассказывал выше. Если налет, о котором я рассказывал есть, то датчик кислорода необходимо менять. Чтобы проверить термоэлектрические параметры датчика, подсоедините электроды вольтметра к контактам 1-2 разъема, или к зажимам черного и серого проводов «лямбды». Сама проверка должна выполняться на прогретом работающем двигателе.

Как проверить лямбда зонд при помощи вольтметра

Для того чтобы проверить датчик кислорода вольтметром необходимо завести мотор и повысить обороты двигателя до 3 тыс., после чего проверить показания прибора при максимуме 2 В. Вольтметр должен показывать напряжение порядка 0,55 В. Ваша задача при этом, то увеличивать, то уменьшать обороты. Вольтметр при этом должен показывать до 0,8-1 В или понижаться до 0,4 В и ниже. Если данные будут изменяться динамически, «лямбда», скорее всего, рабочая. Если колебаний нет или они несущественны, скорее всего, зонд неисправен и требует замены.

Как проверить кислородный датчик на бедную смесь?

Чтобы проверить богатая или бедная смесь, необходимо взять вакуумную трубку и сымитировать подсос воздуха. В случае исправности кислородного датчика, вольтметр покажет 0.2 Вт или ниже.

Для более точной проверки работоспособности и исправности кислородного датчика потребуется осциллограф.

Рекомендую посмотреть видео о том, как проверить лямбда зонд

vopros-avto.ru

Как проверить датчик кислорода (лямбда-зонд) мультиметром – шаг за шагом

Информация о том, как проверить кислородный датчик самостоятельно, поможет вам убедиться в его неисправности. Не спешите тратить время и деньги на замену элемента, так как проблема может быть вовсе не в этом датчике. Лямбда-зонд определяет количество кислорода в выхлопных газах и конвертирует эти данные в сигнал напряжения. Он необходим электронному блоку управления двигателем для формирования оптимальной смеси топлива и воздуха.

Если сигнал датчика выходит за нормальные рабочие параметры, автомобильный компьютер сохраняет в памяти код неисправности и на панели приборов загорается индикатор Check Engine, предупреждающий водителя о проблеме.

Если вы подозреваете, что датчик кислорода в вашем автомобиле неисправен или же диагностика показала проблемы с ним, не спешите менять лямбда-зонд. Компьютер просто сообщает о том, где была обнаружена проблема. А настоящим виновником может быть даже поврежденный вакуумный шланг. Из-за этой проблемы кислородный датчик «видит» слишком большое содержание кислорода в выхлопных газах. Ещё один вариант – повреждение электрического разъема лямбда-зонда, препятствующее его правильной работе. В обоих случаях блок управления сообщит о неисправности датчика.

Поэтому перед заменой лямбда-зонда обязательно следует проверить его на работоспособность. Сегодня вы узнаете, как проверить лямбда-зонд своими руками. Только после подтверждения диагноза можно отправляться на поиски новой детали.

Подключение мультиметра к датчику кислорода перед проверкой

Для выполнения диагностики датчика кислорода рекомендуется использовать профессиональный мультиметр (он позволяет получить максимально точные результаты), но подойдёт и обычный тестер.

Перед выполнением проверки лямбда-зонда необходимо сначала его найти. На многих старых автомобилях датчик устанавливался на выпускном коллекторе или возле него. На современных машинах зачастую используется два датчика – один установлен в районе выпускного коллектора, а второй – после катализатора. Убедитесь в том, какой именно  датчик надо проверять.

При наличии двух и более кислородных датчиков необходимо точно понимать, в каком из них возникла проблема. Обычно, если компьютер показывает неисправность датчика №1, речь идет о том, что установлен на впускном коллекторе. А устройство №2, как правило, установлено после каталитического нейтрализатора. В любом случае обратитесь к руководству по эксплуатации, чтобы избежать ошибки. В особенности уделите внимание этому вопросу, если на вашем автомобиле установлен V-образный двигатель. Очень часто в них применяется 4 лямбда-зонда, поэтому перепутать их очень легко.

Если к тестируемому датчику подключено два или больше проводов, необходимо определить, какой из них сигнальный. Это можно узнать только в инструкции по ремонту автомобиля или же на профильных форумах в Интернете.

  1. Прежде чем приступать к проверке кислородного датчика мультиметром, необходимо разогреть двигатель автомобиля до рабочей температуры. Для этого можно проводить работы после 20-минутной поездки или же подождать, пока двигатель нагреется на холостых оборотах.
  2. Заглушите двигатель и переключите мультиметр в режим постоянного тока (DCV) на отметку «20».
  3. Если вы проверяете датчик возле катализатора, поднимите автомобиль с помощью домкрата и надежно зафиксируйте его, заблокировав задние колеса.
  4. При подключении прибора будьте осторожны. Выпускной коллектор и трубы очень горячие. Постарайтесь не обжечься и держите щупы мультиметра подальше от горячих поверхностей.
  5. Подключите красный щуп тестера к сигнальному проводу датчика, а черный щуп – к заземлению на двигателе (в более современных лямбда-зондах используется минимум два провода). Если в вашем автомобиле используется подогрев кислородного датчика, убедитесь, что вы подключаетесь именно к сигнальному проводу (в разъеме может быть от двух до четырех проводов).

Для подключения щупа мультиметра к проводу, можете пробить его иголкой. Ещё один вариант – подключиться сзади разъема, воспользовавшись скрепкой. В некоторых случаях сложно подключиться к проводу через разъем. По сути, разъем нам не нужен, можно подключаться к самому лямбда-зонду.

Если вы пробивали провод иголкой, не забудьте после проведения измерений удалить её и заизолировать поврежденный участок с помощью изоленты. В противном случае в провод будет попадать влага и может развиваться коррозия.

Чтение сигналов датчика кислорода

Запустите двигатель и проверьте сигналы напряжения датчика тестером. В ходе проверки лямбда-зонда мультиметром напряжение на дисплее прибора должно постоянно меняться в пределах диапазона 0,10-0,90 Вольт. Это признак нормальной работы датчика.

Если вы видите на экране только сигнал низкого или высокого напряжения, проблема явно существует. Чтобы проверить правильность работы датчика, выполните два следующих теста.

Проверка реакции кислородного датчика на бедную топливную смесь

  1. Отсоедините шланг от клапана вентиляции картерных газов, который идет к впускному коллектору. В результате этого в двигатель будет поступать больше воздуха. Найти клапан можно с помощью руководства по эксплуатации автомобиля.
  2. Проверьте показания цифрового мультиметра. Такие действия должны привести к отображению сигнала около 0,20 В. Если реакция другая или же цифры на экране меняются только через некоторое время (не сразу), датчик работает некорректно.
  3. Подсоедините шланг к клапану вентиляции картерных газов.

Проверка реакции кислородного датчика на богатую топливную смесь

  1. Отсоедините патрубок, который соединяет дроссельный узел двигателя и корпус воздушного фильтра.
  2. Заблокируйте отверстие, ведущее к двигателю, чистой тряпкой. Это уменьшит количество воздуха, которое поступает в двигатель.
  3. Проверьте показания тестера. Датчик кислорода должен подавать сигнал около 0,80 В. Если лямбда-зонд реагирует иным образом или реагирует очень долго, он неисправен.
  4. Подсоедините воздуховод к корпусу воздушного фильтра и заглушите двигатель.

Если такая диагностика показала, что кислородный датчик функционирует должным образом, проблема может заключаться в других компонентах силового агрегата. В двигателе может быть утечка вакуума (подсос воздуха – https://avtopub.com/kak-najti-podsos-vozduxa-v-dvigatele-i-ustranit-ego/), проблемы в системе зажигания и т.п. Если лямбда-зонд не отреагировал на ваши действия или отреагировал слишком поздно либо неправильно, его придётся заменить.

Смотрите нашу статья о том, что будет, если отключить лямбда-зонд в автомобиле. Можно ли ездить без него? Читайте по ссылке – https://avtopub.com/chem-grozit-otklyuchenie-datchika-kisloroda-v-avtomobile/

Теперь вы точно определите, действительно ли датчик кислорода неисправен или же дело вовсе не в нём. Такая простая проверка поможет вам сэкономить деньги и время и быстрее вернуть свой автомобиль к жизни.

avtopub.com

Как проверить лямбда зонд самому

Лямбда-зонд (кислородный датчик) — это датчик кислорода, расположенный в выпускном коллекторе двигателя. Показания данного прибора дают возможность электронной системе управления регулировать правильное соотношение воздуха и бензина в камерах сгорания. В случае поступления бедной или наоборот, чрезмерно обогащенной топливной смеси, электронный блок исправляет ее структуру, учитывая показания датчика лямбда зонда. Для сгорания 1 кг топливной смеси требуется около 14.7 кг воздуха. Работа лямбда зонда в системе топливной подачи — очень важна, поэтому его работоспособность напрямую влияет на стабильную работу двигателя автомобиля. Поверка работоспособности устройства очень важна, но перед тем, как выполнить проверку лямбда зонда, необходимо изучить его устройство и принцип действия, так же как и перед тем, как проверить катушку зажигания.

Датчик концентрации кислорода, так еще называют лямбда зонд, состоит из следующих элементов:

  1. Металлический корпус с резьбой для крепления.
  2. Кольцо уплотняющее.
  3. Токосъемник электрического сигнала.
  4. Изолятор керамический.
  5. Проводка.
  6. Манжета для уплотнения проводов.
  7. Токопроводящий контакт цепи подогрева.
  8. Наружная защитная оболочка с отверстием для циркуляции воздуха.
  9. Резервуар со спиралью накаливания.
  10. Керамический наконечник.
  11. Защитный щиток с отверстием для выпуска отработавших газов.

Все детали лямбда зонда изготовлены из материалов, стойких к высоким температурам, так как рабочая температура датчика достаточно высока, и перегрев им не страшен, тогда, как перегрев двигателя последствия имеет часто плачевные.

Датчики лямбда зонда могут иметь от одного до четырех проводов, и название, соответственно, носят одно-, двух-, трех- и четырехпроводных датчиков.

К выходу из строя кислородного датчика могут привести нарушения в уходе за внутренними деталями автомобиля и другие факторы, например:

  • очистка корпуса средствами, не предназначенными для этого;
  • попадание на корпус охлаждающей, тормозной жидкости;
  • чрезмерное содержание в топливе свинца;
  • перегрев корпуса датчика, вызванный неочищенной топливной смесью. Попадание бензина с высокой концентрацией загрязнений может быть вызвано неисправностью регулятора давления топлива, температурного датчика охлаждающей жидкости или засоренного фильтра очистки топлива.

Неисправности лямбда зонда служат причиной следующих ощутимых проблем в поведении автомобиля:

  • увеличение потребности в топливе;
  • рывки автомобиля;
  • нестабильная работа двигателя;
  • нарушение работы катализатора;
  • нарушение норм токсичности.

Именно поэтому за работой датчика кислорода в выхлопных газах необходимо тщательно следить, проверять его состояние хотя бы через каждые 5000-10000 км., особенно перед процедурой контроля на токсичность выхлопов.

Лямбда зонд: проверка.

Чтобы проверить работоспособность кислородного датчика, вам потребуются: заводская инструкция, которая подскажет, где находится лямбда зонд, осциллограф и цифровой вольтметр. Это основные вспомогательные инструменты. Двигатель на время проверки прибора следует прогреть. Как проверить лямбда зонд самостоятельно? Это так же просто, как и промывка инжектора.

  1. Изучите инструкцию производителя на предмет основных параметров кислородного датчика. Проверьте показатели, на которые имеет влияние нестабильная работа лямбда зонда: напряжение бортовой сети, опережение зажигания, работа системы подачи топлива. Также обратите внимание на внешний вид механизмов, в частности на наличие или отсутствие механических повреждений корпуса и проводки.
  2. Загляните в моторный отсек, и найдите лямбда зонд. Осмотрите его на предмет внешних загрязнений. Если наконечник лямбда зонда укрыт слоем сажи, свинца или бело-серым налетом, то, скорее всего, его нужно будет заменить. Поражение прибора отложениями вызвано некачественным составом топлива. Если наконечник датчика чист, продолжайте проверку дальше.
  3. Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
  4. При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 Вт, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 Вт.
  5. Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 Вт и ниже.
  6. Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 Вт. Другое значение свидетельствует о выходе из строя лямбда зонда.

Правильный демонтаж и установка нового датчика лямбда зонда.

  1. Первым делом отсоедините провод датчика от электропроводки. Проводите процедуру при холодном двигателе и выключенном зажигании. Для замены старого прибора используйте датчик с той же маркировкой, что и предыдущий.
  2. С помощью подходящего ключа открутите старый датчик. Лучше всего снимать прибор с включенным зажиганием, и, соответственно, горячим датчиком и топливным трубопроводом, иначе есть риск сорвать резьбу, так как в холодном состоянии металл сжимается, и откручивать нужно с немалыми усилиями. Когда из отверстий покажется пар, можно глушить двигатель. Откручивать дальше будет легче.
  3. Закрутите новый лямбда зонд до упора, чтобы создать хорошую герметичность.
  4. Соедините электрическую проводку.
  5. Проверьте работоспособность нового кислородного датчика с помощью осциллографа, цифрового вольтметра, омметра при температуре двигателя от 350 С.

О том, как сделать ремонт выхлопной системы узнаете уже в другой нашей статье.

Проверка лямбда зонда: видео

autoremka.ru

Как проверить лямбда-зонд мультиметром

Временная потеря работоспособности отдельных узлов и деталей вынуждает некоторых автолюбителей в спешке проводить замену проблемных элементов. Однако, можно провести своевременную полноценную диагностику даже в гаражных условиях, чтобы обоснованно принимать решения о дальнейших шагах.

Нередко случаются проблемы с различными датчиками в современных автомобилях. Особенно часто водители интересуются, как проверить лямбда-зонд мультиметром, чтобы выявить его текущее состояние. В некоторых случаях грамотное тестирование позволяет не тратить средства на покупку новой детали, так как проблема оказывается в иной плоскости.

Чем является лямбда-зонд

Фактически данный прибор представляет собой кислородный датчик. Он монтируется производителем в области выпускного коллектора и помогает определить концентрацию оставшегося кислорода в выхлопных газах. За счет показаний данного прибора электронный блок управления современного транспортного средства имеет информацию, на основании которой готовится очередная порция топливовоздушной смеси.

Зонд высчитывает объемную долю кислорода в выхлопах и дает сигнал электронике, чтобы готовилась обогащенная либо обедненная смесь. Возможные неисправности с узлом способны приводить к разбалансировке работы топливной системы в целом.

Современный датчик изготовлен в виде небольшого устройства, включающего в состав определенные элементы:

  • Металлический корпус с нарезанной резьбой, которая способствует четкой фиксации прибора в отведенном для него месте.
  • Электроизолятор, выполненный из керамики.
  • Один или несколько проводников.
  • Уплотнительные колечки.
  • Защитная оболочка, в которой присутствуют вентиляционные отверстия.
  • Контакты.
  • Наконечник из керамики.
  • Электронагреватель.
  • Канал для выхода отработанных газов.
  • Оболочка из стали.

Технологически предусмотрено, что замеры проводятся при достижении разогрева рабочей зоны до 300–400С. В таком  температурном режиме формируется электропроводная способность у спецнаполнителя, располагающегося внутри. До тех пор, пока система не вышла в нужный температурный режим, электроника для своей работы снимает показания с других датчиков.

Популярные причины выхода из строя датчика

Прежде чем проверить датчик кислорода мультиметром, стоит разобраться с возможными вариантами, которые способны привести блок в неработоспособное состояние. Зачастую принято делить факторы на внешние и внутренние. К ним относятся:

  • использование для очистки датчика препаратов, не предназначенных для подобной операции;
  • проникновение в корпус зонда тормозной жидкости или состава из системы охлаждения;
  • использование низкокачественного бензина или дизтоплива с высоким содержанием свинцовых соединений;
  • существенный перегрев датчика, обычно связанный с эксплуатацией низкокачественного топлива;
  • инжекторные форсунки забиты и не позволяют обеспечивать подачу топлива в достаточном количестве;
  • присутствуют нарушения герметичности в цилиндрах двигателя.

В результате потребуется проверка работоспособности в следующих случаях, появляющихся при эксплуатации автомобиля:

  • избыточный топливный расход;
  • заметные рывки во время движения автомобиля;
  • некачественная работа катализатора;
  • обороты силовой установки «плавают» на ХХ и во время движения;
  • в отработанных выхлопах присутствует избыток токсичных веществ.

Регулярная проверка лямбда-зонда мультиметром своими руками должна осуществляться через каждые 10–12 тыс. км пробега. Это обеспечит предсказуемость функционирования всей топливной системы.

Важно знать, что рекомендуемый интервал замены кислородного датчика составляет около 40 тыс. км.

Проверка работоспособности подручными способами

Традиционно для мониторинга применяют один из подручных приборов:

  • вольтметр;
  • амперметр;
  • мультиметр.

Используя имеющийся тестер, какой-либо из перечисленных, проверяют накальную спиральную нить. Для этого откидывают от колодки 4-й и 3-й разъемы, которые, как правило, покрыты белой и коричневой изоляцией соответственно.

Подсоединяем освобожденные концы к клеммам мультиметра. Оптимальным считается значение сопротивления, не превышающее 5 Ом.

Тестирование с помощью мультиметров демонстрирует чувствительность наконечника кислородного датчика. Для контроля термоэлектрических параметров необходимо прогреть двигатель до рабочей температуры в 70–80С. Далее действуем по установленному пошаговому алгоритму:

  • Обороты двигателя необходимо довести до значения 3000 об/мин, согласно тахометру. Удерживаем этот интервал на протяжении 2,5–3 минут, что позволит поднять температурный режим до нужного уровня.
  • У мультиметра отводим минусовую клемму и соединяем ее с кузовом автомобиля, с областью, очищенной от краски или грунтовки. Положительный контакт тестера удерживаем на выходном контакте лямбда-зонда.
  • Контролируем показания на мониторе. Значение должно меняться в пределах 0,2–1,0 В. При этом смена осуществляется с частотой 10 раз в секунду.
  • Помощник должен сесть за руль и несколько раз резко жать педаль и резко отпускать. В подобной ситуации устройство демонстрирует значение до 1 В, а потом показатель падает практически до 0 В. Данный тип работы является оптимальным, а если после манипуляций с педалью акселератора показания остаются стабильными на уровне полувольта, то водителю следует задуматься о замене детали.

Также бывает случай, когда отсутствует напряжение в полной мере. Это свидетельство неисправностей в проводке. Следует прозвонить имеющуюся цепь тестером в районе от реле к проводам включения зажигания.

Автомобилисты должны знать, что параметры чувствительности кислородного датчика проверяются с максимальной точностью при помощи профессионального осциллографа, который стоит достаточно дорого и его можно обнаружить на СТО.

Автомобильная самодиагностика лямбда-зонда

Продвинутые современные автомобили нередко оснащены прогрессивными бортовыми системами. В подобной технике присутствует возможность после получения сигнала Check Engine расшифровать код ошибки. Следует обратить внимание на такие кодировки:

  • 0130 – сигнал о том, что лямбда-зонд посылает неправильные сигналы;
  • 0131 – от датчика идет импульс малой мощности;
  • 0133 – прибор, анализирующий объемную долю кислорода, медленно реагирует на отклик;
  • 0134 – от датчика полностью отсутствует какой-либо сигнал;
  • 0135 – у электрического датчика, скорее всего, присутствуют проблемы с нагревателем;
  • 0136 – присутствует высокая доля вероятности замыкания заземления второго датчика;
  • 0137 – от второго датчика на ЭБУ отправляется слишком низкий сигнал;
  • 0138 – чрезвычайно высокий сигнал от второго лямбда-зонда;
  • 0140 – обрыв контактов от аналогитора;
  • 1102 – показания от прибора не удается считывать из-за низкого сопротивления либо оно вовсе отсутствует.

Стоит учесть, что все замеры необходимо проводить после полной очистки прибора от нагара и иных загрязнений. Это позволит получить максимально точный результат, снизив уровень погрешности.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

ktonaavto.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
