Как проверить ДАД

В этой статье речь пойдёт о том, как проверить ДАД (датчик абсолютного давления) и исправность его цепей. А также в конце статьи выложу видео проверки.

Датчик абсолютного давления является основным датчиком в системе управления двигателем.

Все процессы в двигателе зависят от массы воздуха, попавшей в камеры сгорания. Именно поэтому единственным рычагом управления двигателем в руках (вернее ногах ) водителя является педаль акселератора.

А на что влияет правая нога водителя? Правильно! На подачу воздуха в двигатель. То есть, педалью «газа» мы просто регулируем подачу воздуха. И всё.

На этом этапе влияние человека на работу двигателя заканчивается и всё переходит в «руки» системы управления двигателем. И первоочередным заданием этой системы является подсчёт массы воздуха, который мы запустили во впускной коллектор. От этого расчёта зависят все последующие действия ЭБУ, предпринимаемые для управления двигателем.

Вот для этих целей и применяется датчик абсолютного давления во впускном коллекторе. Он измеряет давление в коллекторе и «мозги» по этим данным вычисляют массу воздуха, проходящую через впускной коллектор в двигатель.

Но так как важна именно масса воздуха, а не объём, то в паре с ДАД обязательно устанавливается датчик температуры воздуха, поступающего в цилиндры. Это необходимо, потому что теплый и холодный воздух имеют разную плотность, а от плотности, как известно, зависит масса тела или газа.

Но датчик температуры воздуха мы рассматривали в другой статье, а в этой остановимся исключительно на датчике абсолютного давления.

Так это всё описывается в литературе и мануалах. Но моё мнение выглядит несколько иначе. Он предназначен не для расчёта массы воздуха (это рассчитывается программно), а для определения нагрузки на двигатель. Ниже я об этом напишу.

Из всего вышесказанного можно сделать вывод, что ДАД является мега важным датчиком в системе управления двигателем и иногда требует диагностики, как и все остальные датчики.

Как проверить ДАД самостоятельно

Если быть до конца честным, то стоит отметить, что датчик имеет мега надёжную конструкцию и очень редко выходит из строя. Но, к сожалению, таких лестных слов я не могу сказать о его проводке. По крайней мере на Шевроле Лачетти.

Я не знаю через какое место и у кого вылезла идея сделать таким образом проводку такого важного датчика. Дело в том, что два из двух проводов питания датчика имеют на своём пути сщалки, что со временем может попить не мало крови у бедного владельца автомобиля.

Поэтому при проверке ДАД необходимо уделить большее внимание именно проводке, а не самому датчику.

Чем можно проверить ДАД?

Способов проверки много, но нам нужны только простейшие и без специального оборудования. Правильно? Я думаю — да!

Поэтому остаётся только два варианта:

  • при помощи компьютерной диагностики
  • при помощи мультиметра

Как проверить ДАД компьютерной диагностикой

Всё, что нужно для самостоятельной компьютерной диагностики, на простом языке изложено в рубрике Диагностика Шевроле

Данным способом можно довольно таки просто оценить состояние датчика.

Тут нужно обратить внимание на два параметра — барометрическое давление и абсолютное давление в коллекторе. Почему два?

Потому что ДАД не совсем ДАД

Он измеряет не только абсолютное давление в коллекторе, но и давление в окружающей среде. Это необходимо для того, чтобы двигатель адекватно работал не только в обычной местности, но и, допустим, в горной, где атмосферное давление уменьшается по мере увеличения высоты. А разное атмосферное давление оказывает разное влияние на процессы в двигателе, поэтому ЭБУ должен знать это самое давление, чтобы применять те или иные коррекции в управлении двигателем. Более подробно про работу ДАД и какие процессы влияют на его показания можно посмотреть тут

Этот параметр мы чуть ниже затронем. А сейчас начнём проверку ДАД по графикам диагностики.

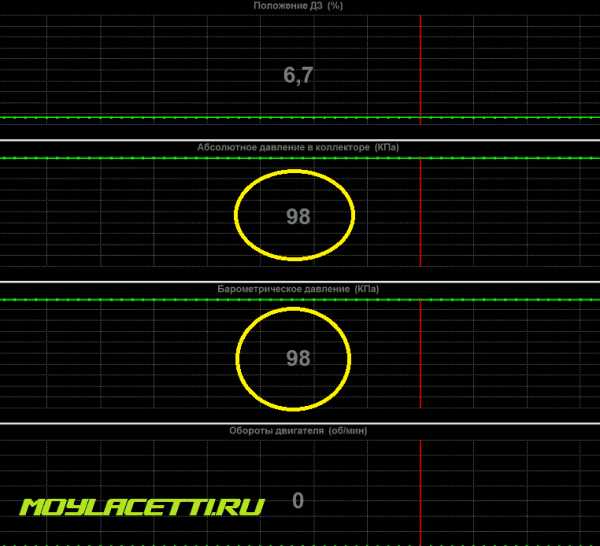

Когда двигатель не запущен, тогда давление в коллекторе равняется атмосферному, что можно увидеть на графиках

Как видим, так оно и есть. Значит на этом этапе всё в порядке.

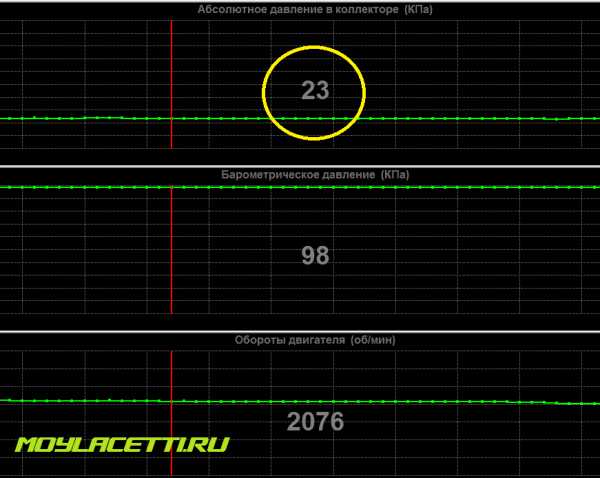

На запущенном двигателе в режиме холостого хода во впускном коллекторе давление падает практически на 70% и должно составлять 30-35 кПа

При нажатии педали акселератора давление в коллекторе неизбежно возрастает. Поэтому ДАД должен об этом сигнализировать. Если заслонка открыта на большой угол при действующей нагрузке на двигатель (разгон, движение в гору и т.п.), то давление в коллекторе возрастёт до атмосферного

Если ДАД при нажатии на педаль акселератора под нагрузкой практически не изменяет своих показаний или делает это с большим запаздыванием, то следует обязательно разобраться в причине такого поведения, так как это является неисправностью. Например, обороты двигателя при интенсивной нагрузке поднялись уже больше 2000 об/м, а ДАД на это не реагирует, показывая заниженное давление в коллекторе, то это не нормально.

Примечание: При нажатии педали газа на холостом ходу и при отсутствии нагрузки на двигатель (кондиционер, обогрев заднего стекла и т.п.) заниженные показания (22-25 кПа) являются адекватными. Так и должно быть! Попробую на простом языке объяснить. При нажатии педали газа происходит резкий всплеск показаний – это отработал ДАД на изменение условий в коллекторе и двигатель ещё не успел раскрутится и “забрать” в себя воздух, вошедший через приоткрытую заслонку.

Затем двигатель набрал обороты и ему легко вращаться и развивать обороты дальше, так как ему ничего не мешает (нет нагрузки). Чем больше у него обороты, тем больше он засасывает в себя воздух, создавая ещё большее разрежение в коллекторе, так как мы заслонку открываем не полностью, а лишь для поддержания оборотов, каких хотим.

При нагрузке (трогаемся, разгоняемся, вкл. кондиционер) условия работы меняются. Двигателю уже не так легко развивать обороты и он это делает медленнее и не успевает всосать в себя вошедший воздух. Из-за этого повышается давление в коллекторе. Мы жмем педаль ещё сильнее, требуя от двигателя оборотов, он тужится и развивает обороты медленно. В итоге мы открываем заслонку полностью и в коллекторе становится почти атмосферное давление. То есть, чем выше давление в коллекторе, тем двигателю тяжелее. Это и есть ничто иное, как «датчик нагрузки на двигатель», а не «датчик для расчёта массы воздуха», о чём я писал выше.

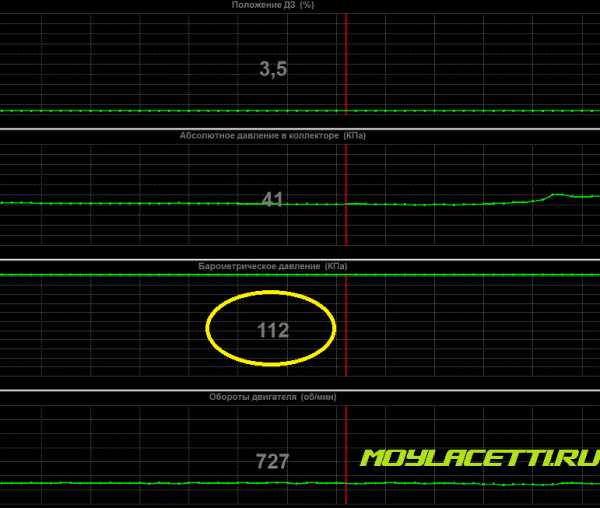

Вот ещё интересный момент. Только здесь ДАД показывает очень завышенное барометрическое давление, которое по его мнению составляет аж 112 кПа. Хотя на нашей планете было зафиксировано максимальное давление 108 кПа!

Ясно, что датчик показывает не правдивые показания и это нужно устранять. Первым делом при таких симптомах необходимо проверить и зачистить массу от ЭБУ к двигателю. У Шевроле Лачетти она находится под стартером. Вот тут написано про массы Лачетти.

Как проверить датчик абсолютного давления мультиметром

Проверка ДАД мультиметром состоит из нескольких частей:

  • проверка сопротивления проводов от блока управления до датчика
  • проверка напряжений на датчике
  • проверка напряжения на датчике в режиме холостого хода

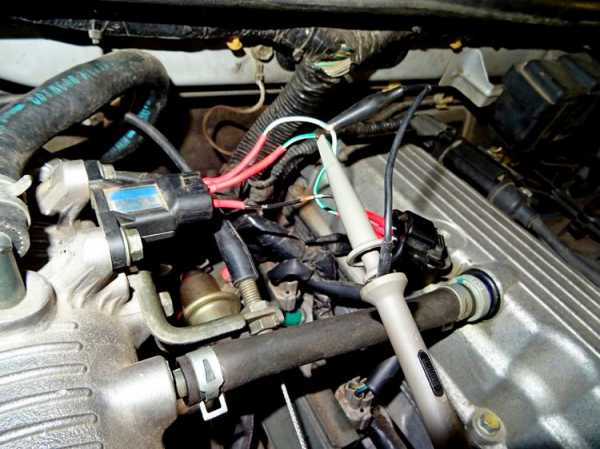

В первую очередь необходимо прозвонить три провода от ДАД к ЭБУ. В 80% случаев именно на этом этапе обнаруживается проблема.

Фото  процесса я не делал, так как всё снял на видео, в котором можно это всё посмотреть.

Опишу просто суть проверки.

Отключаем отрицательный вывод аккумуляторной батареи.

Далее необходимо снять колодку с ДАД и с ЭБУ. Как это сделать, можно посмотреть в видео, либо в статье проблема трёх масс Лачетти

От колодки ЭБУ к колодке ДАД идут три провода, которые нам необходимо проверить:

  • 1 — масса (А)
  • 2 — сигнальный (В)
  • 3 — питание +5 В (С)

Для проверки проводки ДАД необходимо выставить омметр в режим измерения сопротивления до 200 Ом и подключить щупы в таком порядке:

  • к 1-му контакту колодки ДАД и к 13-му контакту колодки ЭБУ
  • ко 2-му контакту колодки ДАД и к 75-му контакту колодки ЭБУ
  • к 3-му контакту ДАД и к 50-му контакту колодки ЭБУ

Во всех этих случаях сопротивление должно быть минимальным, а при дёргании жгута проводки руками — сопротивление не должно изменяться. Если значения показаний изменяются, то это значит, что в проводке присутствует не надёжный контакт и необходимо разделать жгут проводов и найти проблемное место.

Если на этом этапе проблема не обнаружена, тогда необходимо замерить напряжения на датчике.

Для этого подключаем обратно колодку ЭБУ, колодку ДАД и вывод АКБ.

Включаем зажигание, но двигатель не запускаем.

Переводим мультиметр в режим измерения постоянного напряжения до 20 В.

Подключаем «минусовой» щуп мультиметра к первому контакту датчика абсолютного давления, а «плюсовой» щуп к третьему контакту. Если щупы не влазят в разъём, то можно воспользоваться обычными канцелярскими скрепками, вставив их в разъём, а к ним подключить наши щупы.

Вольтметр должен показывать напряжение примерно 4,9 В. Это значит, что питание на датчик приходит.

Затем подключаем «плюсовой» щуп ко второму контакту, а второй щуп оставляем в первом.

Напряжение должно составлять примерно 3.5 — 4 В, если Вы находитесь не в горах

Запускаем двигатель. На прогретом двигателе в режиме холостого хода и с выключенными потребителями (кондиционер, подогрев заднего стекла, фары и т.п.) напряжение должно быть примерно около 1 В. При открытии дроссельной заслонки, напряжение должно повышаться, а затем понижаться.

Также необходимо проверить трубку от датчика к впускному коллектору на забитость и наличие конденсата. А сам штуцер на коллекторе проверить на забитость маслом из системы вентиляции картера

Если трубка продувается, проводка целая, питание приходит, а ДАД работает не корректно, либо, вообще, не работает, то скорее всего ему пора на свалку.

Реакцию датчика можно проверить ещё одним способом. Для этого включаем зажигание, подключаем вольтметр к первому и второму контакту ДАД, отключаем трубку датчика от коллектора и подключаем к ней медицинский шприц. При движении поршня шприца, датчик должен на это реагировать, что можно увидеть по изменяющемуся напряжению на мультиметре.

Вот это и все простые манипуляции, которые помогут проверить ДАД и выявить проблемы в его проводке.

Вот видео, как проверить ДАД

Предыдущий параметр диагностики автомобиля — Положение дроссельной заслонки

Вернуться на главную рубрики Диагностика автомобиля

Всем Мира и ровных дорог!

По теме:

Мне нравится 19+

Участники, которые лайкнули этот пост:

moylacetti.ru

Датчик абсолютного давления: проверка, признаки неисправности

Все современные автомобили оснащены электронной системой управления двигателем, которая регулирует работу силового агрегата при помощи информации, снимаемой со специальных датчиков. Одним их таких устройств выступает датчик давления воздуха или МАР-сенсор, установленный во впускном коллекторе. Он реагирует на все изменения давления во впускном такте, а ЭБУ двигателя, в зависимости от показаний прибора, обеспечивает приготовление оптимальной горючей смеси.

Назначение и принцип работы датчика абсолютного давления

Датчик давления предназначен для измерения абсолютного давления, то есть давления воздуха относительно вакуума. Полученные данные используются системой управления двигателем для вычисления плотности воздуха и его расхода при оптимизации приготовления воздушно-топливной смеси. Прибор выступает альтернативой расходомера воздуха, а в некоторых моделях авто работает совместно с расходомером.

В современных датчиках применяют две технологии измерения: микромеханическую и тонкопленочную. Первая – более прогрессивная, так как производит более точные измерения, и большинство датчиков изготовлены именно по ней. При наличии в двигателе турбонаддува, между компрессором и коллектором ставят дополнительный датчик, регулирующий давление наддува в зависимости от потребности двигателя, который конструктивно идентичен ДАД.

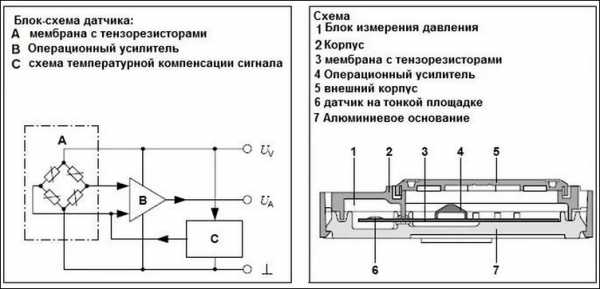

В конструкции датчика давления воздуха присутствует 2 камеры – атмосферная, связанная со впускным коллектором, и вакуумная. Там же расположены 4 тензорезистора, прикрепленных к диафрагме, и электронный чип. Давление воздуха действует на диафрагму, и она перемещает тензорезисторы, которые в зависимости от положения меняют сопротивление, что в итоге влияет на величину импульса от чипа к блоку управления.

Чувствительные полупроводники для повышения импульса соединены по схеме моста, а исходящее напряжение изменяется от 1 до 5 В. Полученное напряжение позволяет ЭБУ определить давление во впускном коллекторе – чем оно больше, тем показатель считается выше. Исходя из типа датчика, он выдает различный тип сигнала – цифровой или аналоговый. В аналоговом приборе дополнительно устанавливают аналогово-цифровой преобразователь.

Датчик получает результаты о давлении воздуха следующим образом:

  1. Воздушный поток в коллекторе давит на диафрагму прибора, и она изгибается.
  2. При механическом растяжении диафрагмы на тензорезисторах меняется сопротивление, то есть наблюдается пьезорезистивный эффект.
  3. Пропорционально сопротивлению тензорезисторов, меняется напряжение.
  4. Полупроводники в датчике соединены по мостовой схеме и очень чувствительны. Электрическая схема, расположенная в приборе, мостовое напряжение усиливает, в итоге на выходе оно изменяется в пределах 1-5 В.
  5. Исходя из того, какое выходное напряжение поступает в блок управления, рассчитывается уровень давления на впускном клапане. Более высокое напряжение соответствует более высокому давлению.

Признаки неисправности датчика абсолютного давления

О возникшей неисправности ДАД свидетельствуют следующие признаки:

  1. Увеличение расхода топлива. Прибор подает в блок управления данные о высоком давлении воздуха, которое фактически гораздо ниже. По этой причине БУ подает в цилиндры богатую смесь.
  2. Падает динамика двигателя, не улучшающаяся при прогреве.
  3. При работе мотора из выхлопной трубы ощущается запах топлива.
  4. Работающий двигатель даже в теплое время года выдает белый выхлоп.
  5. Двигатель в холостом режиме работы долго не сбрасывает обороты.
  6. При переключении передач заметны рывки машины.
  7. Нестабильная работа двигателя во всех режимах работы, наличие посторонних шумов, зачастую переходящих в гул.

Возможные причины неисправности

Датчик абсолютного давления – достаточно надежное устройство, но иногда он выходит из строя, вызывая переключение работы двигателя в аварийный режим, и даже препятствуя запуску мотора. Причин неполадок в работе ДАД существует несколько:

  1. Плохое соединение датчика и входного штуцера.
  2. Закоксованный трубопровод, который имеет достаточно гибкую конструкцию.
  3. Поломка датчика температуры воздуха, который связан с ДАД, а иногда объединен с ним в одном корпусе.
  4. Разгерметизация вакуумного шланга по причине повреждения или отключения от датчика.
  5. Обрыв контакта «масса».
  6. Неисправность внутри датчика.

Проверка датчика абсолютного давления

В различных моделях авто конструкция датчика может отличаться, и, следовательно, алгоритм проверки тоже. Следующая обобщенная инструкция позволит исследовать большинство типов приборов. Для этого понадобятся:

  1. Простой вакуумный манометр.
  2. Тестер или вольтметр.
  3. Вакуумный насос.
  4. Тахометр.

Проверка датчика давления воздуха состоит из следующих этапов:

  1. Для проверки аналогового датчика, его переходник подключается к вакуумному шлангу между датчиком давления и впускным коллектором. К переходнику также подсоединяют манометр.
  2. Двигатель запускают и дают ему некоторое время поработать на холостых оборотах. При показателе разрежения в коллекторе менее 529 мм рт. ст., проверяют целостность вакуумного шланга, так как через повреждения на нем утрачивается часть воздуха. Также следует обратить внимание на состояние диафрагмы датчика, на которой могут присутствовать как заводские, так и приобретенные при эксплуатации дефекты.
  3. После снятия показаний манометра, его заменяют на вакуумный насос, после чего создают разрежение 55-56 мм рт. ст. и прекращают откачку. При исправном датчике разрежение будет сохраняться 25-30 сек. Если требование не выполняется – датчик подлежит замене.
  4. При проверке цифрового датчика пользуются тестером в режиме вольтметра.
  5. Включают зажигание, находят контакты заземления и питания. К вольтметру подключают провод, соединенный с сигнальным контактом тестируемого датчика. При его нормальной работе напряжение будет составлять около 2,5 В. При наличии неисправностей – отличаться в большую или меньшую сторону.
  6. Тестер переключают в режим работы тахометра и отсоединяют от ДАД вакуумный шланг. Положительный ввод подключают к сигнальному проводу, а минус – к заземлению. При исправном датчике тахометр выдаст результат – 4400-4850 об/мин.
  7. Снова используется вакуумный насос, который подключается к датчику давления. Насосом постоянно меняют разрежение в приборе и следят за показаниями тахометра. При исправном датчике разрежение и показатели тахометра будут стабильными.
  8. При отключении вакуумного насоса, тахометр останавливается на показателе 4400-4900 об/мин. Если показания отличаются от указанных в ту или иную сторону – датчик неисправен.

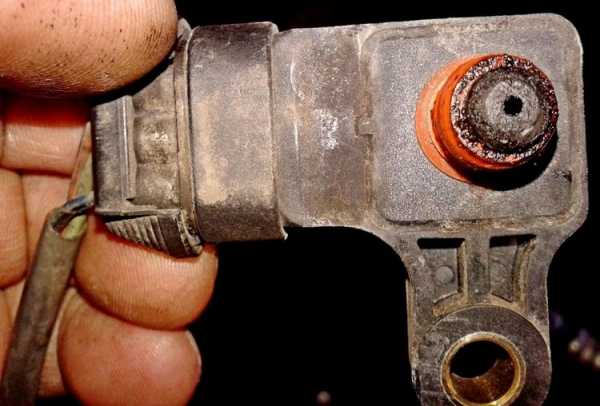

Ремонт

После диагностики неисправности ДАД, приступают к ее устранению. При мелкой поломке, поддающейся ремонту, прибор оставляют. Если прибор выдает неправильные показания – необходима его полная замена. Конструкция датчика на проведение ремонта не рассчитана, и все действия, направленные мастером на устранение неисправностей, проводятся на его страх и риск. Но стоимость нового прибора достаточно высока, и все манипуляции в случае успеха становятся оправданными.

Ремонт датчика осуществляют в определенной последовательности:

  1. Ножом или другим острым инструментом снимают крышку прибора, после чего выявляют местонахождение неисправности.
  2. Контакты чистят от загрязнений и ржавчины, проверяют надежность их соединения, а после чистки просушивают, заливают силиконовым герметиком, и снова сушат. На собранном приборе герметиком заделывают все стыки.
  3. Прибор устанавливают на автомобиль и проверяют его исправность. Быстрый запуск двигателя и его ровная работа означают исправность прибора. Если ремонт не принес ожидаемых результатов – датчик меняют на новый.

voditelauto.ru

Как Проверить ДАД Лачетти простым мультиметром тестером

. . Смотрю, что многие посетители попадают на блог из поисковиков по запросу «Как проверить ДАД». А у меня нет ни статьи ни видео. Вот и решил исправить этот косяк. ДАД — Датчик Абсолютного Давления — является одним из основных датчиков, который в зависимости от атмосферного давления и нагрузки на двигатель, регулирует состав топливо-воздушной смеси. По его показаниям ЭБУ подаёт напряжение на форсунки с большей или меньшей продолжительностью впрыска. Более подробно о работе ДАД можно почитать на странице : Как доработать ДАД.

. . Ну а мы пойдём дальше и вернёмся к теме : «Как проверить ДАД». Нам понадобится прибор для измерения напряжения. Двумя канцелярскими иголками с ушками прокалываем провода, чтобы добраться до самой медной жилы. Одной иголкой прокалываем средний провод и подсоединяем к ней плюсовой щуп прибора — это сигнальный провод. Другую втыкаем в коричневый провод (масса). Он находится справа, если смотреть со стороны проводов на датчик. К ней подсоединяем минусовой щуп прибора. Далее идём и включаем зажигание. Смотрим на показание прибора. Они должны быть почти 4 вольта. Могут быть чуть-чуть выше при большом атмосферном давлении. Но вряд ли выйдут за 4,1 вольта. Потом запускаем двигатель и опять смотрим на показания прибора. На прогретом двигателе на холостом ходу показания должны равняться 1 вольту. Если всё так — значит ДАД работает исправно. Если — нет, то сначала проверяем надёжность соединения массы от ЭБУ в пучке проводов, смотрим видео на странице: Массы Лачетти. Можно во время измерения на не заведённой машине пошевелить этот жгут проводов. Если показания заскачут — то к гадалке не ходи — это она. Если всё исправно — вот тогда можно и задуматься о покупке нового датчика ДАД.

А тут на днях подумал, а может не стоит сразу залазить так глубоко для определения неисправности ДАД? Может на самом деле всё проще? Возможно проблема в самой соединительной трубке с резиновыми наконечниками… Но про это читайте на следующей странице Неисправности ДАД
А сейчас давайте смотреть видео — как проверить ДАД :

Вернуться на главную

gra911.ru

для чего нужен, как работает, признаки неисправности и проверка

Электронный блок управления стал неотъемлемой частью современного двигателя и без его помощи обеспечить нормальную работу всех систем и уследить за их исправностью невозможно. Датчик абсолютного давления, также известный как ДАД, лишь одно из многих регулирующих устройств, влияющих на стабильность работы двигателя и передающее информацию на ЭБУ.

Во многих автомобилях он расположен на впускном коллекторе двигателя и регистрирует колебания уровня давления в тракте впуска. В дальнейшем на основании данных ДАД электронный блок оптимизирует состав горючей смеси, поступающей в камеру сгорания.

Теперь рассмотрим детальнее, что такое датчик абсолютного давления, как он работает и почему без него не обойтись?

Для чего нужен датчик абсолютного давления

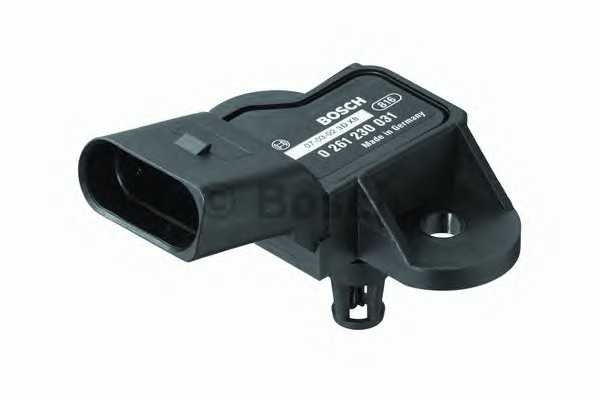

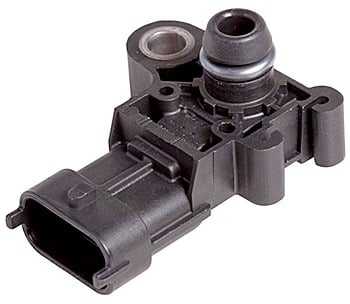

Как может выглядеть датчик абсолютного давления.

Это небольшое устройство отвечает за замеры абсолютного давления. Понятие «абсолютное давление» используется не случайно, ведь исходным ориентиром для проведения измерений является состояние вакуума, который принимается за абсолют.

После поступления данных в ЭБУ электроника, учитывая давление и температуру во впускном коллекторе, определяет наиболее подходящую плотность воздуха и предполагаемый его расход, что необходимо для подготовки топливно-воздушной смеси соответствующего качества. Блок управления согласно рассчитанной массе потребляемого воздуха отдает управляющие команды необходимой продолжительности, благодаря чему и выполняется регулировка форсунок впрыска. Хотя датчик давления – очень достойная замена расходомеру, иногда они устанавливаются на агрегат совместно.

Как работает датчик абсолютного давления

Благодаря ДАД удается проконтролировать, какой объем воздуха поступает сквозь дроссельную заслонку. Опираясь на этот показатель, формируется команда-импульс, определяющая количество топлива, необходимого для образования сбалансированной по составу топливо-воздушной смеси. Внутри датчика есть вакуумная камера, воздух из которой удален изначально. Она соотносит показатель давления во входном штуцере с давлением в вакуумной камере и согласно полученной разнице создает исходящий сигнал. Чтобы датчик определил давление, необходима целая цепочка действий:

  • Высокочувствительная диафрагма ДАД деформируется под воздействием давления во впускном коллекторе.
  • Растяжение диафрагмы обуславливает изменение сопротивления на тензорезисторах поверхностного положения, другими словами имеет место так называемый пьезорезисторный эффект.
  • Пропорционально динамике сопротивления тензорезисторов наблюдаются колебания напряжения.
  • Способ соединения тензорезисторов обеспечивает высокую чувствительность, которая благодаря чипу ДАД повышается еще больше, в итоге чего выходное напряжение варьируется в интервале 1-5 В.
  • Согласно поступающему на вход ЭБУ напряжению формируется импульс, уходящий на форсунки. Он и определяет давление на впускном клапане. При этом напряжение и давление связаны между собой прямо пропорциональной зависимостью.

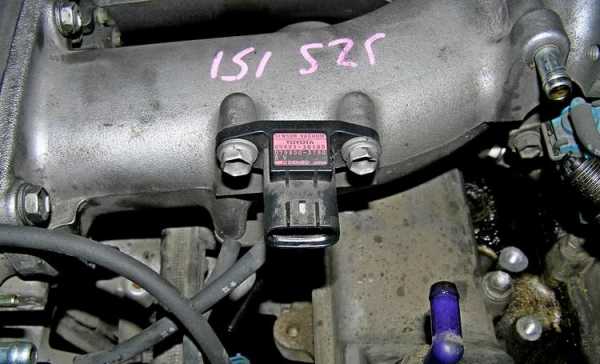

Где находится ДАД

Крепление ДАД на кузове.

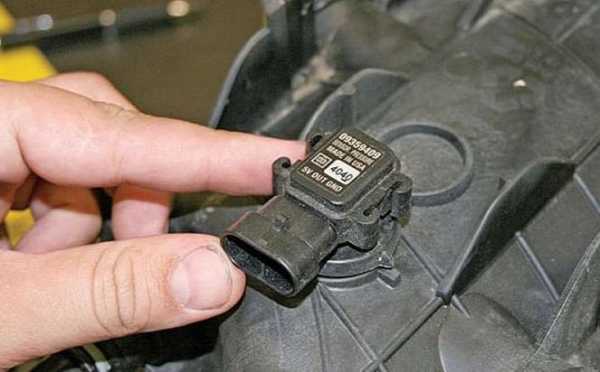

Уже упоминалось, что датчик нужно искать на коллекторе. Подчеркнем только то, что применяется он только на инжекторных двигателях. В особенности это верно, когда автомобиль оснащен силовым агрегатом с турбонаддувом и компрессором.

Однако во многих моделях место его расположения несколько иное – в кузовной части моторного отсека и крепится он прямо к кузову. В этом случае входной штуцер и входной коллектор соединяются посредством гибкого шланга. Следует учесть, что ДАД устанавливается и тогда, когда на автомобиле отсутствует датчик массового расхода воздуха (ДМРВ).

Признаки неисправности датчика абсолютного давления воздуха

О поломке ДАД может говорить целая группа «симптомов»:

  • Заметно повышается потребление топлива, что происходит по причине поступления сигнала от датчика в ЭБУ о высоком давлении, уровень которого в действительности ниже. При этом электронный блок отдает команду о подаче смеси обогащенной больше необходимого.
  • Ухудшается динамика двигателя, которая и после прогрева не приходит в норму.
  • Даже в летний сезон появляются белоцветные выхлопы.
  • Из выхлопной возможно появление запаха бензина.
  • Продолжительное время не снижаются обороты на холостом ходу.
  • Переключение сопровождается резкими рывками или провалами.
  • Непонятного рода шумы, нередко перерастающие в гул.

Как проверить датчик абсолютного давления

Методика диагностики ДАД зависит от спецификации сенсорного устройства, которое бывает аналоговым либо цифровым. Для подтверждения работоспособности аналогового датчика абсолютного давления необходим следующий алгоритм действий:

  • К вакуумному шлангу, соединяющему ДАД и входной коллектор, присоединяется переходник датчика, а к нему подключается манометр.
  • Запускается мотор и несколько минут работает на холостых. В случае разрежения в коллекторе ниже 529 мм, стоит посмотреть, не пропускает ли воздух сам шланг. Не лишним будет взглянуть на диафрагму датчика и убедиться, что на ней нет изъянов.
  • Сняв показания манометра, необходимо его отсоединить и поставить вместо него вакуумный насос. Далее следует создать разрежение 55-56 мм рт.ст. и остановить откачивание. Можно считать, что ДАД не поврежден, когда разрежение останется неизменным в течение около 30 сек, в ином случае устройству потребуется замена.

Когда имеем дело с цифровым датчиком, можно поступать так:

  • Переводим тестер в режим вольтметра.
  • Заводим двигатель и определяем положение контактов питания и заземления. К тестеру подсоединяем провод, подключенный к выходному контакту датчика. О его исправности говорит напряжение 2,5 В или около того. Если разница с указанным напряжением в сторону повышения или понижения существенная – устройство вышло из строя.
  • Тестер переключается в режим тахометра и отсоединяется вакуумный шланг.
  • Щуп «+» нужно подключить к сигнальному выводу, а «-» – к заземлению. В норме прибор должен показывать 4400-4900 об/мин.
  • Теперь требуется подсоединить вакуумный насос т к датчику абсолютного давления. По результатам многократных изменений разрежения скачков в показаниях тахометра и давления быть не должно.
  • Когда вакуумный насос будет отключен, тахометр должен показывать 4400-4900 об./мин, что говорит об исправности ДАД. В ином случае устройство неисправно.

Видео на тему

Похожие статьи

avtonov.com

Датчик абсолютного давления (ДАД) во впускном коллекторе

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.
Обращаться на почту [email protected]

Современные авто оснащаются разнообразной электроникой для управления работой двигателя. Они оснащены разными датчиками. Одним из них является так называемый ДАД — датчик абсолютного давления воздуха во впускном коллекторе. По названию видно, что датчик измеряет разницу давления воздуха между вакуумом и воздухонаполненной средой. Для этой цели датчик давления содержит вакуумную камеру и сенсор.

Показания датчика абсолютного давления на впускном коллекторе используется для оптимизации воздушно-топливной смеси попадающей в камеру сгорания двигателя. Как это происходит? Данные датчика давления во впускном коллекторе помогают вычислить объем входящего воздуха для горючей смеси, и на основании этих данных происходит управление форсунками впрыска.

Неисправности ДАД

Признаки неисправности датчика, в первую очередь выявляются в переходе электронного блока управления авто в экстренный режим работы. На что это влияет? Во-первых, мотор будет работать не экономно, выявится перерасход бензина. Появляется небольшая детонация, ухудшается разгон автомобиля, появляется запах горючего из выхлопной системы. Далее, двигатель не сбавляет обороты несмотря на долгое прогревание и достижения рабочей температуры, рывки при переключения передач.

Что следует предпринять автомобилисту неопытному в таких делах? Следует знать, что ДАД во впускном коллекторе — достаточно надежный элемент, редко имеющий какую-либо неисправность. Поломки следует искать прежде всего в контактах и гибких шлангах, соединяющих штуцер и впускной коллектор. Нужно прежде всего рассмотреть разрыв гибких трубок или их загрязнение. Конечно же, при нарушений целостности трубок, их следует просто заменить а загрязнение почистить. Это все касается внешних неисправностей. Если все-таки что то не так с самим датчиком, даже не пытайтесь что либо предпринять самостоятельно! ДАД настолько сложное устройство, что безграмотное вскрытие просто разрушит его. Здесь выходом может быть полная замена прибора.

Диагностика

Как проверить датчик? Возможно ли самому найти ошибку? Ответ — такая возможность есть, для этого понадобится несколько вещей:

  • Вакуумный манометр;
  • Универсальный тестер;
  • Вакуумный насос;
  • Тахеометр.

При наличии вышеприведенных инструментов и устройств, можно приступить к диагностическим мероприятиям, они нижеследующие:

  1. Допустим у вас стоит аналоговый датчик. В первую очередь следует присоединить переходник к вакуумному шлангу между ДАД и впускным коллектором, манометр крепится напрямую к переходнику.
  2. Стартуем двигатель, он некоторое время работает вхолостую. Дальше нужно наблюдать давление впускного коллектора. Если он не превосходит значение в 529 мм ртутного столба, необходимо проверить целостность вакуумного шланга, нет ли в нем разрывов или зажимов/перегибов которые мешают свободному движению воздуха? Далее следует проверить ремень распредвала. Дополнительными причиной может послужить заводская поломка диафрагмы самого датчика.
  3. После эксплуатации манометра, можно заменить его на вакуумный насос. Попробуйте с помощью насоса создать в коллекторе давление до 55-560 мм ртутного столба и сразу прекратить откачку. В случае исправного состояния датчика, уровень разряжения может продержаться вплоть до 30 секунд. это симптомы нормальной работы прибора, в противном случае возможно придется заменить датчик целиком.
  4. Если у вас цифровой датчик, вам понадобится тестер, находящийся в режиме измерения напряжения.
  5. Включаем зажигание автомобиля, находим в датчике контакты питания. К тестеру подводим провод от сигнального контакта датчика абсолютного давления. При нормальной работе, напряжение будет около 2,5 В. Значение выше или ниже этой нормы является показателем неисправностей с датчиком.
  6. Далее нужно изменить режим тестера на тахеометр. Отсоединяем вакуумный шланг, плюс тахеометра соединяем к сигнальному проводу, отрицательные контакты к заземлению. Если значение тахеометра приближается к 4400-4850 оборотов в минуту, то это показатель нормальной работы датчика.
  7. Следующий шаг потребует использование вакуумного насоса. Соединяем его к шлангу датчика. Необходимо наблюдать какое значение дает тахеометр при изменения уровня разрежения в датчике. Если датчик исправен, то показания обоих приборов будет демонстрировать норму.
  8. Далее, отключите вакуумный насос, если тахеометр остановится на значениях 4400 и 4900 оборотов в минуту — это показатель нормальной работы датчика. В случае отклонения тахеометра от этих значении, это можно считать сигналом неисправности датчика.

Ремонт

Что следует предпринять в случае мелких неисправностей датчика абсолютного давления? Следует сказать, что мелкие ремонтные работы вполне по силам рядовому автовладельцу. Если датчик имеет серьезные неисправности, то кроме полной его замены других выходов нет. Но замена прибора вполне по силам самому автовладельцу. Для этого, следует знать где находится датчик. Необходимо разъединить шланг между коллектором и датчиком, отсоединить комплекс проводов и убрать крепежи в виде болтов. Далее нужно заменить датчик на новый, выполняя все операции наоборот.

Если присутствуют мелкие дефекты, допустимо выполнение следующих операции:

  1. Прежде всего, как описано выше снимается датчик. Сняв внешний кожух нужно смотреть на видимые признаки неисправности.
  2. Если присутствуют загрязнения, ржавчина и др., то следует их очистить. Дальше необходимо проверить электрические контакты. После всех манипуляции нужно просушить прибор.
  3. После всех манипуляции с очисткой рекомендуется применение силиконового герметика в местах закрепления и более продолжительная сушка в условиях тепла.
  4. Только после истечении суток разрешается сборка деталей датчика. Во время сборки следует особо следить за герметичностью креплении.

После всех манипуляции следует не откладывая проверить работоспособность датчика. Заведите машину, если старт прошел без всяких эксцессов, то можно считать что мелкий ремонт прошел успешно. В противном случае можно быть уверенным о наличии серьезной неисправности датчика, и проблему следует решать обращением к специалистам.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Все о датчике абсолютного давления воздуха во впускном коллекторе

За полноценную работу инжекторных двигателей отвечает большое количество электронных устройств, в том числе и датчик абсолютного давления воздуха во впускном коллекторе. Прибор возможно не из основных, но его нестабильная работа однозначно приведет либо к перерасходу топлива, либо к полной невозможности движения транспортного средства. Исходя из этого, знания о том, что собой представляет датчик абсолютного давления, за что отвечает, какие симптомы его поломки и как их устранить просто необходимы для настоящего автолюбителя.

Содержание статьи

Расположение датчика



Крепление датчика абсолютного давления на кузове



Датчик абсолютного давления воздуха крепится либо непосредственно на впускном коллекторе, либо соединен с ним гибким шлангом.

Место, где находится датчик абсолютного давления, для различных автомобилей может отличиться. Чаще всего, он расположен в моторном отсеке и прикреплен к кузову. Входной штуцер при этом соединен с рабочим объемом входного коллектора при помощи шланга.
На двигателях с турбонаддувом и компрессором датчик крепится напрямую к коллектору. В таком случае он выполняет еще и функции регулировки и измерения избыточного давления, которое создается турбо- или механическим компрессором. В подобных системах он может использоваться как вместе с контроллером расхода воздуха, так и без него.
Стоит отметить, что часто в современных автомобилях совмещают датчик абсолютного давления и температуры в одном корпусе. Это позволяет создавать более точный сигнал управления, передаваемый на электронный блок управления, так как в таком случае учитывается не только давление воздуха, но и его температура.

Принцип работы



Схема датчика абсолютного давления воздуха


Датчик абсолютного давления выполняет функции контроля количества воздуха, пройденного через дроссельную заслонку. Зная его, система формирует импульс форсункам, и в камеру сгорания попадает количество топлива, которое соответствует оптимальному соотношению топливной смеси.
Принцип работы датчика абсолютного давления основан на изменении проводимости пьезорезисторов.
Для понимания процесса рассмотрим, что происходит внутри устройства:

По величине определяемого давления датчики делят на те, что используются в атмосферных двигателях (определяют от 0 до 1 атмосферы), и те, что используются с турбодвигателями или двигателями оснащенными механическими нагнетателями (определяют от 0 до 2 атмосфер).

Признаки неисправности



Вариант крепления датчика абсолютного давления


Для того, чтобы сделать вывод о проблемах с устройством, необходимо понимать к каким последствиям приводит частичная или полная его неработоспособность. Приведем признаки, которые прямо или косвенно указывают на возможность выхода из строя прибора:

    Неиспраавность датчика абсолютного давления воздуха приводит к неустойчивой работе двигателя, которая проявляется в некоторых явно выраженных признаках.

  • неустойчивая работа двигателя;
  • высокий расход топлива;
  • ухудшенная динамика при разгоне;
  • запах бензина из выхлопной трубы;
  • долгое прогревание двигателя;
  • не падают обороты;
  • резкие рывки при переключении передач;
  • повышенный гул.

Датчик абсолютного давления, признаки неисправности которого совпадают с вышеперечисленными, в обязательном порядке необходимо проверить.

Как проверить датчик абсолютного давления



Диагностика датчика абсолютного давления


Для различных типов приборов отличается и методика их проверки. Для аналогового типа проверка будет заключаться в следующем:

  1. К вакуумному шлангу, расположенному между датчиком и коллектором, подключить переходник с манометром.
  2. Запустить двигатель на холостых оборотах. Если по прошествии некоторого времени разрежение в коллекторе невелико (425 — 520 мм рт.ст.), то необходимо проверить герметичность гибкого шланга, а также правильность установки ремня распредвала и целостность диафрагмы датчика.
  3. Вместо манометра подсоединить вакуумный насос.
  4. Создать, при помощи насоса, разрежение около 560 мм рт. ст.
  5. После прекращения откачки давление должно сохраняться не менее 30 с.



Схема проверки датчика абсолютного давления воздуха


Проверка датчика абсолютного давления во впускном коллекторе цифрового типа проходит следующим образом:

    При проверке датчика абсолютного давления воздуха необходимо подключение к нему вакуумного насоса.

  1. Взять тестер и настроить его на режим вольтметра (до 20 В).
  2. Включить зажигание.
  3. Найти контакты земли, сигнала и питания.
  4. Положительный щуп вольтметра соединить с сигнальным выводом датчика. Прибор должен показывать напряжение в 2,5В относительно массы.
  5. Тестер переключить в режим тахометра.
  6. Отсоединить вакуумный шланг.
  7. Положительный щуп подключить к сигнальному выводу, а отрицательный к заземлению датчика.
  8. Показания прибора должны находиться в диапазоне 4500-4900 об/мин.
  9. Подключить вакуумный насос.
  10. Меняйте значение разрежения при помощи насоса, отслеживая показания тахометра. Давление и показания прибора должны быть стабильными.
  11. После отключения насоса показания прибора должны вернуться к значению 4500-4900 об/мин.

В результате, если узел не проходит одну из проверок, его необходимо либо отремонтировать, либо заменить. Стоимость датчиков достаточно высокая, поэтому ремонт может быть весьма целесообразным. Однако, конструкция устройства не рассчитана на проведение ремонта, поэтому все манипуляции приходится проводить на свой страх и риск.

Ремонт датчика абсолютного давления



Старый датчик абсолютного давления


Мелкие ремонтные операции доступны любому автолюбителю. При более сложных вариантах поломки необходимо обратиться к специалисту или заменить устройство полностью. Из доступных операций можно определить следующую последовательность действий по устранению дефектов:

  • Отсоединив разъем кабеля жгута проводов оцените его на наличие окисления и возможных обрывов. При обнаружении дефектов их исправляют.
  • Аналогичную операцию проведите и со стороны датчика в месте подсоединения разъема.
  •

    Ремонт датчика абсолютного давления



    Часто для устранения неисправности датчика абсолютного давления воздуха достаточно очистить место его присоединения к впускному коллектору и устранить подсос воздуха.

  • Для удобства снимите датчик, открутив его прижимные элементы. Проверьте на возможные загрязнения в месте присоединения к входному коллектору. Чистка датчика абсолютного давления проводится с использованием любого средства, применяемого для чистки карбюраторов.
  • Перед установкой датчика на место, смажьте моторным маслом уплотнительное кольцо.
  • Также возможен подсос воздуха в самом узле. Определить его возможно, если поднести поближе к прибору ухо и на короткое время перекрыть подачу воздуха. Если вы услышите, как подсасывается воздух, значит необходимо заменить уплотнительное кольцо или подмотать ФУМ-ленту.

Датчики абсолютного давления, ремонт которых уже не возможен подлежат замене.

Замена датчика абсолютного давления



Замена датчика абсолютного давления воздуха


С заменой, практически, никаких сложностей не возникает. Для этого достаточно снять гибкий шланг, соединяющий прибор с входным коллектором. Отсоединить колодку жгута проводов и открутить крепежные болты. После всего вышеперечисленного снимается дефектное устройство и устанавливается новое. При установке, операции соответственно выполняются в обратном порядке.
Стоит отметить, что понимание того, что такое датчик абсолютного давления воздуха, каковы его функции и принцип работы, позволит разобраться в процессах, происходящих под капотом автомобиля. Это даст возможность вовремя принимать правильные решения и повысит безопасность и качество передвижения.


mytopgear.ru

Как проверить датчик абсолютного давления

Автомобильный датчик контроля абсолютного давления и электромагнитный клапан используются, чтобы контролировать глубину разрежения впускного трубопровода. Если изменяется давление по отношению к барометрическому, это может привести к изменению текущей нагрузки на силовой агрегат. Последовательность операций во время проверки датчика давления определяется его конкретным типом.

Для проверки датчика абсолютного давления потребуются вакуумный манометр, тестер, вакуумный насос и тахометр. Чтобы проверить аналоговый датчик, сначала нужно произвести соединение переходника с вакуумным шлангом между датчиком и впускным коллектором. Затем нужно выполнить подключение вакуумного манометра.

Далее нужно произвести пуск силового агрегата и дать поработать ему в холостом режиме. В случае невысокого разрежения коллектора, показатели которого составляют не больше 520 мм рт. ст., нужно выполнить проверку вакуумного шланга, имеются ли на нем перегибы и повреждения, а также насколько правильно установлен ремень привода распредвала. Причина невысокого разрежения может заключаться в дефектах, которые имеет диафрагма датчика.

После этого, нужно выполнить отсоединение вакуумного манометра и подключение вместо него вакуумного насоса. С помощью насоса, нужно добиться разряжения на датчике составляющее приблизительно 555-560 мм рт. ст. Когда установится эта величина, следует прекратить откачивание с помощью вакуумного насоса. Исправным датчиком будет показываться разрежение, которое составляет не менее 25-30 сек.

Чтобы проверить цифровой датчик абсолютного давления, можно воспользоваться тестером, который нужно переключить в режим измерения напряжения. Сначала нужно выключить зажигание и найти контакты заземления и питания. Далее нужно произвести подключение к проводу положительного вывода вольтметра, который подсоединен к сигнальному контакту датчика давления. Если прибор исправен показатель напряжение по отношению к массе составит примерно 2,5 В.

Далее нужно переключить прибор в режим тахометра и произвести отсоединение от датчика давления вакуумного шланга. Плюсовой вывод прибора необходимо соединить с сигнальным проводом, а минусовой с заземлением датчика давления. Нормальные показания прибора должны находиться в пределах от 4400 до 4850 об/мин.

На следующем этапе к шлангу датчика, нужно произвести подключение вакуумного насоса и начать измерять разрежение в датчике при помощи насоса, отслеживая показания прибора, который работает в режиме тахометра. Признак исправной работы это стабильное разрежение и показания прибора. После выполнения описанных выше действий нужно произвести отключение вакуумного насоса. Прибором в режиме тахометра должно показываться значение 4400-4900 об/мин. При других значениях, нужно произвести замену датчику исправным.

i4car.net

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
