Замена гранат

Как заменить гранату на автомобилях ВАЗ?

Замена гранат (шарнир равных угловых скоростей) на автомобилях ВАЗ осуществляется в тот момент, когда слышны стуки или щелчки в колесе. Если упустить время и не произвести своевременную замену гранаты, в один прекрасный момент она откажет, и вы остановитесь на дороге. О том, что граната вышла из строя можно судить по характерным щелчкам в колесах, в тот момент, когда вы переключаете скорость и отпускаете педаль сцепления. Услышав такие щелчки необходимо включить скорость и заглянуть под автомобиль.

Если в этот момент один привод колеса будет крутиться, при этом машина не сдвинется с места, то сломана наружная граната. В том случае, если привод стоит на месте без движения, но крутиться какая-либо из внутренних гранат, значит сломана она. Случаются ситуации, когда автовладельцы ВАЗ при езде по дороге слышат треск в сцеплении, после чего машина останавливается.

Приходится вызывать авто эвакуатор и отвозить машину в гараж. Затем большинство, в попытке самостоятельно устранить причину, начинают потихоньку разбирать автомобиль. Снимается двигатель и коробка передач, разбирается сцепление, но оказывается что все в норме. После чего начинаются звонки по автосервисам или друзьям в попытке узнать причину неисправности.

В результате кто-то посоветует посмотреть на гранаты и расскажет как именно провести диагностику в гаражных условиях. Объясняют, как заменить гранату самостоятельно, если причина неисправности кроется в ней. И, как правило, оказывается, что именно наружная граната вышла из строя. Это наглядный пример того, сколько автолюбитель может потратить времени на выяснения данной причины.

Автосервис «АвтоДруг» в Уфе выполнит все виды работ по диагностике и ремонту транспортных средств, в том числе замену гранат.

Для ремонта наружной или внутренней гранаты автомобиль ставится на домкрат или подъемник, после чего откручиваются болты с колеса и гайки с гранаты. Затем откручивается шаровой от стойки, и оттягивается на себя.

После чего гранату можно вытолкнуть. Довольно часто при выбивании наружной гранаты, смещается внутренняя. В этом нет ничего страшного. Необходимо полностью снять привод и сбить гранату. Выполняя эту процедуру, следует поставить емкость, в которую выльется масло после демонтажа гранаты. В том, что при выбивании наружной детали полностью выходит внутренняя грана, нет ничего страшного.

Но бывают случаи, когда выскакивает только привод, в этом случае приходится снимать пыльник, после чего привод вставляется на место. В процессе выбивания наружной гранаты учитывайте такую возможность, и будьте внимательны. Если вы не хотите чтобы сбилась внутренняя граната или сместился привод, можно сбивать наружную гранату молотком придерживая рукой внутреннюю деталь.

Если вам необходимо заменить наружную гранату не бойтесь повредить ее. Она в любом случае больше не понадобится. Такой способ хорош еще и тем, что замена гранаты не приведет к сборке хода-развала, поскольку в процессе не затрагиваются болты регулировки. Благодаря шаровой стойка встанет на свое место, а сход-развал останется на месте.

Компания «Автодруг» предлагает услуги по эвакуации ваших автомобилей (легковых, грузовых, внедорожников, мотоциклов, яхт) по нашему городу и всей России. В нашем автопарке к вашим услугам 15 эвакуаторов (кранов манипуляторов). Мы поможем привести ваш автомобиль непосредственно в наш автосервис, который находится в районе Инорса. Здесь мы предлагаем услуги по ремонту и обслуживанию вашей машины (слесарные, жестяные работы по авторемонту ходовой, двигателей, по дополнительному автооборудованию, тюнингу, шиномонтажу). Также наша фирма готова предложить для вас спецтехнику в аренду (строительная, дорожная).

В нашем автопарке землеройная техника (гусечные экскаваторы, бульдозеры, грейдеры, погрузчики).абс, авенсис, авео, авиационных, авито, автоматическая, автомобилей, автосервисы, авто, агрегатов, агро, адреса, азлк, аккорд, акпп, актрос, акценте, альбеа, альмера, альфа, амд, амортизаторах, амулет, андория, антара, аппаратуры, аппарат, асинхронного, астра, ауди, аурис, аутлендер, а, а3, а4, а41, а5, а6, а8, багажника, балки, барабанных, бачка, безопасности, бензиновых, бенц, берлинго, бесплатно, бид, бизнес, блока, бмв, боксер, болт, бонго, бонус, бора, бриз, бурана, буханка, бу, бычок, б, б3, б4, б5, б6, ваз, ваз2106, ваз2110, ваз2114, ваз2115, вакансии, вала, вариатора, вариаторе, ведомого, вектра, вентилятора, венца, верхних, видео, викинг, вилки, винтовка, виста, витара, витц, вкладышей, влияет, внешней, внутреннего, водяного, вой, волга, вольво, вортекс, восход, вояджер, во, времени, время, вспомогательного, вторичного, втулок, входит, выбора, в, в20в, в3, в5, в6, газели, газовой, газораспределения, газотурбинных, газ, газ53, галанте, гараже, гарантии, гбц, где, генератора, гетц, гидромуфты, гидроусилителя, главного, головки, гольф, горит, гранат, гранд, гранта, грм, грузовиках, группы, гру, гура, гур, данные, дастере, дастер, датчика, даф, двигателей, двс, дв, делается, делать, делителем, демио, демпферного, део, деталей, детройт, деу, джетта, джили, диагностика, дивана, дизельного, диз, дискавери, диска, дифференциала, для, дм, добло, дойц, домашних, дома, дополнительного, до, дсг, дт, дукато, дымит, дэу, д, д240, д245, д65, евро, е34, е39, е46, жигулей, жидкости, заводится, загорелся, заднего, заз, замена, замен, запчасти, зарубежных, зафира, звездочек, зид, зил, змз, змз406, зубчатого, зф, иж, импортных, импреза, индис, инжектор, иномарок, инструкции, инструмент, интервалы, исузу, и, кадди, кайен, кайрон, какой, как, калдина, калина, калине, калины, камаза, камаз, каменс, камминз, камри, капитальный, каптива, кап, карагодин, карбюратор, карта, картера, картинках, каскад, кастор, катерпиллер, кашкай, квадроцикла, кенго, киа, кимо, китайских, кия, клапанных, клапанов, классика, клинового, клио, ключи, кл, книга, когда, коленвала, коленчатого, колеос, колодки, колодцев, комацу, комплект, компьютерная, кондиционера, кондуктора, коннект, коренного, коробка, королла, корона, корса, кпп, крайслер, крот, круглосуточно, круз, крышки, куга, куку, кулисы, купить, курсовая, кшм, к, к4м, к9к, лагуна, лада, лазером, ланосе, лансер, ланцер, ларгус, лачетти, левого, легковых, лексус, ленд, либерти, линейка, лист, литература, лифан, ли, лобового, логане, логон, луаз, лучшая, л200, мазда, маз, максима, максус, макс, манжеты, мануал, ман, масла, матизе, матрикс, маховика, машина, мб, меган, менять, мерседес, метки, механика, механических, митсубиси, мицубиси, мкпп, мк, ммз, мондео, монтеро, мопеда, мопед, москвич, моста, мотоблока, мотористы, мотороллер, мотоцикла, мото, мр, мтз, муравей, мурано, мыть, м54, набивки, набор, навесного, надо, накладок, наконечника, наружней, насоса, настроить, натяжителя, натяжного, на, нева, нексии, неправильный, не, нива, нижнего, ниссан, нормы, ноте, ноут, нужен, н, н16, н3, н5, обводного, обкатка, обмоток, обоймы, оборудование, обучение, ода, одноцилиндровый, ока, окдп, оке, октавии, омега, ом, онлайн, ооо, опеле, описание, опора, оси, отбойника, отзывы, отрегулировать, от, охлаждения, паджеро, паз, параметры, пассат, патриоте, патрол, патрубков, патфайндер, пд, пежо, первичного, первый, перегрева, передач, переднего, переднеприводных, передние, переключения, перемены, периодичность, период, перкинс, печки, пиканто, пиропатрона, питания, планета, плюс, пневматическая, погрузчиков, подвески, подлежит, подогреватель, подрамника, подушек, подшипника, подъемники, подъемник, поликлинового, полная, положения, поло, полуколец, полуоси, помпа, портера, порт, порше, поршневой, поршней, поршня, порядок, после, пособие, постоянного, появился, по, правильное, правого, прайс, предпусковой, прейскурант, привода, приводного, приводов, признаки, примера, приора, приспособление, при, пробег, проверить, программа, продажа, продольного, прокладки, промывка, проставка, процесс, пружины, пускового, пылесоса, пыльника, работа, рав, радиатора, развала, раздатки, раздаточной, распредвала, распределительного, растяжки, реактивных, регламент, регулировка, редуктора, реззо, рейки, ремень, ремкомплекта, ремней, ремонта, рендж, рено, рессор, реферат, рио, рмз, роботизированная, робот, ровер, ролика, роликов, роторных, руками, руководство, рулевого, ручки, рф, рх8, рысь, рычага, р12, сайбер, сайлентблока, сальника, саманд, самому, самостоятельн, самсунг, сандеро, санни, санта, свечных, своими, сгорания, сделать, седан, сенс, серато, сервис, сид, симбол, символ, синхронизатора, система, ситроен, скания, скачать, сколько, ско, скутеров, слесарь, смайли, смд, смотреть, снегоуборщике, снегохода, соболь, солано, соляриса, соната, соренто, спарк, спектра, специнструмент, сплит, спортейдж, спорт, спринтер, срв, средство, сроки, срок, стабилизатора, станок, стеклоочистителя, стенда, стенд, стерлитамаке, стиральная, стоек, стоимость, стойки, сто, стук, ступицы, ступичного, ступка, ст, субару, судовых, сузуки, суперб, схема, схождение, сх7, сценик, сцеплении, съемник, с, с3, с4, с5, таблица, таврия, тагаз, тайга, такое, тактного, тактных, тарельчатой, текущий, тему, теория, тепловоза, террано, техническое, тиго, тигуане, тигуан, тиида, тинго, тмз, тнвд, тойота, тока, топливной, тормозная, трактора, трамблёра, транзит, транспортер, требуется, трейл, трещин, троит, тросов, трубки, туарег, туран, тур, туссан, тяг, т, т25, т4, т5, уаз, углы, угол, умз, управления, условиях, услуга, установка, устройство, уфа, участок, учебник, у, фабия, фав, фе, фиат, фиеста, флюенс, фокусе, фольксваген, фора, форд, форестер, форсунок, форум, фотоотчет, фото, фрилендер, фронтера, фф2, фьюжен, ф3, хантер, хатсан, хвостовика, хендай, химия, ховере, холодильника, хонда, хорошо, хрв, хрулёв, хс90, хундай, х, х5, цена, цепей, цефиро, цех, цивик, цилиндра, цпг, чего, чек, чем, через, чери, четырехстоечный, четырехтактного, чехла, что, шаговых, шанс, шаровая, шатунов, шеви, шевроле, шеек, шестерни, шкива, шкода, шлифовка, шпонки, шруса, штайер, штока, шум, эбу, эксплуатация, элантра, электрических, электронных, электрорубанка, эл, юмз, юпитер, ютубе, ява, якоря, ямаха, ямз, японских, 0, 1к, 1м, 1, 10, 100, 1000s, 1041, 11113, 11183, 11194, 120, 125, 126, 130, 139qmb, 14, 144, 150к, 150, 154, 157, 16, 160, 168f, 16s151, 16v, 170, 18, 19, 1az, 1zz, 2с, 2, 200, 2012, 206, 207, 21, 2101, 21011, 2103, 2104, 21043, 2105, 2106, 2107, 21074, 2108, 21083, 2109, 21093, 21099, 2110, 21102, 21103, 21104, 2111, 21114, 2112, 21124, 2113, 2114, 2115, 2121, 21213, 21214, 2123, 2126, 2131, 2141, 2170, 2181, 236, 238, 239, 24, 240, 245, 25, 260, 2ct, 3д, 3м, 3с, 3, 3008, 306, 307, 308, 3110, 31105, 3205, 3302, 3303, 3307, 3309, 364, 3d, 3s, 3sfe, 3zz, 4д56, 4е, 4, 40, 402, 405, 40522, 40524, 406, 407, 408, 409, 41, 412, 417, 421, 4216, 4320, 452, 469, 4be1, 4d56, 4g13, 4g15, 4g18, 4g37, 4g64, 4g64s4m, 4g69, 4g93, 4m40, 5а, 5б, 5ст, 5, 50, 511, 512, 514, 52, 53, 5301, 5320, 560, 5a, 5e, 6, 601, 62, 626, 634, 638, 640, 65, 650, 65115, 66, 7, 70, 700, 701, 740, 75, 7511, 8, 80, 82, 9, 90, 95, 968, 969м, a4, abs, accent, afn, akl, albea, almera, amulet, arctic, astra, audi, awm, b, b3, b6, baw, bdw, bfq, bmw, bse, byd, bzb, c4, captiva, cat, caterpillar, cd20, cdi, ceed, chery, chevrolet, citroen, corolla, corsa, cr, cruze, cummins, d, d15b, d4al, d4bh, d4dd, daewoo, daf, e39, eaton, ej20, ep6, f14d4, f16d4, f3, faw, fe, fiat, focus, ford, fuller, fusion, g4jp, gamma, gdi, gear, geely, getz, golf, grand, h, hatsan, hi, honda, hyundai, iveco, j20a, kia, kyron, l200, lacetti, lancer, lifan, logan, lt, mazda, mercedes, mitsubishi, mk, nexia, nissan, octavia, opel, passat, q7, qr20, qr20de, rav4, renault, rio, rx, rx300, rx330, s40, s803j, santa, scania, skoda, sonata, spectra, sportage, ss20, ssangyong, striker, subaru, suzuki, tdi, tecumseh, tiggo, toyota, trail, tsi, tucson, v, v6, vectra, vitara, volvo, vortec, vq35de, vw, w210, winstorm, wv, x, z13dth, z16xep, z16xer, z18xer, zf

Замена наружного и внутреннего ШРУСа на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
ШРУС – Шарнир Равных Угловых Скоростей, благодаря нему весь момент который идёт от двигателя на коробку, передаётся на передние колёса, данная деталь применяется исключительно только лишь в передне приводных автомобилях (Или полно приводные), если же машина оснащена задним приводом, то вместо данной детали устанавливают карданный вал, выполняет он кстати ту же самую функцию что и ШРУС, а именно от коробки передаёт момент на колёса, из-за ШРУСа ещё долго начать выпускать передне приводные автомобили не могли (В начале все задне приводные были), потому что он был тяжёл в исполнении и его просто на тот момент не изобрёл ещё никто и поэтому передний привод на автомобилях по началу не практиковался.

Примечание!
Чтобы произвести замену наружного и внутреннего ШРУСа, понадобятся вам: Во-первых специальные клещи которыми хомуты устанавливать защитных чехлов нужно будет, если таких клещей нет и вы их не собираетесь покупать, то заместо них можно воспользоваться тонкими раздвижными пассатижами, ещё щипцы благодаря которым стопорные кольца можно снять понадобятся, а так же смазка ШРУС (Обязательно запаситесь, без неё даже к работе не приступайте, если именно такой смазки не найдёте то ищите наподобие неё, без разницы какое название будет, главное чтобы она для смазки ШРУСов подходила), новый пыльник будет нужен (Но это если ваш порван, если у вас пыльник в нормальном состоянии находится, то новый брать не нужно) и новое стопорное кольцо внутреннего ШРУСа (Обязательно оно нужно) и упорными кольцами тоже запаситесь и обязательно новой ступичной гайкой!

Краткое содержание:

Где находится наружный и внутренний ШРУС?
Легче всего его снизу автомобиля увидеть, кстати и снимать придётся подлезая под днище, хотя можно и без этого обойтись (К примеру дощечки подложить под передние колёса можно и поднять двумя домкратами переднюю часть при условии что оба домкрата будут стоять на этих дощечках, тем самым перед будет выше, особенно это удобно если автомобиль высокий), но всё же лучше автомобиль на подъёмник загнать и там нужный для вас ШРУС заменить на новый, но сразу объясним вам что же значит такое наружный и внутренний ШРУС, чтобы вы это понимали и уже не путались (Просто в статье мы часто об них говорить будем и чтобы до вас сразу доходило о каком именно ШРУСе идёт речь), так вот наружный это тот который обращён к колесу автомобиля и вставлен в ступицу (Оба наружных указаны зелёными стрелками), а уже внутренний это тот который в коробку вставляется (Они указаны жёлтыми стрелками) и всего ШРУСа в передне приводных автомобилях четыре, два из них на левой стороне размещёны и идут на левое колесо, а другие два на правой и идут на правое колесо, а вот привода на которых ШРУСы установлены всего два и оба они на фото указаны синими стрелками.

Когда нужно менять наружный и внутренний ШРУС?
Когда он стучать начинает, тогда и подлежит замене, кроме того нужно следить ещё за состоянием его пыльники и время от времени поглядывать под него и смотреть есть внутри пыльника смазка, не попала ли туда грязь и другого рода частички, песок к примеру, под пыльником этого ничего категорически быть не должно, только лишь одна смазка там должна будет находиться, более подробно понять каким образом можно проверить ШРУС на работоспособность, вы можете по видео-ролику который размещён чуть ниже:

Как заменить наружный и внутренний ШРУС на ВАЗ 2110-ВАЗ 2112?

Снятие:
1) Меняется ШРУС по времени не так долго, но просто это очень кропотливая работа которая требует не только снятия самого ШРУСа, а и колеса и отсоединить шаровую нужно будет и ещё по мелочи много операций придётся проделать, но начинать нужно будет сперва со сливания масла из коробки, делается это с той целью, чтобы когда вы соберётесь вынимать ШРУС, масло из коробки всё не вытекло, а вы его аккуратно сами слили (О том как это сделать, читайте в статье: «Замена масла в коробке на ВАЗ»), затем защиту картера снимите если она присутствует на вашем автомобиле (Она просто мешать будет) и немного выкрутите после чего гайку ступицы (Она указана красной стрелкой, но только отвёрткой буртики рас-контрите которые не будут давать её вывернуть и ещё не забудьте крышку пластмассовую снять, которая эту гайку от попадания в неё грязи закрывает), ну и само колесо снимите после этого с автомобиля, но только помните, с какой стороны вы собираетесь менять ШРУС, с той и снимайте колесо с автомобиля (О том как снять колесо, читайте в статье: «Правильная замена колеса на автомобиле»).

2) Когда с колесом закончите, перебирайтесь к верхней части автомобиля и ослабьте три гайки которые стойку крепят к чашке (Указаны стрелками), но только не отверните, а всего лишь ослабьте на два, три оборота (Если понадобиться то больше ослабьте), затем выкрутите полностью два болта которые шаровую опору к поворотному кулаку крепят (см. маленькое фото) и как работа будет проделана, отверните полностью ступичную гайку и снимите находящуюся за ней шайбу (Не потеряйте её, кстати её очень удобно магнитной отвёрткой поддевать), ну и под конец поверните рулевое колесо до упора вправо или влево.

Примечание!
Вправо руль нужно поворачивать если вы собрались с левой стороны ШРУСы снимать (Смотрите по ходу движения автомобиля), а с левой, если вы собрались с правой стороны снимать и менять ШРУСы!

3) Далее выньте тормозной шланг (Следите за тем чтобы он сильно не натягивался, а то порвётся) из кронштейна на стойке (см. маленькое фото ниже) и осторожно оттяните на ружу (На себя получается) часть стойки как это на большом рисунке показано, при этом ещё извлеките шлицевую часть наружного ШРУСа (Указана красной стрелкой) из отверстия в ступице, оттянув как мы уже сказали для этого часть стойки (Удобней всего за тормозной диск её оттягивать, он синей стрелкой указан) на себя и опустите наружный шарнир таким образом, чтобы он лёг на рычаг и больше не входил в отверстие в котором находился ранее.

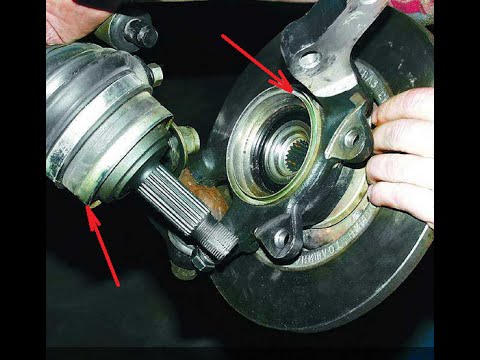

4) Как только из ступицы шлицевую часть наружного ШРУСа вынули, выньте точно таким же образом внутреннюю часть, но хотя там даже приблизительно она не так же вынимается, в общём чтобы вынуть внутреннюю часть из отверстия в коробки передач в которое оно входит, возьмите монтажную лопатку, толстое зубило или ещё что то подобное и вставьте это (Зубило для наглядности синей стрелкой указано) между внутренним ШРУСом и коробкой, тем самым используя монтажную лопатку или зубило как рычаг, добейтесь того чтобы шлицевая часть внутреннего шарнира вышла из отверстия в коробке, но только будьте аккуратны, не повредите сальник, а то на новый менять придётся, хотя и сальник если хотите осмотрите на всякий случай, деформированный по возможности (Если есть рядом новый) замените на новый.

Примечание!
Привод (Так правильно будет называться конструкция с двумя ШРУСами) вынимайте через днище автомобиля на смотровой канаве, как это на фотографии показано ниже:

Установка:
1. Устанавливается привод в обратном порядке снятию, по необходимости с него снимаются наружный и внутренний ШРУС и заменяются отдельно на новые, но именно в этой статье мы вам не расскажем как сделать, потому что на нашем сайте уже есть такая статья посвящённая наружному и внутреннему ШРУСу, а называется она: «Ремонт привода колеса и замена обоих ШРУСов на автомобиле», поэтому если вам нужно их отдельно сменить или разобрать к примеру, то в таком случае изучайте ту статью подробно, но мы снова вернёмся к теме и расскажем как нужно устанавливать привод на своё место, делается это не так и сложно, для этого нужно будет сперва обязательно поменять стопорное кольцо (Указано зелёной стрелкой) внутреннего ШРУСа новым, после замены нанесите пластичную смазку на шлицевую (Указана красной стрелкой) и на гладкую поверхность хвостовика (Указана синей стрелкой).

2. Теперь можете вставлять хвостовик внутреннего ШРУСа в коробку, но только будьте аккуратны, не повредите сальник и кстати при установке внутреннего ШРУСа, проследите за тем чтобы стопорное кольцо зазором вверх было направлено, как только вставлен внутренний ШРУС, убедитесь что он не вылетает и что стопорное кольцо держит его, ну и всю дальнейшую работу выполняйте в обратном порядке снятию и не забудьте гайку ступицы сменить новой, потому что повторно старую нельзя заворачивать и законтрить новую кстати не забудьте.

Примечание!
Хотим добавить ещё кой что, чтобы до упора загнать внутренний ШРУС (Просто бывает что он очень тяжело входит и не до упора), его нужно будет забить через наружный, делается это таким образом, берётся молоток и деревянная дощечка (Можете вместо дощечки любой другой предмет взять, в котором уверенны что он не приведёт к деформации наружного ШРУСа) и через неё (На фото вместо деревянной дощечки другой предмет взят как вы уже успели заметить) забивается наружный ШРУС во внутрь, тем самым и внутренний входит в коробку передач до упора, но только не перестарайтесь и не деформируйте коробку!

Дополнительный видео-ролик:
Чтобы вы понимали наглядно как можно произвести замену, просмотрите видео-ролик который расположен ниже, в нём на примере автомобиля ВАЗ 2110 всё подробно показывается и объясняется ко всему этому, но только процесс снятия привода проводиться немного другим способом, его тяжелее выполниться, особенно если у вас нет для этого специального съёмника.

Как снять наружную гранату на ваз 2110 – АвтоТоп

ШРУС — Шарнир равных угловых скоростей, который также называют «гранатой», может доставить много проблем владельцу ВАЗ 2110, если вовремя не выполнить замену. В этом материале подробно описано, как проходит замена ШРУСа ВАЗ 2110. Мы рассмотрим конструкцию шарнира, основные неисправности и их признаки.

Назначение и устройство

ШРУС выполняет важную функцию в автомобиле, состоит он из семи деталей:

Стопорное кольцо.
Шарики.
Сепаратор.
Пыльник, который в техническом руководстве указан как гофрированный чехол.
Корпус.
Вал привода.
Внутренняя обойма.

Узел привода ВАЗ 2110 отвечает за передачу момента на колесо от редуктора. ШРУС позволяет передней колесной паре выполнять повороты, за счет нормализации меняющегося угла между полуосями. В устройстве машины присутствует две гранаты: внешняя передает вращение на ступицу, а внутренняя нужна для передачи вращения от коробки передач к валу.

Резкий старт с места с вывернутым рулем в одну из сторон приводит к преждевременному износу шарнира «десятки». Срок работы заводской детали составляет около 100 тысяч километров.

Признаки неисправности ШРУСа

Износ гранаты по причине брака или окончания эксплуатационного срока и загрязнение деталей – это самые распространенные поломки шарнира угловых скоростей. Неисправный ШРУС сам «сообщит» водителю, что пора проводить замену наружного шарнира и пыльника. Во время движения появляется хруст, особенно потрескивающие звуки заметны при повороте, в кузове ВАЗ 2110 появляются вибрации. Если вовремя принять меры, то замену внутреннего и наружного шарнира выполнять не придется, достаточно будет провести установку нового пыльника. Чтобы узнать степень поломки нужно будет провести разбор.

Выявить поломку и подтвердить свои догадки можно следующими способами:

Выворачиваем рулевое колесо до упора вправо, а потом влево. Во время этого процесса следует оценить состояние пыльника. Если в нем появились разрывы, то элемент нужно поменять.
Взять приводной вал и покачать из стороны в сторону. Если при этом появляется люфт, то требуется замена внутреннего и наружного ШРУСа.

Пыльники защищают гранату от грязи, которая разрушает деталь. Изнашиваются они быстрее, чем другие компоненты узла, поэтому чехлы следует регулярно осматривать. Если игнорировать неисправности и продолжать использовать авто, ШРУС на ВАЗ 2110 может переломиться пополам. Это не только затраты, но и опасность попасть в ДТП, ведь поломка может случиться в дороге.

Замена

Необходимые инструменты и подготовка к работе

Стандартный набор отверток.
Удлинитель.
Монтировка и пробой.
Набор торцевых ключей.
Молоток.
Домкрат.

Чтобы проводить ремонт было удобно, «десятку» следует загнать на эстакаду или на яму, не забудьте поставить машину на ручной тормоз. Под задние колеса необходимо положить фиксаторы, а затем включить передачу. Оба ШРУСа установлены на валовом приводе, замена проходит по одинаковой схеме.

Пошаговая инструкция

Выкручиваем гайки на картерной защите, с каждой стороны расположено по две гайки, сзади на 19, спереди на 17.
Слейте часть масла из коробки передач (менее 50%). Снимаем болты при помощи баллончика со стороны неисправной гранаты. Вооружившись головкой на 30 следует выкрутить гайку внешнего ШРУСа.
Домкратом поднимаем машину и демонтируем нужное колесо. На ступице вы увидите два болта, которые держат гранату. Выкручиваем 13-ым ключом и двигаемся дальше.

После выполненных работ вы можете отправляться в путь для проверки новой гранаты. Если же у вас остались вопросы, то вы можете просмотреть видеоинструкцию ниже.

ШРУС является шарниром равных угловых скоростей. В народе его называют просто — граната. Это обусловлено внешним видом устройства. Его задача — передавать вращательное движение от одной полуоси к другой, и они находятся в постоянно изменяющемся угла по отношению один к другому.

Данный элемент всегда находится под действием нагрузок, из-за чего его выход из строя — это скорее дело времени. Это даже несмотря на то, что при производстве шруса используют высококачественную углеродистую сталь, способную выдержать серьезные регулярные нагрузки в течение длительного периода времени.

Конструкция

Схема привода

Если разобрать шрус, то он будет состоять из трех основных элементов:

Внутренняя обойма;
Кольцо с отверстиями, которые удерживают шесть шариков — сепаратор;
Корпус шарнира вместе с ведущим валом.

В автомобиле ВАЗ 2110 может потребоваться замена шруса. Но какого именно? Ведь в «десятке» их два — внутренний и внешний. Они необходимы для того, чтобы эффективно преодолевать все препятствия. Тут одного шруса явно будет маловато.

Внутренний и внешний

Первая граната — внутренняя, и она передает крутящий момент на вал от трансмиссии.
Вторая граната — внешняя и она входит в зацепление со ступицей колеса автомобиля.

Несмотря на то, что принцип работы у них одинаковый, конструктивно и по цене они отличаются.

Дефекты «гранат»

Перед тем как поменять шрус на ВАЗ 2110, необходимо удостовериться в том, что они выполнены качественно и смогут эффективно выполнять свою работу на новом месте.

Увы, иногда замена внутреннего шруса на ВАЗ 2110 не дает ожидаемого результата, поскольку при изготовлении или установке проявляются дефекты изделий.

Дефекты могут быть следующими:

Низкое качество сплавов, применяемых при изготовлении;
Банальные подделки и брак комплектующих;
Низкое качество или полное отсутствие смазки, что ведет к быстрому выходу из строя даже новой гранаты;
Поврежденные пыльники, из-за которых в гранату попадает всевозможный мусор.

Относительно замены пыльников шруса у ВАЗ 2110 рекомендуем посмотреть видео, которое позволит справиться с возникшей проблемой. К этому вопросу следует подходить основательно.

Проверка работоспособности

Следует отдельно изучить состояние внутреннего и внешнего шруса , поскольку процедуры и признаки при этом несколько отличаются.

Внешняя граната

Граната

Если вы хотите убедиться в неисправности внешнего шруса, сделайте следующее:

Стартуя с места, специально создайте рывки, но не сильные;
Попробуйте резко ускориться и сбросить скорость;
Подвигайте поперечно вал между шрусами. Если вы ощутите люфт, тогда граната точно износилась.

Внутренняя граната

Но чтобы понять, действительно ли требуется замена элемента, сделайте так:

Поднимите ведущие колеса, что позволит вывести внутренний шрус на максимальный угол;
Заведите мотор;
Включите первую скорость;
Если шарнир на предельном износе, вы услышите характерный хруст. Это сигнал к тому, что нужно менять гранату.

Процедура замены

Первое, с чего рекомендуем начать — это посмотреть видео о замене шруса на ВАЗ 2110. Так вы наглядно поймете, как выполняется процедура и в какой последовательности. Далее, согласно представленной нами инструкции, можно приступать к работе.

Поскольку шрус расположен снизу автомобиля, вам потребуется подъемник или яма в гараже, откуда вы сможете заняться заменой элемента.
Обязательно зафиксируйте автомобиль. Для этого можно включить четвертую передачи и затянуть ручной тормоз до упора.
Под колеса, если вы загнали машину на яму, поставьте клинья или деревянные бруски, чтобы заблокировать колеса.
Демонтируйте защитный колпак, открутите на ступице гайку.
Демонтировав ступичную гайку, отвинтите крепежи колеса.
Поднимите колесо, на котором требуется замена шруса, используя домкрат.
Теперь выкрутите каждый из шести болтов детали, после чего держать ее будет только фланец.
С нижней опоры кулака выкрутите два болта.
Поверните руль до упора, что позволит элементу самому выпасть.
Снимите пыльник, который расположен в конструкции гранаты.
Демонтируйте стопорное кольцо.
Открутите шарнир со шлица вала, чтобы избежать повреждения других узлов.
Проверьте работу всей системы, чтобы определить причины поломки.
Установите новый шрус, действия в обратной последовательности.

Нюансы сборки

Перед обратной сборкой также советуем посмотреть видео о замене внутреннего шруса на ВАЗ 2110. Плюс придерживайтесь нескольких советов.

На конце вала обязательно устанавливается заглушка из пластика.
Перед монтажом нового шруса обязательно элемент смазывается специальными составами.
Устанавливать стопорное кольцо нужно перед тем, как монтировать новый агрегат — гранату.
Установив привод, он насаживается на шестерню, добиваясь полной фиксации. На этом этапе вам потребуется воспользоваться молотком.

Лучшим решением будет поиск хорошей станции технического обслуживания, где работают настоящие профессионалы своего дела. Доверьте замену гранат им, чтобы гарантировать высокое качество ремонта и эффективность работы всей ходовой части вашего автомобиля.

Ну а если вы не в первый раз занимаетесь ремонтом своей «десятки», тогда такая процедура как замена шруса станет для вас легко выполнимой задачей. Только не забывайте следовать рекомендациям из руководства по эксплуатации к вашему ВАЗ 2110.

Каждый опытный шофер знает, что источником неприятного скрежета в колесе на поворотах, является шрус. В простонародье из-за похожей формы деталь прозвали гранатой. Она выступает в роли шарнира равных угловых плоскостей, который служит для передачи вращательного движения от одной полуоси к другой.

Находясь постоянно в разных углах между собой, шрус эксплуатируется под действием регулярных нагрузок. И даже несмотря на качественное сырье, коим является углеродистая сталь, со временем, деталь неминуемо выходит из строя. Надеяться, что граната для ВАЗ 2110 чем-то отличается от аналогов, не приходится. От утечки смазки, различных внешних факторов, а также повреждений элементов гранаты и в том числе пыльников, никто не застрахован.

Шрус в разрезе

Раз уж избежать проблем с шарнирами все-равно не удастся, необходимо подготовиться хотя бы теоретически, чтобы потом на практике, решить проблему оперативно. Прежде чем бросить вызов неисправной гранате собственной десятки, важно познакомится с ее конструкцией поближе. Состоит она из пяти элементов:

обойма внутреннего типа;
ведущий вал, интегрированный в корпус;
сепаратор, состоящий из шести шариков;
стопорные кольца;
пыльник.

Неисправный шрус аналогично исправному, но неправильно установленному – может запросто привести к проблемам на дороге.

Чтобы избежать неприятностей, собирая механизм строго придерживайтесь рекомендаций производителя. А главное – исключите вероятность попадания в корпус изделия инородных объектов.

Разновидности

При поломке шруса нужно понимать, что они бывают разные. Поэтому прежде чем приобретать деталь и приступать к ремонтным работам, требуется провести диагностику. Она поможет определить, какой именно тип подлежит замене.

Внутренний – передает крутящий момент от трансмиссии на вал.
Внешний – переносит ту же силу уже на колесо.

Принцип работы обоих модификаций мало чем отличаются, чего не скажешь о стоимости и конструкции.

Основные проблемы

Нередки случаи, когда замена шрусане приносит желаемого результата. Чтобы избежать неудачи, покупая новую деталь, серьезней относитесь к репутации производителя. Обесценит ремонт могут следующие причины:

сырье низкого качества – ради снижения себестоимость не чистые на руку компании, часто прибегают к использованию недорогих и хрупких сплавов при изготовлении изделий;
заводской брак – в последнее время довольно частое явление, внимательнее осматривайте гранату еще в магазине;
поддельная продукция – гаражных производителей сегодня огромное количество, избегайте подозрительных брендов;
поврежденные пыльники или неплотная их фиксация – отверстие в резине открывает доступ песку, пыли и прочему мусору, оперативно реагируйте! Если вовремя сменить пыльник, производительность шруса сохранится;
низкий уровень смазочного материала или полное ее отсутствие – приводит к быстрому выходу детали из строя, обзаведитесь дополнительным количеством смазки для шрусов и исключите вероятность ее недостатка.

Учтите – процедура замены внутренней и внешней гранаты, а также признаки их поломки несколько отличаются. Поэтому предварительно оцените состояние обоих.

Тем, кому лучше один раз увидеть, чем сто раз услышать, рекомендуем познавательный видеоролик доступный здесь же.Он наглядно продемонстрирует, как поменять шрус на ВАЗ 2110 своими руками.

Как установить поломку внешнего шруса?

Хруст – основной симптом выхода из строя именно внешней гранаты. Его источником выступают шарики, которые перемещаются по деформированной канавке, издавая характерный звук. Подтвердить предположения фактами, можно несколькими способами:

Имитируйте рывки средней силы, параллельно наблюдая за поведением детали.
Резко наберите скорость и остановитесь.
Проверьте люфт на валу между гранатами.

На сложных участках дороги, резком старте и при поворотах, его невозможно не услышать, если конечно, граната действительно износилась. Испробовав все способы диагностики на практике, вы точно поймете требуется ли замена внешнего шруса ВАЗ 2110 или нет.

Проверка внутренней гранаты

Вероятность износа внутреннего шарнира на порядок ниже, как следствие эксплуатационный срок – выше. Однако, даже она не вечна. Установить поломку, обычно можно даже при передвижении на прямом отрезке. Если этого мало, существует еще один эффективный метод, просто следуйте инструкции:

Потребуется вывести внутреннюю гранату на максимально возможный угол, для этого оторвите колеса от земли с помощью домкрата;
После, заведите двигатель;
Переместить рычаг в положение первой скорости;
В критическом состоянии шрус издаст уже знакомы хруст.

Наличие неприятного звука – это явный сигнал к действию. Не откладывайте на завтра! Срочно приступайте к ремонту!

Правильная замена шарниров

Запомните раз и навсегда – ремкомплектов для гранат не существует! Забудьте об их поиске, неисправный шрус не спасти! Единственный рецепт восстановления – новая деталь.

Итак, когда изделие приобретено, можно приступать к замене.

Изначально создайте условия для доступа к низу автомобиля, откуда можно извлечь старую гранату – сойдет обычный подъемник, смотровая яма или эстакада.
Надежно зафиксируйте автомобиль – четвертая передача в тандеме с ручником, как вариант.
Заблокируйте колеса – сойдут не только специальные клинья, но и обычный кирпич или брусок.
Открутите гайку на ступице, предварительно сняв колпак.
После, сорвите гайки на колесе и поднимите его домкратом.
Сняв колесо, выкрутите крепежные болты в количестве шести штук.
Теперь, гранату держит только фланец – изъятие двух болтов с нижней опоры, позволит освободить шрус полностью.
При полном повороте руля, деталь должна сама выпасть из посадочного места.
Ослабив хомуты, демонтируйте пыльник.
Снимите стопорное кольцо.
Во избежание прочих повреждений, открутите со шлица вала шарнир.
Установите причину поломку, путем диагностики всей системы.

Процесс демонтажа нерабочей гранаты, можно считать законченным. Для установки нового изделия, произведите все описанные действия в обратной последовательности.

Нюансы обратной сборки

При объективной оценке всей процедуры, можно смело утверждать, что замена шруса – процесс не из простых. Правда и сверхтяжелым его назвать никак нельзя, скорее средней сложности. Чтобы у вас наверняка все получилось, рекомендуем придерживаться советов бывалых.

Пластиковая заглушка на конце вала – обязательный атрибут.
Предварительная смазка специальными составами – важный элемент ремонтного процесса, о котором нельзя забывать!
Стопорное кольцо, устанавливается перед монтажом шруса.
Чтобы зафиксировать привод на шестерне, не стесняйтесь задействовать молоток.

Самостоятельная замена шарниров может одинаково легко, как сэкономить финансы, так и их растратить. Ведь малейшие отклонение от инструкции, чревато повторным ремонтом и дополнительными вложениями. Хорошенько подумайте по плечу ли вам такое мероприятия или лучше довериться специалистам. Они и гарантию дадут, еще и полную диагностику ходовой части проведут. Рисковать или нет – это исключительно ваш выбор!

Замена ШРУСа ВАЗ и его пыльника

Для того чтобы самостоятельно заменить ШРУС (гранату) ВАЗ лучше всего воспользоваться эстакадой или ямой, так как на ровном асфальте это делать неудобно. Особенно это касается замены внутреннего ШРУСа, который находится со стороны коробки передач, так как такая работа принципиально отличается от замены наружного.

Практически всегда новая граната комплектуется пыльником, поэтому лучше его заменить. Исключение составляет тот случай, когда пыльник недавно менялся – тогда лучше оставить новый про запас – практика показывает, что пыльник служит меньше, чем ШРУС.

Замена наружного ШРУСа

В первую очередь для замены наружного ШРУСа ВАЗ необходимо поднять автомобиль домкратом и снять колесо. После этого открутить гайку ступицы. Если установлена защита картера – снять ее. После этого нужно открутить шаровою опору от нижнего рычага подвески. Если опора впрессована – приходится откручивать ее вместе с рычагом.

Затем отводим стойку в сторону таким образом, чтобы ШРУС находился в согнутом положении – шкив, который входит в подшипник ступицы должен стоять под углом по отношению к приводному валу, который соединяет внутреннюю и наружную гранату. Теперь можно выбить шкив ШРУСа из подшипника. Для этого используем металлическую проставку и выбиваем его с наружной стороны колеса.

Теперь нужно снять пыльник и снять гранату с приводного вала. Всю старую смазку нужно удалить. Все вышеописанные манипуляции лучше всего производить с помощью WD-40 или аналогичного аэрозоля.

Перед тем как одевать новый ШРУС, нужно заменить стопорное и упорное кольца (последнее устанавливается внутри гранаты) и обильно смазать весь механизм смазкой. Бывает так, что смазки, идущей в комплекте, не хватает, поэтому лучше иметь под рукой запас. После того как ШРУС «наживлен» на приводной вал, отцентровываем его так, чтобы вилка входила ровно, и забиваем его на посадочное место. Дальше все просто – обжимаем пыльник хомутами и производим сборку в обратном порядке.

Замена внутреннего ШРУСа

Перед тем как снимать старую гранату для замены внутреннего ШРУСа ВАЗ, нужно полностью слить масло из КПП. При этом нелишне посмотреть – может быть, стоит его заменить, чтобы не поднимать машину дважды? Когда масло слито, снять колесо, открутить шаровую, тем самым освободим стойку от нижнего рычага и отвернуть колесо в сторону, чтобы у наружного ШРУСа был свободный ход.

Выбиваем наружную гранату из колеса, как было рассказано выше, и вынимаем обе гранаты из коробки передач. Отверстие в коробке лучше чем-нибудь прикрыть чтобы избежать попадания внутрь грязи и пыли. Далее нужно зажать привод в тиски и снять пыльник, после чего сбить старый ШРУС.

Затем одеть новый пыльник, все внутреннее пространство нового ШРУСа обильно смазать, выставить его так, чтобы направление привода и посадочного места совпадали, и набить его на приводной вал. Далее установку производим в обратном порядке, не забыв одеть стопорное и упорное кольцо.

При замене ШРУСа необходимо учитывать тот факт, что у разных моделей автомобилей может быть разная конструкция крепления шаровых опор, ШРУСы могут иметь регулировочную гайку или дополнительные кольца. Поэтому, снимая старую запчасть и устанавливая новую, убедитесь в том, что не осталось «лишних» запчастей.

Наружную гранату. Ремонт Renault Laguna 2. Почини свое авто!

Замена наружного шруса на Ford Fusion
Как заменить передний левый привод на Рено Логан в гаражных условиях
Замена: пыльник шруса и сальник полуоси.

Рено Кенго.
Митсубиси КАРИЗМА. Замена правого внутреннего шруза (гранаты)
Защелкало в колесе? Меняем наружний шруc bmw e34. Ремонтируем полуось (приводной вал)..
Разборка и сборка (гранаты) шрус
OPEL ZAFIRA 1999 2.0 60kw: vidines granatos gumos keitimas. isorines granatos nuemimas
НАРУЖНЫЙ ШРУС (Граната) MAZDA CX-7 РЕШЕНИЕ ПРОБЛЕМЫ
Оригинал ШРУС внутренний граната Toyota Land Cruiser 100 Lexus LX 470
Замена пыльника внутреннего шруса HONDA

Все по теме Наружную гранату Renault Laguna 2

Капитолина Богушева написал(а)
Спасибо,:) всё ясно и четко, но подымать машину масленым домкратом без переходника на порог я бы не рекомендовал Вам повезло что они живые…так порог заламать можно и покрытие испортить,а он потом заржавеет.

Ясин Страждин написал(а)
Всю эту операцию произвожу только сверху! Предварительно надо ослабить и вывернуть хомут болтом к верху! Всем Авечкам так делаю.Если что то на дороге где нет ‘ямы’ можно спокойно отрегулировать и зафиксировать ход кулисы. Советую менять вертолет только целиком предварительно набив в него смазку.Покупайте только оригинальный вертолет(вернее его составляющие) GM.Не дай бог взять кооперативные или не известного производителя! Не подходит по размерам а с виду вроде такие же.Так же меняйте сразу и сам хомут.Он со временем вытягивается и не держит! Потому и начитают плохо включатся передачи.

Соловей написал(а)
Дураки как он поставили лайк

Ануарбек написал(а)
Огромное спасибо реально помогли понять в чем дело и принцеп роботы шрамов внутри них

Гули написал(а)
Стук идёт при трогани если плавно очень плавно отпускать педаль сцепи стука нет

Федот написал(а)
Спасибо, быстро и толково!

Душеин Фест написал(а)
Спасибо Доктор, хорошее видео, в тему. Может Вы подскажите, на шкоде, вибрация при наборе скорости с 40 до 60. Сам честно не полез, поехал к дилеру. Сказали надо поменять правый внутренний ШРУС. Поменял, но вибрация сохранилась, немного меньше стало. Поехал опять, сказали теперь меняй левый внутренний ШРУС. Поменял, но вибрация опять Б…ть.. Оба ШРУСА брал РУВИЛЬ. Внешние до сих пор стоят оригинал, пробег 120000, ни хруста, ни щелчков нет. Когда машину подняли на подъёмнике и включали скорость, при вращении вала наблюдается неровность самого вала слева, если обхватываешь его ладонью. Может это быть причиной болтанки? Никаких дтп не было, и повреждений подвески тоже. Может подскажите, а то всю голову сломал уже, да и мастера толкового не найдешь. Спасибо!!!

Лот написал(а)
АВТОР как всегда на высоте. Спасибо за твои труды и желаю тебе адекватных клиентов.

Сторм написал(а)
Здравствуйте спасибо за видео. Вы не могли поделиться с чертежом этого переходника, я так понимаю сам микрометр с таким длинным переходником не продаются, или сылку где могу посмотреть размеры этого переходника. В интернете к сожеление не нашел.если есть что то поделиться пожалуйста скинте на почту. POLATiK17

Шишаков Арык написал(а)
Спасибо за контент. У меня хруст в приводе дикий, на диагностике сказали ‘ездий пока’…

Алек написал(а)
Отлично. У меня тоже такой съёмник. Раньше шрус менять было сложно никак с привода не выходил, сейчас это легко и просто.

Верещагин Даврон написал(а)
Приветствую Вас. Друзья, инфинити g 35 2008 год. На скорости 110 начинается биение в руль и вибрация. Лечили: три комплекта зимней шины сменено, диски тормозные и колодки, развал и т.д. Есть люфт на внутренних шрусах, я так понял, что допустимый. Склоняют к ремонту редуктора ибо крутив одно колесо, второе начинало крутиться с большим опозданием!!! С такой историей можно заменить пол авто и не решить задачу. Прошу совета. Заранее спасибо!)

Меняем ШРУС наружный на Лада Гранта ⋆ I Love My Lada

В зависимости от производителя и качества ШРУСа его ресурс колеблется от 30 до 60 тысяч км пробега. Замена наружной гранаты, как правило, производится чаще, особенно с правой стороны. Она больше подвержена нагрузкам от плохих дорог. Как заменить наружный ШРУС га Гранте и какой лучше купить, будем разбираться сейчас.

Когда менять ШРУС, признаки неисправности

Как и было сказано, наружная граната выходит из строя примерно через 40 тысяч пробега. Об этом свидетельствуют хруст, скрип и стуки в зоне приводных валов. Чтобы определить, с какой стороны ШРУС требует замены, нужно вывернуть руль до упора и тронуться с места. В 90% случаев изношенный привод проявит себя хрустом. Для контроля можно с вывернутым сначала в одну, а после в другую сторону, сдать назад. Если ШРУС изношен, хруст будет слышен сразу.

Новый и изношенный ШРУС

Это в том случае, когда нет никаких визуальных признаков износа:

Потеки смазки около наружного шарнира.
Трещины, разрывы на пыльнике.
Утерянные или смещенные хомуты.
Явный люфт при провороте вывешенного колеса.

Если есть визуальные признаки износа, ШРУС на Гранте меняем как можно скорее.

Выбираем наружный ШРУС на Лада Гранта

В продаже есть достаточно шарниров разных производителей, плохо, что продавцы относятся к ним как ко всем жигулевским запчастям — все одинаковое. На практике для первого поколения Гранты есть два вида наружных (и внутренних) ШРУСов — для машин с механикой и для Грант с АКПП. Словом, для таких машин подходит граната 2215012-00 (21 зуб).

ВАЗовский ШРУС

Для Лада Гранта с механической коробкой передач идет ШРУС с номером по каталогу 2215012-86. Чтобы не путаться с номерами, разберемся в отличиях ШРУСа для Гранты с АКПП и механикой:

Шлицевое соединение в наружном шарнире изменилось в размере, количество зубов — 21. Для механической КПП подходит ШРУС с 22 шлицами.
Геометрические размеры корпуса также изменены.

В частности:

Следовательно, перед покупкой наружного шруса в первую очередь смотрим на количество шлицов внутренней части корпуса шарнира. Среди производителей на рынке доминируют АвтоВАЗ, Белмаг и Triall. Цена наружного ШРУСа на Лада Гранта в пределах 20 долларов.

При этом важно, чтобы в комплекте были стопорное кольцо, смазка на основе дисульфида молибдена и неопреновый пыльник. Он не должен быть слишком жестким, но и слишком тонкий пыльник долго не прослужит.

Меняем наружный ШРУС Лада Гранта своими руками

Никаких сложностей при самостоятельной замене ШРУСа возникнуть не должно, если пользоваться простой инструкцией и иметь базовый набор инструмента. Неплохо также, чтобы под руками был съемник для гарниров равных угловых скоростей. Артикула у него, вроде бы, нет, но выглядит он так.

Как вариант, можно использовать ударный съемник простейшей конструкции с приваренной ступичной гайкой, но любые лишние ударные нагрузки на трансмиссию будут ей не слишком полезными.

Пока машина на земле, откручиваем ступичную гайку головкой на 30 с длинным воротком.
Поднимаем автомобиль, снимаем колесо и выкручиваем гайку ступицы.
Откручиваем суппорт, не разбирая его.
Откручиваем болты шаровой опоры.
Снимаем ступицу со ШРУСа и одновременно с шаровой опоры, отводим в сторону.
Расслабляем хомуты и отводим пыльник дальше по приводу, ближе к коробке передач.
Съемником или молотком просим ШРУС покинуть место дислокации.
Снимаем стопорное кольцо.
Наполняем внутреннюю полость ШРУСа смазкой, которая идет в комплекте.
Остатки смазки укладываем в новый пыльник, ставим его на место.
Накручиваем на новый ШРУС гайку и устанавливаем на место.
Легкими ударами молотка по гайке заводим шарнир до конца, до защелкивания стопора.
Устанавливаем пыльник, контролируем, чтобы он стал без перекосов и затягиваем хомуты.

Собираем все в обратной последовательности, керним ступичную гайку и делаем пробную поездку.

Замена наружной гранаты ВАЗ 2110 своими руками

ШРУС на Ваз 2108-099 своими руками. .

Когда нужно проводить замену.

Ваз 2115 замена шруса (гранаты).

Как менять термодатчик ваз 2109.

ШРУС ВАЗ-2108 внутренний (KRAFT) KT058878.

Замена жидкости гур.

как поменять гранату на ауди 80 б3 видео.

Замена пыльника наружнего и внутреннего ШРУСА гранаты ВАЗ.

Пыльник гранаты и его замена.

Вот это жопа!, подумал я, увидев 4 дня назад порваный пыльник наружней лево…

Замена термостата АвтоТехЦентр ВНИМАНИЕ!

Замену «гранаты» на ВАЗ-2109.

Упорное кольцо, ограничивающее перемещение шарнира к середине вала, снимаем…

Инструкция по замене наружного ШРУСа ВАЗ 2112.

как-заменить-шрус.

Замена наружной гранаты Замена наружной гранаты, Замена габаритных ла…

Замена наружного шруса на ваз 2109 своими руками.

11. 3. Снятие наружного шарнира.

Замена наружного ШРУСа.

11.3. Снятие наружного шарнира.

Статьи прочитали, теперь знаете, как можно снять привод с гранатами с машин. ..

Замена внутренней гранаты ваз 2109 Популярные видео.

Как заменить ШРУС Форд Фьюжн — пошаговое руководство.

Замена гранаты ВАЗ.

Замена ШРУСа на ВАЗ 2110, 2109, 2114.

замена шруса ваз.

Замена гранаты (шрус) съемником.

Ваз 2110 наружная граната разорвана.

Выгните стойку и наденьте ступицу на шлицы гранаты.

Для замены ШРУСа (гранаты) на нексии не обязательно вытаскивать полуось из …

Замена пыльника наружного ШРУСа ваз 2109, 2110, 2114.

Кто сможет поменять завтра или после завтра пыльник наружный ШРУСа на 2109,…

Замена подшипника на ваз 2110.

Замена паруса на ВАЗ-2114: пошаговая инструкция

ШРУС расшифровывается, как шарнир равных угловых скоростей. Этот механизм представляет собой шарикоподшипник. От обычного он отличается тем, что вращается поперечно. ШРУС отвечает за передачу крутящего момента от трансмиссии на ведущие колеса. Устраивается этот шарнир довольно просто. Но, несмотря на это, элемент важен в конструкции автомобиля и за ним следует постоянно следить. Автомобилисты называют ШРУС «гранатой» за форму этого подшипника.Время от времени, а также из-за износа «гранаты» выходят из строя. Давайте посмотрим, как производится замена ШРУСа на ВАЗ-2114. Эта же инструкция подходит и для других автомобилей от АвтоВАЗа.

Неисправности ШРУСов

Основная проблема, из-за которой угловые шарниры быстро изнашиваются и изнашиваются — это пыль и грязь, попадающие внутрь подшипника. Элемент снабжен пыльником. Но часто эти защиты разрушаются — обязательно следите за состоянием пыльника. Вы можете увидеть это, заглянув под машину.При этом колеса выворачиваются до упора в одну из сторон. Если на резиновом покрытии обнаружена смазка, разрывы или трещины, требуется замена пыльника внутреннего ШРУСа.

Если несколько раз потрясти приводной вал рукой, то можно узнать, есть ли люфт в механизме. Еще одна причина, по которой может потребоваться замена ШРУС на ВАЗ-2114. Это срок службы. Современные запчасти для «Жигулей» оптом производятся в Китае и чаще всего не отличаются высоким качеством.Отечественные запчасти отличаются более высоким уровнем, но иногда случается брак. Разрушение стопорного кольца несколько реже. Затем из шарнира на крутых поворотах выходит осевой вал. Это приводит к поломке, а через некоторое время — к полному выходу детали из строя. Симптомами неисправности внешних шарниров являются характерные звуки, чаще стук и треск на поворотах. Это актуально для внешнего ШРУСа. Симптомы выхода из строя внутренних стыков — щелчки и вибрации.При быстром наборе они переходят в кузов автомобиля. Скорее всего, выйдет из строя внешний ШРУС. Работает в более сложных условиях. Внутренний ШРУС (в том числе ВАЗ-2115) вышел из строя и требует замены гораздо реже. Неисправность заключается в развитии сепаратора в местах контакта шаров.

В обойме они установлены со значительными зазорами. Поэтому, если износ сепаратора однородный, то это не опасно.

Методы ремонта ШРУСов

Существует три метода восстановления шарнира.Первый — это полная замена ШРУСа на ВАЗ-2114 на такой же новый. Таким образом они работают на СТО — даже если деталь можно восстановить, она все равно поменяется на новую. Второй способ — замена сепаратора на подшипники из ремкомплектов. И допустима еще одна перестановка петель с равными угловыми скоростями. Продаются ремкомплекты для «Самары» второго поколения.

Но если нужного набора в магазине не окажется, то это делает ремонт ШРУСов невозможным.И часть придется менять. Также учтите, что в ремкомплекте нет чашек. По отдельности их получить нельзя. И третий способ. Если чашка и зажим носятся только с одной стороны, то можно сделать оригинальный ход. В этом случае ремонт ШРУСов подразумевает замену «гранаты» с левой полуоси на правую или наоборот. Что это дает? Направление вращения шариков в подшипнике меняется, и они начинают работать на ненарушенных участках.

Минус такого восстановления — «гранаты» в процессе эксплуатации будут хрустеть, если машина движется на задней передаче.Петля, на которой разорвался пылезащитный кожух, подлежит ремонту только в том случае, если в нее не попали вода, пыль и грязь. Подшипник необходимо разобрать, удалить поврежденный мусорный бак и промыть внутреннюю часть бензином или керосином. Далее замените смазку и установите новую защитную крышку. На этом ремонт окончен.

Зачем менять ШРУСы

Если при осмотре выявлены повреждения картера, необходимо их заменить. Ведь иначе через трещины резины в салон попадет вода и песок.Очень скоро эта абразивная смесь разрушит «гранату». При движении автомобиля на поворотах шарнир равных угловых скоростей может просто распасться на две части. После этого машина больше не эксплуатируется. Существует значительный риск, что все масло, находящееся там, вытечет из КПП. Во избежание такой неприятности необходимо вовремя менять пыльники. Сколько стоит замена ШРУСа на ВАЗ-2114? Стоимость услуги 1000 руб. Что касается стоимости запчастей, то ШРУС наружный для ВАЗ-2114 стоит около 1500 р.в зависимости от производителя. Внутренние стоит немного дороже — в пределах 2200 р.

Инструмент для замены, подготовительные работы

Замена ШРУС на ВАЗ-2114 займет около часа времени. Но необходимо подготовить необходимый инструмент. Для работы понадобятся ключи 17 и 19. Также нужно подготовить набор головок. Кроме того, вам понадобится баллонный ключ, монтажные лезвия, гаечный ключ, домкрат. Также готовят смазку стыков-4, тряпки, плоскогубцы. Для большего удобства машину следует загнать к эстакаде или яме.

Автомобиль поставлен на стояночный тормоз или включает трансмиссию. Чтобы замена ШРУС на ВАЗ-2114 была еще более безопасной, под колеса кладут специальные фиксаторы. В машине есть внутренние и внешние шарниры угловых скоростей. Обе «гранаты» расположены на приводном валу. Процесс замены как внутреннего, так и внешнего ничем не отличается.

Алгоритм снятия внешней ШРУС

Первым делом снимаем защиту двигателя и коробки передач. Это можно сделать, открутив болты спереди и гайки сзади.Затем сливают масло из трансмиссии. Достаточно слить 1/3 всего объема смазки. Затем с помощью баллонного ключа ломаются болты, удерживающие колесо.

Затем откручиваем гайку на 30 сек. Фиксирует внешний ШРУС. Автомобиль поднимается на домкрате и два винта на ступице закручены ключом, которые удерживают шаровую опору. С помощью крепления лопастей или крепления ступица смещается от реактивной тяги. Затем, если потянуть за штангу, можно вытащить палец и шарнир угловых скоростей.

Демонтировать внутренний ШРУС

Для этого откройте капот и с помощью небольшого крепления вытащите внутренний шарнир из коробки передач. Для этого между «гранатой» и коробкой вставляется крепление. Резким рывком тянет крепление в сторону передачи. В результате деталь сдвинется.

Демонтаж приводного вала

Далее они переходят к колесной арке и оттуда получают приводной вал, у которого уже есть внутренний и внешний шарнир.С помощью плоскогубцев с деталей снимаются хомуты, удерживающие пыльник. Если последний разрушен, то он рвется.

В противном случае вы можете просто переместить его в центр. Если крышка сломана, необходимо заменить пыльник внутреннего ШРУСа. Эти детали продаются отдельно и идут в комплекте с запчастью. Чтобы снять шарнир с приводного вала, необходимо забить молотком внутреннюю часть. После нескольких ударов деталь слетит с вала. Эту же операцию необходимо проделать с другой стороны.

Процесс замены

Замена внутренних ШРУСов на ВАЗ-2114 осуществляется следующим образом. Первоначально с приводного вала снимается кольцо от старого шарнира. Вместо этого устанавливает деталь из нового комплекта и новый пыльник. «Граната» забивается на древко молотком. Затем обильно смазывают петлю.

Пыльник надежно фиксируется зажимами на ведущем валу и на самом ШРУСе. Аналогичным образом меняется внешний шарнир. Затем на наружном шарнире затяните гайку и забейте вал обратно в редуктор.Замена прошла успешно. Теперь осталось собрать все в обратном порядке.

О пыльниках

Их замена требуется гораздо чаще, чем сами пыльники. Ресурс ШРУСа около 150 тыс. Км. Резиновые изделия проходят, в лучшем случае, не более 30 тыс. Км. При замене внешнего пыльника привод нельзя разбирать. Но если на ВАЗ-2114 потребуется замена внутреннего ШРУСа, придется демонтировать весь привод.

Замена паруса на ВАЗ-2114: пошаговая инструкция

ШРУС обозначает шарнир равных угловых скоростей.Этот механизм представляет собой шарикоподшипник. Он отличается от обычного тем, что вращается поперек. ШРУС отвечает за передачу крутящего момента от трансмиссии на ведущие колеса. Устроить этот шарнир довольно просто. Но несмотря на это, элемент важен в конструкции автомобиля и за ним нужно постоянно следить. Автолюбители называют ШРУС «гранатой» за форму этого подшипника. Время от времени, а также из-за износа «гранаты» выходят из строя. Давайте разберемся, как заменить ШРУСы на ВАЗ-2114.Эта же инструкция подходит и для других автомобилей от АвтоВАЗа.

Неисправность ШРУСов

Основная проблема, из-за которой шарниры угловых скоростей изнашиваются и приходят в негодность — это пыль и грязь, которые попадают внутрь подшипника. Элемент оснащен пыльником. Но часто эти защиты разрушаются — обязательно следите за состоянием пыльника. Вы можете увидеть это, заглянув под машину. При этом колеса поворачиваются до упора в одну из сторон. При обнаружении смазки, надрывов или трещин на резиновом кожухе необходимо заменить пыльник внутреннего ШРУСа.

Если несколько раз встряхнуть приводной вал рукой, то можно узнать, есть ли люфт в механизме. Еще одна причина, по которой может потребоваться замена ШРУСов на ВАЗ-2114. Это время жизни. Современные запчасти на Lada в основном производятся в Китае и чаще всего не отличаются высоким качеством. Отечественные запчасти имеют более высокий уровень, но иногда бывает брак. Несколько менее распространенным является разрушение стопорного кольца. Затем полуось на крутых поворотах выходит из шарнира.Это приводит к поломке, а через некоторое время — к полному выходу детали из строя. Признаками неисправности внешних шарниров являются характерные звуки, часто стучащие и трескающие при поворотах.

Это актуально для внешнего ШРУСа. Симптомы внутренних ШРУСов — щелчки и вибрации. При наборе скорости они уходят в кузов автомобиля. Самый быстрый — это выход из строя наружного ШРУСа. Он работает в более сложных условиях. ШРУС внутренний (в том числе у ВАЗ-2115) выходит из строя и требует замены гораздо реже.Неисправность в том, что в местах соприкосновения шаров образовался сепаратор. В обойме они устанавливаются со значительными зазорами. Поэтому, если износ сепаратора однородный, то это не опасно.

Способы ремонта ШРУСов

Есть три метода восстановления петли. Первый — это полная замена ШРУСов ВАЗ-2114 на такие же новые. Таким образом они работают на СТО — даже если деталь можно восстановить, она все равно поменяется на новую.Второй способ — замена сепаратора вместе с подшипниками из ремкомплектов. Допускается и другая перестановка шарниров с одинаковой угловой скоростью. В продаже имеются ремкомплекты для «Самары» второго поколения.

Но если в магазине не появится необходимый комплект, значит ремонт ШРУСа невозможен.

И элемент придется менять. Также учтите, что в ремкомплекте нет чашек. По отдельности их нельзя приобрести. И третий способ. Если чашка и держатель изношены только с одной стороны, можно сделать первоначальный ход.В этом случае ремонт ШРУСа подразумевает смену «гранаты» с левой оси на правую или наоборот. Что это дает? Направление вращения шариков в подшипнике меняется, и они начинают работать на неизношенных участках. Минус такого восстановления — «гранаты» в процессе эксплуатации будут хрустеть, если машина будет двигаться задним ходом. Петля, на которой взорвался пыльник, можно отремонтировать только в том случае, если в него не успели попасть вода, пыль и грязь с дороги. Подшипник необходимо разобрать, снять разрушенный пыльник и промыть внутреннюю часть бензином или керосином.Далее замените смазку и установите новую защитную крышку. На этом ремонт окончен.
